Скачать СТ ЦКБА 048-2007 Арматура трубопроводная. Проточная часть корпусов односедельных литых клапанов. Форма, размеры и коэффициенты сопротивленияДата актуализации: 10.08.2017 СТ ЦКБА 048-2007

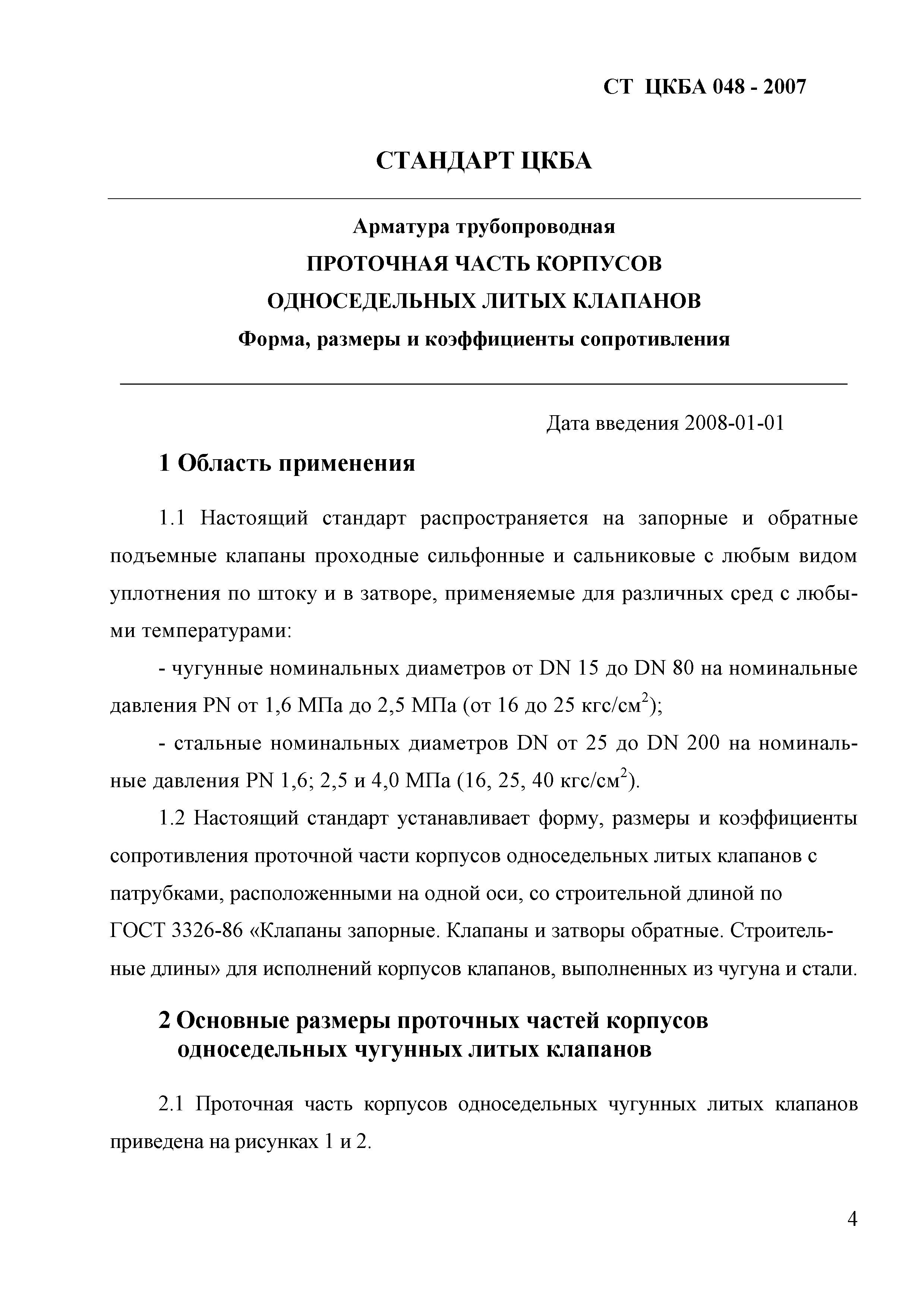

Арматура трубопроводная. Проточная часть корпусов односедельных литых клапанов. Форма, размеры и коэффициенты сопротивленияОбозначение: | СТ ЦКБА 048-2007 | Обозначение англ: | 048-2007 | Статус: | действует | Название рус.: | Арматура трубопроводная. Проточная часть корпусов односедельных литых клапанов. Форма, размеры и коэффициенты сопротивления | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2008 | Область применения: | Стандарт распространяется на запорные и обратные подъемные клапаны проходные сильфонные и сальниковые с любым видом уплотнения по штоку и в затворе, применяемые для различных сред с любыми температурами:
- чугунные номинальных диаметров от DN 15 до DN 80 на номинальные давления PN от 1,6 МПа до 2,5 МПа (от 16 до 25 кгс/см2);
- стальные номинальных диаметров DN от 25 до DN 200 на номинальные давления PN 1,6; 2,5 и 4,0 МПа (16, 25, 40 кгс/см2).

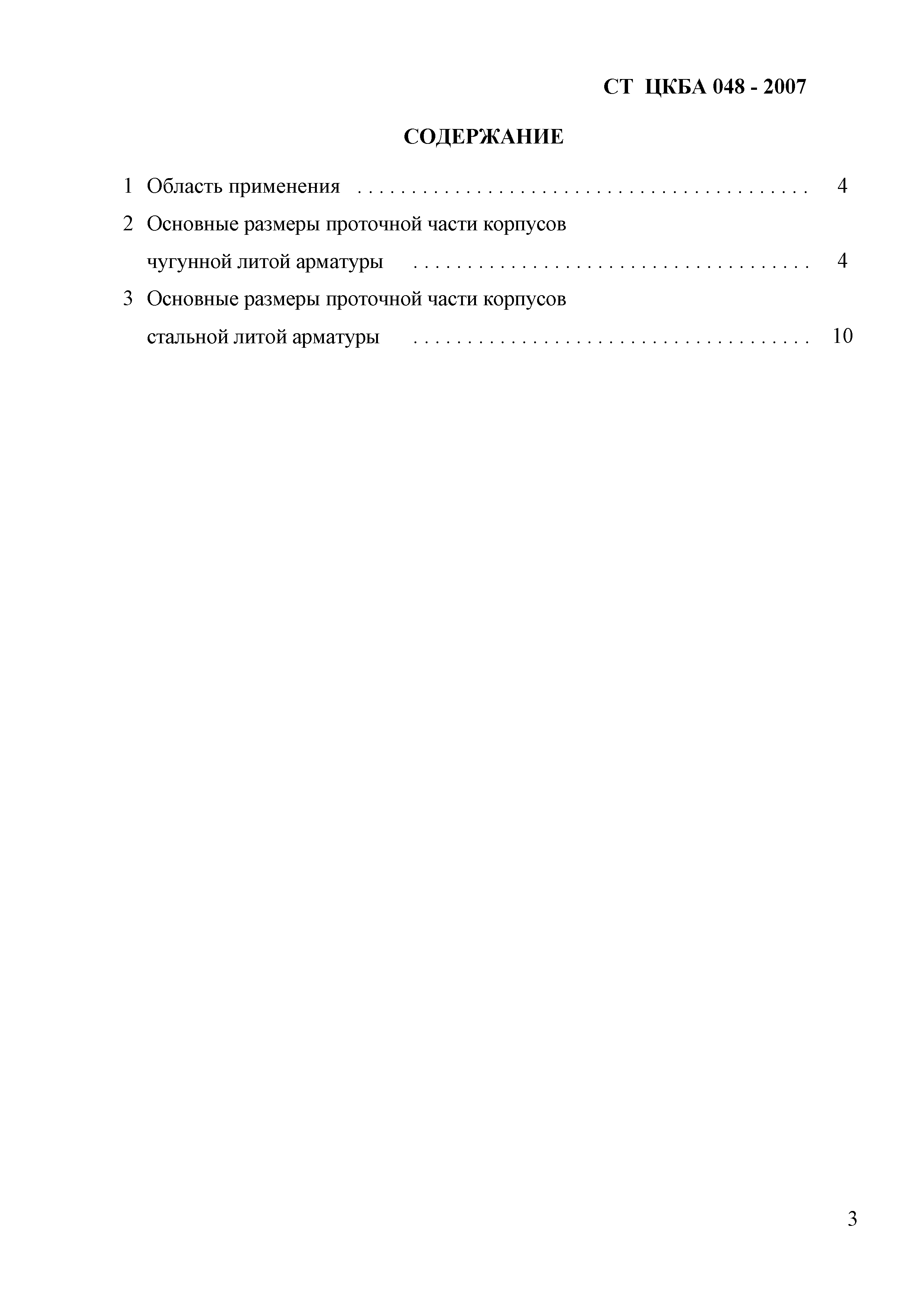

Стандарт устанавливает форму, размеры и коэффициенты сопротивления проточной части корпусов односедельных литых клапанов с патрубками, расположенными на одной оси, со строительной длиной по ГОСТ 3326-86 «Клапаны запорные. Клапаны и затворы обратные. Строительные длины» для исполнений корпусов клапанов, выполненных из чугуна и стали. | Оглавление: | 1 Область применения 2 Основные размеры проточной части корпусов чугунной литой арматуры 3 Основные размеры проточной части корпусов стальной литой арматуры | Разработан: | ЗАО НПФ ЦКБА
| Утверждён: | 18.09.2007 ЗАО НПФ ЦКБА (49)
| Принят: | ТК 259 Трубопроводная арматура и сильфоны
| Издан: | НПФ ЦКБА (2007 г. )
| Расположен в: |
| Список изменений: | | Заменяет собой: | | Нормативные ссылки: | |
![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/0.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/1.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/2.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/3.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/4.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/5.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/6.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/7.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/8.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/9.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/10.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/11.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/12.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/13.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/14.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/15.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/16.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/17.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/18.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/19.gif) ![СТ ЦКБА 048-2007](../../../Data2/1/4293836/4293836289.files/20.gif)

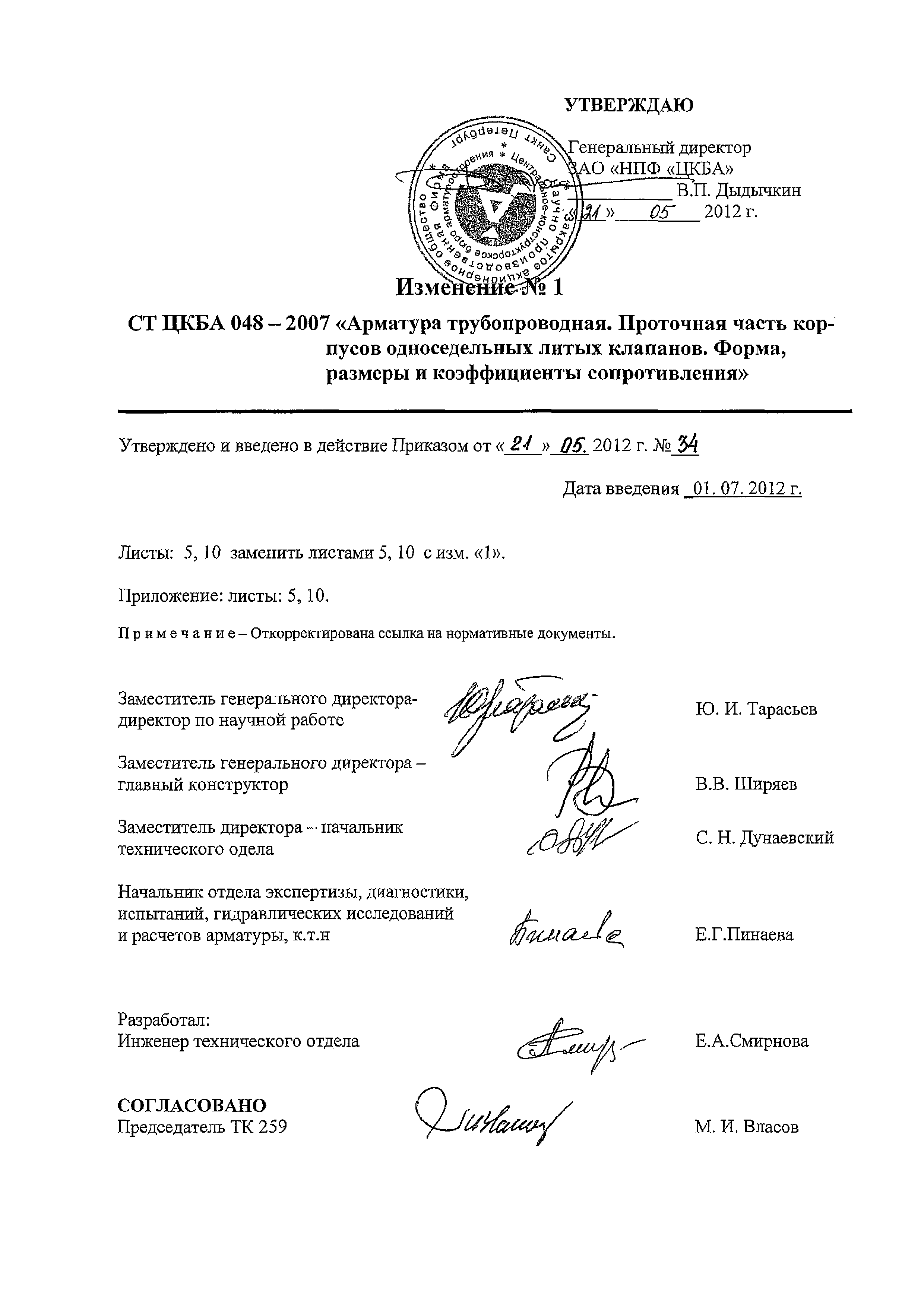

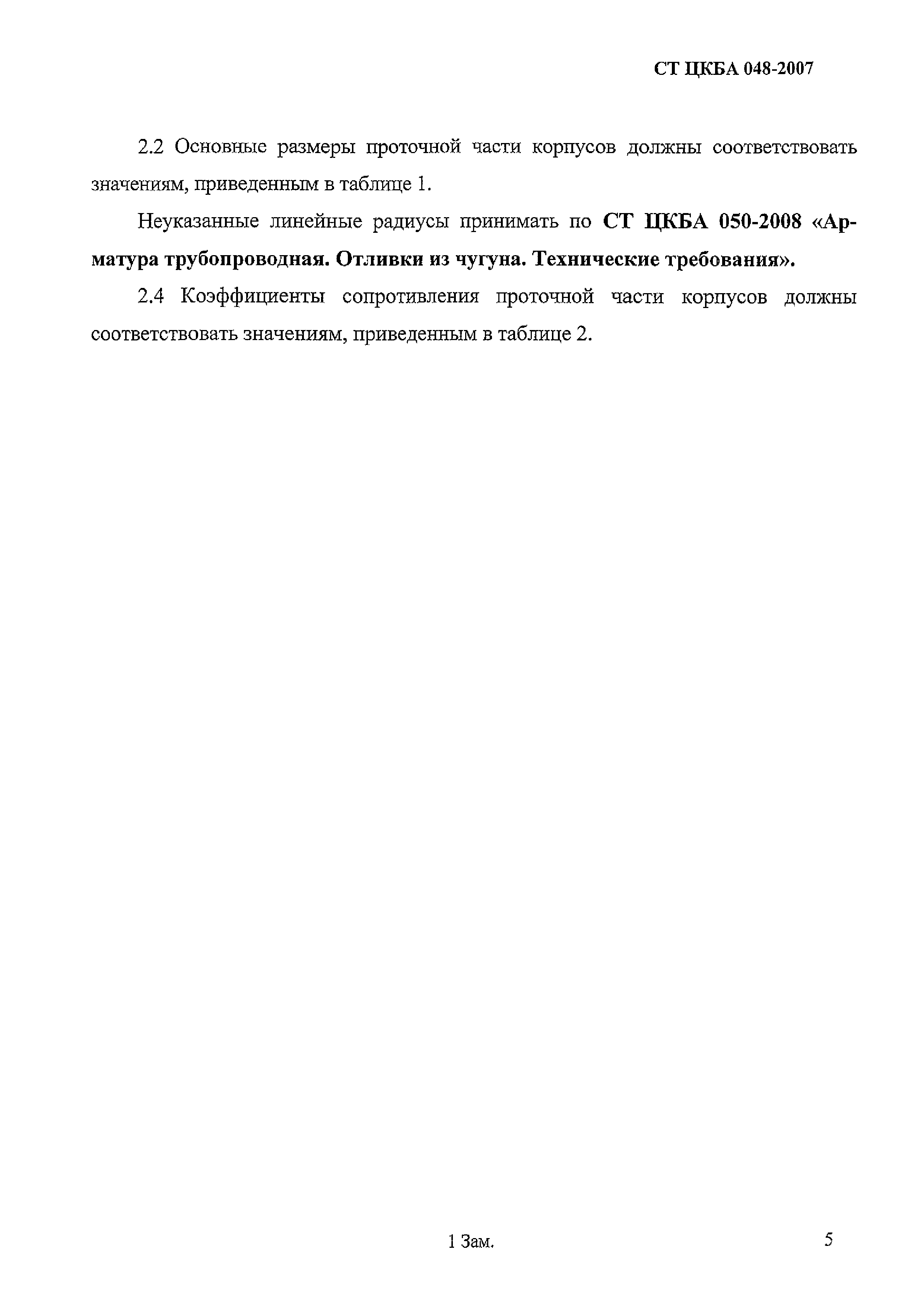

Текстовое изменение № 1 от 01.07.2012
![№ 1](../../../Data2/0/4294818/4294818004.files/0.gif) ![№ 1](../../../Data2/0/4294818/4294818004.files/1.gif)
|
