Скачать СЗК 4-1-95 Приборы для измерения и регулирования температуры. Часть 1. Установка закладных конструкций на оборудовании и коммуникациях

Дата актуализации: 10.08.2017

СЗК 4-1-95

Приборы для измерения и регулирования температуры. Часть 1. Установка закладных конструкций на оборудовании и коммуникациях

Обозначение: СЗК 4-1-95
Обозначение англ: 4-1-95
Статус:заменен
Название рус.:Приборы для измерения и регулирования температуры. Часть 1. Установка закладных конструкций на оборудовании и коммуникациях
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.2013

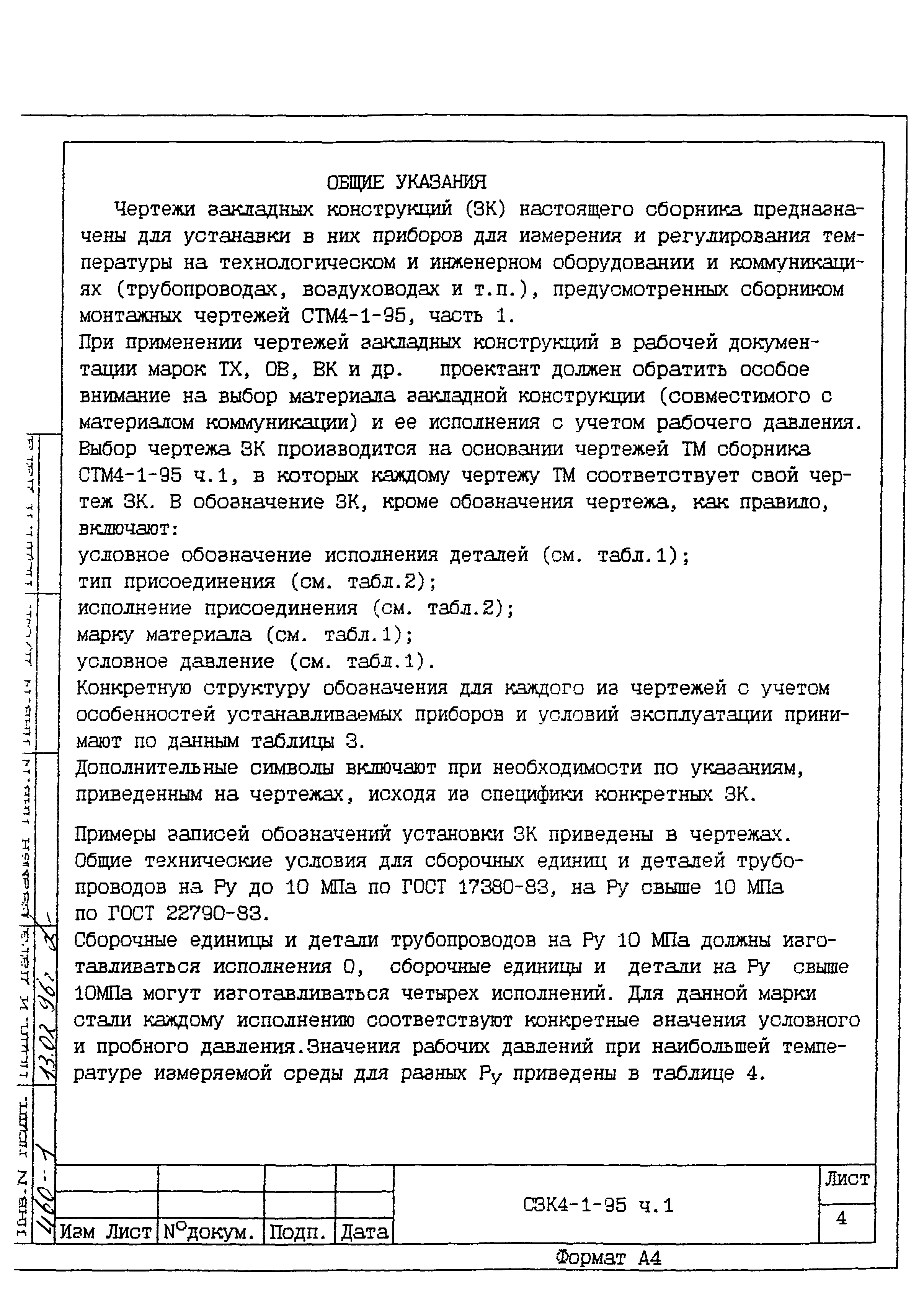

Область применения:Чертежи закладных конструкций настоящего сборника предназначены для установки в них приборов для измерения и регулирования температуры на технологическом и инженерном оборудовании и коммуникациях (трубопроводах, воздуховодах и т.п.), предусмотренных сборником монтажных чертежей СТМ 4-1-95, часть 1

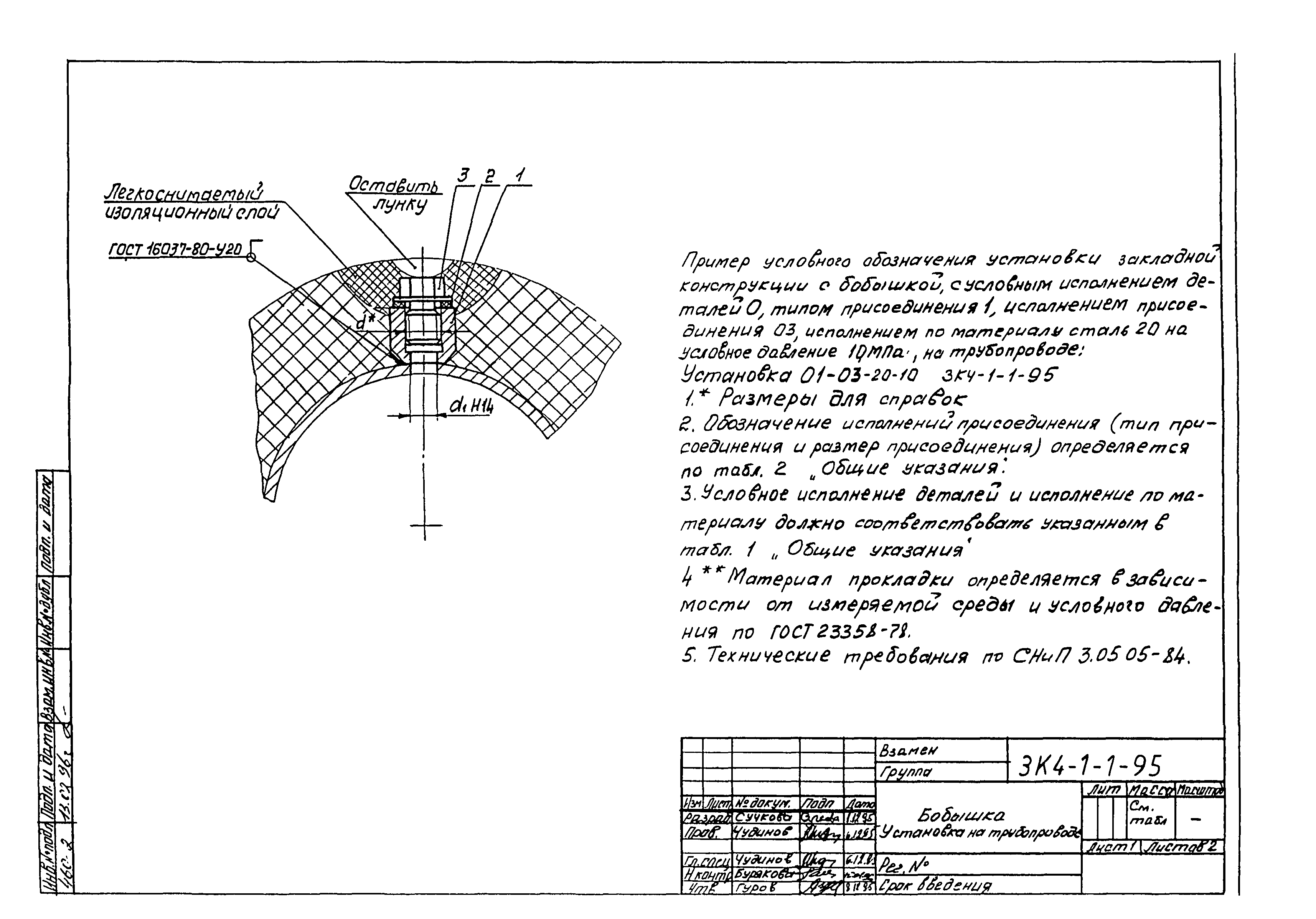

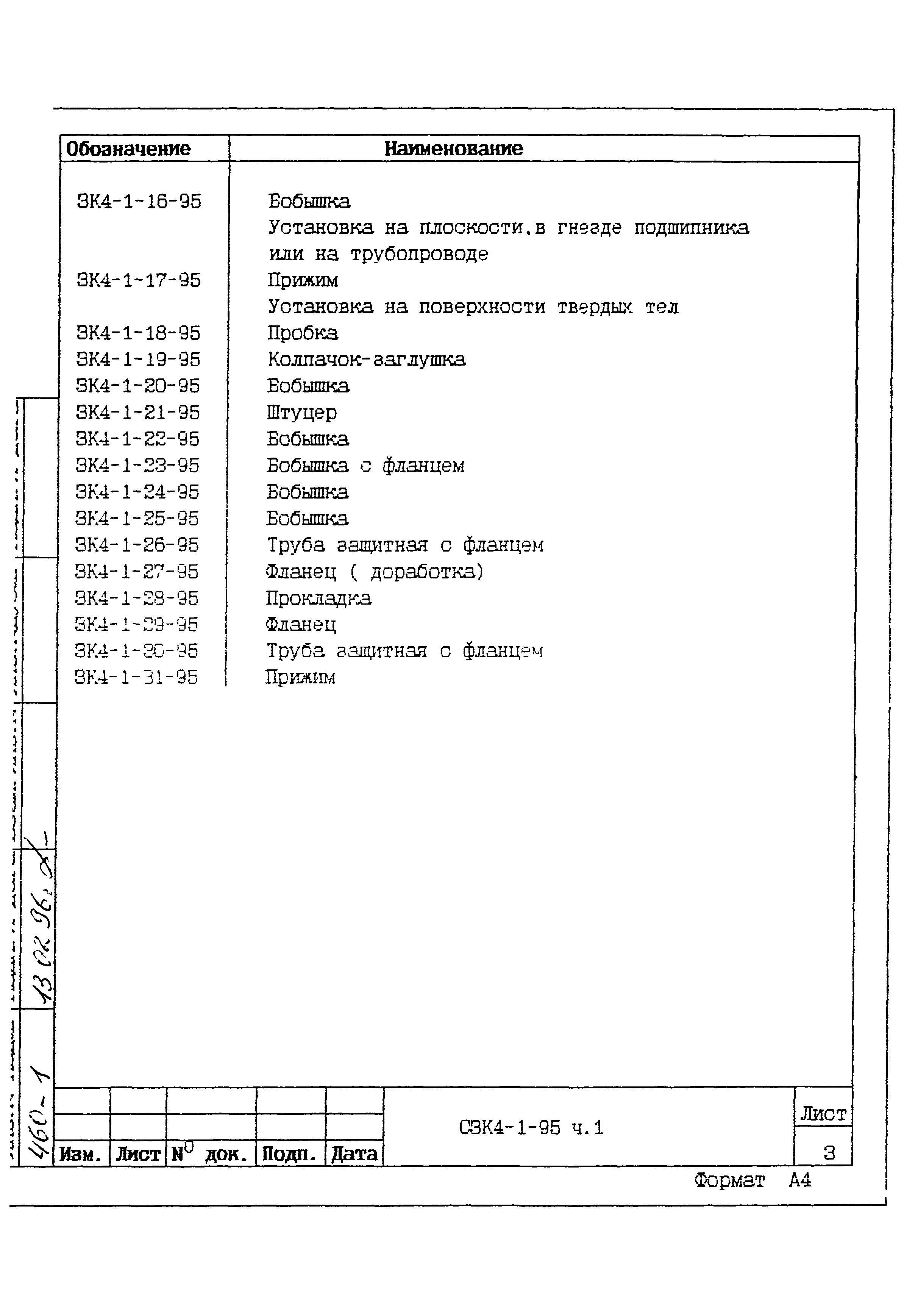

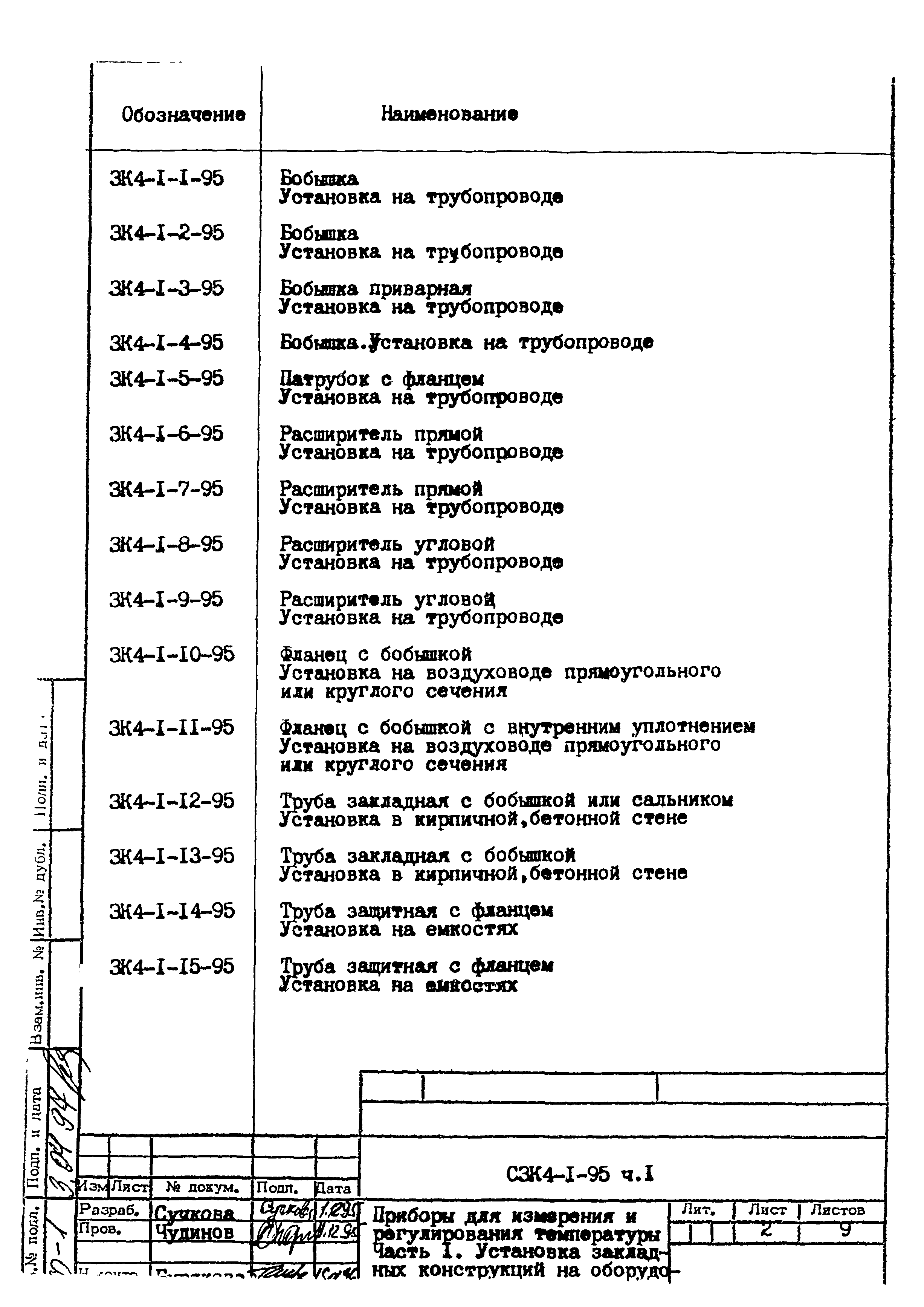

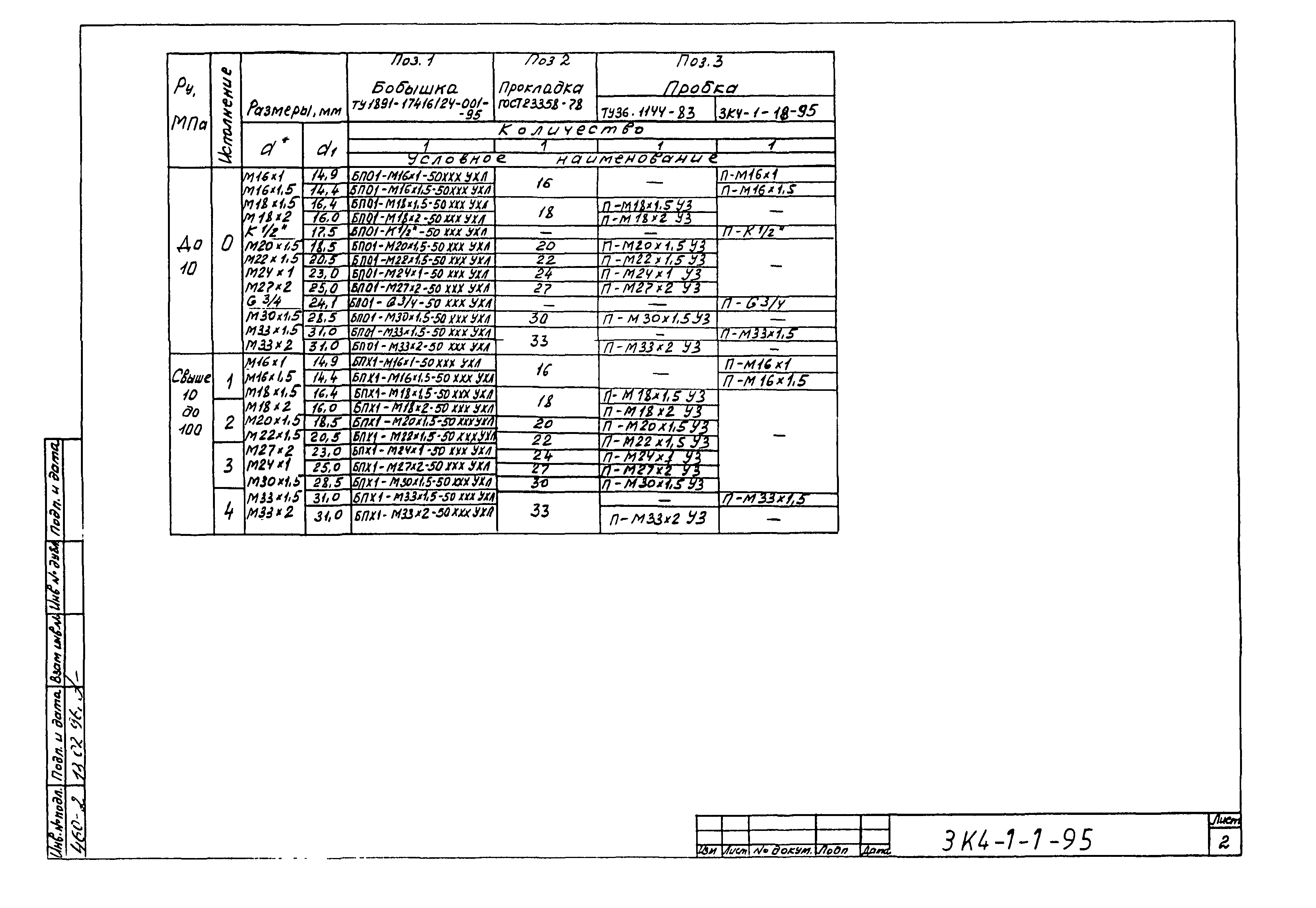

Оглавление:3К4-1-1-95 Бобышка. Установка на трубопроводе

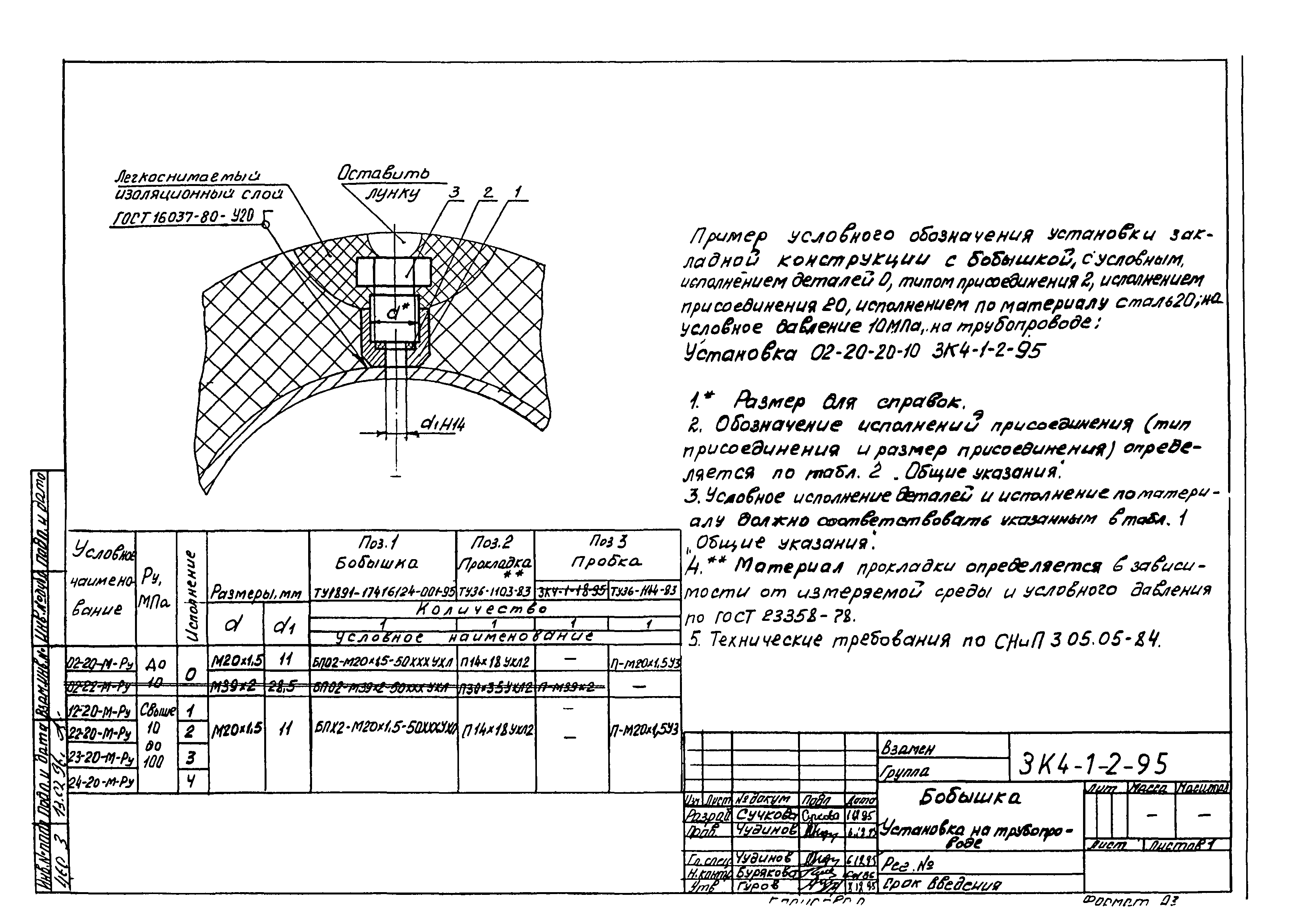

3К4-1-2-95 Бобышка Установка на трубопроводе

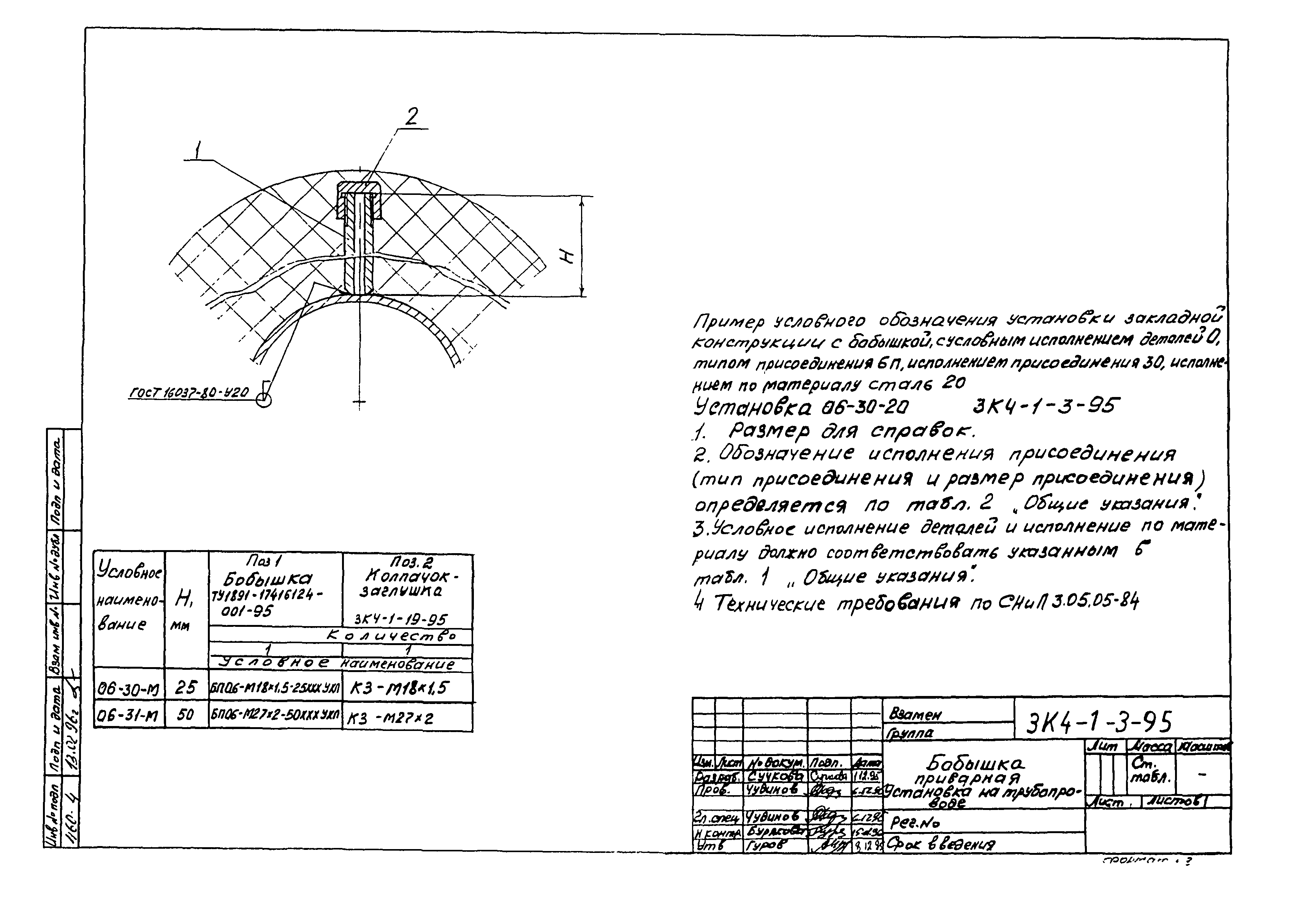

3К4-1-3-95 Бобышка приварная. Установка на трубопроводе

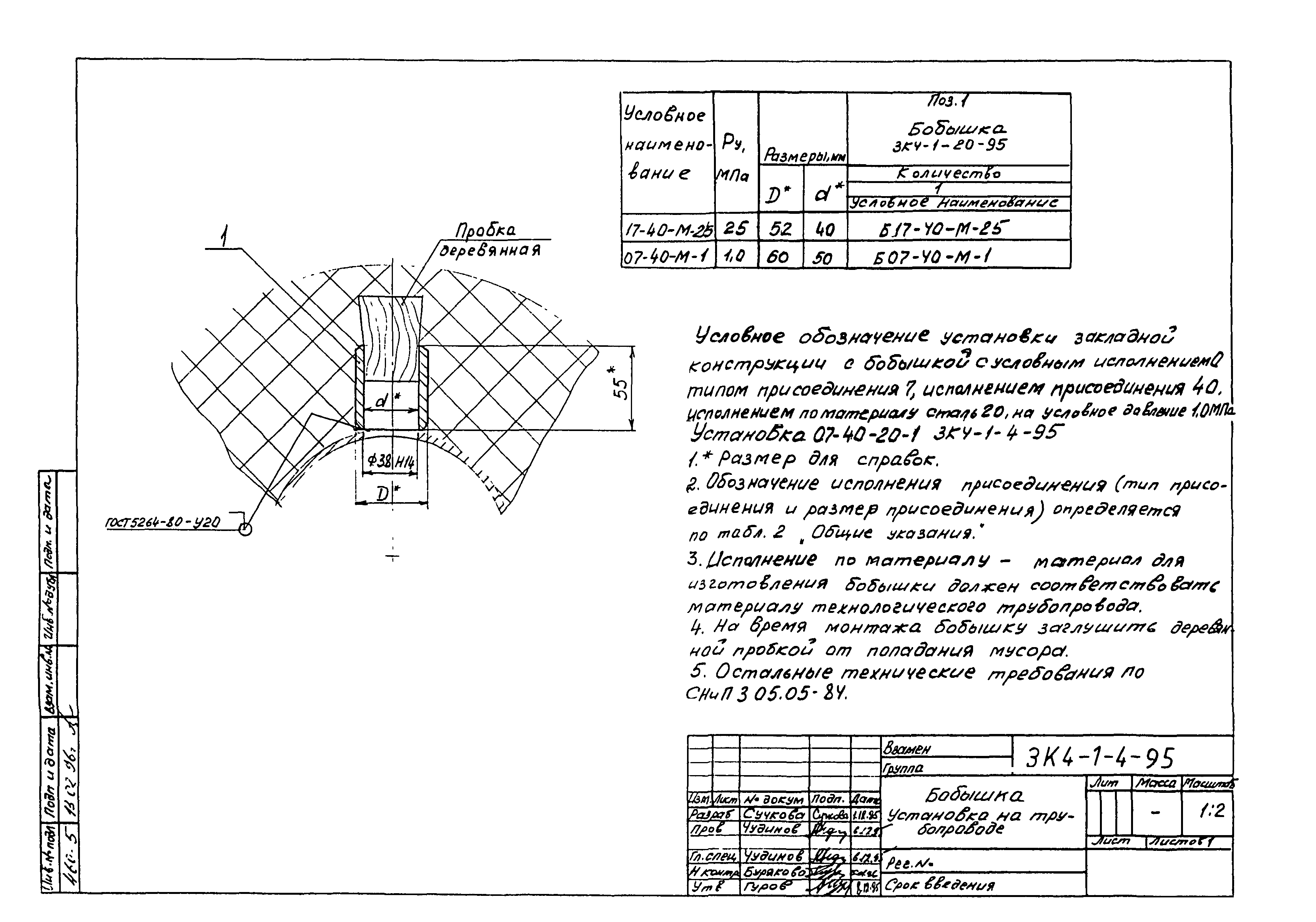

3К4-1-4-95 Бобышка. Установка на трубопроводе

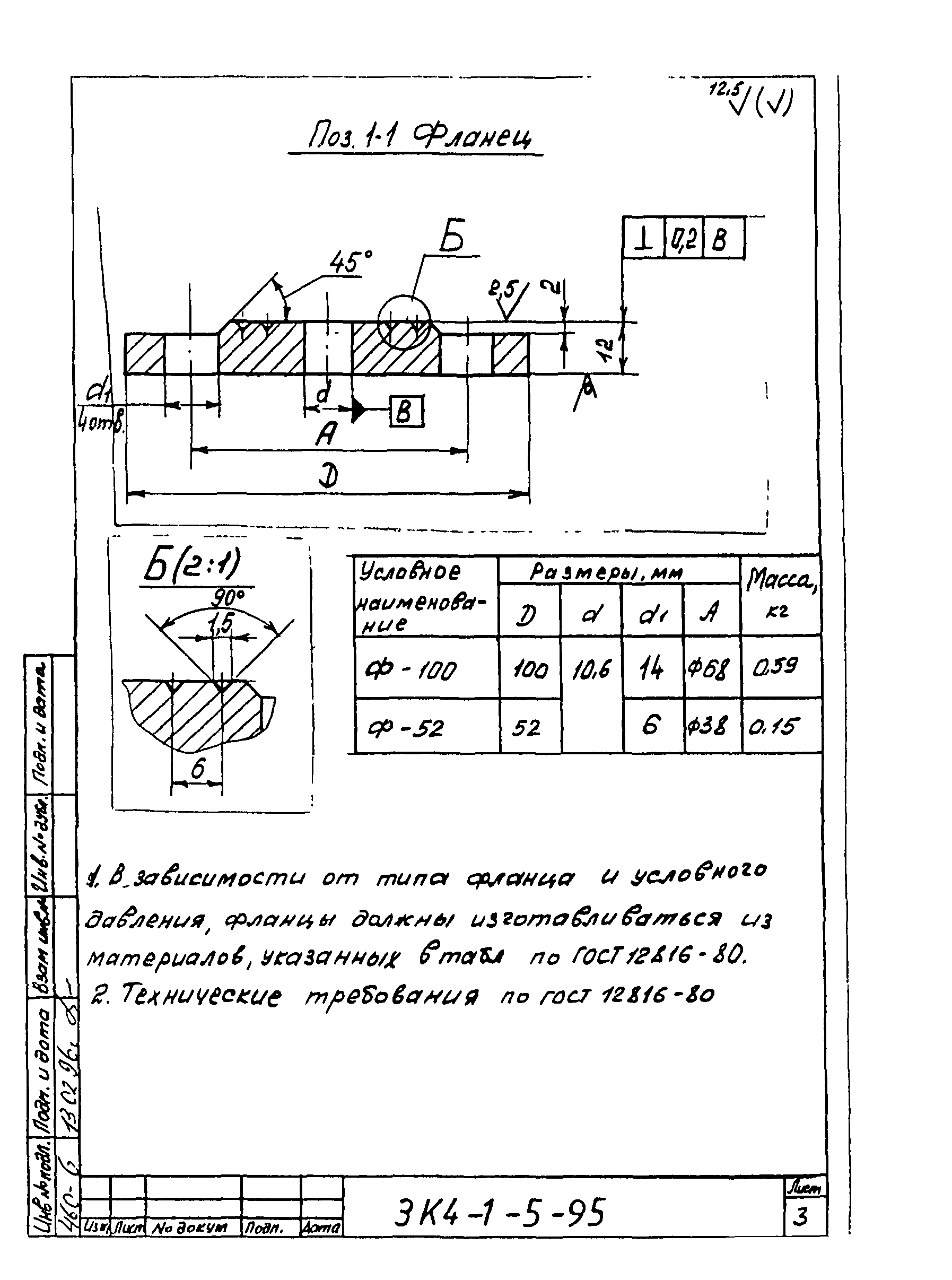

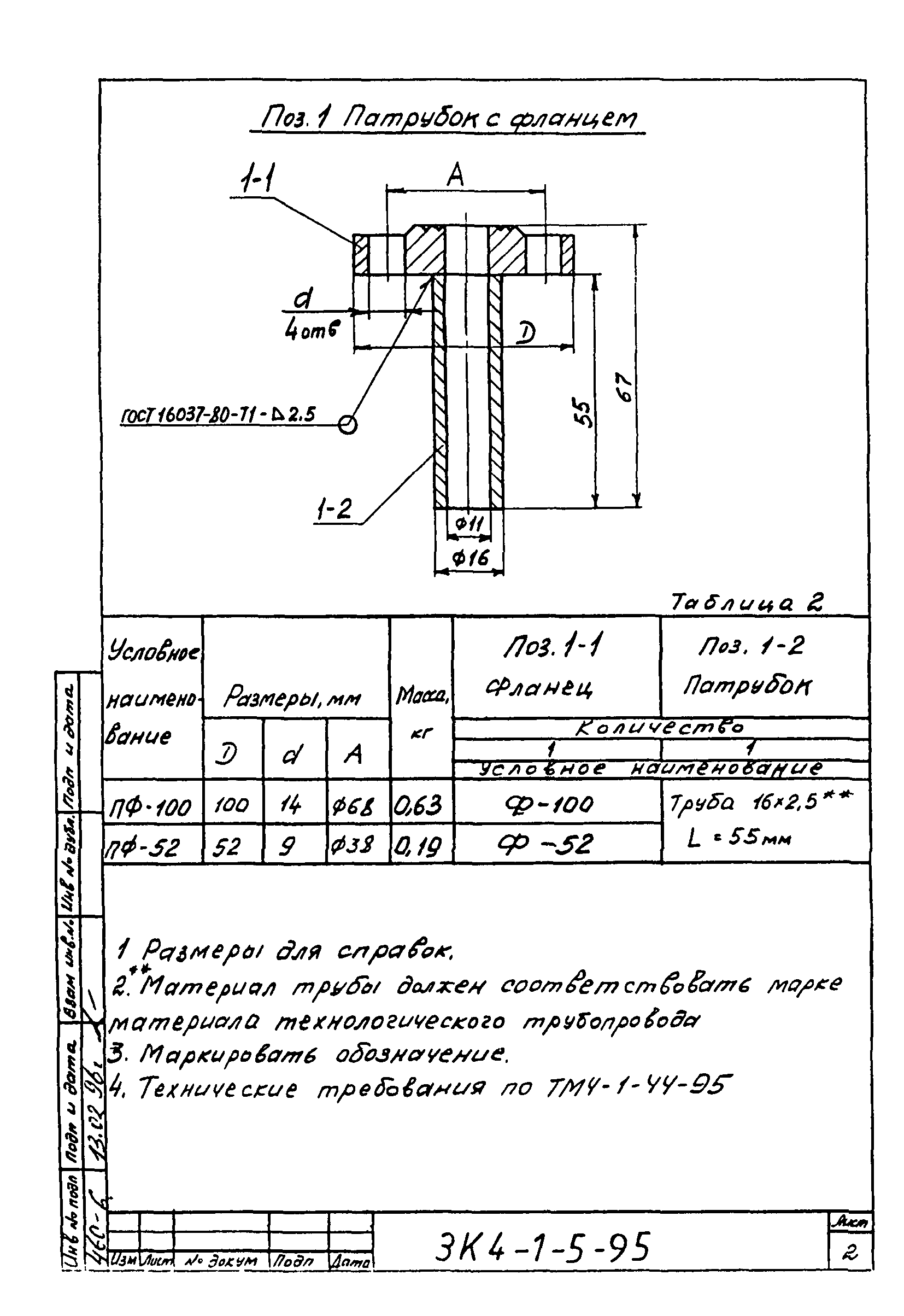

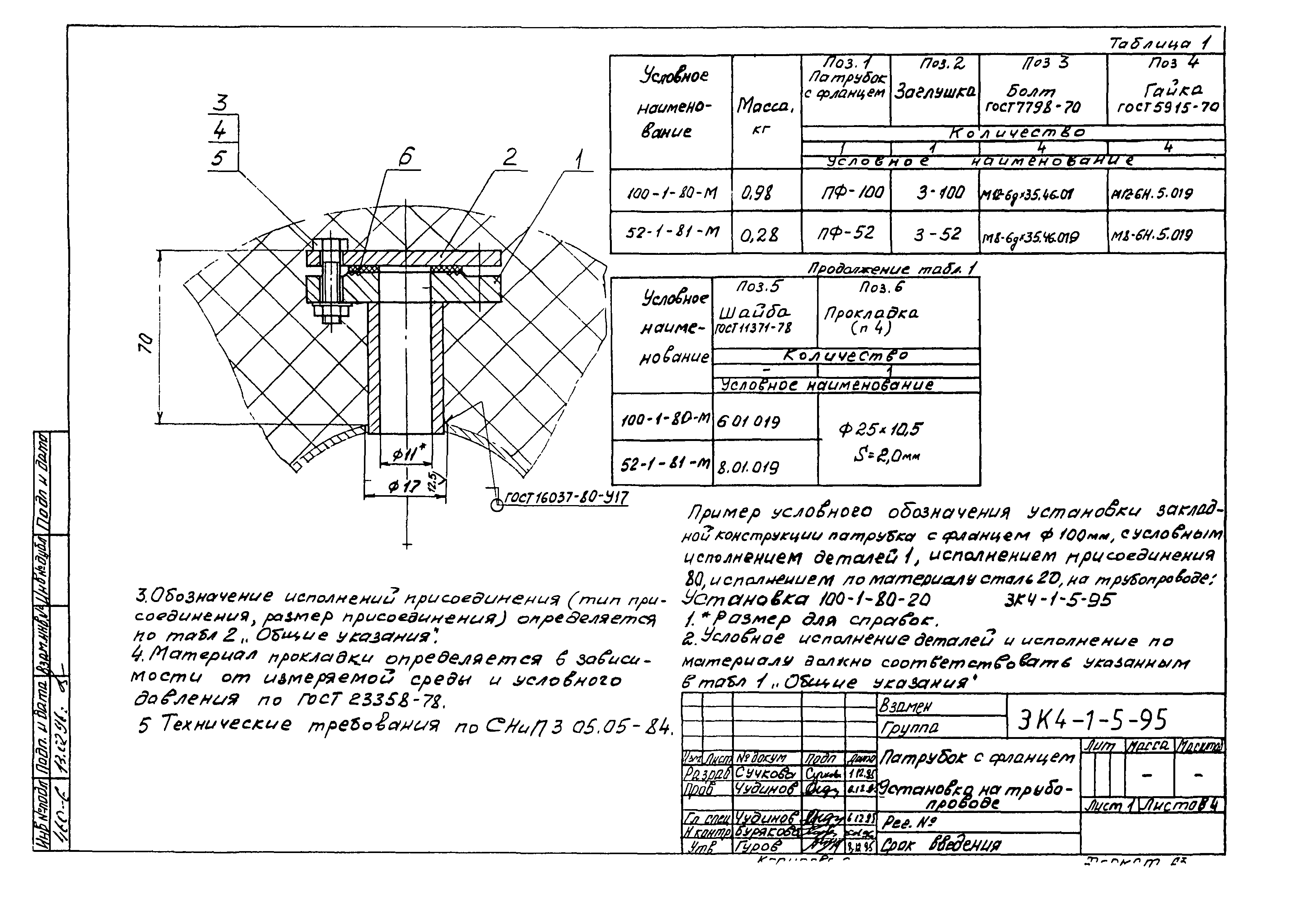

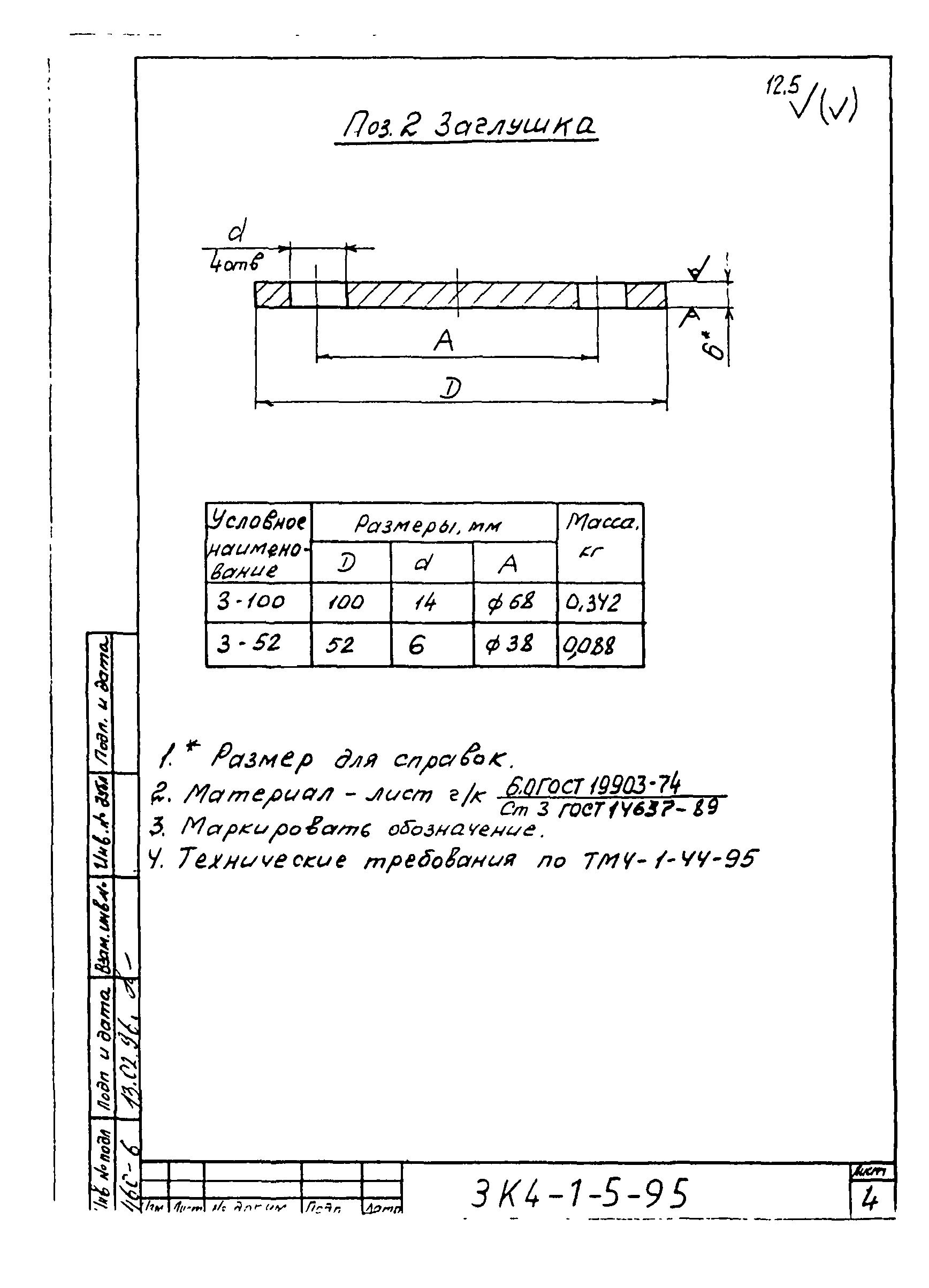

3К4-1-5-95 Патрубок с фланцем. Установка на трубопроводе

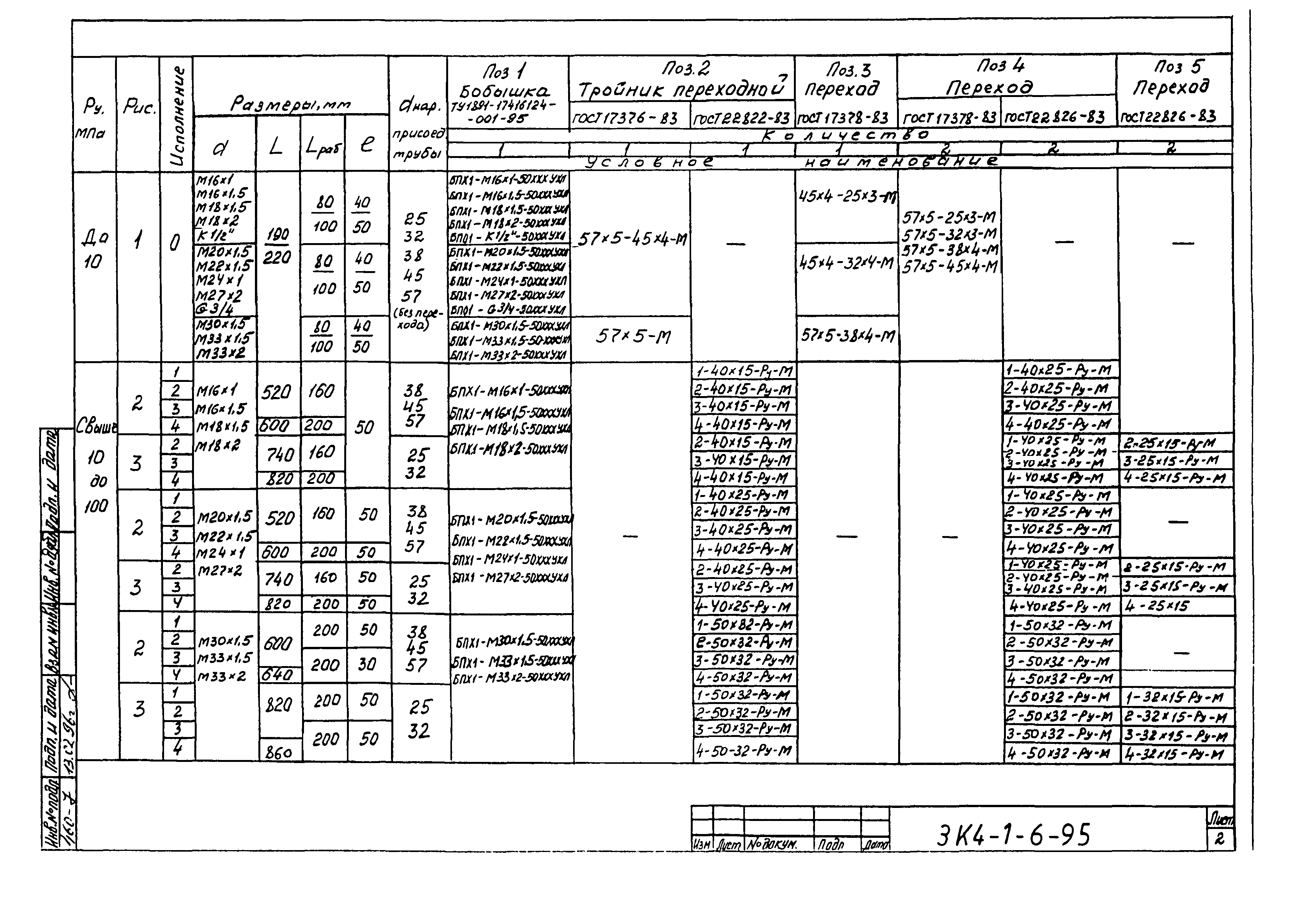

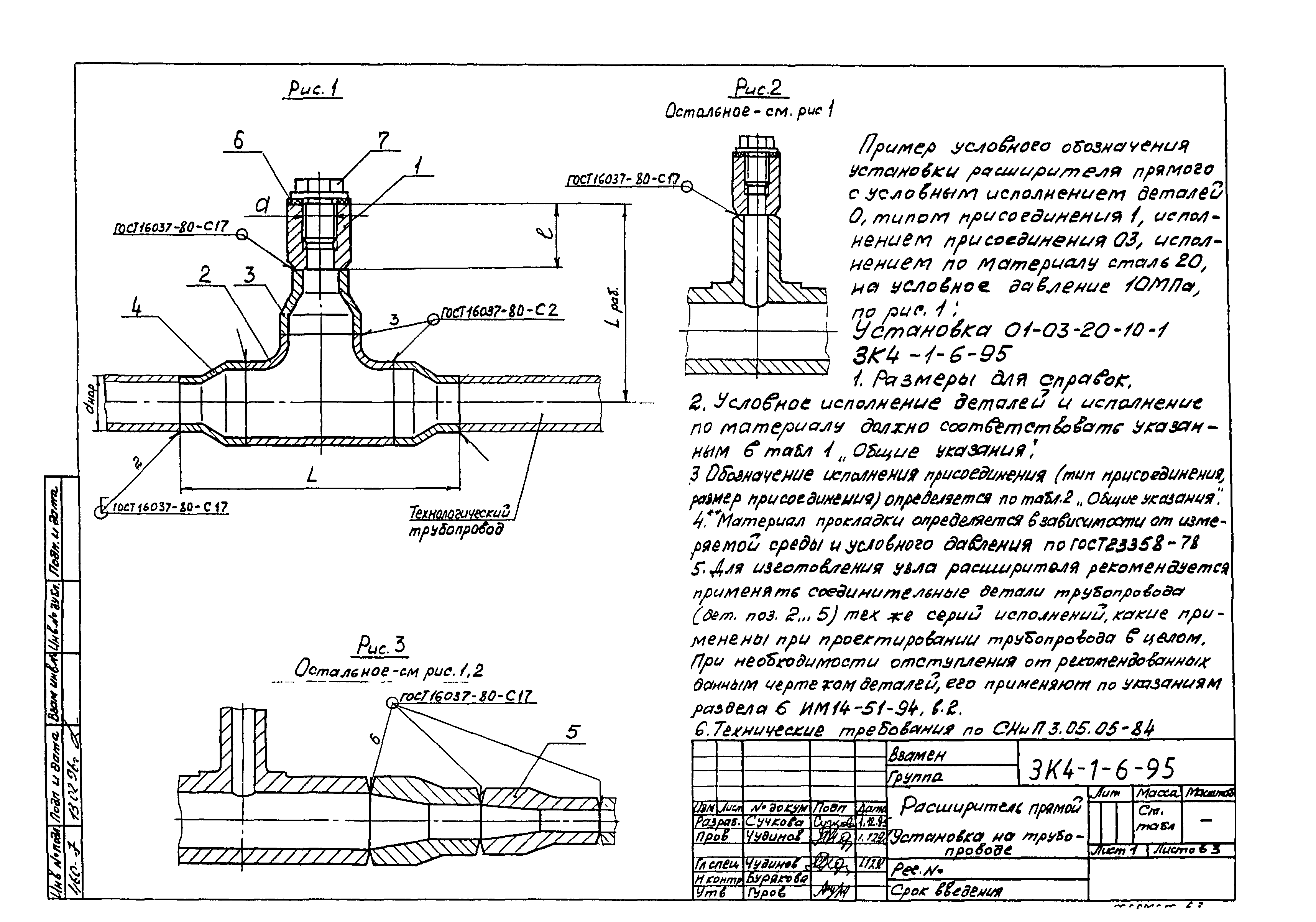

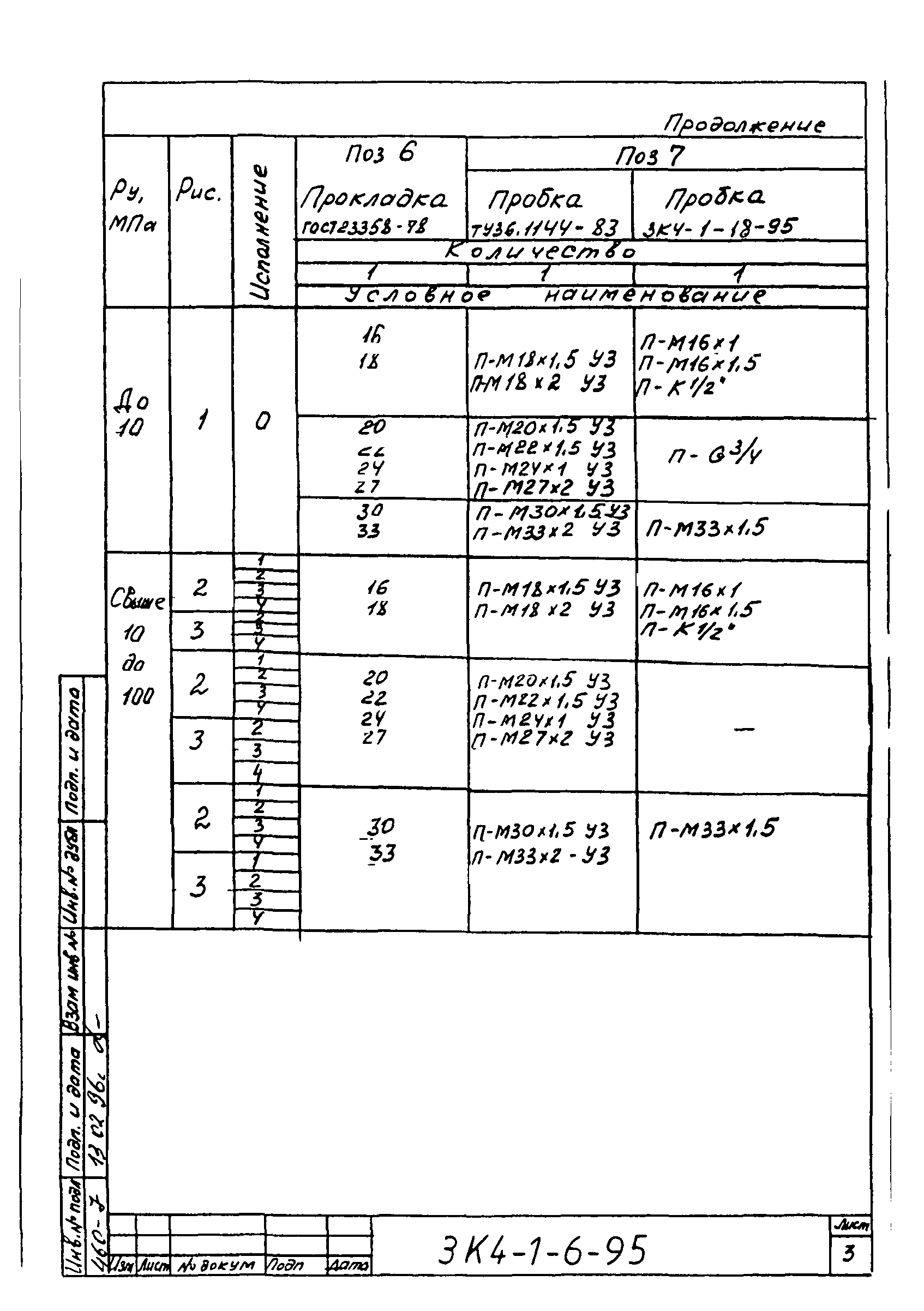

3К4-1-6-95 Расширитель прямой. Установка на трубопроводе

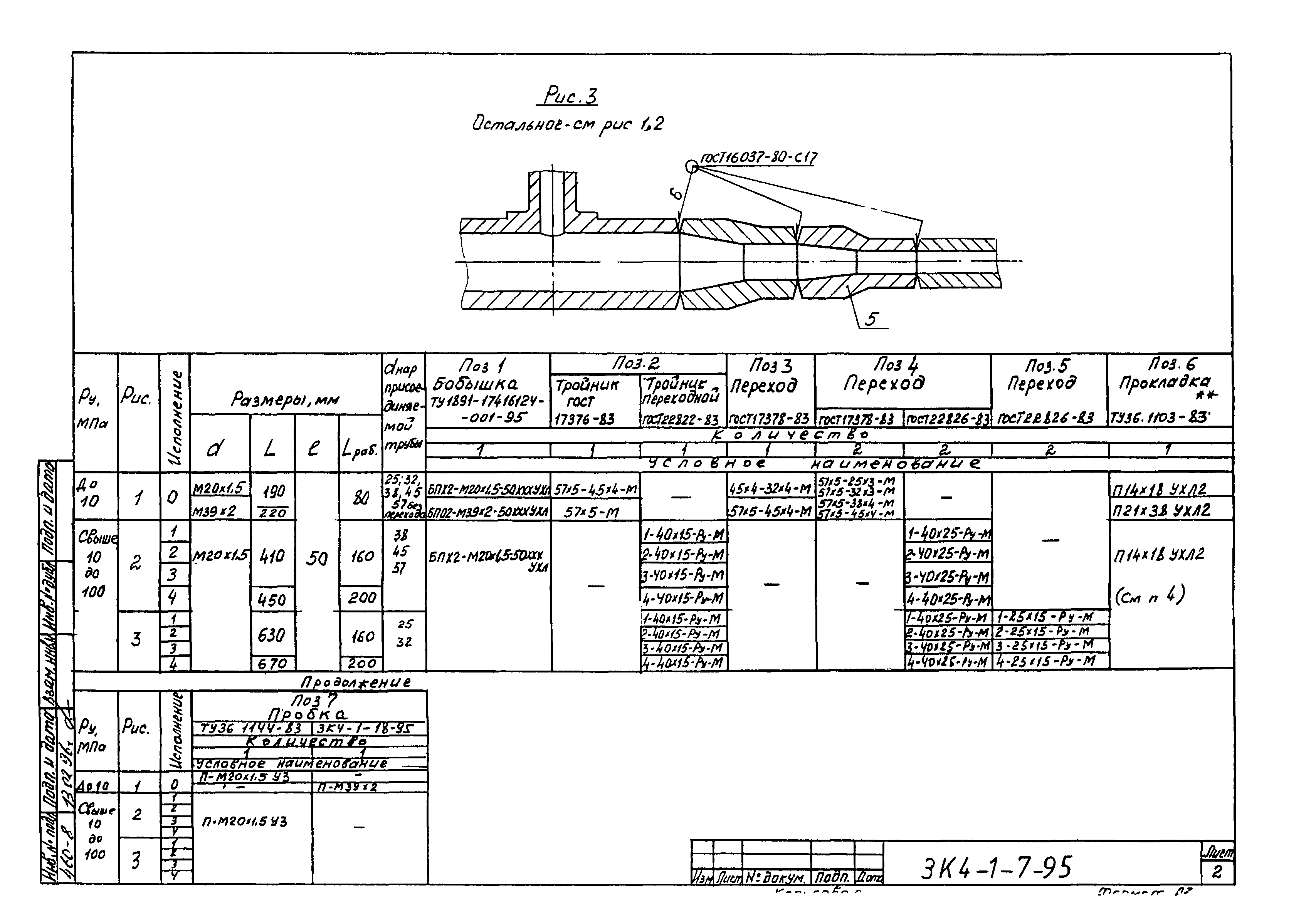

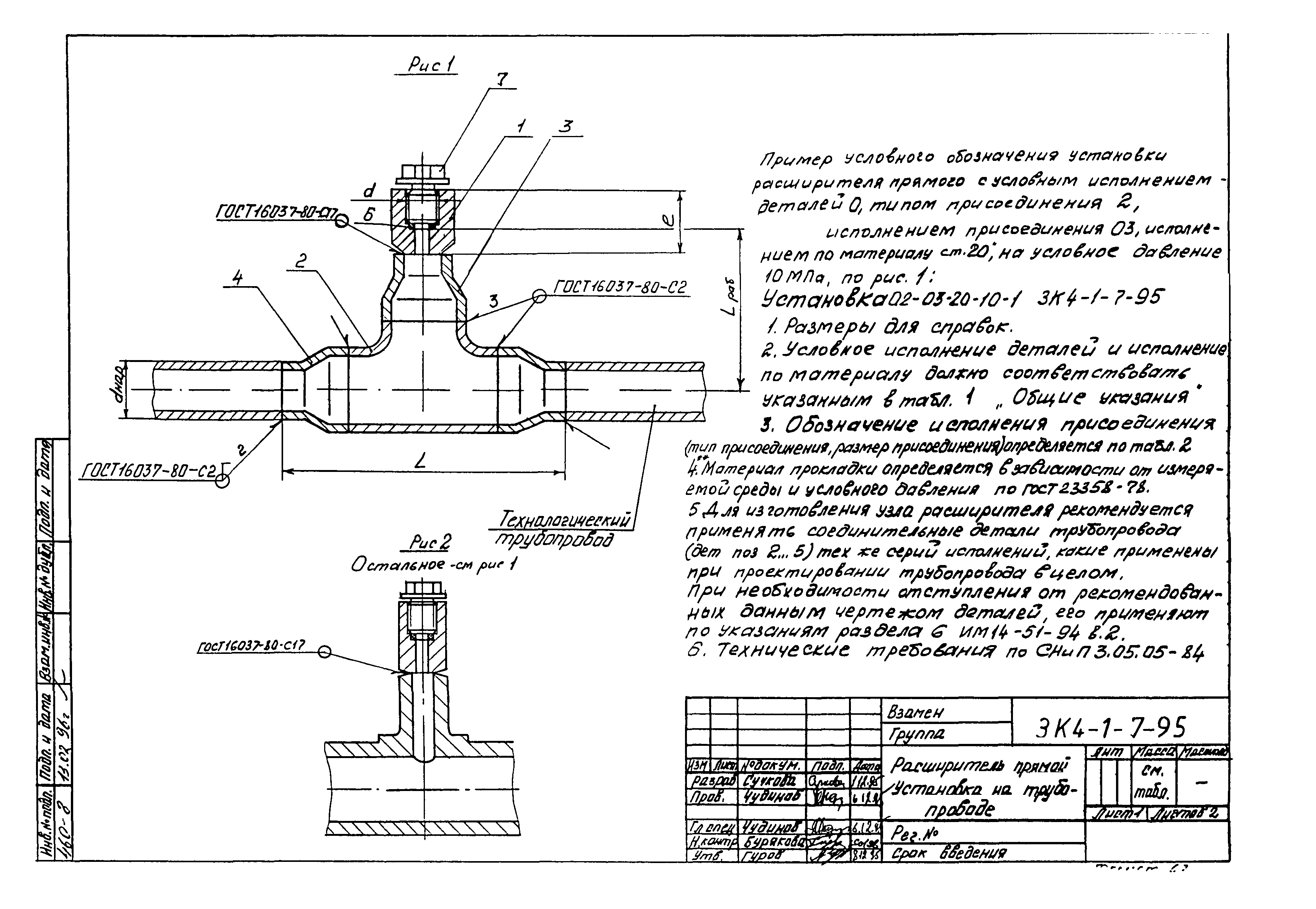

3К4-1-7-95 Расширитель прямой. Установка на трубопроводе

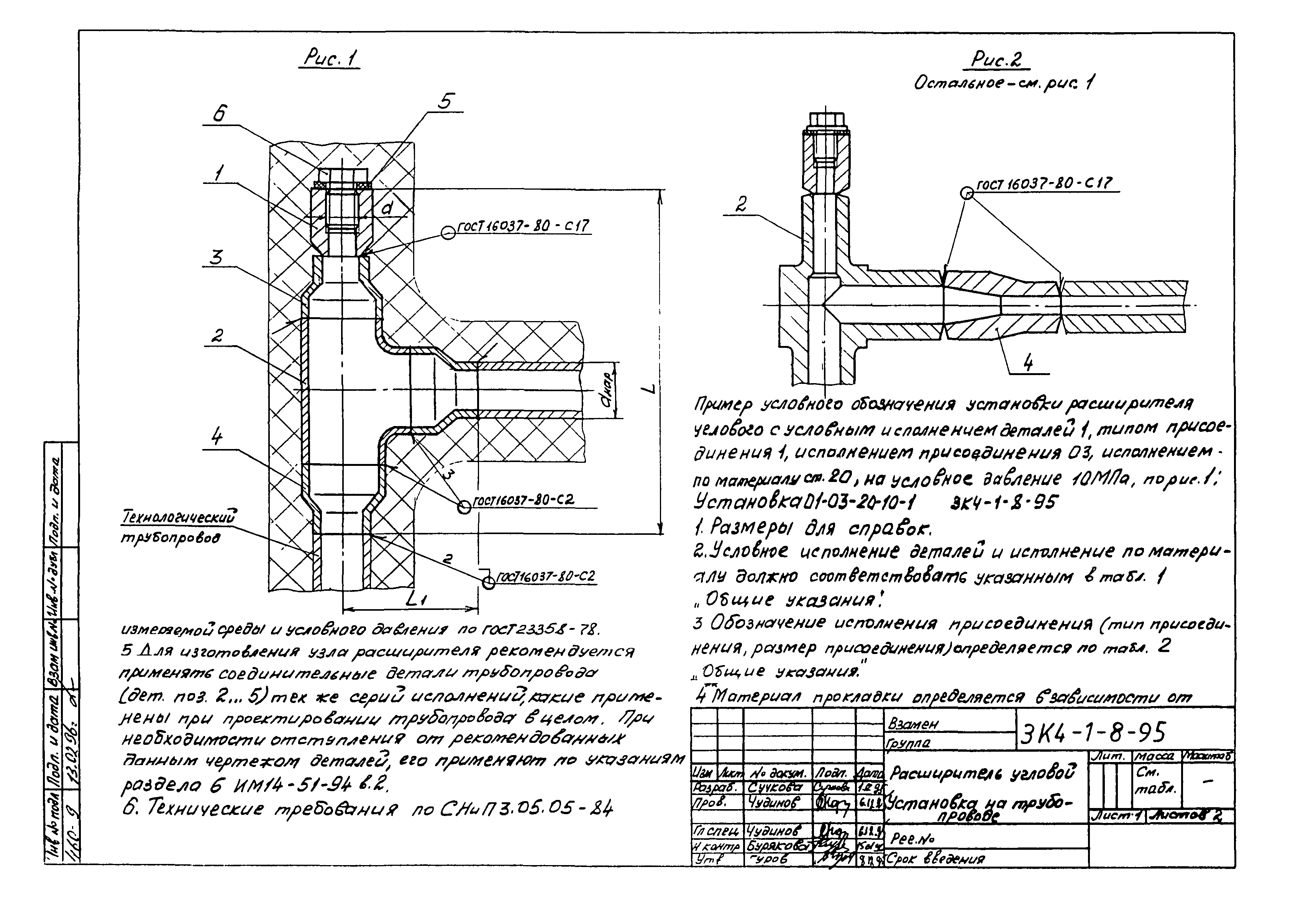

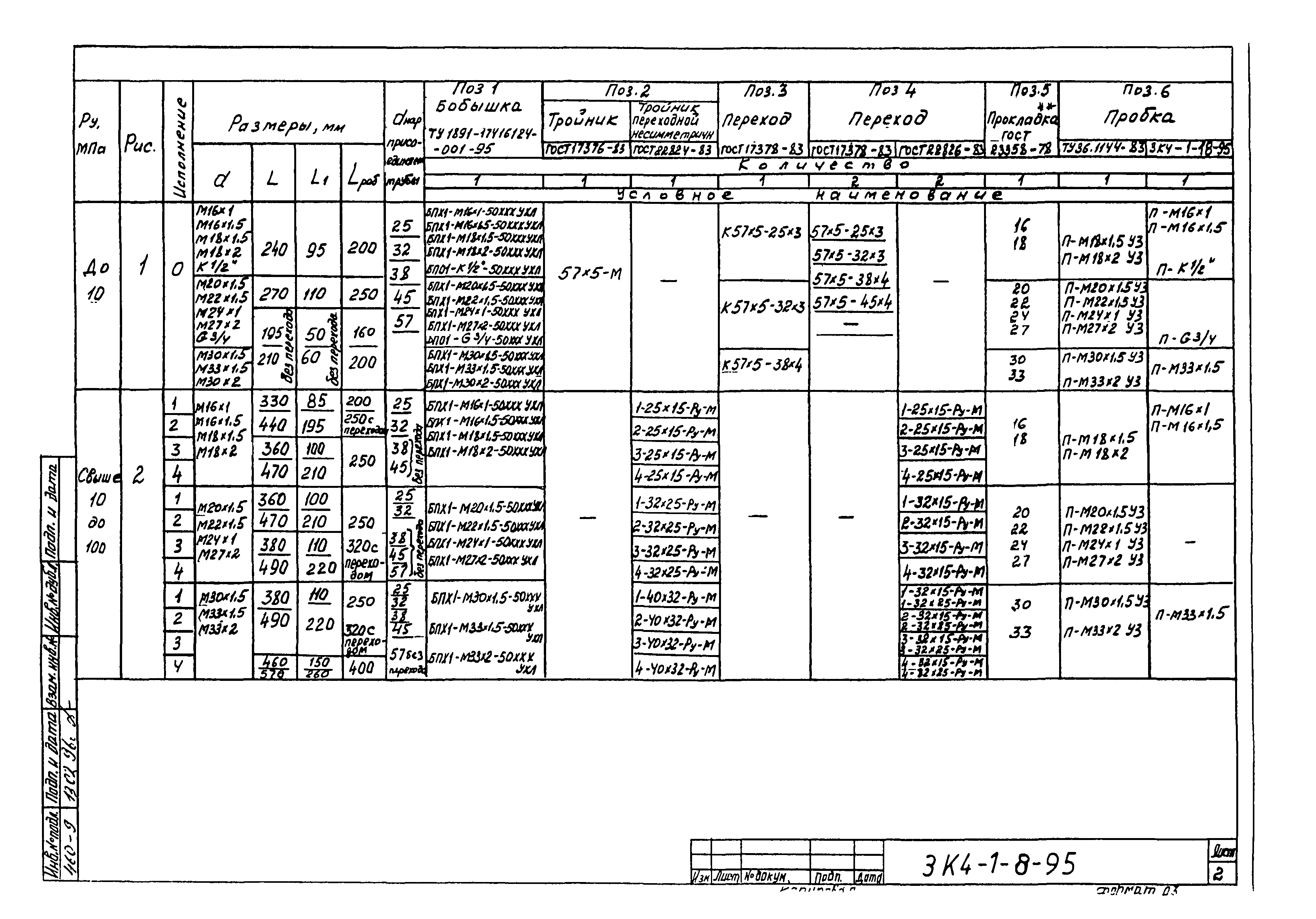

3К4-1-8-95 Расширитель угловой. Установка на трубопроводе

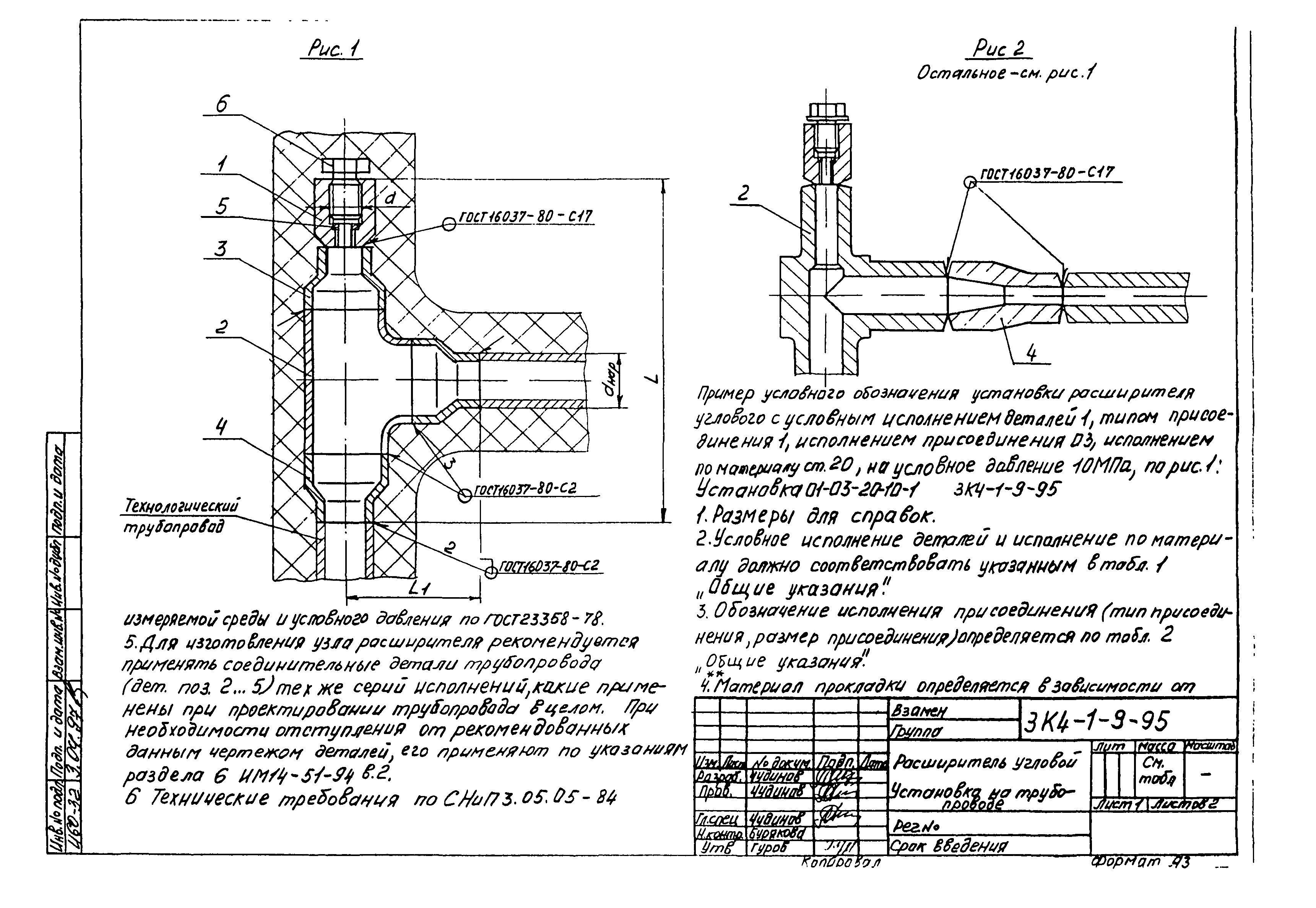

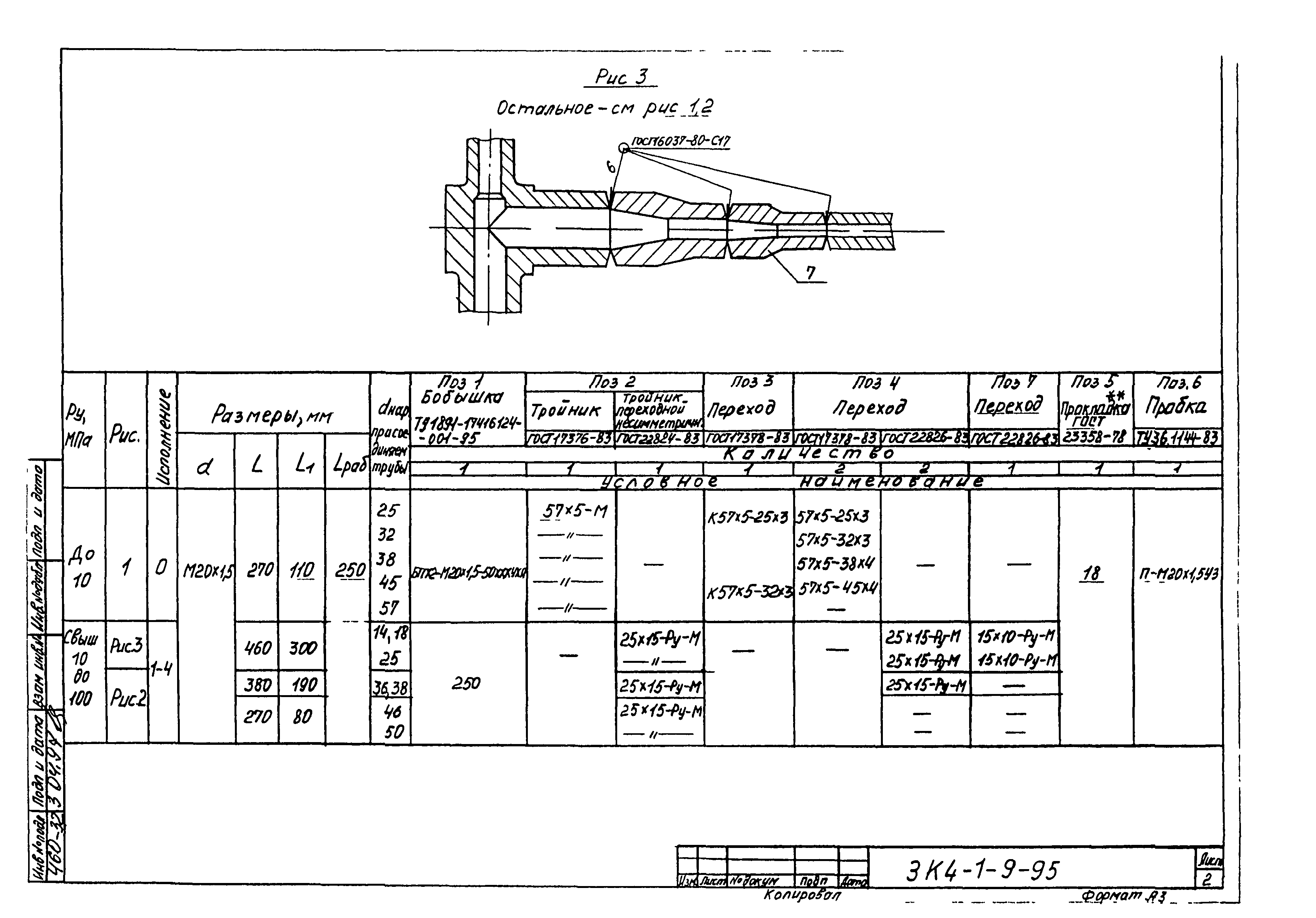

3К4-1-9-95 Расширитель угловой. Установка на трубопроводе

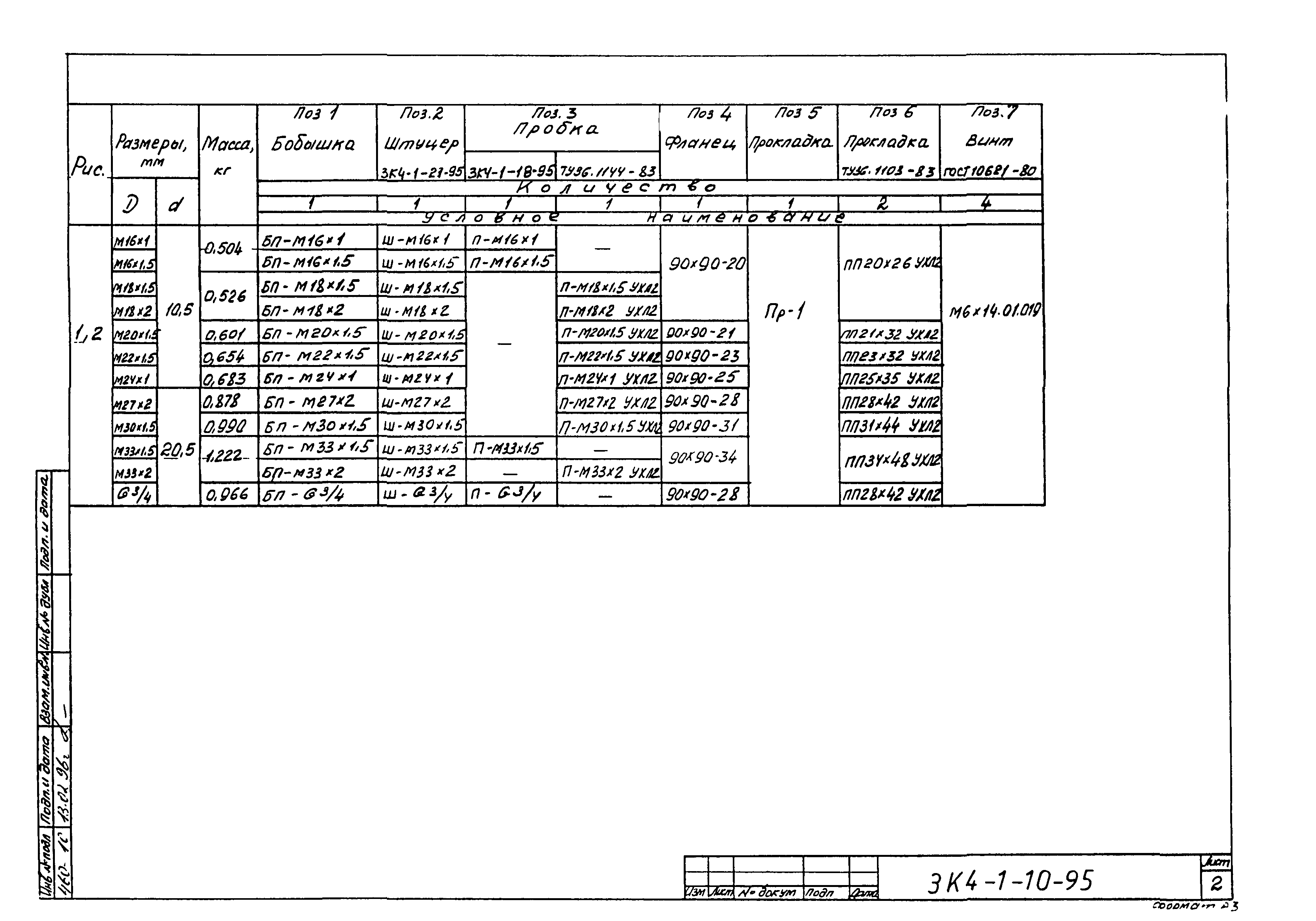

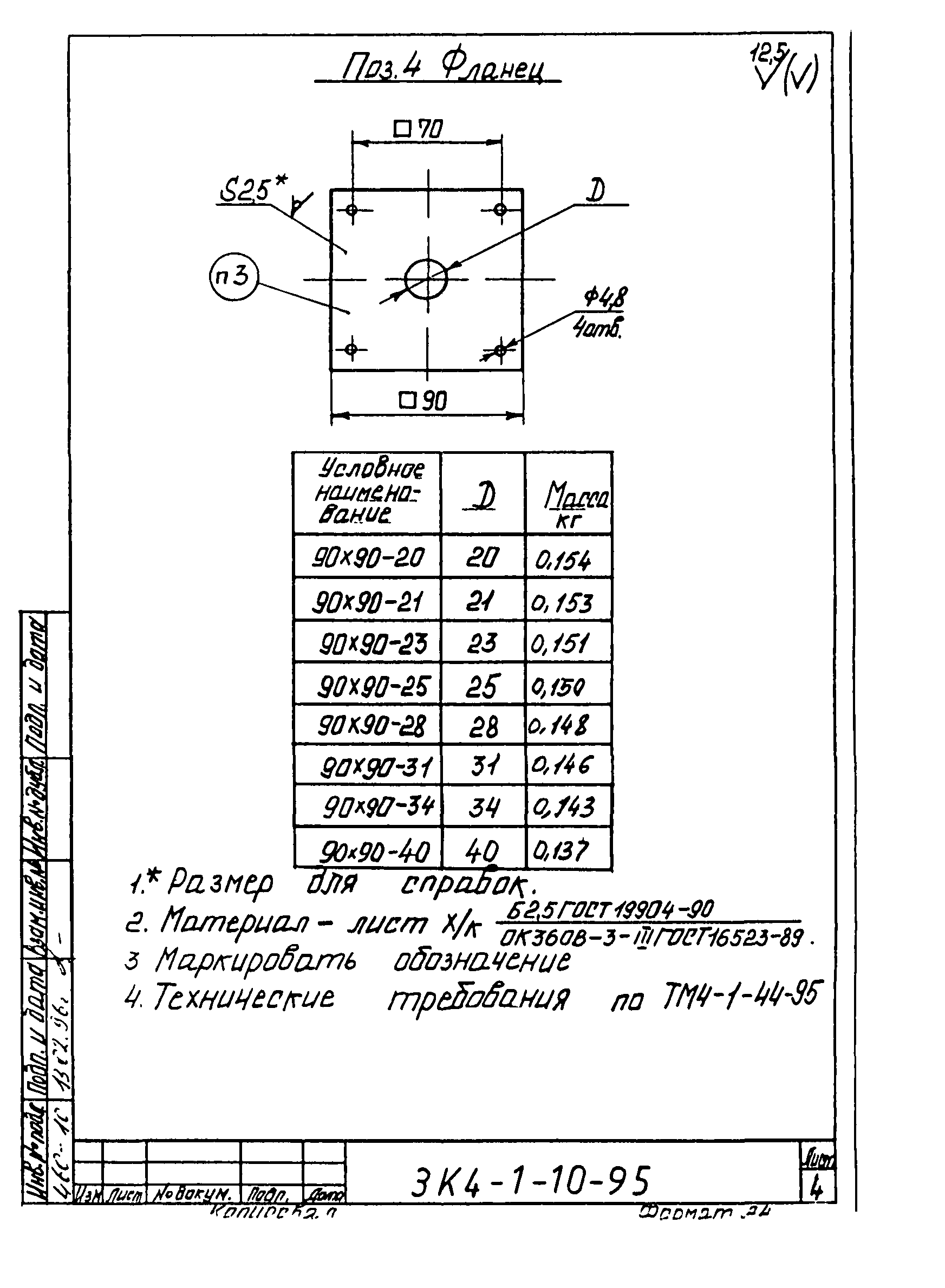

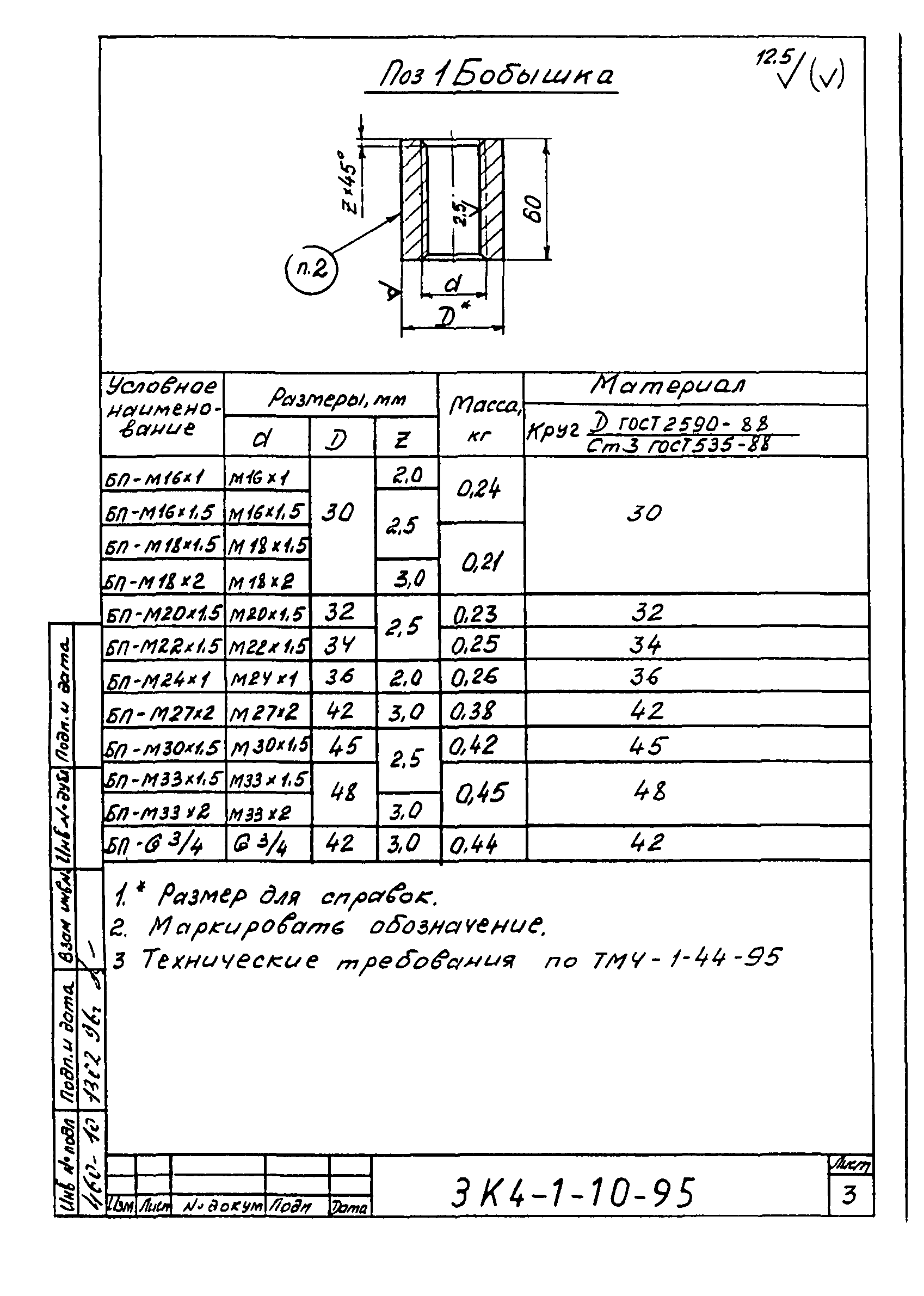

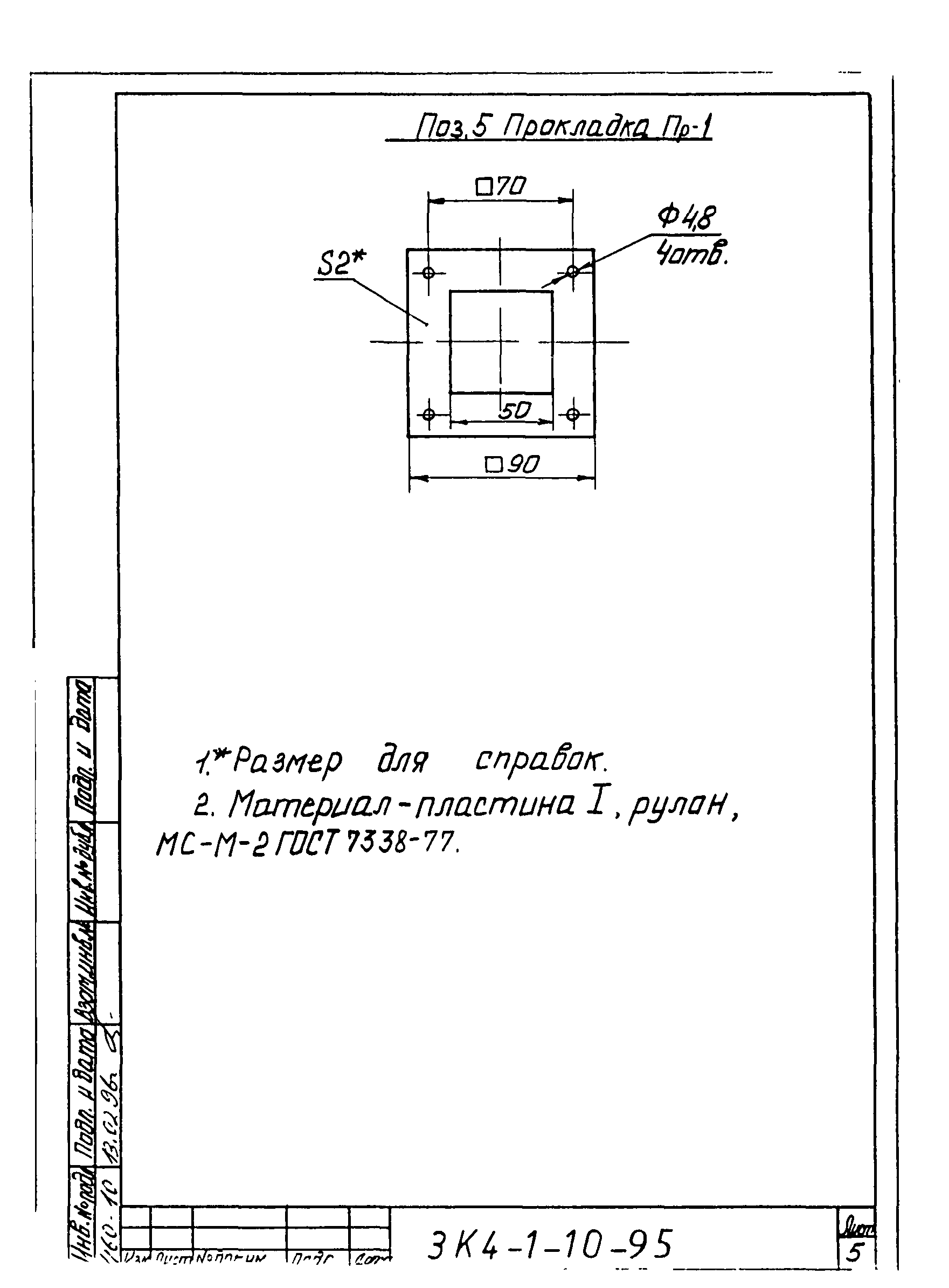

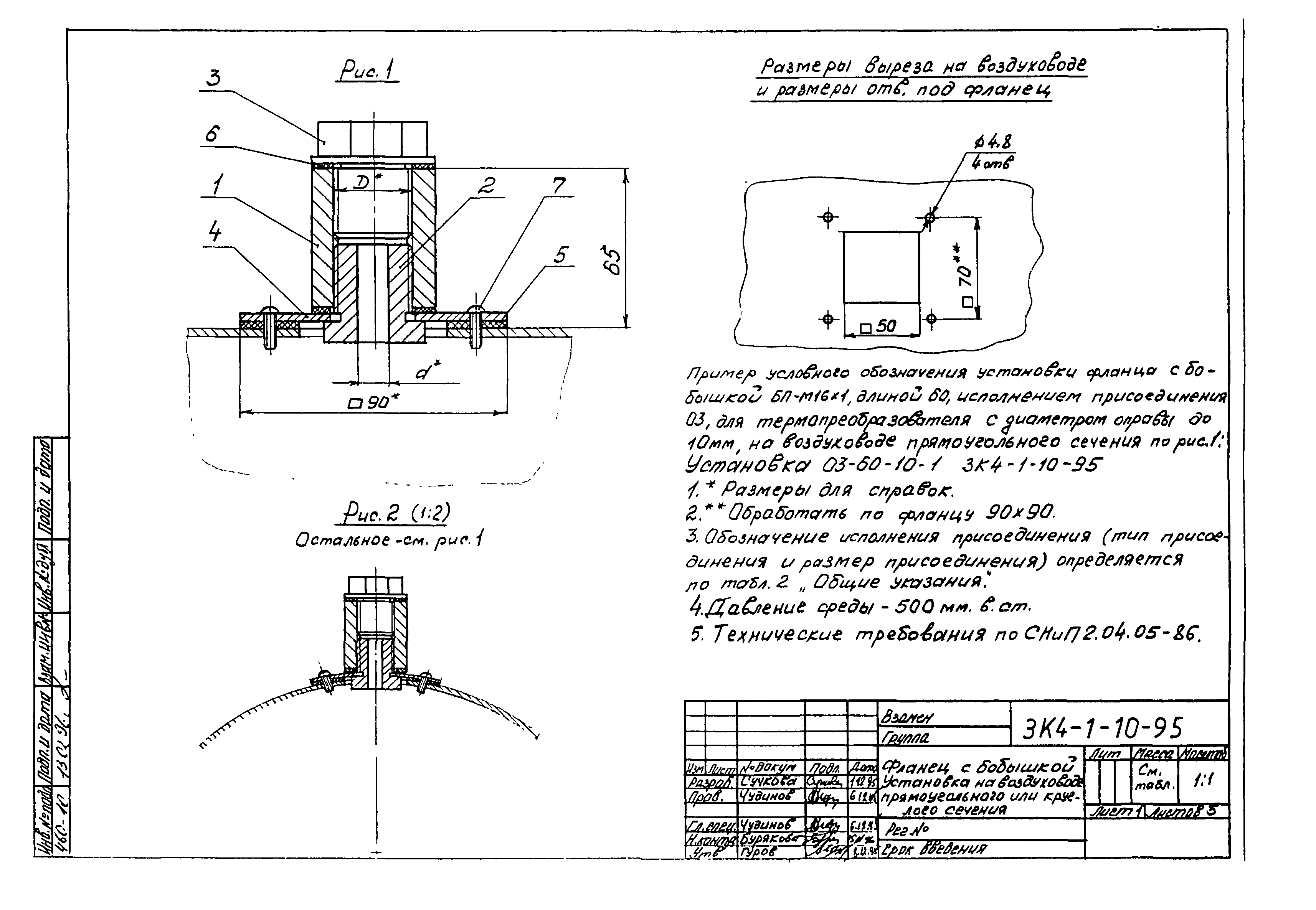

3К4-1-10-95 Фланец с бобышкой. Установка на воздуховоде прямоугольного или круглого сечения

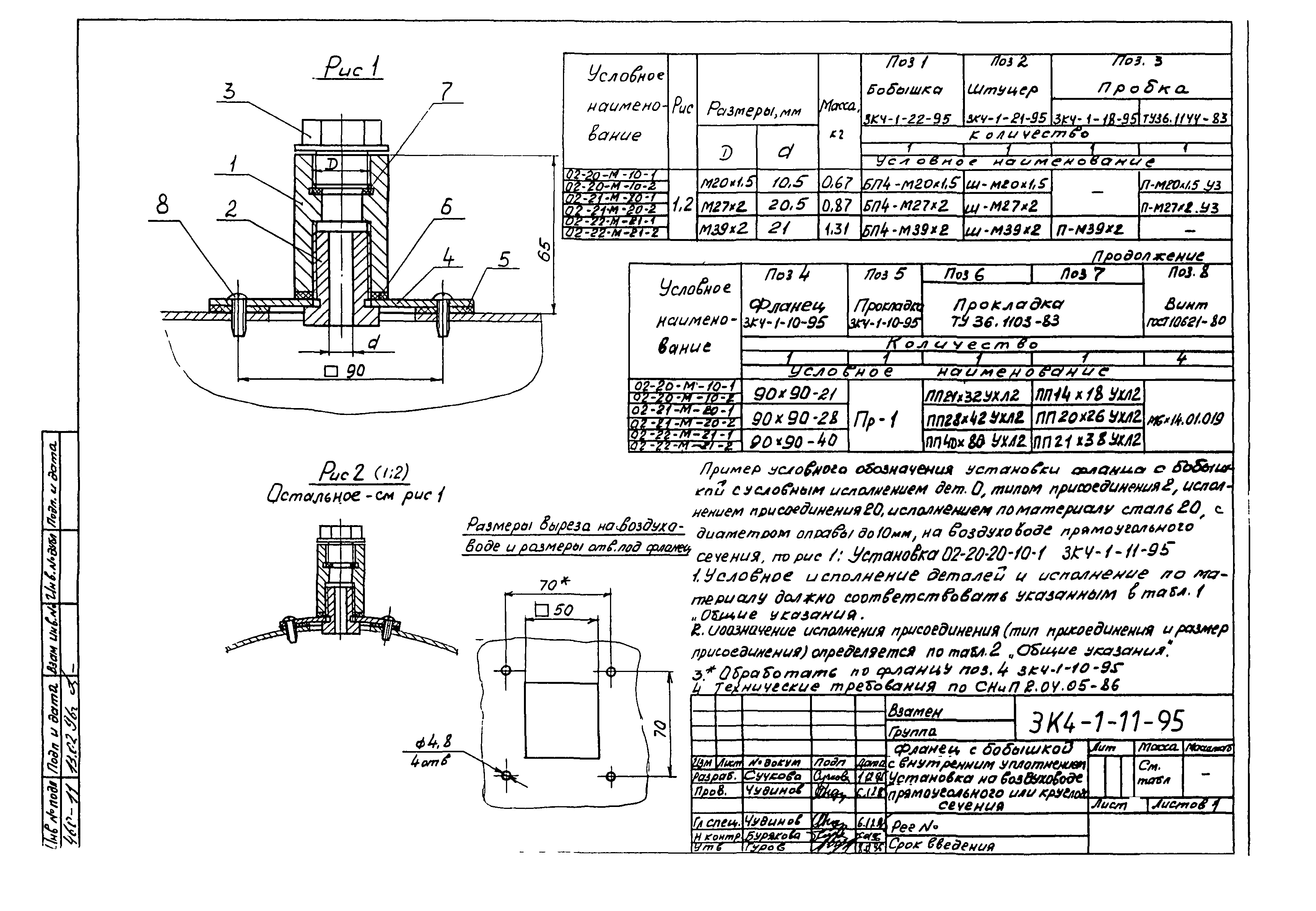

3К4-1-11-95 Фланец с бобышкой с внутренним уплотнением. Установка на воздуховоде прямоугольного или круглого сечения

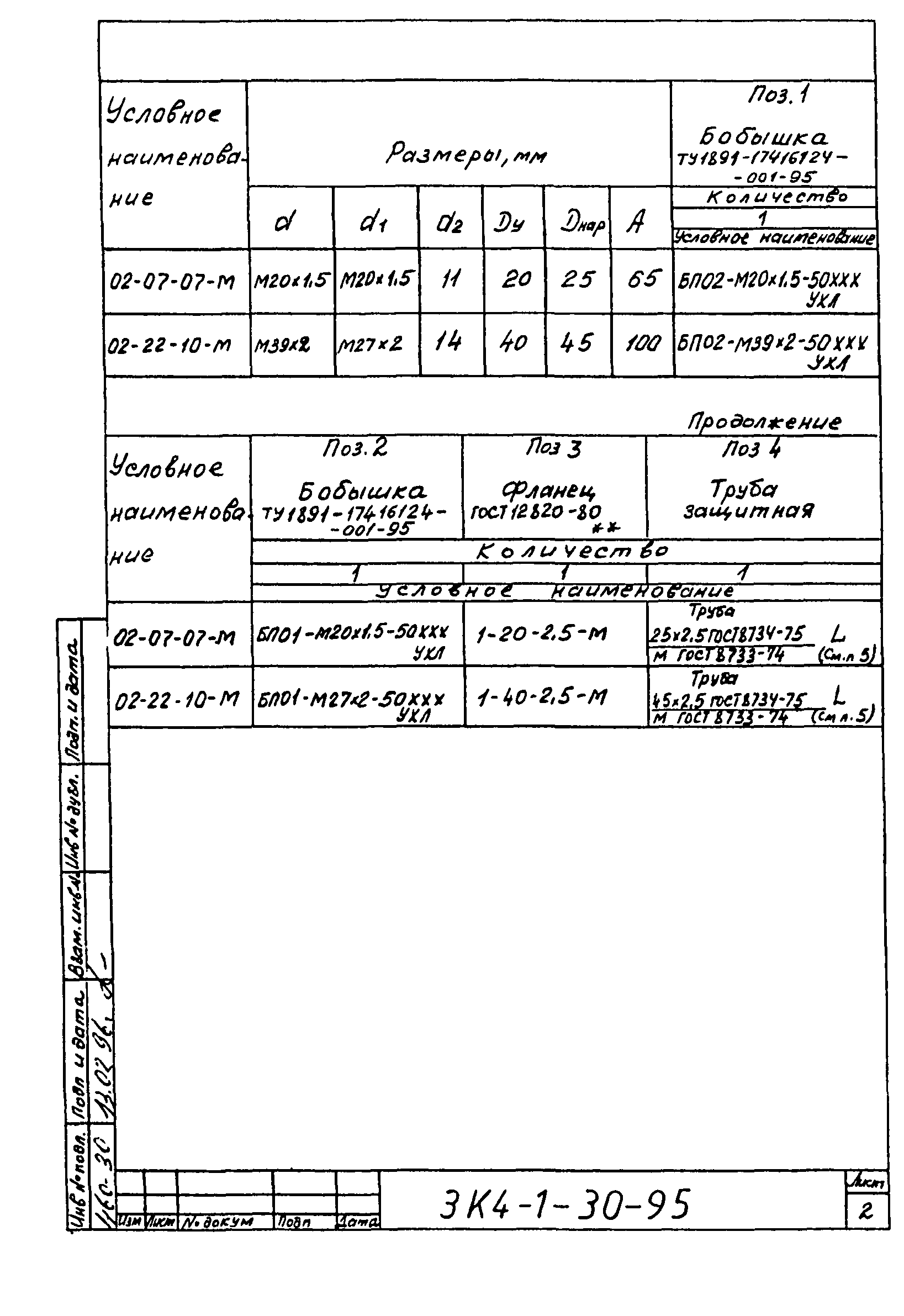

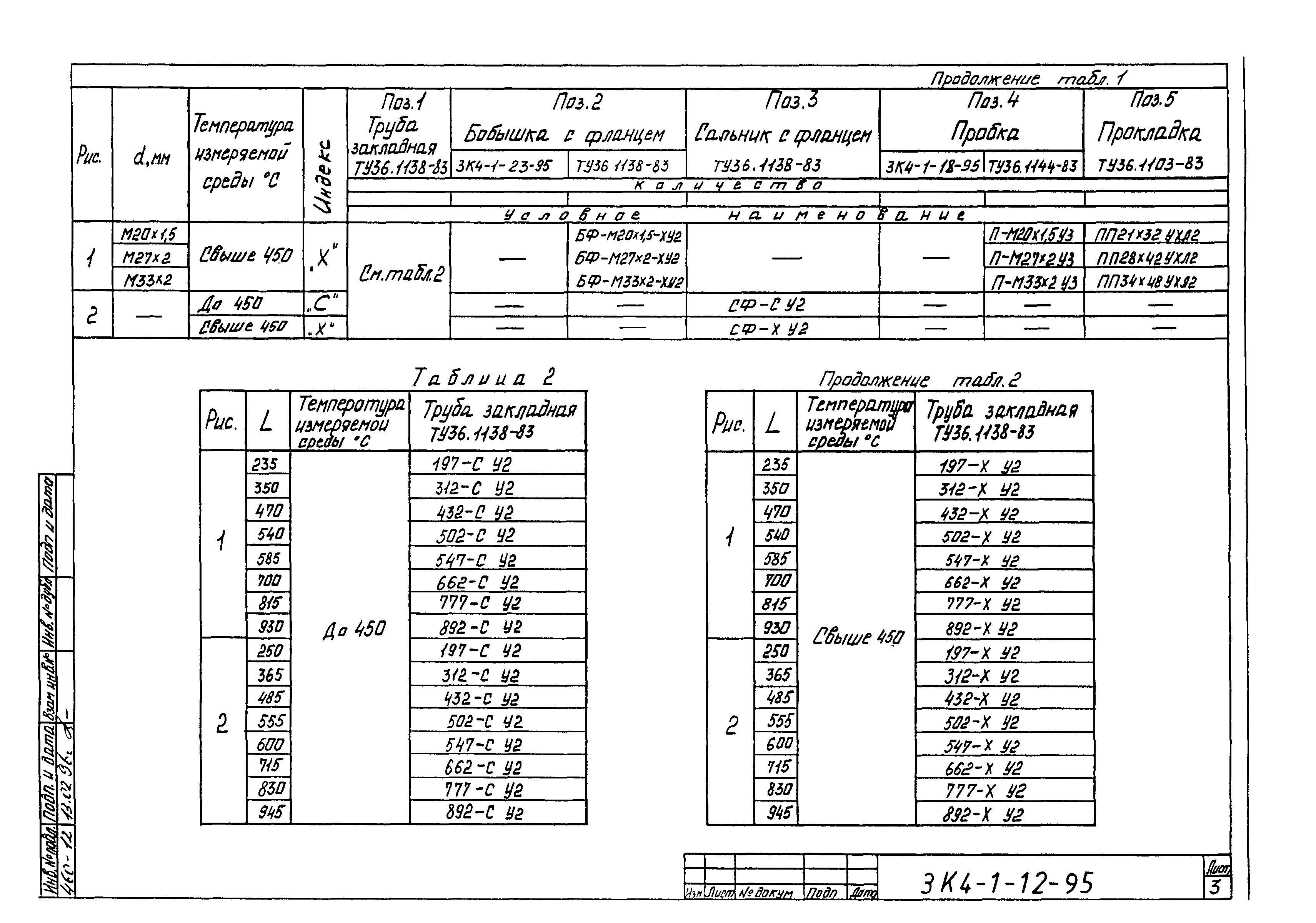

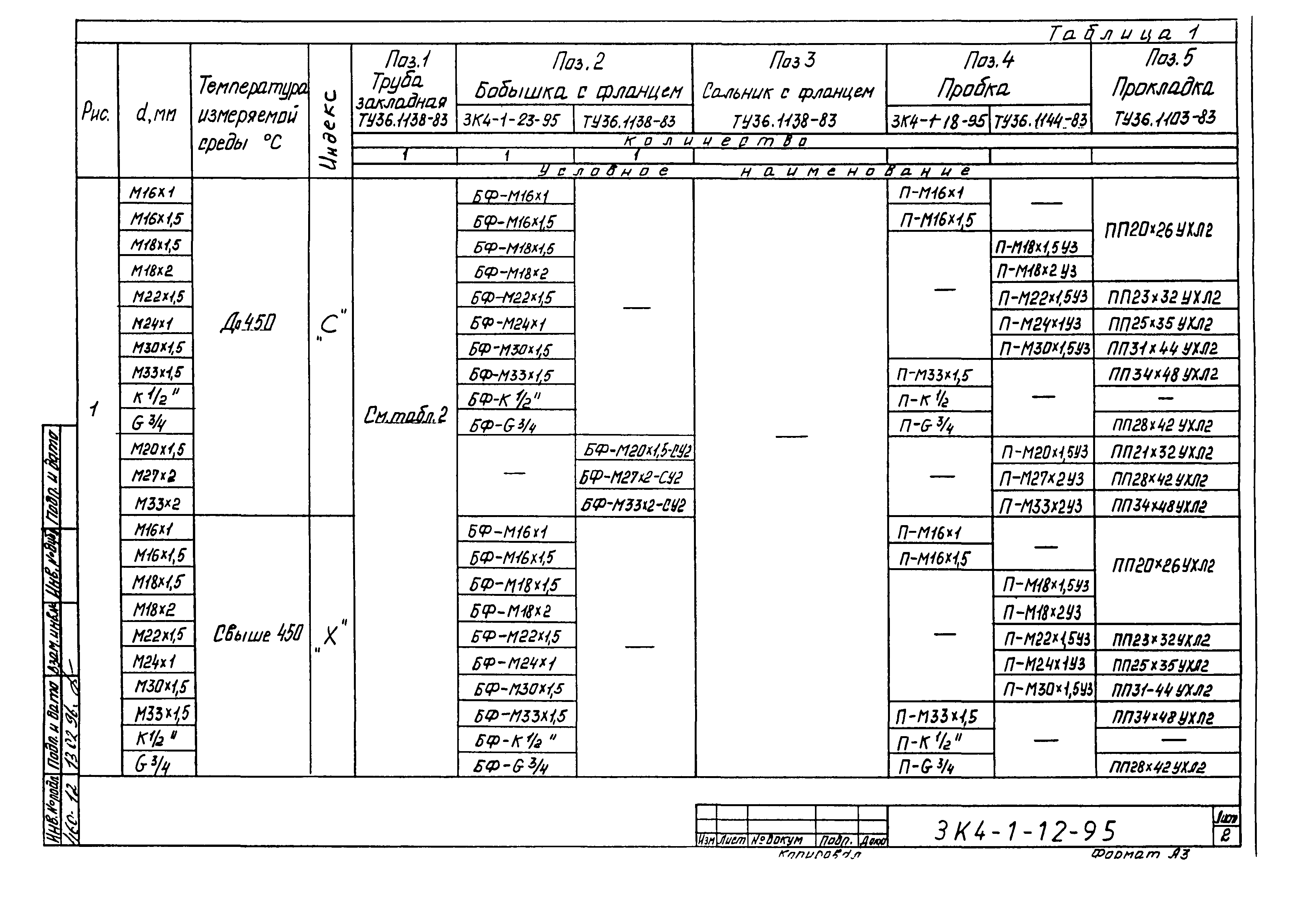

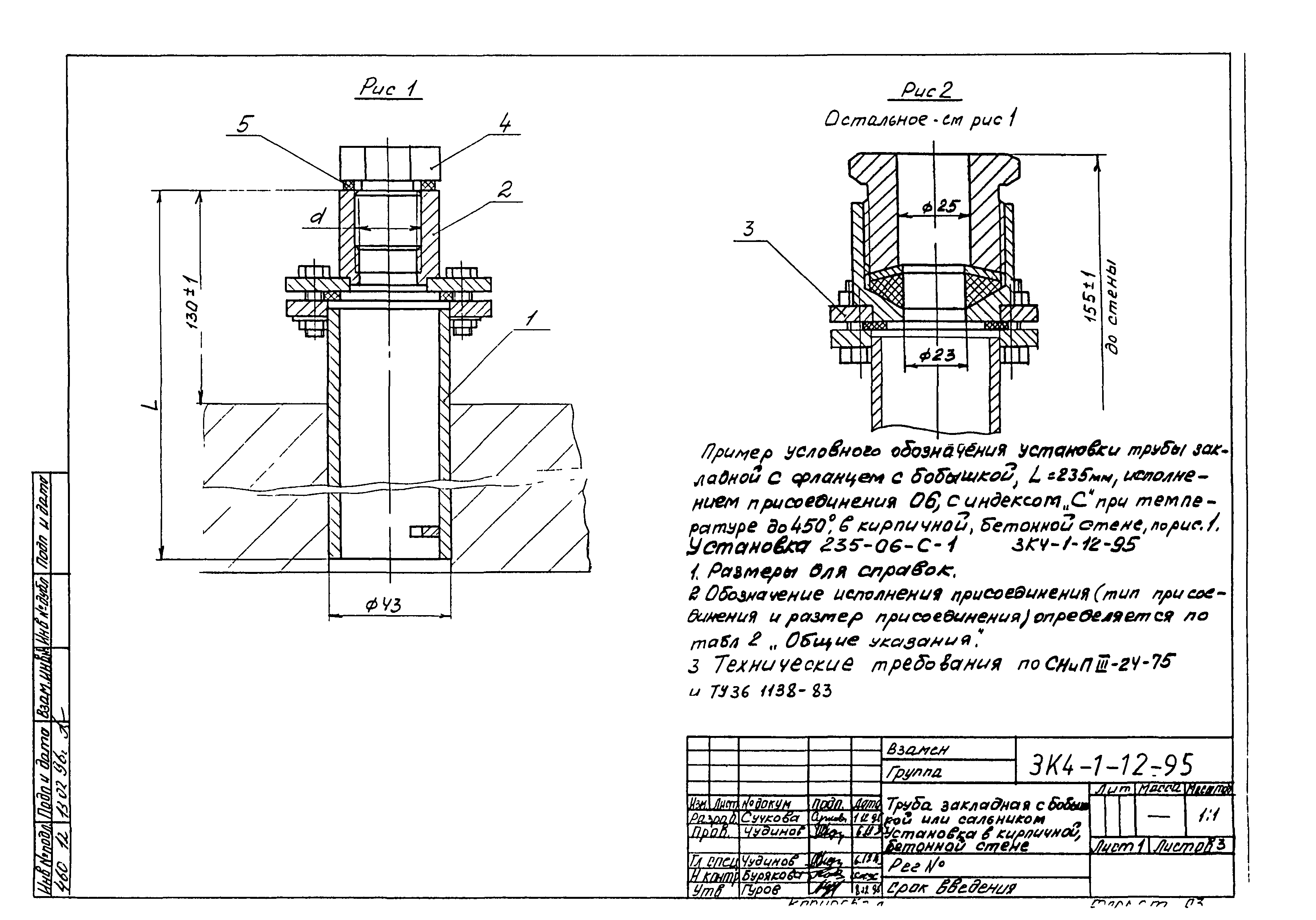

3К4-1-12-95 Труба закладная с бобышкой или сальником. Установка в кирпичной, бетонной стене

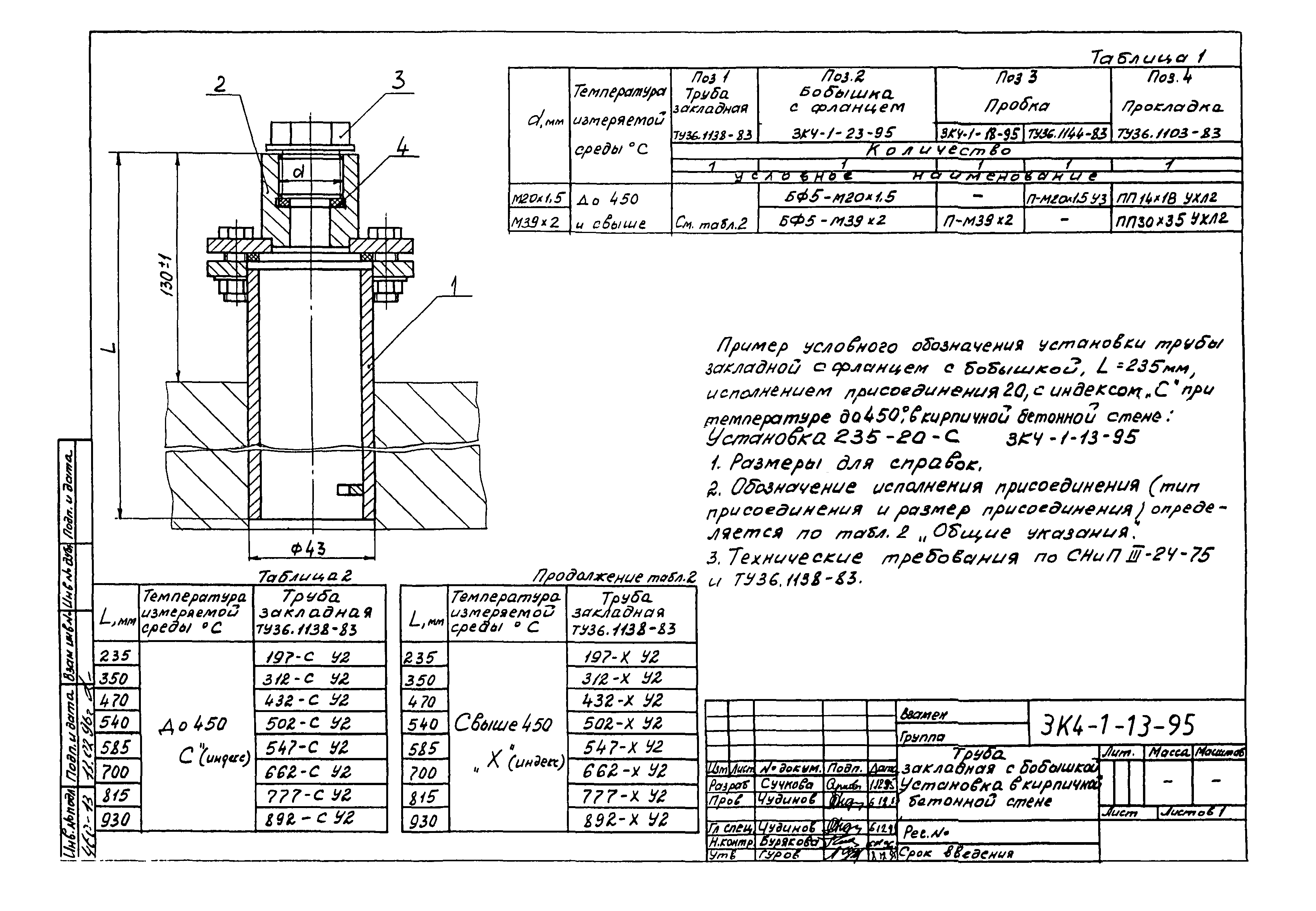

3К4-1-13-95 Труба закладная с бобышкой. Установка в кирпичной, бетонной стене

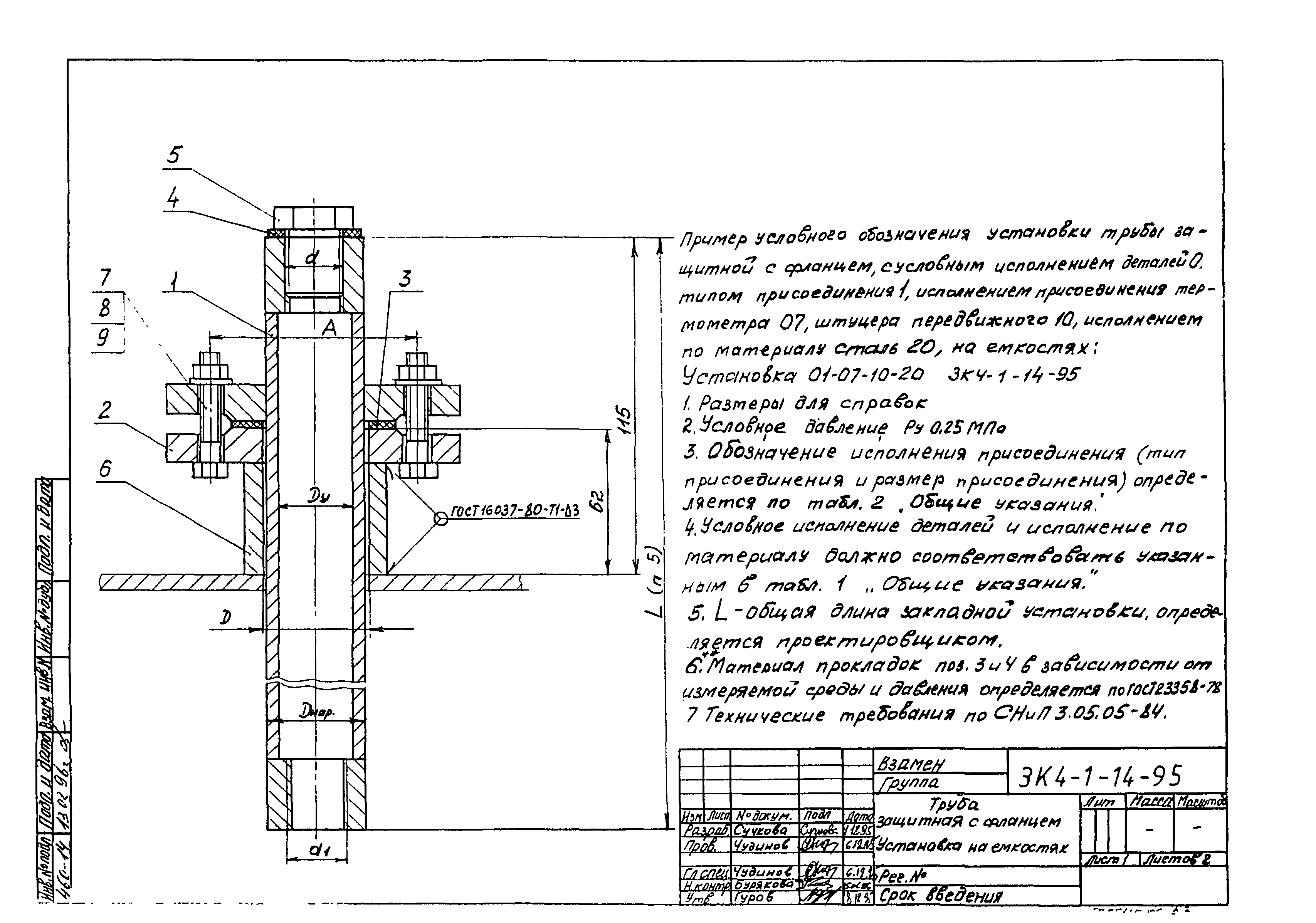

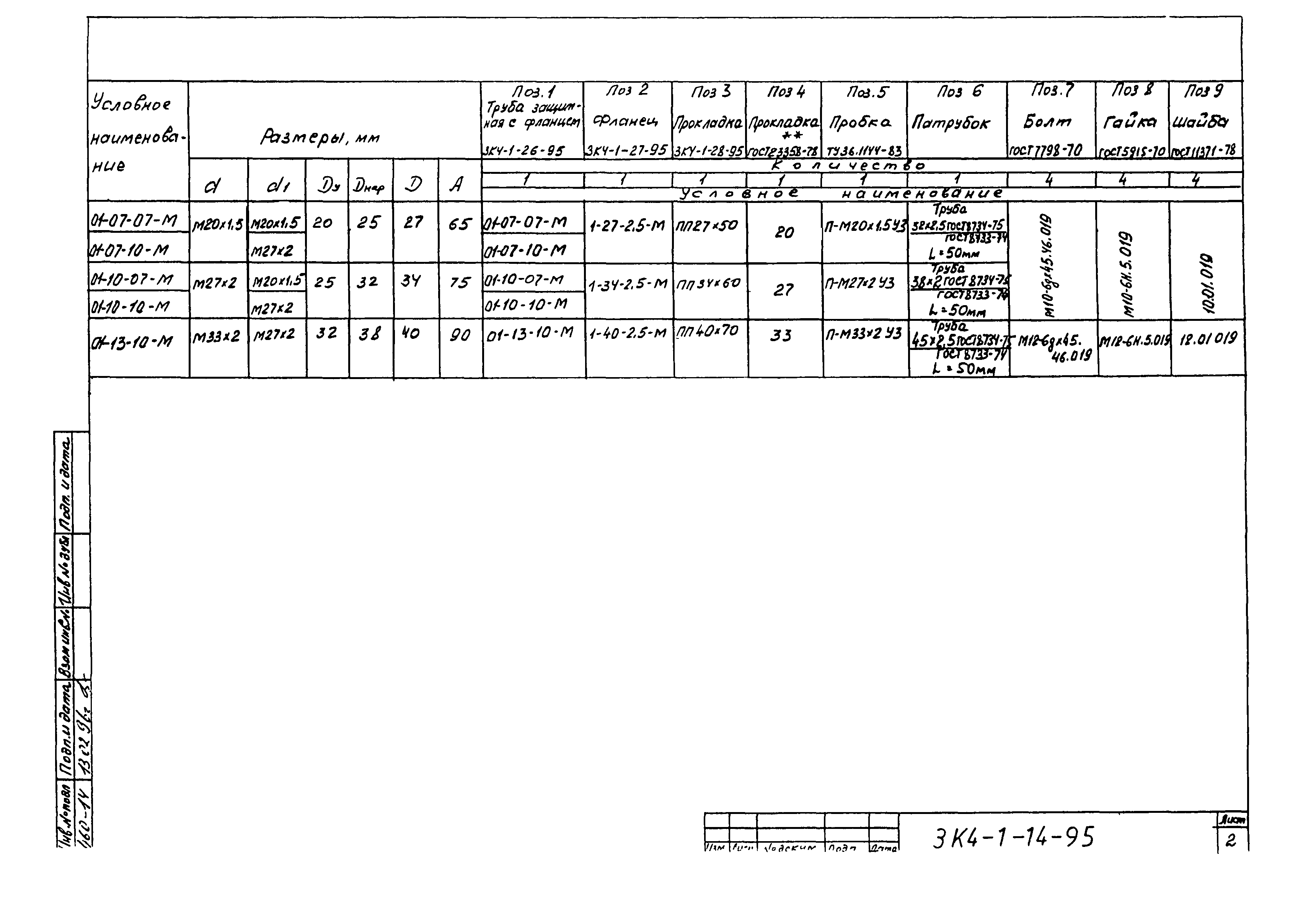

3К4-1-14-95 Труба защитная с фланцем. Установка на емкостях

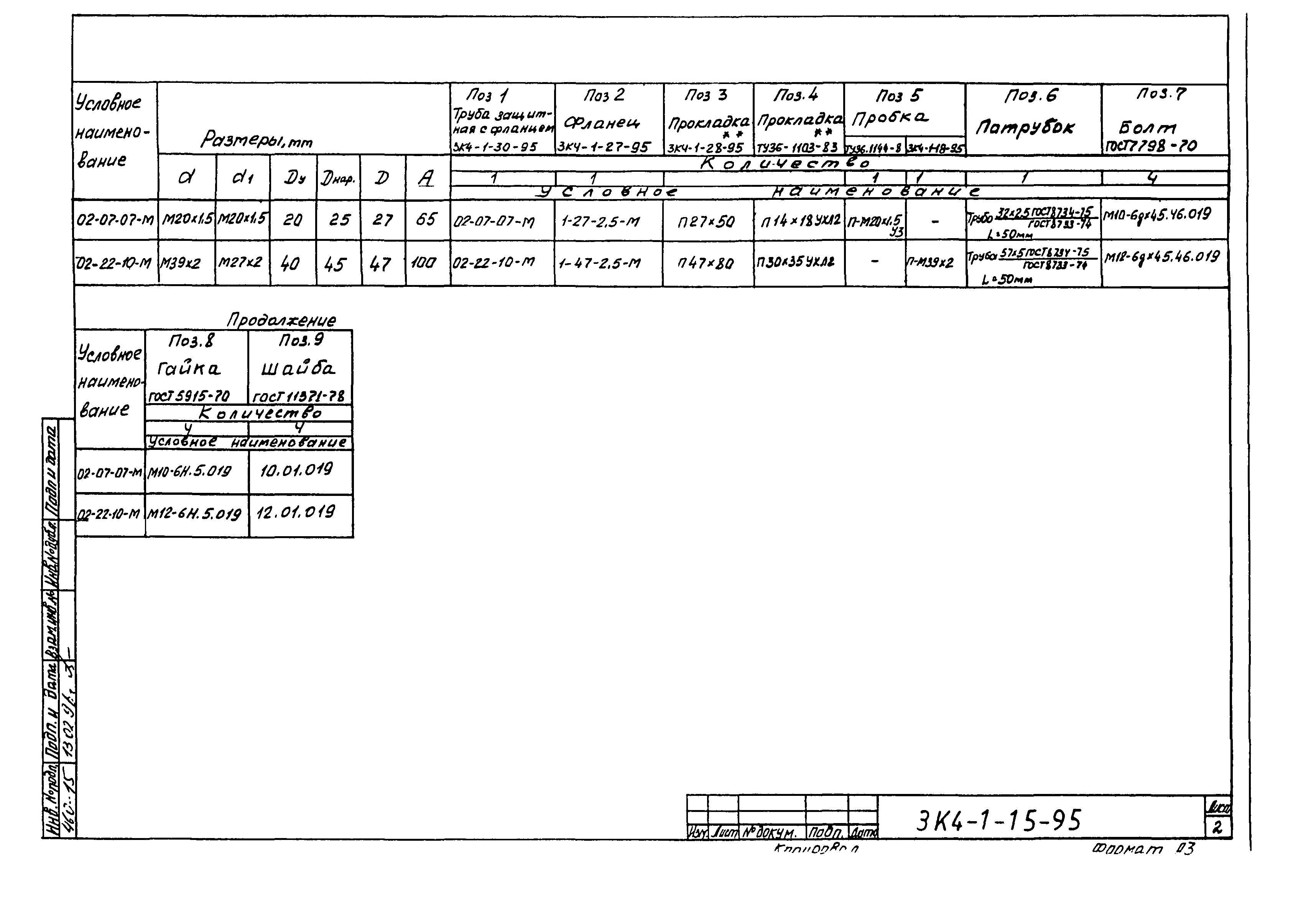

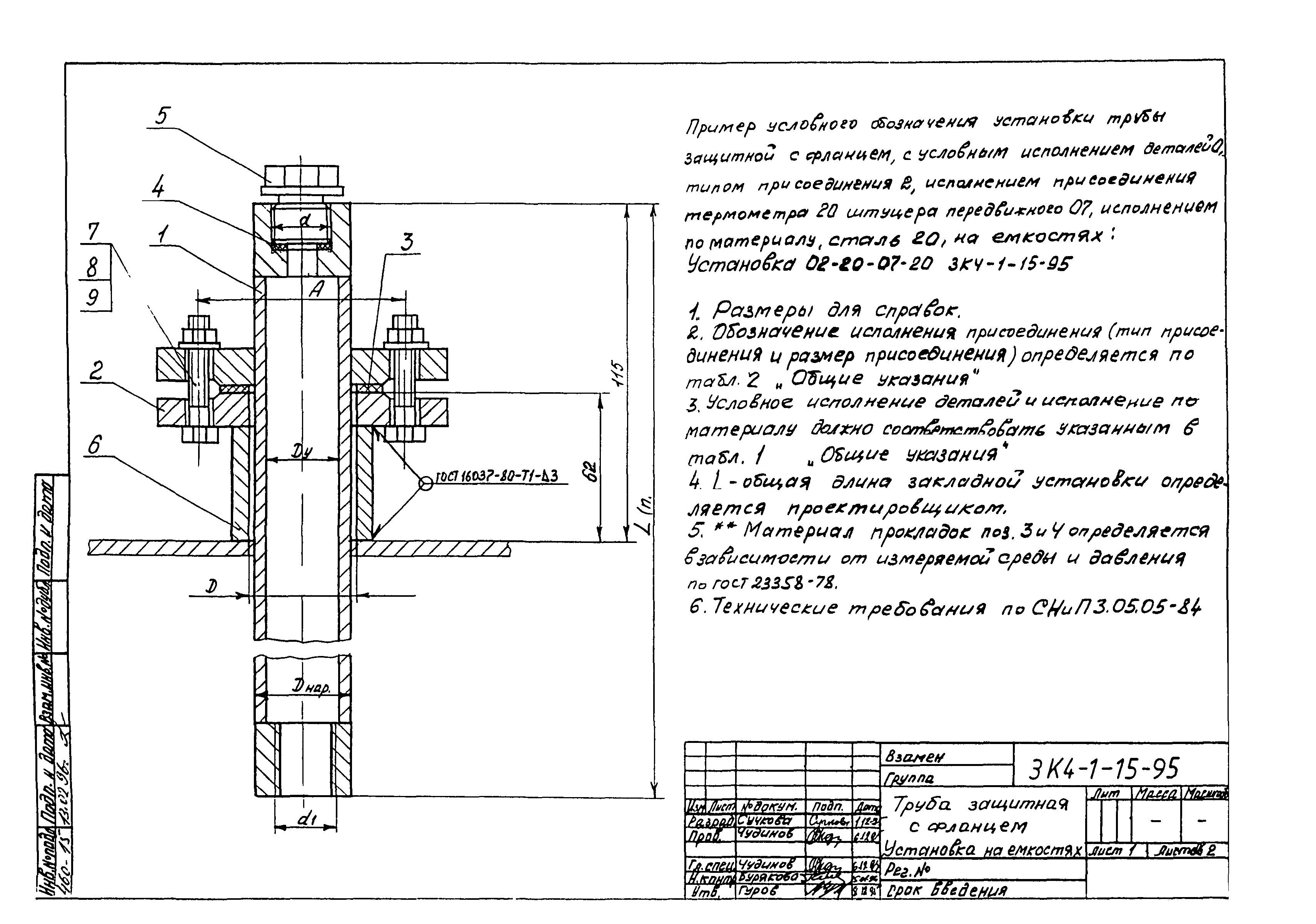

3К4-1-15-95 Труба защитная с фланцем. Установка на емкостях

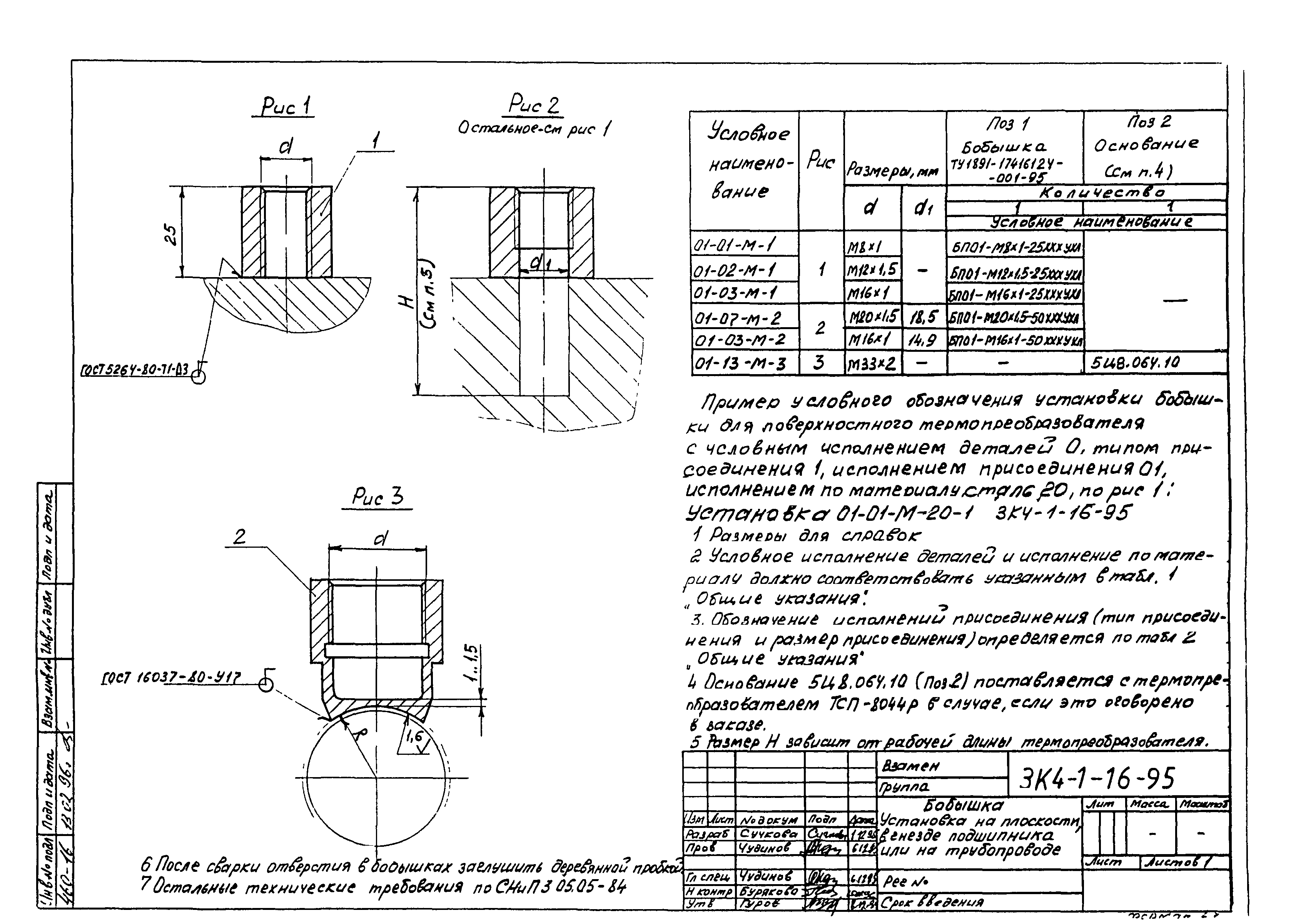

3К4-1-16-95 Бобышка. Установка на плоскости, в гнезде подшипника или на трубопроводе

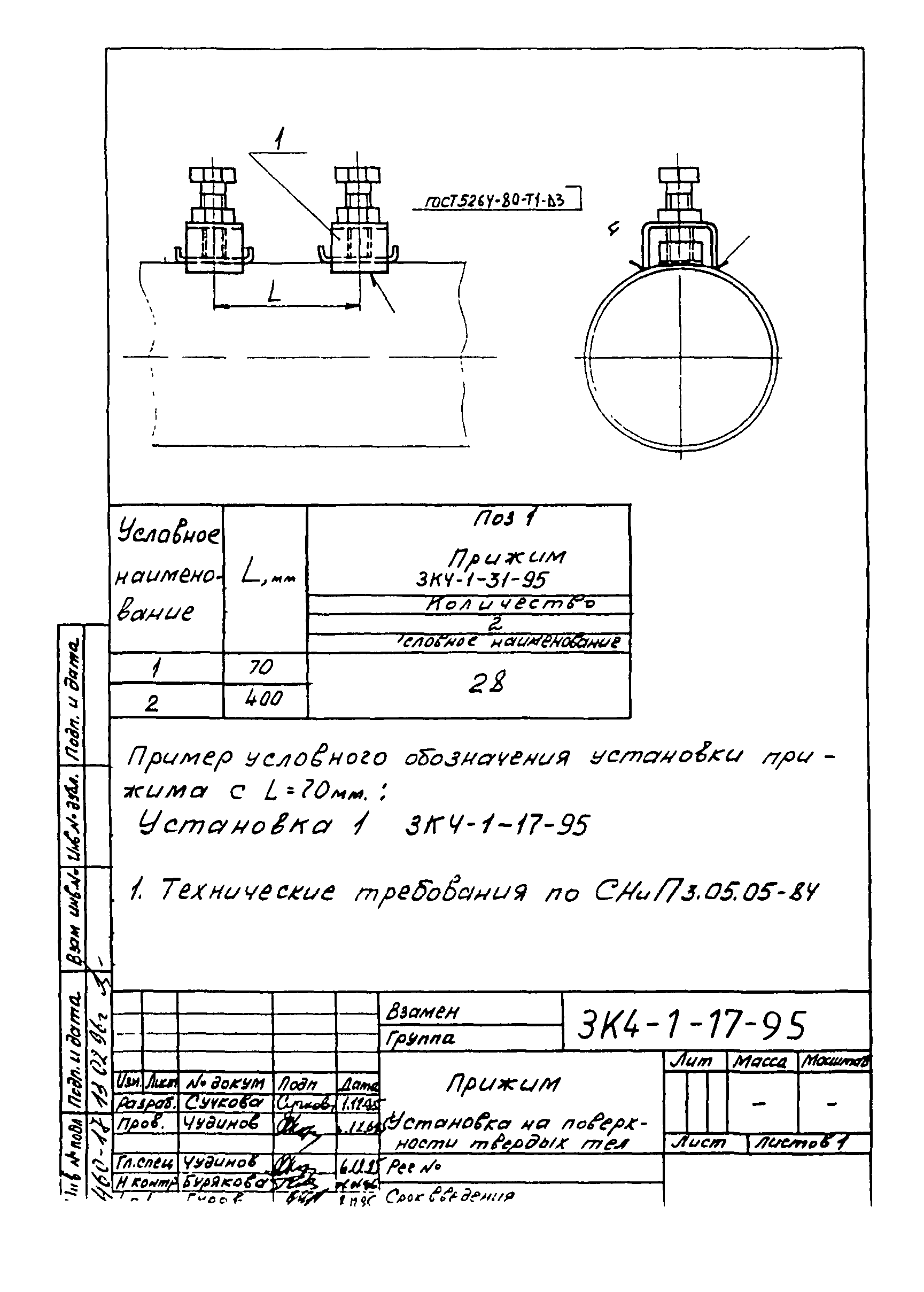

3К4-1-17-95 Прижим. Установка на поверхности твердых тел

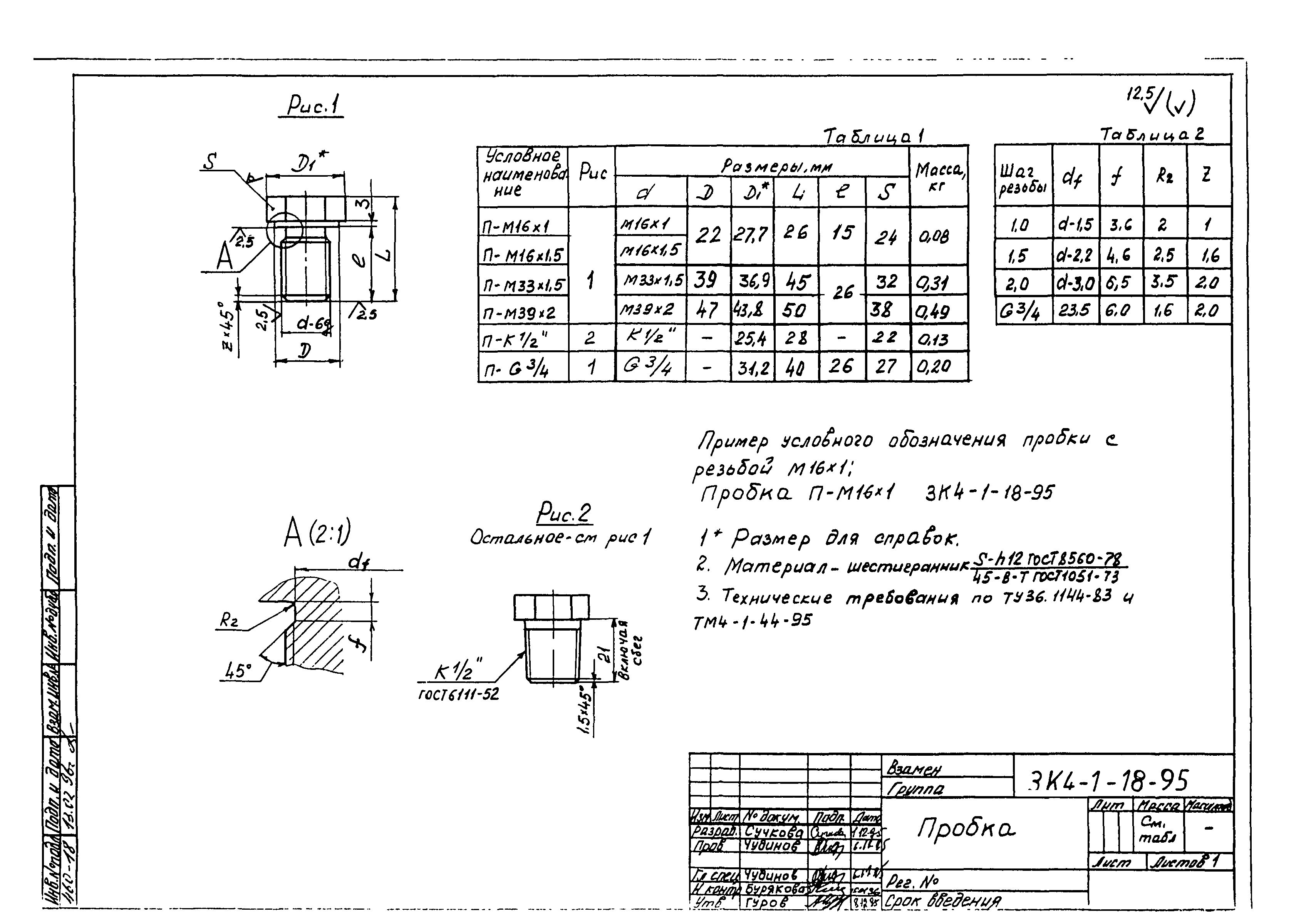

3К4-1-18-95 Пробка

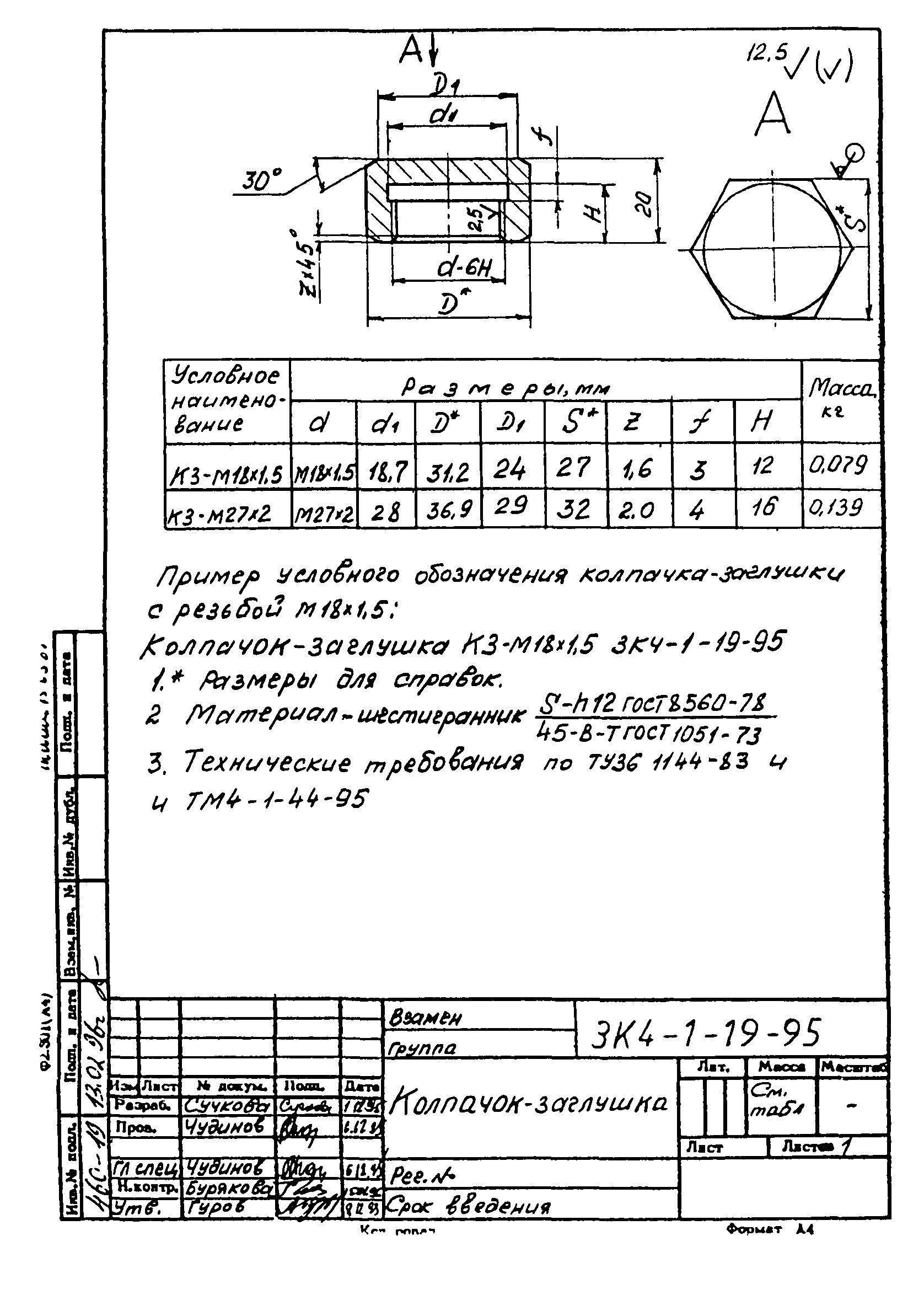

3К4-1-19-95 Колпачок-заглушка

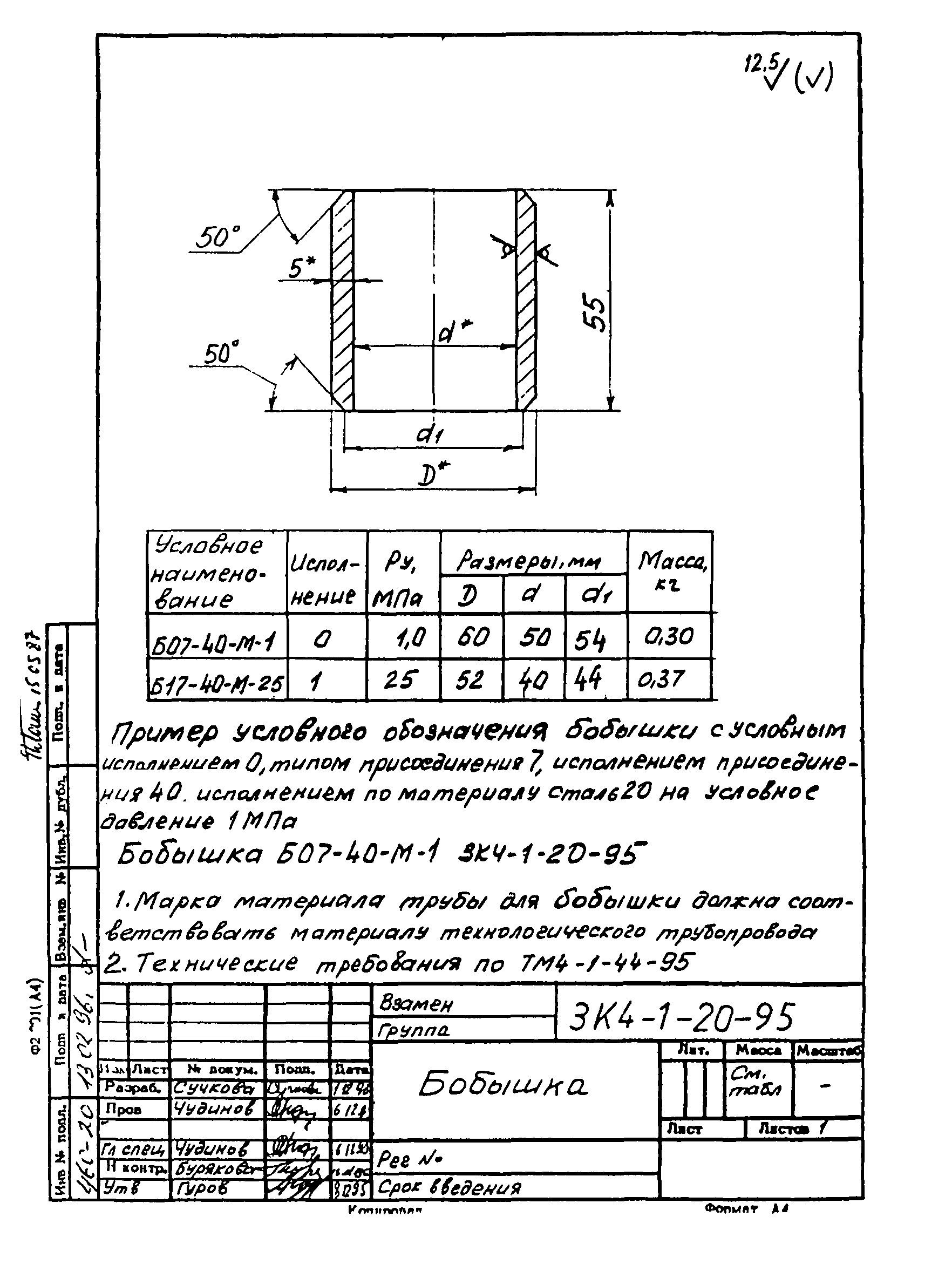

3К4-1-20-95 Бобышка

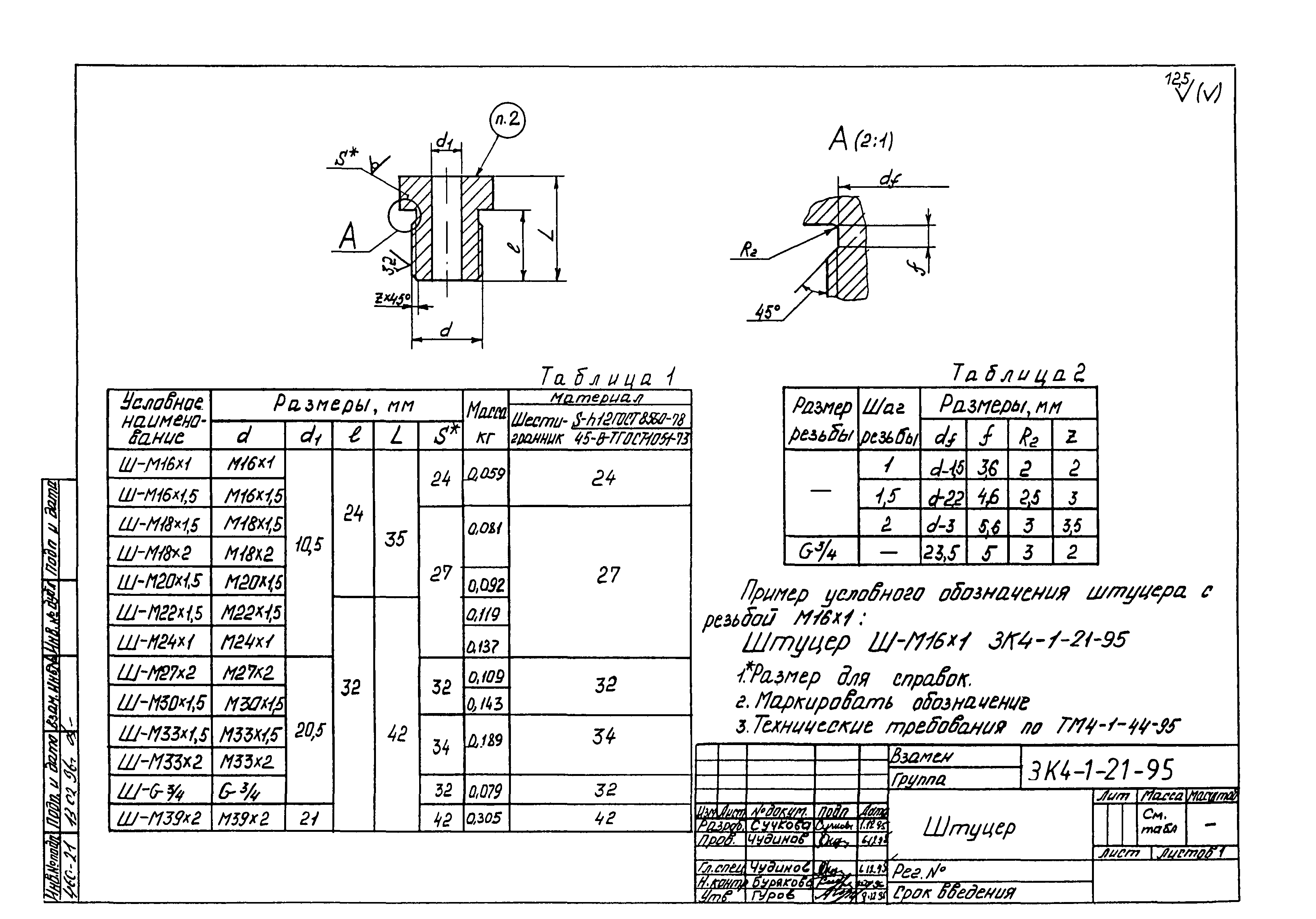

3К4-1-21-95 Штуцер

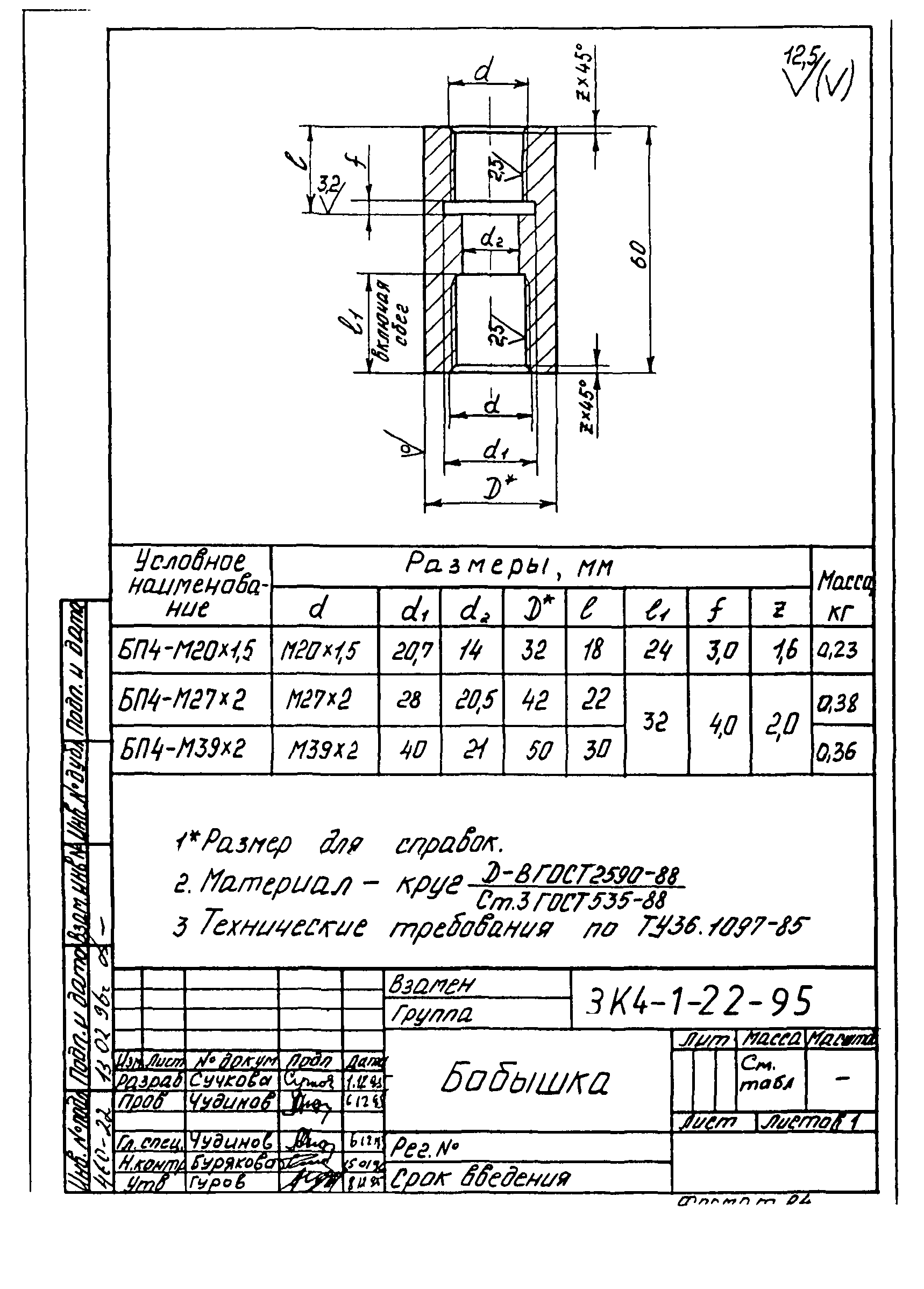

3К4-1-22-95 Бобышка

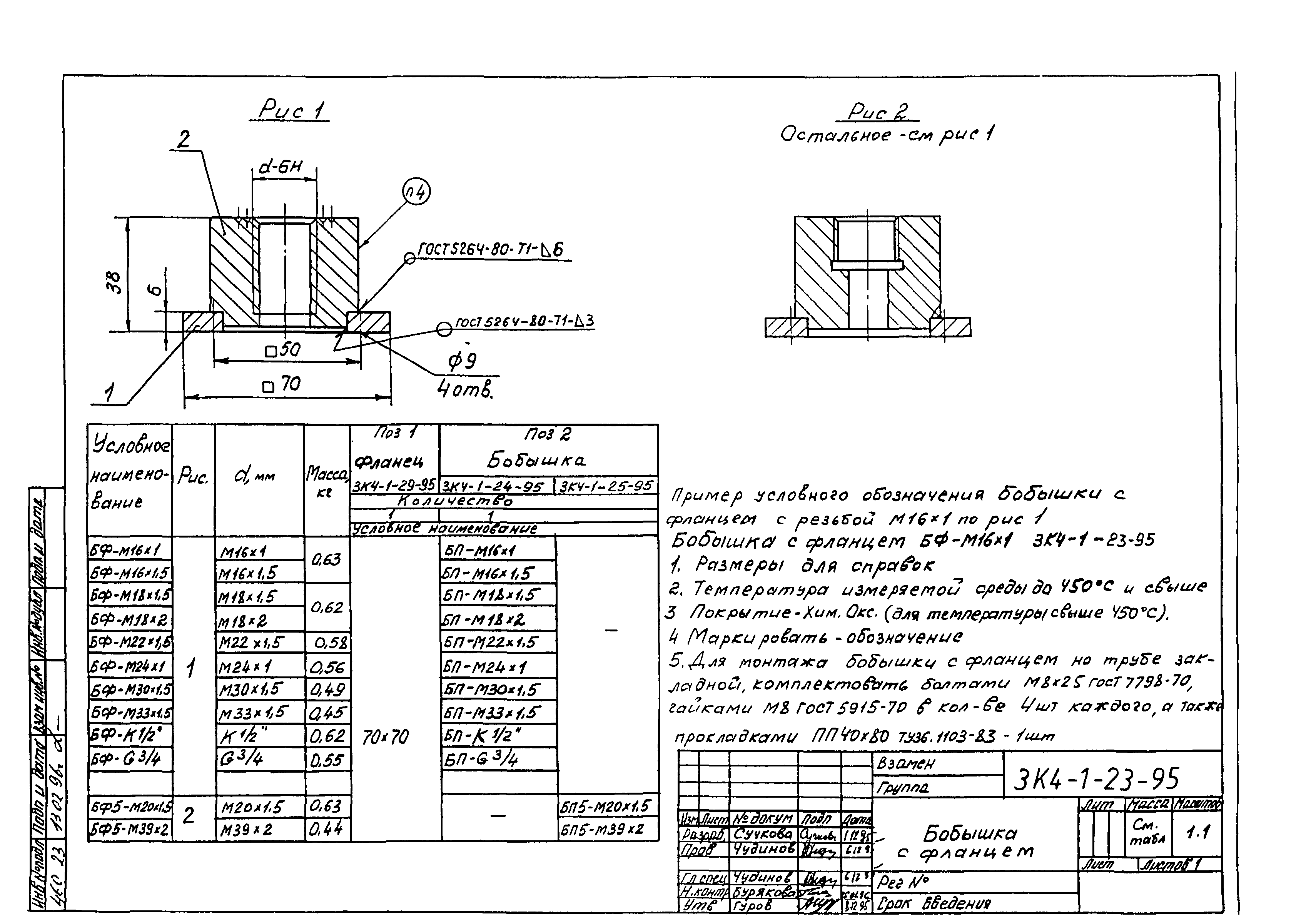

3К4-1-23-95 Бобышка с фланцем

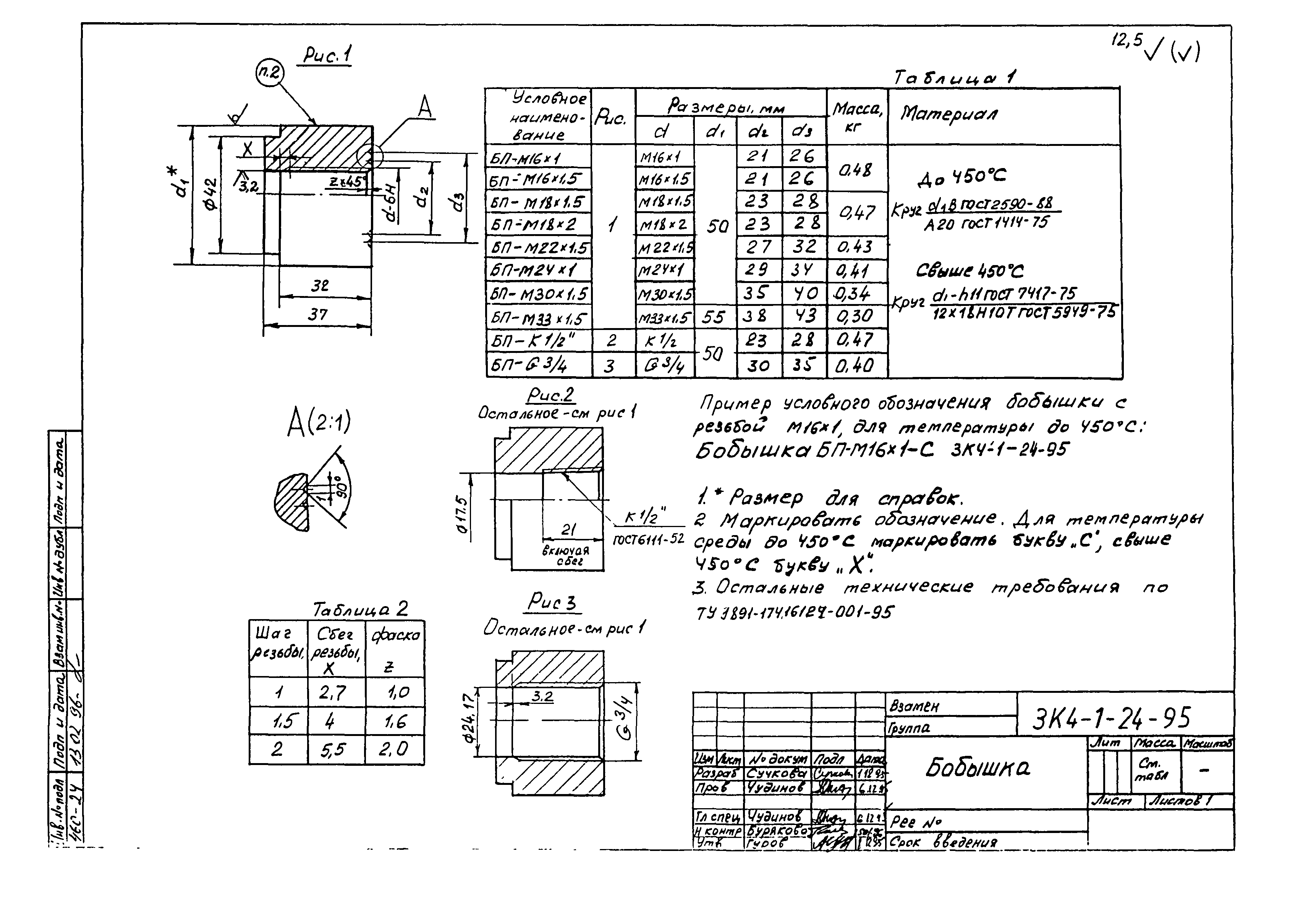

3К4-1-24-95 Бобышка

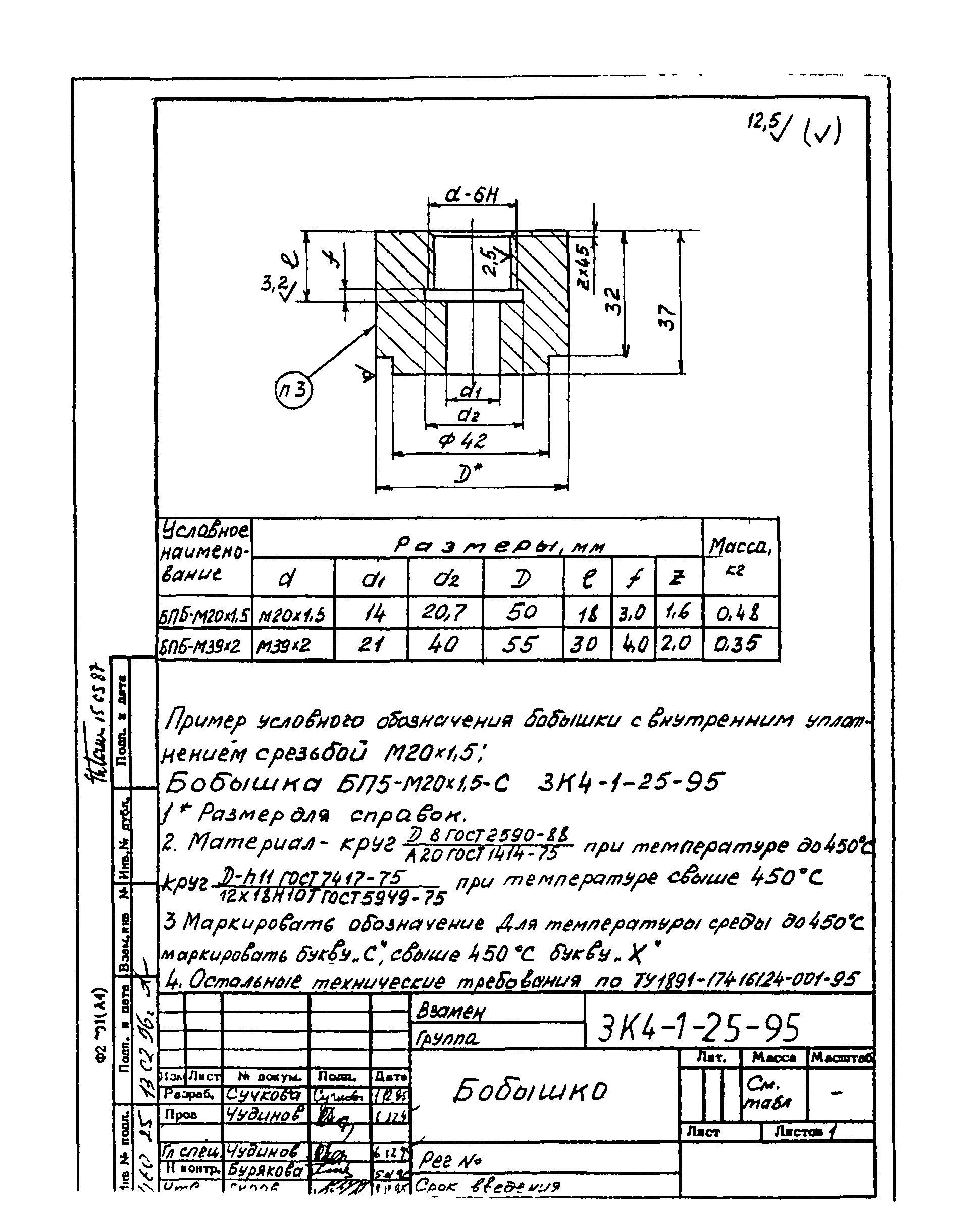

3К4-1-25-95 Бобышка

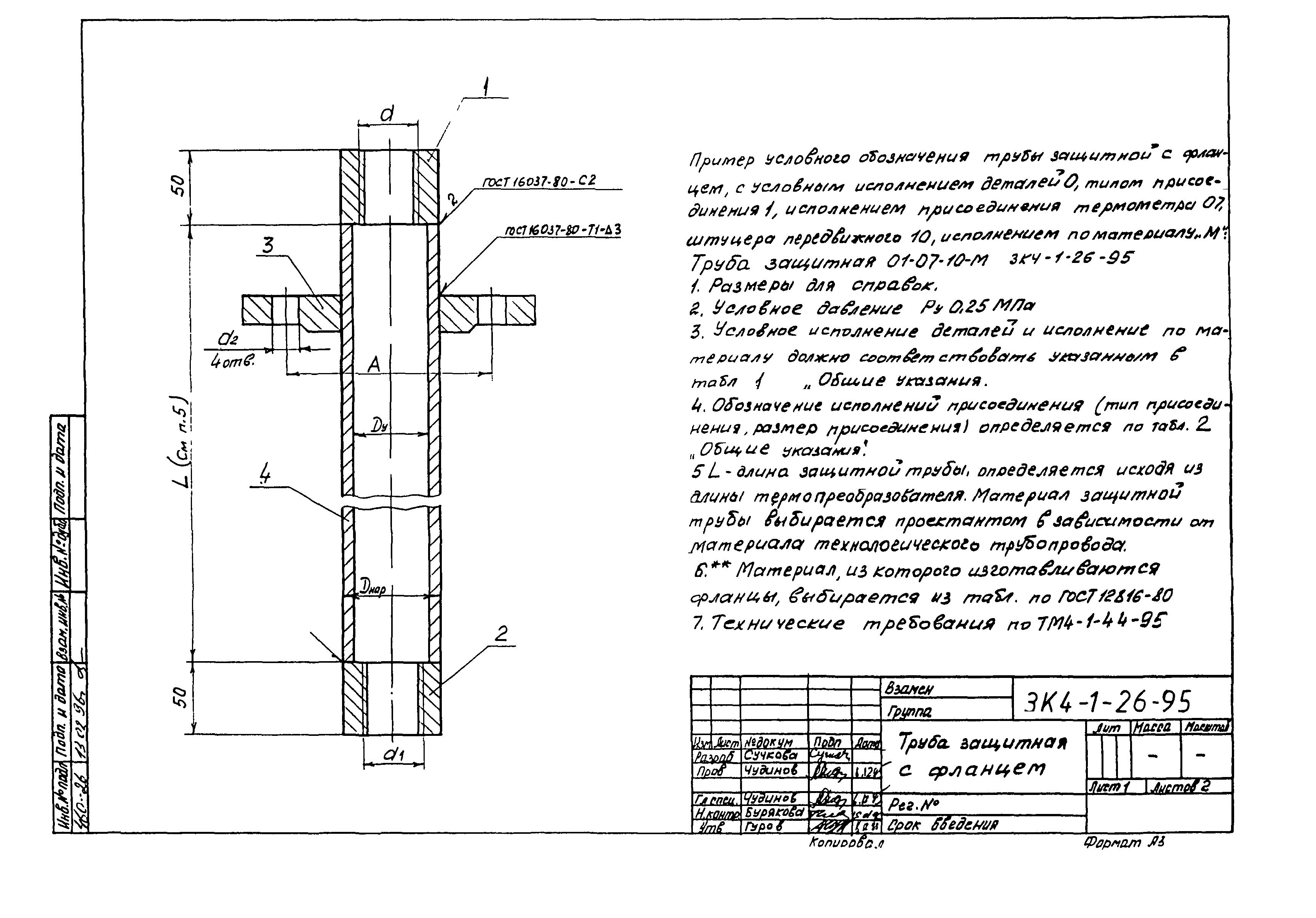

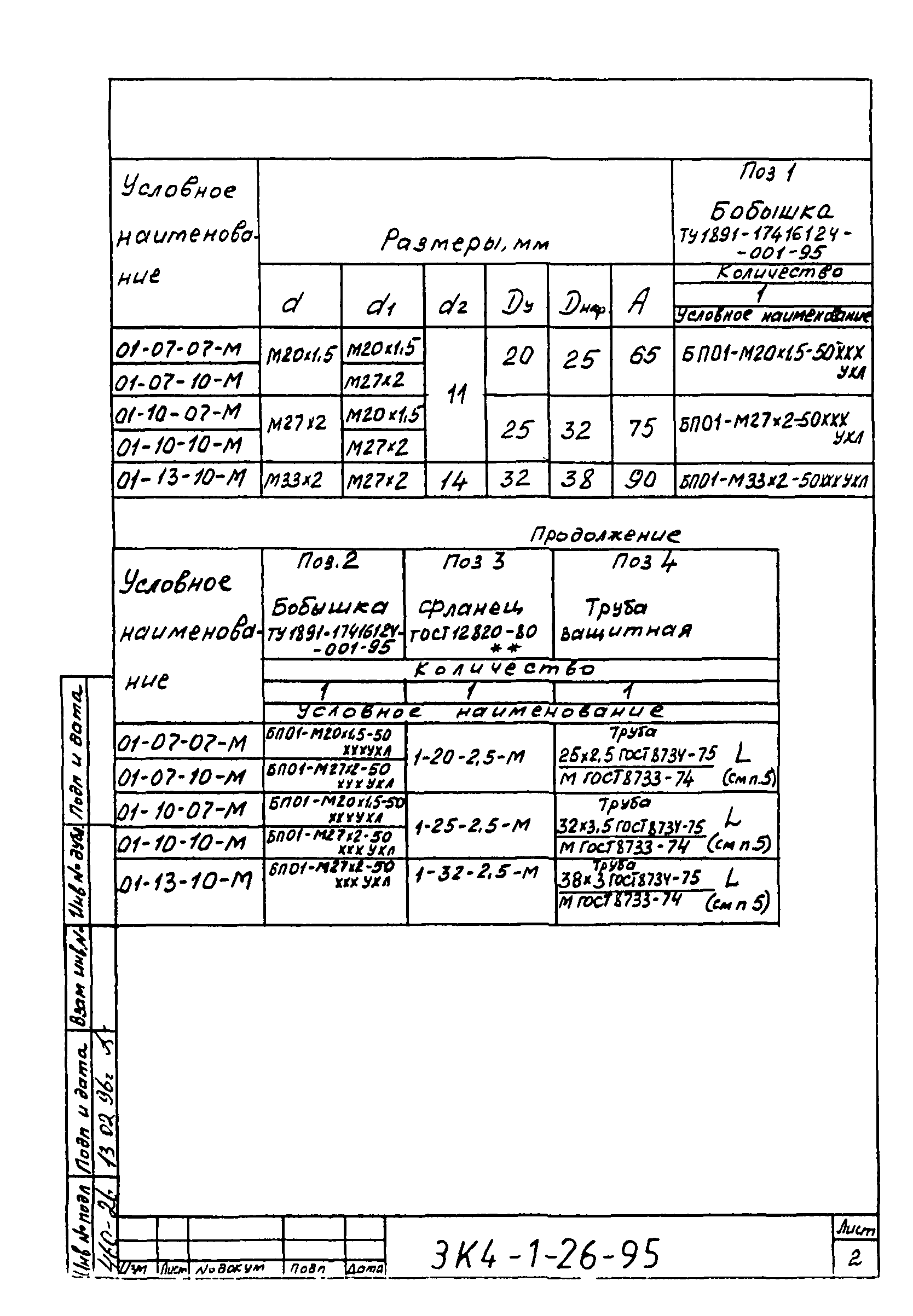

3К4-1-26-95 Труба защитная с фланцем

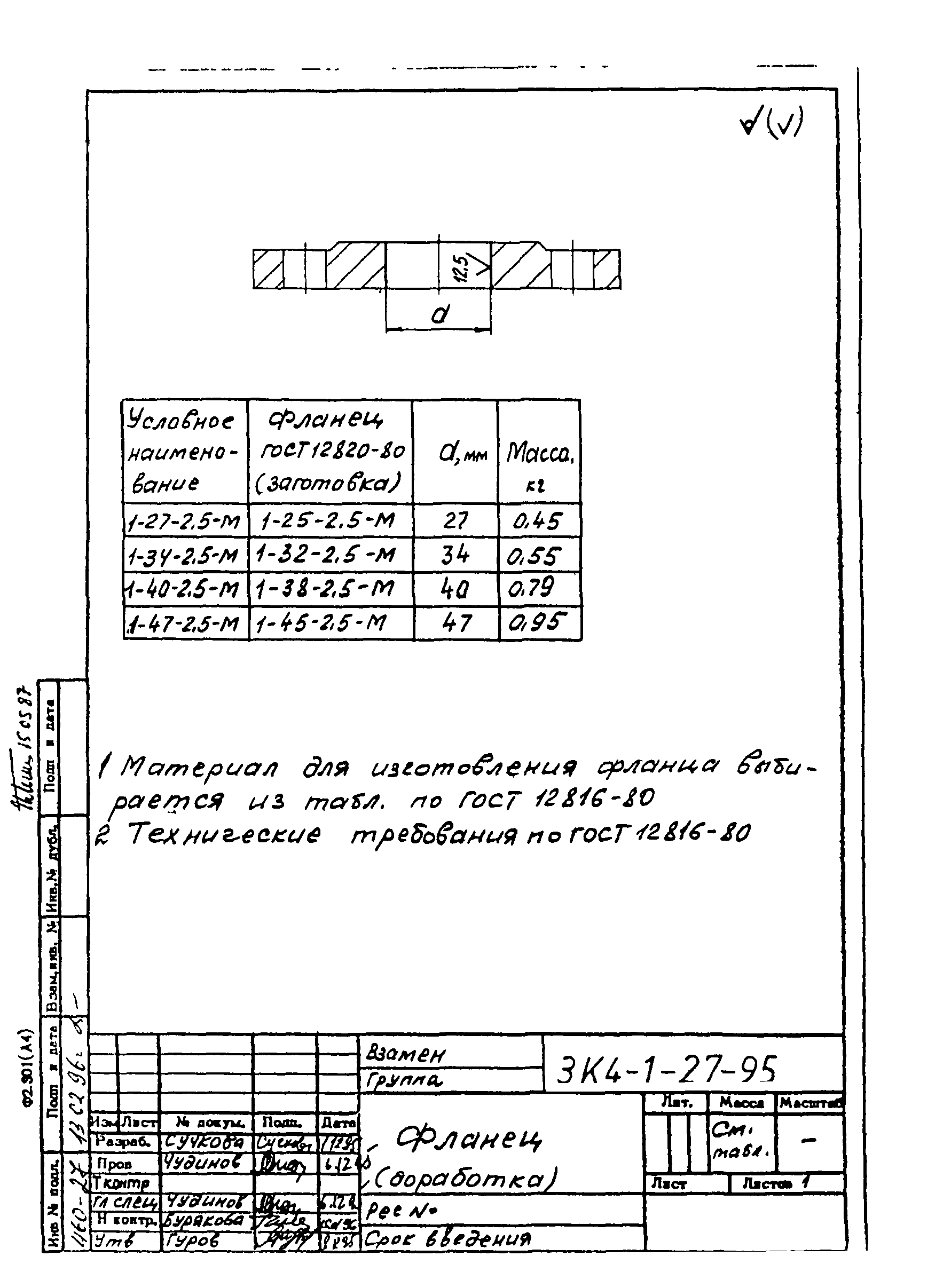

3К4-1-27-95 Фланец (доработка)

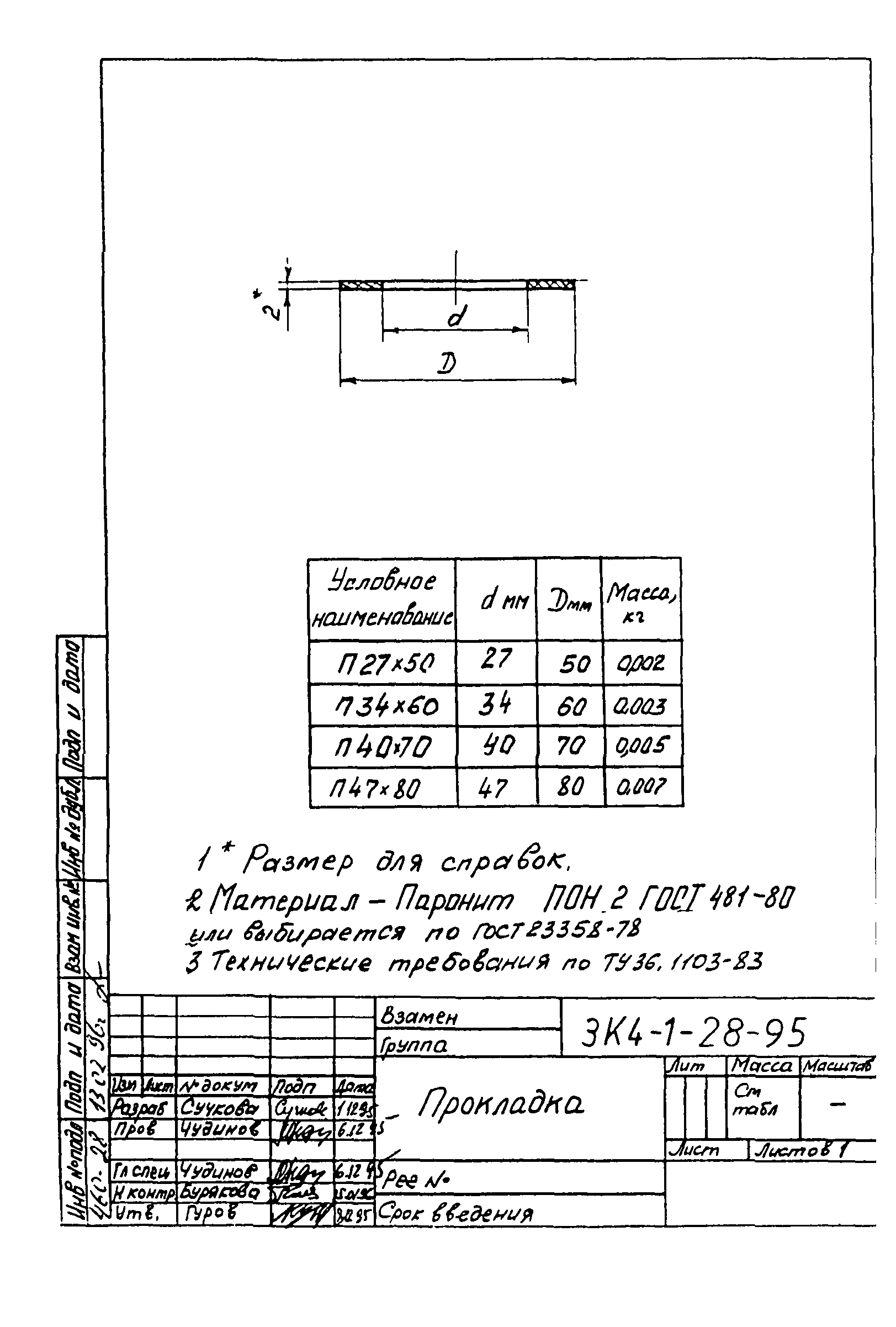

3К4-1-28-95 Прокладка

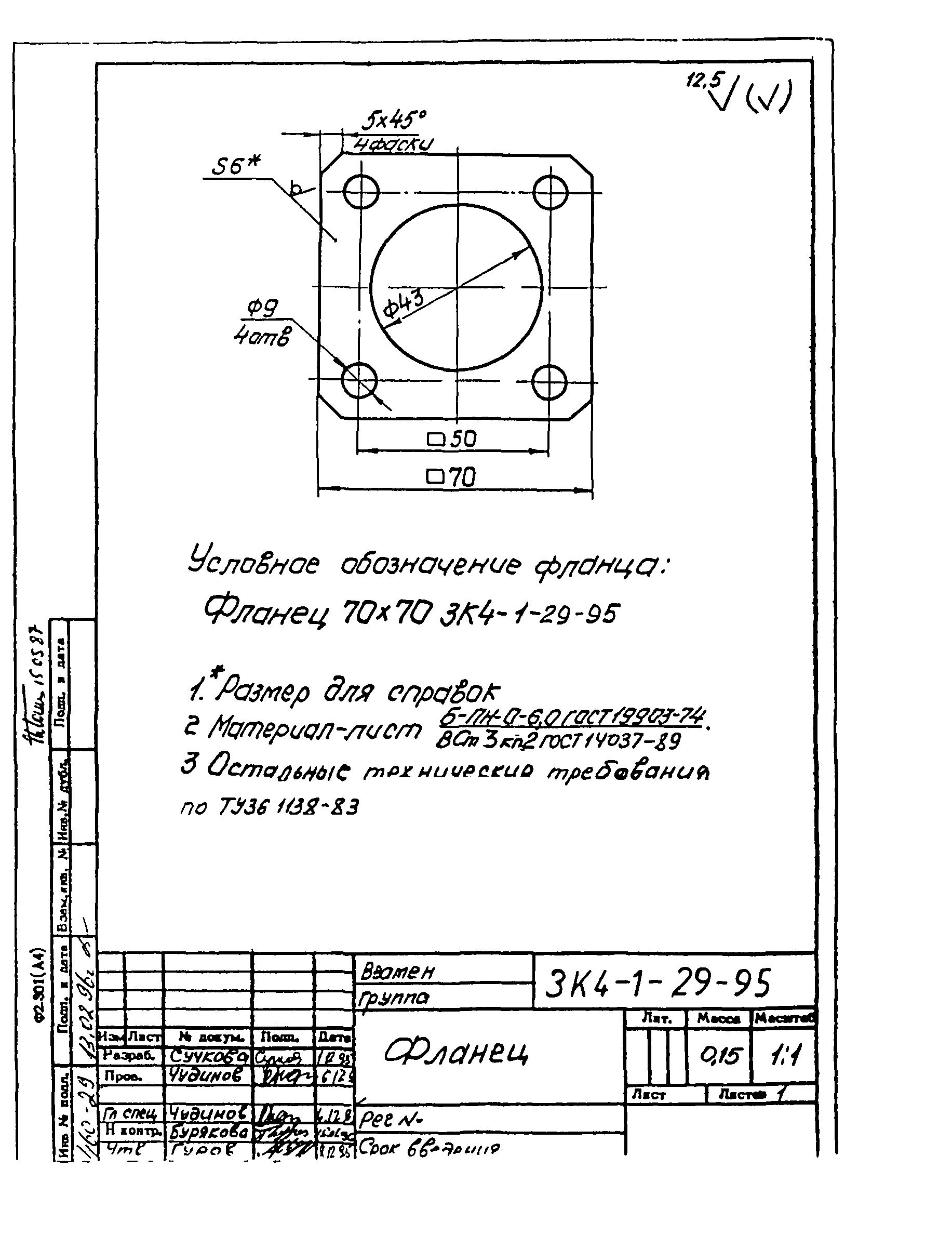

3К4-1-29-95 Фланец

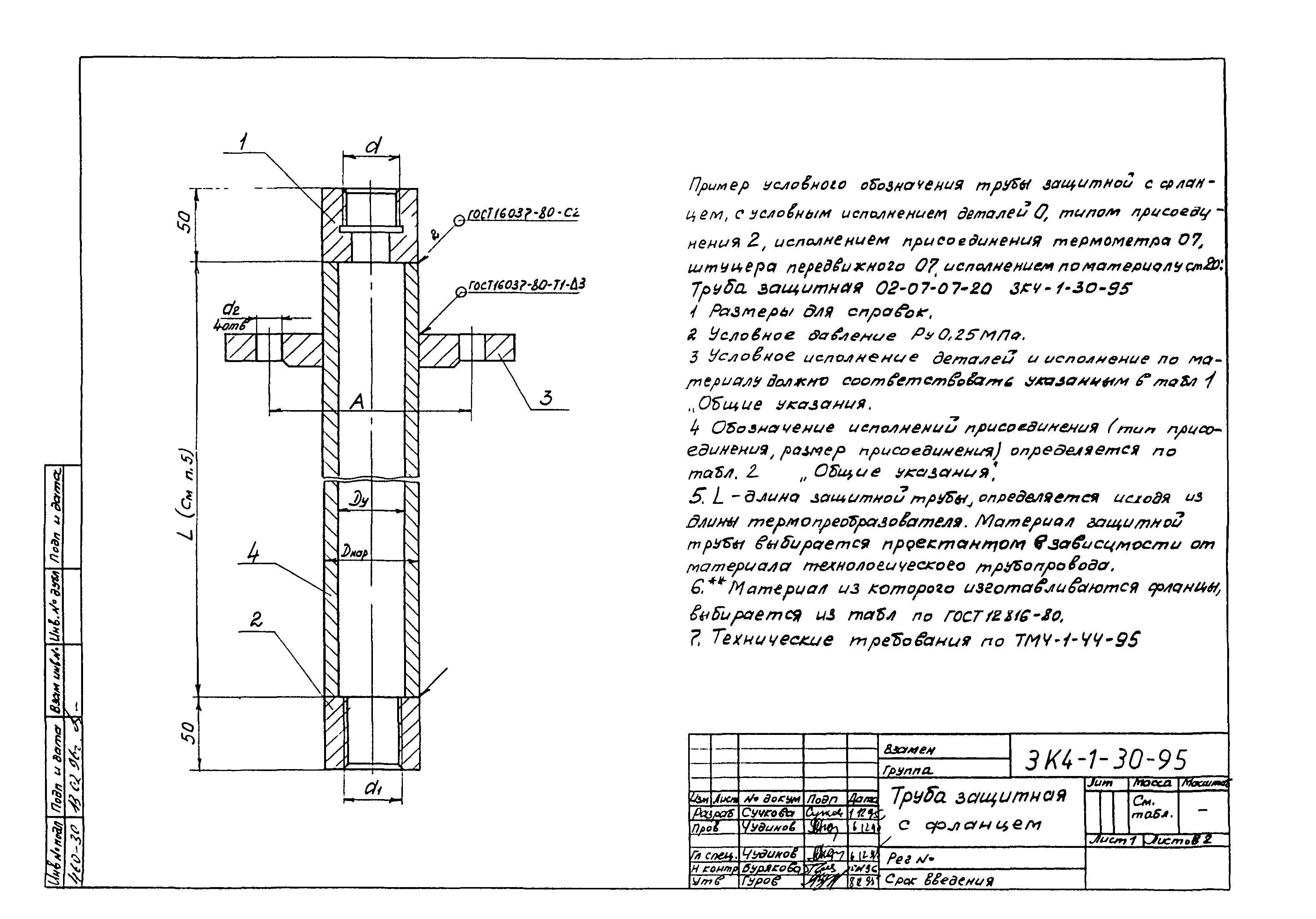

3К4-1-30-95 Труба защитная с фланцем

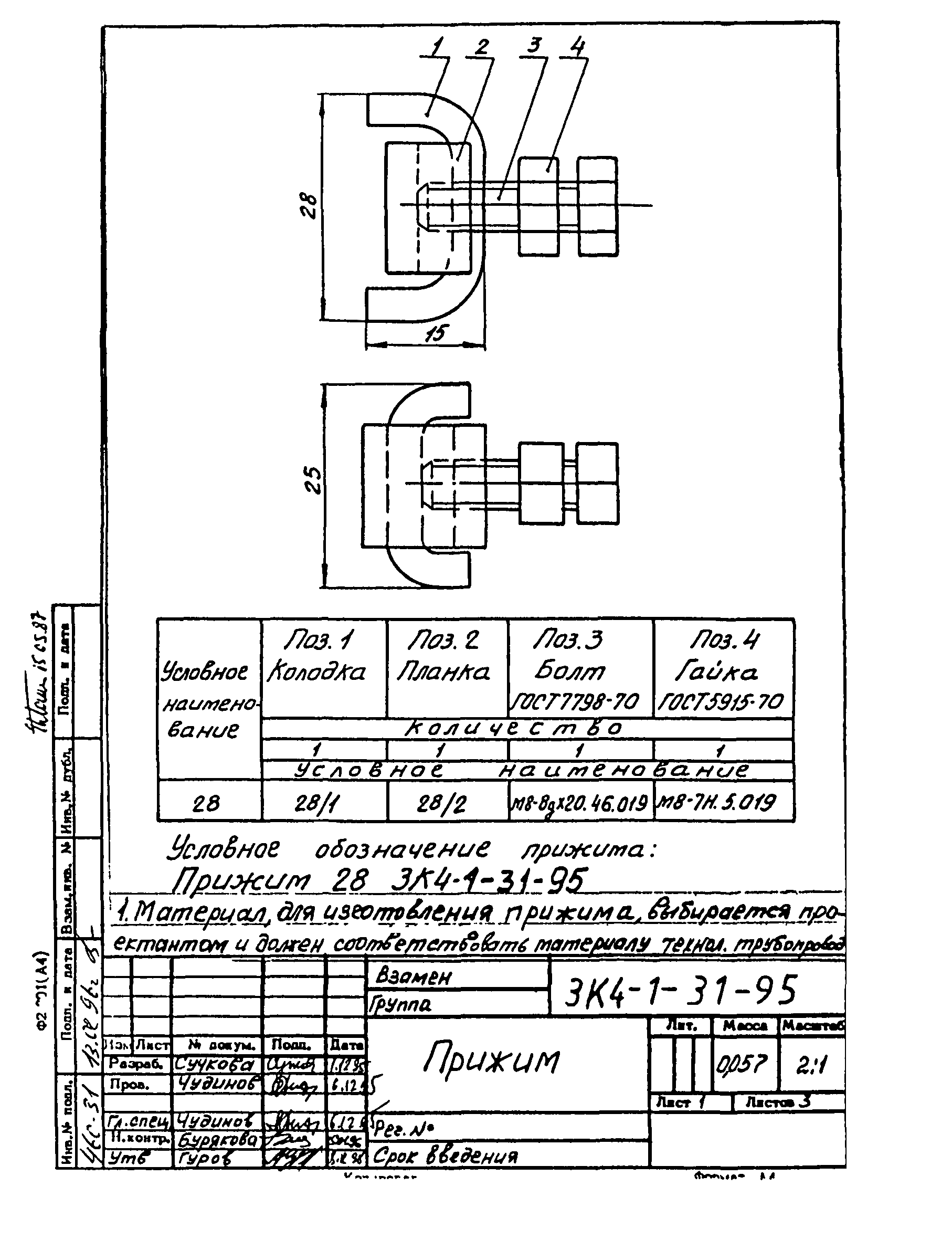

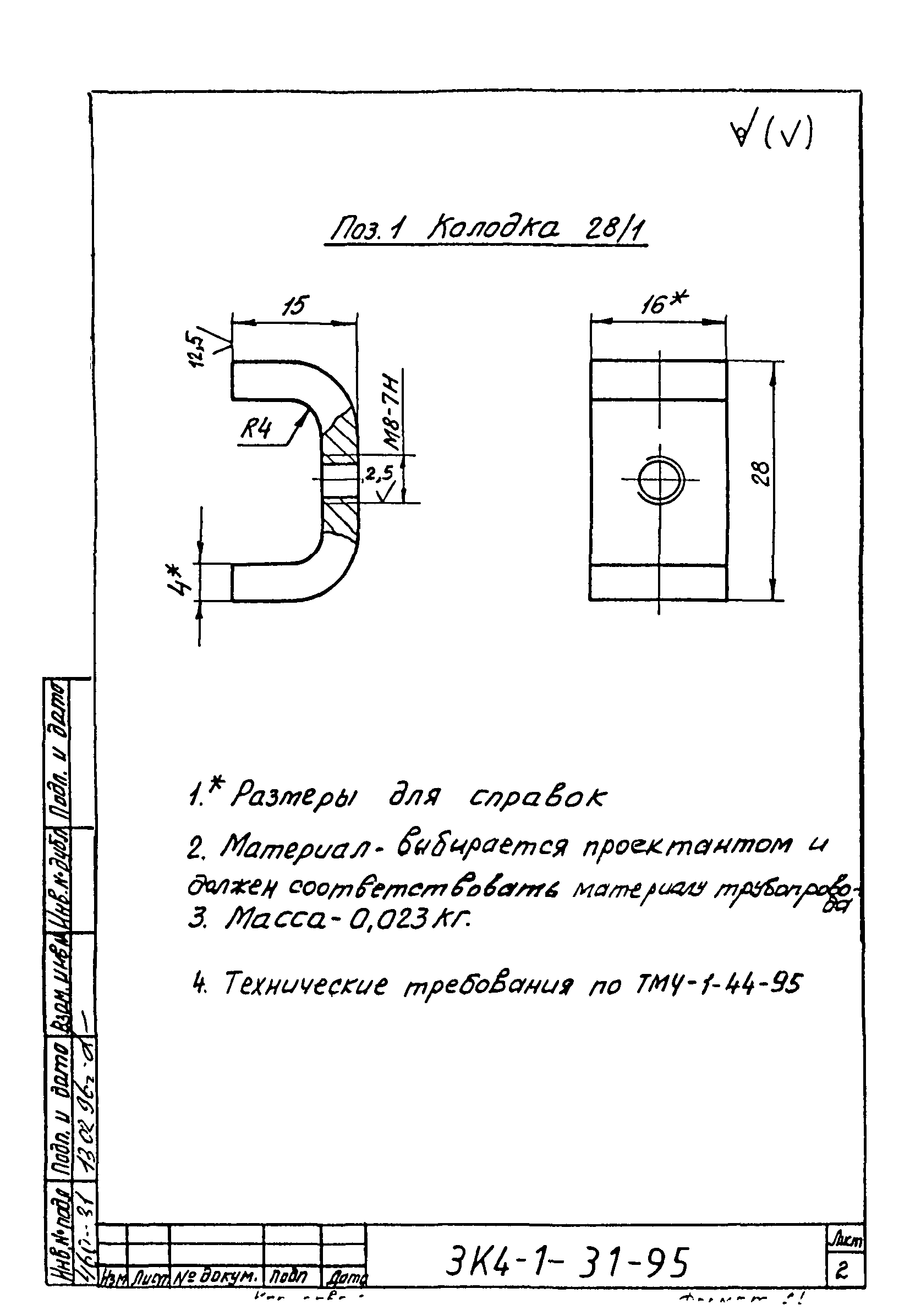

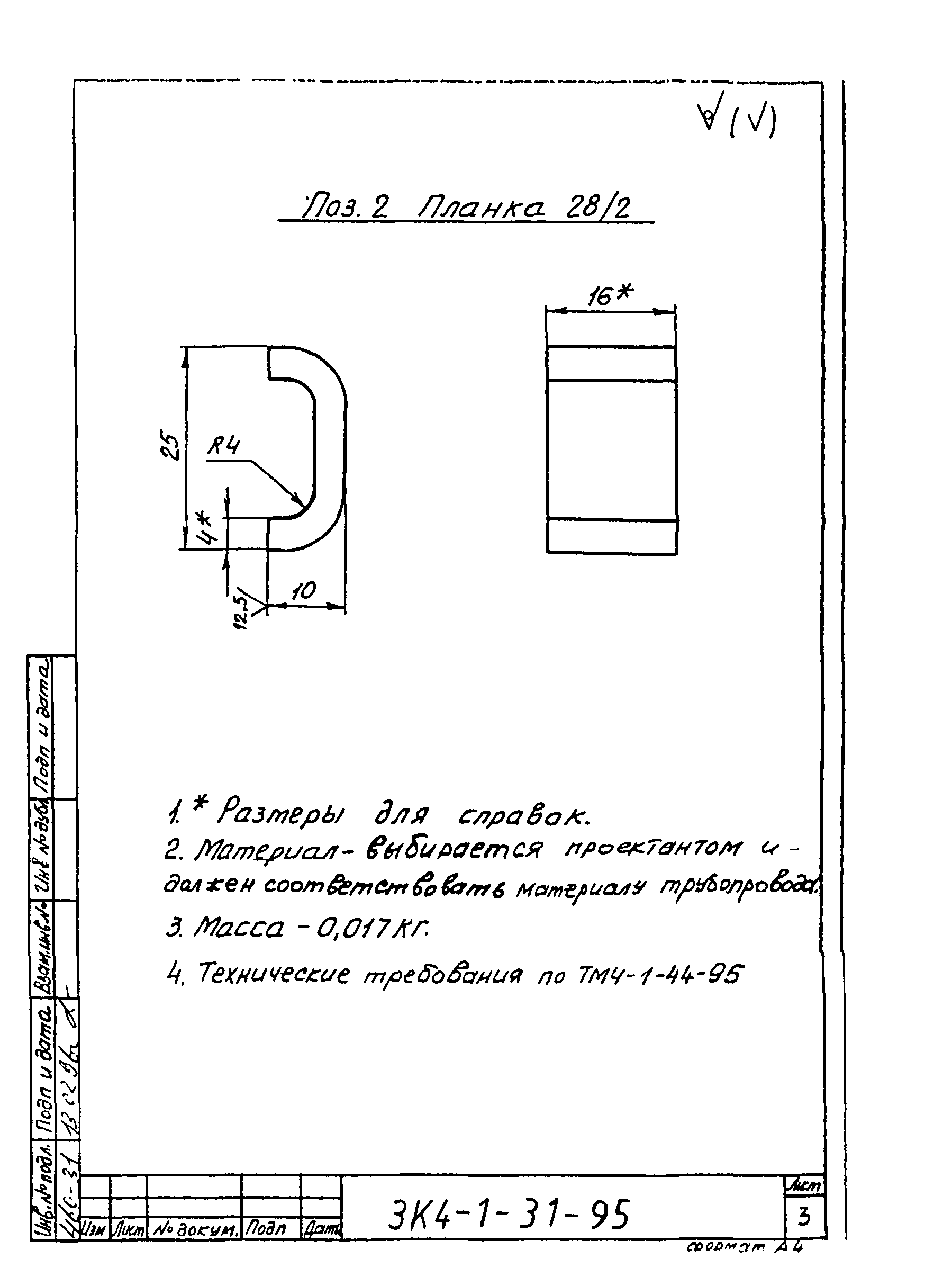

3К4-1-31-95 Прижим
Разработан: ГПКИ Проектмонтажавтоматика
Утверждён:31.01.1996 Ассоциация Монтажавтоматика
Издан: ГПКИ Проектмонтажавтоматика (1995 г. )
Расположен в:Техническая документация Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:
  • Сборник закладных конструкций (СЗК) 50 «Приборы для измерения и регулирования температуры. Установка закладных конструкций на технологических трубопроводах и оборудовании. Узлы и детали к ним»
Чем заменён:
  • СТО 51246464-004-2013 «Системы автоматизации. Приборы для измерения и регулирования температуры. Установка закладных конструкций на оборудовании и коммуникациях. Чертежи закладных деталей»
