Скачать РМ 4-49-89 Электрические схемы автоматического регулирования технологических параметров. Измерительные приборы и регуляторы приборного типа. Часть 2

Дата актуализации: 10.08.2017

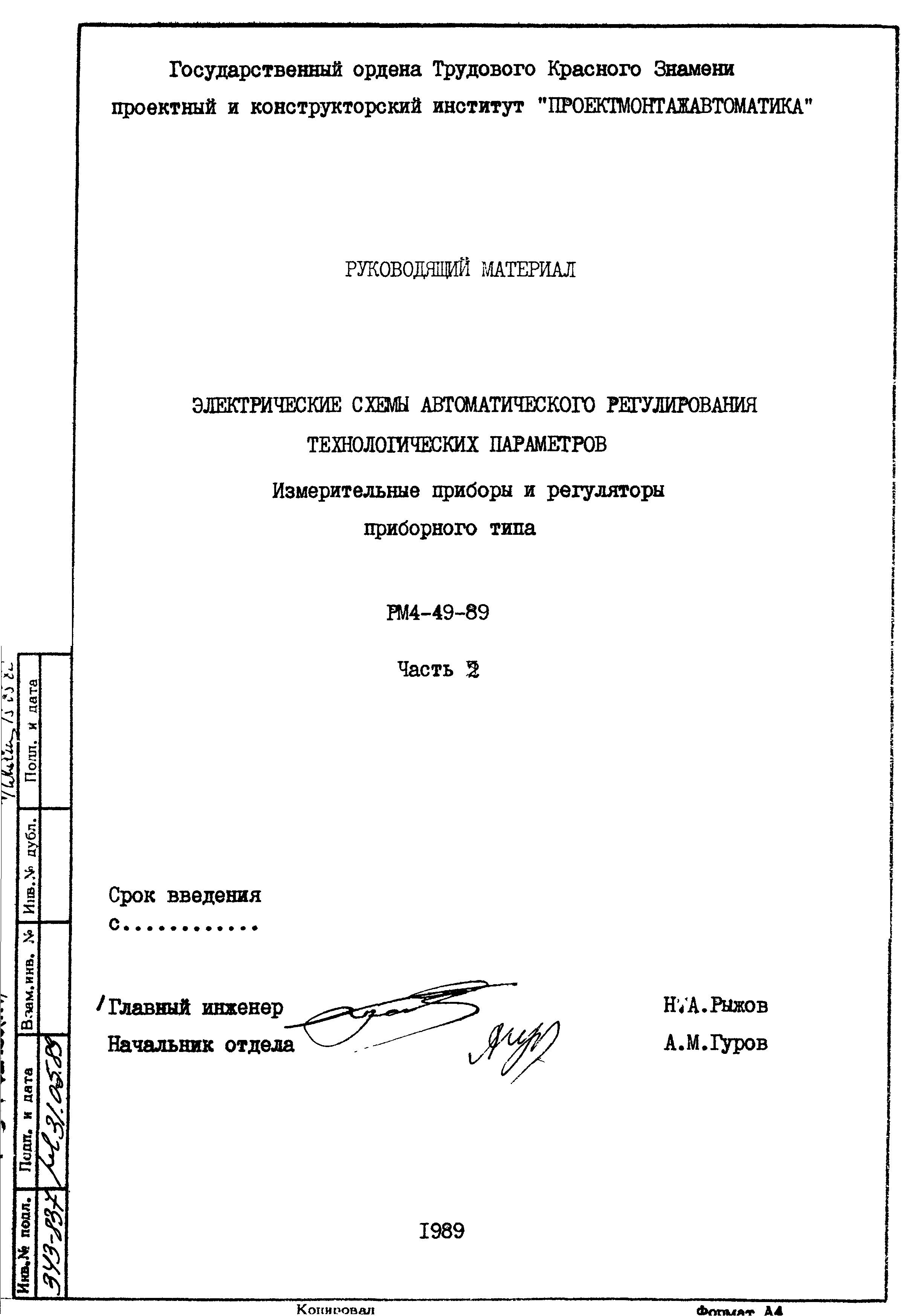

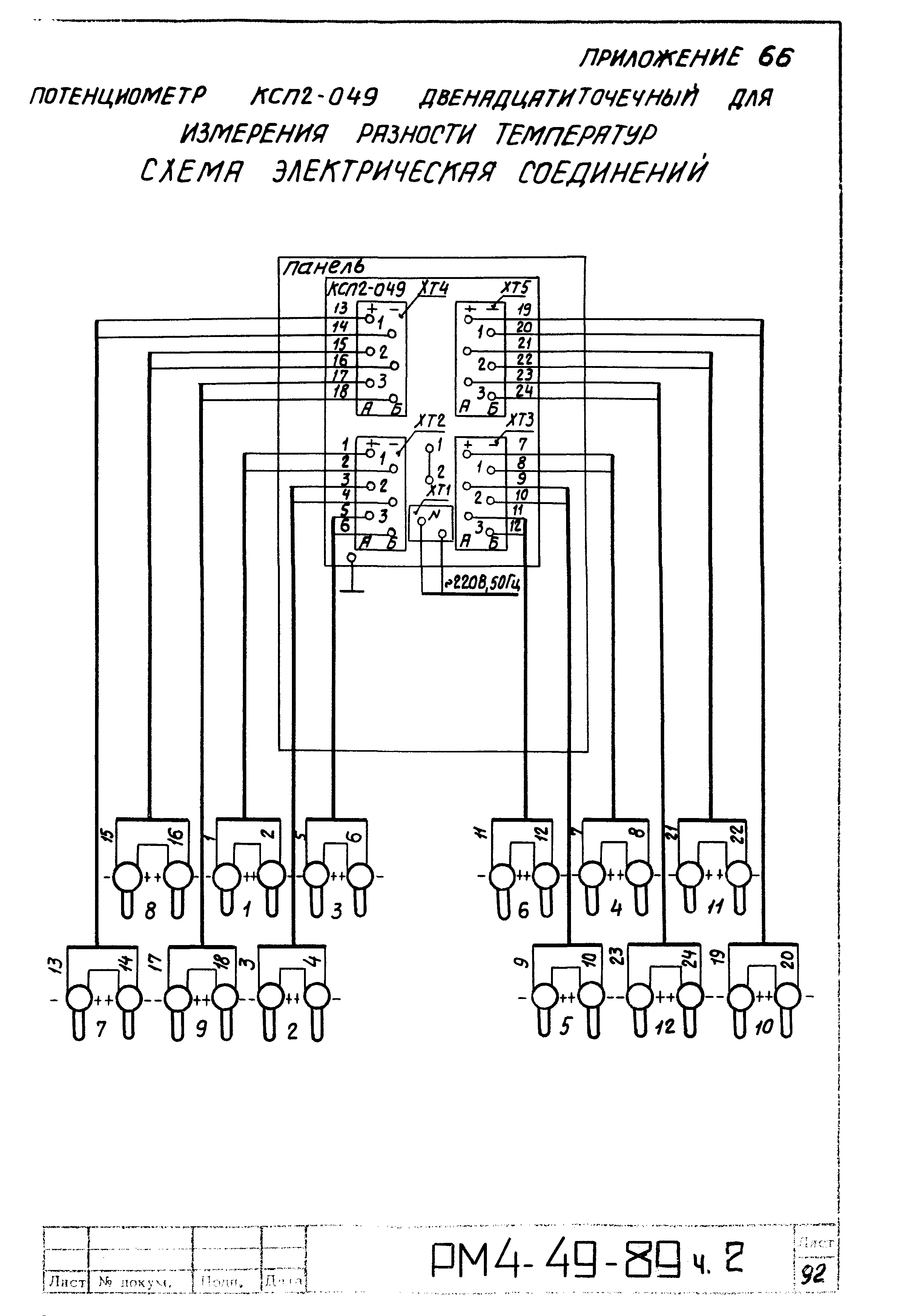

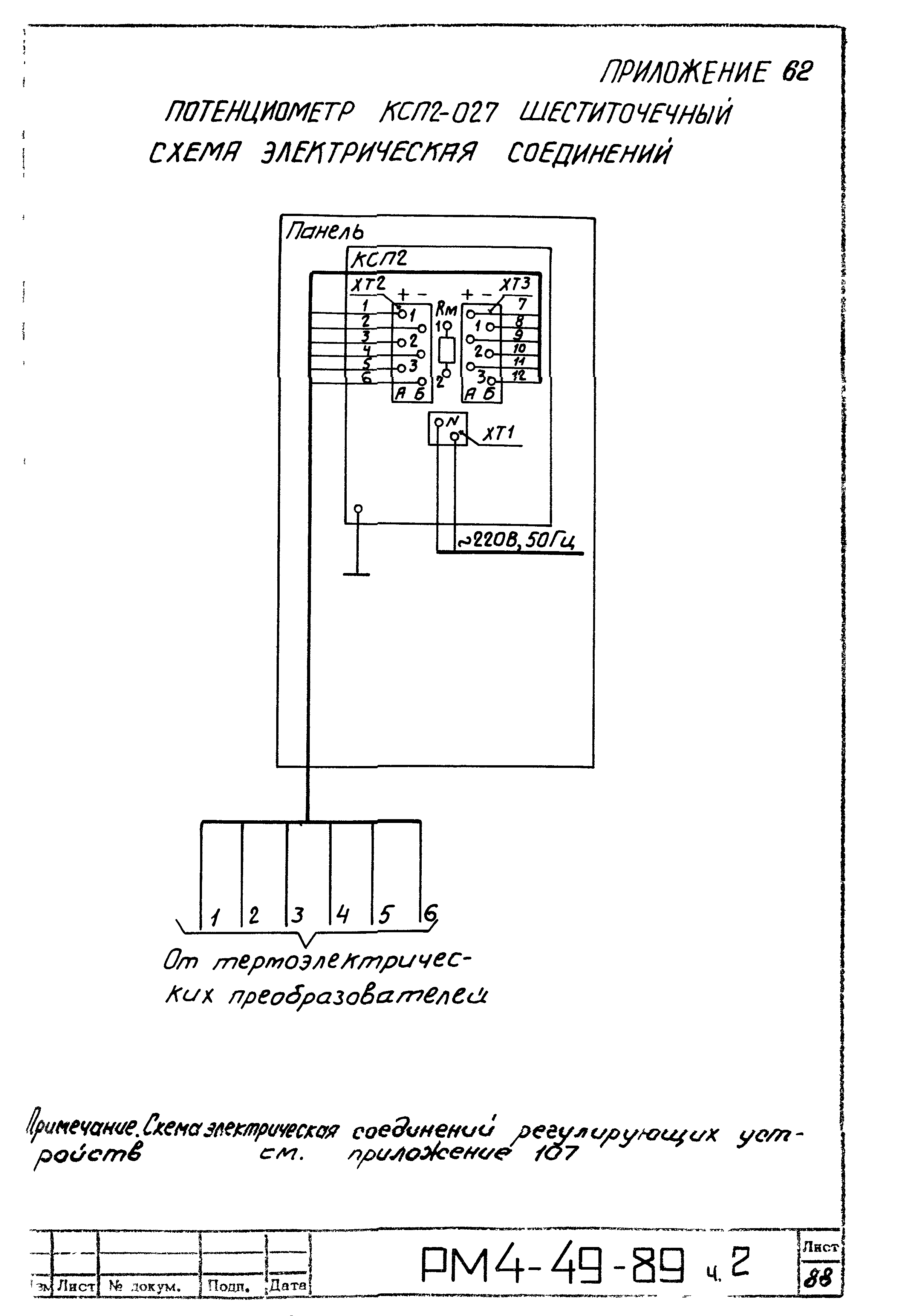

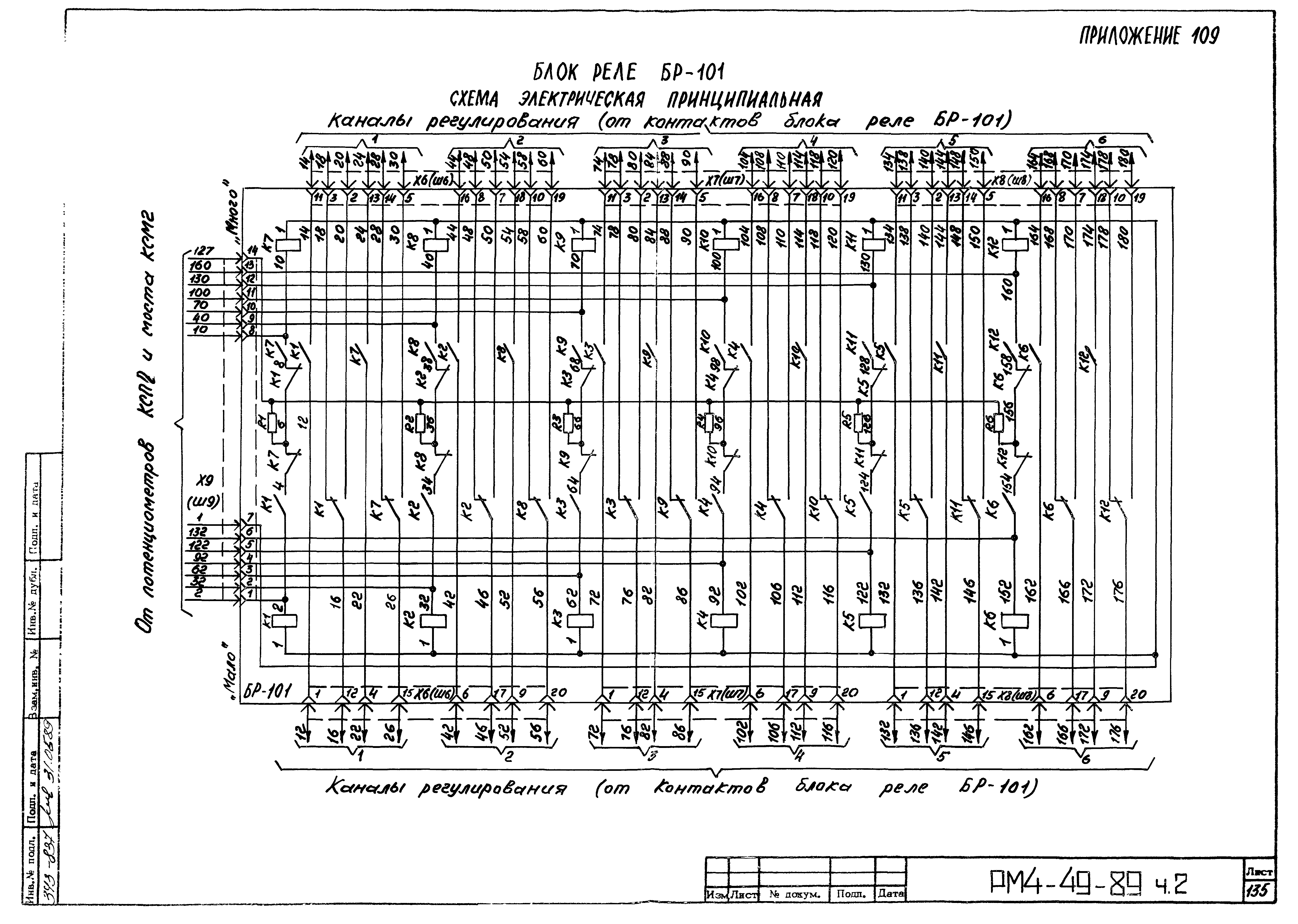

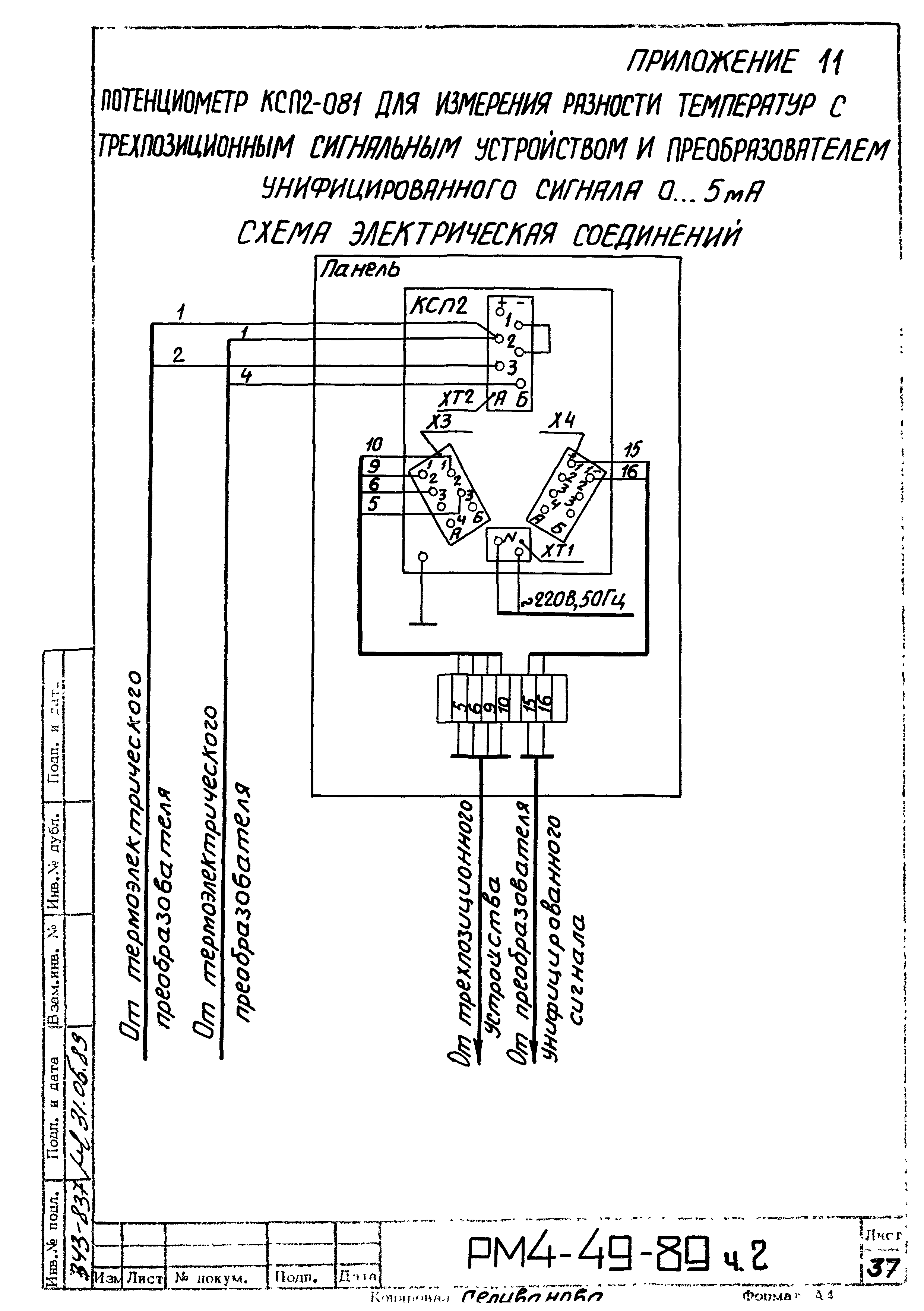

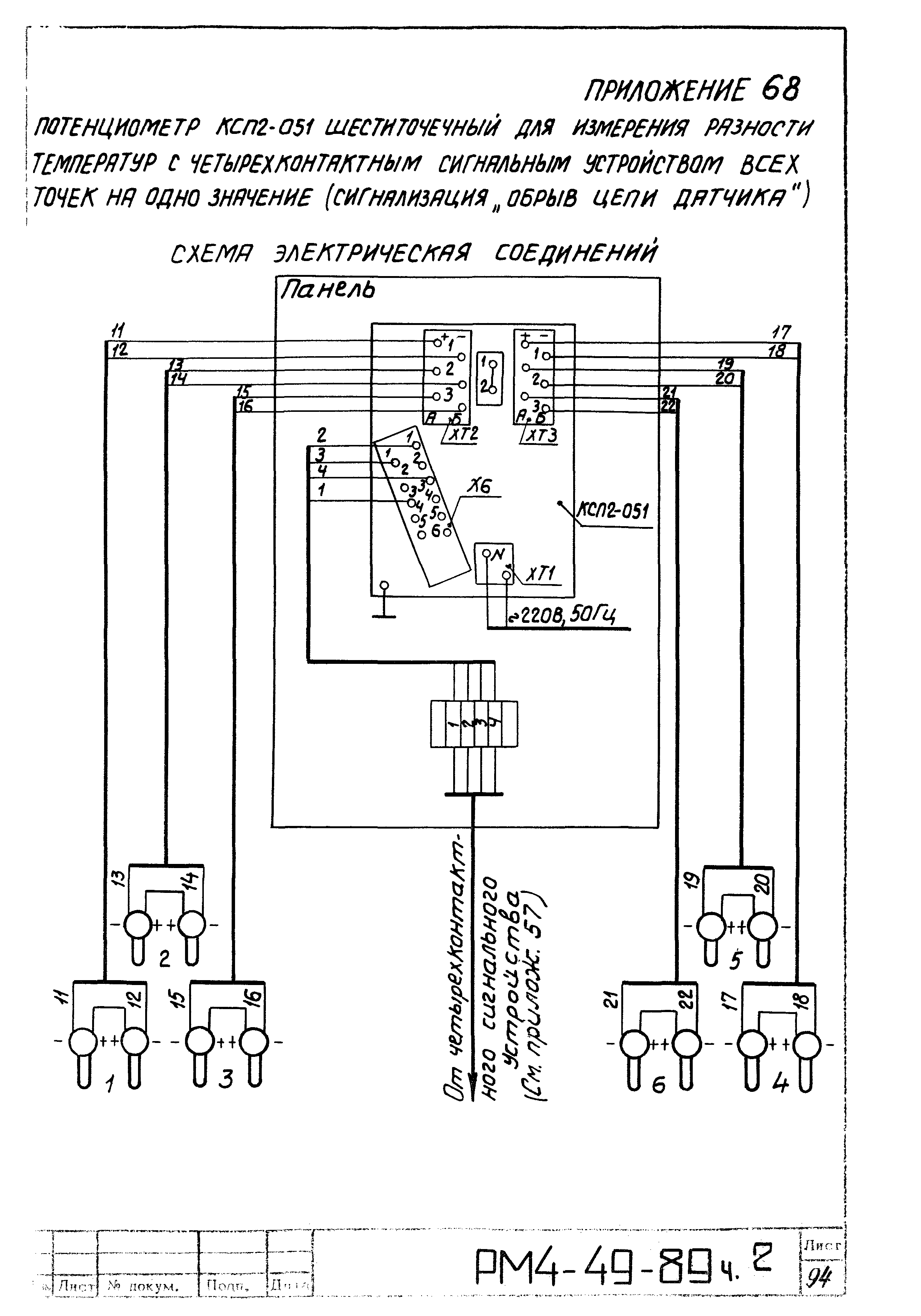

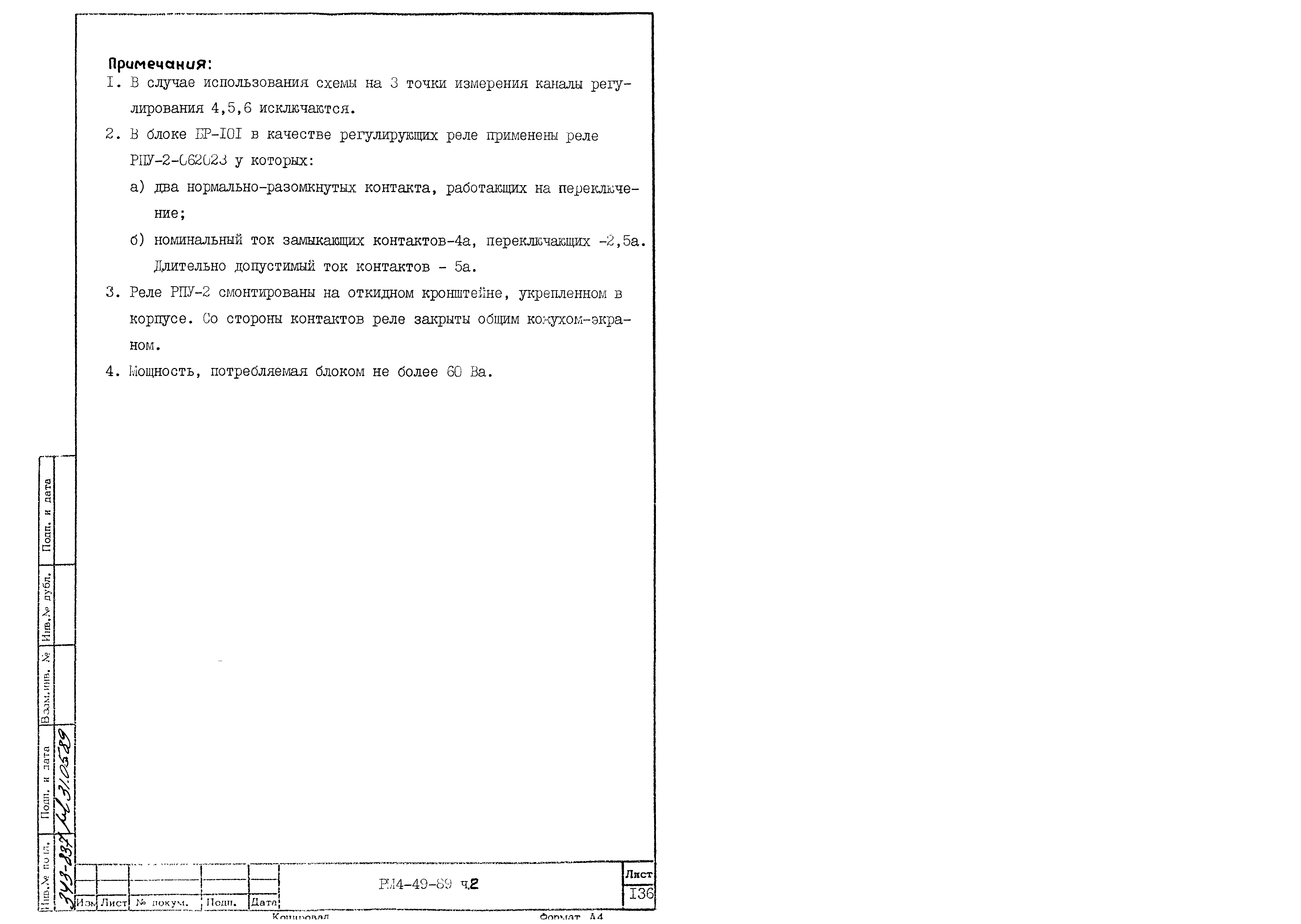

РМ 4-49-89

Электрические схемы автоматического регулирования технологических параметров. Измерительные приборы и регуляторы приборного типа. Часть 2

Обозначение:	РМ 4-49-89
Обозначение англ:	RM 4-49-89
Статус:	действует
Название рус.:	Электрические схемы автоматического регулирования технологических параметров. Измерительные приборы и регуляторы приборного типа. Часть 2
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

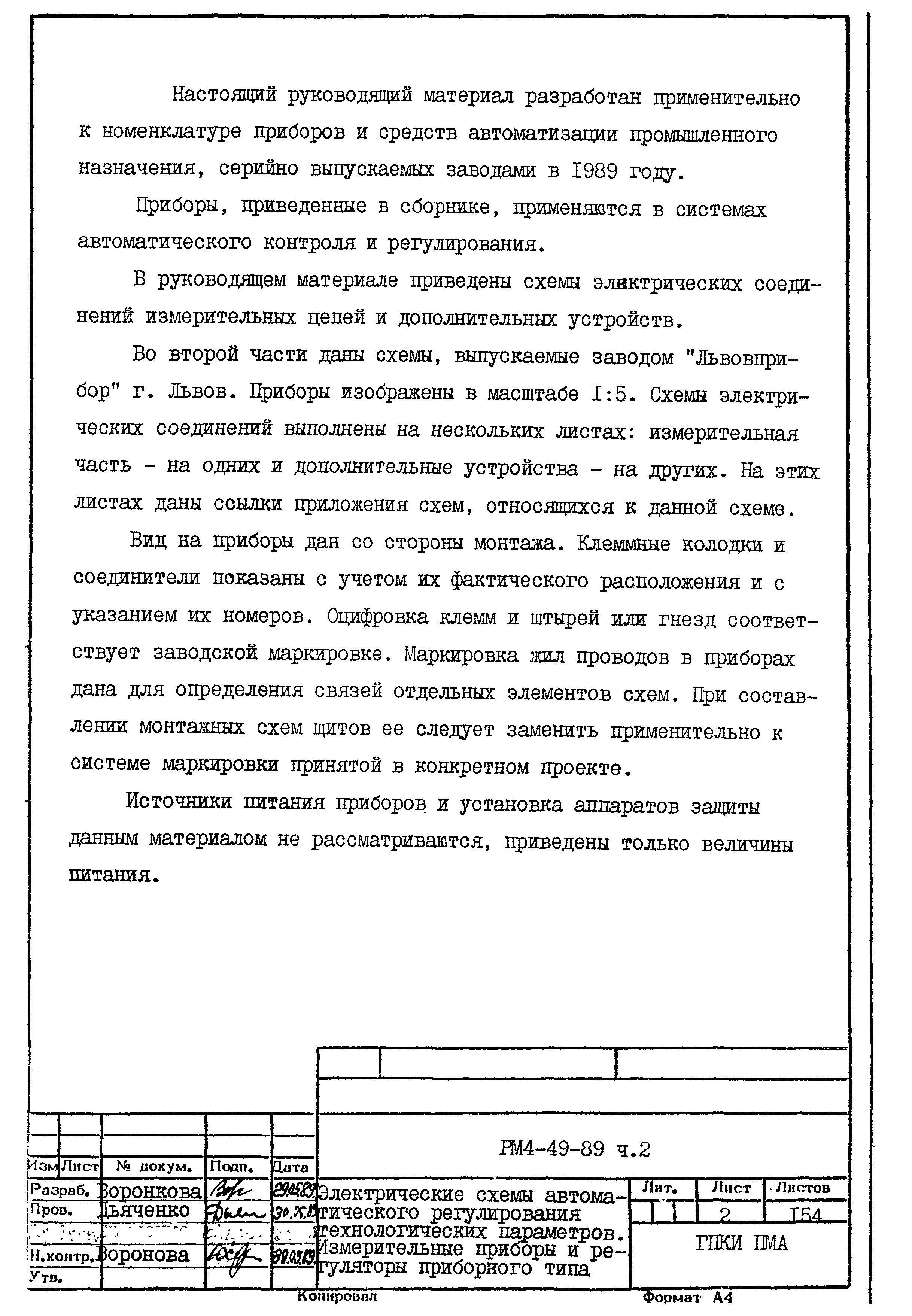

Область применения:	Настоящий руководящий материал разработан применительно к номенклатуре приборов и средств автоматизации промышленного назначения, серийно выпускаемых заводами в 1989 году

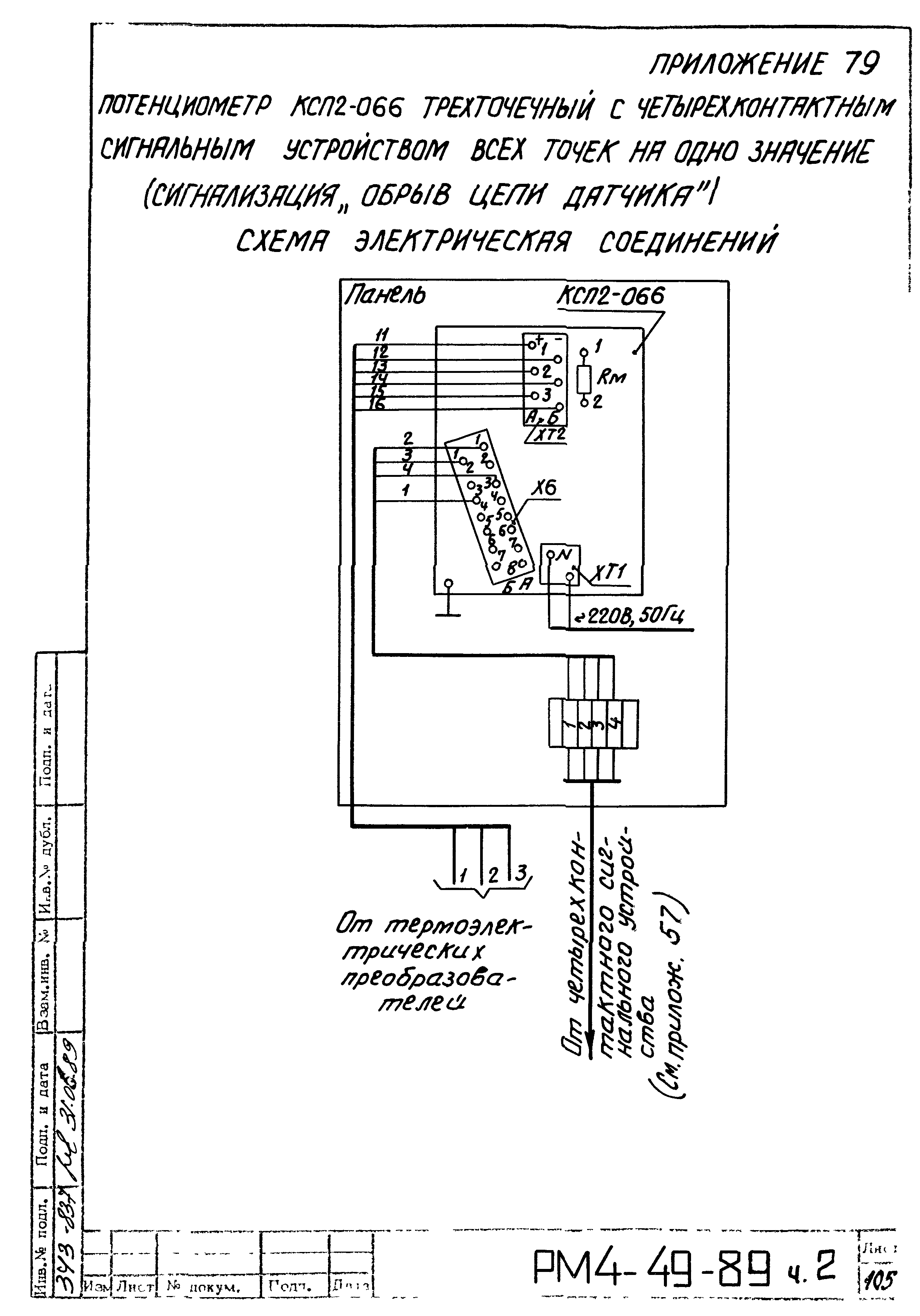

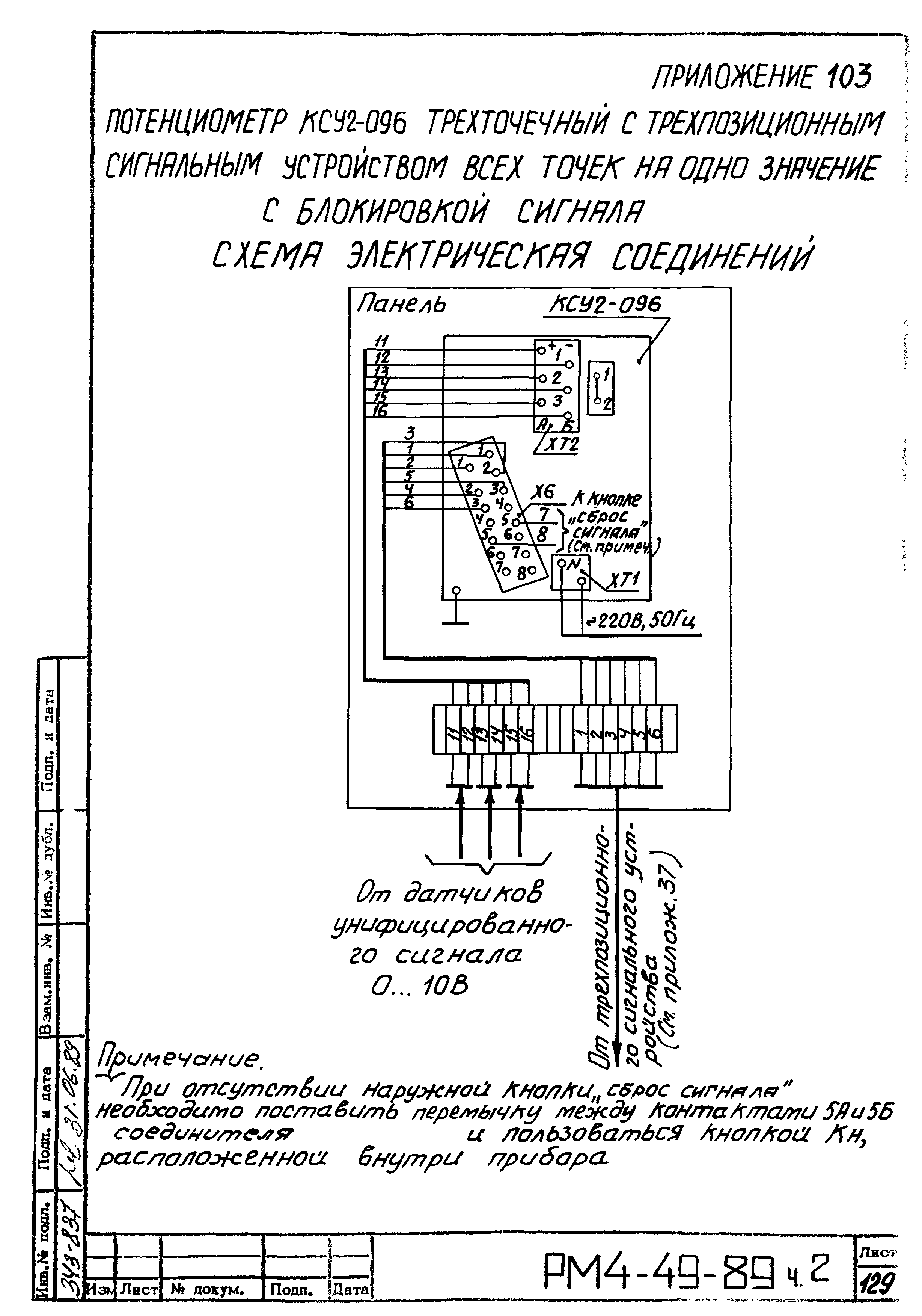

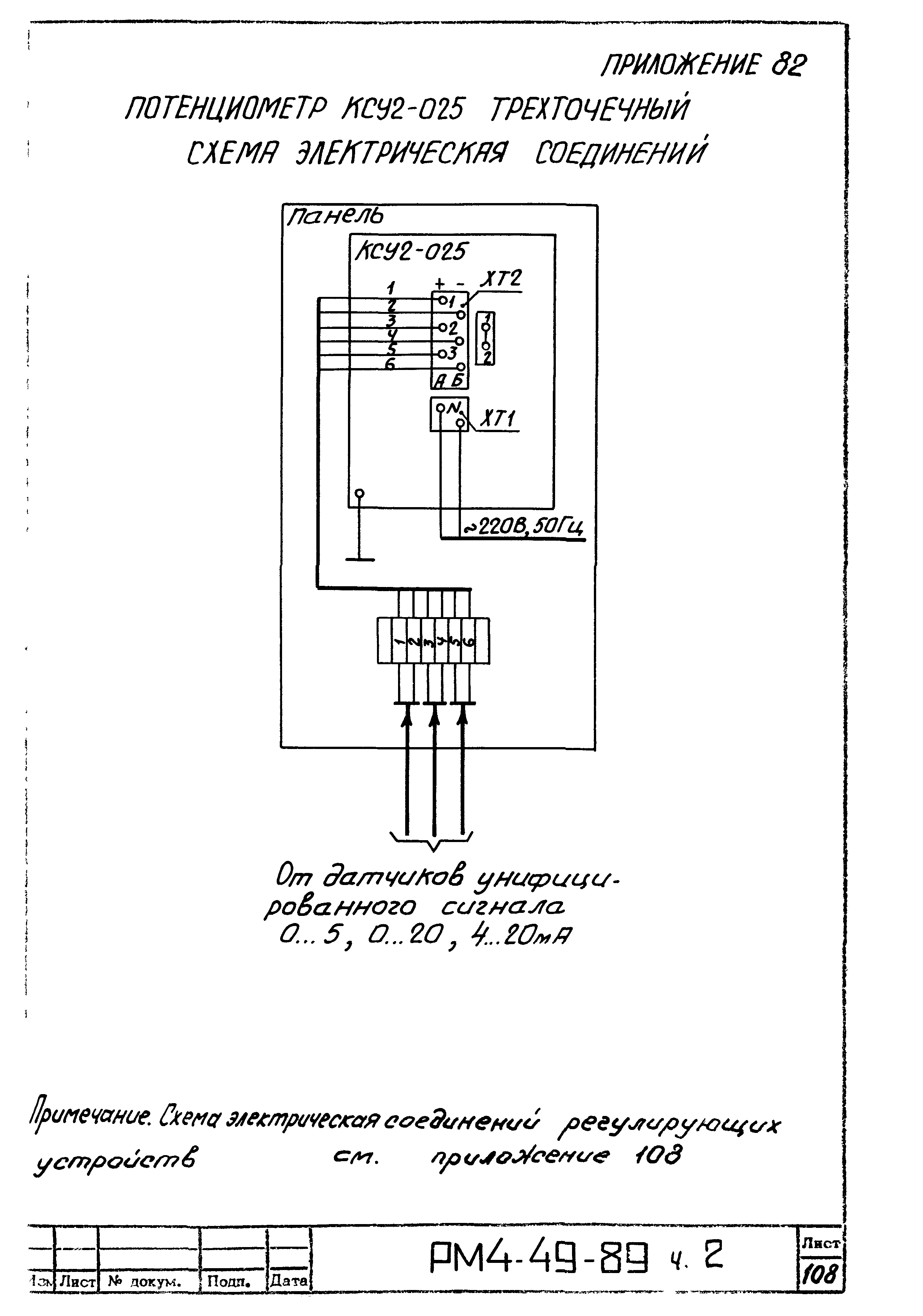

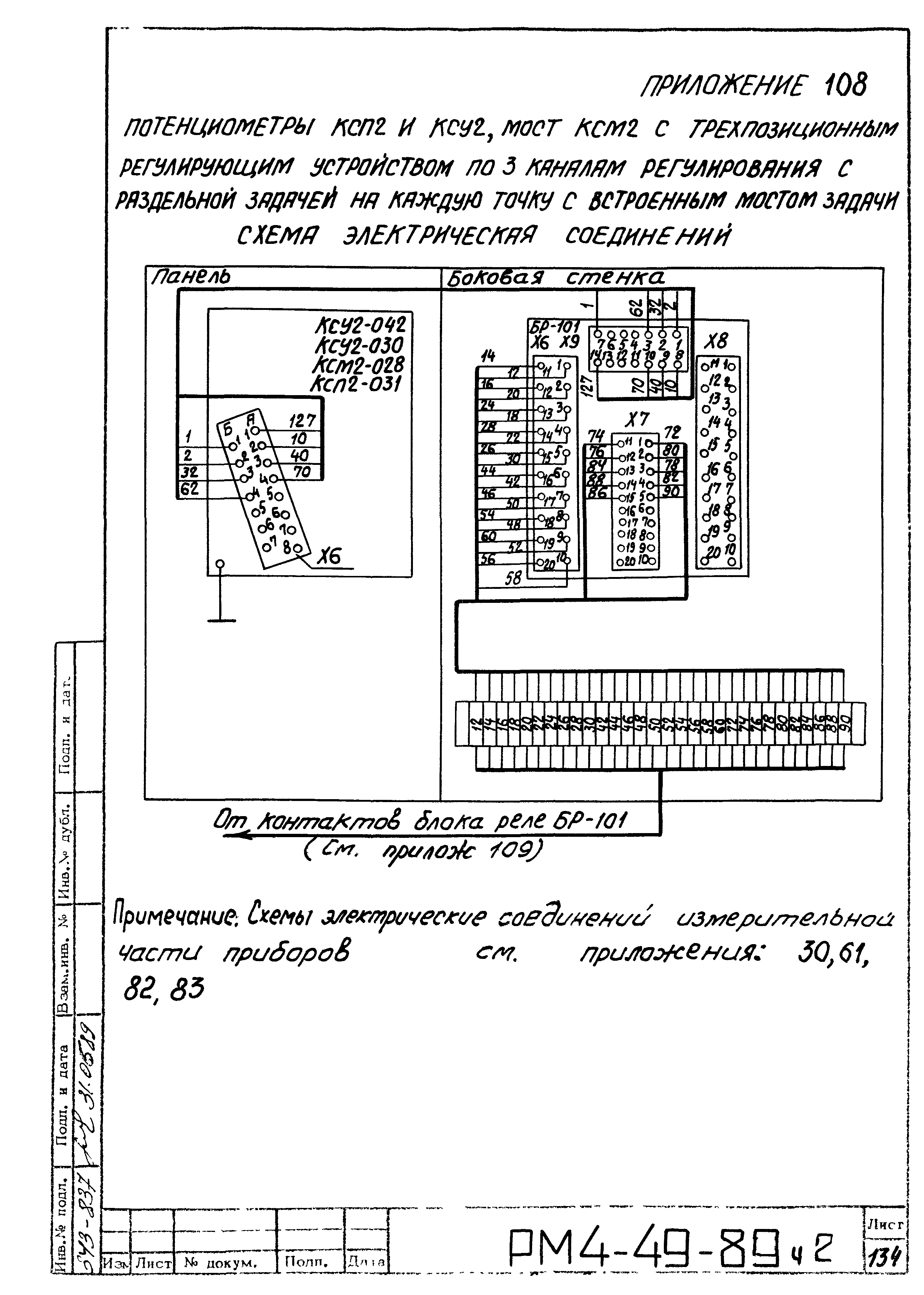

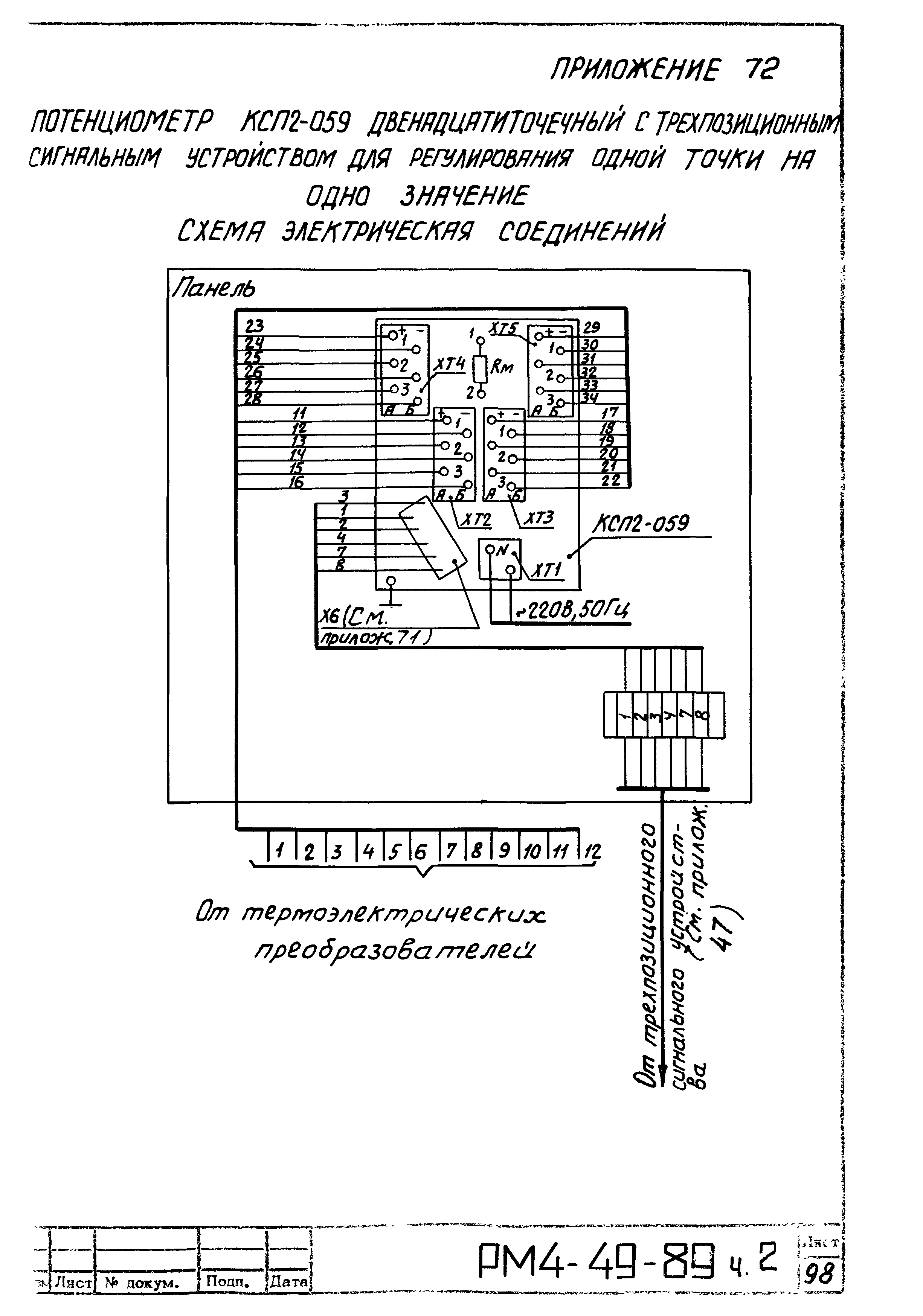

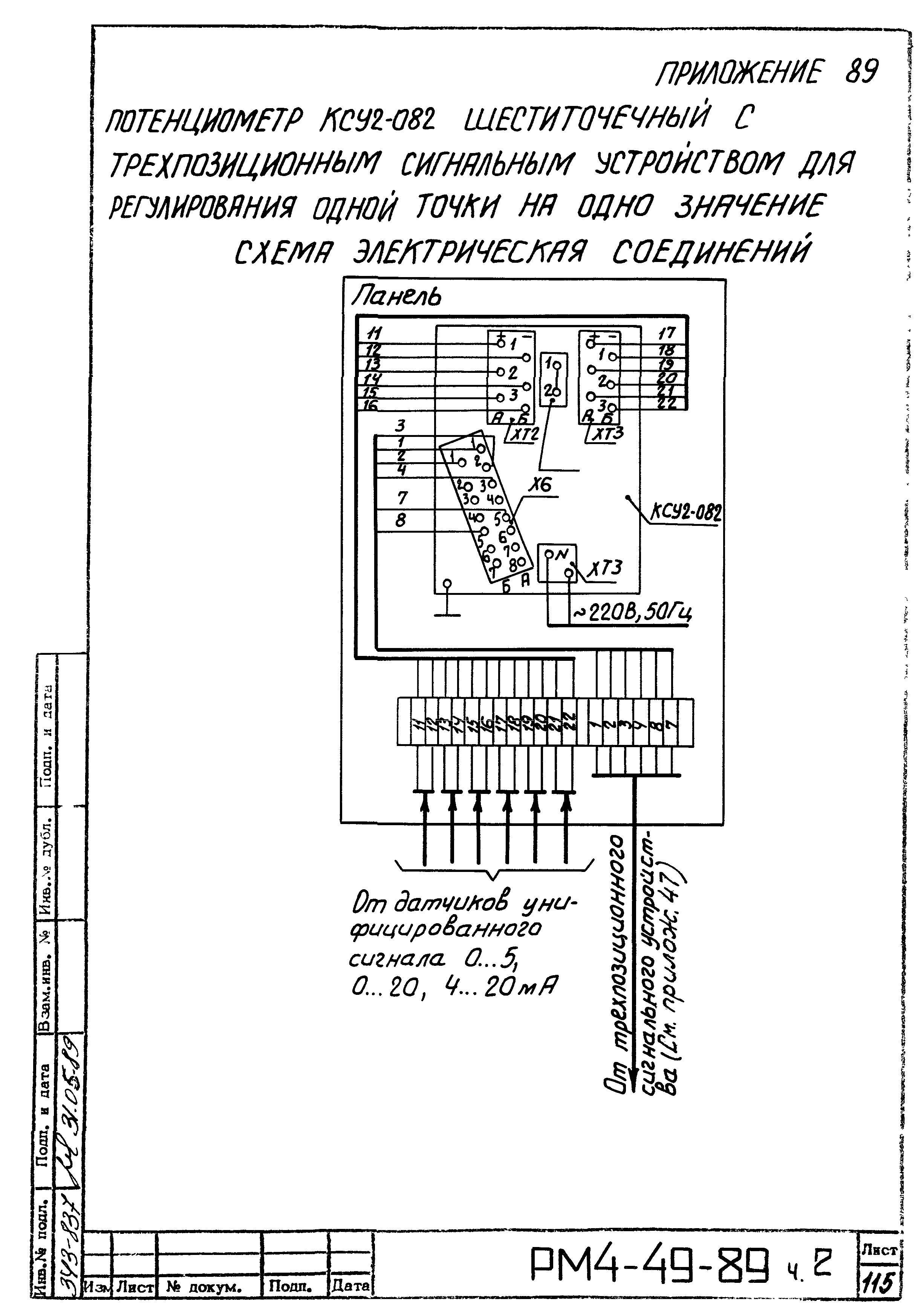

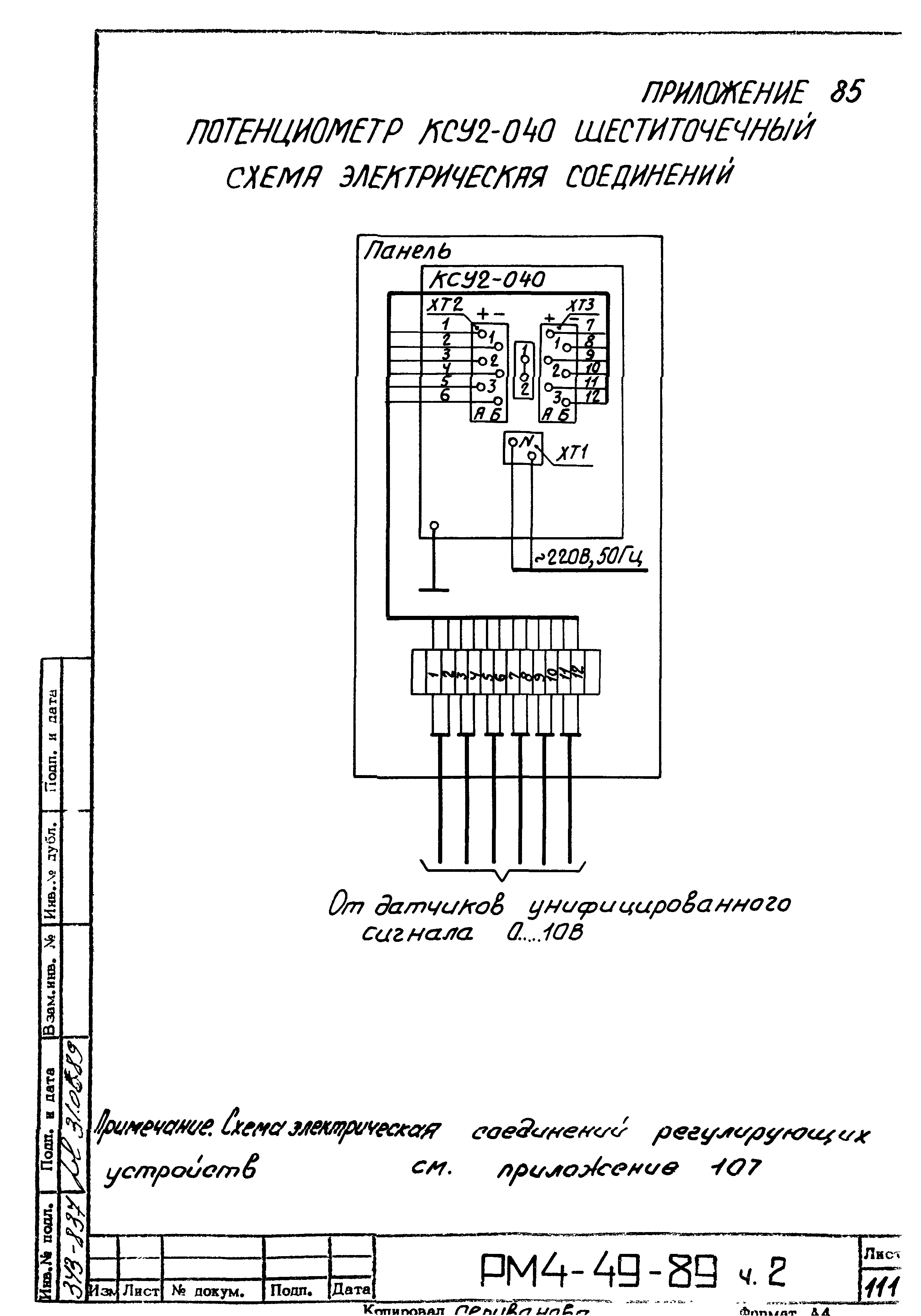

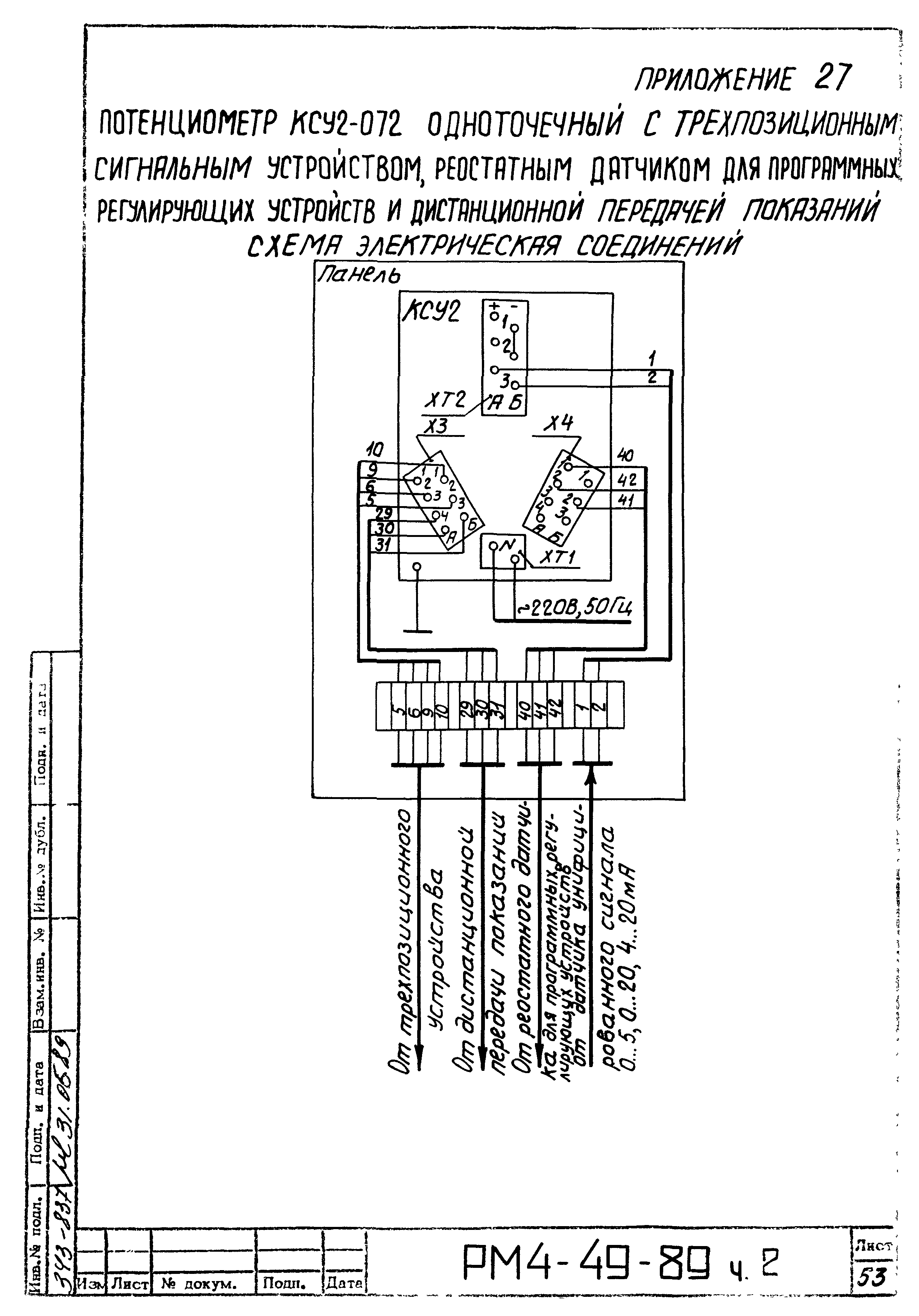

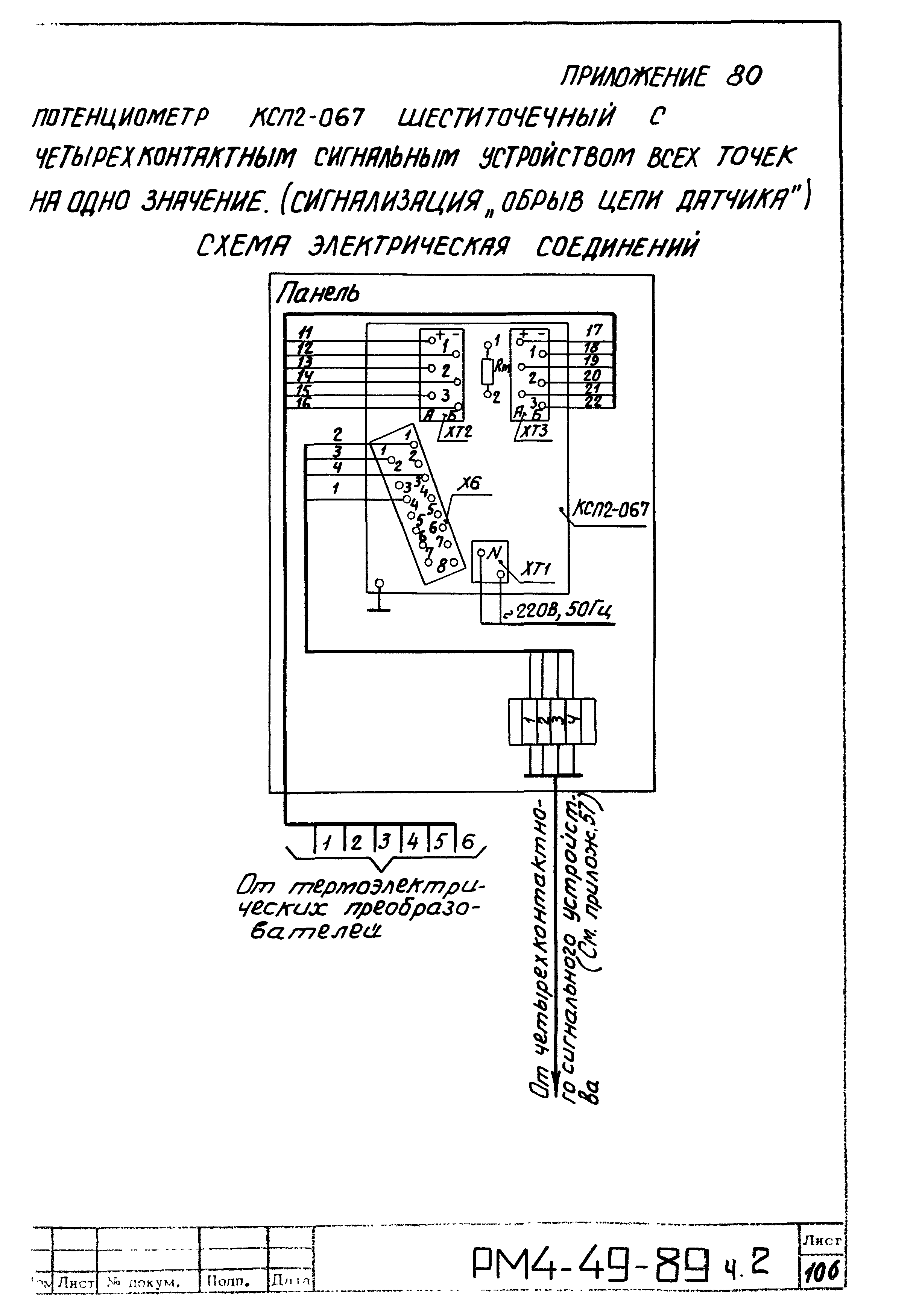

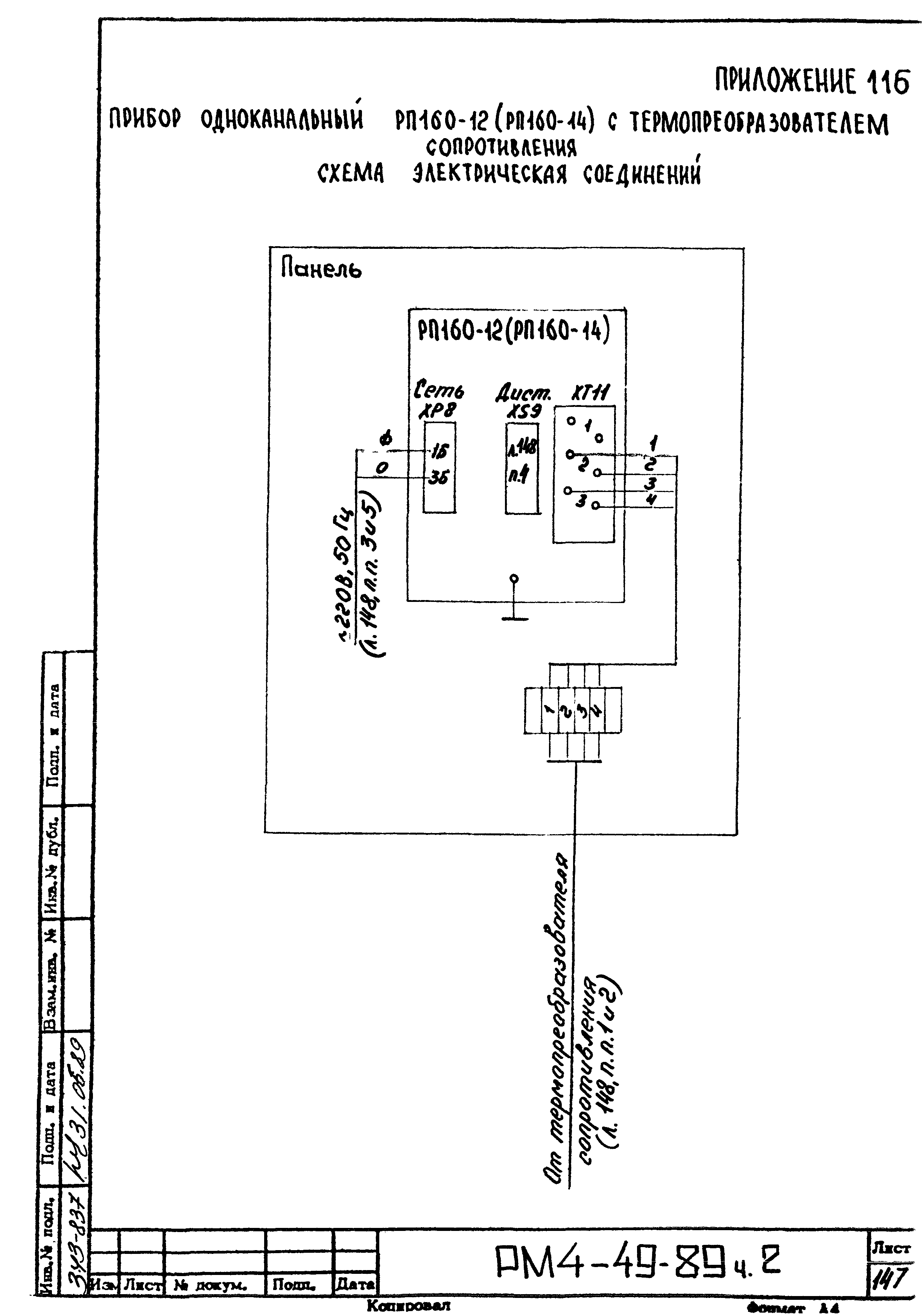

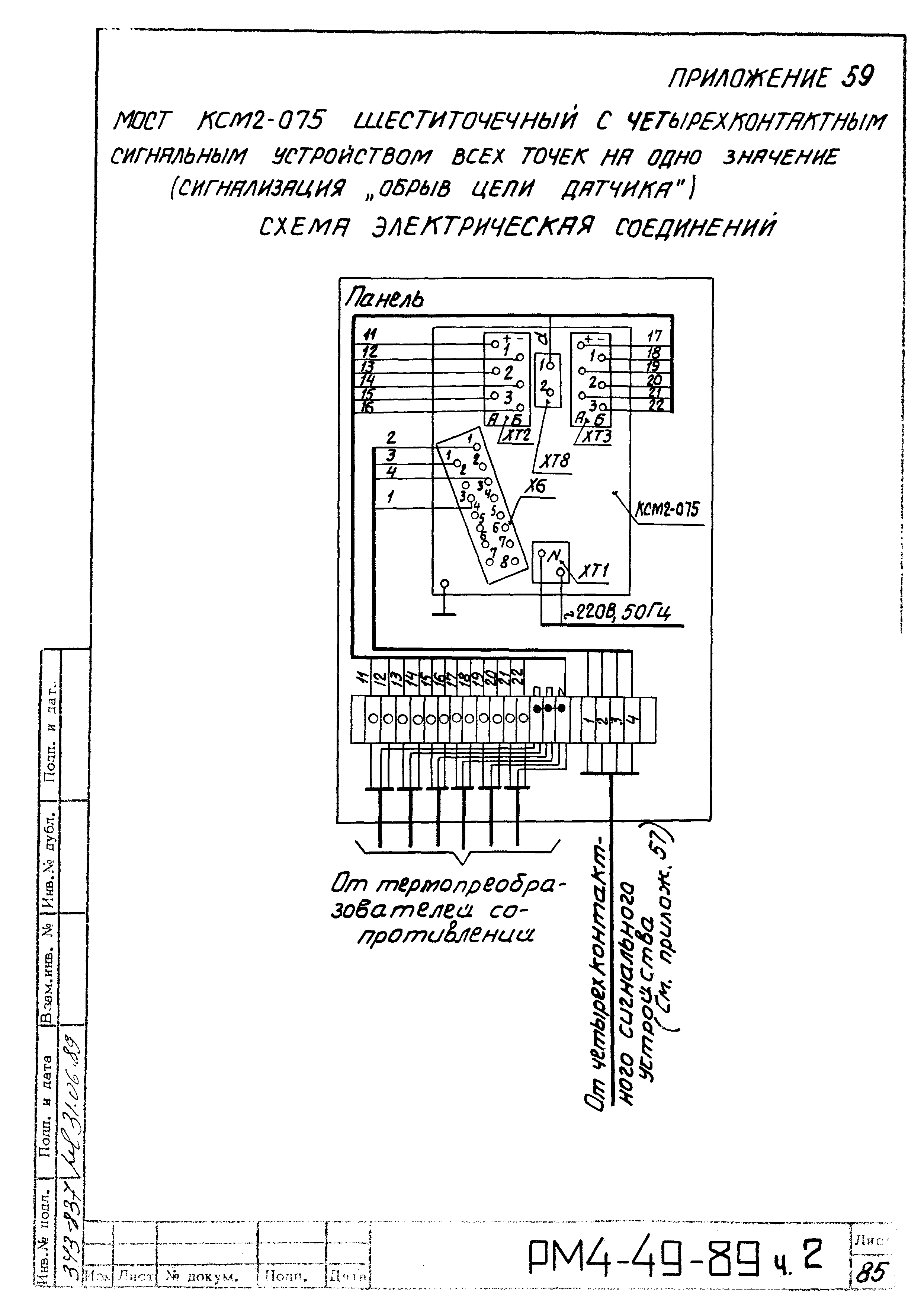

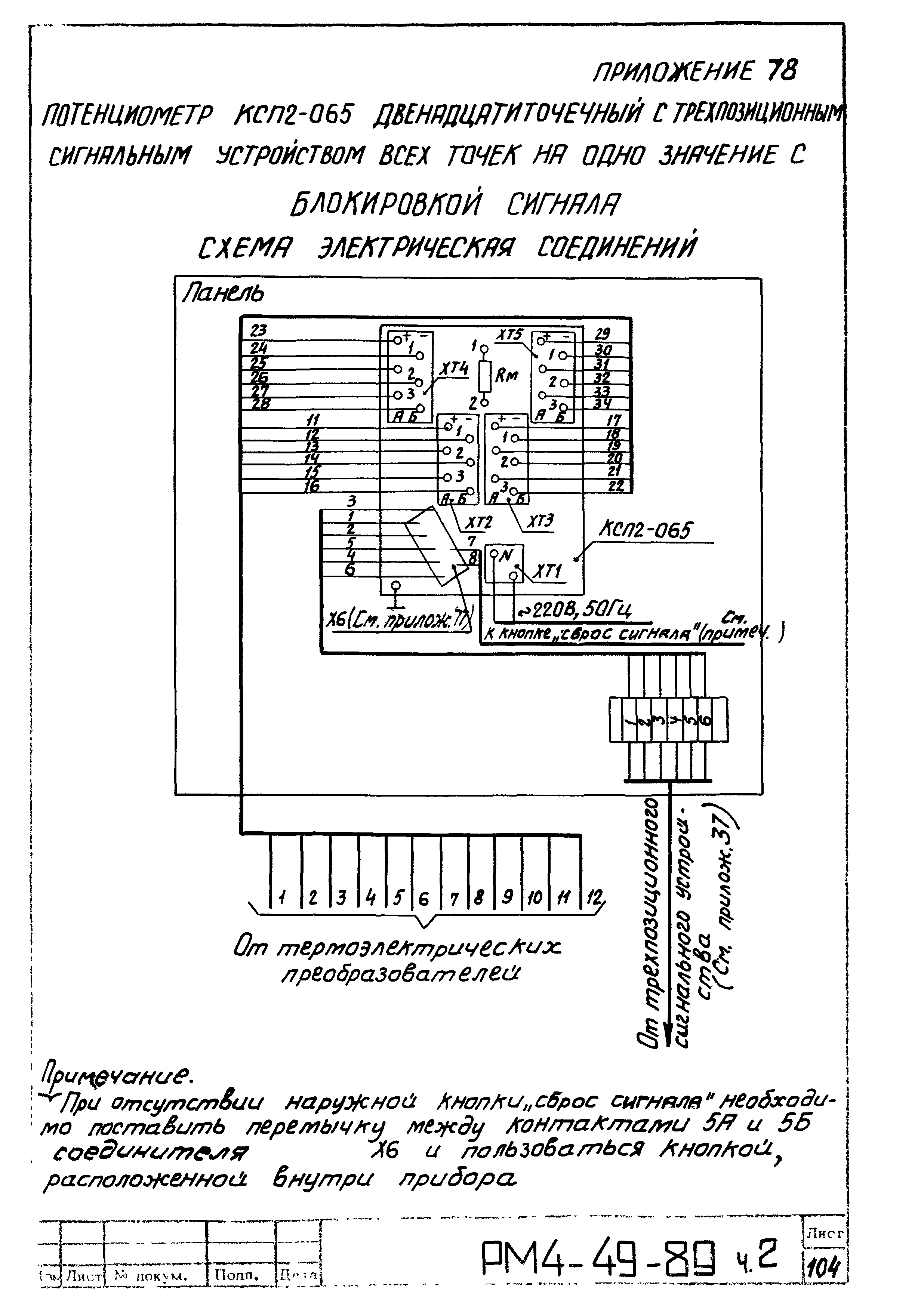

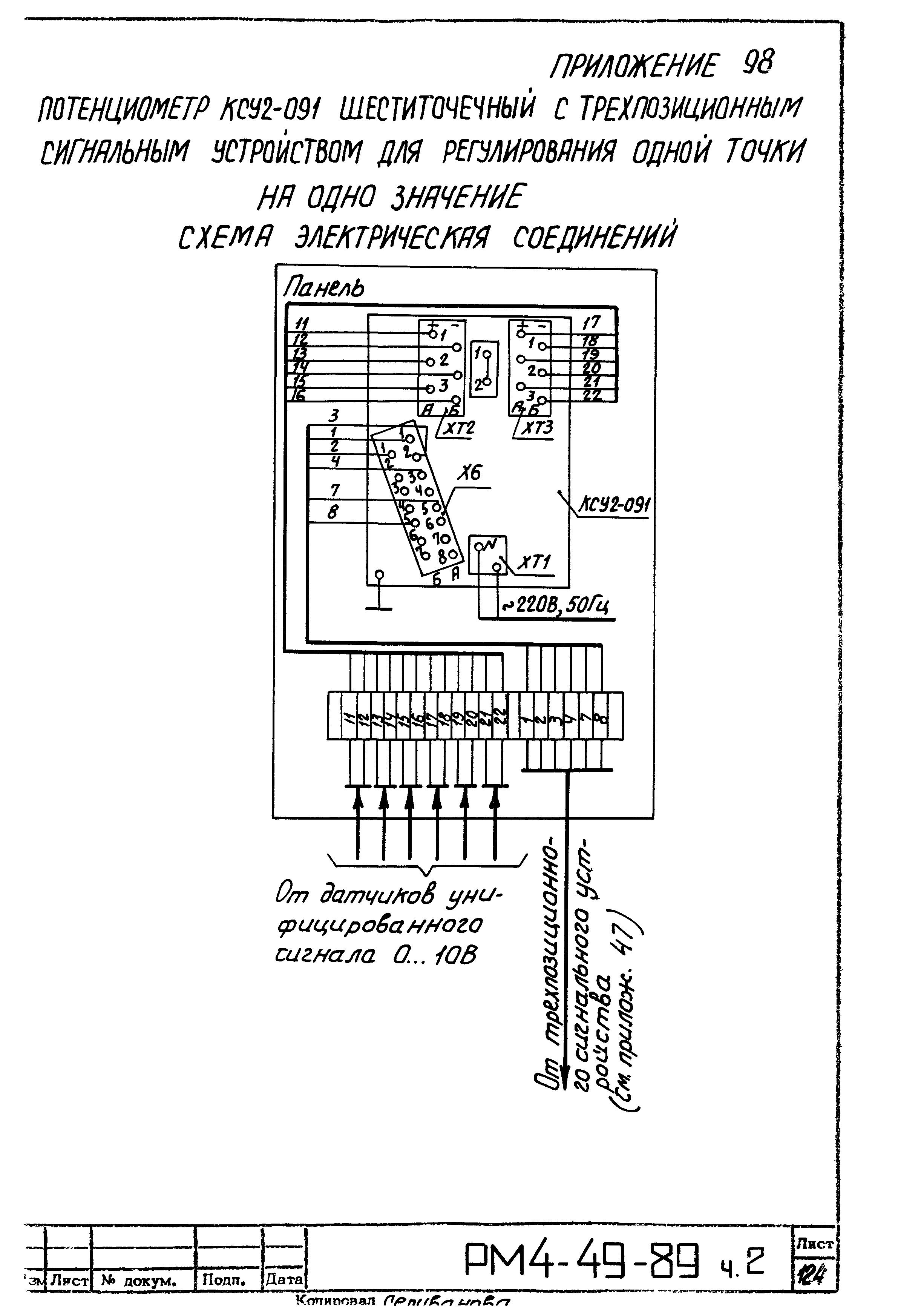

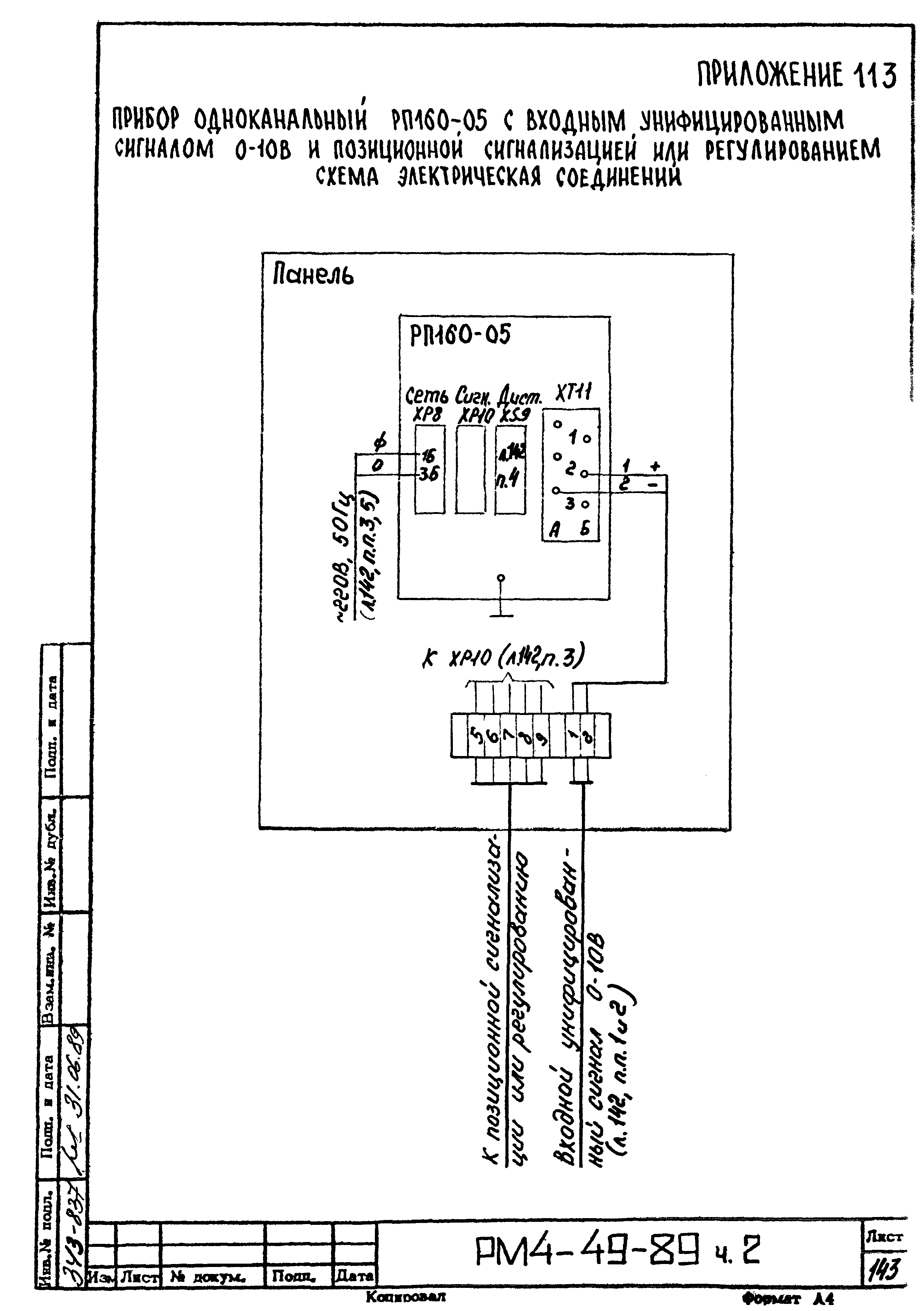

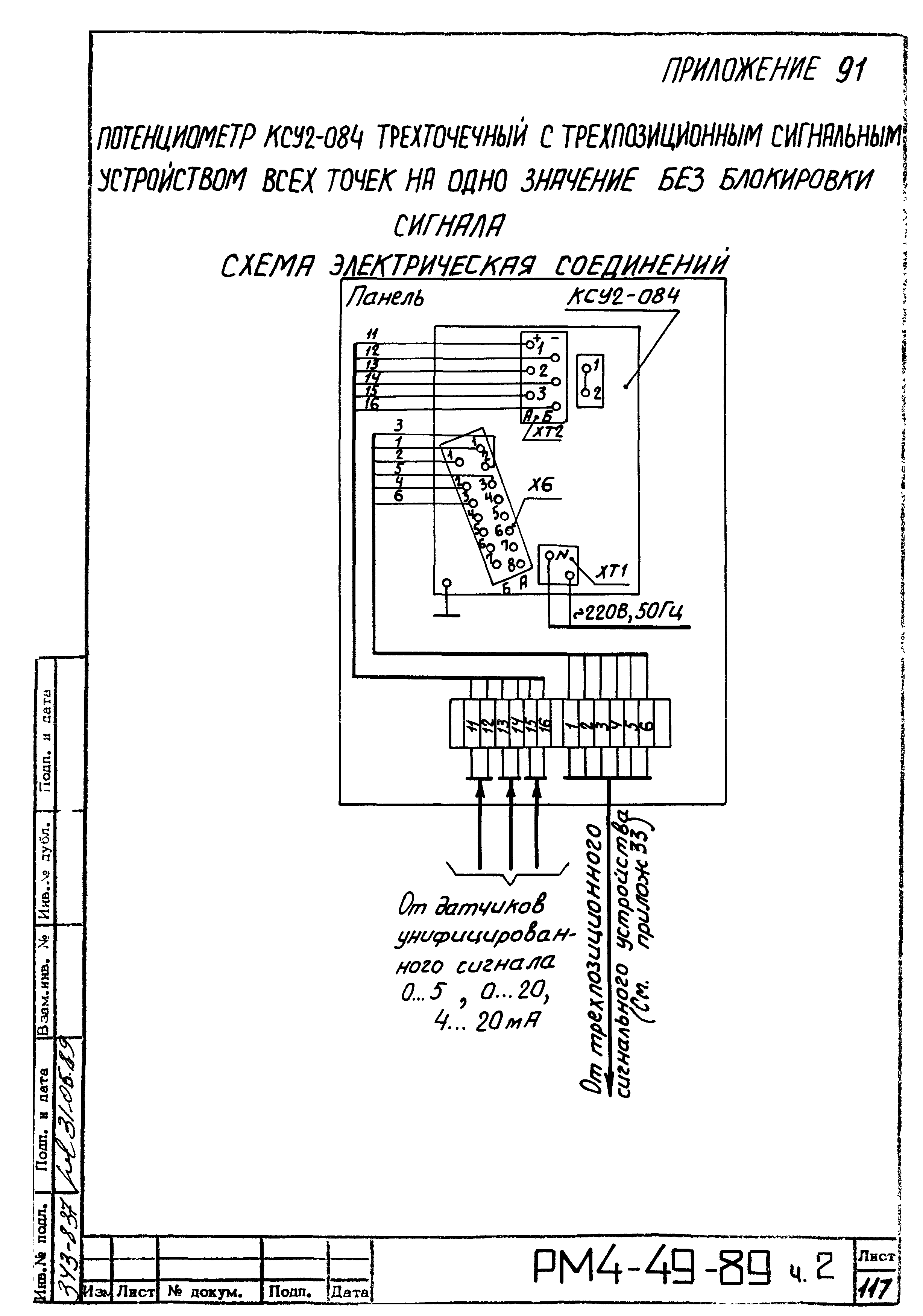

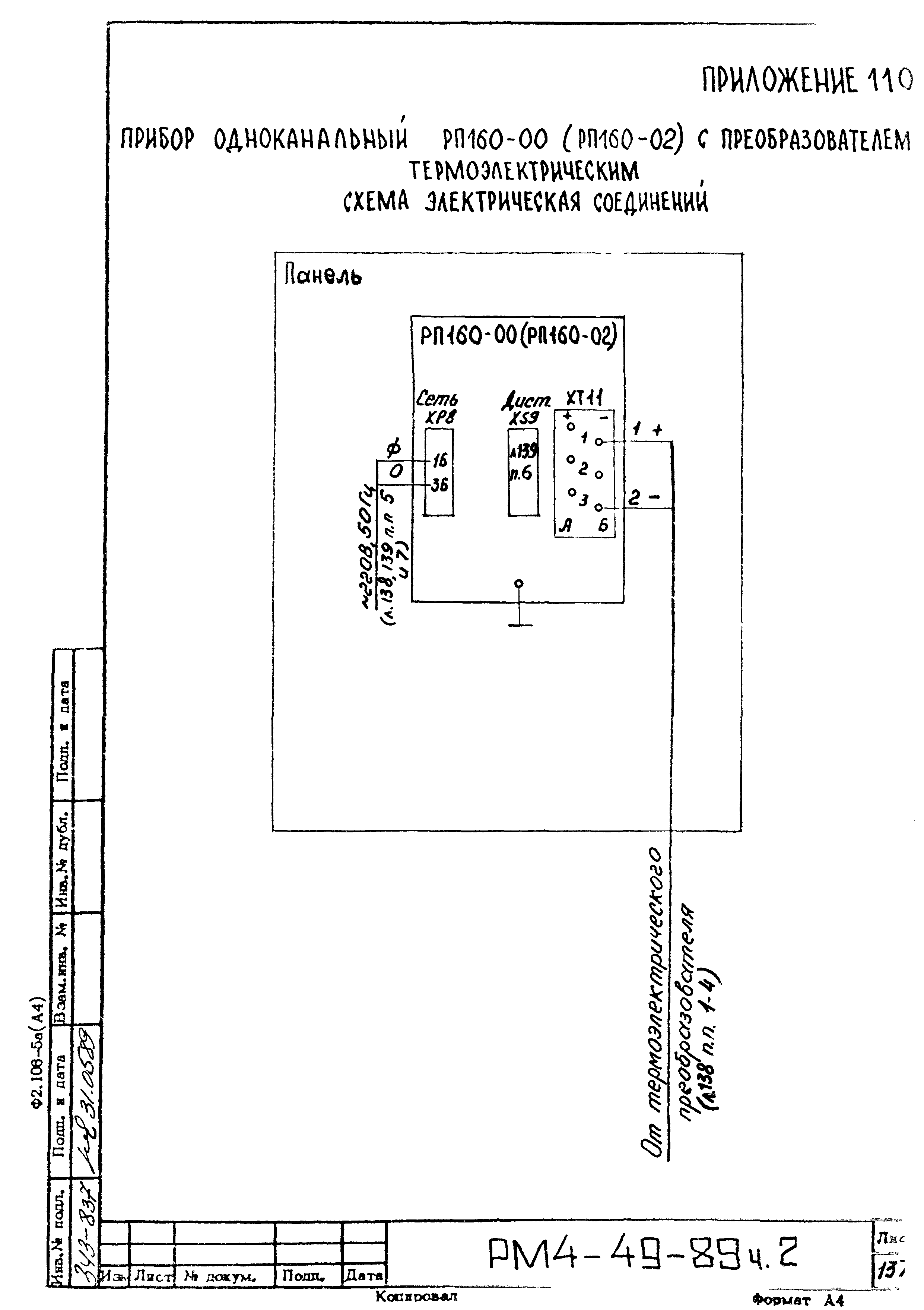

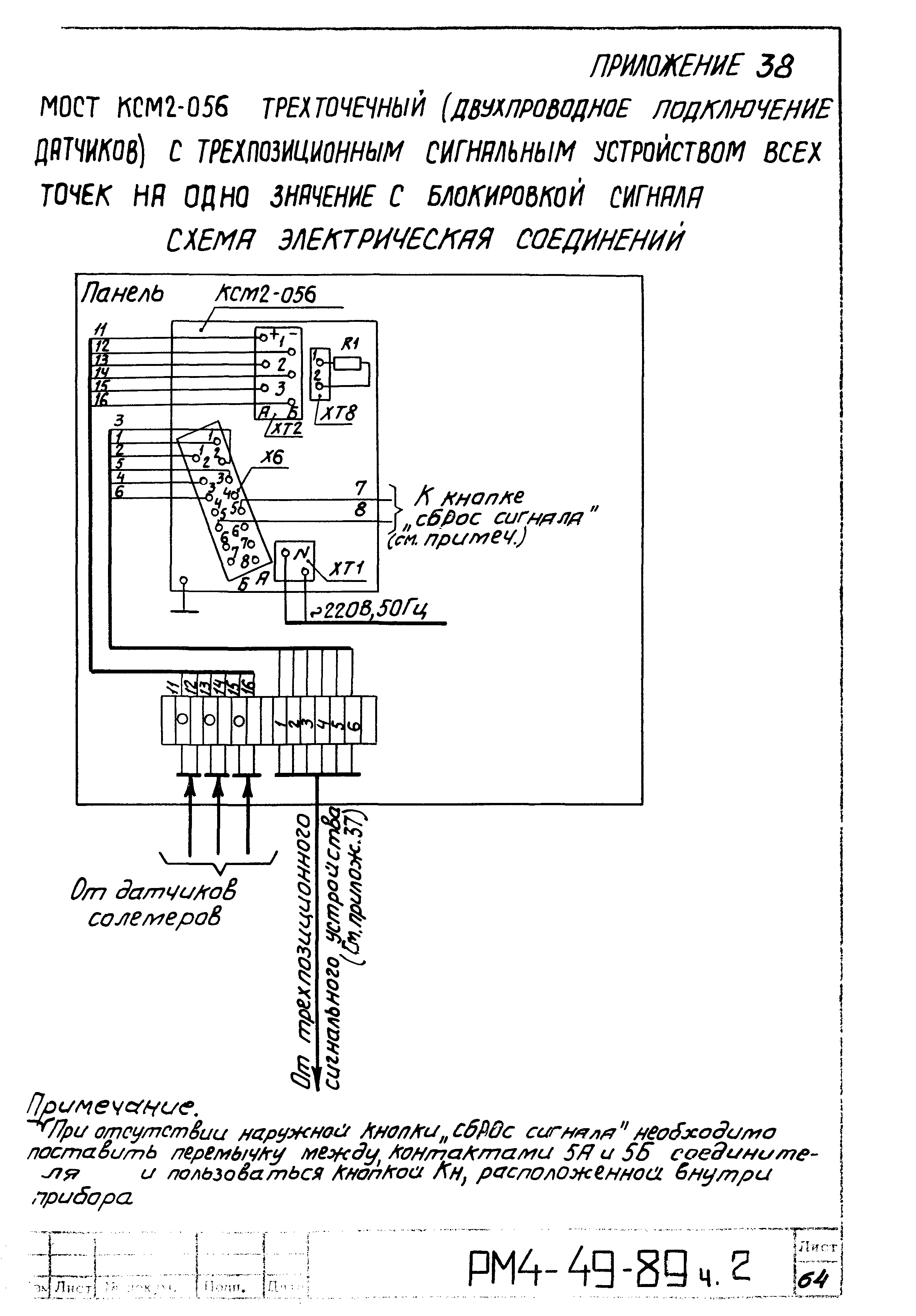

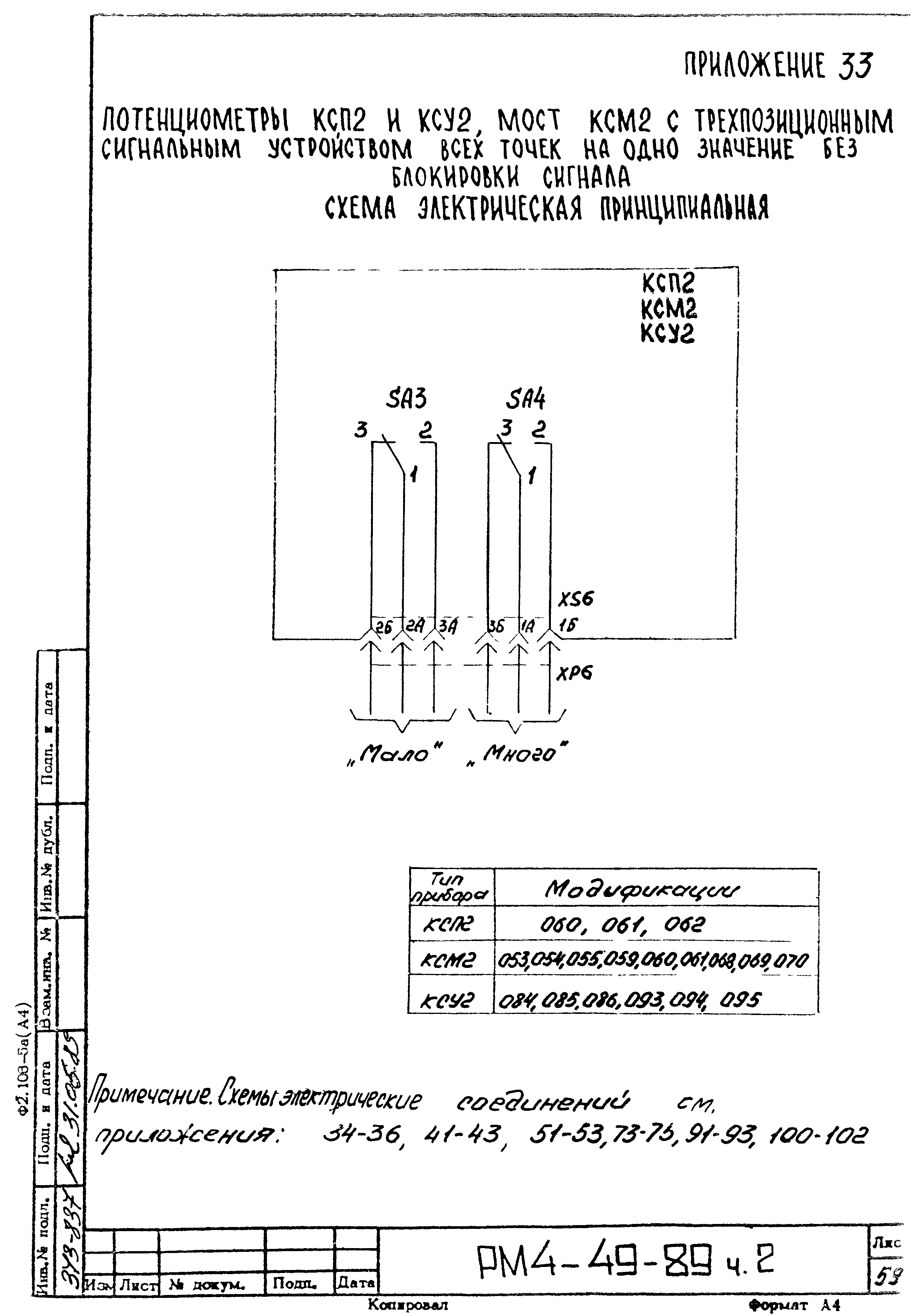

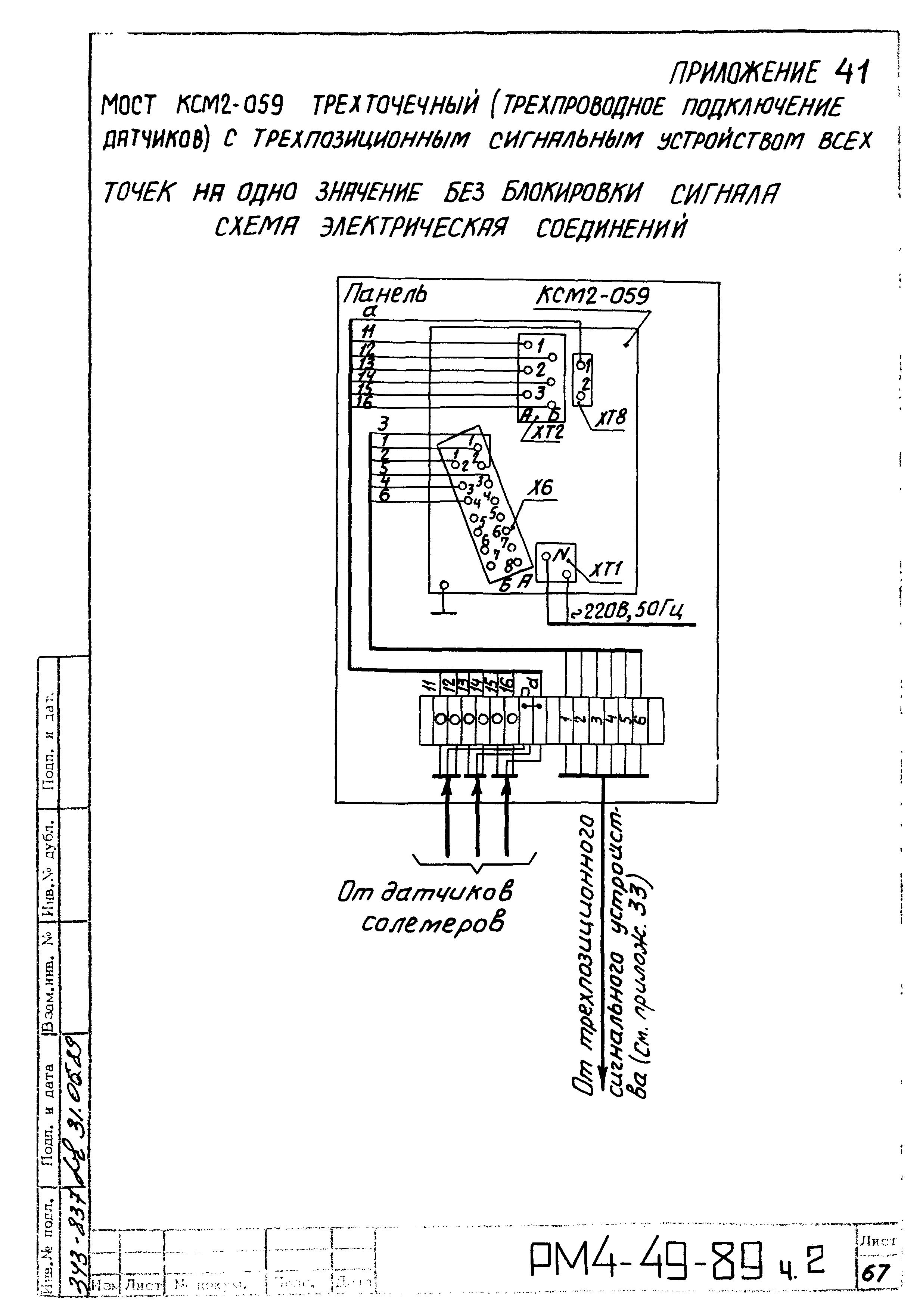

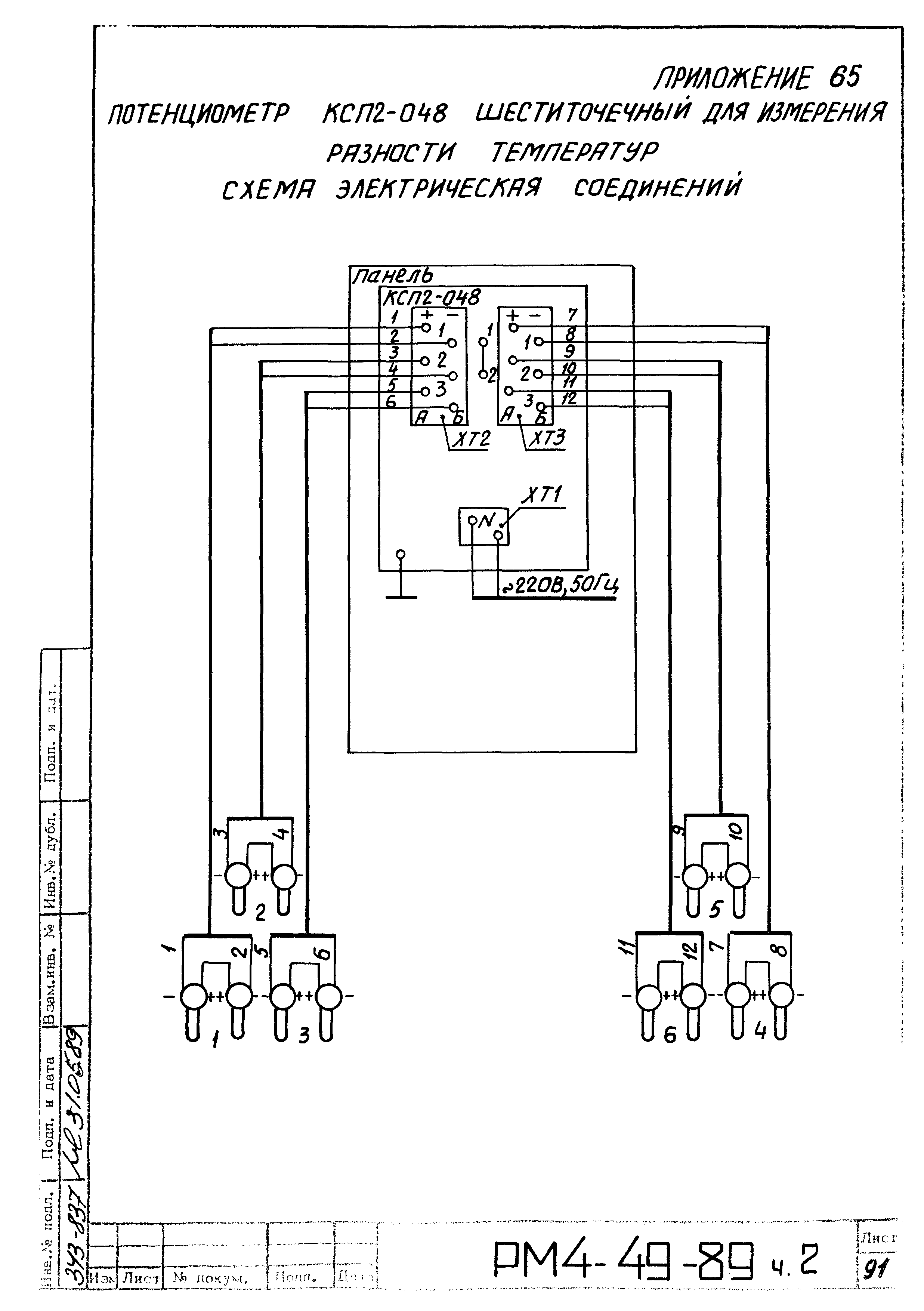

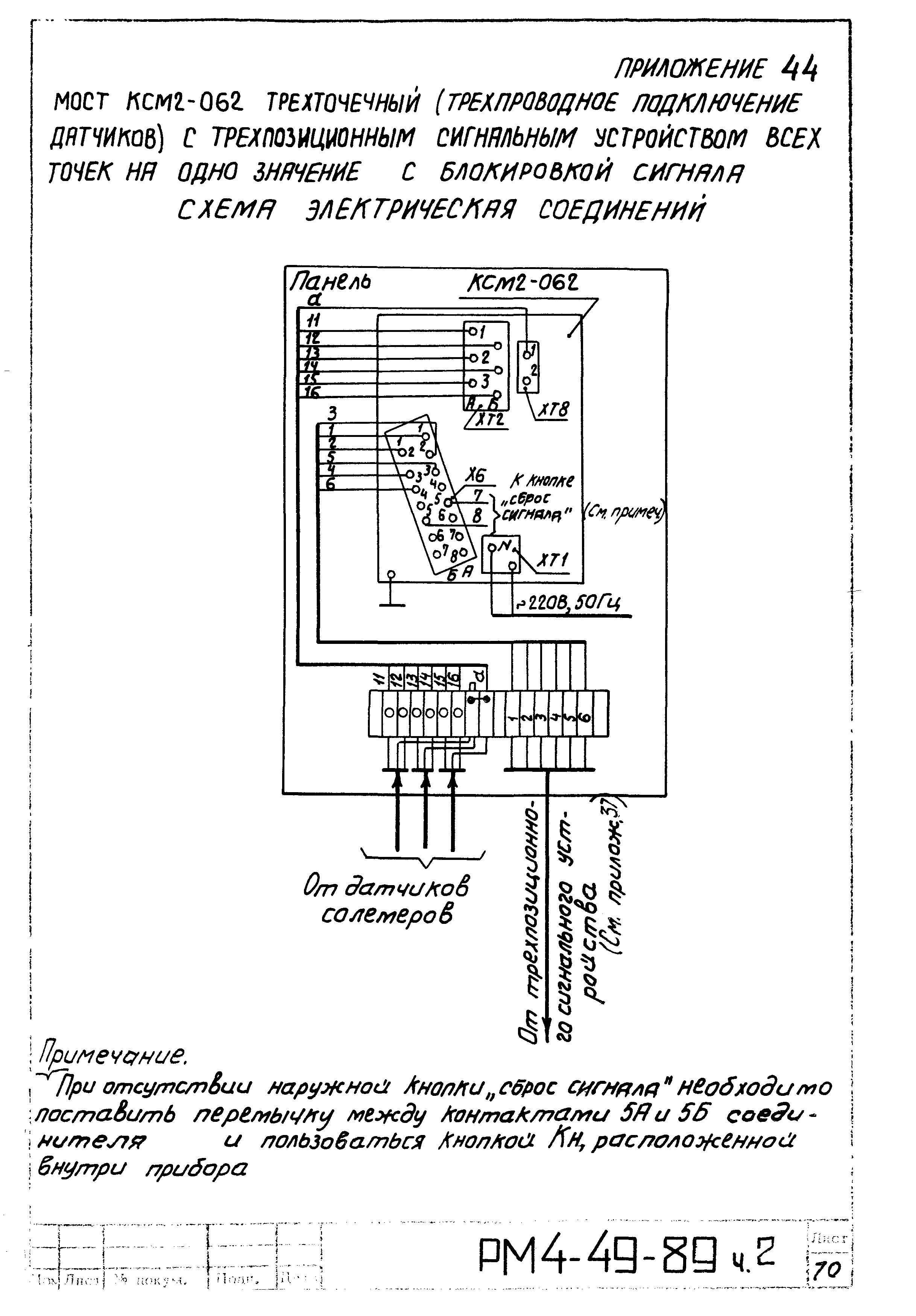

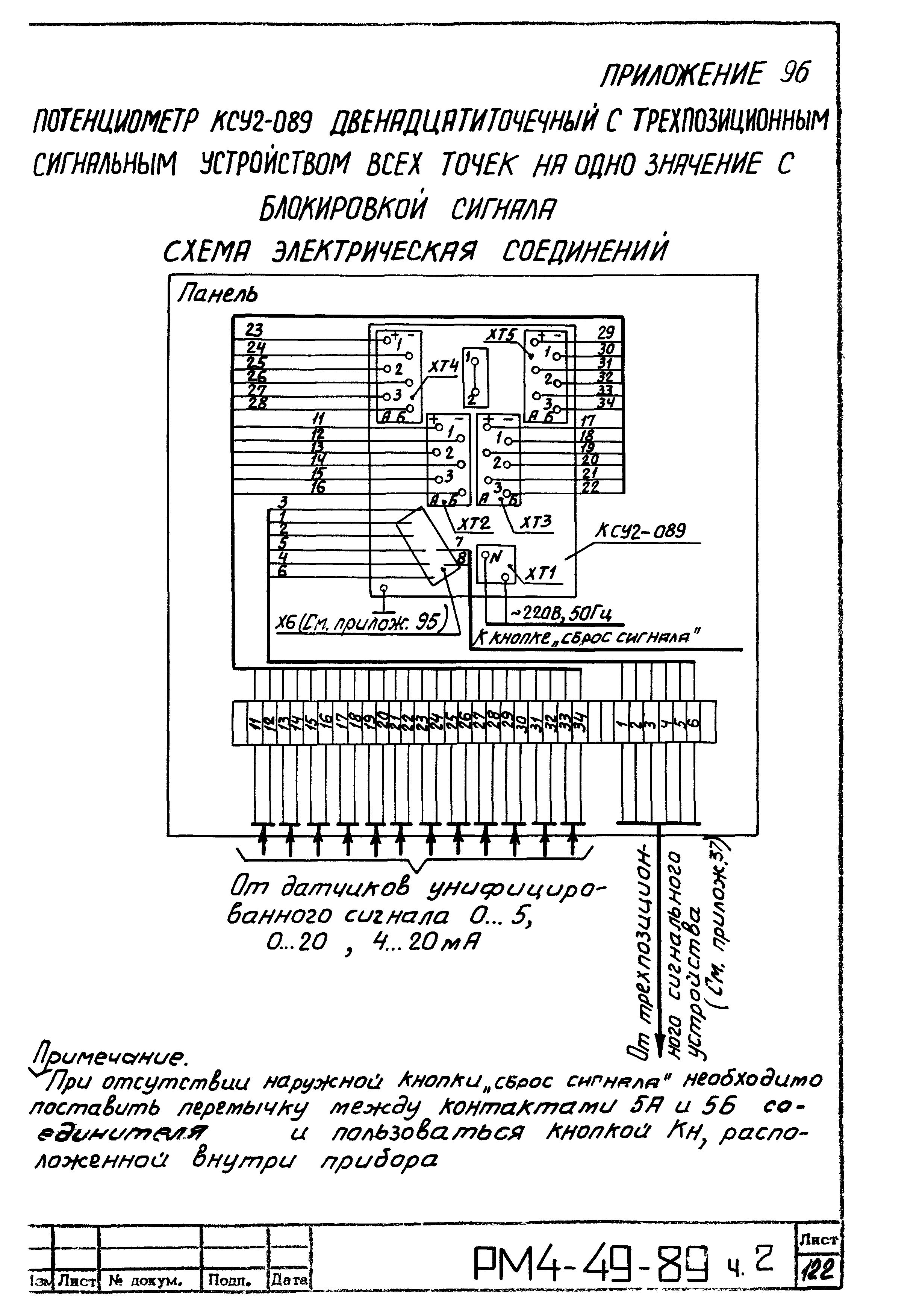

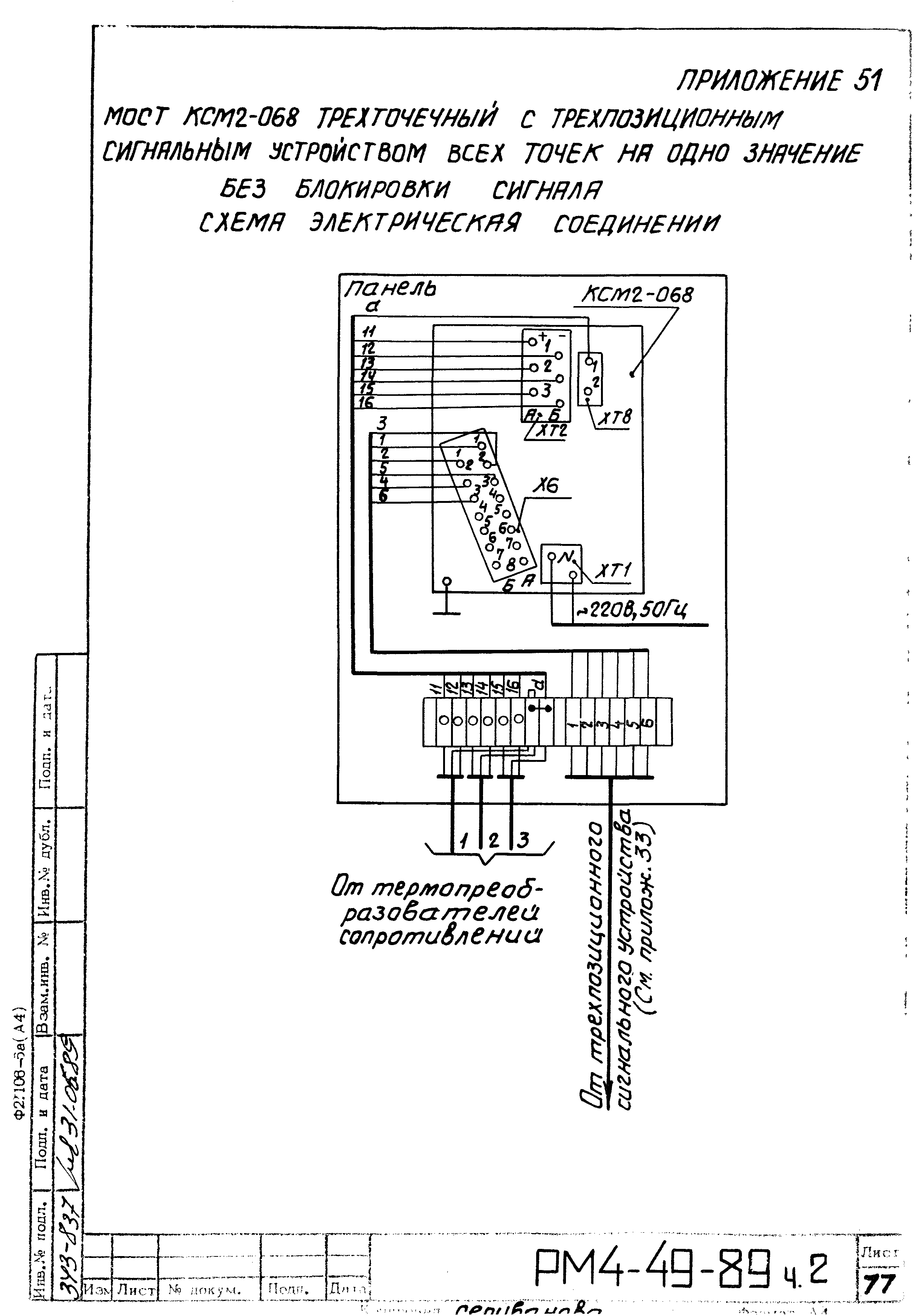

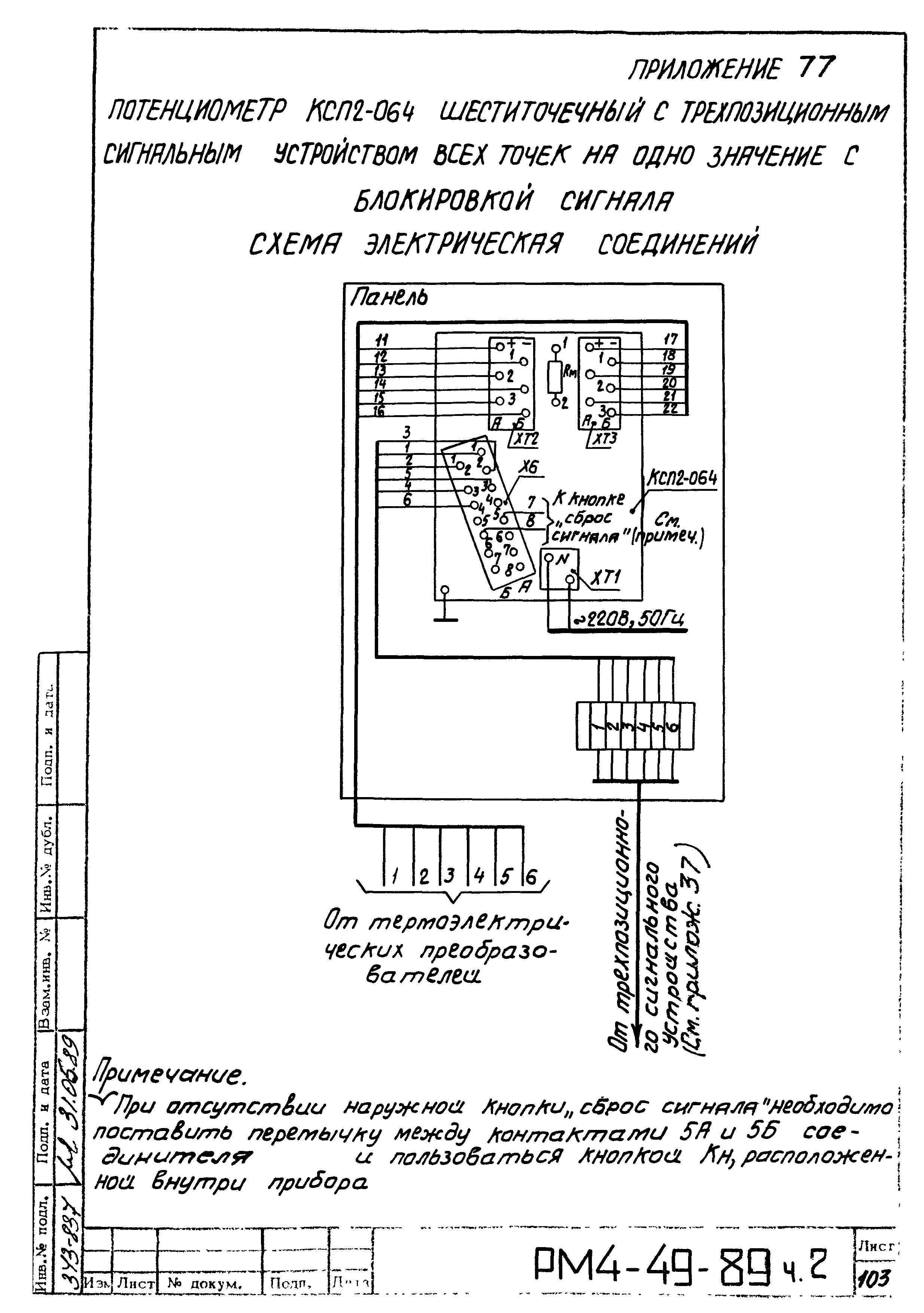

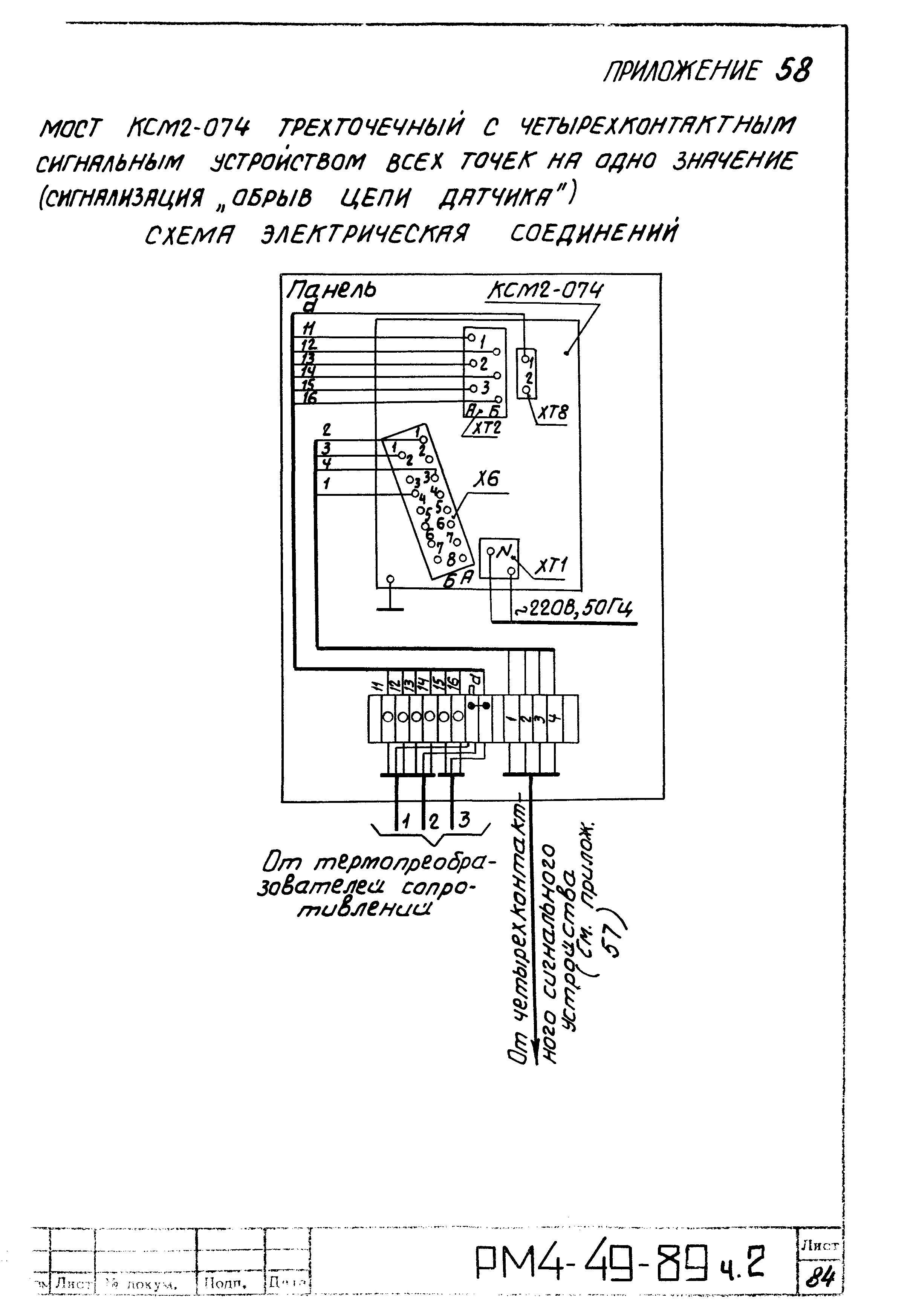

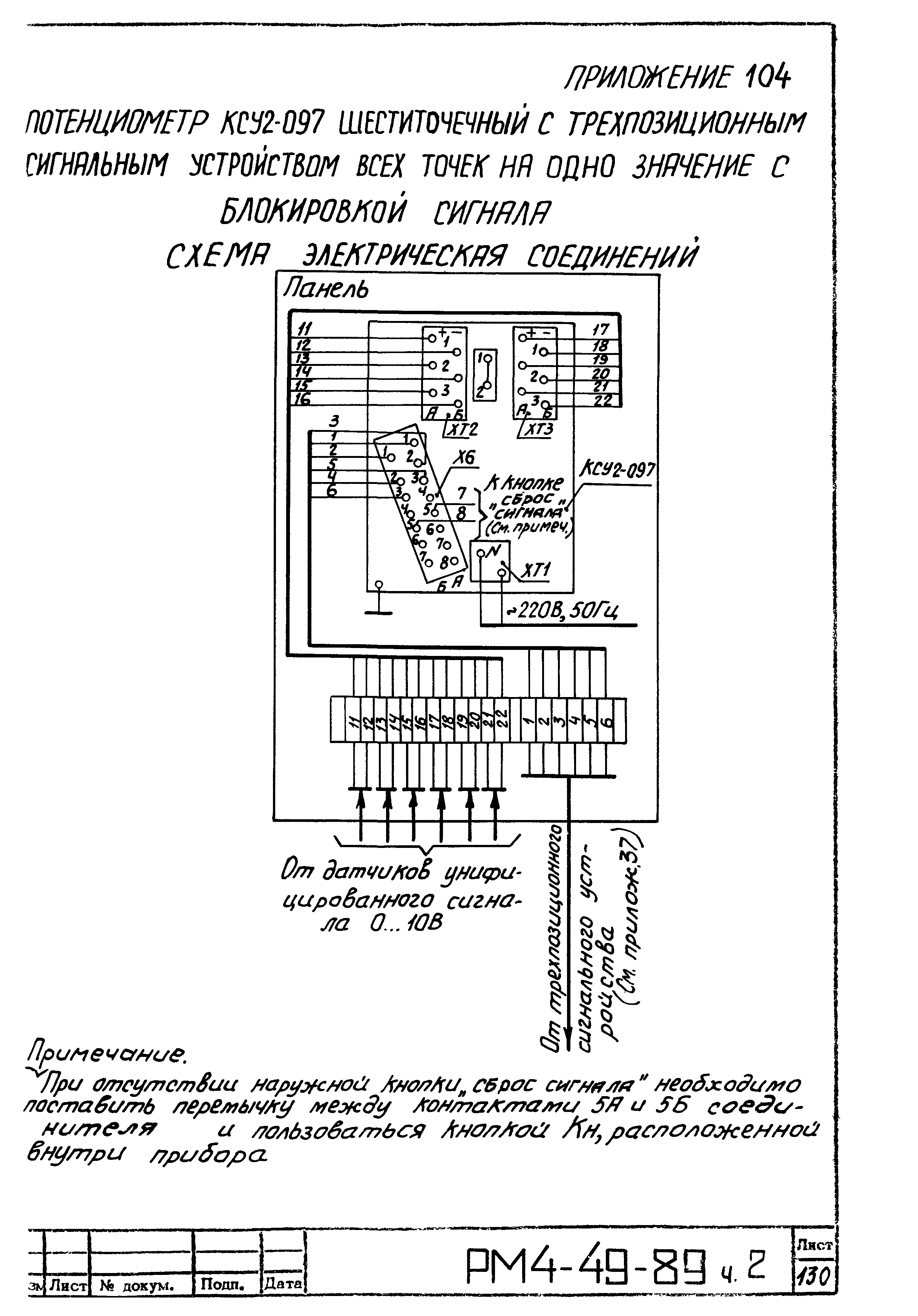

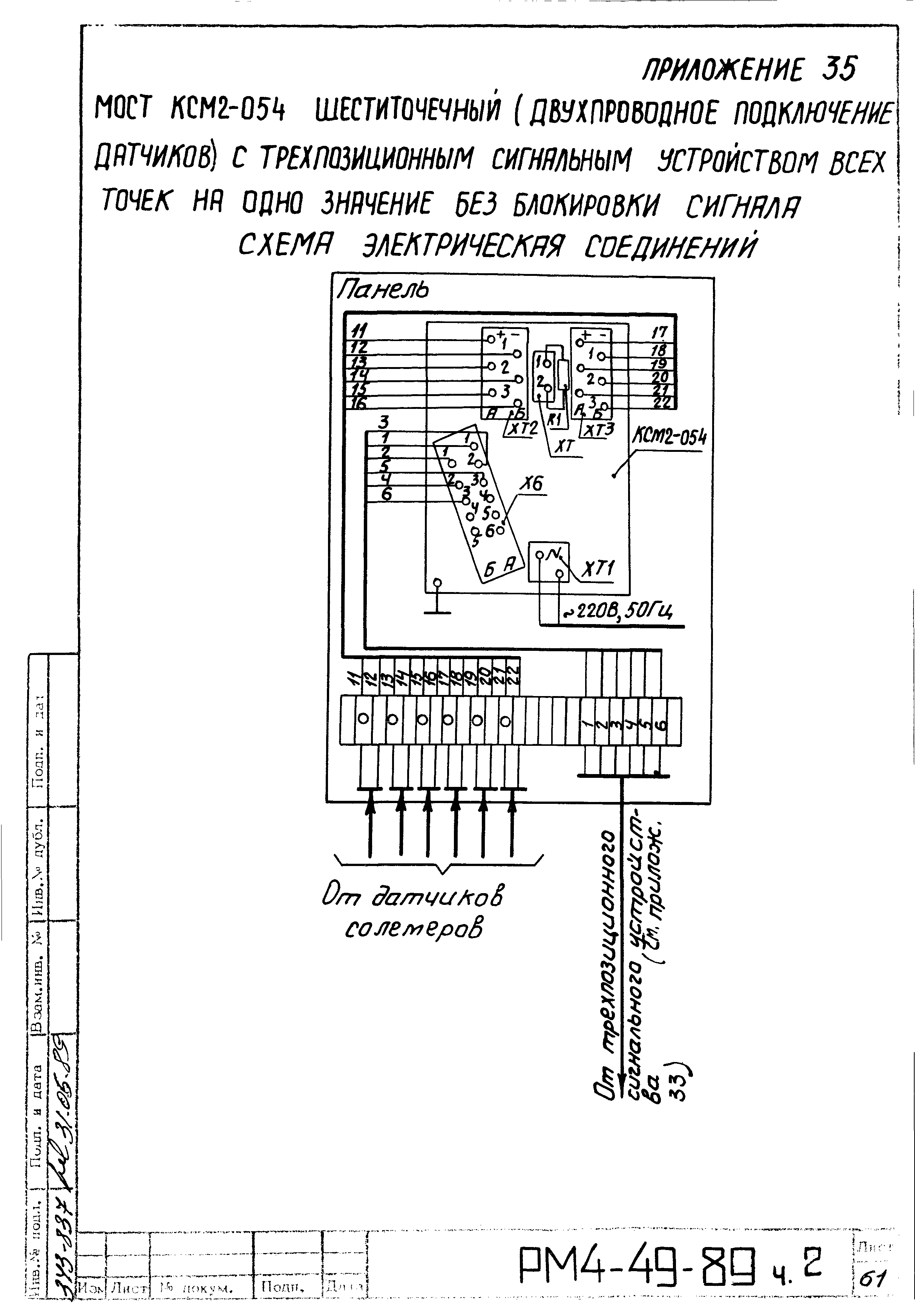

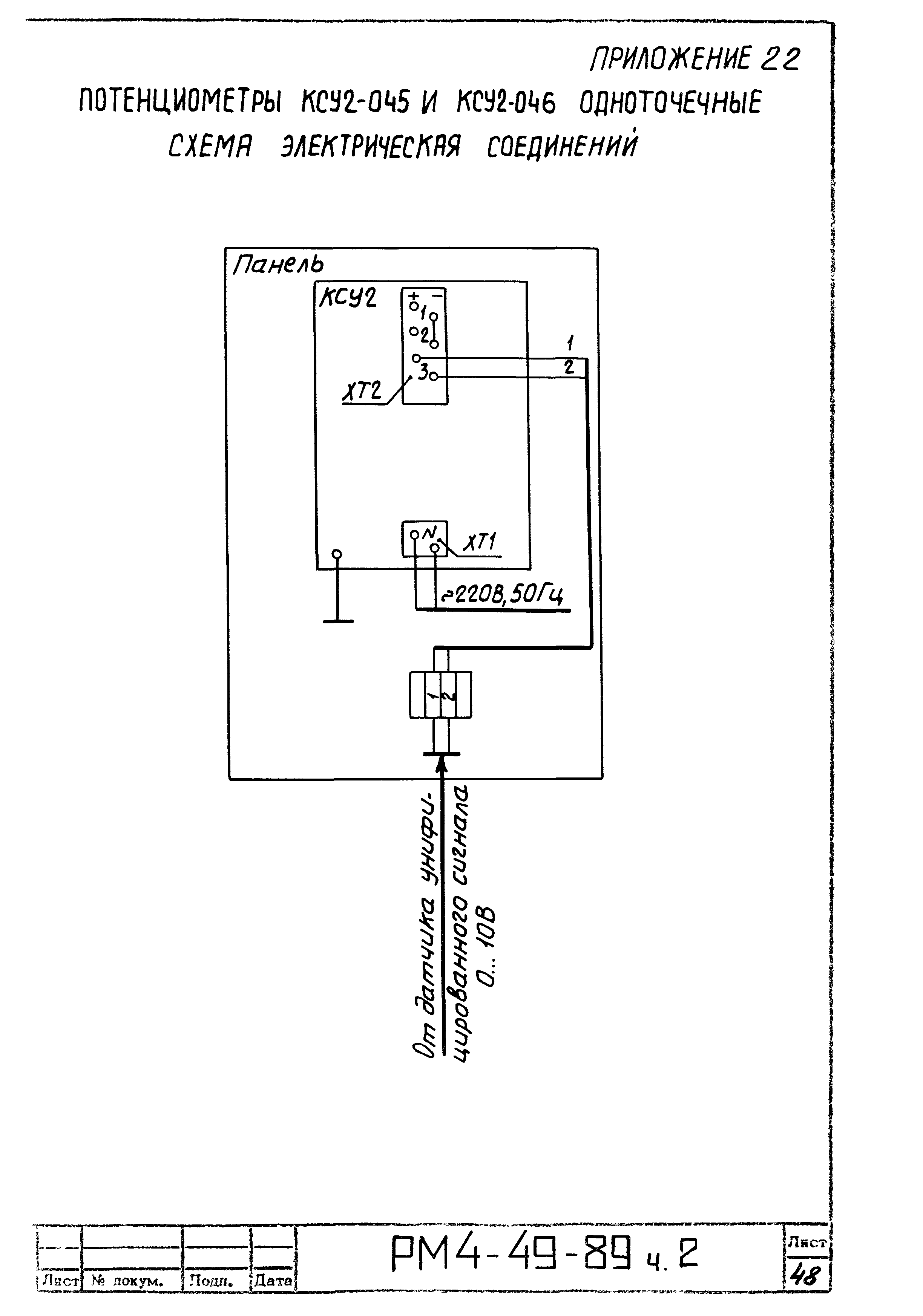

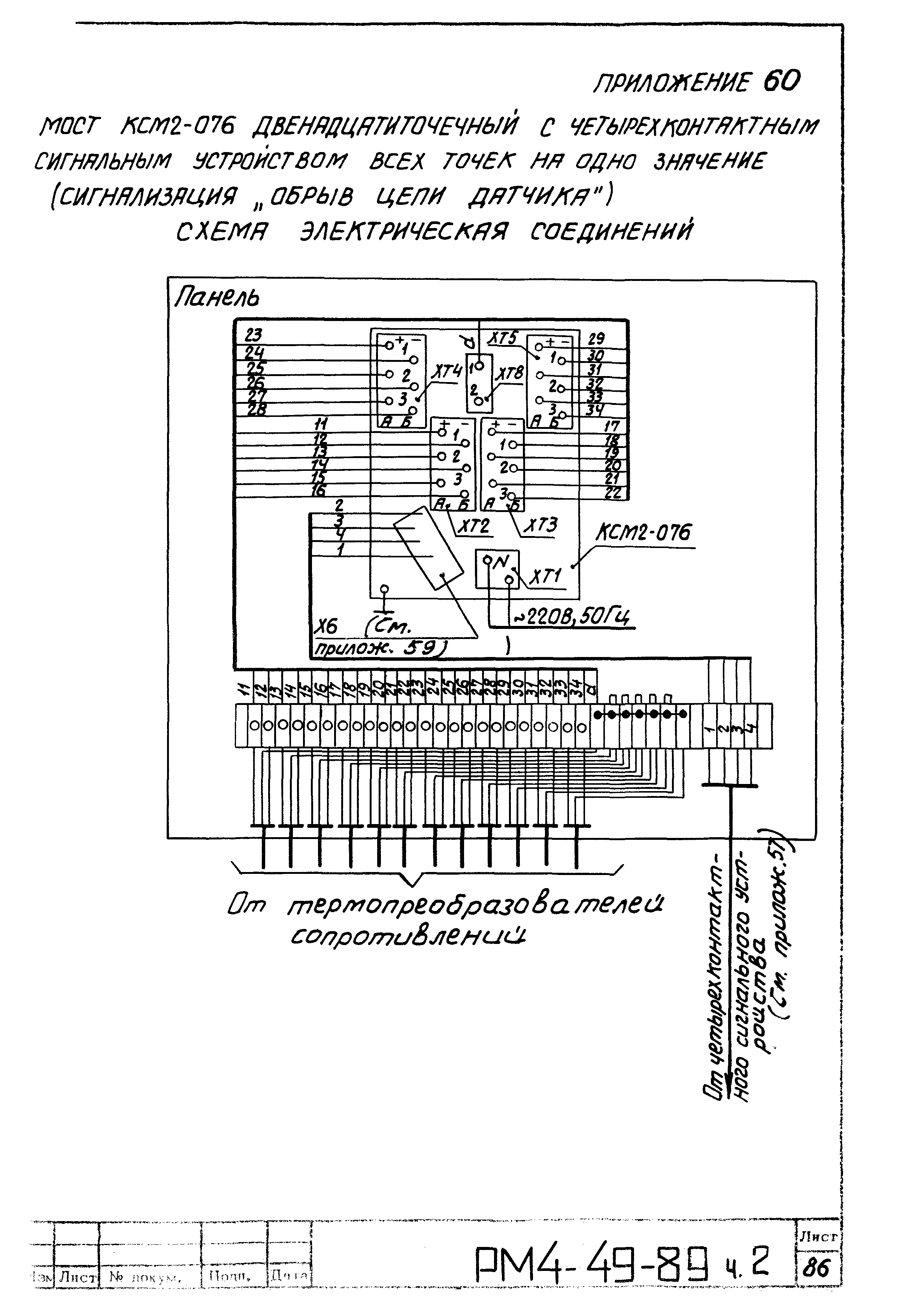

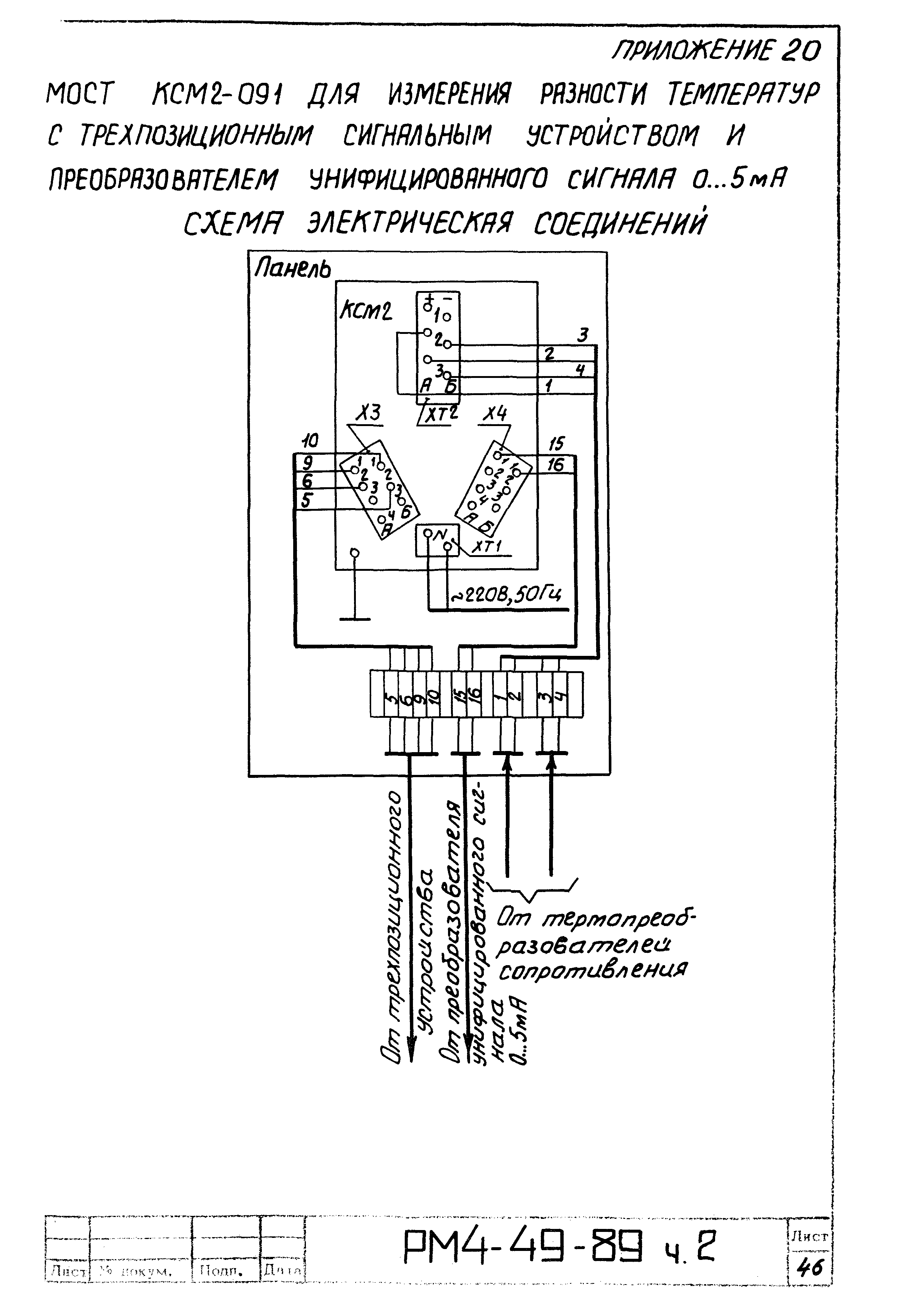

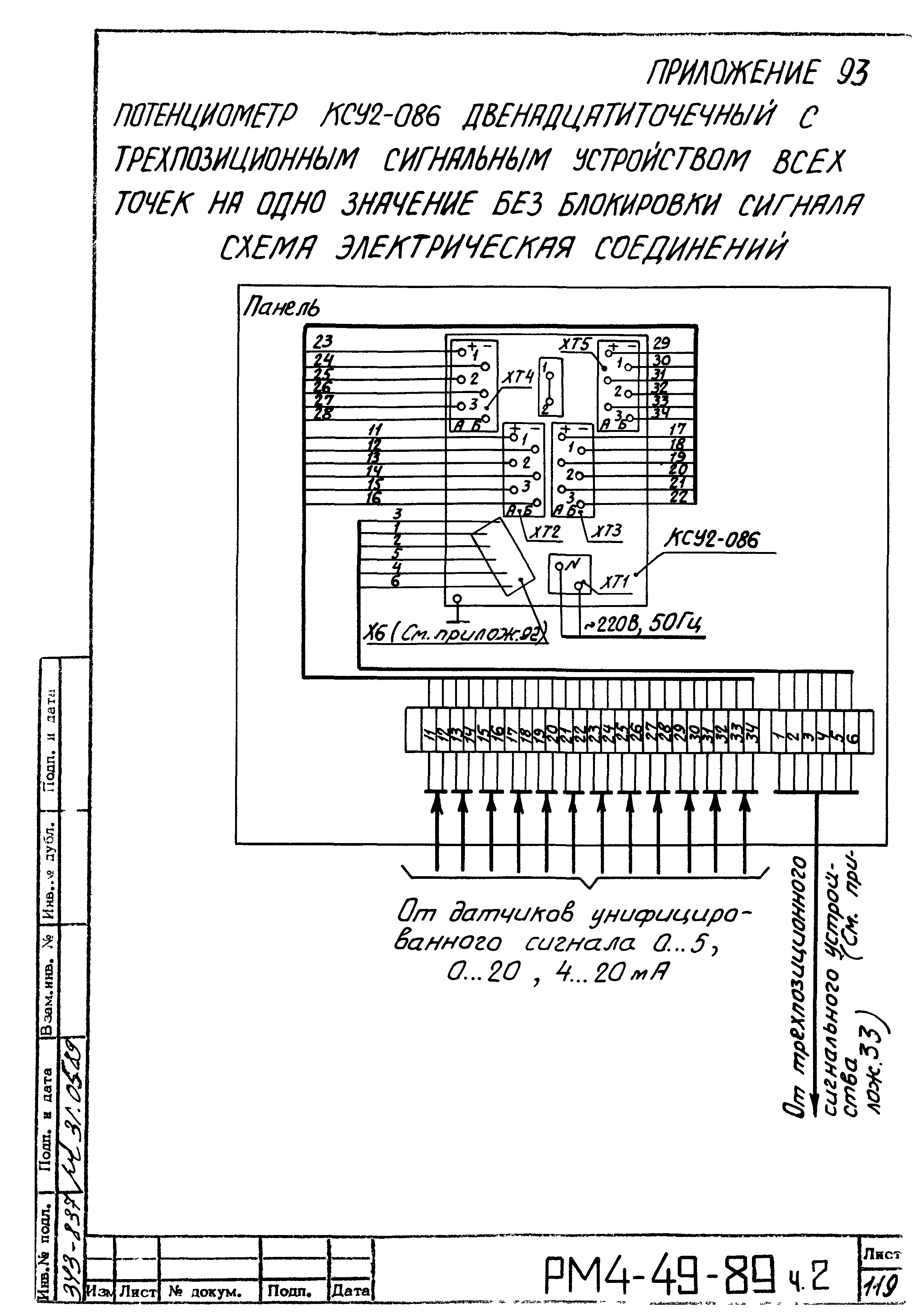

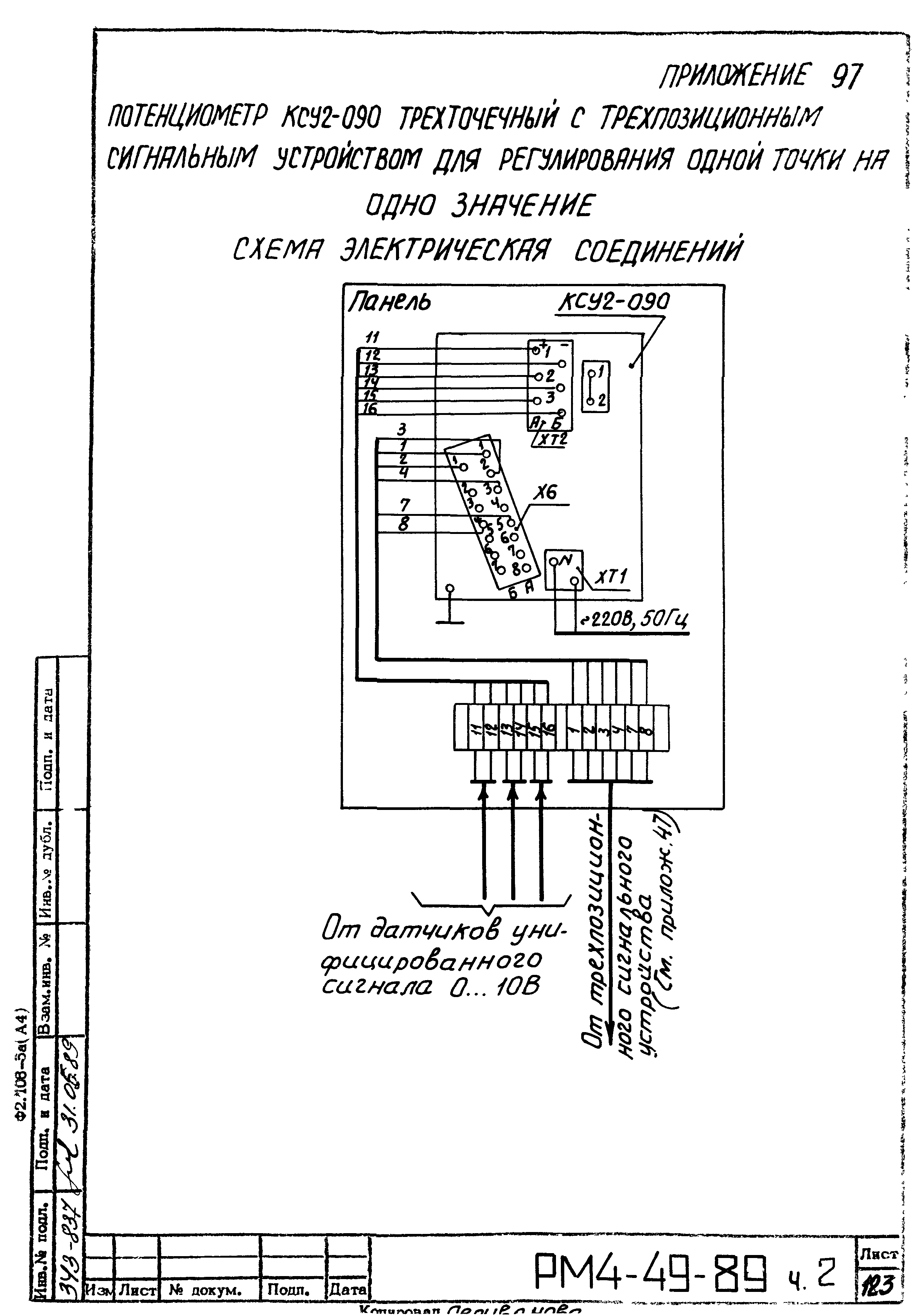

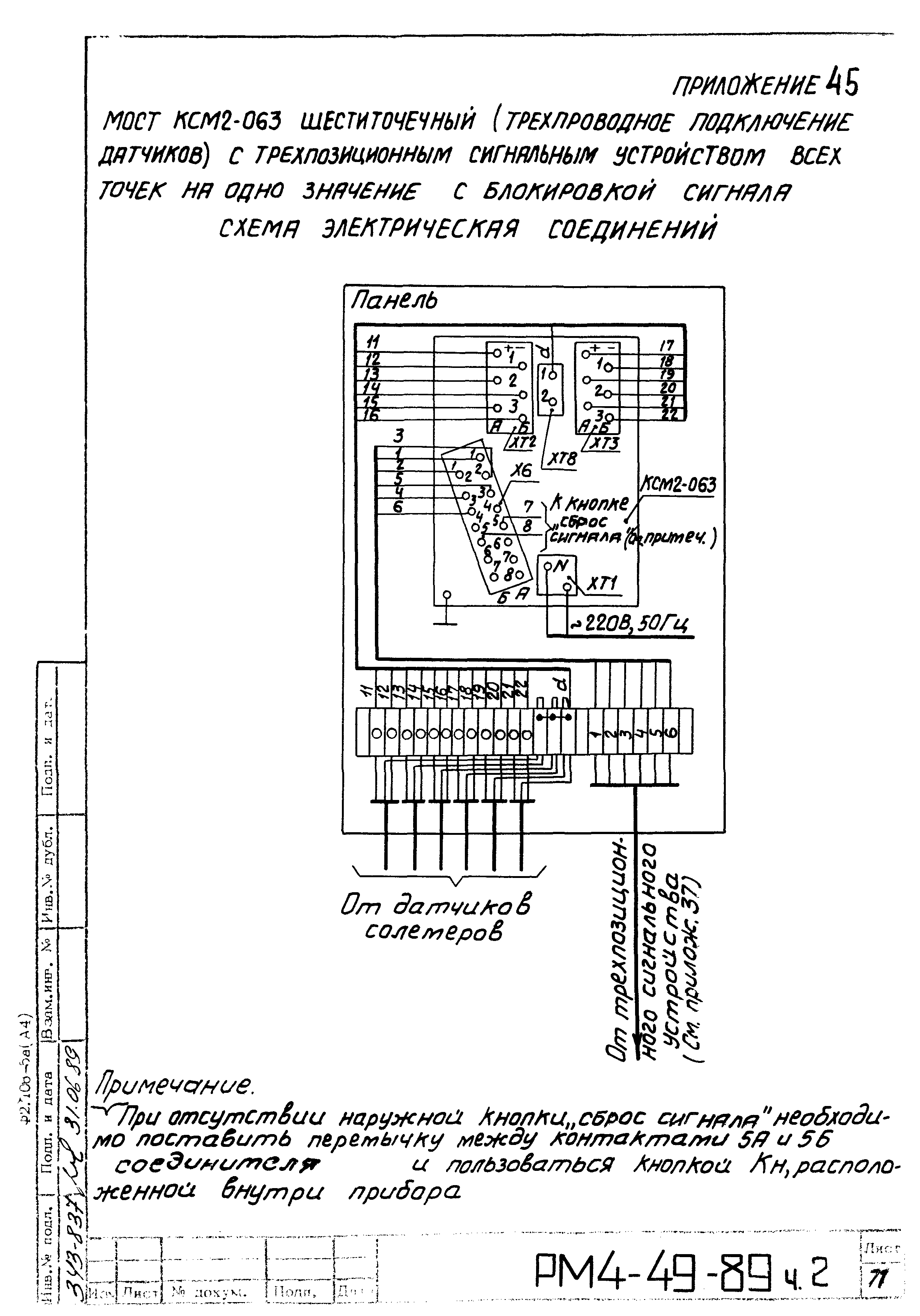

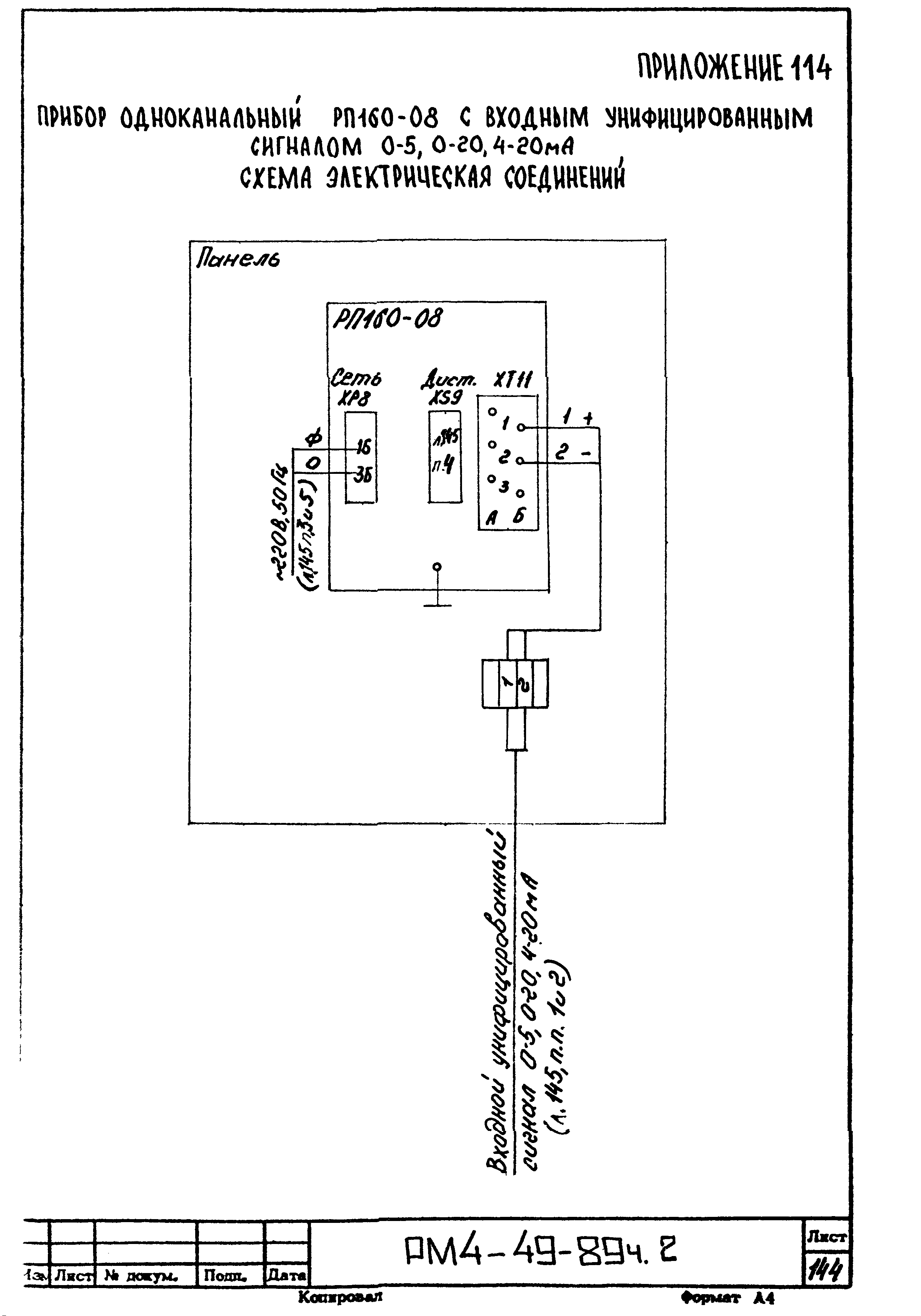

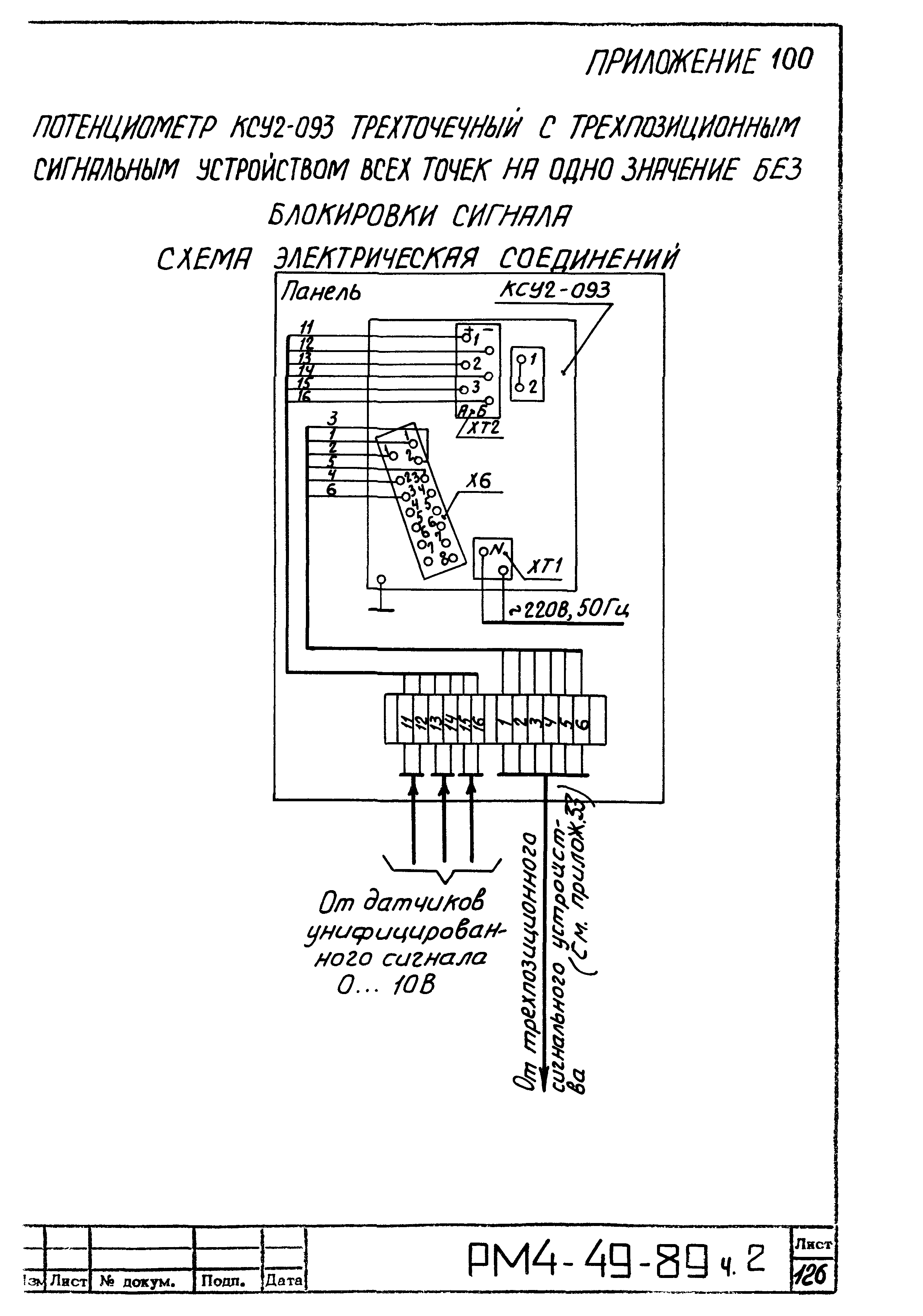

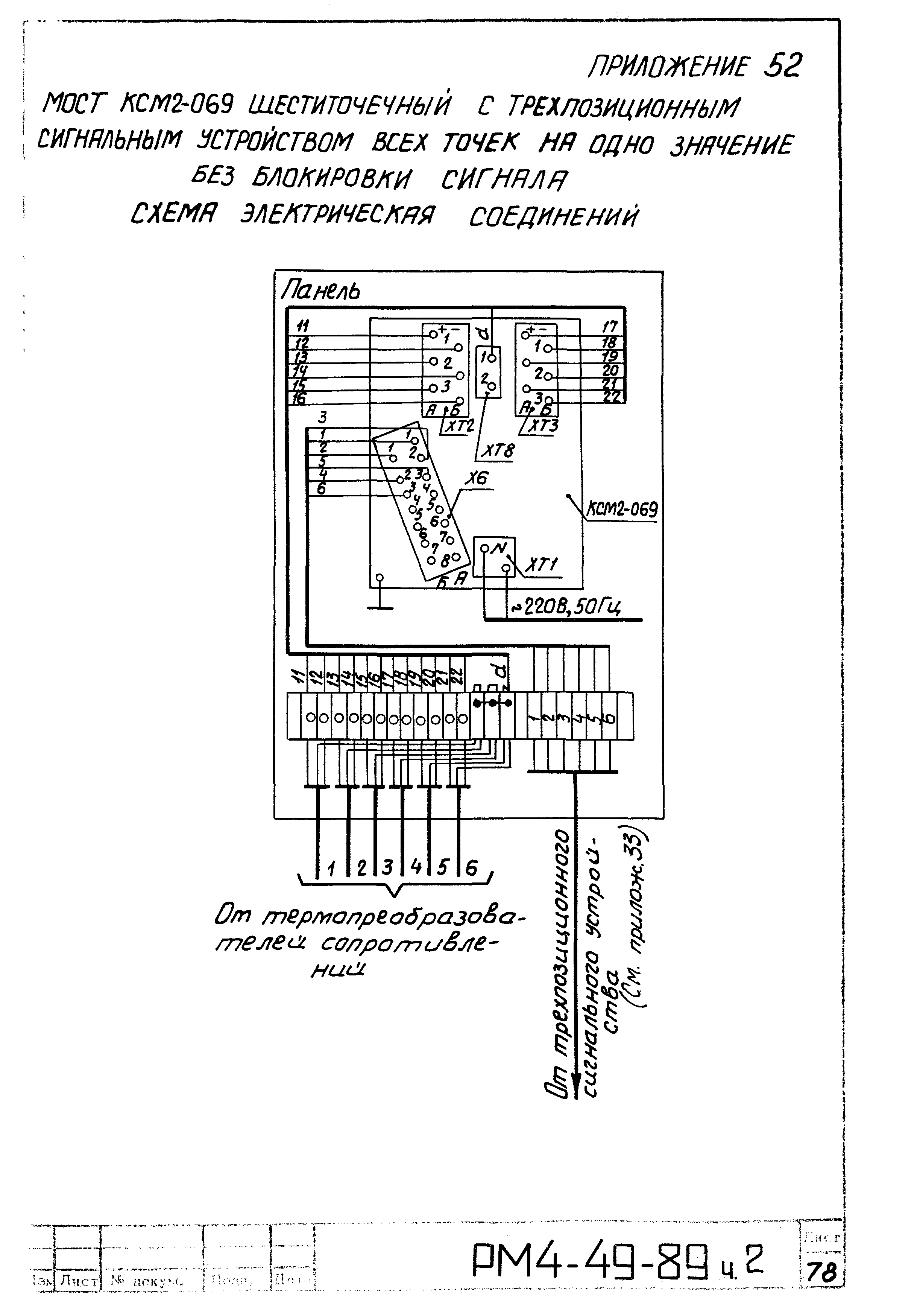

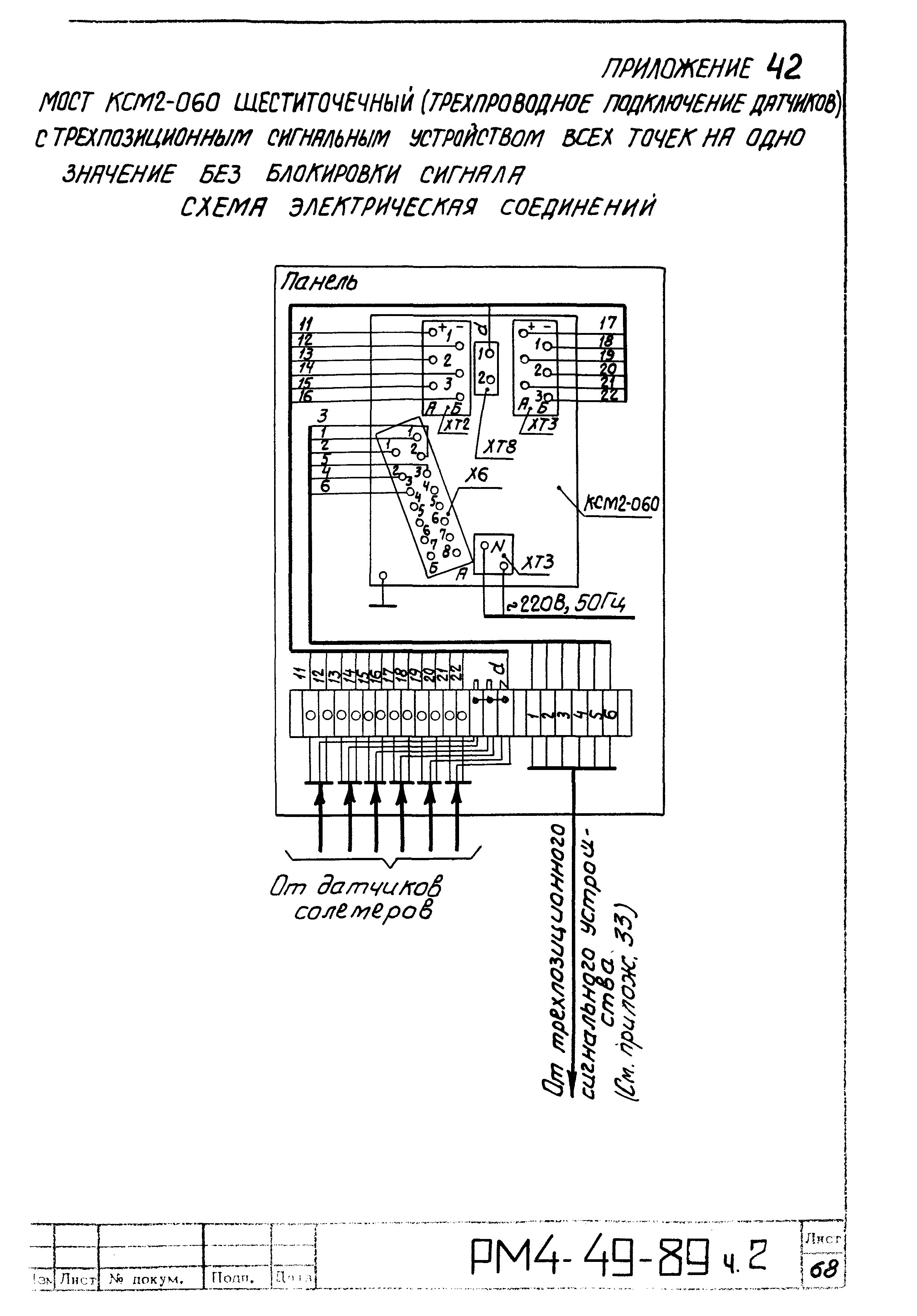

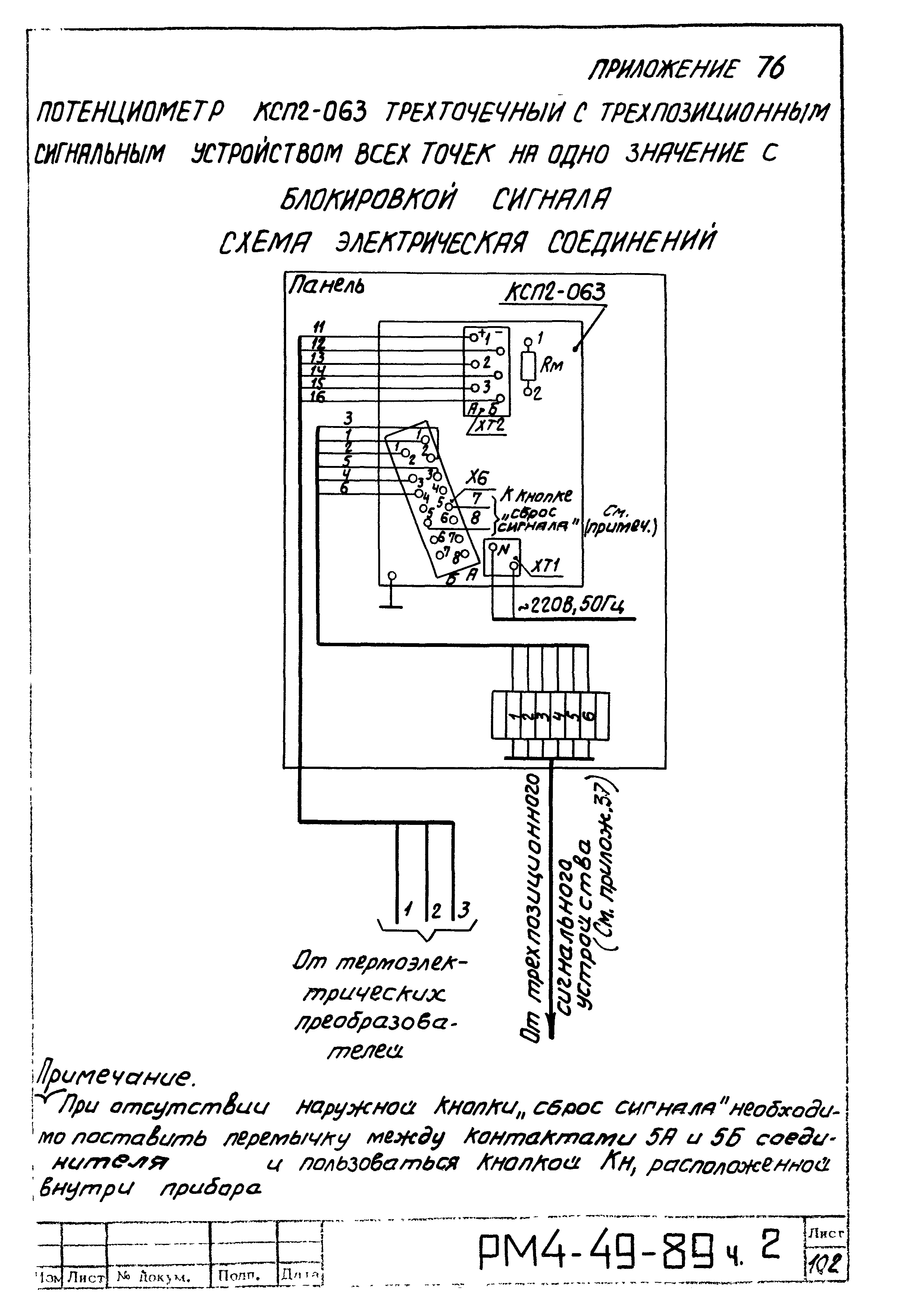

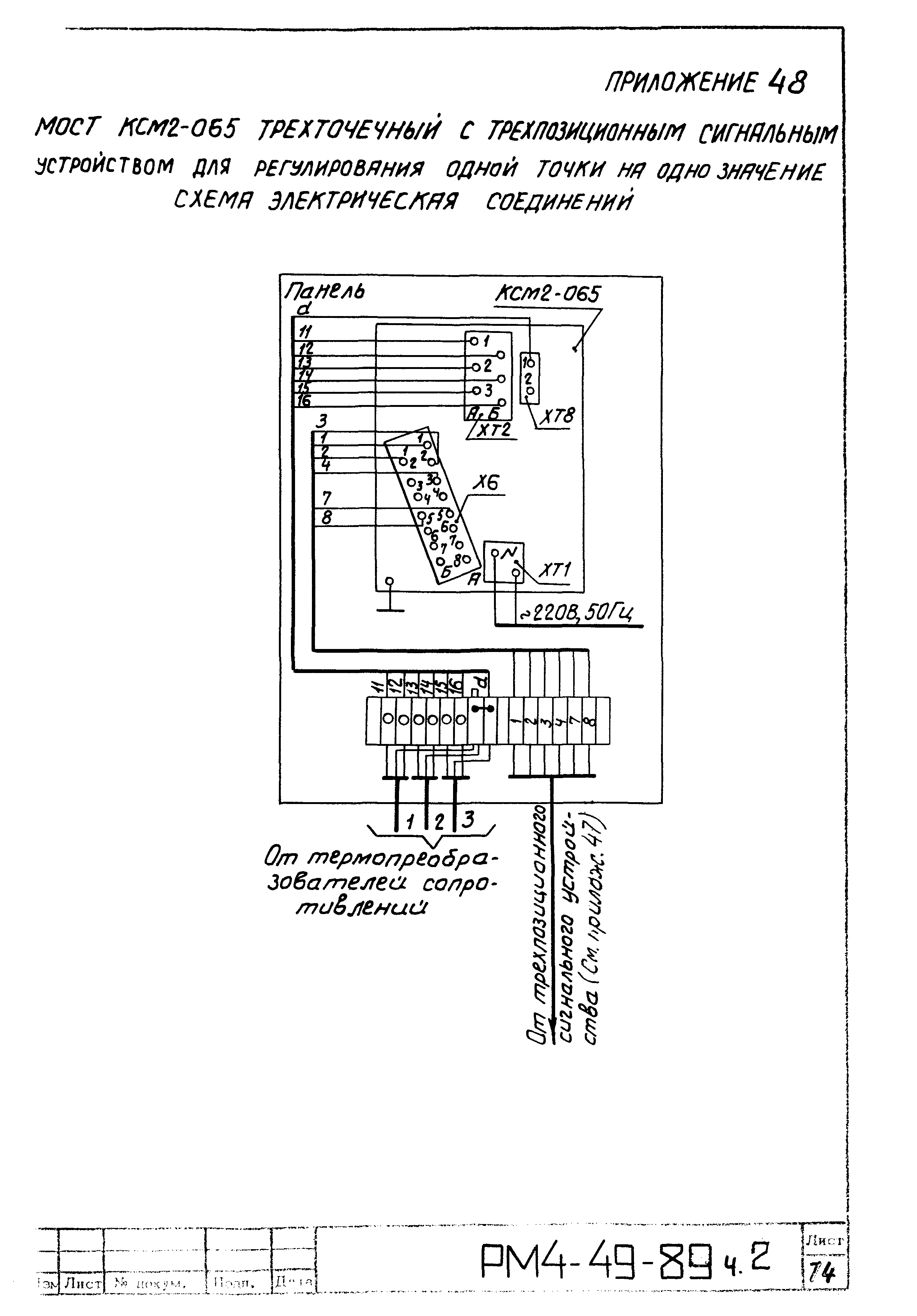

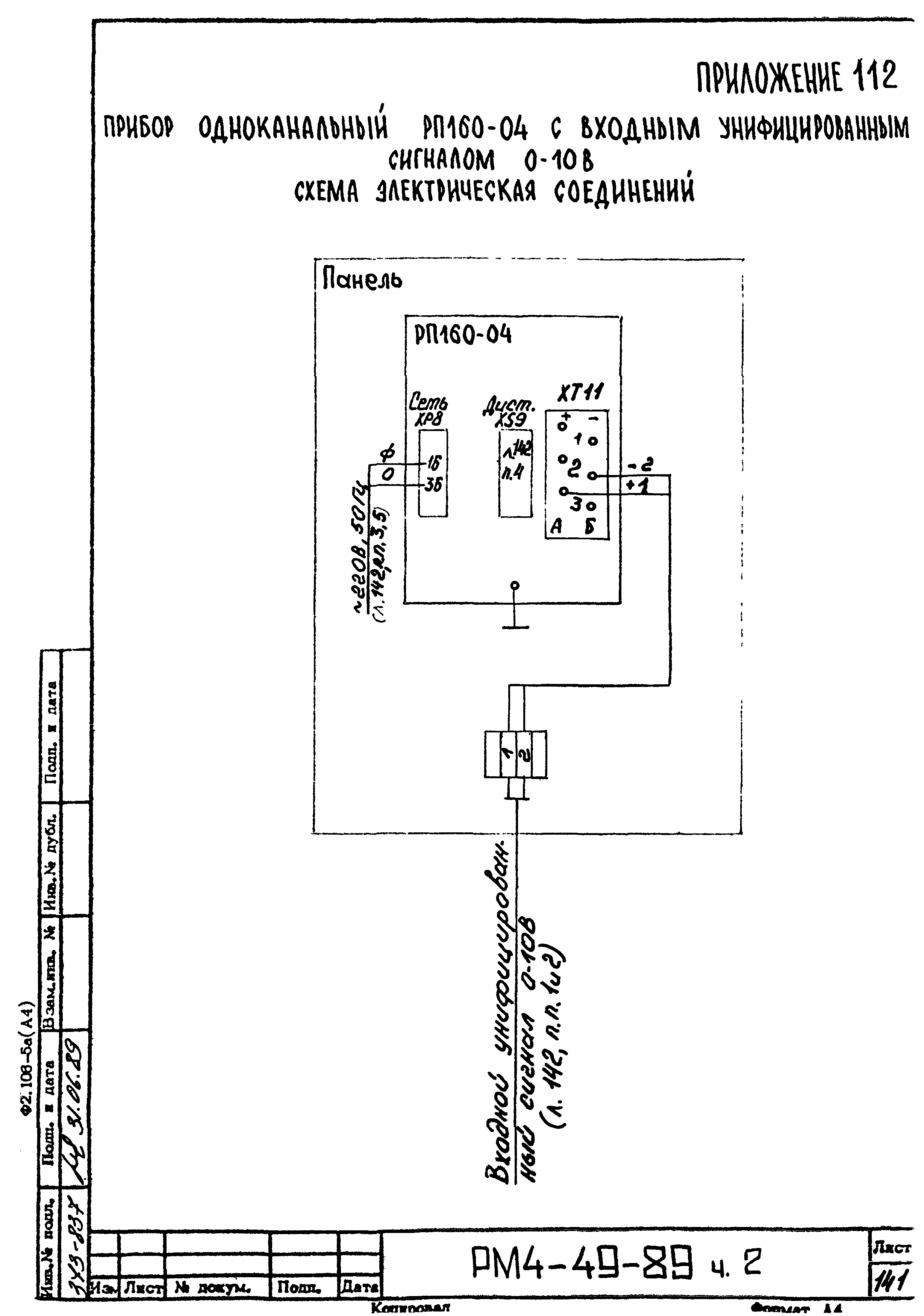

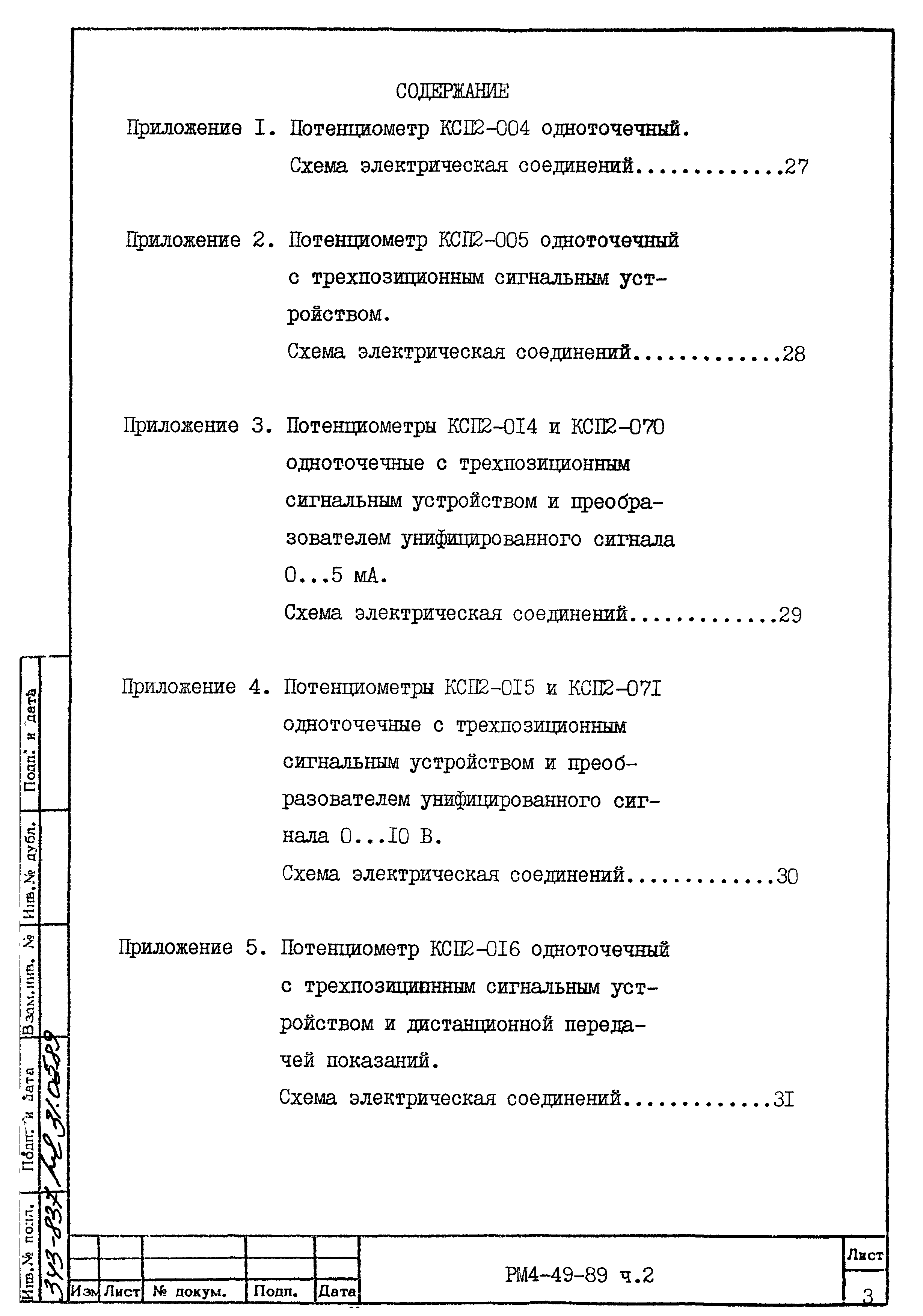

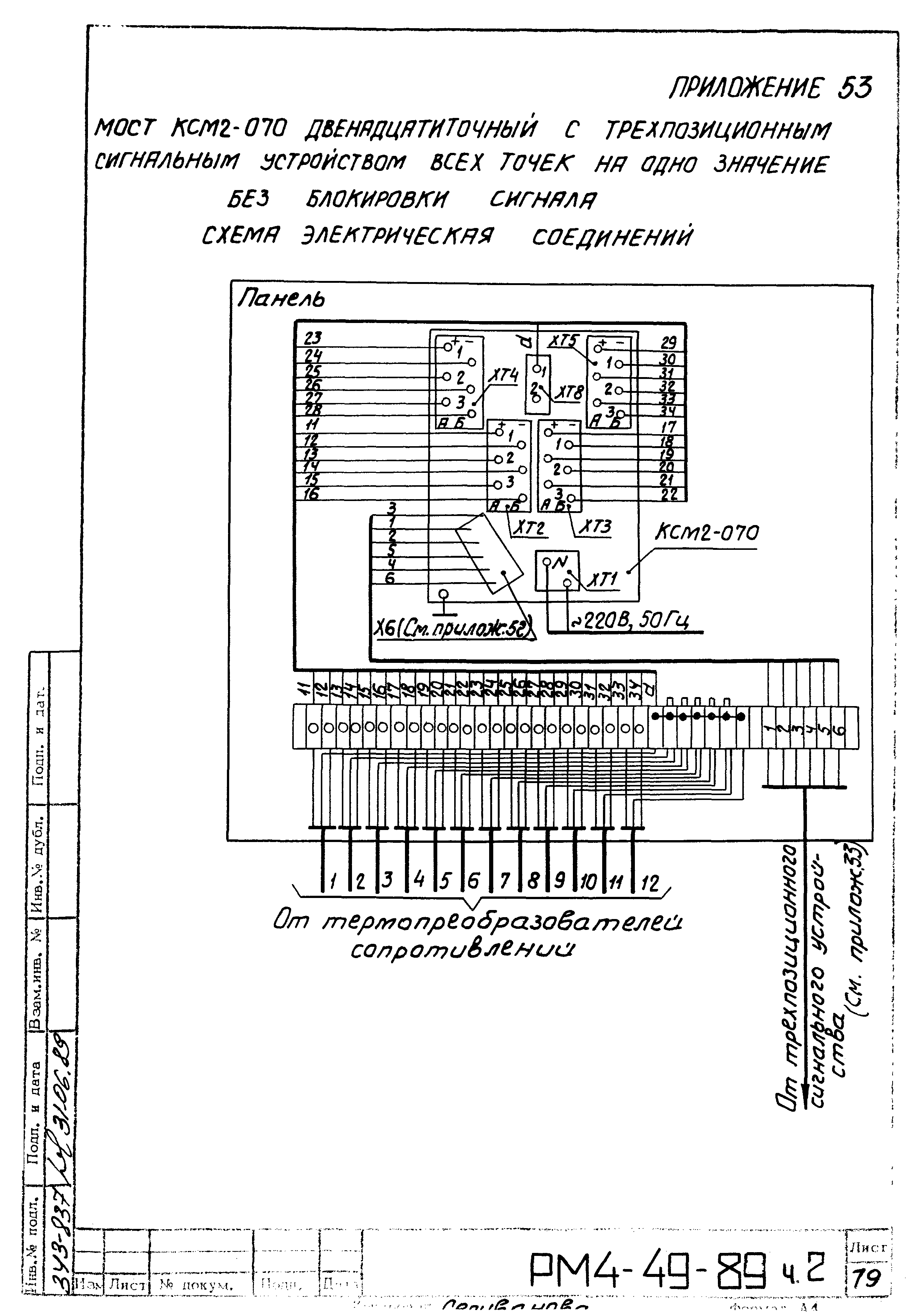

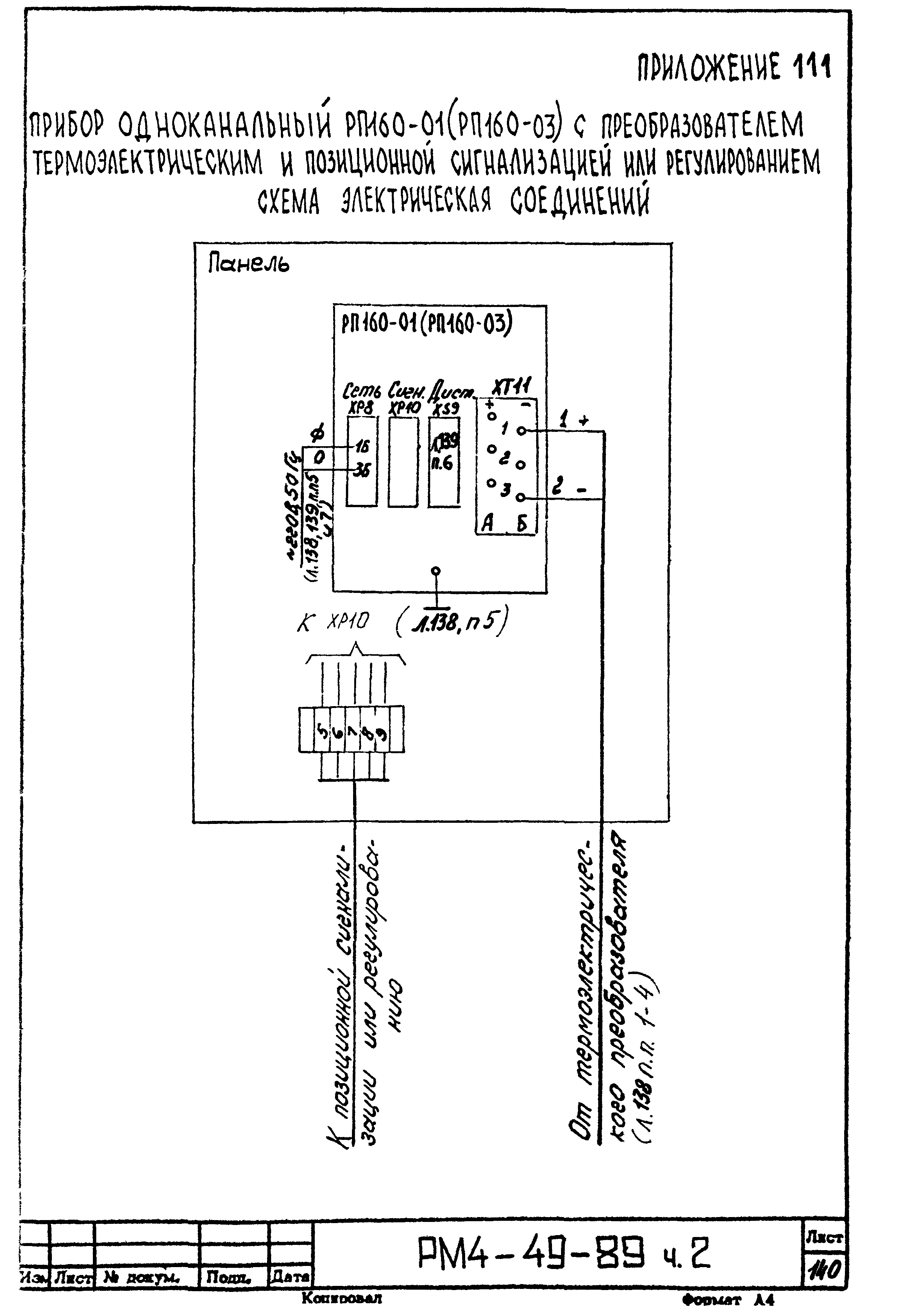

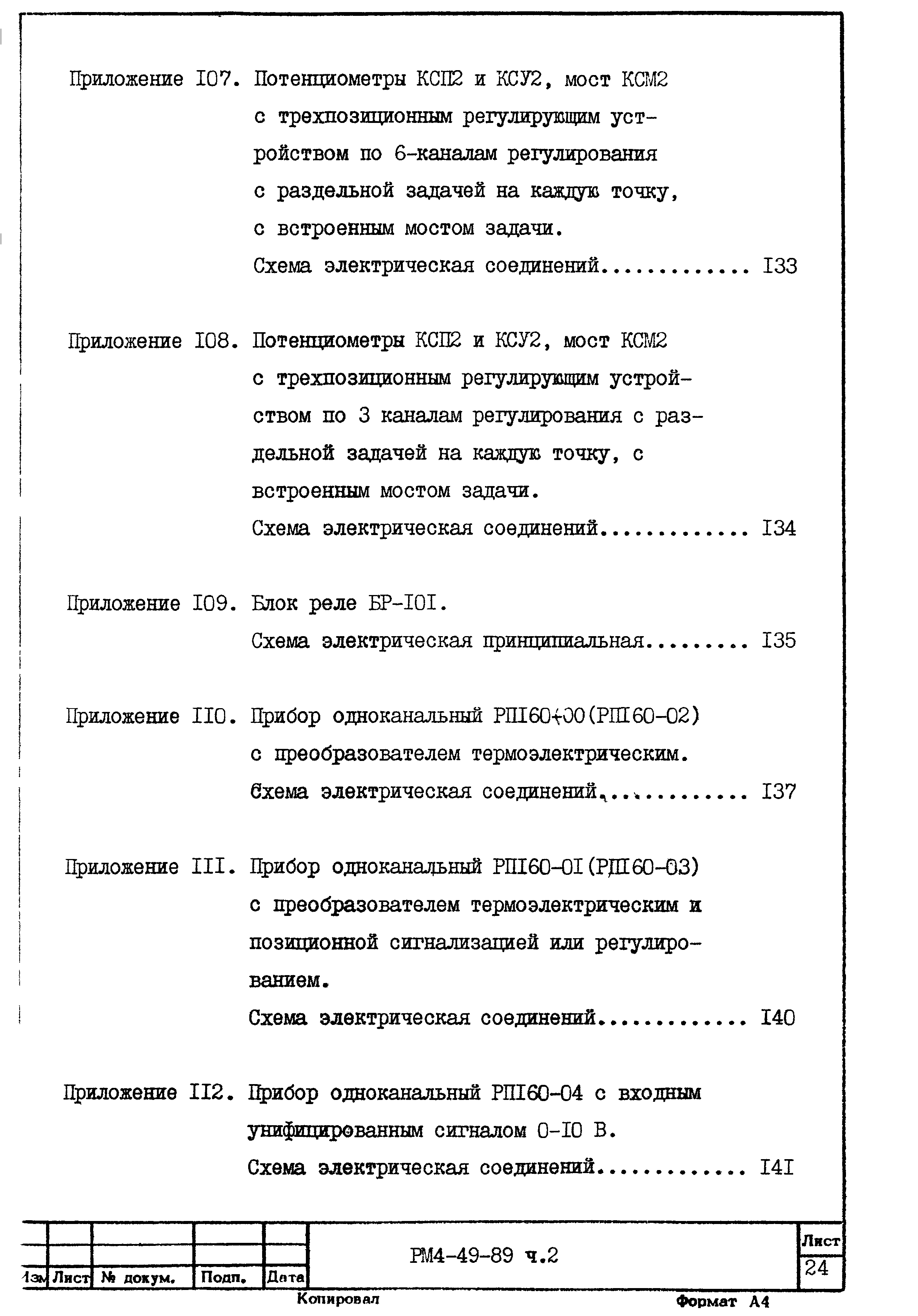

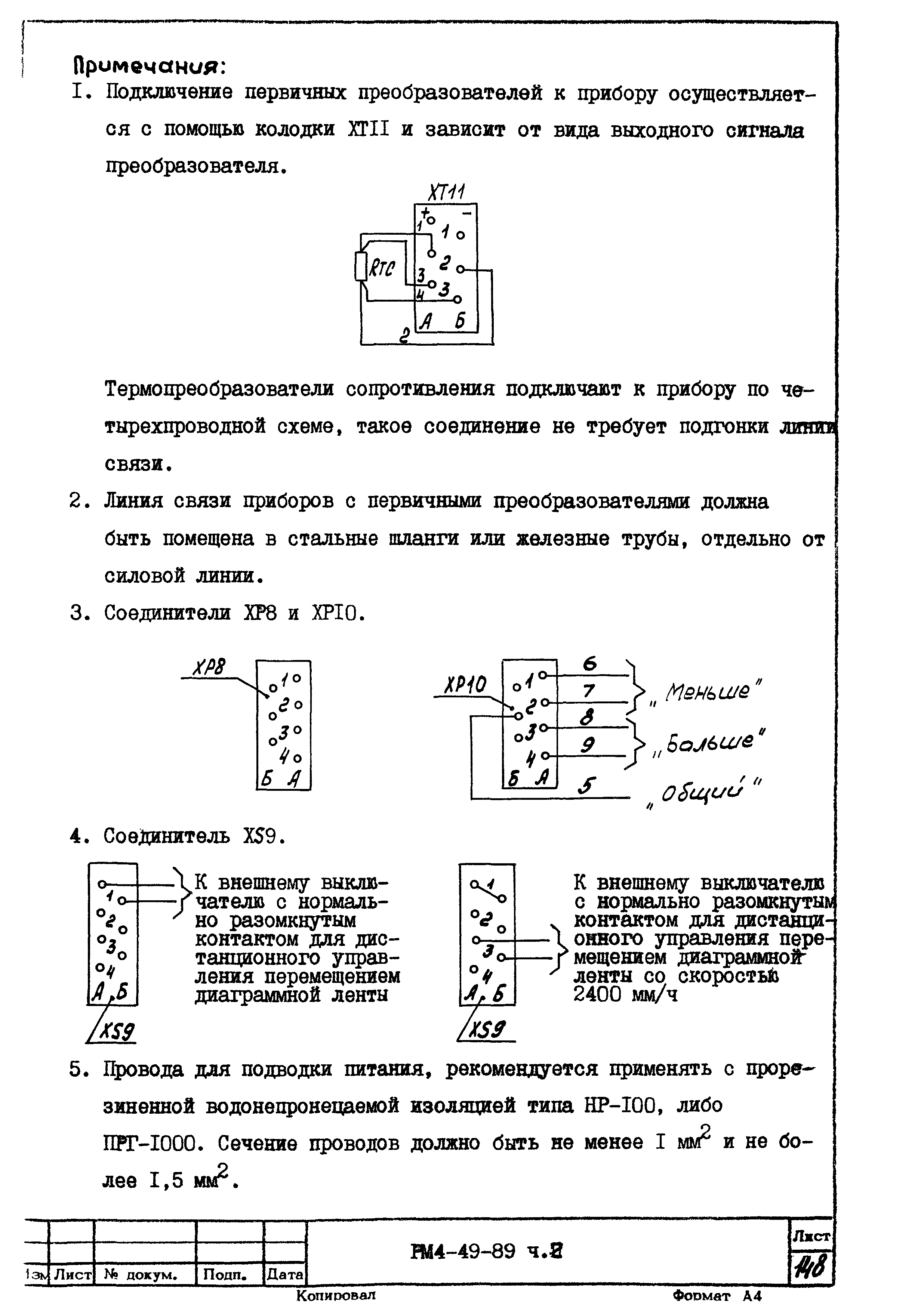

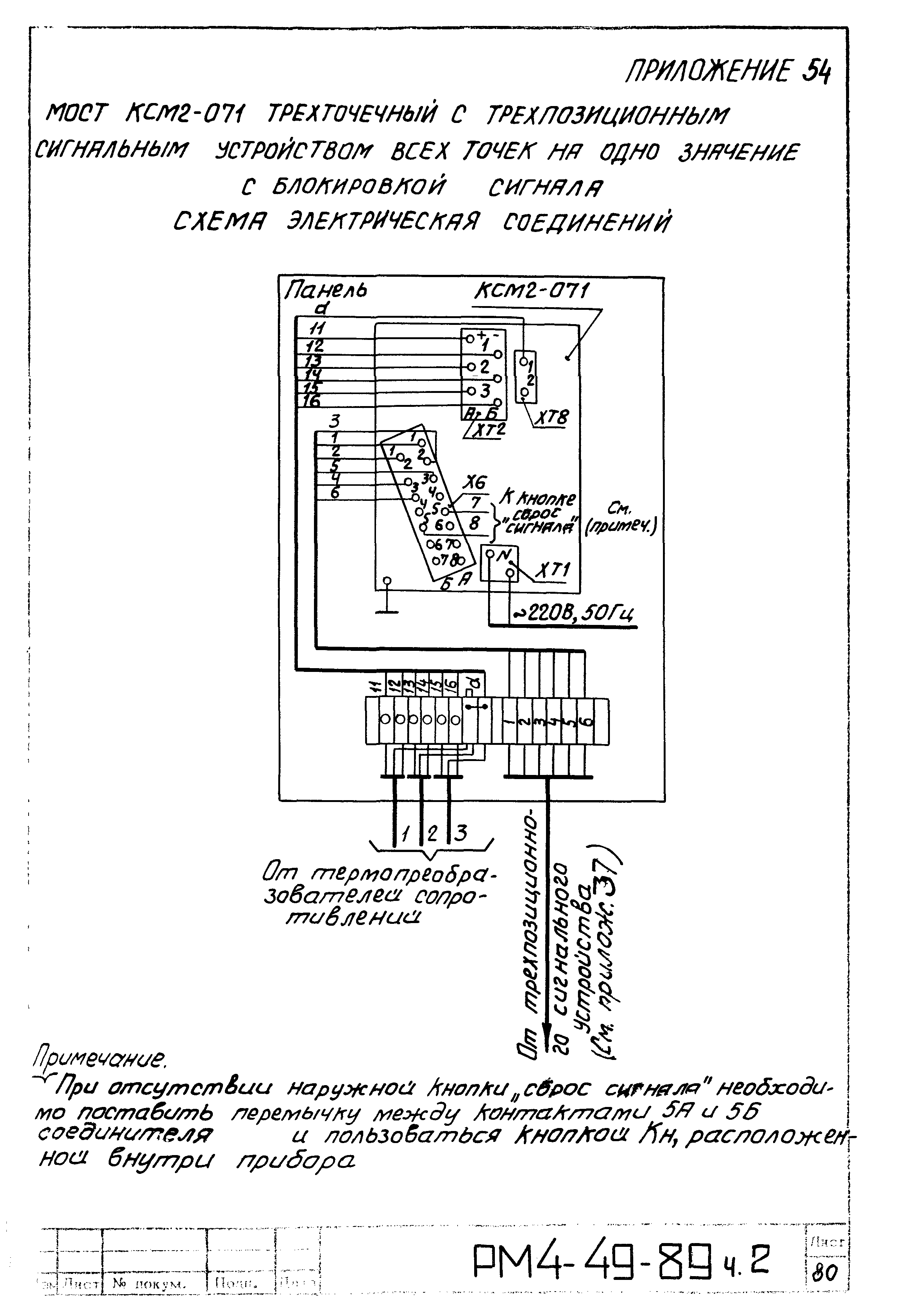

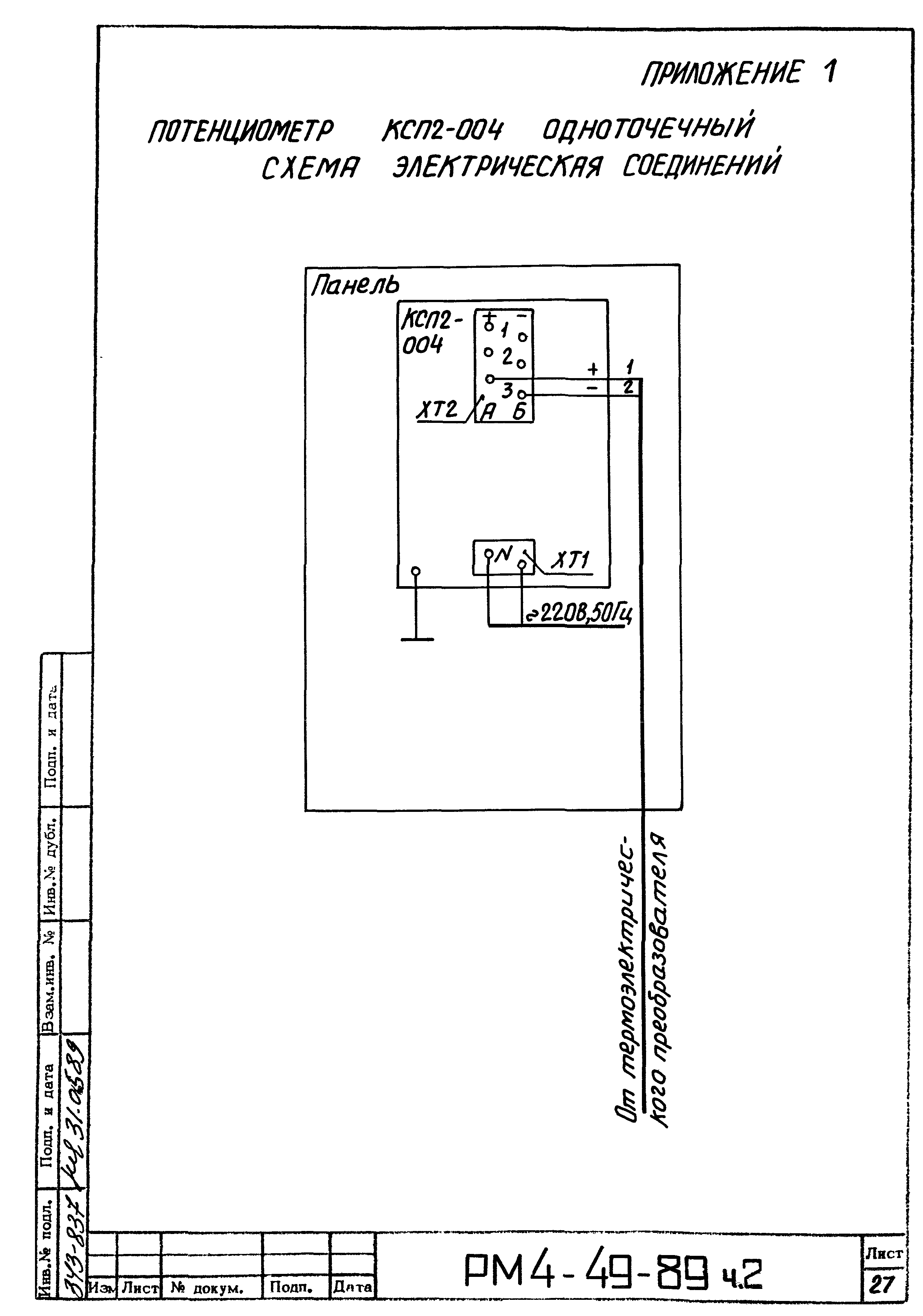

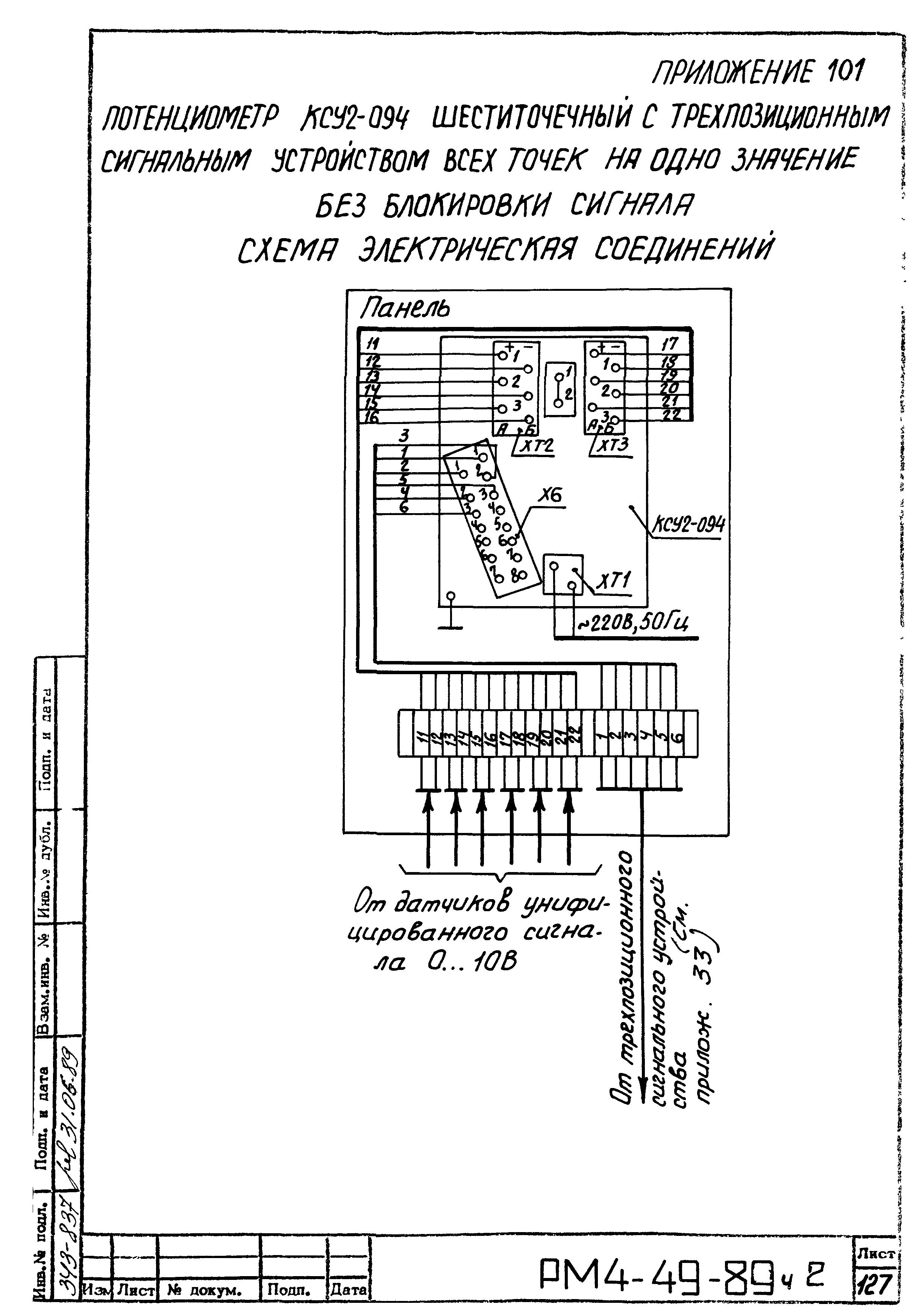

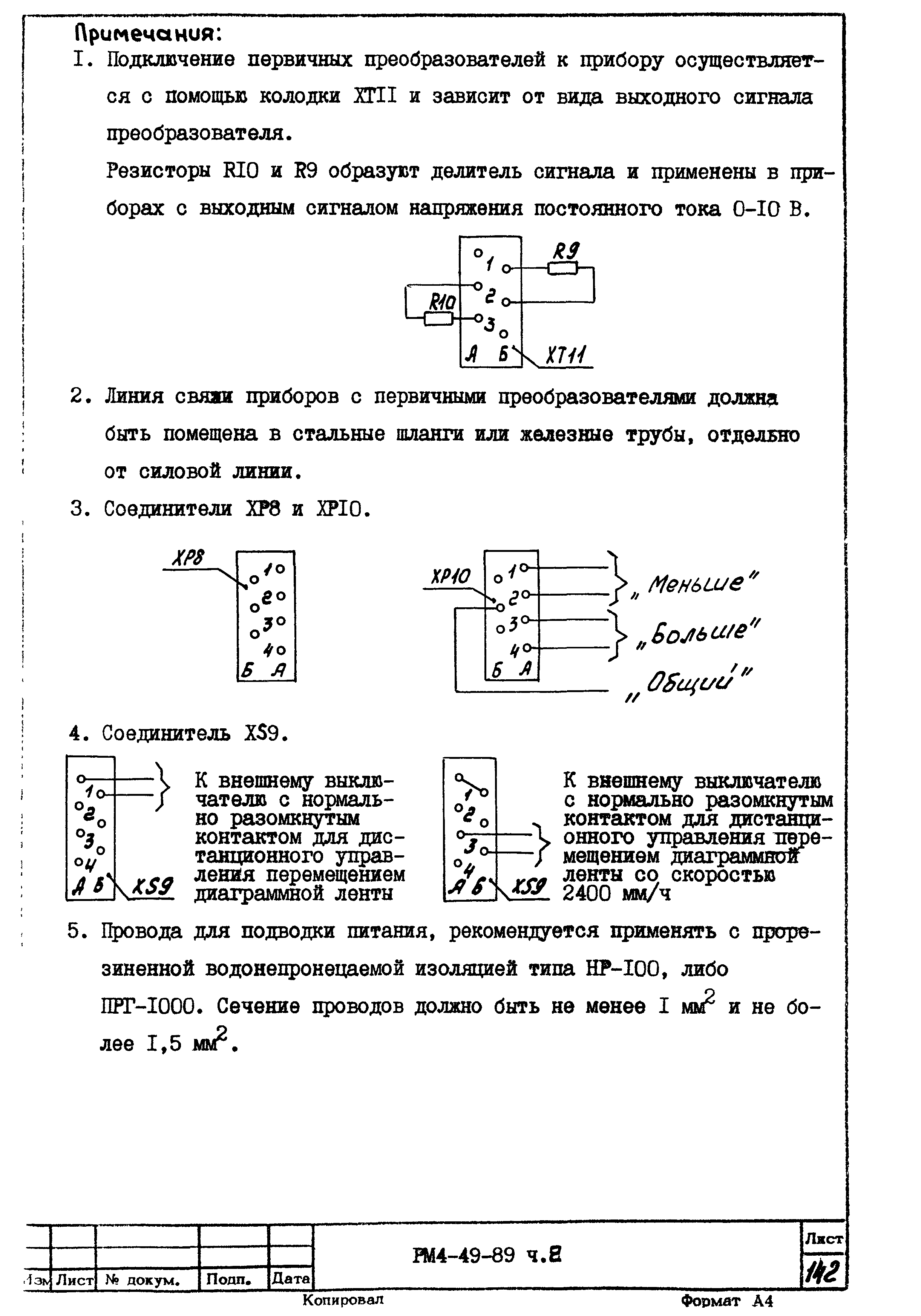

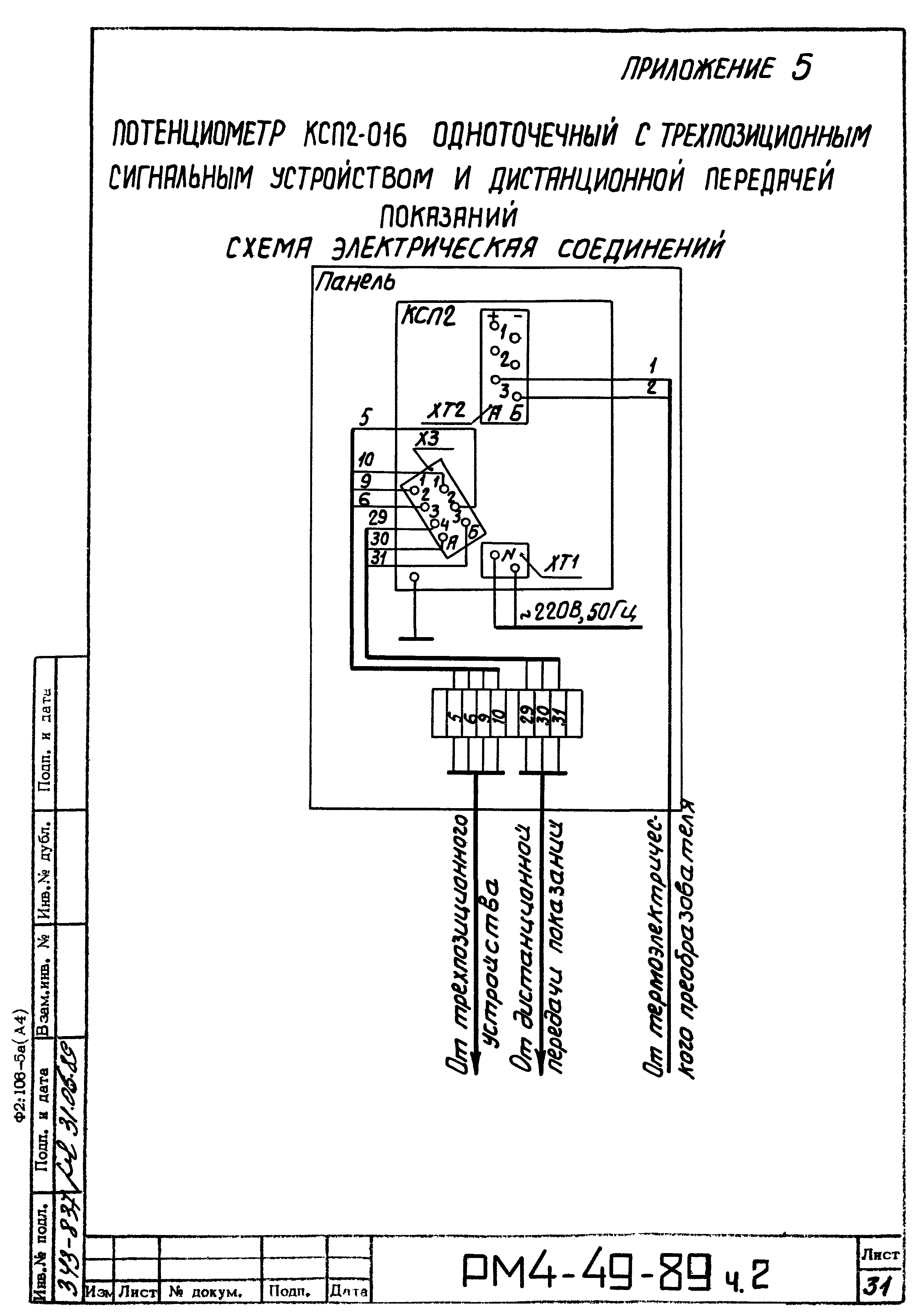

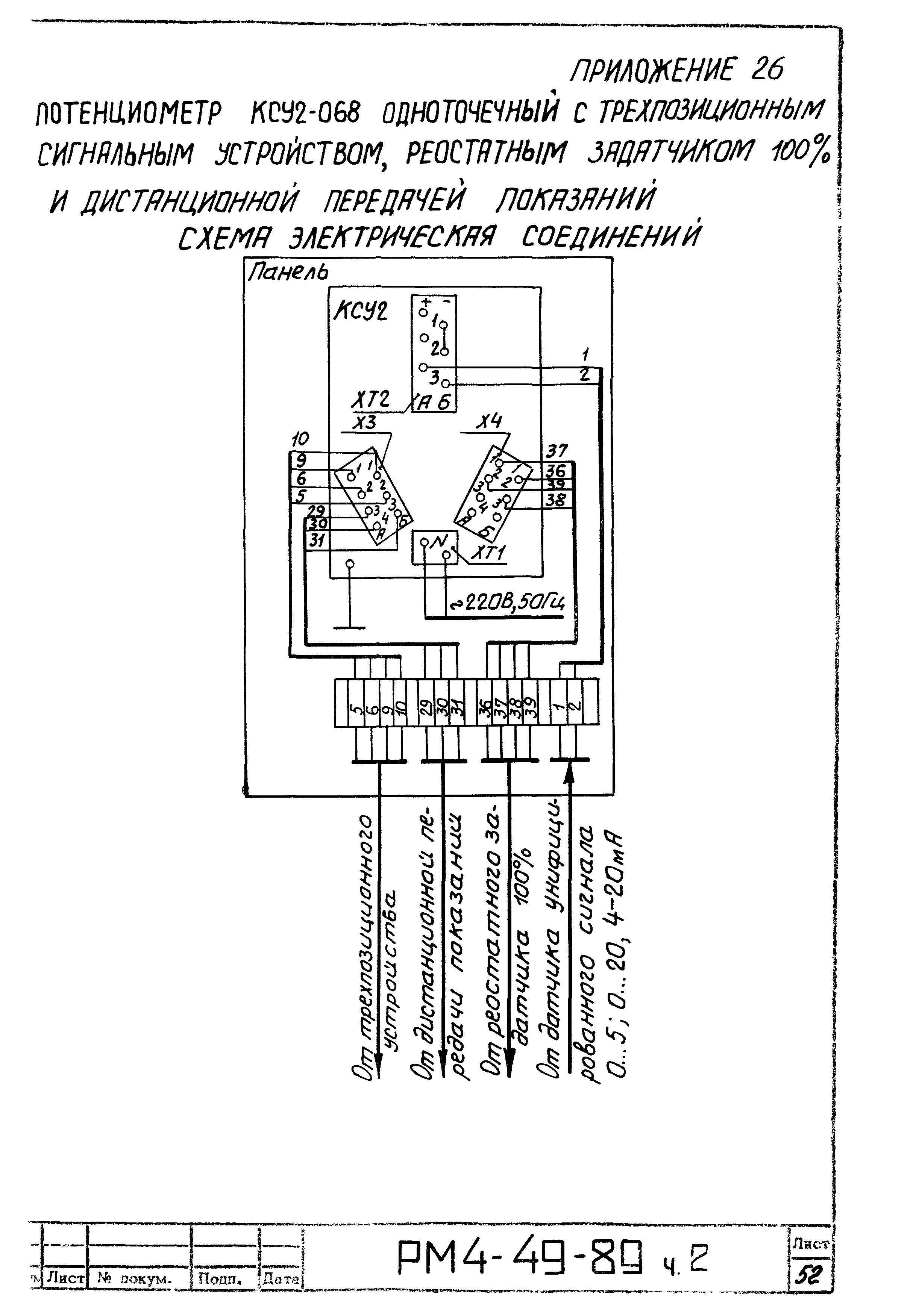

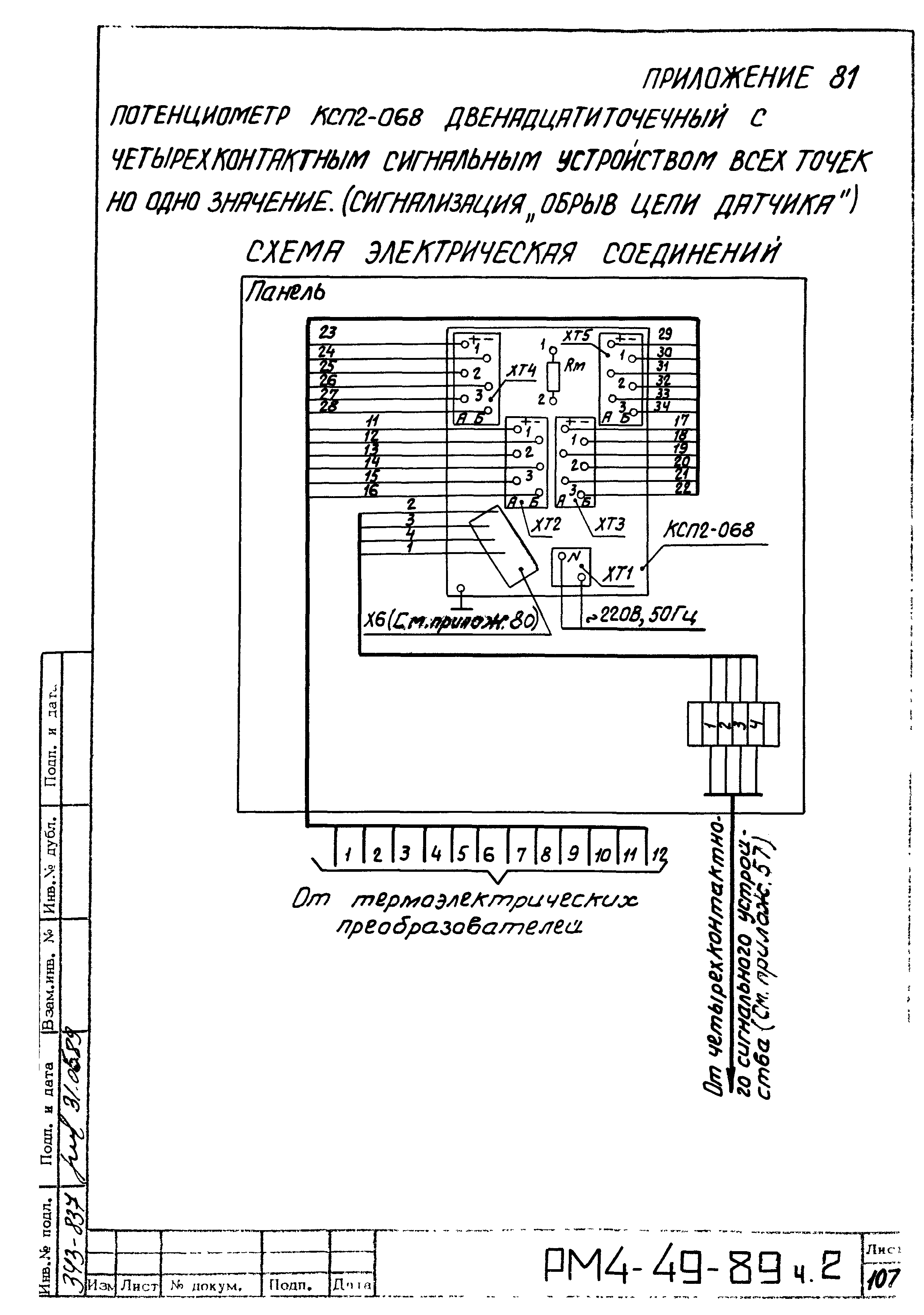

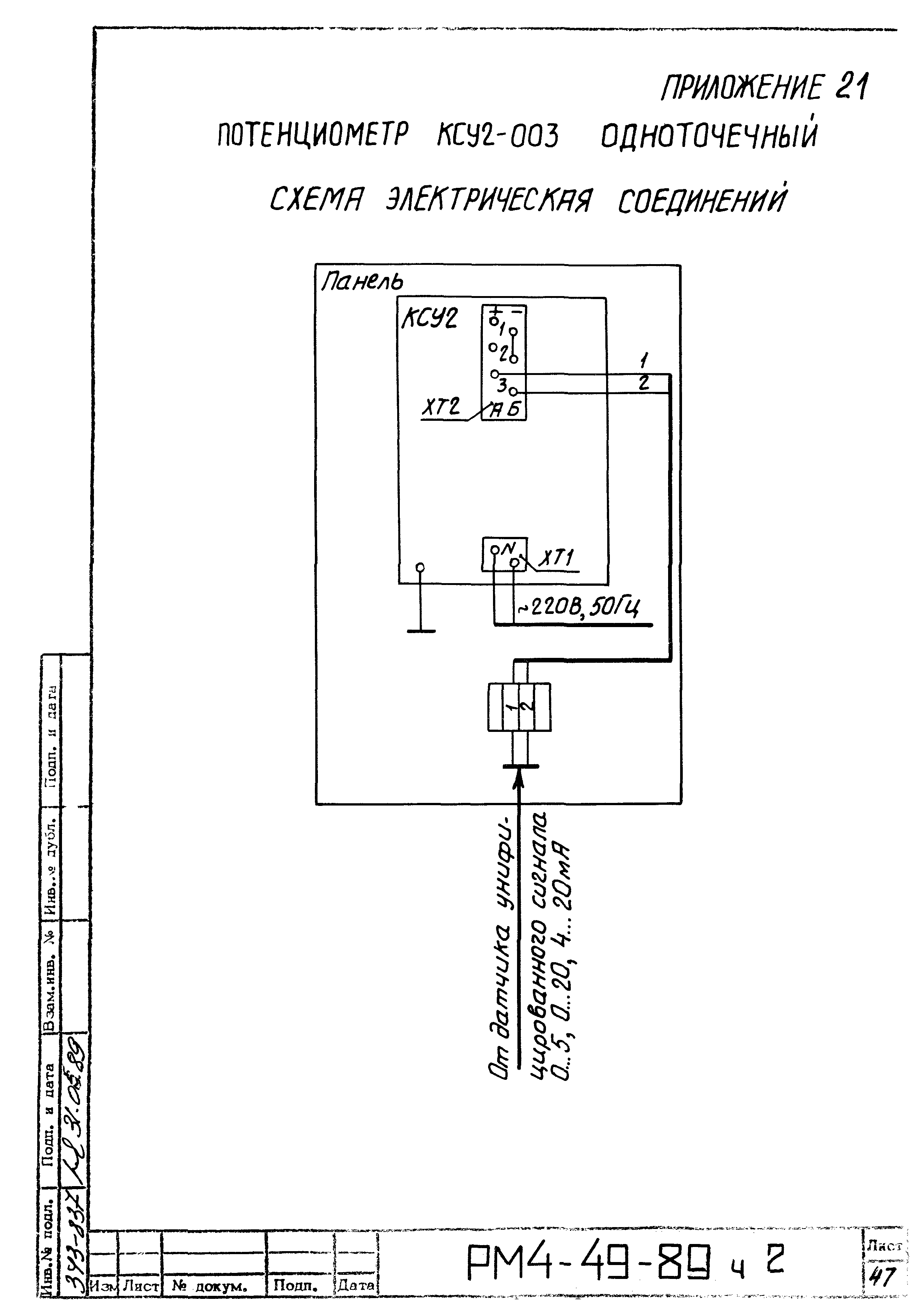

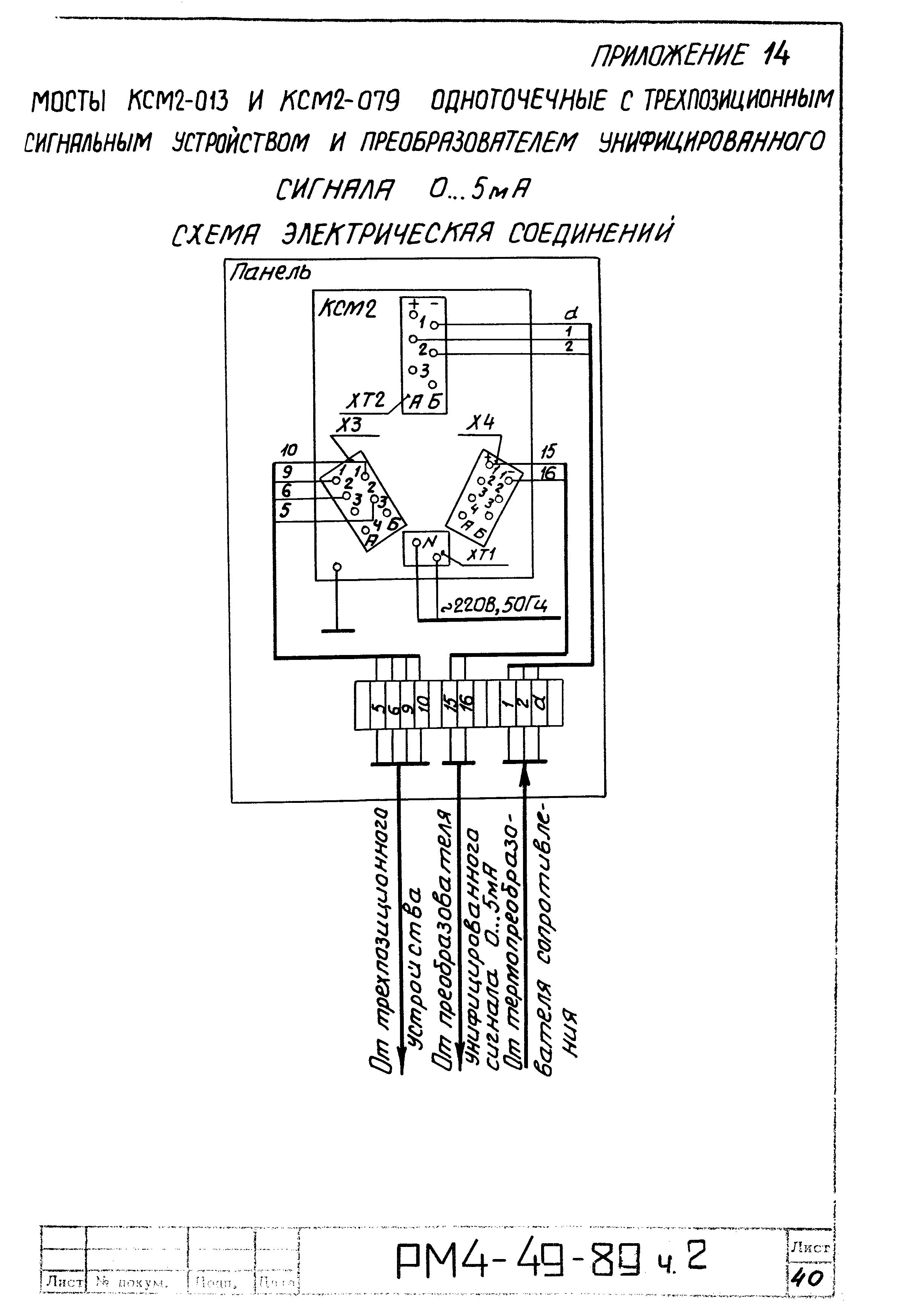

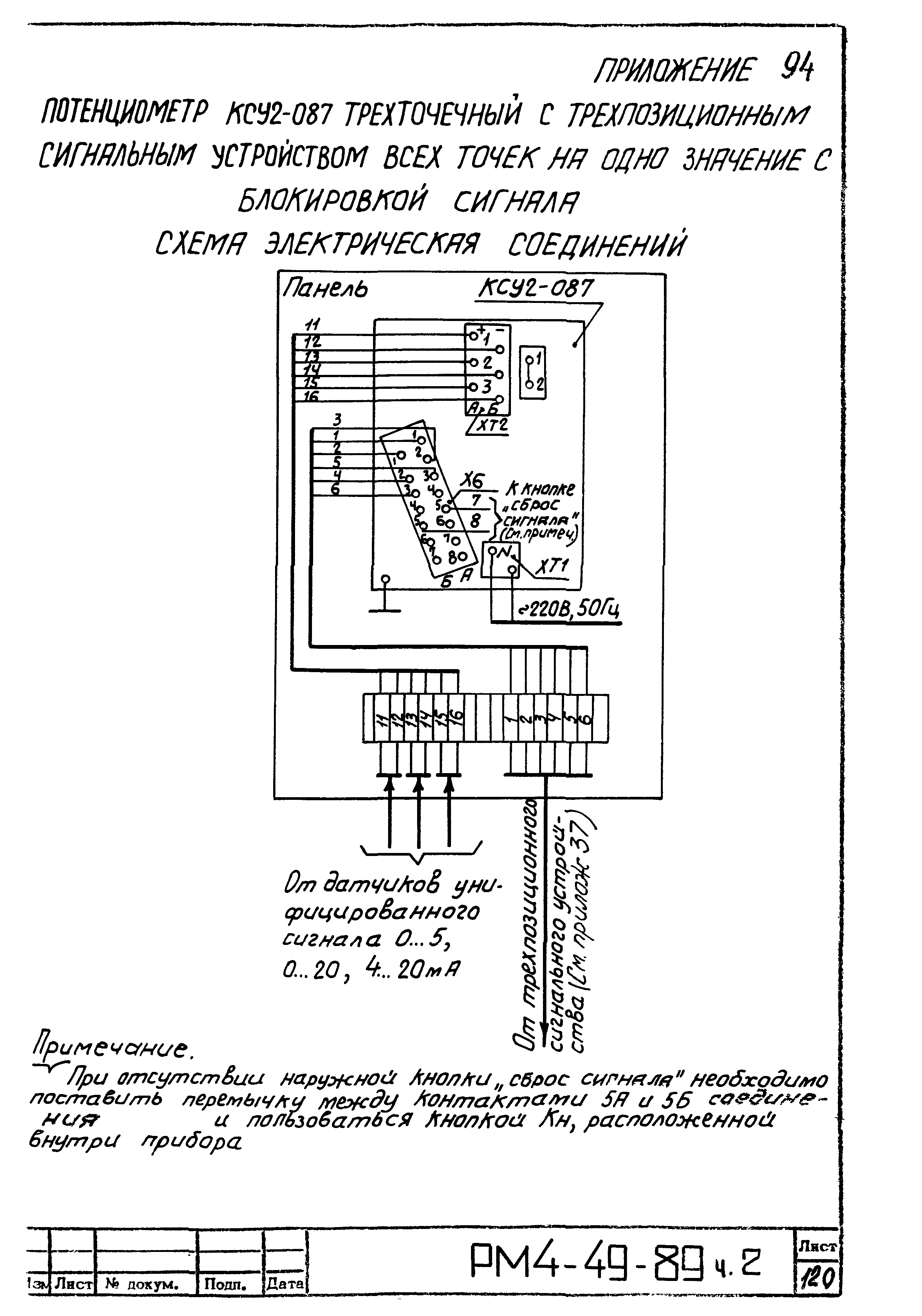

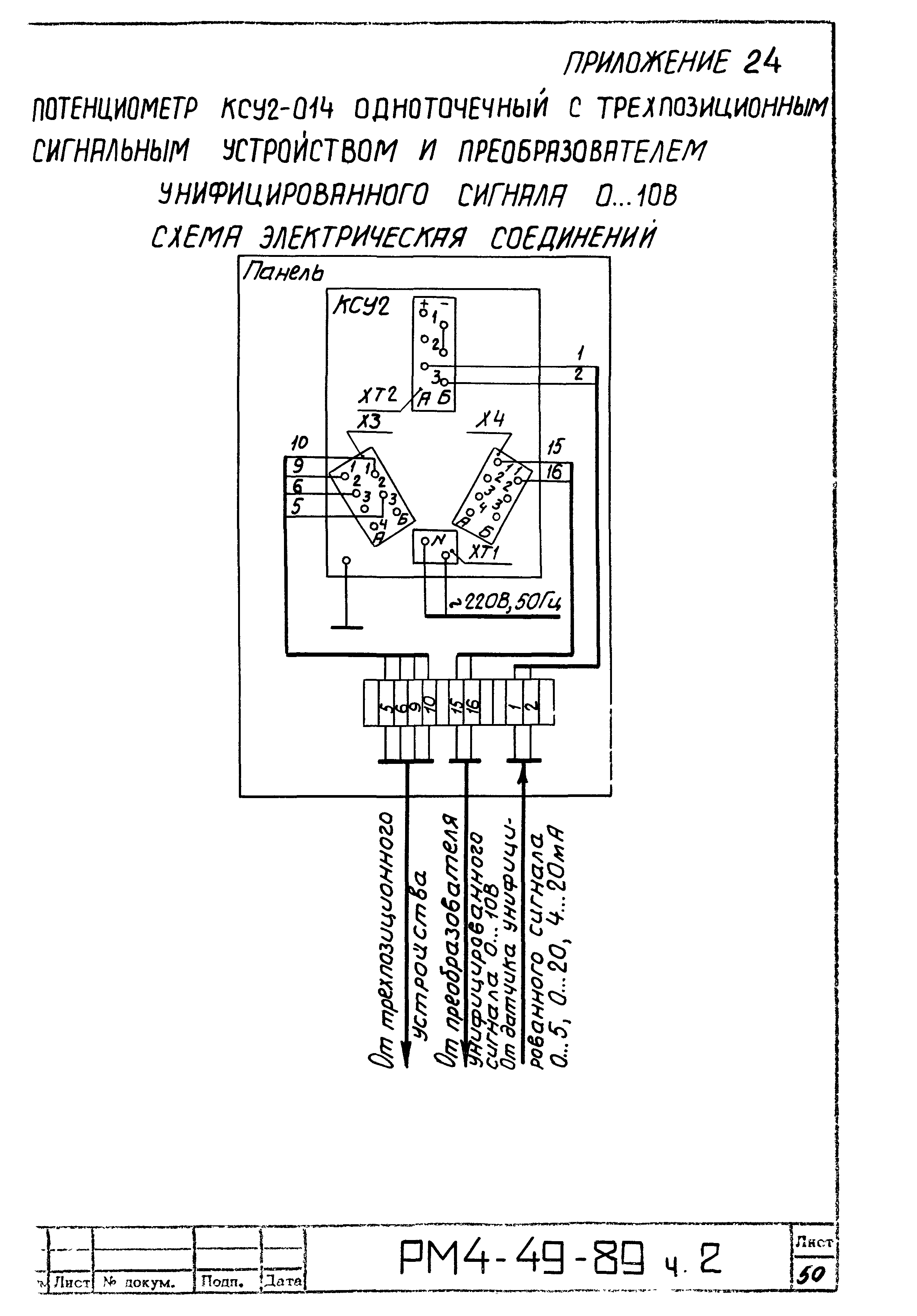

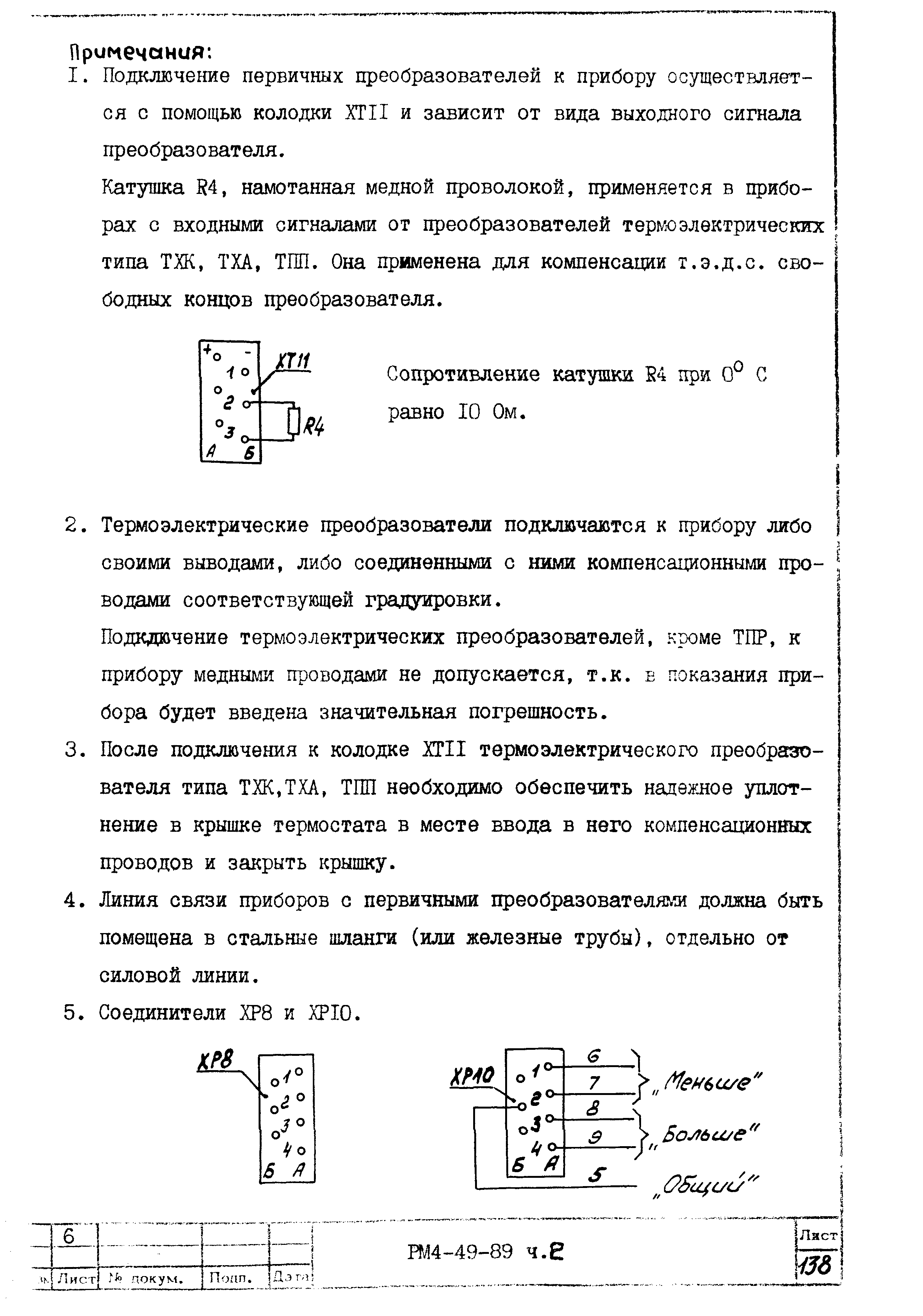

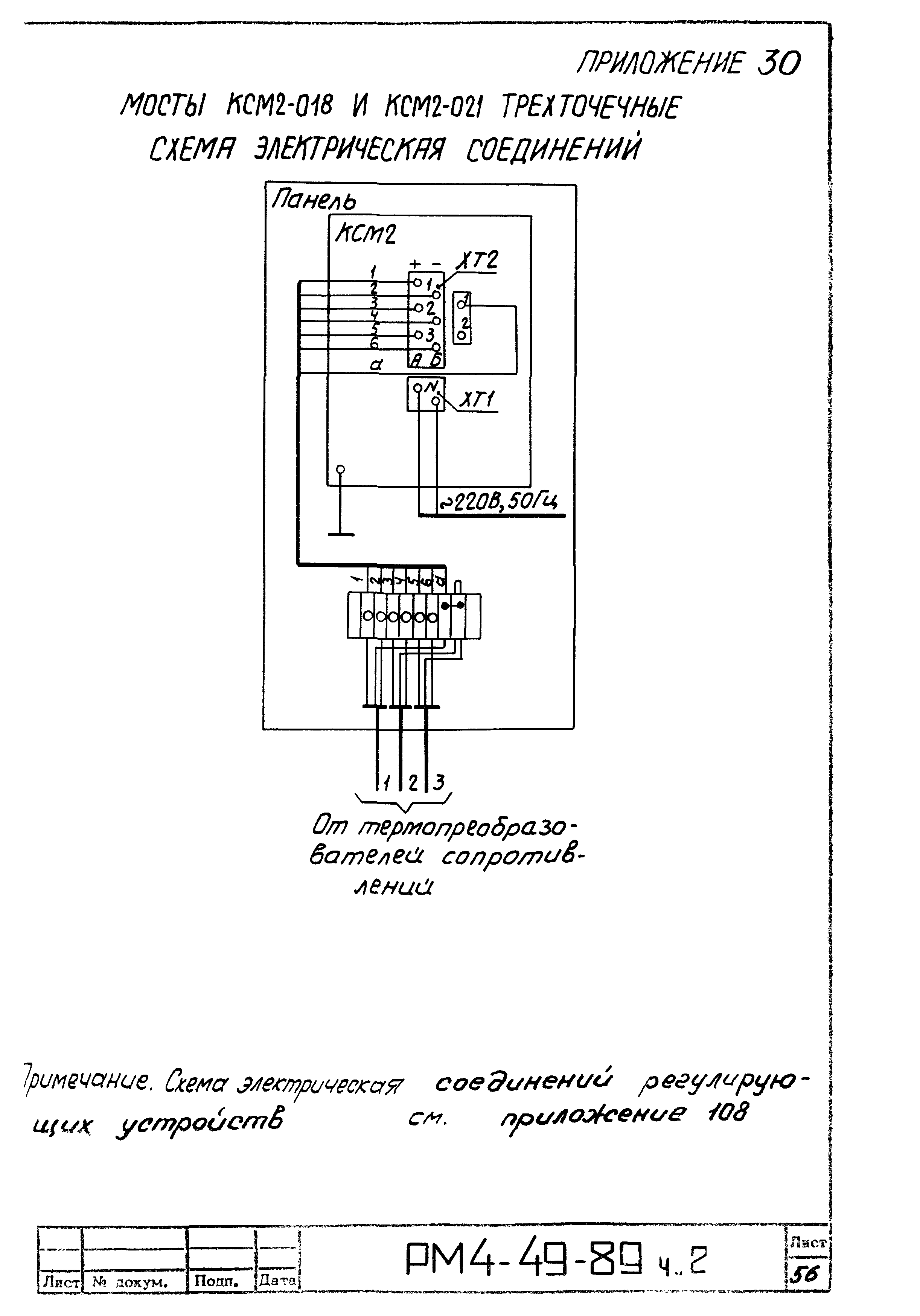

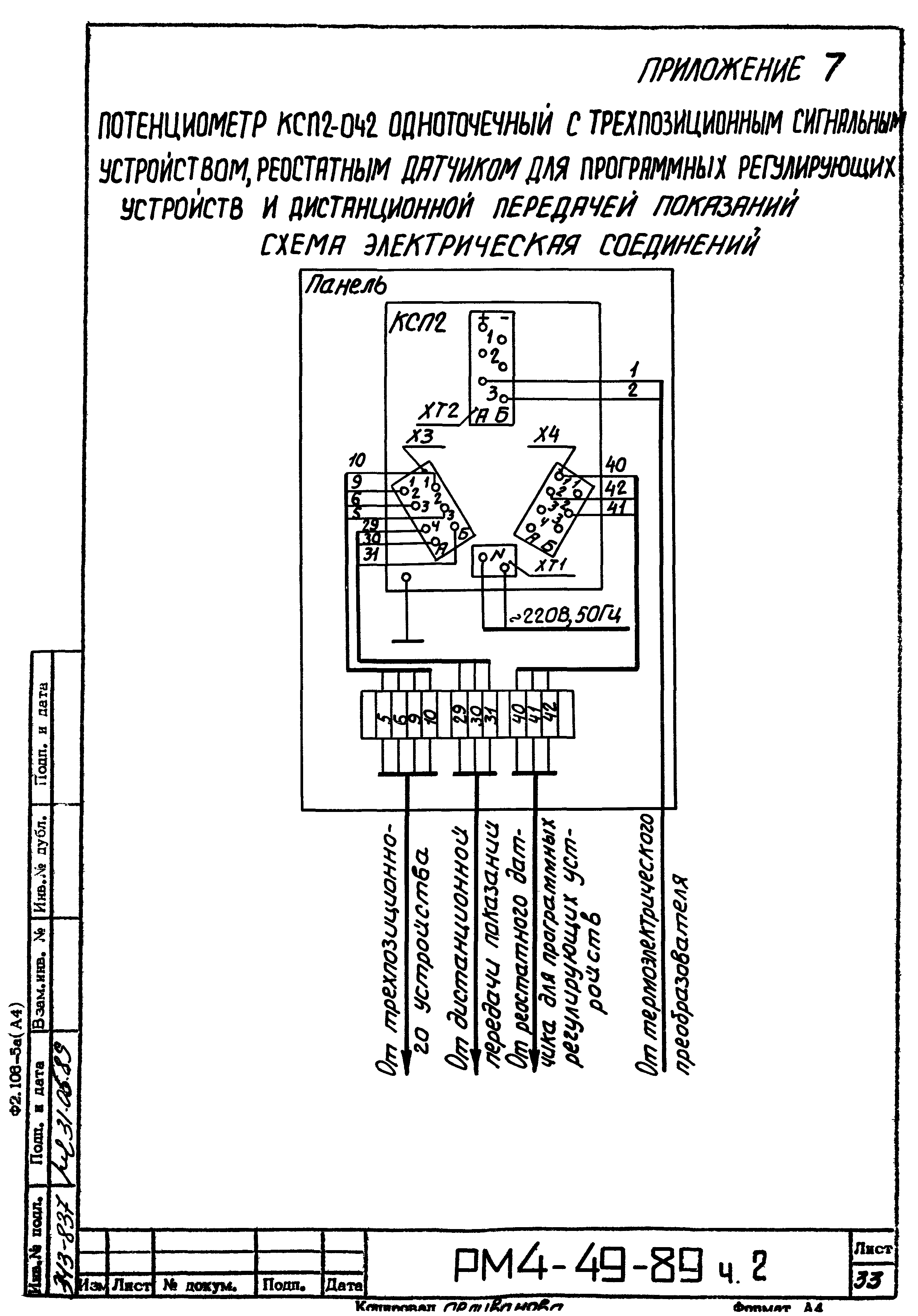

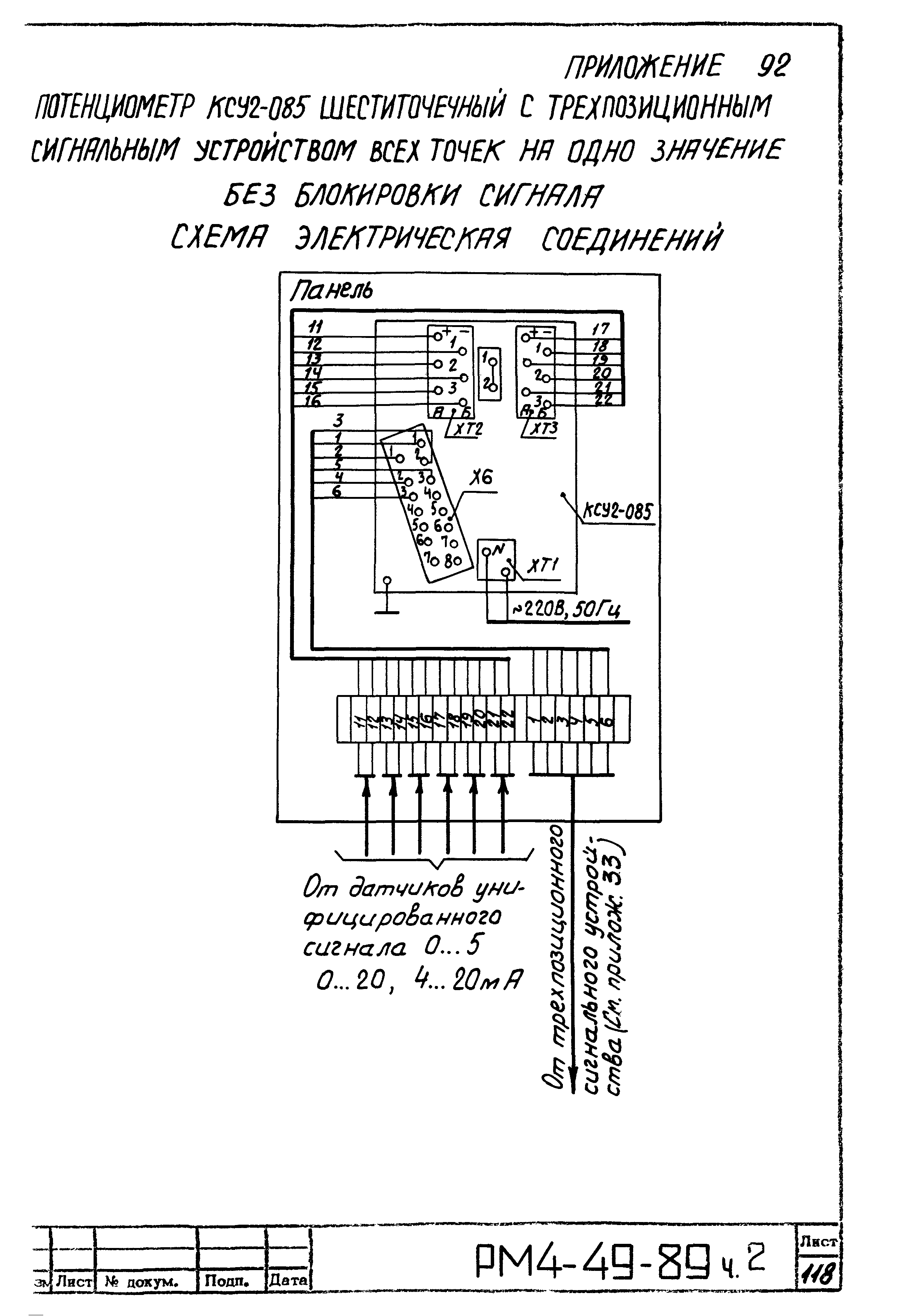

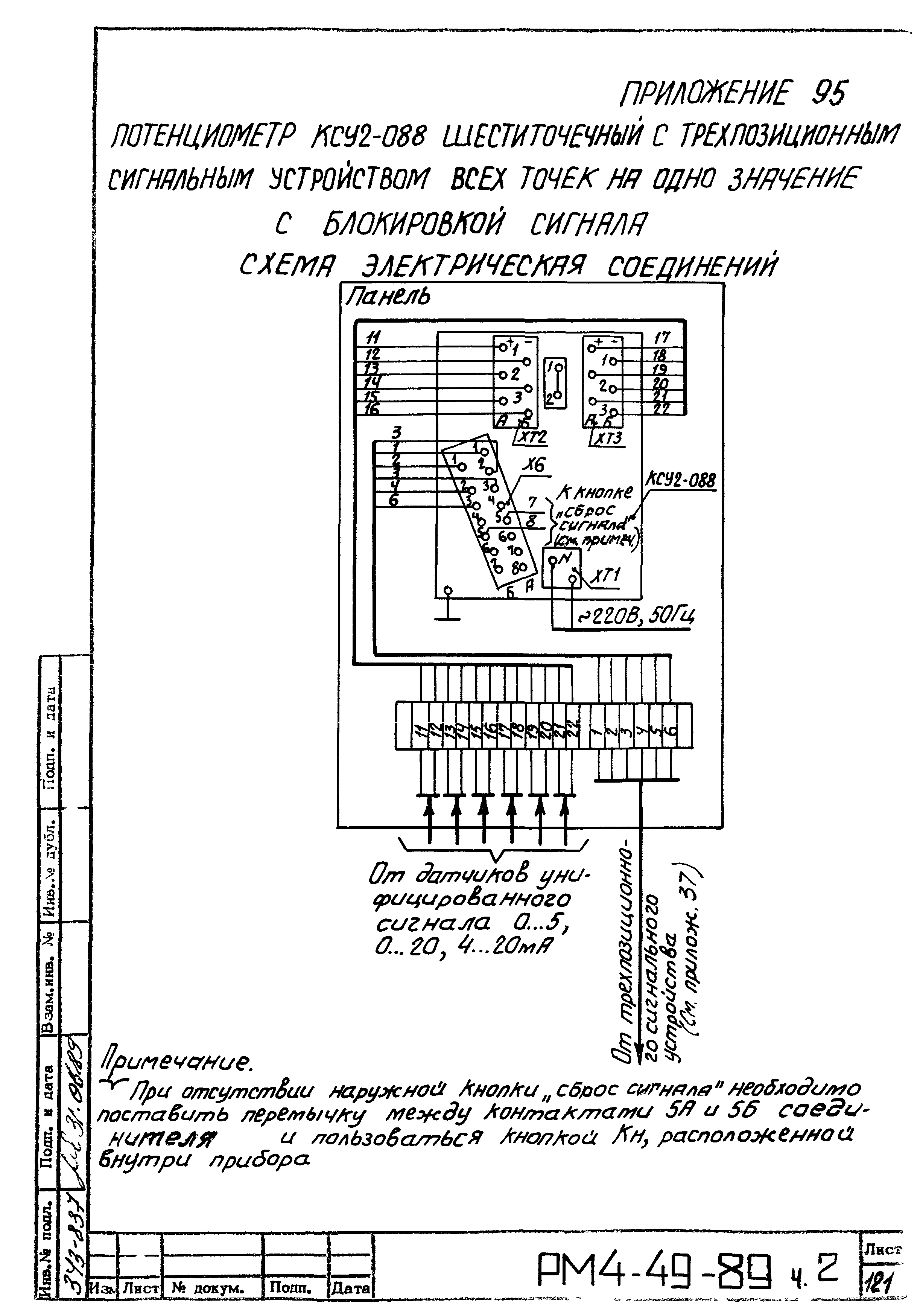

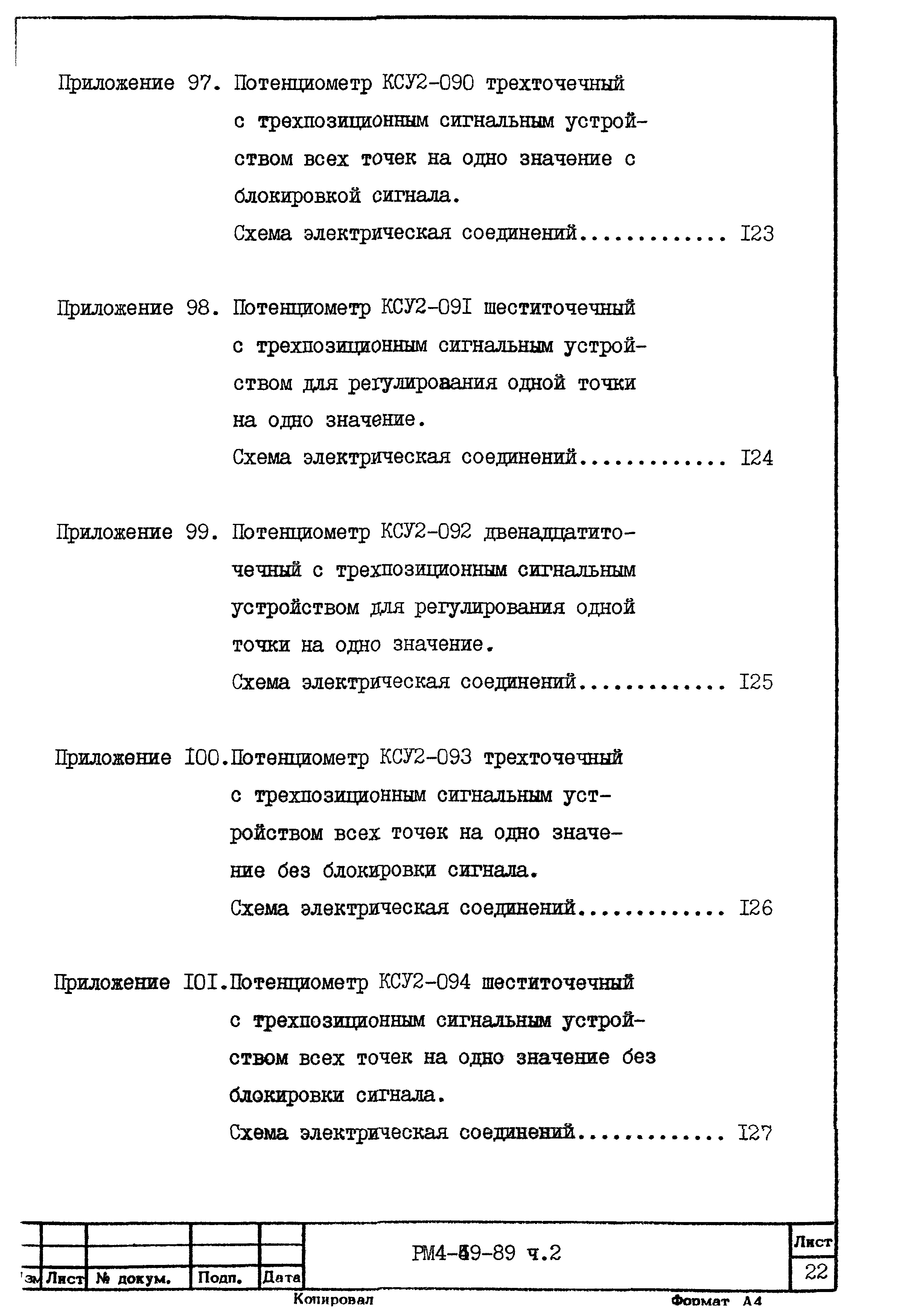

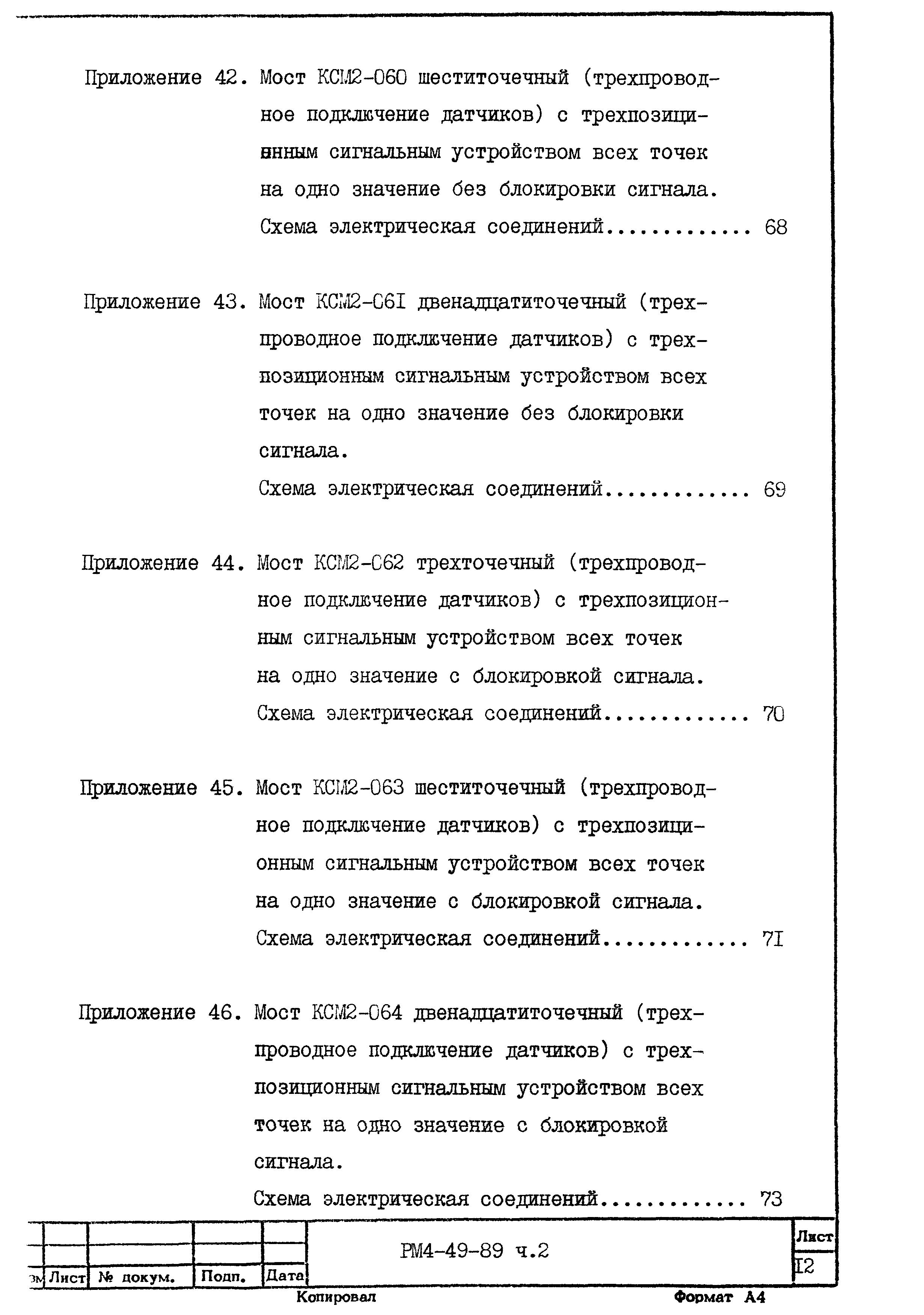

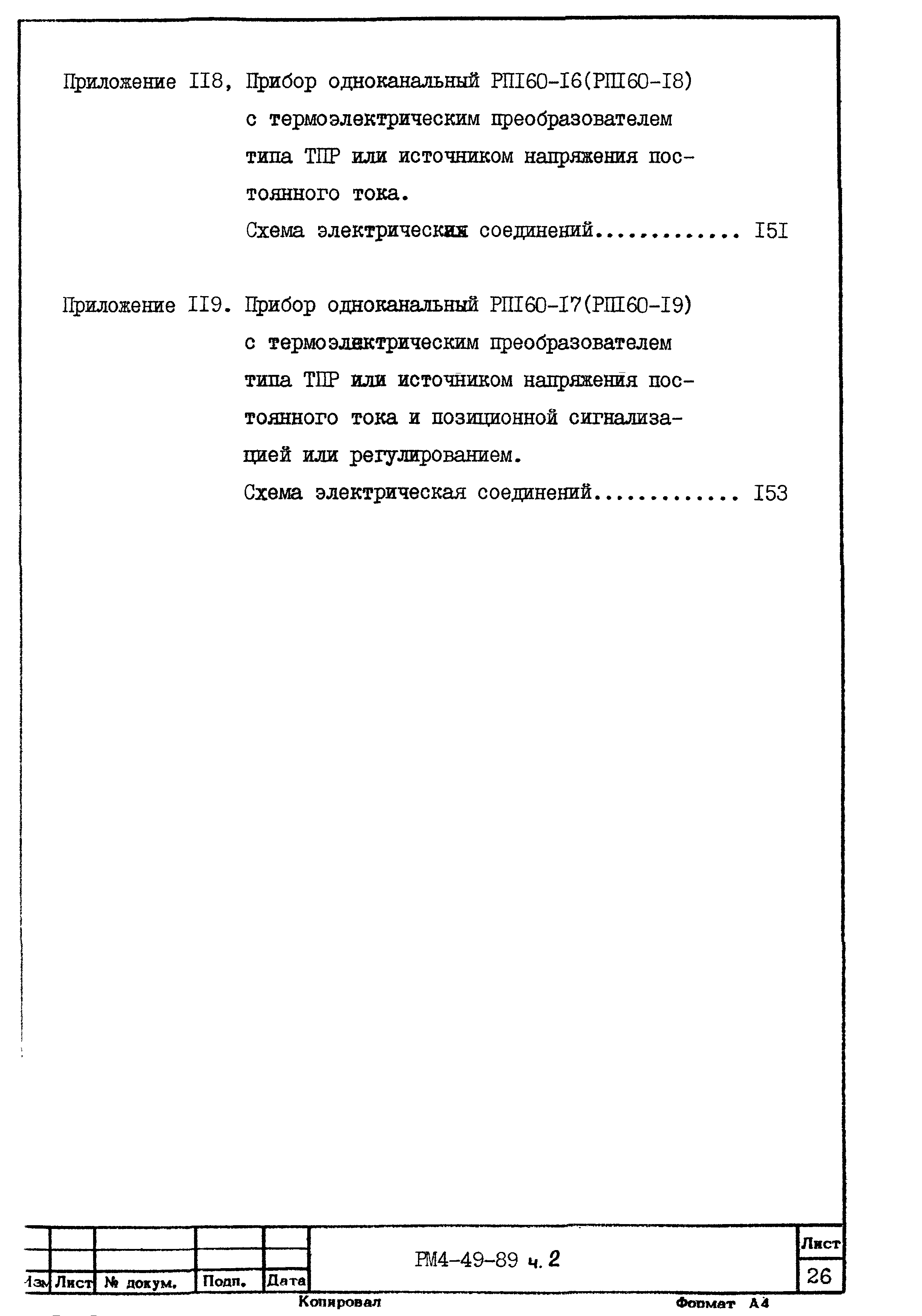

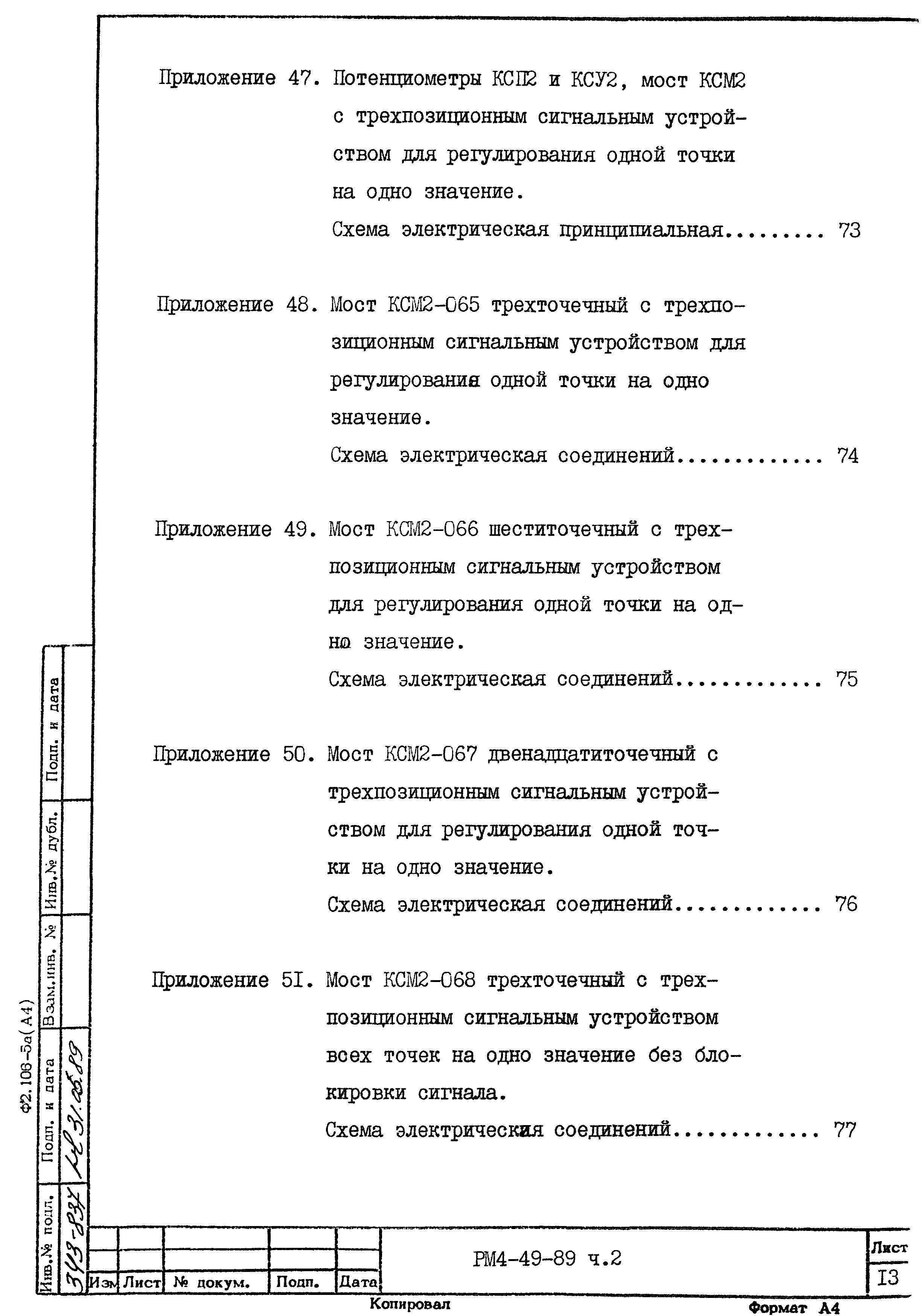

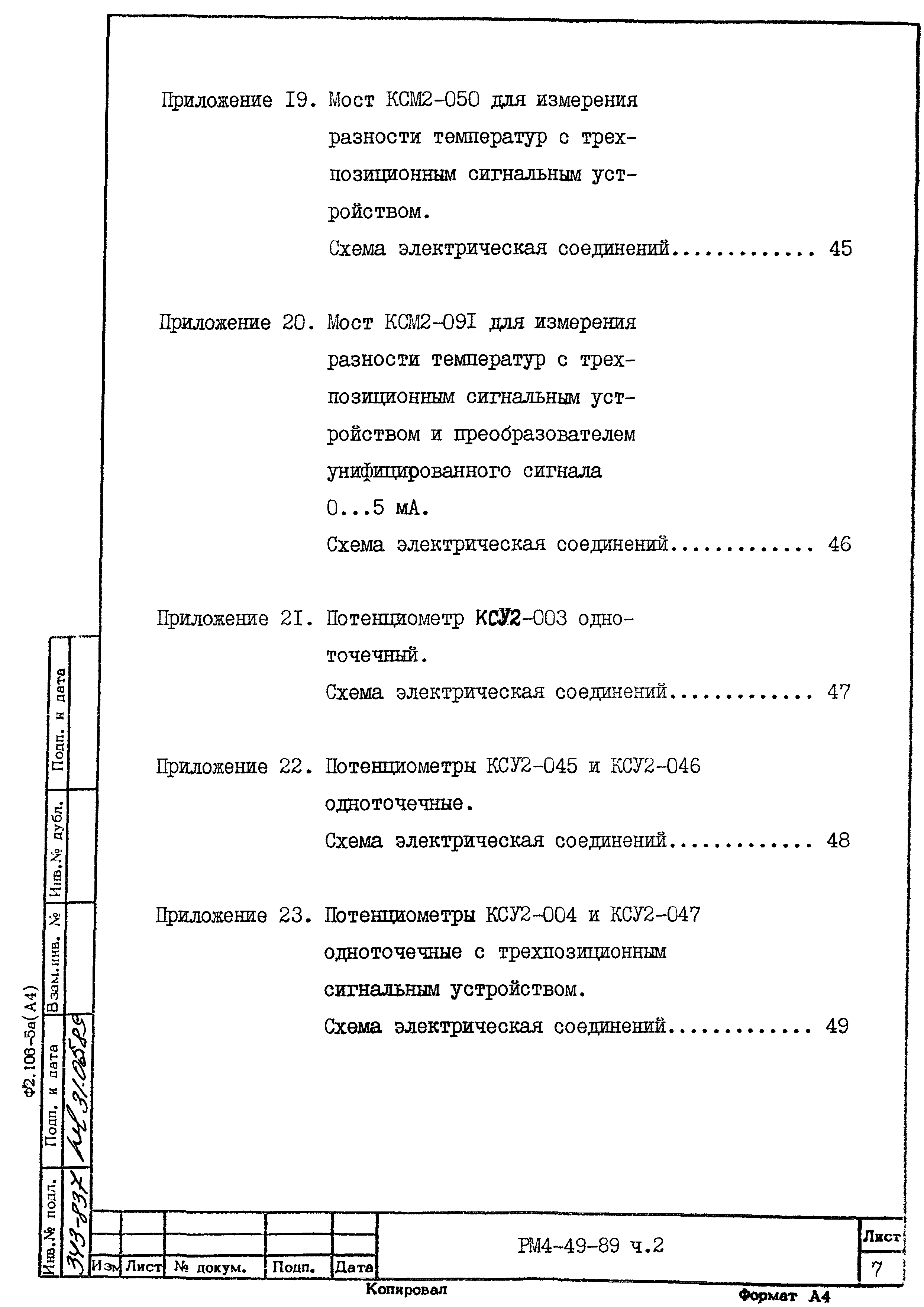

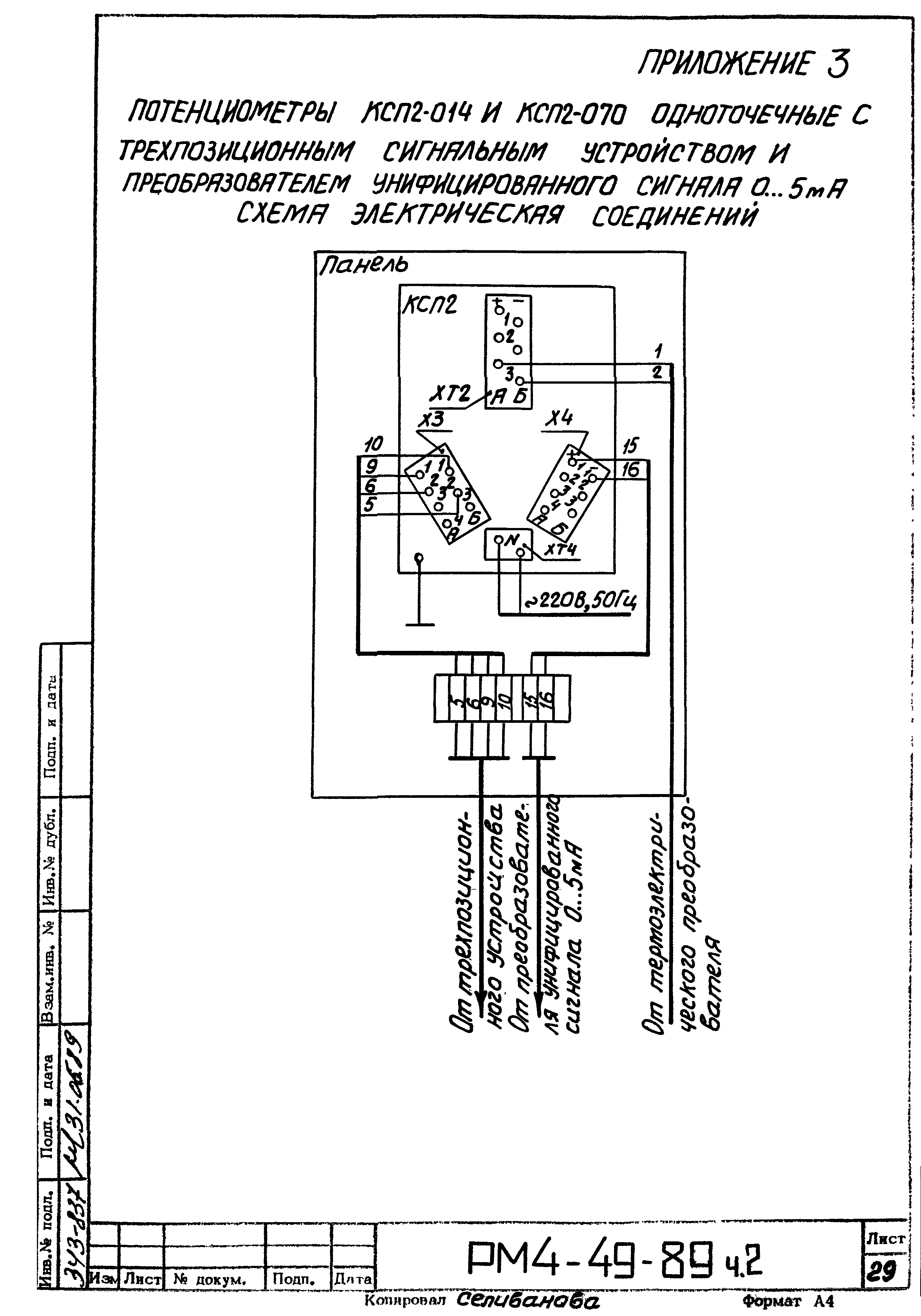

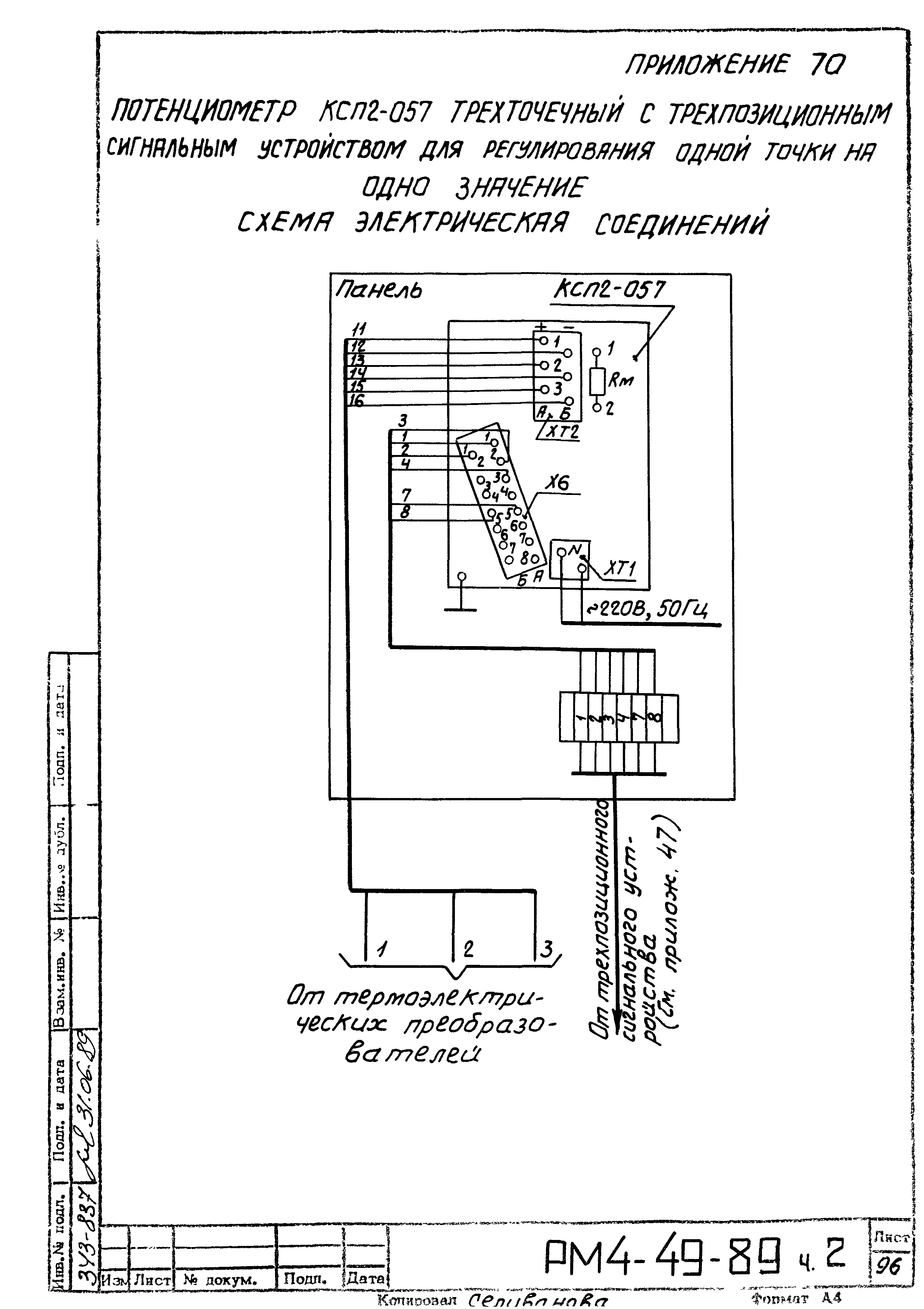

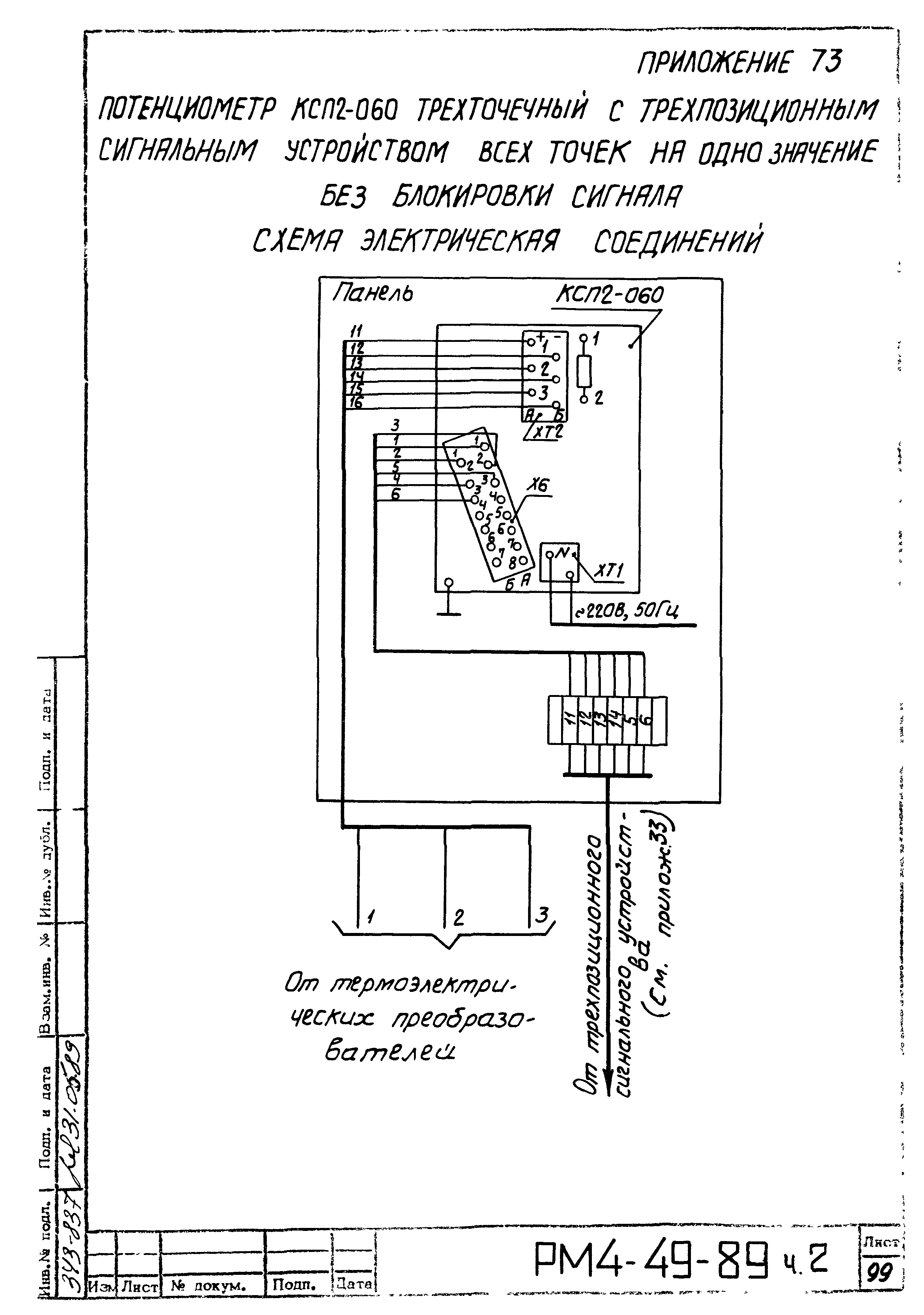

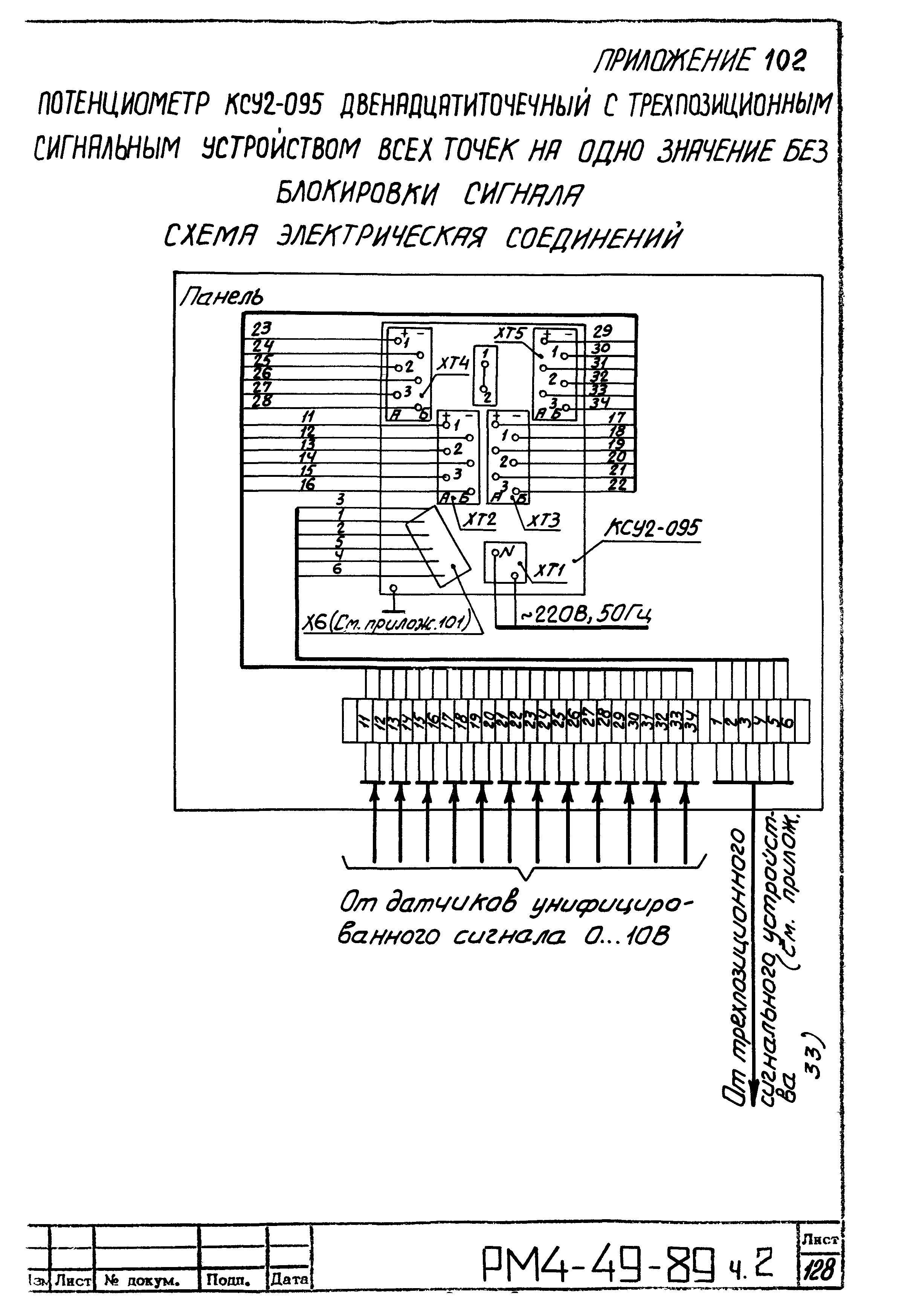

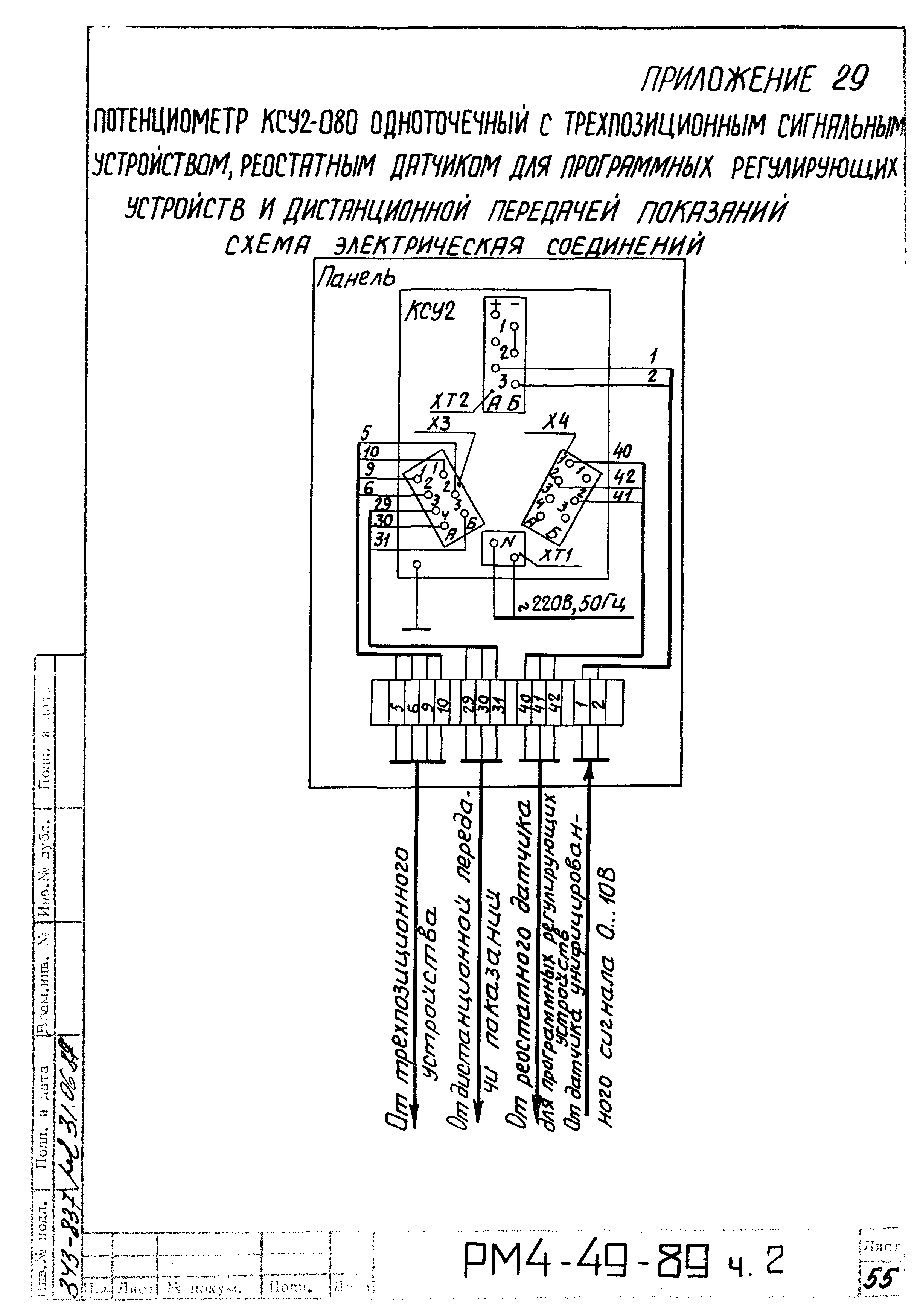

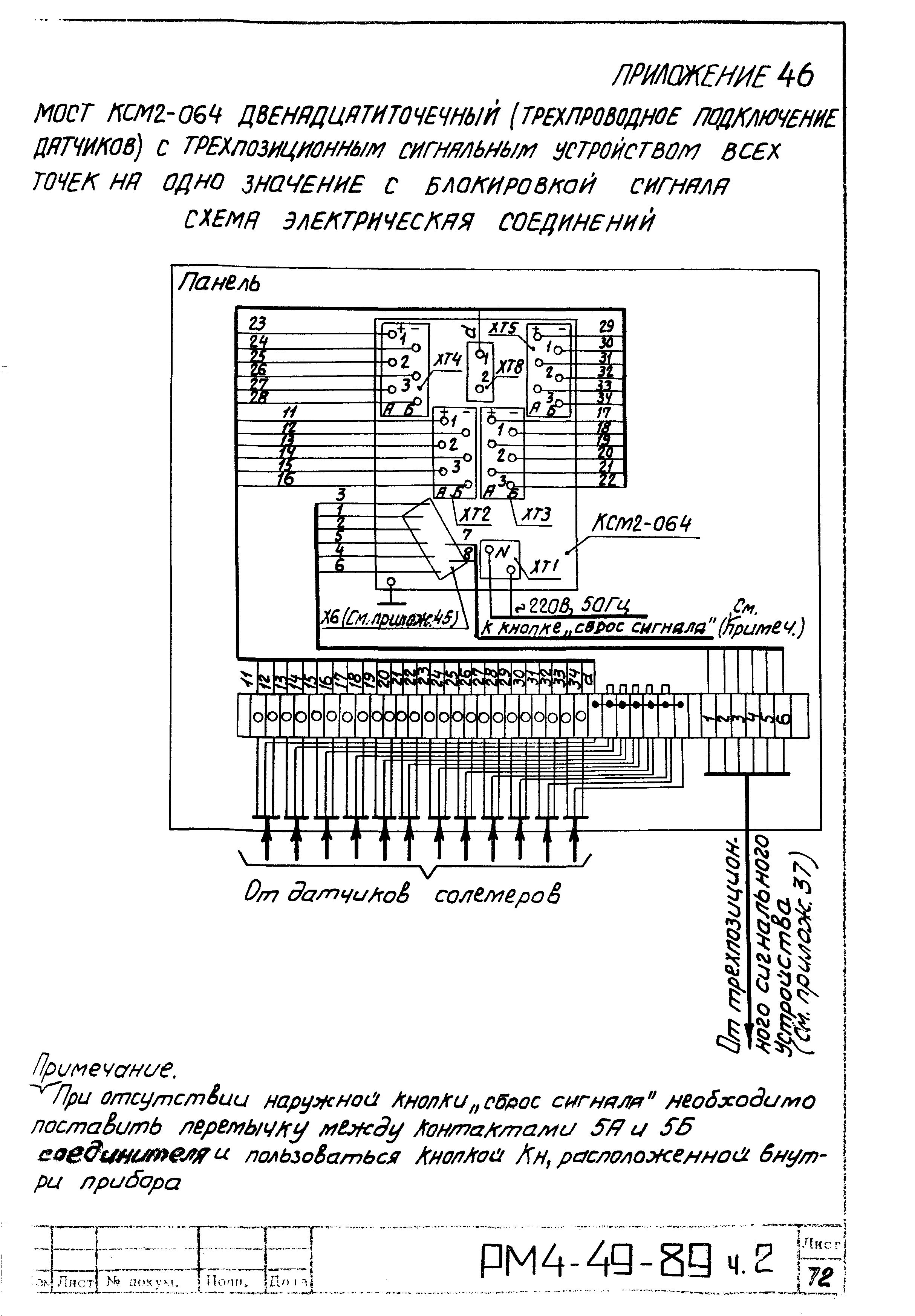

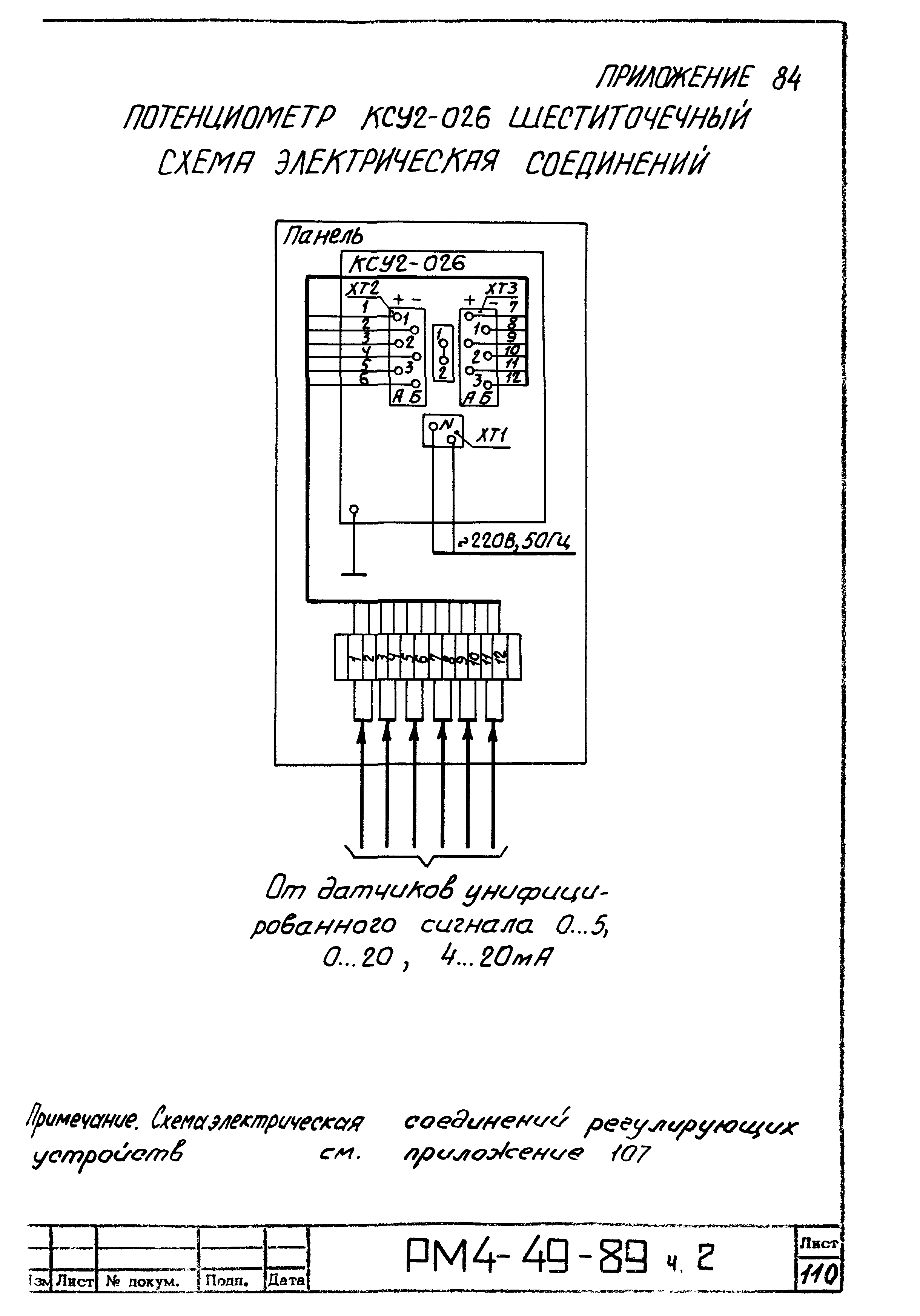

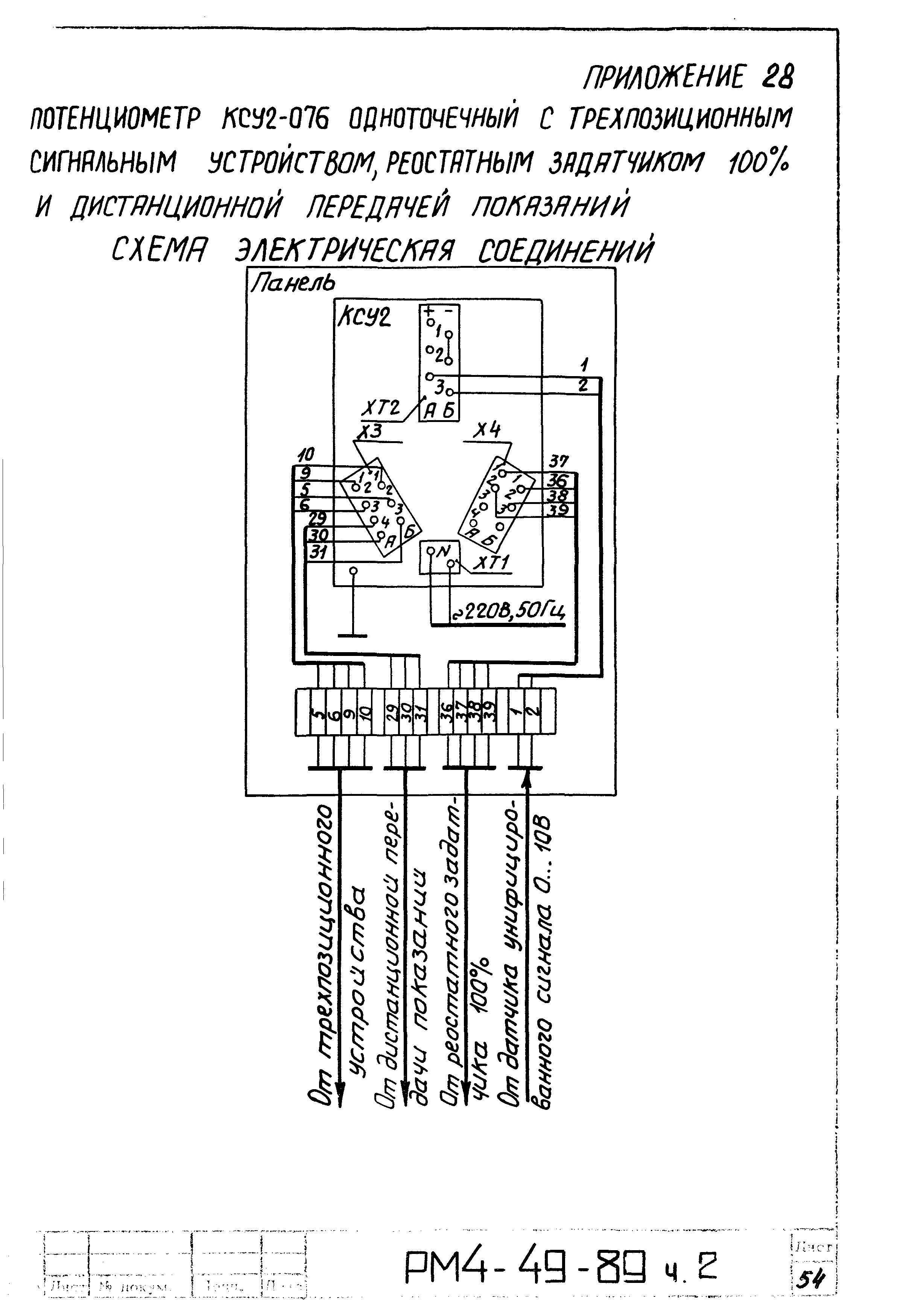

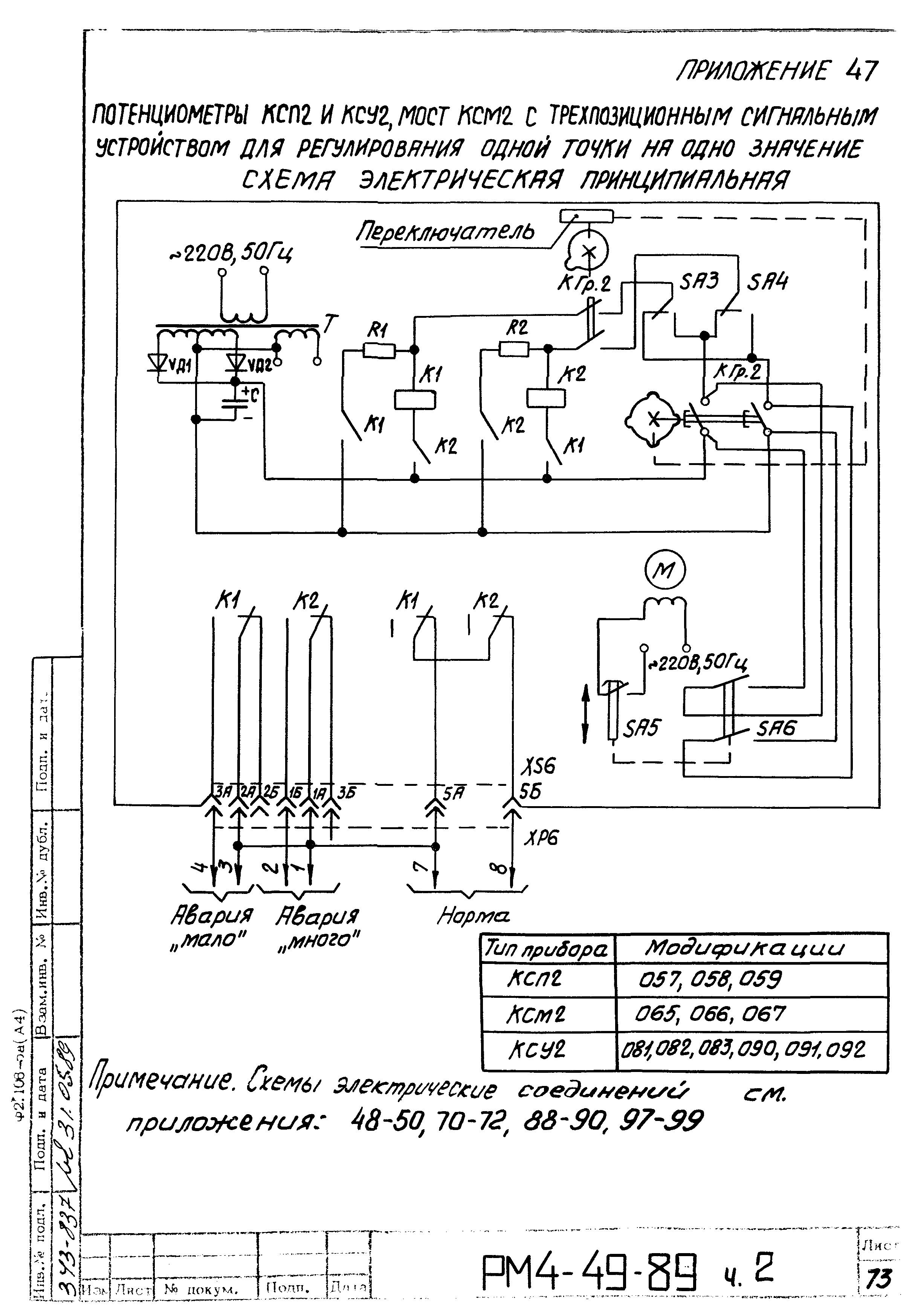

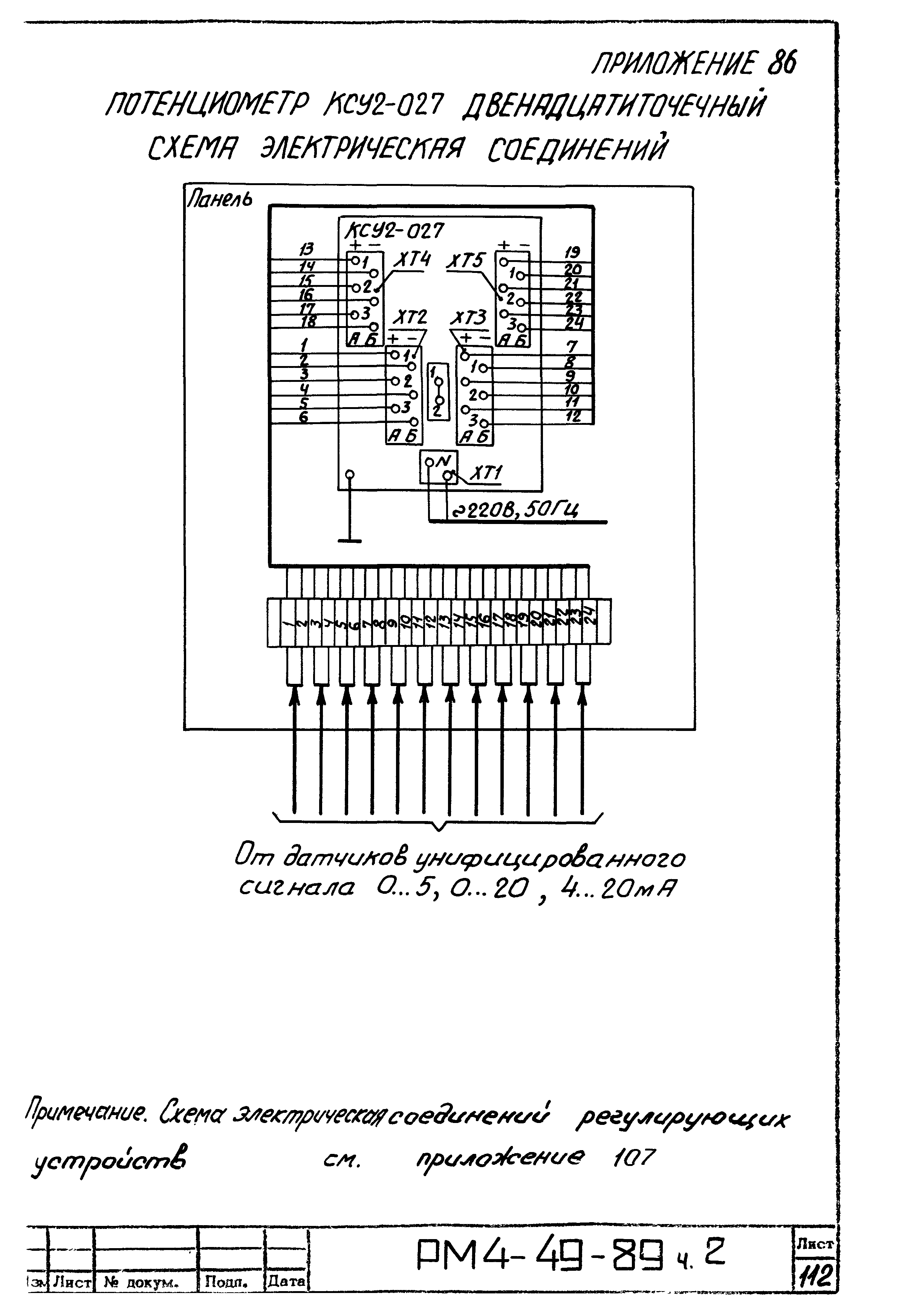

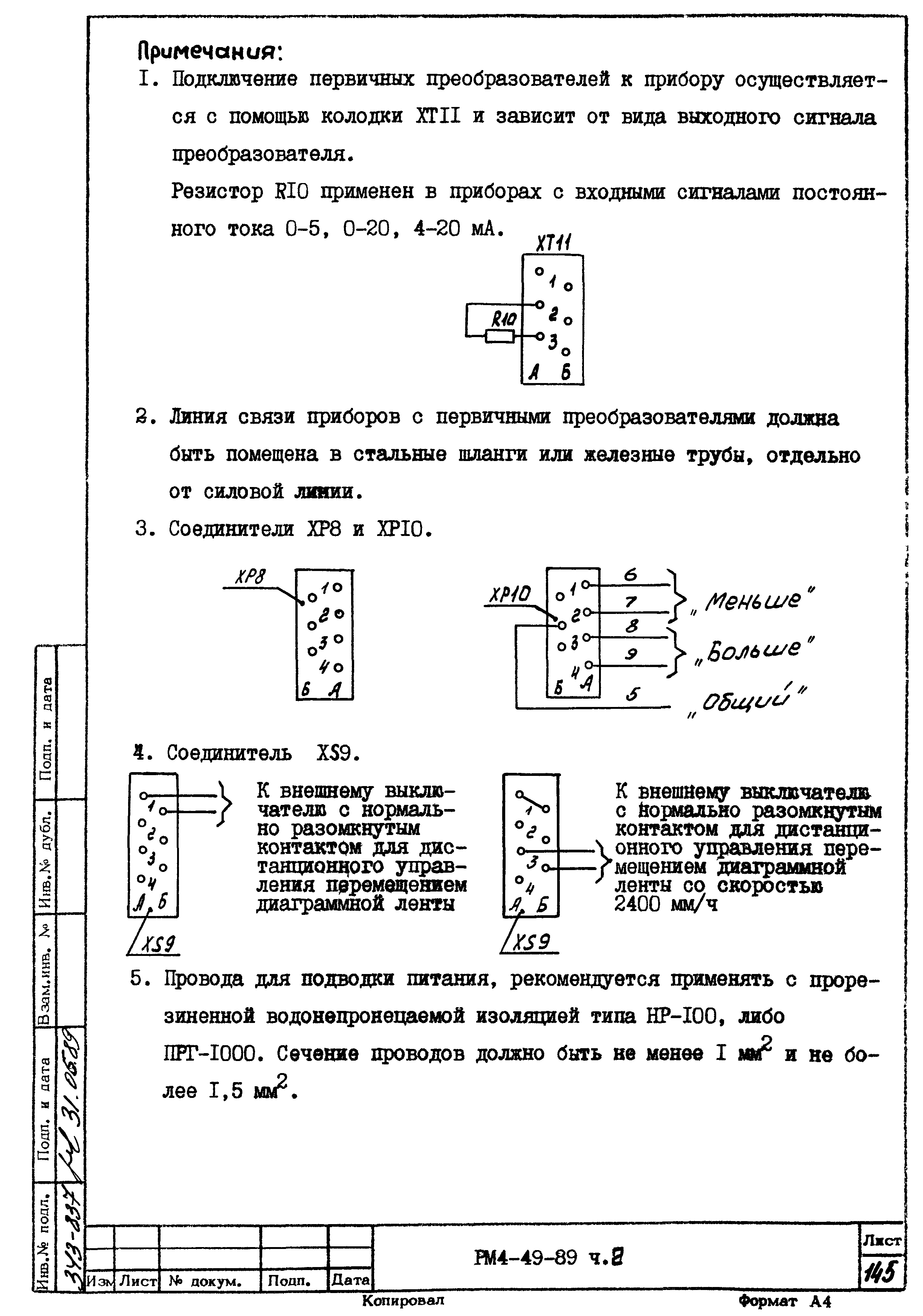

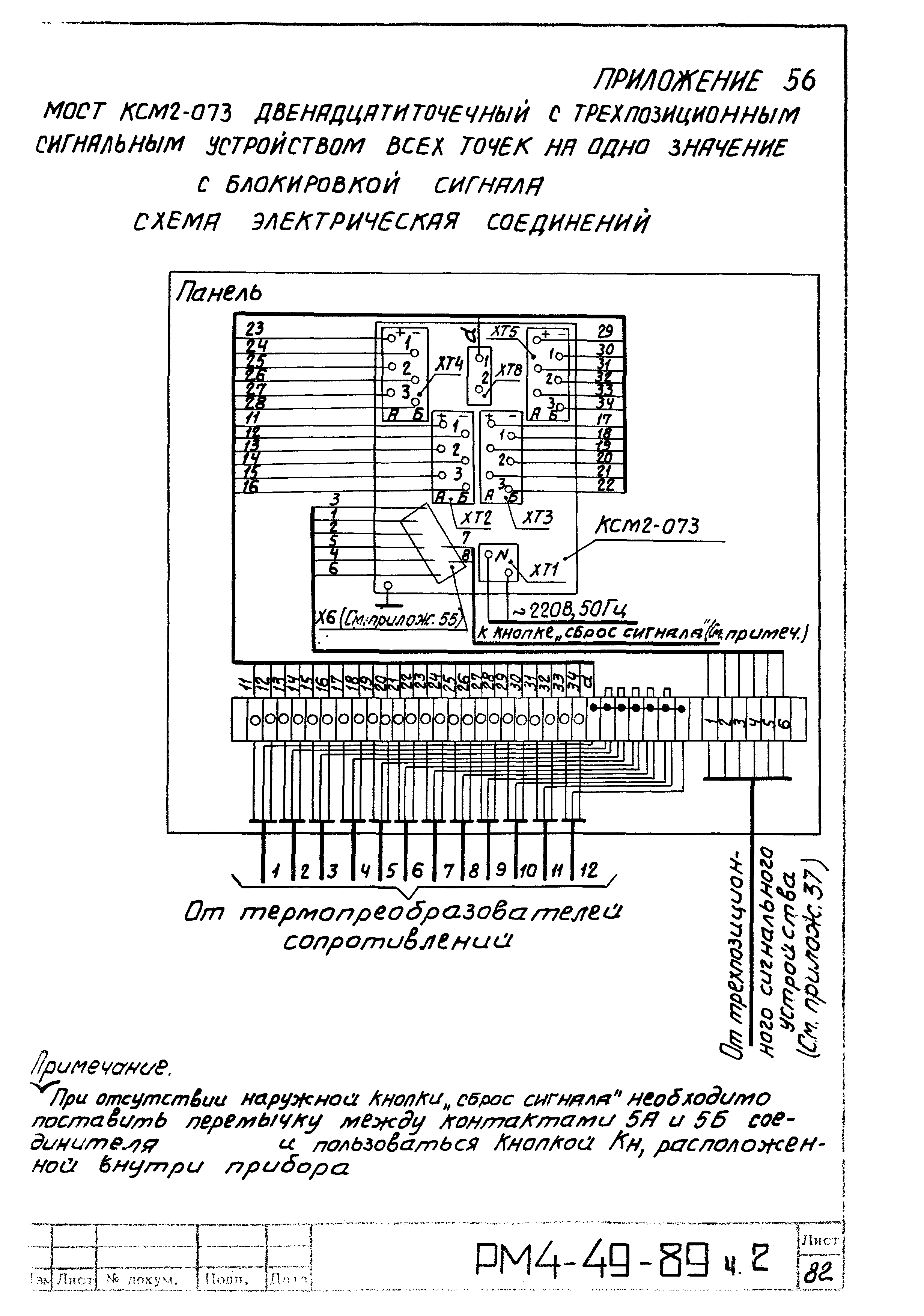

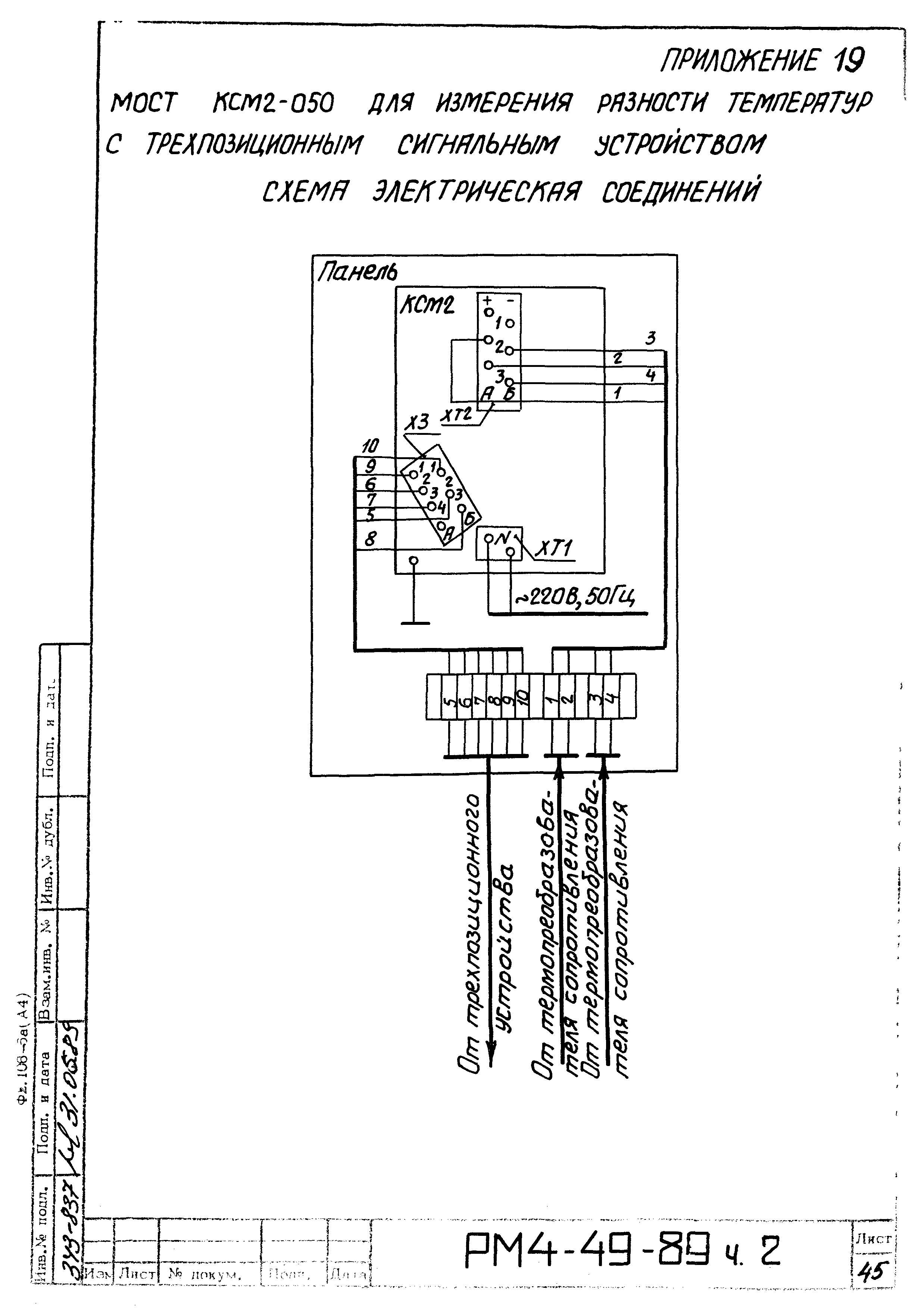

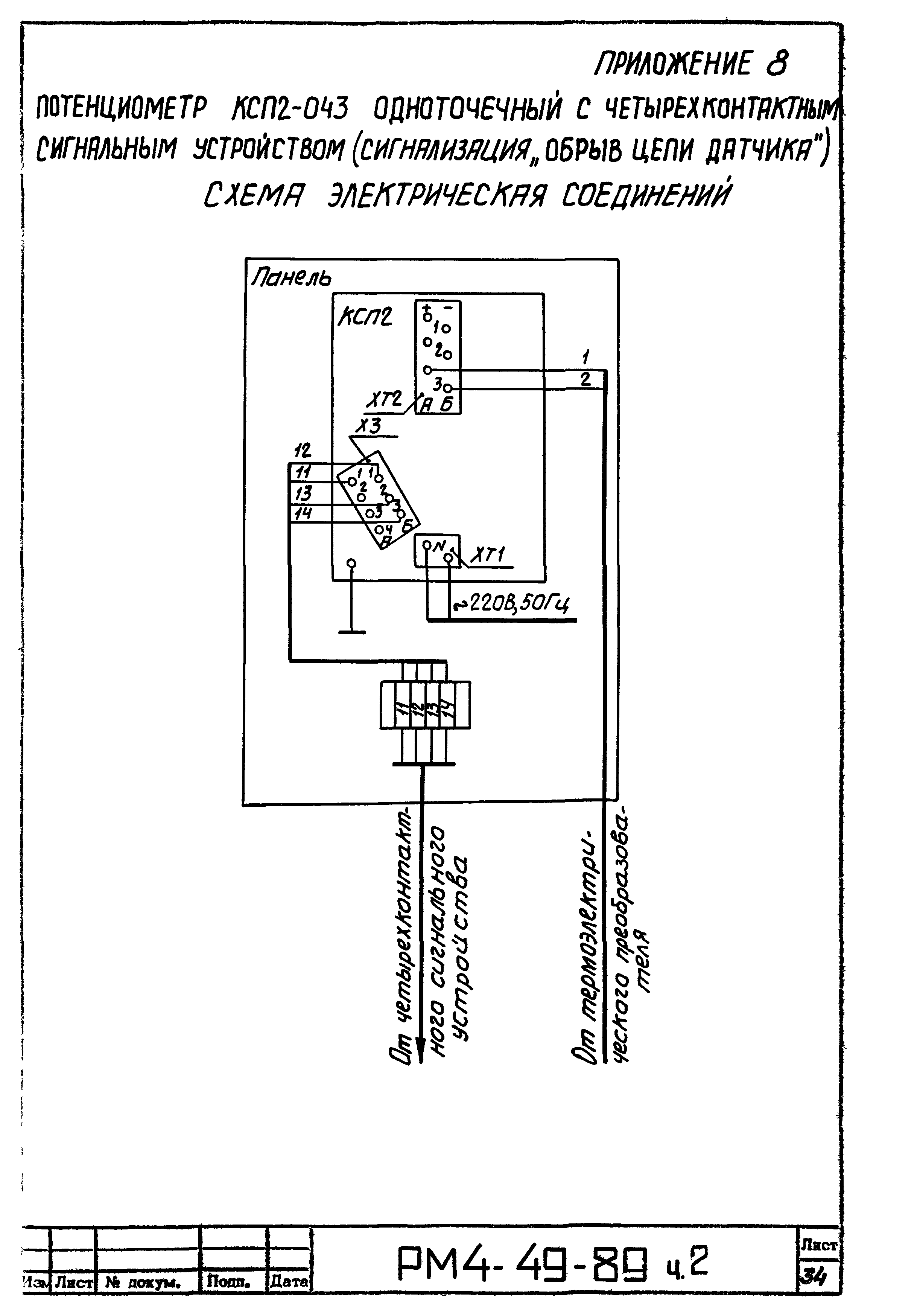

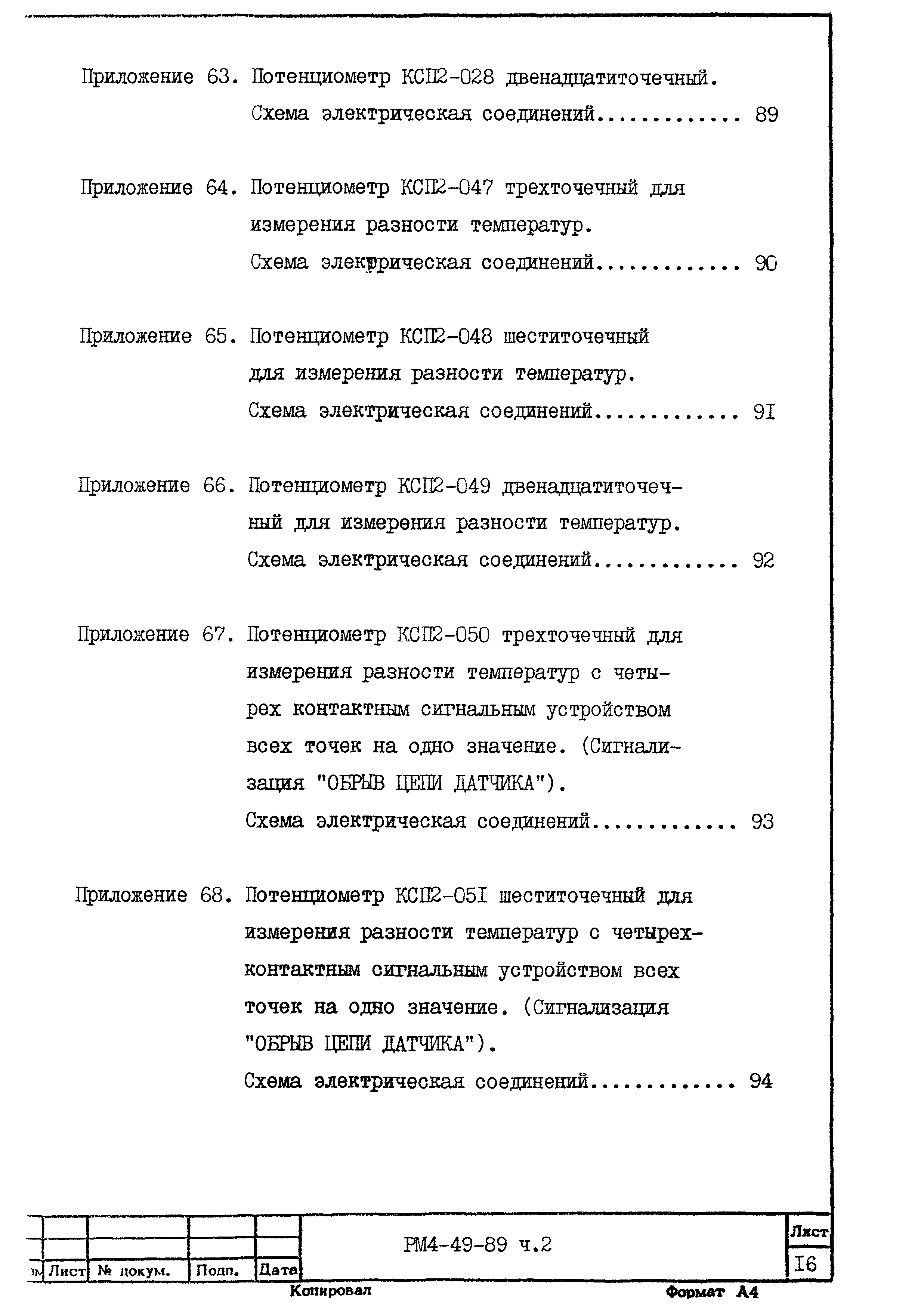

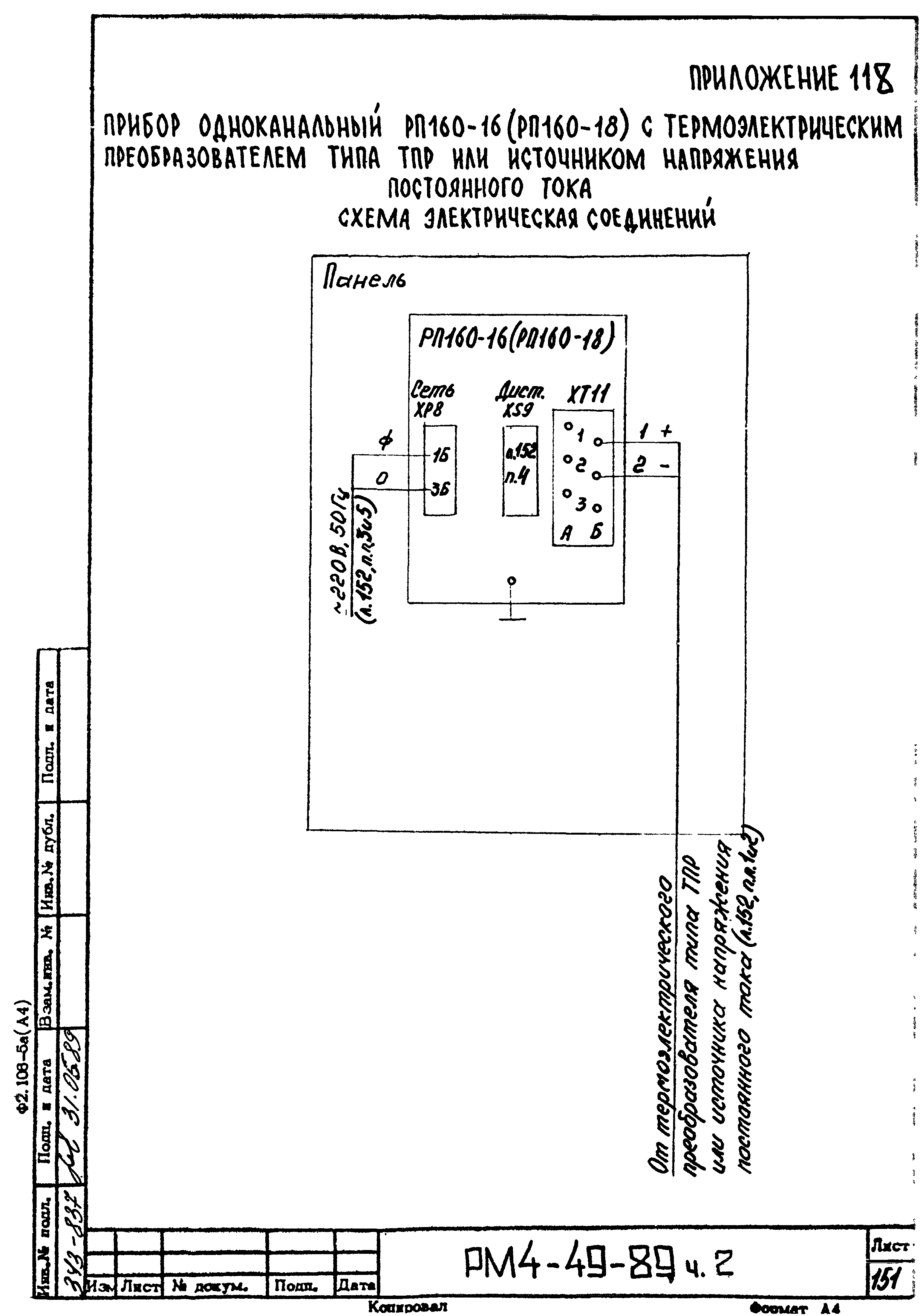

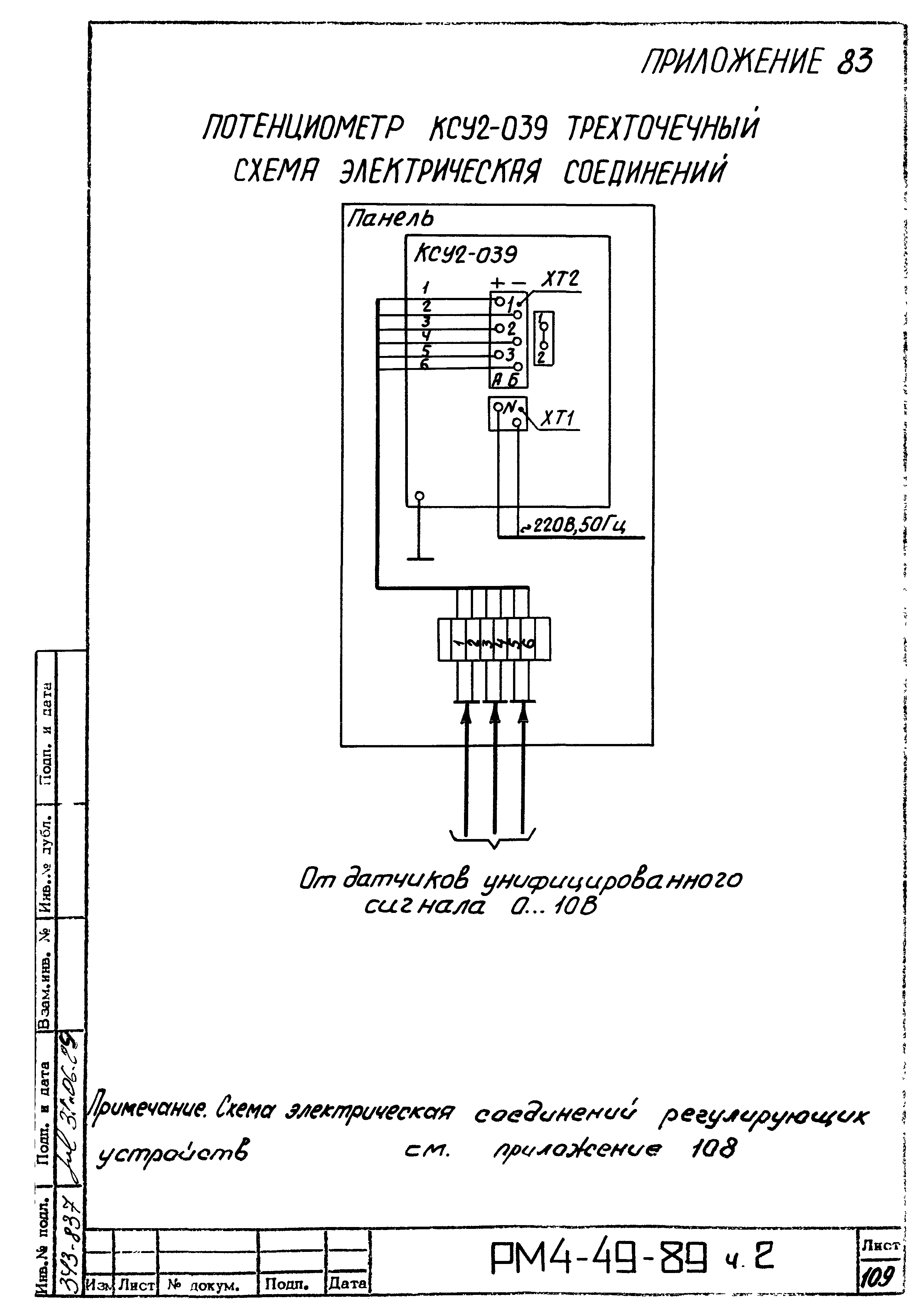

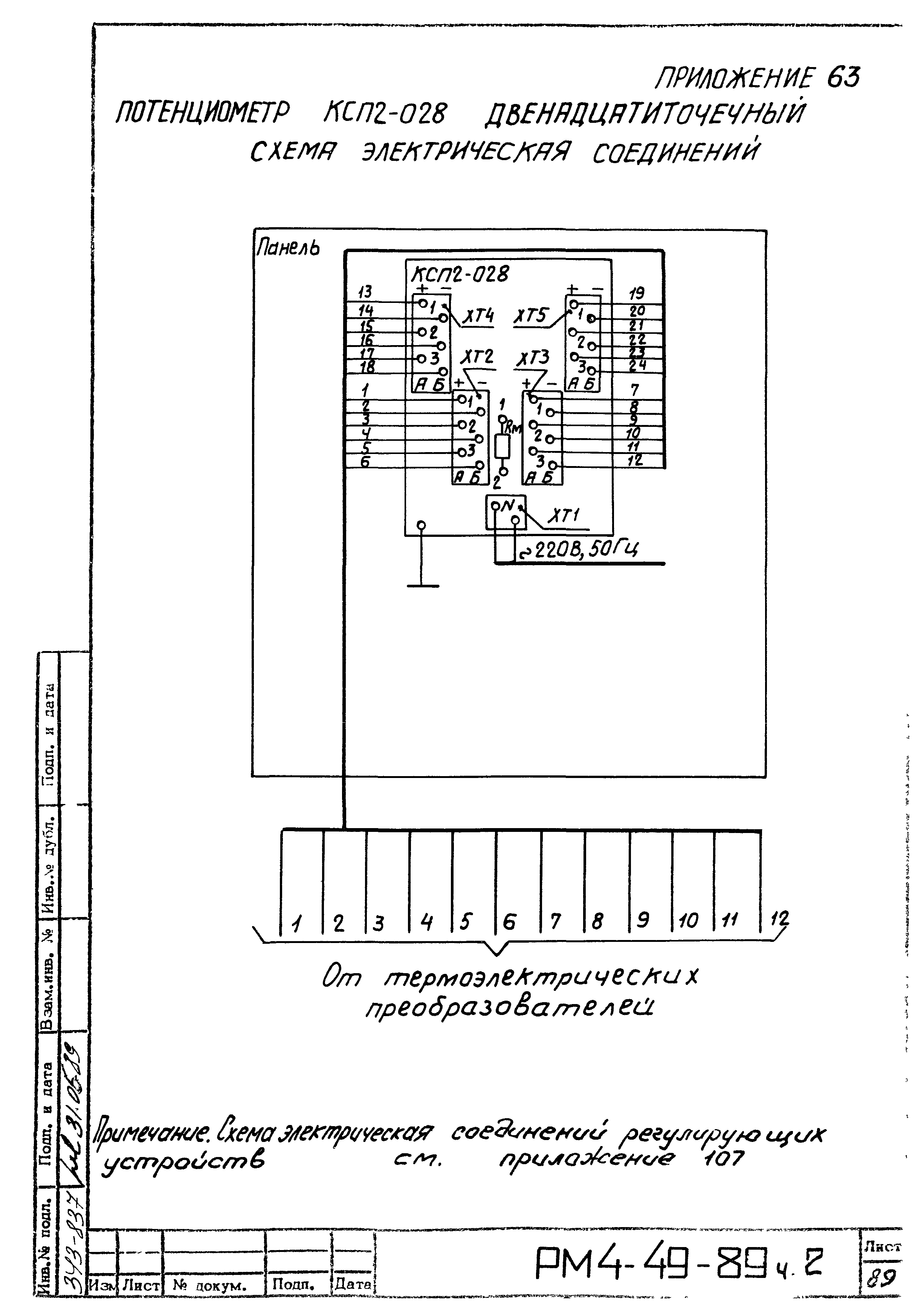

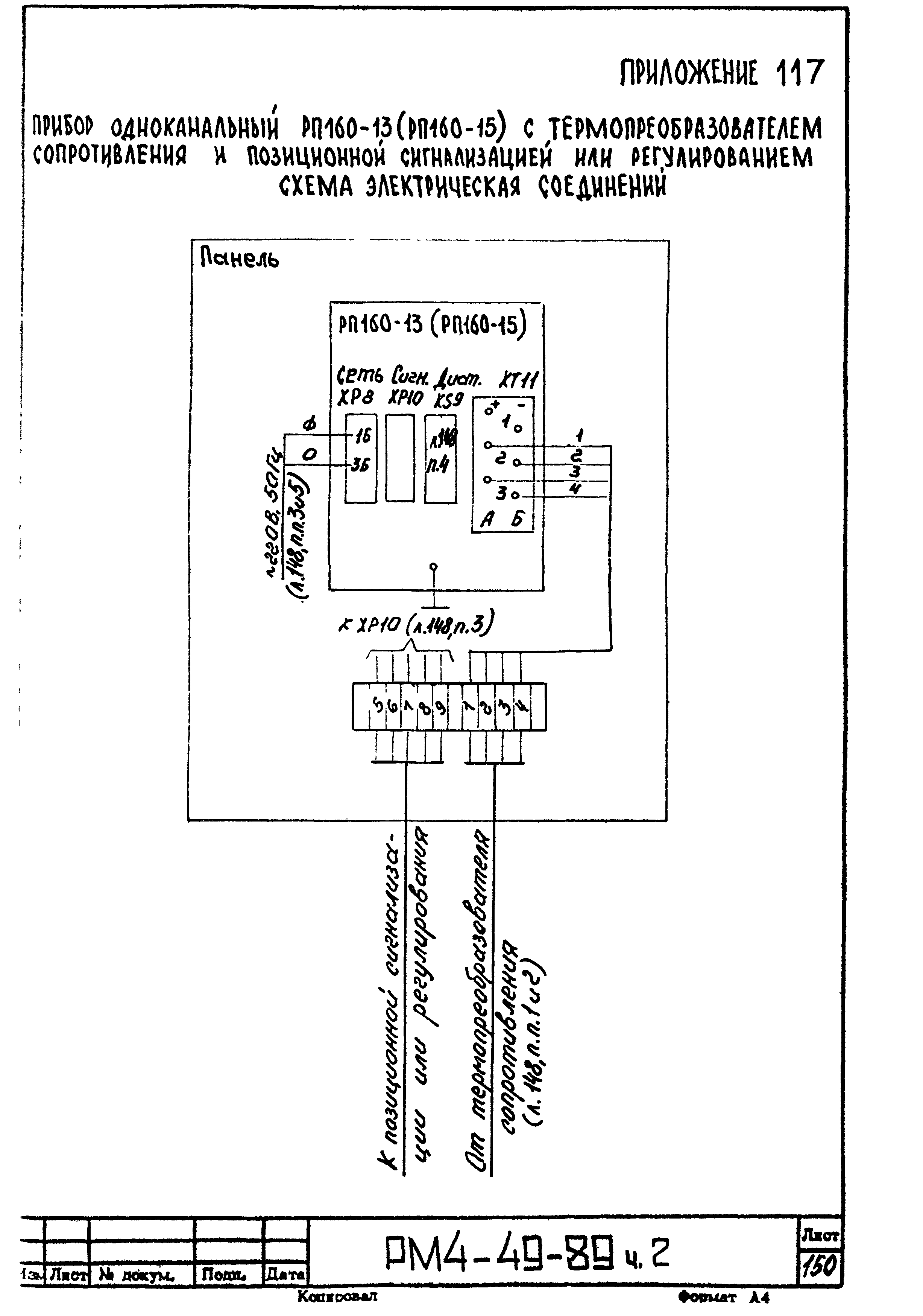

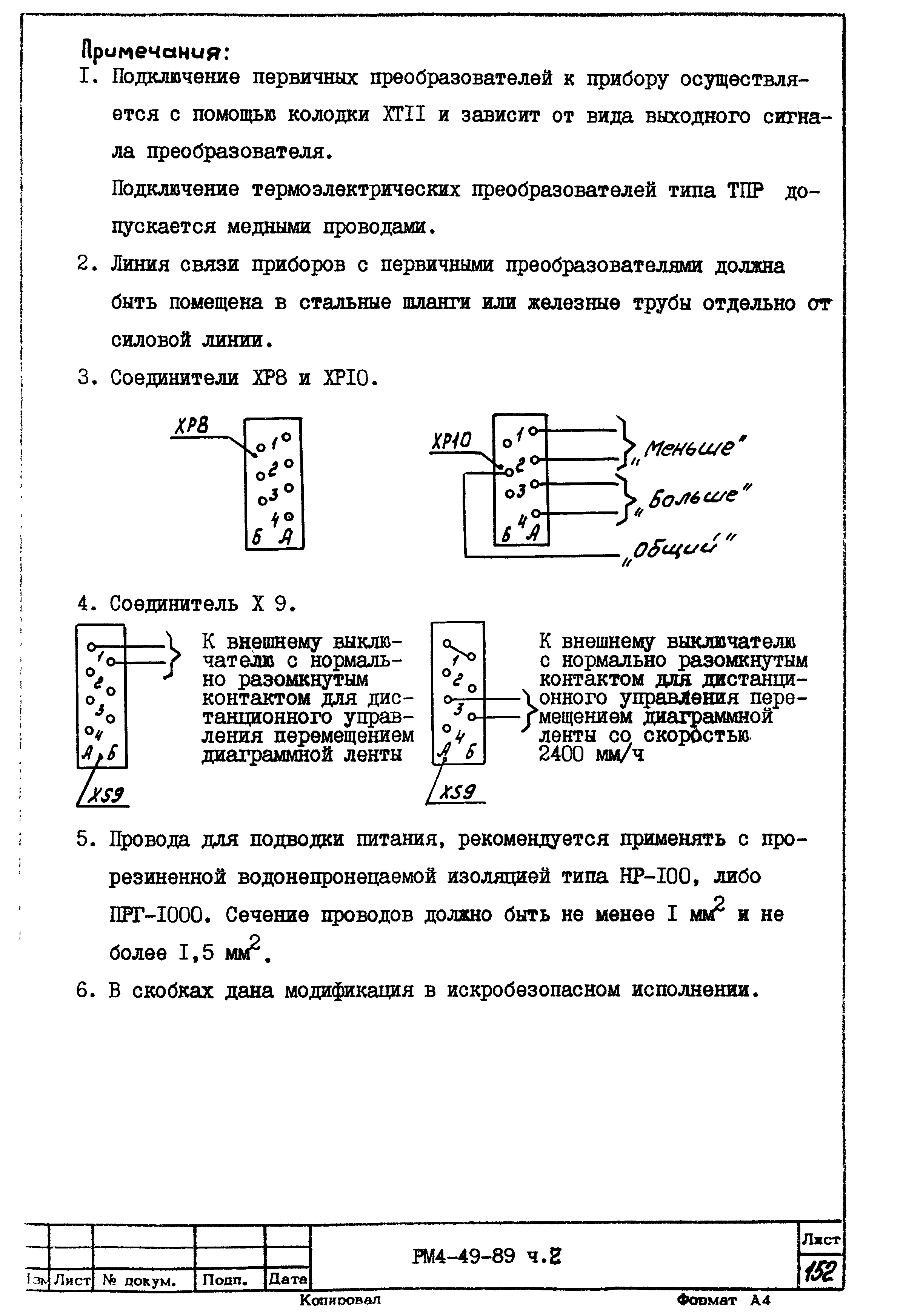

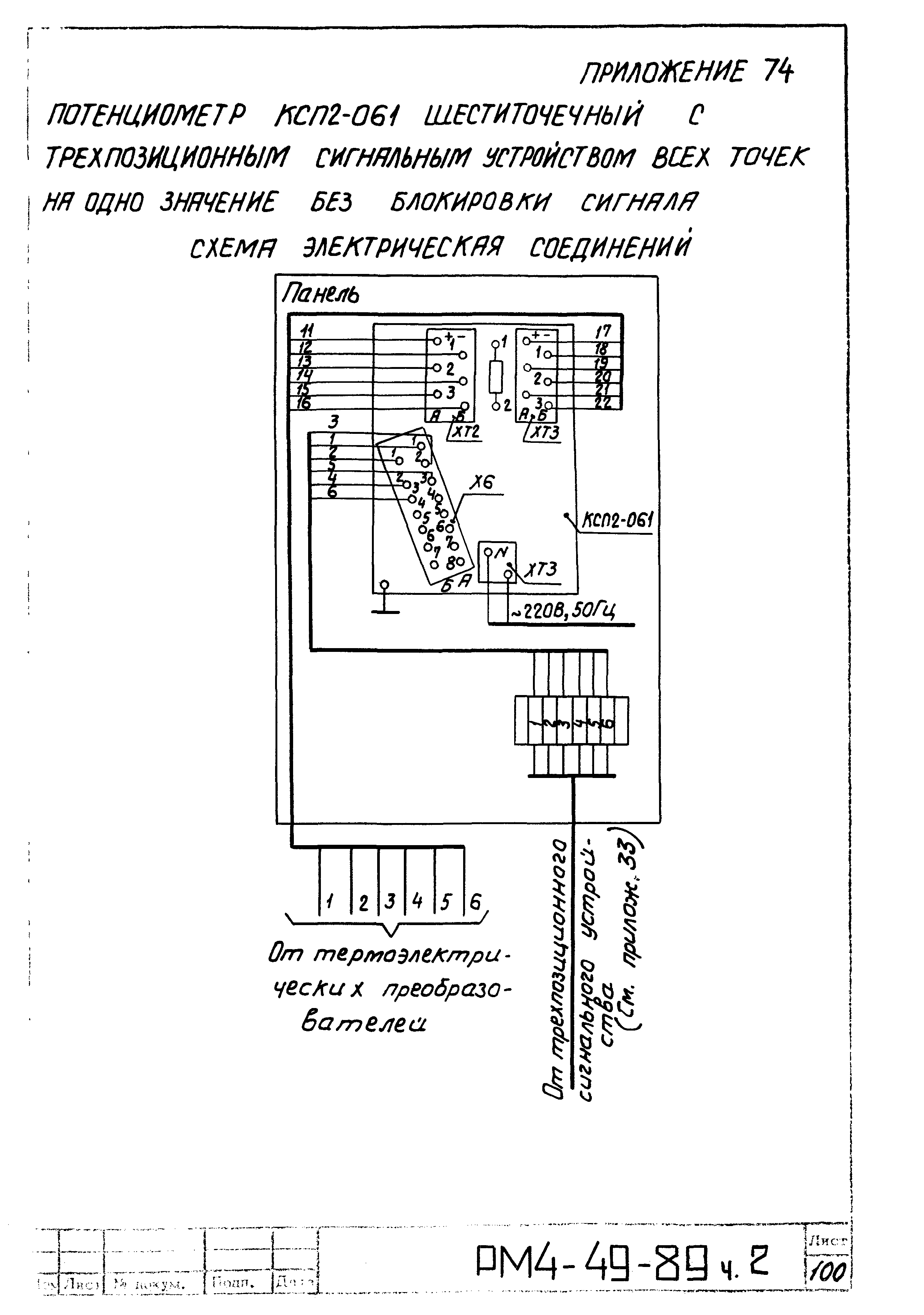

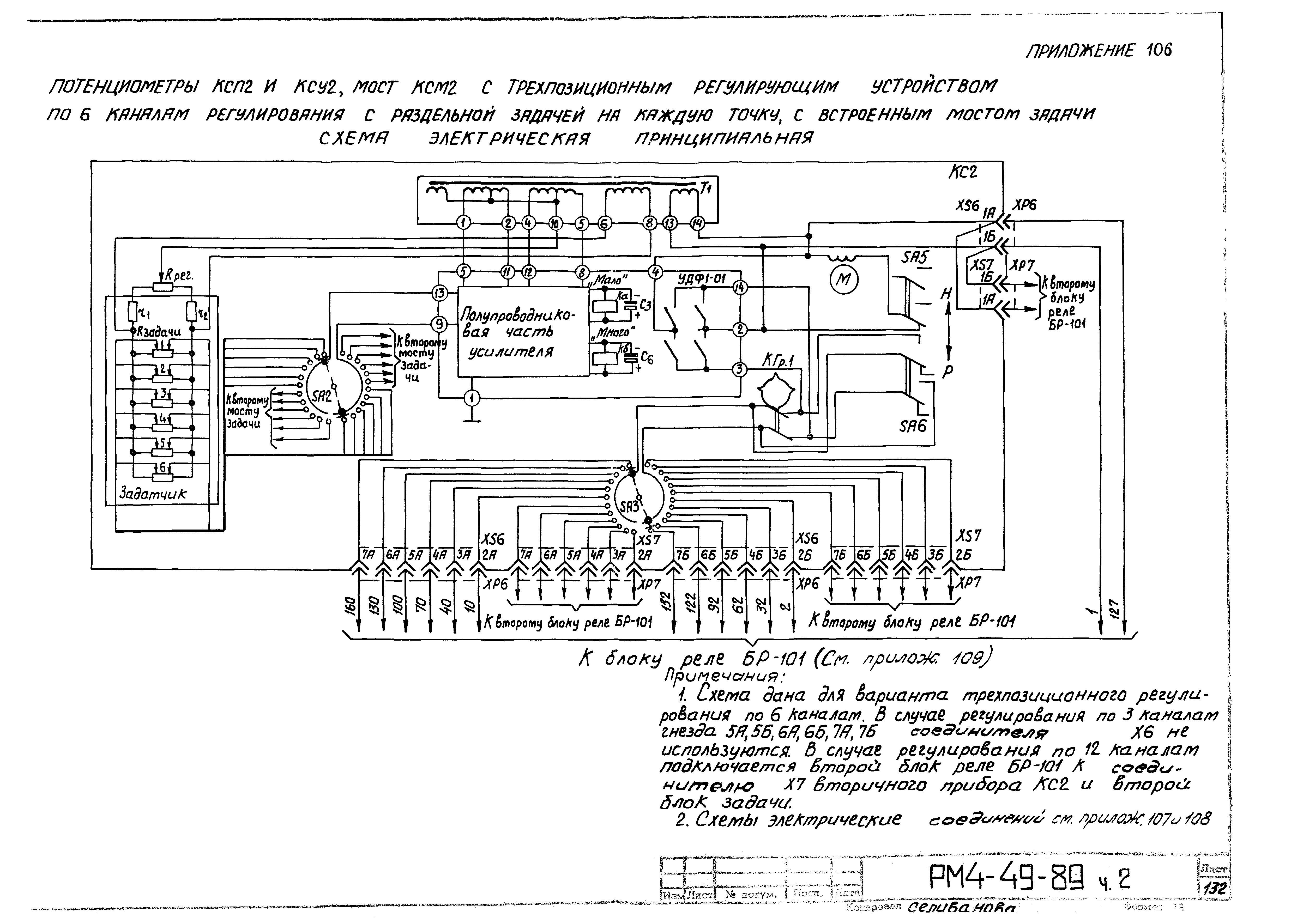

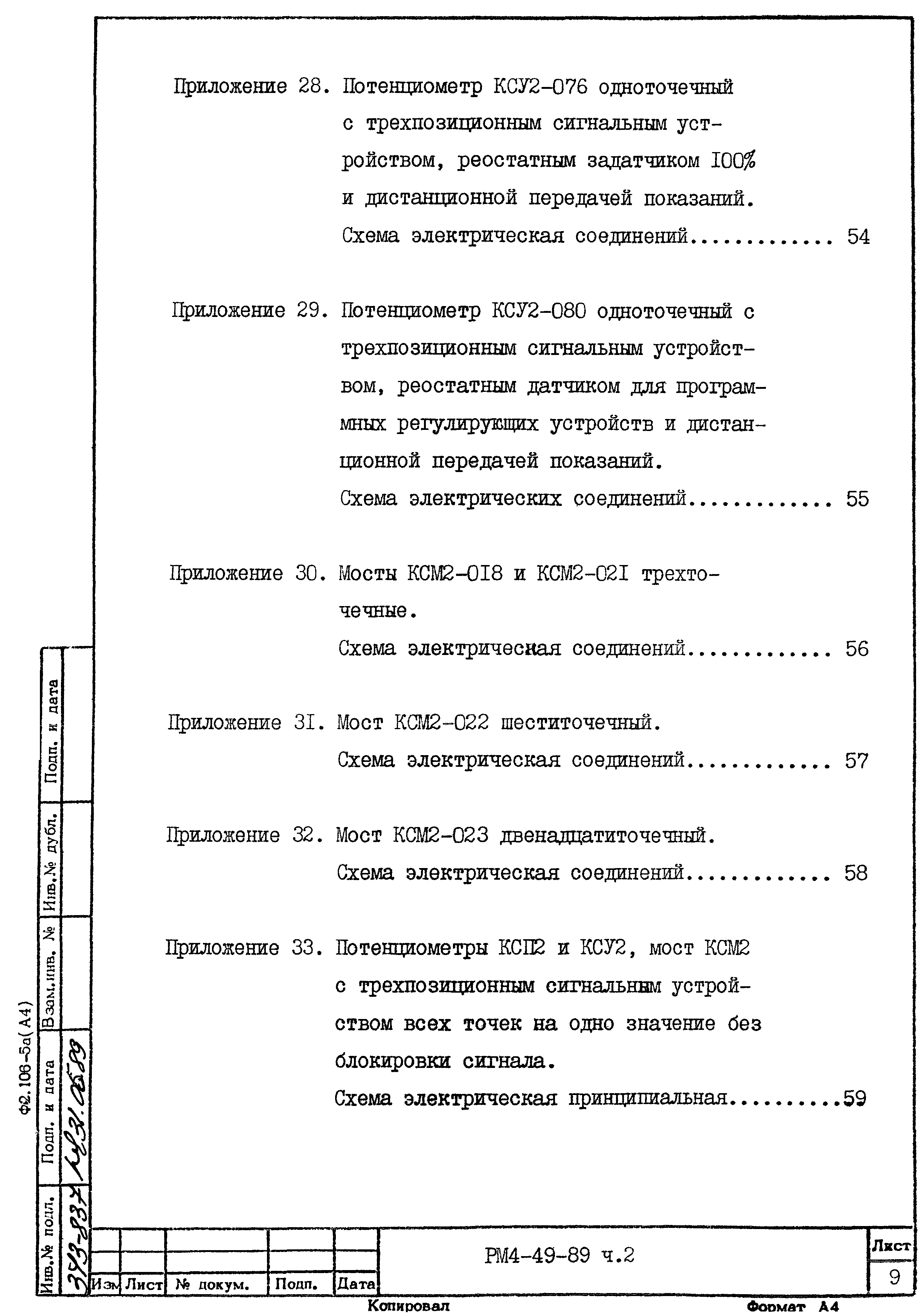

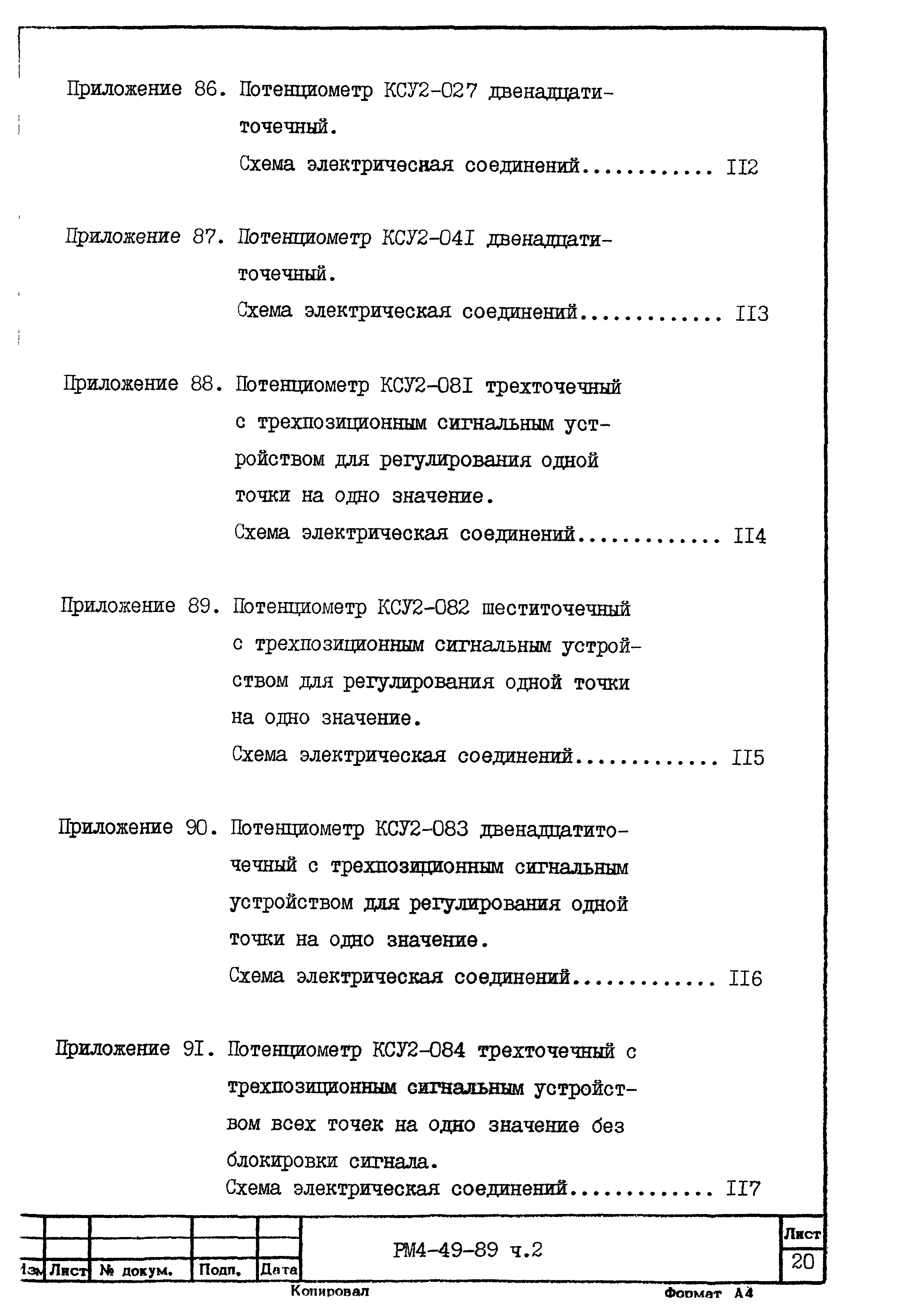

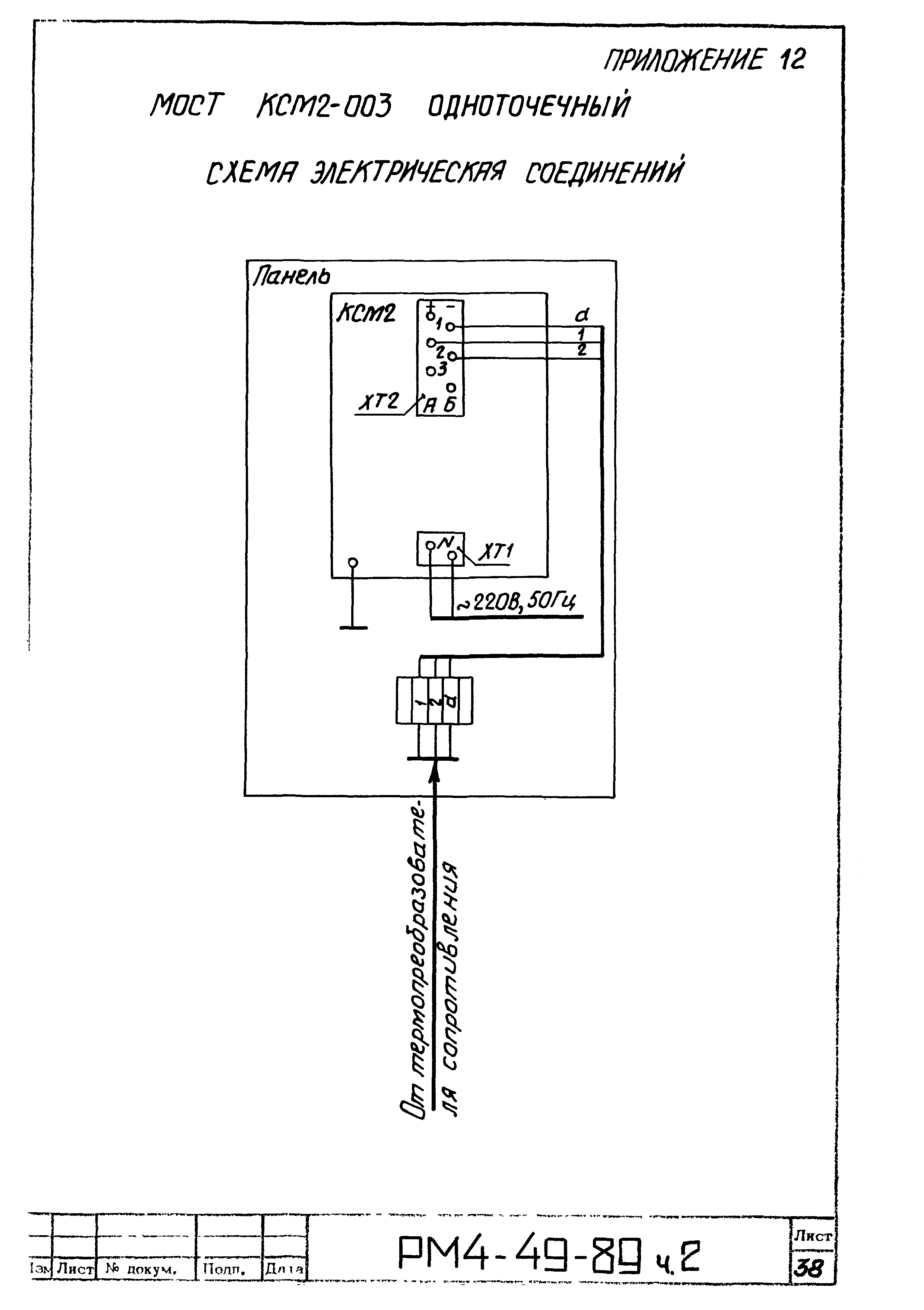

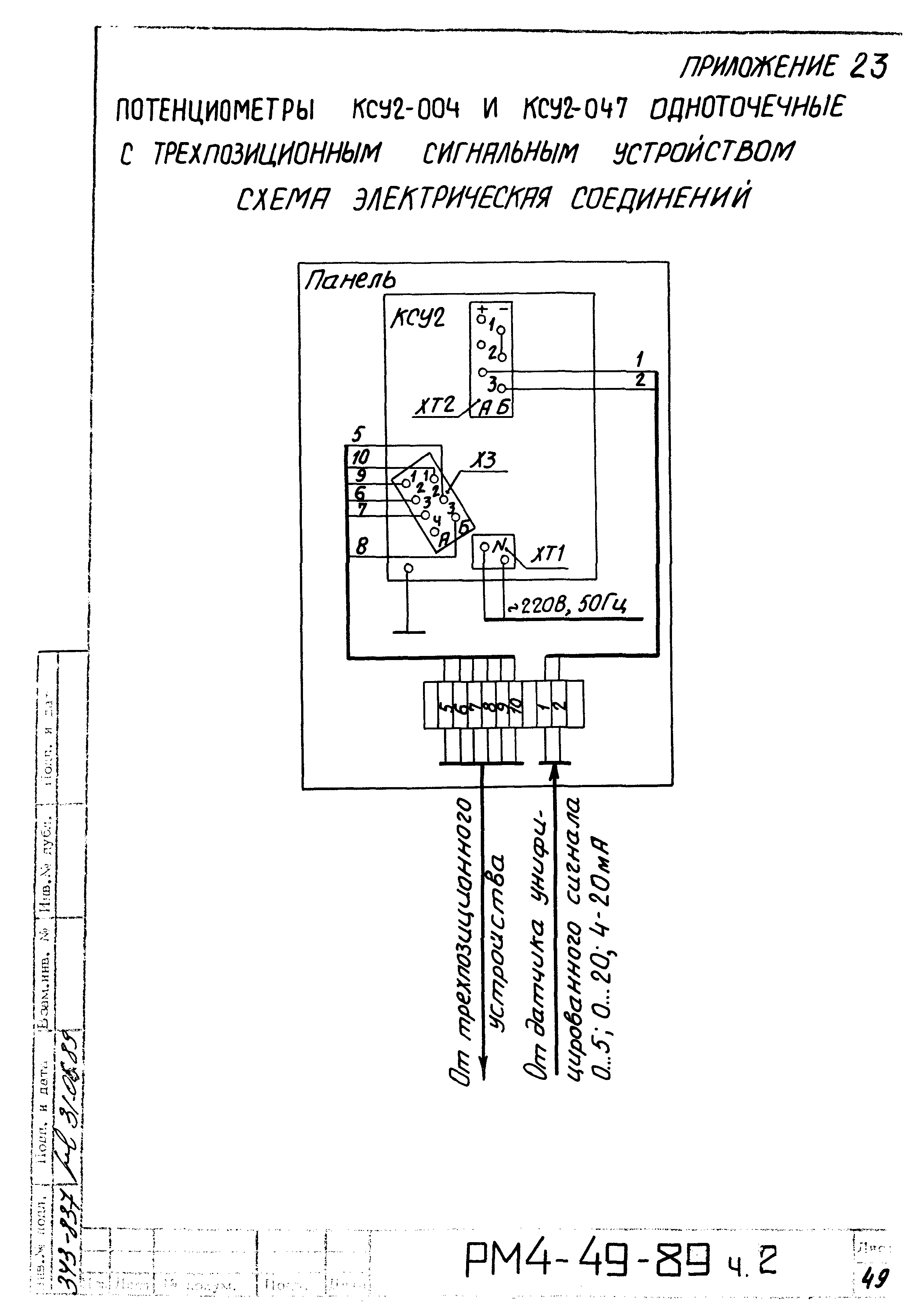

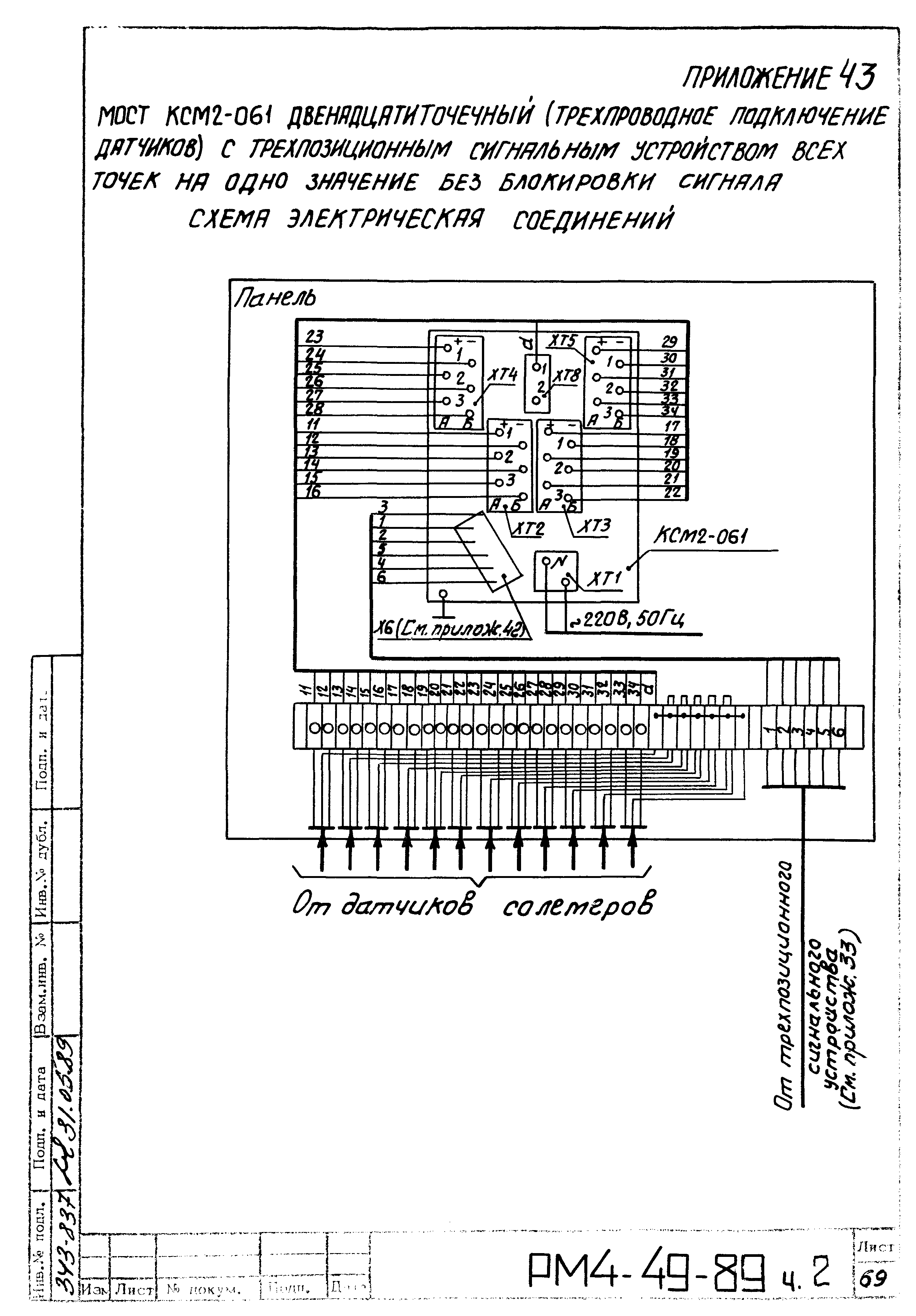

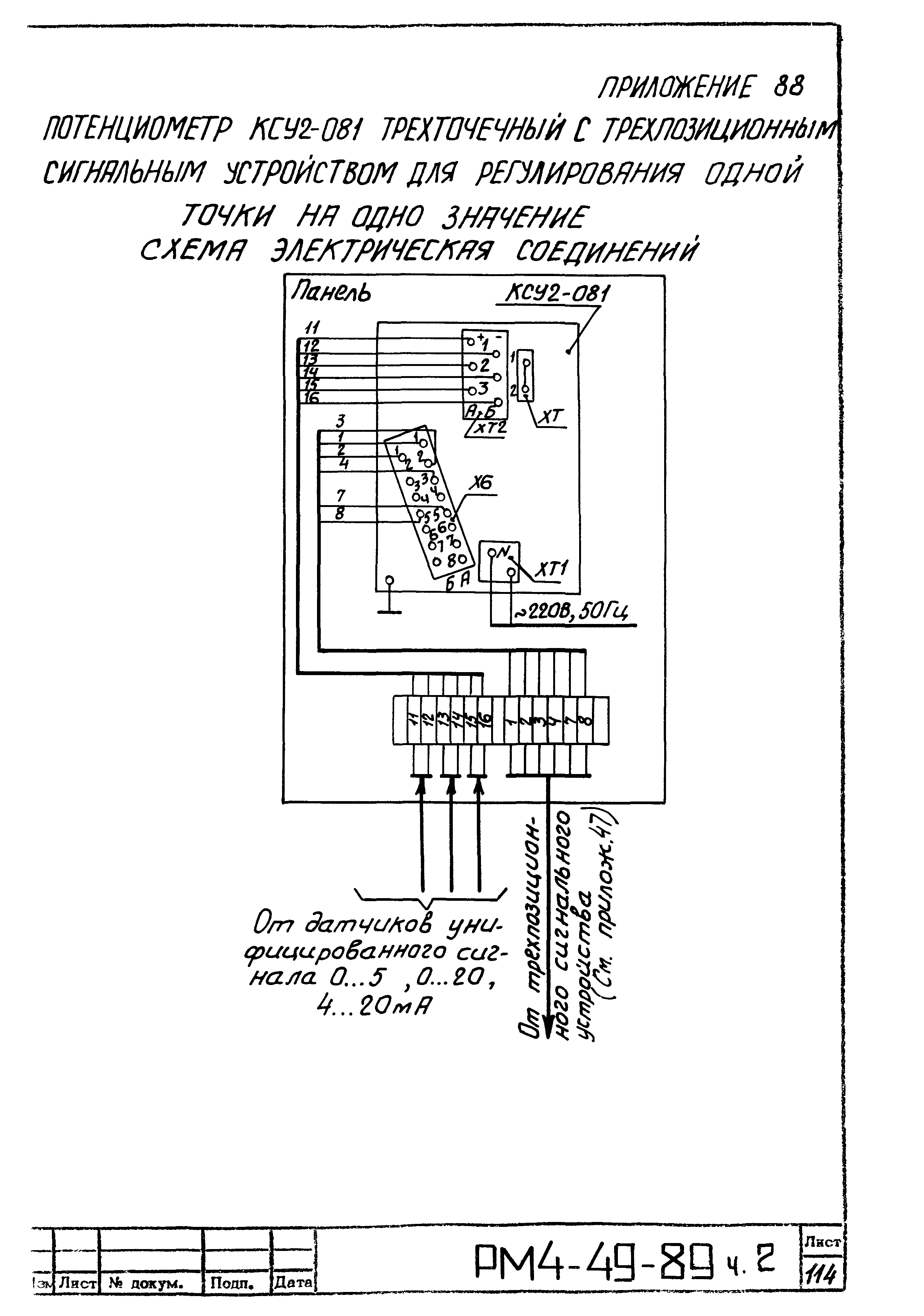

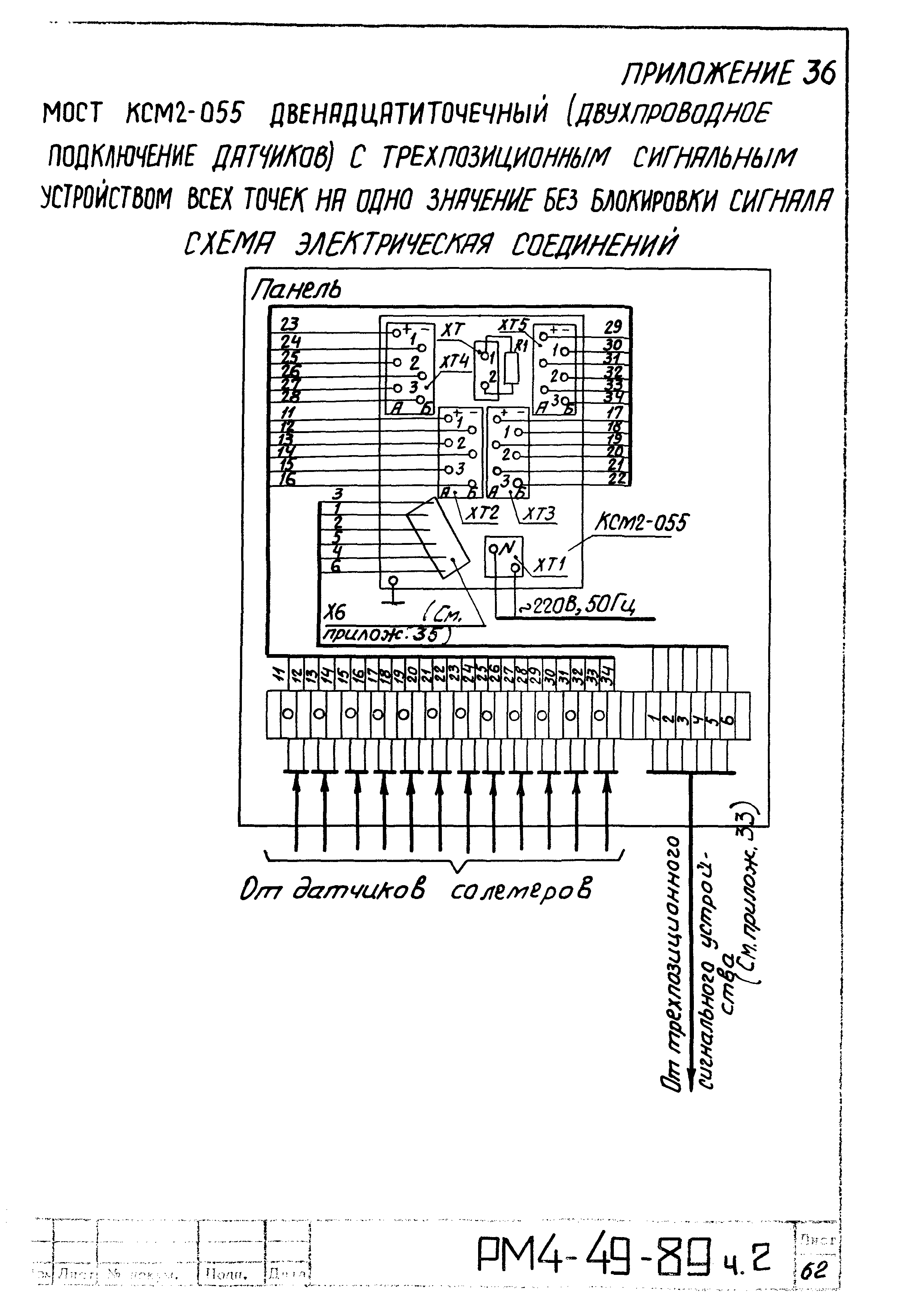

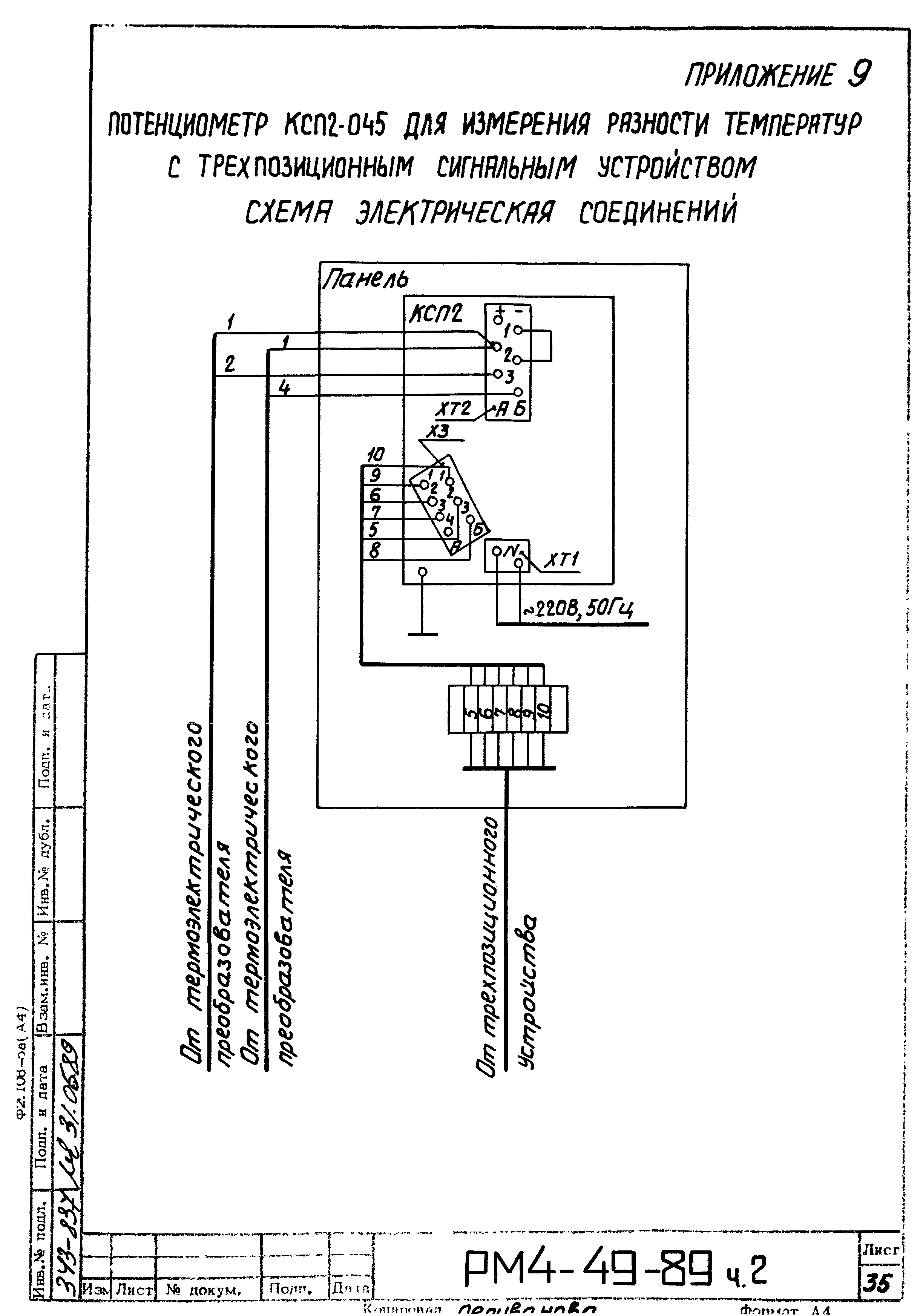

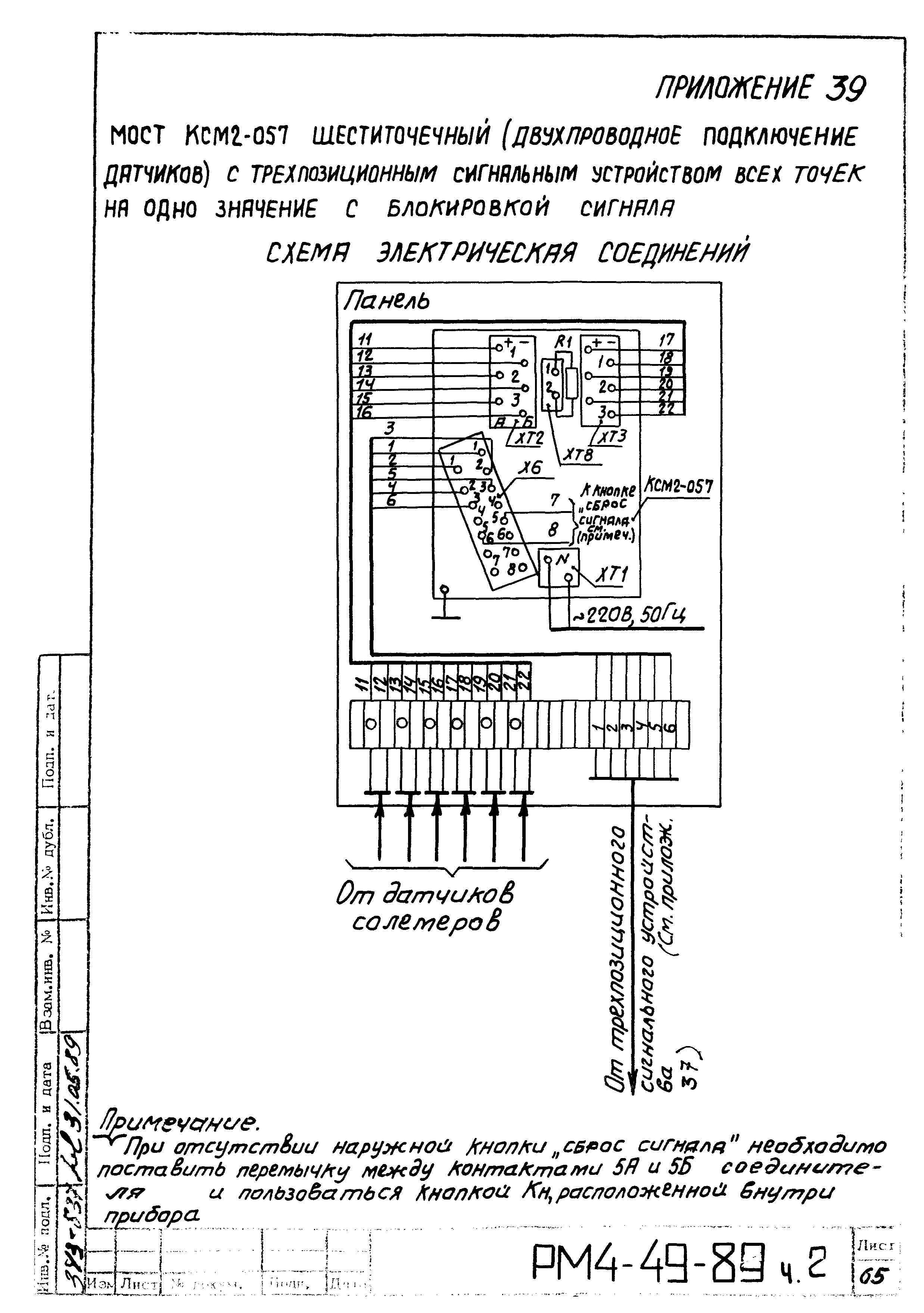

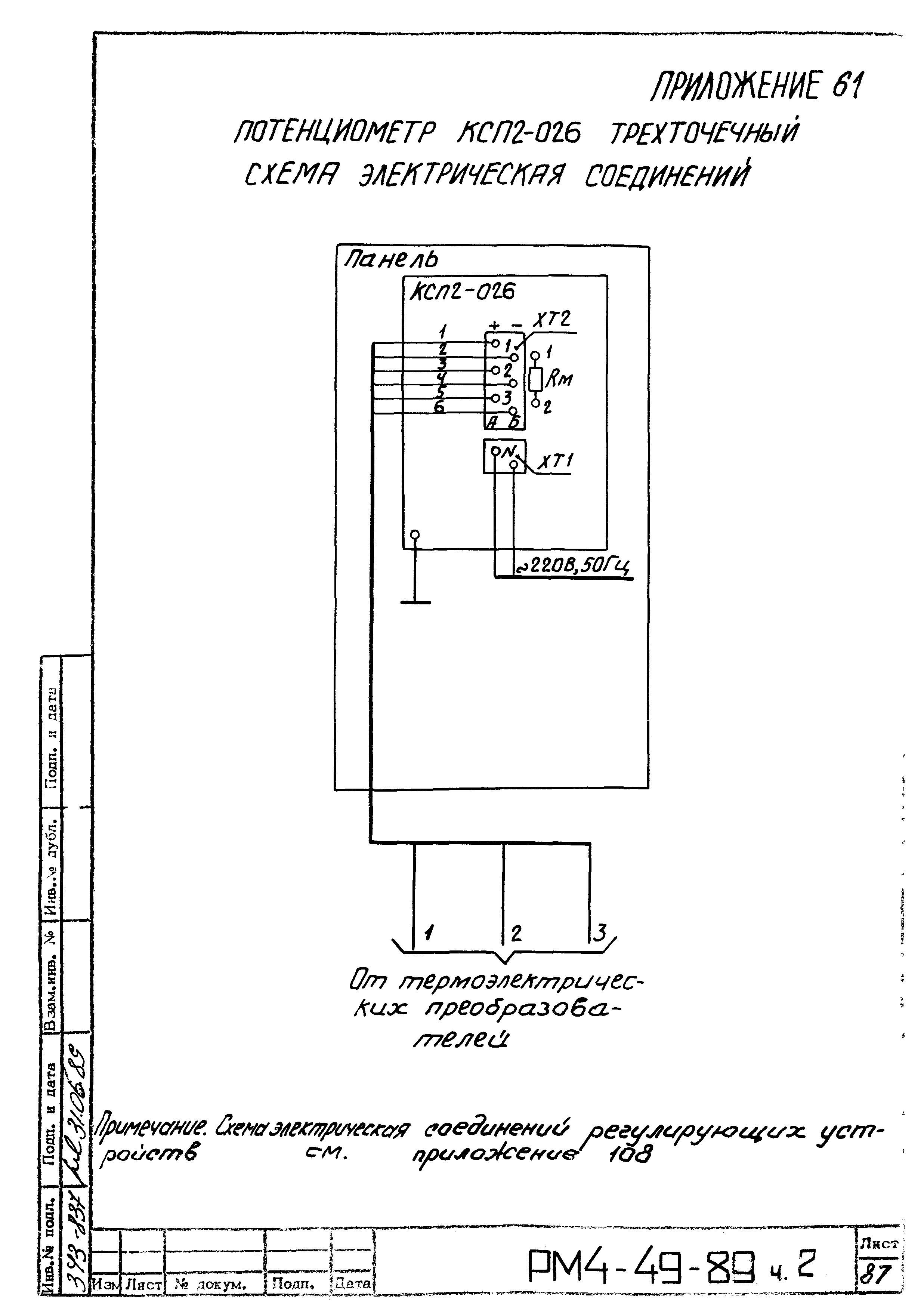

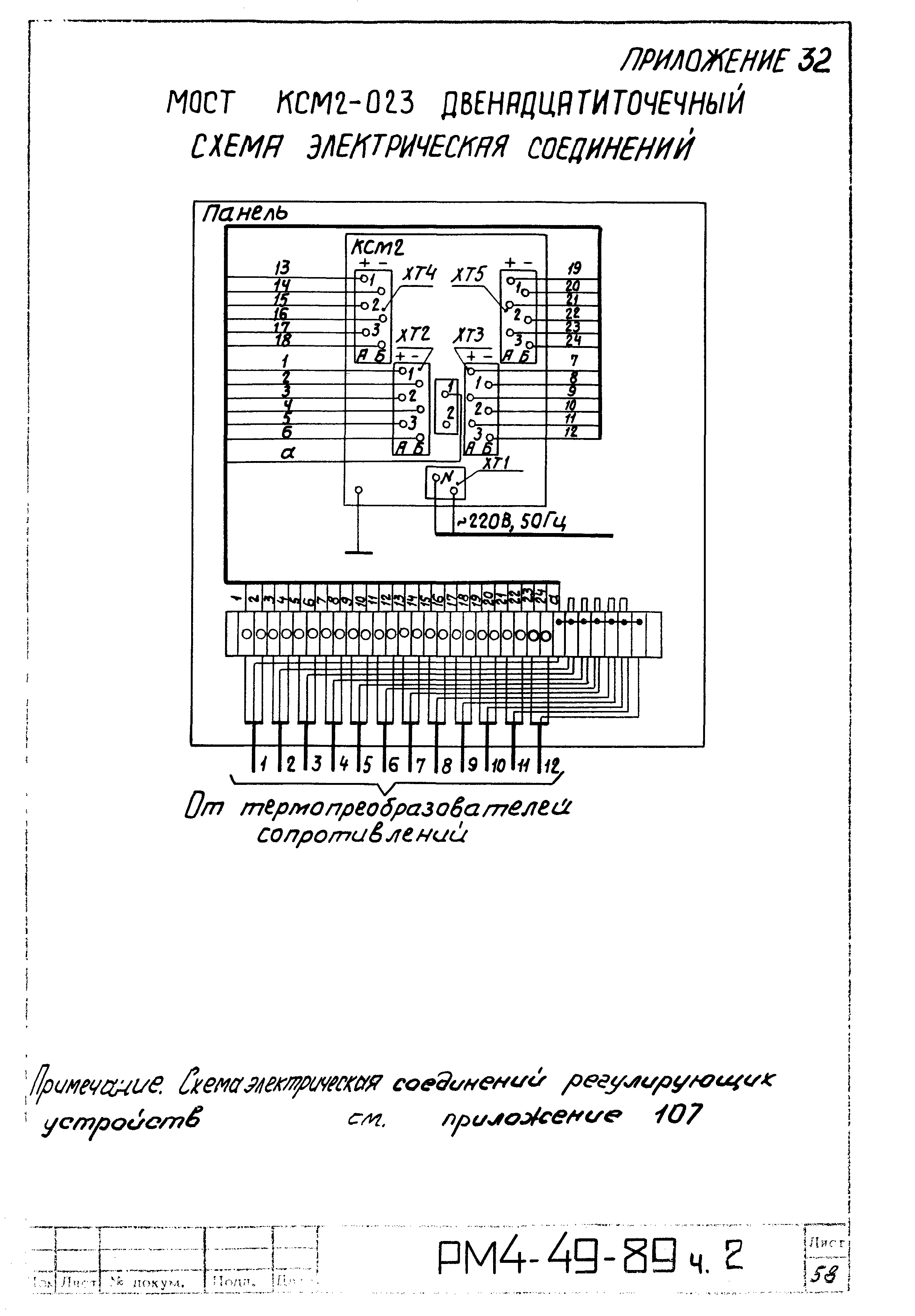

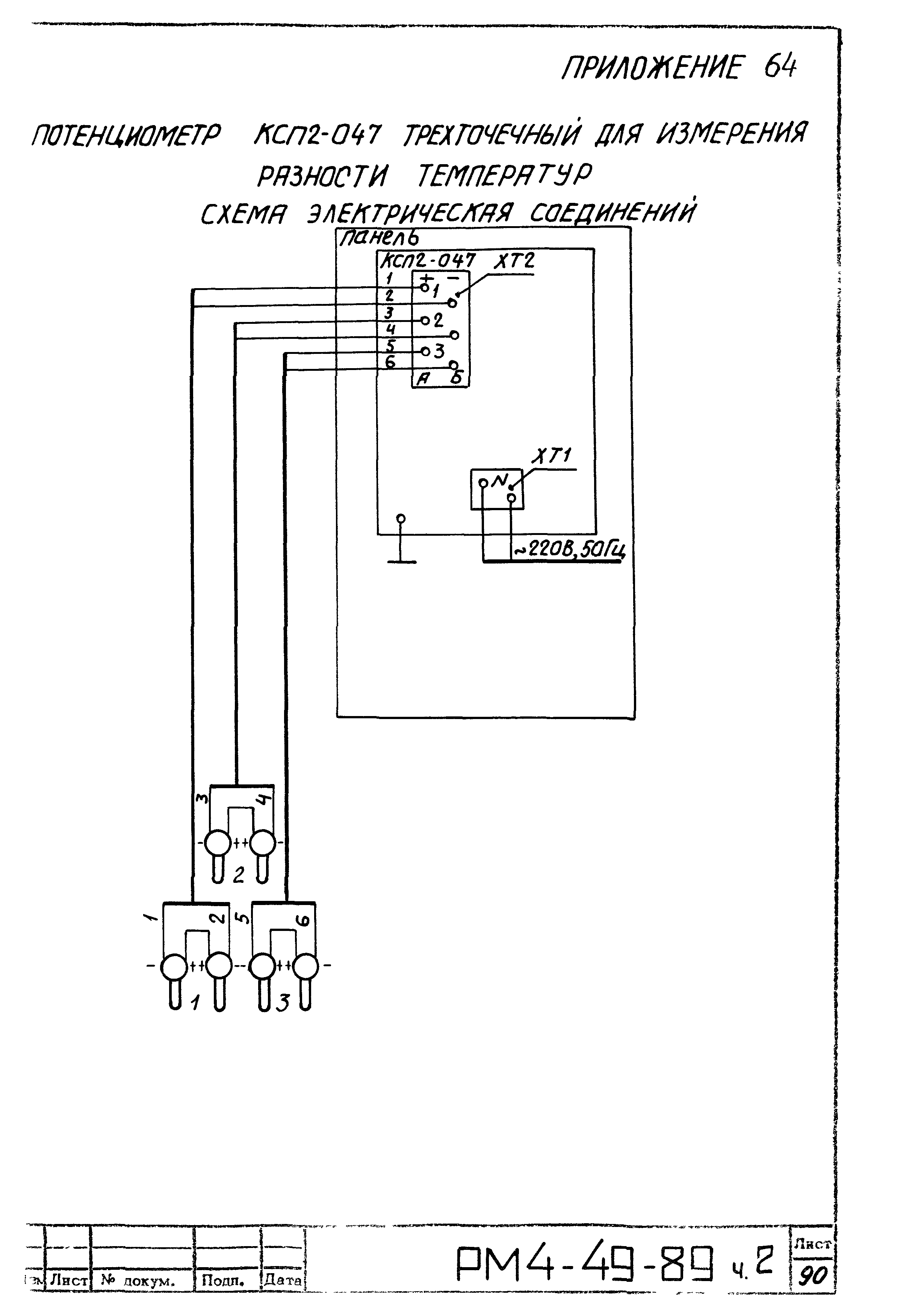

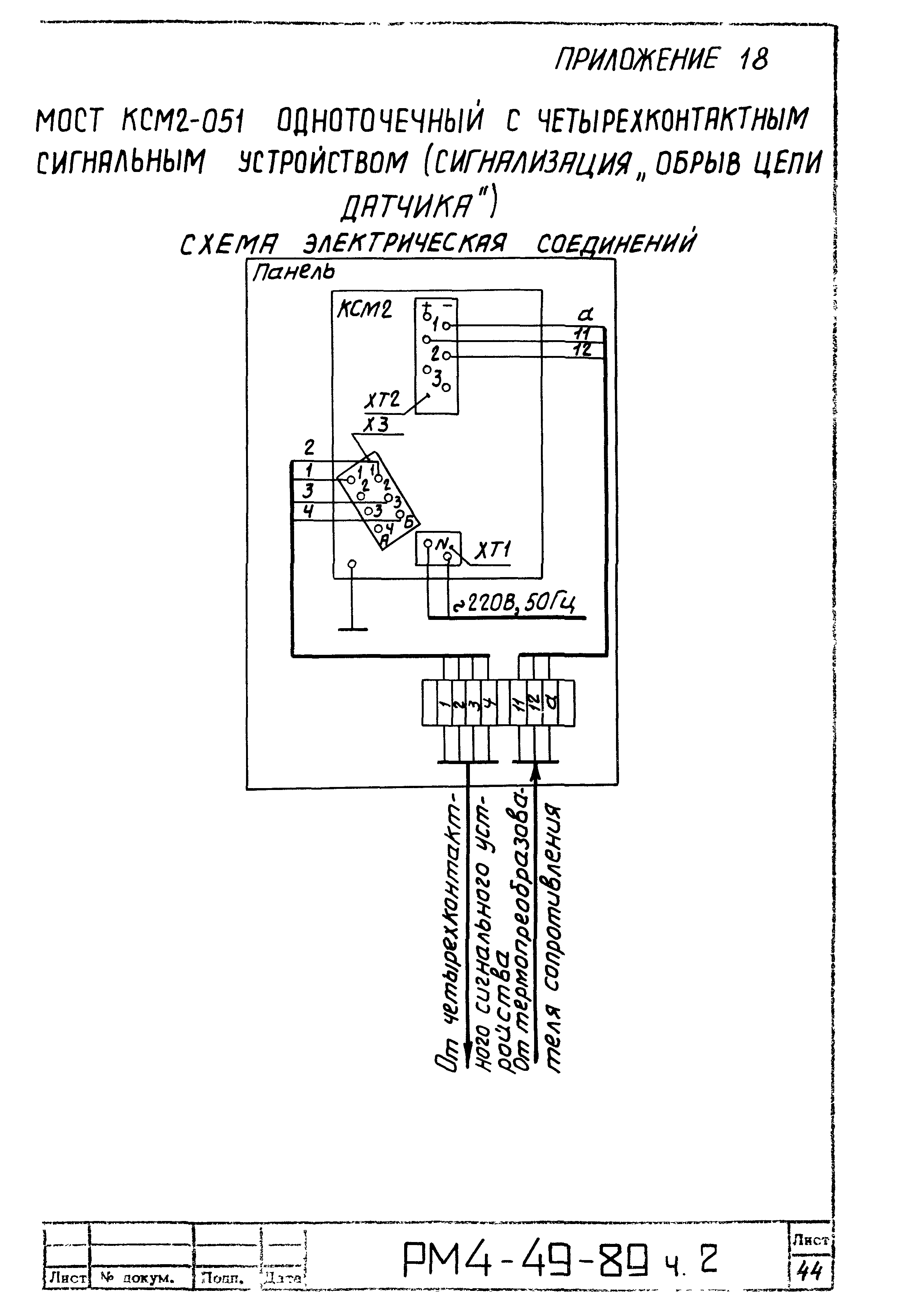

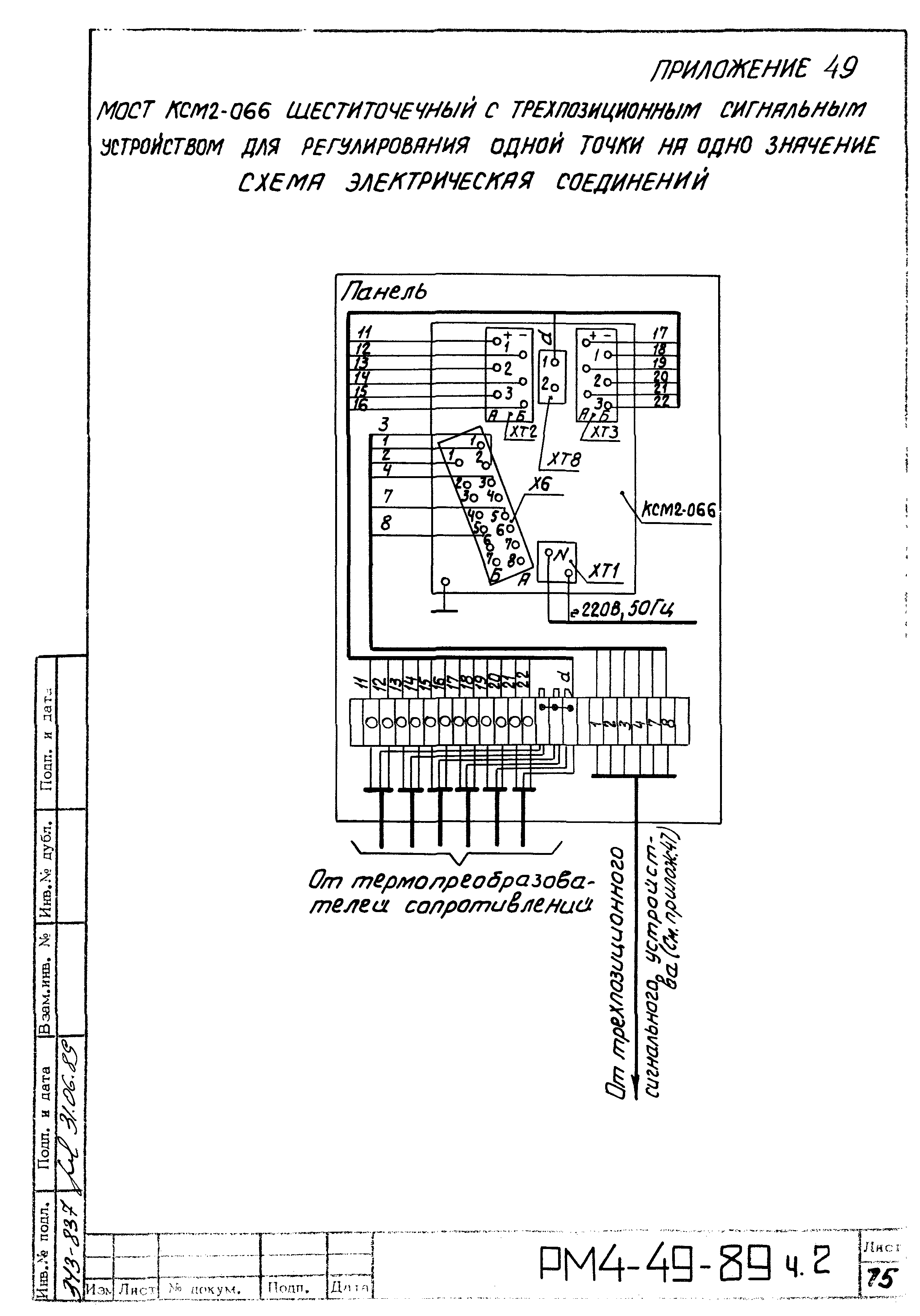

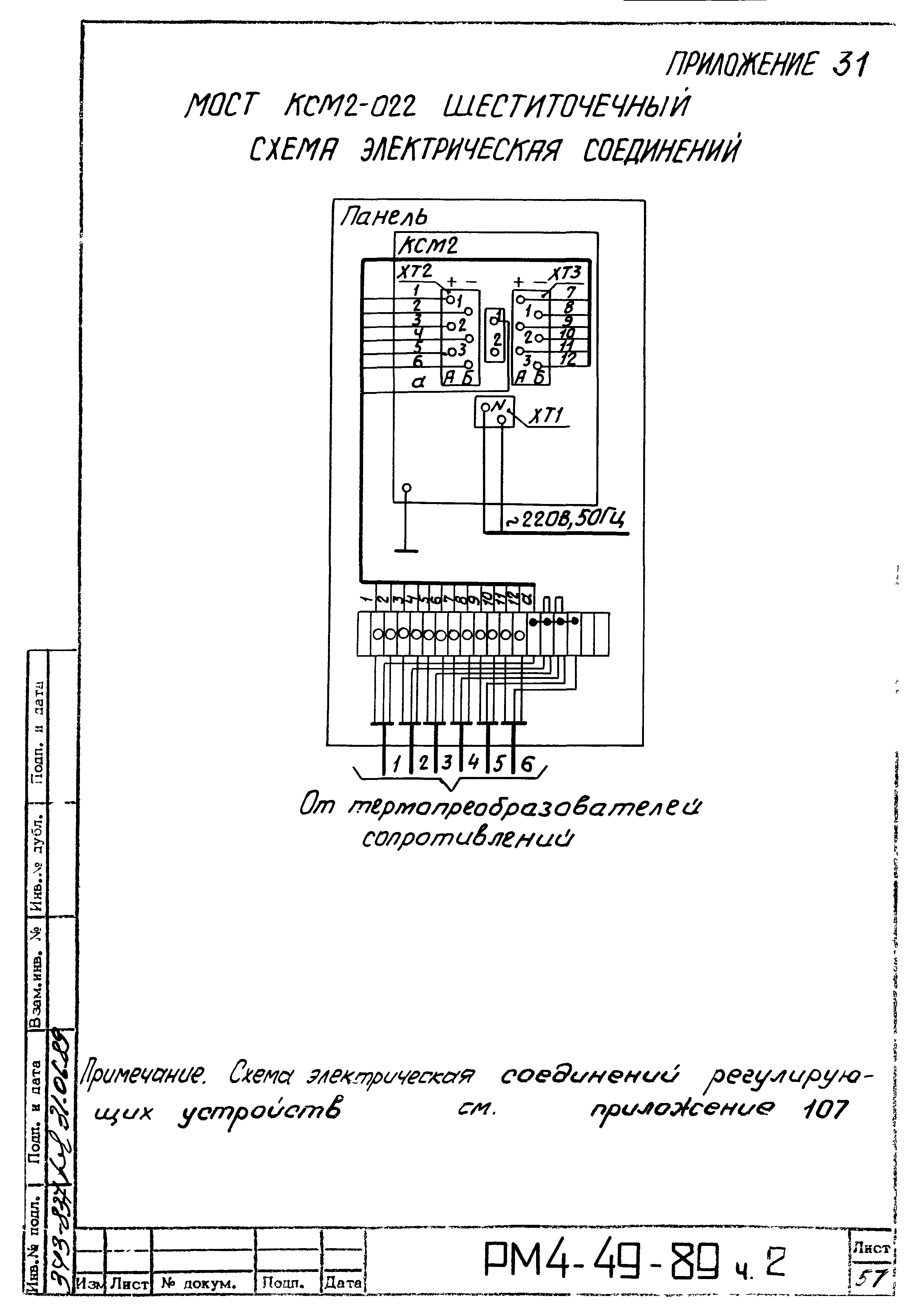

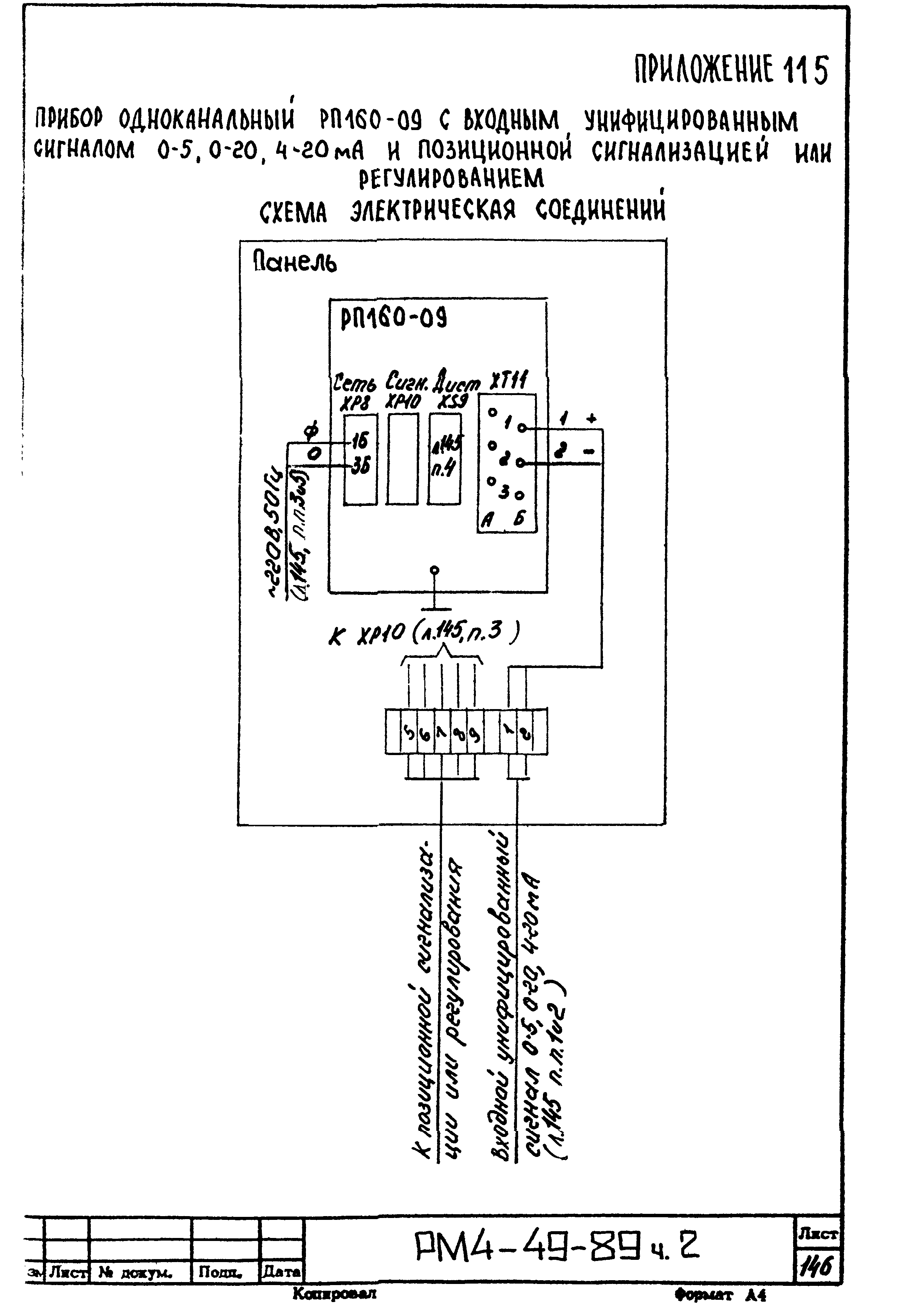

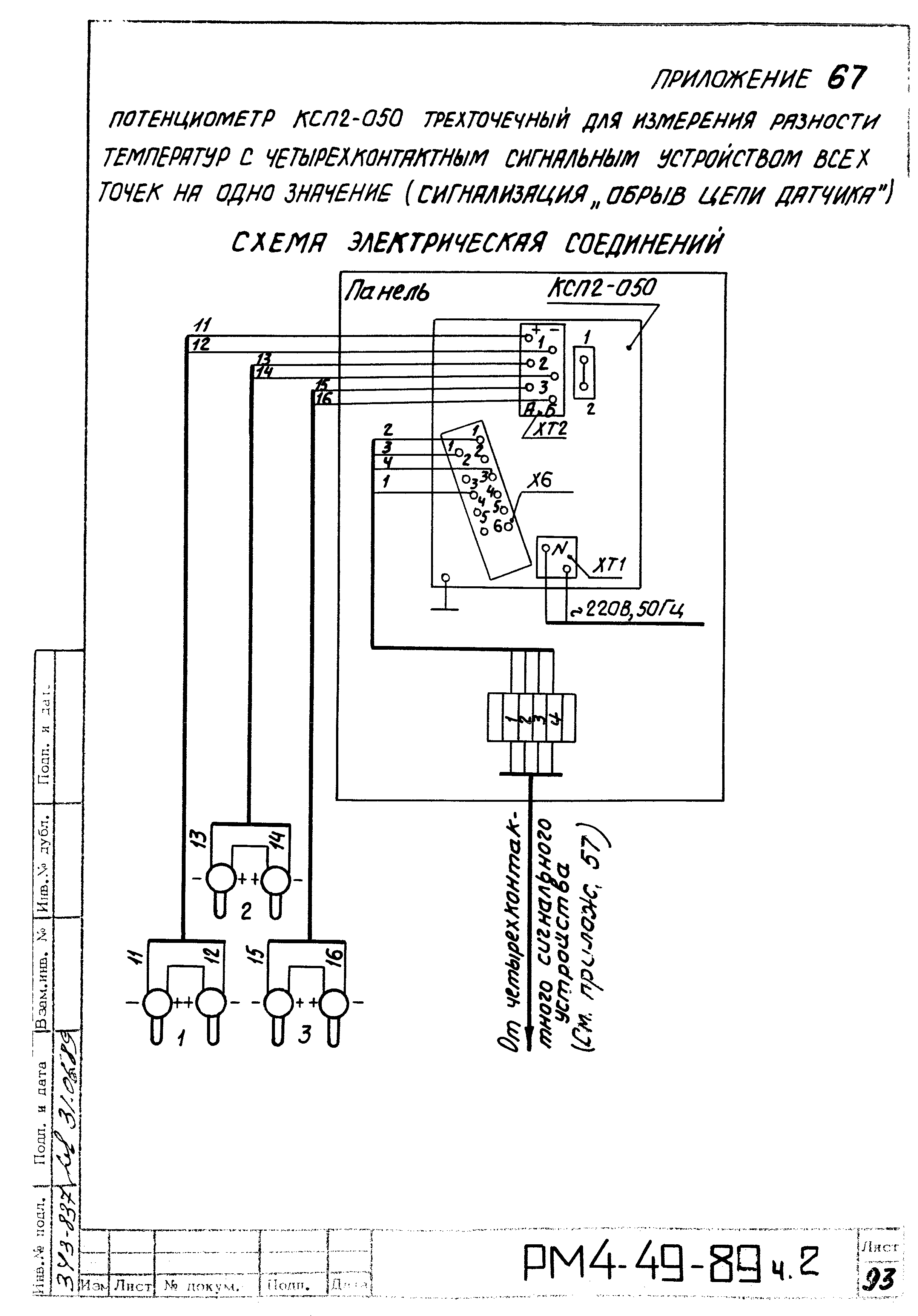

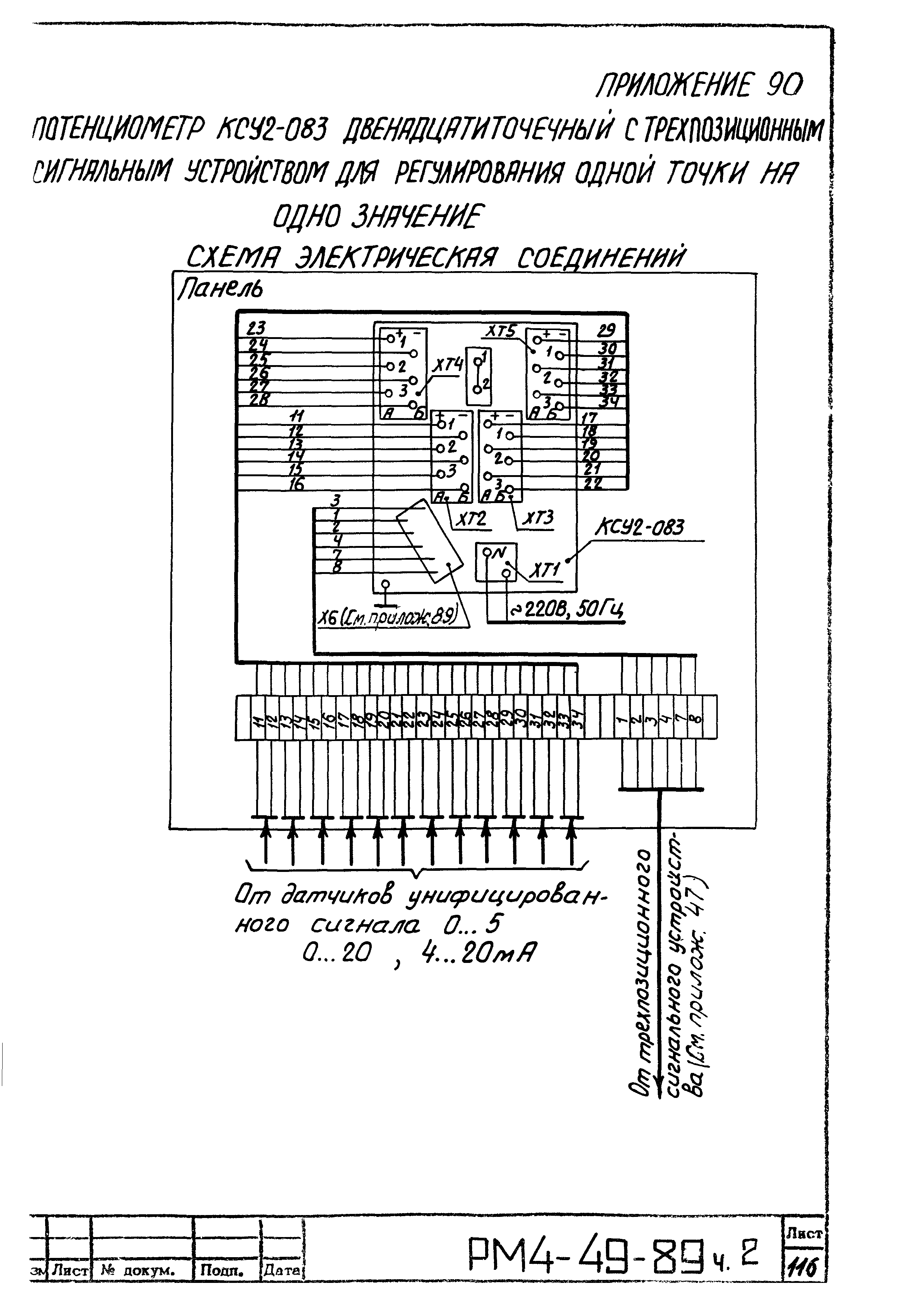

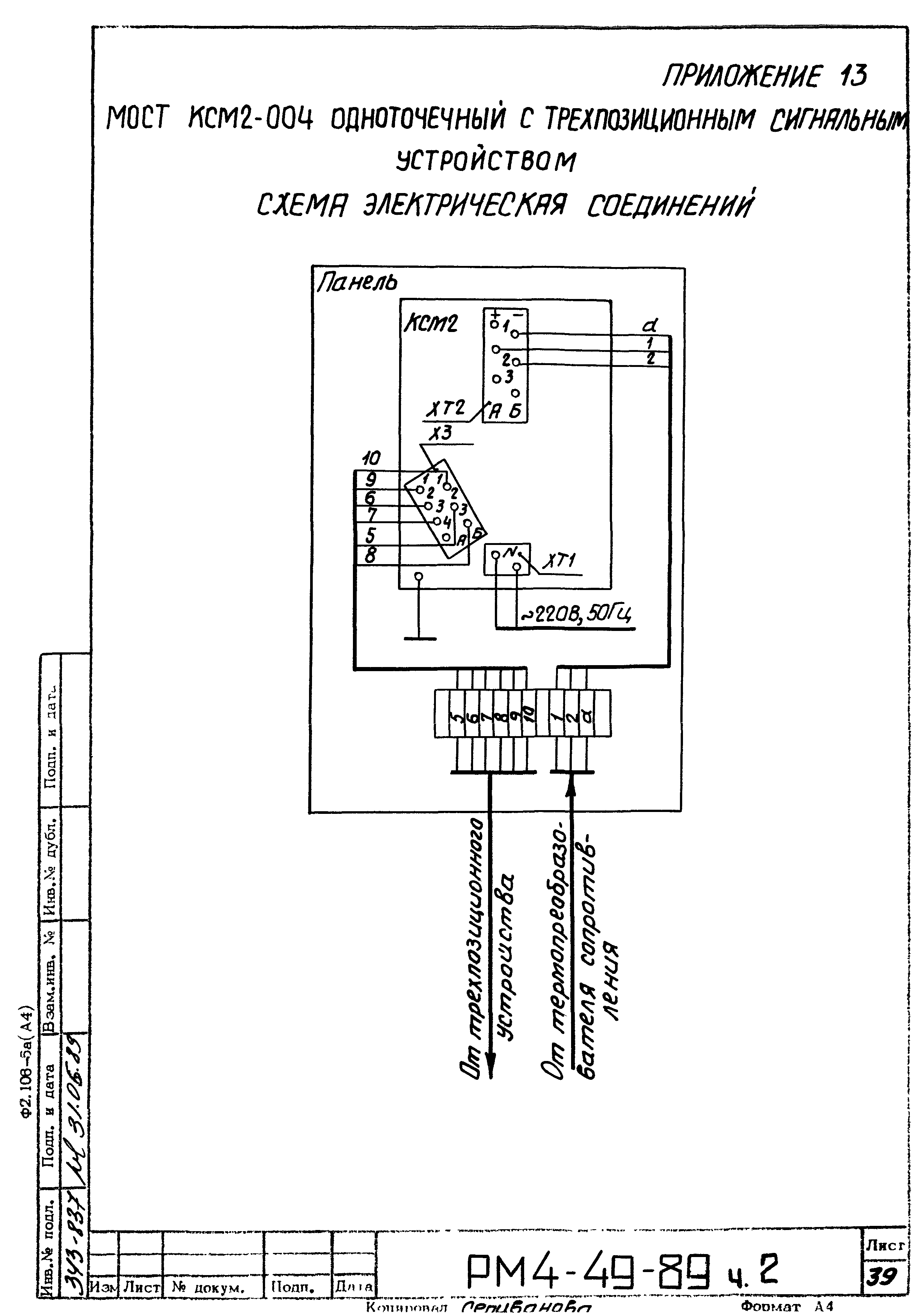

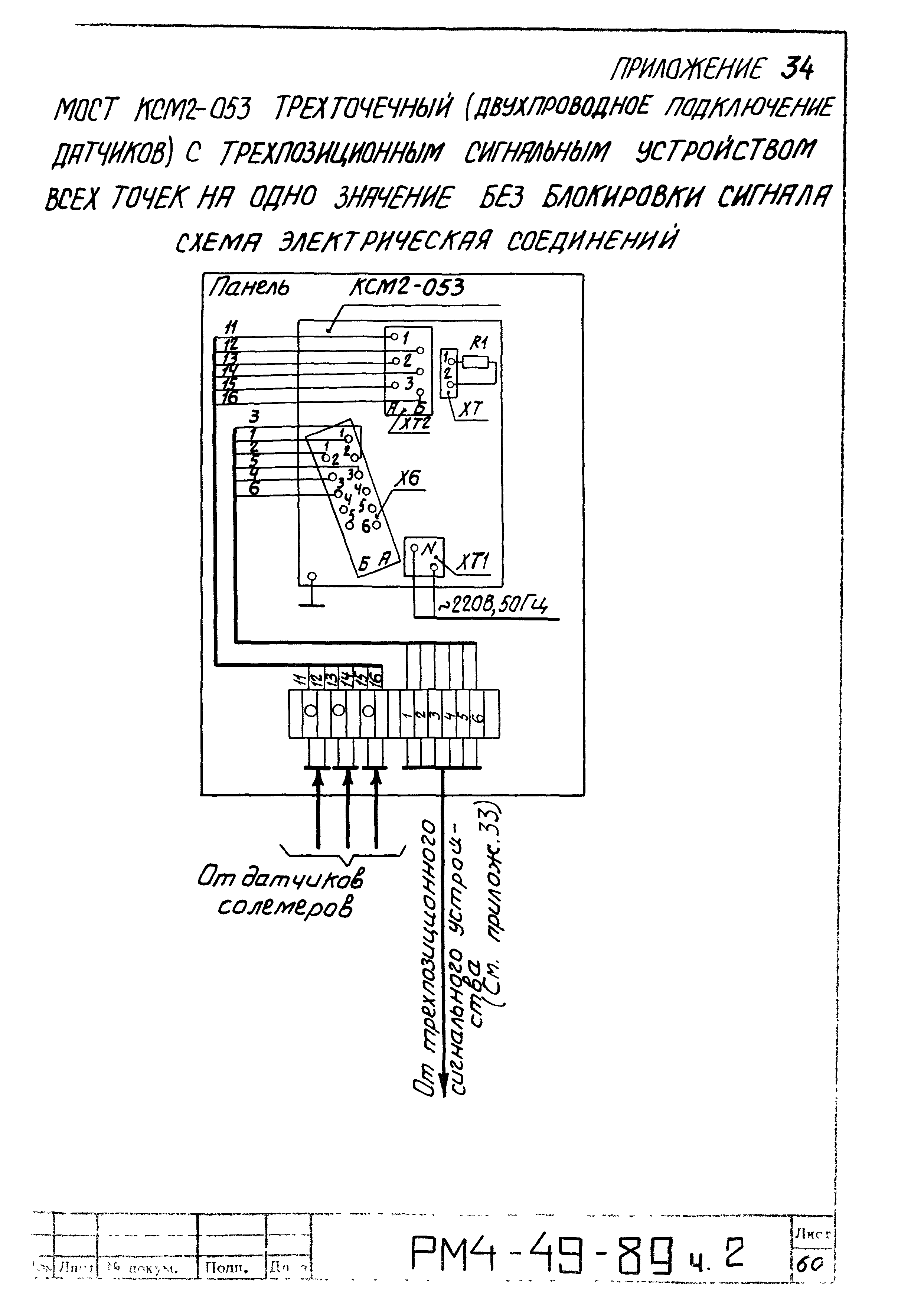

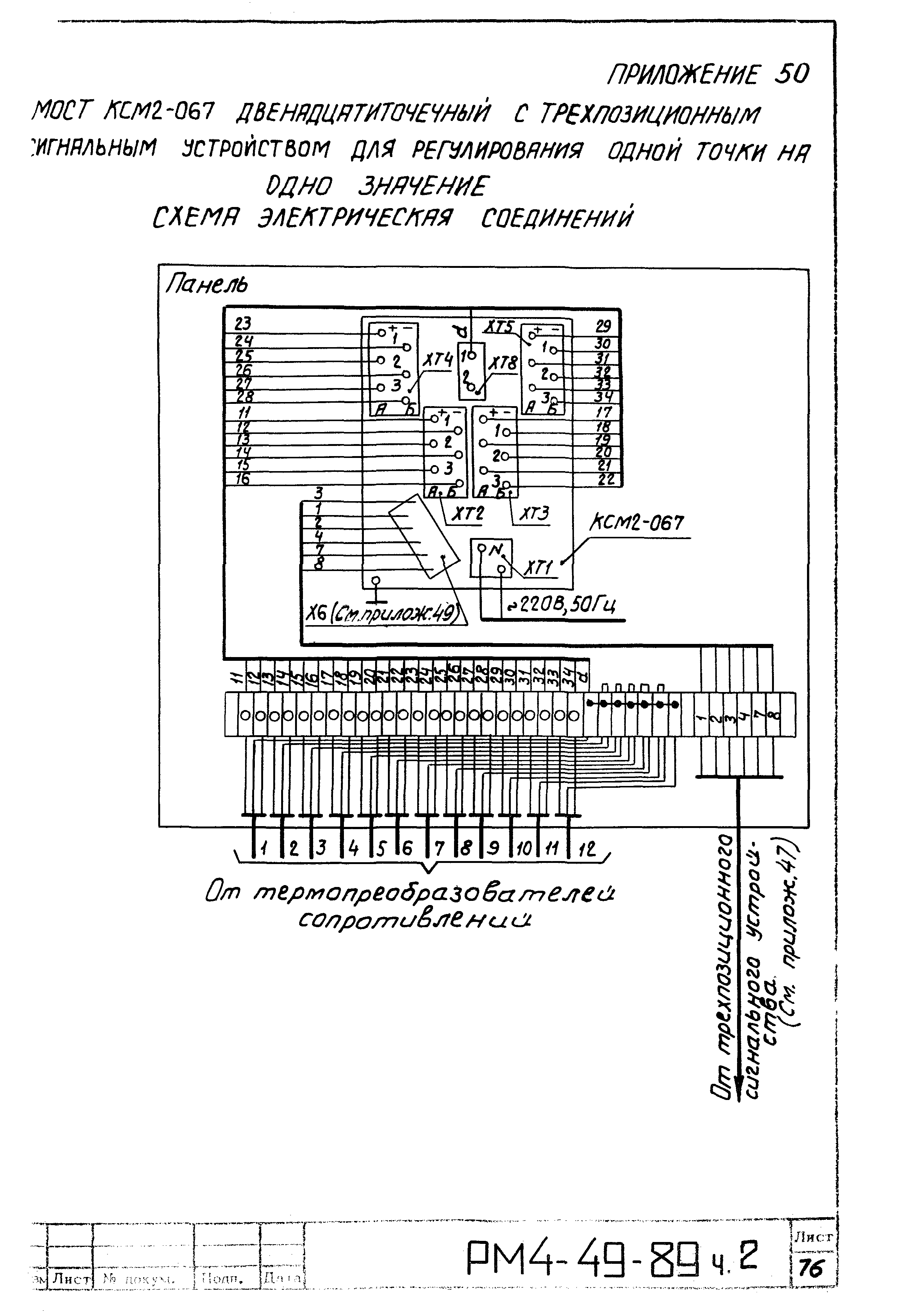

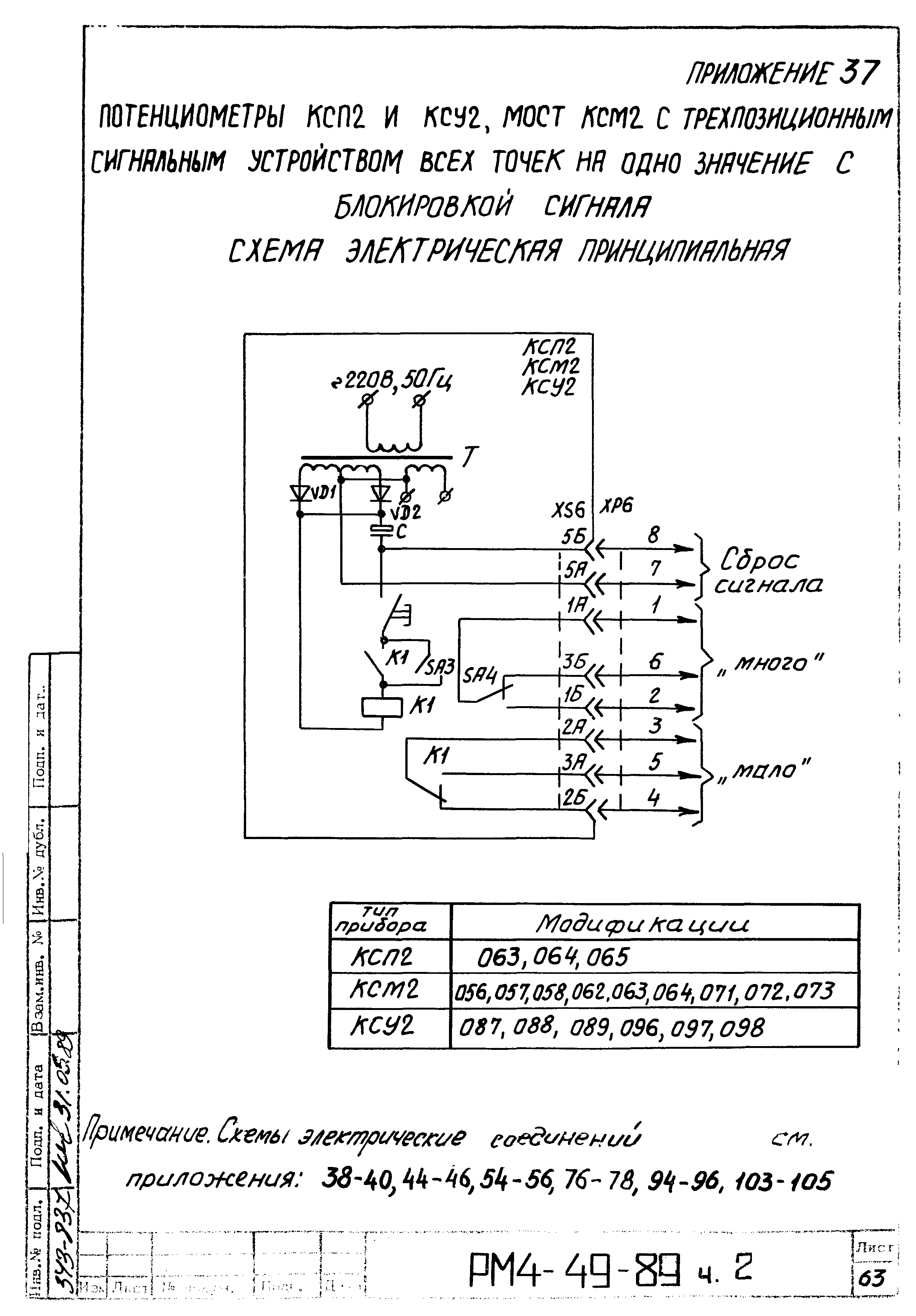

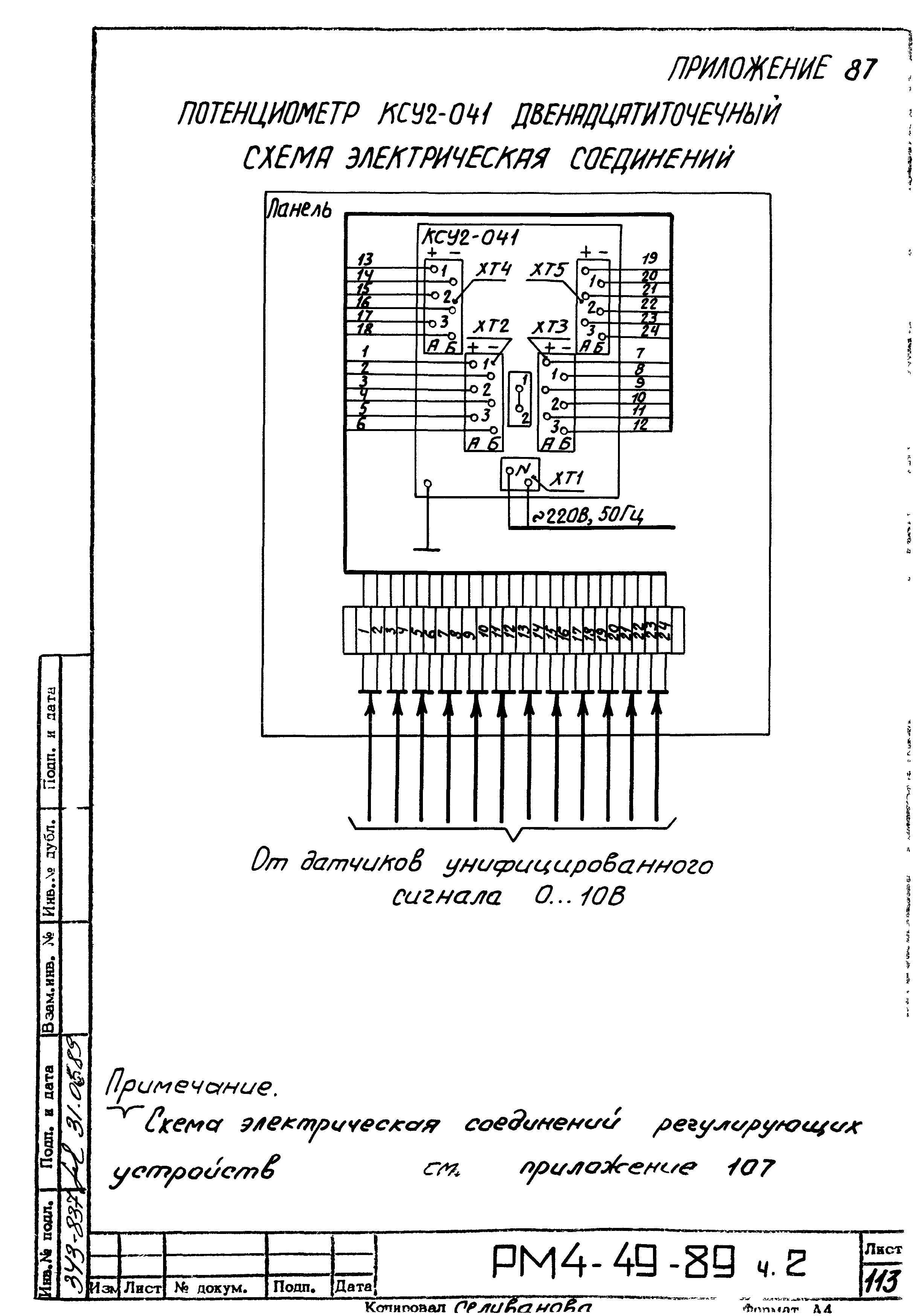

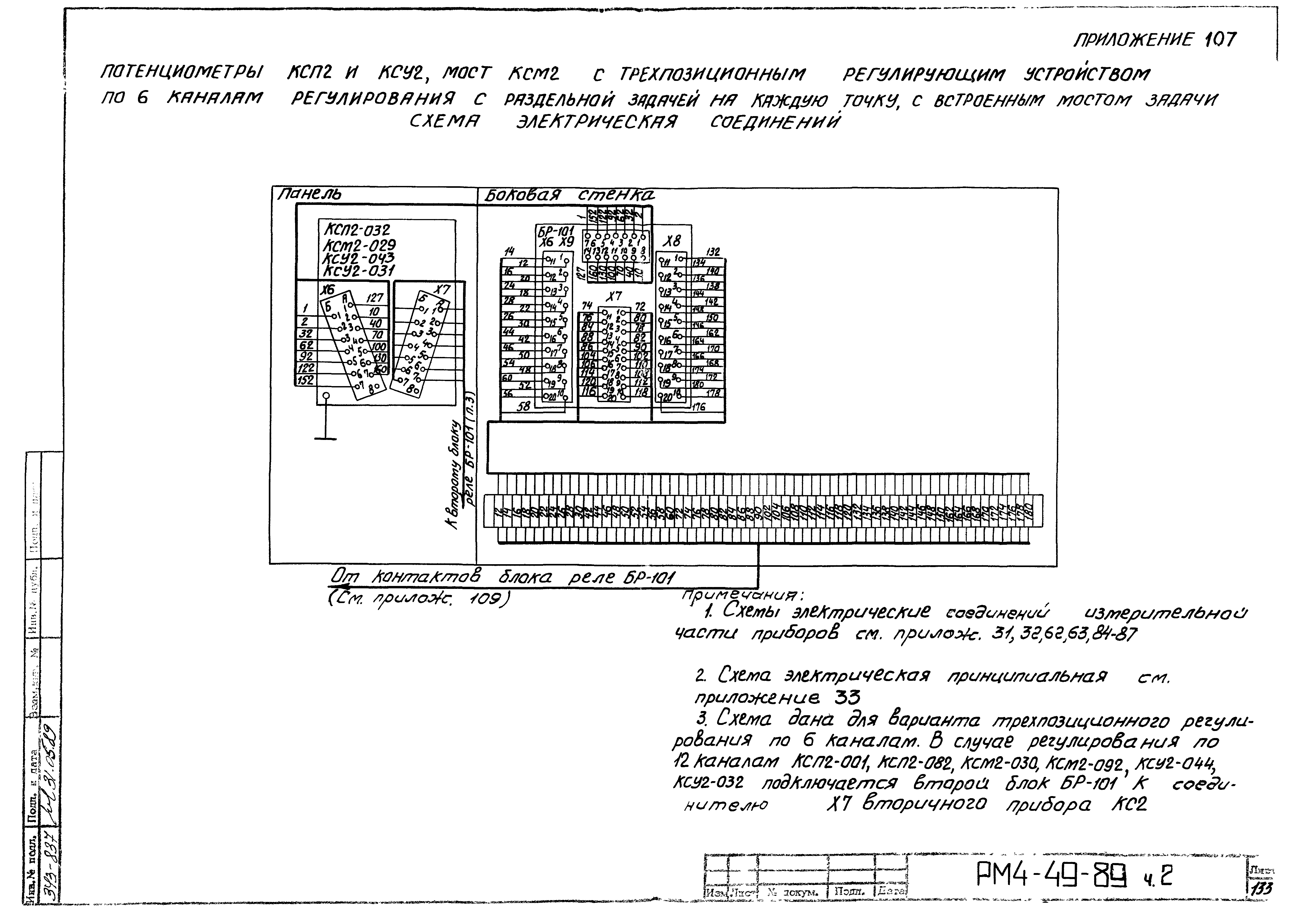

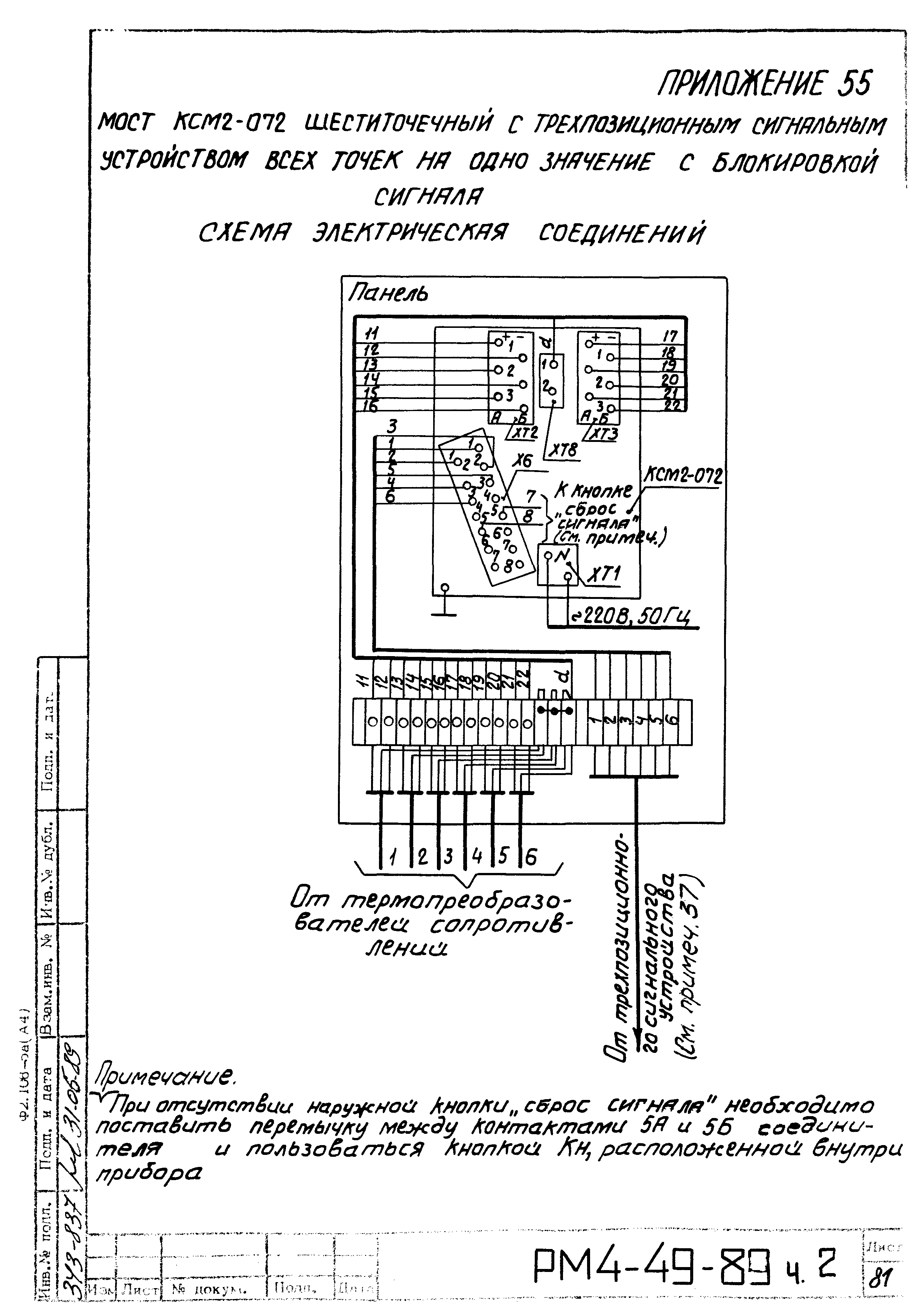

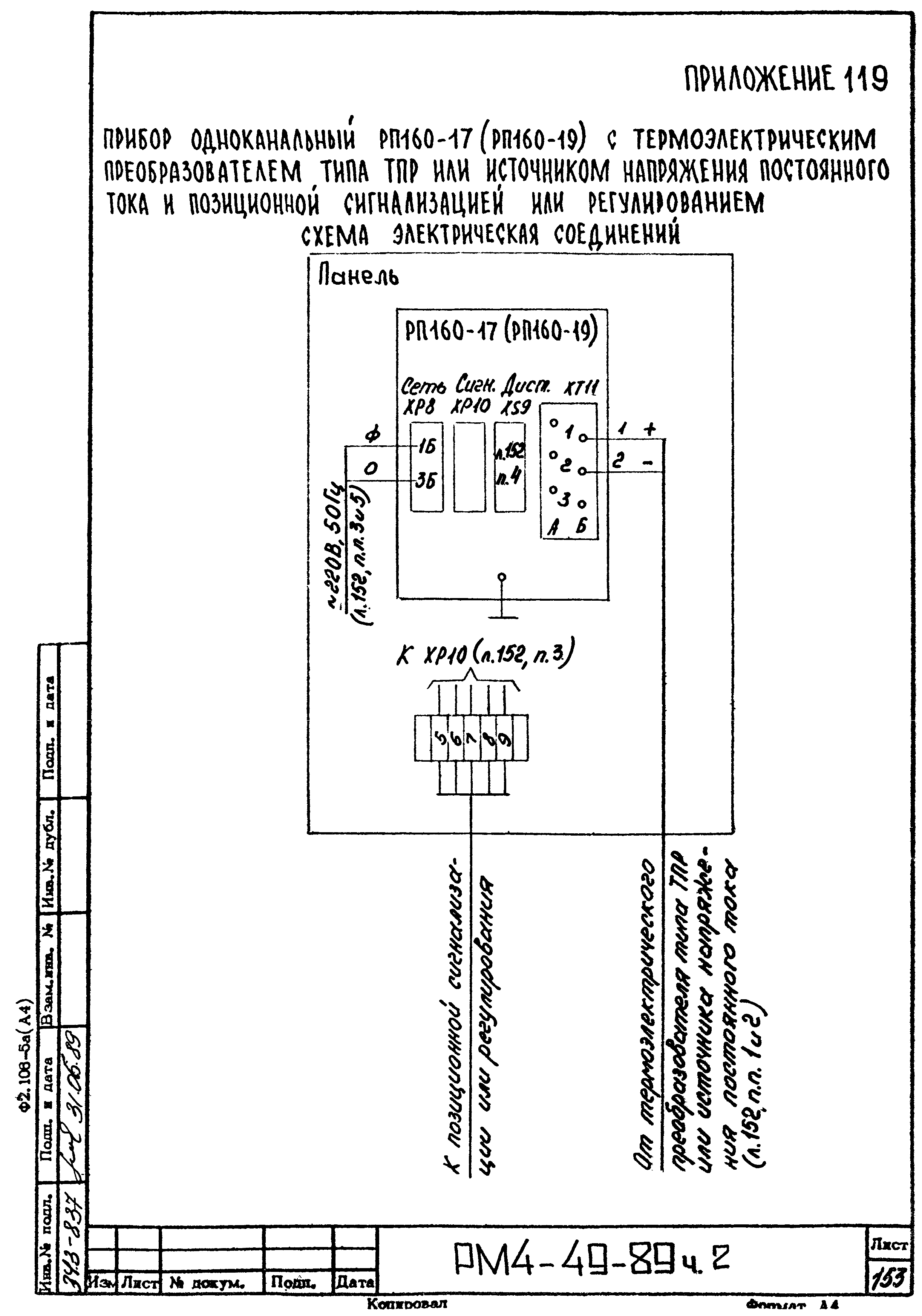

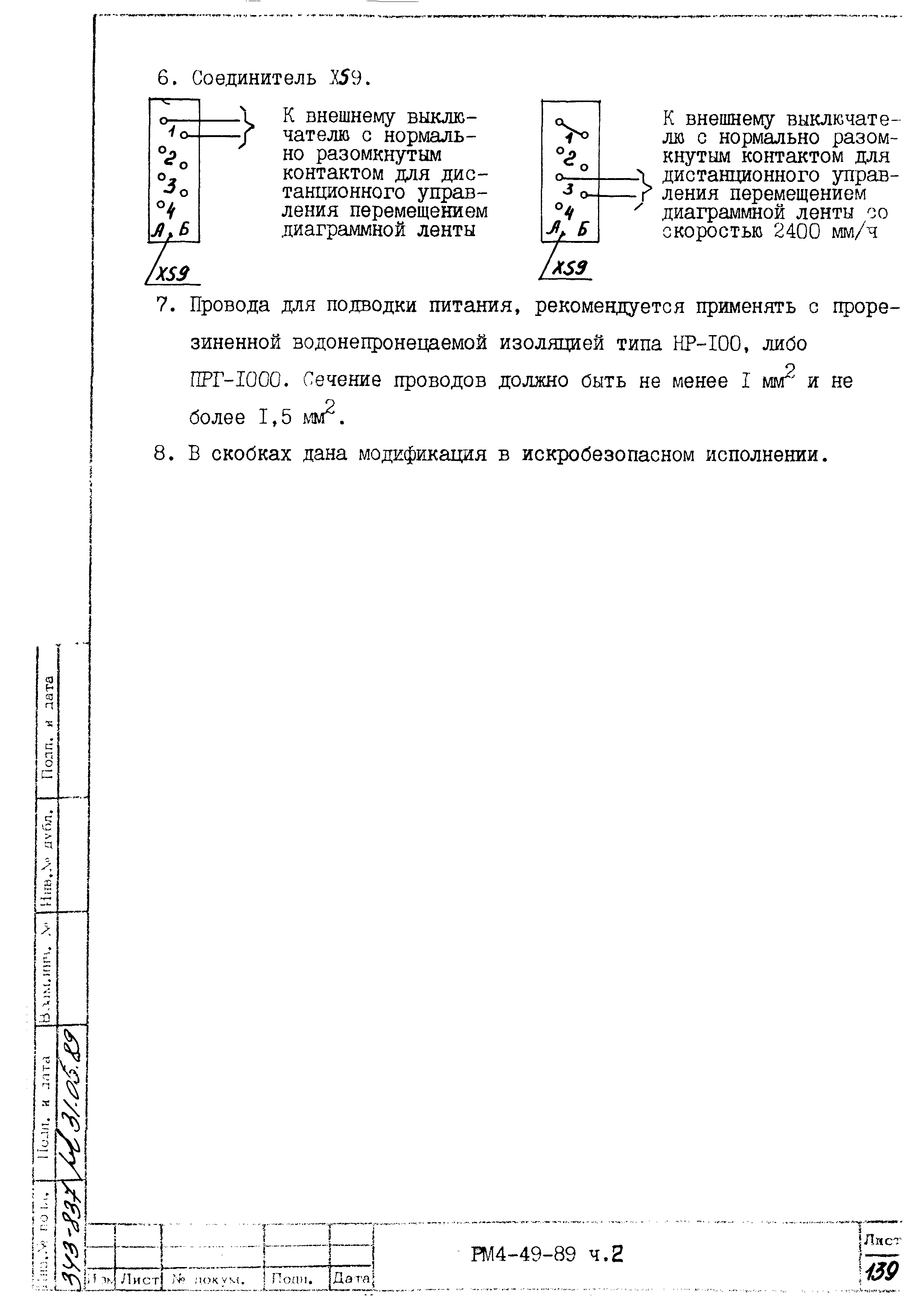

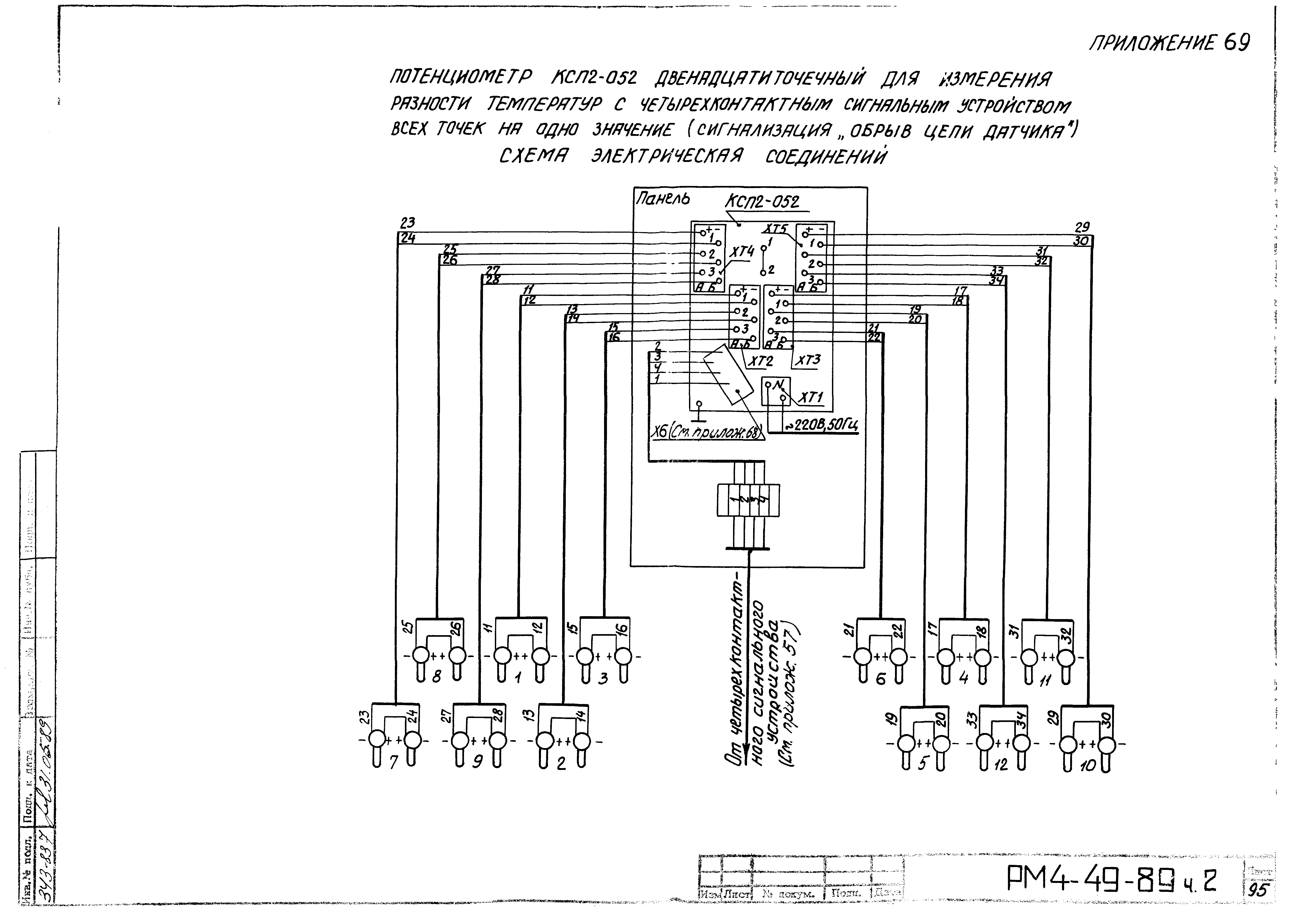

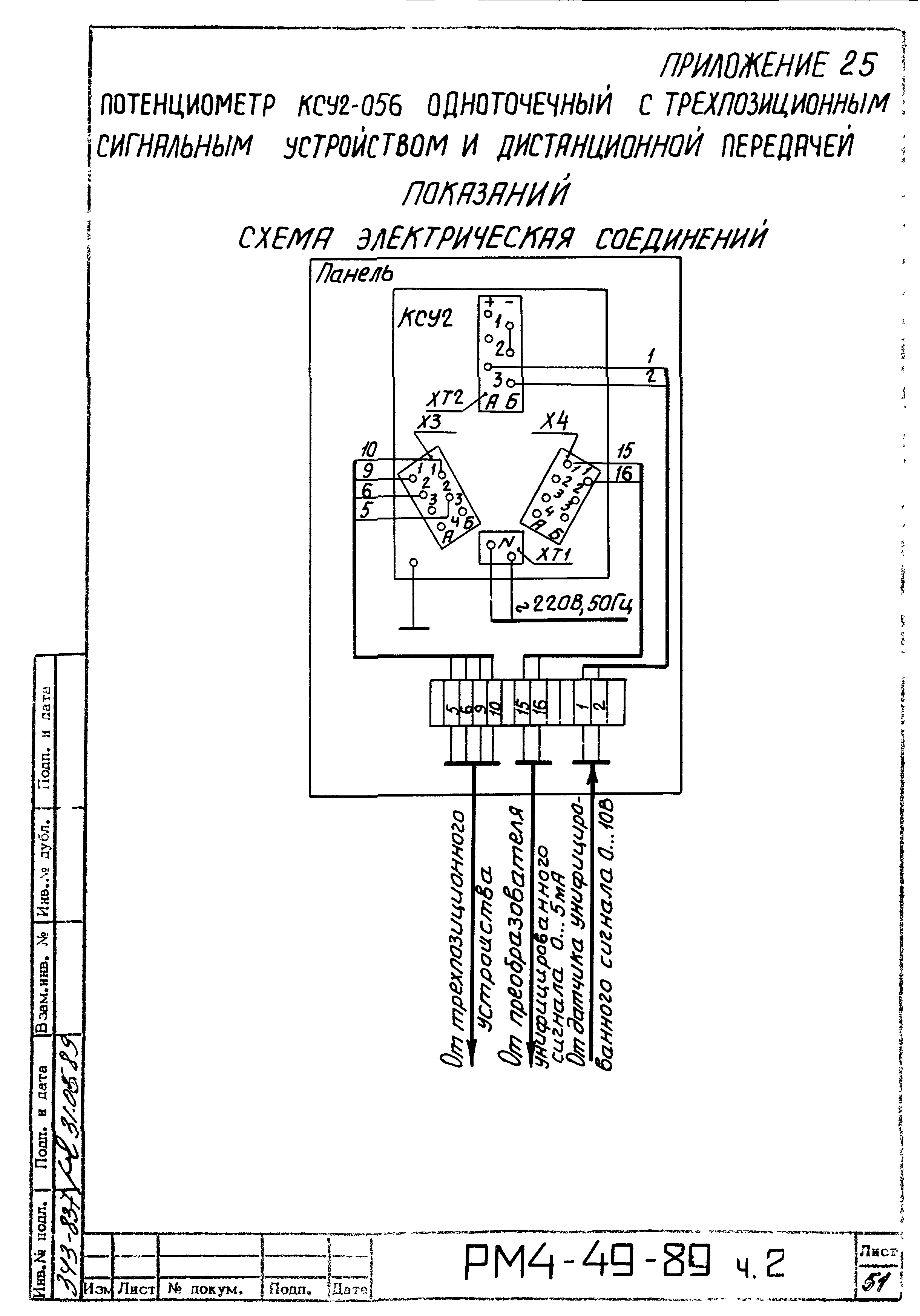

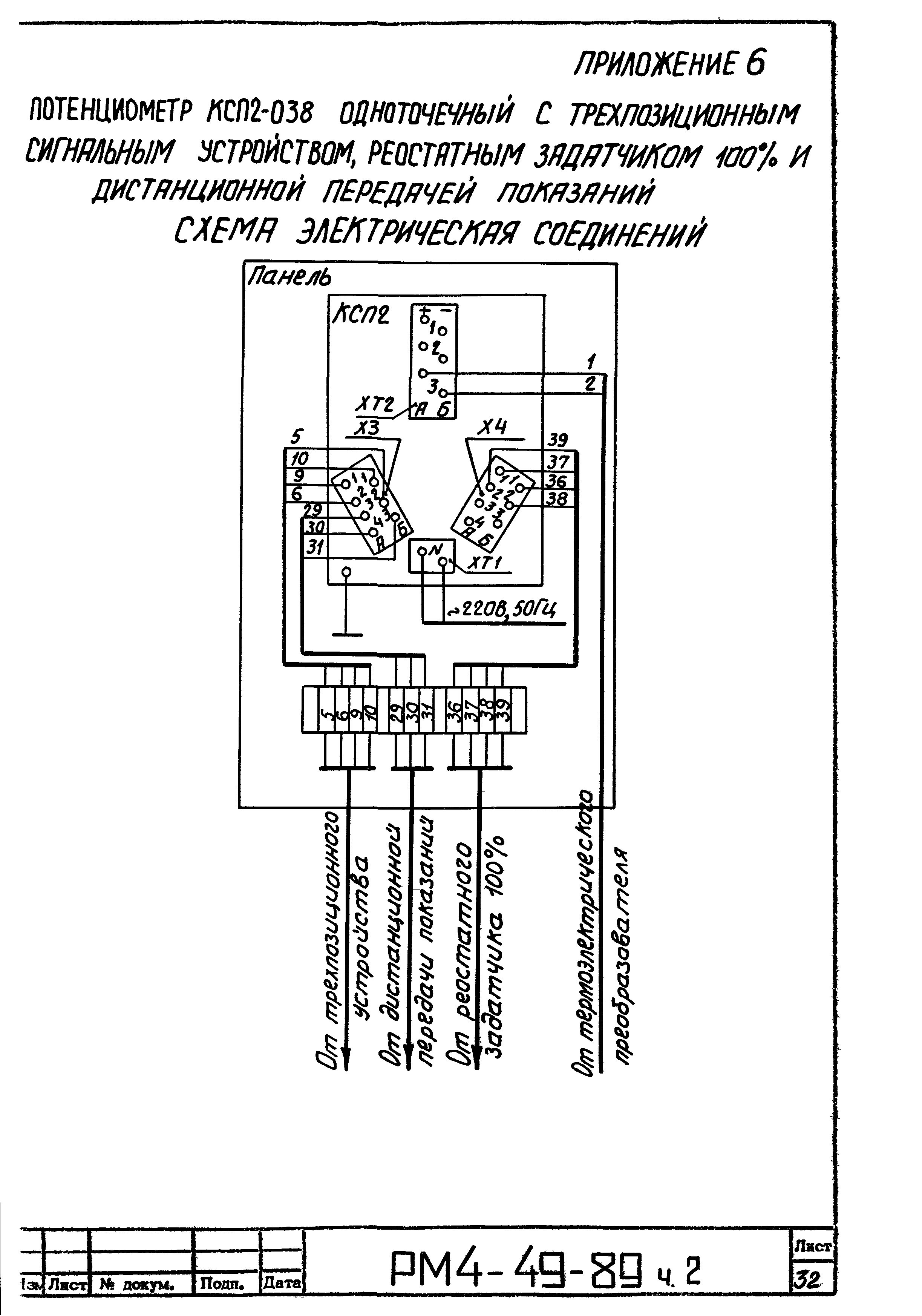

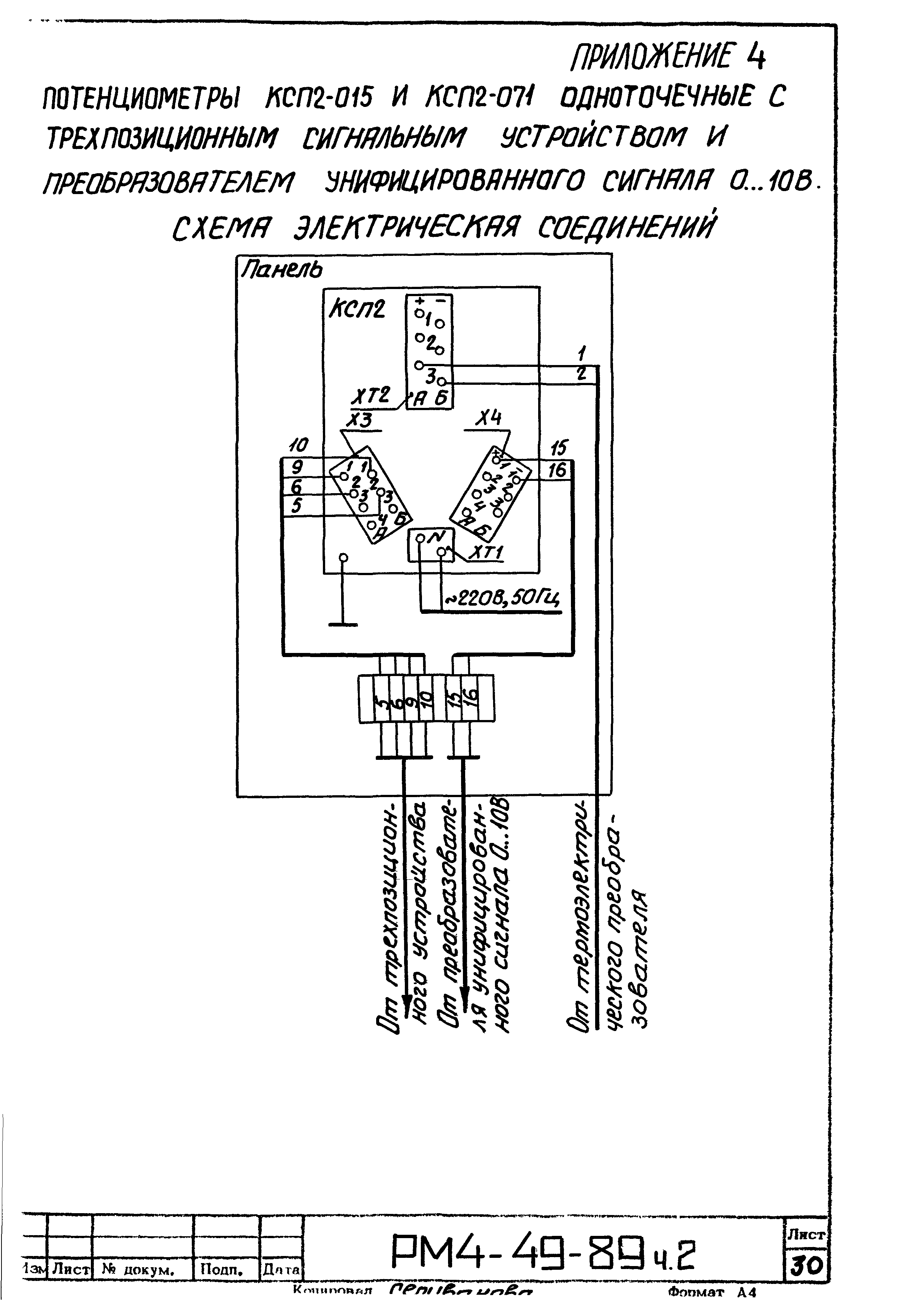

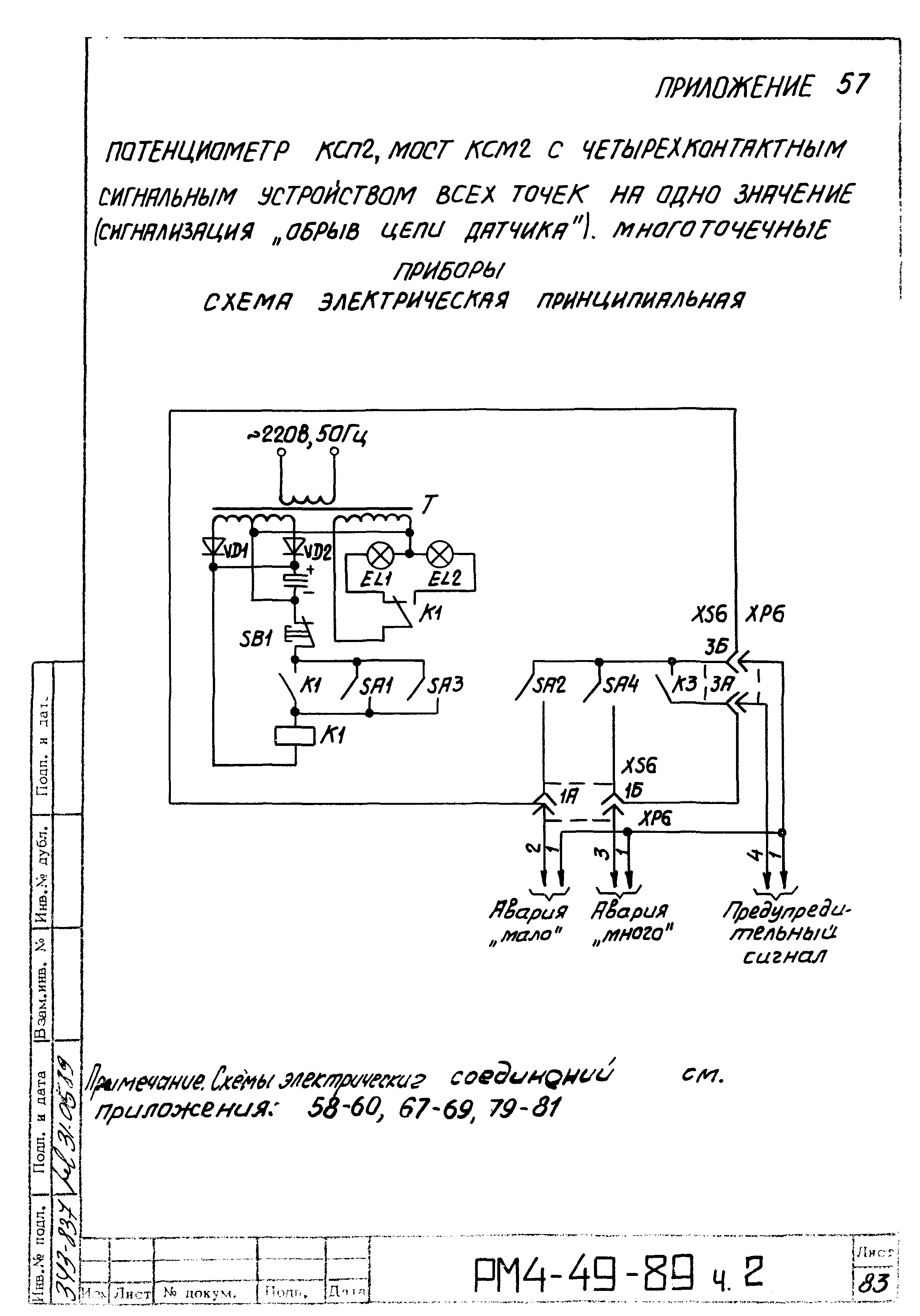

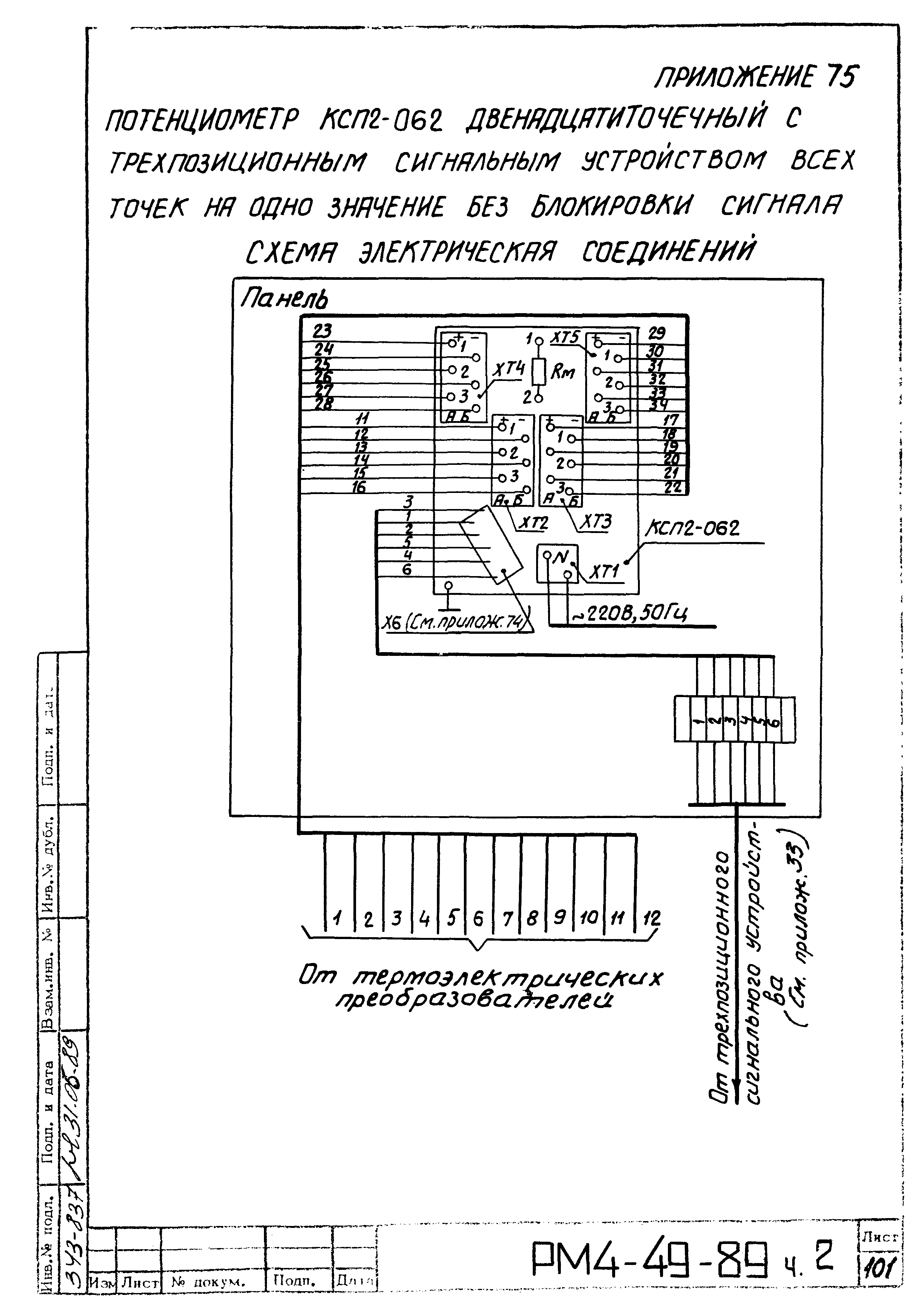

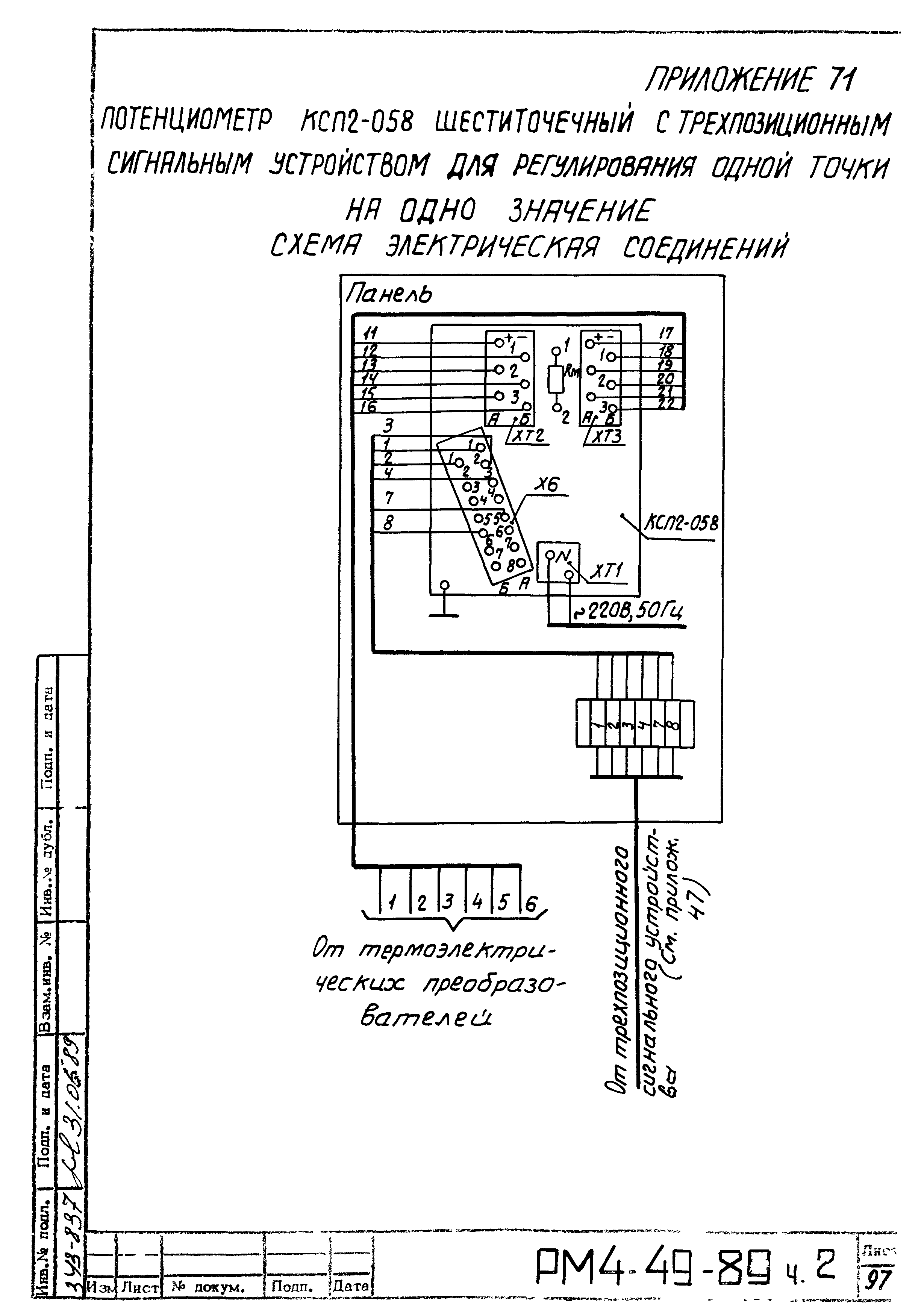

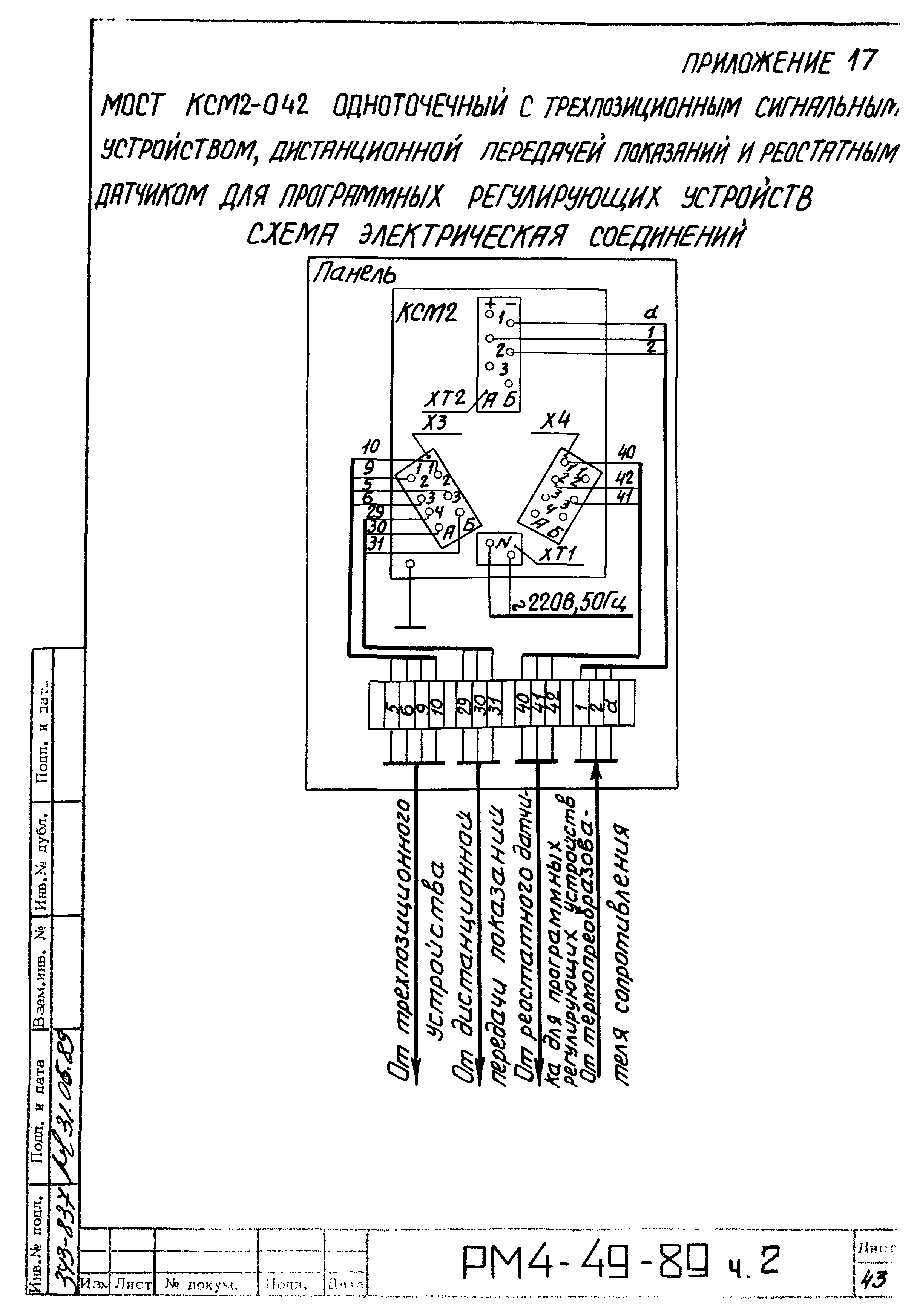

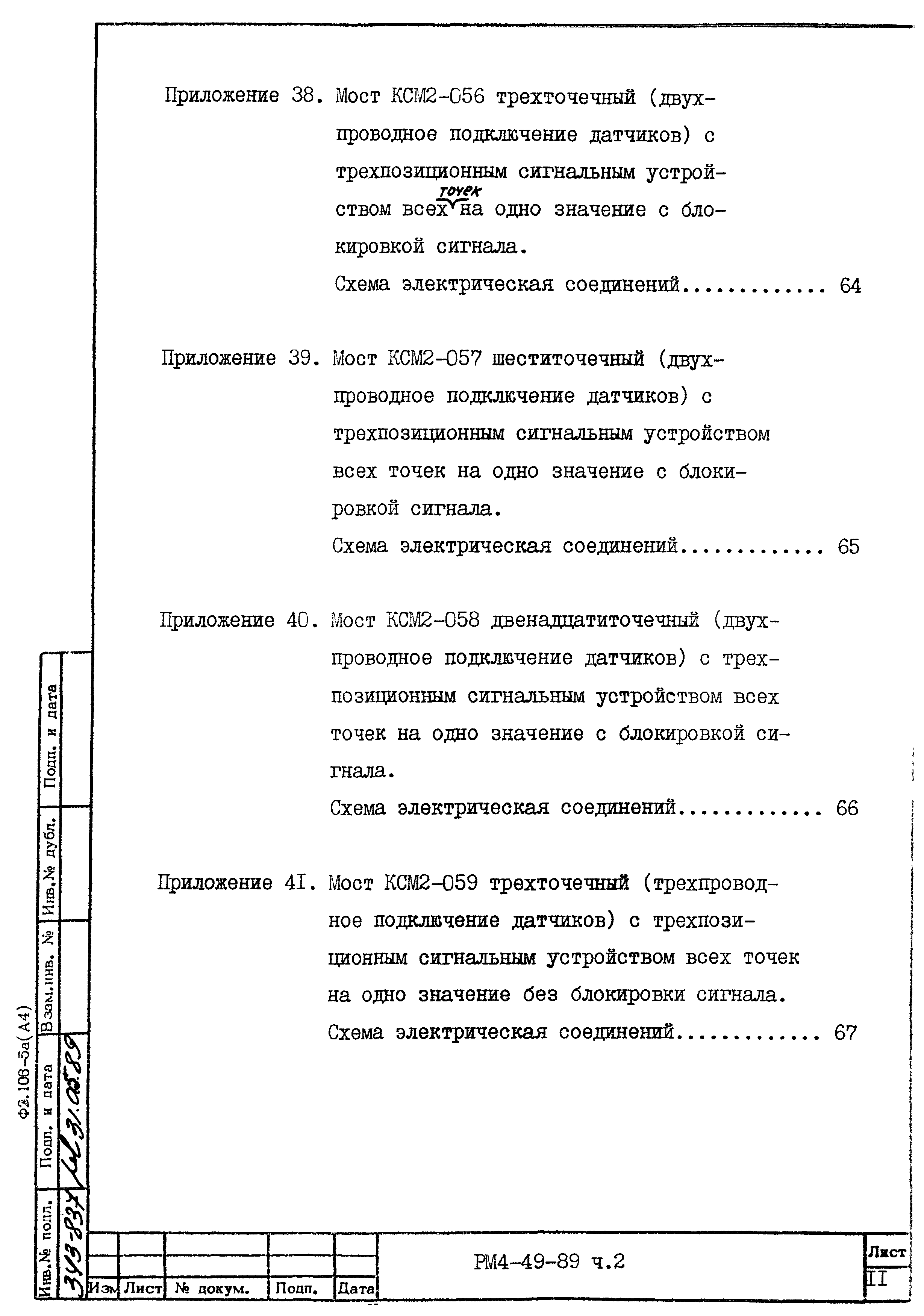

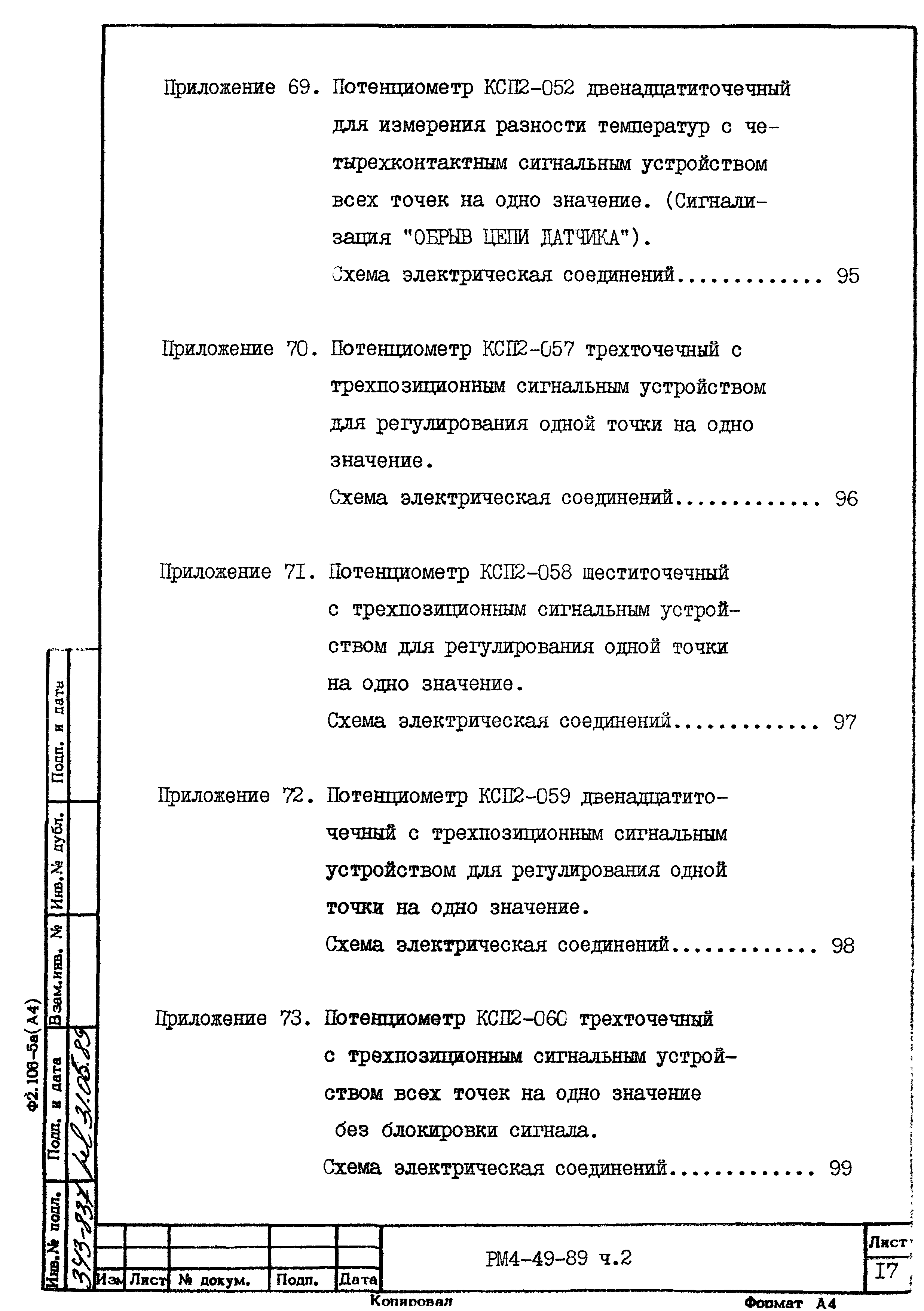

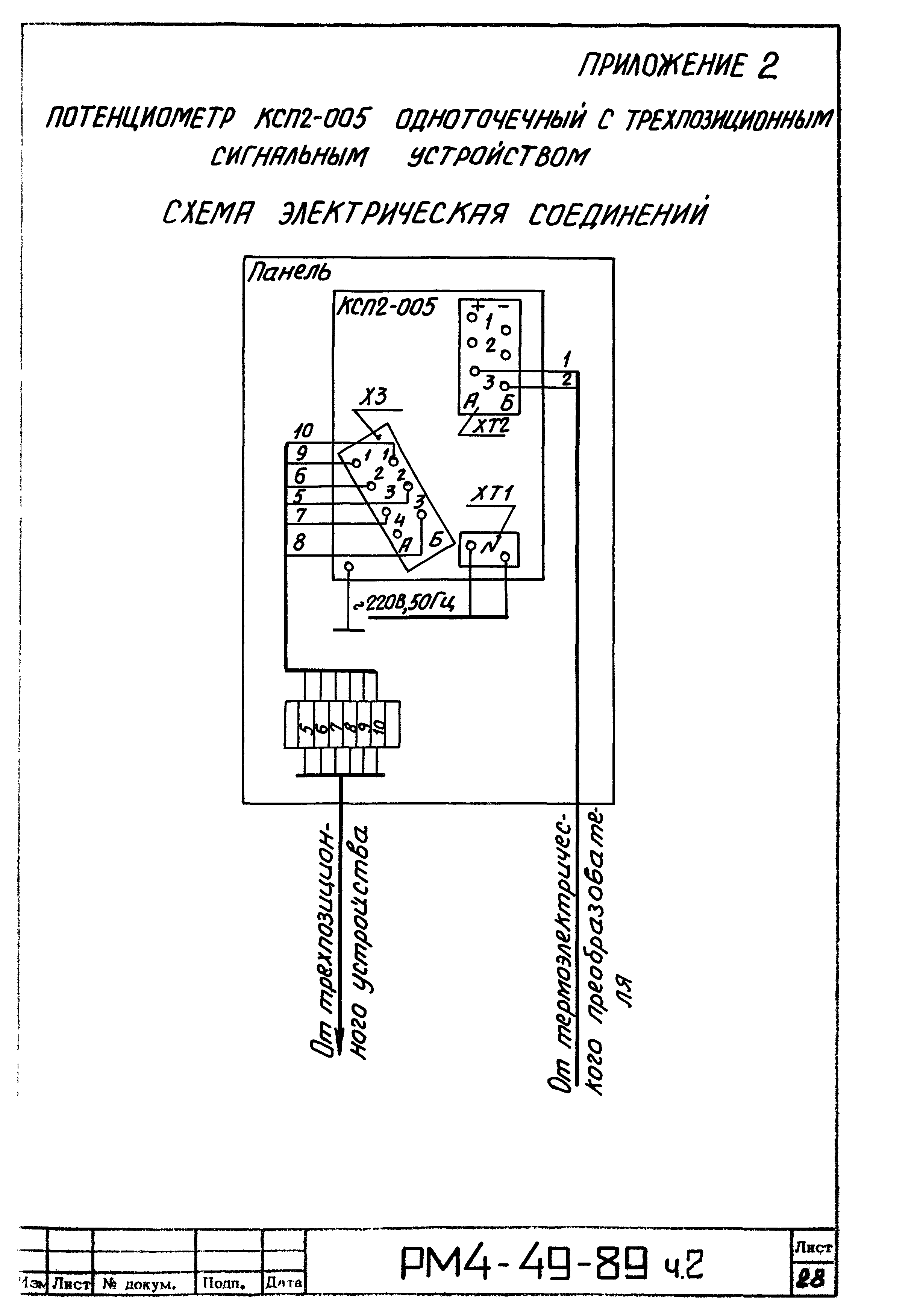

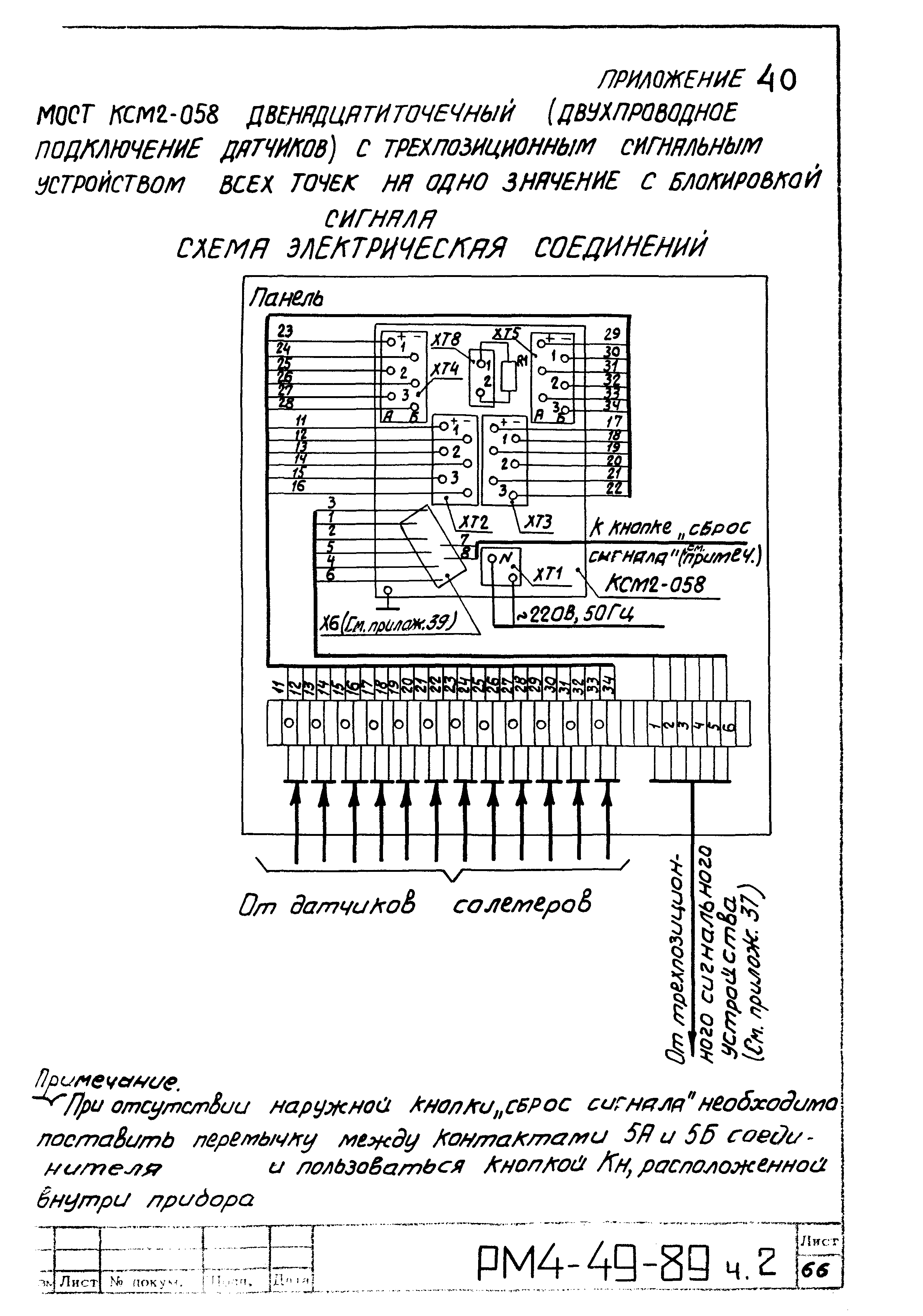

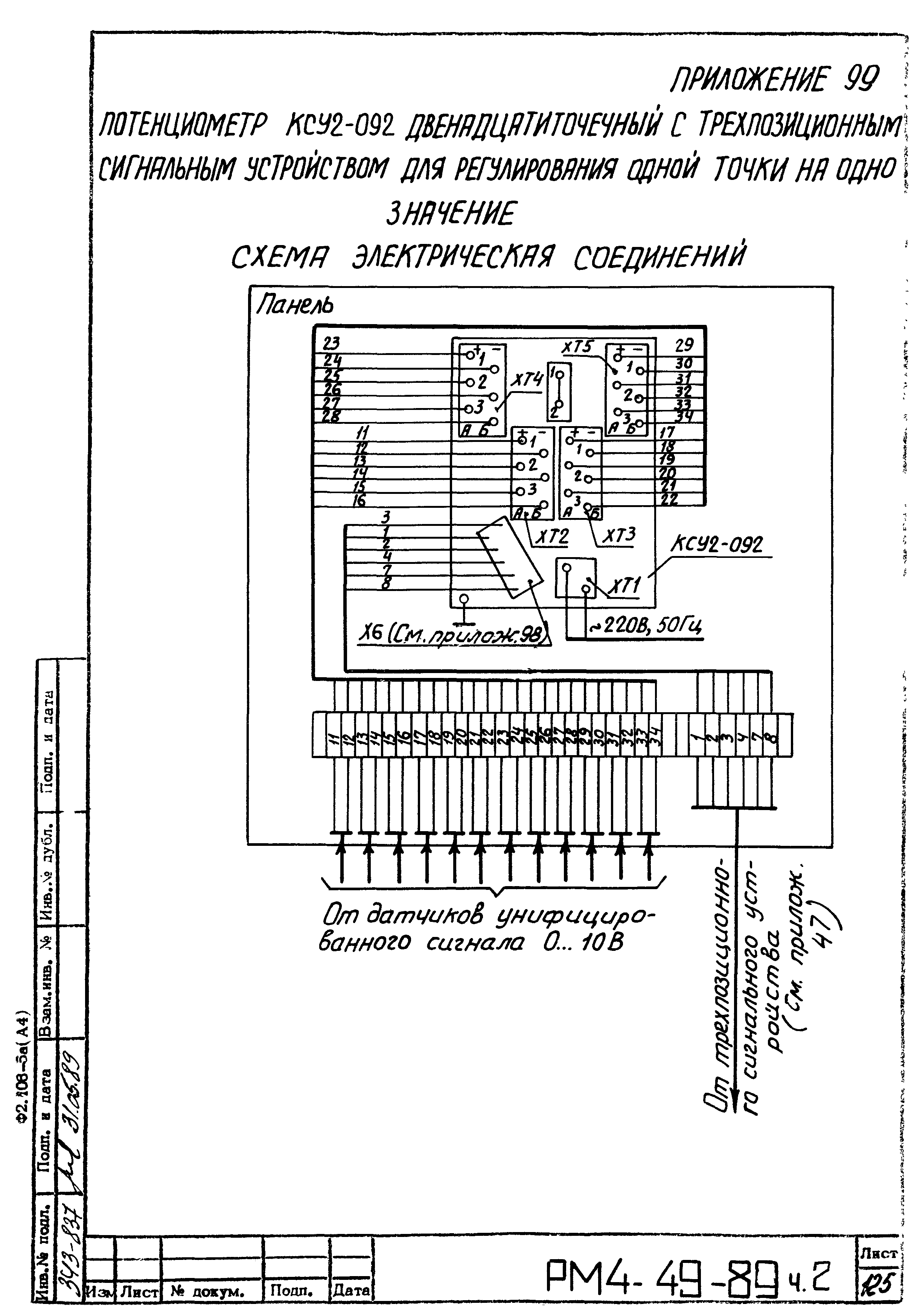

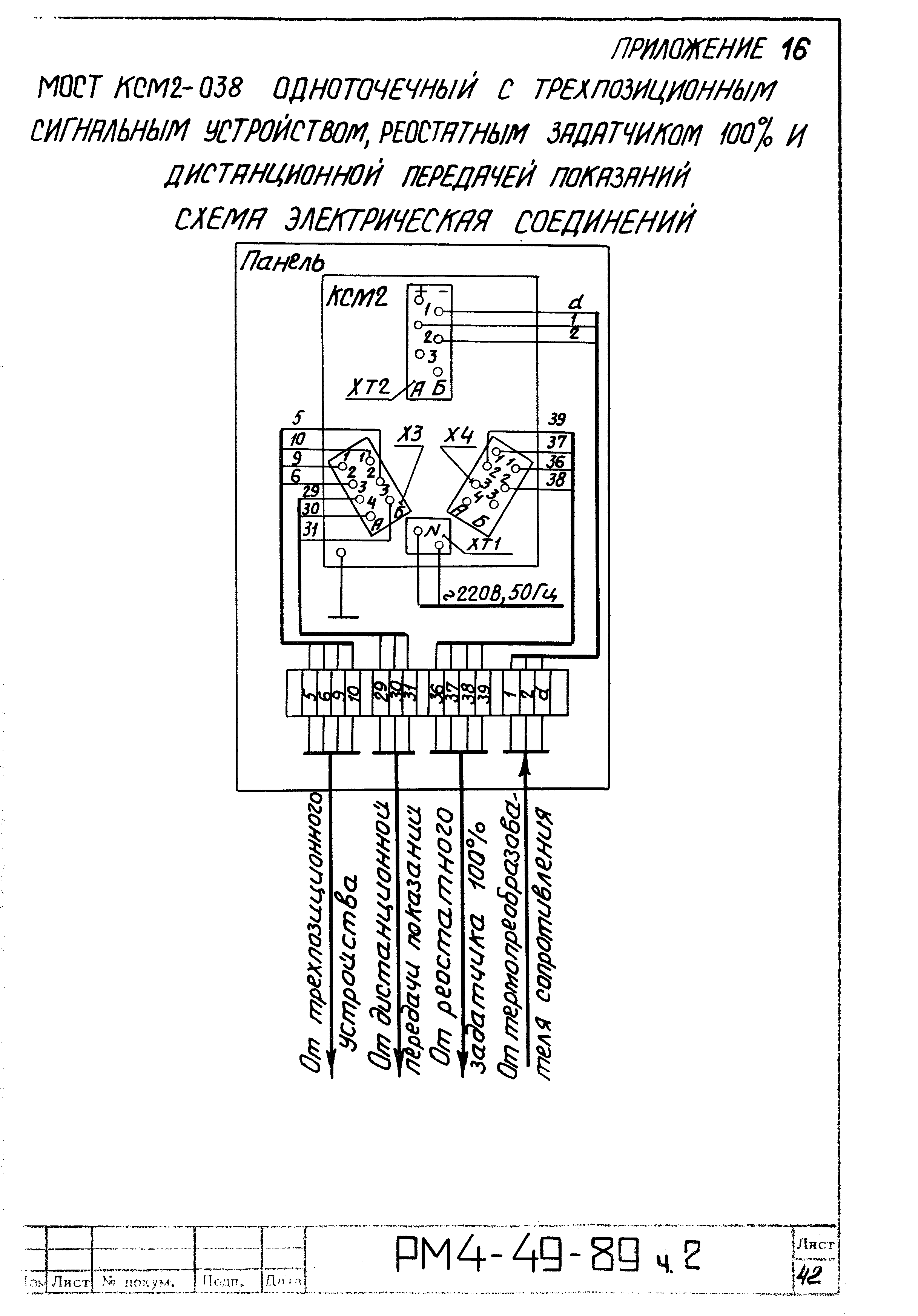

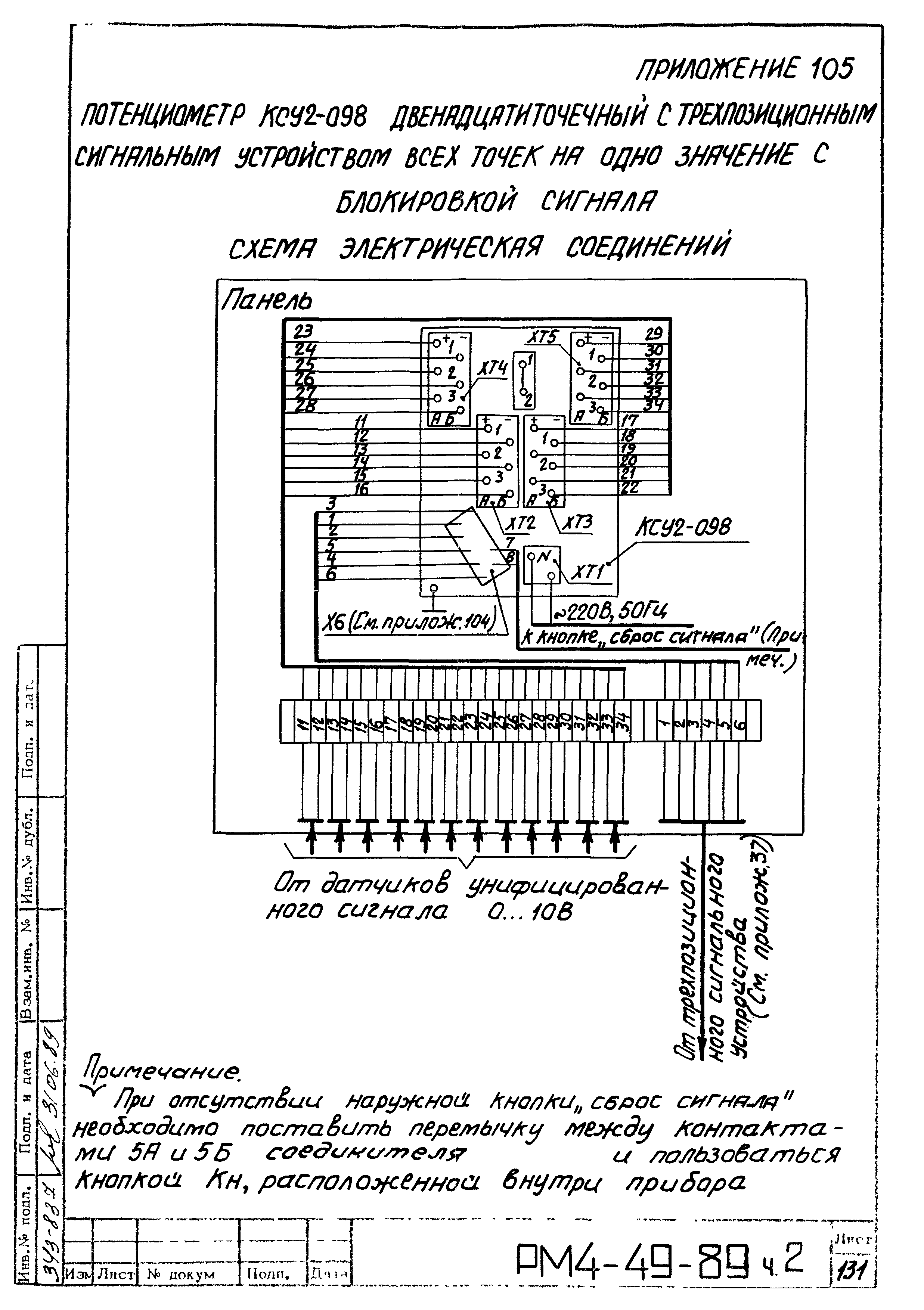

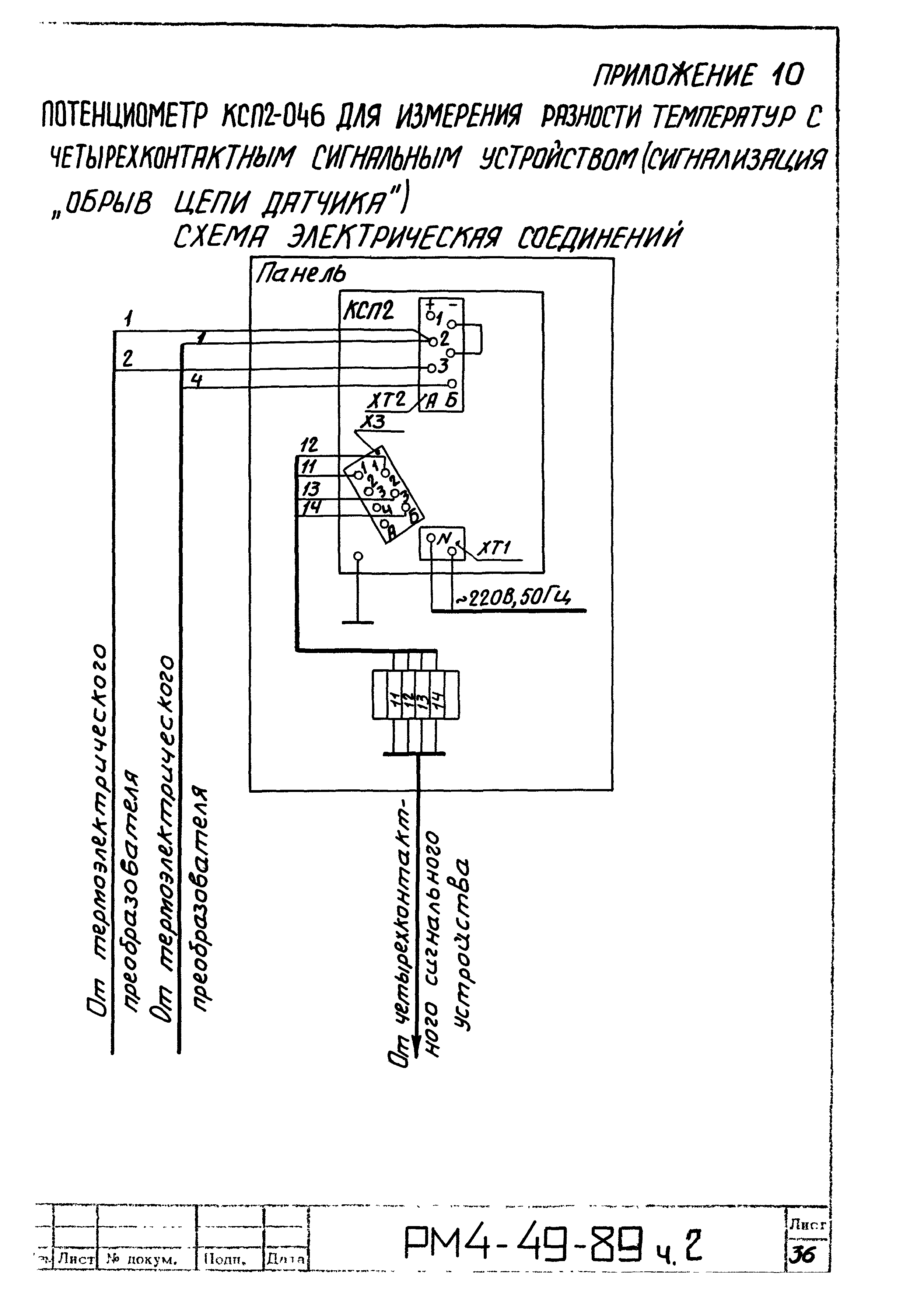

Оглавление:	Приложение 1. Потенциометр КСП2-004 одноточечный. Схема электрическая соединений Приложение 2. Потенциометр КСП2-005 одноточечный с трехпозиционным сигнальным устройством. Схема электрическая соединений Приложение 3. Потенциометры КСП2-014 и КСП2-070 одноточечные с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…5 мА. Схема электрическая соединений Приложение 4. Потенциометры КСП2-015 и КСП2-071 одноточечные с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…10 В. Схема электрическая соединений Приложение 5. Потенциометр КСП2-016 одноточечные с трехпозиционным сигнальным устройством и дистанционной передачей показаний. Схема электрическая соединений Приложение 6. Потенциометр КСП2-038 одноточечный с трехпозиционным сигнальным устройством, реостатным задатчиком 100% и дистанционной передачей показаний. Схема электрическая соединений Приложение 7. Потенциометр КСП2-042 одноточечный с трехпозиционным сигнальным устройством, реостатным датчиком для программных регулирующих устройств и дистанционной передачей показаний. Схема электрическая соединений Приложение 8. Потенциометр КСП2-043 одноточечный с четырехконтактным сигнальным устройством (сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 9. Потенциометр КСП2-045 для измерения разности температур с трехпозиционным сигнальным устройством. Схема электрическая соединений Приложение 10. Потенциометр КСП2-046 для измерения разности температур с четырехконтактным сигнальным устройством (сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 11. Потенциометр КСП2-081 для измерения разности температур с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…5 мА. Схема электрическая соединений Приложение 12. Мост КСМ2-003 одноточечный. Схема электрическая соединений Приложение 13. Мост КСМ2-004 одноточечный с трехпозиционным сигнальным устройством. Схема электрическая соединений Приложение 14. Мосты КСМ2-013 и КСМ2-079 одноточечные с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…5 мА. Схема электрическая соединений Приложение 15. Мосты КСМ2-014 и КСМ2-080 одноточечные с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…10 В. Схема электрическая соединений Приложение 16. Мост КСМ2-038 одноточечный с трехпозиционным сигнальным устройством, реостатным задатчиком 100% и дистанционной передачей показаний. Схема электрическая соединений Приложение 17. Мост КСМ2-042 одноточечный с трехпозиционным сигнальным устройством, дистанционной передачей показаний и реостатным датчиком для программных регулирующих устройств. Схема электрическая соединений Приложение 18. Мост КСМ2-051 одноточечный с четырехканальным сигнальным устройством (сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 19. Мост КСМ2-050 для измерения разности температур с трехпозиционным сигнальным устройством. Схема электрическая соединений Приложение 20. Мост КСМ2-091 для измерения разности температур с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…5 мА. Схема электрическая соединений Приложение 21. Потенциометр КСУ2-003 одноточечный. Схема электрическая соединений Приложение 22. Потенциометры КСУ2-045 и КСУ2-046 одноточечные. Схема электрическая соединений Приложение 23. Потенциометры КСУ2-004 и КСУ2-047 одноточечные с трехпозиционным сигнальным устройством. Схема электрическая соединений Приложение 24. Потенциометр КСУ2-014 одноточечный с трехпозиционным сигнальным устройством и преобразователем унифицированного сигнала 0…10 В. Схема электрическая соединений Приложение 25. Потенциометр КСУ2-056 одноточечный с трехпозиционным сигнальным устройством и дистанционной передачей показаний. Схема электрическая соединений Приложение 26. Потенциометр КСУ2-068 одноточечный с трехпозиционным сигнальным устройством, реостатным задатчиком 100% и дистанционной передачей показаний. Схема электрическая соединений Приложение 27. Потенциометр КСУ2-072 одноточечный с трехпозиционным сигнальным устройством, реостатным датчиком для программных регулирующих устройств и дистанционной передачей показаний. Схема электрическая соединений Приложение 28. Потенциометр КСУ2-076 Одноточечный с трехпозиционным сигнальным устройством, реостатным задатчиком 100% и дистанционной передачей показаний. Схема электрическая соединений Приложение 29. Потенциометр КСУ2-080 одноточечный с трехпозиционным сигнальным устройством, реостатным датчиком для программных регулирующих устройств и дистанционной передачей показаний. Схема электрических соединений Приложение 30. Мосты КСМ2-018 и КСМ2-21 трехточечные. Схема электрическая соединений Приложение 31. Мост КСМ2-022 шеститочечный. Схема электрическая соединений Приложение 32. Мост КСМ2-023 двенадцатиточечный. Схема электрическая соединений Приложение 33. Потенциометры КСП2 и КСУ2, мост КСМ2 с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая принципиальная Приложение 34. Мост КСМ2-053 трехточечный (двухпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 35. Мост КСМ2-054 шеститочечный (двухпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 36. Мост КСМ2-055 двенадцатиточечный (двухпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 37. Потенциометры КСП2 и КСУ2, мост КСМ2 с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая принципиальная Приложение 38. Мост КСМ2-056 трехточечный (двухпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 39. Мост КСМ2-057 шеститочечный (двухпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 40. Мост КСМ2-058 двенадцатиточечный (двухпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 41. Мост КСМ2-059 трехточечный (трехпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 42. Мост КСМ2-060 шеститочечный (трехпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 43. Мост КСМ2-061 двенадцатиточечный (трехпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 44. Мост КСМ2-062 трехточечный (трехпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 45. Мост КСМ2-063 шеститочечный (трехпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 46. Мост КСМ2-064 двенадцатиточечный (трехпроводное подключение датчиков) с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 47. Потенциометры КСП2 и КСУ2, мост КСМ2 с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ Приложение 48. Мост КСМ2-065 трехточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 49. Мост КСМ2-066 шеститочечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 50. Мост КСМ2-067 двенадцатиточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 51. Мост КСМ2-068 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 52. Мост КСМ2-069 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 53. Мост КСМ2-070 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 54. Мост КСМ2-071 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 55. Мост КСМ2-072 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 56. Мост КСМ2-073 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 57. Потенциометр КСП2, мост КСМ2 с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Многоточечные приборы. Схема электрическая соединений Приложение 58. Мост КСМ2-074 трехточечный с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 59. Мост КСМ2-075 шеститочечный с четырехконтактным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 60. Мост КСМ2-076 двенадцатиточечный с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 61. Потенциометр КСП2-026 трехточечный. Схема электрическая соединений Приложение 62. Потенциометр КСП2-027 шеститочечный. Схема электрическая соединений Приложение 63. Потенциометр КСП2-028 двенадцатиточечный. Схема электрическая соединений Приложение 64. Потенциометр КСП2-047 трехточечный для измерения разности температур. Схема Электрическая соединений Приложение 65. Потенциометр КСП2-048 шеститочечный для измерения разности температур. Схема электрическая соединений Приложение 66. Потенциометр КСП2-049. двенадцатиточечный для измерения разности температур. Схема электрическая соединений Приложение 67. Потенциометр КСП2-050 трехточечный для измерения разности температур с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 68. Потенциометр КСП2-051 шеститочечный для измерения разности температур с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 69. Потенциометр КСП2-052 двенадцатиточечный для измерения разности температур с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 70. Потенциометр КСП2-057 трехточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 71. Потенциометр КСП2-058 шеститочечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 72. Потенциометр КСП2-059 двенадцатиточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 73. Потенциометр КСП2-060 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 74. Потенциометр КСП2-061 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 75. Потенциометр КСП2-062 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 76. Потенциометр КСП2-063 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединения Приложение 77. Потенциометр КСП2-064 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 78. Потенциометр КСП2-065 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 79. Потенциометр КСП2-066 трехточечный с четырехконтактным сигнальным устройством всех точек на одно значение. (сигнализация "обрыв цепи датчика". Схема электрическая соединений) Приложение 80. Потенциометр КСП2-067 шеститочечный с черехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 81. Потенциометр КСП2-068 двенадцатиточечный с четырехконтактным сигнальным устройством всех точек на одно значение. (Сигнализация "обрыв цепи датчика"). Схема электрическая соединений Приложение 82. Потенциометр КСУ2-025 трехточечный. Схема электрическая соединений Приложение 83. Потенциометр КСУ2-039 трехточечный. Схема электрическая соединений Приложение 84. Потенциометр КСУ2-026 шеститочечный. Схема электрическая соединений Приложение 85. Потенциометр КСУ2-040 шеститочечный. Схема электрическая соединений Приложение 86. Потенциометр КСУ2-027 двенадцатиточечный. Схема электрическая соединений Приложение 87. Потенциометр КСУ2-041 двенадцатиточечный. Схема электрическая соединений Приложение 88. Потенциометр КСУ2-081 трехточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 89. Потенциометр КСУ2-082 шеститочечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 90. Потенциометр КСУ2-083 двенадцатиточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 91. Потенциометр КСУ2-084 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 92. Потенциометр КСУ2-085 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 93. Потенциометр КСУ2-086 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 94. Потенциометр КСУ2-087 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 95. Потенциометр КСУ-088 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 96. Потенциометр КСУ2-089 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 97. Потенциометр КСУ2-090 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрических соединений Приложение 98. Потенциометр КСУ2-091 шеститочечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 99. Потенциометр КСУ2-092 двенадцатиточечный с трехпозиционным сигнальным устройством для регулирования одной точки на одно значение. Схема электрическая соединений Приложение 100. Потенциометр КСУ2-093 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 101. Потенциометр КСУ2-094 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 102. Потенциометр КСУ2-095 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение без блокировки сигнала. Схема электрическая соединений Приложение 103. Потенциометр КСУ2-096 трехточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 104. Потенциометр КСУ2-097 шеститочечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 105. Потенциометр КСУ2-098 двенадцатиточечный с трехпозиционным сигнальным устройством всех точек на одно значение с блокировкой сигнала. Схема электрическая соединений Приложение 106. Потенциометры КСП2 и КСУ2 , мост КСМ2 с трехпозиционным регулирующим устройством по 6 каналам регулирования с раздельной задачей на каждую точку, встроенным мостом задачи. Схема электрическая принципиальная Приложение 107. Потенциометры КСП2 и КСУ2, мост КСМ2 с трехпозиционным регулирующим устройством по 6-каналам регулирования с раздельной задачей на каждую точку, с встроенным мостом задачи. Схема электрическая соединений Приложение 108. Потенциометры КСП2 и КСУ2, мост КСМ2 с трехпозиционным регулирующим устройством по 3 каналам регулирования с раздельной задачей на каждую точку, с встроенным мостом задачи Приложение 109. Блок реле БР-101. Схема электрическая принципиальная Приложение 110. Прибор одноканальный РП160-01(РП160-03) с преобразователем термоэлектрическим. Схема электрическая соединений Приложение 111. Прибор одноканальный РП160-01(РП160-03) с преобразователем термоэлектрическим и позиционной сигнализацией или регулированием. Схема электрическая соединений Приложение 112. Прибор одноканальный РП160-04 с входным унифицированным сигналом 0-10 В. Схема электрическая соединений Приложение 113. Прибор одноканальный РП160-05 с входным унифицированным сигналом 0…10 В и позиционной сигнализацией или регулированием. Схема электрическая соединений Приложение 114. Прибор одноканальный РП160-08 с входным унифицированным сигналом 0…5, 0…20, 4…20 мА и позиционной сигнализацией или регулированием. Схема электрическая соединений Приложение 115. Прибор одноканальный РП160-09 с входным унифицированным сигналом 0…5, 0…20, 4…20 мА и позиционной сигнализацией или регулированием. Схема электрическая соединений Приложение 116. Прибор одноканальный РП160-12 (РП160-14) с термопробразователем сопротивления. Схема электрическая соединений Приложение 117. Прибор одноканальный РП160-13(РП160-15) с термопреобразователем сопротивления и позиционной сигнализацией или регулированием. Схема электрическая соединений Приложение 118. Прибор одноканальный РП160-16(РП160-18) с термоэлектрическим преобразователем типа ТПР или источником напряжения постоянного тока. Схема электрических соединений Приложение 119. Прибор одноканальный РП160-17(РП160-19) с термоэлектрическим преобразователем типа ТПР или источником напряжения постоянного тока и позиционной сигнализацией или регулированием. Схема электрическая соединений
Разработан:	ГПКИ Проектмонтажавтоматика
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
