Скачать Альбом СК 6104-87 Конструкции внешнего обустройства городских дорог. Материалы для проектирования

Дата актуализации: 10.08.2017

Альбом СК 6104-87

Конструкции внешнего обустройства городских дорог. Материалы для проектирования

Обозначение:	Альбом СК 6104-87
Обозначение англ:	СК 6104-87
Статус:	не определен законодательством
Название рус.:	Конструкции внешнего обустройства городских дорог. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	20.11.1987

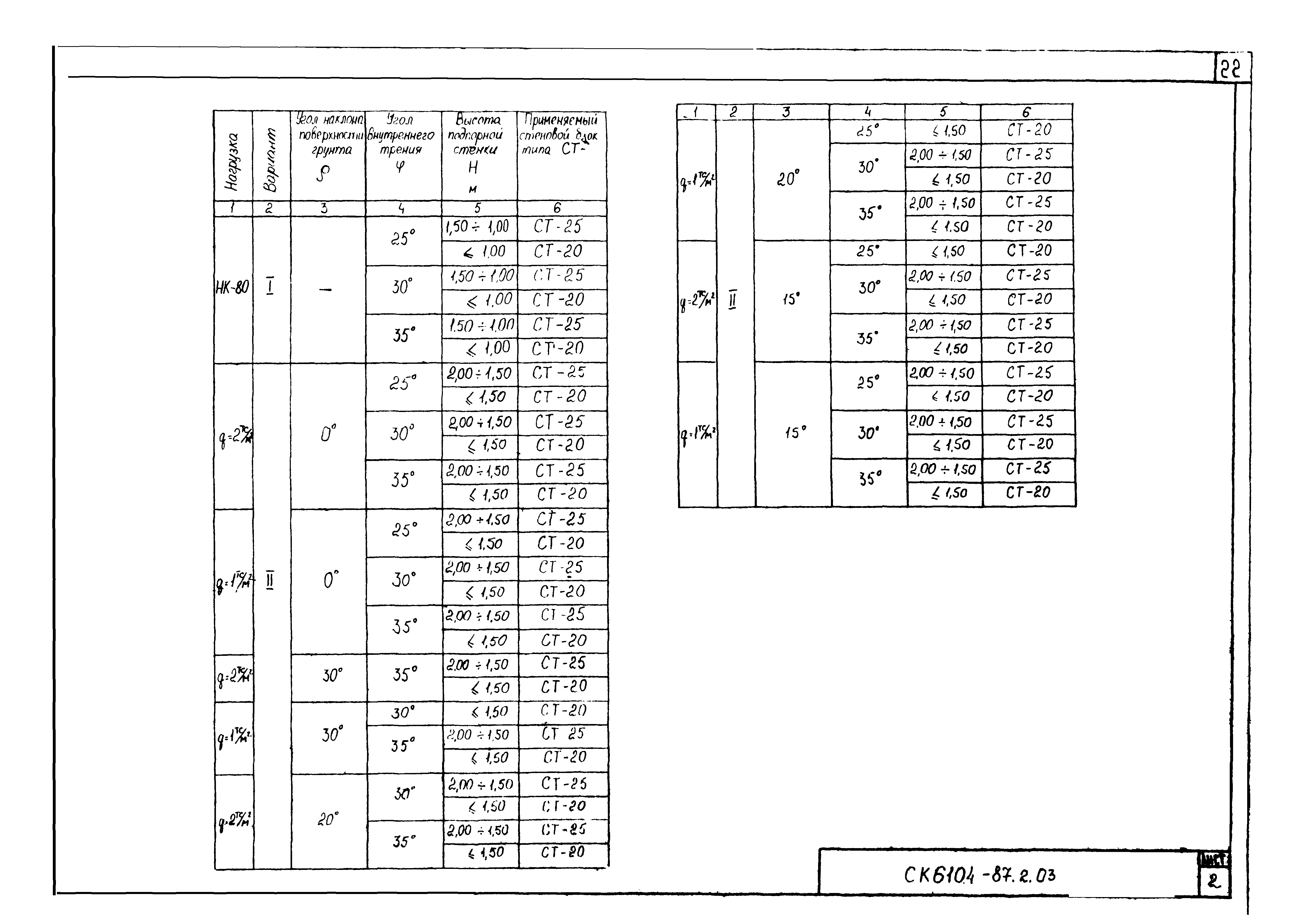

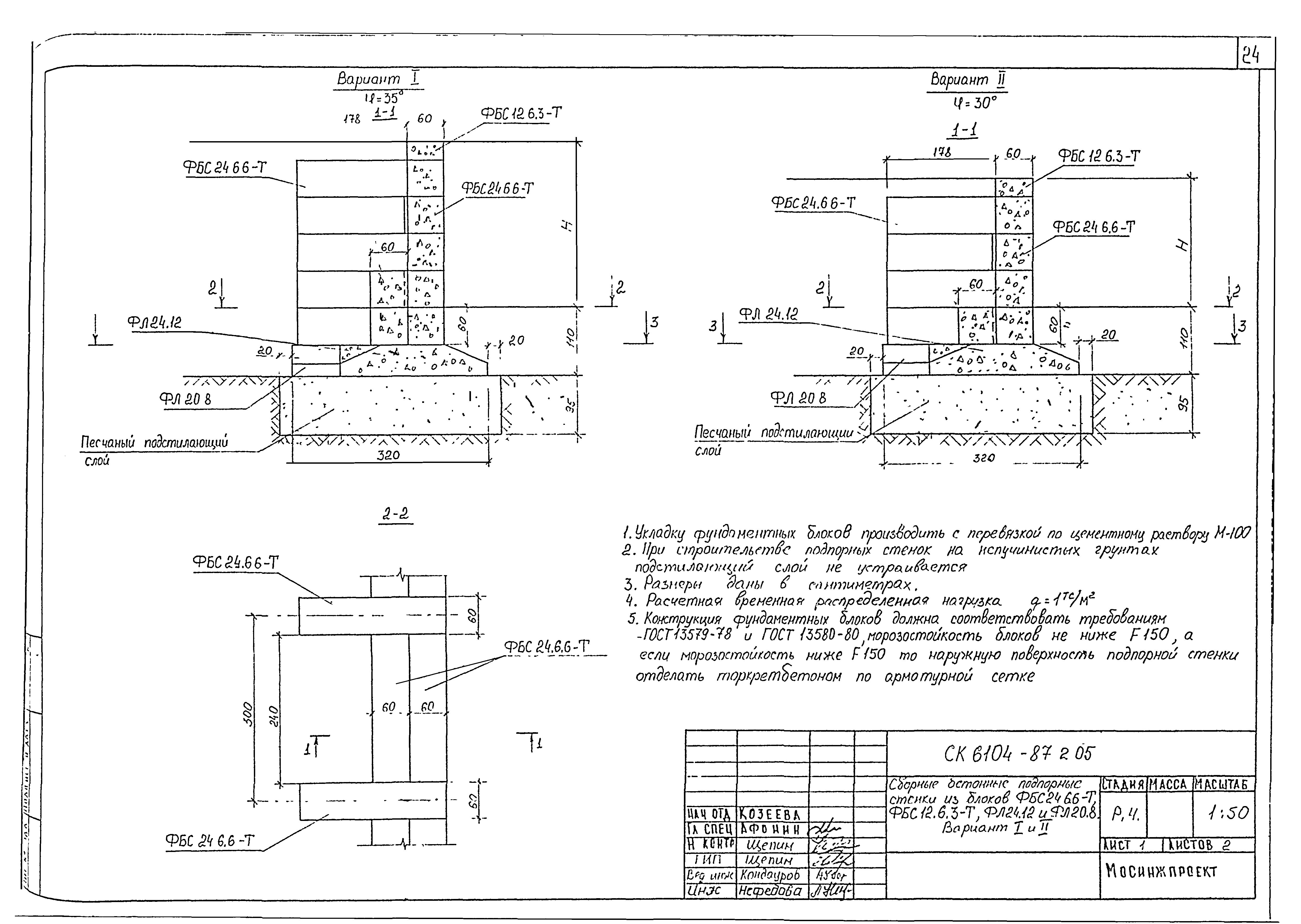

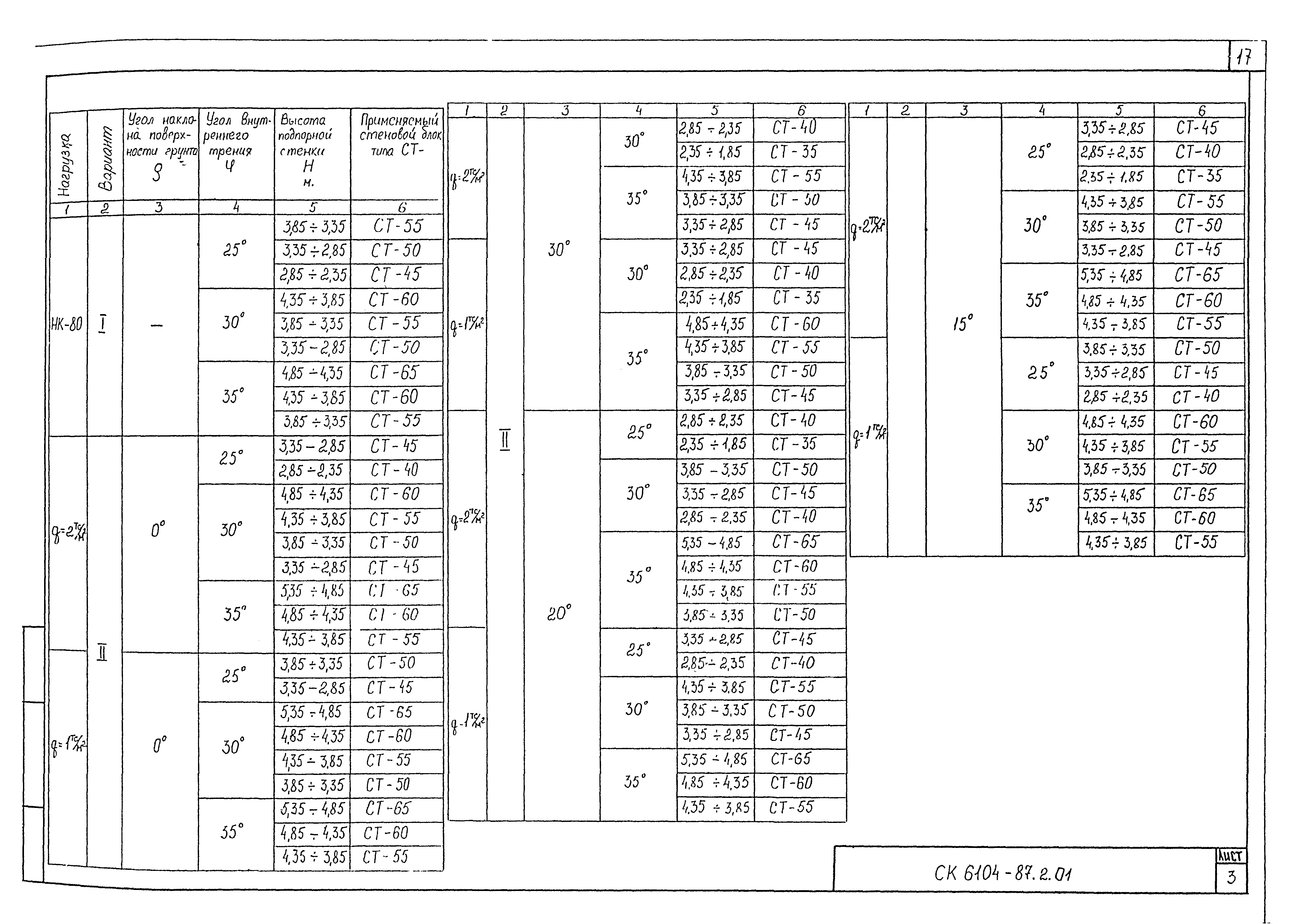

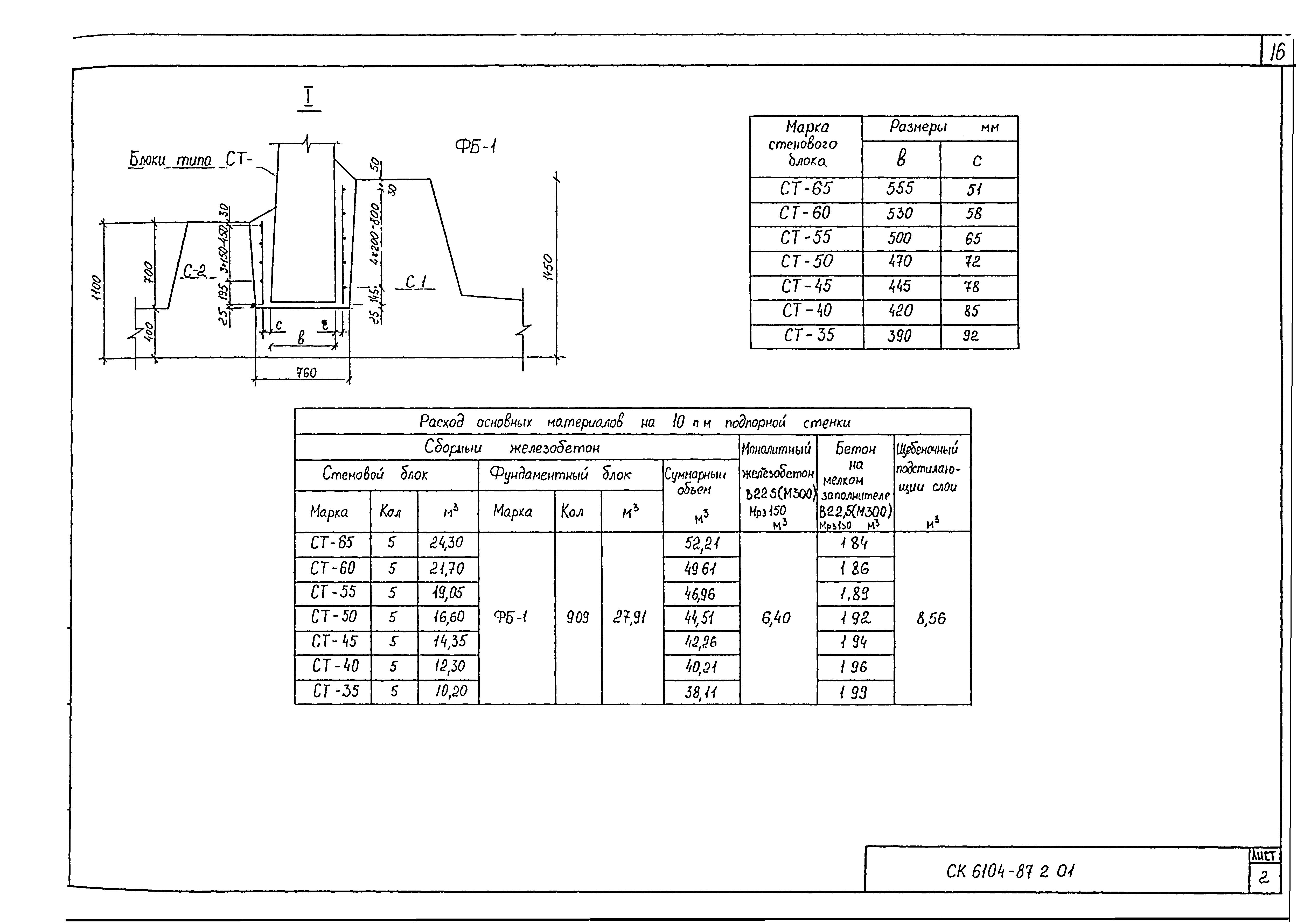

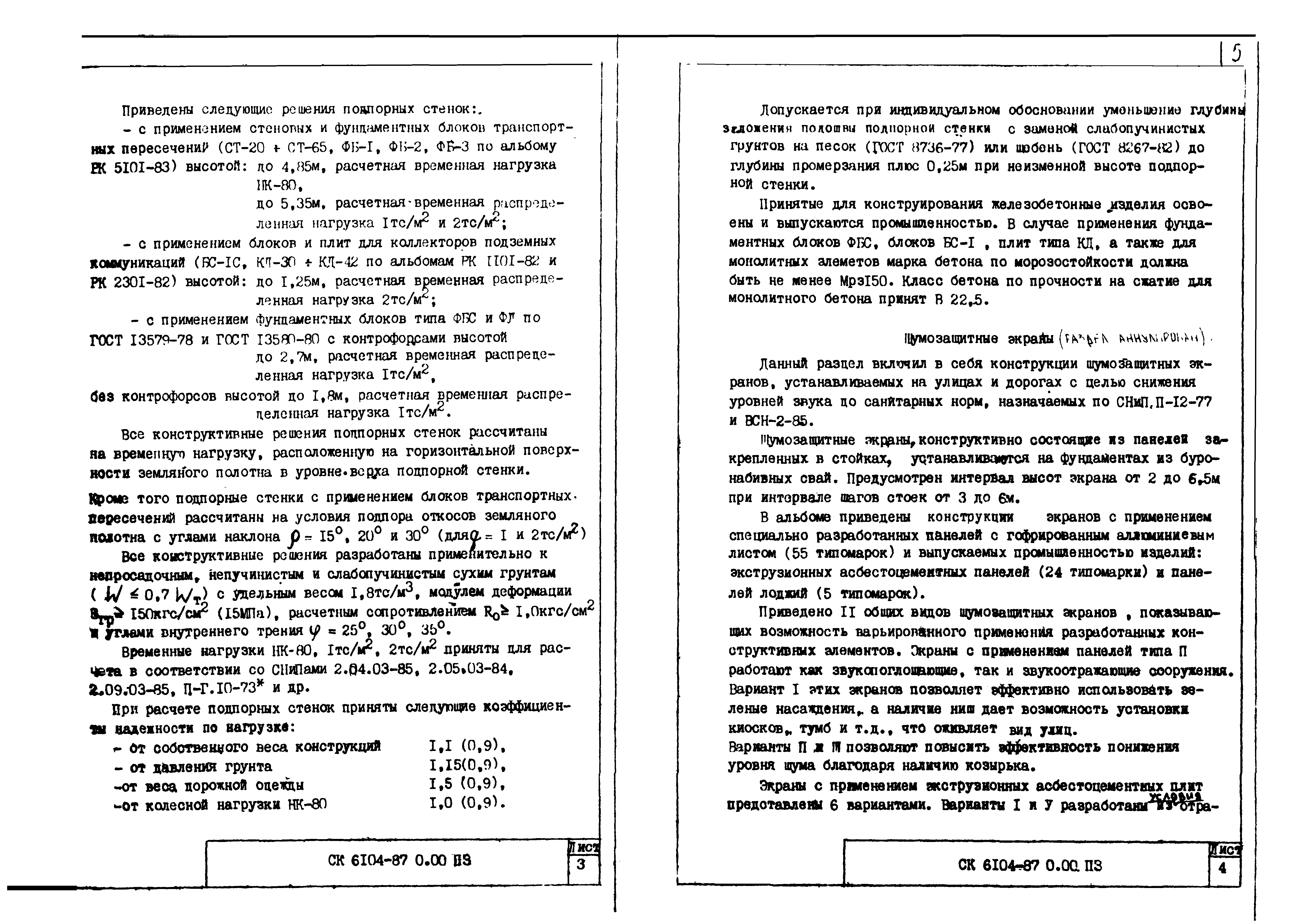

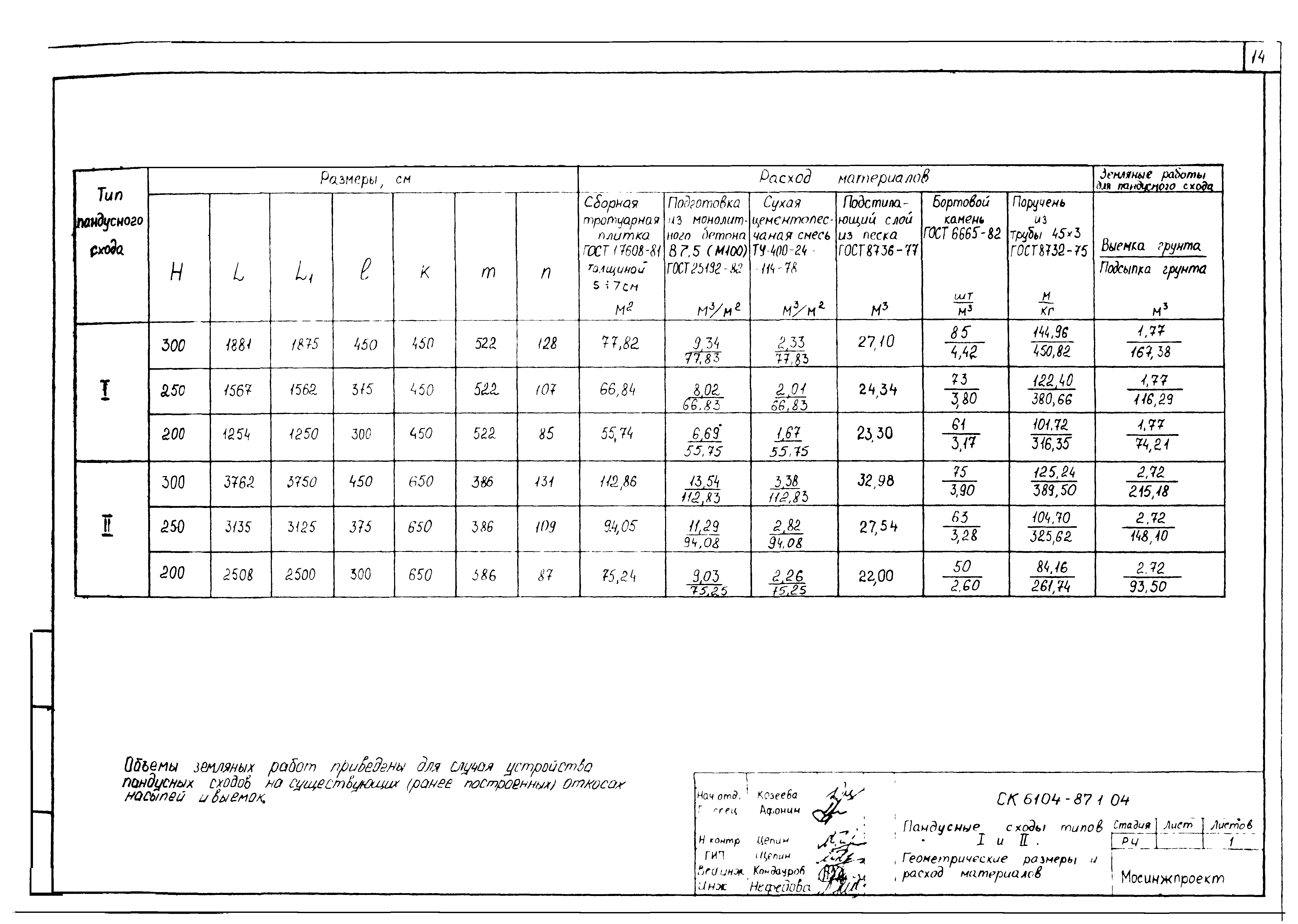

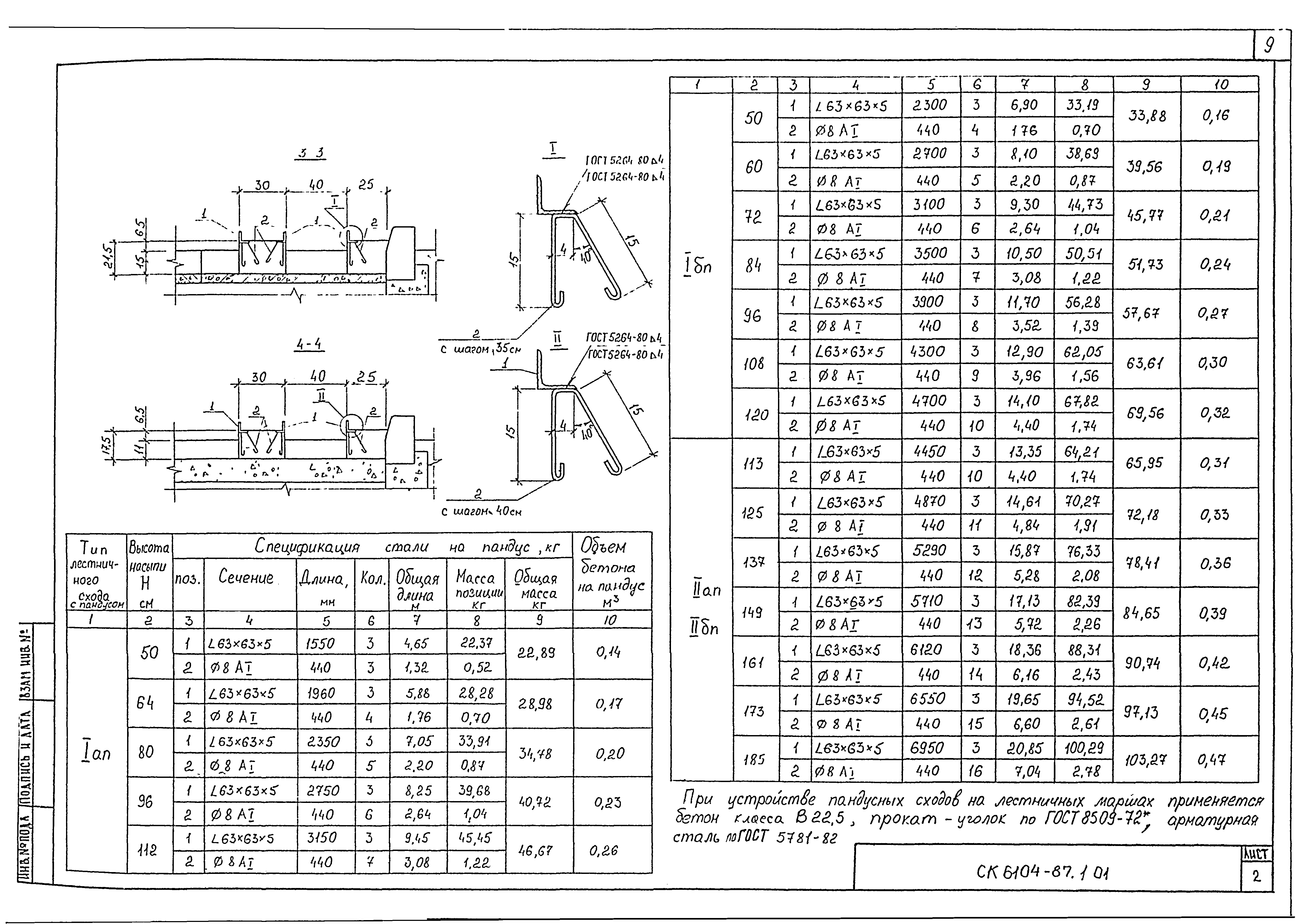

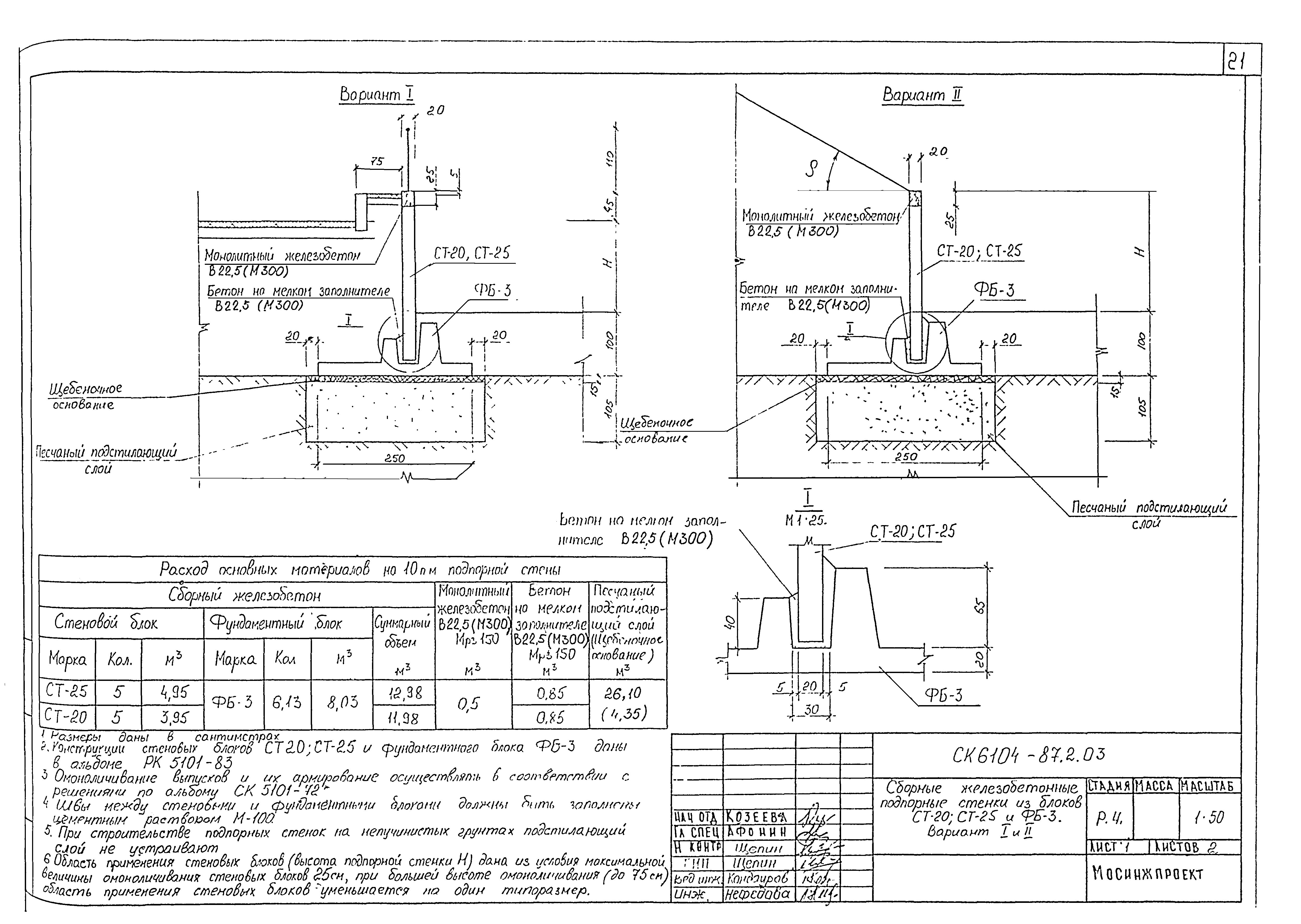

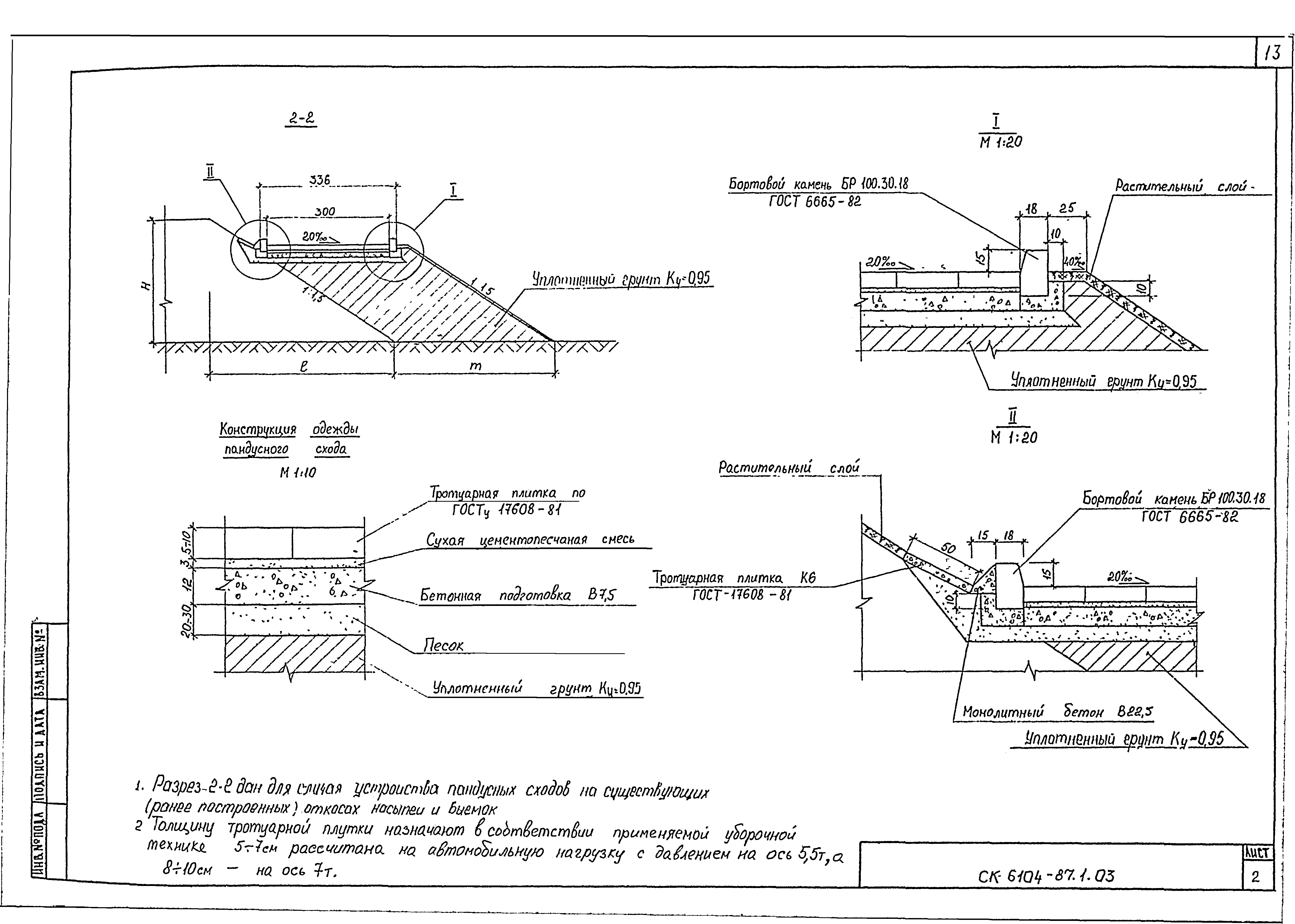

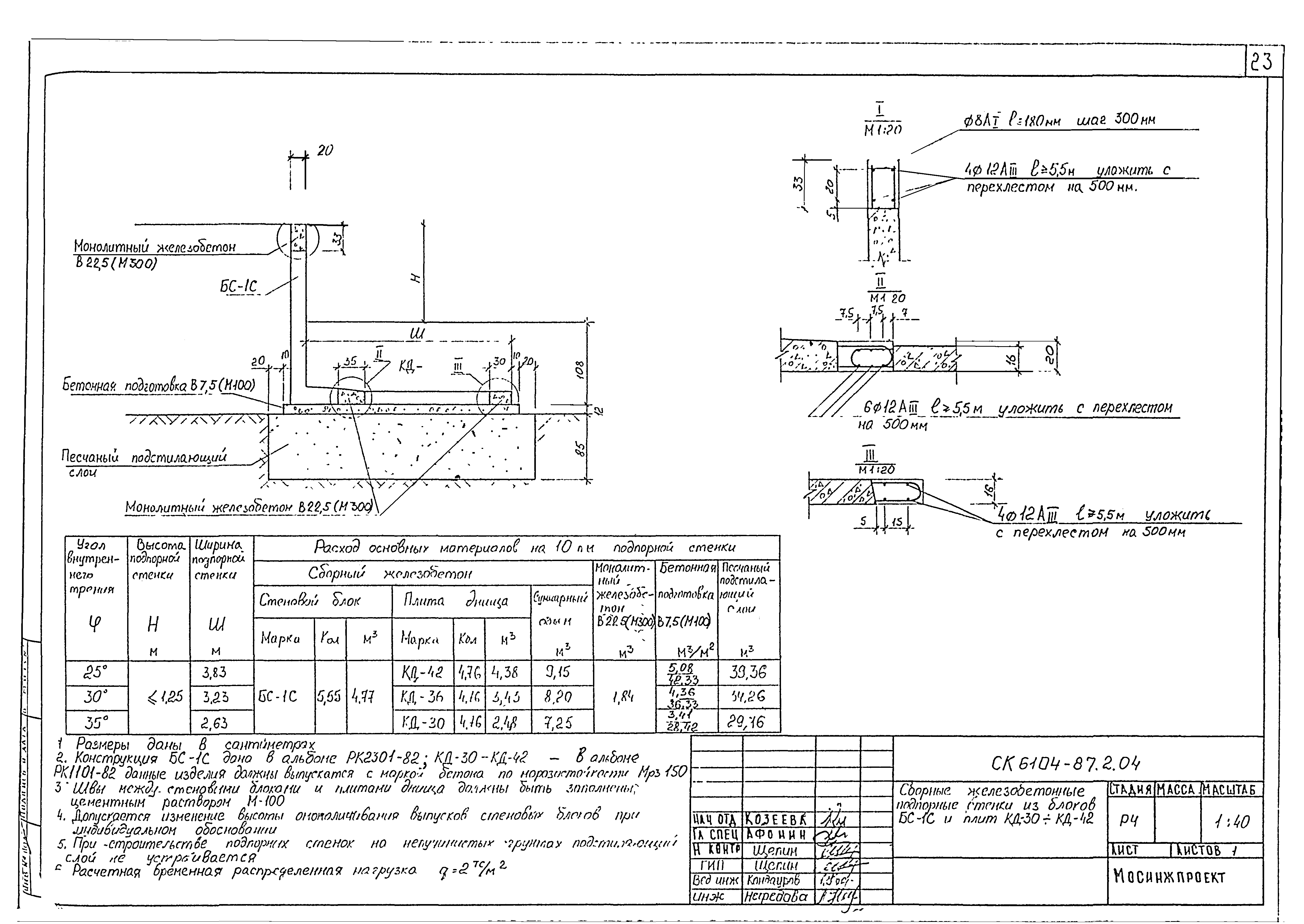

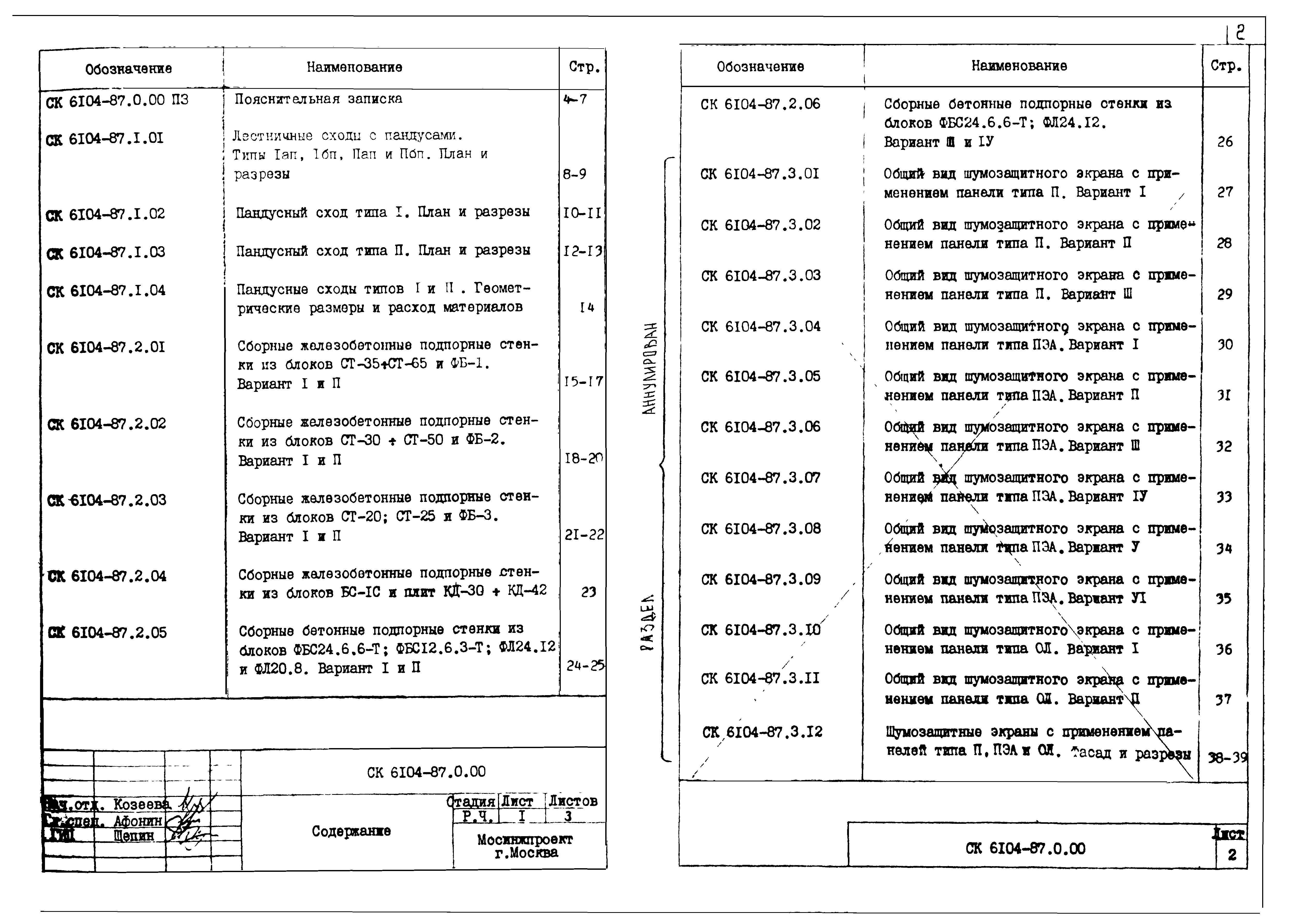

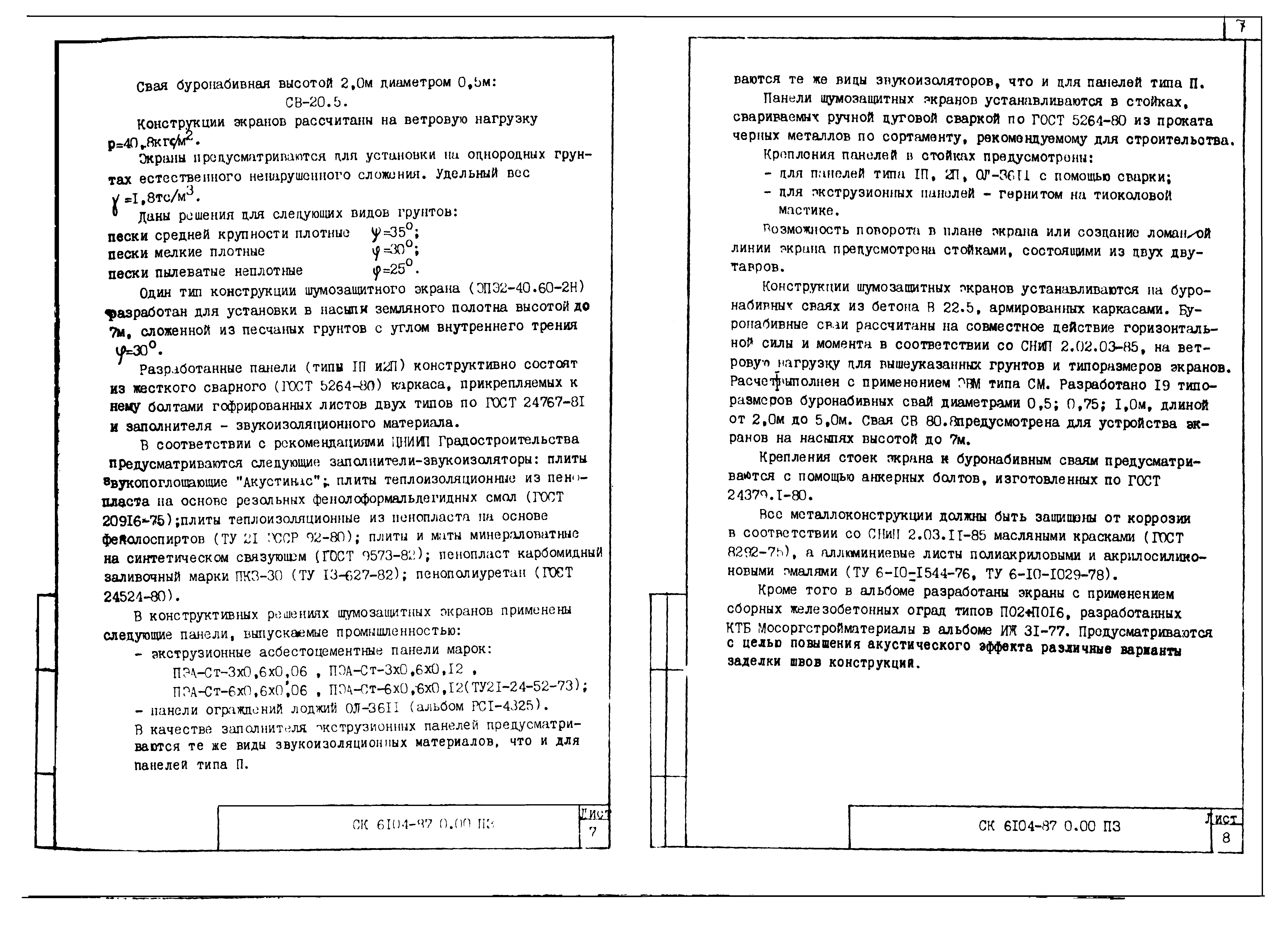

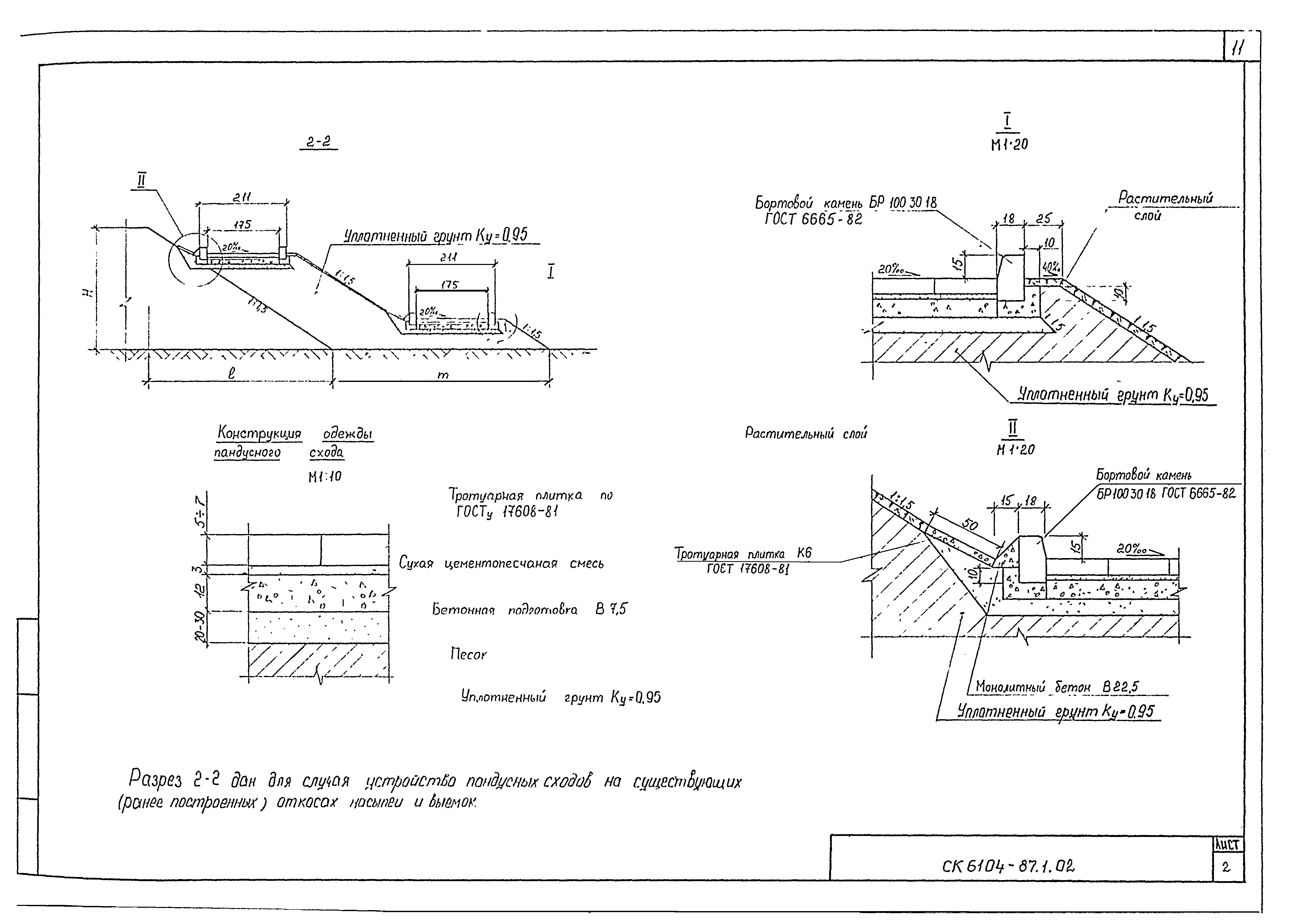

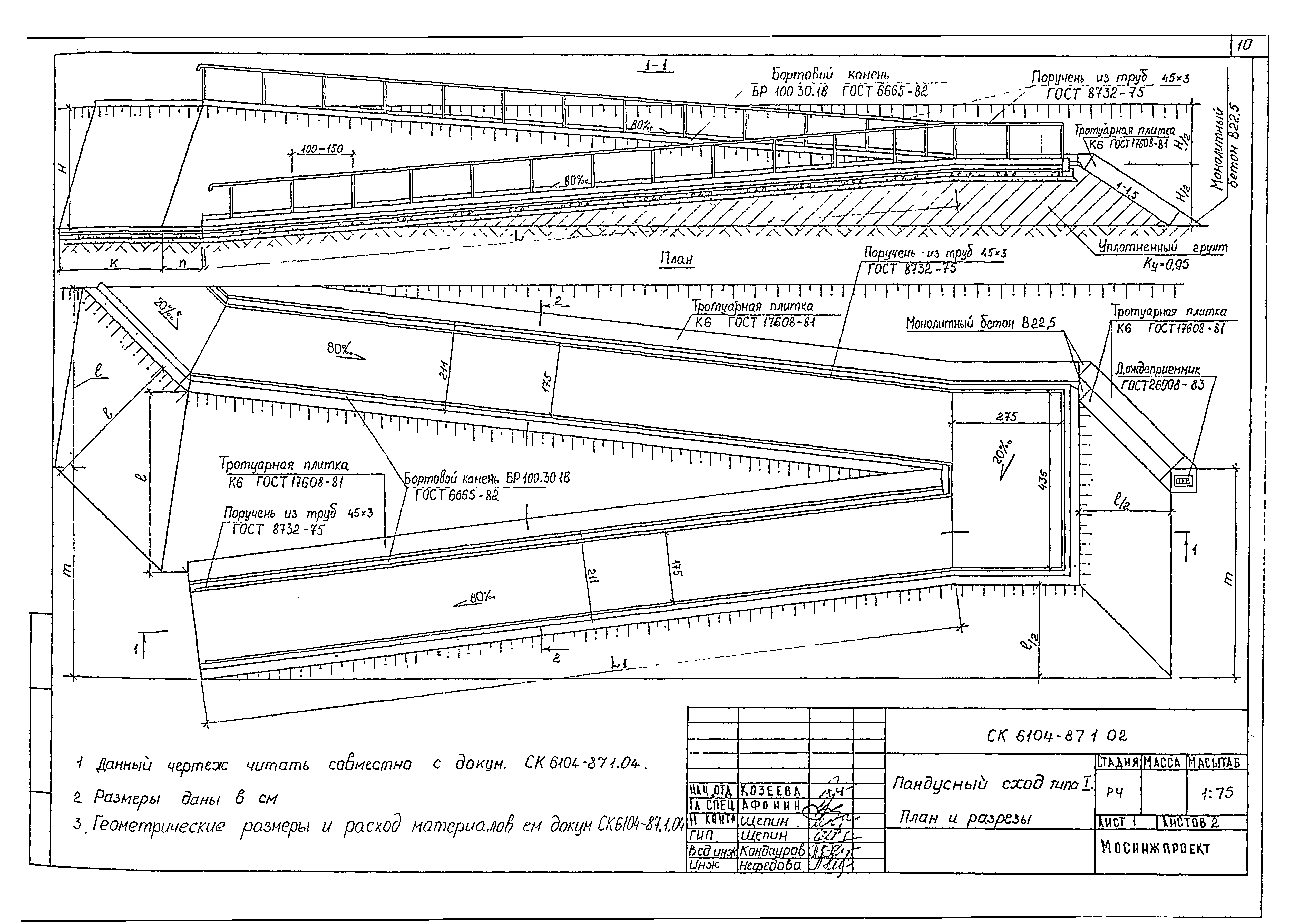

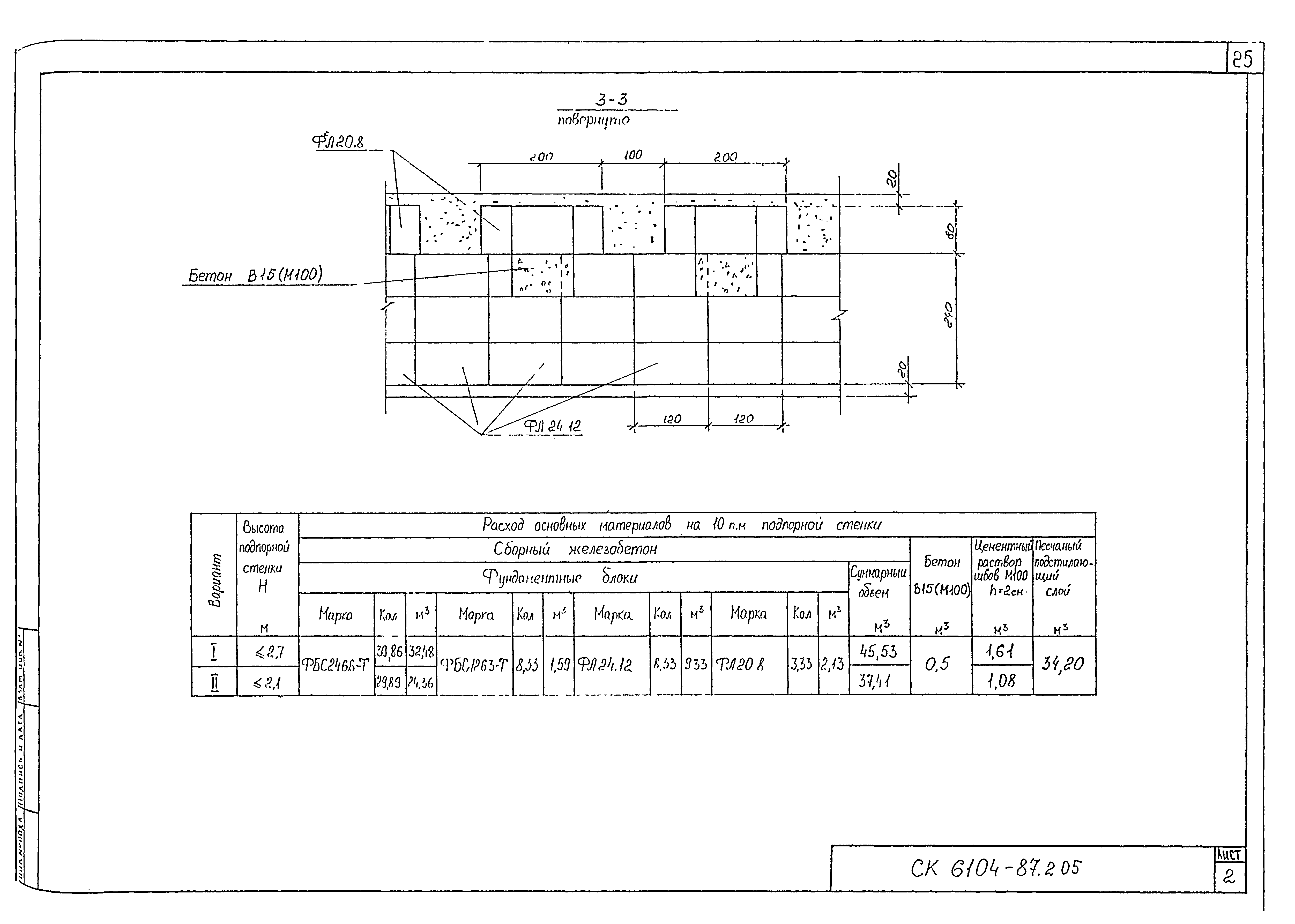

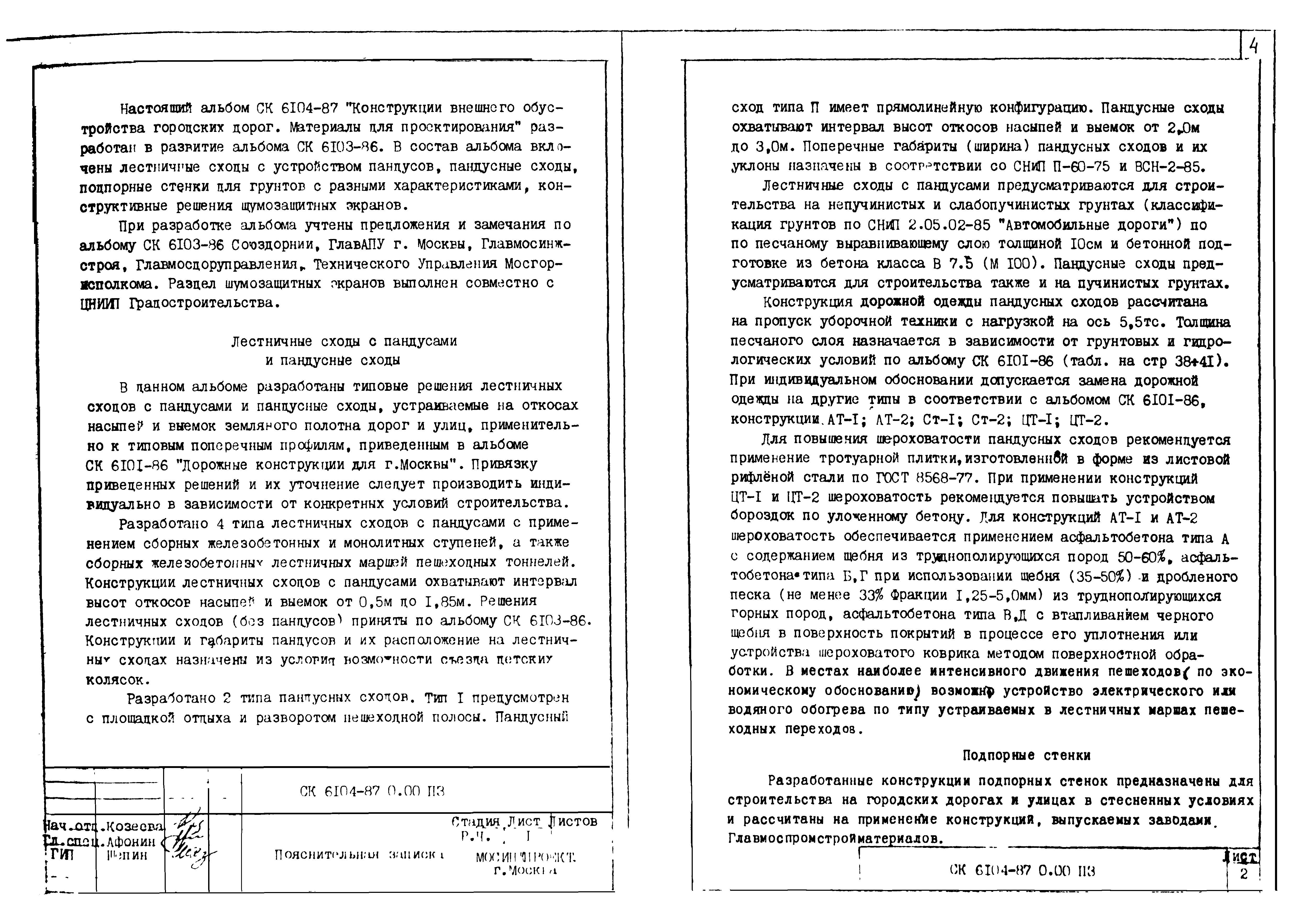

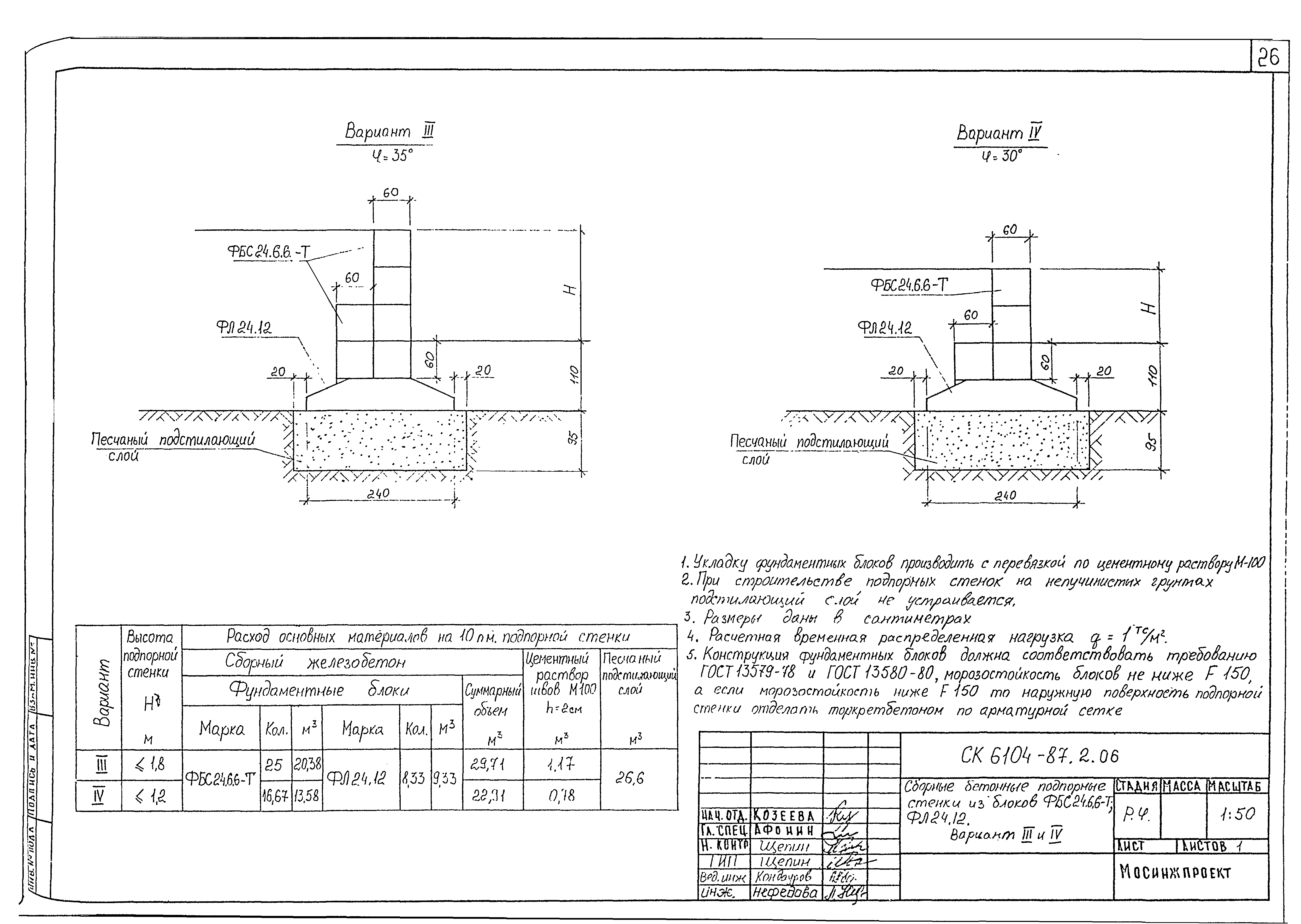

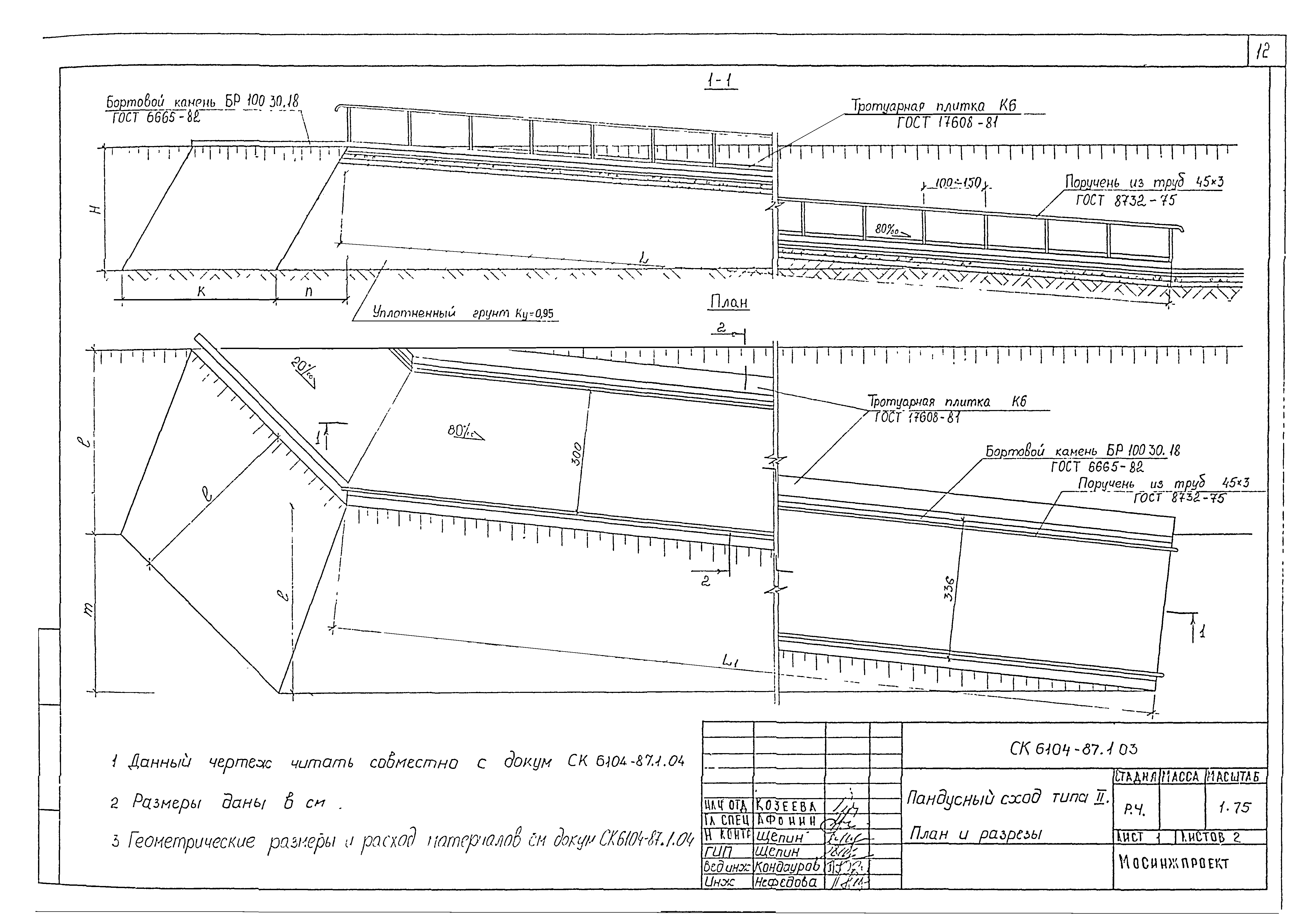

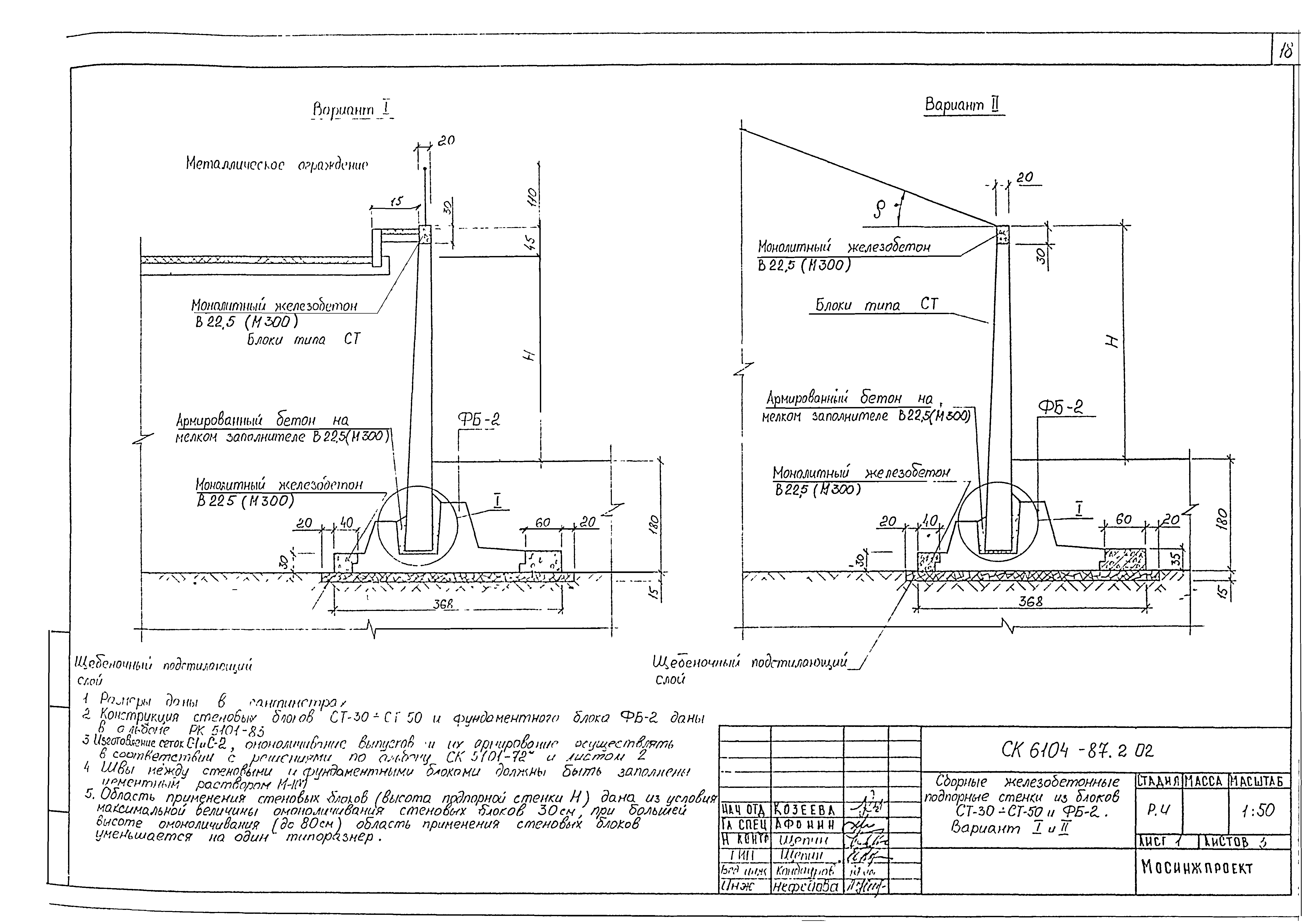

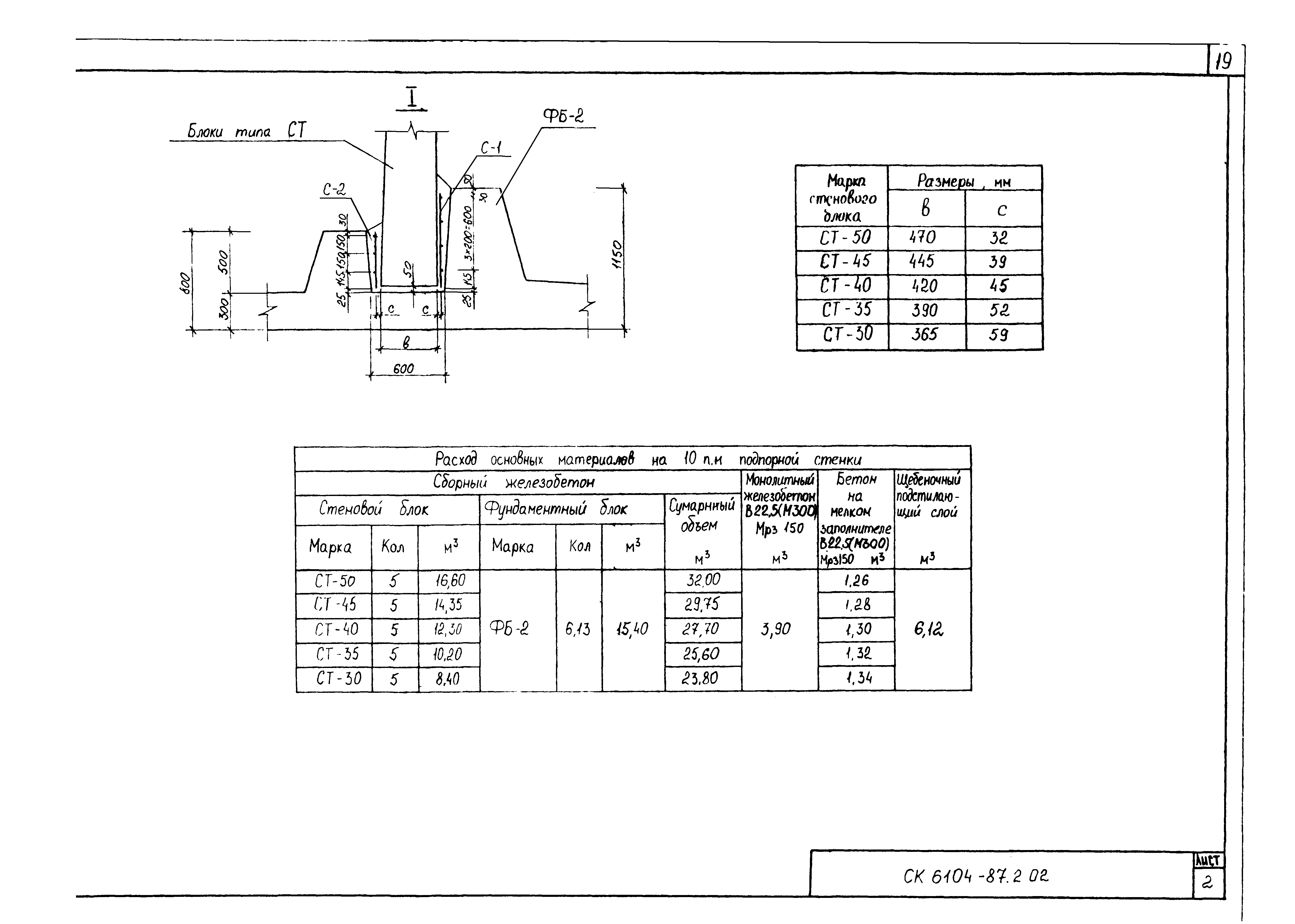

Оглавление:	СК 6104-87.0.00 ПЗ Пояснительная записка СК 6104-87.1.01 Лестничные сходы с пандусами. Типы 1ап, 1бп, 2ап и 2бп. План и разрезы СК 6104-87.1.02 Пандусный сход типа 1. План и разрезы СК 6104-87.1.03 Пандусный сход типа 2. План и разрезы СК 6104-87.1.04 Пандусные сходы типов 1 и 2. Геометрические размеры и расход материалов СК 6104-87.2.01 Сборные железобетонные подпорные стенки из блоков СТ-35 - СТ-65 и ФБ-1. Вариант 1 и 2 СК 6104-87.2.02 Сборные железобетонные подпорные стенки из блоков СТ-30 - СТ-50 и ФБ-2. Вариант 1 и 2 СК 6104-87.2.03 Сборные железобетонные подпорные стенки из блоков СТ-20; СТ-25 и ФБ-3. Вариант 1 и 2 СК 6104-87.2.04 Сборные железобетонные подпорные стенки из блоков БС-1C и плит КД-30 - КД-42 СК 6104-87.2.05 Сборные бетонные подпорные стенки из блоков ФБС24.6.6-Т; ФБС12.6.3-Т; ФЛ24.12 и ФЛ20.8. Вариант 1 и 2 СК 6104-87.2.06 Сборные бетонные подпорные стенки из блоков ФБС24.6.6-Т; ФЛ24.12. 1 Вариант 3 и 4 СК 6104-87.3.01 Общий вид шумозащитного экрана с применением панели типа П. Вариант 1 СК 6104-87.3.02 Общий вид шумозащитного экрана с применением панели типа П. Вариант 2 СК 6104-87.3.03 Общий вид шумозащитного экрана с применением панели типа П. Вариант 3 СК 6104-87.3.04 Общий вид шумозащитного. экрана с применением панели типа ПЭА. Вариант 1 СК 6104-87.3.05 Общий вид шумозащитного экрана с применением панели типа ПЭА. Вариант 2 СК 6104-87.3.06 Общий вид шумозащитного экрана с применение панели типа ПЭА. Вариант 3 СК 6104-87.3.07 Общий вид шумозащитного экрана с применением панели типа ПЭА. Вариант 4 СК 6104-87.3.08 Общий вид шумозащитного экрана с применением панели типа ПЭА. Вариант 5 СК 6104-87.3.09 Общий вид шумозащитного экрана с применением панели типа ПЭА. Вариант 6 СК 6104-87.3.10 Общий вид шумозащитного экрана с применением панели типа ОЛ. вариант 1 СК 6104-87.3.11 Общий вид шумозащитного экрана с применением панели типа ОЛ. Вариант 2 СК 6104-87.3.12 Шумозащитные экраны с применением панелей типа П,ПЭА и ОЛ. Фасад и разрезы СК 6104-87.3.13 Шумозащитные экраны с применением панелей типа П,ПЭА и ОЛ. Размеры. Спецификация элементов СК 6104-87.3.14 Панели типа П. Конструкция и размеры СК 6104-87.3.15 Спецификация металла и расход материалов на панели типа П СК 6104-87.3.16 Защитный козырек для шумозащитных экранов с применением панелей типа П СК 6104-87.3.17 Стойки. Конструкция и размеры. Спецификация стали СК 6104-87.3.18 Буронабивные сваи. Конструкция и размеры. Спецификация арматурных изделий СК 6104-87.3.19 Буронабивные сваи. Арматурные каркасы К1-К19 СК 6104-87.3.20 Шумозащитные экраны с применением панели типа ПЭА на насыпи. Тип ЭПЭ2-40.60-2Н СК 6104-87.3.21 Конструкция буронабивной сваи для шумозащитного экрана на насыпи. Тип СВ 80.8 СК 6104-87.3.22 Шумозащитные экраны с применением панелей типа ПО. Вариант 1 СК 6104-87.3.23 Шумозащитные экраны с применением панелей типа ПО. Вариант 2
Разработан:	Мосинжпроект
Утверждён:	20.11.1987 Мосинжпроект (Mosinzhproject 37)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
