Скачать СТ ЦКБА 029-2006 Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик

Дата актуализации: 10.08.2017

СТ ЦКБА 029-2006

Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик

Обозначение:	СТ ЦКБА 029-2006
Обозначение англ:	029-2006
Статус:	действует
Название рус.:	Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2006

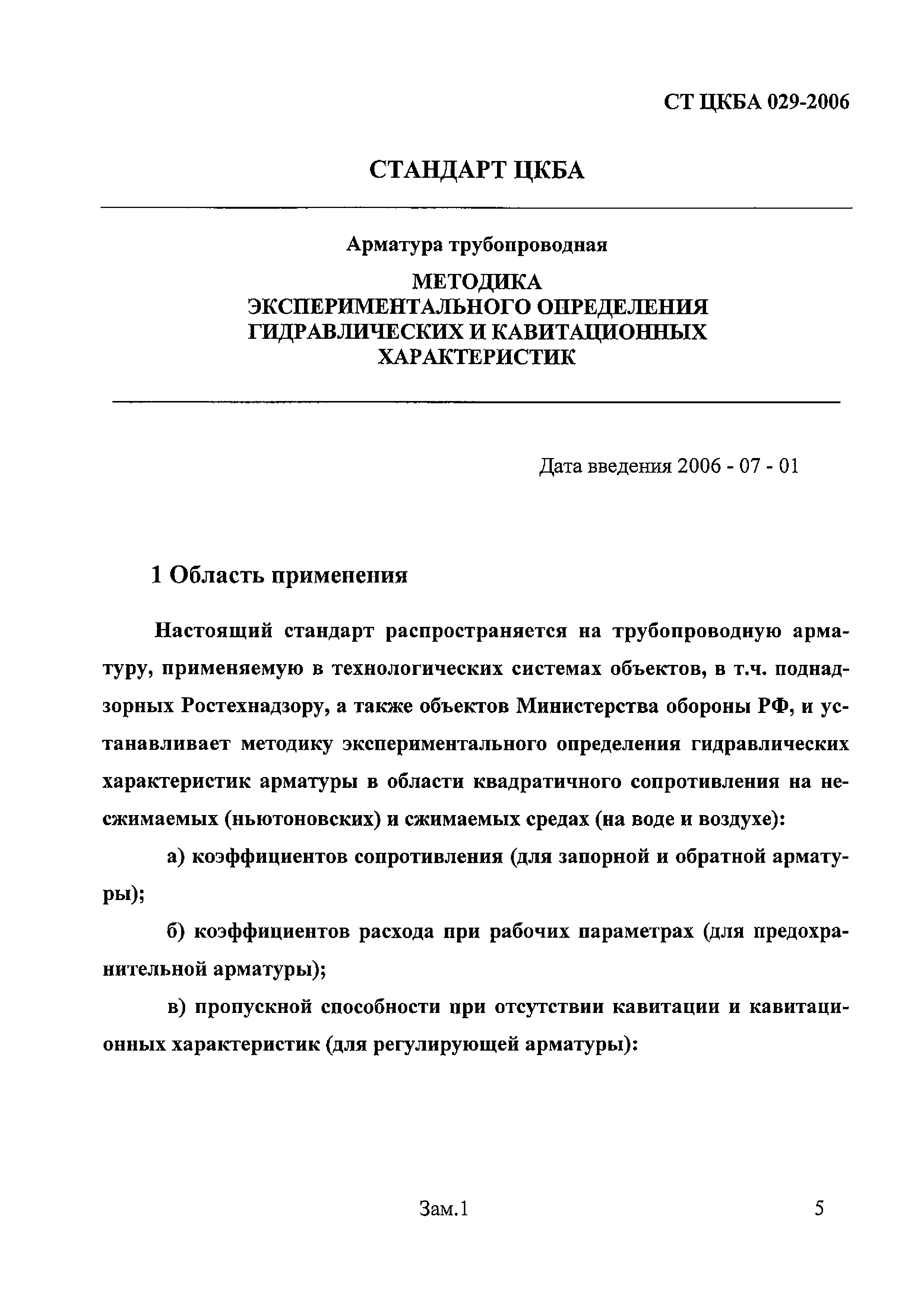

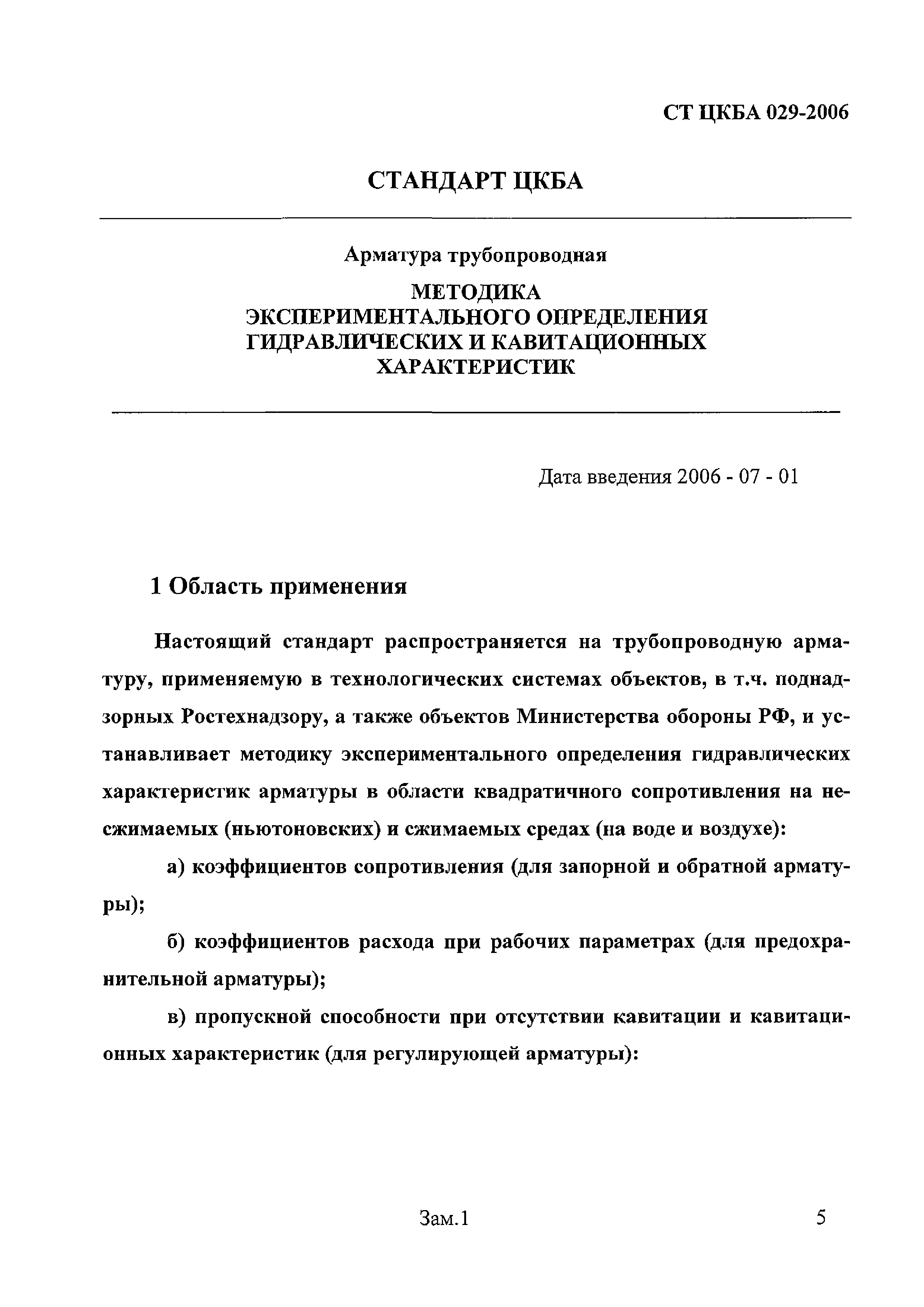

Область применения:	Стандарт распространяется на трубопроводную арматуру, используемую на любых технологических трубопроводах объектов, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору России, а также объектов Министерства обороны РФ и устанавливает: методику экспериментального определения гидравлических характеристик арматуры любого номинального диаметра на любое номинальное давление на несжимаемой ньютоновской жидкости и области квадратичного сопротивления: а) коэффициентов сопротивления; б) коэффициентов расхода; в) пропускной способности при отсутствии кавитации; методику экспериментального определения кавитационных характеристик регулирующей арматуры; методику экспериментального определения коэффициента расхода предохранительных клапанов при рабочих параметрах на несжимаемой ньютоновской и сжимаемой жидкостях

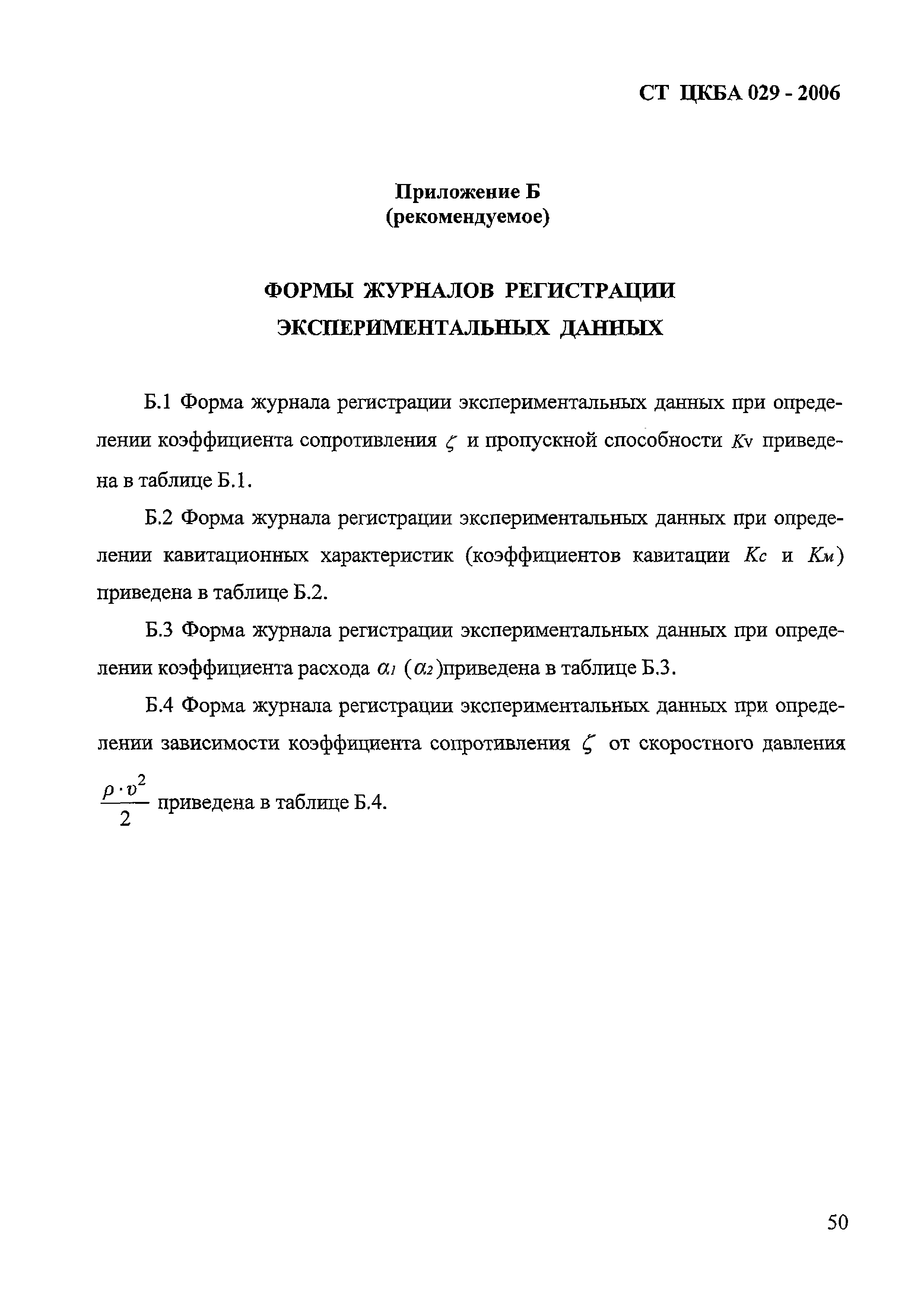

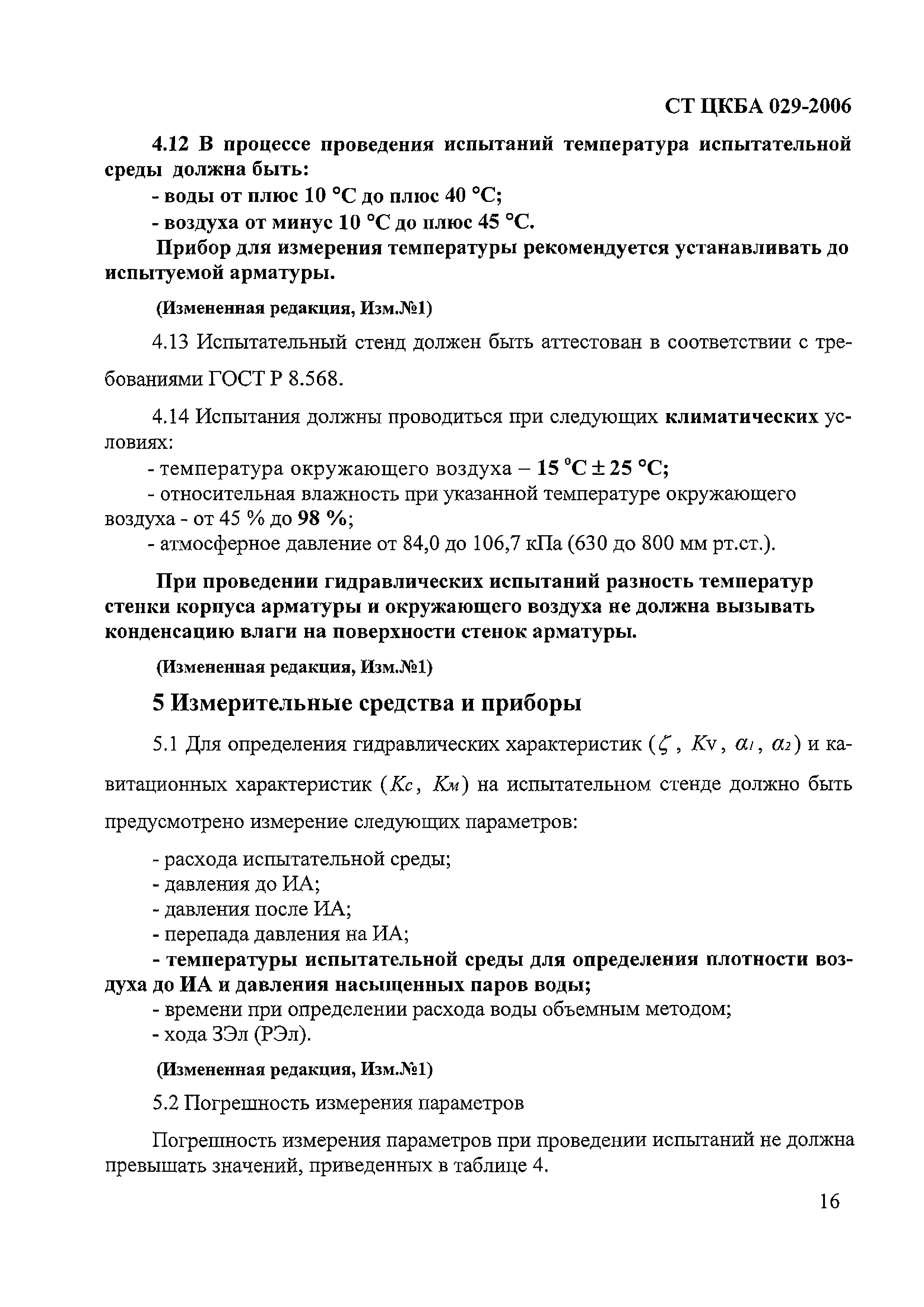

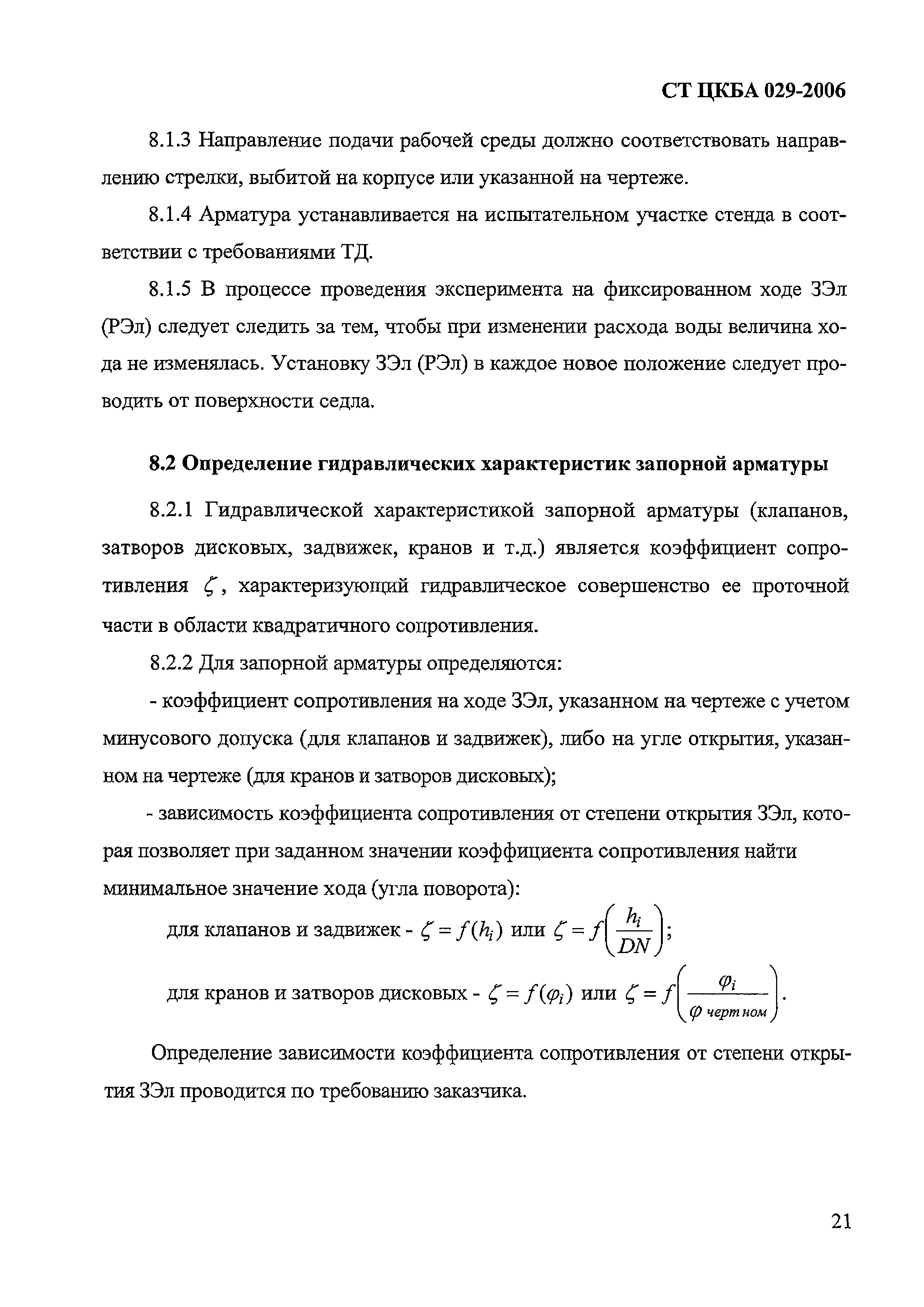

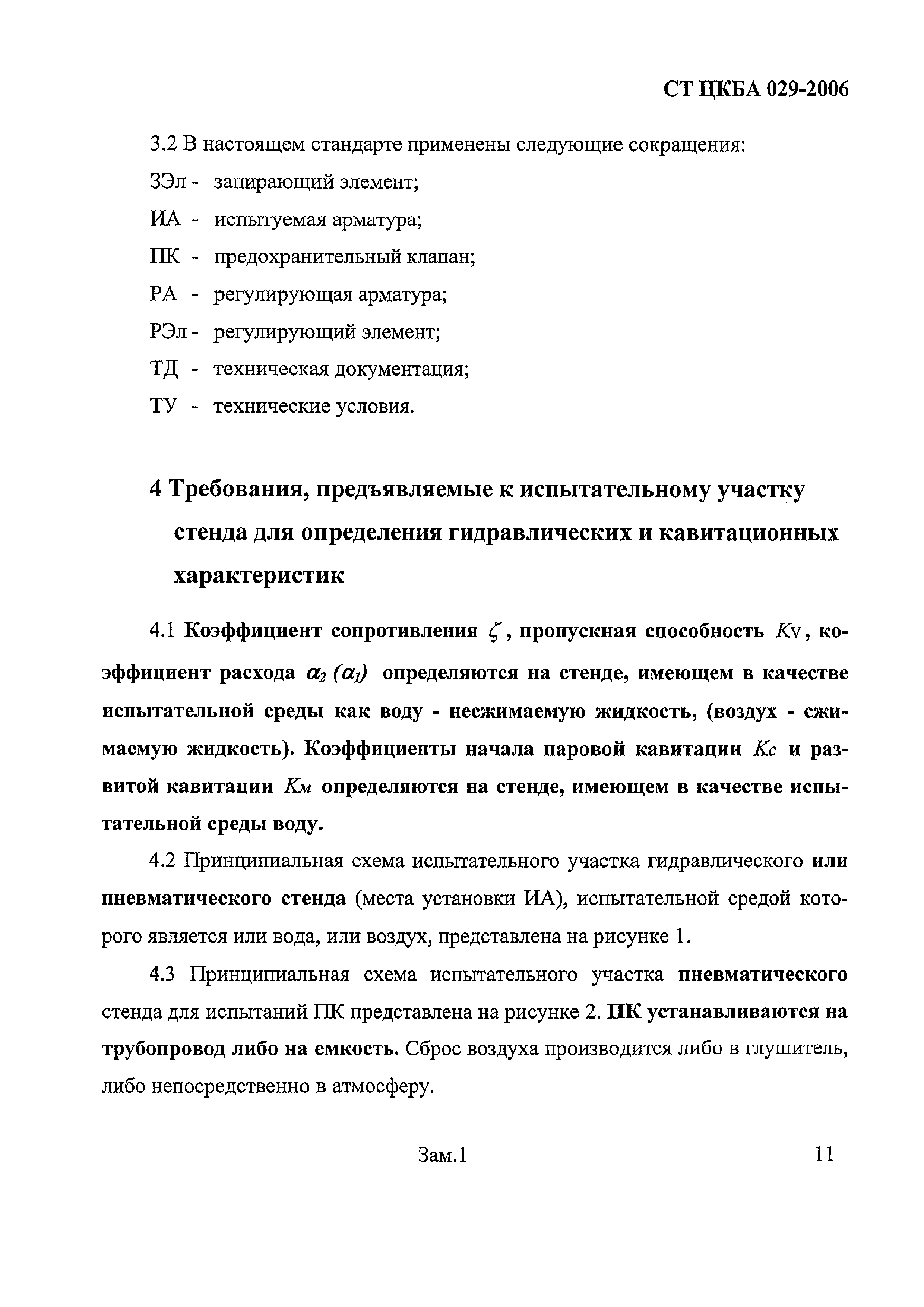

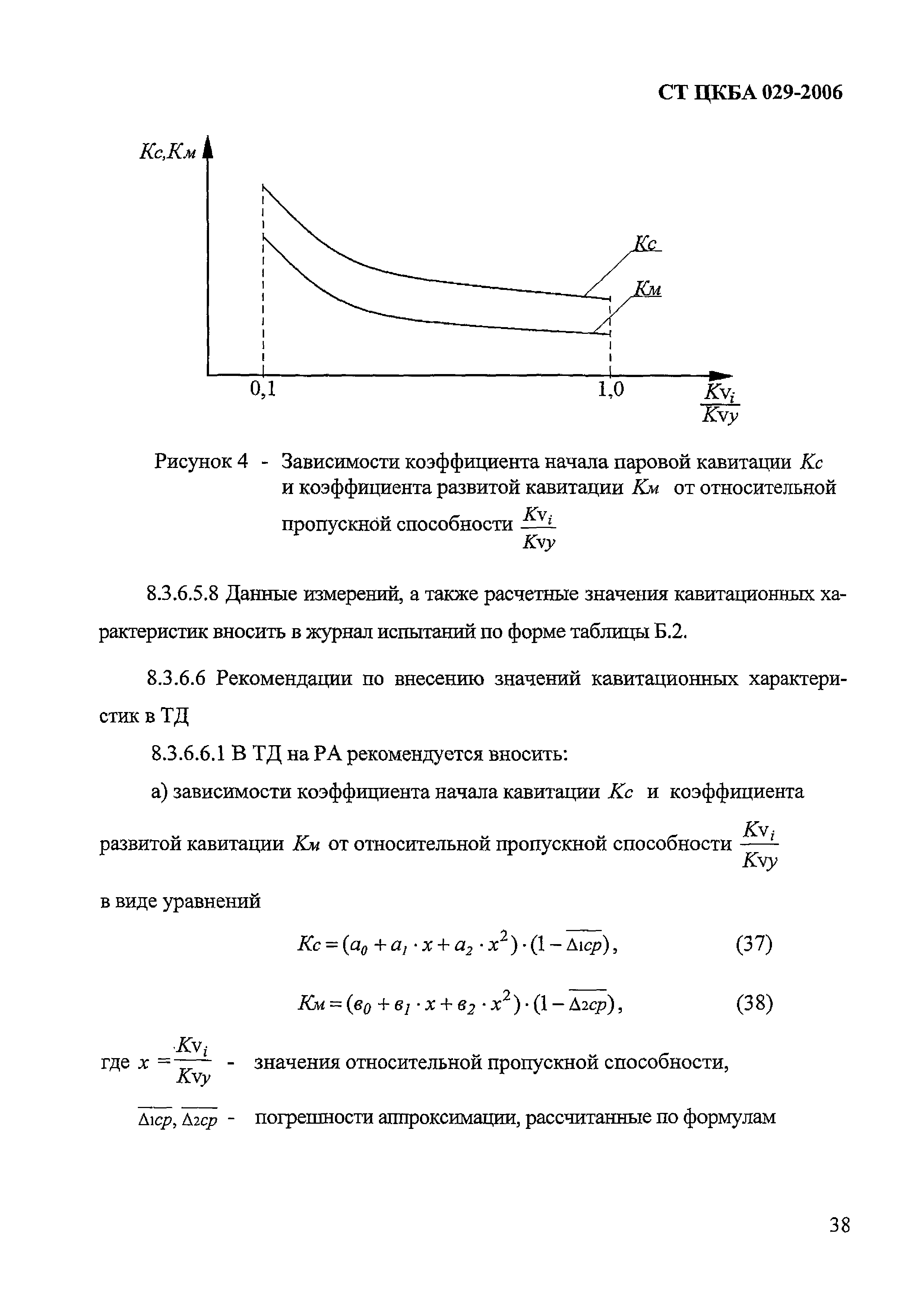

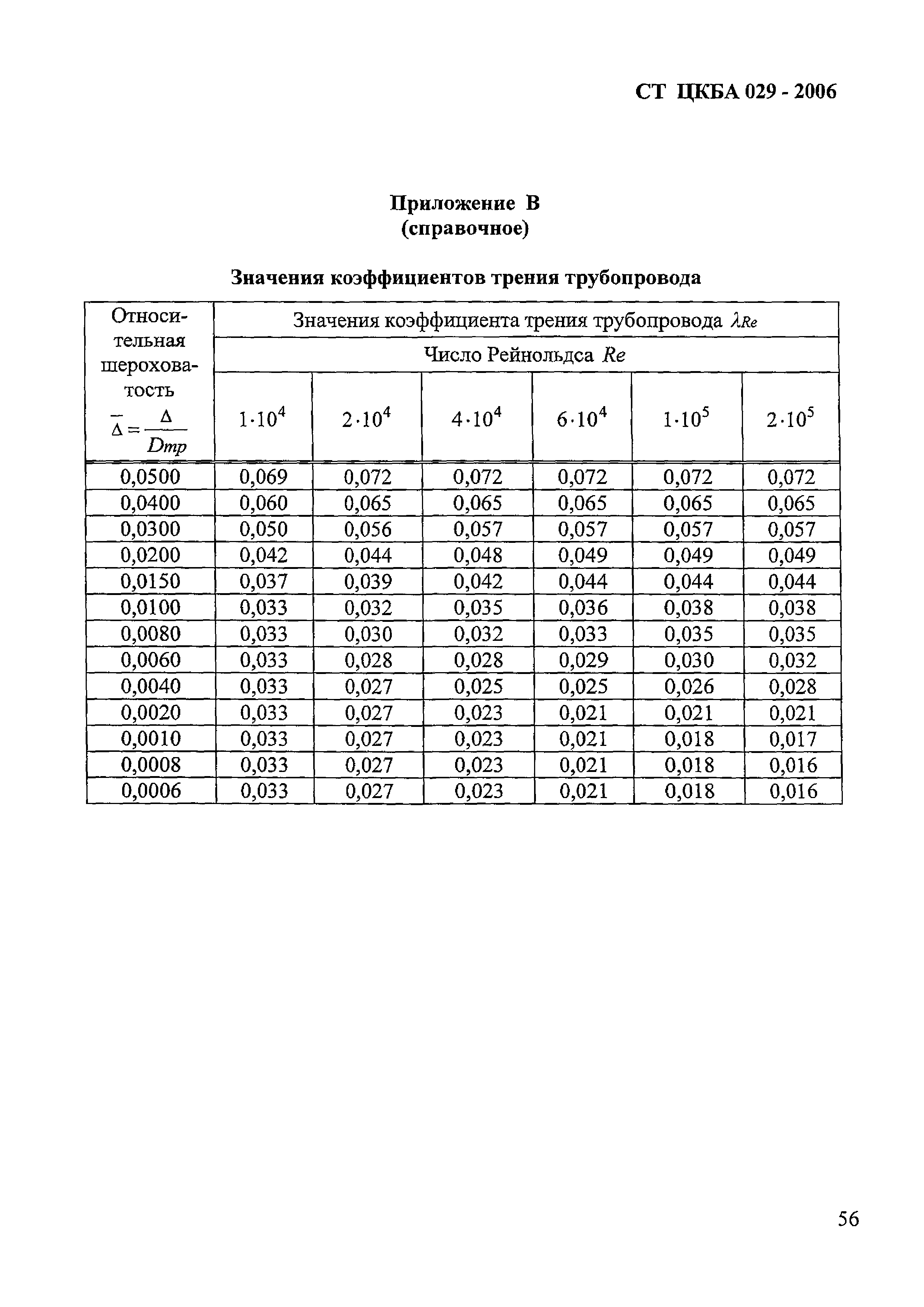

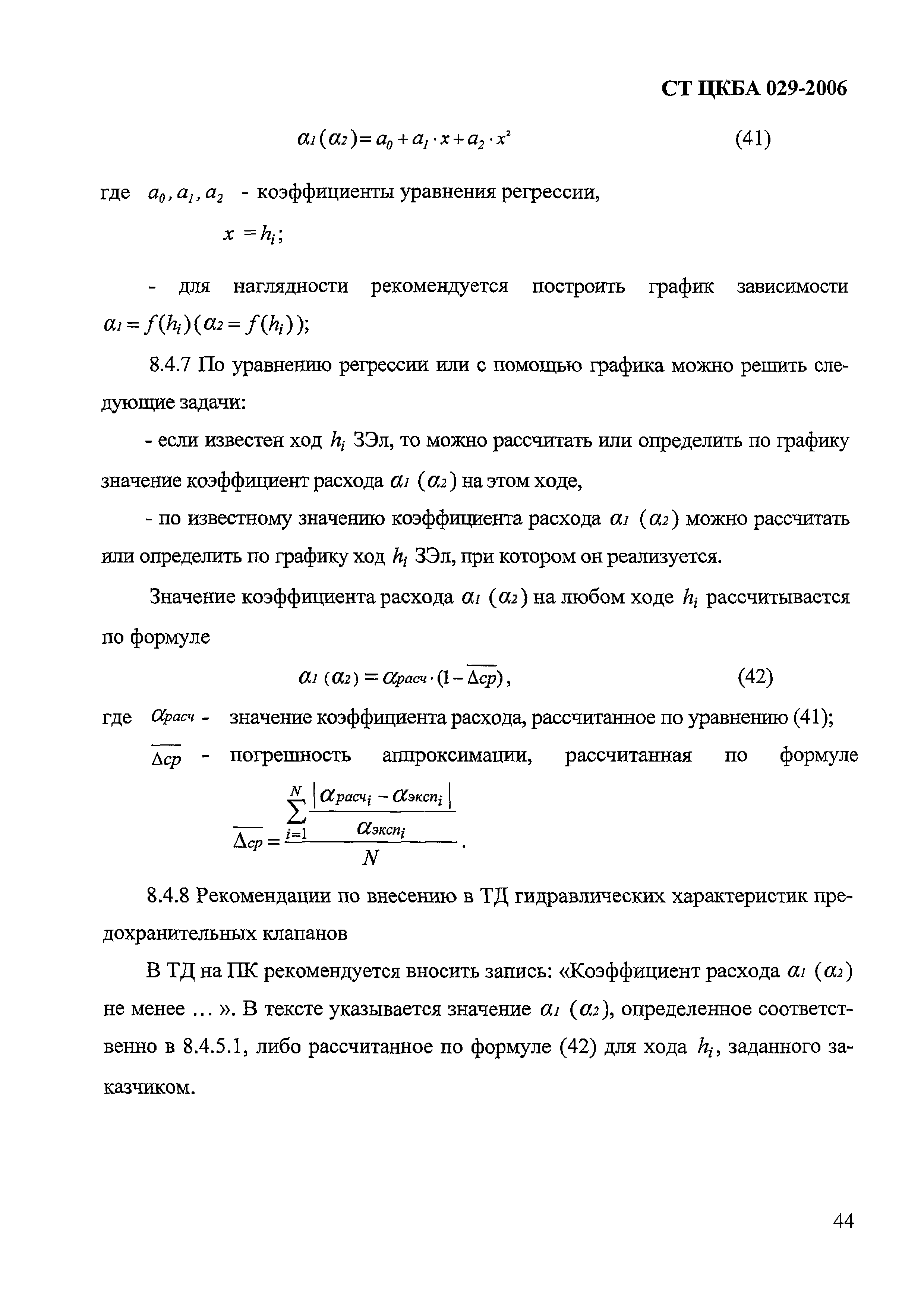

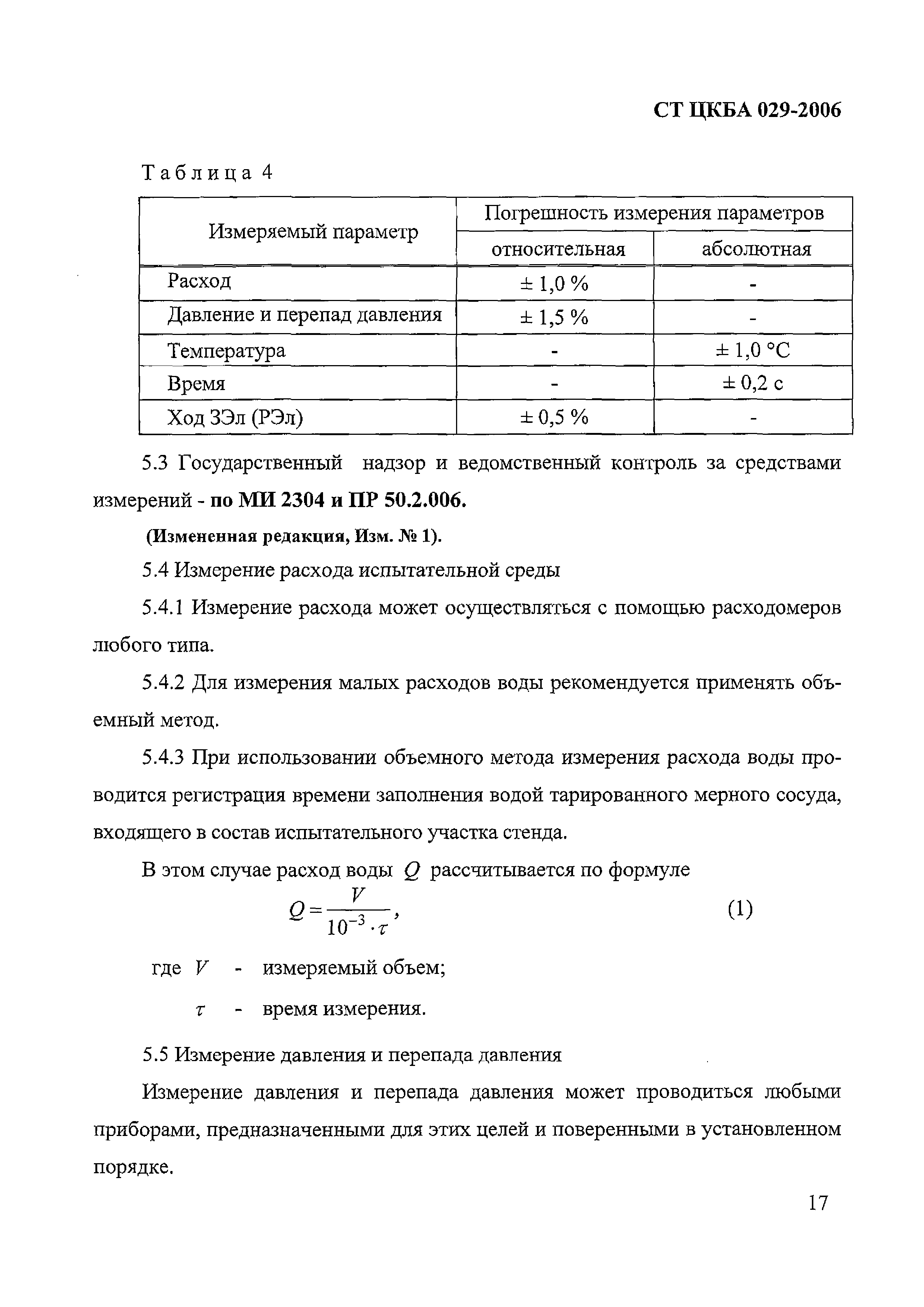

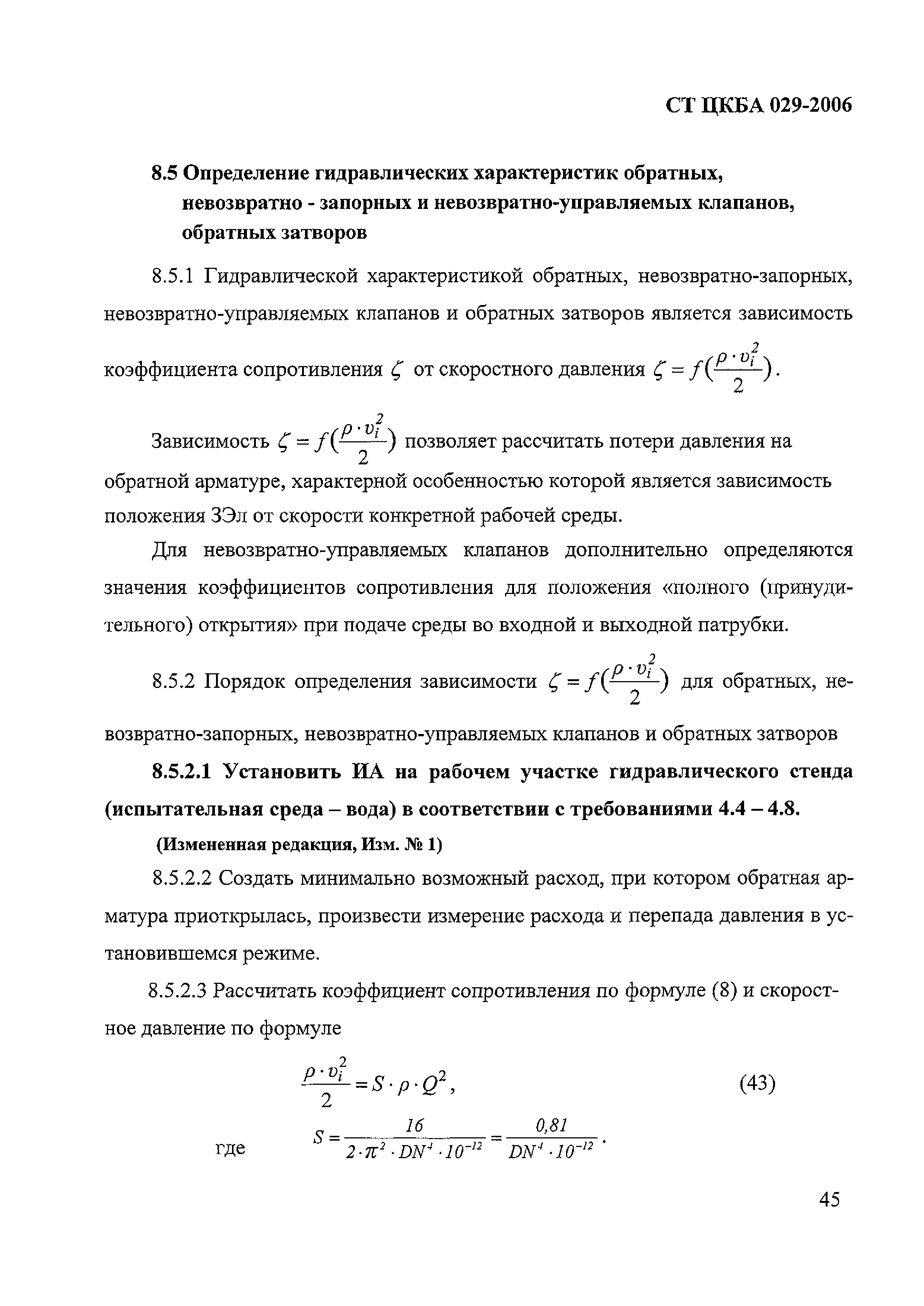

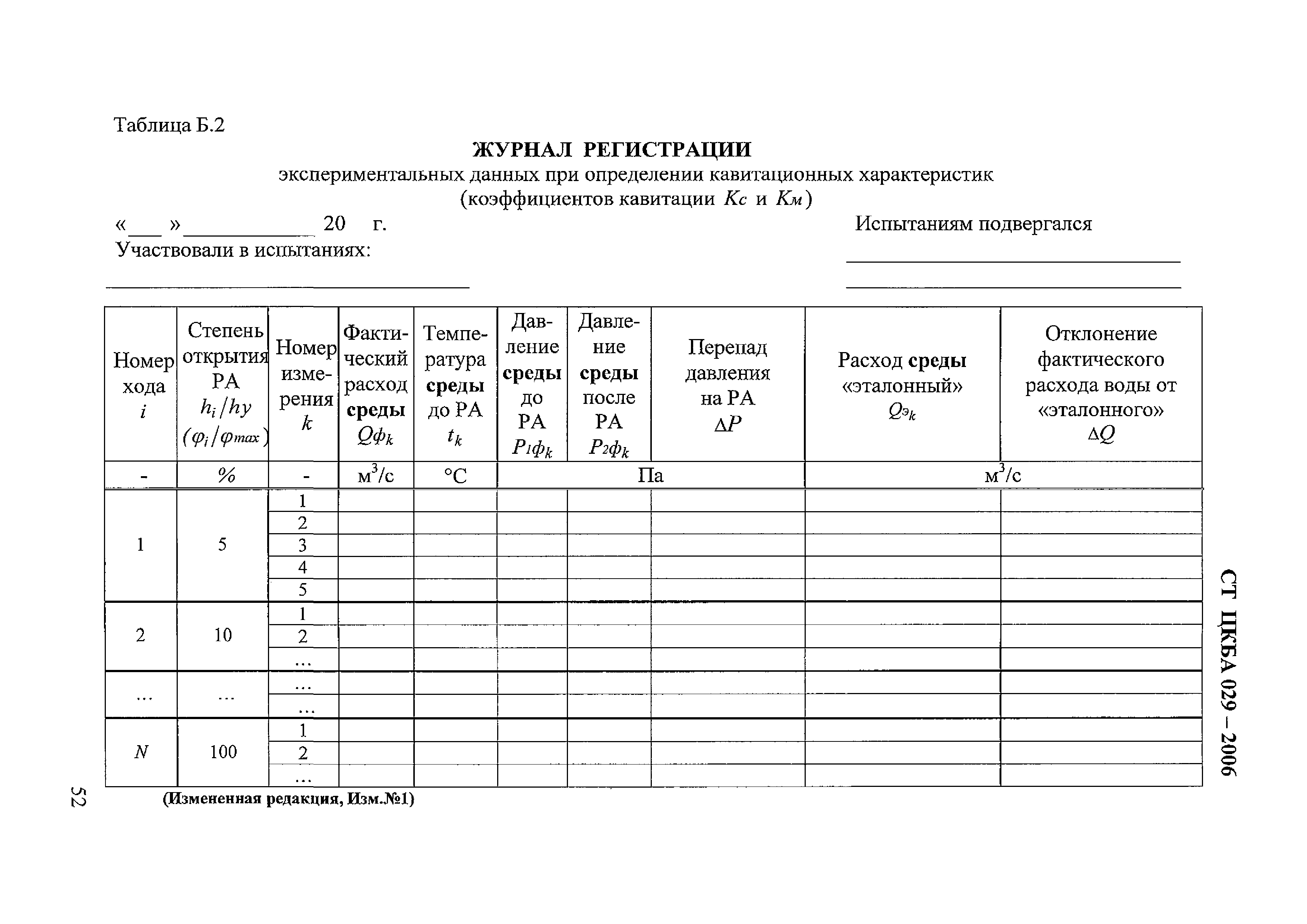

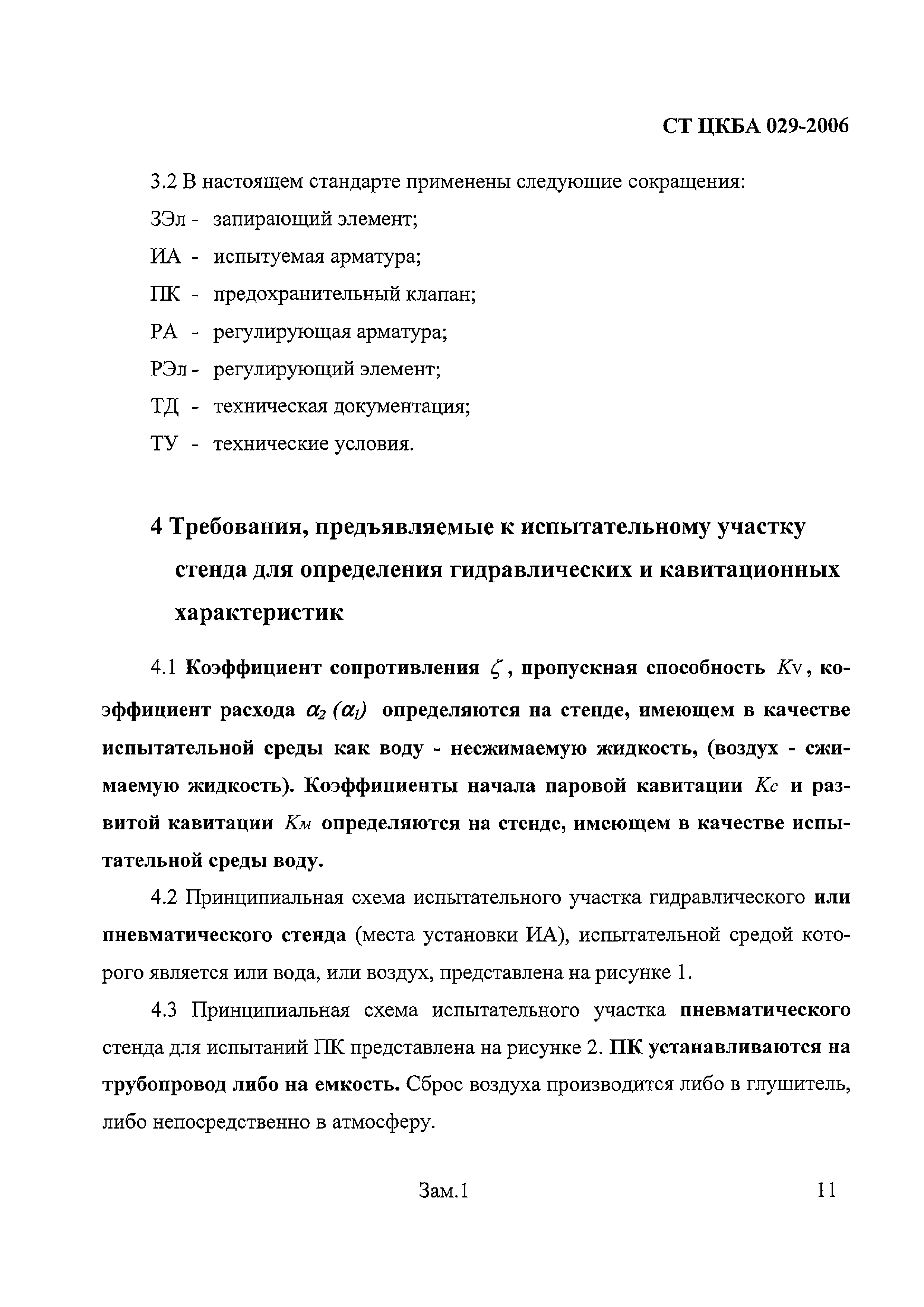

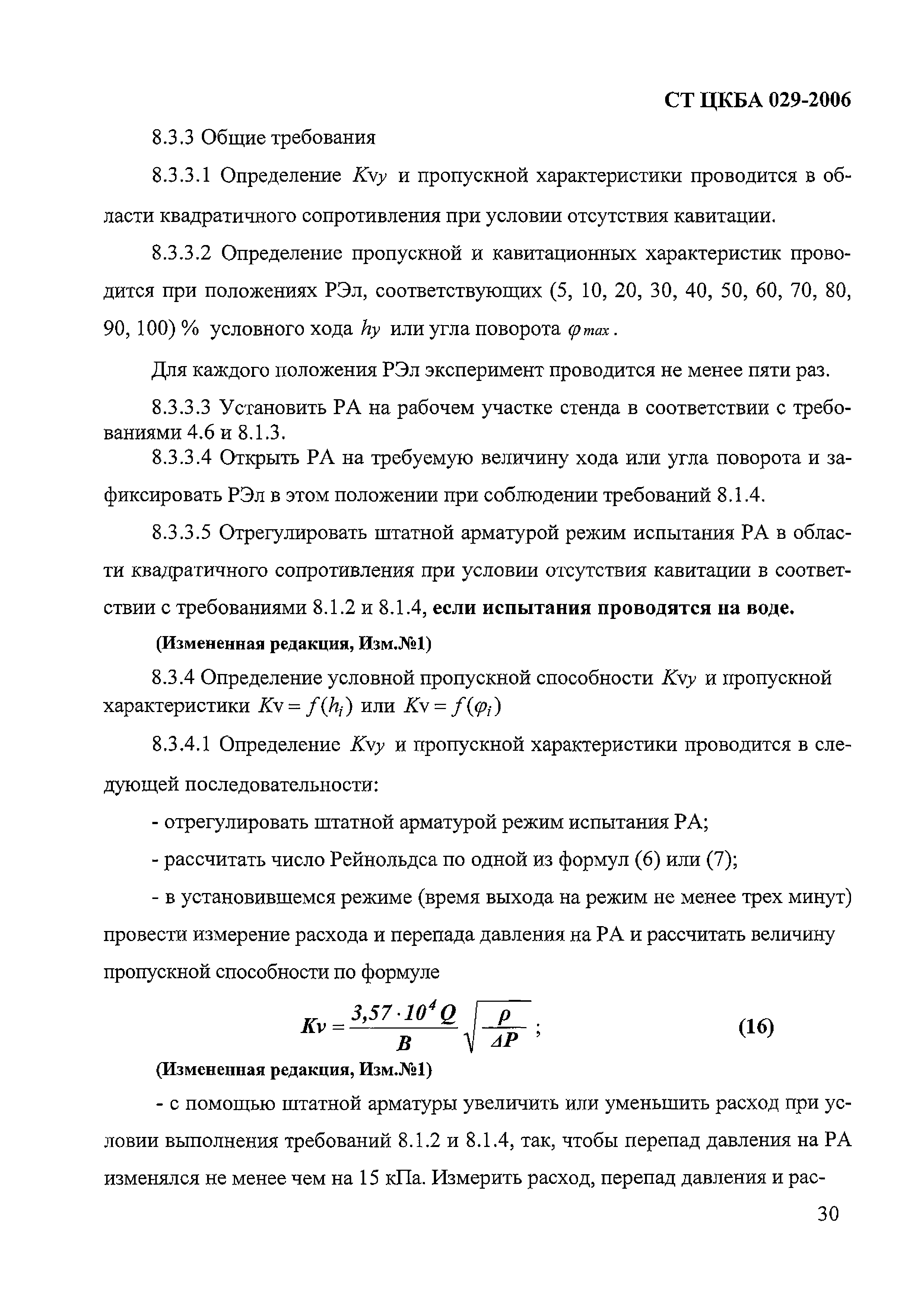

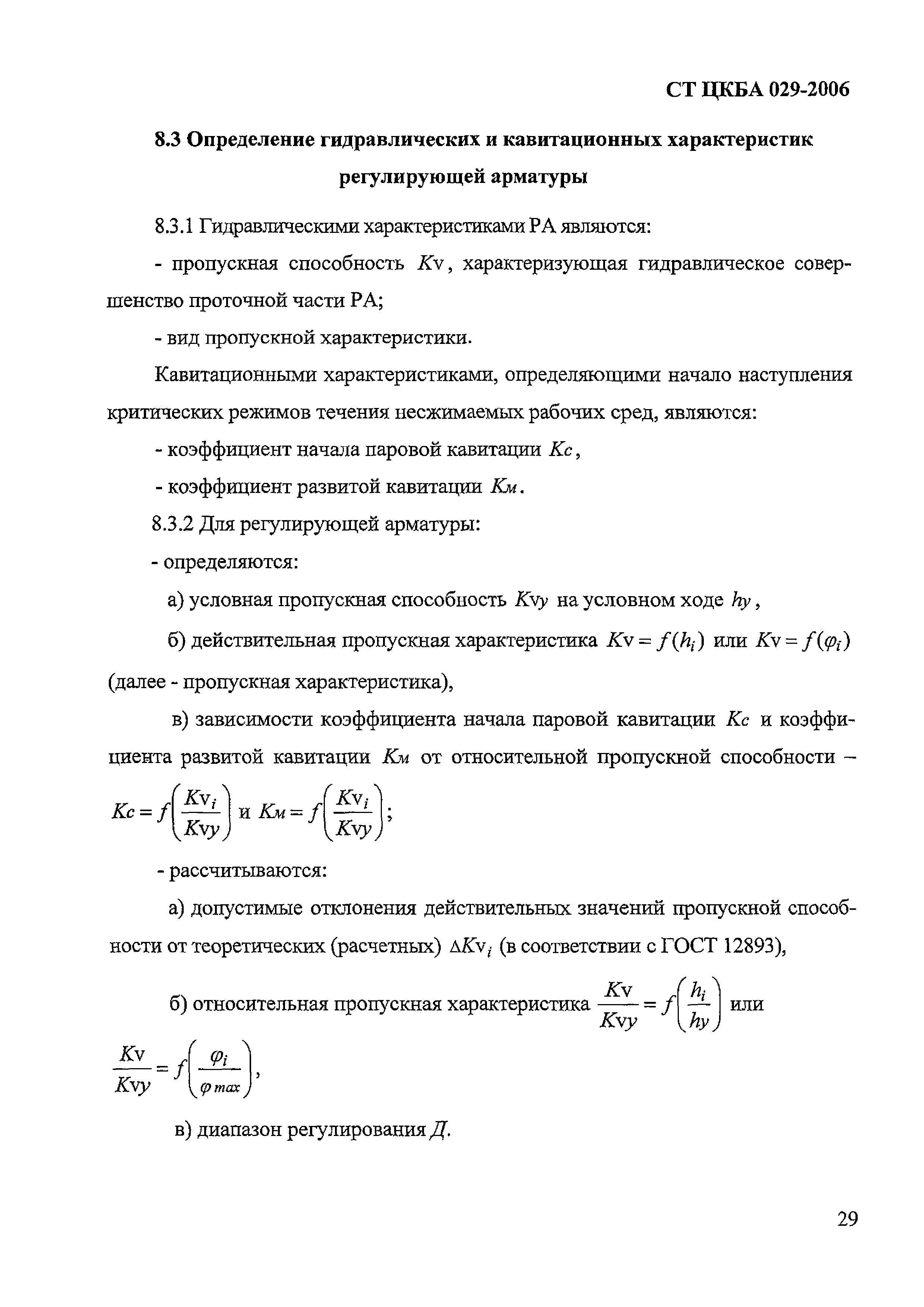

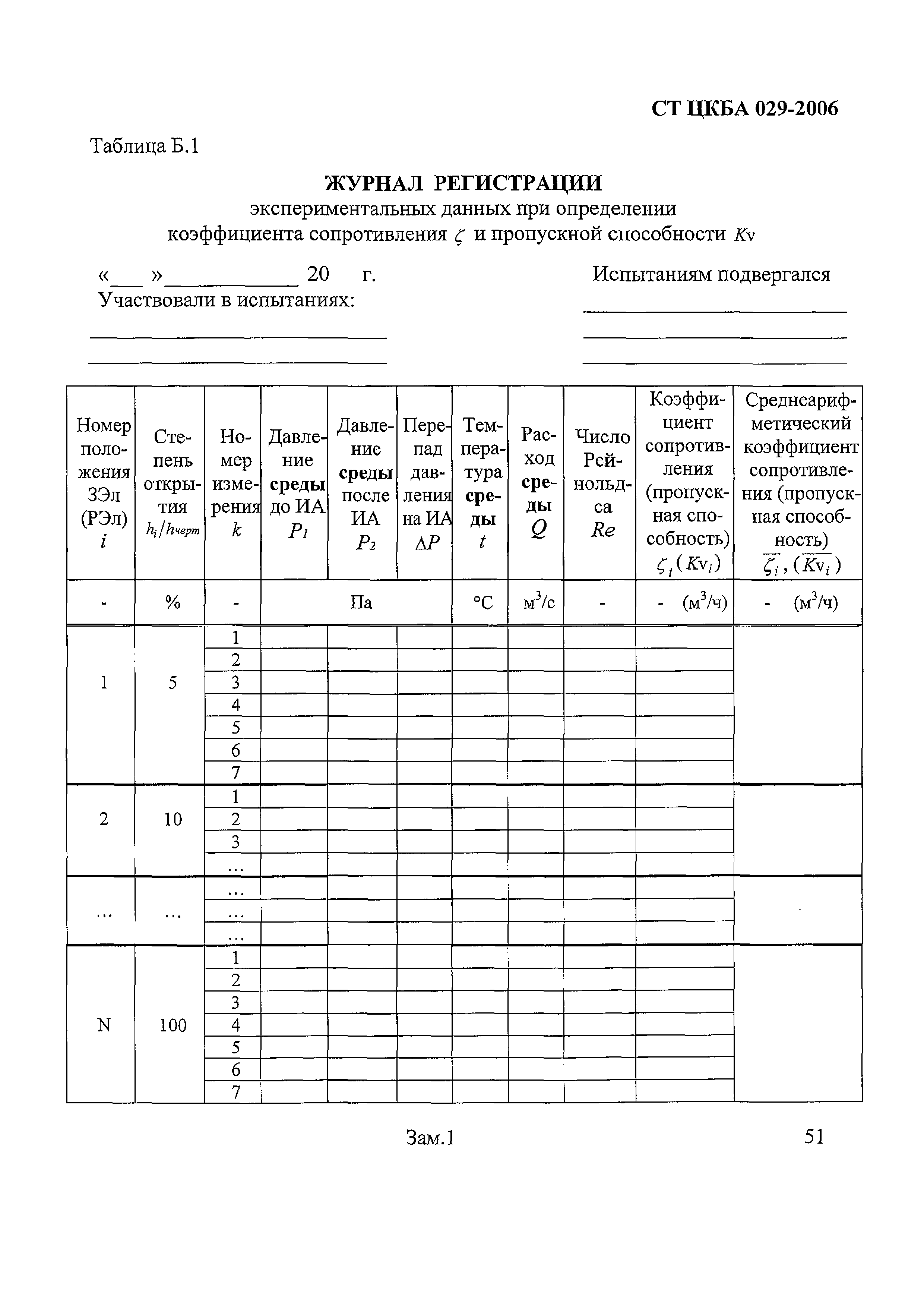

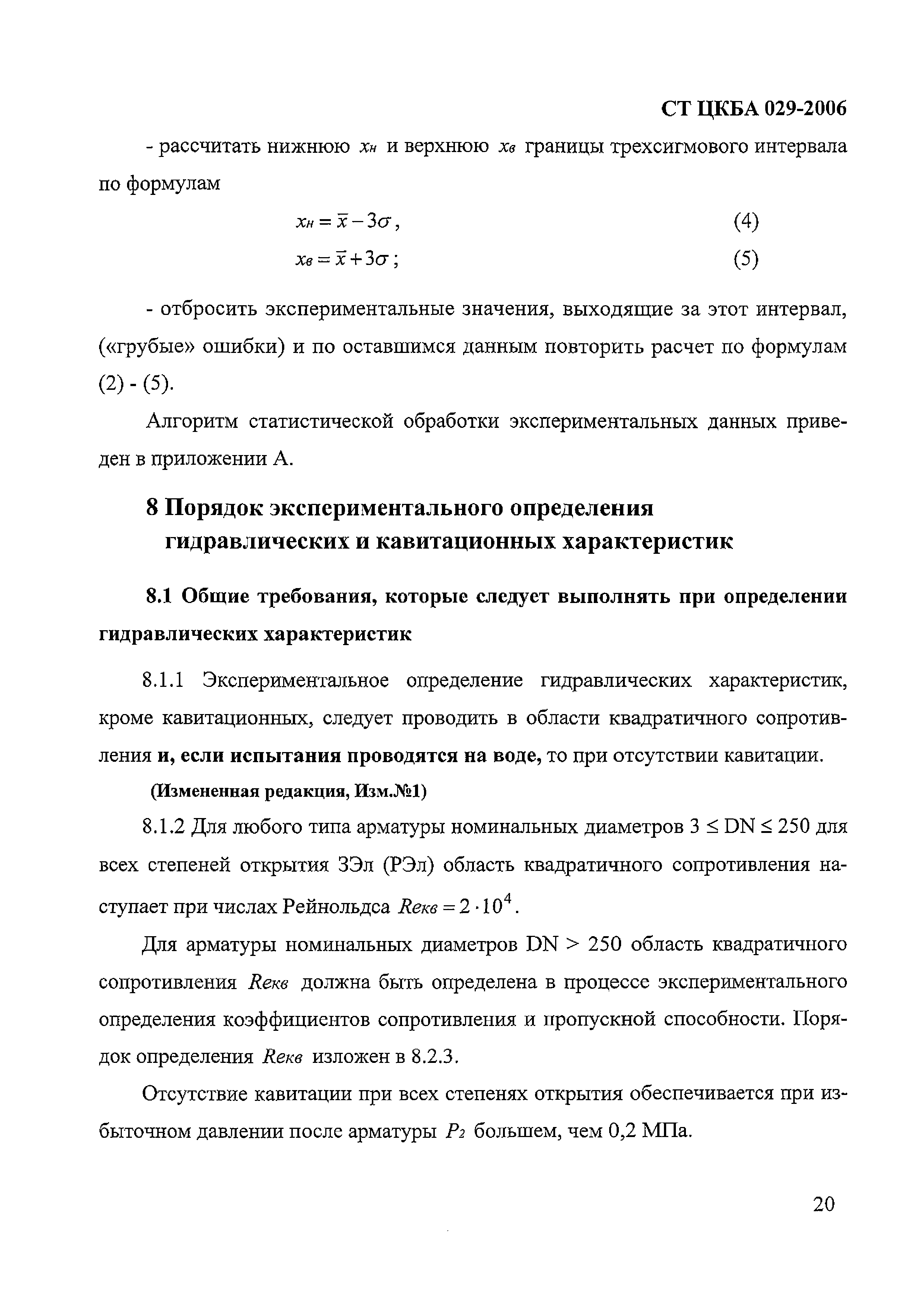

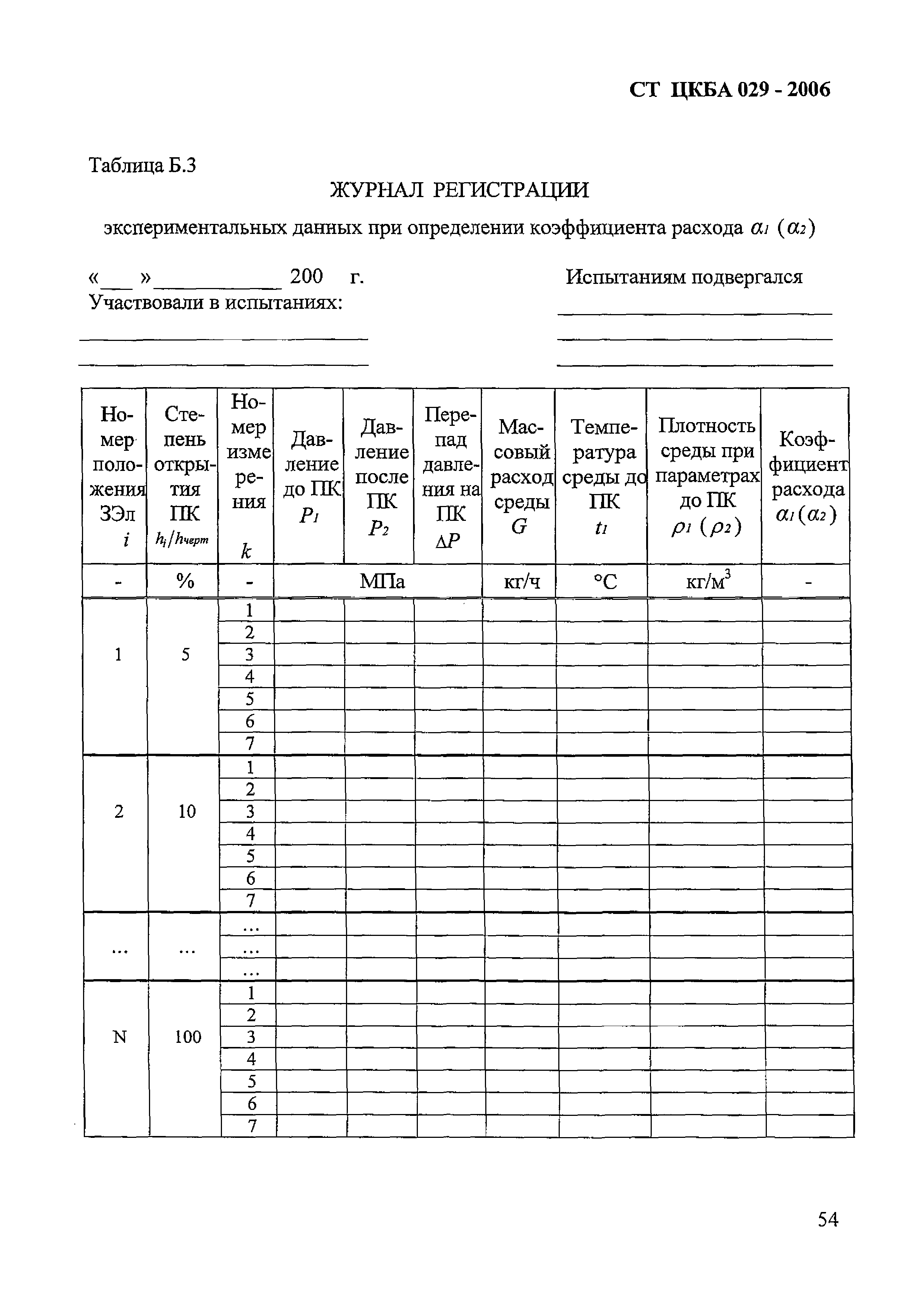

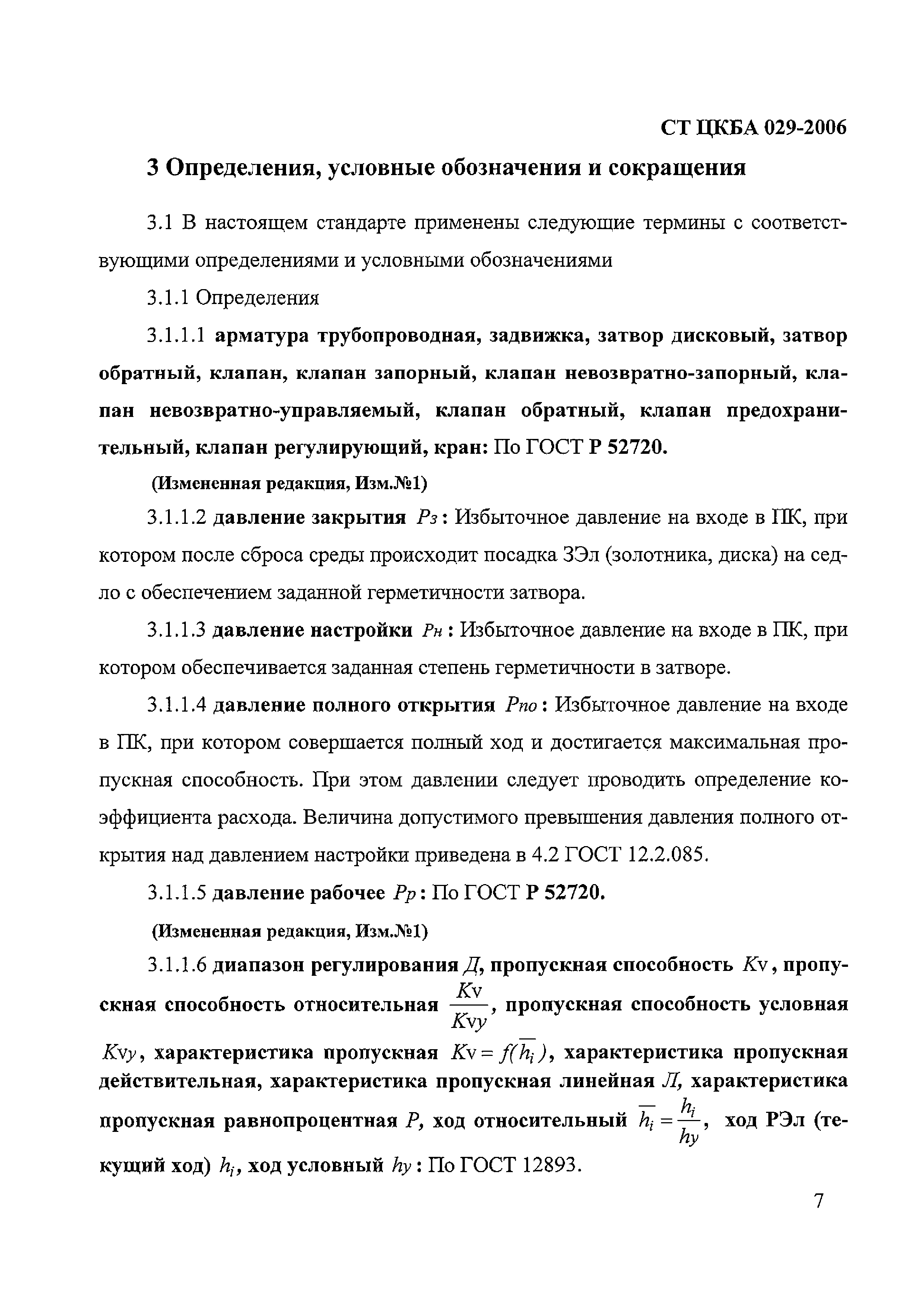

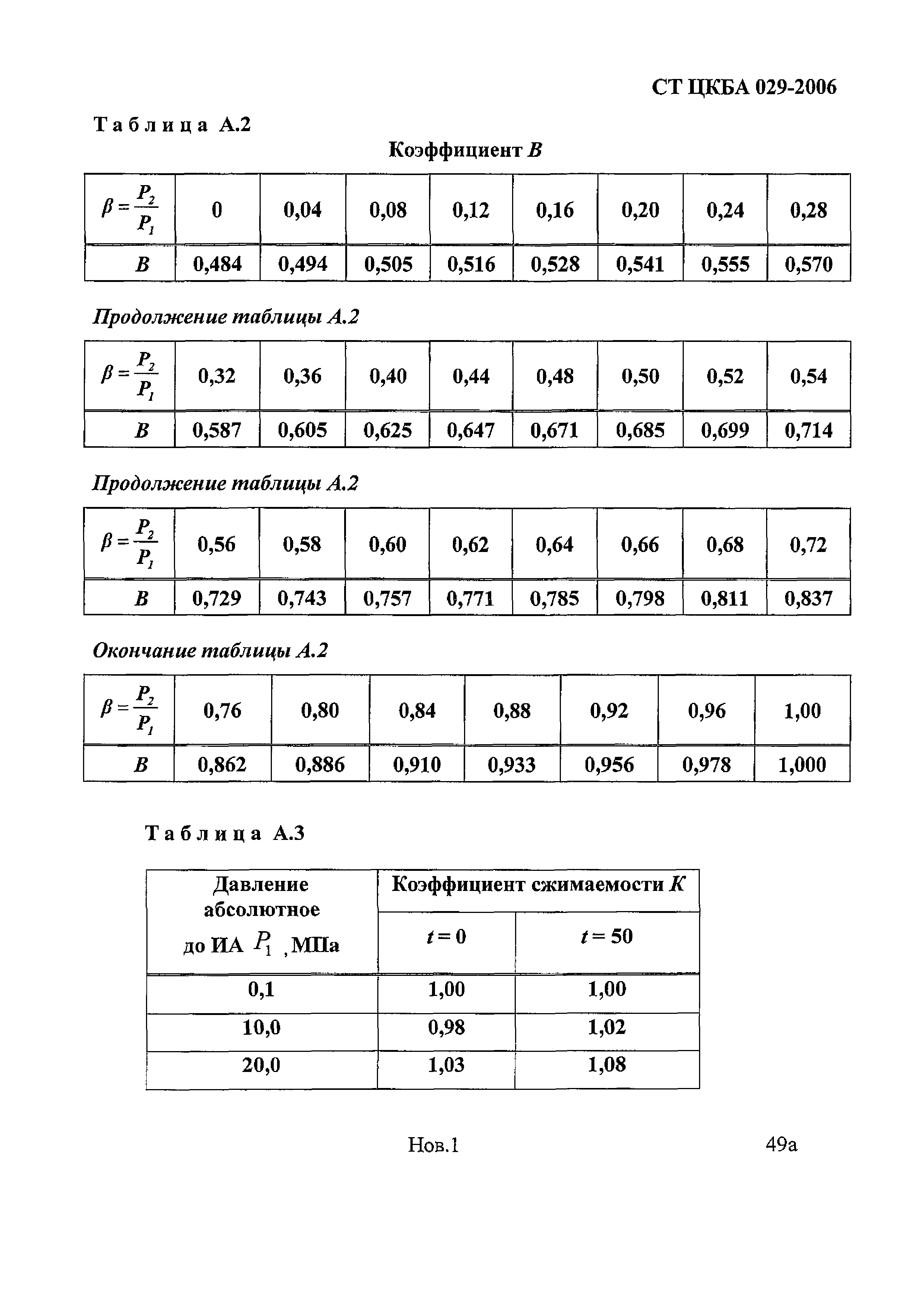

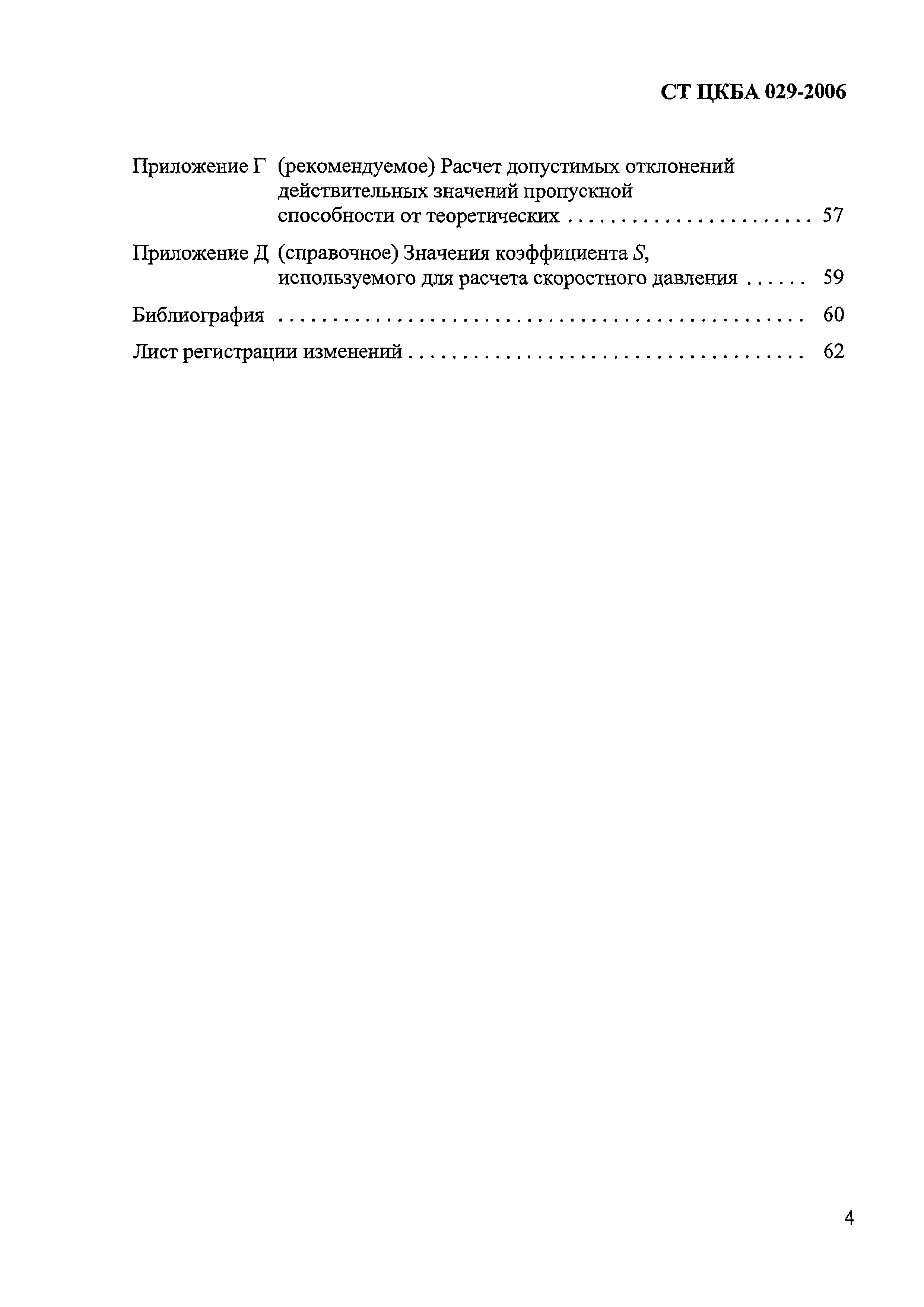

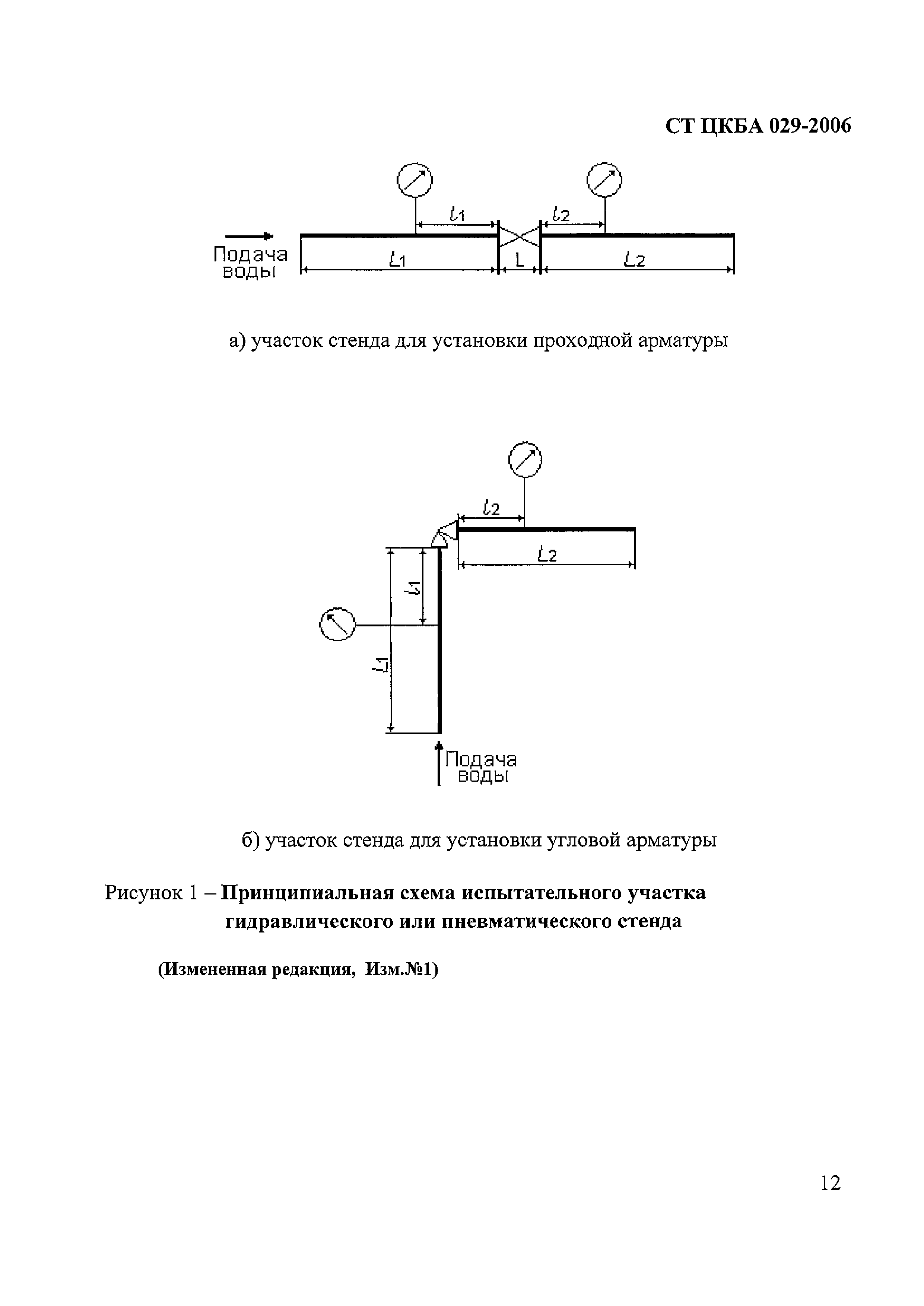

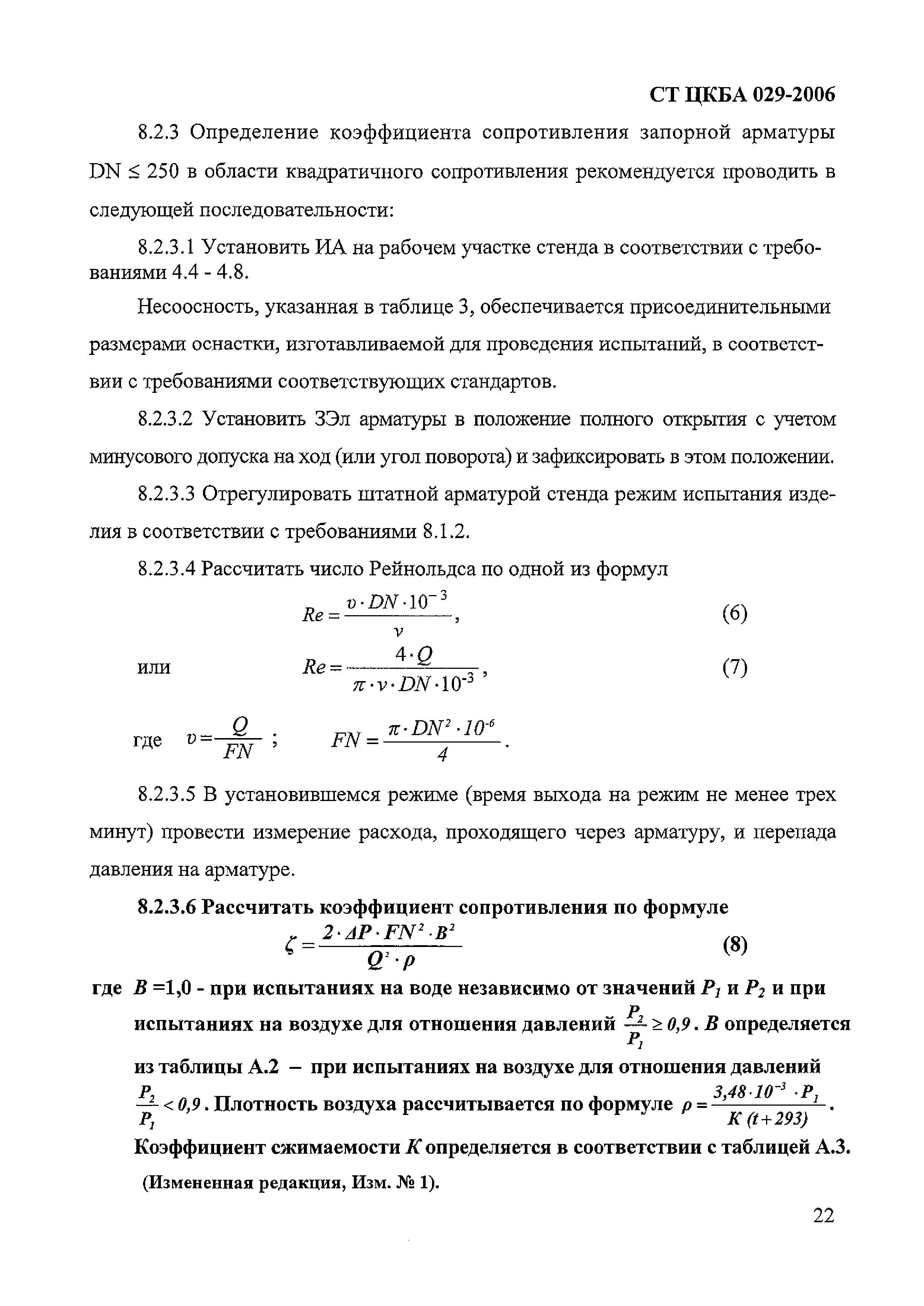

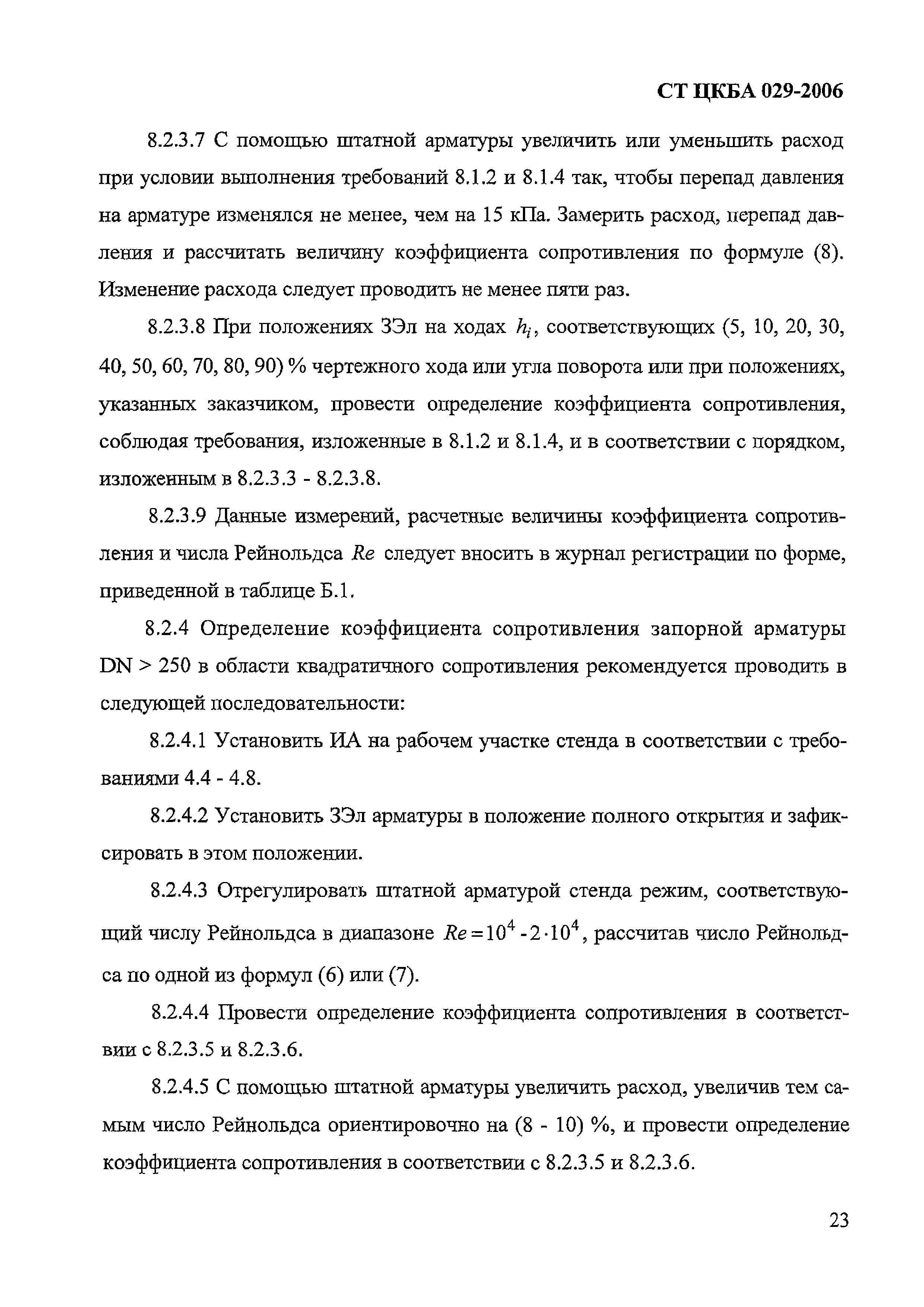

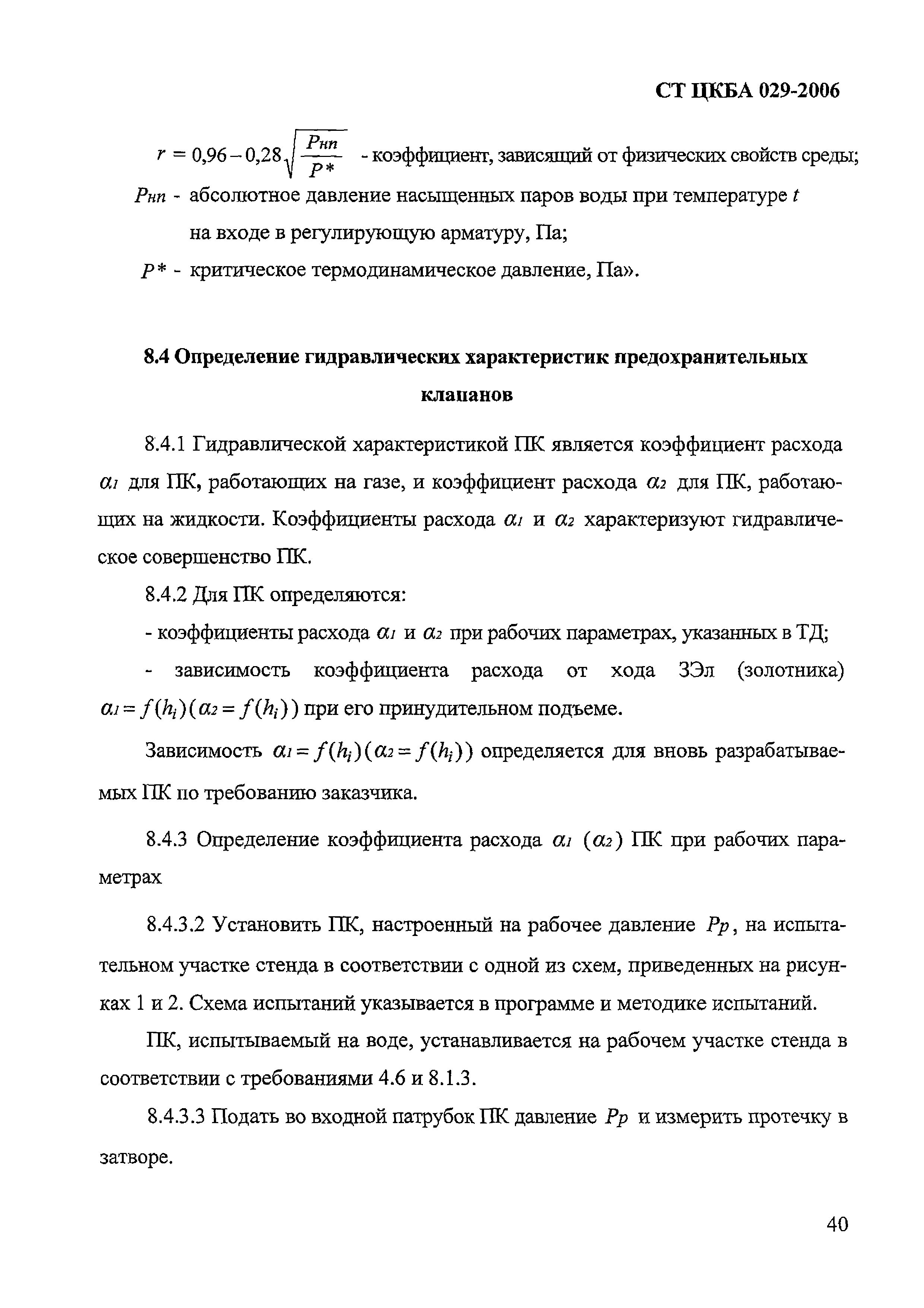

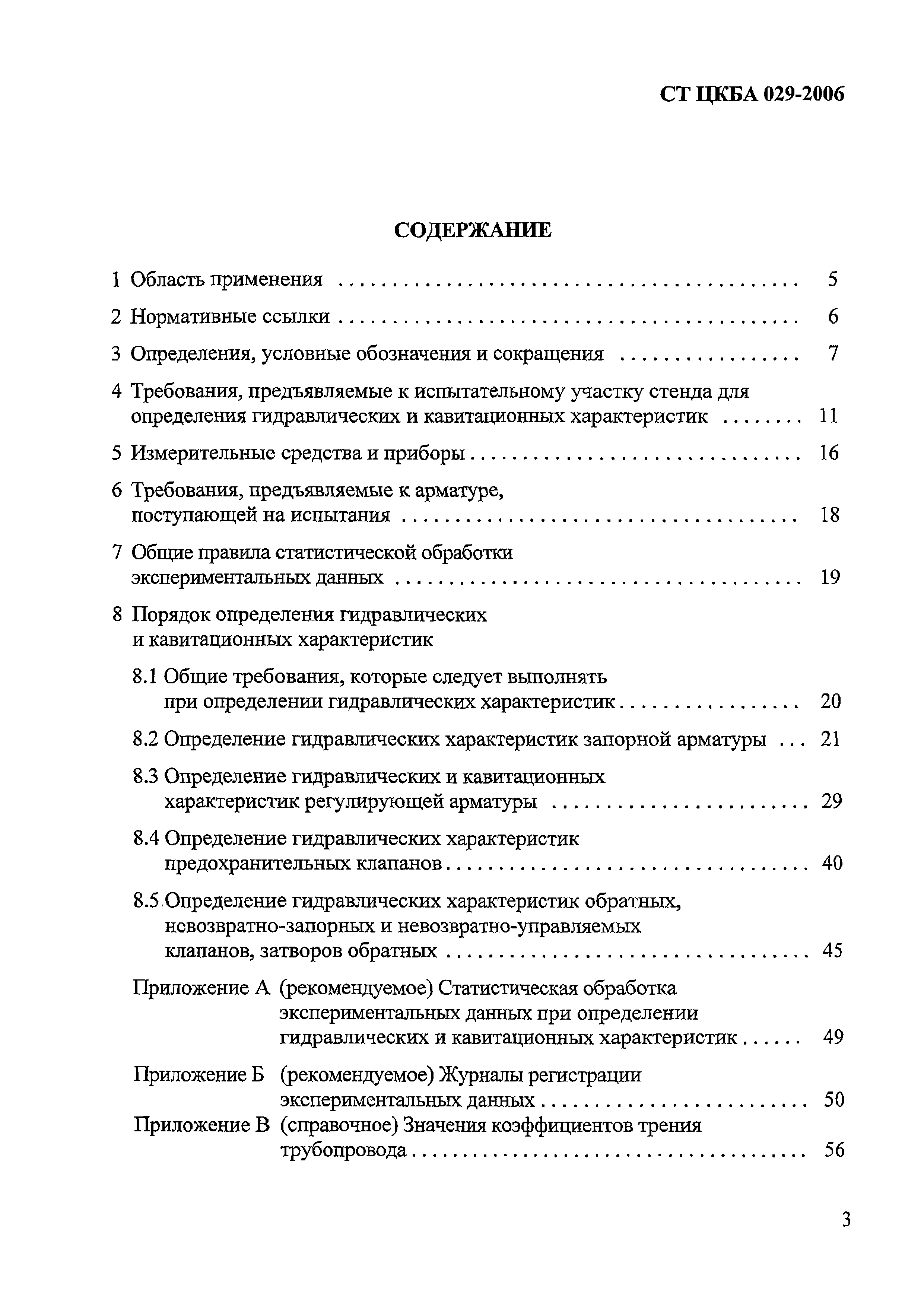

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Определения, условные обозначения и сокращения 4. Требования, предъявляемые к испытательному участку стенда для определения гидравлических и кавитационных характеристик 5. Измерительные средства и приборы 6. Требования, предъявляемые к арматуре, поступающей на испытания 7. Общие правила статистической обработки эксперементальных данных 8. Порядок определения гидравлических и кавитационных характеристик    8.1 Общие требования, которые следует выполнять при определении гидравлических характеристик    8.2 Определение гидравлических характеристик запорной арматуры    8.3 Определение гидравлических и кавитационных характеристик регулирующей арматуры    8.4 Определение гидравлических характеристик предохранительных клапанов    8.5 Определение гидравлических характеристик обратных, невозвратно-запорных и невозвратно-управляемых клапанов, затворов обратных Приложение А (рекомендуемое). Статистическая обработка экспериментальных данных при определении гидравлических и кавитационных характеристик Приложение Б (рекомендуемое). Журналы регистрации экспериментальных данных Приложение В (справочное). Значения коэффициентов трения трубопроводов Приложение Г (рекомендуемое). Расчет допустимых отклонений действительных значений пропускной способности от теоретических Приложение Д (справочное). Значения коэффициента S, используемого для расчета скоростного давления Библиография

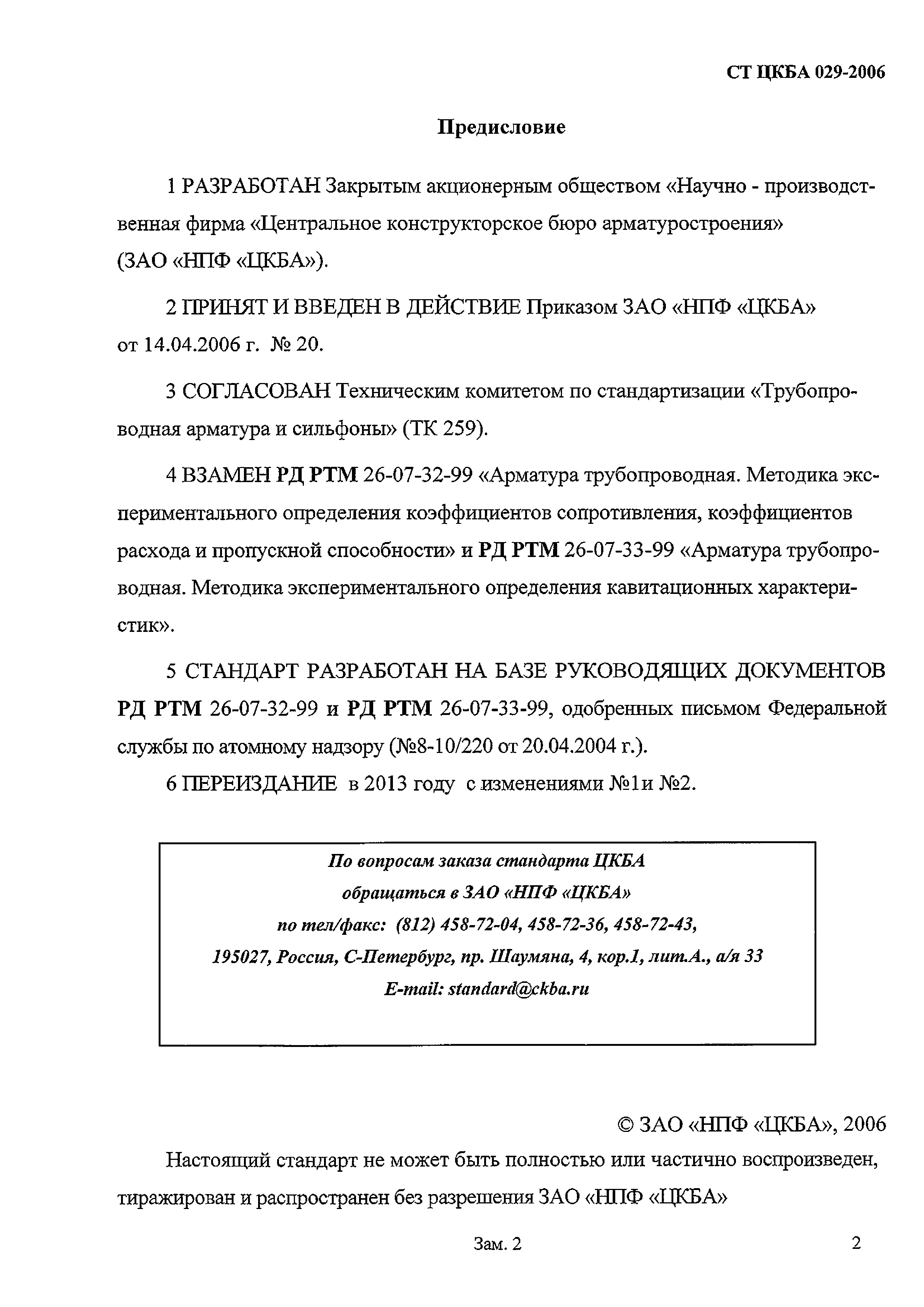

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	14.04.2006 ЗАО НПФ ЦКБА (20)
Принят:	Техническим комитетом по стандартизации Трубопроводная арматура и сильфоны (ТК 259)
Издан:	НПФ ЦКБА (2006 г. )
Расположен в:	Техническая документация

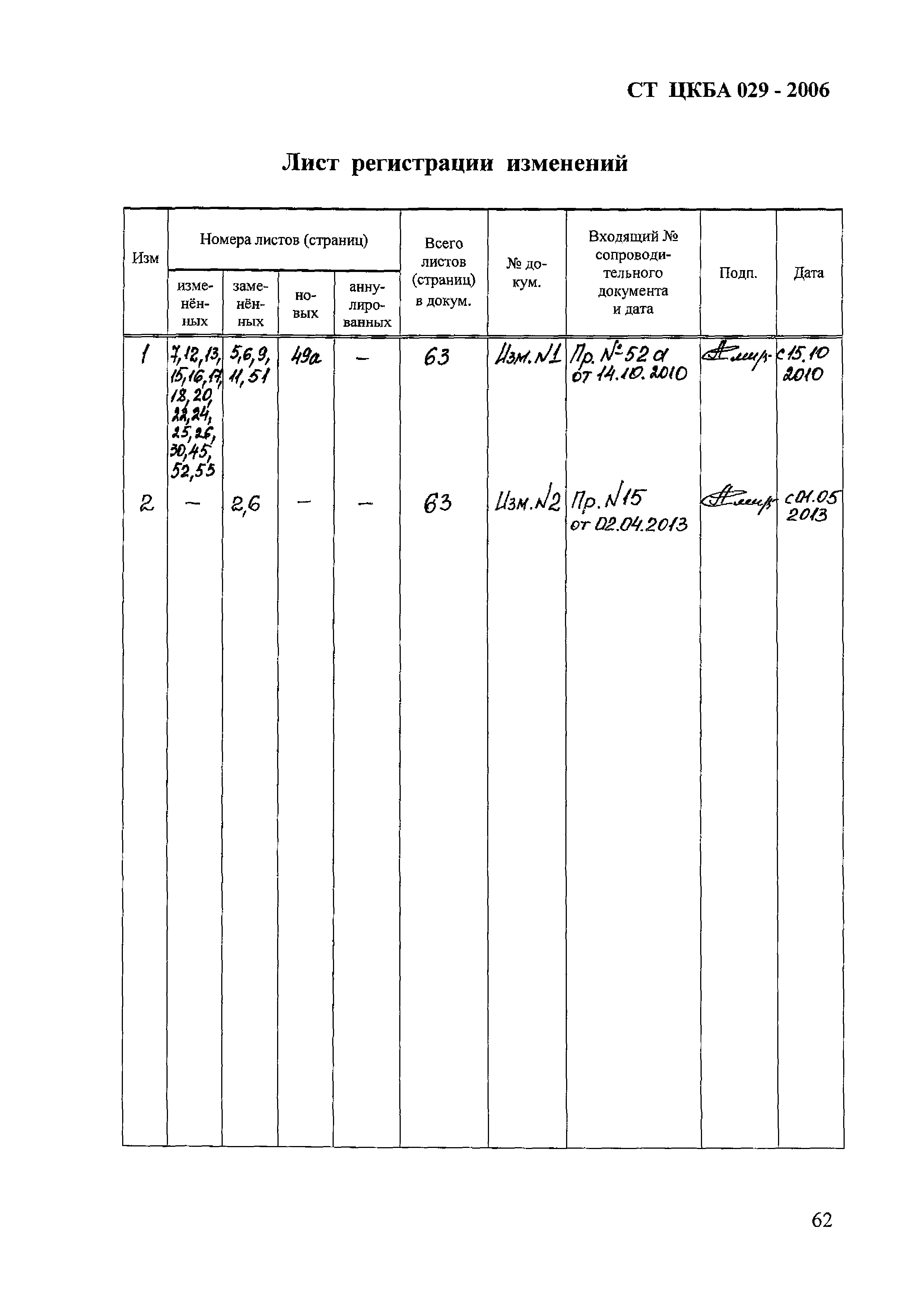

Список изменений:	№ 1 от 15.10.2010 № 2 от 01.05.2013
Заменяет собой:	РД РТМ 26-07-33-99 «Арматура трубопроводная. Методика экспериментального определения кавитационных характеристик» РД РТМ 26-07-229-79 «Методика определения коэффициентов гидравлического сопротивления и пропускной способности трубопроводной арматуры» РД 26-07-32-99 «Арматура трубопроводная. Методика экспериментального определения коэффициента сопротивления и пропускной способности» РД РТМ 26-07-32-99 «Арматура трубопроводная. Методика экспериментального определения коэффициентов сопротивления. Коэффициентов расхода и пропускной способности»

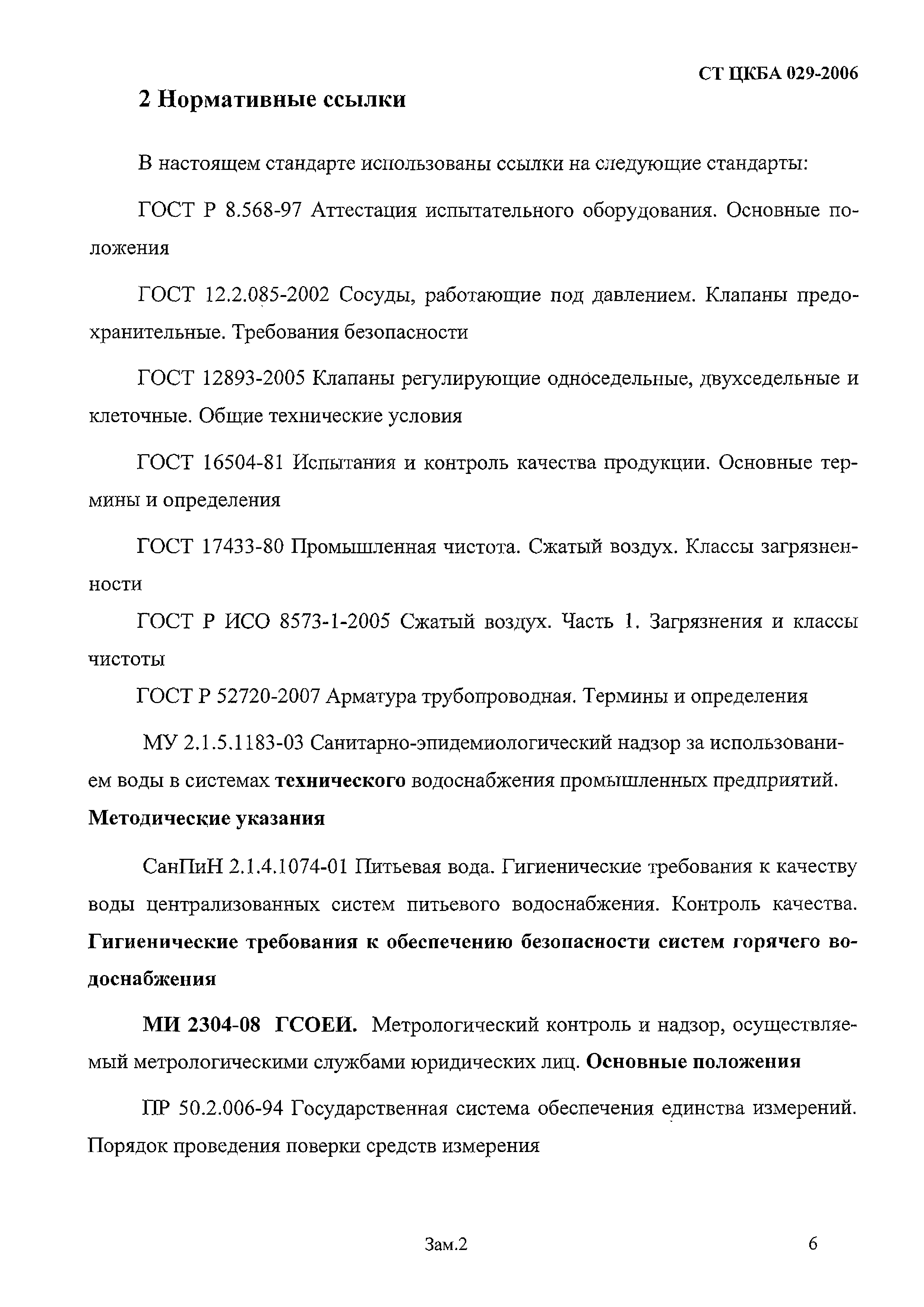

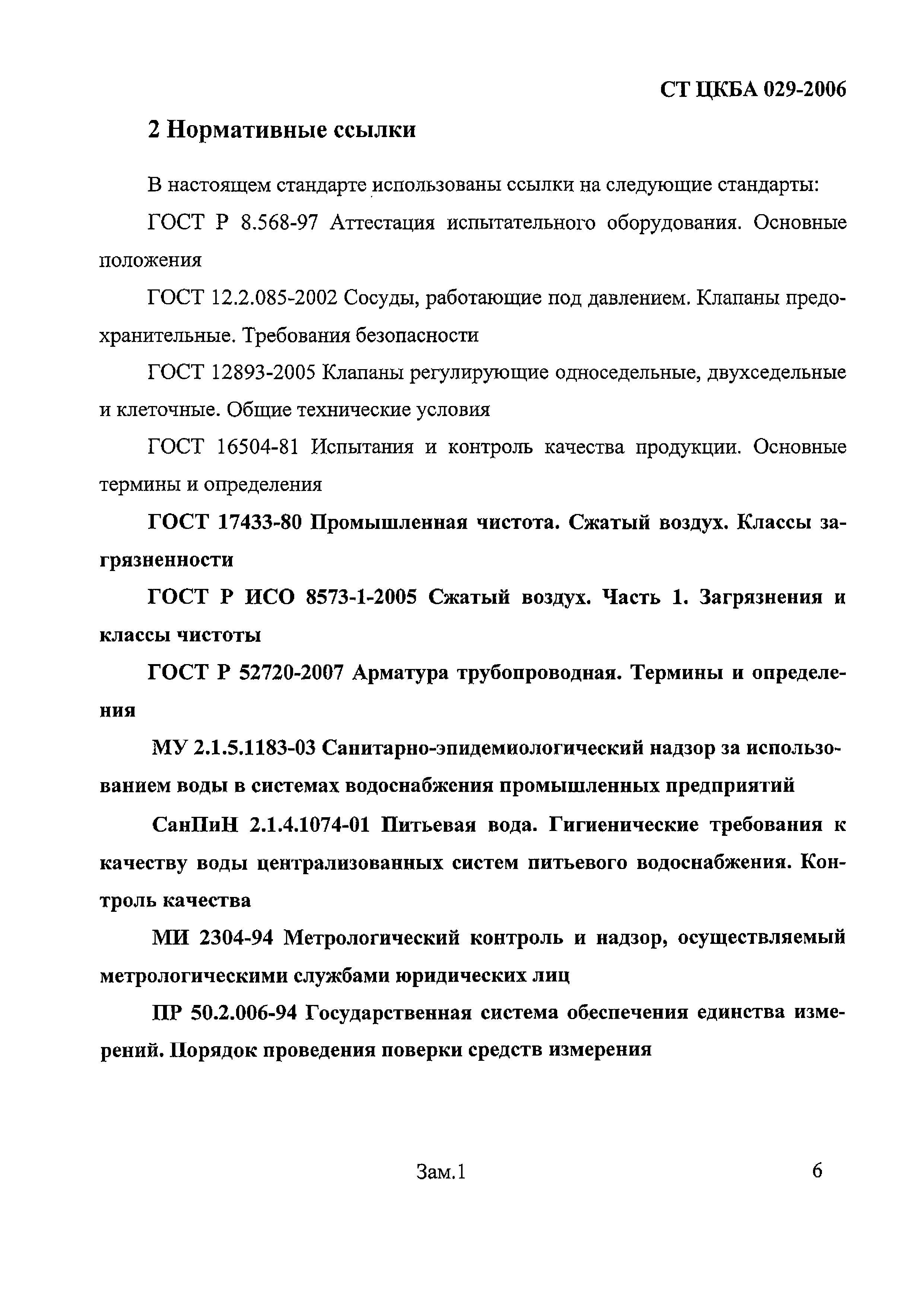

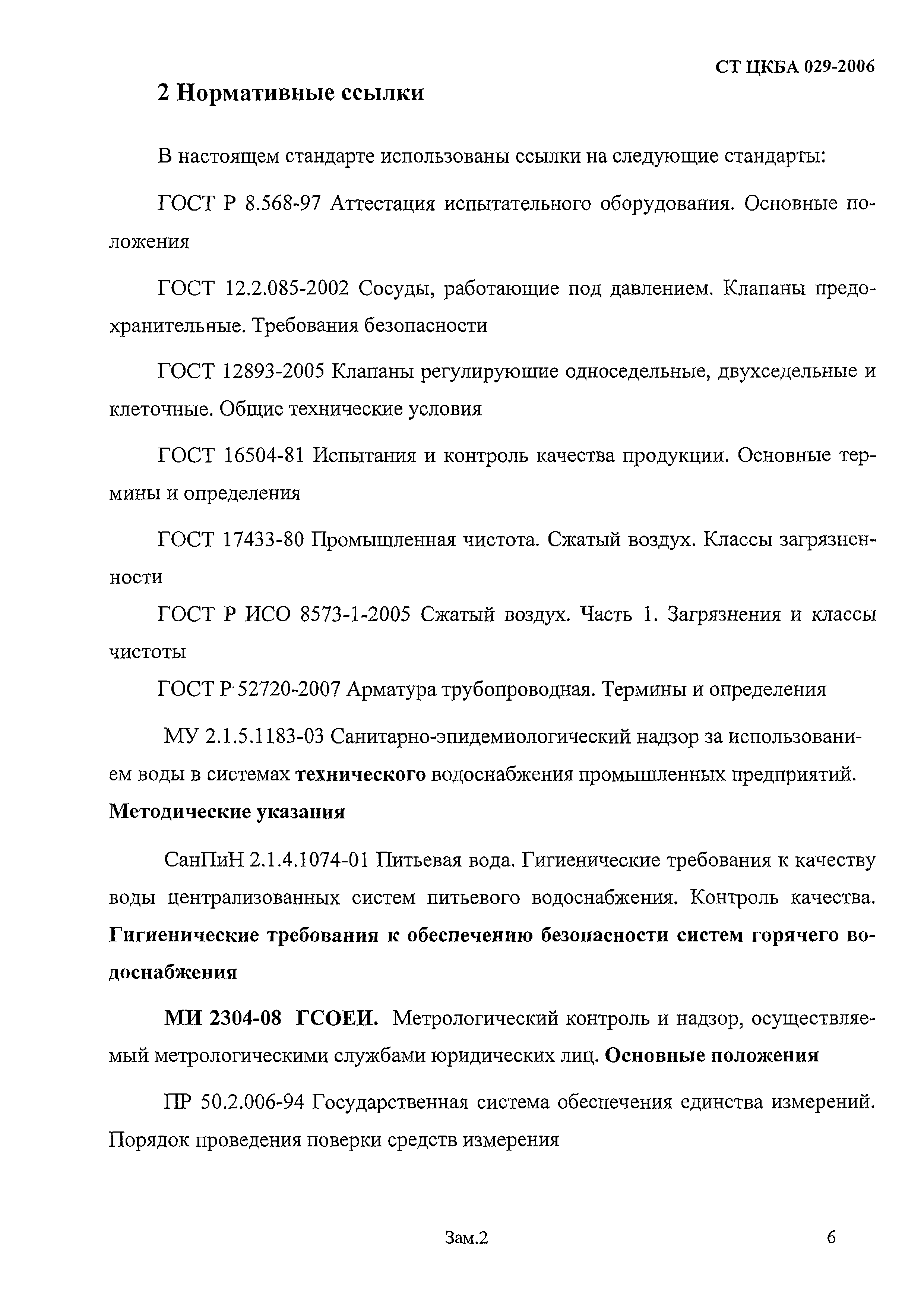

Нормативные ссылки:	ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» МУ 2.1.5.1183-03 «Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий» ГОСТ Р ИСО 8573-1-2005 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ 12893-2005 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» МИ 2304-08 «ГСОЕИ. Метрологический надзор, осуществляемый метрологическими службами юридических лиц. Основные положения» РД РТМ 26-07-33-99 «Арматура трубопроводная. Методика экспериментального определения кавитационных характеристик»

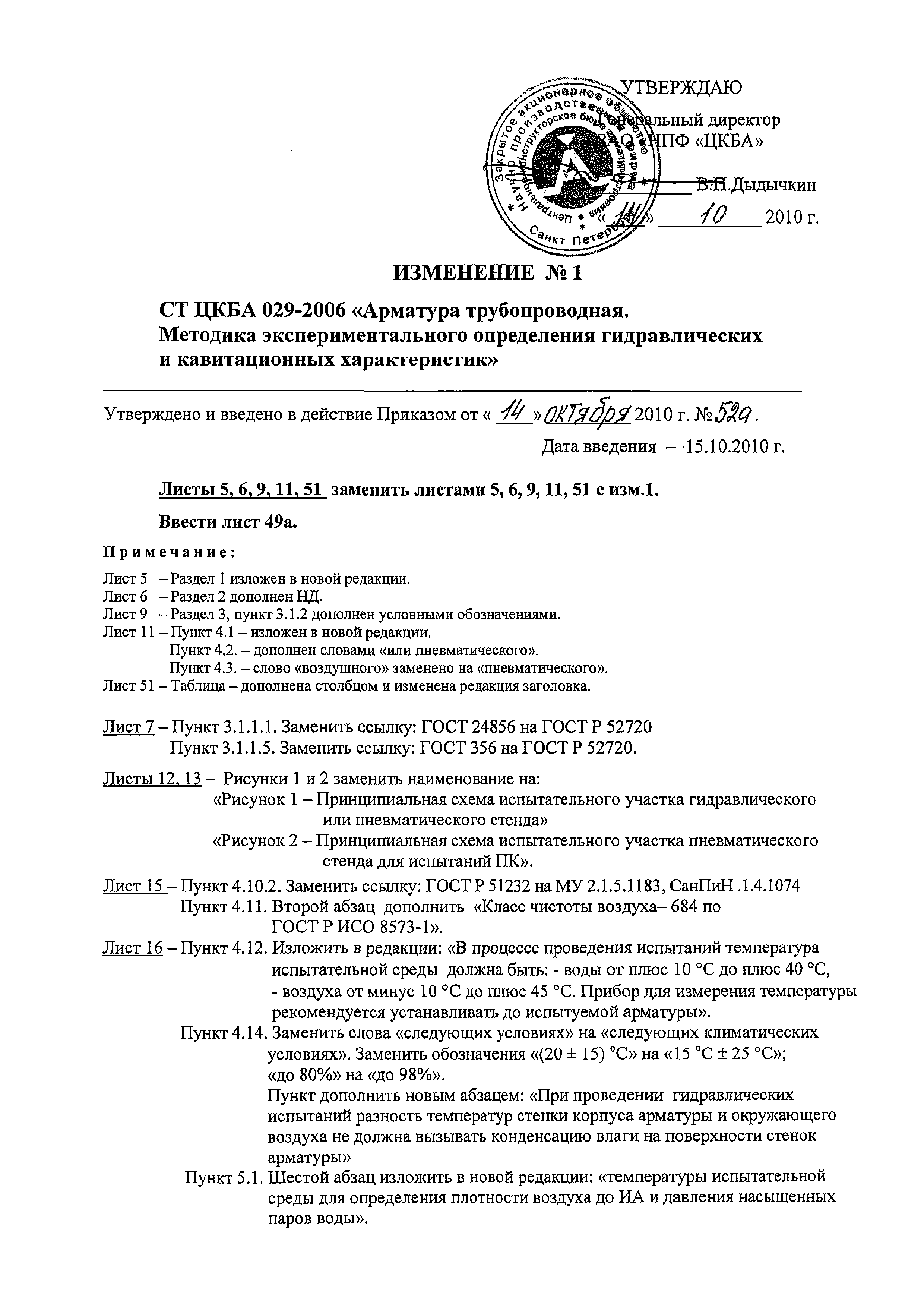

Текстовое изменение № 1 от 15.10.2010

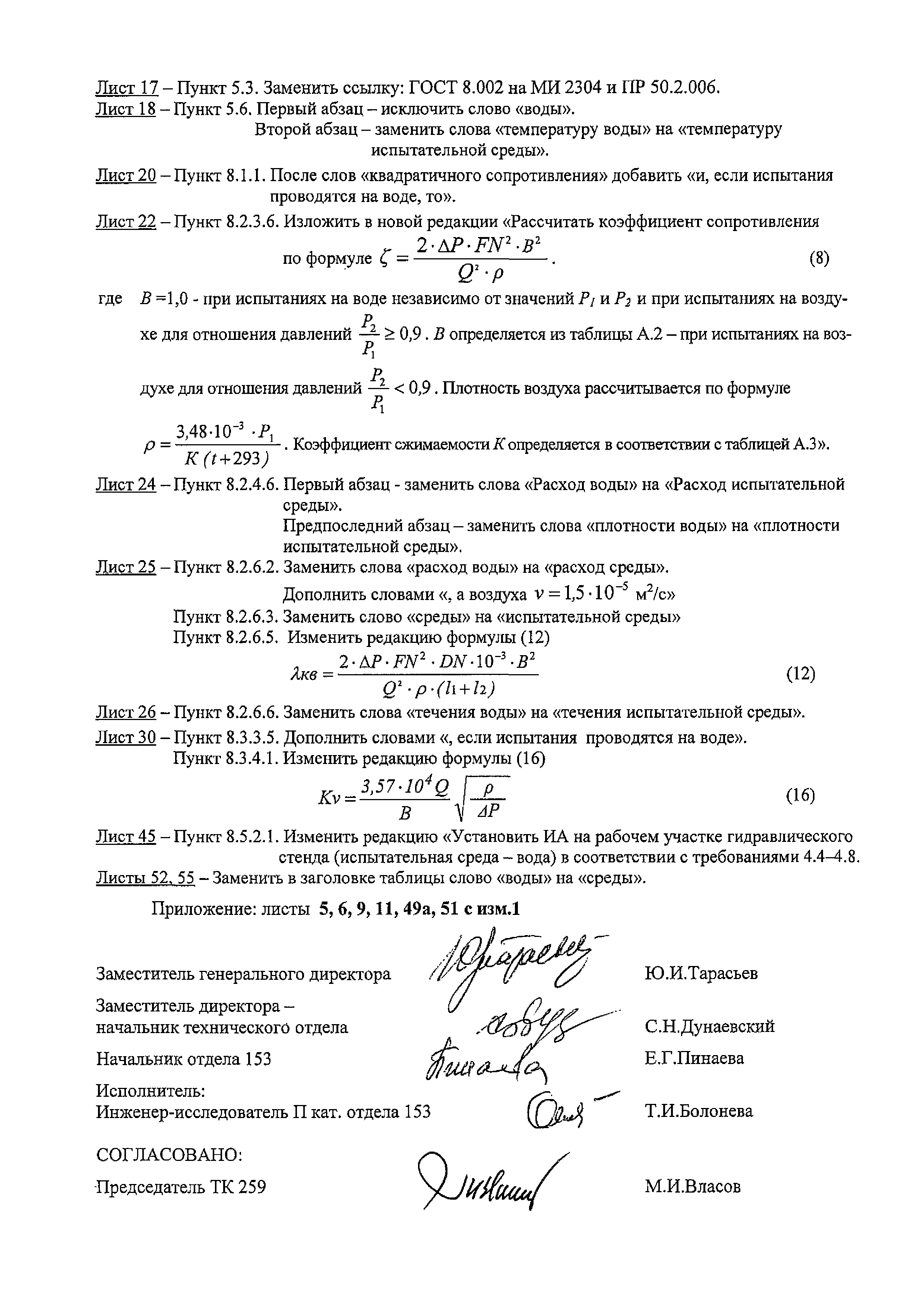

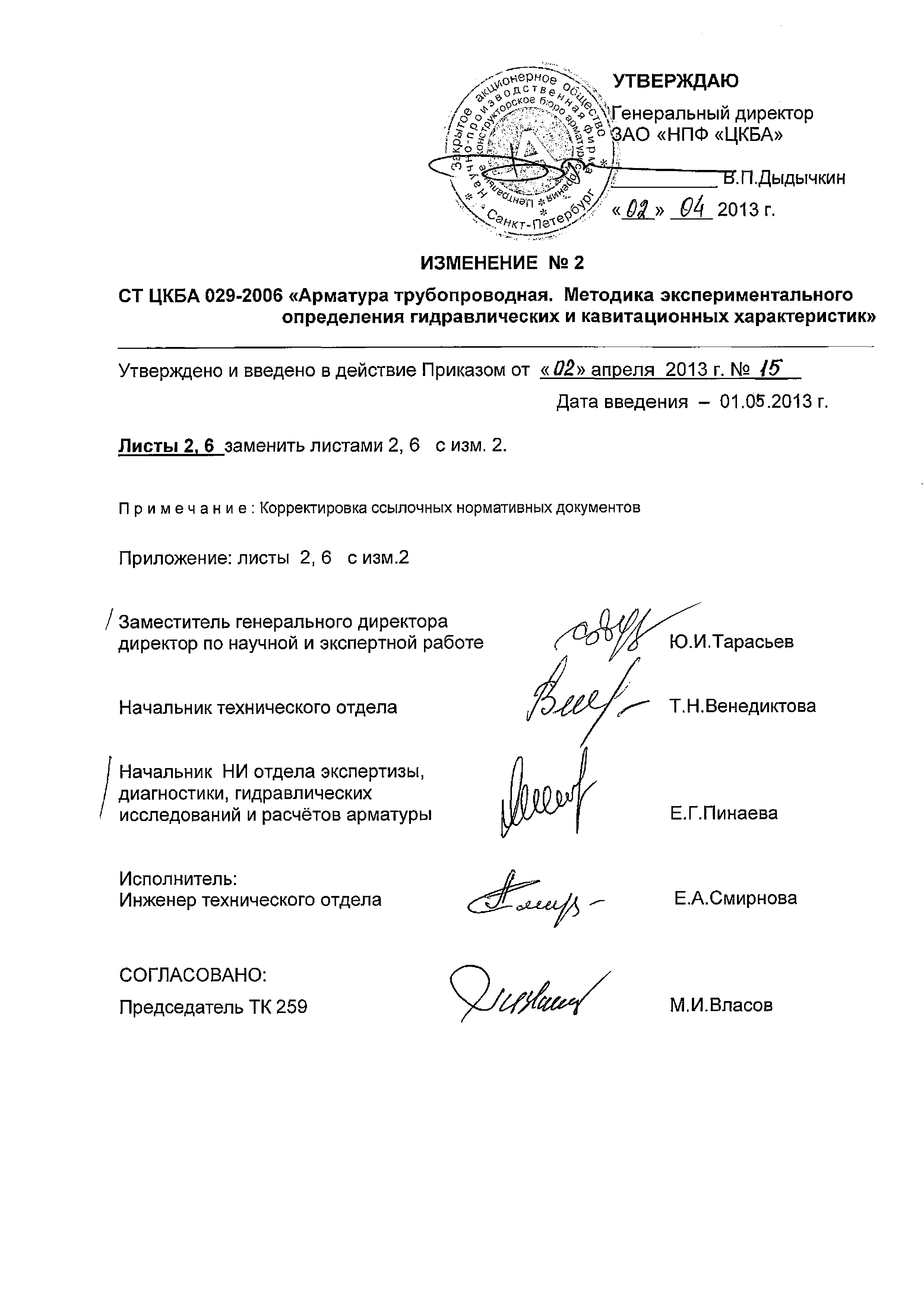

Текстовое изменение № 2 от 01.05.2013
