Скачать СТ ЦКБА 027-2006 Арматура трубопроводная. Термическая обработка деталей из цветных сплавов на основе меди и никеля. Типовой технологический процесс

Дата актуализации: 10.08.2017

СТ ЦКБА 027-2006

Арматура трубопроводная. Термическая обработка деталей из цветных сплавов на основе меди и никеля. Типовой технологический процесс

Обозначение:	СТ ЦКБА 027-2006
Обозначение англ:	027-2006
Статус:	действует
Название рус.:	Арматура трубопроводная. Термическая обработка деталей из цветных сплавов на основе меди и никеля. Типовой технологический процесс
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2006

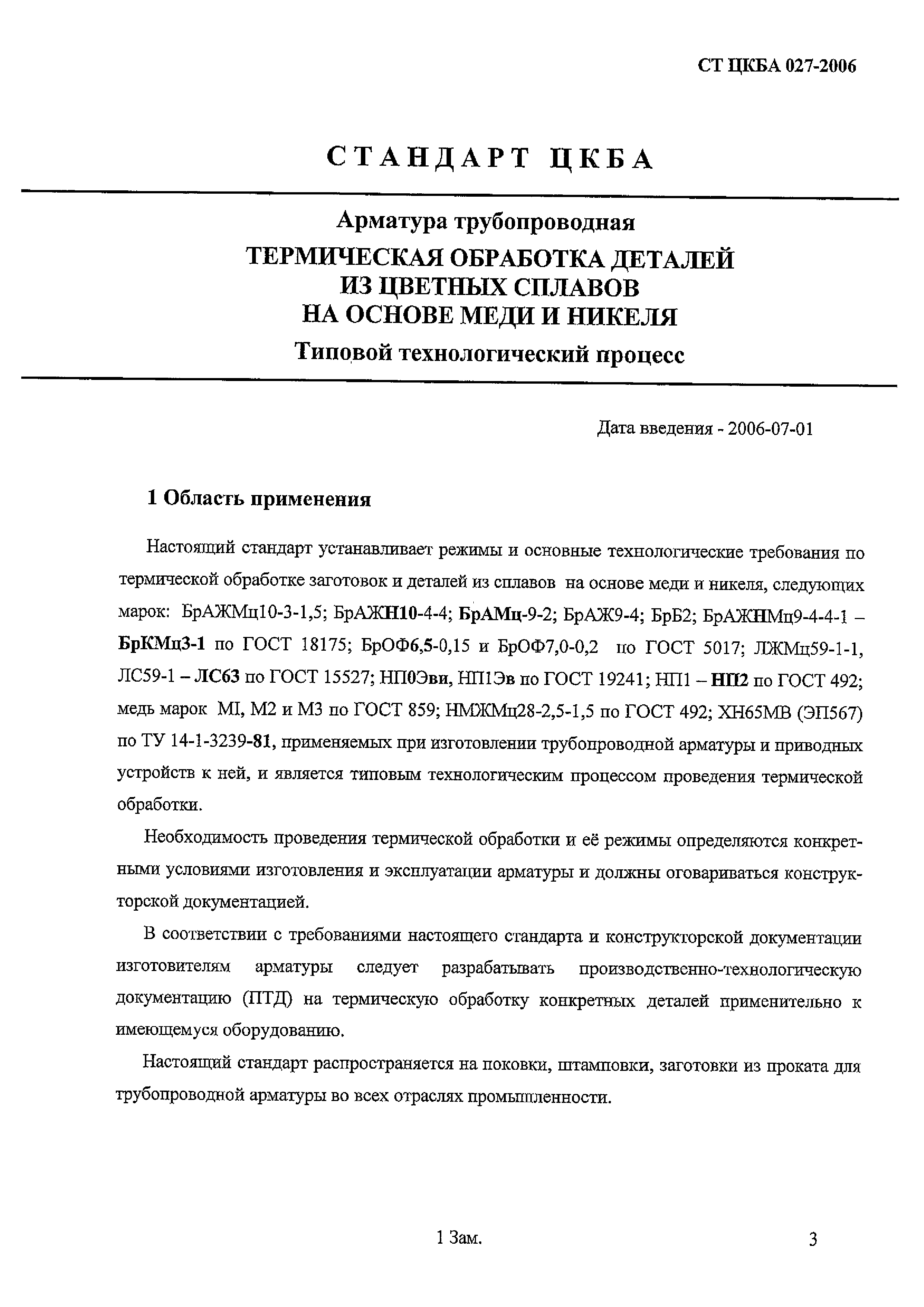

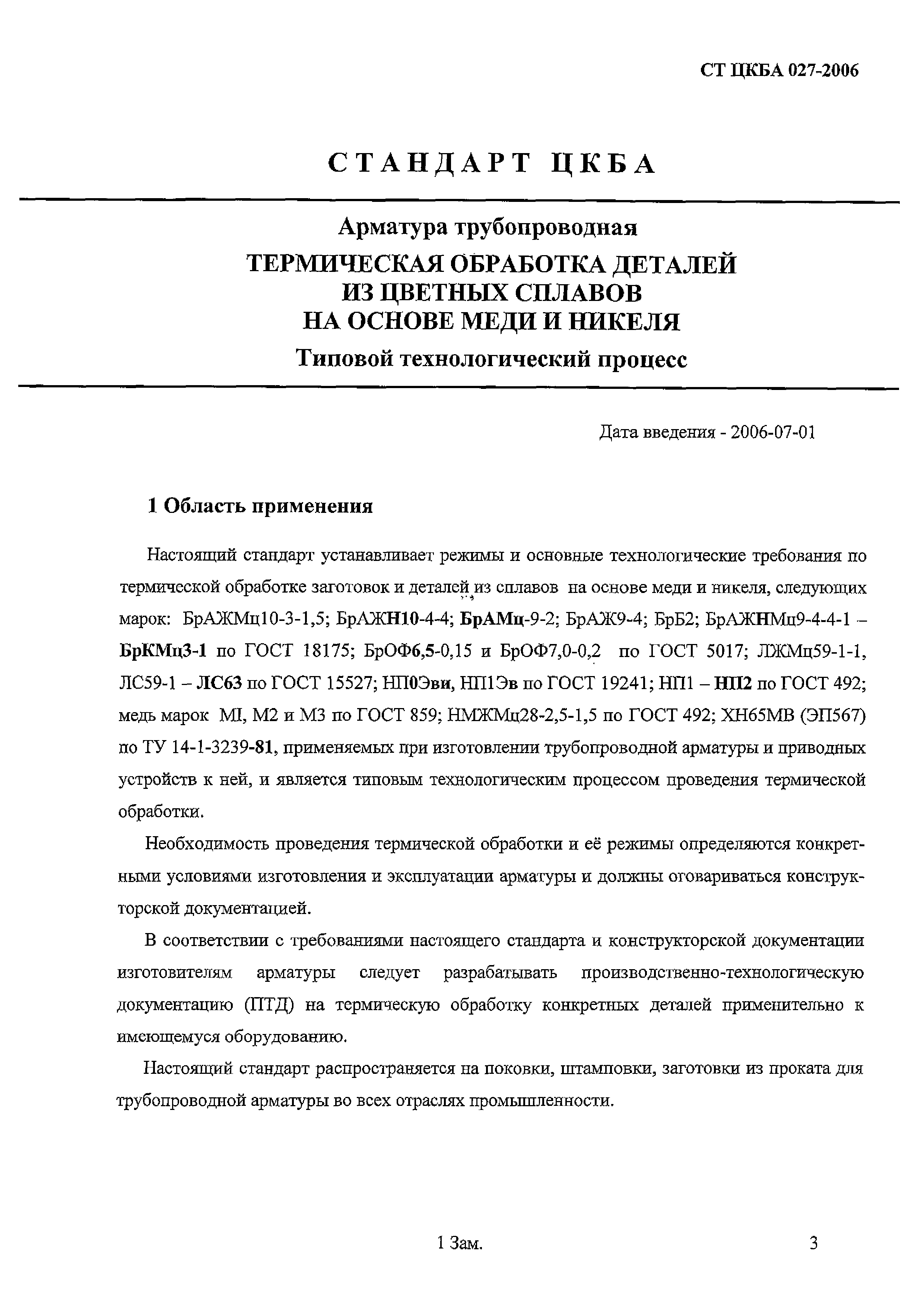

Область применения:	Стандарт устанавливает режимы и основные технологические требования по термической обработке заготовок и деталей из сплавов на основе меди и никеля, следующих марок: БрАЖМц10-3-1,5; БрАЖМц-4-4; БрАЖМц-9-2; БРАЖ9-3; БрБ2; БрАЖМц9-4-4-1 по ГОСТ 18175; БРОФ6, 5-0,15 и БрОФ7,0-0,2 по ГОСТ 5017; ЛЖМц59-1-1, ЛС59-1 по ГОСТ 15527; НПОЭ, НП1Э по ГОСТ 19241; НП1 по ГОСТ 492; медь марок М1, М2 и М3 по ГОСТ 859; НМЖМц28-2,5-1,5 по ГОСТ 492; ХН65МВ (ЭП567) по ТУ 14-1-3239, применяемых при изготовлении трубопроводной арматуры и приводных устройств к ней, и является типовым технологическим процессом проведения термической обработки. Необходимость проведения термической обработки и ее режимы определяются конкретными условиями изготовления и эксплуатации арматуры и должны оговариваться конструкторской документацией. В соответствии с требованиями настоящего стандарта и конструкторской документации изготовителям арматуры следует разрабатывать производственно-технологическую документацию (ПТД) на термическую обработку конкретных деталей применительно к имеющемуся оборудованию. Настоящий стандарт распространяется на поковки, штамповки, заготовки из проката для трубопроводной арматуры во всех отраслях промышленности

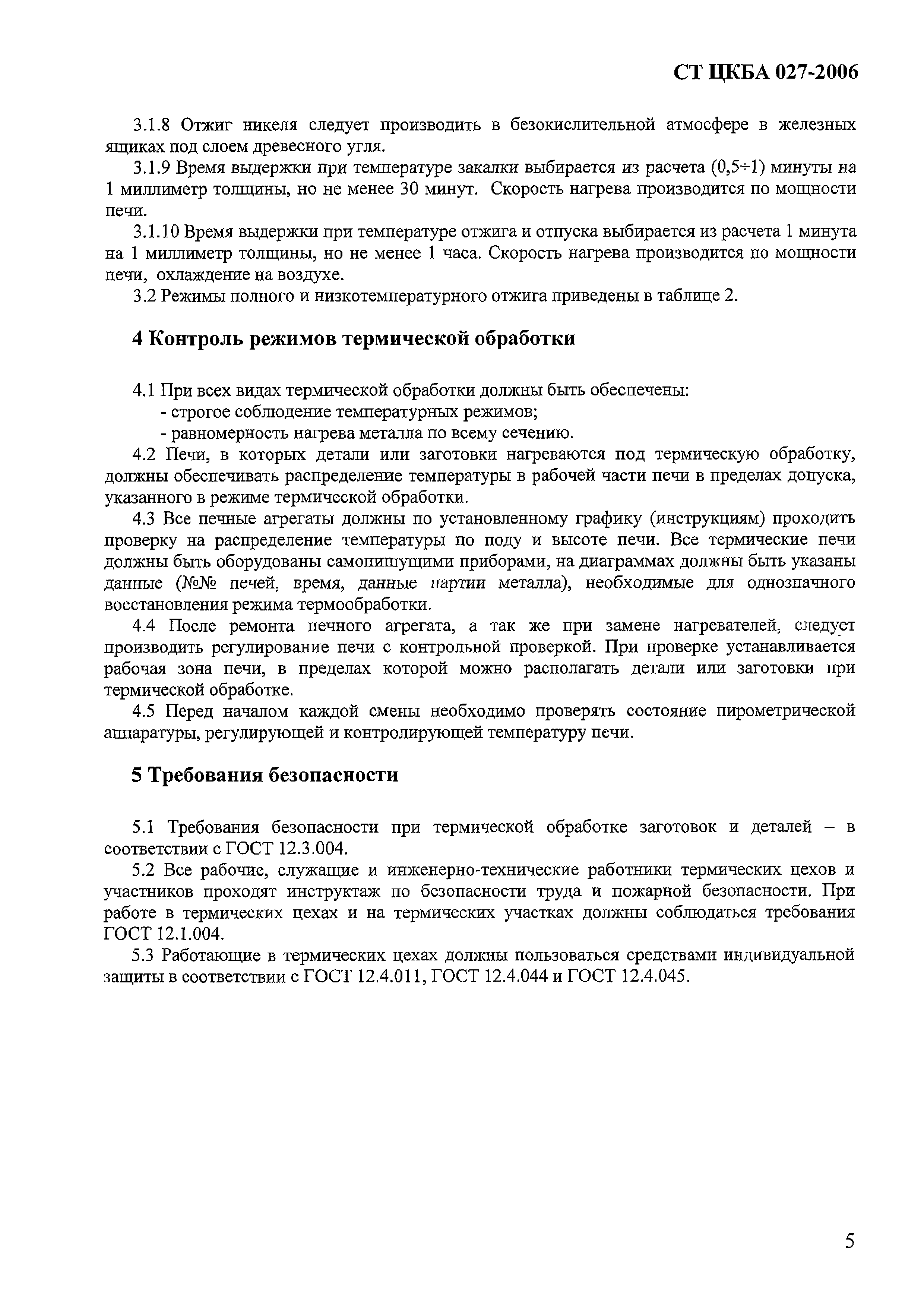

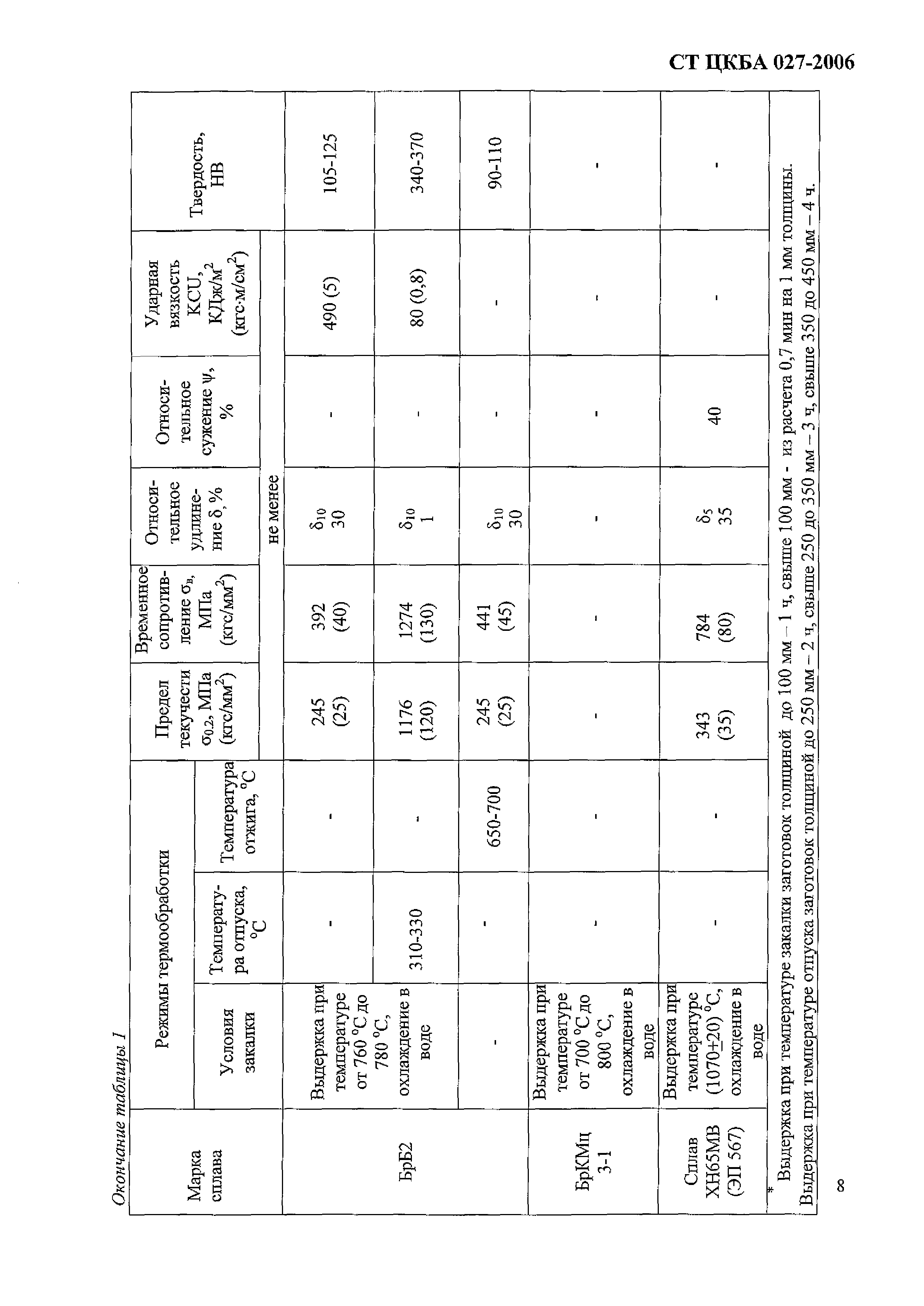

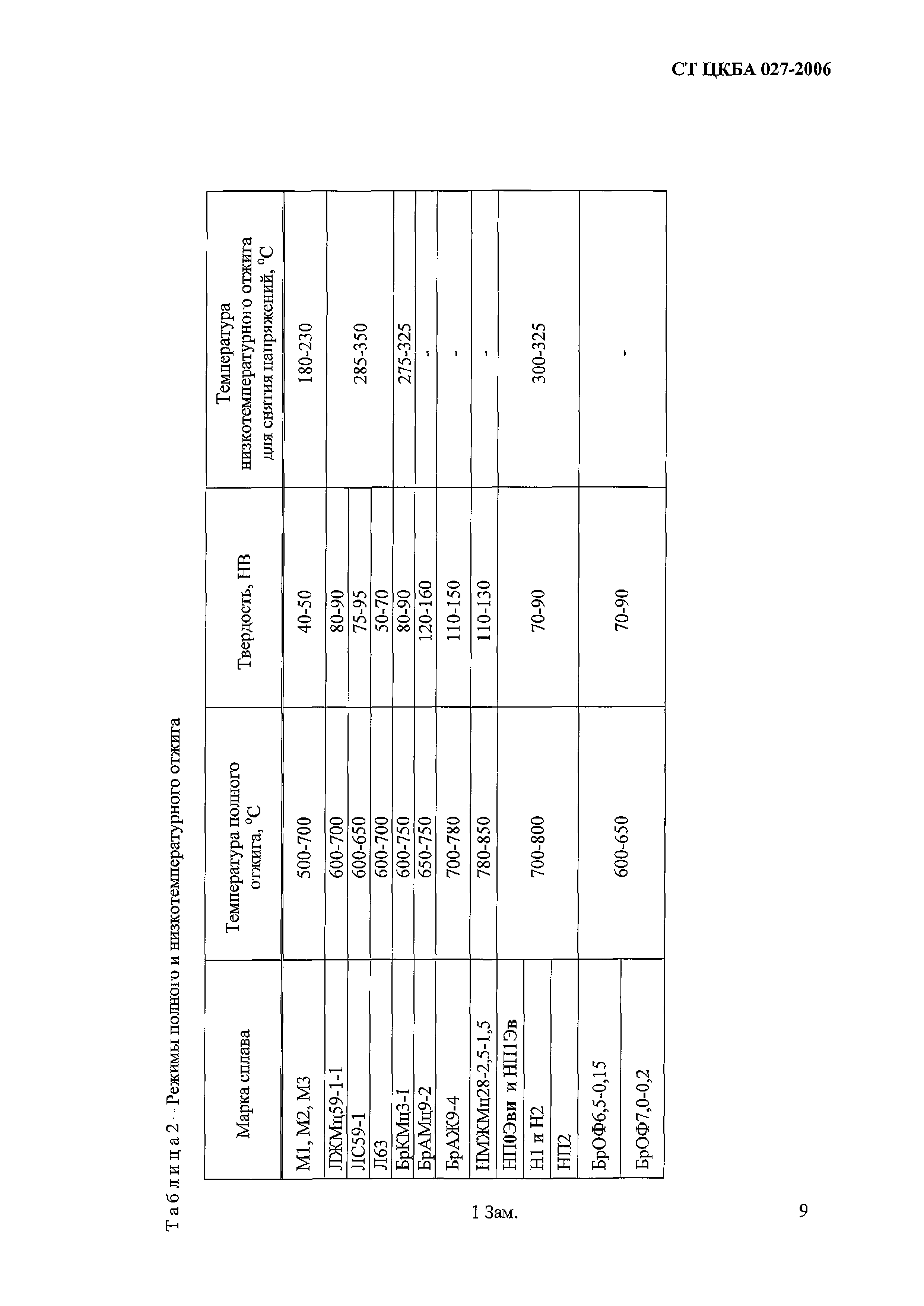

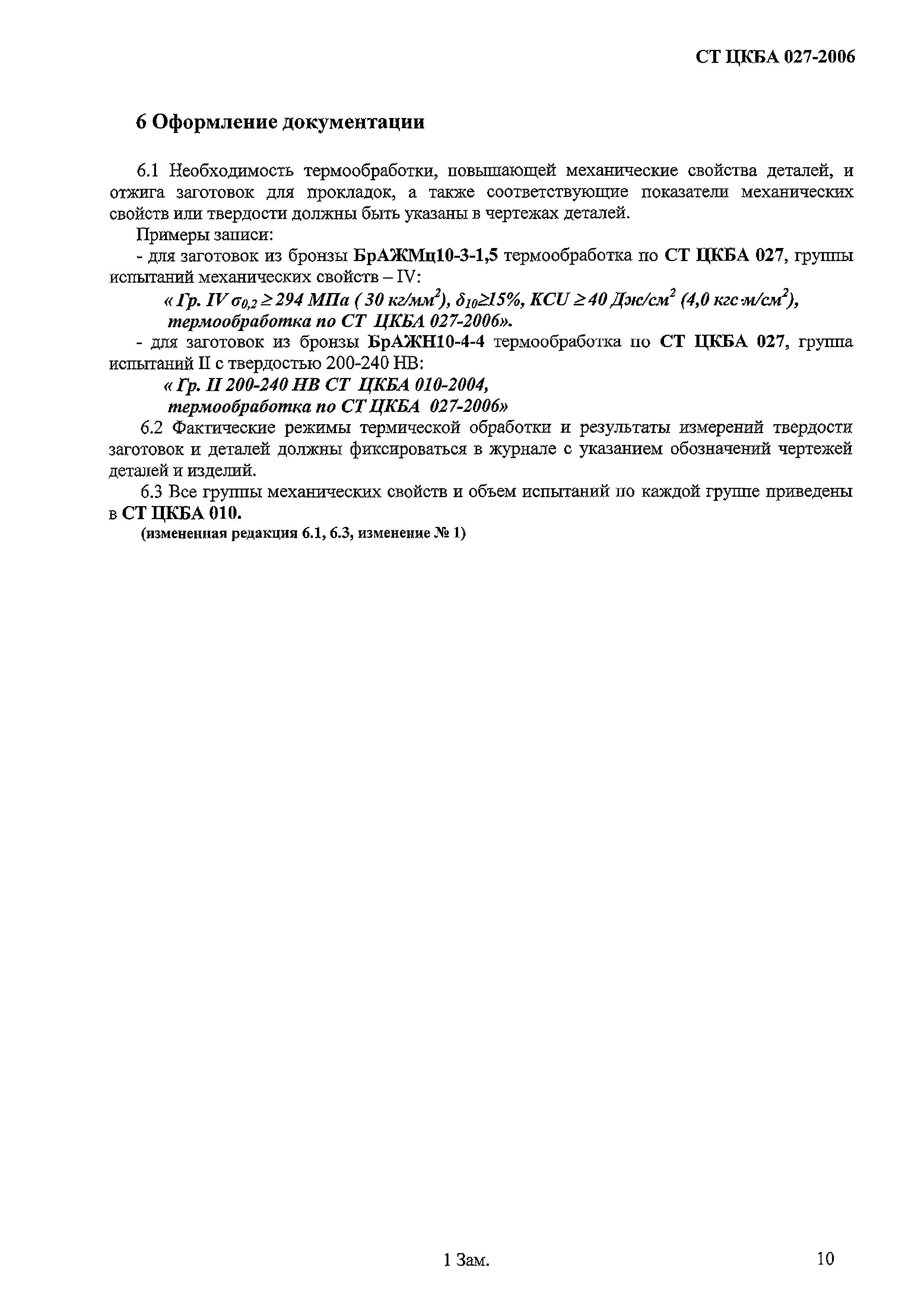

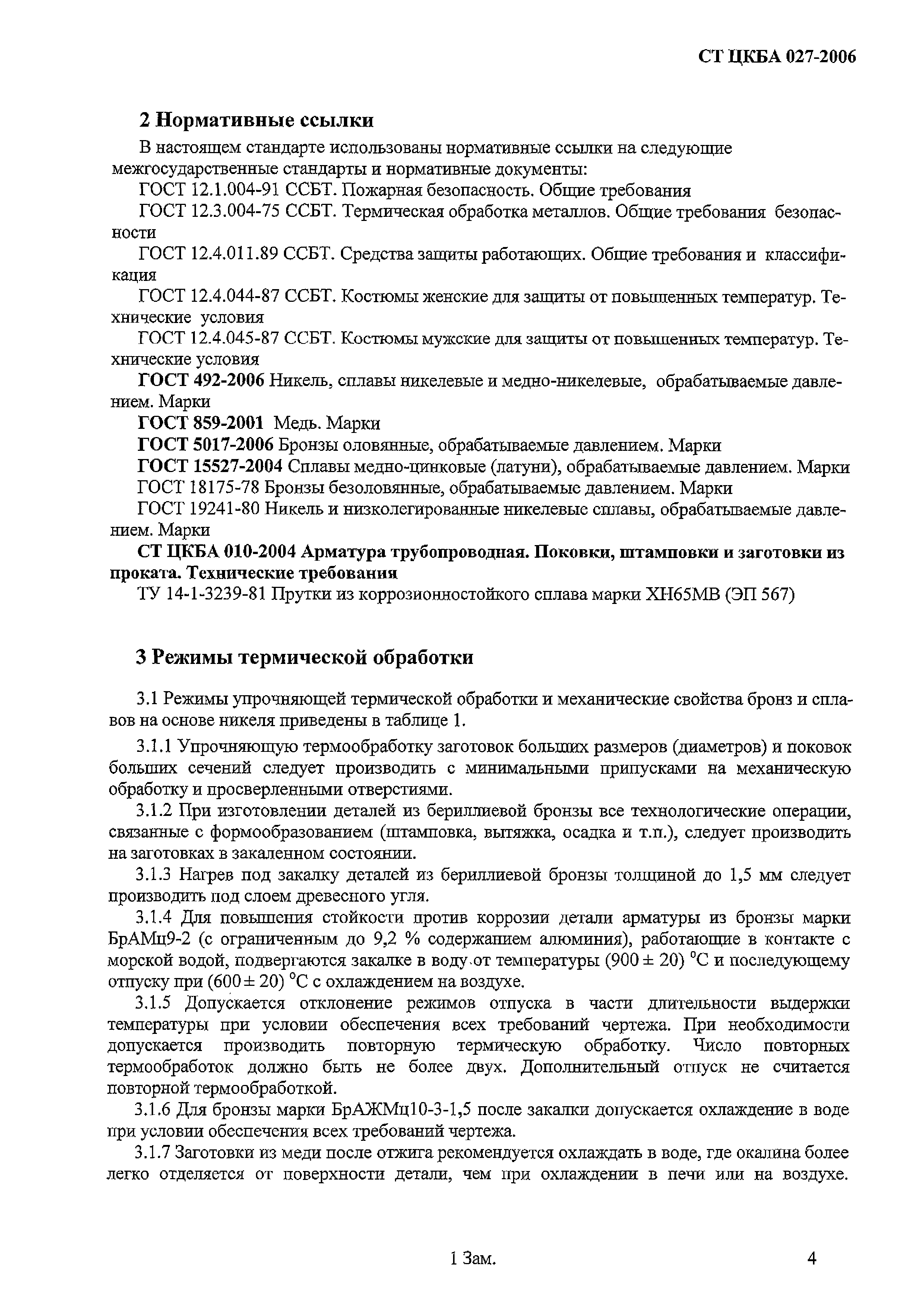

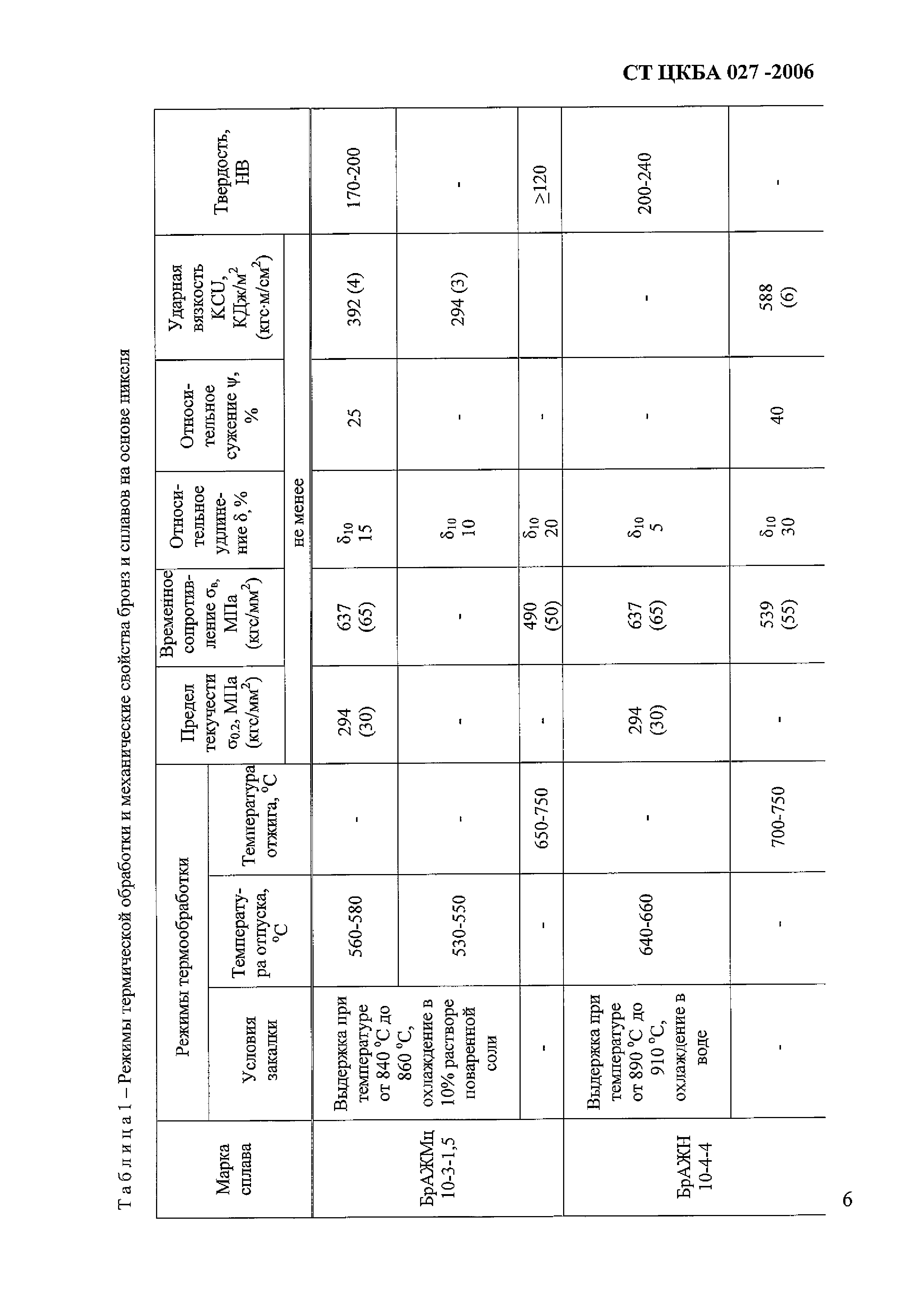

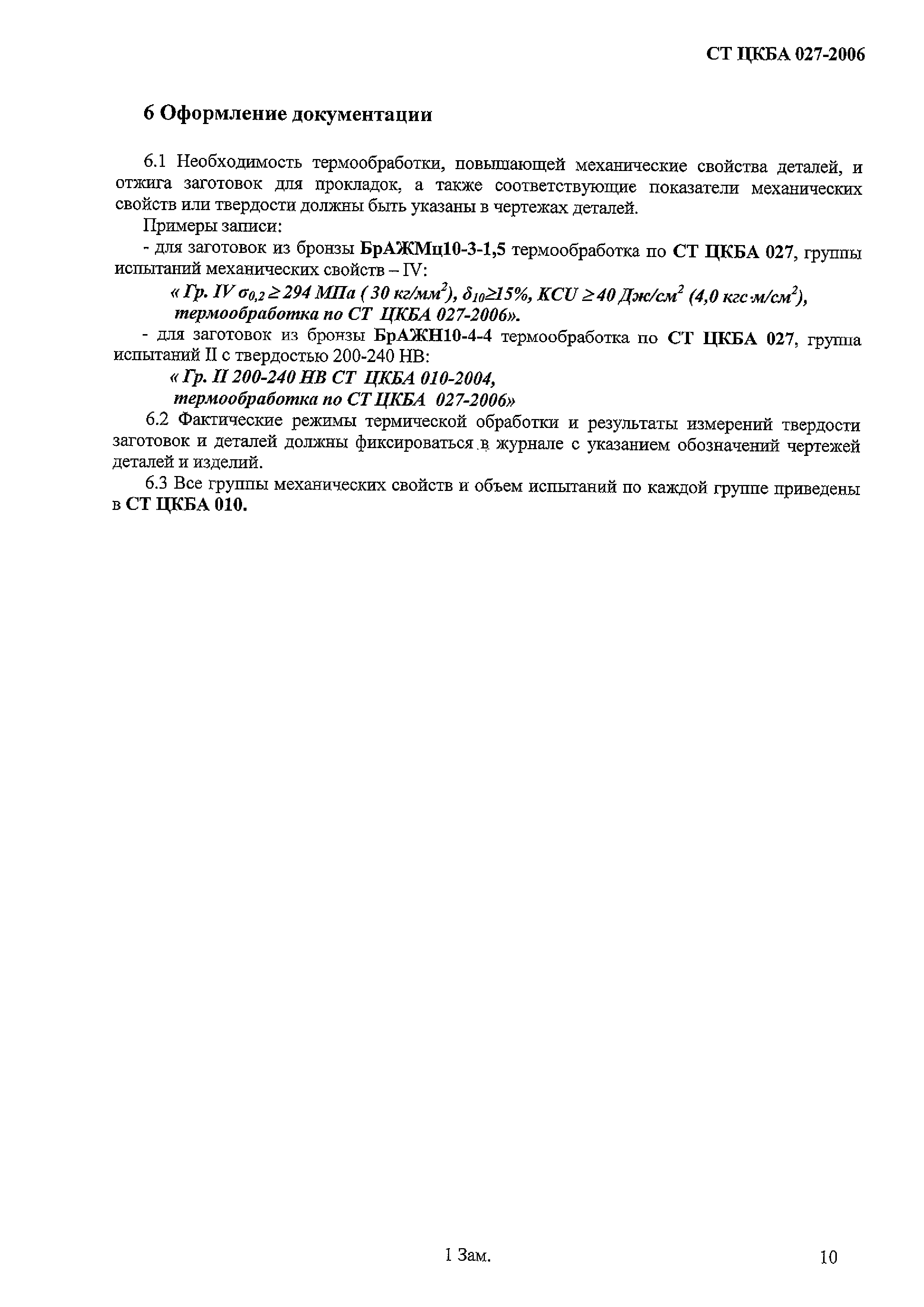

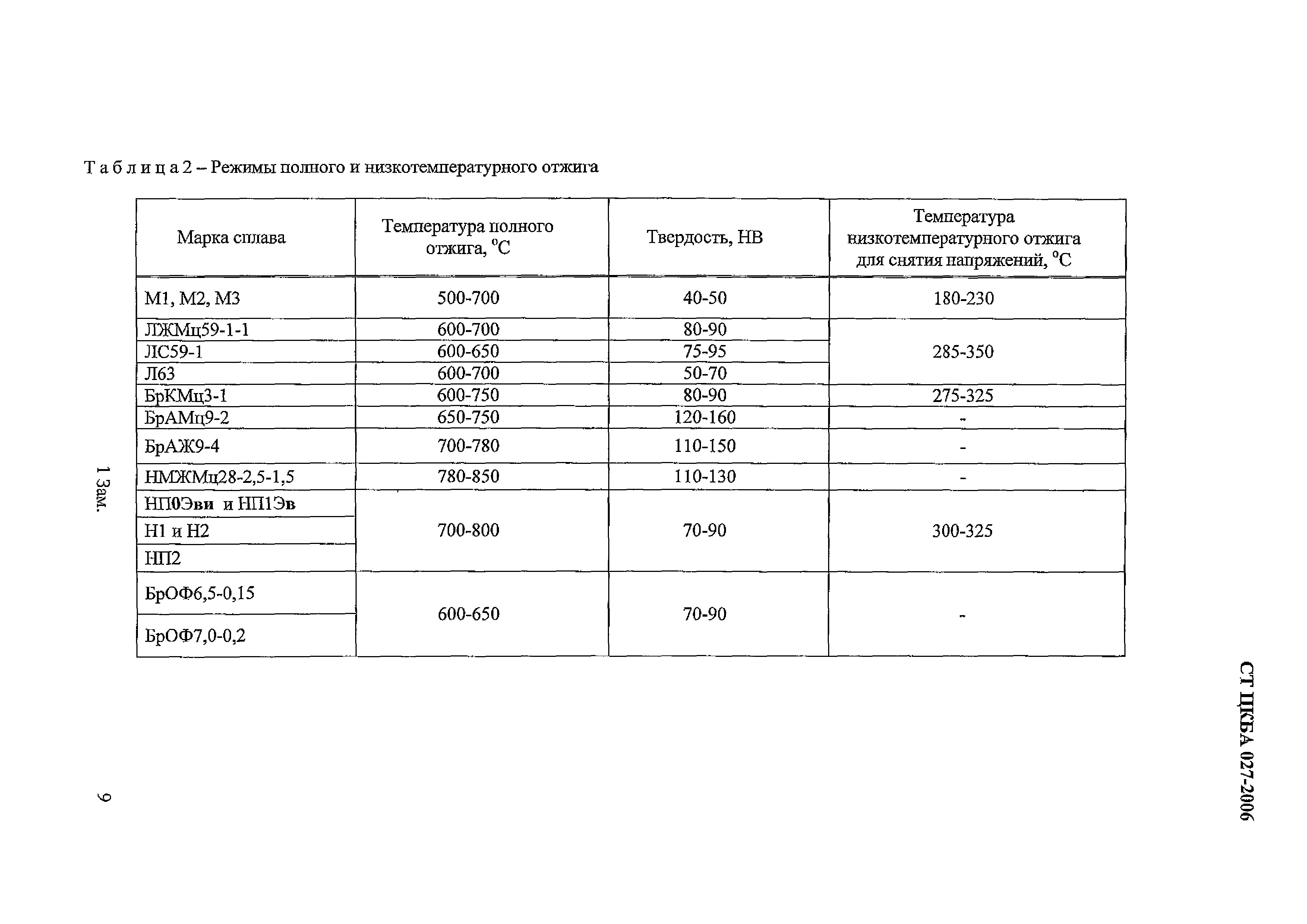

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Режимы термической обработки 4. Контроль режимов термической обработки 5. Требования безопасности 6. Оформление документации

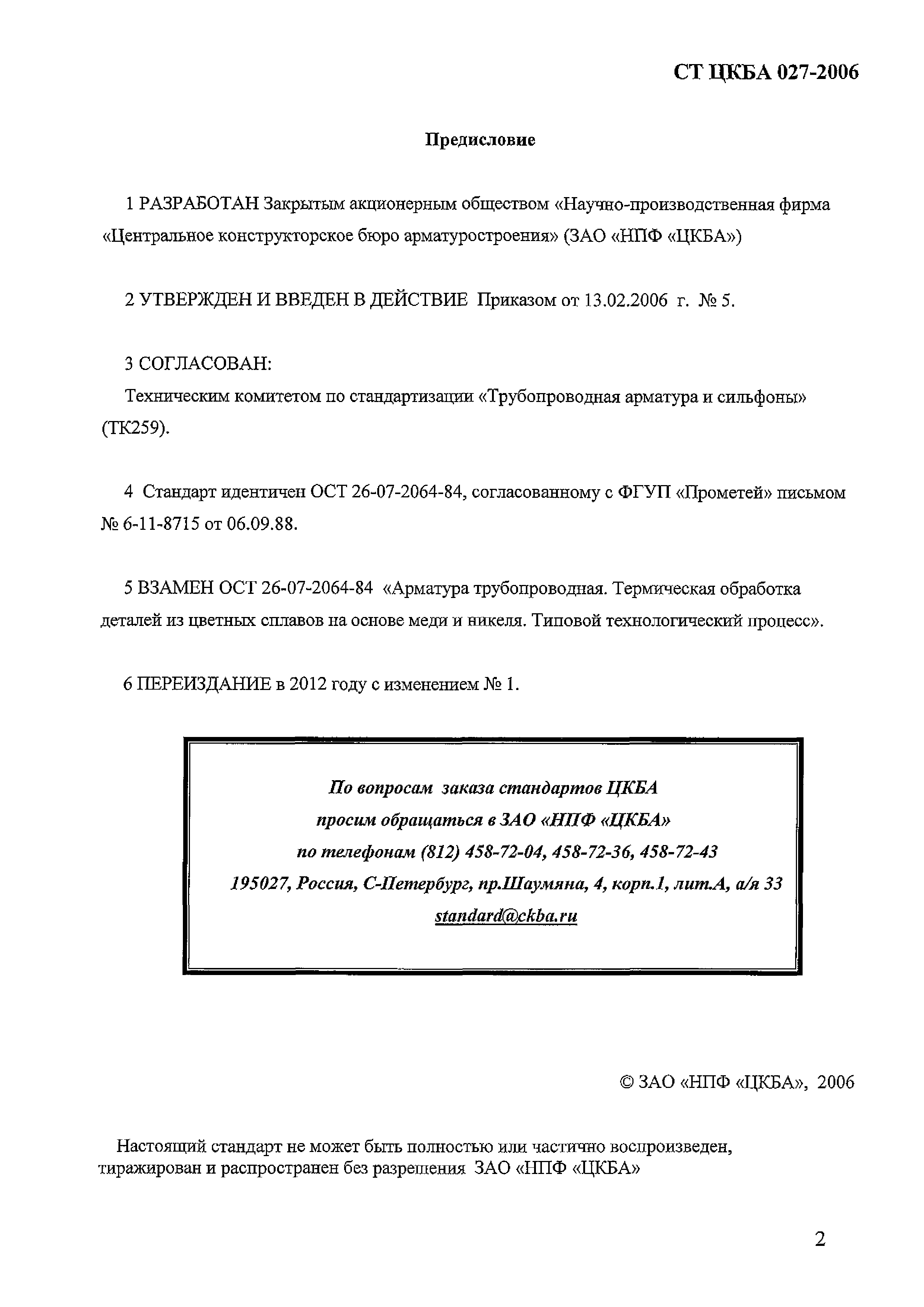

Разработан:	ЗАО НПФ ЦКБА НПАА
Утверждён:	13.02.2006 ЗАО НПФ ЦКБА (5)
Принят:	Техническим комитетом по стандартизации Трубопроводная арматура и сильфоны (ТК 259) 06.09.1988 ФГУП ЦНИИКМ Прометей (6-11-8715)
Издан:	НПФ ЦКБА (2006 г. ) НПФ ЦКБА (2012 г. )
Расположен в:	Техническая документация

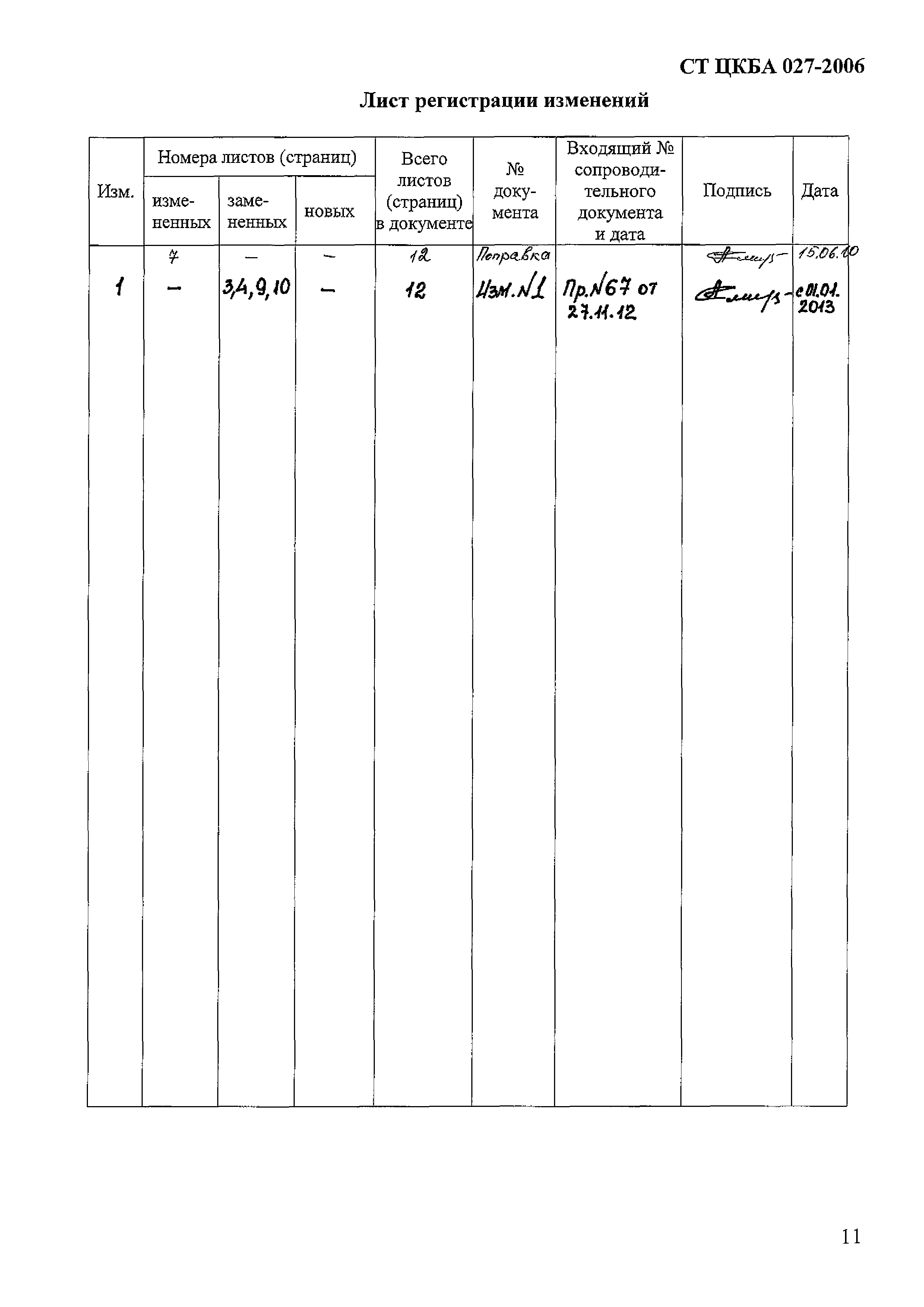

Список изменений:	поправка от 15.08.2010 № 1 от 01.01.2013
Заменяет собой:	ОСТ 26-07-2064-84 «Арматура трубопроводная. Термическая обработка деталей из цветных сплавов на основе меди и никеля. Типовой технологический процесс»

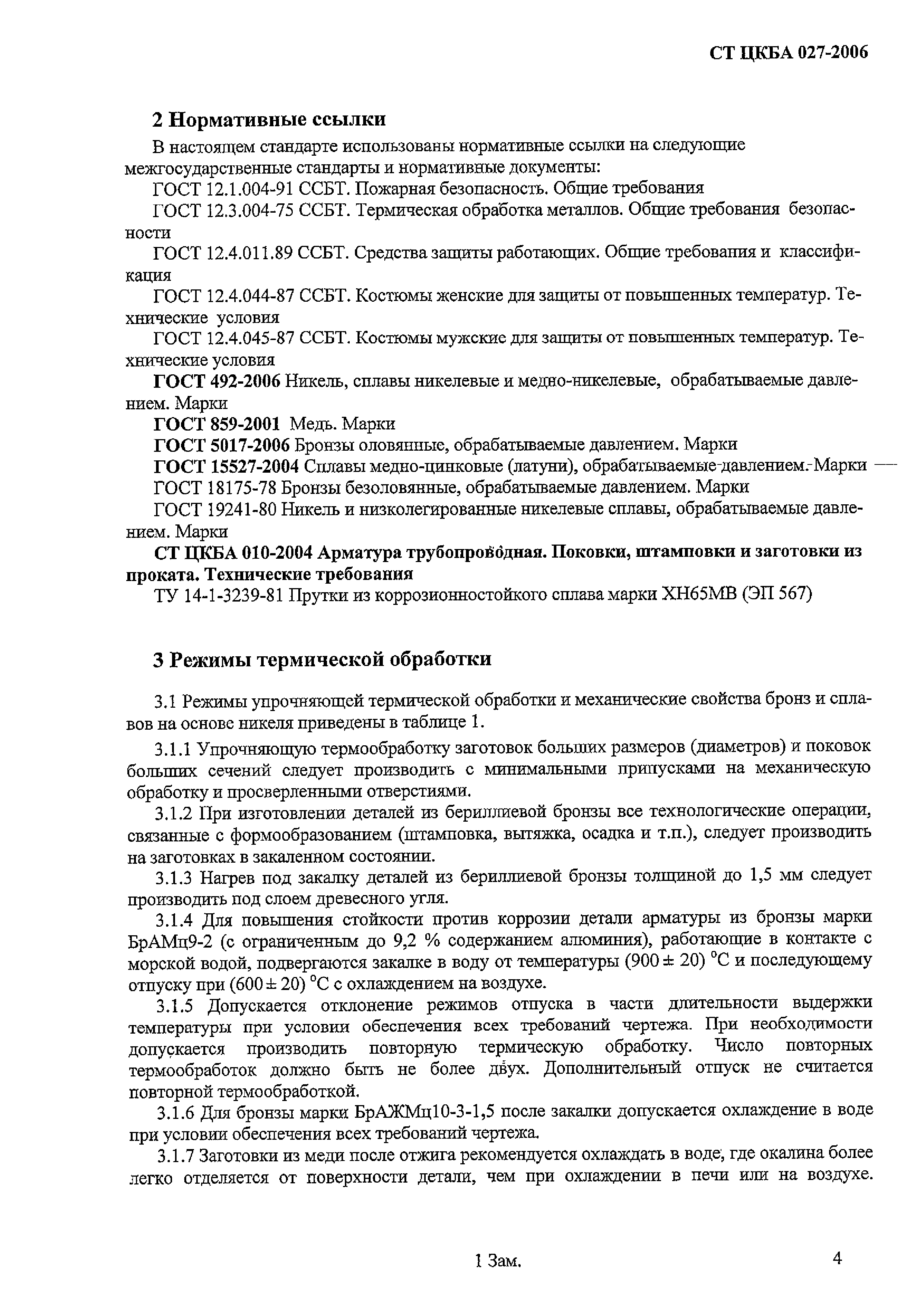

Нормативные ссылки:	ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 12.3.004-75 «Система стандартов безопасности труда. Термическая обработка металлов. Общие требования безопасности» ГОСТ 12.4.044-87 «Система стандартов безопасности труда. Костюмы женские для защиты от повышенных температур. Технические условия» ГОСТ 12.4.045-87 «Система стандартов безопасности труда. Костюмы мужские для защиты от повышенных температур. Технические условия» ГОСТ 18175-78 «Бронзы безоловянные, обрабатываемые давлением. Марки» ГОСТ 19241-80 «Никель и низколегированные никелевые сплавы, обрабатываемые давлением. Марки» ГОСТ 859-2001 «Медь. Марки» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 5017-2006 «Бронзы оловянные, обрабатываемые давлением. Марки» ГОСТ 492-2006 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки» СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования»

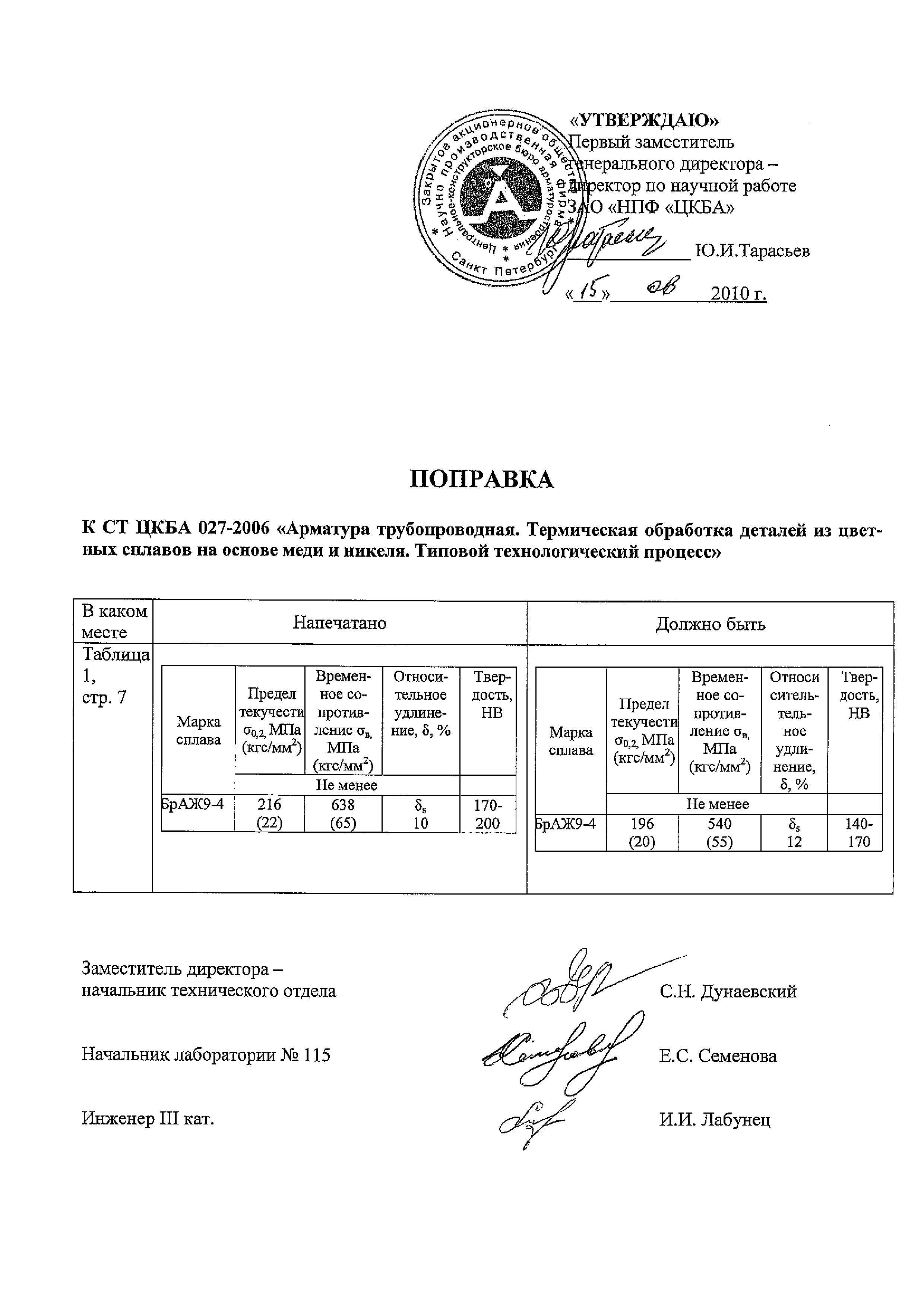

Текстовое изменение поправка от 15.08.2010

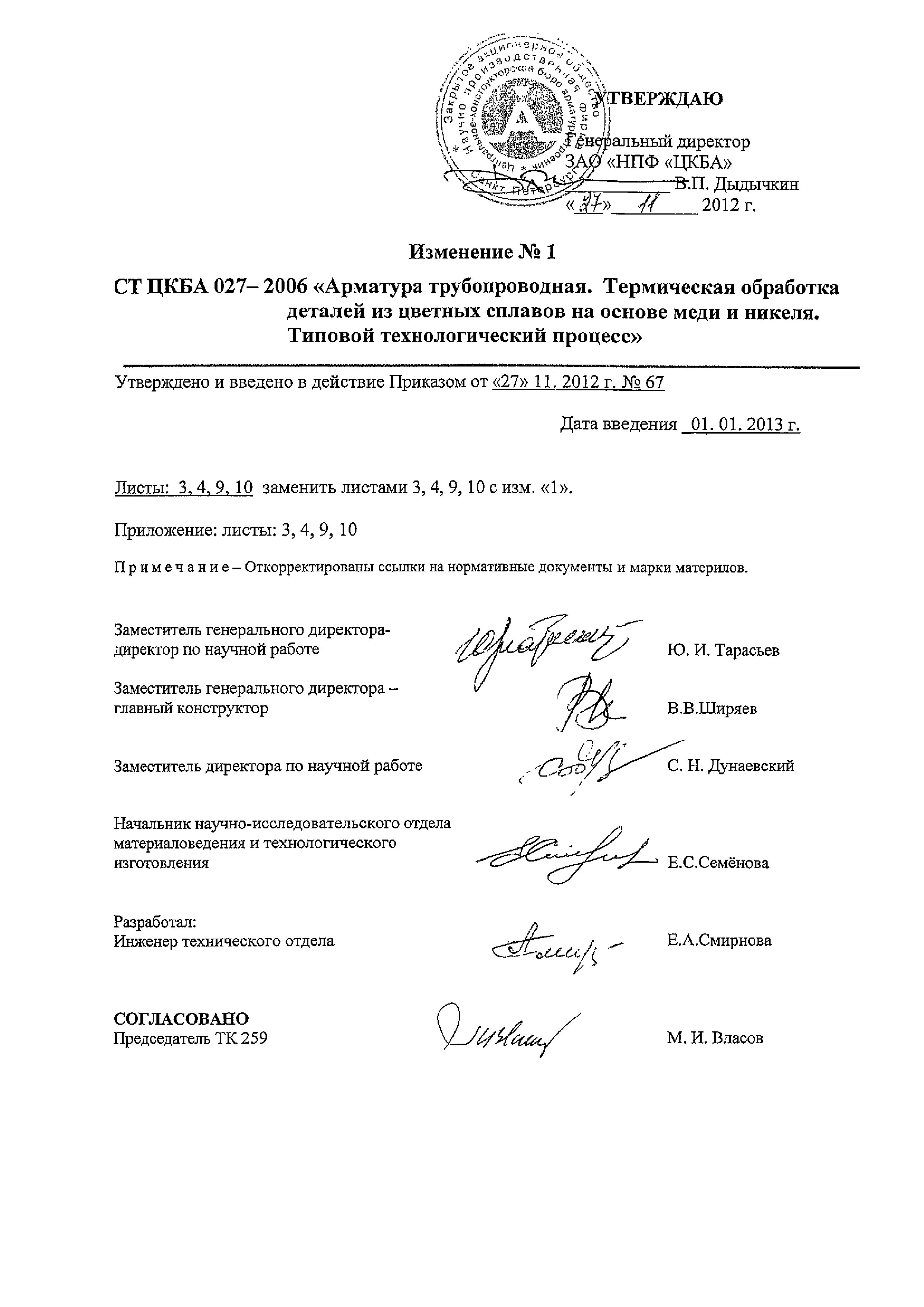

Текстовое изменение № 1 от 01.01.2013
