РТМ 26-07-187-75

Отливка деталей трубопроводной арматуры радиуса закруглений и литейные переходы. Толщина стенок

Обозначение:	РТМ 26-07-187-75
Обозначение англ:	RTM 26-07-187-75
Статус:	заменен
Название рус.:	Отливка деталей трубопроводной арматуры радиуса закруглений и литейные переходы. Толщина стенок
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2008

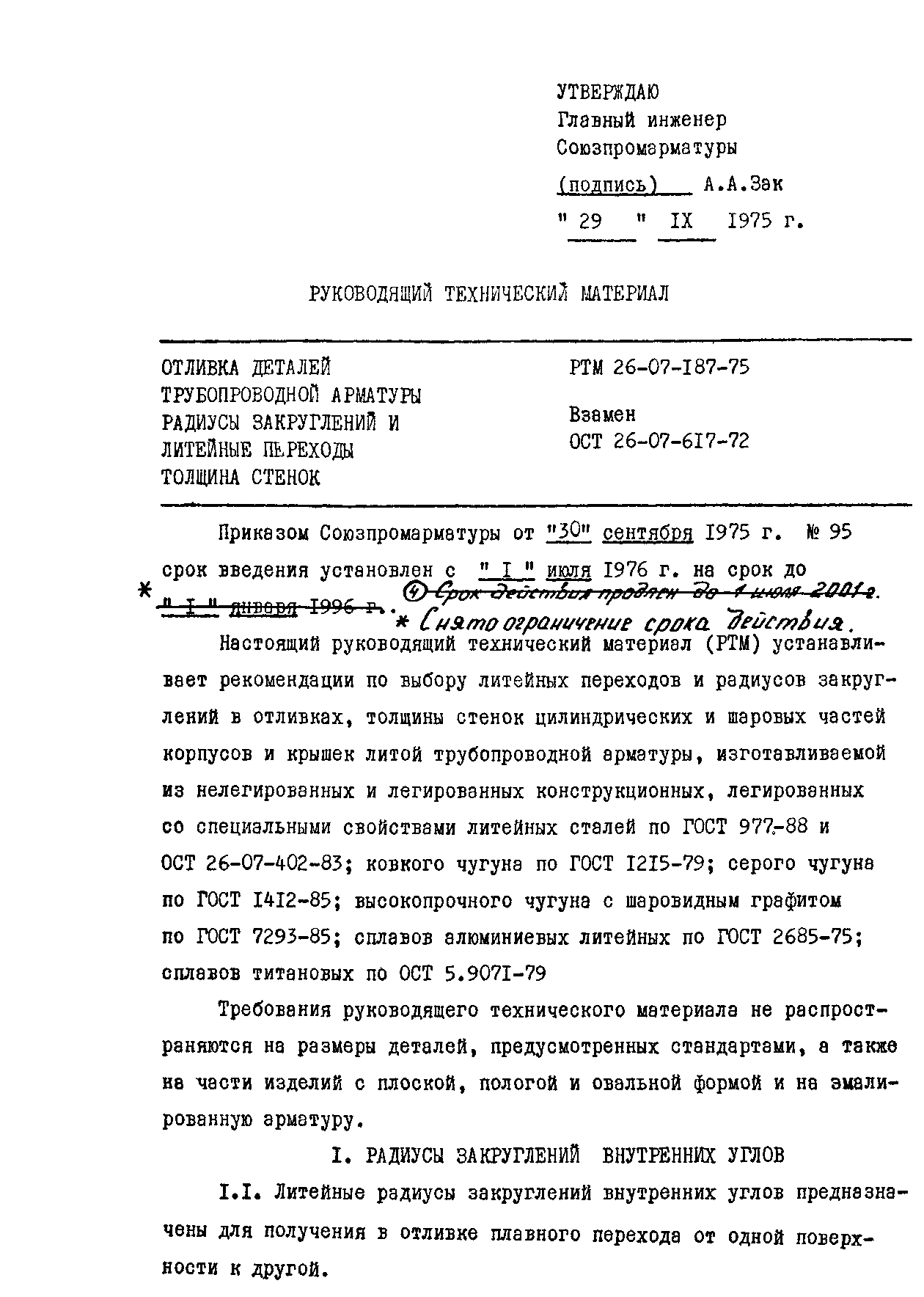

Область применения:	Руководящий технический материал (РТМ) устанавливает рекомендации по выбору литейных переходов и радиусов закруглений в отливках, толщины стенок цилиндрических и шаровых частей корпусов и крышек литой трубопроводной арматуры, изготовляемой из нелегированных и легированных конструкционных, легированных со специальными свойствами литейных сталей по ГОСТ 977-88 и ОСТ 26-07-402-83; ковкого чугуна по ГОСТ 1215-79; серого чугуна по ГОСТ 1412-85; высокопрочного чугуна с шаровидным графитом по ГОСТ 7293-85; сплавов алюминиевых литейных по ГОСТ 2685-75; сплавов титановых по ОСТ 5.9071-79. Требования руководящего технического материала не распространяются на размеры деталей, предусмотренных стандартами, а также на части изделий с плоской, пологой и овальной формой и на эмалированную арматуру

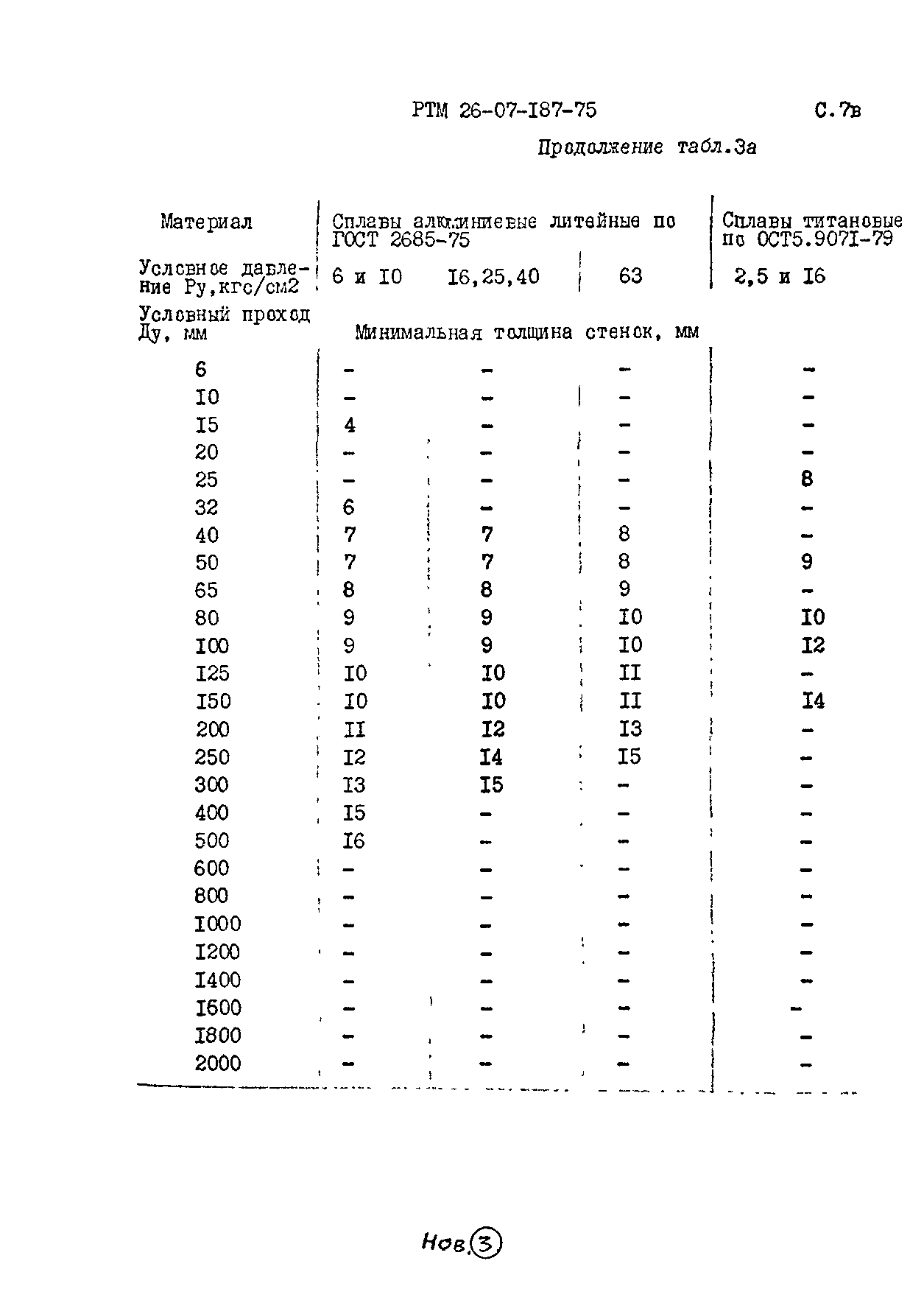

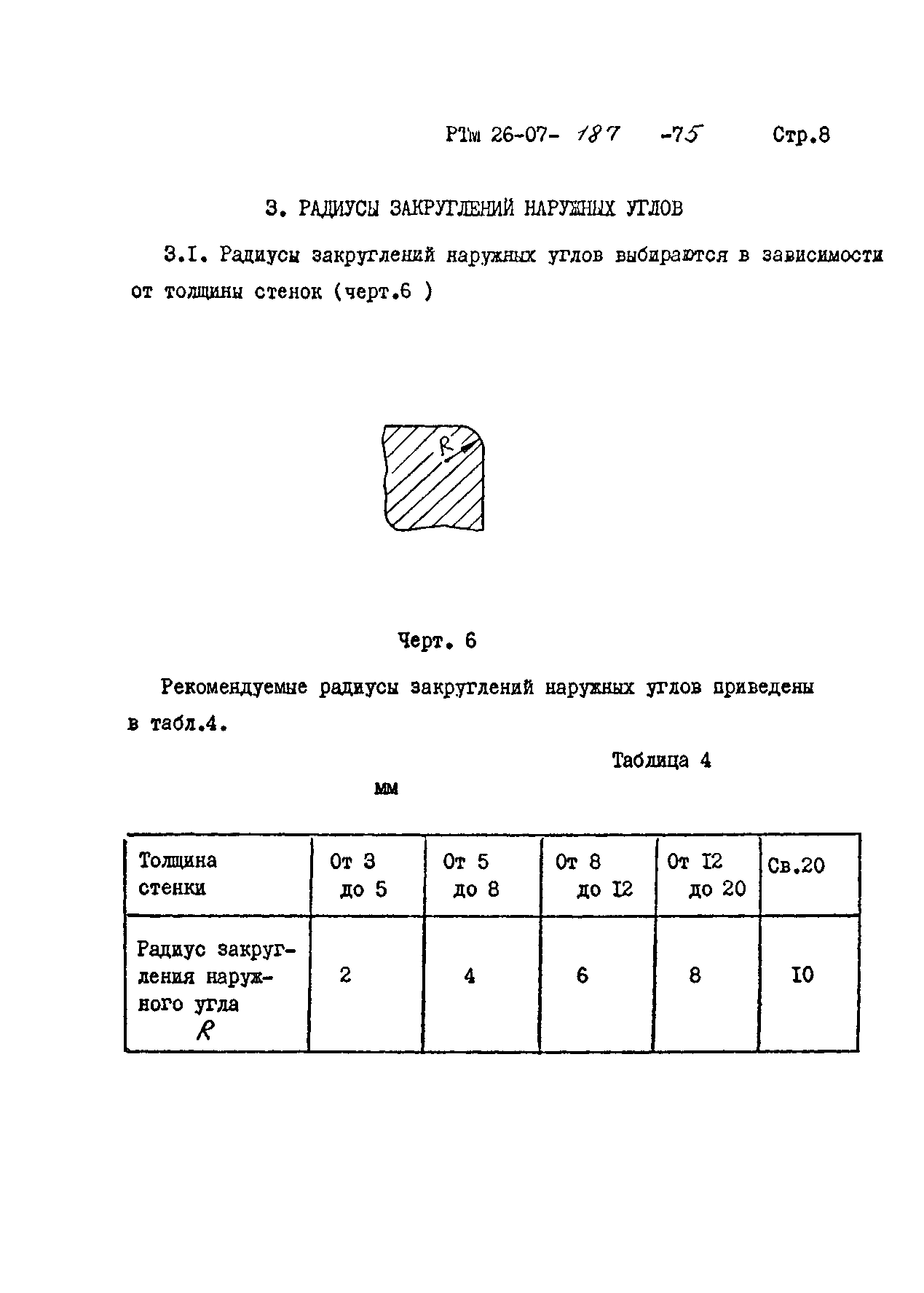

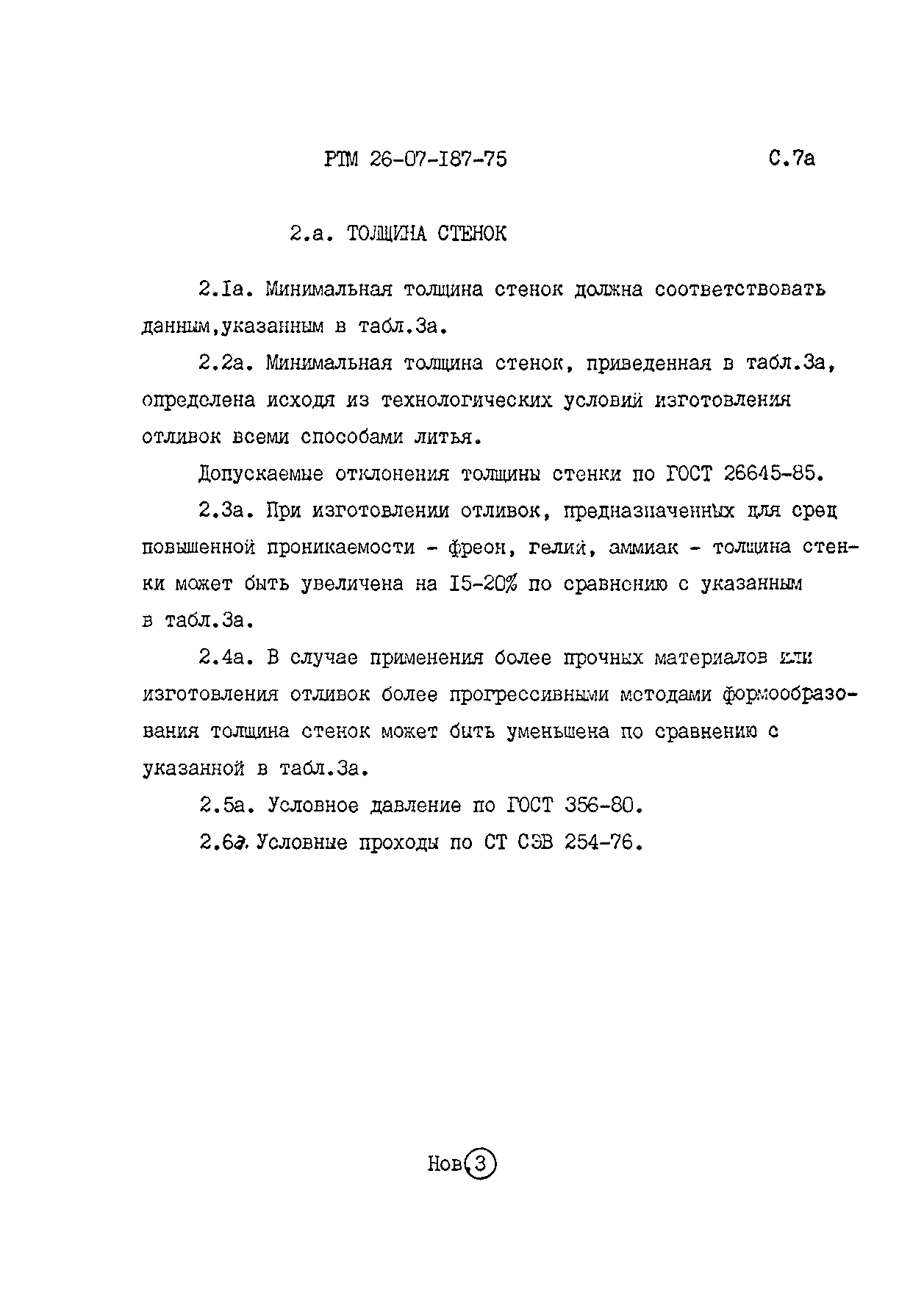

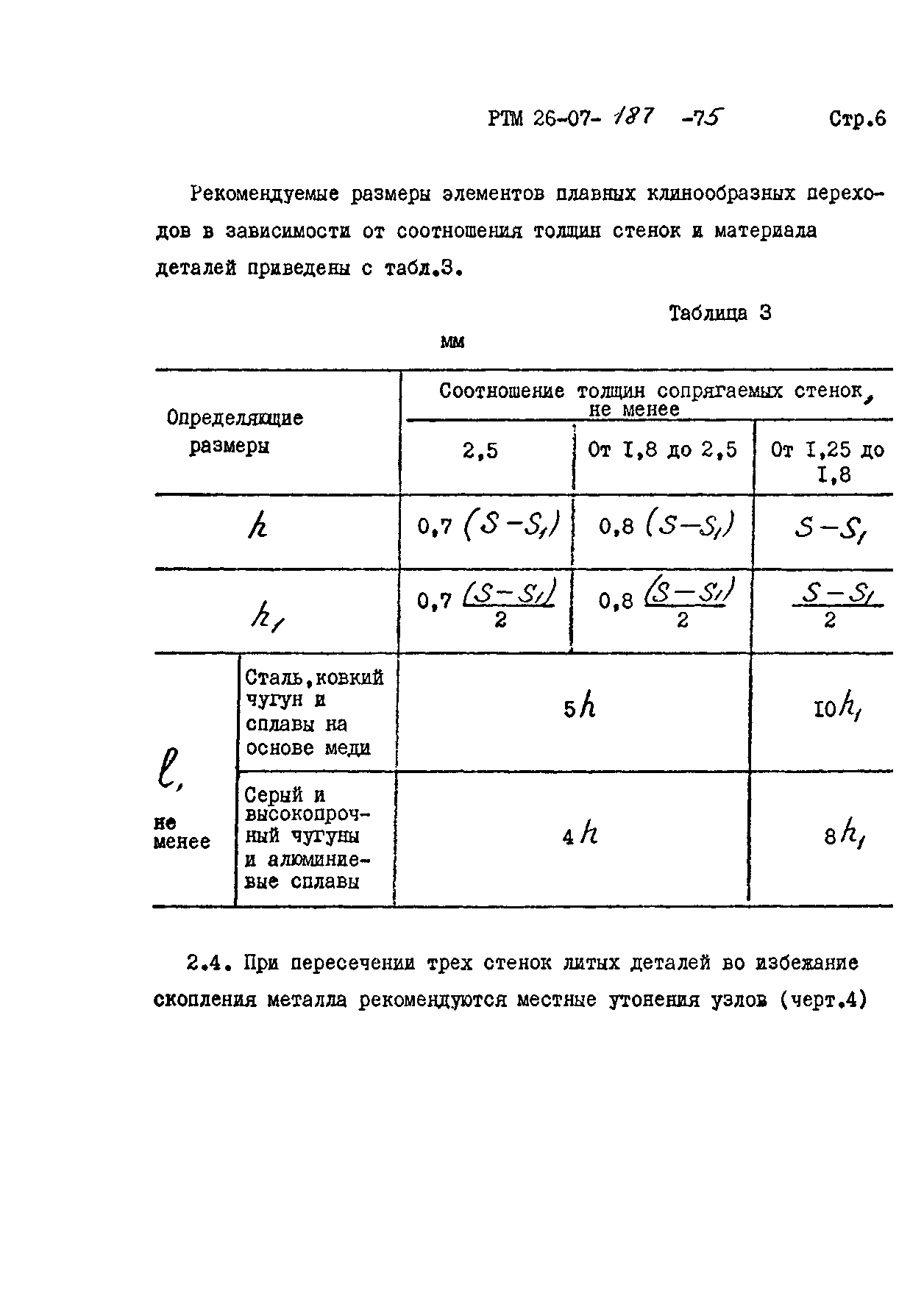

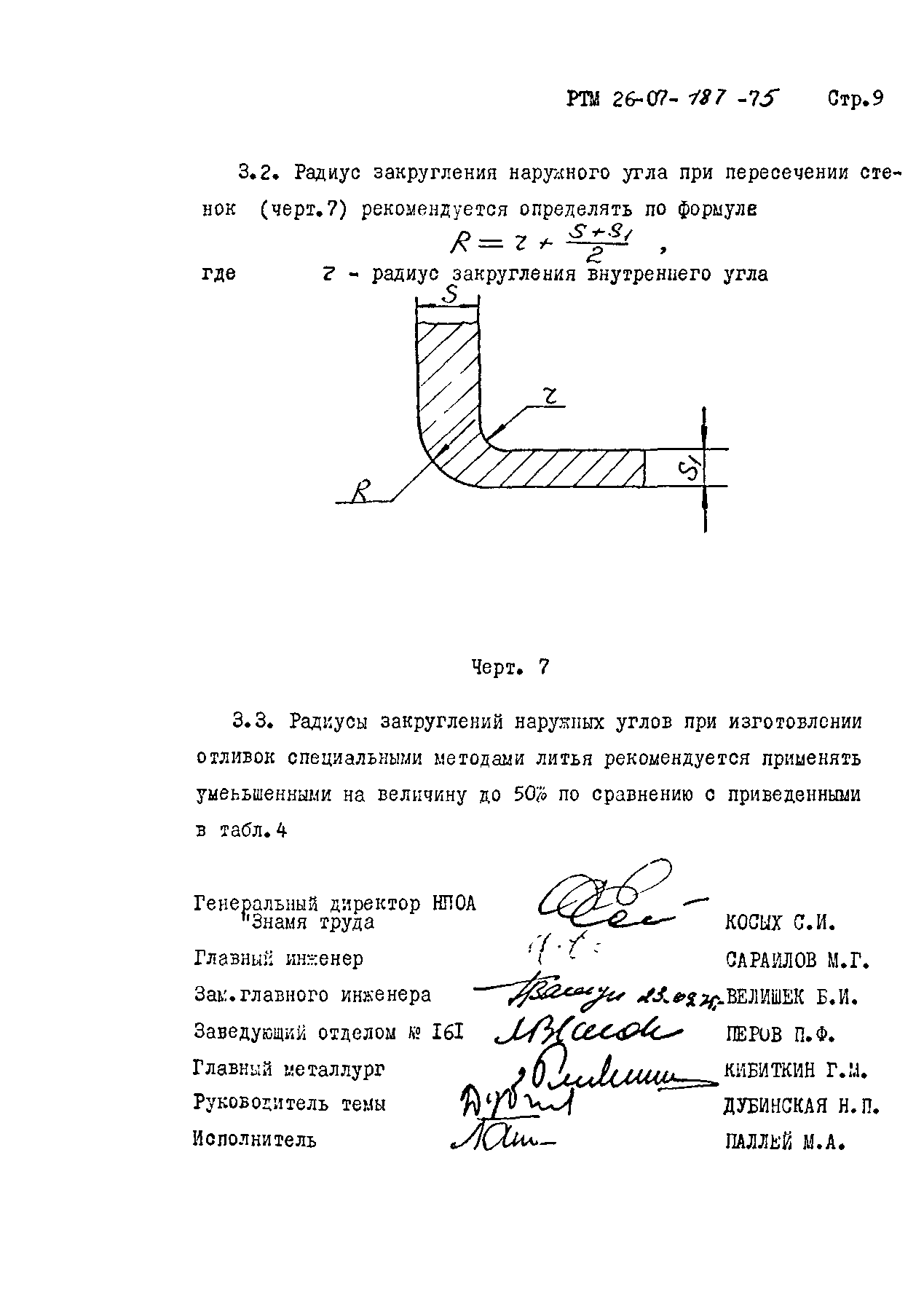

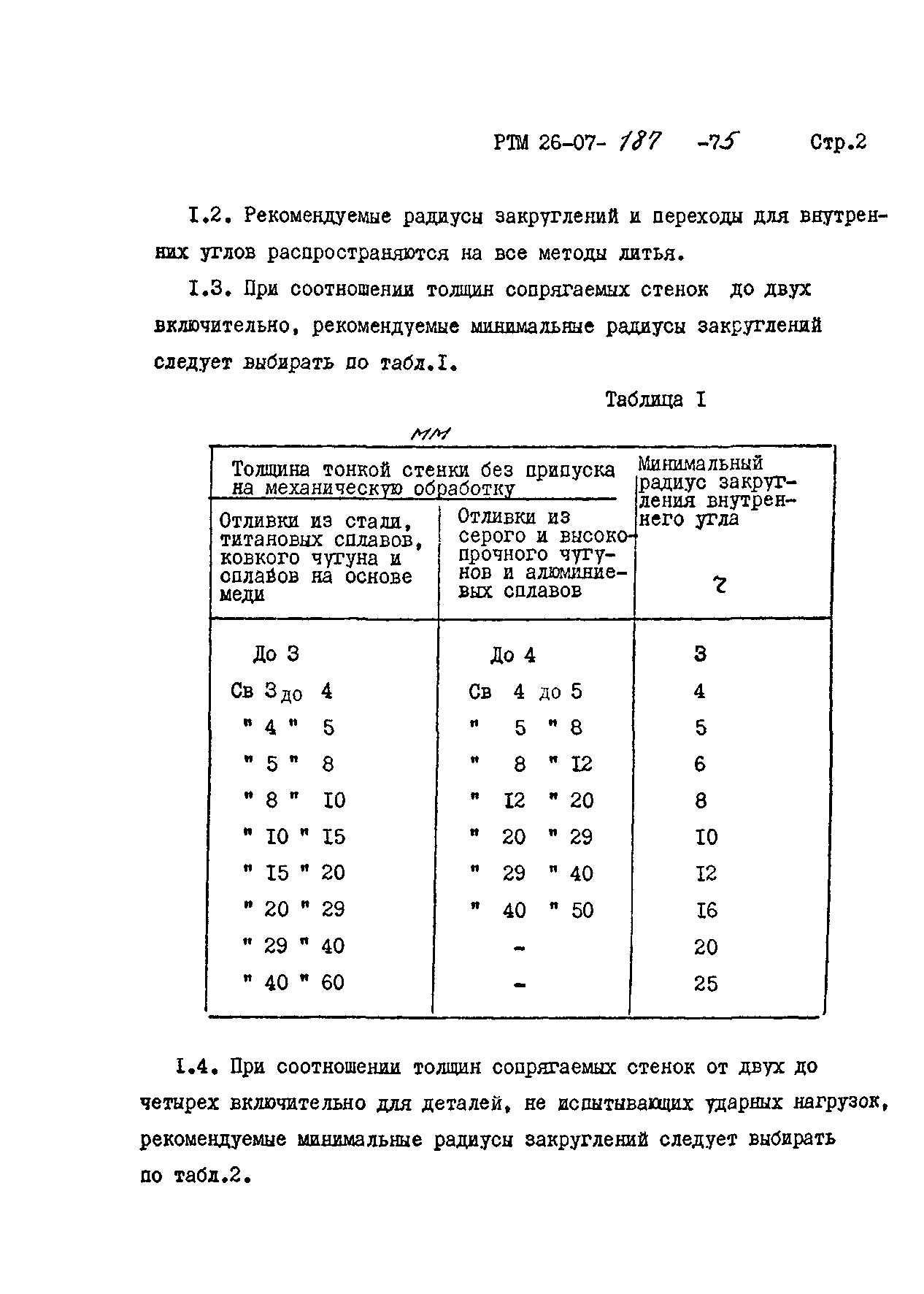

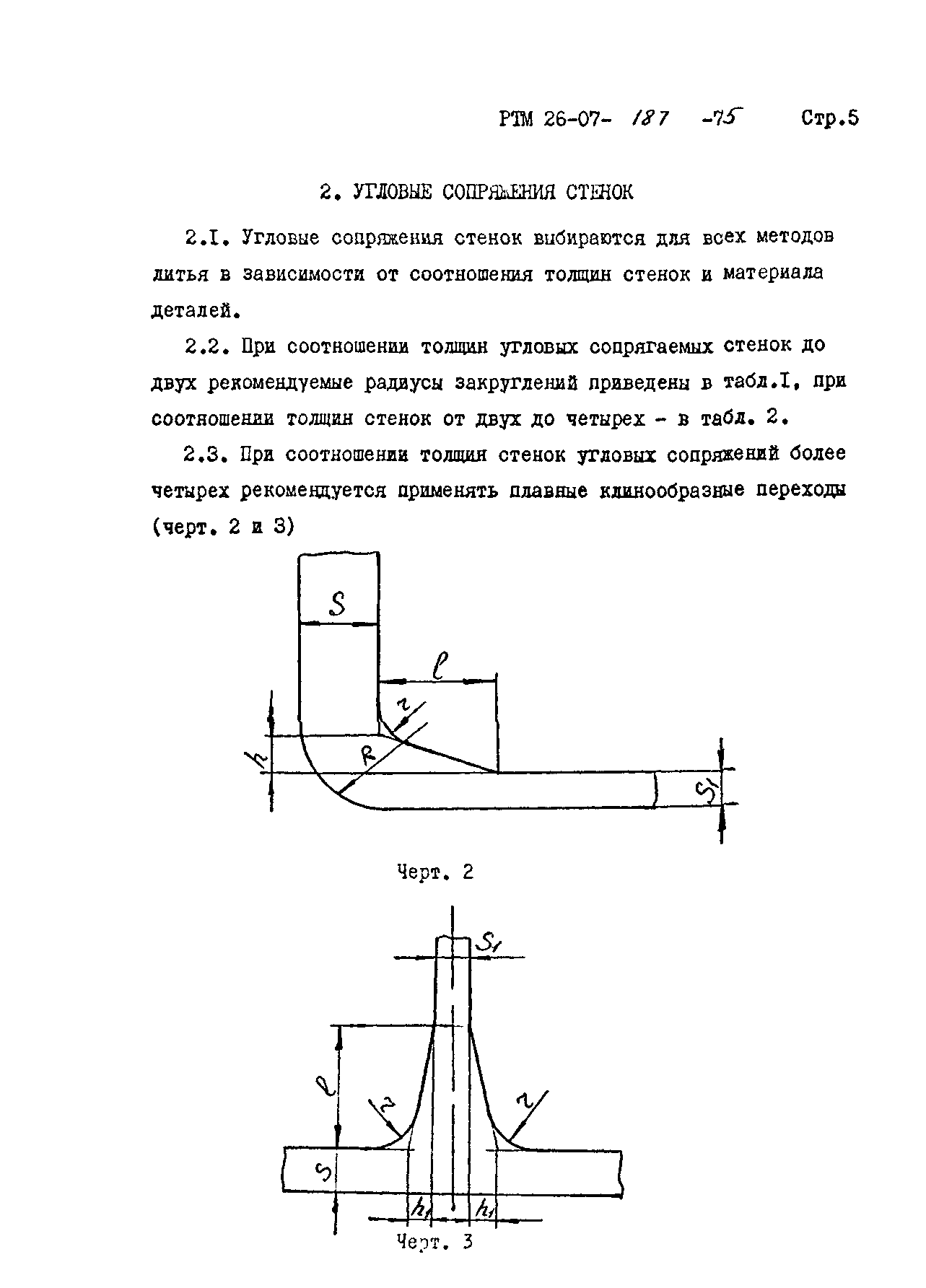

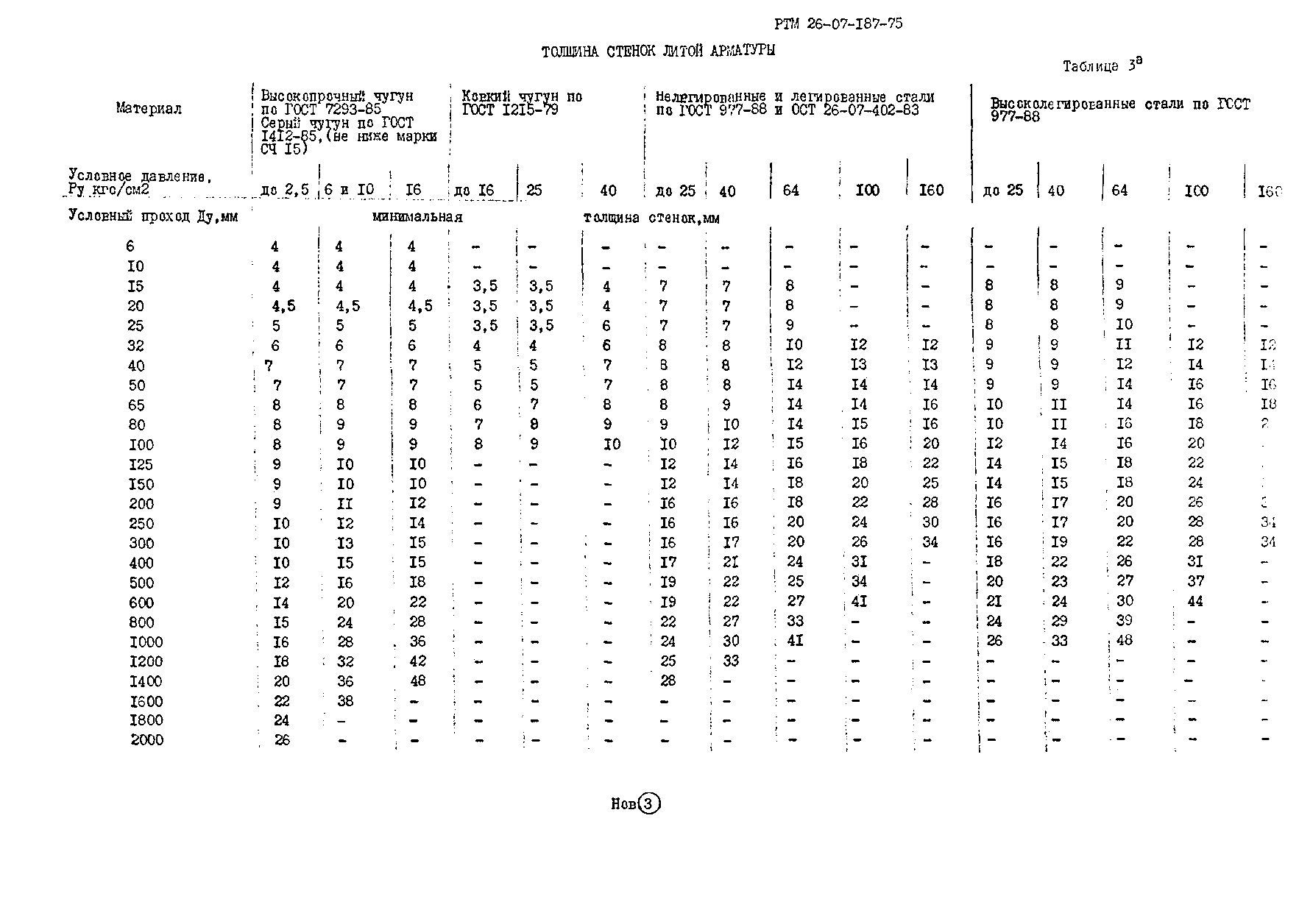

Оглавление:	1. Радиусы закруглений внутренних углов 2. Угловые сопряжения стенок 2а. Толщина стенок 3. Радиусы закруглений наружных углов
Разработан:	НПОА Знамя труда
Утверждён:	30.09.1975 Союзпромарматура (95)
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов химического комплекса

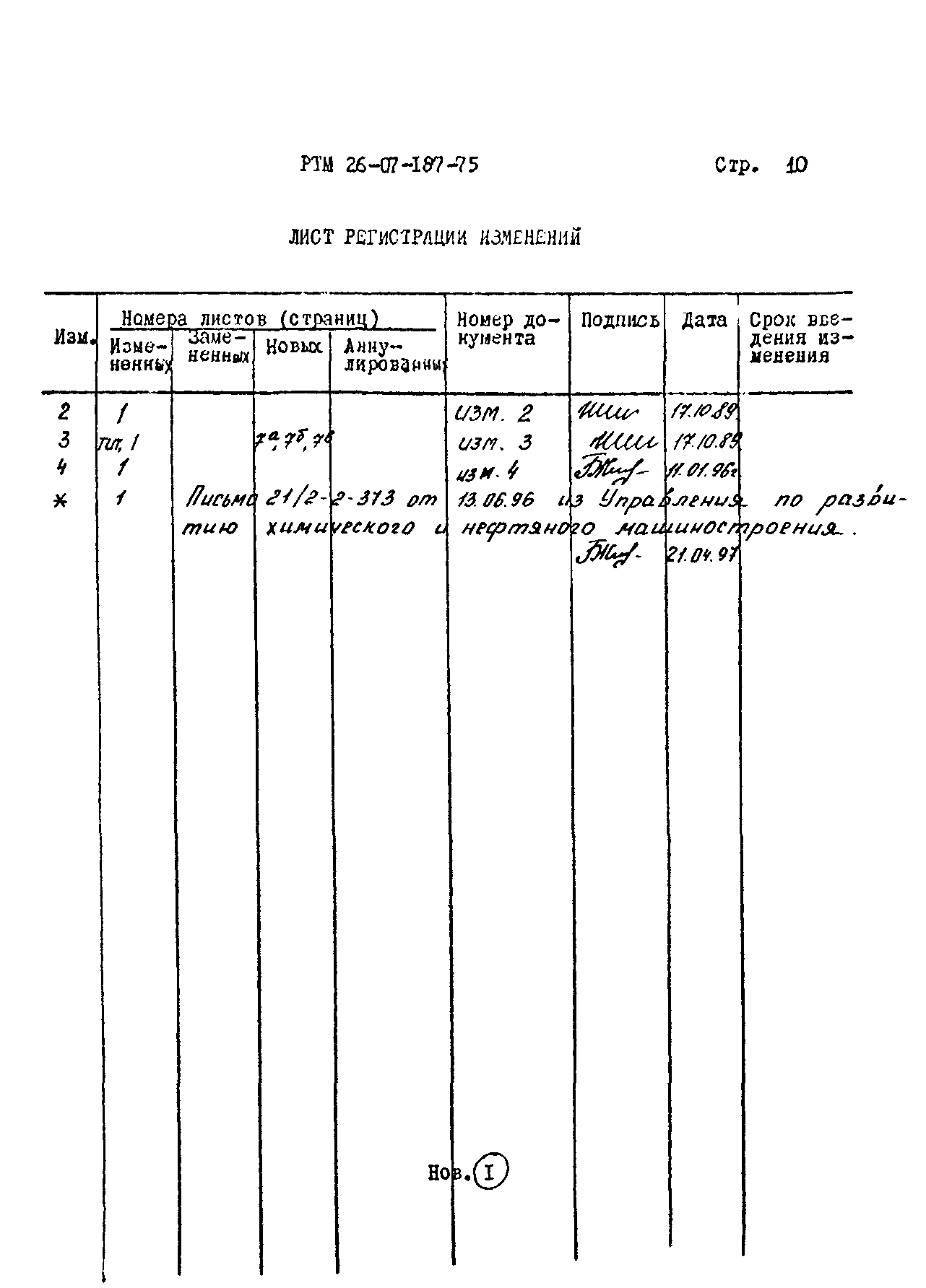

Список изменений:	№ 5 от 01.07.2008
Заменяет собой:	ОСТ 26-07-617-72 «Арматура трубопроводная литая. Толщина стенок»
Чем заменён:	СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования» СТ ЦКБА 051-2008 «Арматура трубопроводная. Отливки из цветных сплавов. Технические требования»
Нормативные ссылки:	ОСТ 26-07-402-83 «Отливки стальные для трубопроводной арматуры и приводных устройств к ней. Общие технические условия» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки»

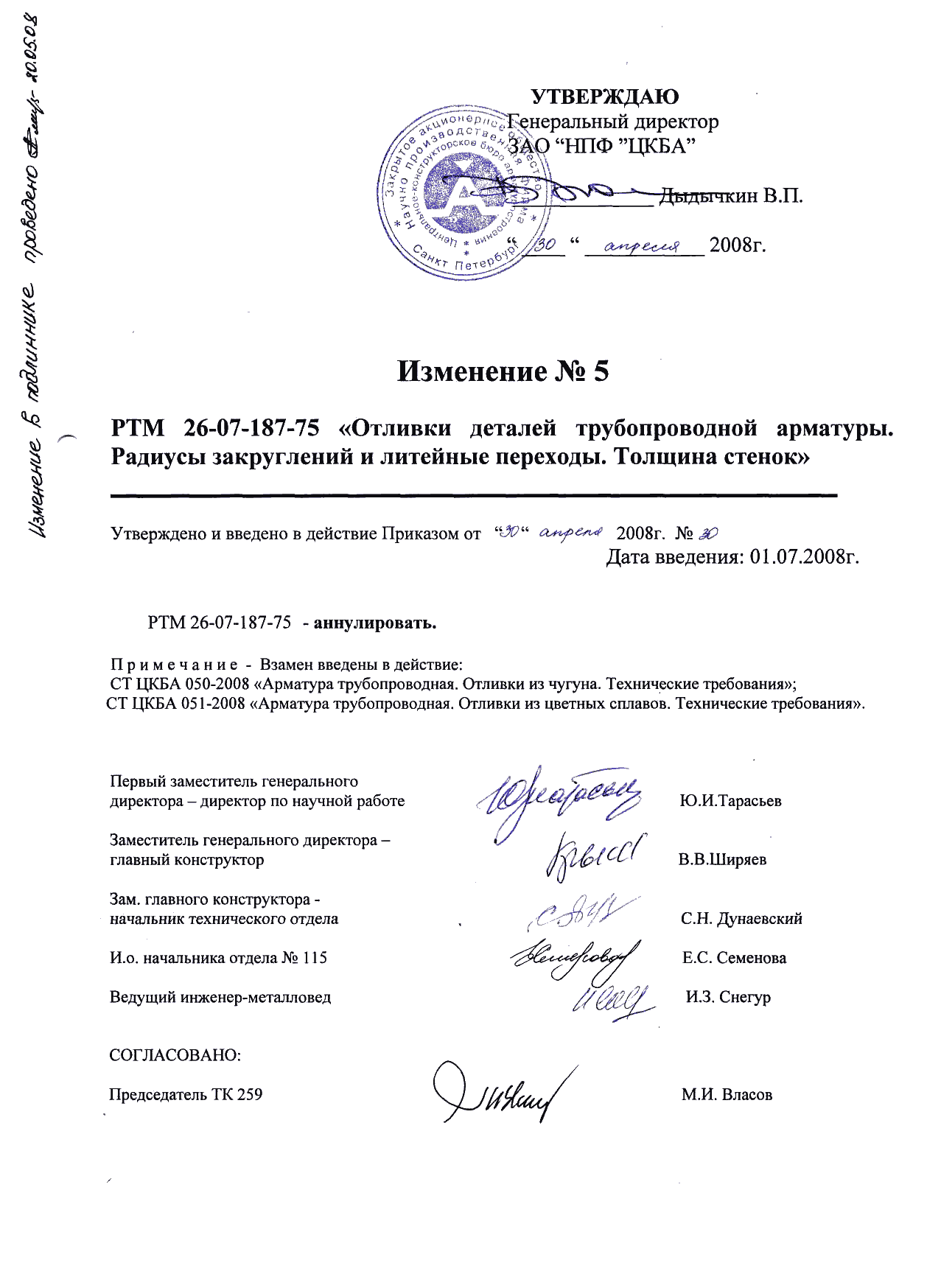

Текстовое изменение № 5 от 01.07.2008
