РД 26-07-262-86

Методические указания. Методика расчета полноподъемных предохранительных клапанов с подачей среды под золотник

Обозначение:	РД 26-07-262-86
Обозначение англ:	RD 26-07-262-86
Статус:	действует
Название рус.:	Методические указания. Методика расчета полноподъемных предохранительных клапанов с подачей среды под золотник
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1987

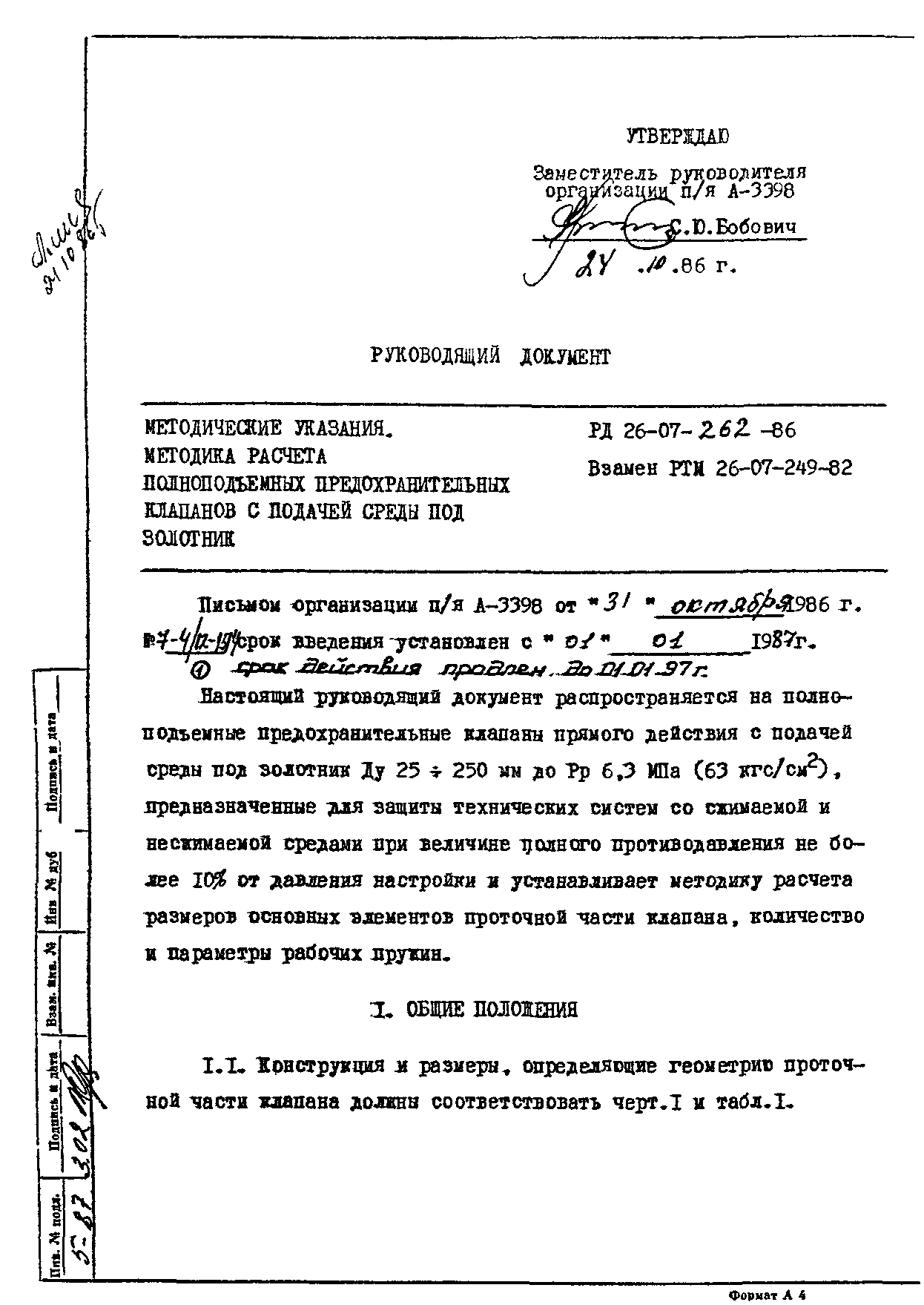

Область применения:	Настоящий руководящий документ распространяется на полноподъемные предохранительные клапаны прямого действия с подачей среды под золотник Ду 25-250 мм Рр 6,3 МПа (63 кгс/см2), предназначенные для защиты технических систем со сжимаемой и несжимаемой средами при величине полного противодавления не более 10% от давления настройки и устанавливает методику расчета размеров основных элементов проточной части клапана, количество и параметры рабочих пружин

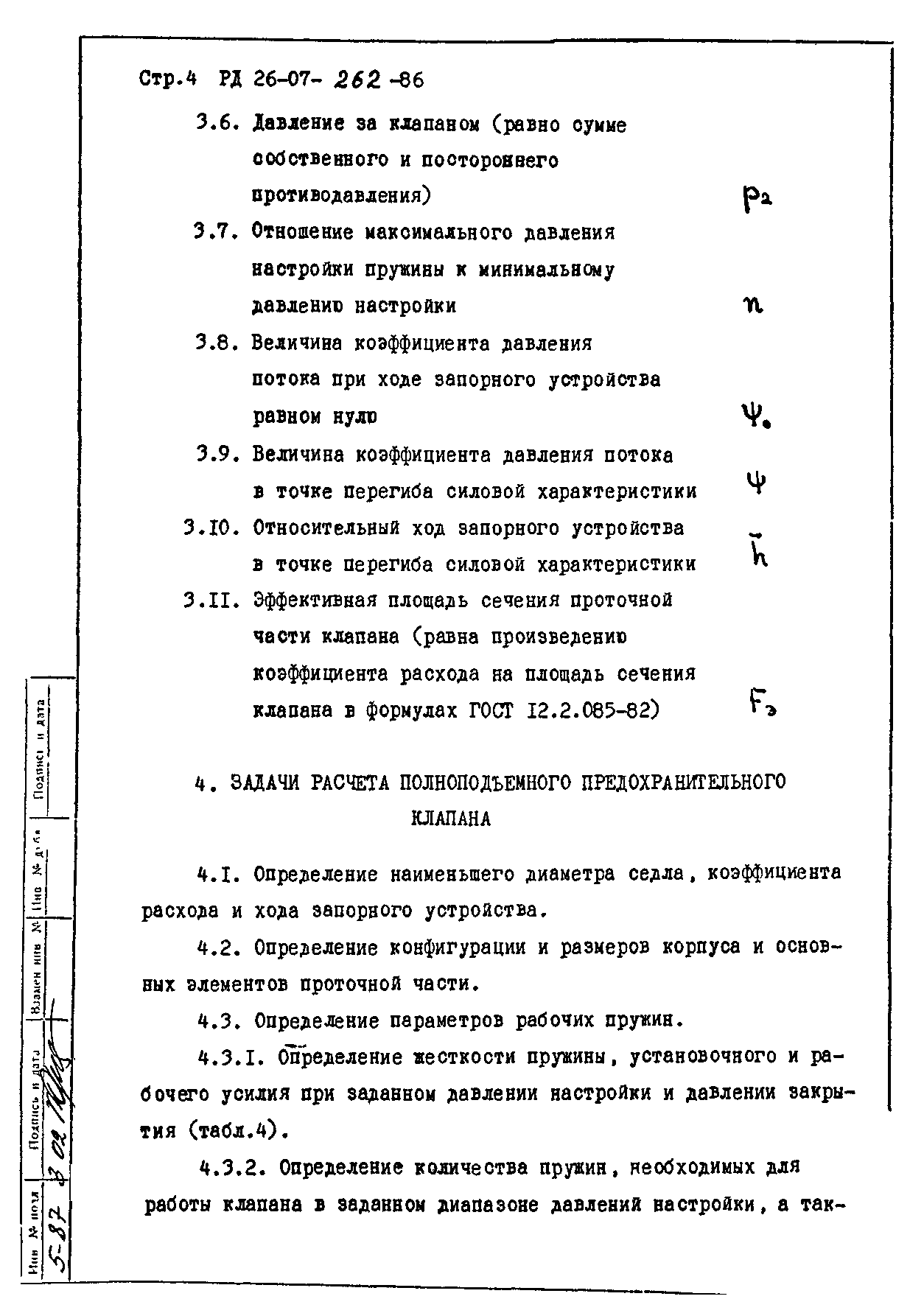

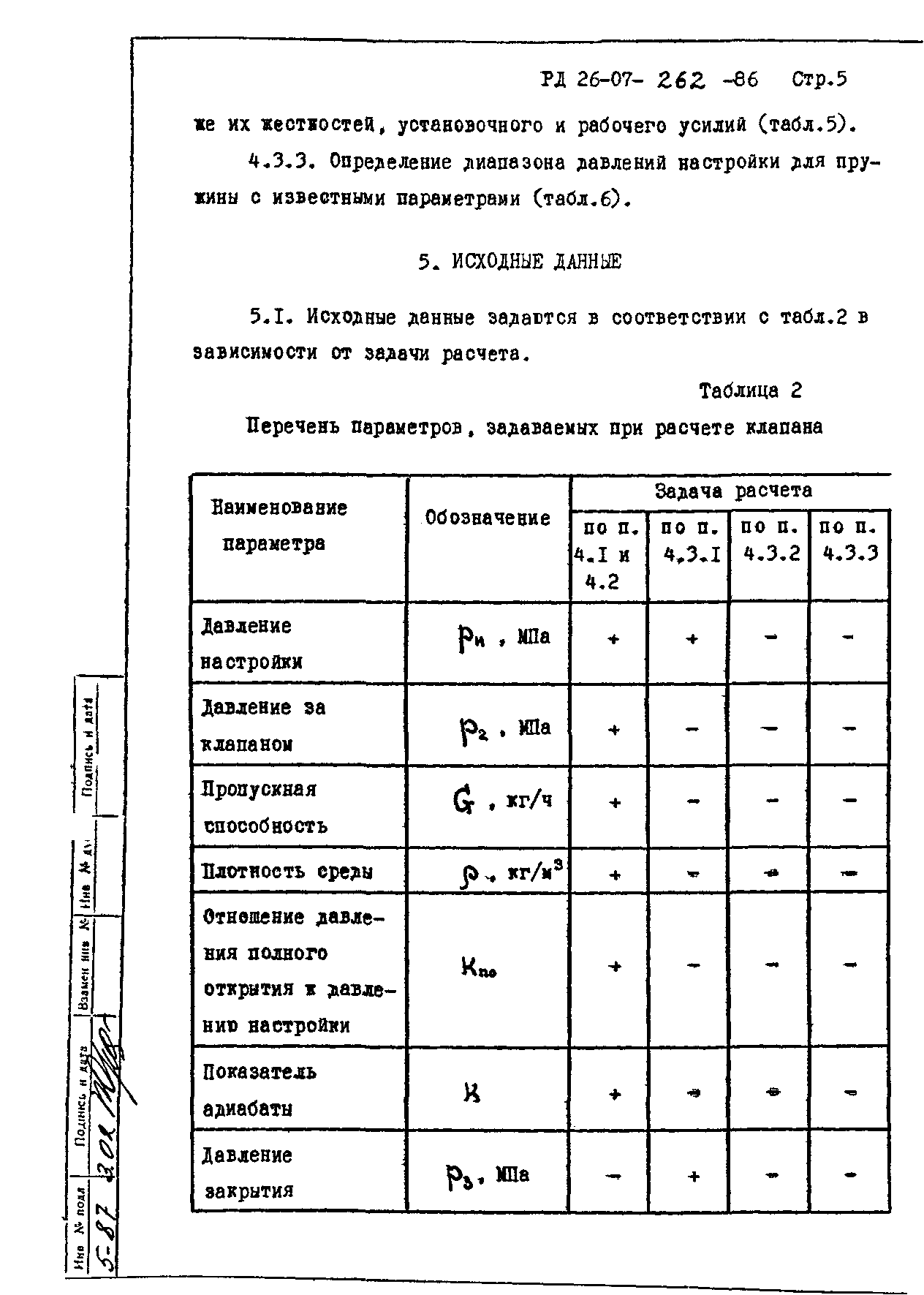

Оглавление:	1. Общие положения 2. Основные термины и определения 3. Обозначения 4. Задачи расчета полноподъемного предохранительного клапана 5. Исходные данные 6. Алгоритм расчета предохранительных клапанов Приложение (справочное)
Разработан:	П/Я Г-4745
Утверждён:	24.10.1986 П/я А-3398
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Трубопроводы и их компоненты Компоненты трубопроводов прочие
Заменяет собой:	РТМ 26-07-249-82 «Методика расчета полноподъемных предохранительных клапанов с подачей среды под золотник»
Нормативные ссылки:	ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ГОСТ 12.2.085-82 «Система стандартов безопасности труда. Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности»
