ОСТ 26-07-2020-79

Узел трения шток-втулка. Конструкция и размеры

Обозначение:	ОСТ 26-07-2020-79
Обозначение англ:	OST 26-07-2020-79
Статус:	заменен
Название рус.:	Узел трения шток-втулка. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2010

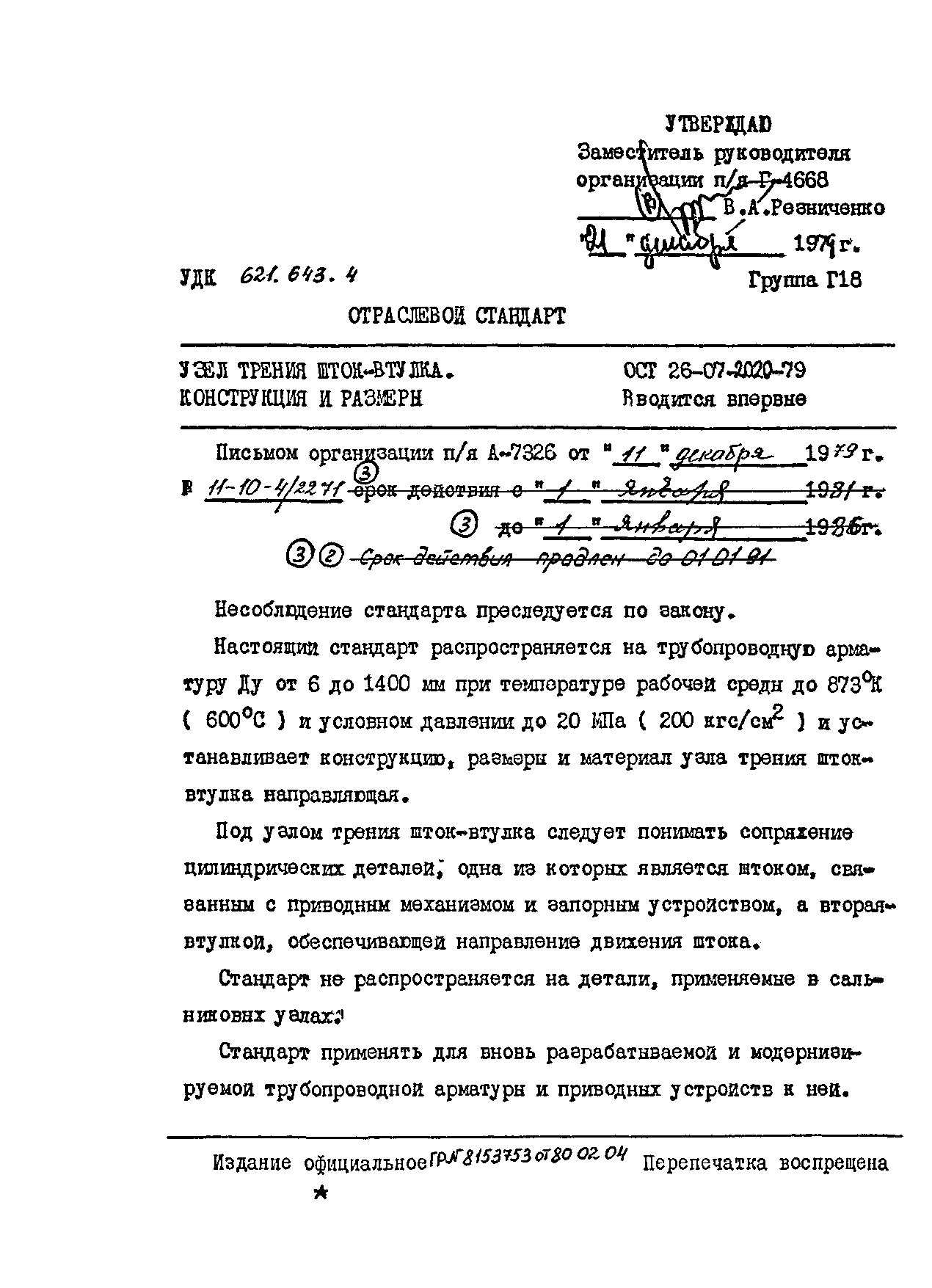

Область применения:	Настоящий стандарт распространяется на трубопроводную арматуру Ду от 6 до 1400 мм при температуре рабочей среды до 873 градусов Кельвина (600 градусов Цельсия) и условном давлении до 20 МПа (200 кгс/см2) и устанавливает конструкцию, размеры и материал узла трения шток-втулка направляющая. Под узлом трения шток-втулка следует понимать сопряжение цилиндрических деталей, одна из которых является штоком, связанным с приводным механизмом и запорным устройством, а вторая - втулкой, обеспечивающей направление движения штока. Стандарт не распространяется на детали, применяемые в сальниковых узлах. Стандарт следует применять для вновь разрабатываемой и модернизируемой трубопроводной арматуры и проводных устройств к ней.

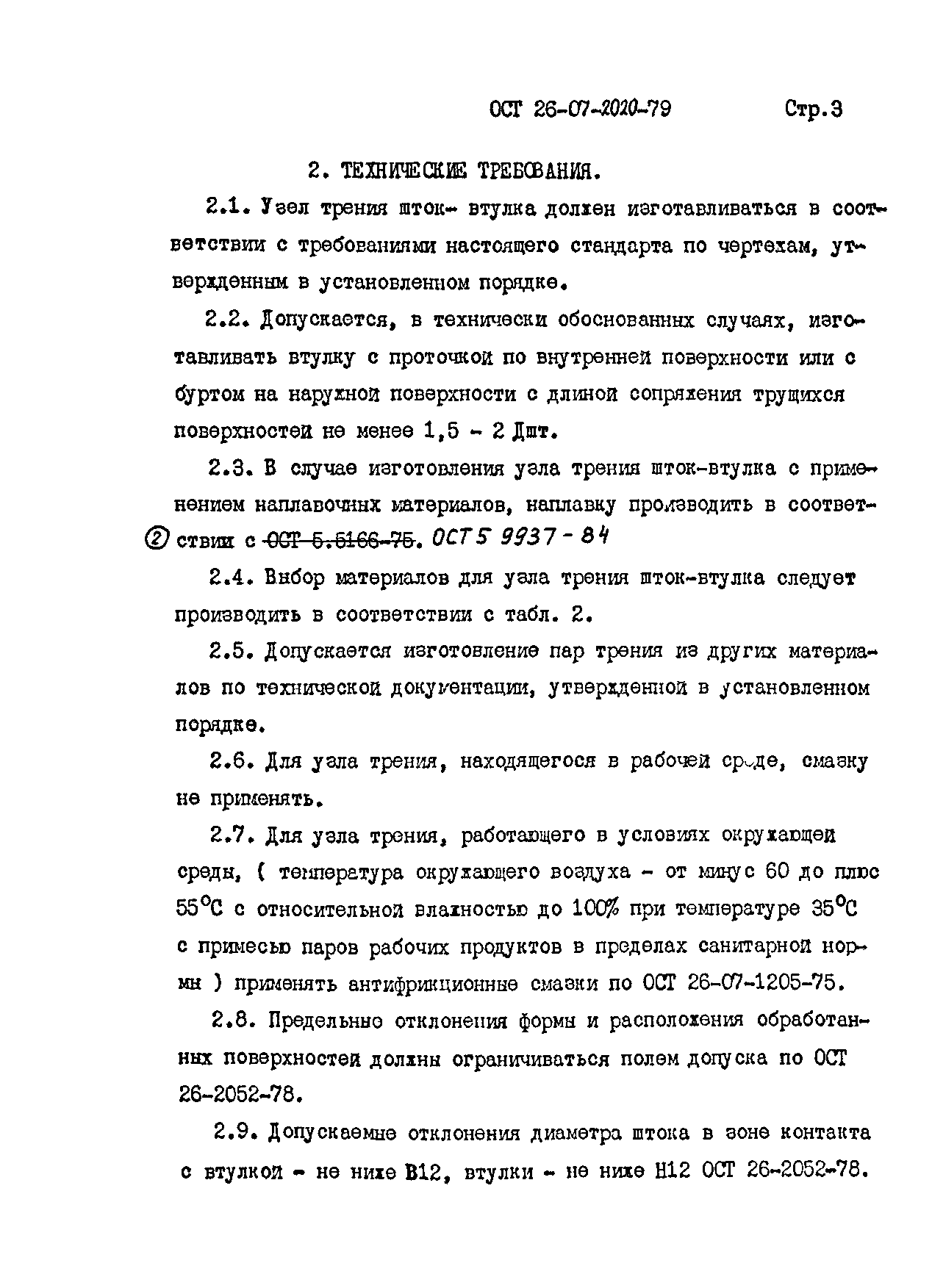

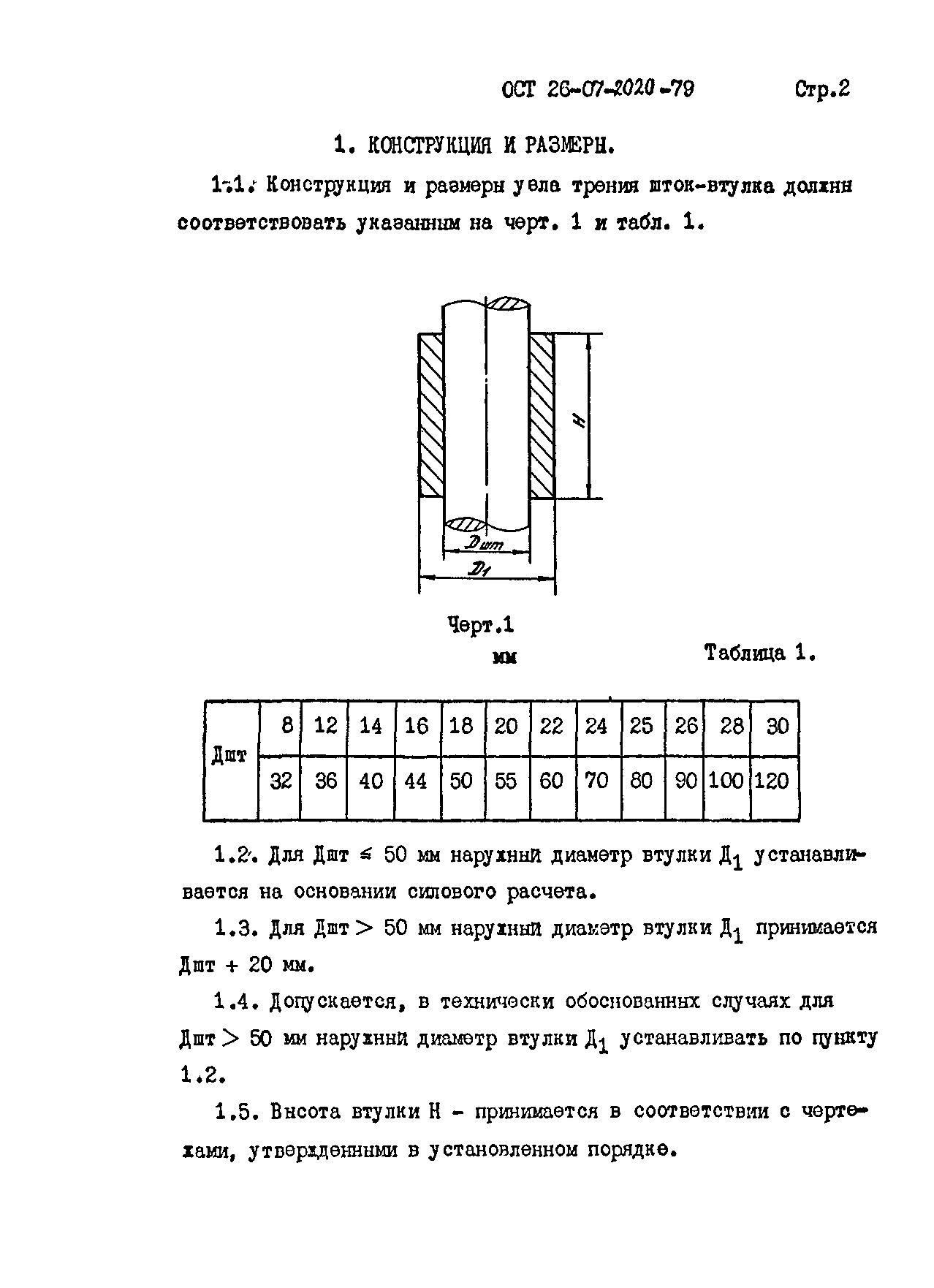

Оглавление:	1. Конструкция и размеры 2. Технические требования
Утверждён:	21.12.1974 Организация п/я Г-4668
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты

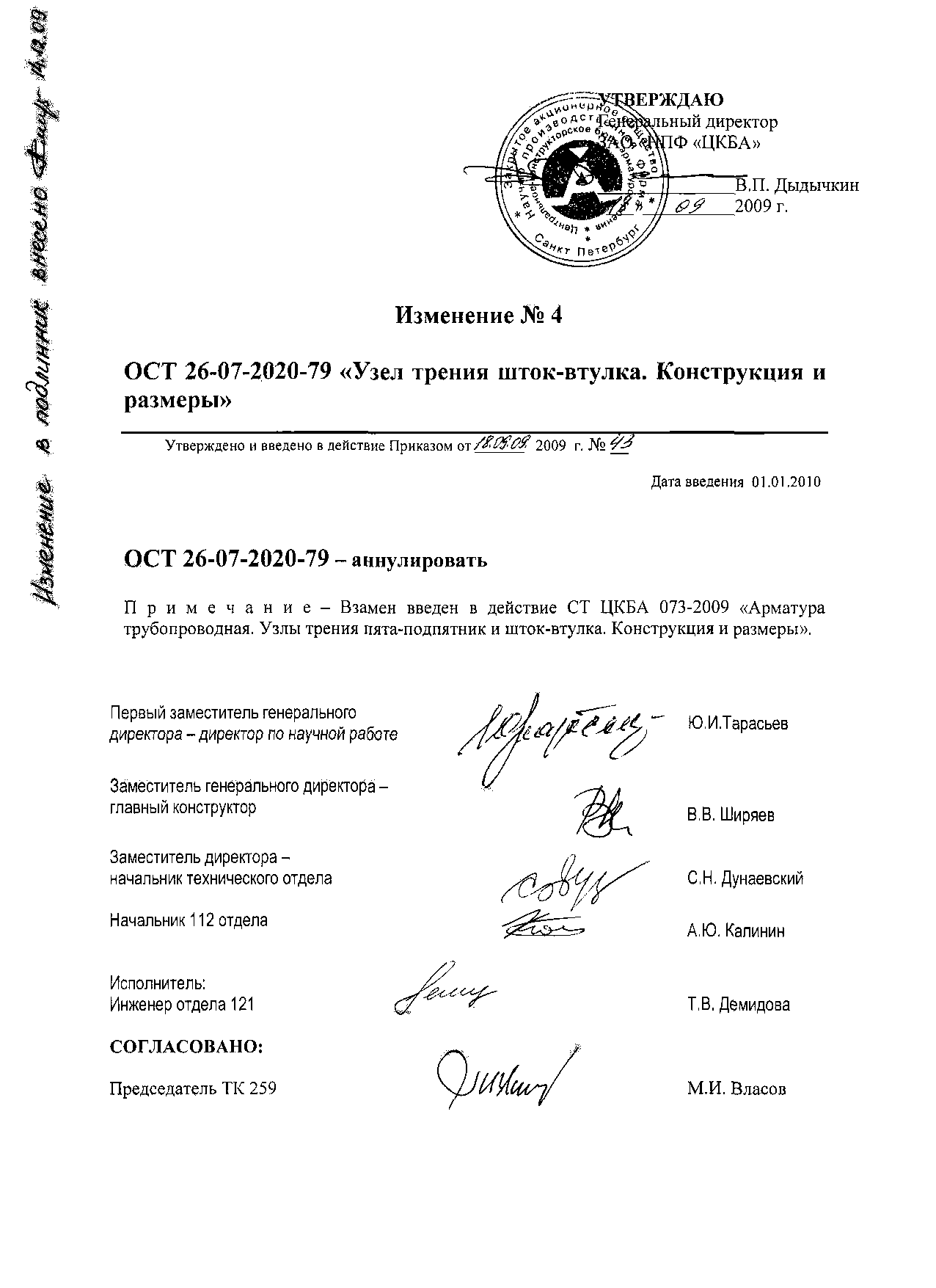

Список изменений:	№ 4 от 01.01.2010
Чем заменён:	СТ ЦКБА 073-2009 «Арматура трубопроводная. Узлы трения пята-подпятник и шток-втулка. Конструкция и размеры»

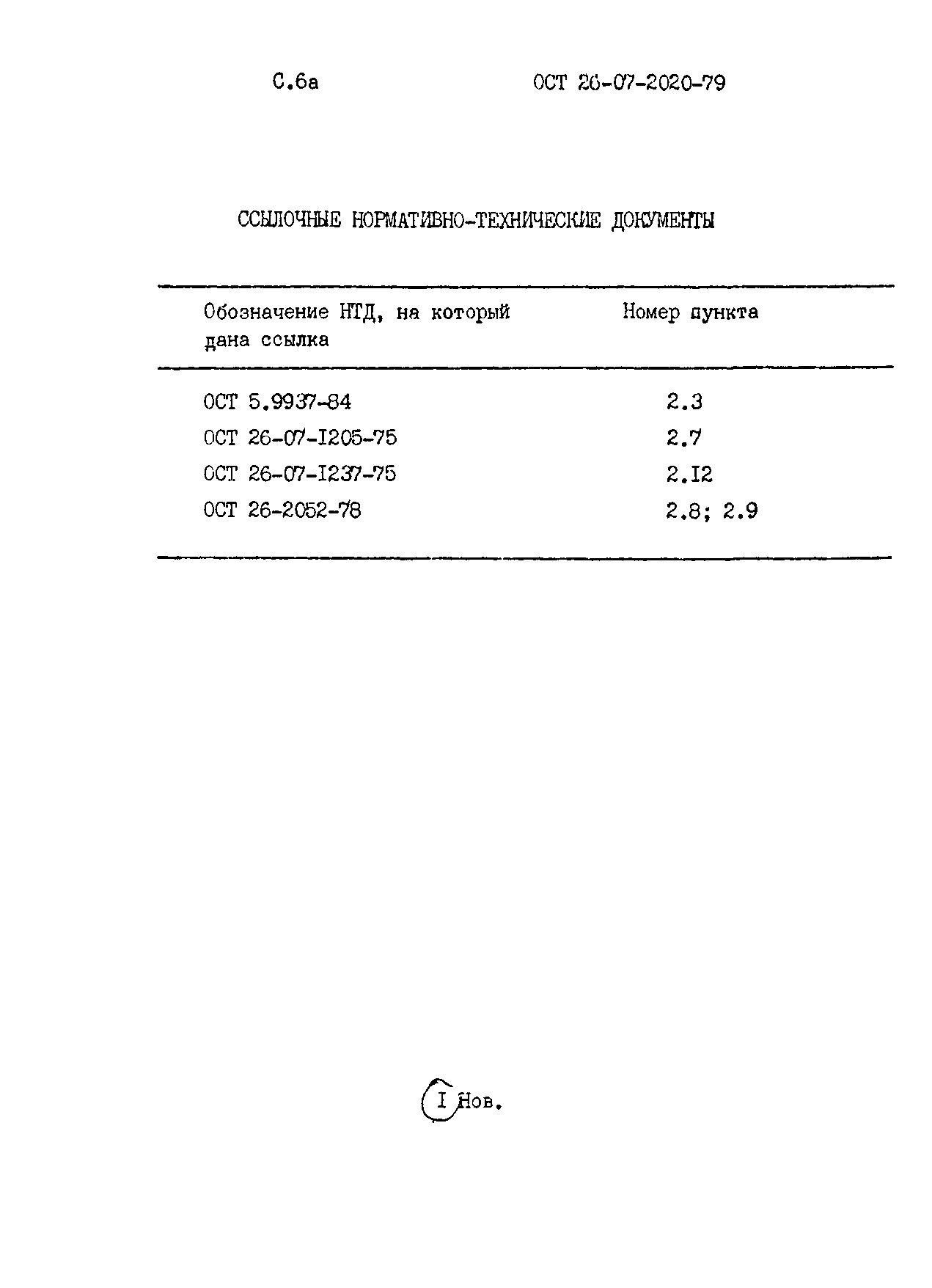

Нормативные ссылки:	ОСТ 26-07-1205-75 «Методы нанесения антифрикционных смазок на поверхности деталей трубопроводной арматуры» ОСТ 26-07-1232-87 «Арматура трубопроводная общей техники. Ходовые резьбовые пары. Основные размеры. Технические требования»

Текстовое изменение № 4 от 01.01.2010
