Скачать Типовой проект 407-3-660.03 Альбом 2. Электросиловое оборудование. Электромонтажные конструкции

Дата актуализации: 10.08.2017

Типовой проект 407-3-660.03

Альбом 2. Электросиловое оборудование. Электромонтажные конструкции

Обозначение:	Типовой проект 407-3-660.03
Обозначение англ:	407-3-660.03
Статус:	не определен законодательством
Название рус.:	Альбом 2. Электросиловое оборудование. Электромонтажные конструкции
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	23.07.2003

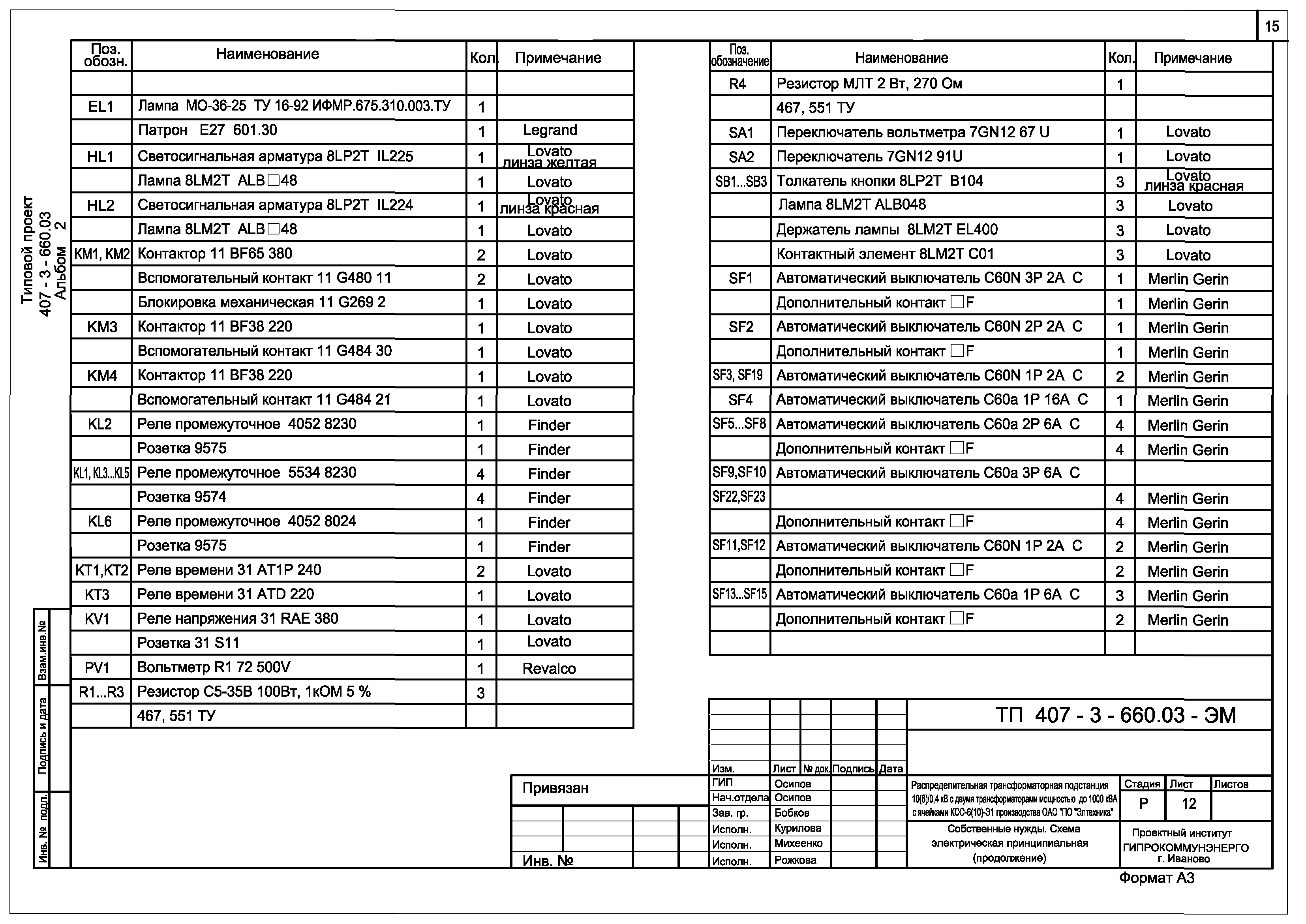

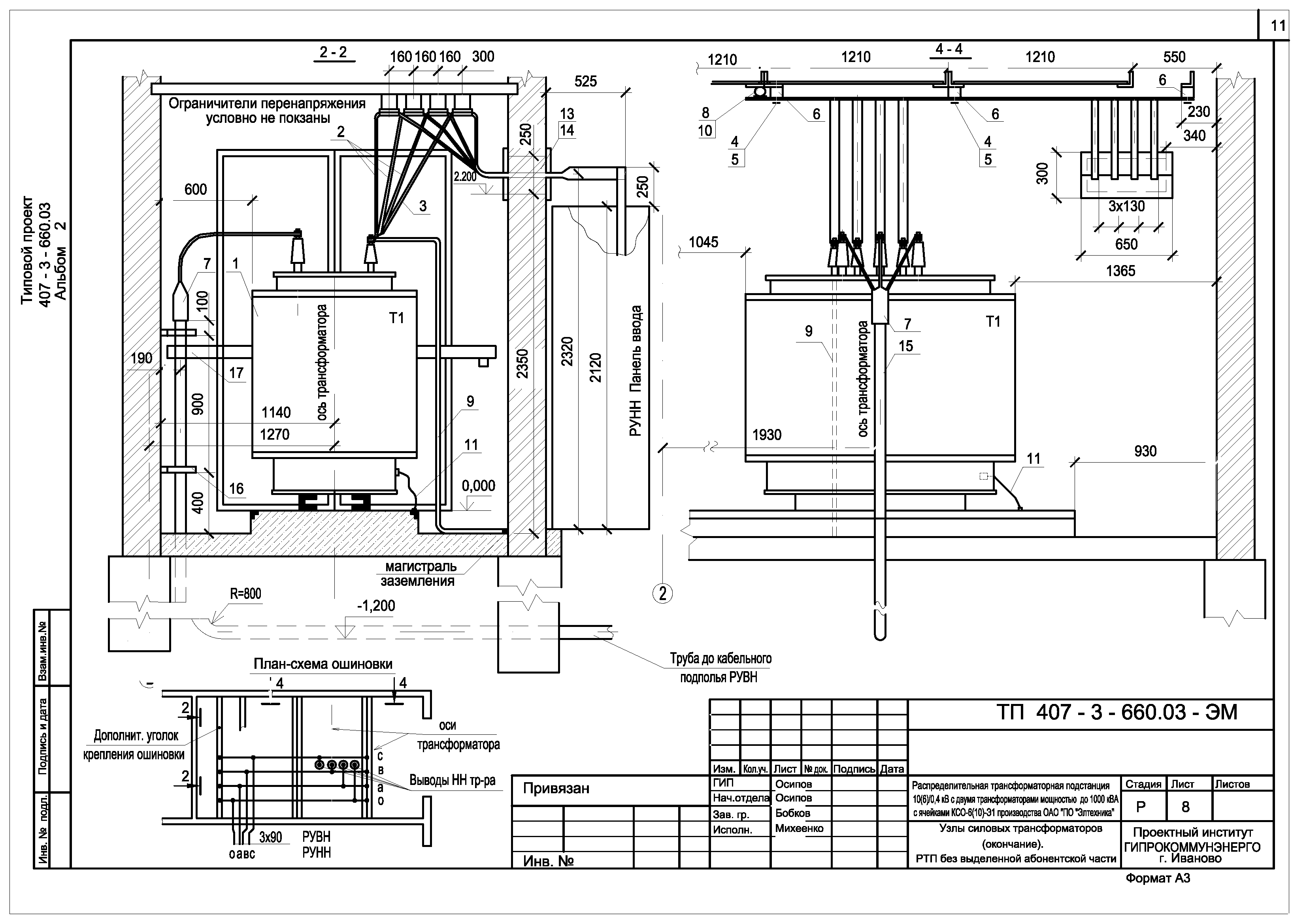

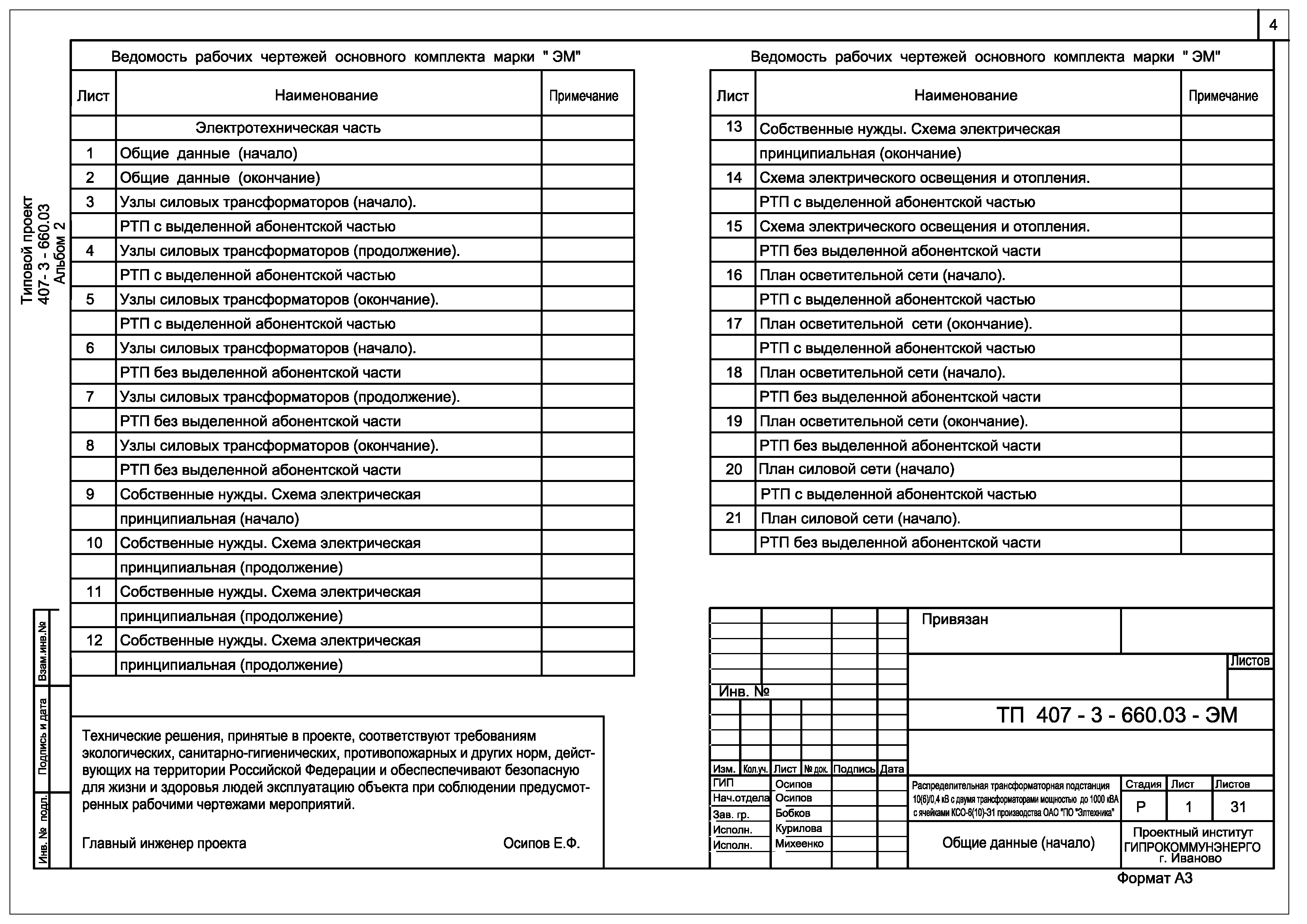

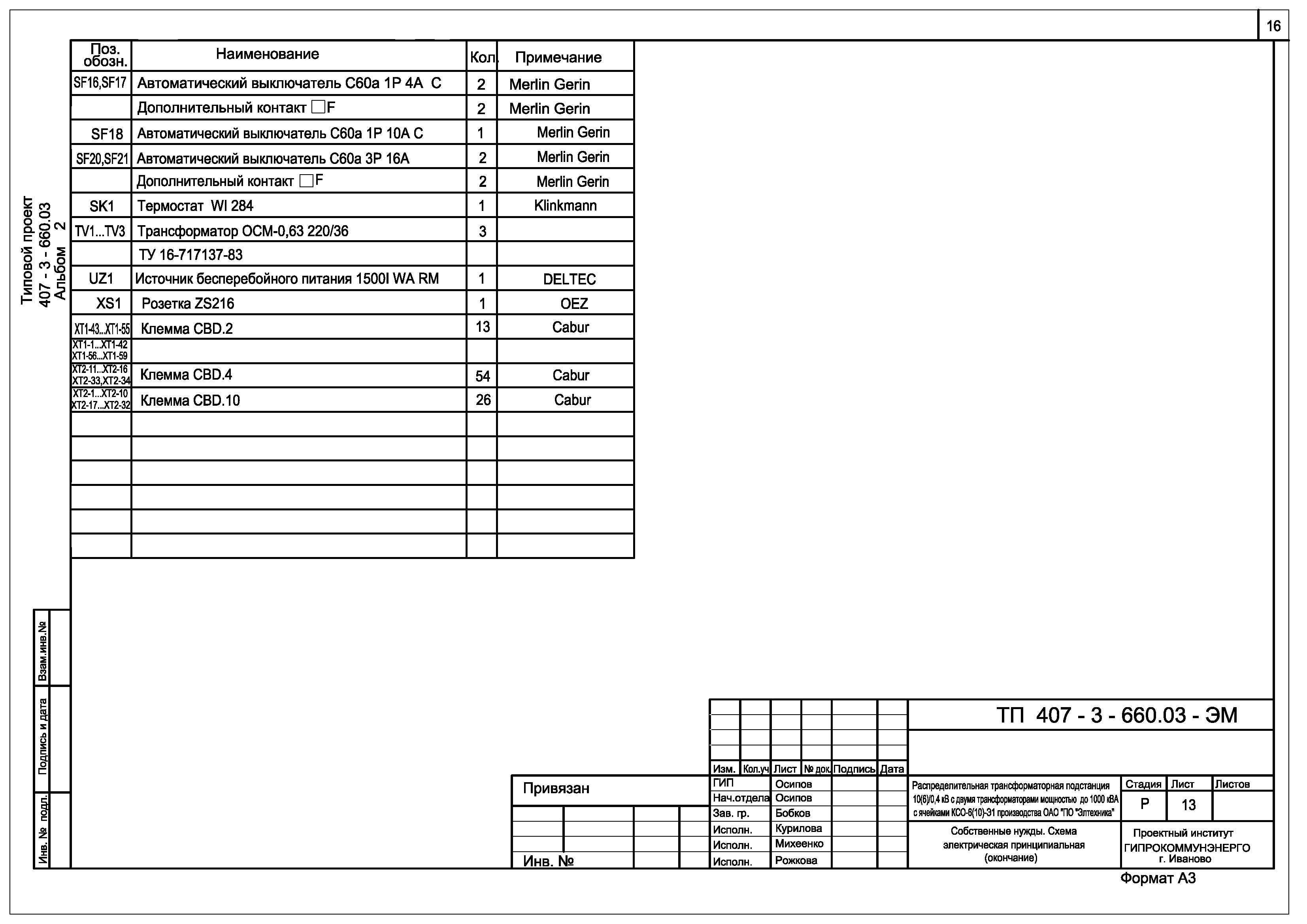

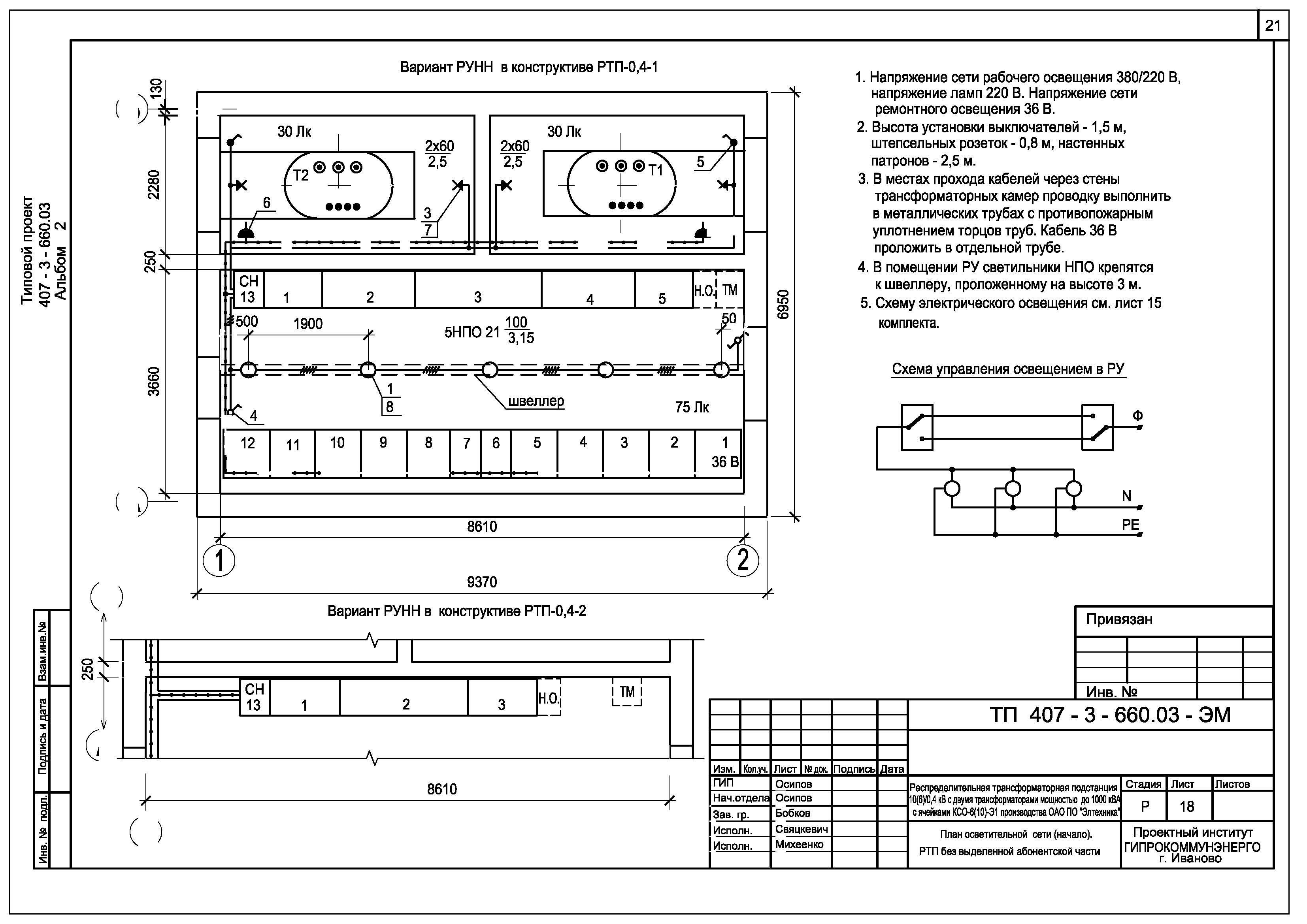

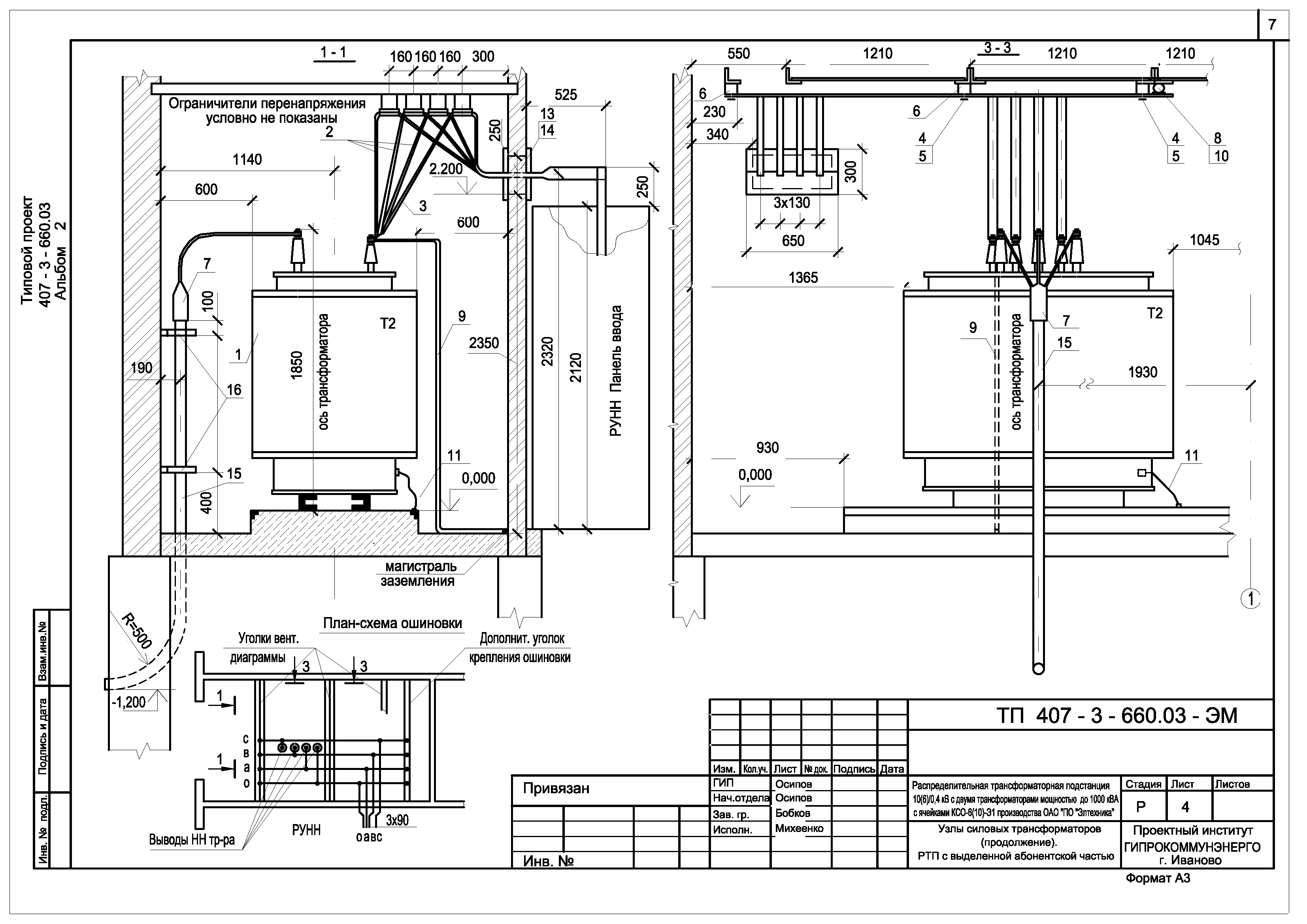

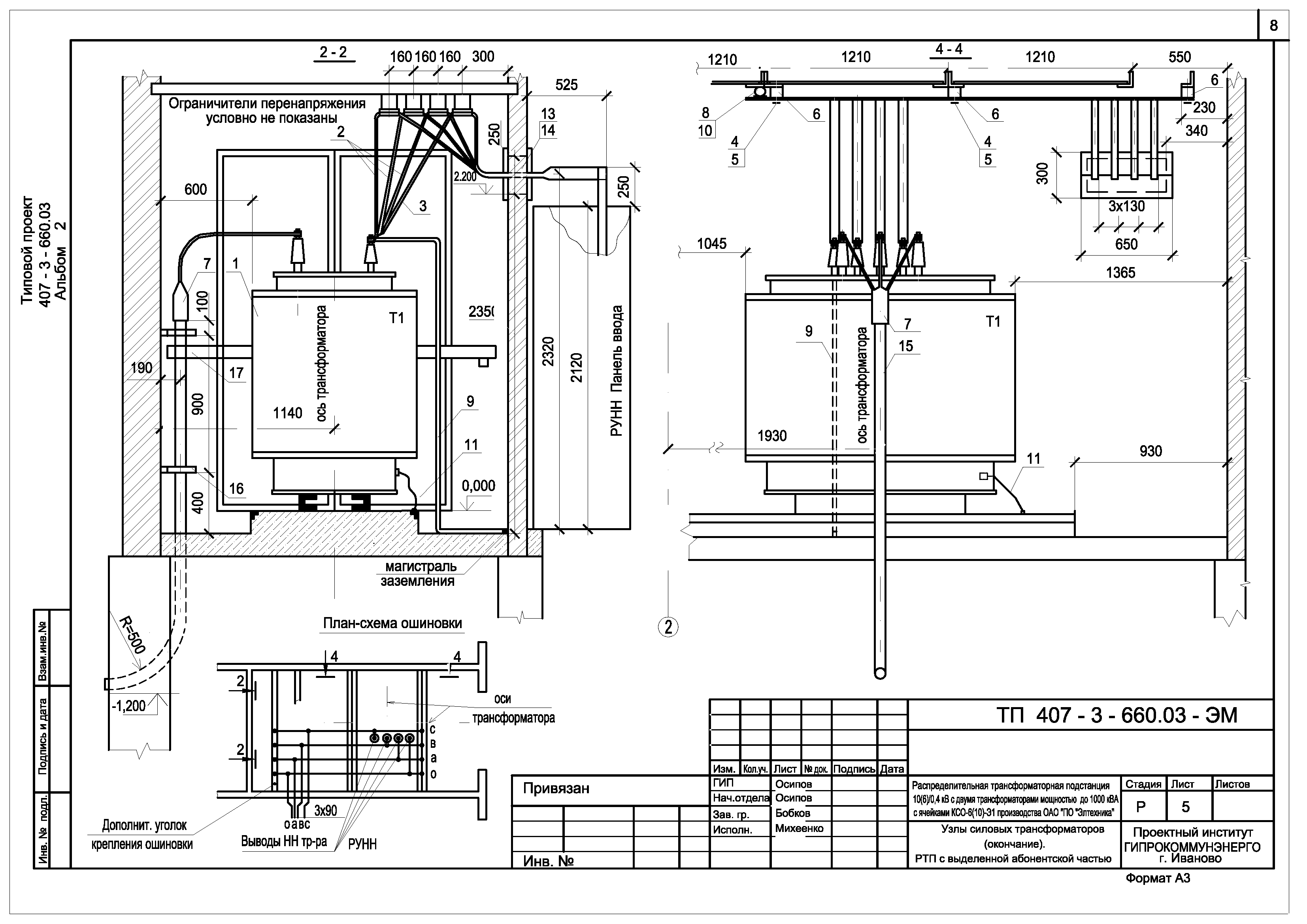

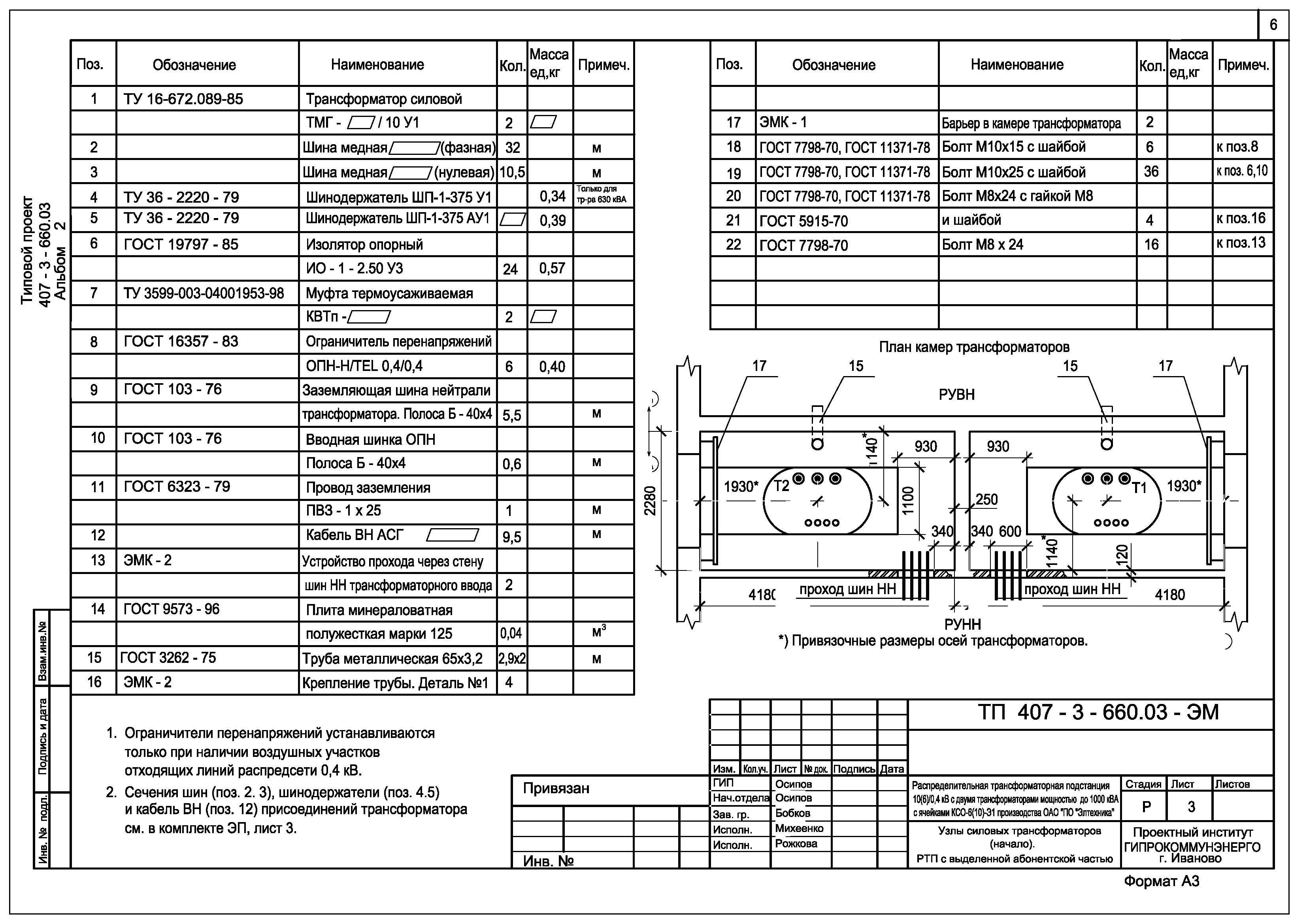

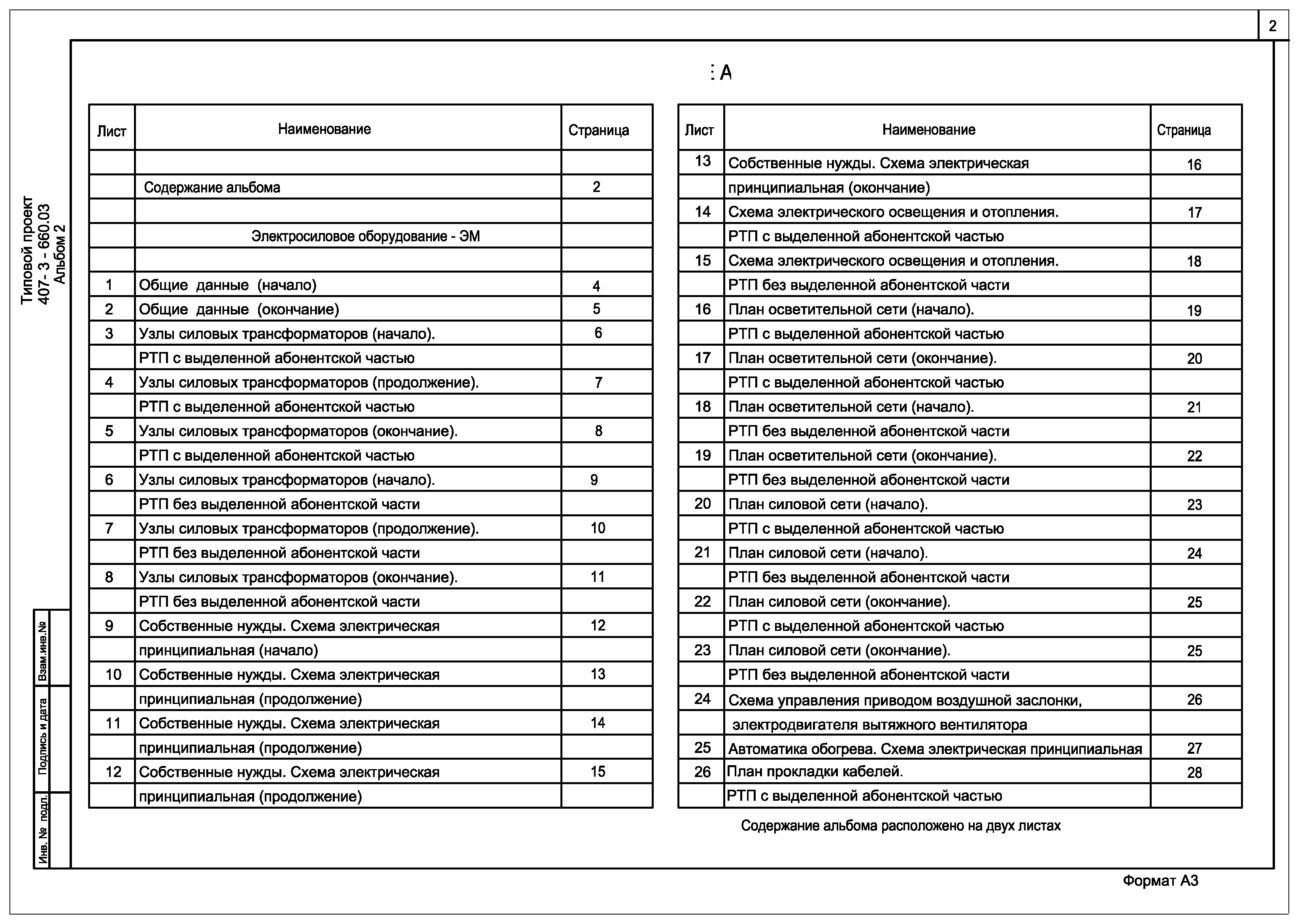

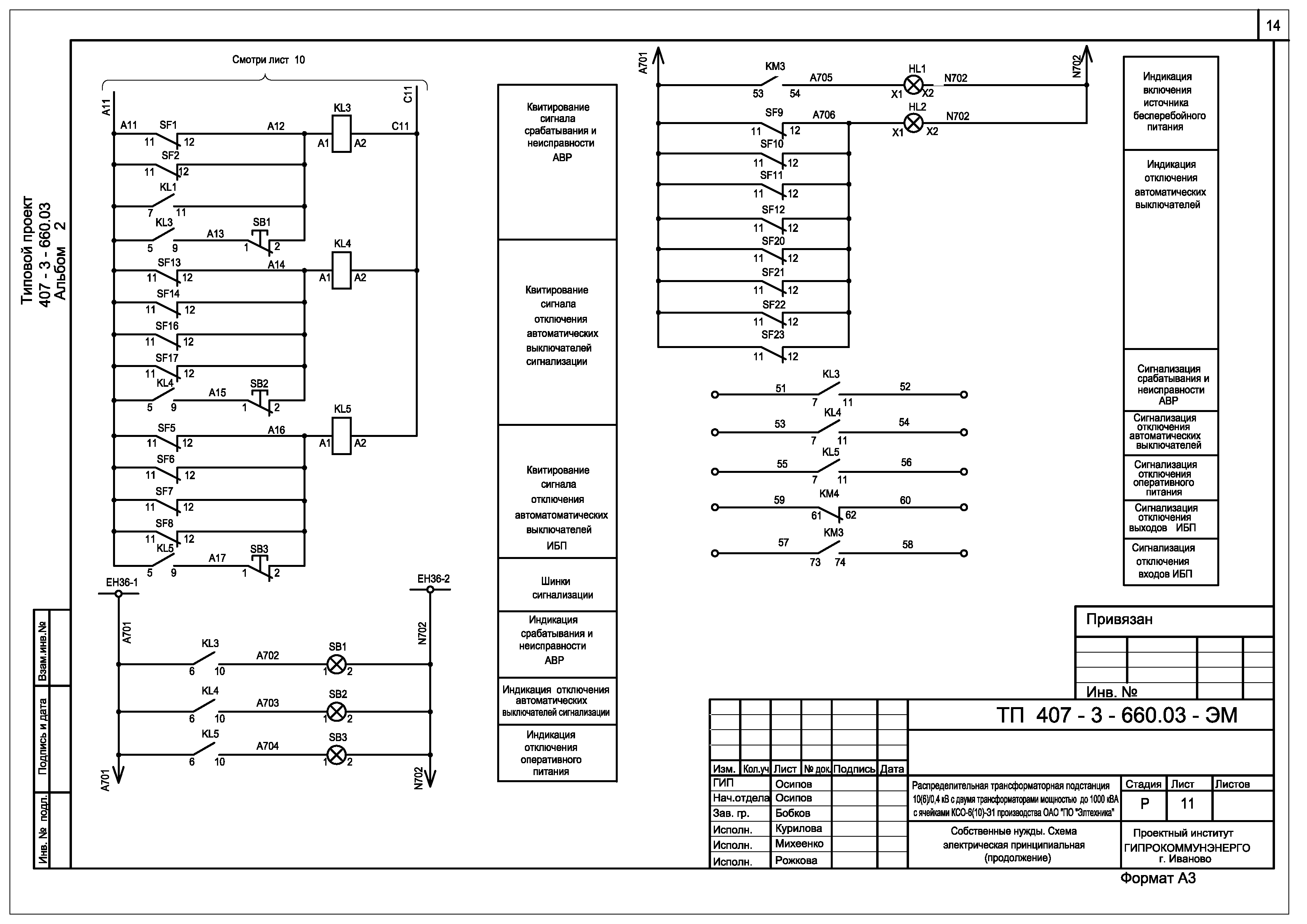

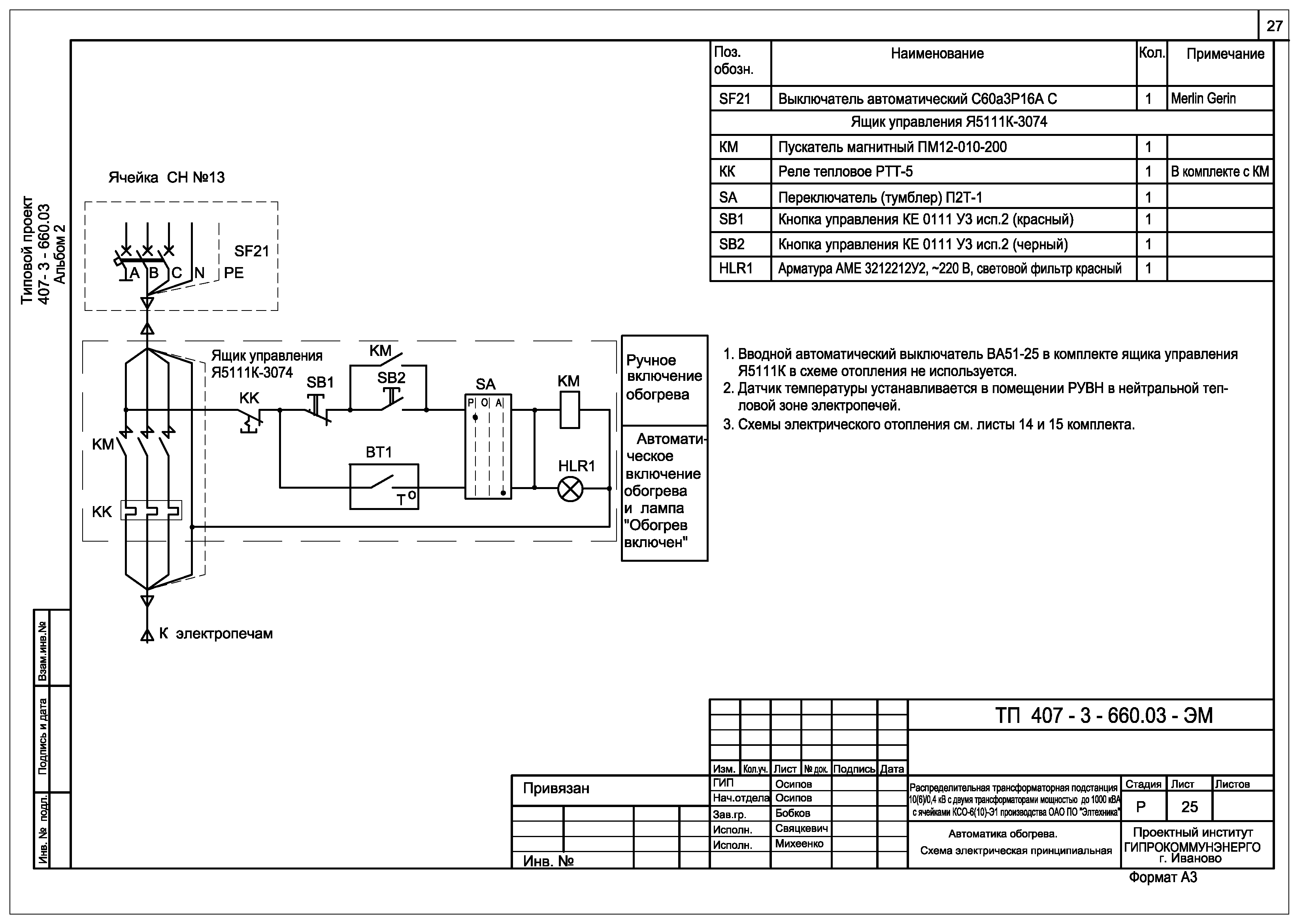

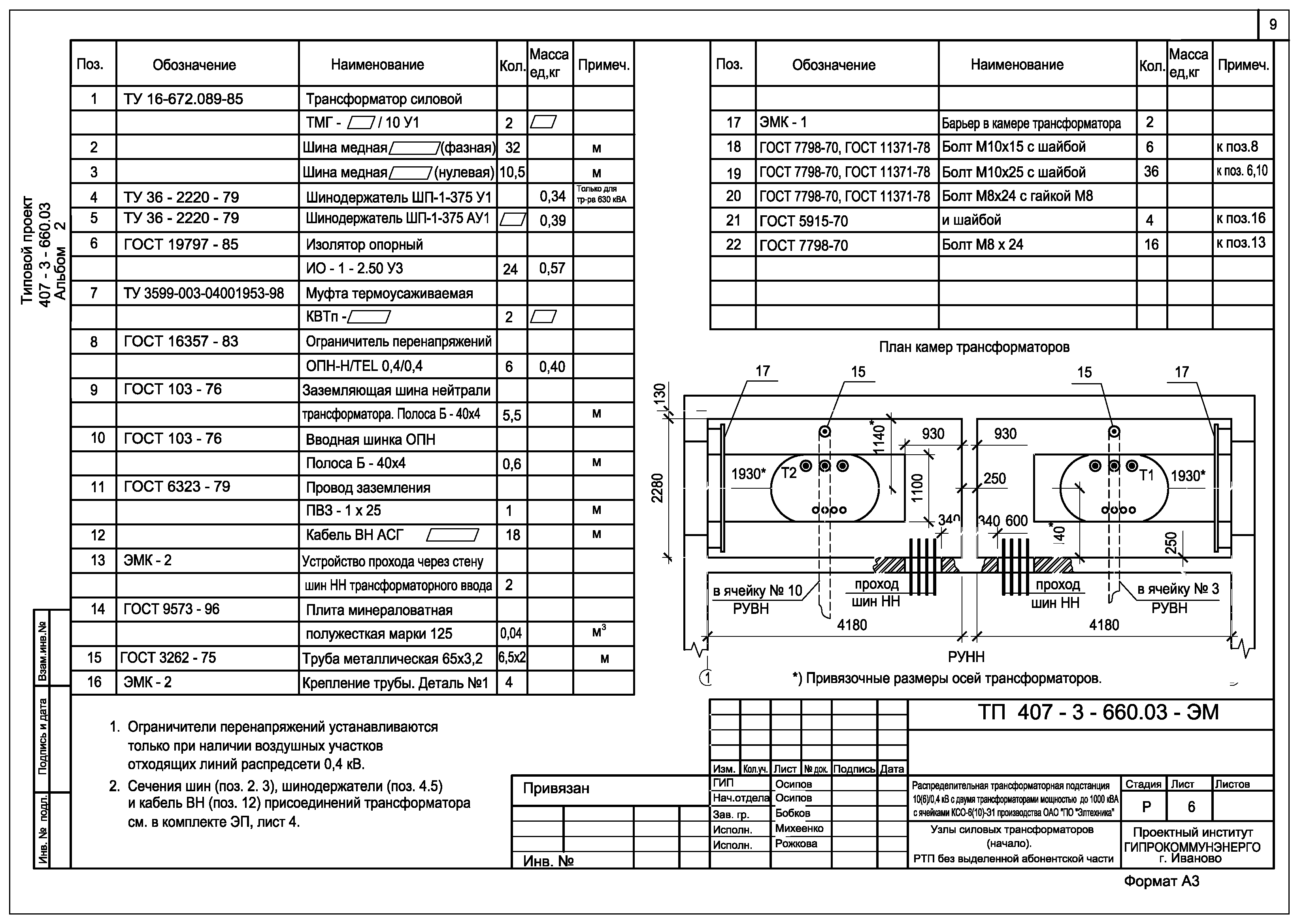

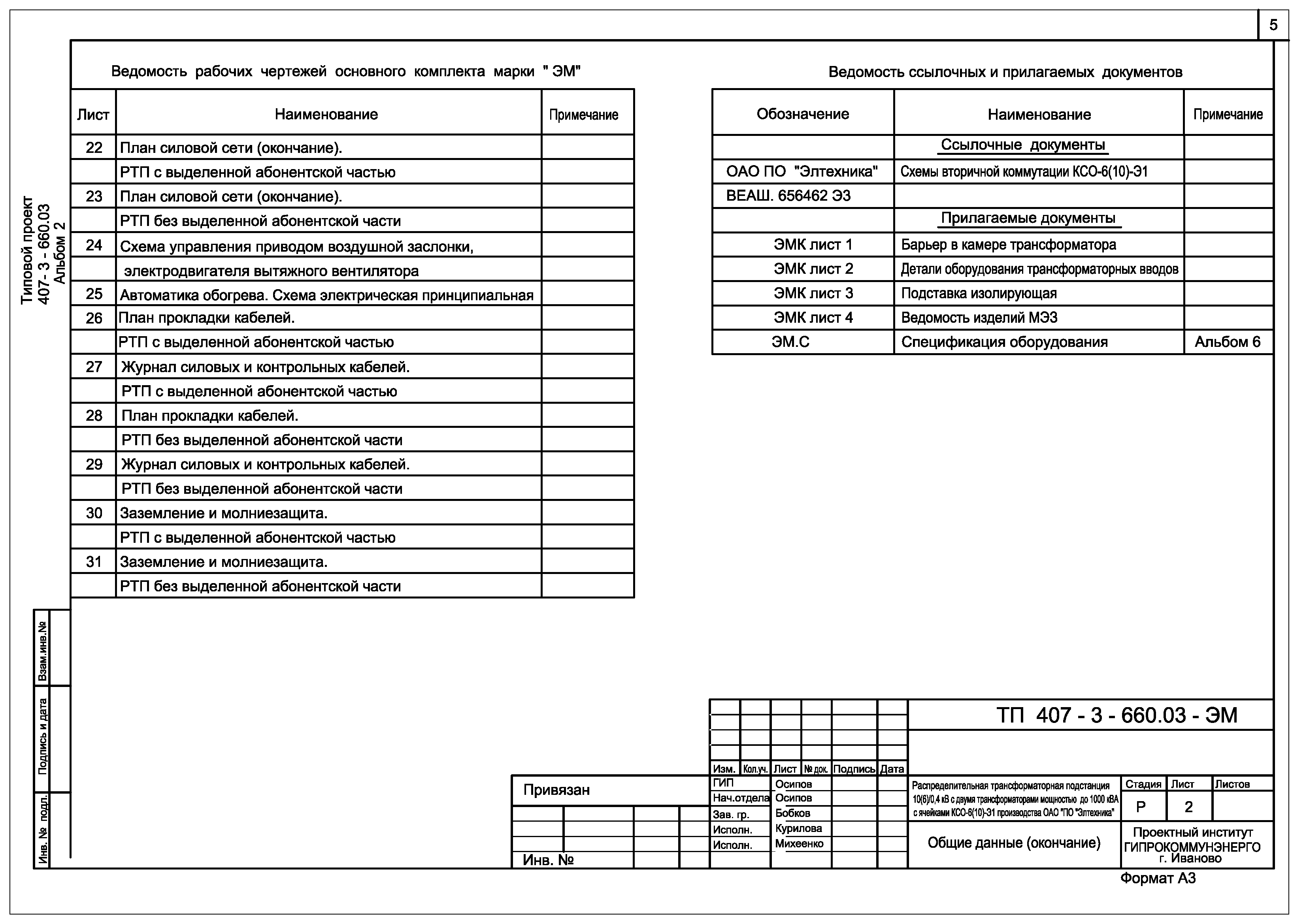

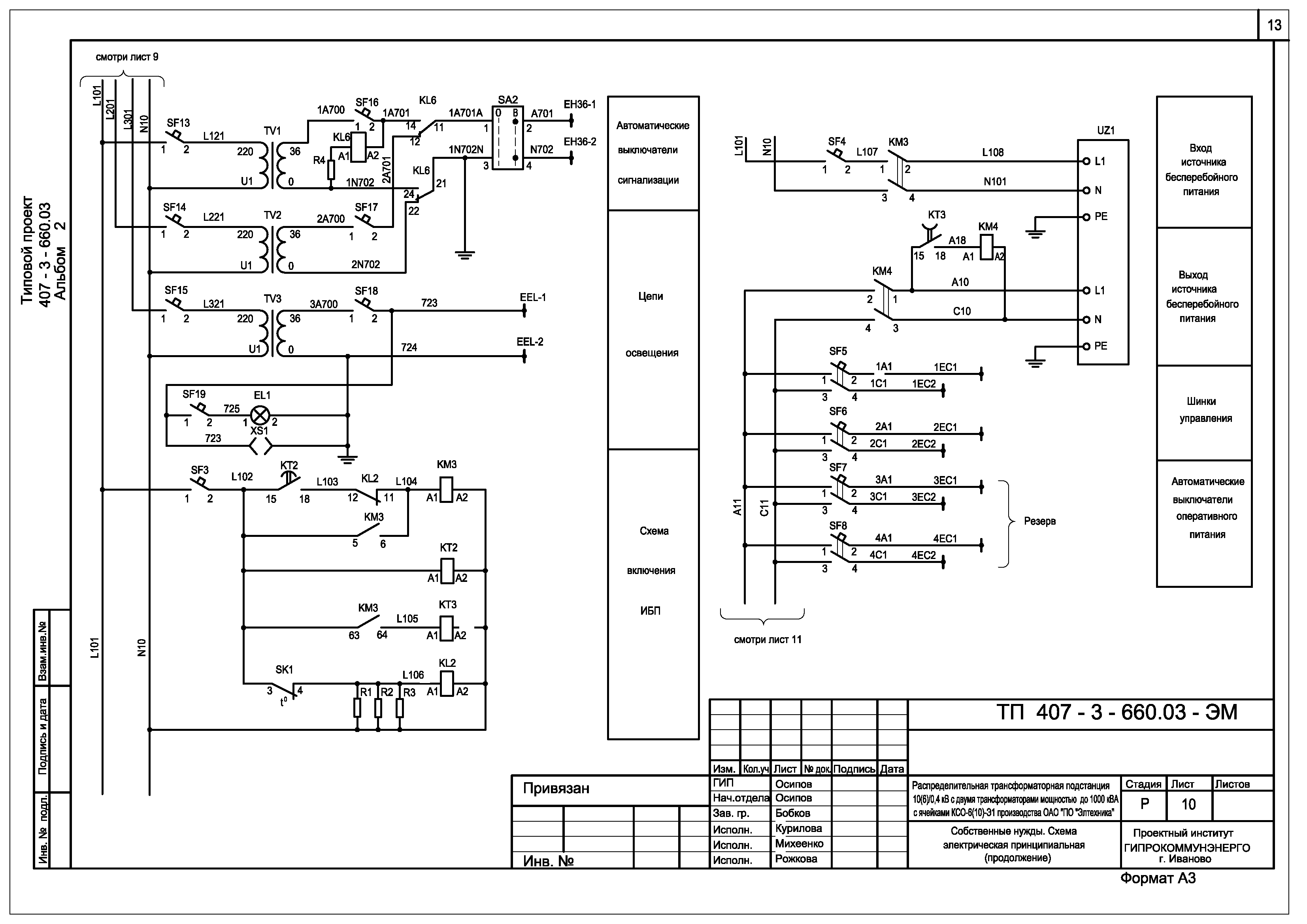

Оглавление:	Содержание альбома ТП 407-3-660.03-ЭМ Электросиловое оборудование - ЭМ ТП 407-3-660.03-ЭМ Общие данные (начало) ТП 407-3-660.03-ЭМ Общие данные (окончание) ТП 407-3-660.03-ЭМ Узлы силовых трансформаторов (начало). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ Узлы силовых трансформаторов (продолжение). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ Узлы силовых трансформаторов (окончание). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ Узлы силовых трансформаторов (начало). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ Узлы силовых трансформаторов (продолжение). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ Узлы силовых трансформаторов (окончание). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ Собственные нужды. Схема электрическая принципиальная (начало) ТП 407-3-660.03-ЭМ Собственные нужды. Схема электрическая принципиальная (продолжение) ТП 407-3-660.03-ЭМ Собственные нужды. Схема электрическая принципиальная (окончание) ТП 407-3-660.03-ЭМ Схема электрического освещения и отопления. РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ Схема электрического освещения и отопления. РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ План осветительной сети (начало). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ План осветительной сети (окончание). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ План осветительной сети (начало). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ План осветительной сети (окончание). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ План силовой сети (начало). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ План силовой сети (начало). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ План силовой сети (окончание). РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ План силовой сети (окончание). РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ Схема управления приводом воздушной заслонки, электродвигателя вытяжного вентилятора ТП 407-3-660.03-ЭМ Автоматика обогрева. Схема электрическая принципиальная ТП 407-3-660.03-ЭМ План прокладки кабелей. РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ Журнал силовых и контрольных кабелей. РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ План прокладки кабелей. РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ Журнал силовых и контрольных кабелей. РТП без выделенной абонентской части ТП 407-3-660.03-ЭМ Заземление и молниезащита. РТП с выделенной абонентской частью ТП 407-3-660.03-ЭМ Заземление и молниезащита. РТП без выделенной абонентской части ТП 407-3-660.03-ЭМК Прилагаемые документы марки - ЭМК ТП 407-3-660.03-ЭМК Барьер в камере трансформатора ТП 407-3-660.03-ЭМК Детали оборудования трансформаторных вводов ТП 407-3-660.03-ЭМК Подставка изолирующая Ведомость изделий МЭЗ
Разработан:	ОГУП ПИ Гипрокоммунэнерго
Утверждён:	23.07.2003 ОАО ПО Элтехника (34)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
