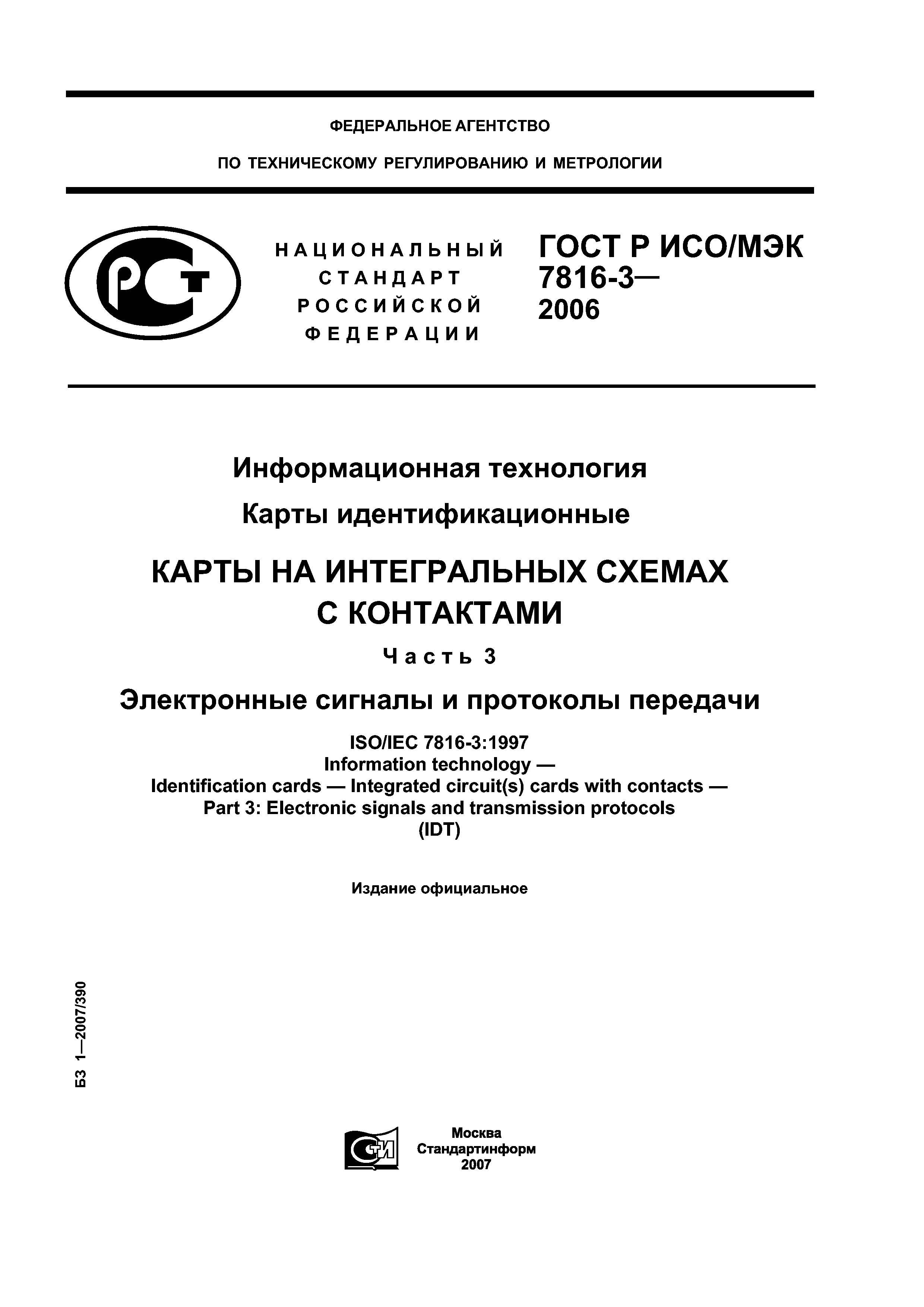

Скачать ГОСТ Р ИСО/МЭК 7816-3-2006 Информационная технология. Карты идентификационные. Карты на интегральных схемах с контактами. Часть 3. Электронные сигналы и протоколы передачи

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/МЭК 7816-3-2006

Информационная технология. Карты идентификационные. Карты на интегральных схемах с контактами. Часть 3. Электронные сигналы и протоколы передачи

Обозначение:	ГОСТ Р ИСО/МЭК 7816-3-2006
Обозначение англ:	GOST R ISO/IEC 7816-3-2006
Статус:	заменен
Название рус.:	Информационная технология. Карты идентификационные. Карты на интегральных схемах с контактами. Часть 3. Электронные сигналы и протоколы передачи
Название англ.:	Information technology. Identification cards. Integrated circuit(s) cards with contacts. Part 3. Electronic signals and transmission protocols
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2015
Область применения:	Стандарт устанавливает требования к энергетическим и сигнальным структурам и обмену информацией между картой на интегральной(ых) схеме(ах) с контактами и устройством сопряжения, например терминалом. Стандарт определяет также скорости передачи сигналов, уровни напряжений, значения токов, условие четности, рабочую процедуру, механизмы передачи и взаимодействие с картой. Стандарт не затрагивает содержание данных, таких как идентификация эмитентов и пользователей, услуги, ограничения, средства защиты, описание команд.

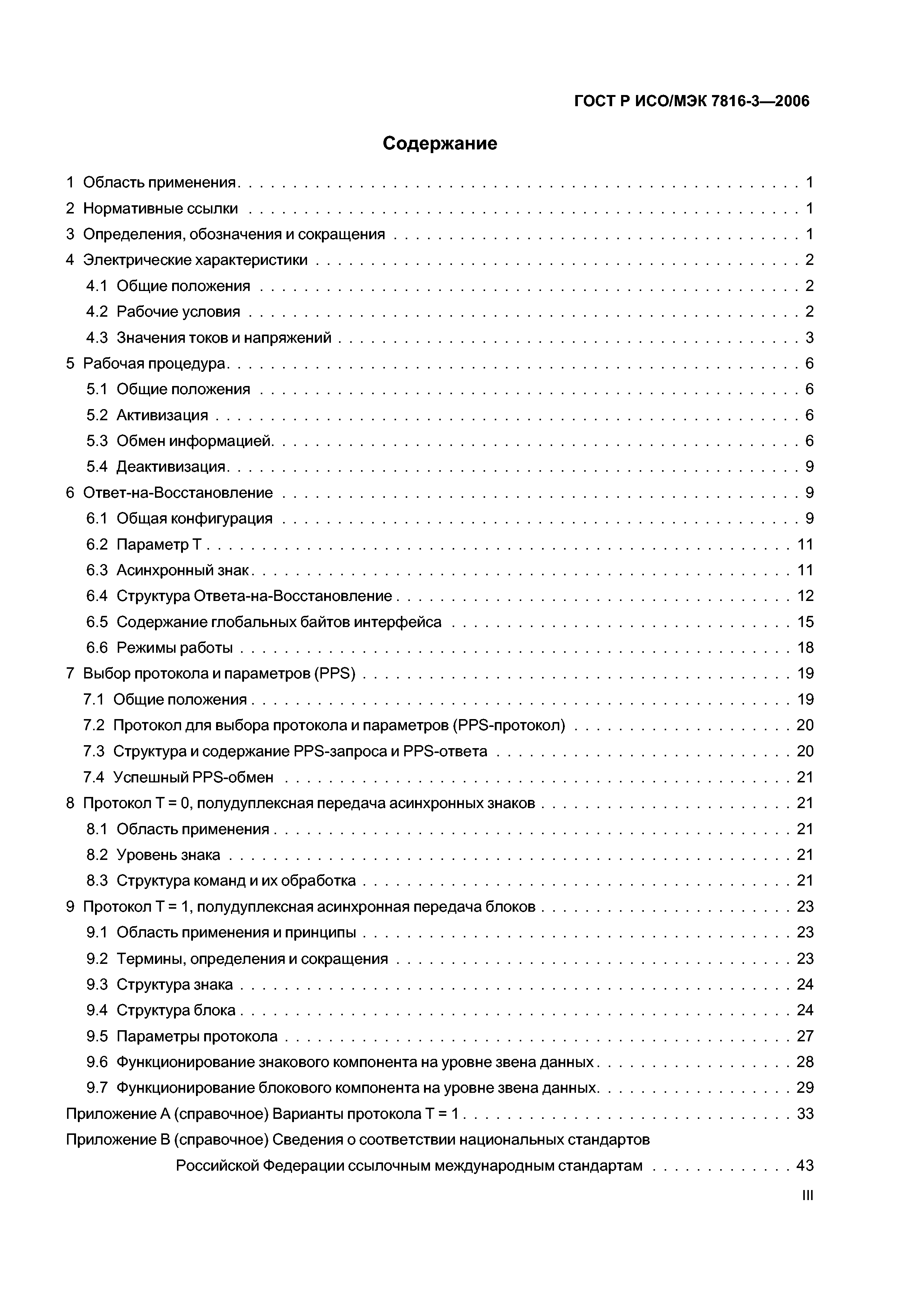

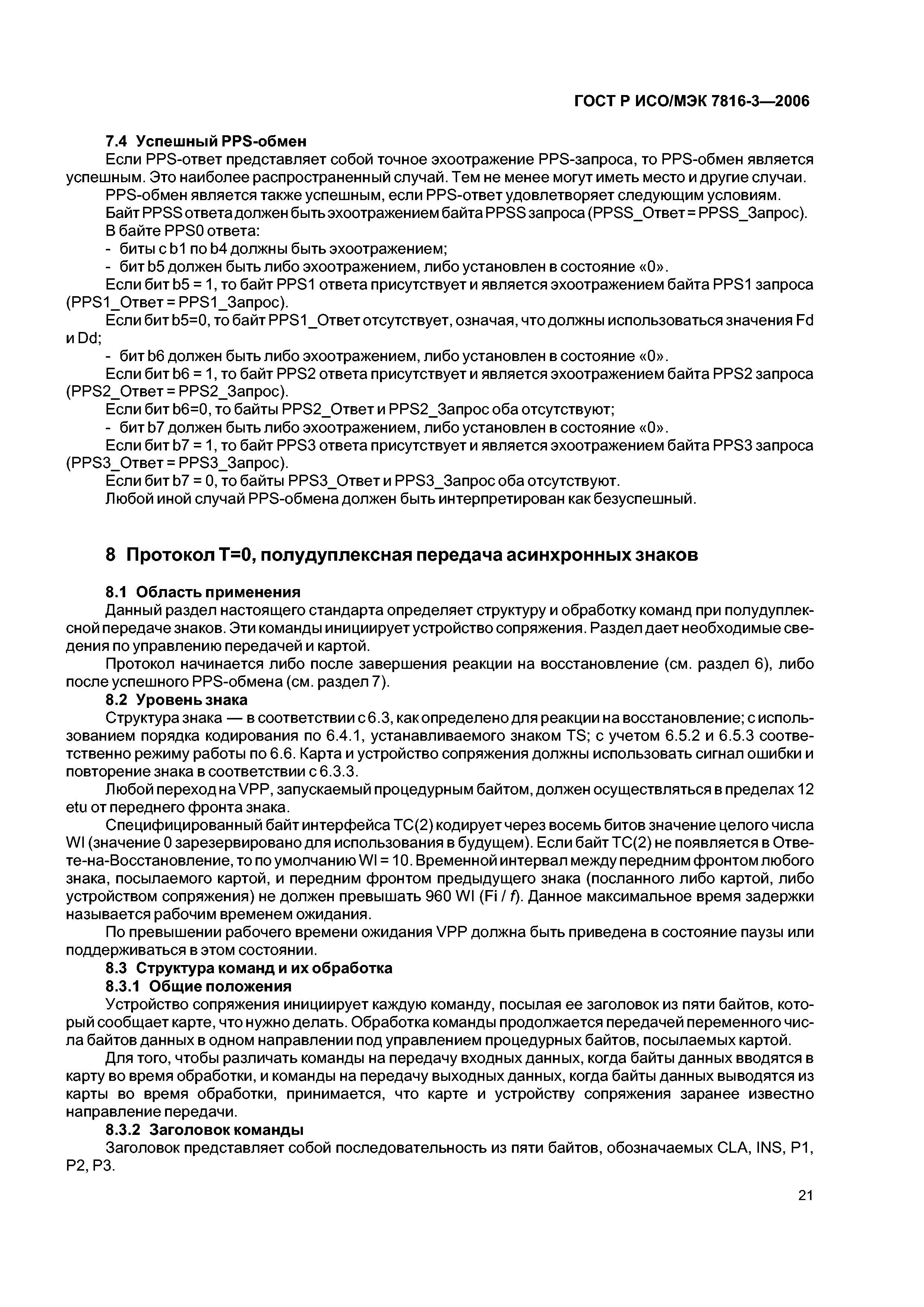

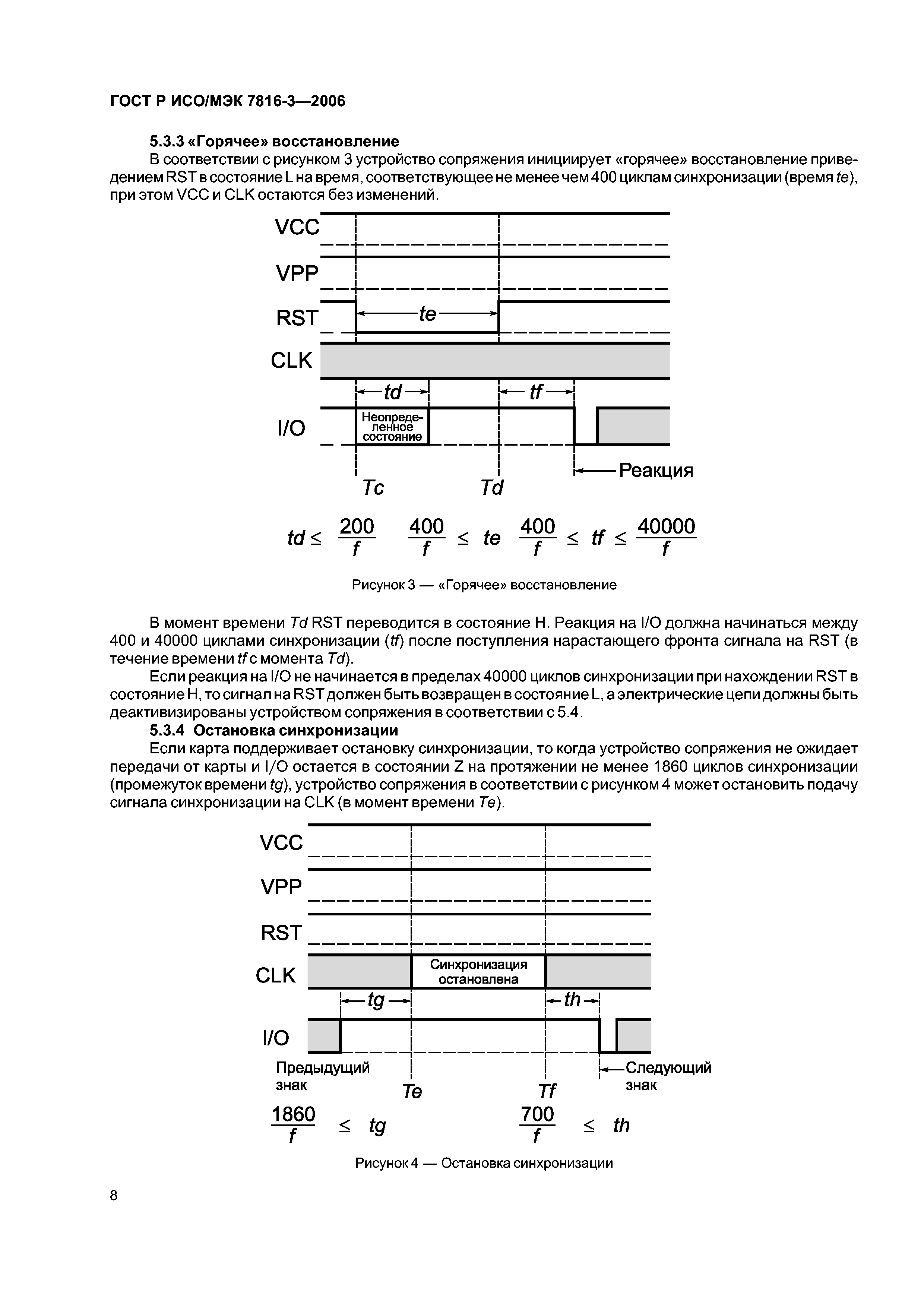

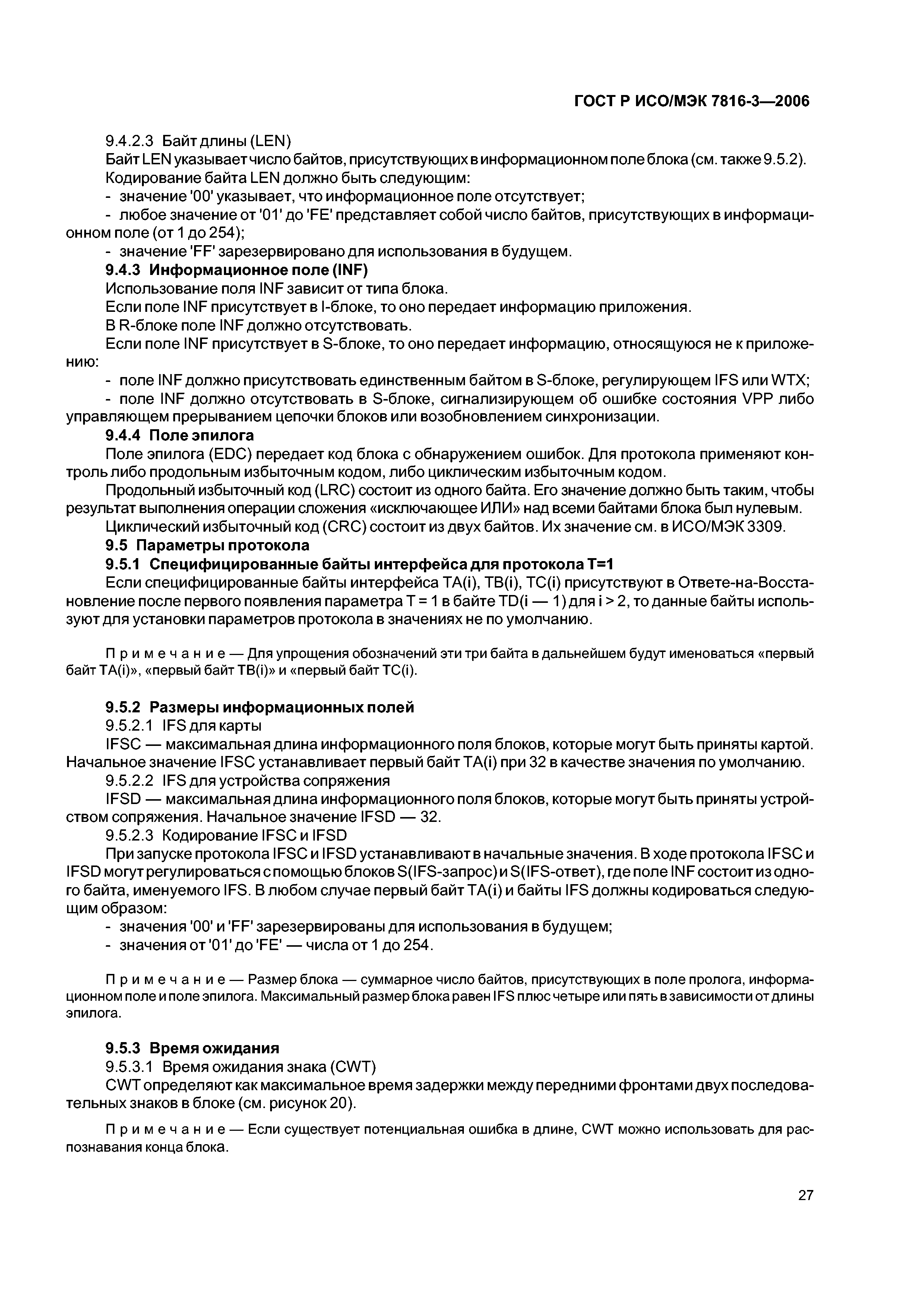

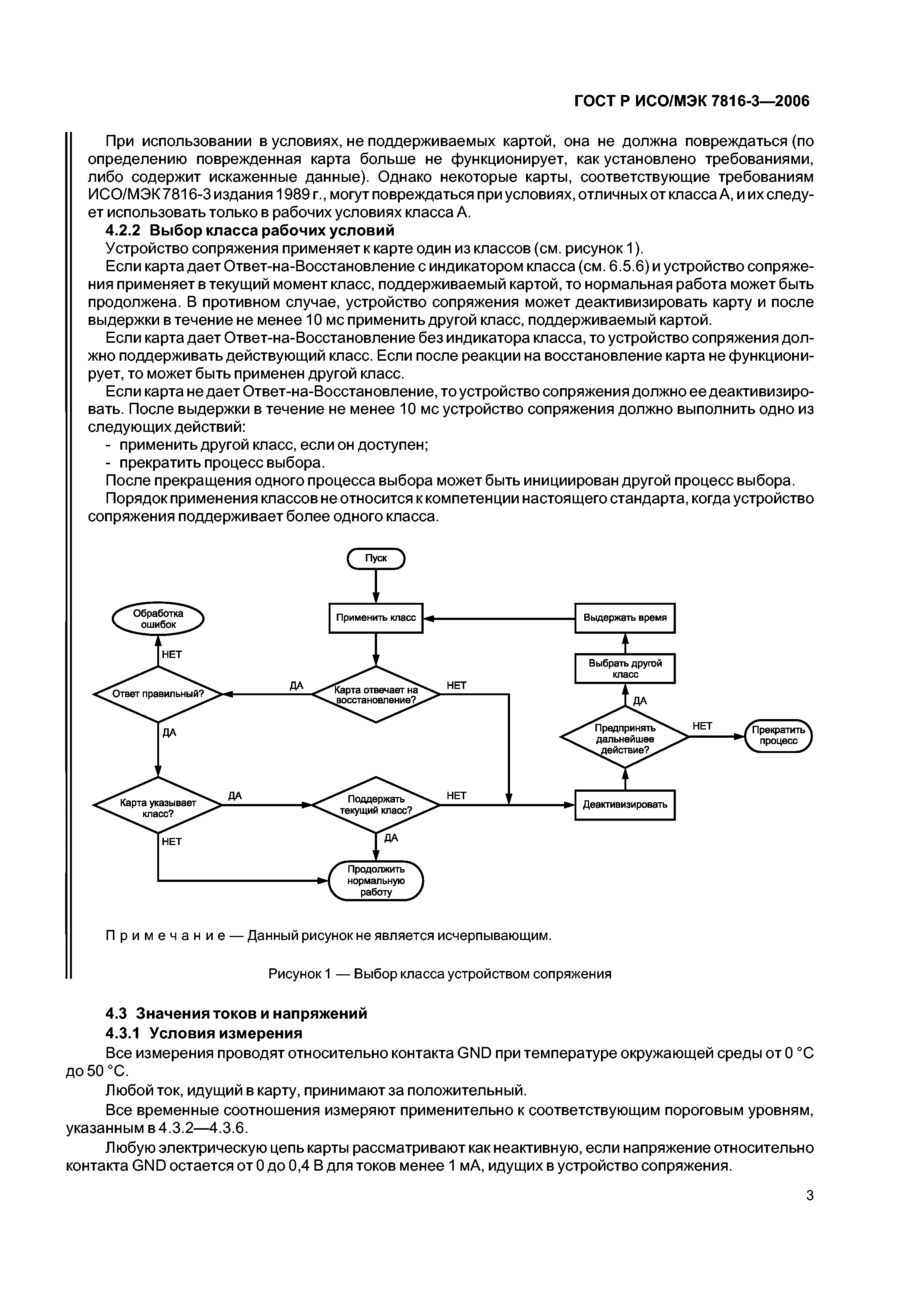

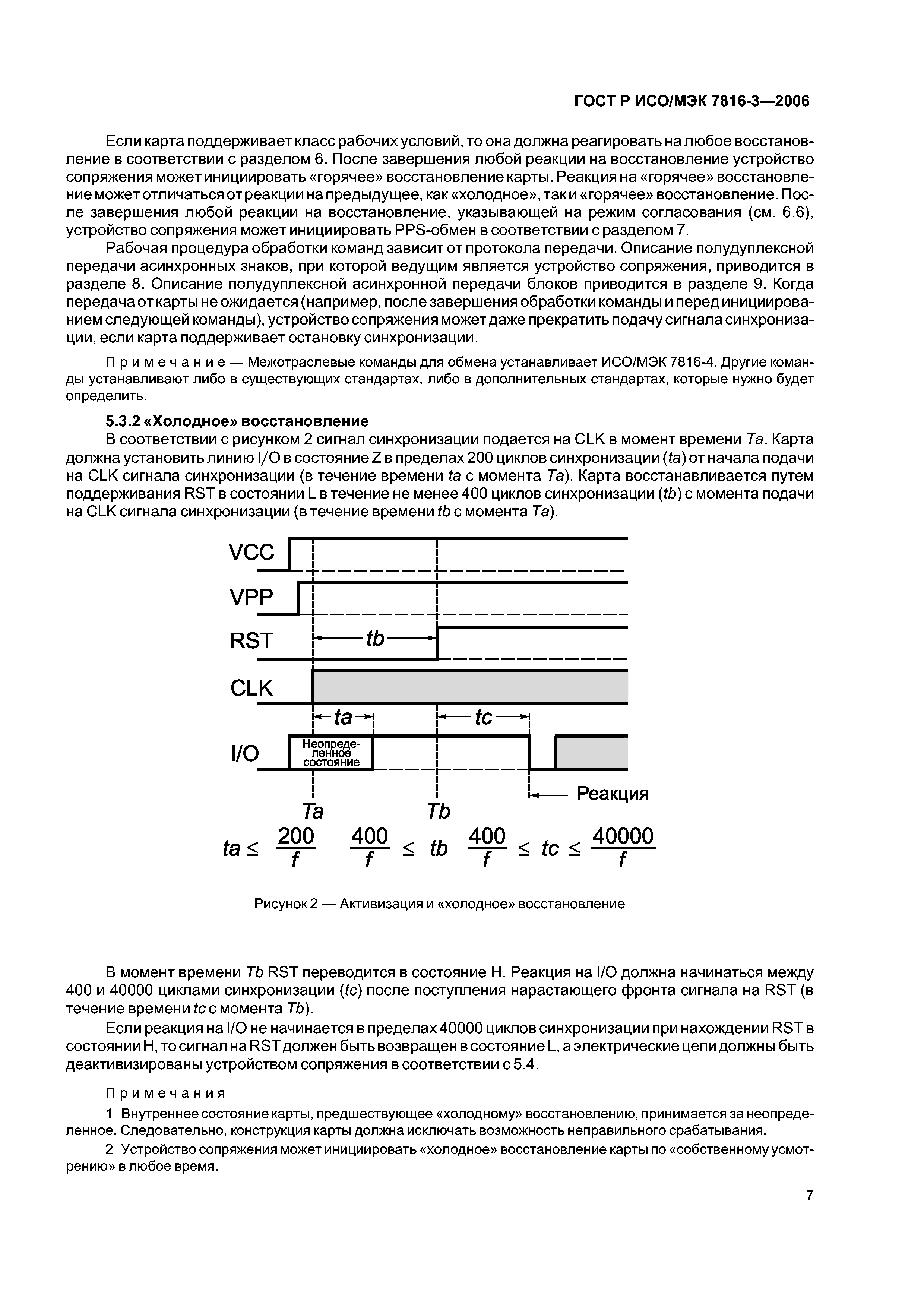

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения, обозначения и сокращения 4 Электрические характеристики    4.1 Общие положения    4.2 Рабочие условия    4.3 Значения токов и напряжений 5 Рабочая процедура    5.1 Общие положения    5.2 Активизация    5.3 Обмен информацией    5.4 Деактивизация 6 Ответ-на-Восстановление    6.1 Общая конфигурация    6.2 Параметр Т    6.3 Асинхронный знак    6.4 Структура Ответа-на-Восстановление    6.5 Содержание глобальных байтов интерфейса    6.6 Режимы работы 7 Выбор протокола и параметров (PPS)    7.1 Общие положения    7.2 Протокол для выбора протокола и параметров (PPS-протокол)    7.3 Структура и содержание PPS-запроса и PPS-ответа    7.4 Успешный PPS-обмен 8 Протокол Т=0, полудуплексная передача асинхронных знаков    8.1 Область применения    8.2 Уровень знака    8.3 Структура команд и их обработка 9 Протокол Т=1, полудуплексная асинхронная передача блоков    9.1 Область применения и принципы    9.2 Термины, определения и сокращения    9.3 Структура знака    9.4 Структура блока    9.5 Параметры протокола    9.6 Функционирование знакового компонента на уровне звена данных    9.7 Функционирование блокового компонента на уровне звена данных Приложение А (справочное) Варианты протокола Т=1 Приложение В (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
Разработан:	ОАО Московский комитет по науке и технологиям ФГУП ВНИИНМАШ
Утверждён:	27.12.2006 Федеральное агентство по техническому регулированию и метрологии (396-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Применение информационных технологий Идентификационные карточки и связанные с ними устройства Экология ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Применение информационных технологий Идентификационные карточки и связанные с ними устройства
Чем заменён:	ГОСТ Р ИСО/МЭК 7816-3-2013 «Карты идентификационные. Карты на интегральных схемах. Часть 3. Карты с контактами. Электрический интерфейс и протоколы передачи»
Нормативные ссылки:	ГОСТ Р ИСО/МЭК 3309-98 «Информационная технология. Передача данных и обмен информацией между системами. Процедуры управления звеном данных верхнего уровня. Структура кадра» ГОСТ Р ИСО/МЭК 7816-1-2002 «Карты идентификационные. Карты на интегральных схемах с контактами. Часть 1. Физические характеристики» ГОСТ Р ИСО/МЭК 7816-2-2002 «Информационная технология. Карты идентификационные. Карты на интегральных схемах с контактами. Часть 2. Размеры и расположение контактов» ГОСТ Р ИСО/МЭК 7816-4-2004 «Информационная технология. Карты идентификационные. Карты на интегральных схемах с контактами. Часть 4. Межотраслевые команды для обмена» ГОСТ Р ИСО/МЭК 7810-2006 «Карты идентификационные. Физические характеристики»
