Скачать ГОСТ Р МЭК 60297-3-101-2006 Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)

Дата актуализации: 10.08.2017

ГОСТ Р МЭК 60297-3-101-2006

Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)

Обозначение: ГОСТ Р МЭК 60297-3-101-2006
Обозначение англ: GOST R IEC 60297-3-101-2006
Статус:действует
Название рус.:Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)
Название англ.:Mechanical structures for radio-electronic equipment. Subracks and associated plug-in units. Dimensions of mechanical structures of the 482,6 mm (19 in) series
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.2008
Область применения:Стандарт распространяется на основные размеры модульного ряда блочных каркасов и связанных с ними вставных блоков в соответствии со стандартами серии МЭК 60297. Стандарт предназначен для определения размеров, обеспечивающих размерную взаимозаменяемость блочных каркасов и вставных блоков. Размеры применяемых разъемов ограничены только установочными размерами.

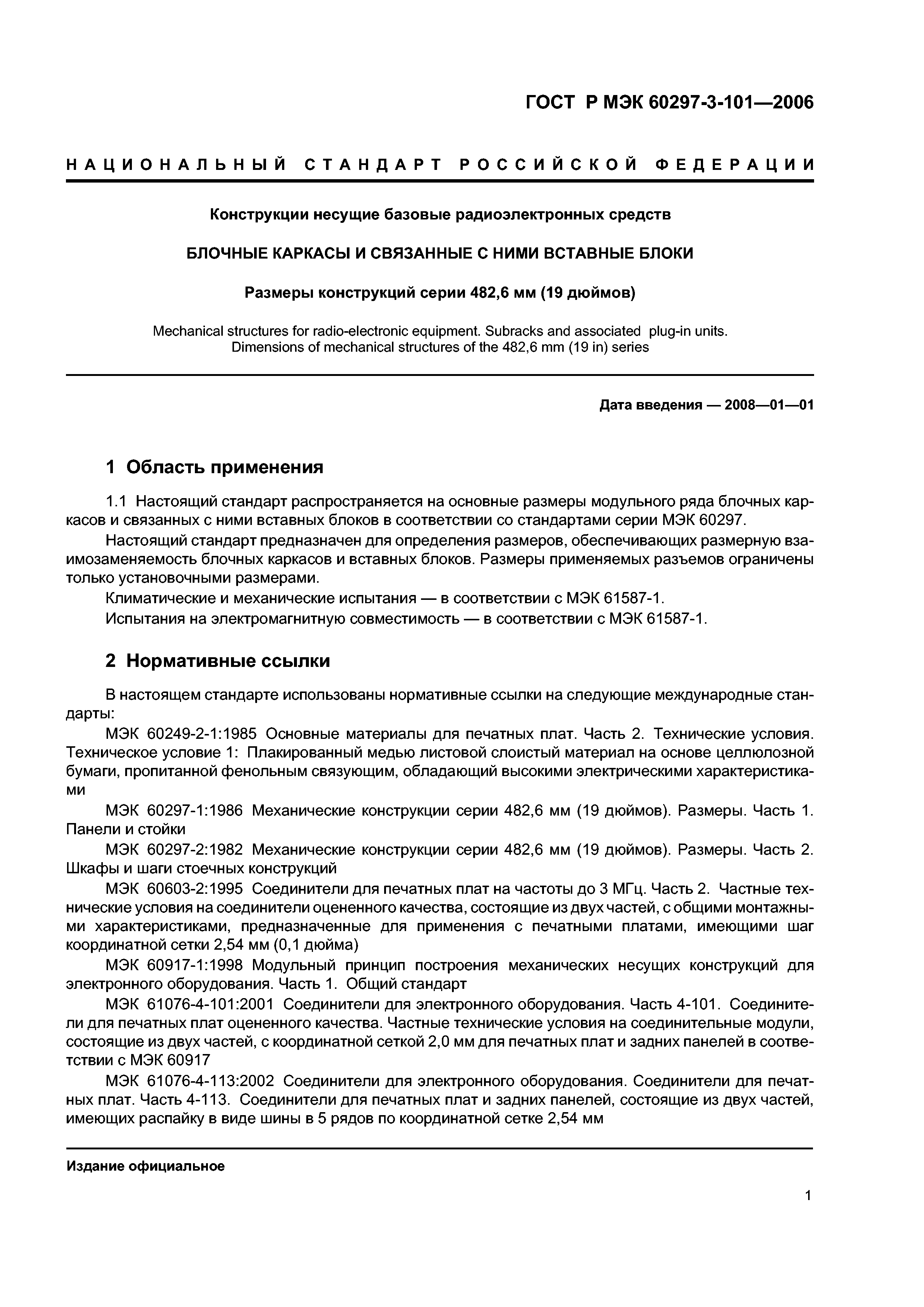

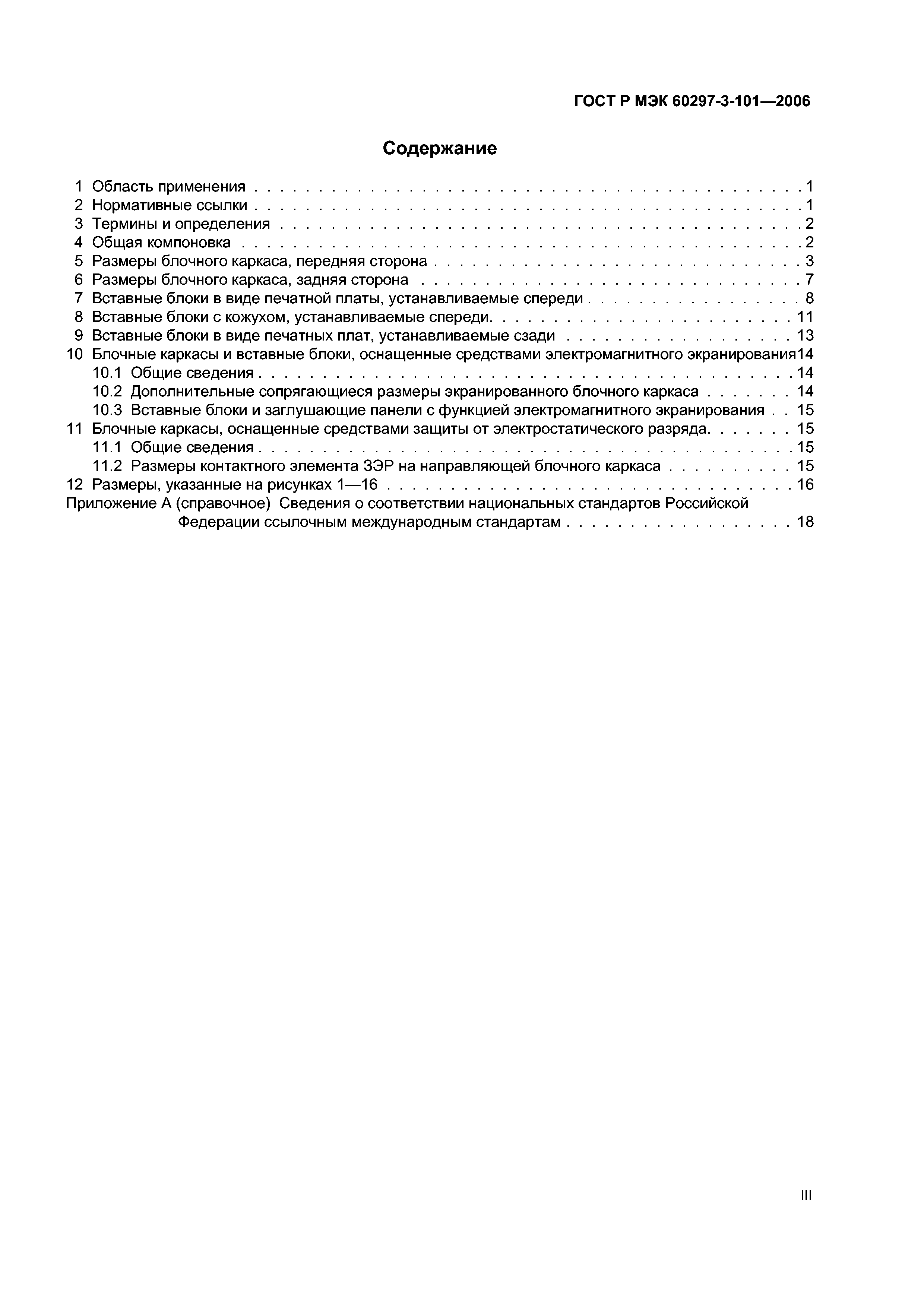

Оглавление:1 Область применения
2 Нормативные ссылки
3 Термины и определения

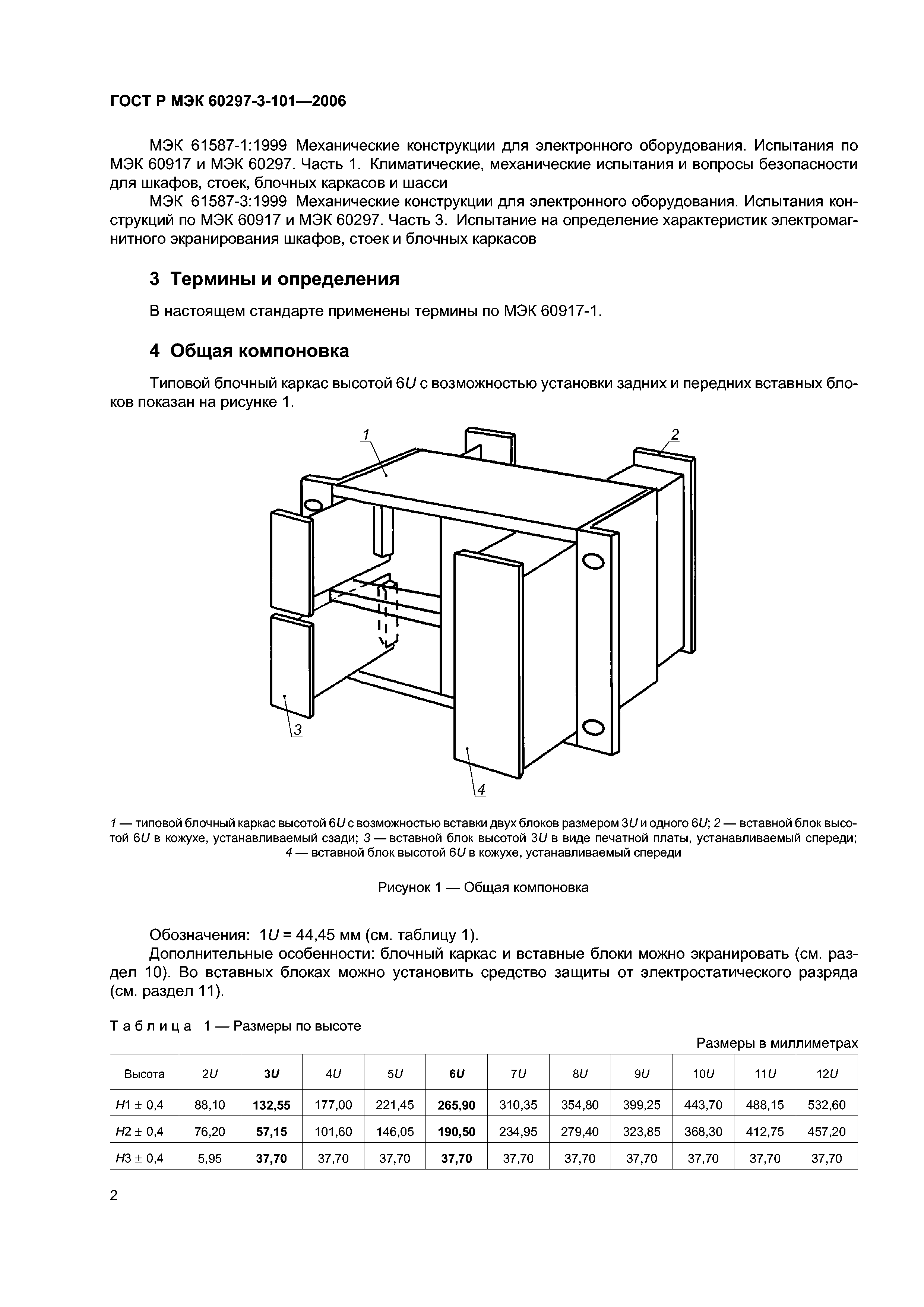

4 Общая компоновка

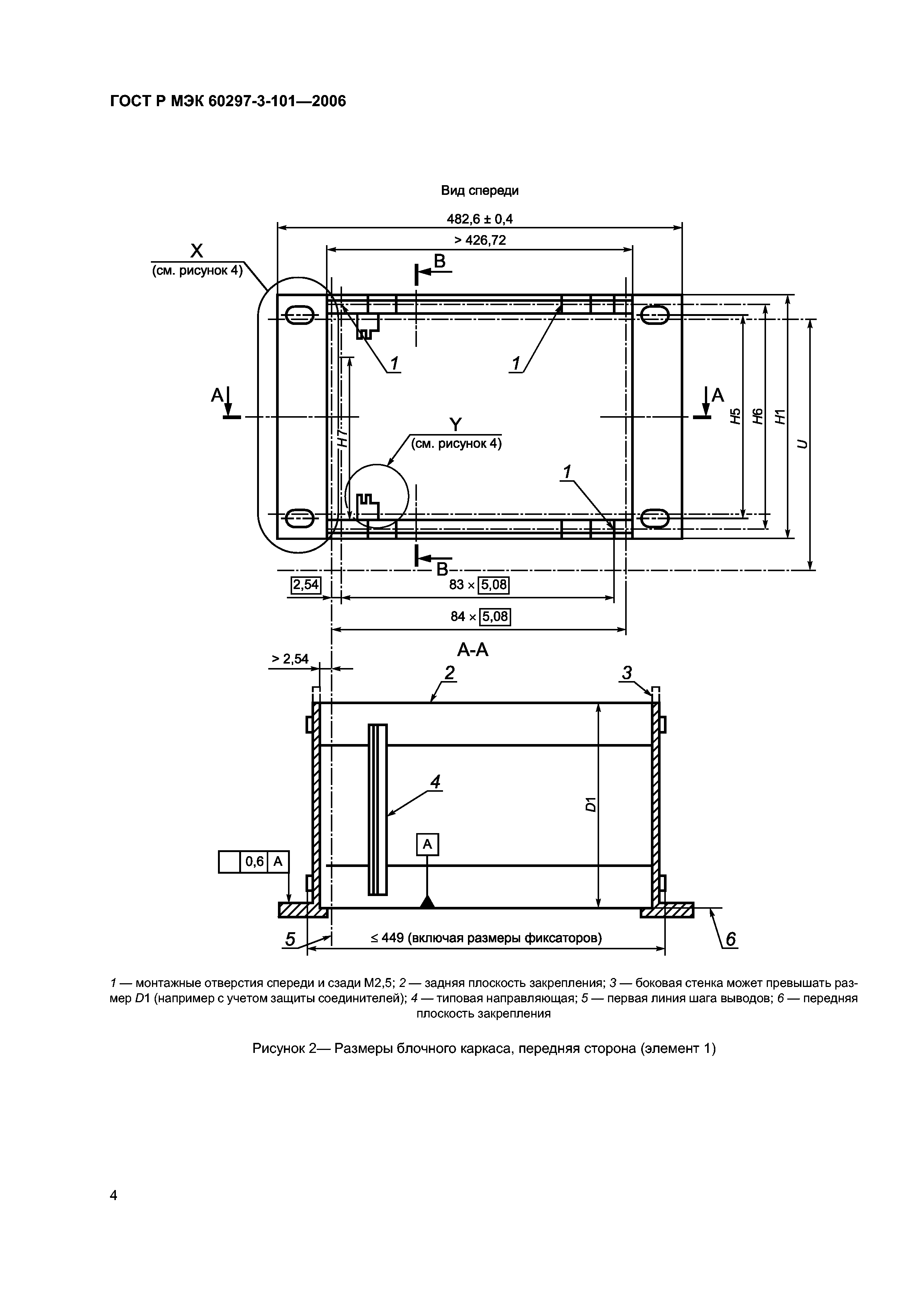

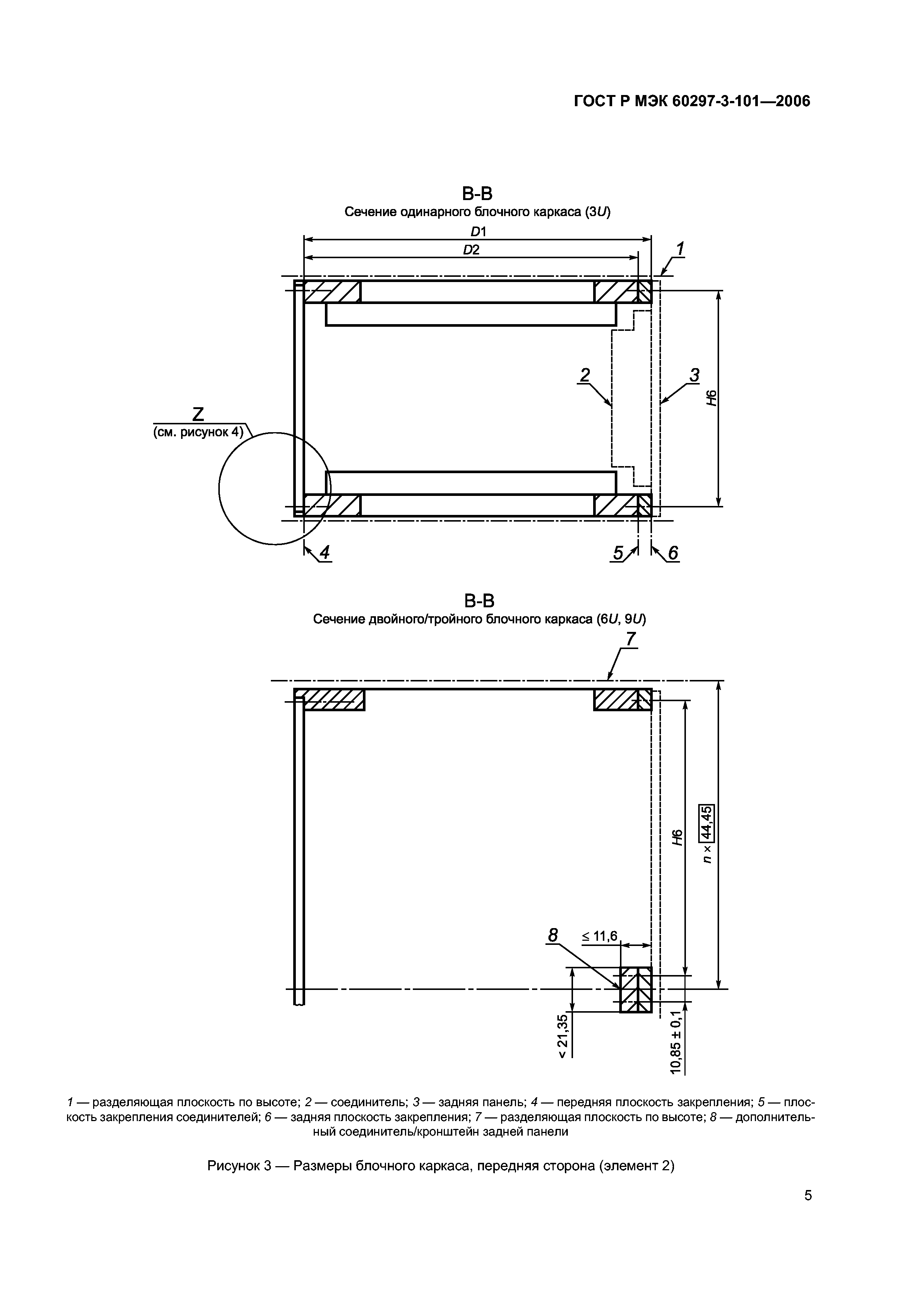

5 Размеры блочного каркаса, передняя сторона

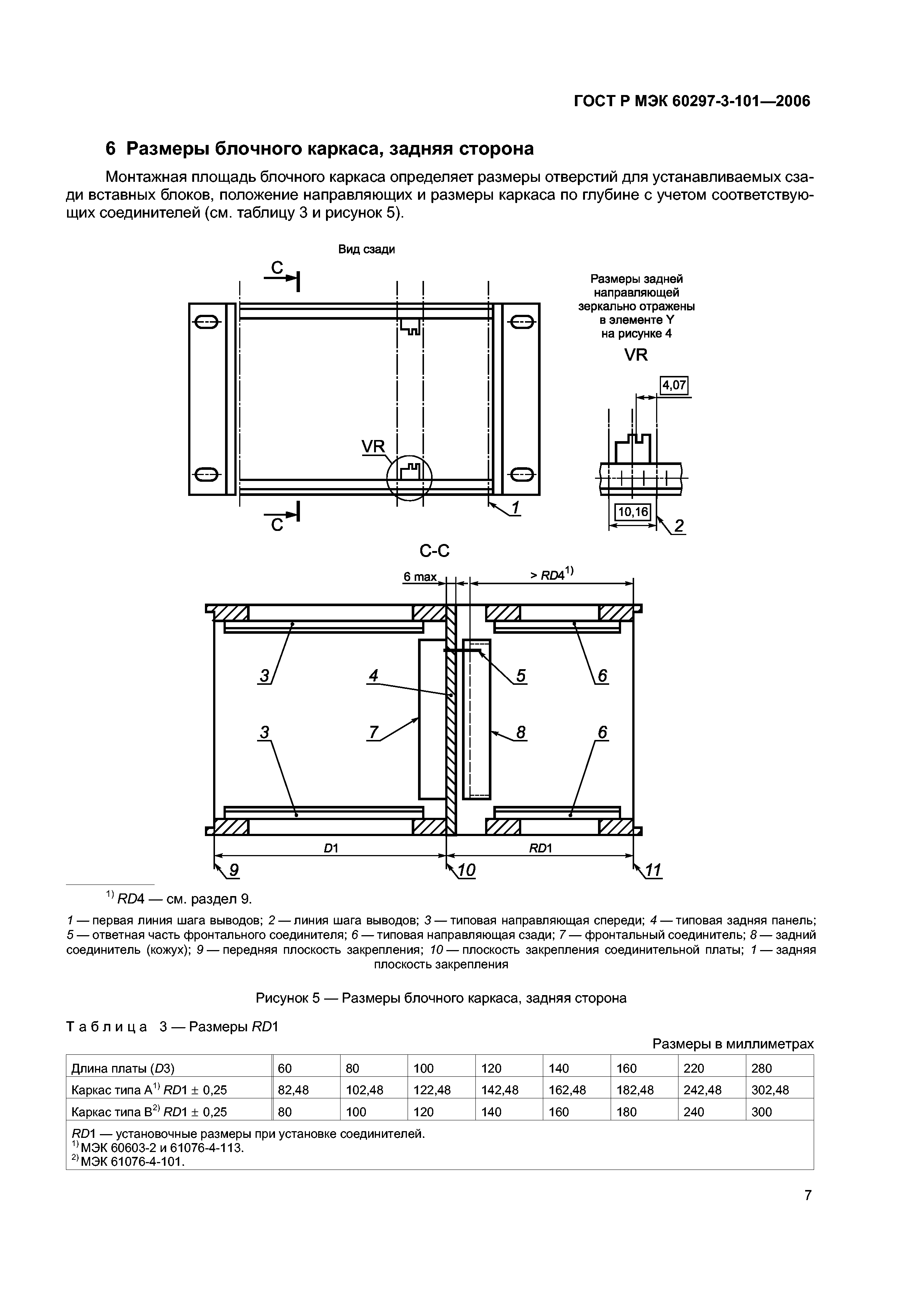

6 Размеры блочного каркаса, задняя сторона

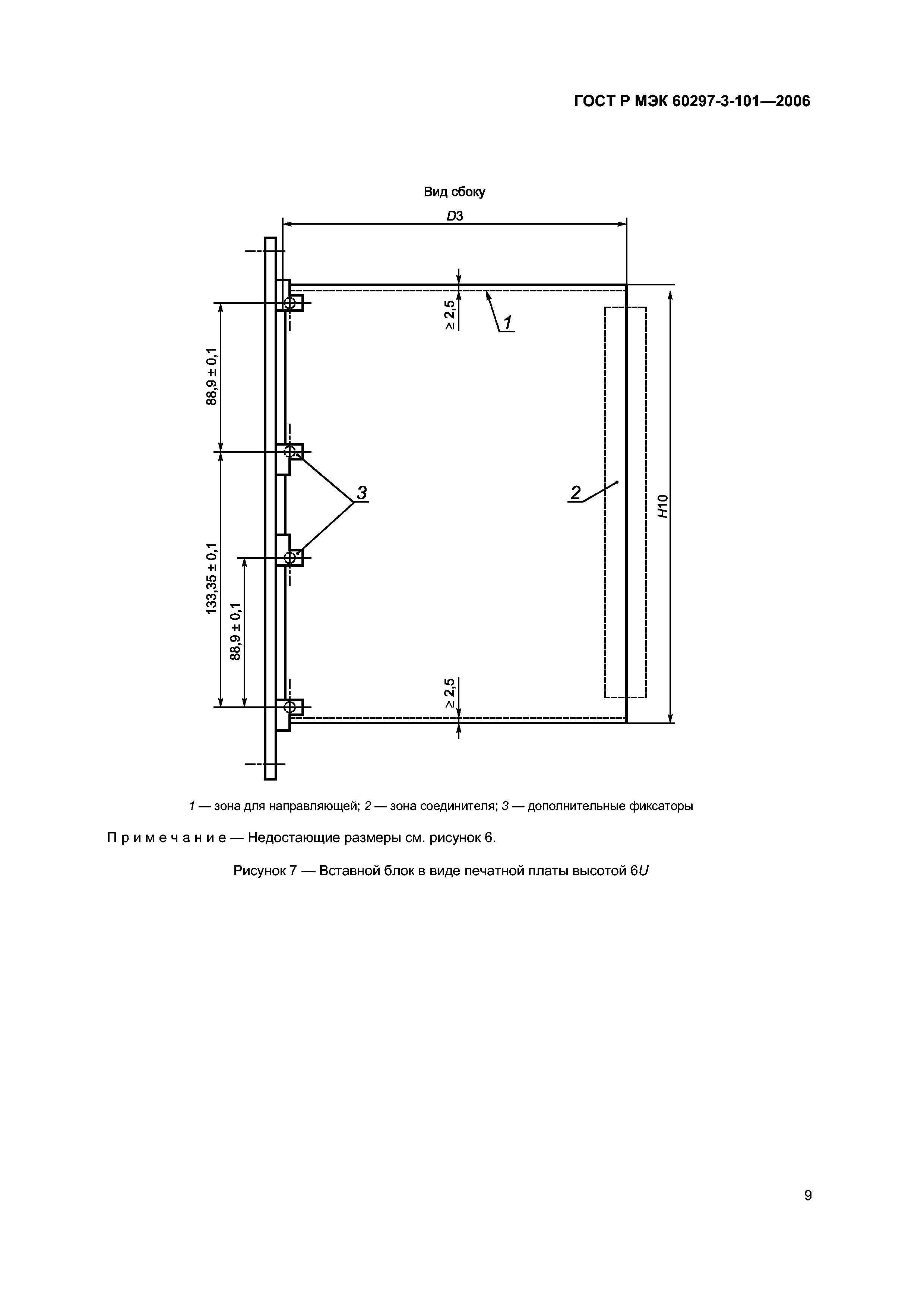

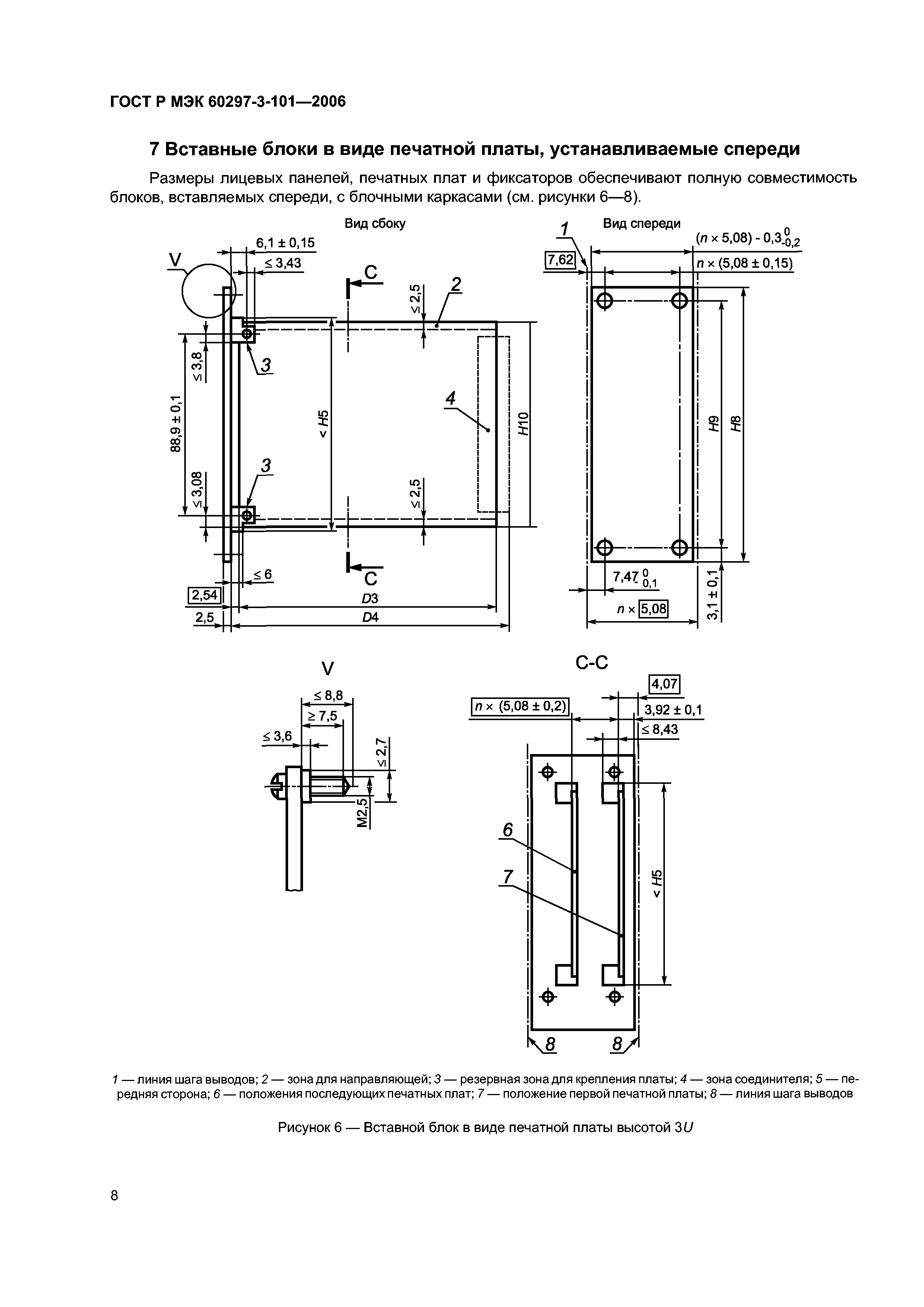

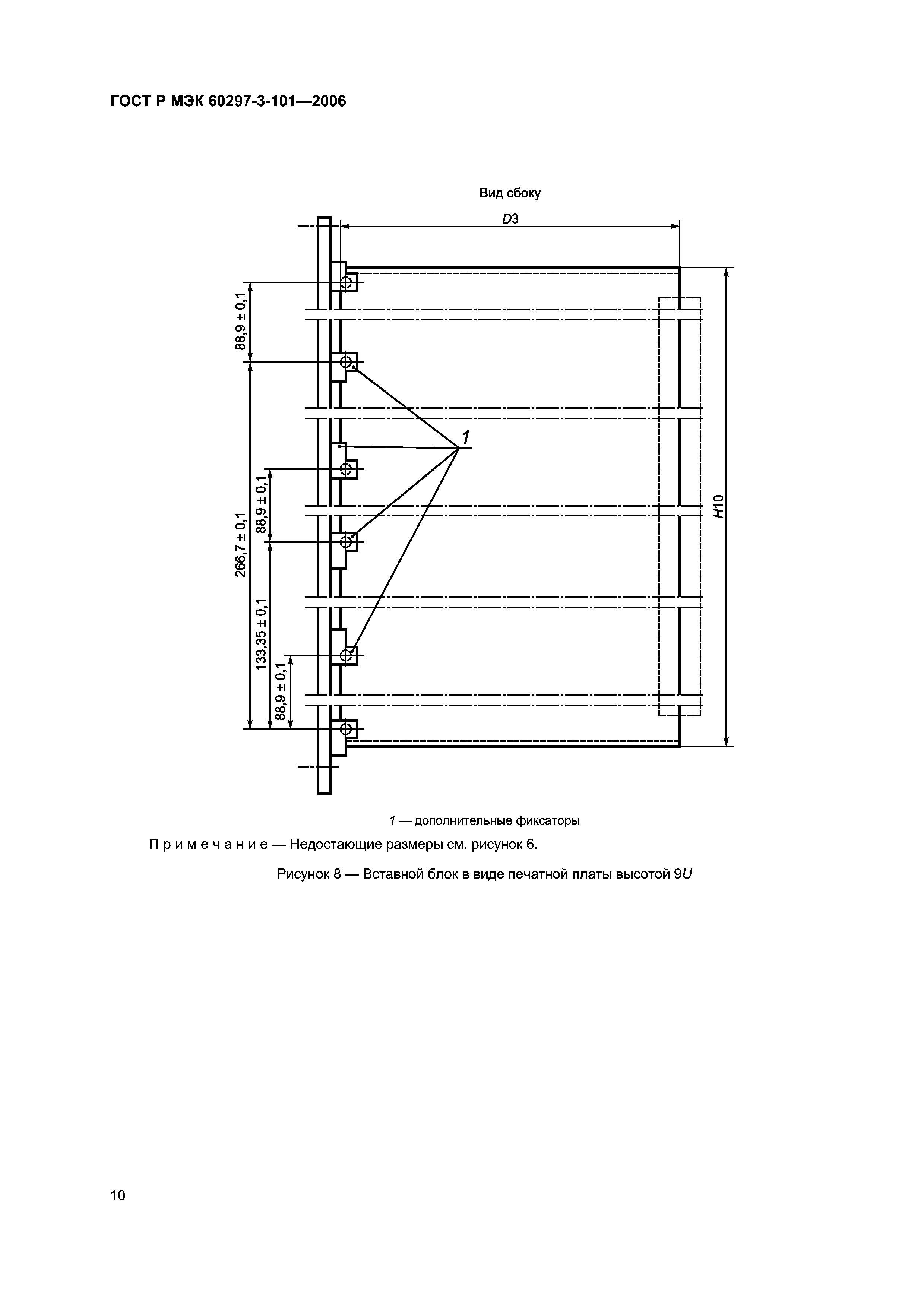

7 Вставные блоки в виде печатной платы, устанавливаемые спереди

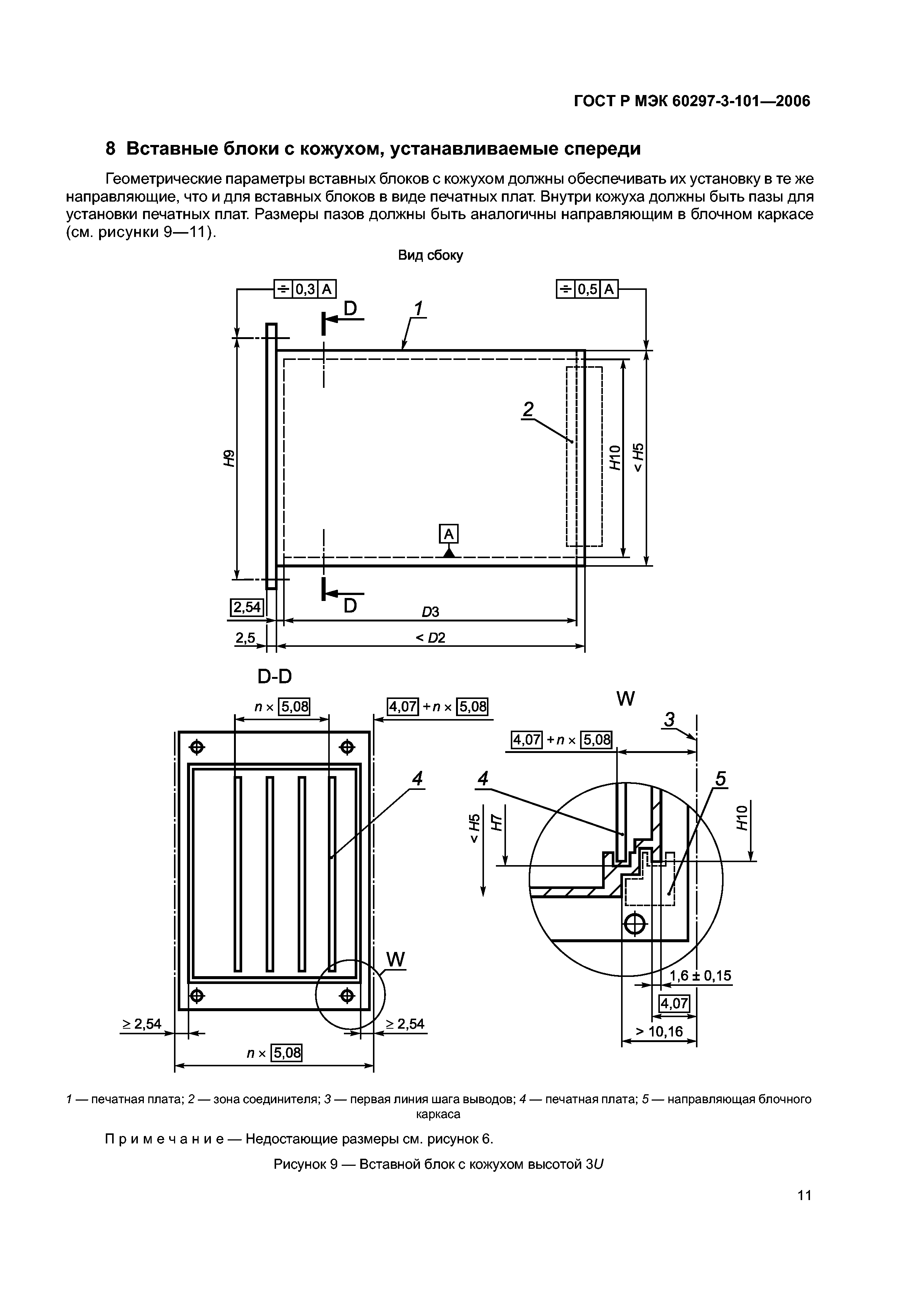

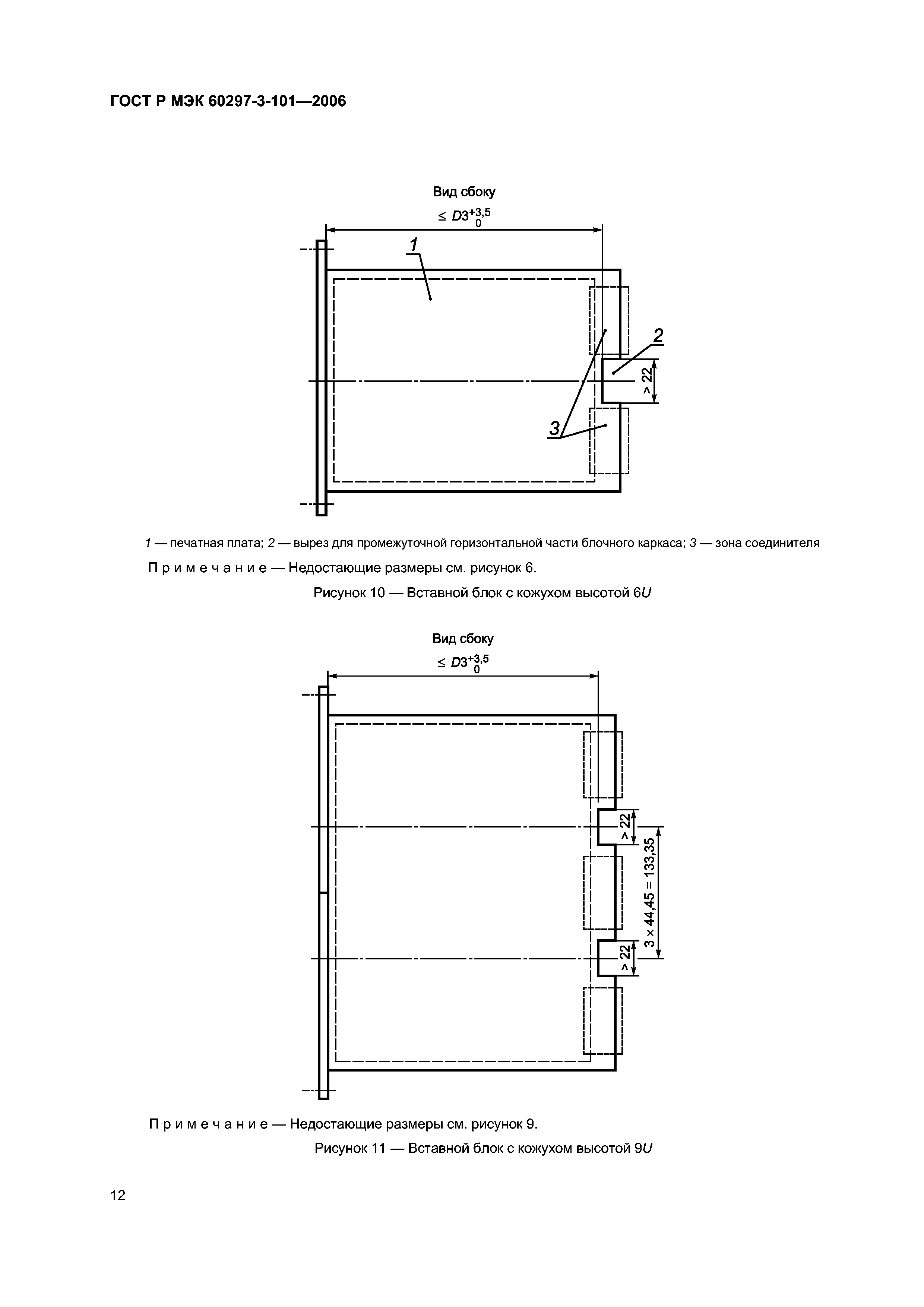

8 Вставные блоки с кожухом, устанавливаемые спереди

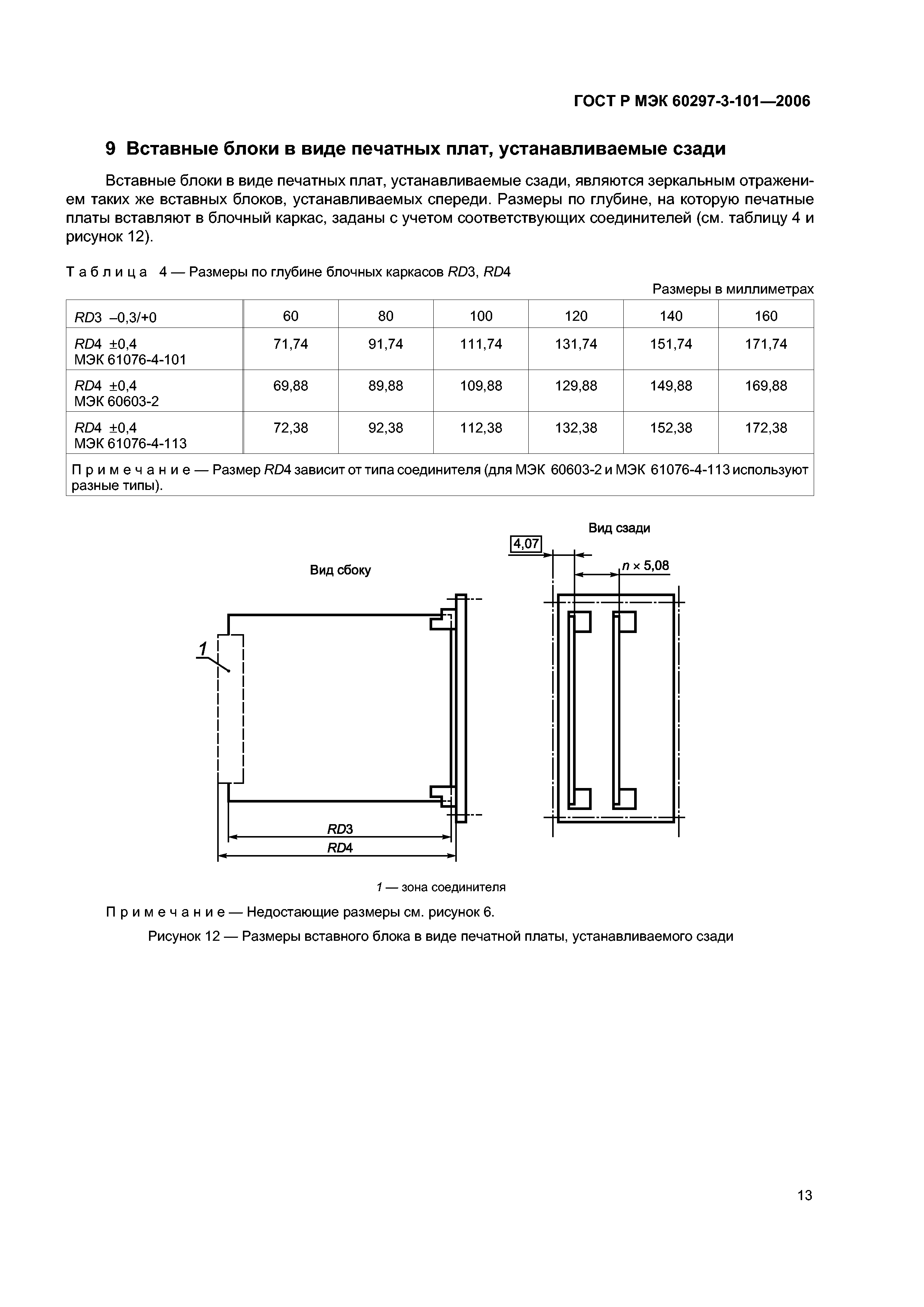

9 Вставные блоки в виде печатных плат, устанавливаемые сзади

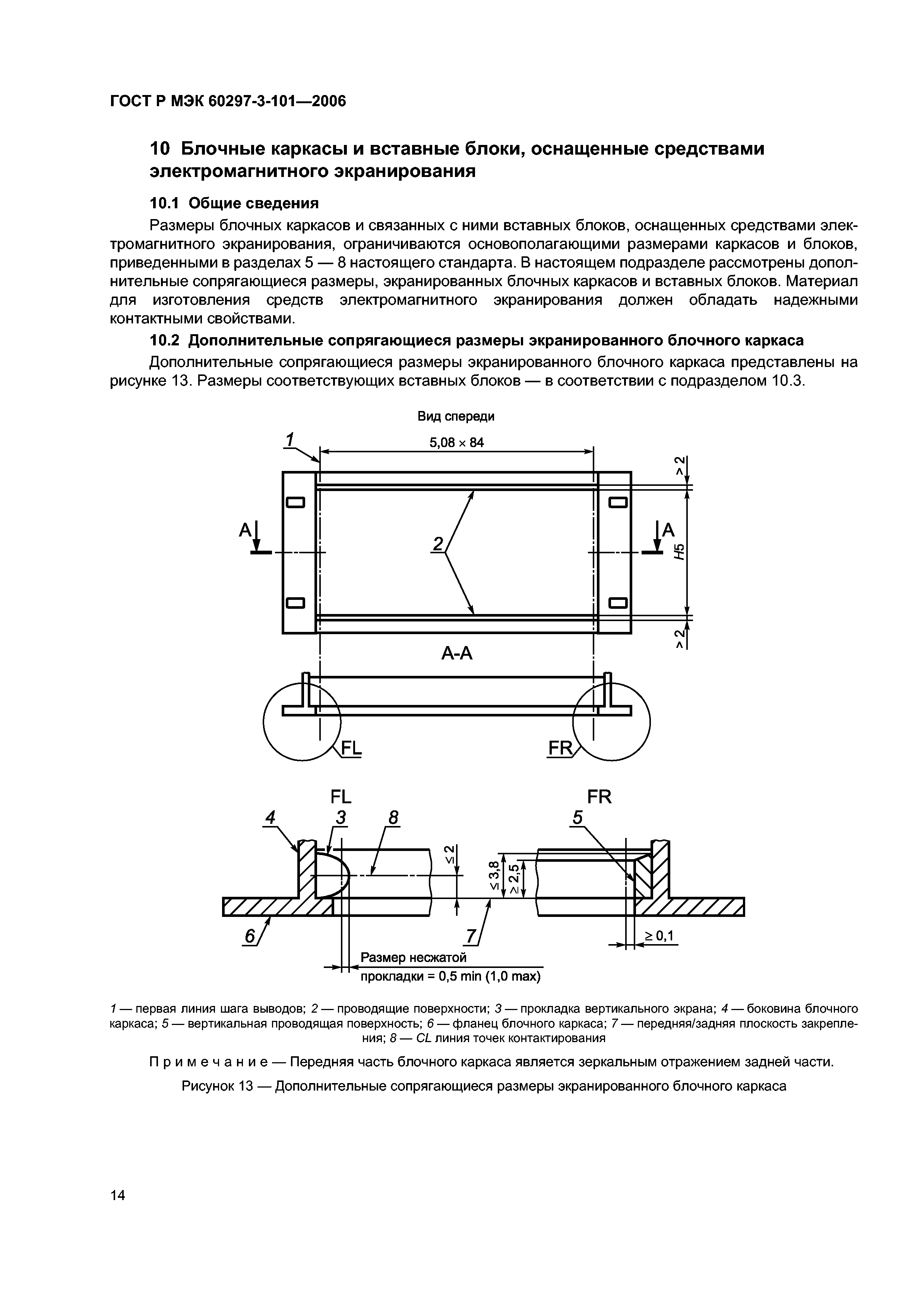

10 Блочные каркасы и вставные блоки, оснащенные средствами электромагниного экранирования
   10.1 Общие сведения
   10.2 Дополнительные сопрягающиеся размеры экранированного блочного каркаса

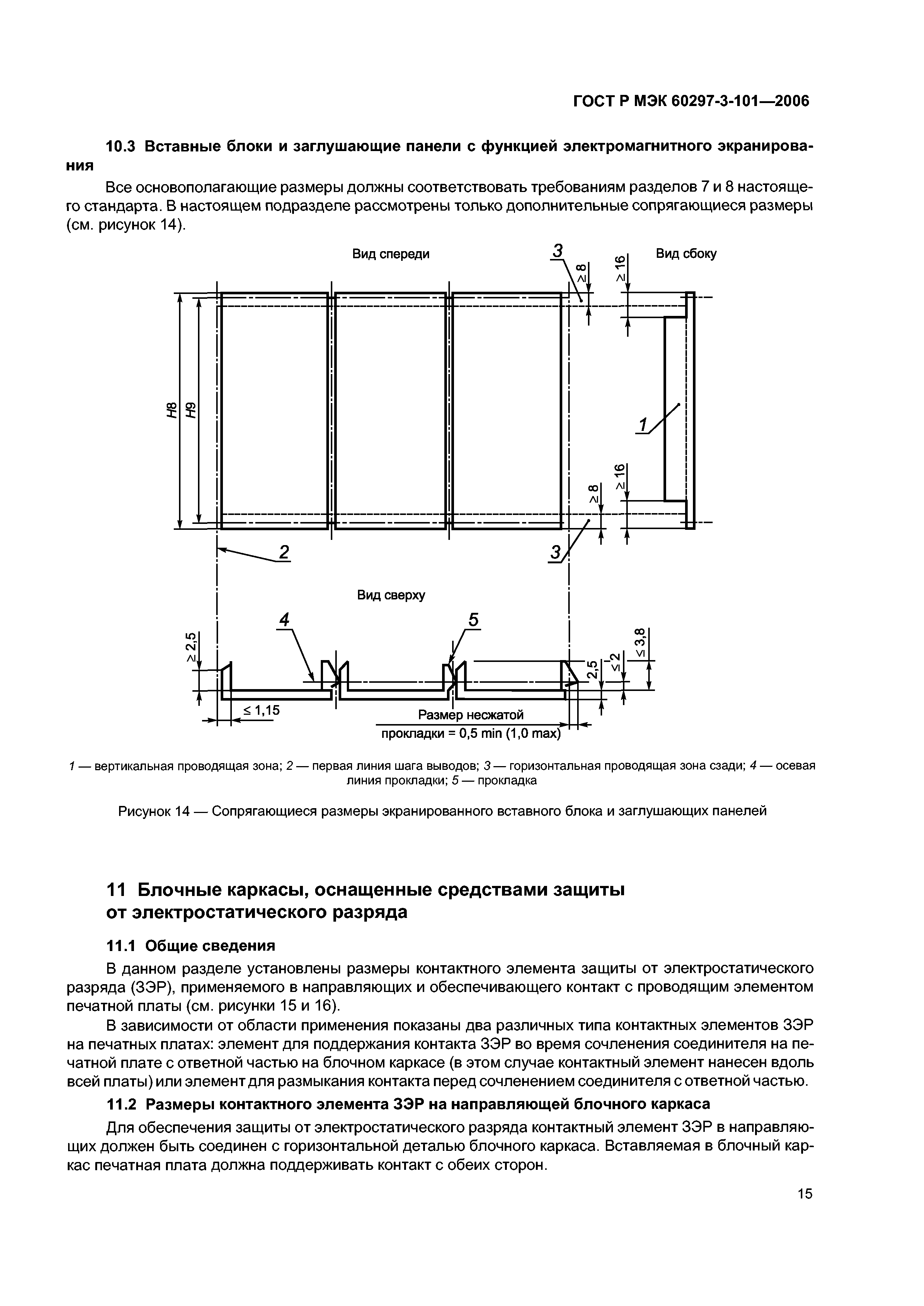

   10.3 Вставные блоки и заглушающие панели с функцией электромагнитного экранирования

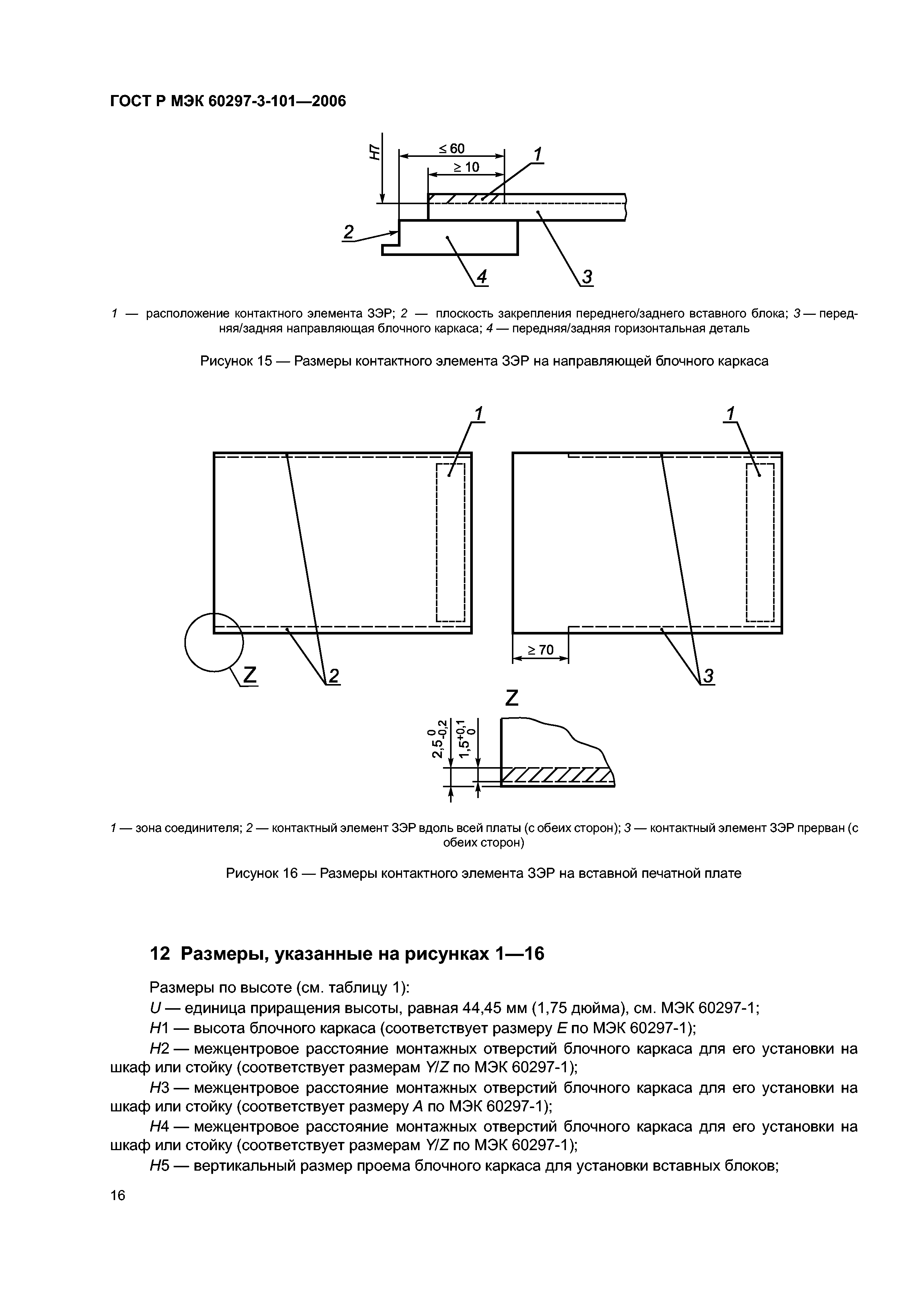

11 Блочные каркасы, оснащенные средствами защиты от электростатического разряда
   11.1 Общие сведения

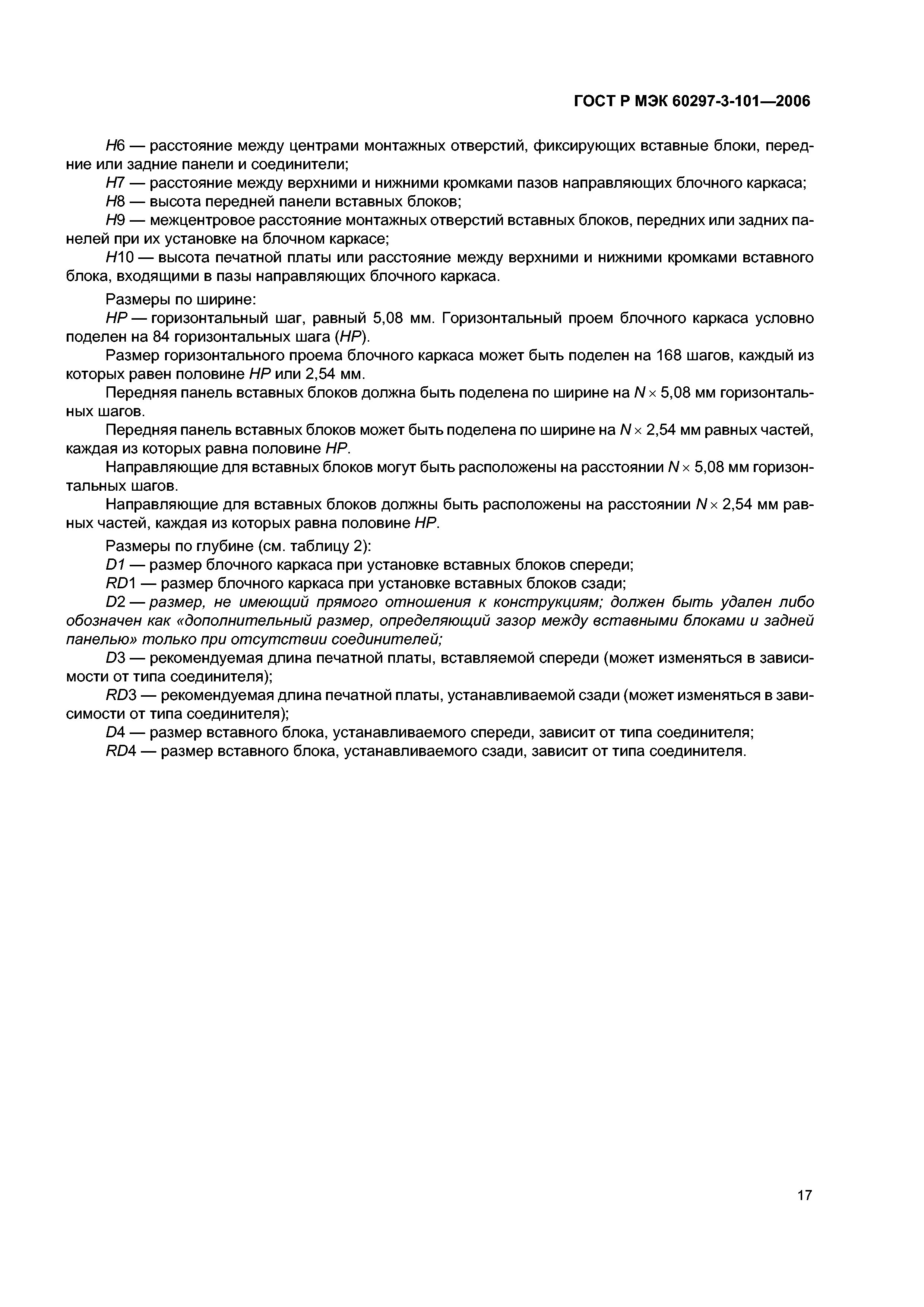

   11.2 Размеры, указанные на рисунках 1-16

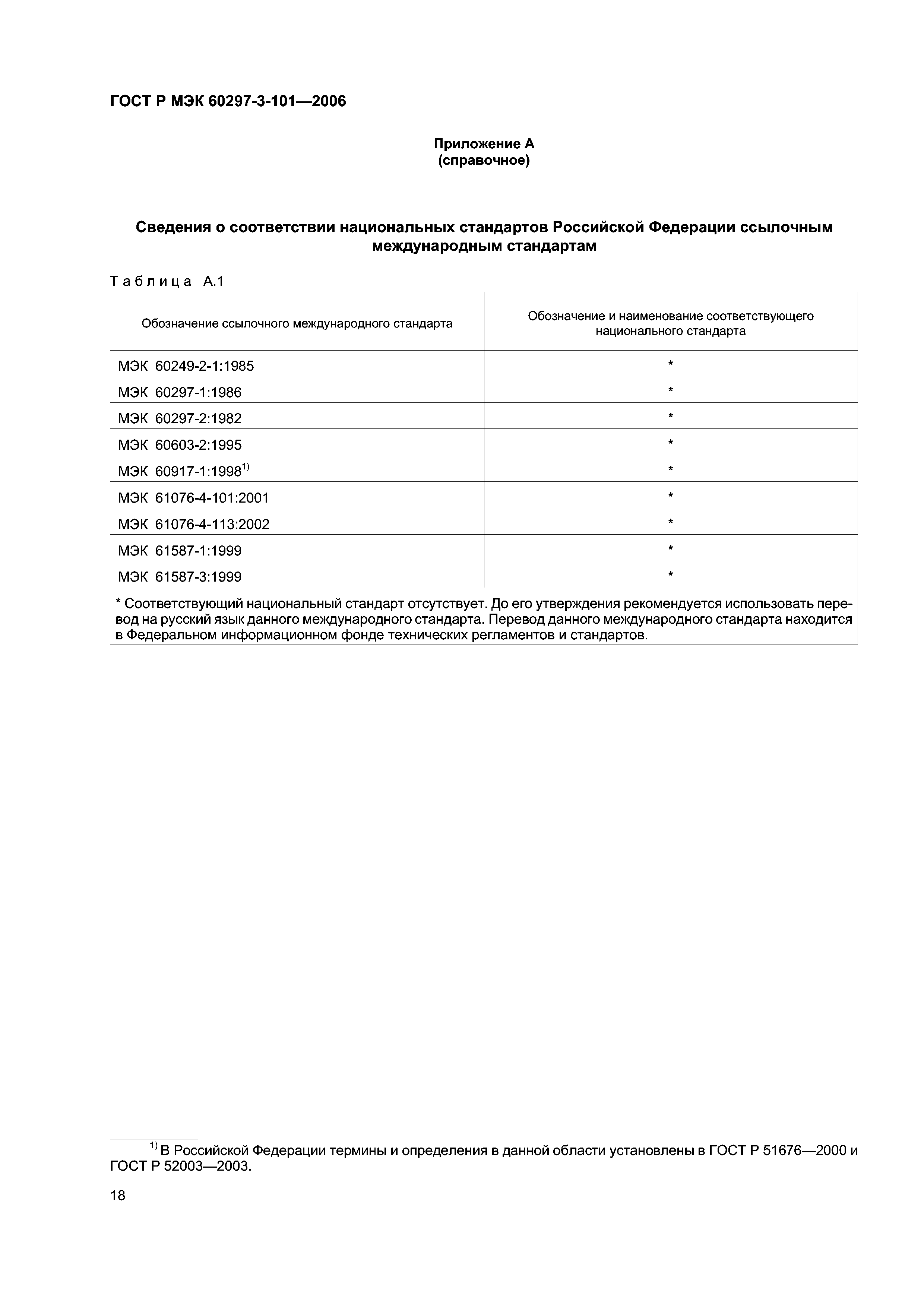

Приложение А Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
Разработан: АНО Изинтех
ЗАО Авангард-ТехСт
Утверждён:27.12.2006 Федеральное агентство по техническому регулированию и метрологии (384-ст)
Издан: Стандартинформ (2007 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОНИКА Механические конструкции электронного оборудования Экология ЭЛЕКТРОНИКА Механические конструкции электронного оборудования
