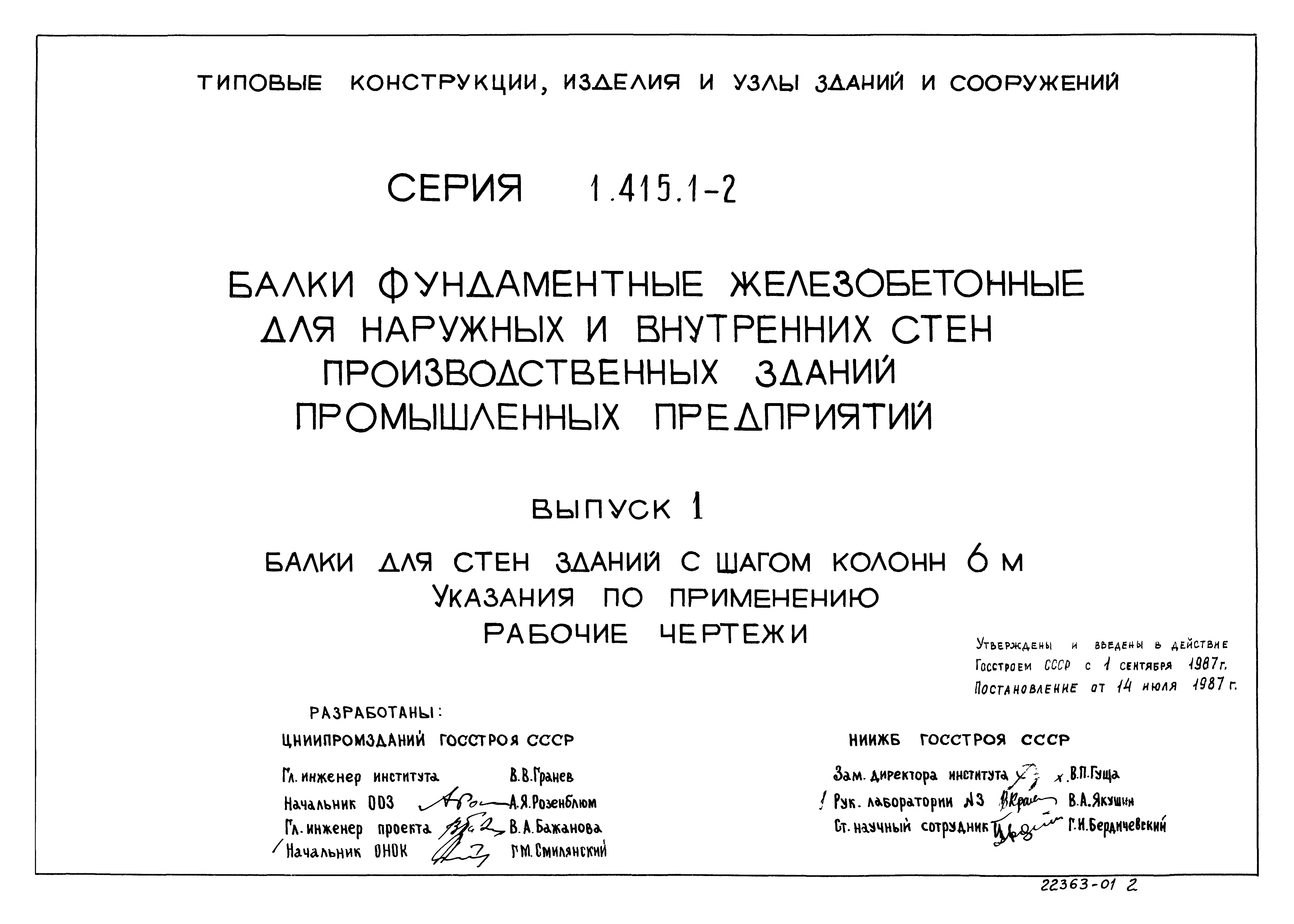

Скачать Серия 1.415.1-2 Выпуск 1. Балки для стен зданий с шагом колонн 6 м. Указания по применению. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.415.1-2

Выпуск 1. Балки для стен зданий с шагом колонн 6 м. Указания по применению. Рабочие чертежи

Обозначение:	Серия 1.415.1-2
Обозначение англ:	Series 1.415.1-2
Статус:	заменен
Название рус.:	Выпуск 1. Балки для стен зданий с шагом колонн 6 м. Указания по применению. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.1995
Область применения:	Серия 1.415.1-2 содержит проектную документацию на типовые железобетонные фундаментные балки для наружных и внутренних стен производственных зданий с шагом колонн 6 и 12 м. В настоящем выпуске приведена проектная документация на фундаментные балки для стен зданий с шагом колонн 6 м, включающая номенклатуру балок, условия их расчета и применения в здании с соответствующими ключами подбора марок балок в зависимости от условий их загружения, а также рабочие чертежи балок

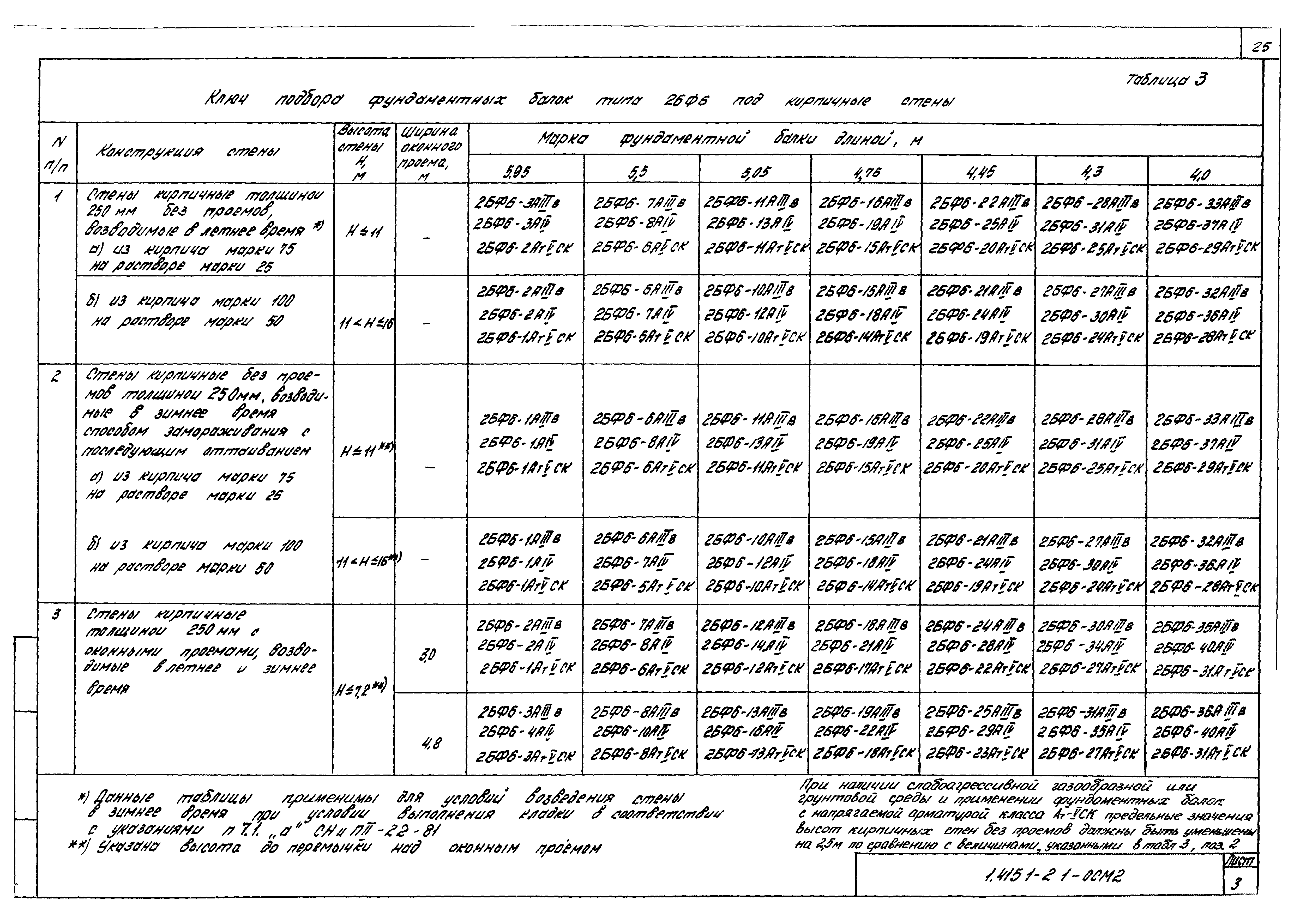

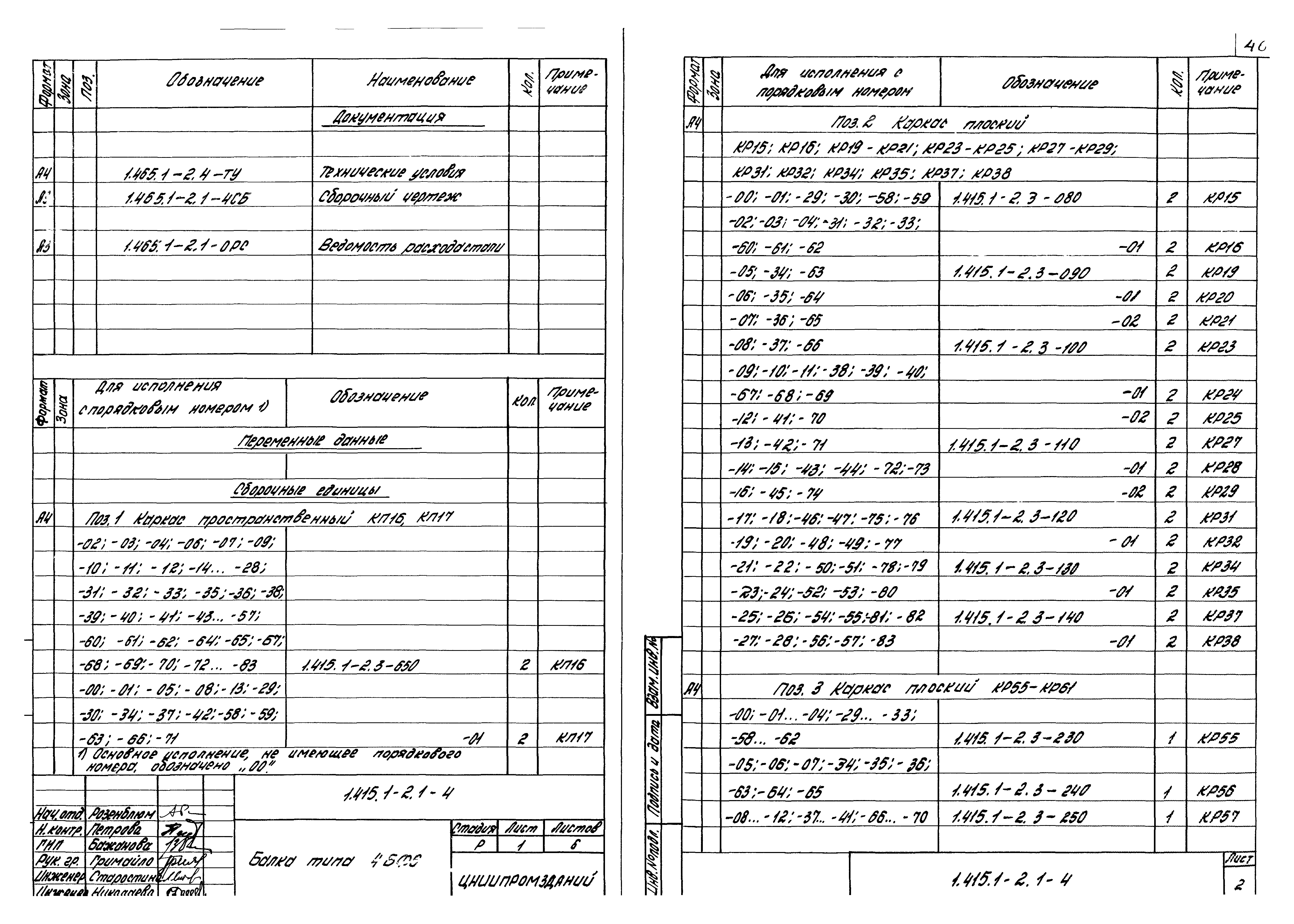

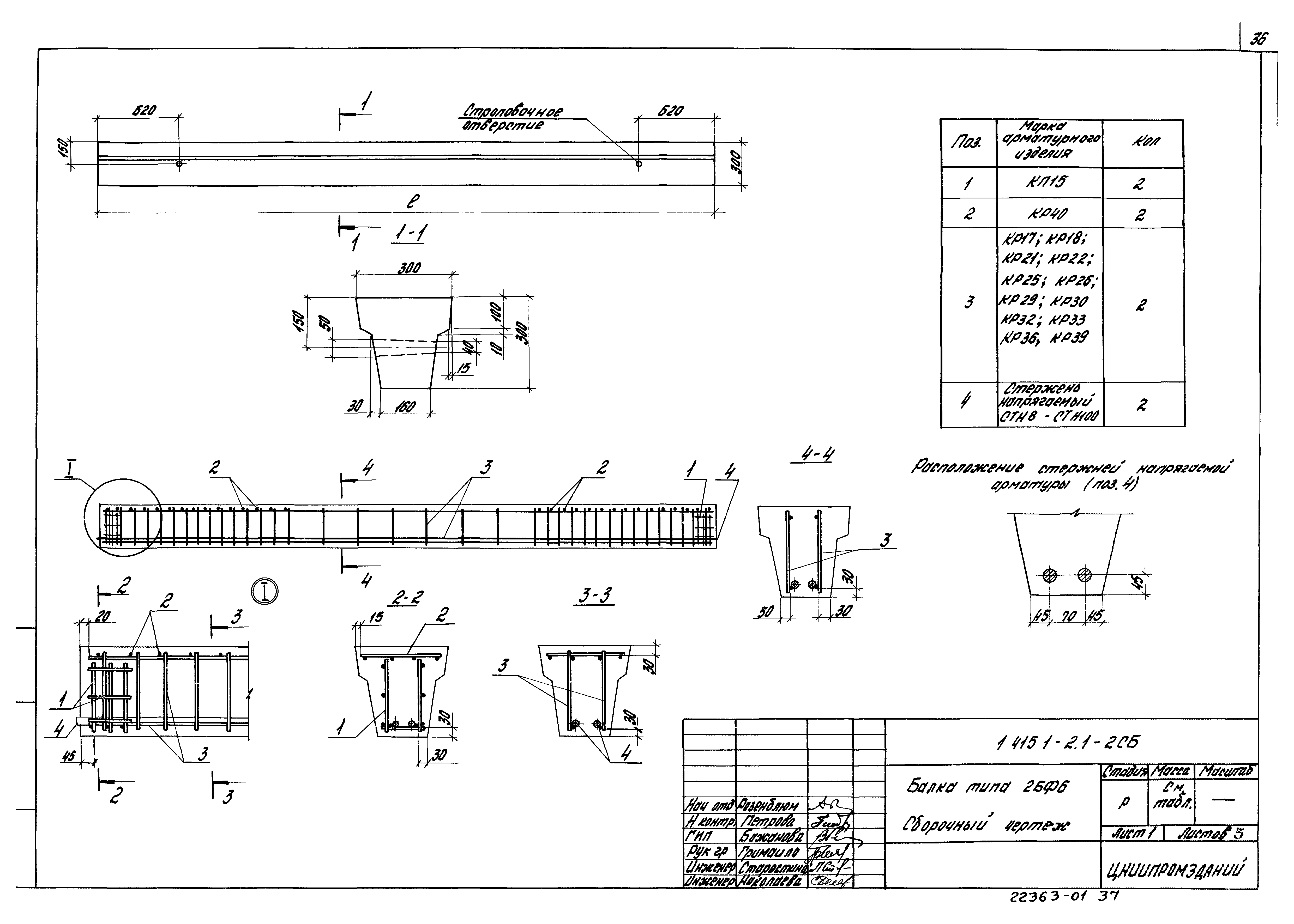

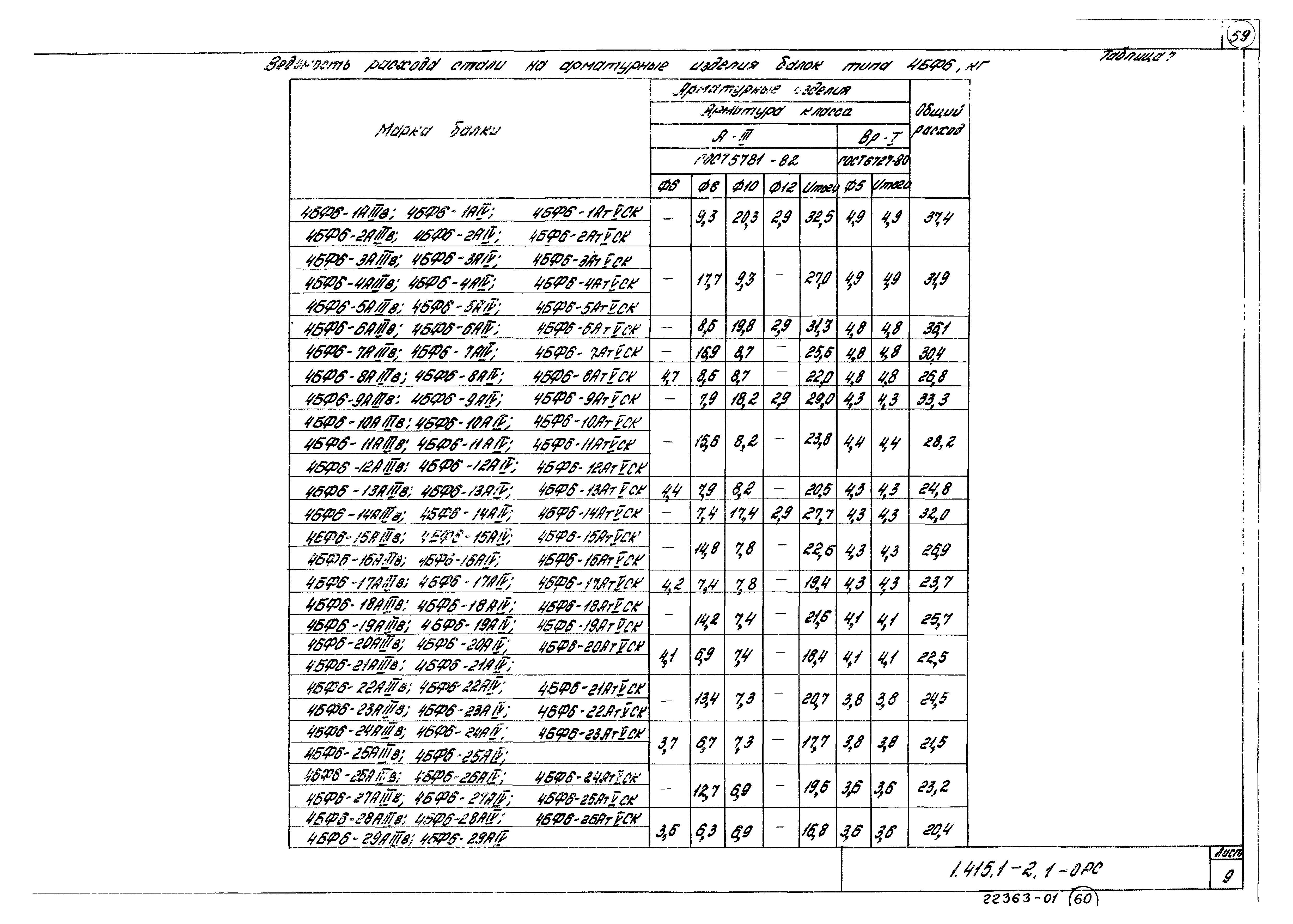

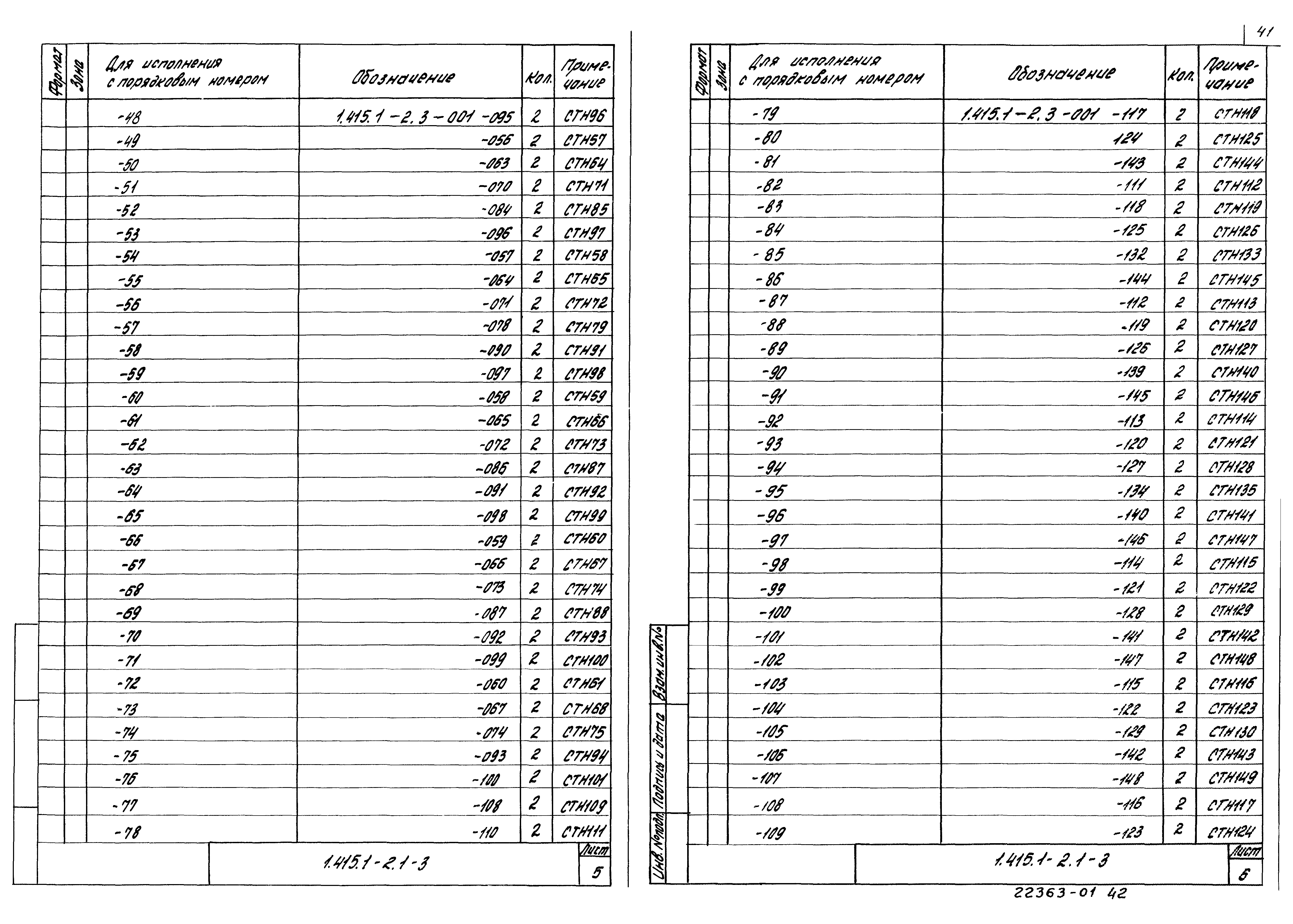

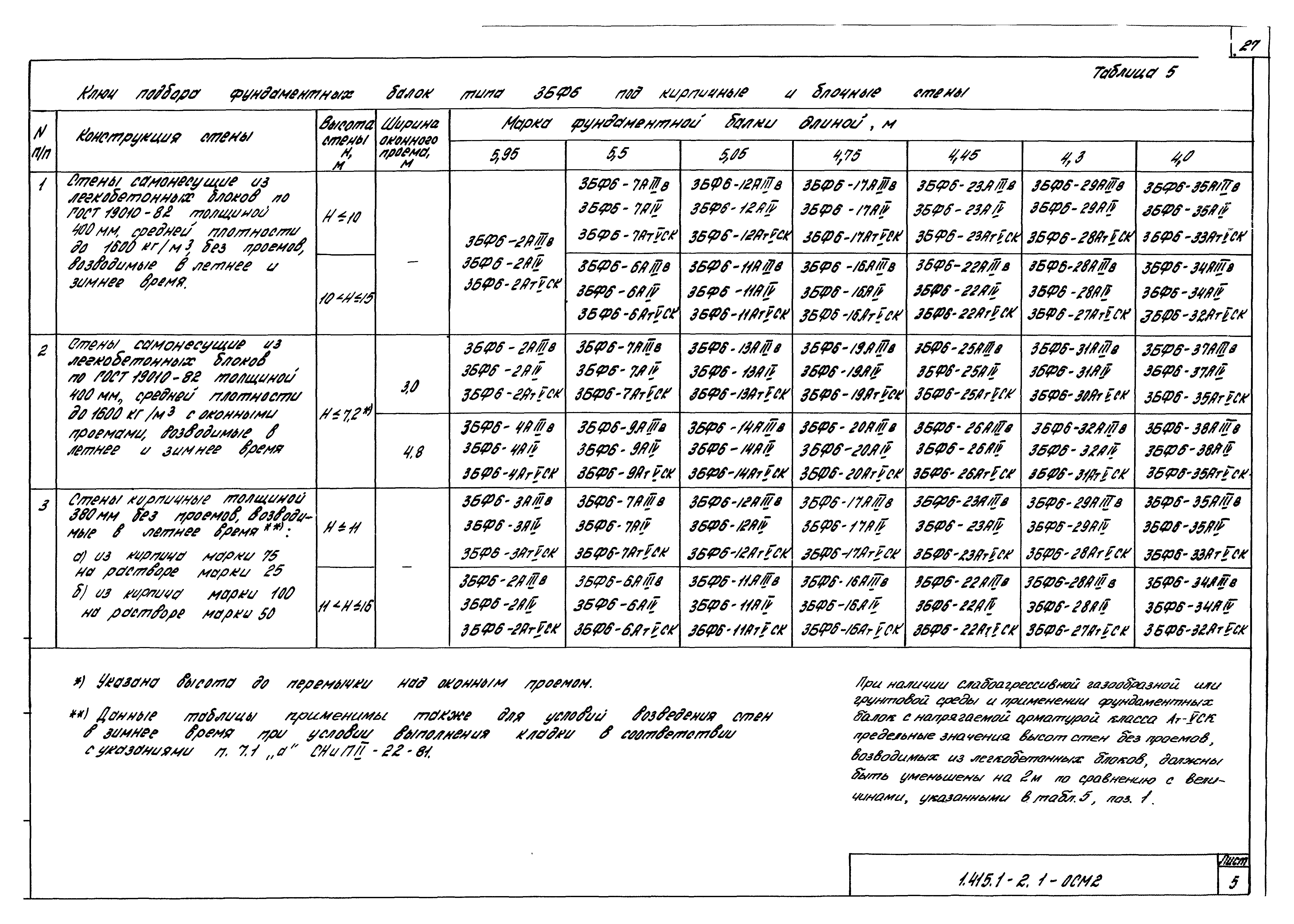

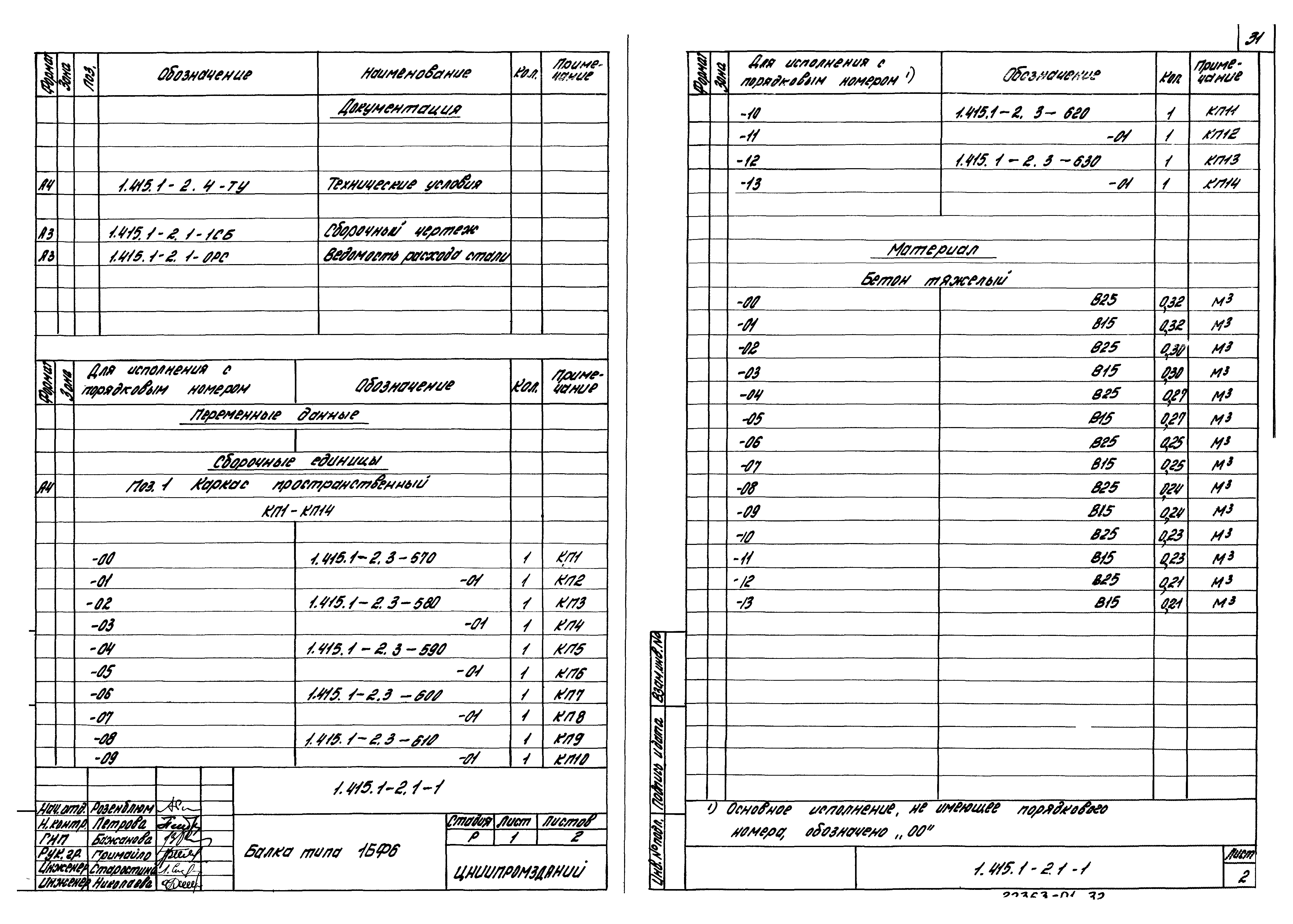

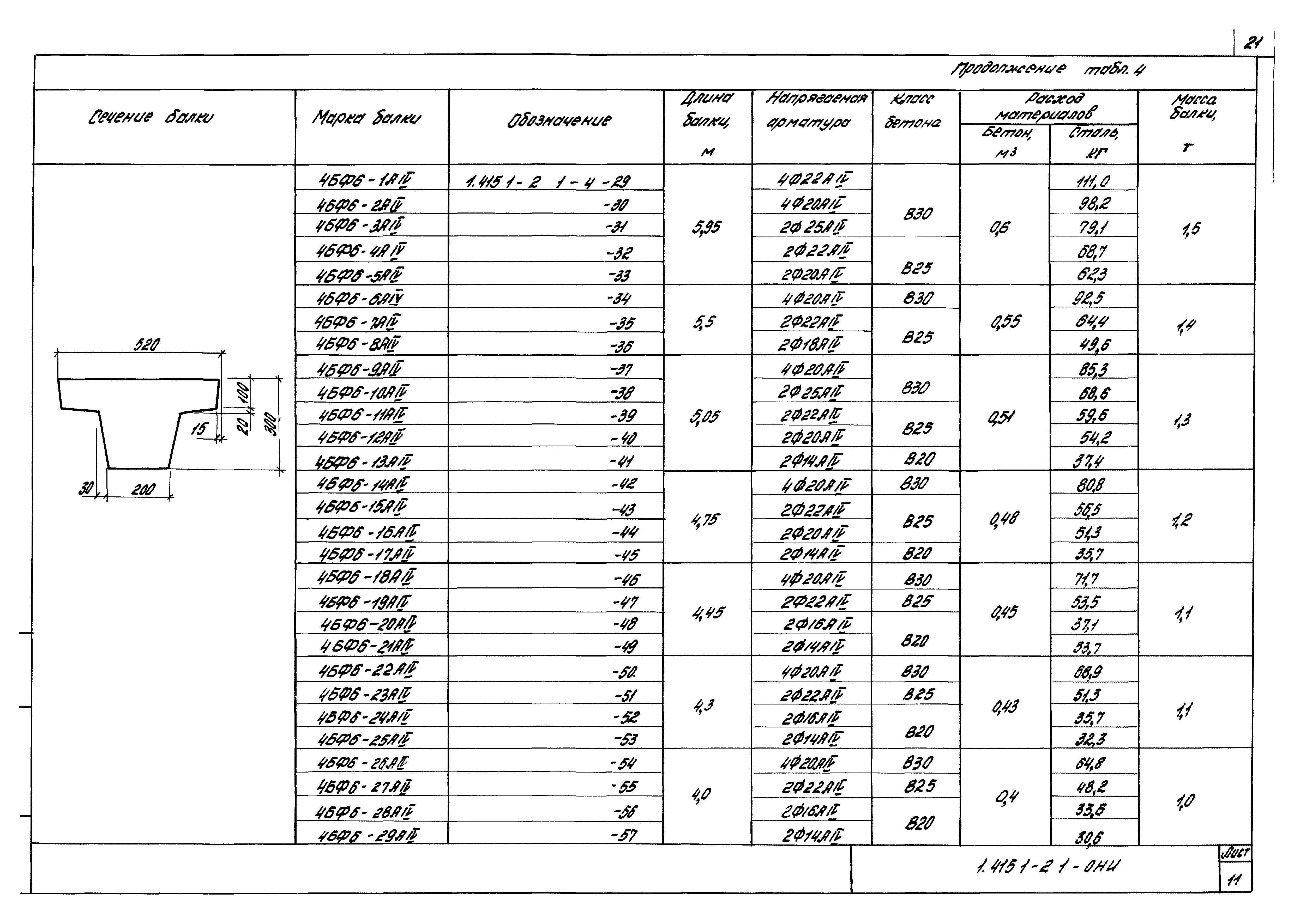

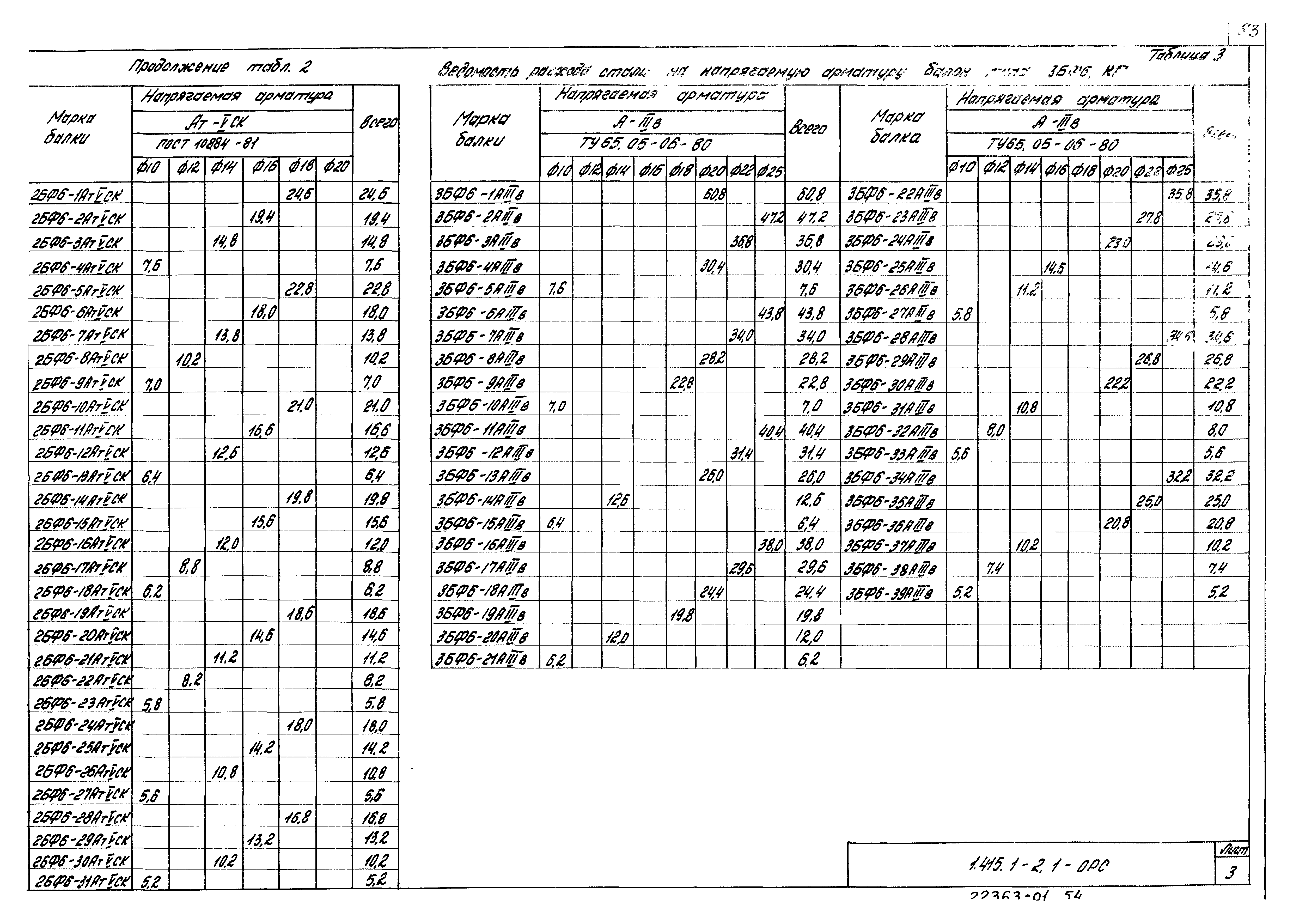

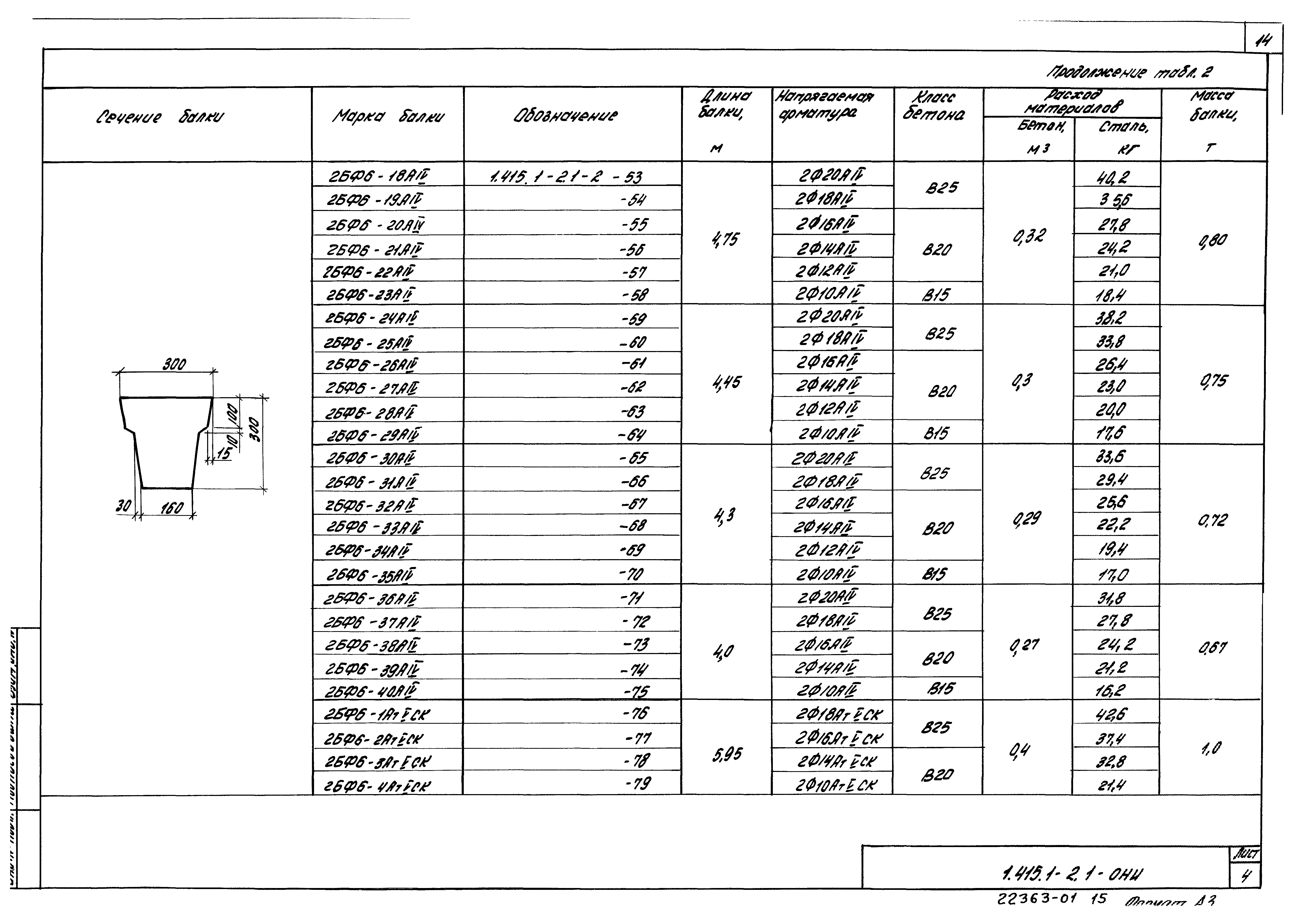

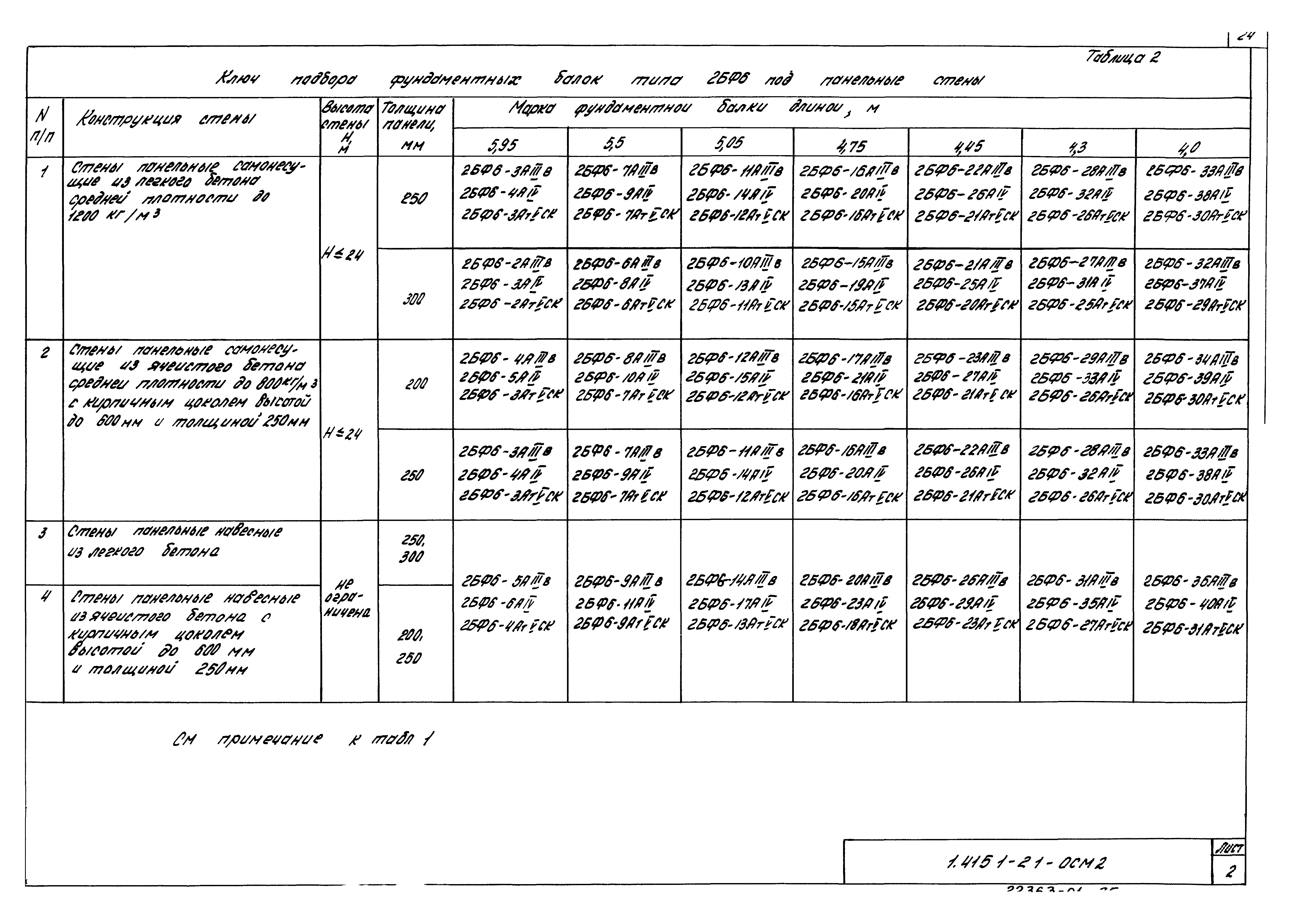

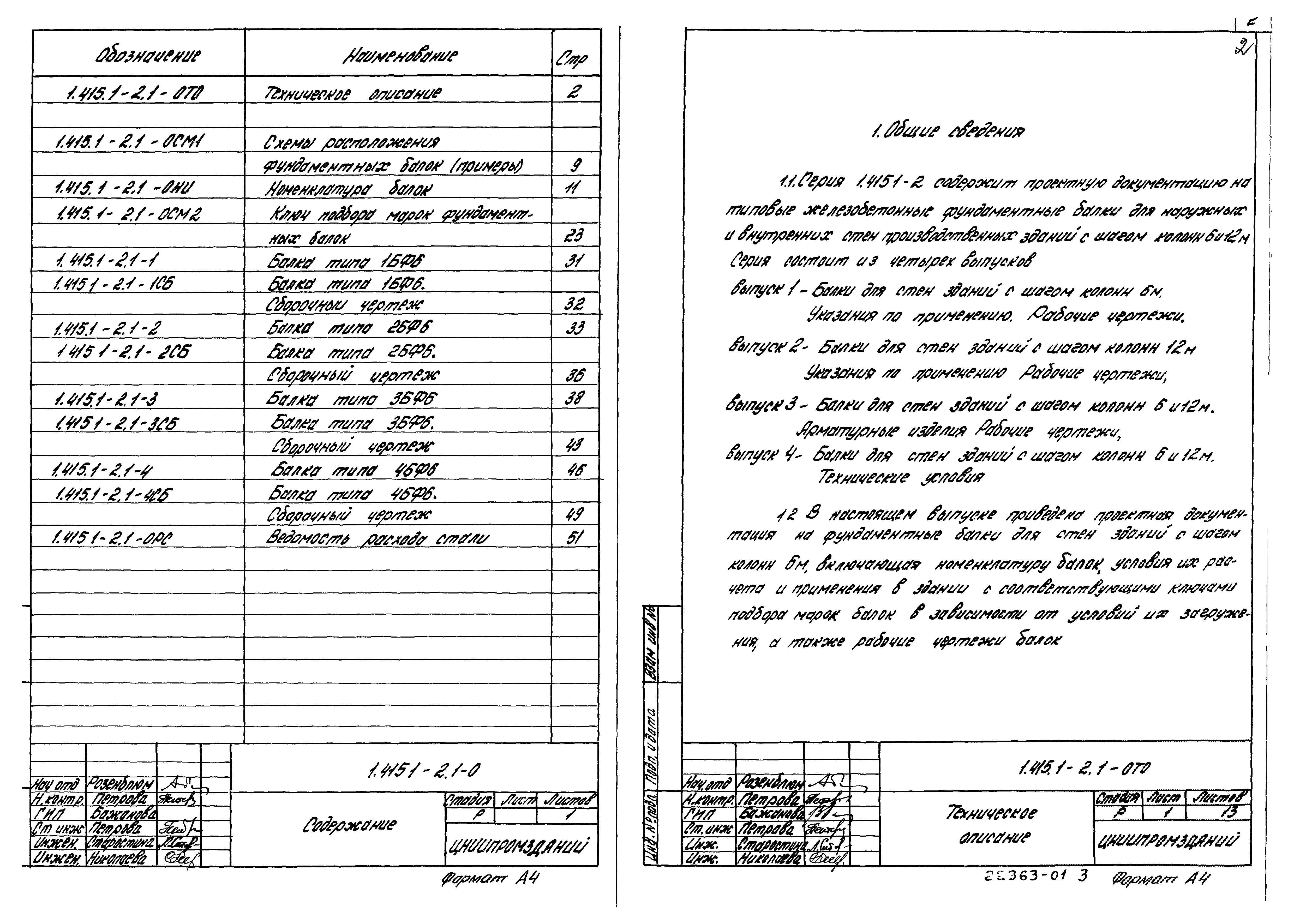

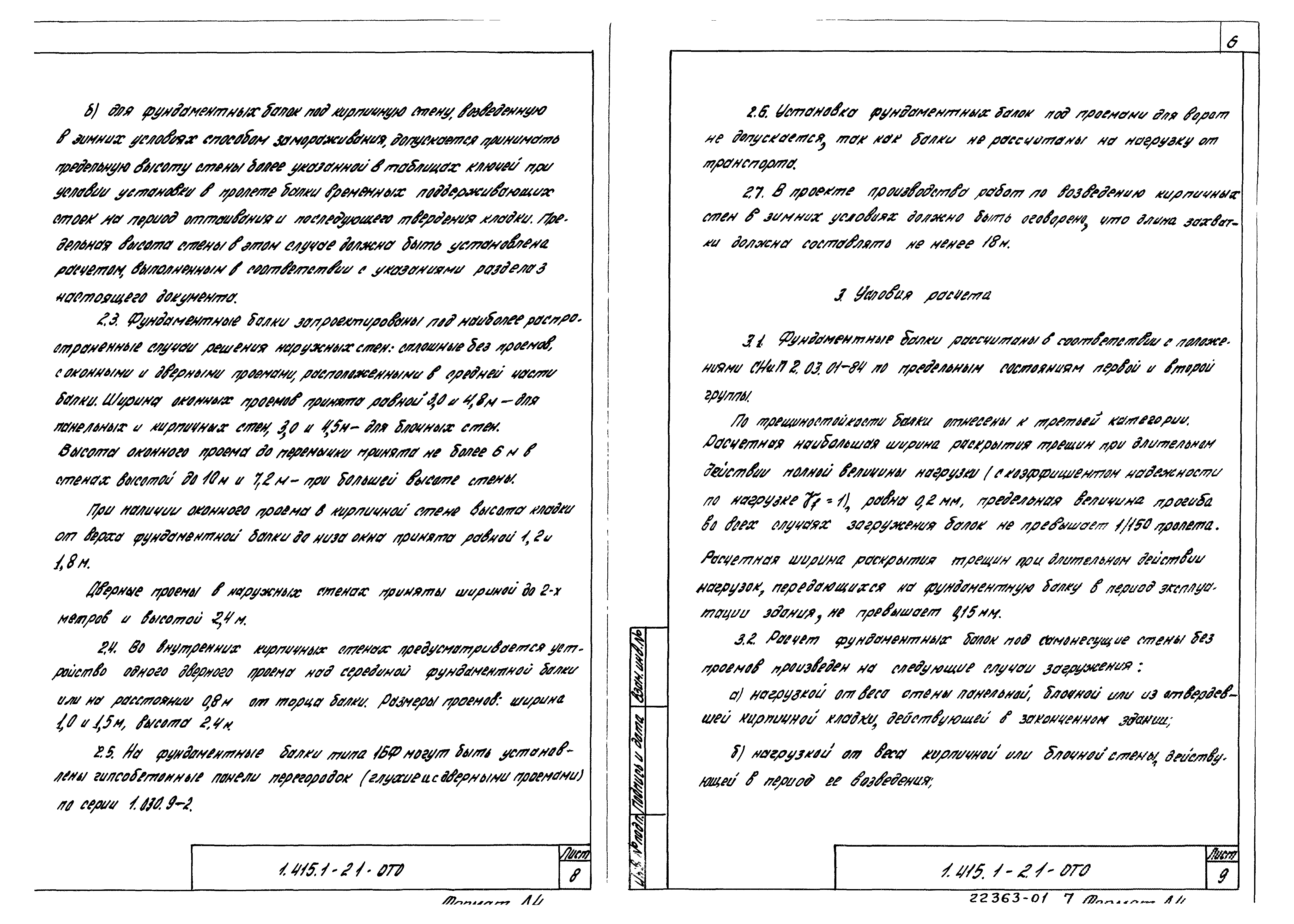

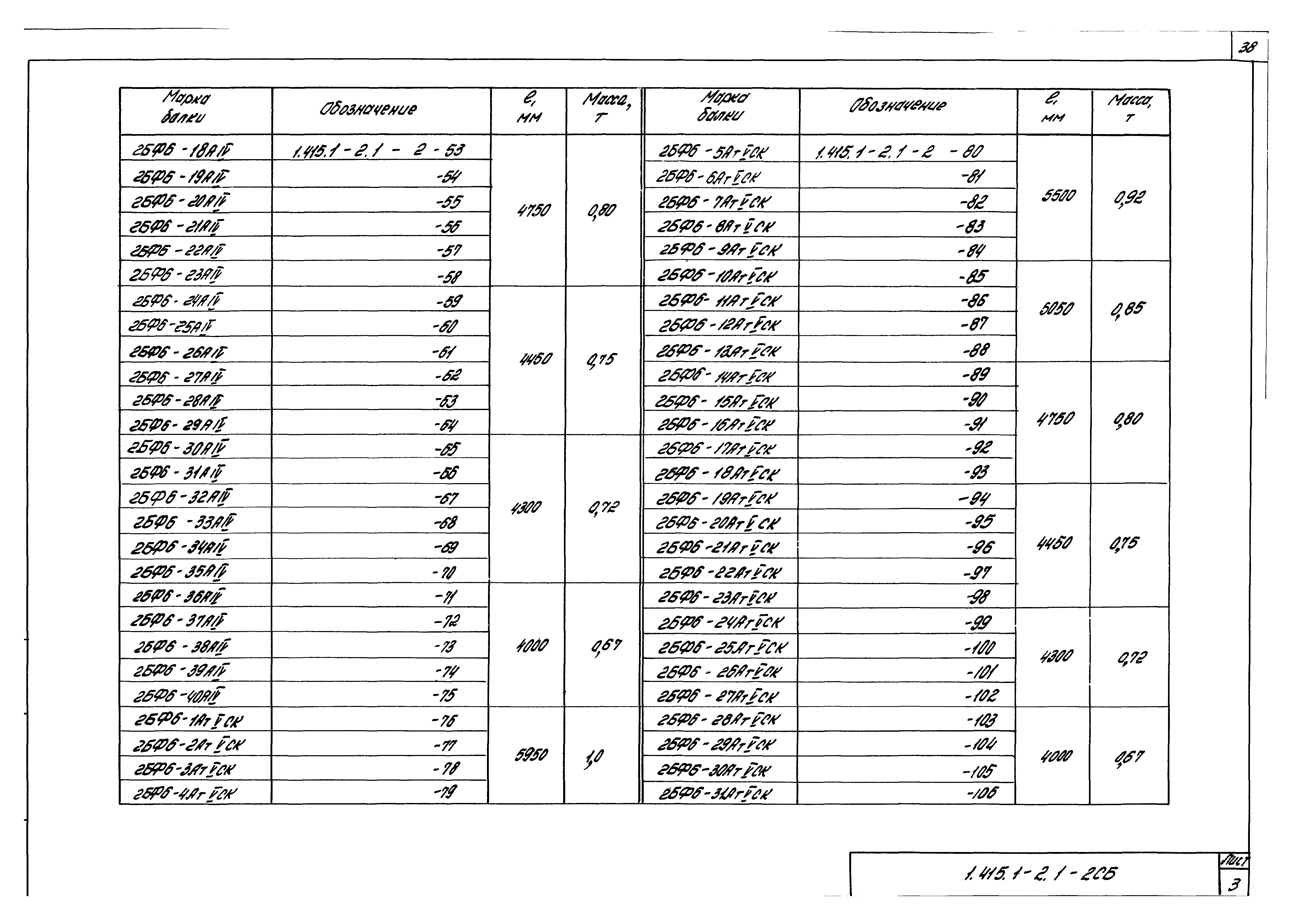

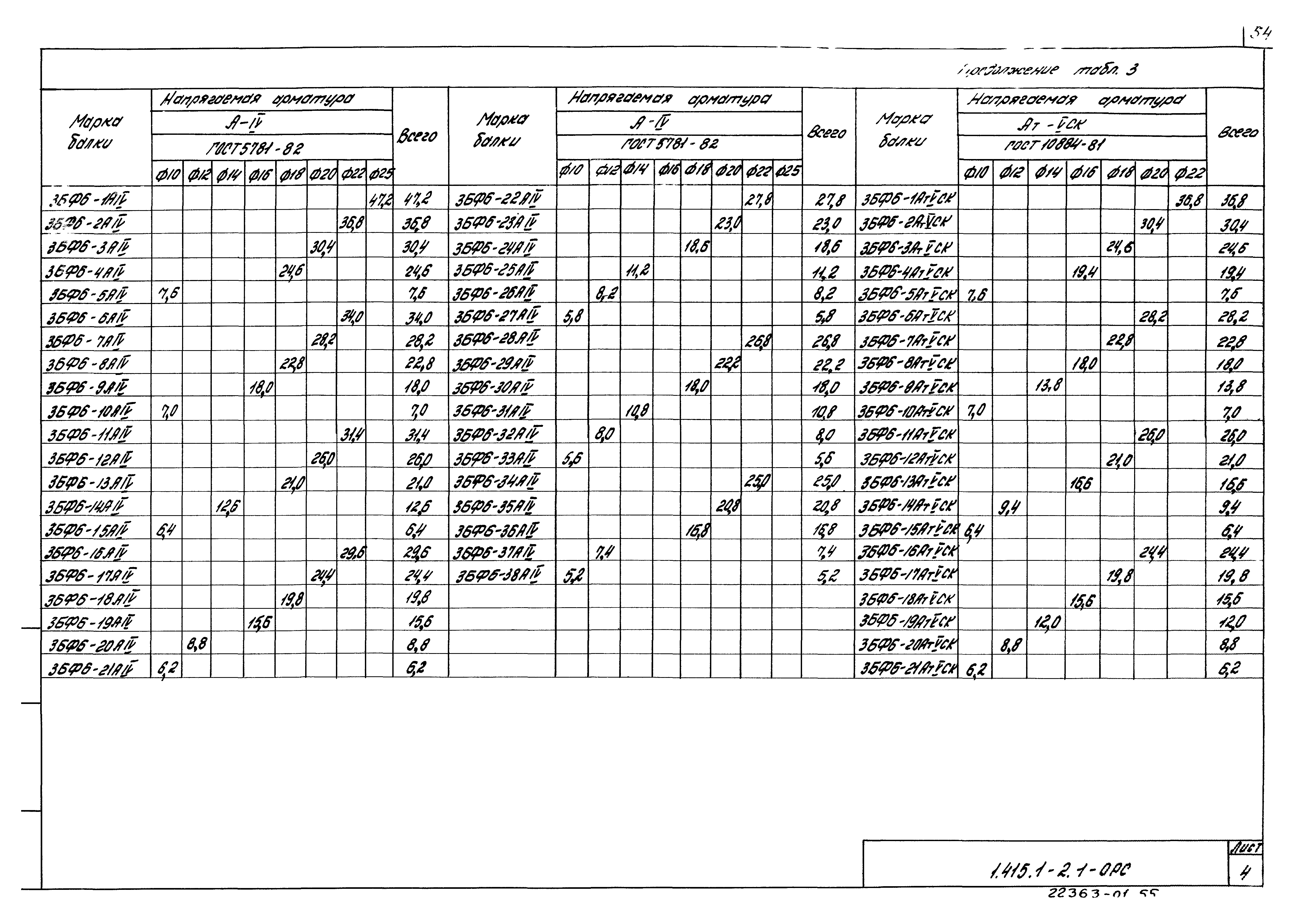

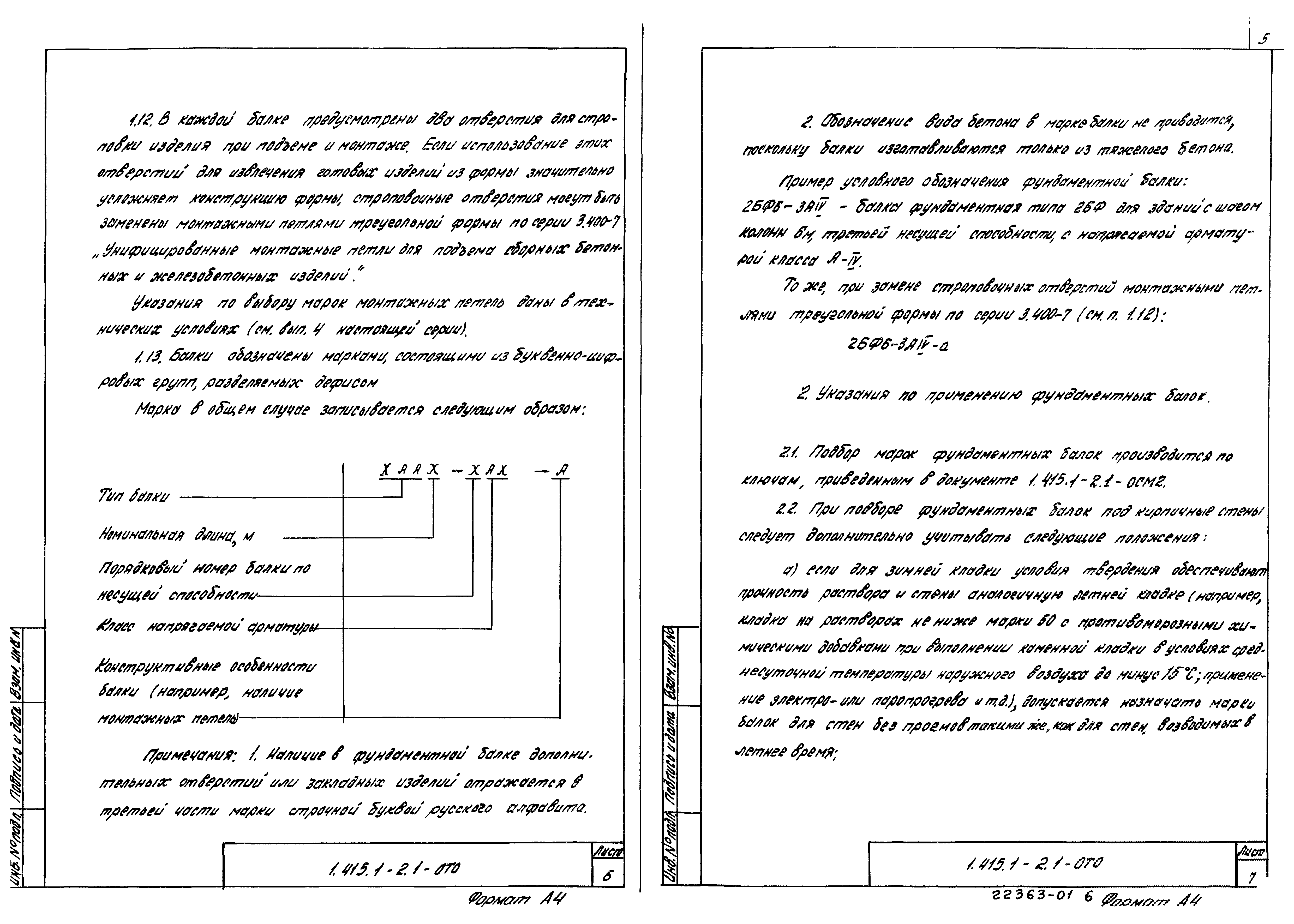

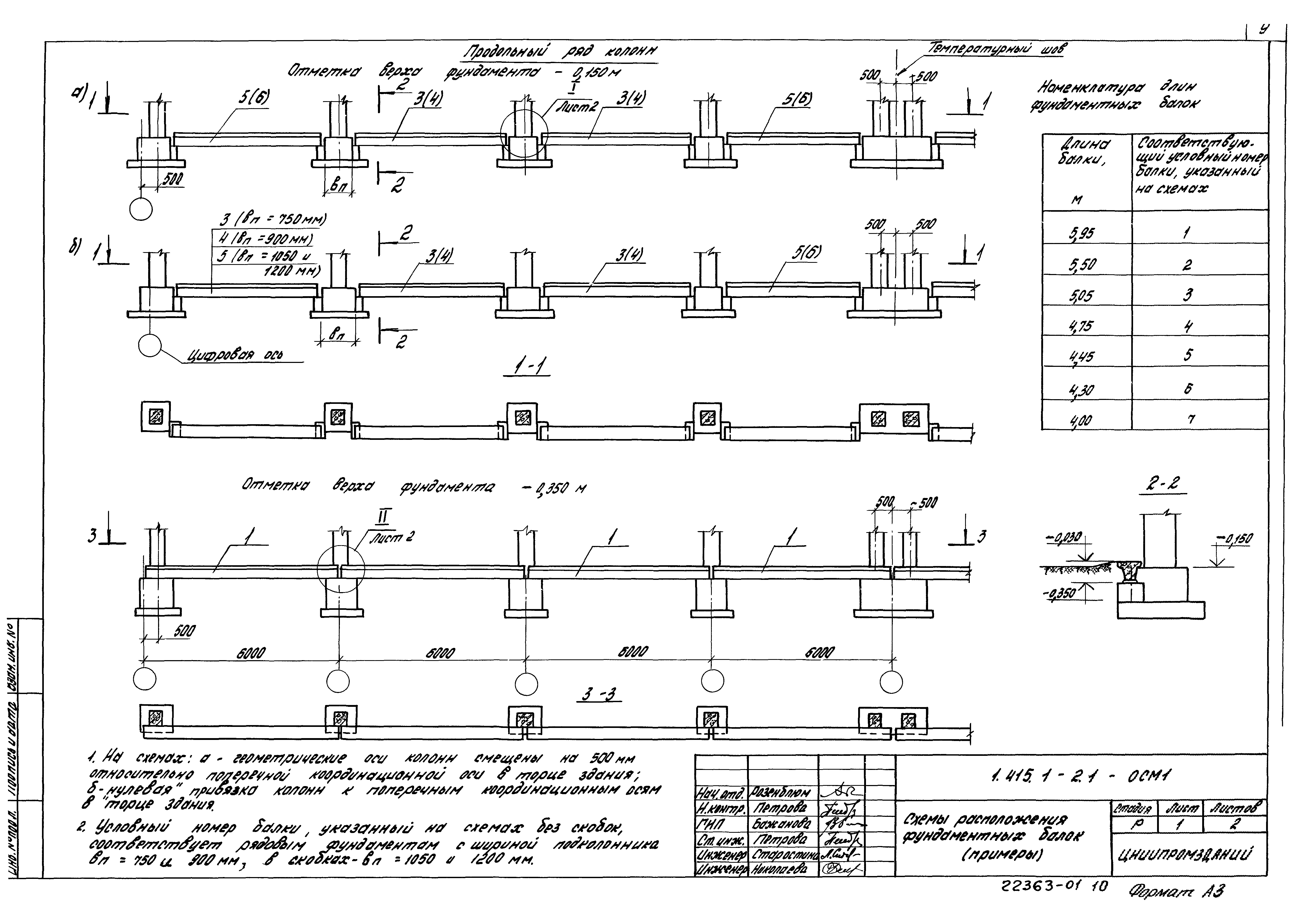

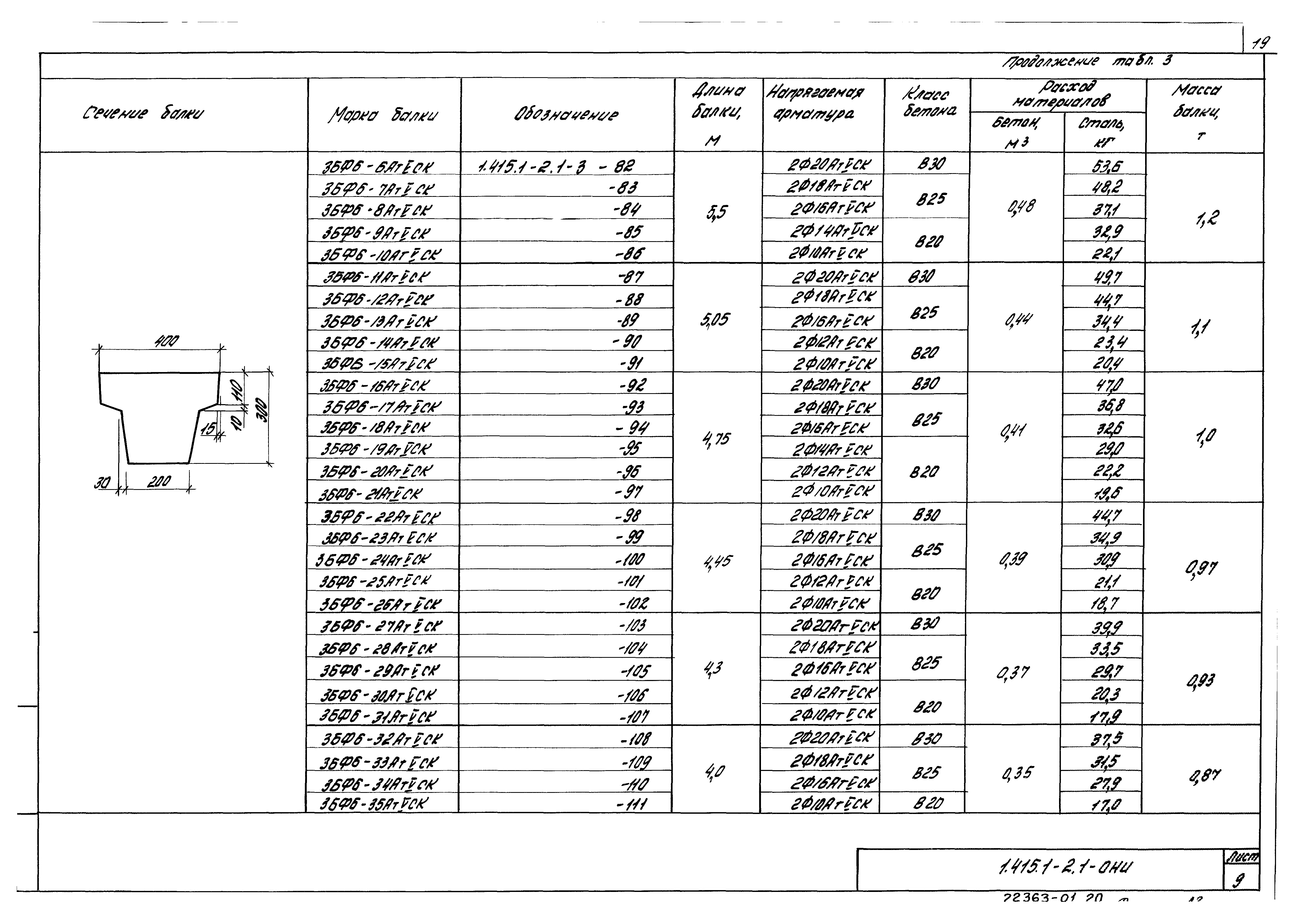

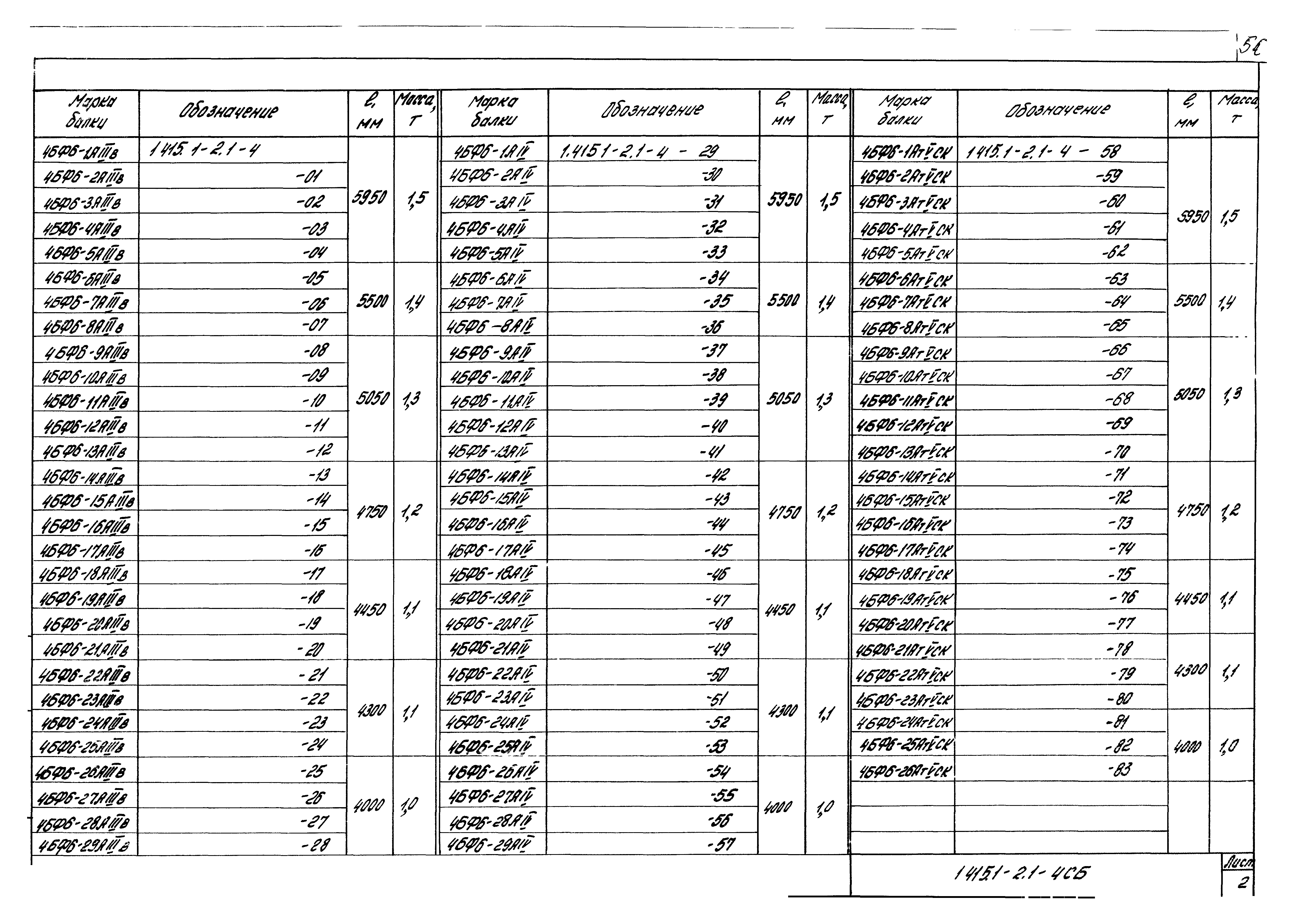

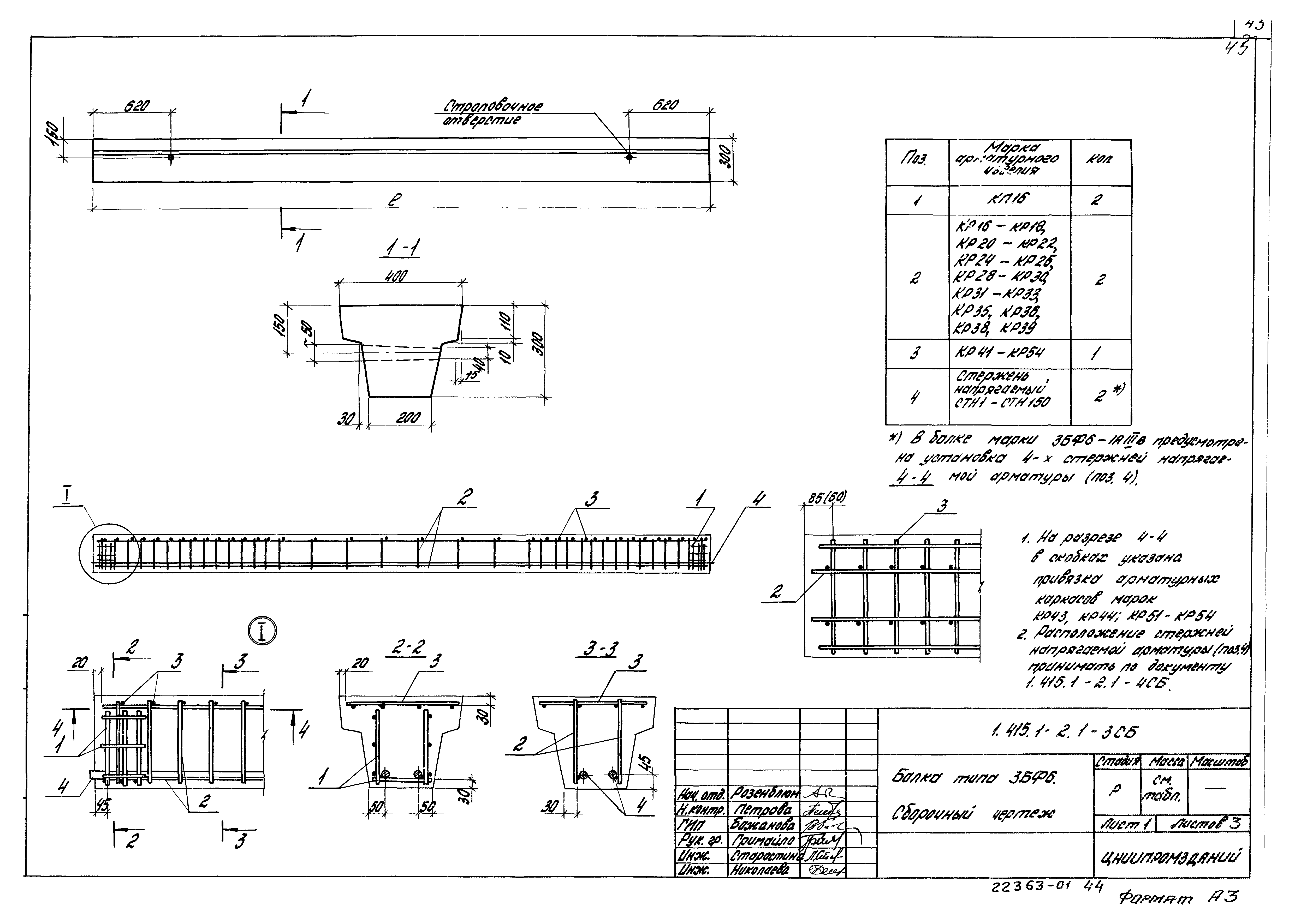

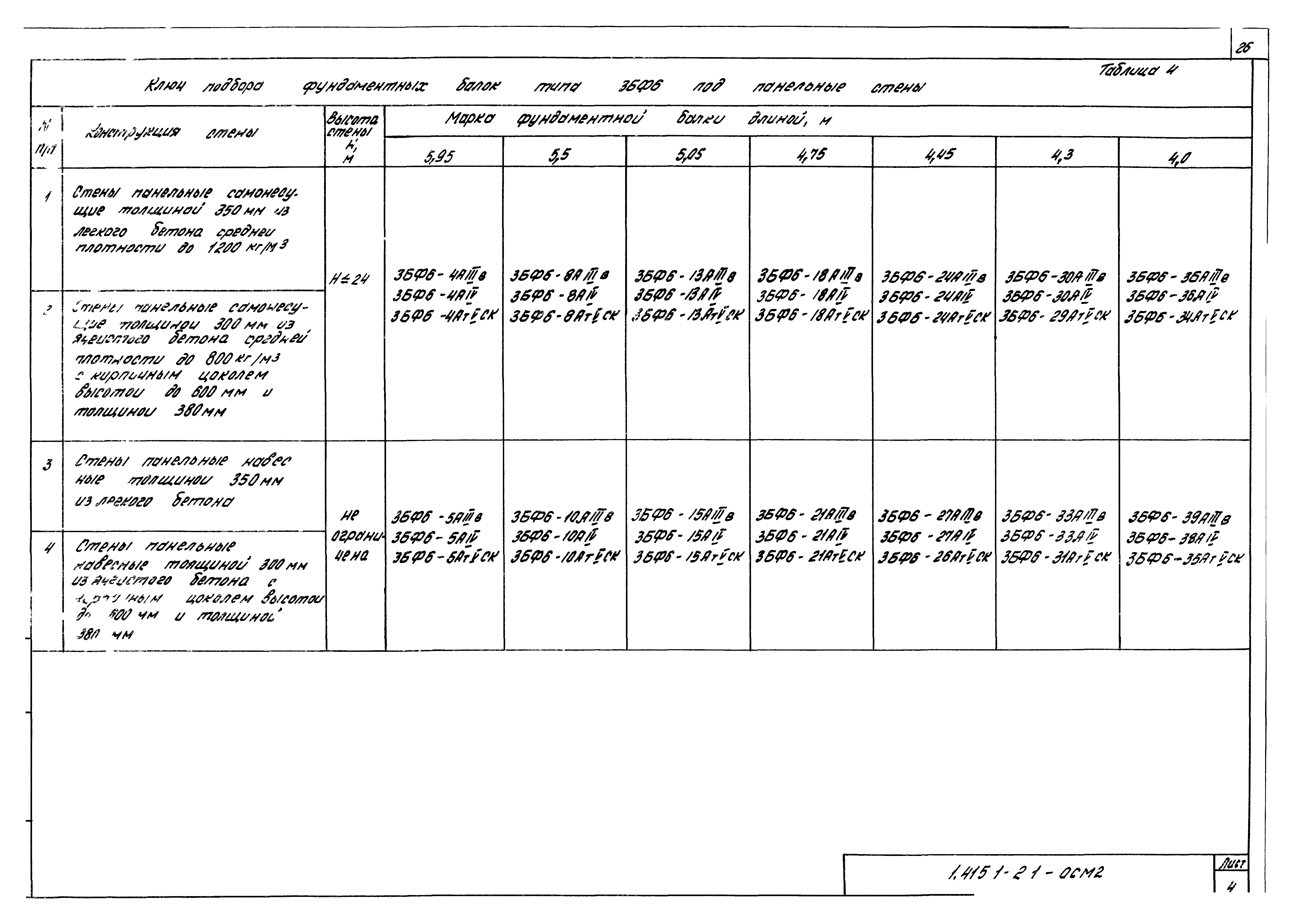

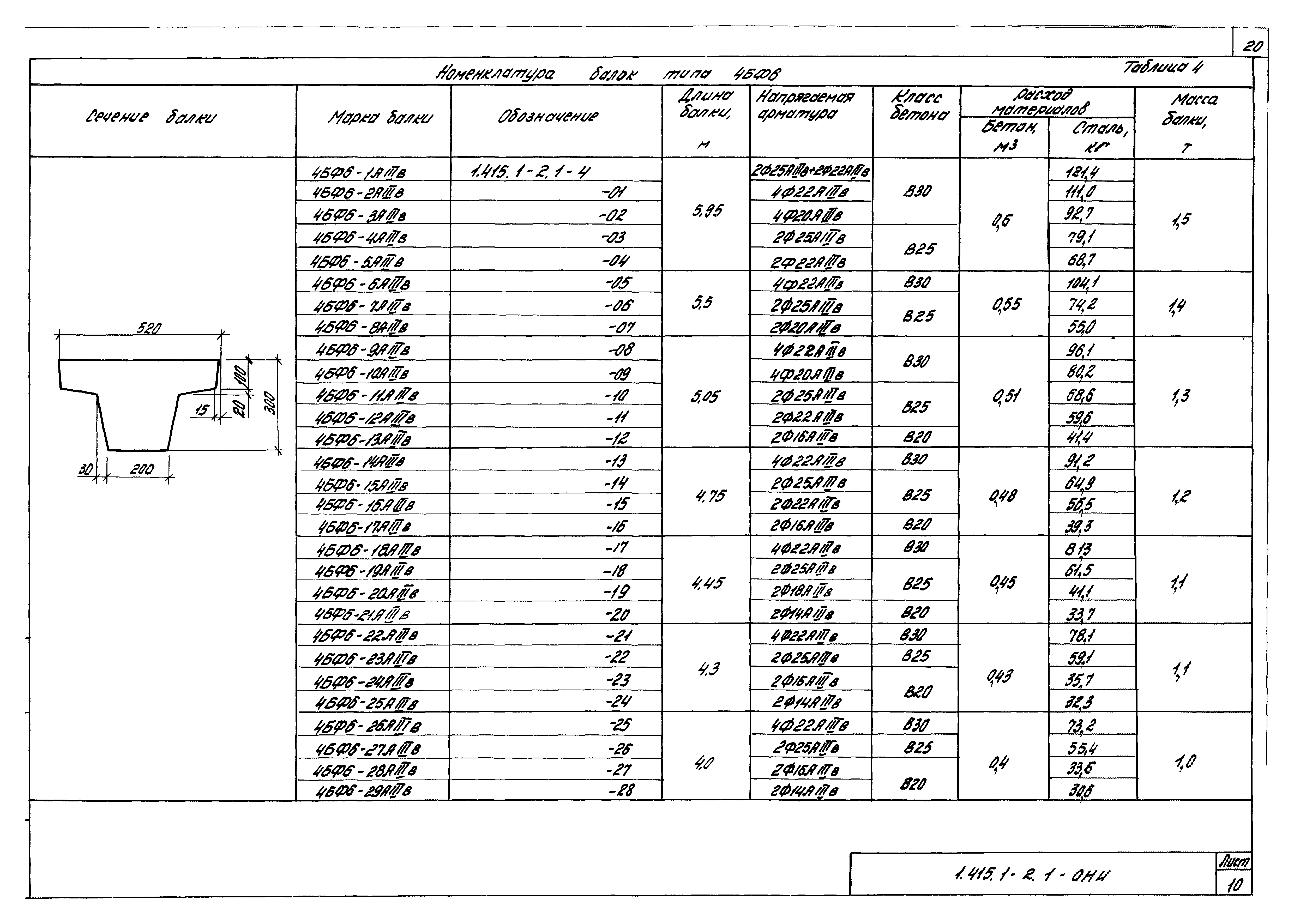

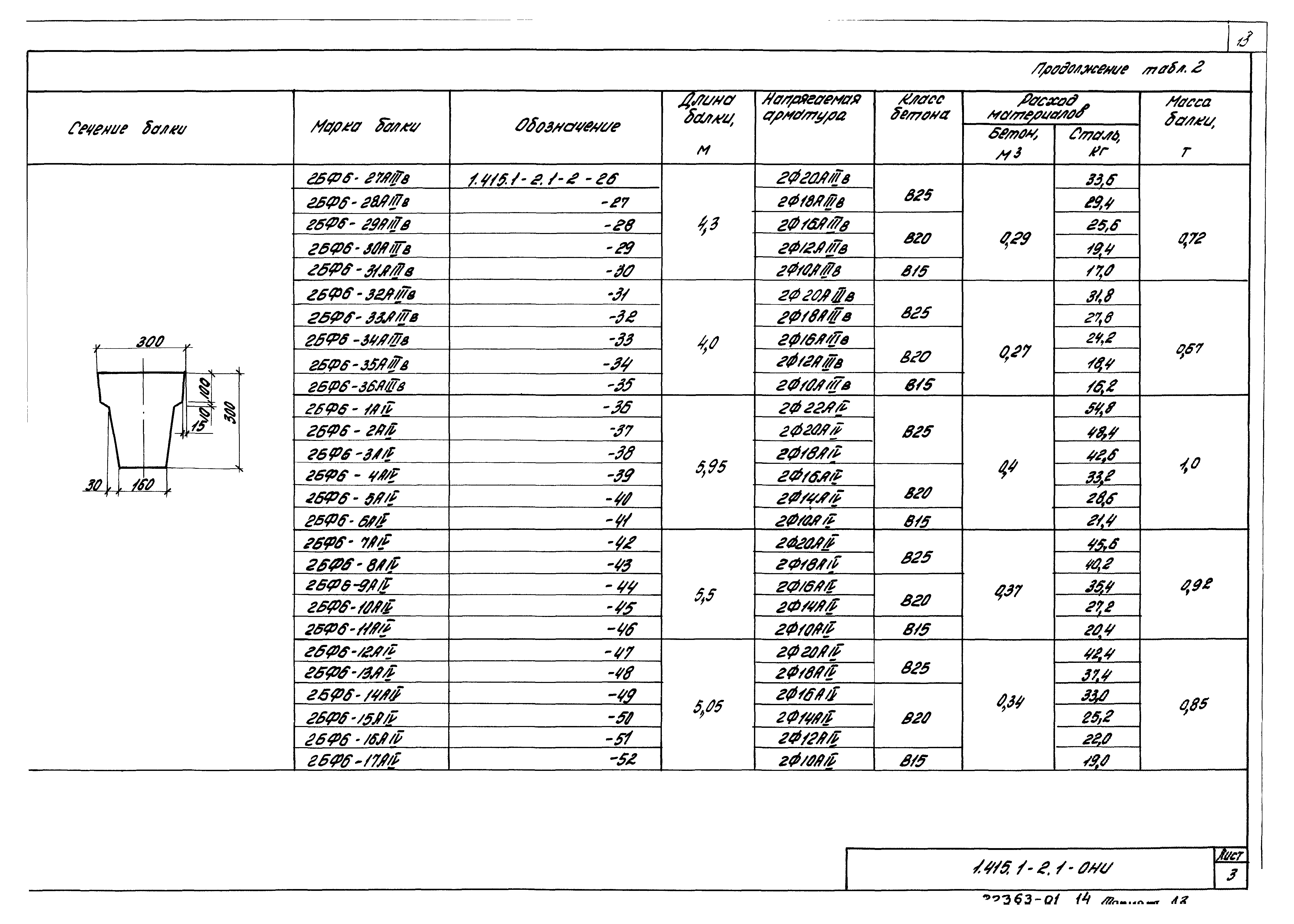

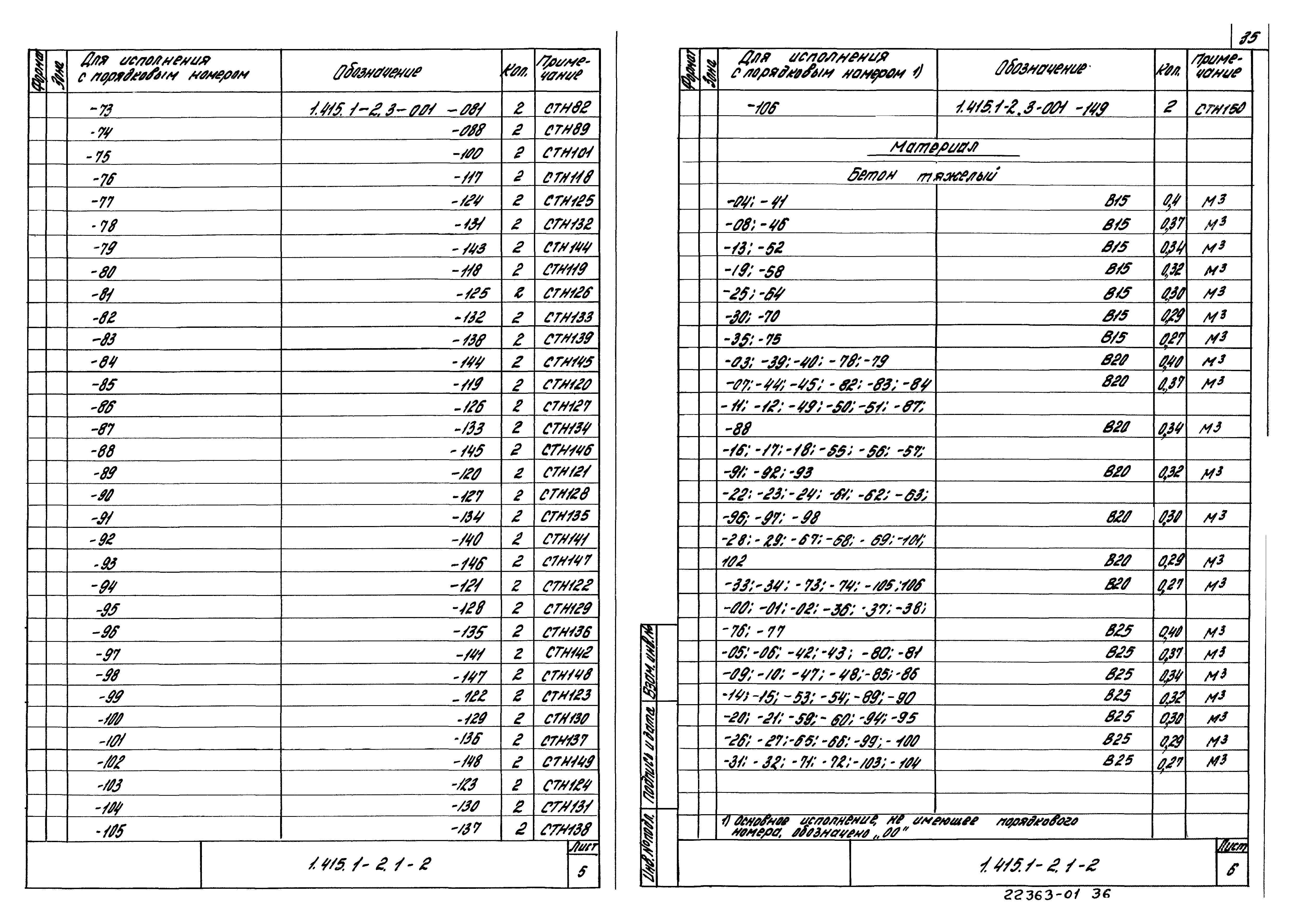

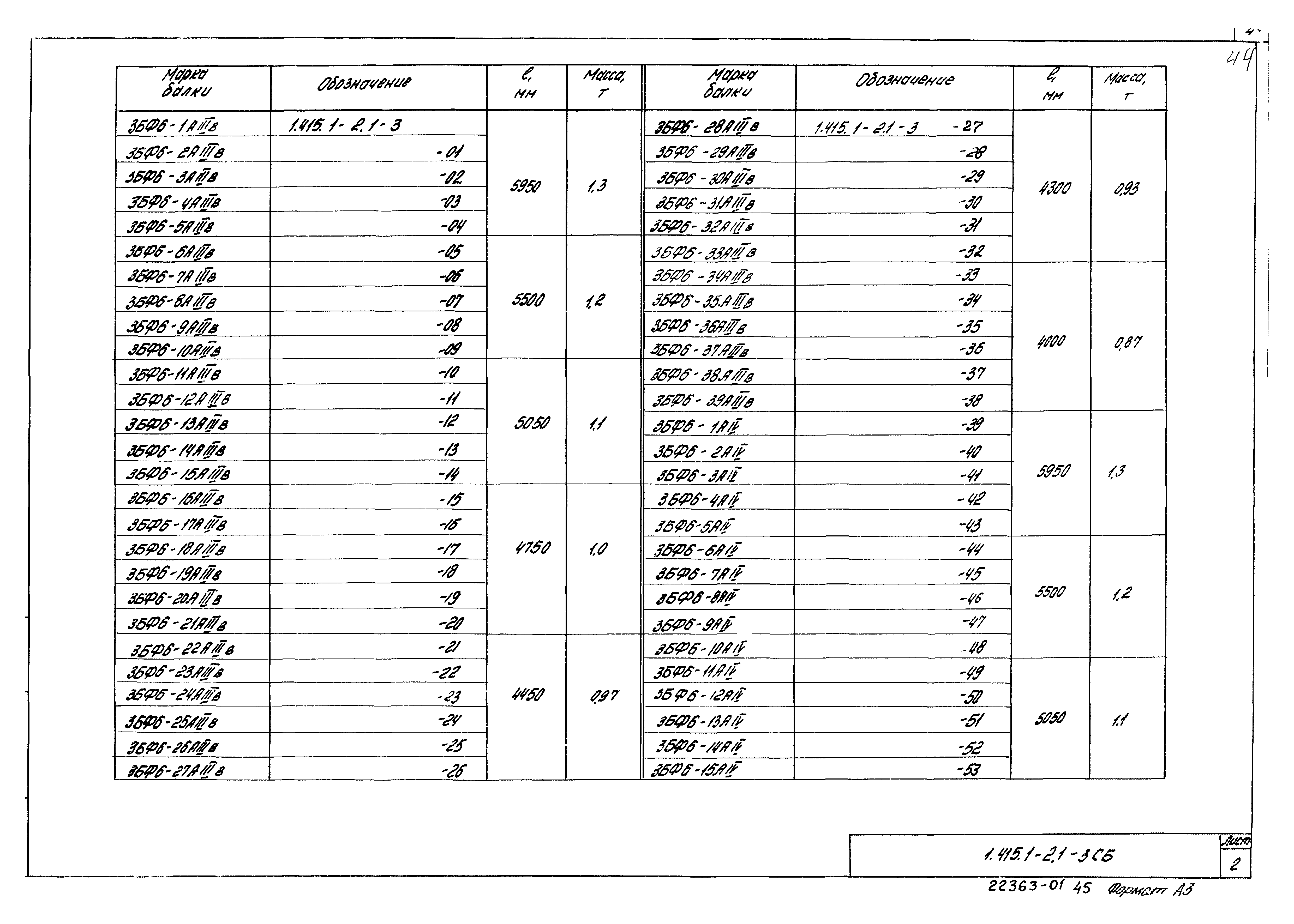

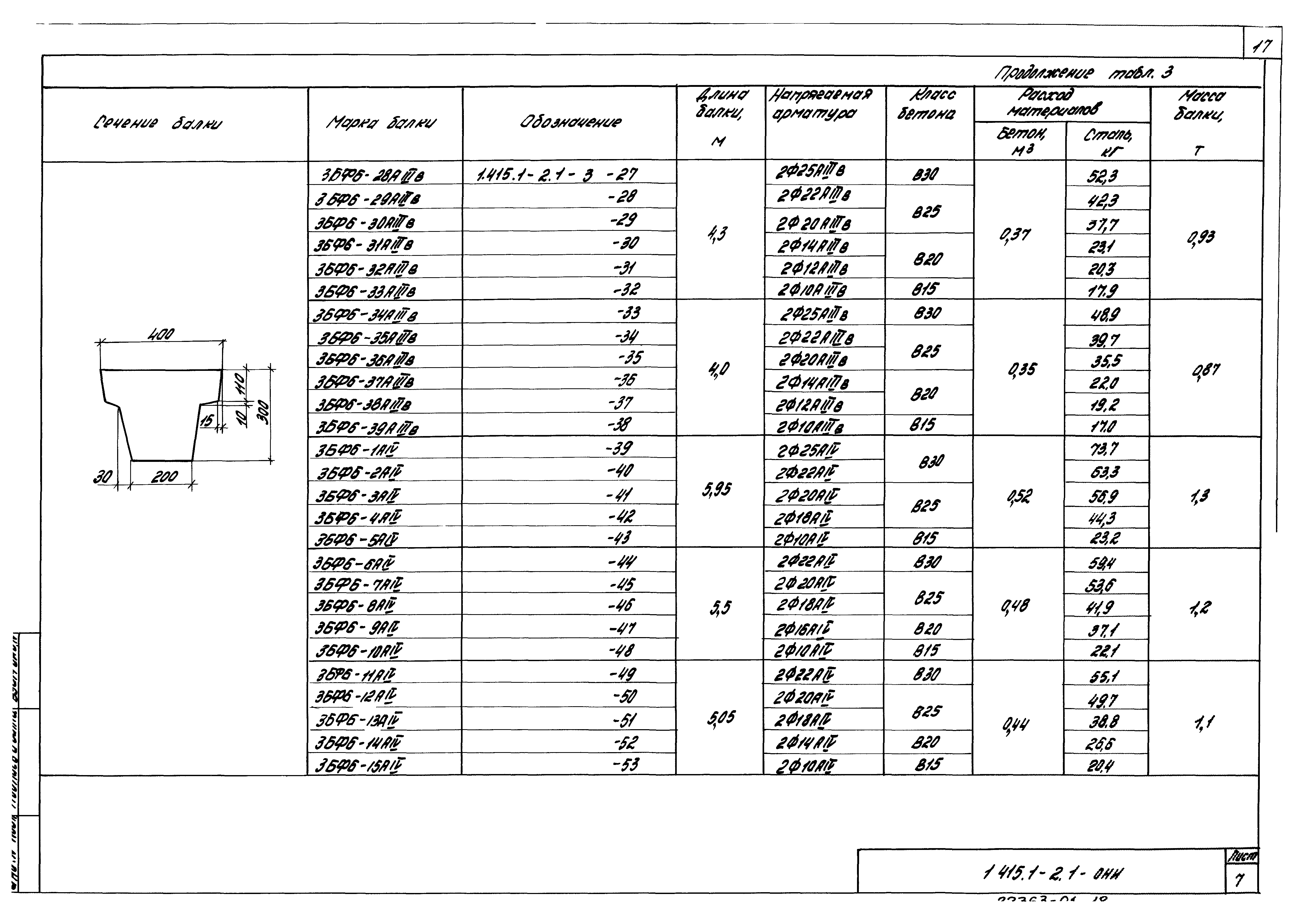

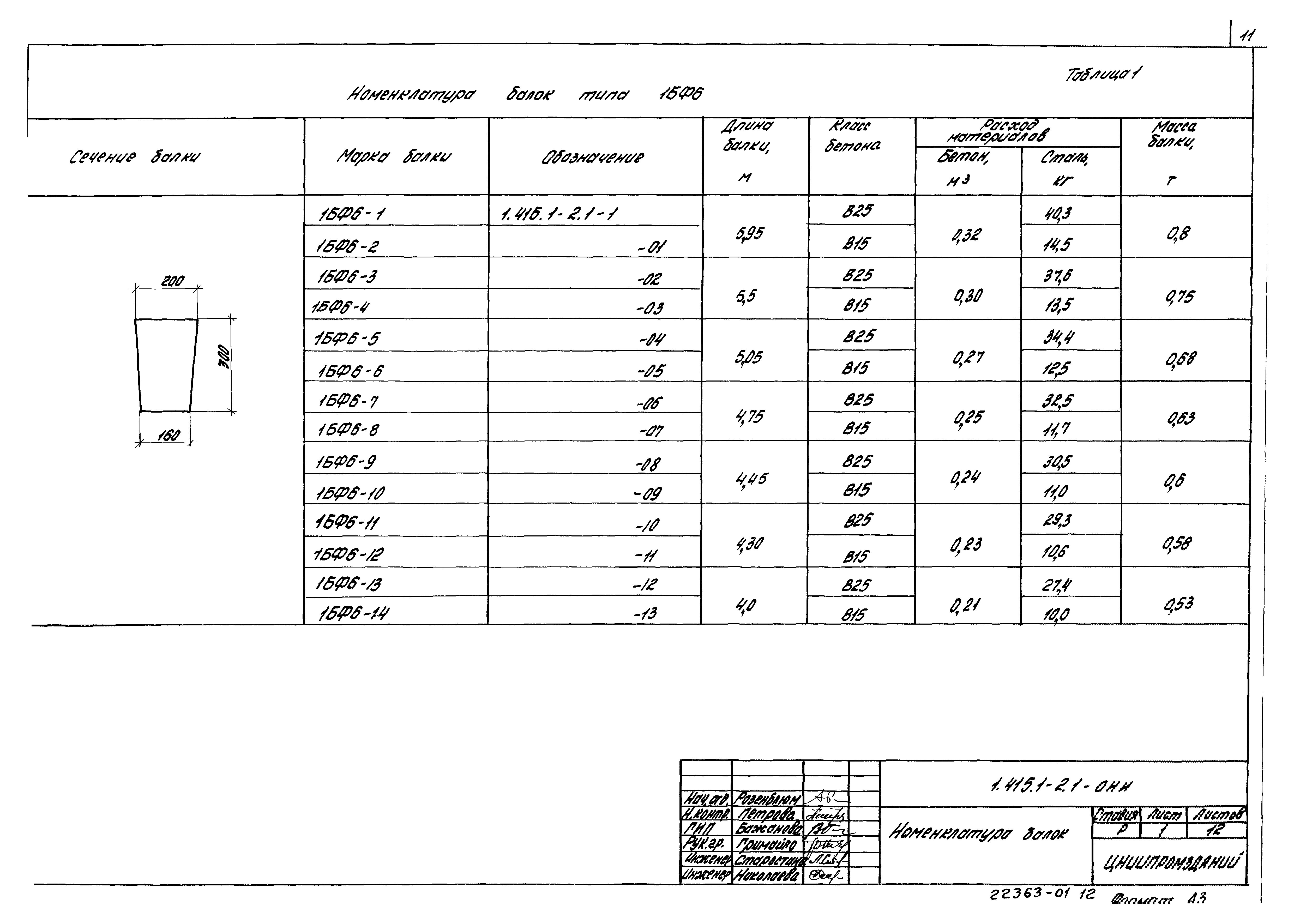

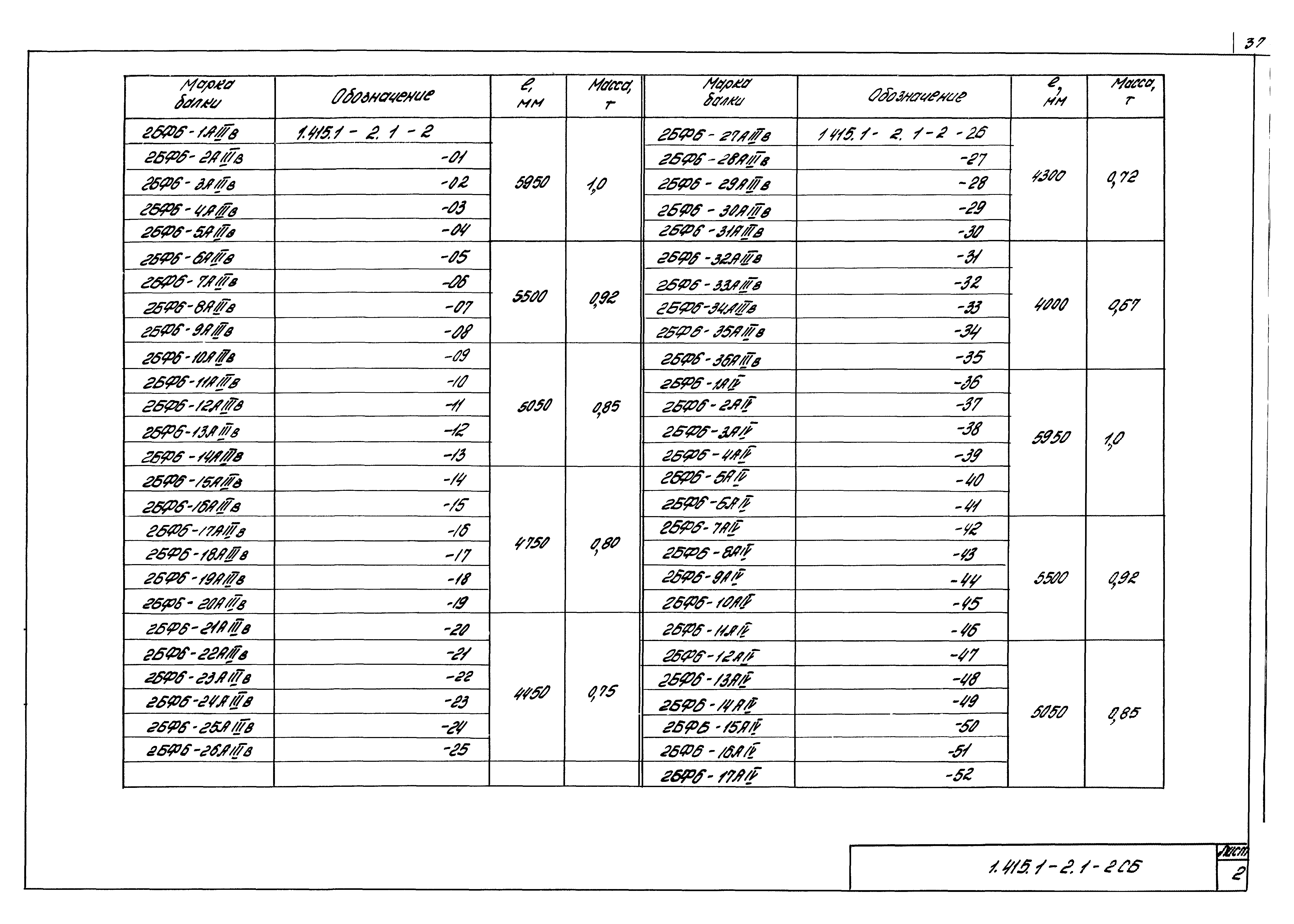

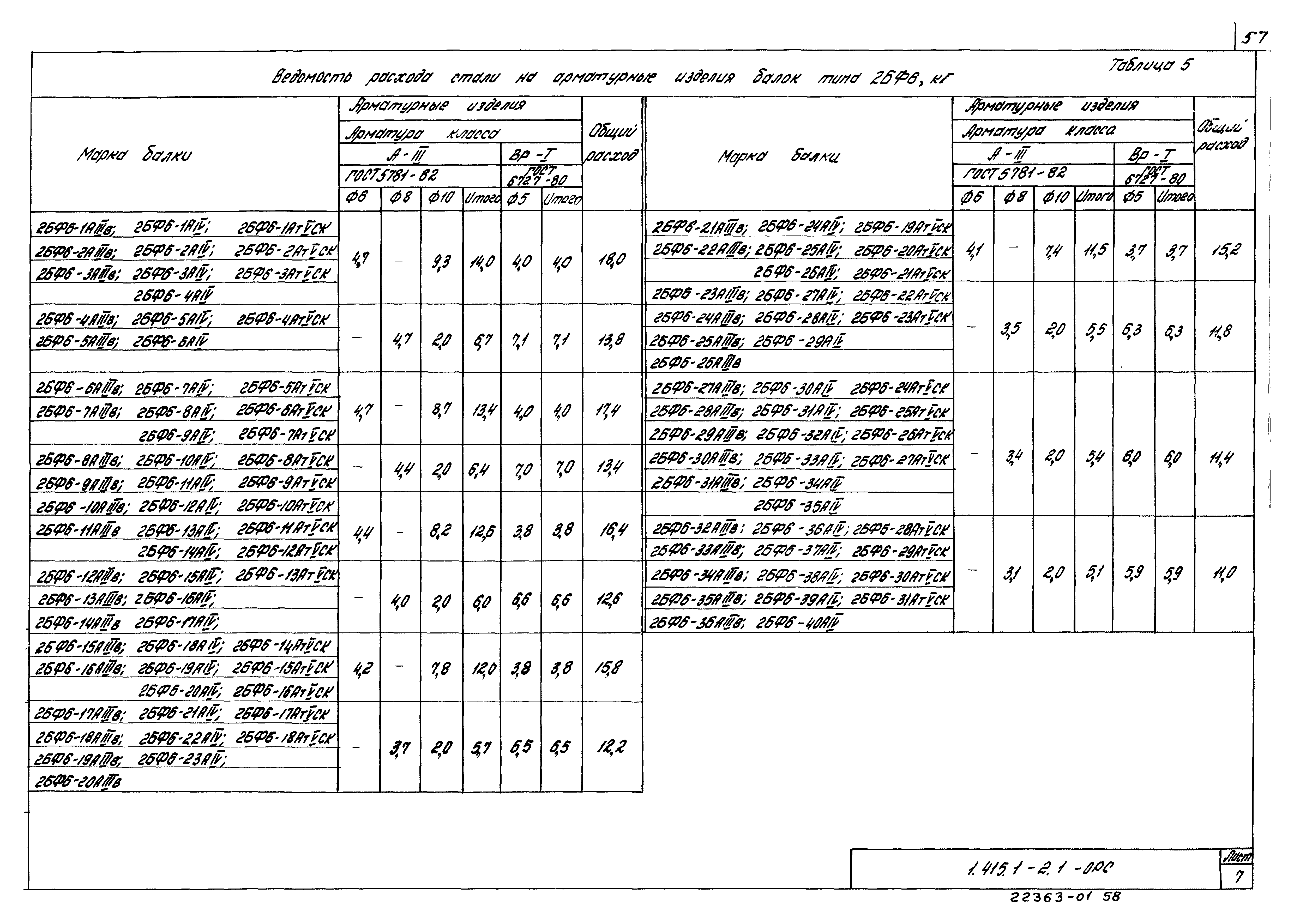

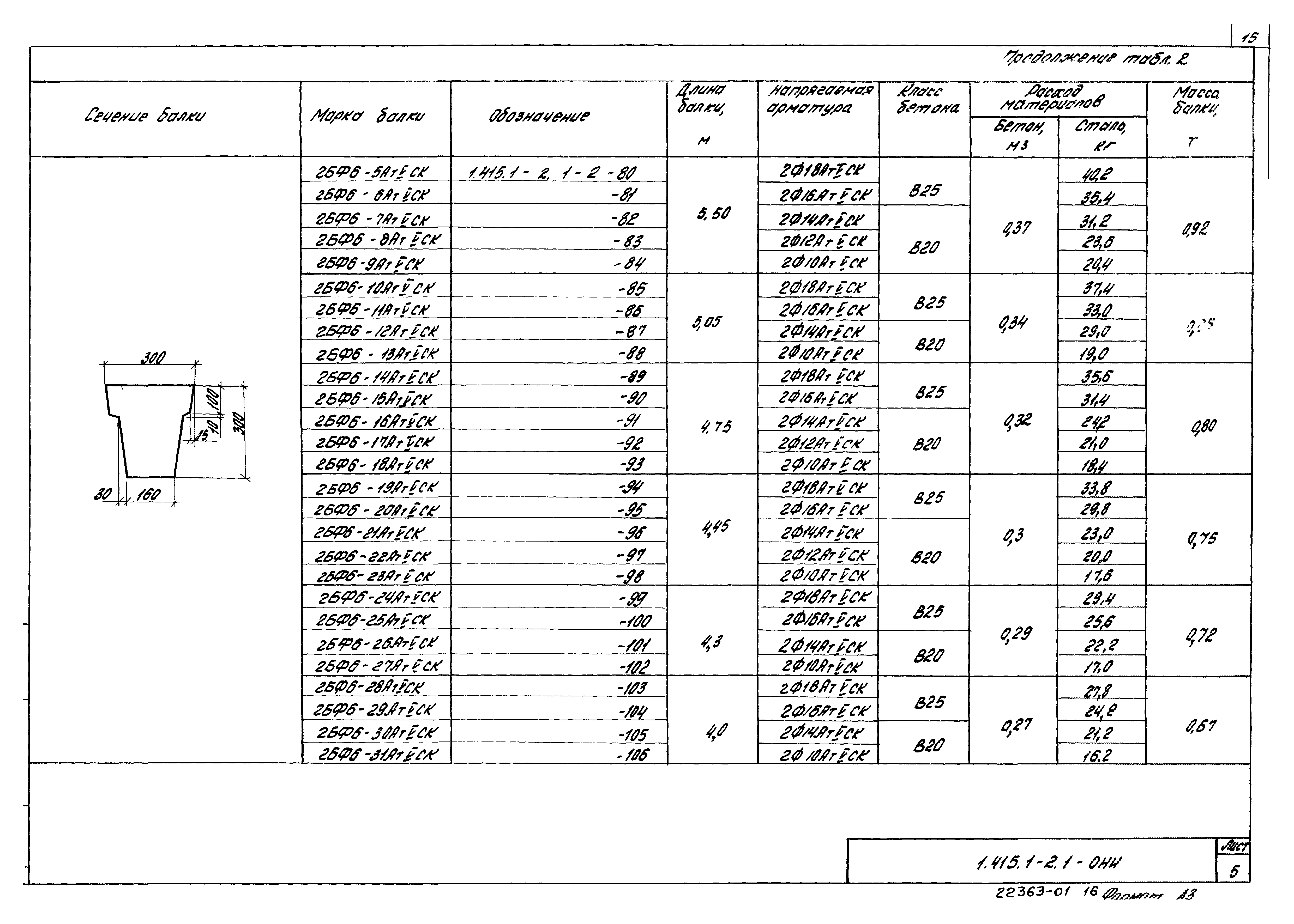

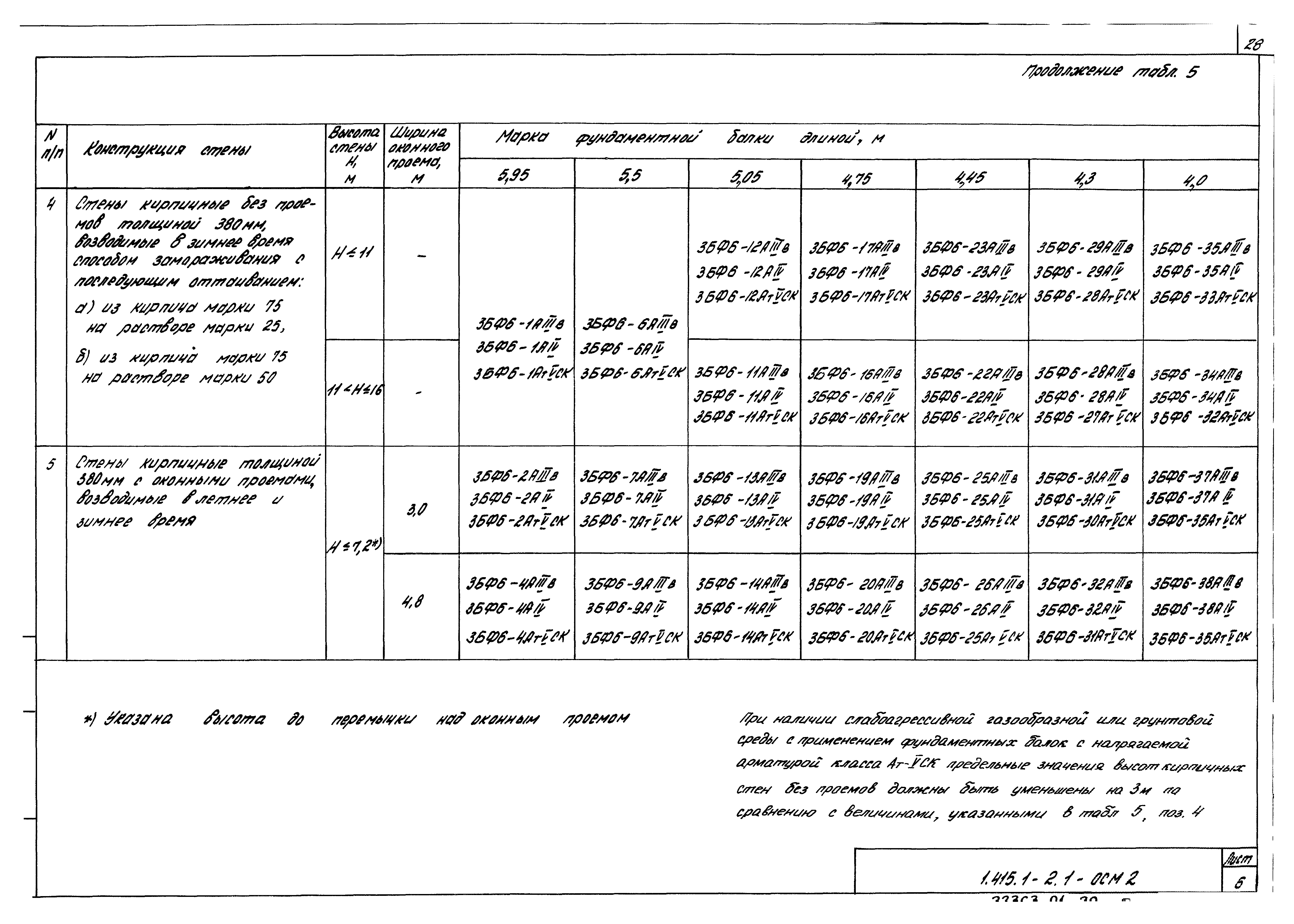

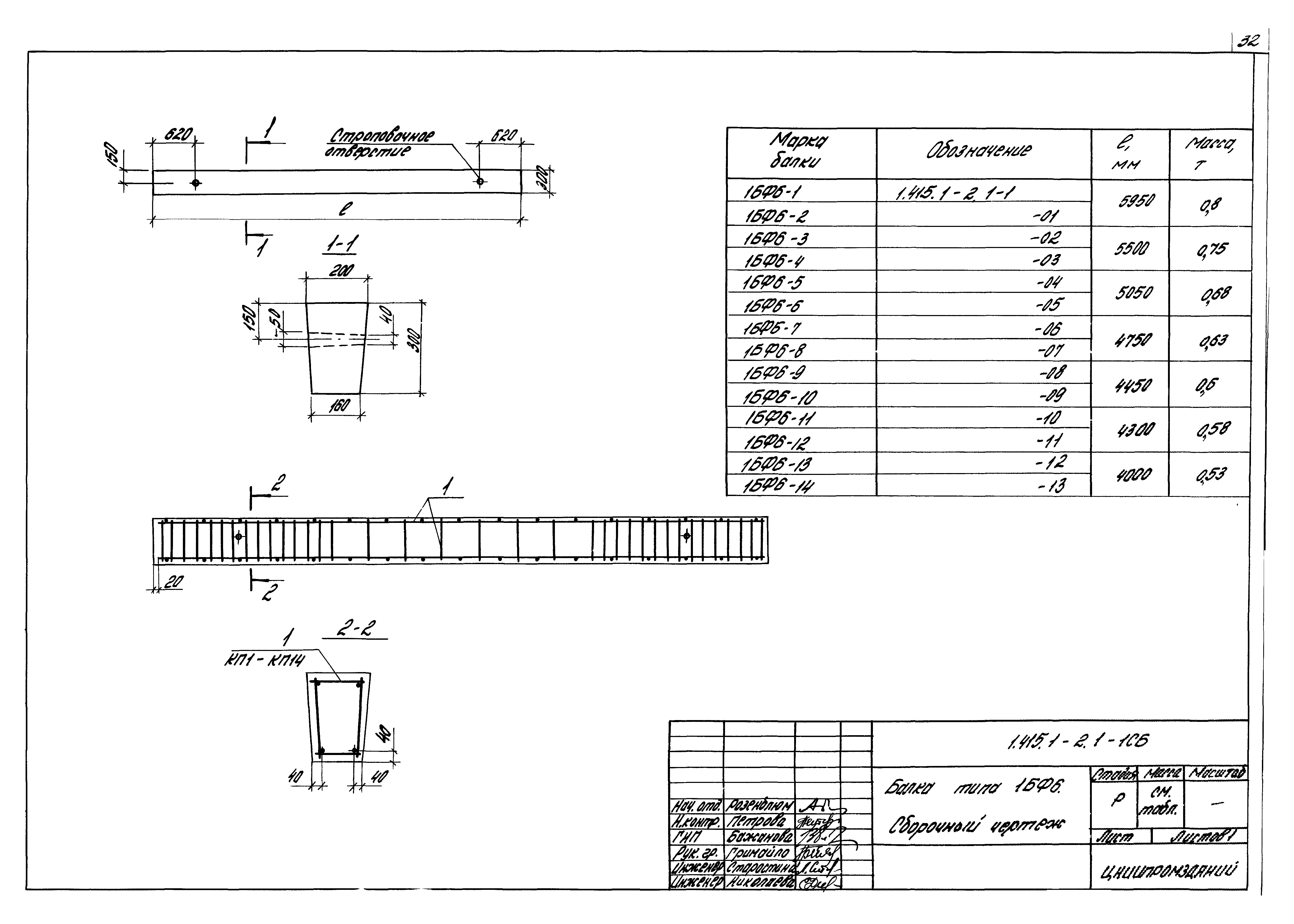

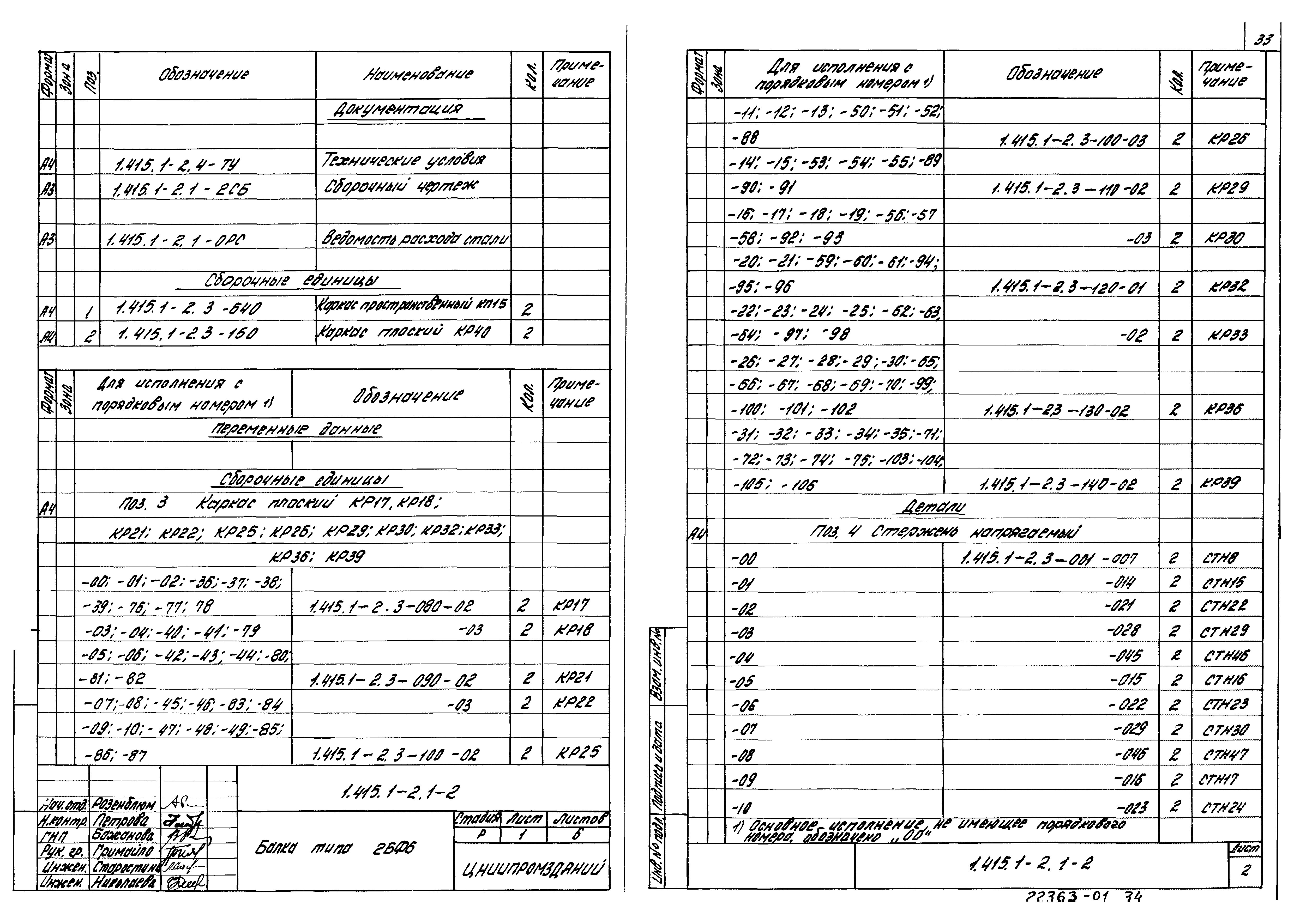

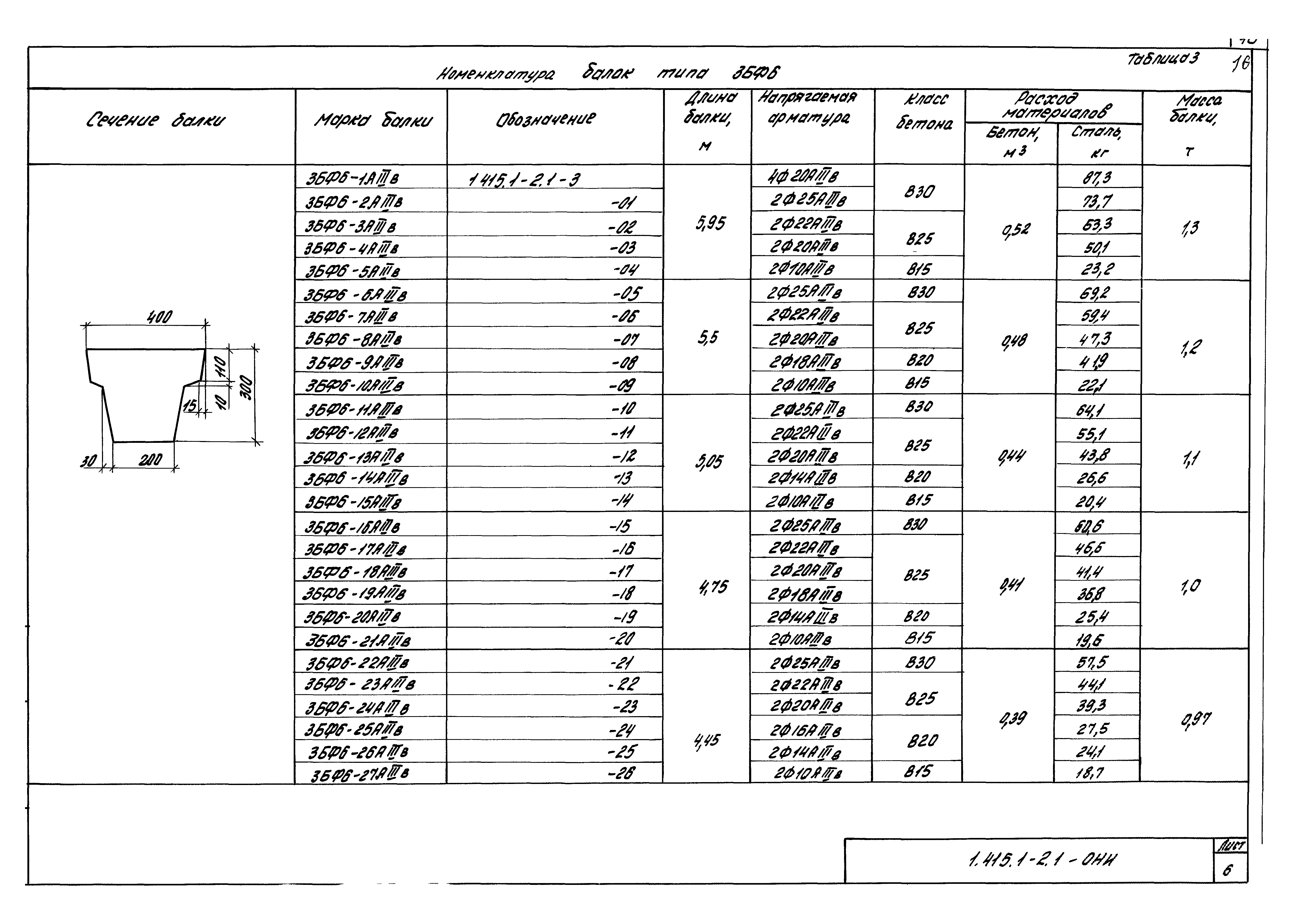

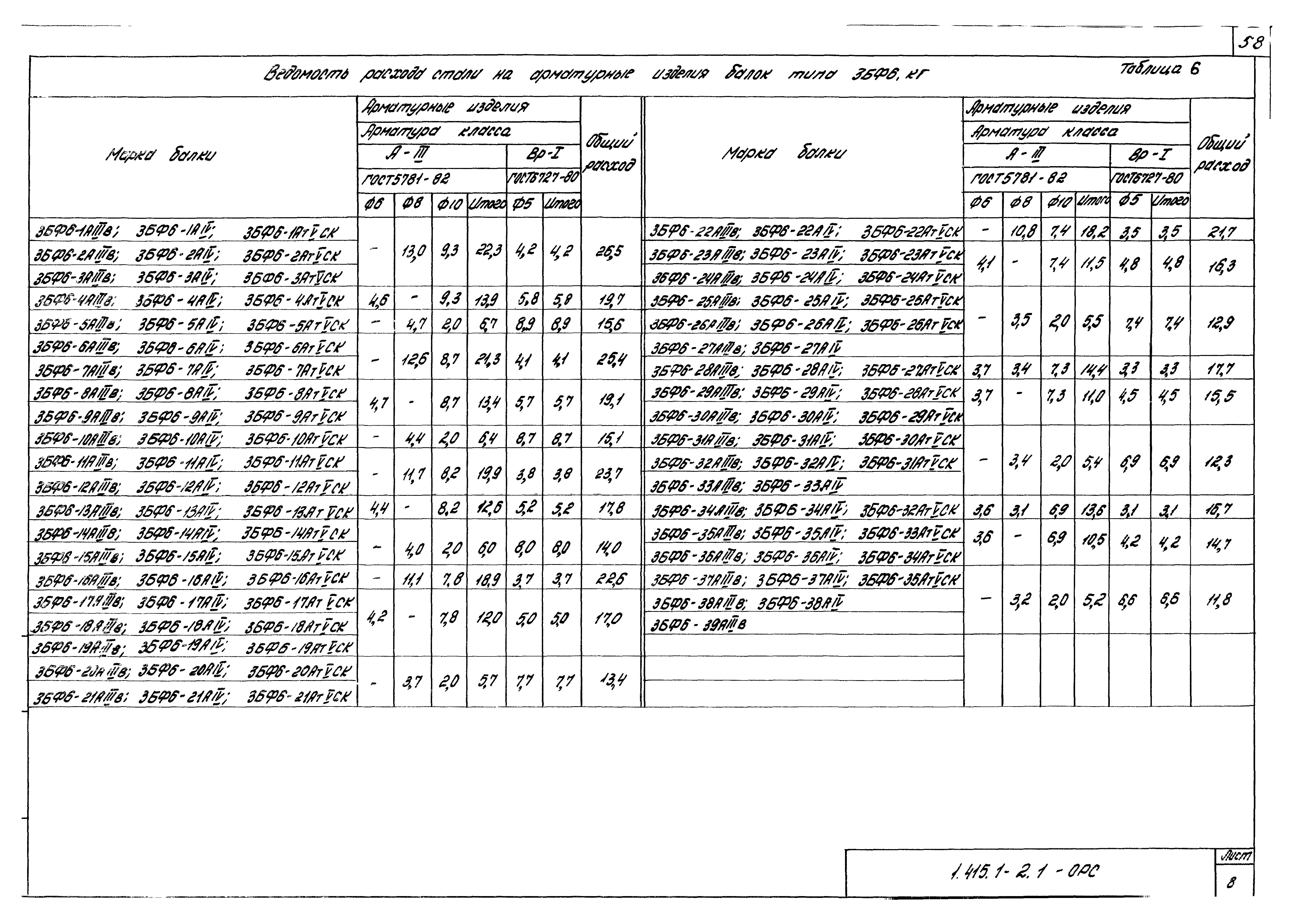

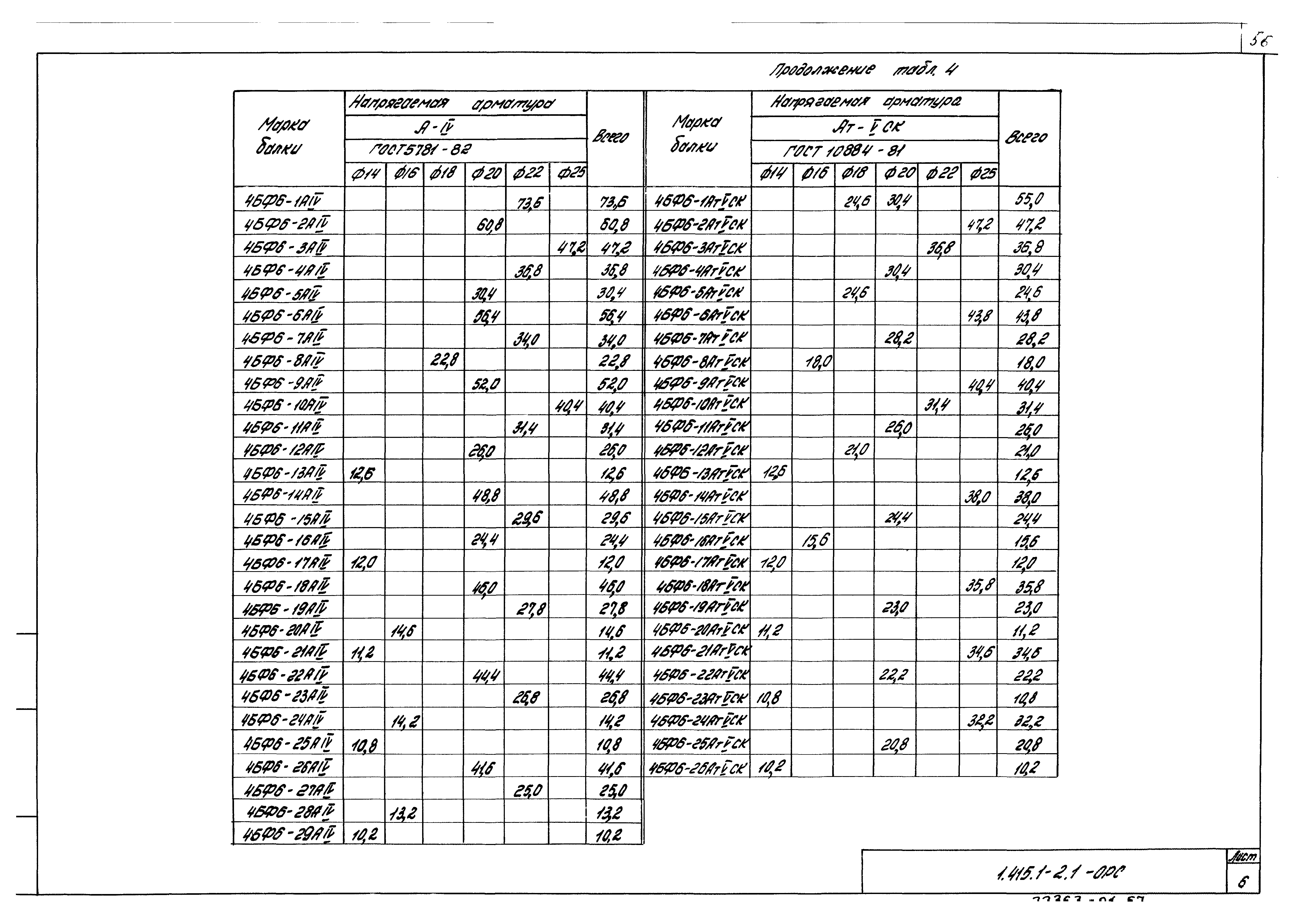

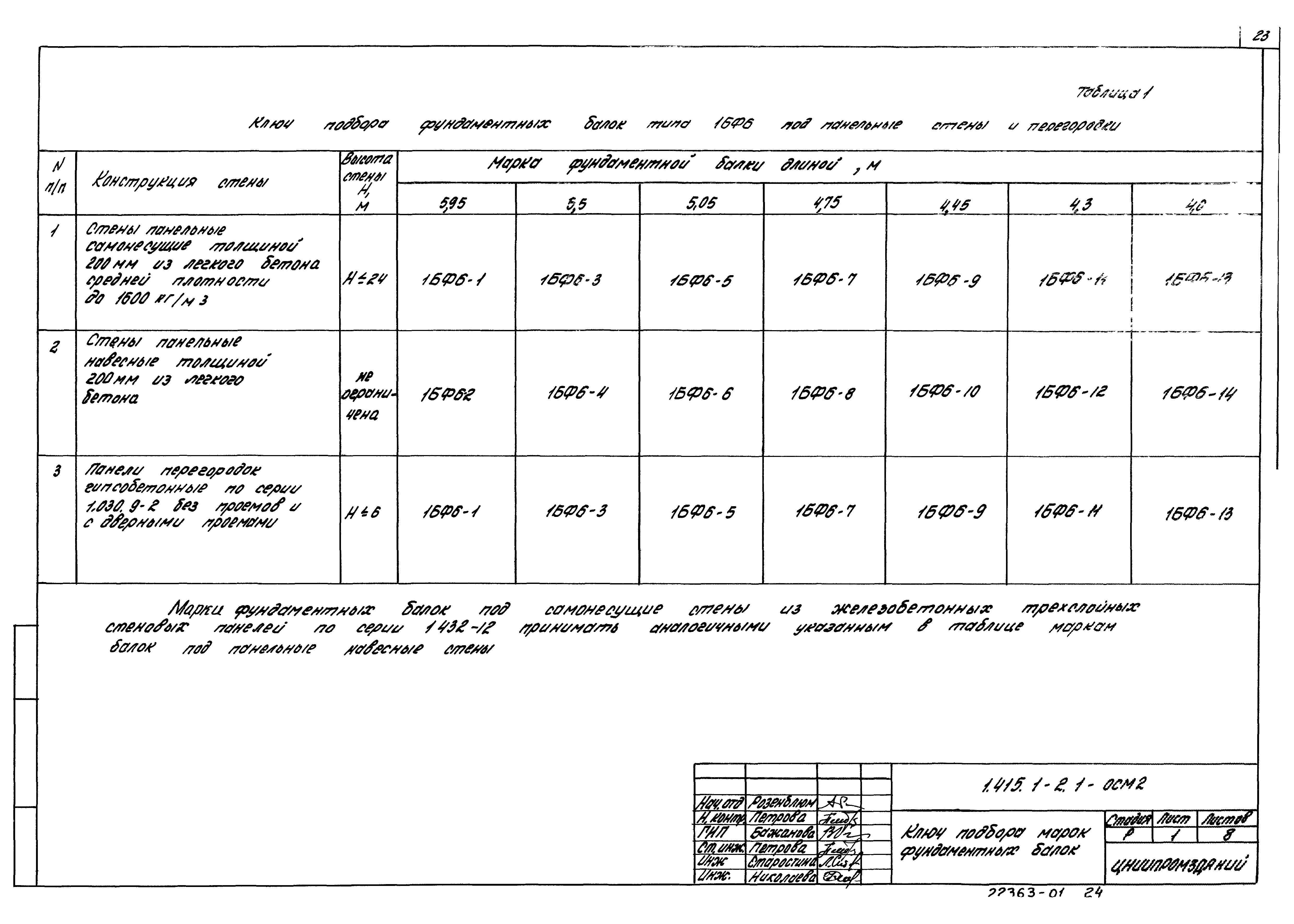

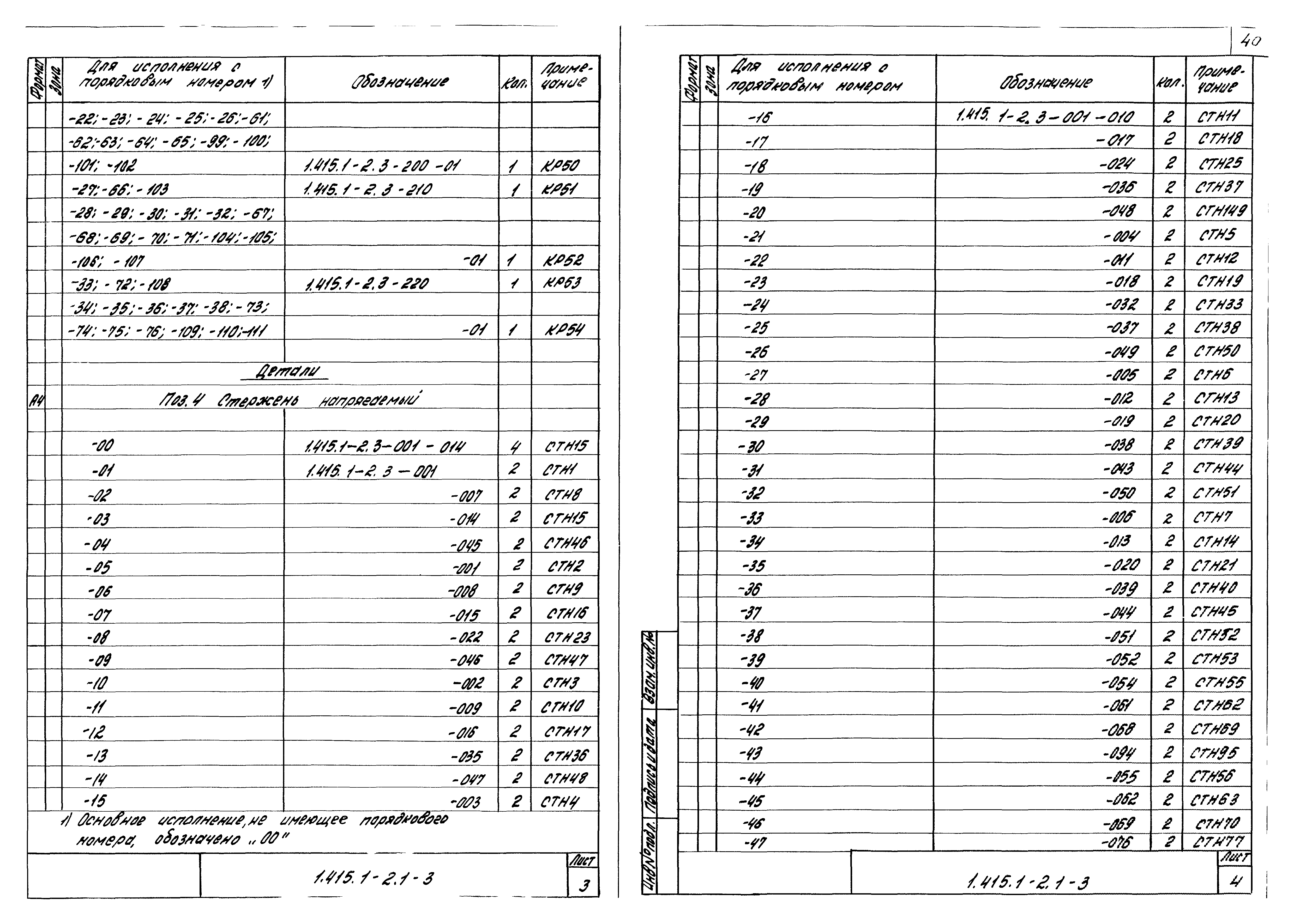

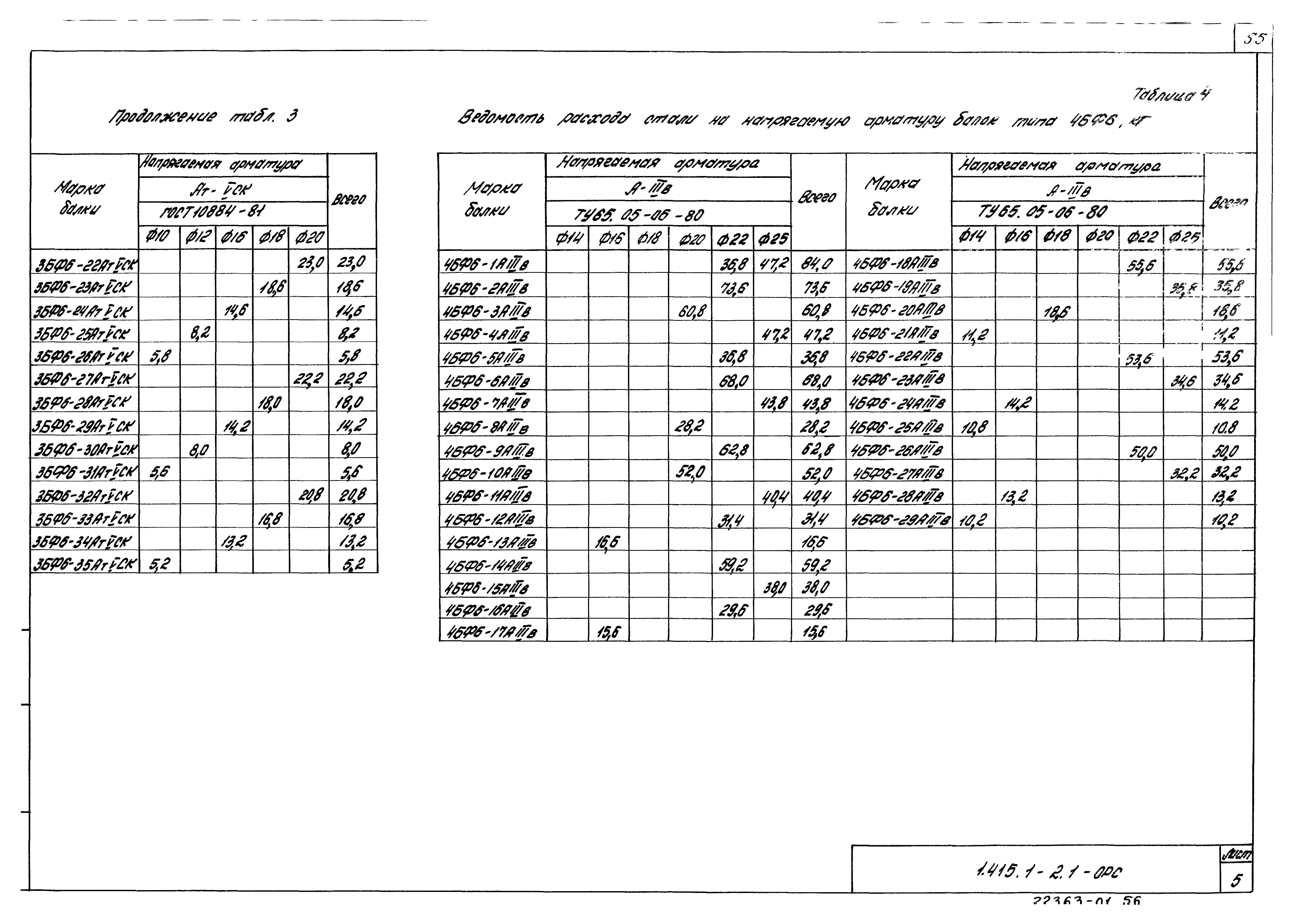

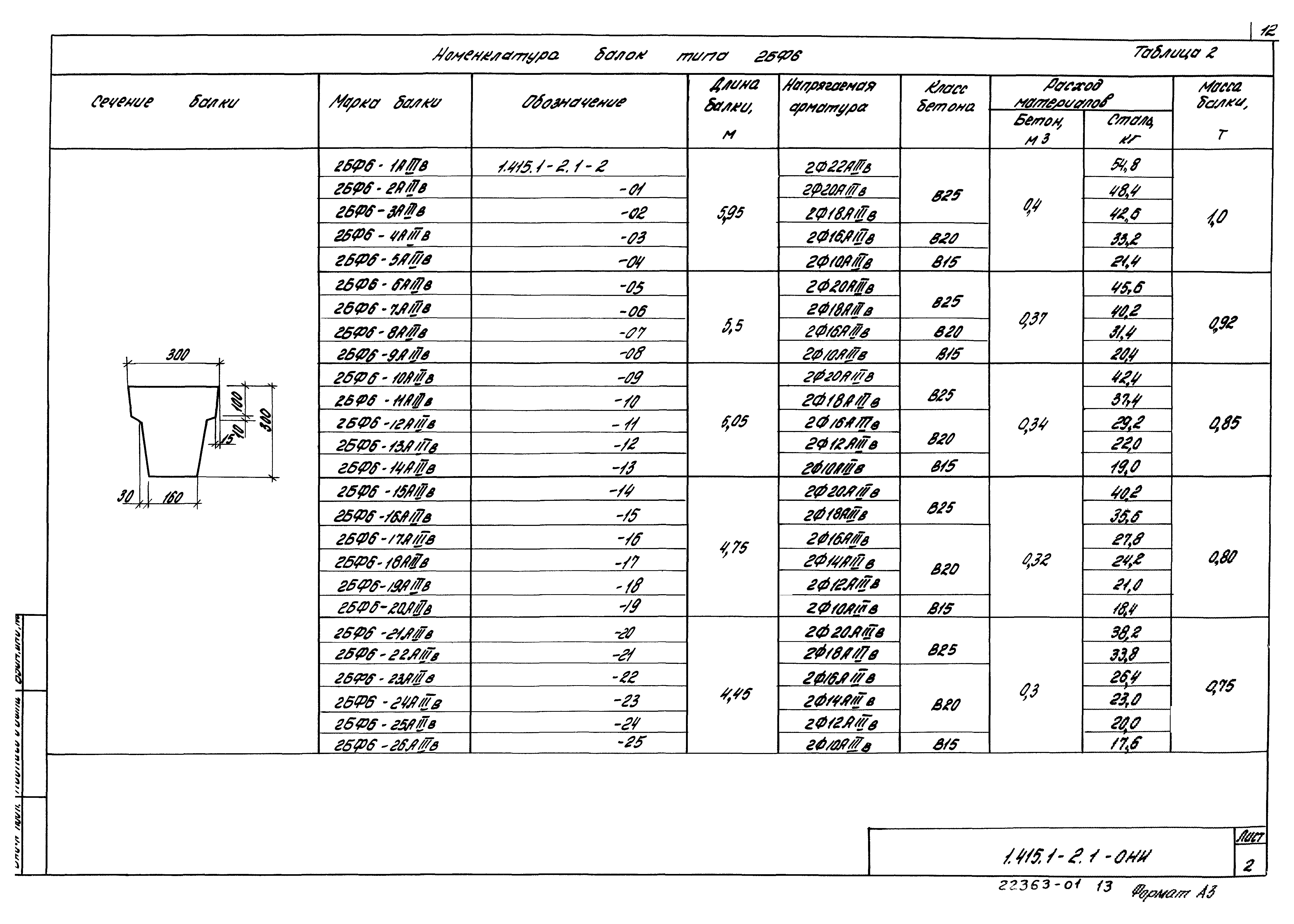

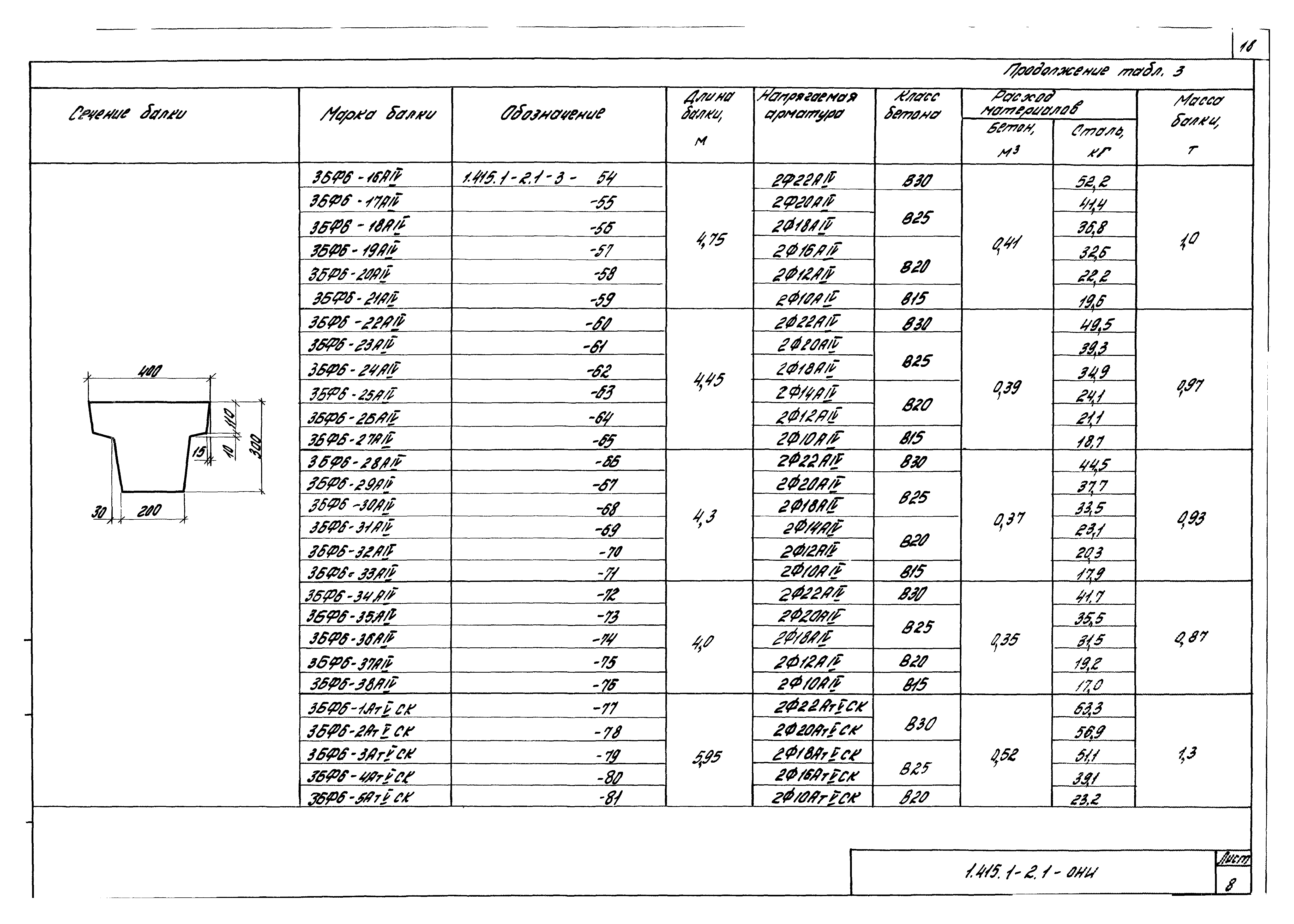

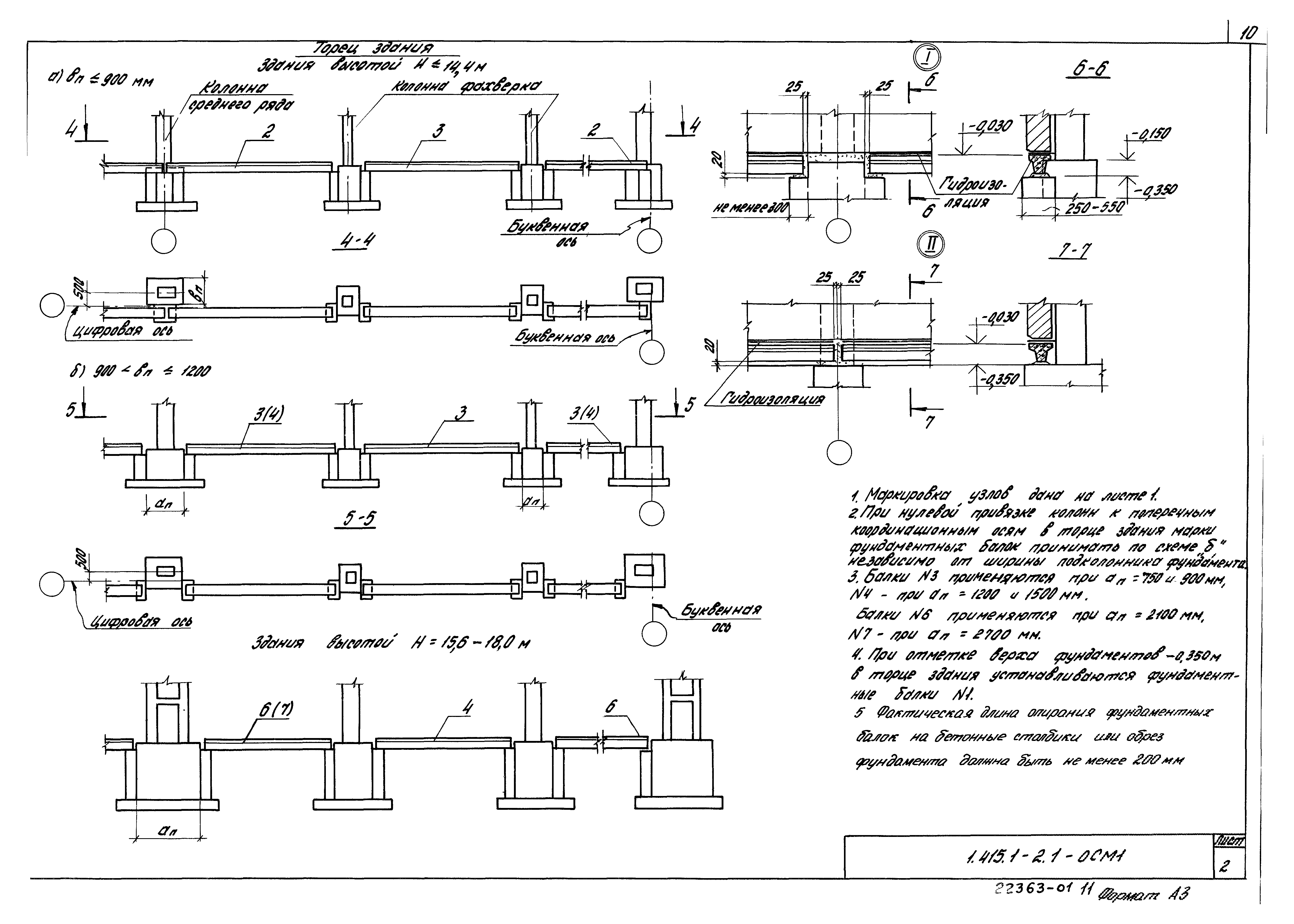

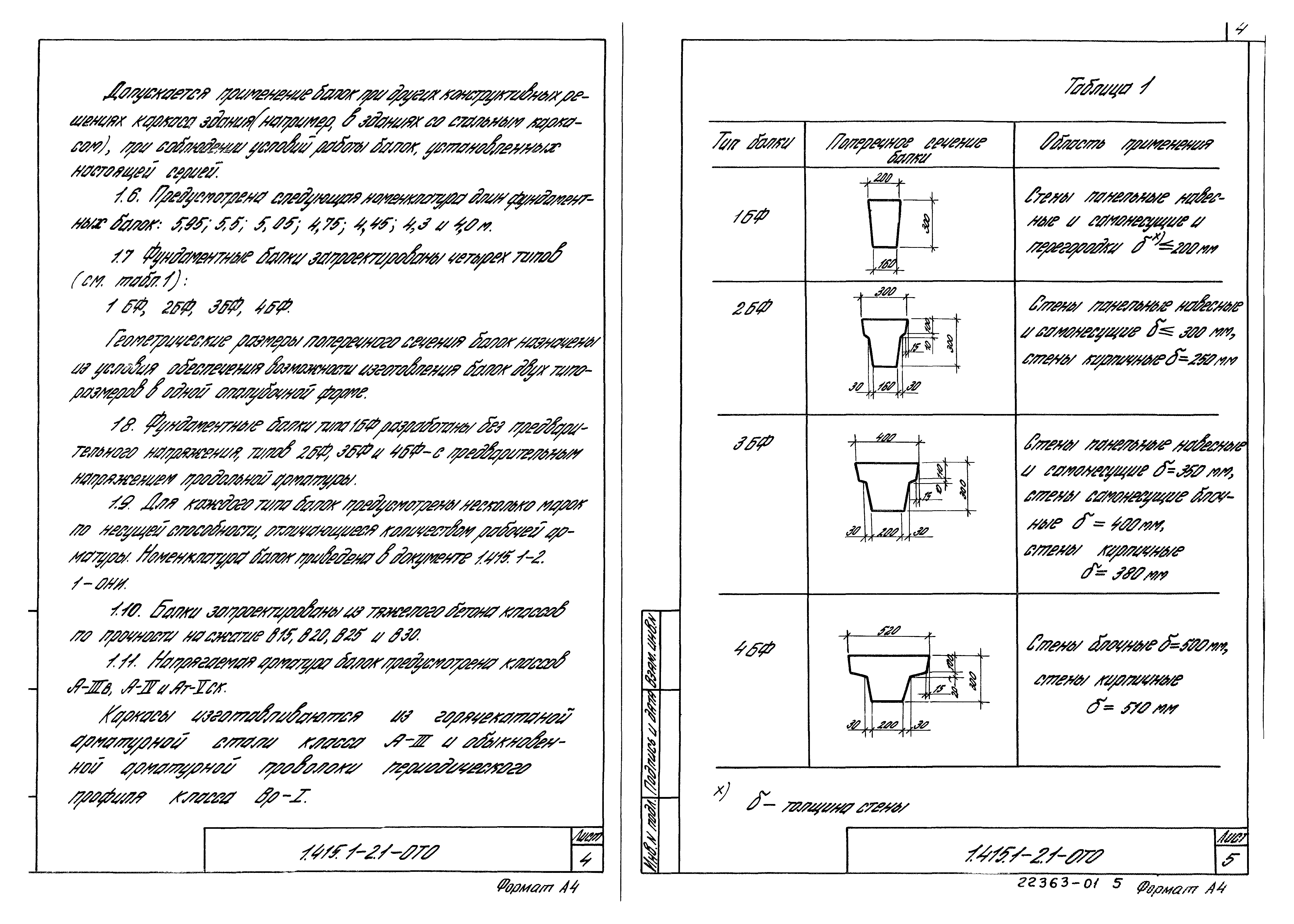

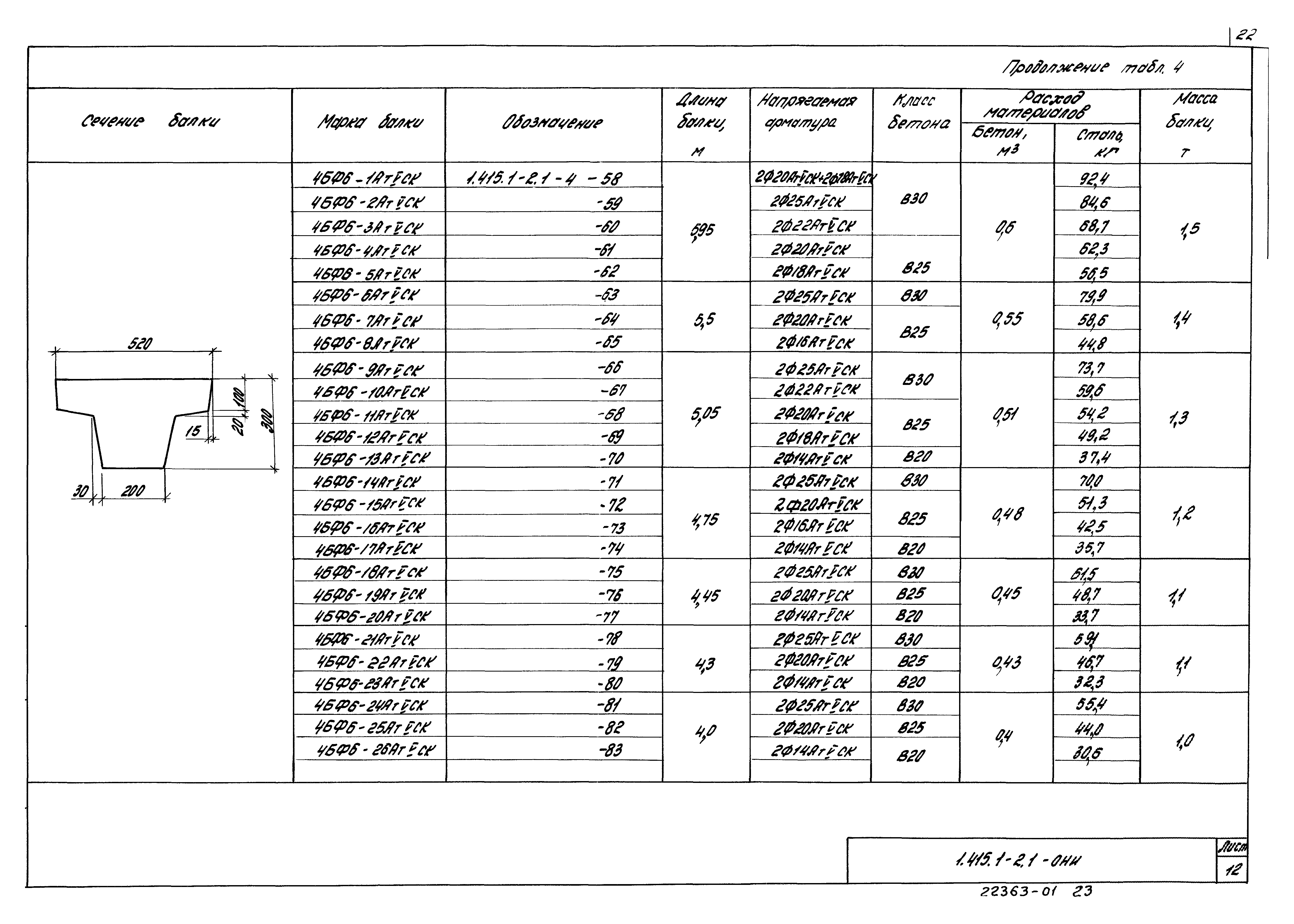

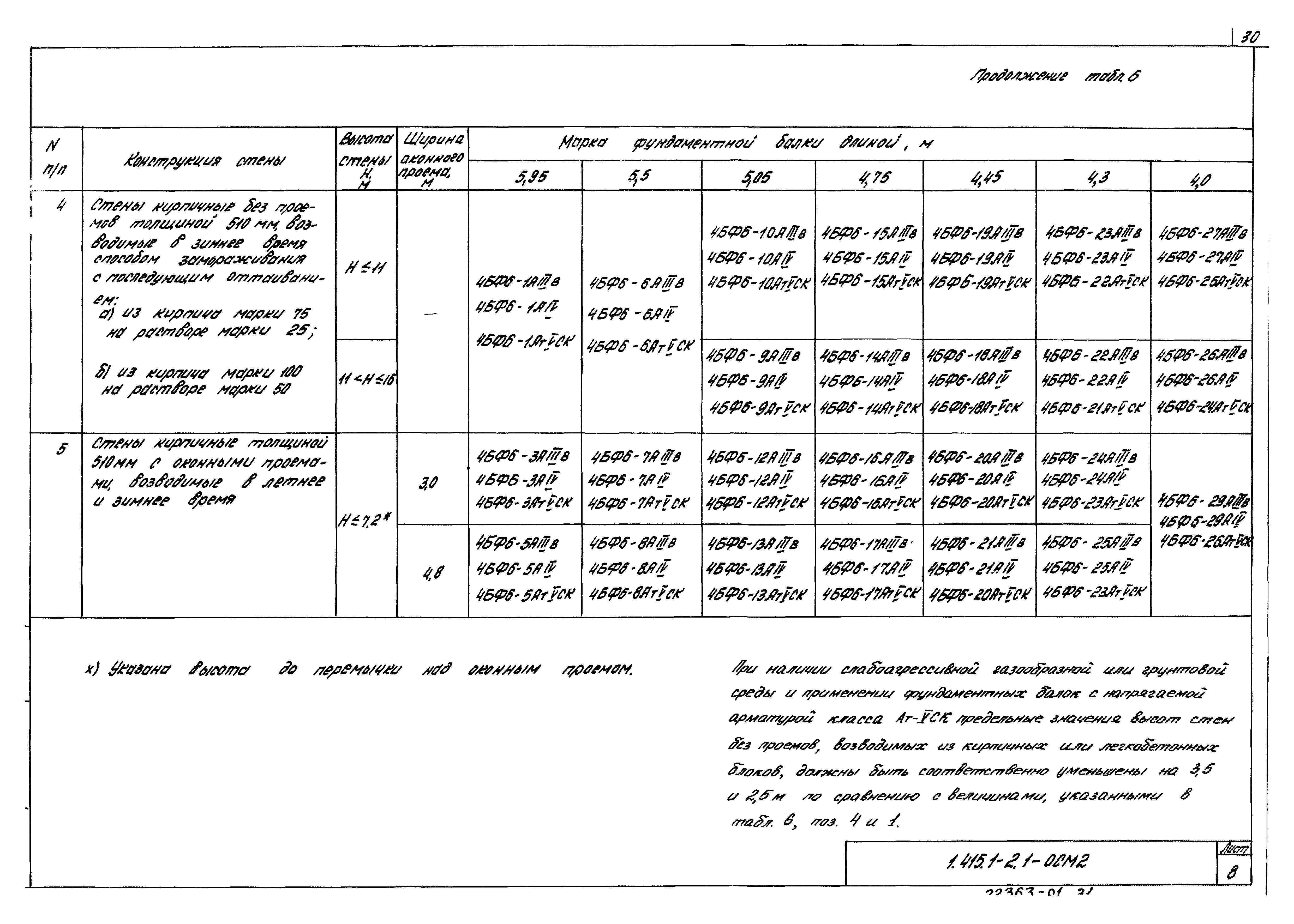

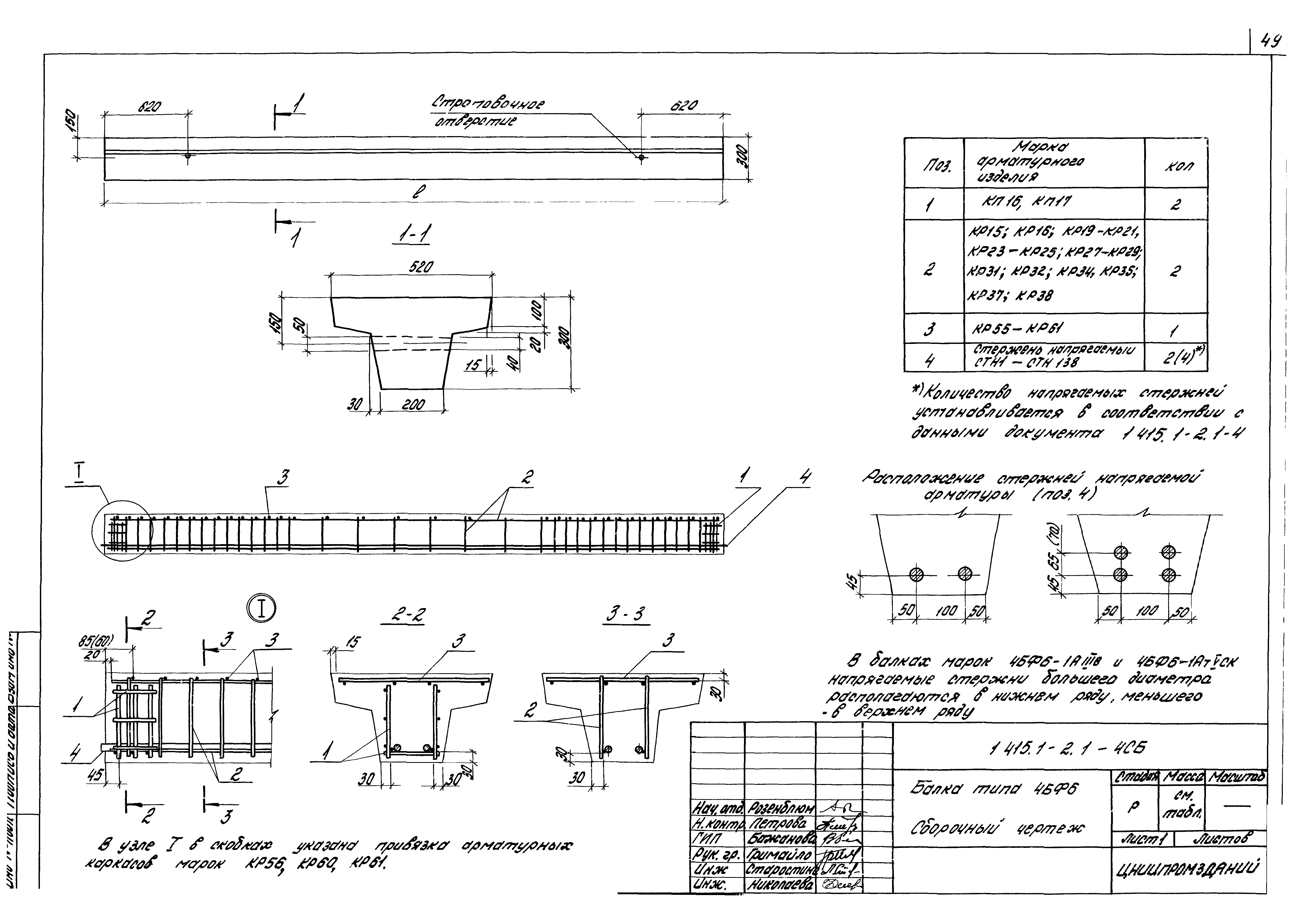

Оглавление:	1.415.1-2.1-0ТО Техническое описание 1.415.1-2.1-0СМ1 Схемы расположения фундаментных балок (примеры) 1.415.1-2.1-0НИ Номенклатура балок 1.415.1-2.1-0СМ2 Ключ подбора марок фундаментных балок 1.415.1-2.1-1 Балка типа 1БФ6 1.415.1-2.1-1СБ Балка типа 1БФ6. Сборочный чертеж 1.415.1-2.1-2 Балка типа 2БФ6 1.415.1-2.1-2СБ Балка типа 2БФ6. Сборочный чертеж 1.415.1-2.1-3 Балка типа 3БФ6 1.415.1-2.1-3СБ Балка типа 3БФ6. Сборочный чертеж 1.415.1-2.1-4 Балка типа 4БФ6 1.415.1-2.1-4СБ Балка типа 4БФ6. Сборочный чертеж 1.415.1-2.1-0РС Ведомость расхода стали
Разработан:	ЦНИИпромзданий
Утверждён:	14.07.1987 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Фундаментные балки
Заменяет собой:	Серия 1.415-1 «Железобетонные фундаментные балки для стен производственных зданий»
Чем заменён:	Серия 1.015.1-1.95 «Балки фундаментные железобетонные для наружных и внутренних стен зданий промышленных и сельскохозяйственных предприятий»
Нормативные ссылки:	СНиП II-7-81* «Строительство в сейсмических районах» СНиП II-22-81* «Каменные и армокаменные конструкции» ГОСТ 19010-82 «Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 10884-81 «Сталь арматурная термомеханически и термически упрочненная периодического профиля. Технические условия» Серия 1.412.1-4 «Монолитные железобетонные фундаменты на естественном основании под железобетонные стойки фахверка. Материалы для проектирования и рабочие чертежи» Серия 3.400-7 «Унифицированные монтажные петли для подъема сборных бетонных и железобетонных изделий» Серия 1.030.1-1 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий» Серия 1.030.1-1 «Выпуск 0-3. Материалы для проектирования стен одноэтажных производственных зданий. Рабочие чертежи» Серия 1.030.9-2 «Перегородки панельные зданий промышленных и сельскохозяйственных предприятий» Серия 1.432-12 «Железобетонные трехслойные стеновые панели длиной 6 м с эффективным утеплителем для отапливаемых зданий с высокой влажностью и агрессивной средой. Рабочие чертежи» Серия 1.432-9/81 «Однослойные шлакопемзобетонные панели стен для производственных зданий с шагом колонн 6 м. Рабочие чертежи» Серия 1.411.1-1/84 «Свайные фундаменты под типовые железобетонные колонны одноэтажных производственных зданий» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
