Типовой проект 901-5-29

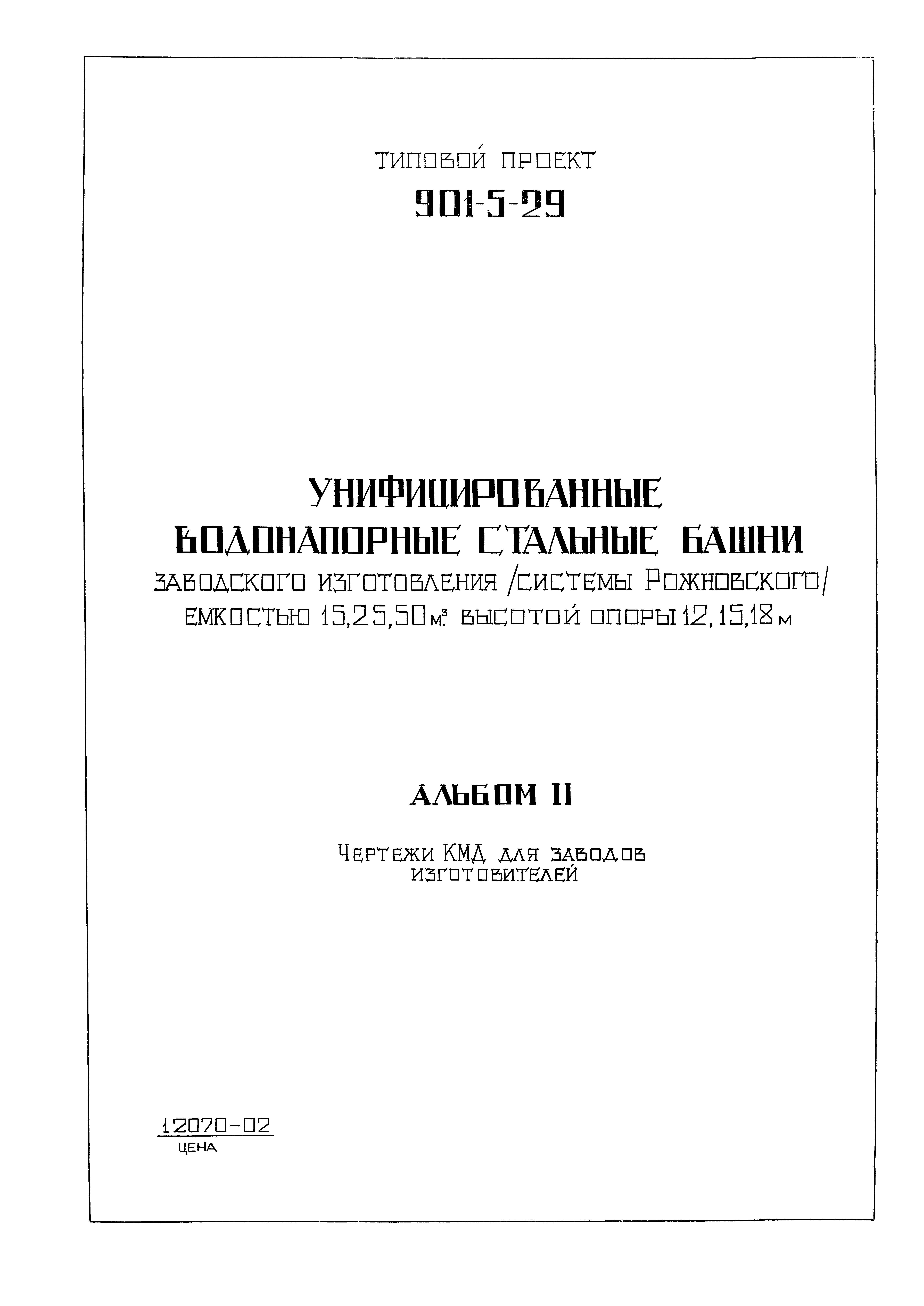

Альбом II. Чертежи КМД для заводов-изготовителей

Обозначение: Типовой проект 901-5-29
Обозначение англ: 901-5-29
Статус:не определен законодательством
Название рус.:Альбом II. Чертежи КМД для заводов-изготовителей
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.12.1972

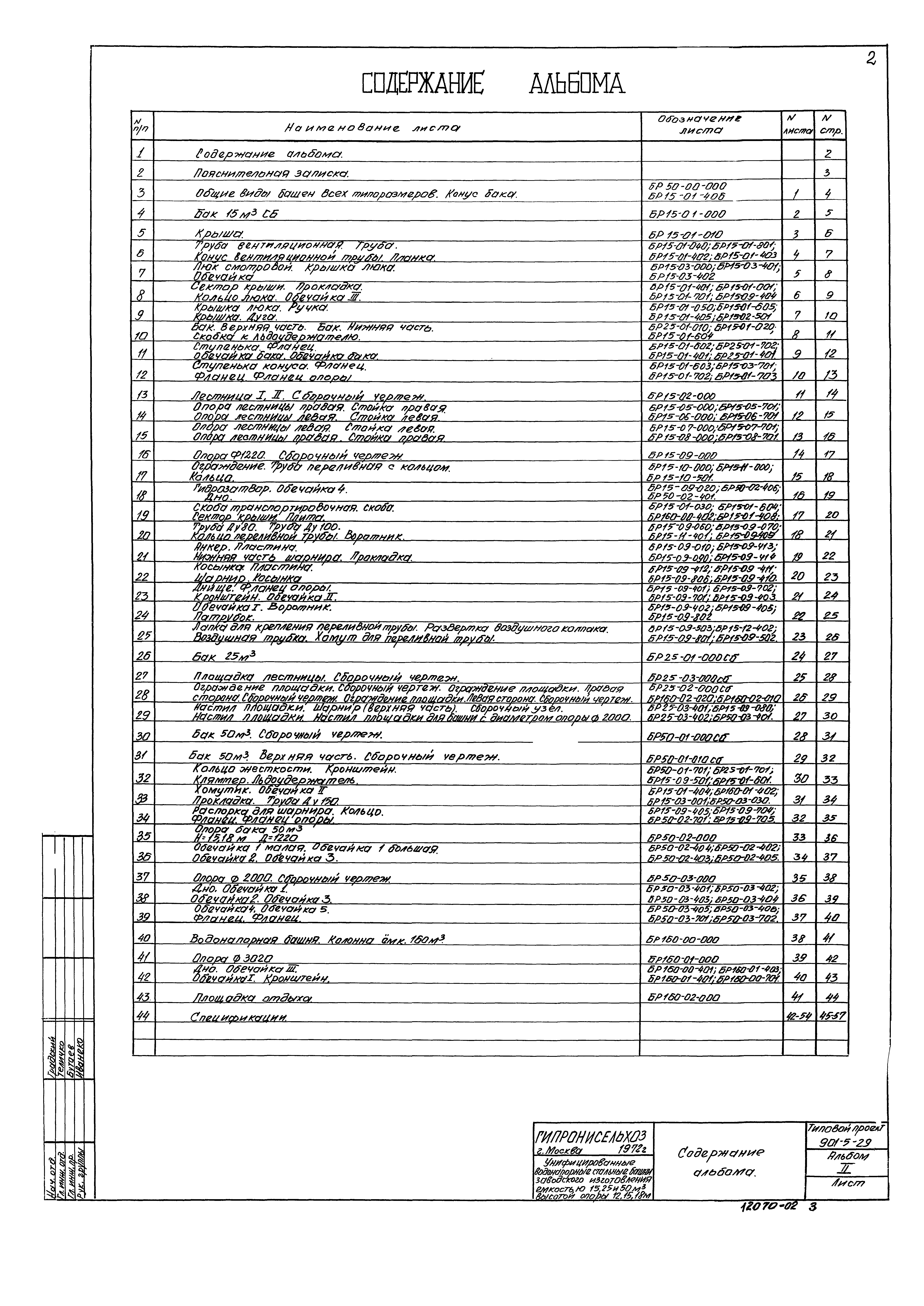

Оглавление:Содержание альбома

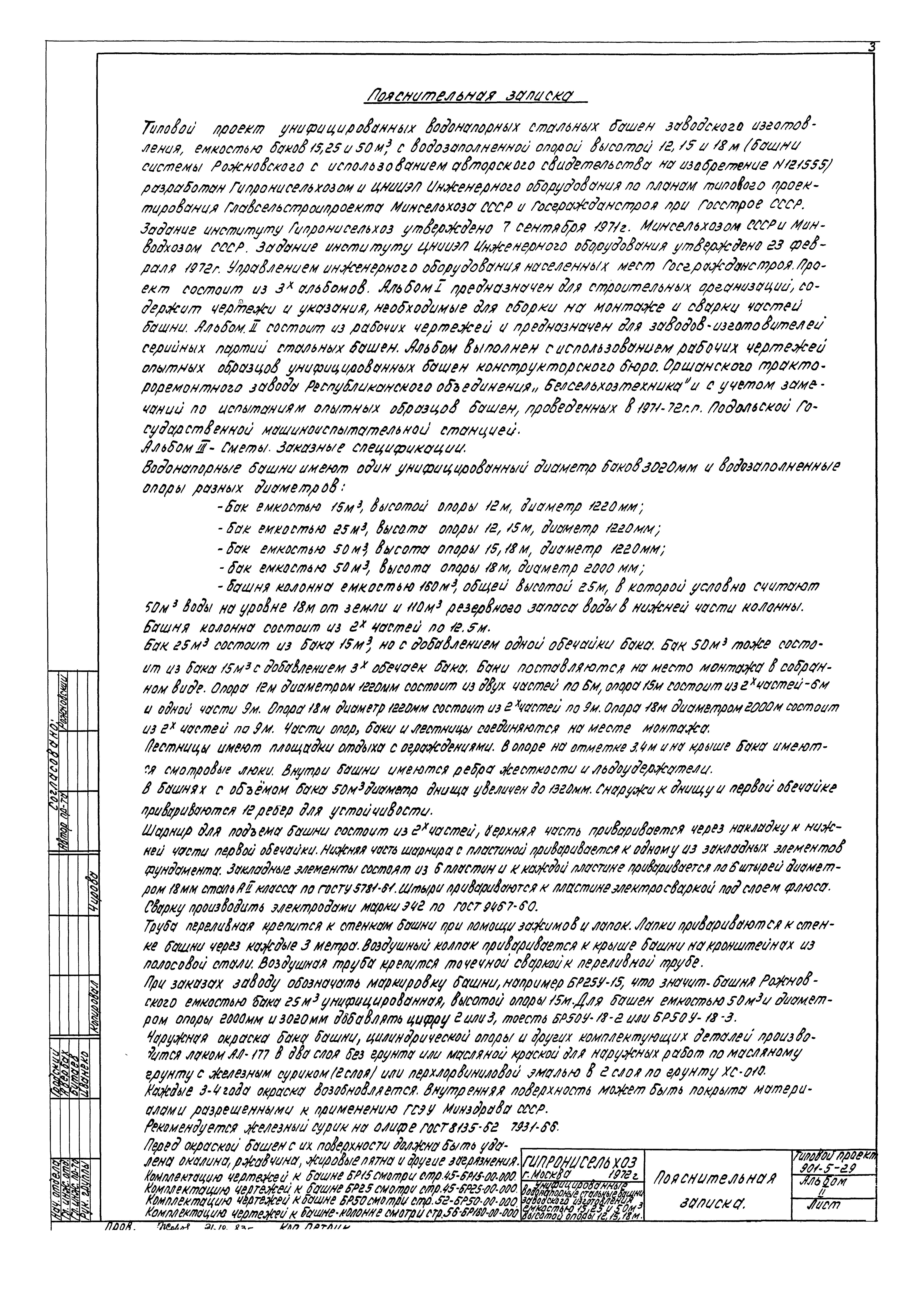

Пояснительная записка

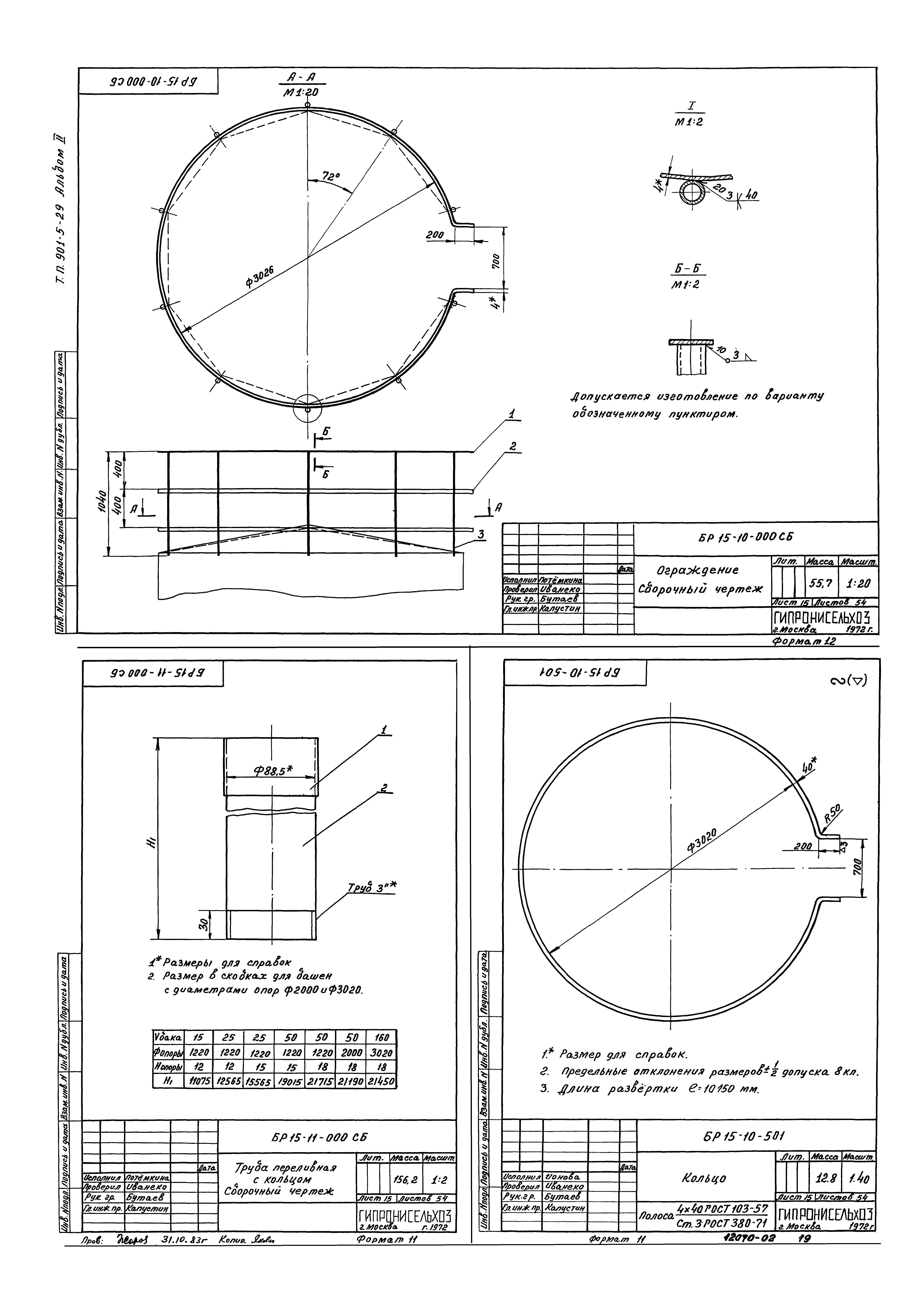

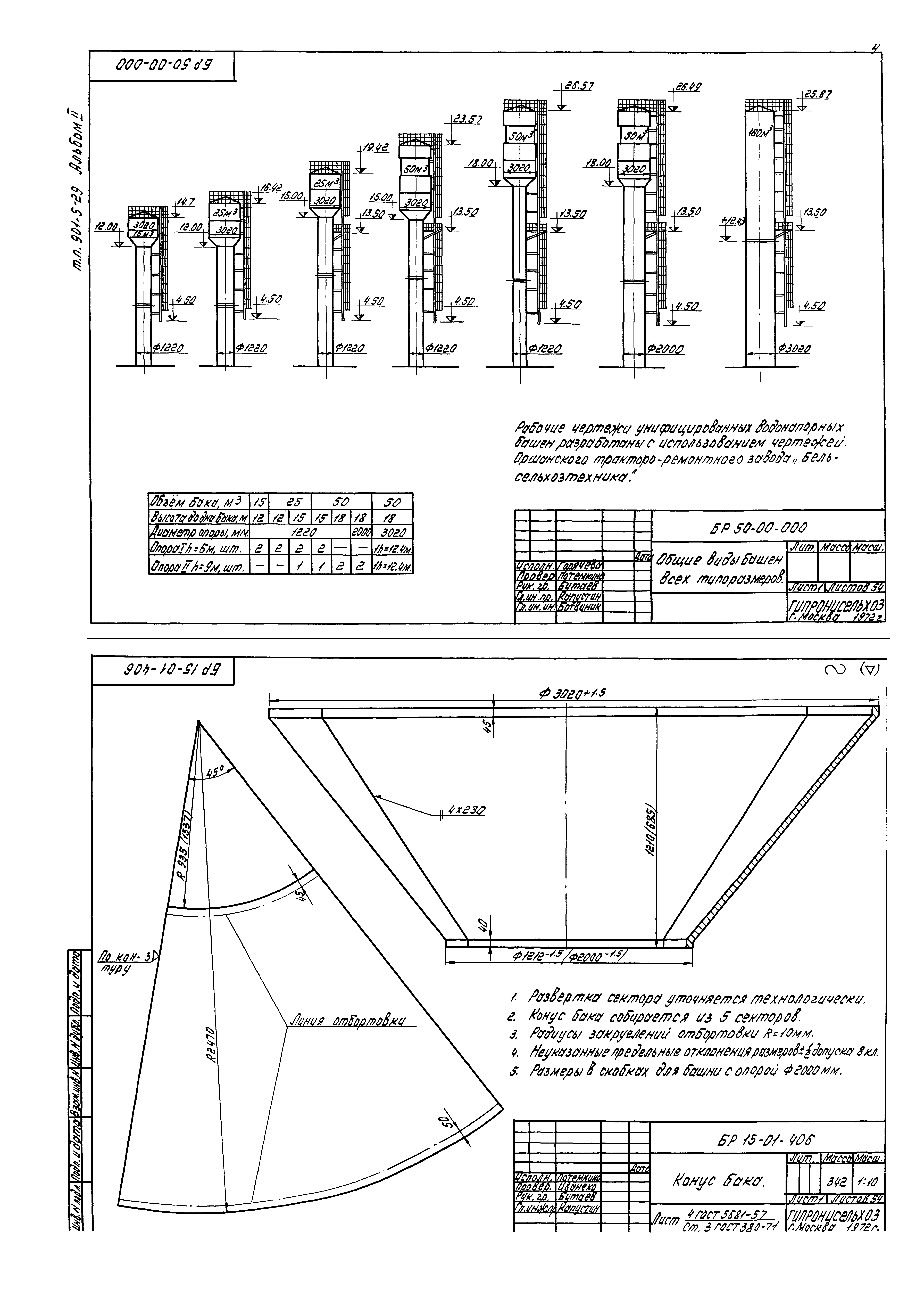

БР50-00-000; БР15-01-40б Общие виды башен всех типоразмеров. Конус бака

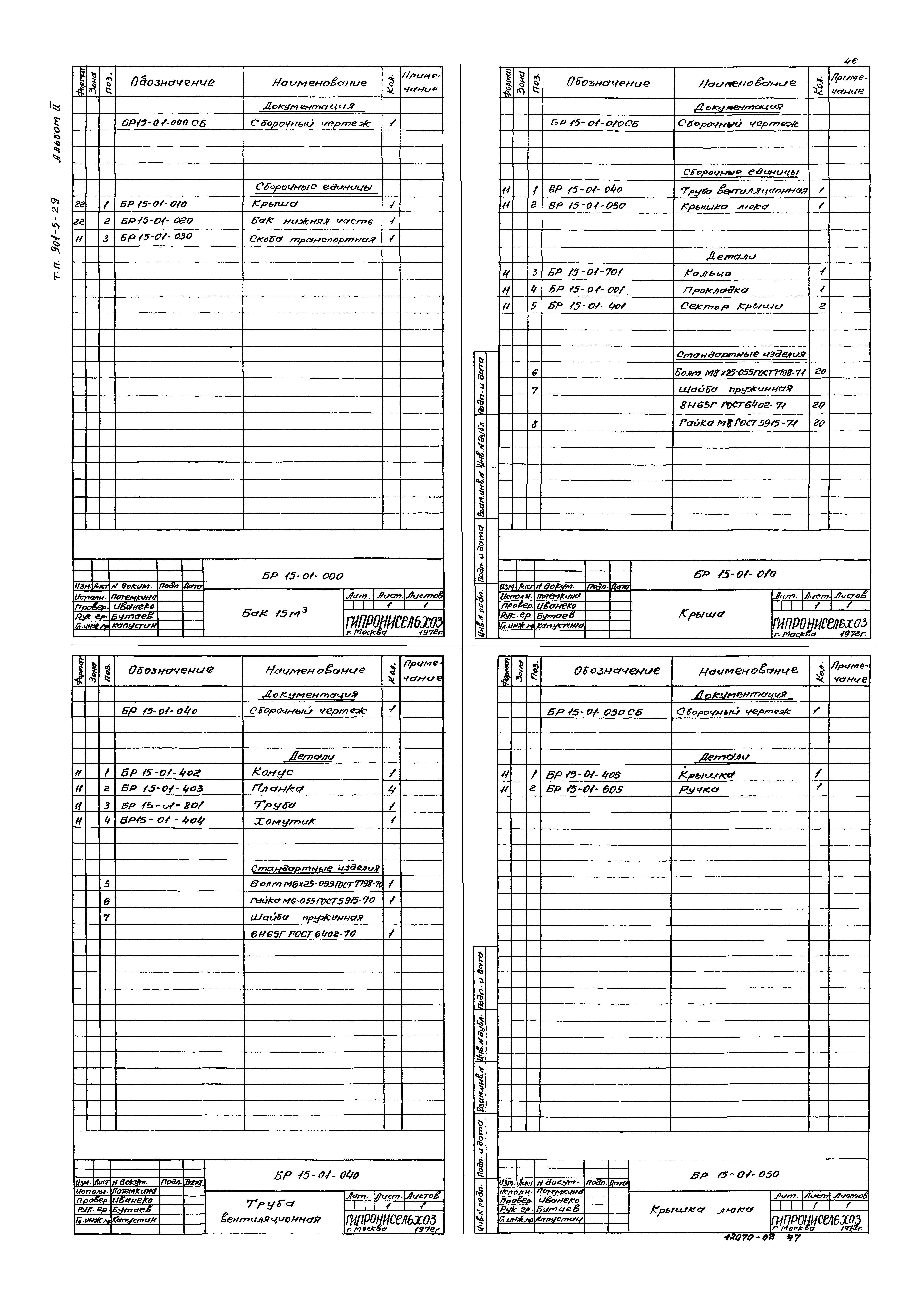

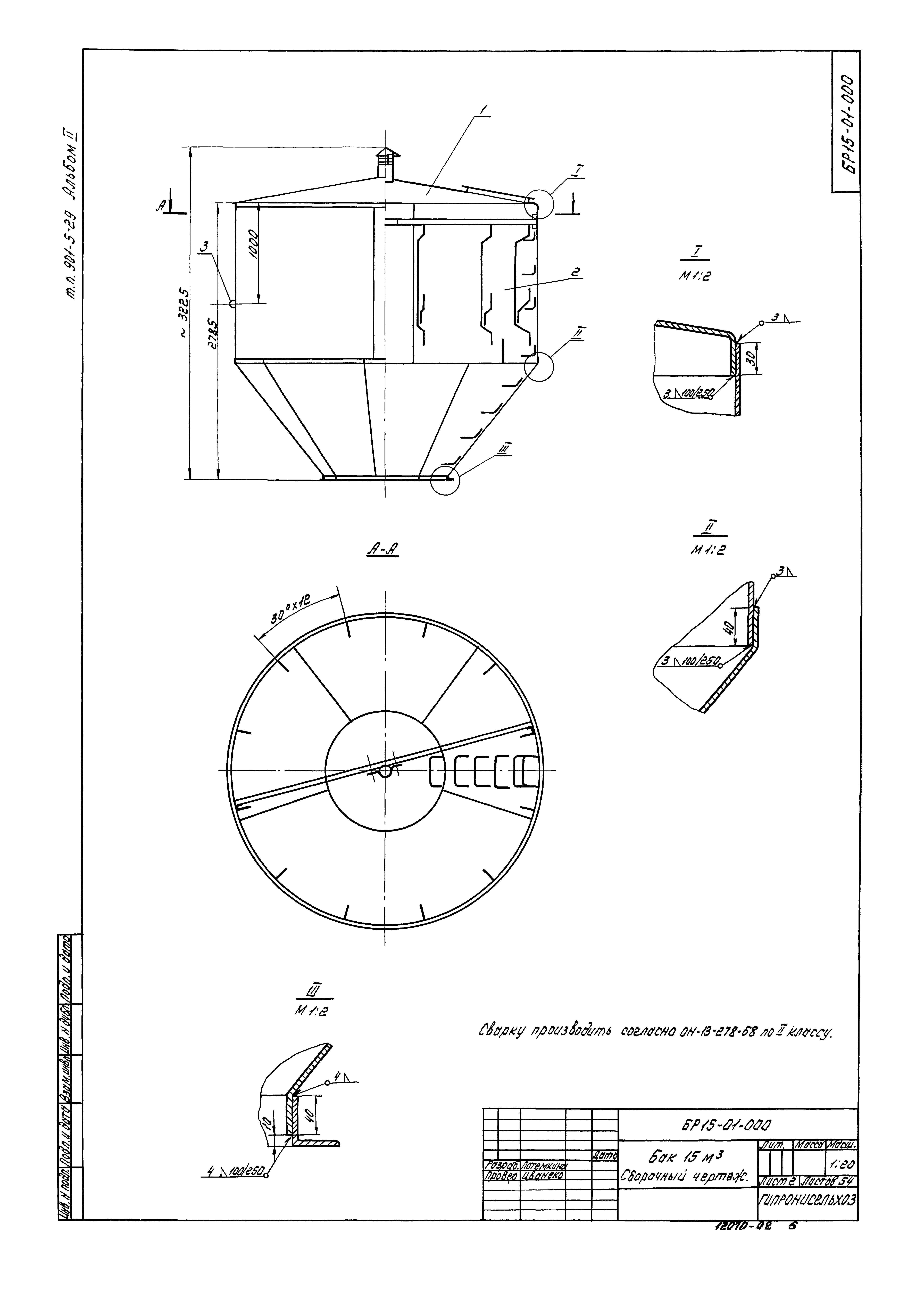

БР15-01-000СБ Бак 15 куб. м

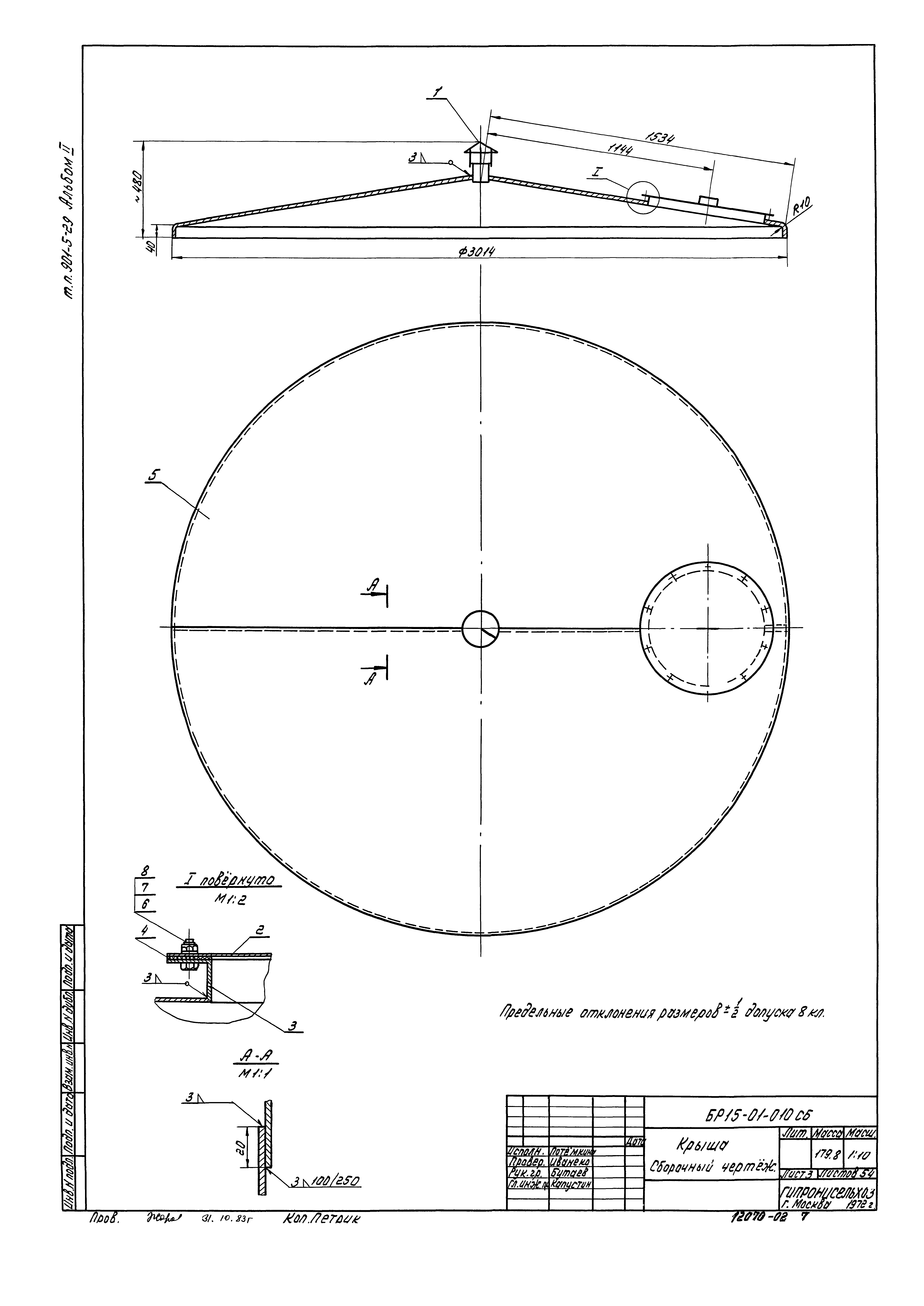

БР15-01-010 Крыша

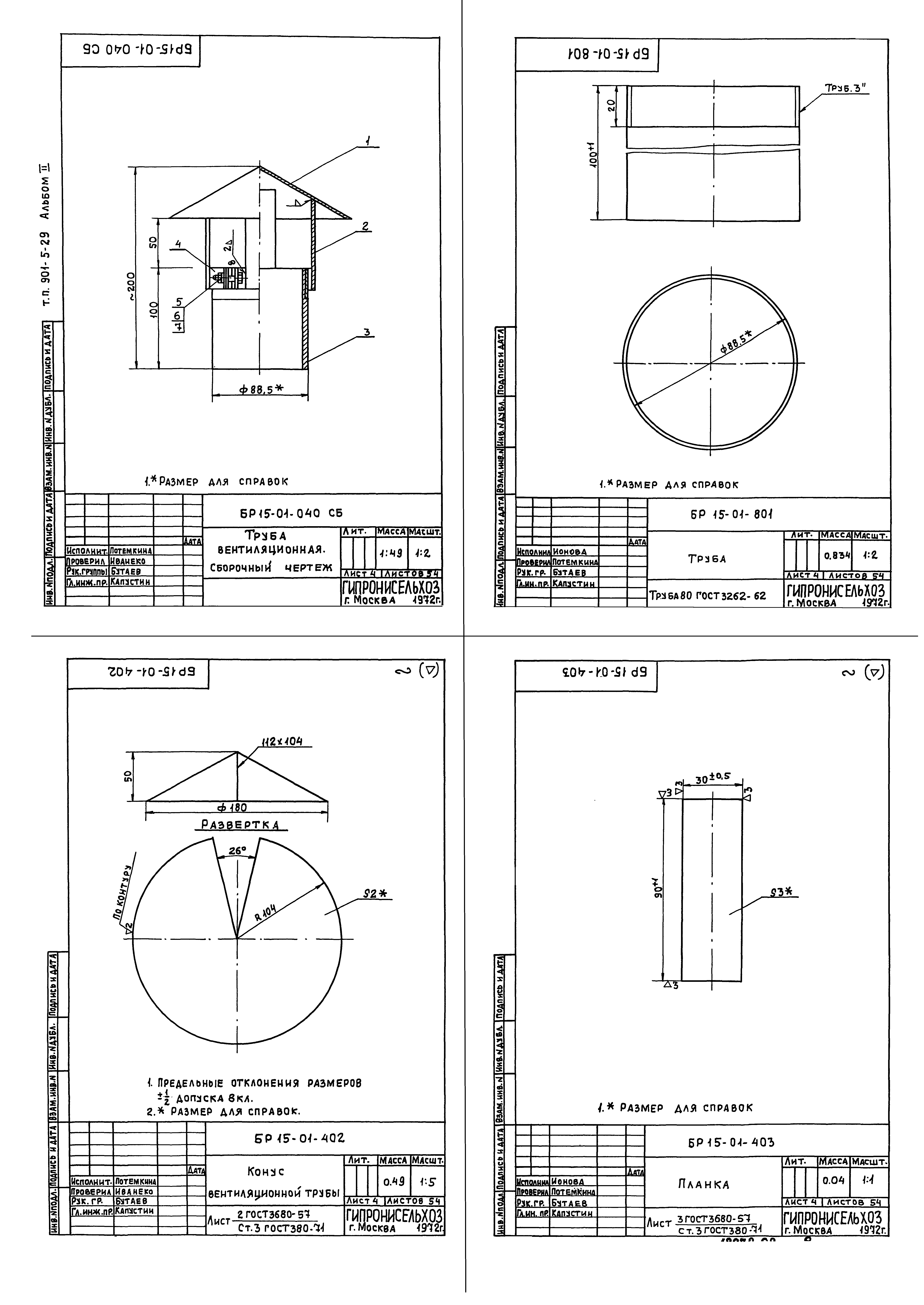

БР15-01-040; БР15-01-801; БР15-01-402; БР15-01-403 Труба вентиляционная. Труба. Конус вентиляционный трубы. Планка

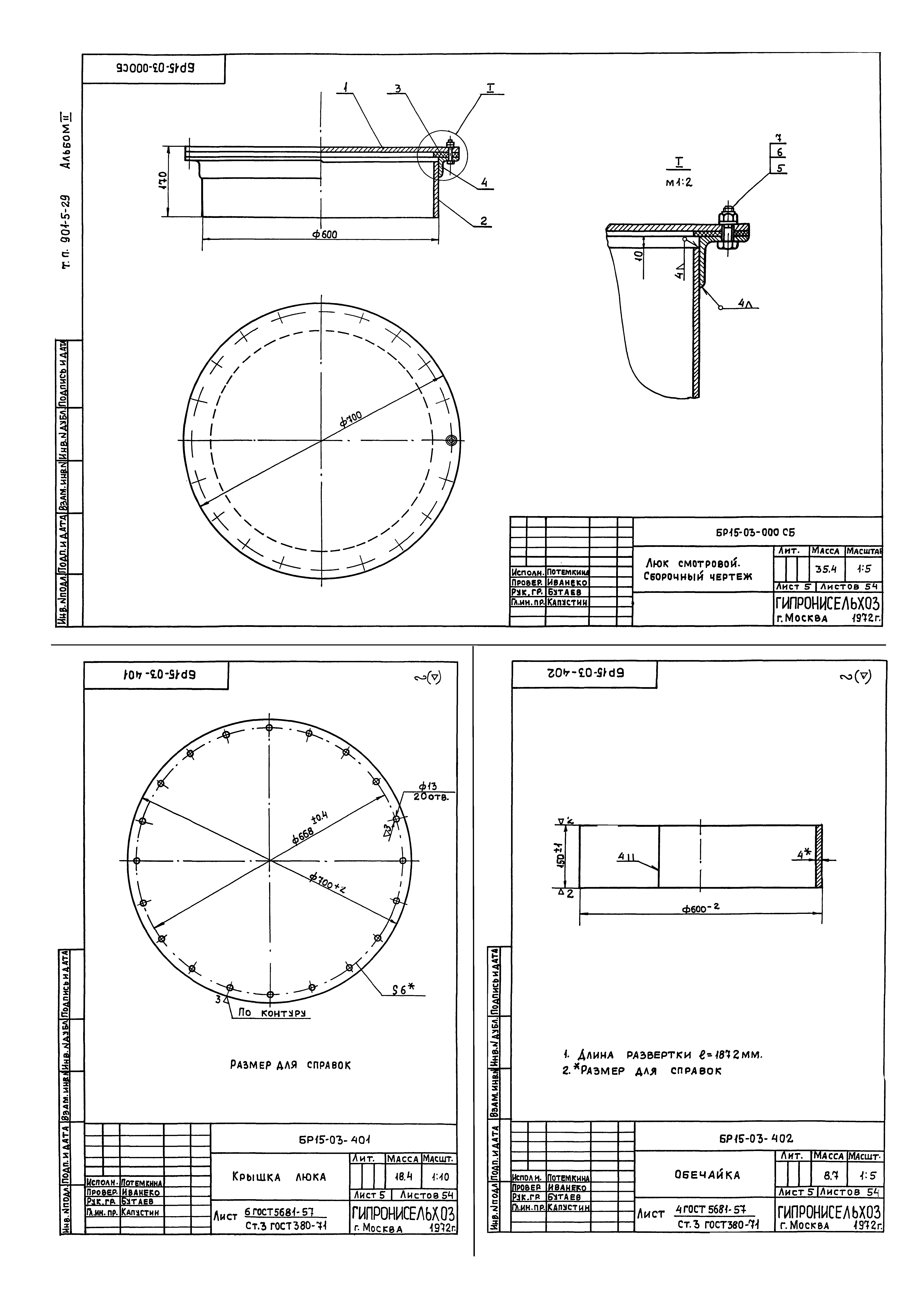

БР15-03-000; БР15-03-401; БР15-03-402 Люк смотровой. Крышка люка. Обечайка

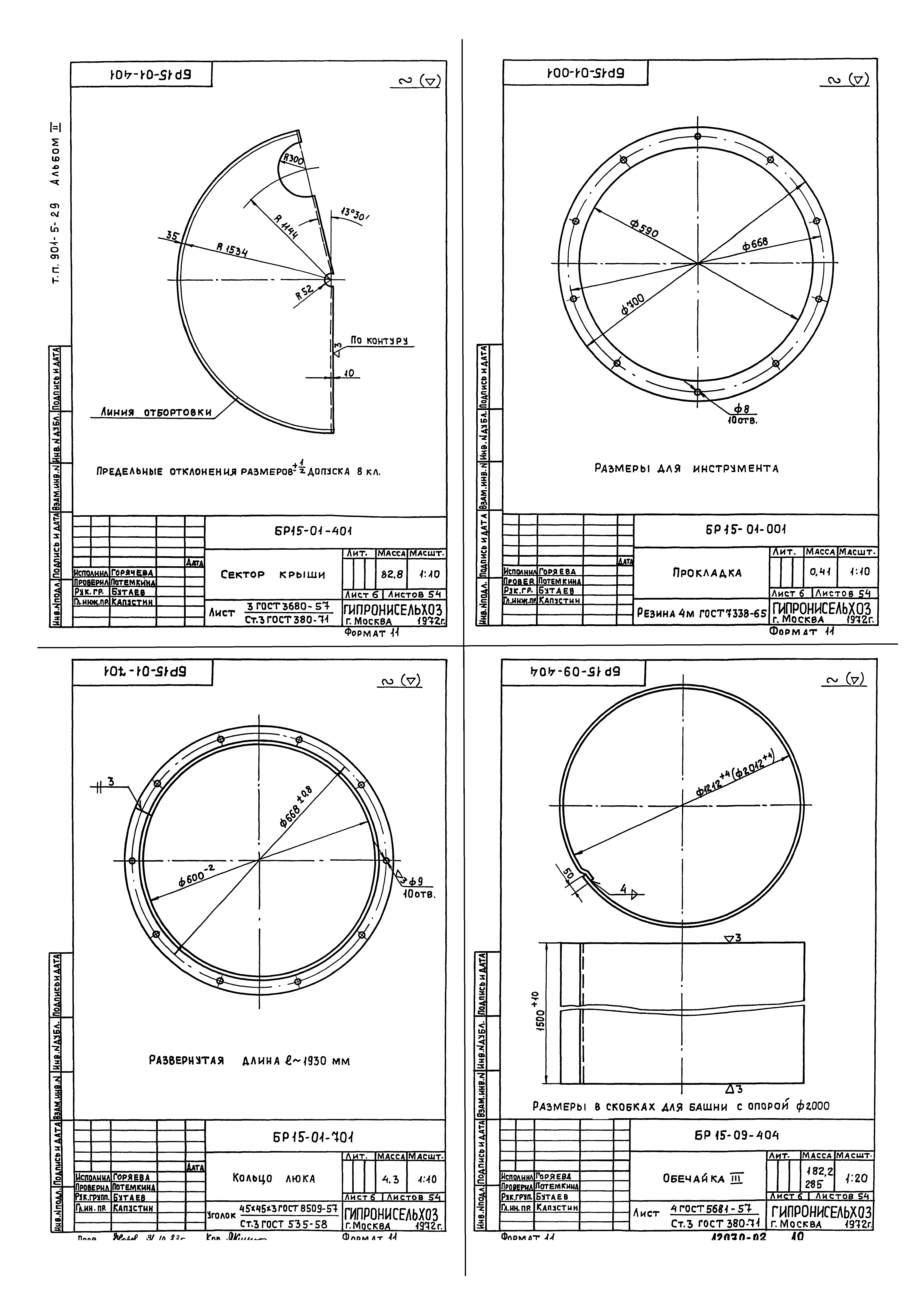

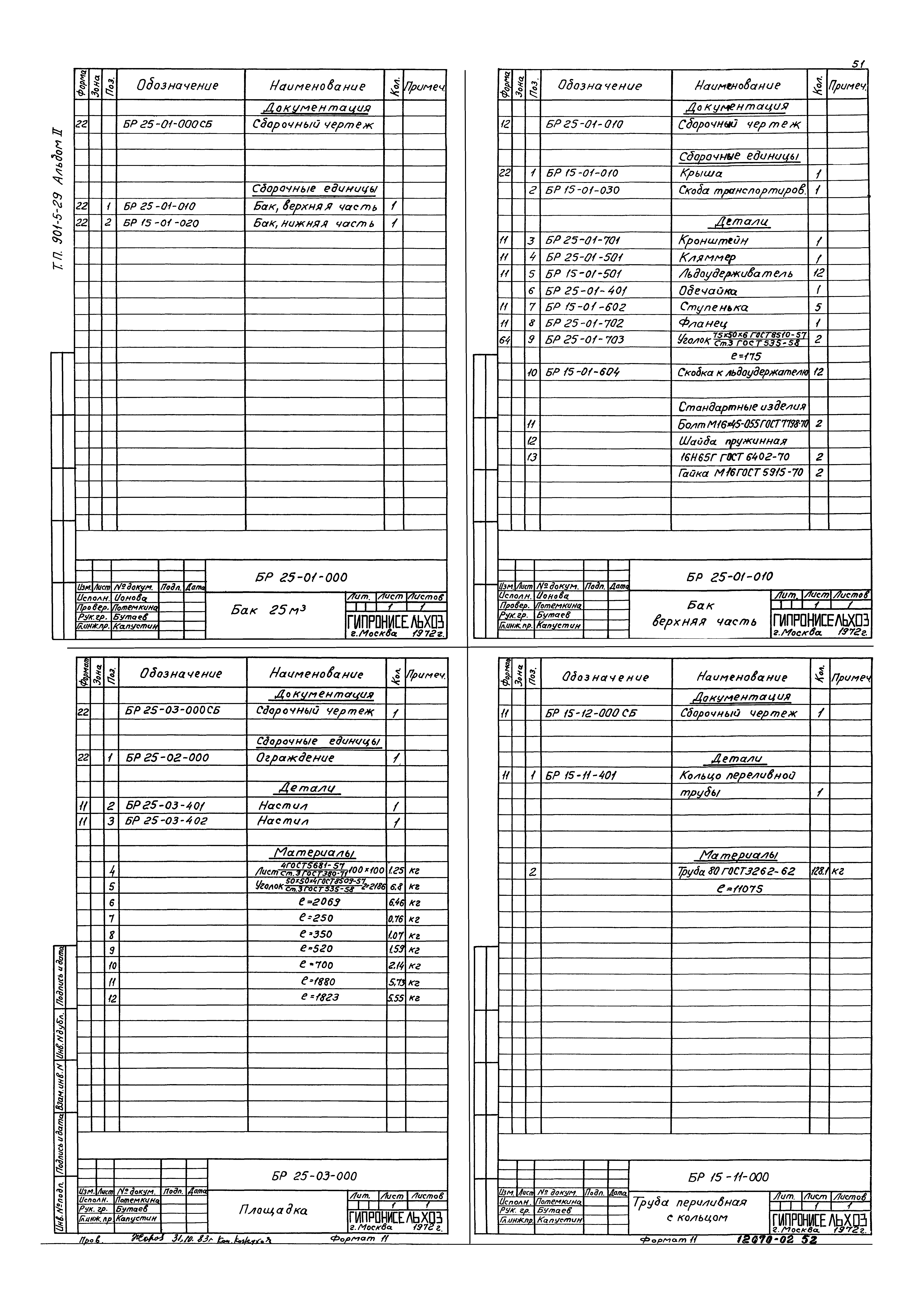

БР15-01-401; БР15-01-001; БР15-01-001; БР15-09-404 Сектор крыши. Прокладка. Кольцо люка. Обечайка 3

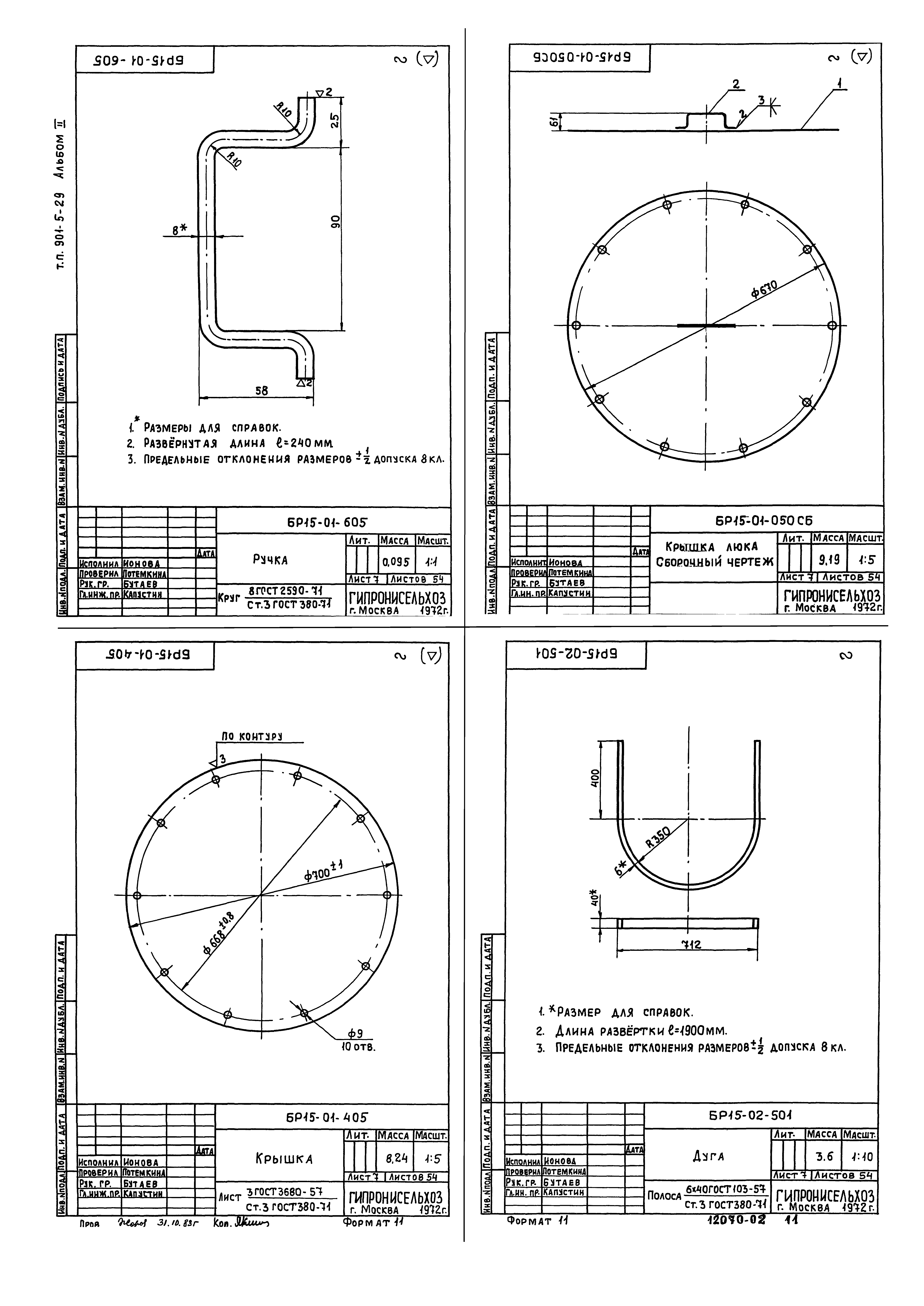

БР15-01-050; БР15-01-605; БР15-01-405; БР15-02-501 Крышка люка. Ручка. Крышка. Дуга

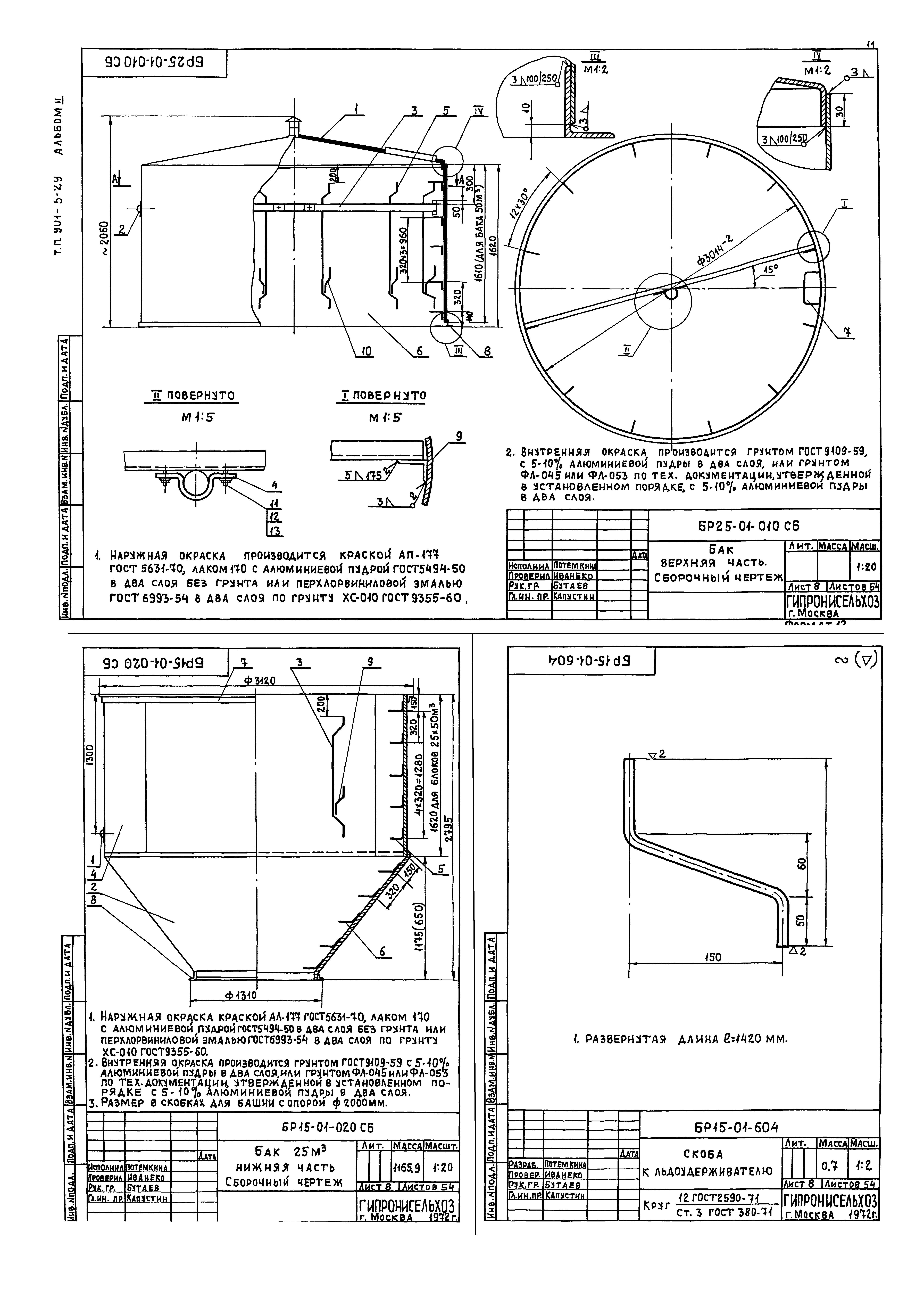

БР25-01-010; БР15-01-020; БР15-01-604 Бак. Верхняя часть. Бак. Нижняя часть. Скобка к льдоудержателю

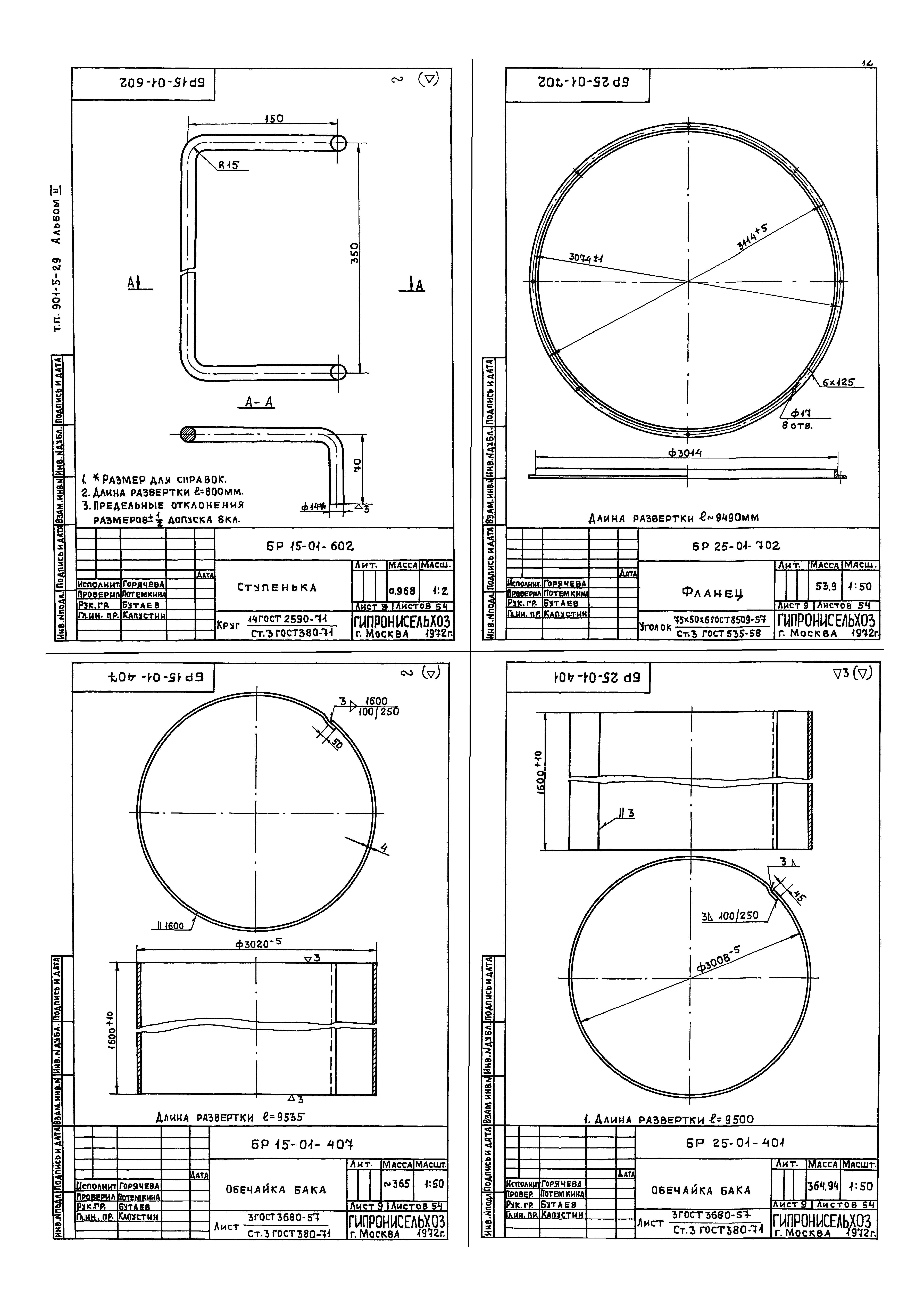

БР15-01-602; БР25-01-702; БР15-01-401; БР25-01-401 Ступенька. Фланец. Обечайка бака. Обечайка бака

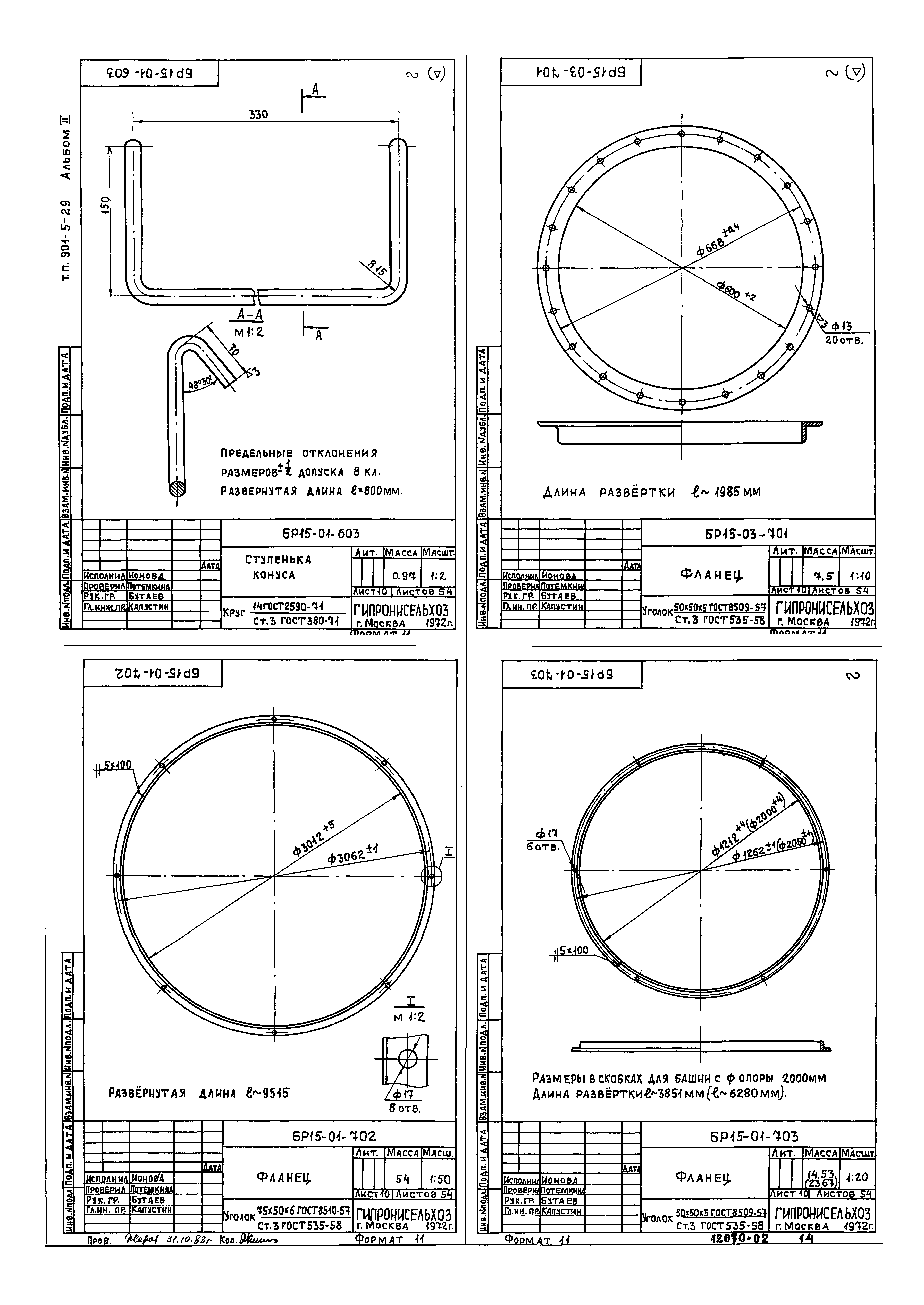

БР15-01-603; БР15-03-701; БР15-01-702; БР15-01-703 Ступенька конуса. Фланец. Фланец. Фланец опоры

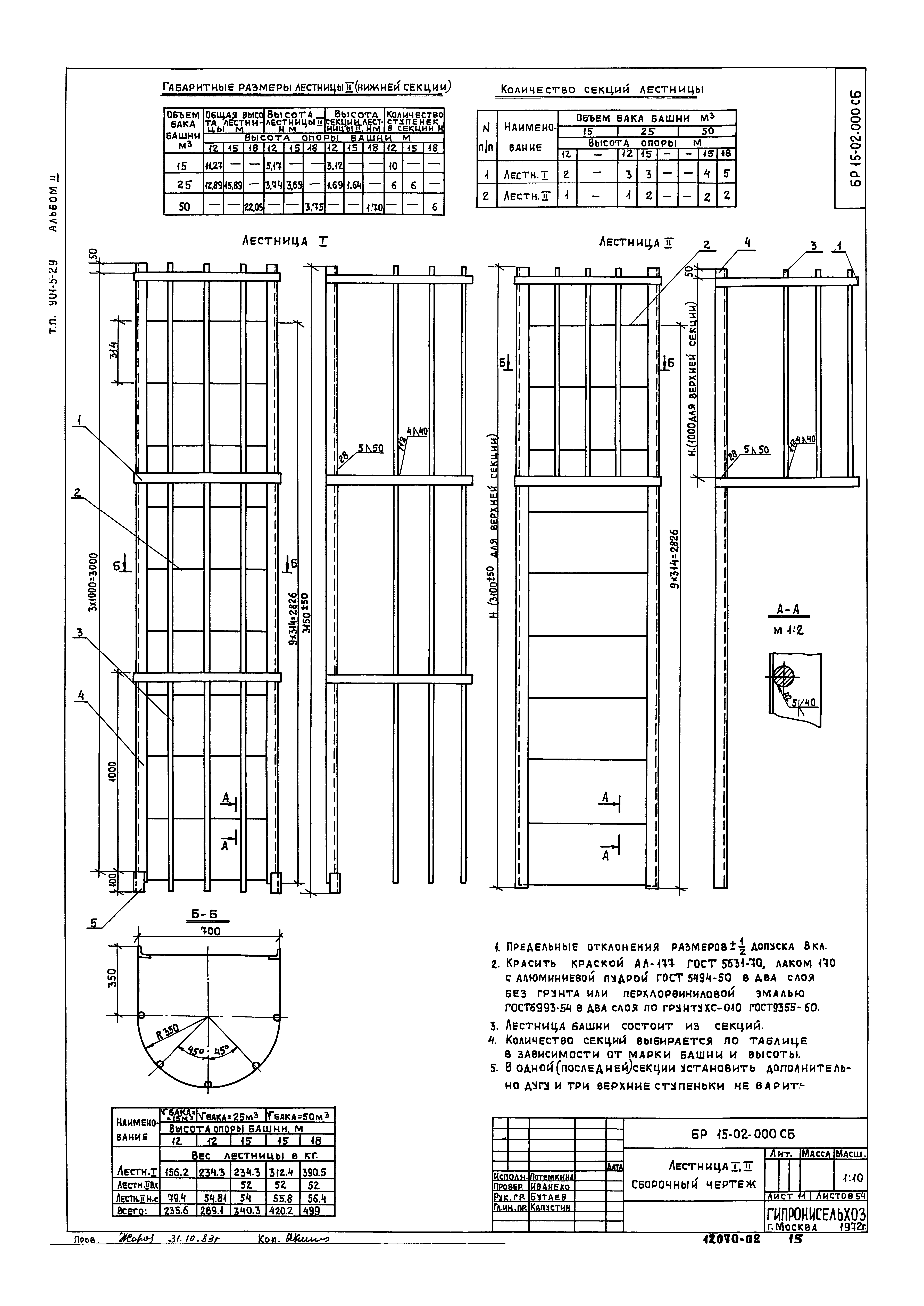

БР15-02-000 Лестница 1, 2. Сборочный чертеж

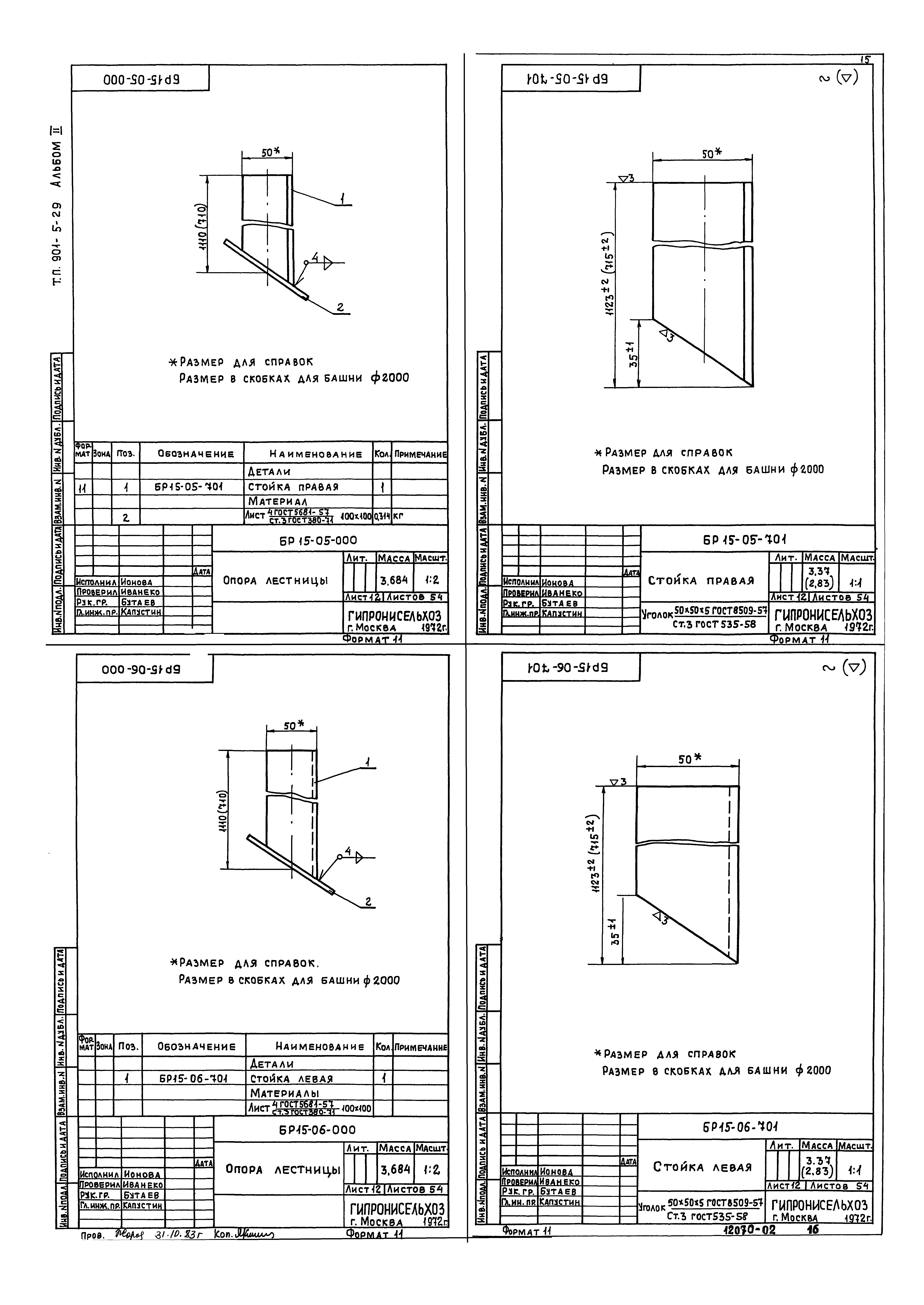

БР15-05-000; БР15-05-701; БР15-06-000; БР15-06-701 Опора лестницы правая. Стойка правая. Опора лестницы левая. Стойка левая

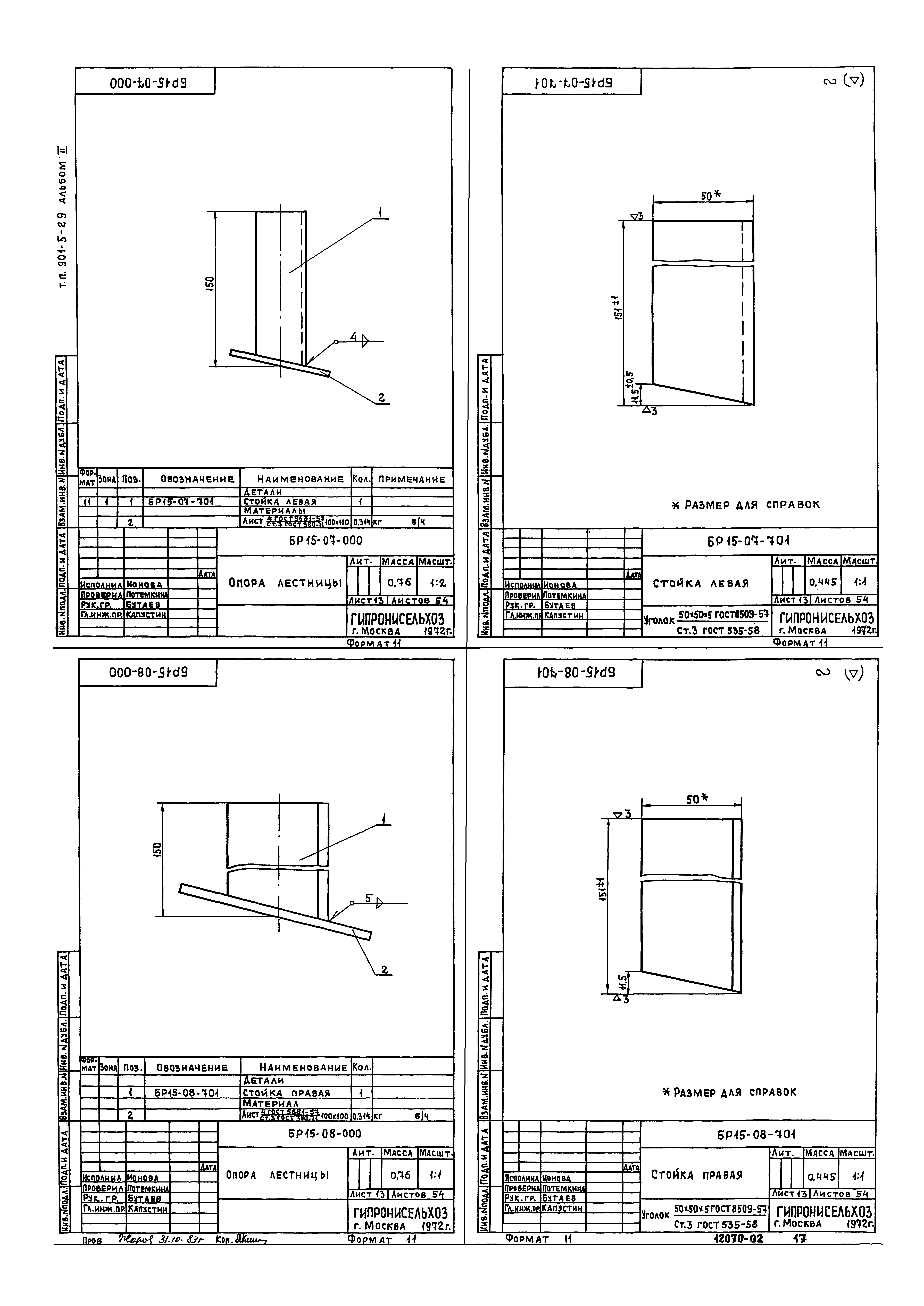

БР15-07-000; БР15-07-701; БР15-08-000; БР15-08-701 Опора лестницы левая. Стойка левая. Опора лестницы правая. Стойка правая

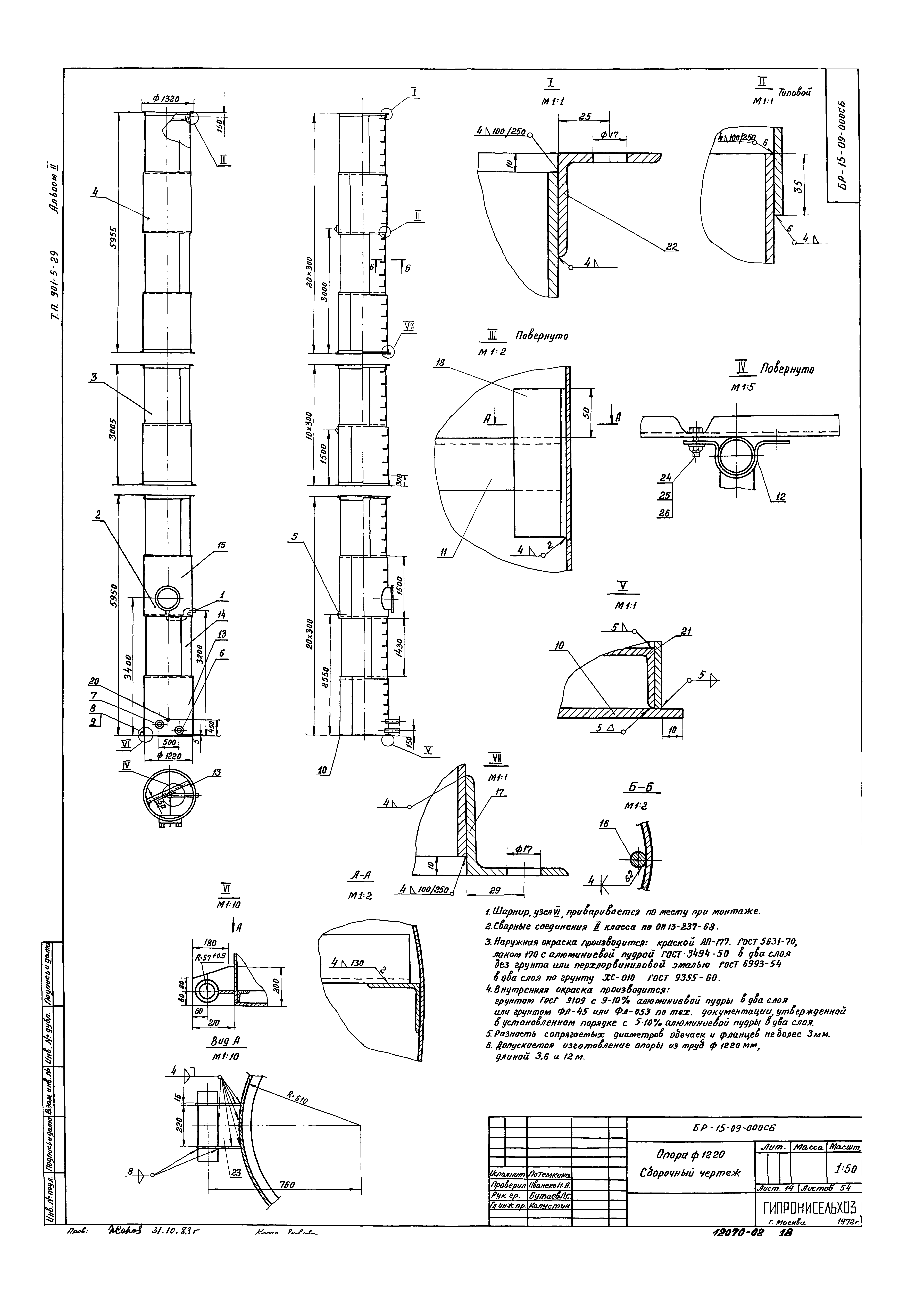

БР15-09-000 Опора Ф1220. Сборочный чертеж
БР15-10-000; БР15-Н-000; БР15-10-501 Ограждение. Труба переливная с кольцом. Кольцо

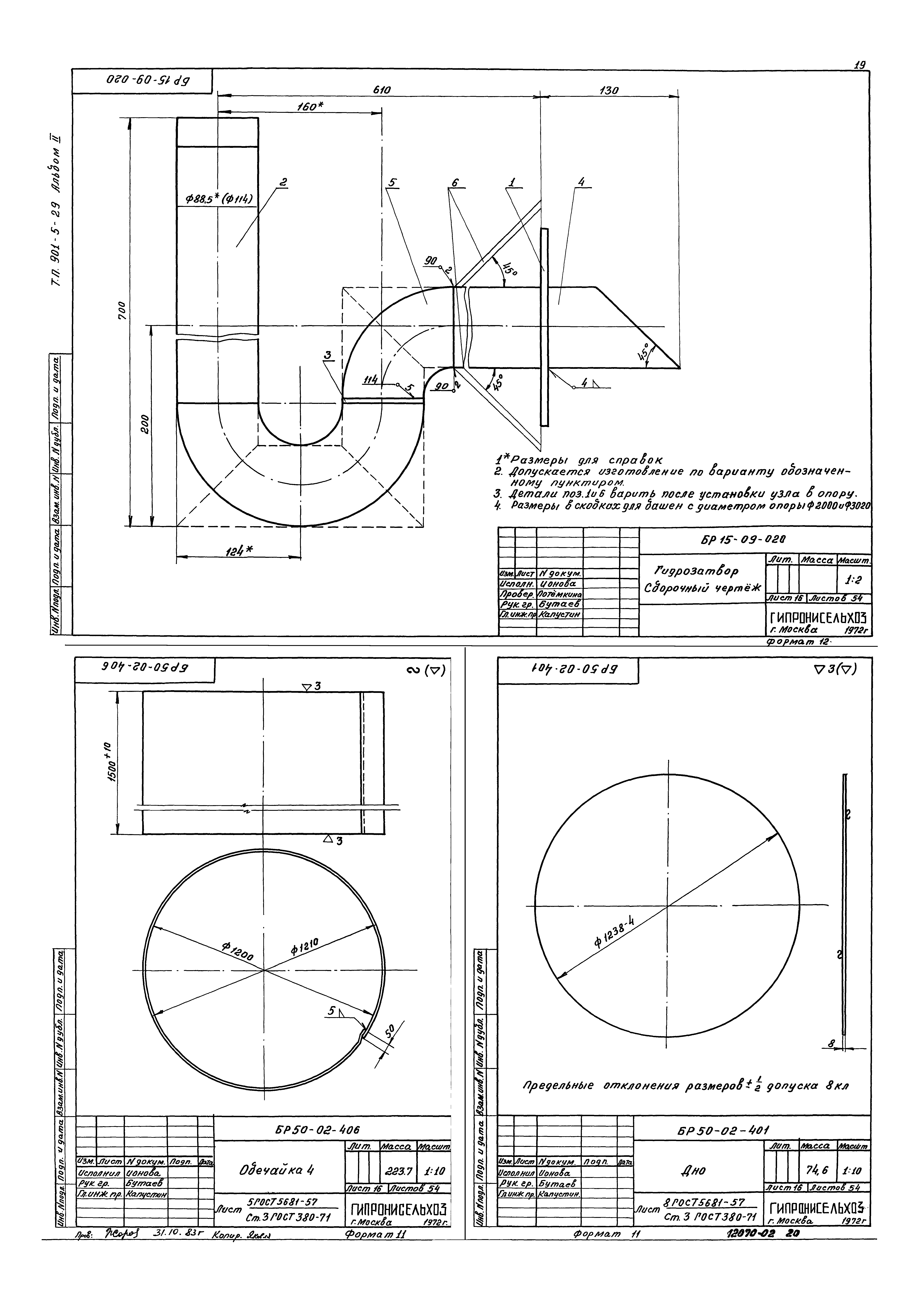

БР15-09-020; БР50-02-406; БР50-02-401 Гидрозатвор. Обечайка 4. Дно

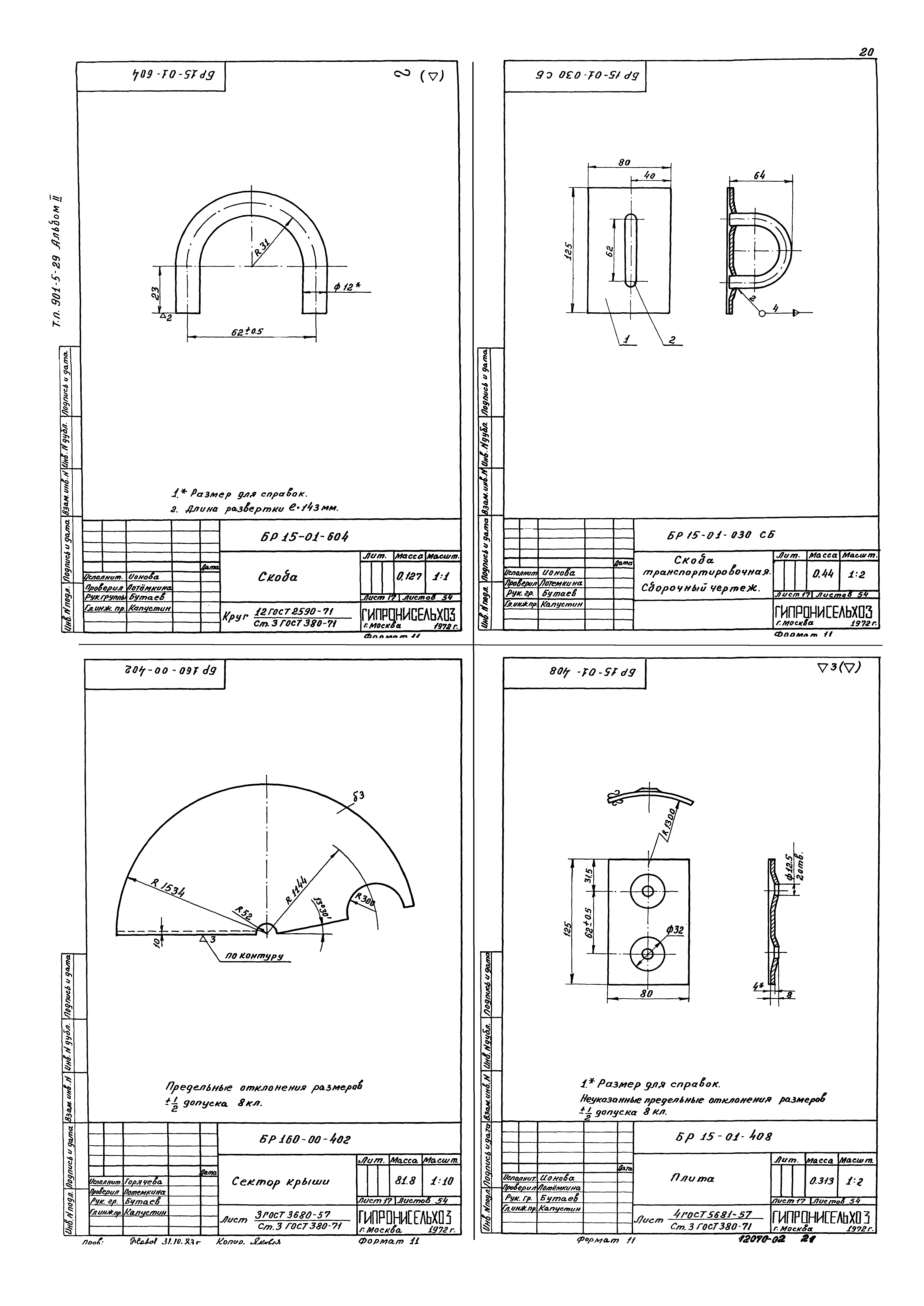

БР15-01-030; БР15-01-604; БР15-00-402; БР15-01-408 Скоба транспортировочная. Скоба. Сектор крыши. Плита

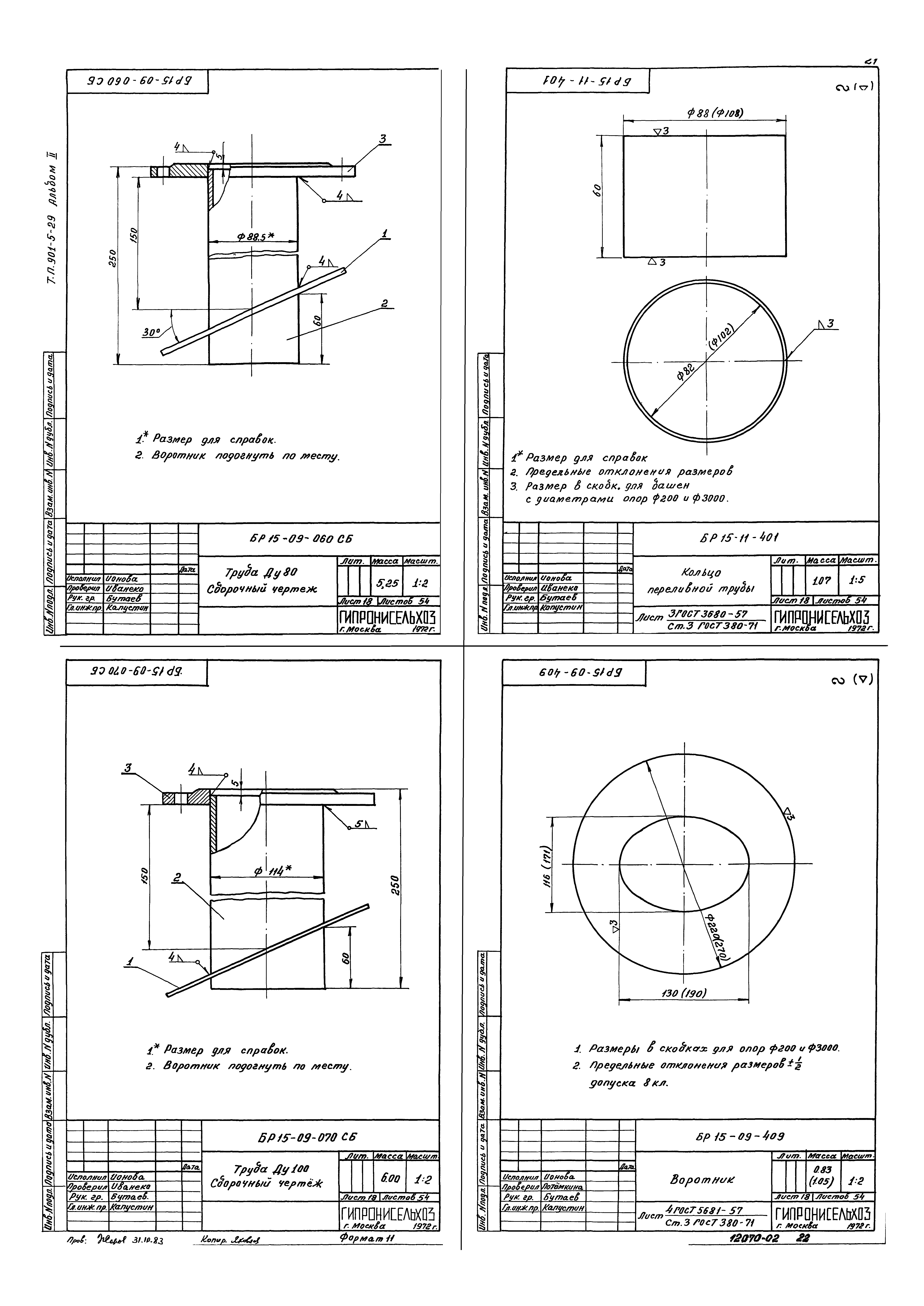

БР15-09-060; БР15-09-070; БР15-11-401; БР15-09-409 Труба Ду80. Труба Ду100. Кольцо переливной трубы. Воротник

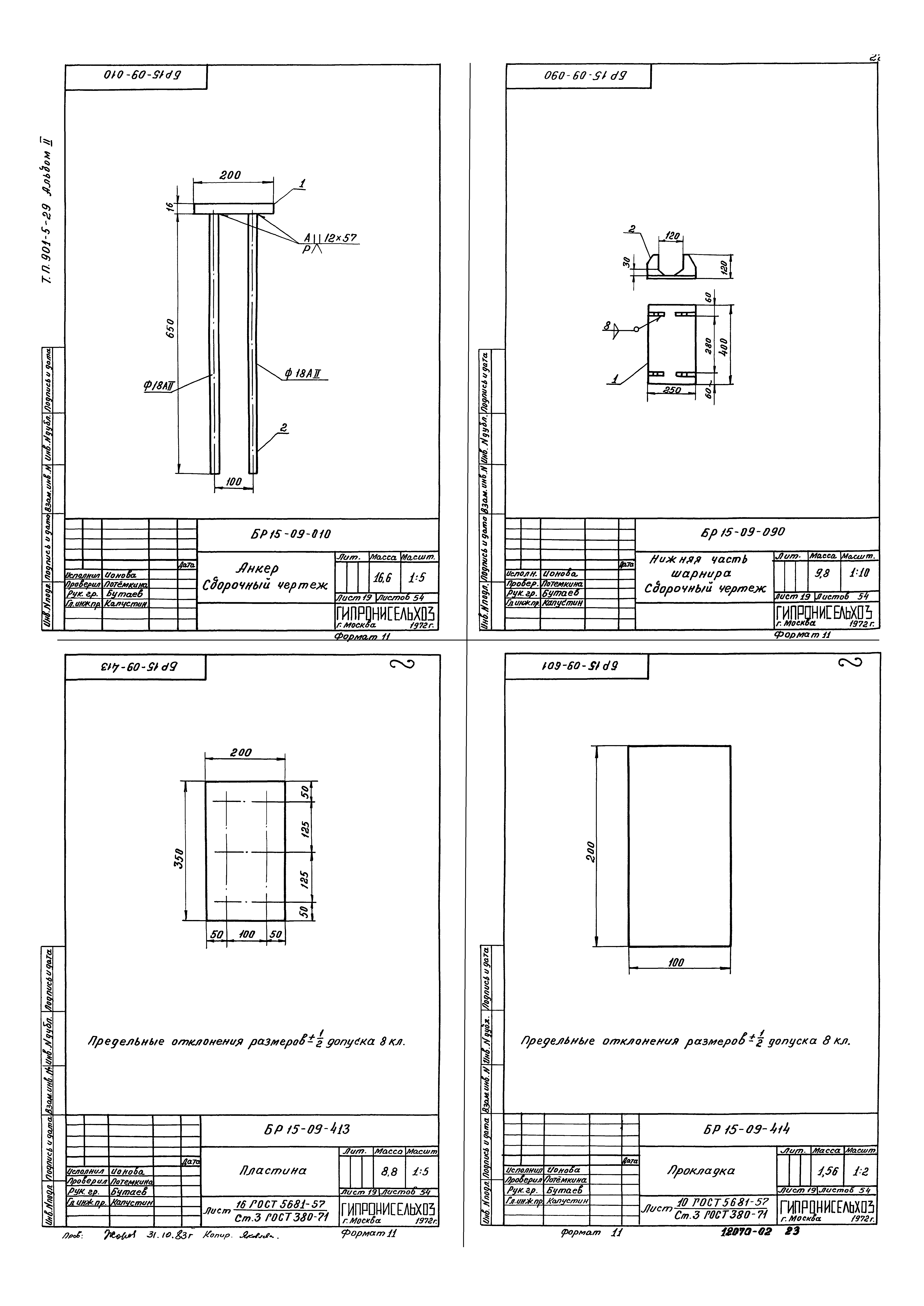

БР15-09-010; БР15-09-413; БР15-09-090; БР15-09-414 Анкер. Пластина. Нижняя часть шарнира. Прокладка

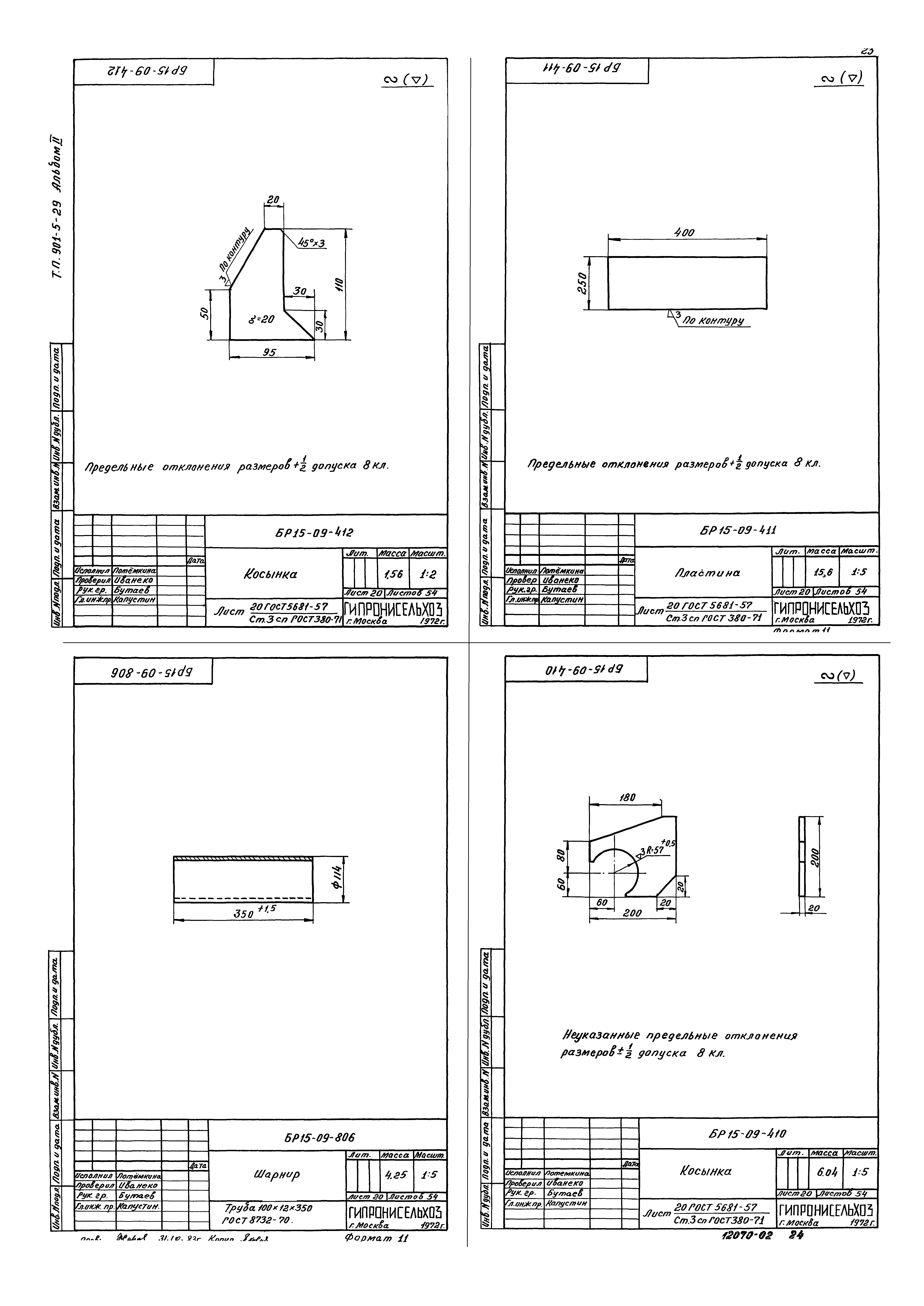

БР15-09-412; БР15-09-411; БР15-09-806; БР15-09-410 Косынка. Пластина. Шарнир. Косынка

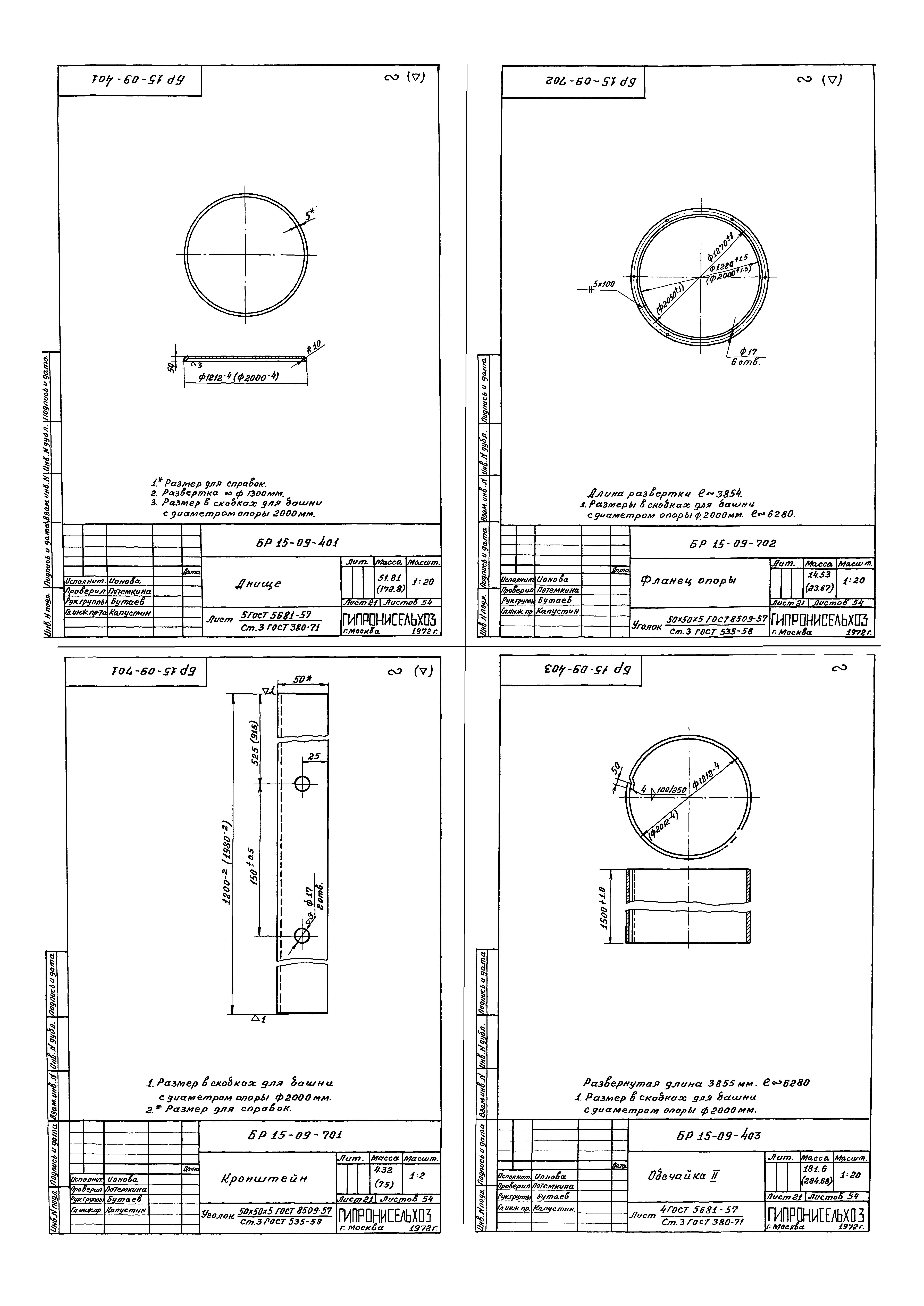

БР15-09-401; БР15-09-702; БР15-09-701; БР15-09-403 Днище. Фланец опоры. Кронштейн. Обечайка 2

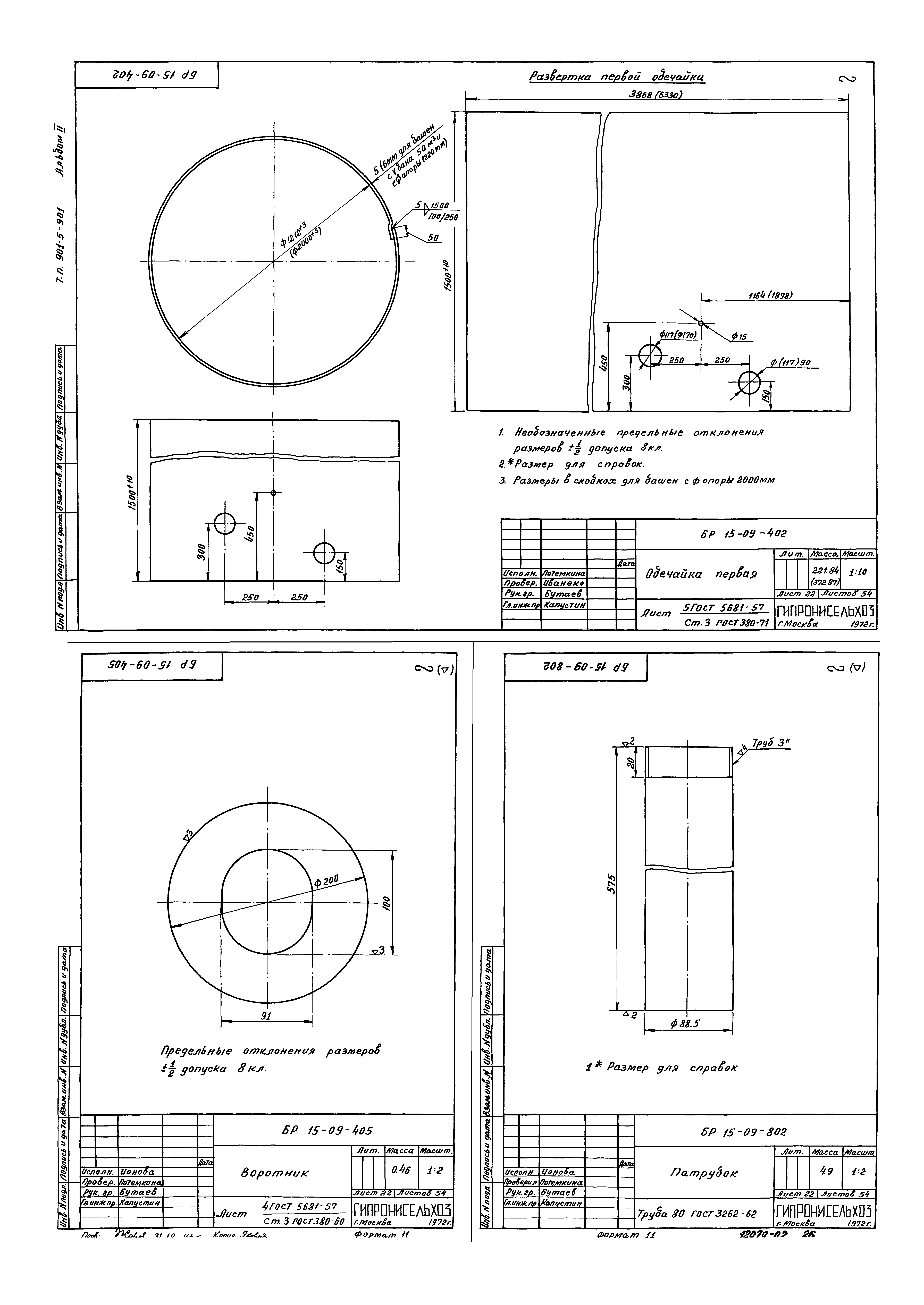

БР15-09-402; БР15-09-405; БР15-09-802 Обечайка 1. Воротник. Патрубок

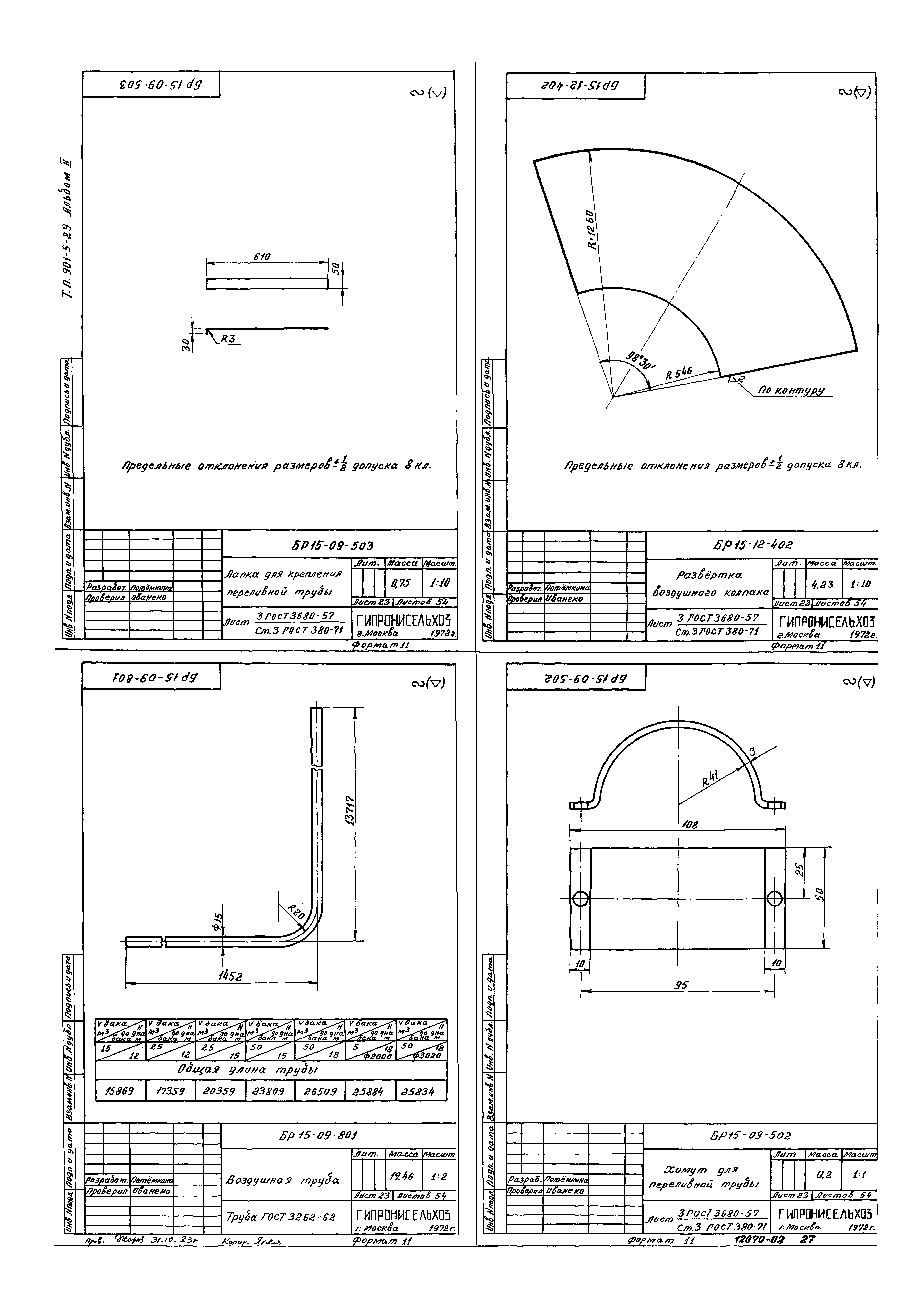

БР15-09-503; БР15-12-402; БР15-09-801; БР15-09-502 Лапка для крепления переливной трубы. Развертка воздушного колпака. Воздушная трубка. Хомут для переливной трубы

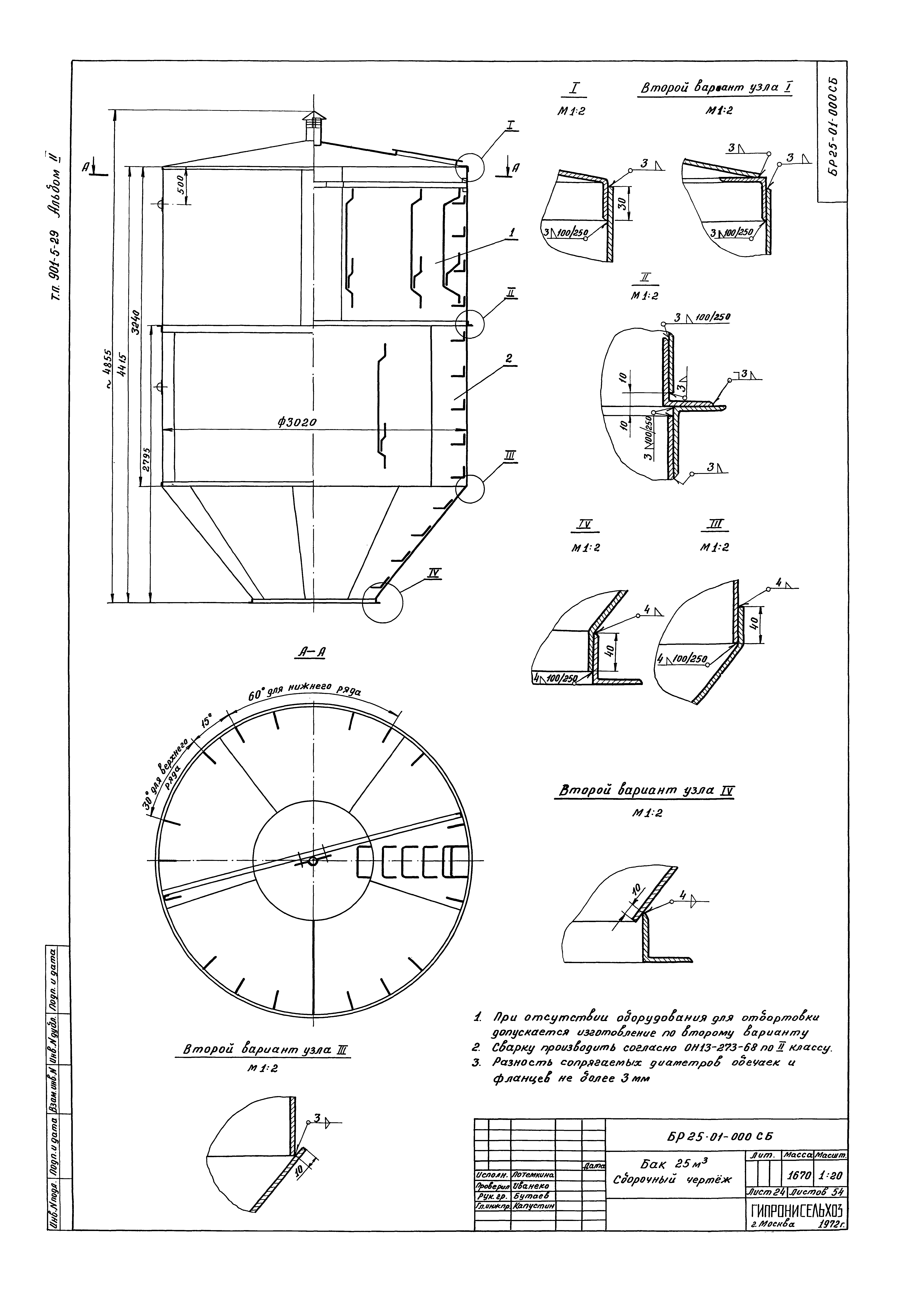

БР25-01-000СБ Бак 25 куб. м

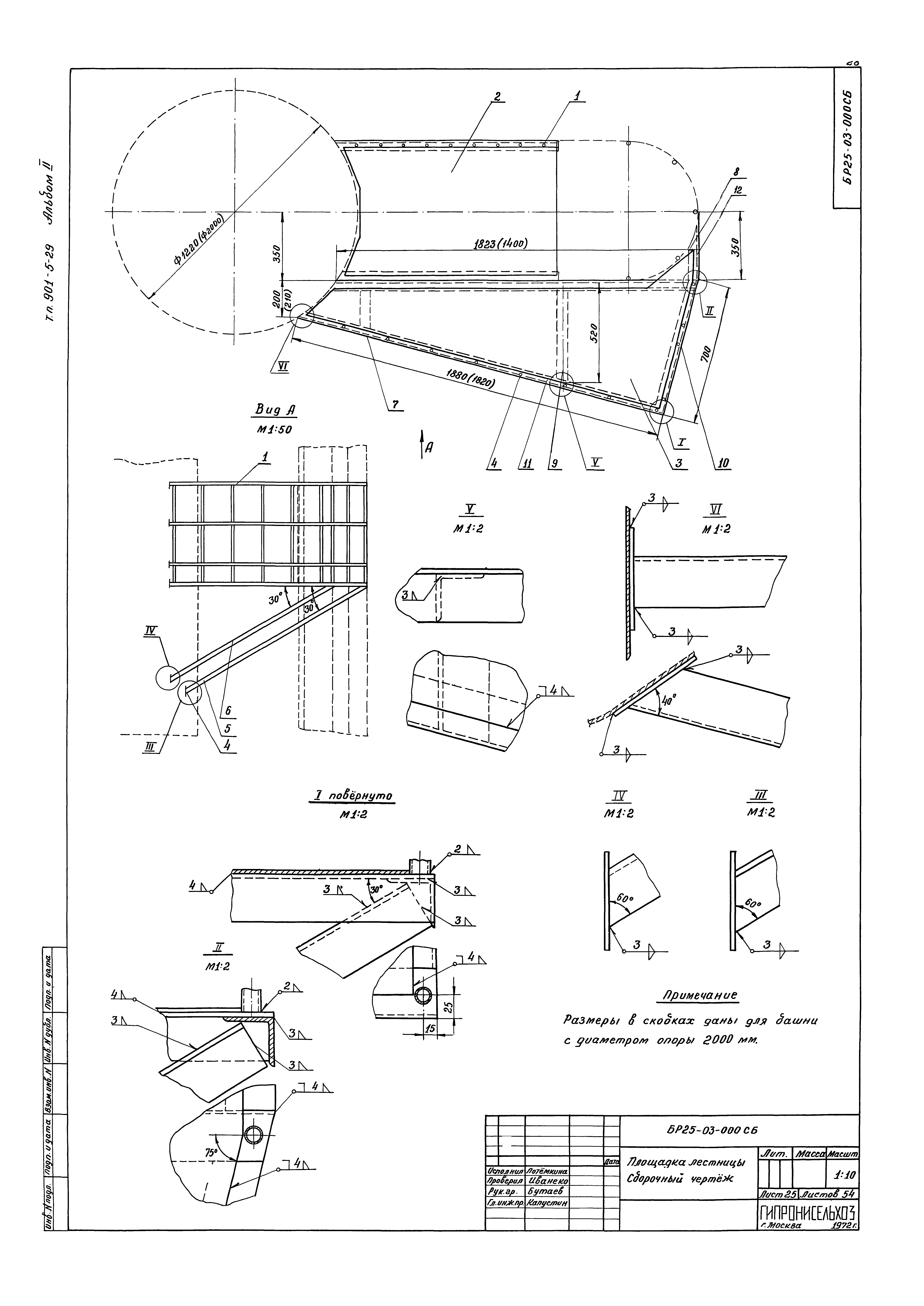

БР25-03-000СБ Площадка лестницы. Сборочный чертеж

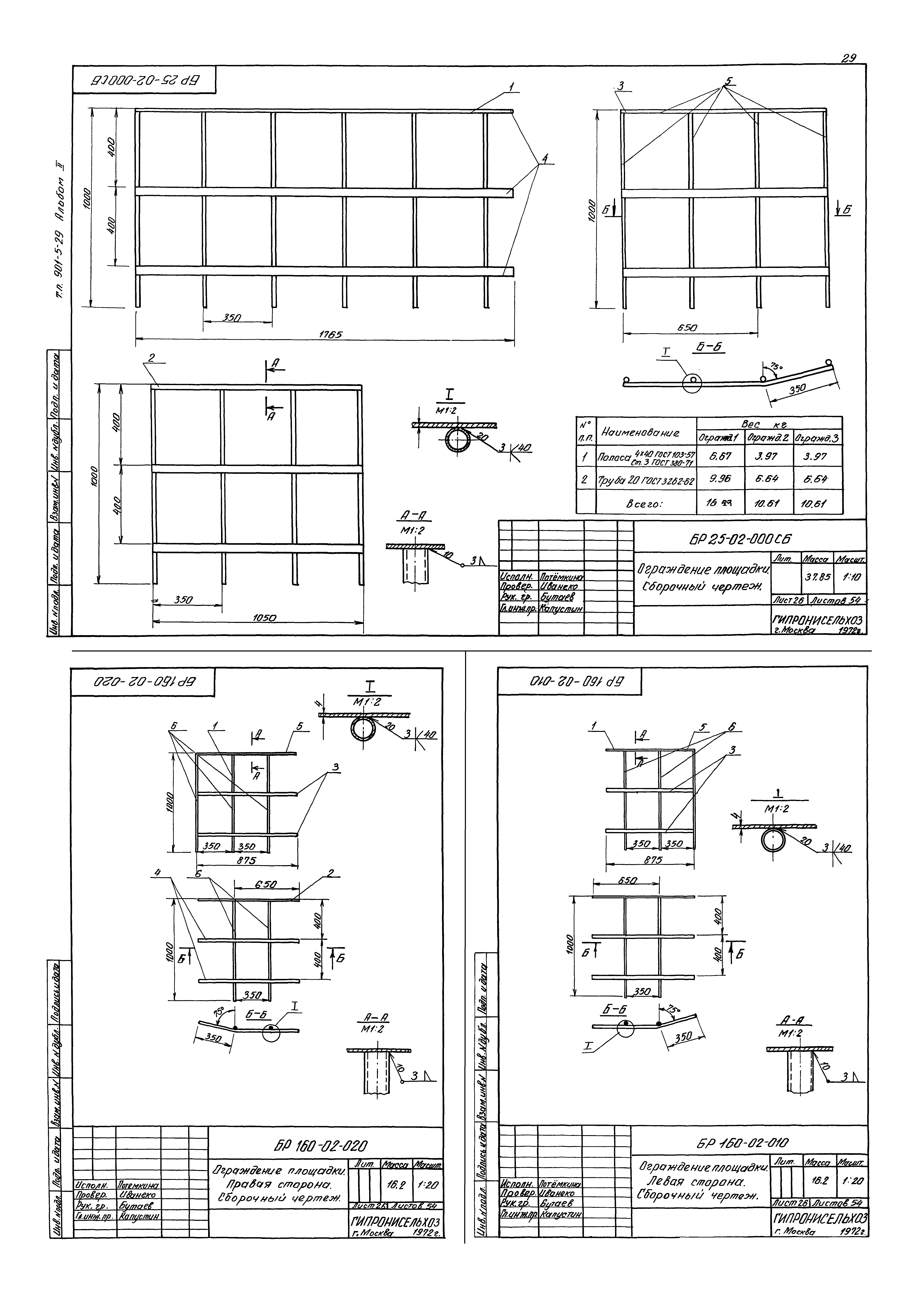

БР25-02-000СБ БР160-02-020; БР160-02-010 Ограждение площадки. Шарнир (верхняя часть). Сборочный узел. Настил площадки. Настил площадки для башни с диаметром опоры 2000 мм

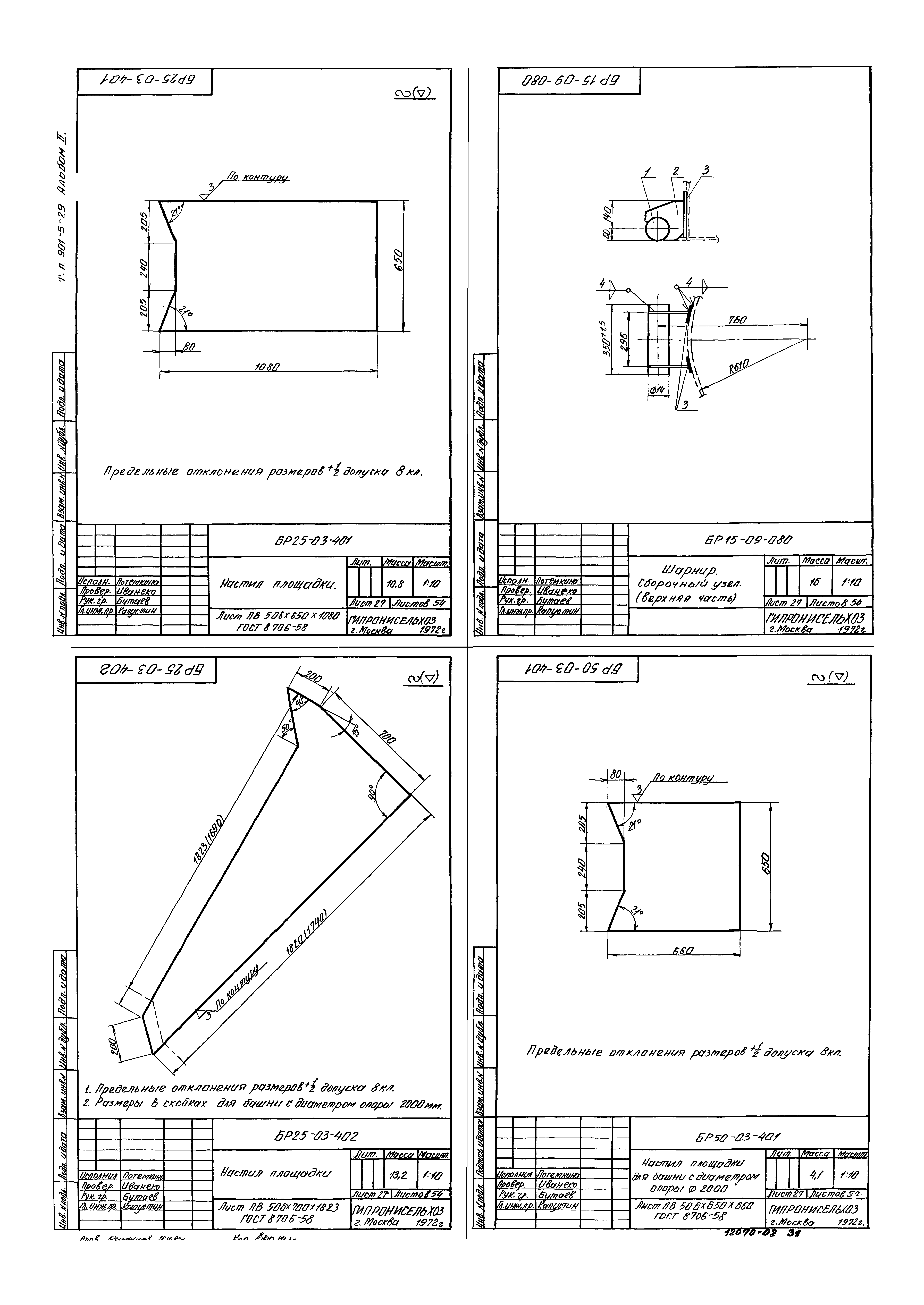

БР25-03-401; БР15-09-080; БР25-03-402; БР50-03-401 Настил площадки. Шарнир (верхняя часть). Сборочный узел. Настил площадки. Настил площадки для башни с диаметром опоры 2000 мм

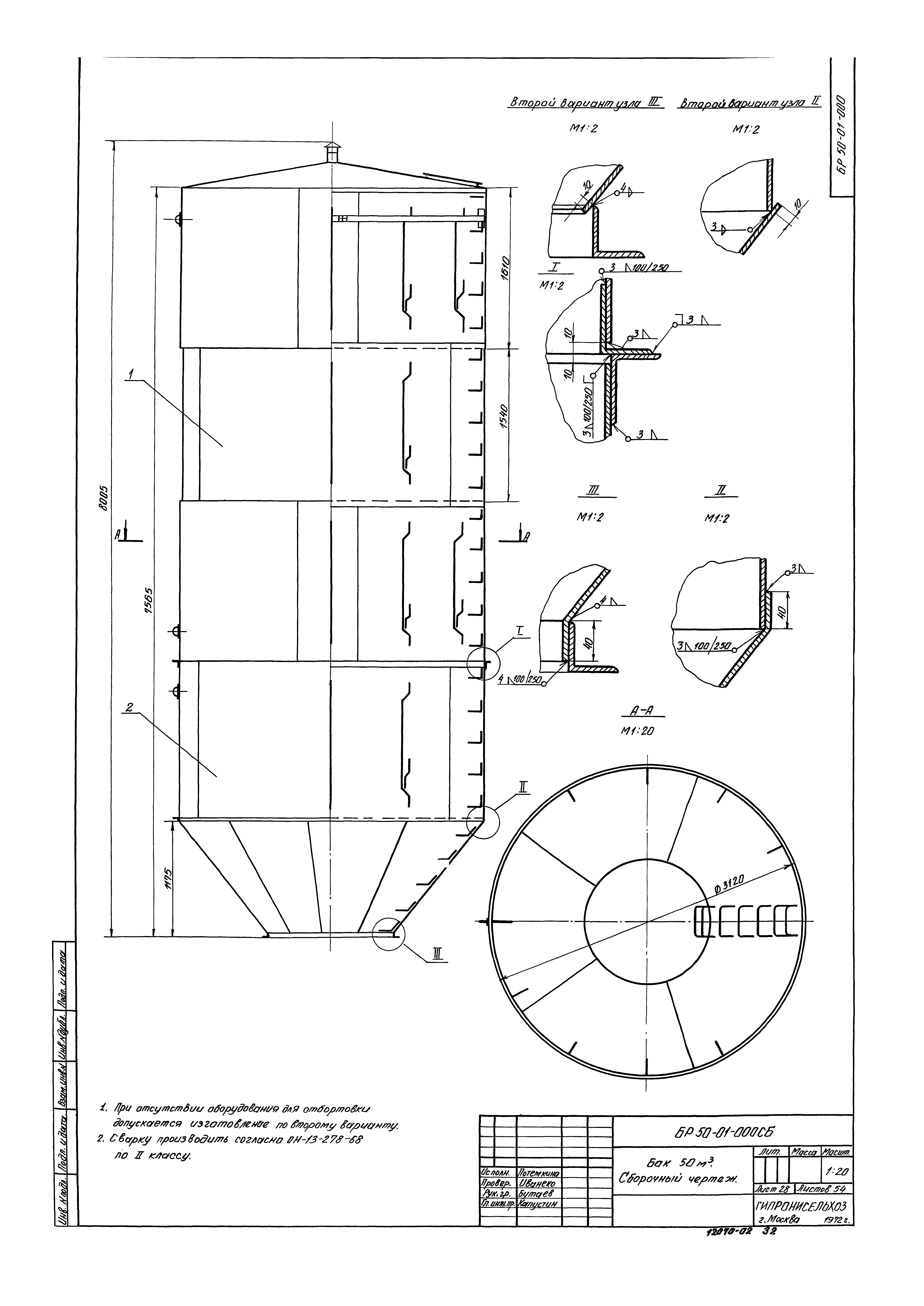

БР50-01-000СБ Бак 50 куб. м. Сборочный чертеж

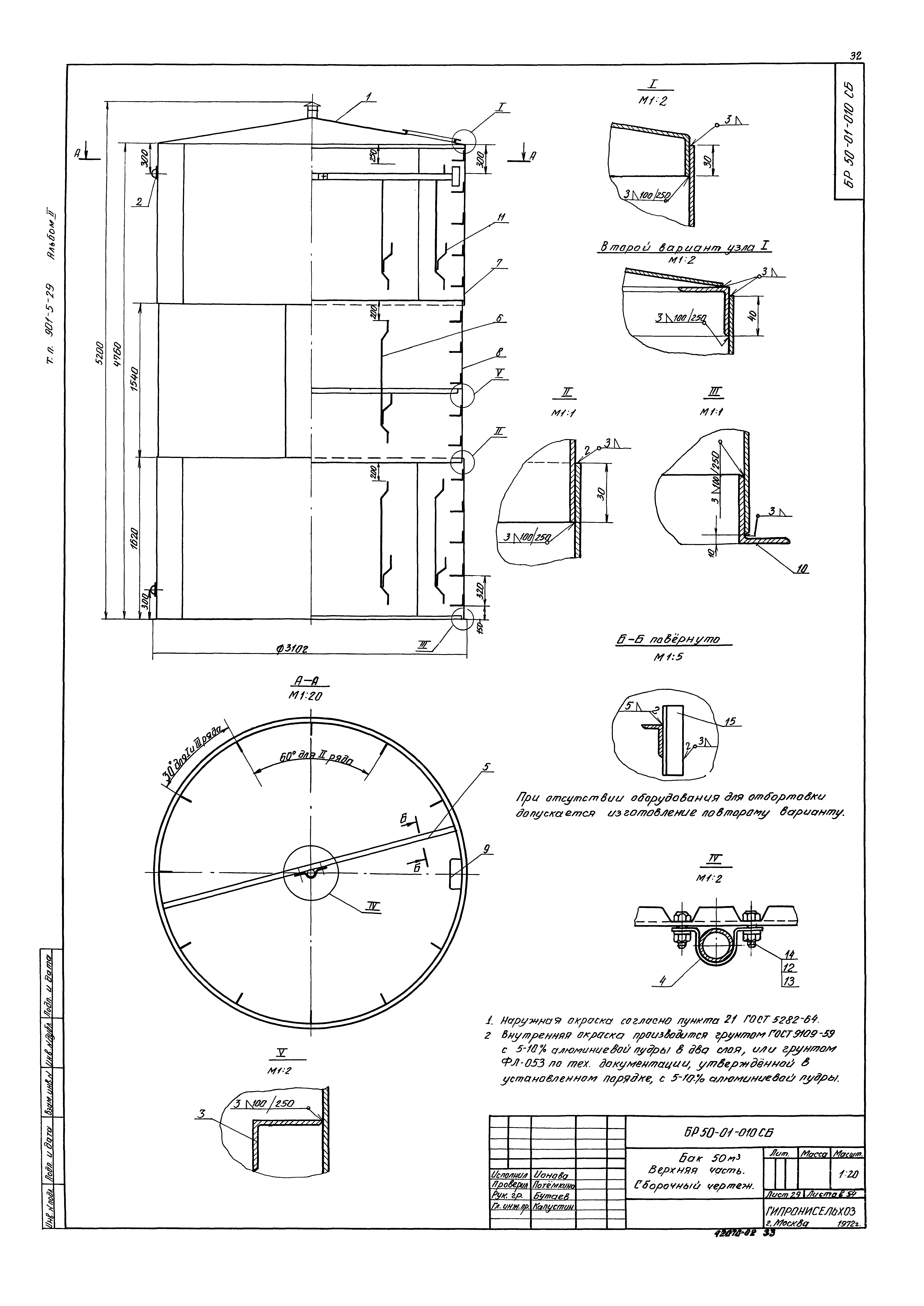

БР50-01-010СБ Бак 50 куб. м. Верхняя часть. Сборочный чертеж

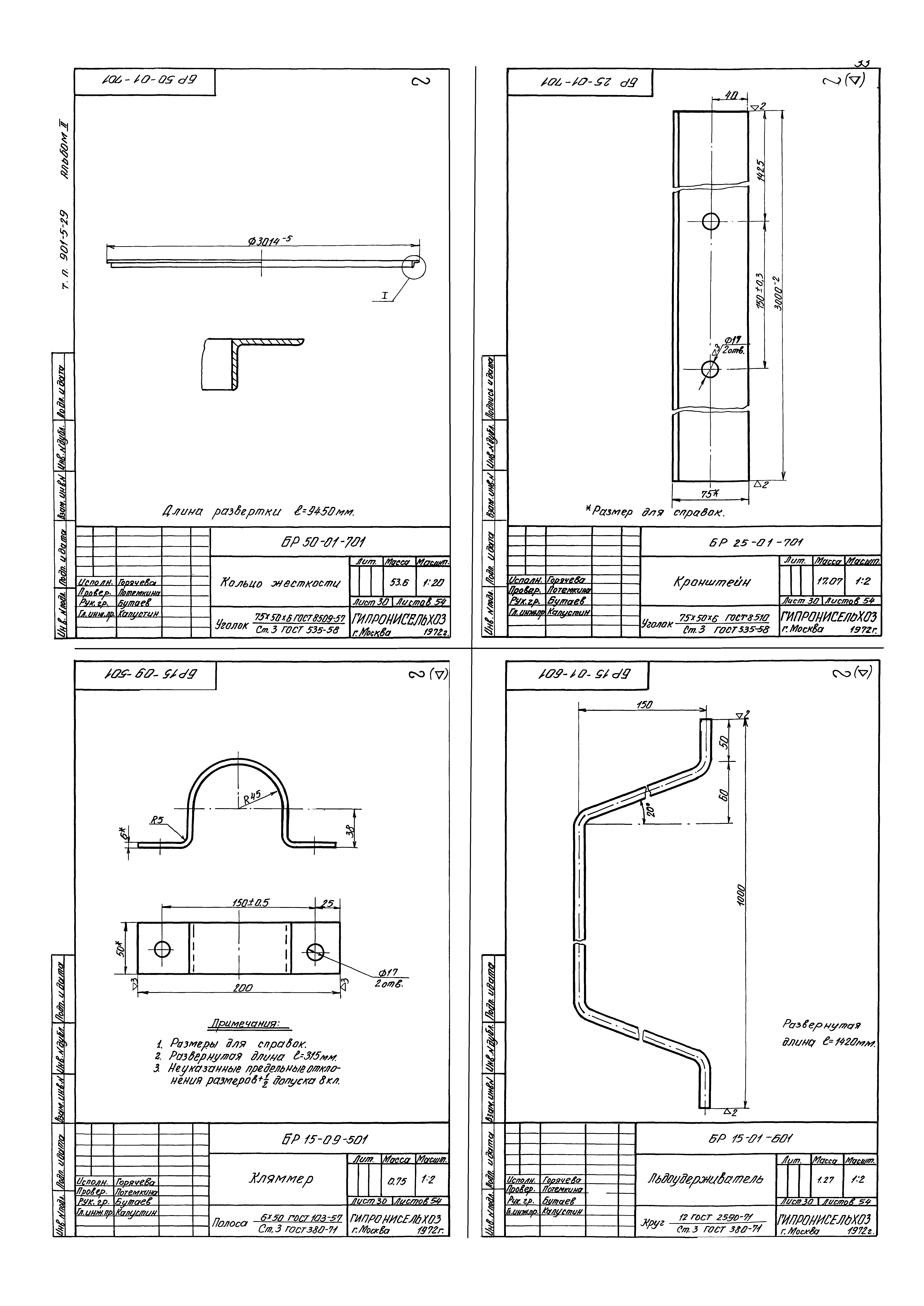

ТП 901-5-29 БР50-01-701; БР25-01-701; БР15-09-501; БР15-01-601 Кольцо жесткости. Кронштейн. Кляммер. Льдоудержатель

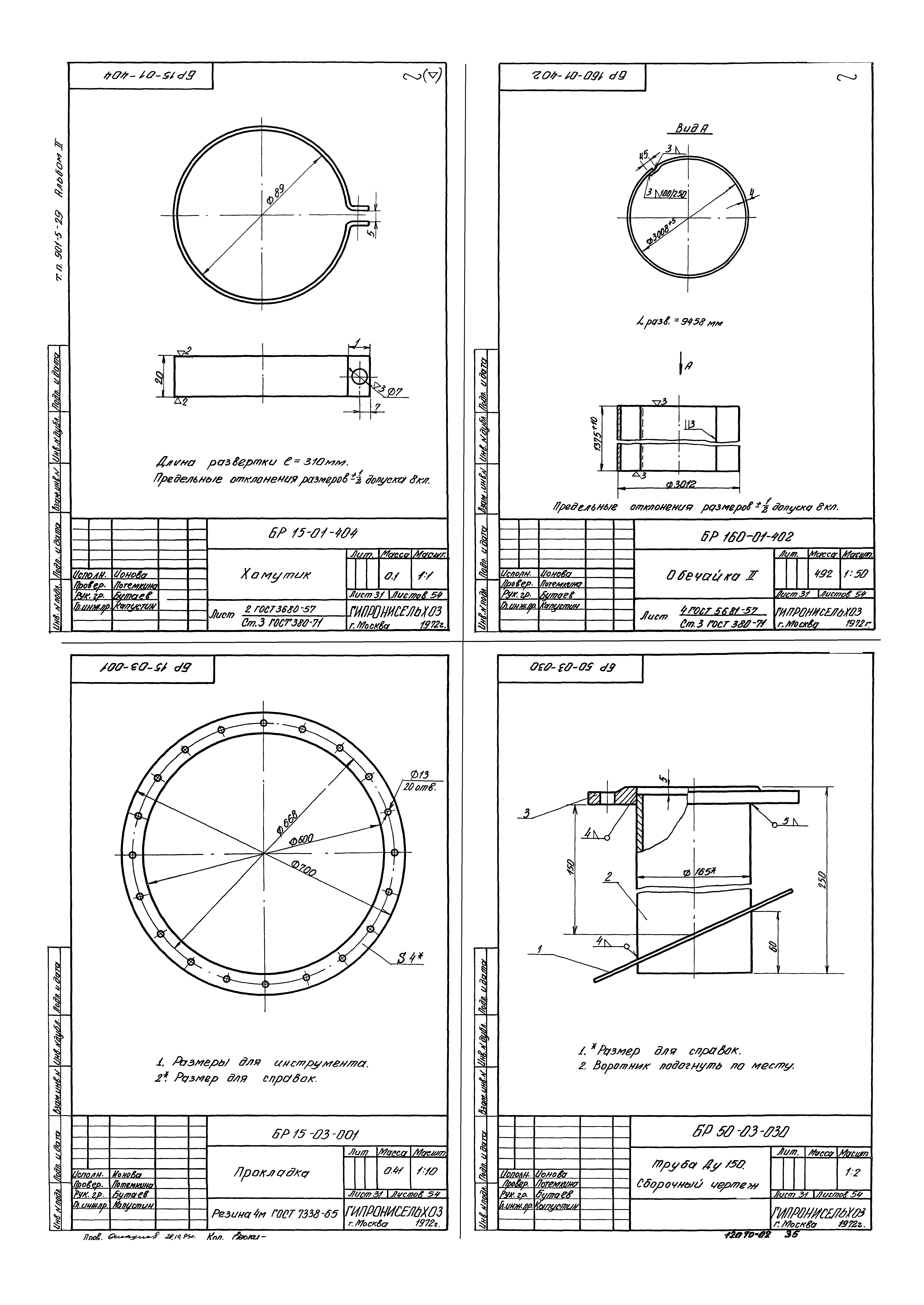

ТП 901-5-29 БР15-01-404; БР160-01-402; БР15-03-001; БР50-03-030 Хомутик. Обечайка 2. Прокладка. Труба Ду150

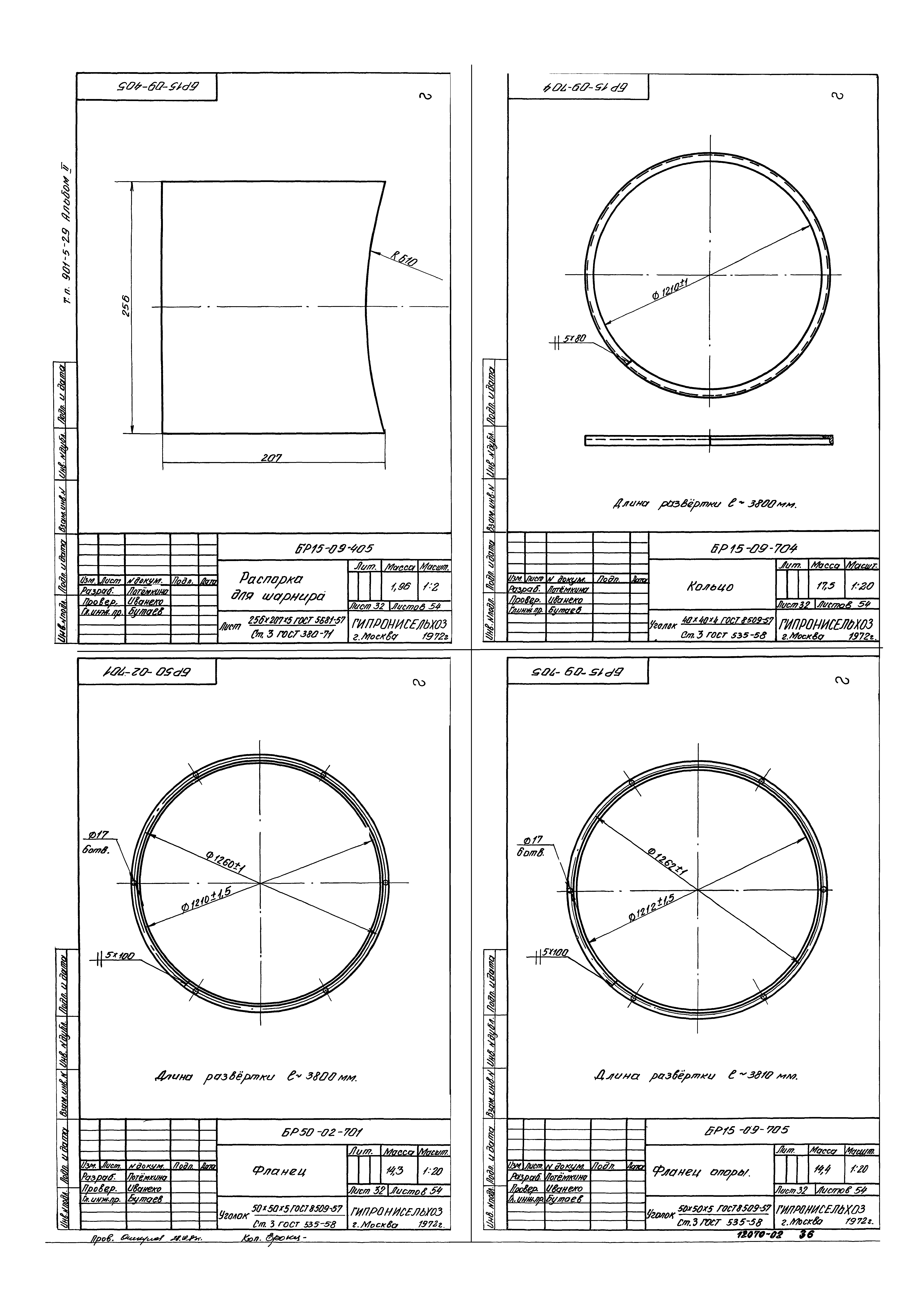

ТП 901-5-29 БР15-09-405; БР15-09-704; БР50-02-701; БР15-09-705 Распорка для шарнира. Кольцо. Фланец. Фланец опоры

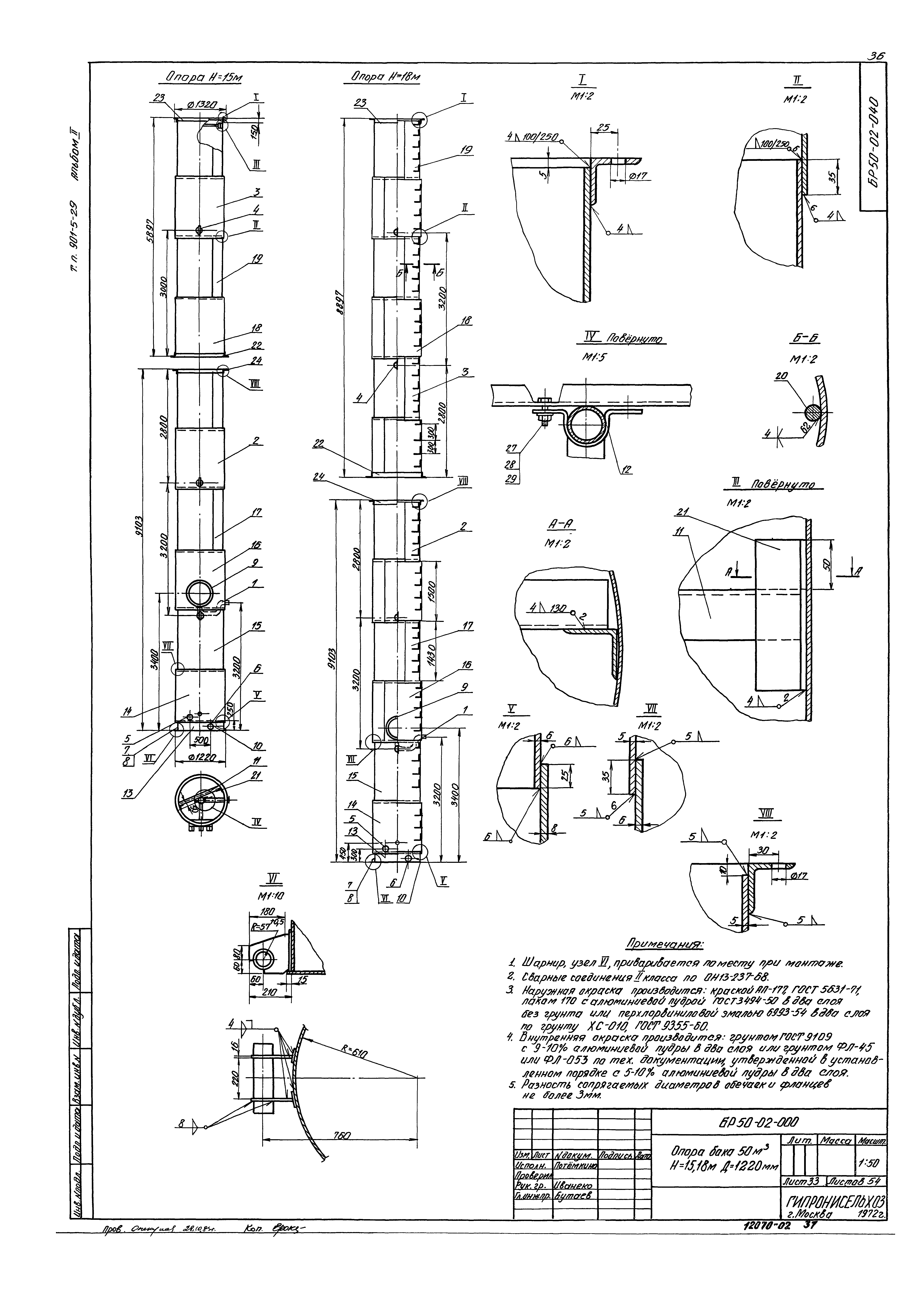

ТП 901-5-29 БР50-02-000 Опора бака 50 куб. м, Н=15,18 м, Д = 1220 мм

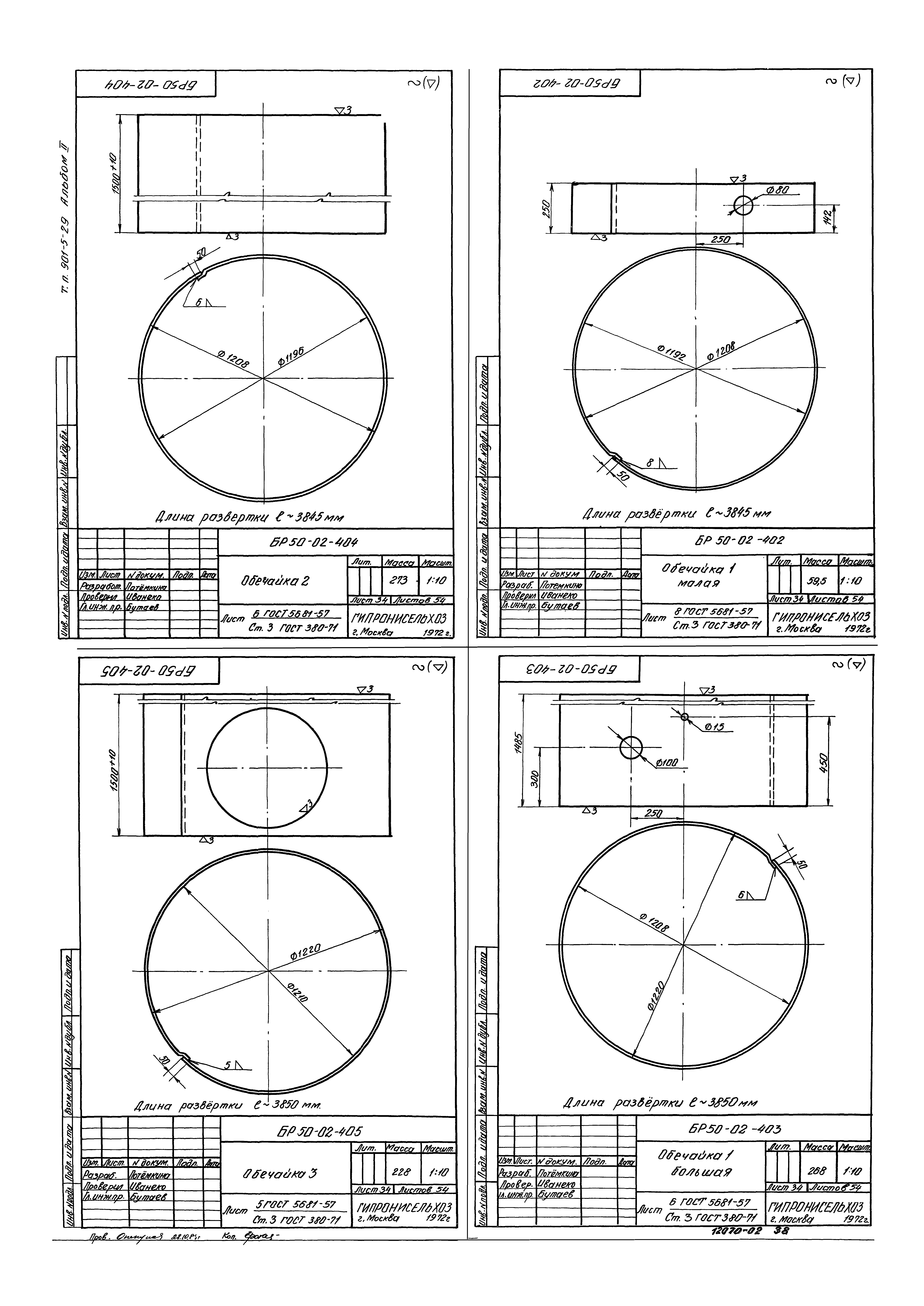

ТП 901-5-29 БР50-02-404; БР50-02-402; БР50-02-403; БР50-02-405 Обечайка 1 малая. Обечайка 1 большая. Обечайка 2. Обечайка 3

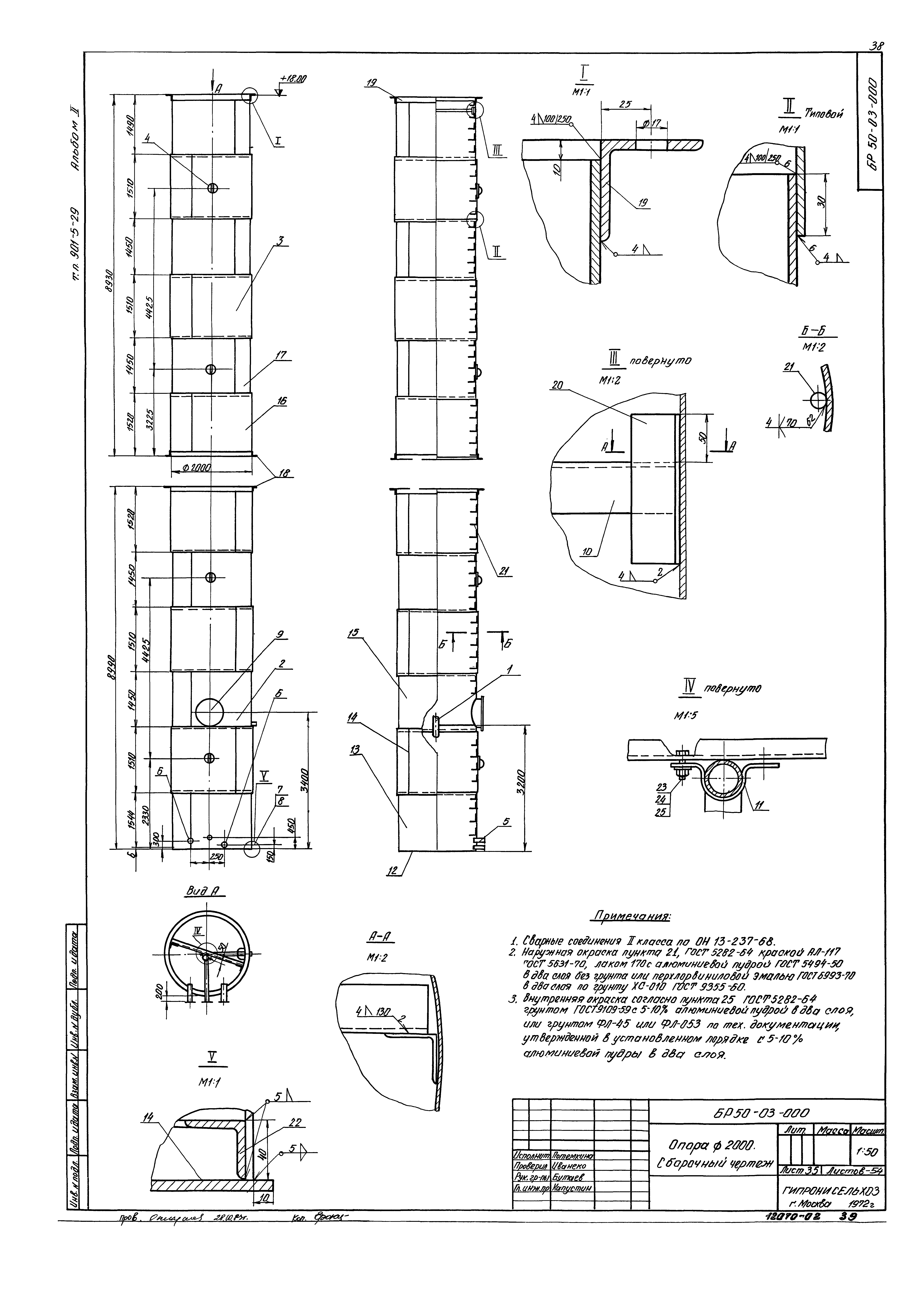

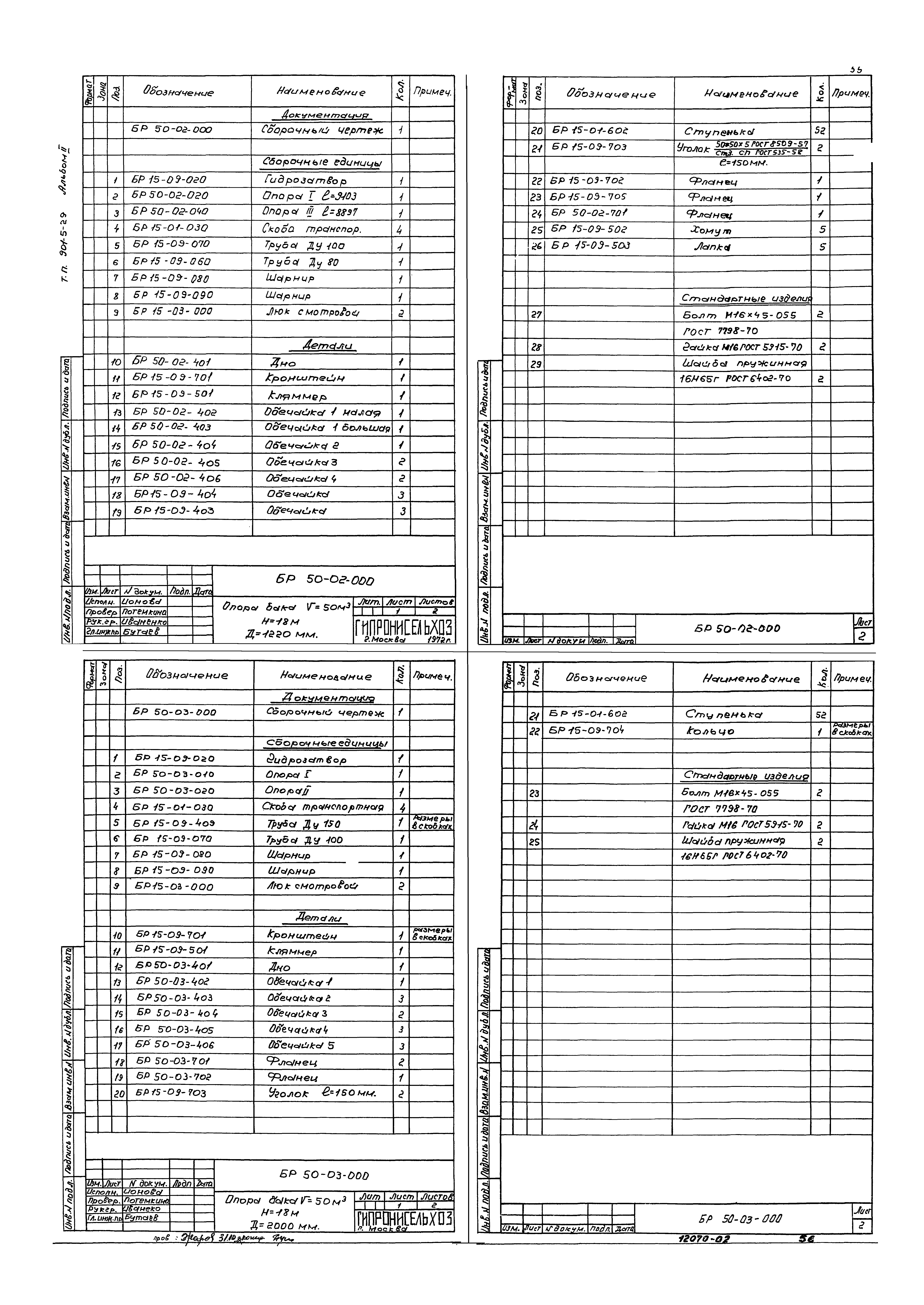

ТП 901-5-29 БР50-03-000 Опора Ф 2000. Сборочный чертеж

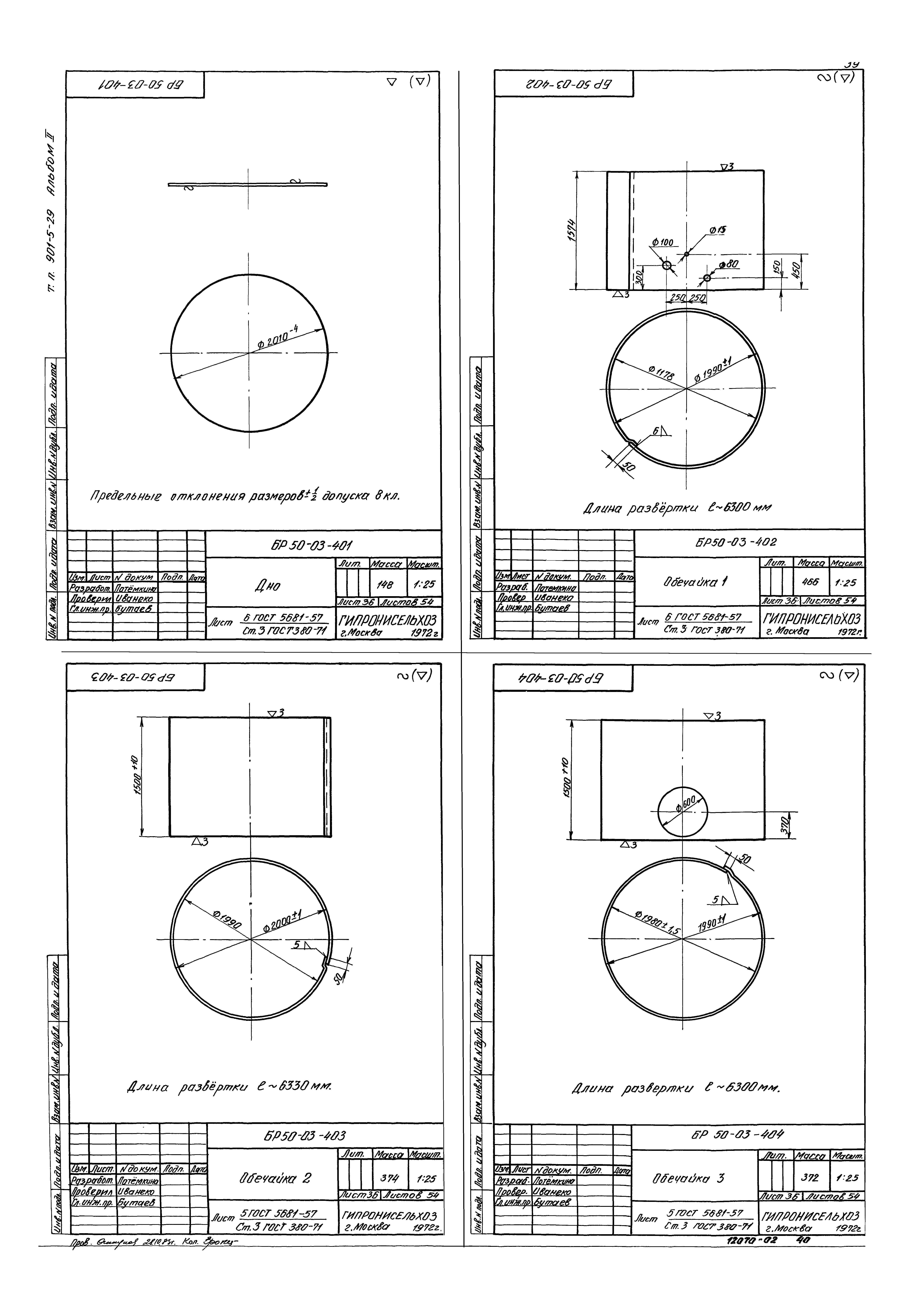

ТП 901-5-29 БР50-03-401; БР50-03-402; БР50-03-403; БР50-03-404 Дно. Обечайка 1. Обечайка 2. Обечайка 3

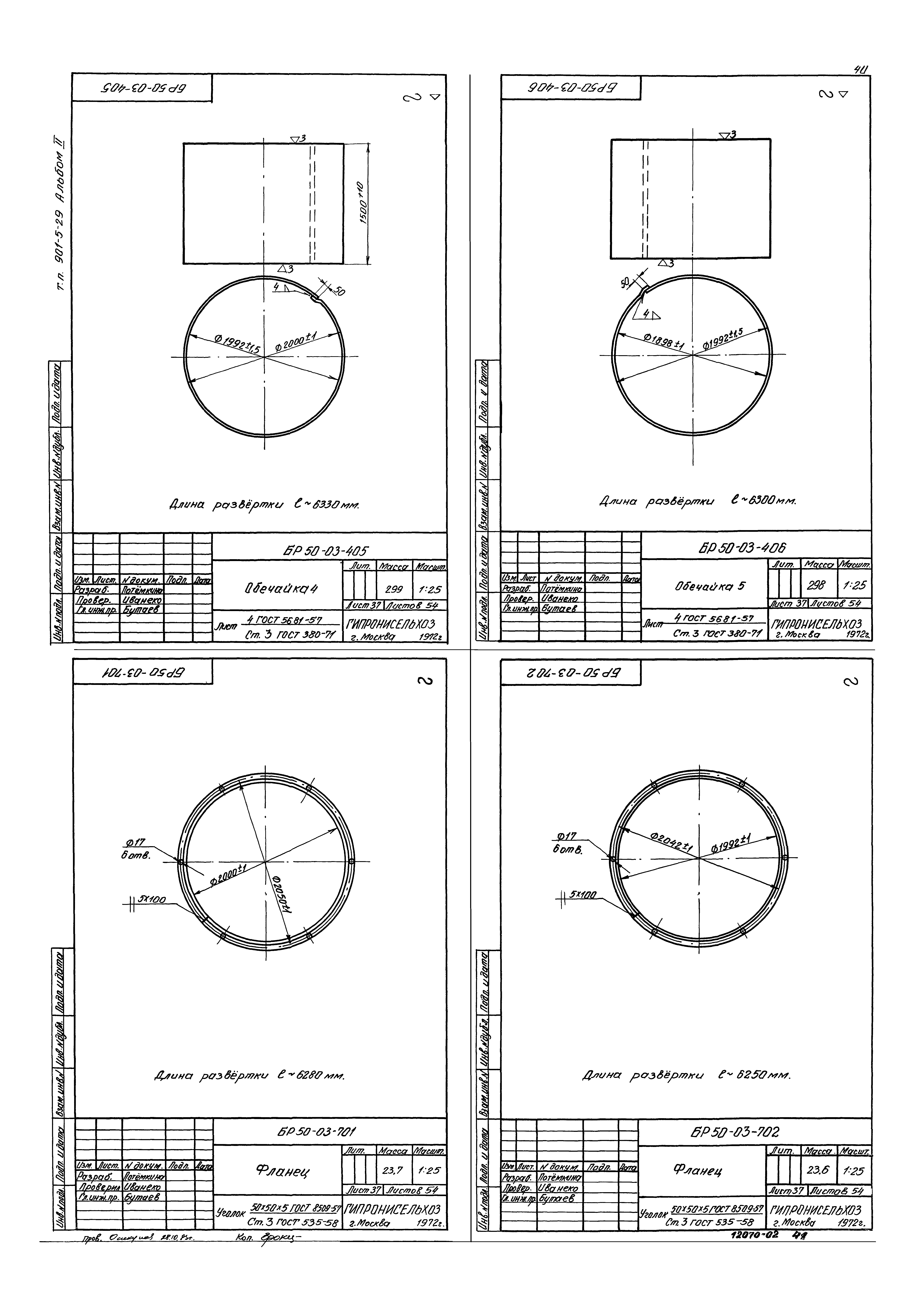

ТП 901-5-29 БР50-03-405; БР50-03-406; БР50-03-701; БР50-03-702 Обечайка 4. Обечайка 5. Фланец. Фланец

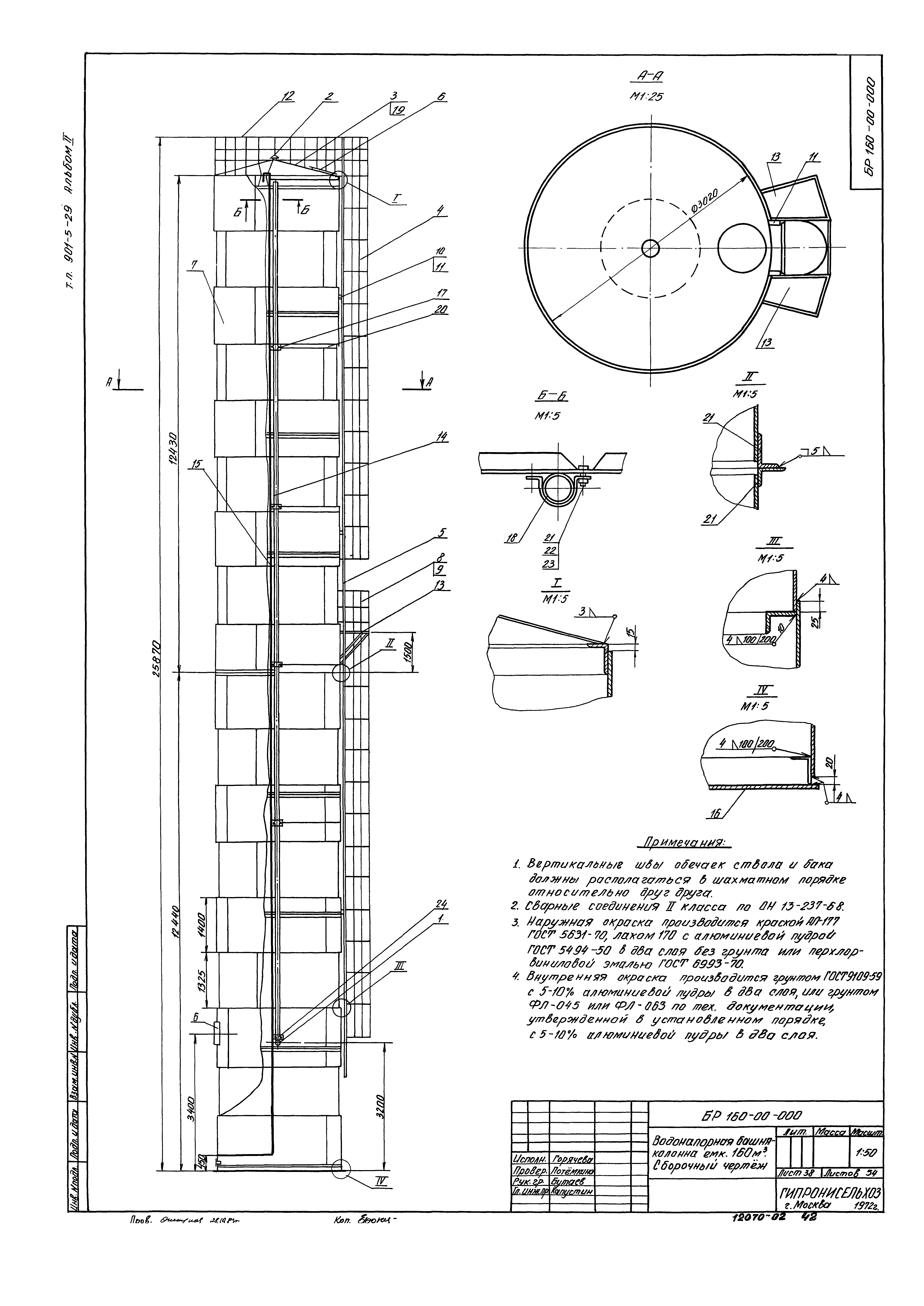

ТП 901-5-29 БР160-00-000 Водонапорная башня. Колонна емкостью 160 куб. м

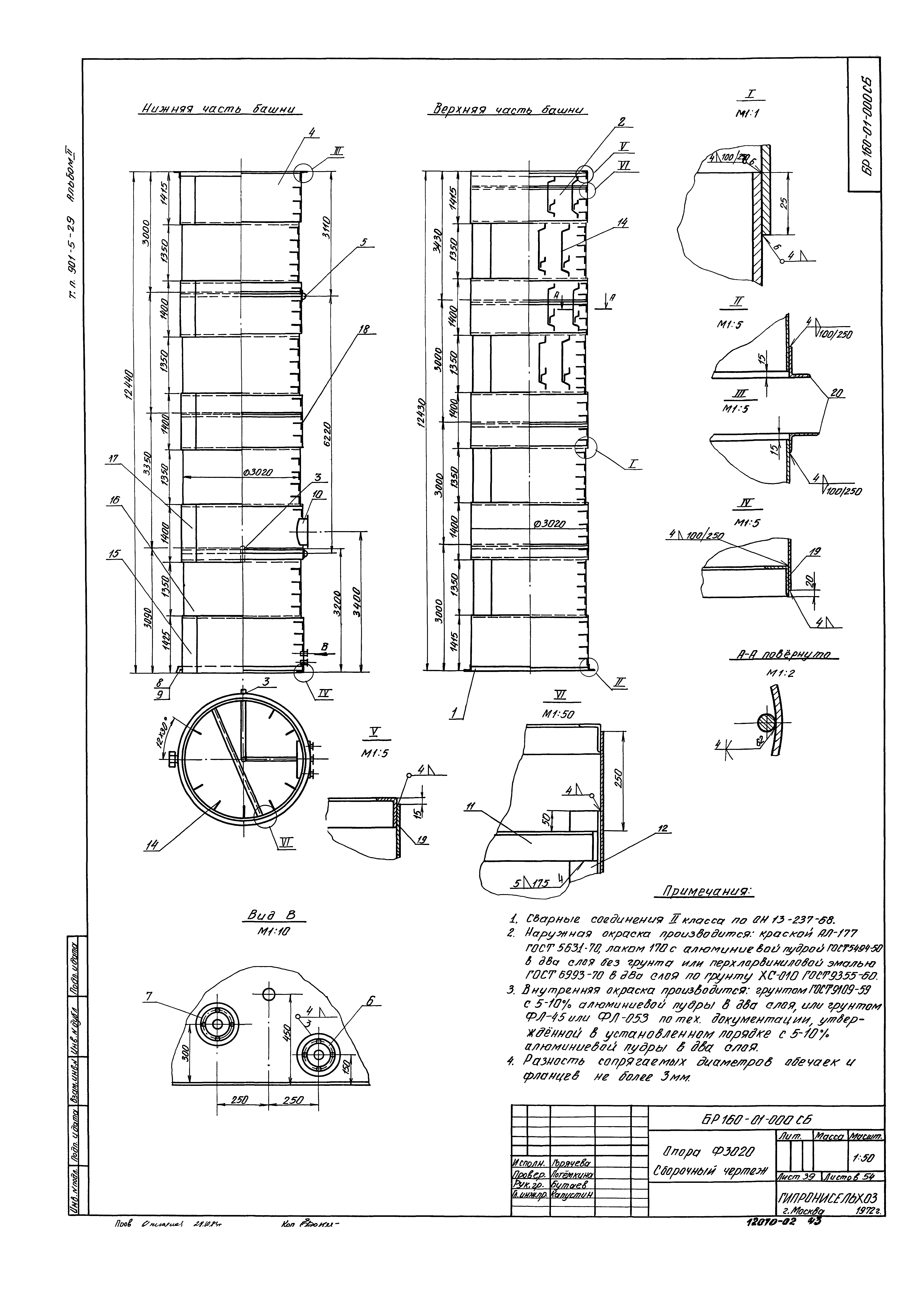

ТП 901-5-29 БР160-01-000 Опора Ф 3020

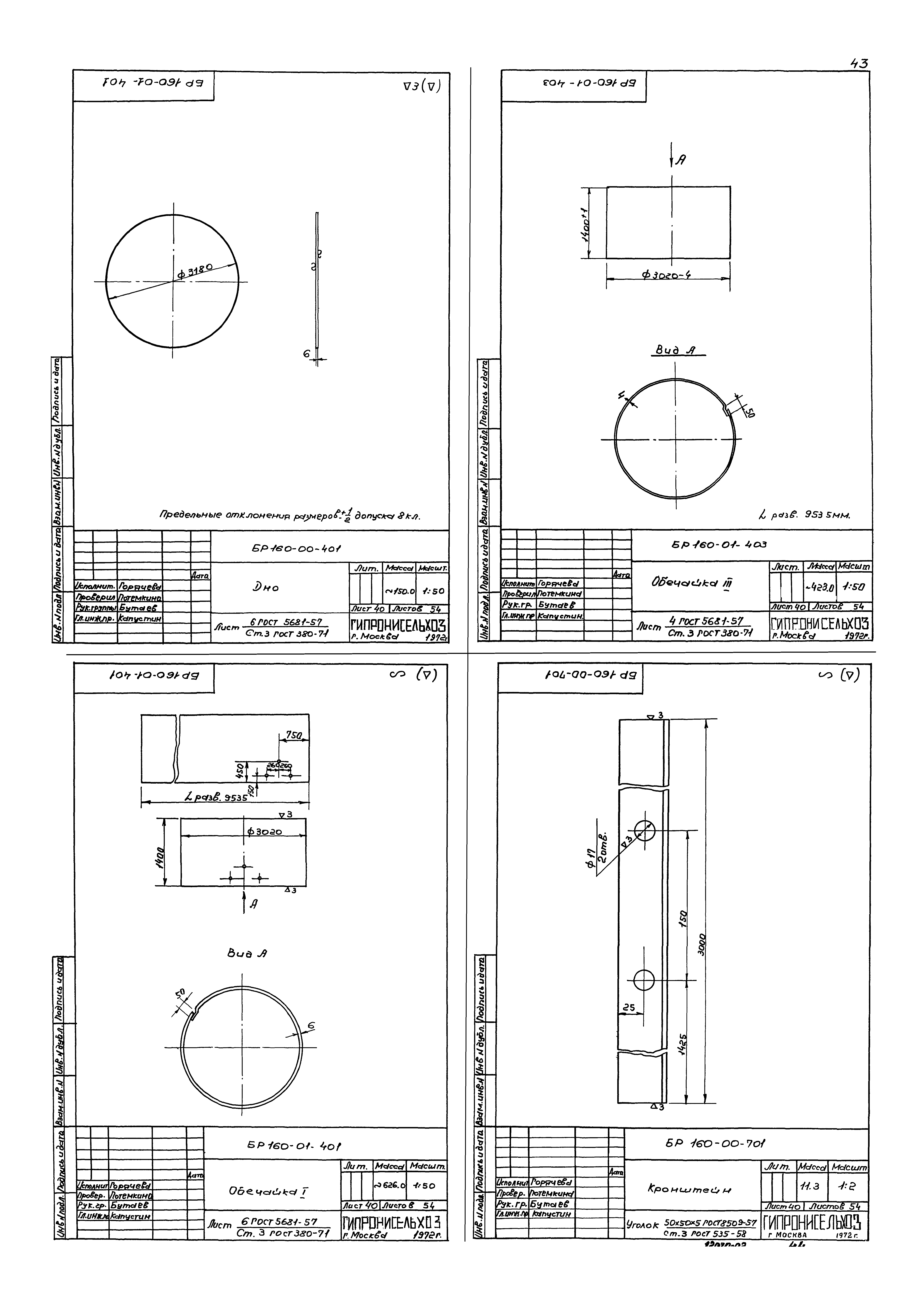

ТП 901-5-29 БР160-00-401; БР160-01-403; БР160-01-401; БР160-00-701 Дно. Обечайка 3. Обечайка 1. Кронштейн

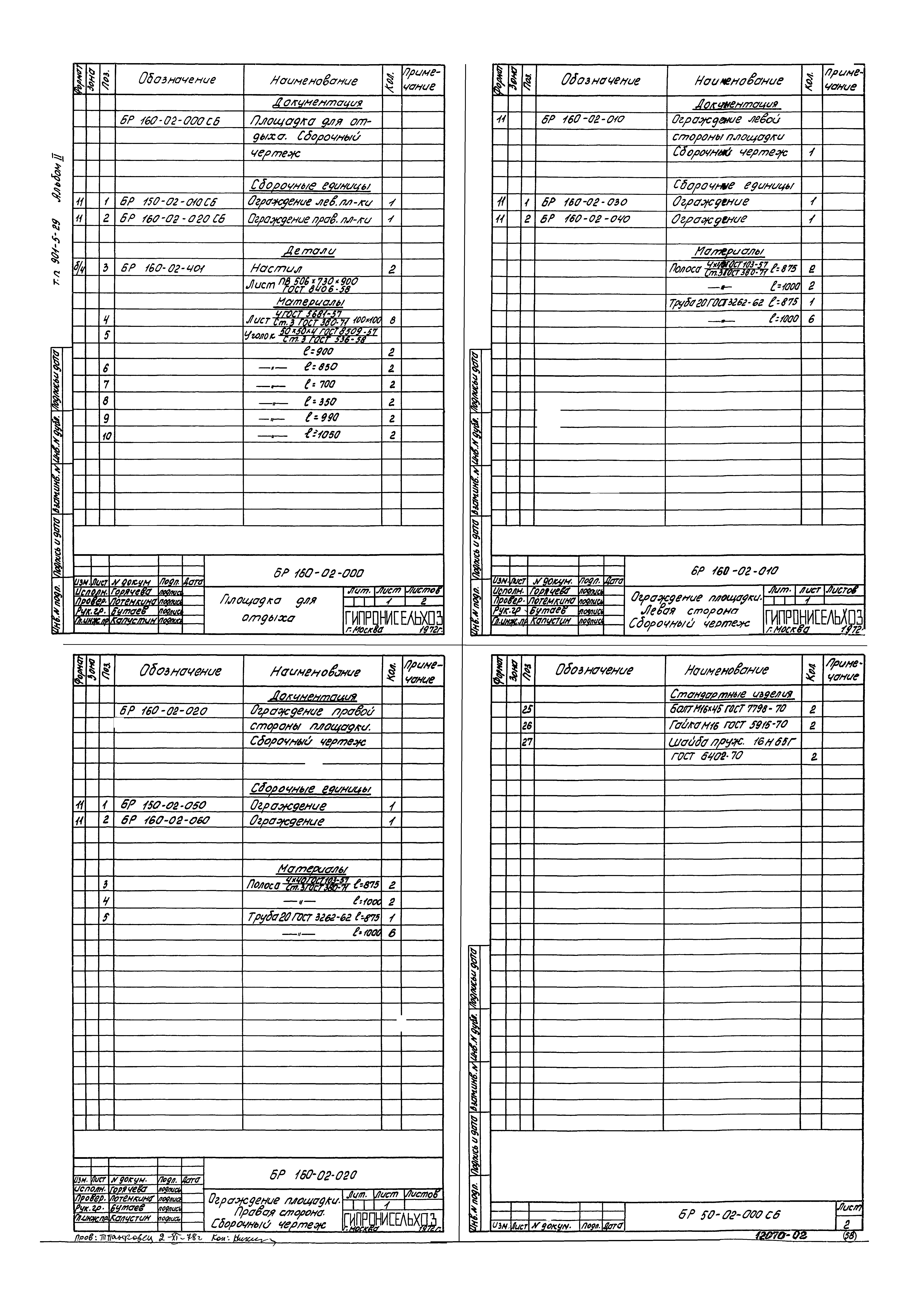

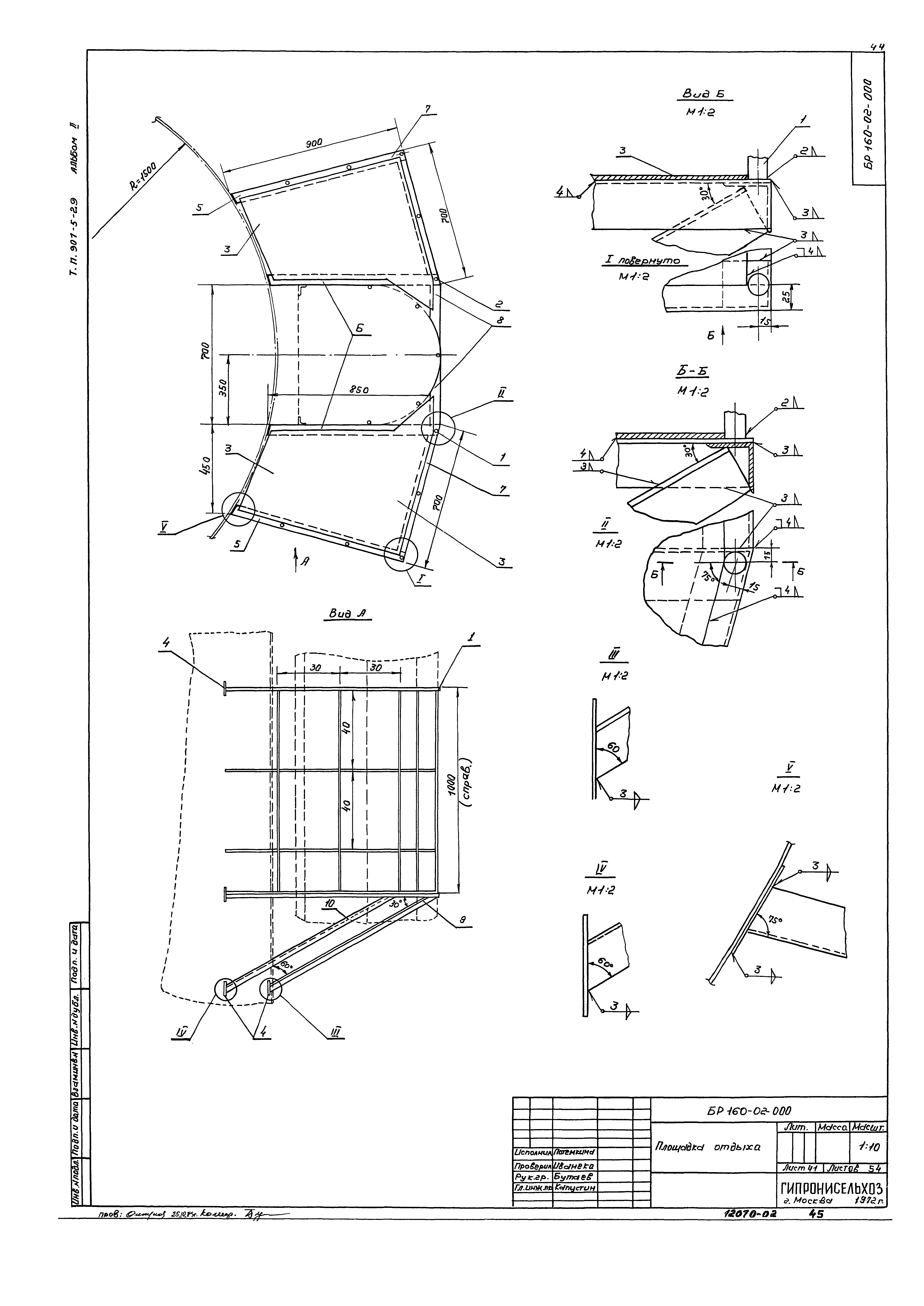

ТП 901-5-29 БР160-02-000 Площадка отдыха

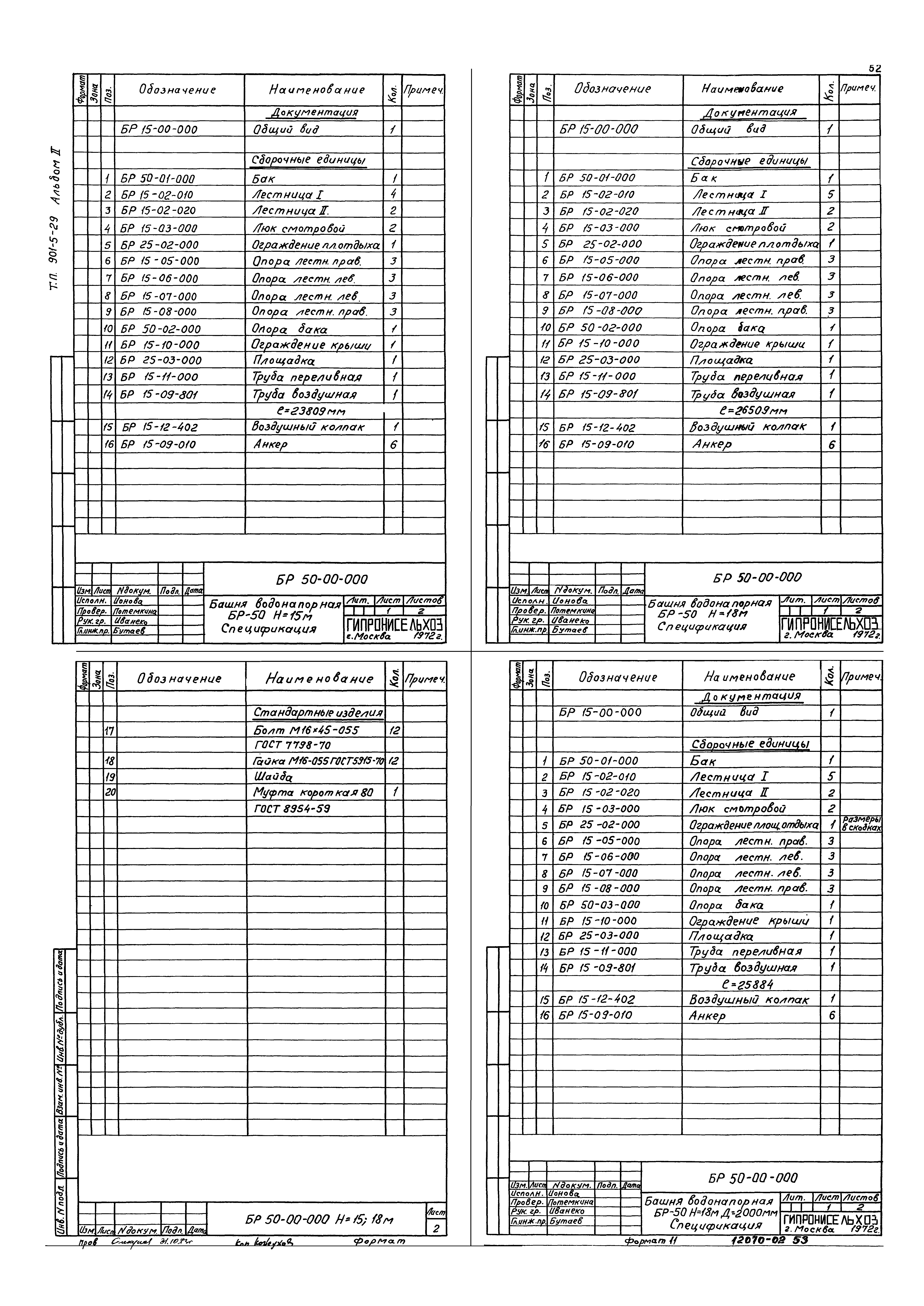

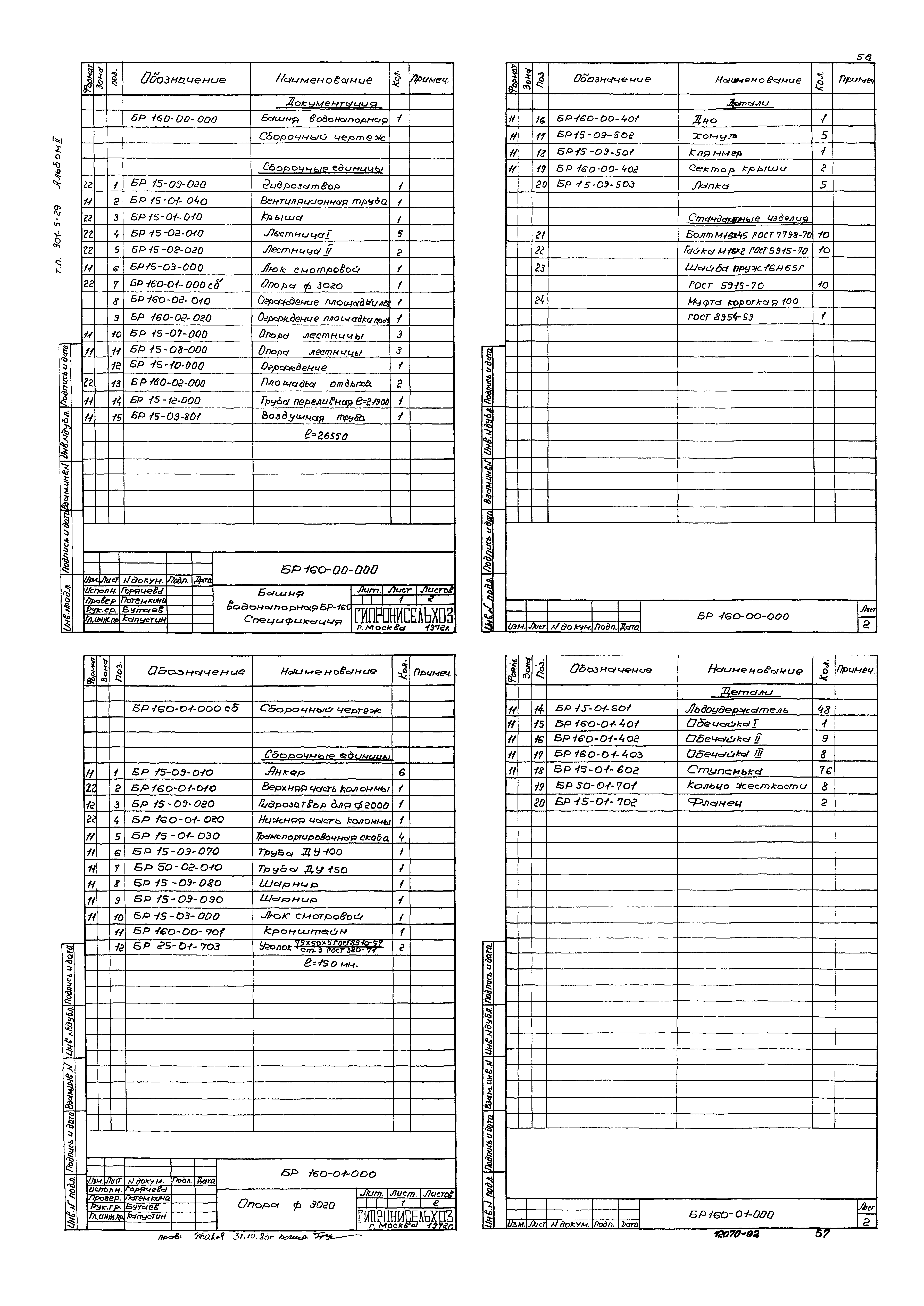

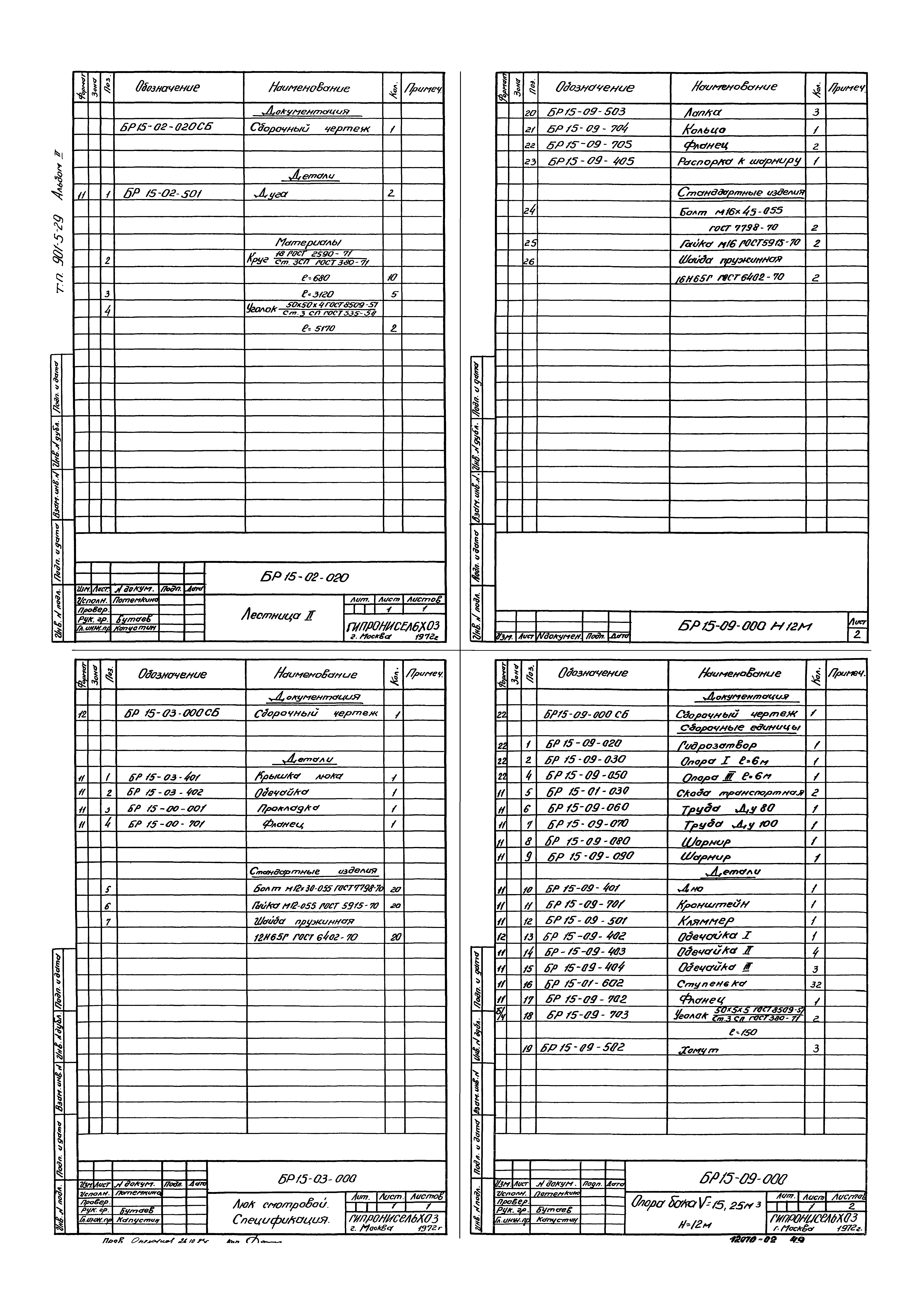

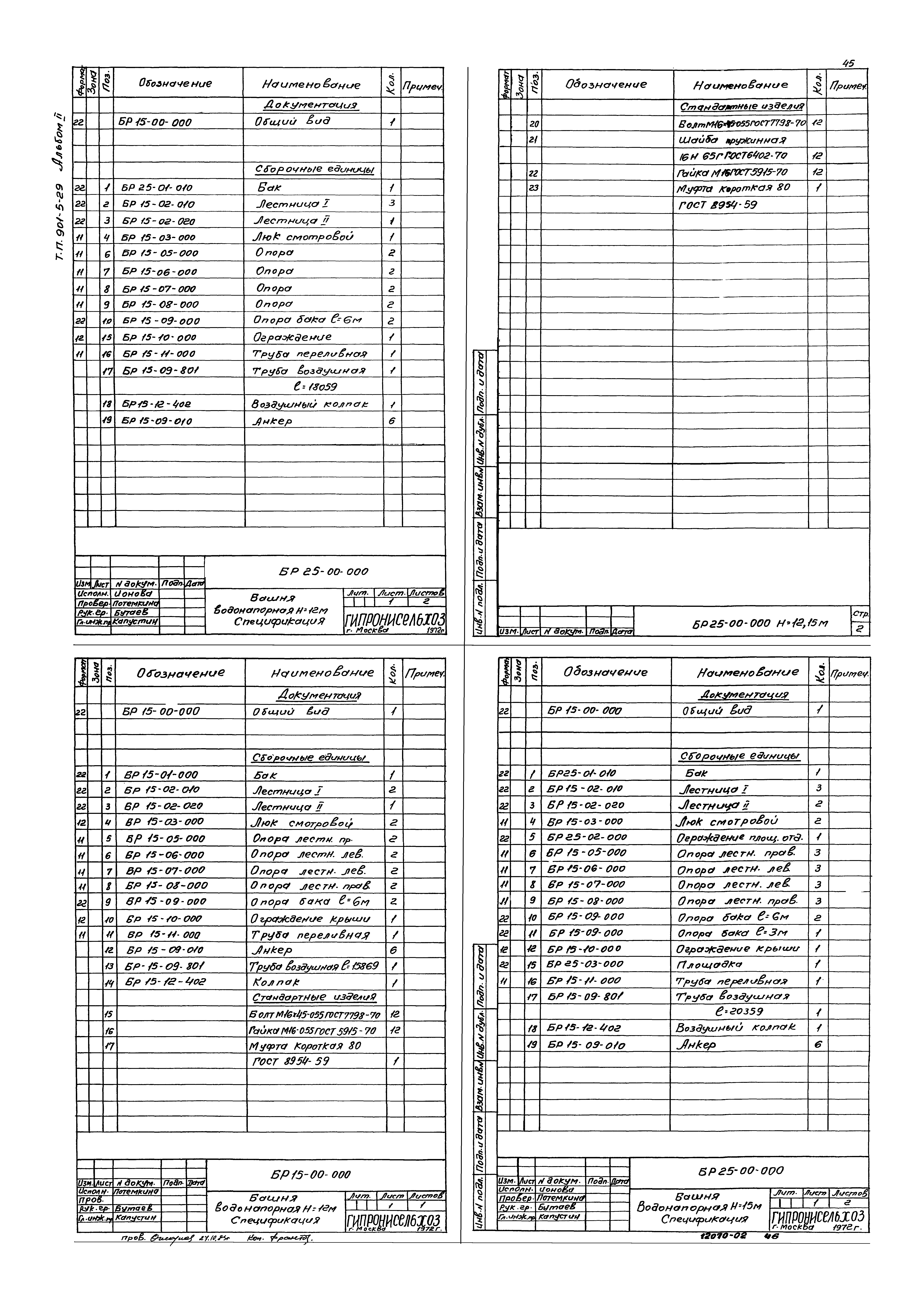

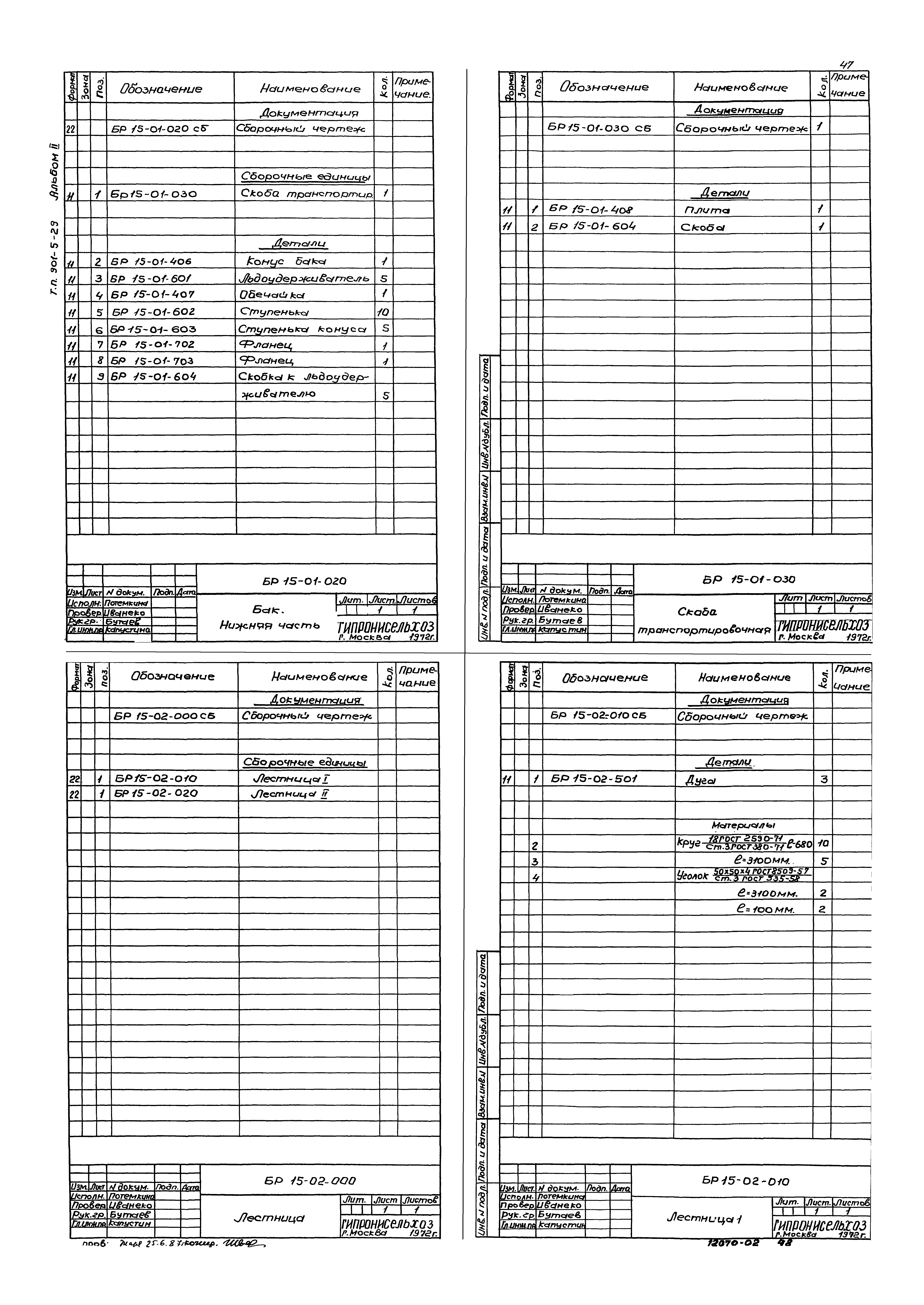

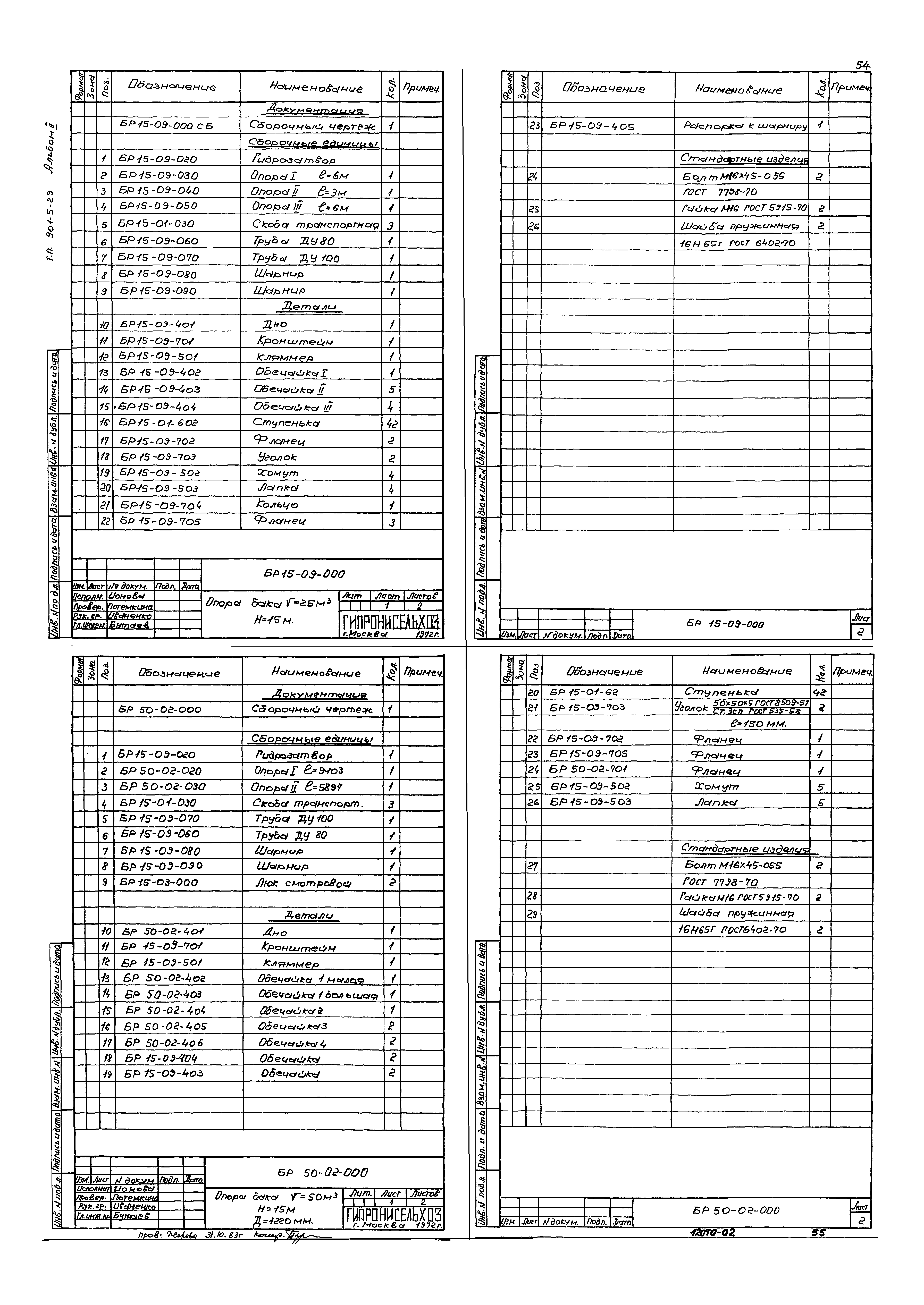

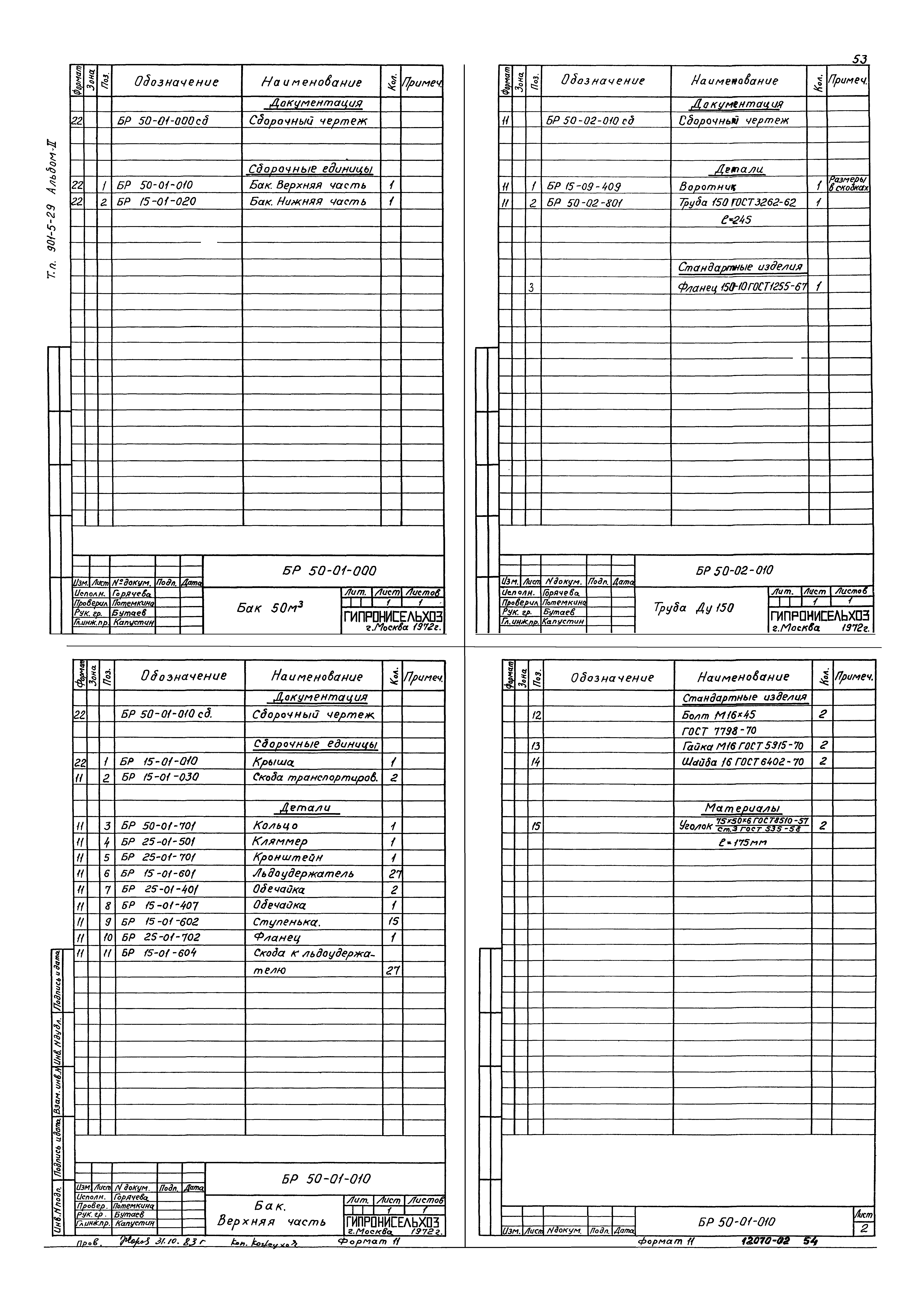

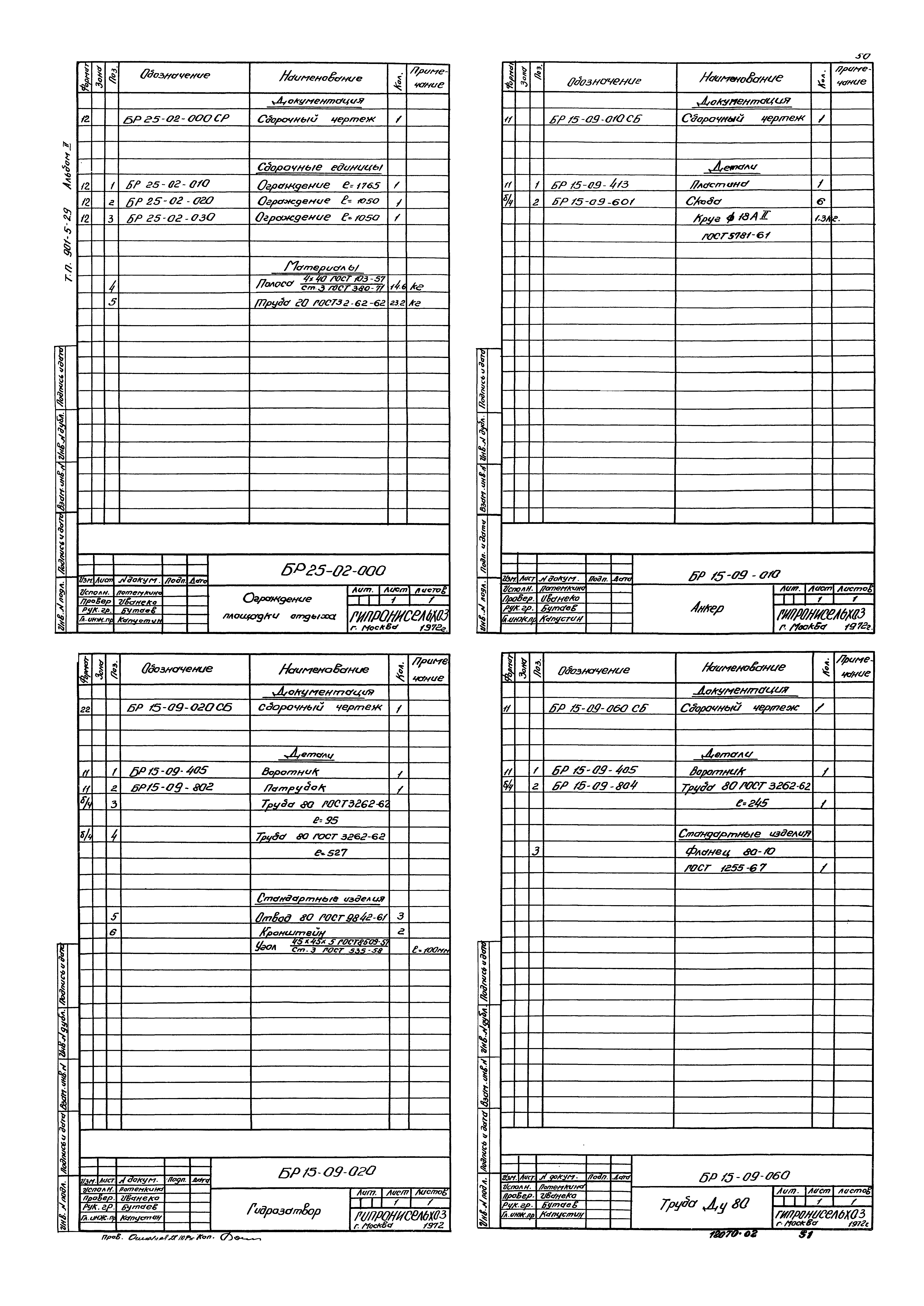

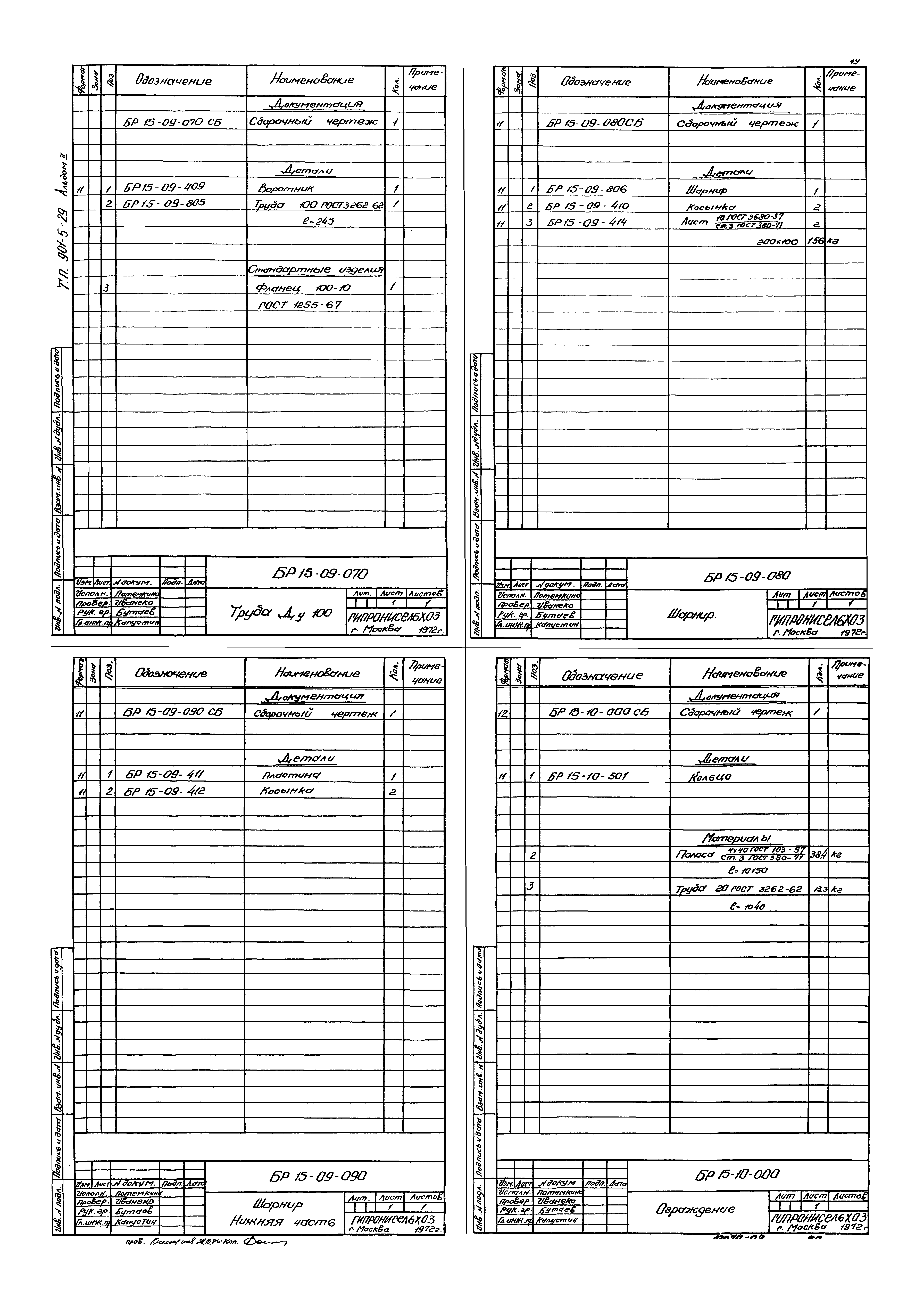

Спецификации
Разработан: ЦНИИЭП инженерного оборудования Госгражданстроя
Гипронисельхоз Минсельхоза СССР
Утверждён:27.11.1972 Минсельхоз СССР (USSR Minselkhoz )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Водонапорные башни Стальные
