Скачать Серия 5.407-100 Выпуск 1. Чертежи монтажные

Дата актуализации: 10.08.2017

Серия 5.407-100

Выпуск 1. Чертежи монтажные

Обозначение:	Серия 5.407-100
Обозначение англ:	Series 5.407-100
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Чертежи монтажные
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1989

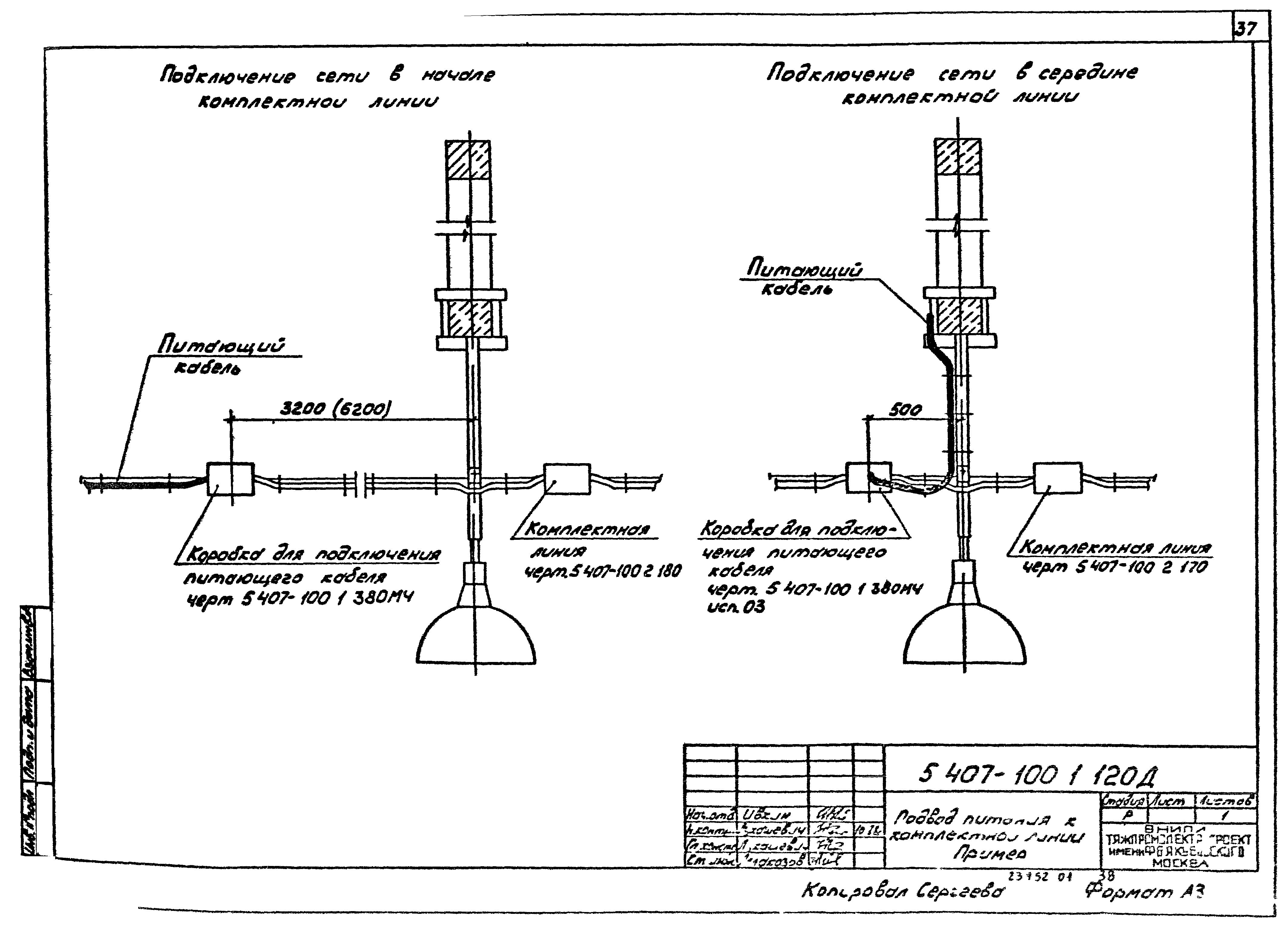

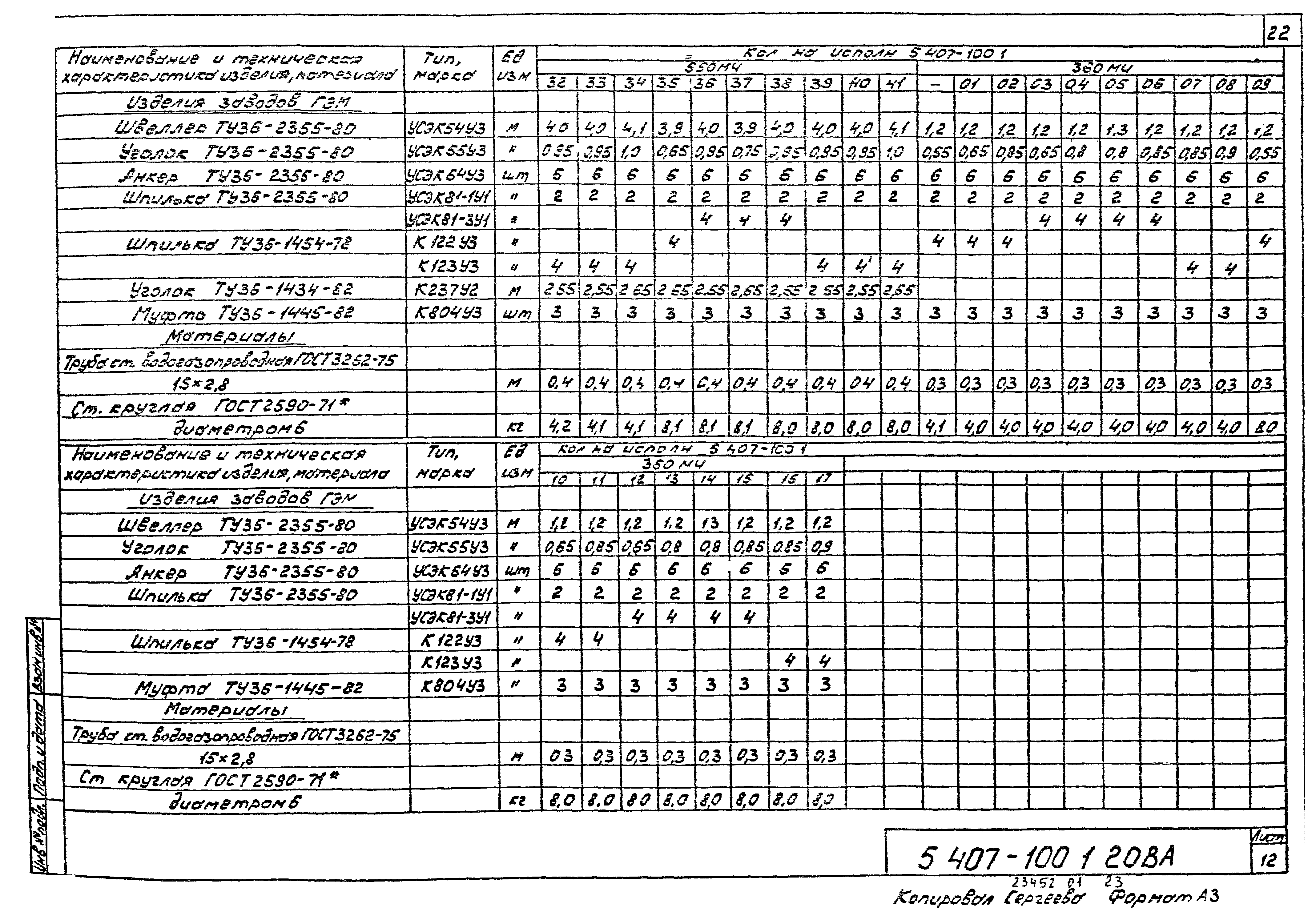

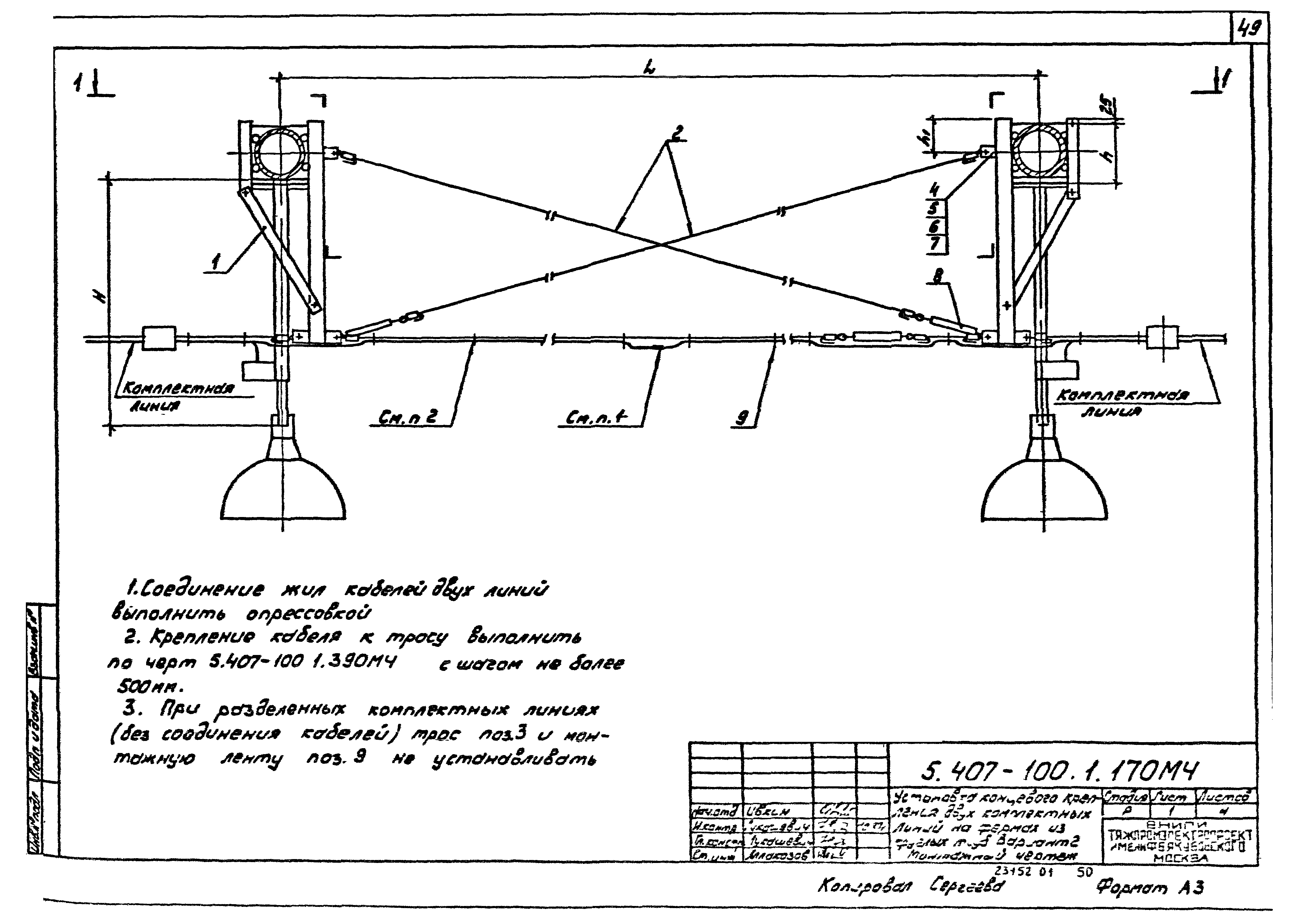

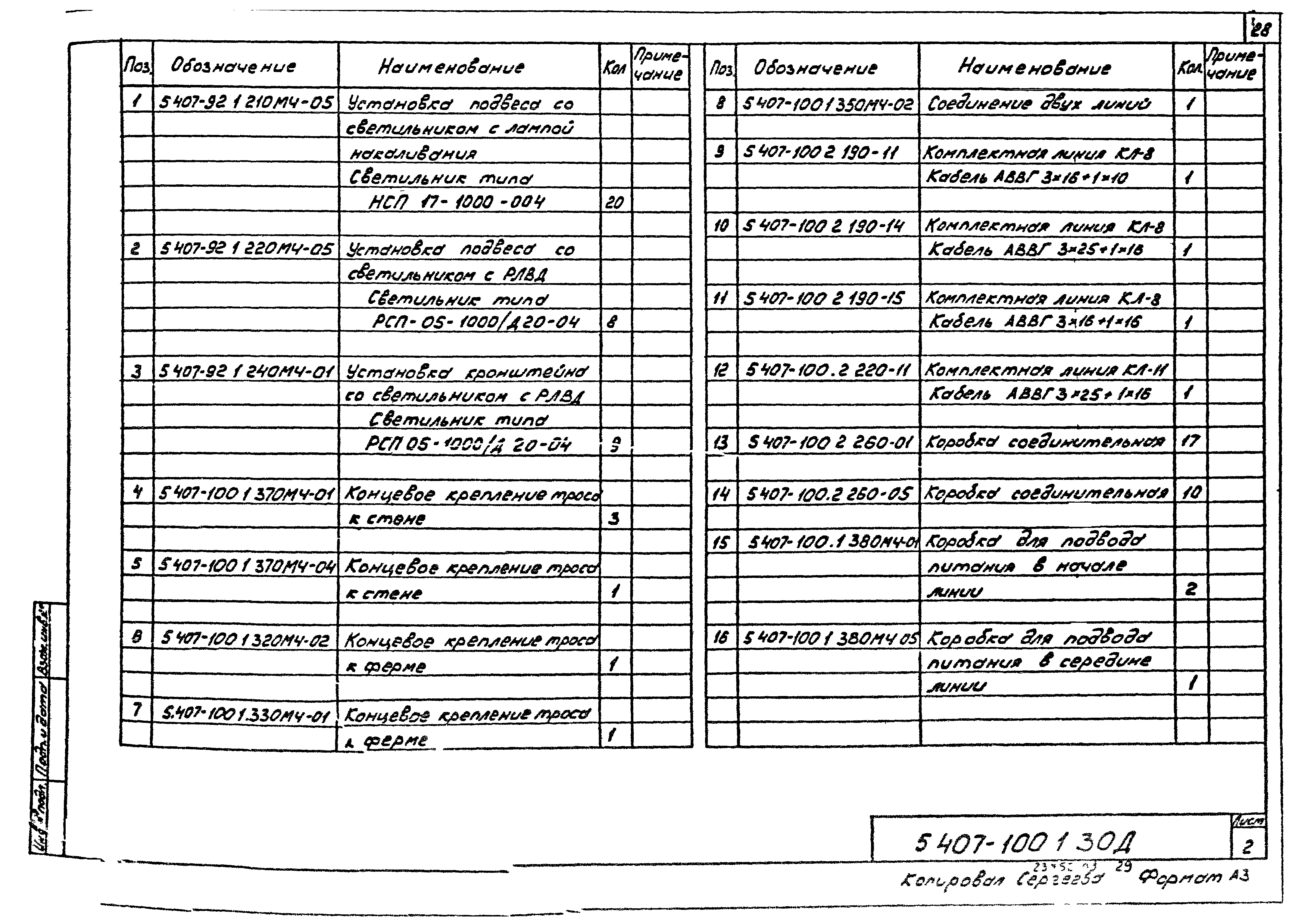

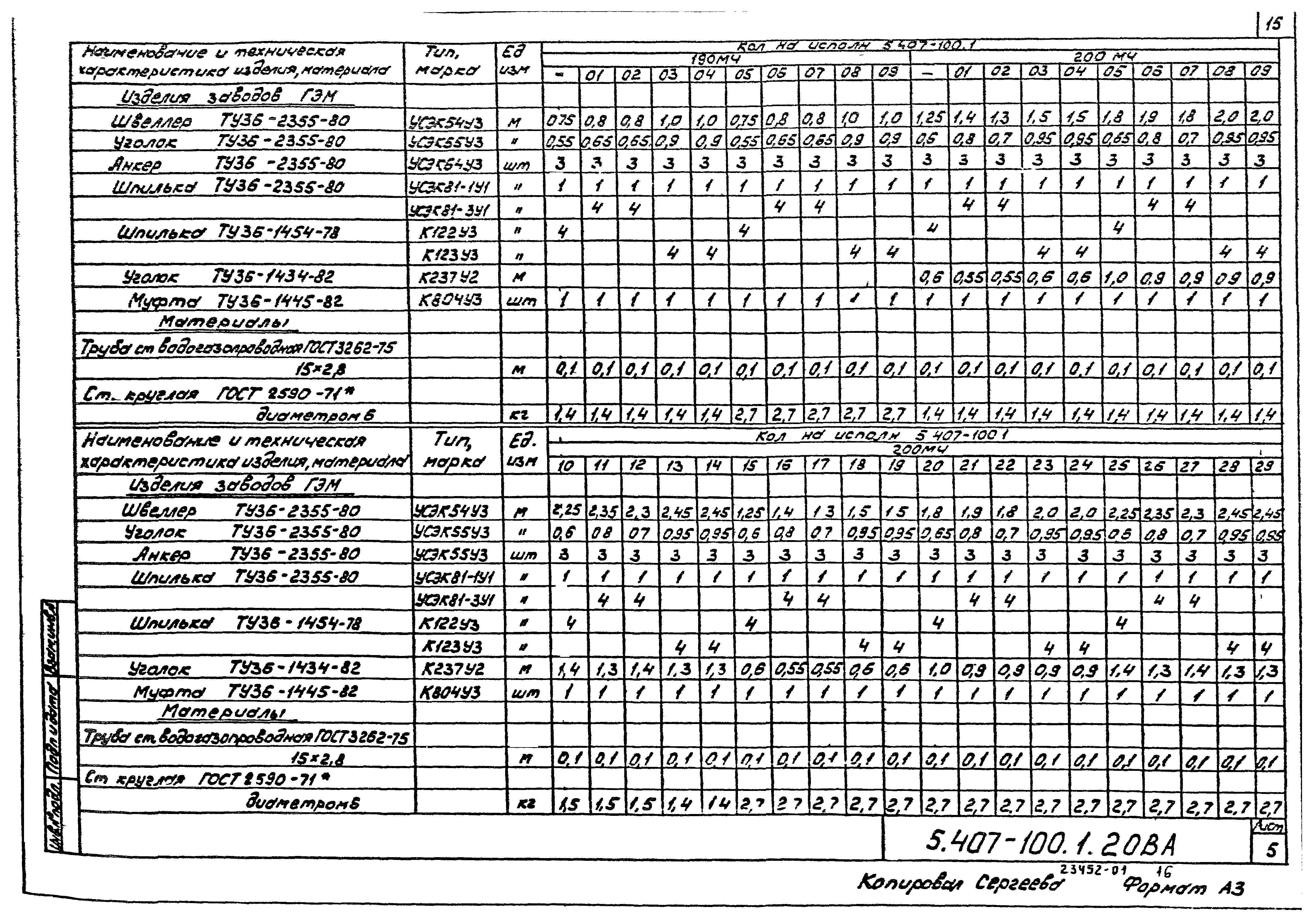

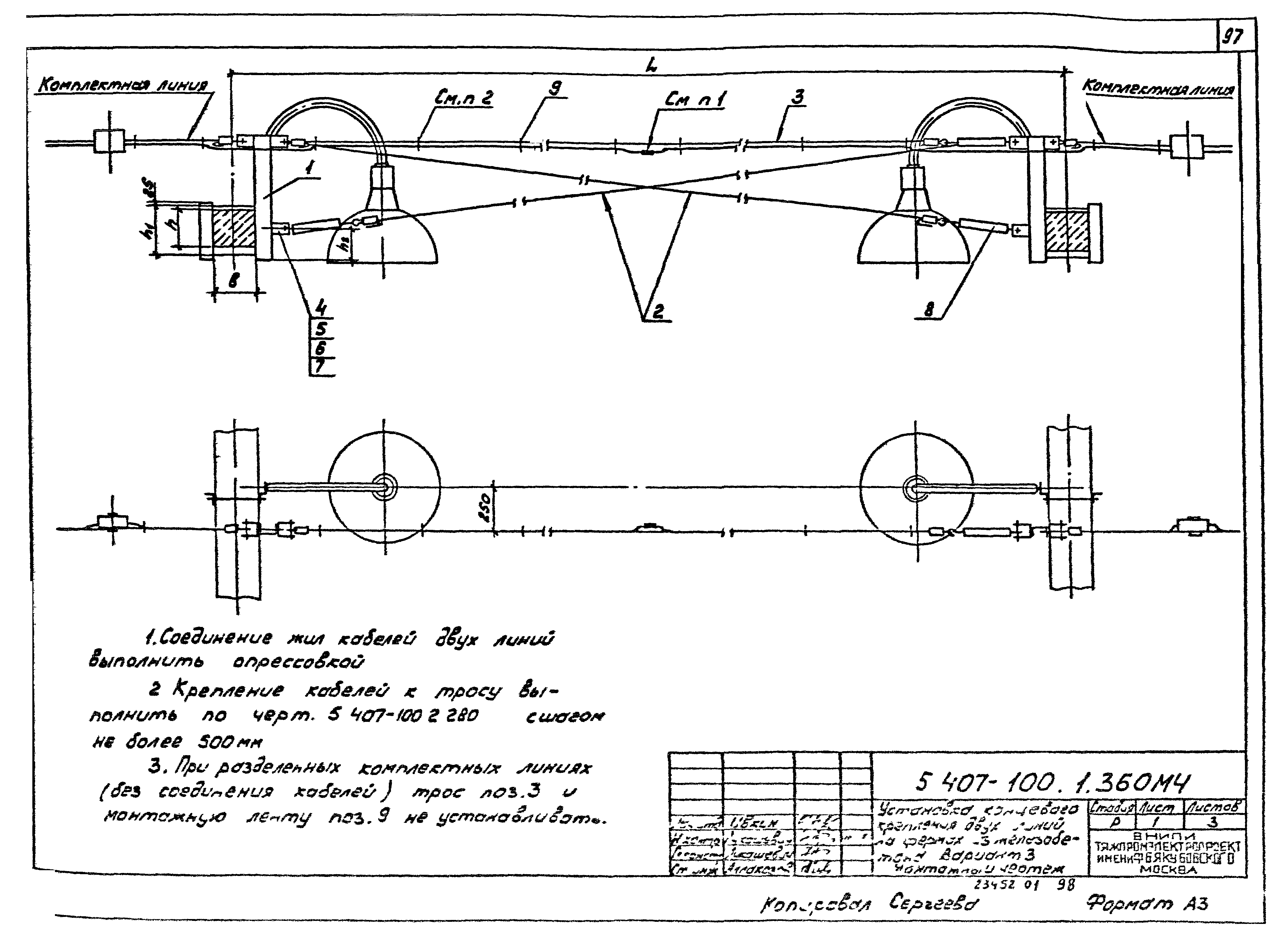

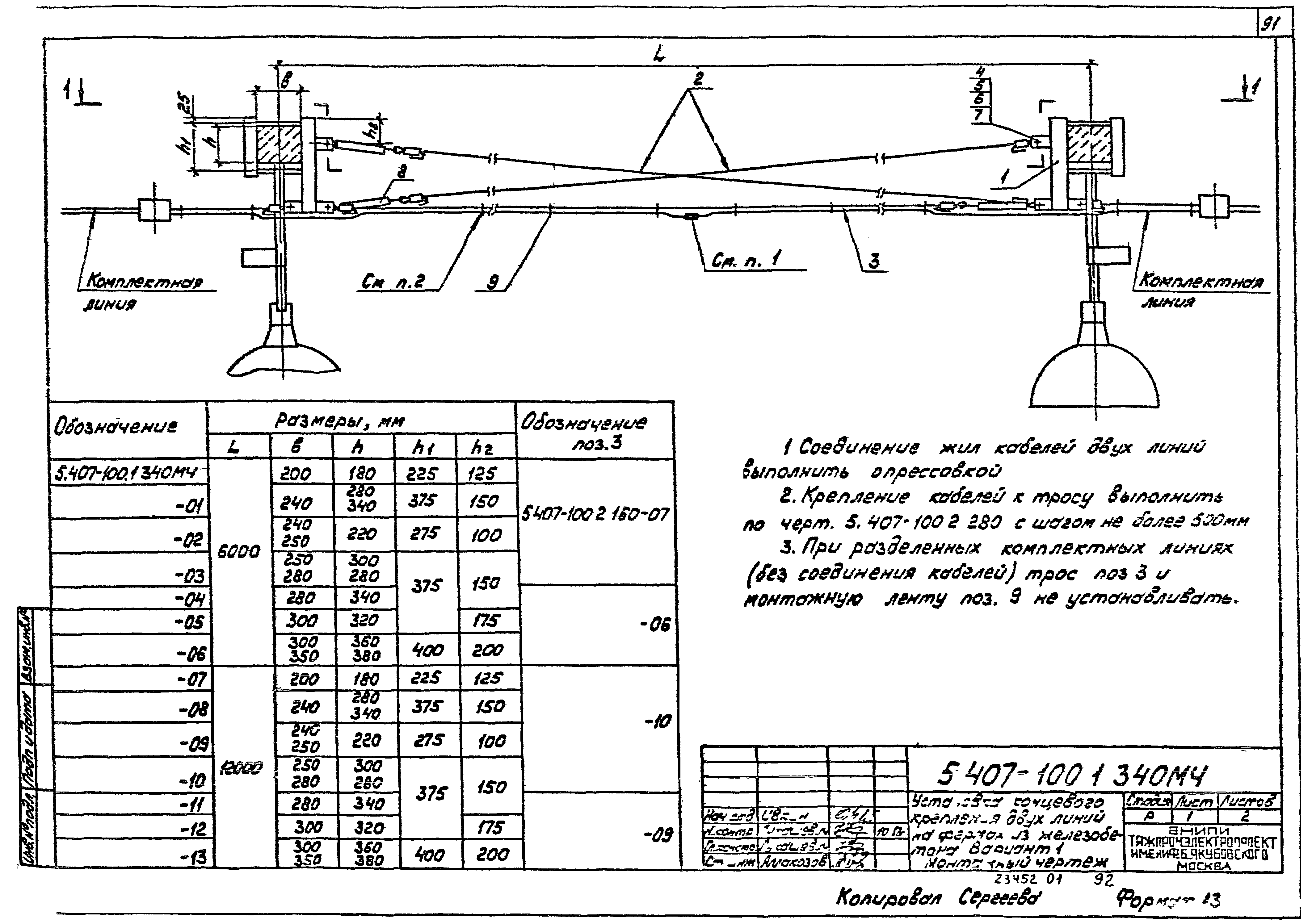

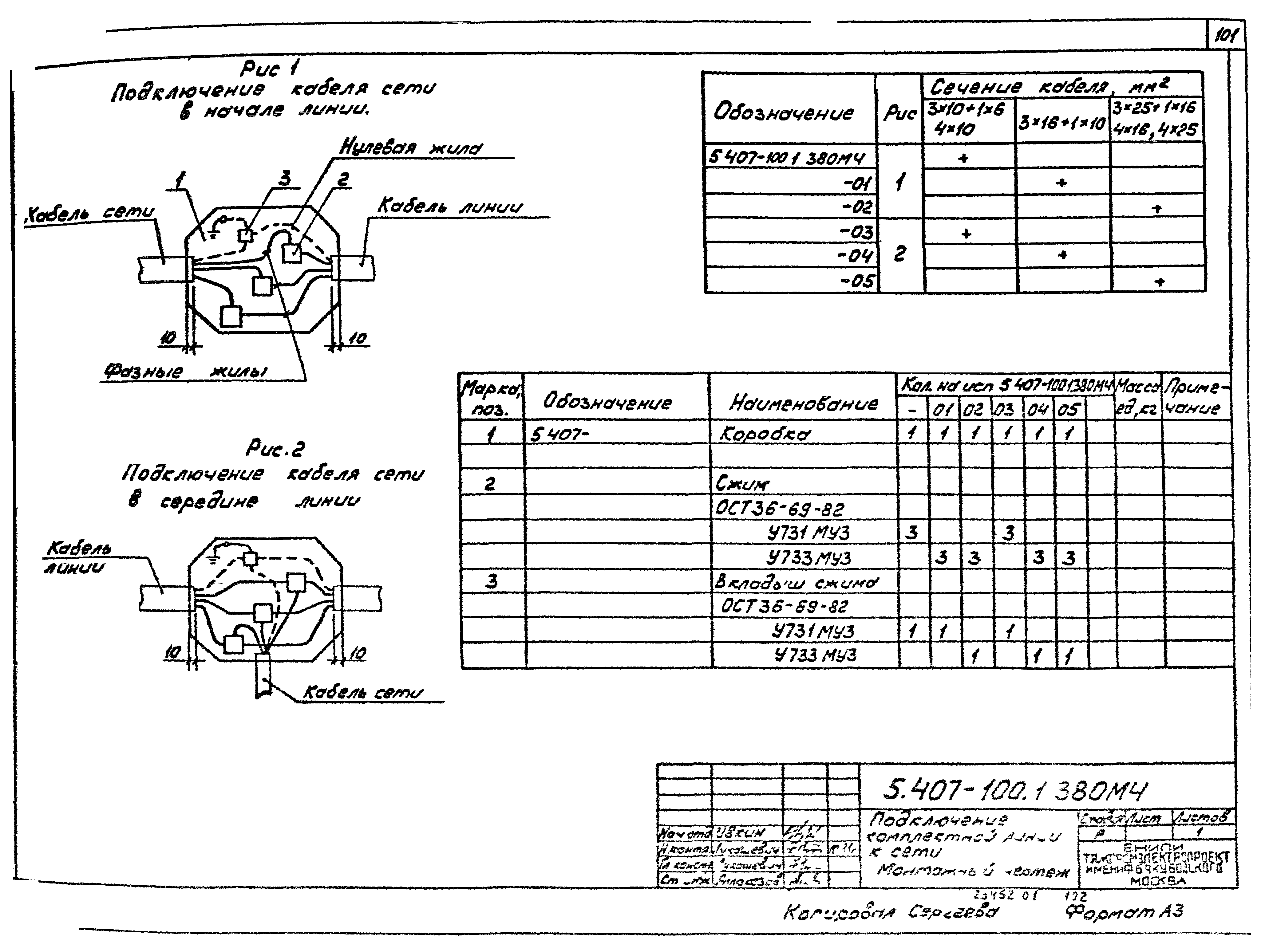

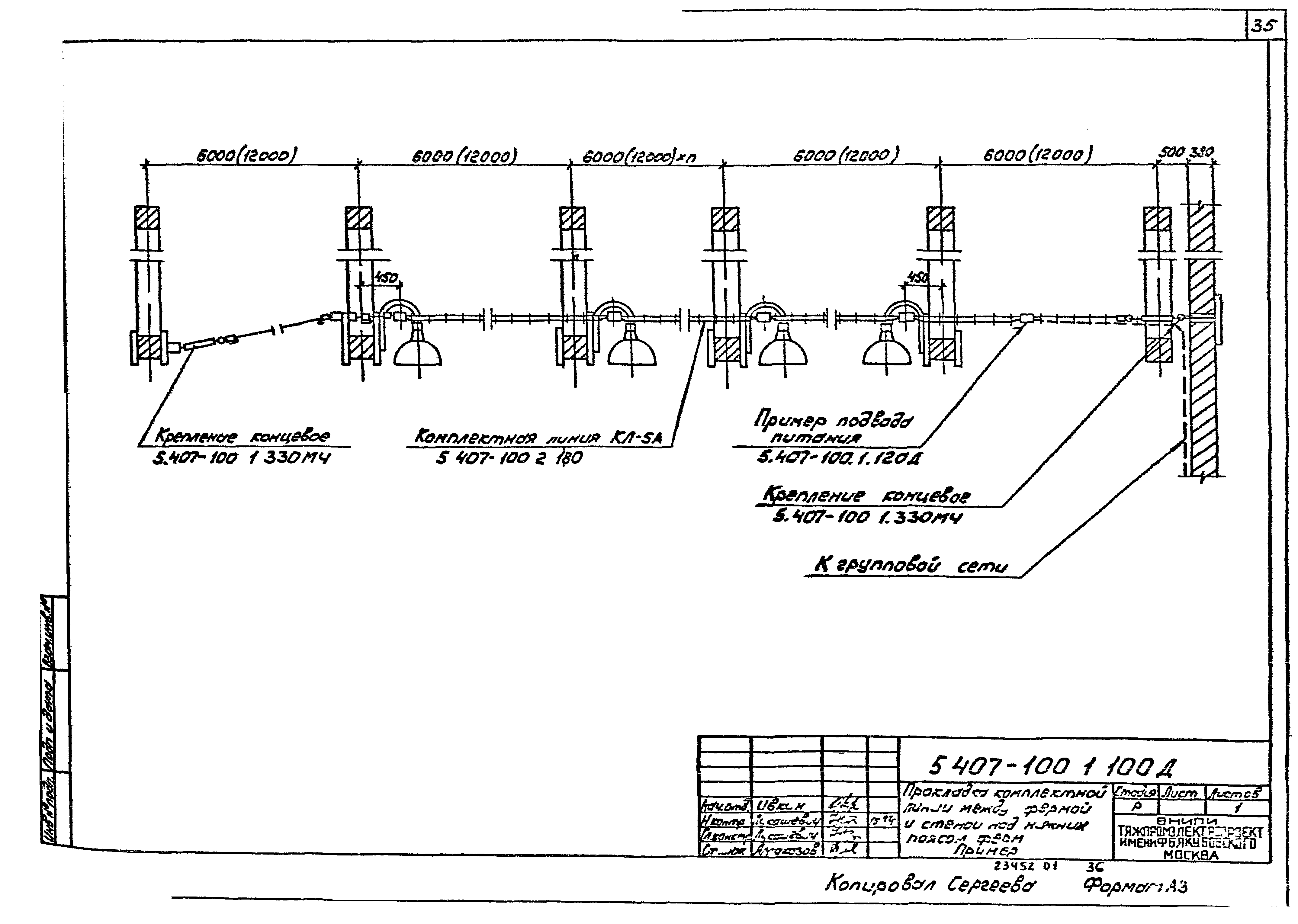

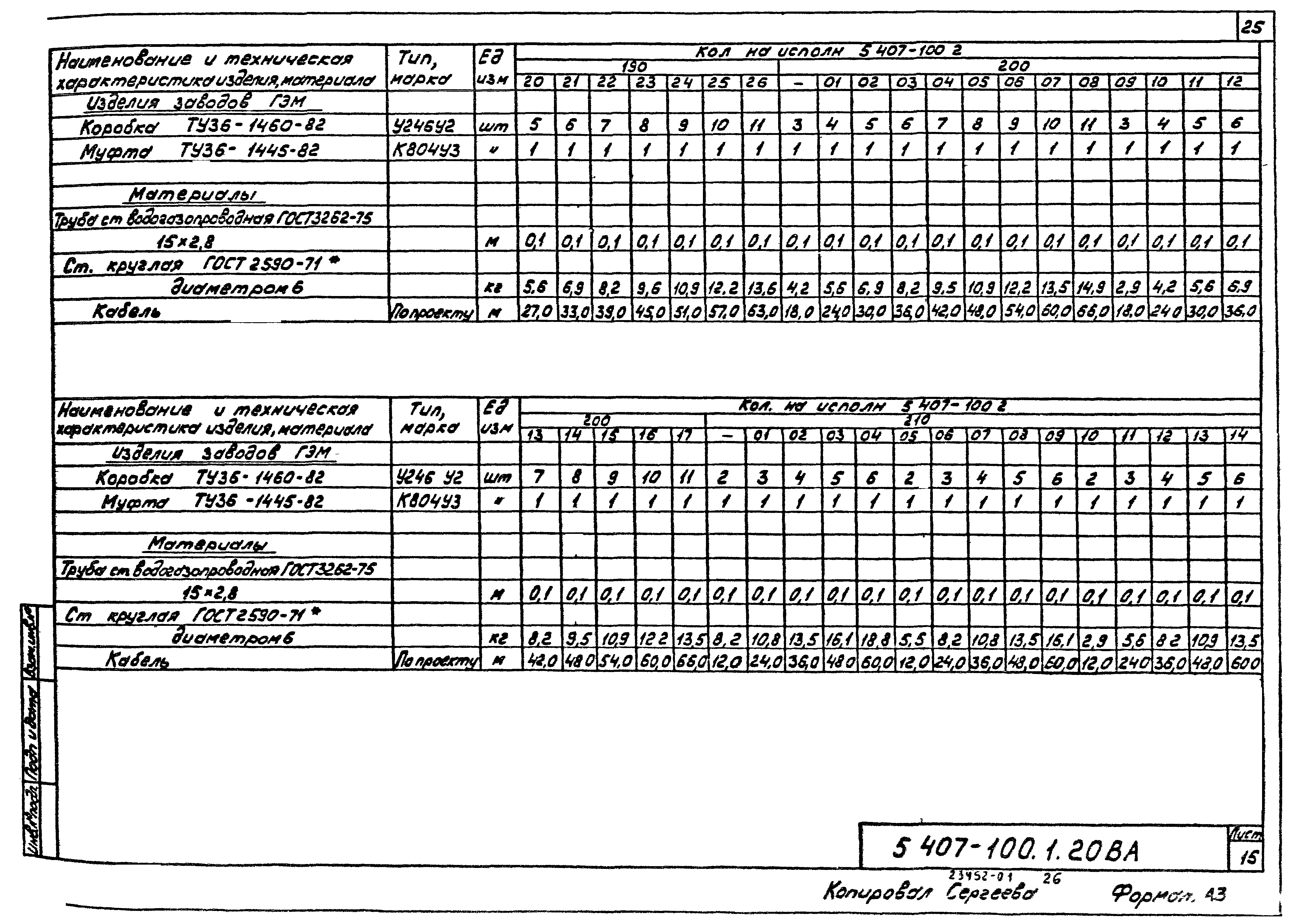

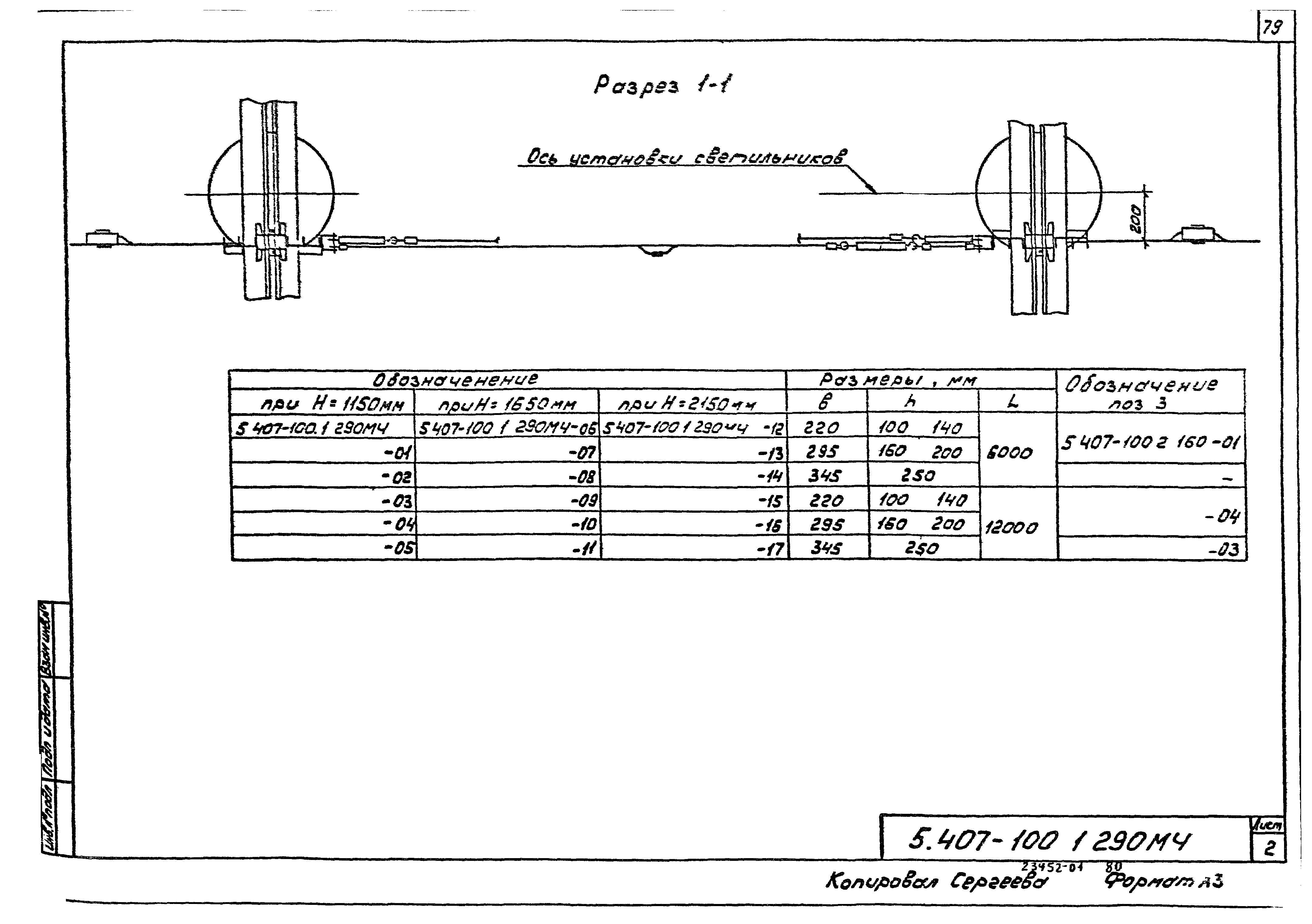

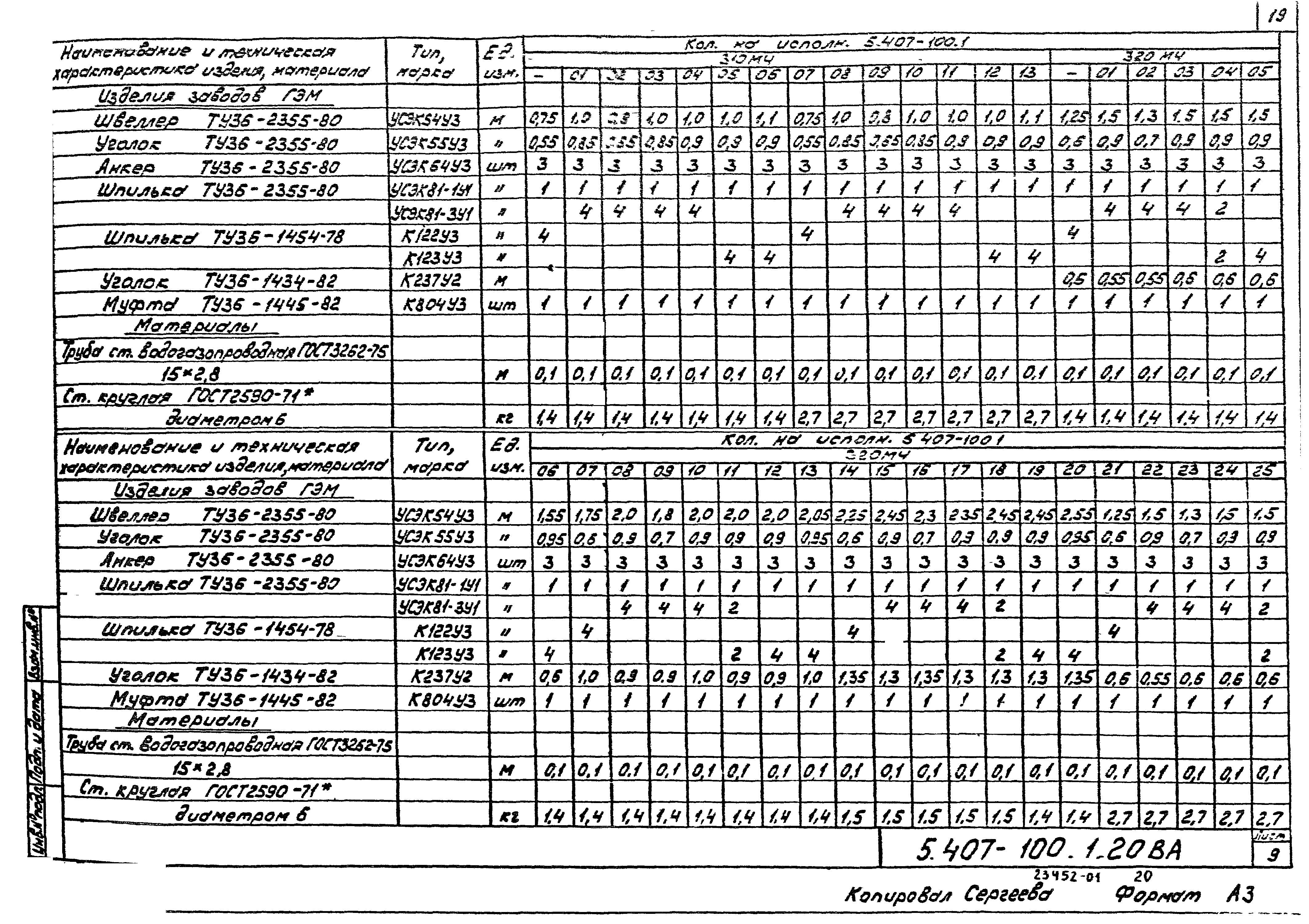

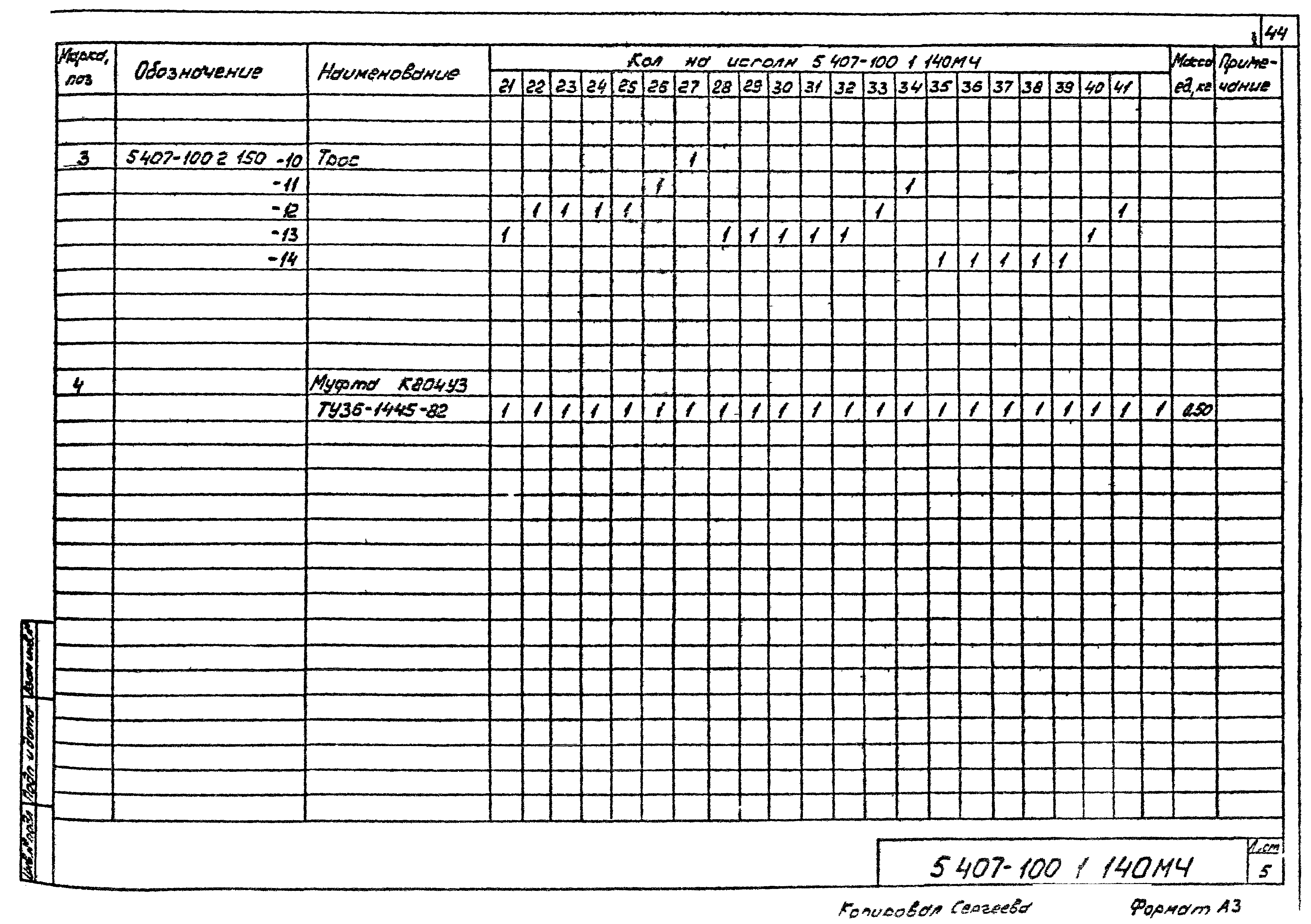

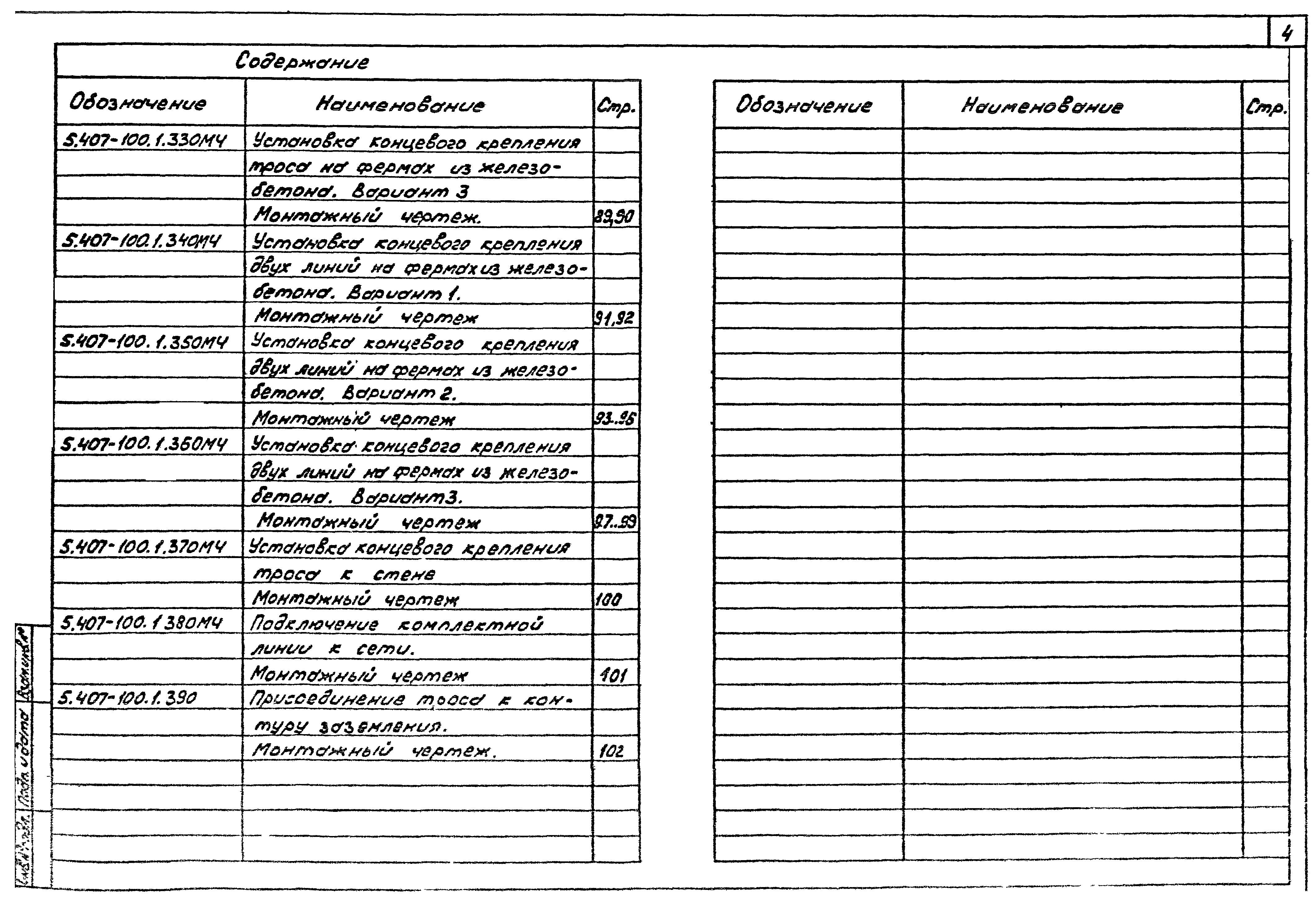

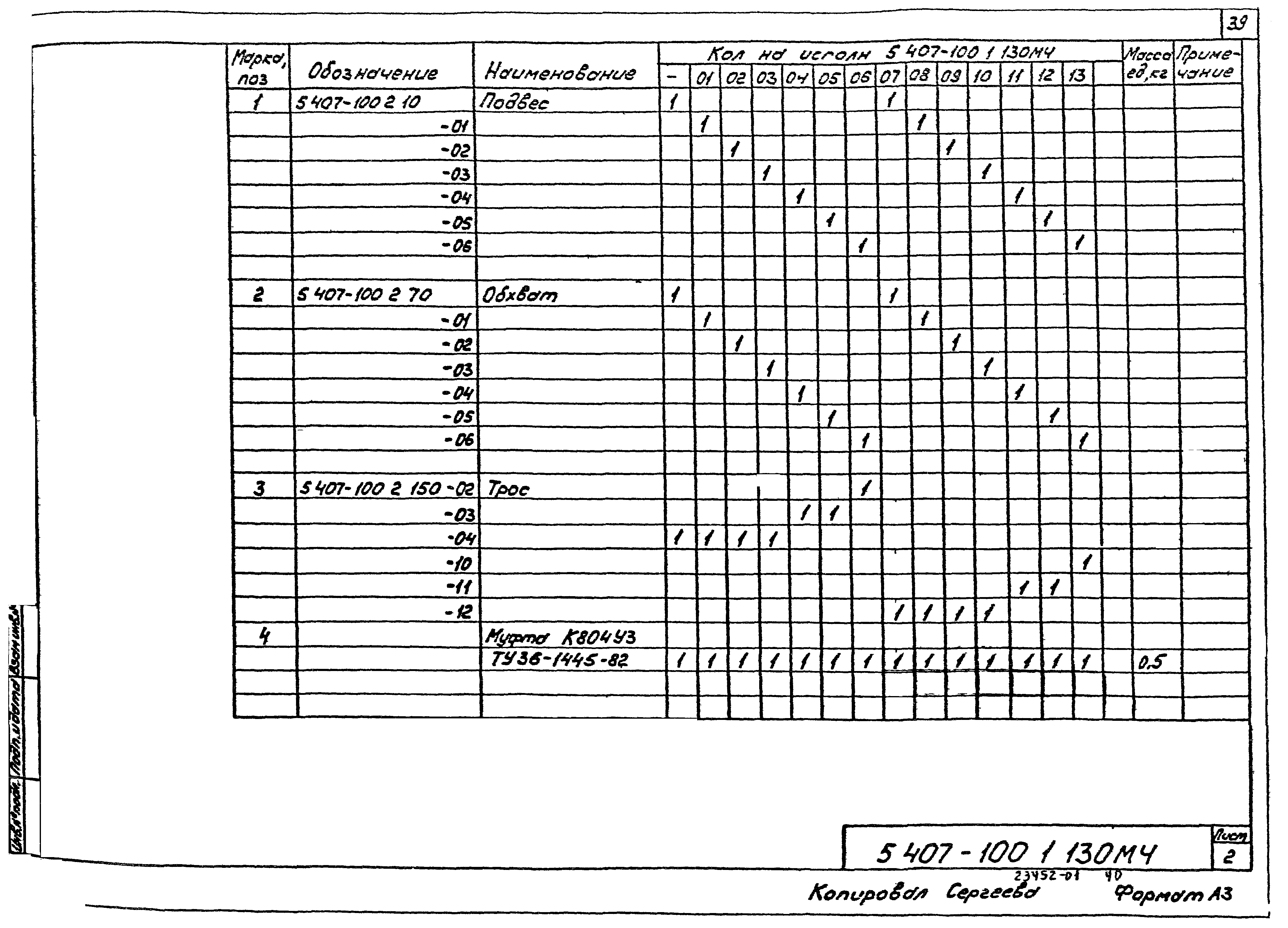

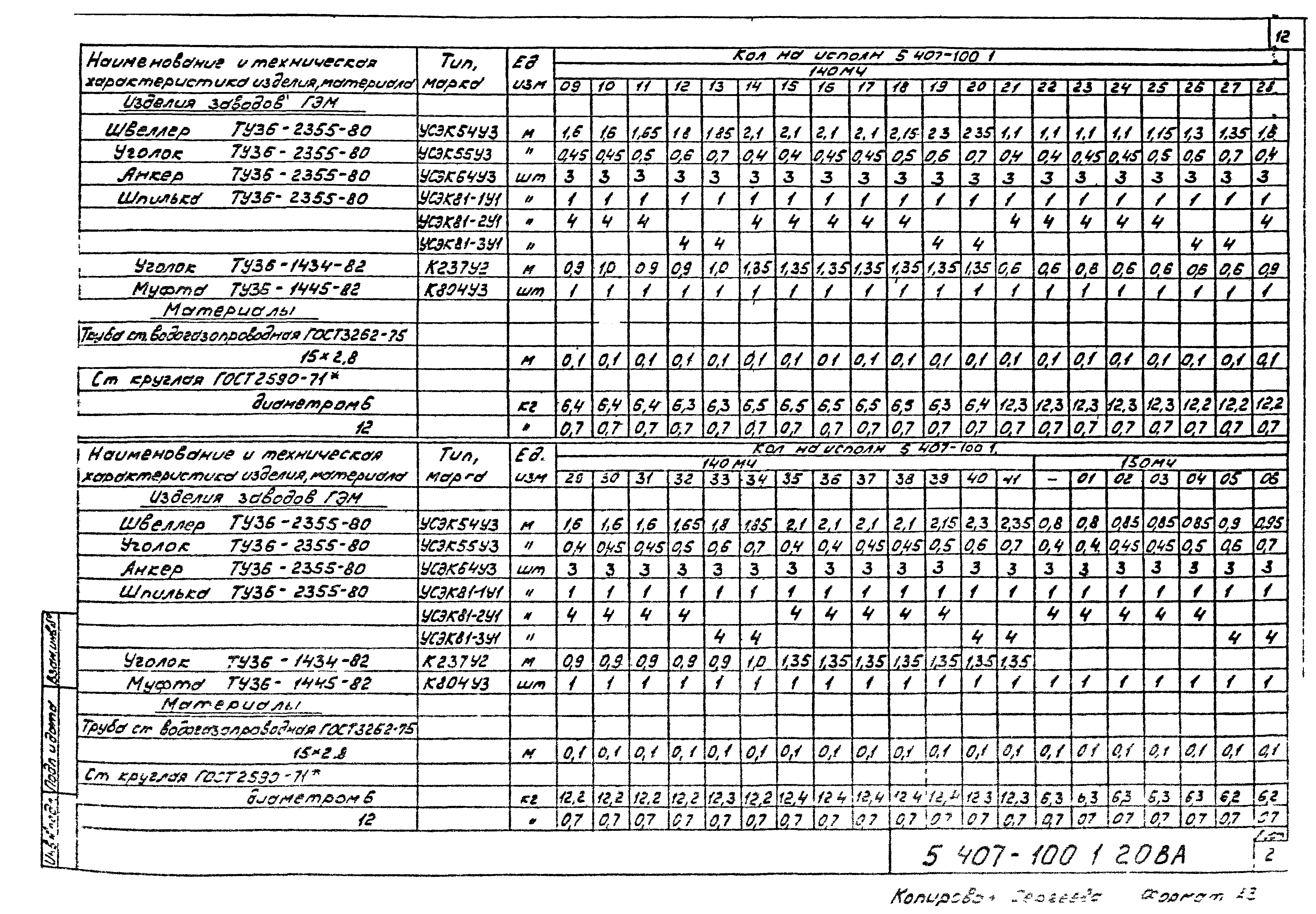

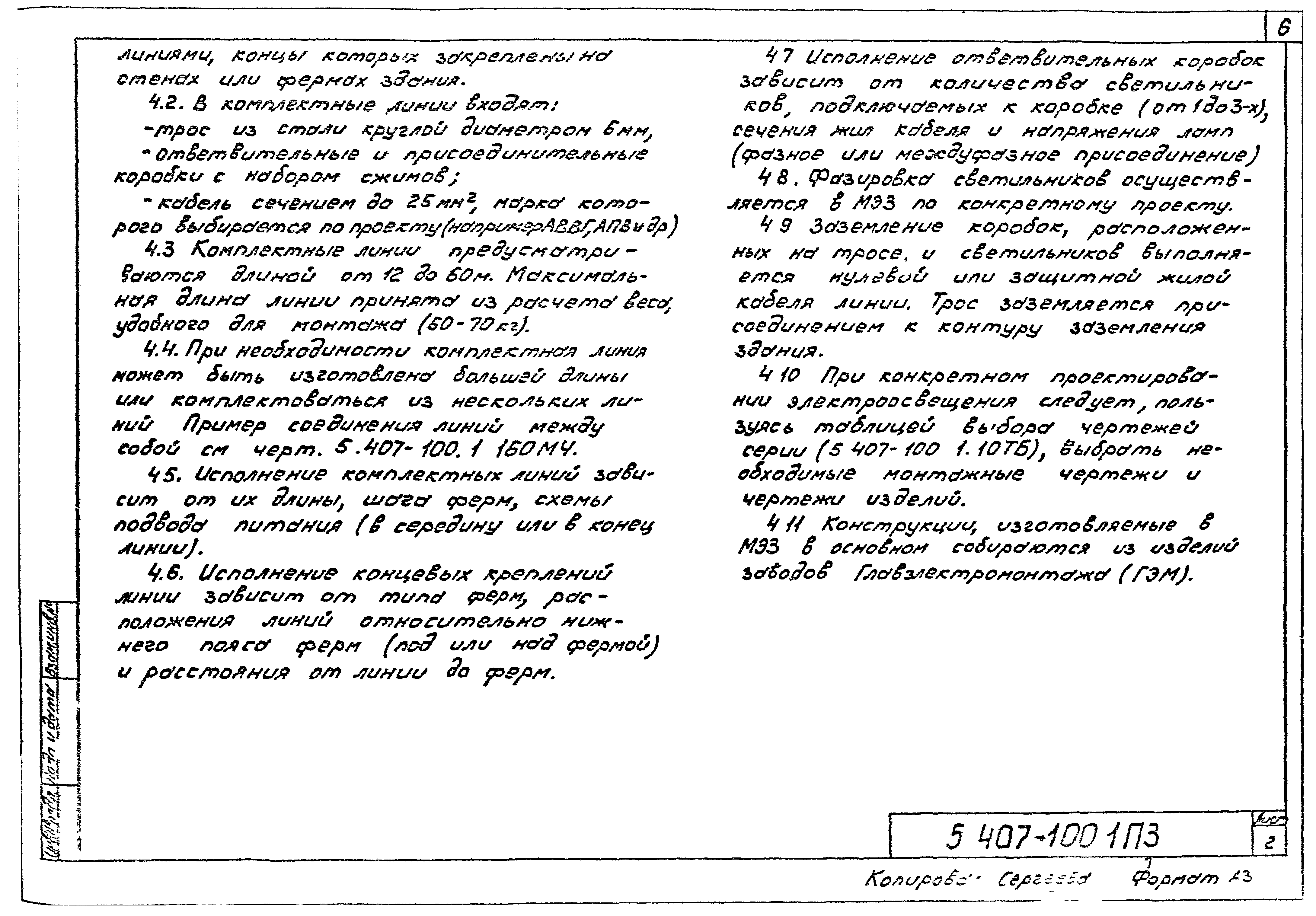

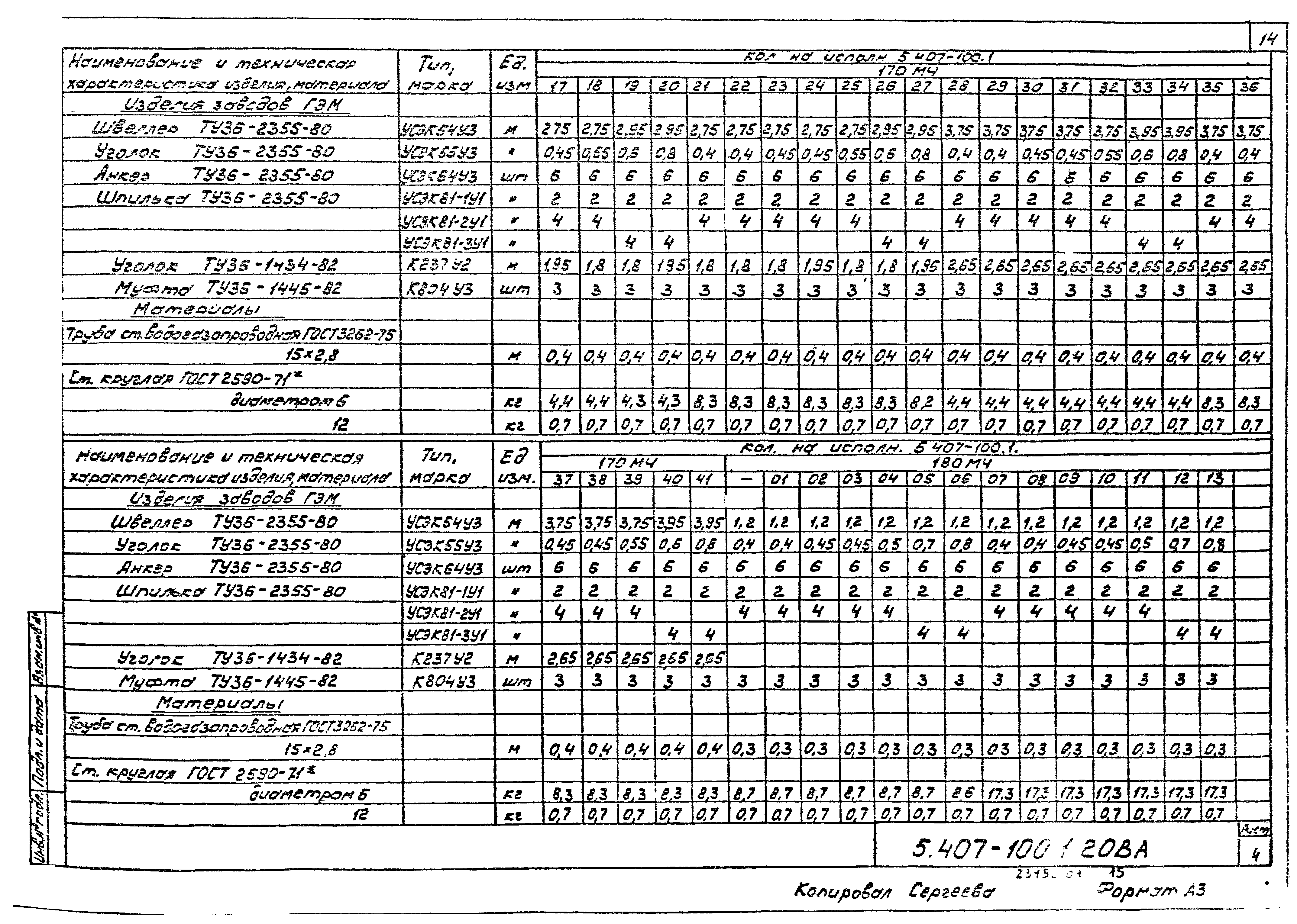

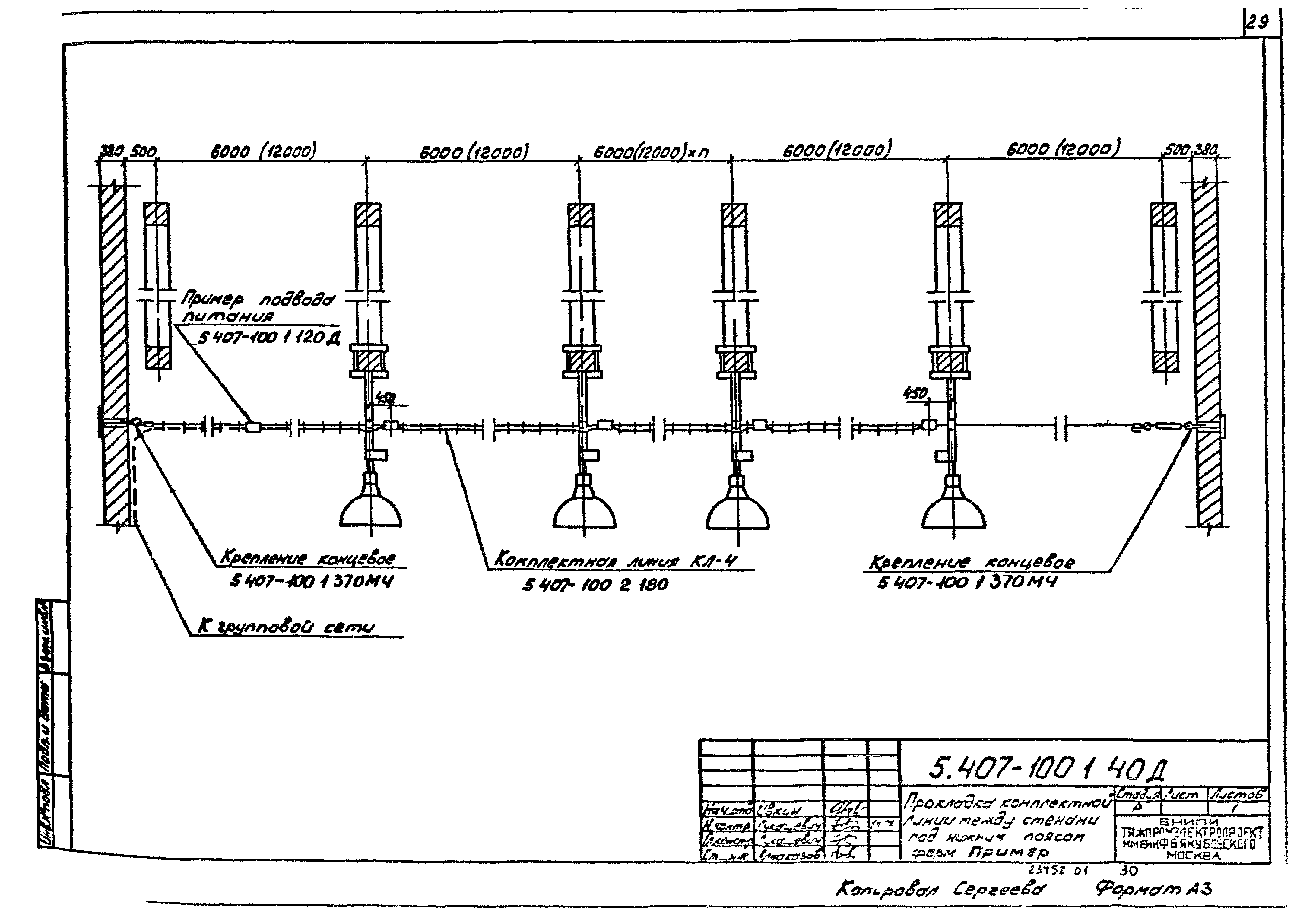

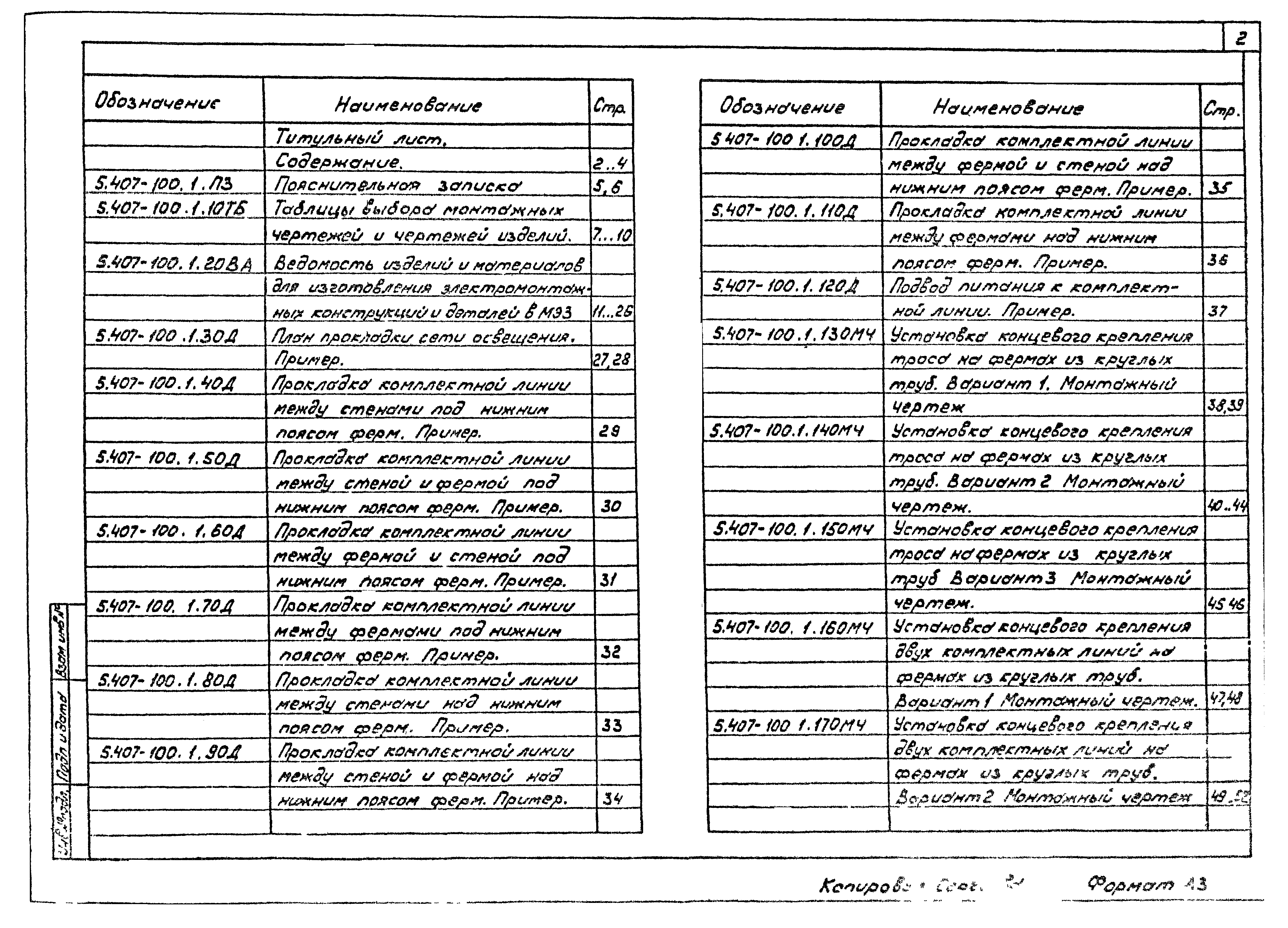

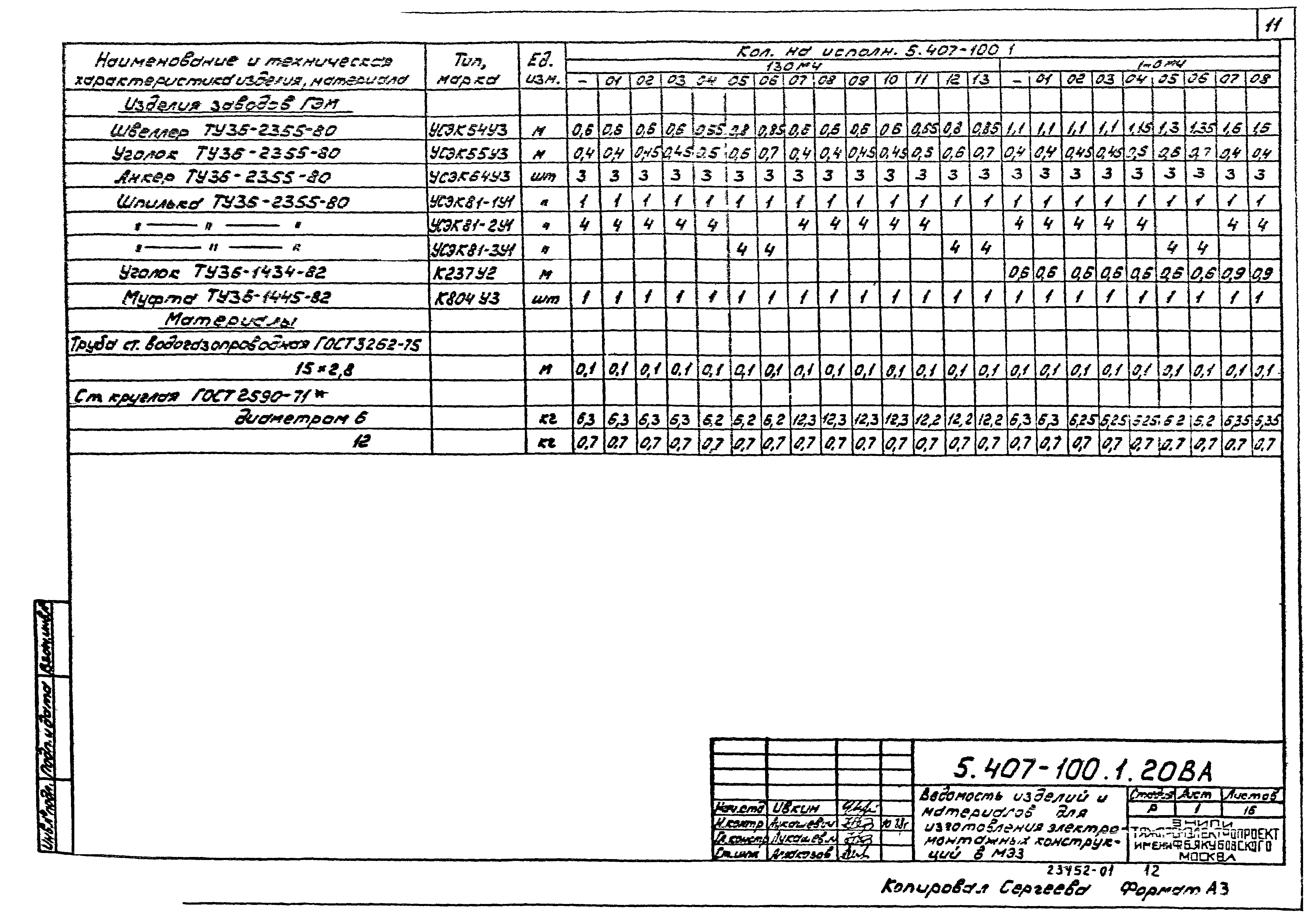

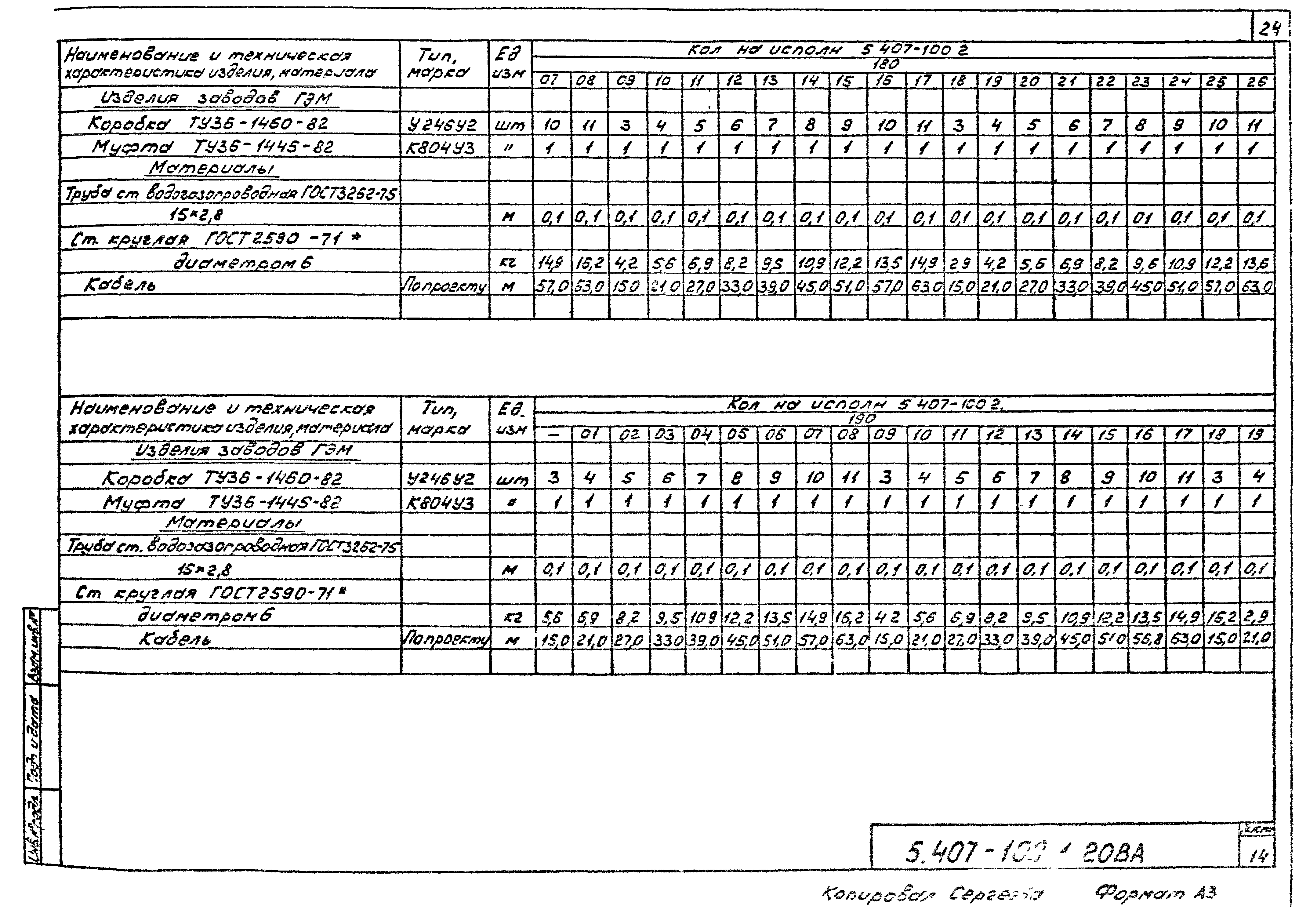

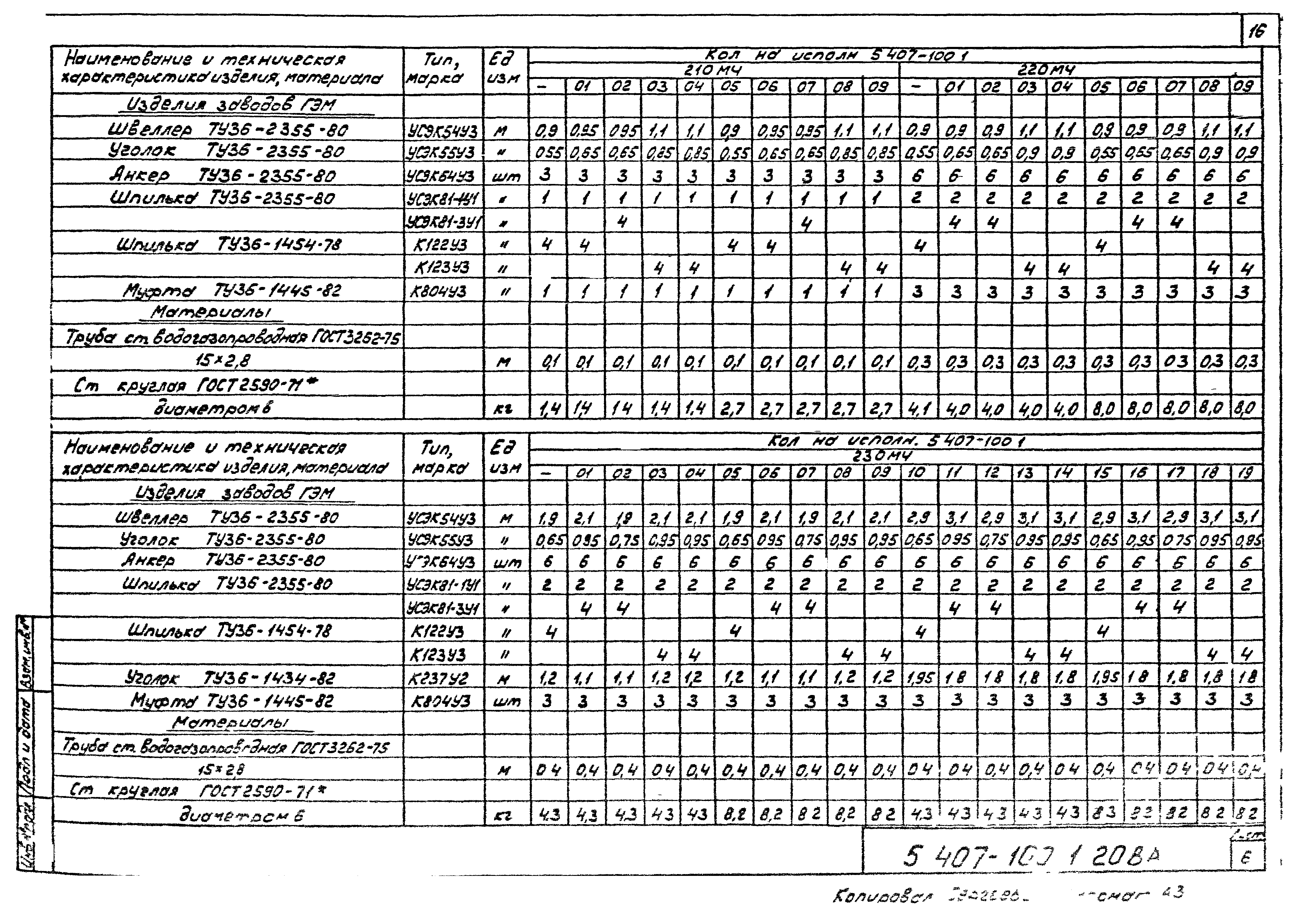

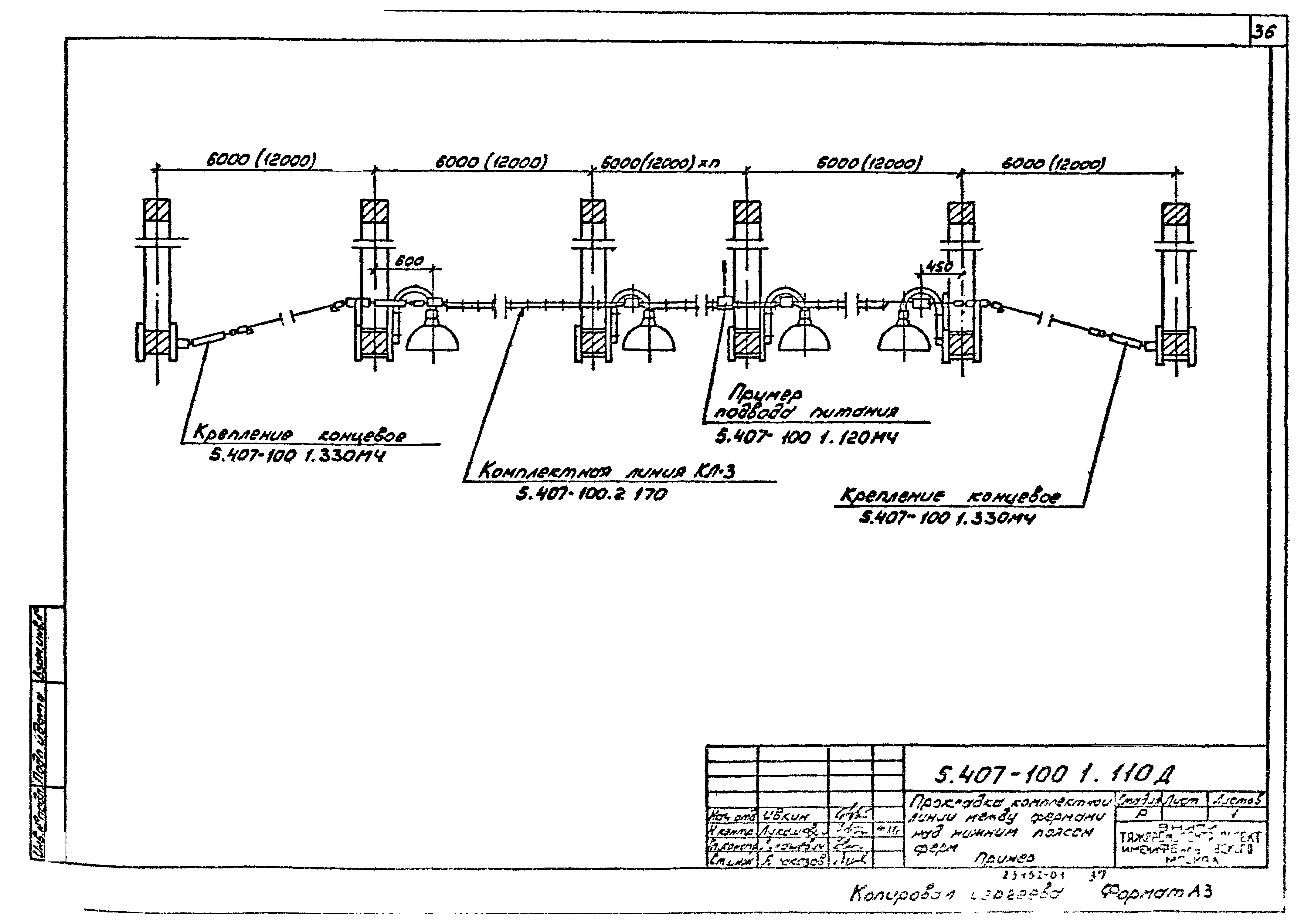

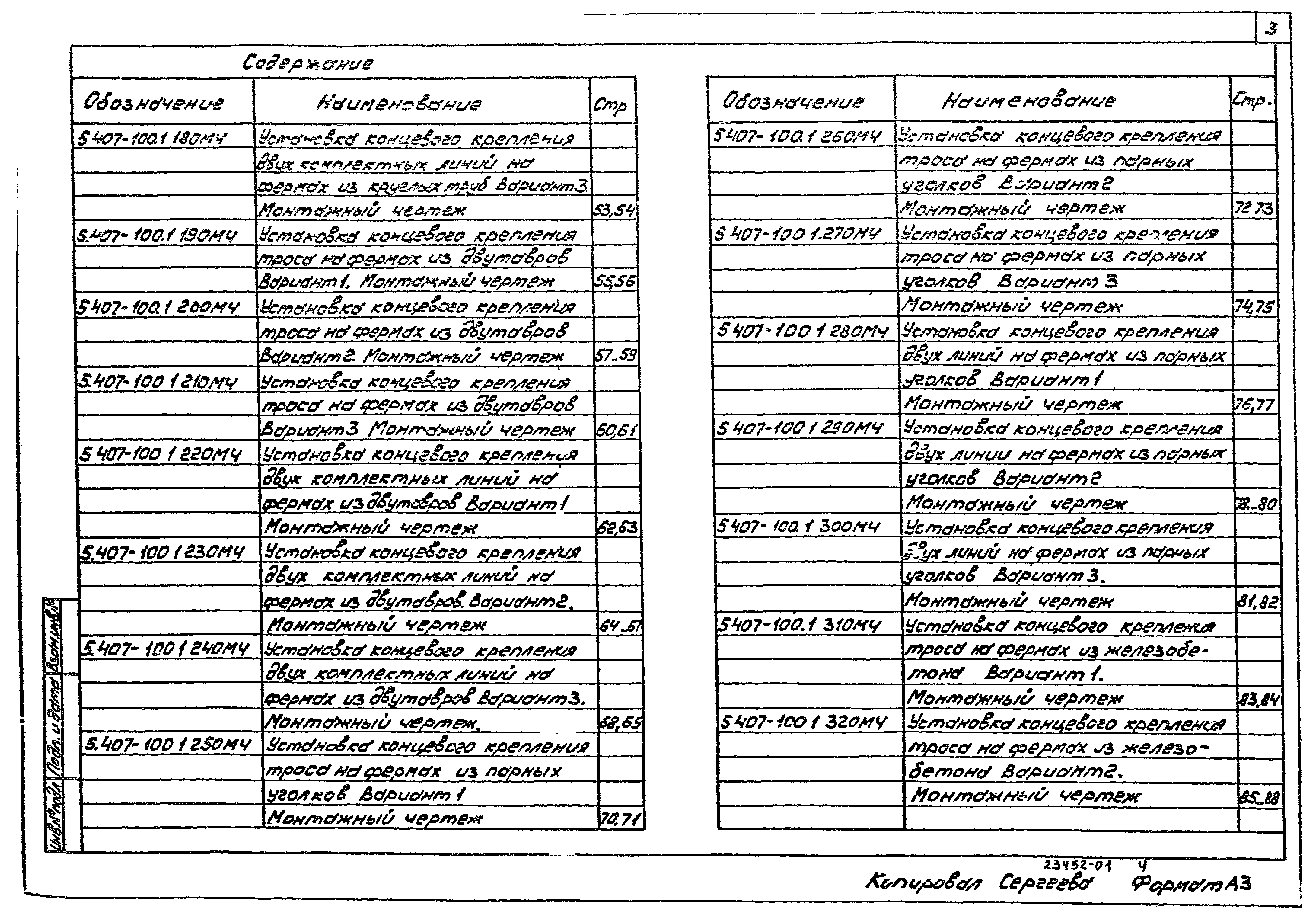

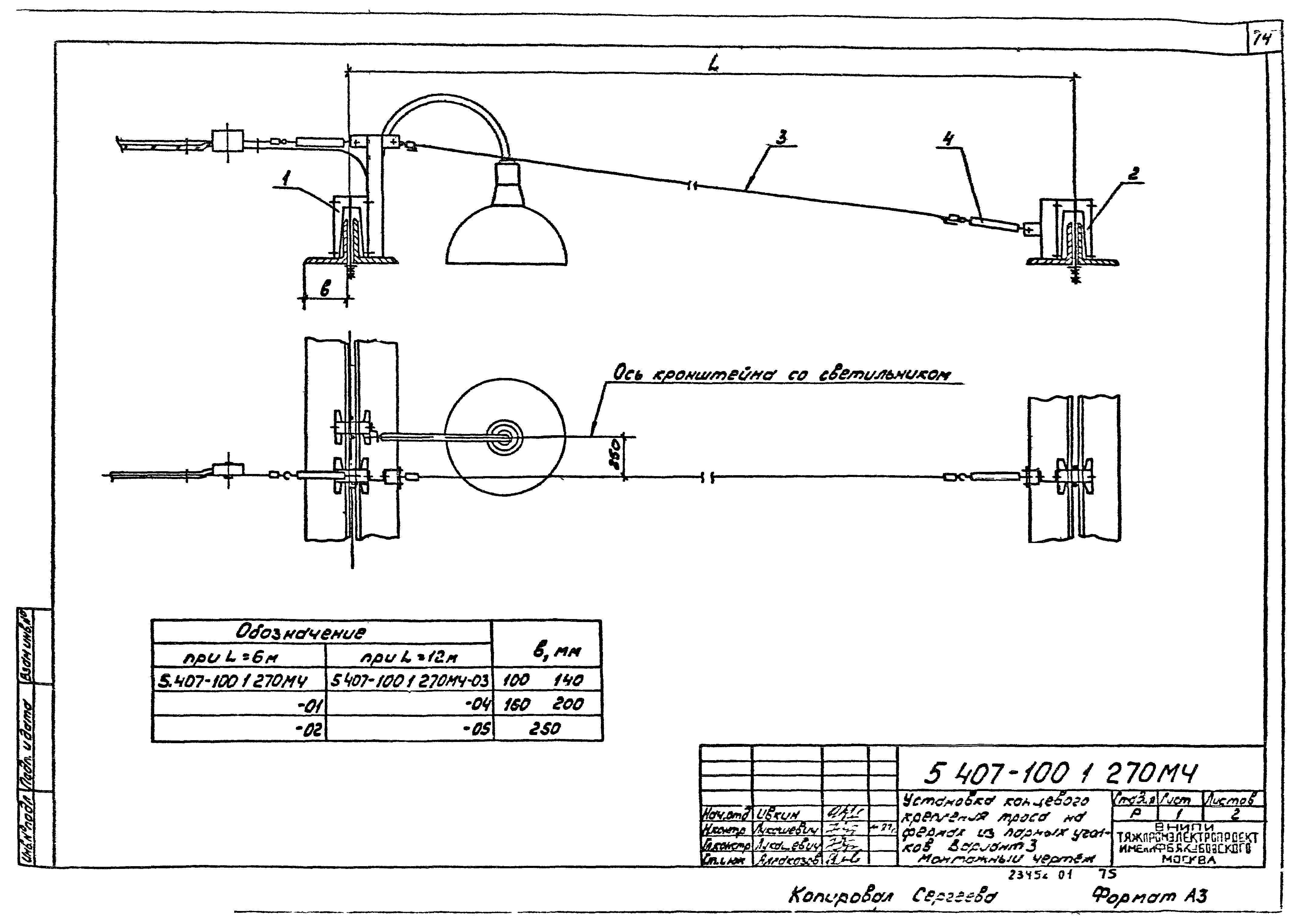

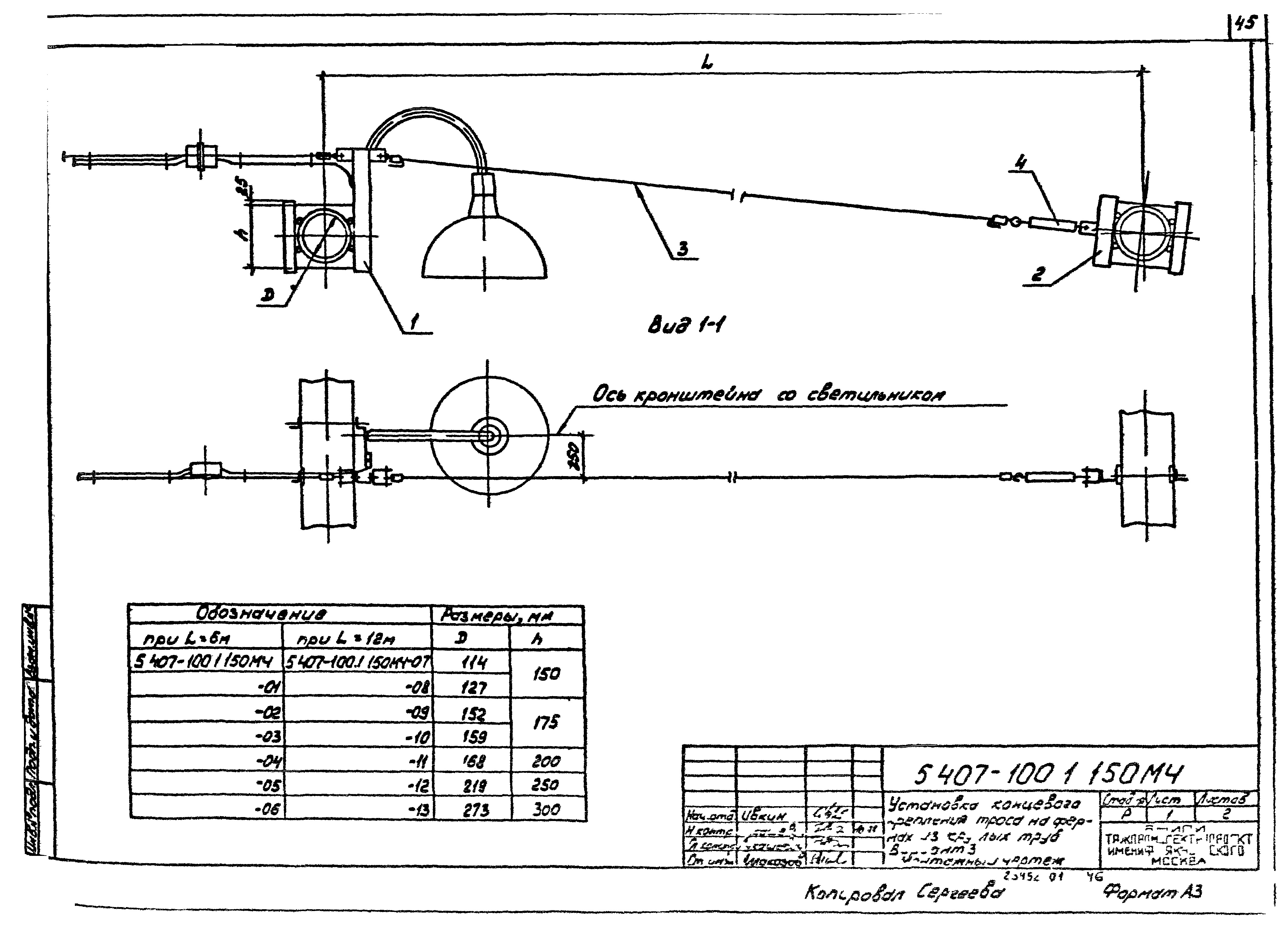

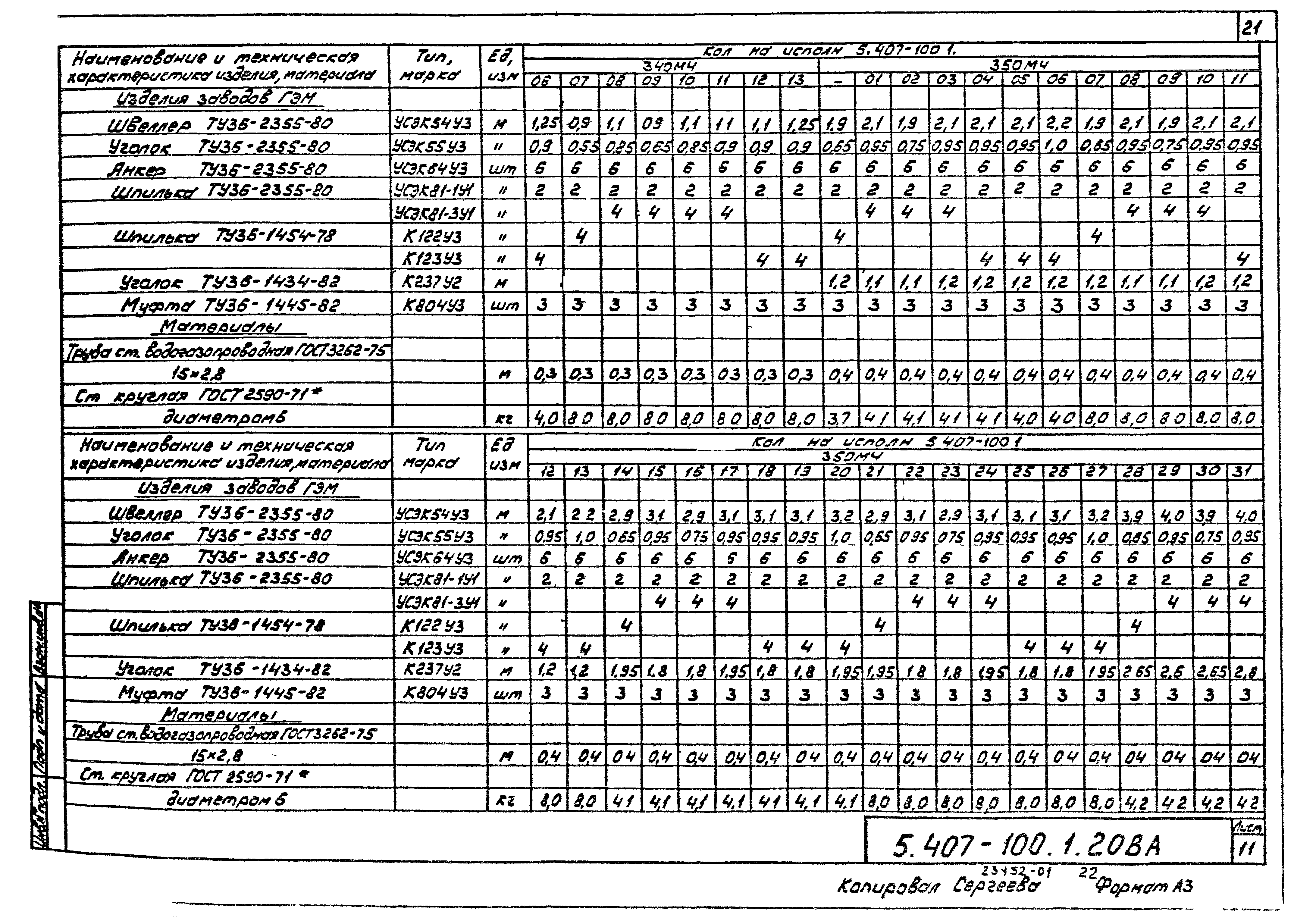

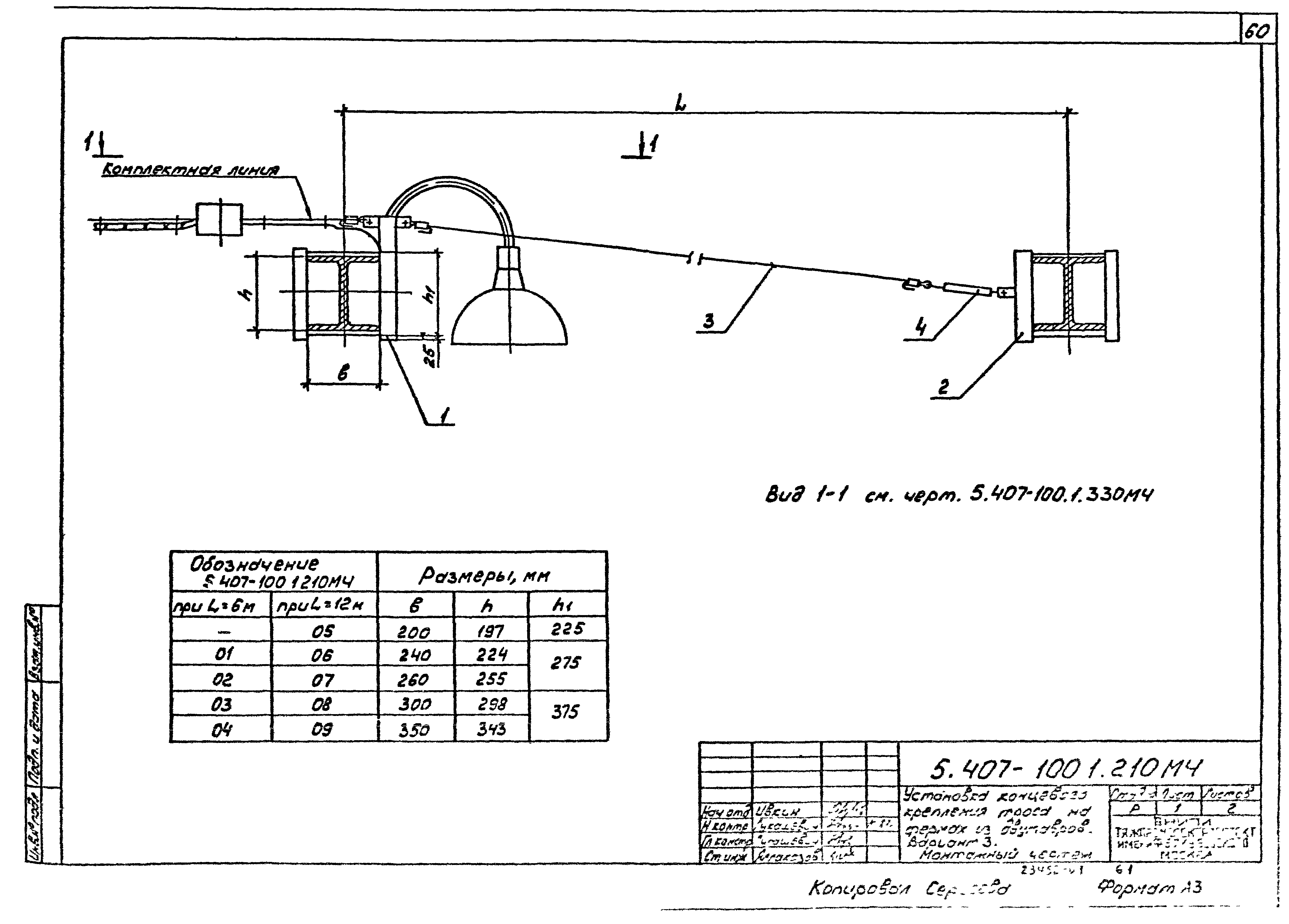

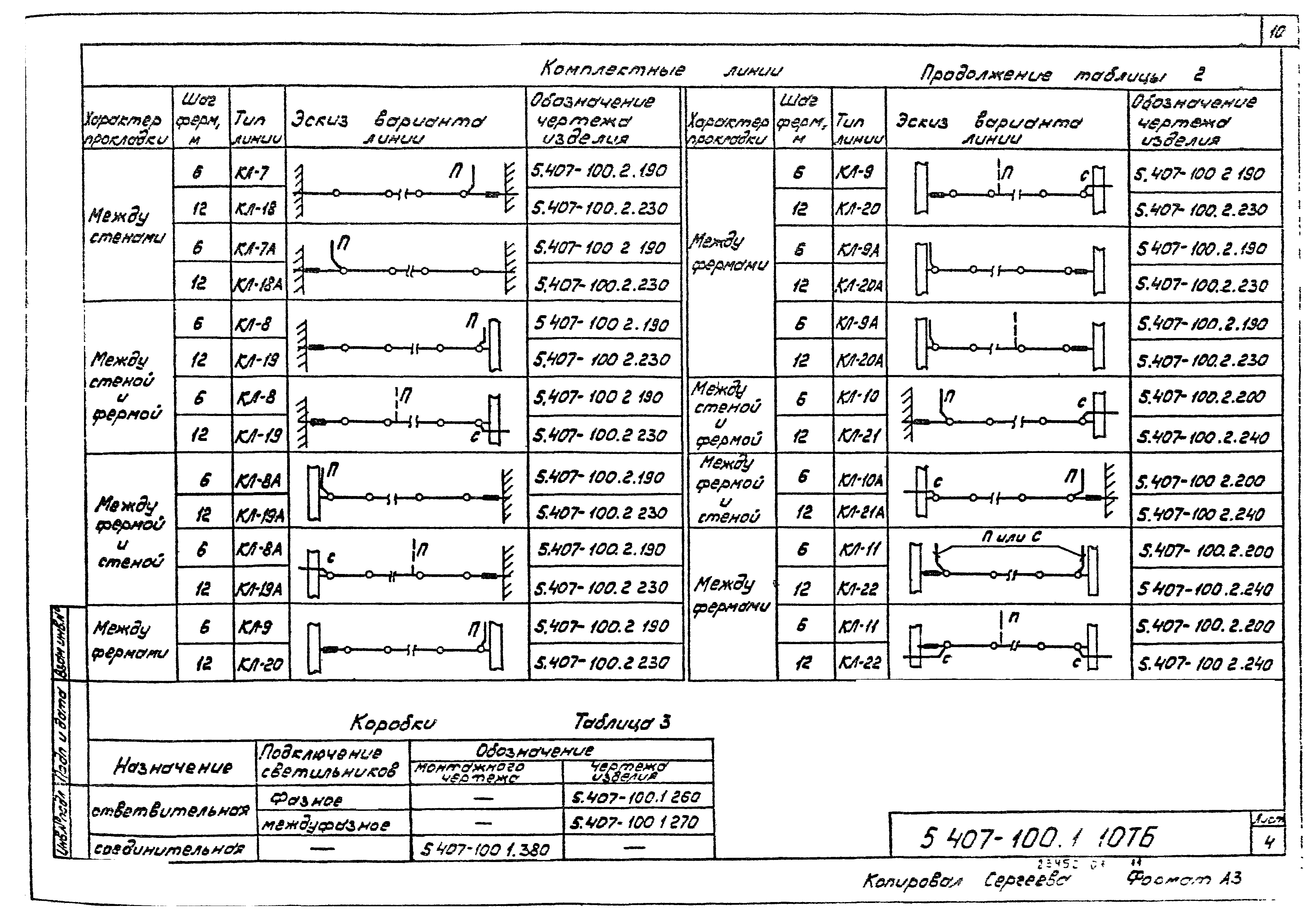

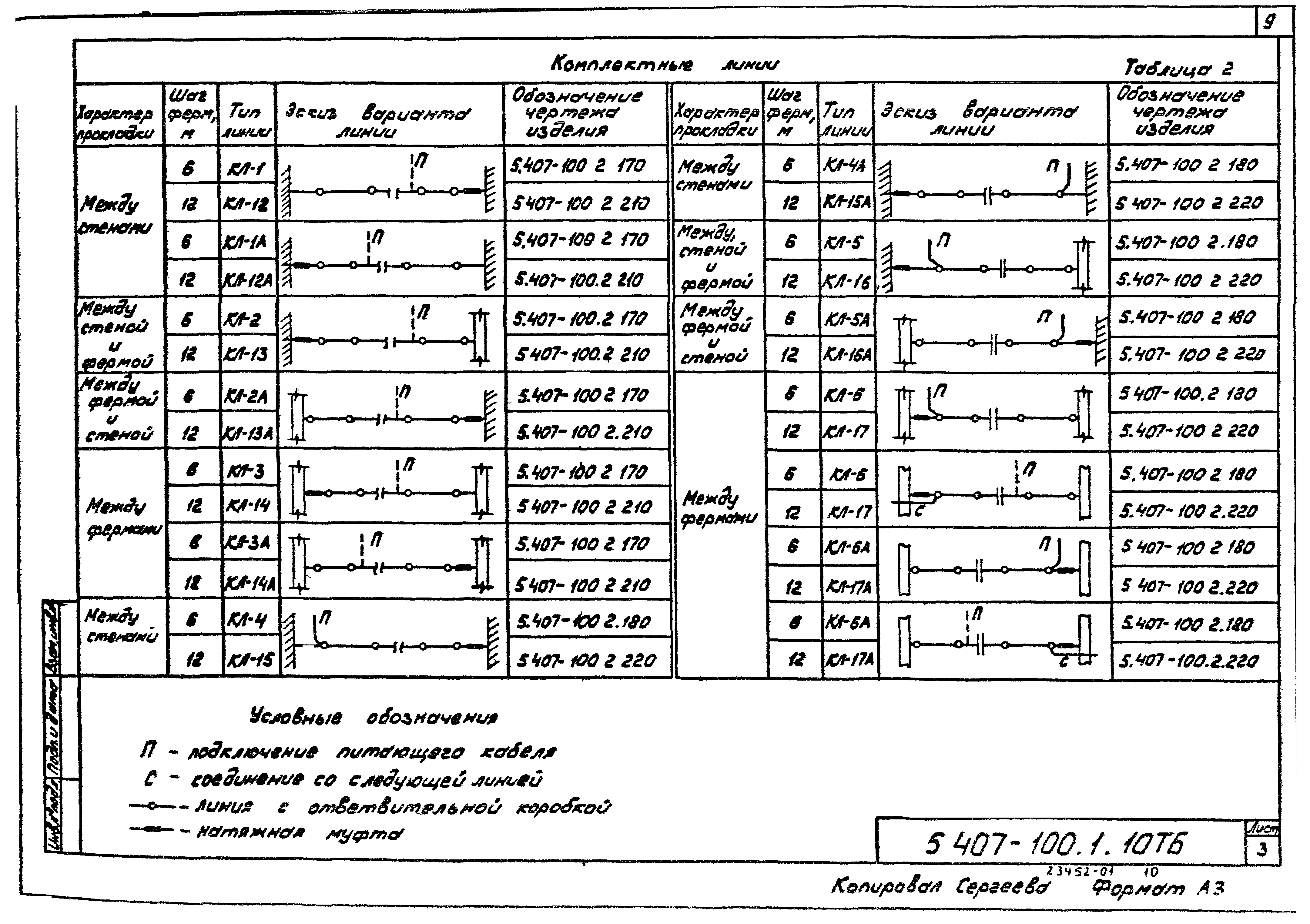

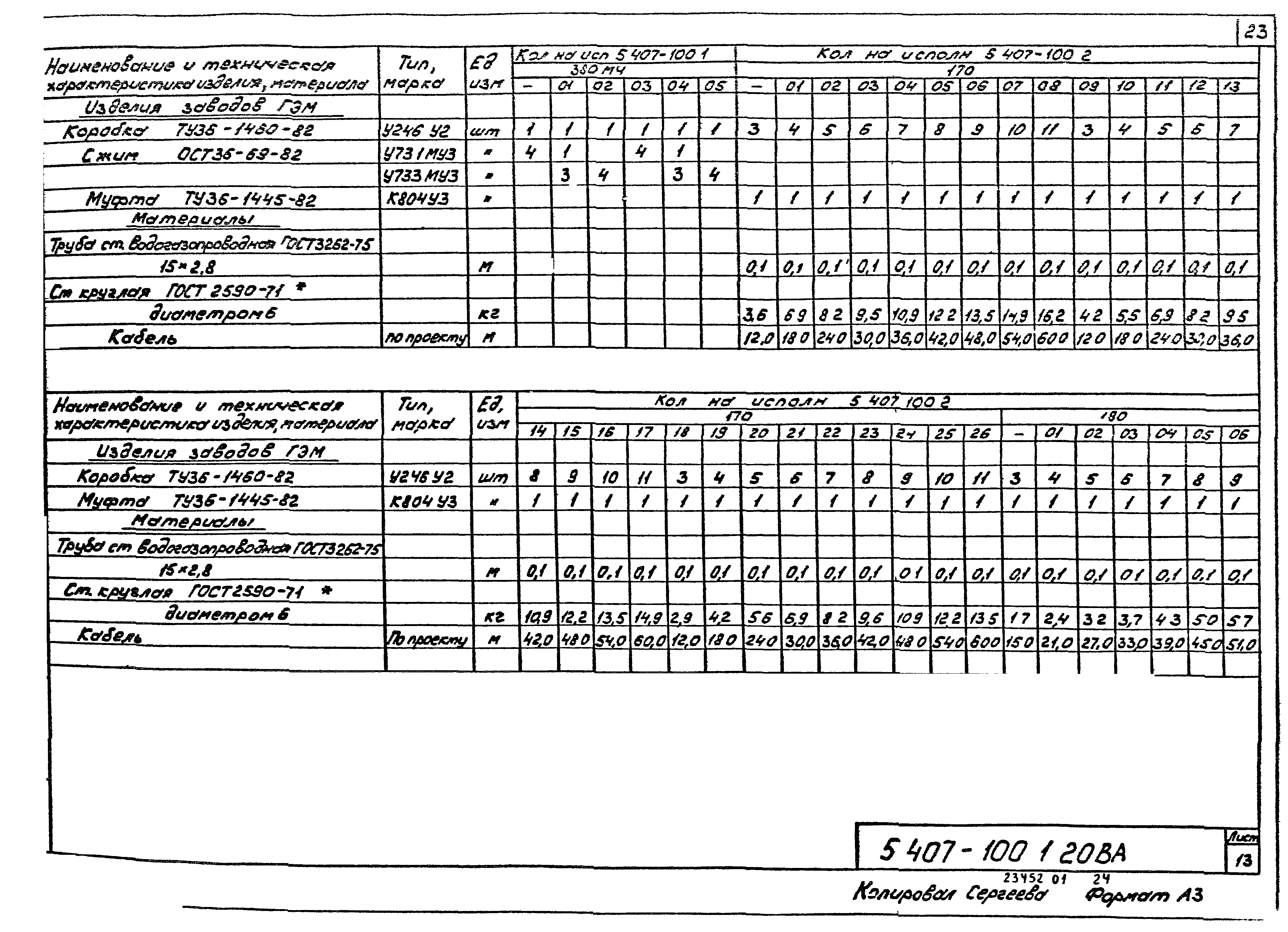

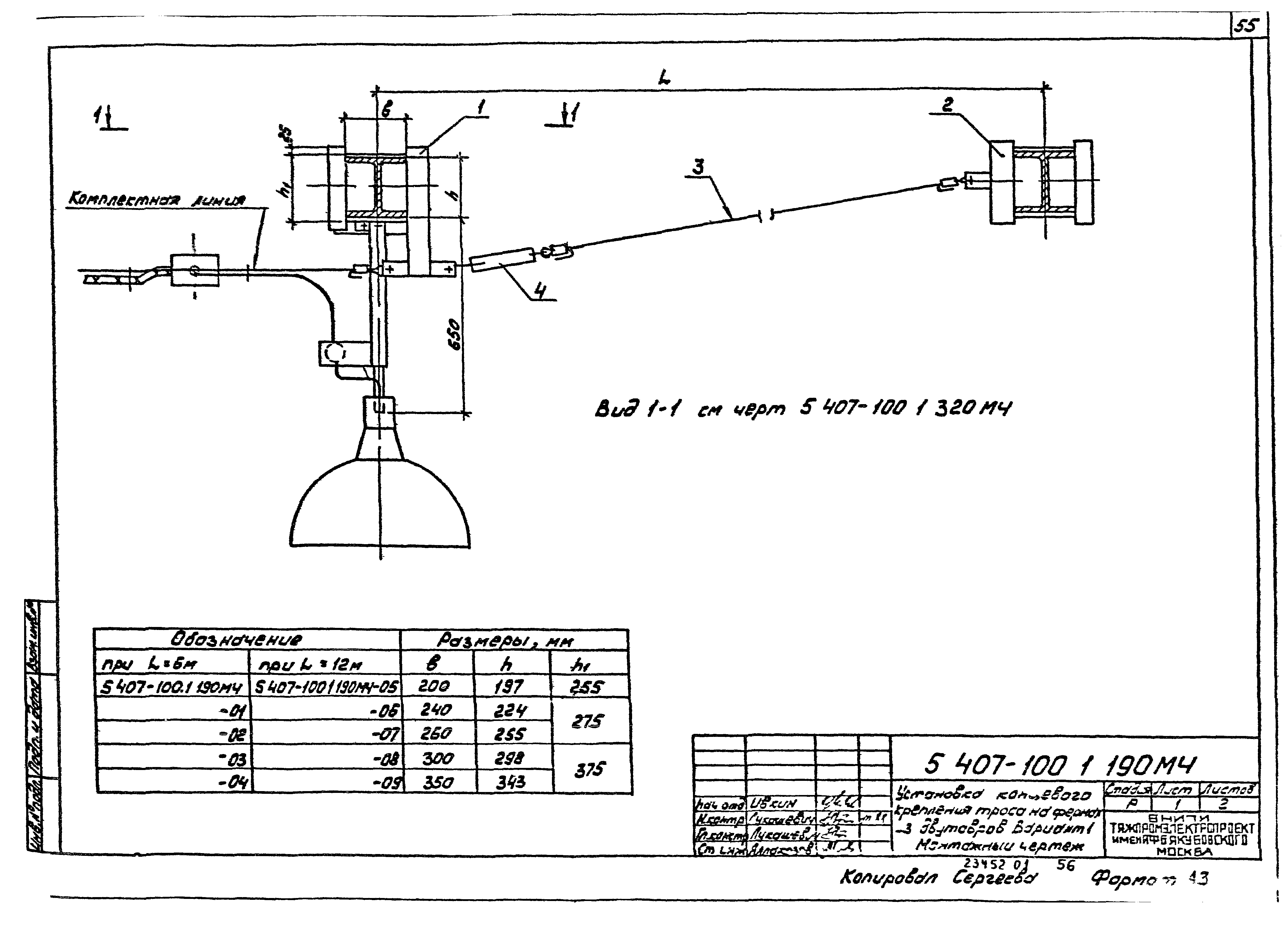

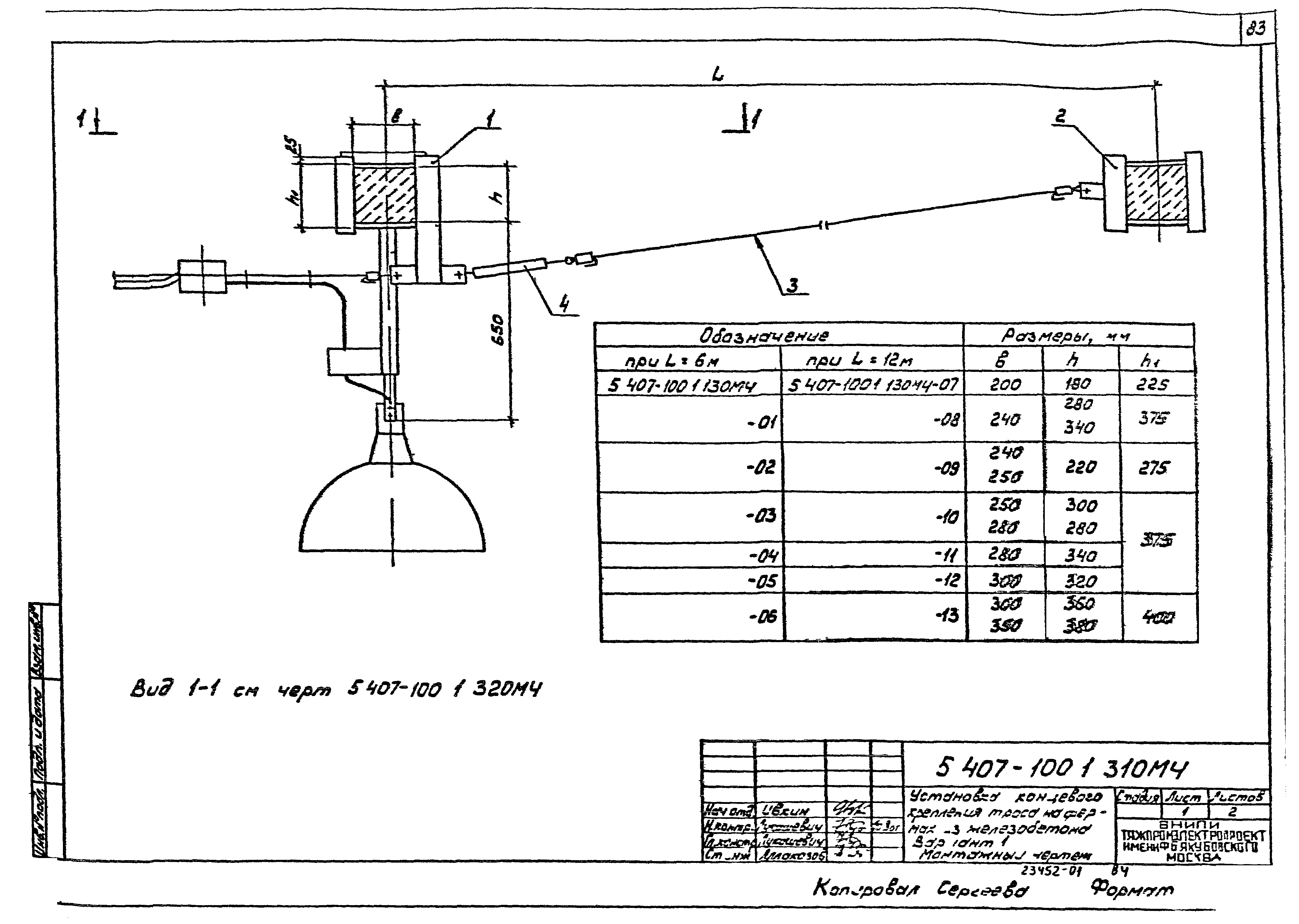

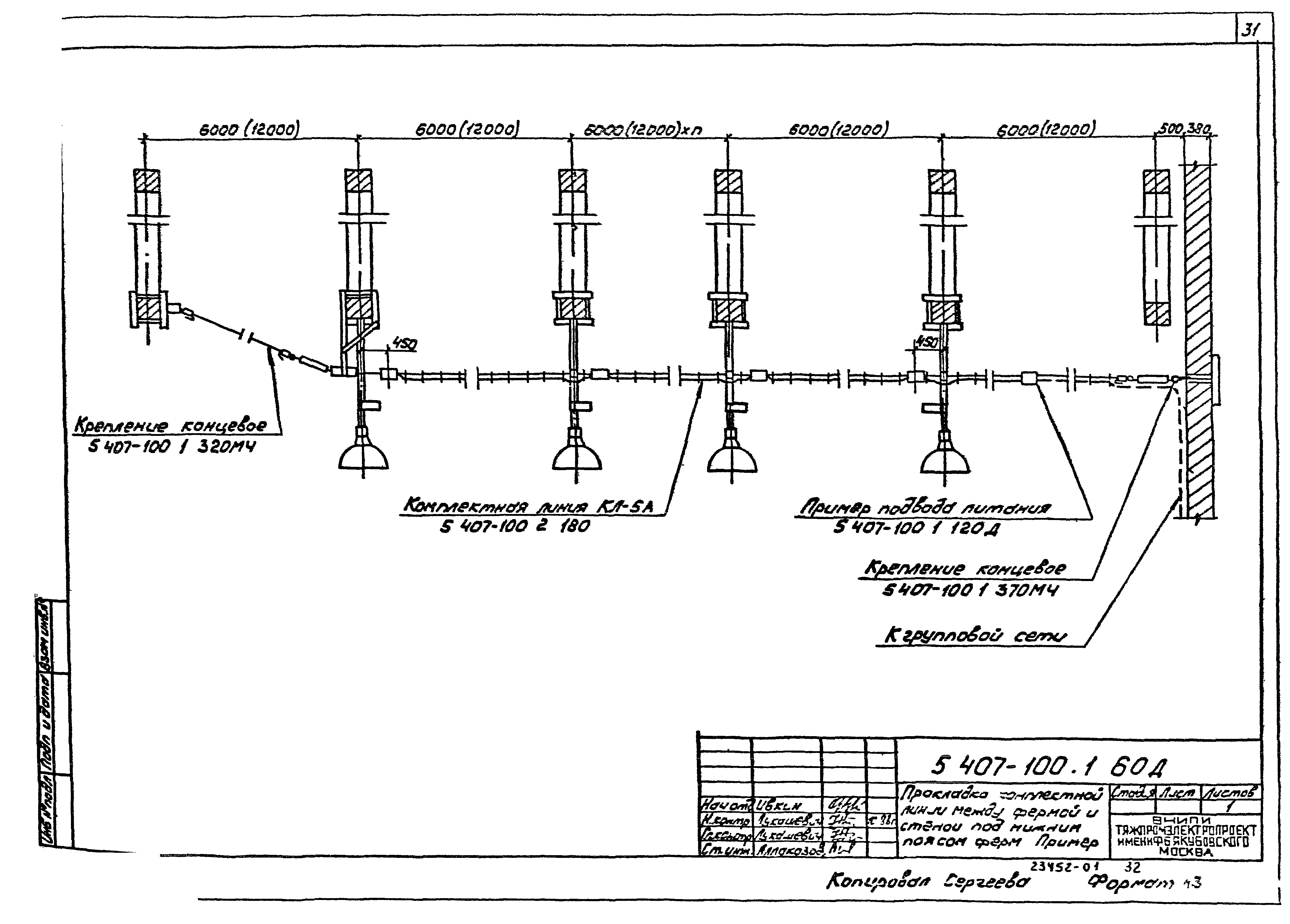

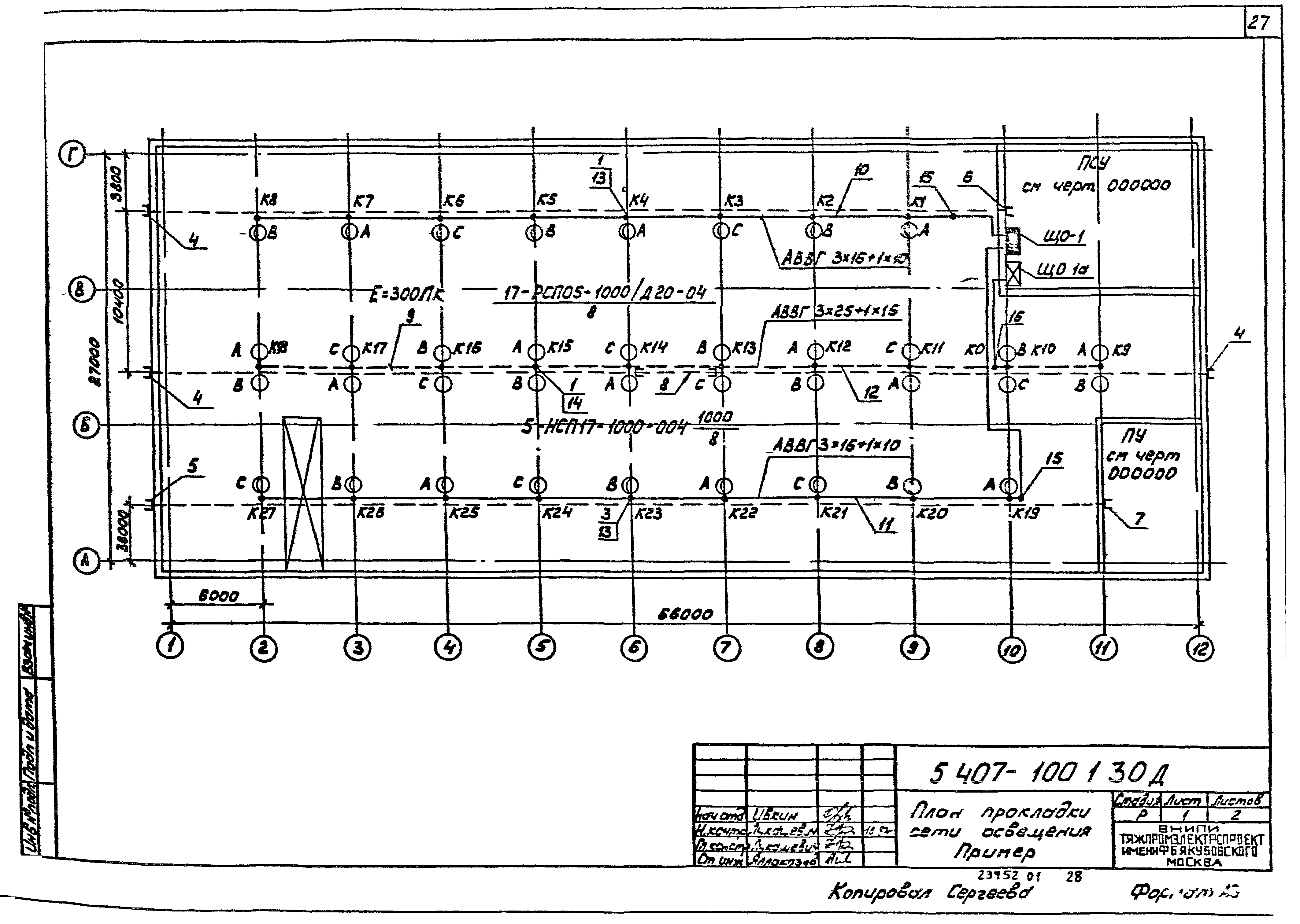

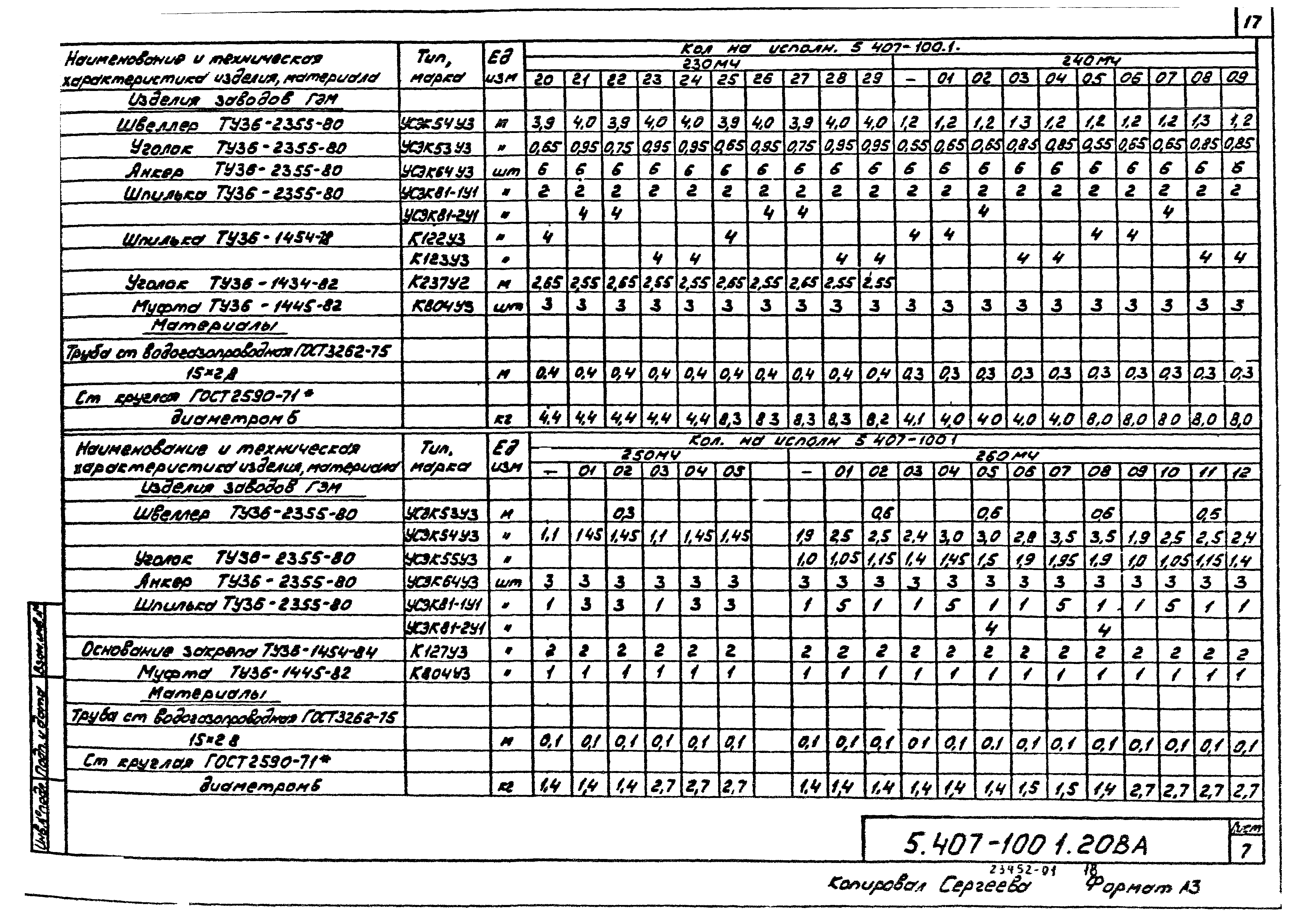

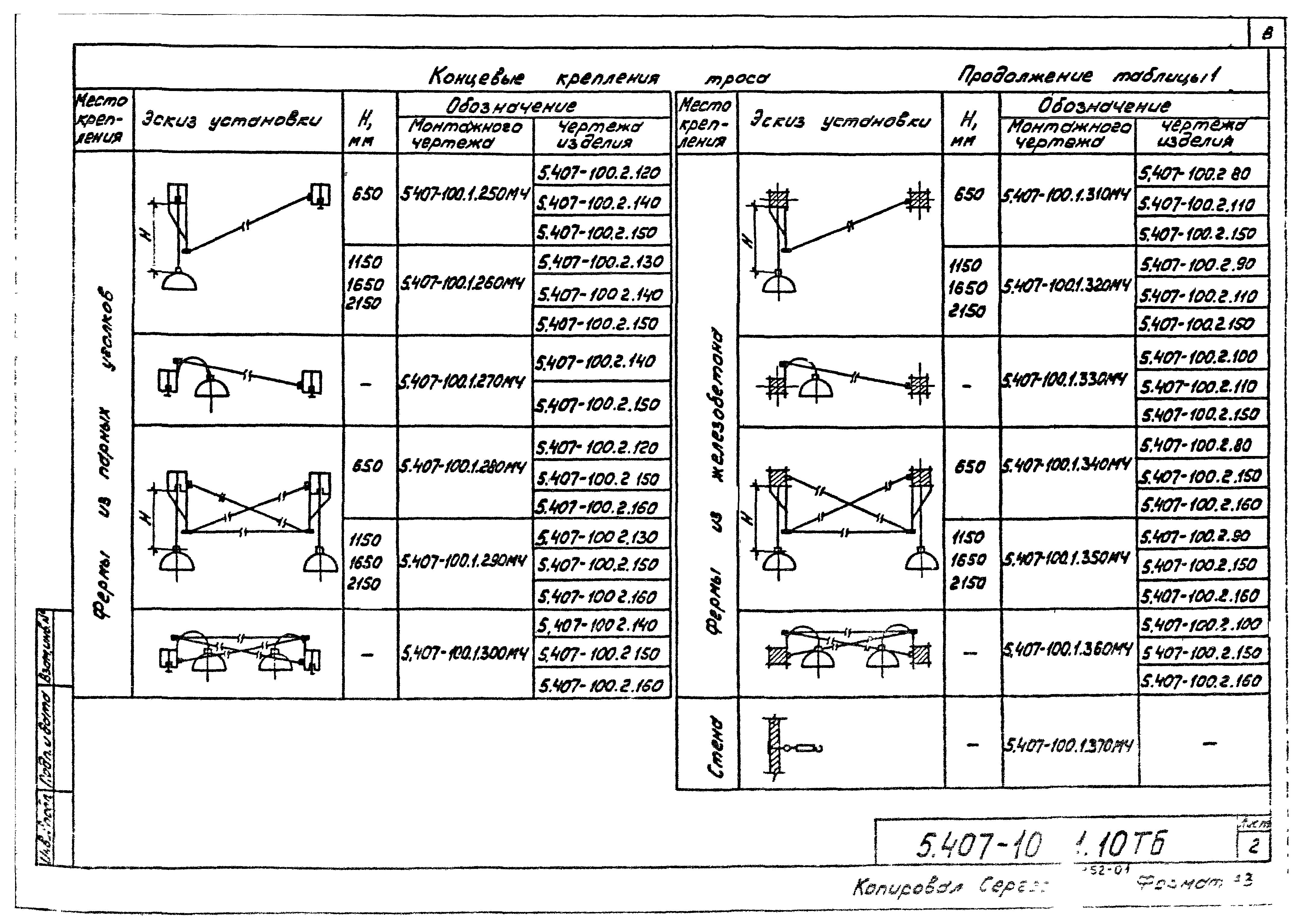

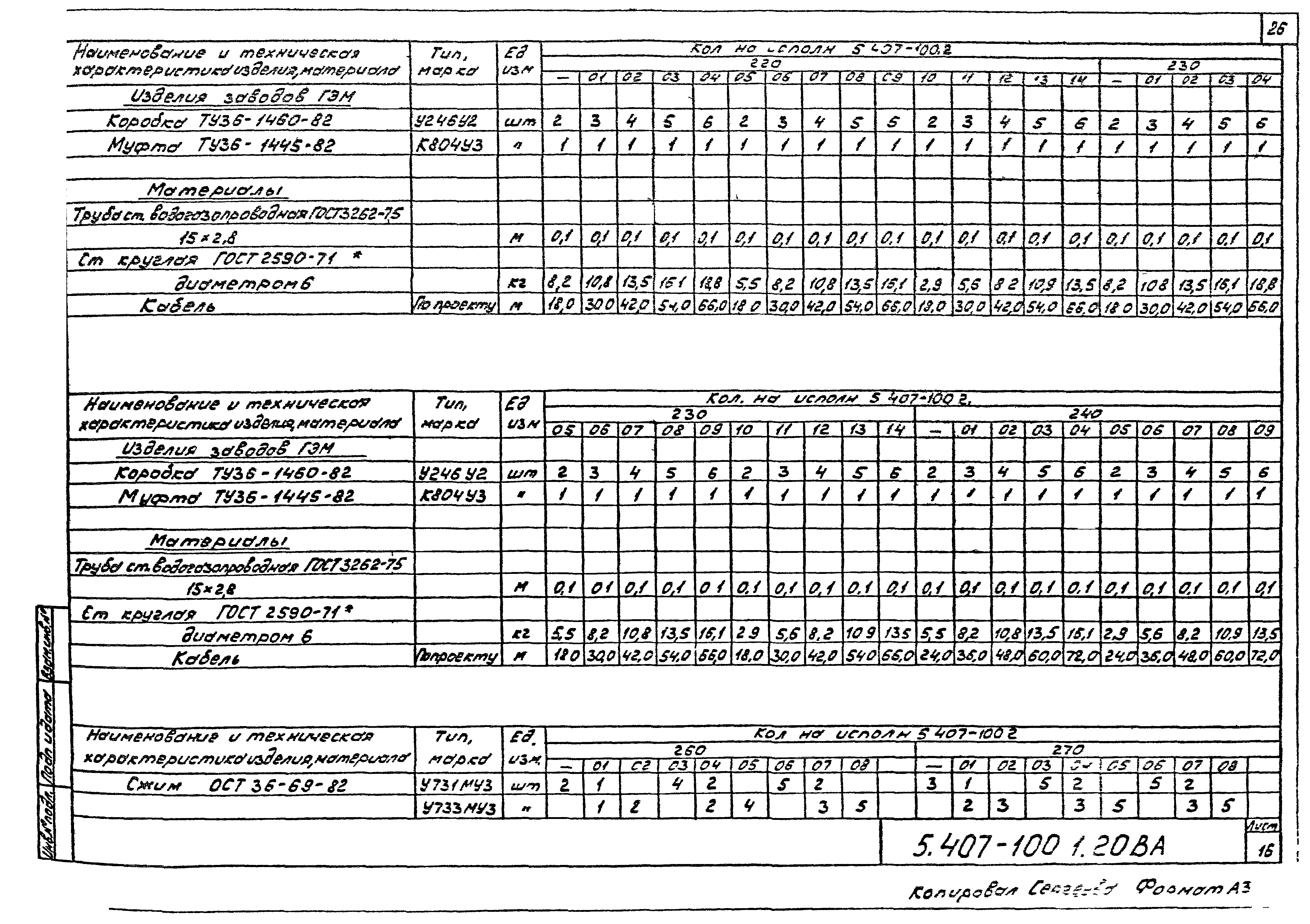

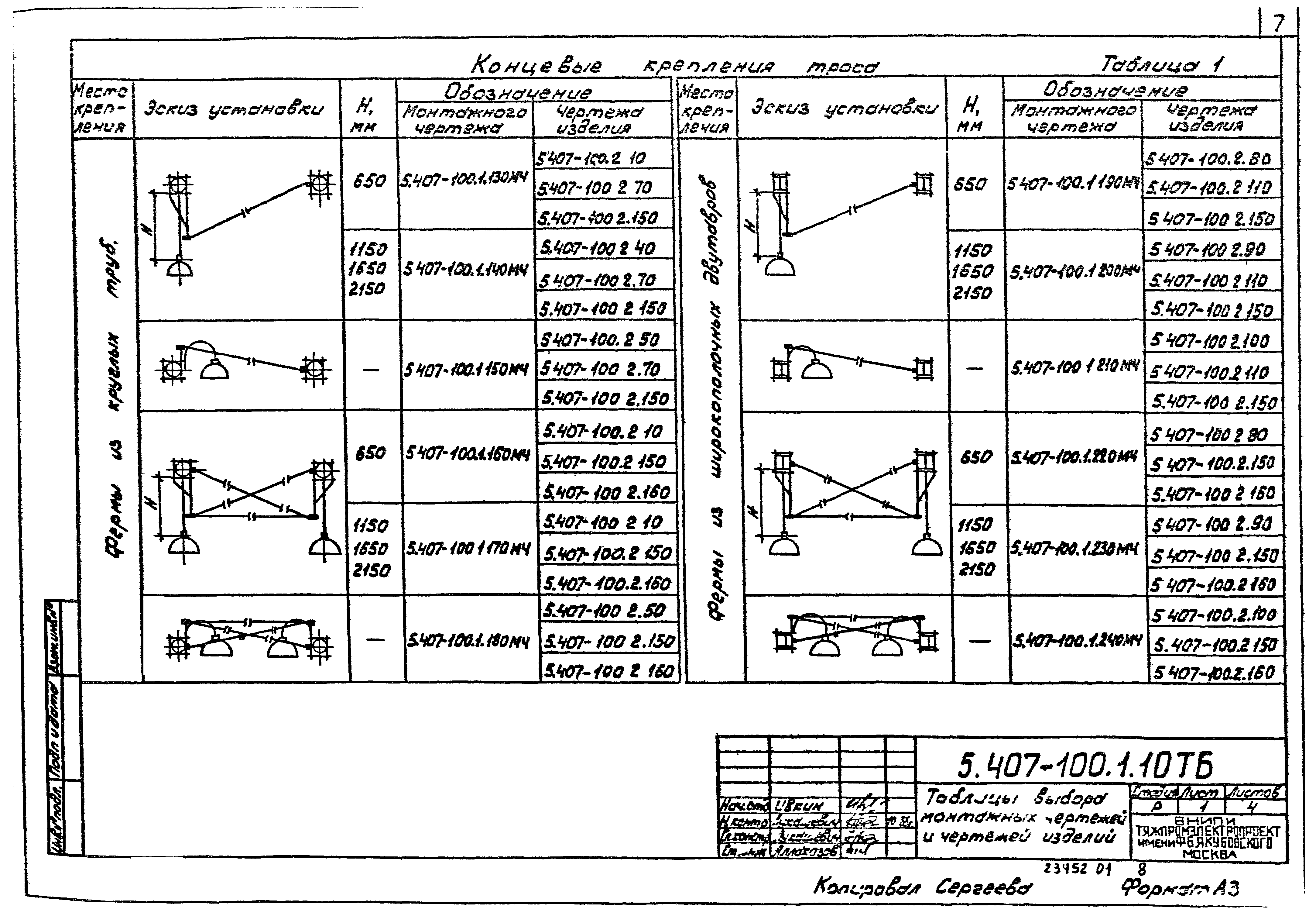

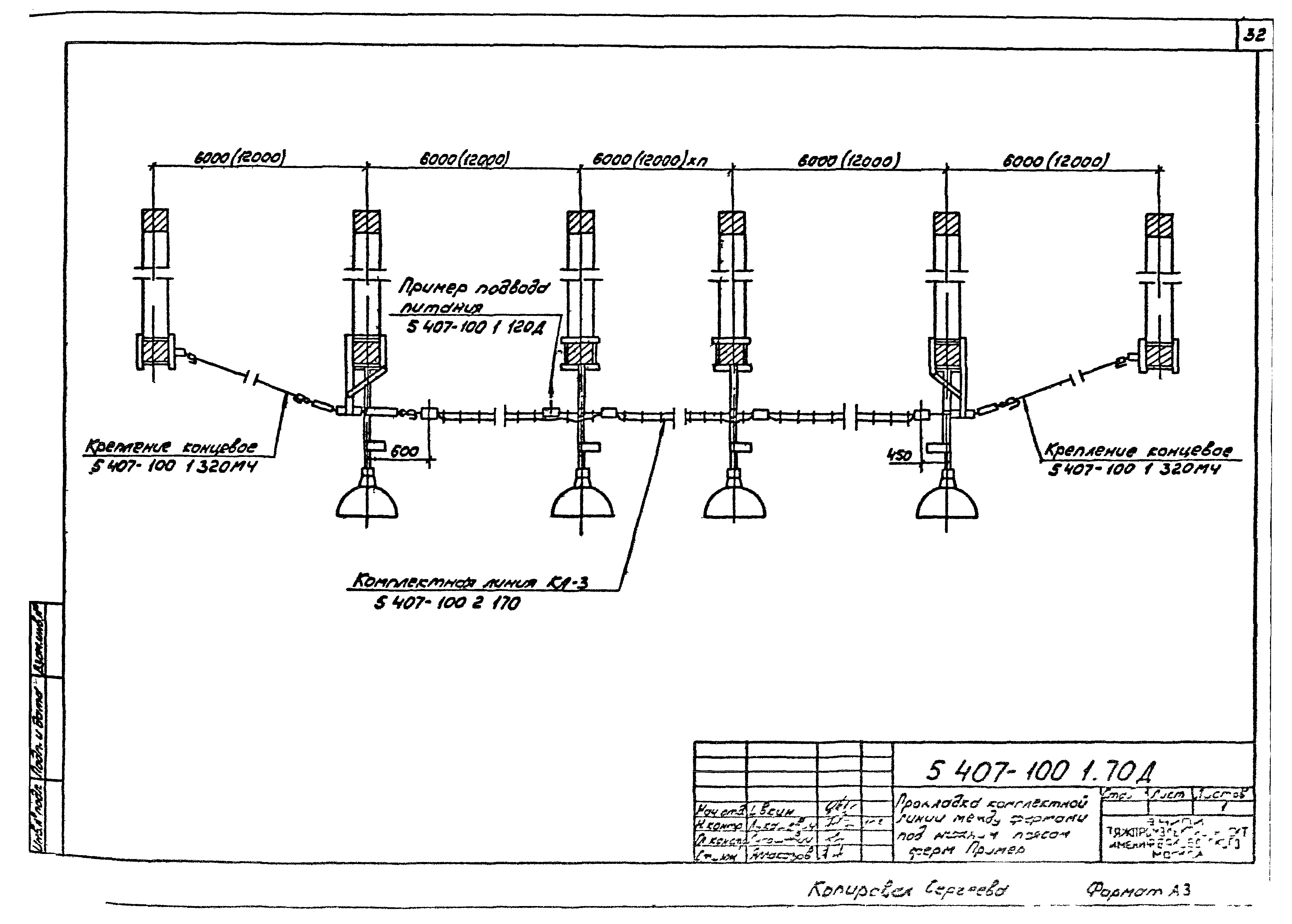

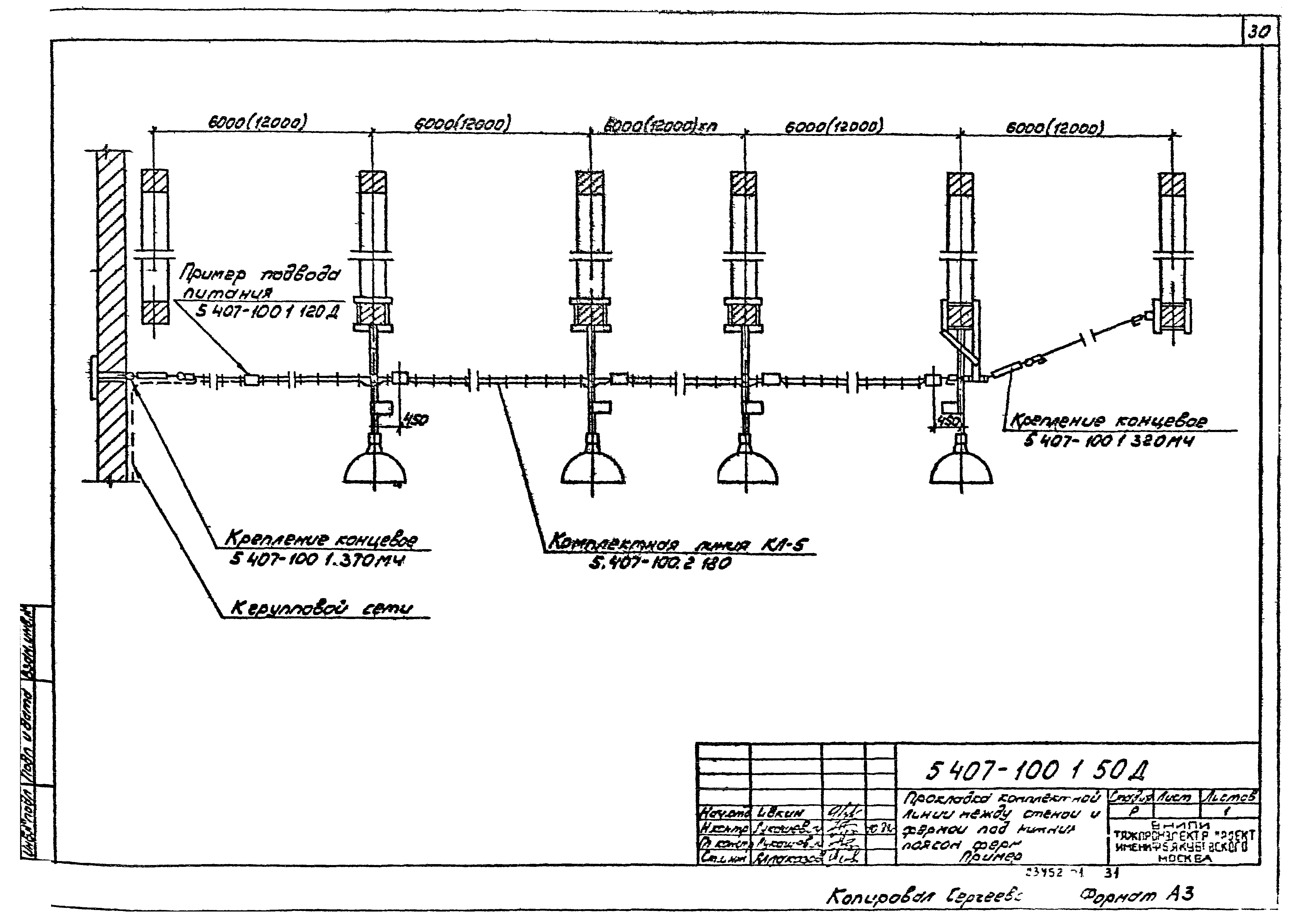

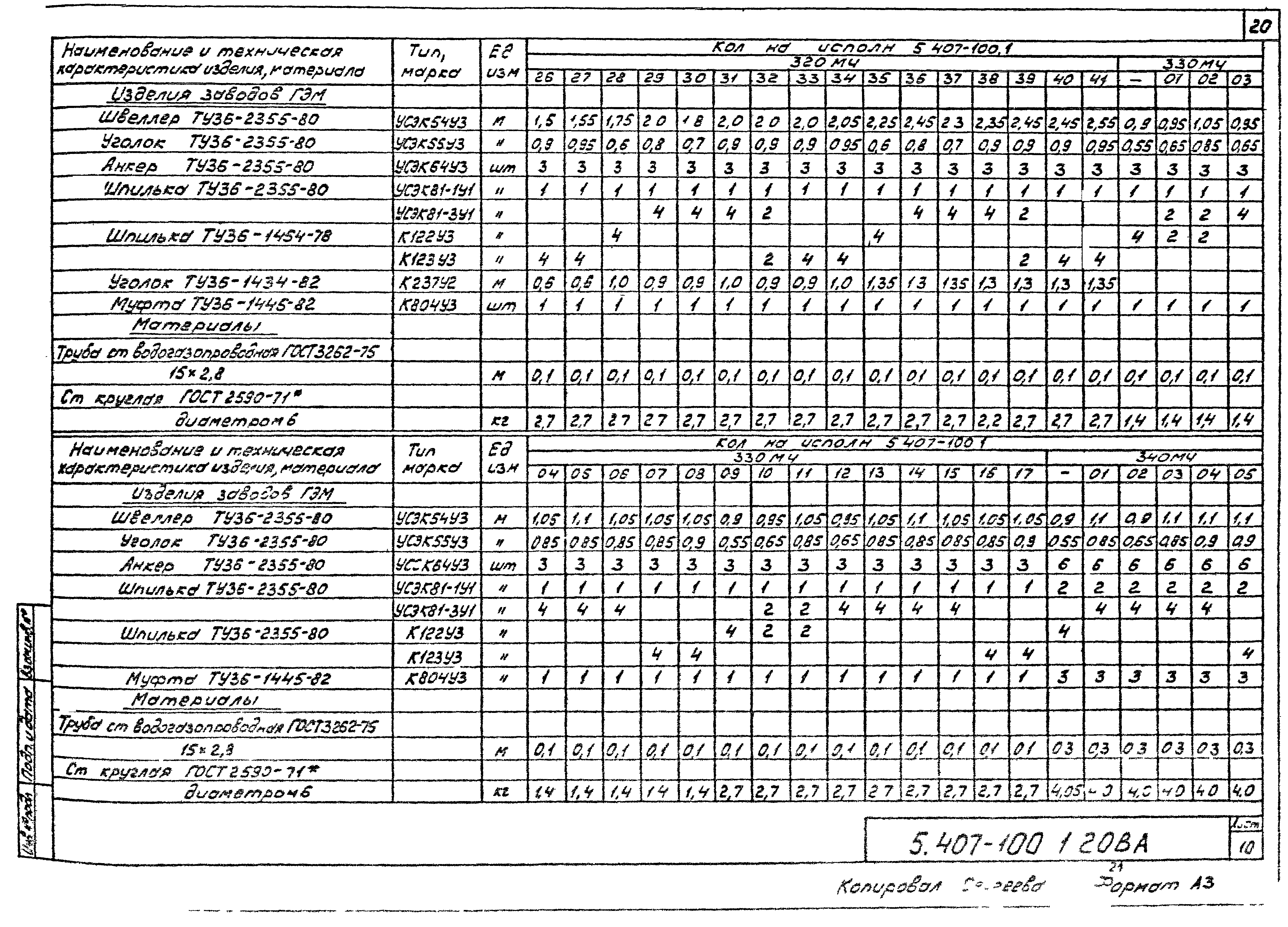

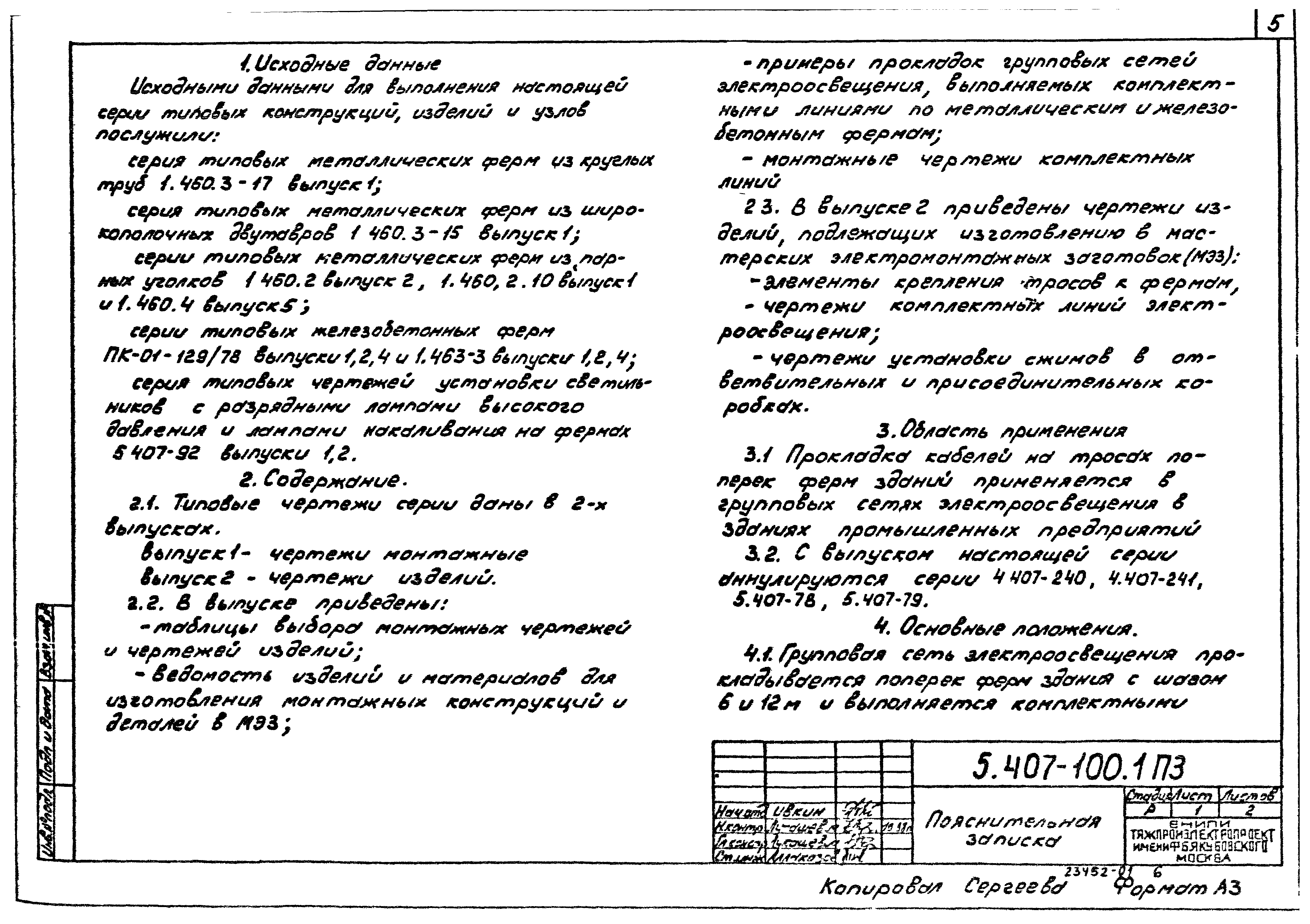

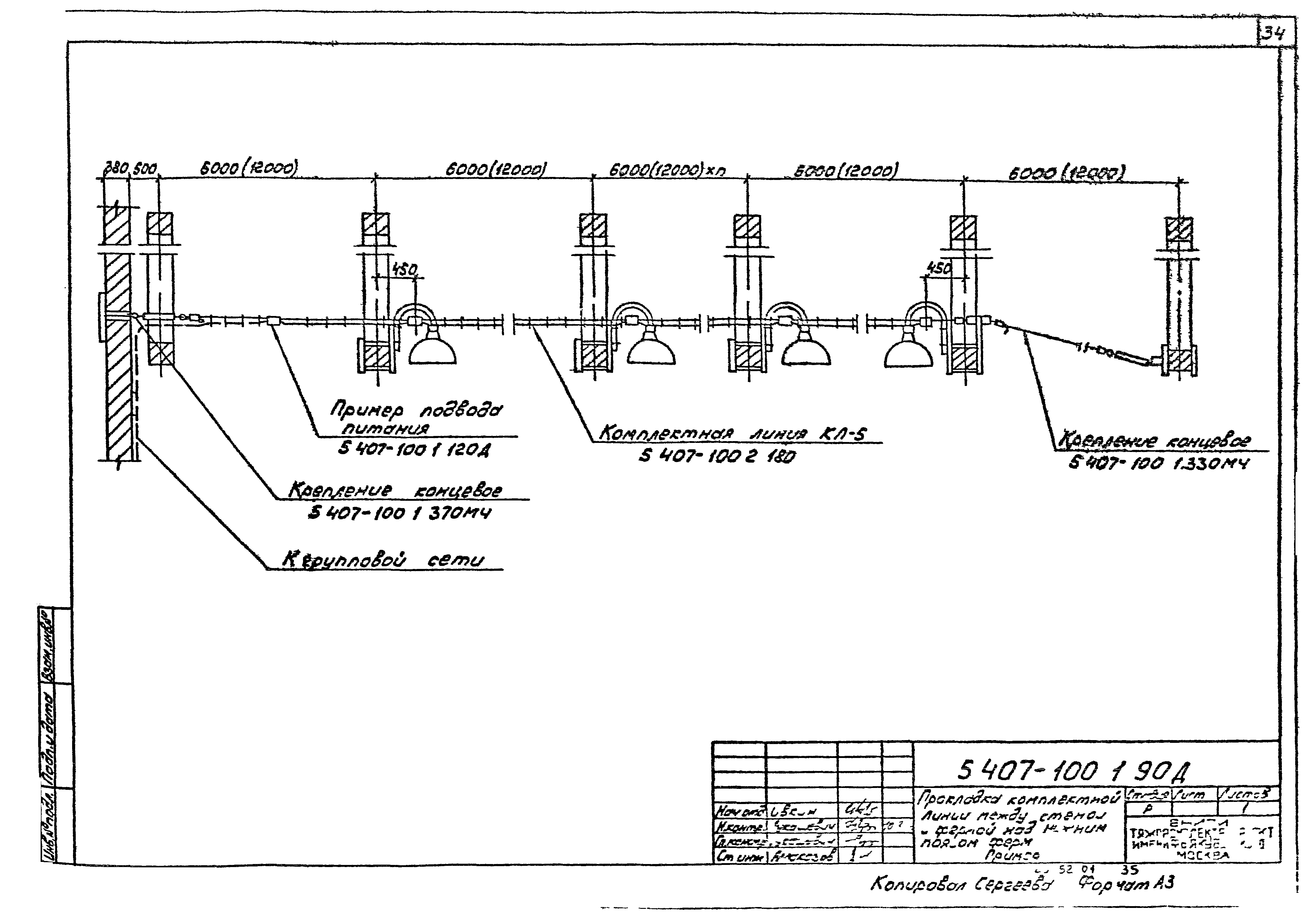

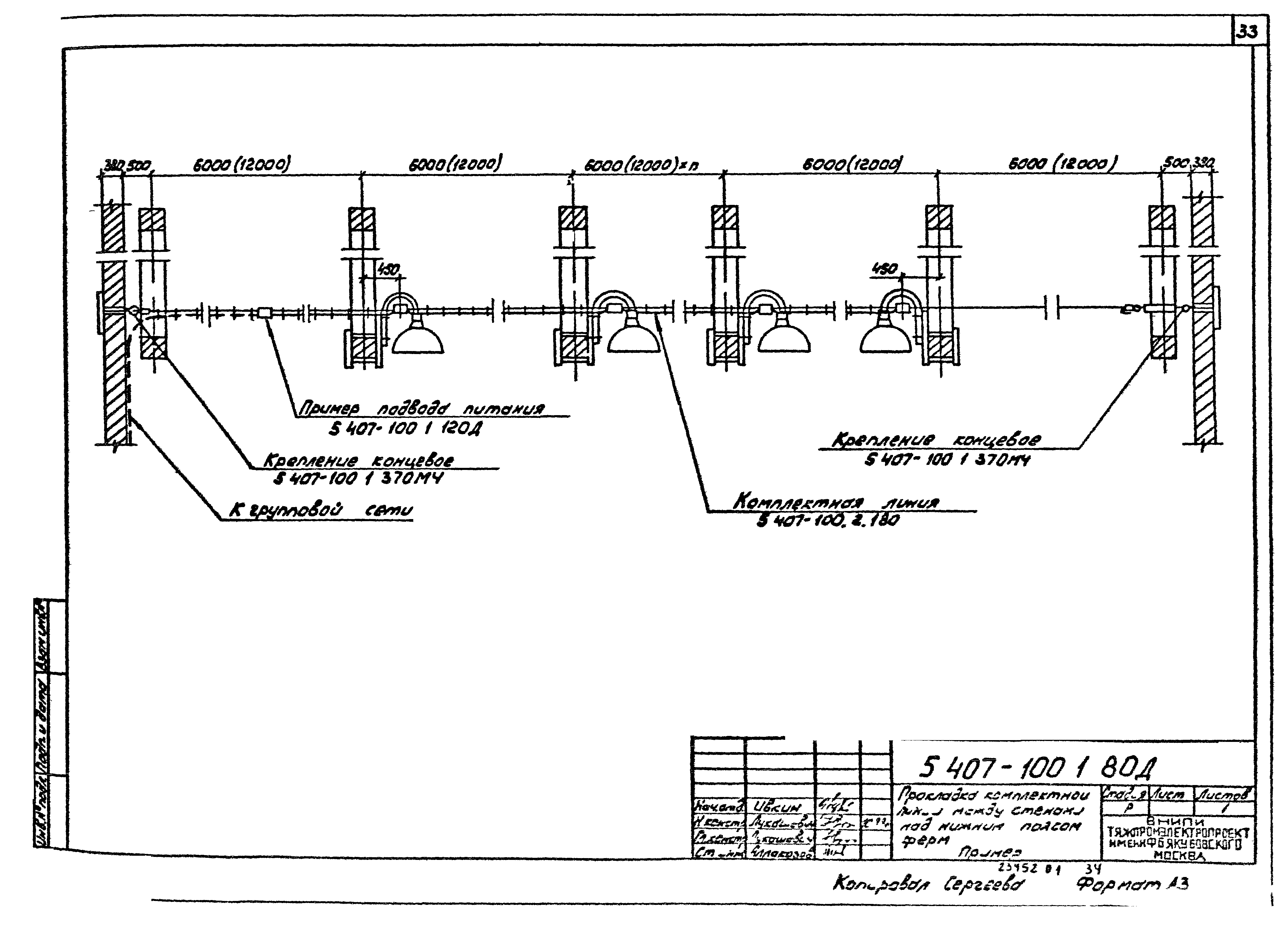

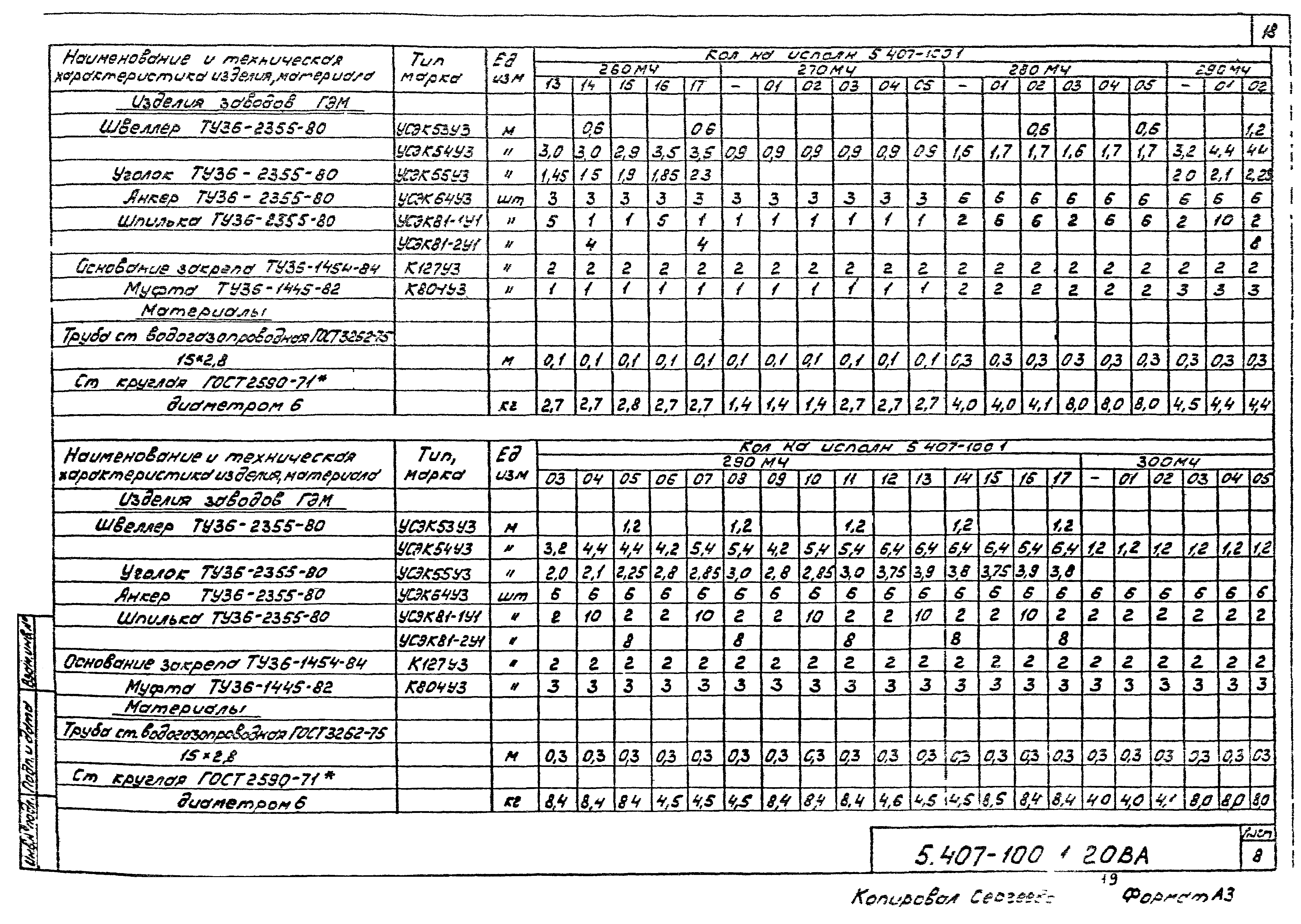

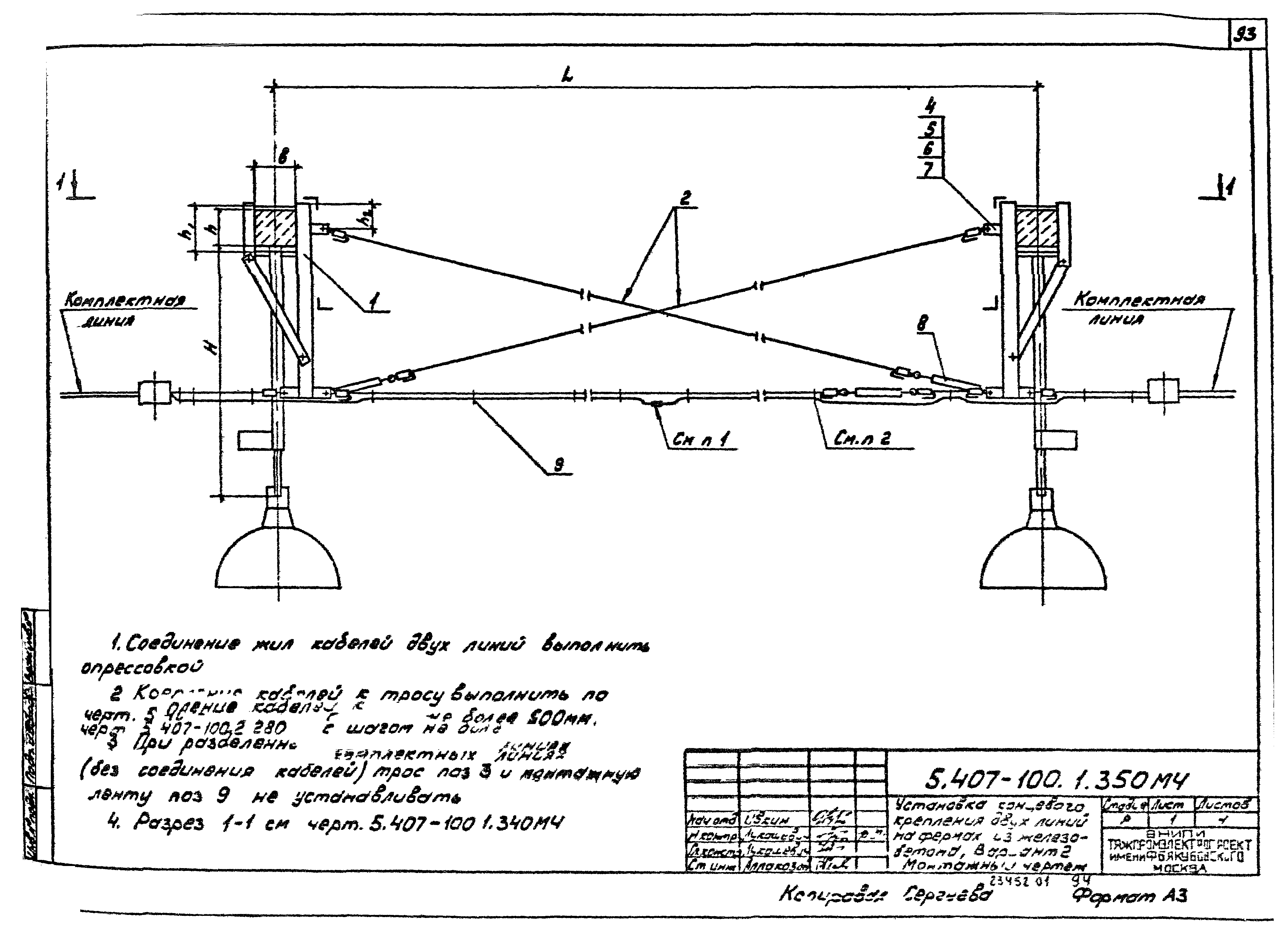

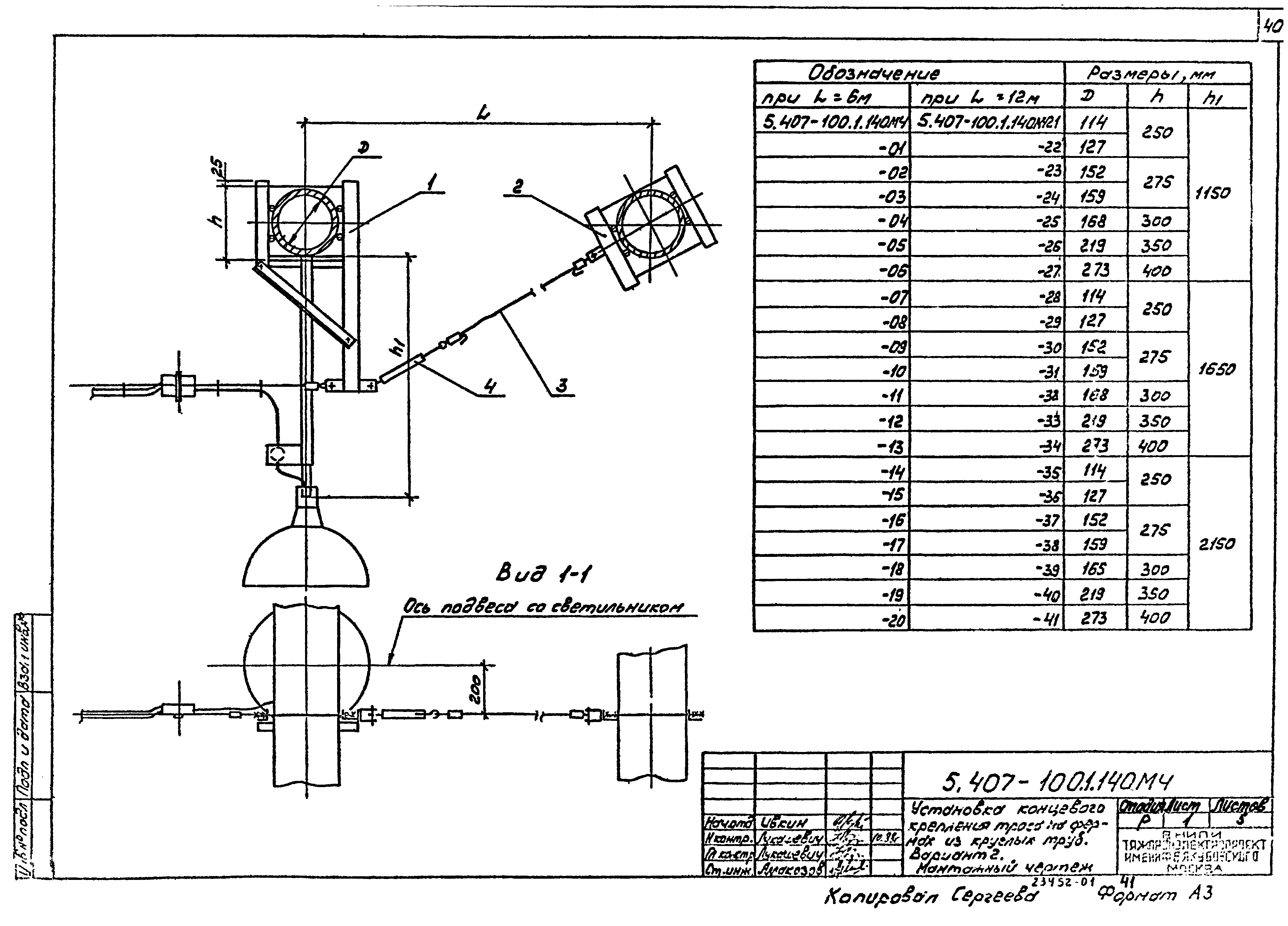

Оглавление:	5.407-100.1.ПЗ Пояснительная записка 5.407-100.1.10ТБ Таблица выбора монтажных чертежей и чертежей изделий 5.407-100.1.20ВА Ведомость изделий и материалов для изготовления электромонтажных конструкций и деталей в МЭЗ 5.407-100.1.30Д План раскладки сети освещения. Пример 5.407-100.1.40Д Прокладка комплектной линии между стенами под нижним поясом ферм. Пример 5.407-100.1.50Д Прокладка комплектной линии между стеной и фермой под нижним поясом ферм. Пример 5.407-100.1.60Д Прокладка комплектной линии между фермой и стеной под нижним поясом ферм. Пример 5.407-100.1.70Д Прокладка комплектной линии между фермами под нижним поясом ферм. Пример 5.407-100.1.80Д Прокладка комплектной линии между стенами над нижним поясом ферм. Пример 5.407-100.1.90Д Прокладка комплектной линии между стеной и фермой над нижним поясом ферм. Пример 5.407-100.1.100Д Прокладка комплектной линии между фермой и стеной над нижним поясом ферм. Пример 5.407-100.1.110Д Прокладка комплектной линии между фермами над нижним поясом ферм. Пример 5.407-100.1.120Д Подвод питания к комплектной линии. Пример 5.407-100.1.130МЧ Установка концевого крепления троса на фермах из круглых труб. Вариант 1. Монтажный чертеж 5.407-100.1.140МЧ Установка концевого крепления троса на фермах из круглых труб. Вариант 2. Монтажный чертеж 5.407-100.1.150МЧ Установка концевого крепления троса на фермах из круглых труб. Вариант 3. Монтажный чертеж 5.407-100.1.160МЧ Установка концевого крепления двух комплектных линий на фермах из круглых труб. Вариант 1. Монтажный чертеж 5.407-100.1.170МЧ Установка концевого крепления двух комплектных линий на фермах из круглых труб. Вариант 2. Монтажный чертеж 5.407-100.1.180МЧ Установка концевого крепления двух комплектных линий на фермах из круглых труб. Вариант 3. Монтажный чертеж 5.407-100.1.190МЧ Установка концевого крепления троса на фермах из двутавров. Вариант 1. Монтажный чертеж 5.407-100.1.200МЧ Установка концевого крепления троса на фермах из двутавров. Вариант 2. Монтажный чертеж 5.407-100.1.210МЧ Установка концевого крепления троса на фермах из двутавров. Вариант 3. Монтажный чертеж 5.407-100.1.220МЧ Установка концевого крепления двух комплектных линий на фермах из двутавров. Вариант 1. Монтажный чертеж 5.407-100.1.230МЧ Установка концевого крепления двух комплектных линий на фермах из двутавров. Вариант 2. Монтажный чертеж 5.407-100.1.240МЧ Установка концевого крепления двух комплектных линий на фермах из двутавров. Вариант 3. Монтажный чертеж 5.407-100.1.250МЧ Установка концевого крепления троса на фермах из парных уголков. Вариант 1. Монтажный чертеж 5.407-100.1.260МЧ Установка концевого крепления троса на фермах из парных уголков. Вариант 2. Монтажный чертеж 5.407-100.1.270МЧ Установка концевого крепления троса на фермах из парных уголков. Вариант 3. Монтажный чертеж 5.407-100.1.280МЧ Установка концевого крепления двух линий на фермах из парных уголков. Вариант 1. Монтажный чертеж 5.407-100.1.290МЧ Установка концевого крепления двух линий на фермах из парных уголков. Вариант 2. Монтажный чертеж 5.407-100.1.300МЧ Установка концевого крепления двух линий на фермах из парных уголков. Вариант 3. Монтажный чертеж 5.407-100.1.310МЧ Установка концевого крепления троса на фермах из железобетона. Вариант 1. Монтажный чертеж 5.407-100.1.320МЧ Установка концевого крепления троса на фермах из железобетона. Вариант 2. Монтажный чертеж 5.407-100.1.330МЧ Установка концевого крепления троса на фермах из железобетона. Вариант 3. Монтажный чертеж 5.407-100.1.340МЧ Установка концевого крепления двух линий на фермах из железобетона. Вариант 1. Монтажный чертеж 5.407-100.1.350МЧ Установка концевого крепления двух линий на фермах из железобетона. Вариант 2. Монтажный чертеж 5.407-100.1.360МЧ Установка концевого крепления двух линий на фермах из железобетона. Вариант 3. Монтажный чертеж 5.407-100.1.370МЧ Установка концевого крепления троса к стене. Монтажный чертеж 5.407-100.1.380МЧ Подключение комплектной линии к сети. Монтажный чертеж 5.407-100.1.390МЧ Присоединение троса к контуру заземления. Монтажный чертеж
Разработан:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского
Утверждён:	19.10.1988 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 82)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Инженерное оборудование Инженерное оборудование; изделия и узлы инженерного оборудования зданий и сооружений Электрооборудование и электросети Прокладка шинопроводов, кабелей, троллеев и электропроводок
