Серия 3.402-24

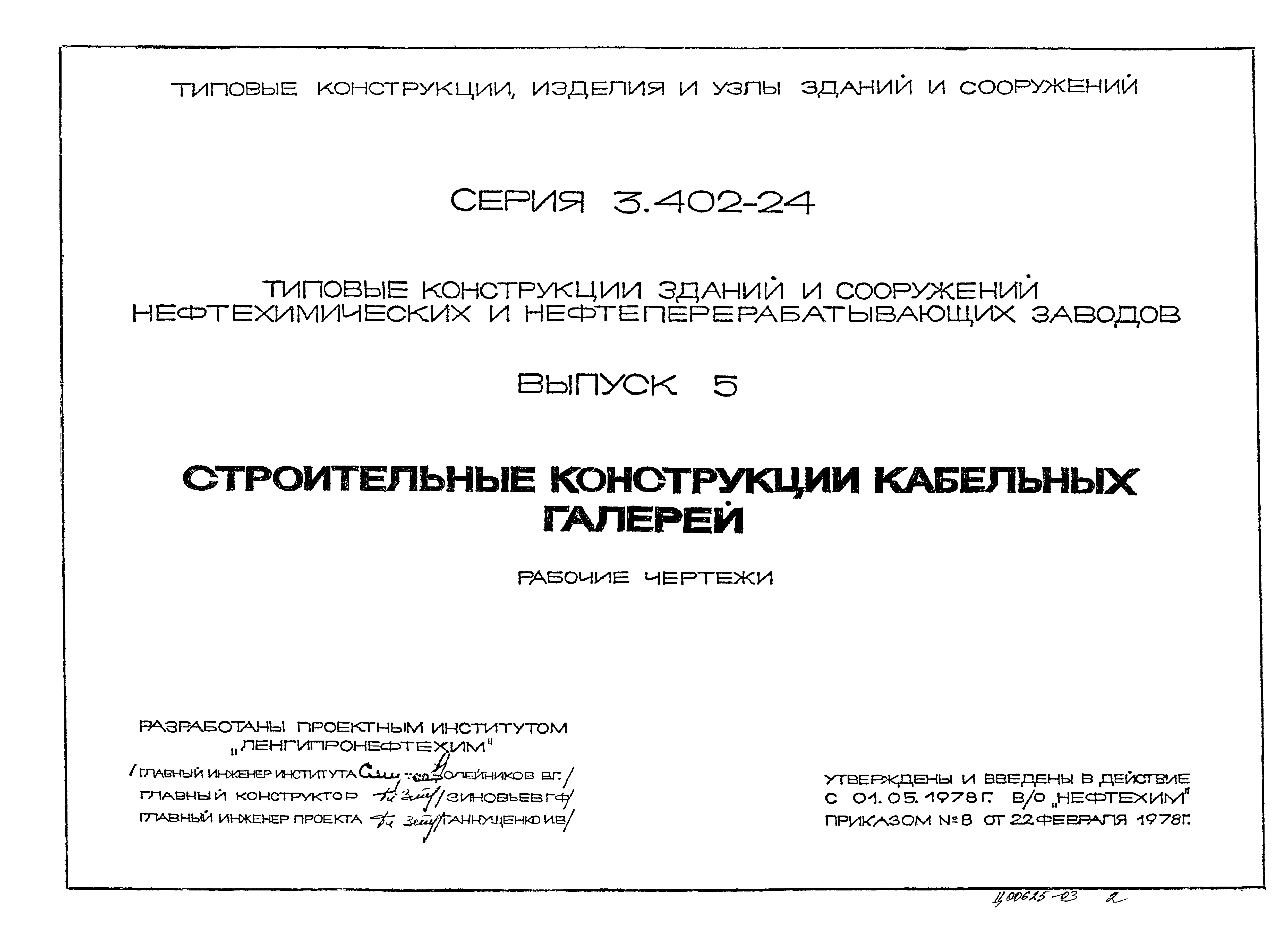

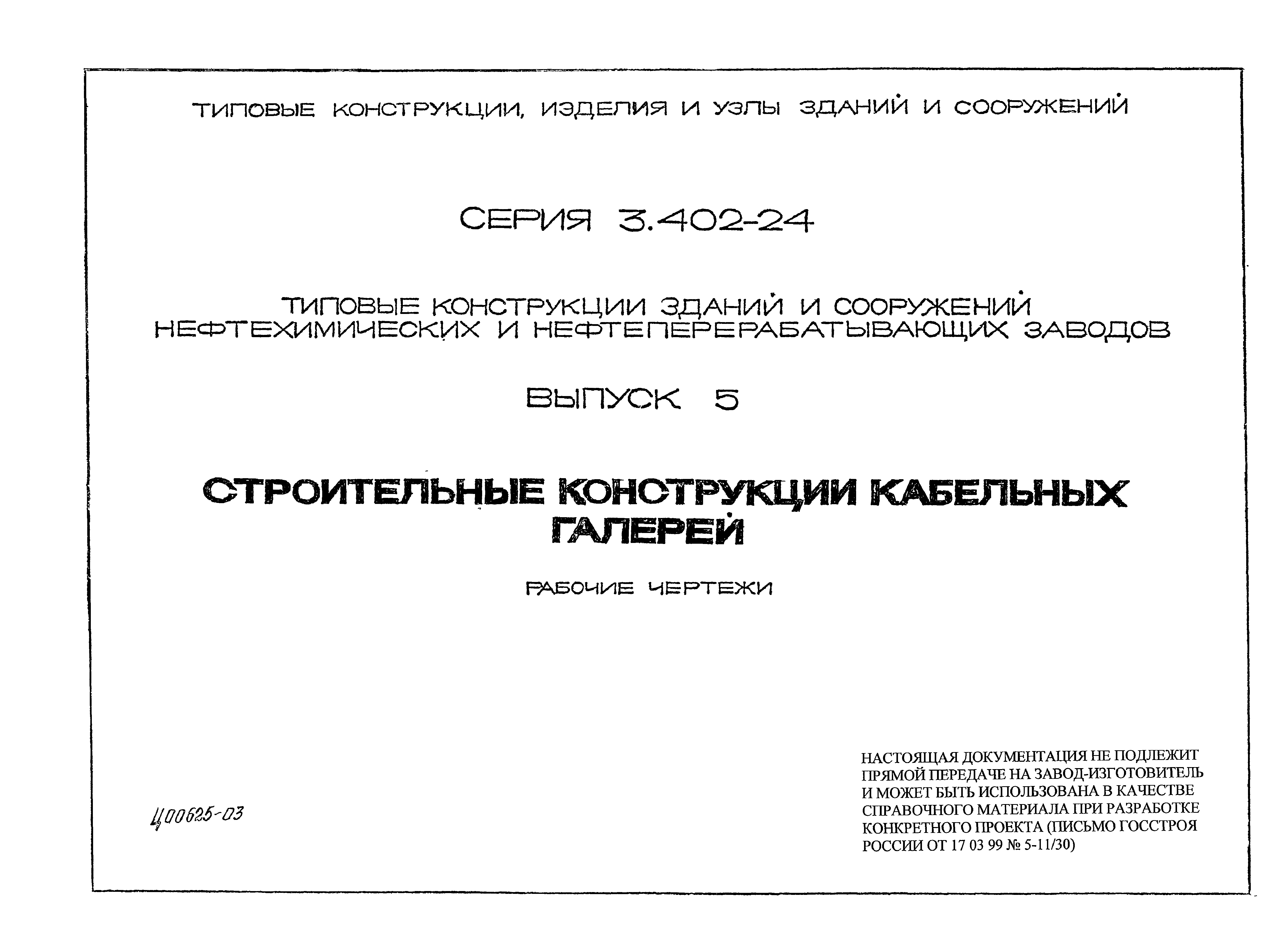

Выпуск 5. Строительные конструкции кабельных галерей. Рабочие чертежи

Обозначение:	Серия 3.402-24
Обозначение англ:	Series 3.402-24
Статус:	не определен законодательством
Название рус.:	Выпуск 5. Строительные конструкции кабельных галерей. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1978

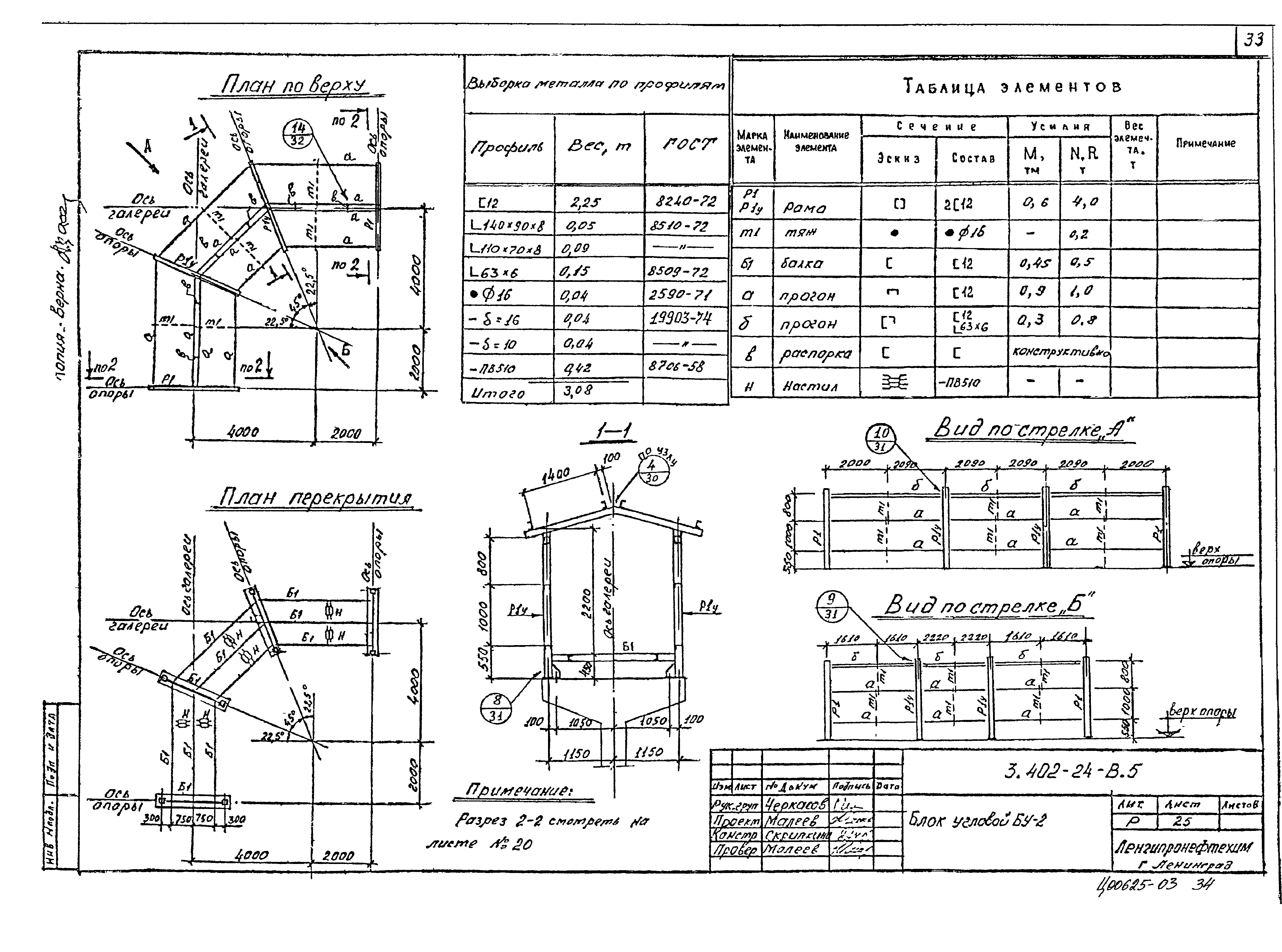

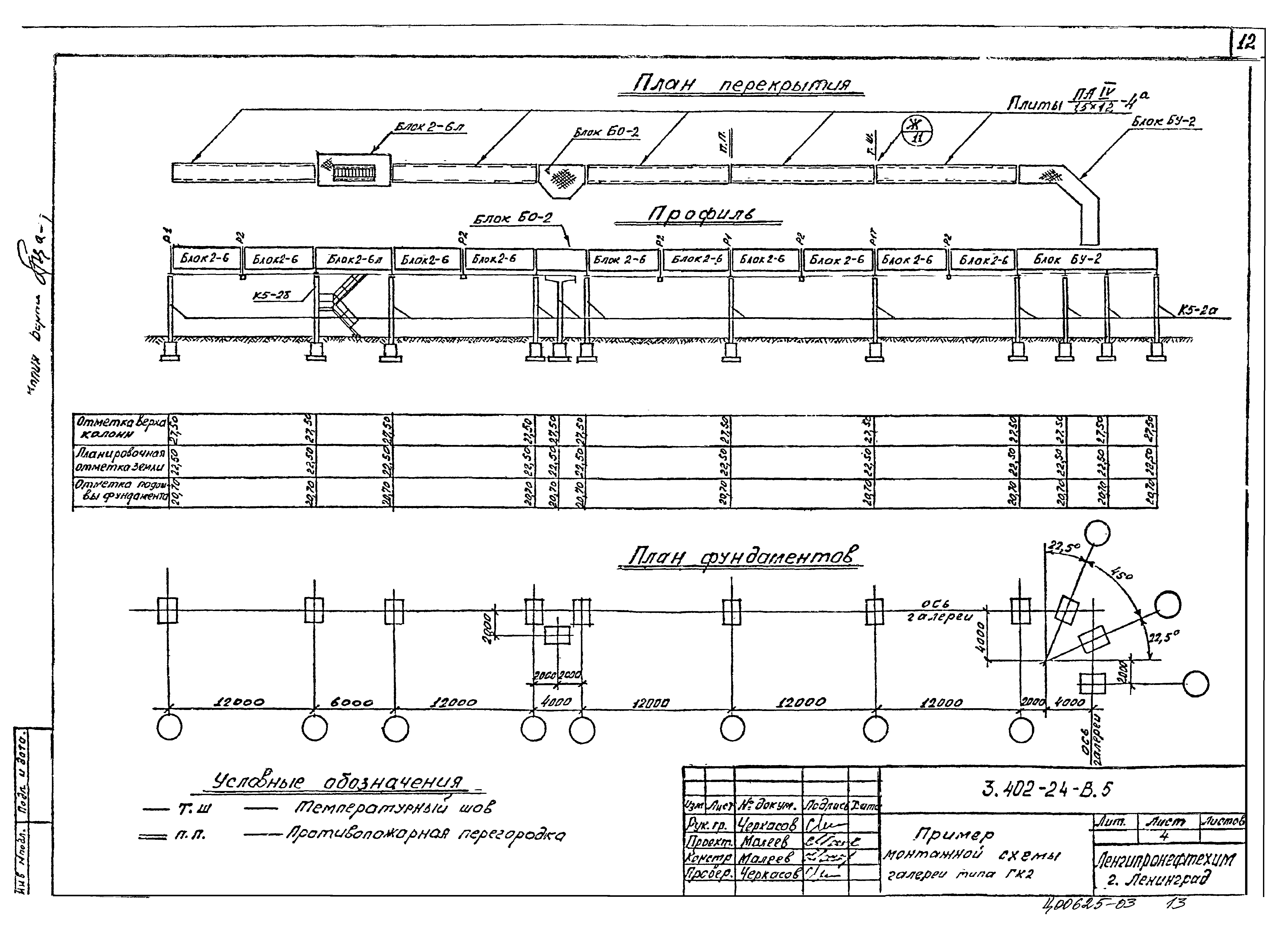

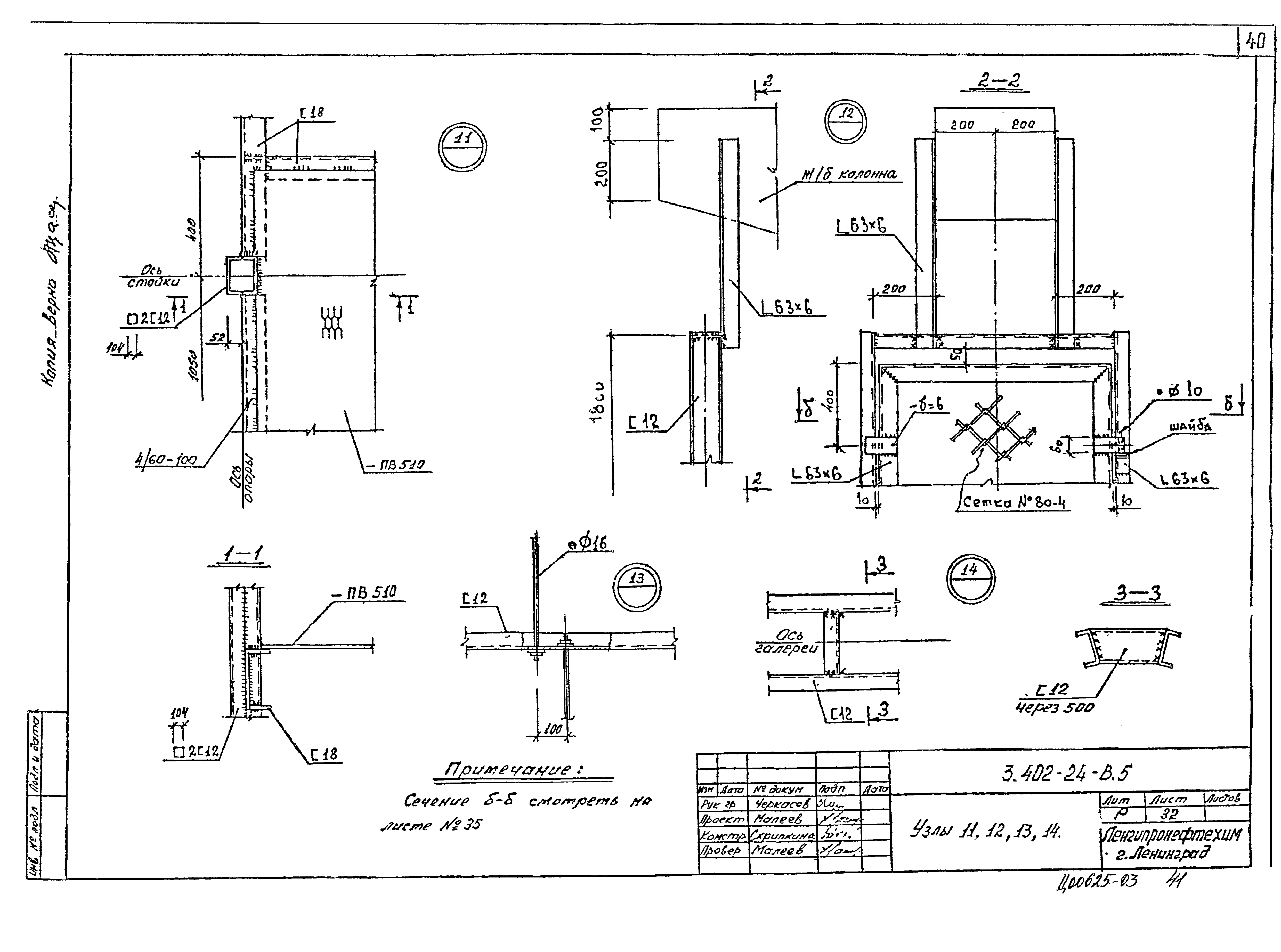

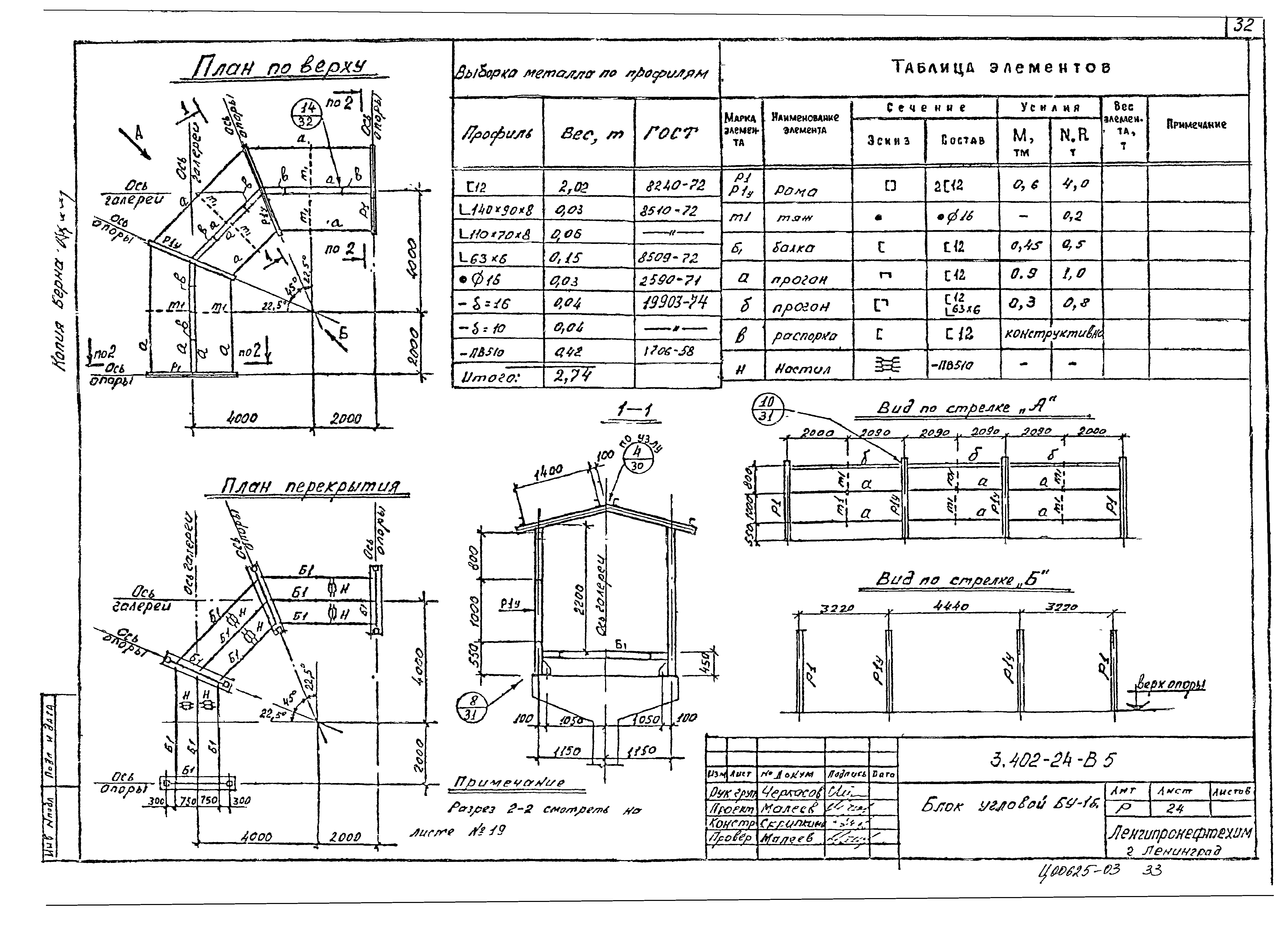

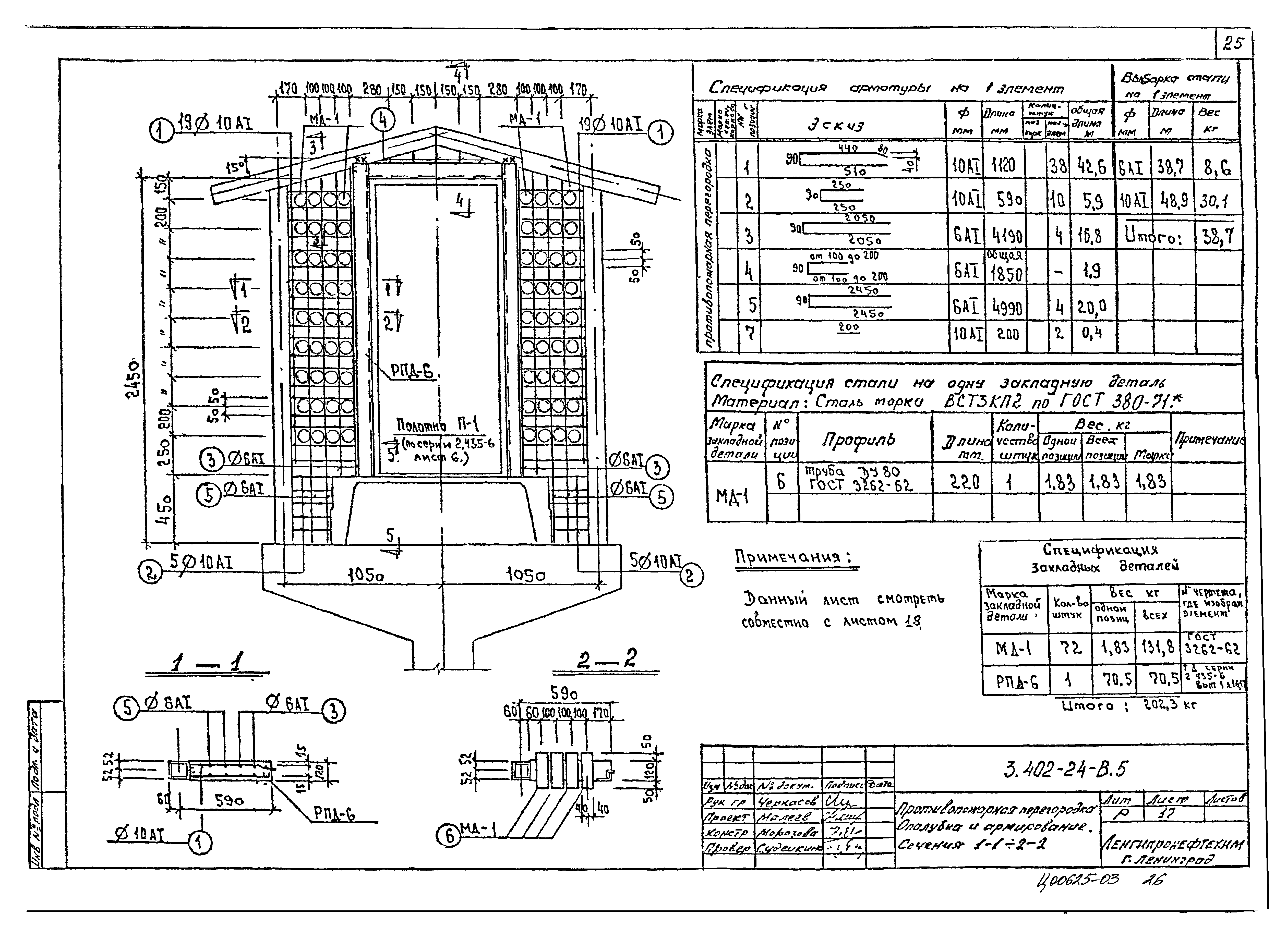

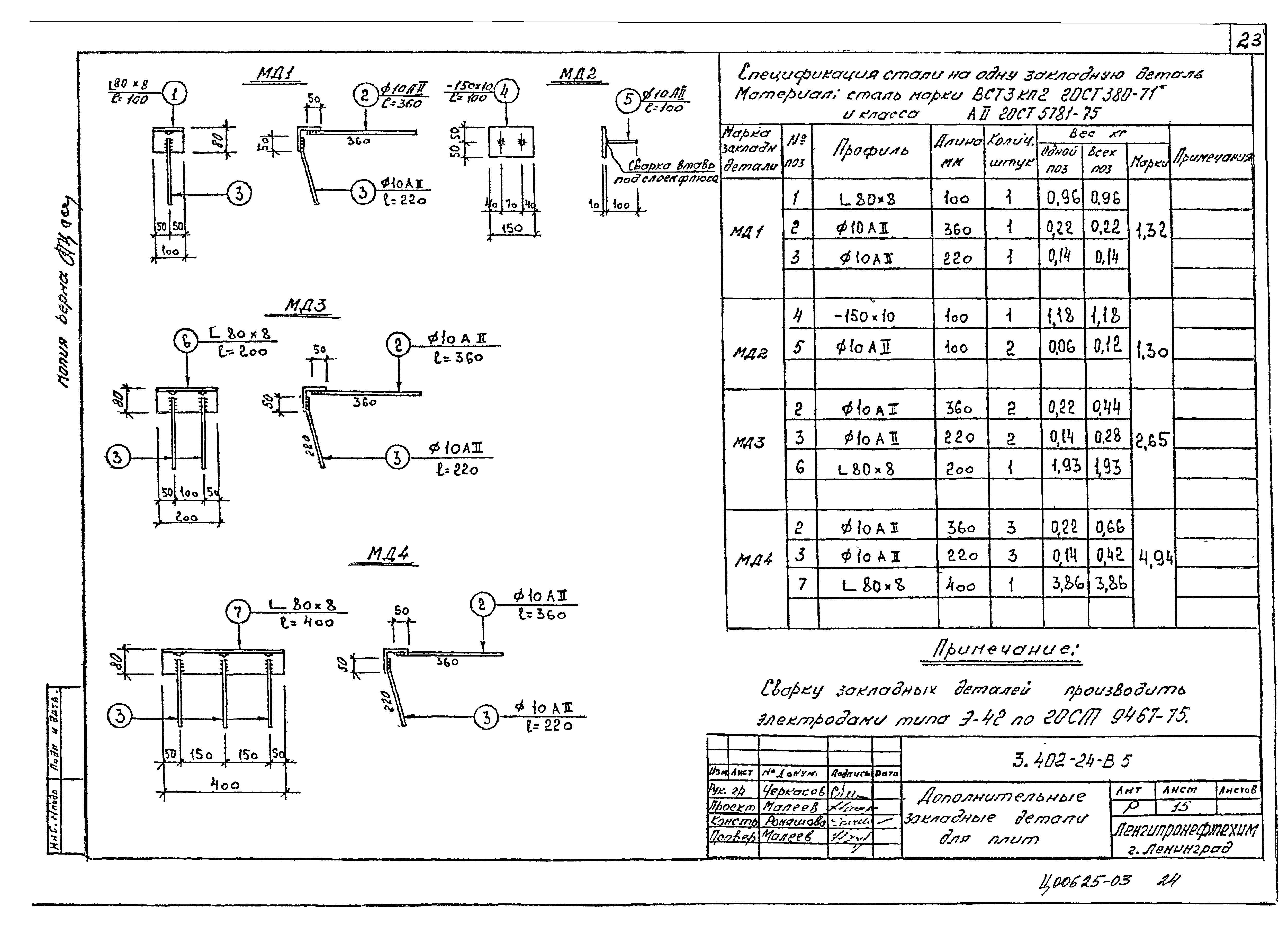

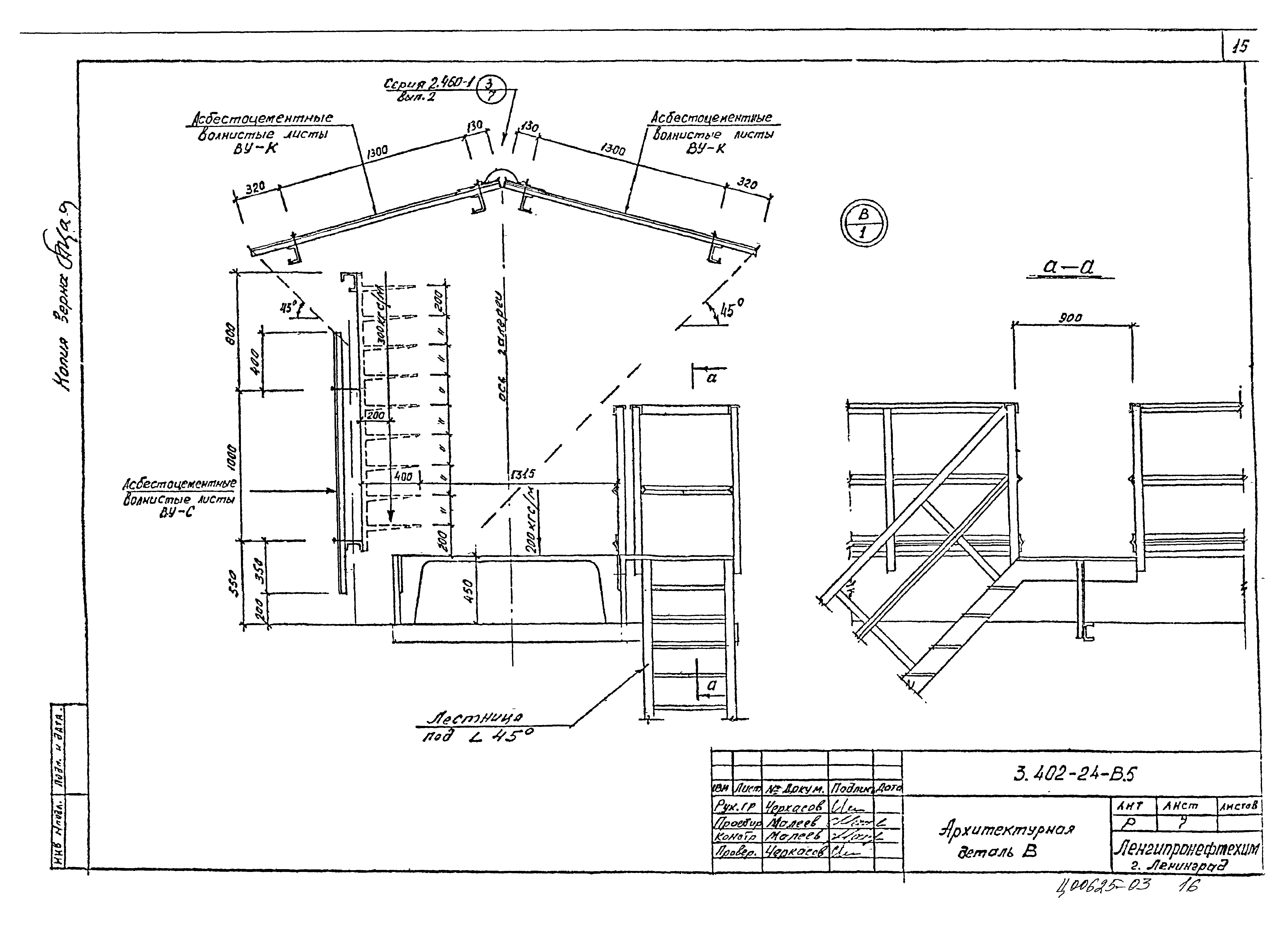

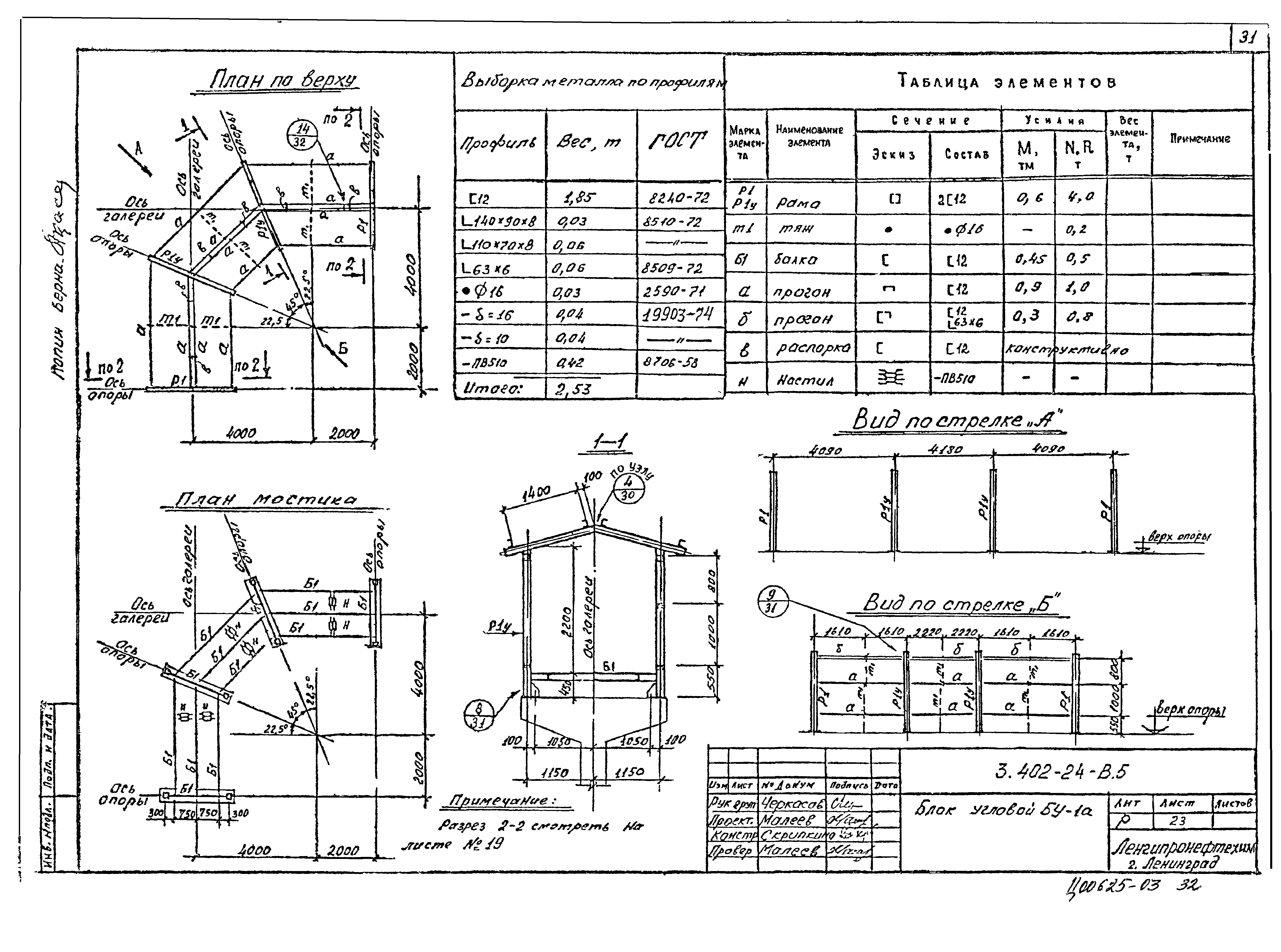

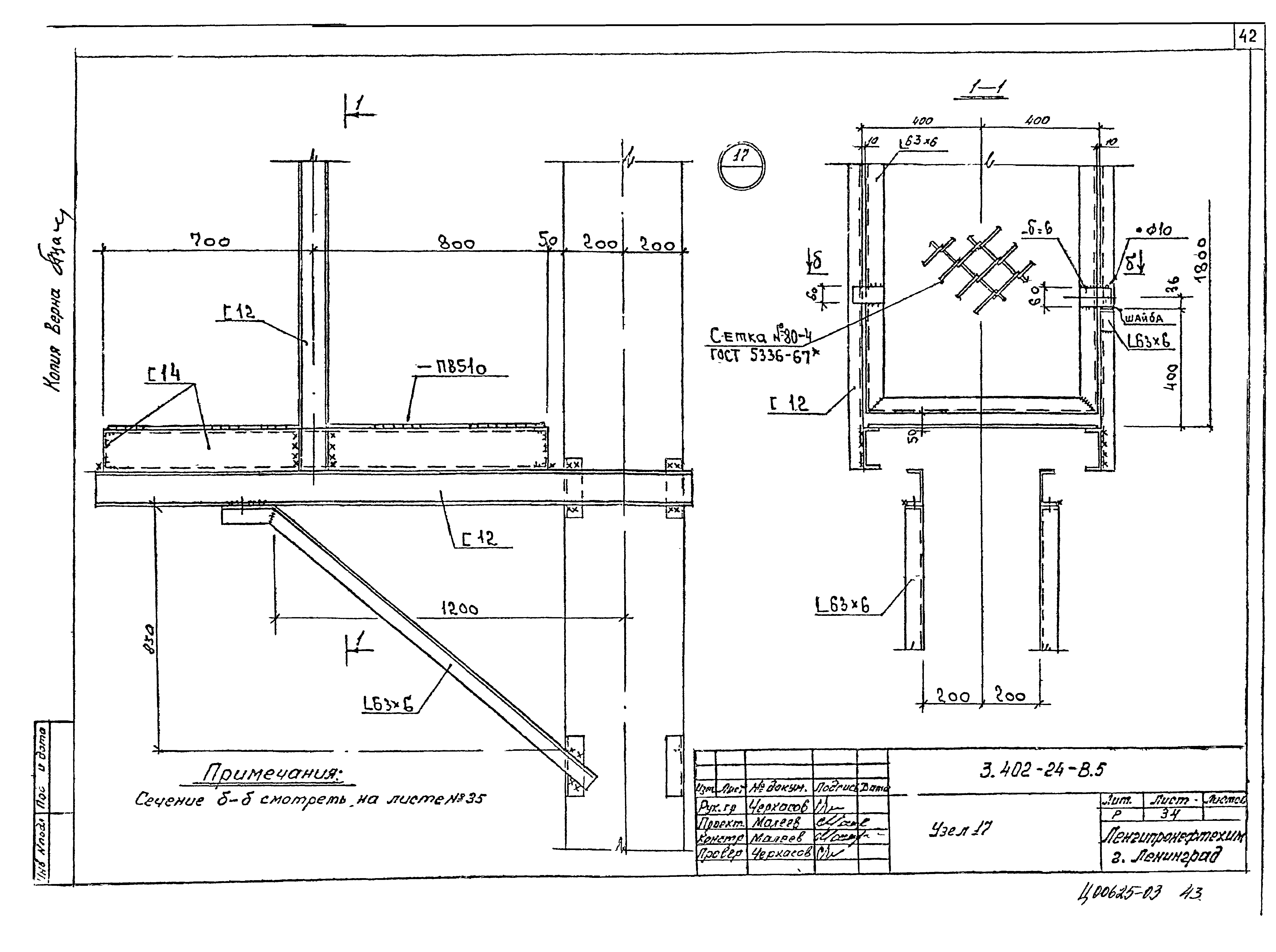

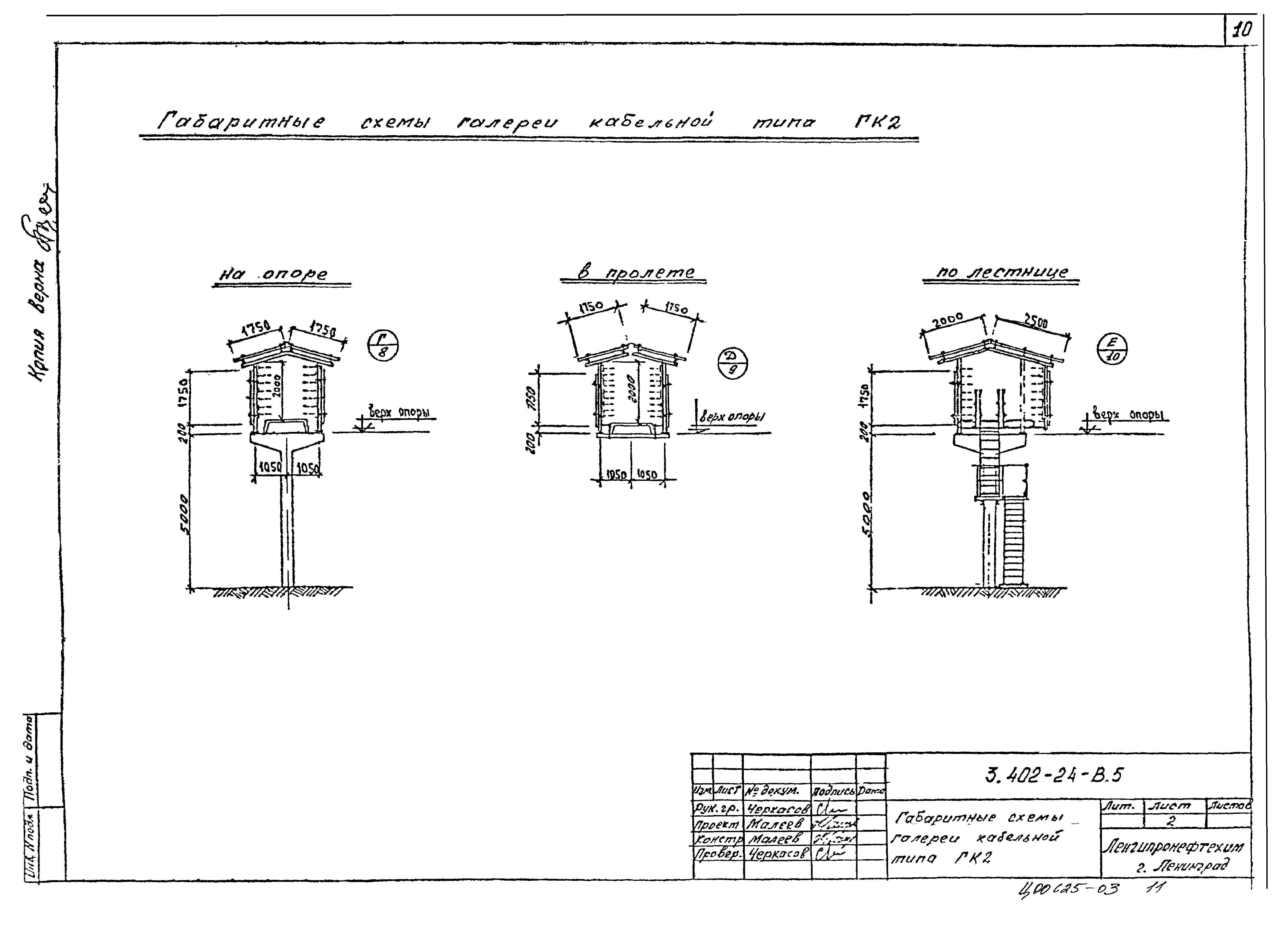

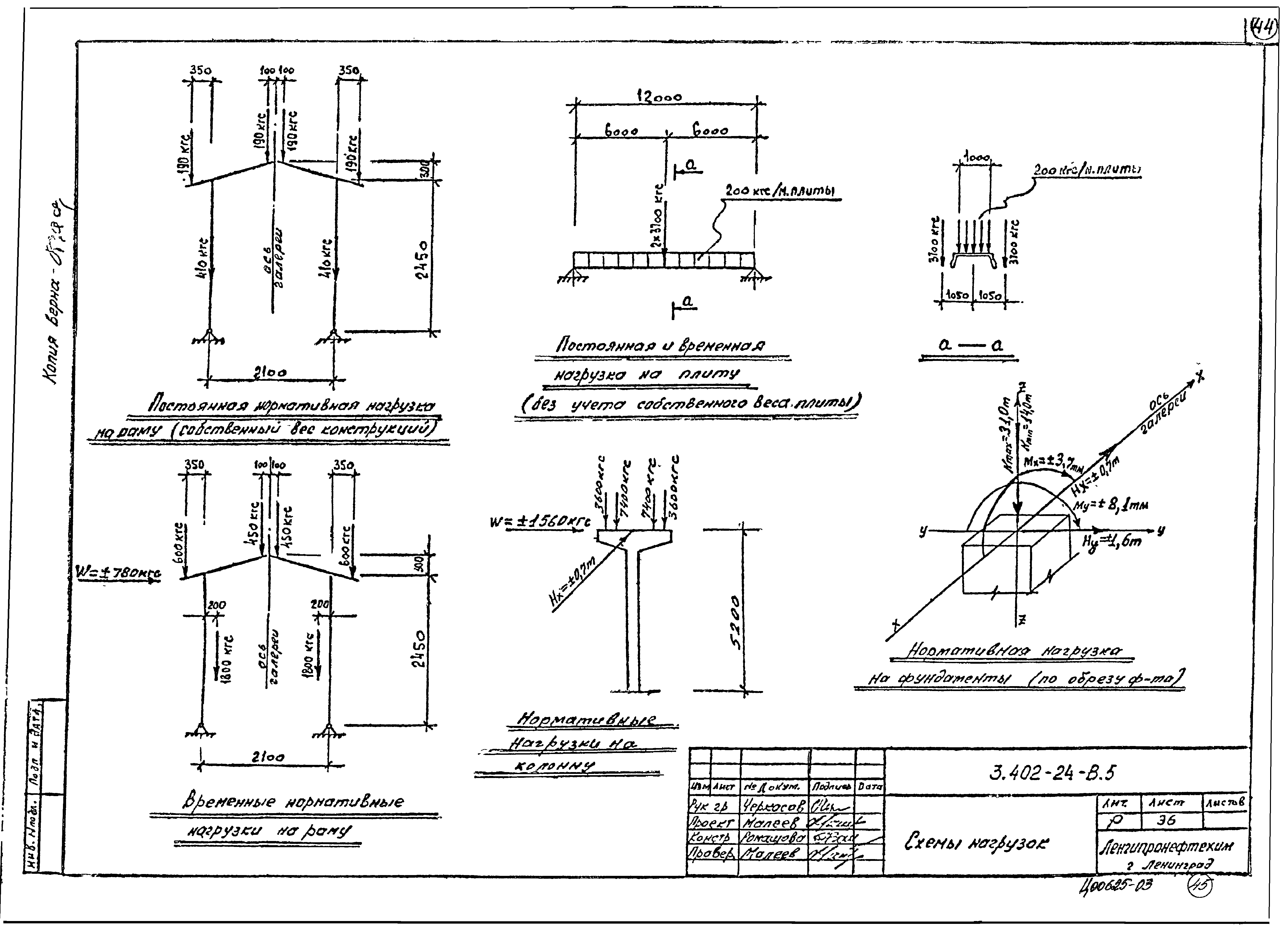

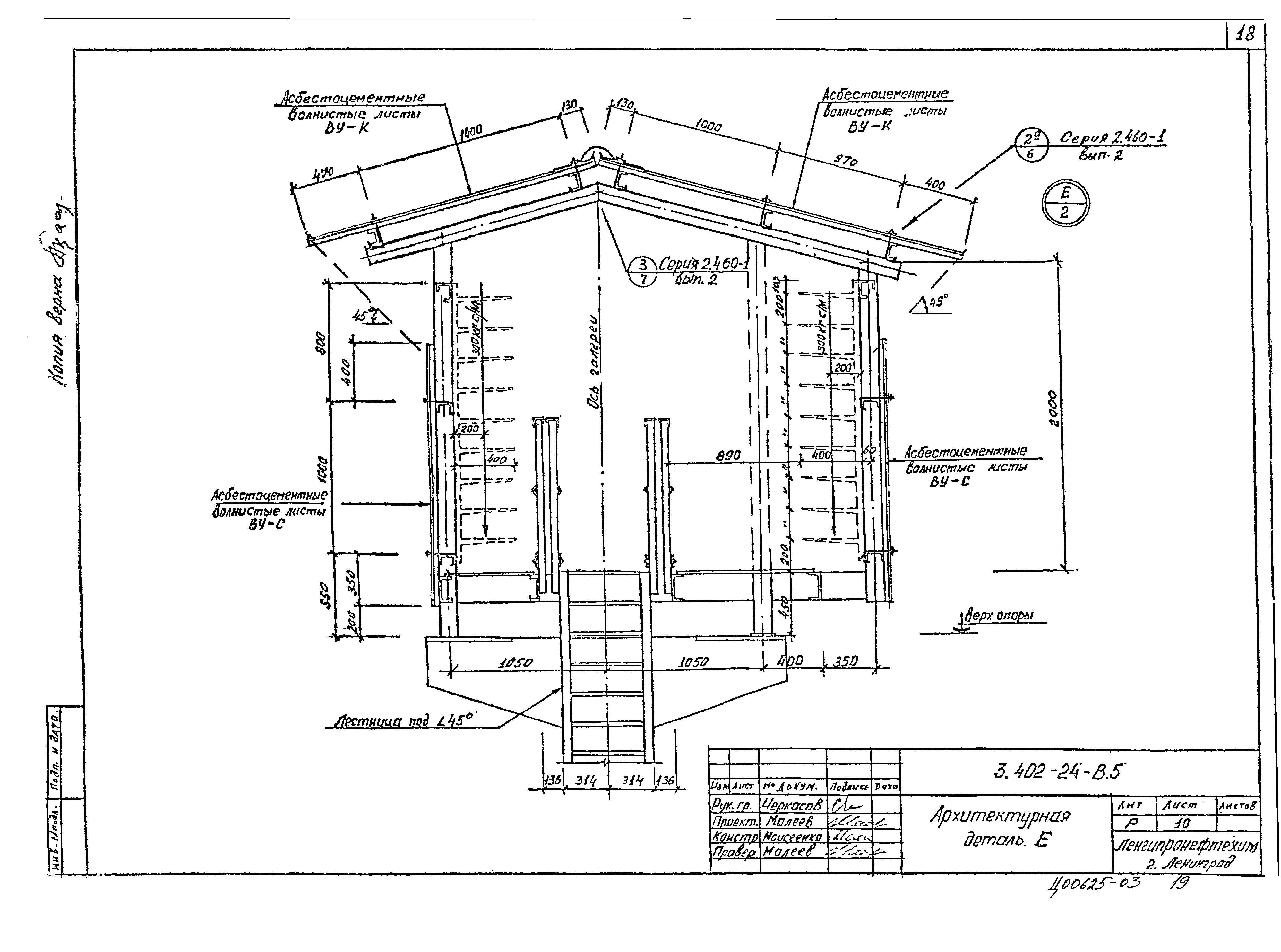

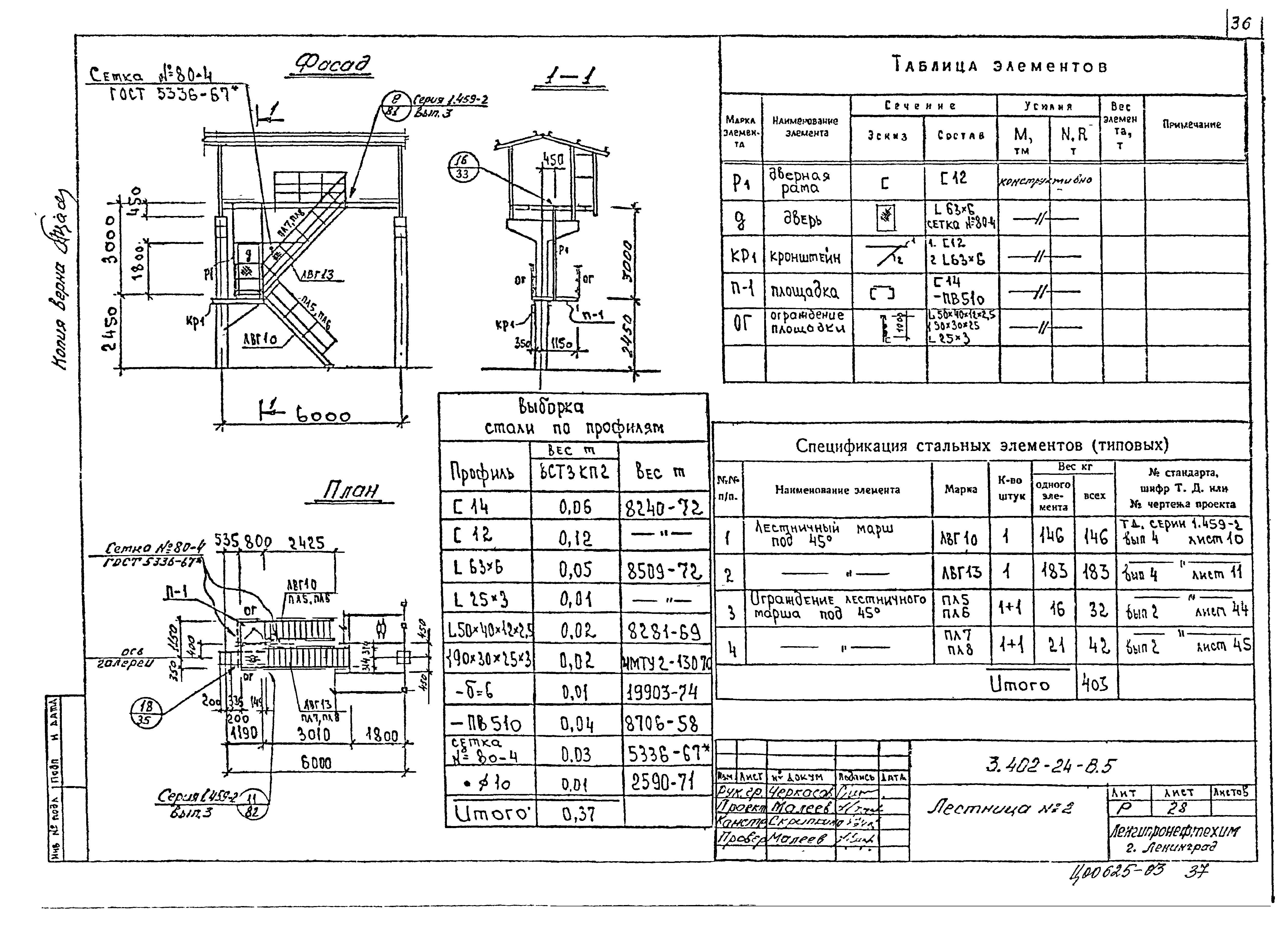

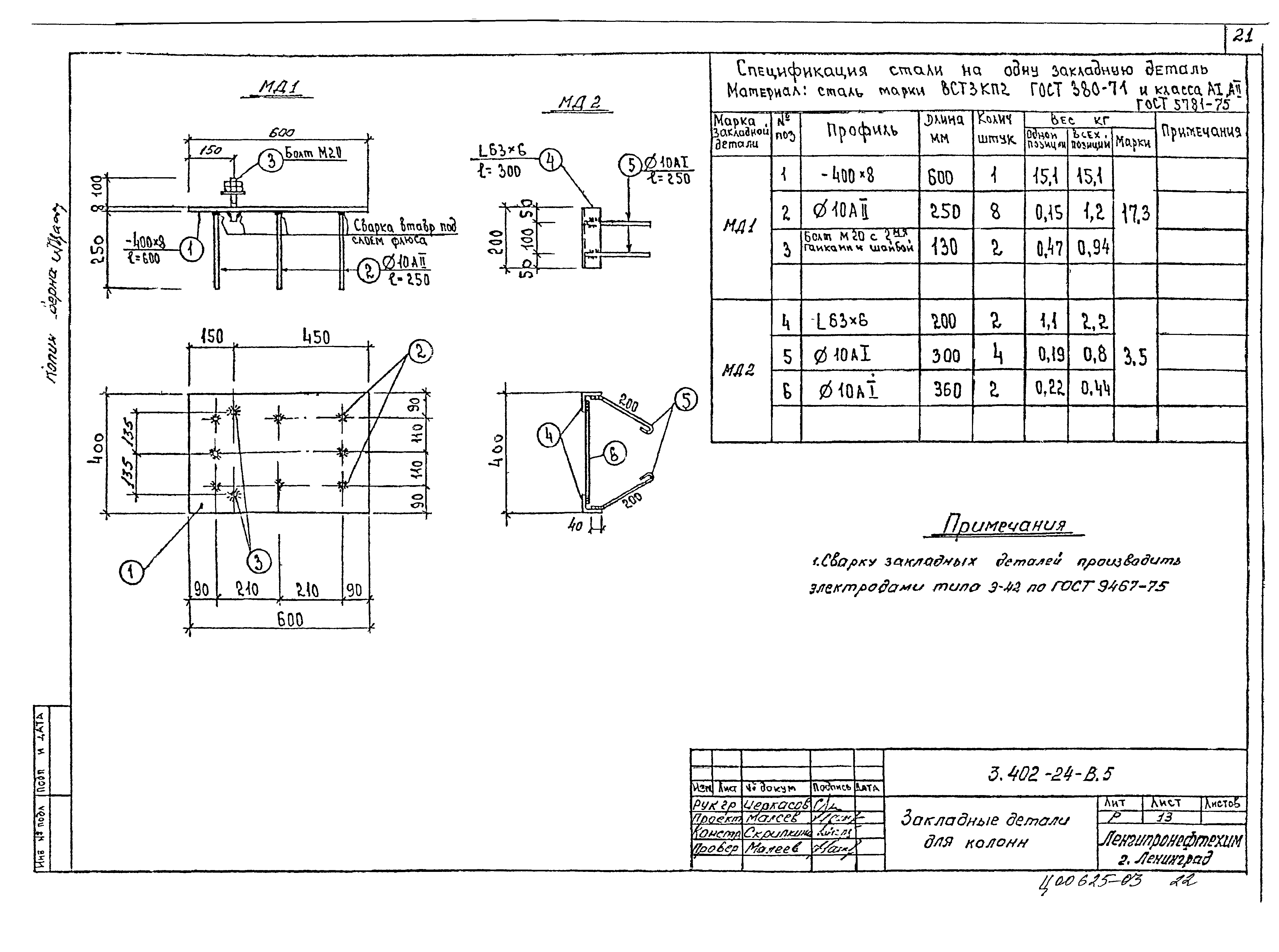

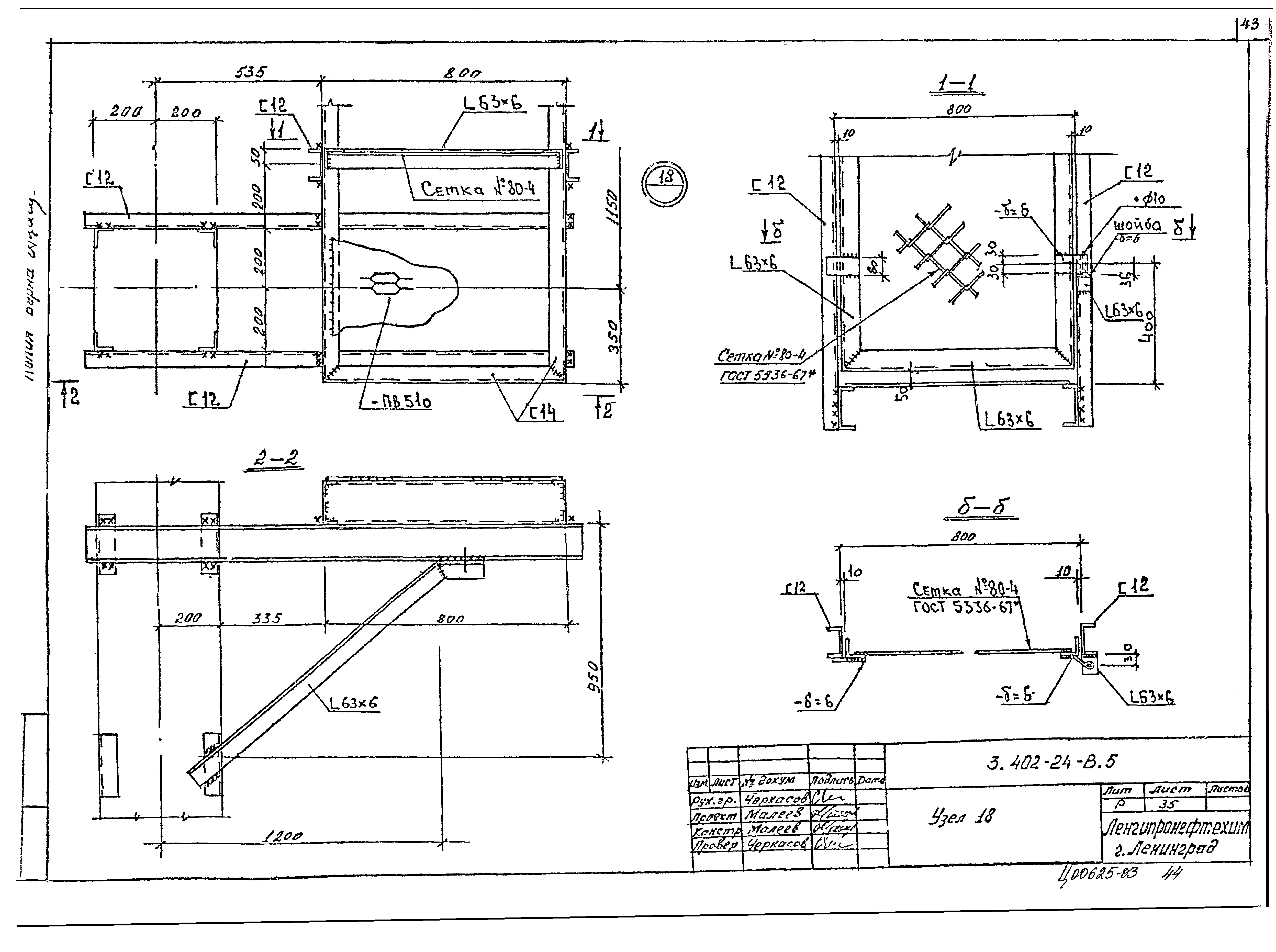

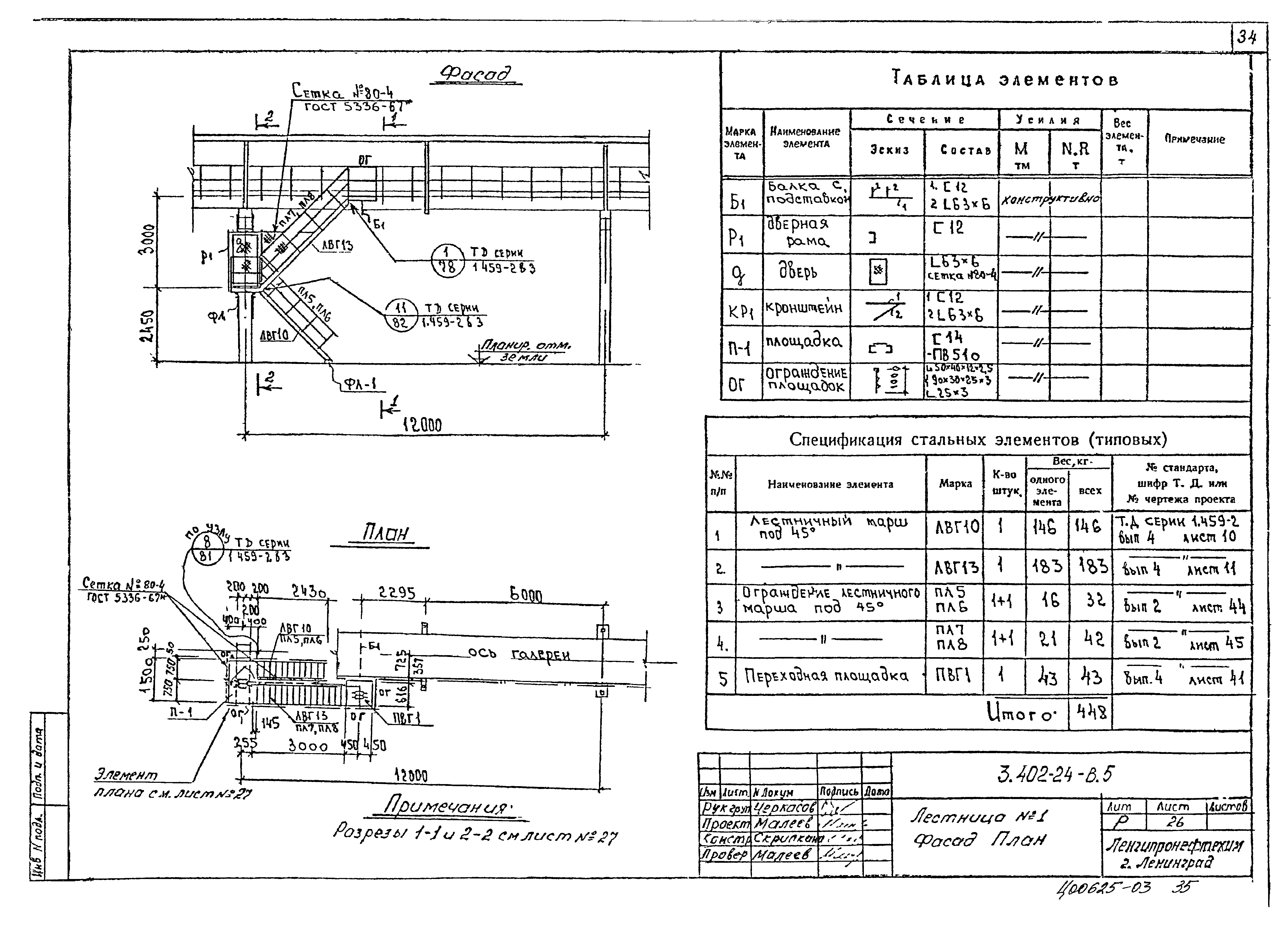

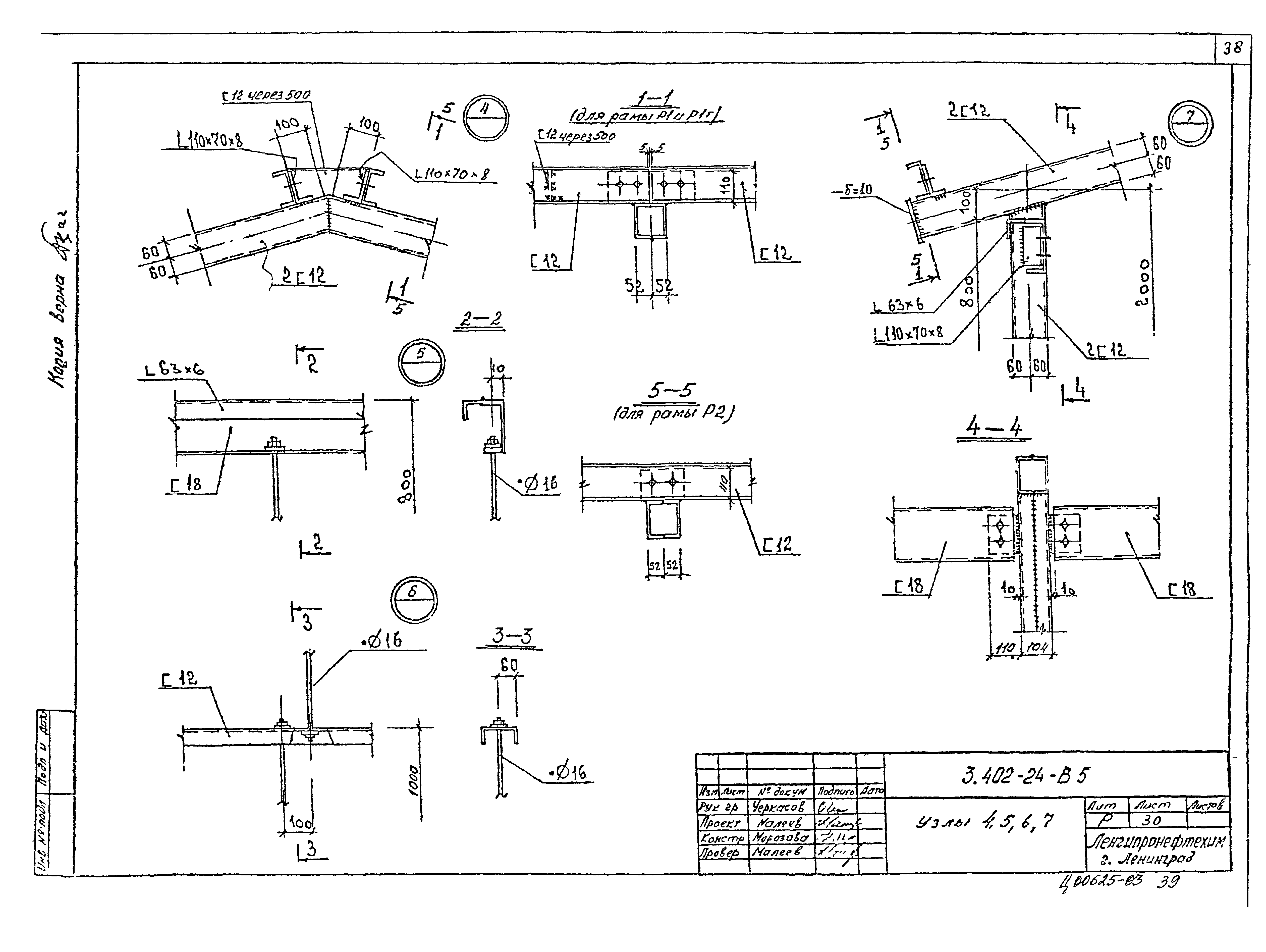

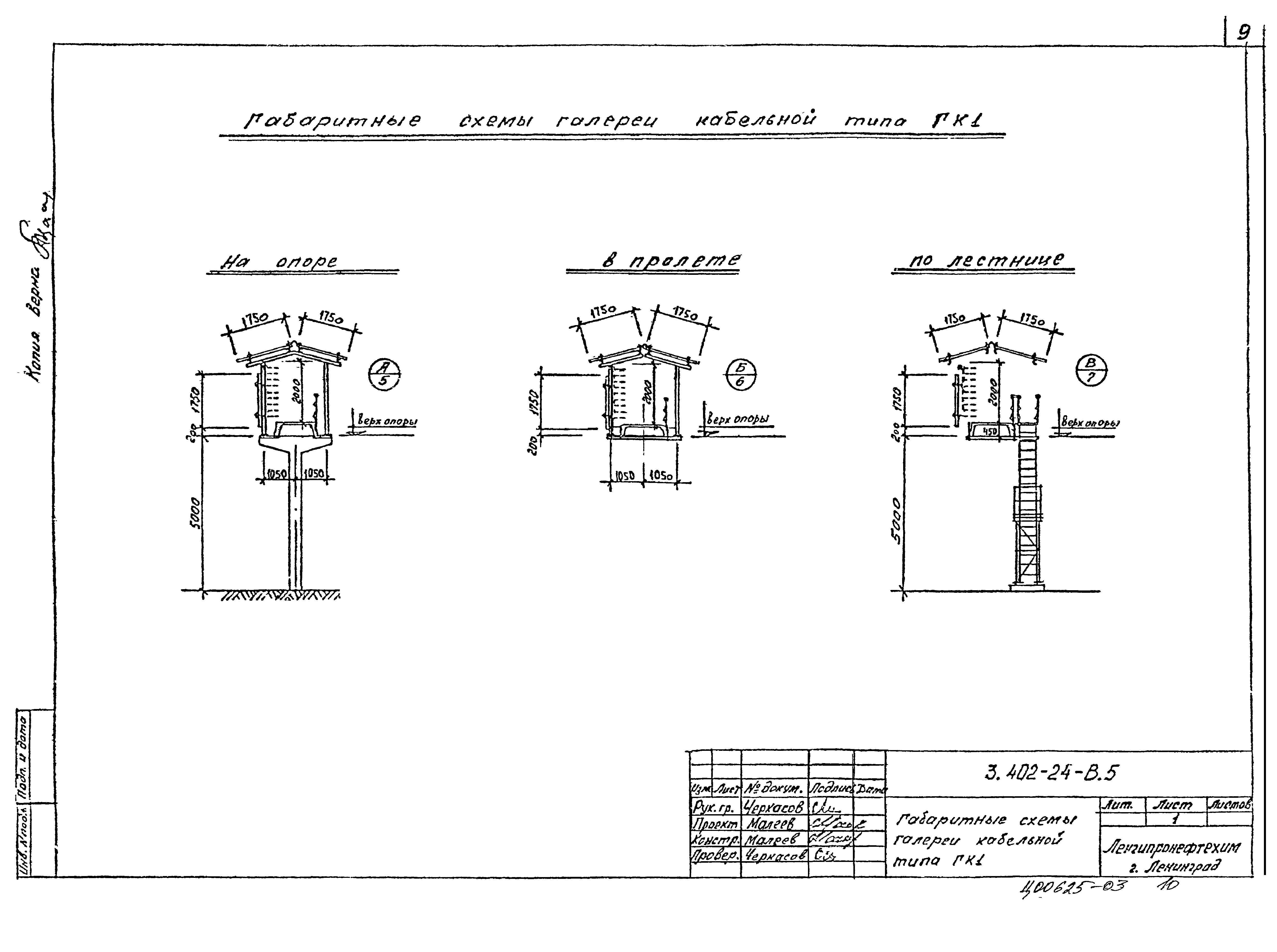

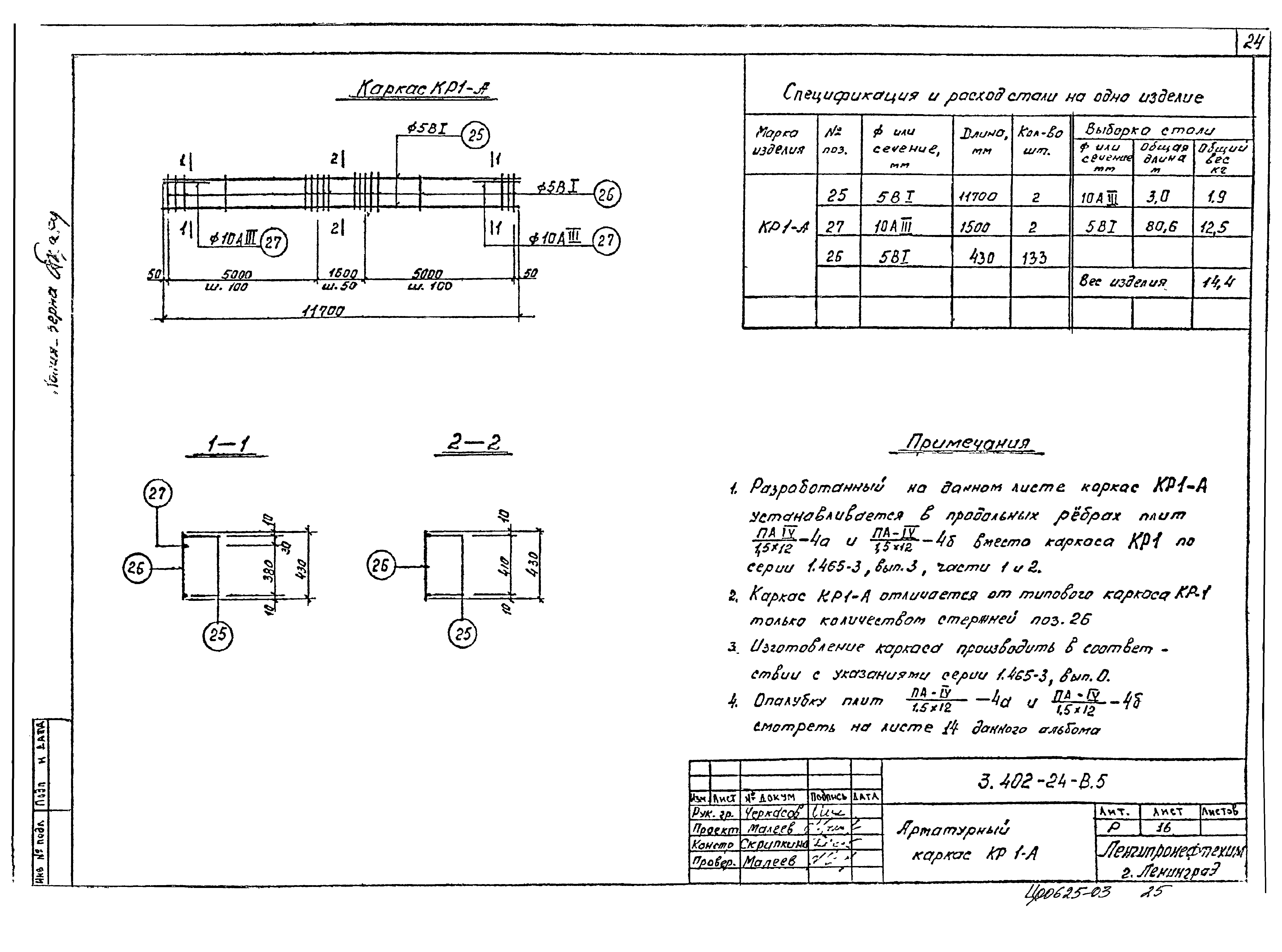

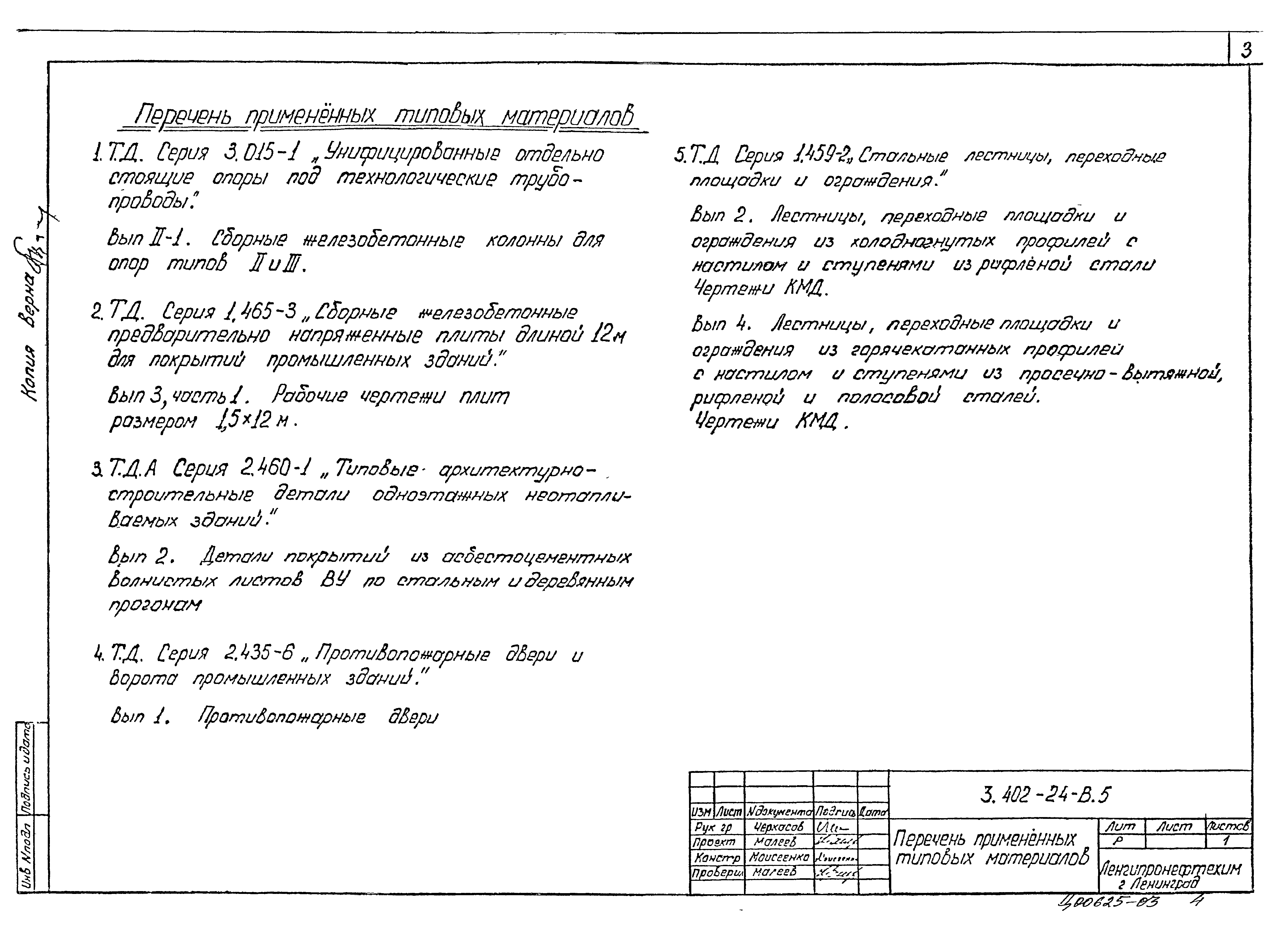

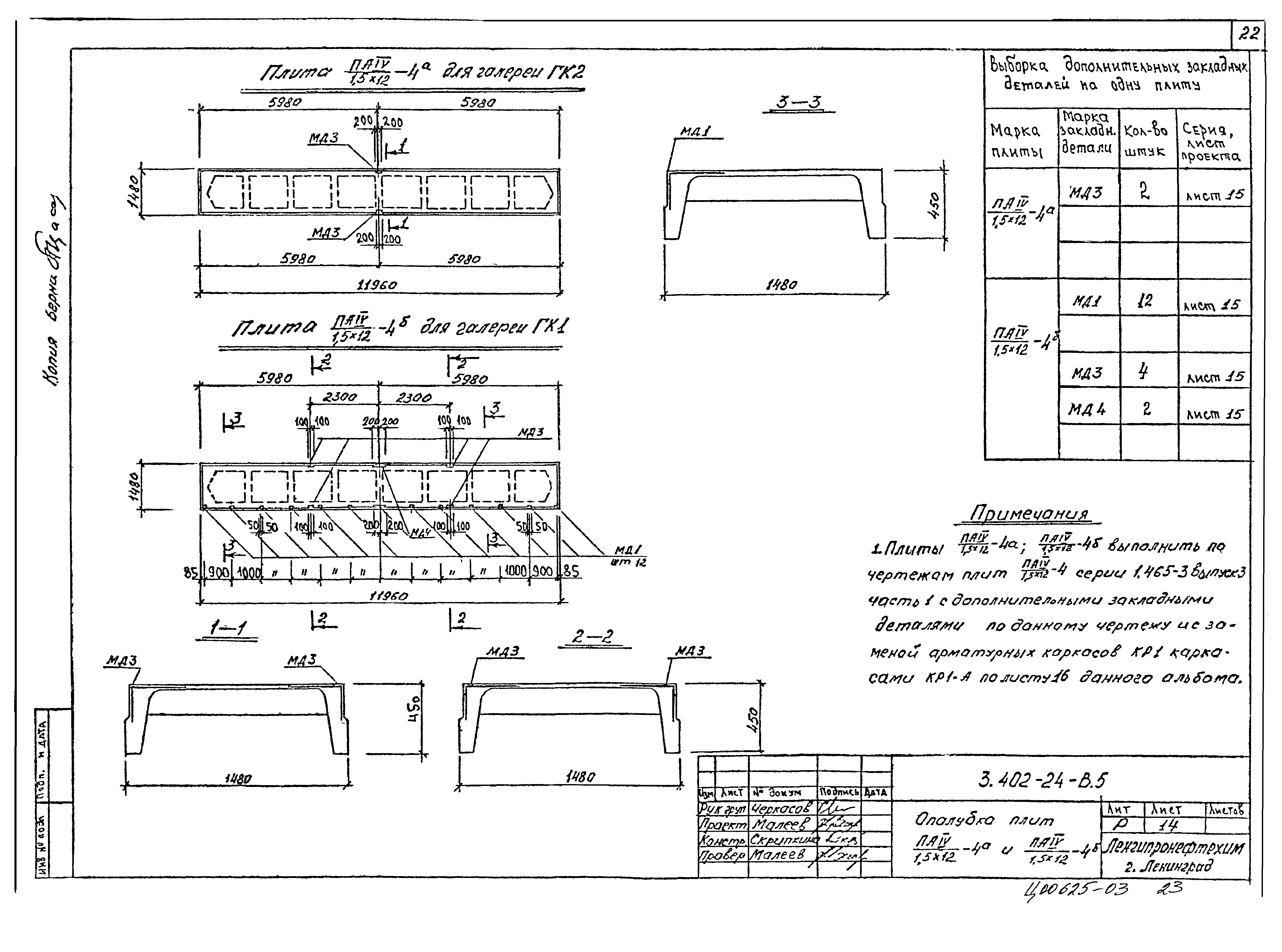

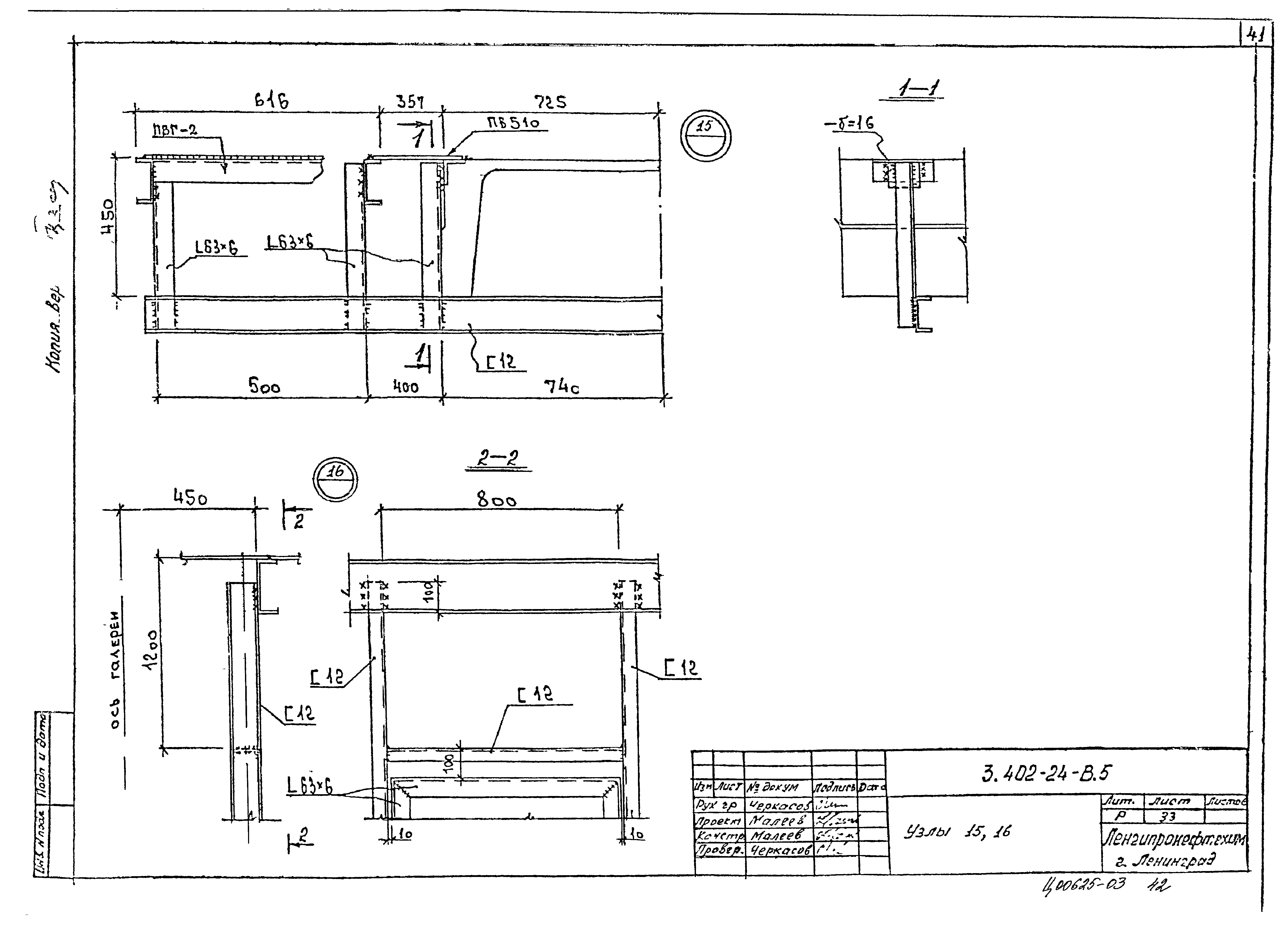

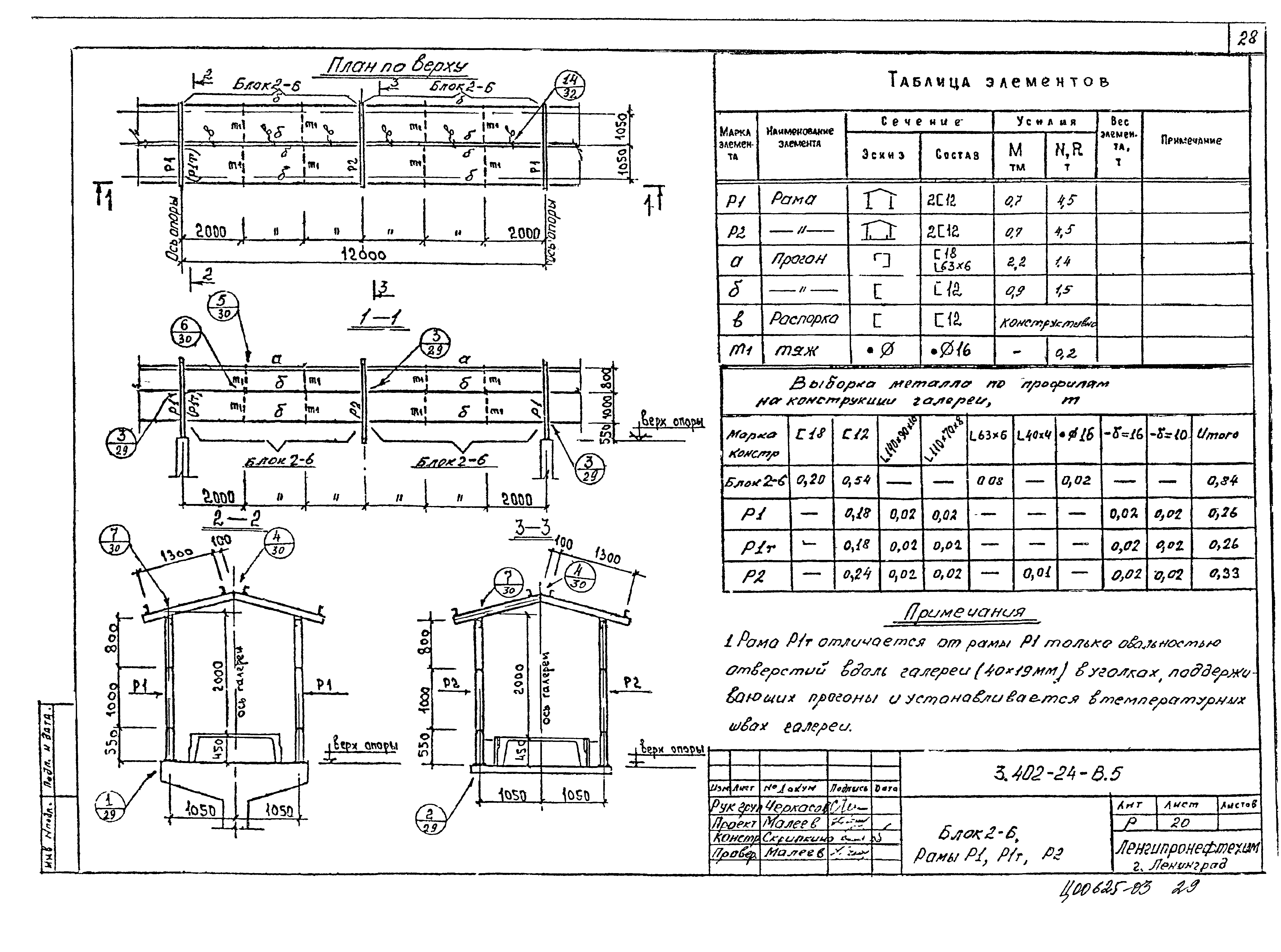

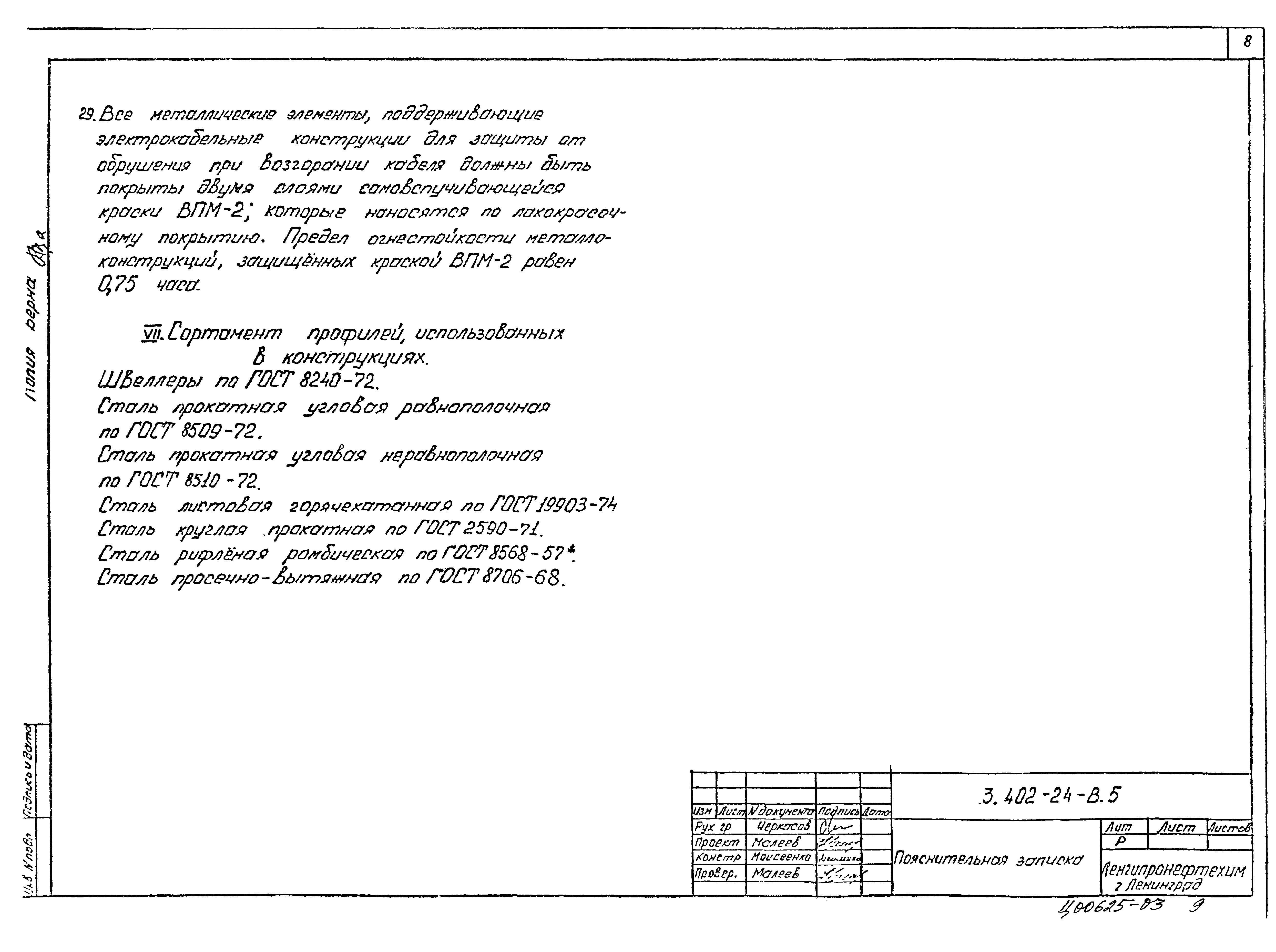

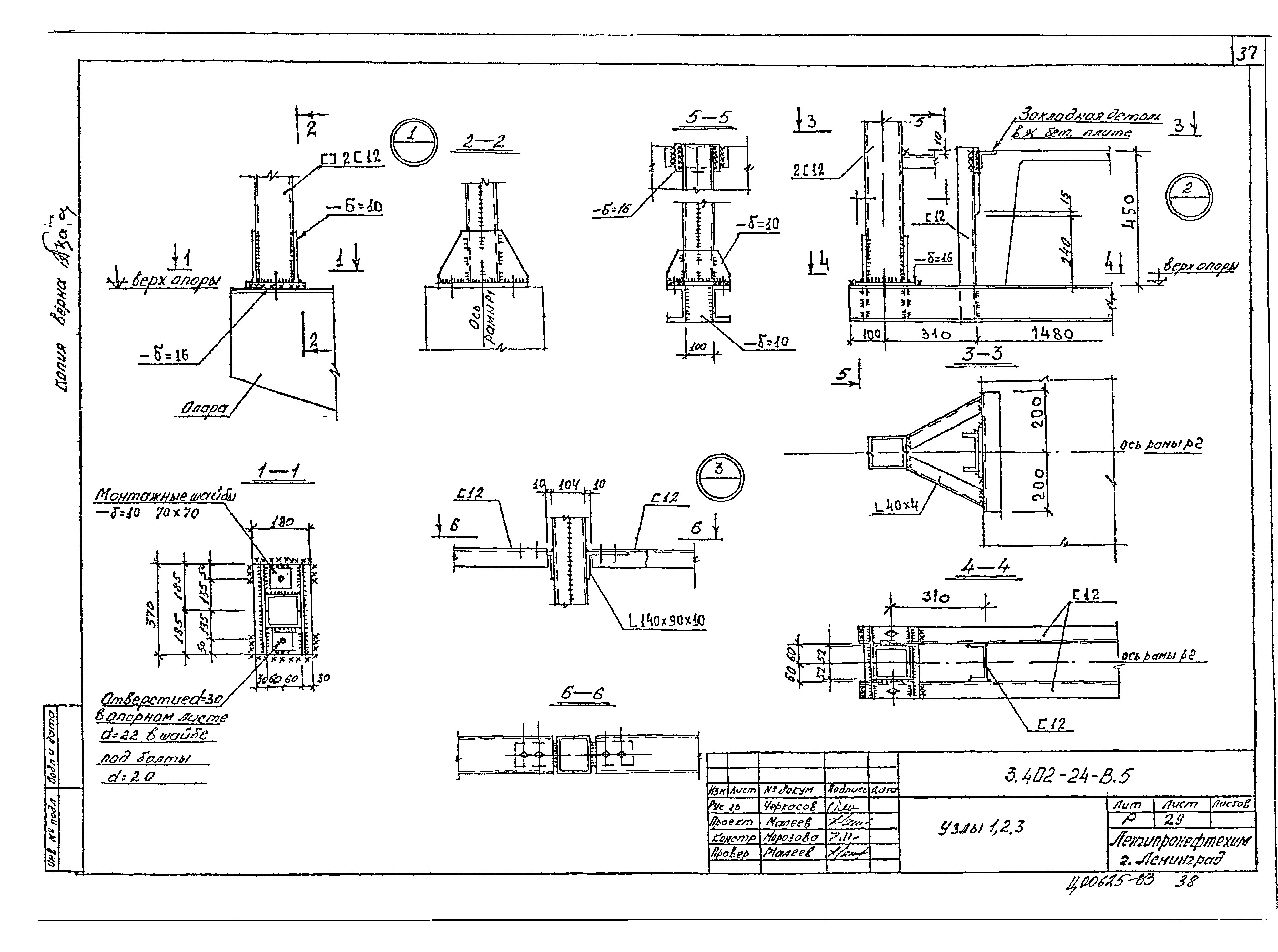

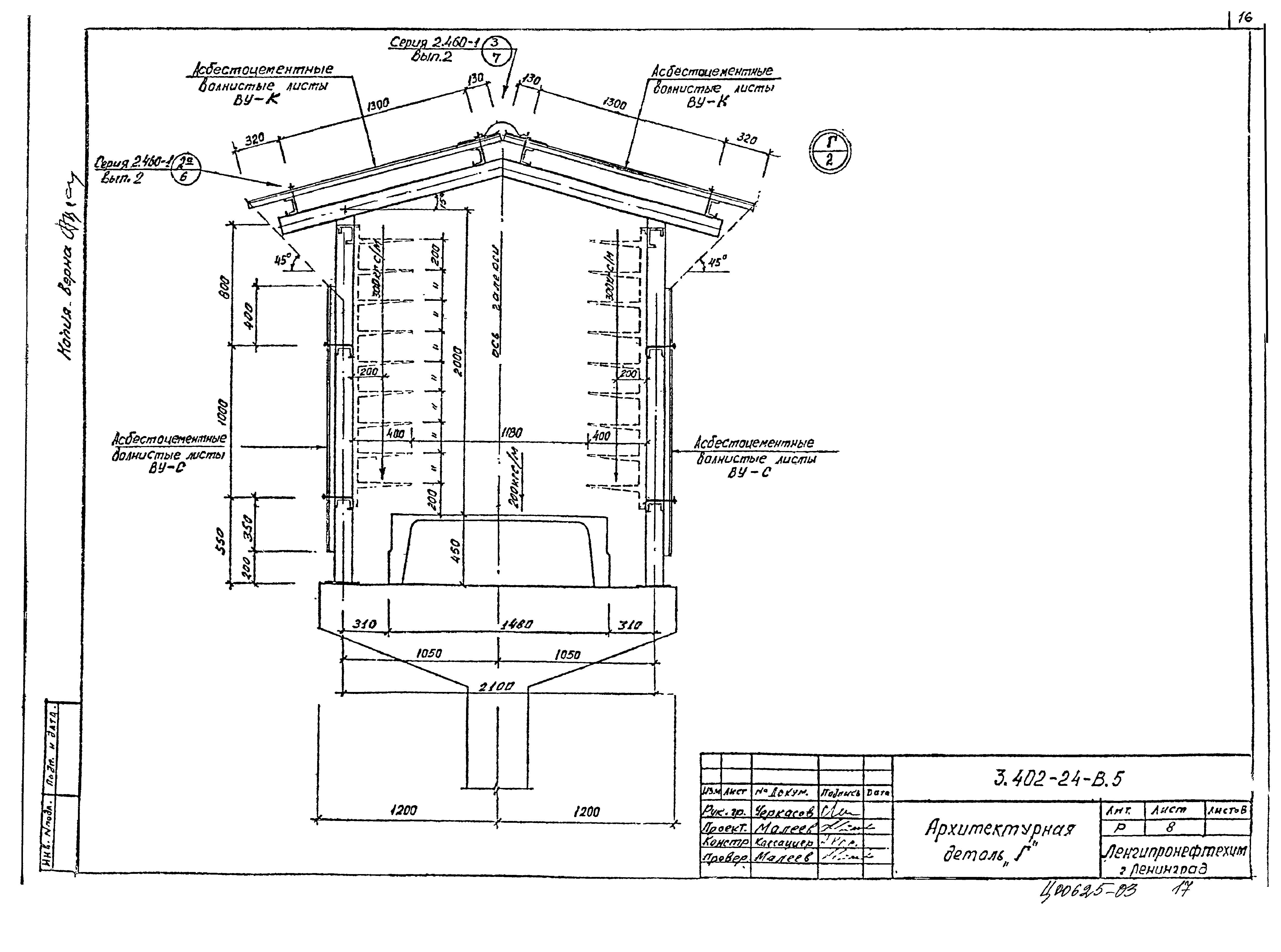

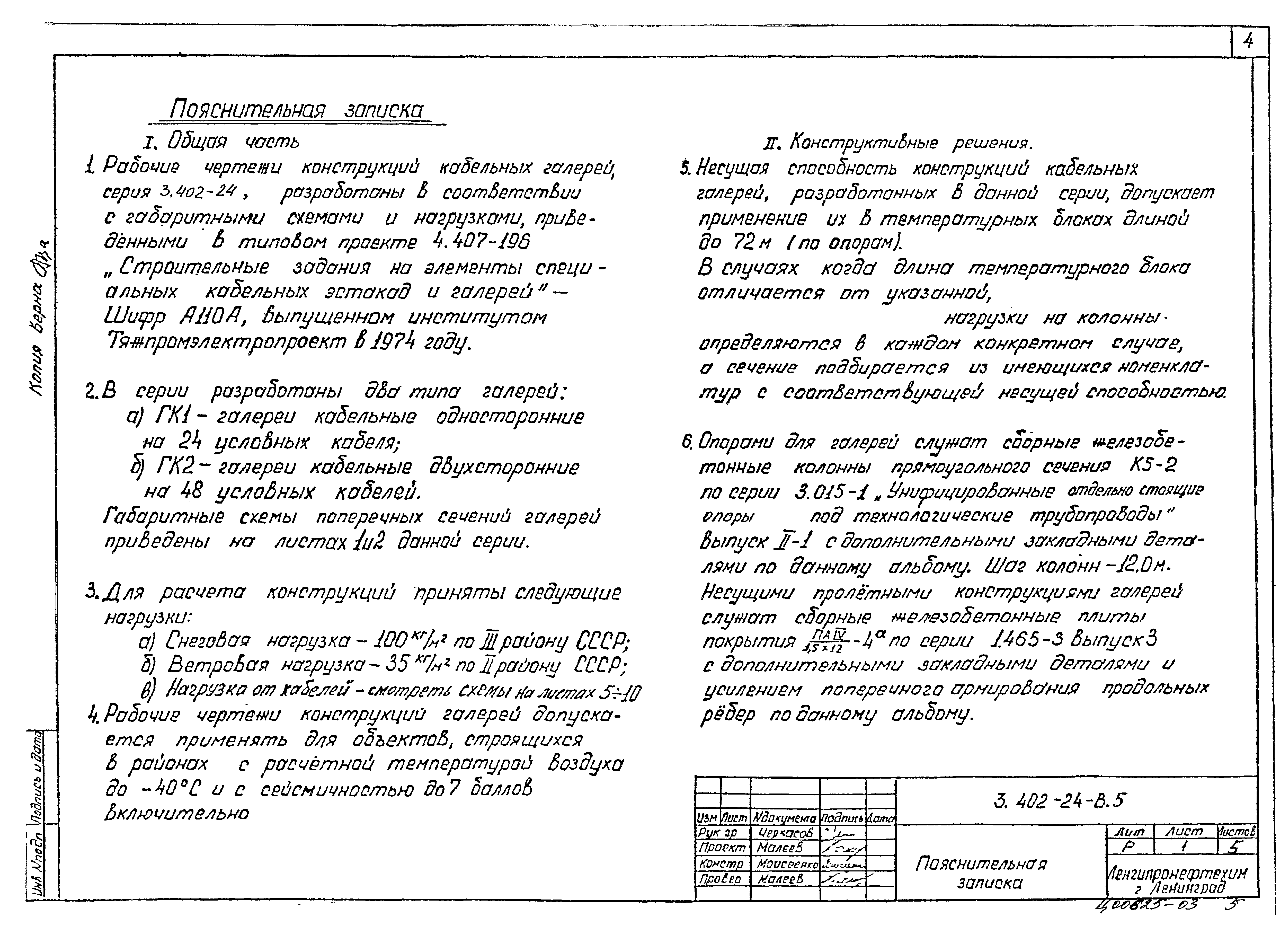

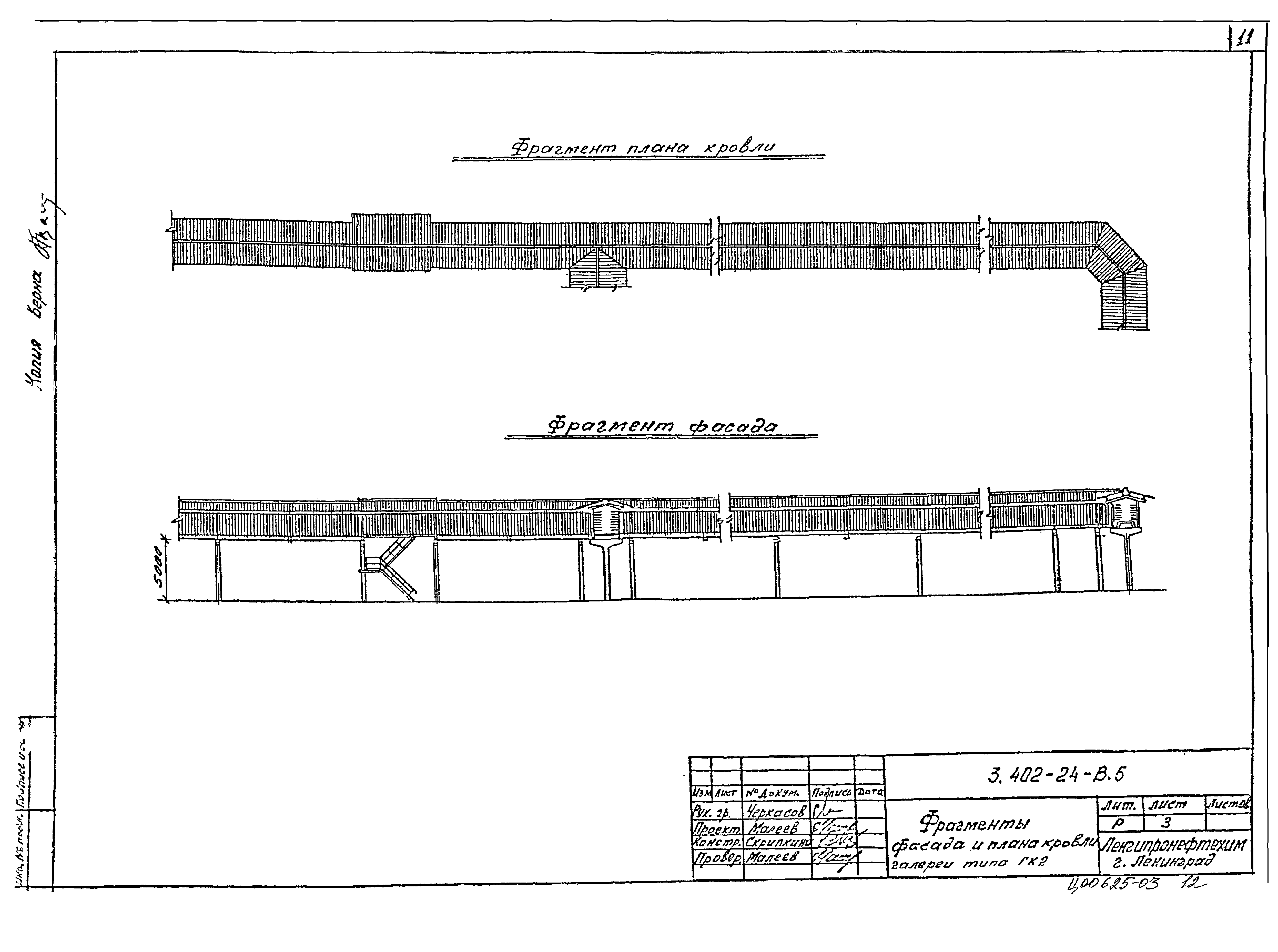

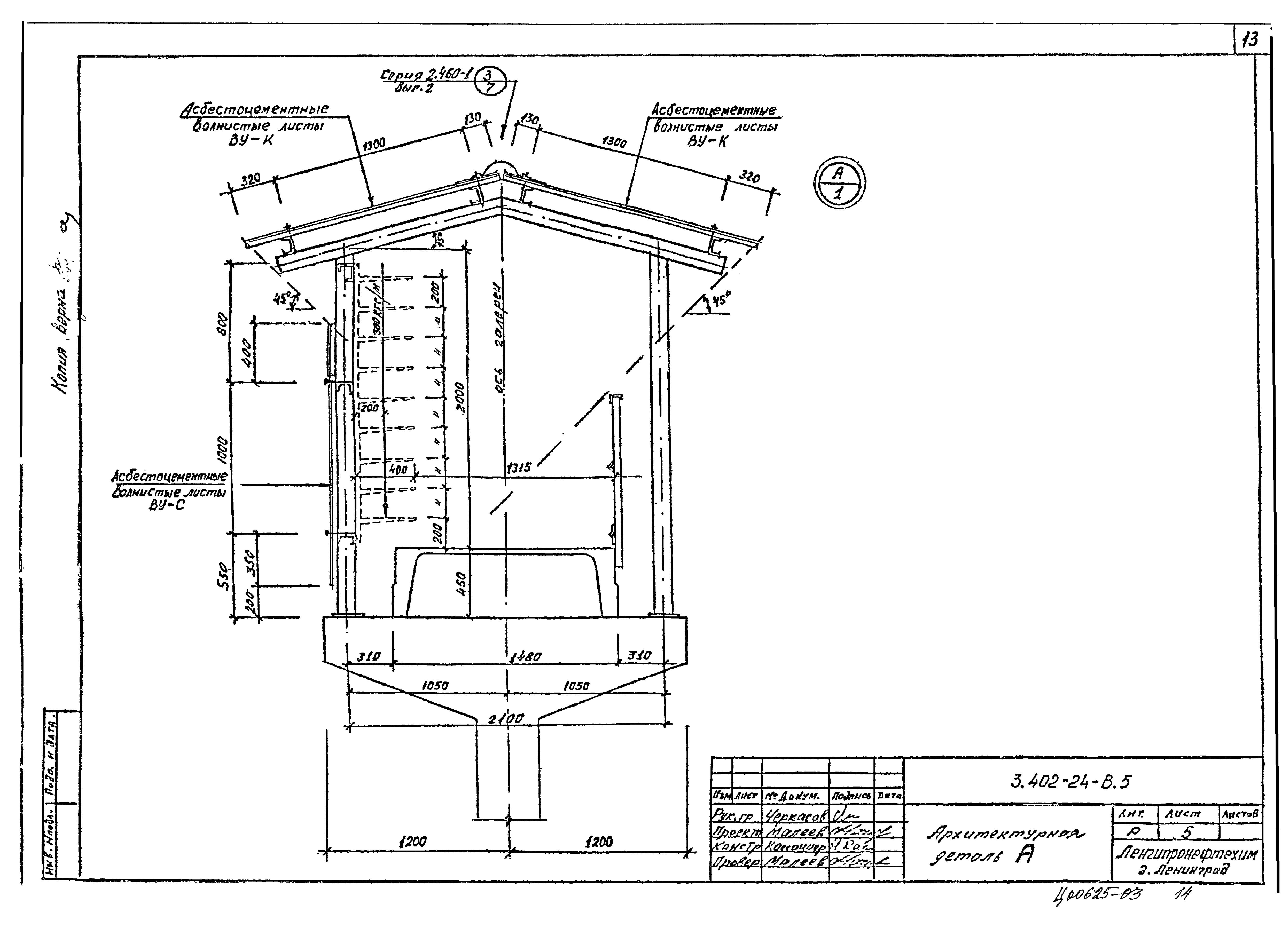

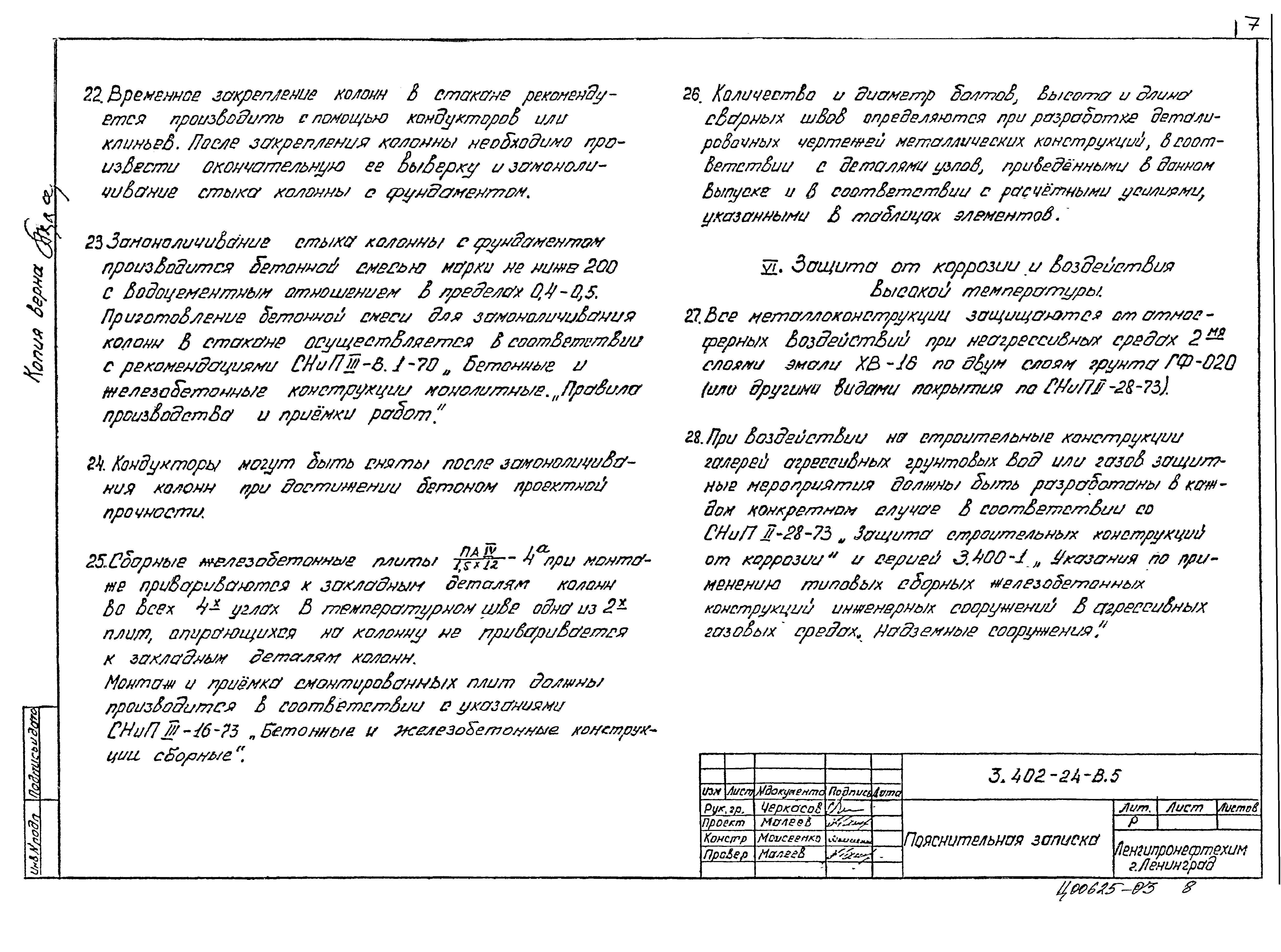

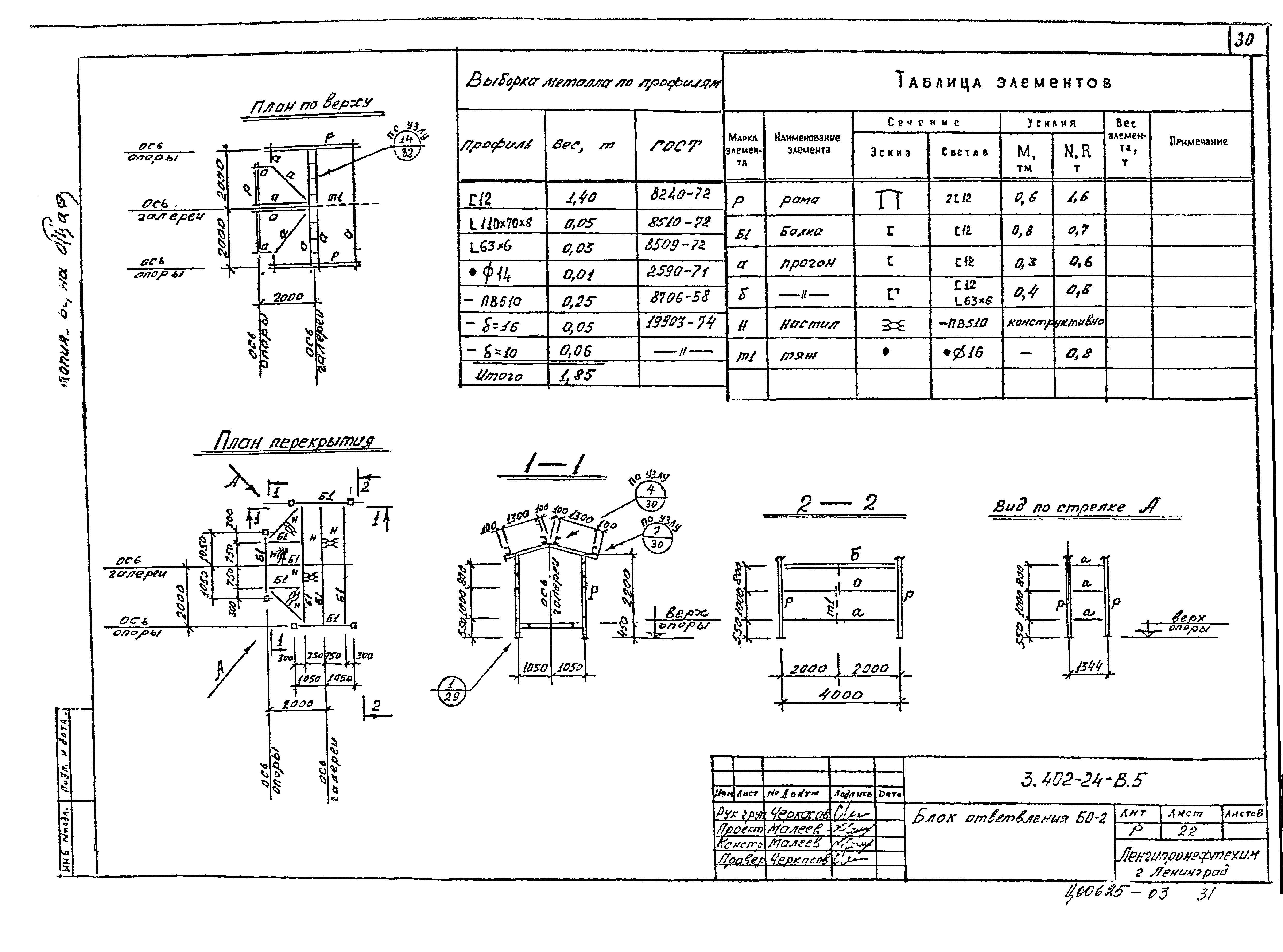

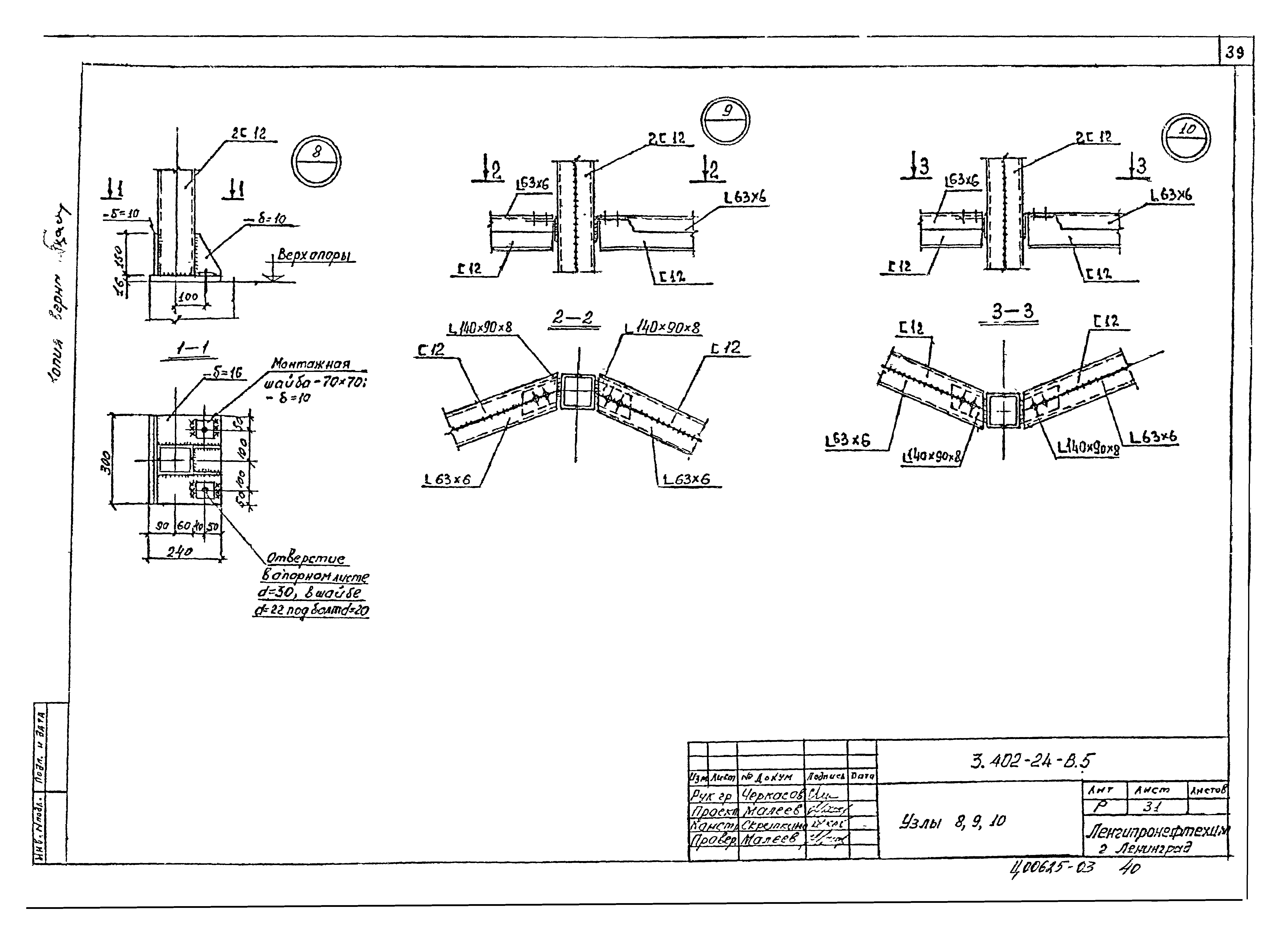

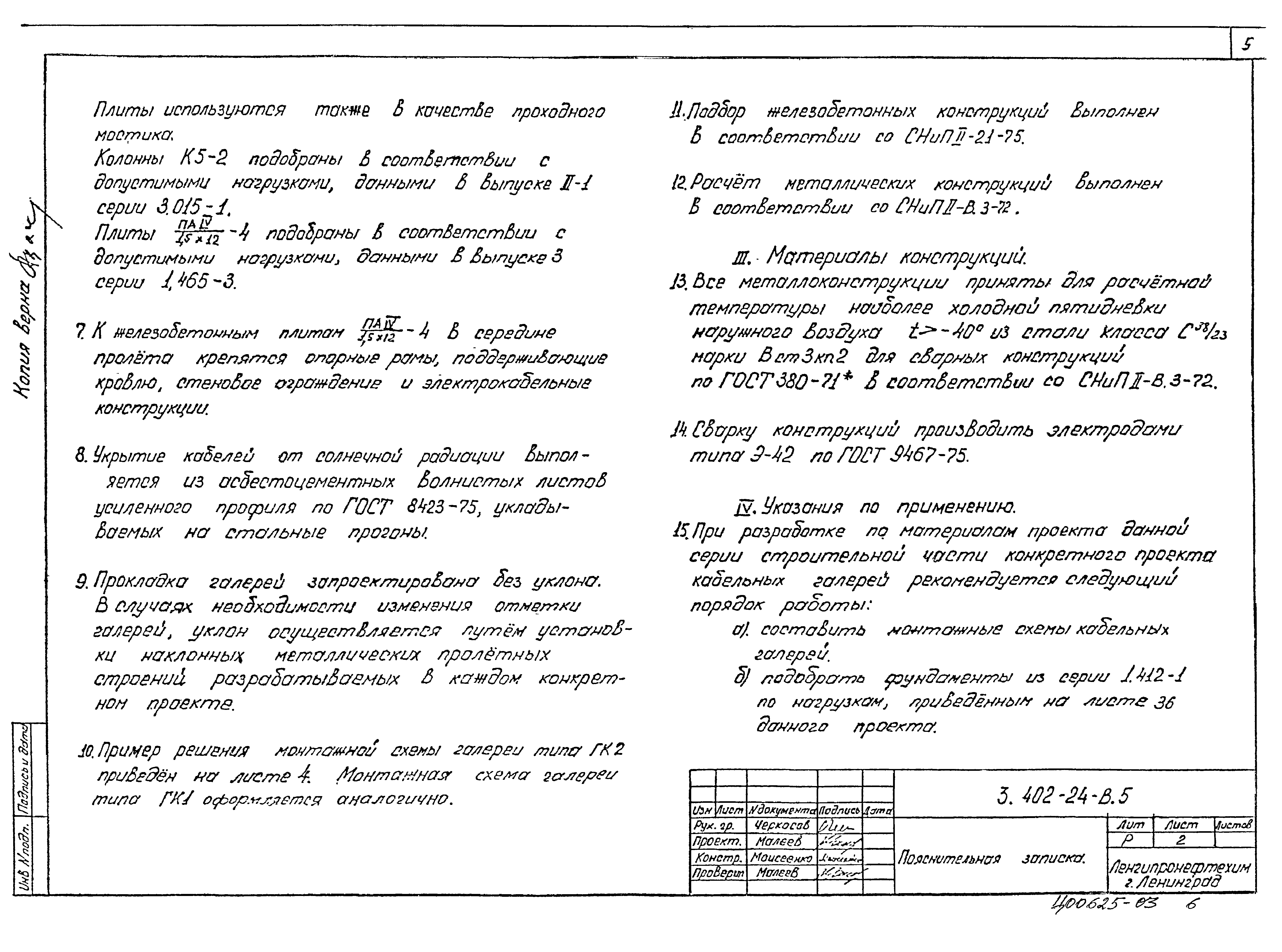

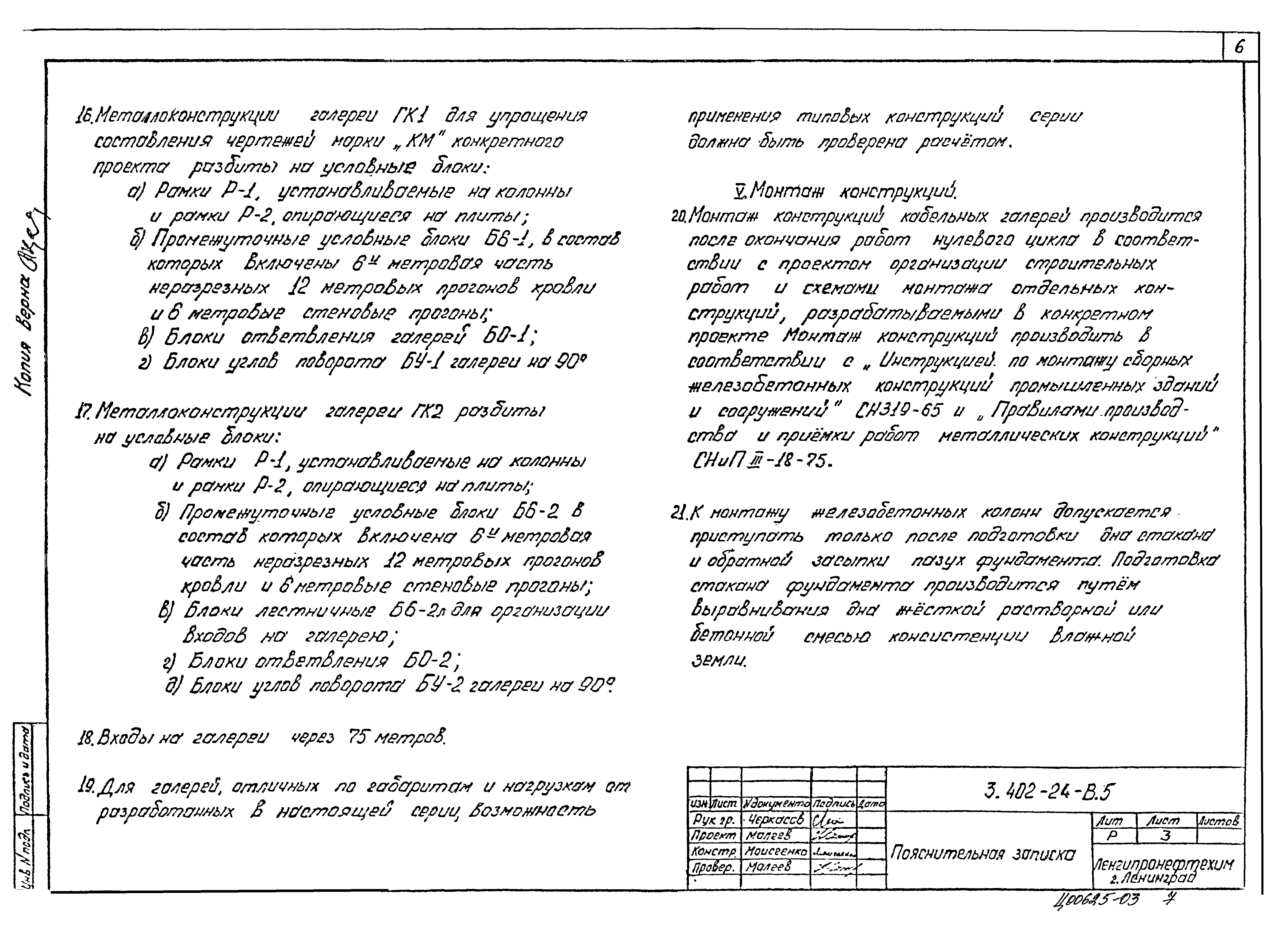

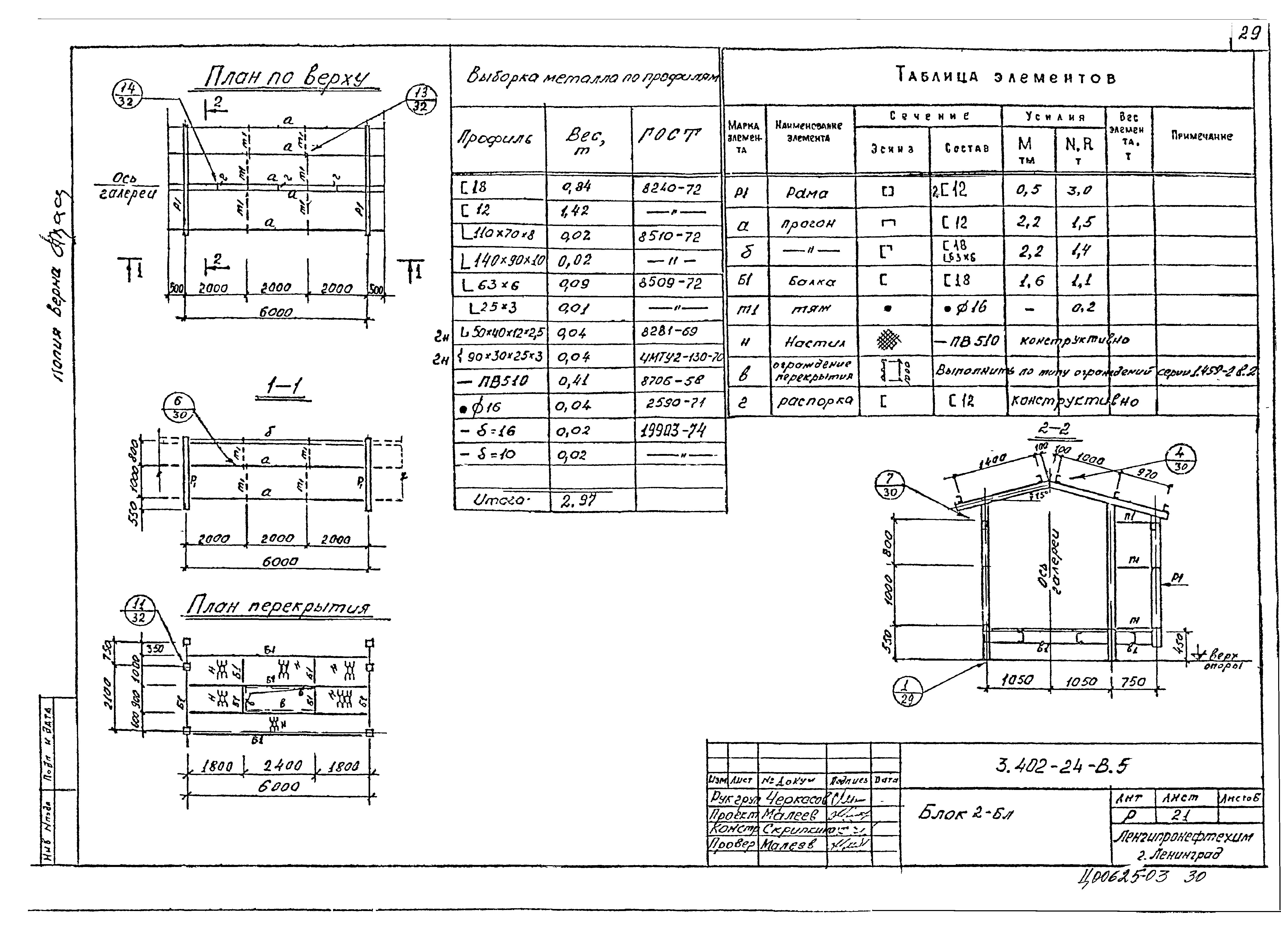

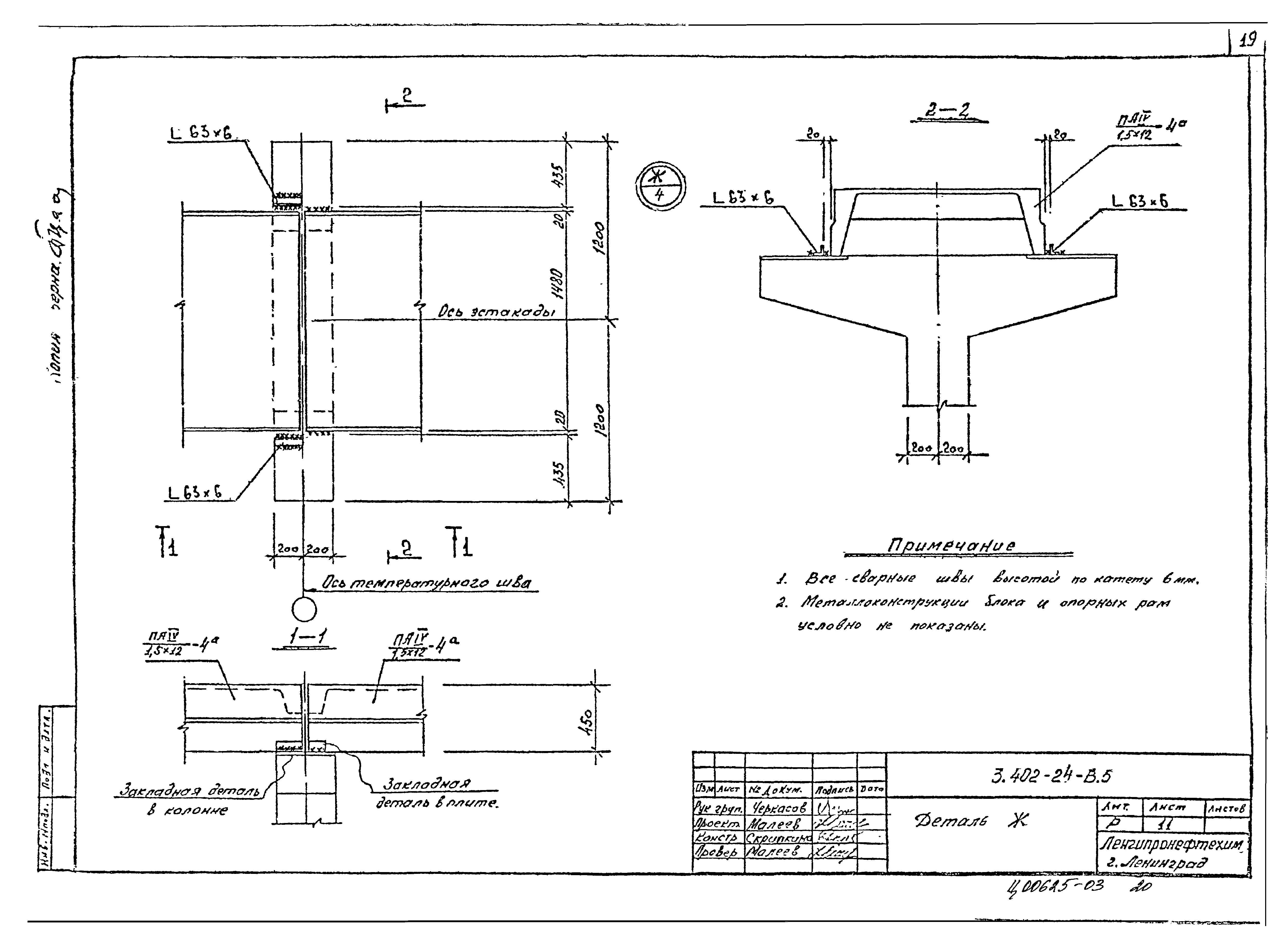

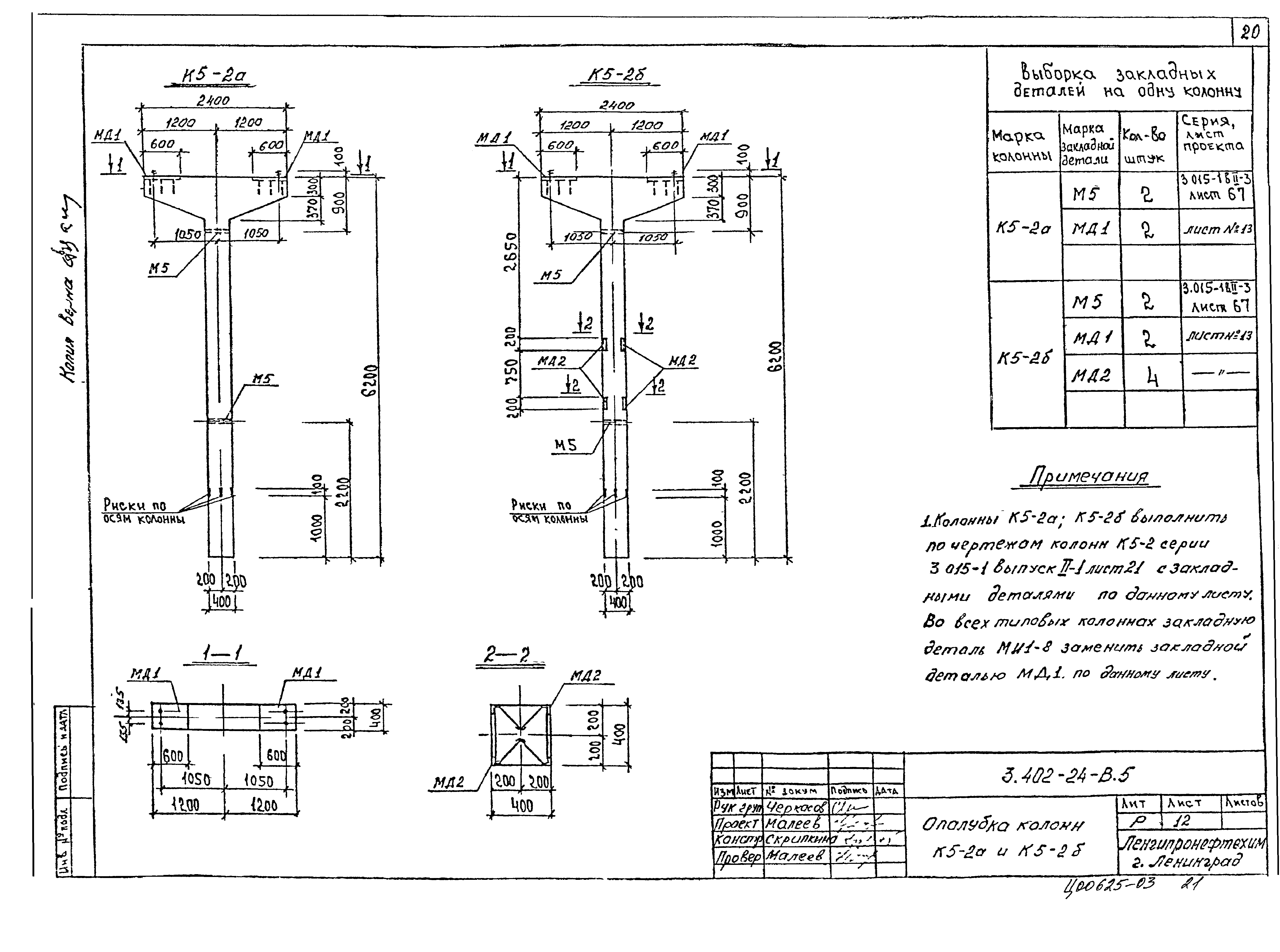

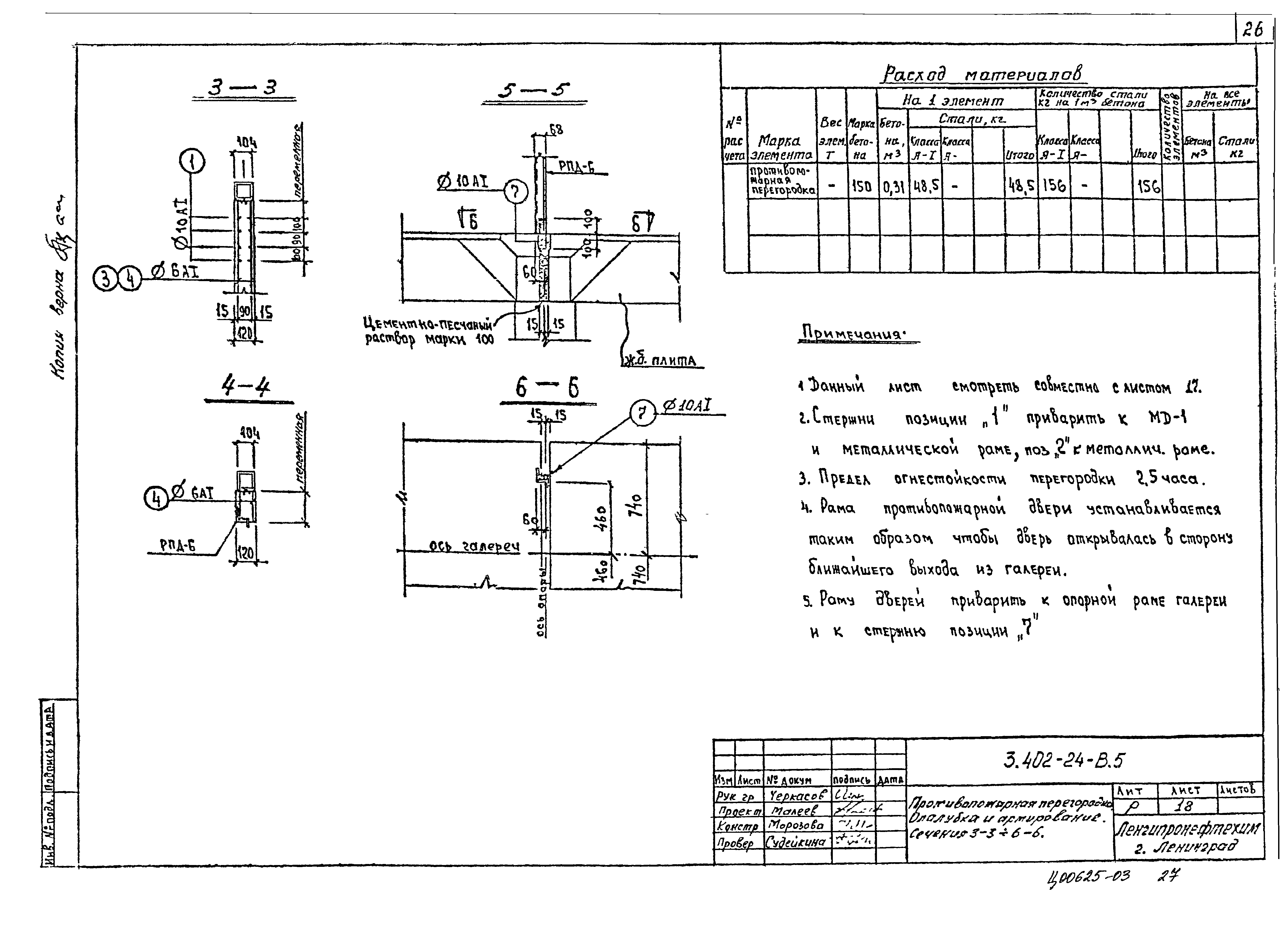

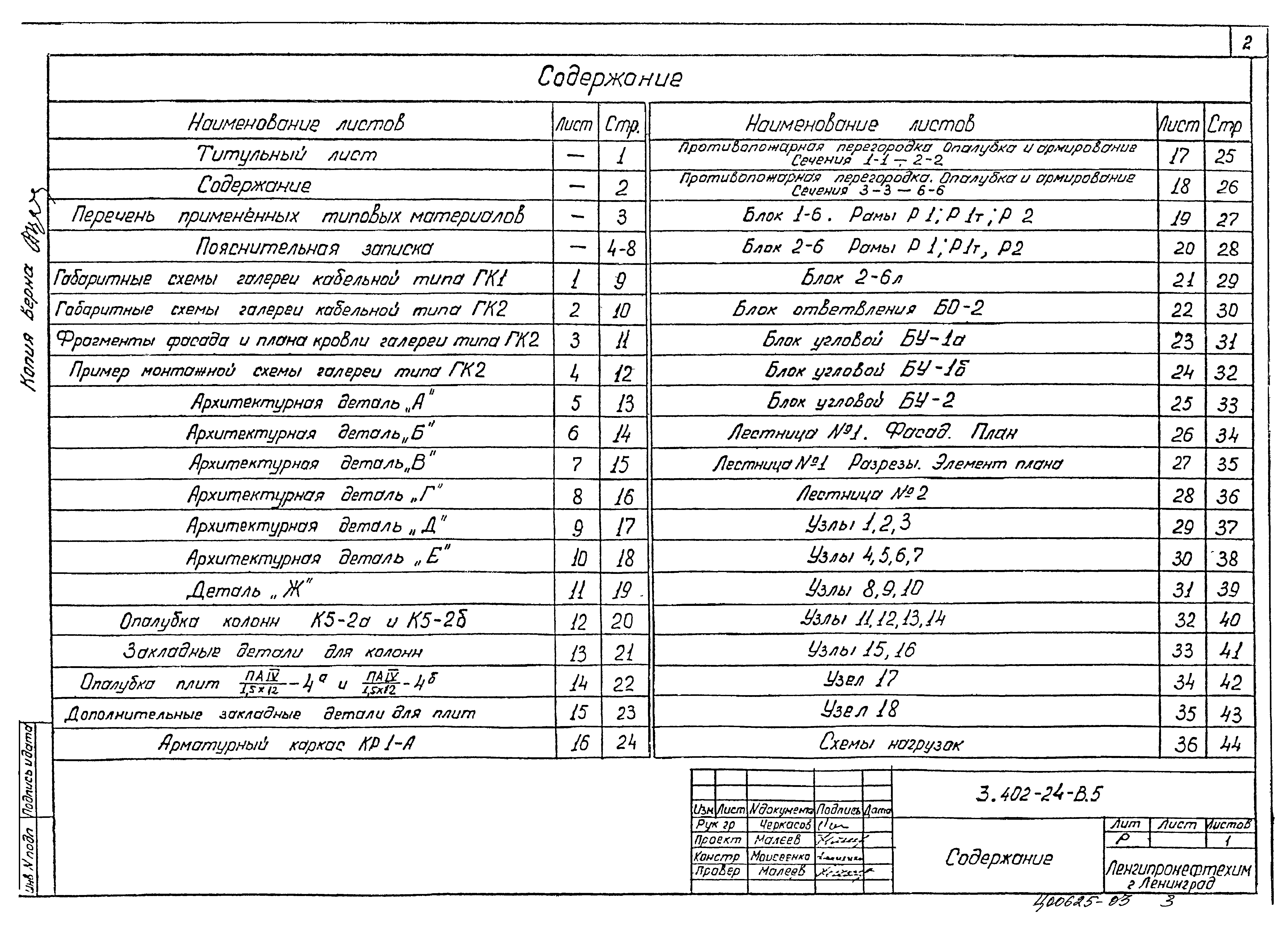

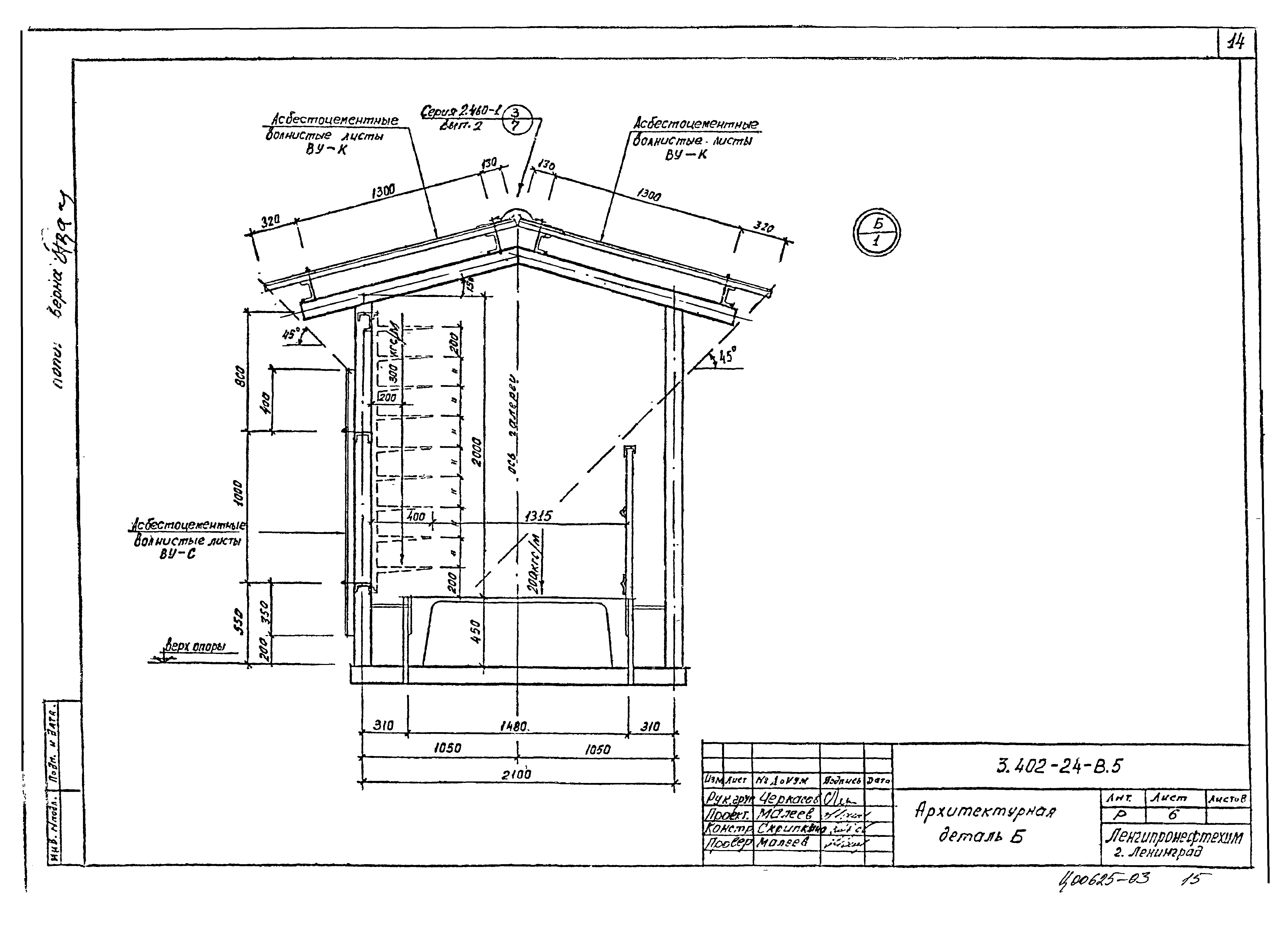

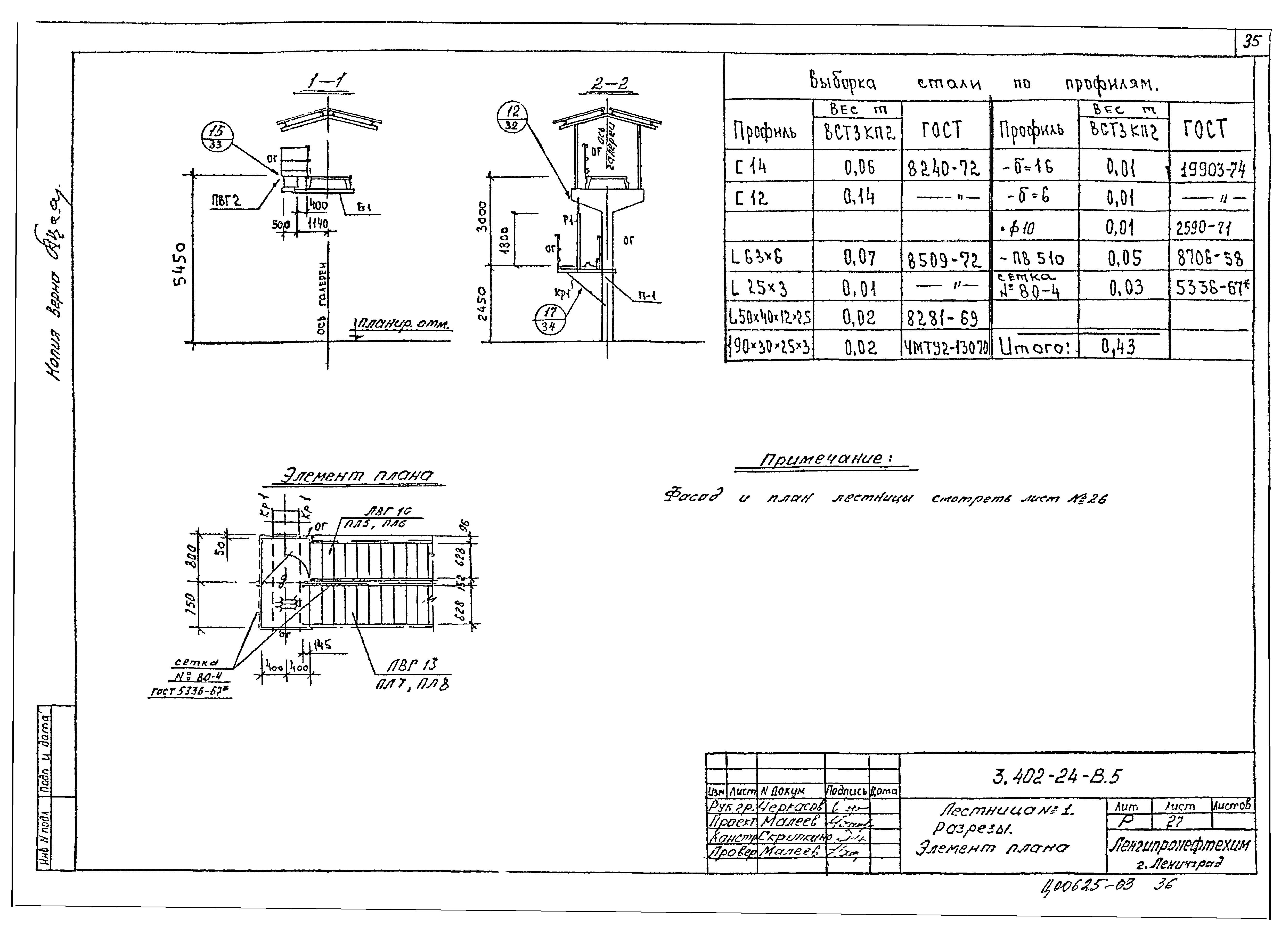

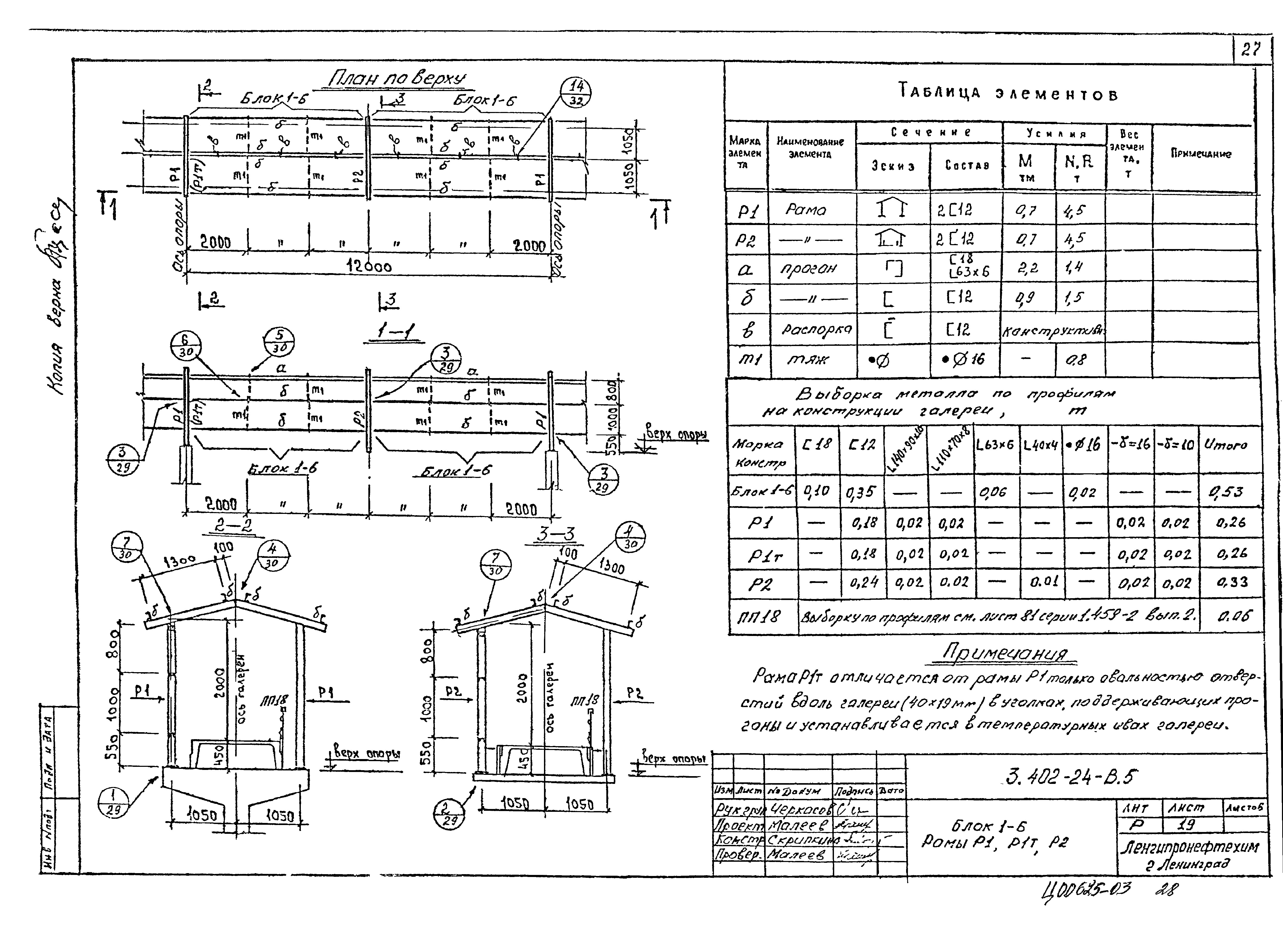

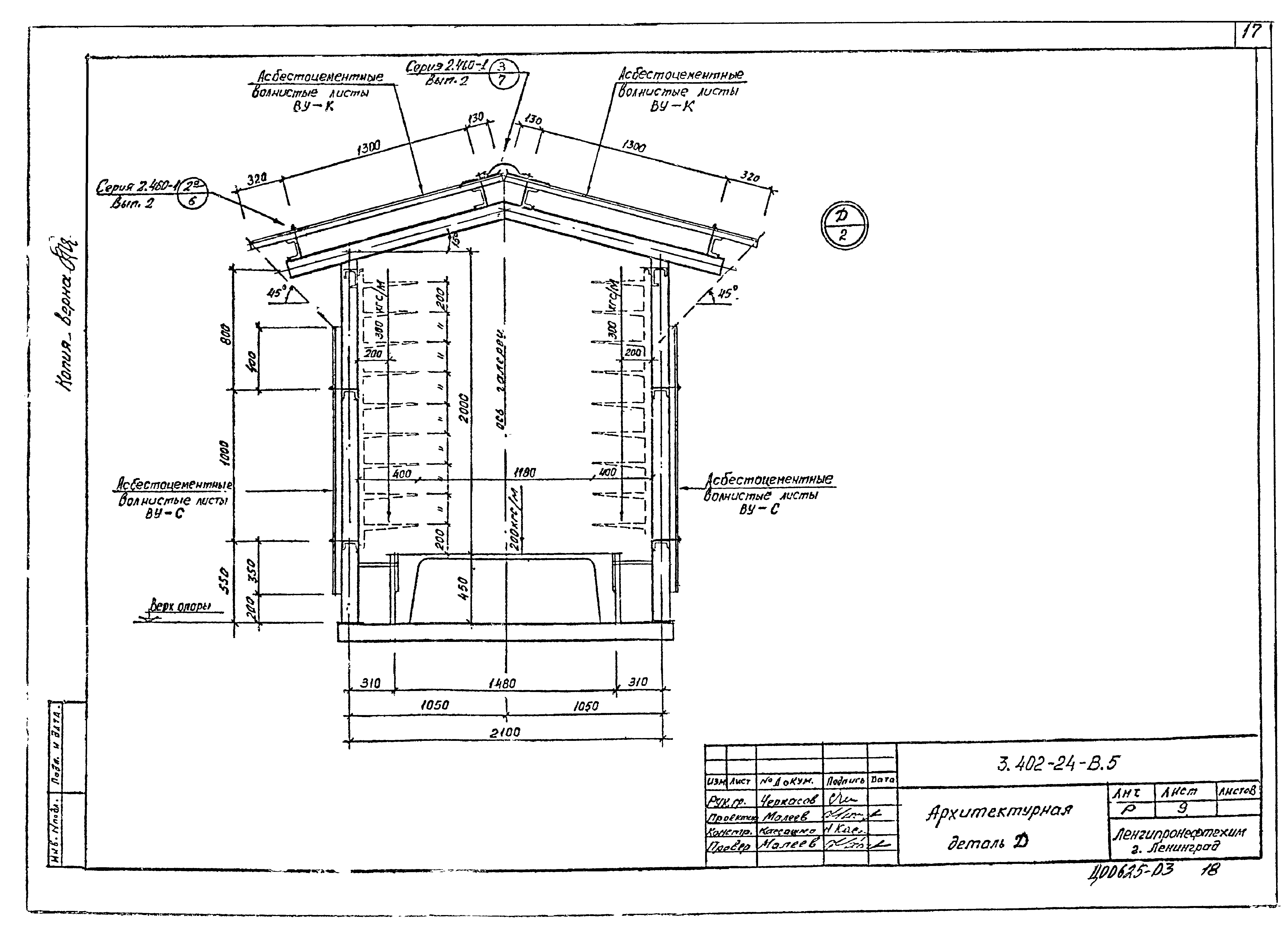

Оглавление:	Перечень примененных типовых материалов Пояснительная записка Габаритные схемы галереи кабельной типа ГК1 Габаритные схемы галереи кабельной типа ГК2 Фрагменты фасада и плана кровли галереи типа ГК2 Пример монтажной схемы галереи типа ГК2 Архитектурная деталь "А" Архитектурная деталь "Б" Архитектурная деталь "В" Архитектурная деталь "Г" Архитектурная деталь "Д" Архитектурная деталь "Е" Деталь "Ж" Опалубка колонн К5-2а и К5-2б Закладные детали для колонн Опалубка плит Дополнительные закладные детали для плит Арматурный каркас КР 1-А Противопожарная перегородка. Опалубка и армирование. Сечения 1-1 - 2-2 Противопожарная перегородка. Опалубка и армирование. Сечения 3-3 - 6-6 Блок 1-6. Рамы Р1; Р1т; Р2 Блок 2-6. Рамы Р1; Р1т; Р2 Блок 2-6л Блок ответвления БО-2 Блок угловой БУ-1а Блок угловой БУ-1б Блок угловой БУ-2 Лестница № 1. Фасад. План Лестница № 1. Разрезы. Элемент плана Лестница № 2 Узлы 1, 2, 3 Узлы 4, 5, 6, 7 Узлы 8, 9, 10 Узлы 11, 12, 13, 14 Узлы 15, 16 Узел 17 Узел 18 Схемы нагрузок
