Скачать Серия 3.501.2-136 Выпуск 2. Элементы заводского изготовления в северном исполнении. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.501.2-136

Выпуск 2. Элементы заводского изготовления в северном исполнении. Рабочие чертежи

Обозначение: Серия 3.501.2-136
Обозначение англ: Series 3.501.2-136
Статус:не определен законодательством
Название рус.:Выпуск 2. Элементы заводского изготовления в северном исполнении. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:10.06.1985

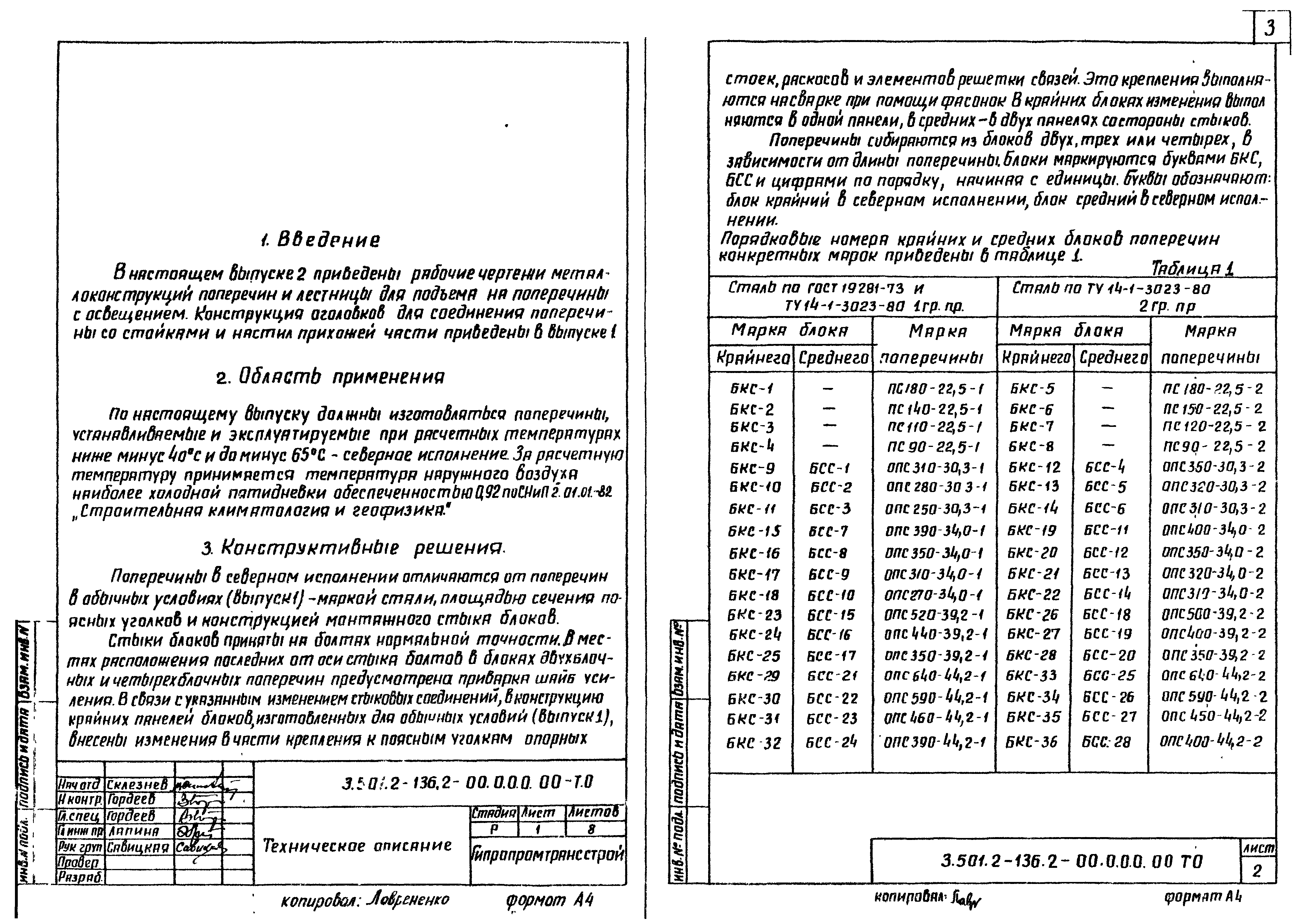

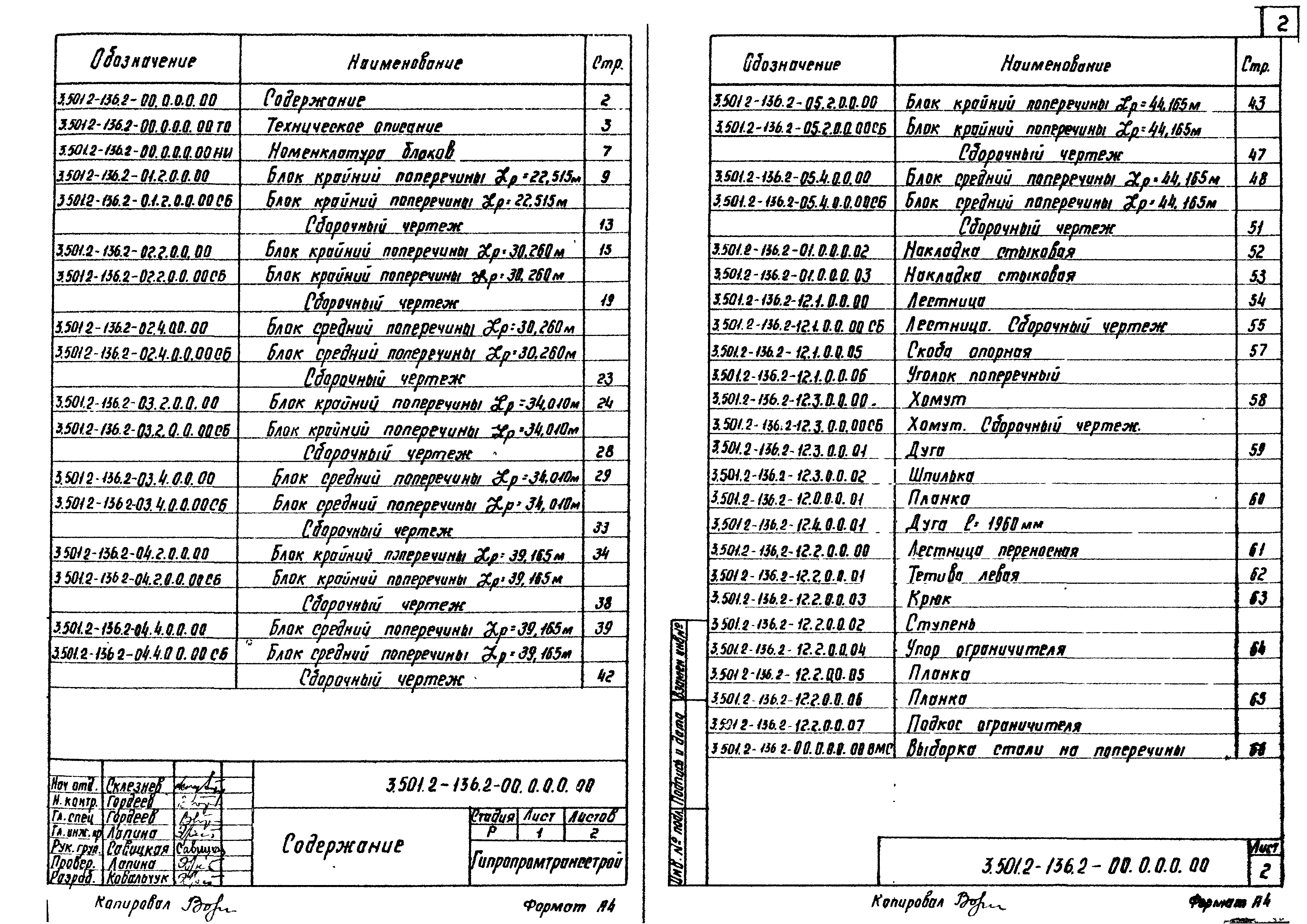

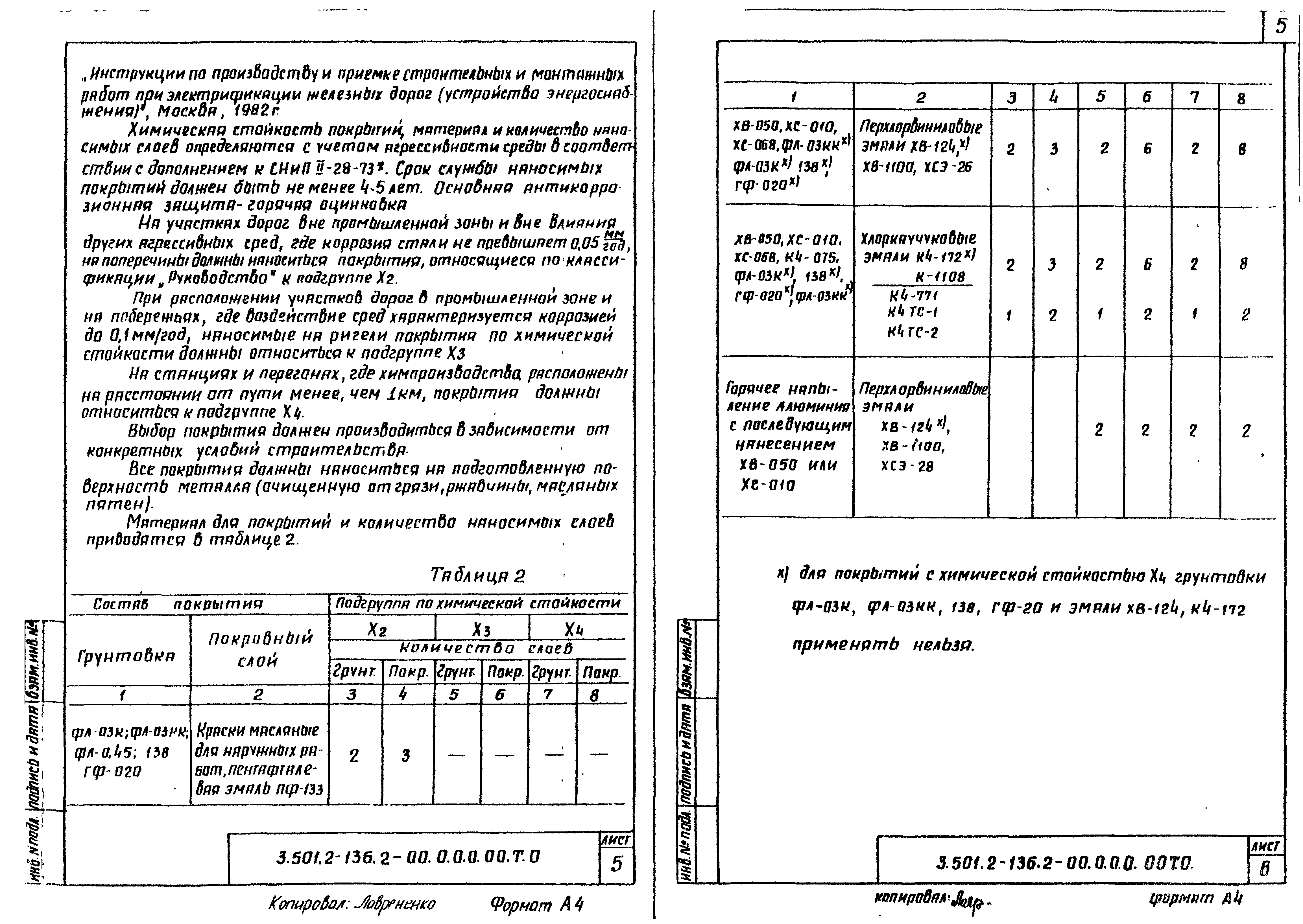

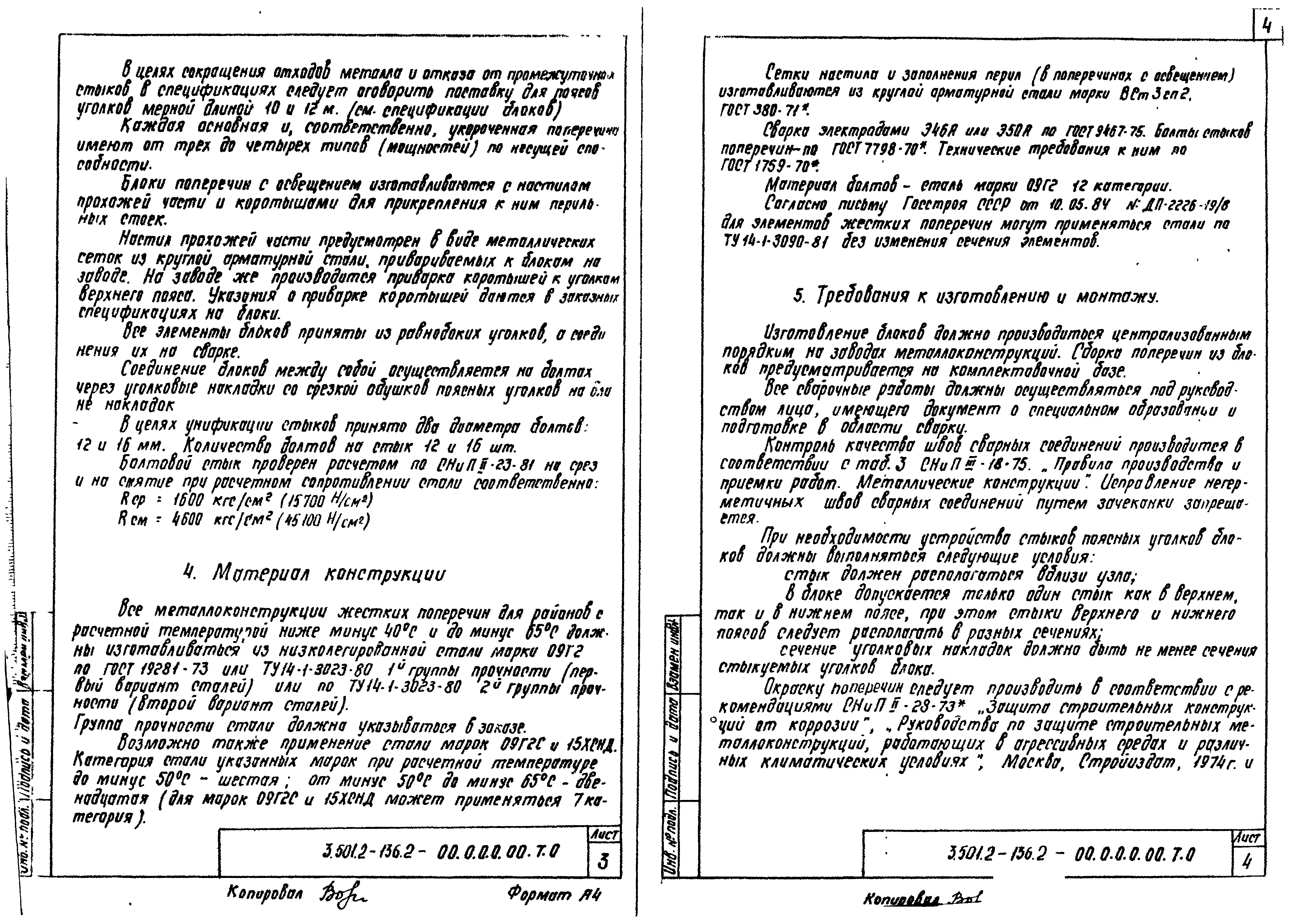

Оглавление:3.501.2-136.2-00.0.0.0.00 ТО Техническое описание

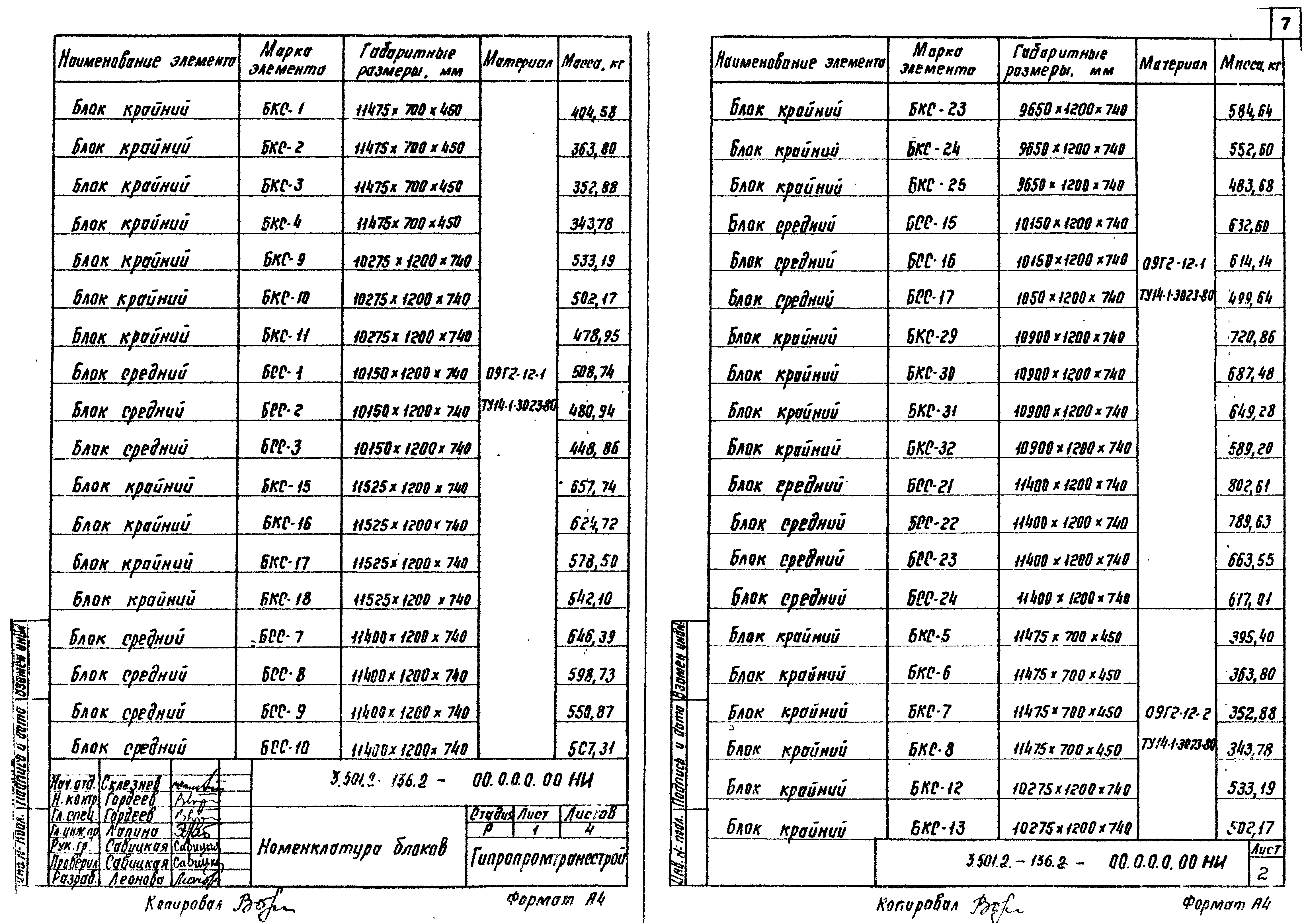

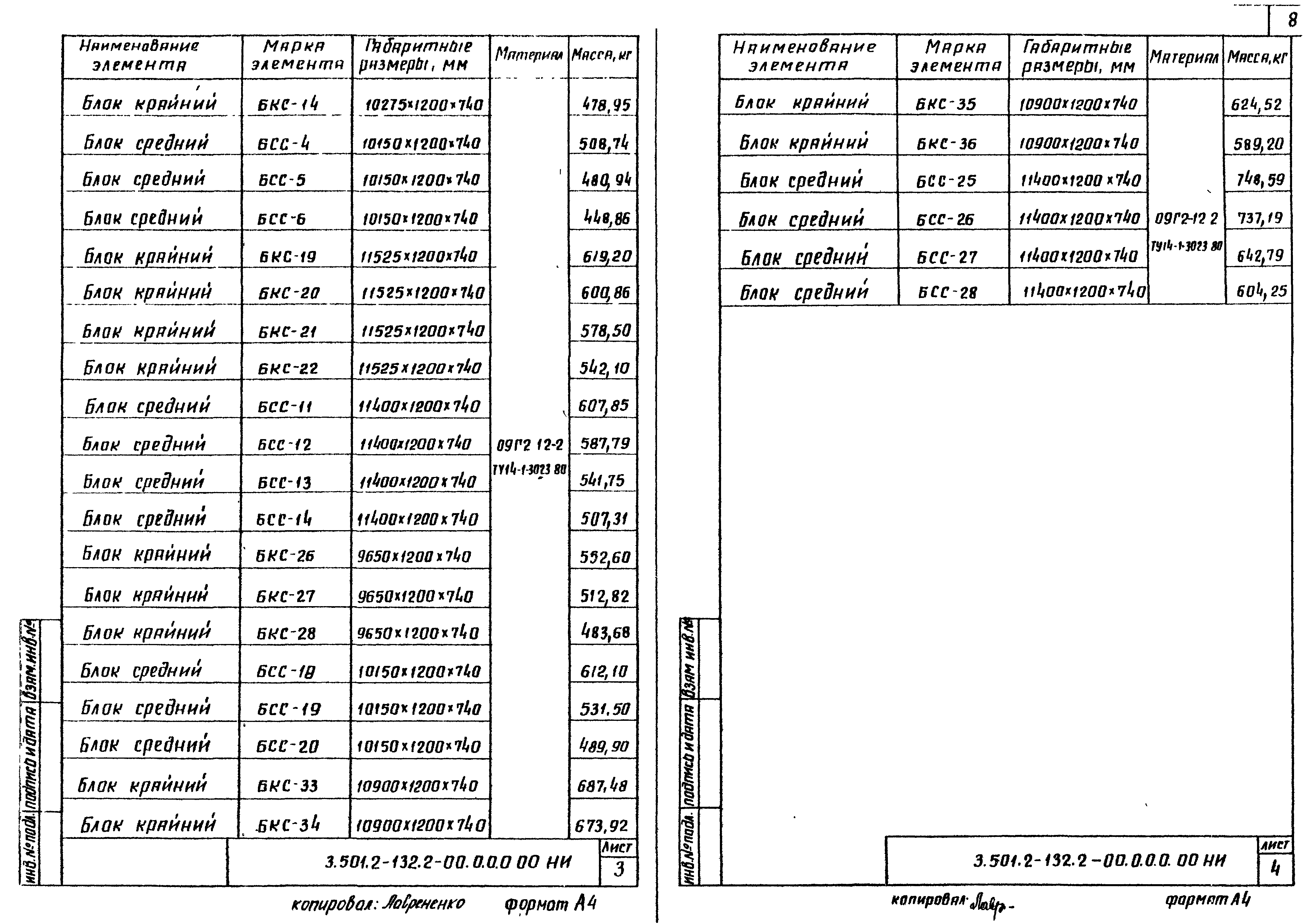

3.501.2-136.2-00.0.0.0.00 НИ Номенклатура блоков

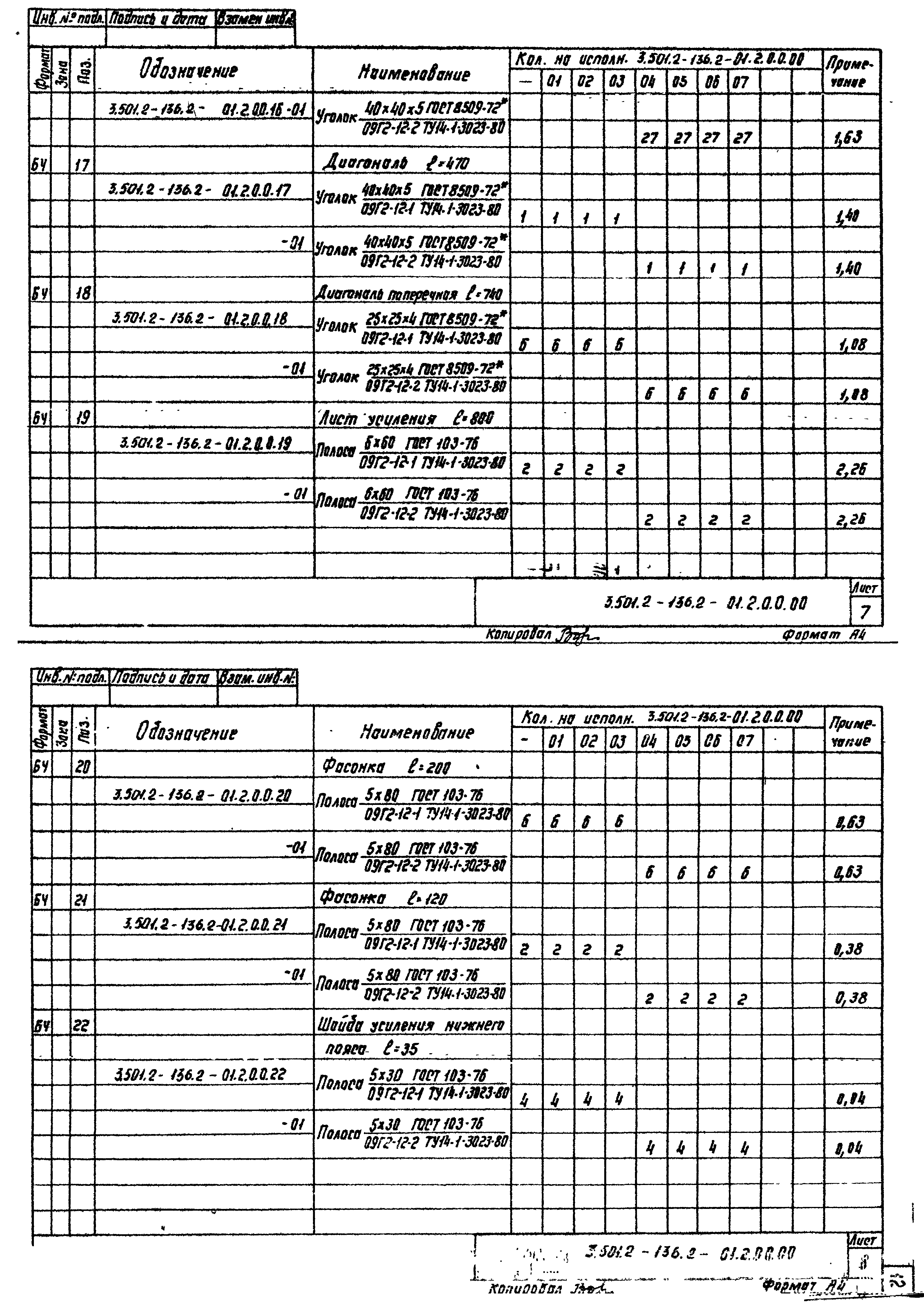

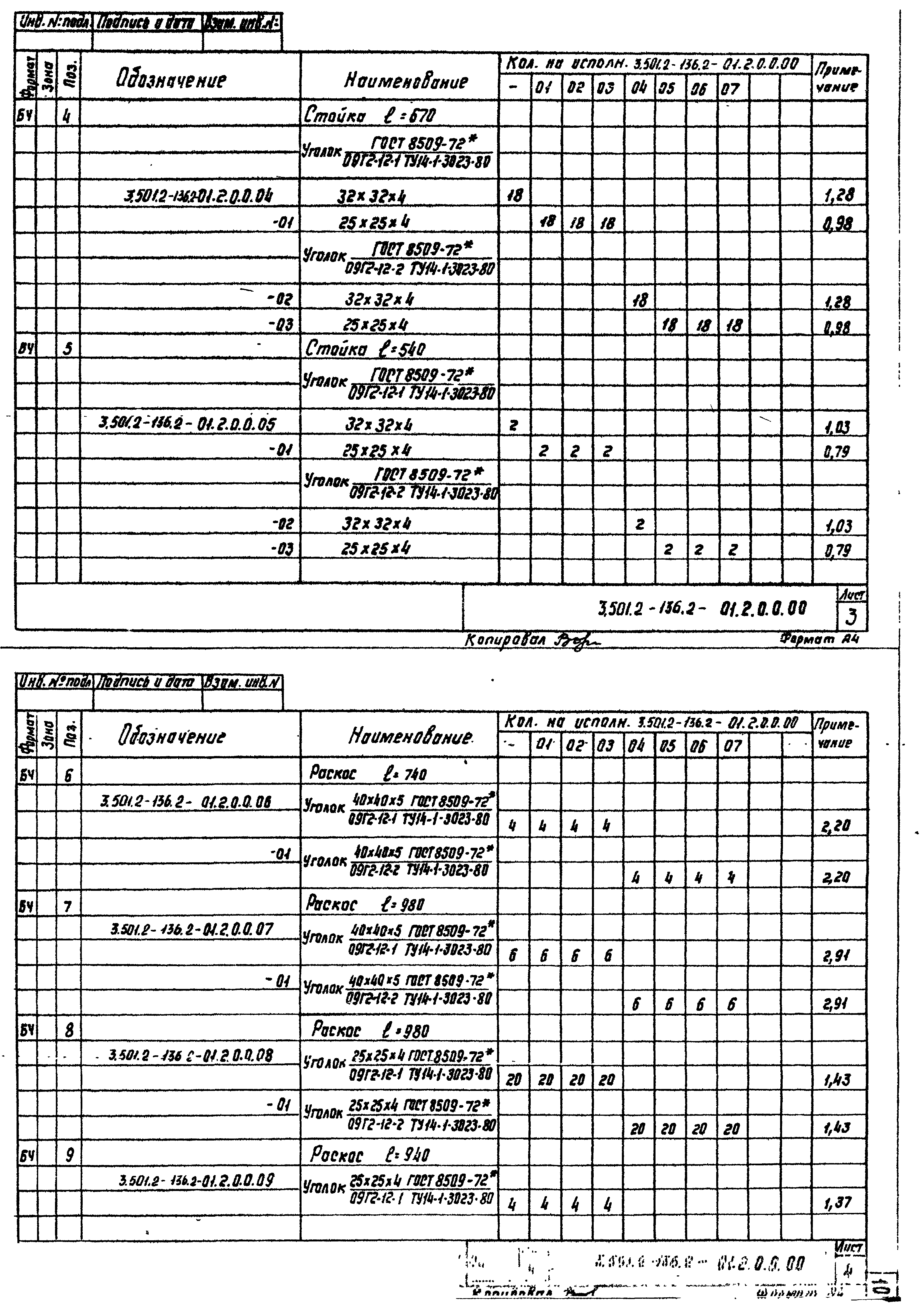

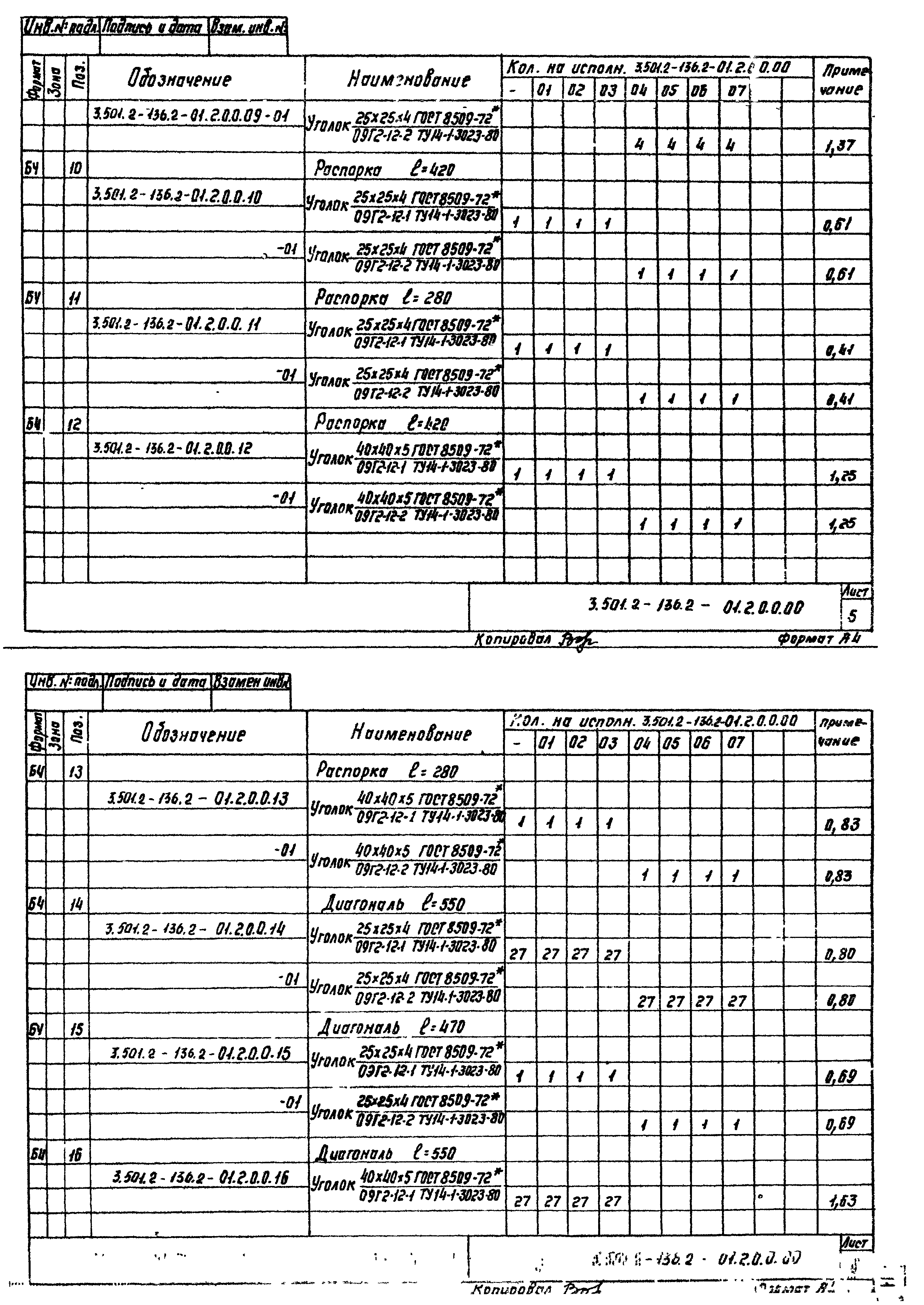

3.501.2-136.2-01.2.0.0.00 Блок крайний поперечины Lр=22,515 м

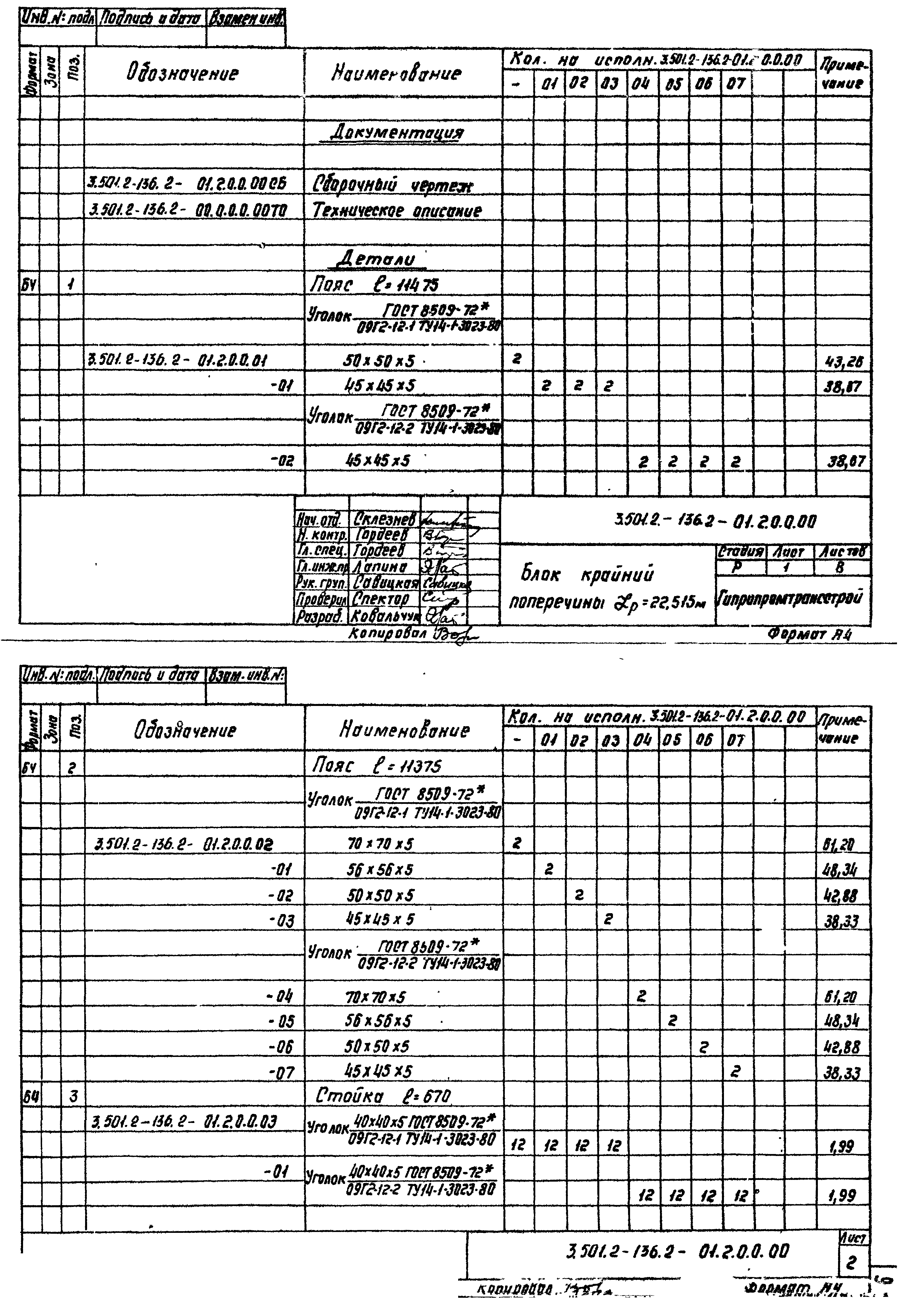

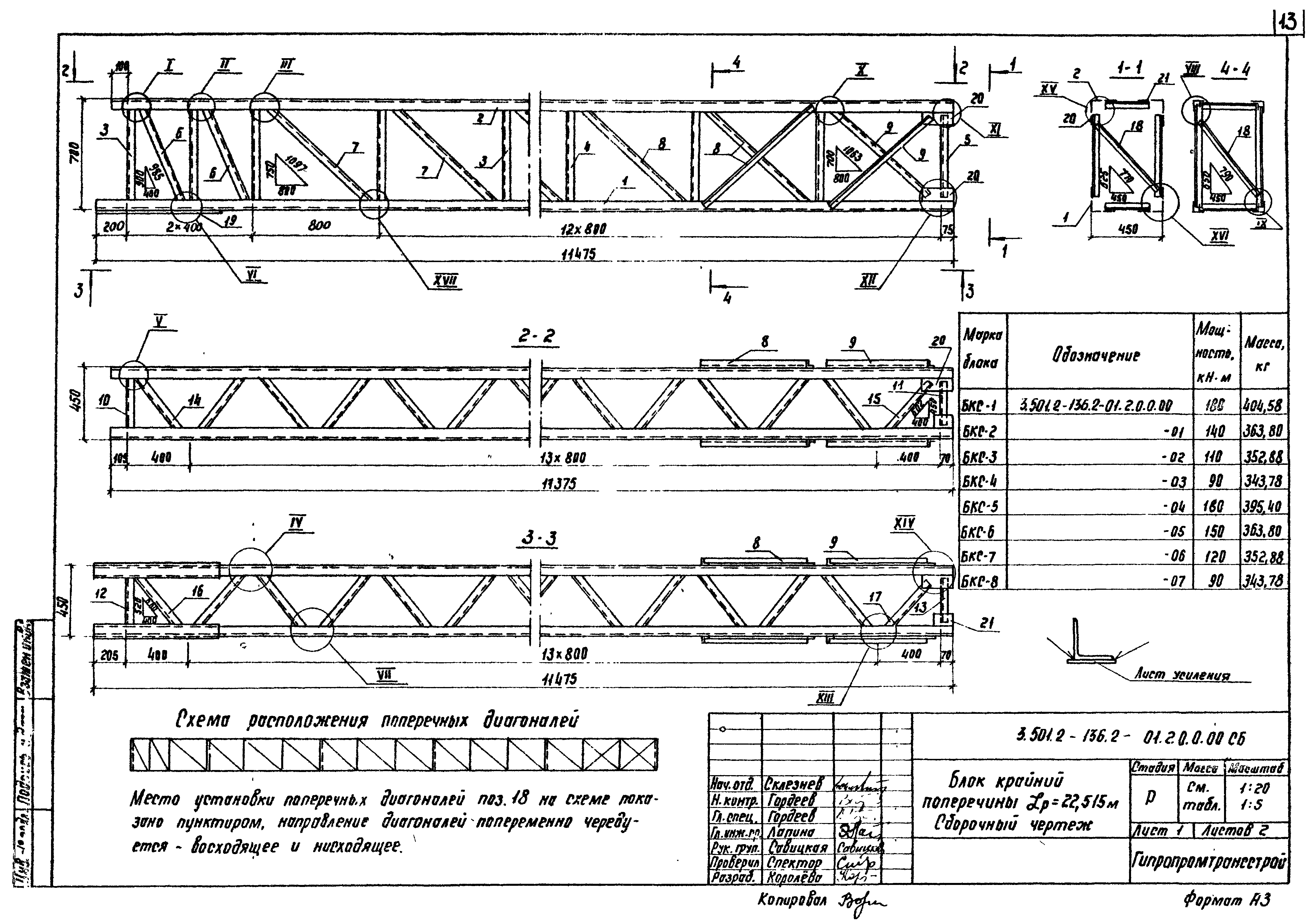

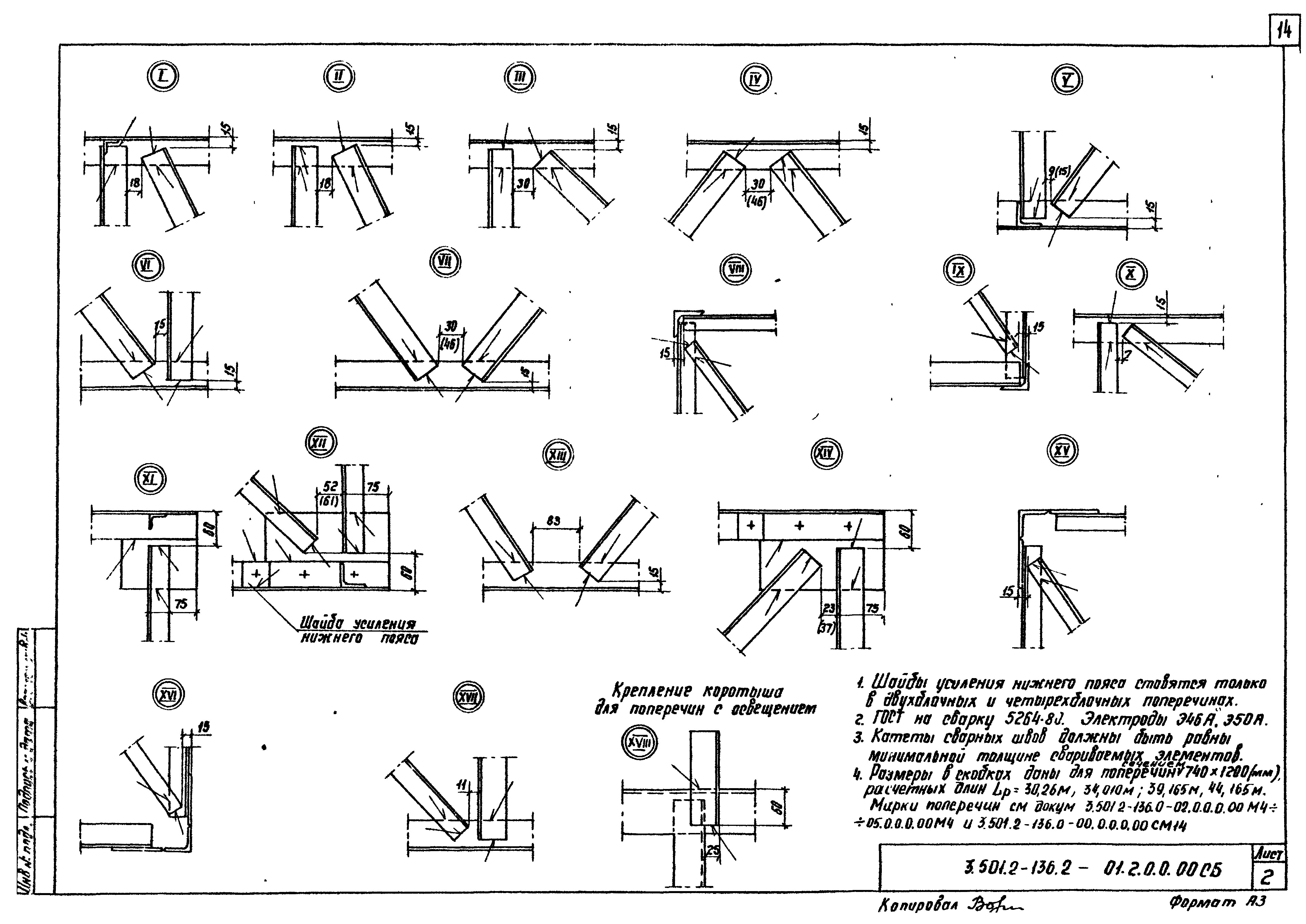

3.501.2-136.2-01.2.0.0.00 СБ Блок крайний поперечины Lр= 22,515 м. Сборочный чертеж

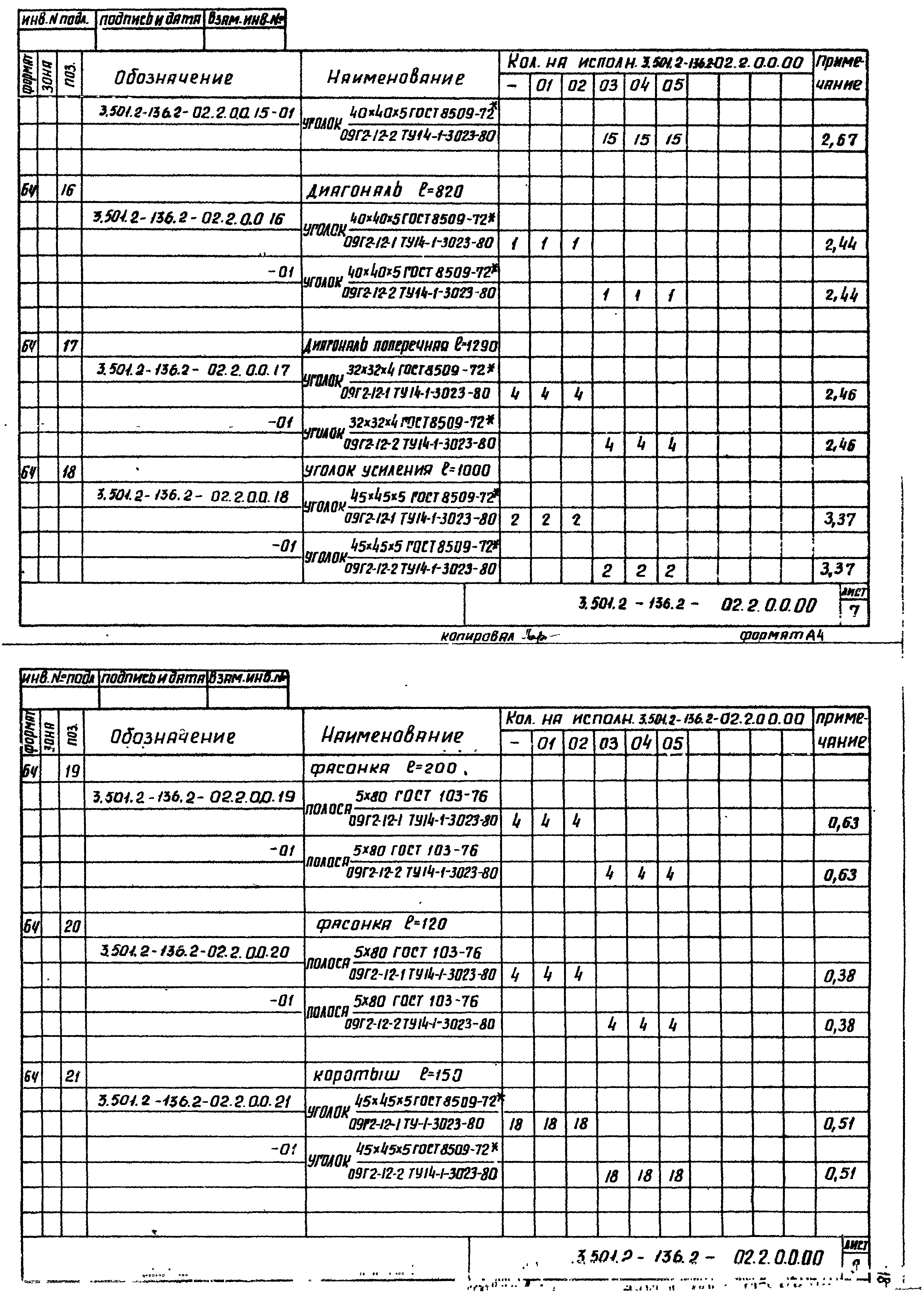

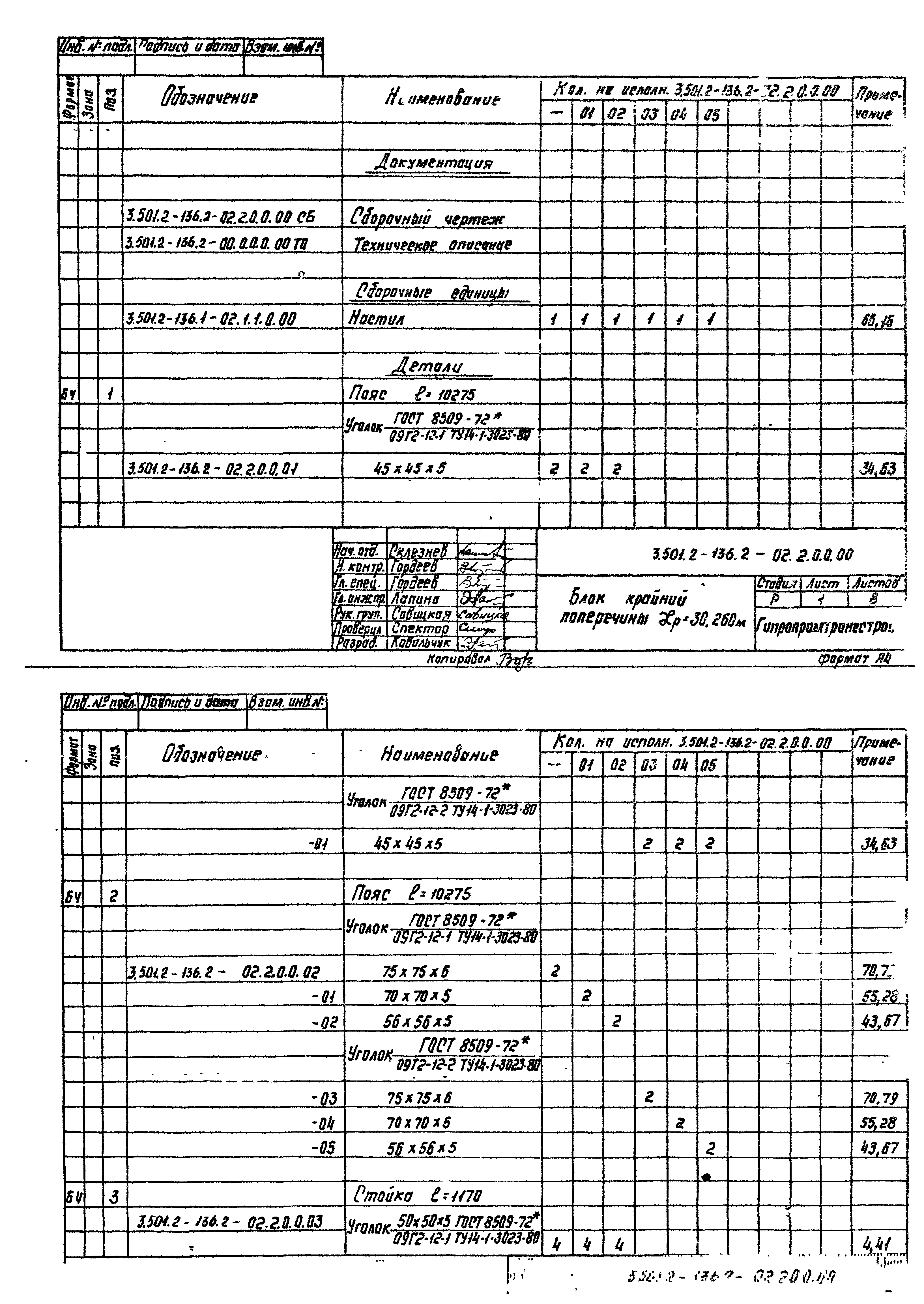

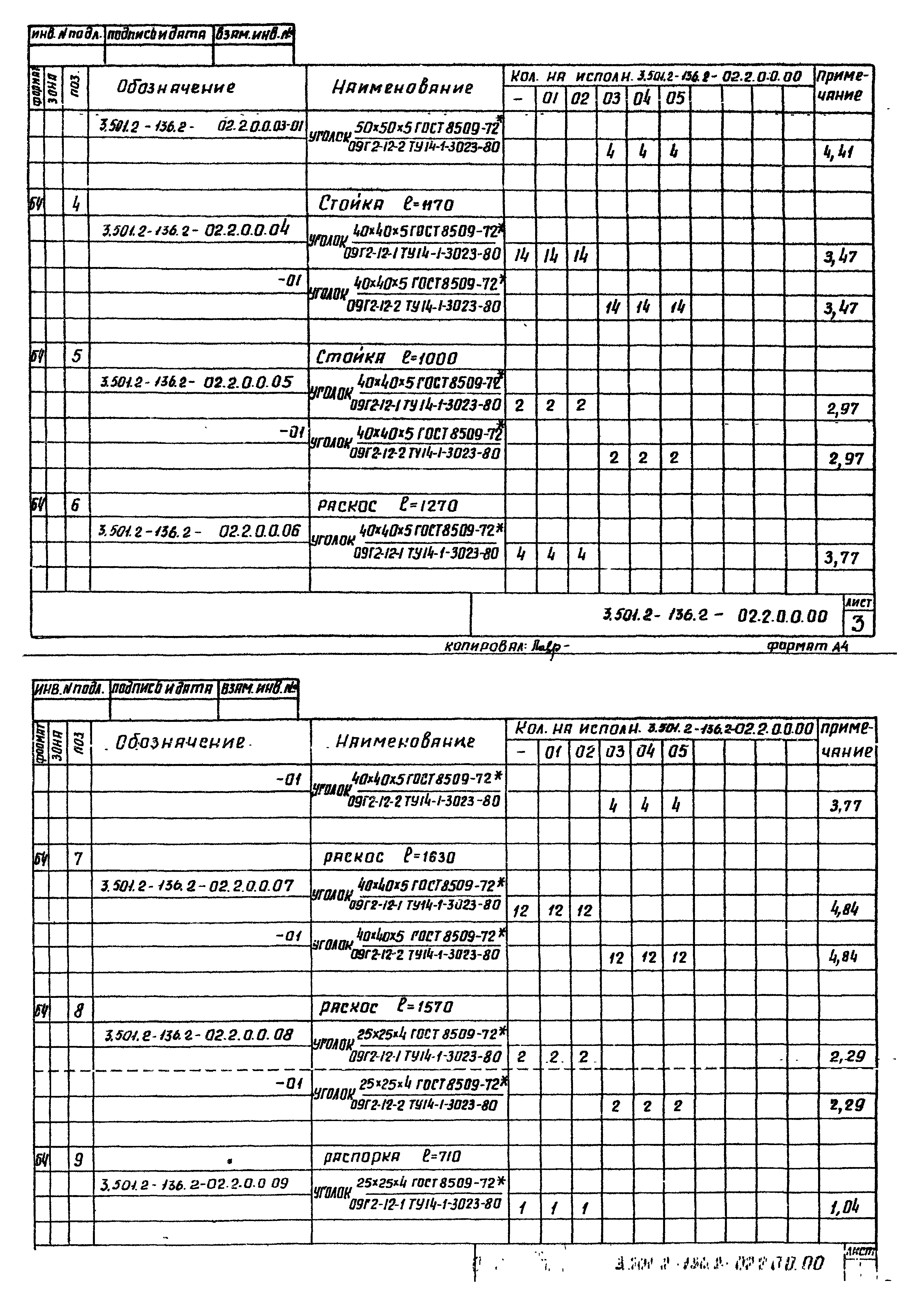

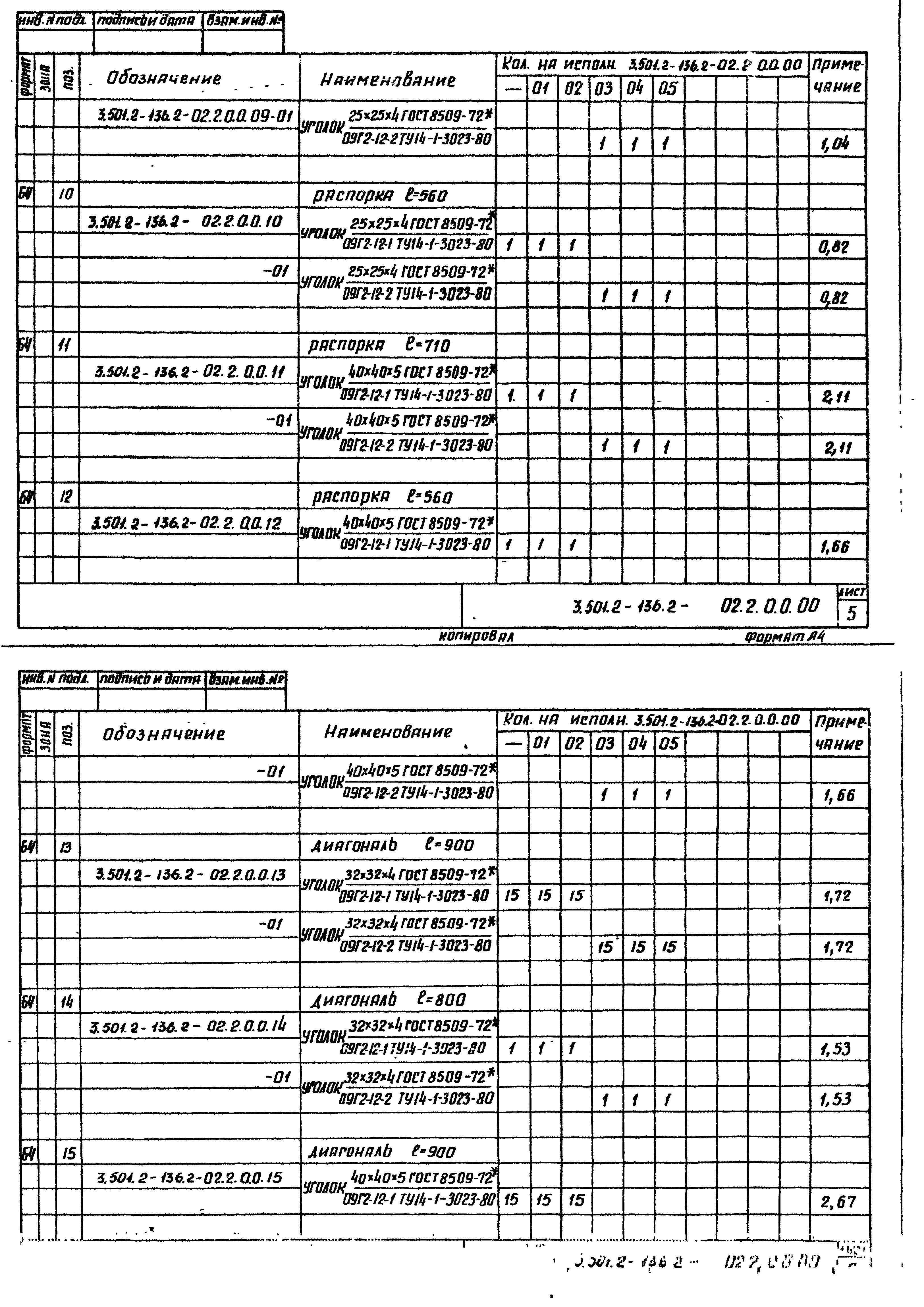

3.501.2-136.2-02.2.0.0.00 Блок крайний поперечины Lр= 30,260 м

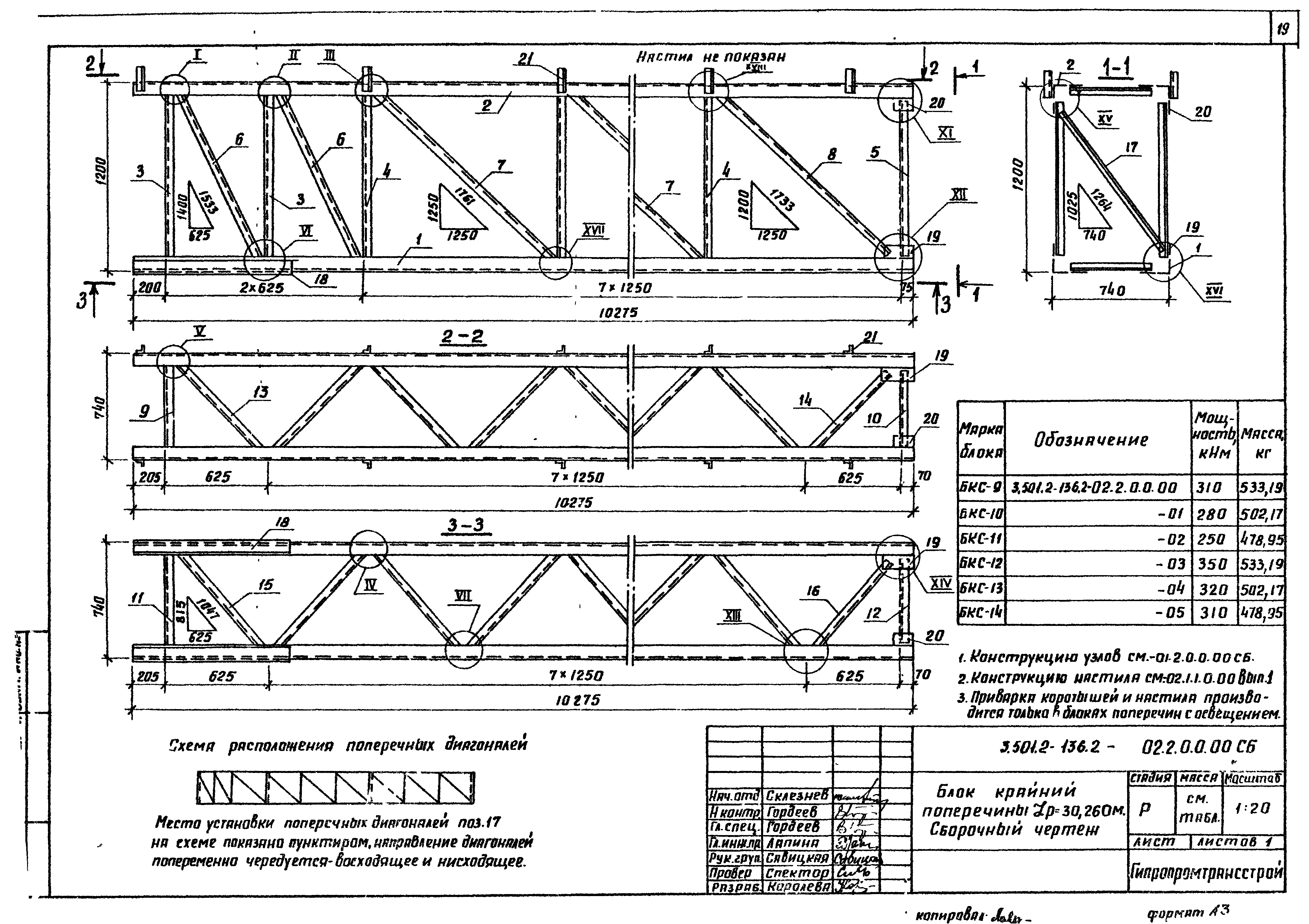

3.501.2-136.2-02.2.0.0.00 СБ Блок крайний поперечины Lр = 30,260 м. Сборочный чертеж

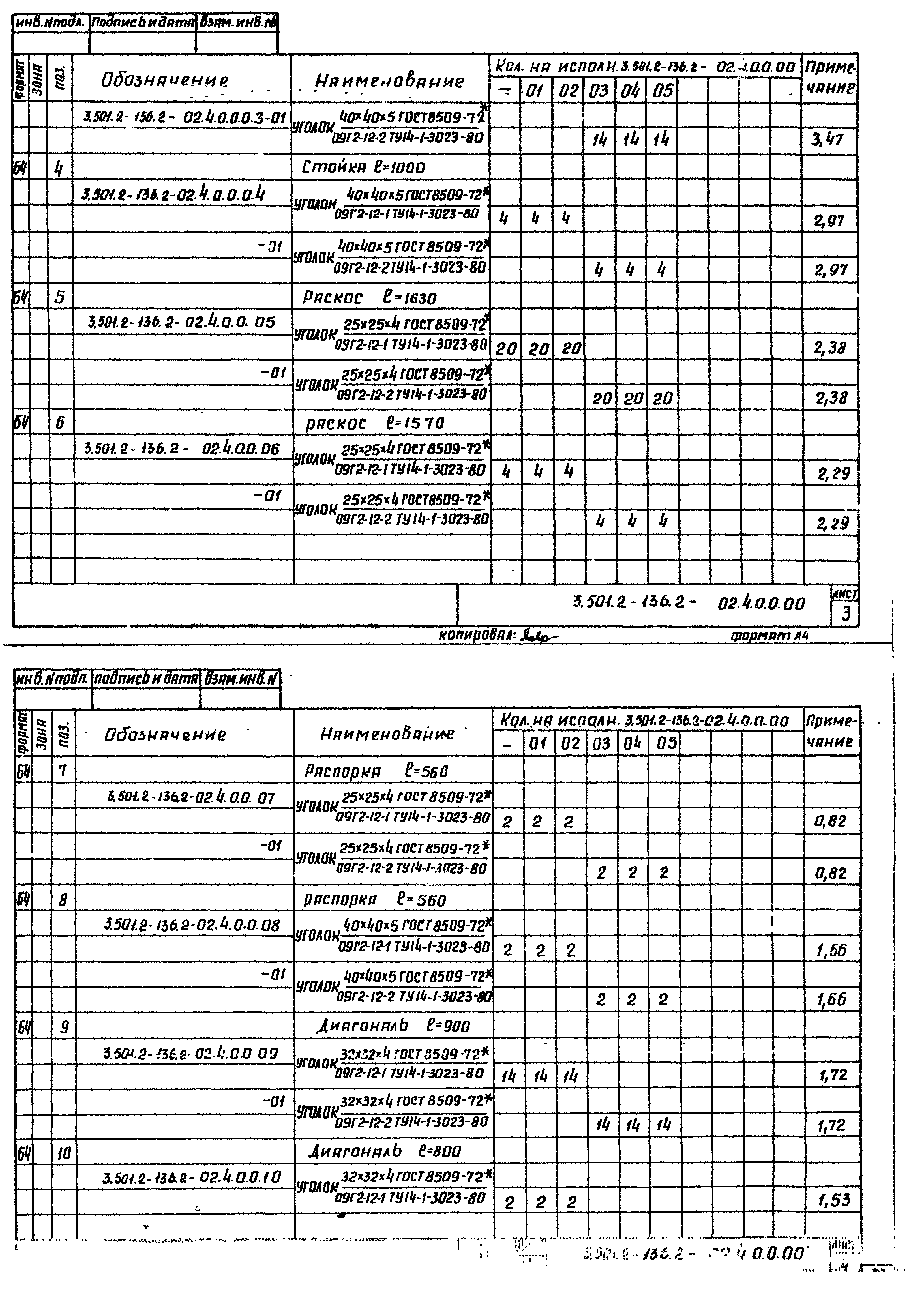

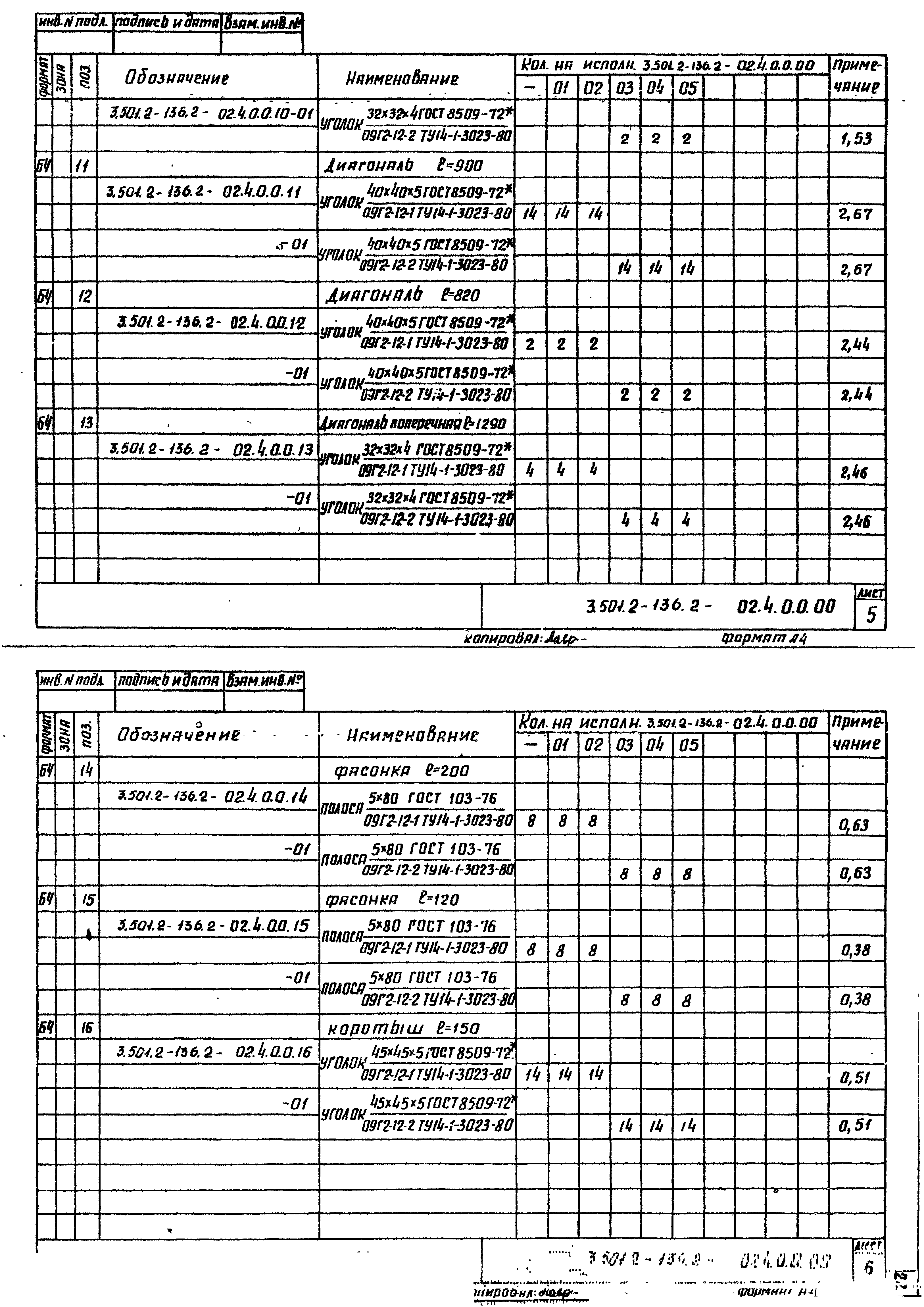

3.501.2-136.2-02.4.0.0.00 Блок средний поперечины Lр= 30,260 м

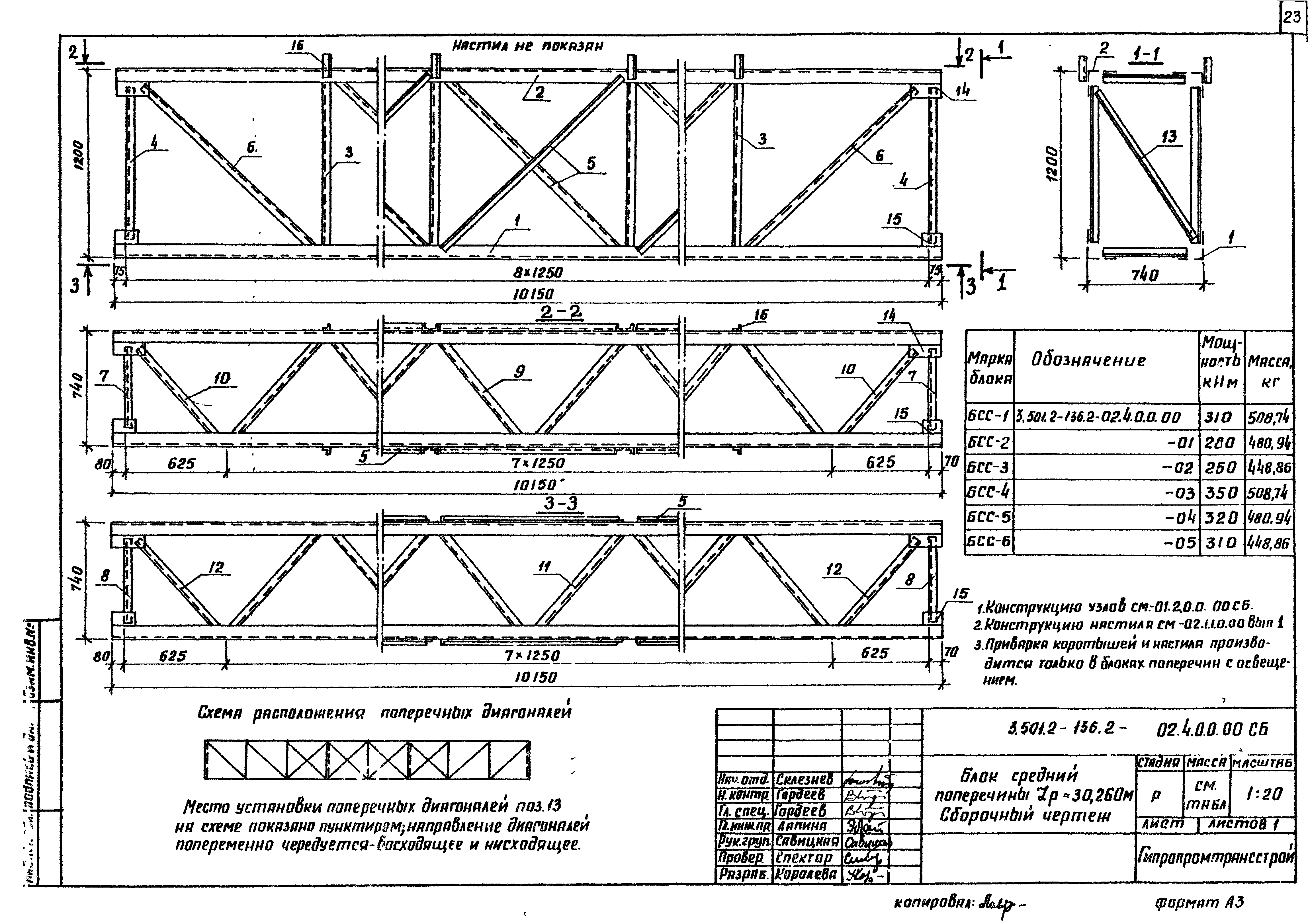

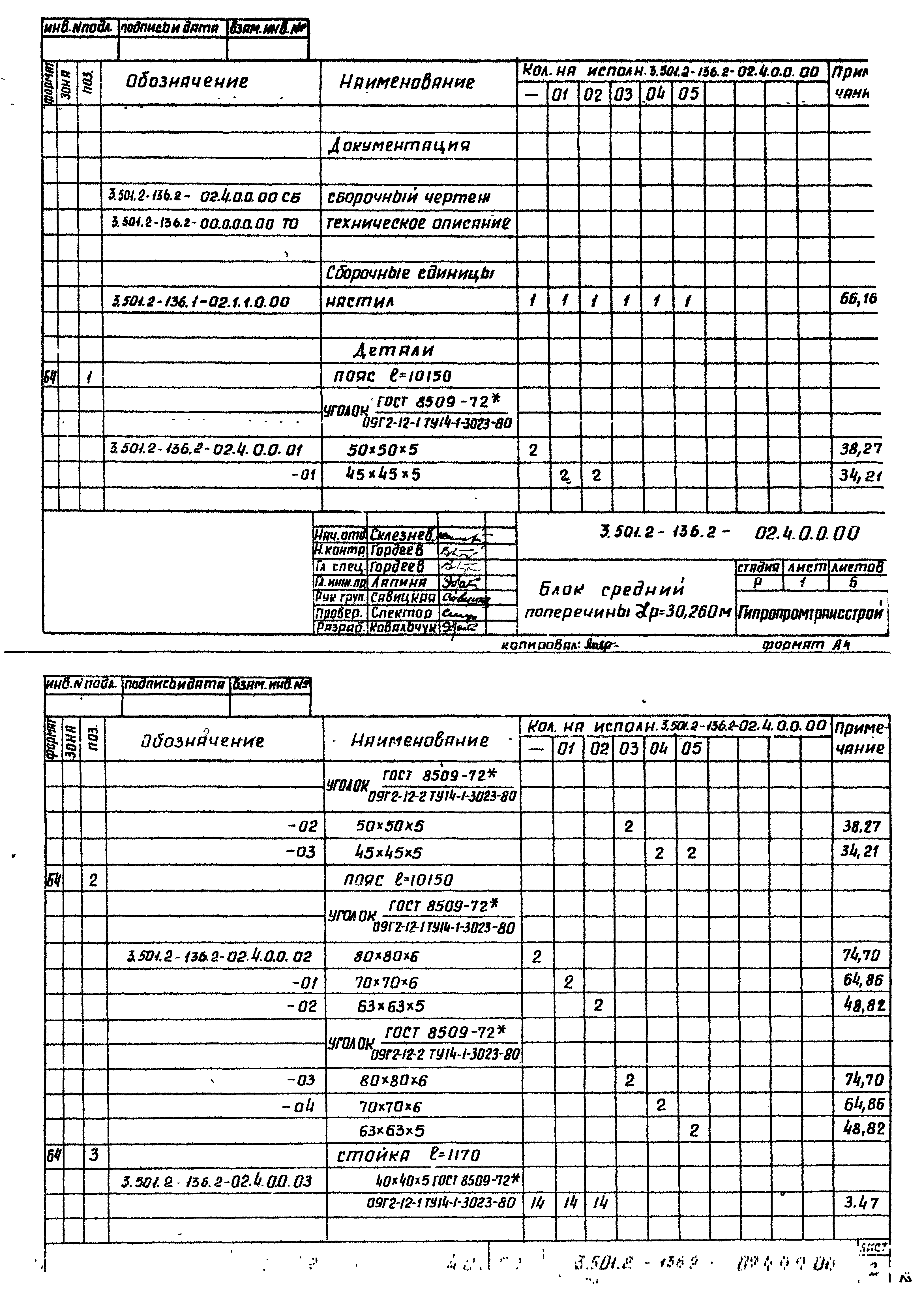

3.501.2-136.2-02.4.0.0.00 СБ Блок средний поперечины Lр = 30,260 м. Сборочный чертеж

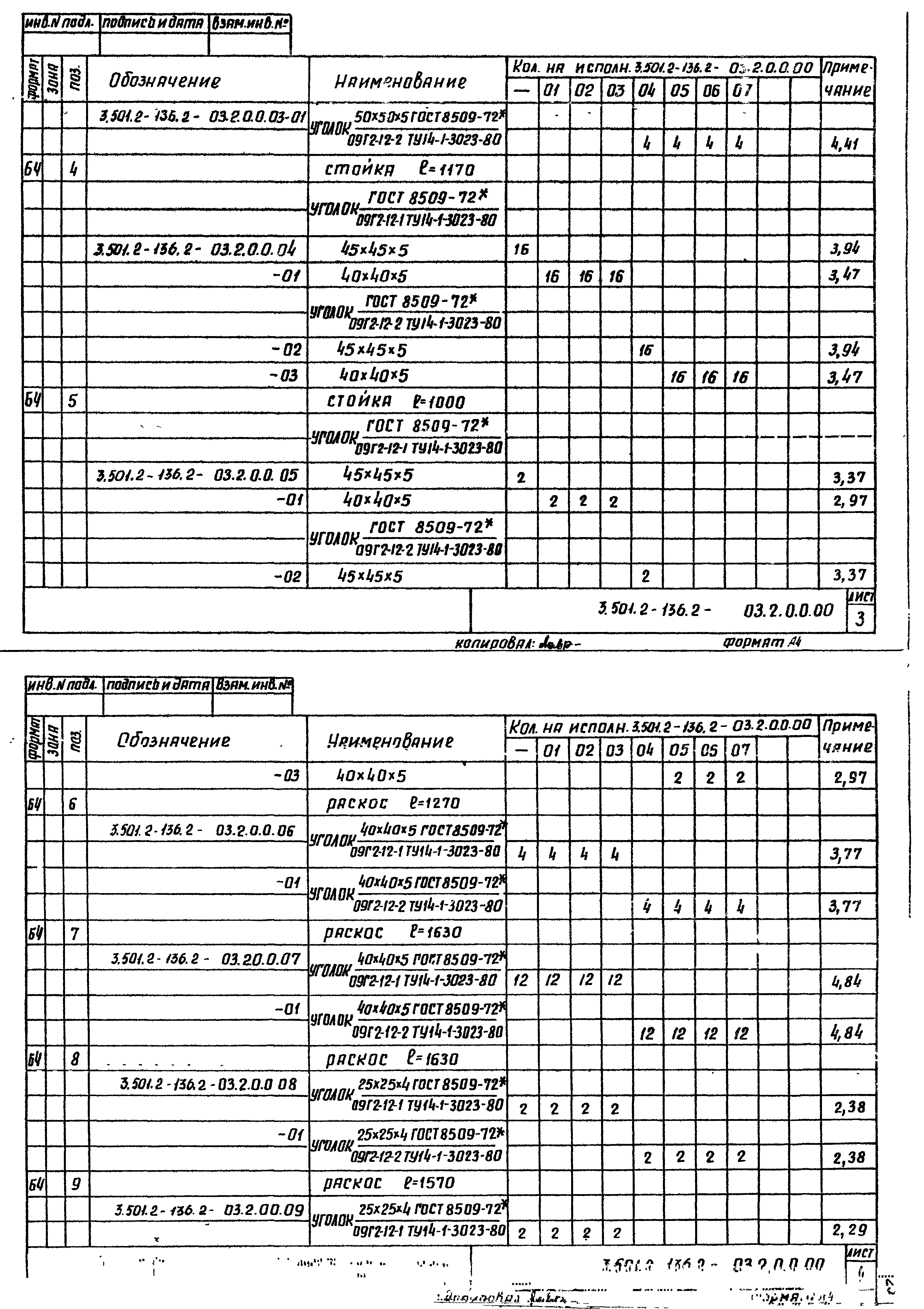

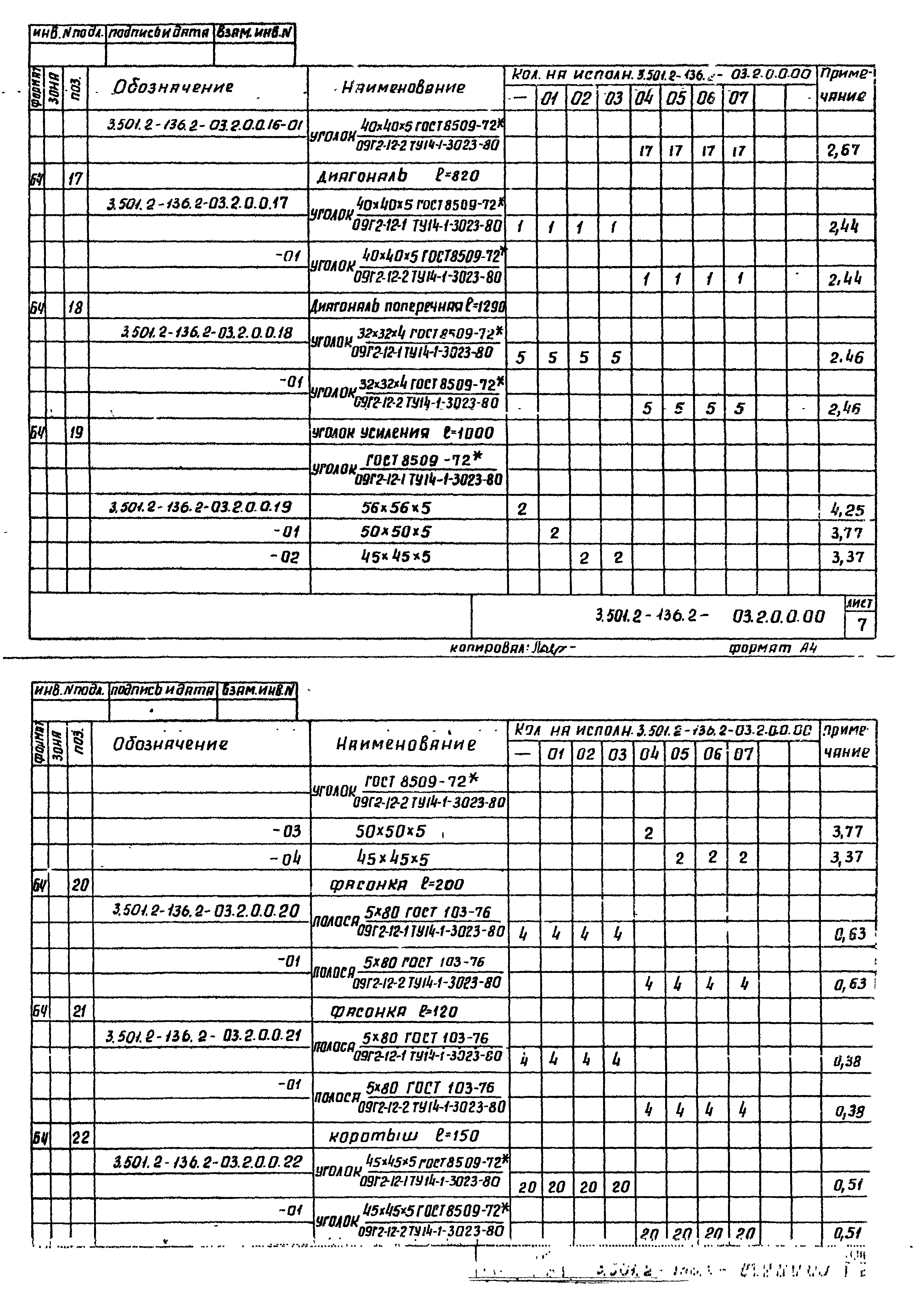

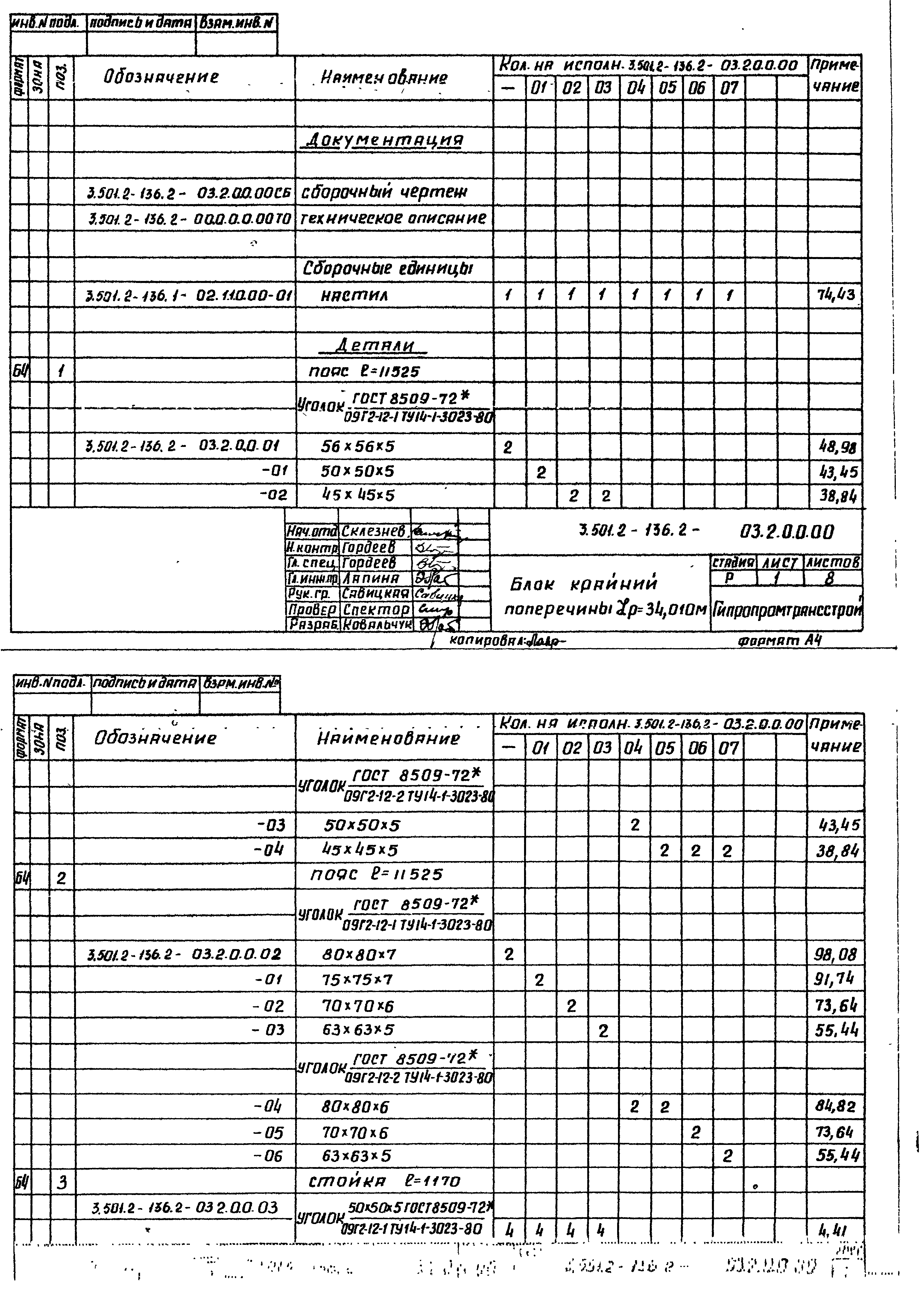

3.501.2-136.2-03.2.0.0.00 Блок крайний поперечины Lр= 34,010 м

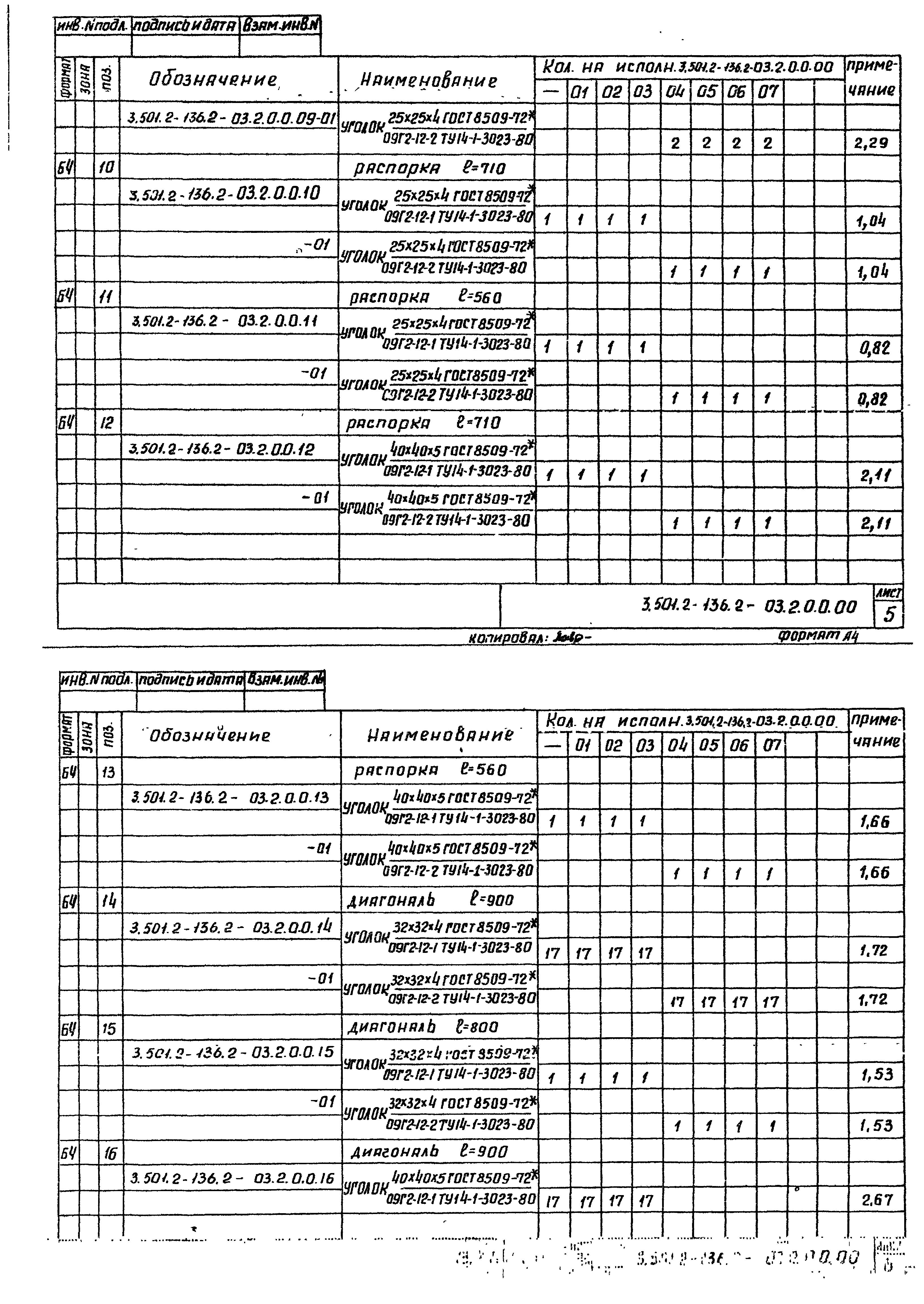

3.501.2-136.2-03.2.0.0.00 СБ Блок крайний поперечины Lр = 34,010 м. Сборочный чертеж

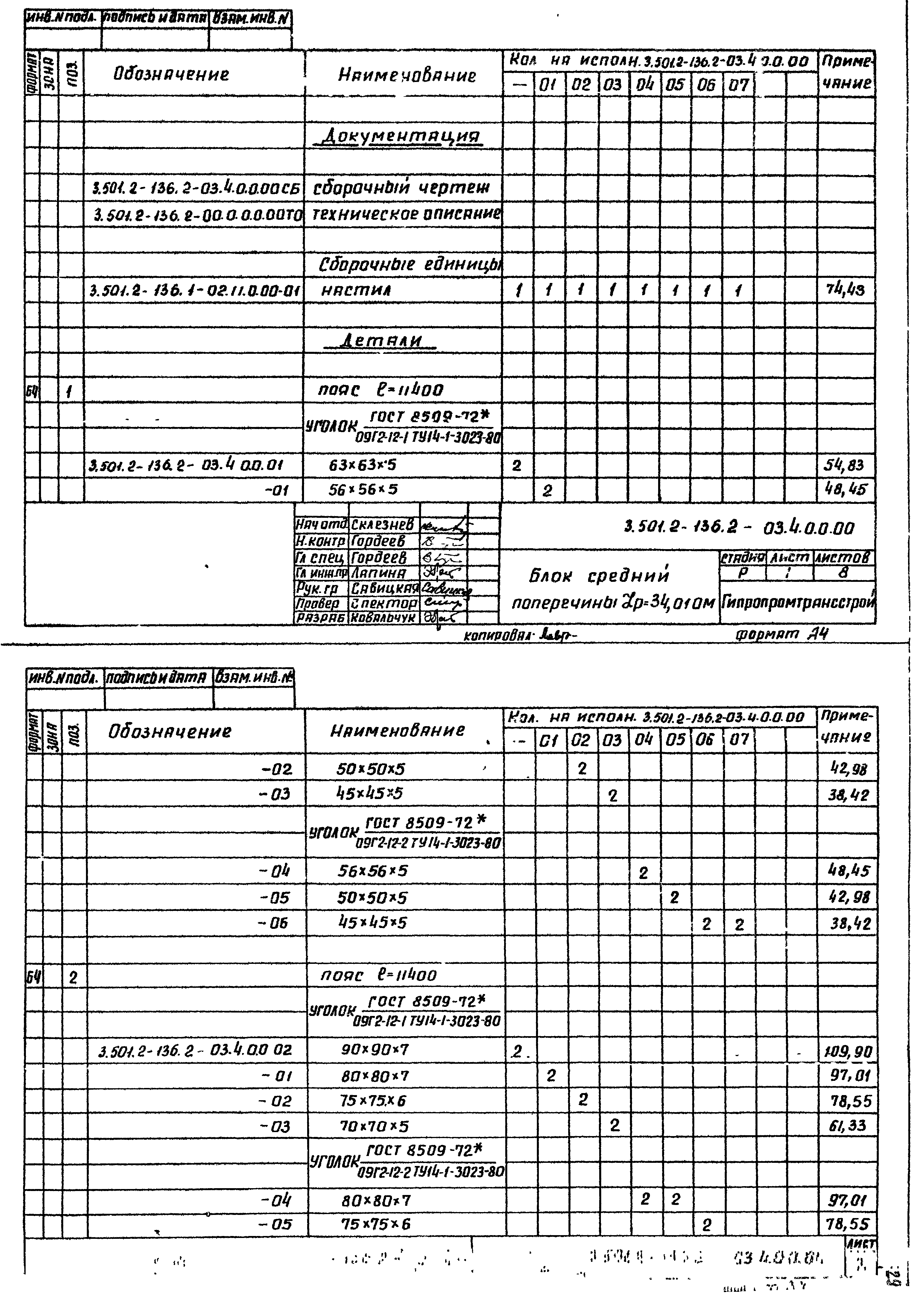

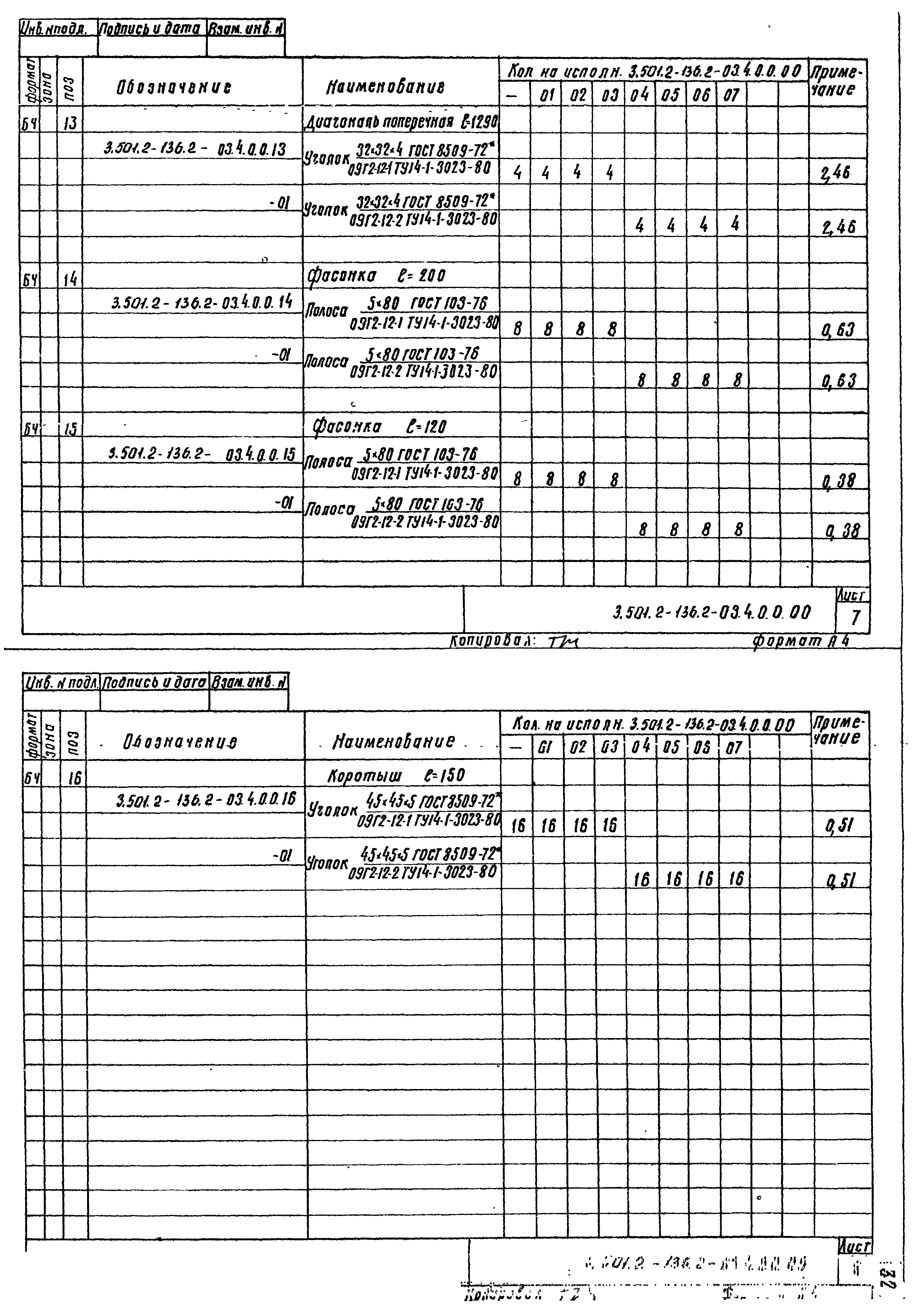

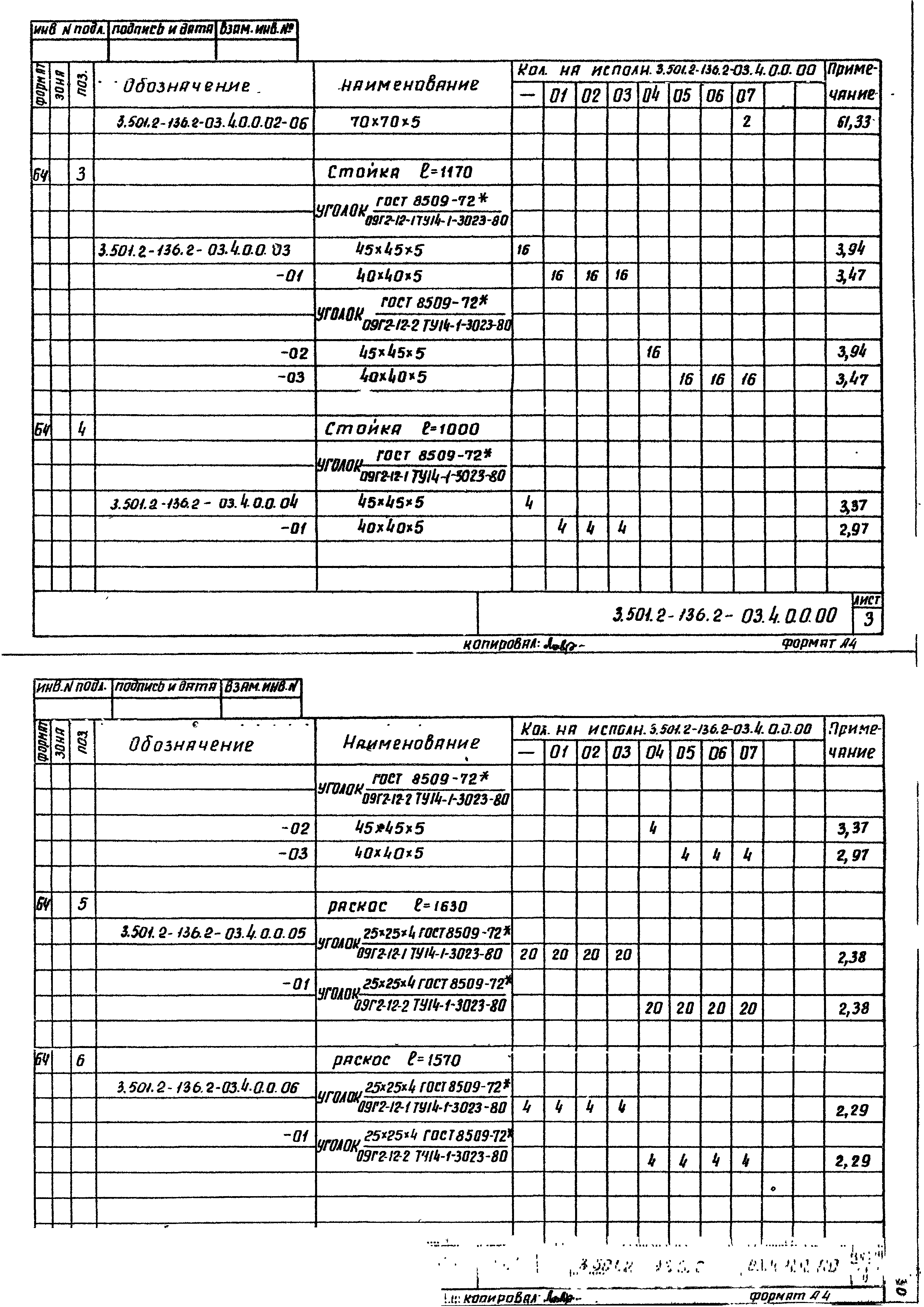

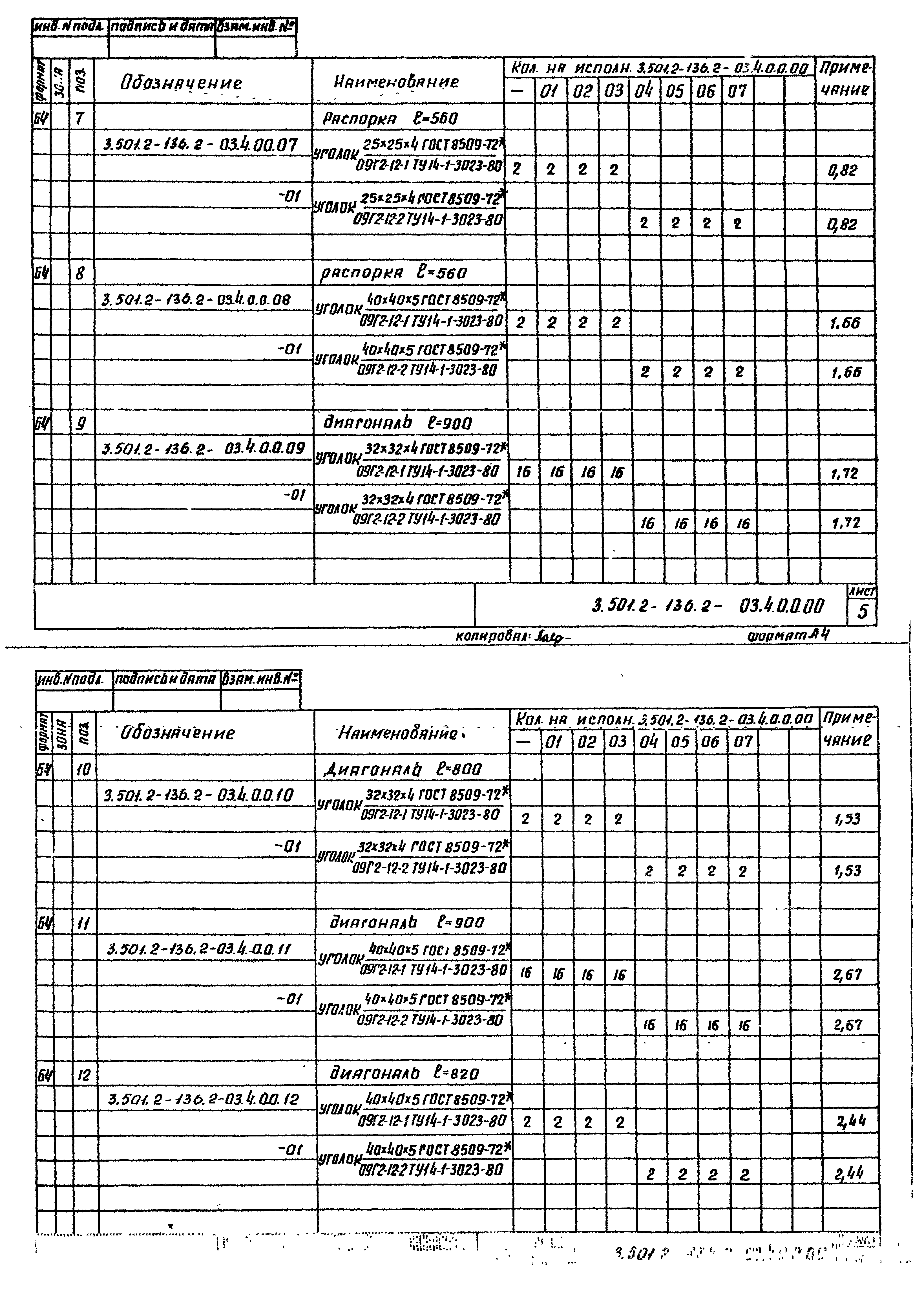

3.501.2-136.2-03.4.0.0.00 Блок средний поперечины Lр= 34,010 м

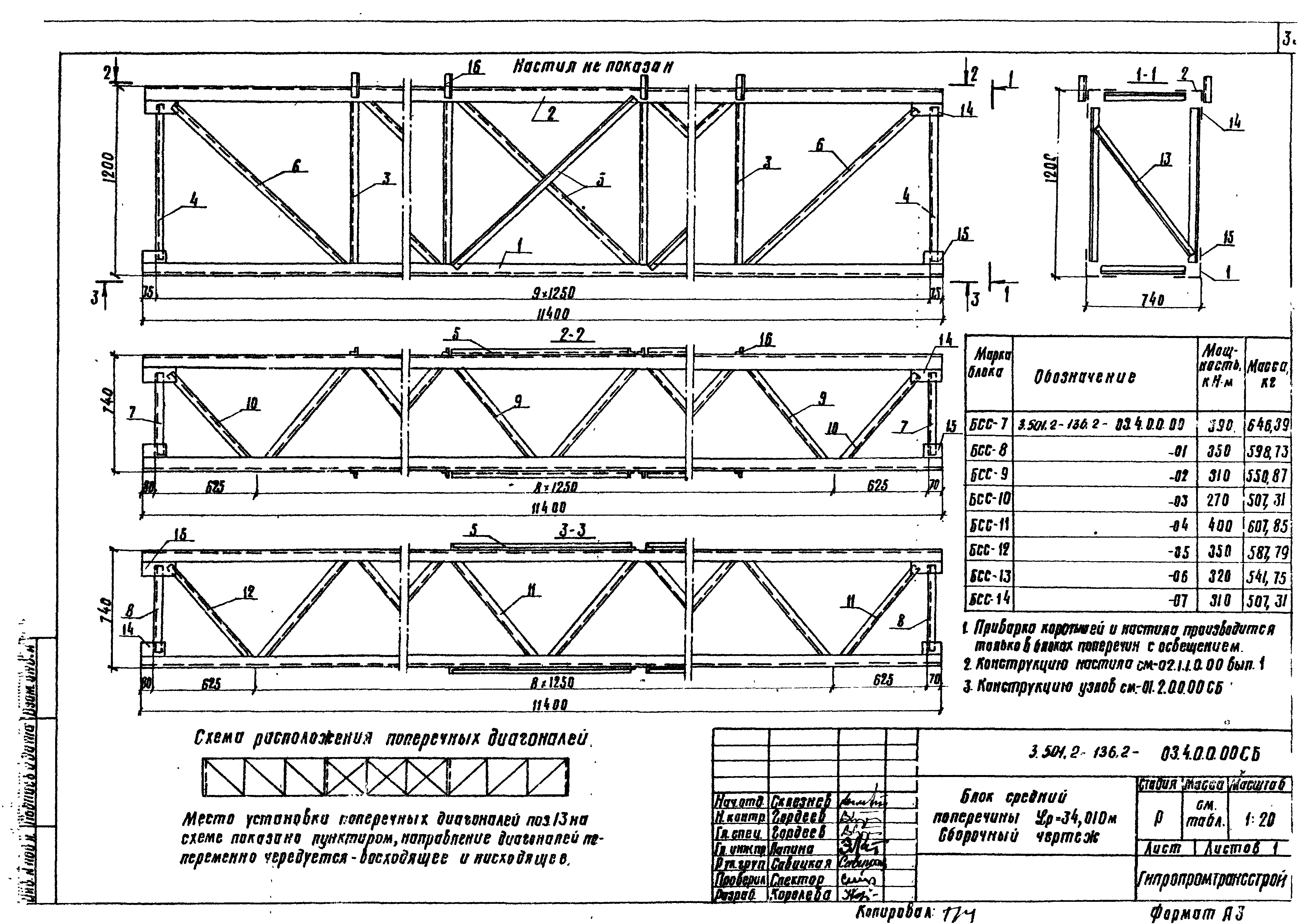

3.501.2-136.2-03.4.0.0.00 СБ Блок средний поперечины Lр = 34,010 м. Сборочный чертеж

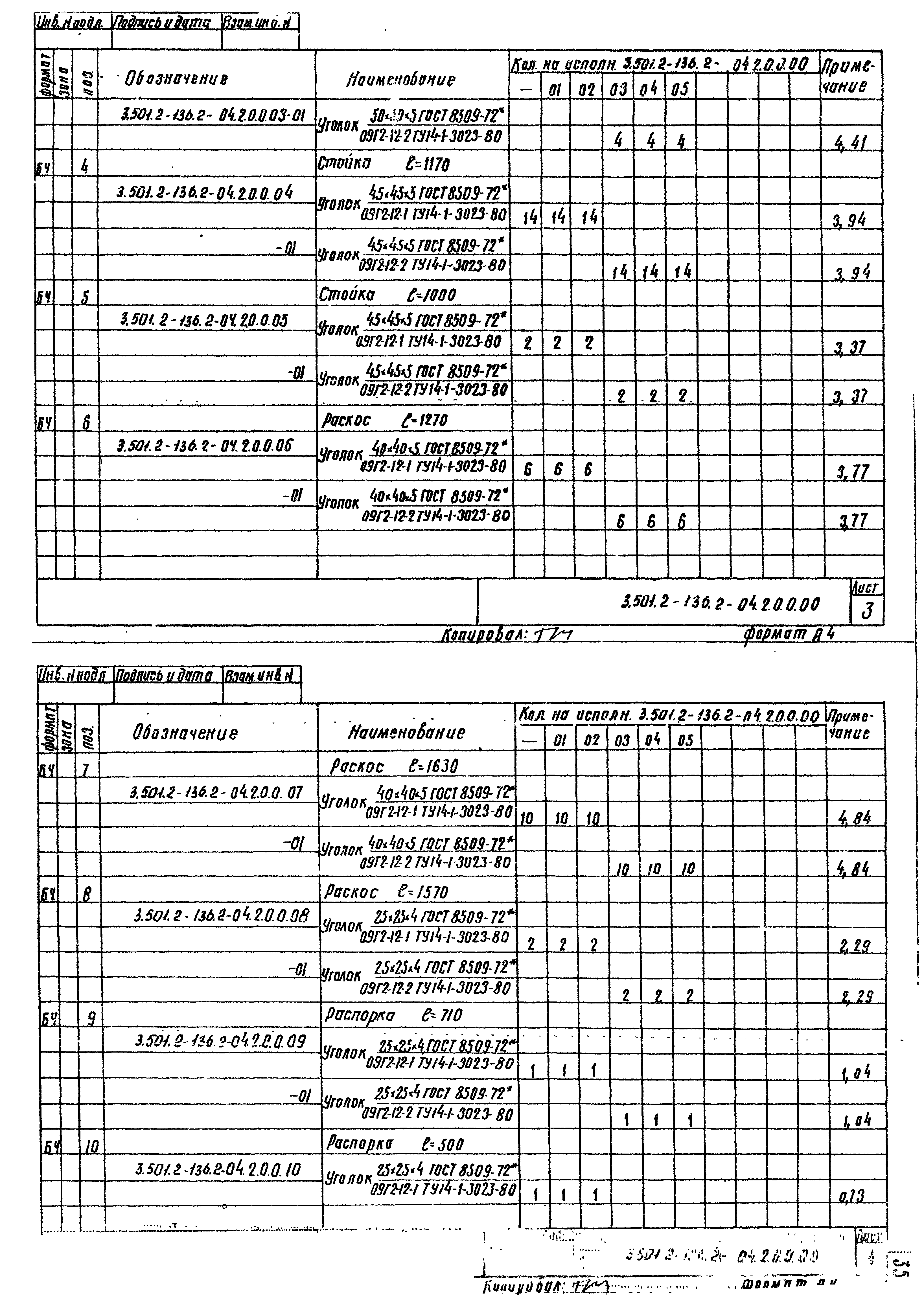

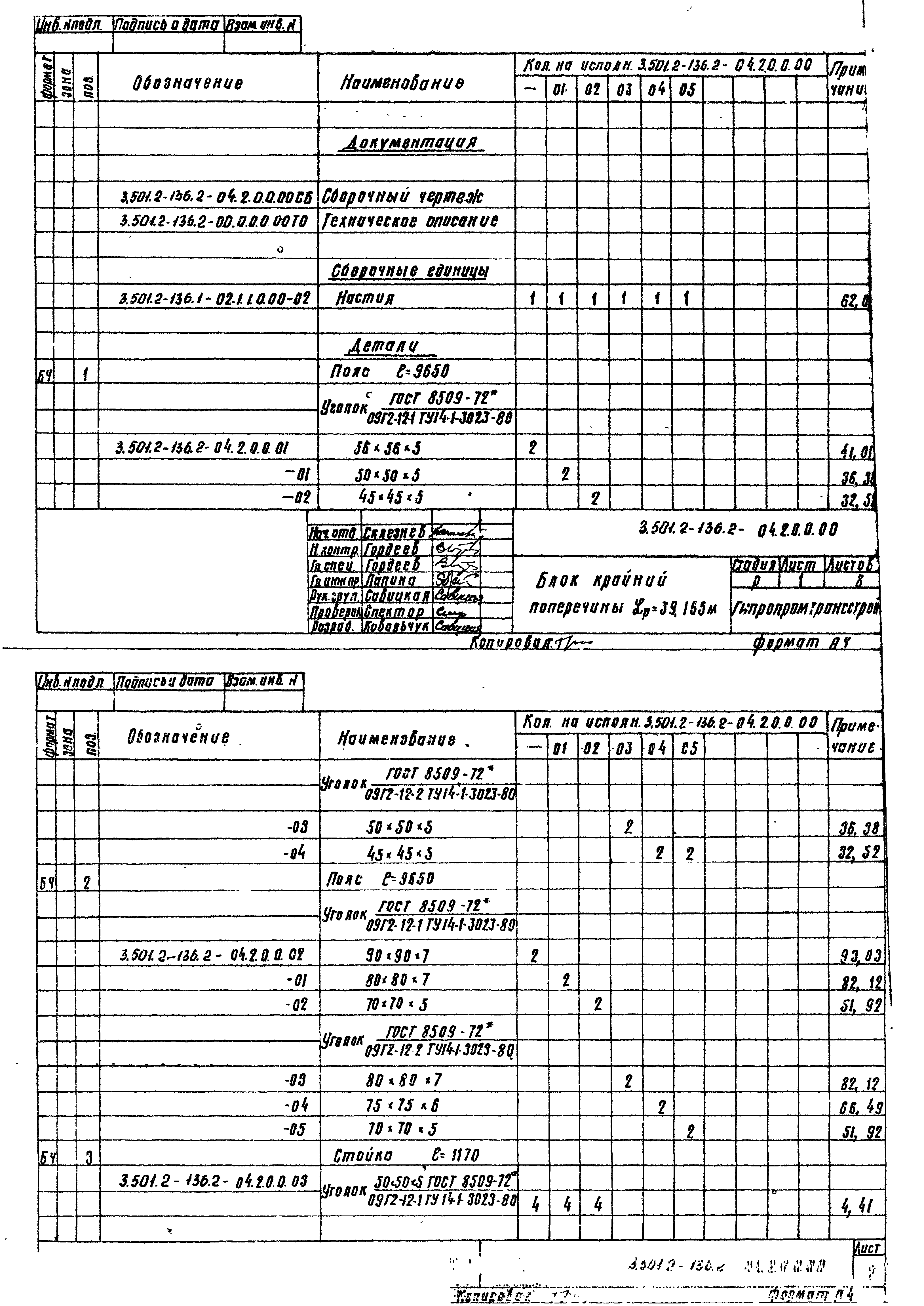

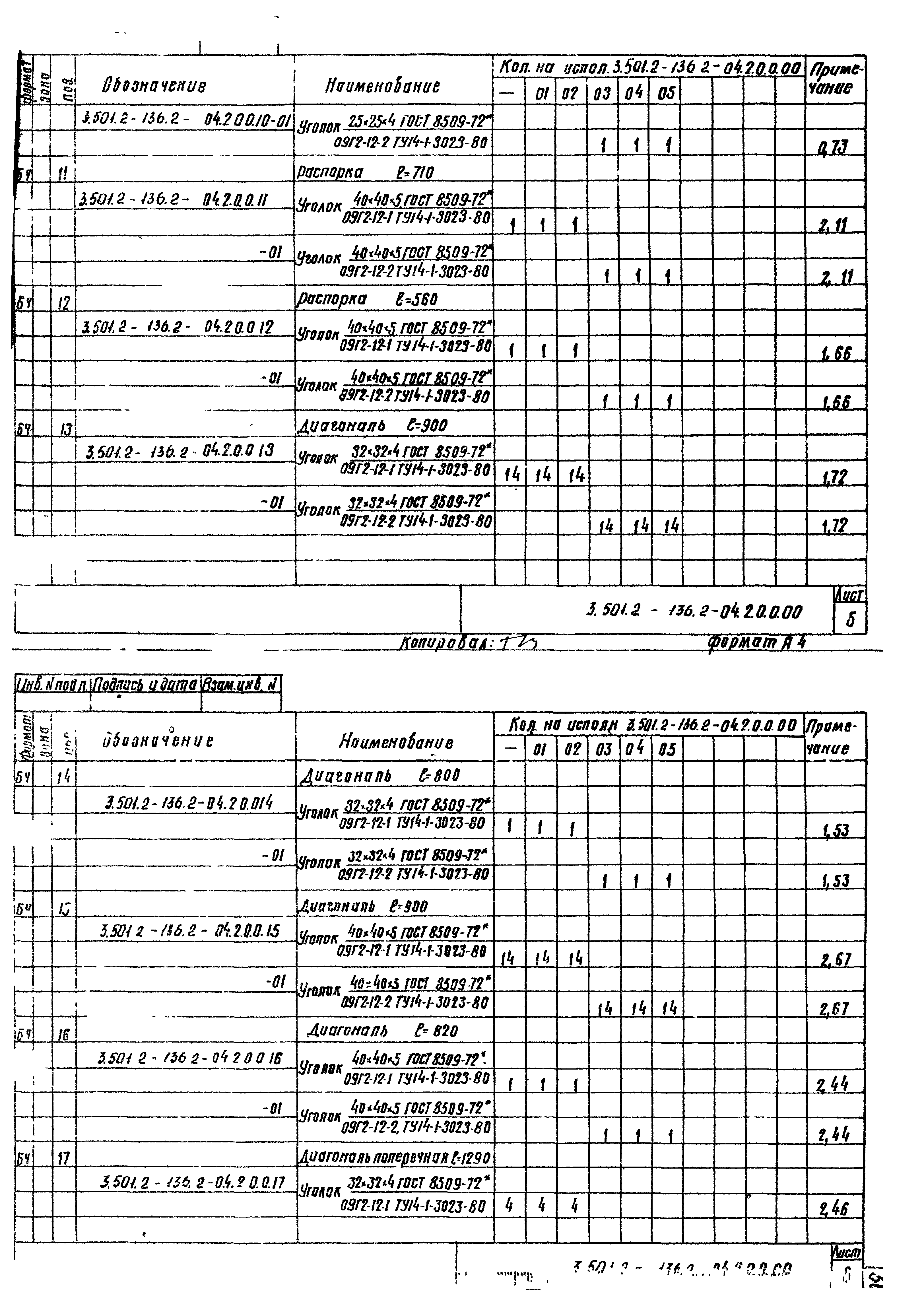

3.501.2-136.2-04.2.0.0.00 Блок крайний поперечины Lр= 39,165 м

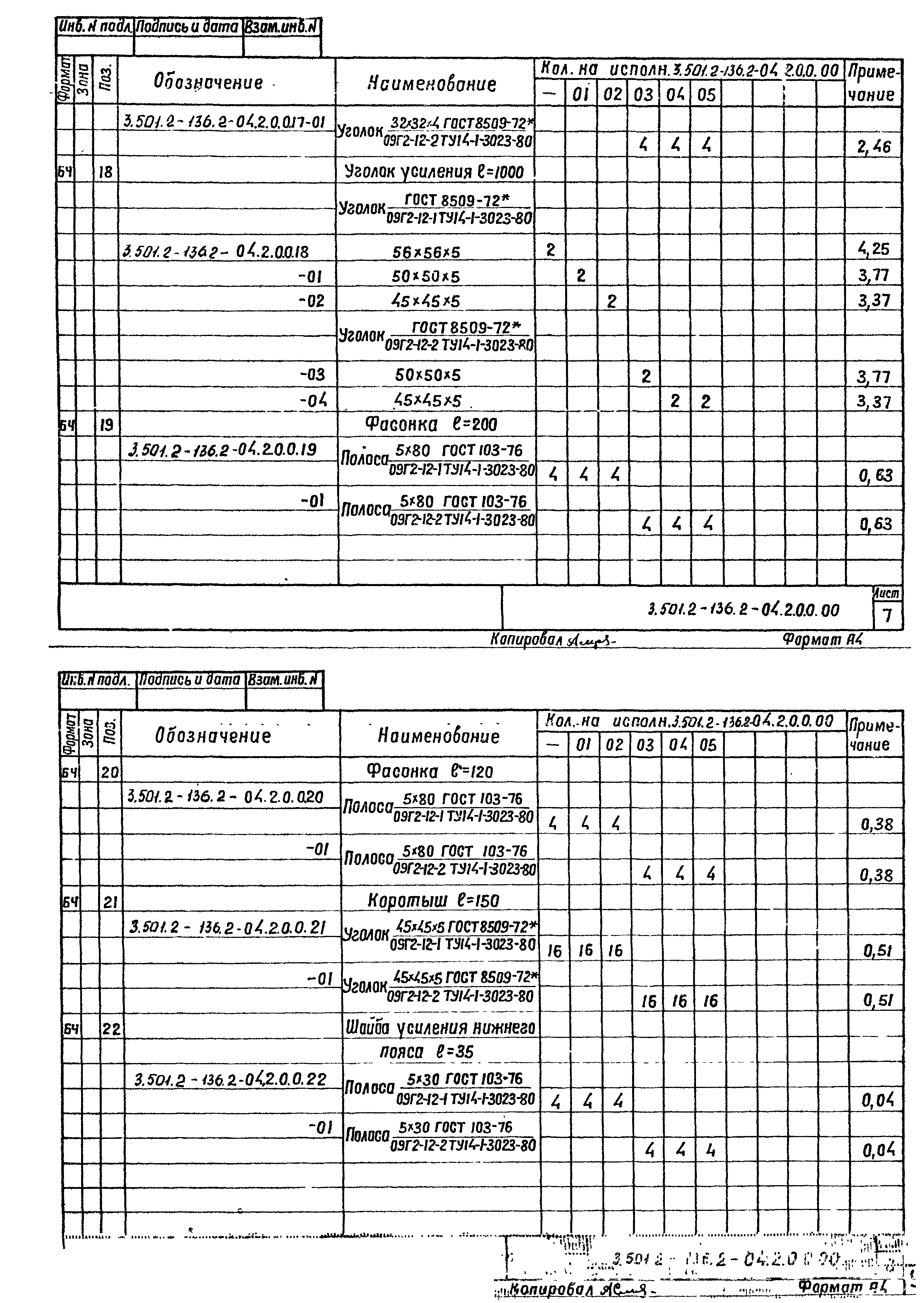

3.501.2-136.2-04.2.0.0.00 СБ Блок крайний поперечины Lр = 39,165 м. Сборочный чертеж

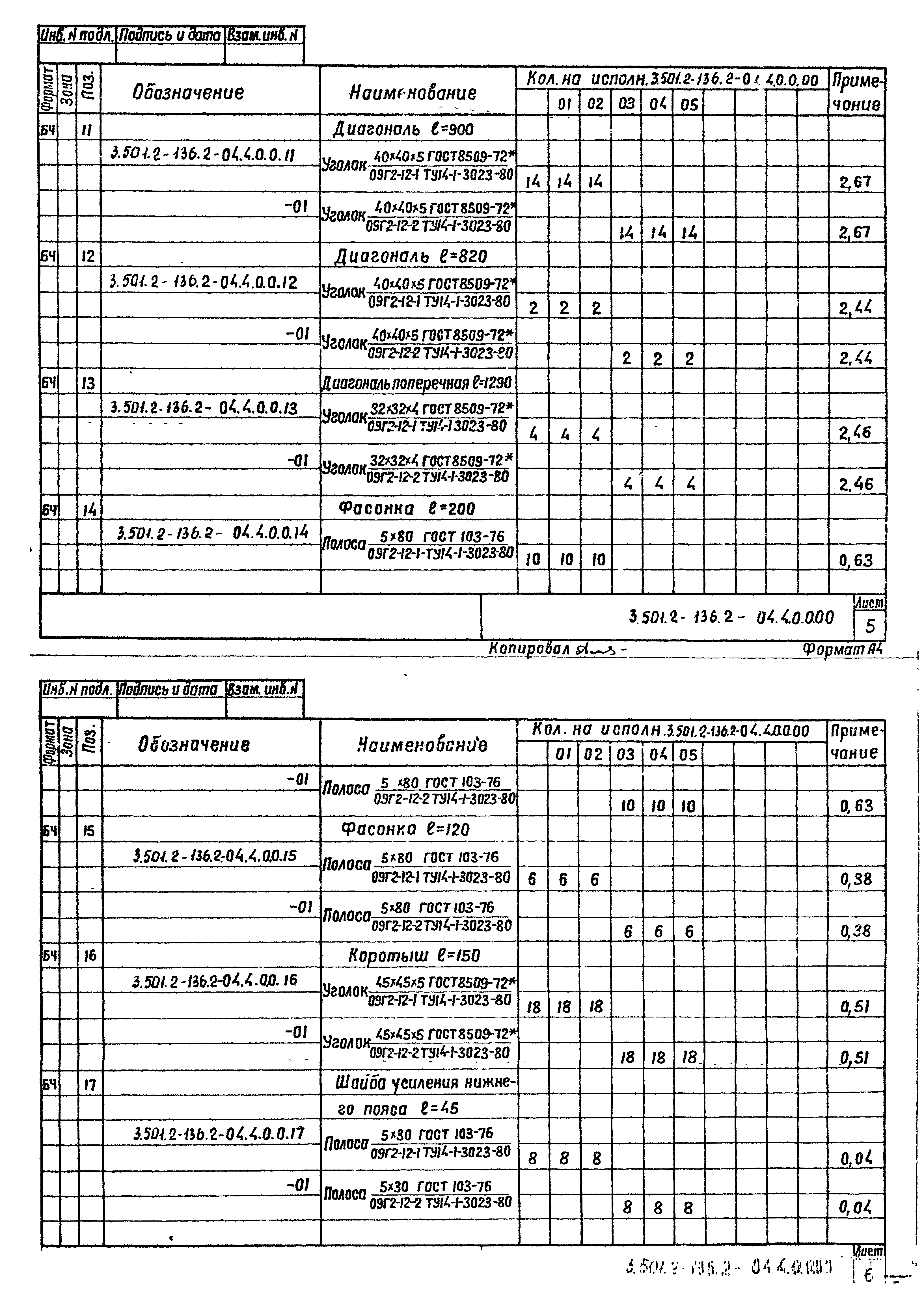

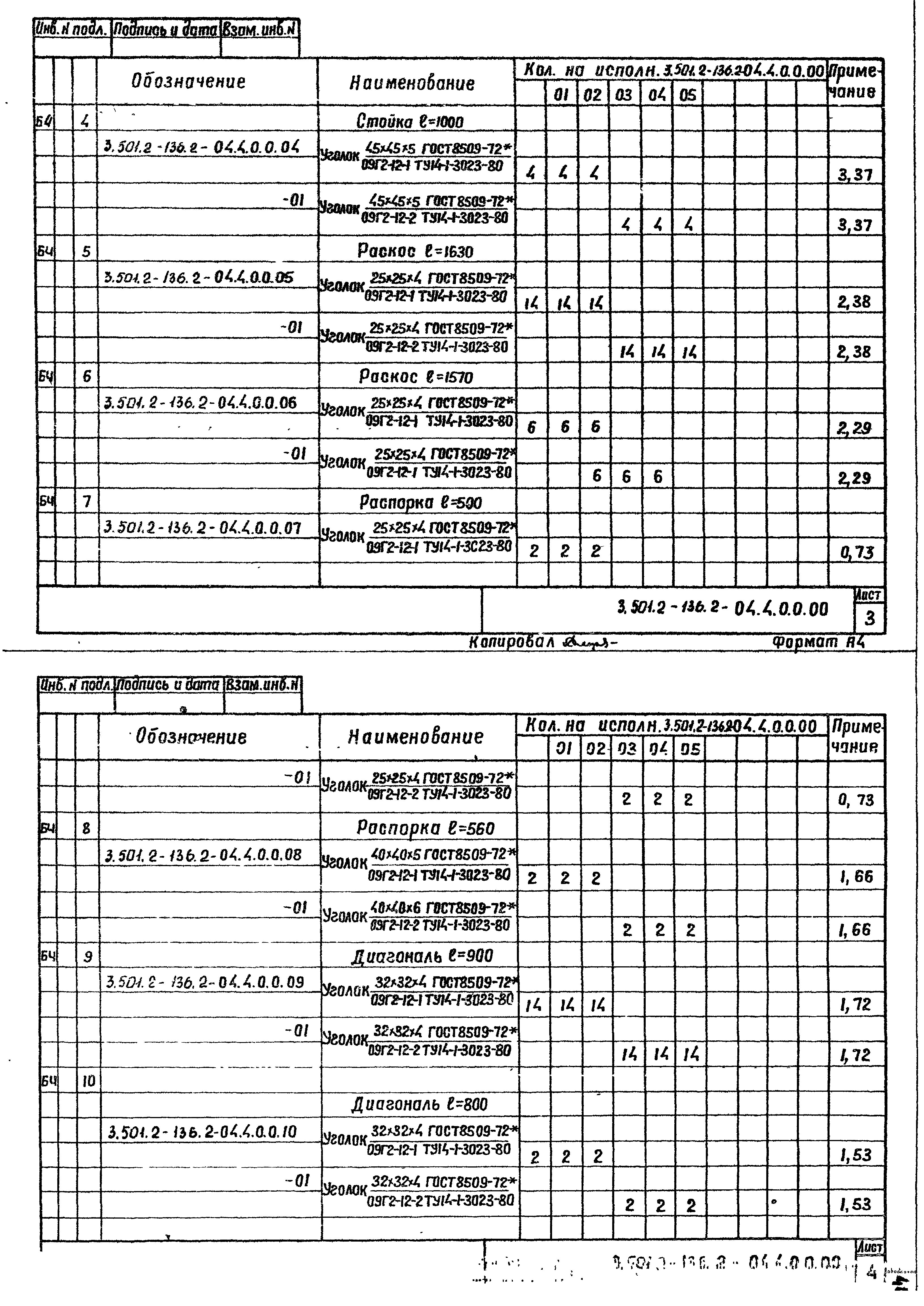

3.501.2-136.2-04.4.0.0.00 Блок средний поперечины Lр= 39,165 м

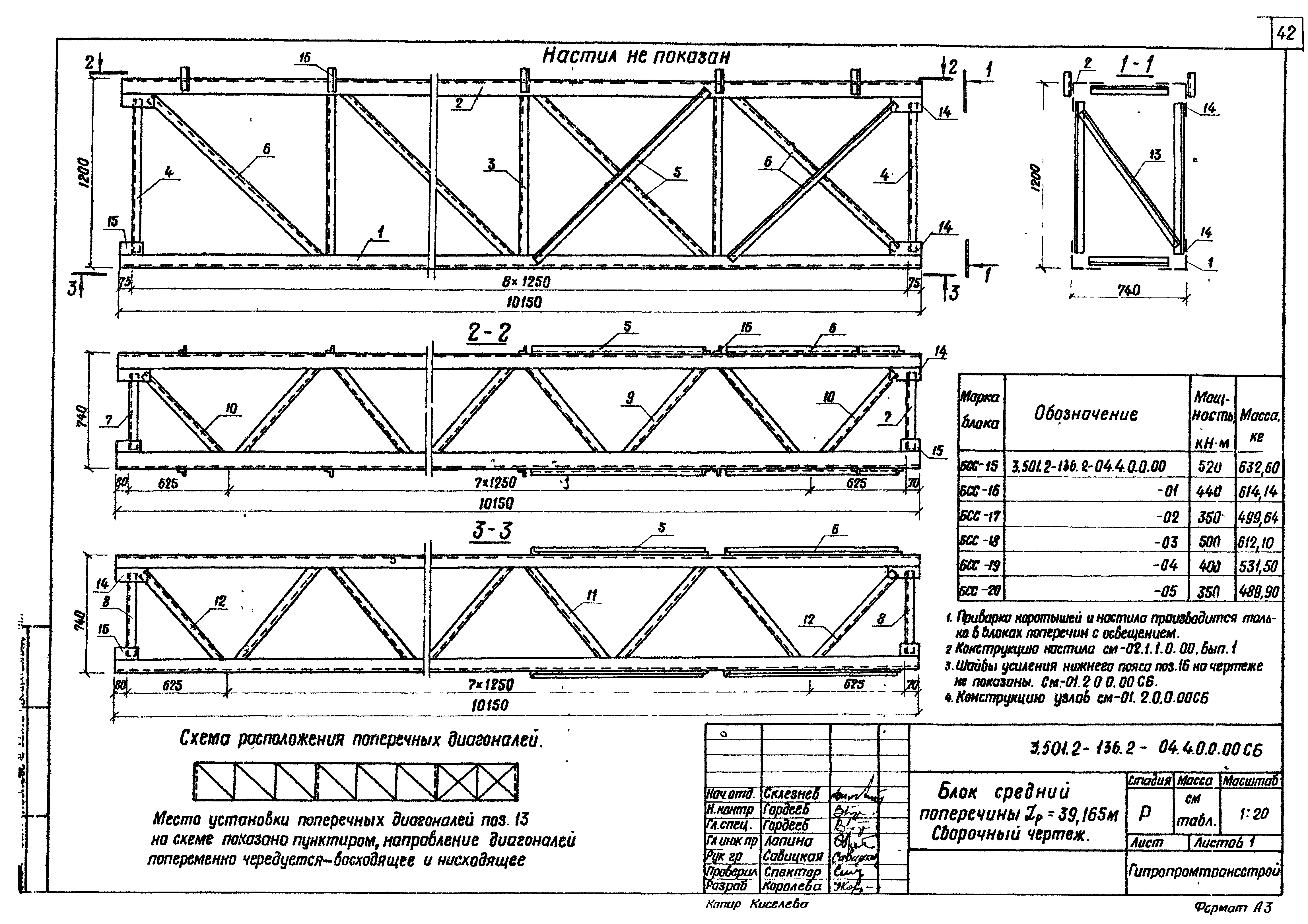

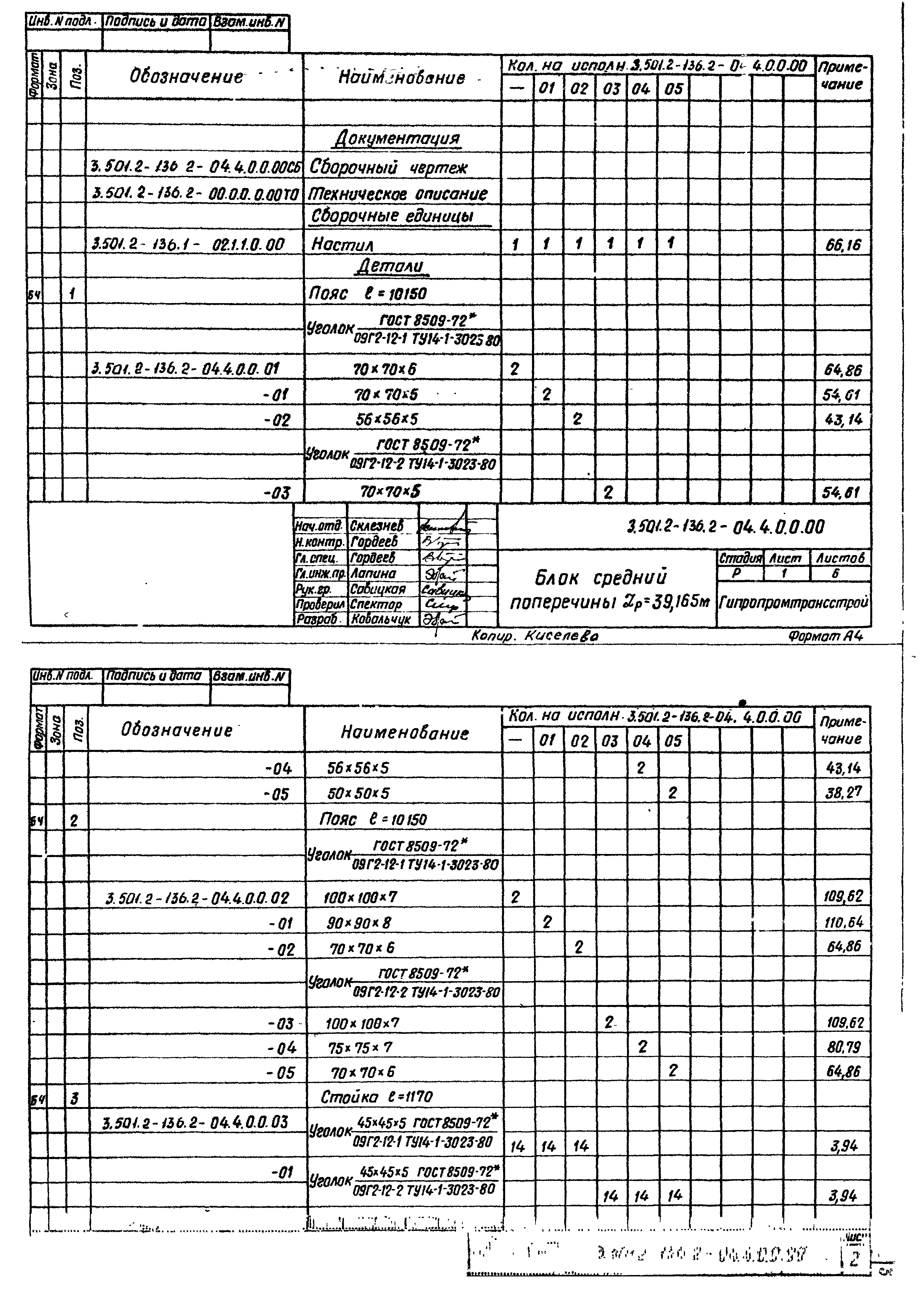

3.501.2-136.2-04.4.0.0.00 СБ Блок средний поперечины Lр = 39,165 м. Сборочный чертеж

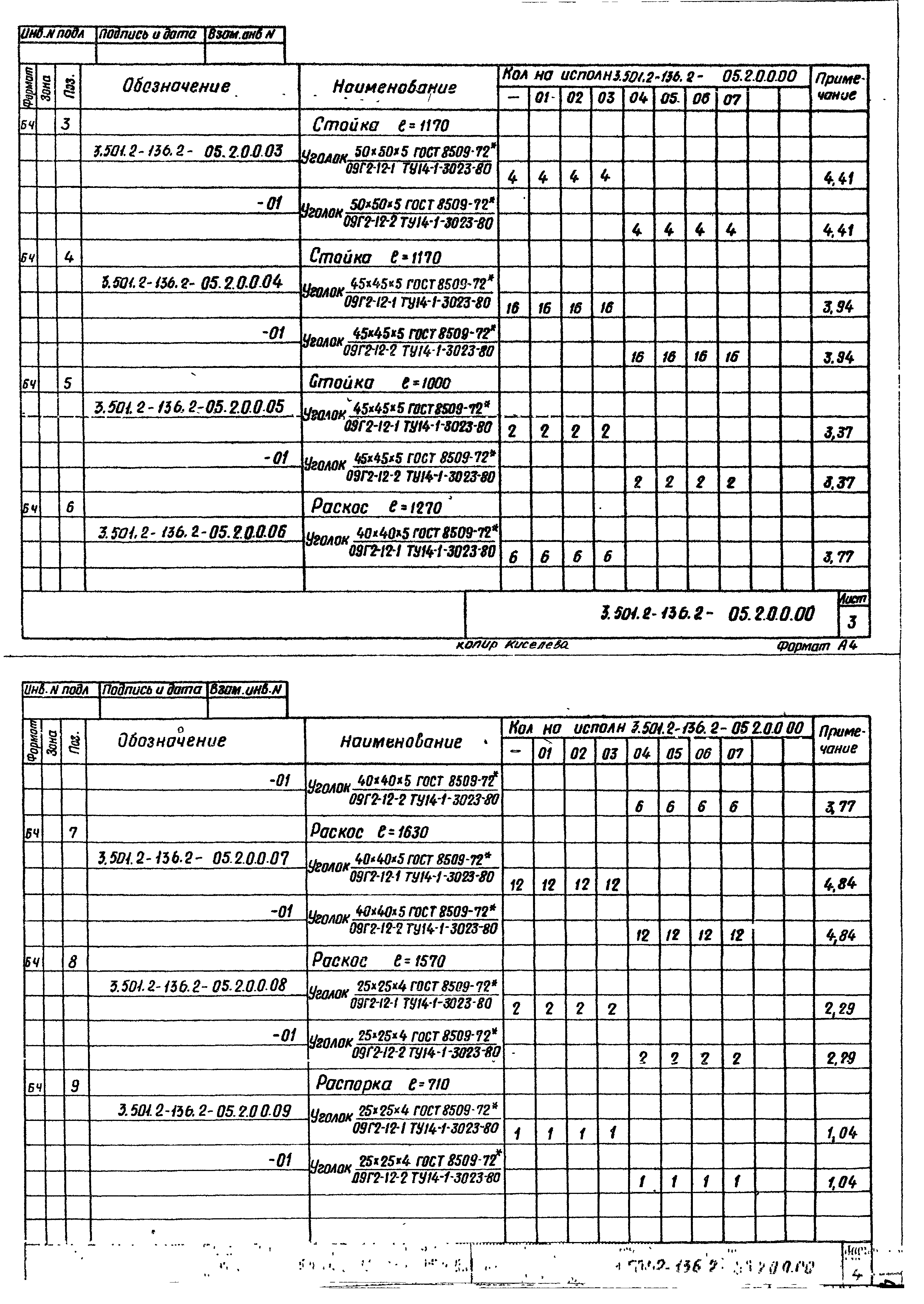

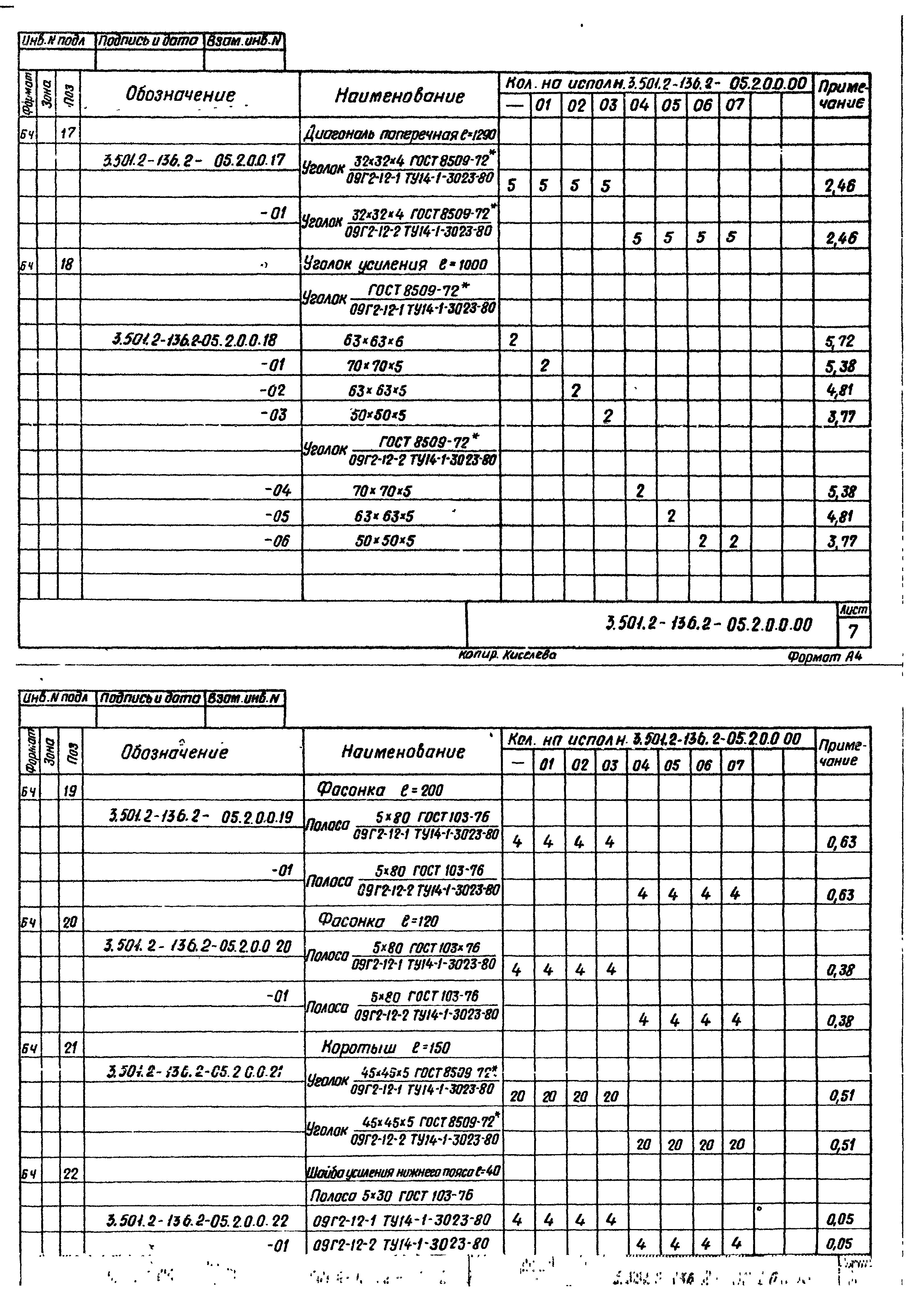

3.501.2-136.2-05.2.0.0.00 Блок крайний поперечины Lр= 44,165 м

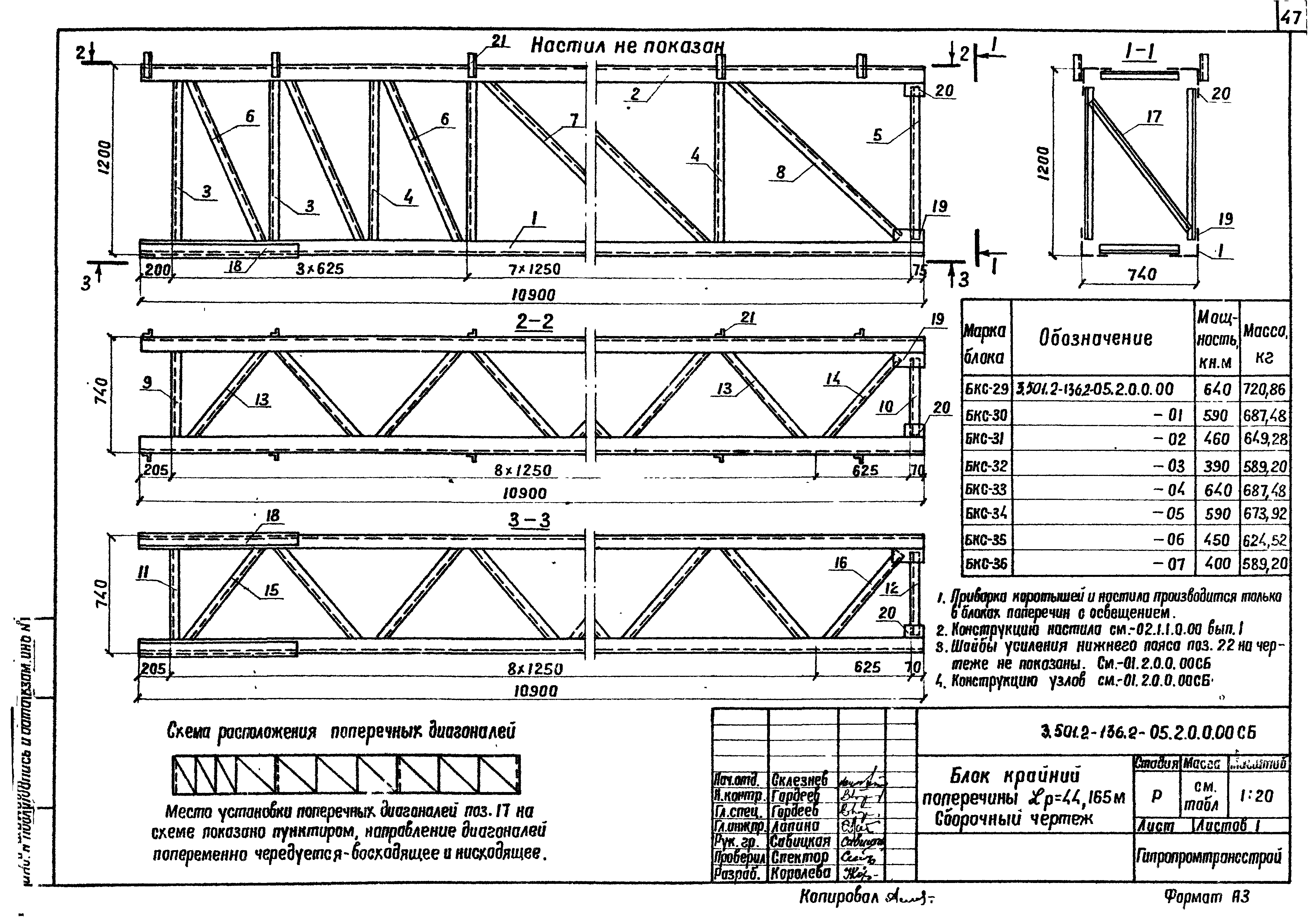

3.501.2-136.2-05.2.0.0.00 СБ Блок крайний поперечины Lр = 44,165 м. Сборочный чертеж

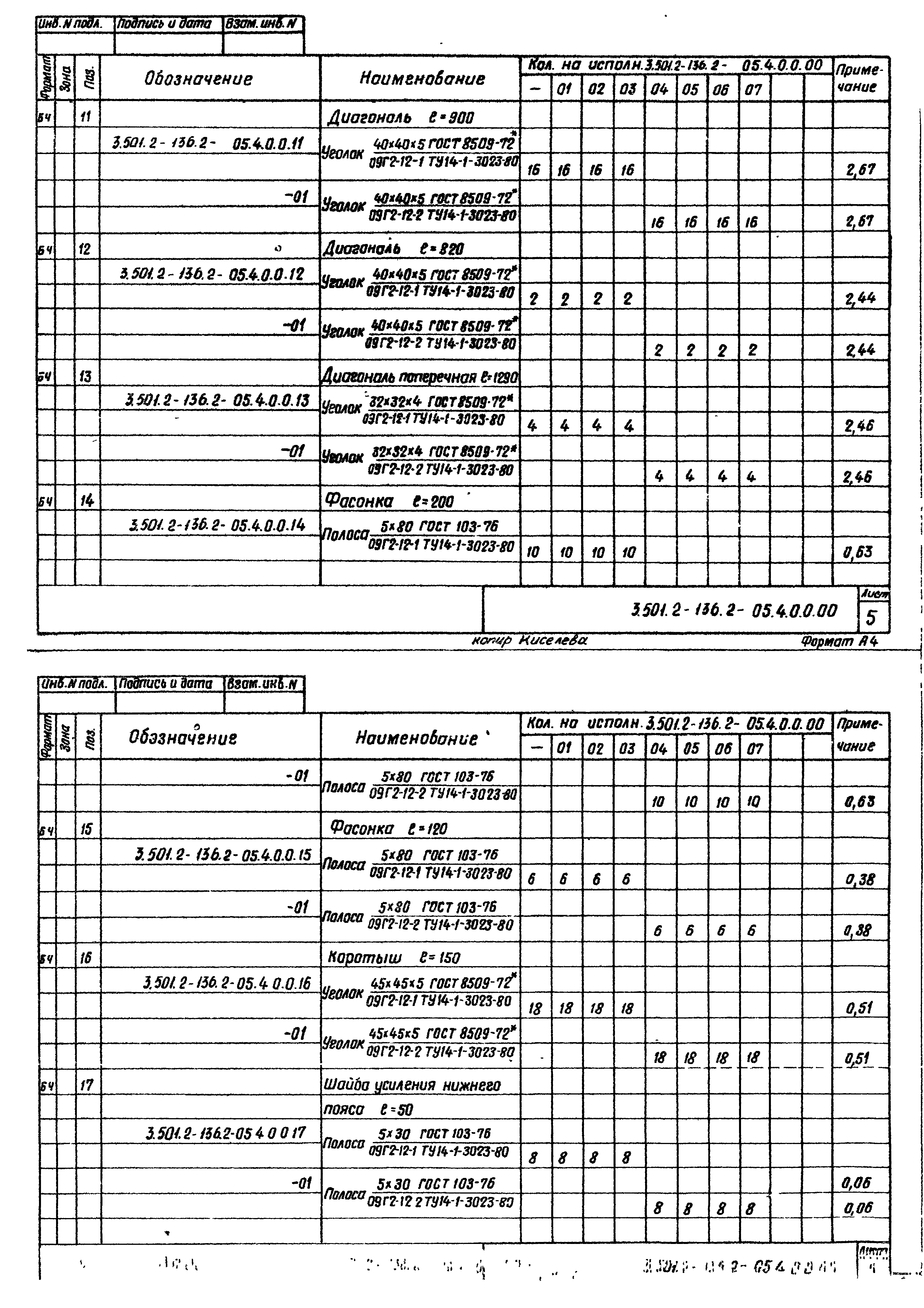

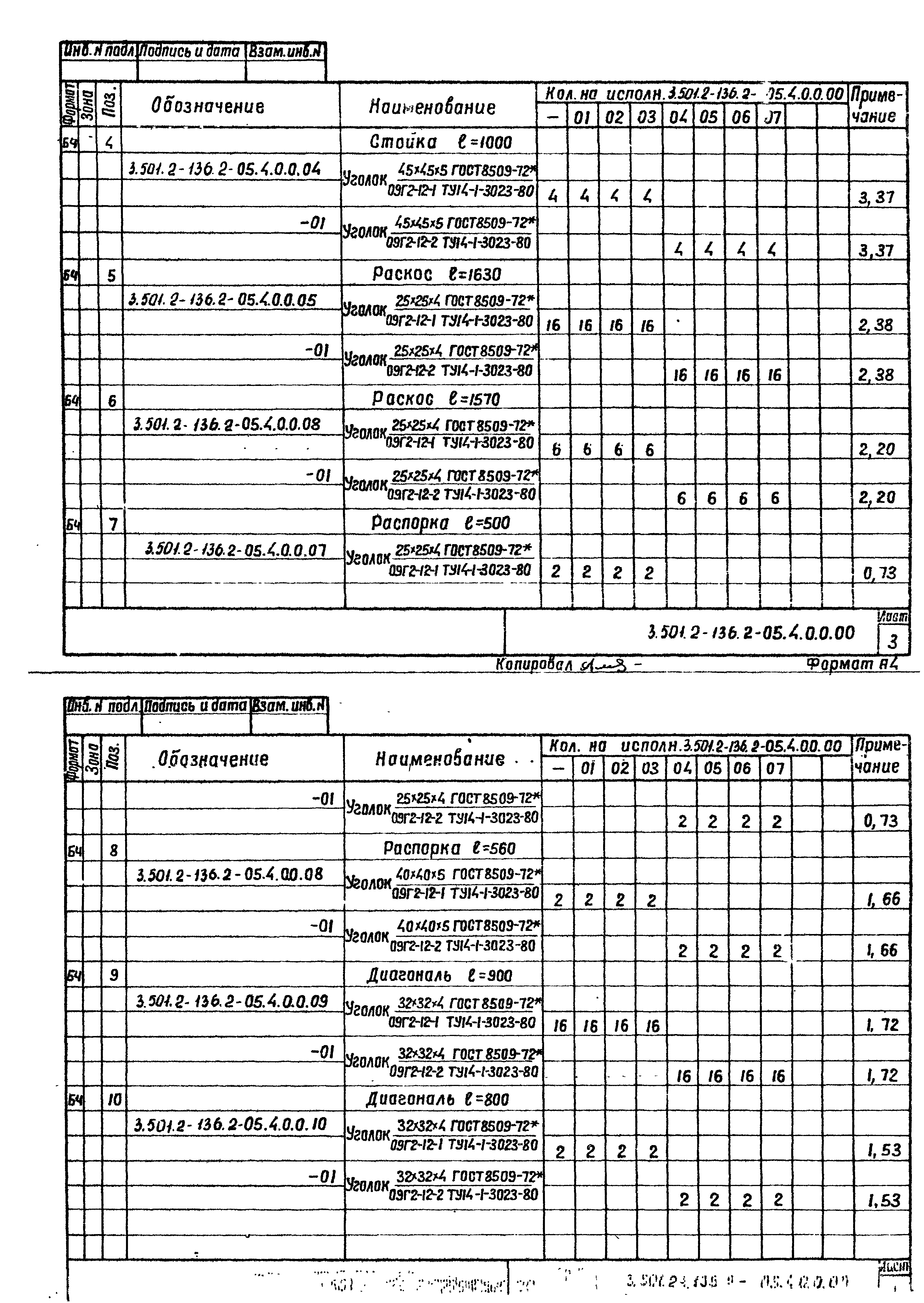

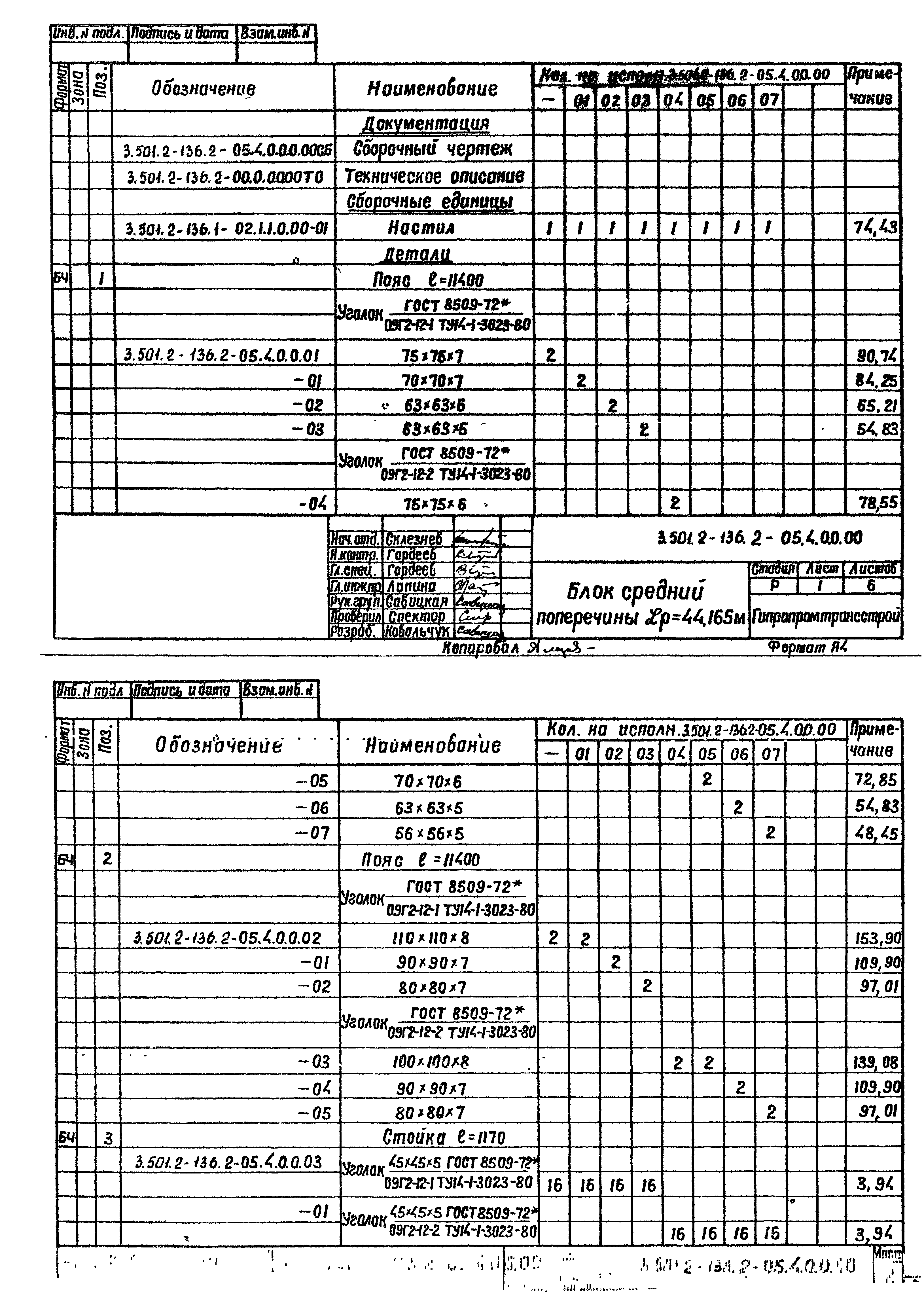

3.501.2-136.2-05.4.0.0.00 Блок средний поперечины Lр= 44,165 м

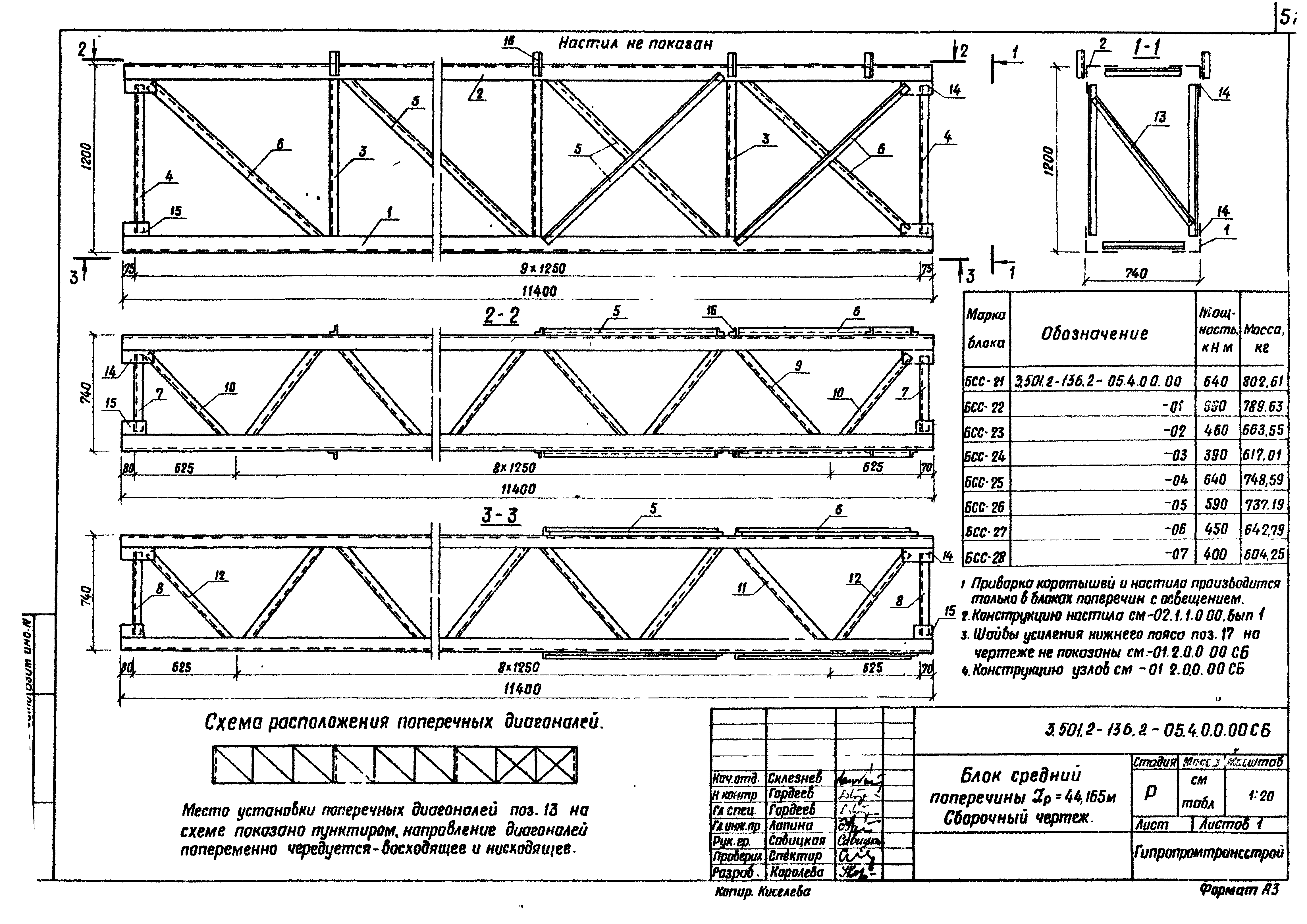

3.501.2-136.2-05.4.0.0.00 СБ Блок средний поперечины Lр = 44,165 м. Сборочный чертеж

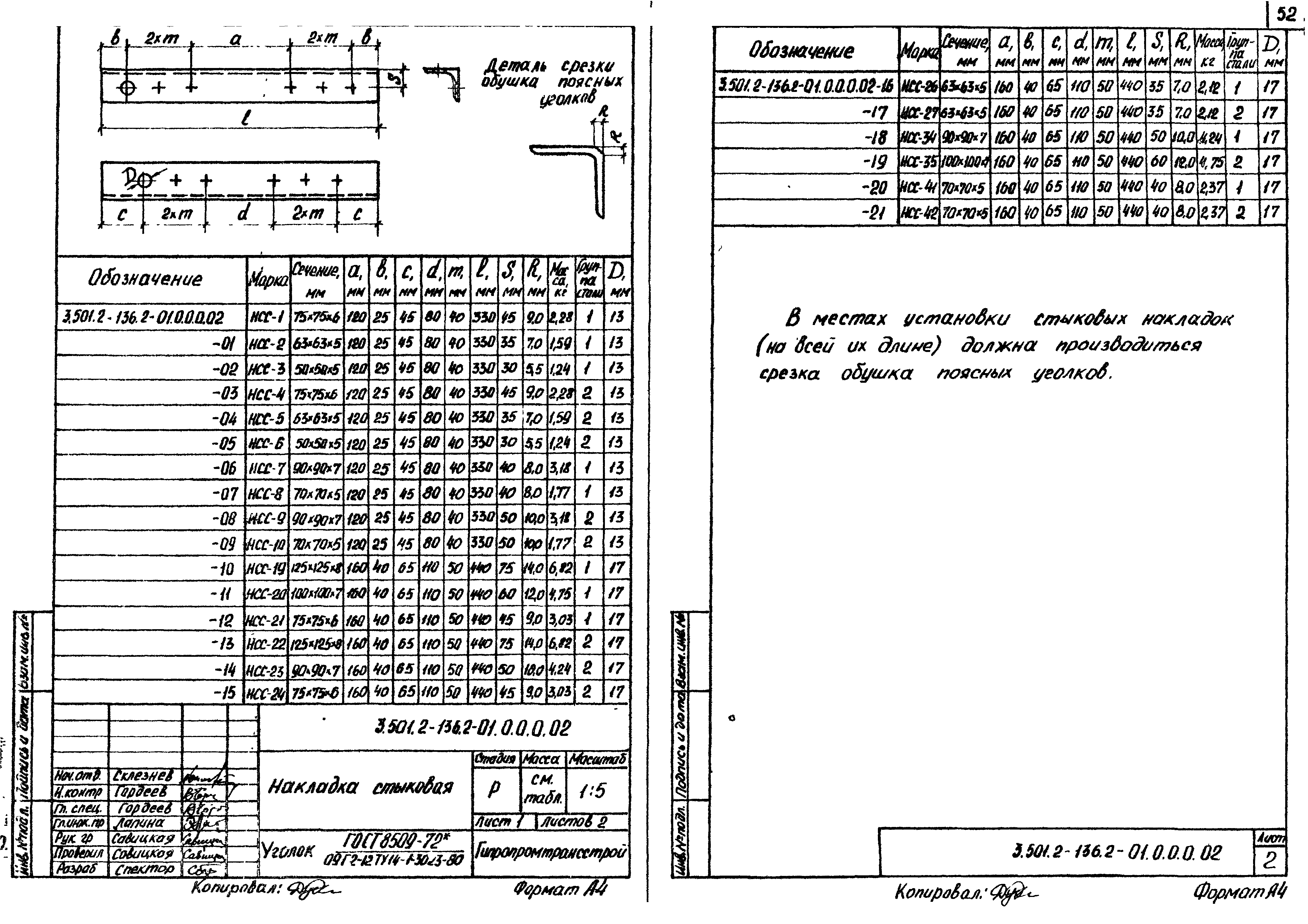

3.501.2-136.2-01.0.0.0.02 Накладка стыковая
3.501.2-136.2-01.0.0.0.03 Накладка стыковая

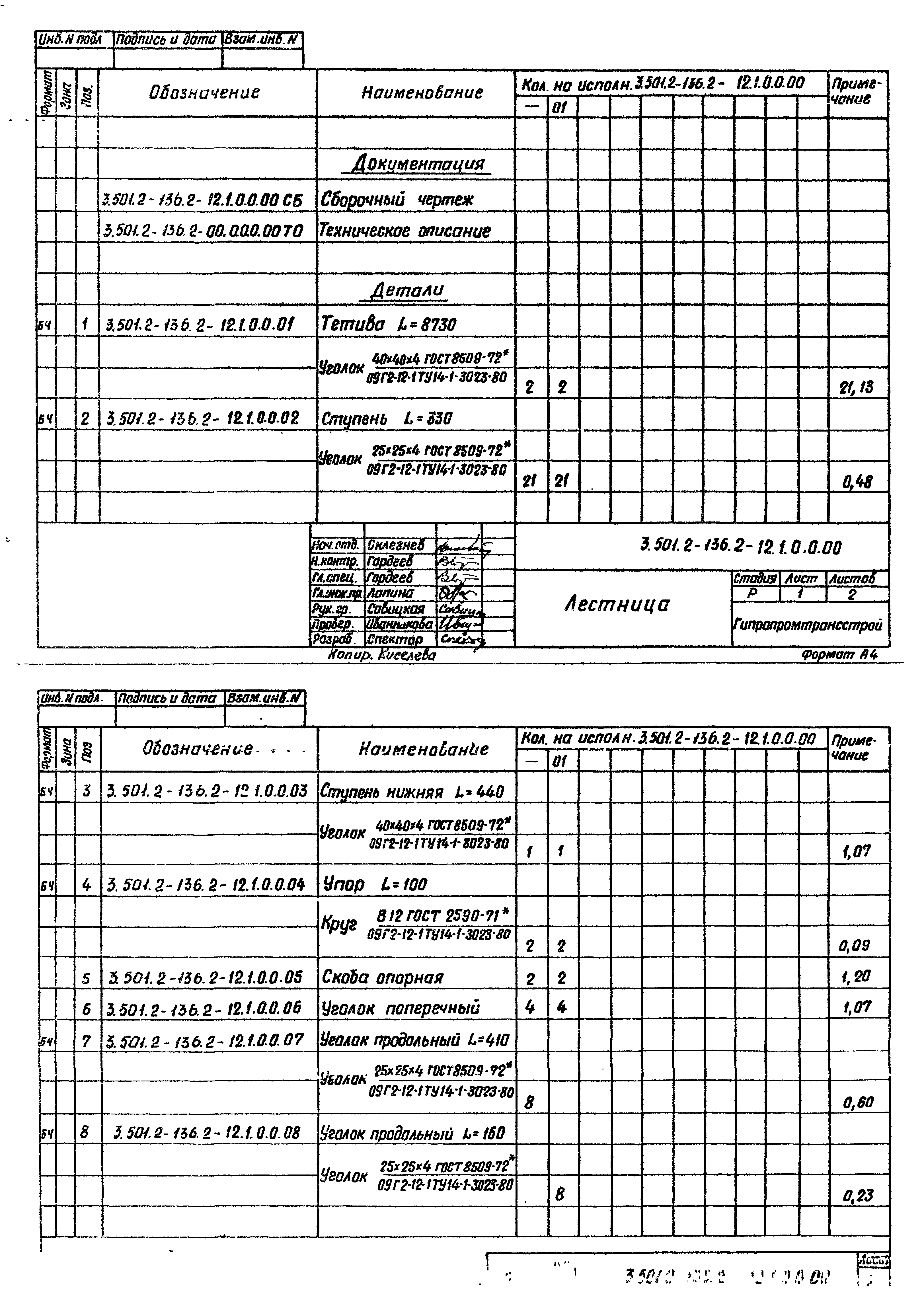

3.501.2-136.2-12.1.0.0.00 Лестница

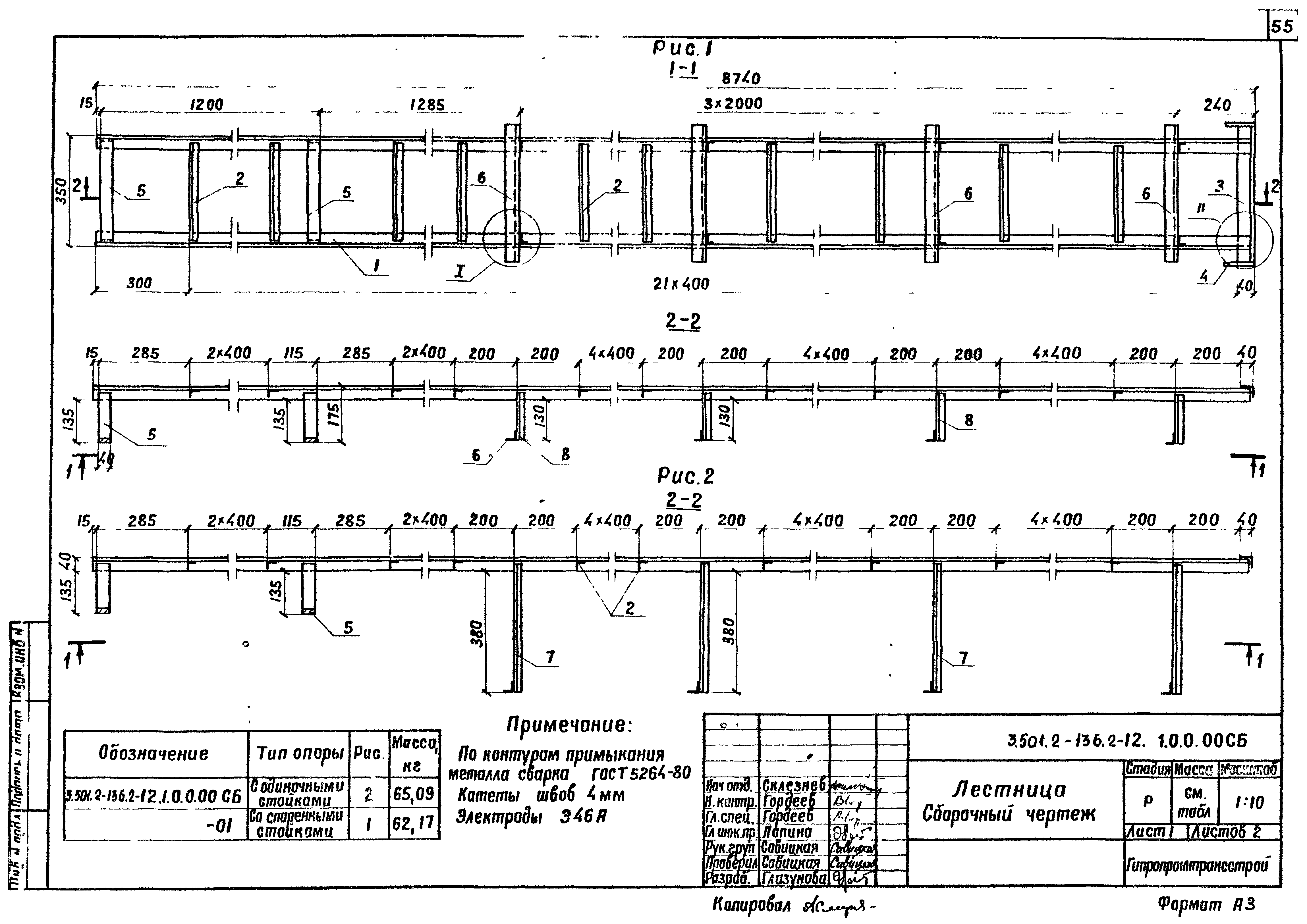

3.501.2-136.2-12.1.0.0.00 СБ Лестница. Сборочный чертеж
3.501.2-136.2-12.1.0.0.05 Скоба опорная
3.501.2-136.2-12.1.0.0.06 Уголок поперечный
3.501.2-136.2-12.3.0.0.00 Хомут

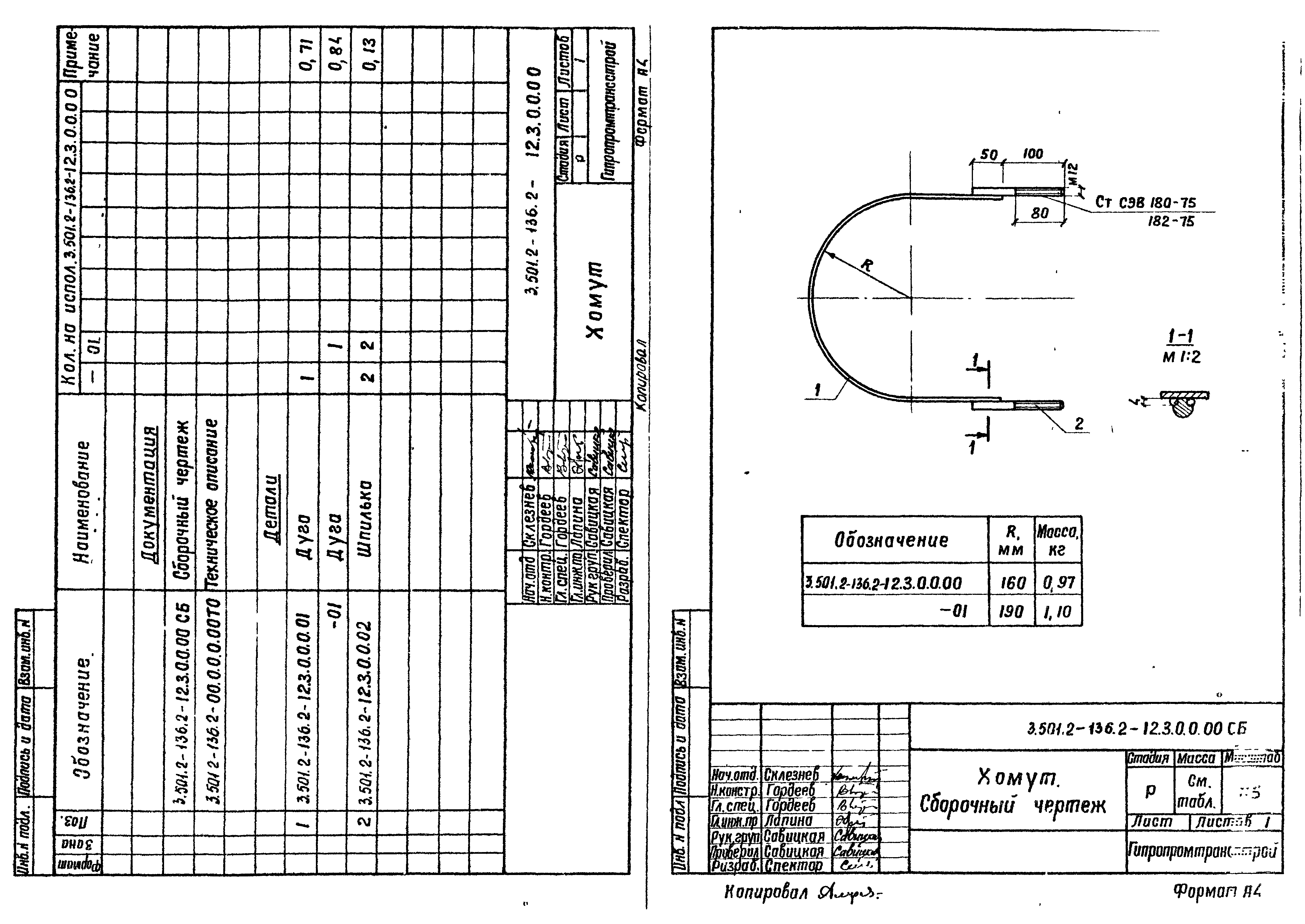

3.501.2-136.2-12.3.0.0.00 СБ Хомут. Сборочный чертеж

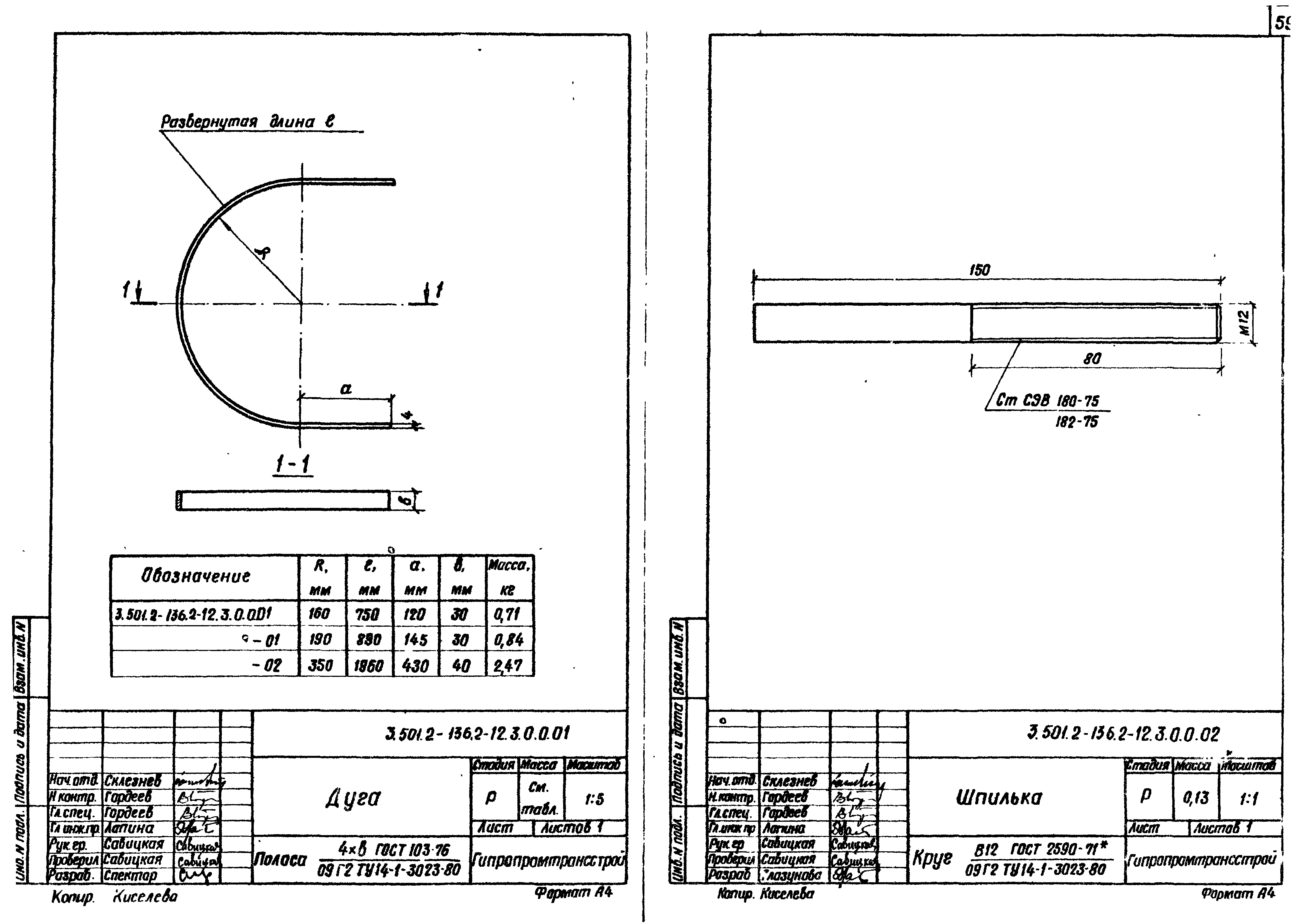

3.501.2-136.2-12.3.0.0.01 Дуга
3.501.2-136.2-12.3.0.0.02 Шпилька

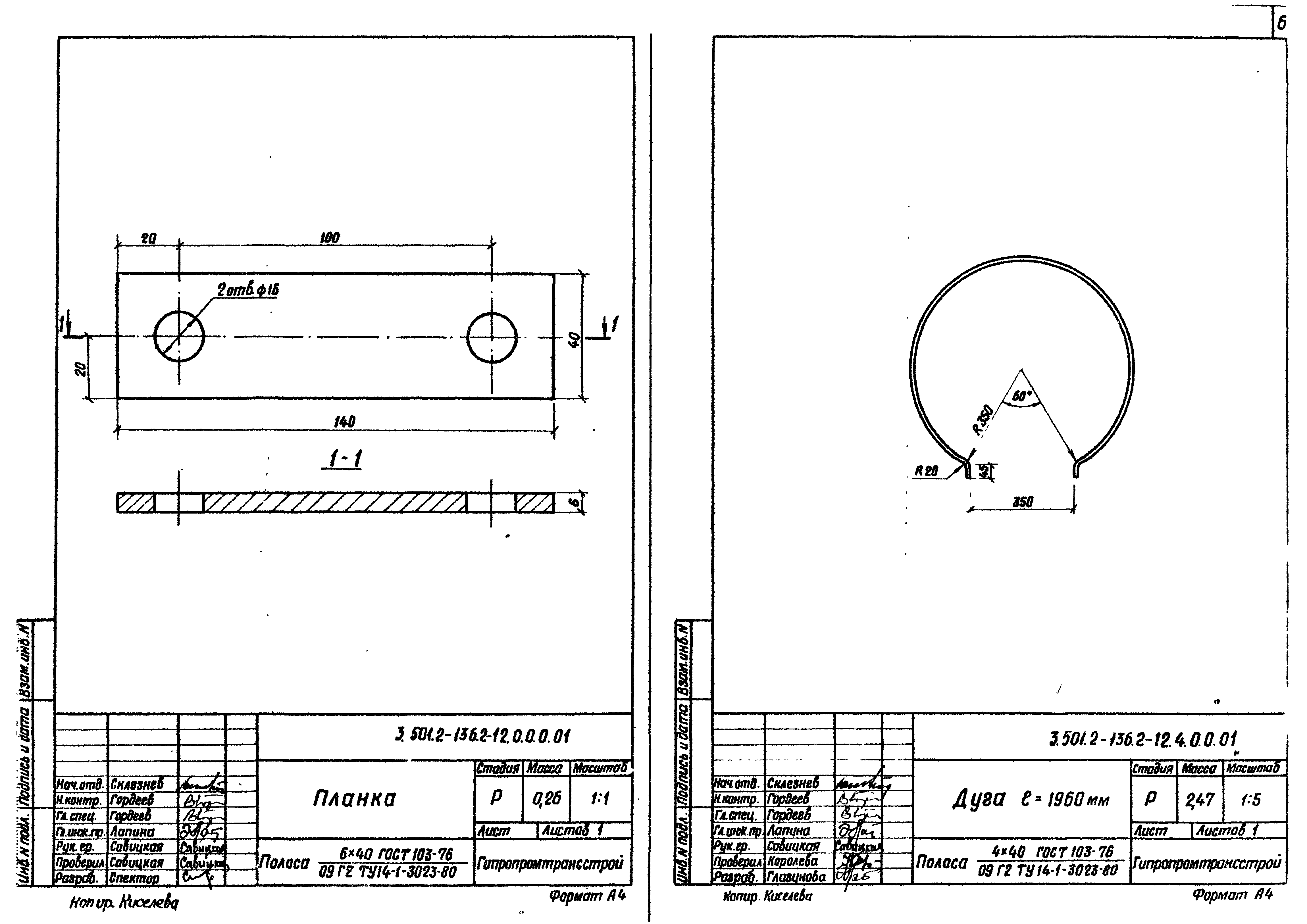

3.501.2-136.2-12.0.0.0.001 Планка
3.501.2-136.2-12.4.0.0.001 Дуга l= 1960 мм
3.501.2-136.2-12.2.0.0.000 Лестница переносная

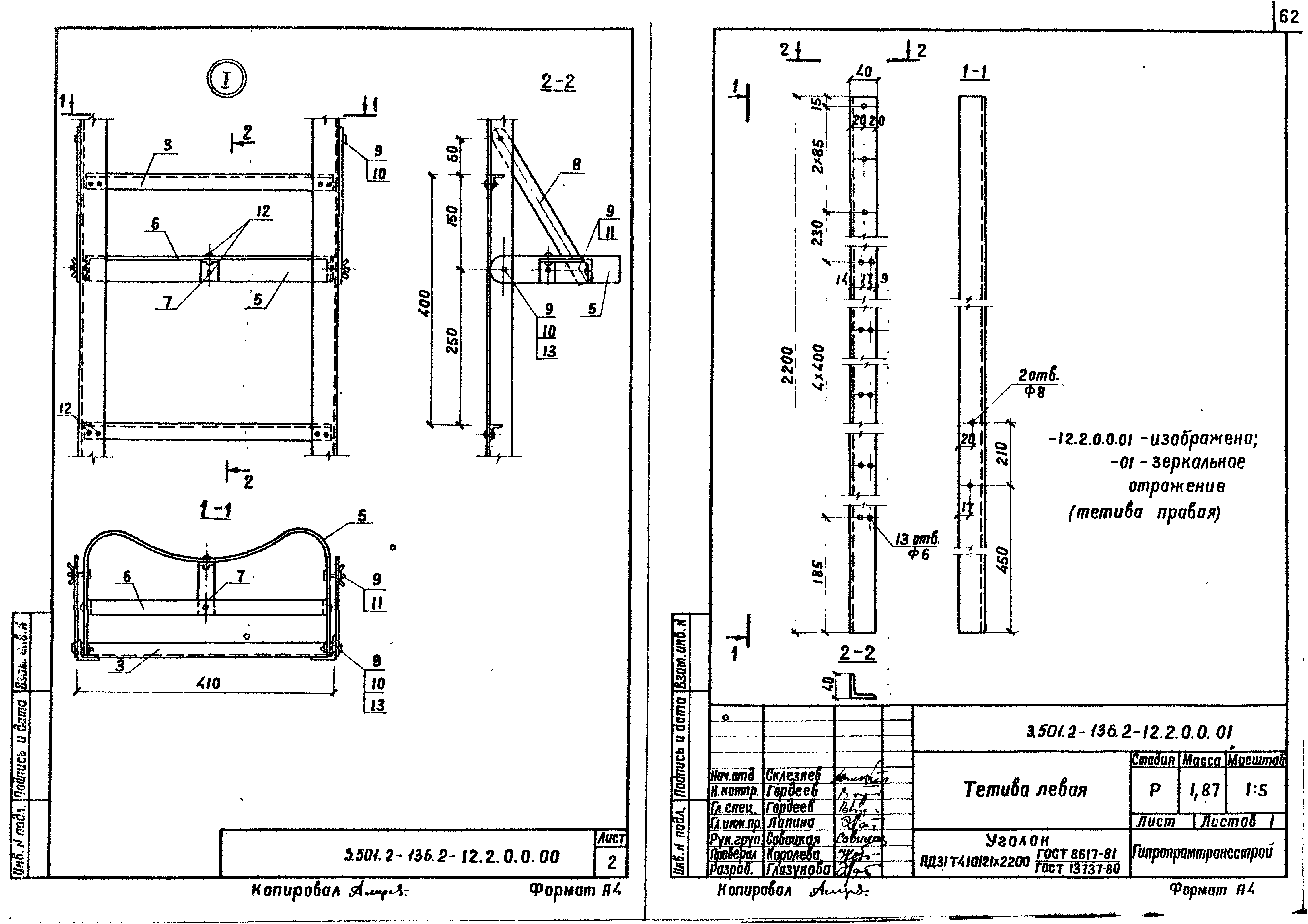

3.501.2-136.2-12.2.0.0.01 Тетива левая

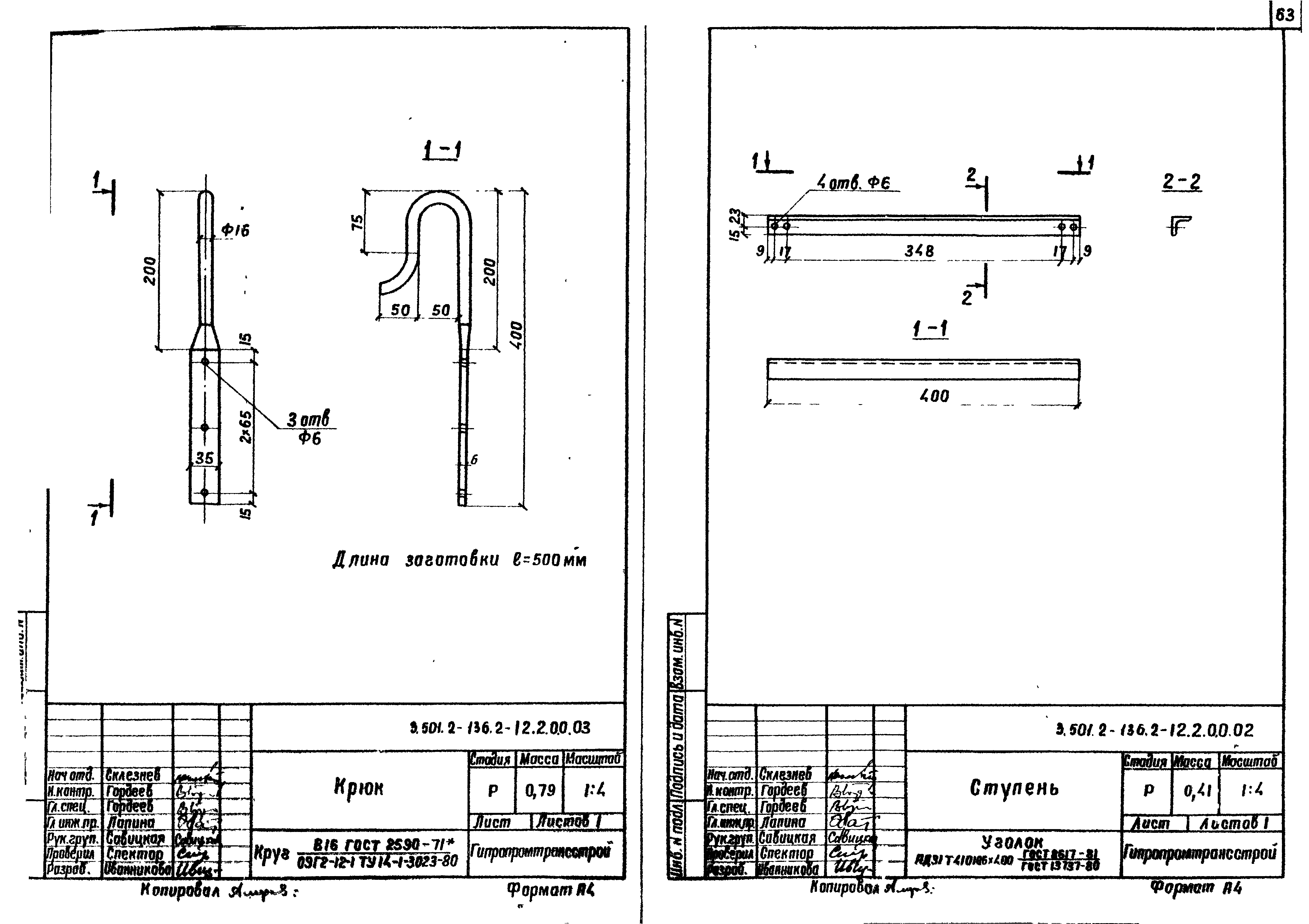

3.501.2-136.2-12.2.0.0.03 Крюк
3.501.2-136.2-12.2.0.0.02 Ступень

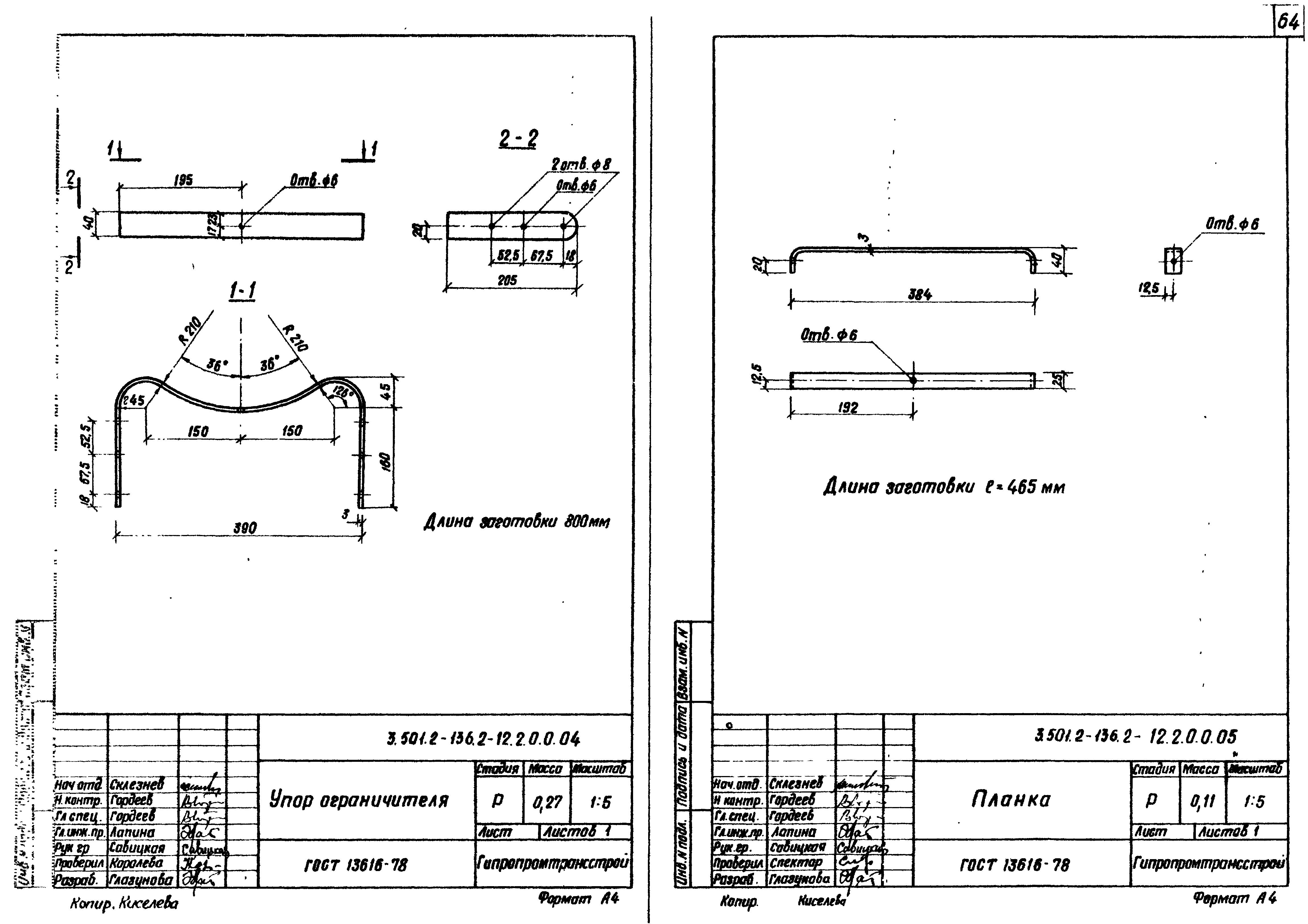

3.501.2-136.2-12.2.0.0.04 Упор ограничителя
3.501.2-136.2-12.2.0.0.05 Планка

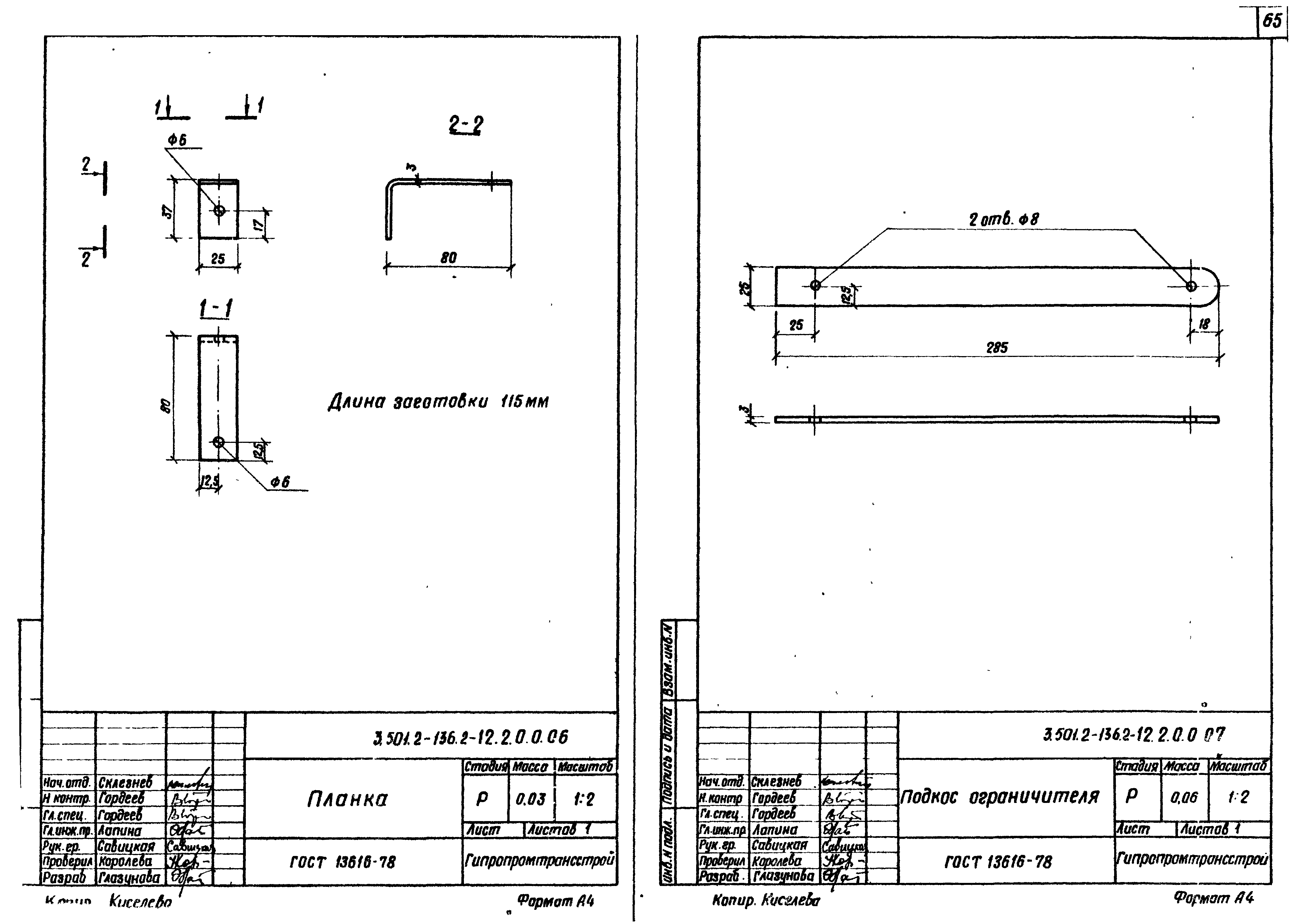

3.501.2-136.2-12.2.0.0.6 Планка
3.501.2-136.2-12.2.0.0.7 Подкос ограничителя

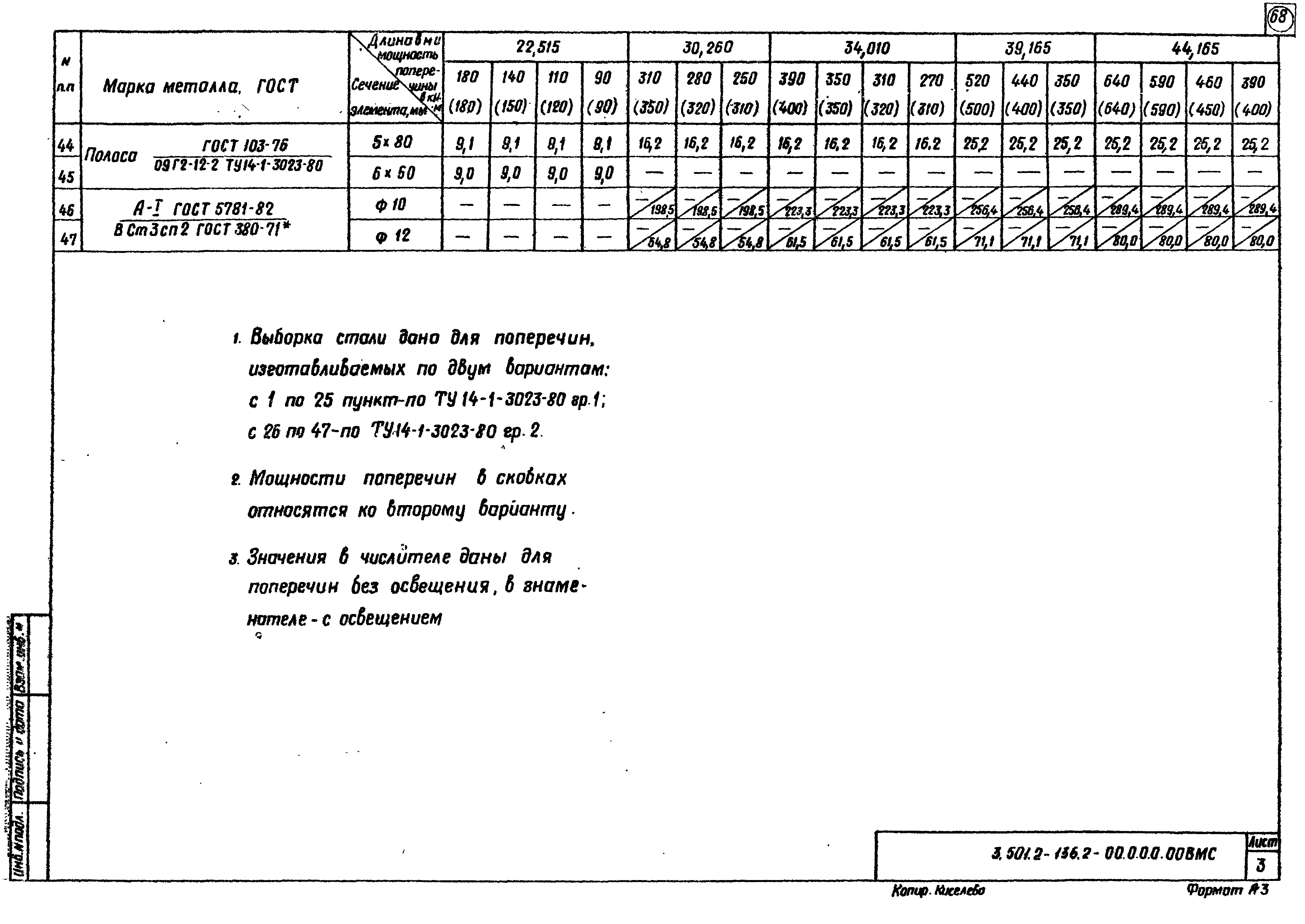

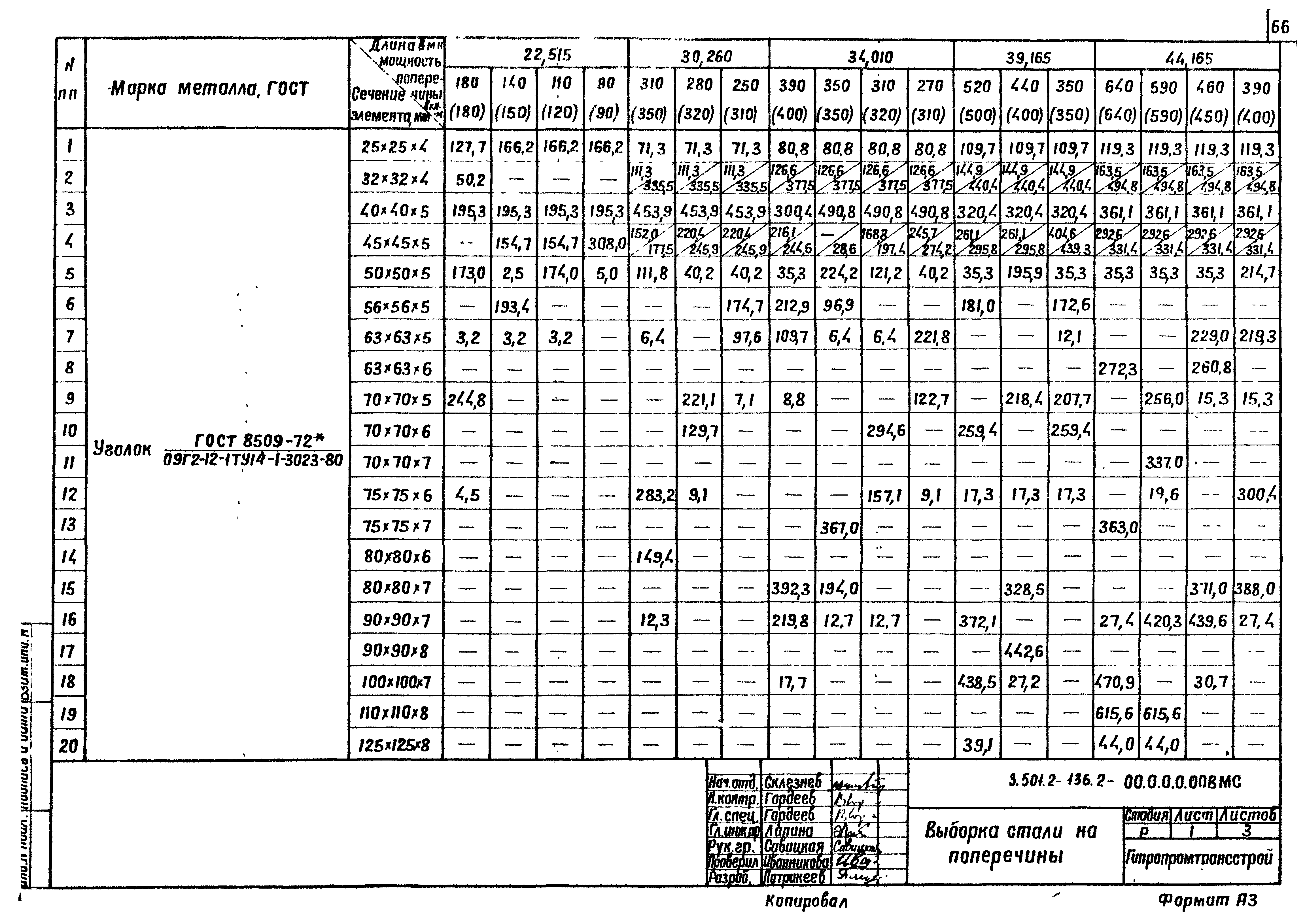

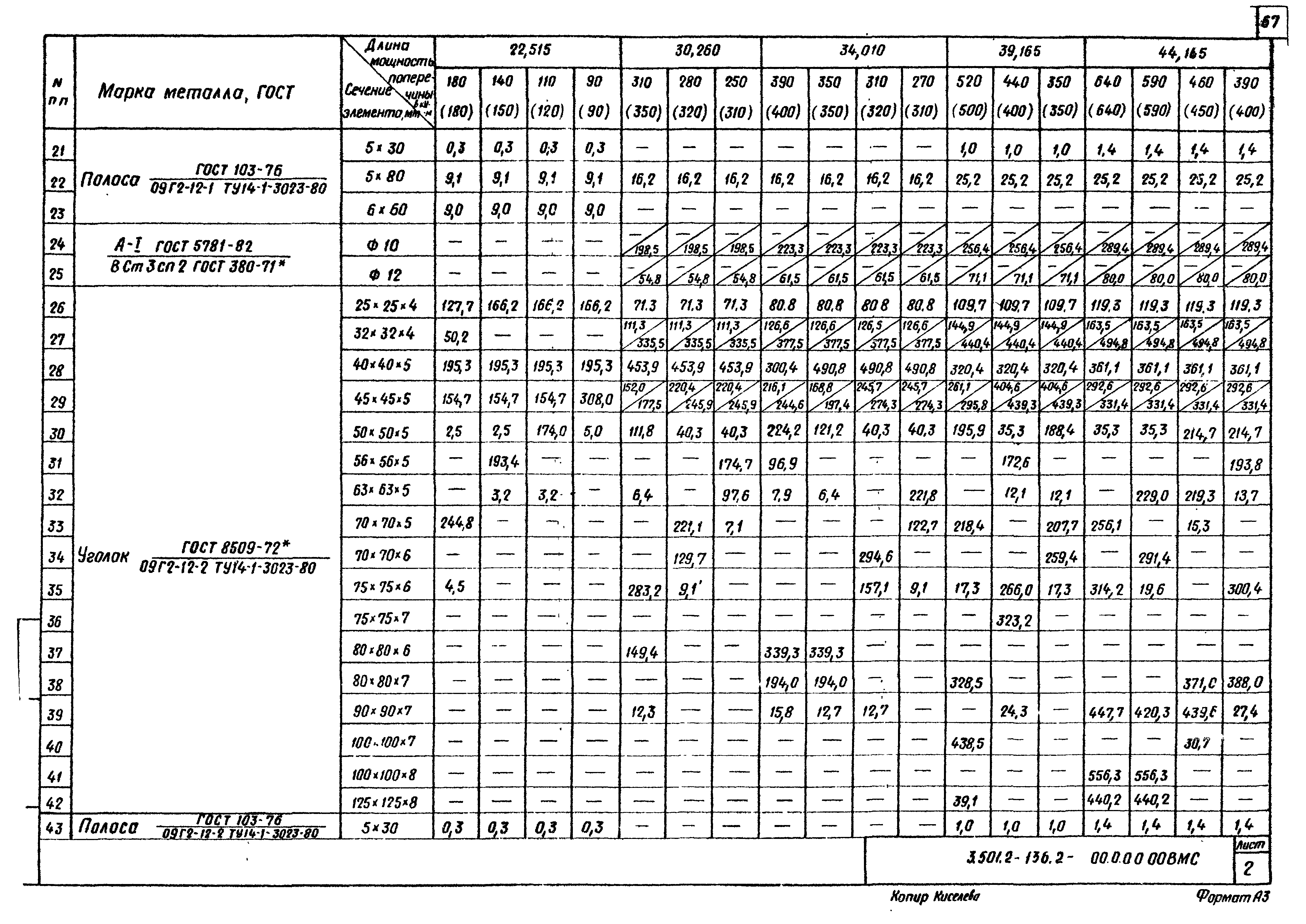

3.501.2-136.2-00.0.0.0.00 ВМС Выборка стали на поперечины
Разработан: Гипропромтрансстрой
Утверждён:10.06.1985 МПС (Ministry of Railroads М-18203)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Конструкции контактных сетей
