Скачать Типовой проект 501-166 Выпуск 3. Металлические пролетные строения пролетами 44 и 55 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Типовой проект 501-166

Выпуск 3. Металлические пролетные строения пролетами 44 и 55 м. Рабочие чертежи

Обозначение: Типовой проект 501-166
Обозначение англ: 501-166
Статус:действует
Название рус.:Выпуск 3. Металлические пролетные строения пролетами 44 и 55 м. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

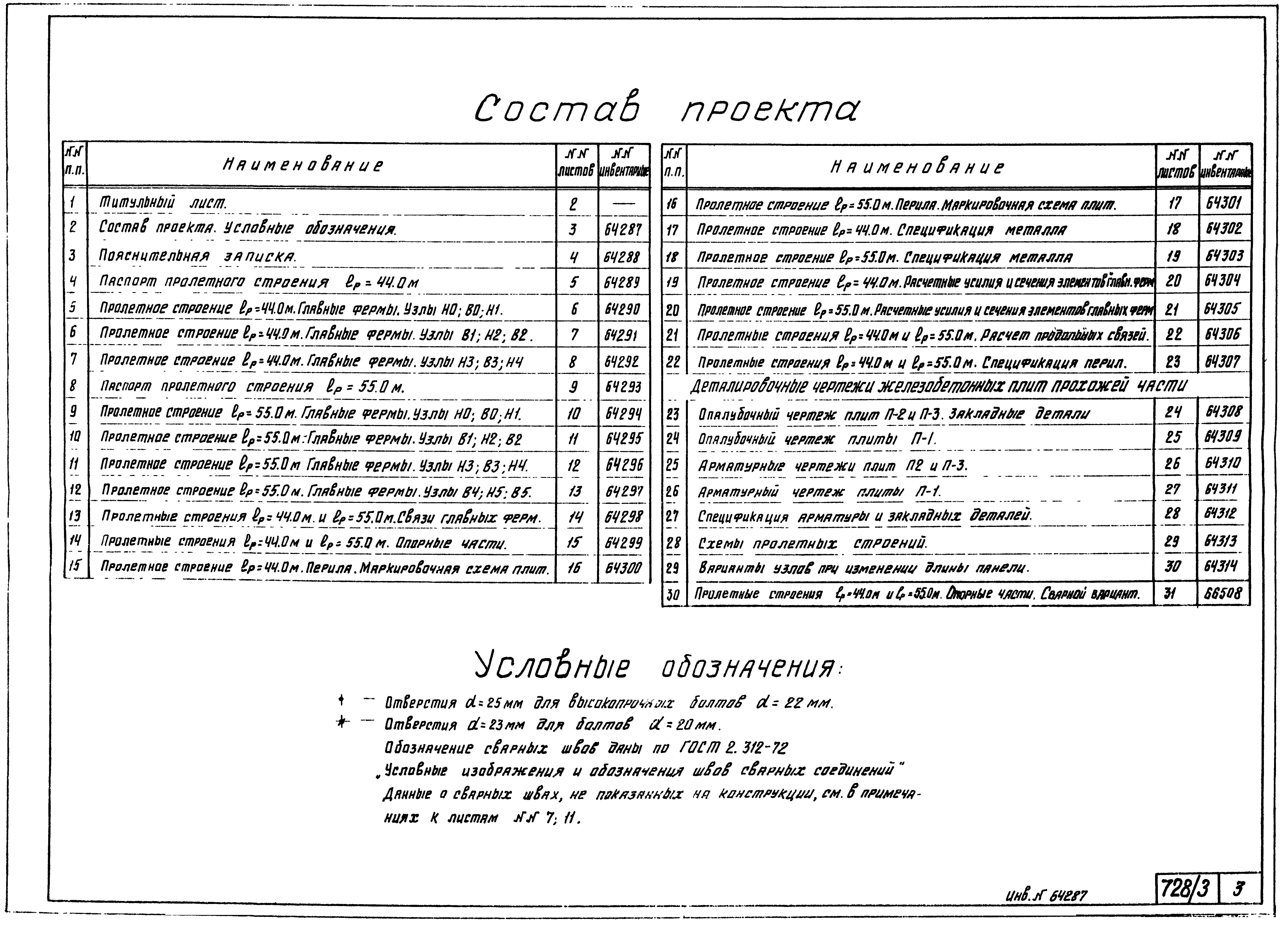

Оглавление:Состав проекта. Условные обозначения
Пояснительная записка

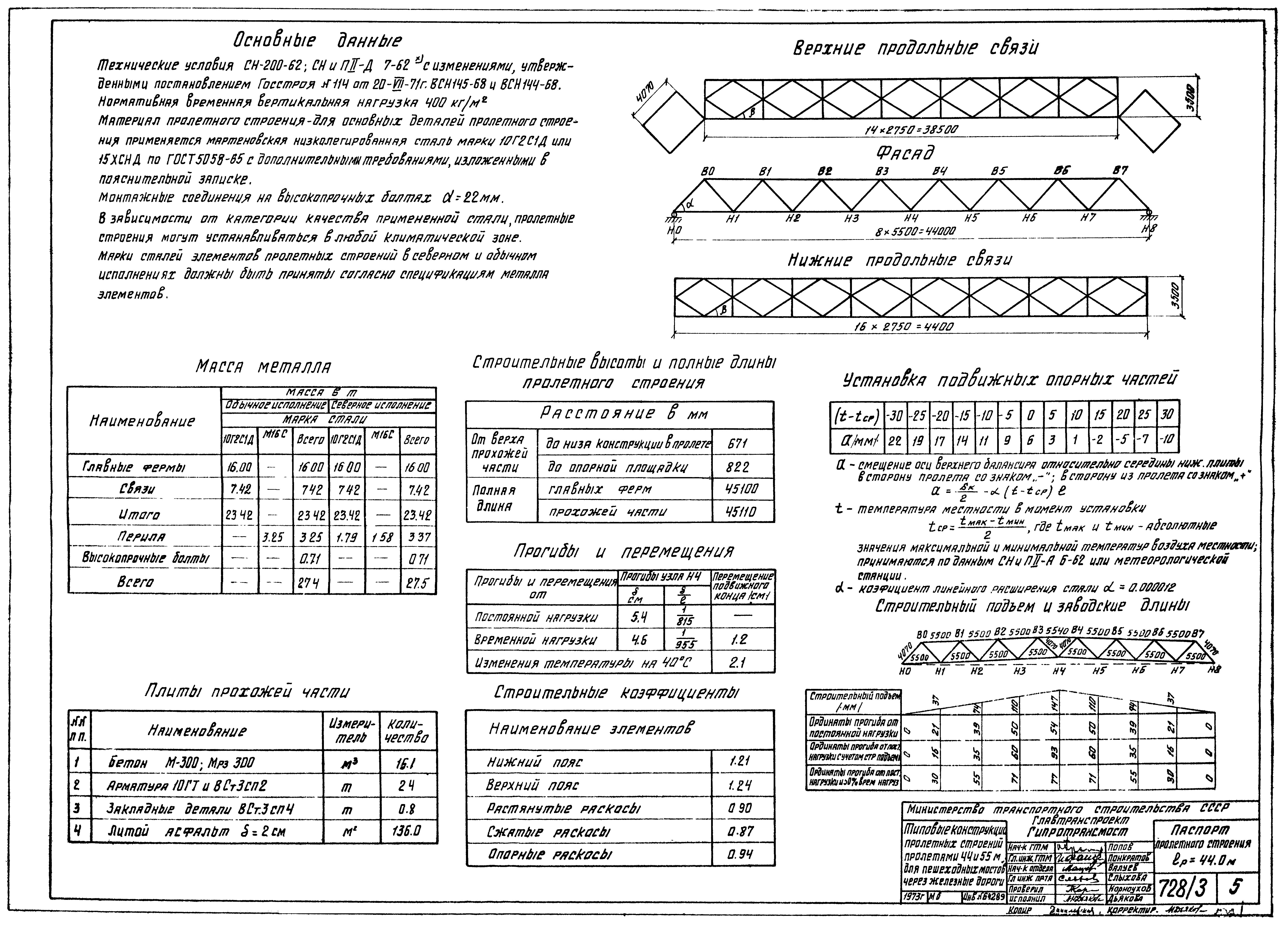

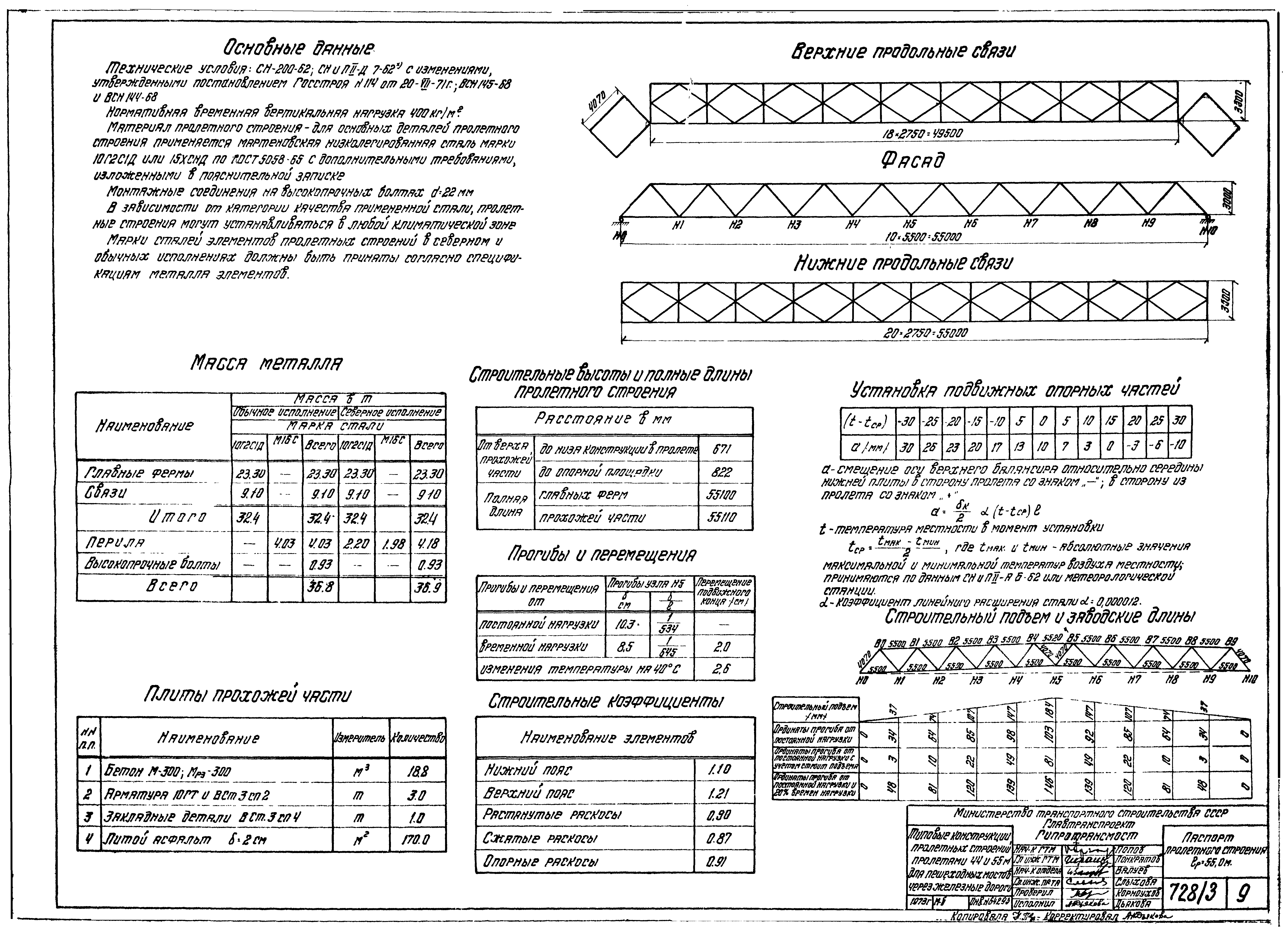

Паспорт пролетного строения lp=44,0 м

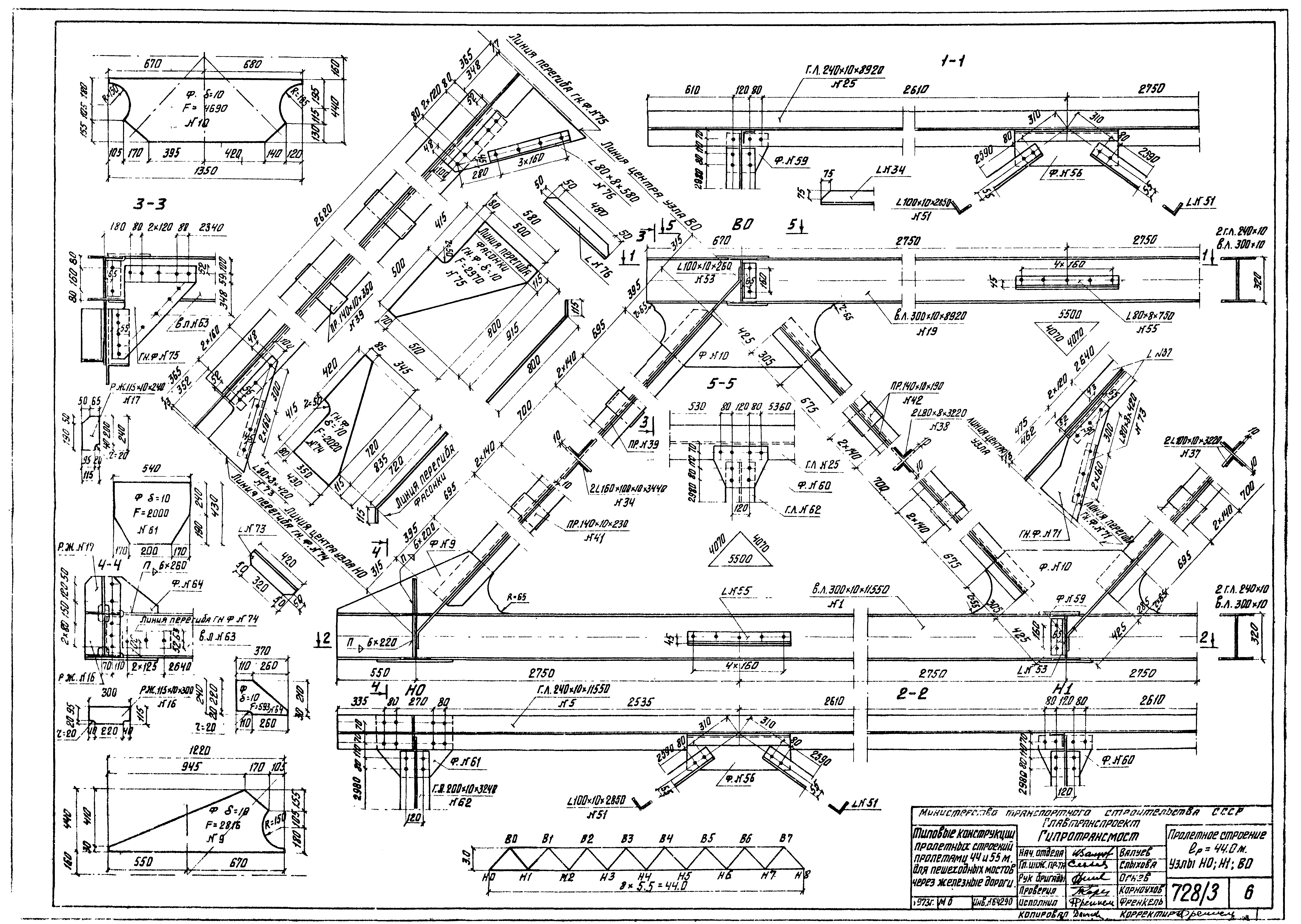

Пролетное строение lp=44,0 м. Главные фермы. Узлы Н0; В0; Н1

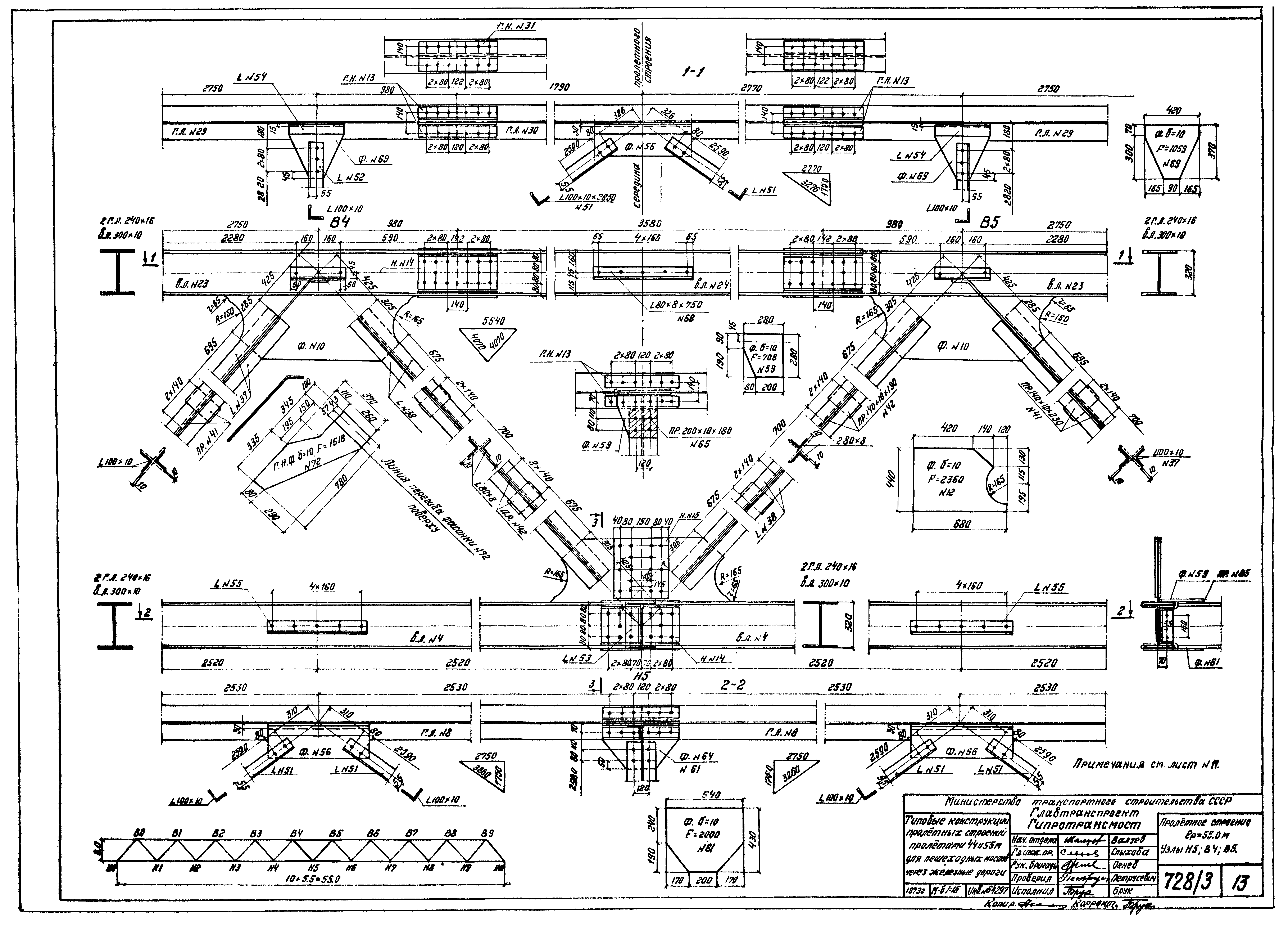

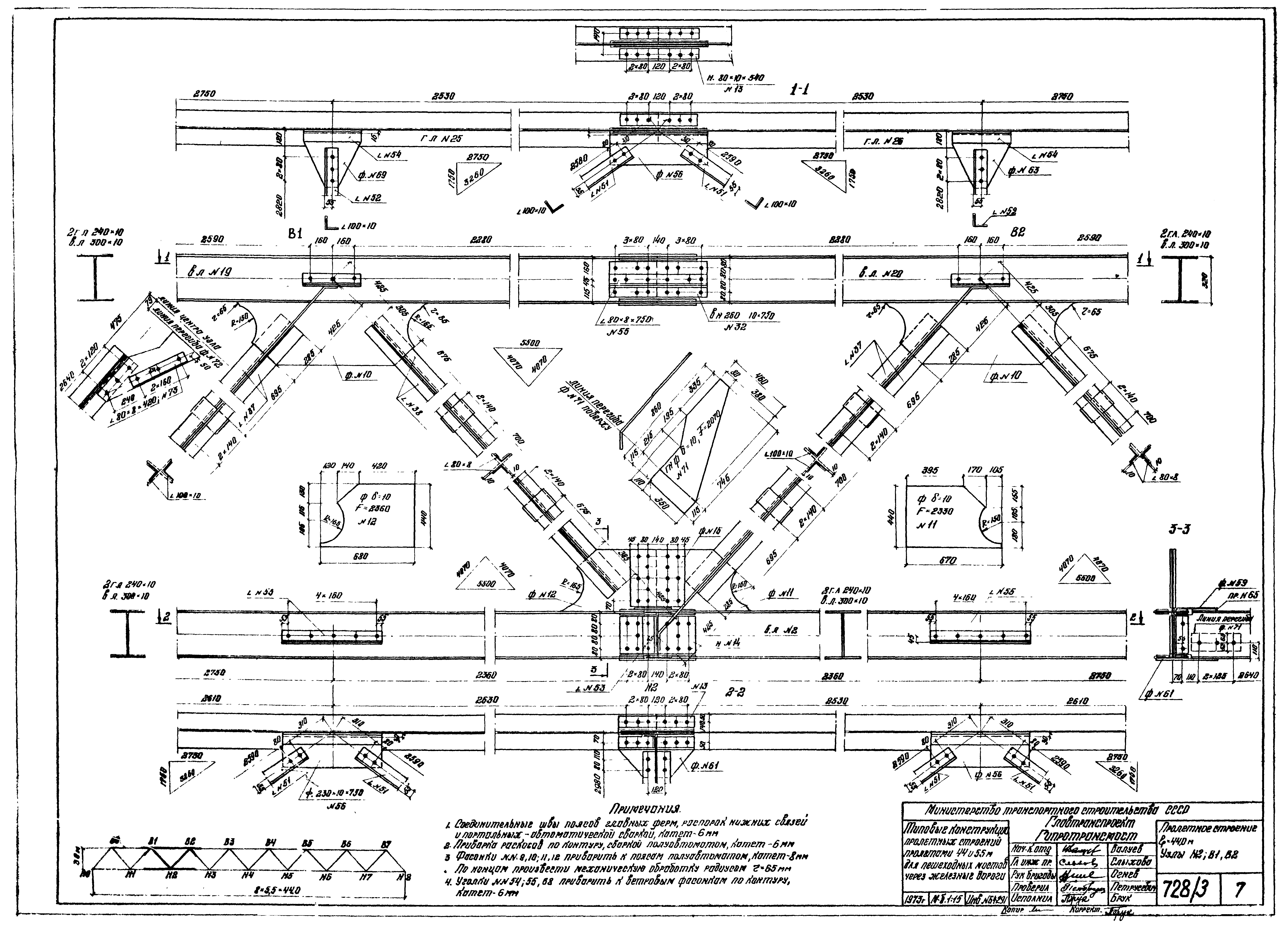

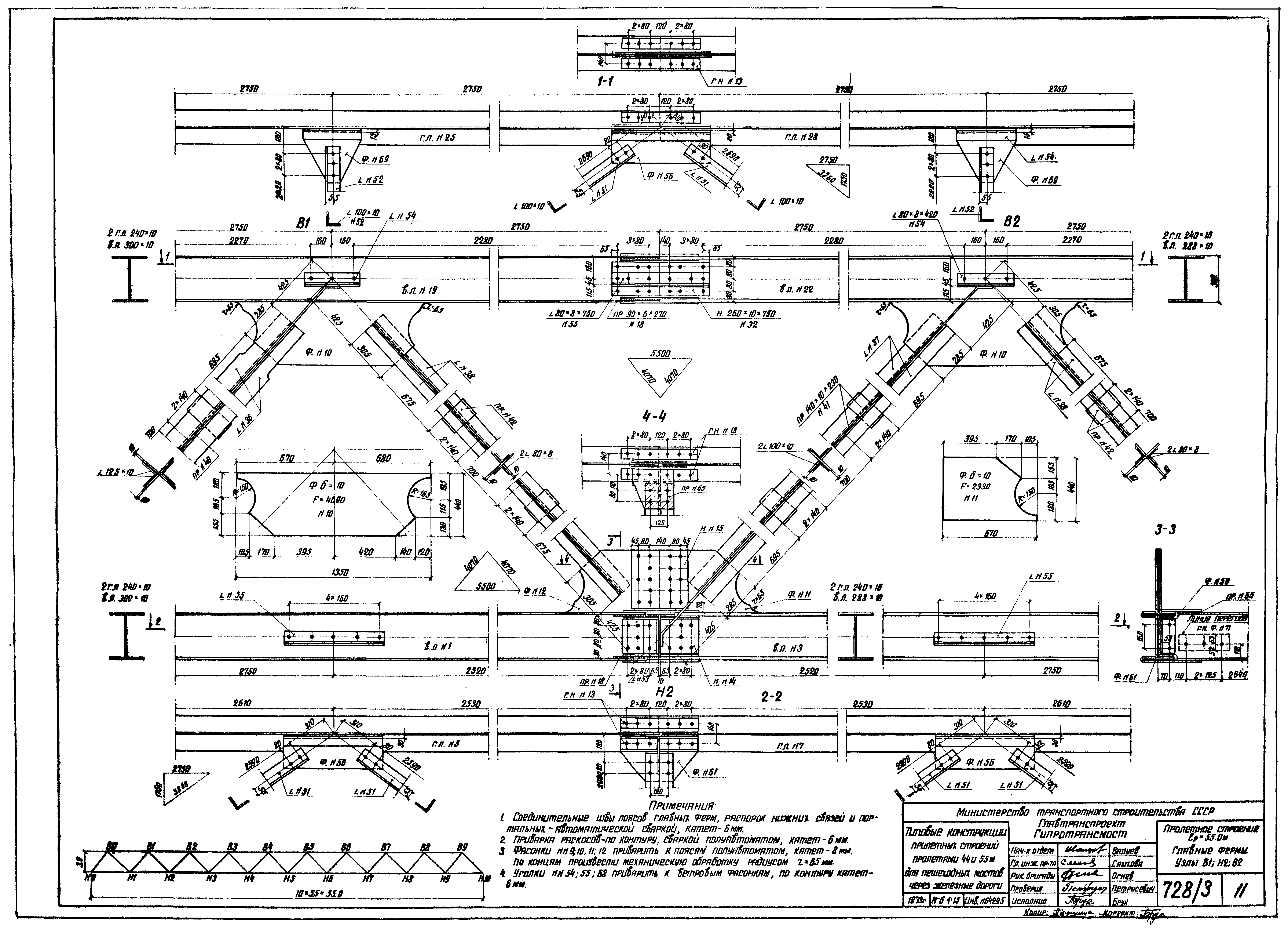

Пролетное строение lp=44,0 м. Главные фермы. Узлы В1; Н2; В2

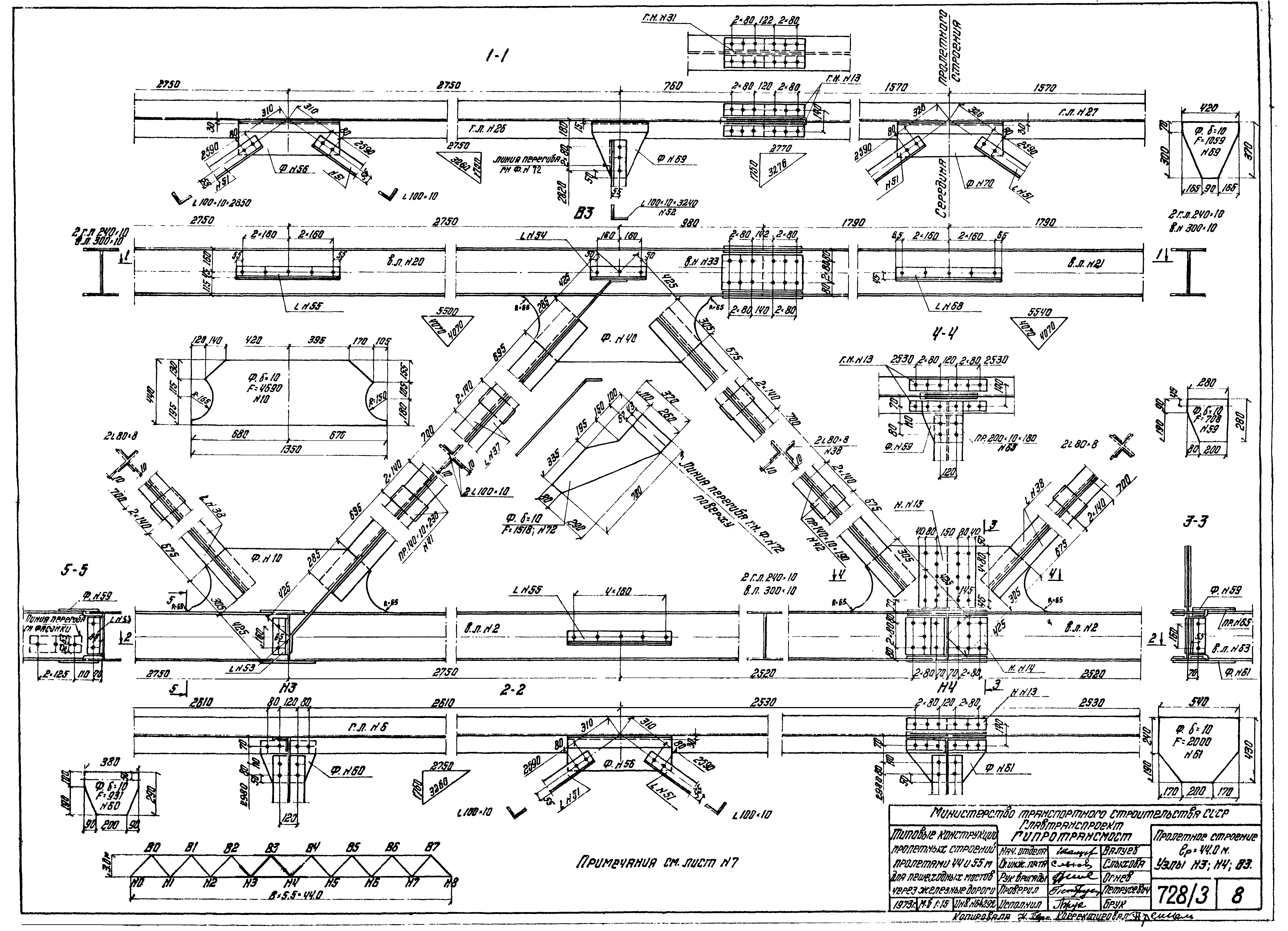

Пролетное строение lp=44,0 м. Главные фермы. Узлы Н3; В3; Н4
Паспорт пролетного строения lp=55,0 м

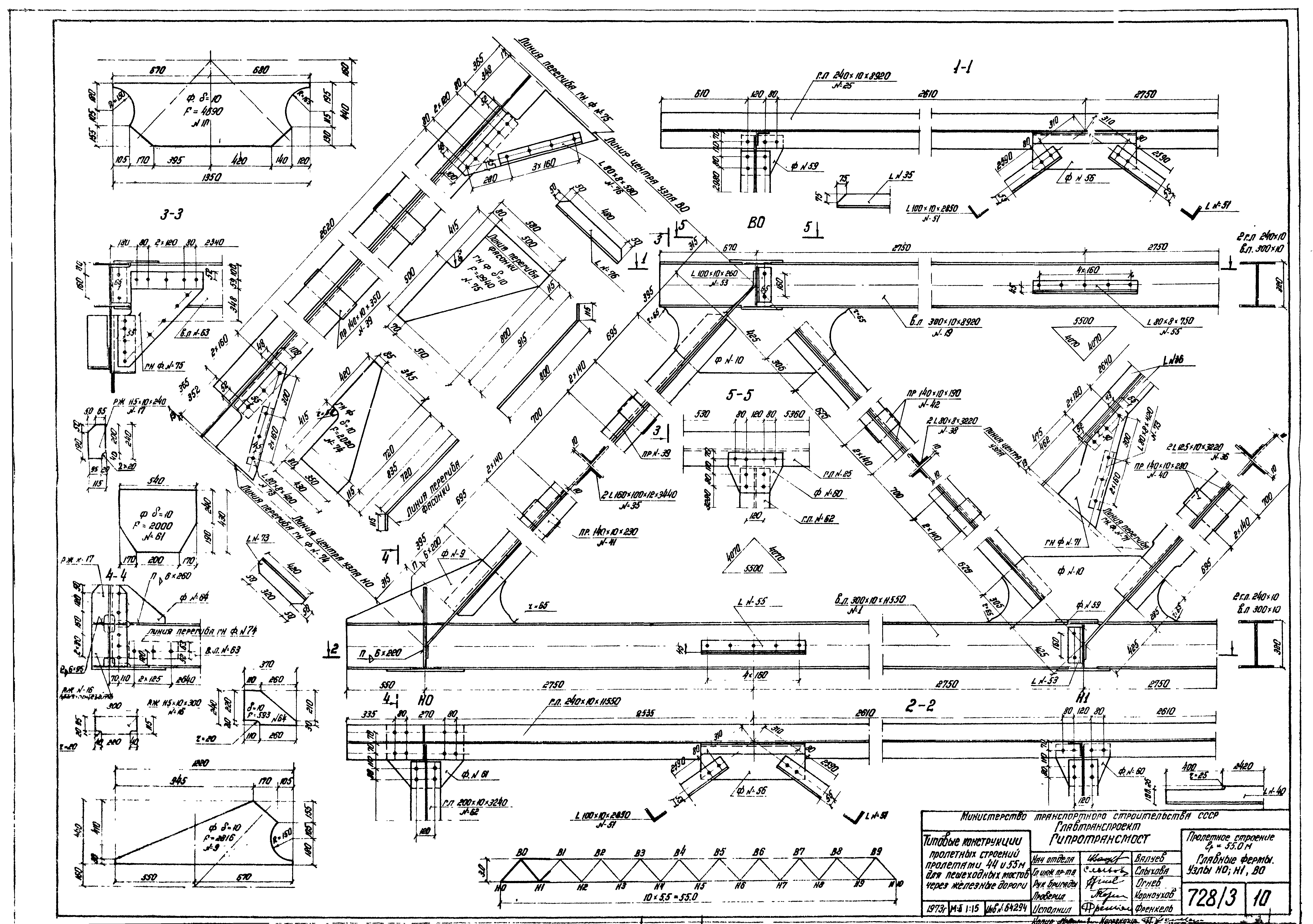

Пролетное строения lp=55,0 м. Главные фермы. Узлы Н0; В0; Н1

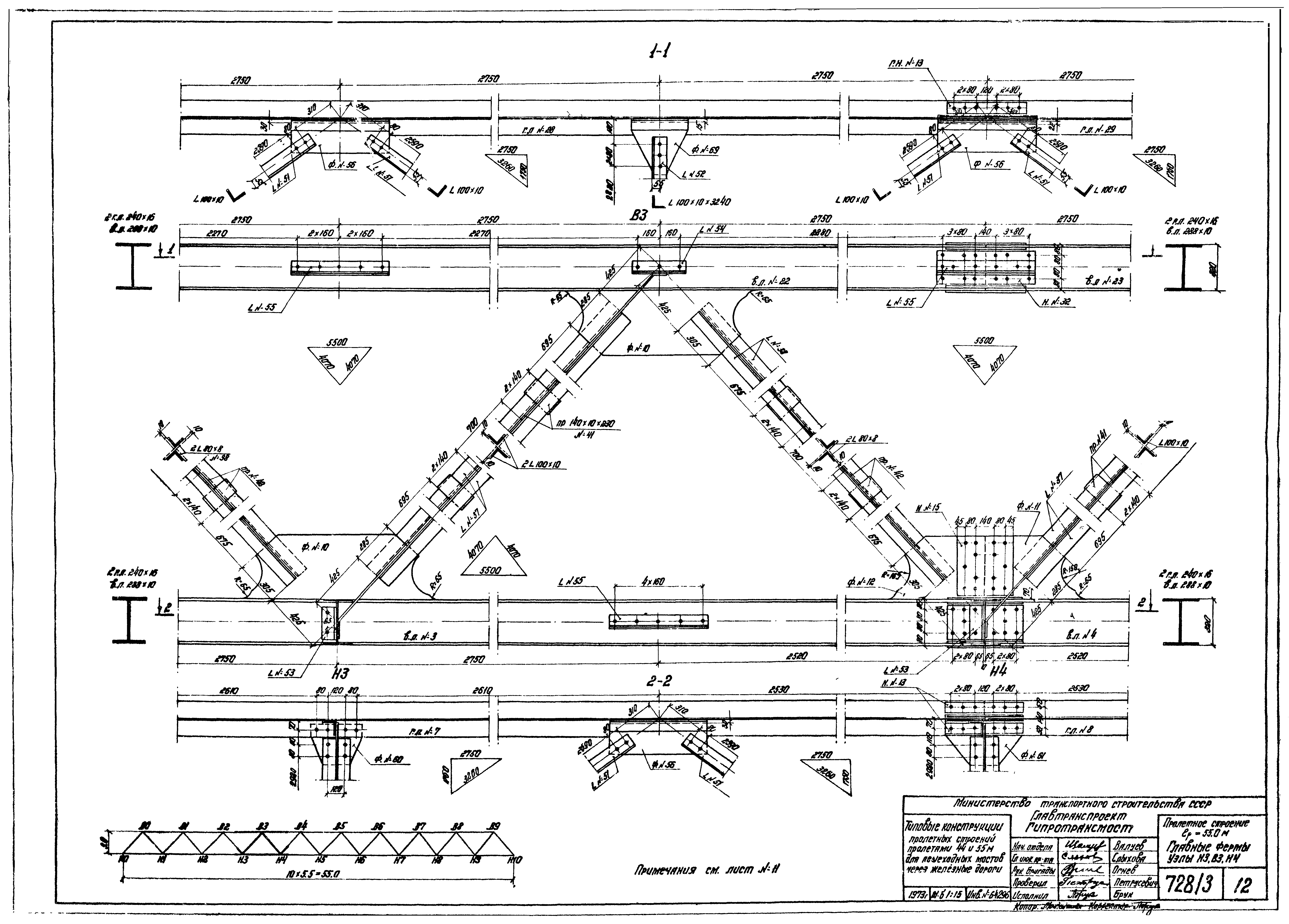

Пролетное строение lp=55,0 м. Главные фермы. Узлы В1; Н2; В2
Пролетное строение lp=55,0 м. Главные фермы. Узлы Н3; В3; Н4
Пролетное строение lp=55,0 м. Главные фермы. Узлы В4; Н5; В5

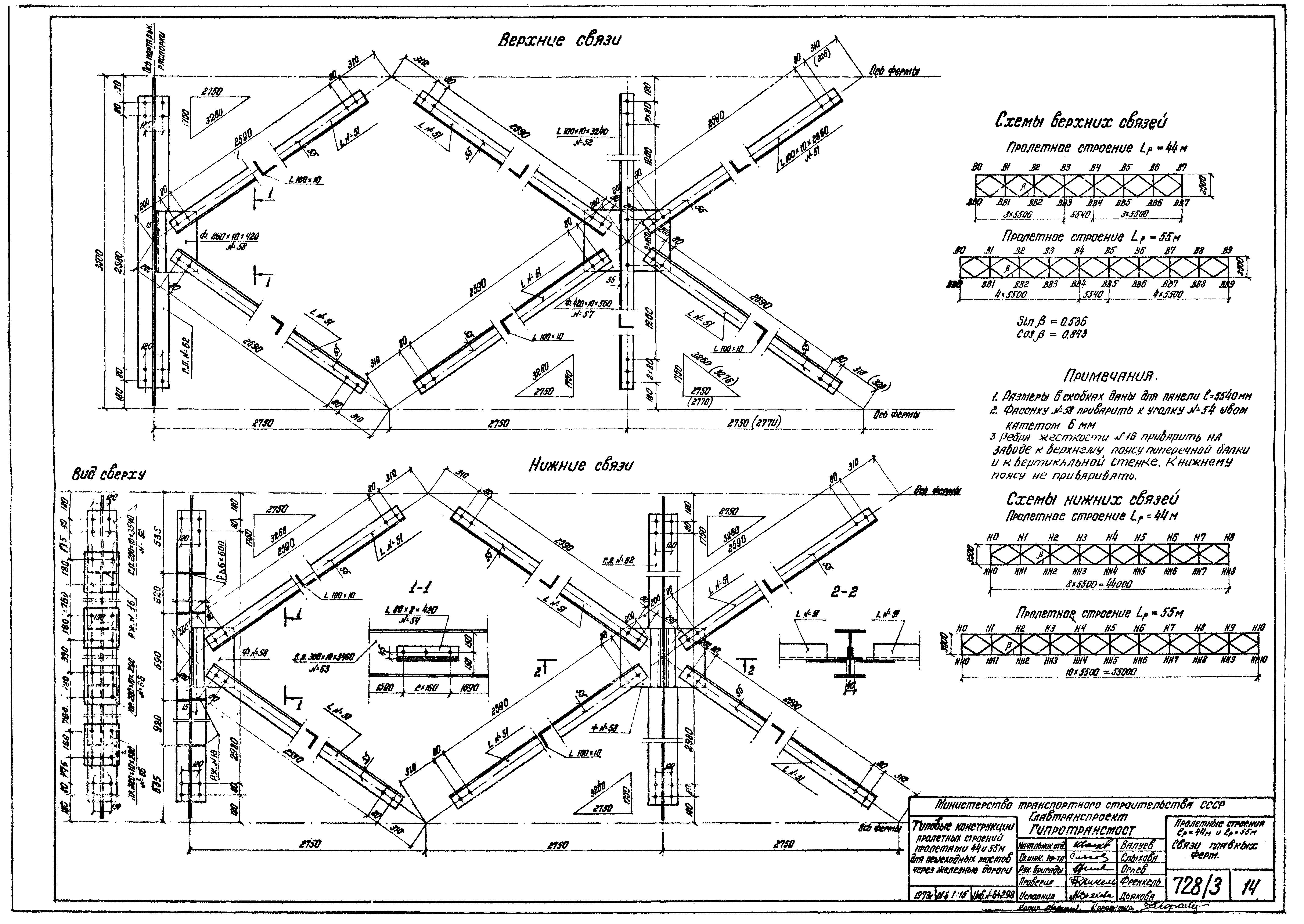

Пролетные строения lp=44,0 м и lp=55,0 м. Связи главных фермы

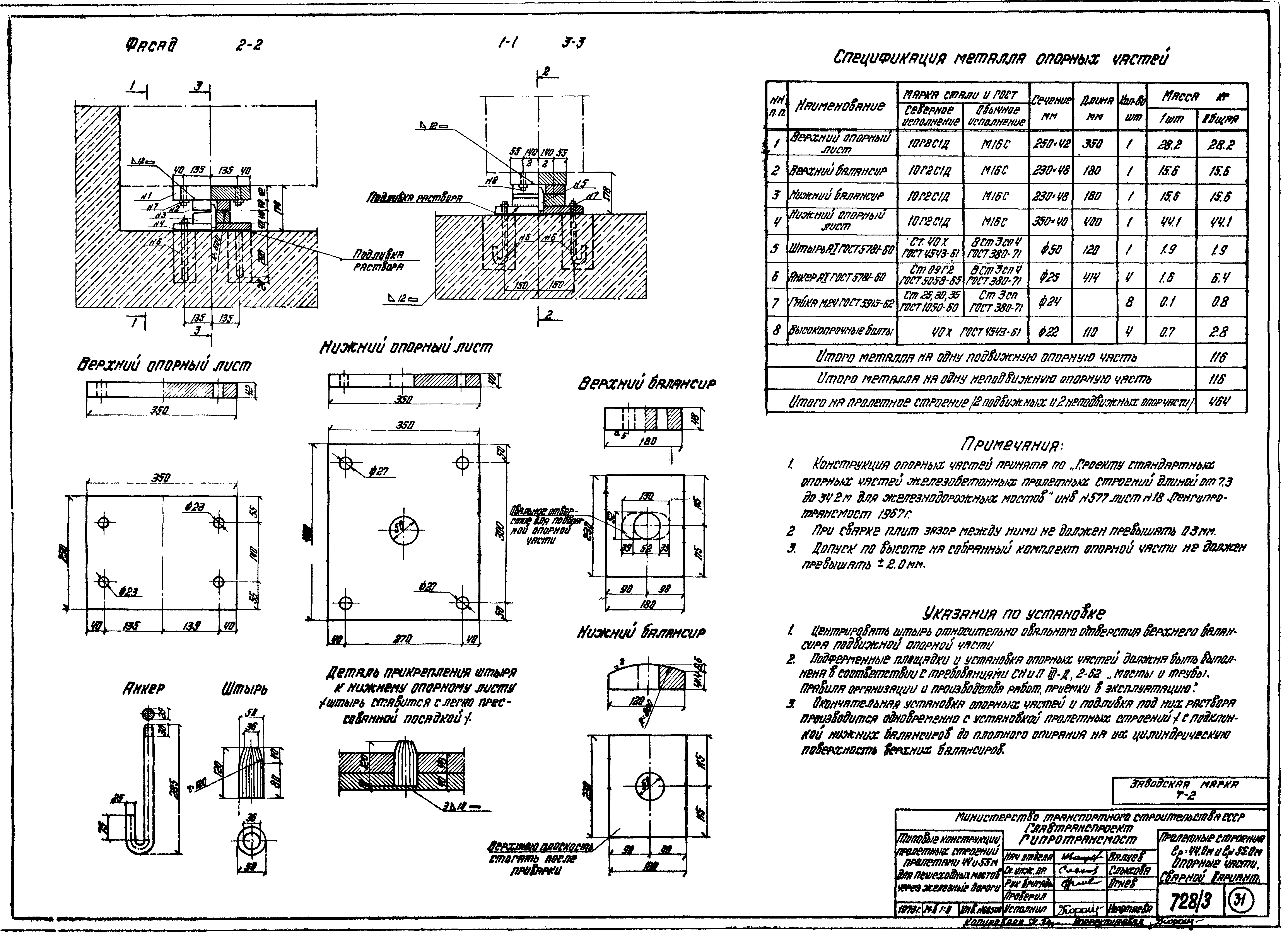

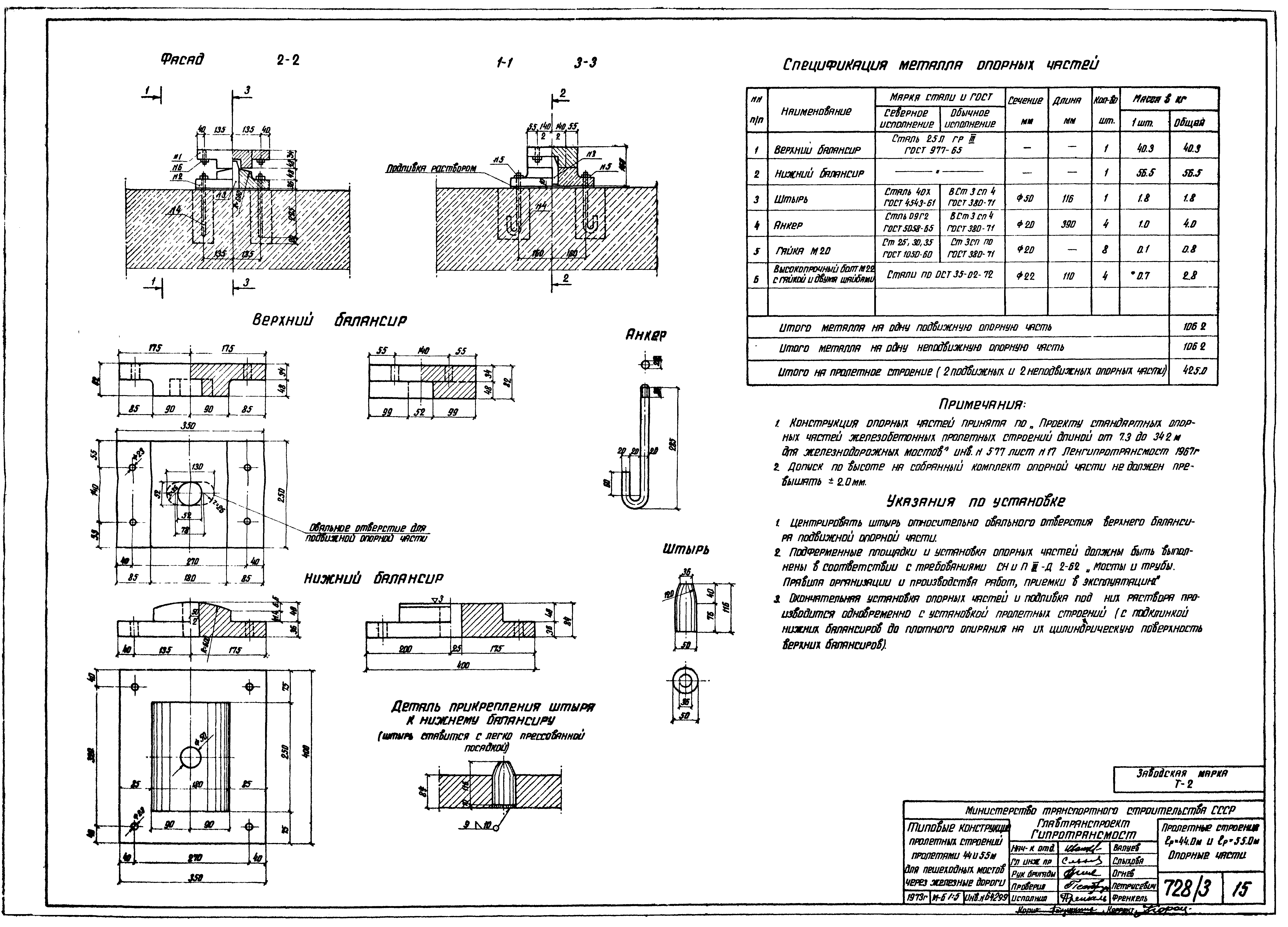

Пролетные строения lp=44,0 м и lp=55,0 м. Опорные части

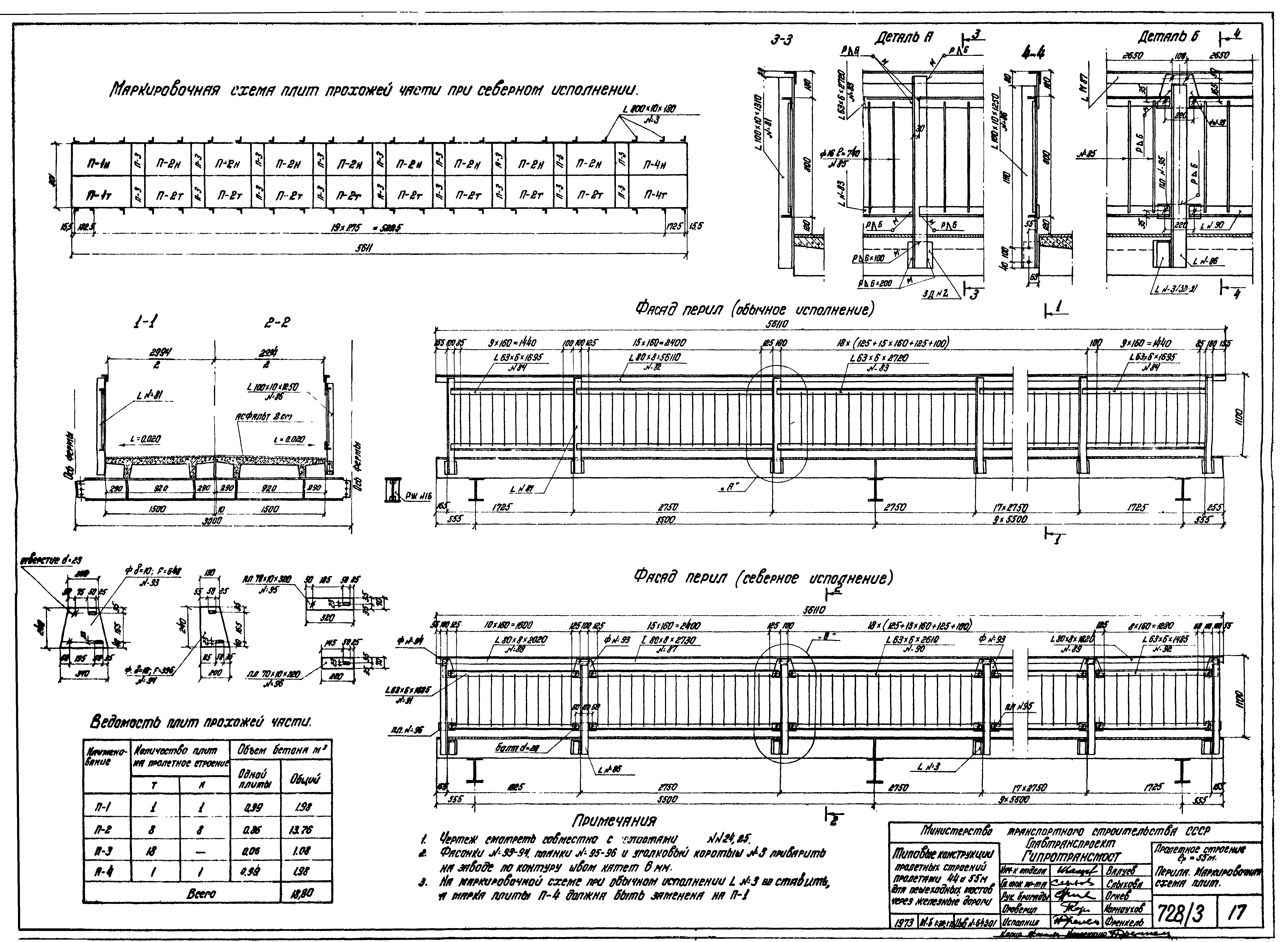

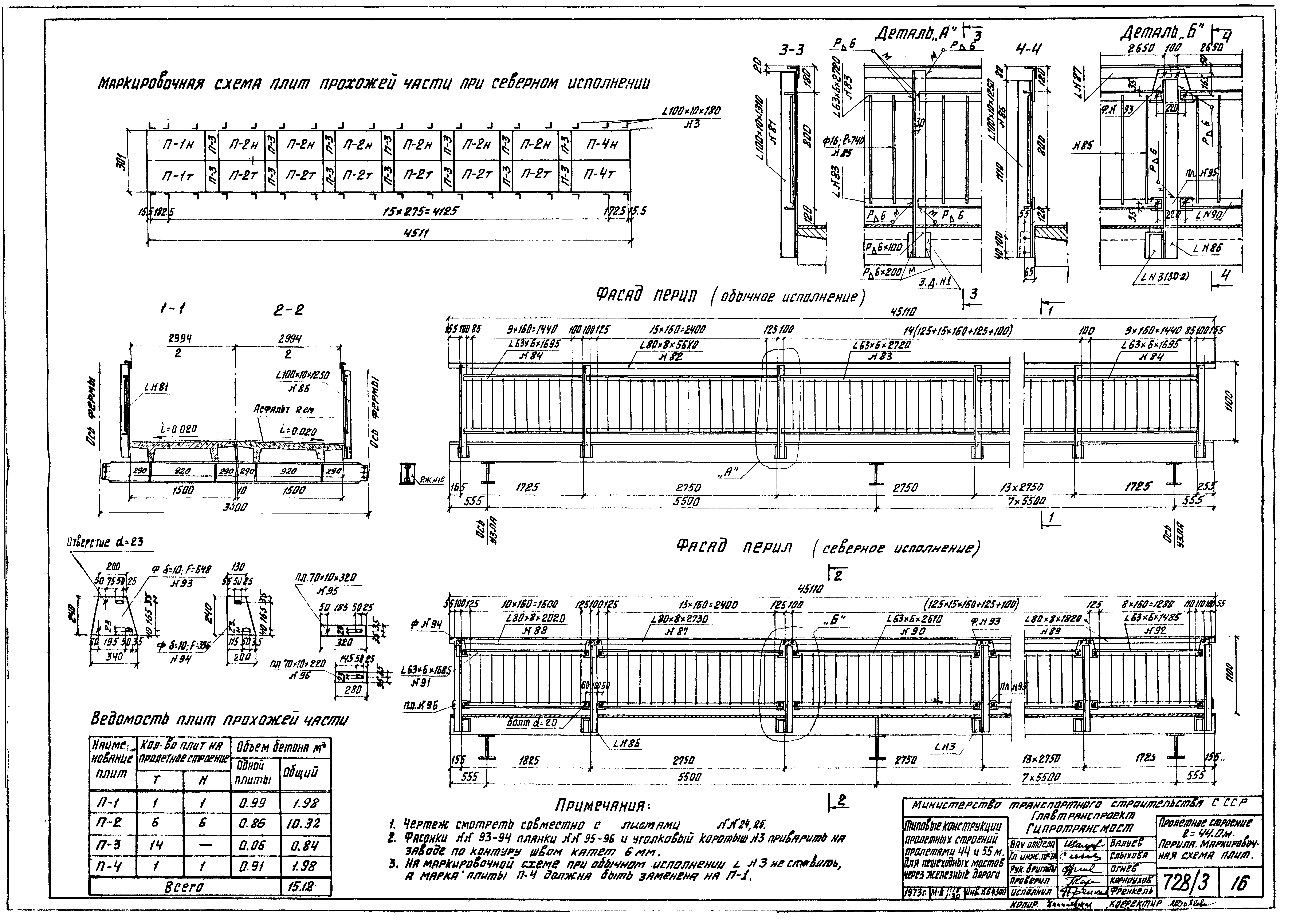

Пролетное строение lp=44,0 м. Перила. Маркировочная схема плит
Пролетное строение lp=55,0 м. Перила. Маркировочная схема плит

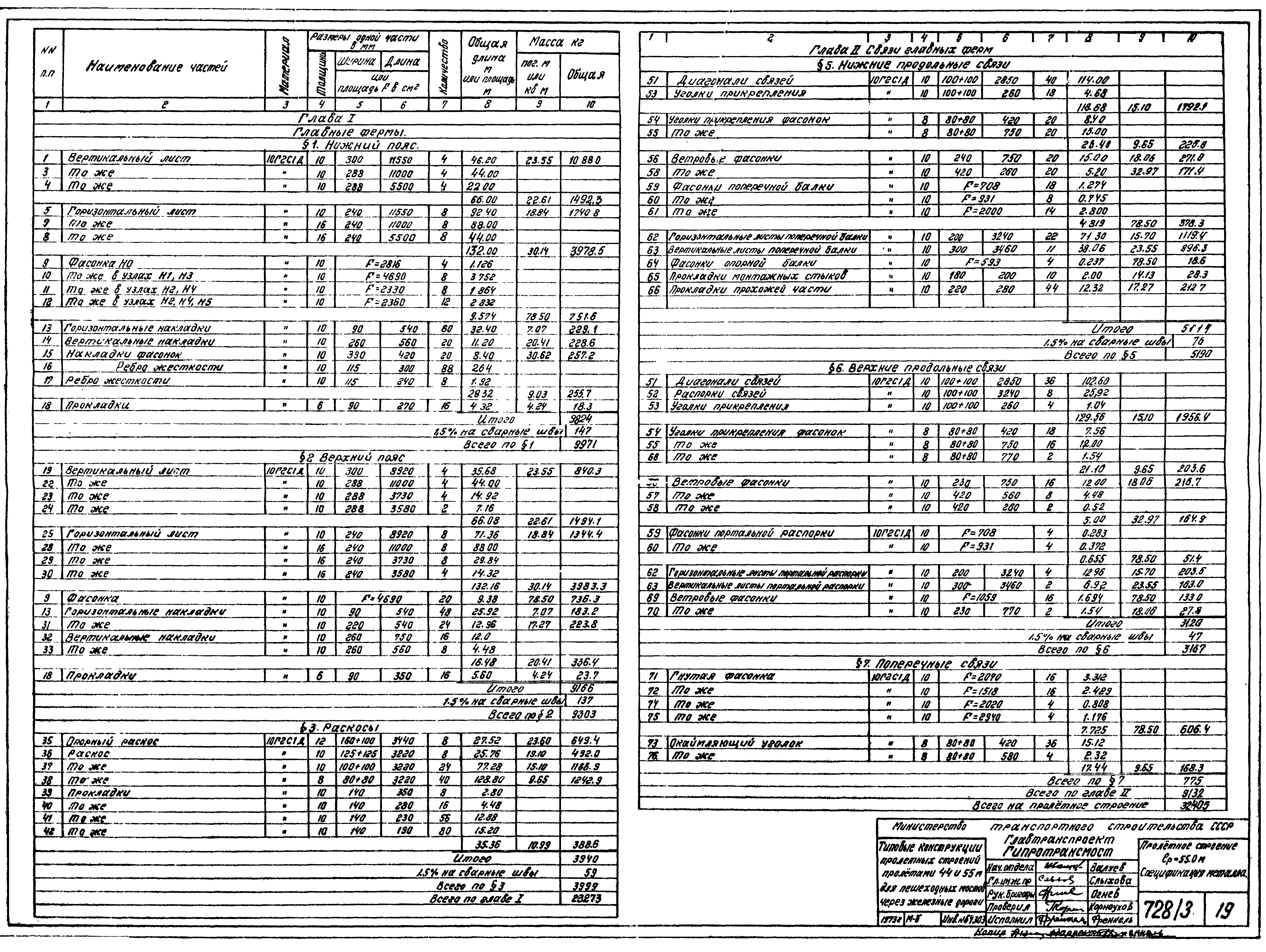

Пролетное строение lp=44,0 м. Спецификация металла

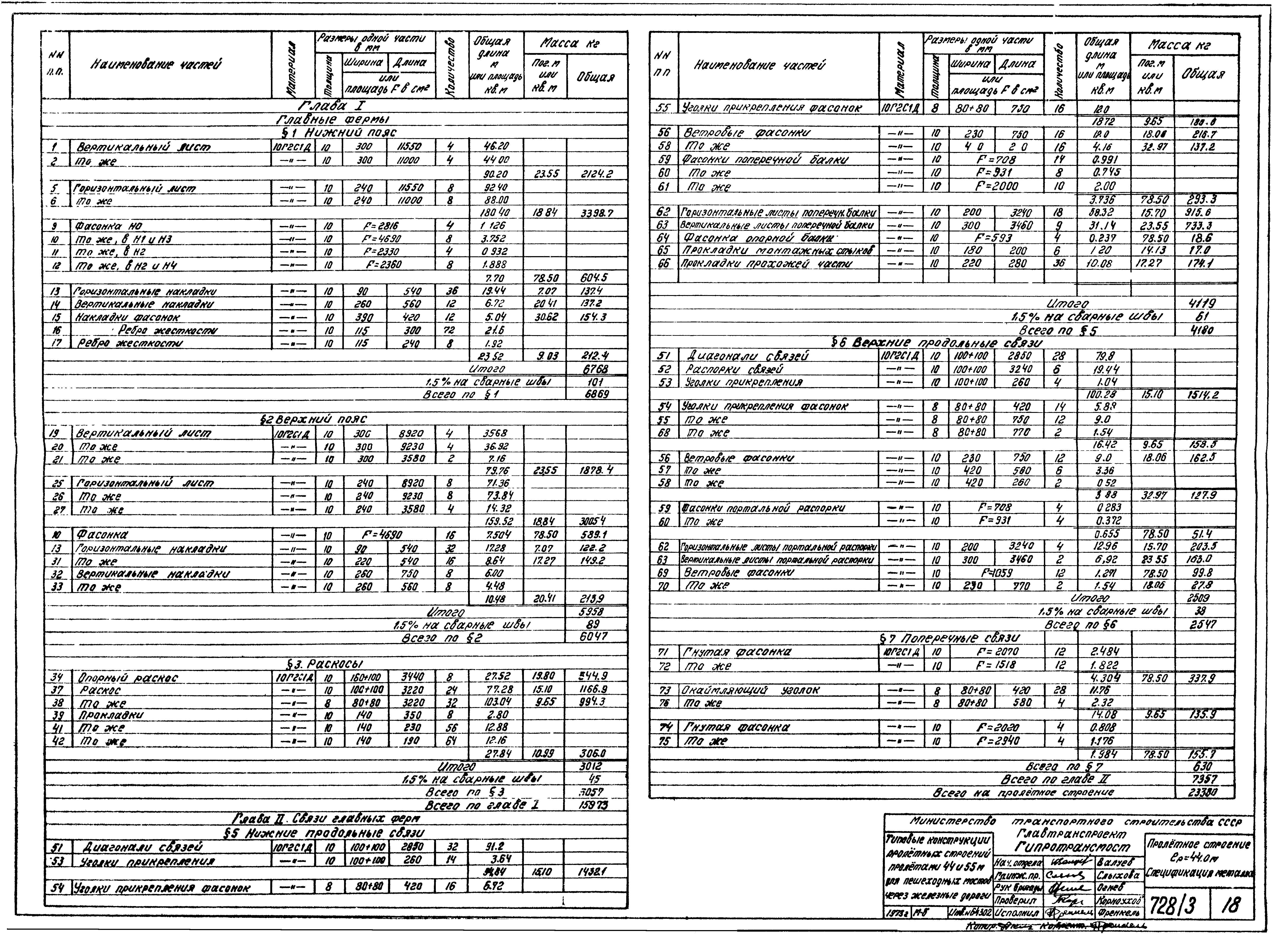

Пролетное строение lp=55,0 м. Спецификация металла
Пролетное строение lp=44,0 м. Расчетные усилия и сечения элементов главных ферм

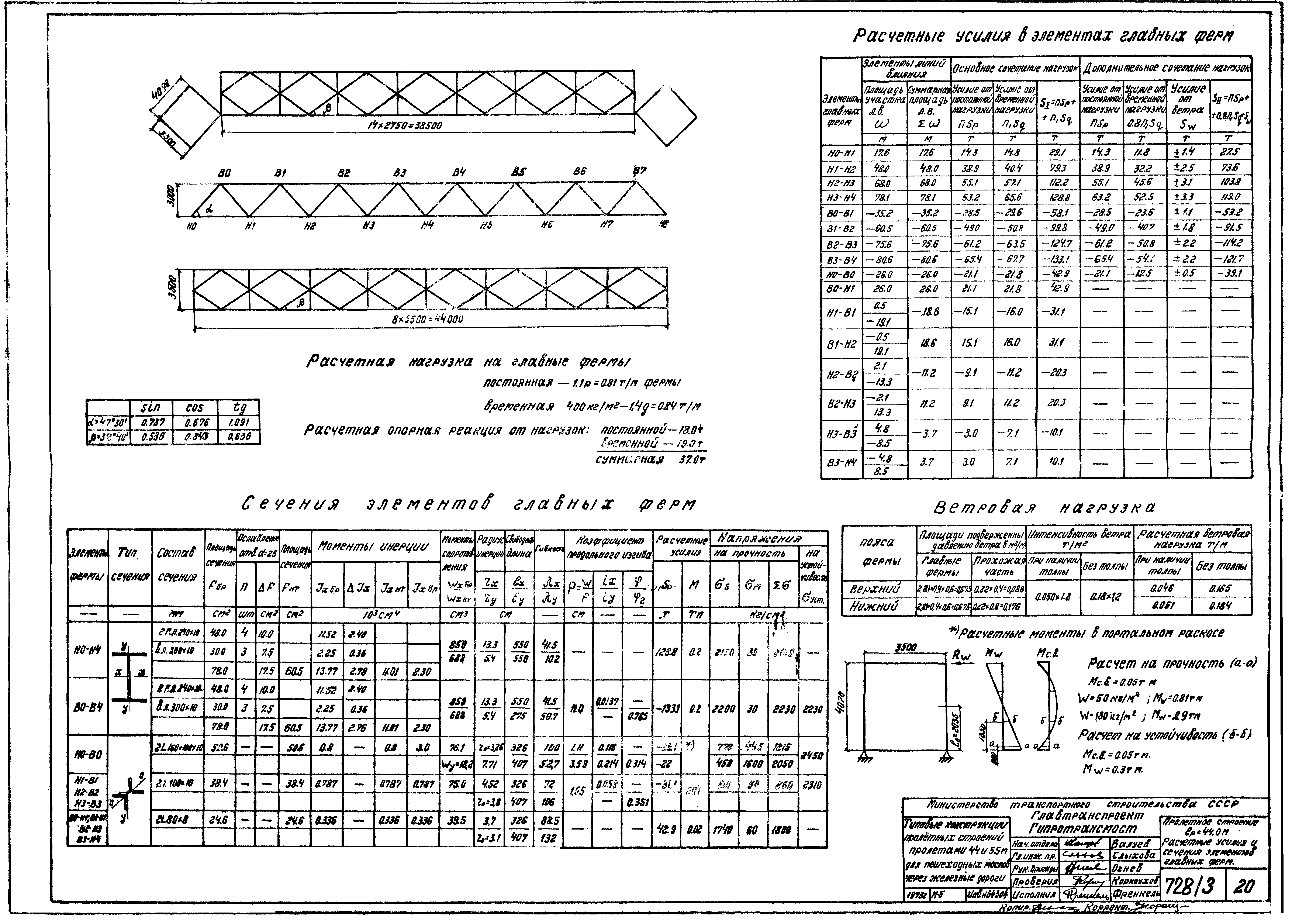

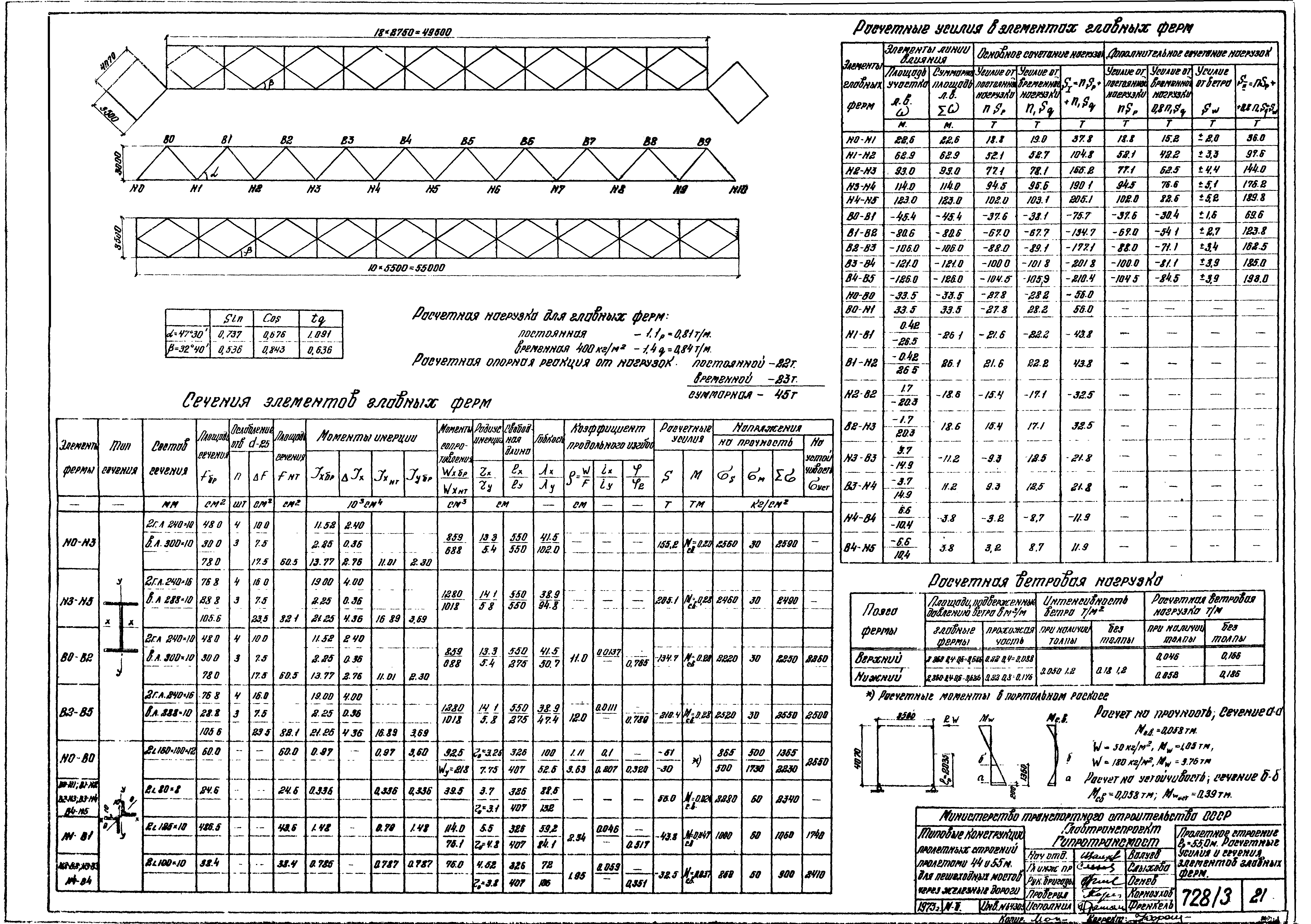

Пролетное строение lp=55,0 м. Расчетные усилия и сечения элементов главных ферм

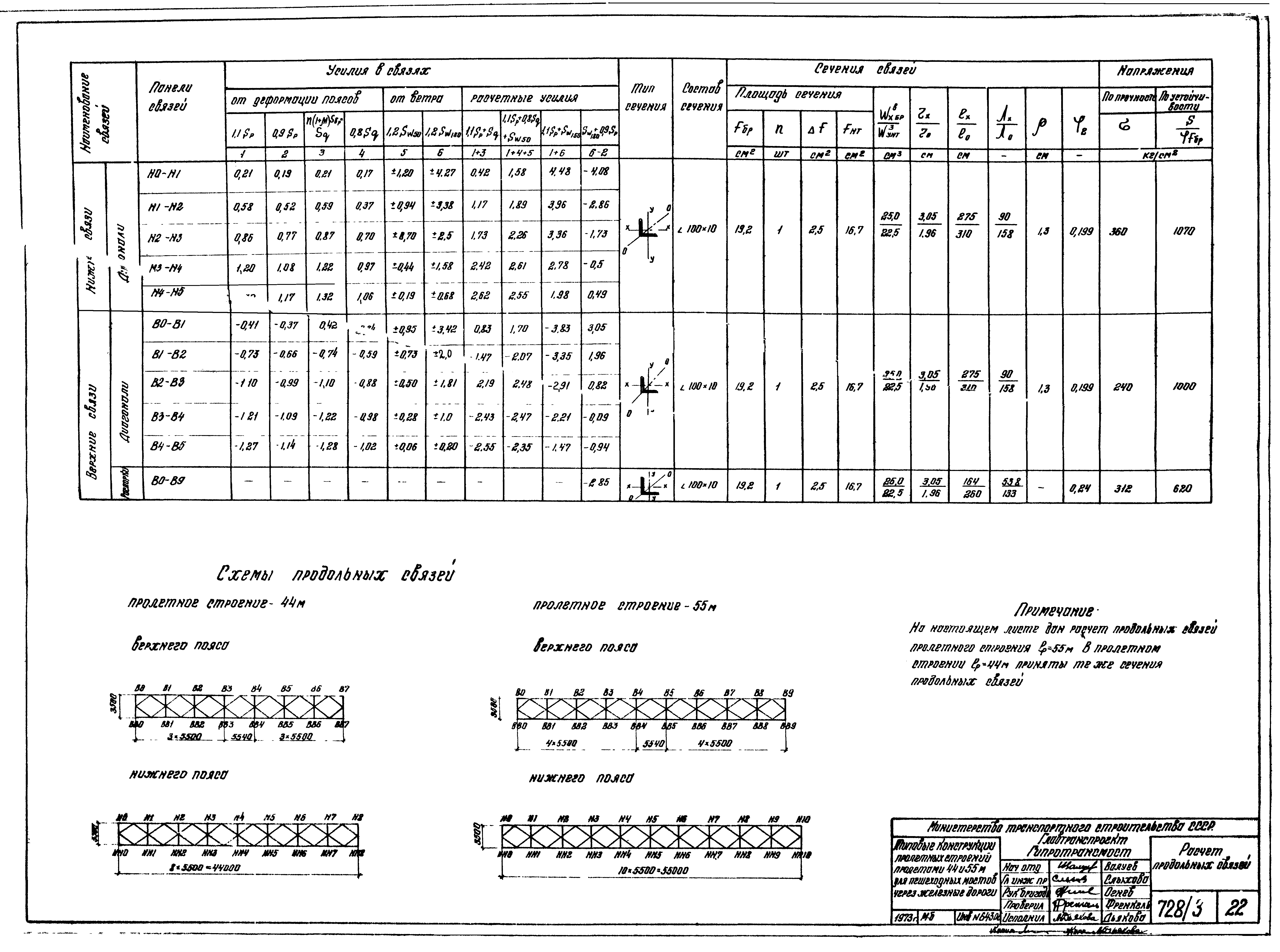

Пролетные строения lp=44,0 м и lp=55,0 м. Расчет продольных связей

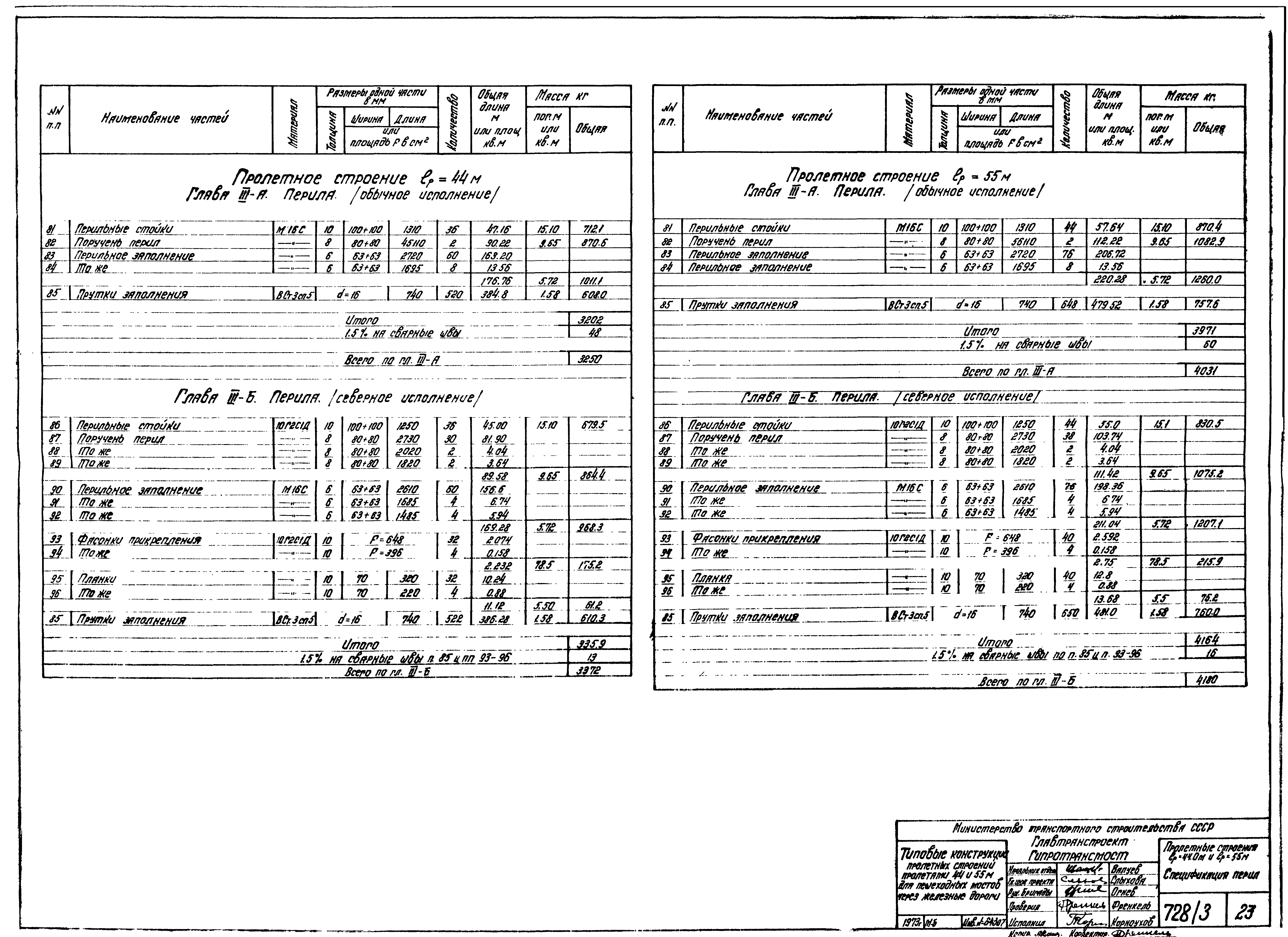

Пролетные строения lp=44,0 м и lp=55,0 м. Спецификация перил
Деталировочные чертежи железобетонных плит прохожей части

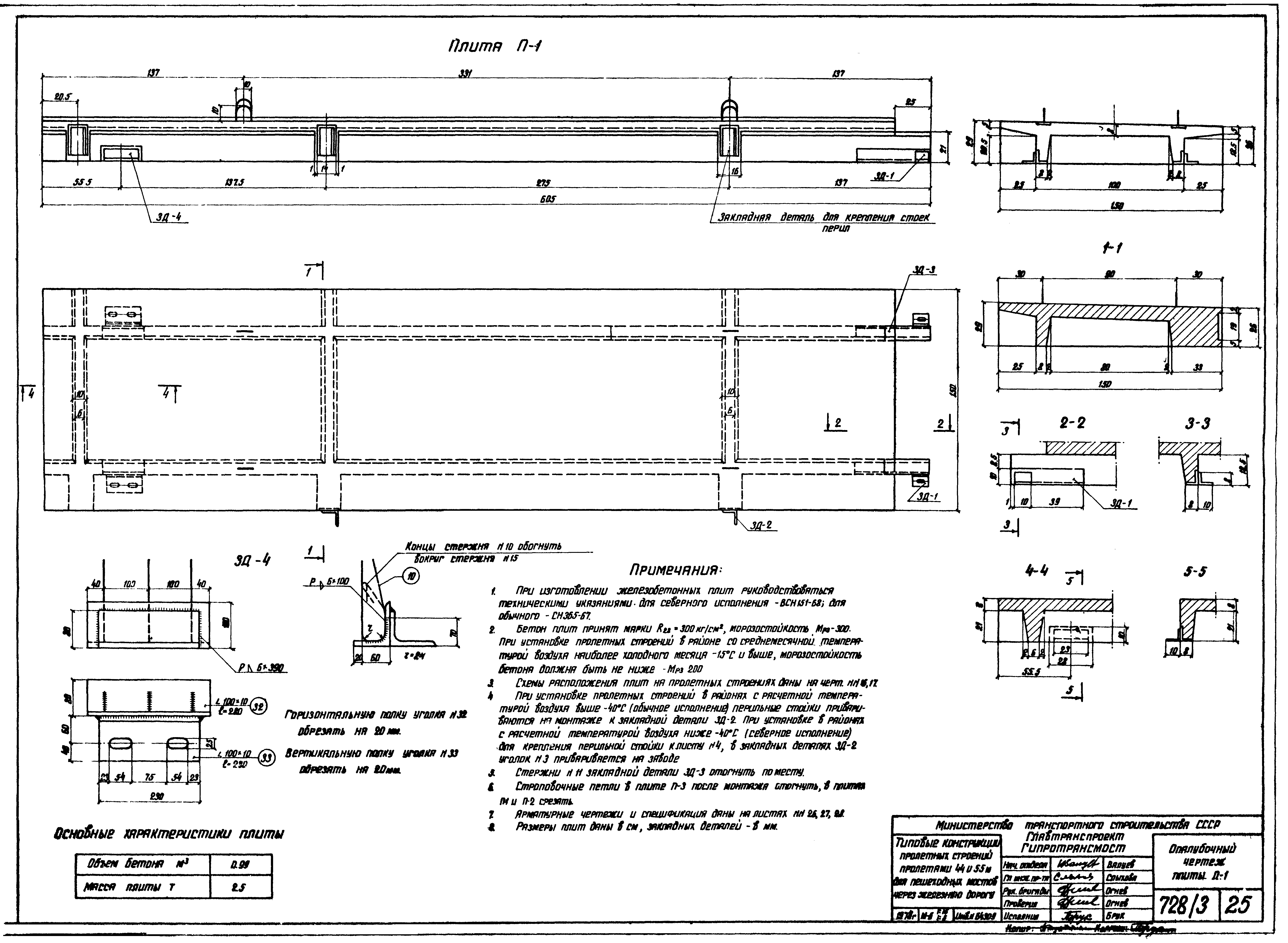

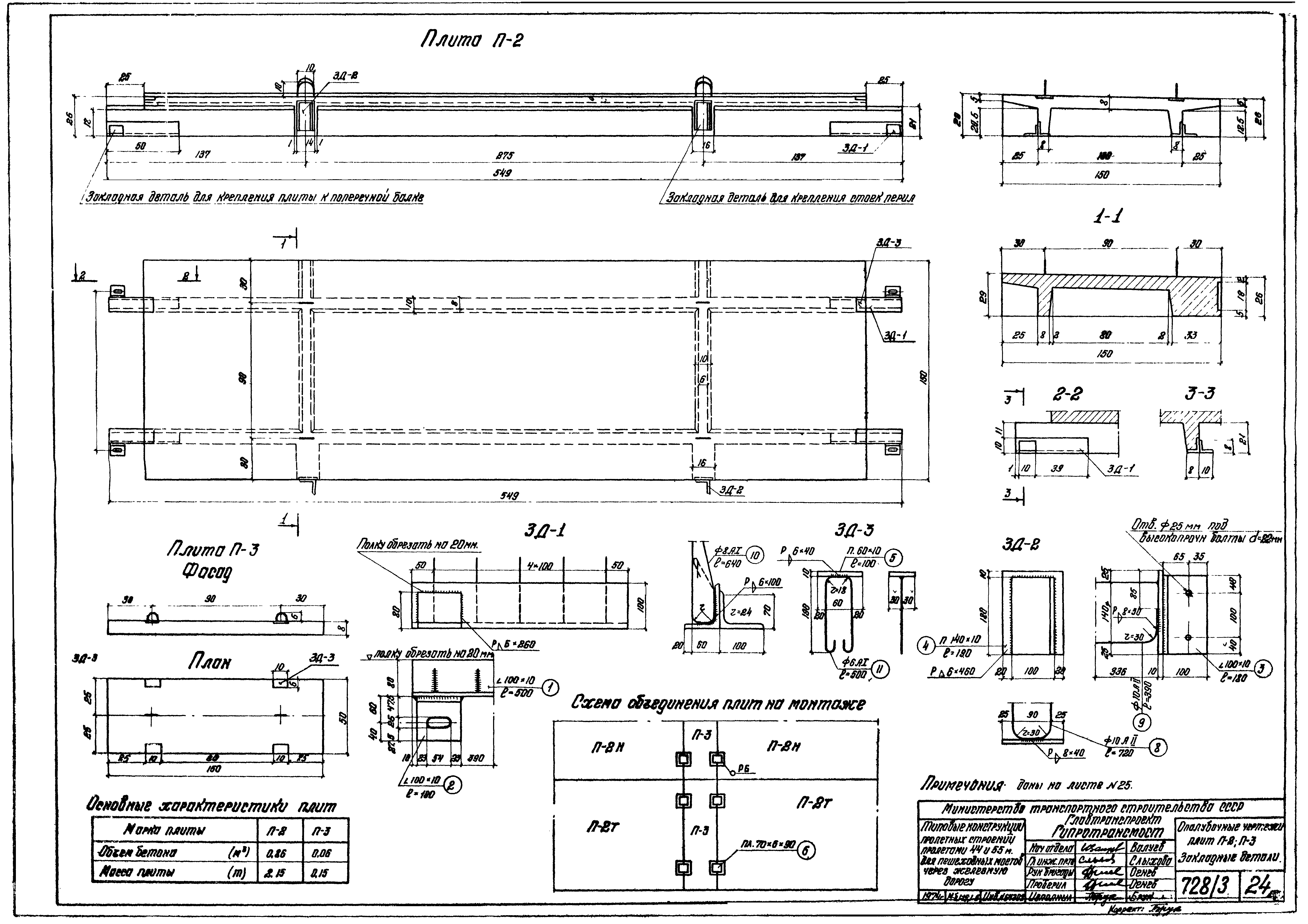

   Опалубочный чертеж плит П-2 и П-3. Закладные детали
   Опалубочный чертеж плиты П-1

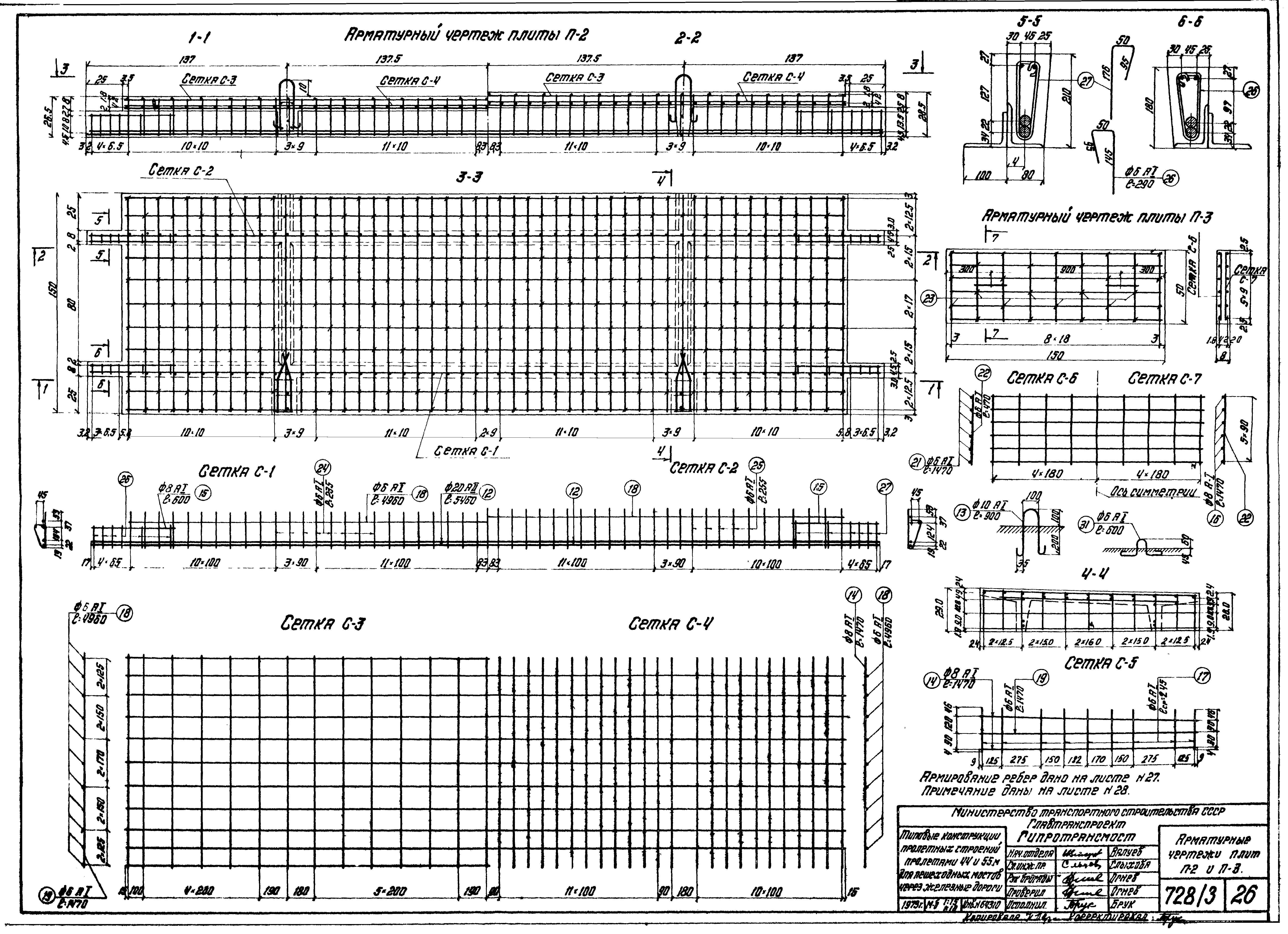

   Арматурные чертежи плит П-2 и П-3

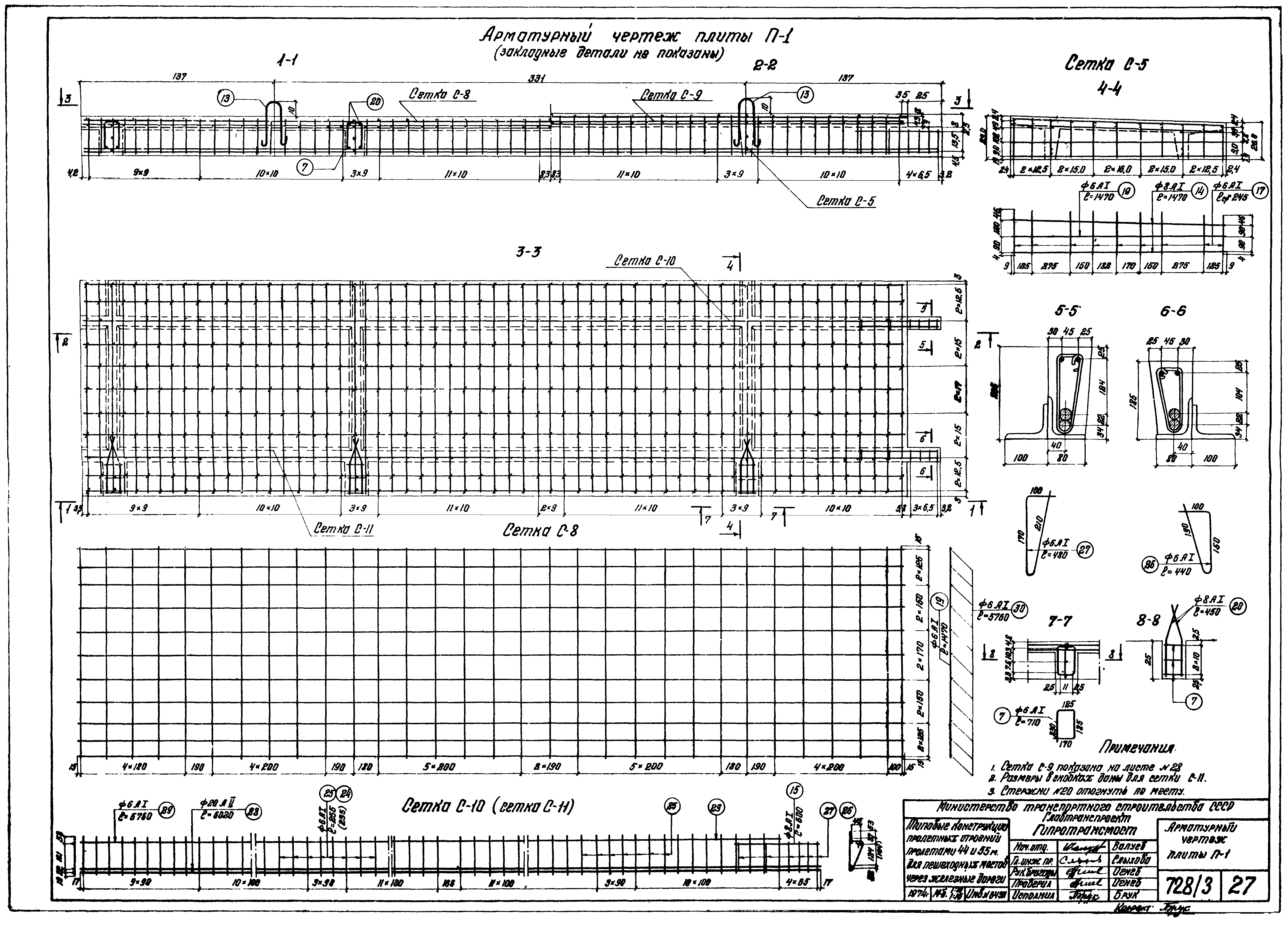

   Арматурные чертеж плиты П-1

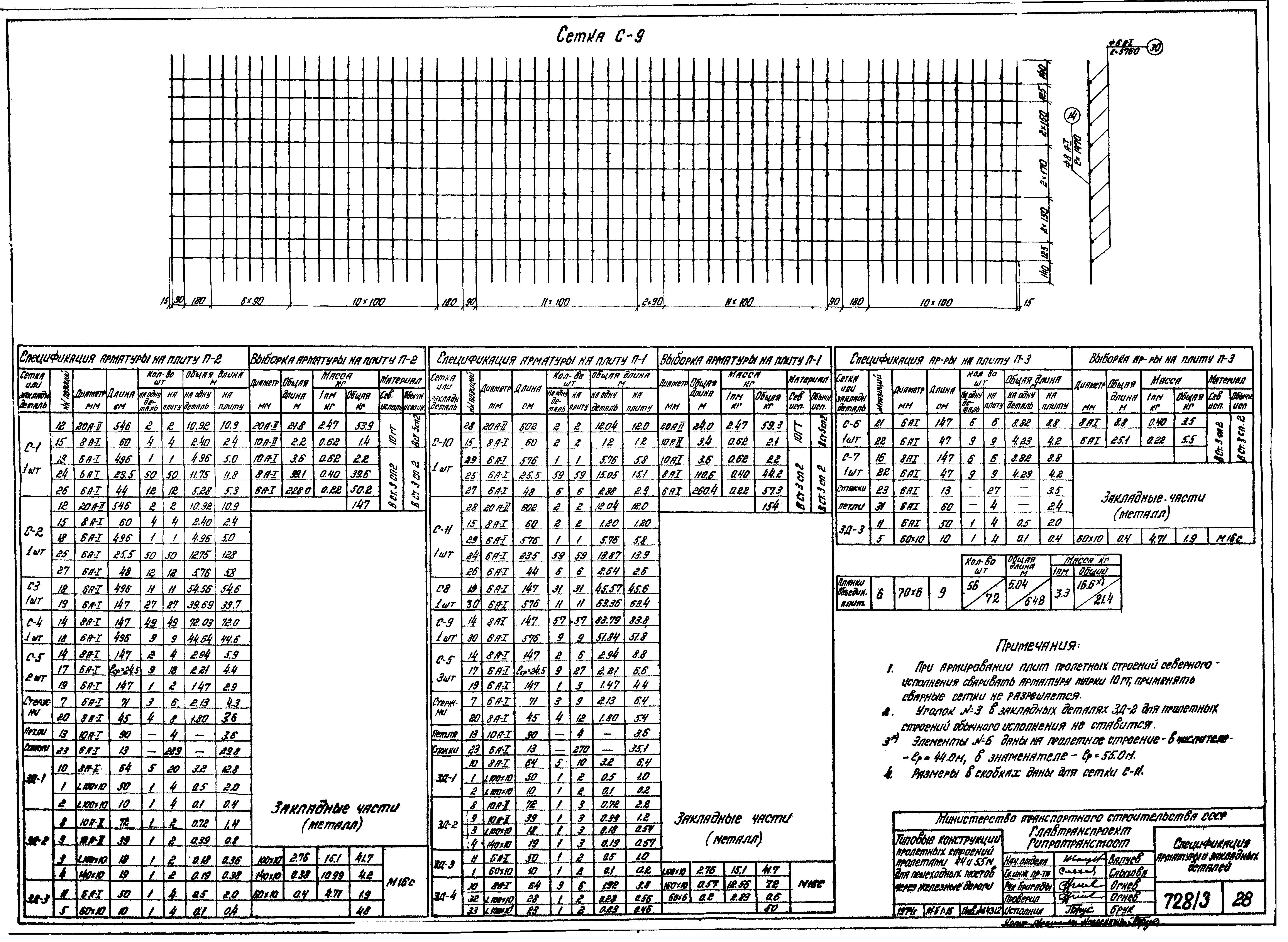

   Спецификация арматуры и закладных деталей

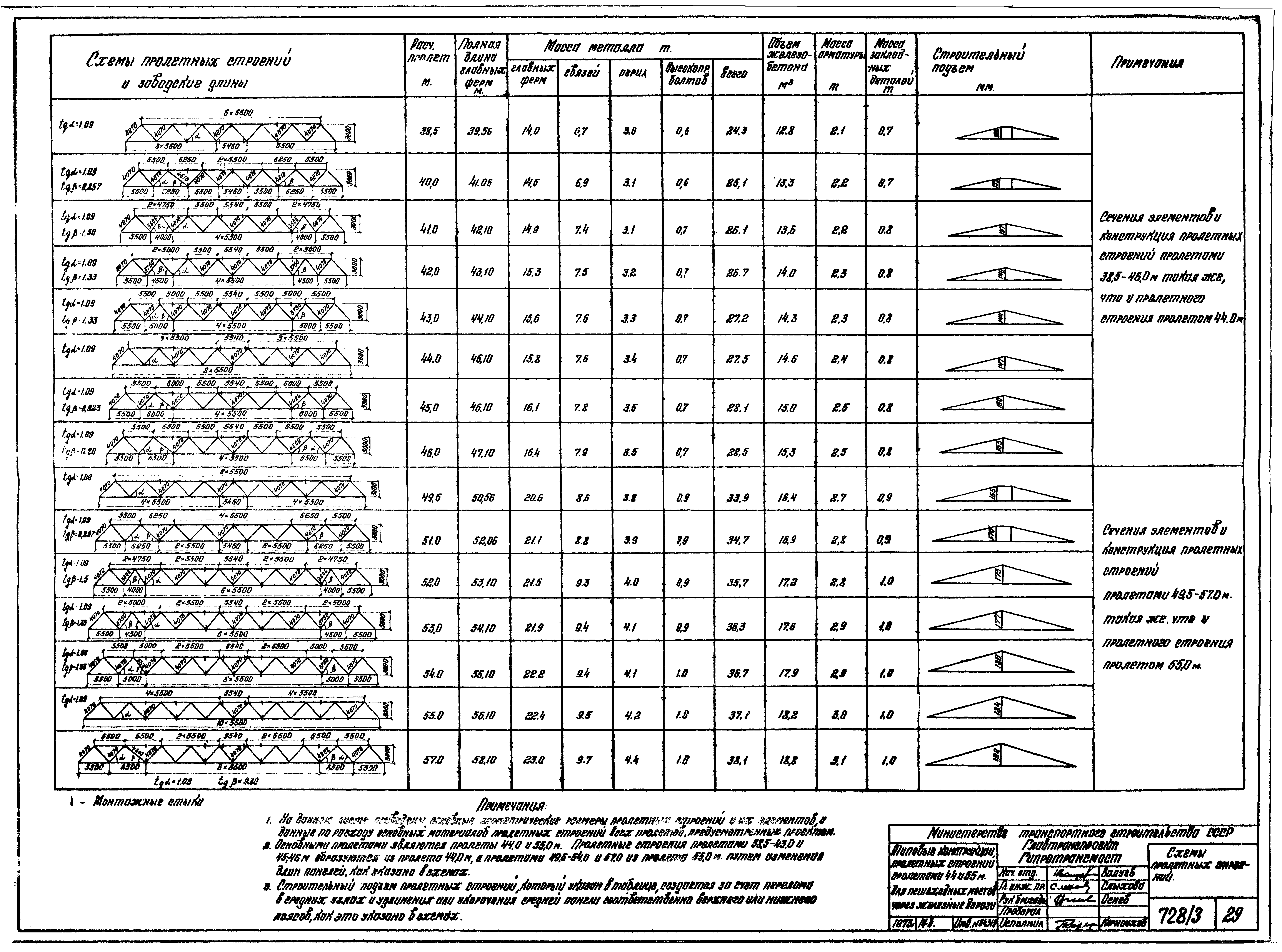

   Схемы пролетных строений

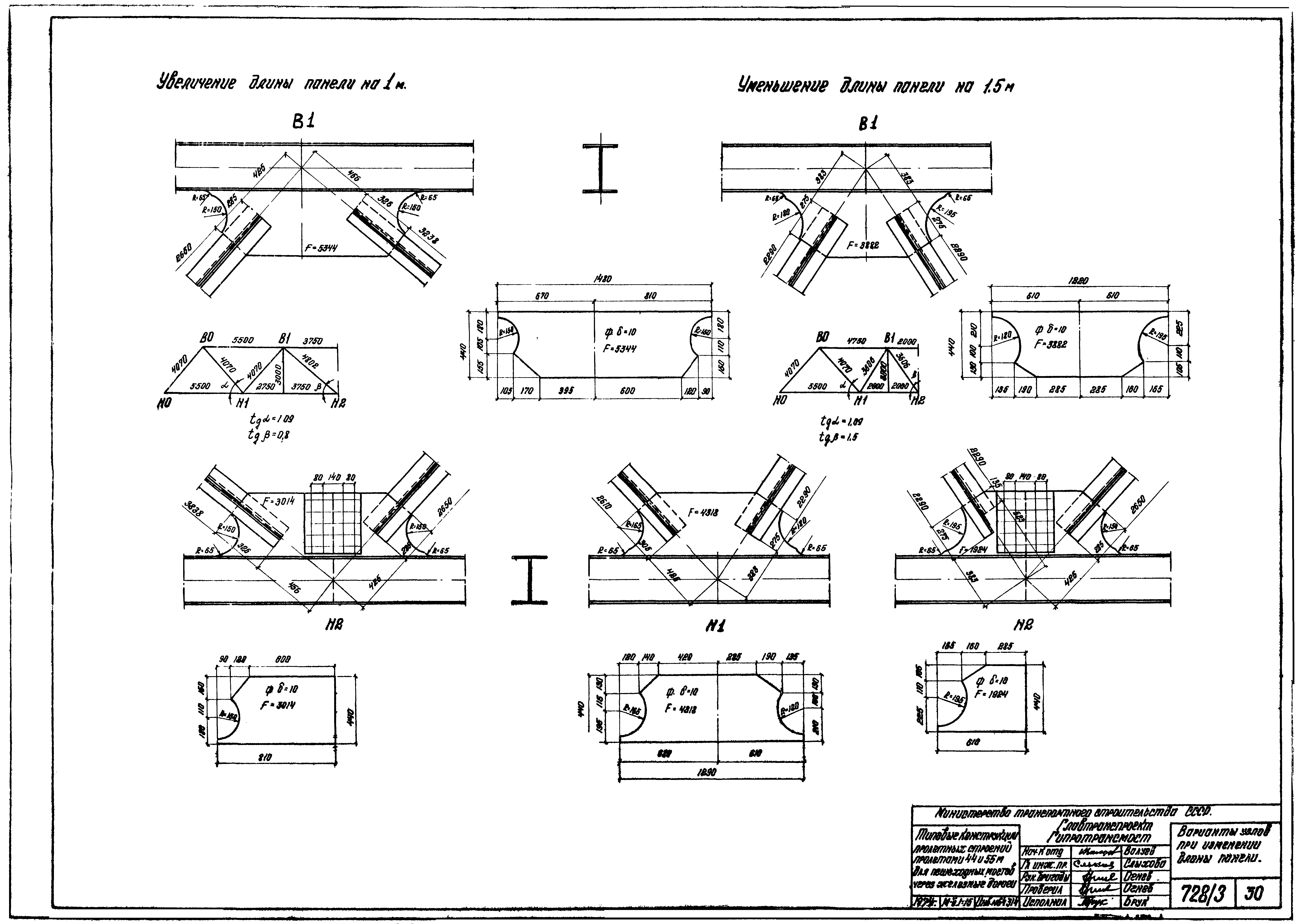

   Варианты узлов при изменении длины панели
   Пролетные строения lp=44,0 м и lp=55,0 м. Опорные части. Сварной вариант
Разработан: Гипротрансмост
Утверждён:19.06.1974 МПС (Ministry of Railroads П-17355)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
