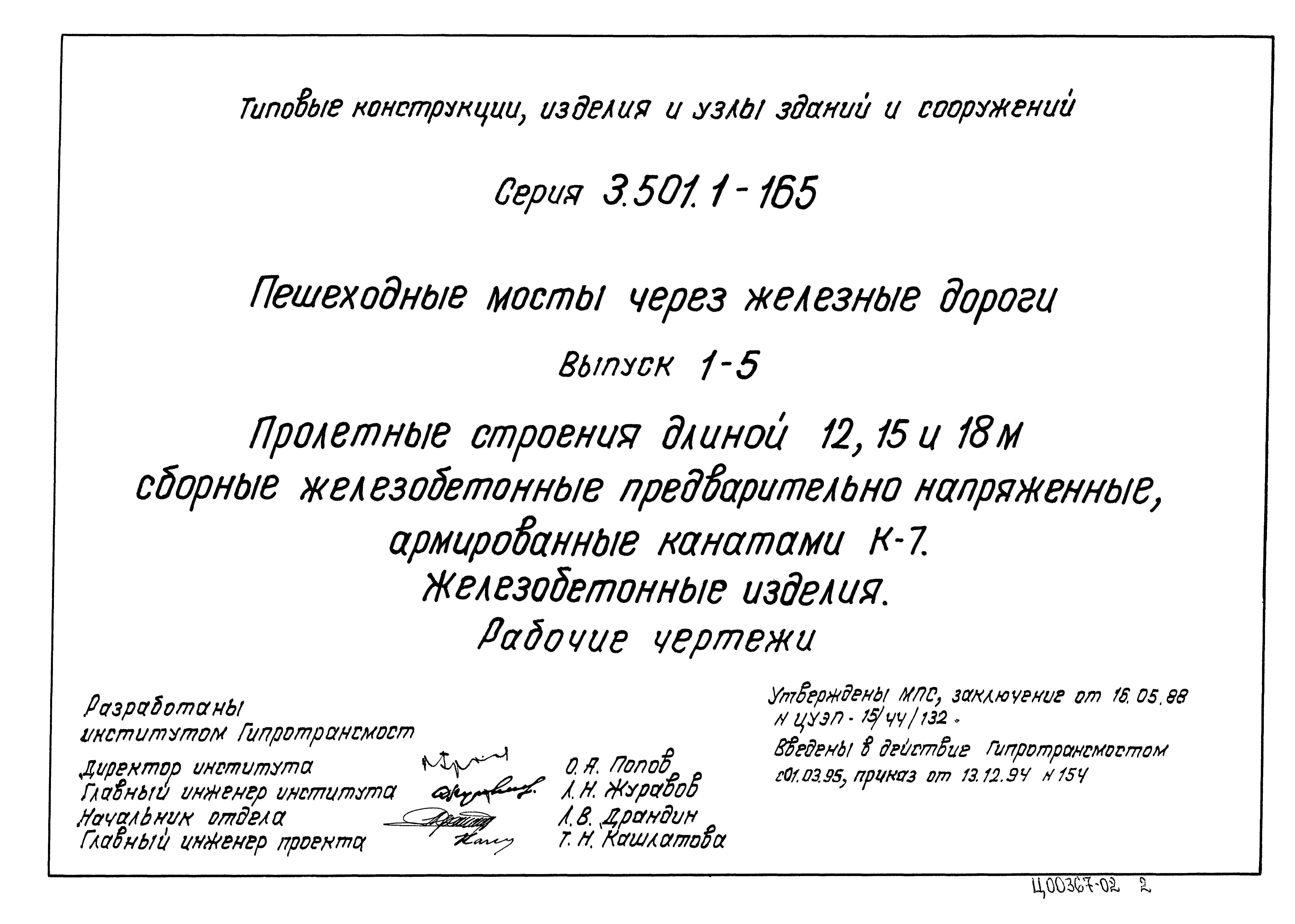

Скачать Серия 3.501.1-165 Выпуск 1-5. Пролетные строения длиной 12, 15 и 18 м сборные железобетонные предварительно напряженные, армированные канатами К-7. Железобетонные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.501.1-165

Выпуск 1-5. Пролетные строения длиной 12, 15 и 18 м сборные железобетонные предварительно напряженные, армированные канатами К-7. Железобетонные изделия. Рабочие чертежи

Обозначение:	Серия 3.501.1-165
Обозначение англ:	Series 3.501.1-165
Статус:	не определен законодательством
Название рус.:	Выпуск 1-5. Пролетные строения длиной 12, 15 и 18 м сборные железобетонные предварительно напряженные, армированные канатами К-7. Железобетонные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1995

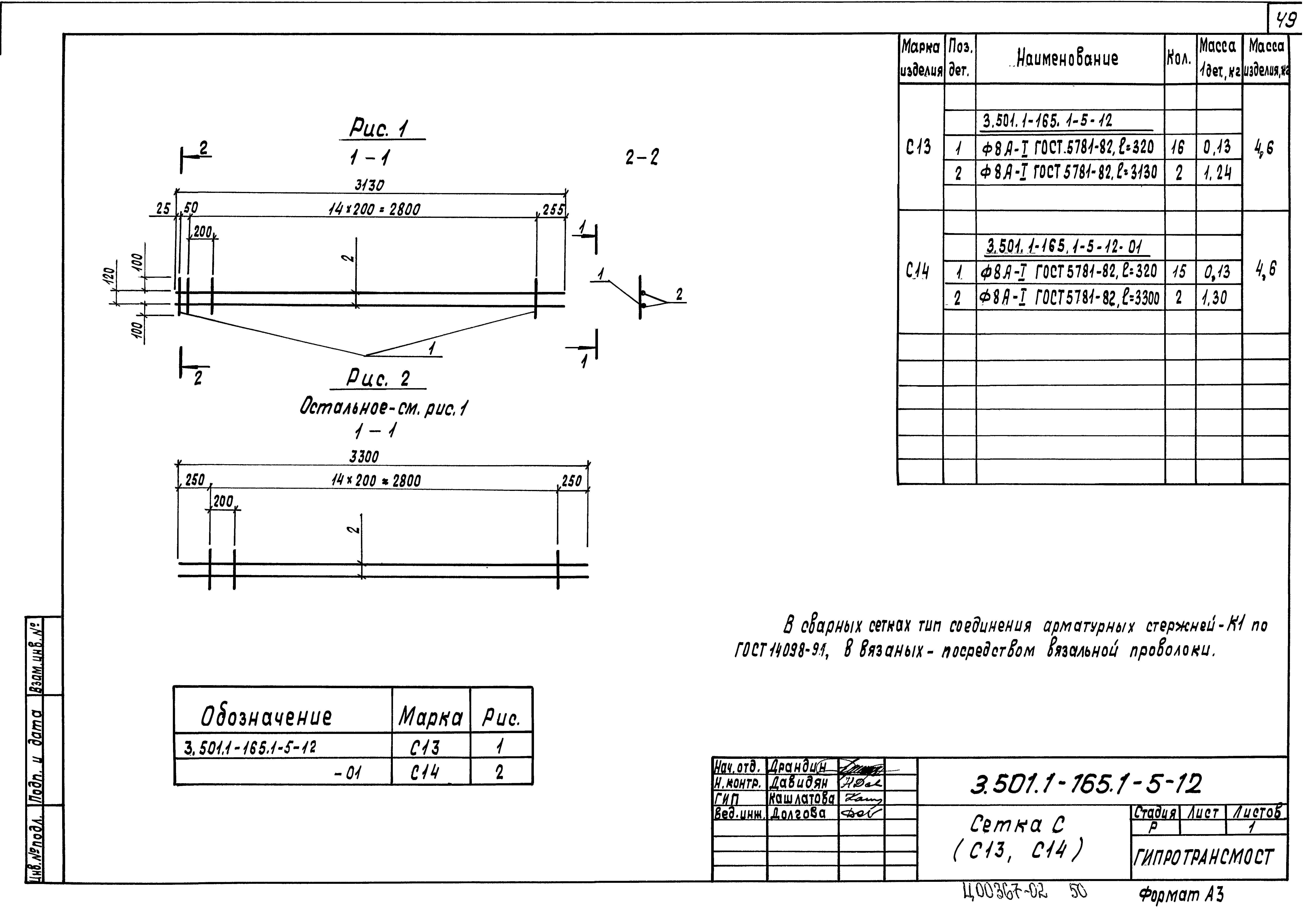

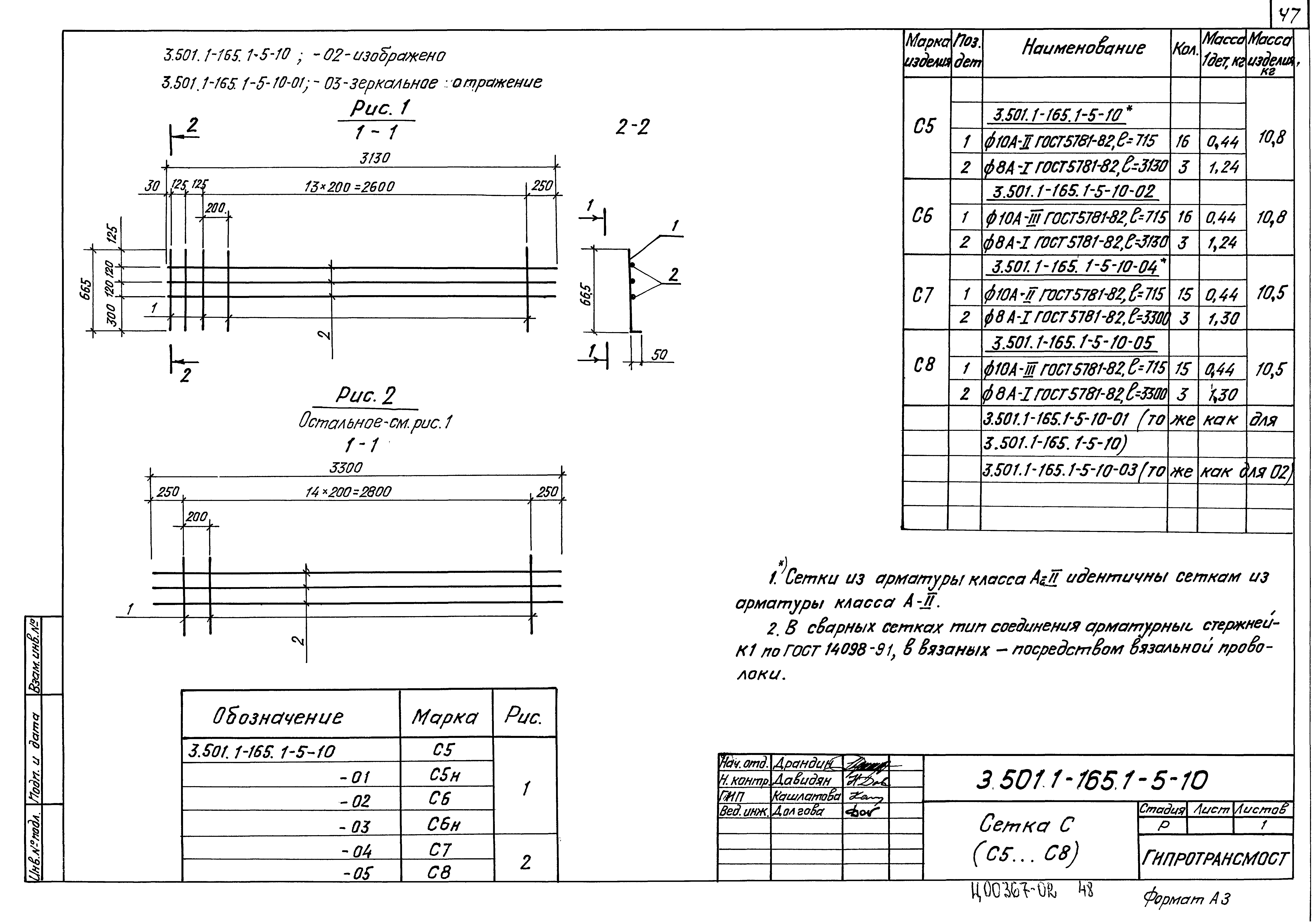

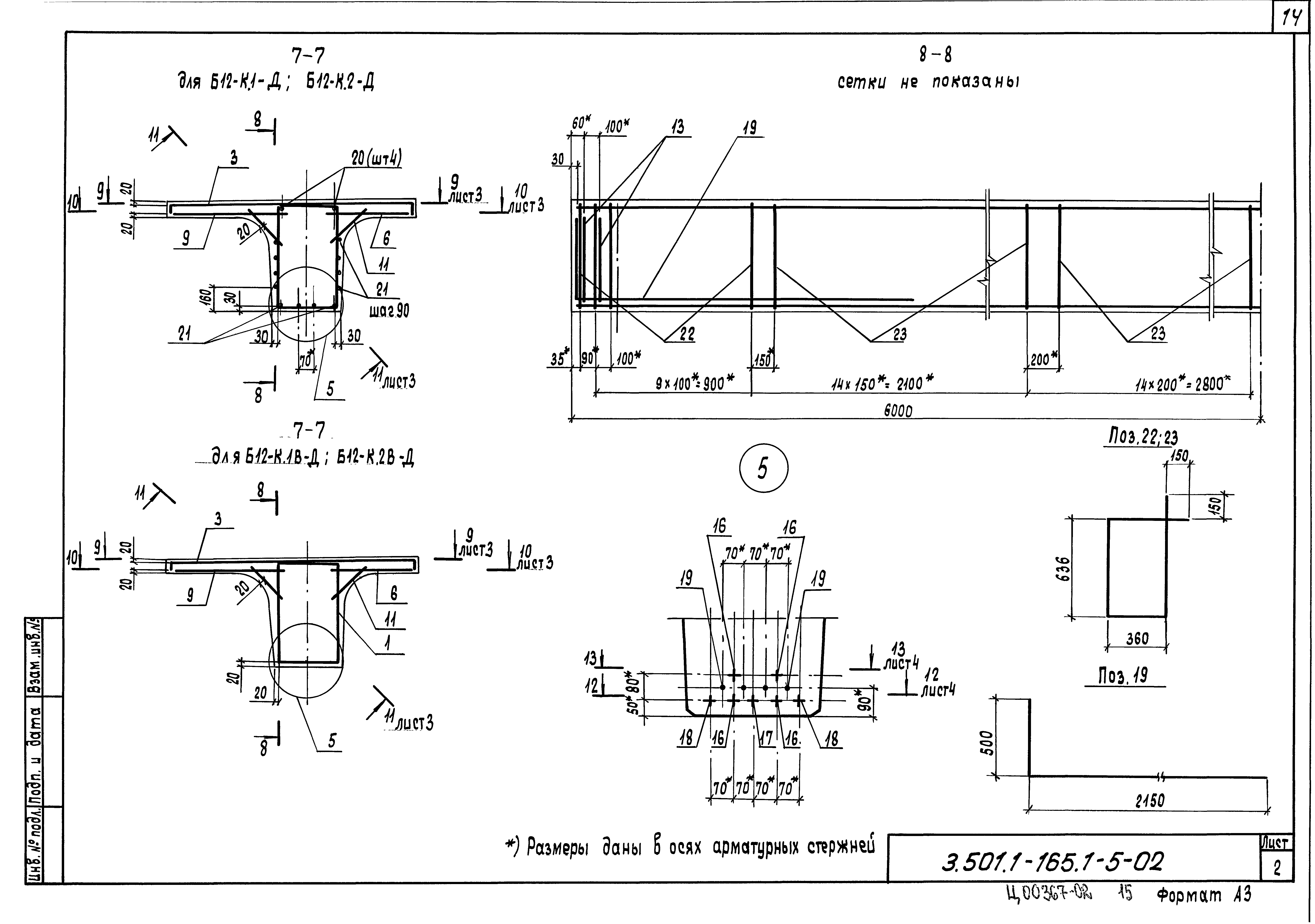

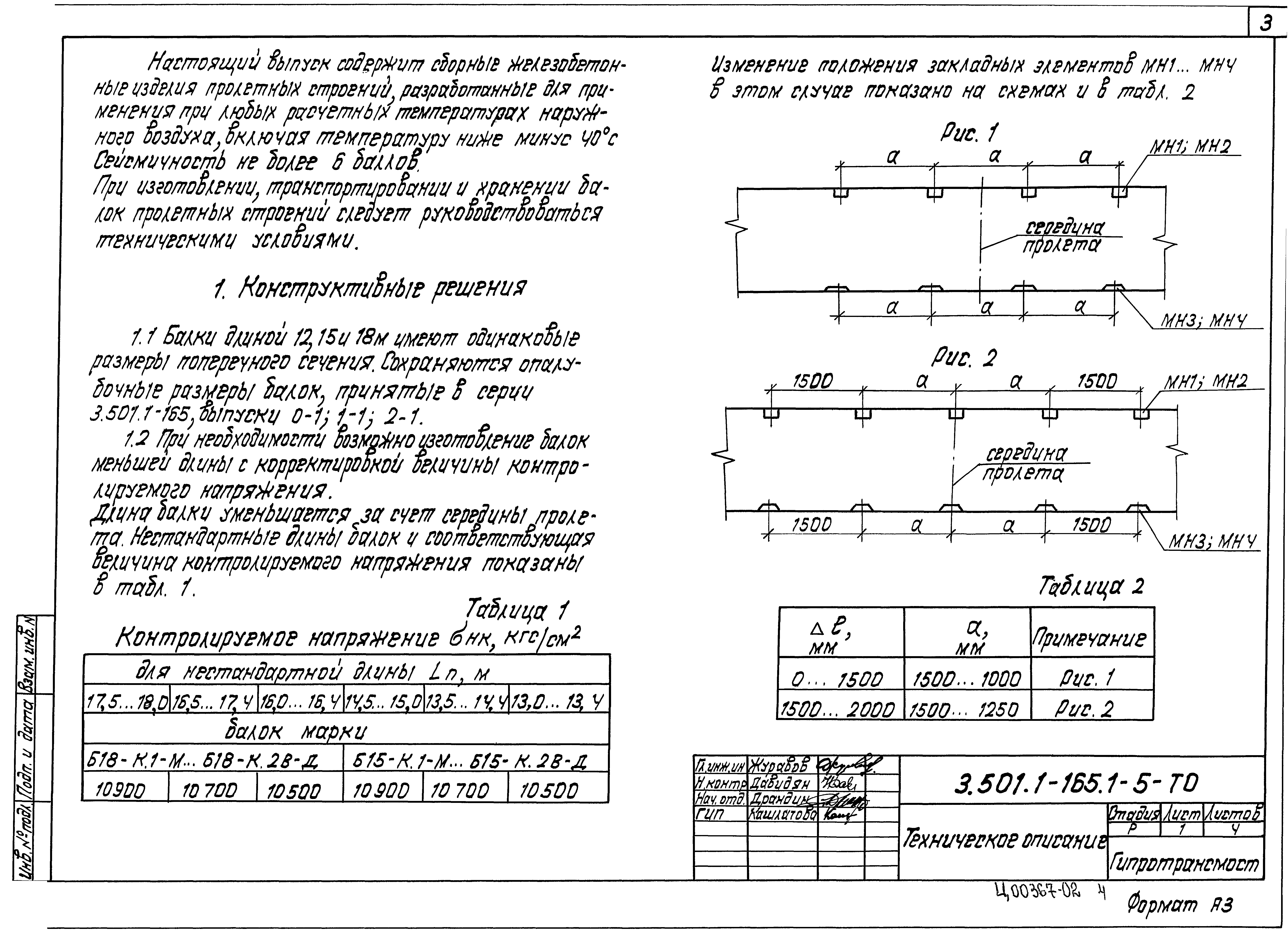

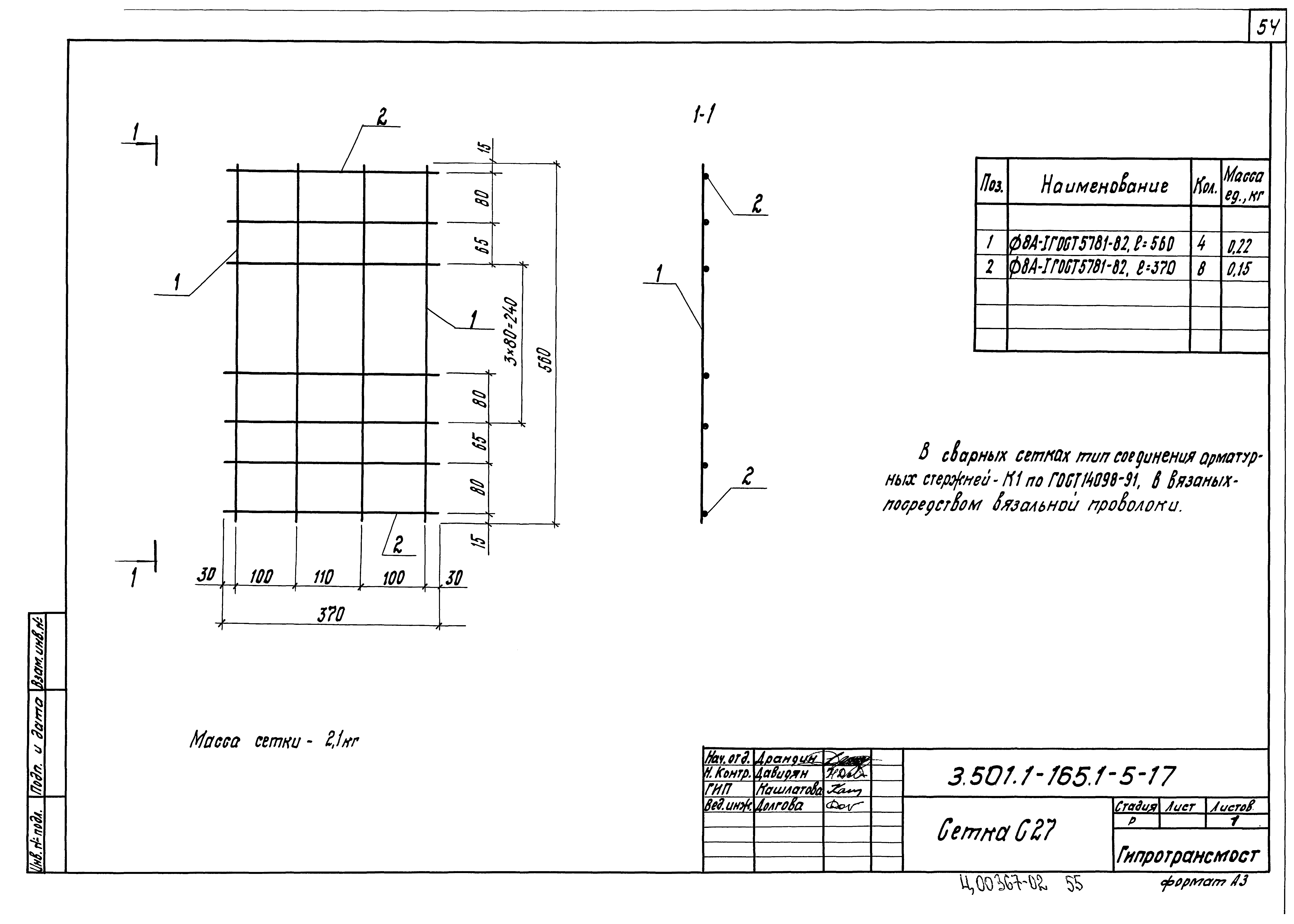

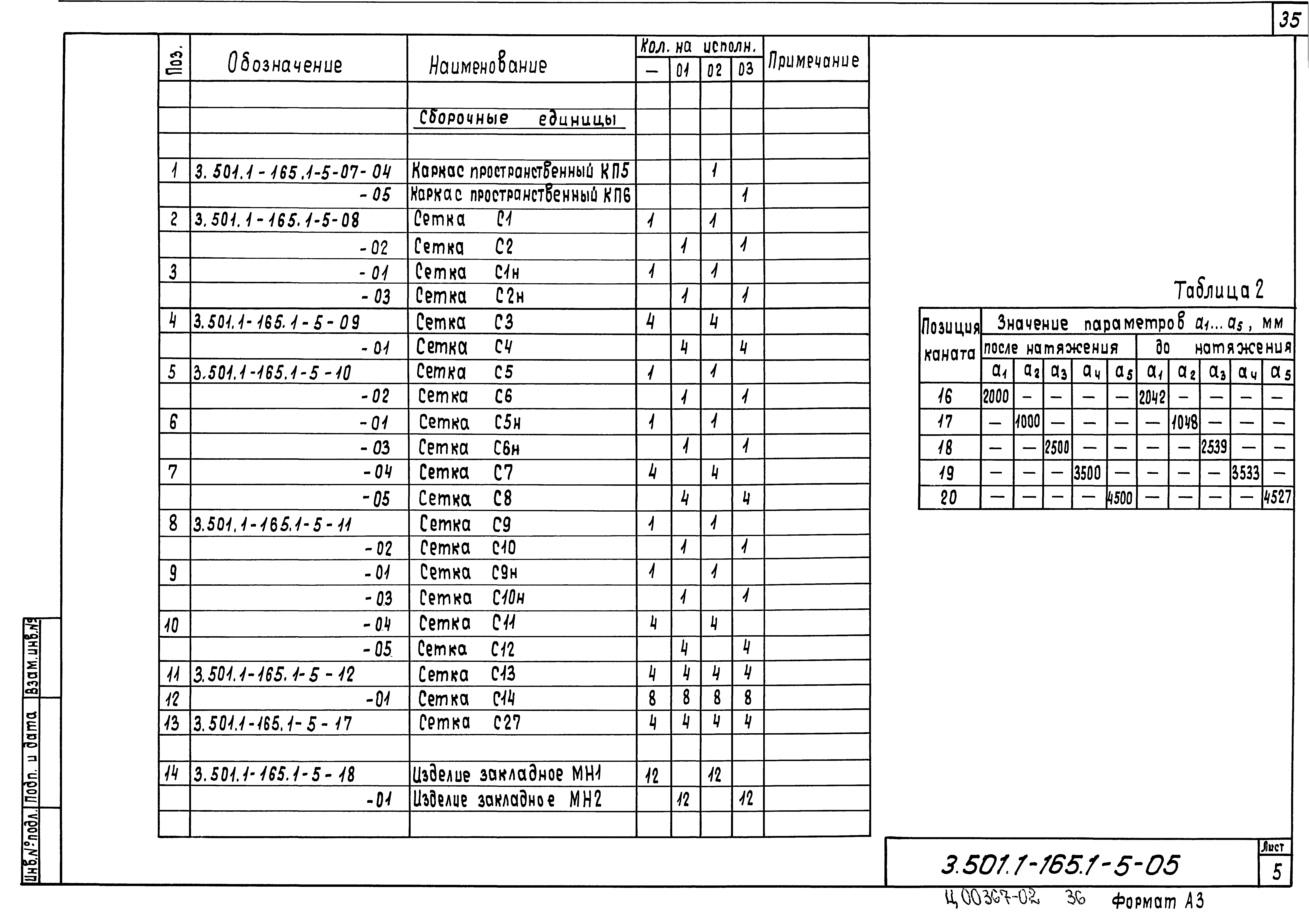

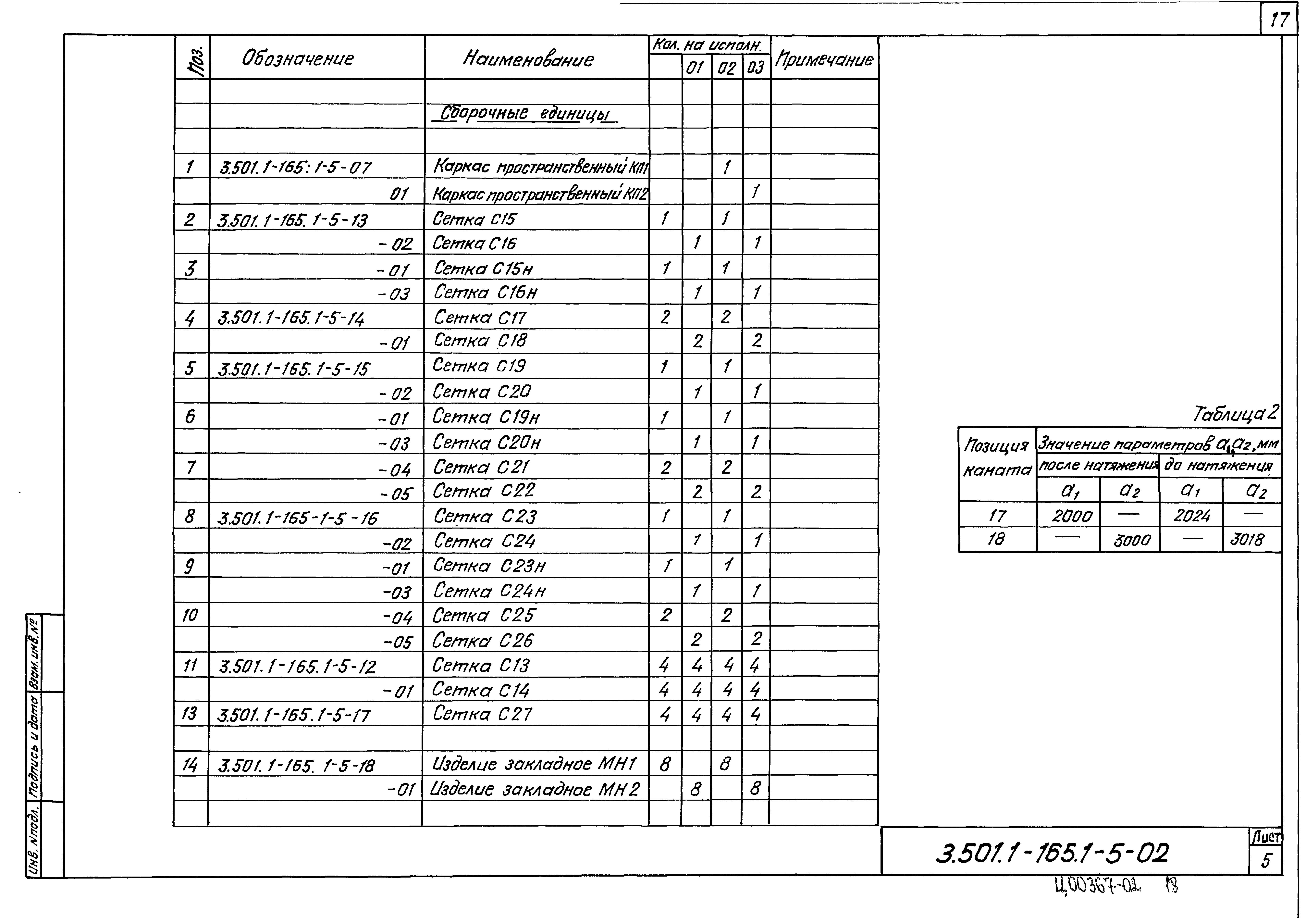

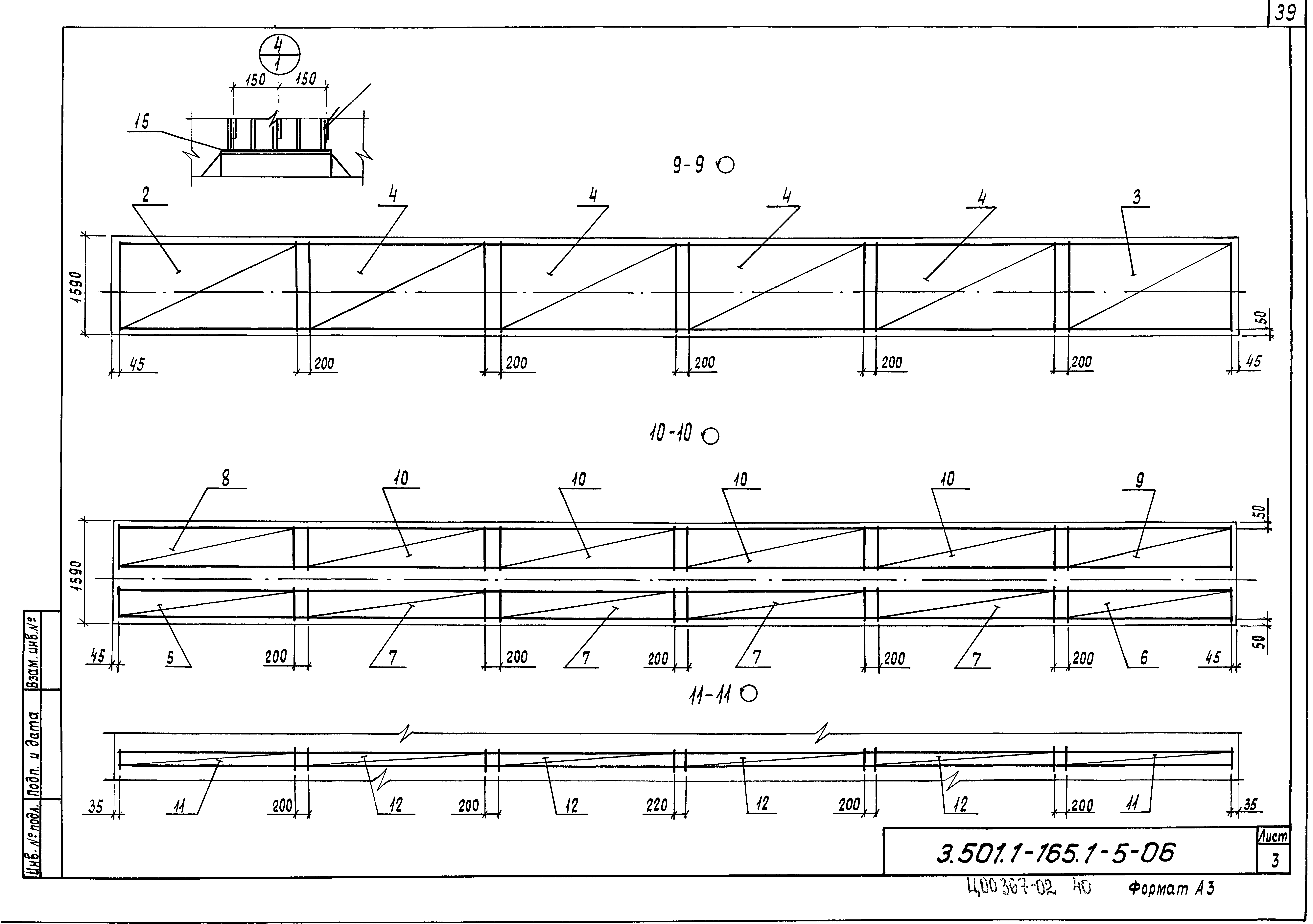

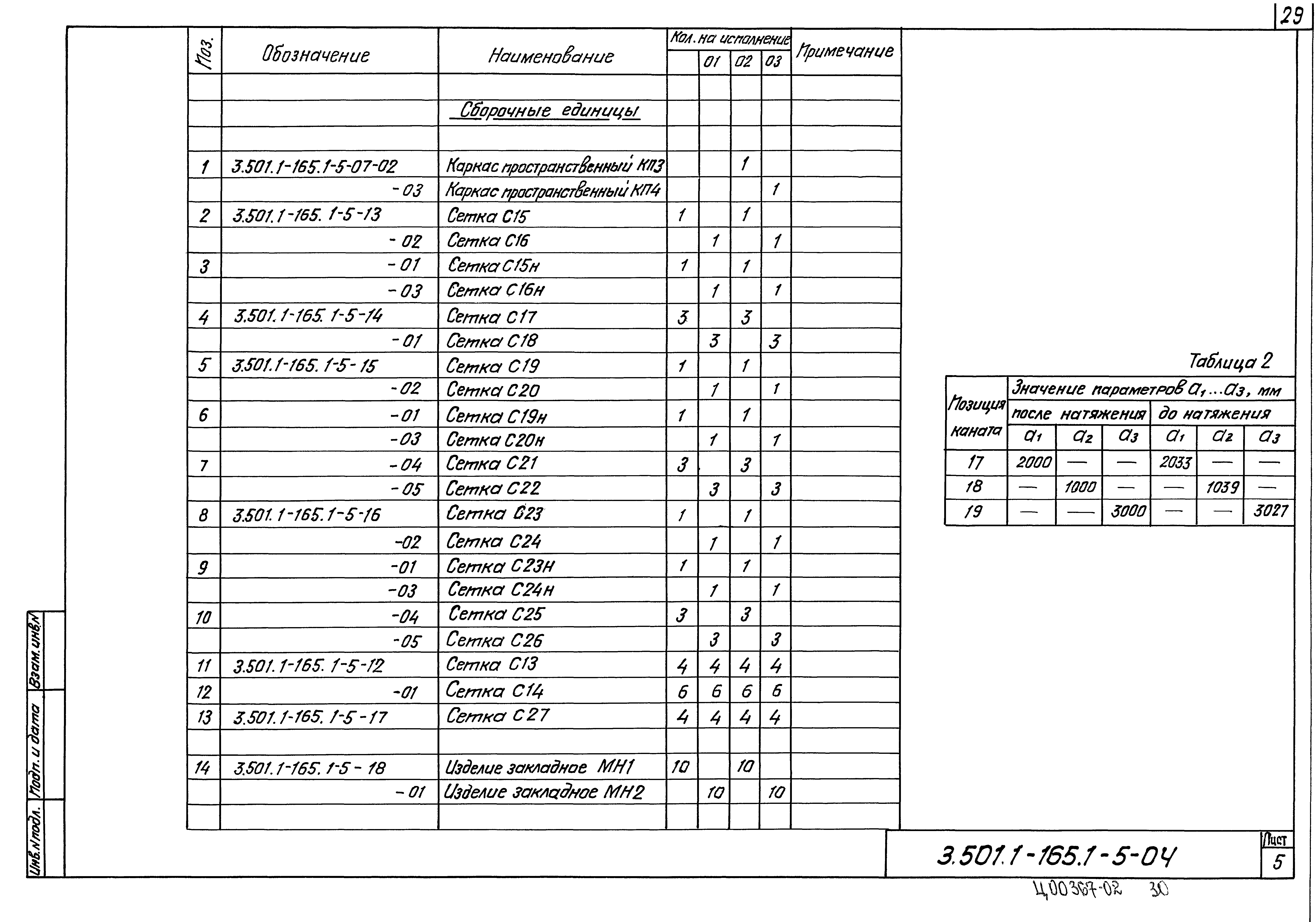

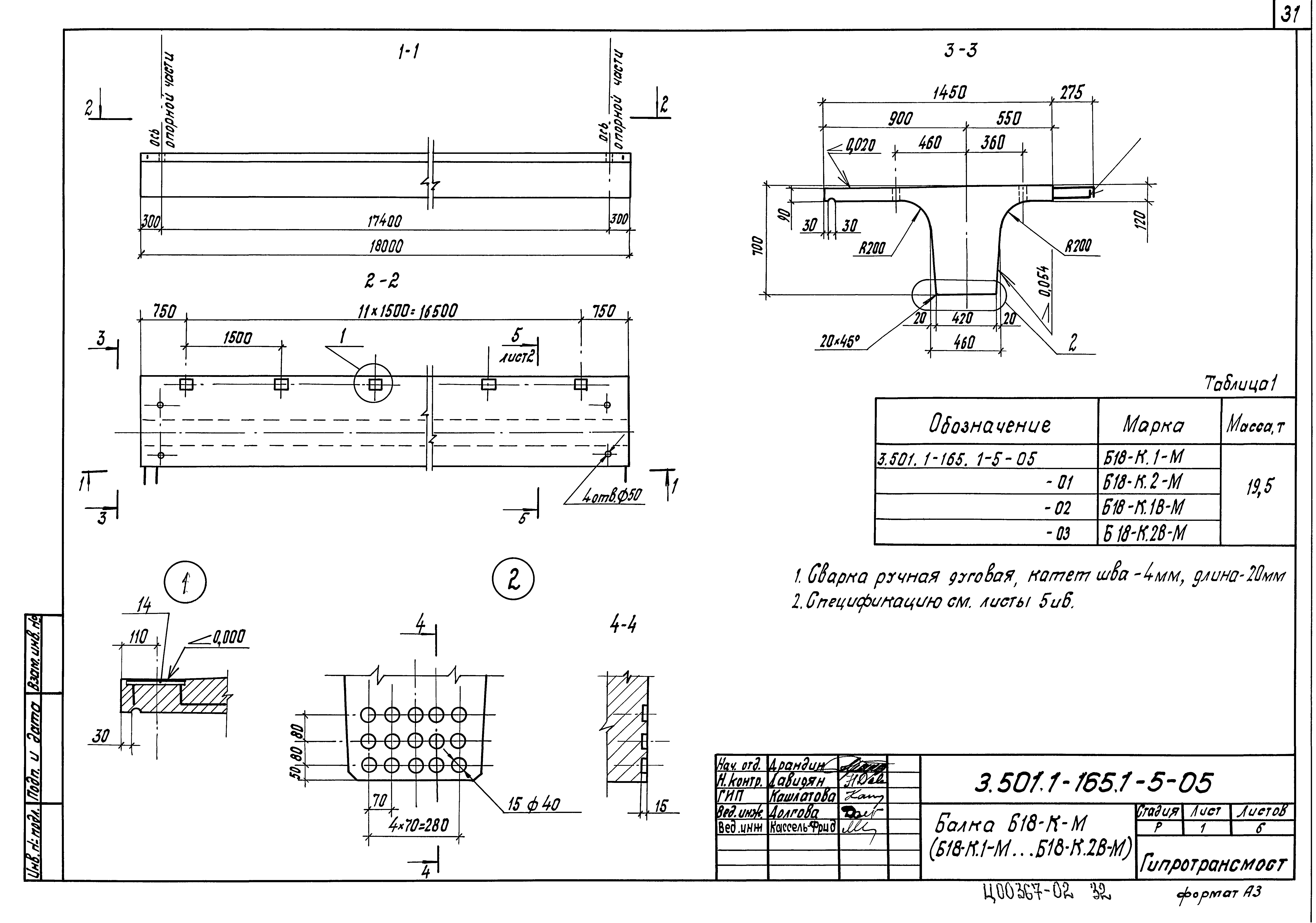

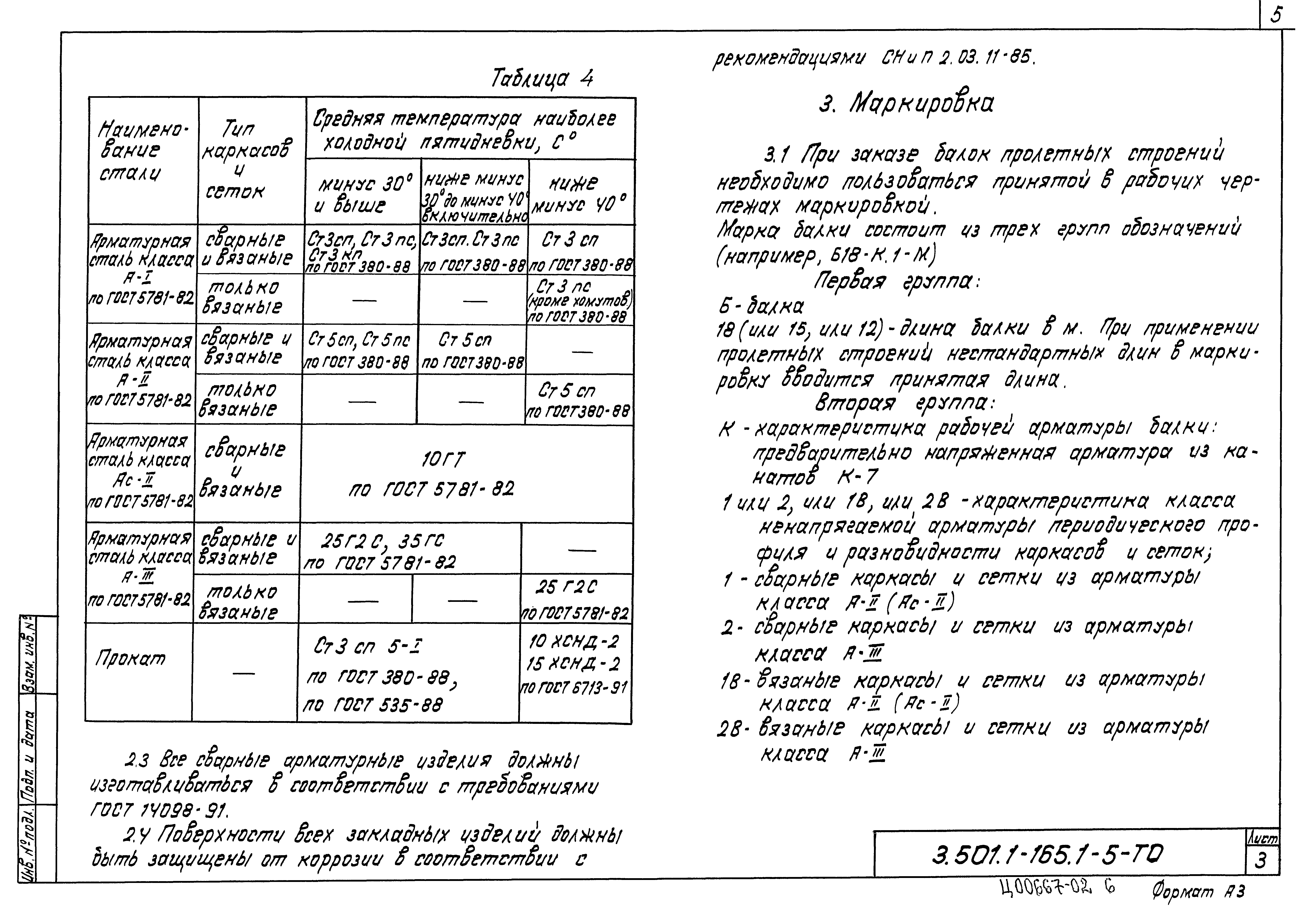

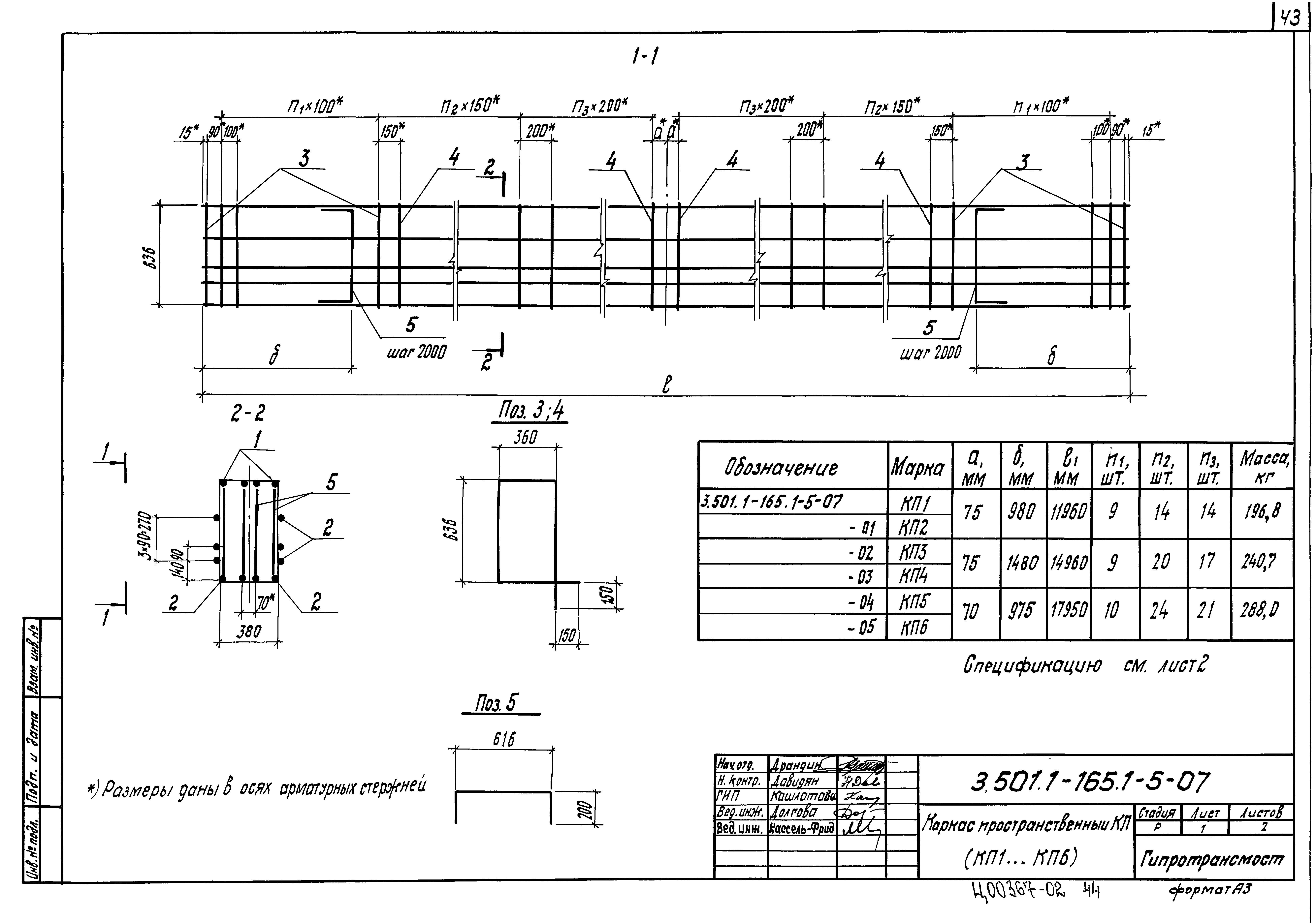

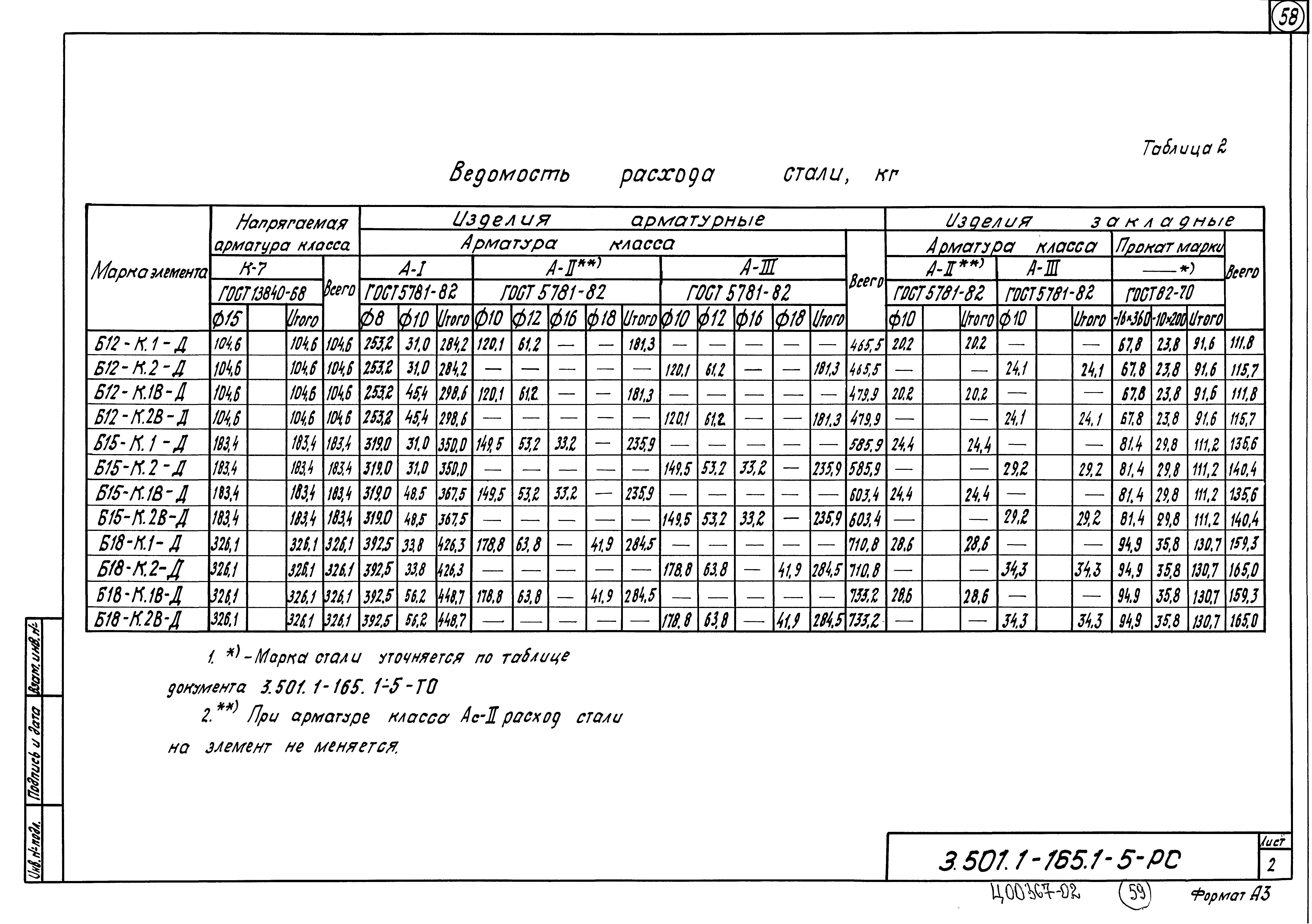

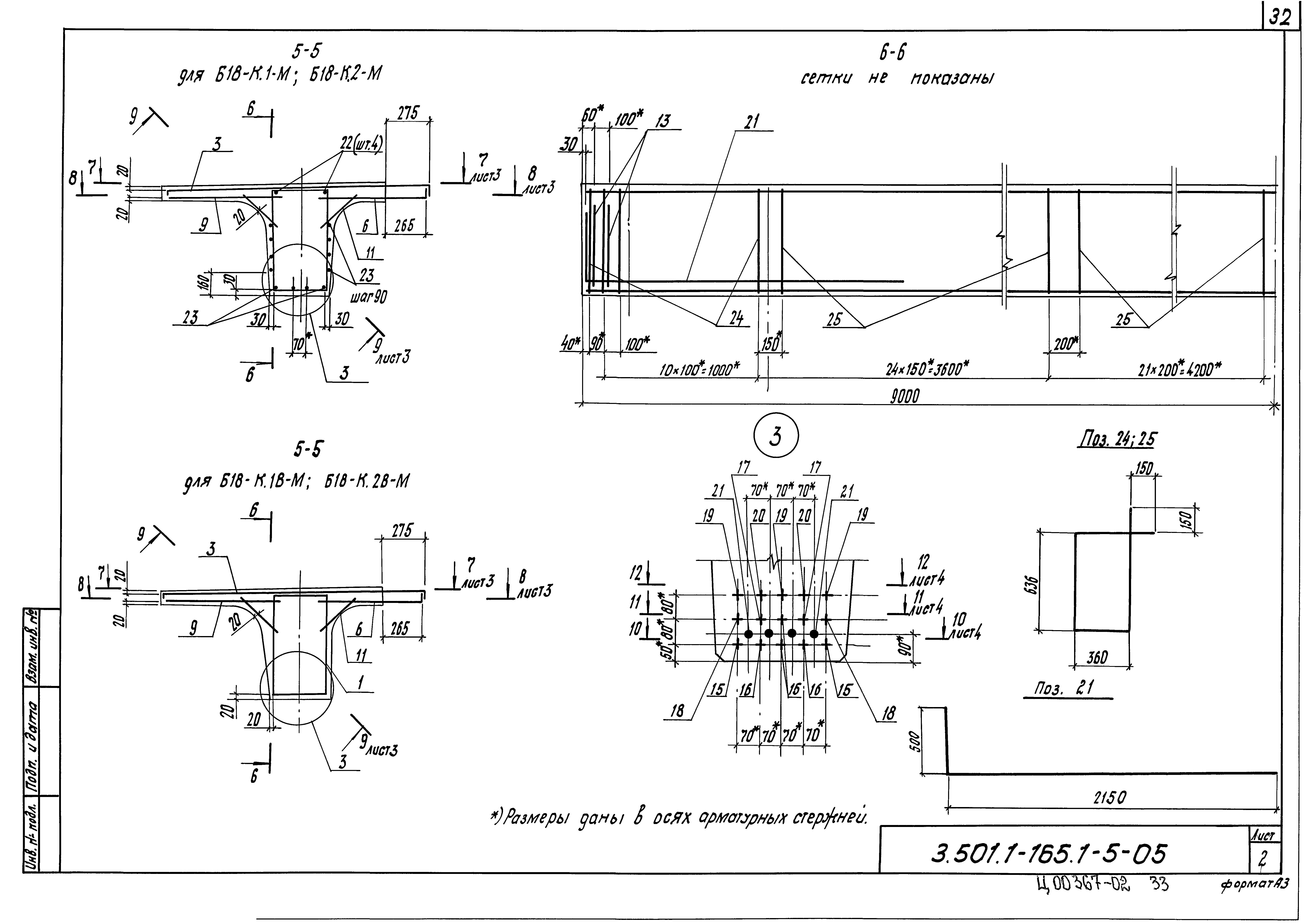

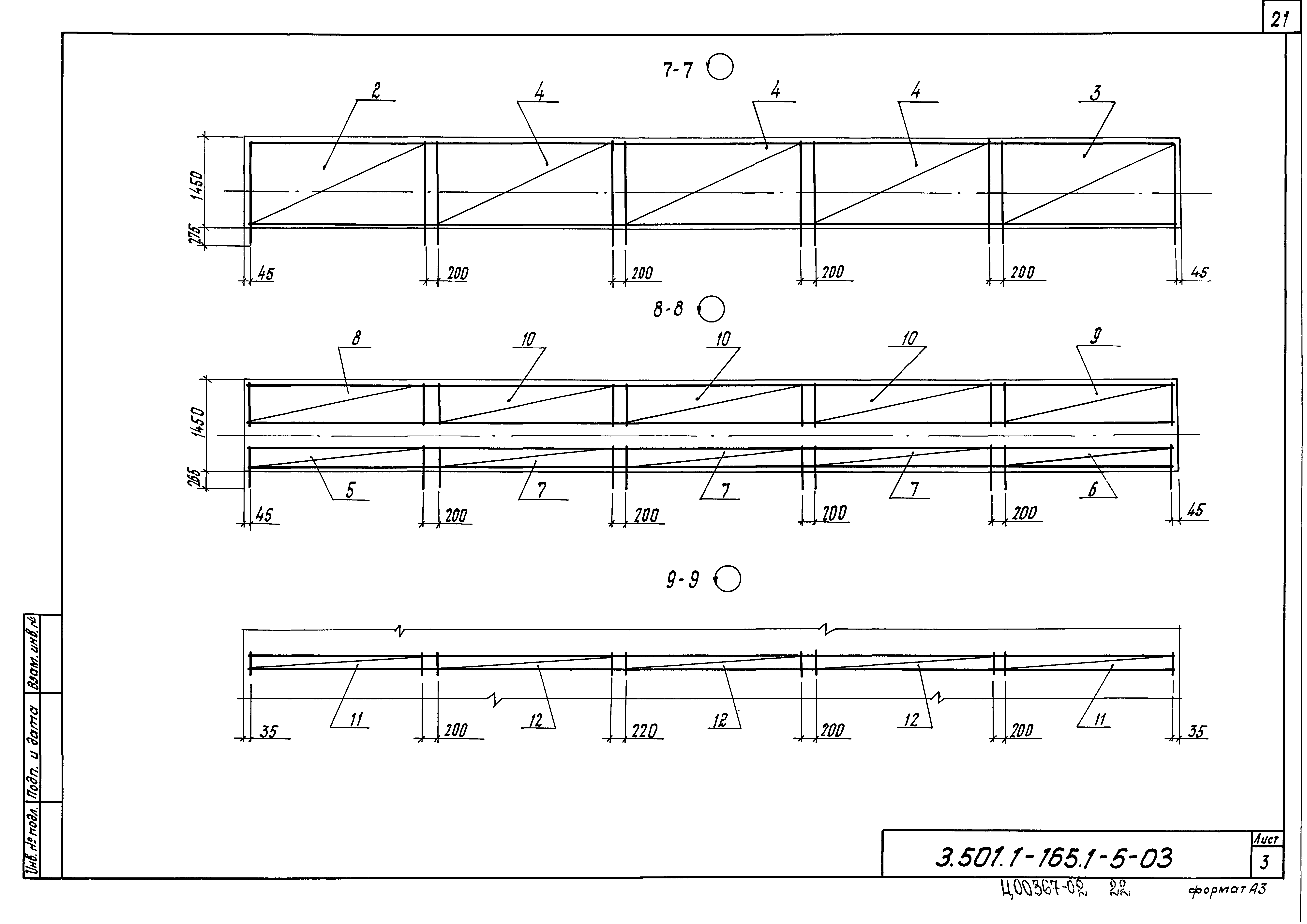

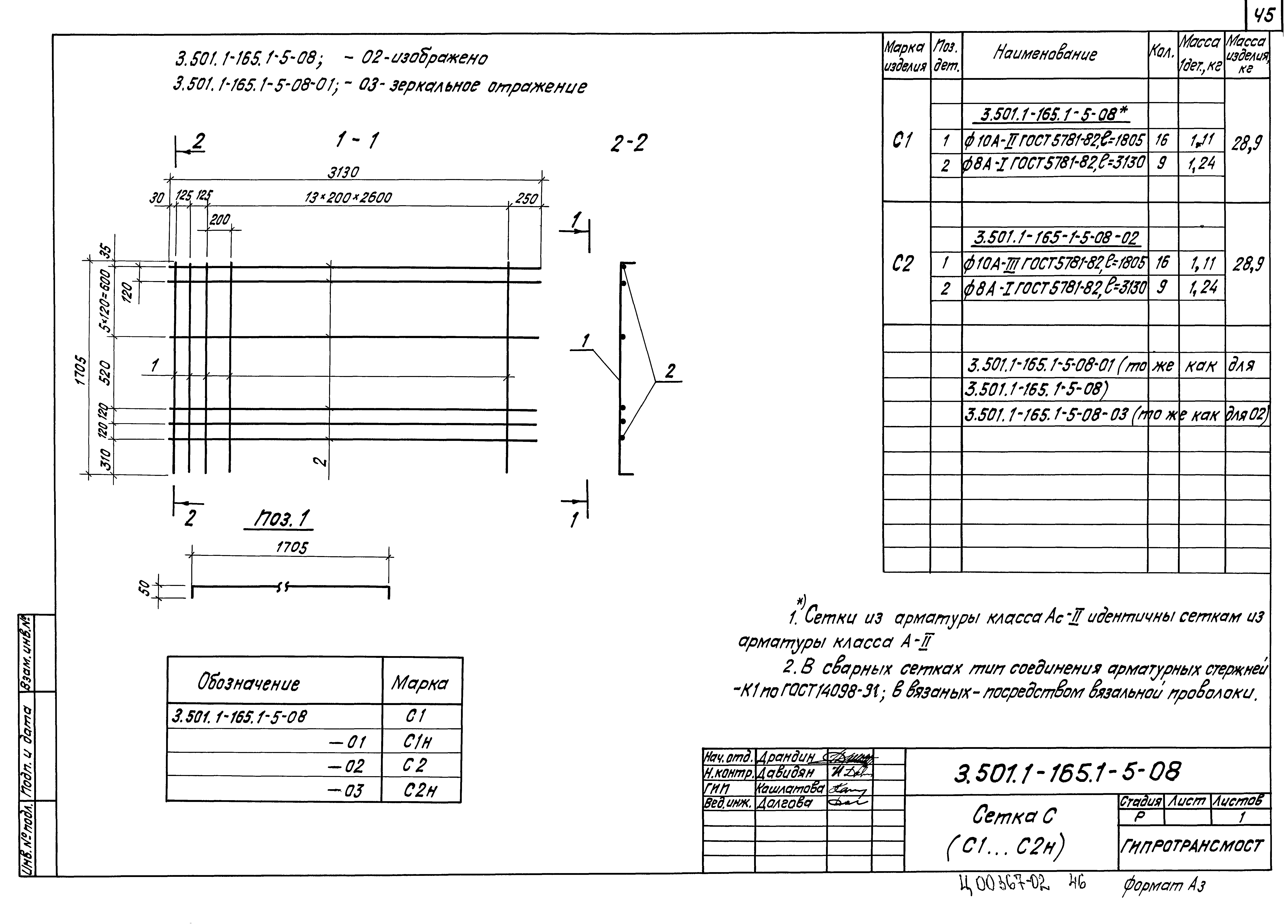

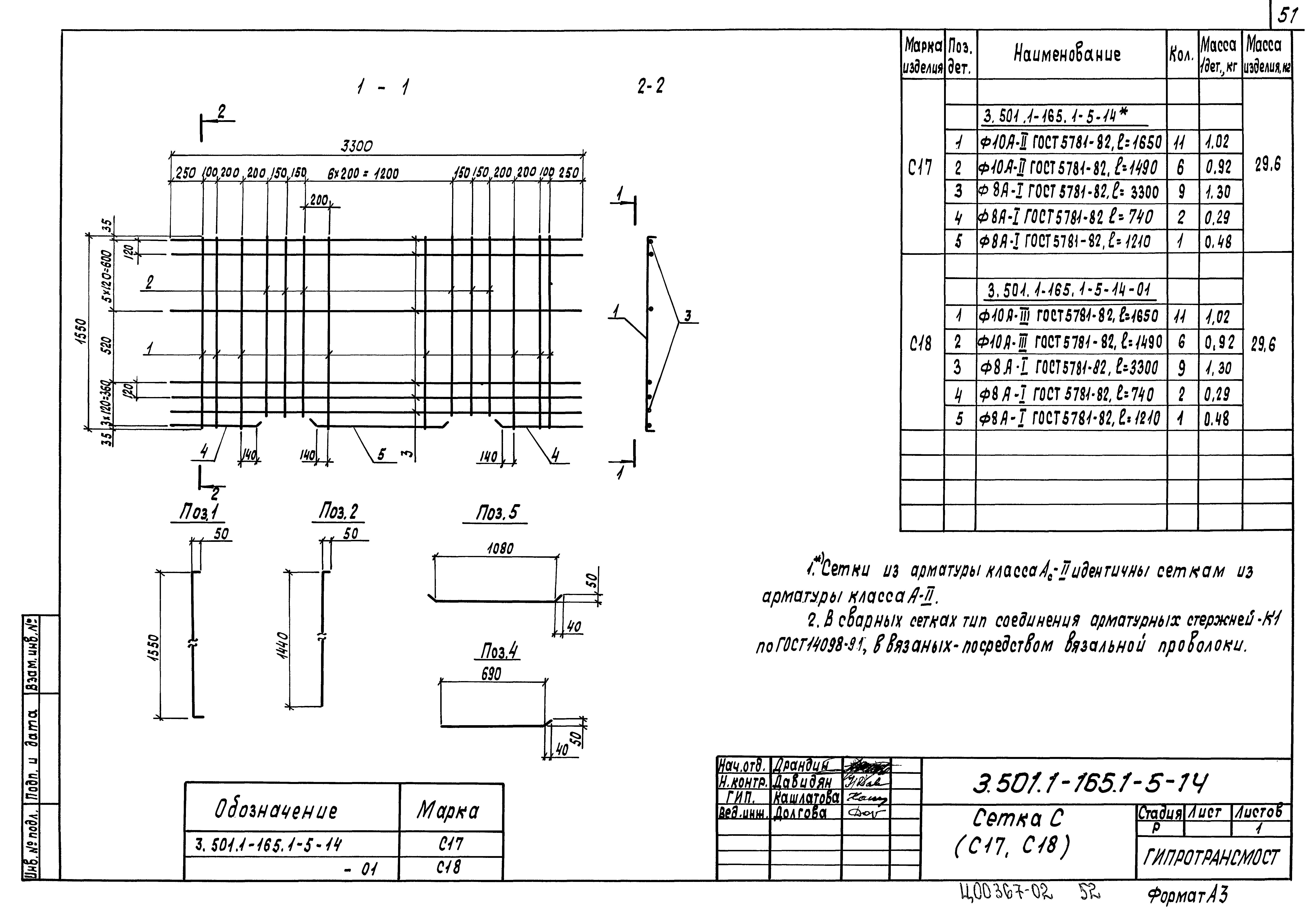

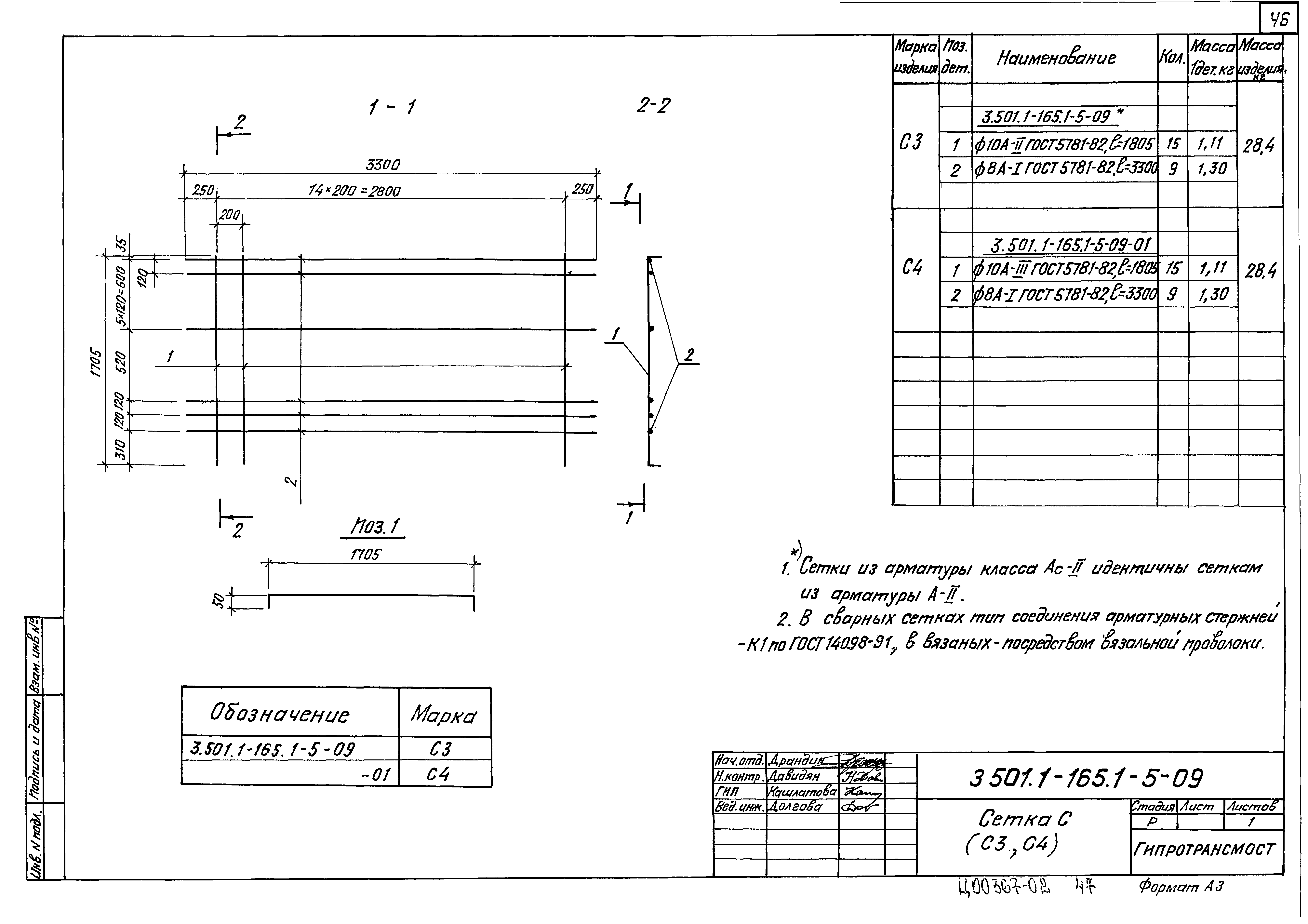

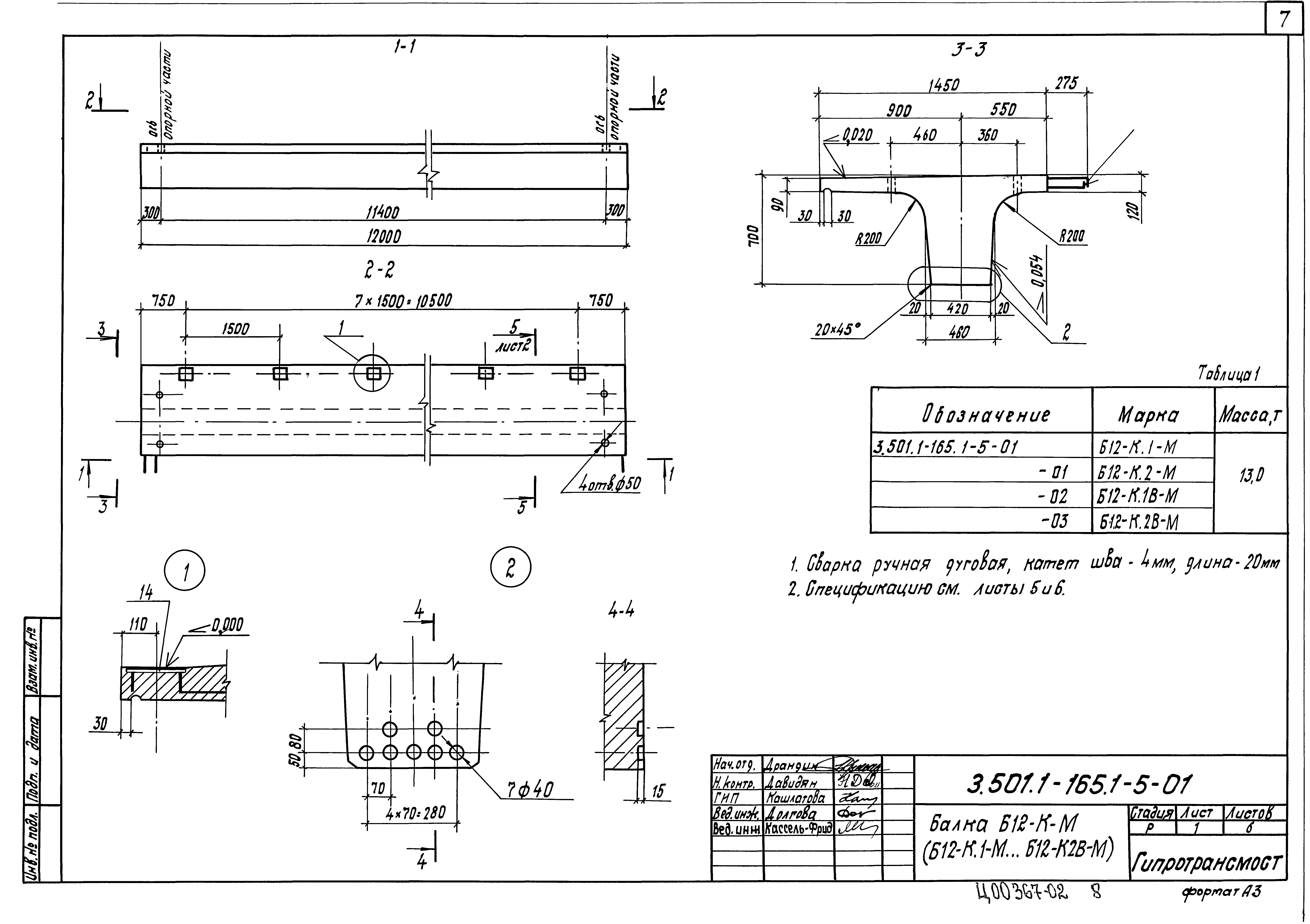

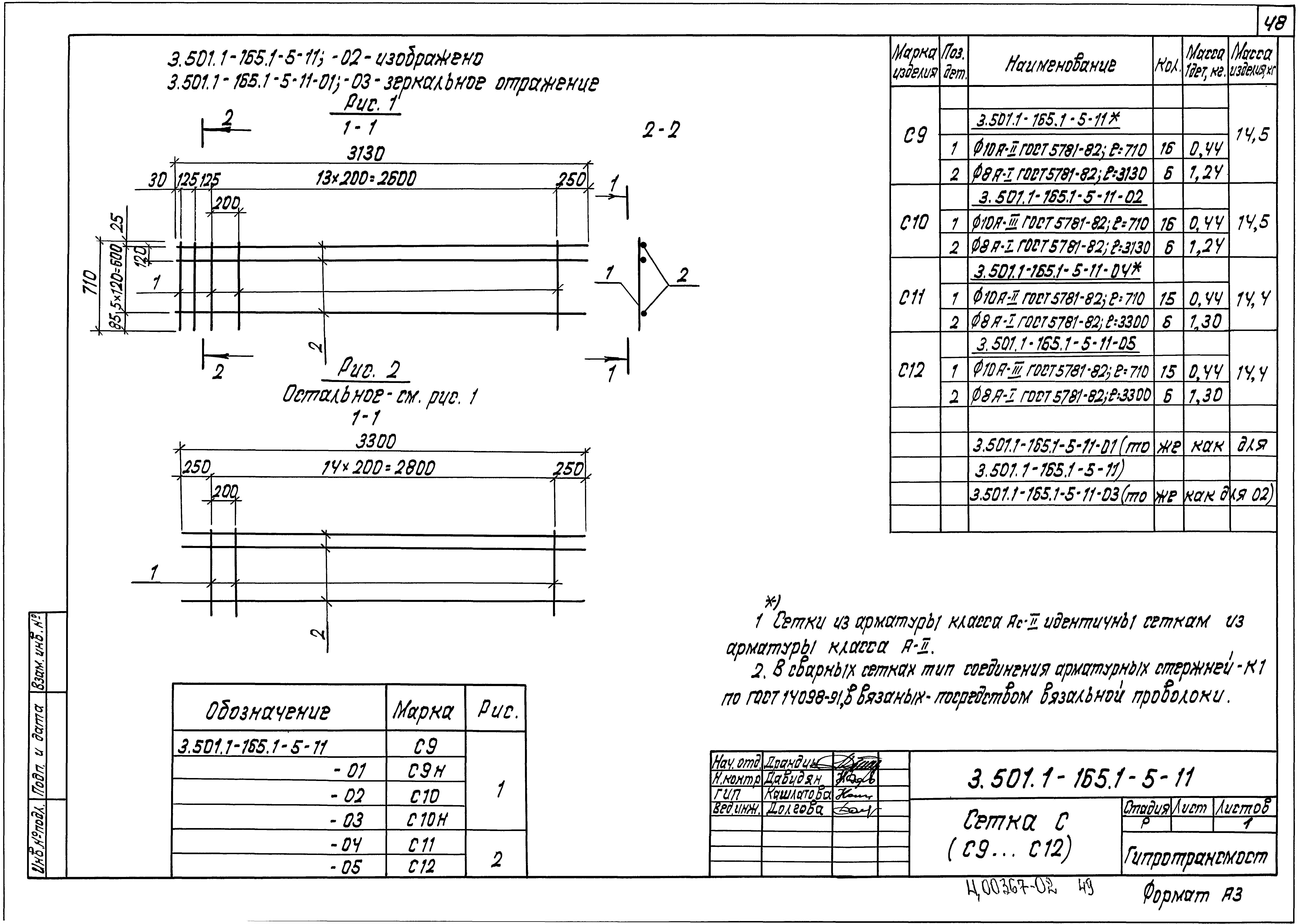

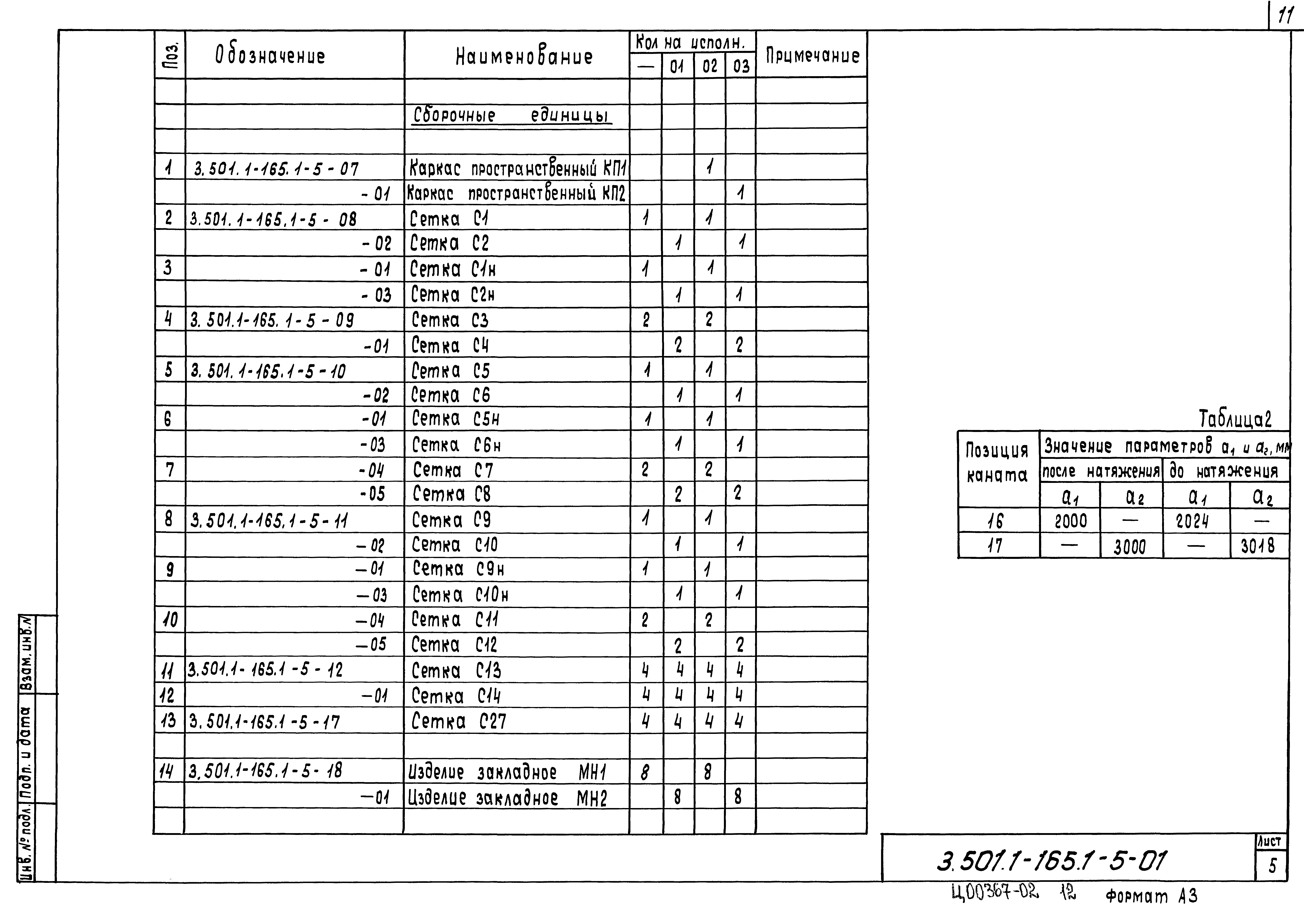

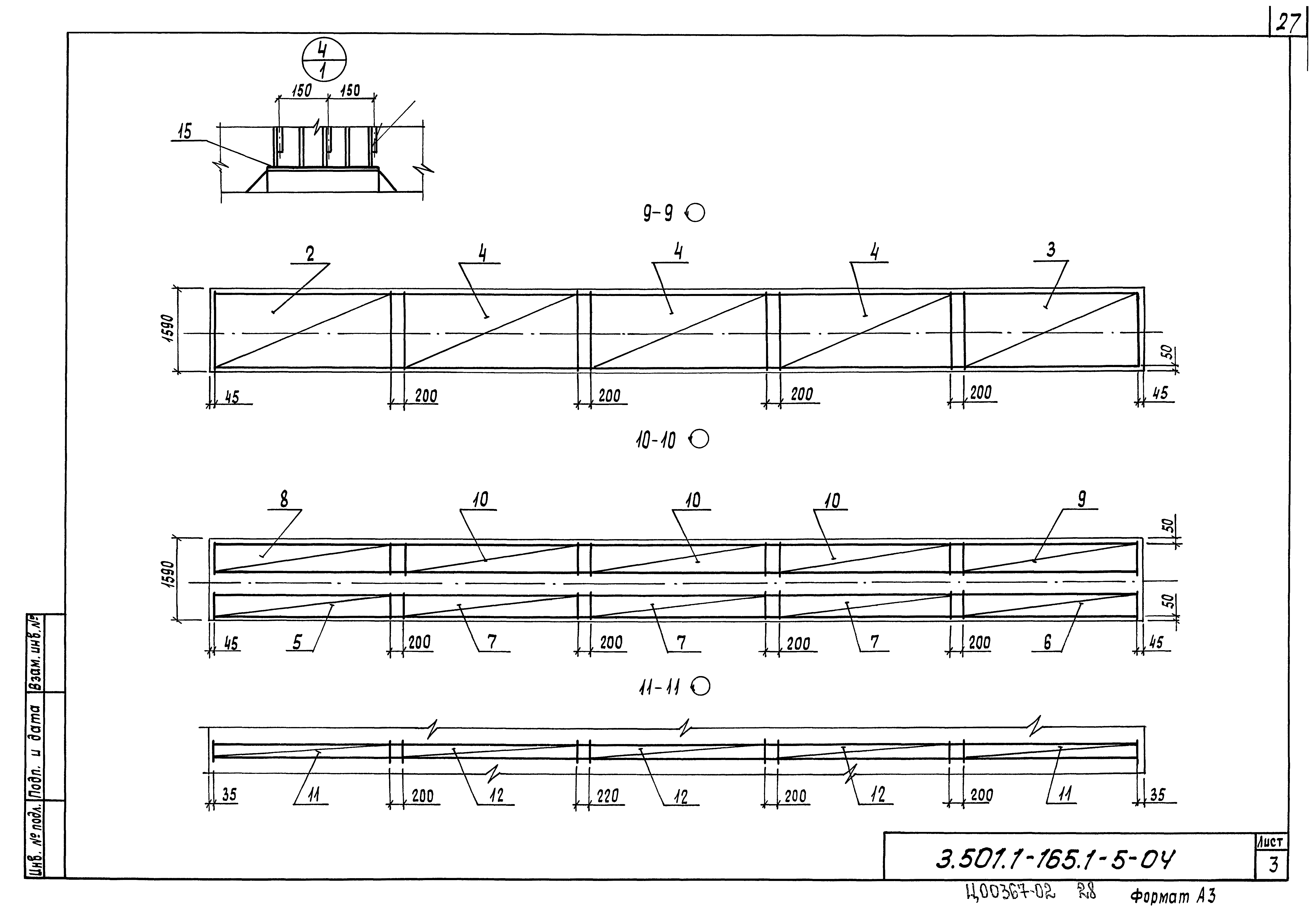

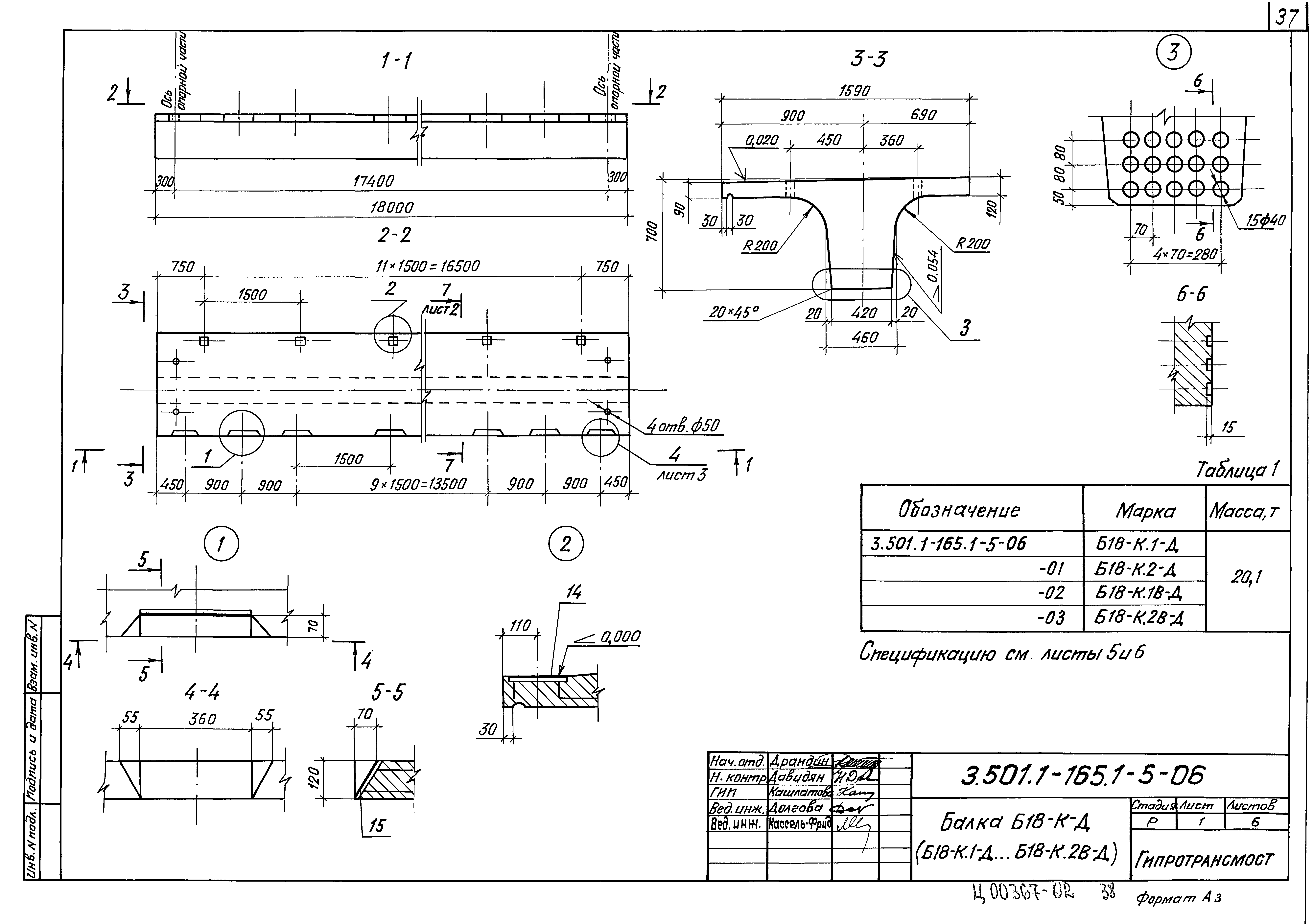

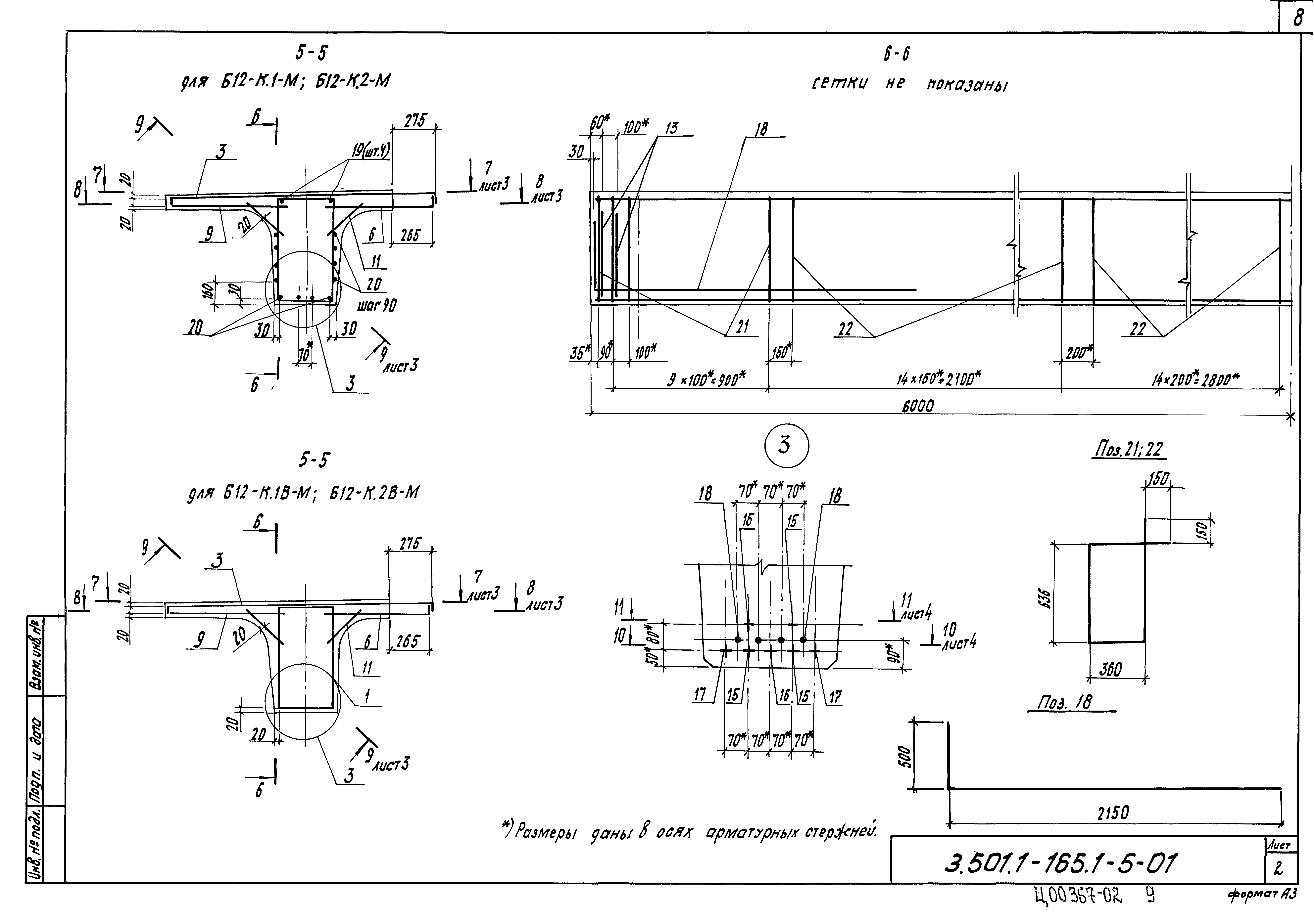

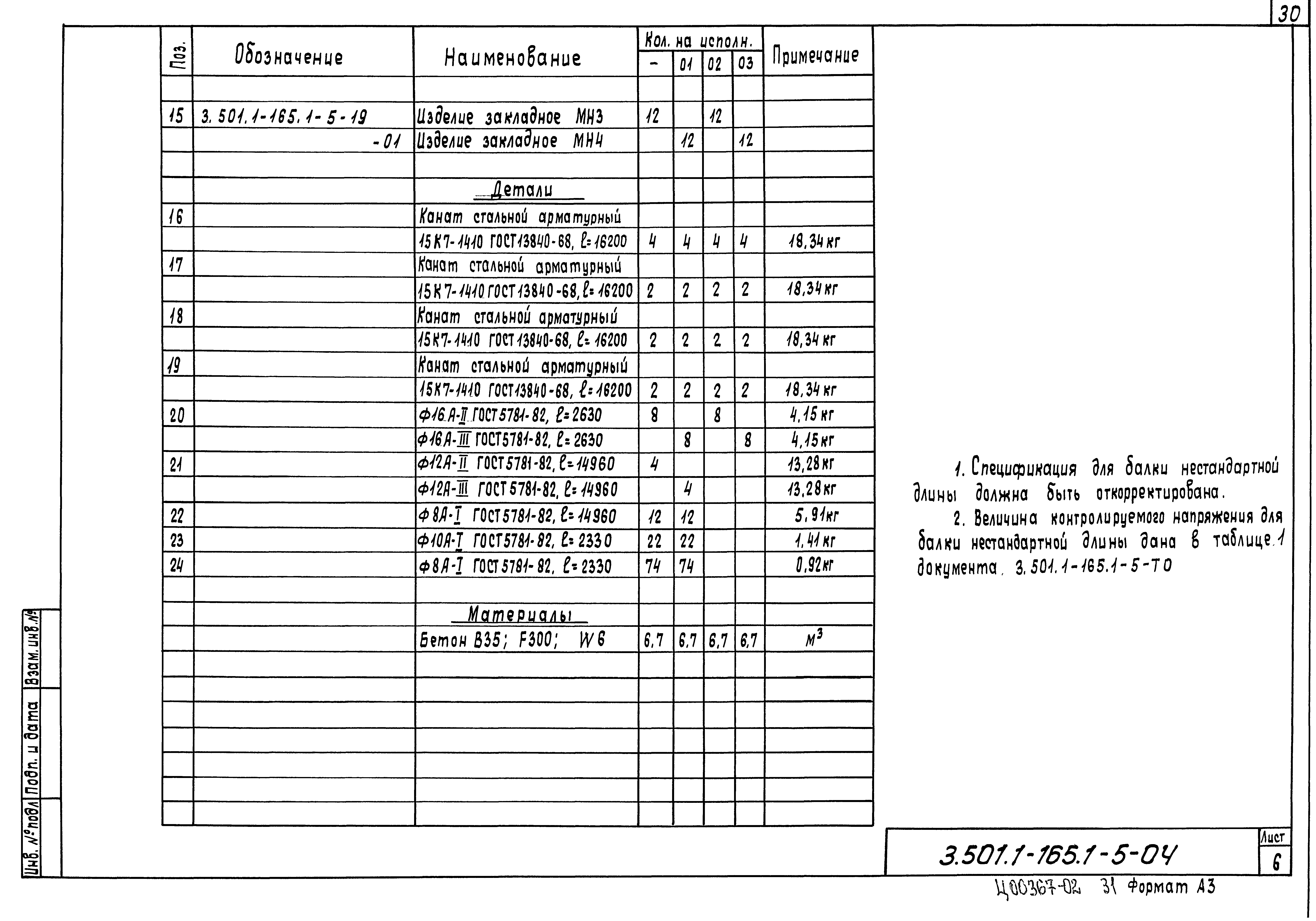

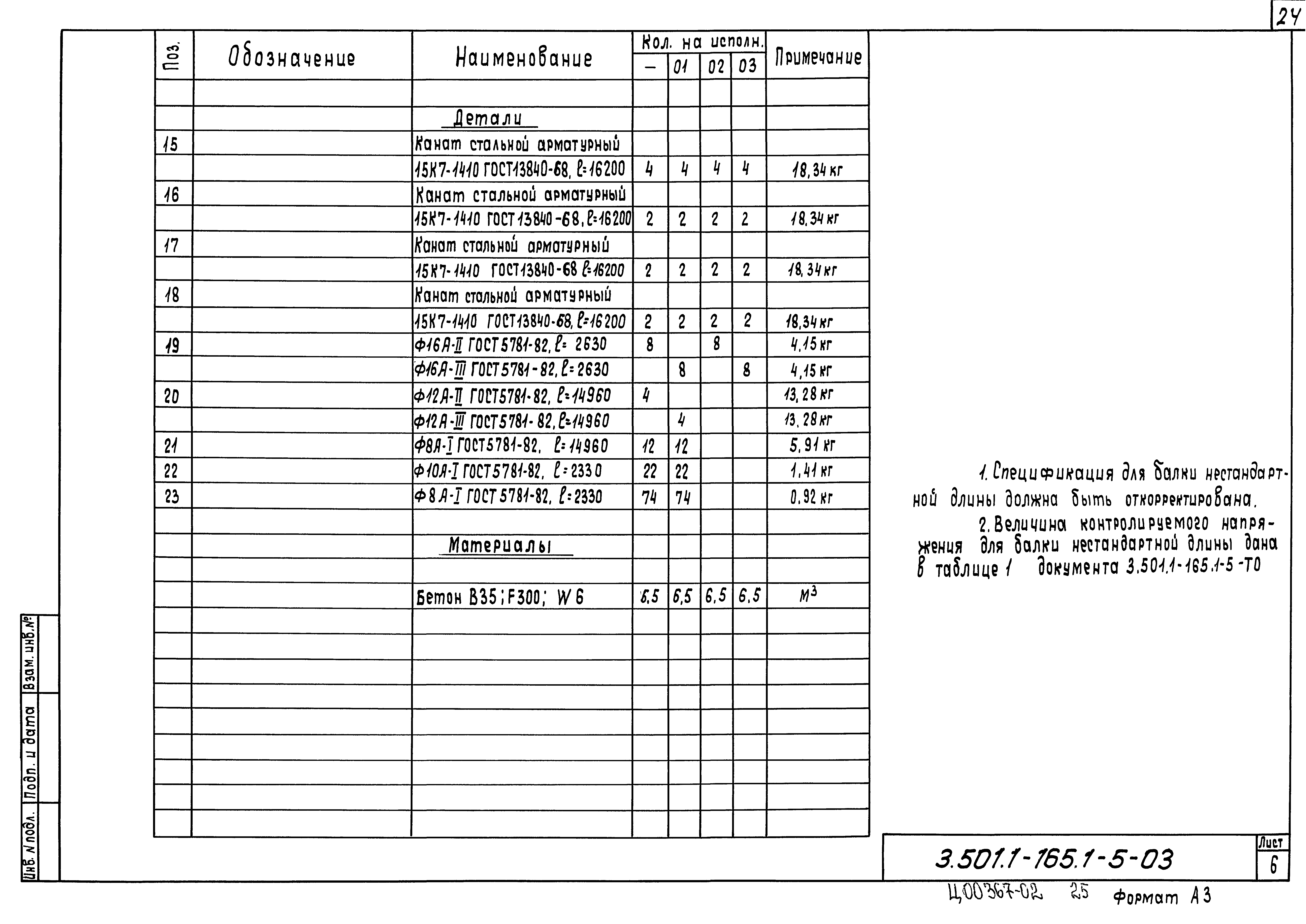

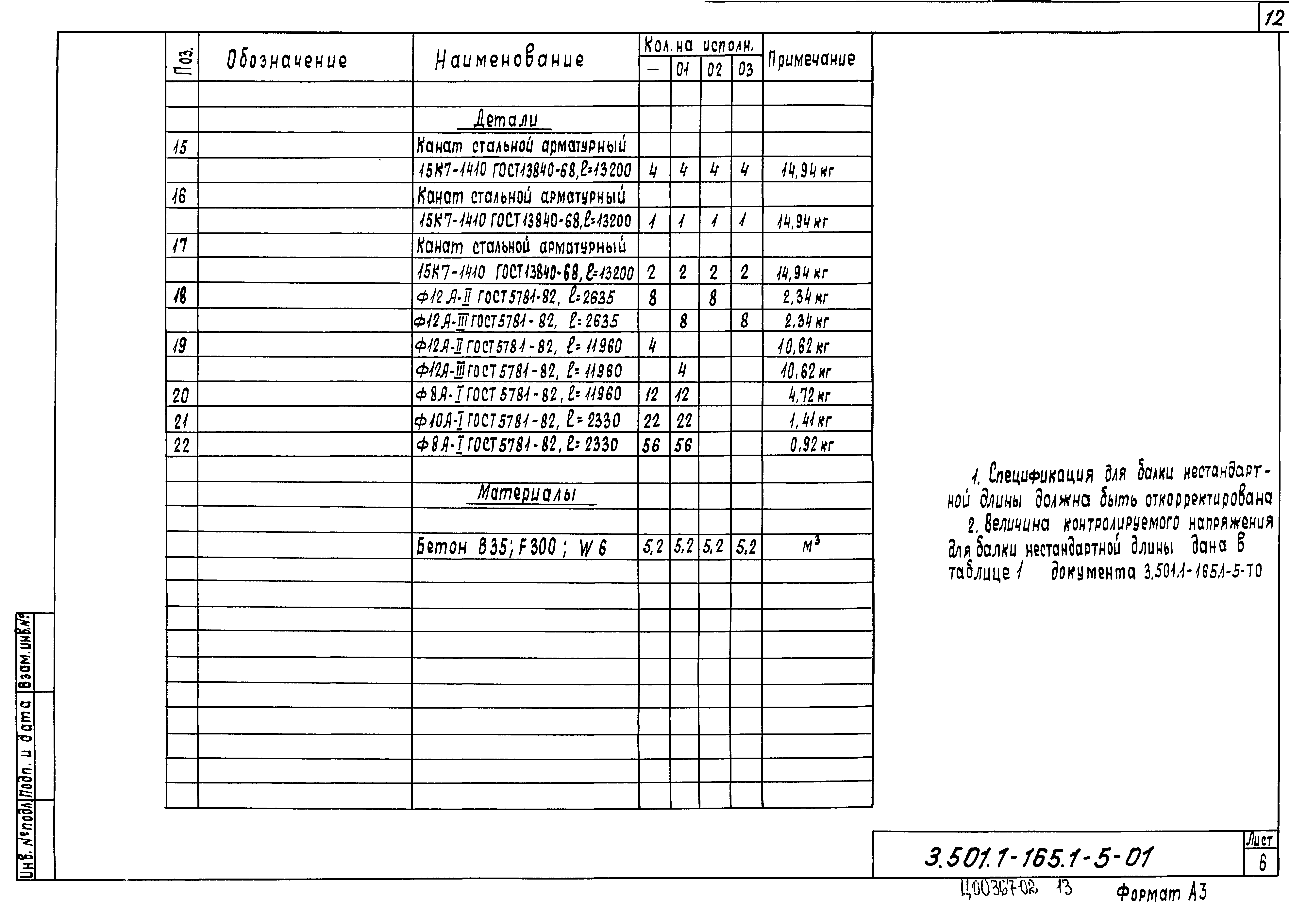

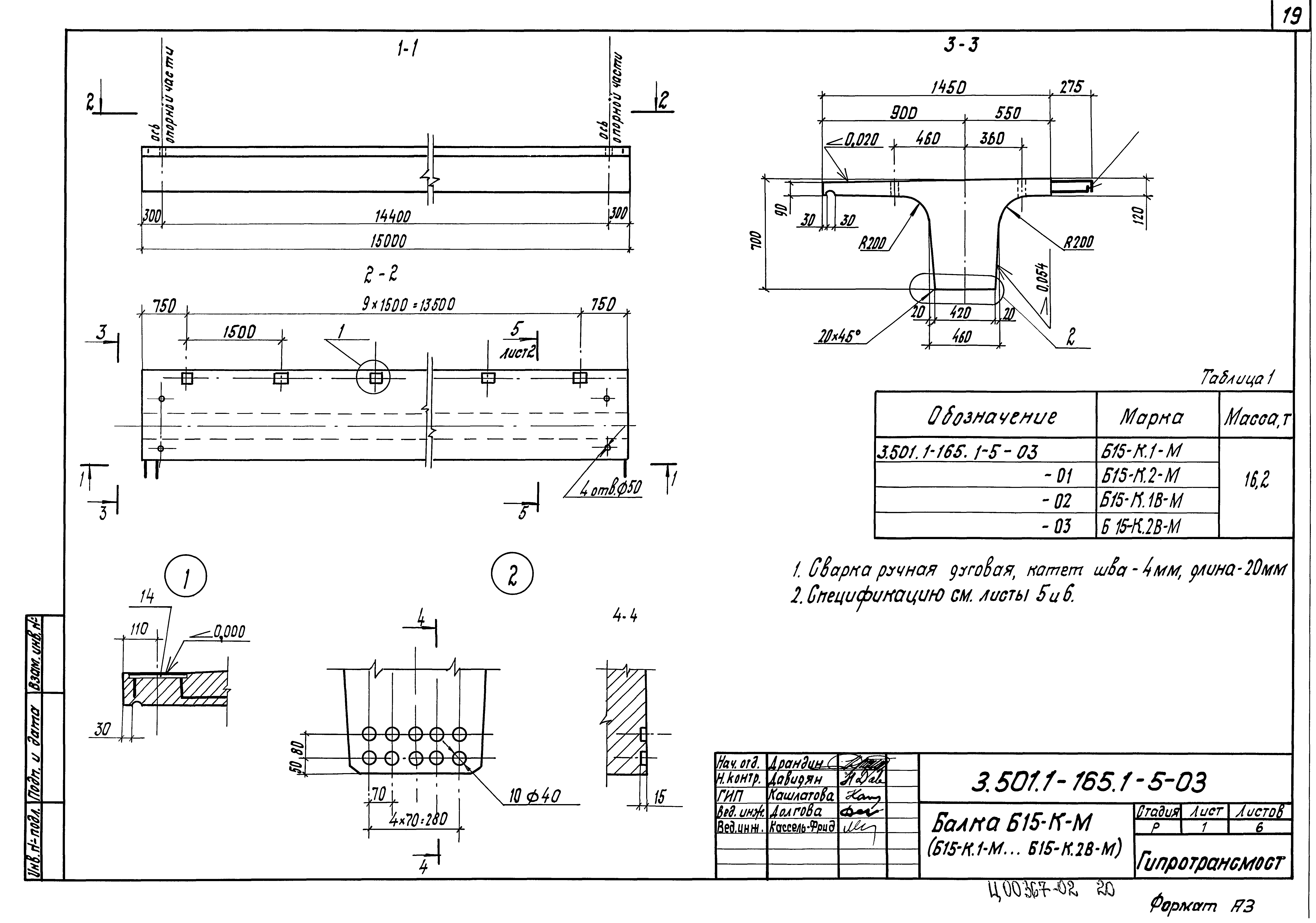

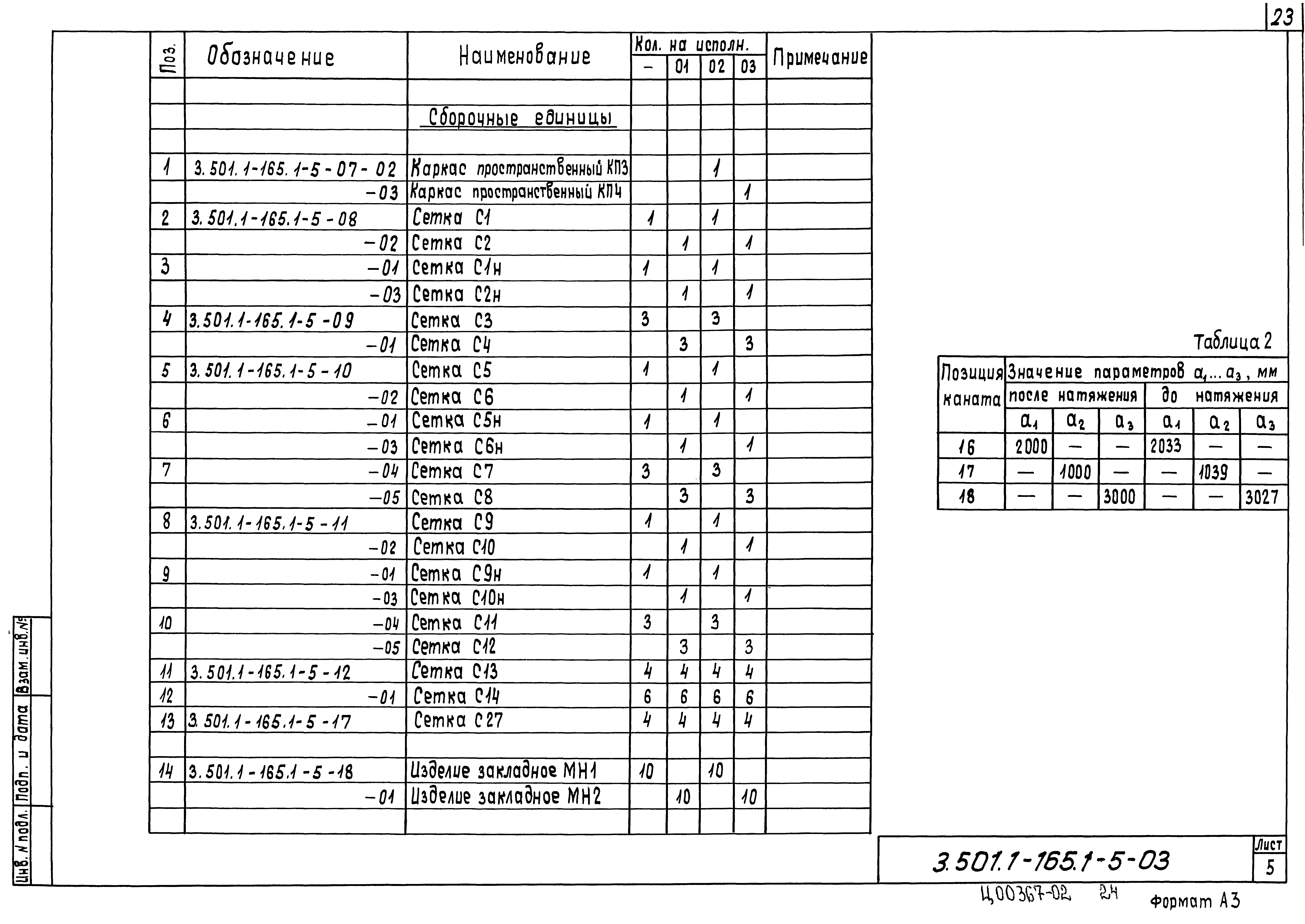

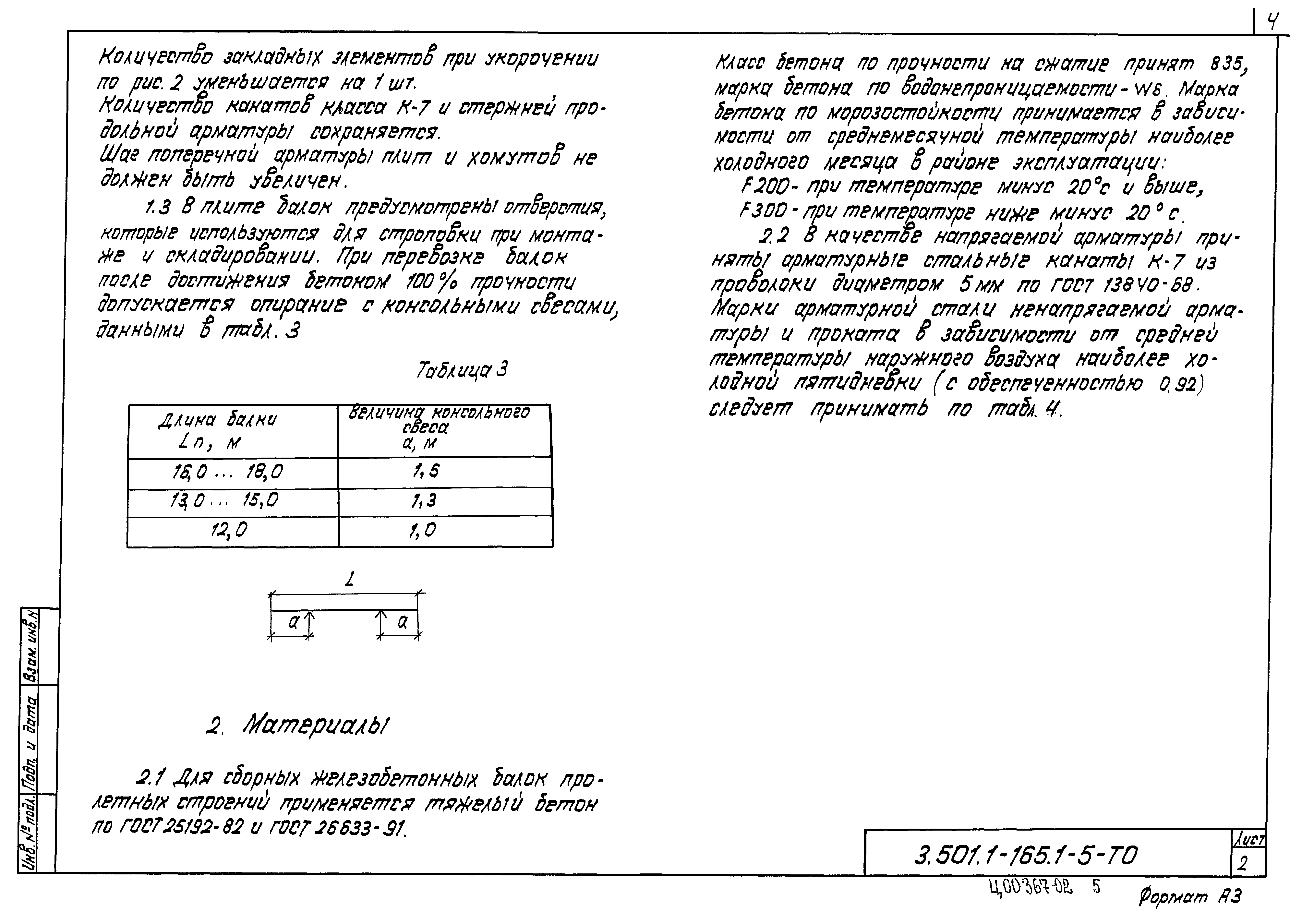

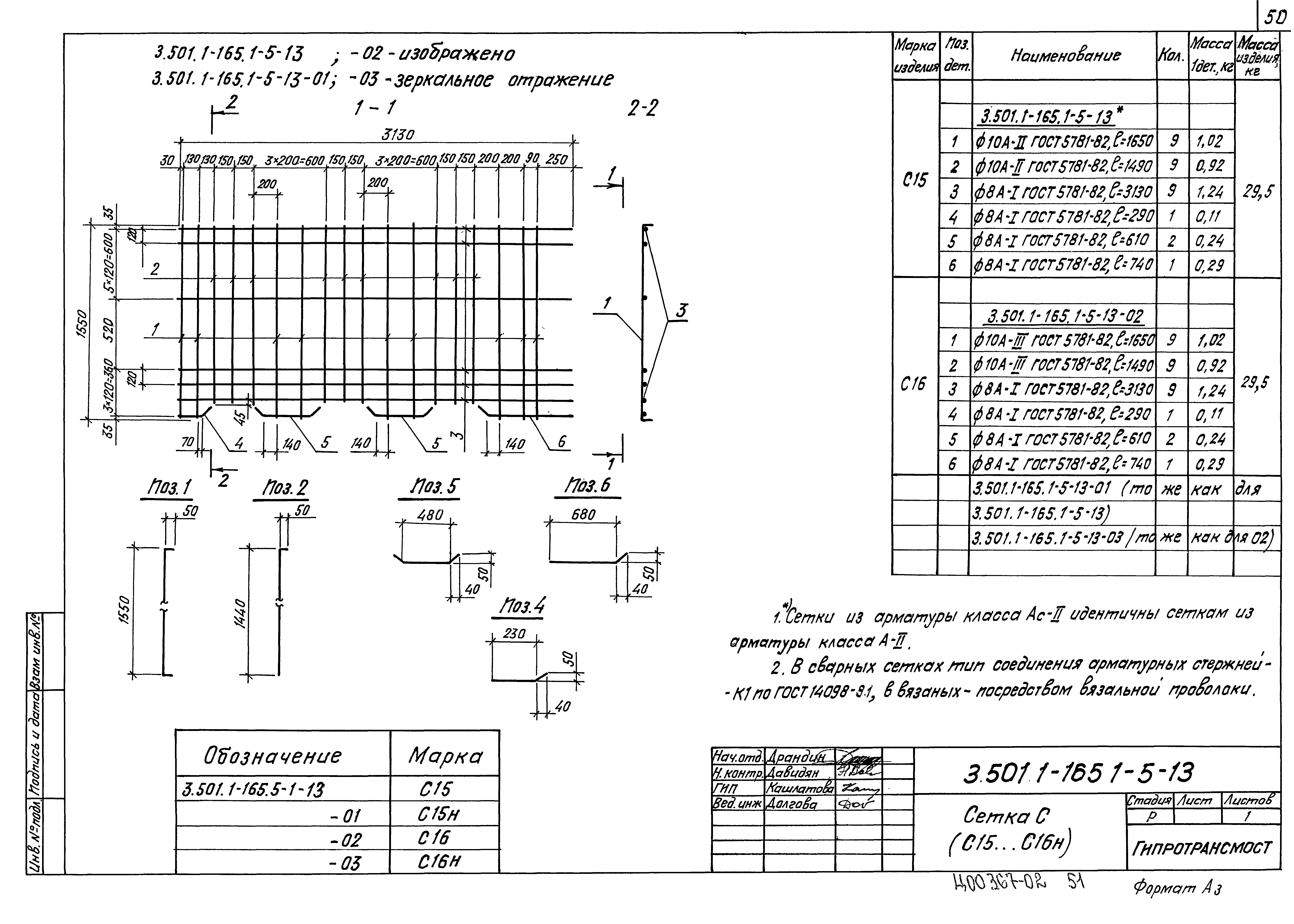

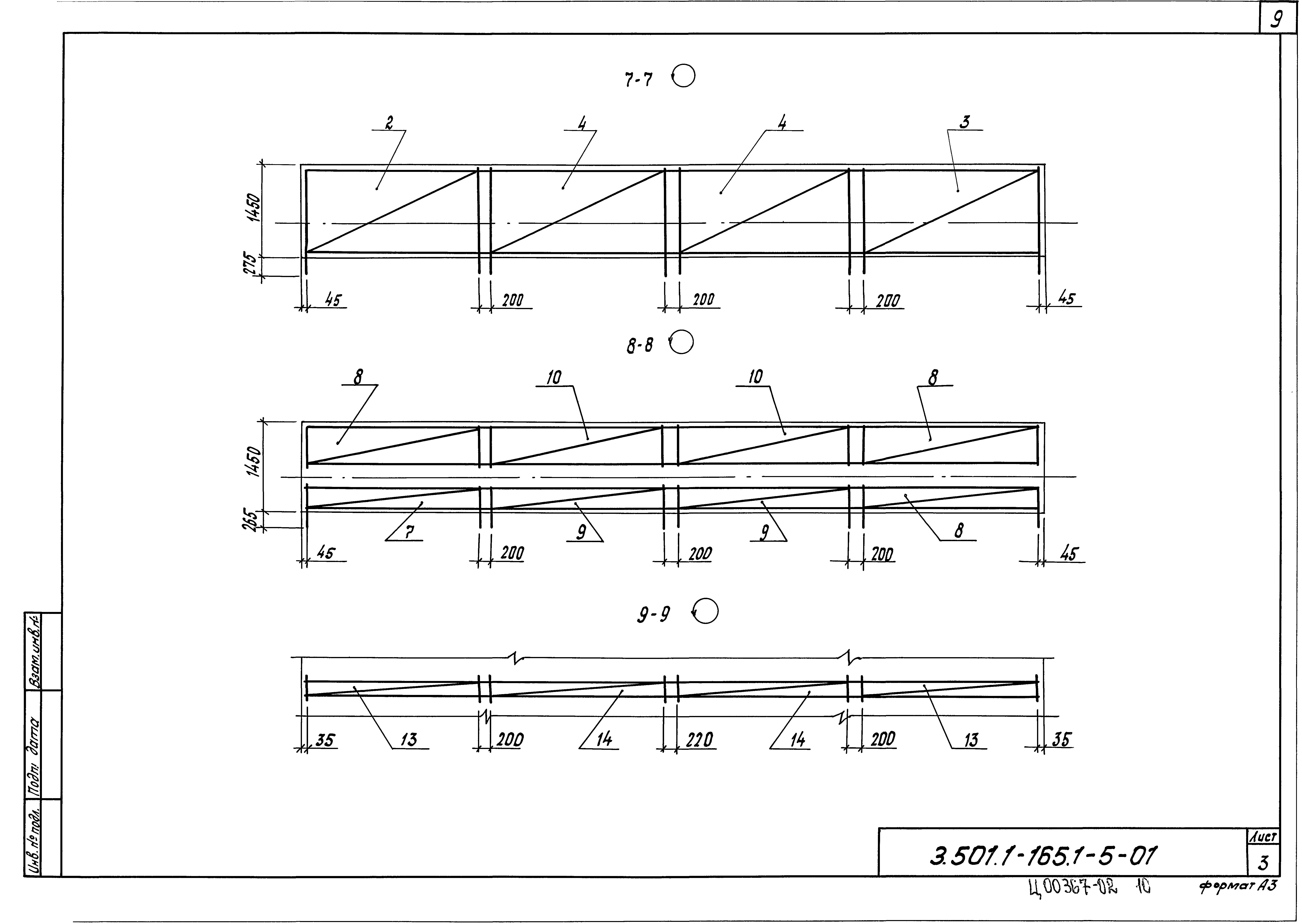

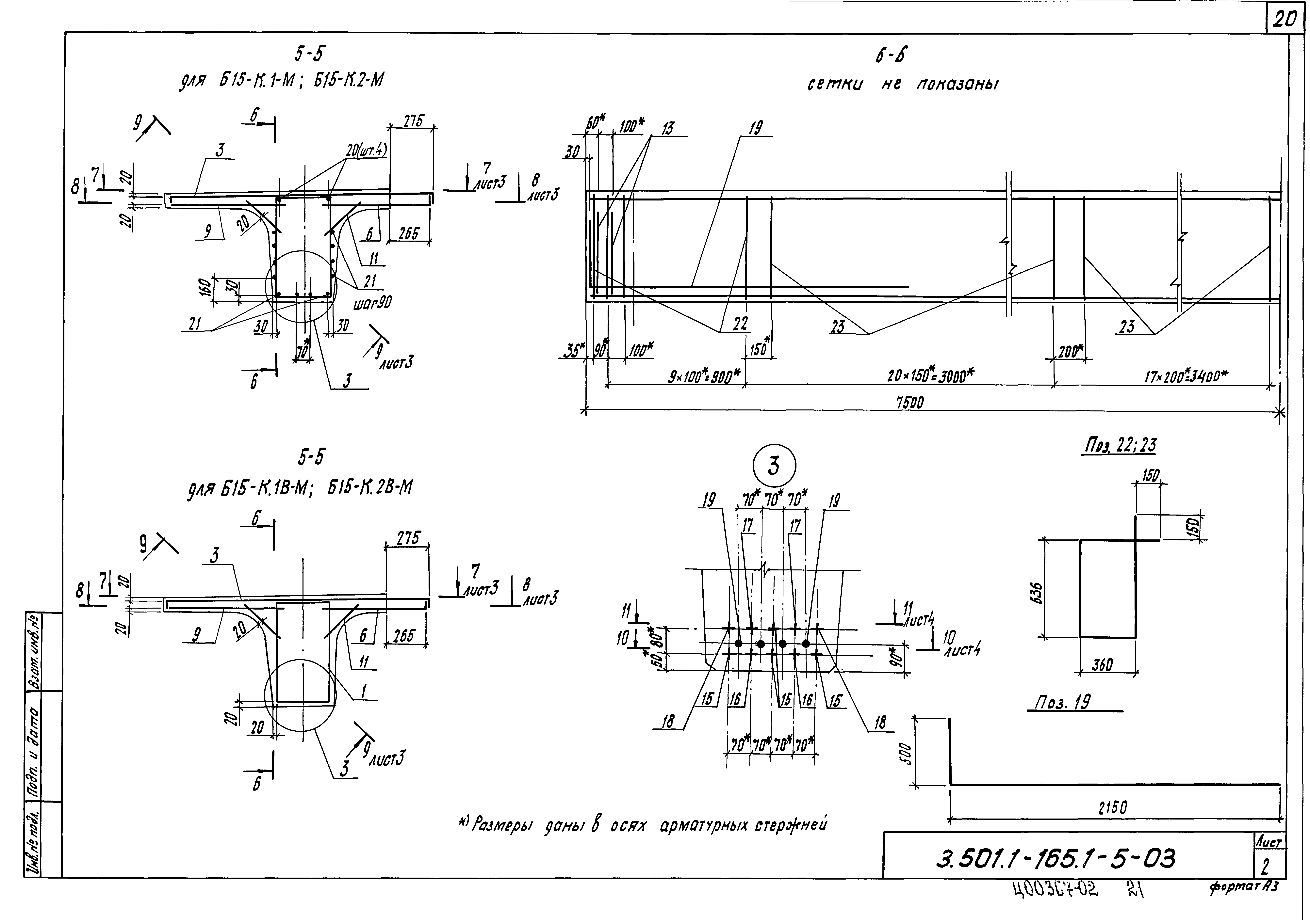

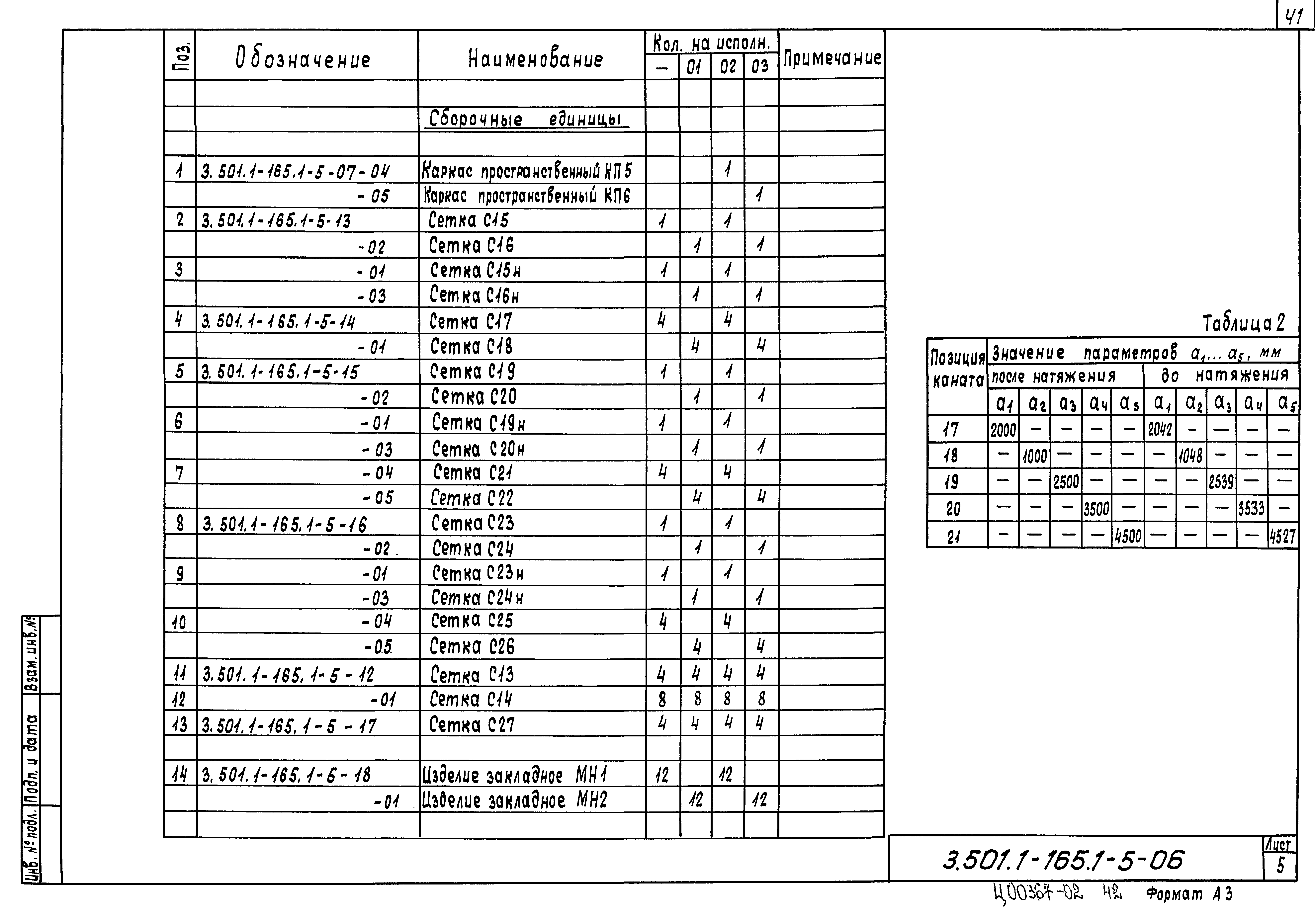

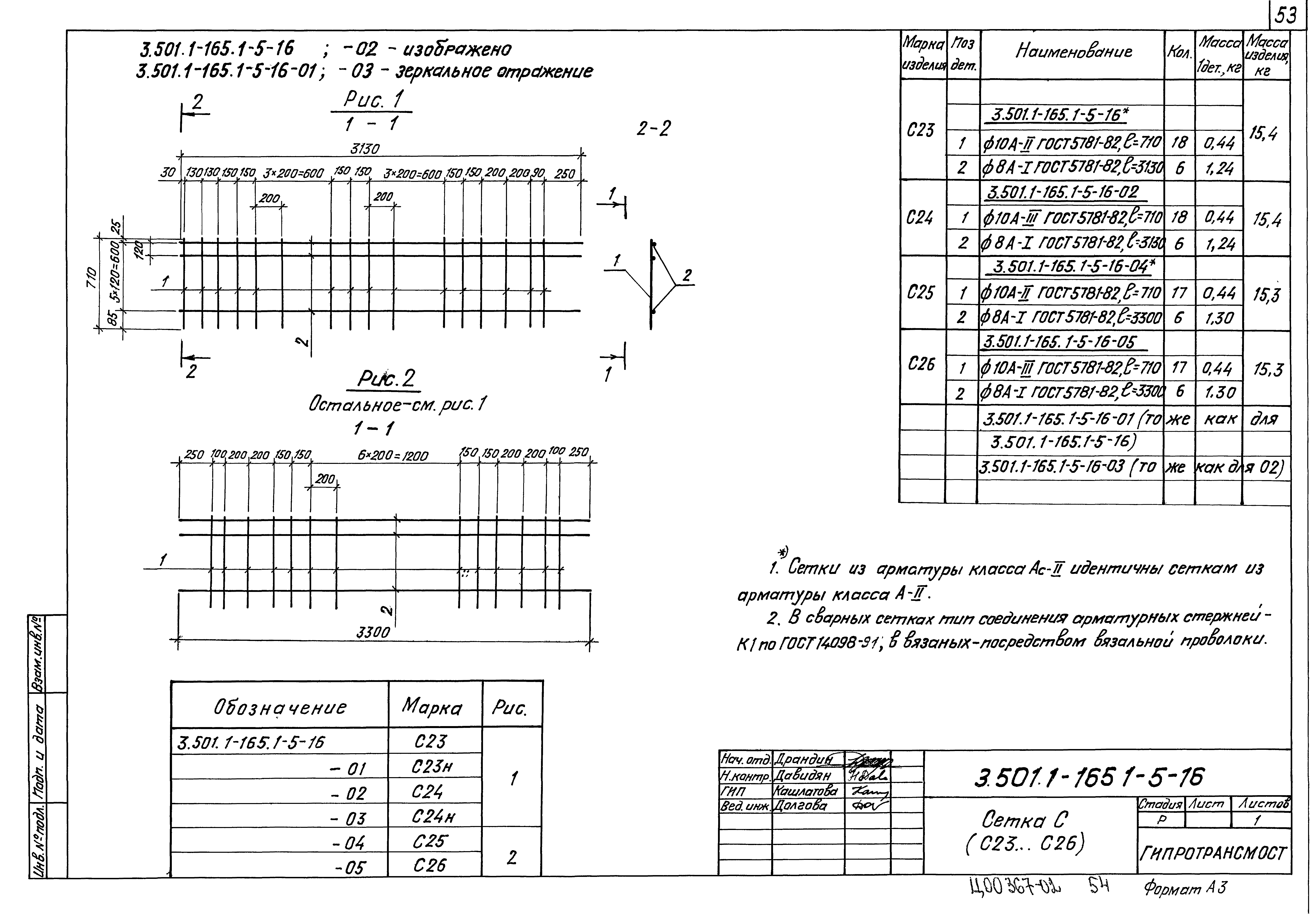

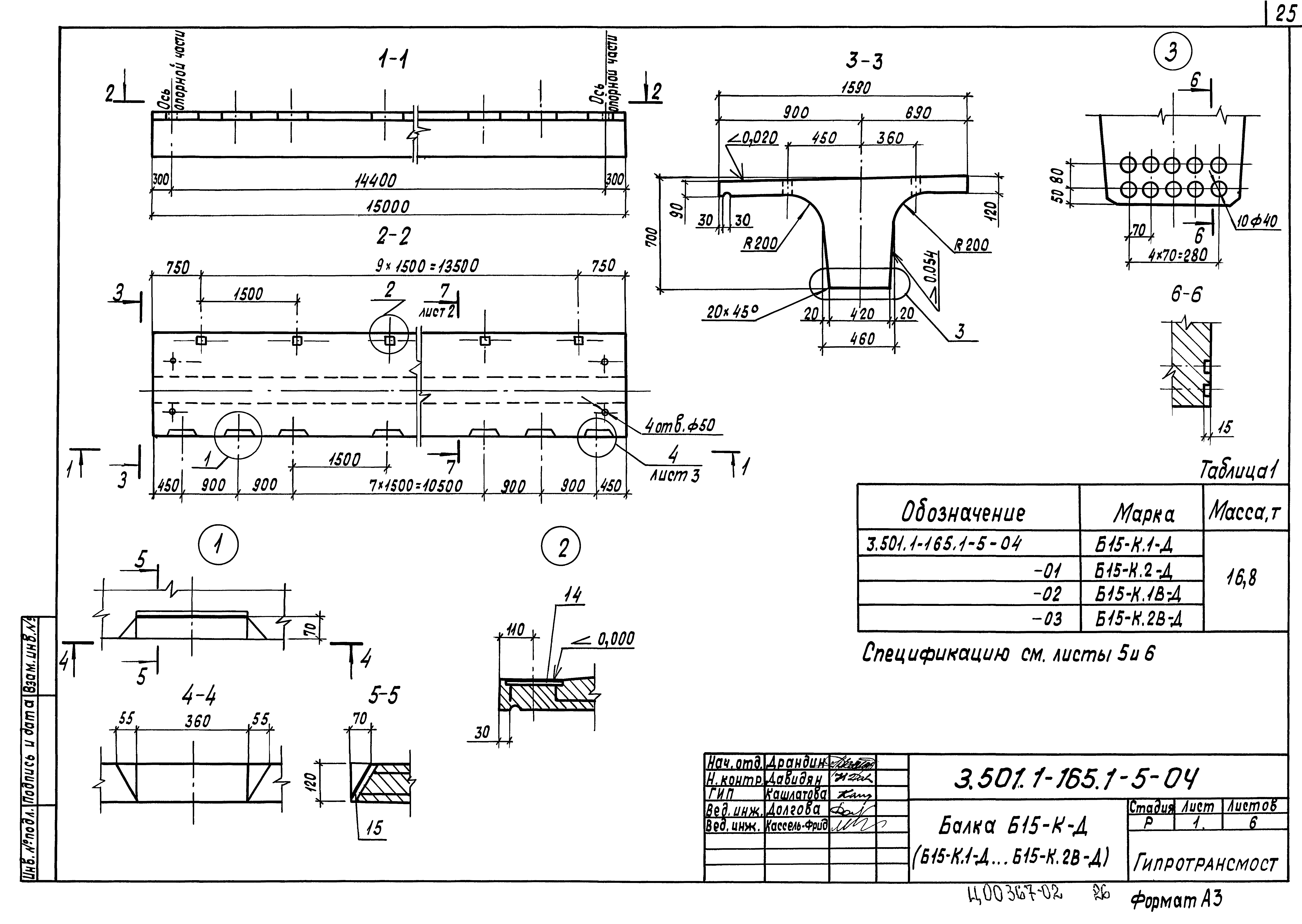

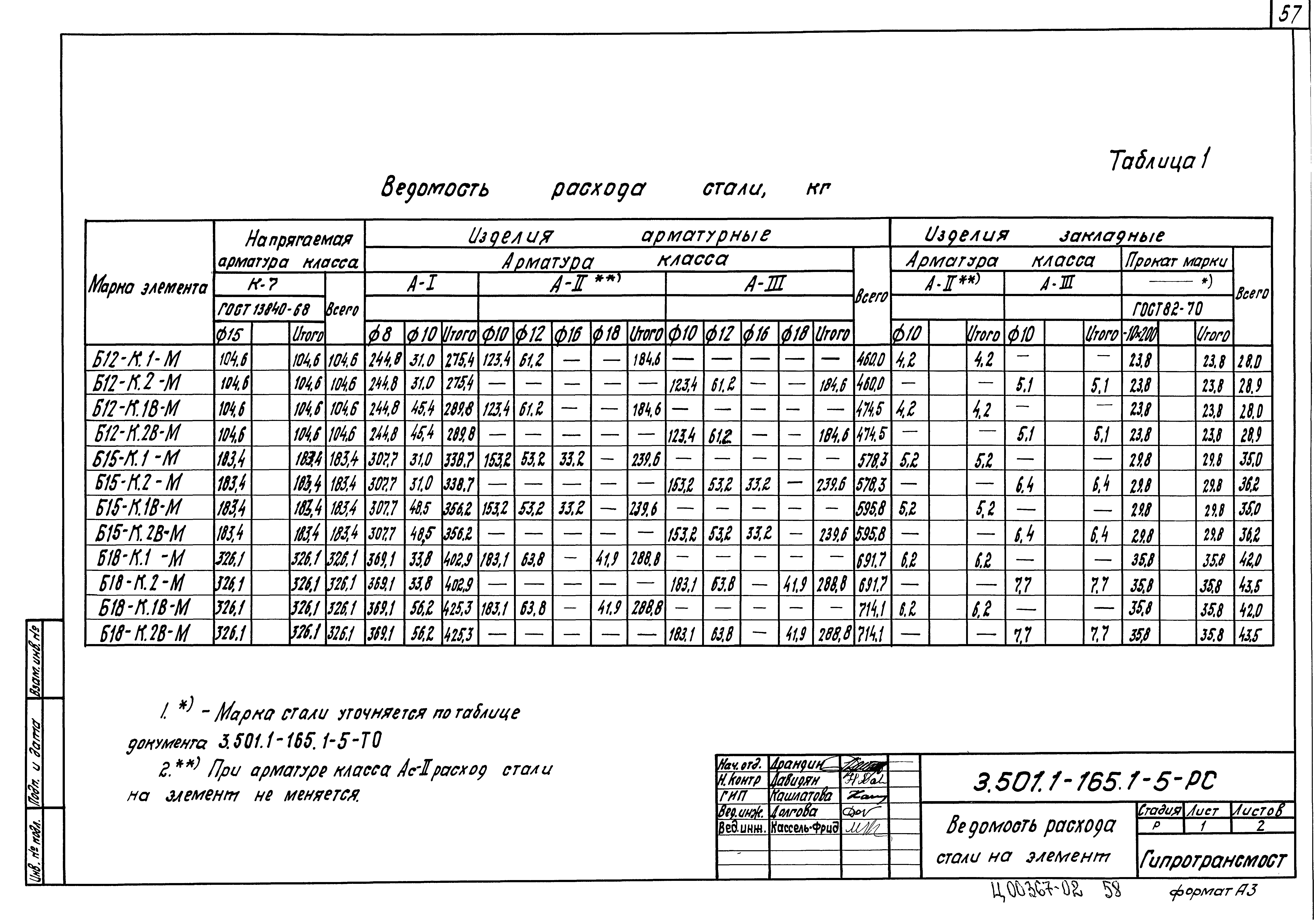

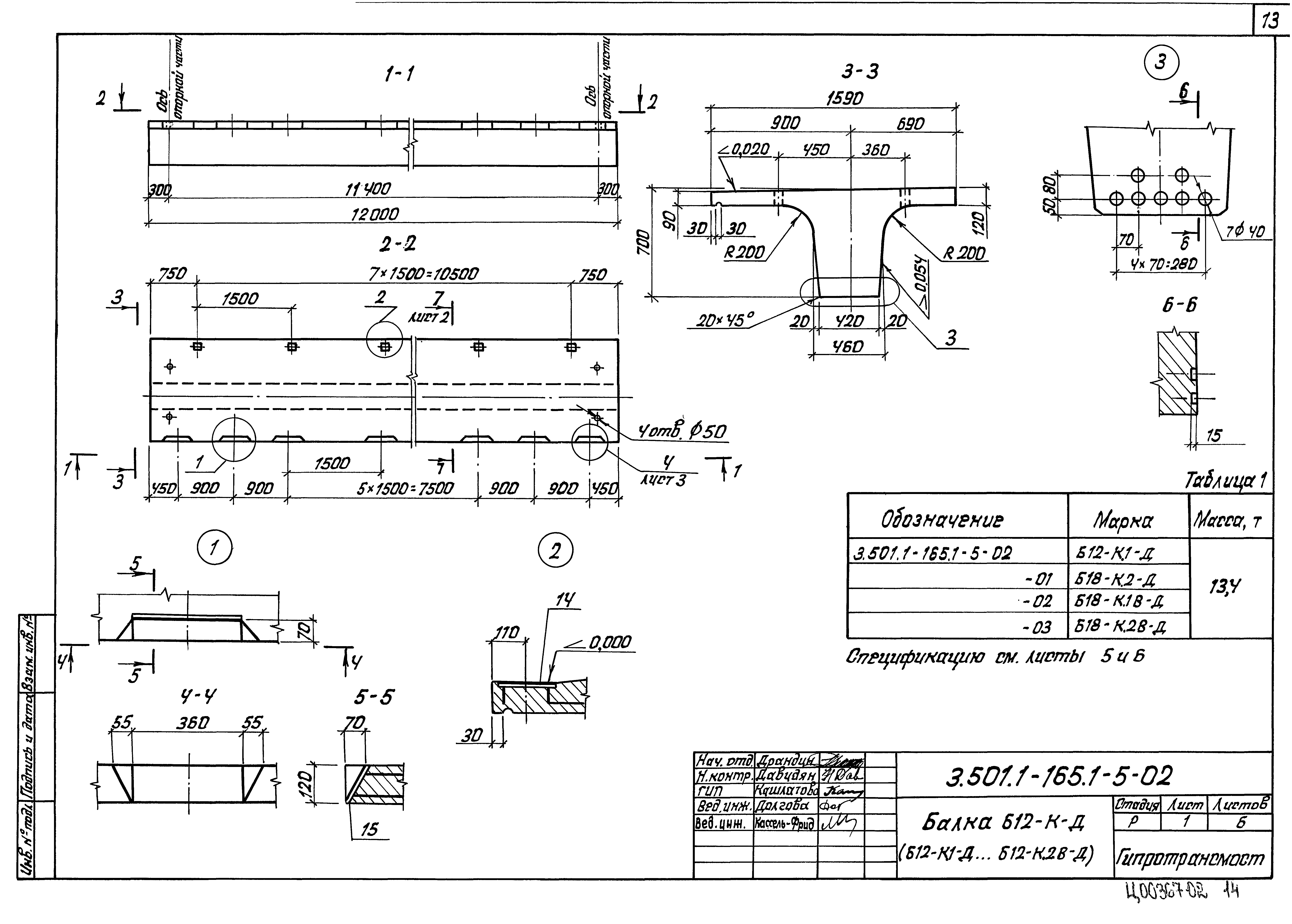

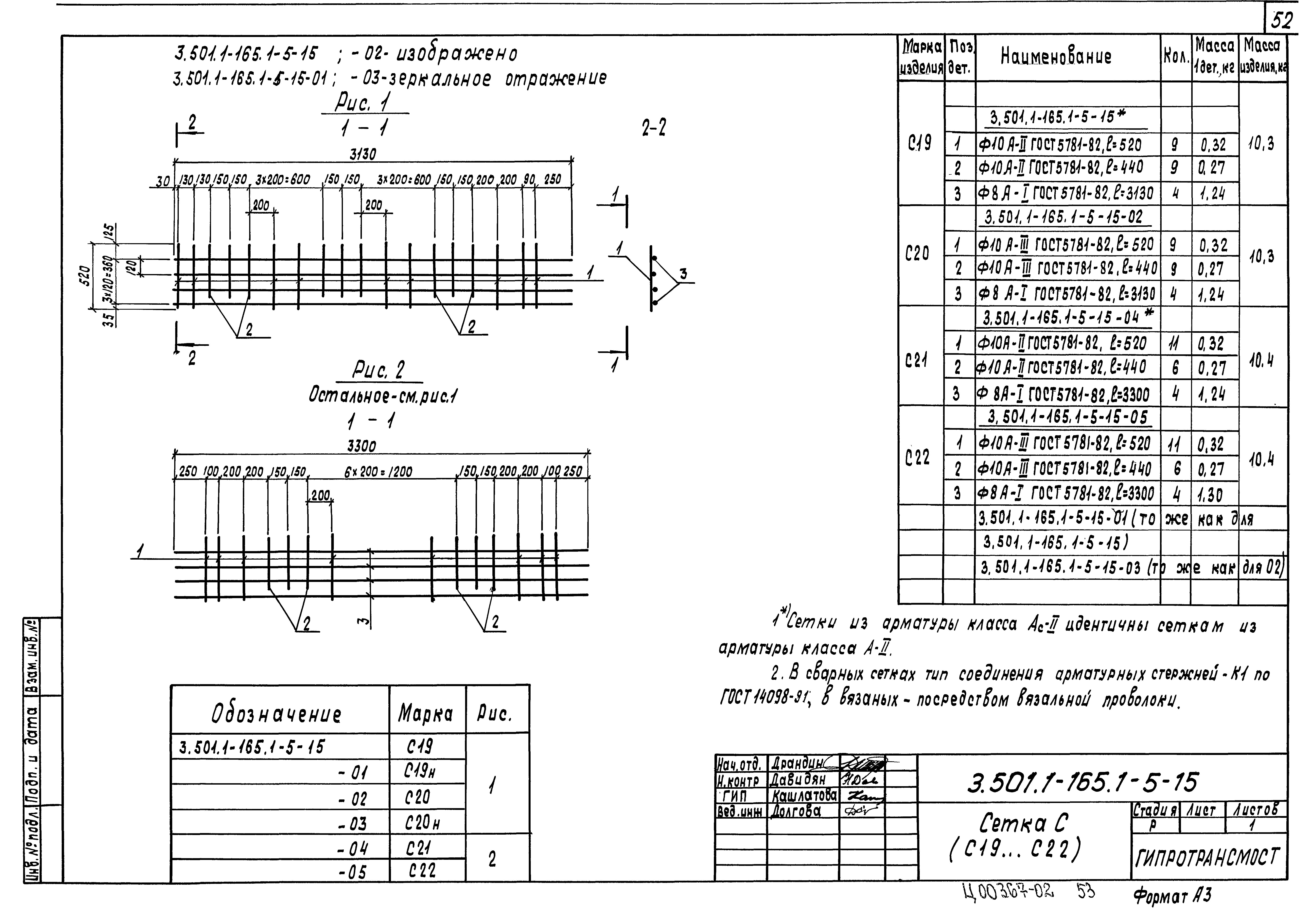

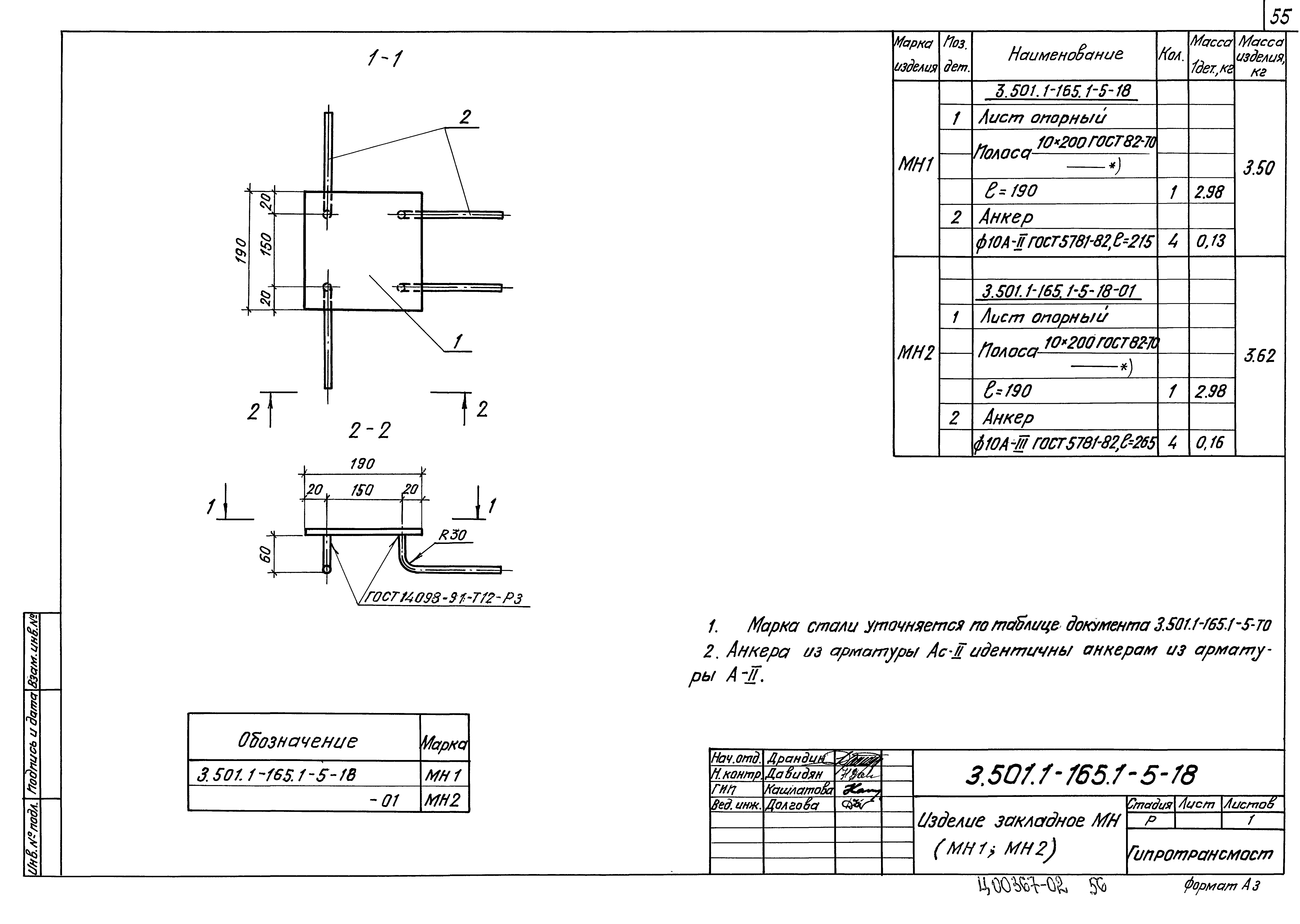

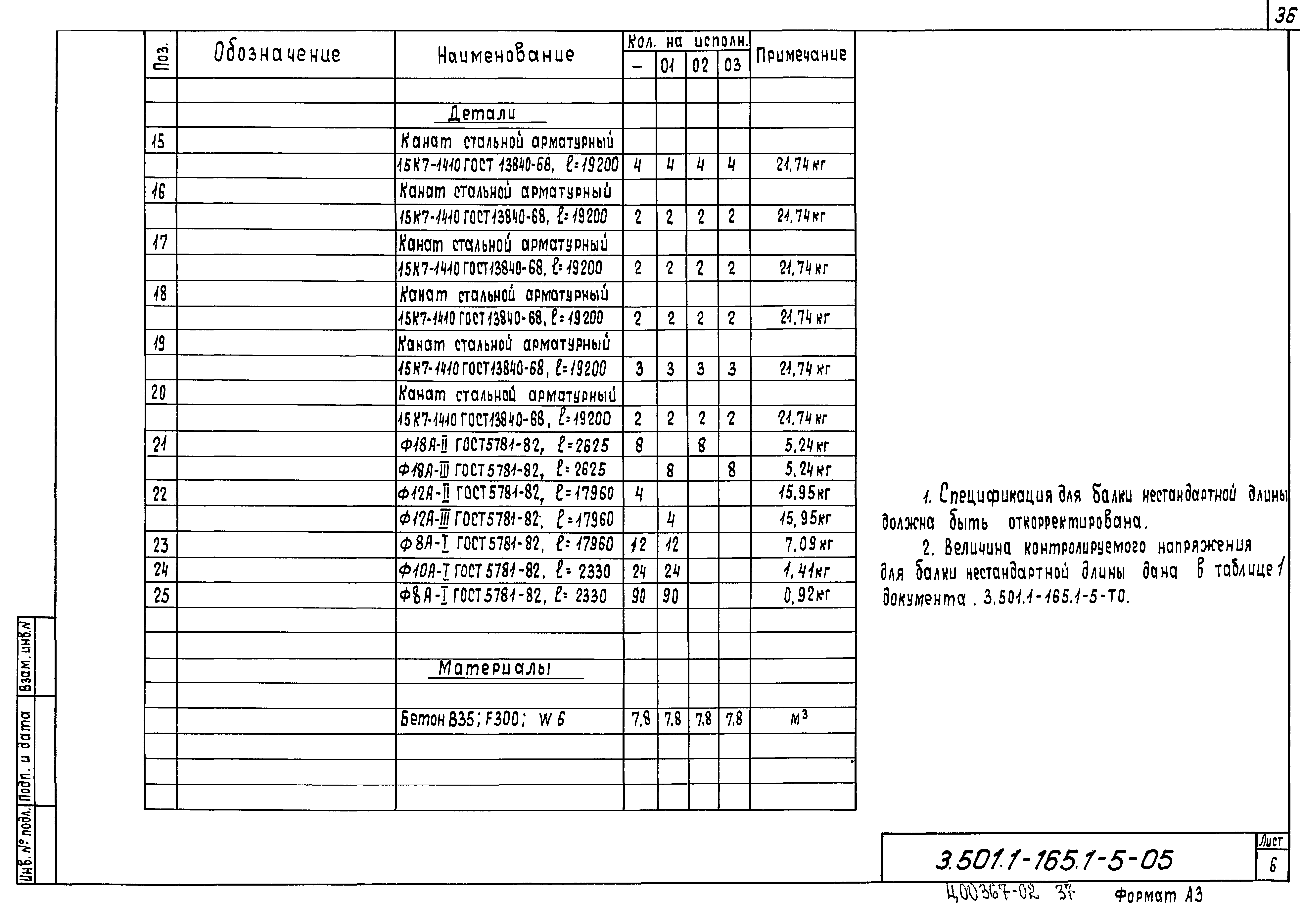

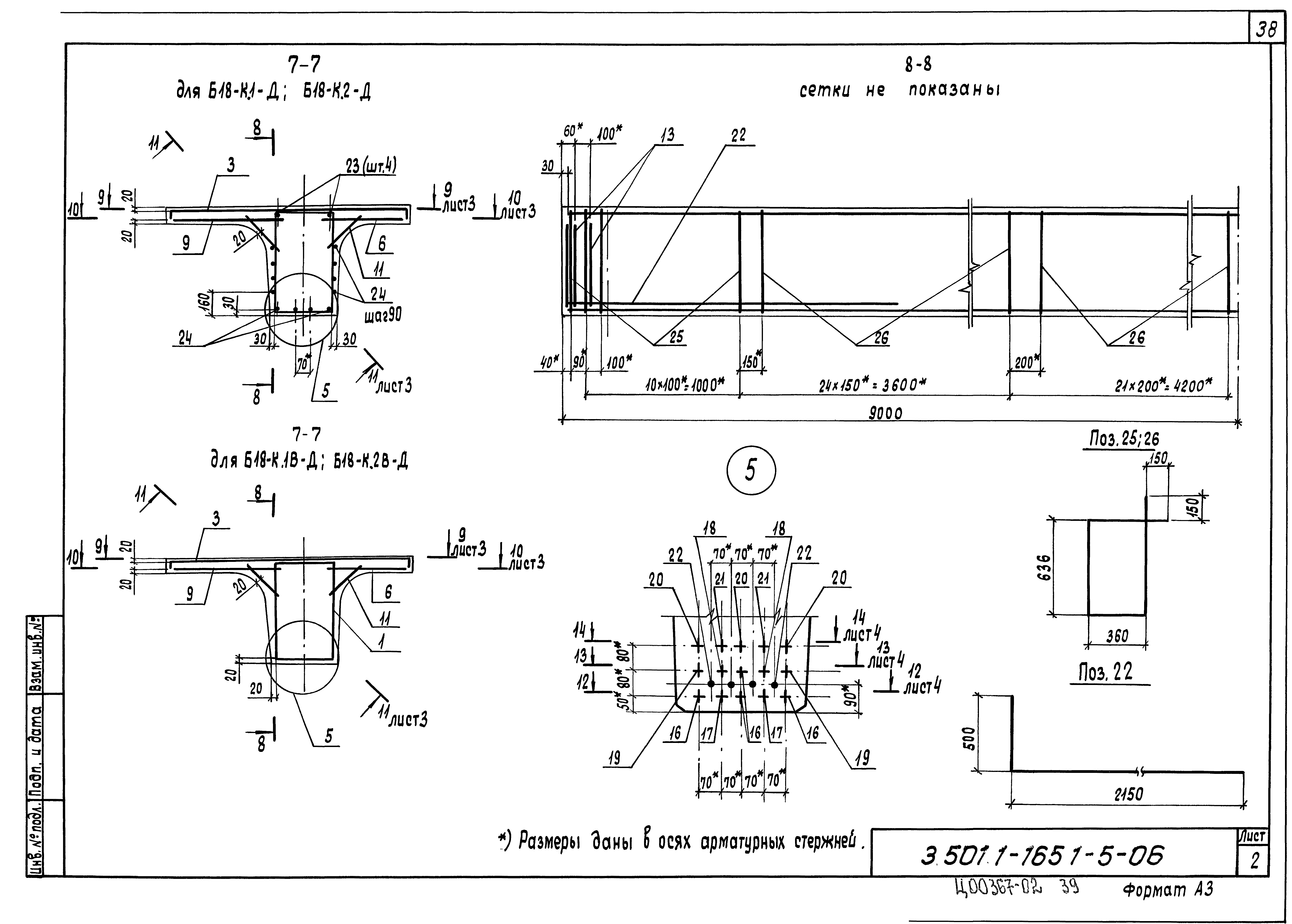

Оглавление:	3.501.1-165.1-5-ТО Техническое описание 3.501.1-165.1-5-01 Балка Б12-К-М-(Б12-К.1-М … Б12-К.2В-М) 3.501.1-165.1-5-02 Балка Б12-К-Д (Б12-К.1-Д … Б12-К.2В-Д) 3.501.1-165.1-5-03 Балка Б15-К-М (Б15-К.1-М … Б15-К.2В-М) 3.501.1-165.1-5-04 Балка Б15-К-Д (Б15-К.1-Д … Б15-К.2В-Д) 3.501.1-165.1-5-05 Балка Б18-К-М (Б18-К.1-М … Б18-К.2В-М) 3.501.1-165.1-5-06 Балка Б18-К-Д (Б18-К.1-Д … Б18-К.2В-Д) 3.501.1-165.1-5-07 Каркас пространственный КП (КП1 … КП6) 3.501.1-165.1-5-08 Сетка С (С1 … С2н) 3.501.1-165.1-5-09 Сетка С (С3, С4) 3.501.1-165.1-5-10 Сетка С (С5 … С8) 3.501.1-165.1-5-11 Сетка С (С9 … С12) 3.501.1-165.1-5-12 Сетка С (С13, С14) 3.501.1-165.1-5-13 Сетка С (С15 … С16н) 3.501.1-165.1-5-14 Сетка С (С17, С18) 3.501.1-165.1-5-15 Сетка С (С19 … С22) 3.501.1-165.1-5-16 Сетка С (С23 … С26) 3.501.1-165.1-5-17 Сетка С27 3.501.1-165.1-5-18 Изделие закладное МН (МН1, МН2) 3.501.1-165.1-5-19 Изделие закладное МН (МН3, МН4) 3.501.1-165.1-5-РС Ведомость расхода стали на элемент
Разработан:	Гипротрансмост
Утверждён:	16.05.1988 МПС (Ministry of Railroads ЦУЭП-15/44/132)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
Заменяет собой:	Серия 3.501-112 «Выпуск 1. Пролетные строения пешеходных мостов длиной 12,15 и 18 м из преднапряженного железобетона с применением пучков и семипроволочных прядей. Рабочие чертежи» Серия 3.501-112 «Выпуск 3. Пролетные строения пешеходных мостов из предварительно напряженного железобетона длиной 12, 15 и 18 м для северных условий и сталежелезобетонное пролетное строение длиной 33 м для нормальных и северных условий. Рабочие чертежи»
