Серия 3.503.9-43/89

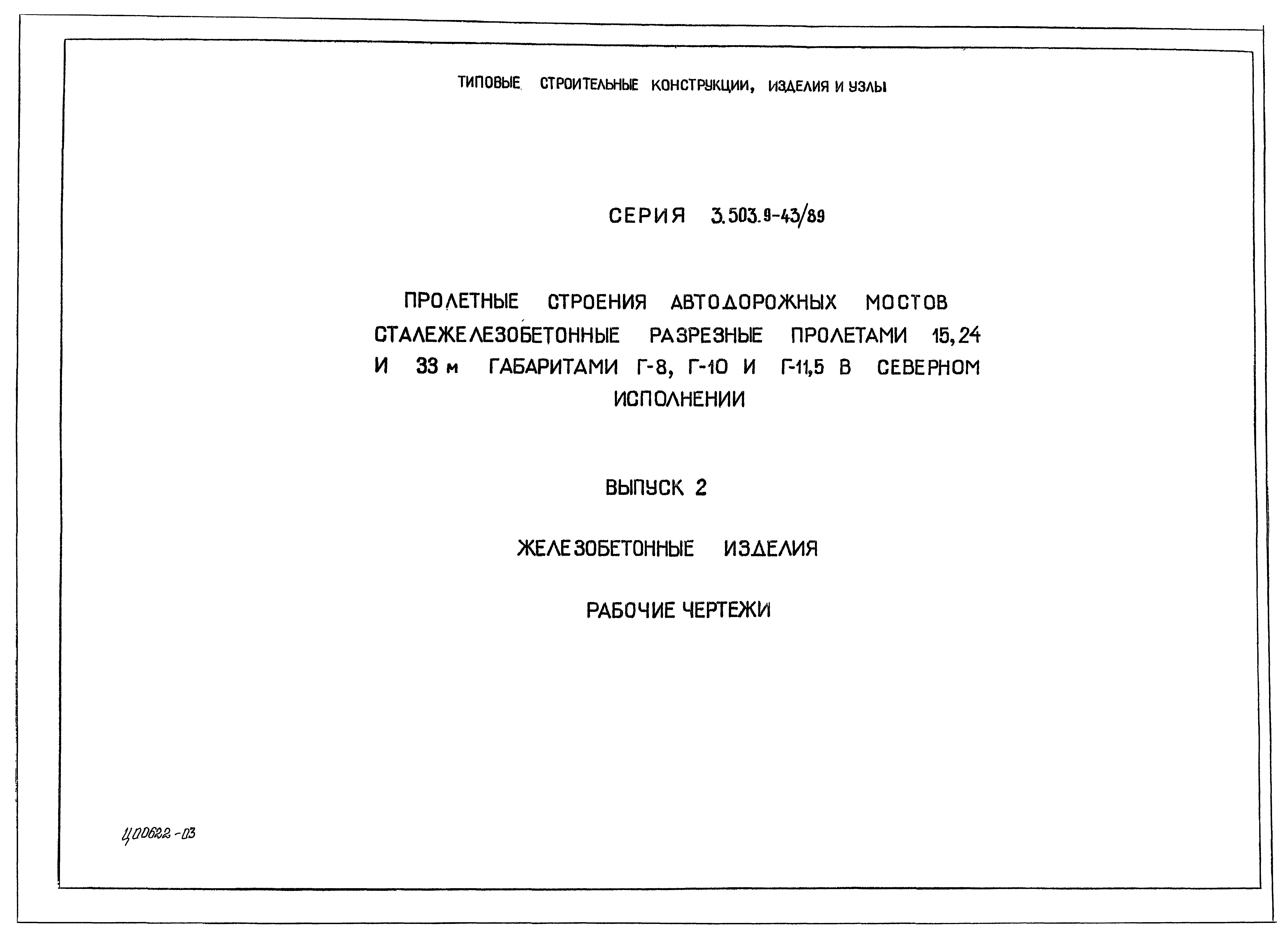

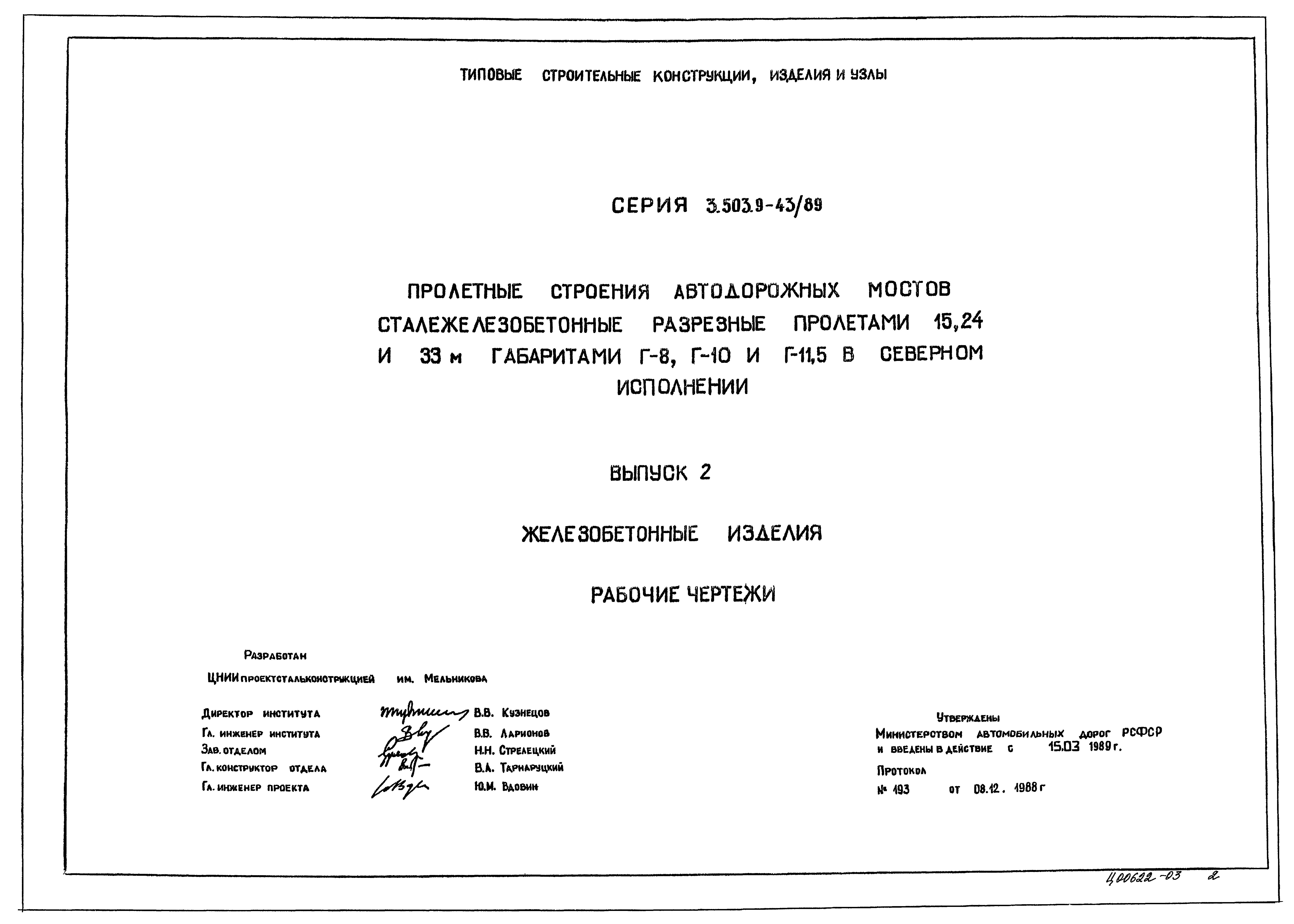

Выпуск 2. Железобетонные изделия. Рабочие чертежи

Обозначение:	Серия 3.503.9-43/89
Обозначение англ:	Series 3.503.9-43/89
Статус:	действует
Название рус.:	Выпуск 2. Железобетонные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.03.1989

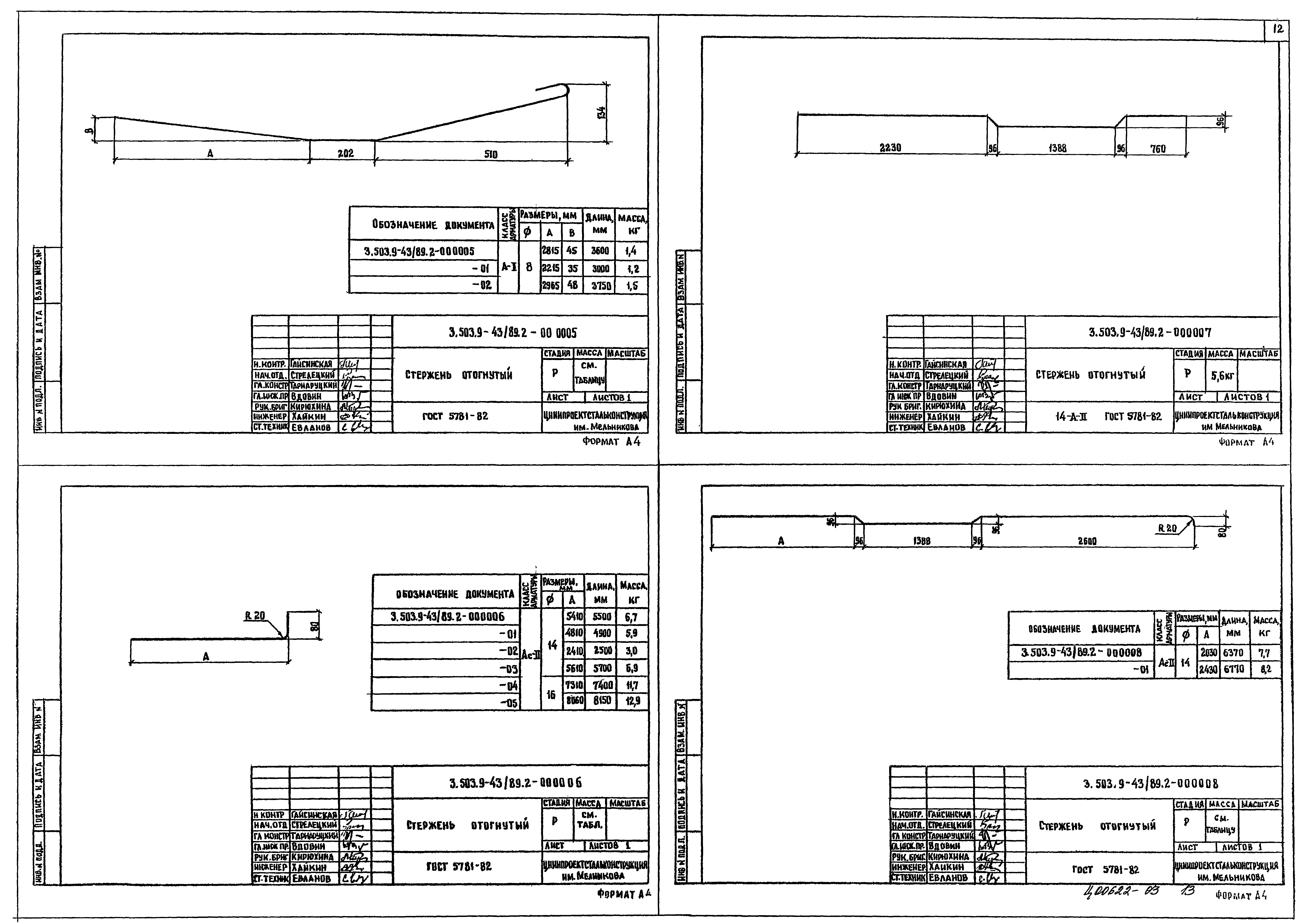

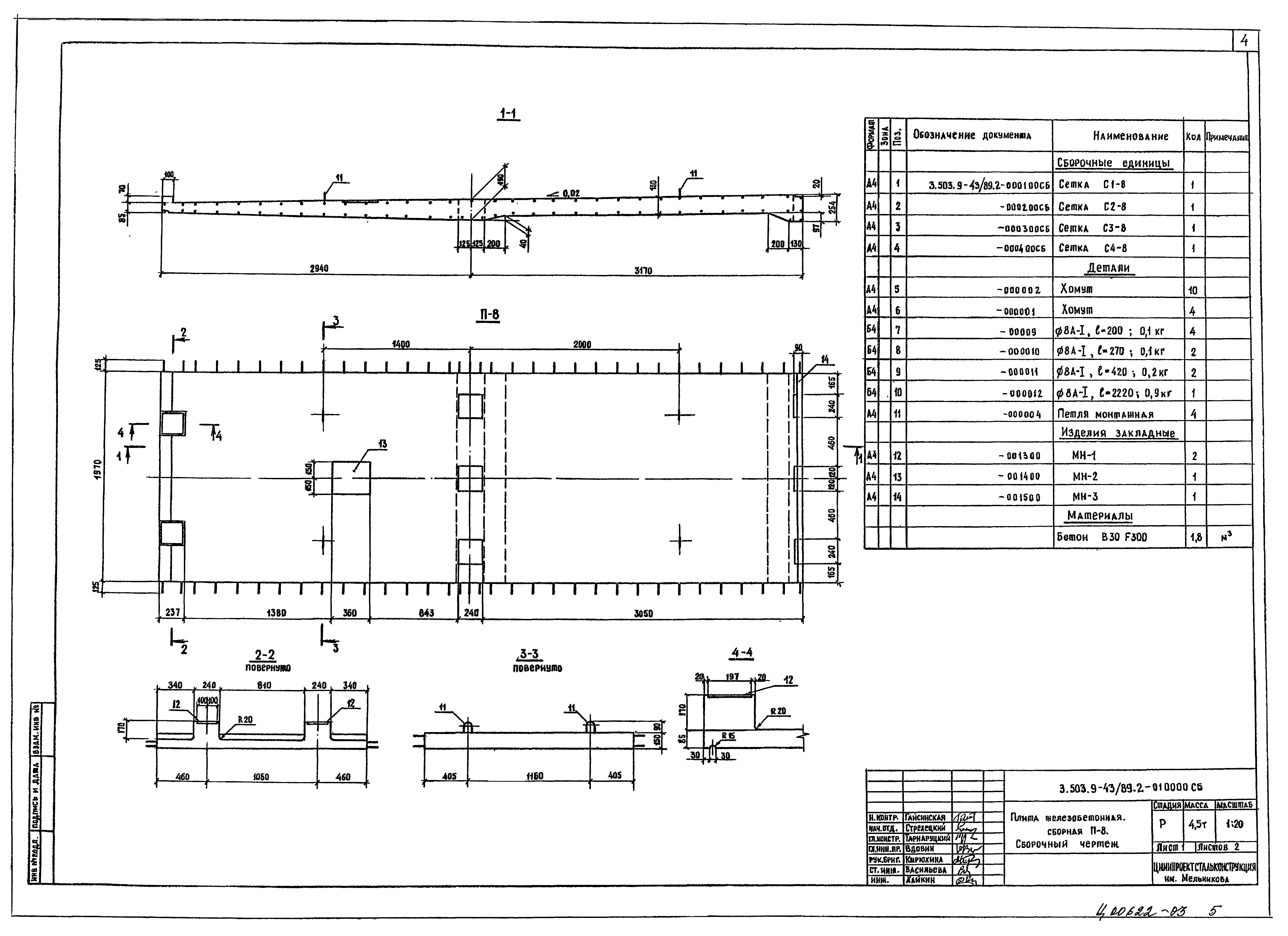

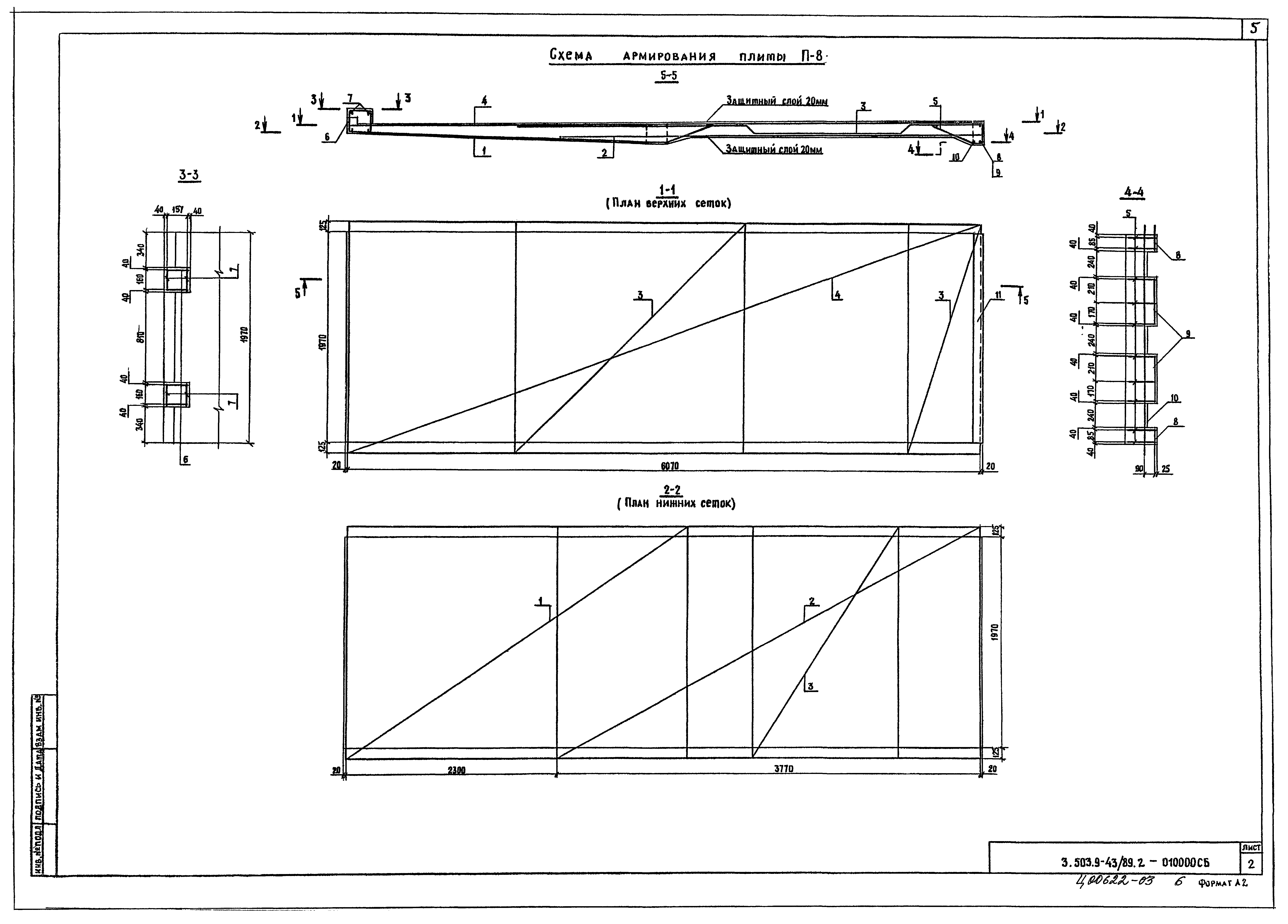

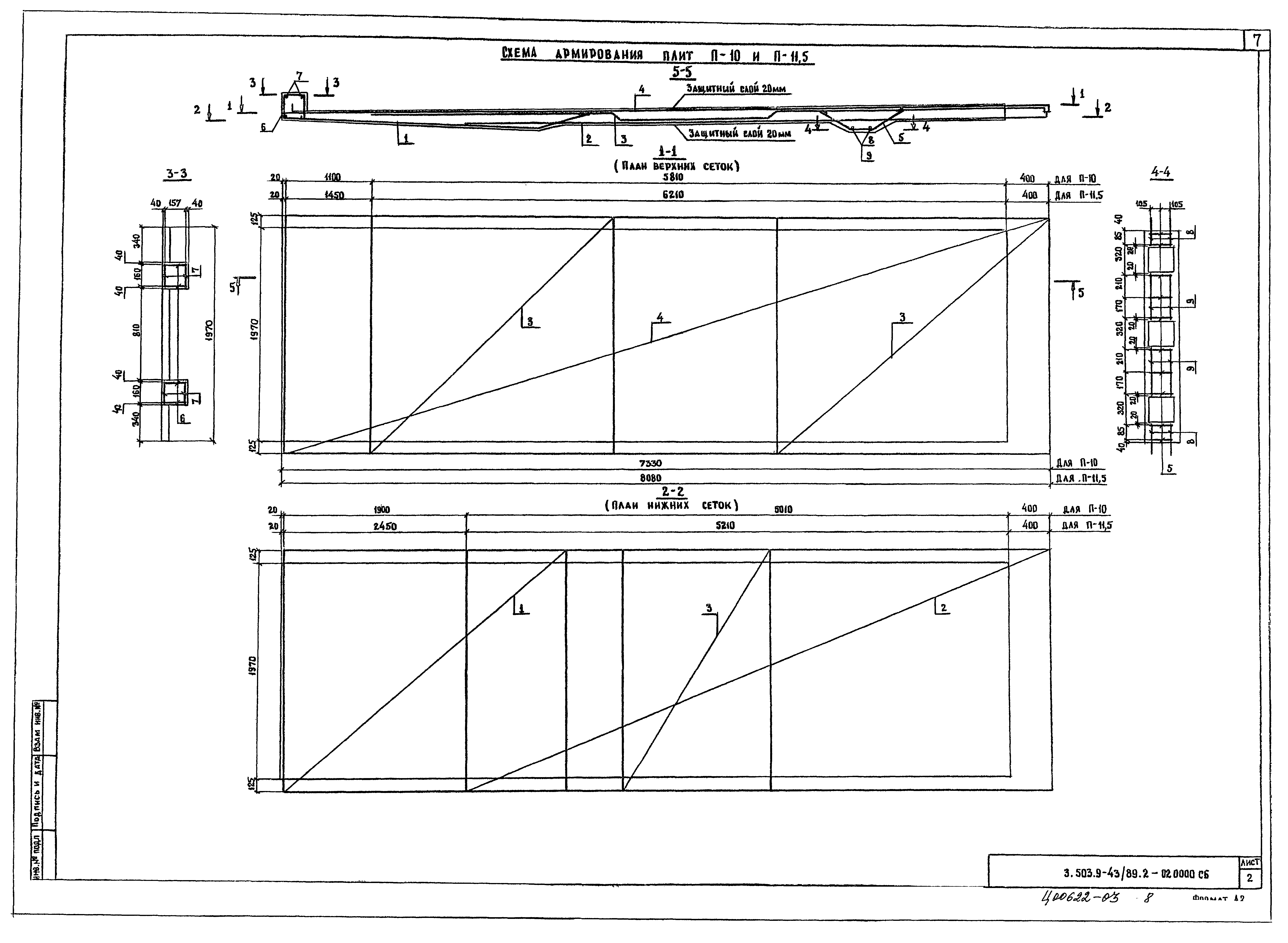

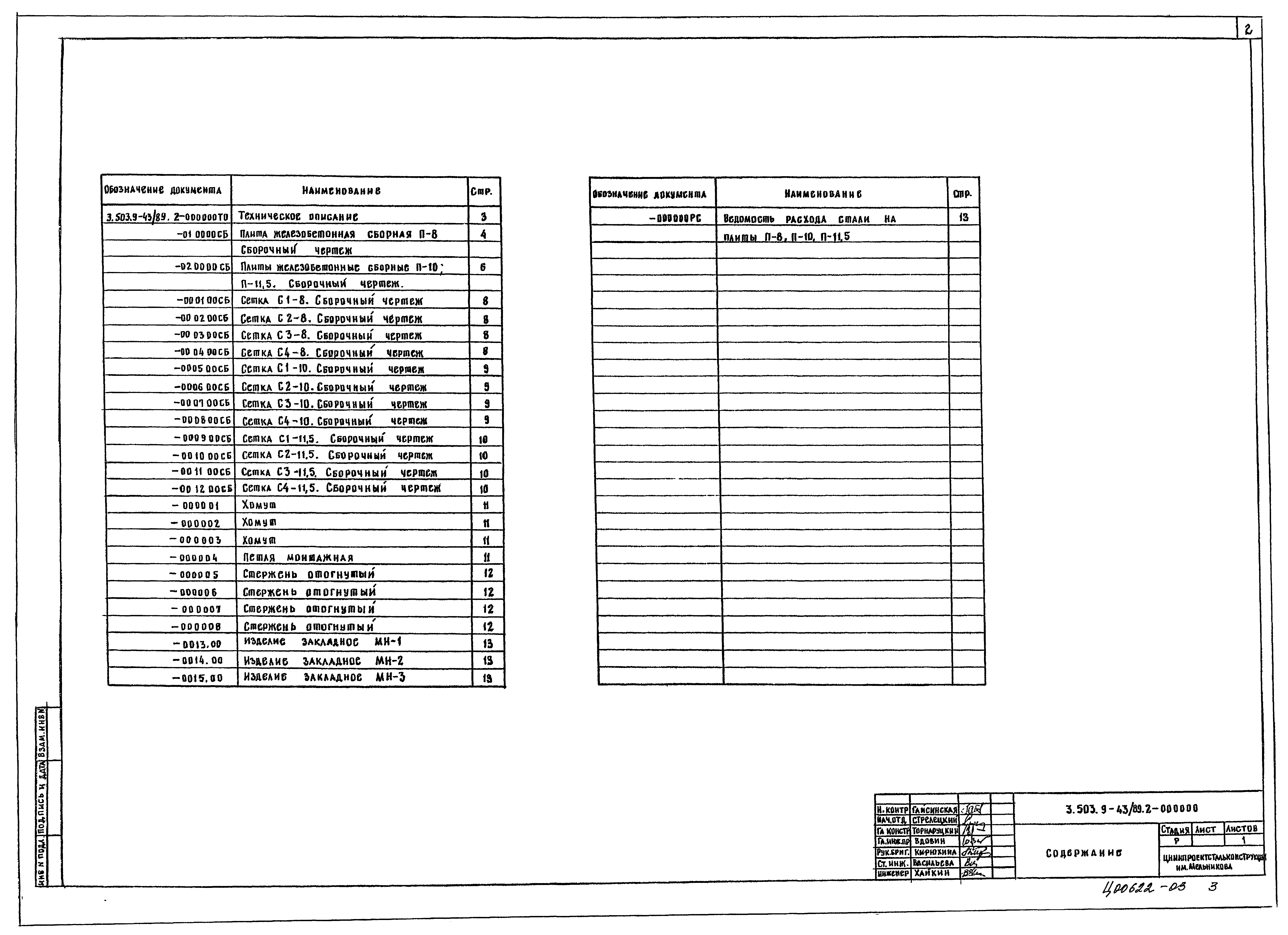

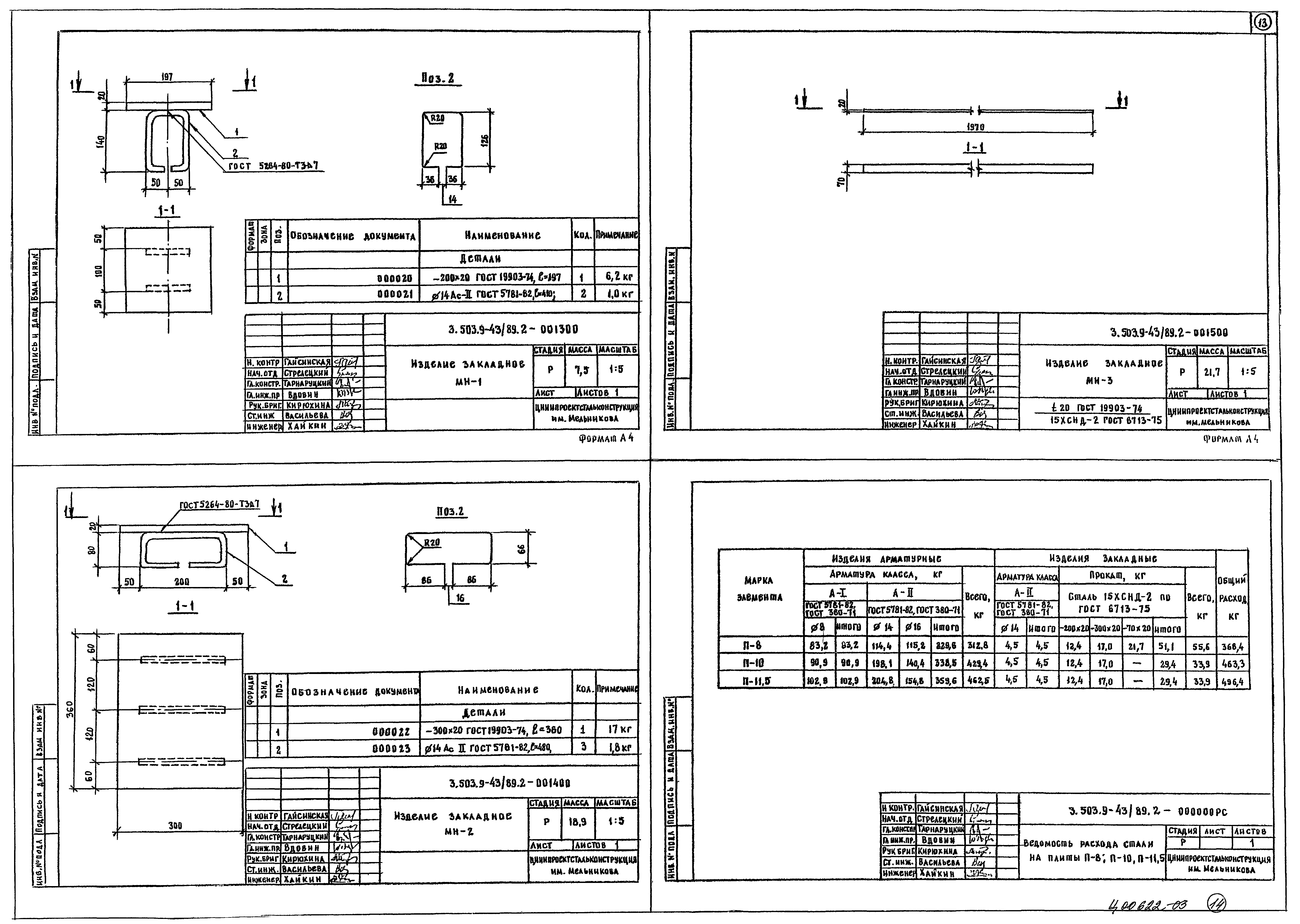

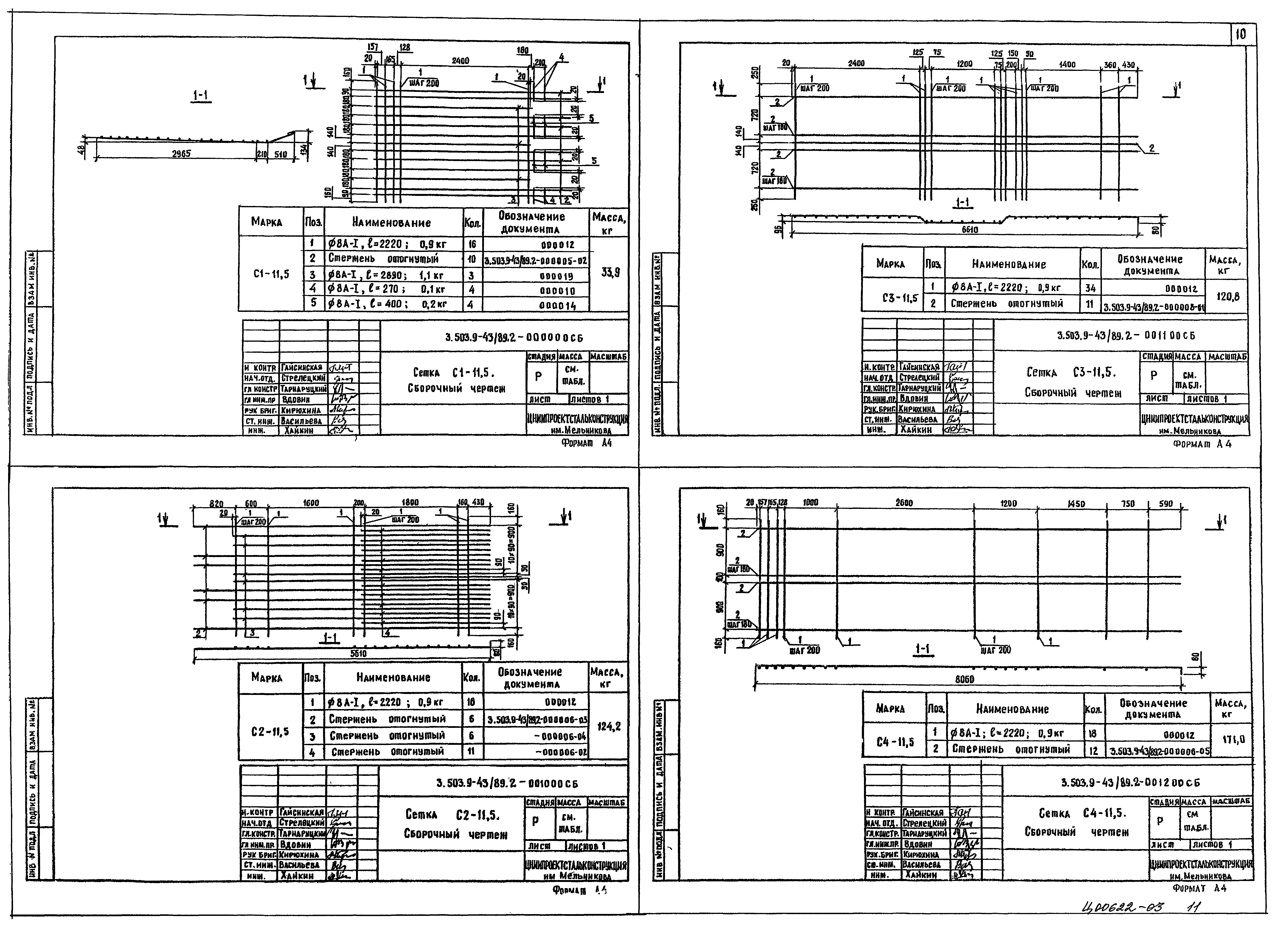

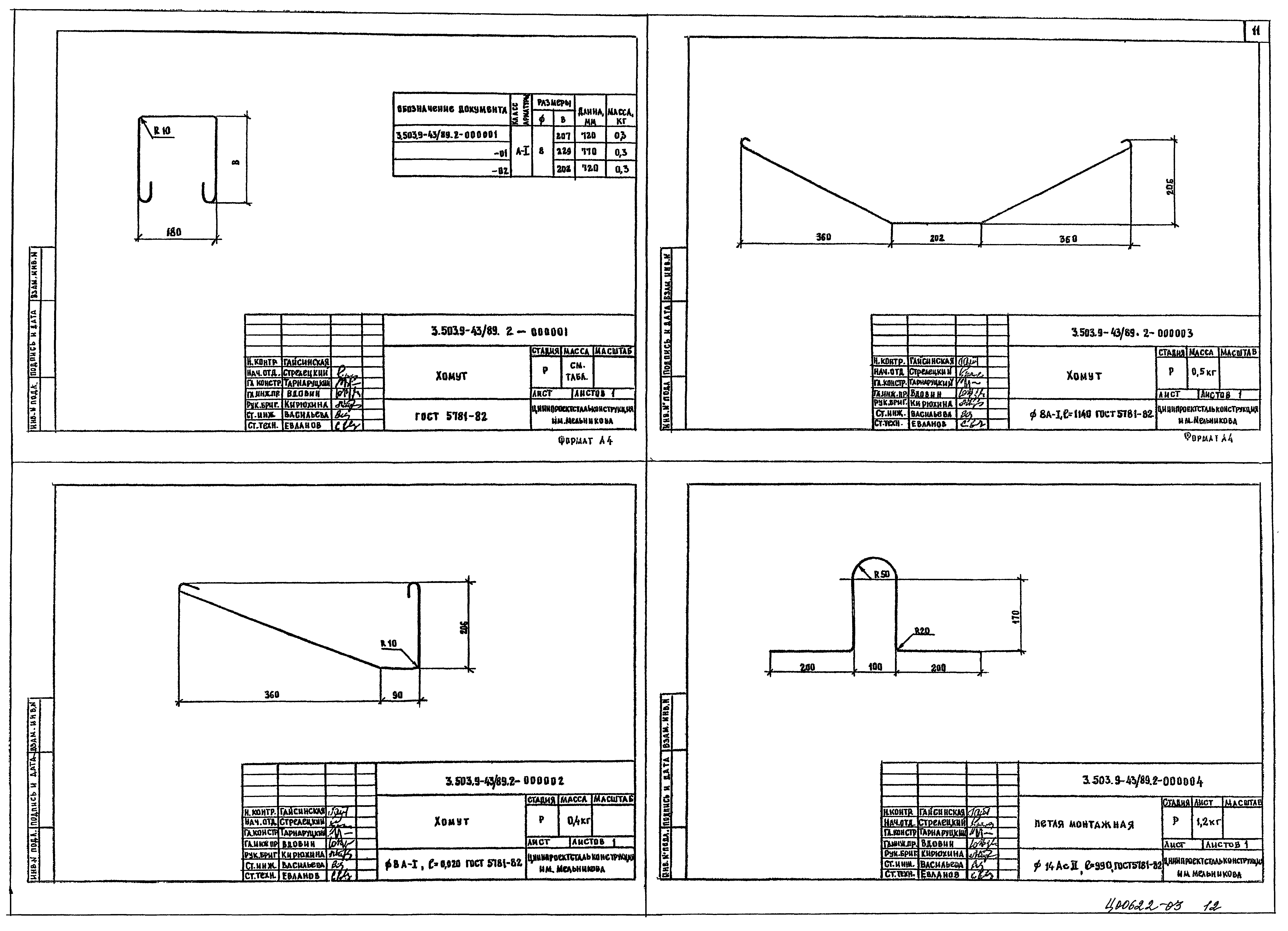

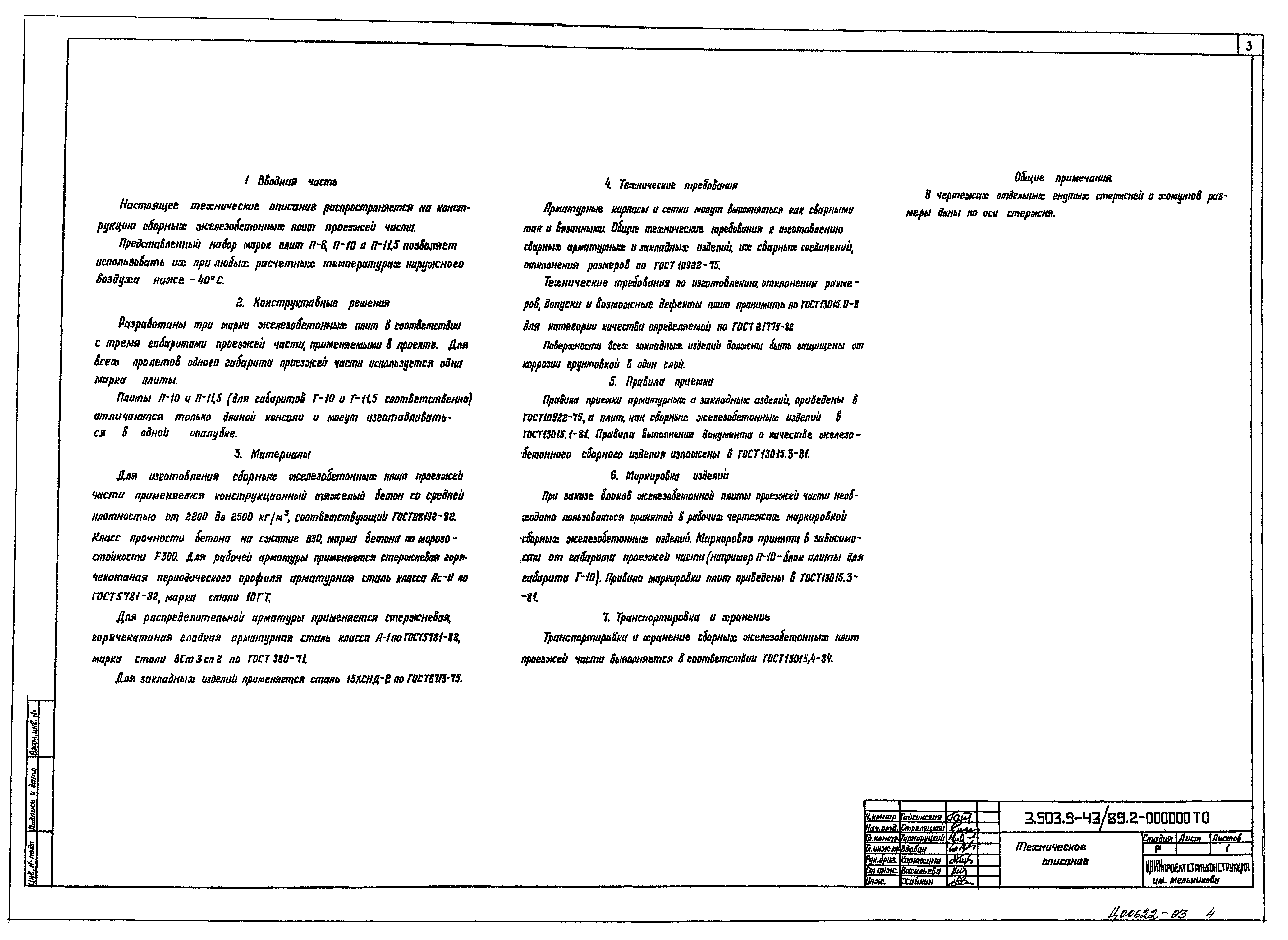

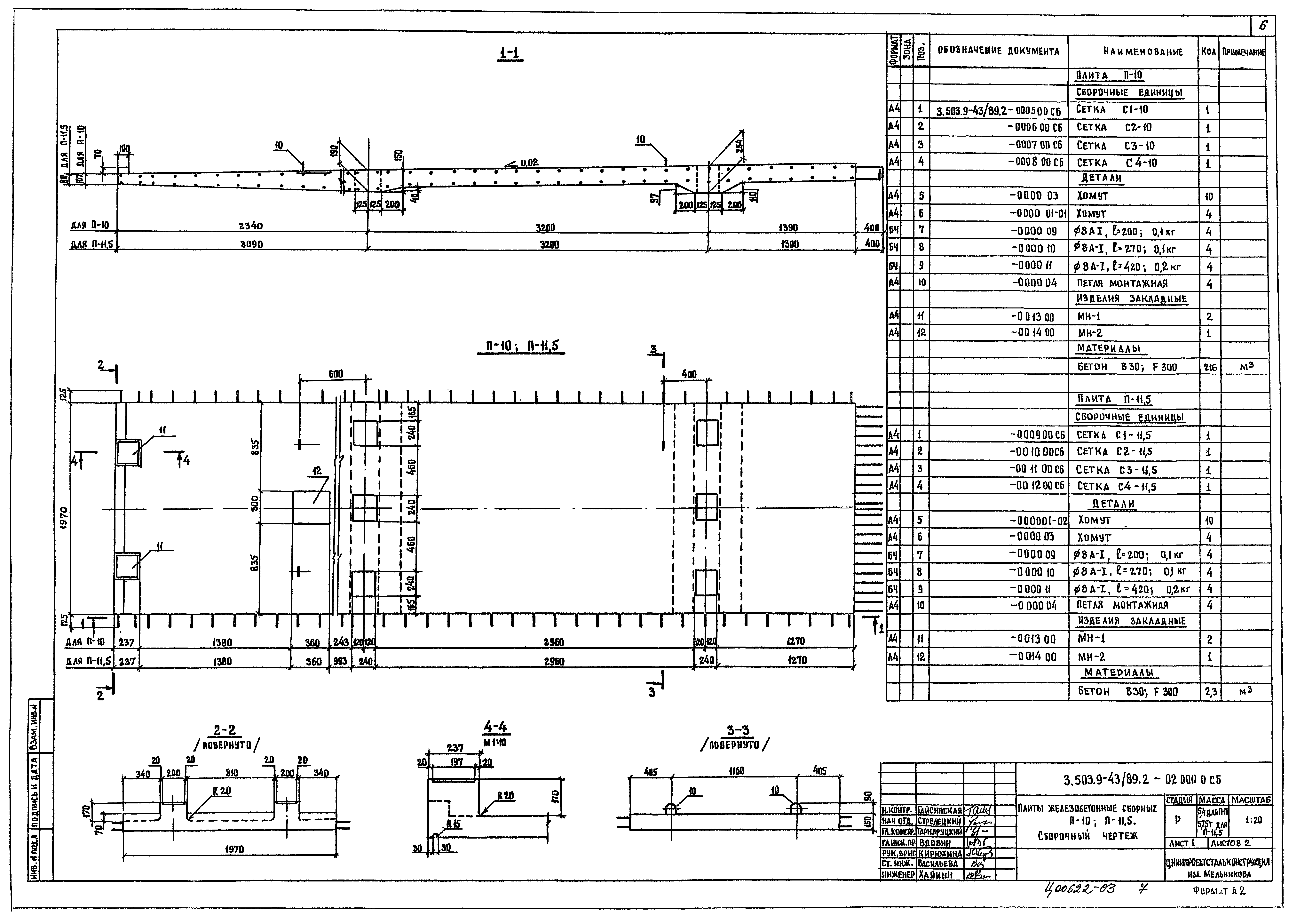

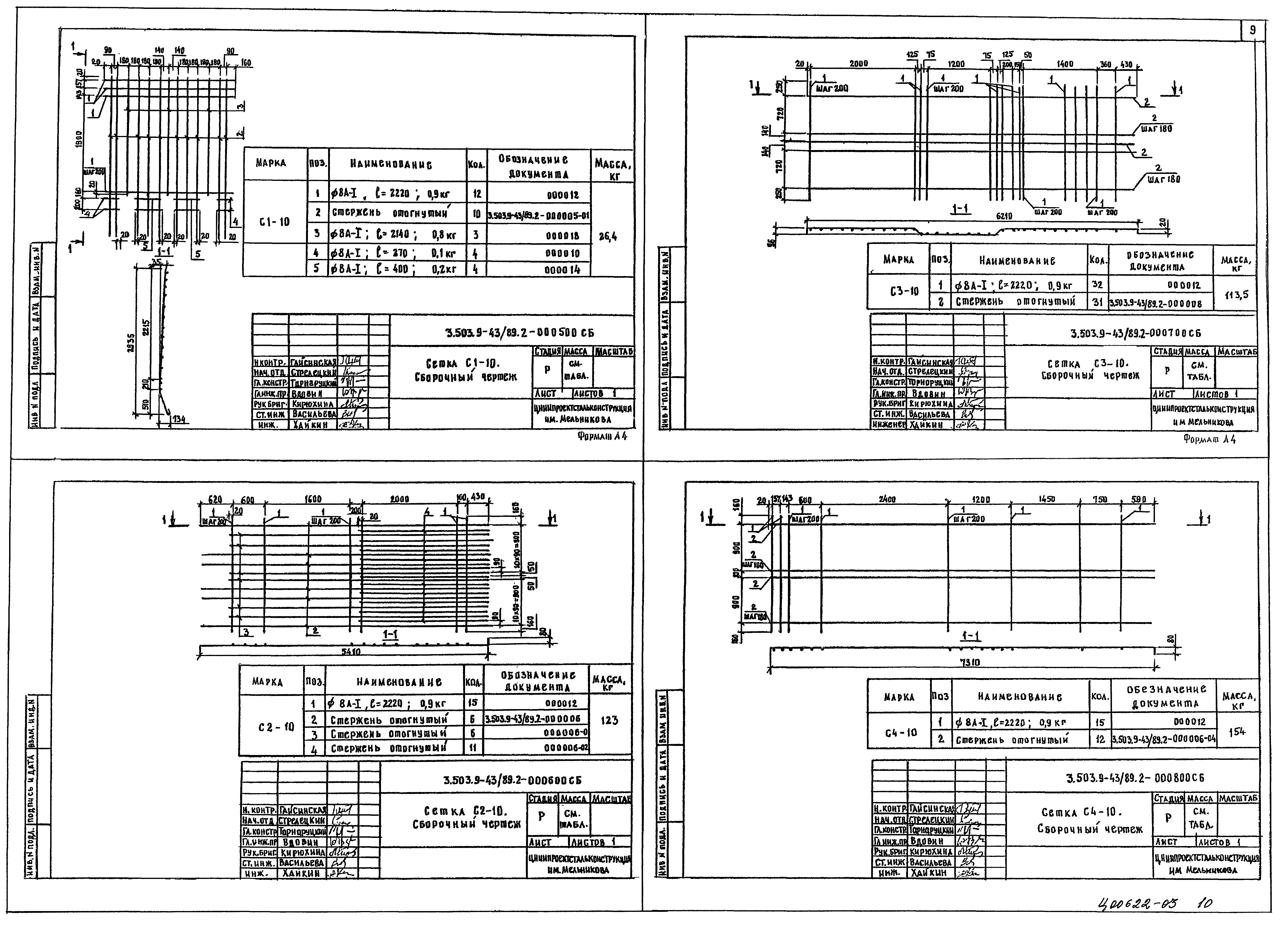

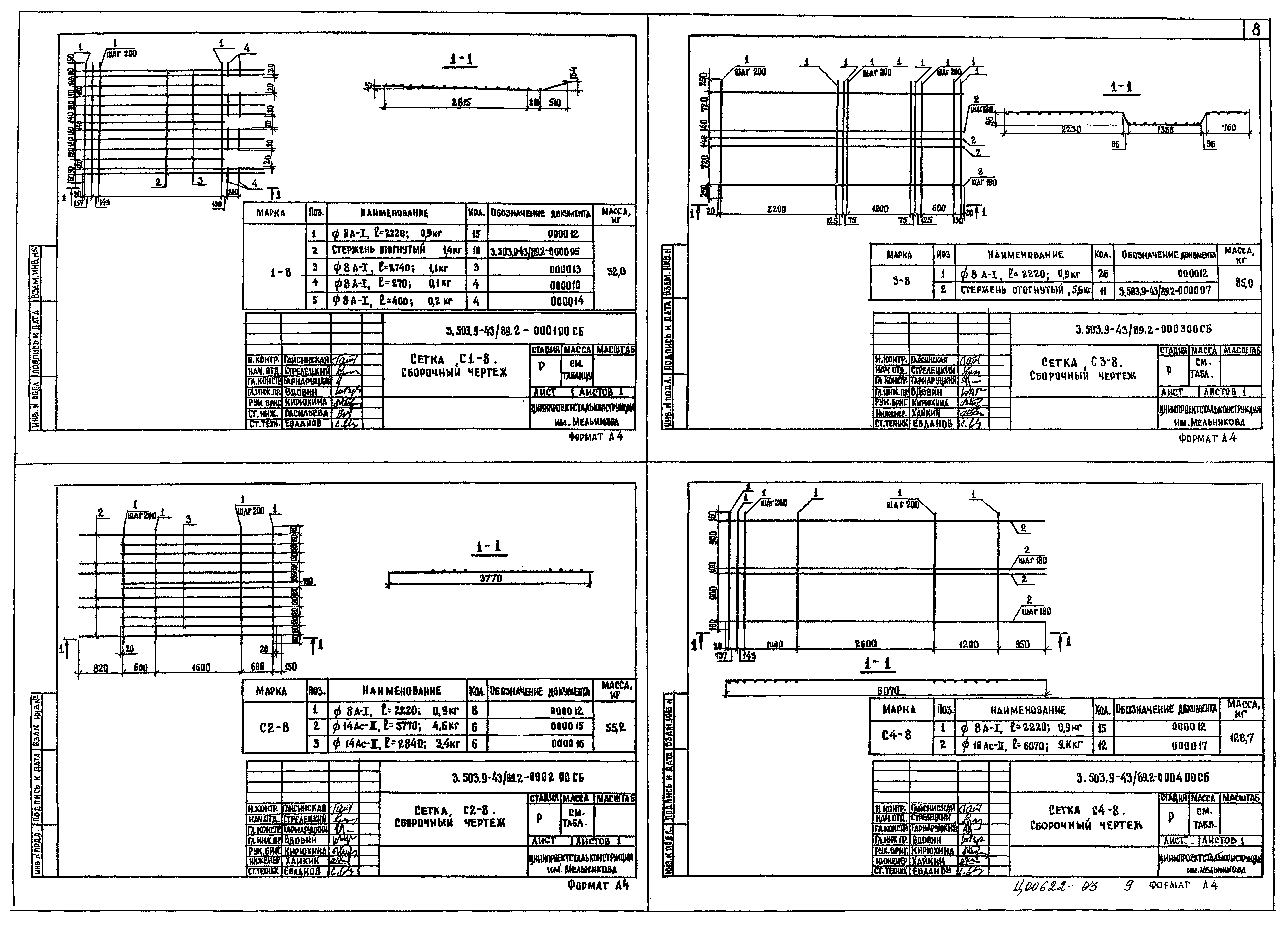

Оглавление:	3.503.9-43/89.2-000000ТО Техническое описание 3.503.9-43/89.2-01 0000СБ Плита железобетонная сборная П-8. Сборочный чертеж 3.503.9-43/89.2-020000СБ Плиты железобетонные сборные П-10; П-11,5. Сборочный чертеж 3.503.9-43/89.2-000100СБ Сетка С1-8. Сборочный чертеж 3.503.9-43/89.2-000200СБ Сетка С2-8. Сборочный чертеж 3.503.9-43/89.2-000300СБ Сетка С3-8. Сборочный чертеж 3.503.9-43/89.2-000400СБ Сетка С4-8. Сборочный чертеж 3.503.9-43/89.2-000500СБ Сетка С1-10. Сборочный чертеж 3.503.9-43/89.2-000600СБ Сетка С2-10. Сборочный чертеж 3.503.9-43/89.2-000700СБ Сетка С3-10. Сборочный чертеж 3.503.9-43/89.2-000800СБ Сетка С4-10. Сборочный чертеж 3.503.9-43/89.2-000900СБ Сетка С1-11,5. Сборочный чертеж 3.503.9-43/89.2-001000СБ Сетка С2-11,5. Сборочный чертеж 3.503.9-43/89.2-001100СБ Сетка С3-11,5. Сборочный чертеж 3.503.9-43/89.2-001200СБ Сетка С4-11,5. Сборочный чертеж 3.503.9-43/89.2-000001 Хомут 3.503.9-43/89.2-000002 Хомут 3.503.9-43/89.2-000003 Хомут 3.503.9-43/89.2-000004 Петля монтажная 3.503.9-43/89.2-000005 Стержень отогнутый 3.503.9-43/89.2-000006 Стержень отогнутый 3.503.9-43/89.2-000007 Стержень отогнутый 3.503.9-43/89.2-000008 Стержень отогнутый 3.503.9-43/89.2-0013.00 Изделие закладное МН-1 3.503.9-43/89.2-0014.00 Изделие закладное МН-2 3.503.9-43/89.2-0015.00 Изделие закладное МН-3 3.503.9-43/89.2-000000РС Ведомость расхода стали на плиты П-8, П-10, П-11,5
Разработан:	ЦНИИпроектстальконструкция Госстроя
Утверждён:	08.12.1988 Министерство автомобильных дорог РСФСР (193)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
