Скачать Серия 3.503.9-62 Выпуск 8. Пролетное строение Lp=63+84+63 м. Рабочие чертежи

Дата актуализации: 10.08.2017

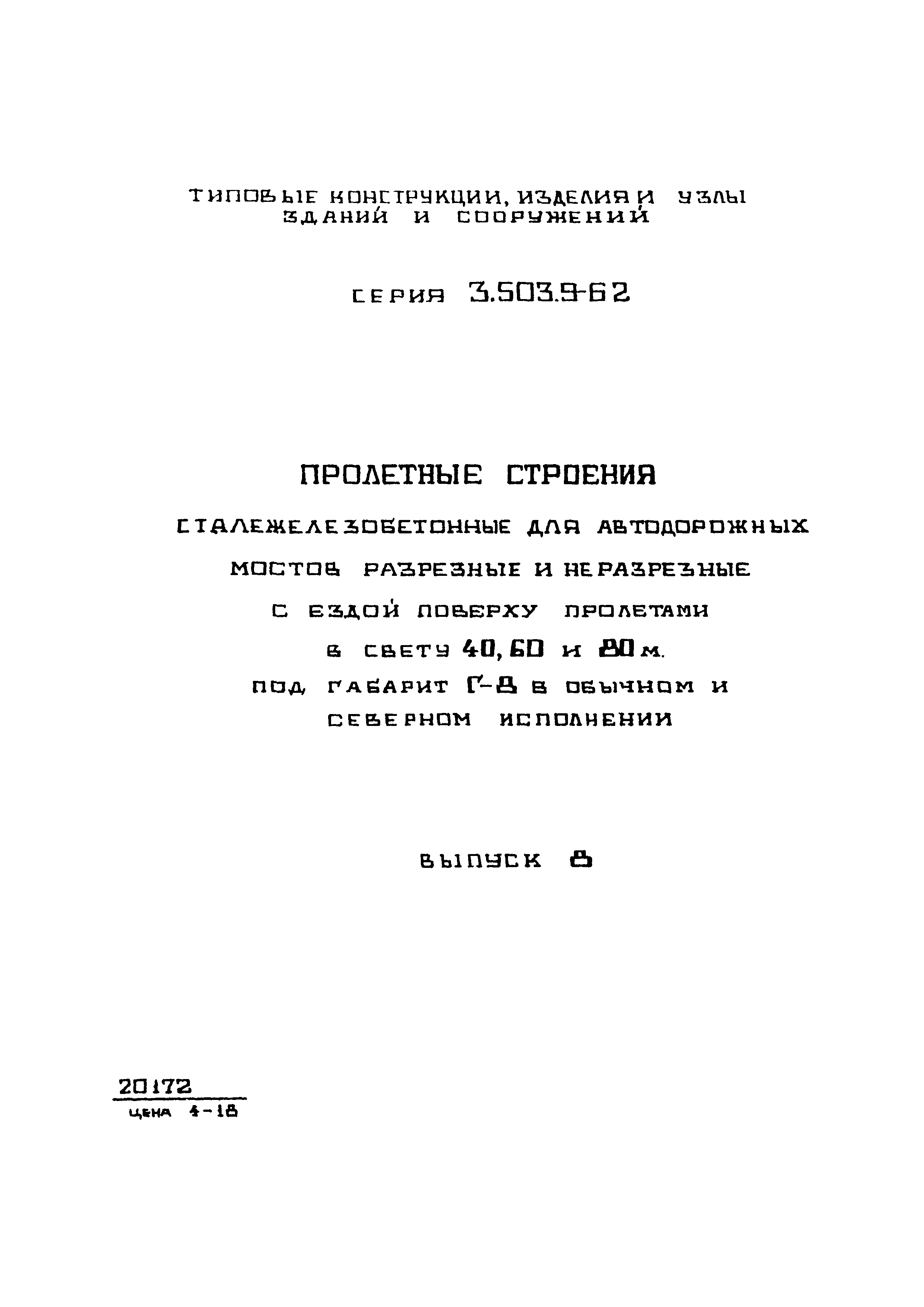

Серия 3.503.9-62

Выпуск 8. Пролетное строение Lp=63+84+63 м. Рабочие чертежи

Обозначение:	Серия 3.503.9-62
Обозначение англ:	Series 3.503.9-62
Статус:	действует
Название рус.:	Выпуск 8. Пролетное строение Lp=63+84+63 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Пролетное строение Lp=63+84+63 м предназначено для установки на автомобильных мостах, расположенных в плане на прямых участках дорог IV и V технических категорий и может устанавливаться в профиле на площадках, уклонах и выпуклых кривых радиусом 5000 и 10000 м при расчетной сейсмичности не выше 6 баллов во всех климатических районах СССР

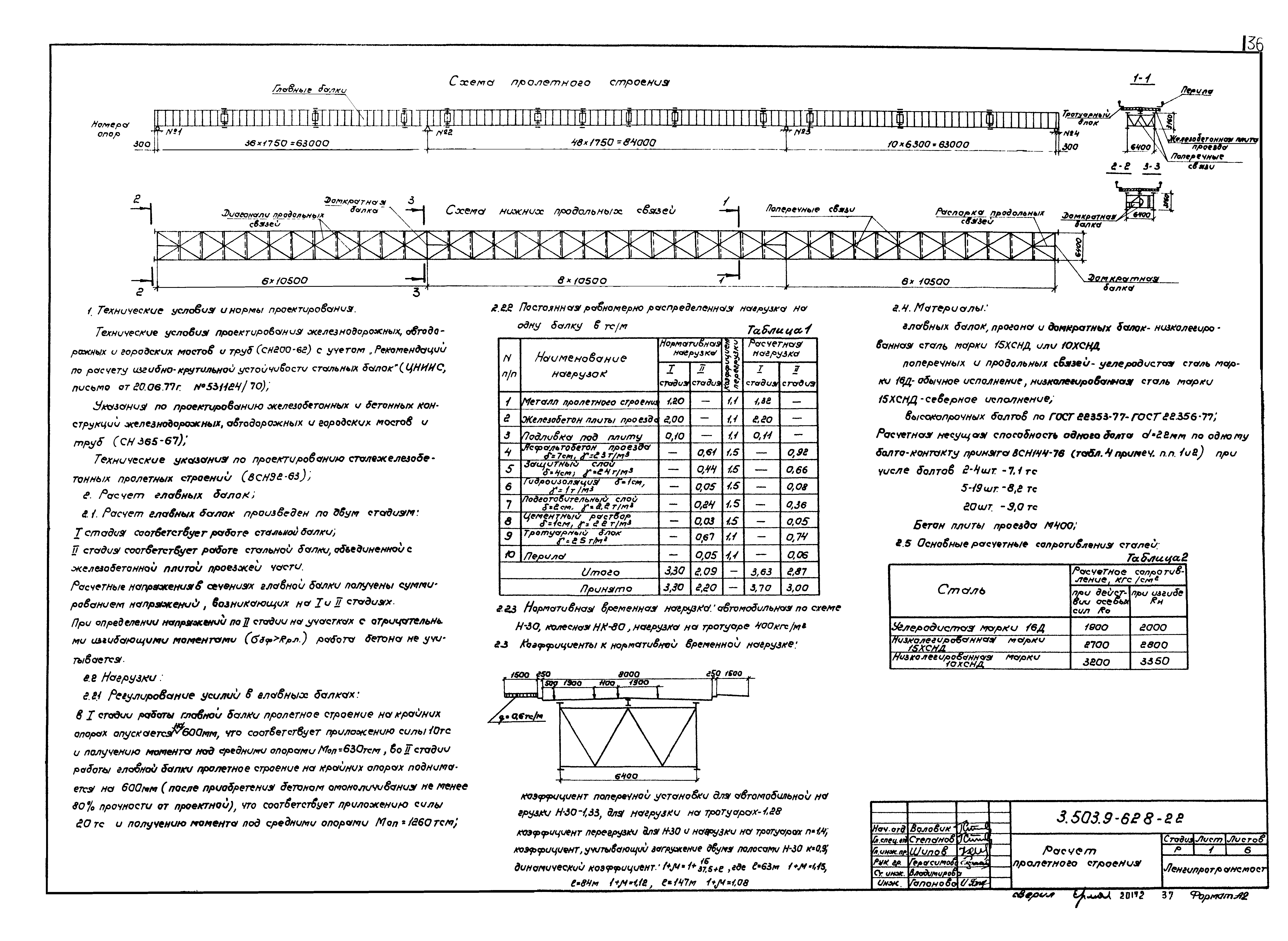

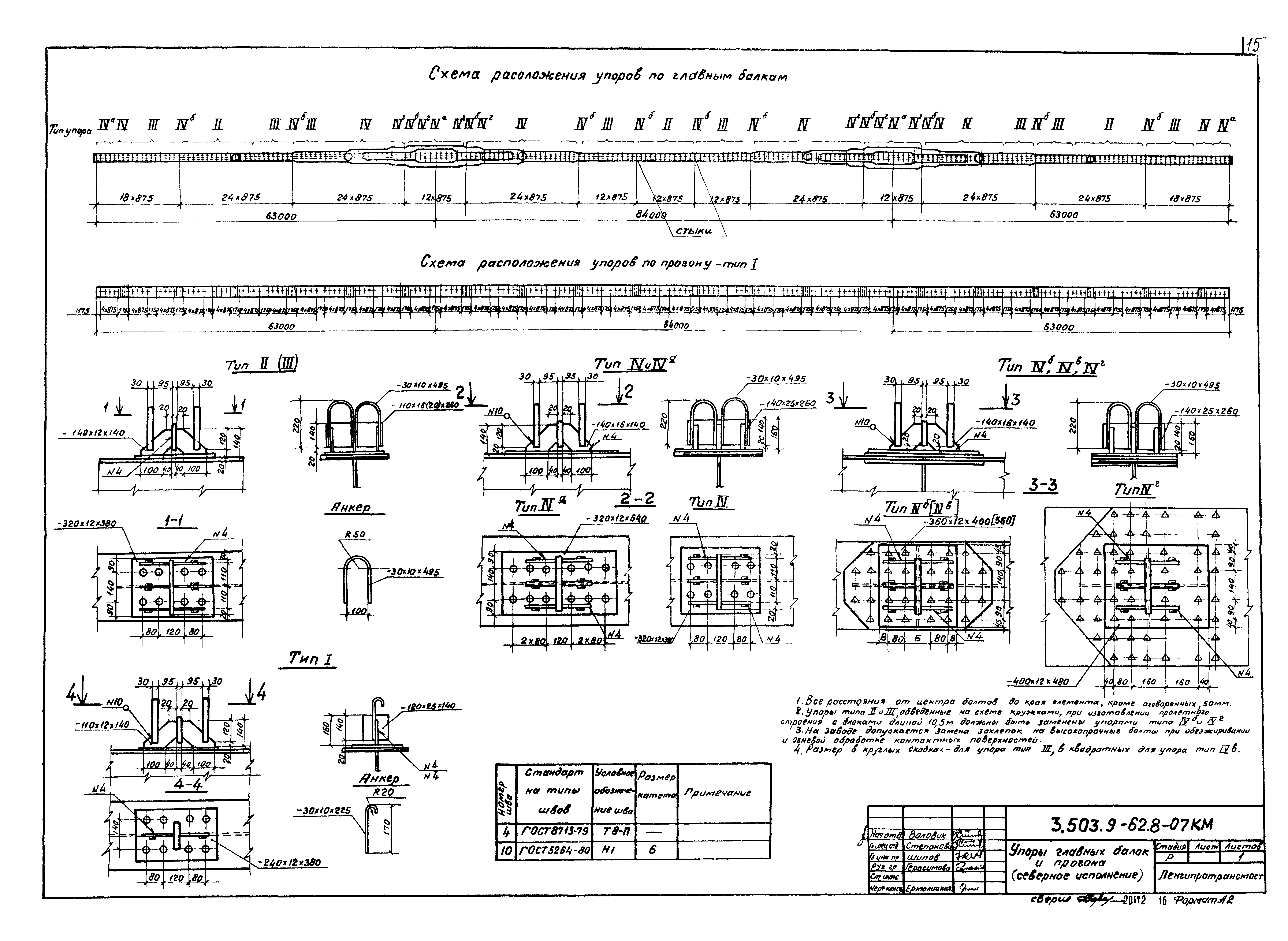

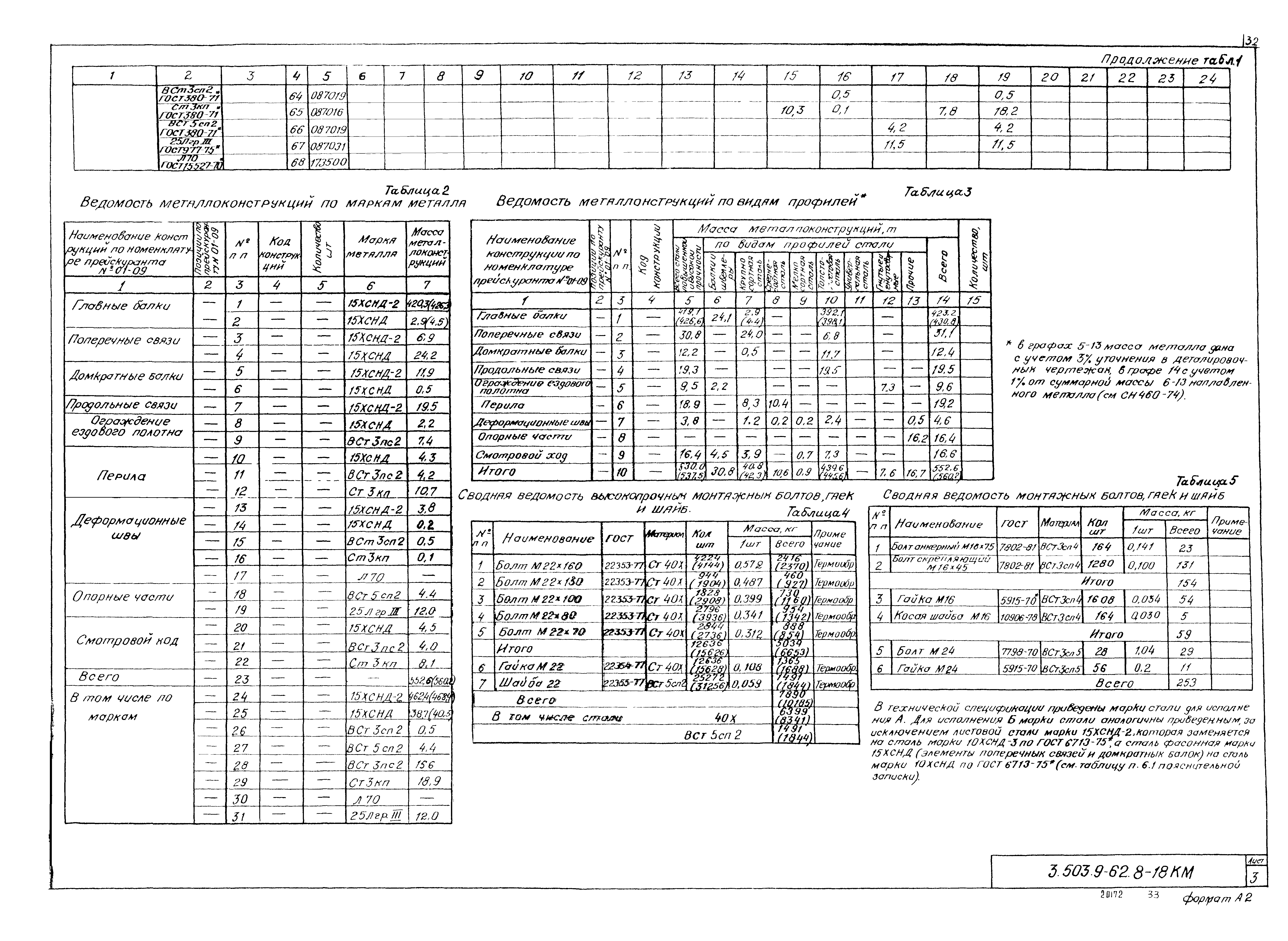

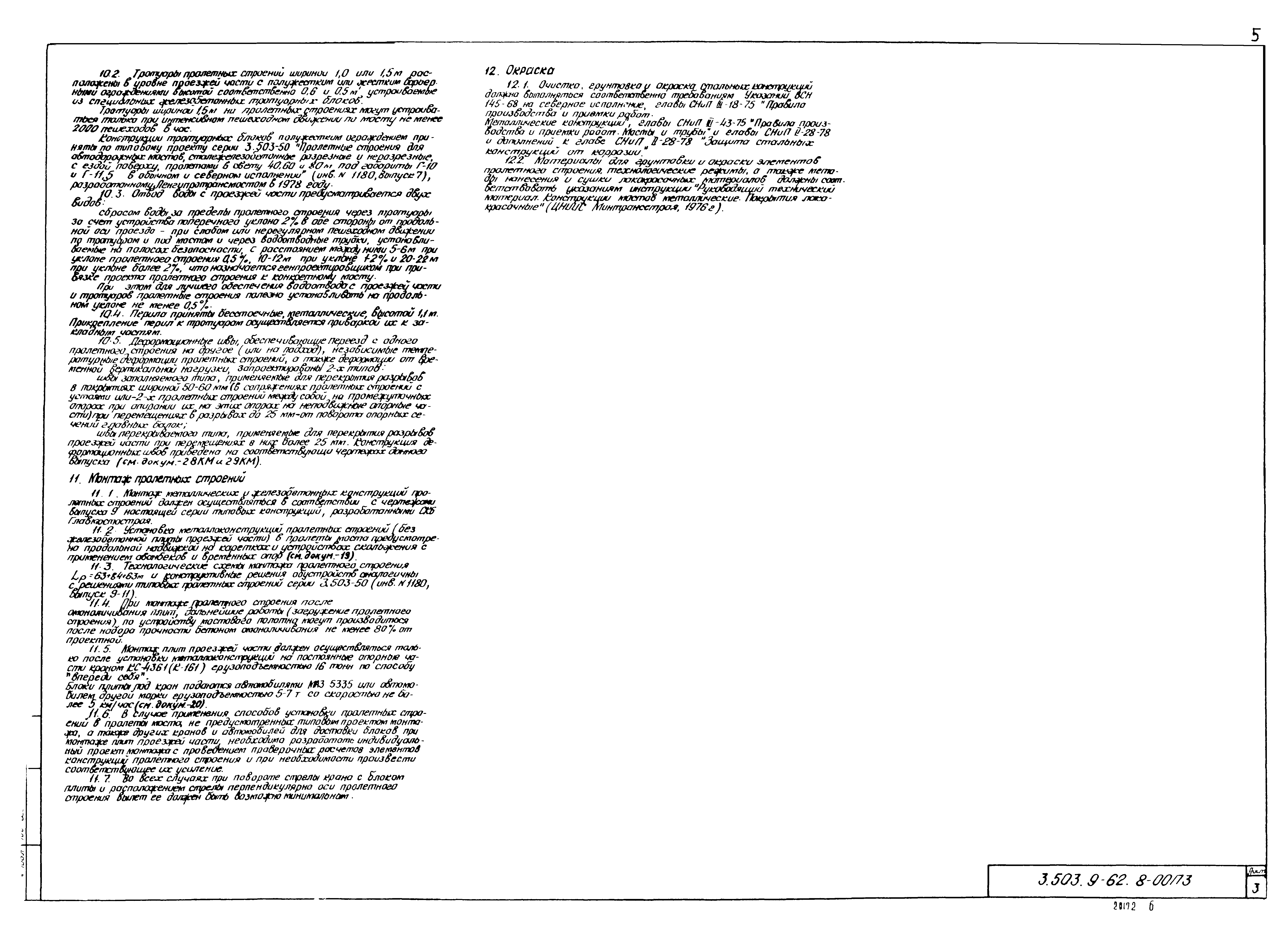

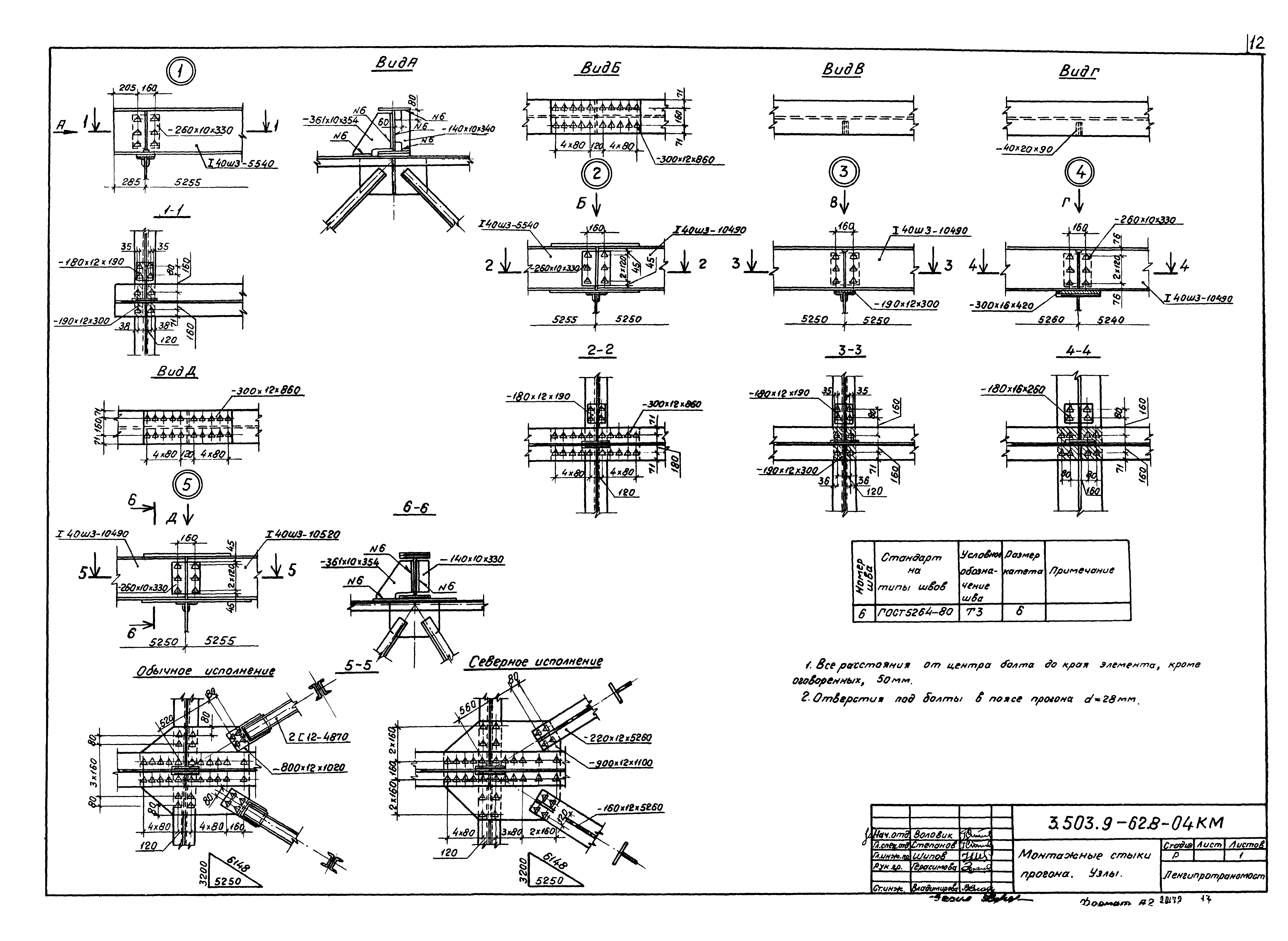

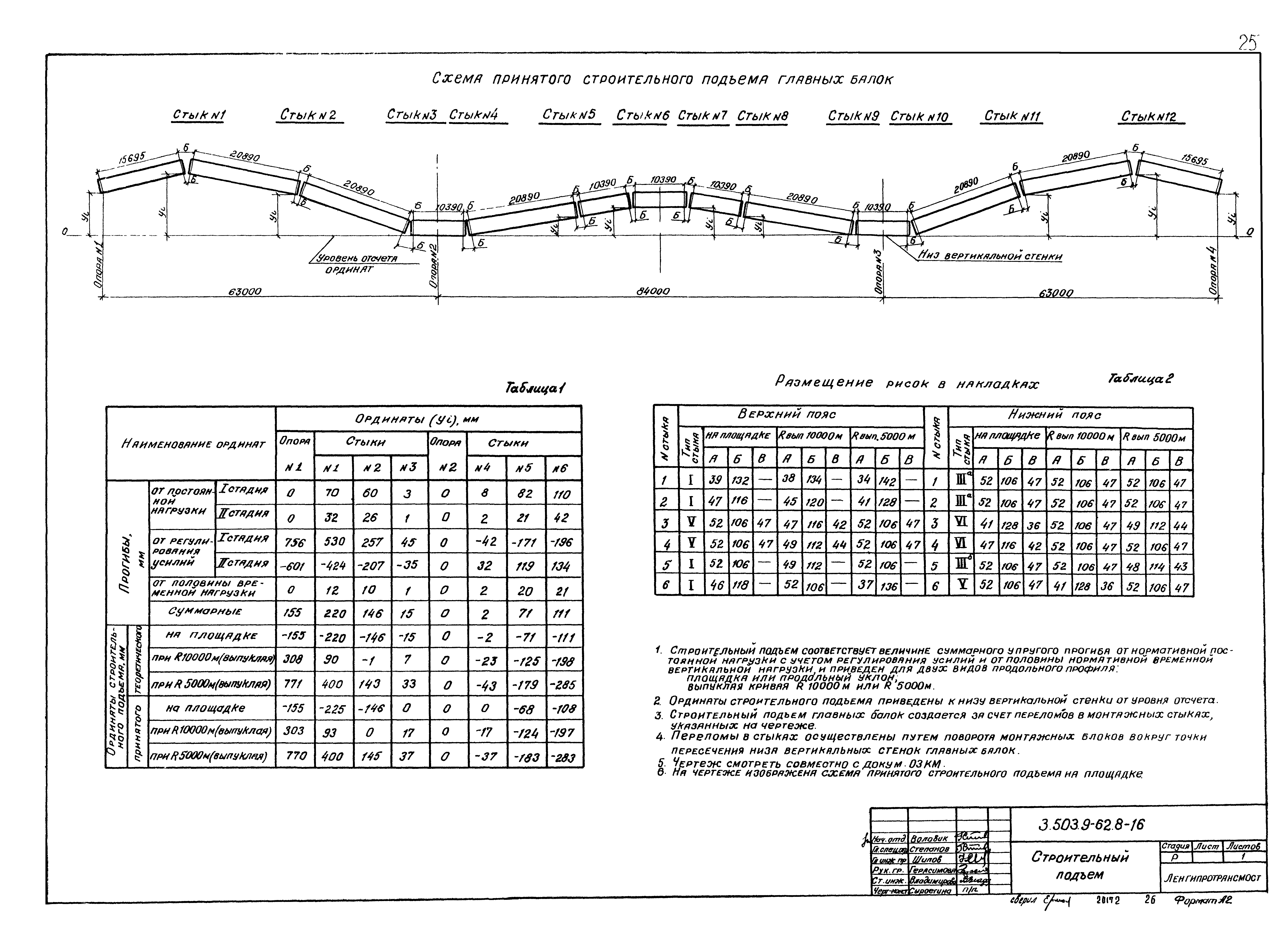

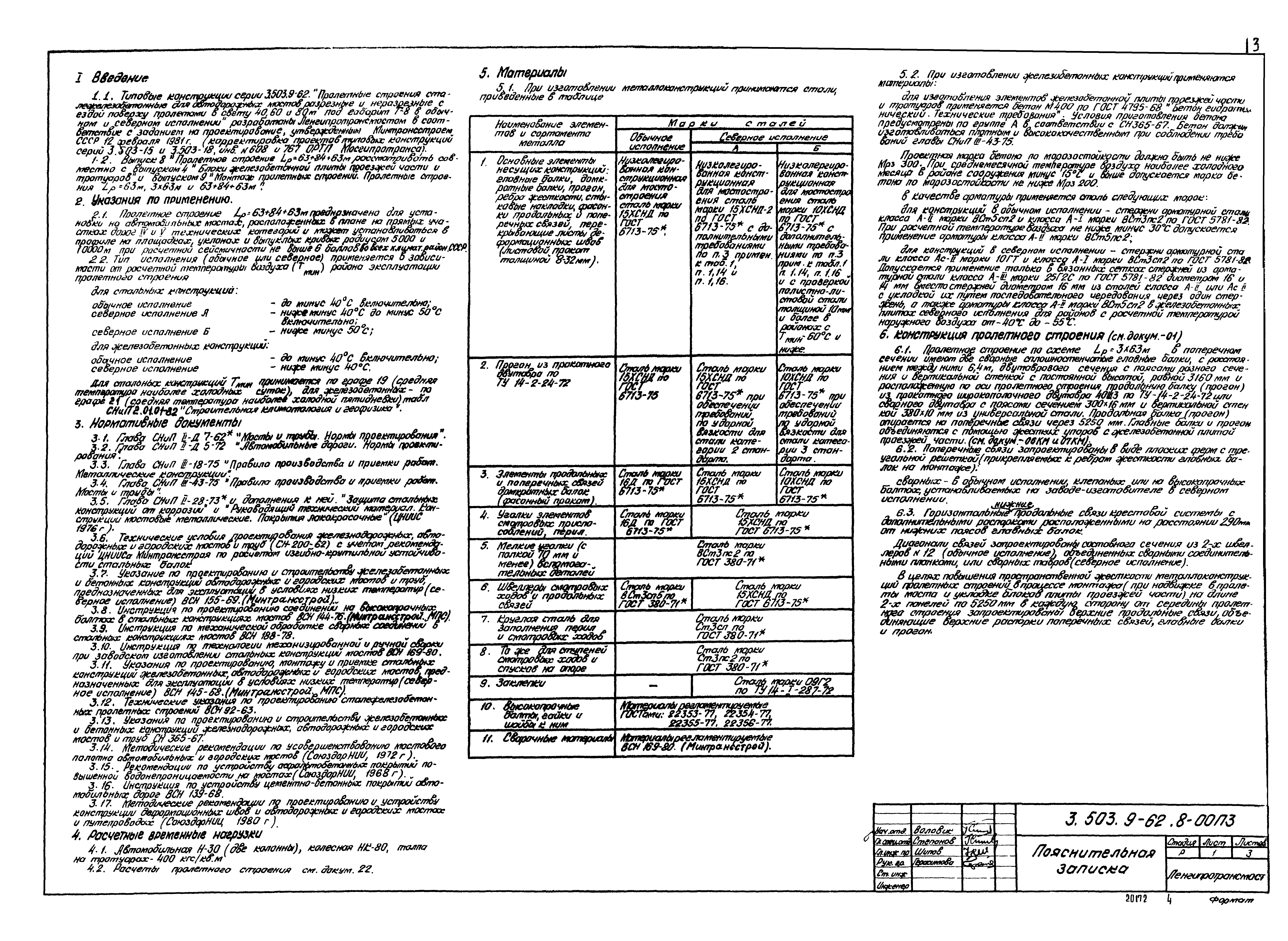

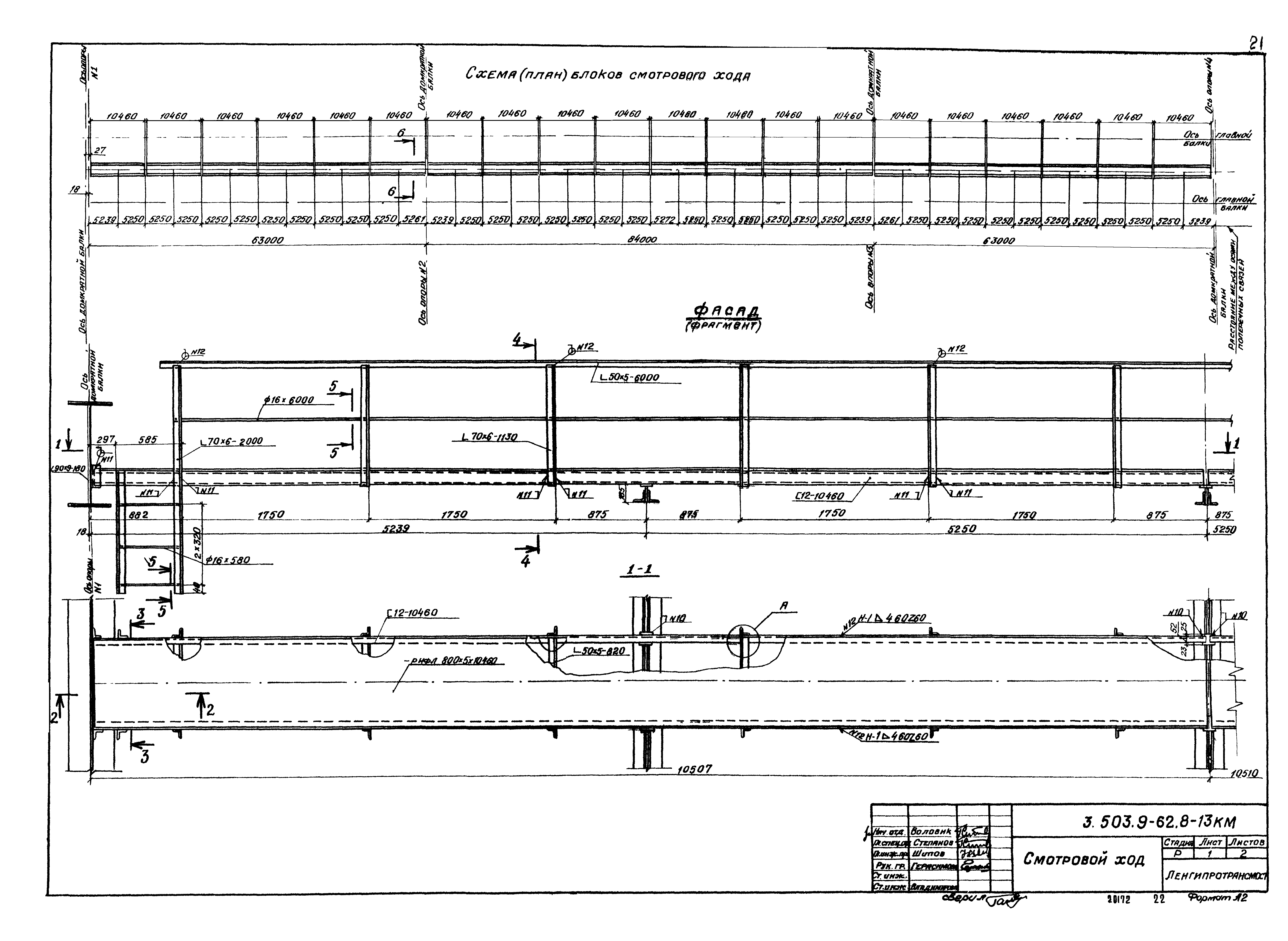

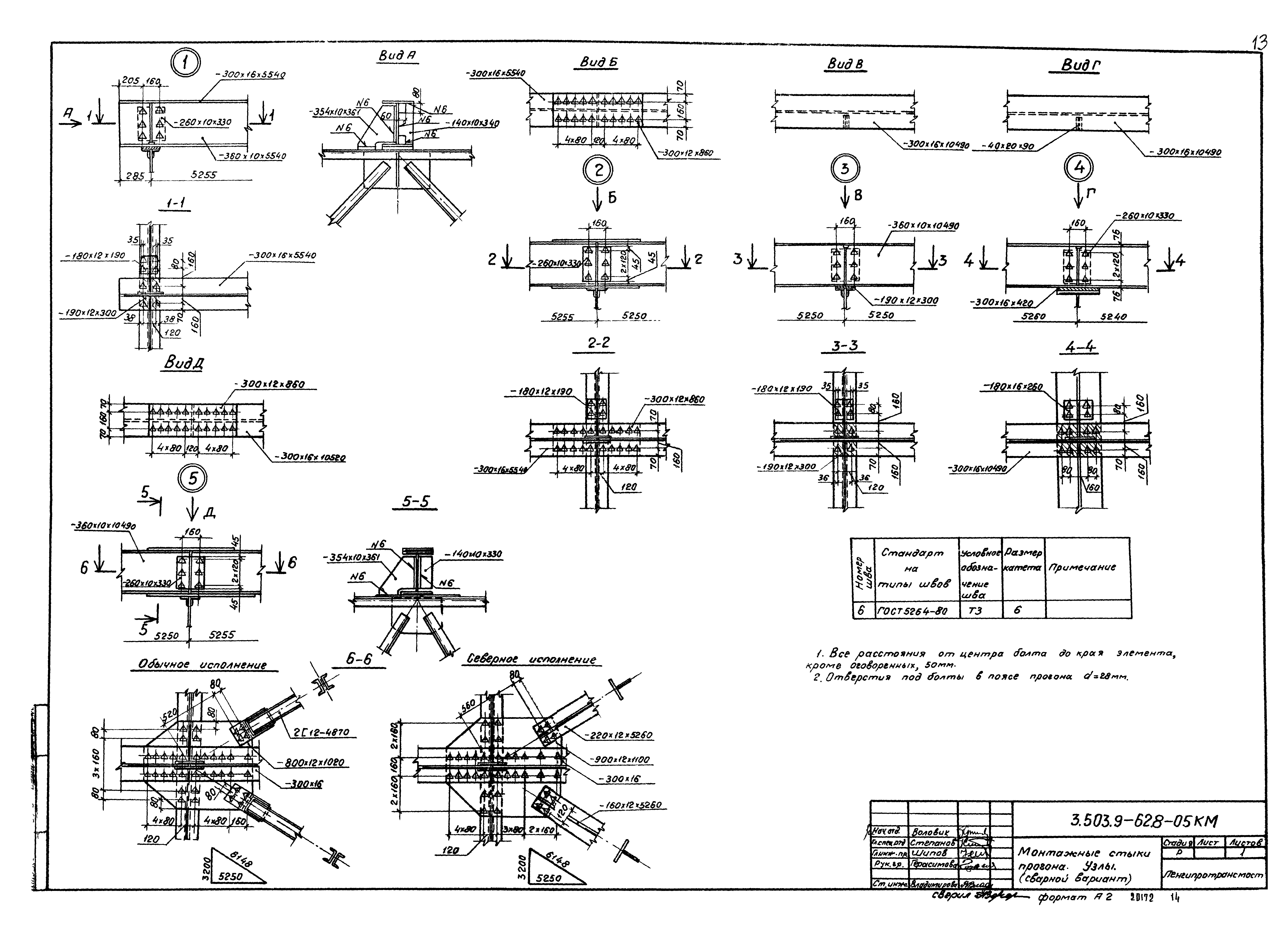

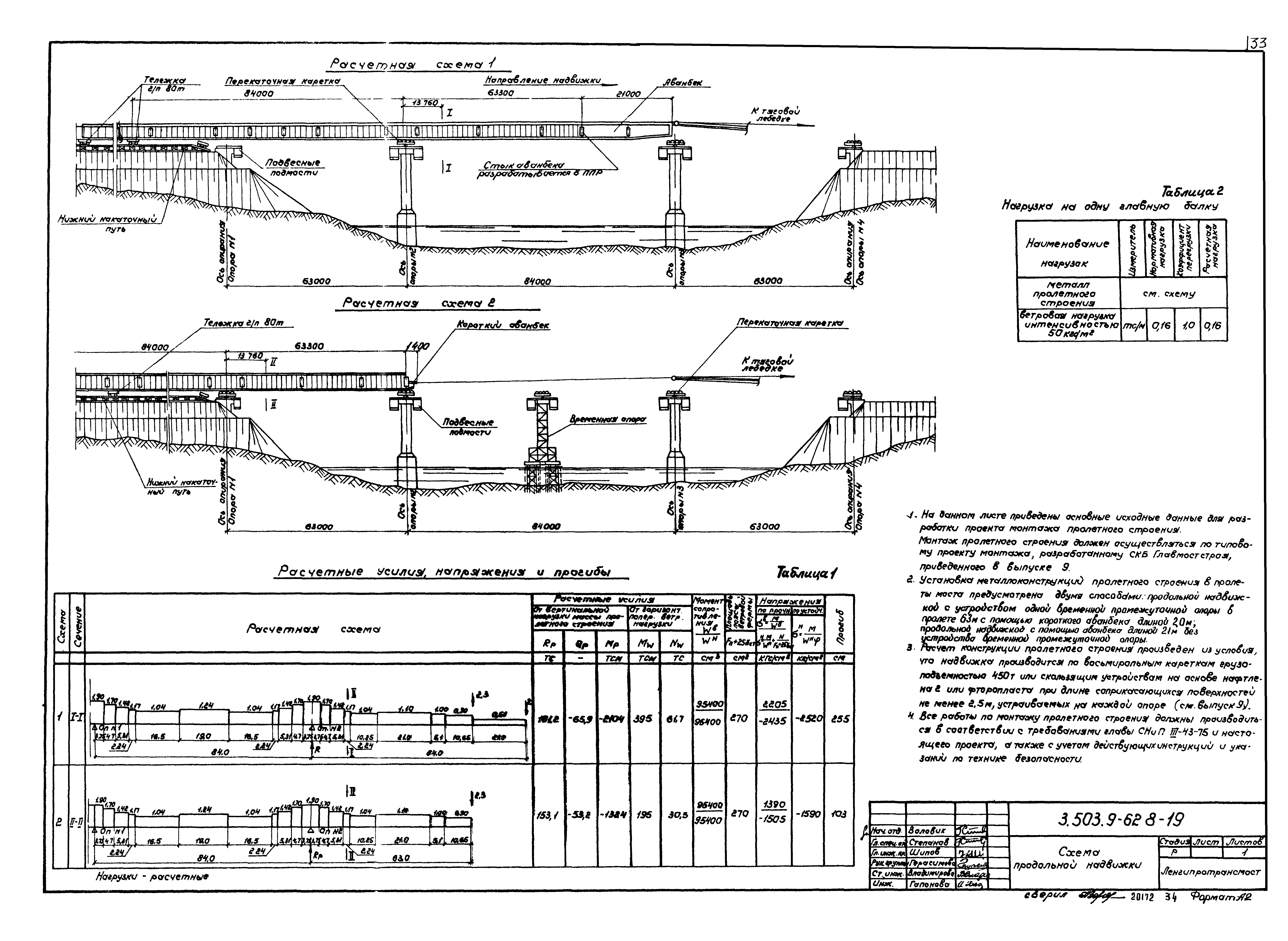

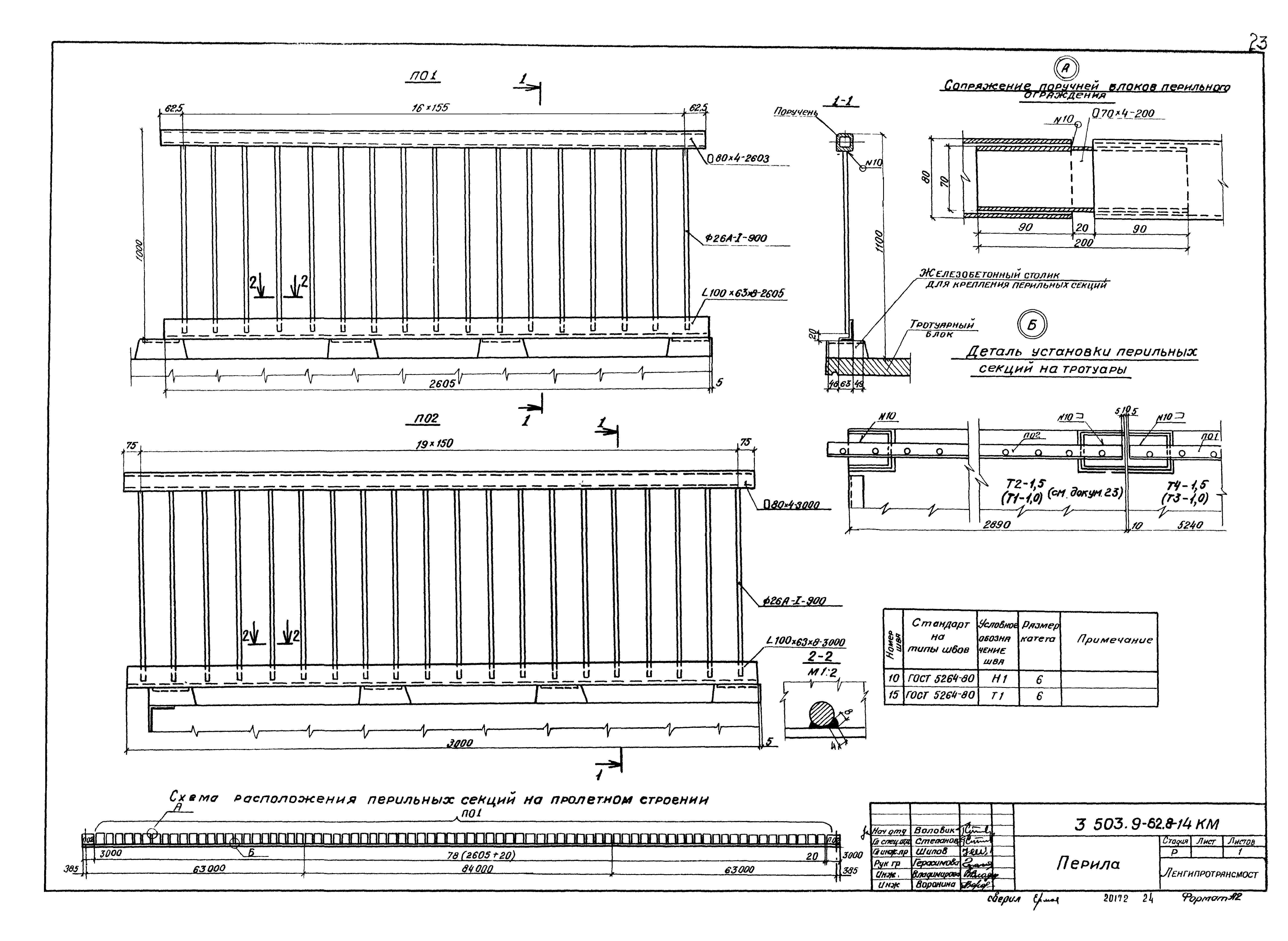

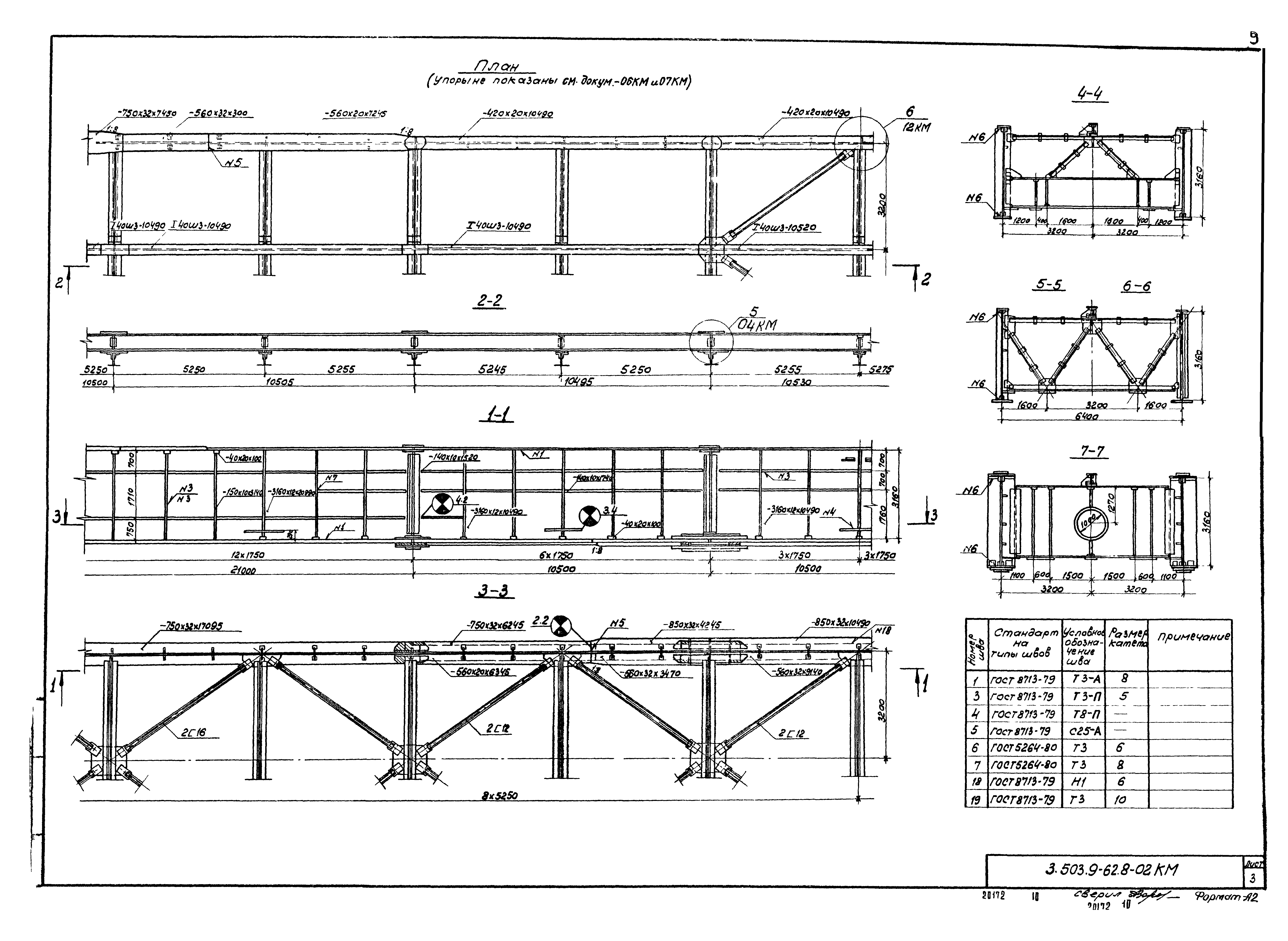

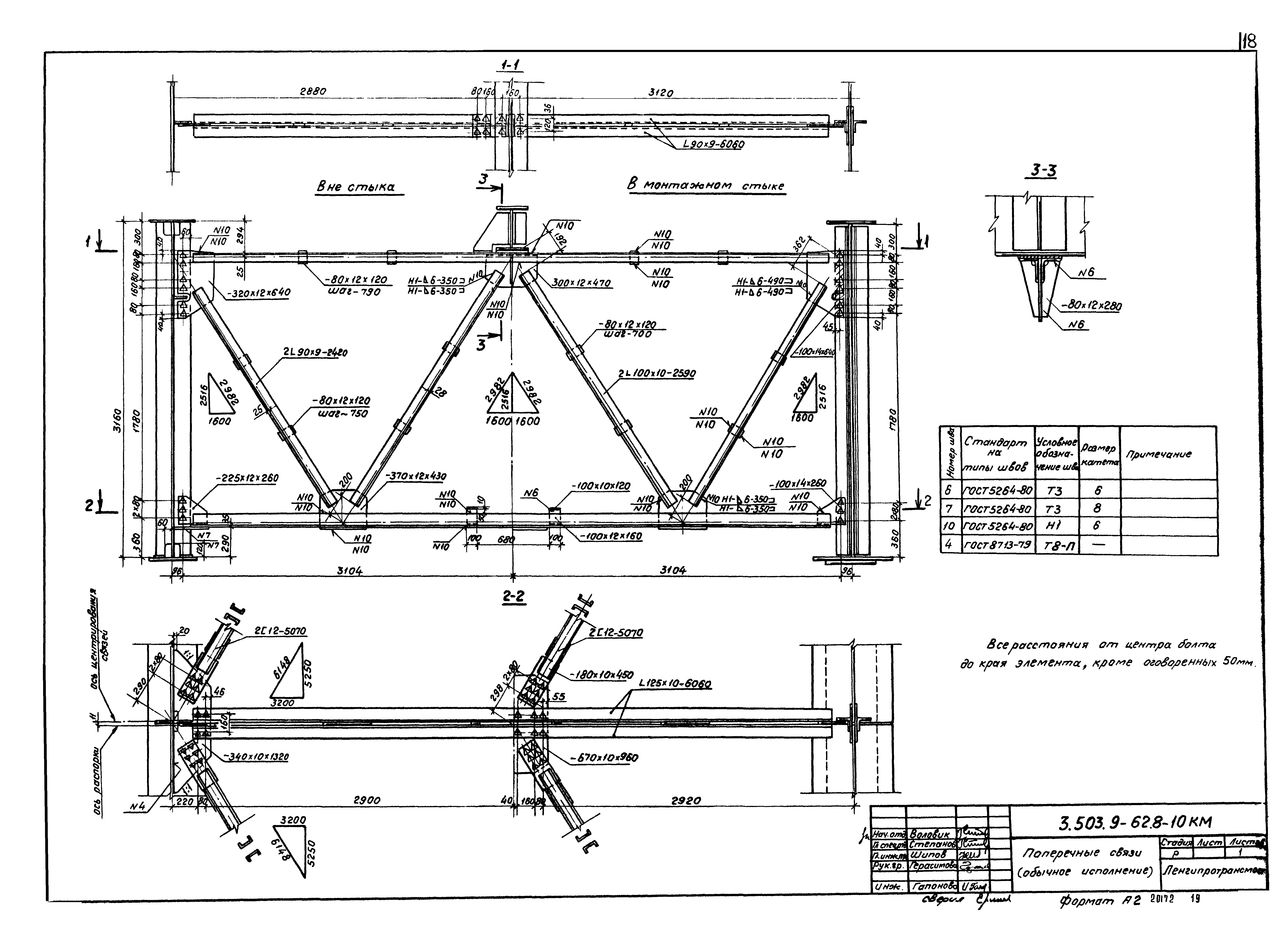

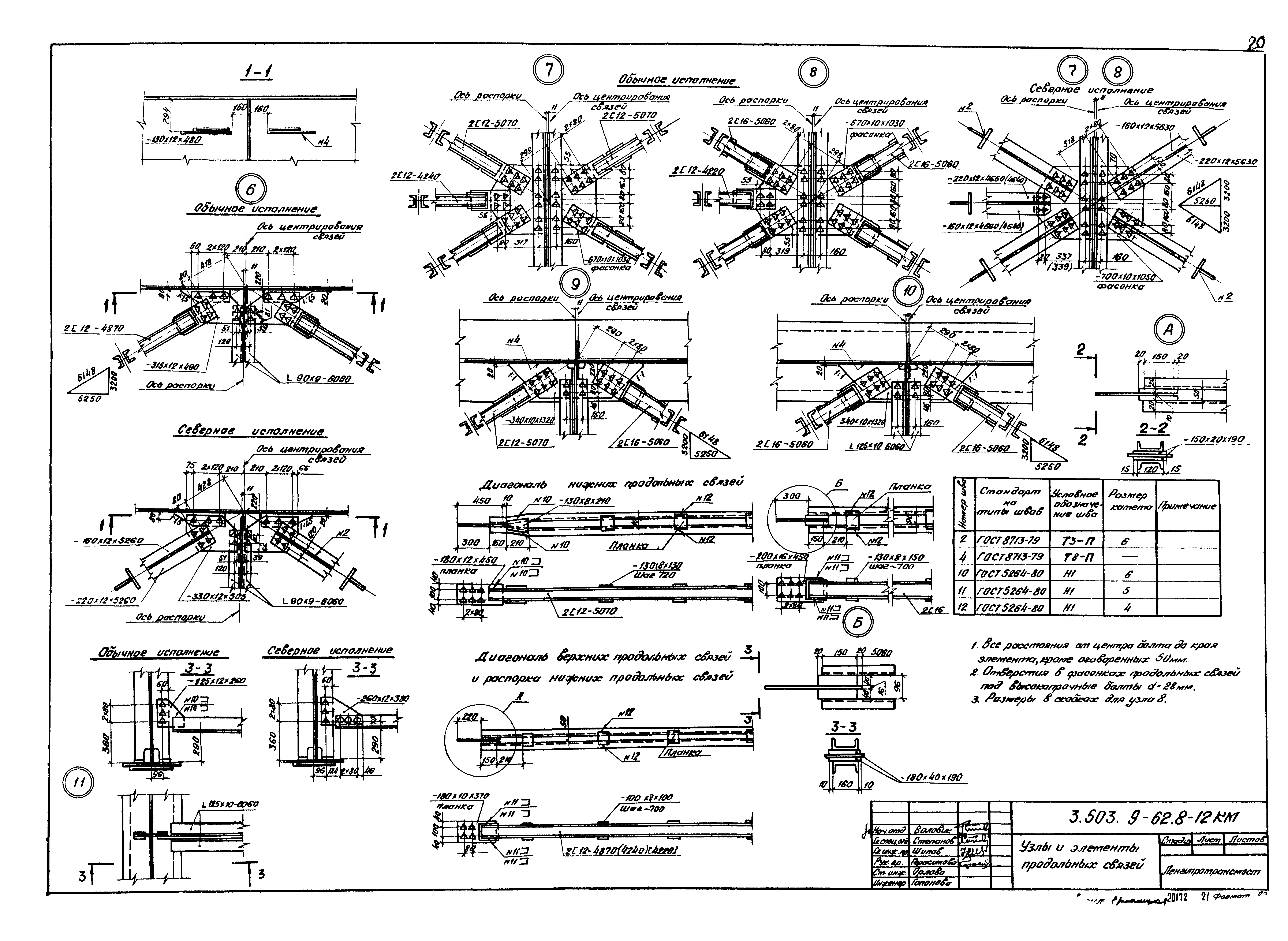

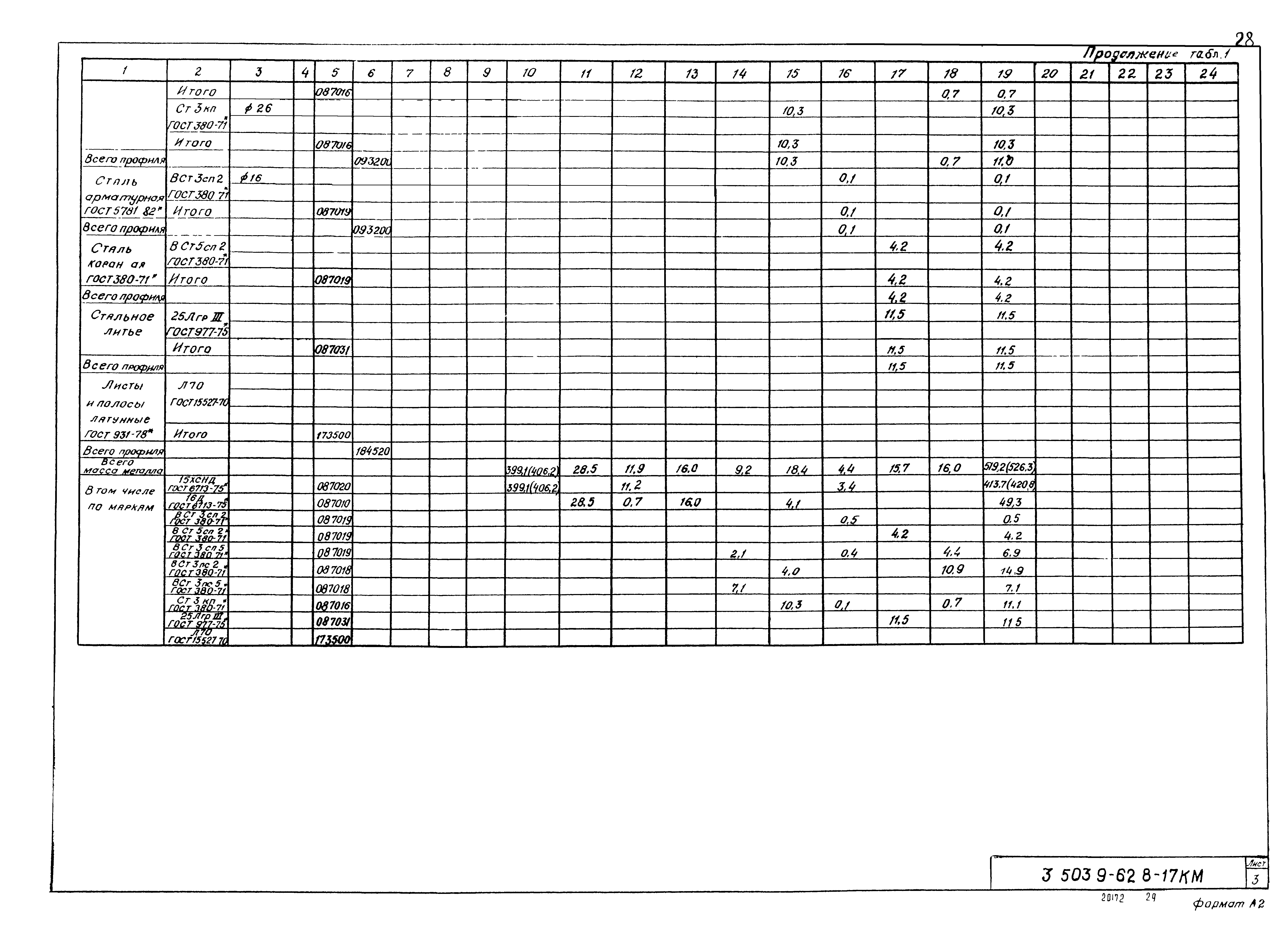

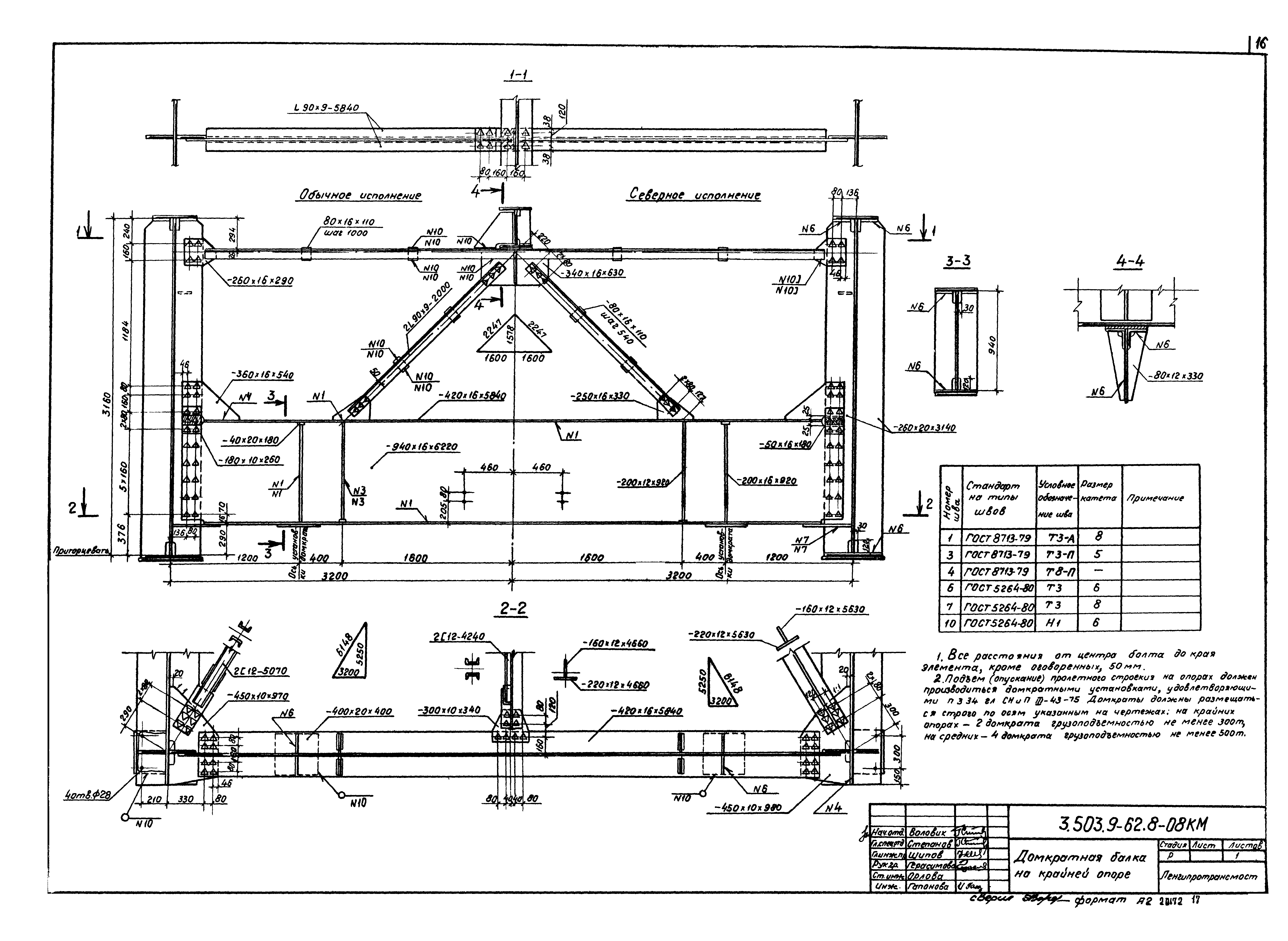

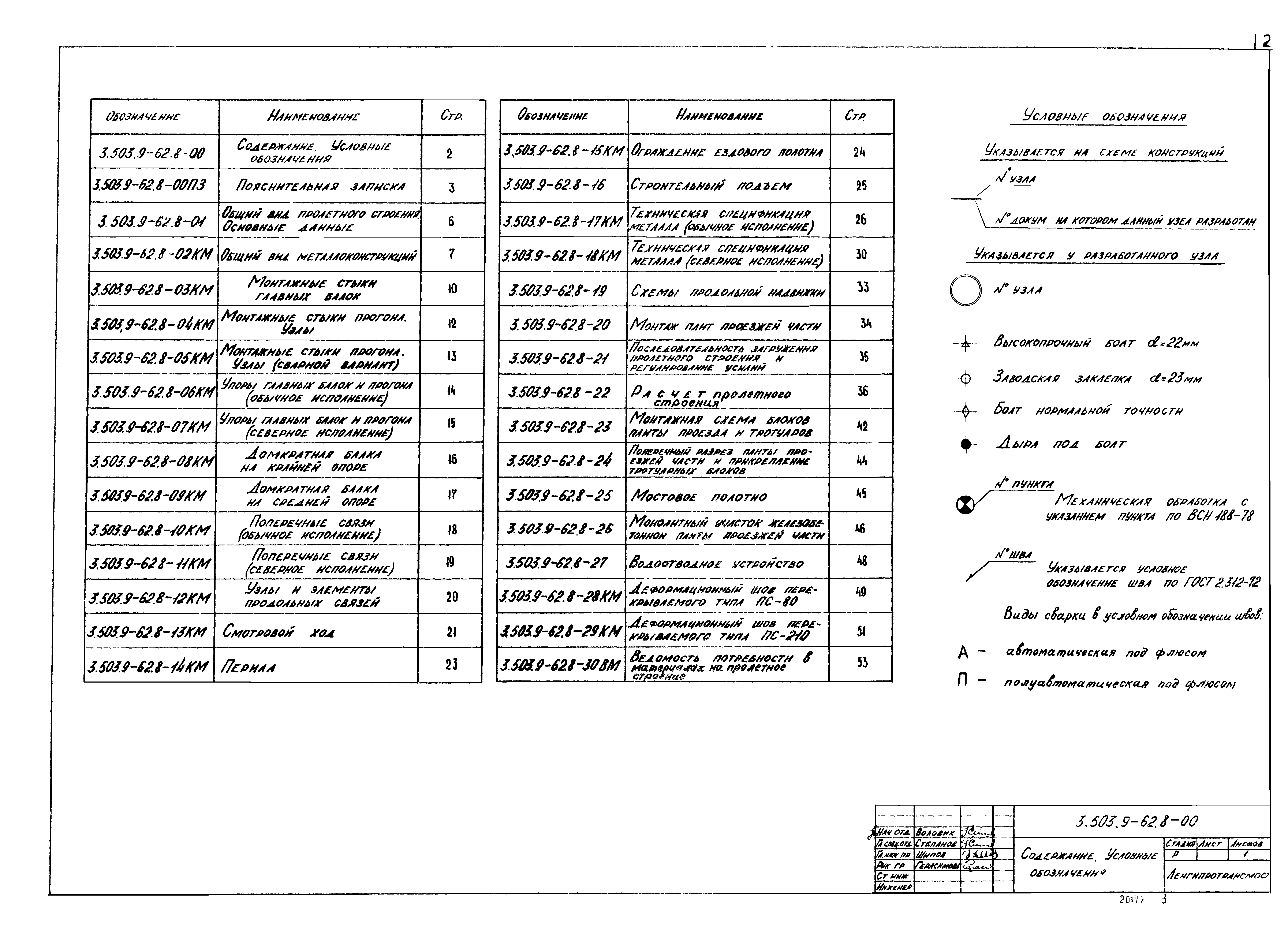

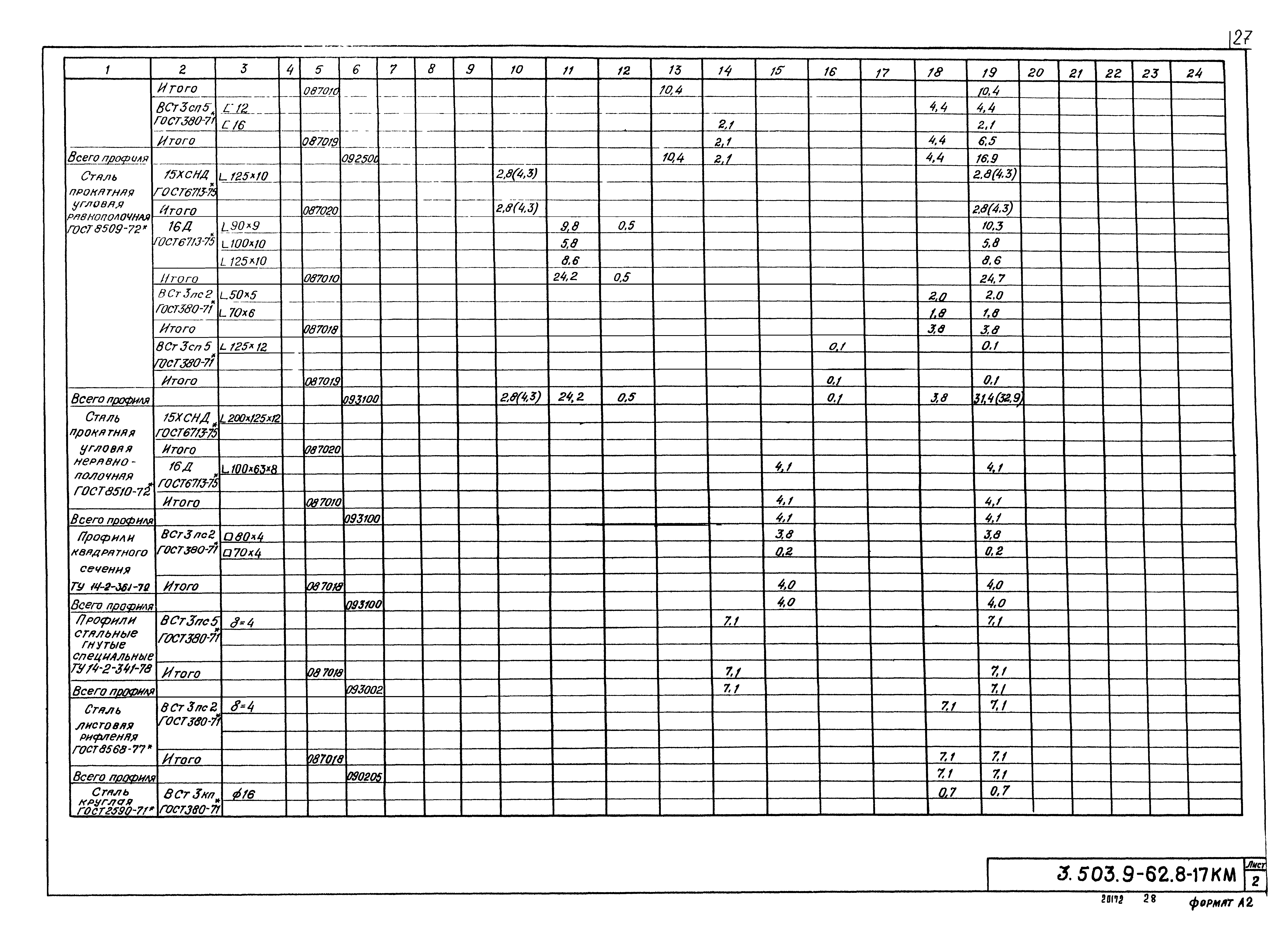

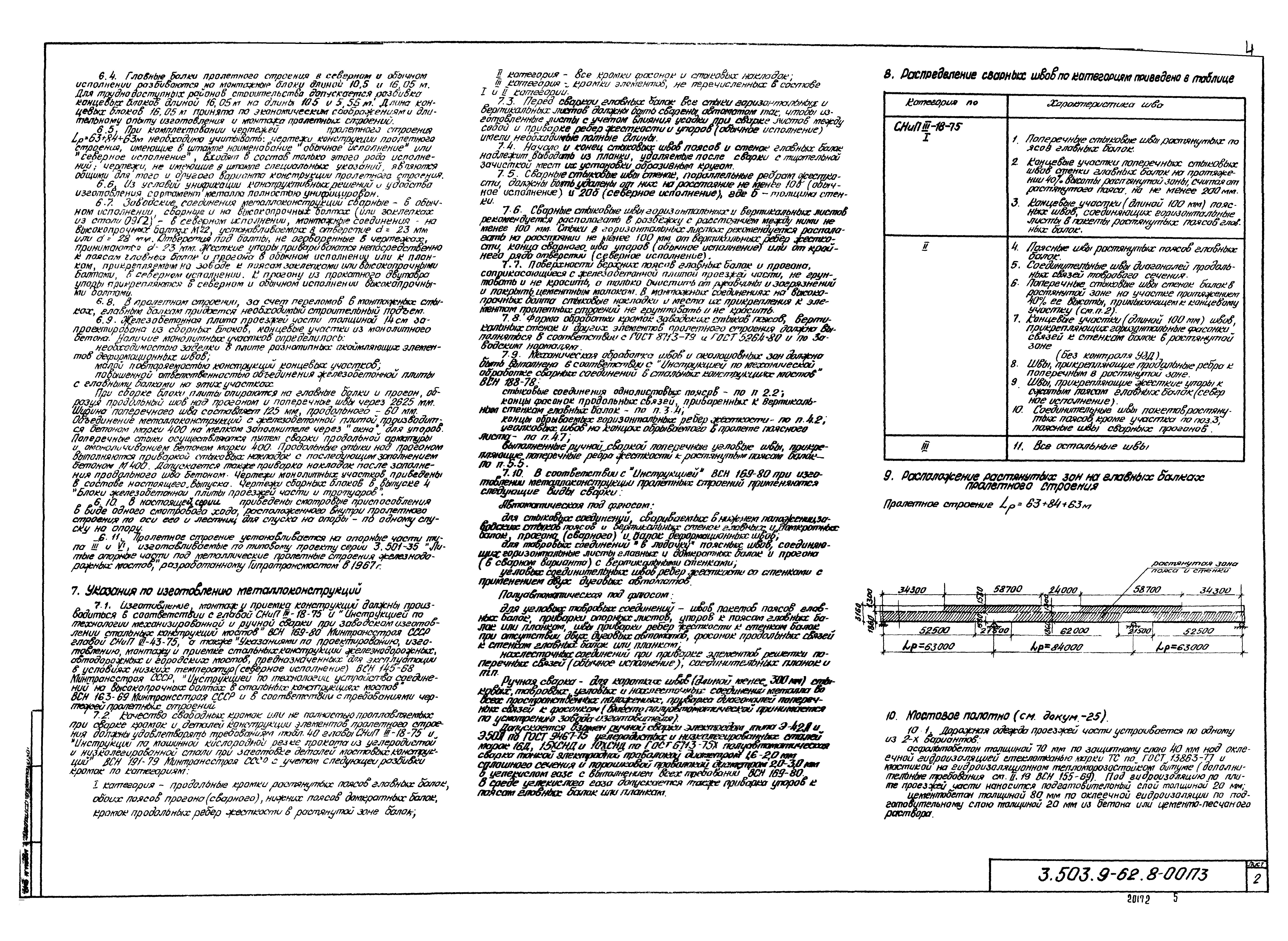

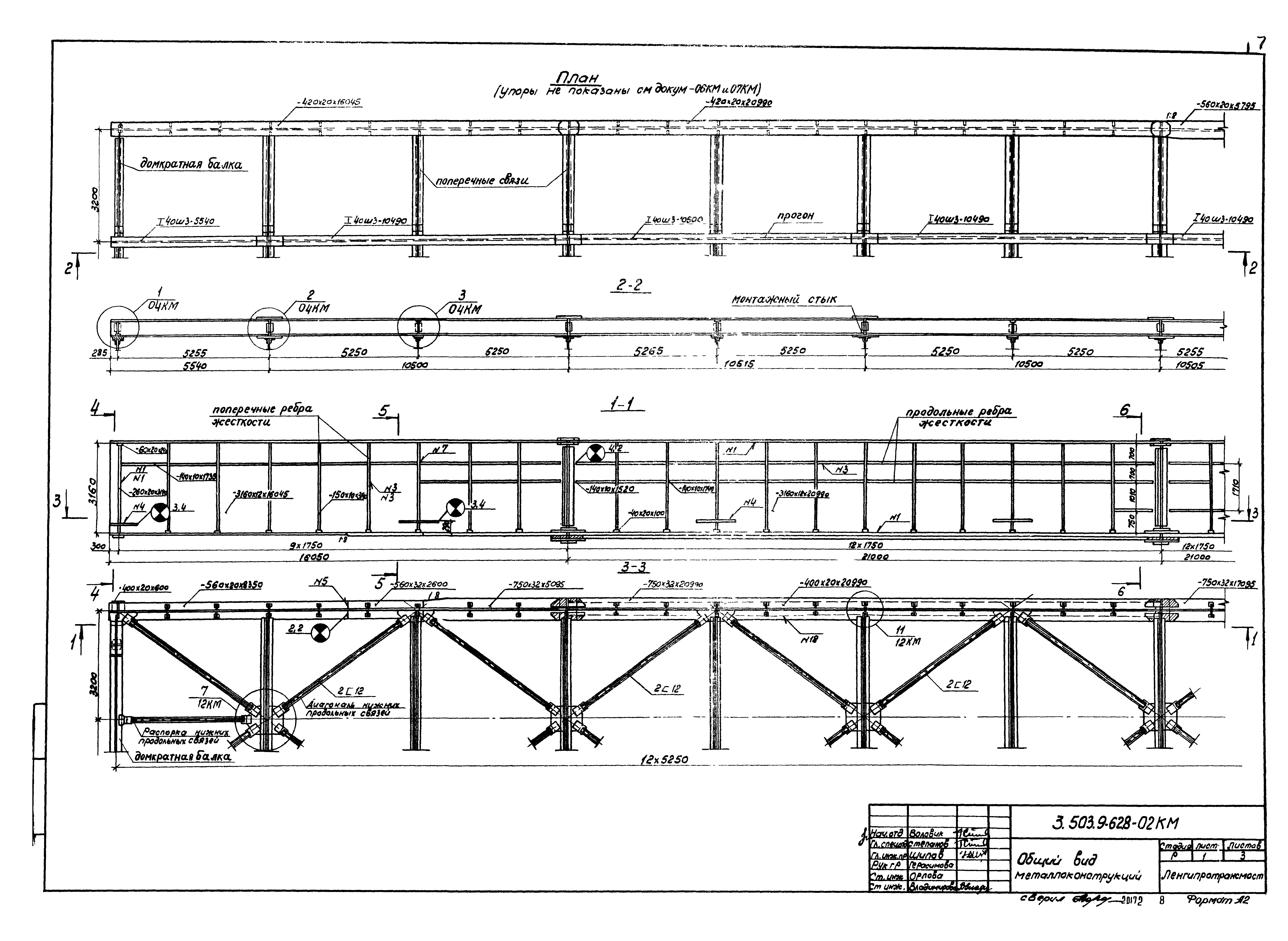

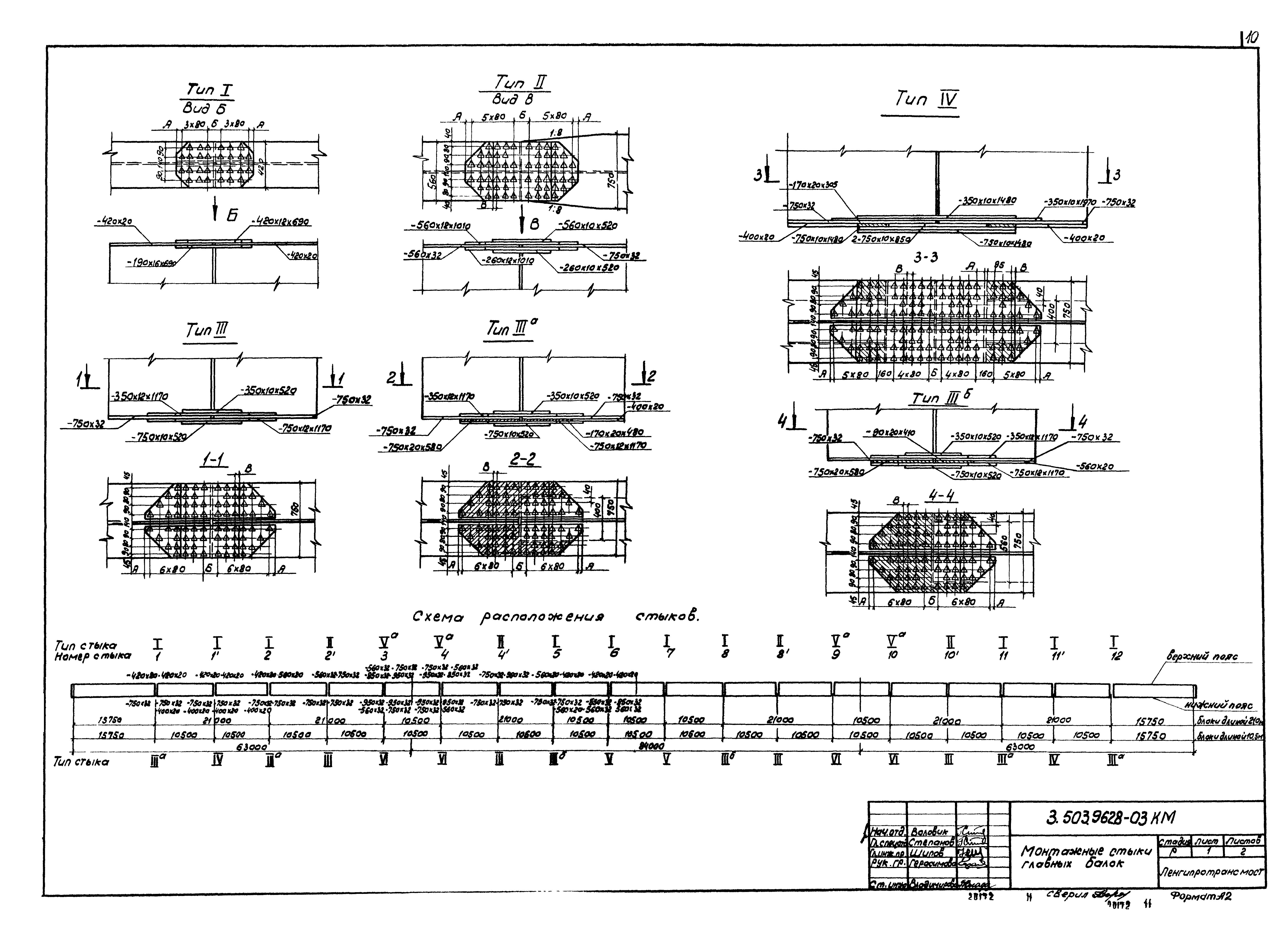

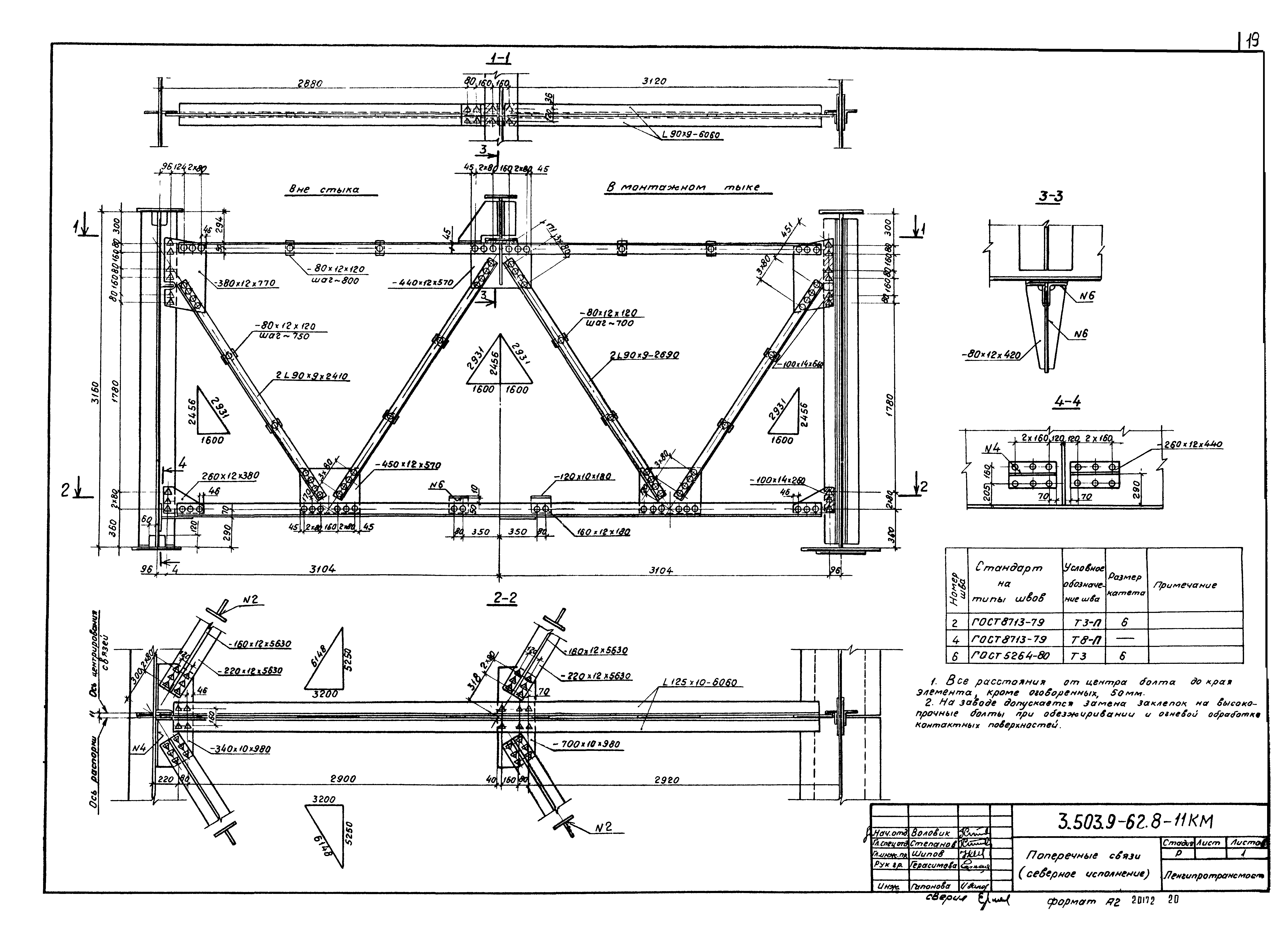

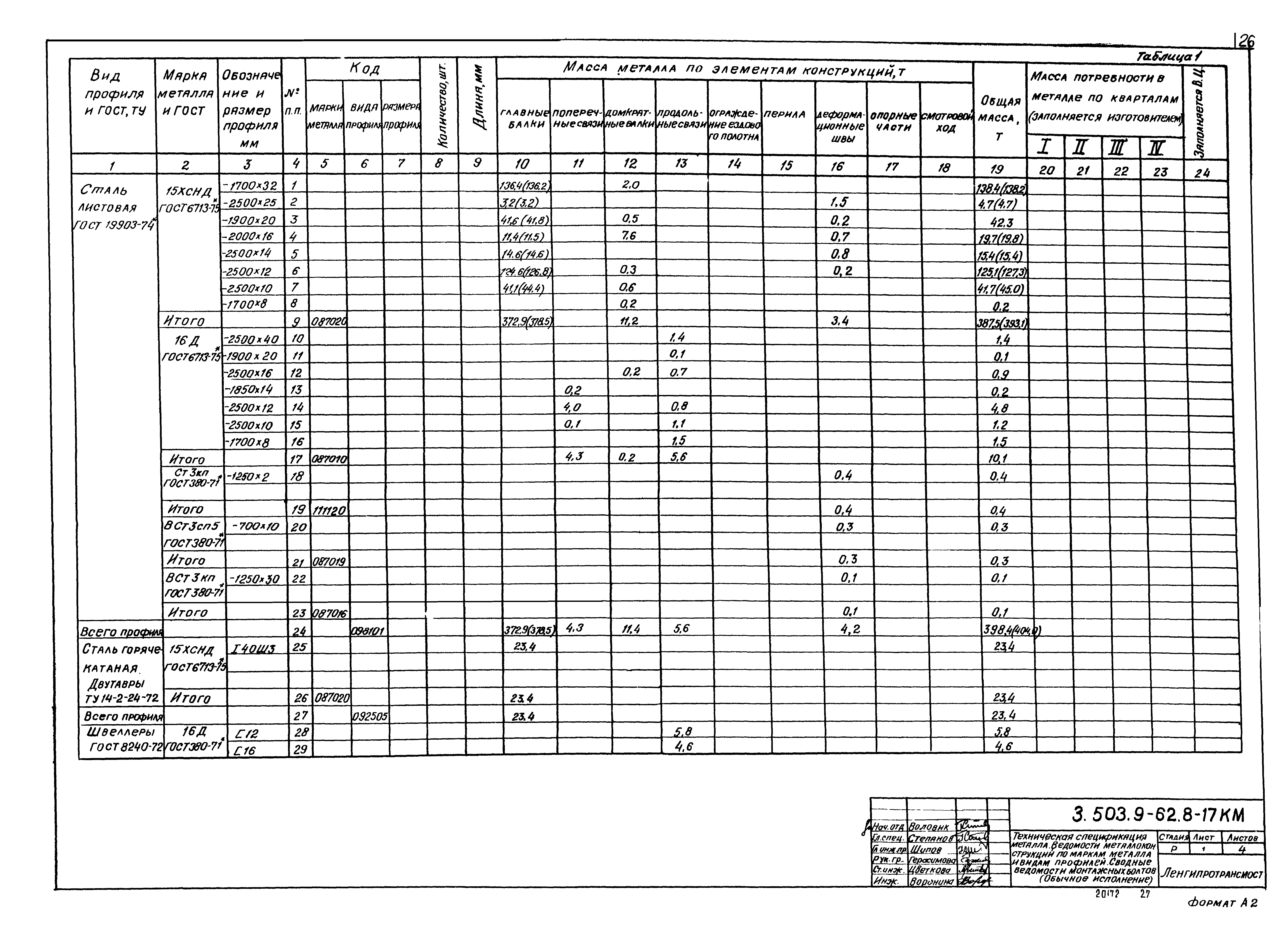

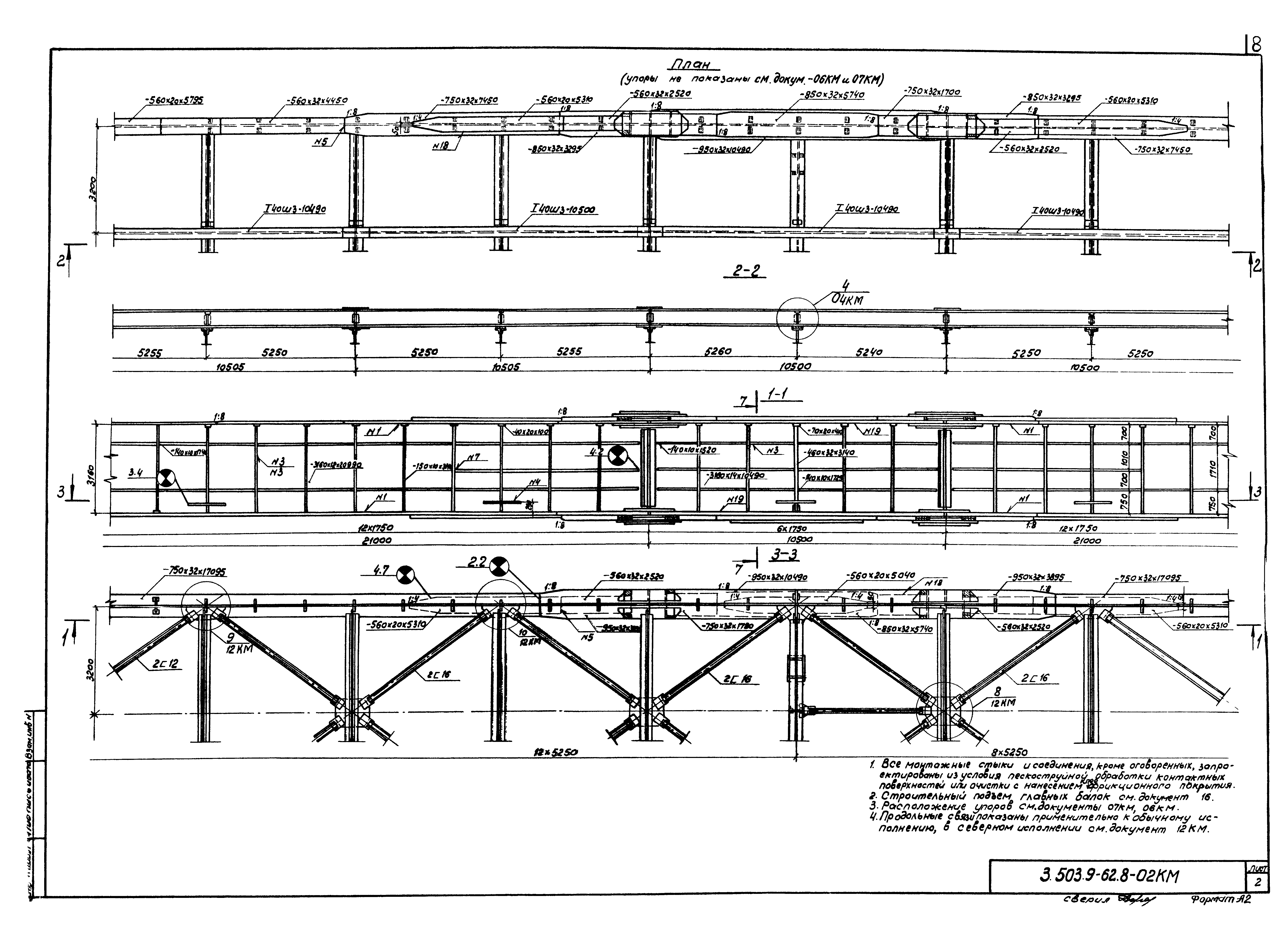

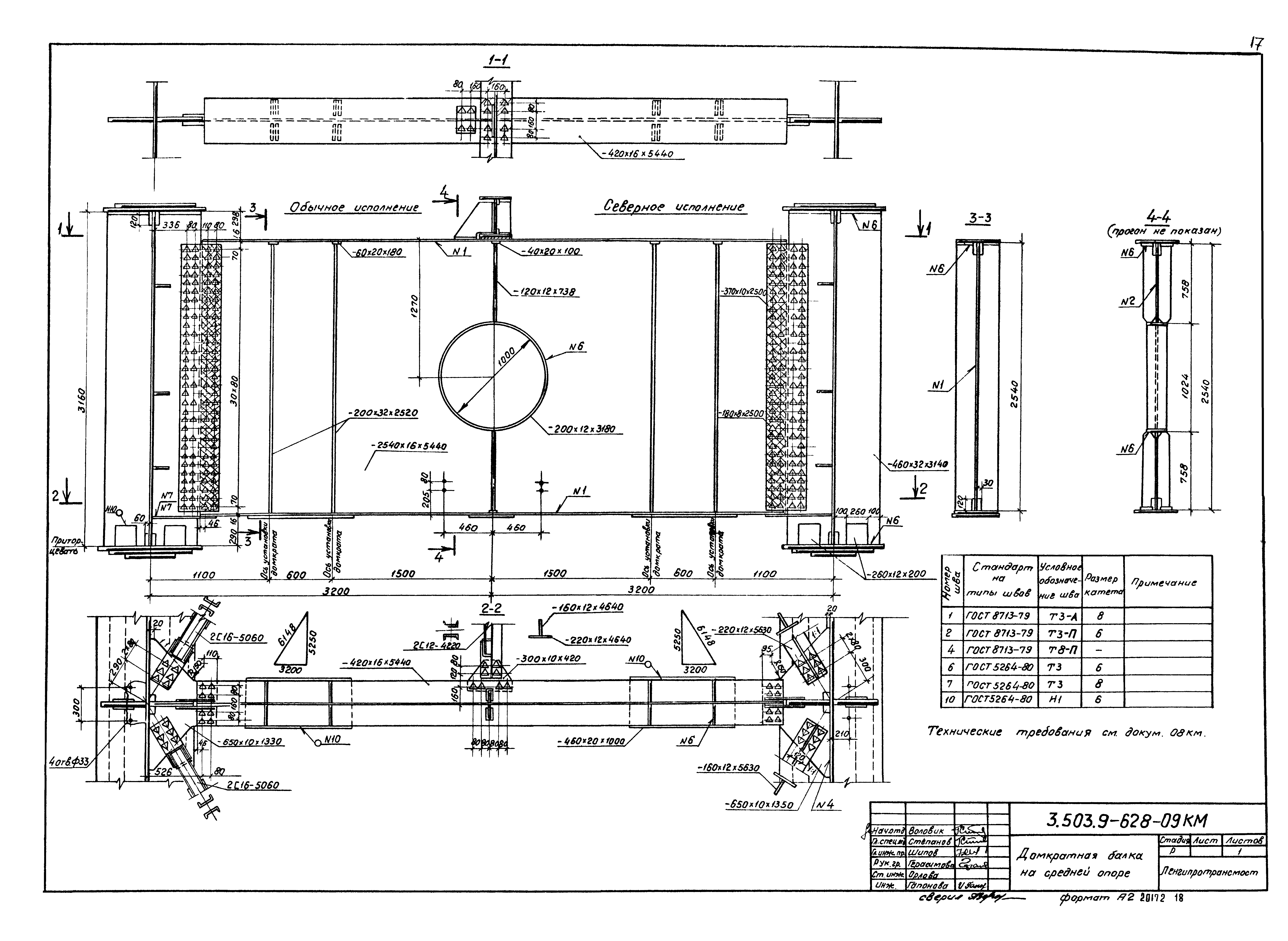

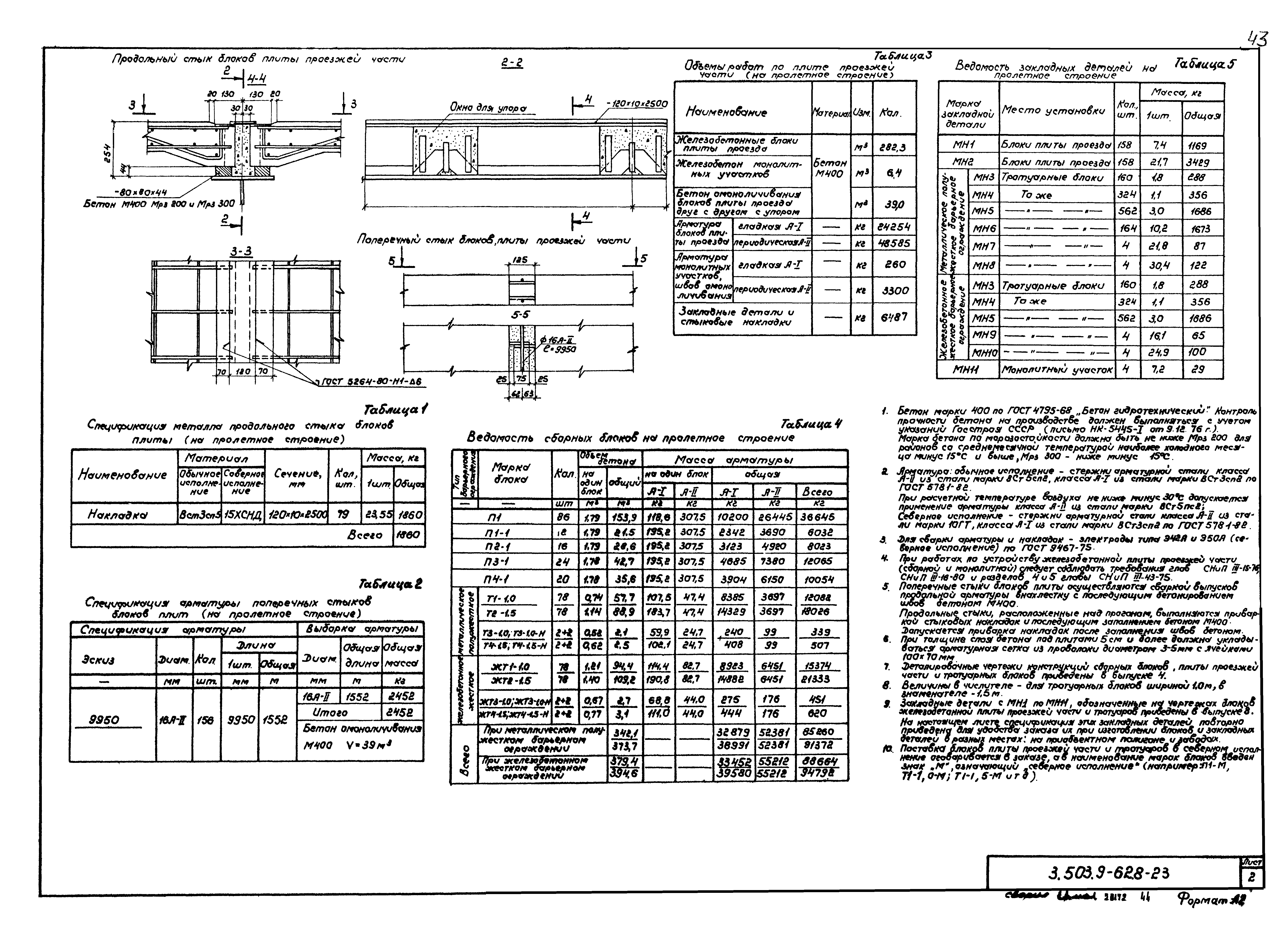

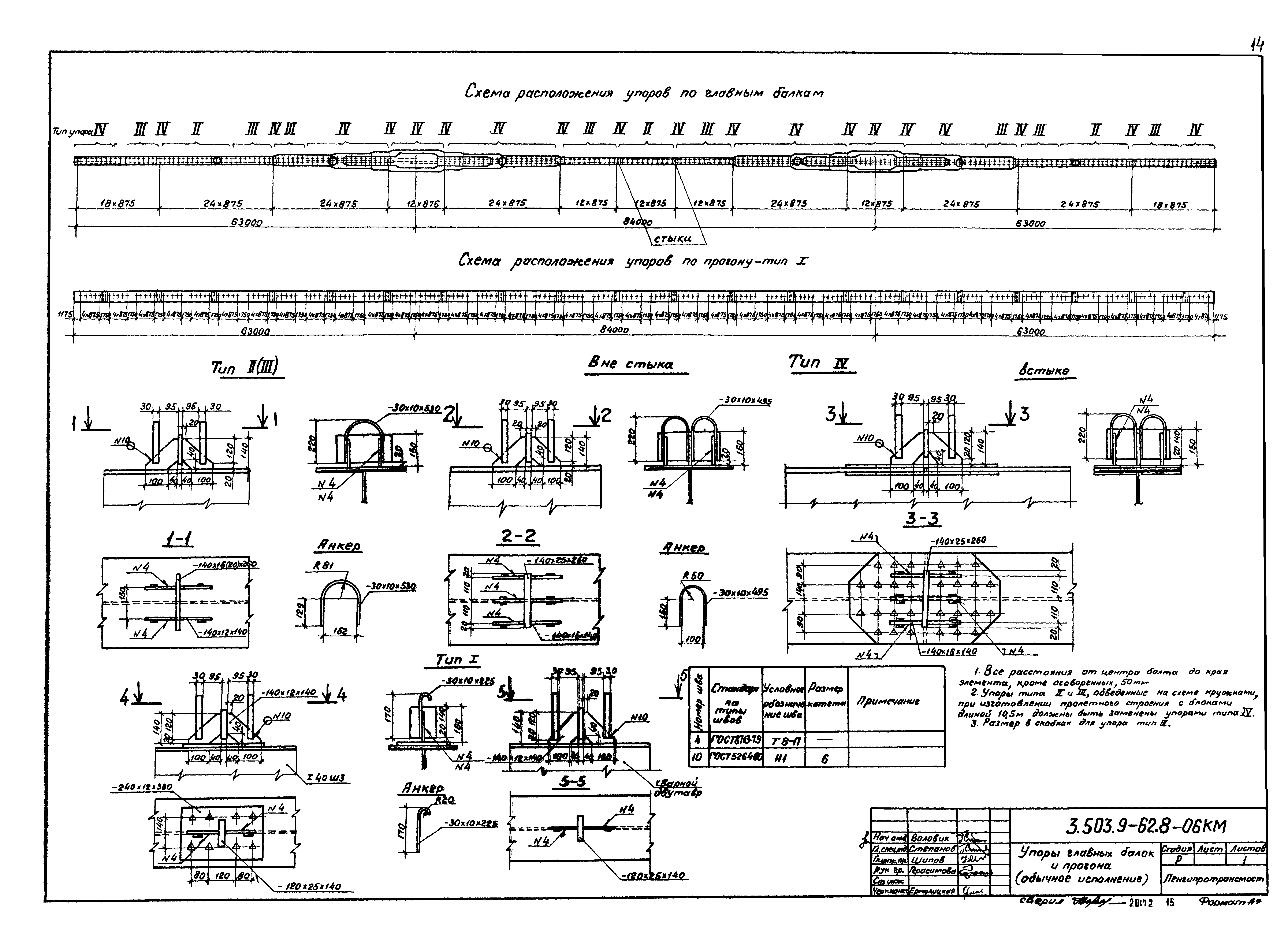

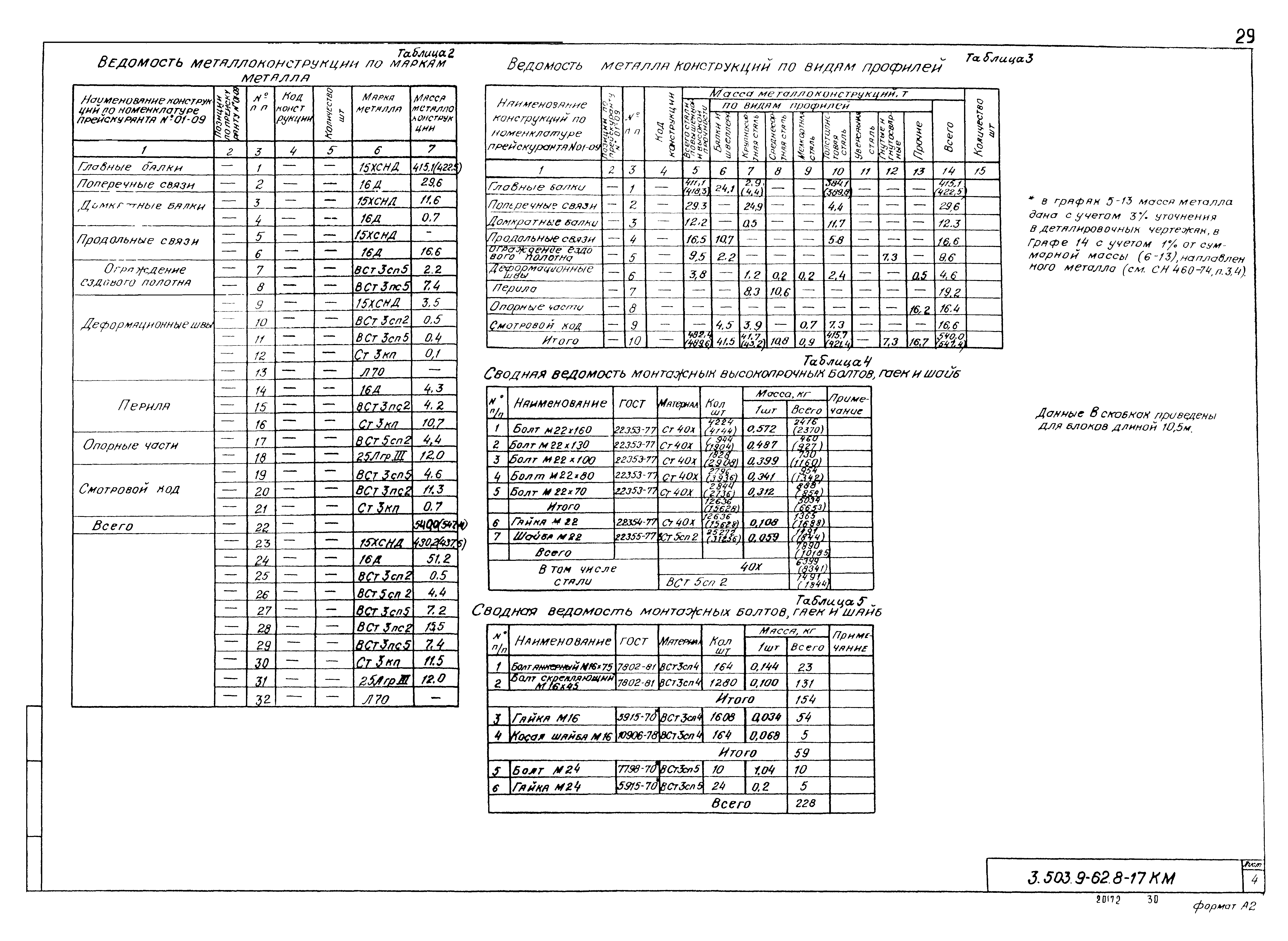

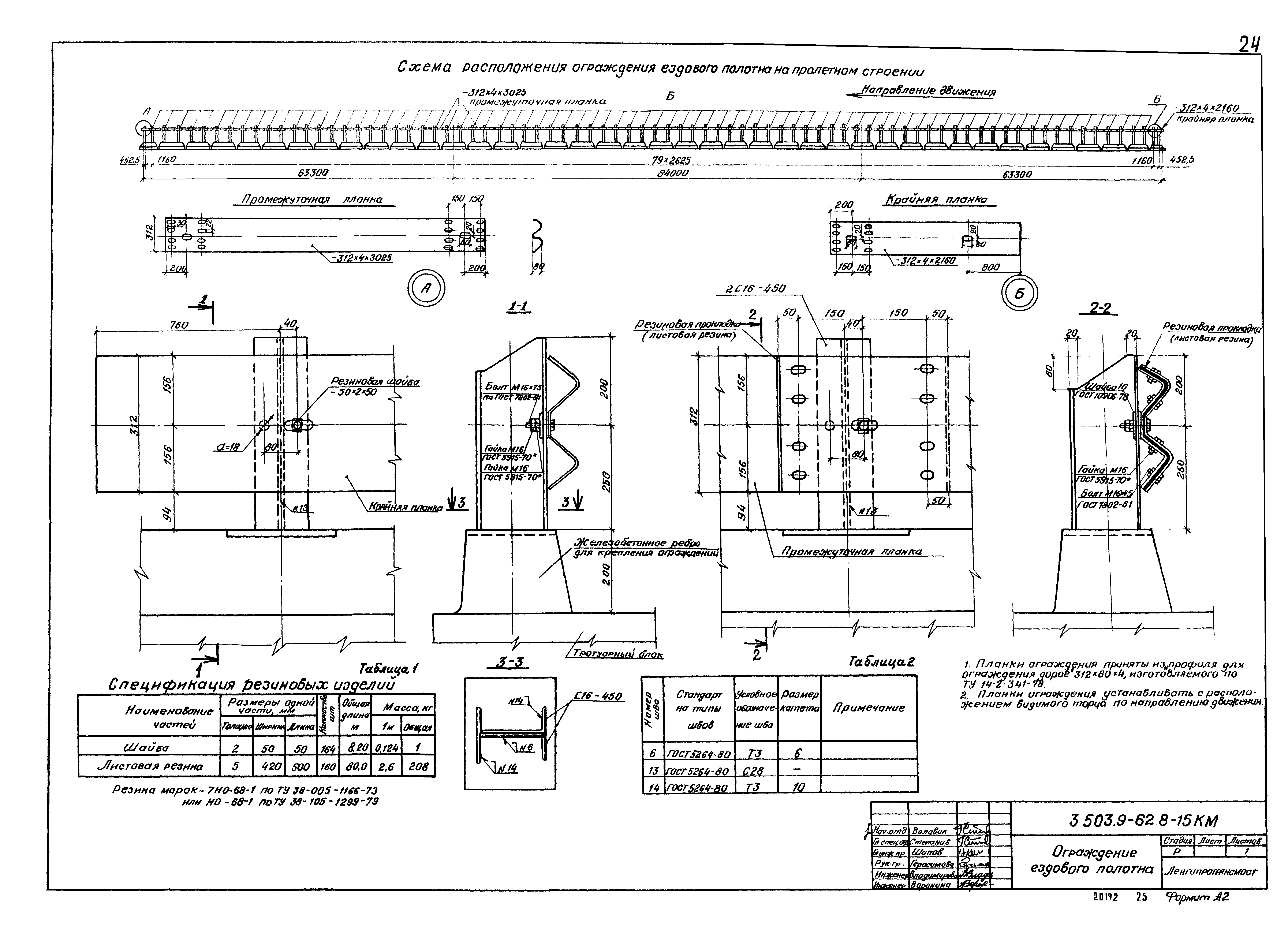

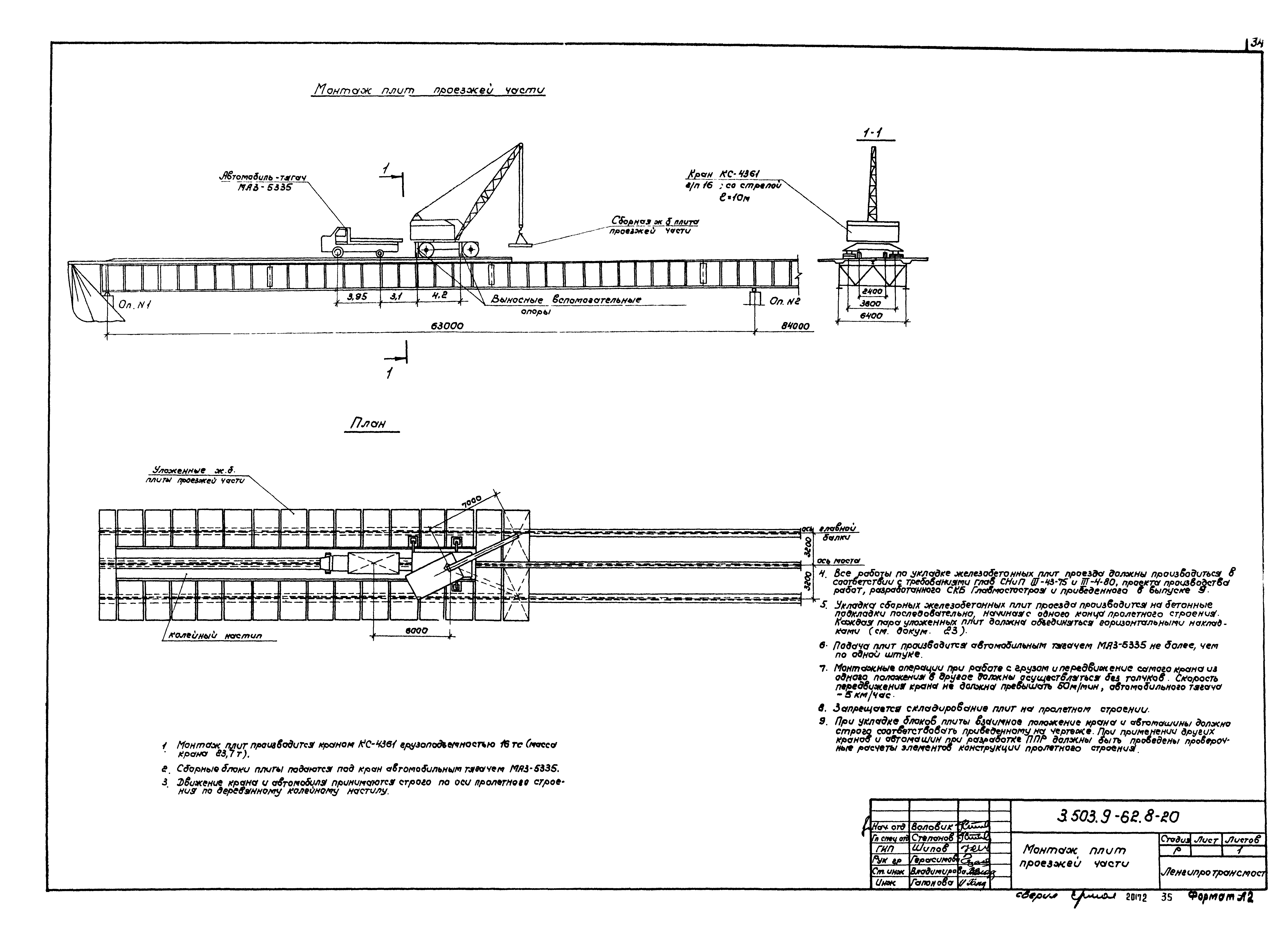

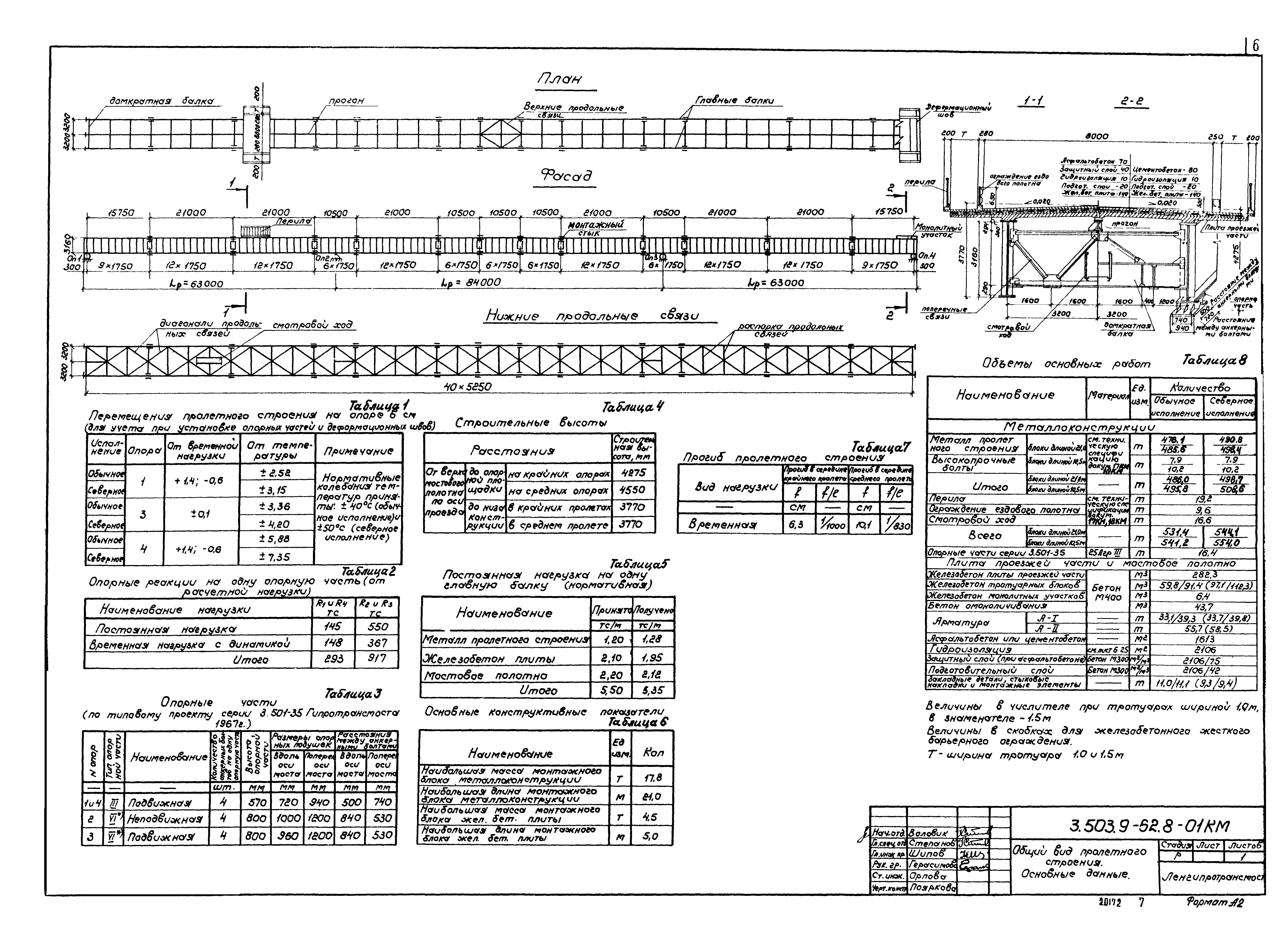

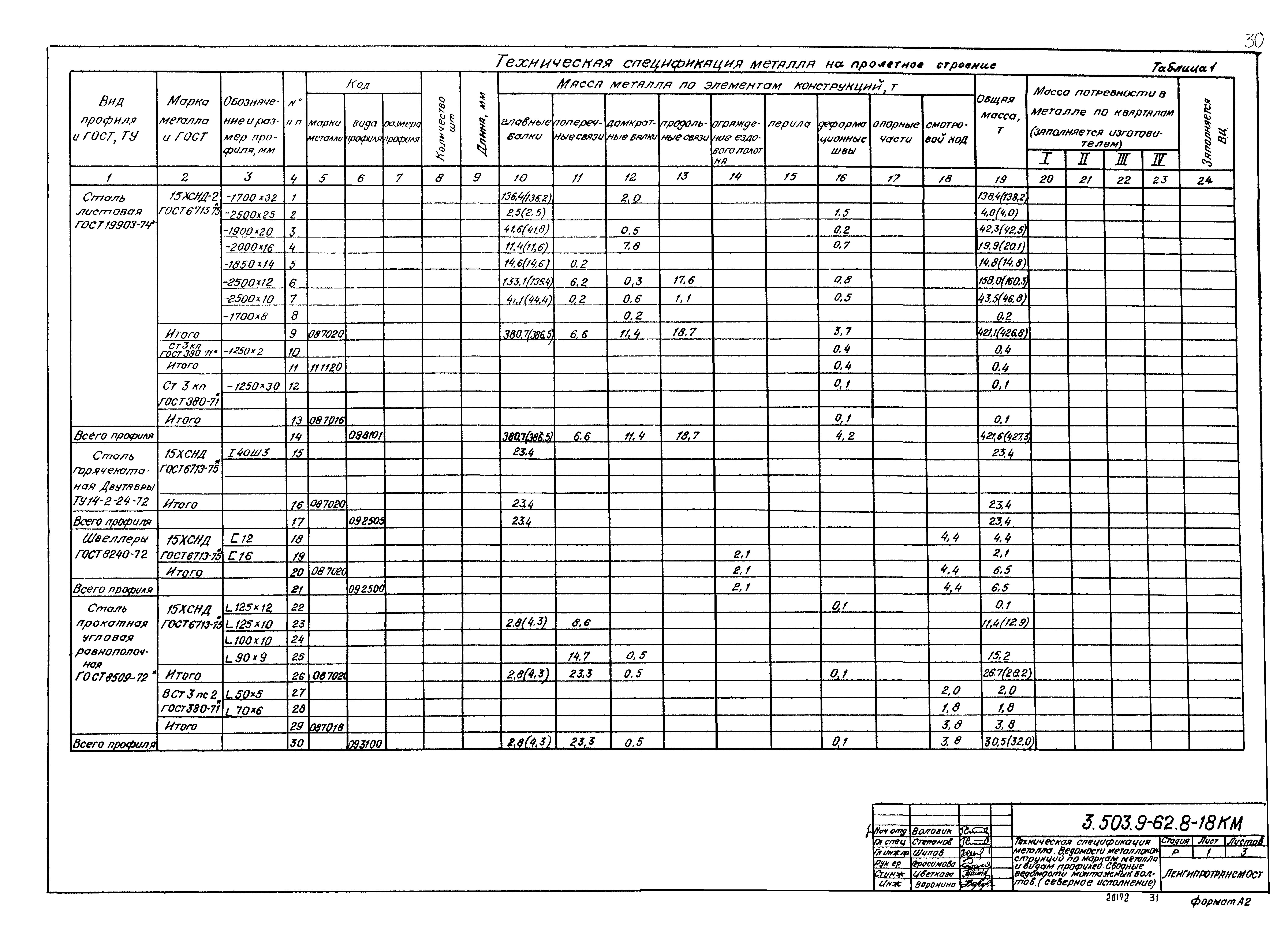

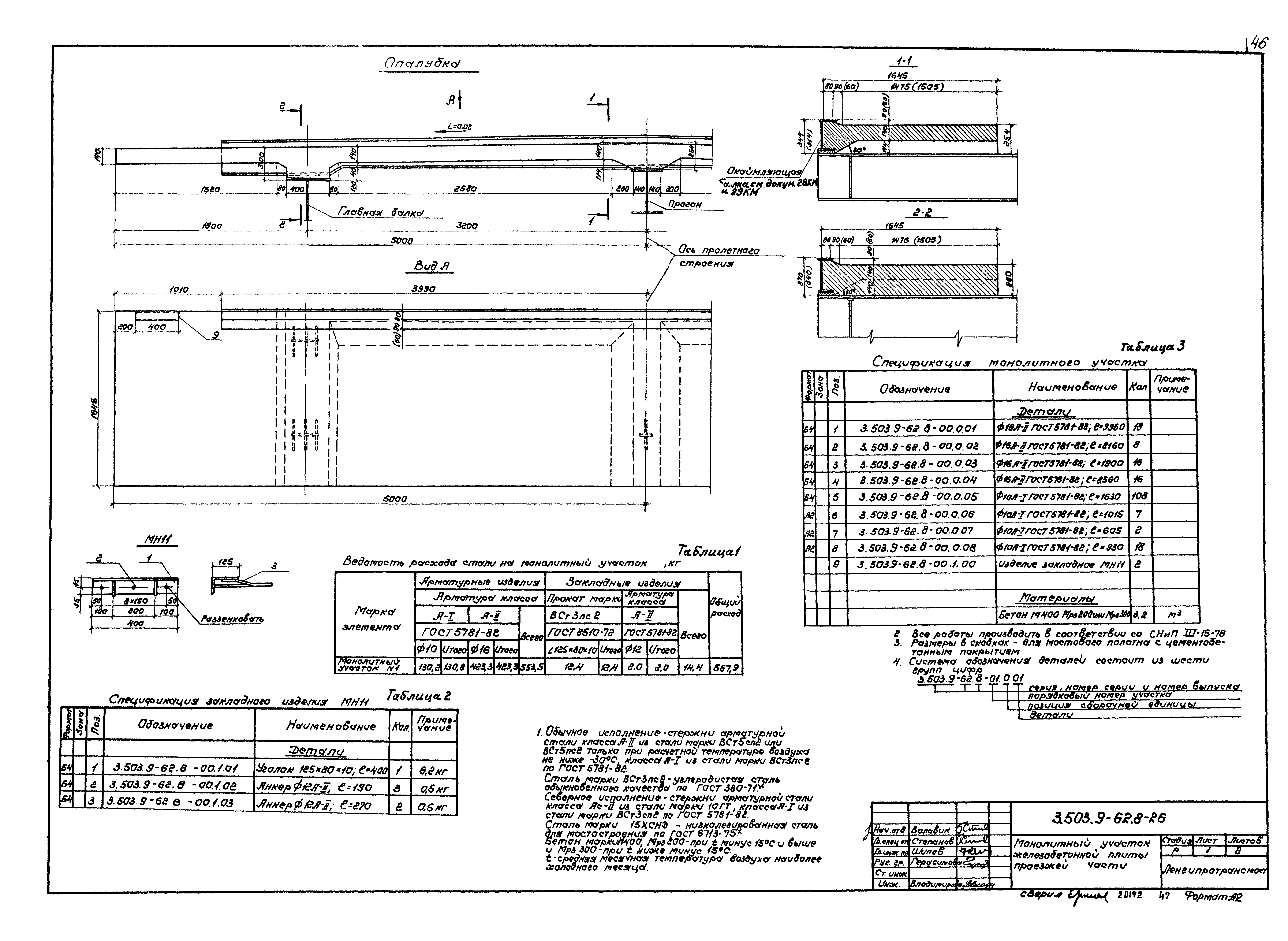

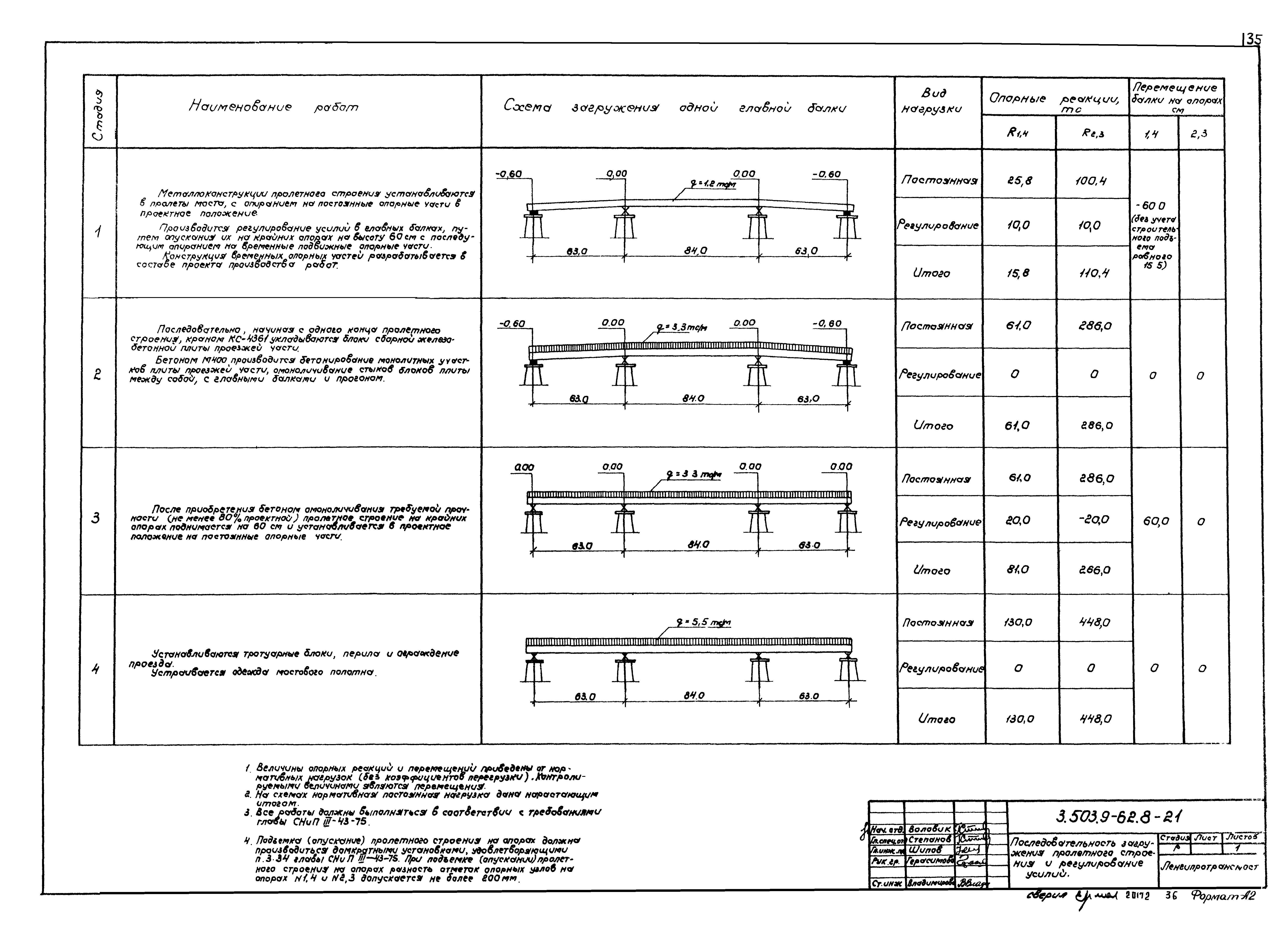

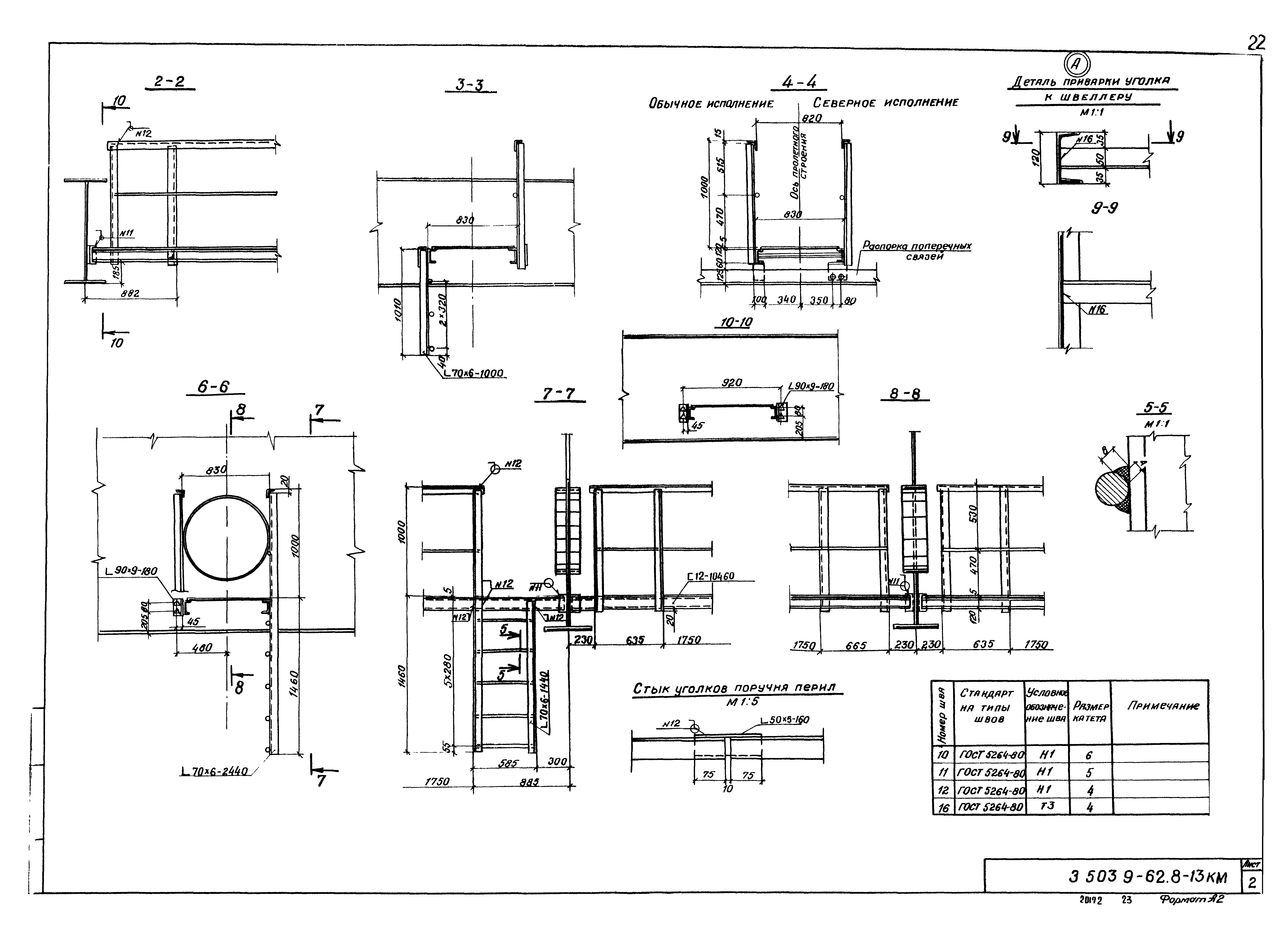

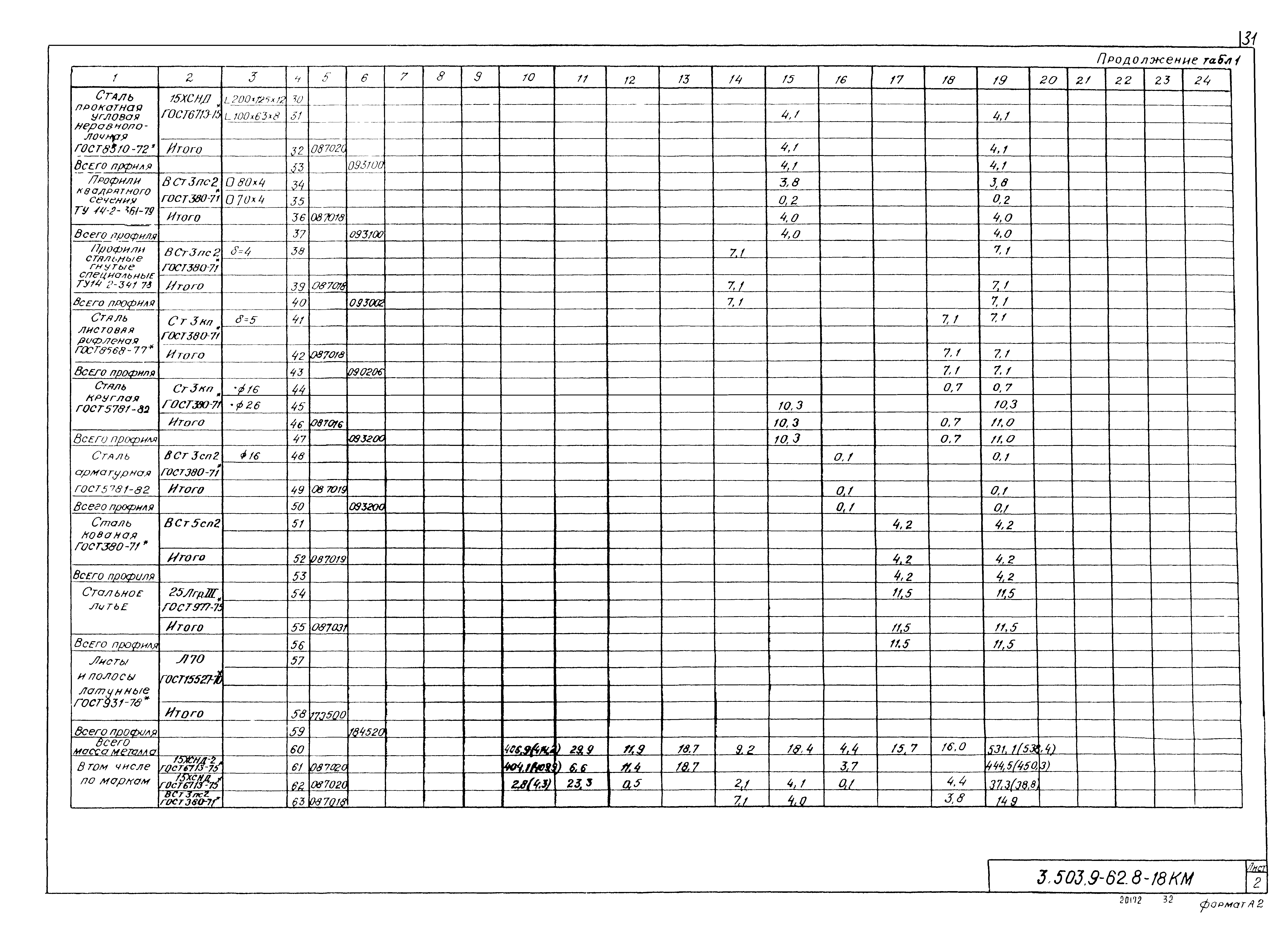

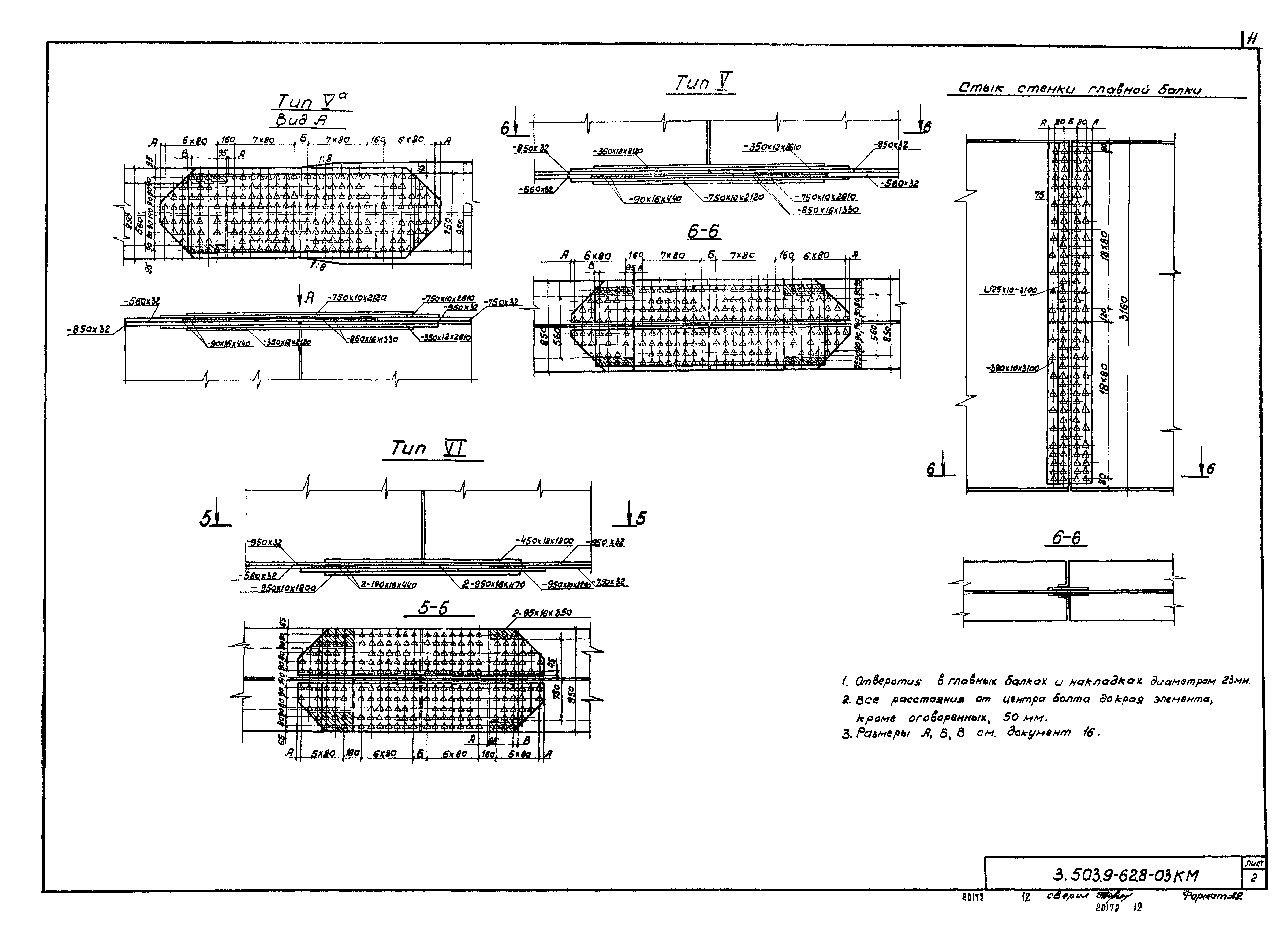

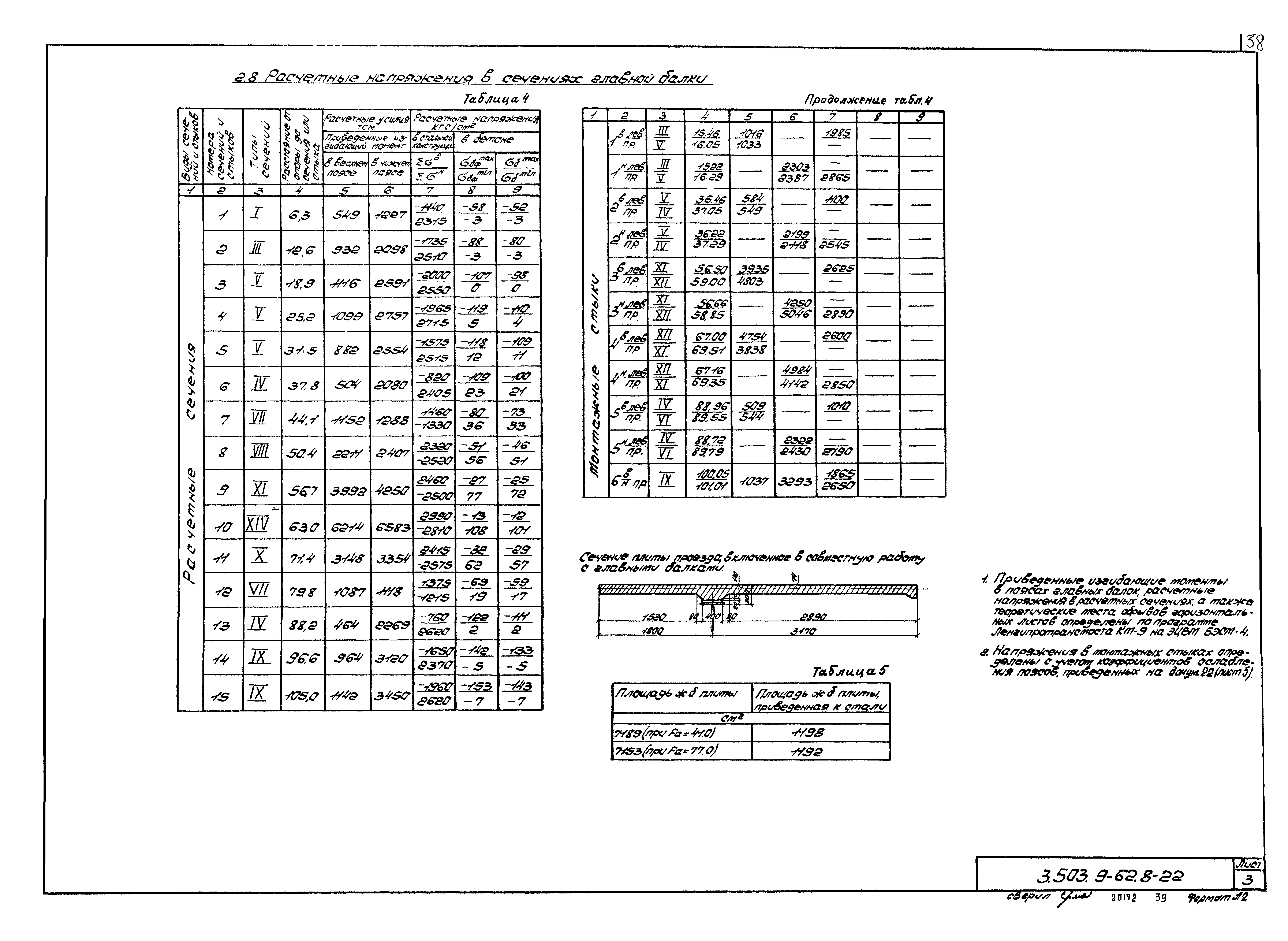

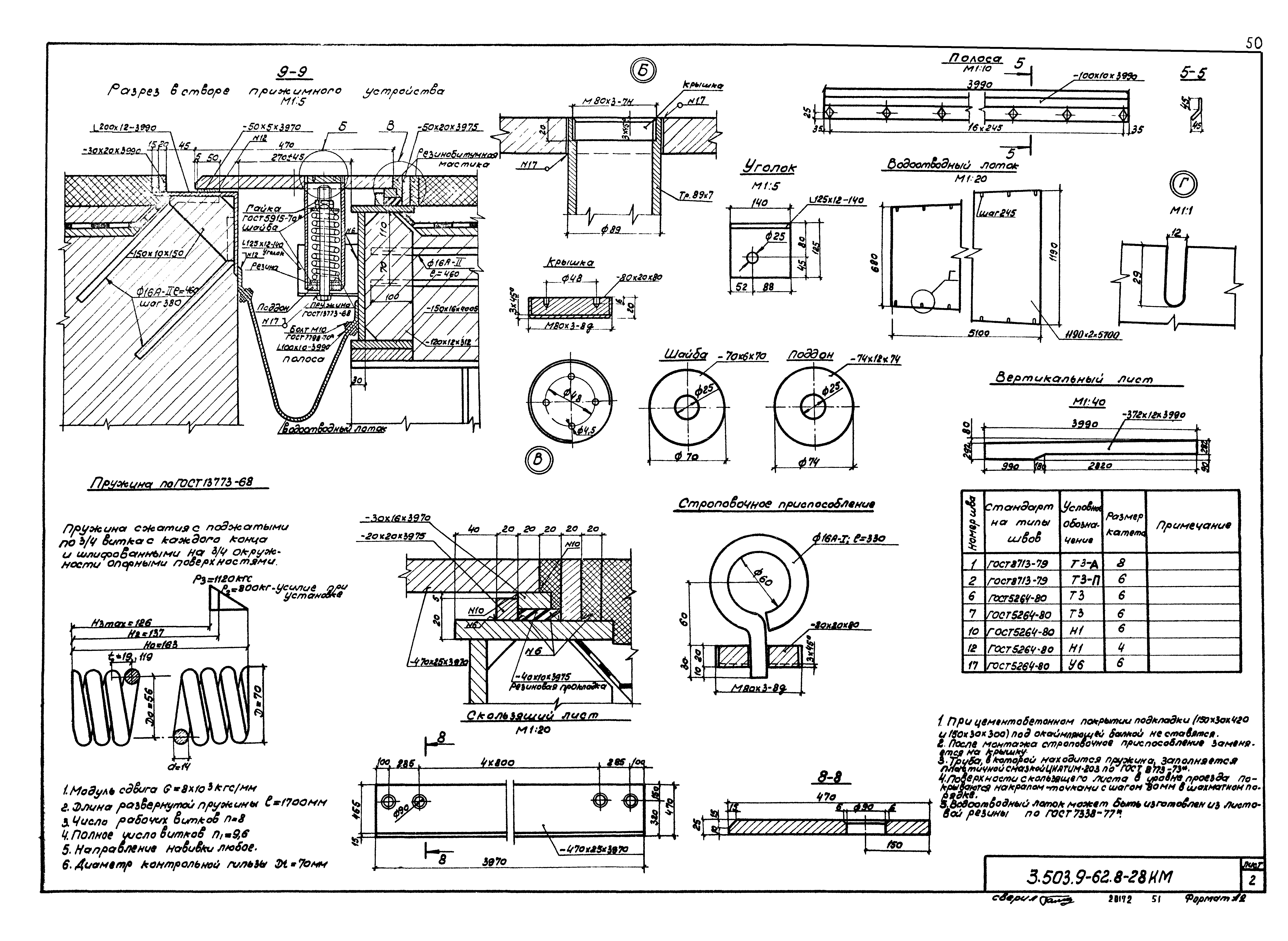

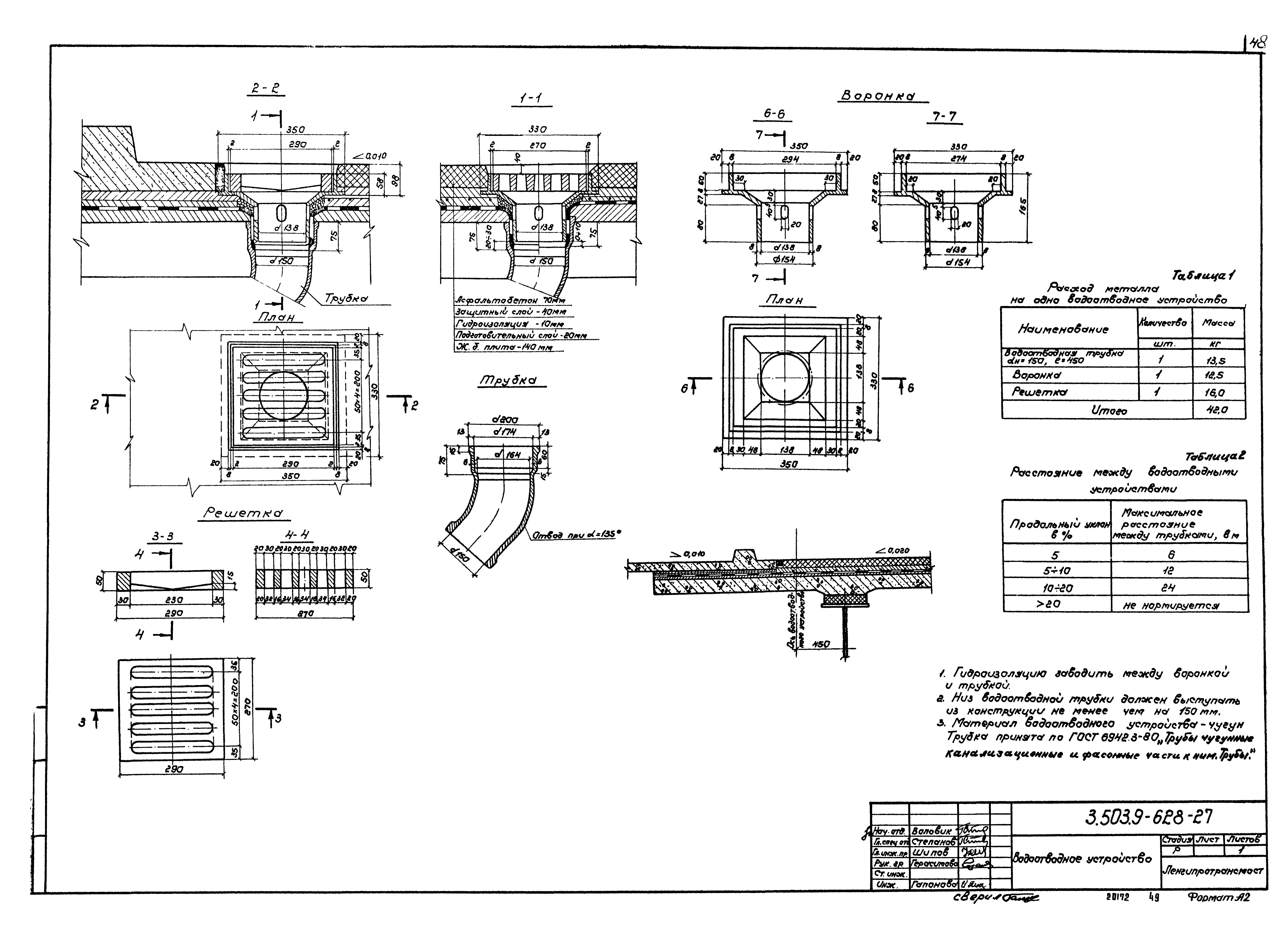

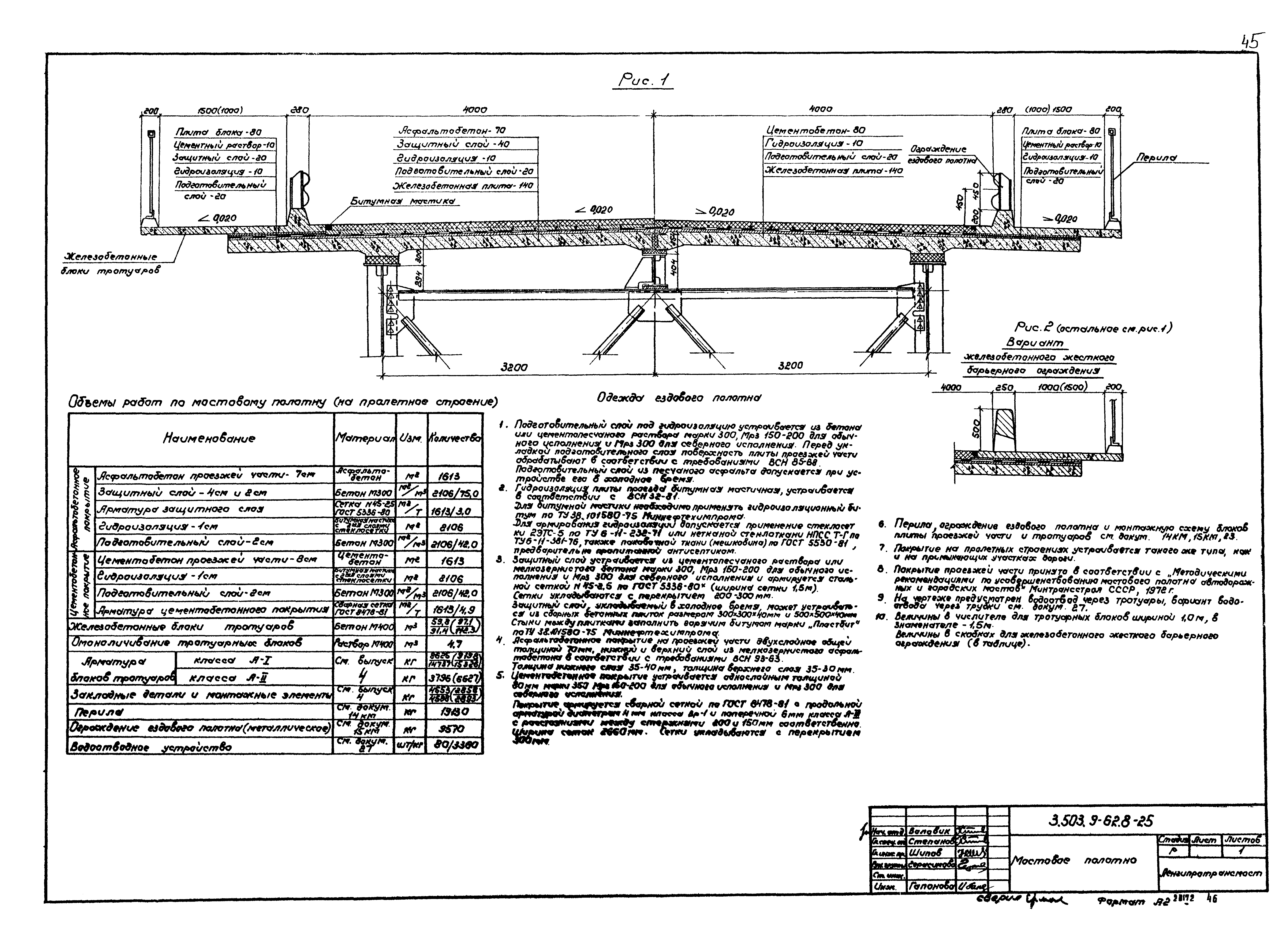

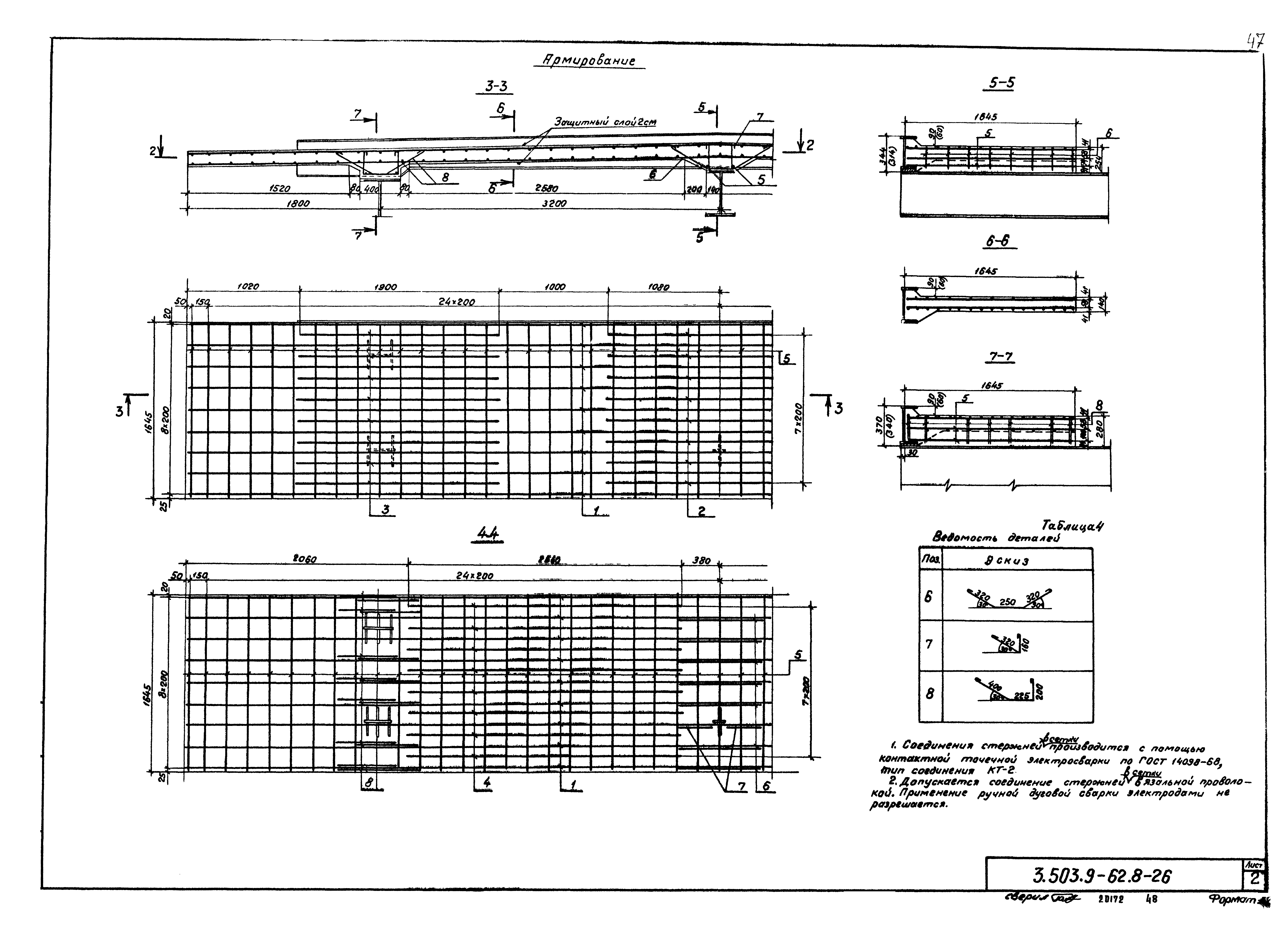

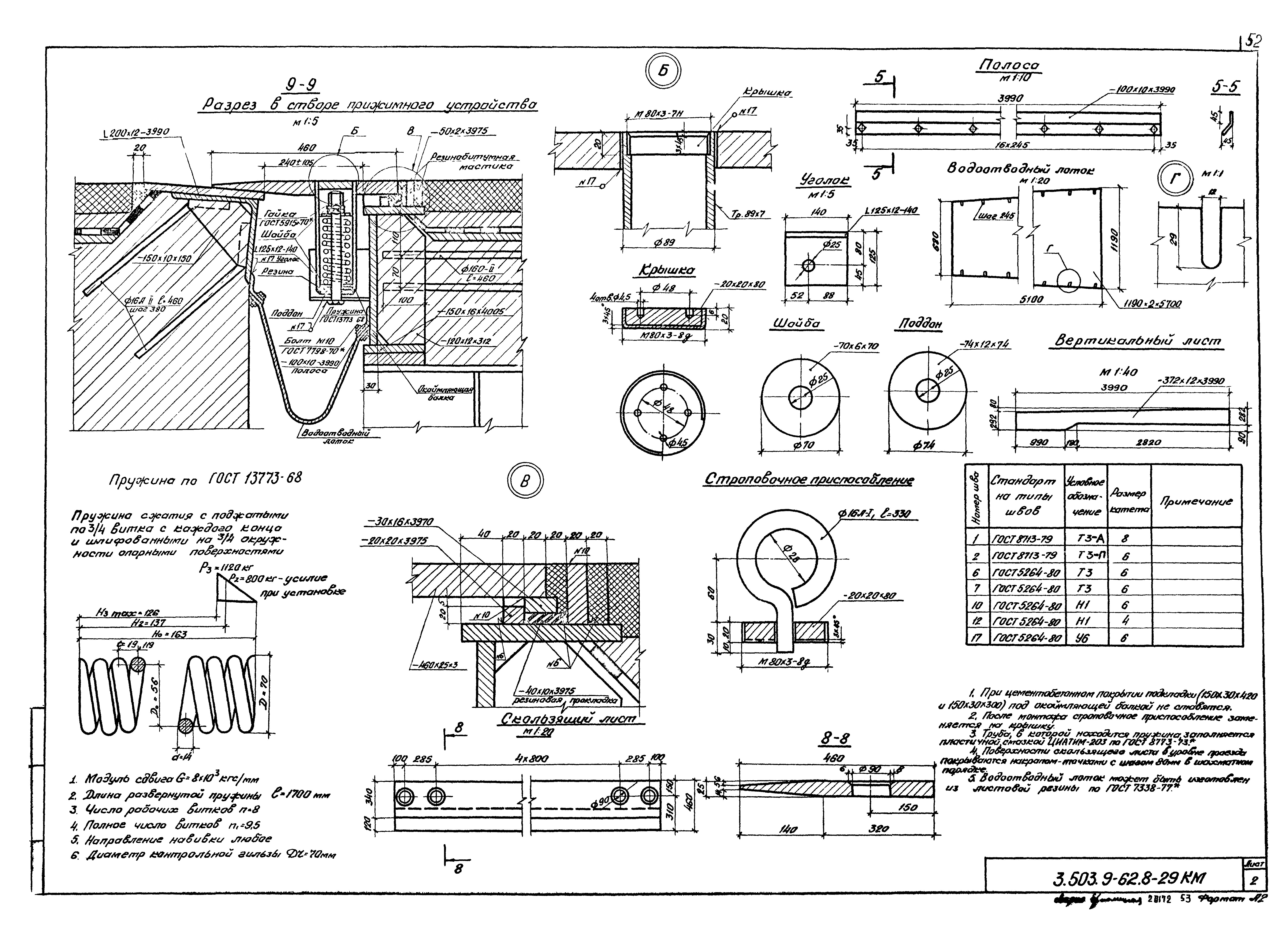

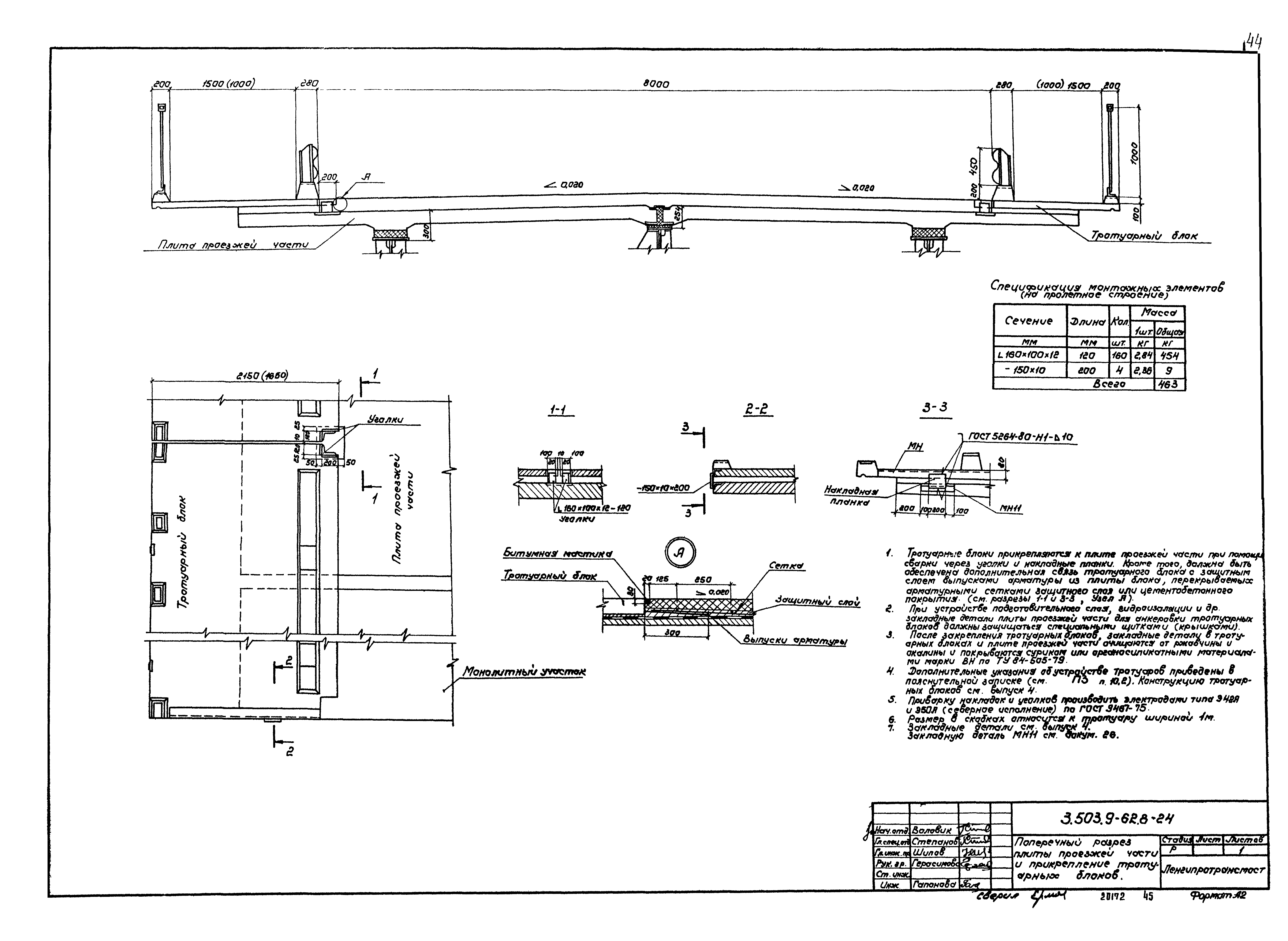

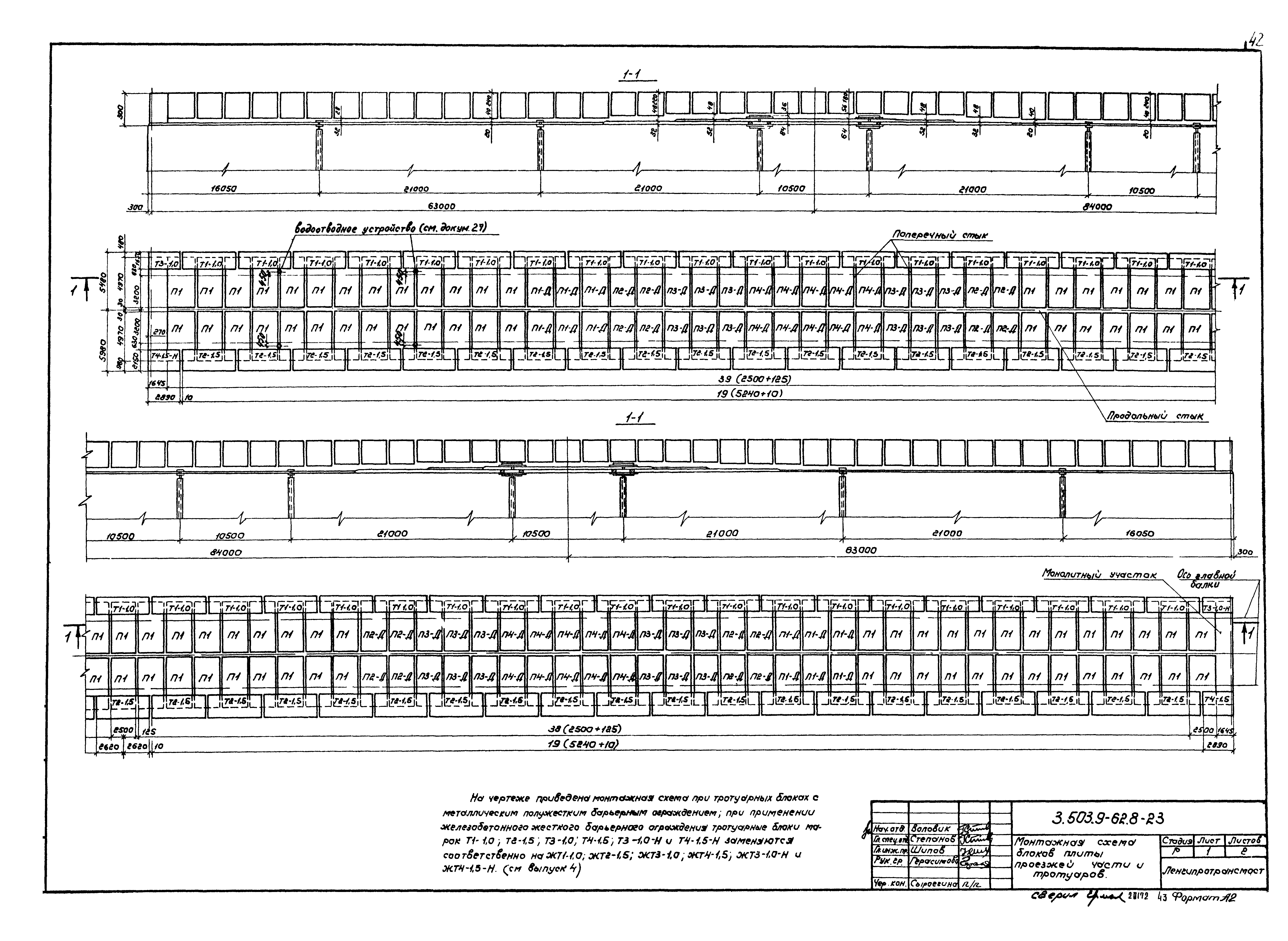

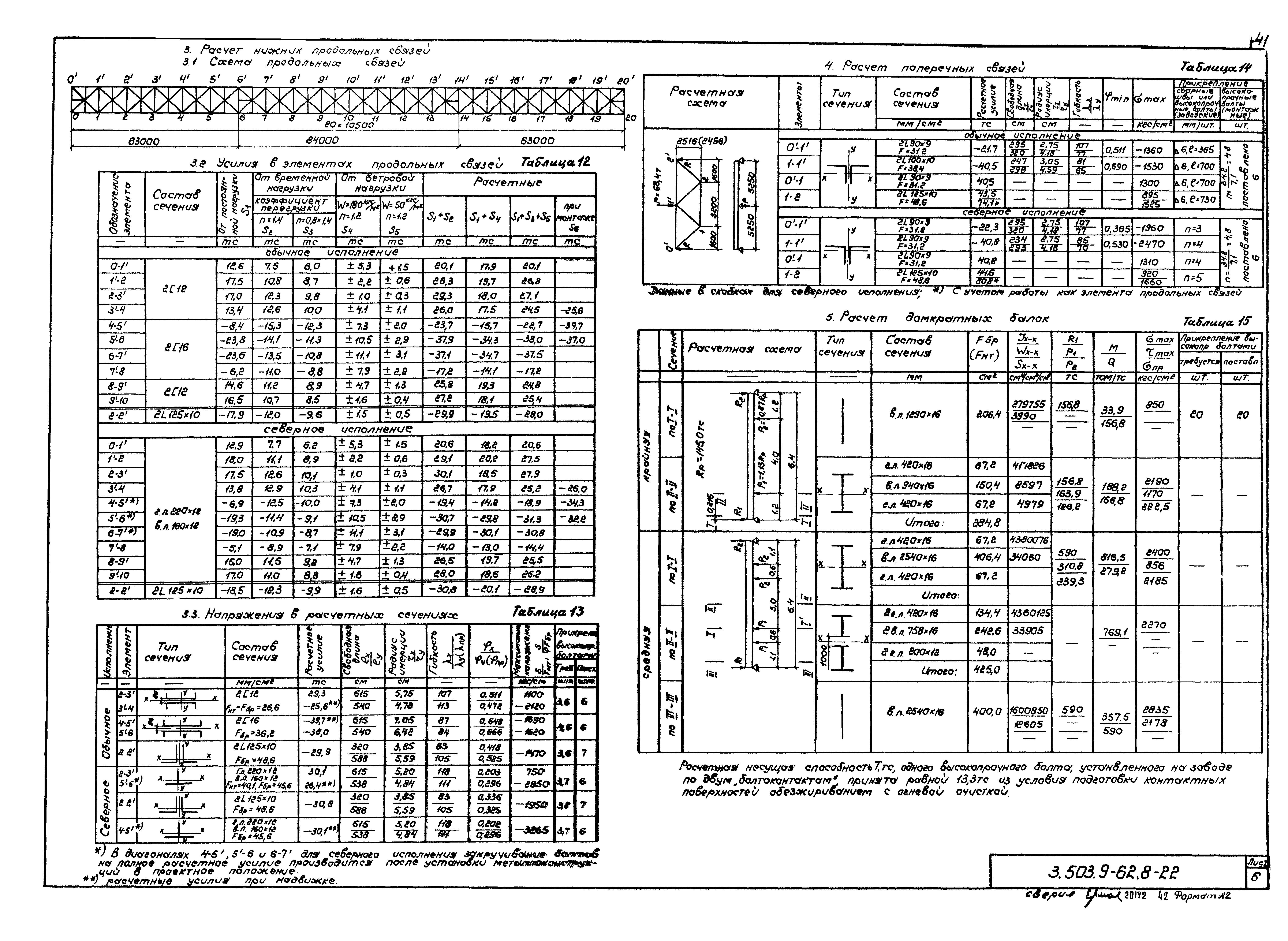

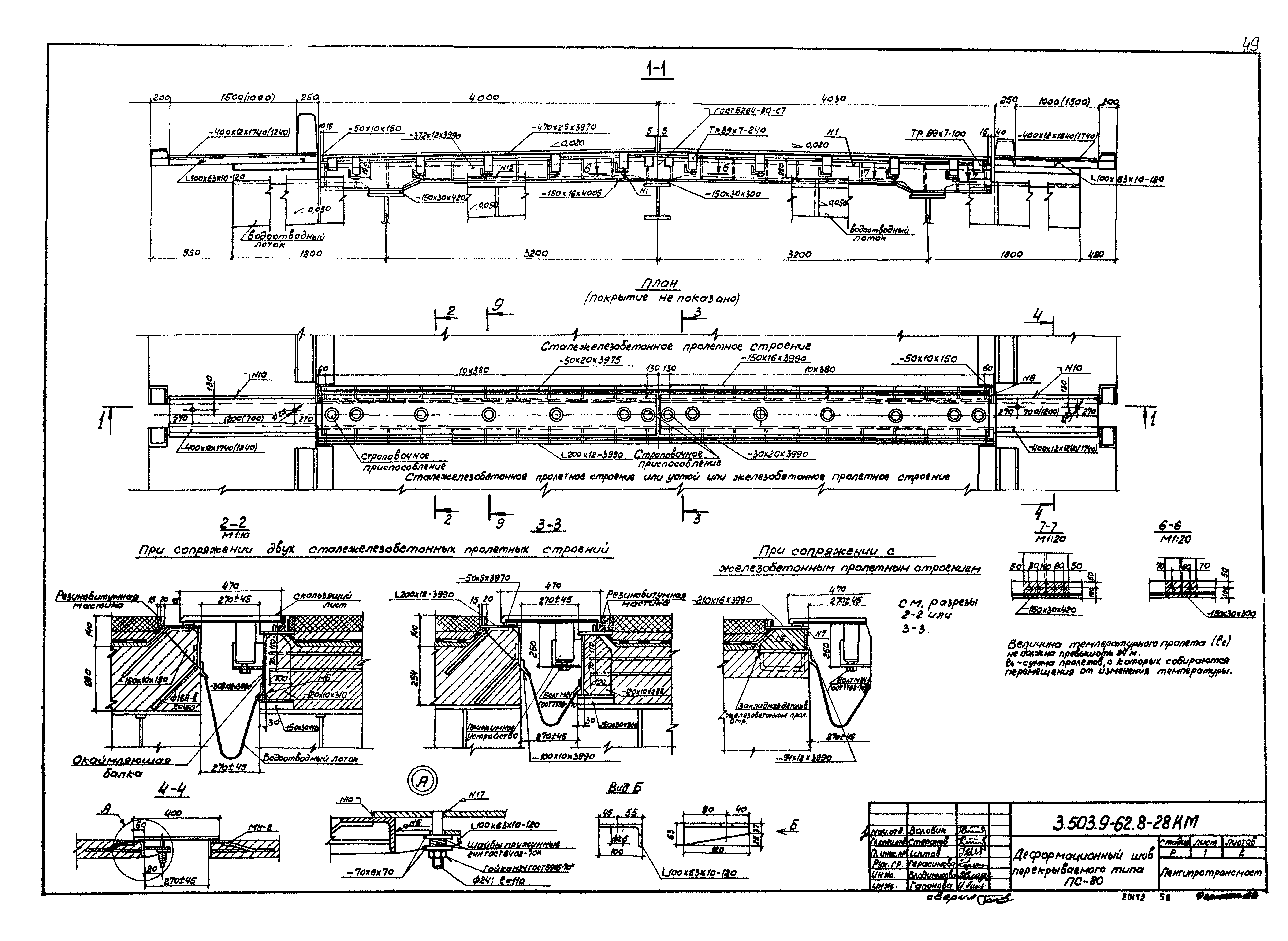

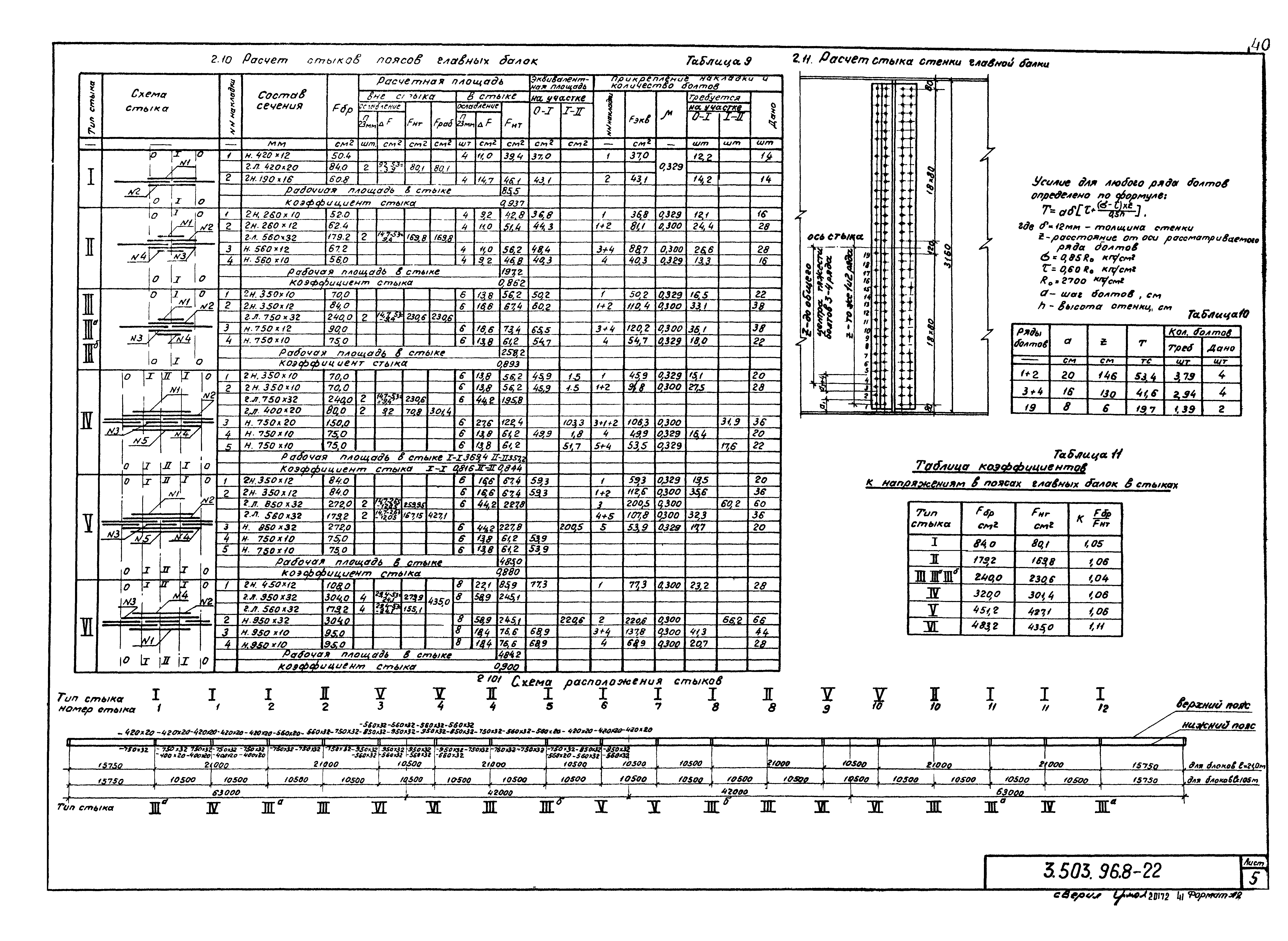

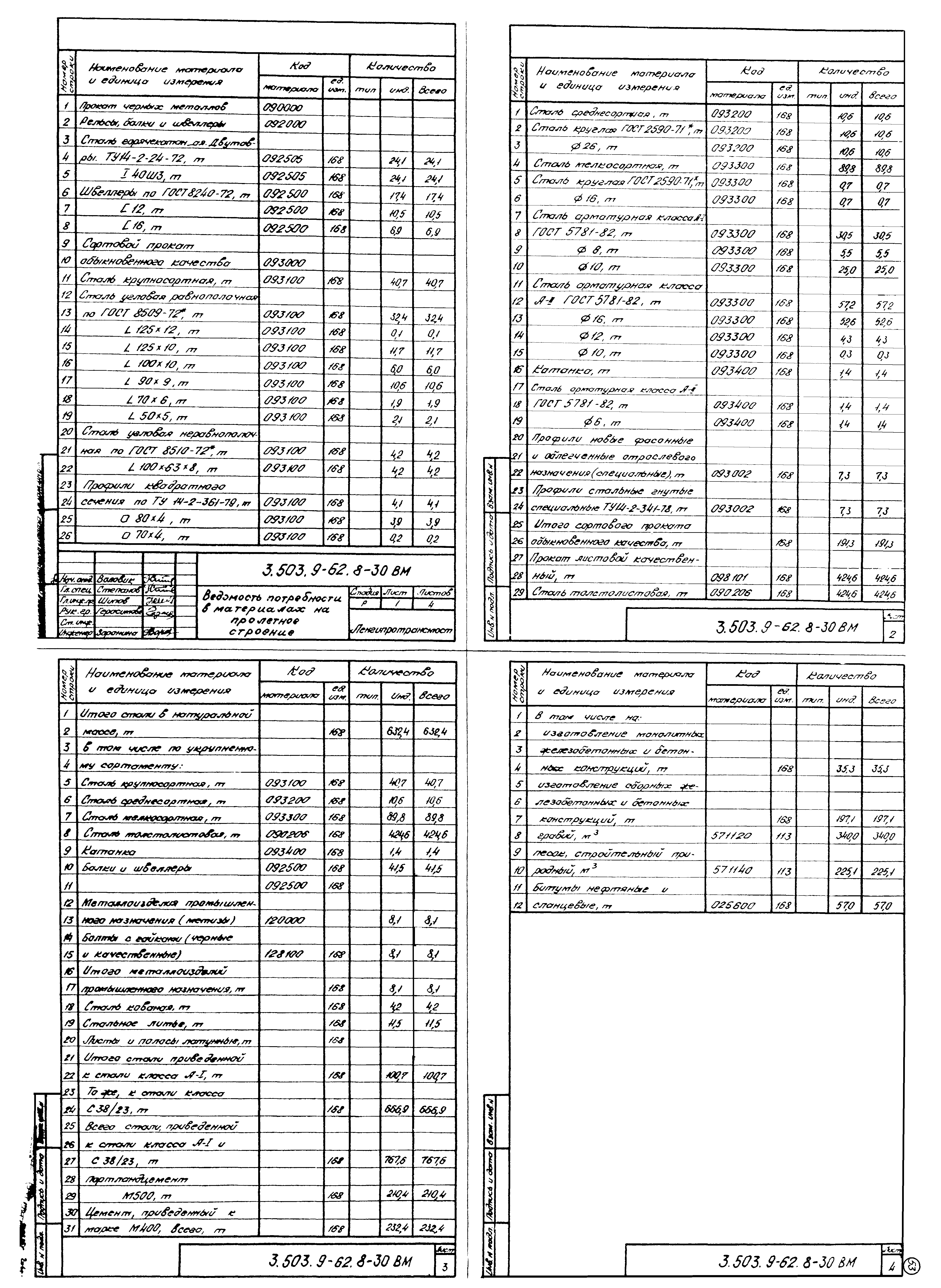

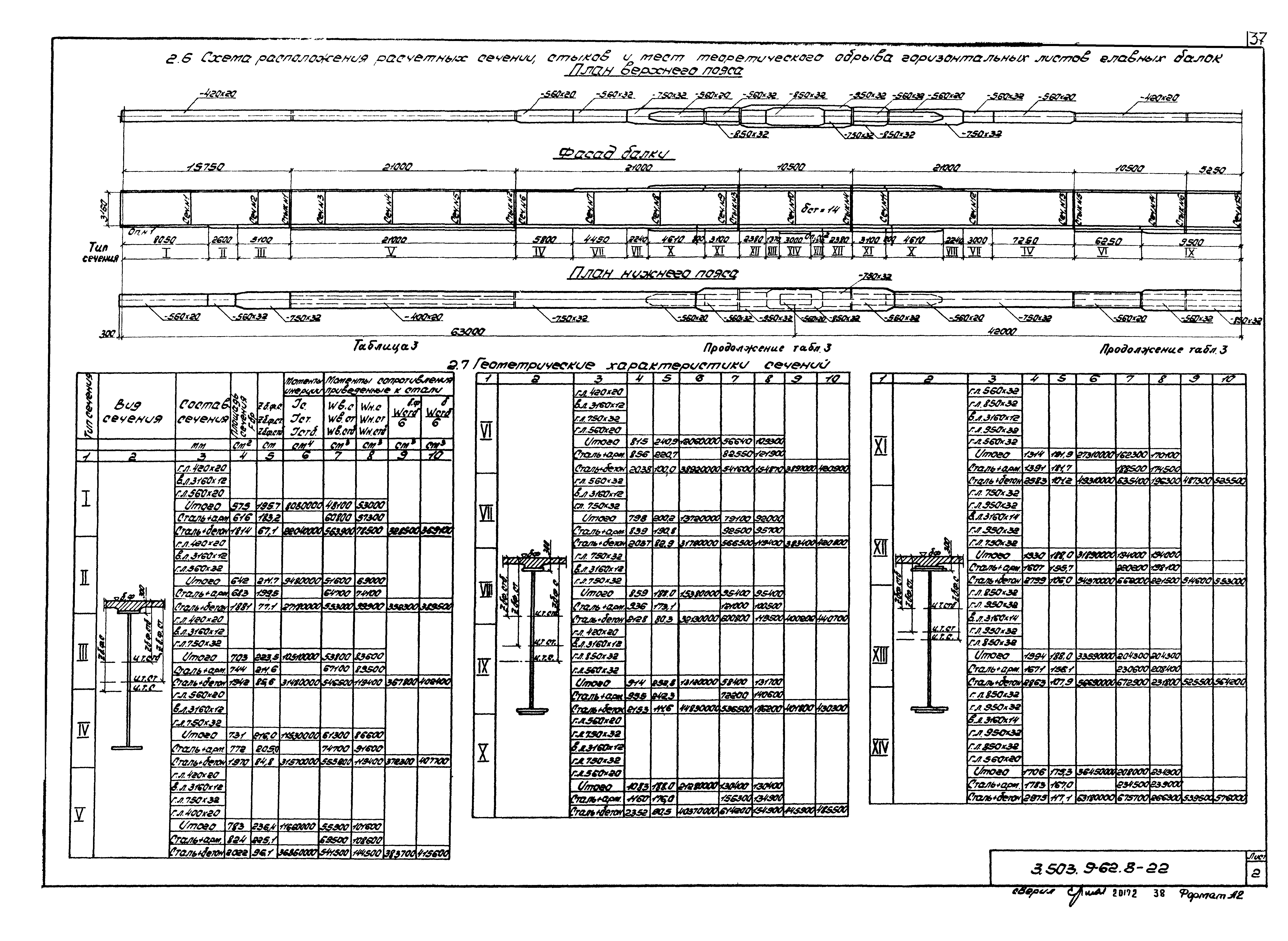

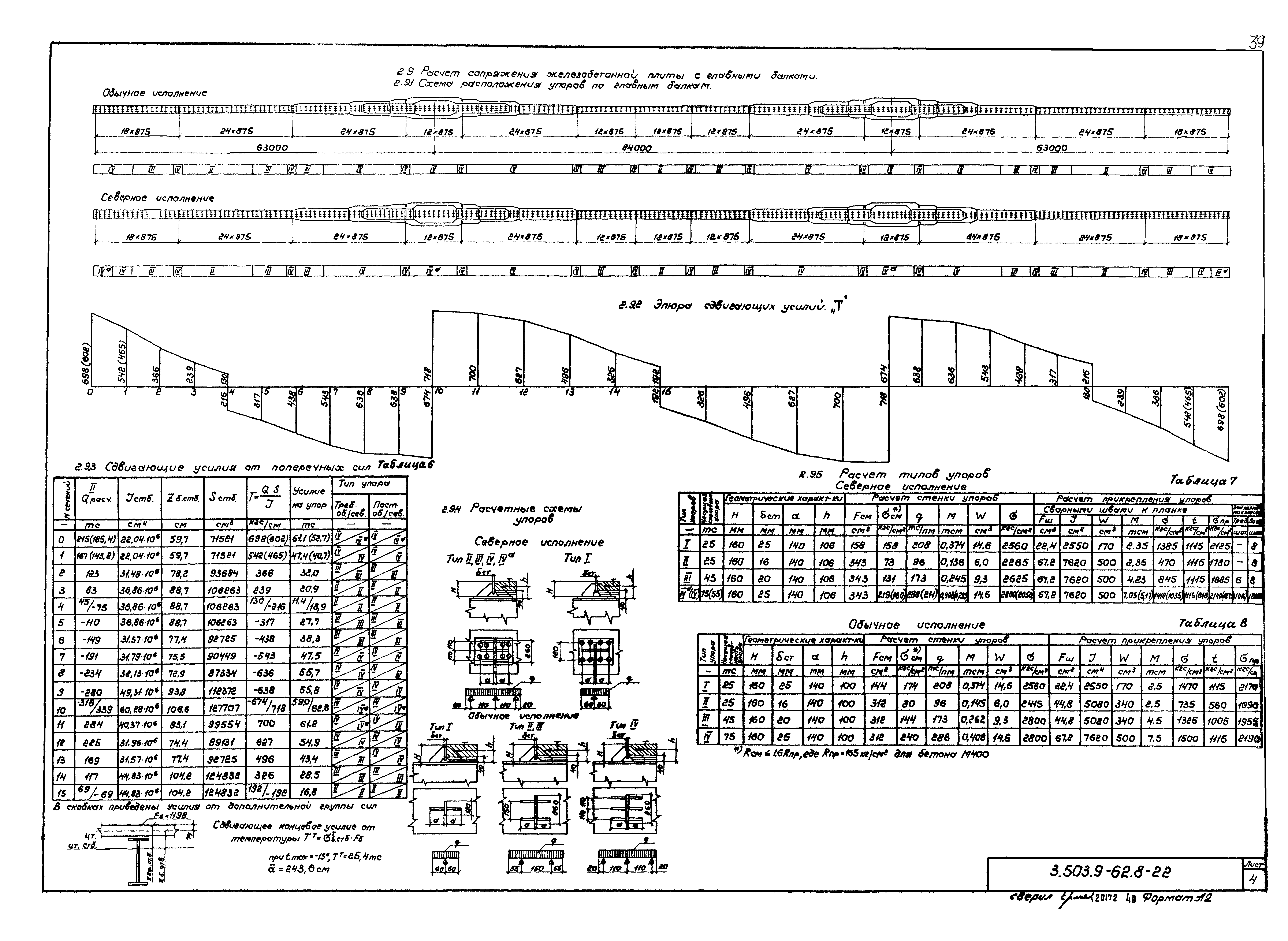

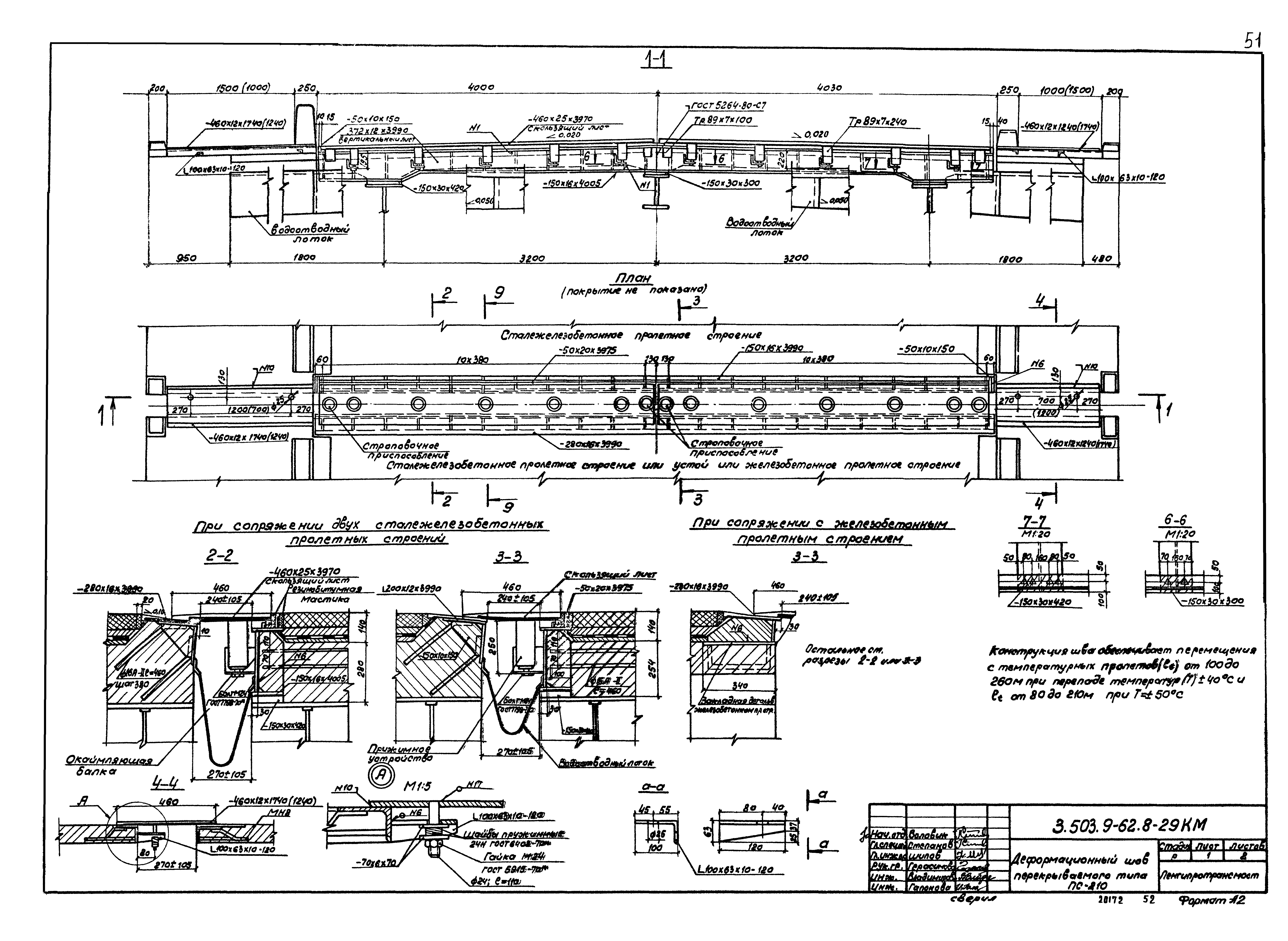

Оглавление:	3.503.9-62.8-00 Условные обозначения 3.503.9-62.8-00ПЗ Пояснительная записка 3.503.9-62.8-01 Общий вид пролетного строения. Основные данные 3.503.9-62.8-02КМ Общий вид металлоконструкций 3.503.9-62.8-03КМ Монтажные стыки главных балок 3.503.9-62.8-04КМ Монтажные стыки прогона. Узлы 3.503.9-62.8-05КМ Монтажные стыки прогона. Узлы (сварной вариант) 3.503.9-62.8-06КМ Упоры главных балок и прогона (обычное исполнение) 3.503.9-62.8-07КМ Упоры главных балок и прогона (северное исполнение) 3.503.9-62.8-08КМ Домкратная балка на крайней опоре 3.503.9-62.8-09КМ Домкратная балка на средней опоре 3.503.9-62.8-10КМ Поперечные связи (обычное исполнение) 3.503.9-62.8-11КМ Поперечные связи (северное исполнение) 3.503.9-62.8-12КМ Узлы и элементы продольных связей 3.503.9-62.8-13КМ Смотровой ход 3.503.9-62.8-14КМ Перила 3.503.9-62.8-15КМ Ограждение ездового полотна 3.503.9-62.8-16 Строительный подъем 3.503.9-62.8-17КМ Техническая спецификация металла (обычное исполнение) 3.503.9-62.8-18КМ Техническая спецификация металла (северное исполнение) 3.503.9-62.8-19 Схемы продольной надвижки 3.503.9-62.8-20 Монтаж плит проезжей части 3.503.9-62.8-21 Последовательность загружения пролетного строения и регулирование усилий 3.503.9-62.8-22 Расчет пролетного строения 3.503.9-62.8-23 Монтажная схема блоков плиты проезда и тротуаров 3.503.9-62.8-24 Поперечный разрез плиты проезжей части и прикрепление тротуарных блоков 3.503.9-62.8-25 Мостовое полотно 3.503.9-62.8-26 Монолитный участок железобетонной плиты проезжей части 3.503.9-62.8-27 Водоотводное устройство 3.503.9-62.8-28КМ Деформационный шов перекрываемого типа ПС-80 3.503.9-62.8-29КМ Деформационный шов перекрываемого типа ПС-210 3.503.9-62.8-30ВМ Ведомость потребности в материалах на пролетное строение
Разработан:	Ленгипротрансмост
Утверждён:	26.11.1984 Минтрансстрой (Mintransstroy ВС-1196)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
Заменяет собой:	Серия 3.503-15 «Раздел I. Выпуск IV. Пролетное строение Lр = 63 м. Пояснительная записка и чертежи»
