Скачать Серия 3.501.2-141 Выпуск 1. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.501.2-141

Выпуск 1. Рабочие чертежи

Обозначение:	Серия 3.501.2-141
Обозначение англ:	Series 3.501.2-141
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1985
Область применения:	В проекте разработаны рабочие чертежи металлоконструкций пролетных строений с ездой поверху и верхнего строения мостового полотна из дерева для условий эксплуатации в климатических зонах с расчетной температурой выше минус 40 градусов Цельсия

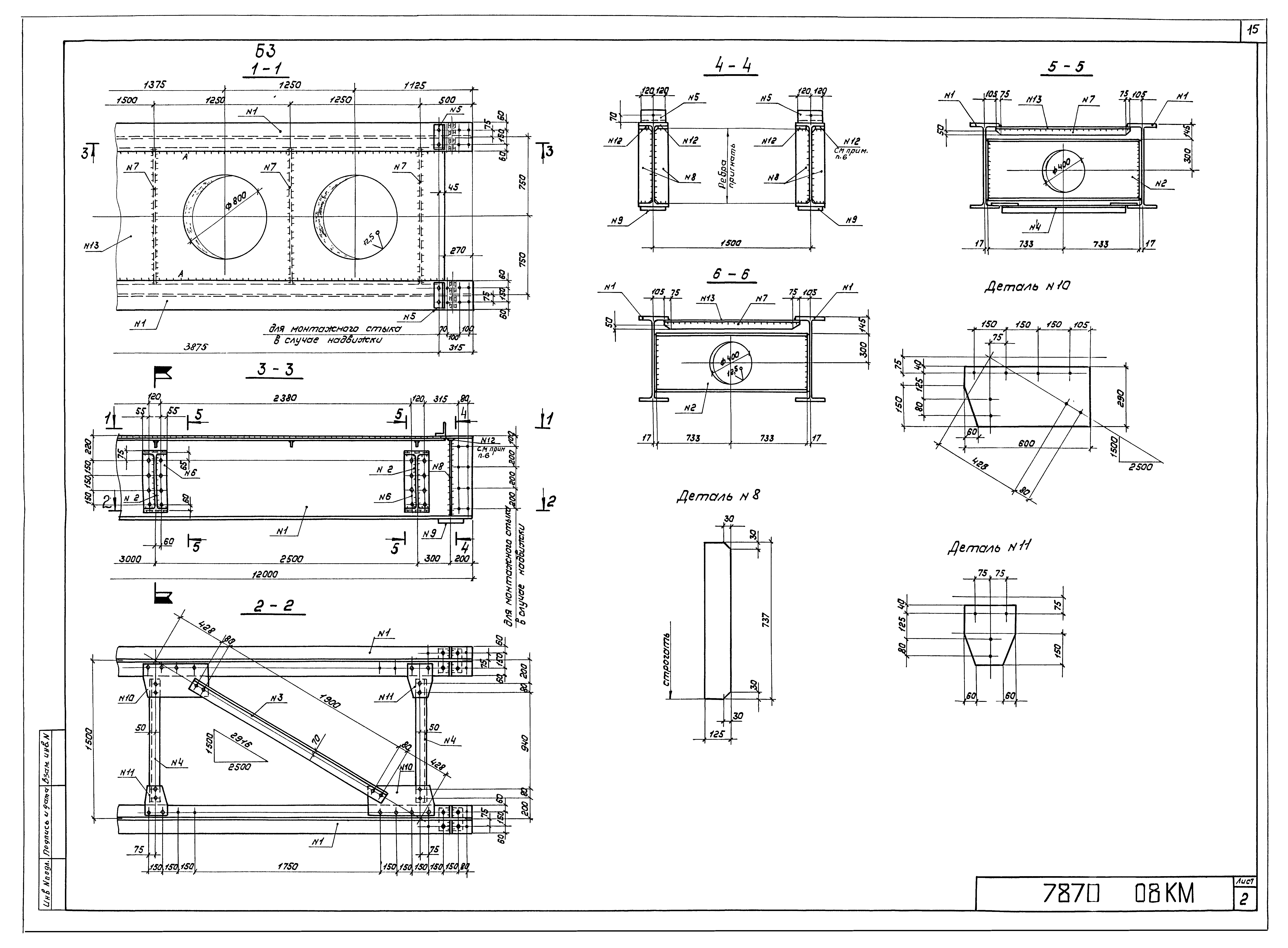

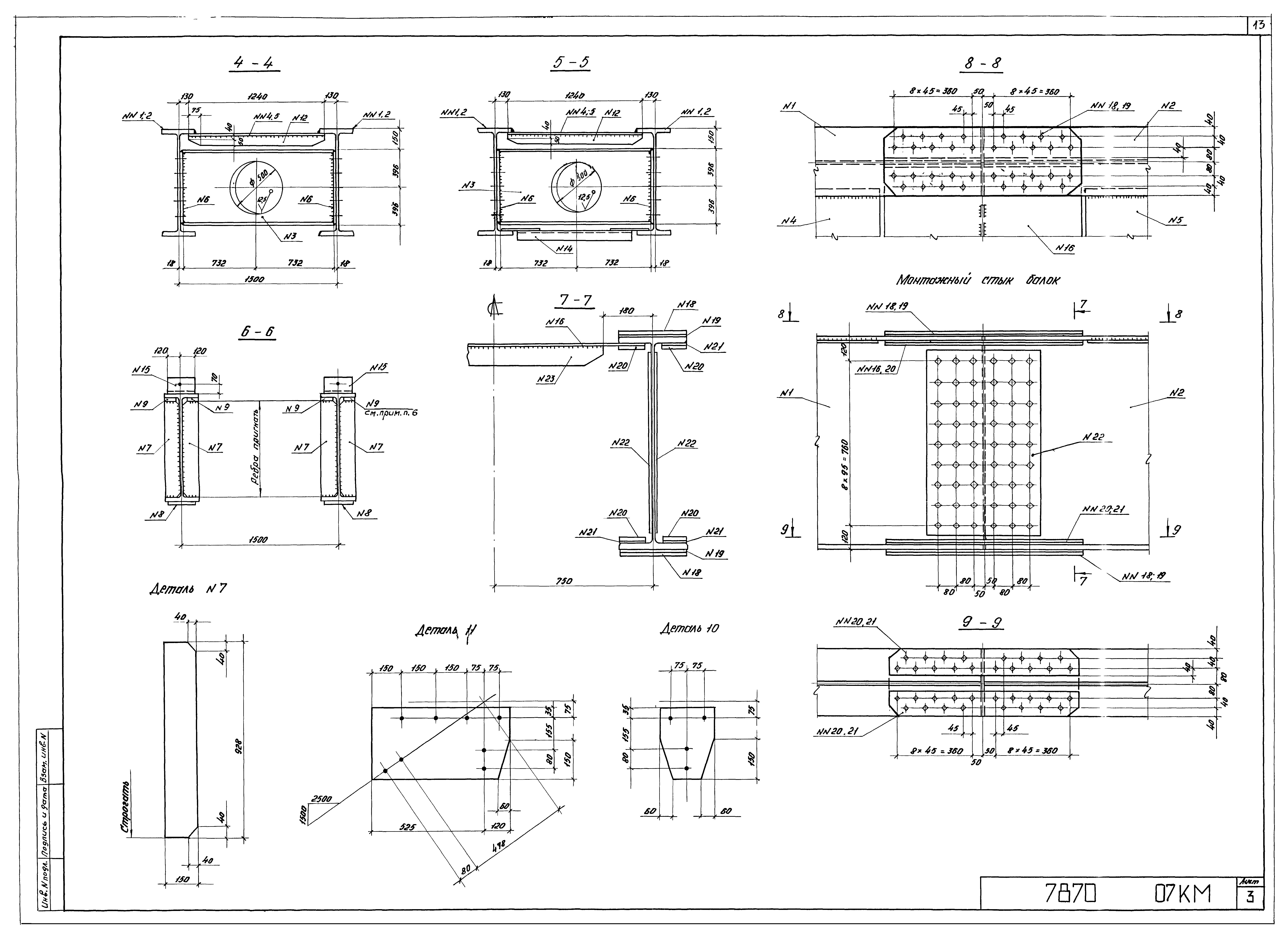

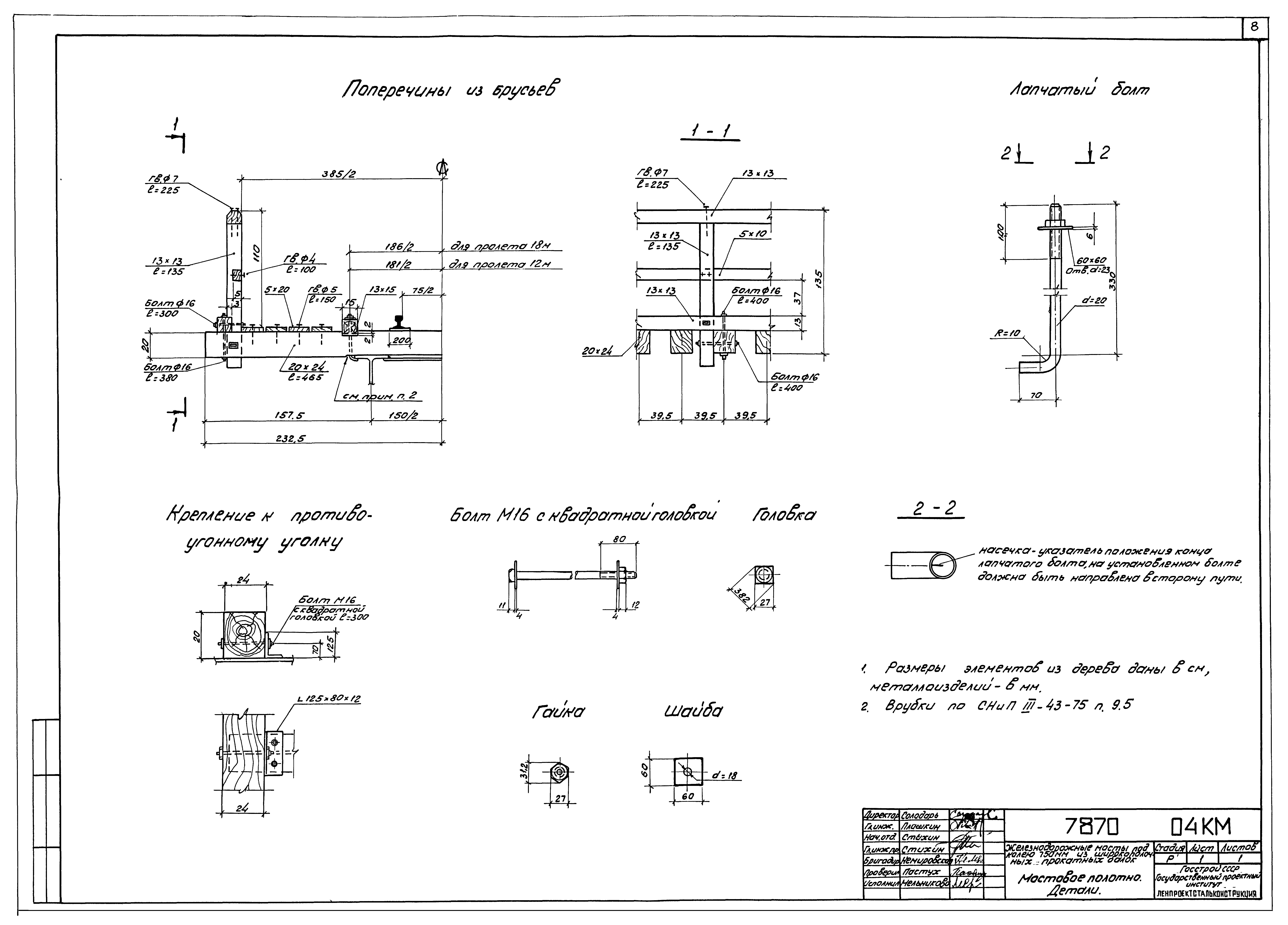

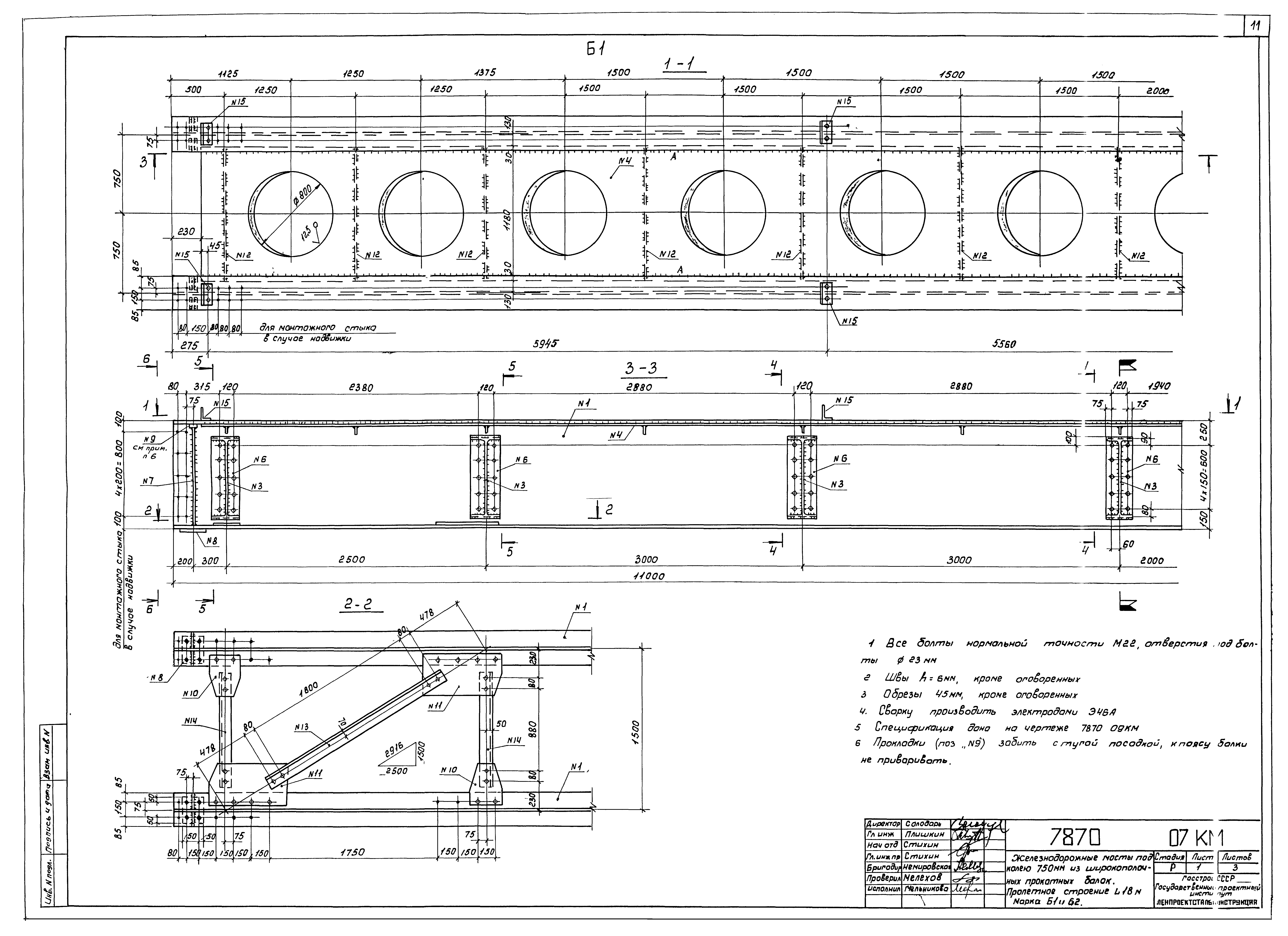

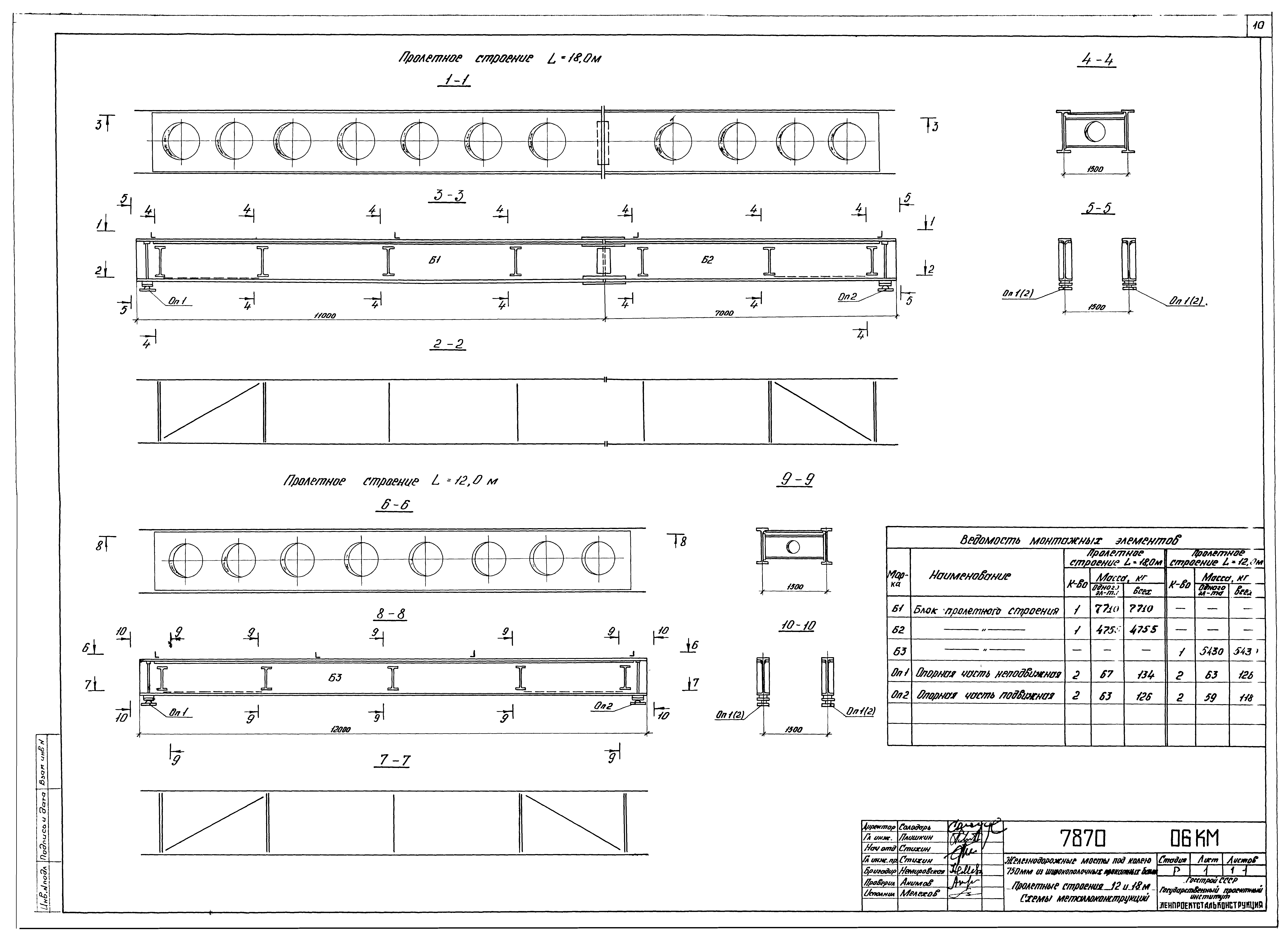

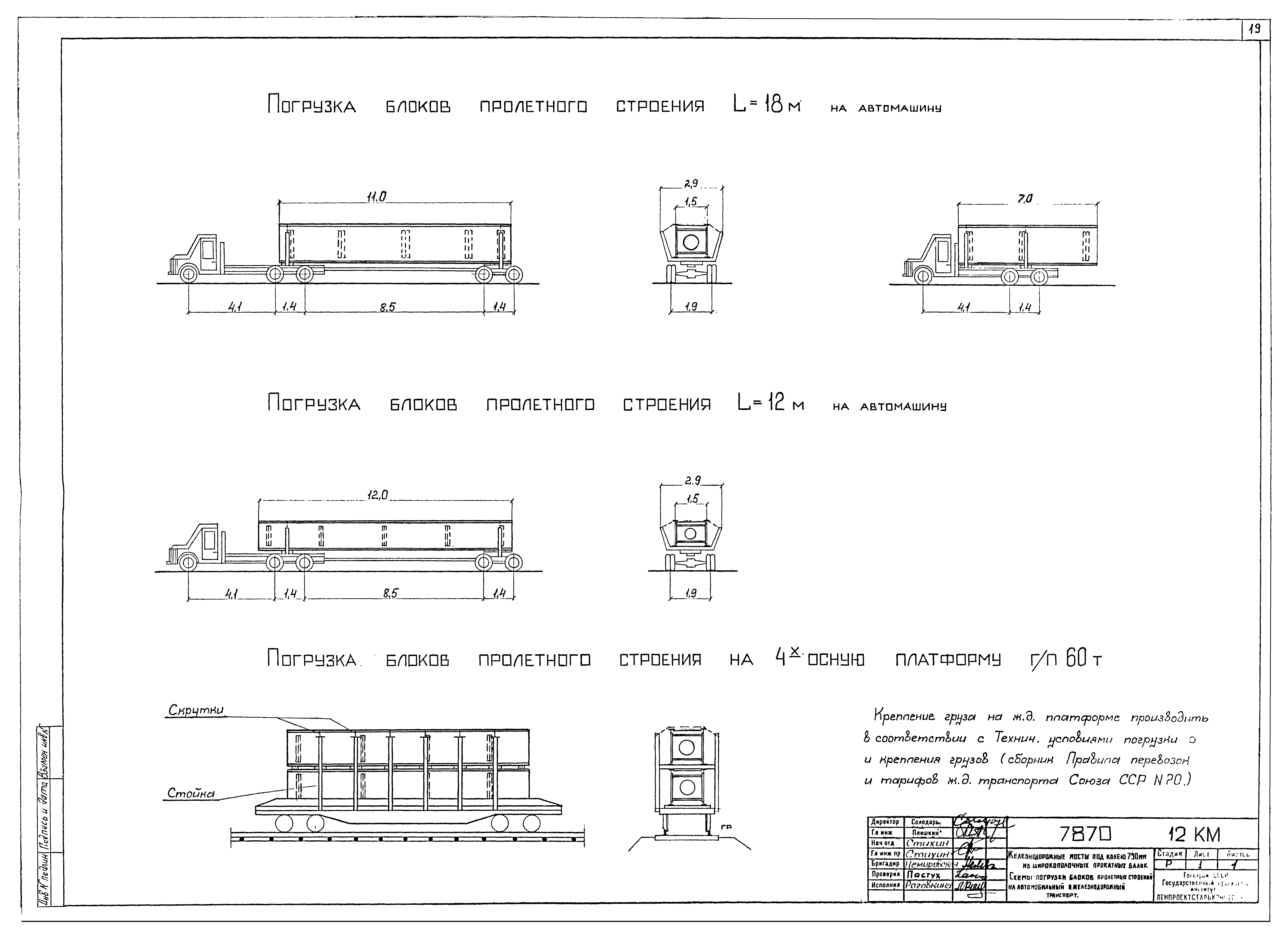

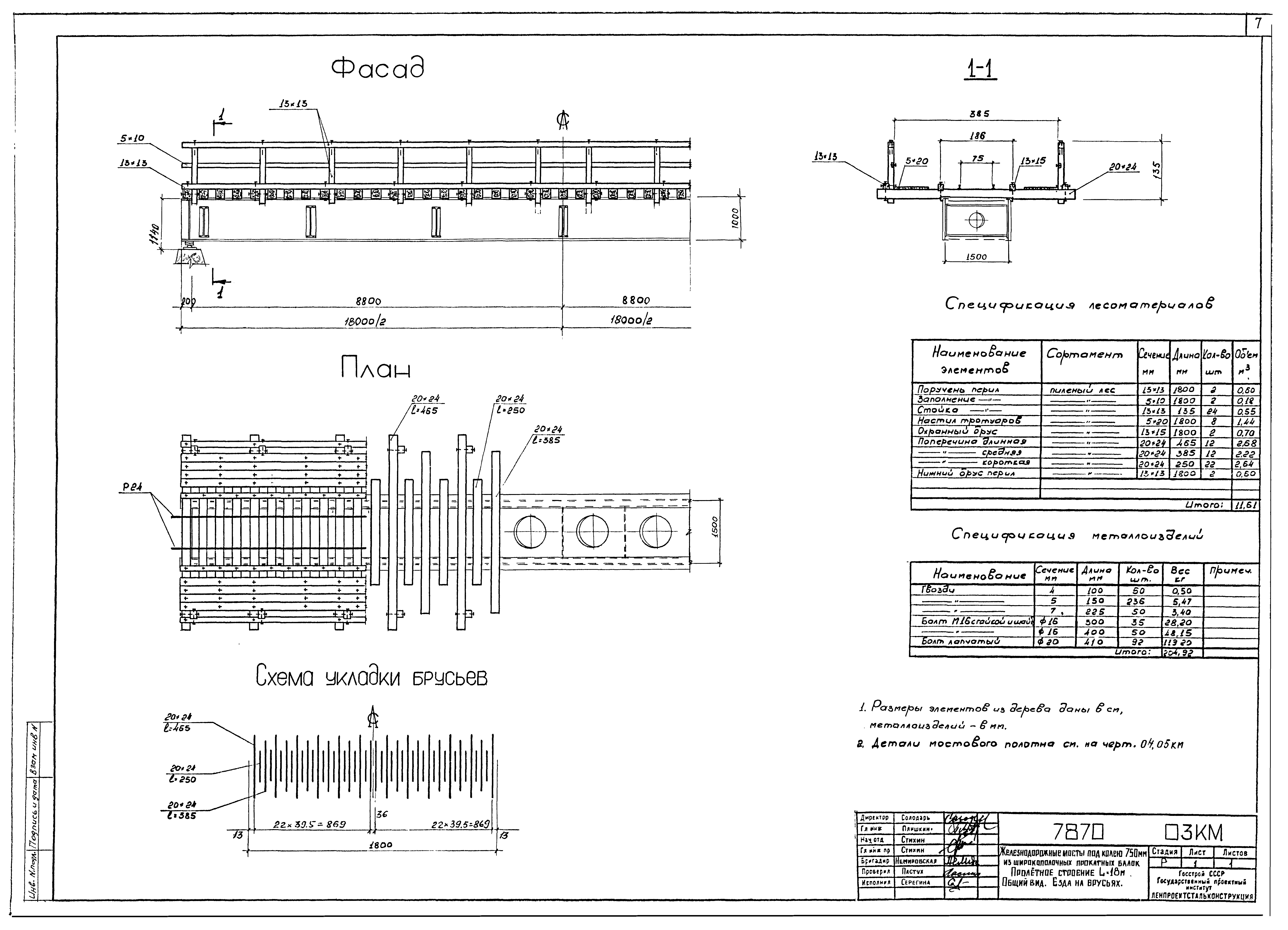

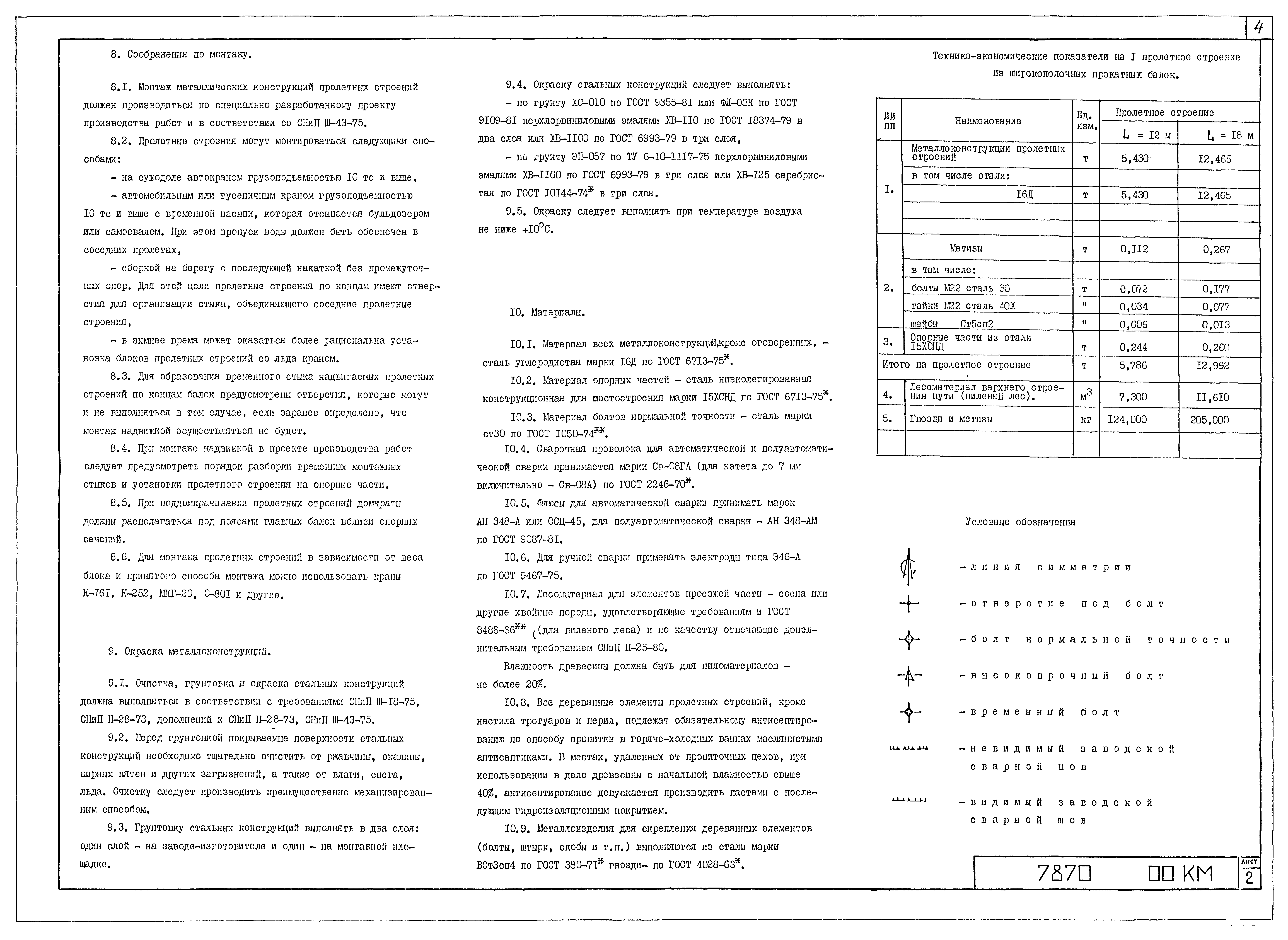

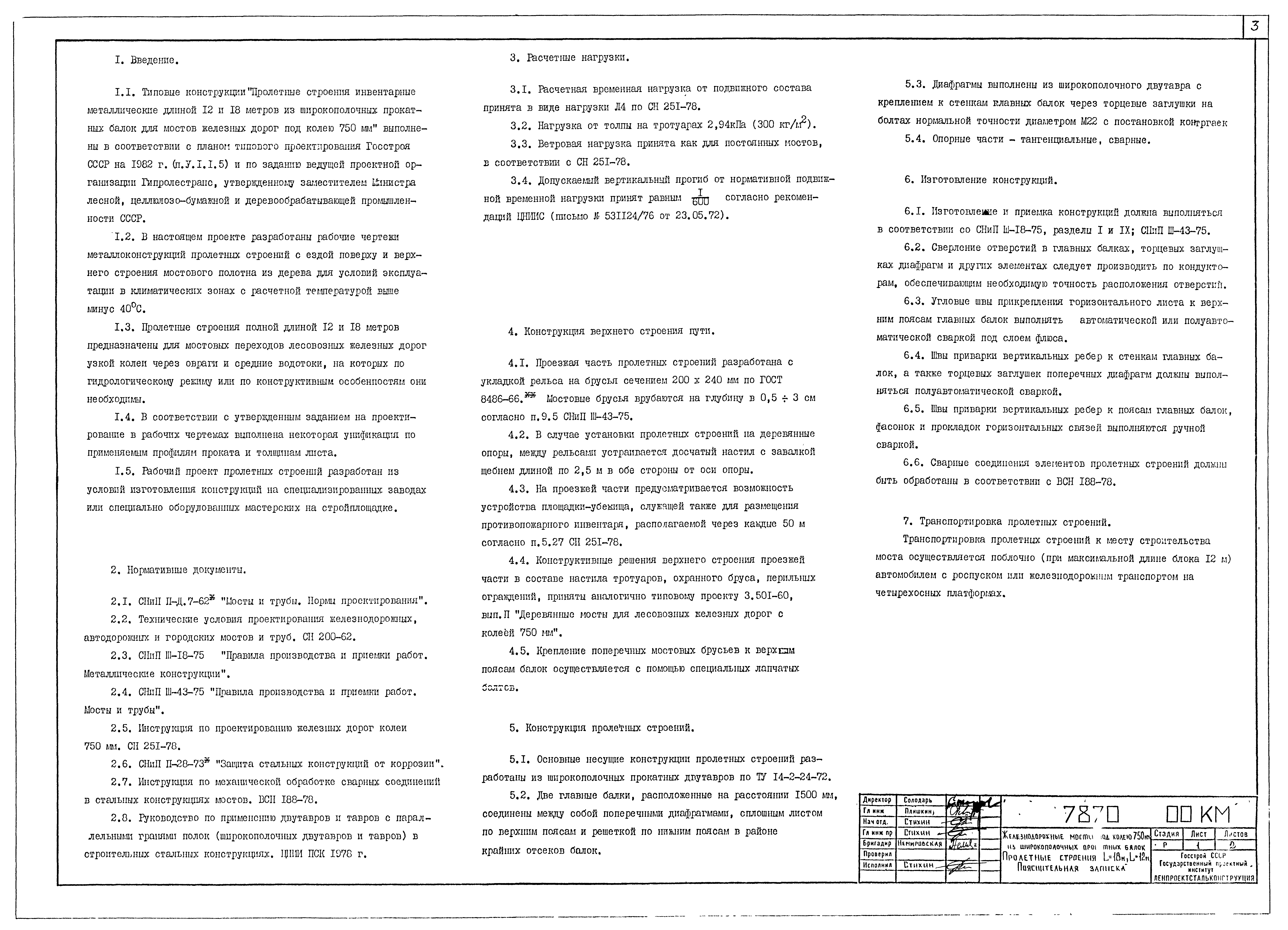

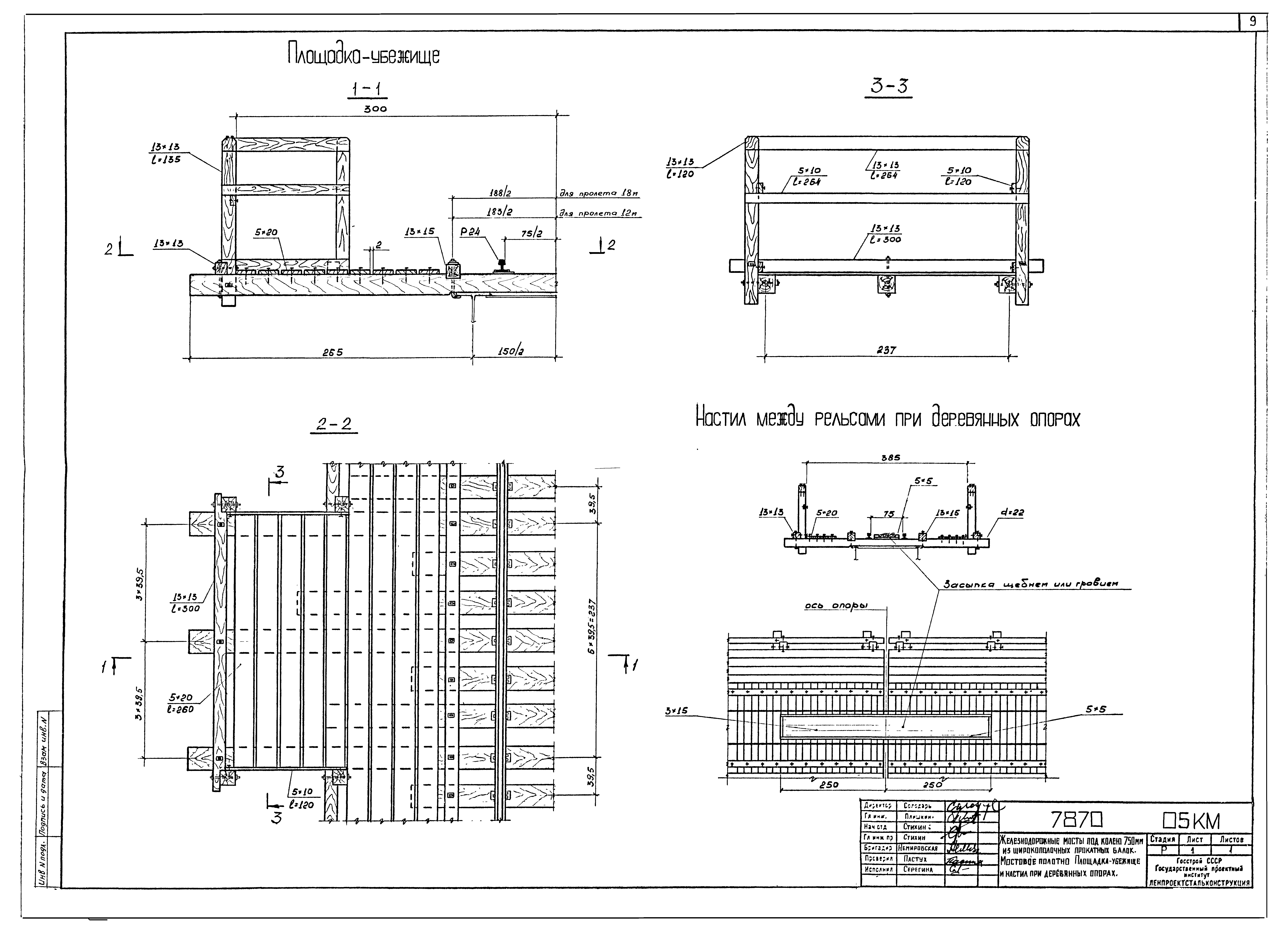

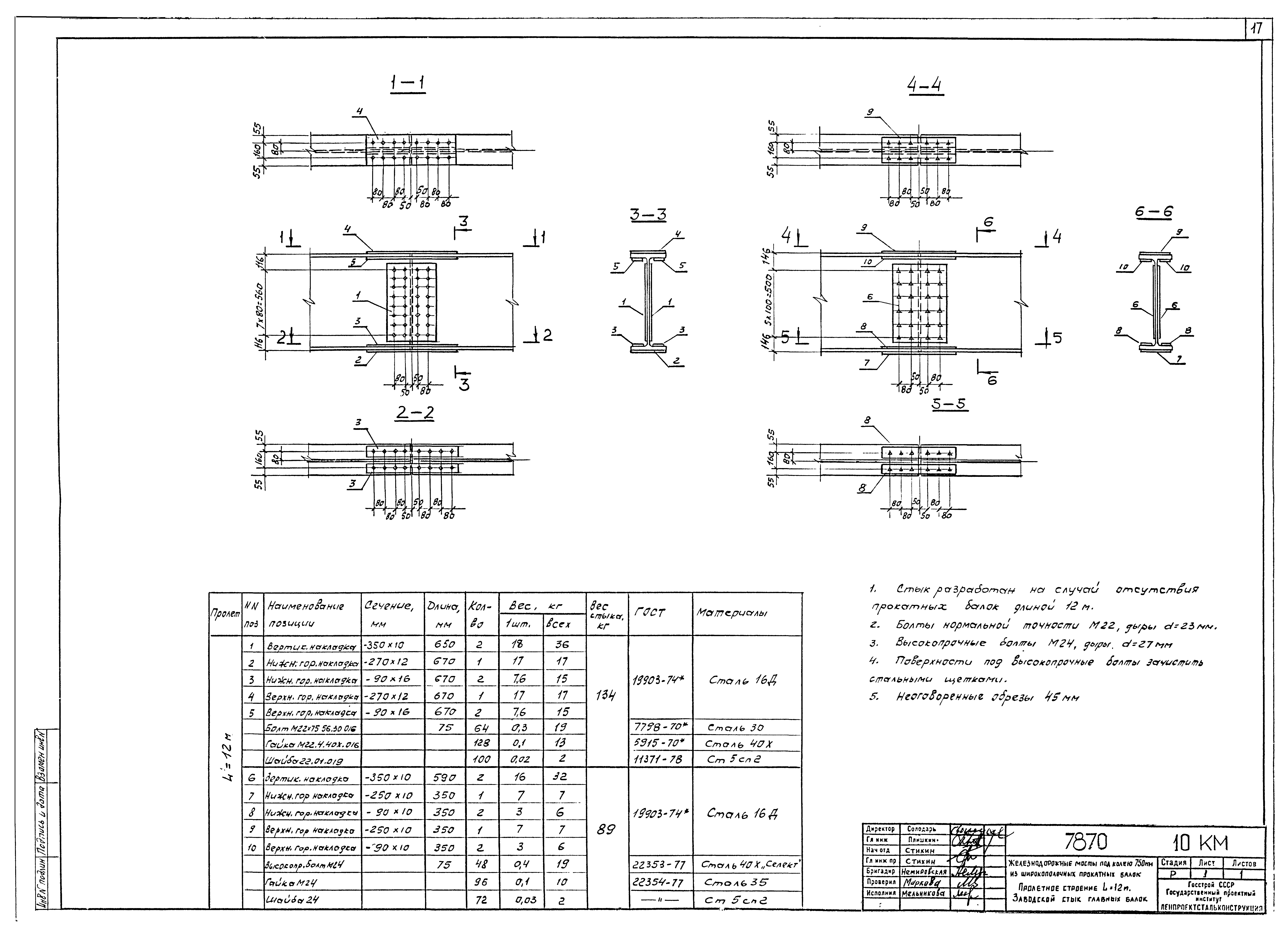

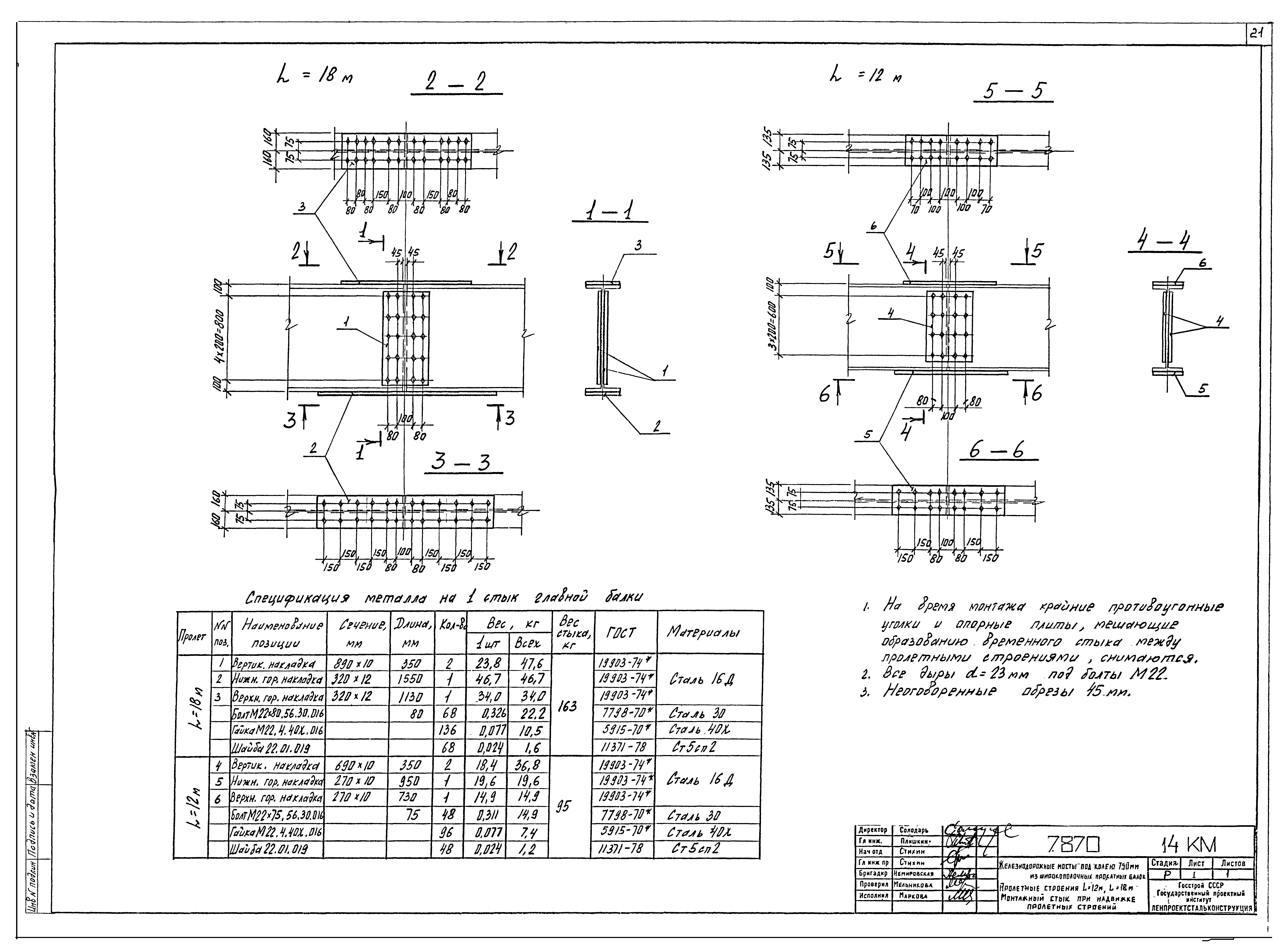

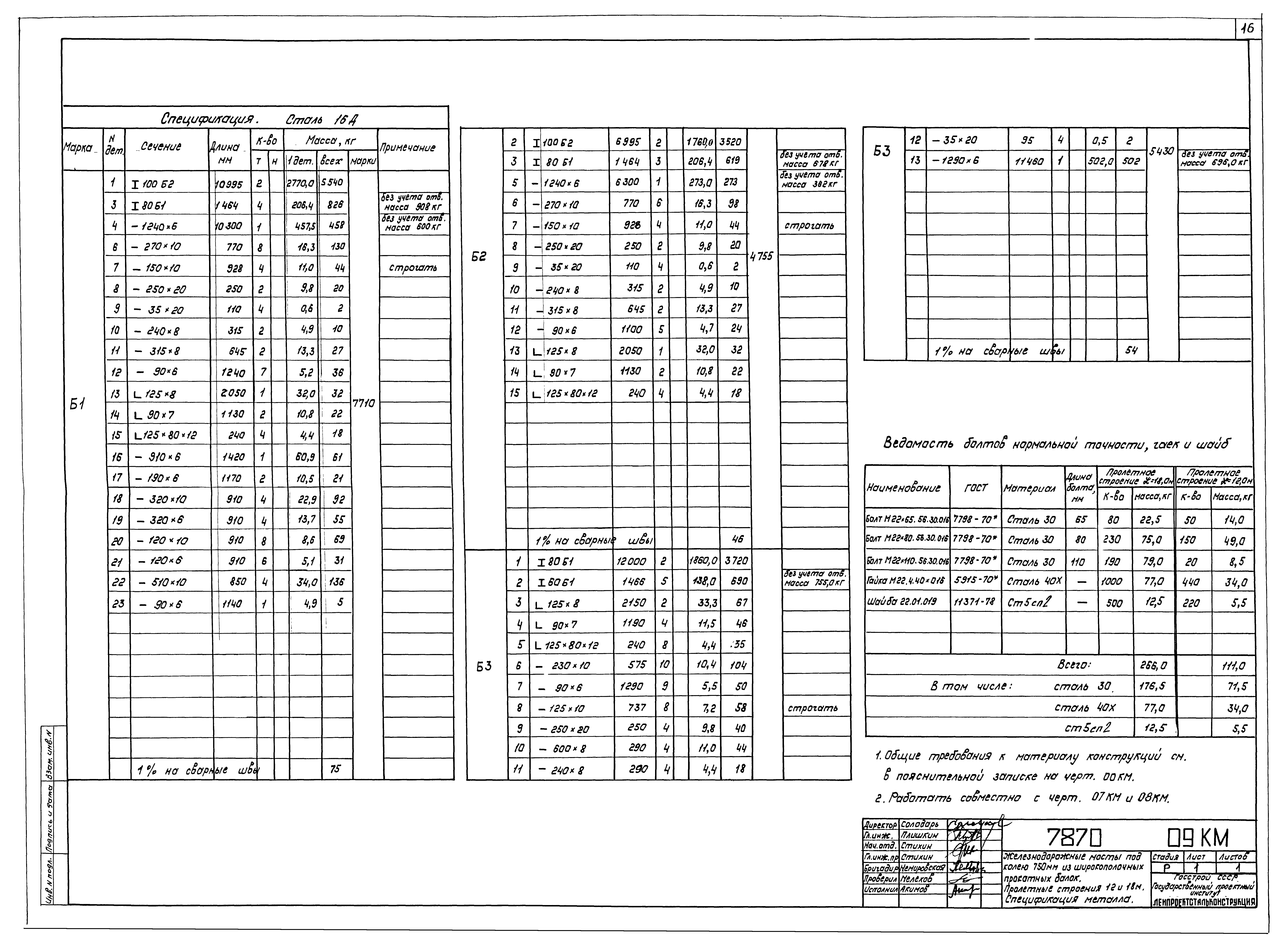

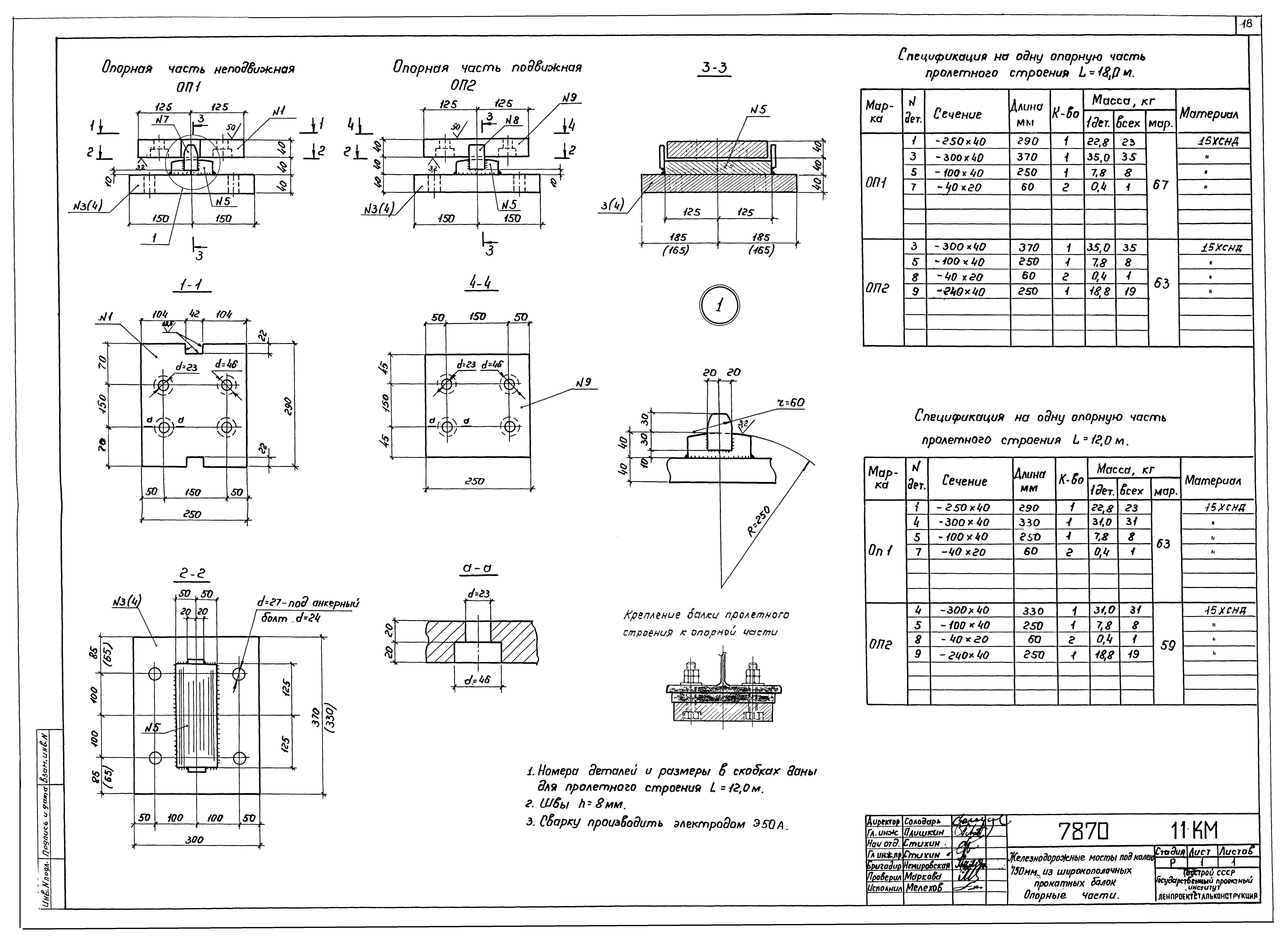

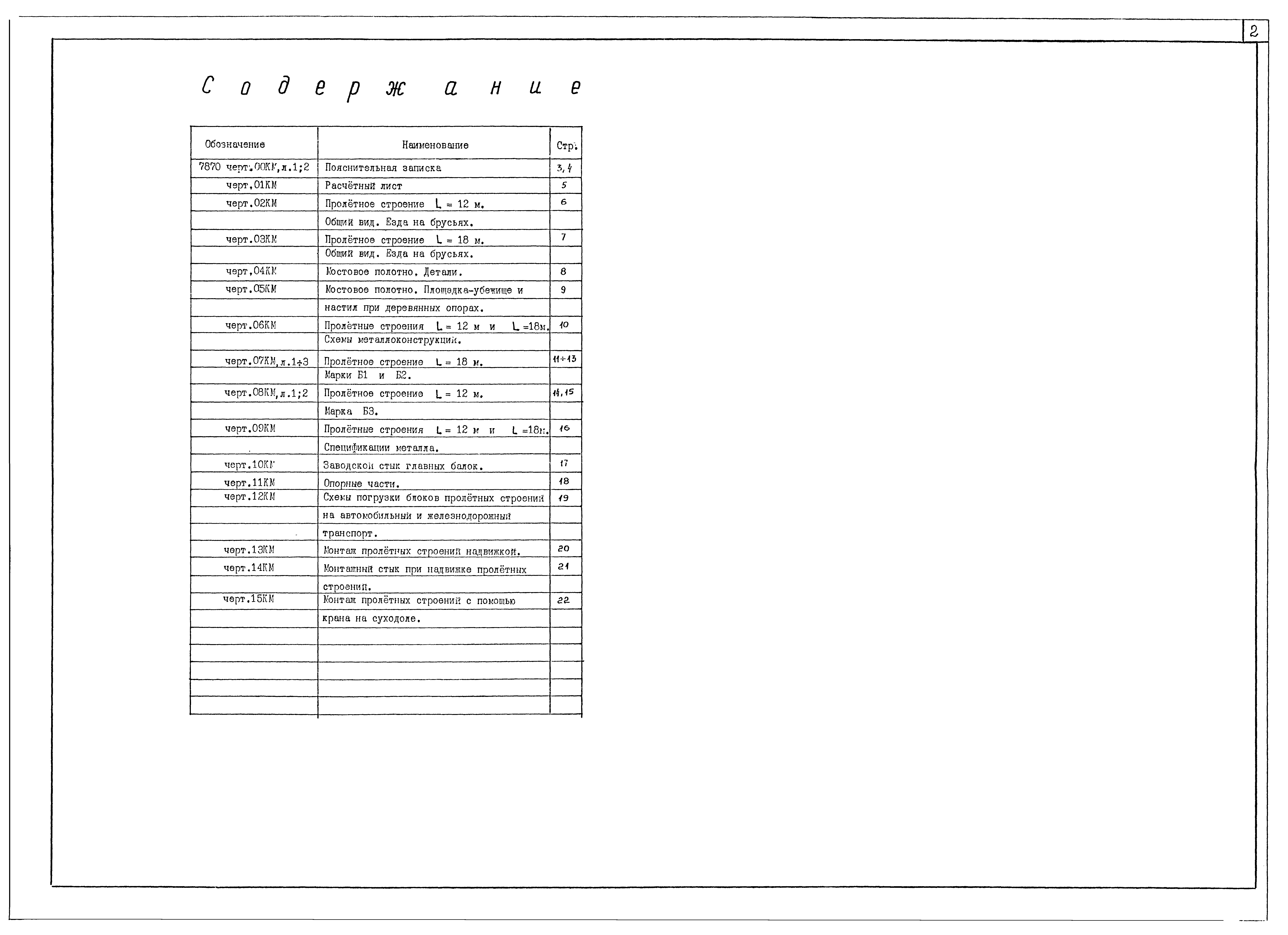

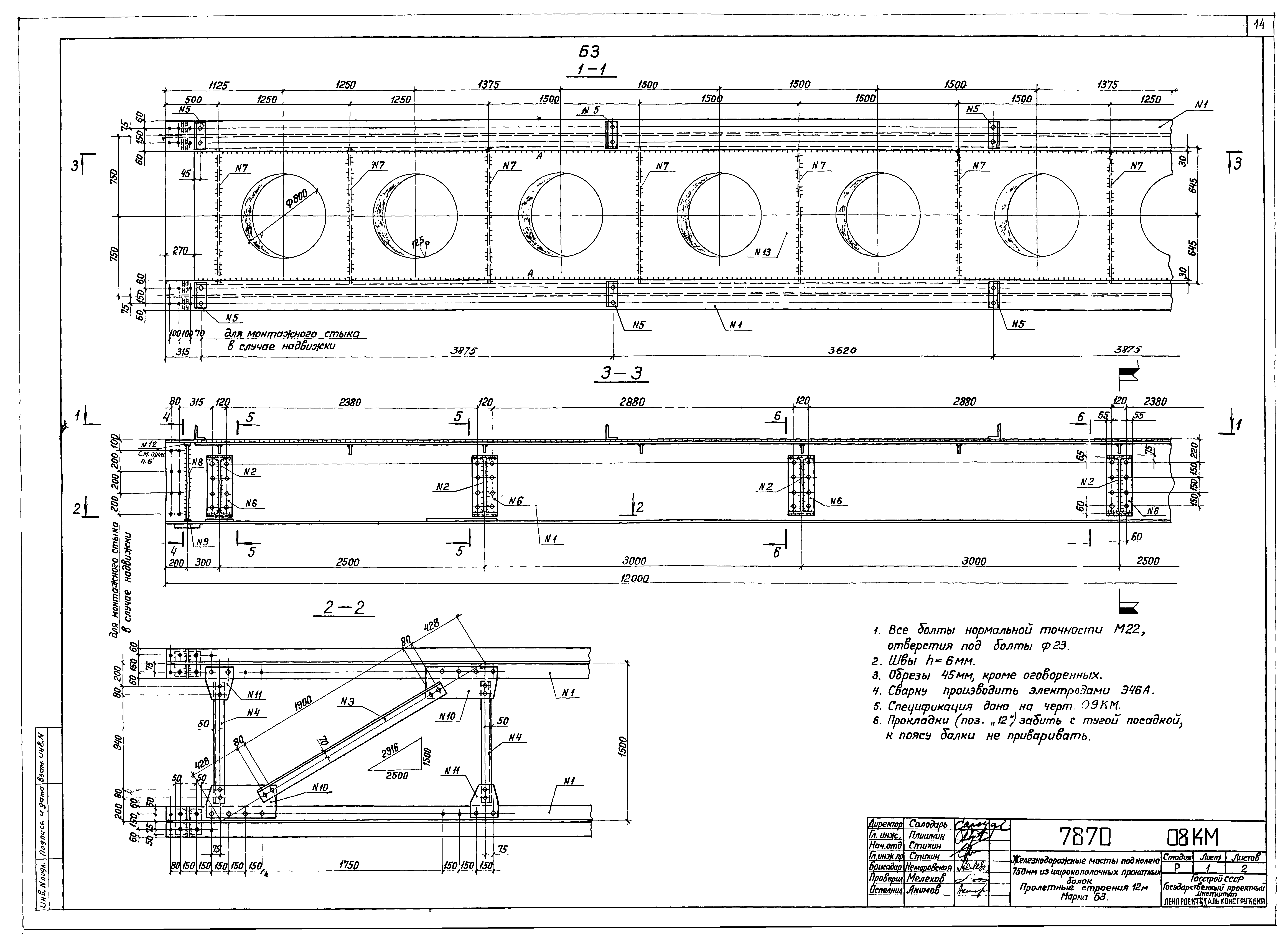

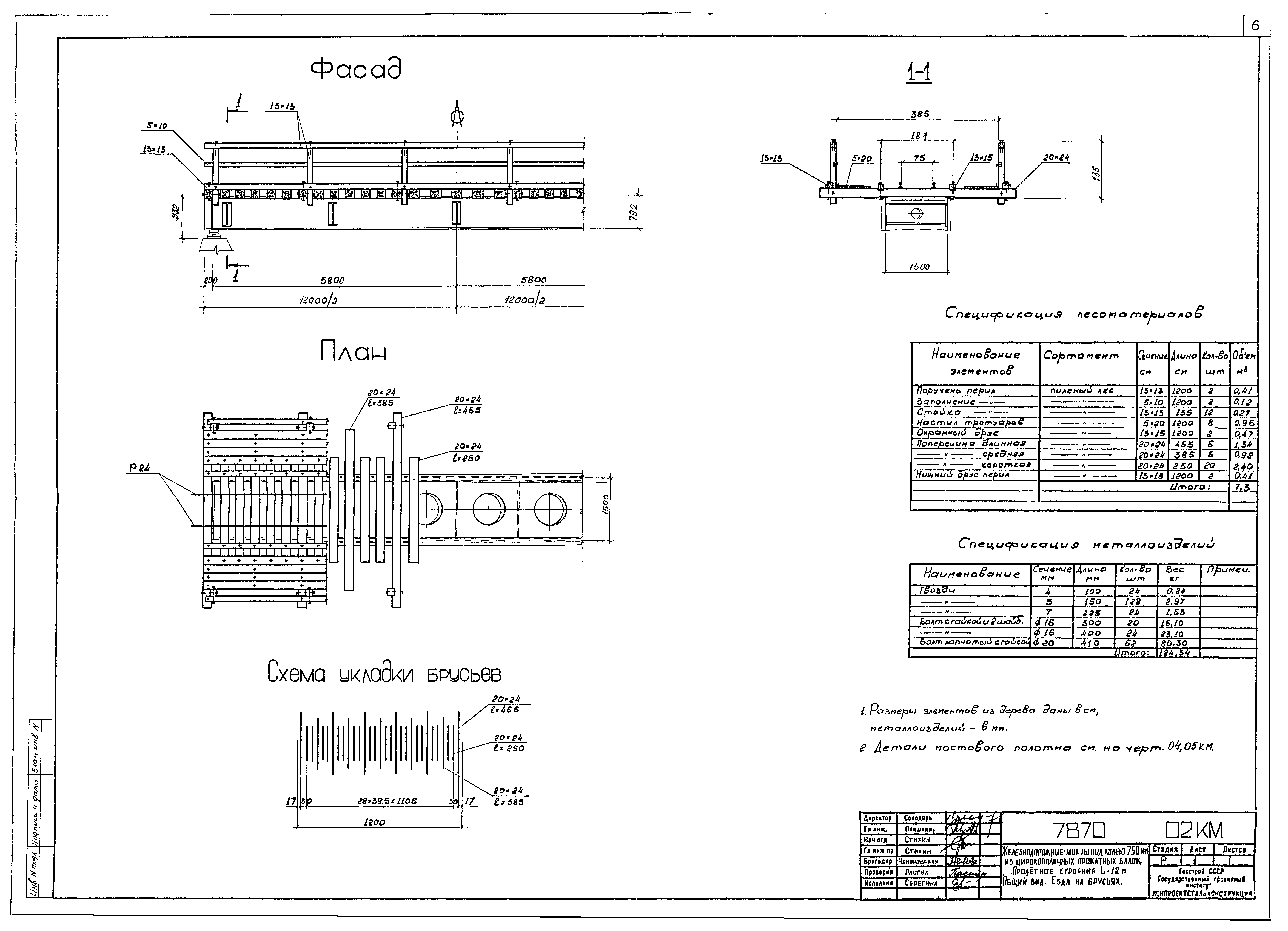

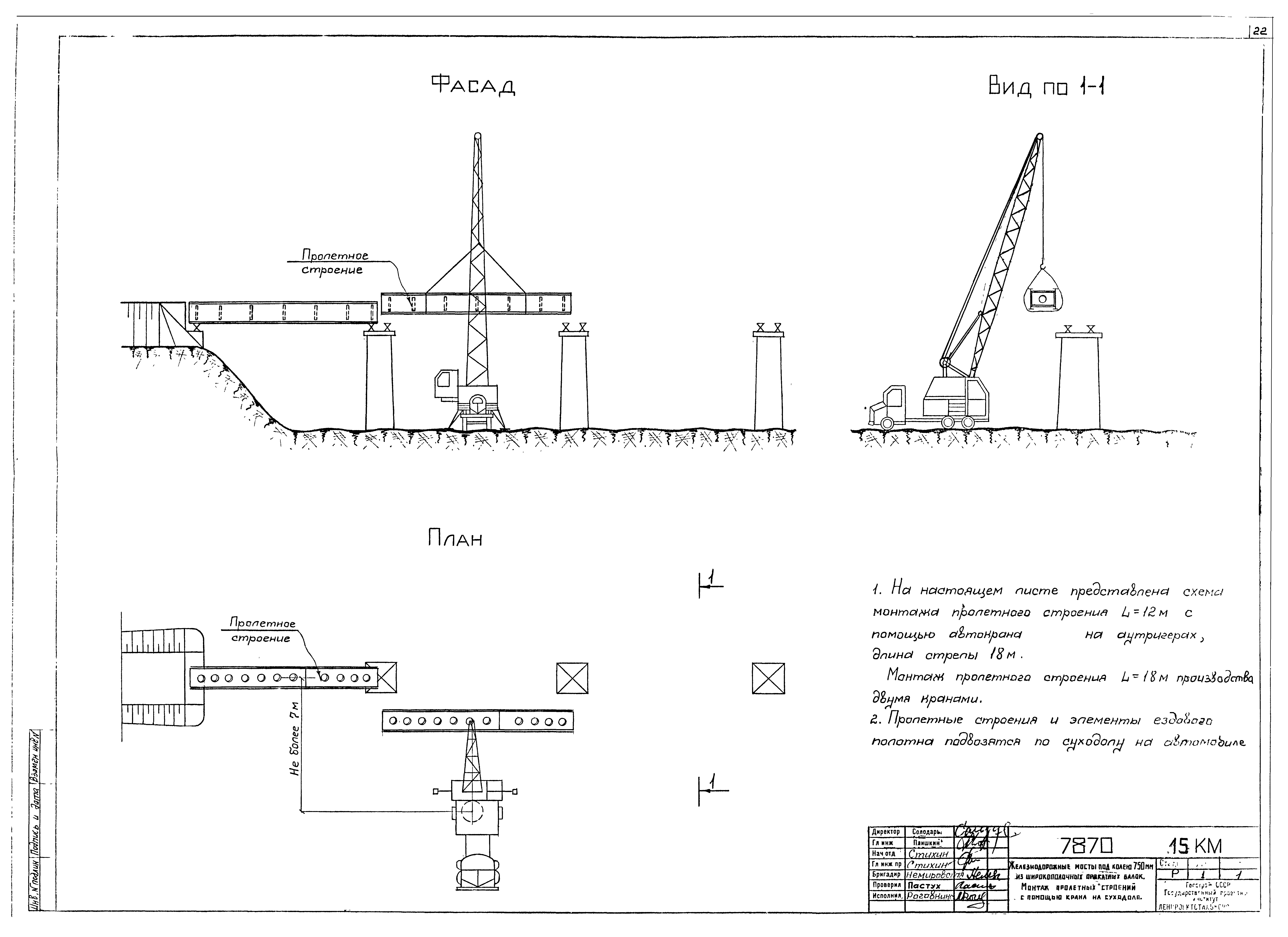

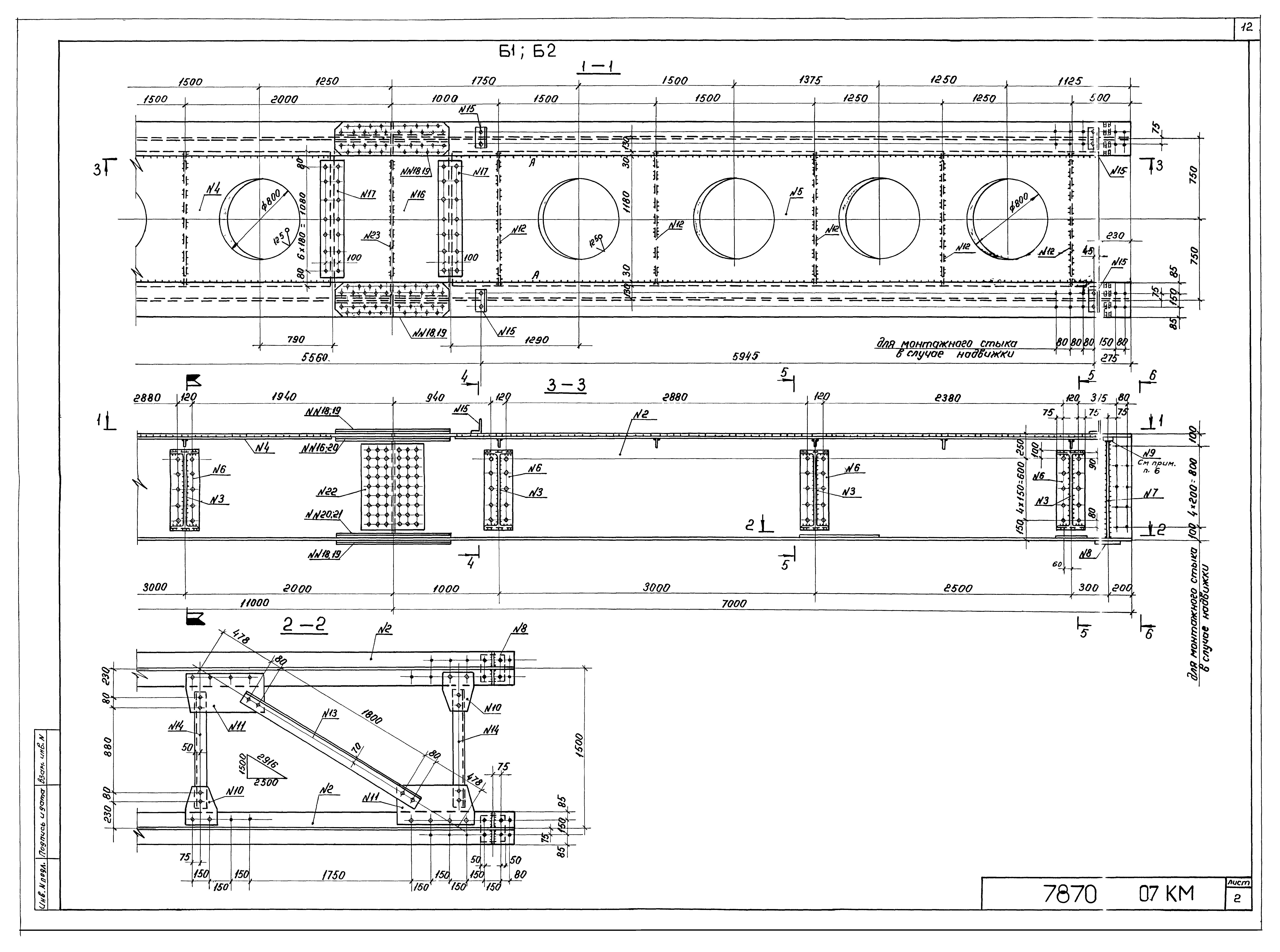

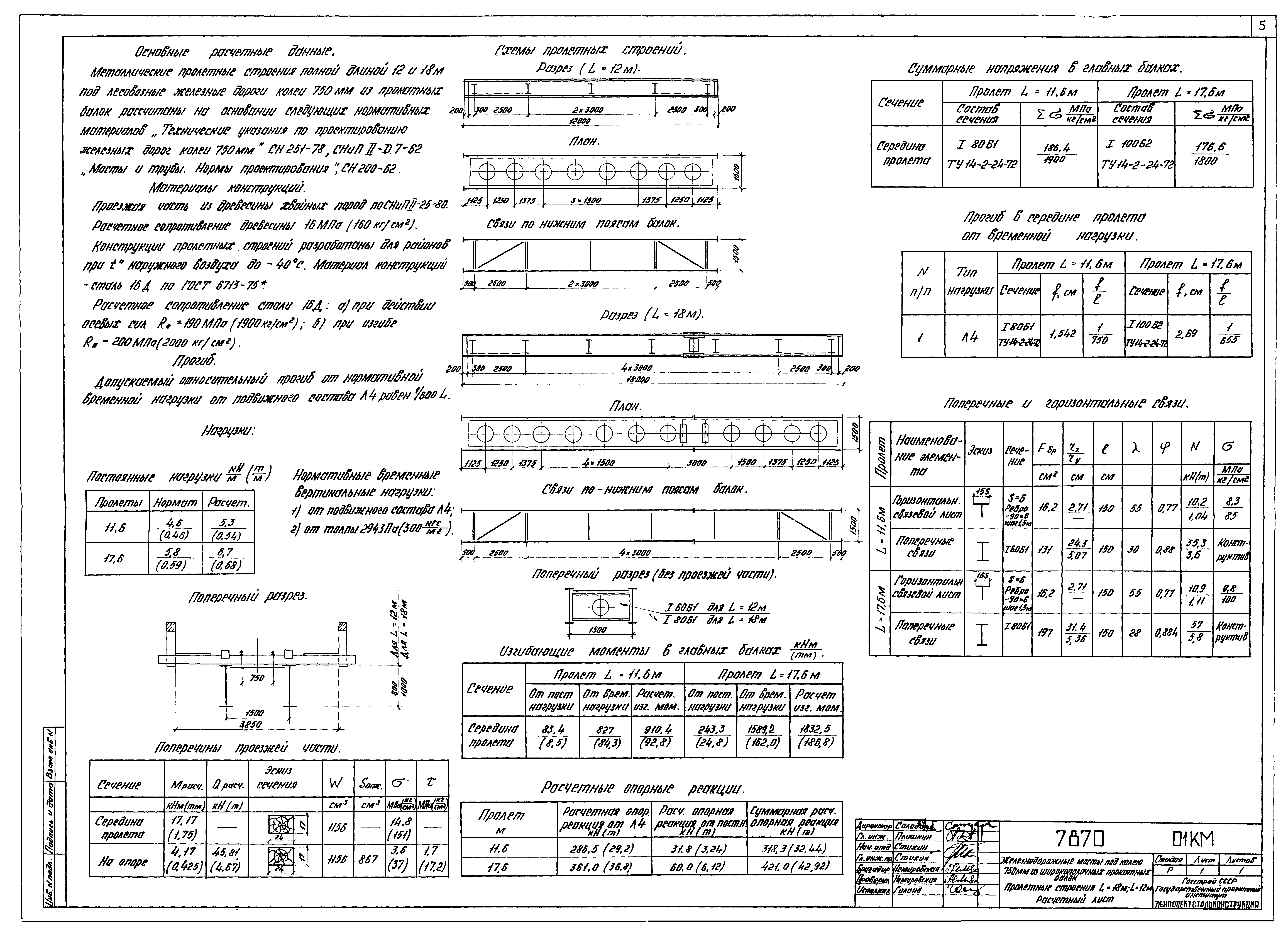

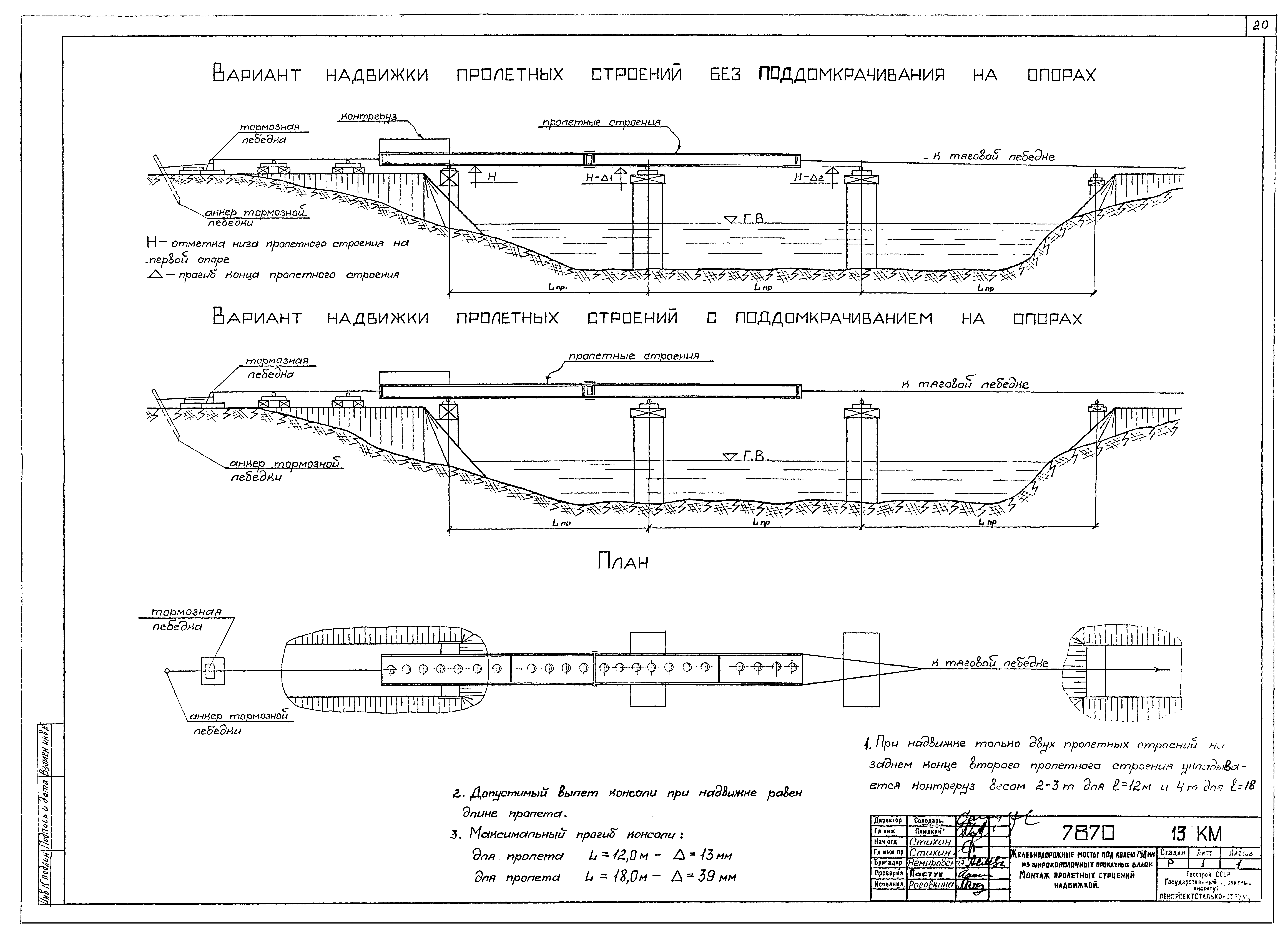

Оглавление:	7870 черт.00КМ, л. 1; 2 Пояснительная записка 7870 черт.01КМ Расчетный лист 7870 черт.02КМ Пролетное строение L=12м. Общий вид. Езда на брусьях 7870 черт.03КМ Пролетное строение L=18м. Общий вид. Езда на брусьях 7870 черт.04КМ Мостовое полотно. Детали 7870 черт.05КМ Мостовое полотно. Площадка-убежище и настил при деревянных опорах 7870 черт.06КМ Пролетные строения L=12 м и L=18 м. Схемы металлоконструкции 7870 черт.07КМ, л. 1 - 3 Пролетное строение L=18 м. Марки Б1 и Б2 7870 черт.08КМ, л. 1; 2 Пролетное строение L=12 м. Марка Б3 7870 черт.09КМ Пролетные строения L=12 м и L=18 м. Спецификация металла 7870 черт.10КМ Заводской стык главных балок 7870 черт.11КМ Опорные части 7870 черт.12КМ Схемы погрузки блоков пролетных строений на автомобильный и железнодорожный транспорт 7870 черт.13КМ Монтаж пролетных строений надвижкой 7870 черт.14КМ Монтажный стык при надвижке пролетных строений 7870 черт.15КМ Монтаж пролетных строений с помощью крана на судоходе
Разработан:	Ленпроектстальконструкция
Утверждён:	14.12.1983 Министерство лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР (USSR Ministry of the Wood, Wood Processing, Pulp and Paper Industries 130)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Пролетные строения мостов, мосты и путепроводы
