Скачать Серия 3.407-85 Альбом VII. Металлические элементы опор ВЛ 0,4-20 кВ

Дата актуализации: 10.08.2017

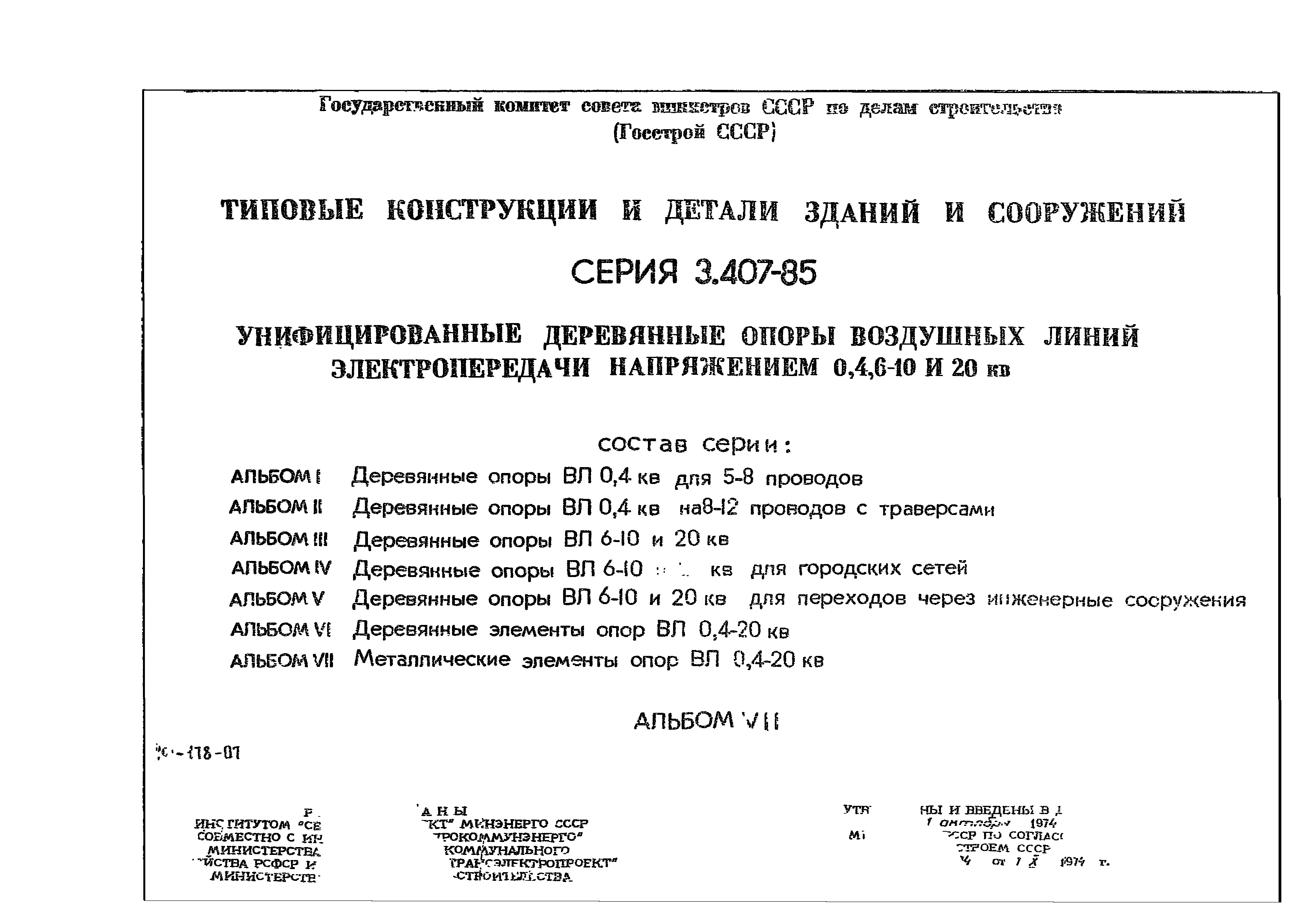

Серия 3.407-85

Альбом VII. Металлические элементы опор ВЛ 0,4-20 кВ

Обозначение:	Серия 3.407-85
Обозначение англ:	Series 3.407-85
Статус:	не определен законодательством
Название рус.:	Альбом VII. Металлические элементы опор ВЛ 0,4-20 кВ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1974

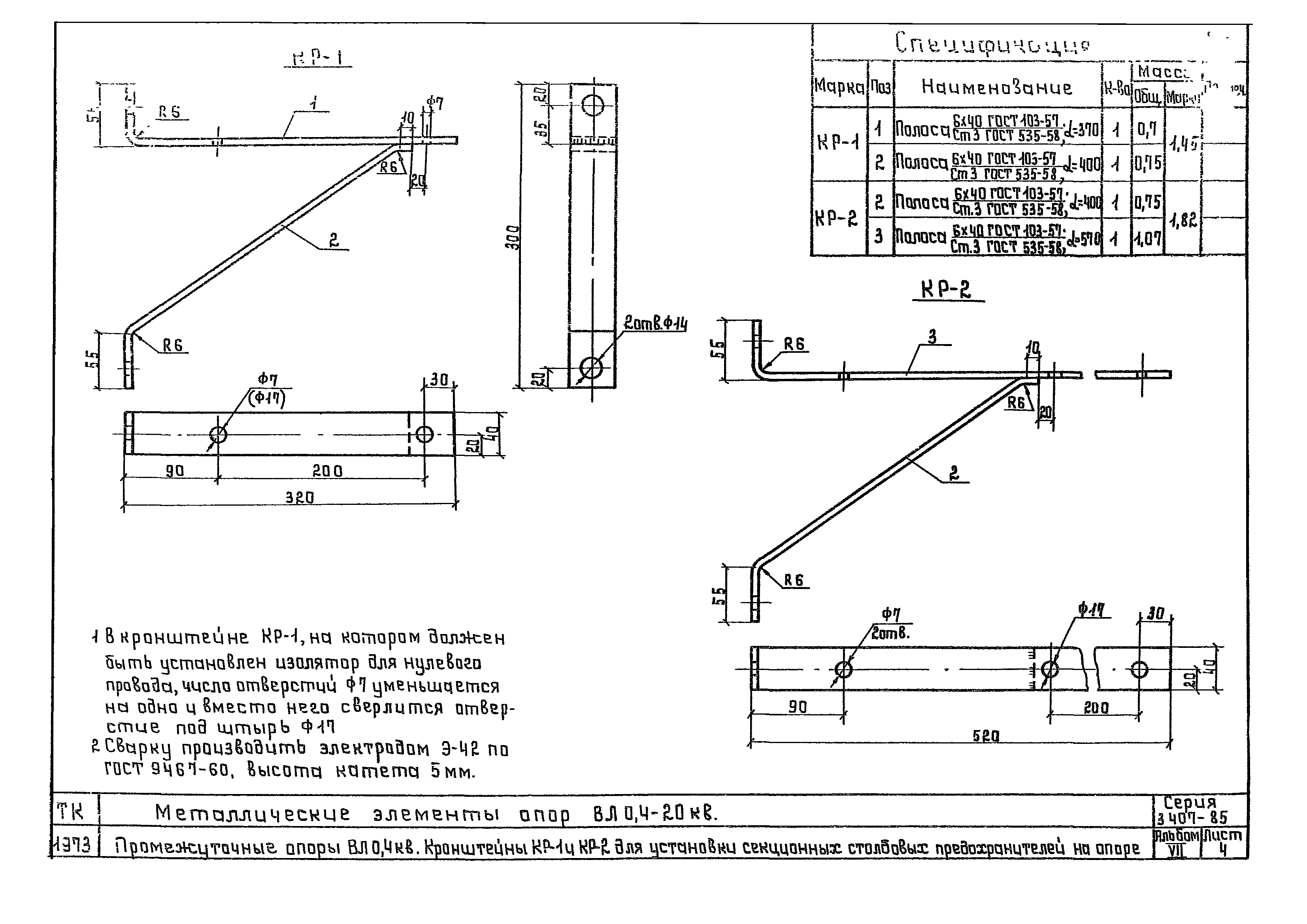

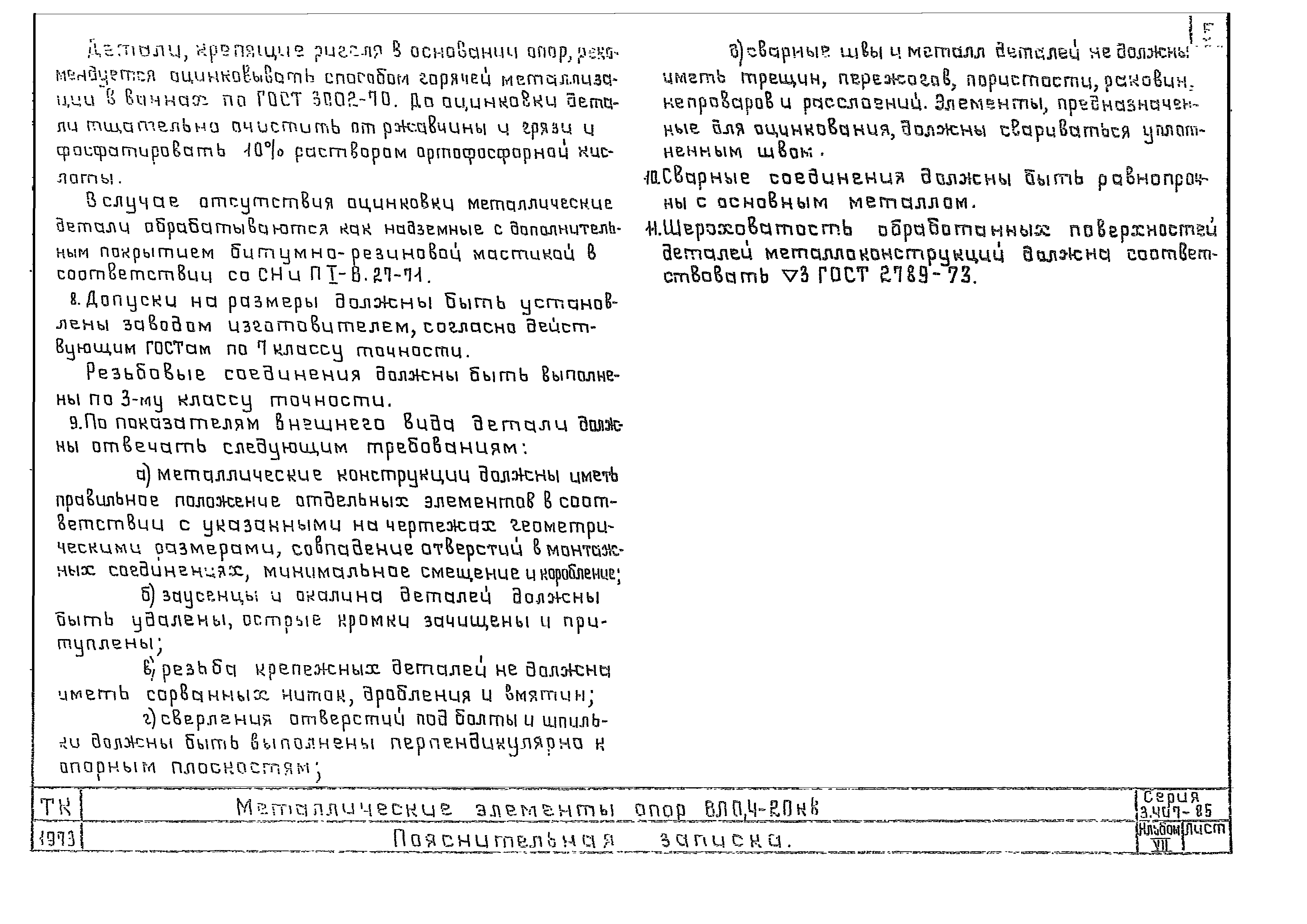

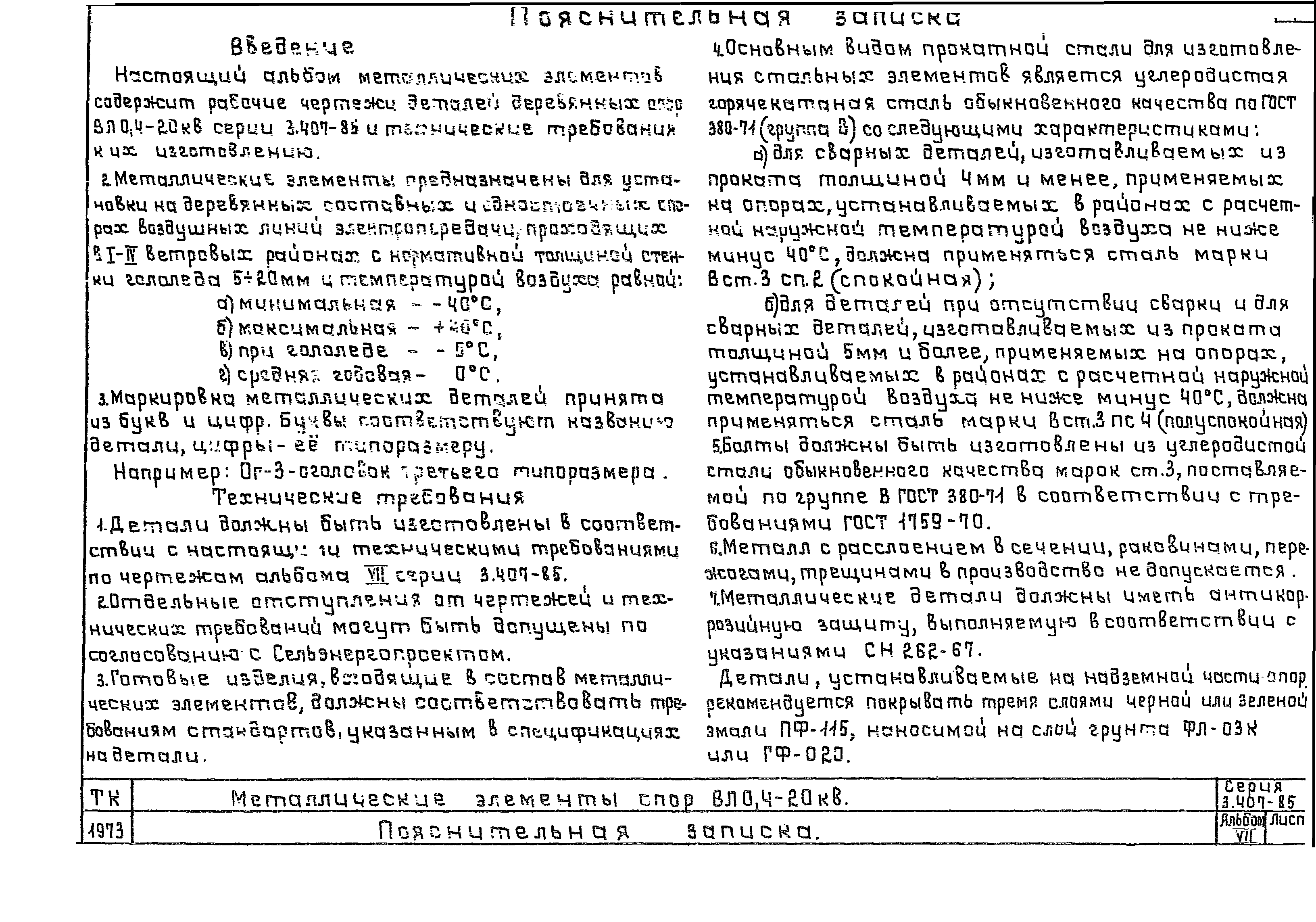

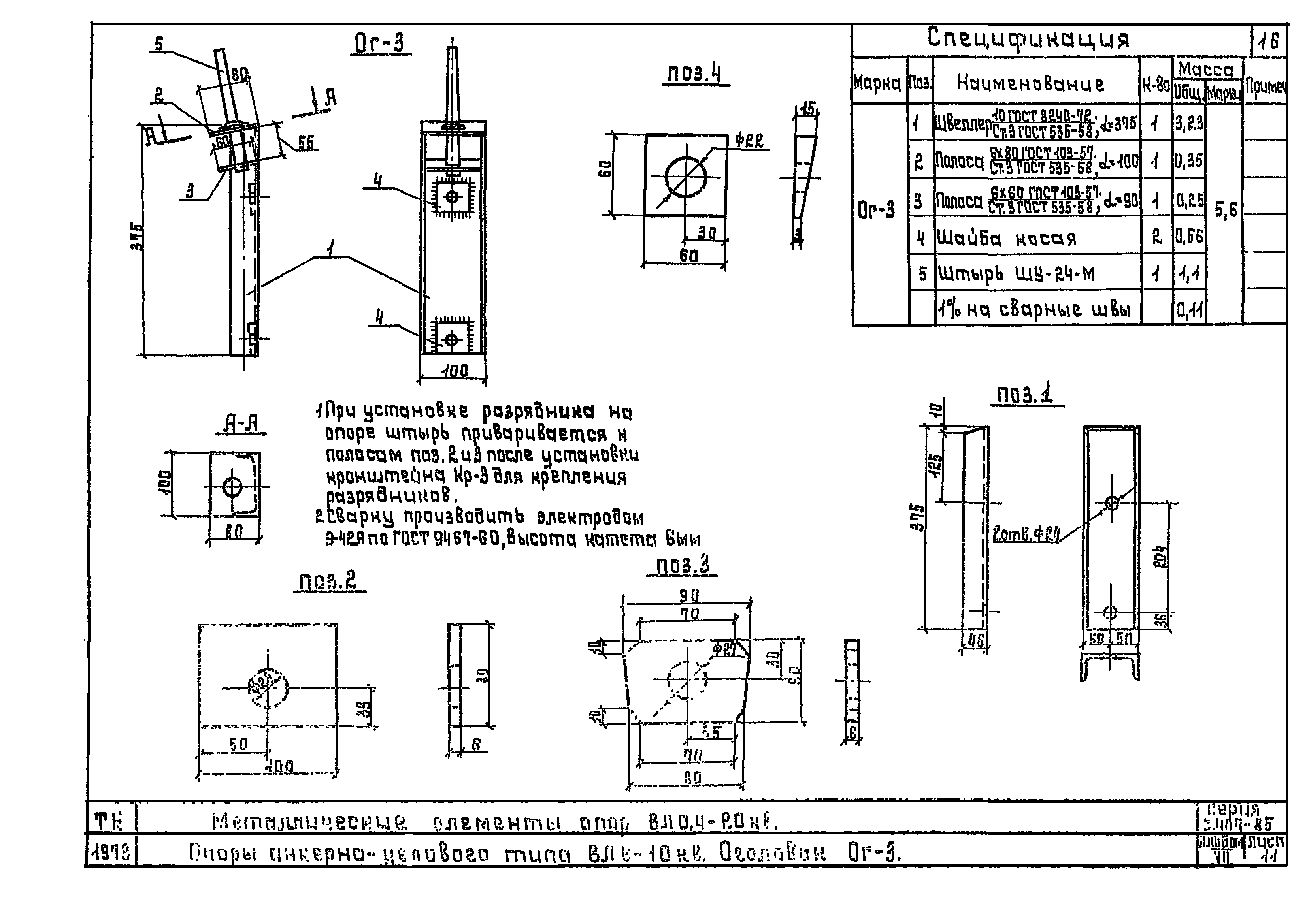

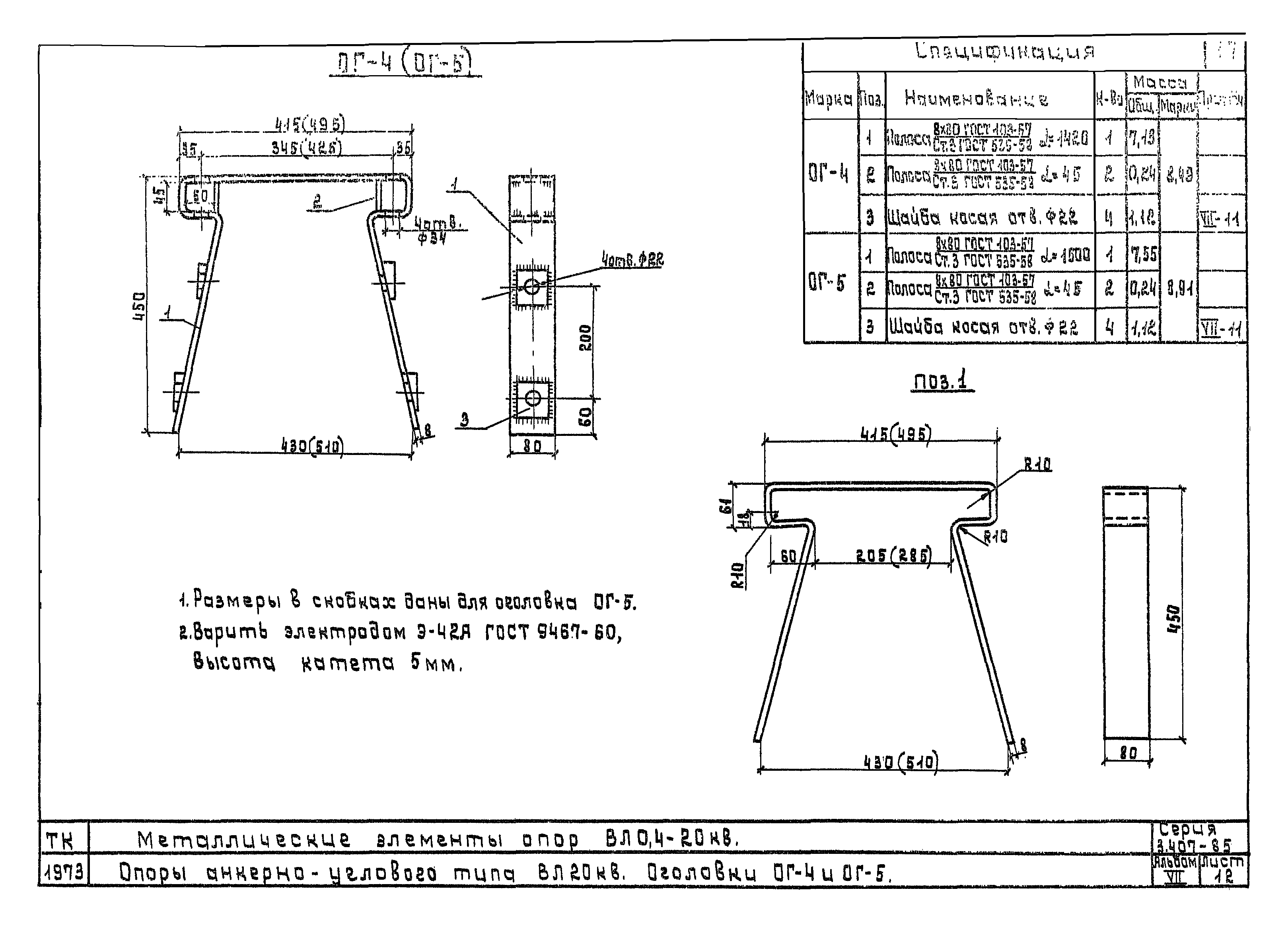

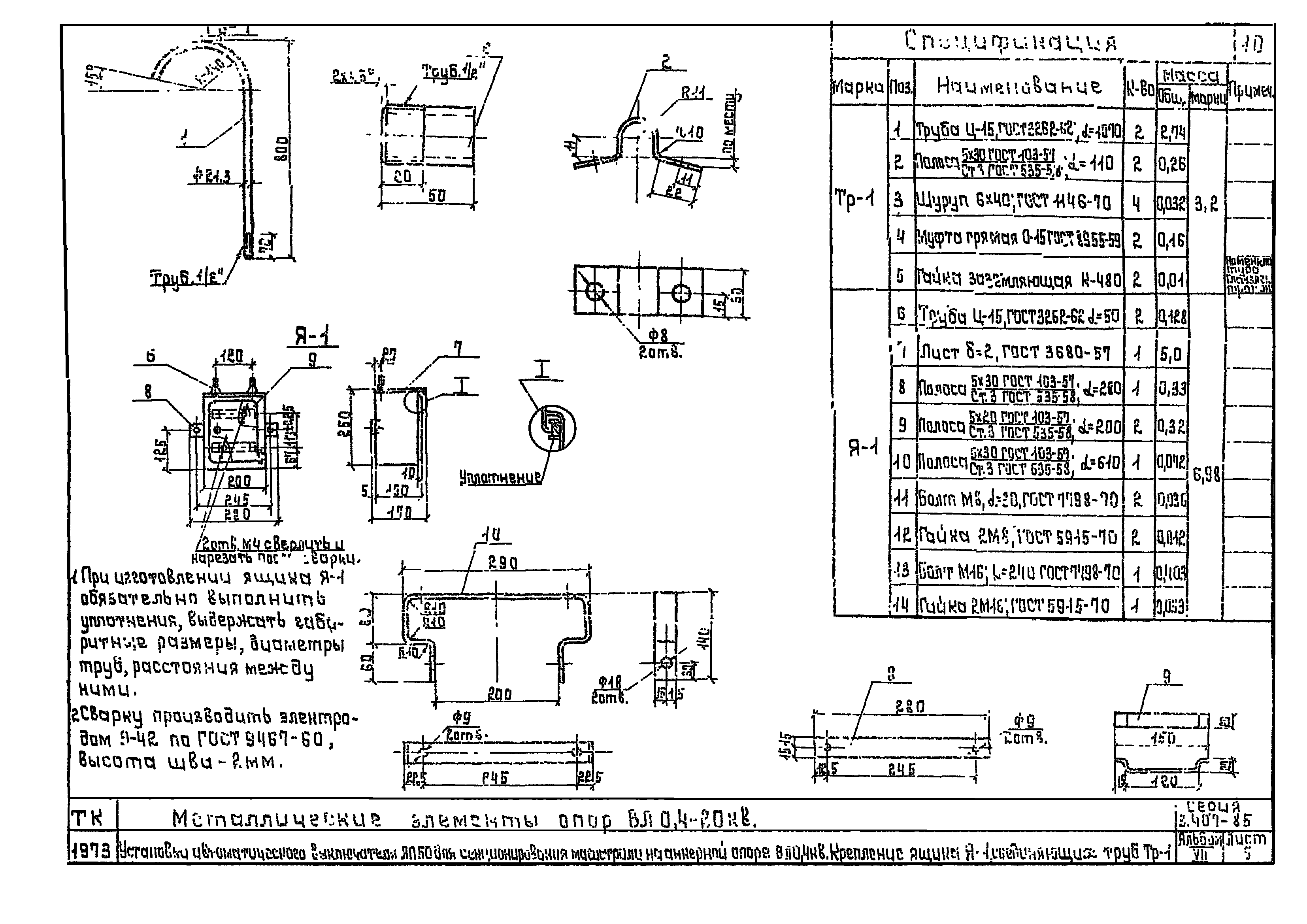

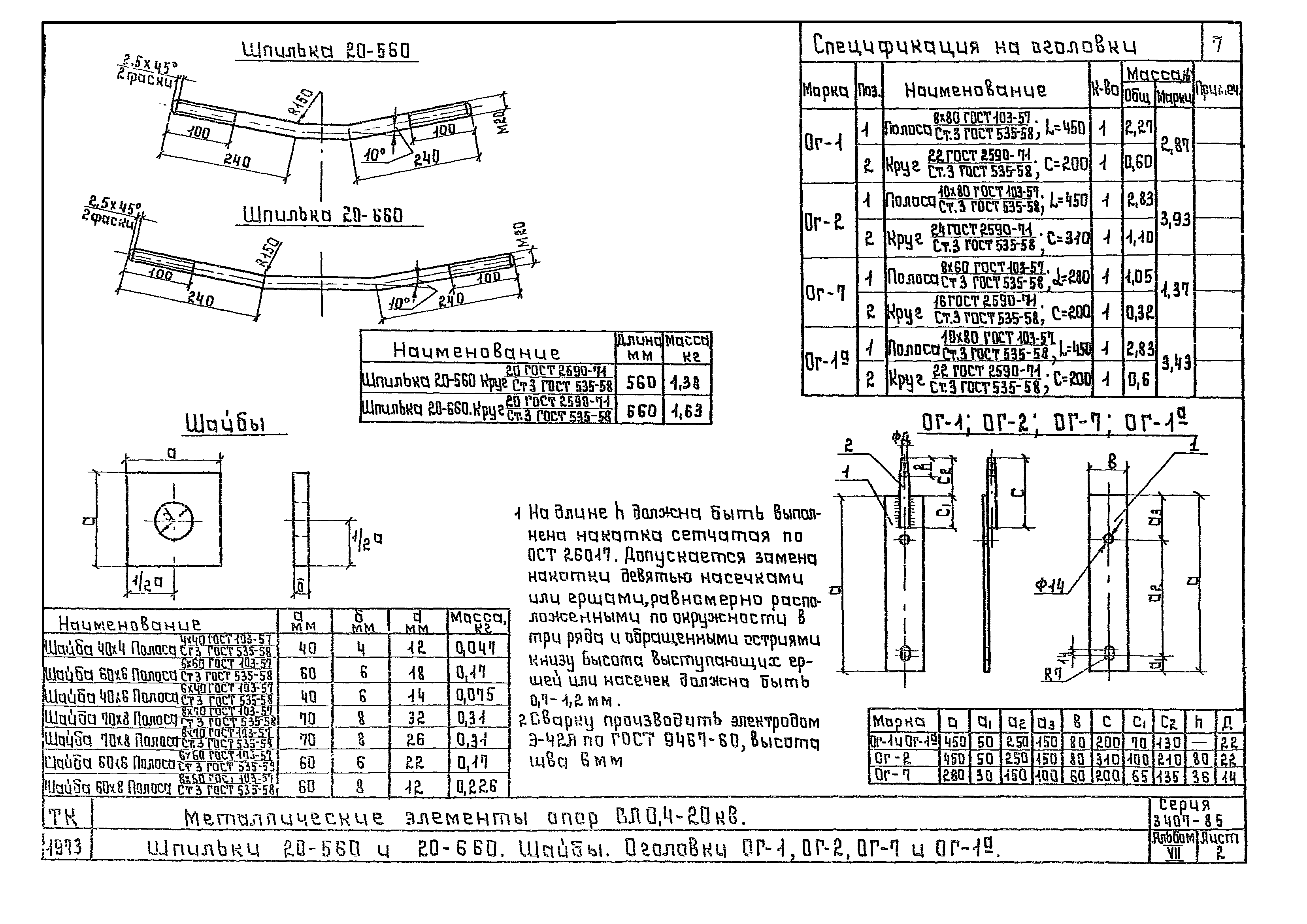

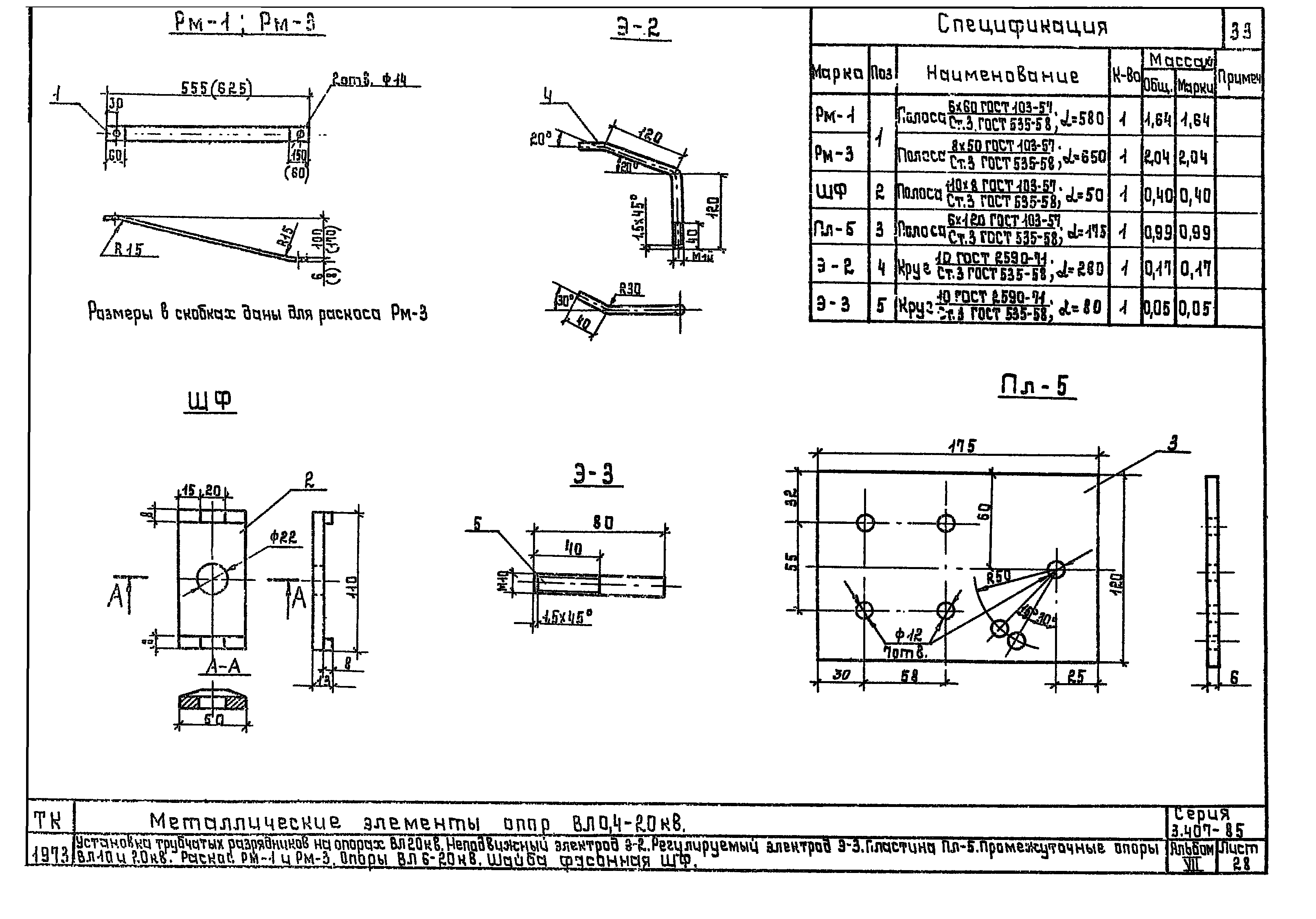

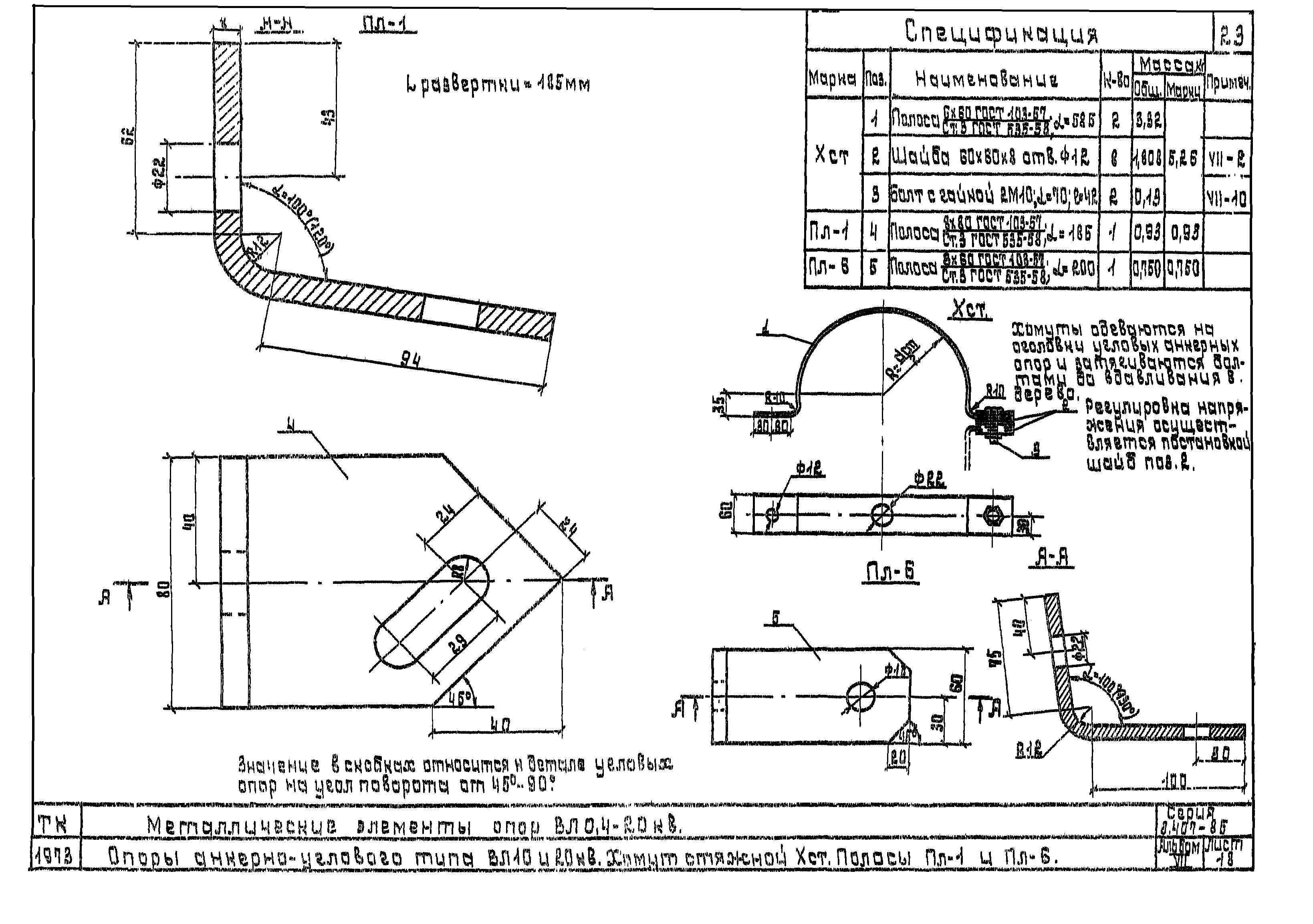

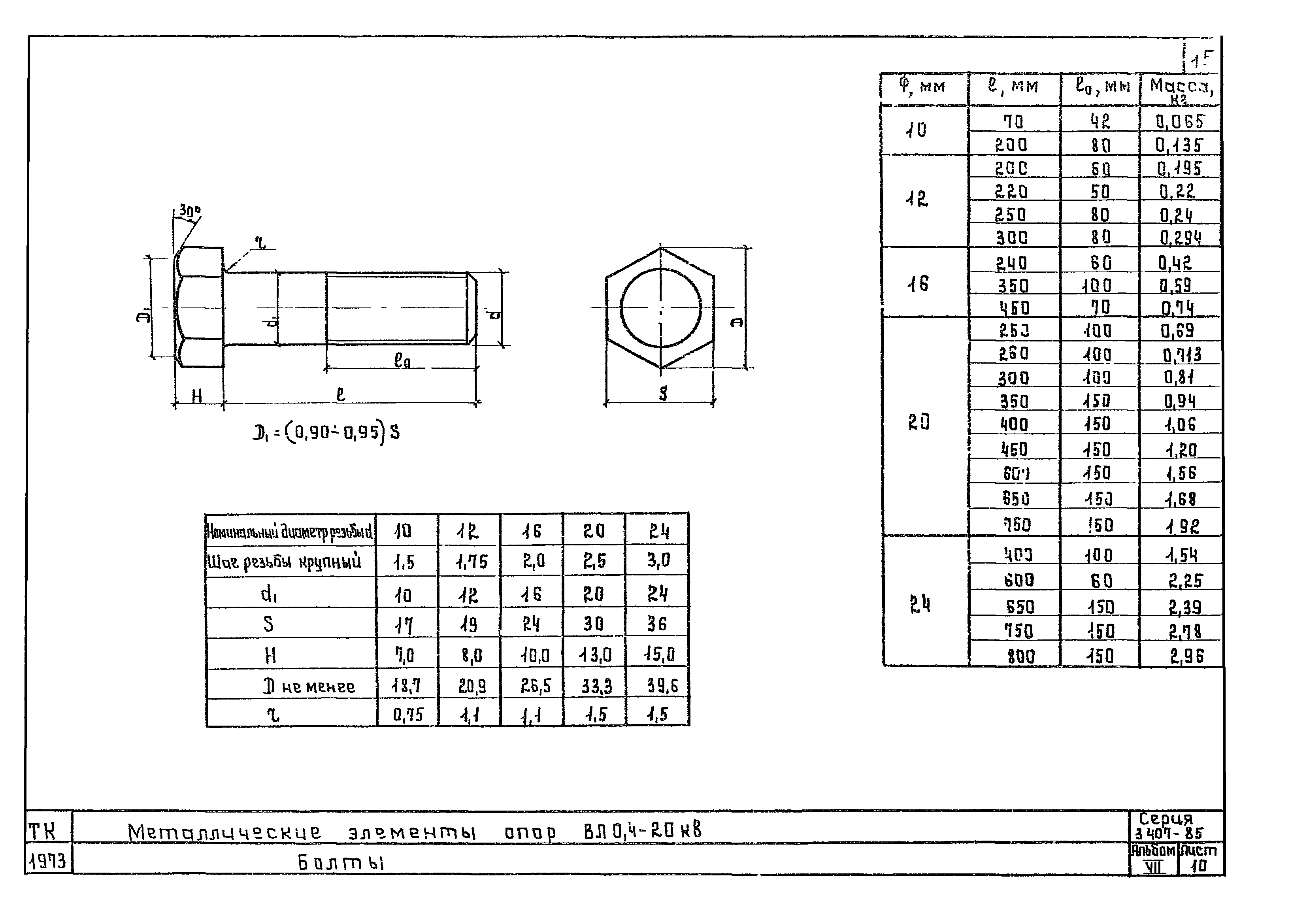

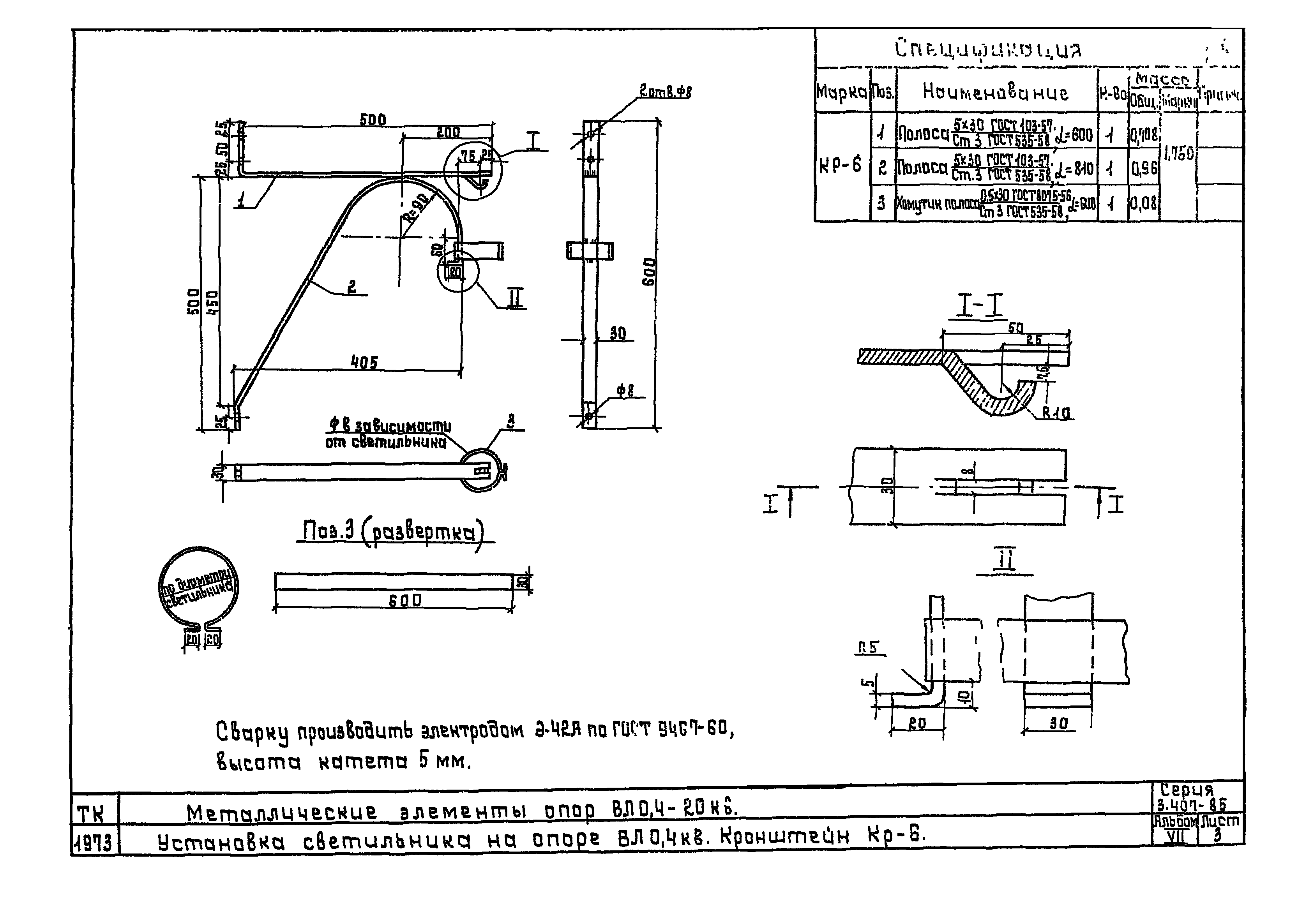

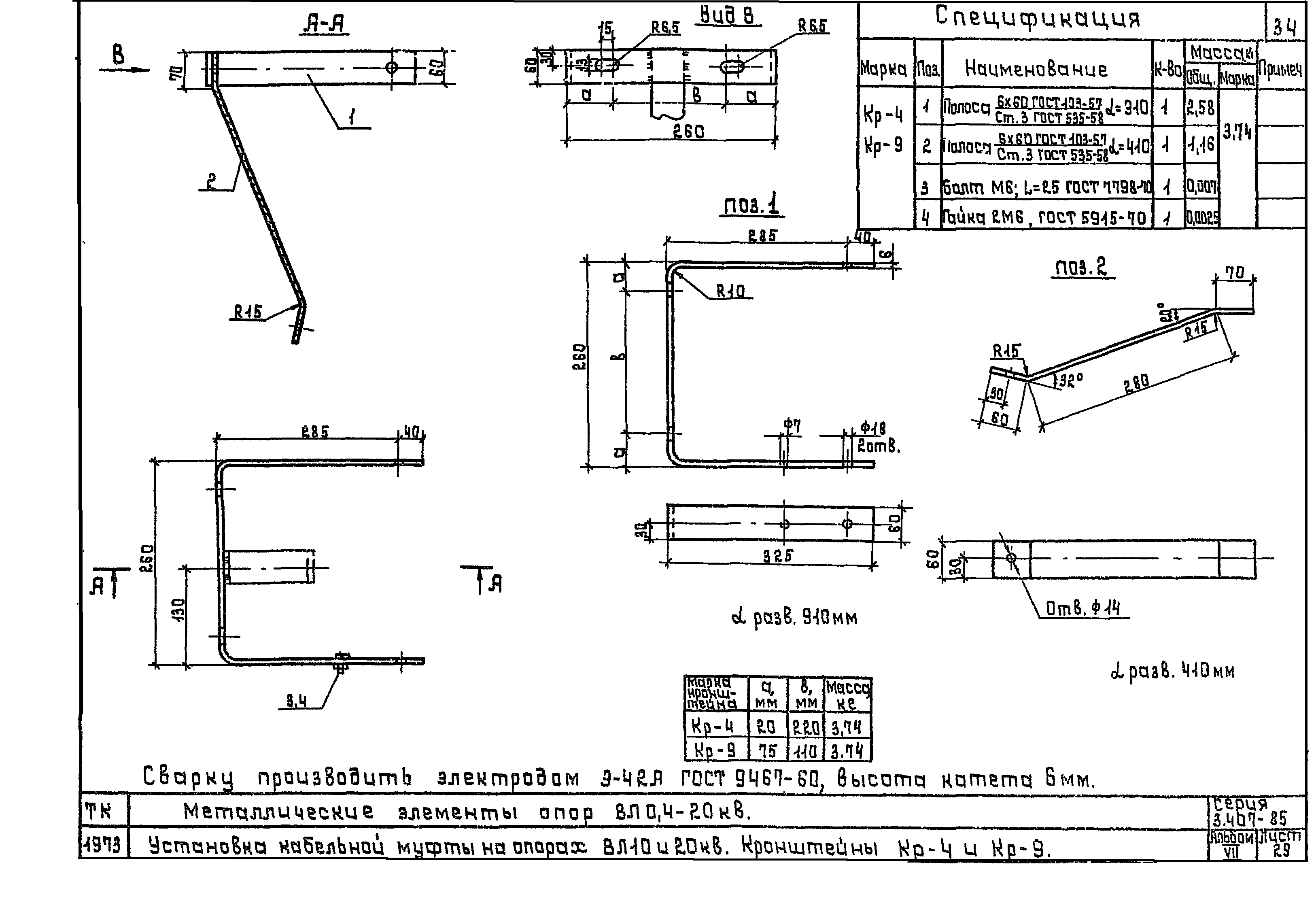

Оглавление:	Пояснительная записка    Введение    Технические требования Чертежи    Опоры анкерно-углового типа с траверсой ВЛ 0,4 кВ. Оголовок Ог-8 и Ог-6    Шпильки 20-560 и 20-660. Шайбы. Оголовки Ог-1; Ог-2; Ог-7 и ОГ-1а    Установка светильника на опоре ВЛ 0,4 кВ. Кронштейн Кр-6    Промежуточные опоры ВЛ 0,4 кВ. Кронштейны Кр-1 и Кр-2 для установки секционных столбовых предохранителей на опоре    Установка автоматического выключателя АП50 для секционирования магистрали на анкерной опоре ВЛ 0,4 кВ. Крепление ящика Я-1, соединяющих труб Тр-1    Труба Тр-2 и её крепление. Крепление ящика Я-2    Детали установки светильника с индивидуальным управлением Тр-3, полоса    Кронштейн Кр-10 для установки разрядников РВН-0,5    Сварной болт для крепления железобетонной плиты. Шпилька для крепления железобетонной плиты. Раскос РМ-2. Шпильки для крепления траверс Шп-1 и Шп-2    Болты    Опоры анкерно-углового типа ВЛ 6-10 кВ. Оголовок ОГ-3    Опоры анкерно-углового типа ВЛ 20 кВ. Оголовок ОГ-4 и ОГ-5    Оголовок ОГ-9. Установка кабельной муфты на концевых опорах. Кронштейн Кр-11    Угловые анкерные опоры Вл10 и 20 кВ. Упор подкоса Уп-1    Повышение опоры анкерно-углового типа ВЛ 10 и 20 кВ. Упор подкоса Уп-2    Опоры анкерно-углового типа ВЛ 10 и 20 кВ. Деталь крепления подкоса ДКП. Шпонка-вкладыш Шпв    Повышенные промежуточные опоры ОЛ 10 кВ. Полосы ПЛ-2 и ПЛ-3    Опоры анкерно-углового типа ВЛ 10 и 20 кВ. Хомут стяжной Хст. Полосы Пл-1 и Пл-6    Опоры анкерного типа со штыревыми изоляторами. Оголовок Ог-14    Угловые промежуточные опоры. Оголовок Ог-10    Угловые анкерные опоры. Оголовок Ог-11    Угловые анкерные опоры. Хомуты Х-1, Х-1а, Х-5, Х-6, Х-7. Уголки    Опоры анкерного типа ВЛ 6-10 и 20 кВ. Верхушка траверсы ОГ-15. Шайба косая ШК    Установка трубчатых разрядников на опорах ВЛ 6-10 кВ. Электрод подвижный Э-1. Кронштейн Кр-3. Полухомут Пх-1    Установка трубчатых разрядников. Кронштейн Кр-7. Электрод Э-4. Швеллер поз. 14    Установка трубчатых разрядников на опорах ВЛ 20 кВ. Полухомут с зажимом Пх-3. Полухомут с держателем регулируемого электрода Пх-2    Установка трубчатых разрядников на опорах ВЛ 6-10 и 20 кВ. Кронштейн для разрядника Кр-5. Хомуты Х-2; Х-3; Х-8. Скобы СК-1; СК-2; СК-3    Установка трубчатых разрядников на опорах ВЛ 20 кВ. Неподвижный электрод Э-2. Регулируемый электрод Э-3. Пластина Пл-5. Промежуточные опоры ВЛ10 и 20 кВ. Раскос Рм-1 и Рм-3. опоры ВЛ 6-20 кВ. Шайба фасонная ШФ    Установка кабельной муфты на опорах ВЛ 10 и 20 кВ. Кронштейны Кр-4 и Кр-9    Установка кабельной муфты на опорах ВЛ 20 кВ. Кронштейн Кр-8    Установка разъединителя на концевой опоре. Швеллер № 12. Хомуты Х-9 и Х-10    Припасовочные хомуты Х-11, Х-12, Х-13 и Х-14    Крепление деревянного ригеля к железобетонным приставкам. Хомут Х-4. Ригель Р1-ж
Разработан:	Сельэнергопроект Минэнерго СССР
Утверждён:	01.10.1974 Минэнерго СССР (USSR Minenergo 194)
Принят:	01.10.1974 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 194)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и порталы линий электропередачи, освещения, связи и др. Деревянные
