Типовой проект 801-2-50.85

Альбом II. Пояснительная записка. Технология и механизация производственных процессов. Внутренние водопровод и канализация. Отопление и вентиляция. Электротехнические чертежи. Автоматизация санитарно-технических систем

Обозначение:	Типовой проект 801-2-50.85
Обозначение англ:	801-2-50.85
Статус:	не определен законодательством
Название рус.:	Альбом II. Пояснительная записка. Технология и механизация производственных процессов. Внутренние водопровод и канализация. Отопление и вентиляция. Электротехнические чертежи. Автоматизация санитарно-технических систем
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	31.10.1983

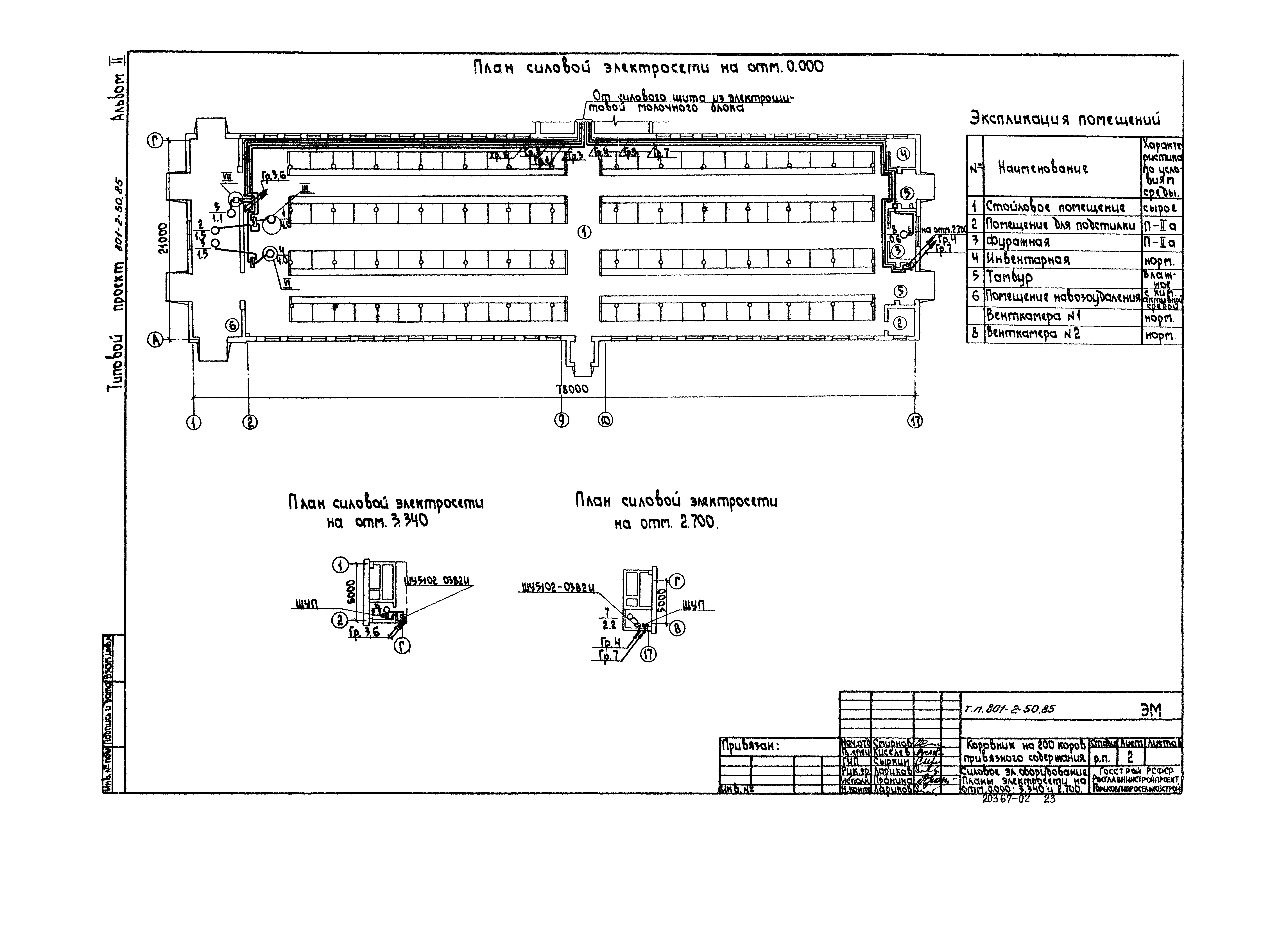

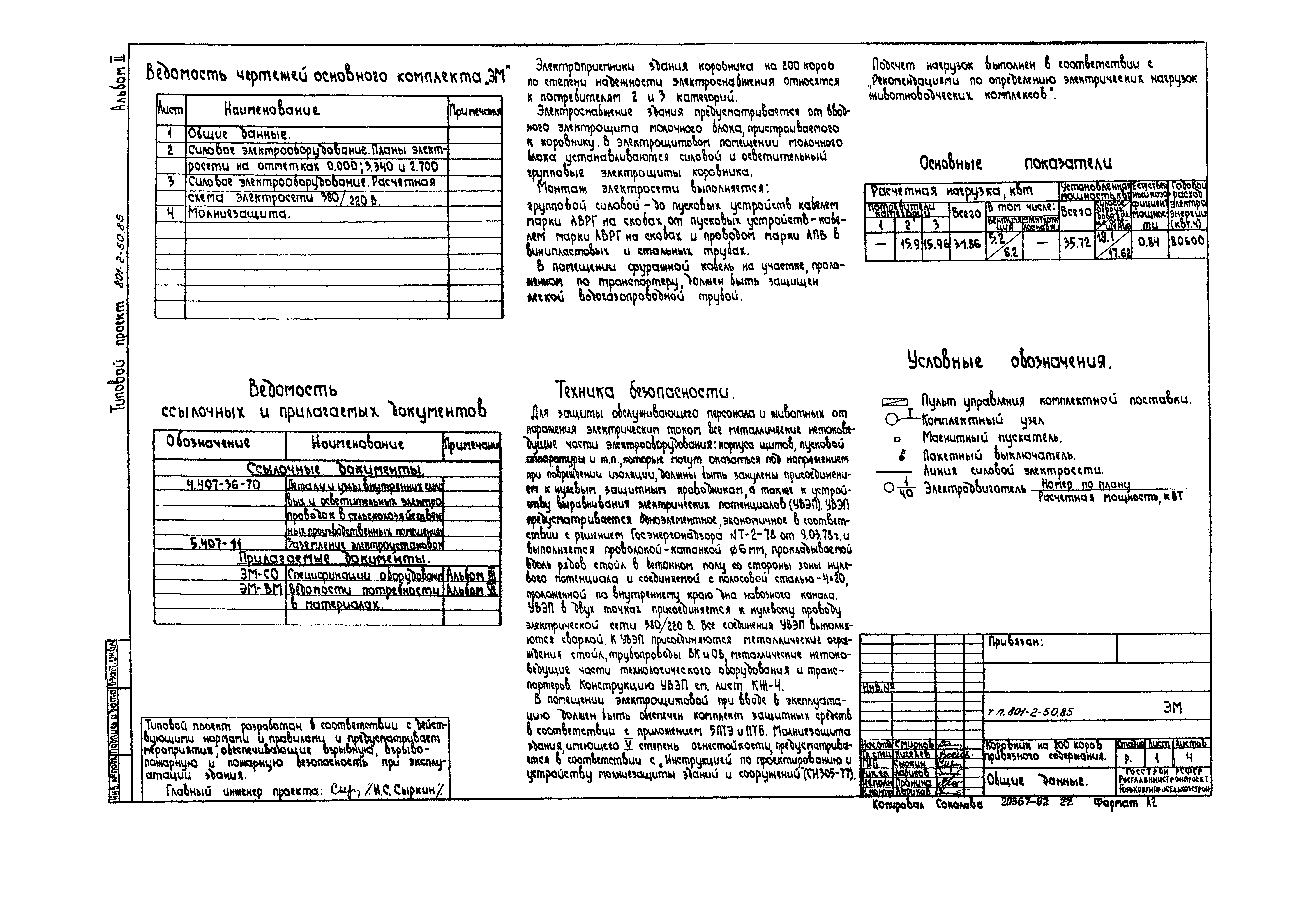

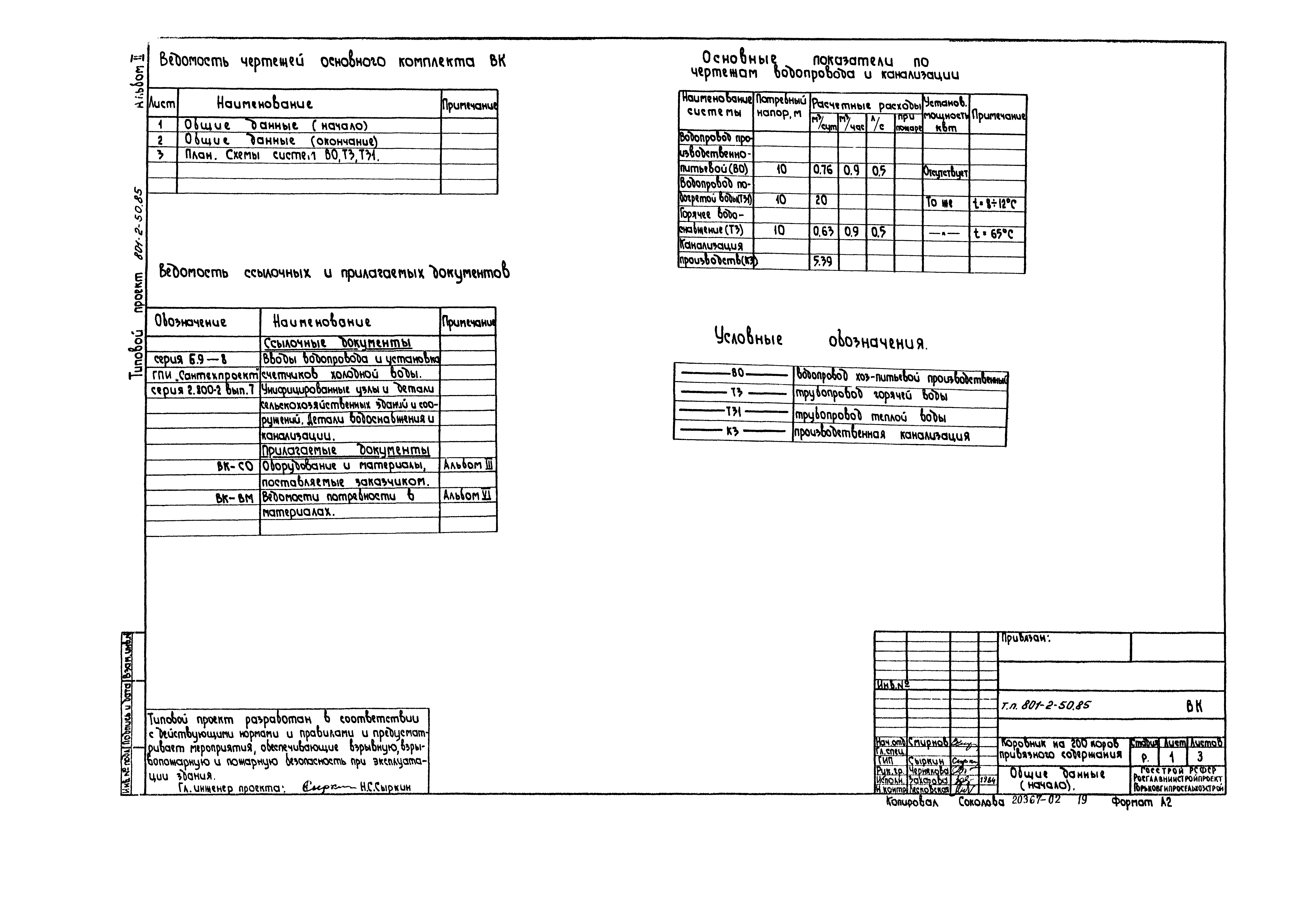

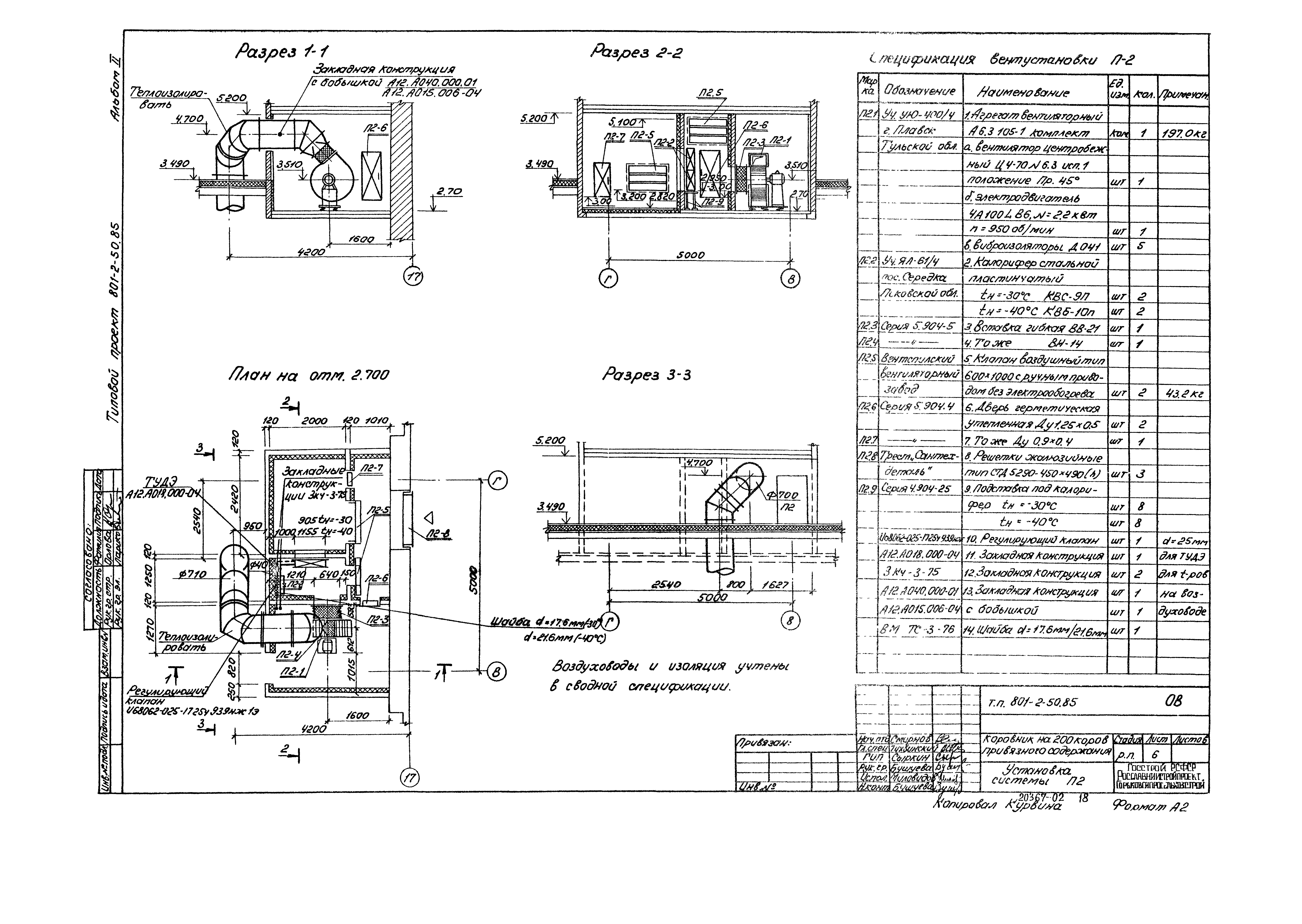

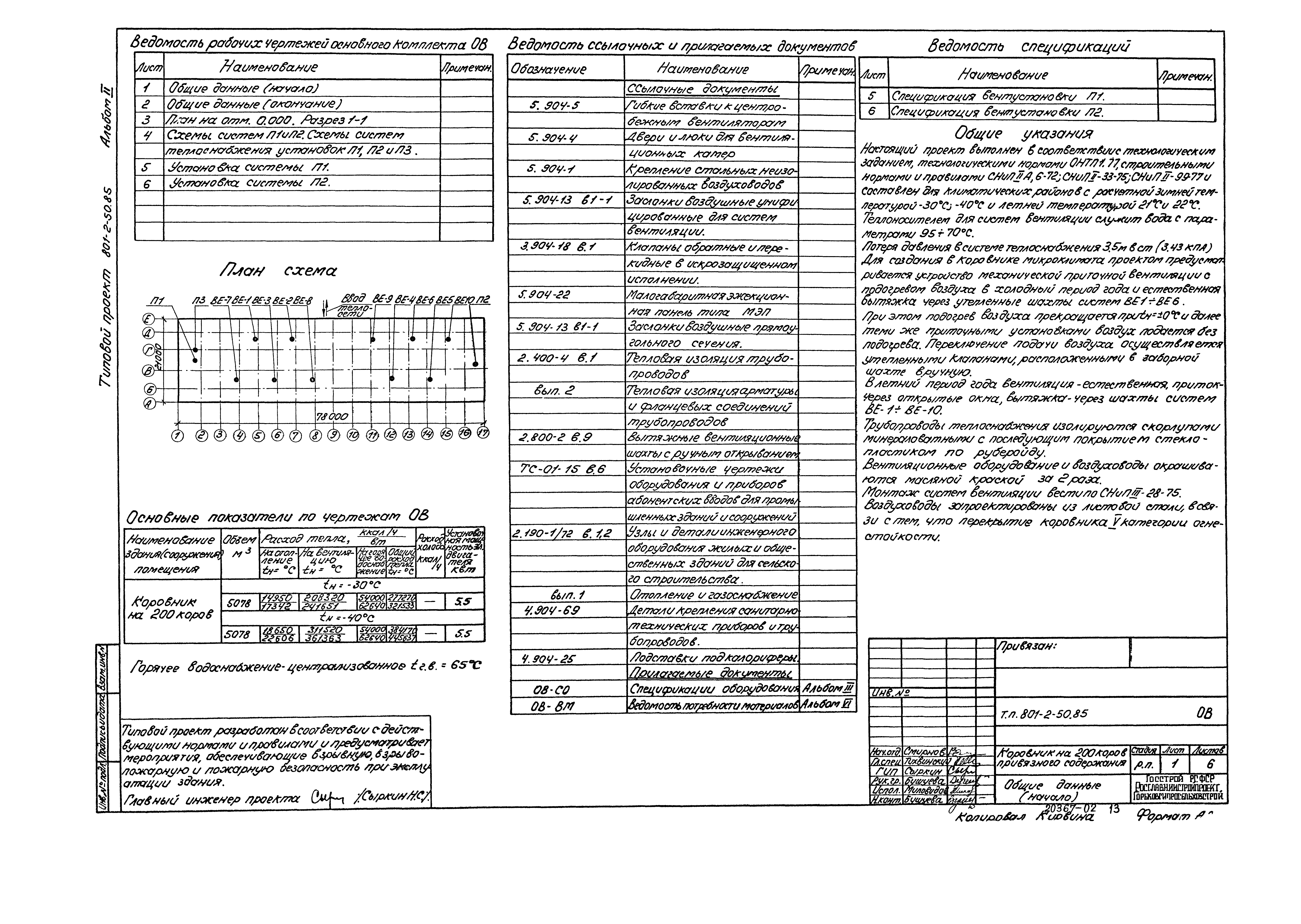

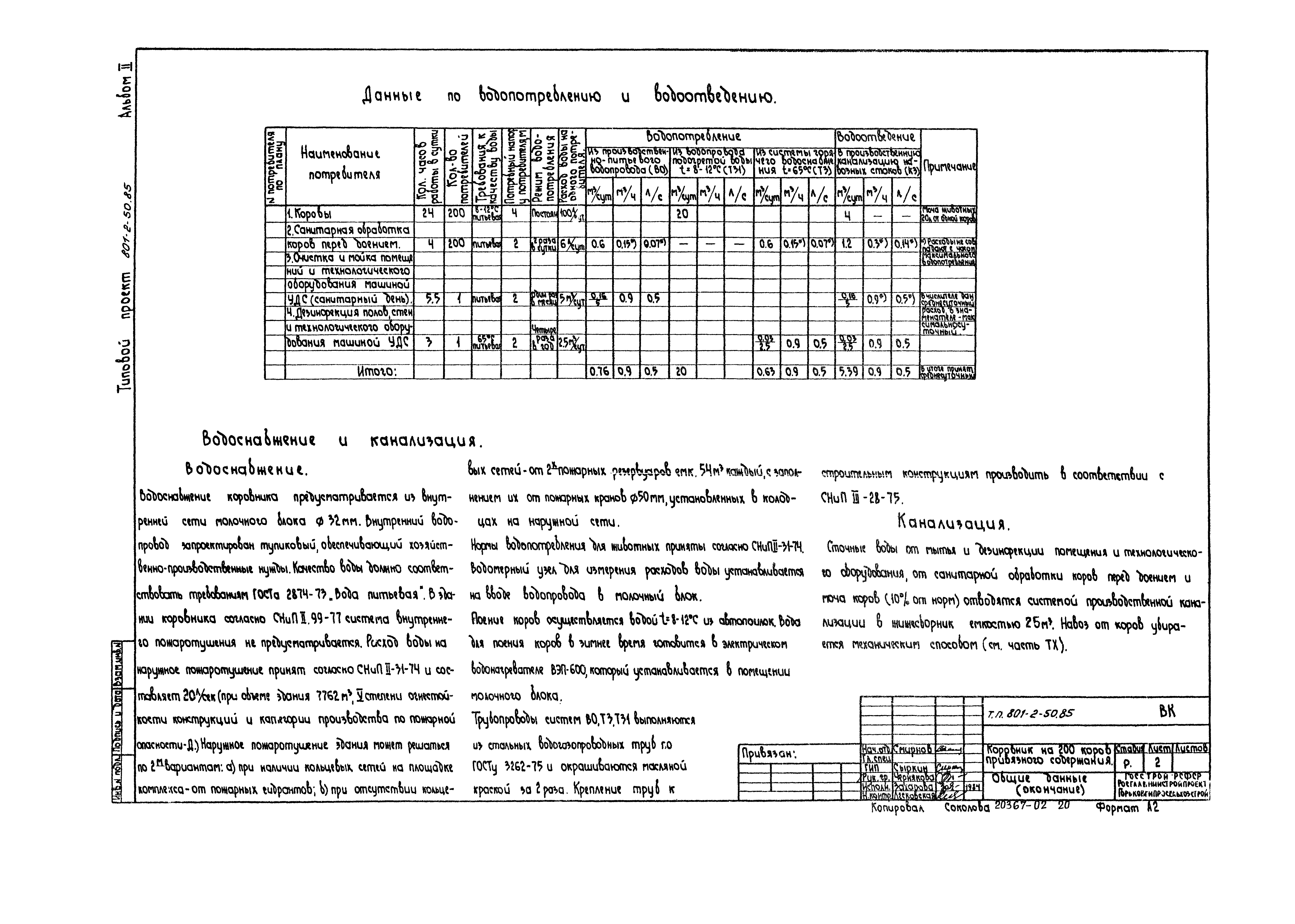

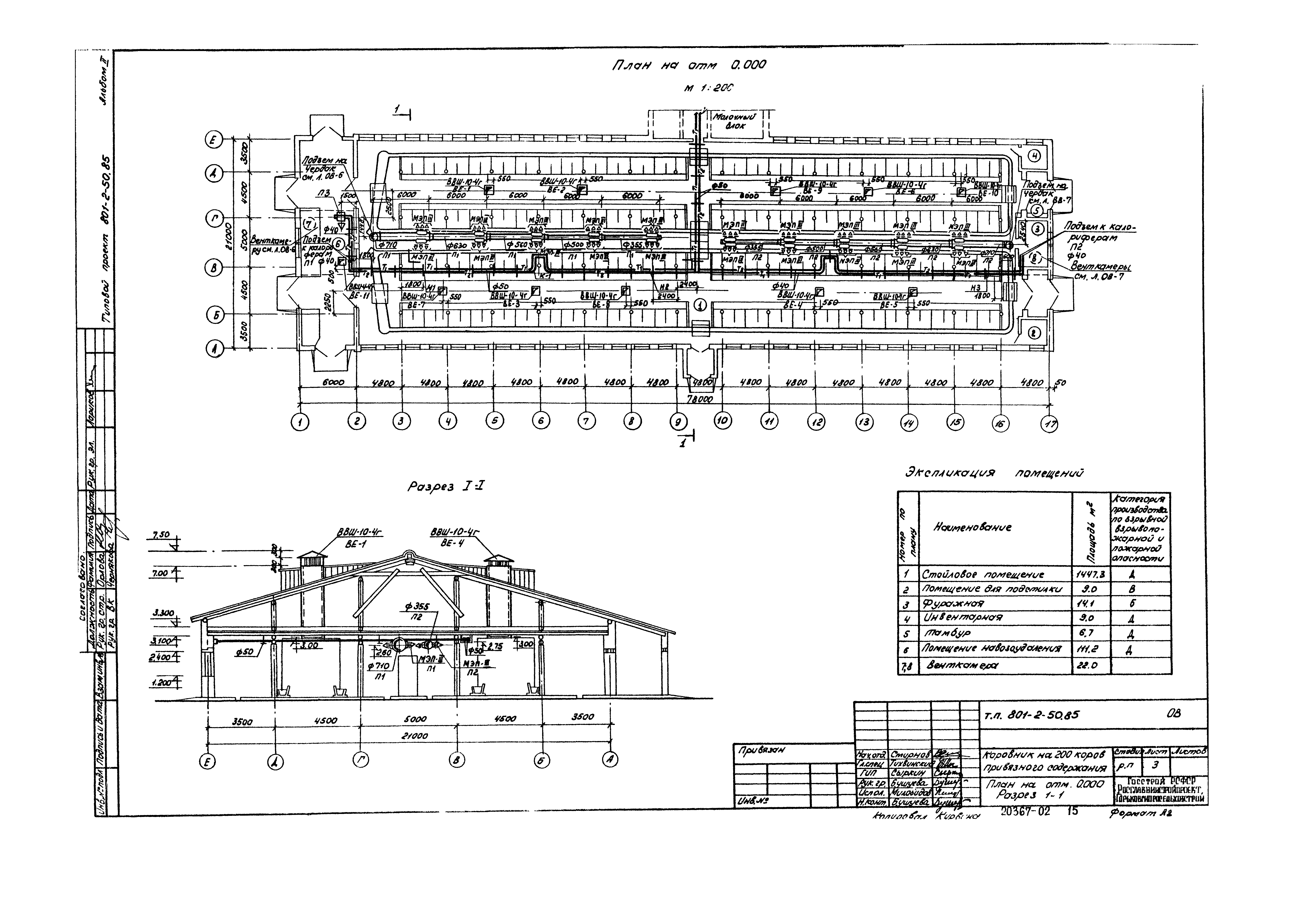

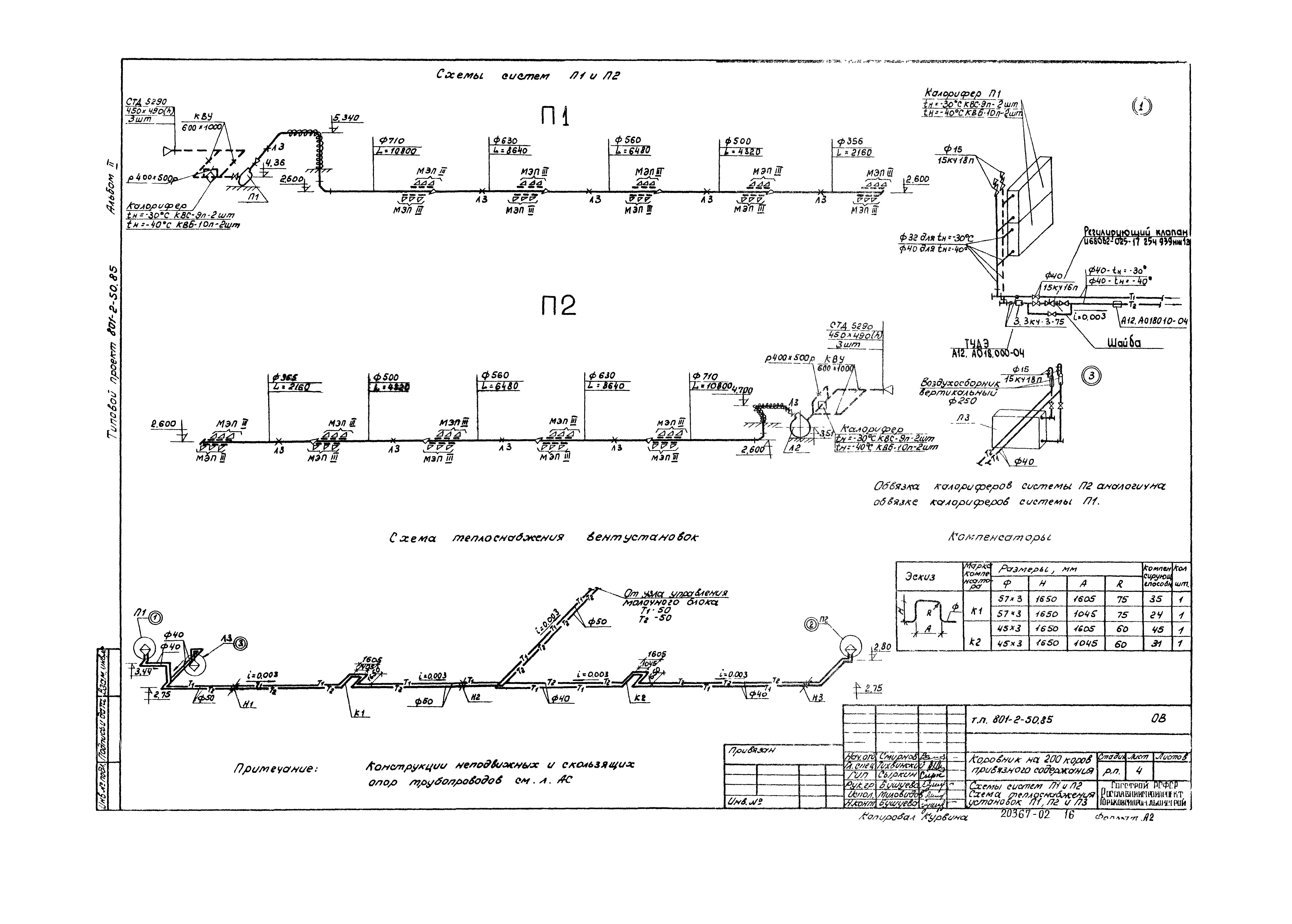

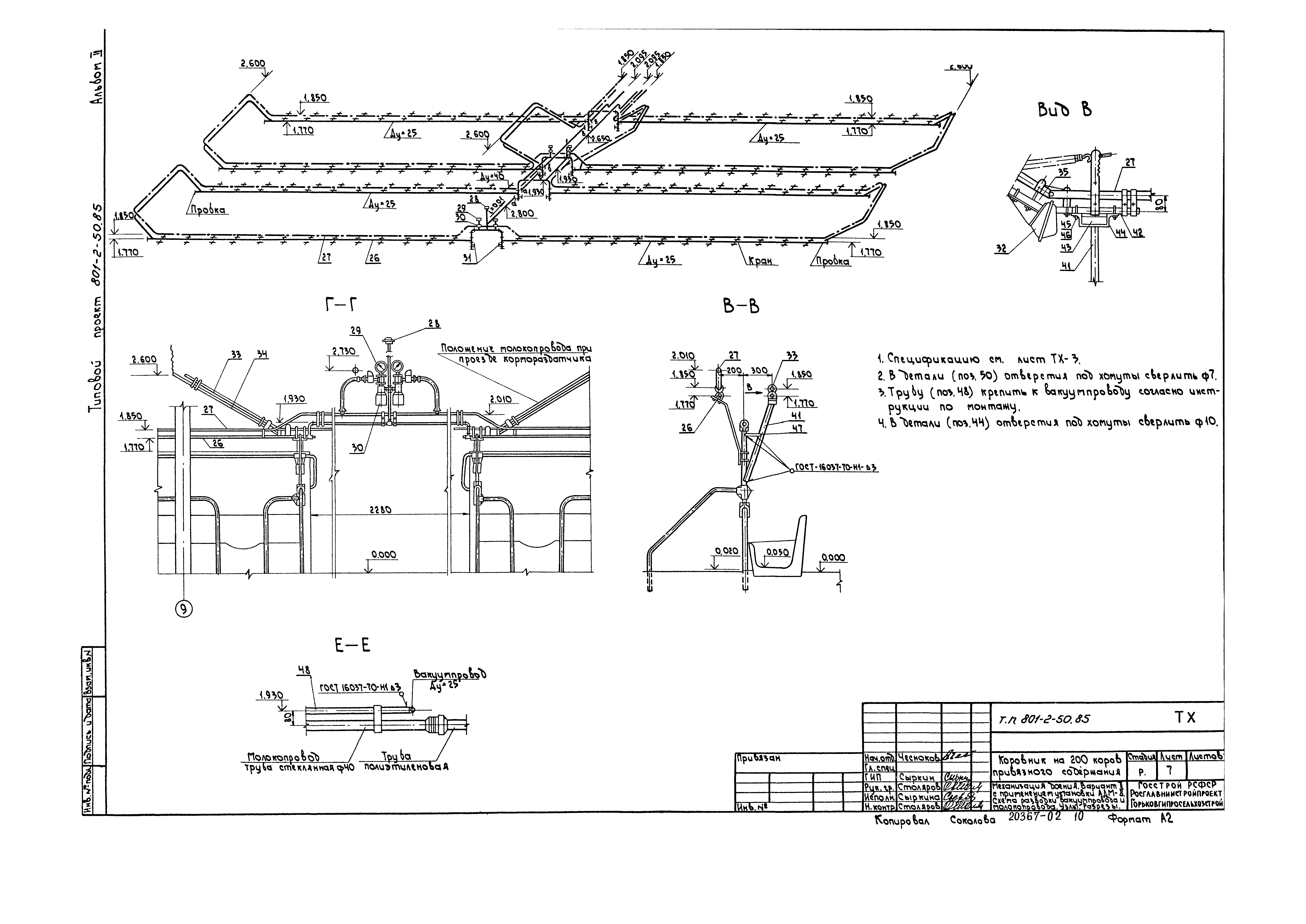

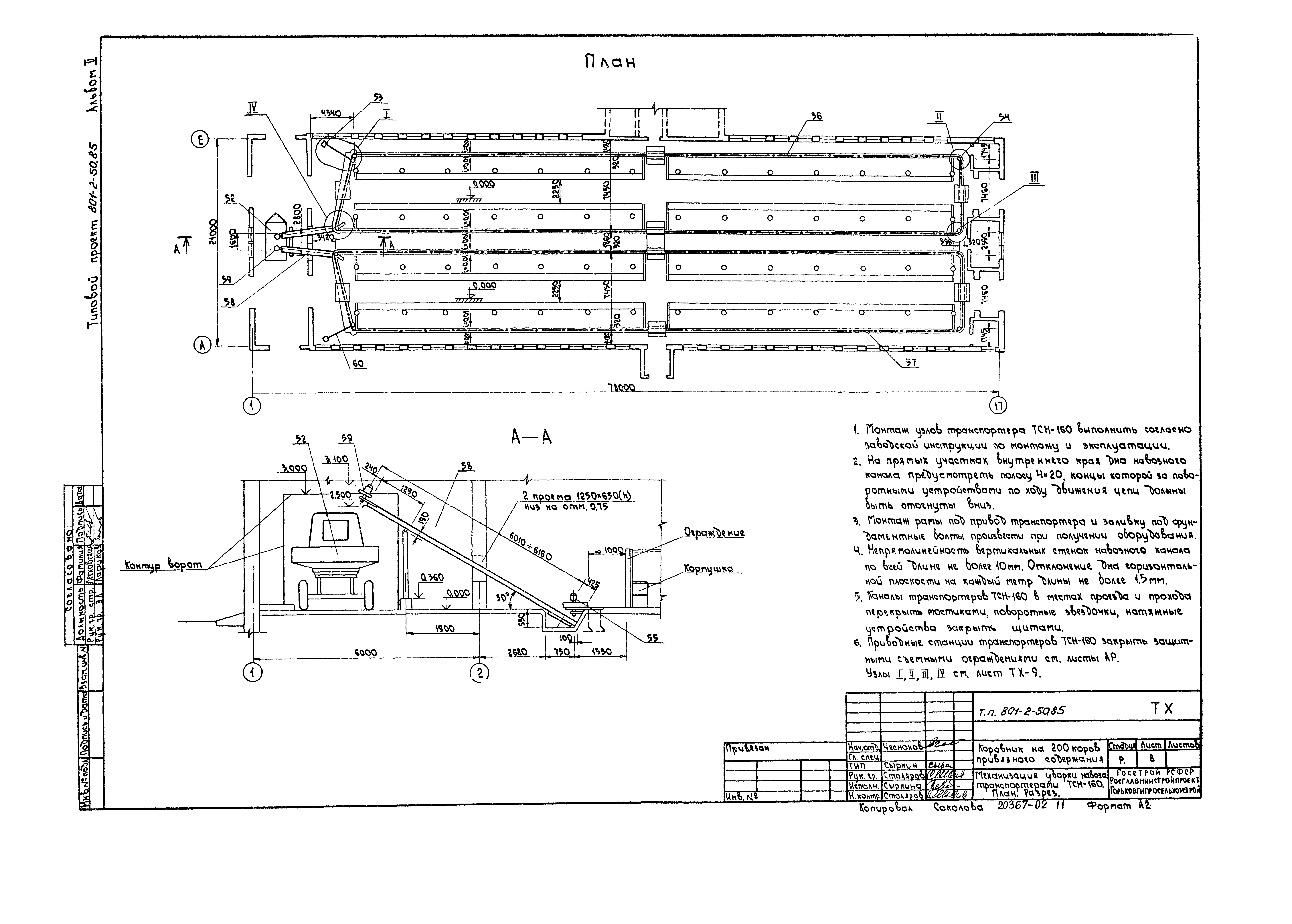

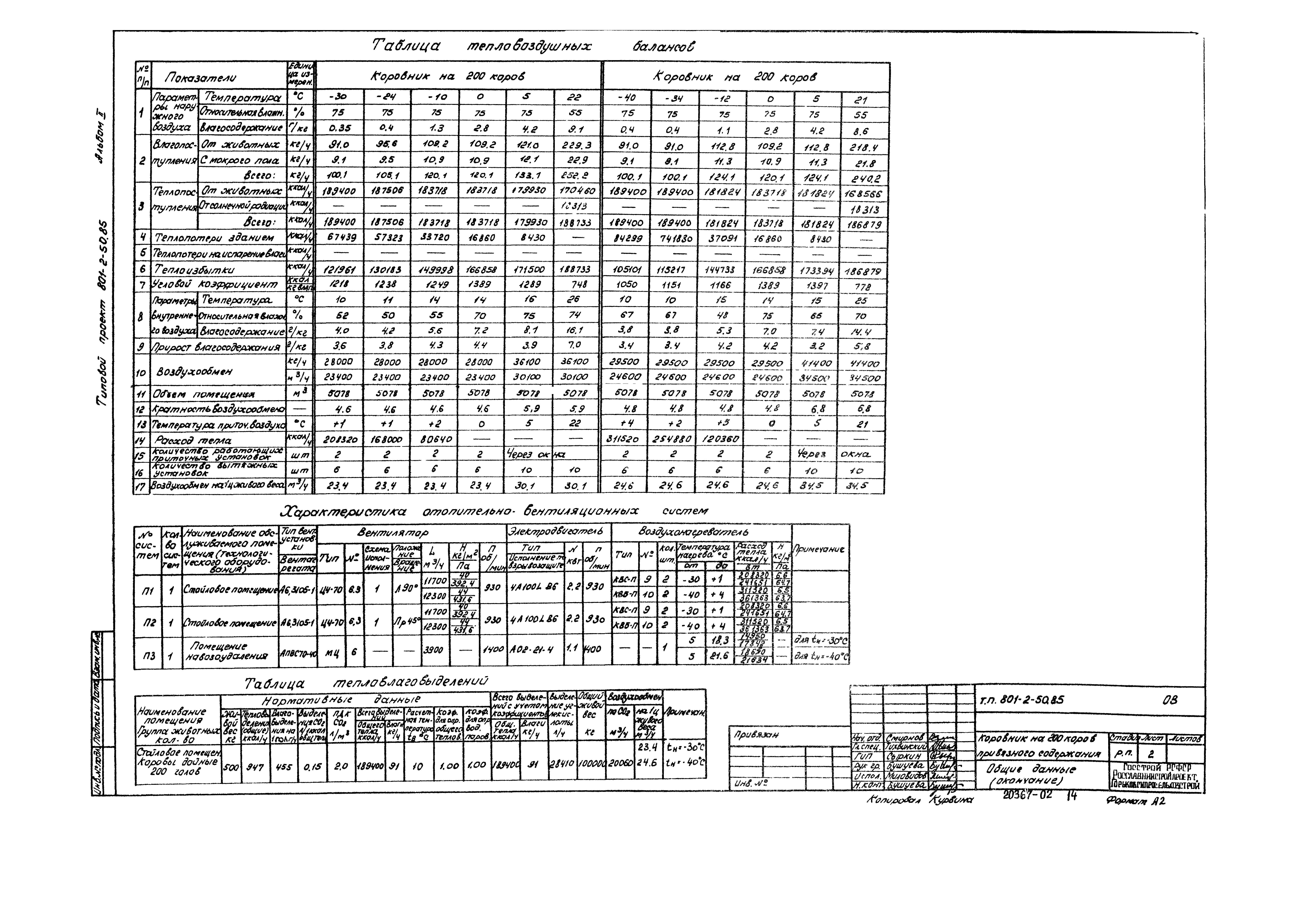

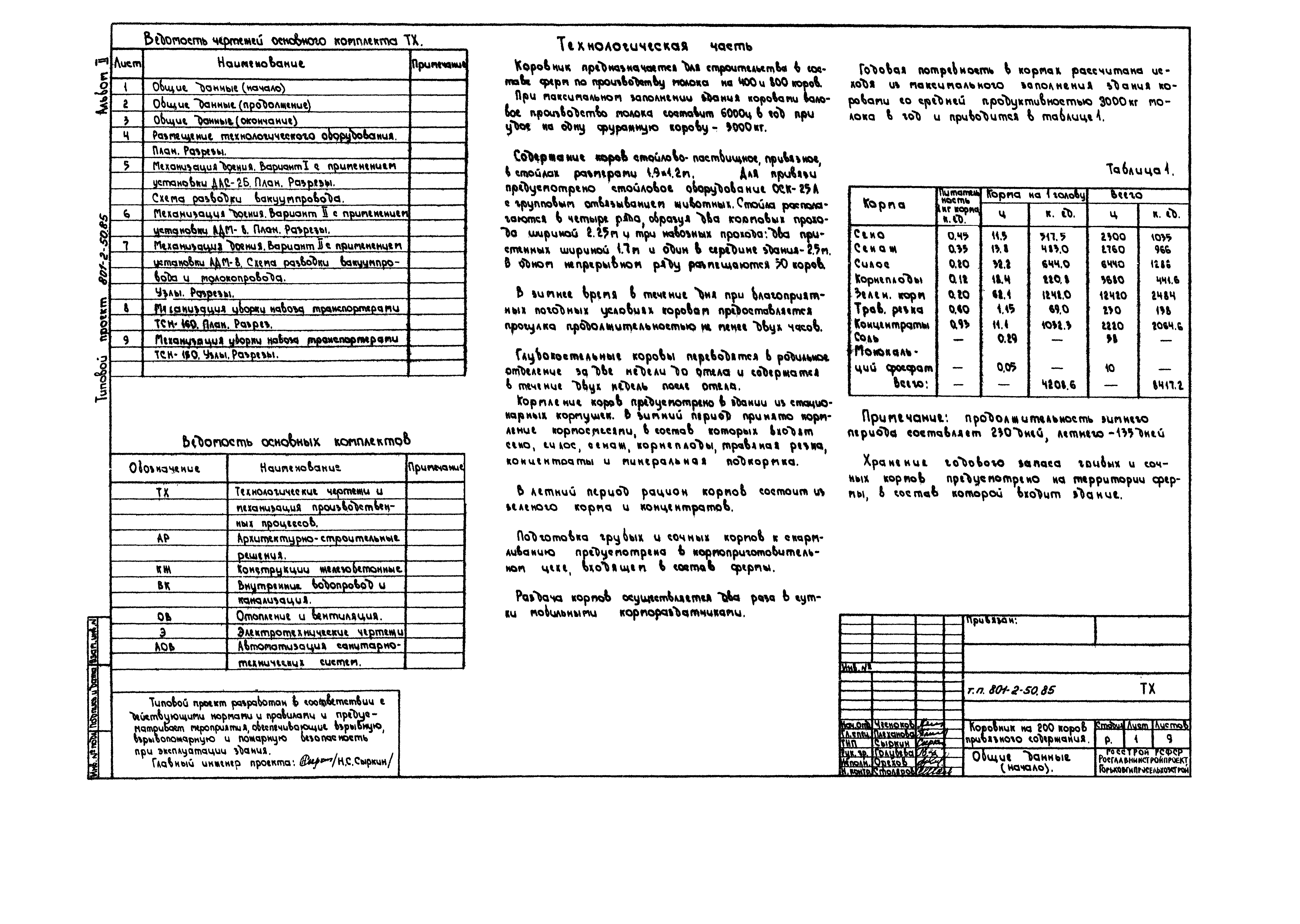

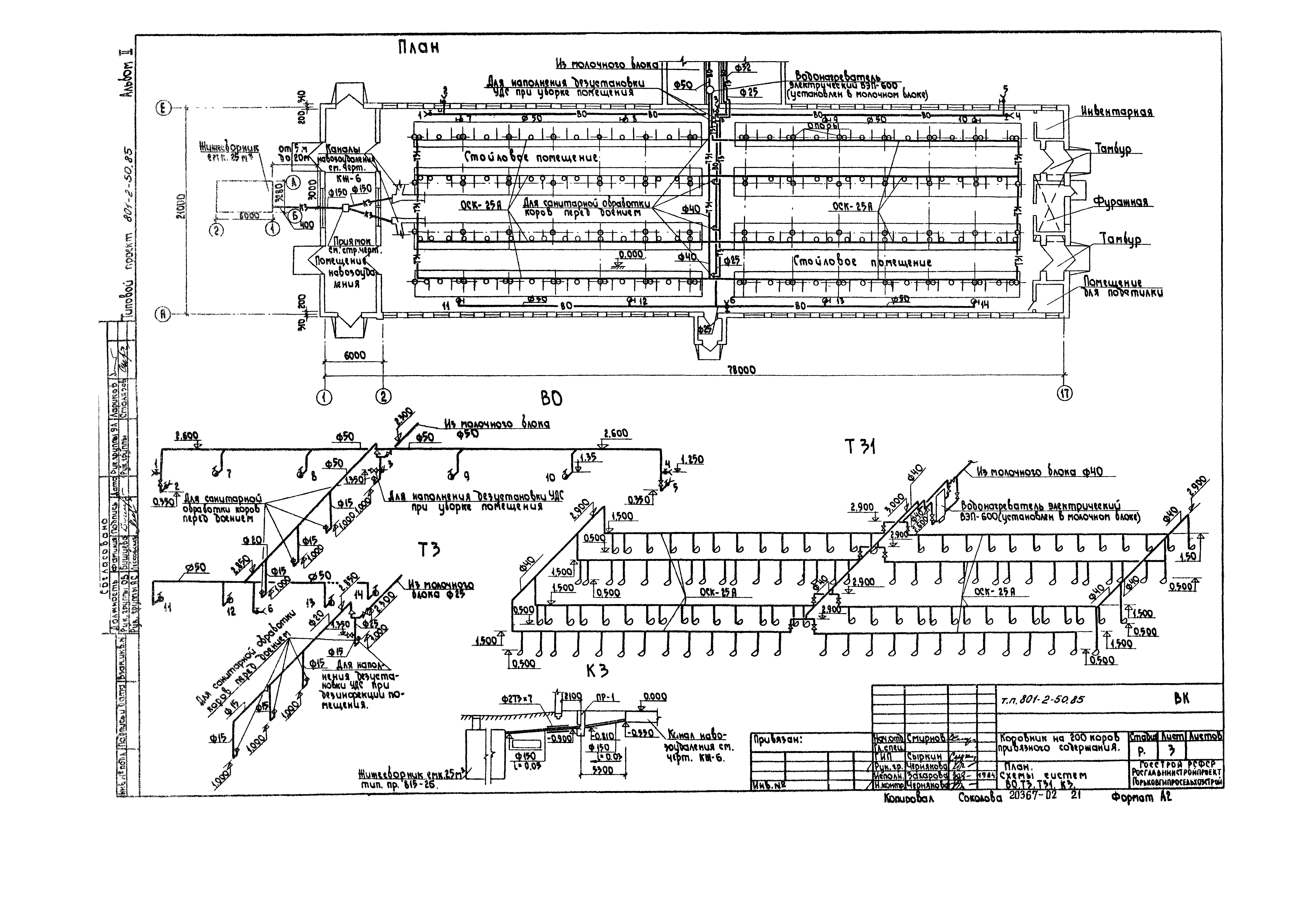

Оглавление:	Основной комплект рабочих чертежей марки ТХ    ТХ-1 Общие данные (начало)    ТХ-2 Общие данные (продолжение)    ТХ-3 Общие данные (окончание)    ТХ-4 Размещение технологического оборудования. План. Разрезы    ТХ-5 Механизация доения. Вариант I с применением установки ДАС-2Б. План. Разрезы. Схема разводки вакуумпровода    ТХ-6 Механизация доения. Вариант I I с применением установки АДМ-8. План. Разрезы    ТХ-7 Механизация доения. Вариант I I с применением установки АДМ-8. Схема разводки вакуумпровода и молокопровода. Узлы. Разрезы    ТХ-8 Механизация уборки навоза транспортерами ТСН-160. План. Разрез    ТХ-9 Механизация уборки навоза транспортерами ТСН-160. Узлы. Разрезы Основной комплект рабочих чертежей марки ОВ    ОВ-1 Общие данные (начало)    ОВ-2 Общие данные (окончание)    ОВ-3 План на отм. 0.000. Разрез 1-1    ОВ-4 Схемы систем П1 и П2. Схемы систем теплоснабжения установок П1; П2 и П3    ОВ-5 Установка системы П1    ОВ-6 Установка системы П2 Основной комплект рабочих чертежей марки ВК    ВК-1 Общие данные (начало)    ВК-2 Общие данные (окончание)    ВК-3 План. Схемы систем В0; Т3, Т31 Основной комплект рабочих чертежей марки ЭМ    ЭМ-1 Общие данные    ЭМ-2 Силовое электрооборудование. Планы электросети на отметках 0,000; 3,240 и 2,700    ЭМ-3 Силовое электрооборудование. Расчетная схема электросети 380/220 В    ЭМ-4 Молниезащита Основной комплект рабочих чертежей марки ЭО    ЭО-1 Общие данные    ЭО-2 Электроосвещение. Планы электросети на отметках 0,000; 3,340 и 2,700 Основной комплект рабочих чертежей марки АОВ    АОВ-1 Общие данные (начало)    АОВ-2 Общие данные (окончание)    АОВ-3 Приточная система П1 (П2). Схема функциональная    АОВ-4 Приточные системы П1 и П2. Схема соединений внешних проводок    АОВ-5 Приточная система П1 (П2) Схема внешних подключений щита автоматизации    АОВ-6 Приточные системы П-1; П-2. План расположения
Разработан:	Институт Горьковгипросельхозстрой
Утверждён:	03.06.1983 Минсельхоз РСФСР (Russian Federation Minselkhoz 5)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Сельскохозяйственные предприятия, здания и сооружения Предприятия, здания и сооружения для крупного рогатого скота Здания и сооружения Производство молока и выращивание нетелей Коровники
