Скачать Шифр А5-92 Выпуск 1. Материалы для проектирования и рабочие чертежи

Дата актуализации: 10.08.2017

Шифр А5-92

Выпуск 1. Материалы для проектирования и рабочие чертежи

Обозначение:	Шифр А5-92
Обозначение англ:	А5-92
Статус:	cправочные материалы, мп, тпр
Название рус.:	Выпуск 1. Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1992

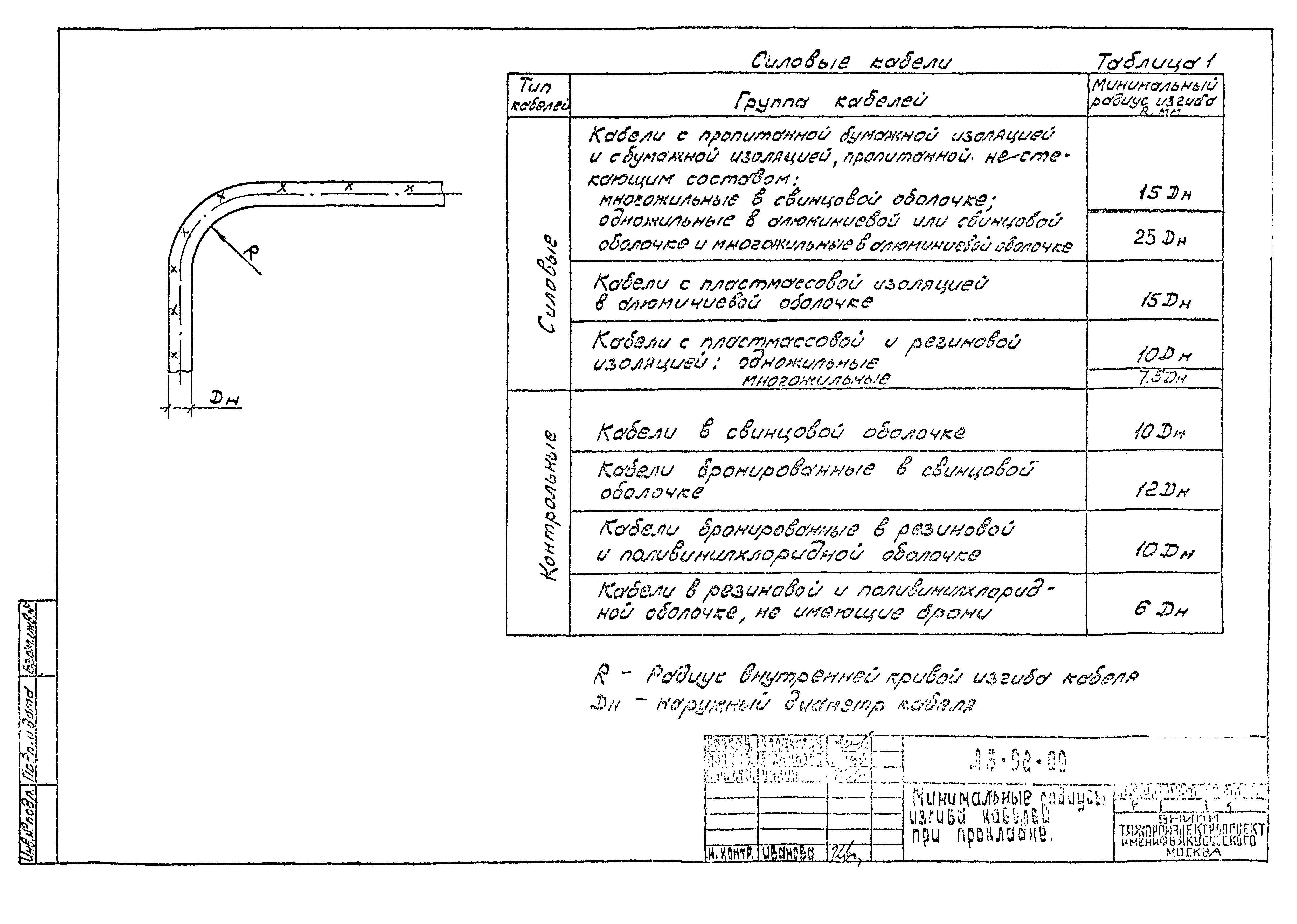

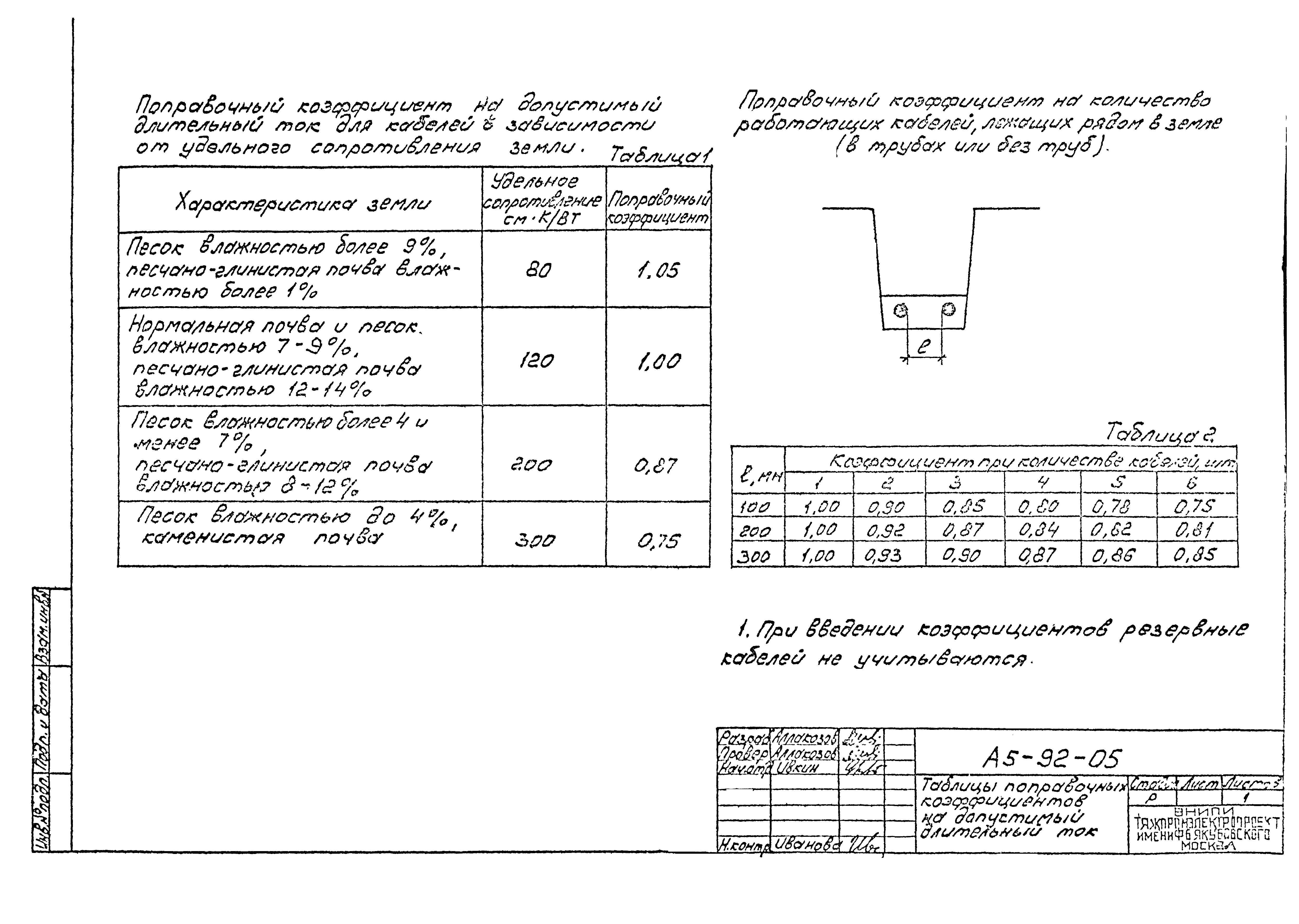

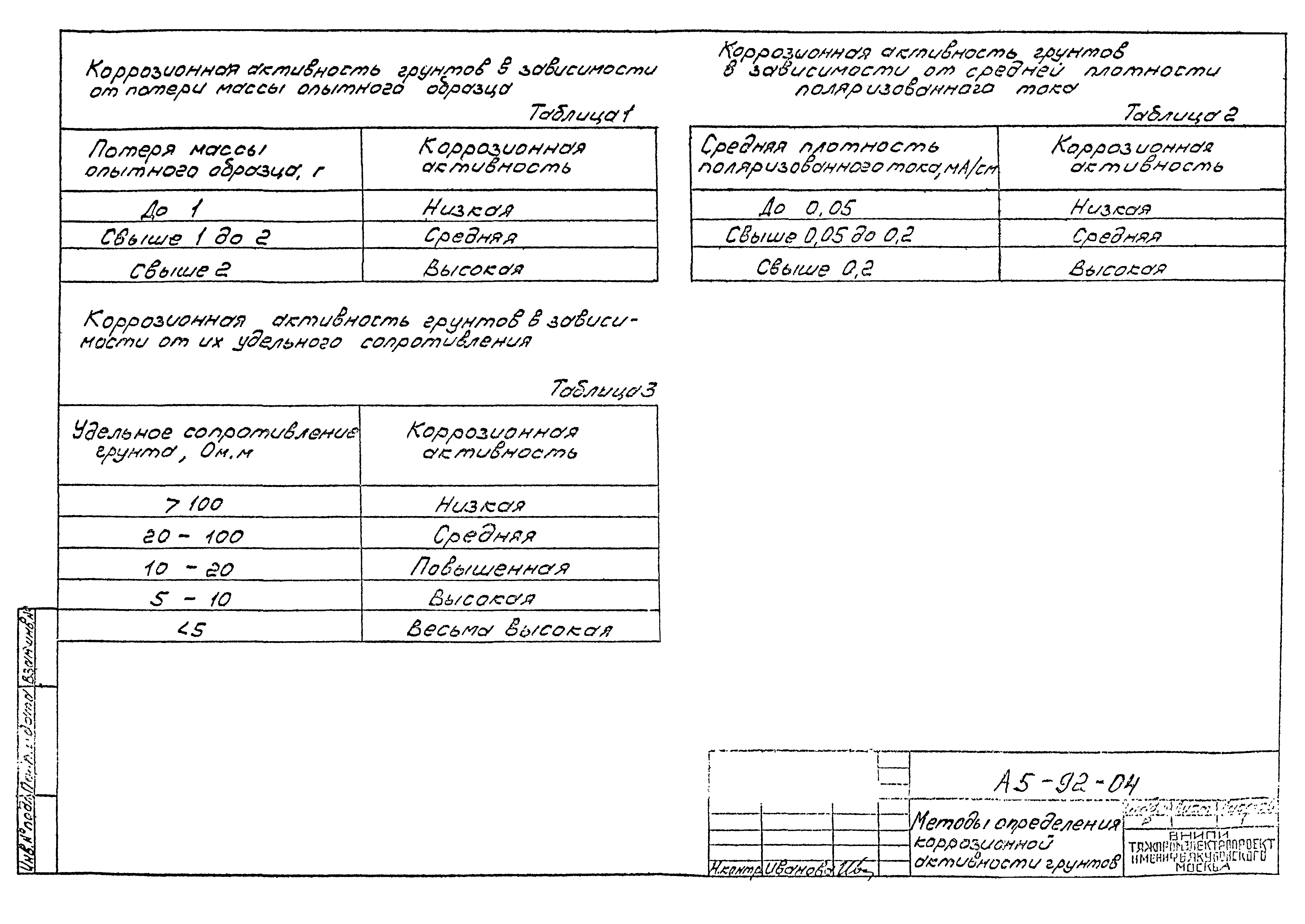

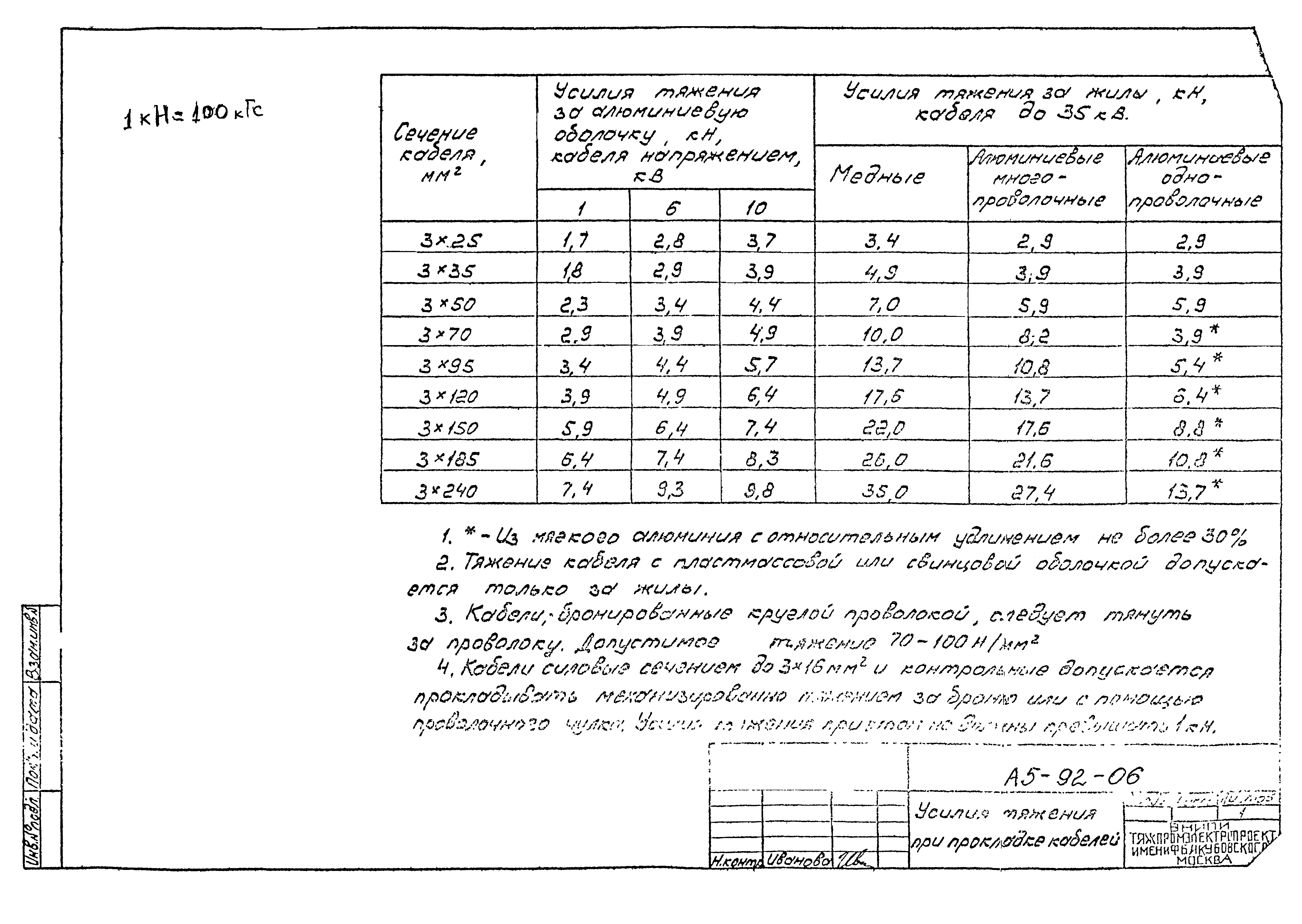

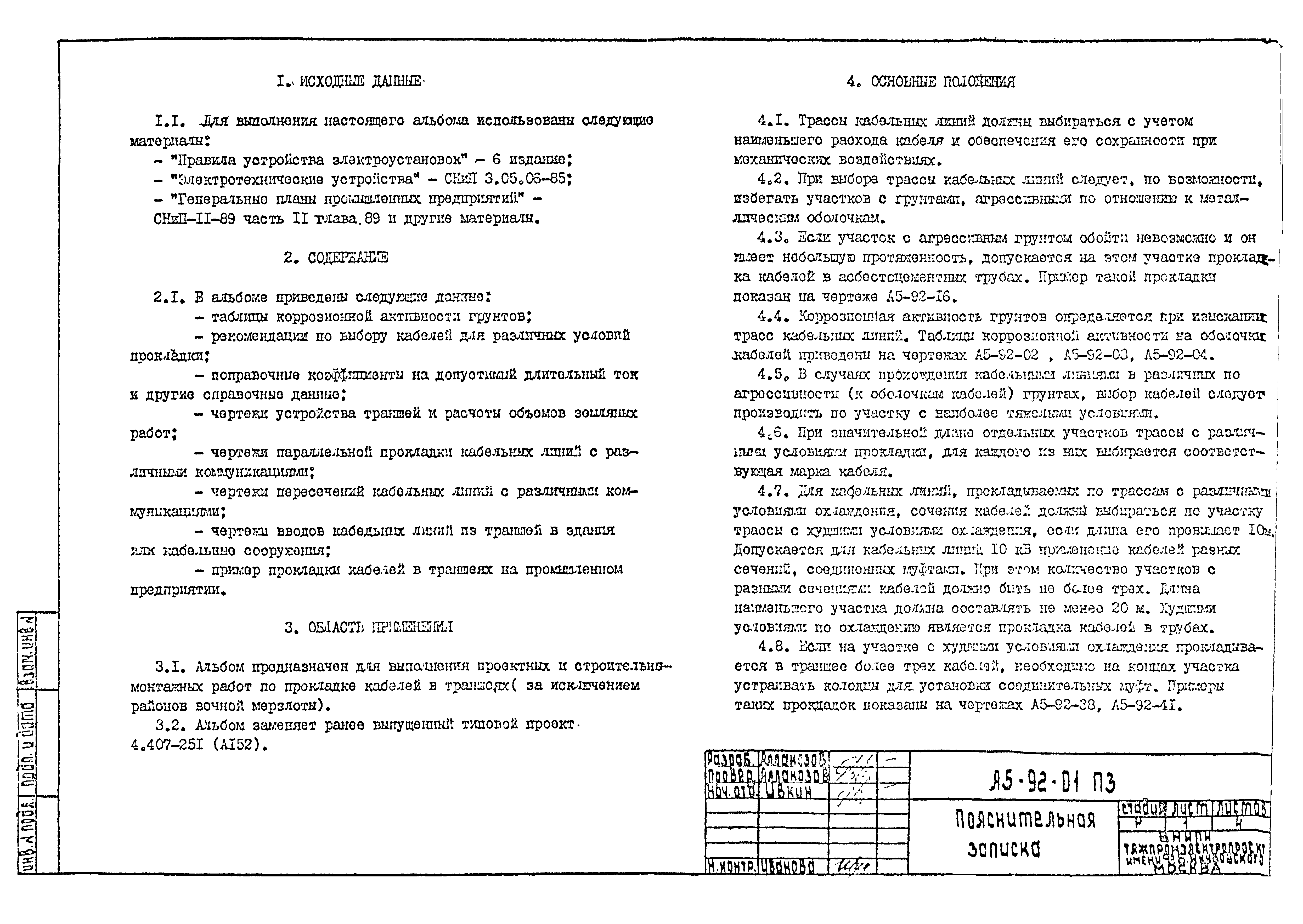

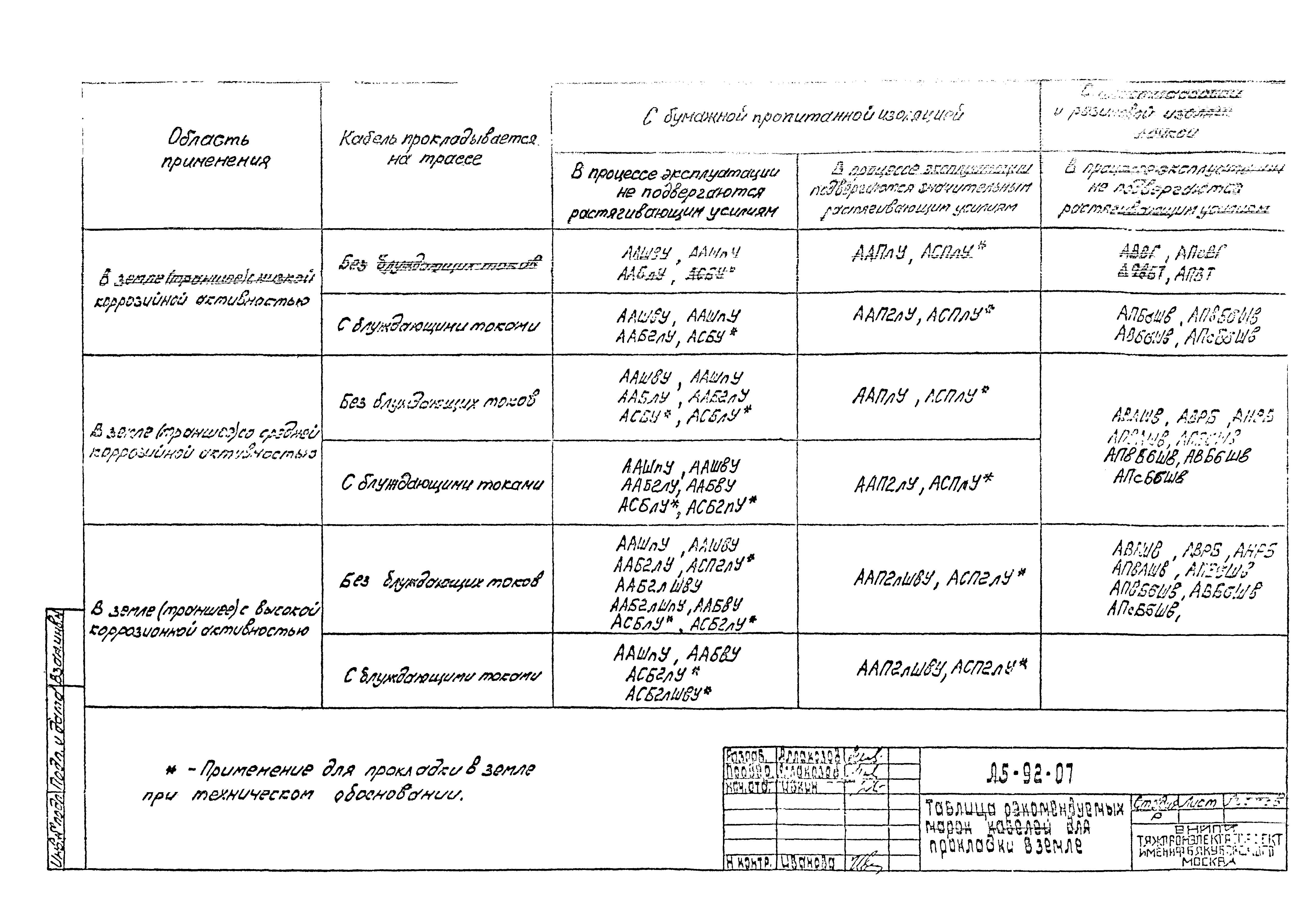

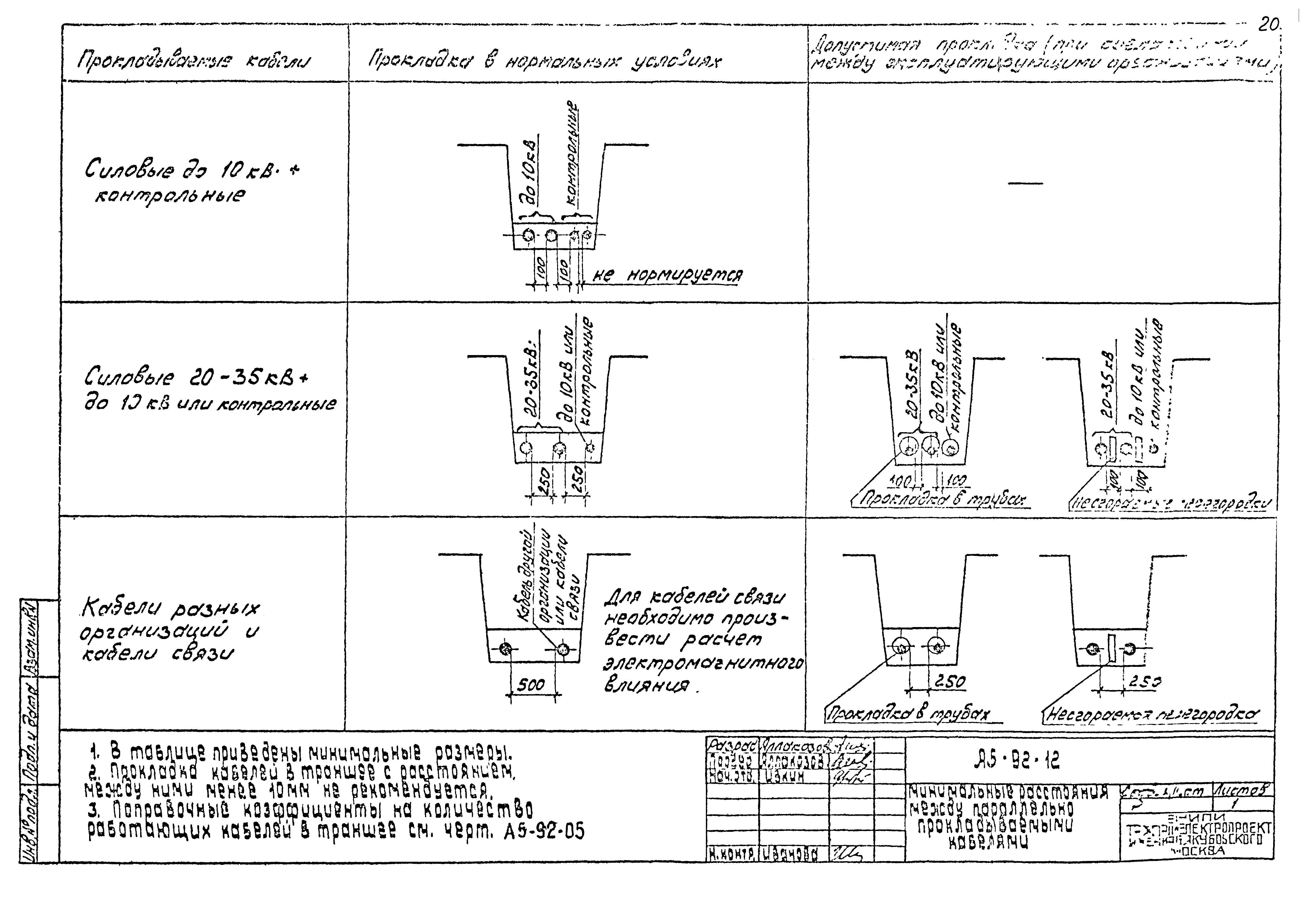

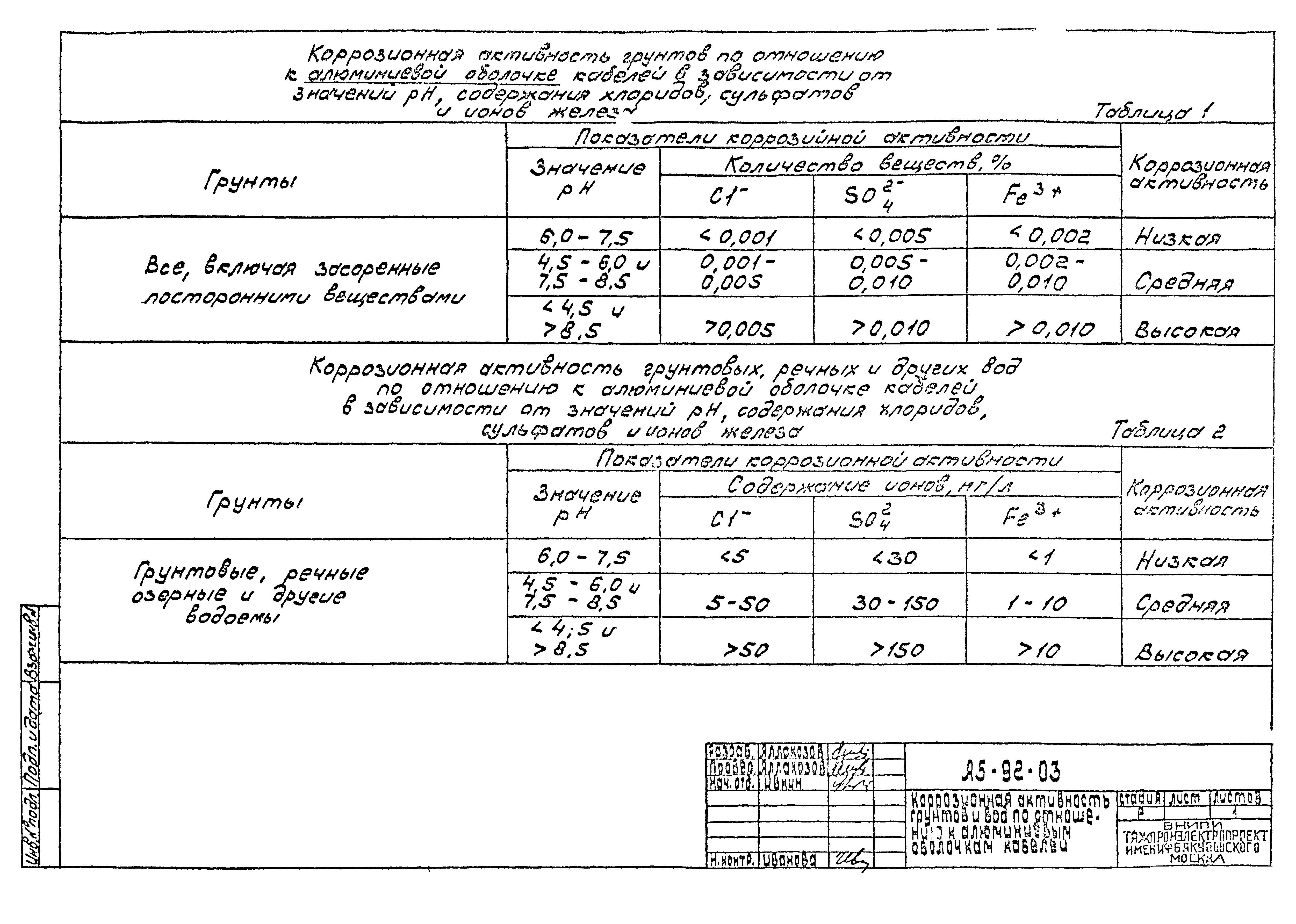

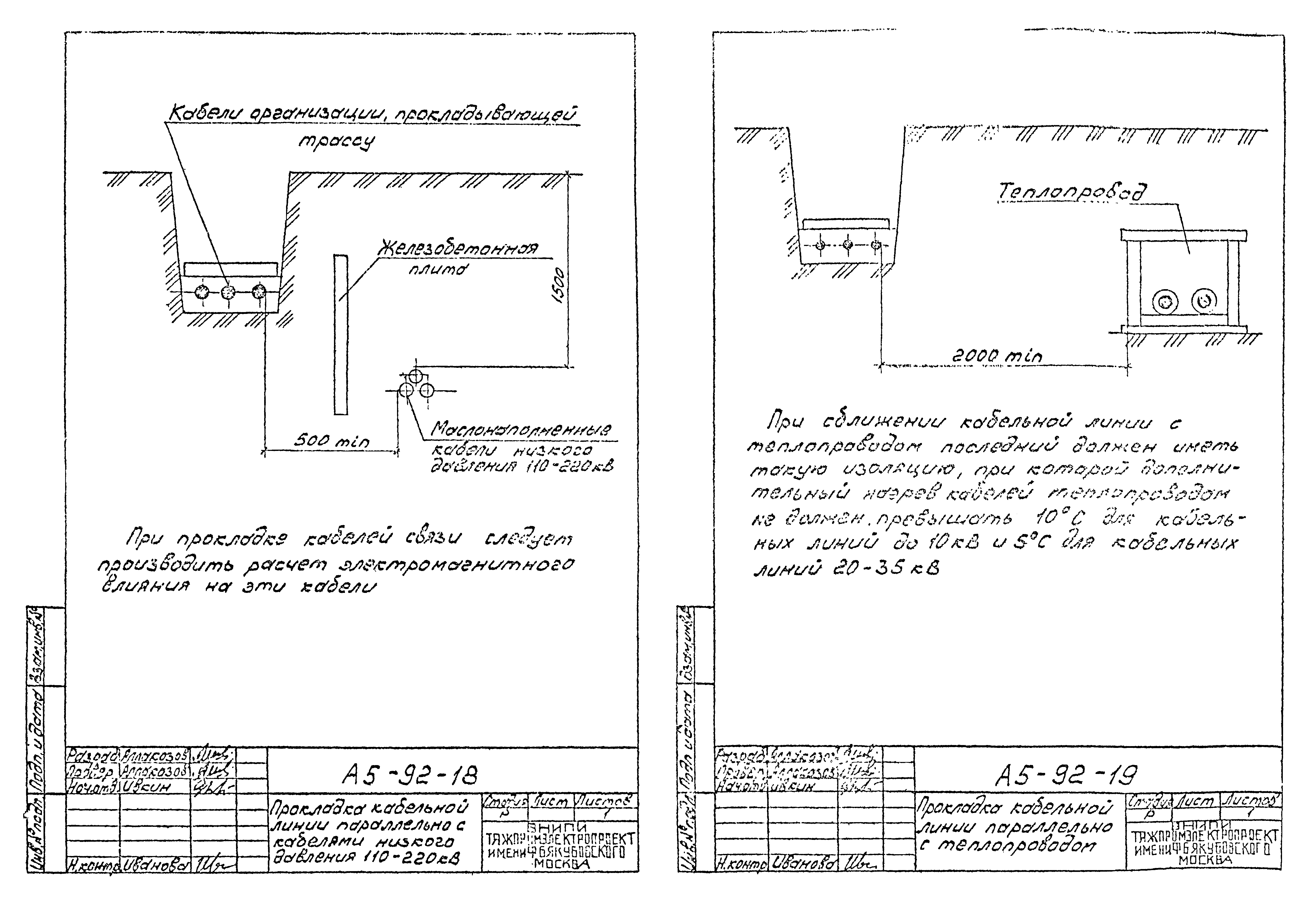

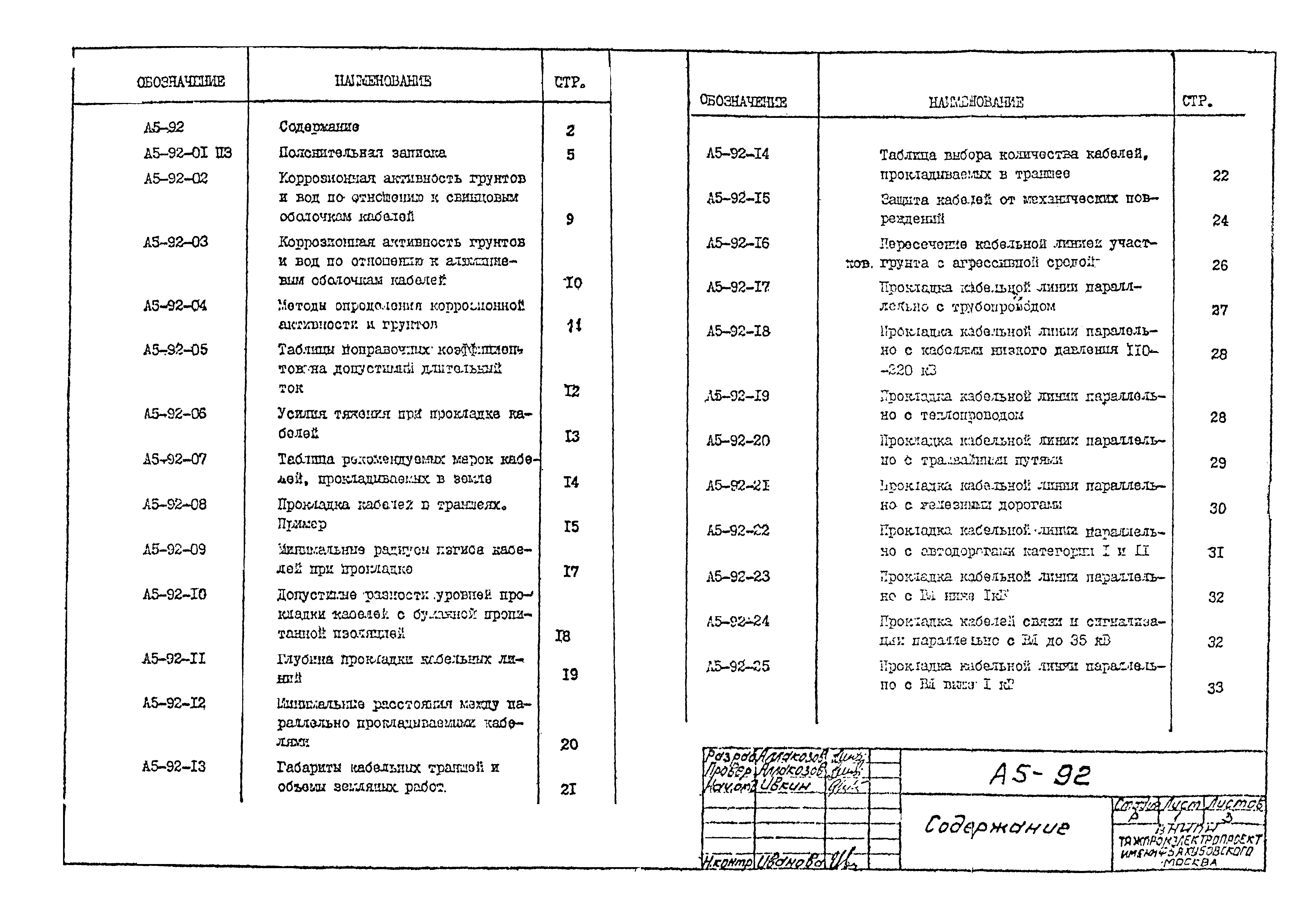

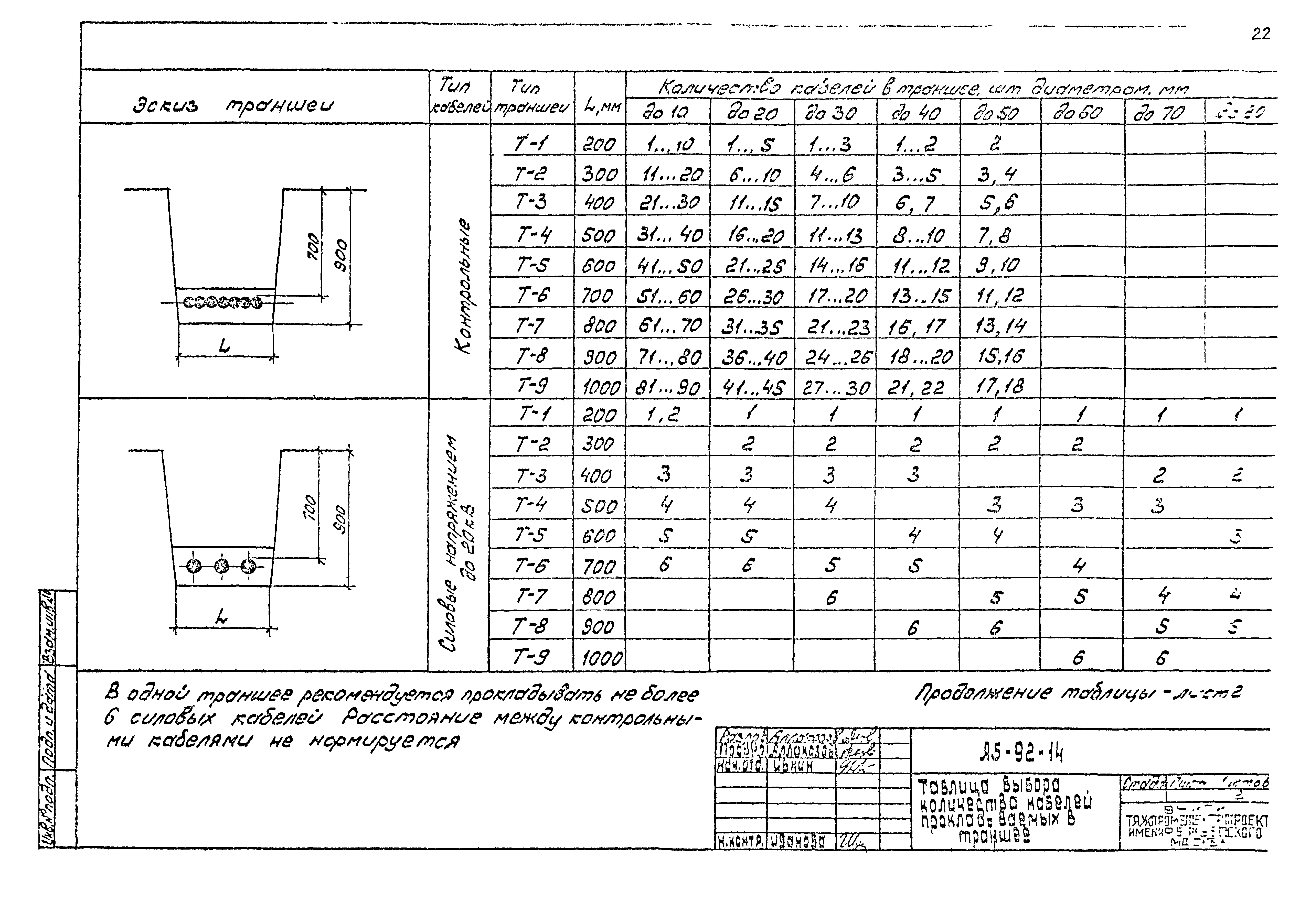

Оглавление:	А5-92-01 ПЗ Пояснительная записка А5-92-02 Коррозионная активность грунтов и вод по отношению к свинцовым оболочкам кабелей А5-92-03 Коррозионная активность грунтов и вод по отношению к алюминиевым оболочкам кабелей А5-92-04 Методы определения коррозионной активности и грунтов А5-92-05 Таблицы поправочных коэффициентов на допустимый длительный ток А5-92-06 Усилия тяжения при прокладке кабелей А5-92-07 Таблица рекомендуемых марок кабелей, прокладываемых в земле А5-92-08 Прокладка кабелей в траншеях. Пример А5-92-09 Минимальные радиусы изгиба кабелей при прокладке А5-92-10 Допустимые разности уровней прокладки кабелей с бумажной пропитанной изоляцией А5-92-11 Глубина прокладки кабельных линий А5-92-12 Минимальные расстояния между параллельно прокладываемыми кабелями А5-92-13 Габариты кабельных траншей и объемы земляных работ А5-92-14 Таблица выбора количества кабелей, прокладываемых в траншее А5-92-15 Защита кабелей от механических повреждений А5-92-16 Пересечение кабельной линией участков грунта с агрессивной средой А5-92-17 Прокладка кабельной линии параллельно с трубопроводом А5-92-18 Прокладка кабельной линии параллельно с кабелями низкого давления 110-220 кВ А5-92-19 Прокладка кабельной линии параллельно с теплопроводом А5-92-20 Прокладка кабельной линии параллельно с трамвайными путями А5-92-21 Прокладка кабельной линии параллельно с железными дорогами А5-92-22 Прокладка кабельной линии параллельно с автодорогами категории I и II А5-92-23 Прокладка кабельной линии параллельно с ВЛ ниже 1 кв А5-92-24 Прокладка кабелей связи и сигнализации параллельно с ВЛ до 35 кв А5-92-25 Прокладка кабельной линии параллельно с ВЛ выше 1 кв до 35 кв А5-92-26 Прокладка кабельной линии параллельно с ВЛ 110 кв и выше А5-92-27 Прокладка кабельной линии по отношению к деревьям и кустарникам А5-92-28 Прокладка кабельной линии параллельно фундаментам зданий и кабельных сооружений А5-92-29 Пересечение двух кабельных линий в земле А5-92-30 Пересечение кабельной линии с кабельным блоком. Вариант 1 А5-92-31 Пересечение кабельной линии с кабельным блоком. Вариант 2 А5-92-32 Пересечение кабельной линии с трубопроводом А5-92-33 Пересечение кабельной линии с теплопроводом А5-92-34 Пересечение кабельной линии с трамвайными путями А5-92-35 Пересечение кабельной линии с неэлектрифицированной железной дорогой А5-92-36 Прокладка кабельной линии открытым способом при пересечении с электрифицированной железной дорогой А5-92-37 Прокладка кабельной линии способом прокола при пересечении с электрифицированной железной дорогой А5-92-38 Переход кабелей с меньшего сечения на большее при пересечении кабельной линии с железной дорогой А5-92-39 Прокладка кабельной линии открытым способом при пересечении с автодорогой А5-92-40 Прокладка кабельной линии способом прокола при пересечении с автодорогой А5-92-41 Переход кабелей с меньшего сечения на большее при пересечении кабельной линии с автодорогой А5-92-42 Пересечение кабельной линии с кабельным тоннелем. Вариант 1 А5-92-43 Пересечение кабельной линии с кабельным тоннелем. Вариант 2 А5-92-44 Пересечение кабельной линии с кабельным тоннелем. Вариант 3 А5-92-45 Уплотнение кабеля в трубе А5-92-46 Ввод кабельной линии в здание или кабельное сооружение. Вариант 1 А5-92-47 Ввод кабельной линии в здание или кабельное сооружение. Вариант 2 А5-92-48 Ввод кабельной линии в здание или кабельное сооружение. Вариант 3 А5-92-49 Ввод кабельной линии в здание или кабельное сооружение. Вариант 4 А5-92-50 Установка соединительных муфт для кабелей с расположением компенсаторов в горизонтальном положении А5-92-51 Установка соединительной муфты для кабелей с расположением компенсаторов в вертикальной плоскости А5-92-52 Установка соединительной муфты для кабелей на наклонном участке (свыше 20 град) А5-92-53 Вывод кабельной линии из траншеи на стену А5-92-54 Кожух для защиты кабелей А5-92-55 Опознавательные знаки кабельной трассы
Разработан:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского
Утверждён:	09.09.1992 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 63)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
