Скачать Серия 3.407.1-164 Выпуск 1. Промежуточные, угловые, концевые и промежуточно-угловые опоры. Рабочие чертежиДата актуализации: 10.08.2017 Серия 3.407.1-164

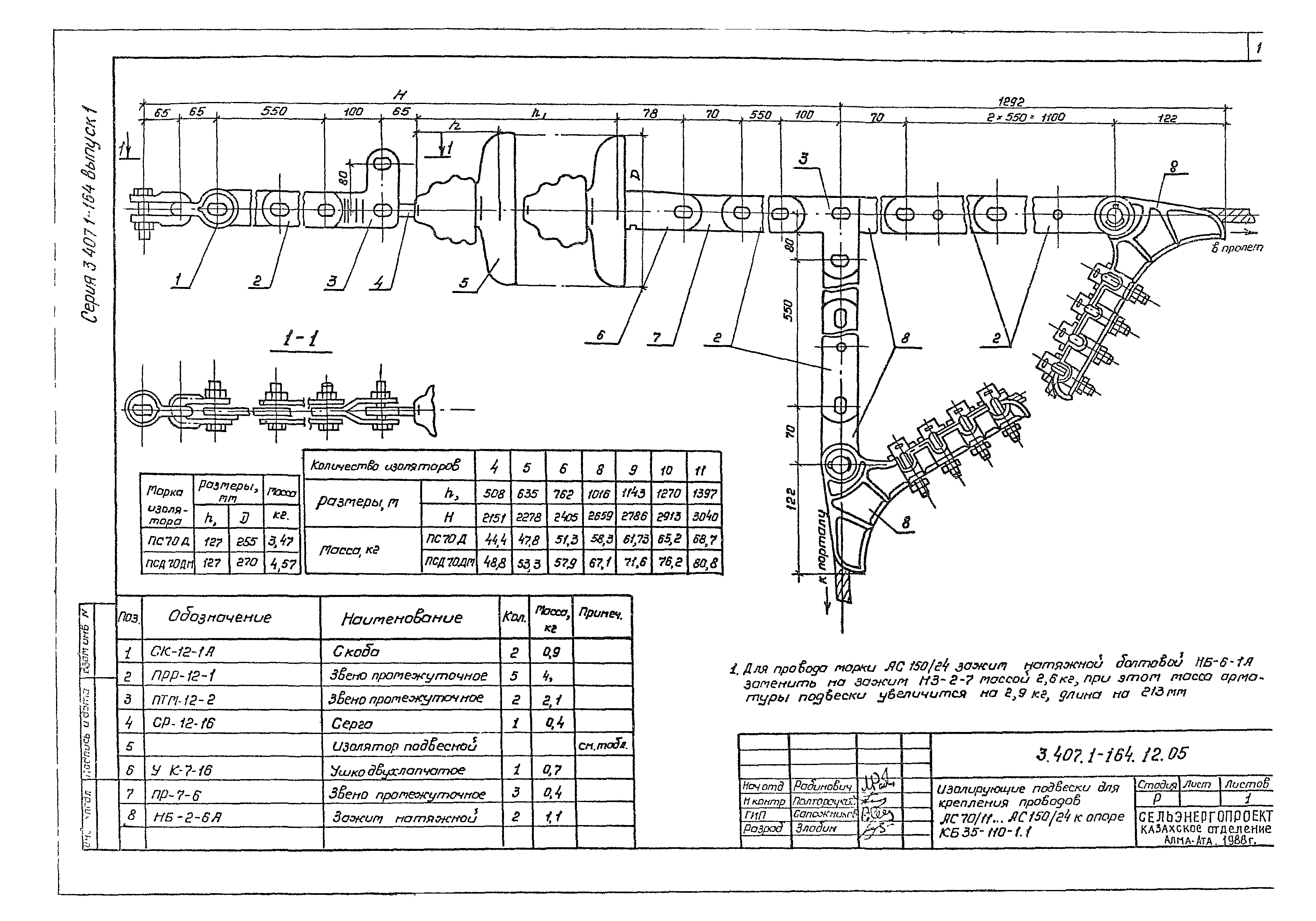

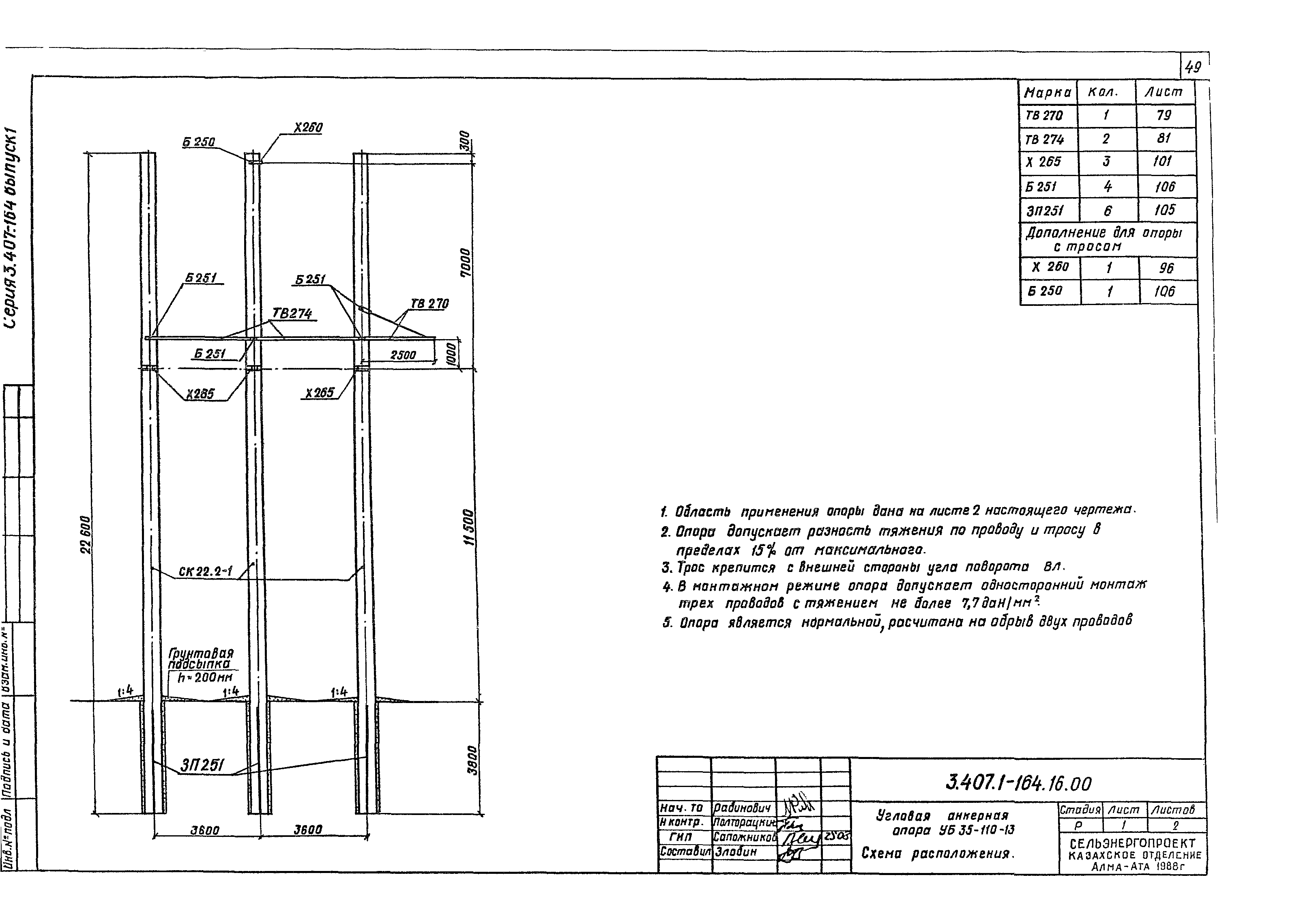

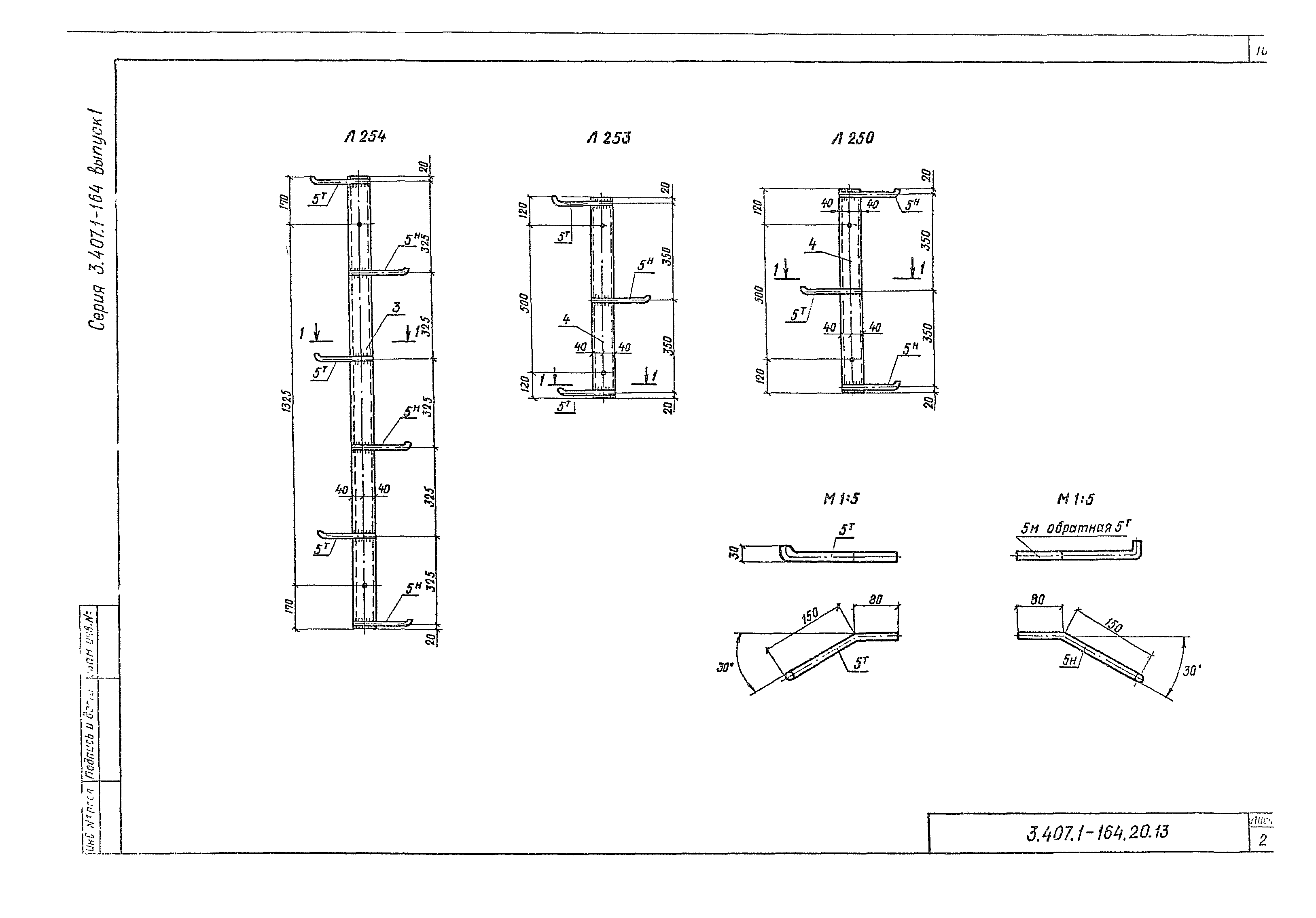

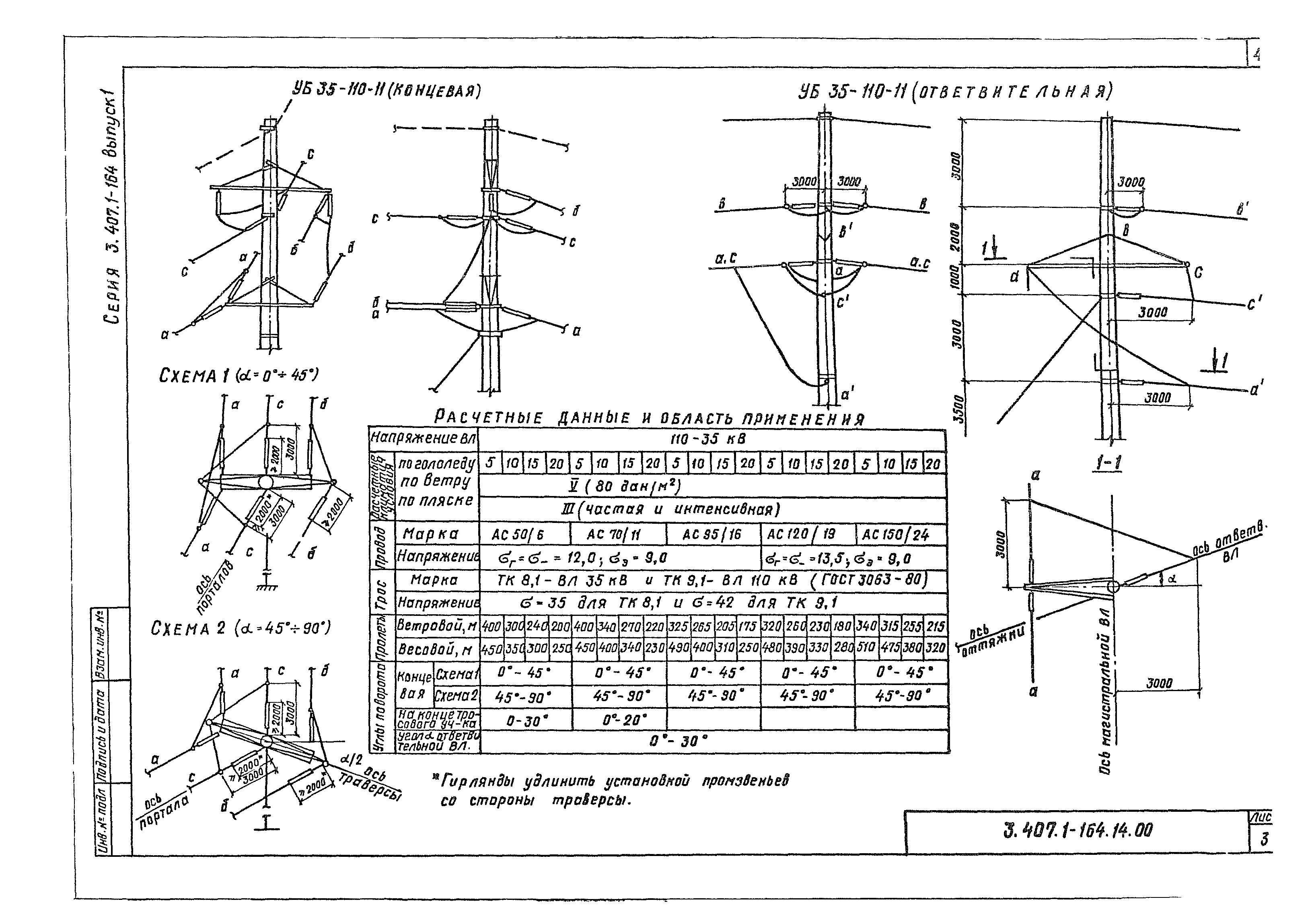

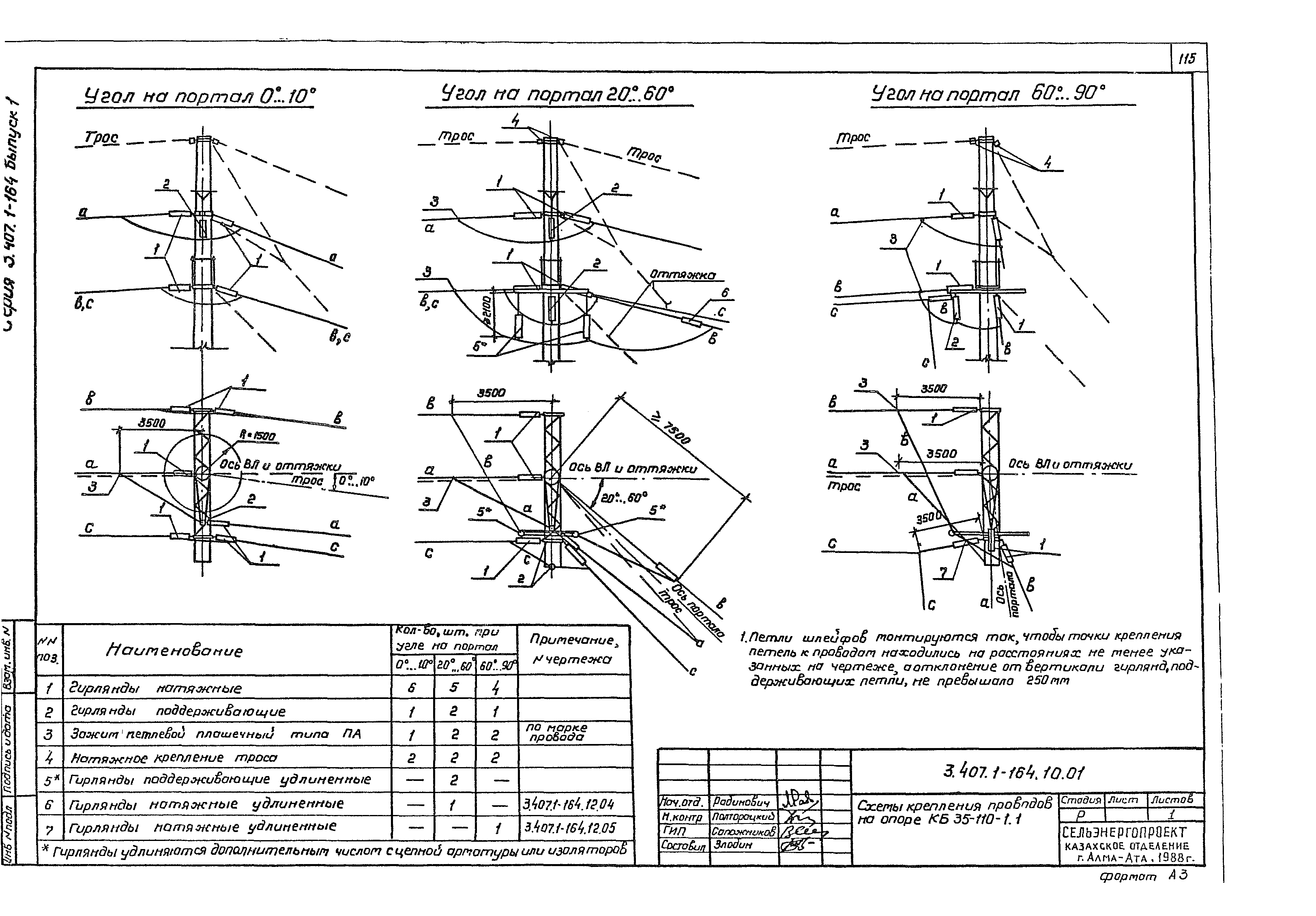

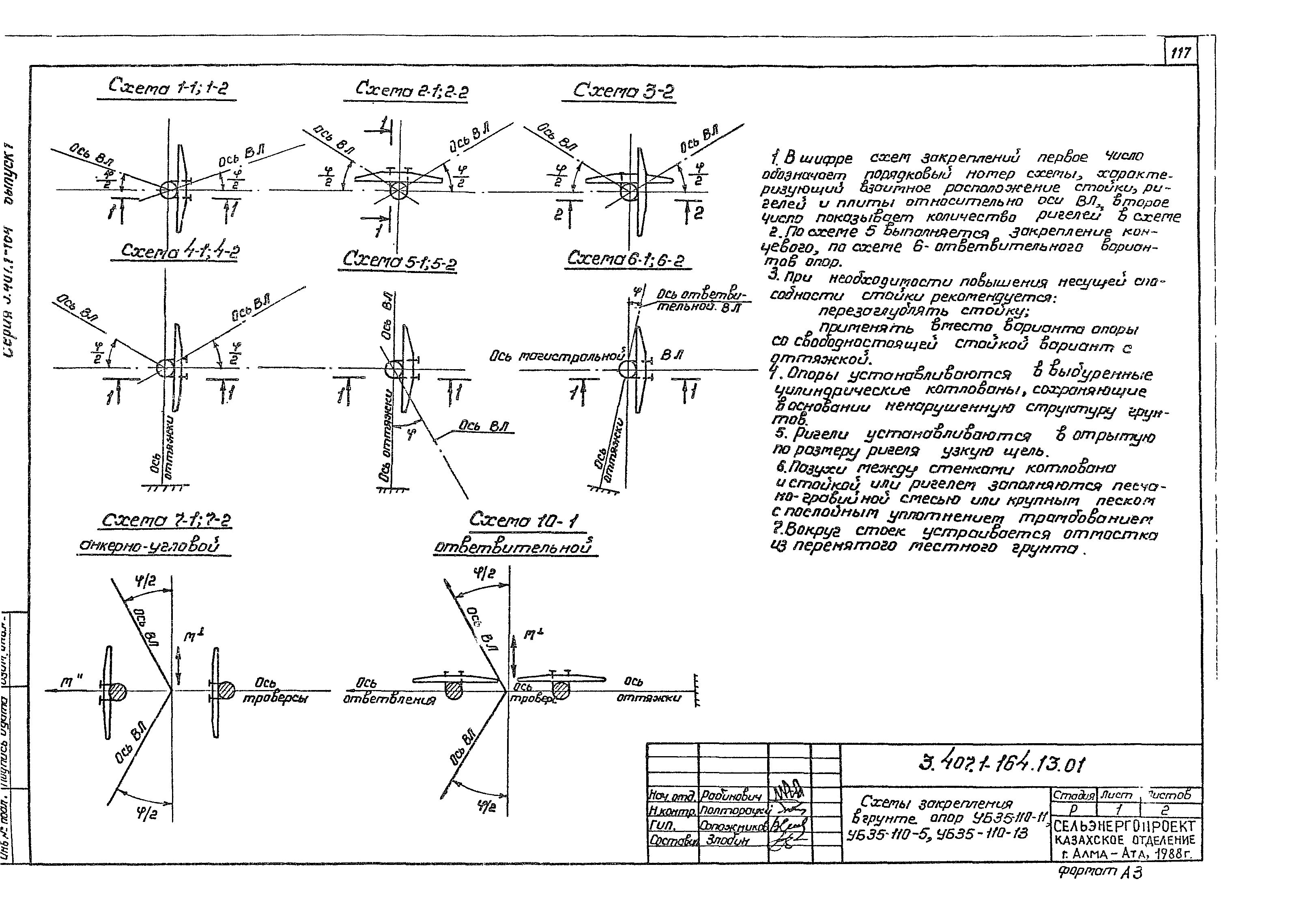

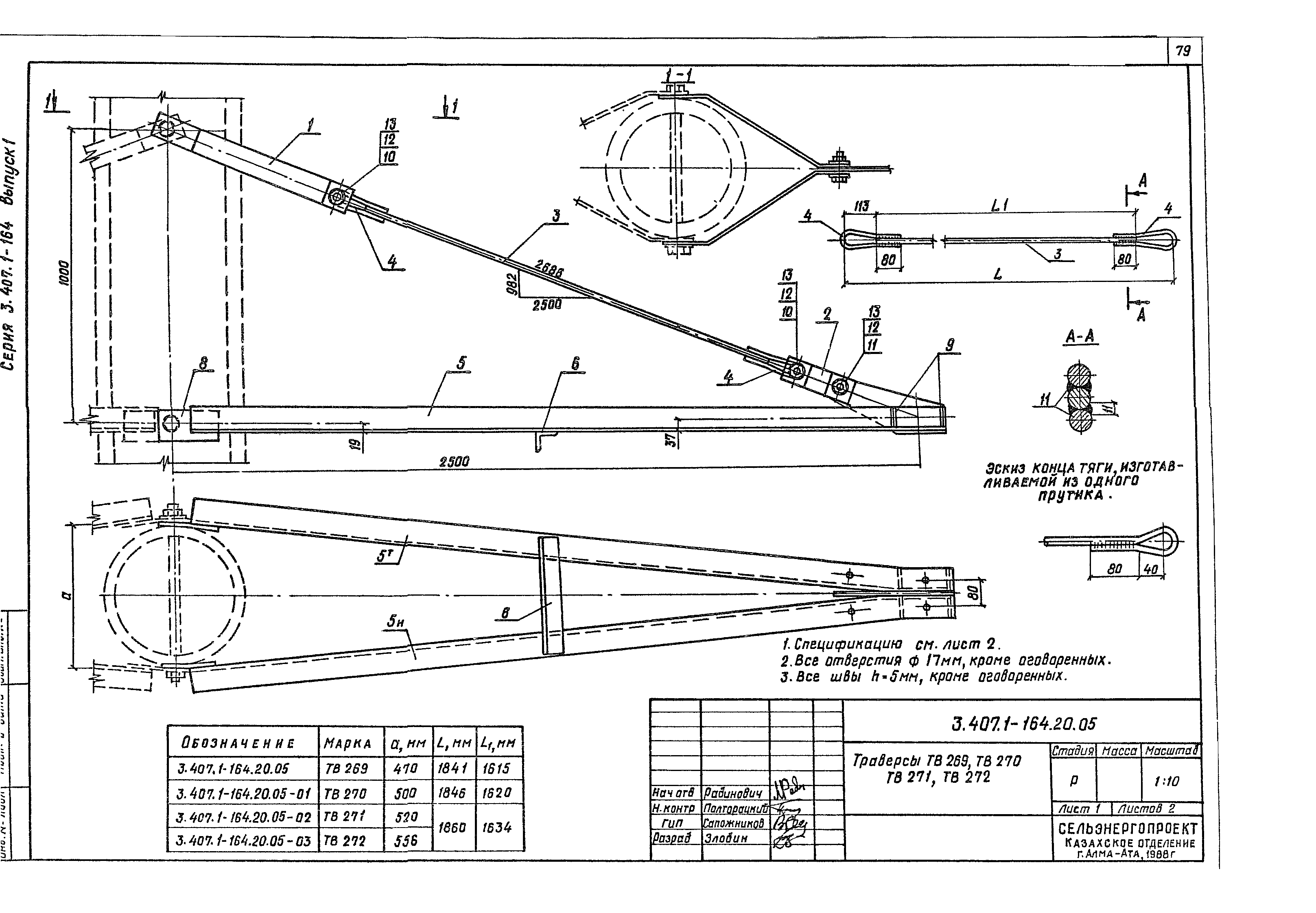

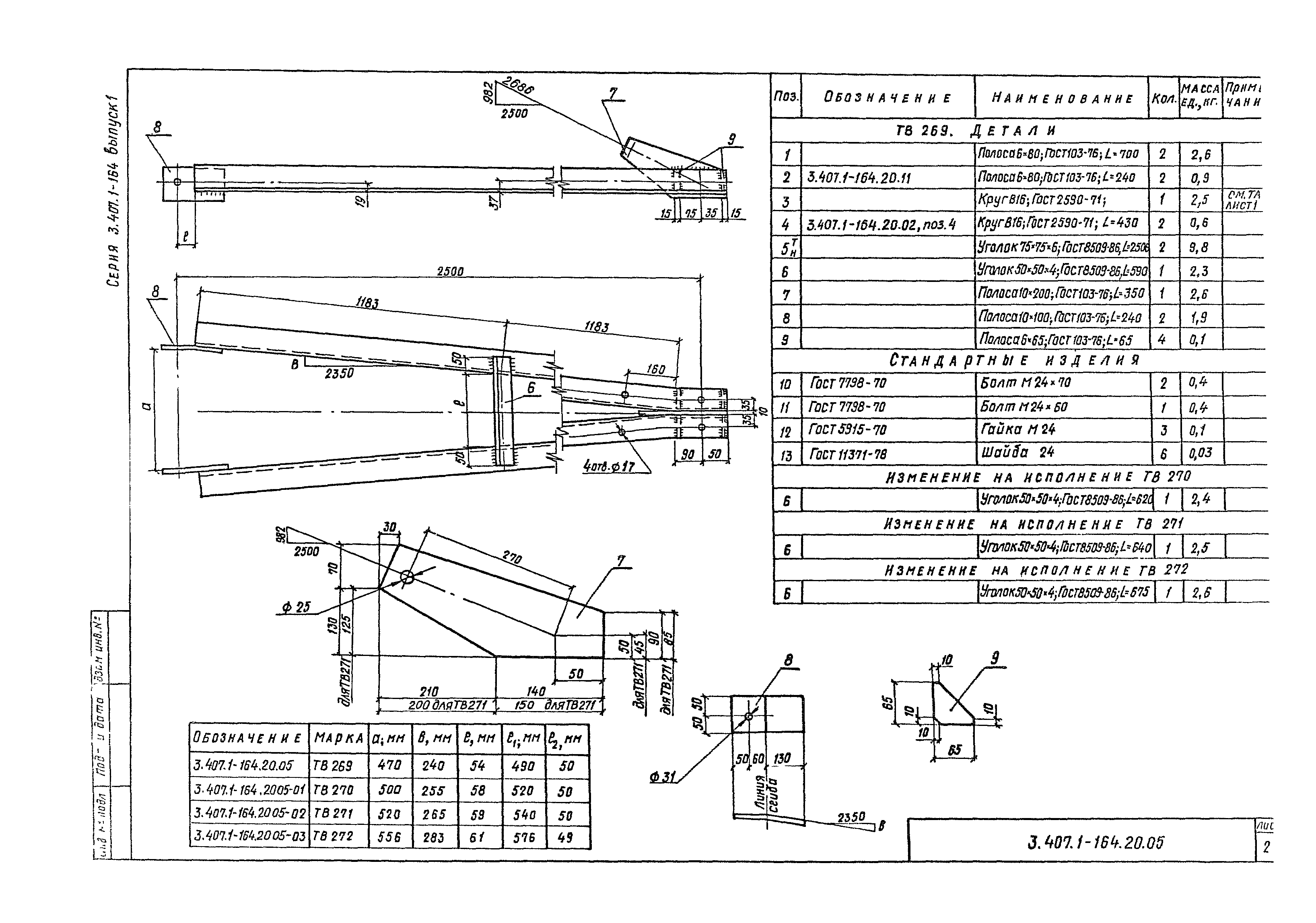

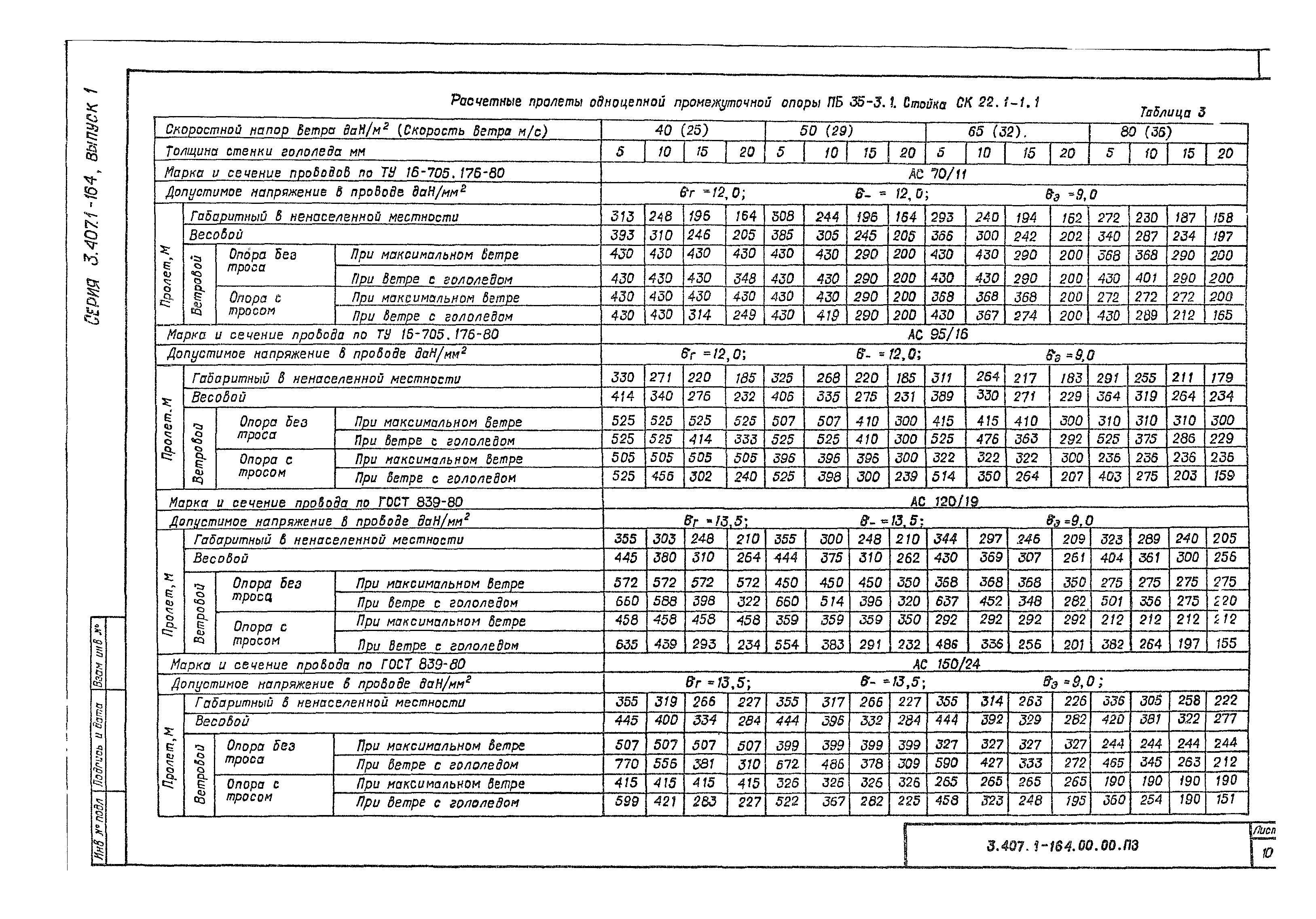

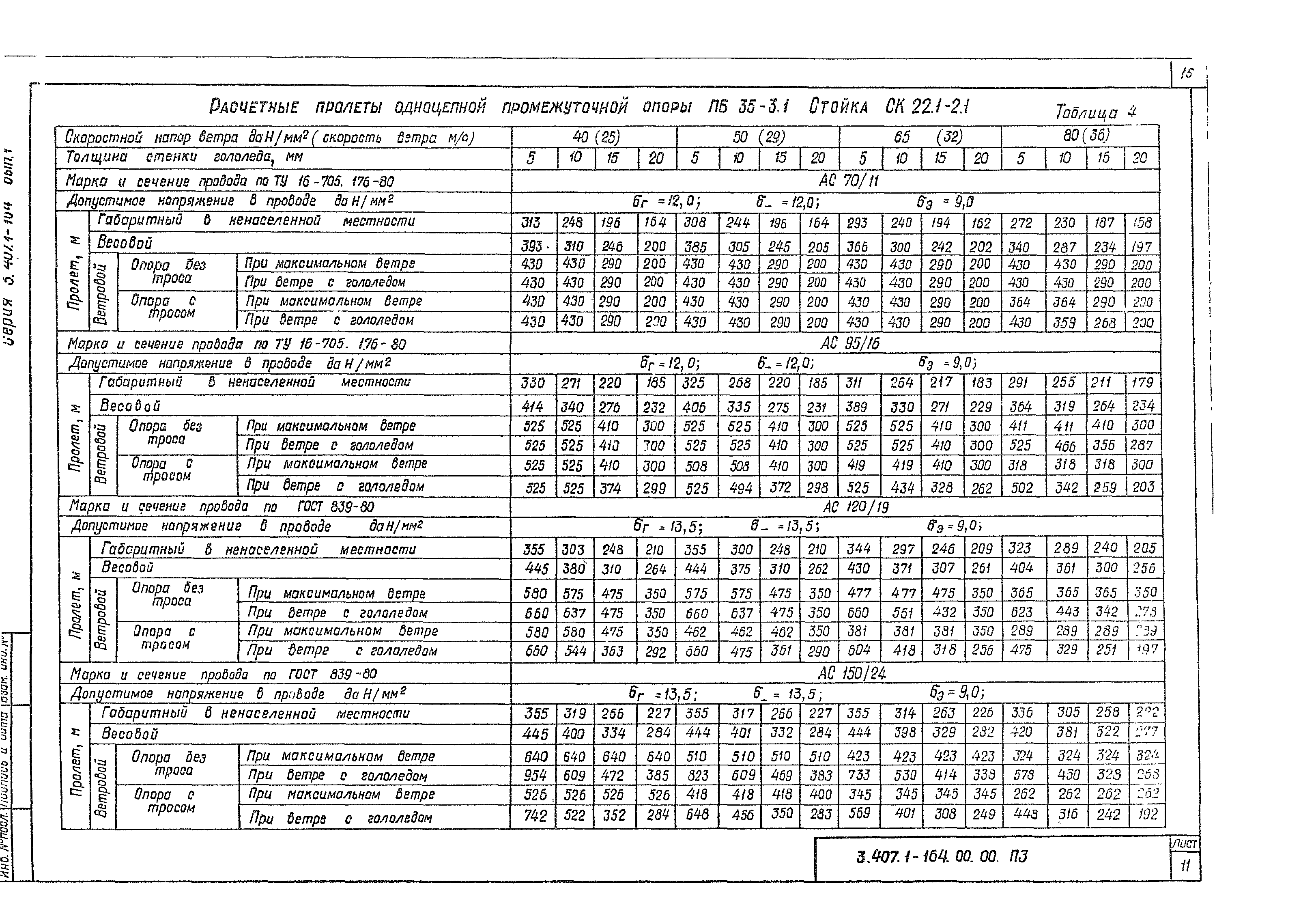

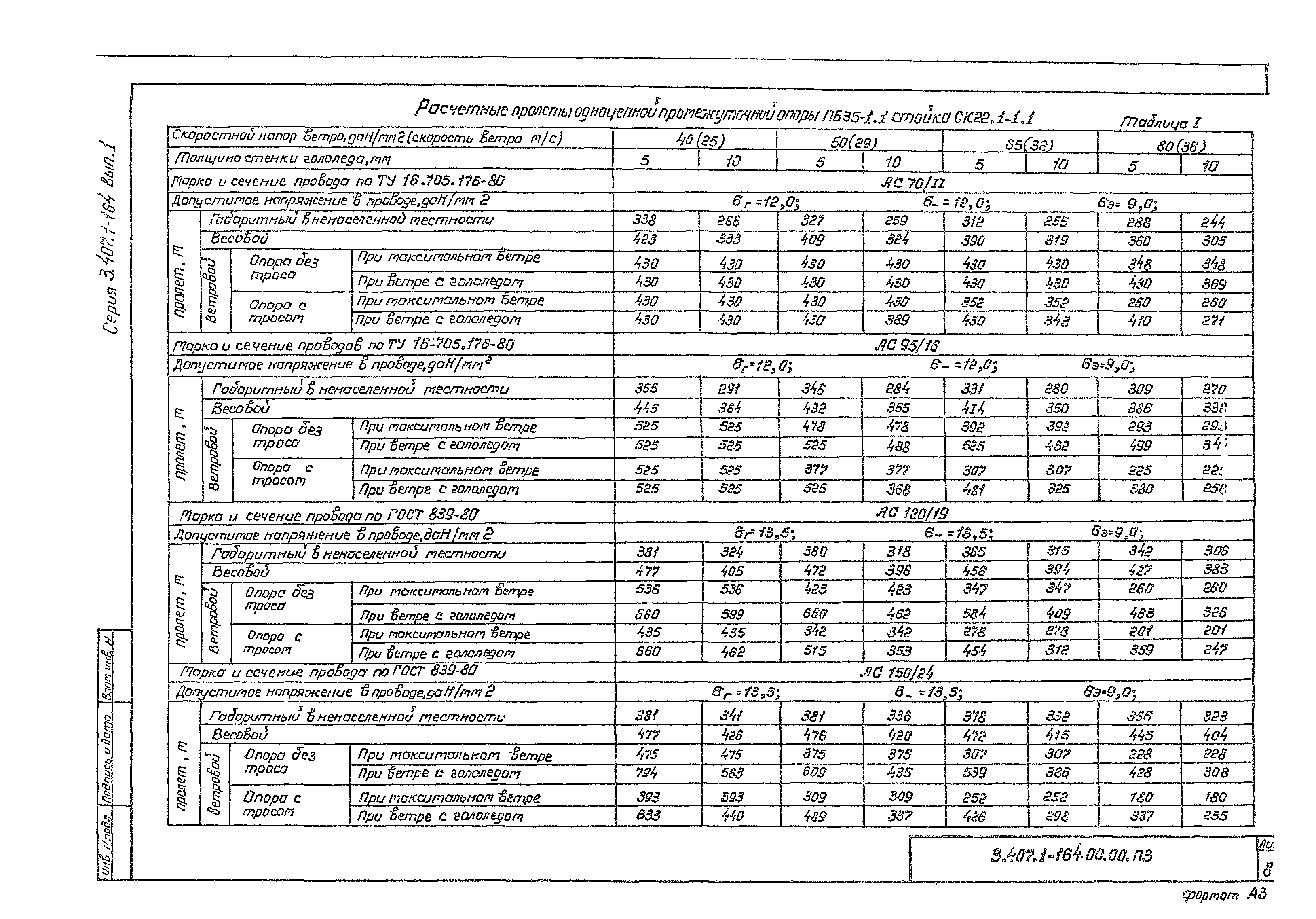

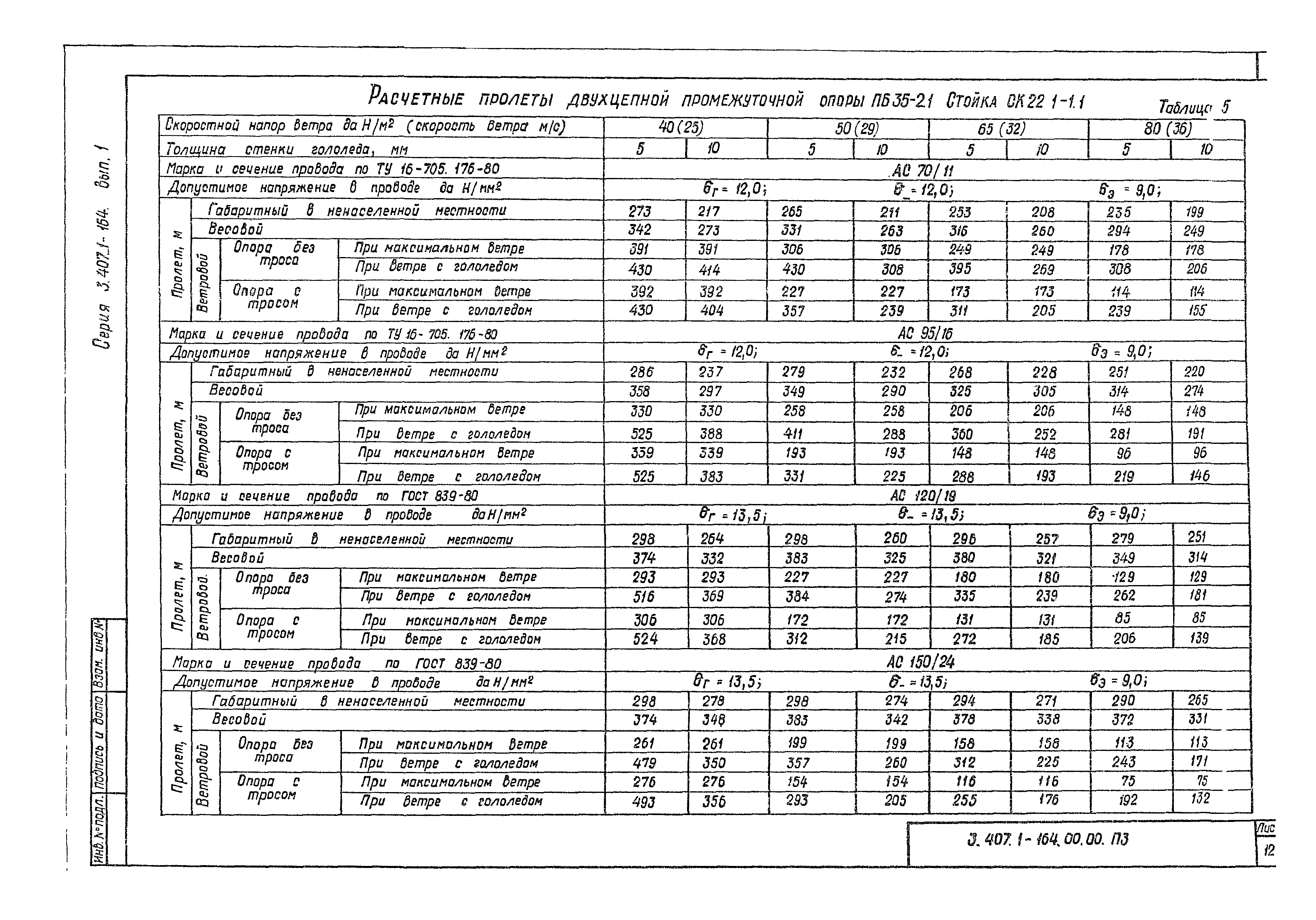

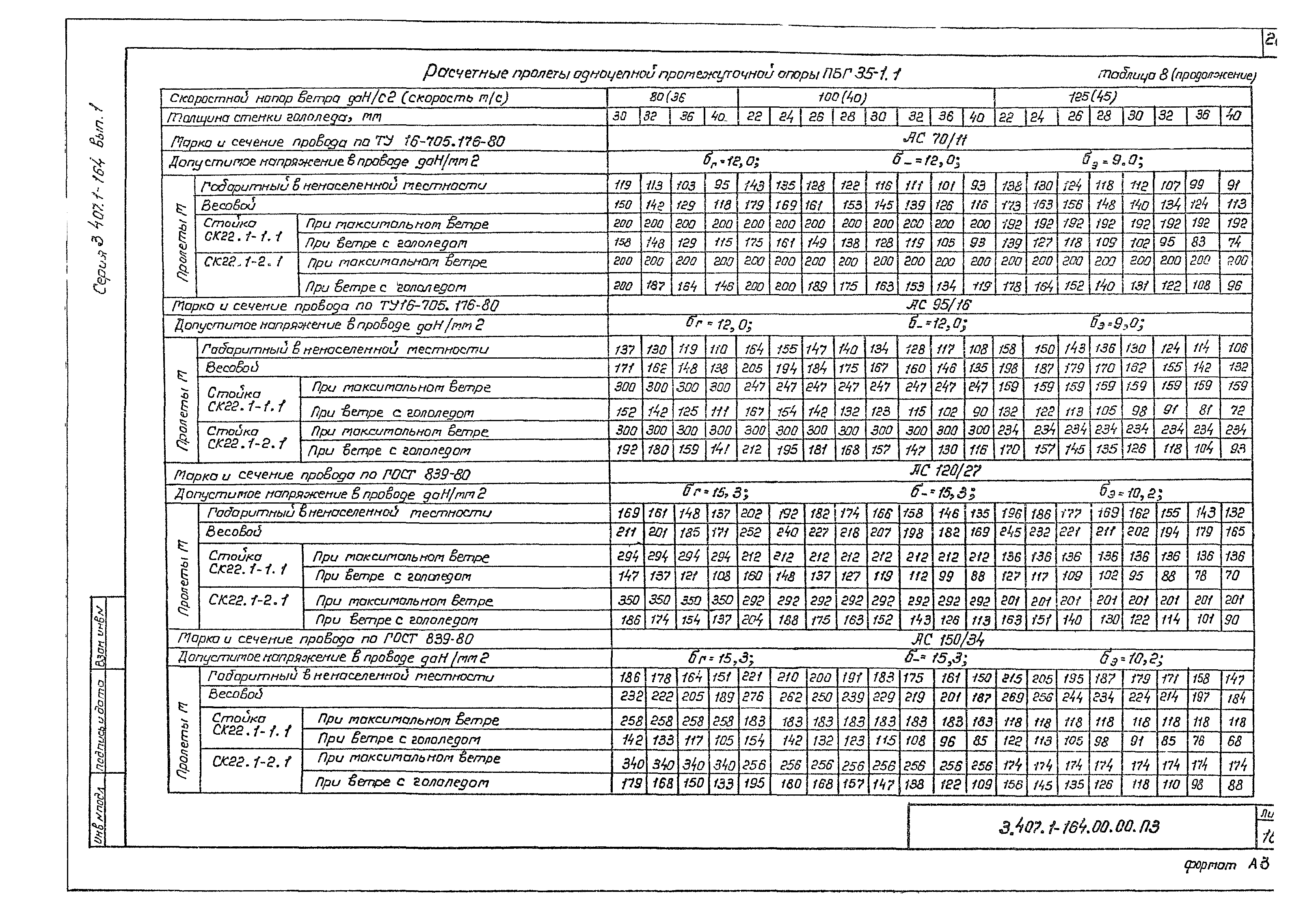

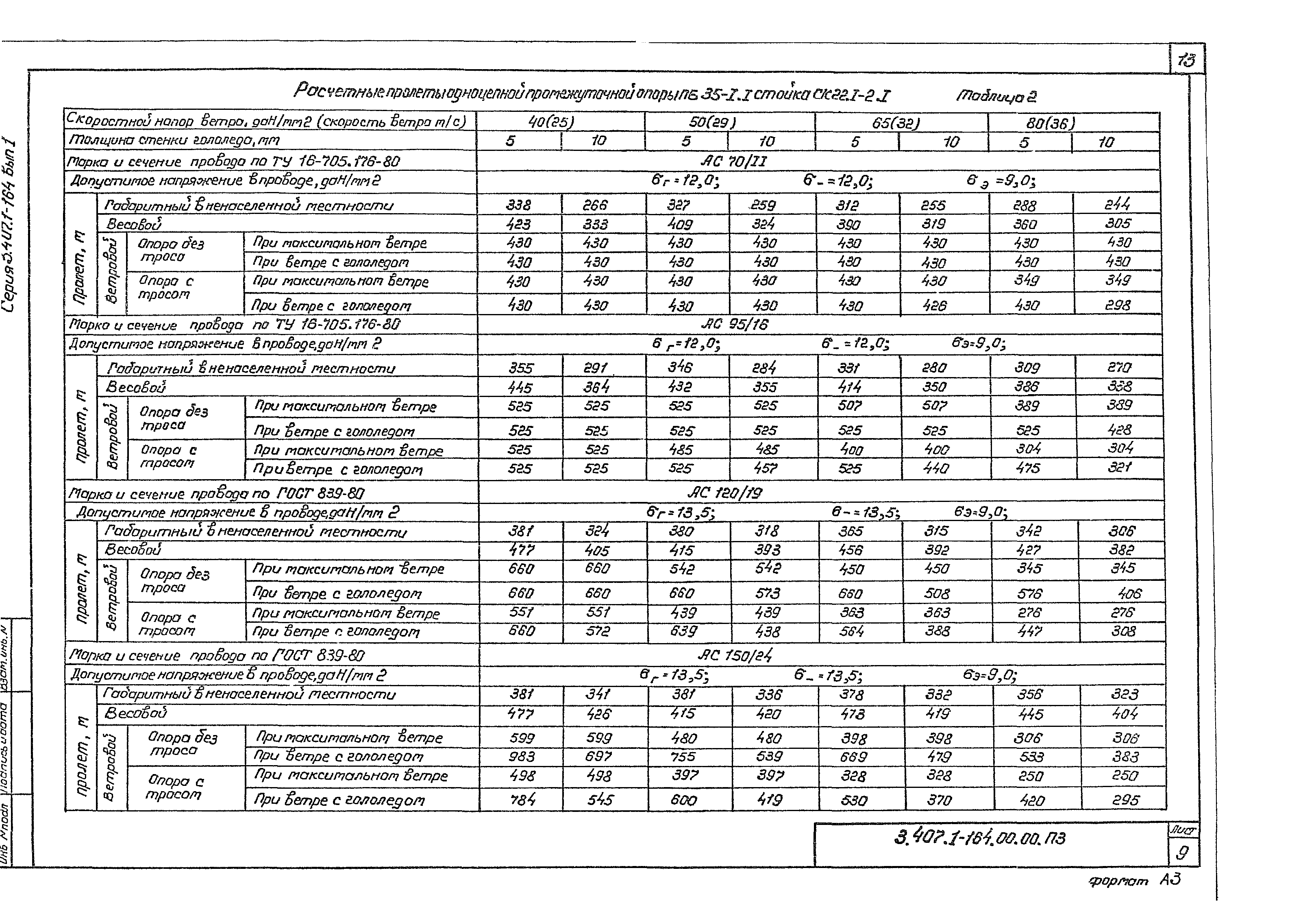

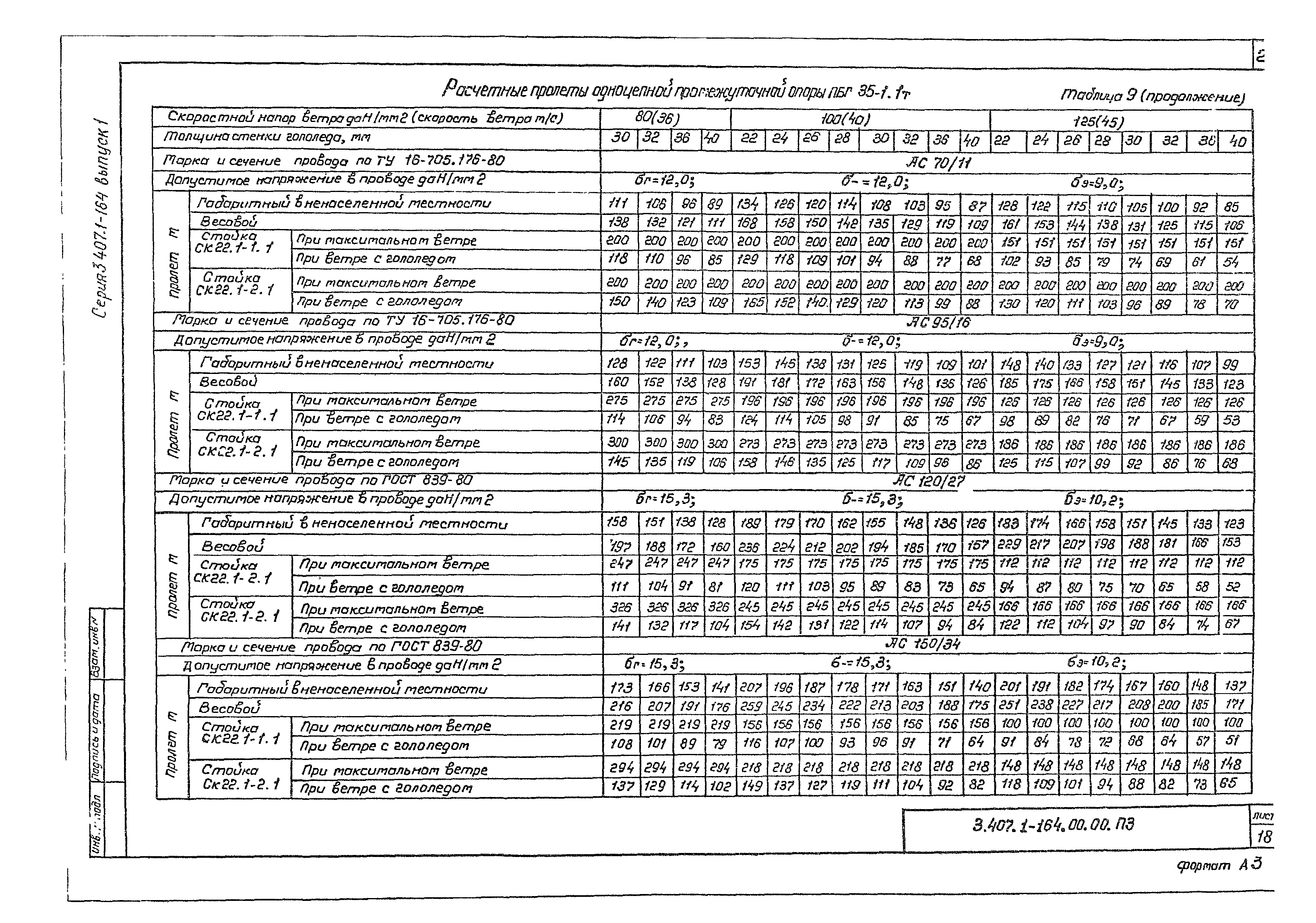

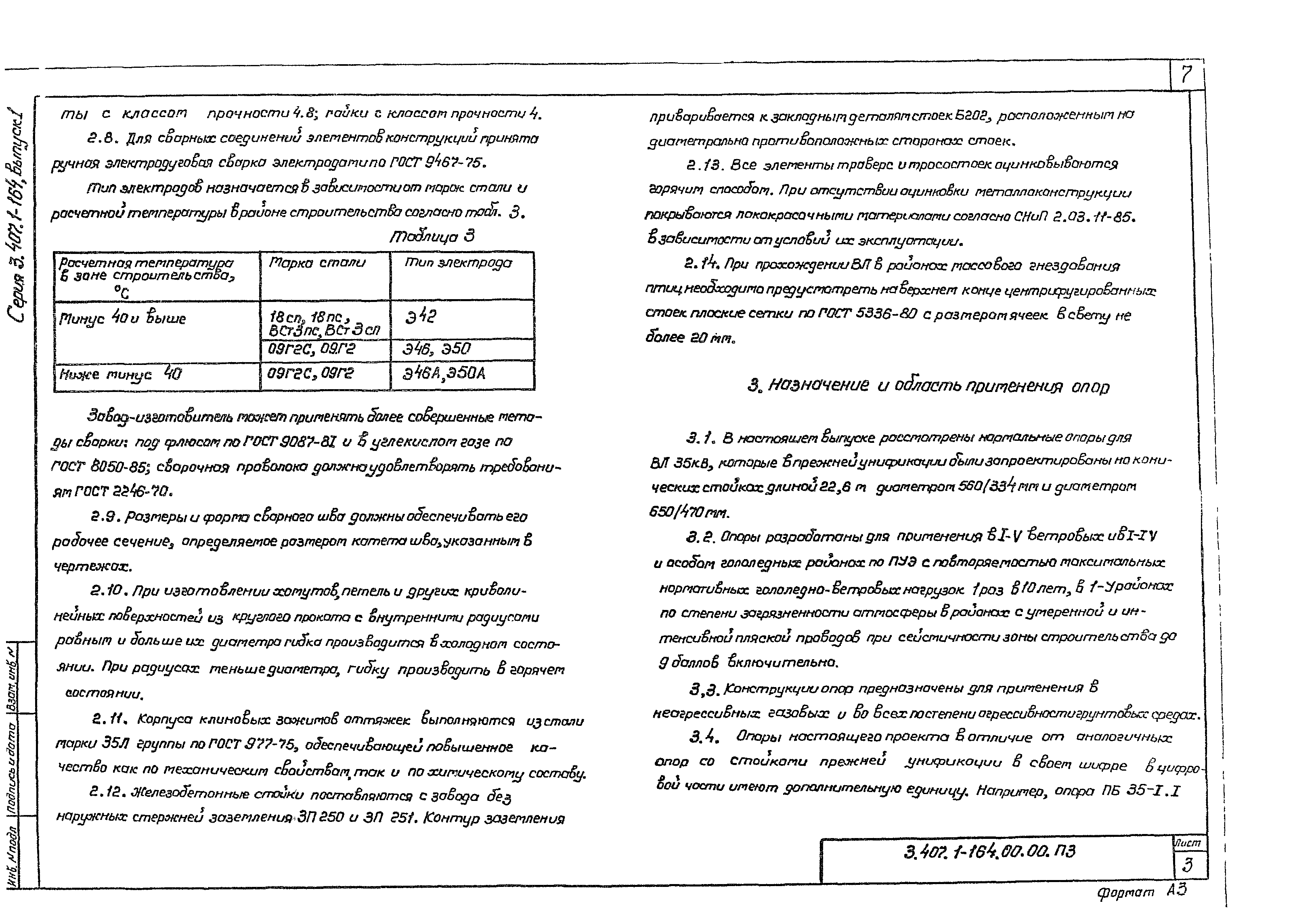

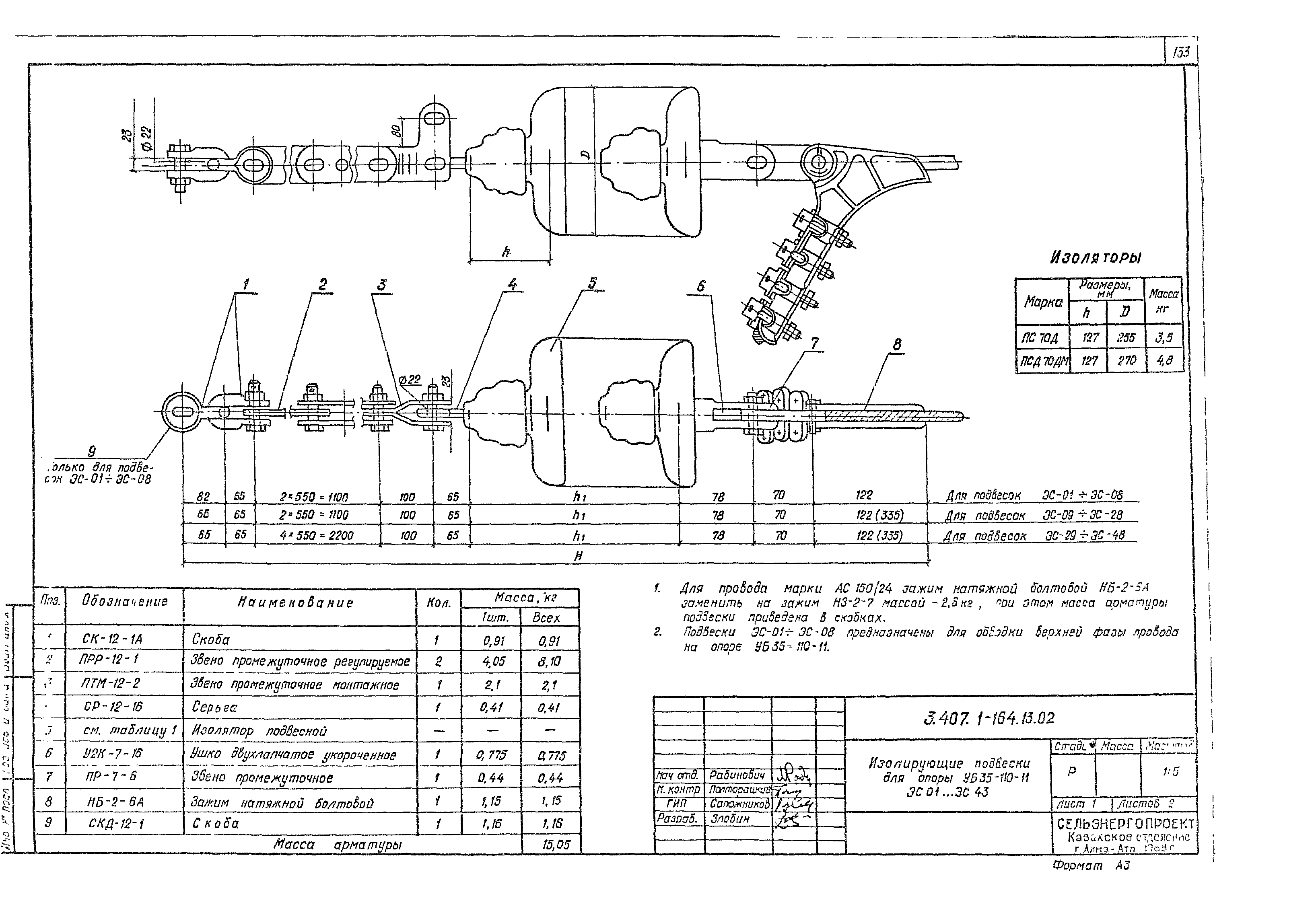

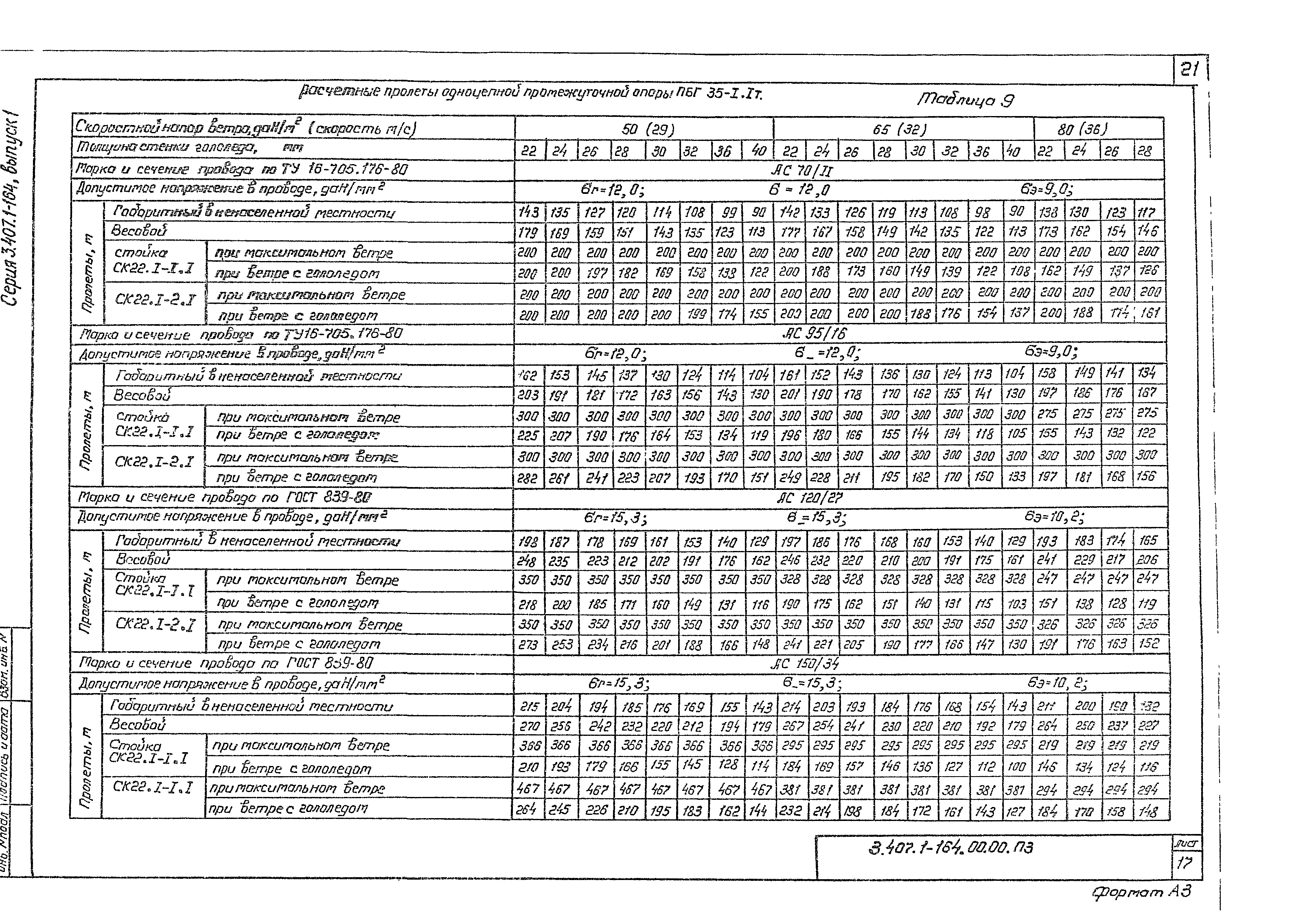

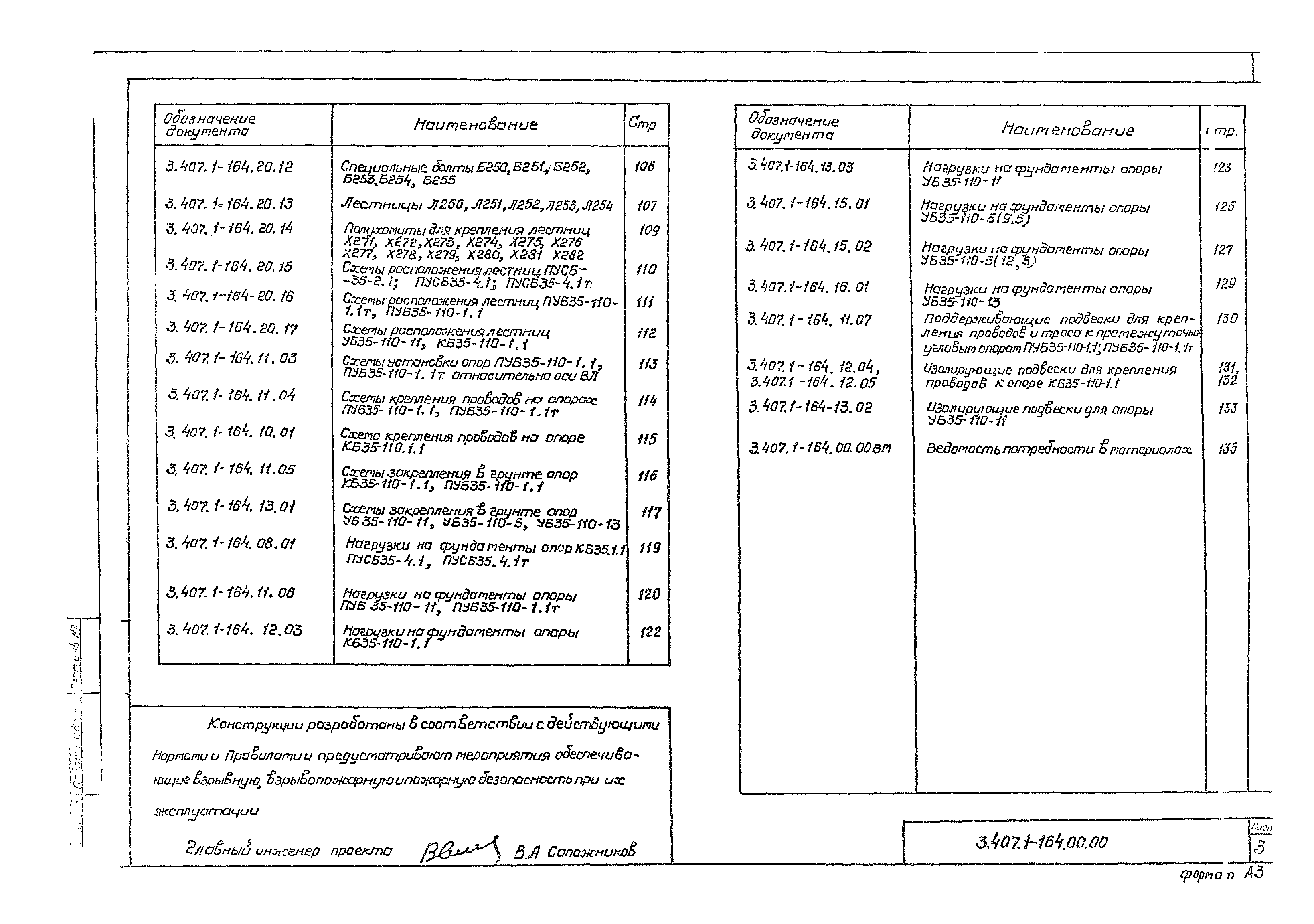

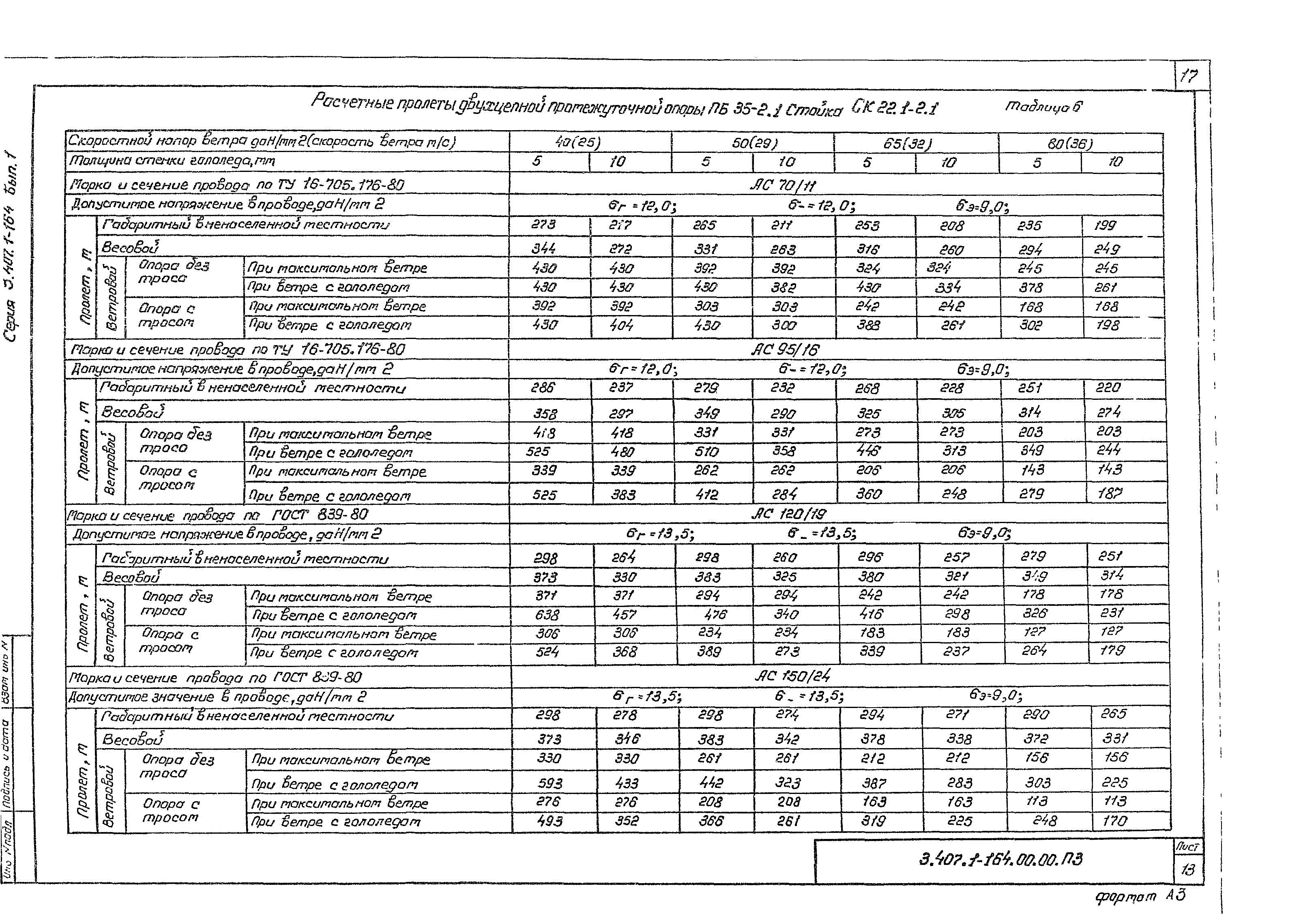

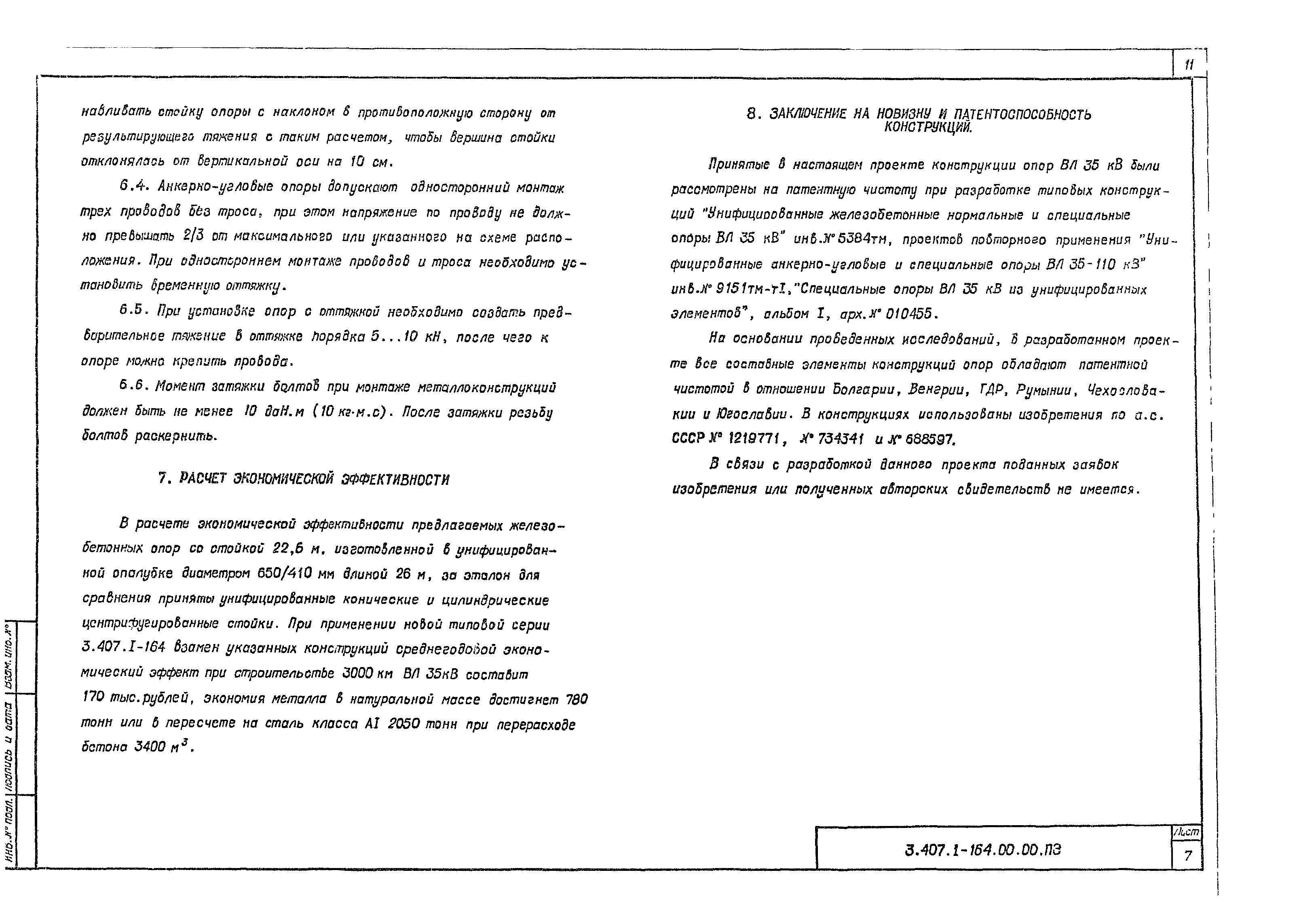

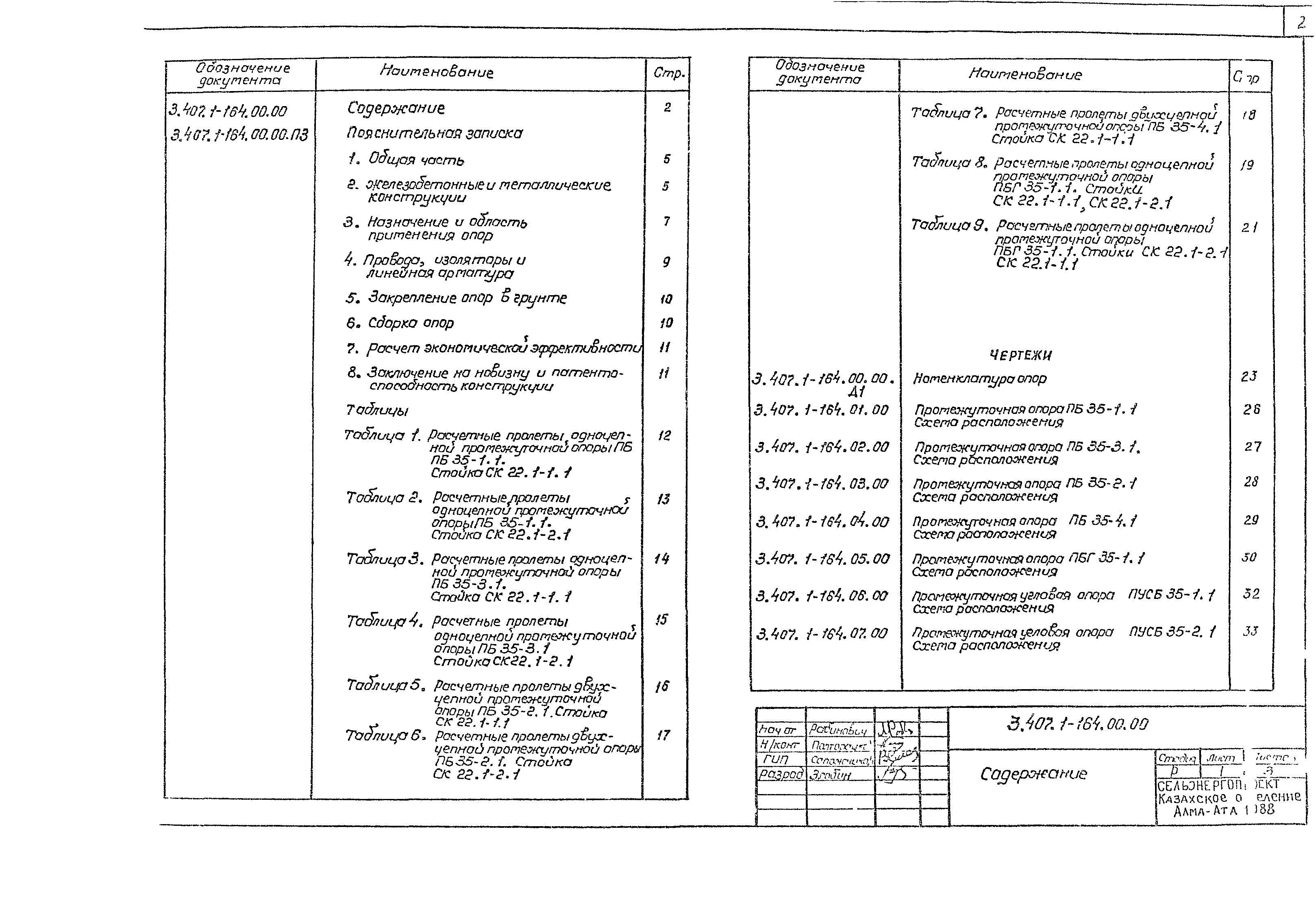

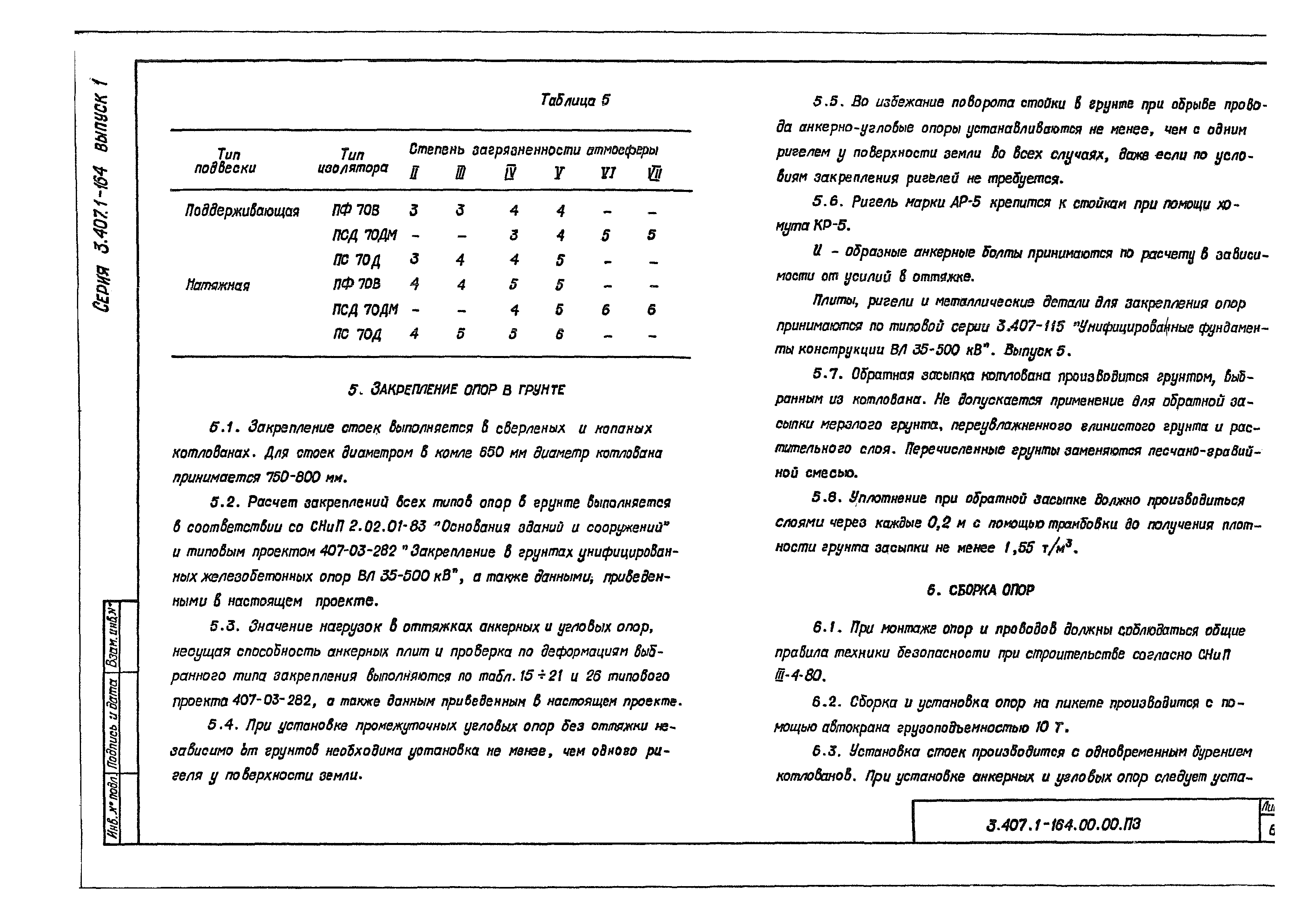

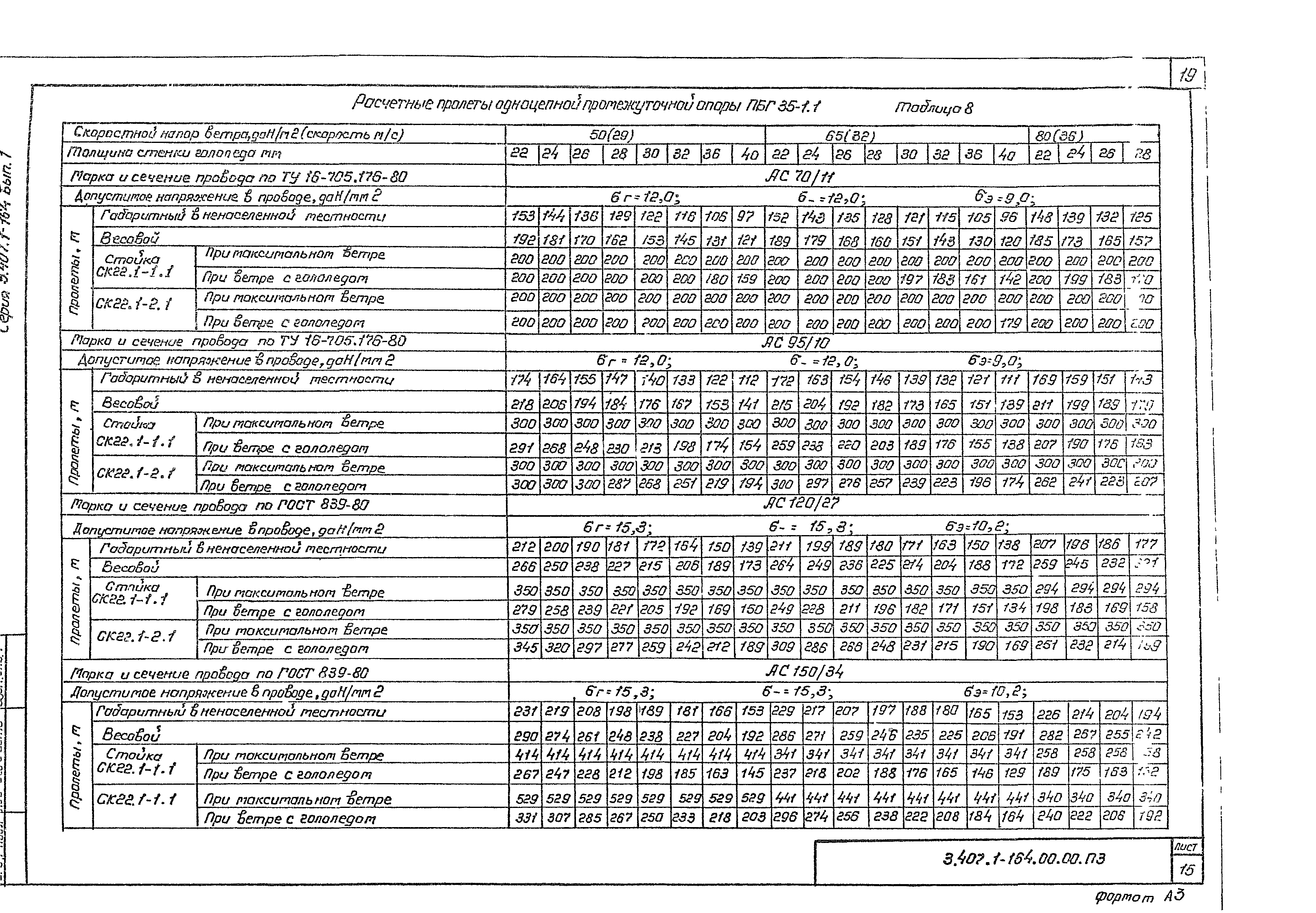

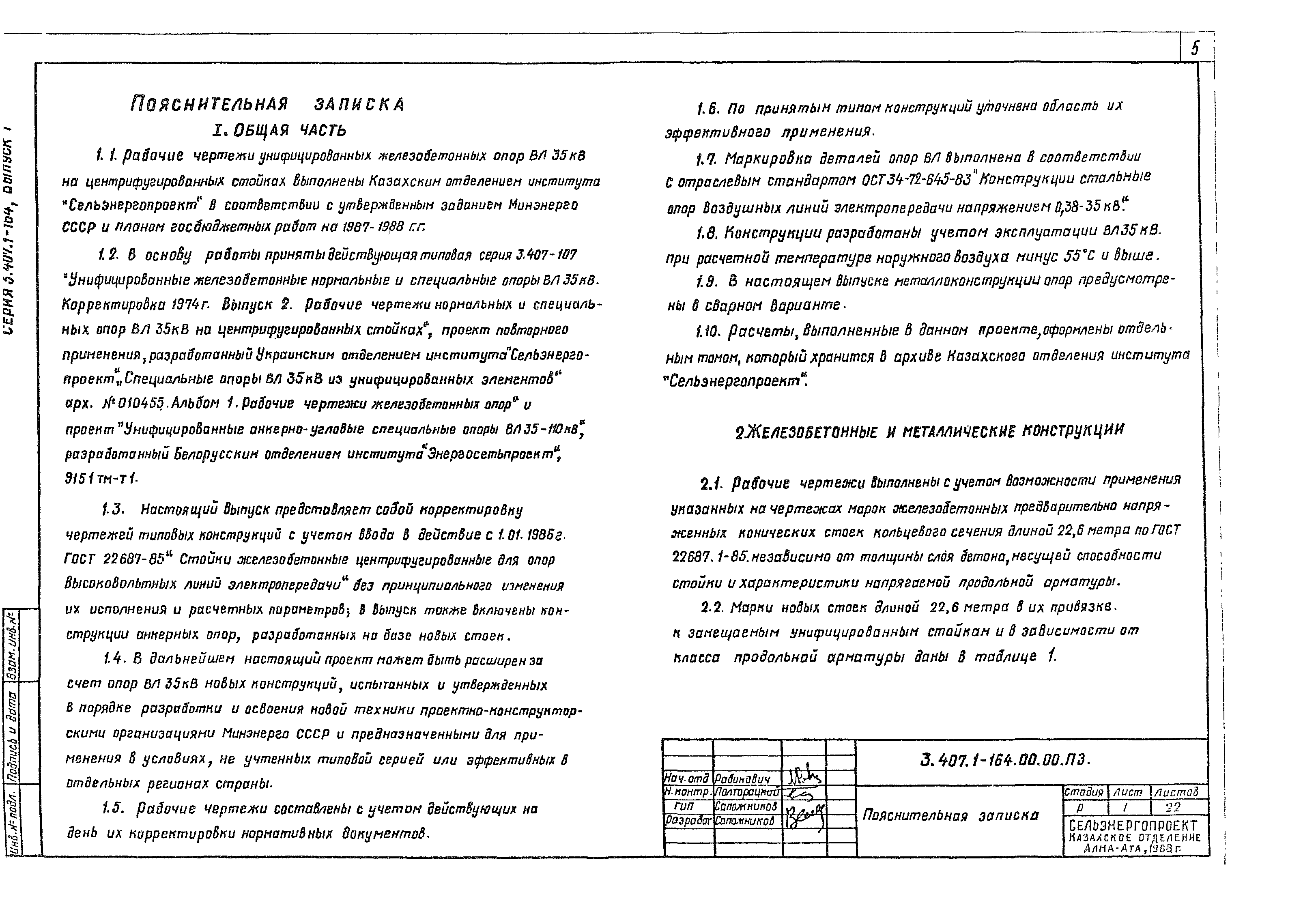

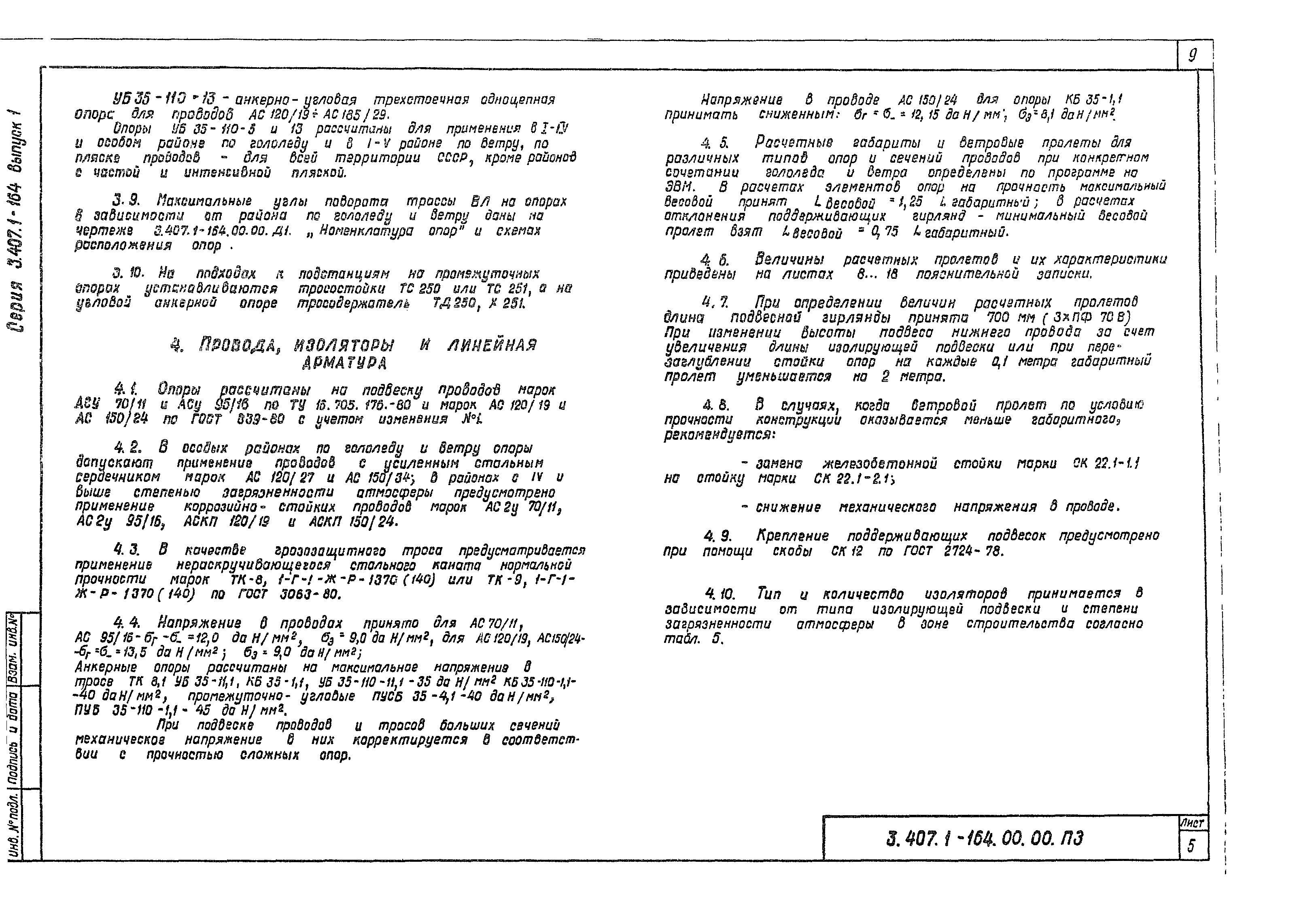

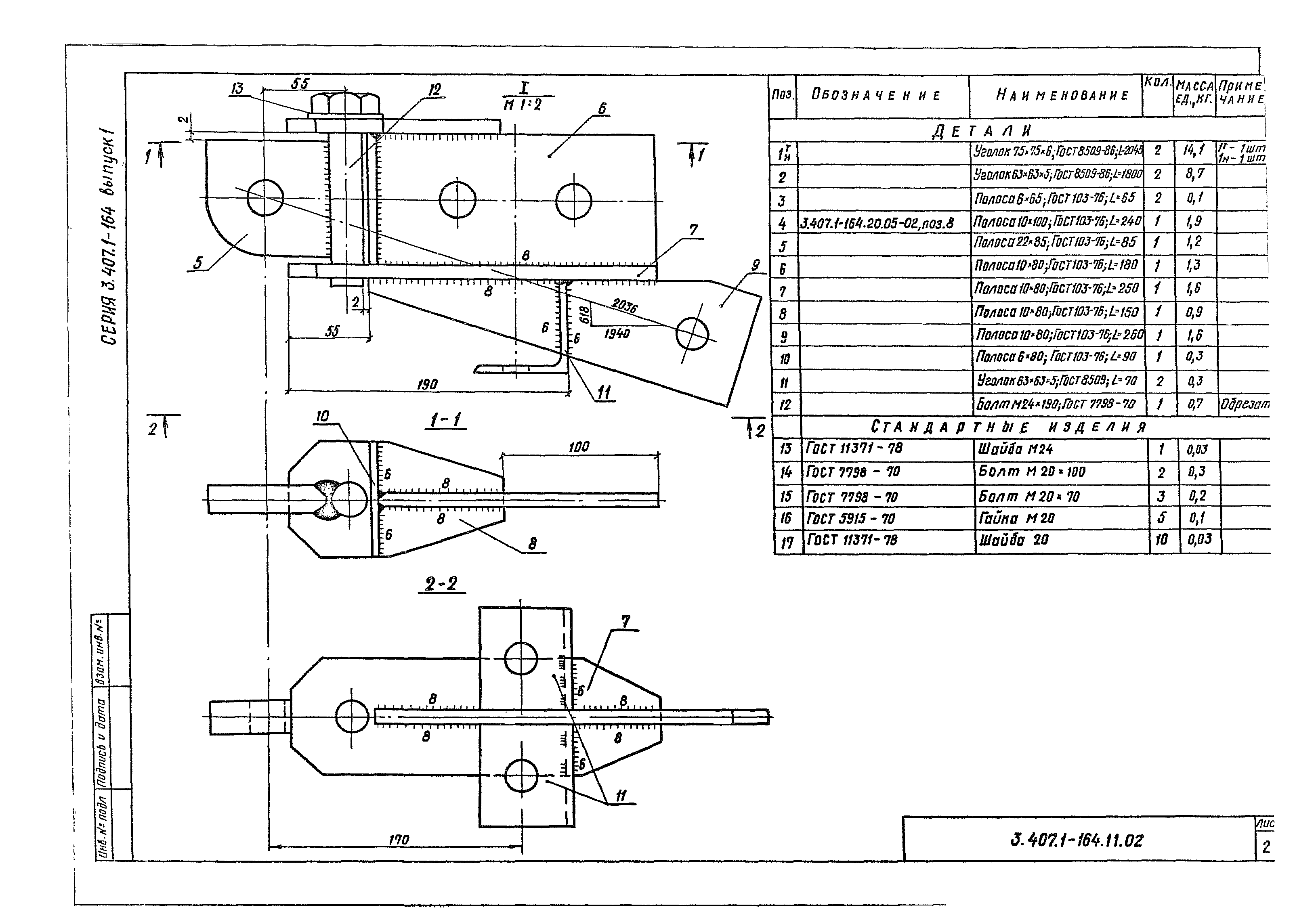

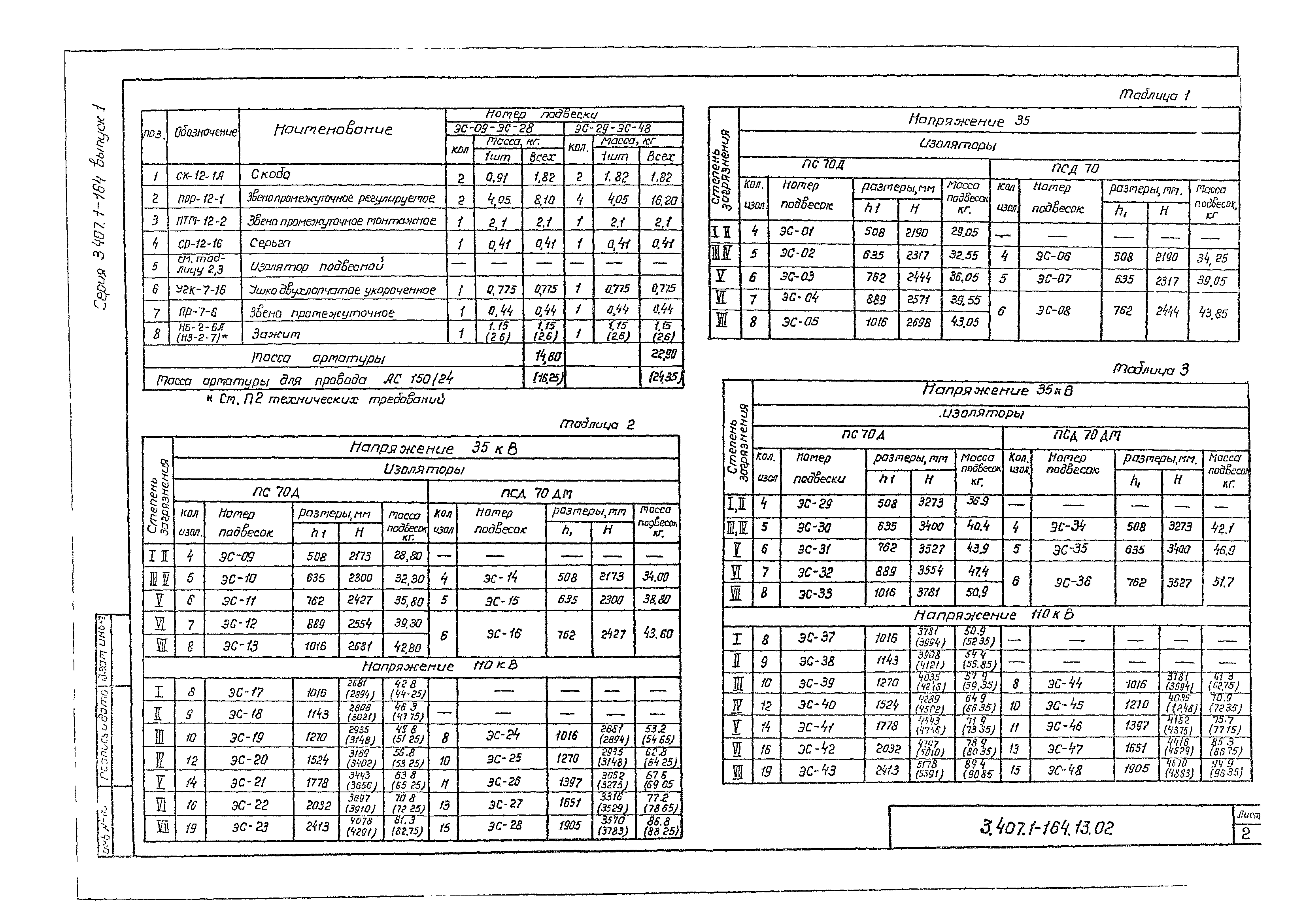

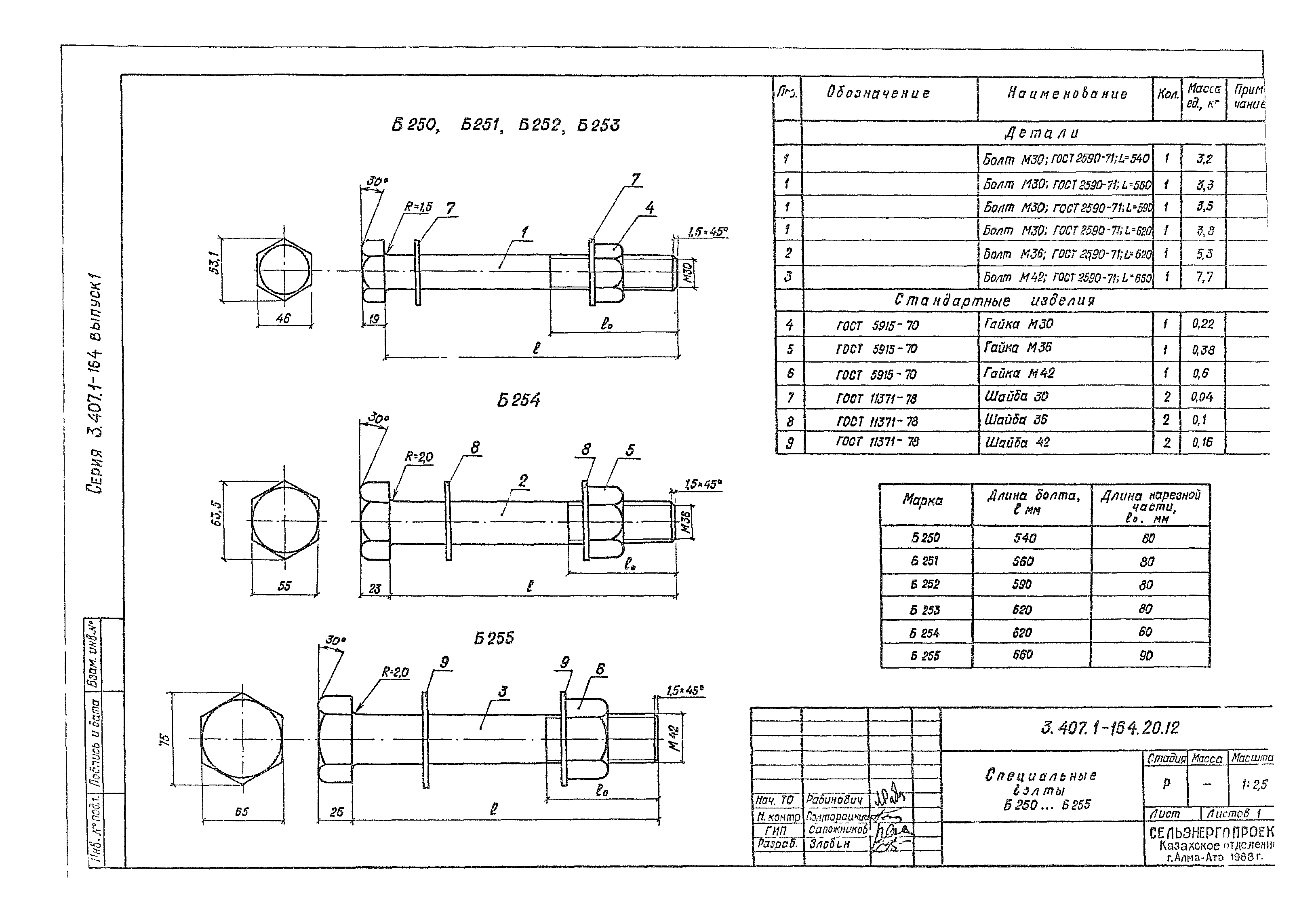

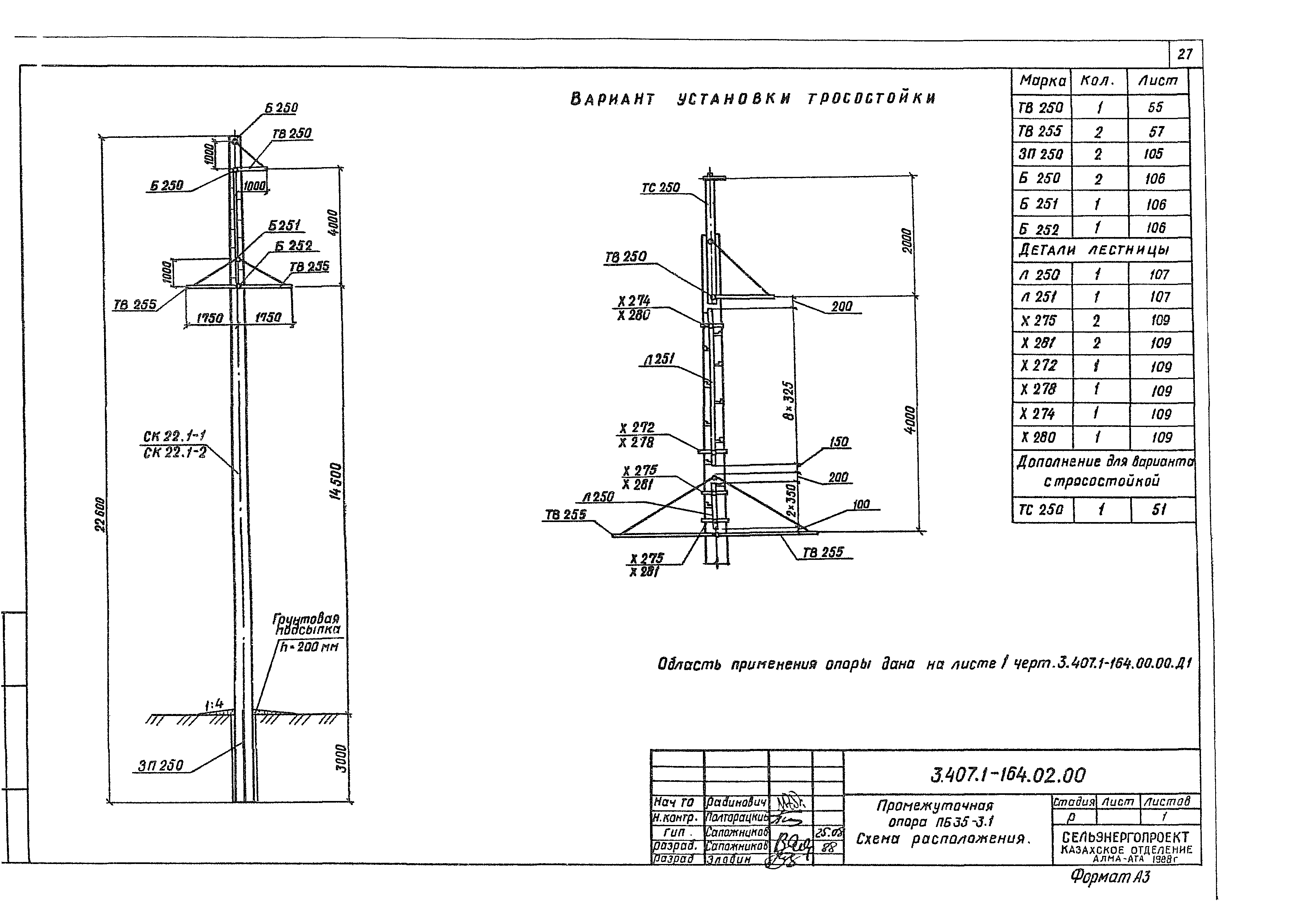

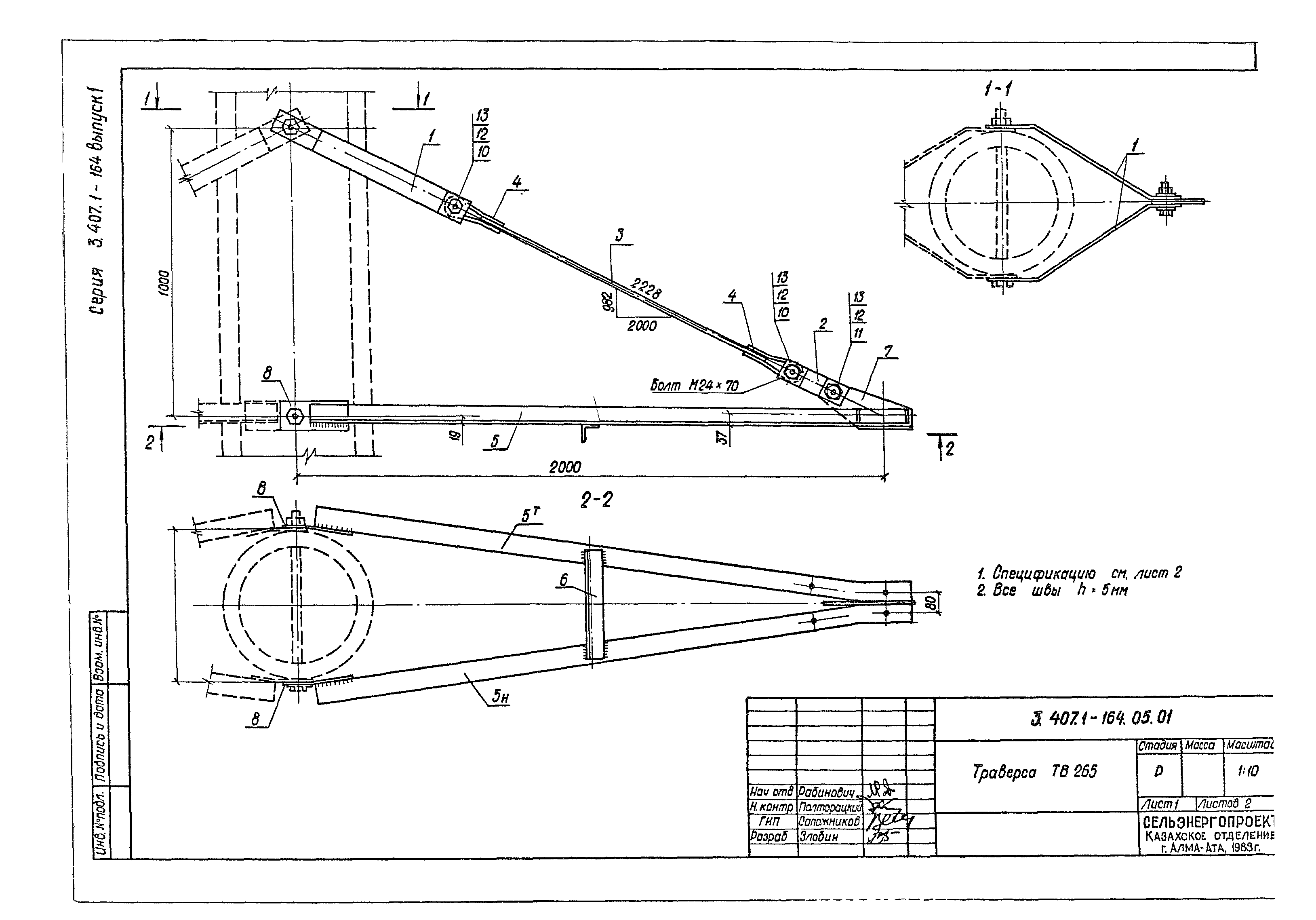

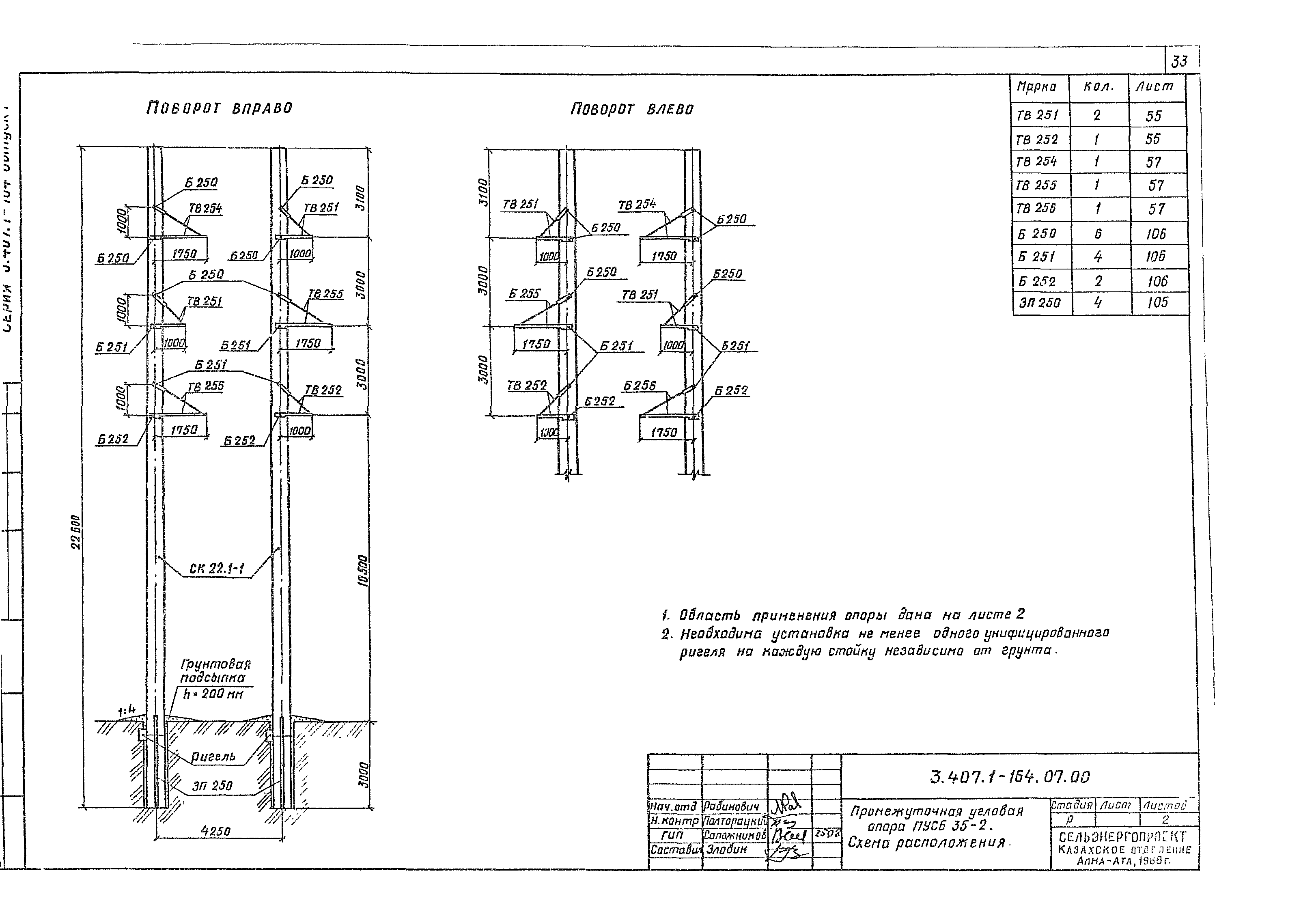

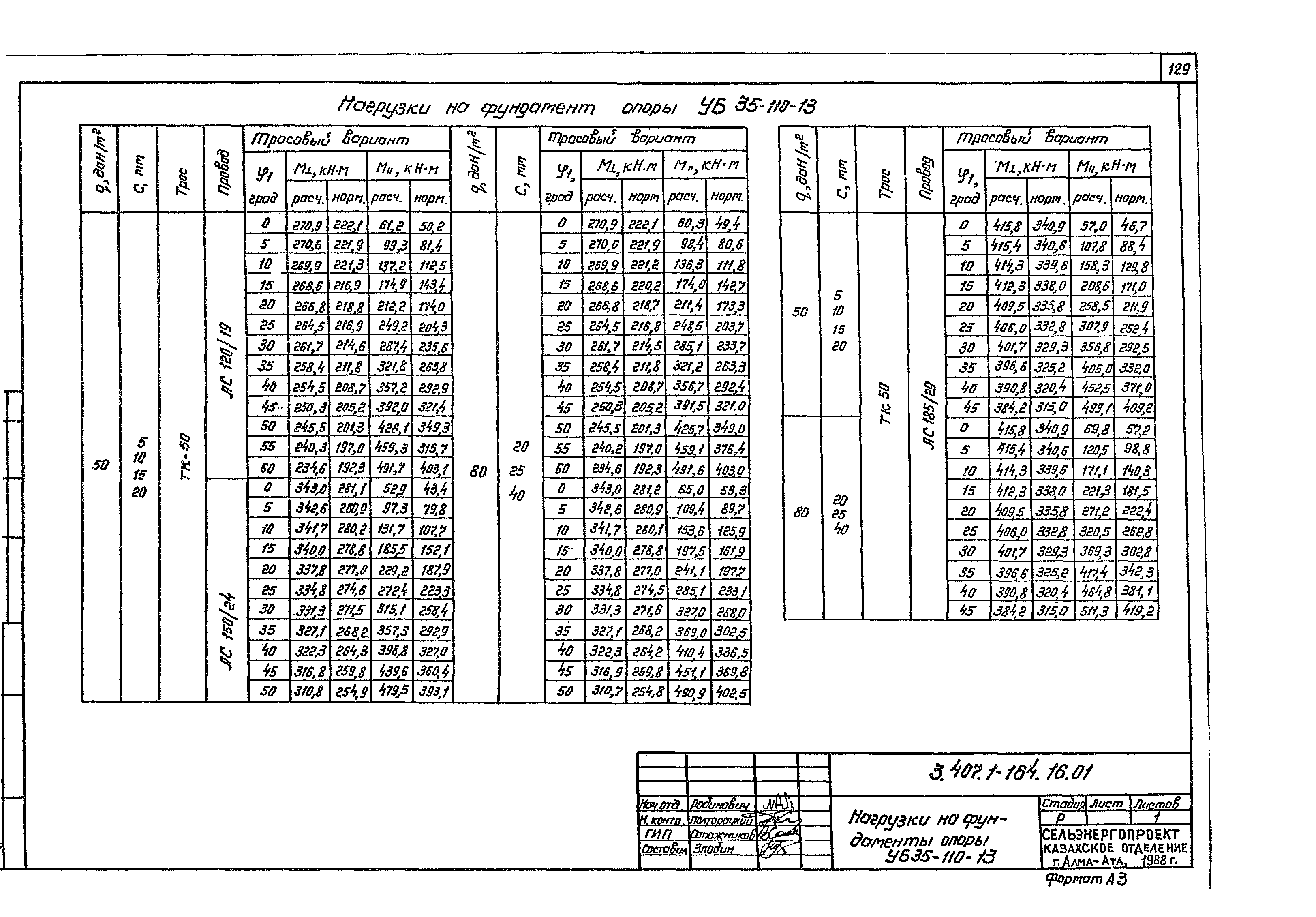

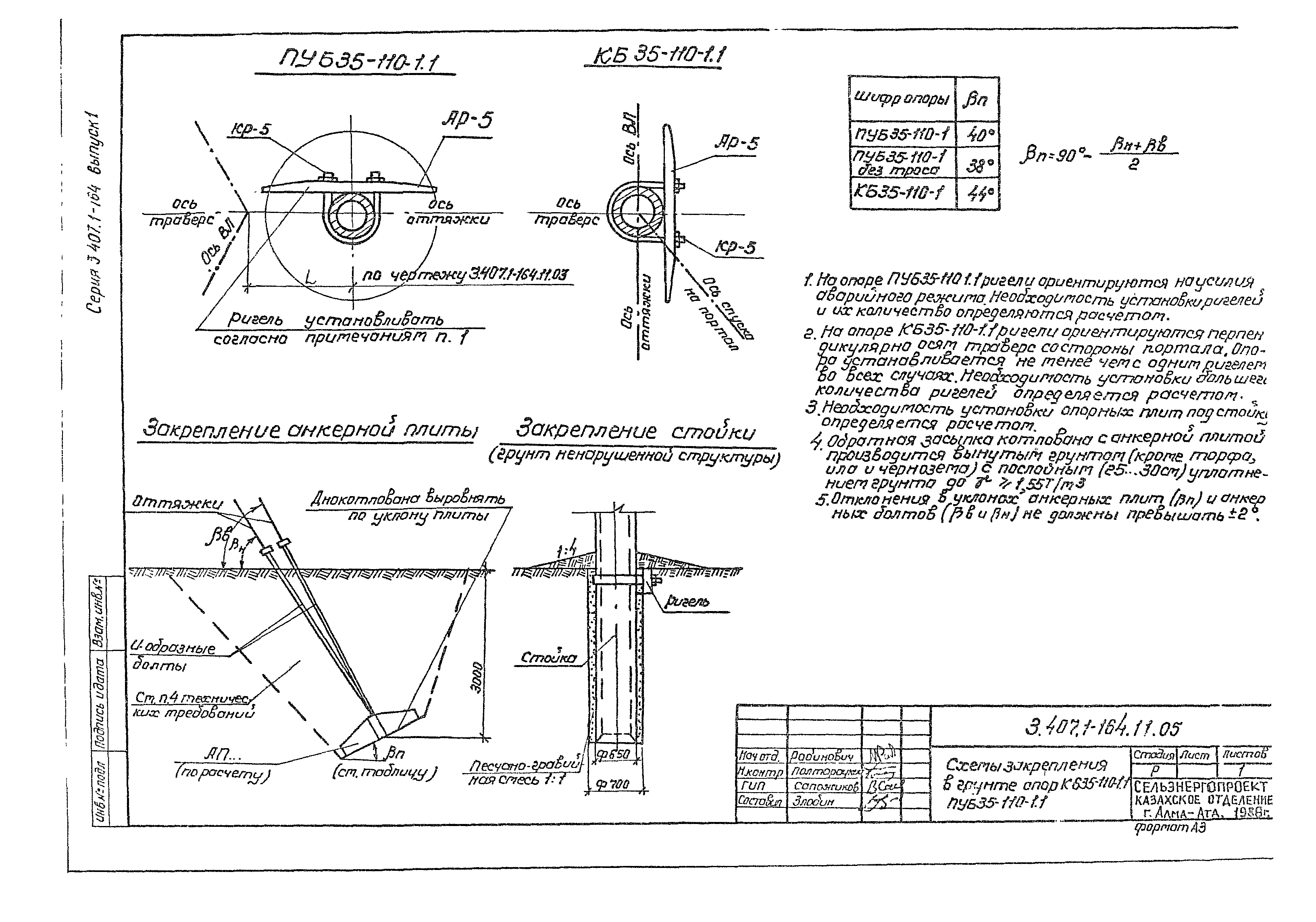

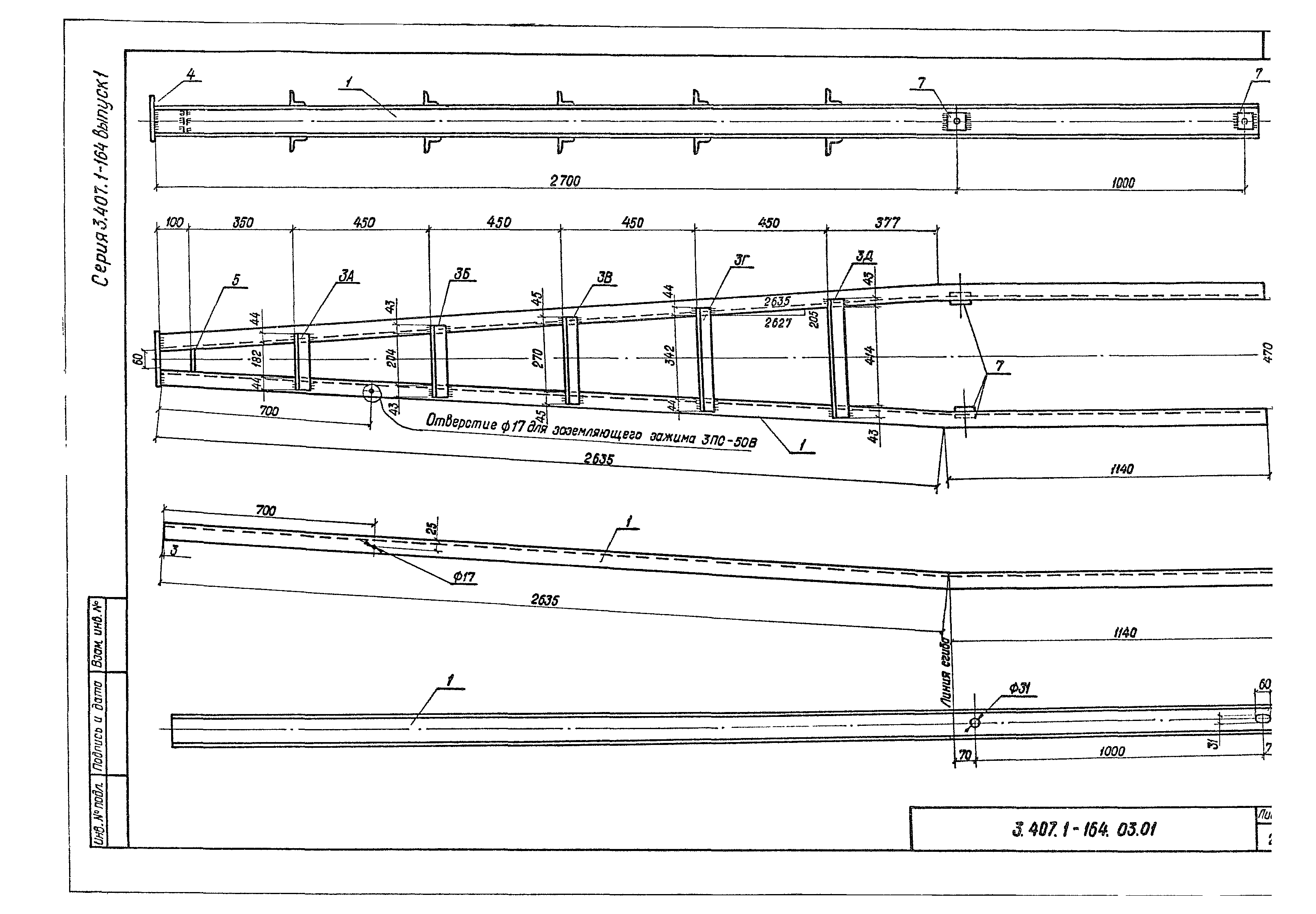

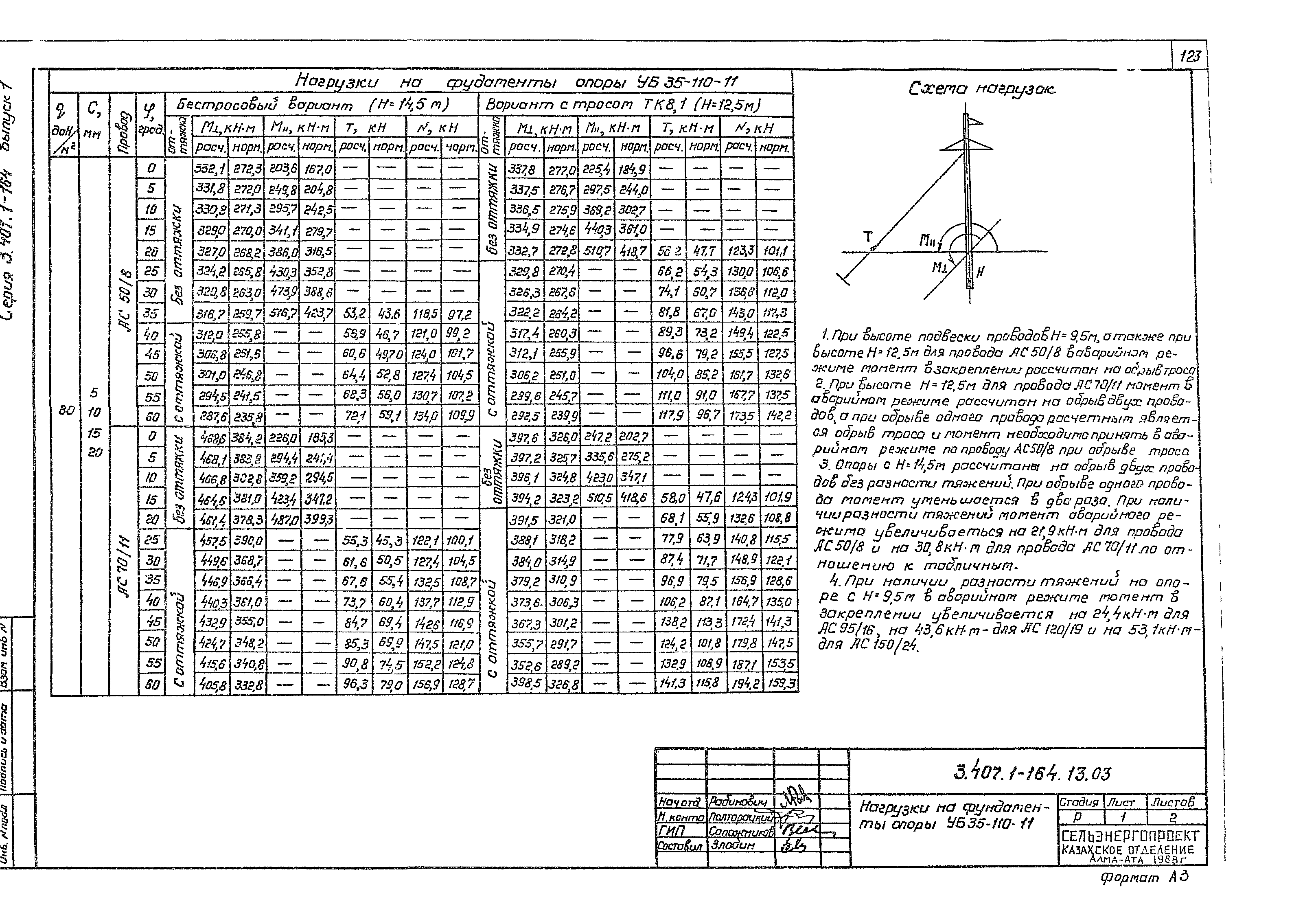

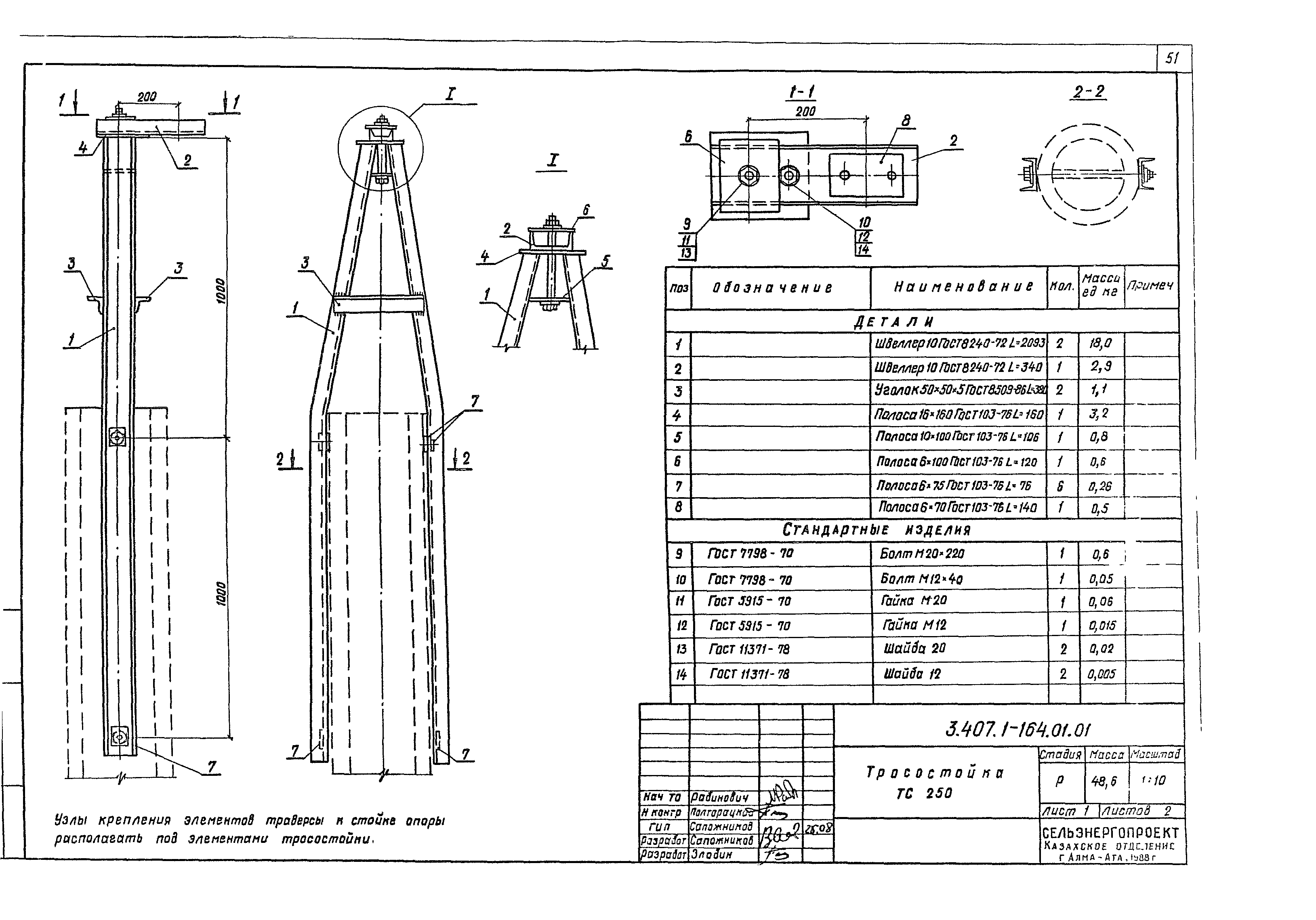

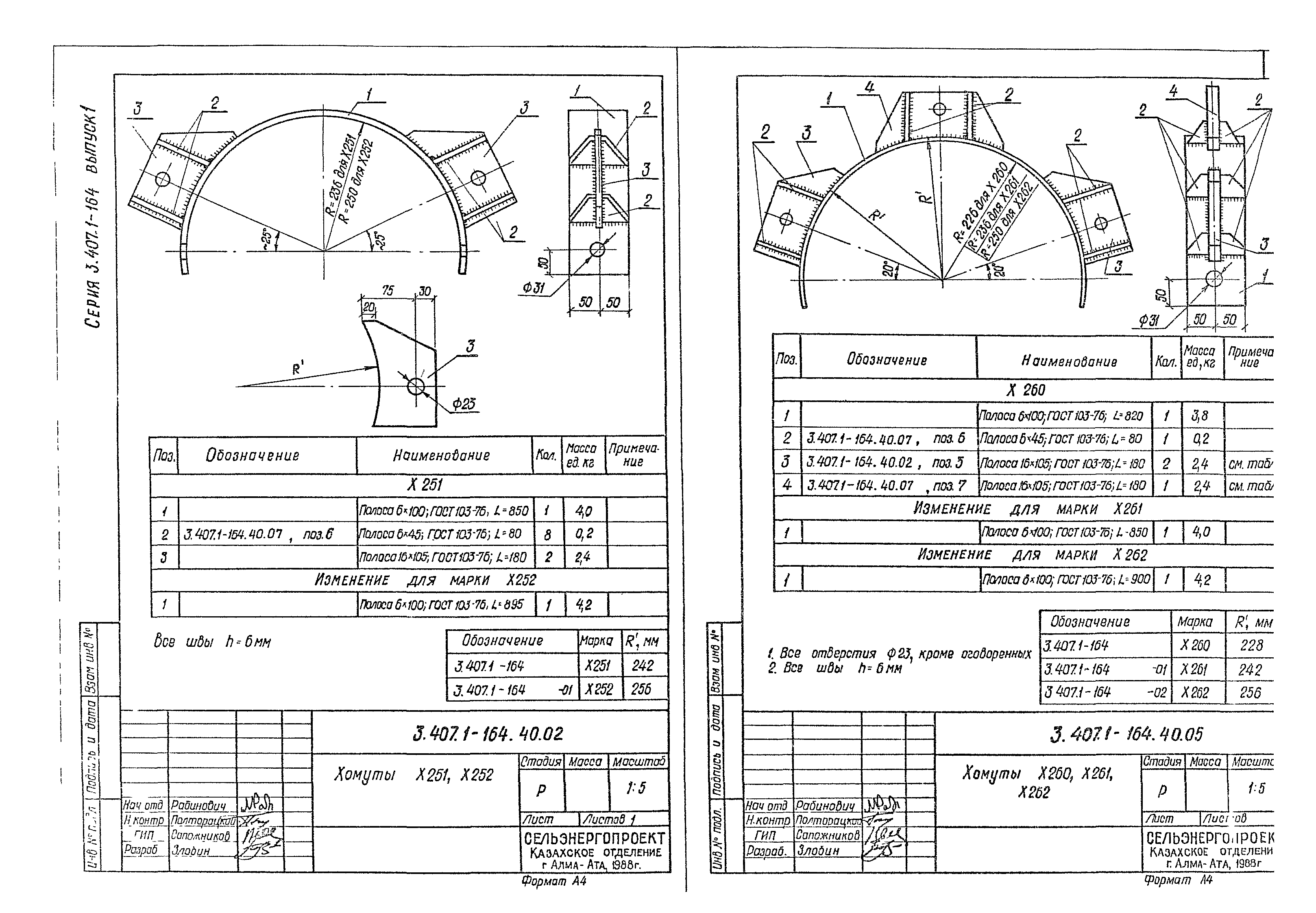

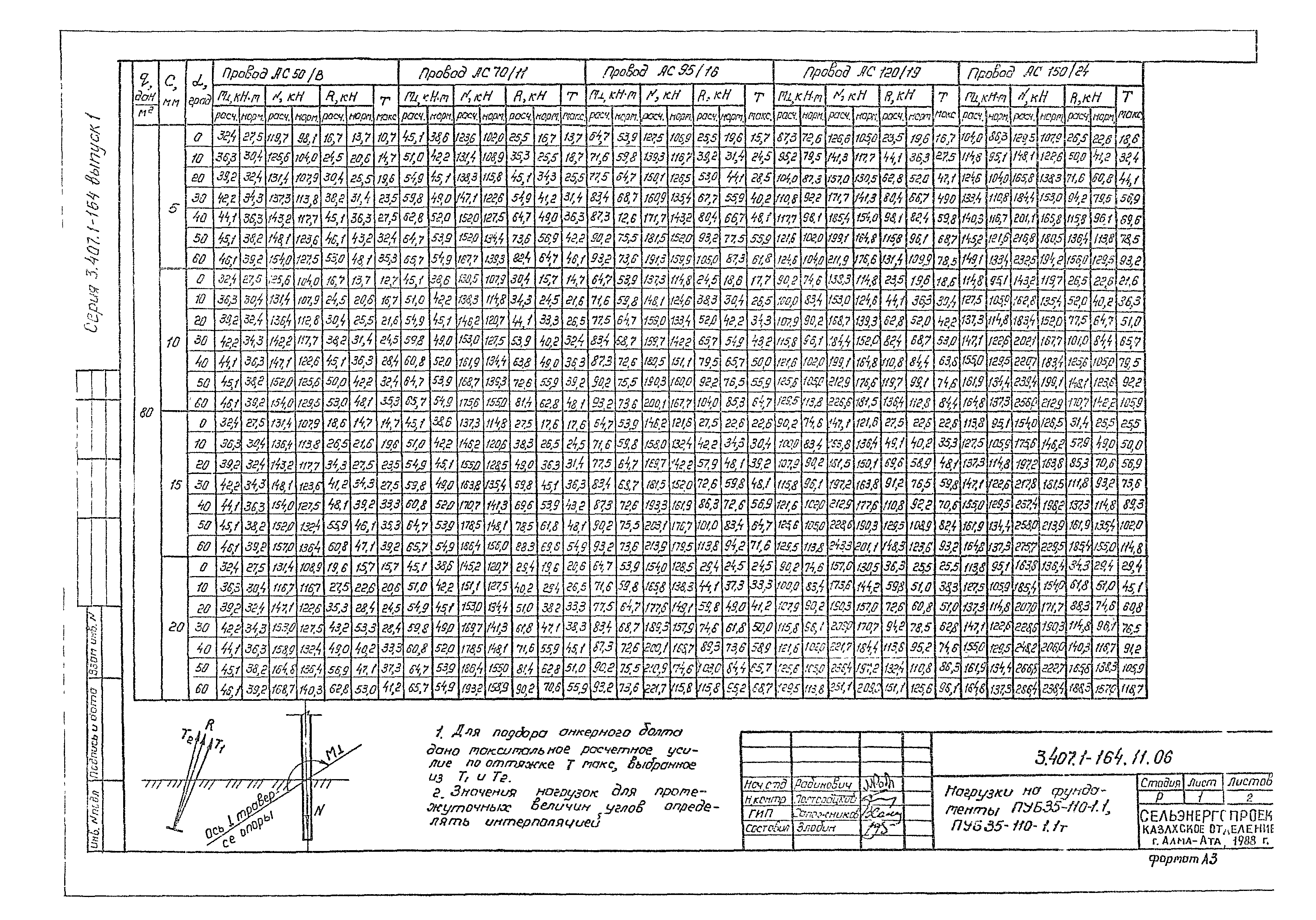

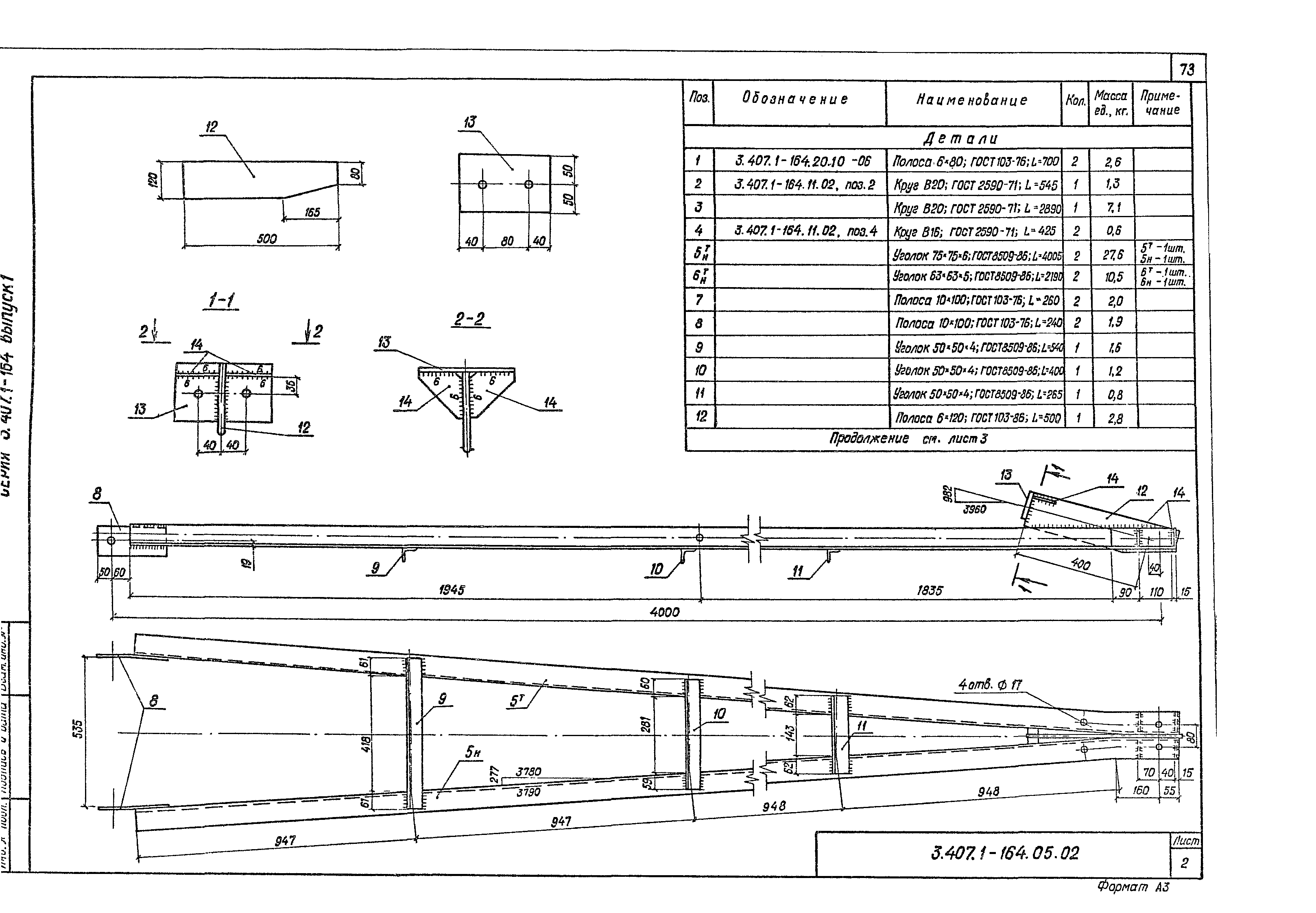

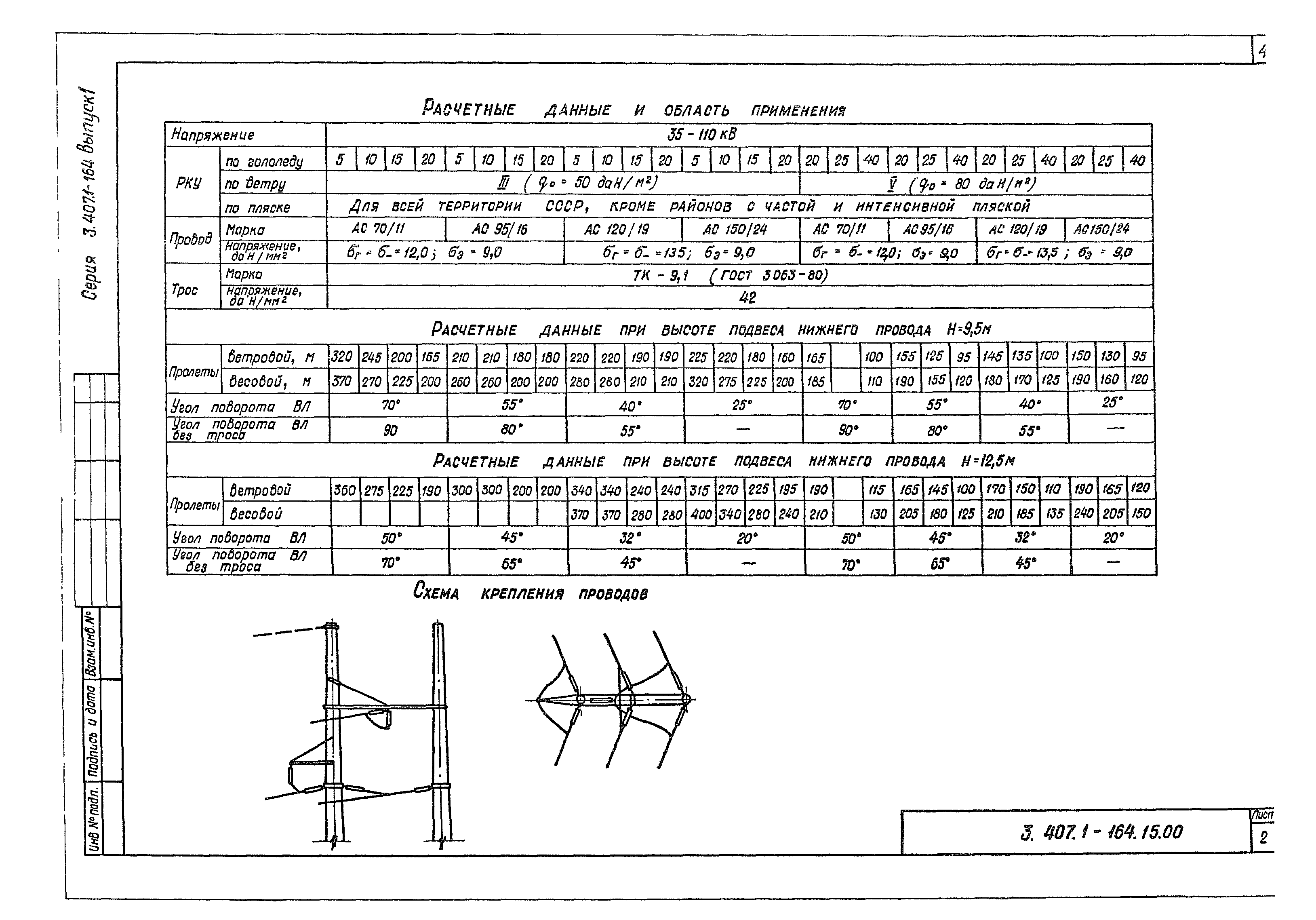

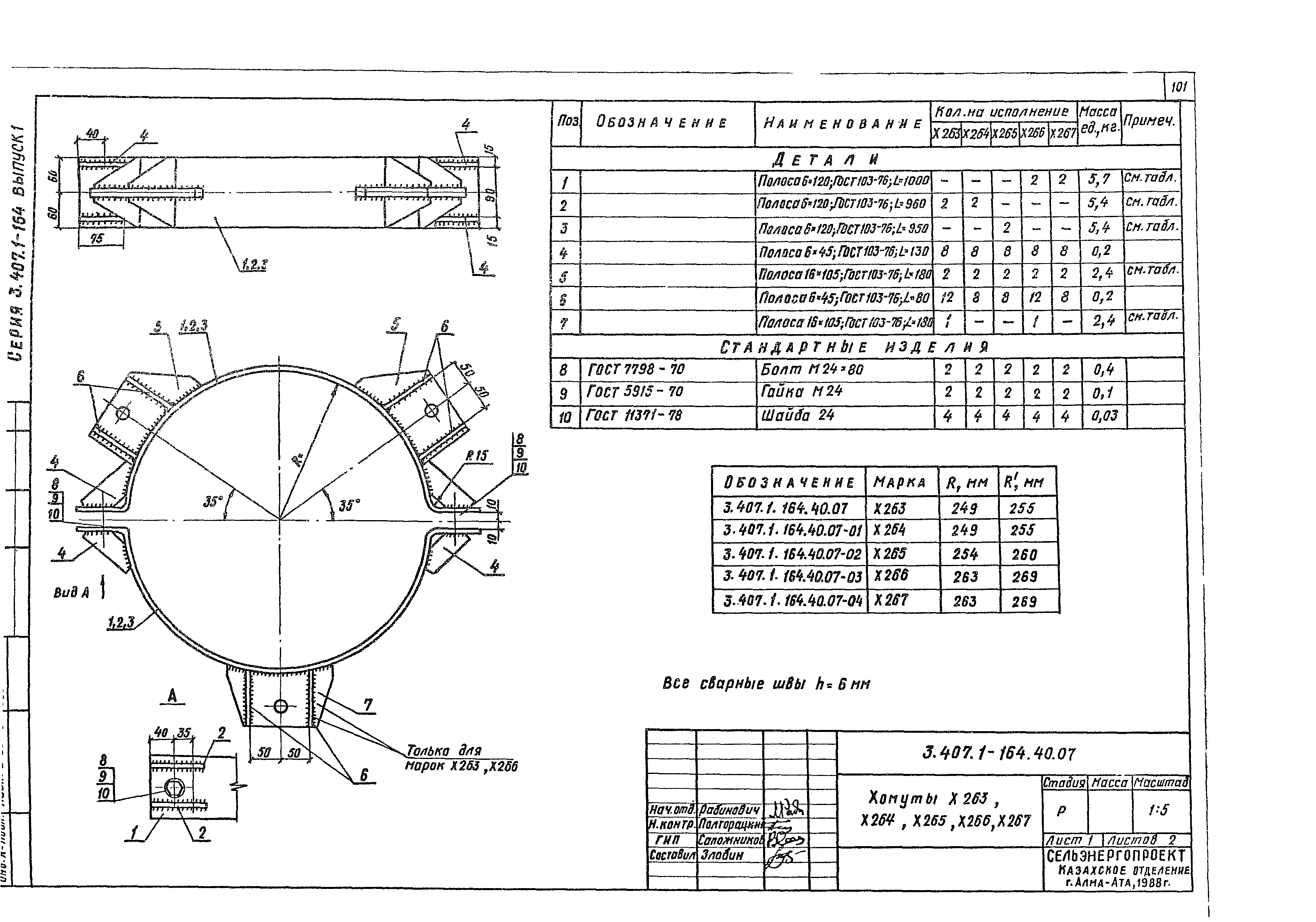

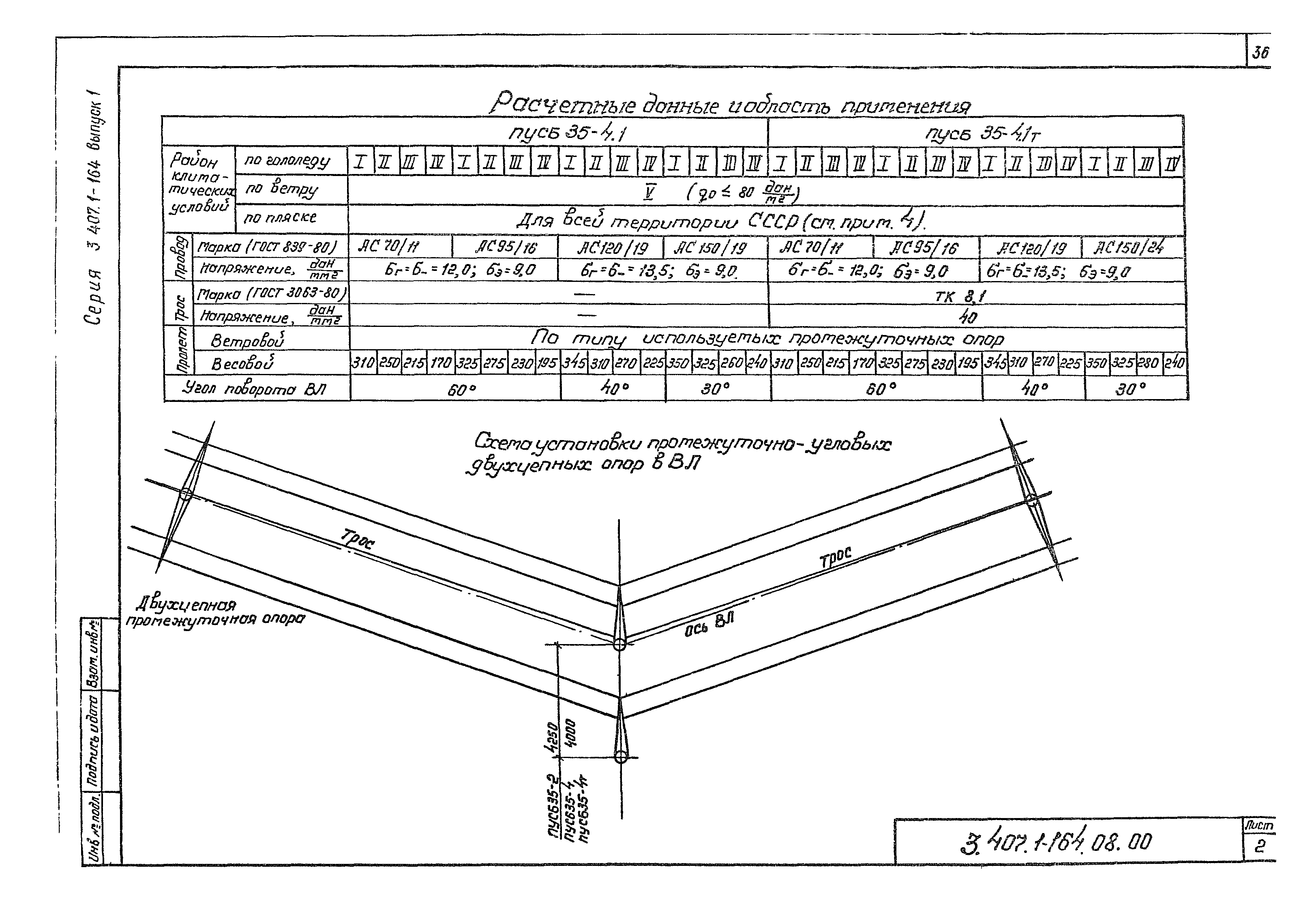

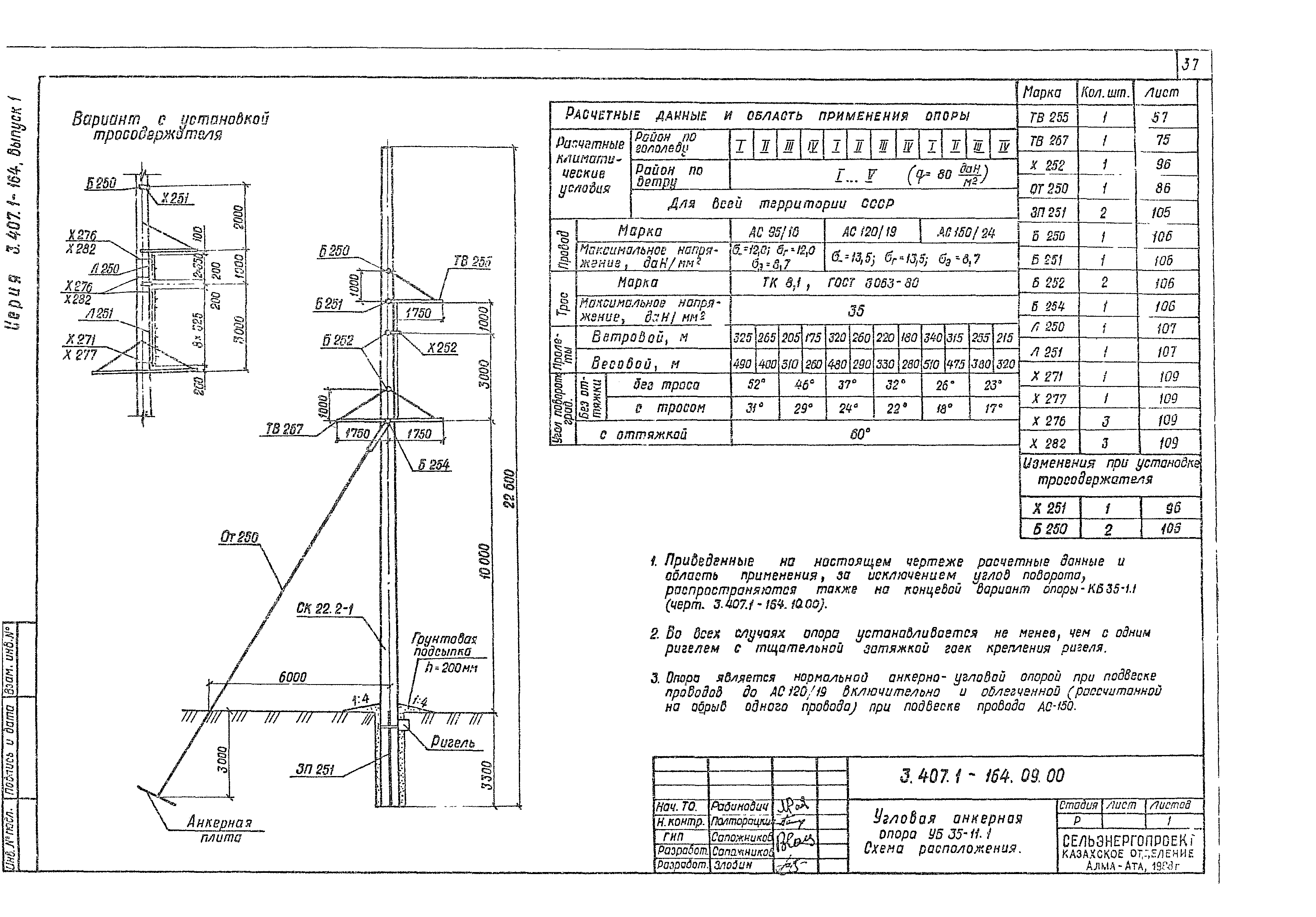

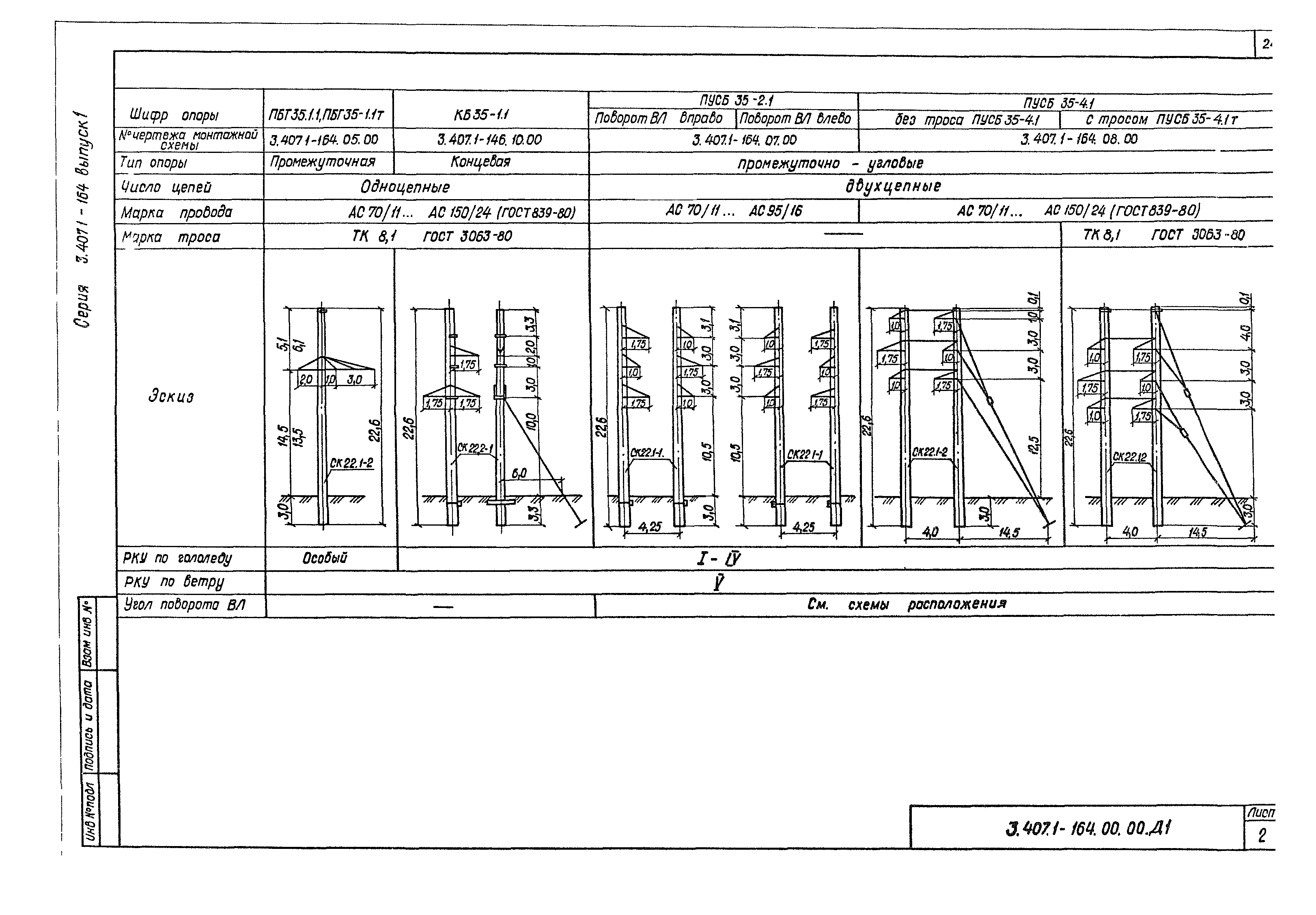

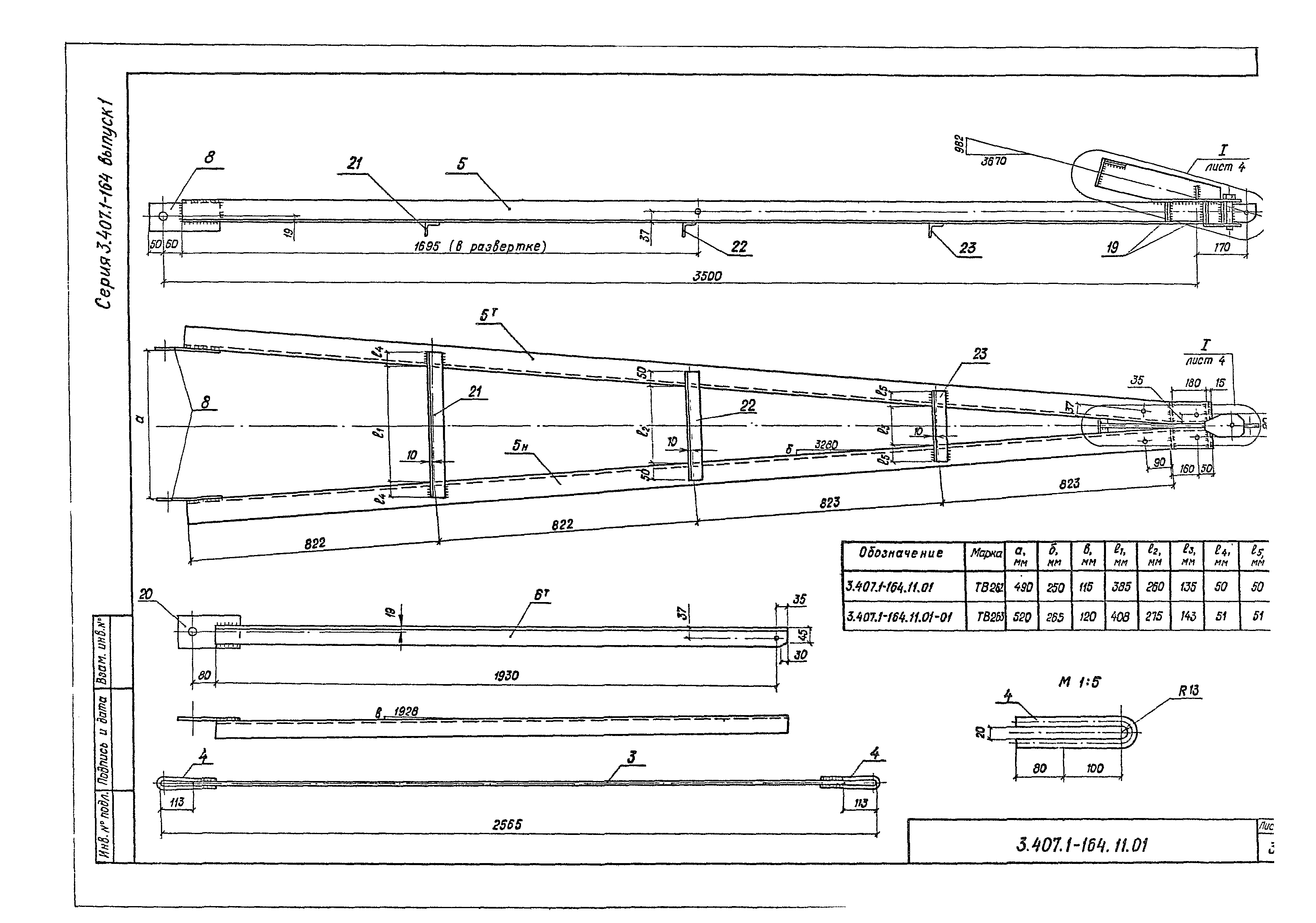

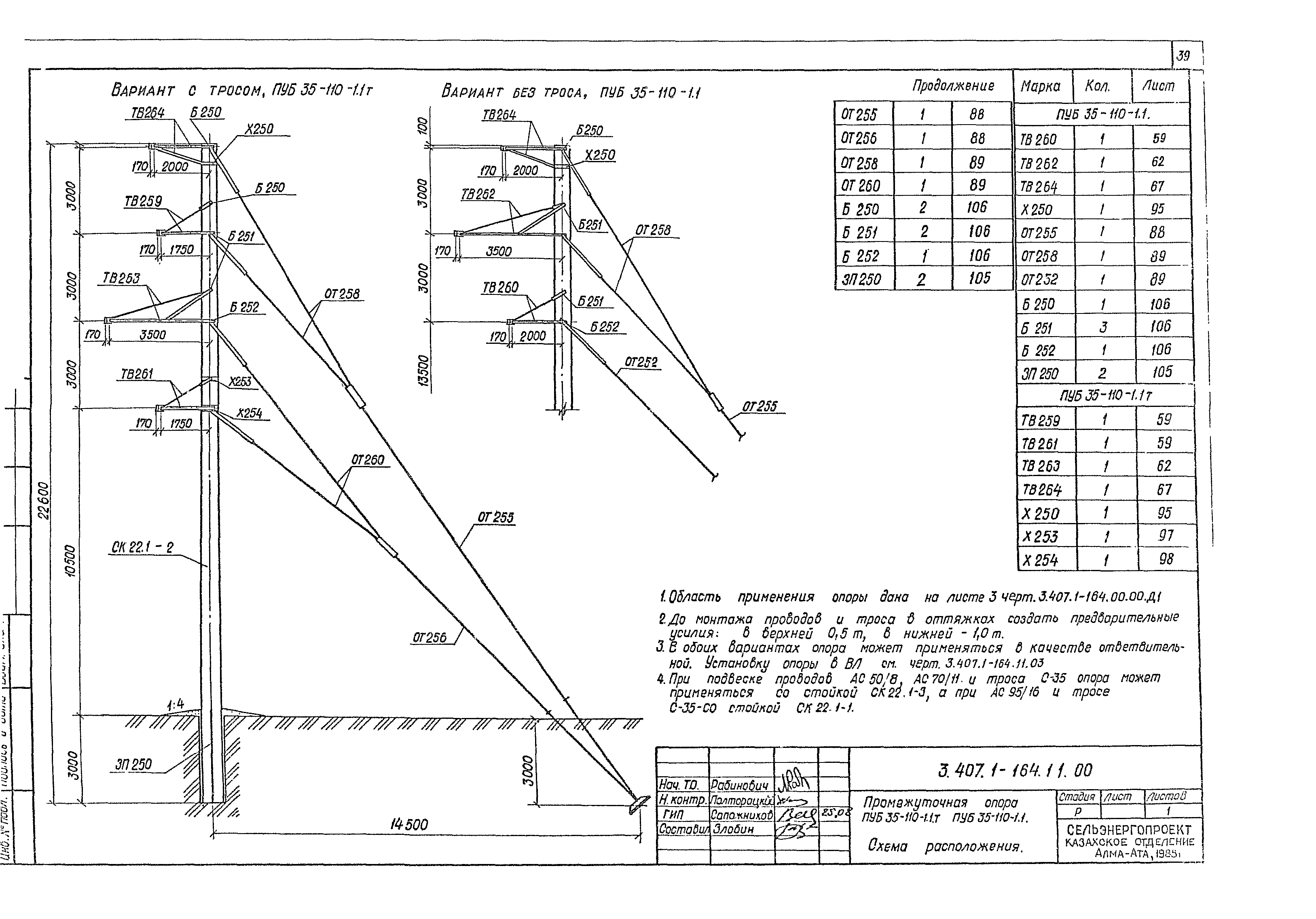

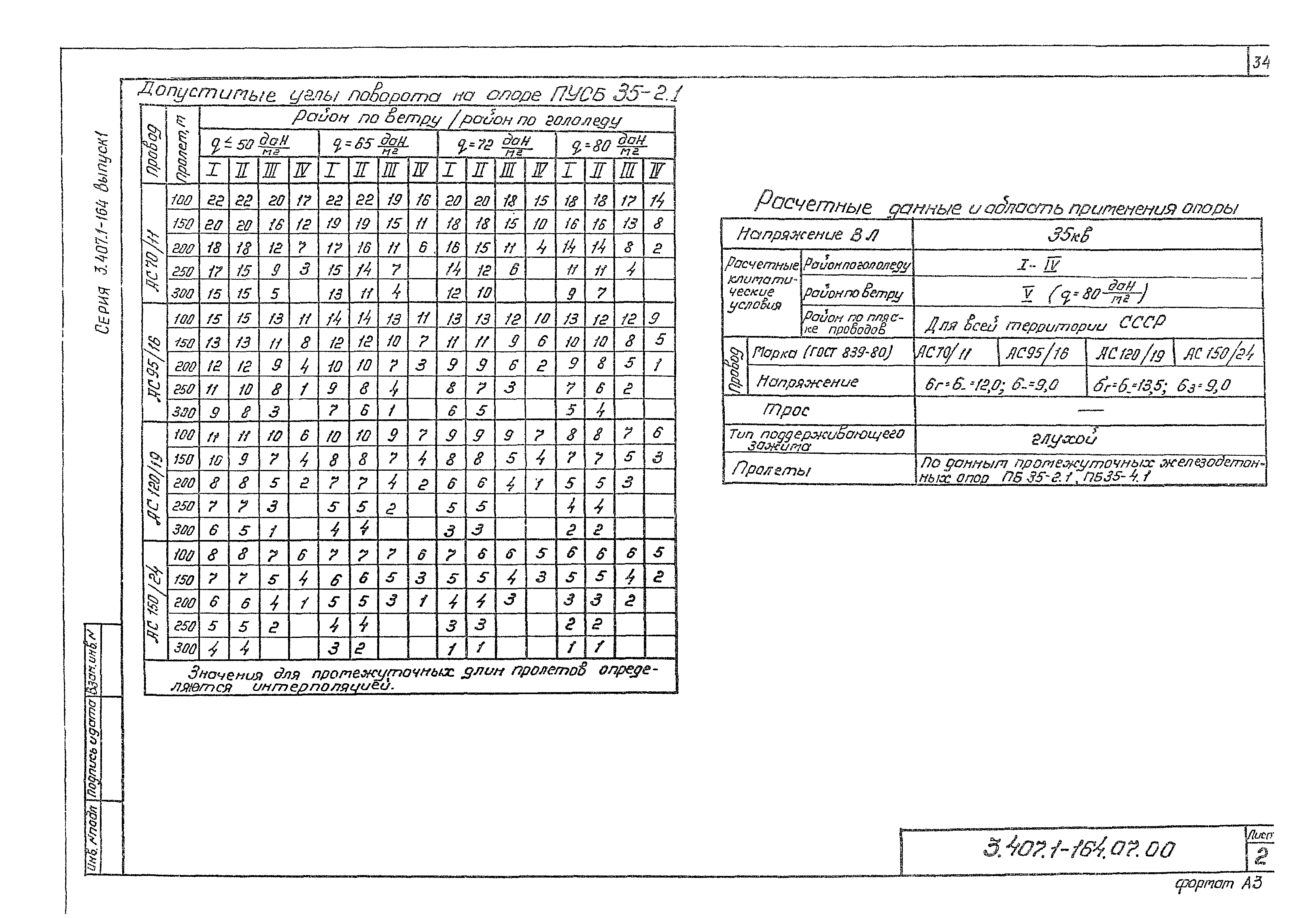

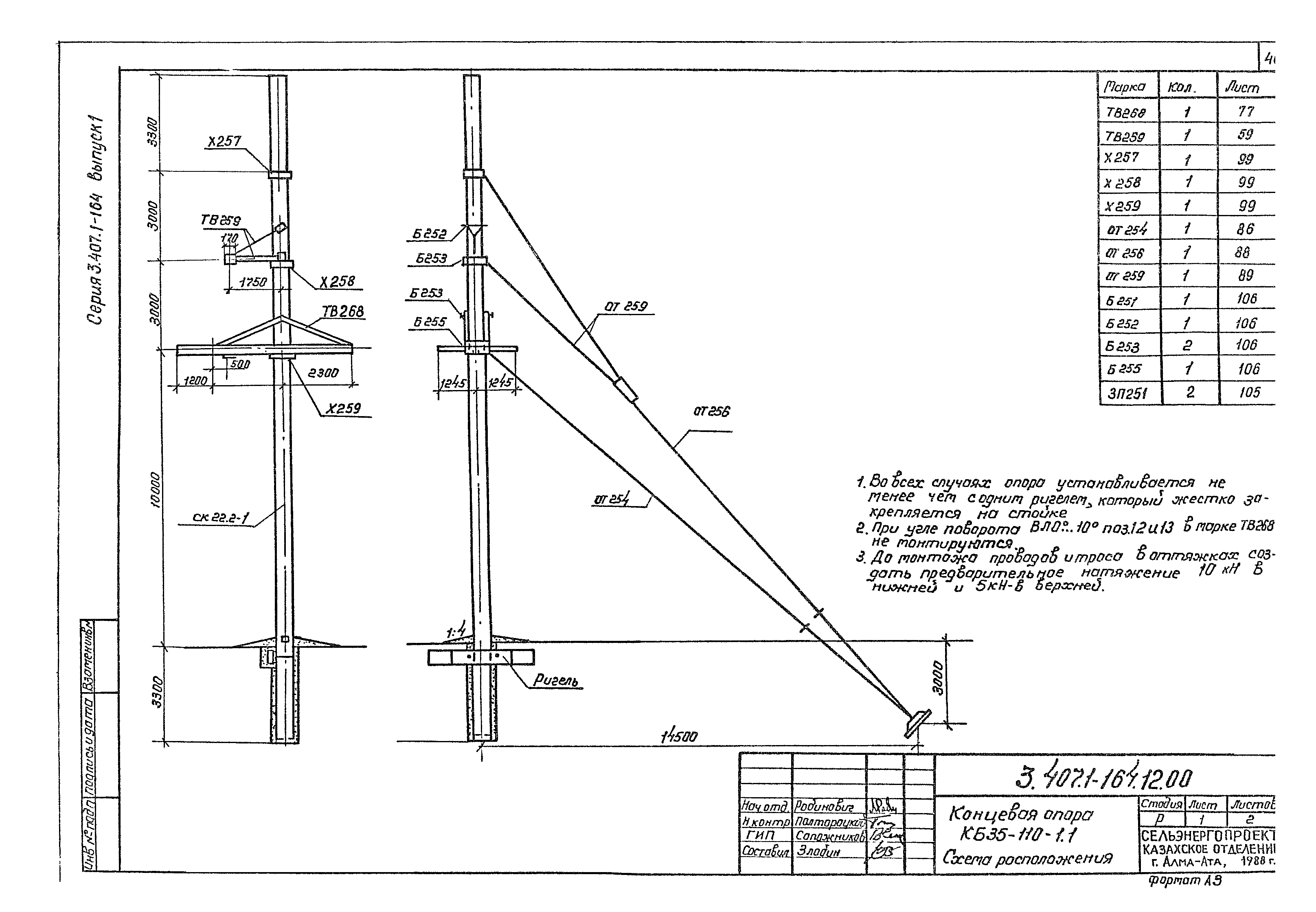

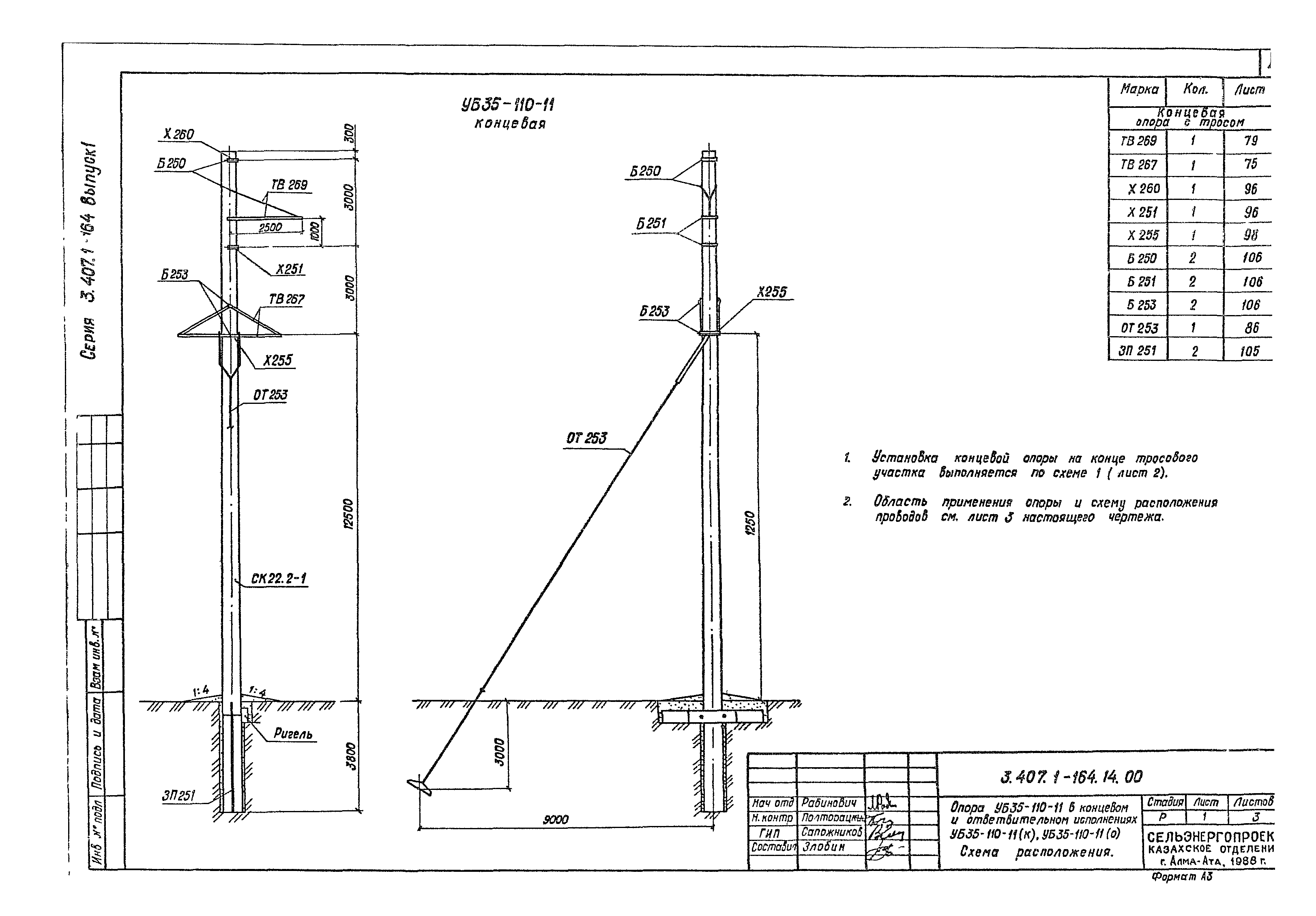

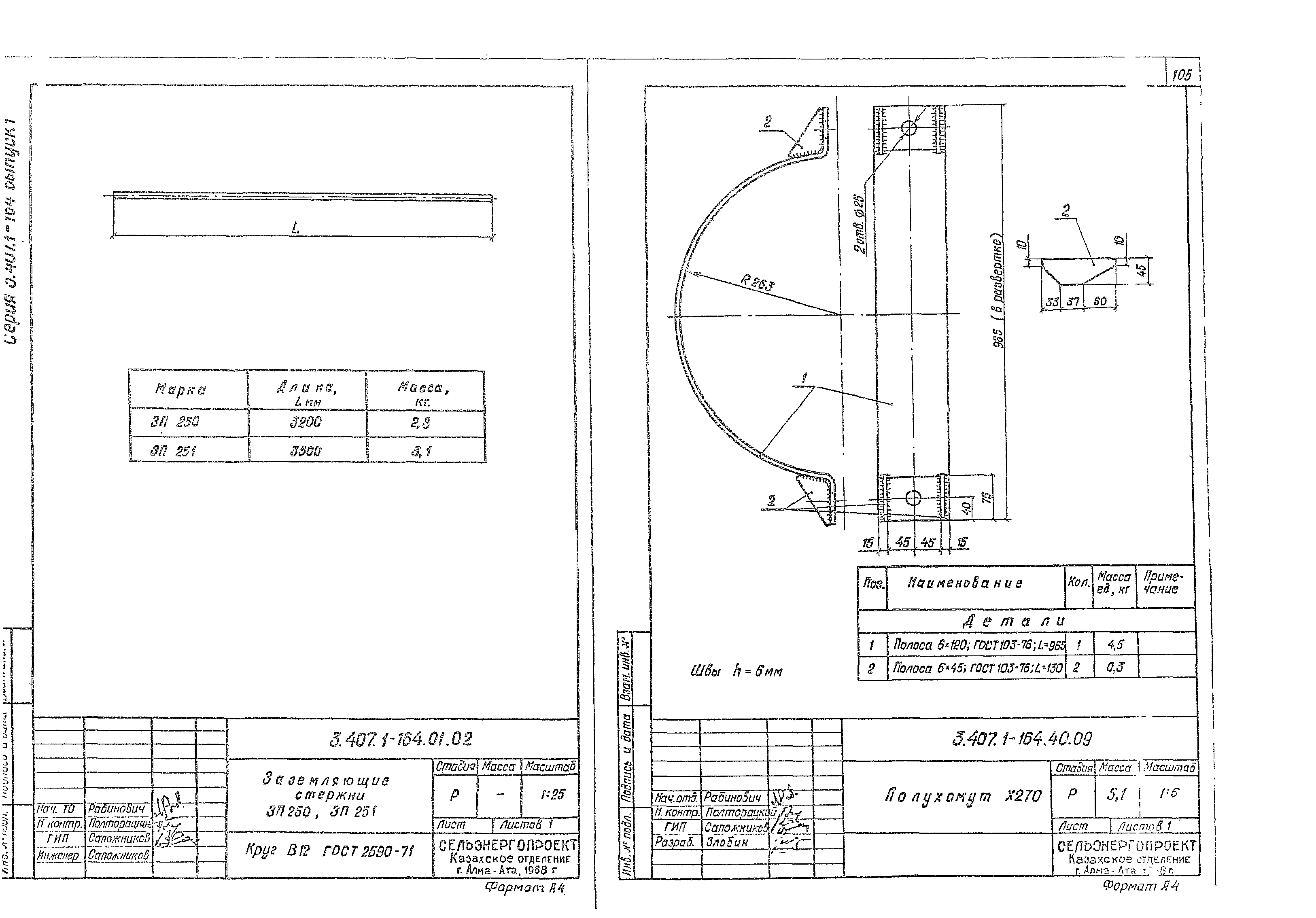

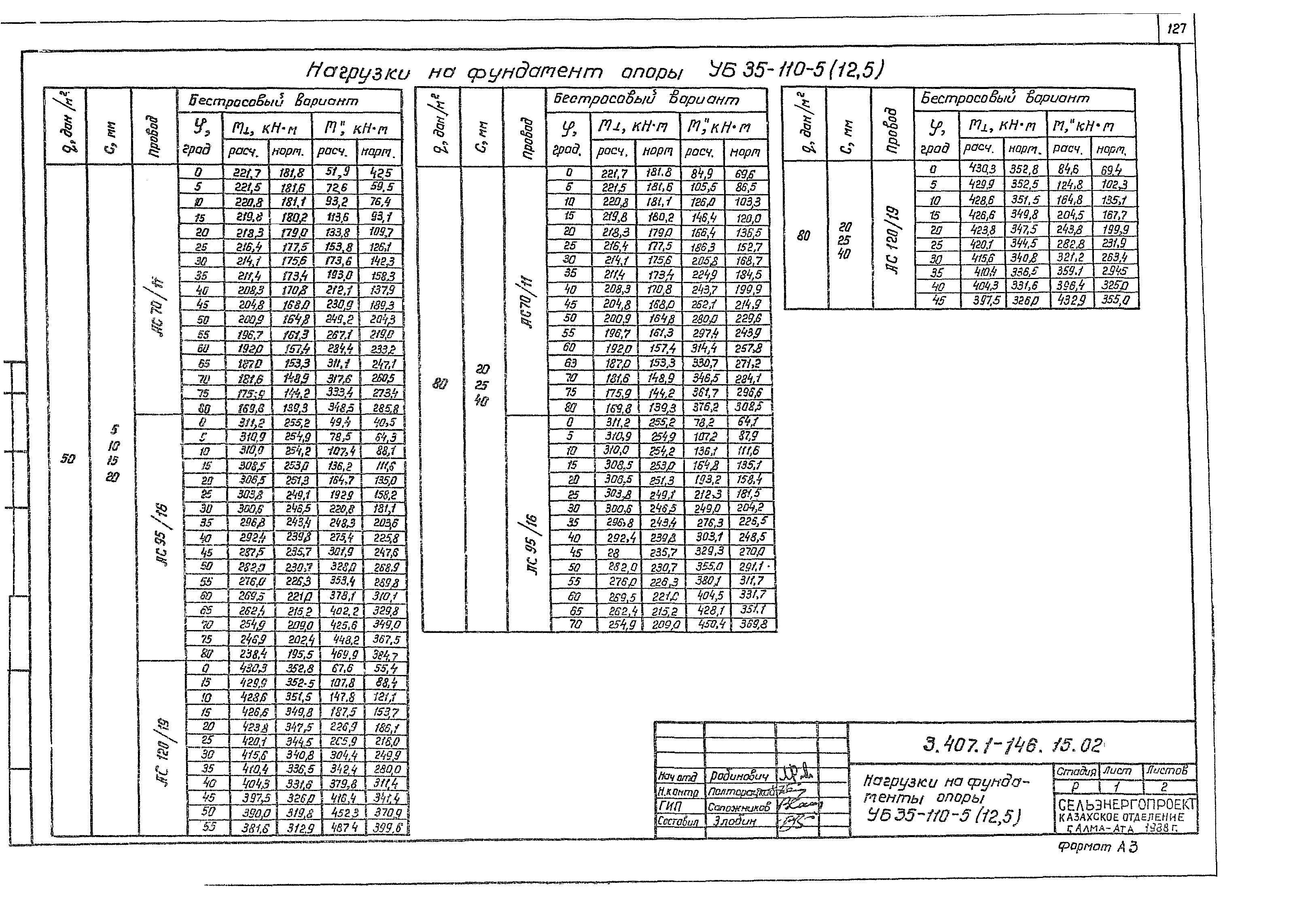

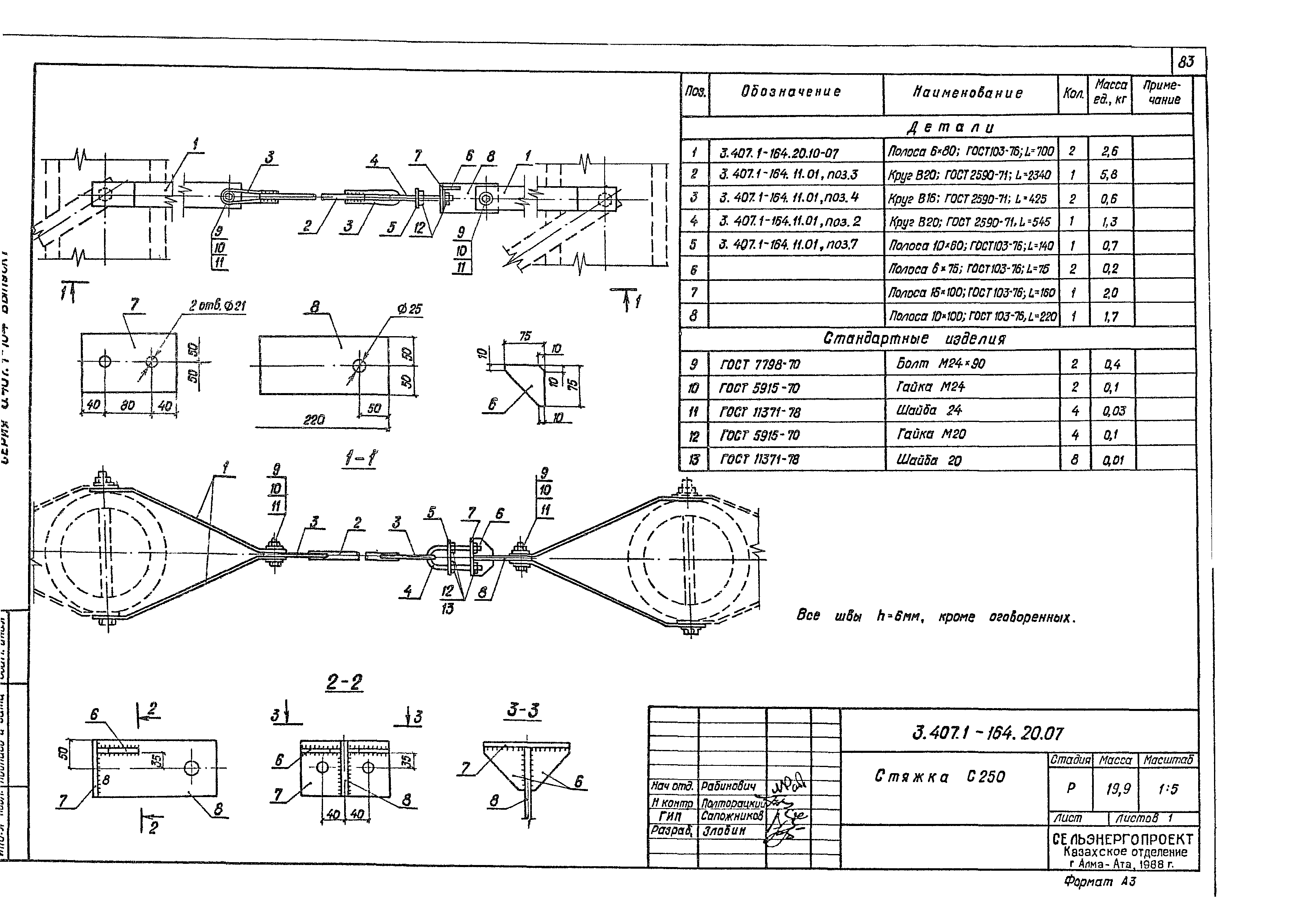

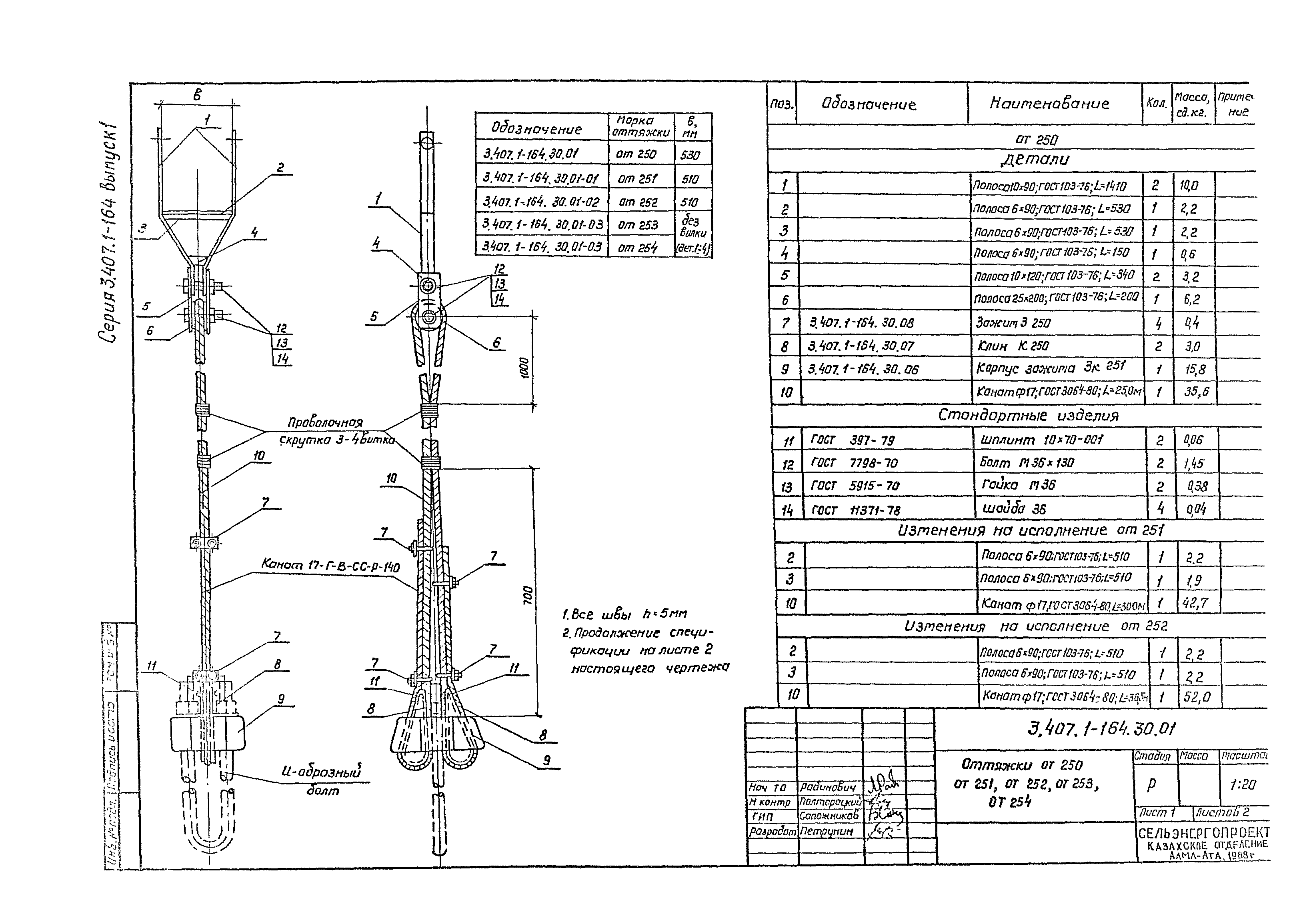

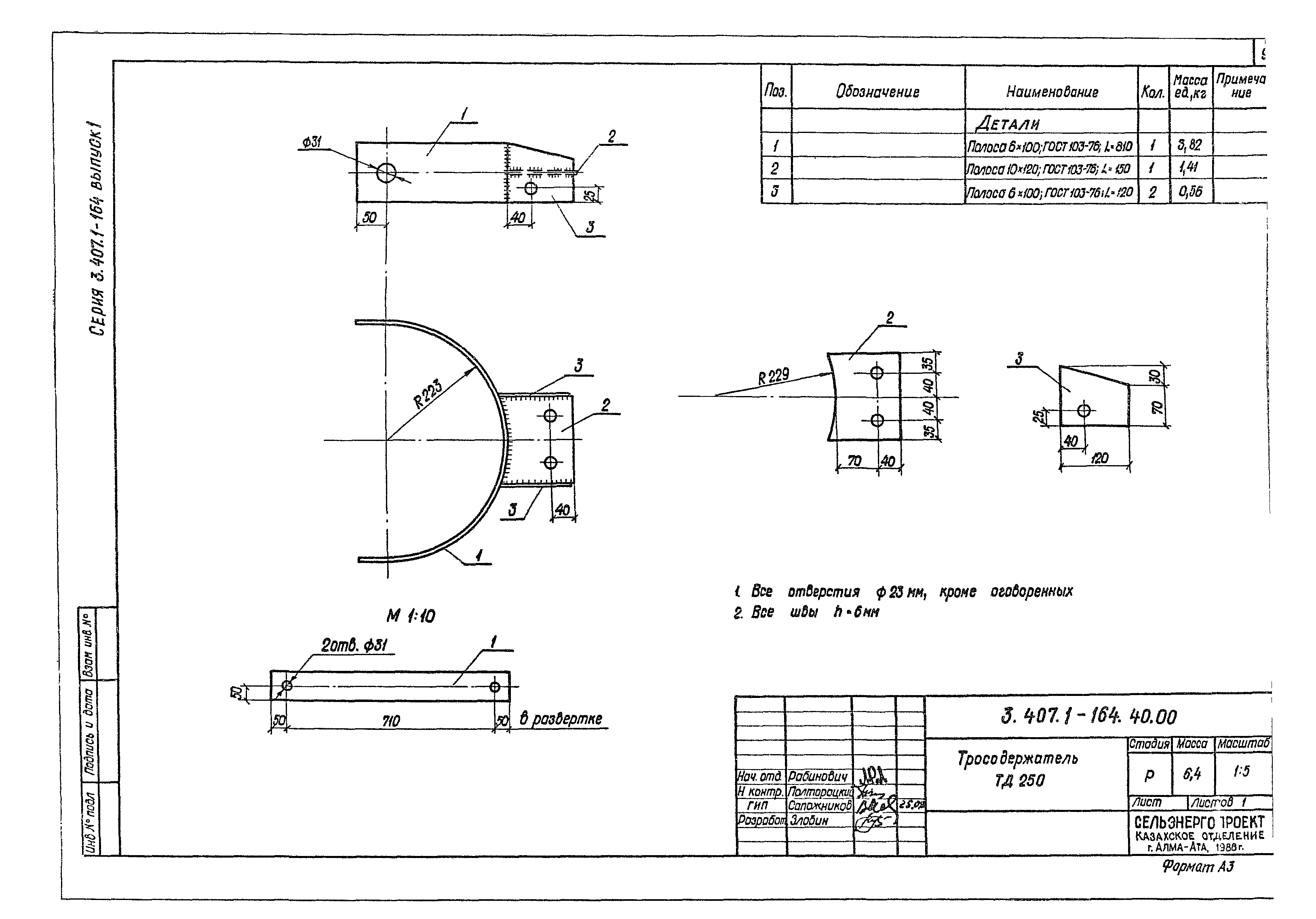

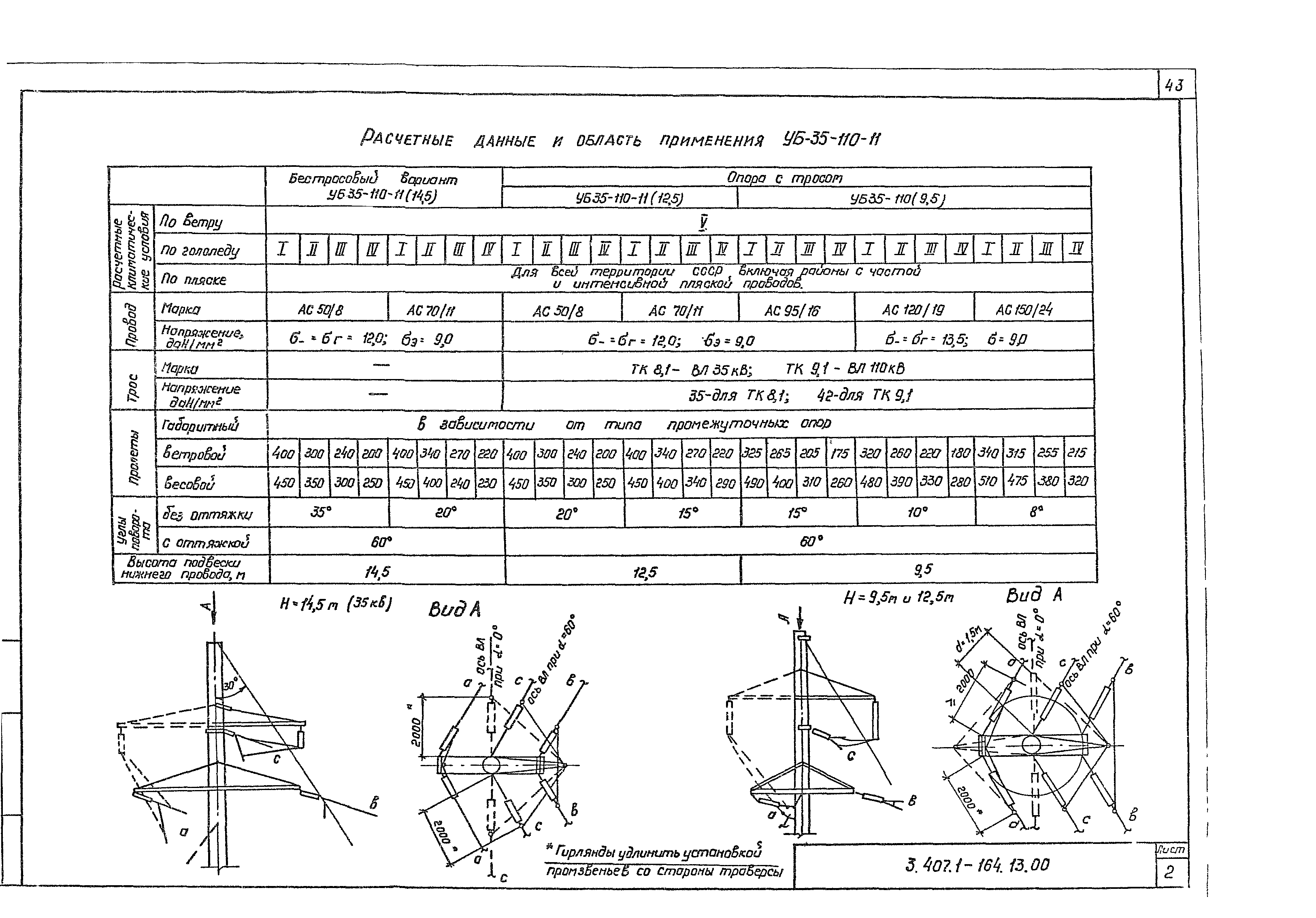

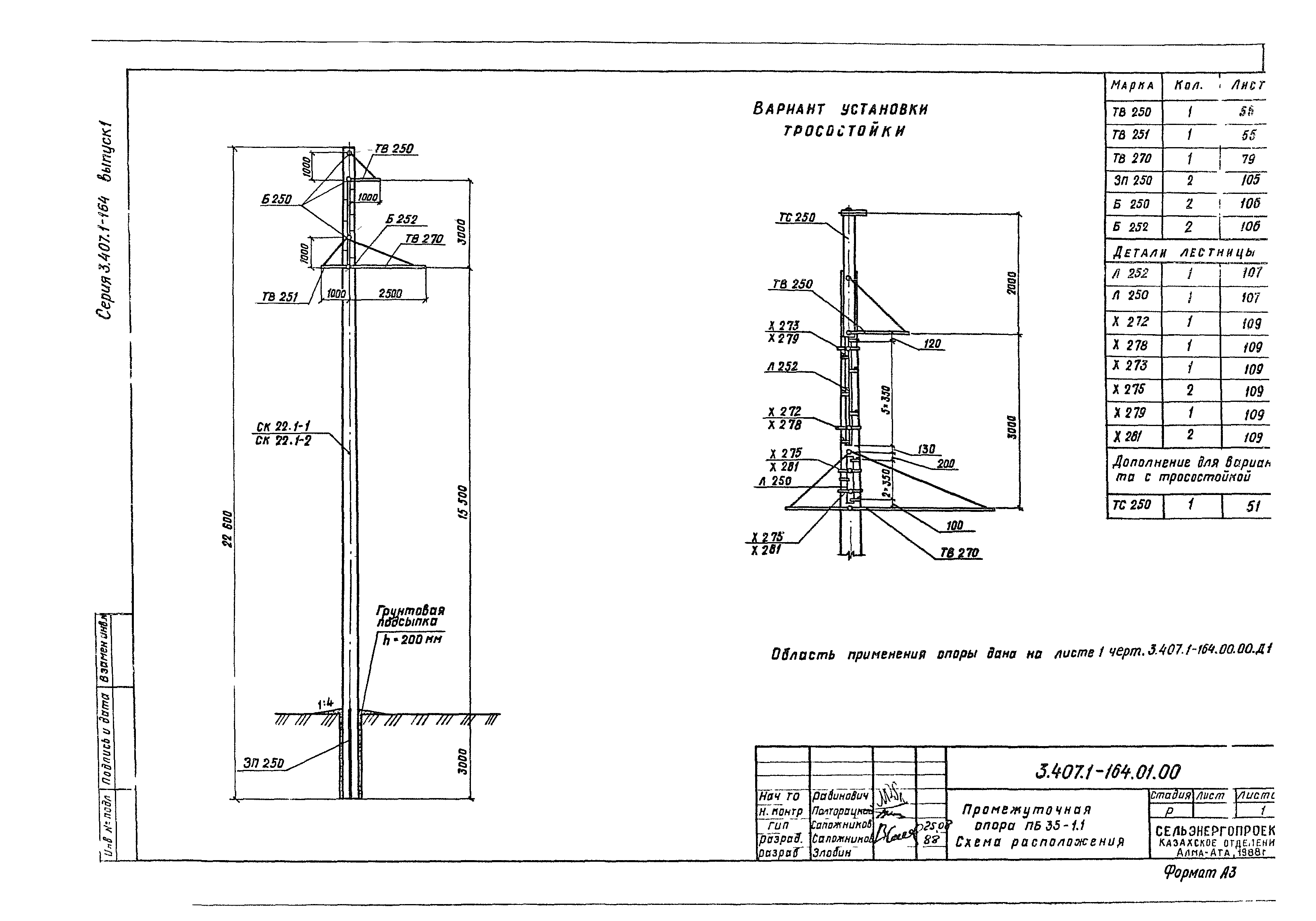

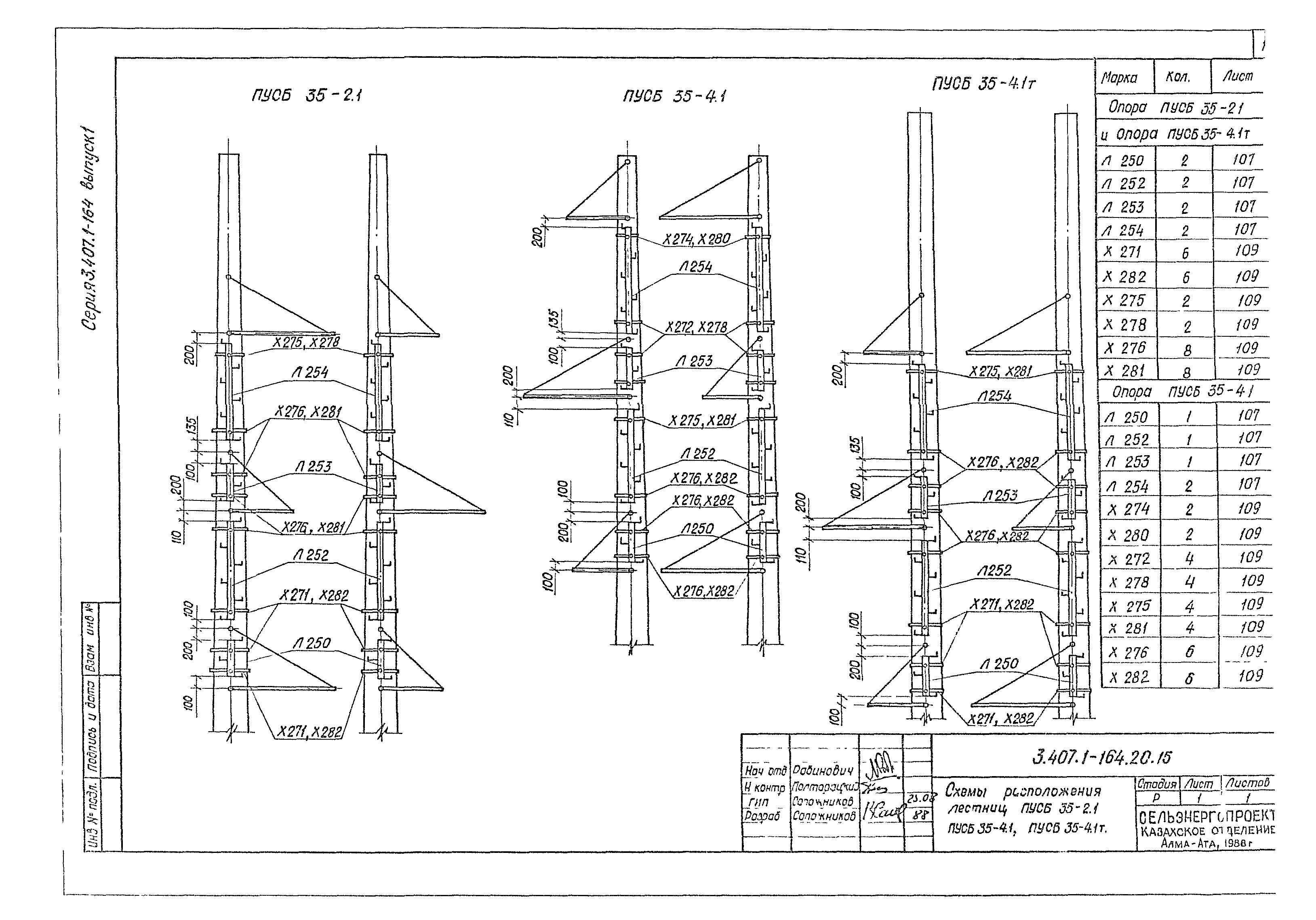

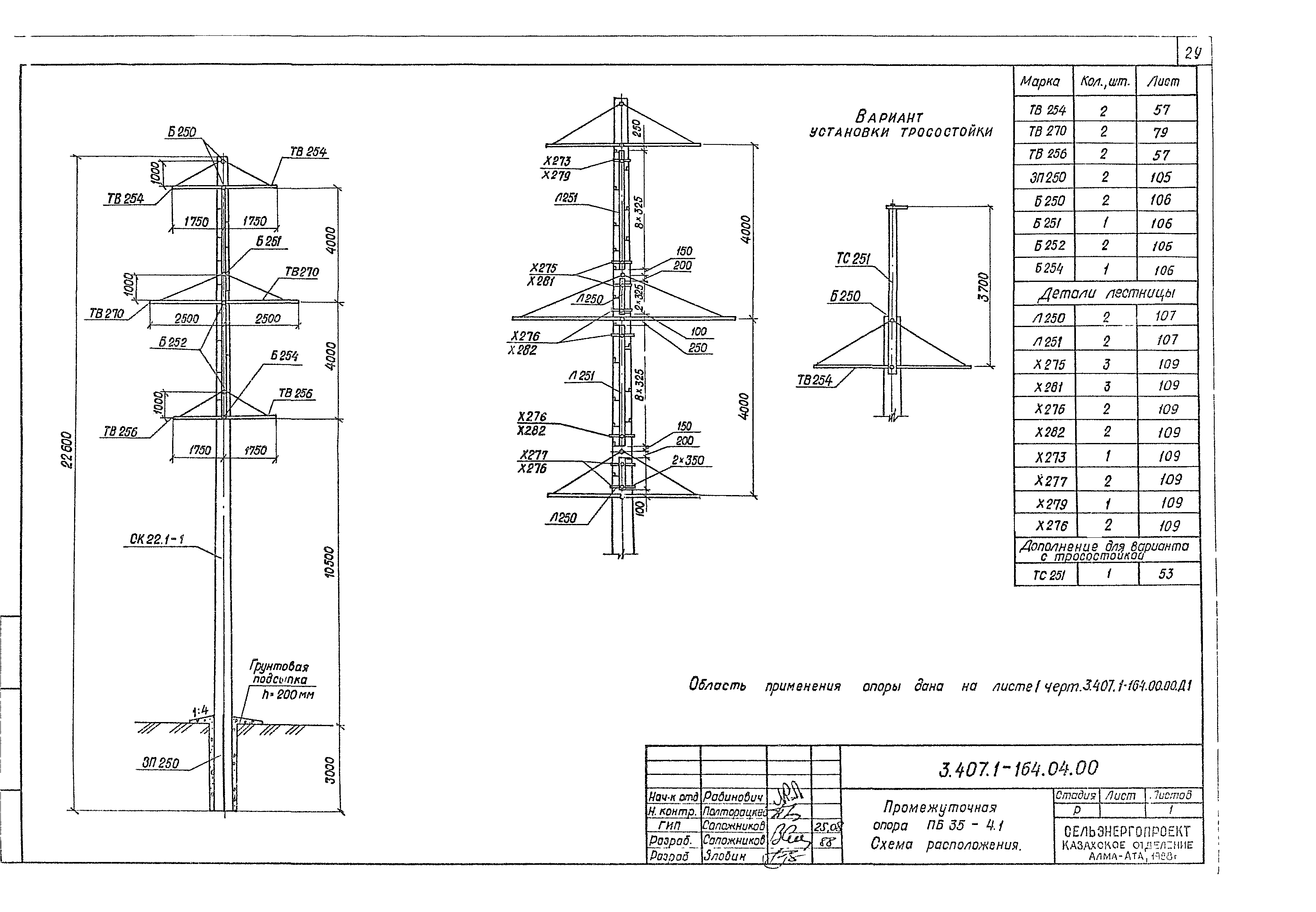

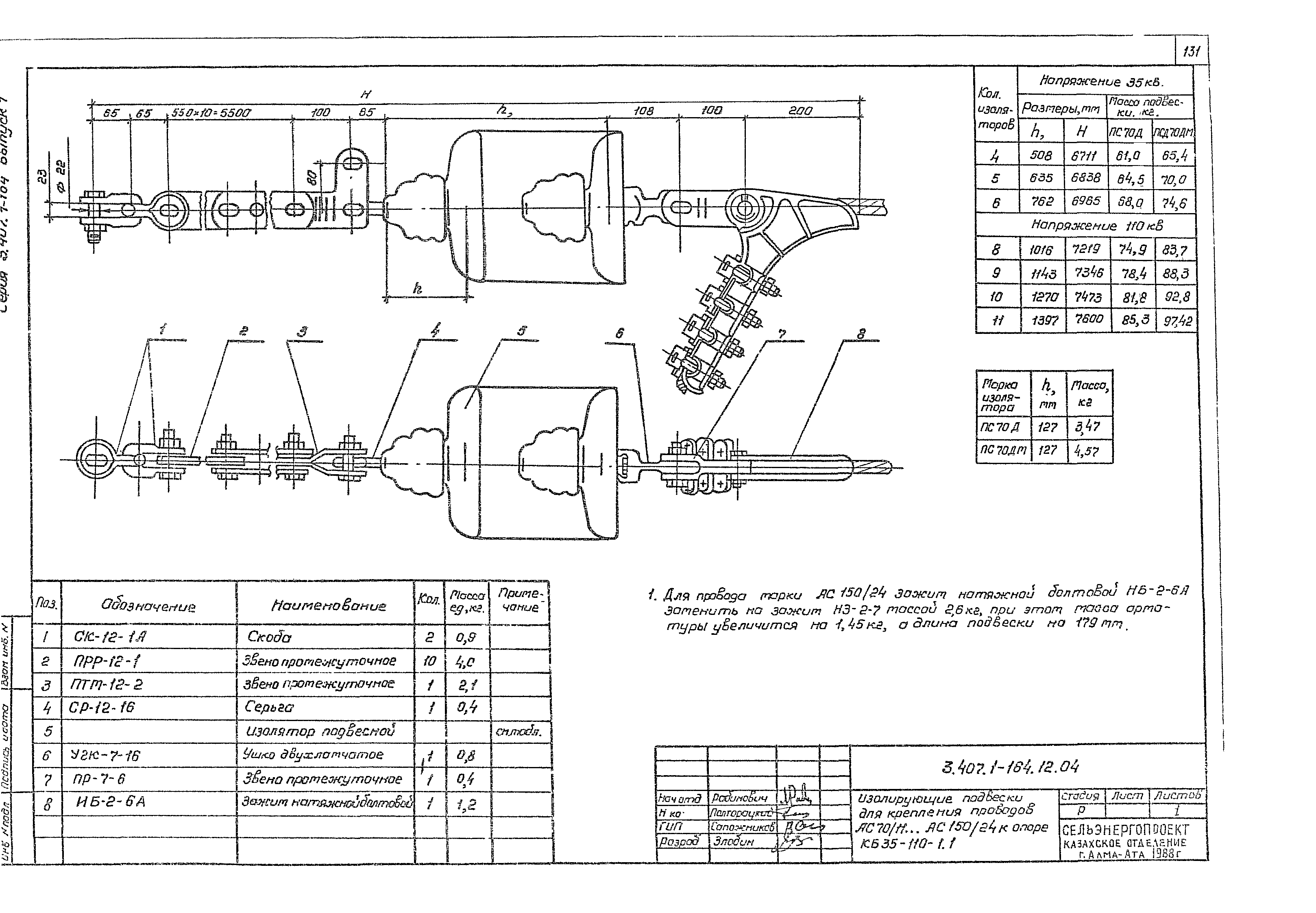

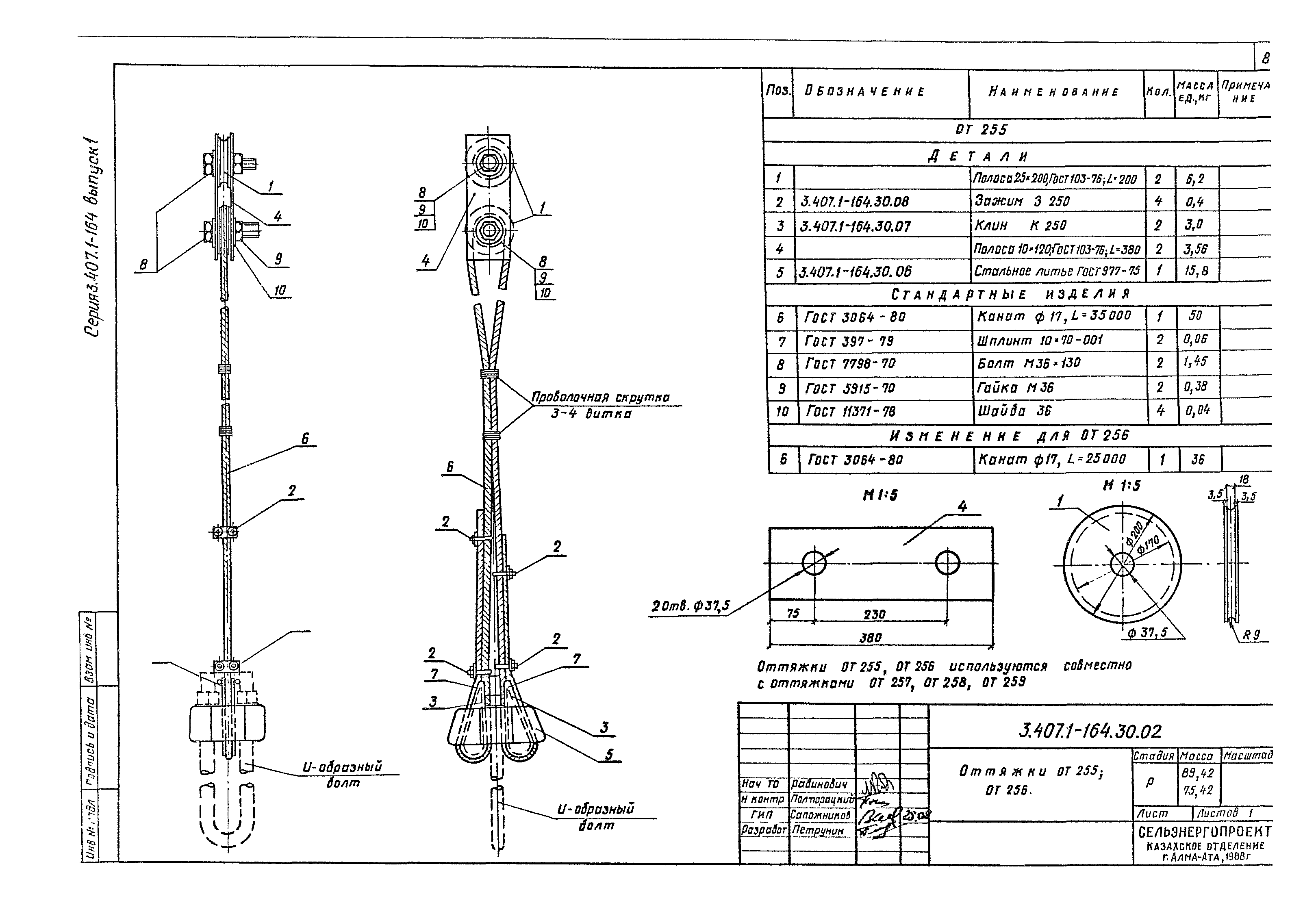

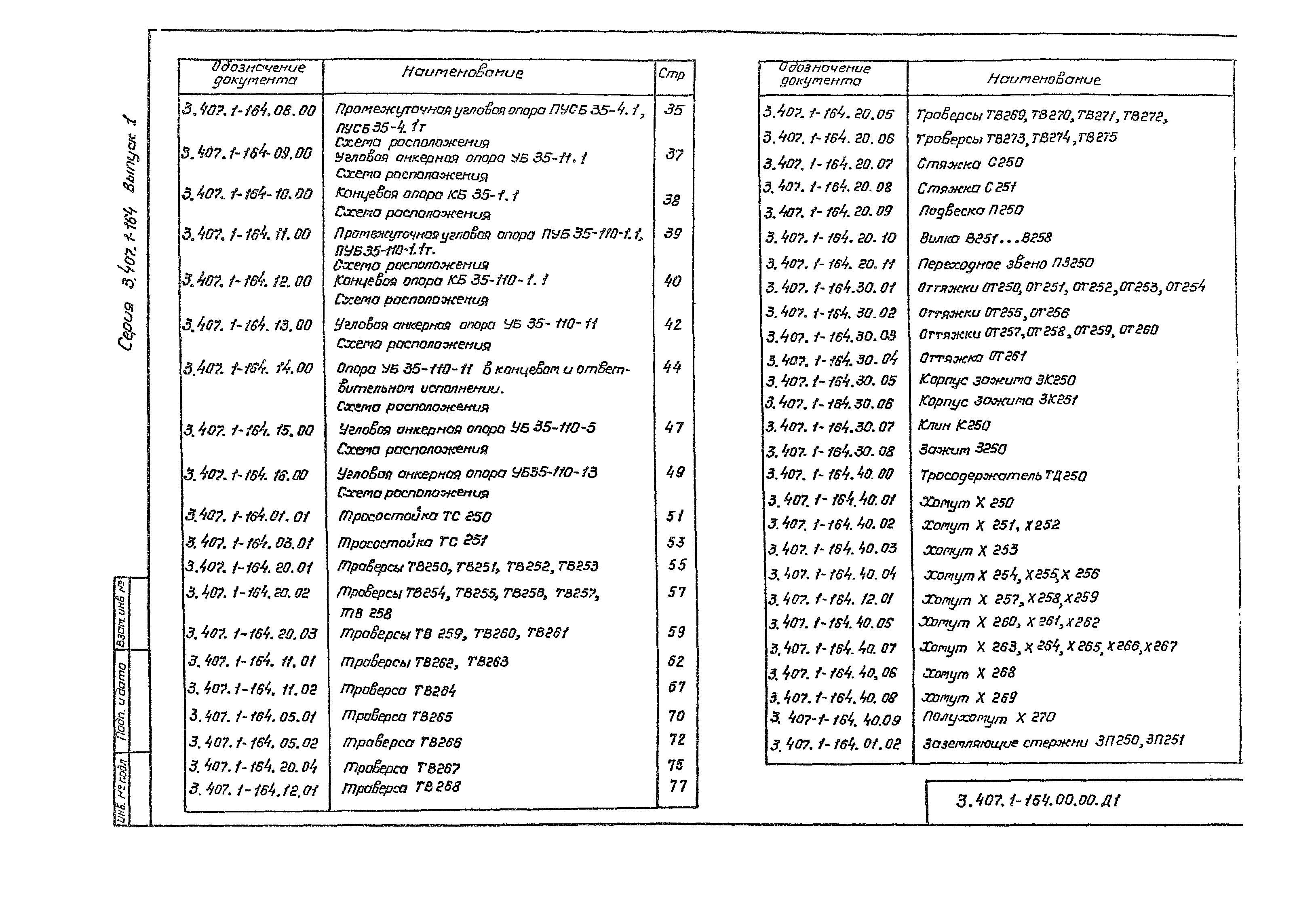

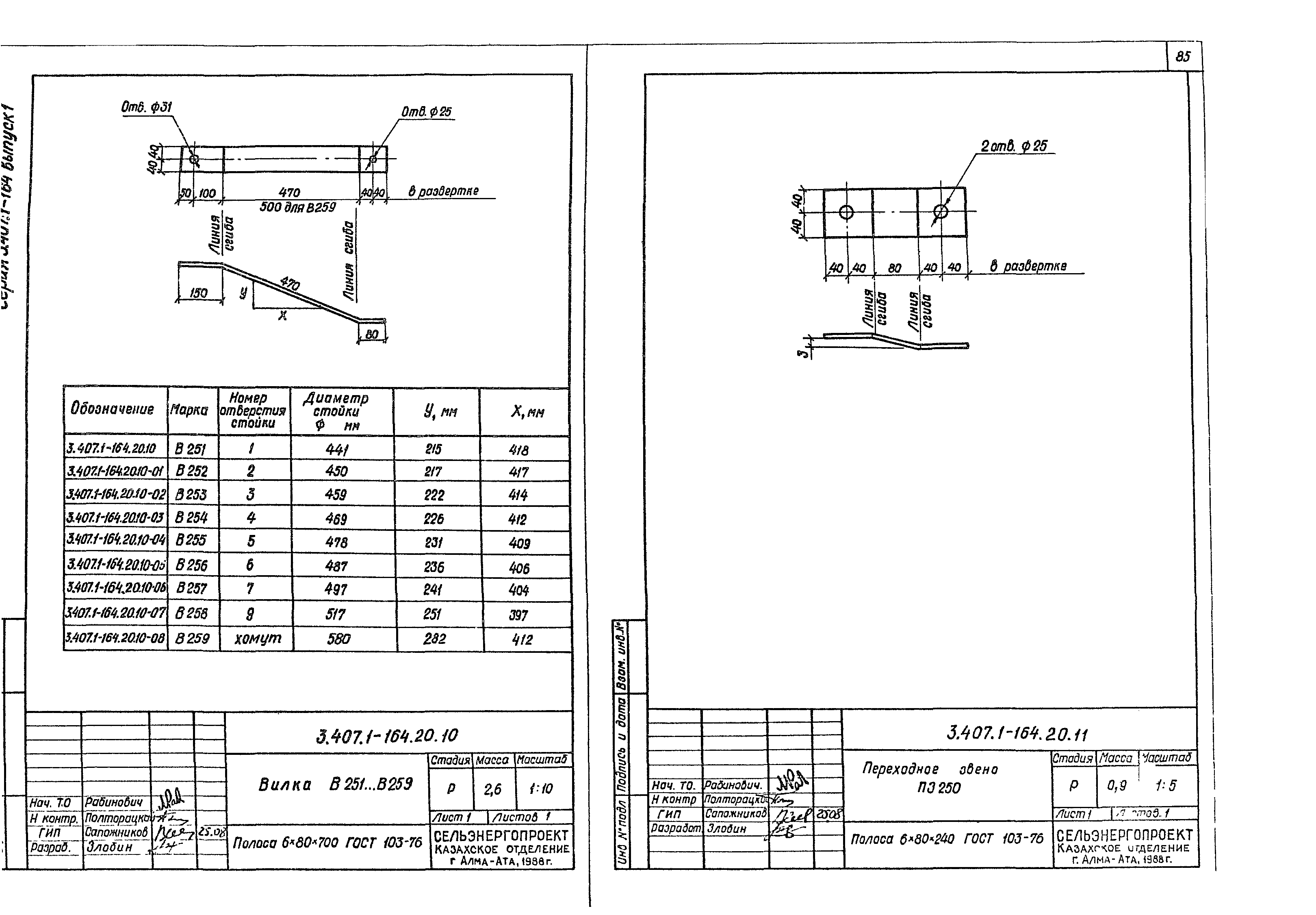

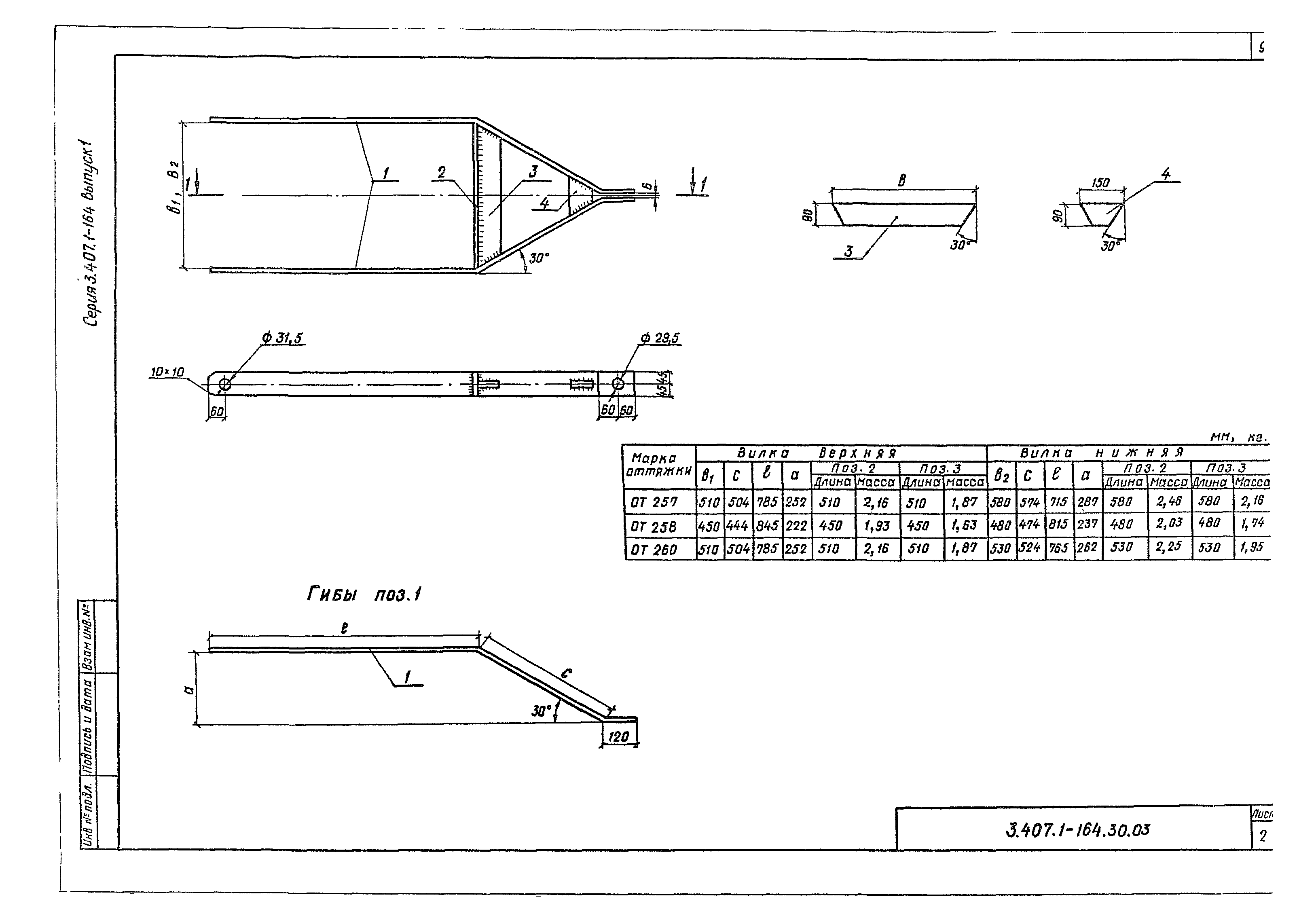

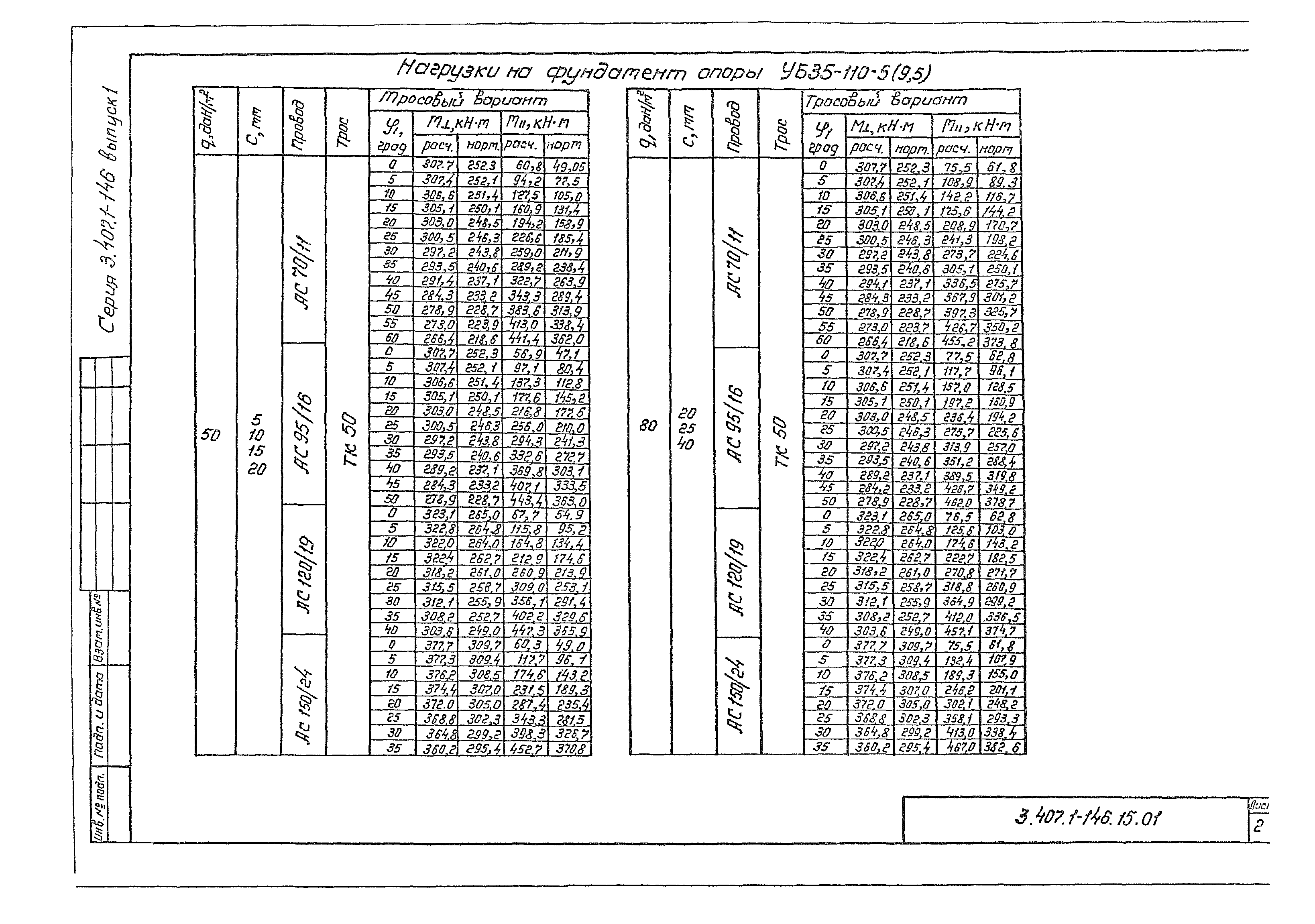

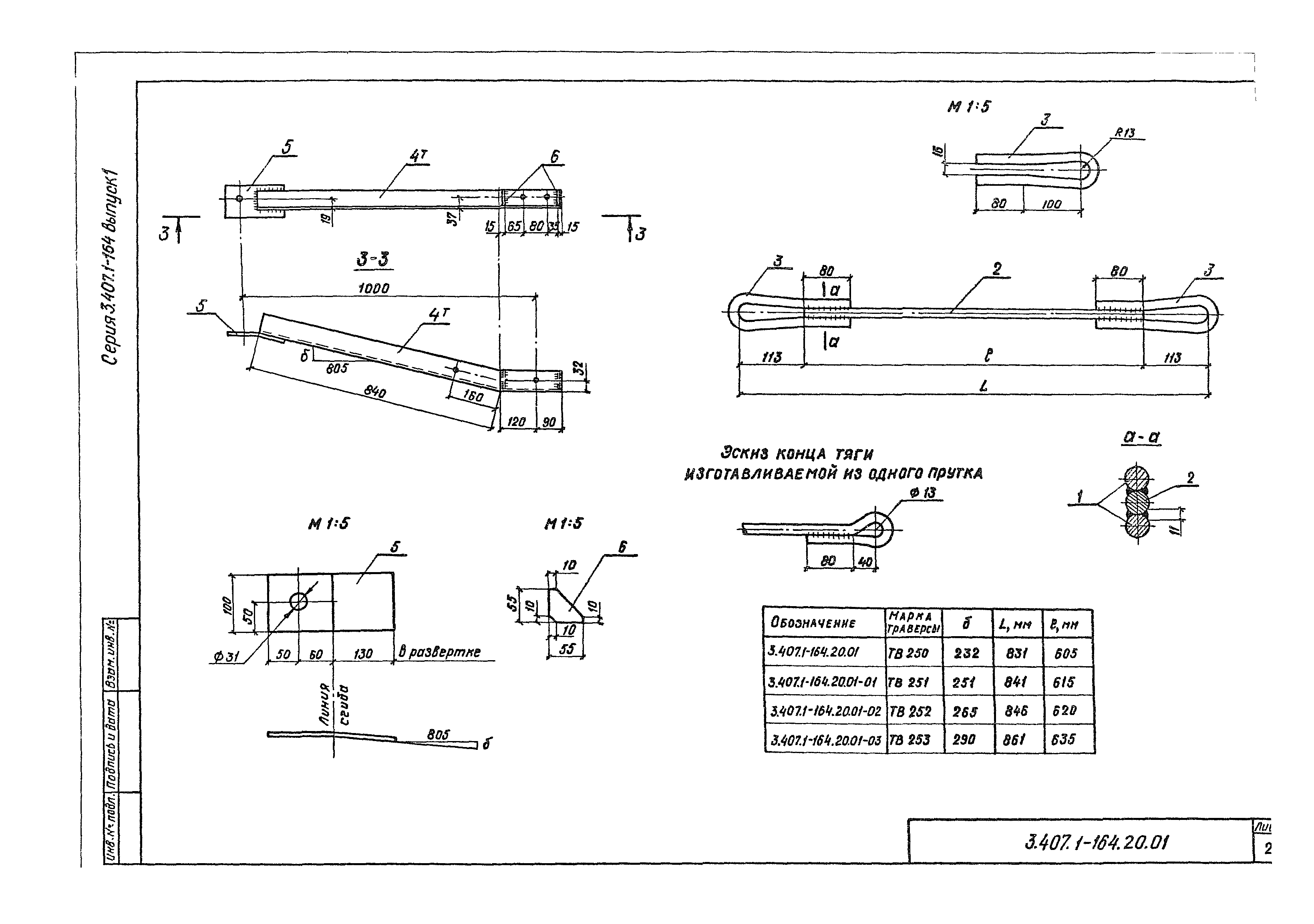

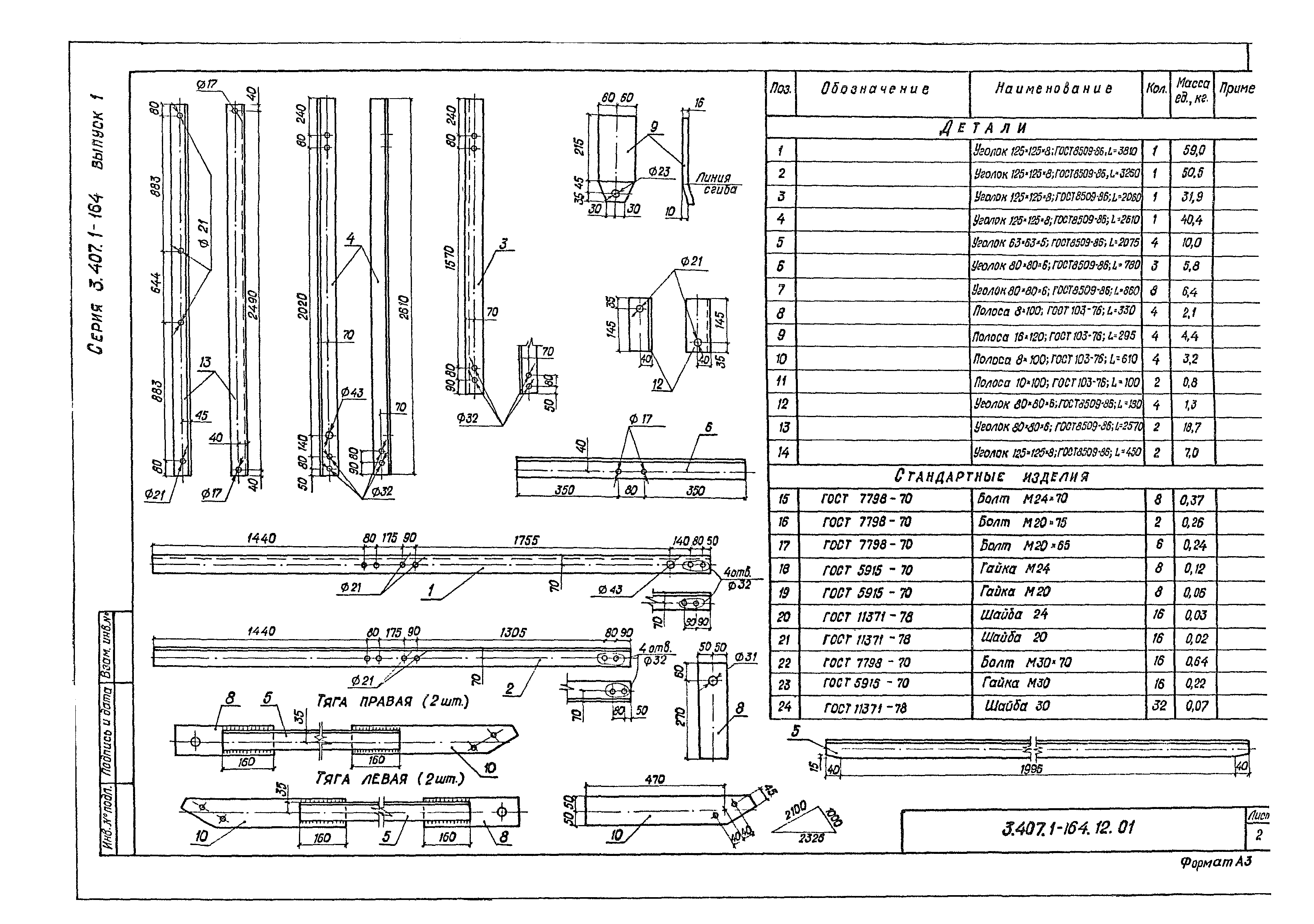

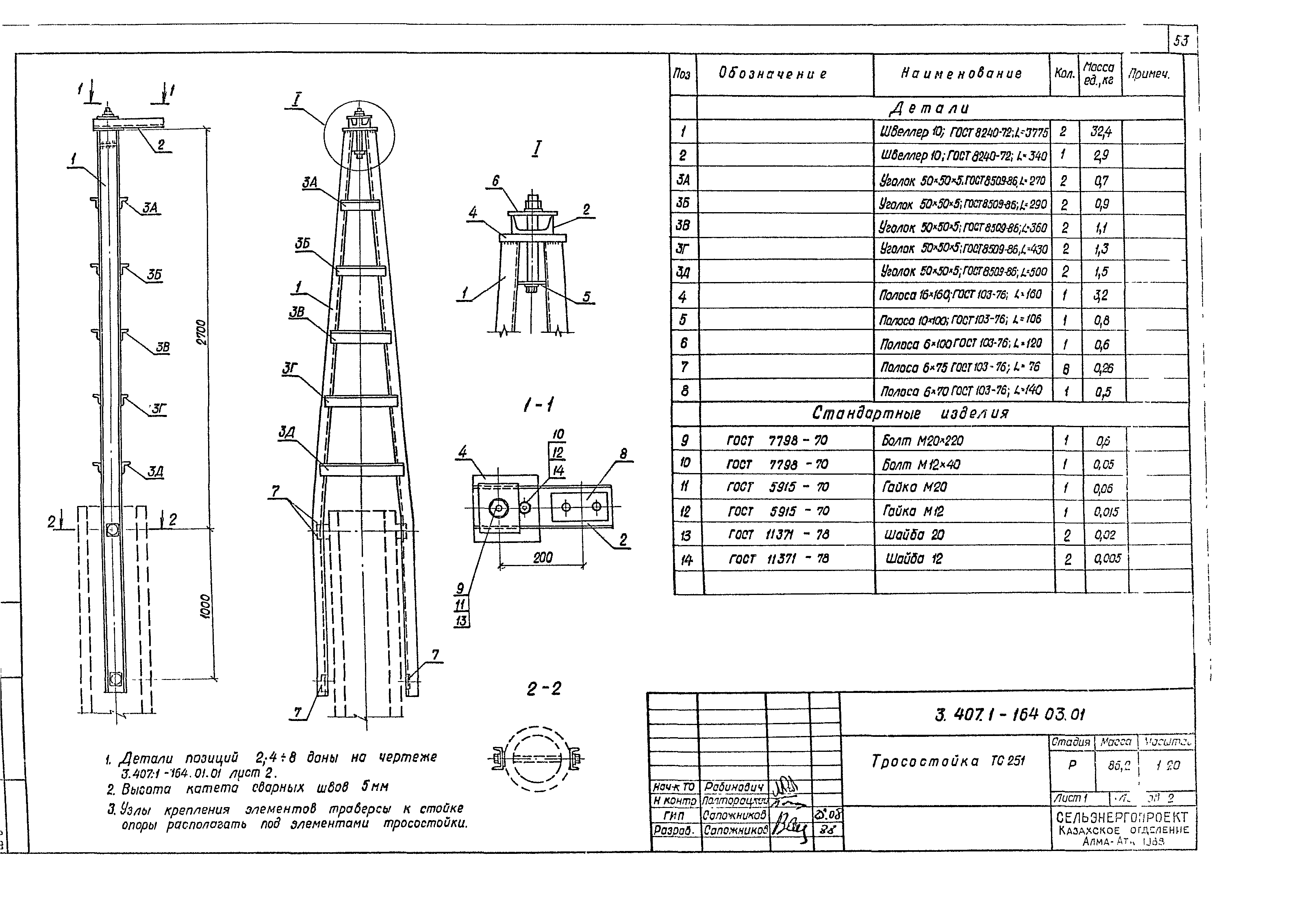

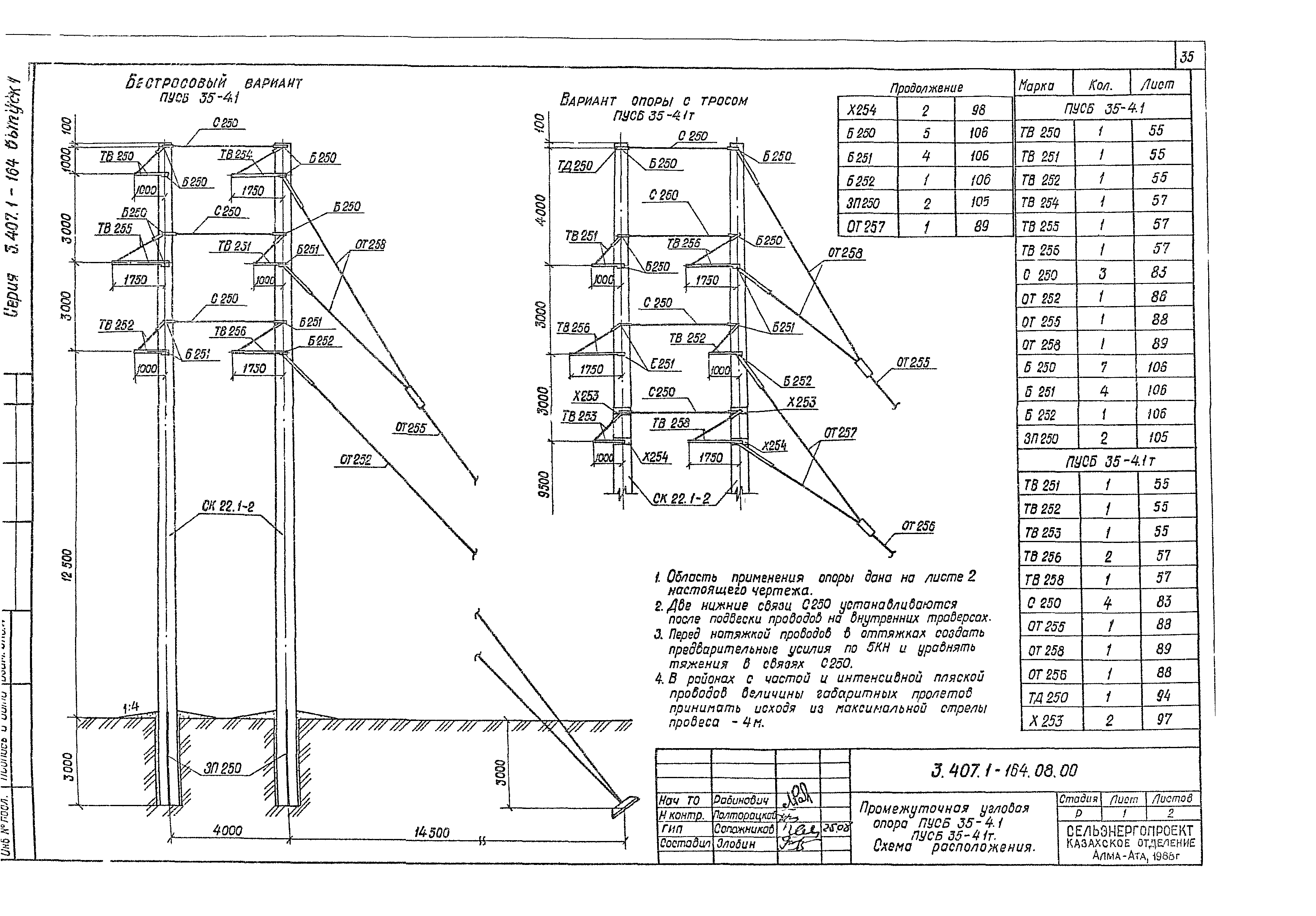

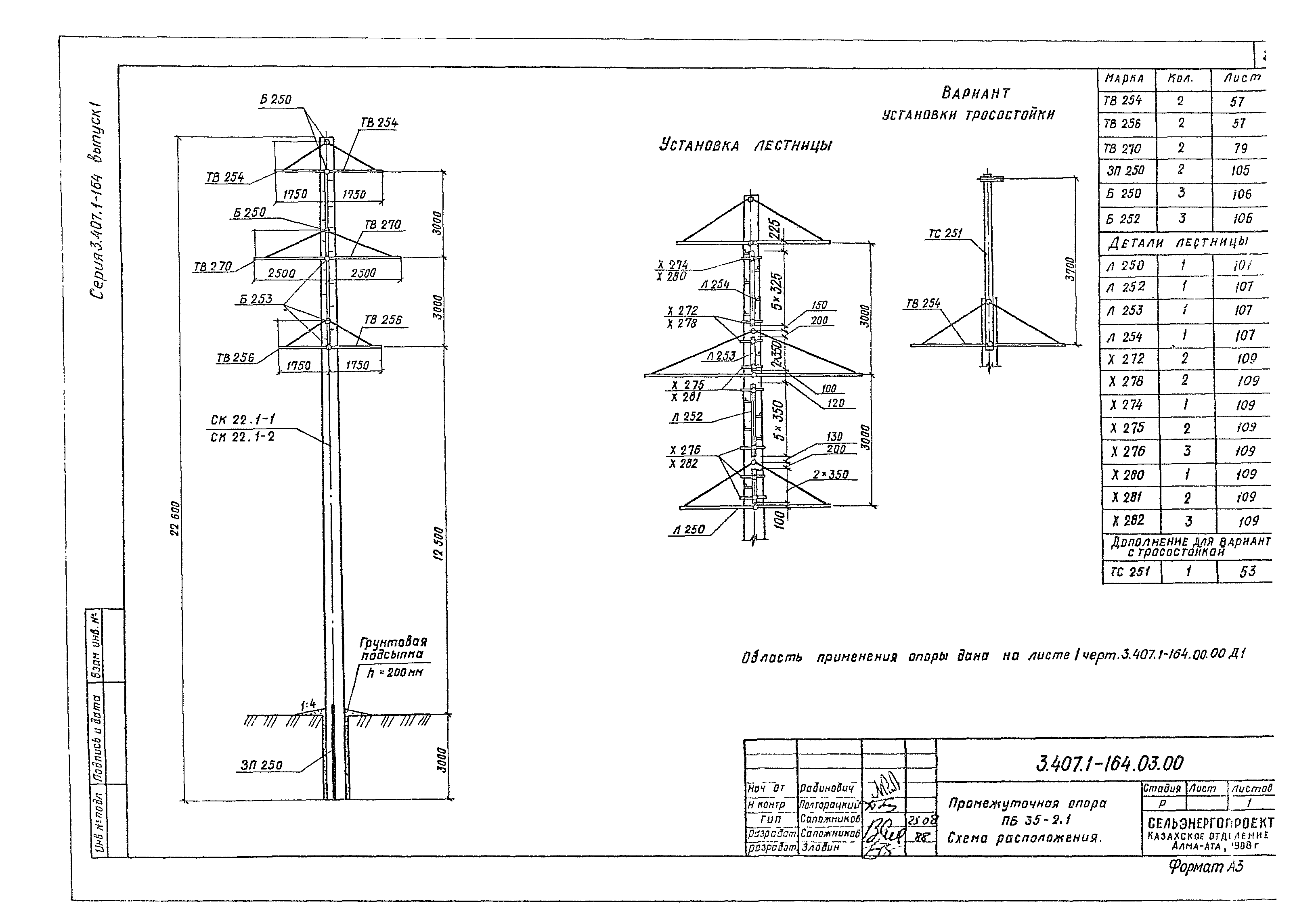

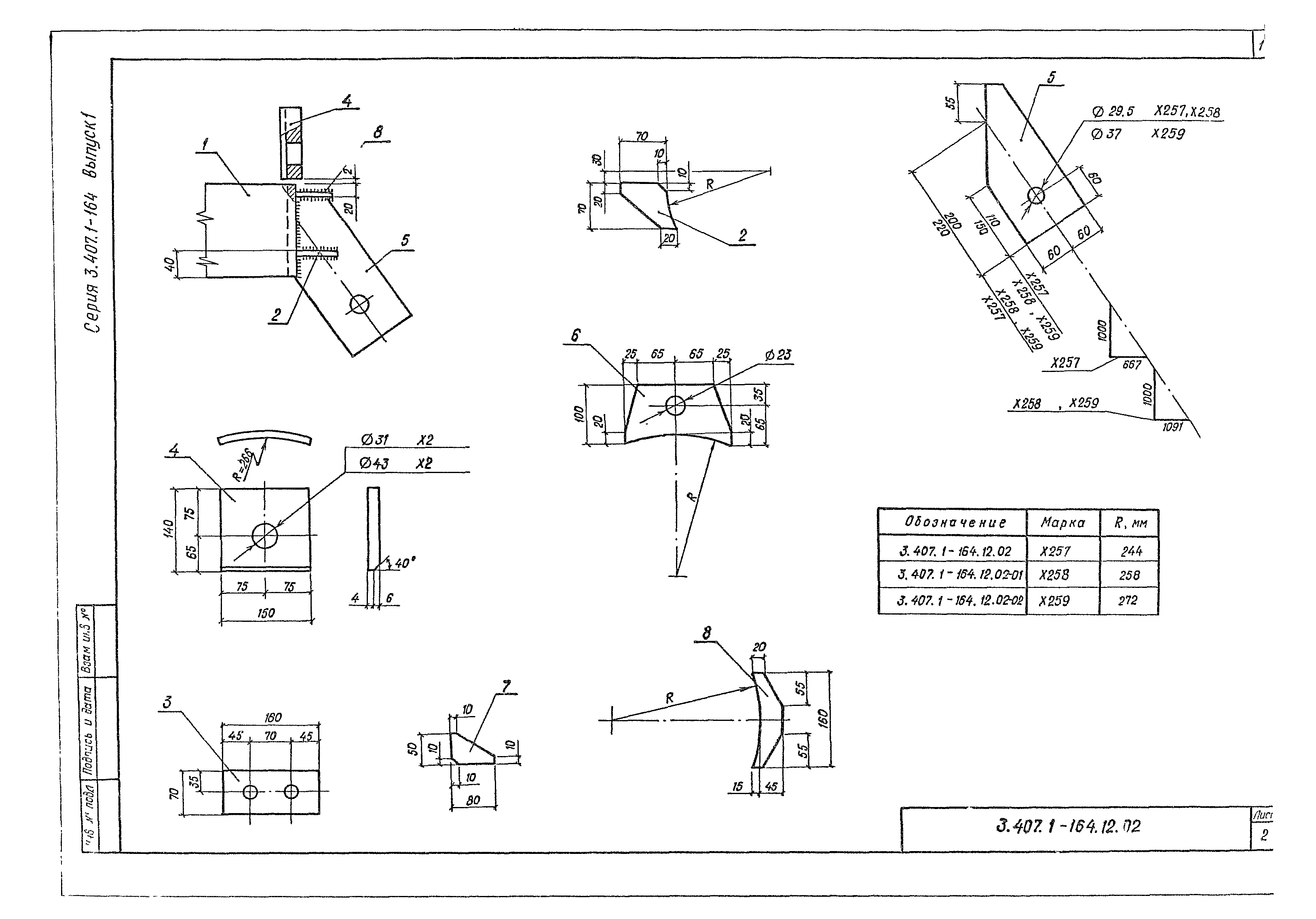

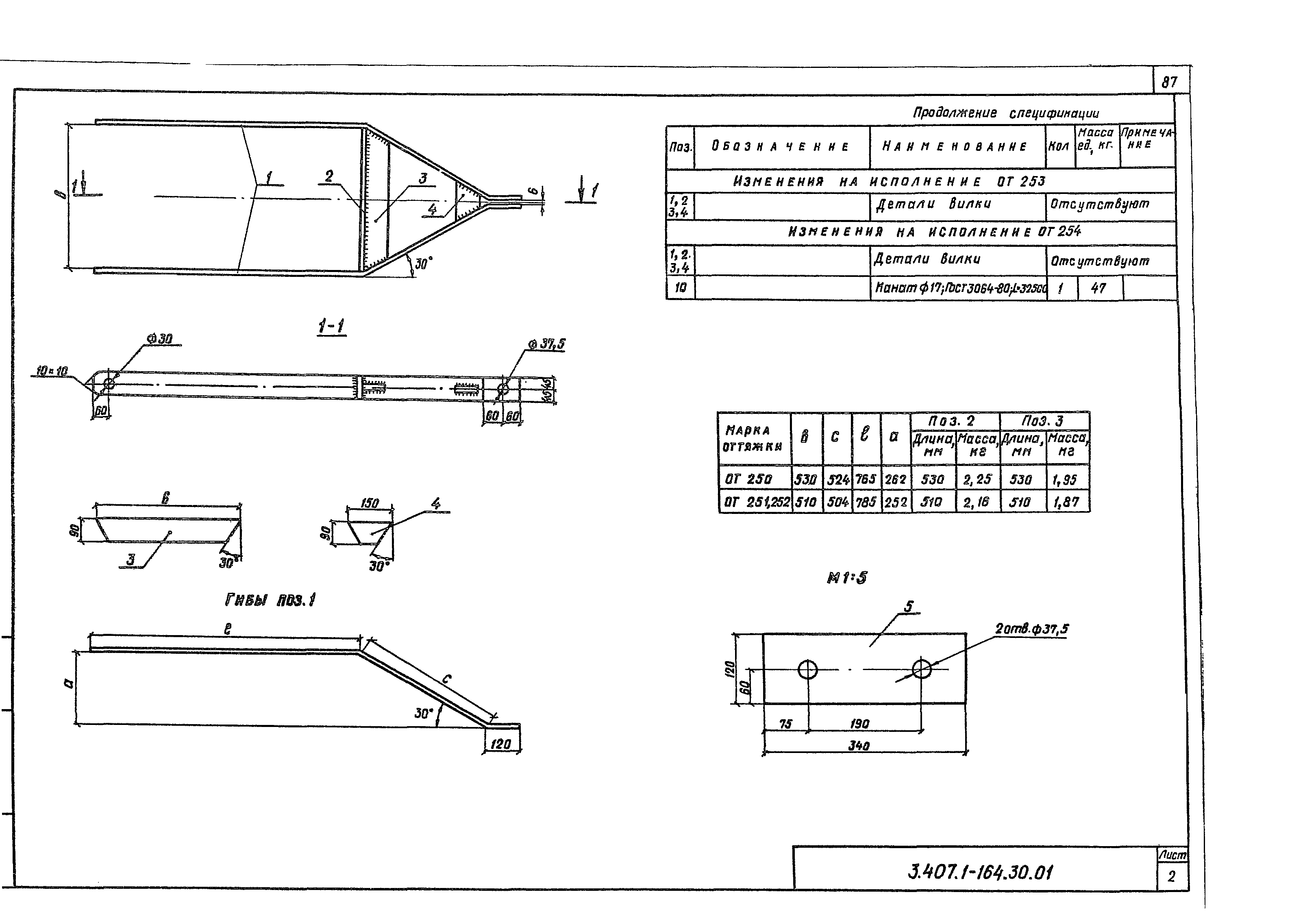

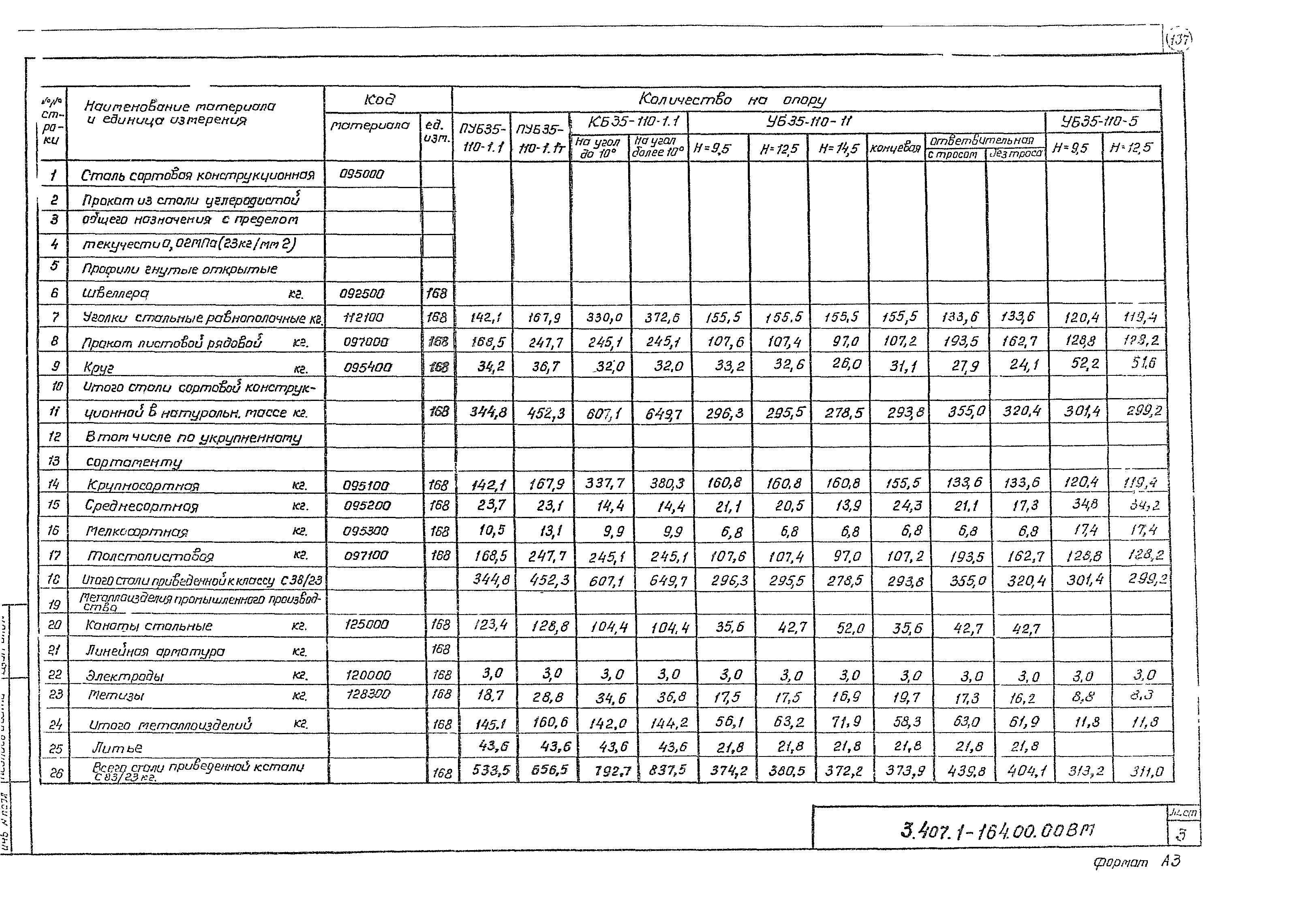

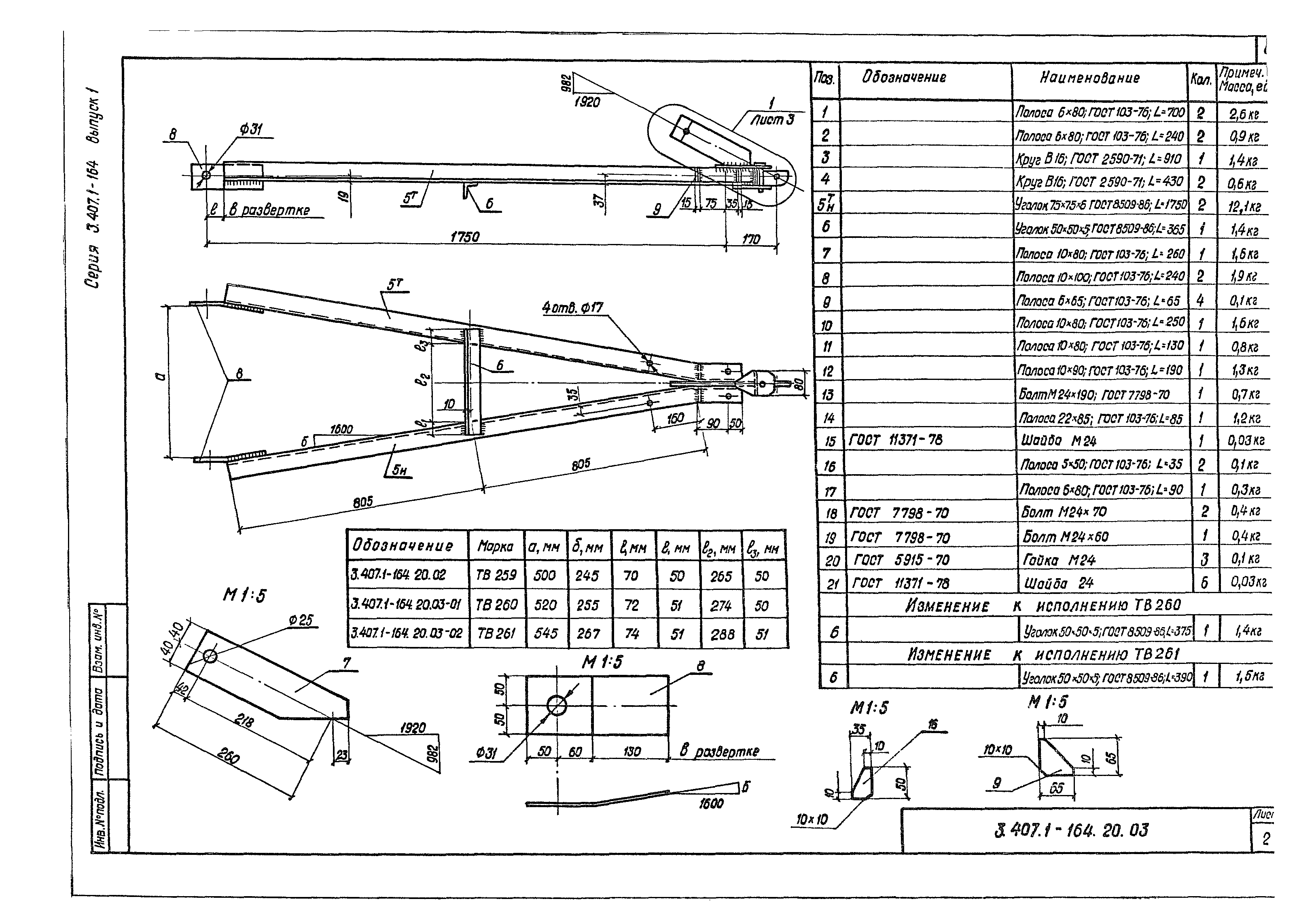

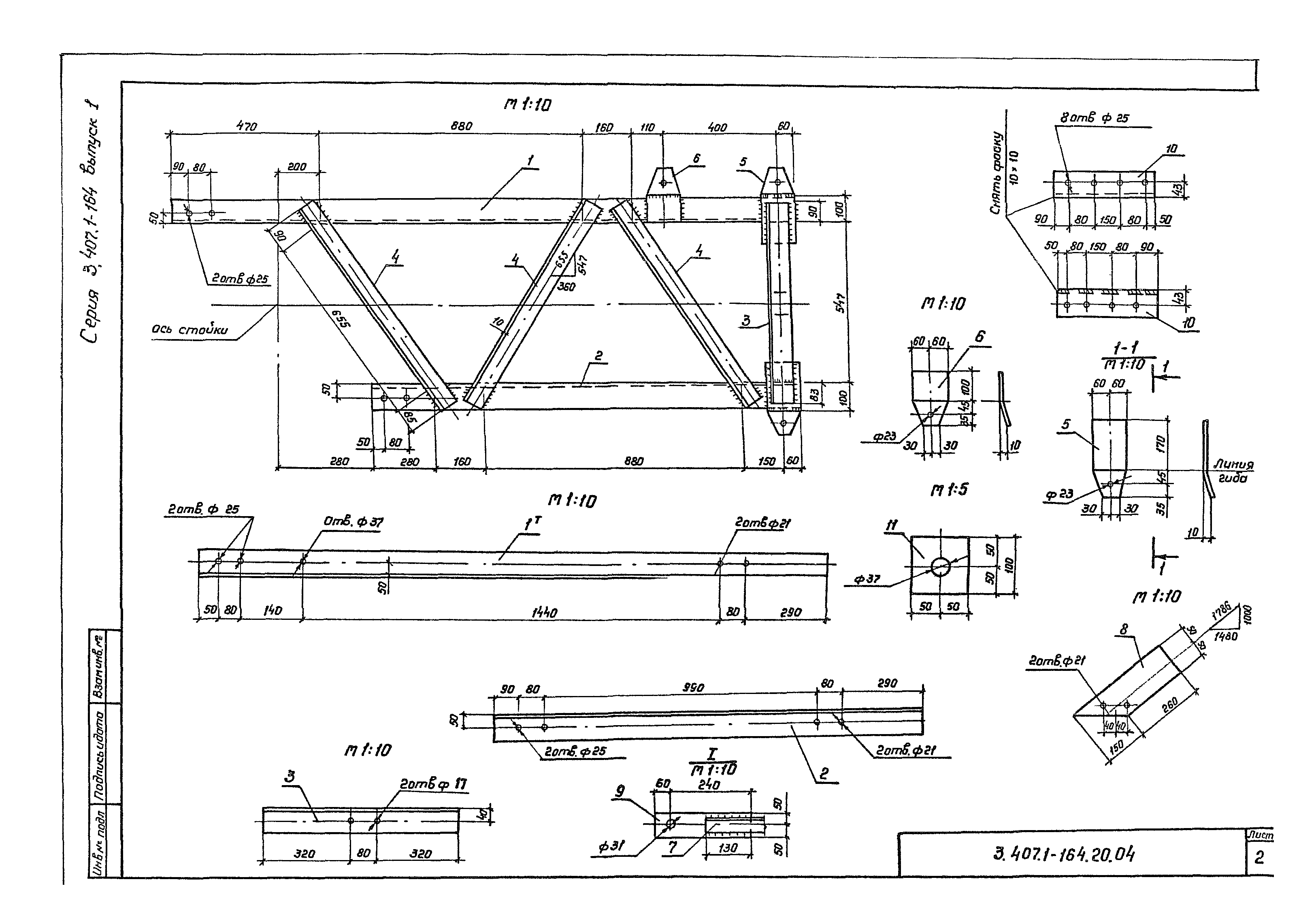

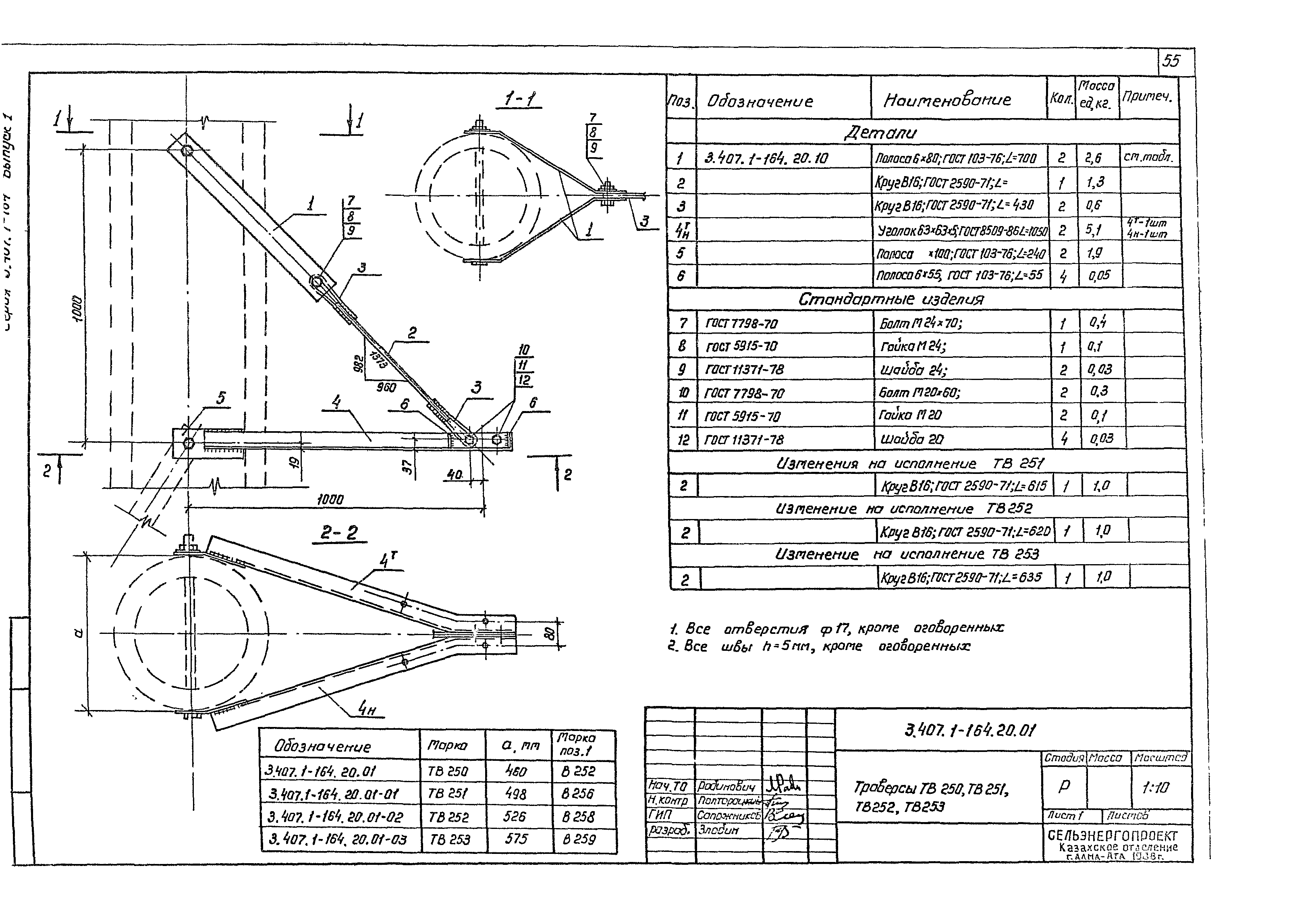

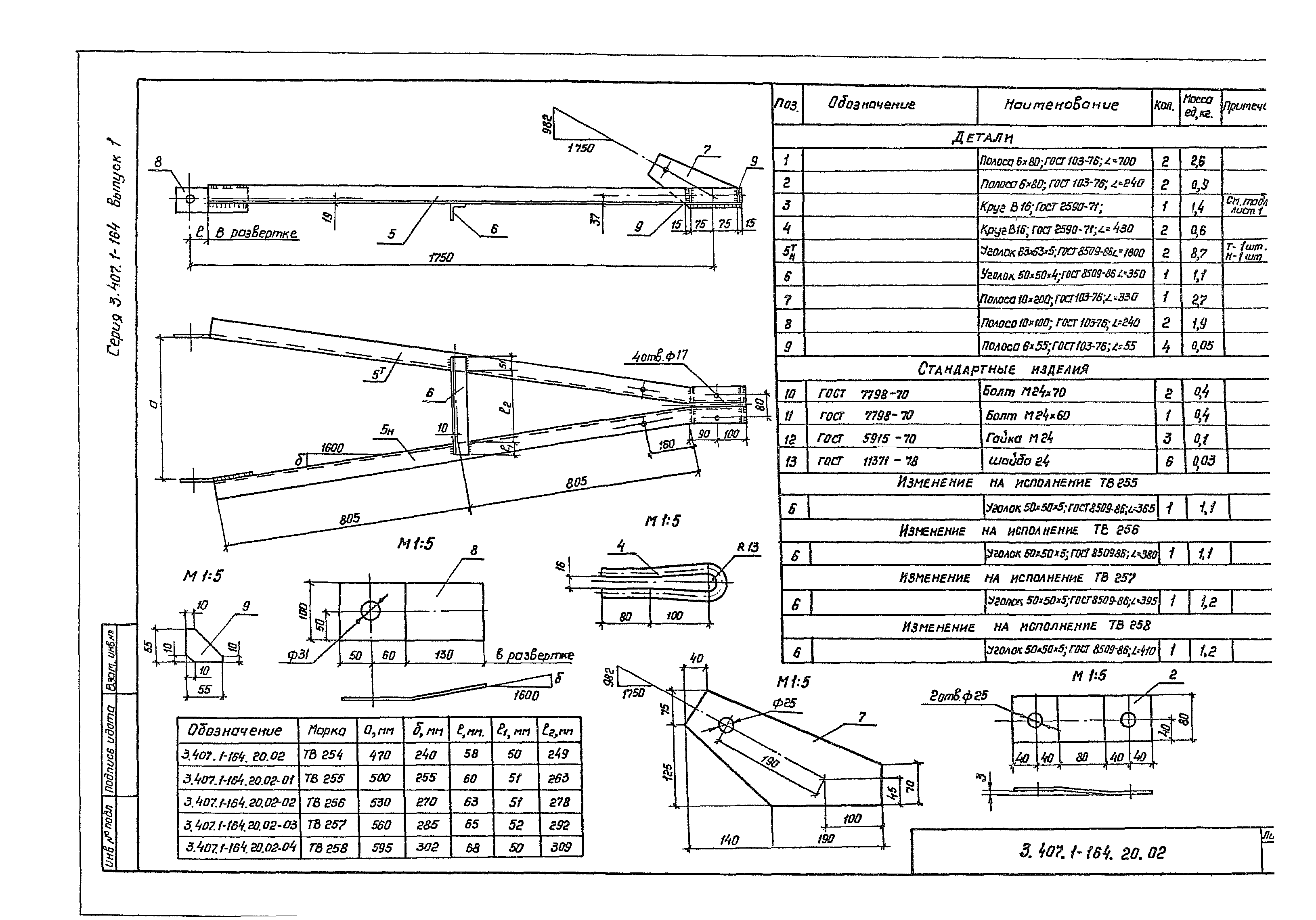

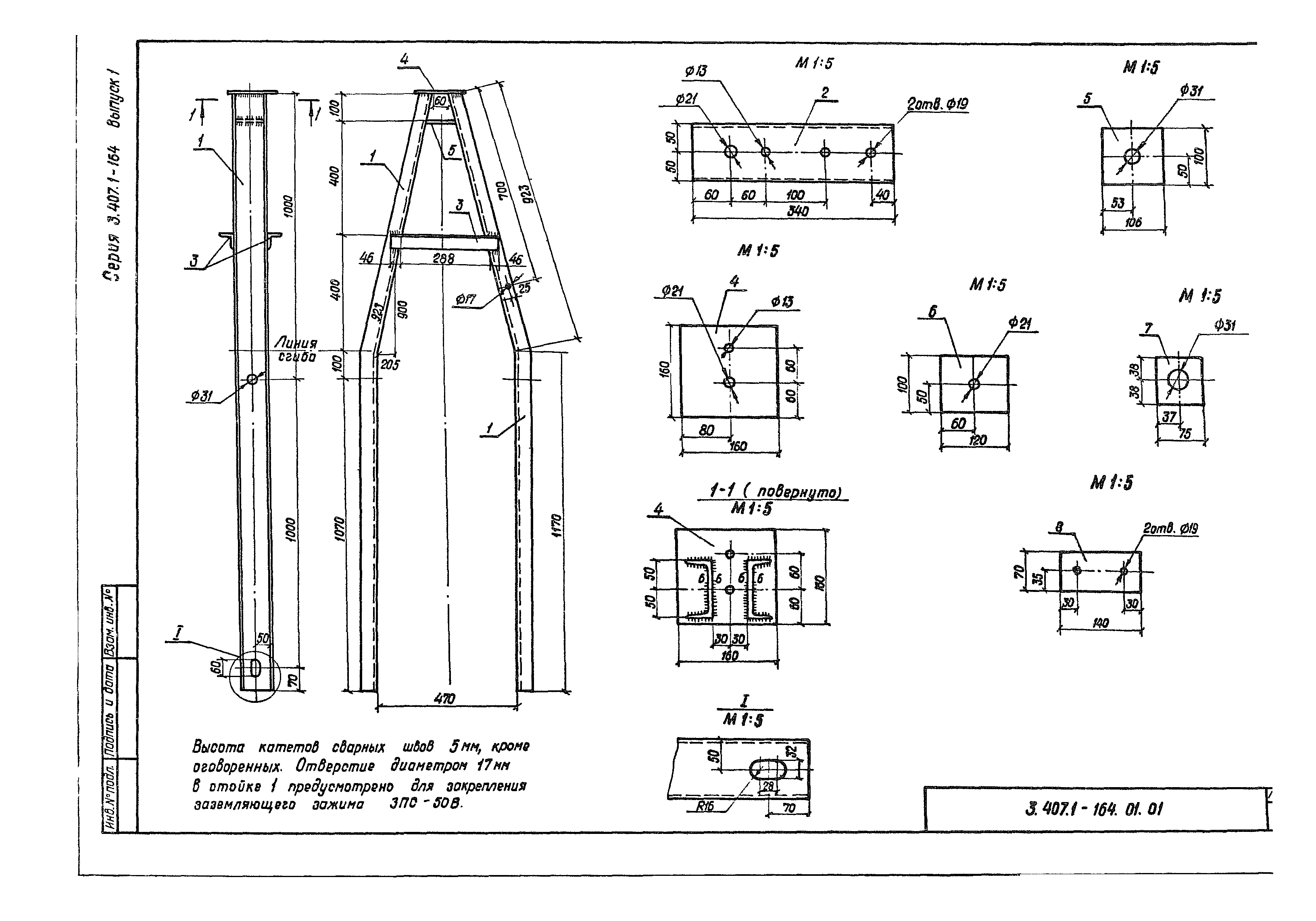

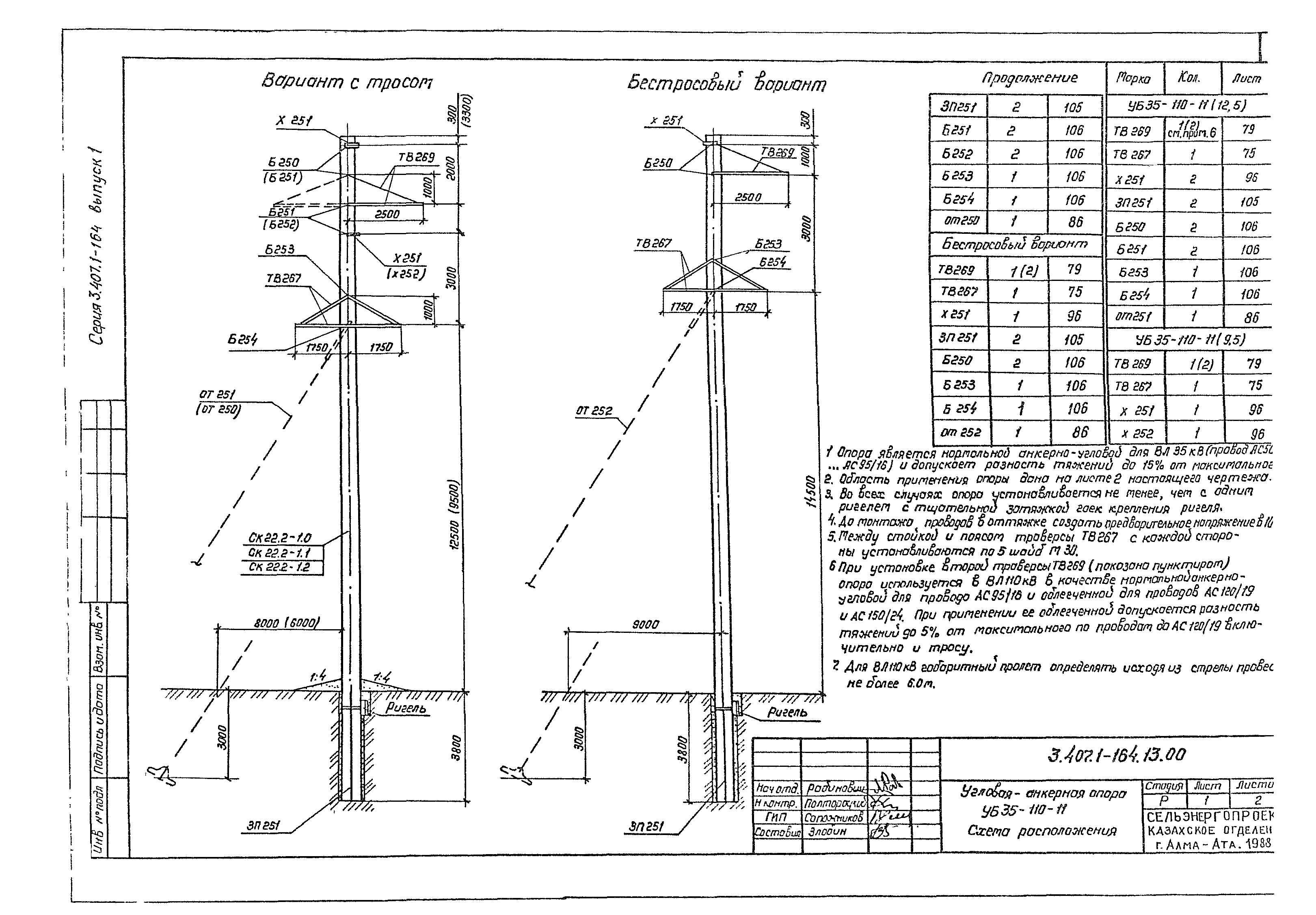

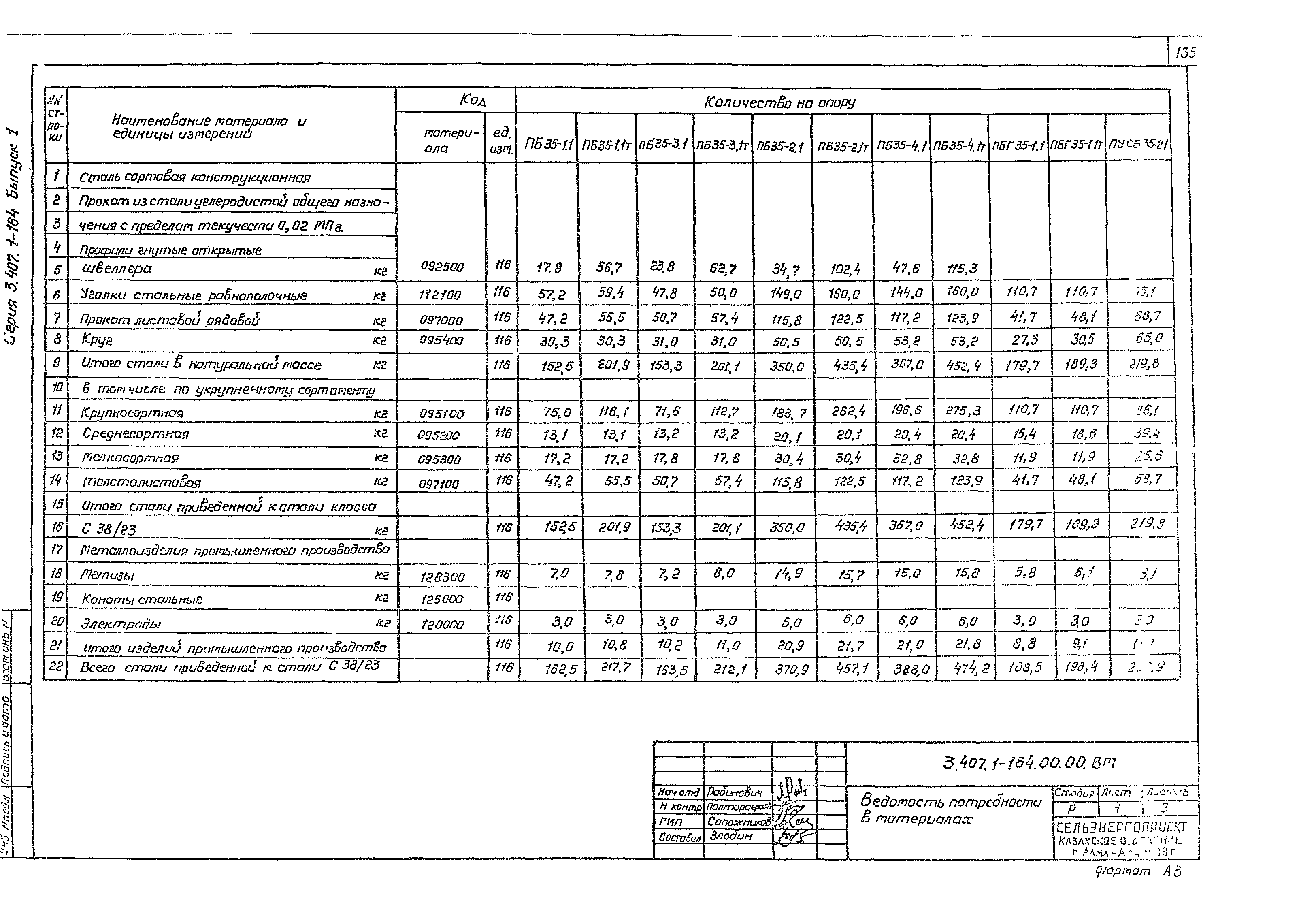

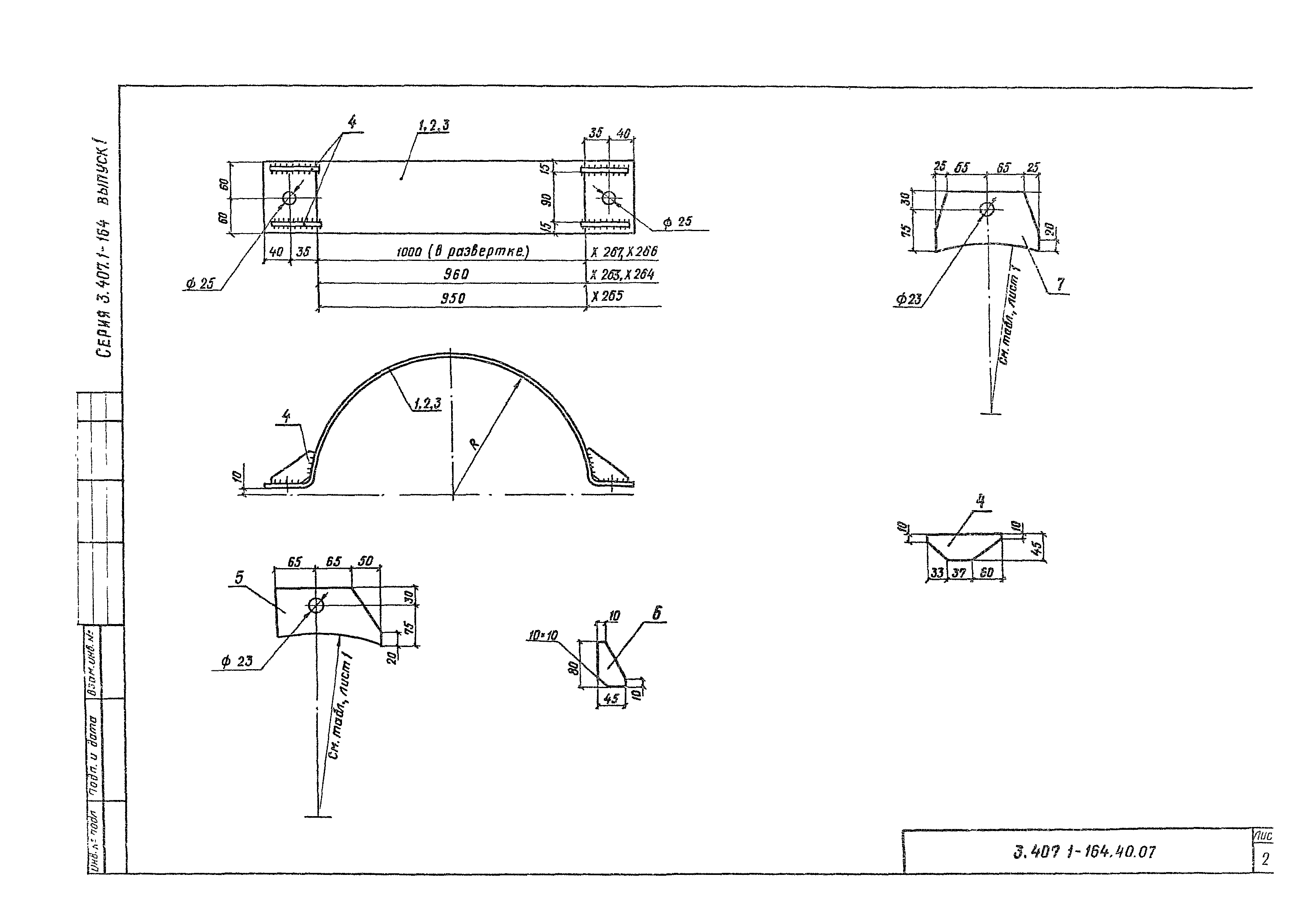

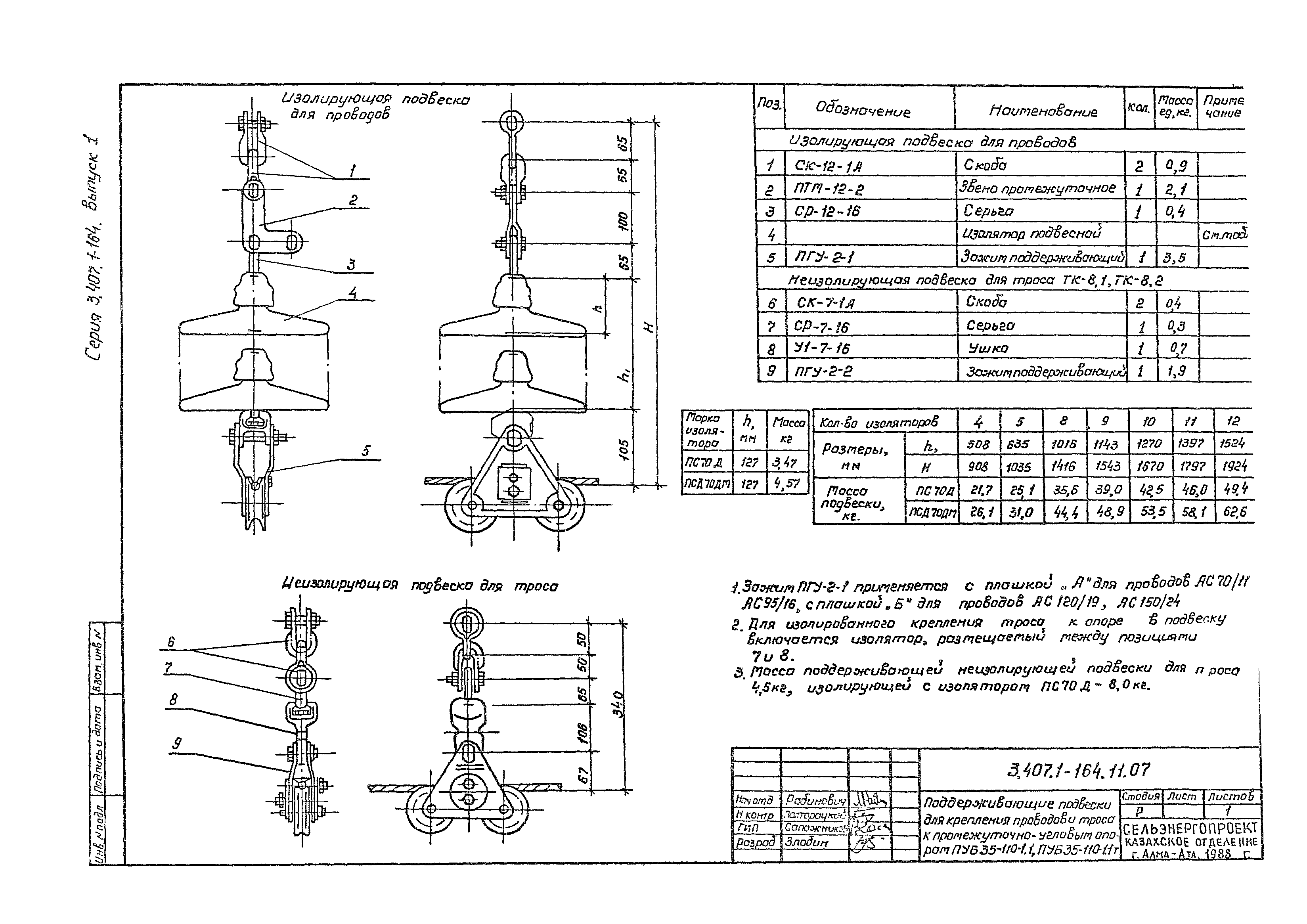

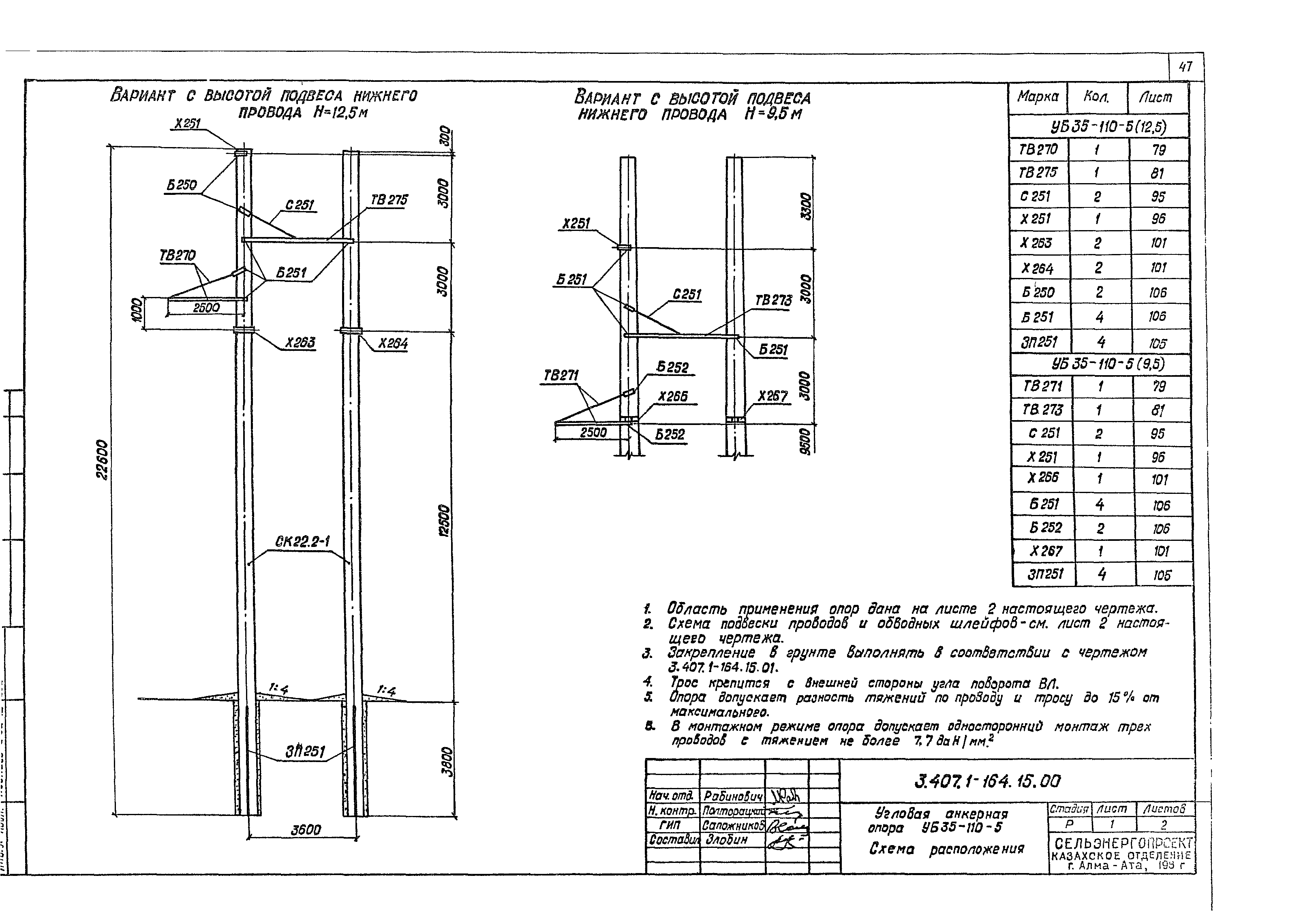

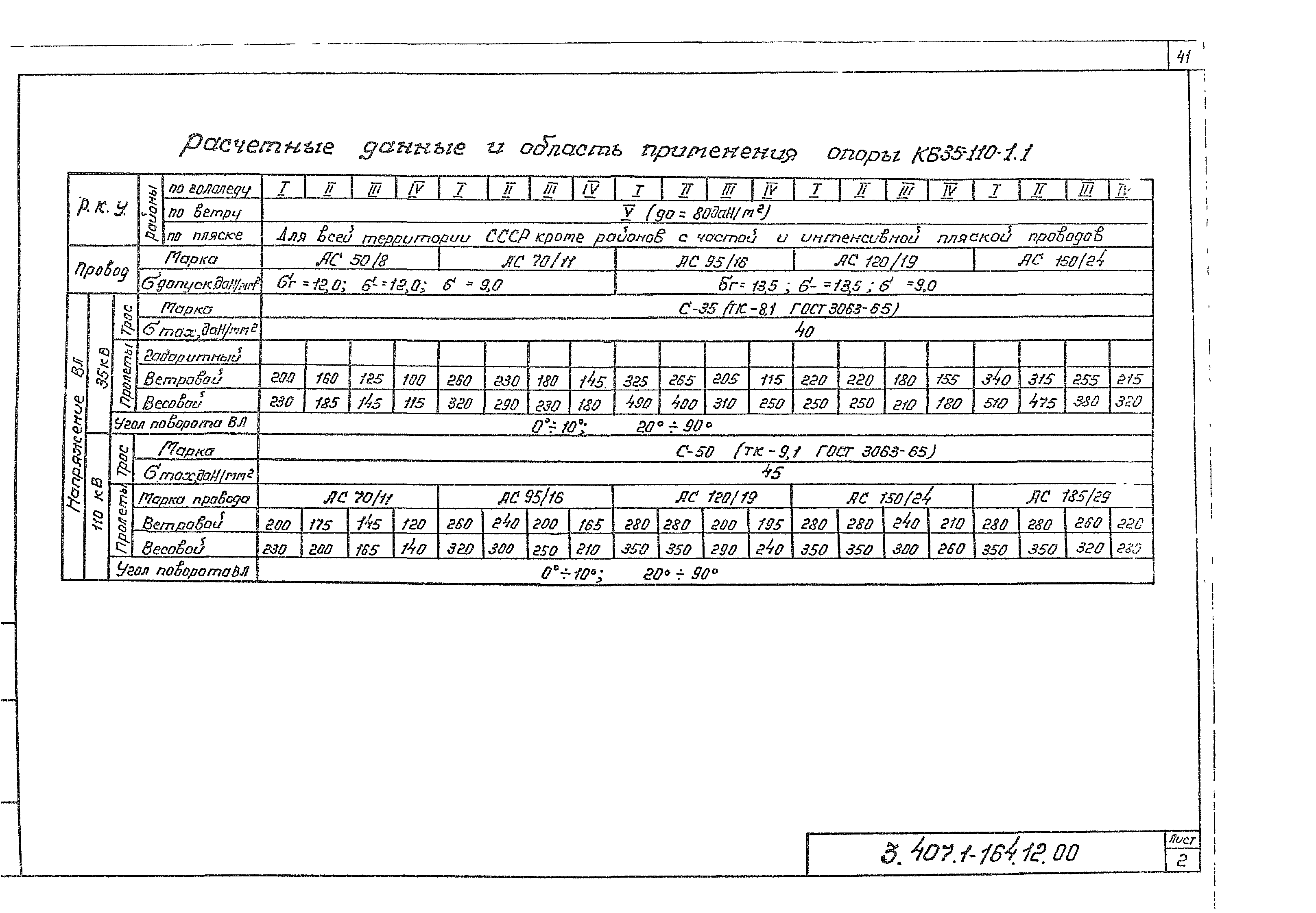

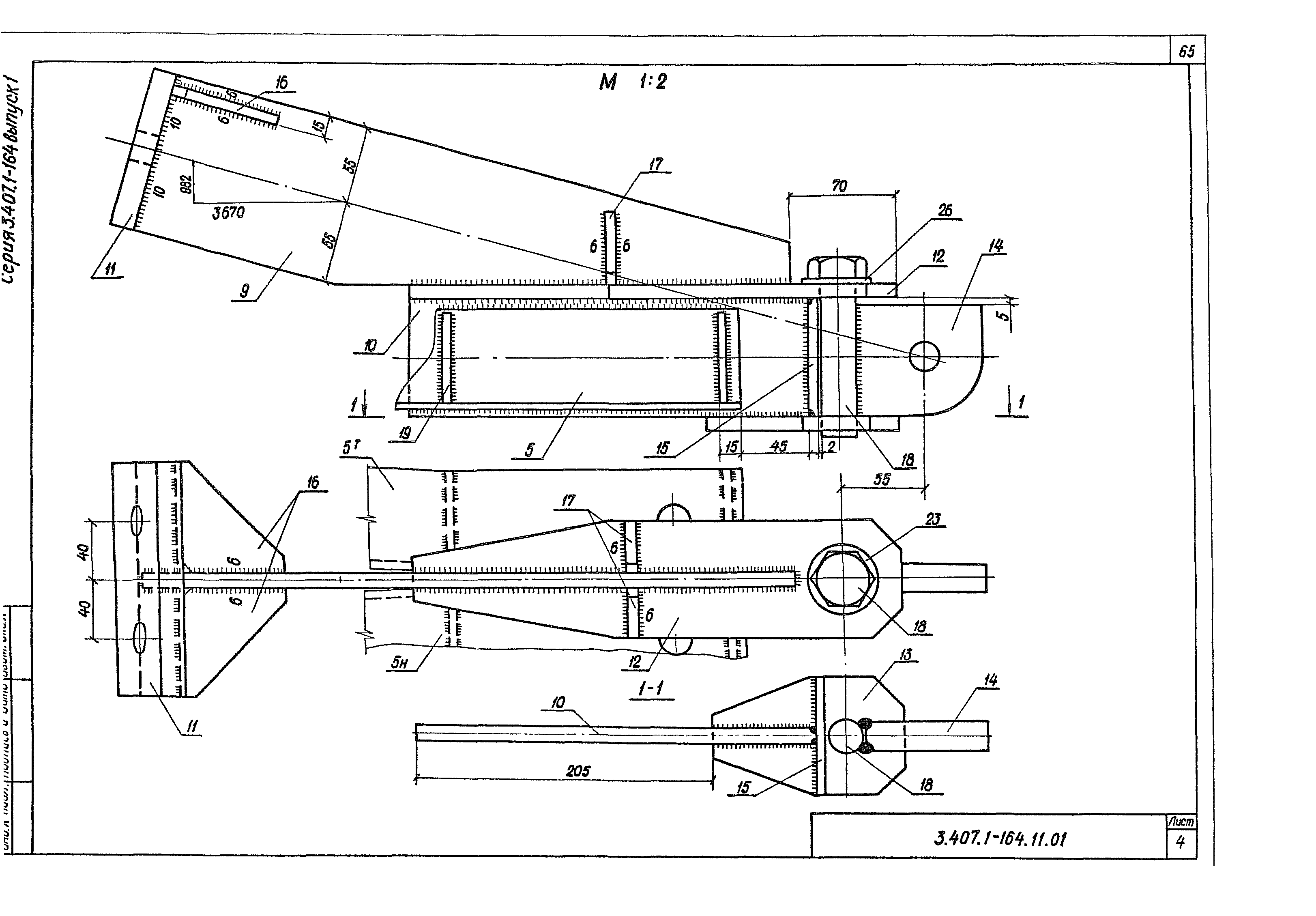

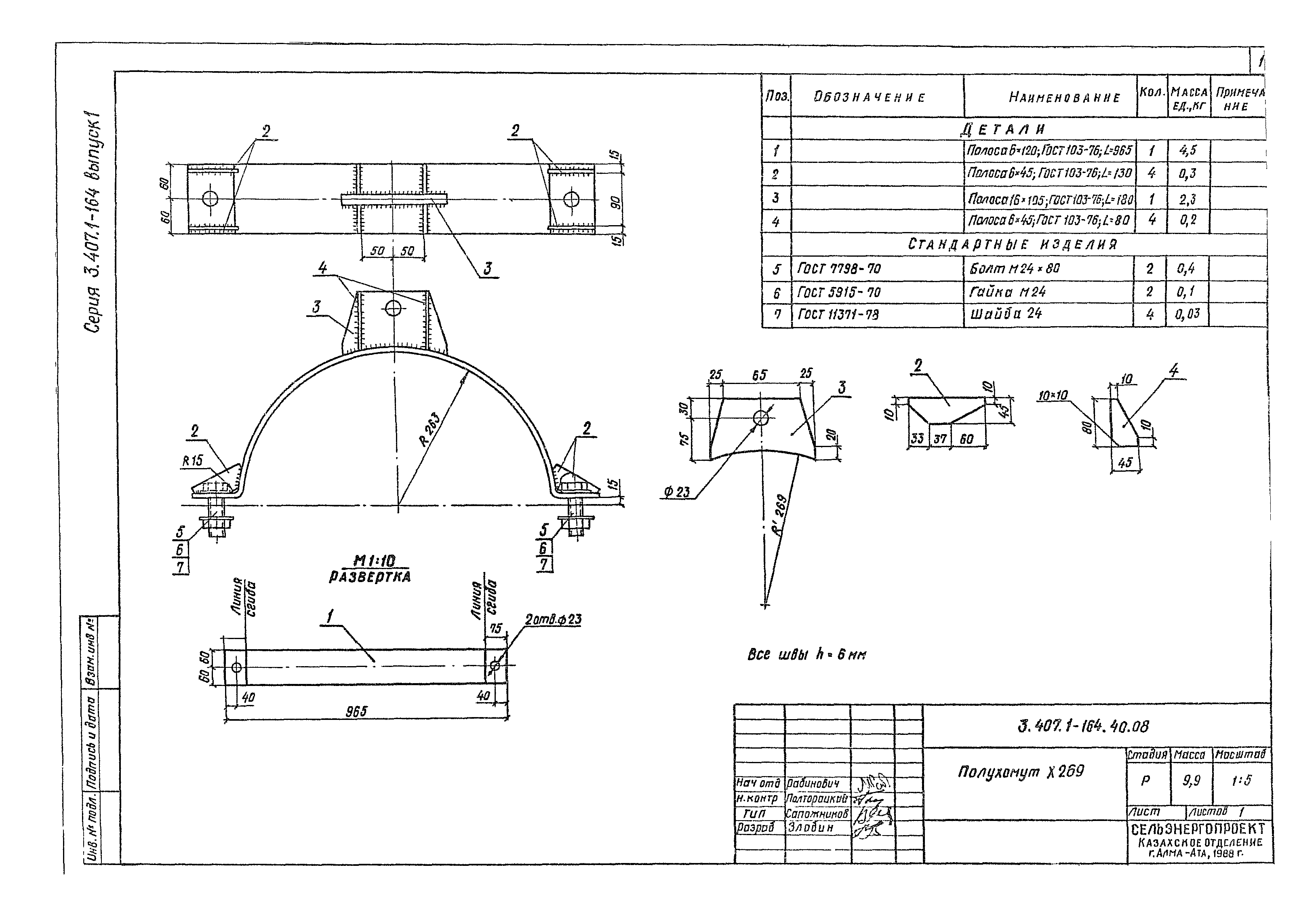

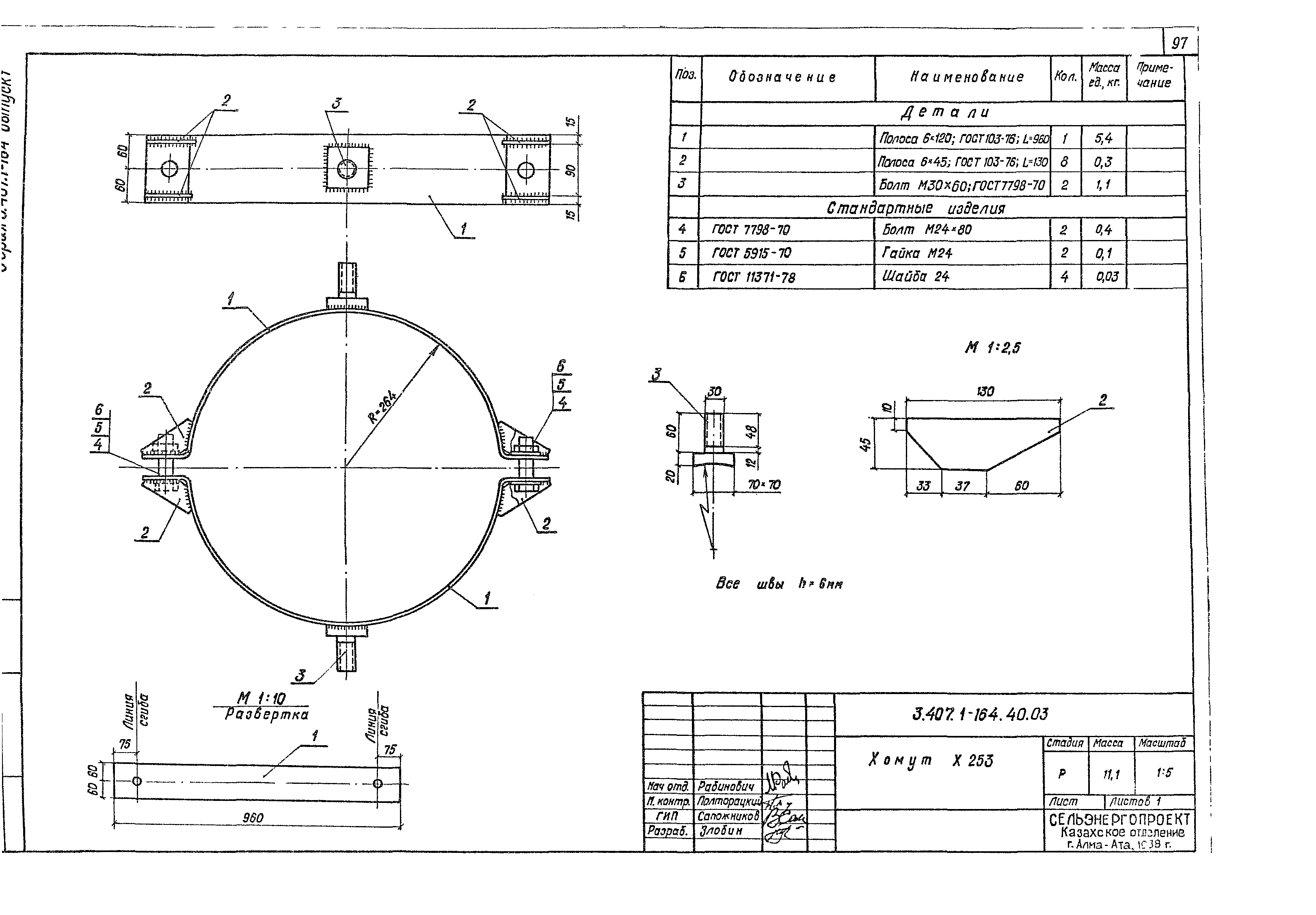

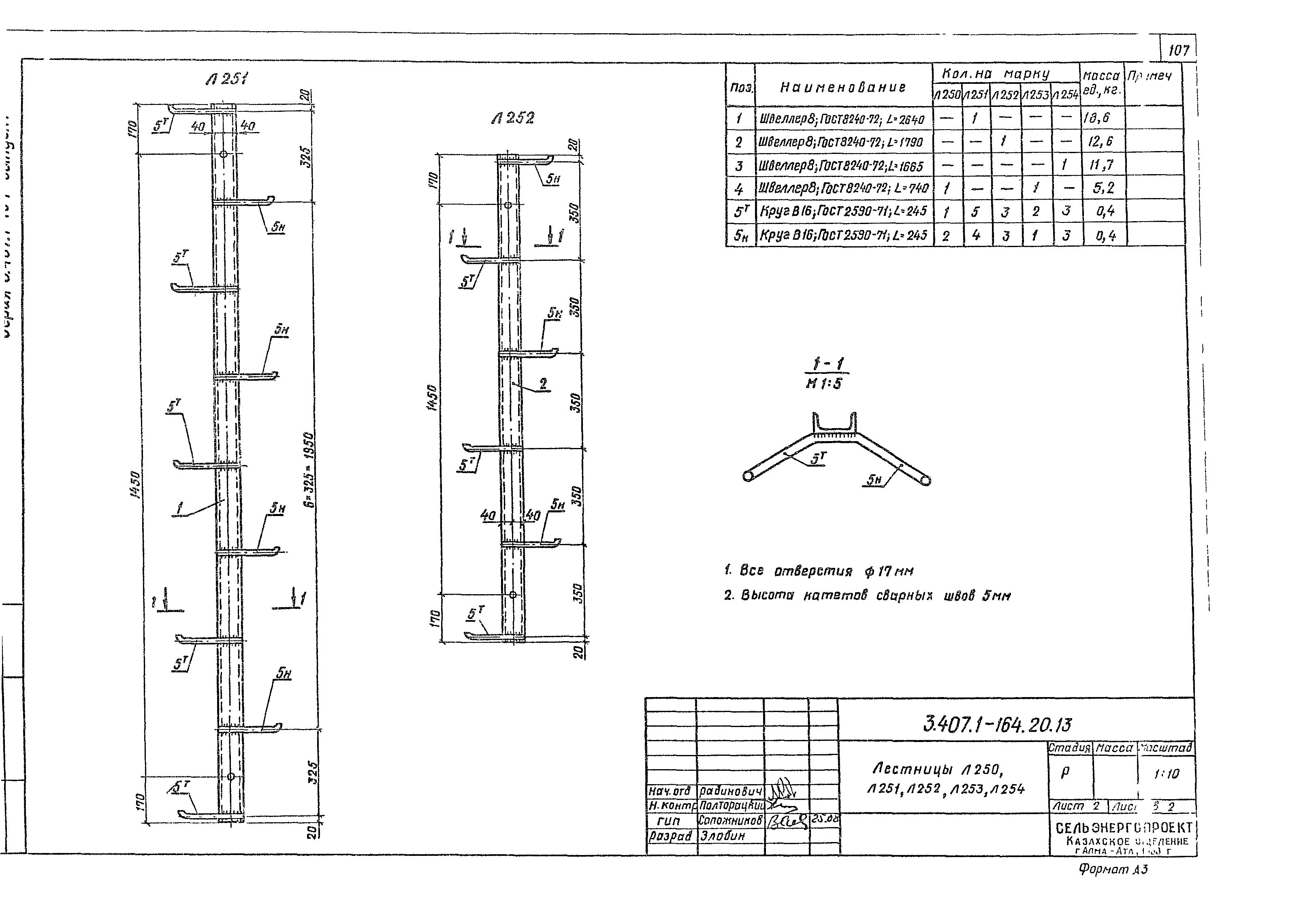

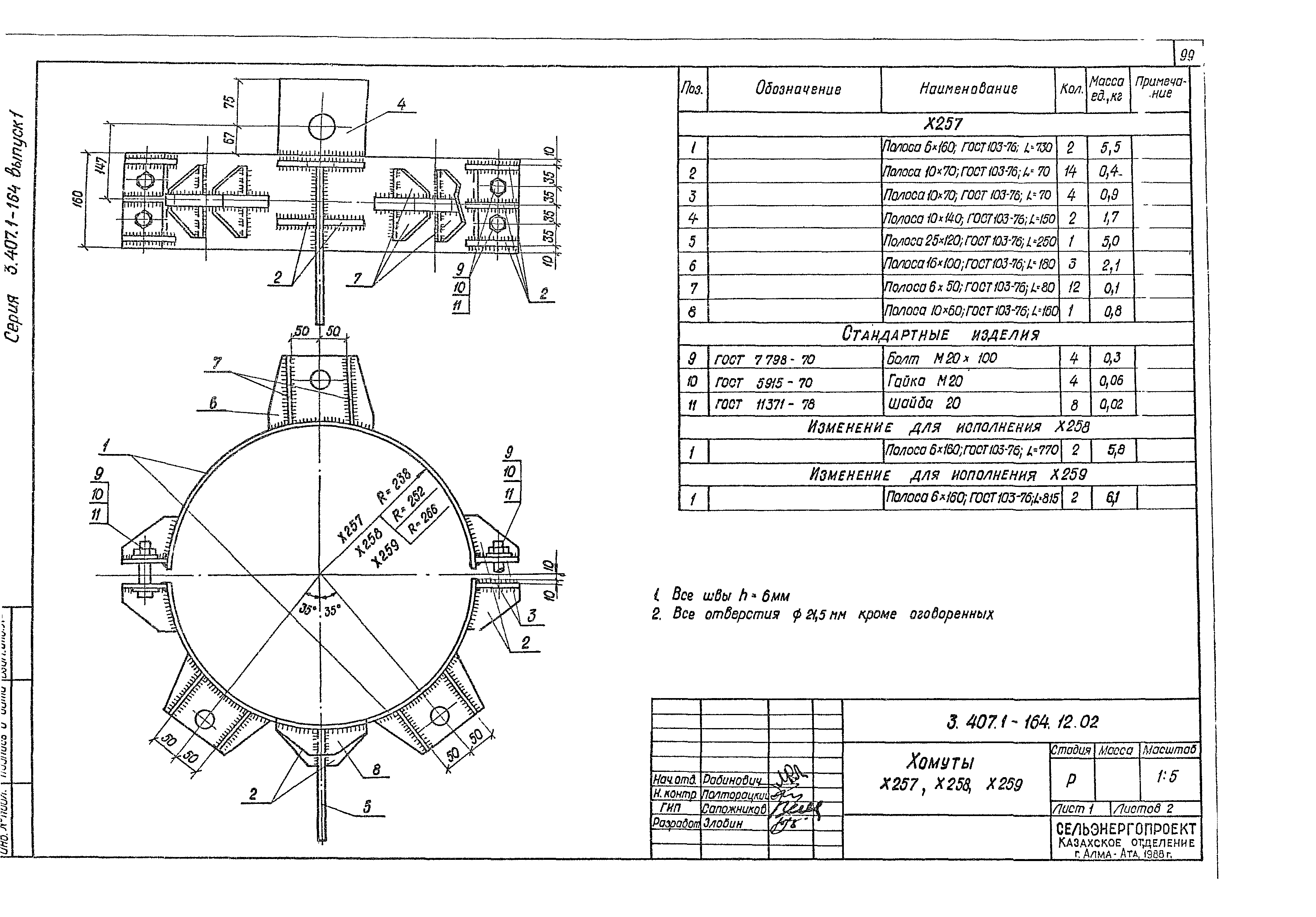

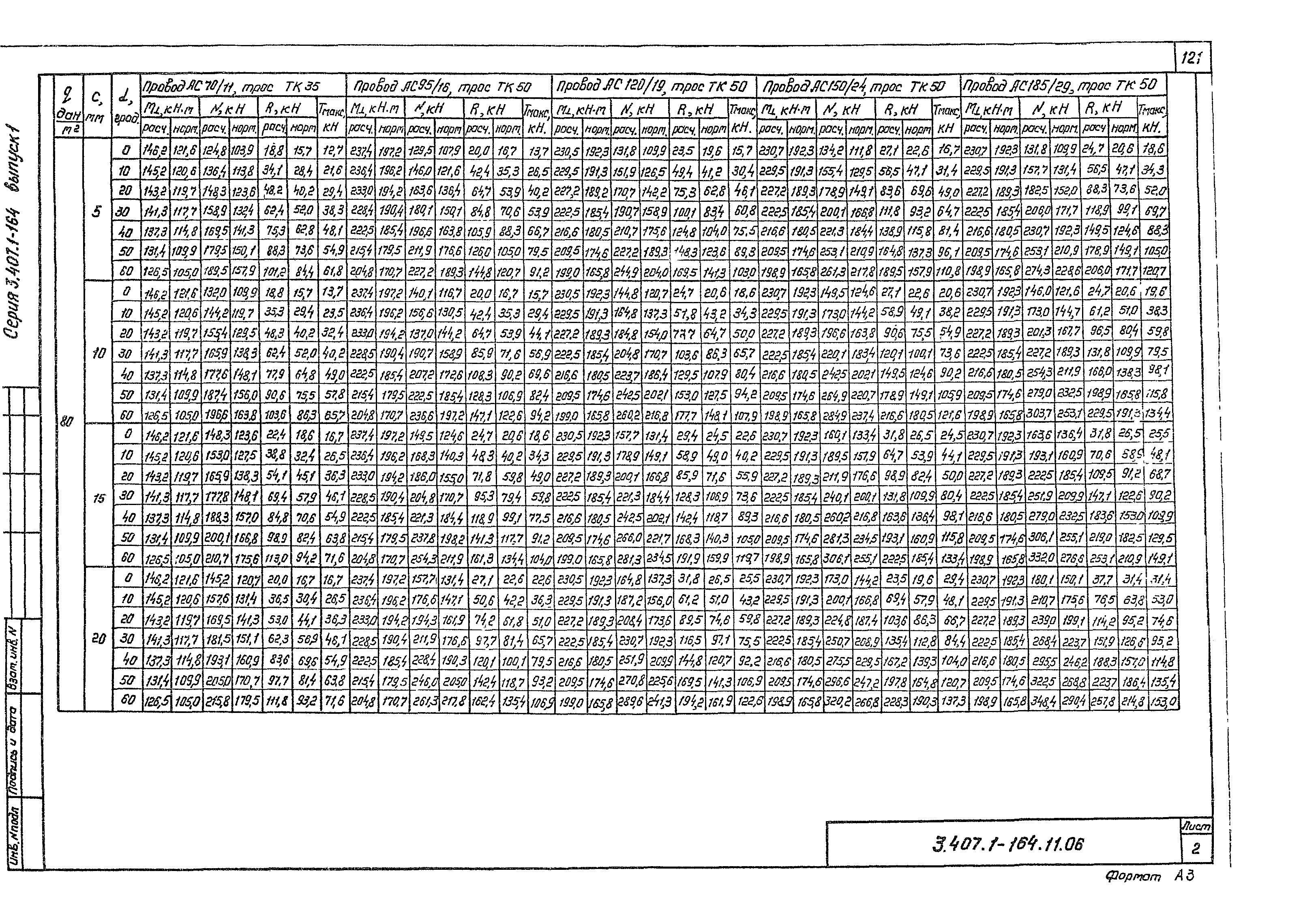

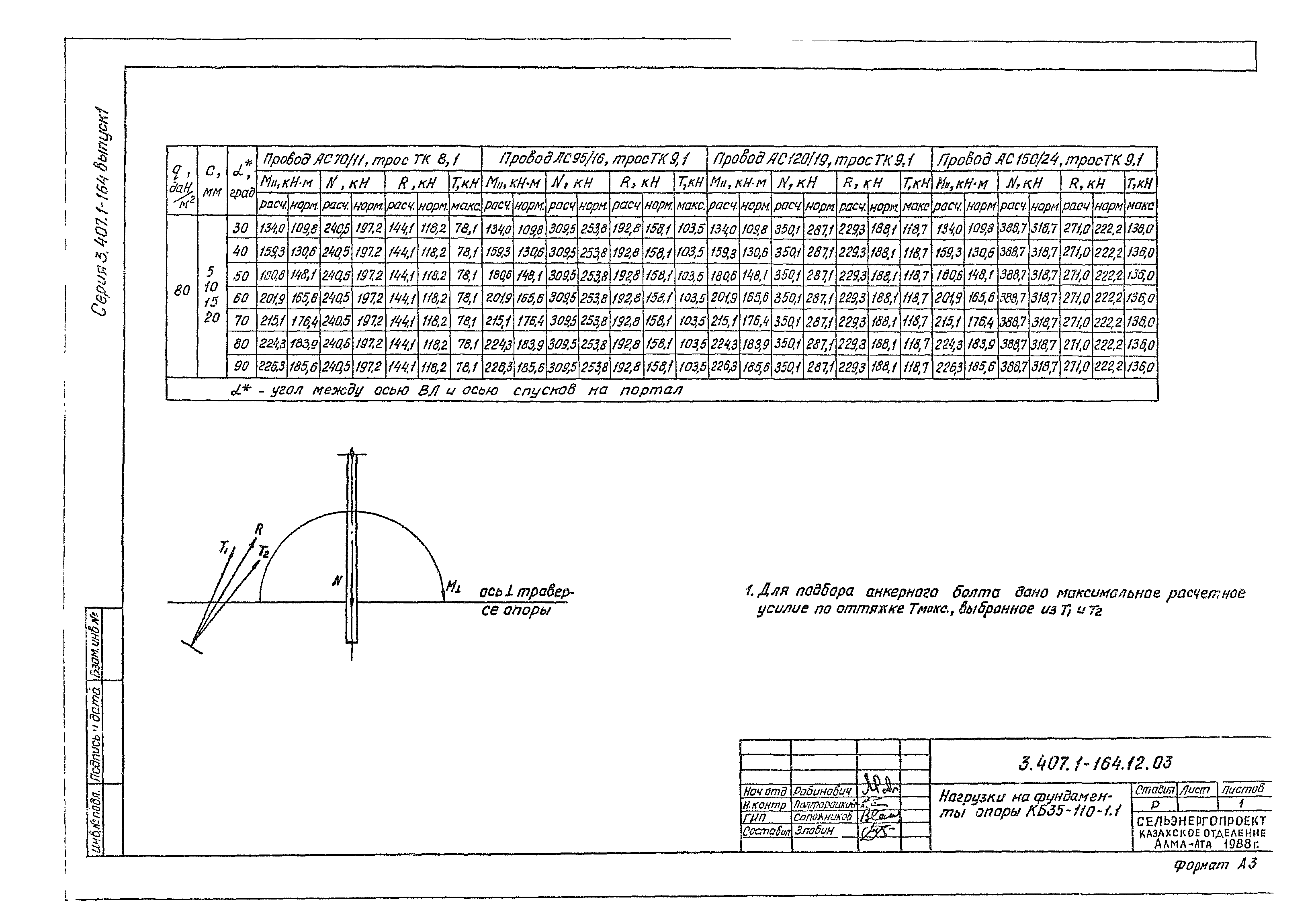

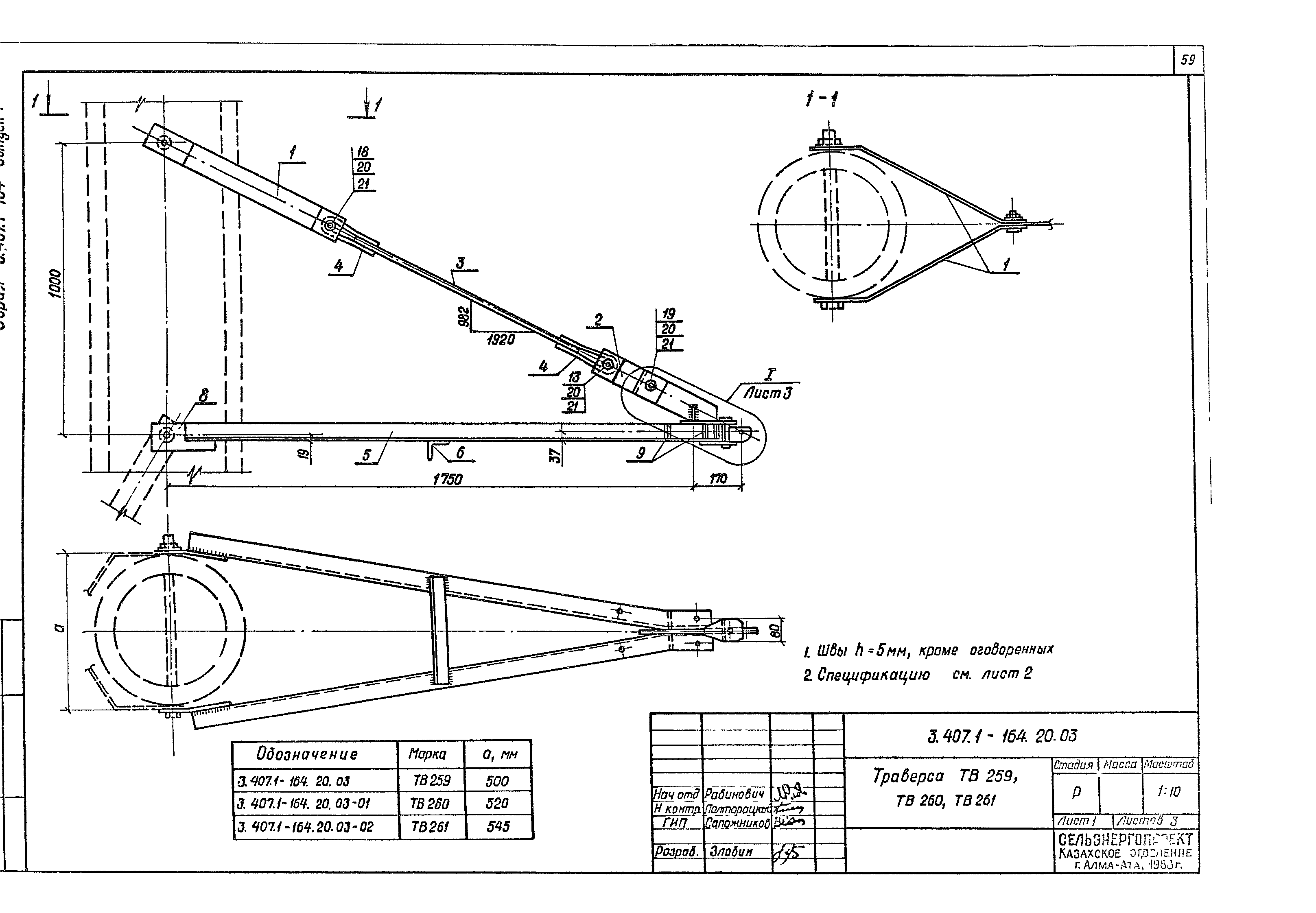

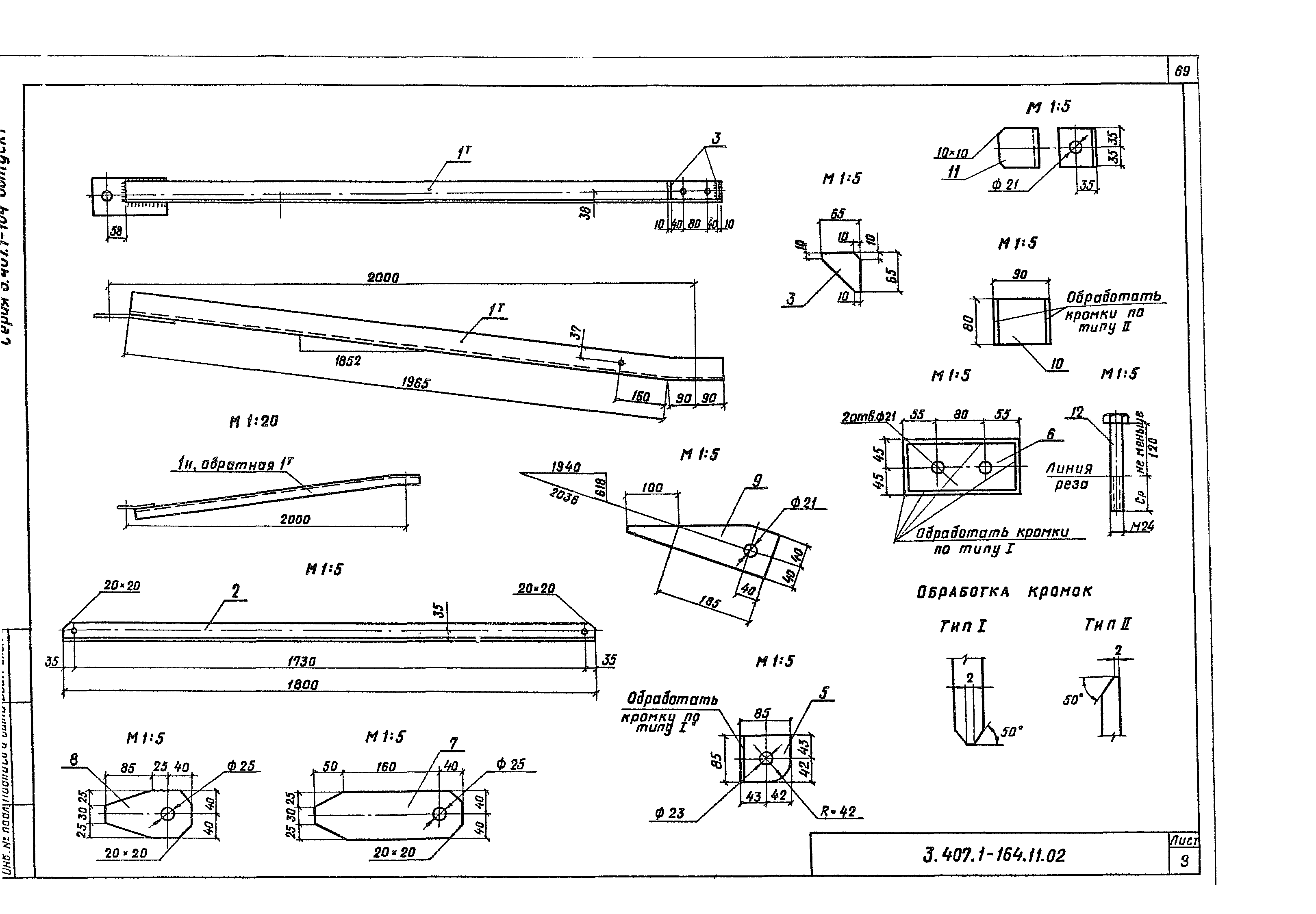

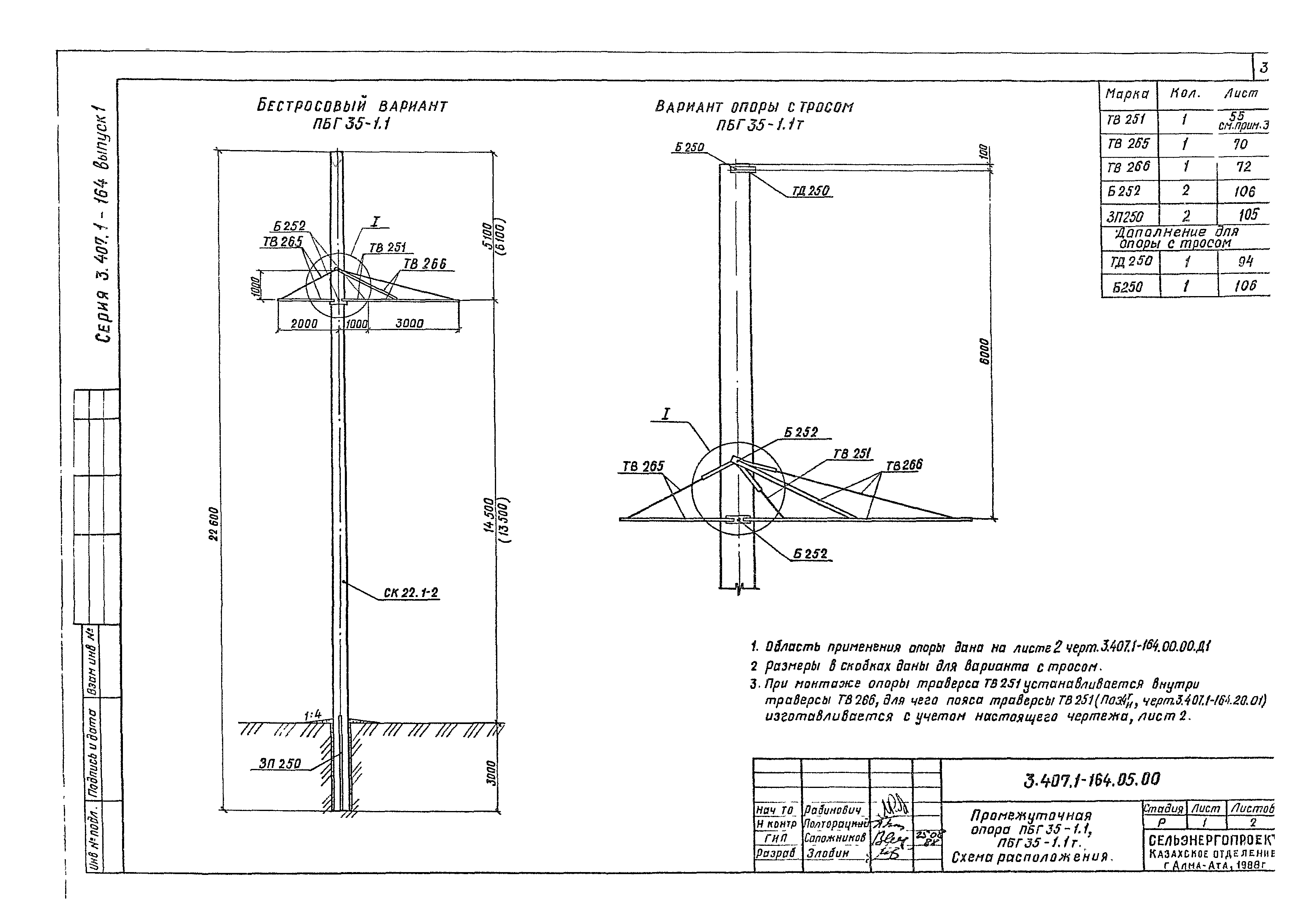

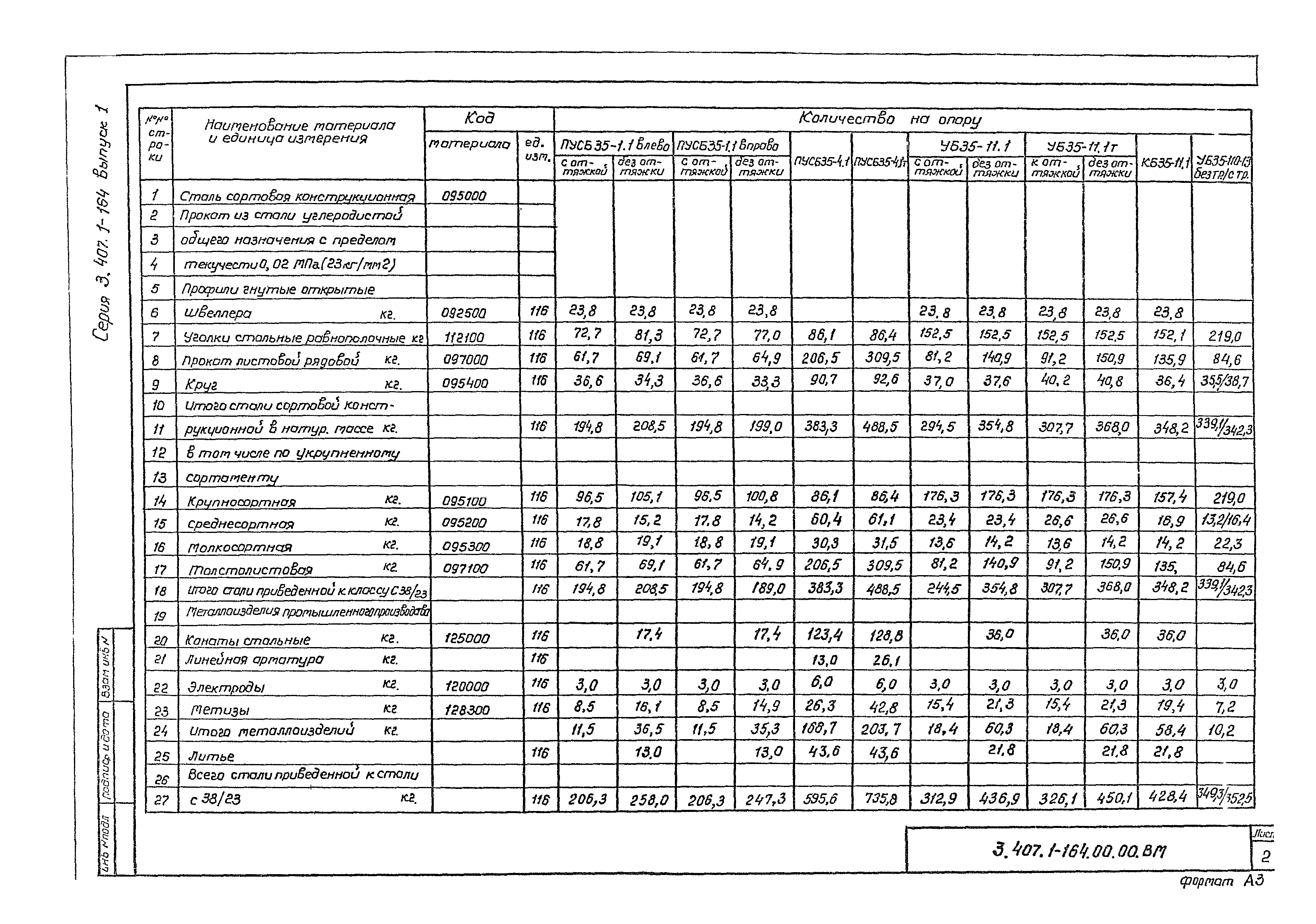

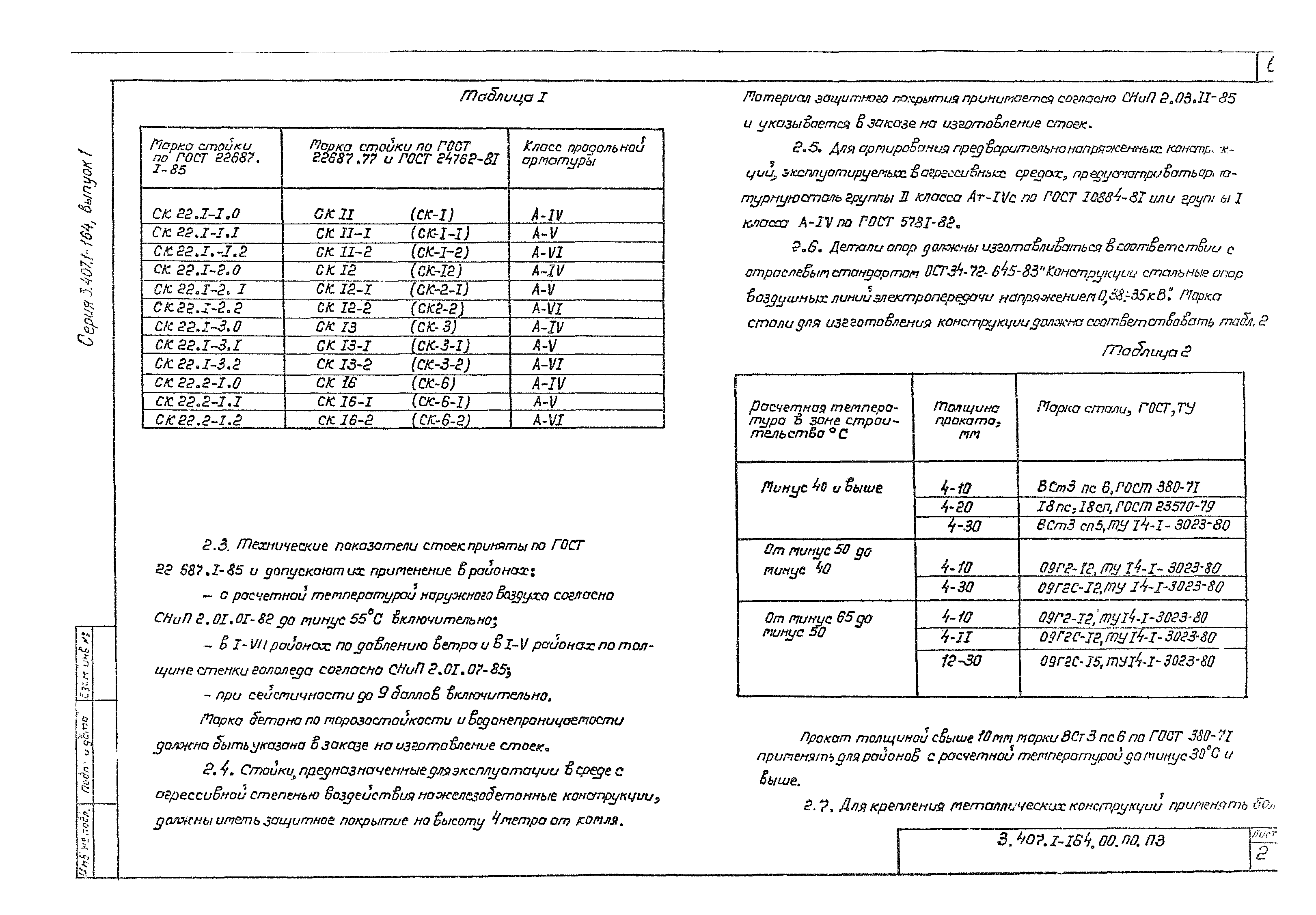

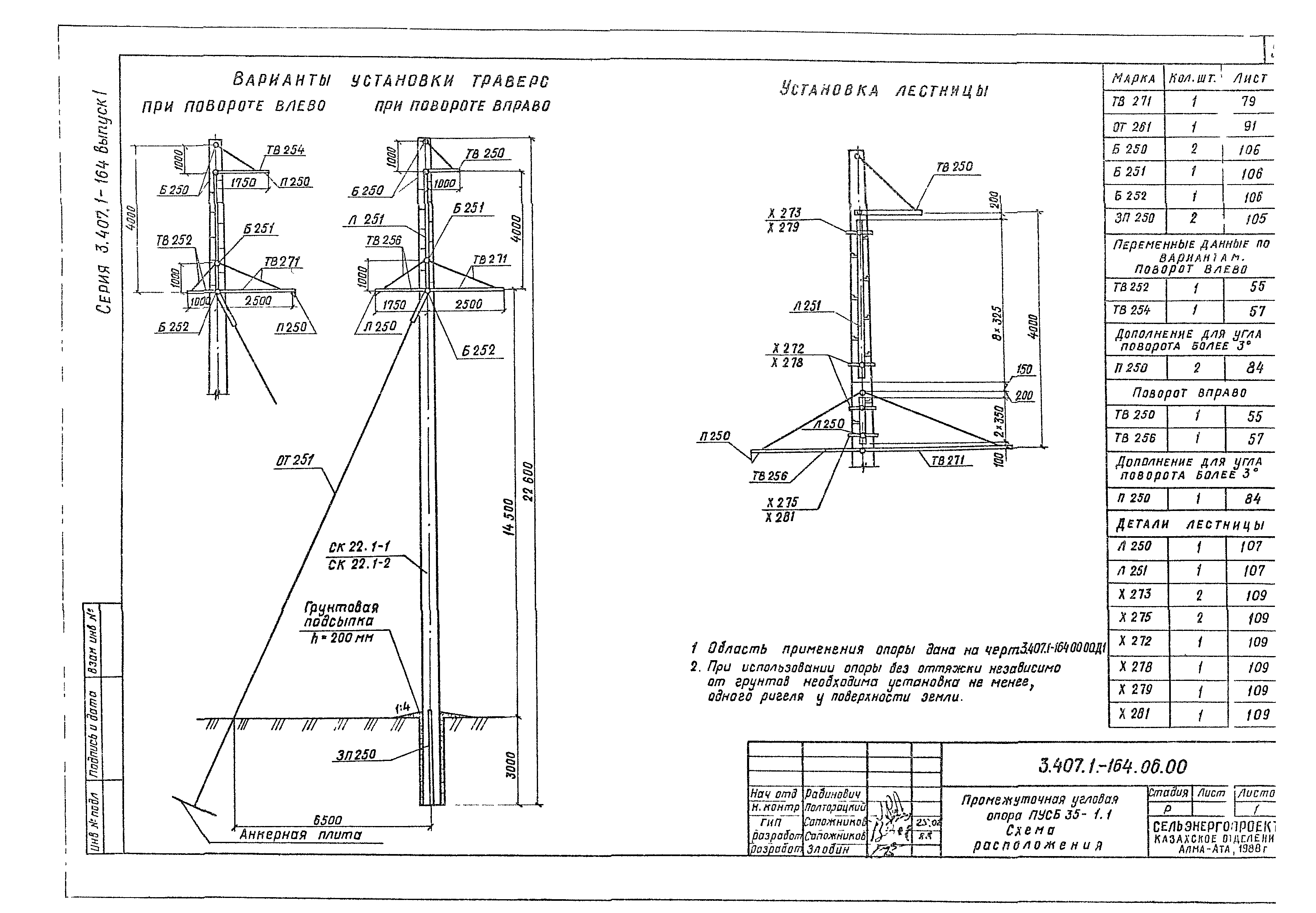

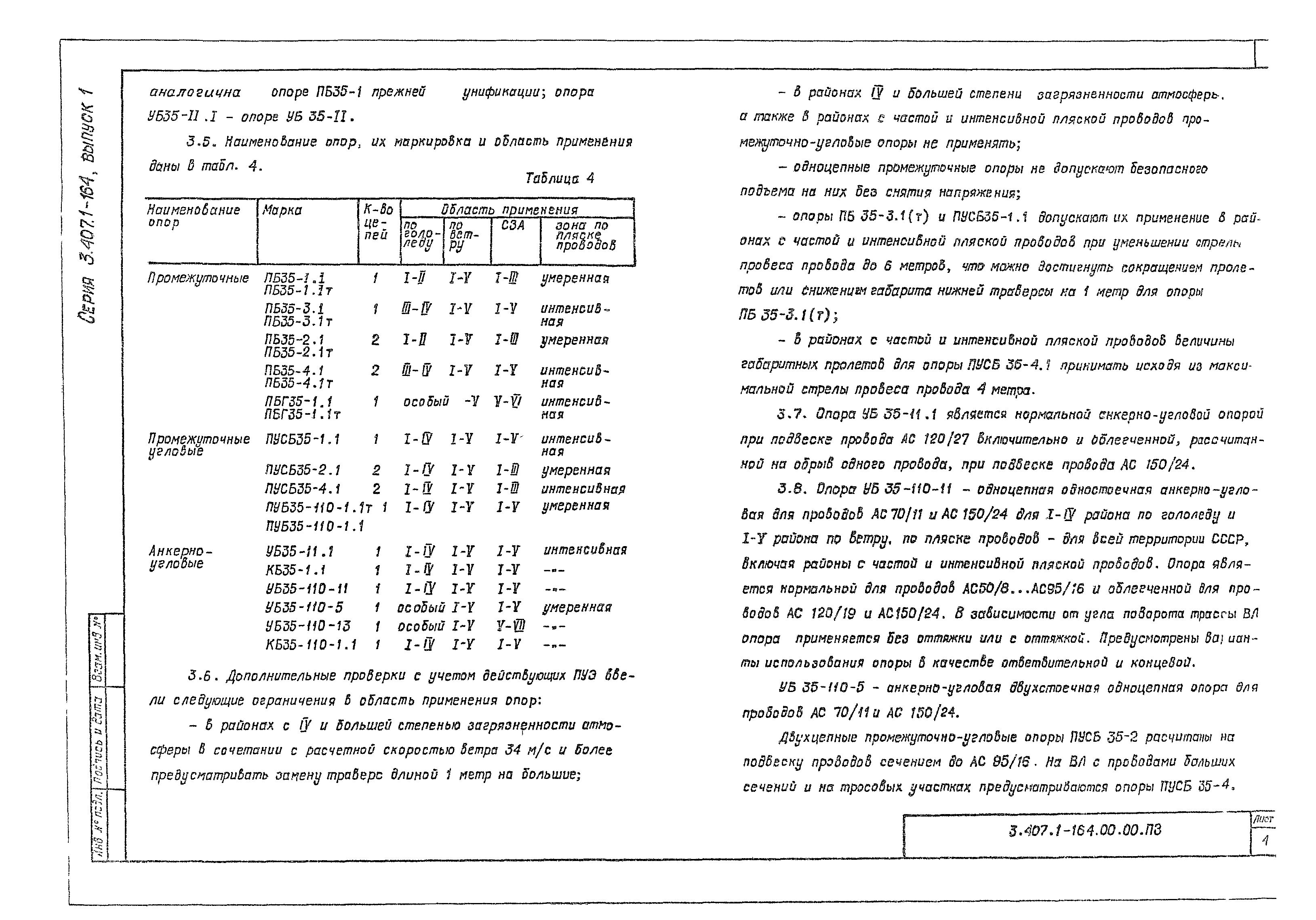

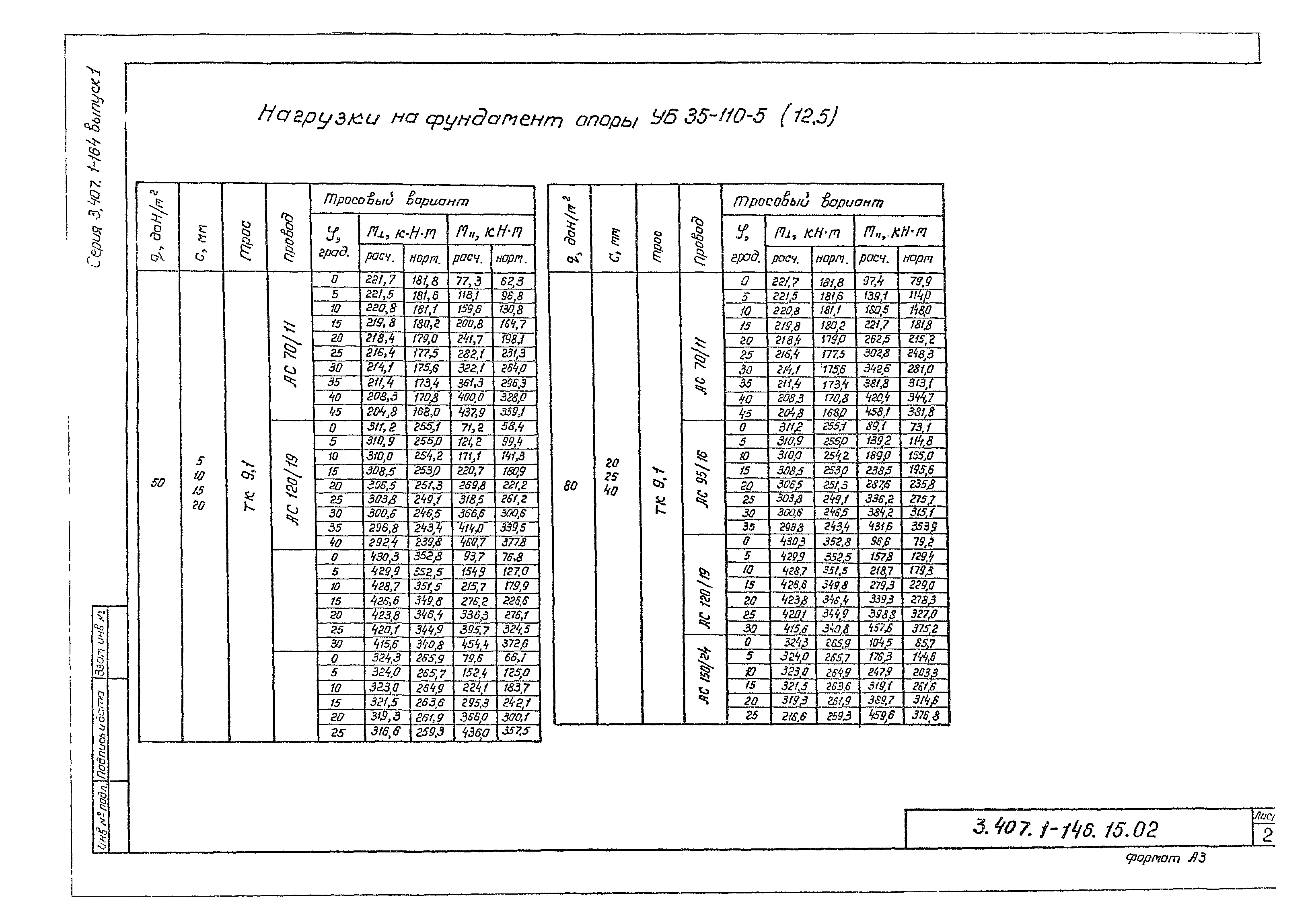

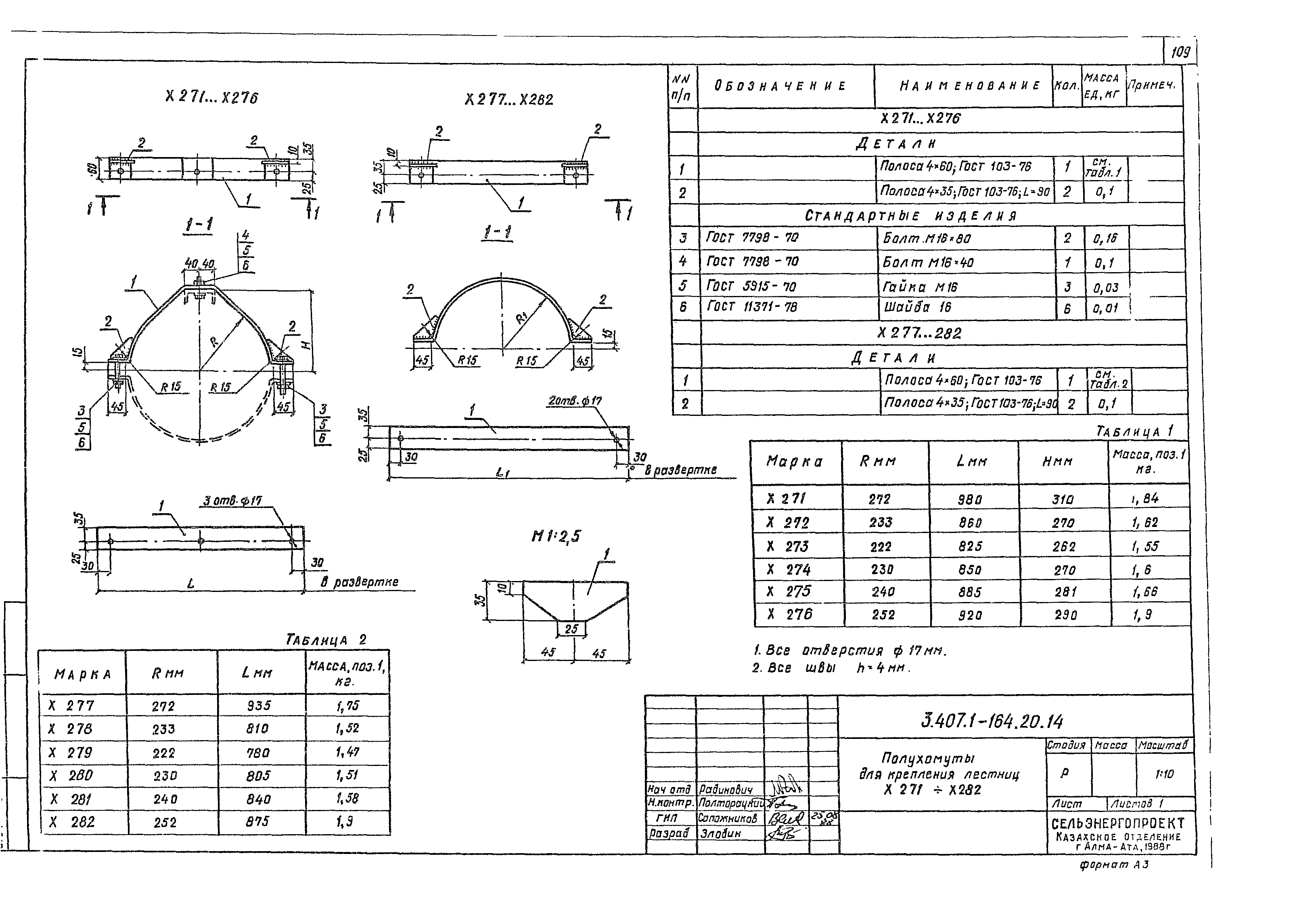

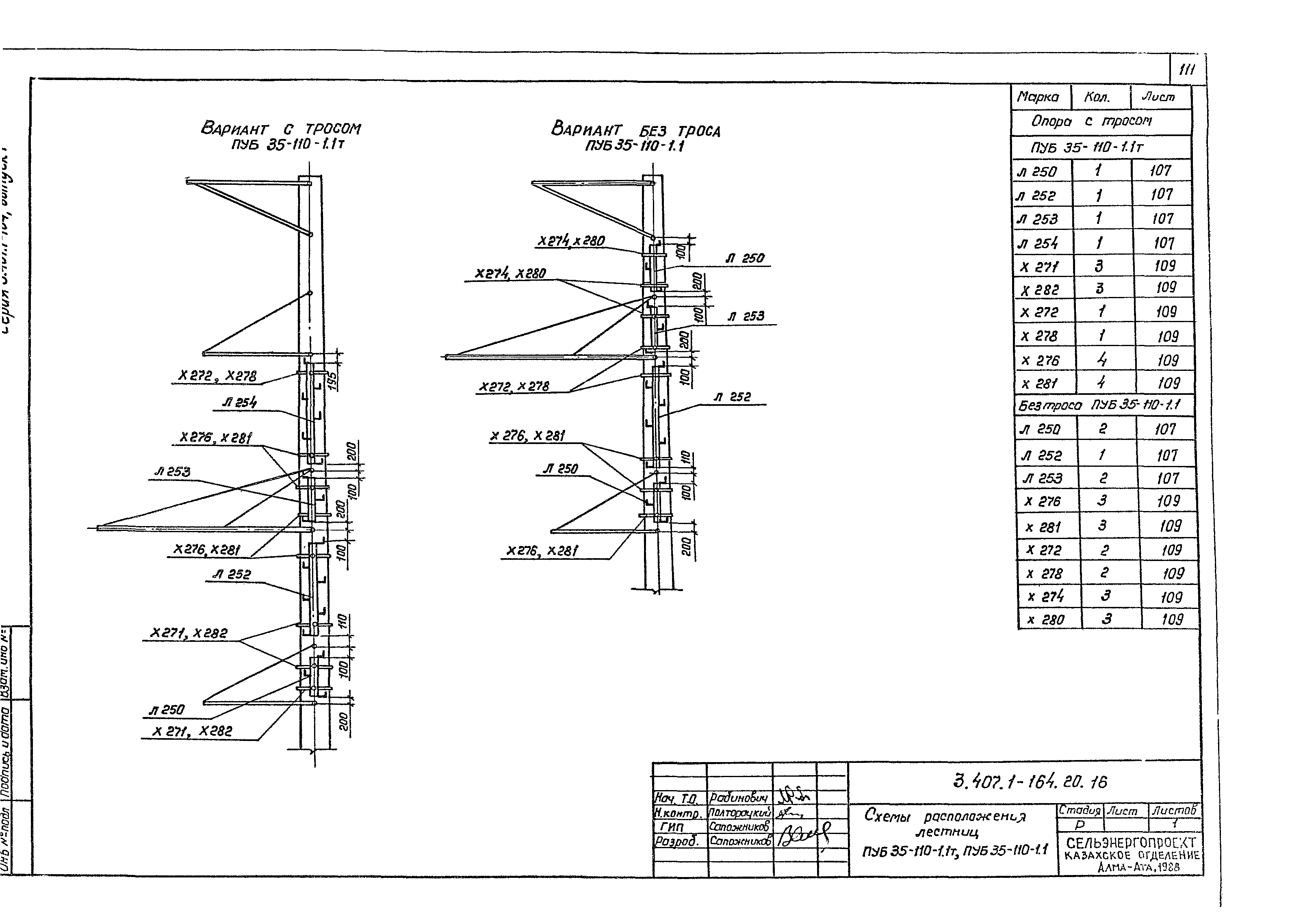

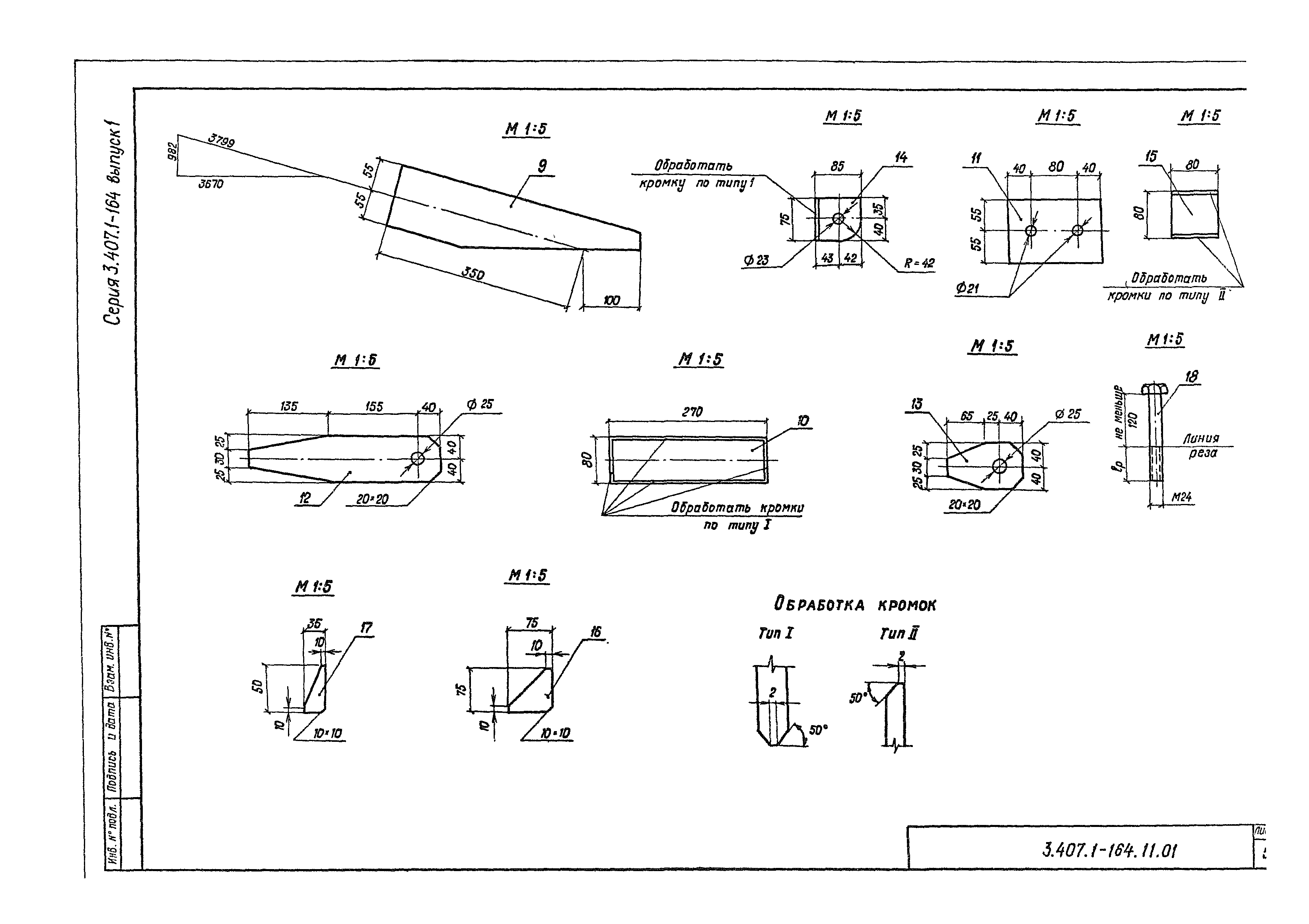

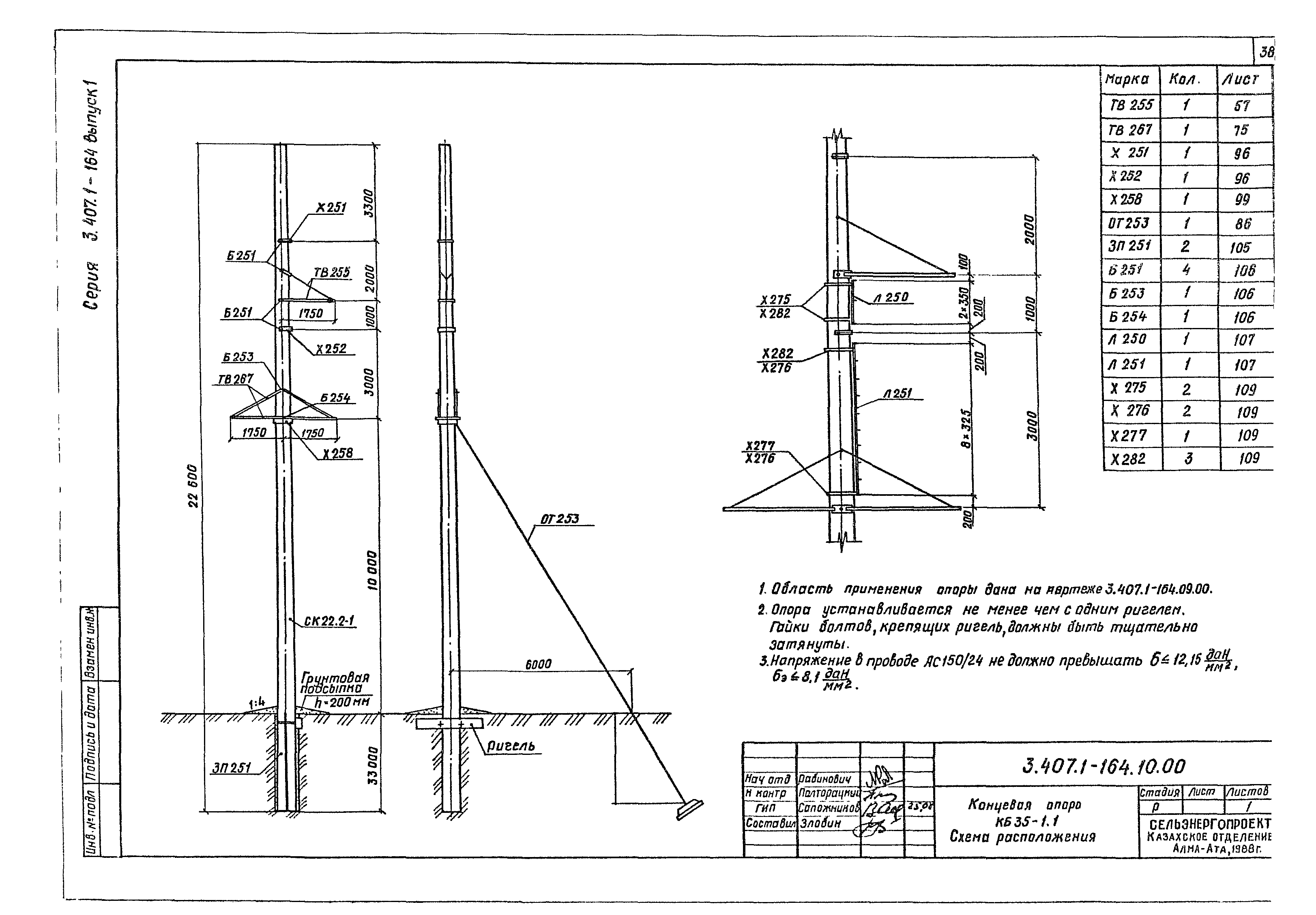

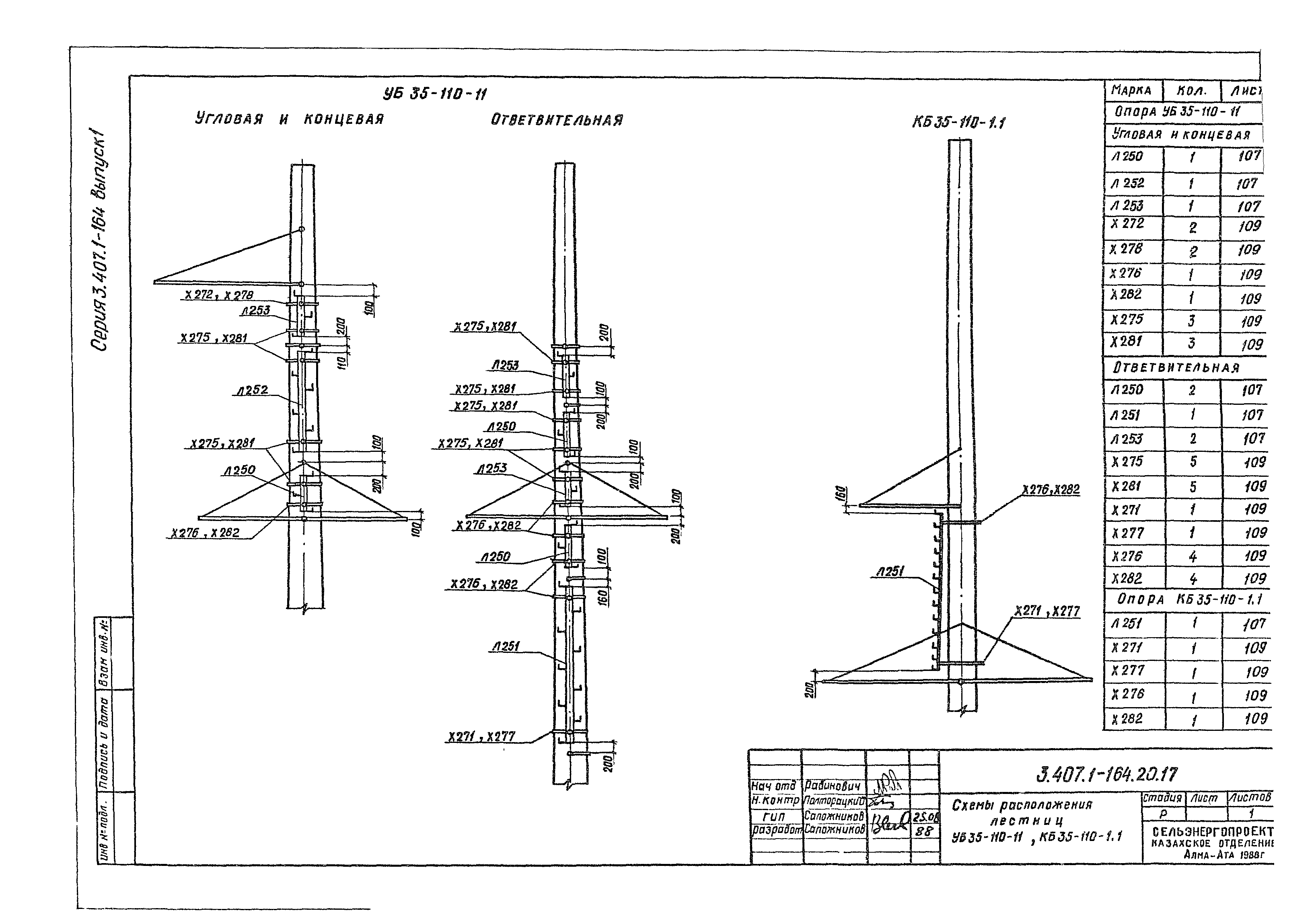

Выпуск 1. Промежуточные, угловые, концевые и промежуточно-угловые опоры. Рабочие чертежиОбозначение: | Серия 3.407.1-164 | Обозначение англ: | Series 3.407.1-164 | Статус: | не определен законодательством | Название рус.: | Выпуск 1. Промежуточные, угловые, концевые и промежуточно-угловые опоры. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.03.1989 | Оглавление: | 3.407.1-164.00.00.ПЗ Пояснительная записка 1. Общая часть 2. Железобетонные и металлические 3. Назначение и область применения опор 4. Провода, изоляторы и линейная арматура 5. Закрепление опор в грунте 6. Сборка опор 7. Расчет экономической эффективности 8. Заключение на новизну и патентоспособность конструкции Таблица 1. Расчетные пролеты одноцепной промежуточной опоры ПБ 35-1.1. Стойка СК 22.1-1.1 Таблица 2. Расчетные пролеты одноцепной промежуточной опоры ПБ 35-1.1. Стойка СК 22.1-2.1 Таблица 3. Расчетные пролеты одноцепной промежуточной опоры ПБ 35-3.1. Стойка СК 22.1-1.1 Таблица 4. Расчетные пролеты двухцепной промежуточной опоры ПБ 35-3.1. Стойка СК 22.1-2.1 Таблица 5. Расчетные пролеты двухцепной промежуточной опоры ПБ 35-2.1. Стойка СК 22.1-1.1 Таблица 6. Расчетные пролеты двухцепной промежуточной опоры ПБ 35-2.1. Стойка СК 22.1-2.1 Таблица 7. Расчетные пролеты двухцепной промежуточной опоры ПБ 35-4.1. Стойка СК 22.1-1.1 Таблица 8. Расчетные пролеты одноцепной промежуточной опоры ПБГ 35-1.1. Стойки СК 22.1-1.1, СК 22.1-2.1 Таблица 9. Расчетные пролеты одноцепной промежуточной опоры ПБГ 35-1.1. Стойки СК 22.1-2.1, СК 22.1-1.1 3.407.1-164.00.00. Д1 Номенклатура 3.407.1-164.01.00 Промежуточная опора ПБ 35-1.1. Схема расположения 3.407.1-164.02.00 Промежуточная опора ПБ 35-3.1. Схема расположения 3.407.1-164.03.00 Промежуточная опора ПБ 35-2.1. Схема расположения 3.407.1-164.04.00 Промежуточная опора ПБ 35-4.1. Схема расположения 3.407.1-164.05.00 Промежуточная опора ПБГ 35-1.1. Схема расположения 3.407.1-164.06.00 Промежуточная угловая опора ПУСБ 35-1.1. Схема расположения 3.407.1-164.07.00 Промежуточная угловая опора ПУСБ 35-2.1. Схема расположения 3.407.1-164.08.00 Промежуточная угловая опора ПУСБ 35-4.1, ПУСБ 35-4.1т. Схема расположения 3.407.1-164.09.00 Угловая анкерная опора УБ 35-11.1. Схема расположения 3.407.1-164.10.00 Концевая опора КБ 35-1.1 Схема расположения 3.407.1-164.11.00 Промежуточная угловая опора ПУБ 35-11-1.1, ПУБ 35-110-1.1т. Схема расположения 3.407.1-164.12.00 Концевая опора КБ 35-110-1.1 Схема расположения 3.407.1-164.13.00 Угловая анкерная опора УБ 35-110-11. Схема расположения 3.407.1-164.14.00 Опора УБ 35-110-11 в концевом и ответвительном исполнении. Схема расположения 3.407.1-164.15.00 Угловая анкерная опора УБ 35-110-5. Схема расположения 3.407.1-164.16.00 Угловая анкерная опора УБ35-110-13. Схема расположения 3.407.1-164.01.01 Тросостойка ТС 250 3.407.1-164.03.01 Тросостойка ТС 251 3.407.1-164.20.01 Траверсы ТВ250, ТВ251, ТВ252, ТВ253 3.407.1-164.20.02 Траверсы ТВ254, ТВ255, ТВ256, ТВ257, ТВ258 3.407.1-164.20.03 Траверсы ТВ259, ТВ260, ТВ261 3.407.1-164.11.01 Траверсы ТВ262, ТВ263 3.407.1-164.11.02 Траверса ТВ264 3.407.1-164.05.01 Траверса ТВ265 3.407.1-164.05.02 Траверса ТВ266 3.407.1-164.20.04 Траверса ТВ267 3.407.1-164.12.01 Траверса ТВ268 3.407.1-164.20.05 Траверсы ТВ269, ТВ270, ТВ271, ТВ272 3.407.1-164.20.06 Траверсы ТВ273, ТВ274, ТВ275 3.407.1-164.20.07 Стяжка С250 3.407.1-164.20.08 Стяжка С251 3.407.1-164.20.09 Подвеска П250 3.407.1-164.20.10 Вилка В251…В258 3.407.1-164.20.11 Переходное звено П3250 3.407.1-164.30.01 Оттяжки ОТ250, ОТ251, ОТ252, ОТ253, ОТ254 3.407.1-164.30.02 Оттяжки ОТ255, ОТ256 3.407.1-164.30.03 Оттяжки ОТ257, ОТ258, ОТ259, ОТ260 3.407.1-164.30.04 Оттяжка ОТ261 3.407.1-164.30.05 Корпус зажима ЭК250 3.407.1-164.30.06 Корпус зажима ЭК251 3.407.1-164.30.07 Клин К250 3.407.1-164.30.08 Зажим 3250 3.407.1-164.40.00 Тросодержатель ТД250 3.407.1-164.40.01 Хомут Х250 3.407.1-164.40.02 Хомут Х251, Х252 3.407.1-164.40.03 Хомут Х253 3.407.1-164.40.04 Хомут Х254, Х255, Х256 3.407.1-164.12.01 Хомут Х257, Х258, Х259 3.407-1-164.40.05 Хомут Х260, Х261, Х262 3.407.1-164.40.07 Хомут Х263, Х264, Х265, Х266, Х267 3.407.1-164.40.06 Хомут Х268 3.407.1-164.40.08 Хомут Х269 3.407.1-164.40.09 Полухомут Х270 3.407.1-164.01.02 Заземляющие стержни ЗП250, ЗП251 3.407.1-164.20.12 Специальные болты Б250, Б251, Б252, Б253, Б254, Б255 3.407.1-164.20.13 Лестницы Л250, Л251, Л252, Л253, Л254 3.407.1-164.20.14 Полухомуты для крепления лестниц Х271, Х272, Х273, Х274, Х275, Х276, Х277, Х278, Х279, Х280, Х281, Х282 3.407.1-164.20.15 Схемы расположения лестниц ПУСБ35-2.1; ПУСБ35-4.1; ПУСБ35-4.1т 3.407.1-164.20.16 Схемы расположения лестниц ПУБ35-110-1.1т, ПУБ35-110-1.1 3.407.1-164.20.17 Схемы расположения лестниц УБ35-110-11, КБ35-110-1.1 3.407.1-164.11.03 Схемы установки опор ПУБ35-110-1.1, ПУБ35-110-1.1т относительно оси ВЛ 3.407.1-164.11.04 Схемы крепления проводов на опорах ПУБ35-100-1.1, ПУБ35-110-1.1т 3.407.1-164.10.01 Схема крепления проводов на опоре КБ35-110.1.1 3.407.1-164.11.05 Схемы закрепления в грунте опор КБ35-110-1.1, ПУБ35-110-1.1 3.407.1-164.13.01 Схемы закрепления в грунте опор УБ35-110-11, УБ35-11-5, УБ35-110-13 3.407.1-164.08.01 Нагрузки на фундаменты опор КБ35.1.1, ПУСБ35-4.1, ПУСБ35.4.1т 3.407.1-164.11.06 Нагрузки на фундаменты опоры ПУБ35-110-11, ПУБ35-110-1.1т 3.407.1-164.12.03 Нагрузки на фундаменты опоры КБ35-110-1.1 3.407.1-164.13.03 Нагрузки на фундаменты опоры УБ35-110-11 3.407.1-164.15.01 Нагрузки на фундаменты опоры УБ35-110-5(9,5) 3.407.1-164.15.02 Нагрузки на фундаменты опоры УБ35-110-5(12,5) 3.407.1-164.16.01 Нагрузки на фундаменты опоры УБ35-110-13 3.407.1-164.11.07 Поддерживающие подвески для крепления проводов и троса к промежуточно-угловым опорам ПУБ35-110-1.1, ПУБ35-110-1-1т 3.407.1-164.12.04 Изолирующие подвески для крепления проводов к опоре КБ35-110-1.1 3.407.1-164.12.05 Изолирующие подвески для крепления проводов к опоре КБ35-110-1.2 3.407.1-164.13.02 Изолирующие подвески для опоры УБ35-110-11 3.407.1-164.00.00ВМ Ведомость потребности в материалах | Разработан: | Сельэнергопроект Минэнерго СССР
| Утверждён: | 01.03.1989 Минэнерго СССР (USSR Minenergo )
| Расположен в: |
|

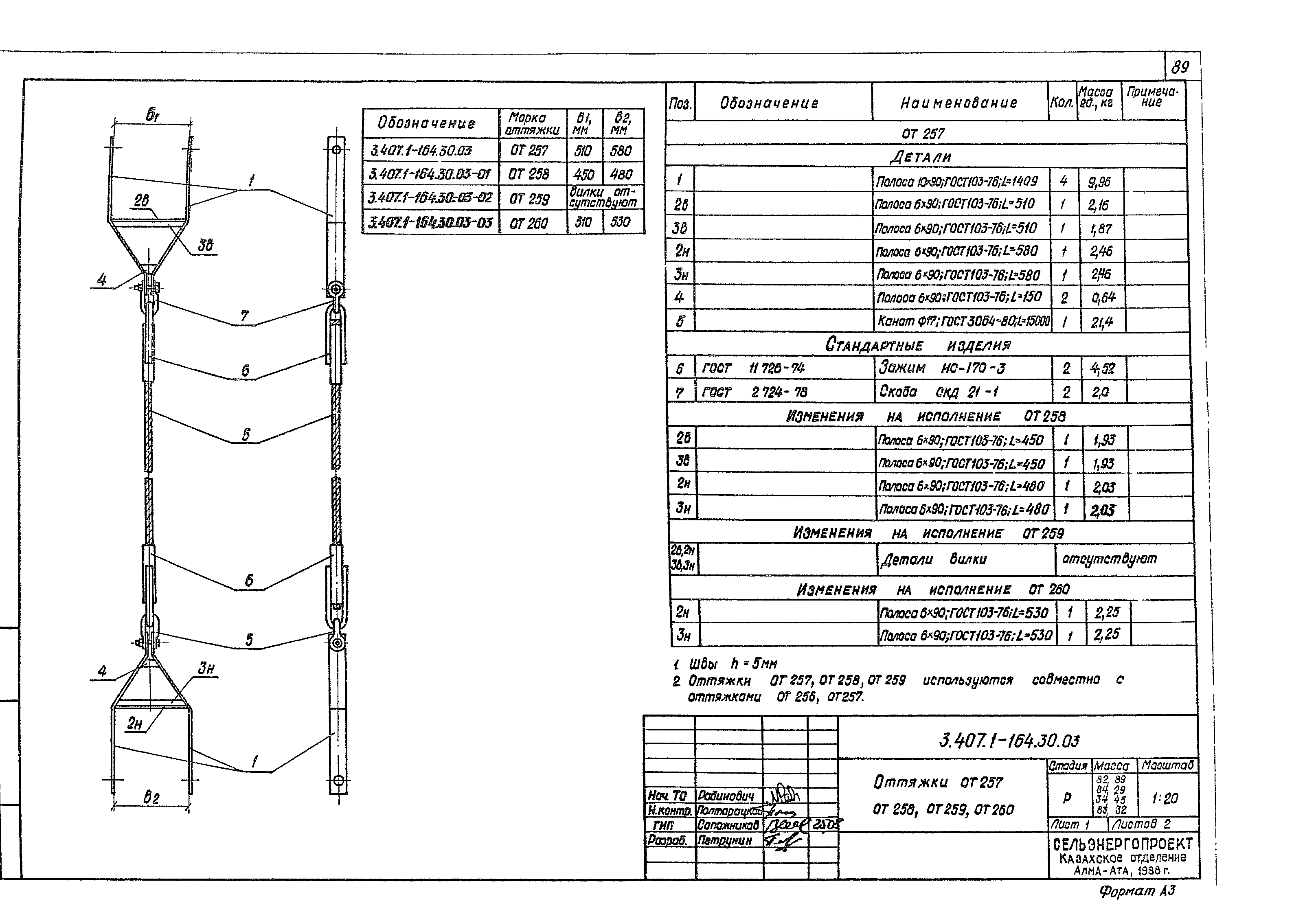

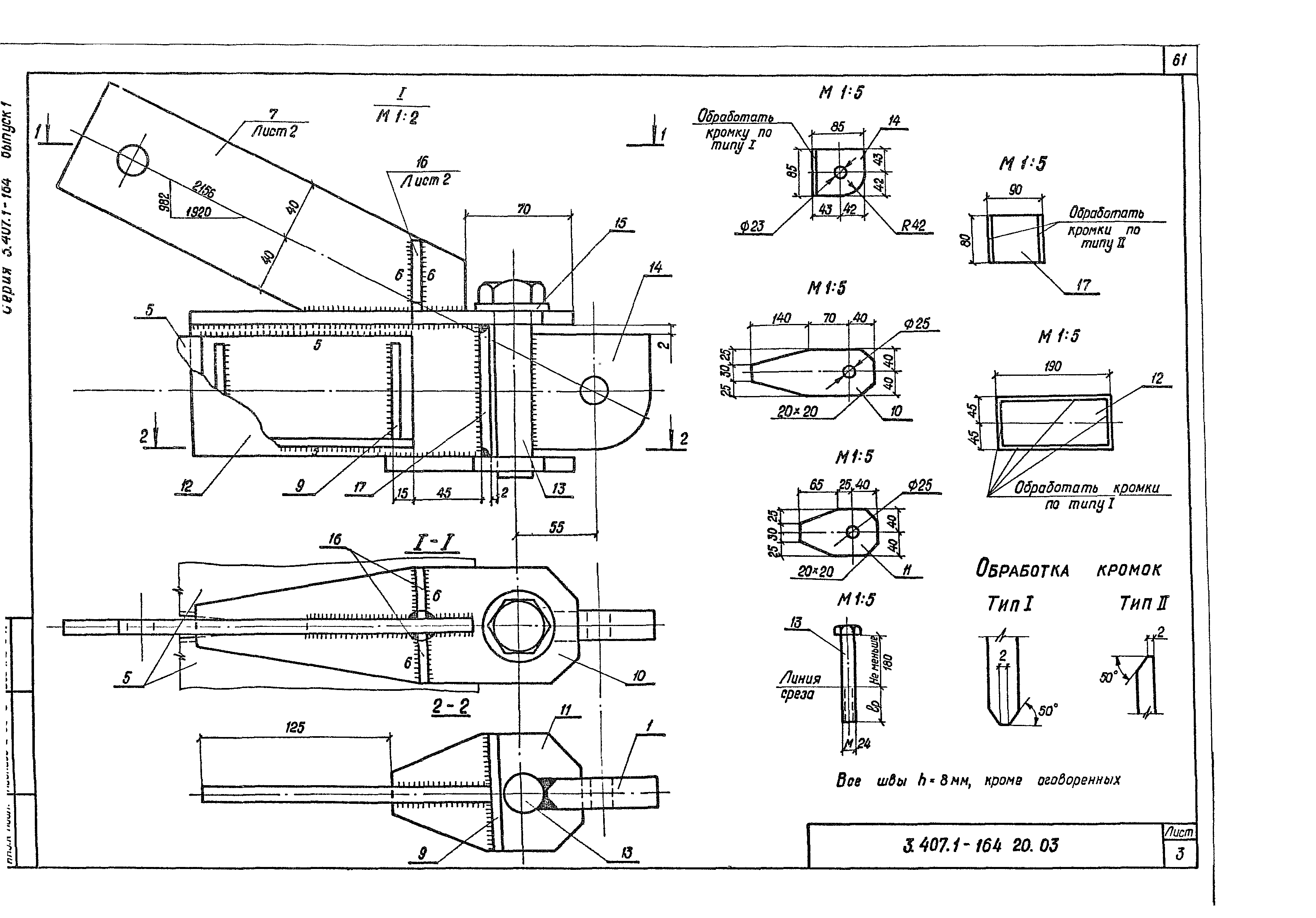

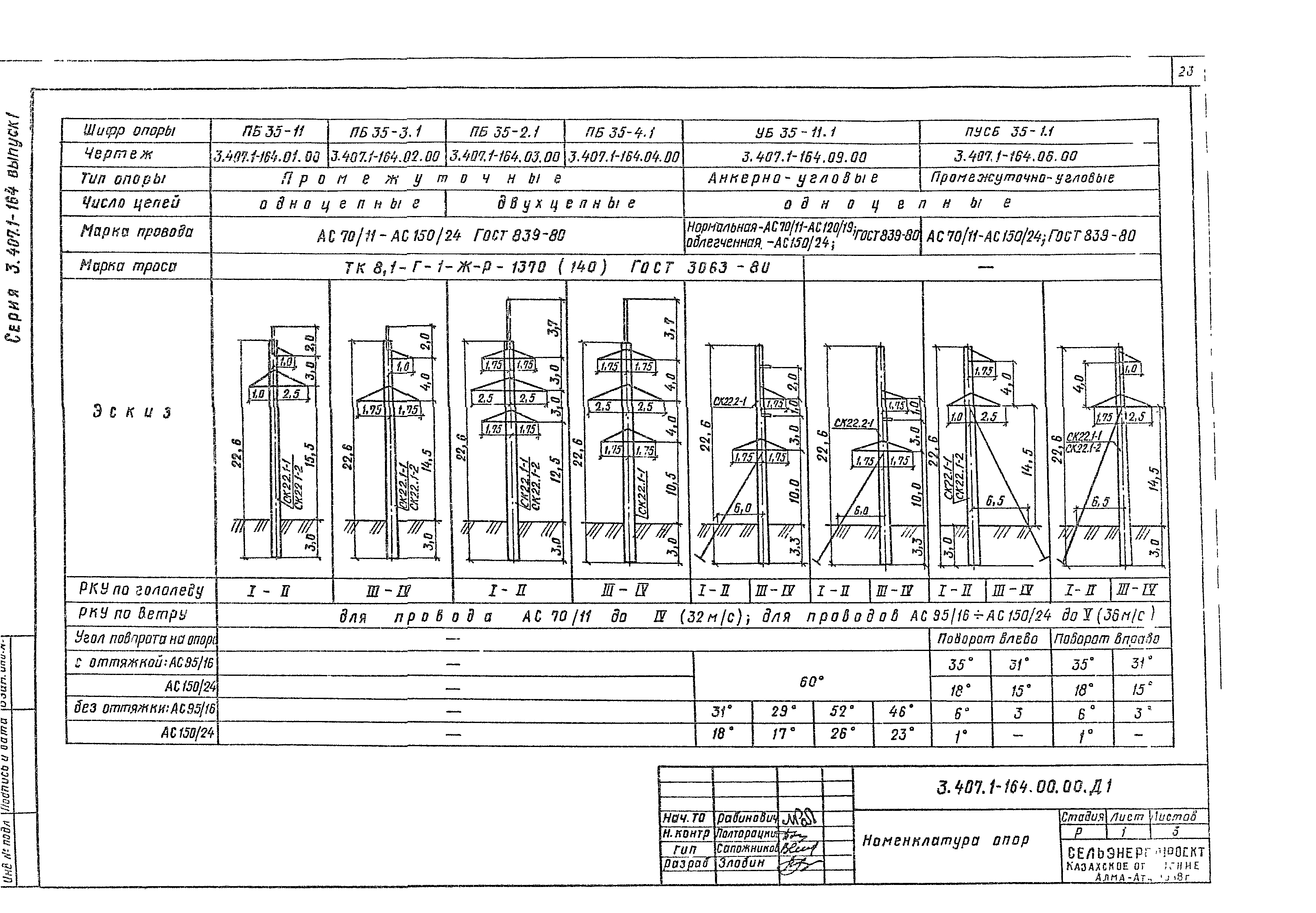

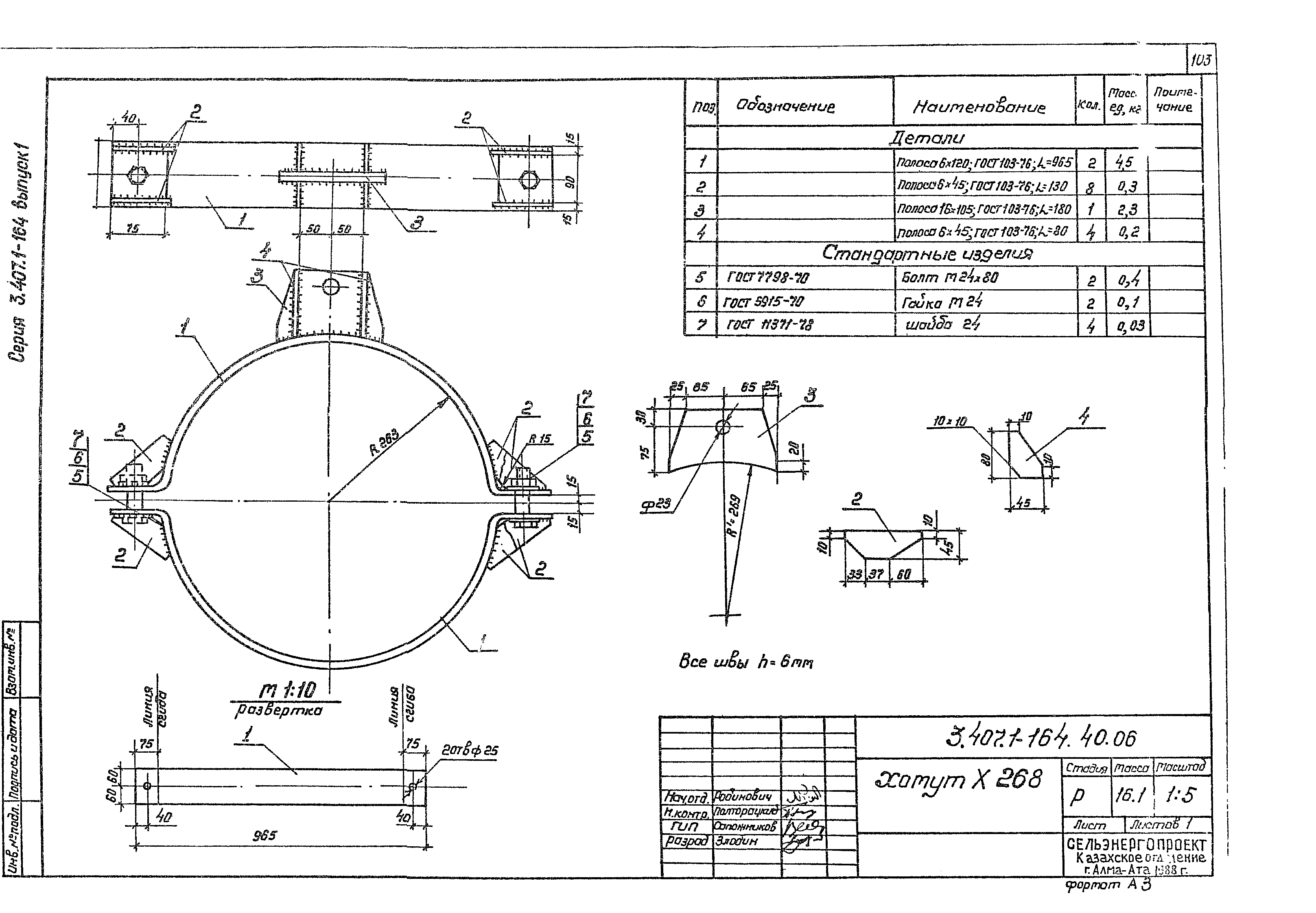

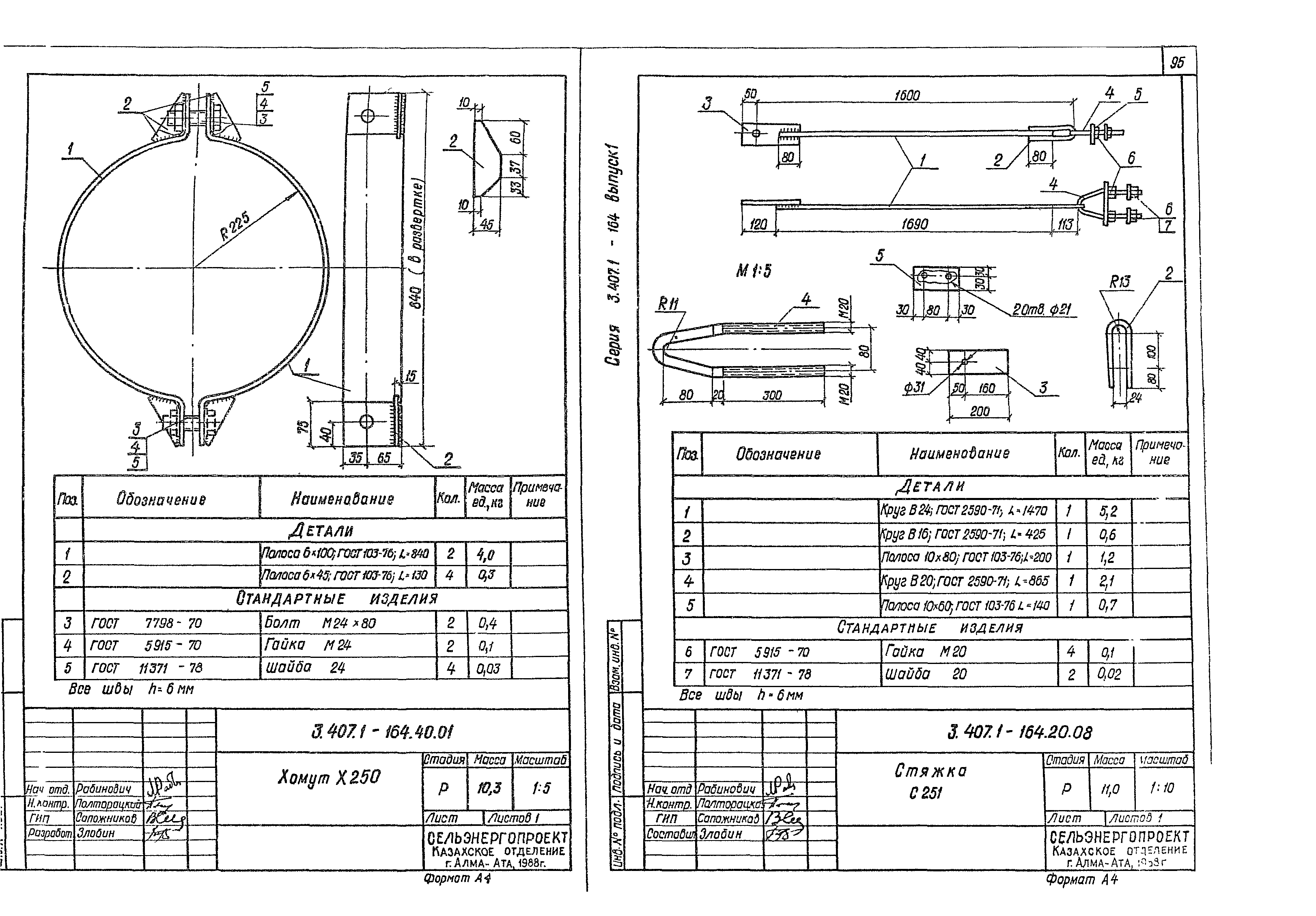

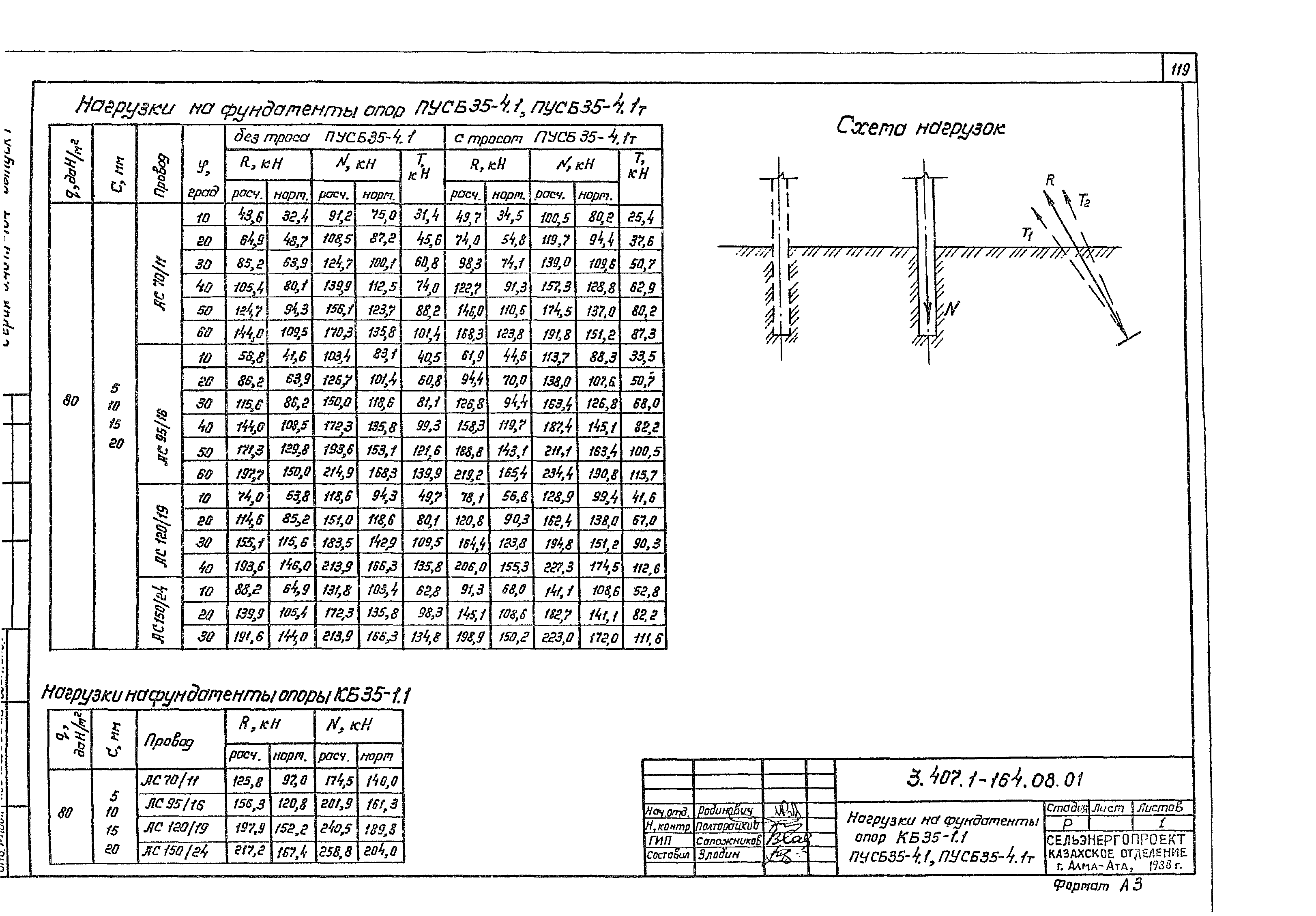

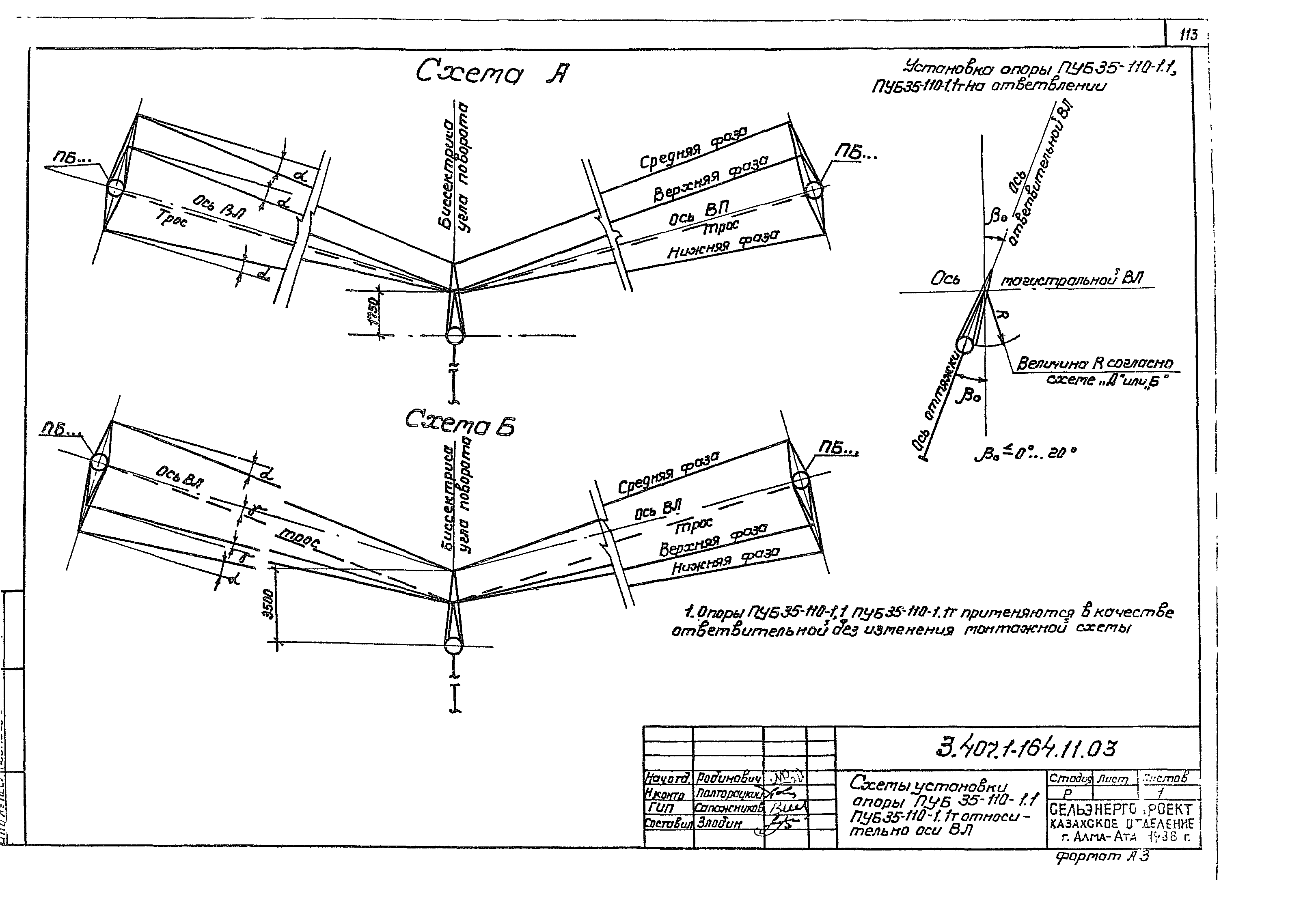

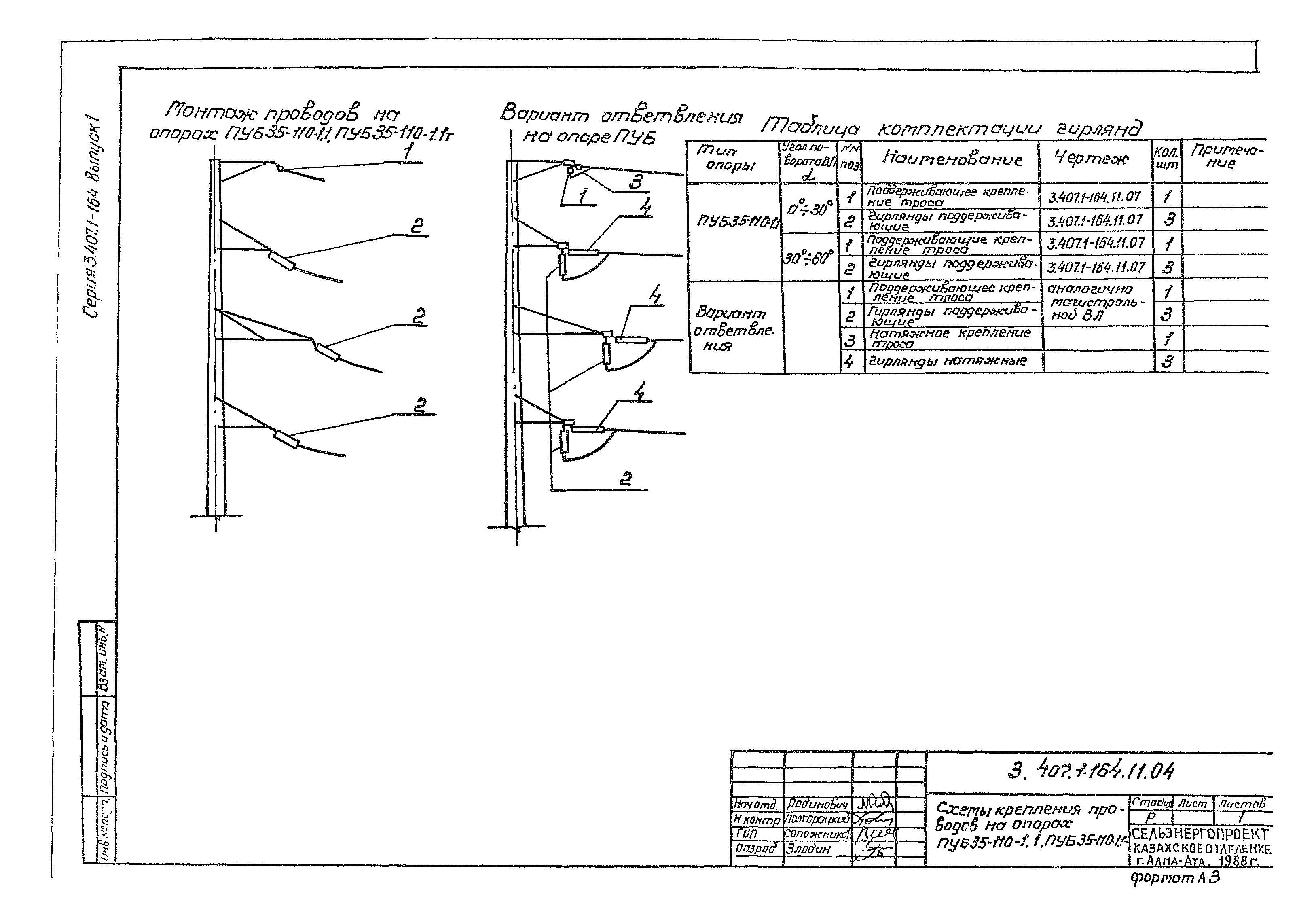

![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/0.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/1.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/2.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/3.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/4.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/5.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/6.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/7.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/8.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/9.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/10.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/11.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/12.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/13.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/14.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/15.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/16.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/17.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/18.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/19.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/20.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/21.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/22.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/23.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/24.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/25.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/26.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/27.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/28.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/29.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/30.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/31.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/32.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/33.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/34.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/35.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/36.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/37.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/38.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/39.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/40.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/41.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/42.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/43.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/44.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/45.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/46.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/47.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/48.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/49.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/50.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/51.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/52.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/53.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/54.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/55.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/56.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/57.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/58.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/59.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/60.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/61.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/62.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/63.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/64.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/65.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/66.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/67.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/68.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/69.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/70.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/71.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/72.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/73.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/74.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/75.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/76.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/77.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/78.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/79.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/80.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/81.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/82.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/83.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/84.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/85.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/86.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/87.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/88.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/89.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/90.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/91.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/92.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/93.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/94.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/95.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/96.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/97.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/98.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/99.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/100.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/101.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/102.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/103.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/104.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/105.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/106.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/107.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/108.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/109.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/110.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/111.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/112.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/113.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/114.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/115.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/116.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/117.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/118.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/119.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/120.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/121.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/122.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/123.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/124.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/125.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/126.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/127.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/128.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/129.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/130.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/131.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/132.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/133.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/134.gif) ![Серия 3.407.1-164](../../../Data2/1/4293844/4293844639.files/135.gif)
|
