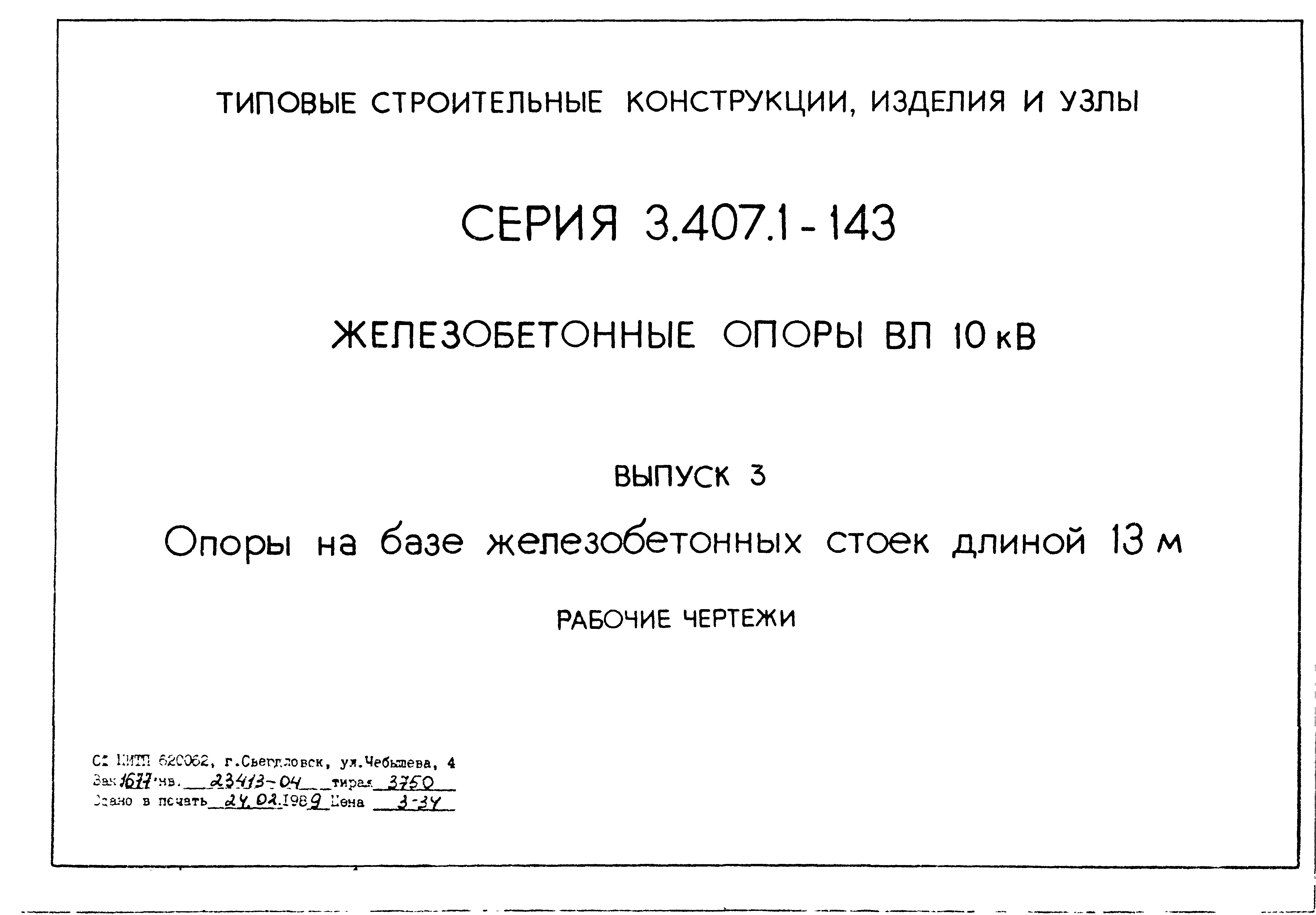

Скачать Серия 3.407.1-143 Выпуск 3. Опоры на базе железобетонных стоек длиной 13 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.407.1-143

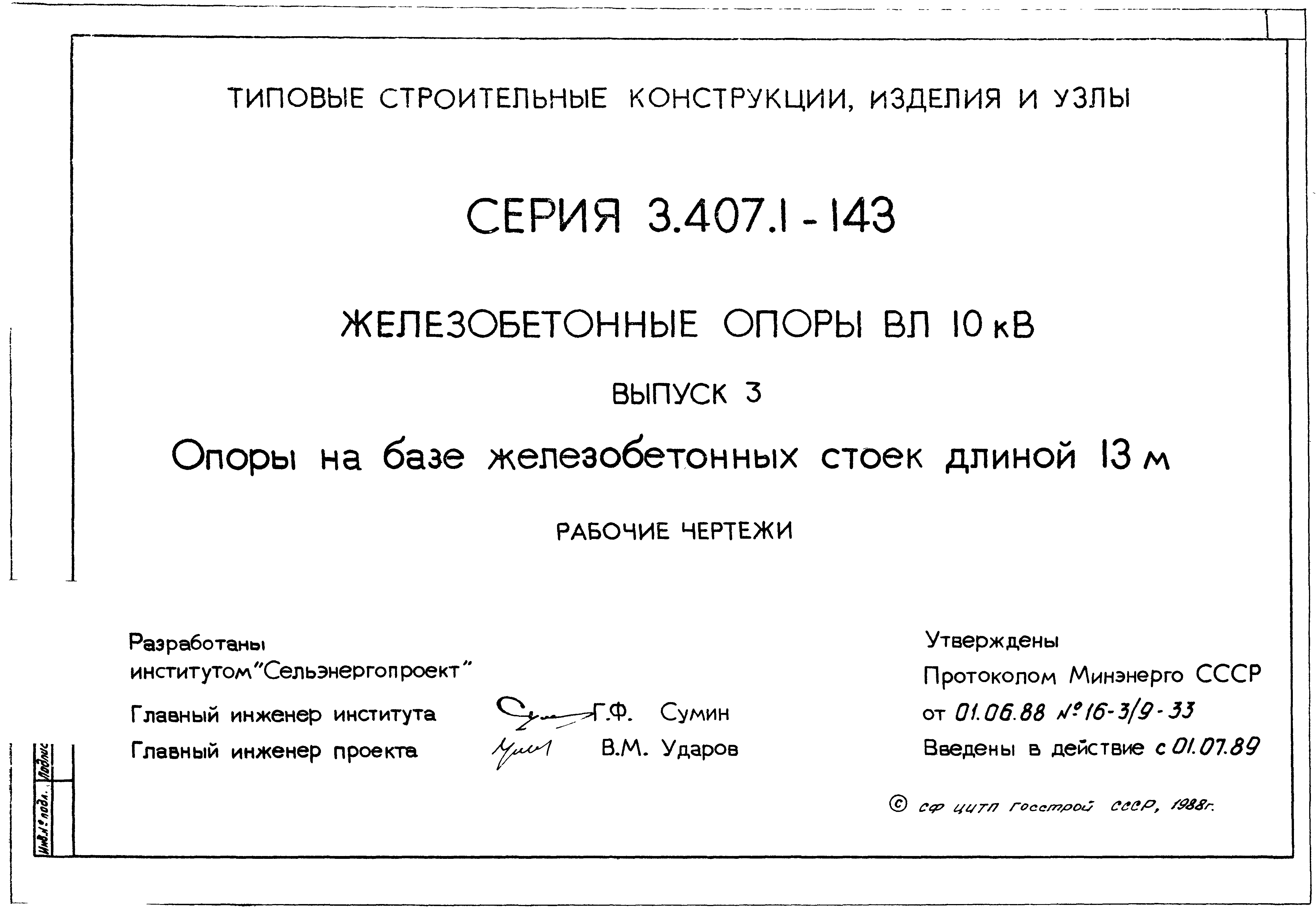

Выпуск 3. Опоры на базе железобетонных стоек длиной 13 м. Рабочие чертежи

Обозначение:	Серия 3.407.1-143
Обозначение англ:	Series 3.407.1-143
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Опоры на базе железобетонных стоек длиной 13 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989

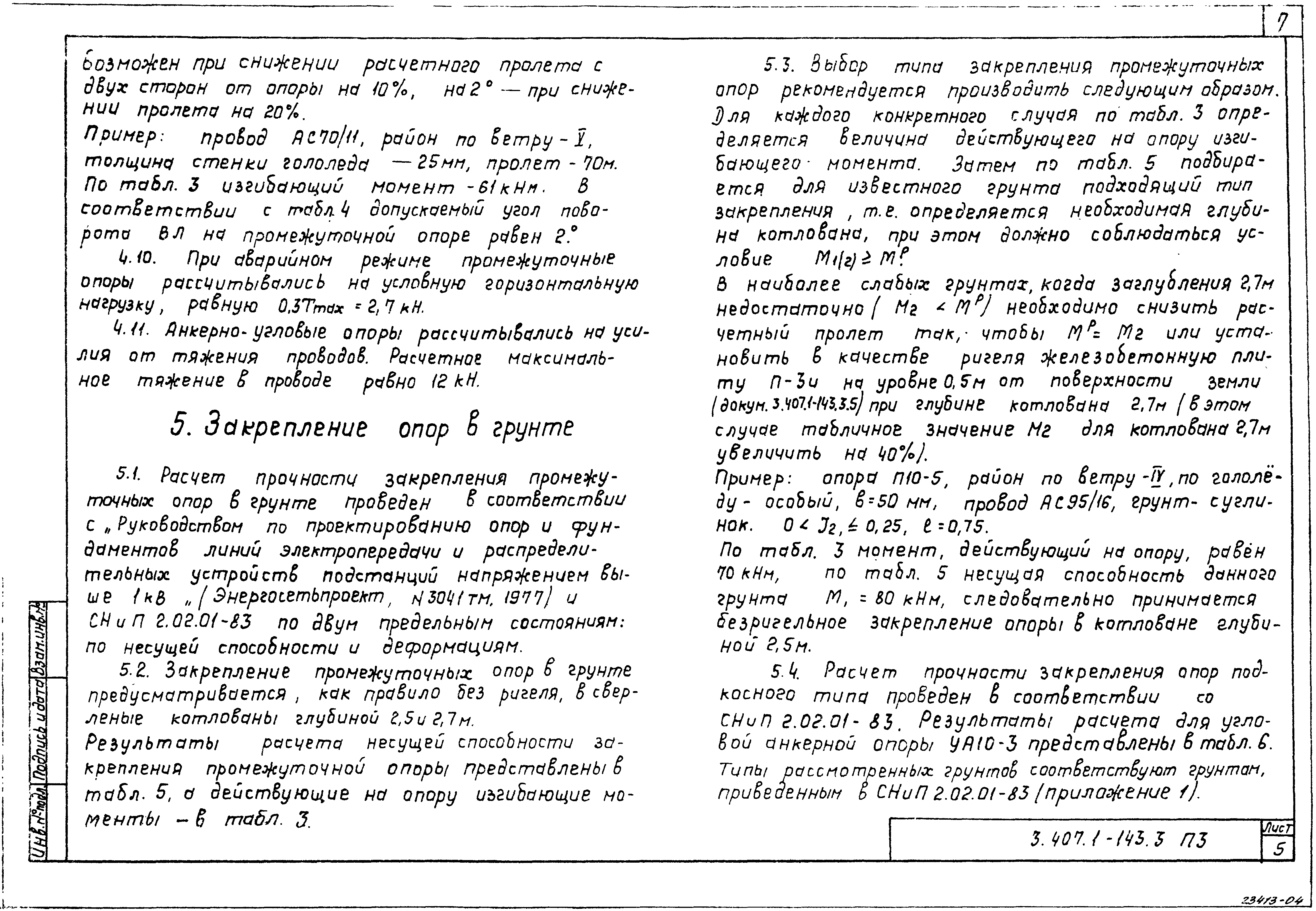

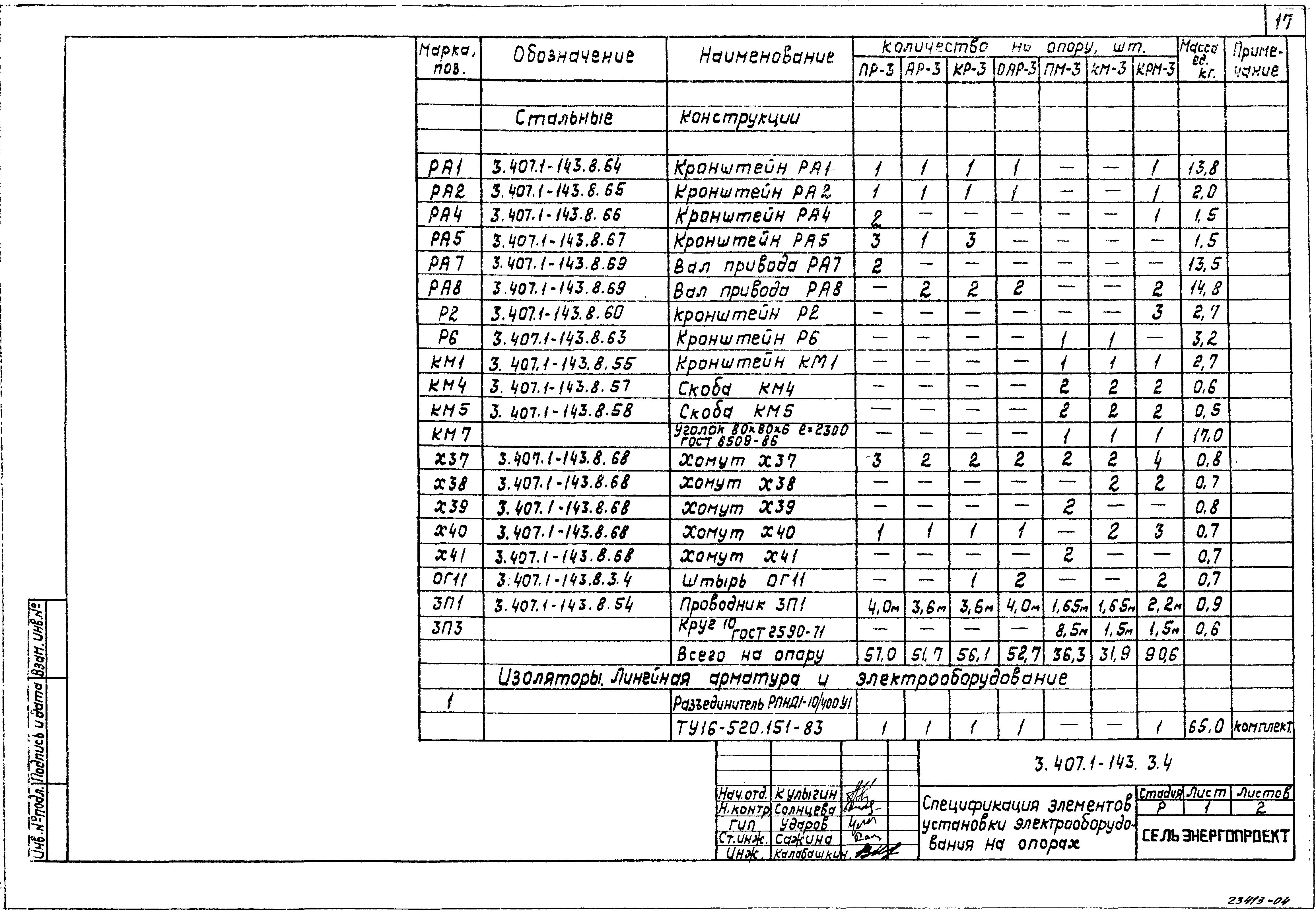

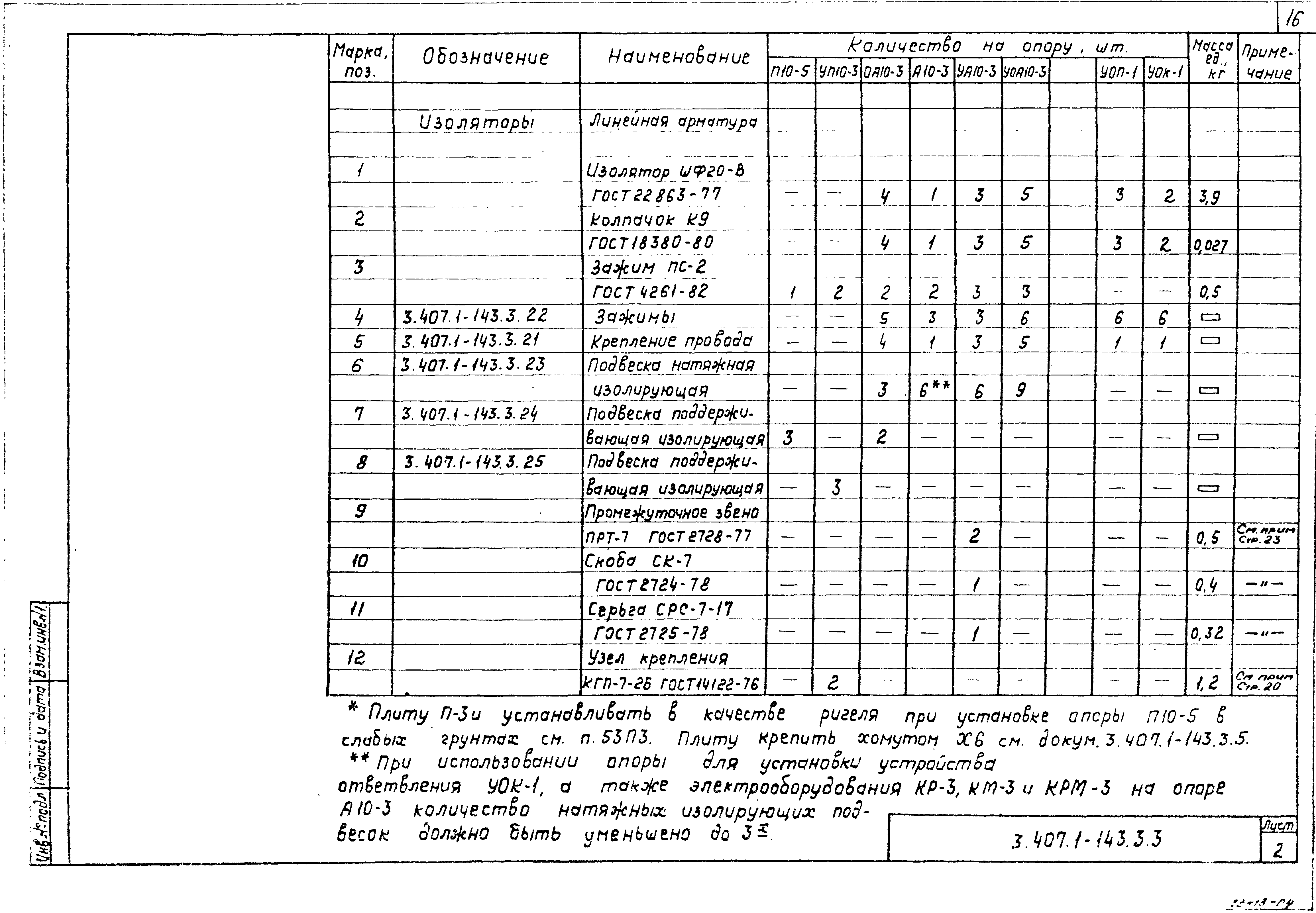

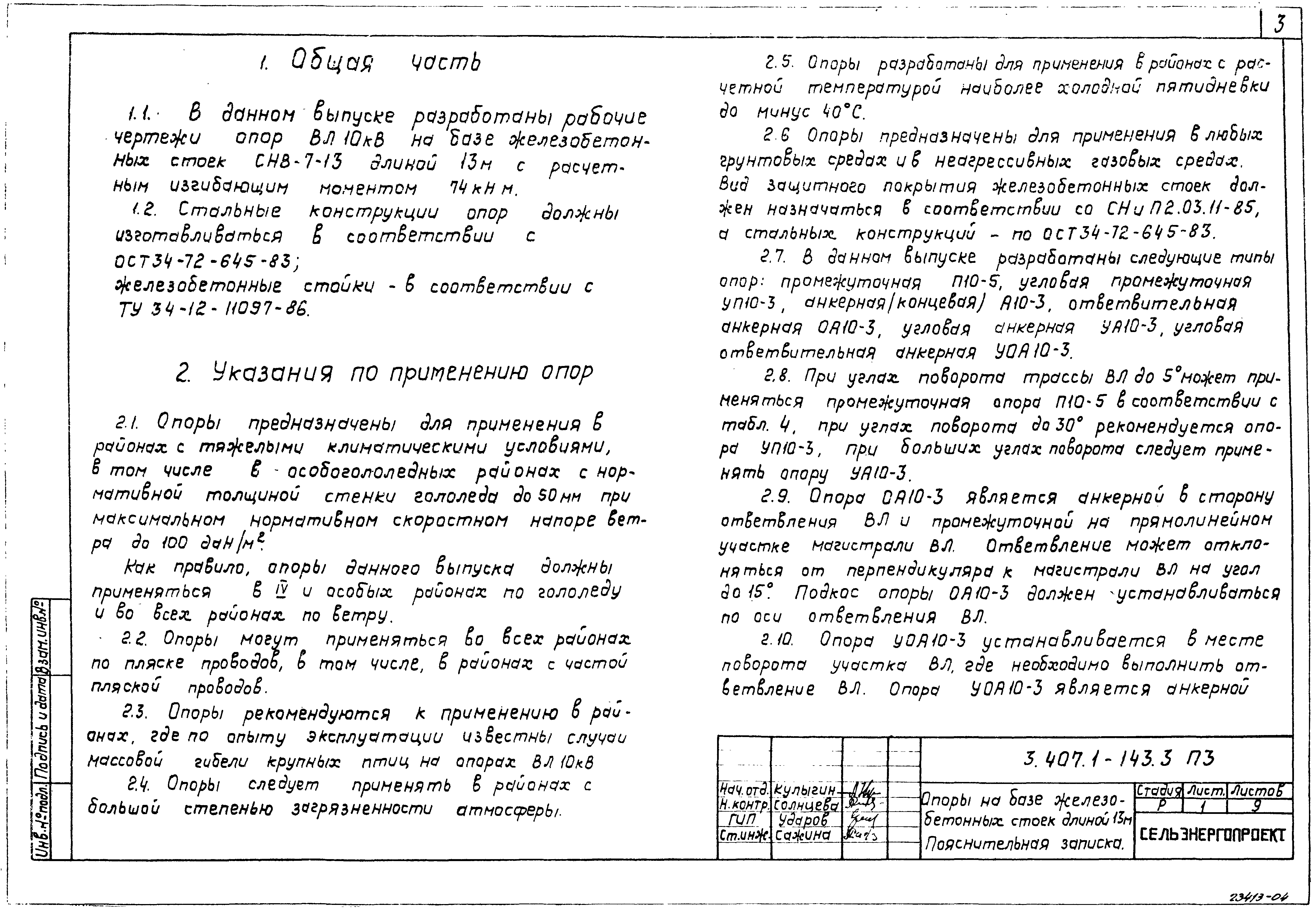

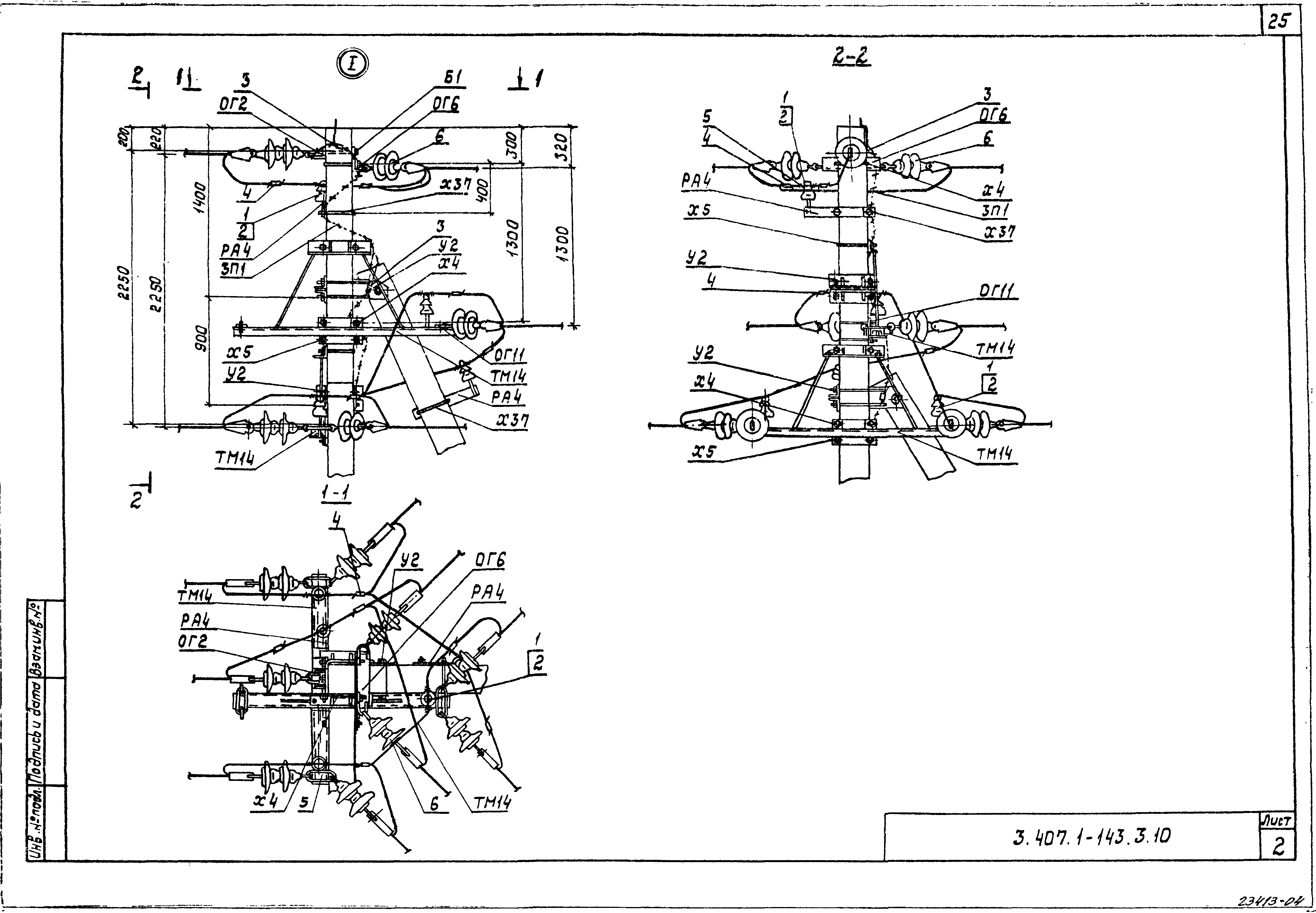

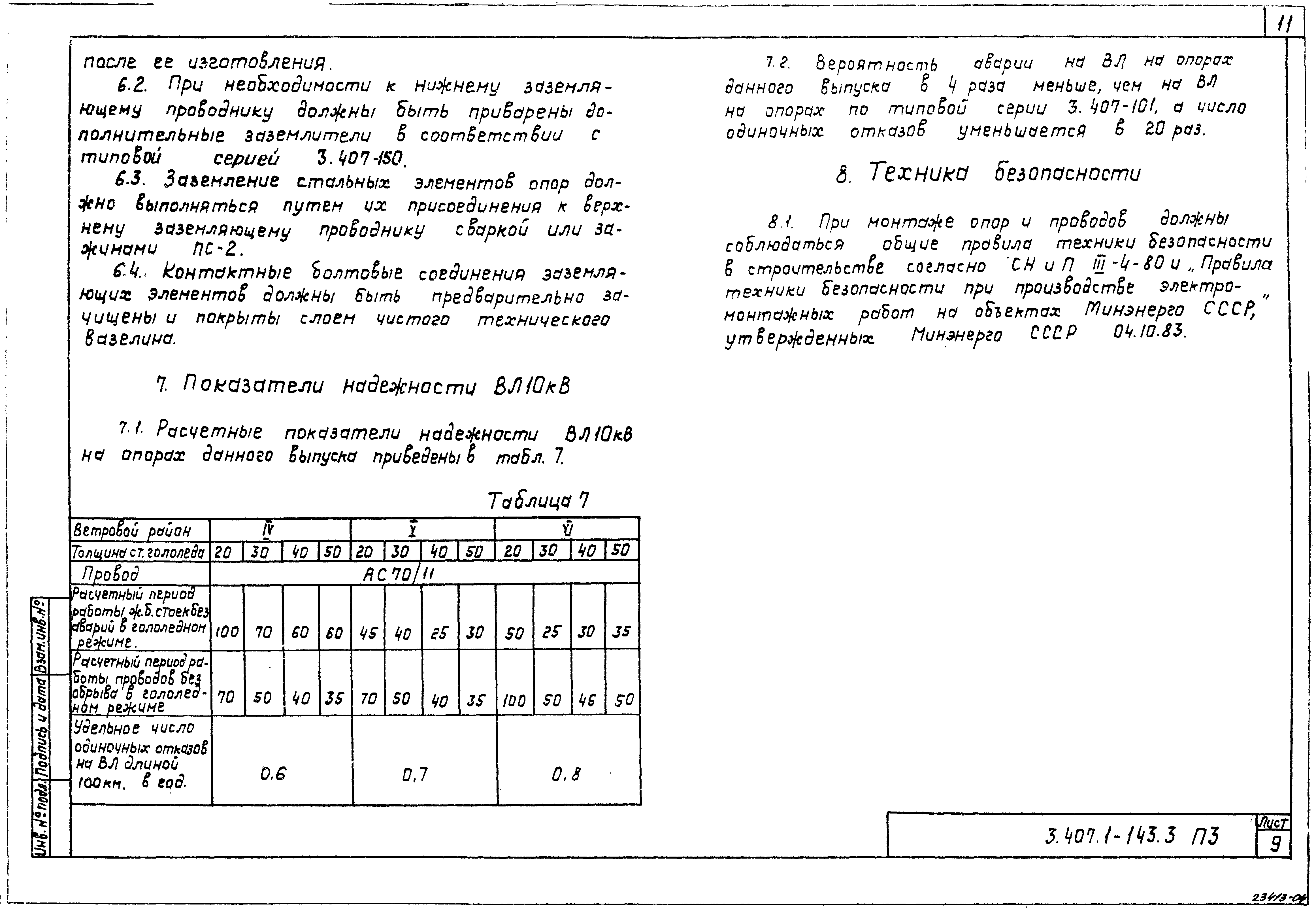

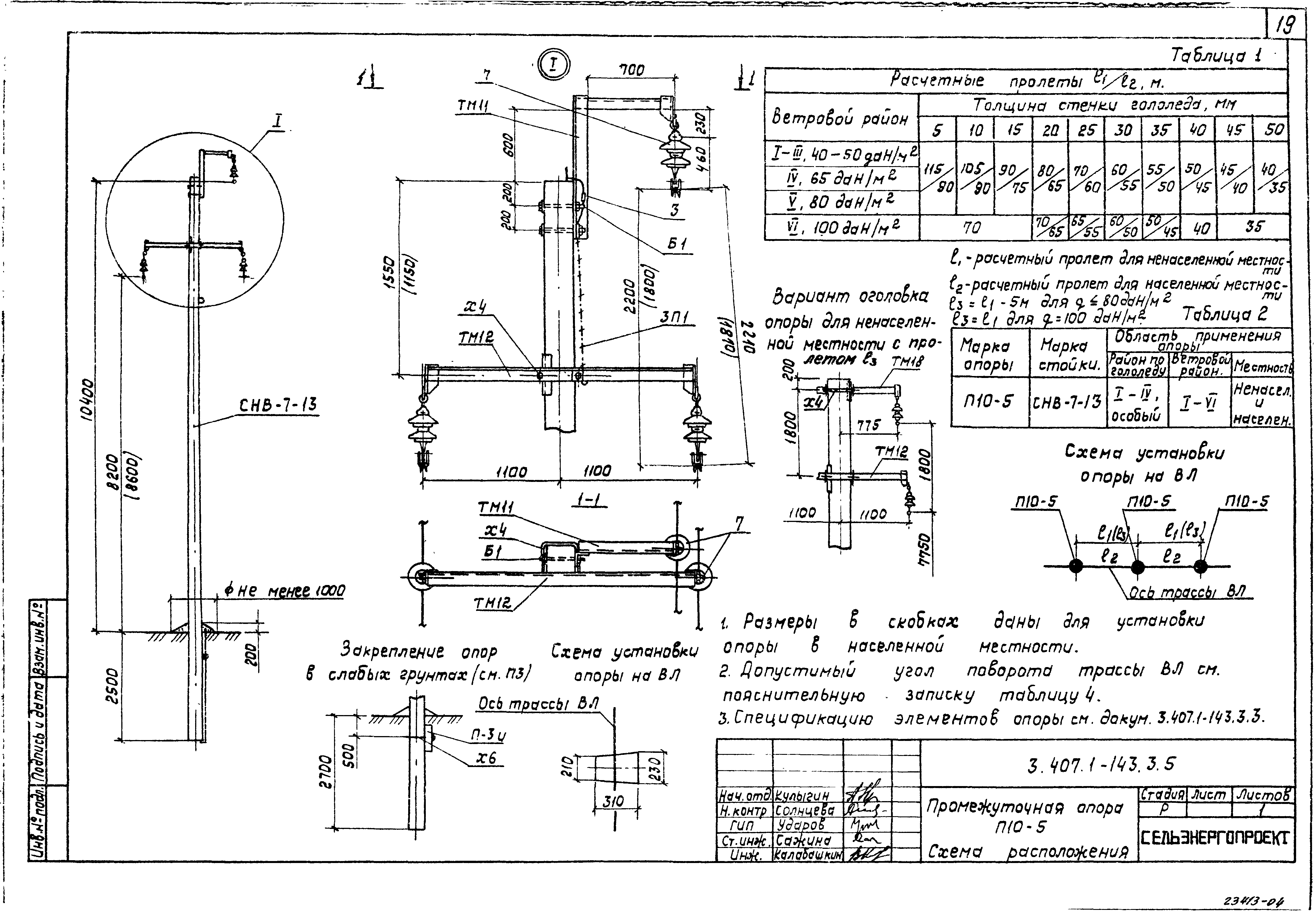

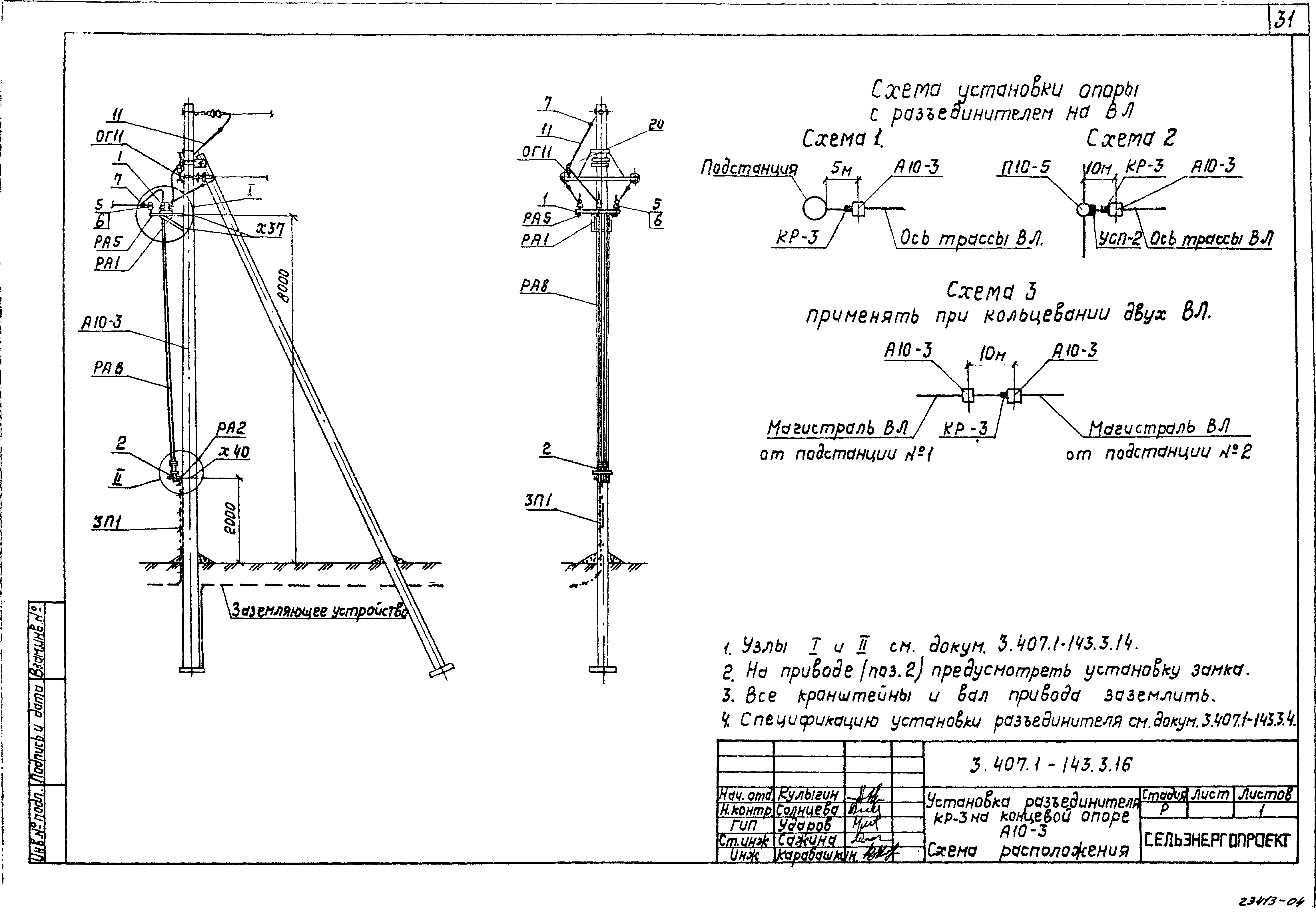

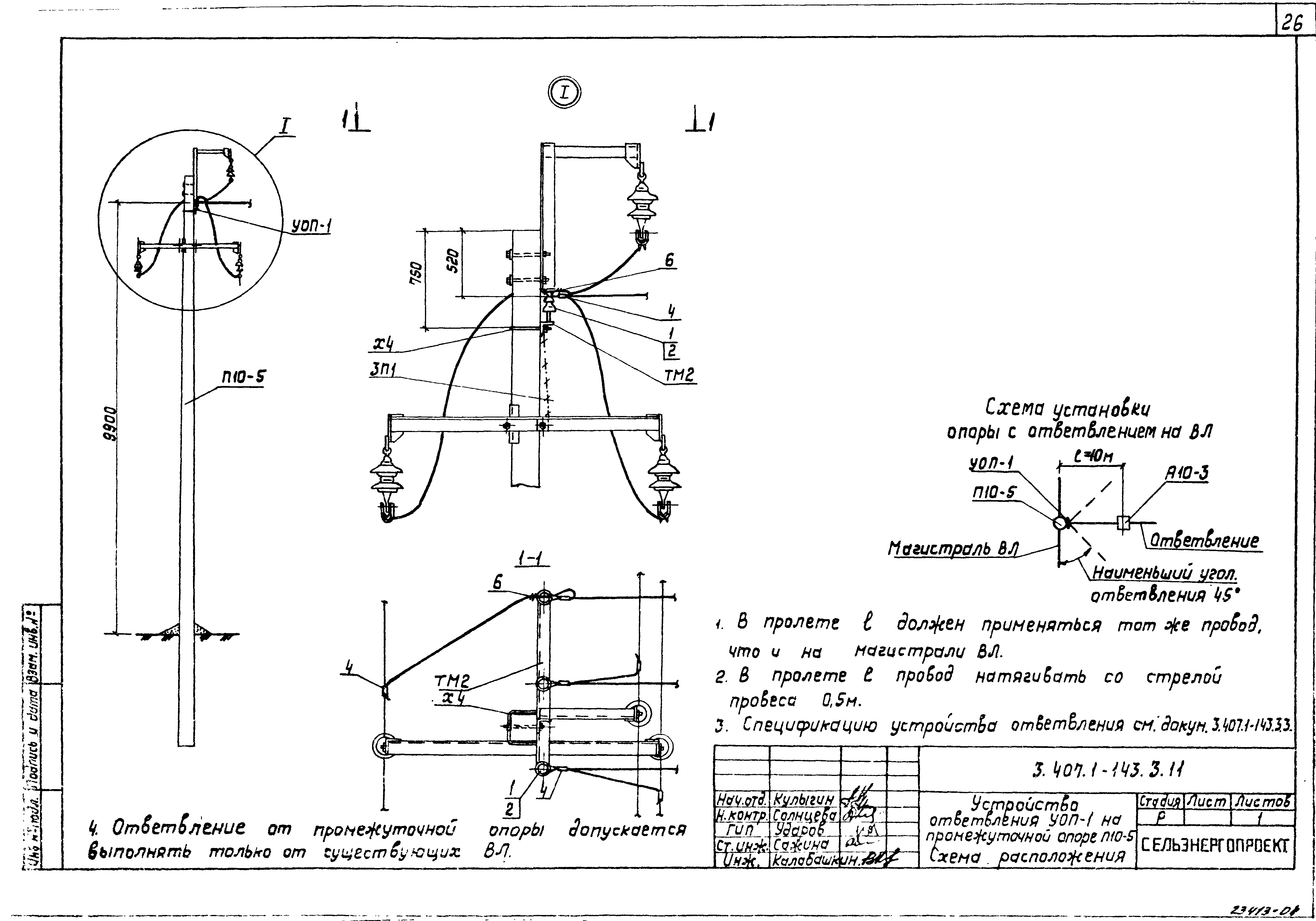

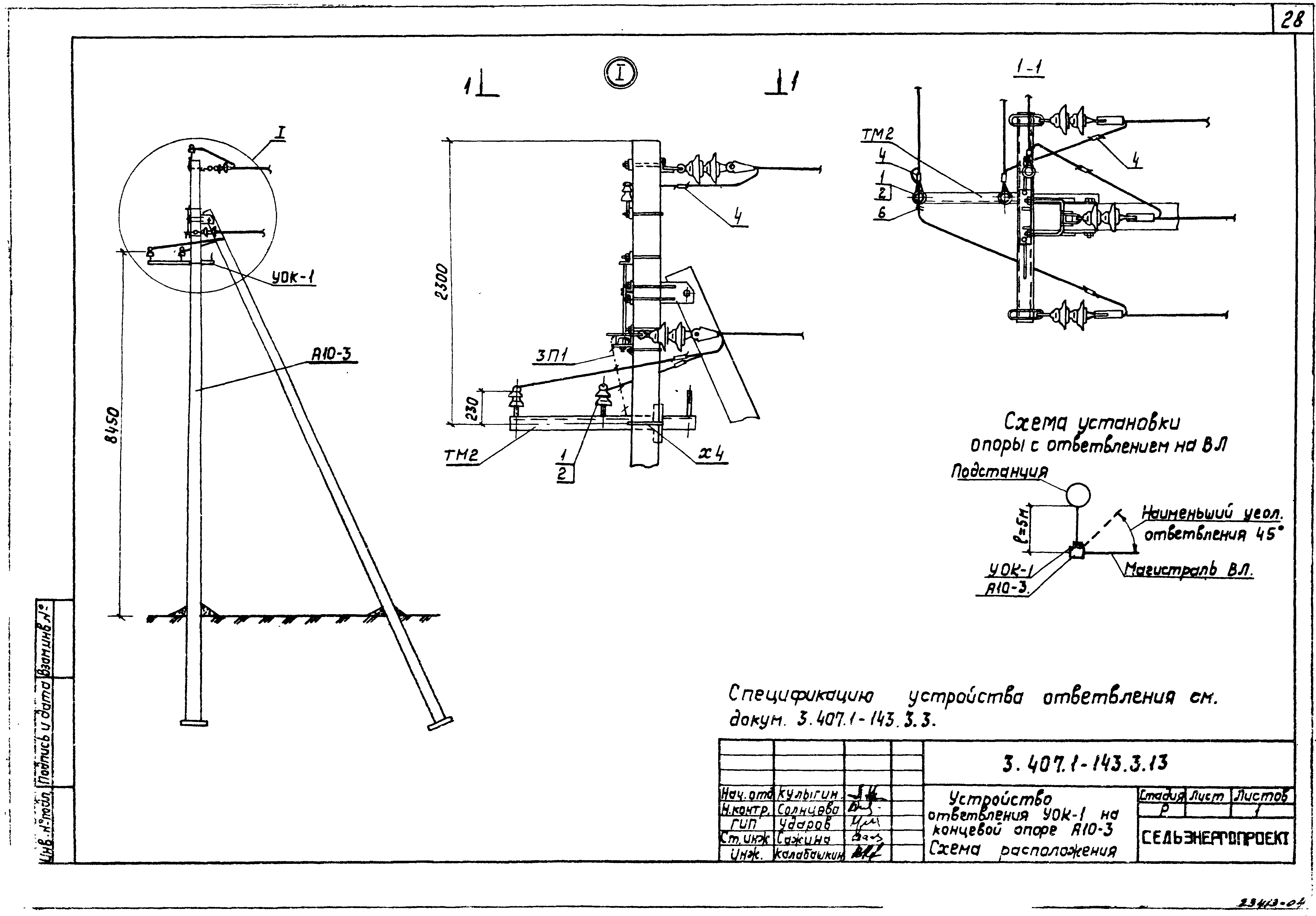

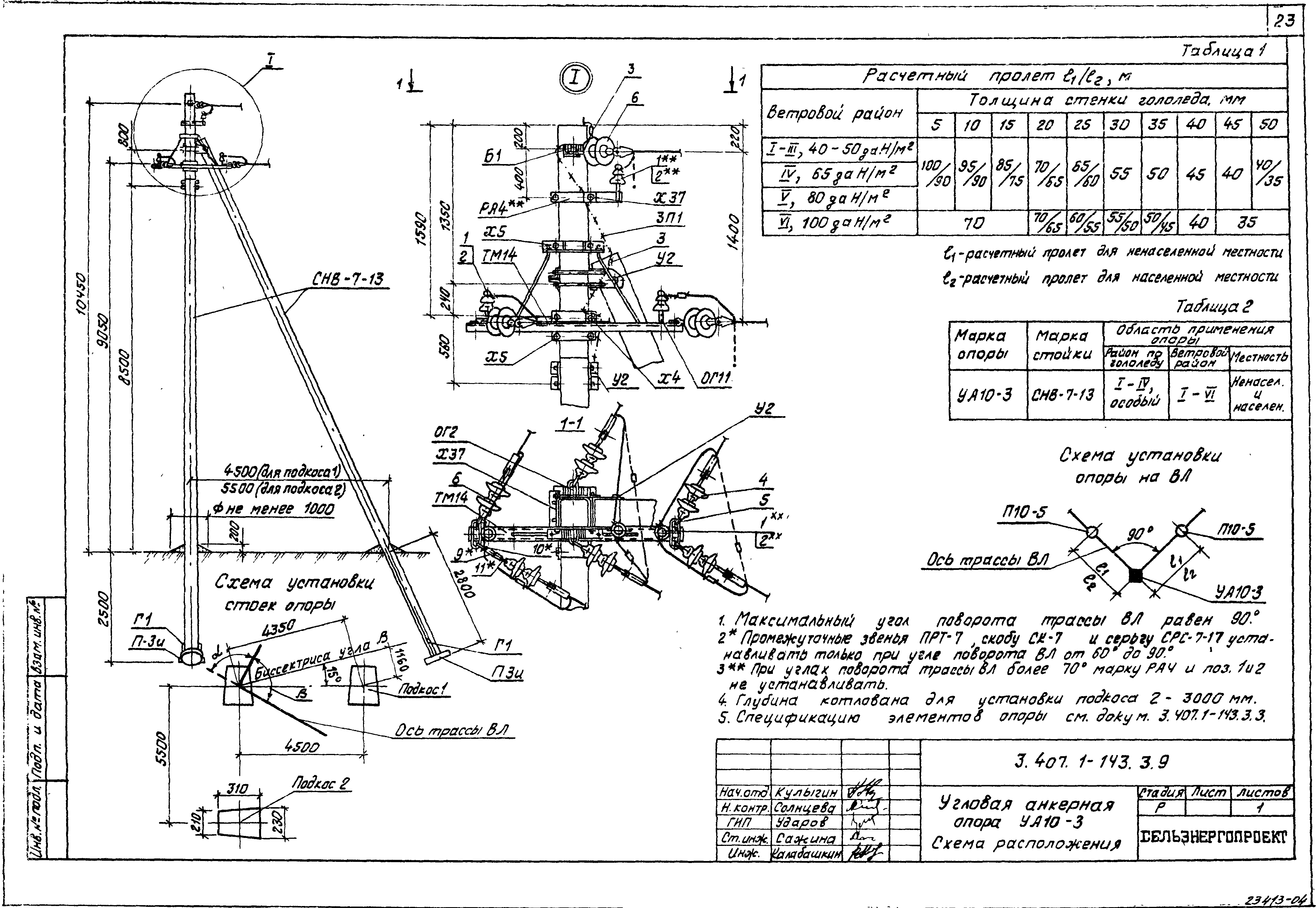

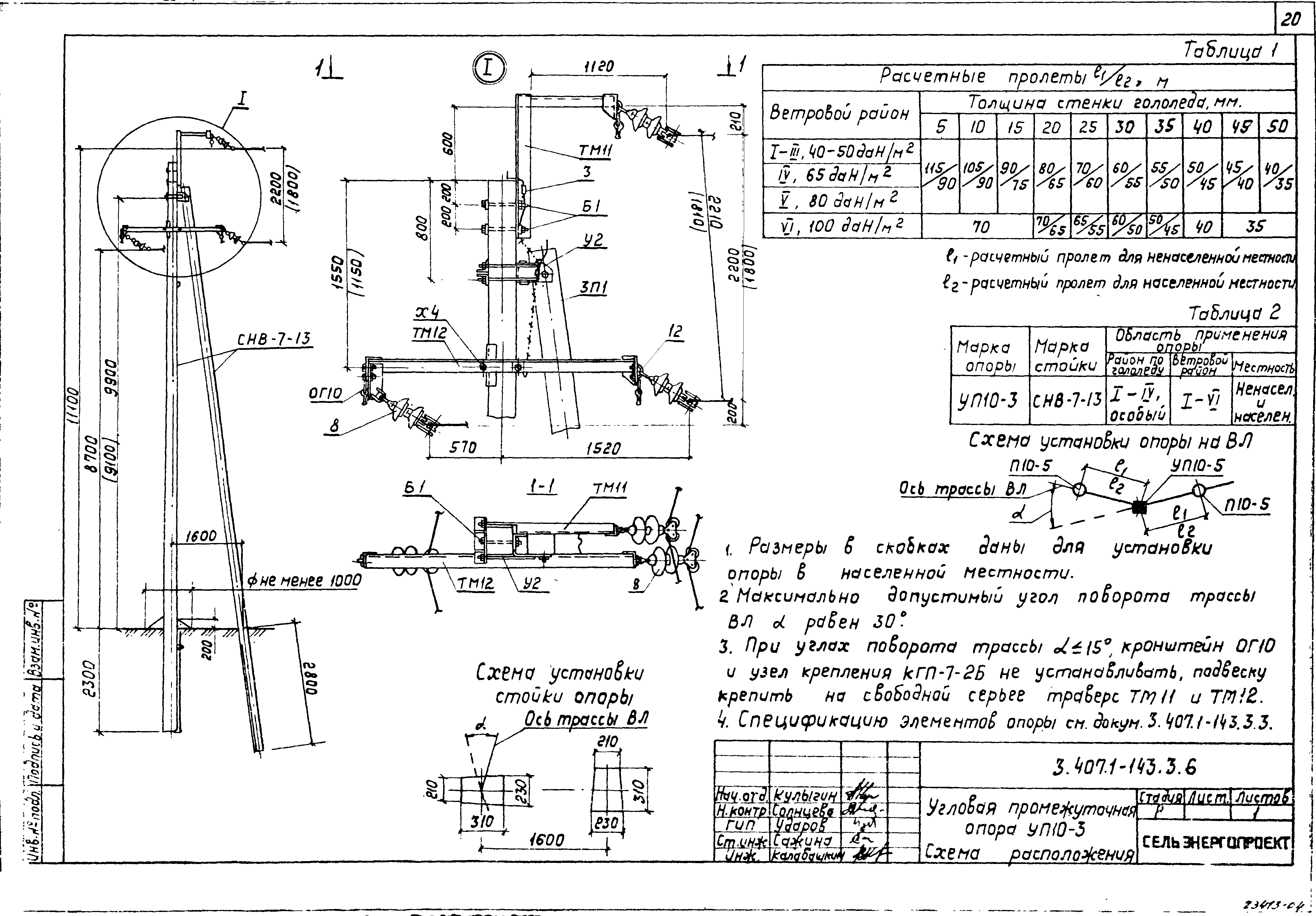

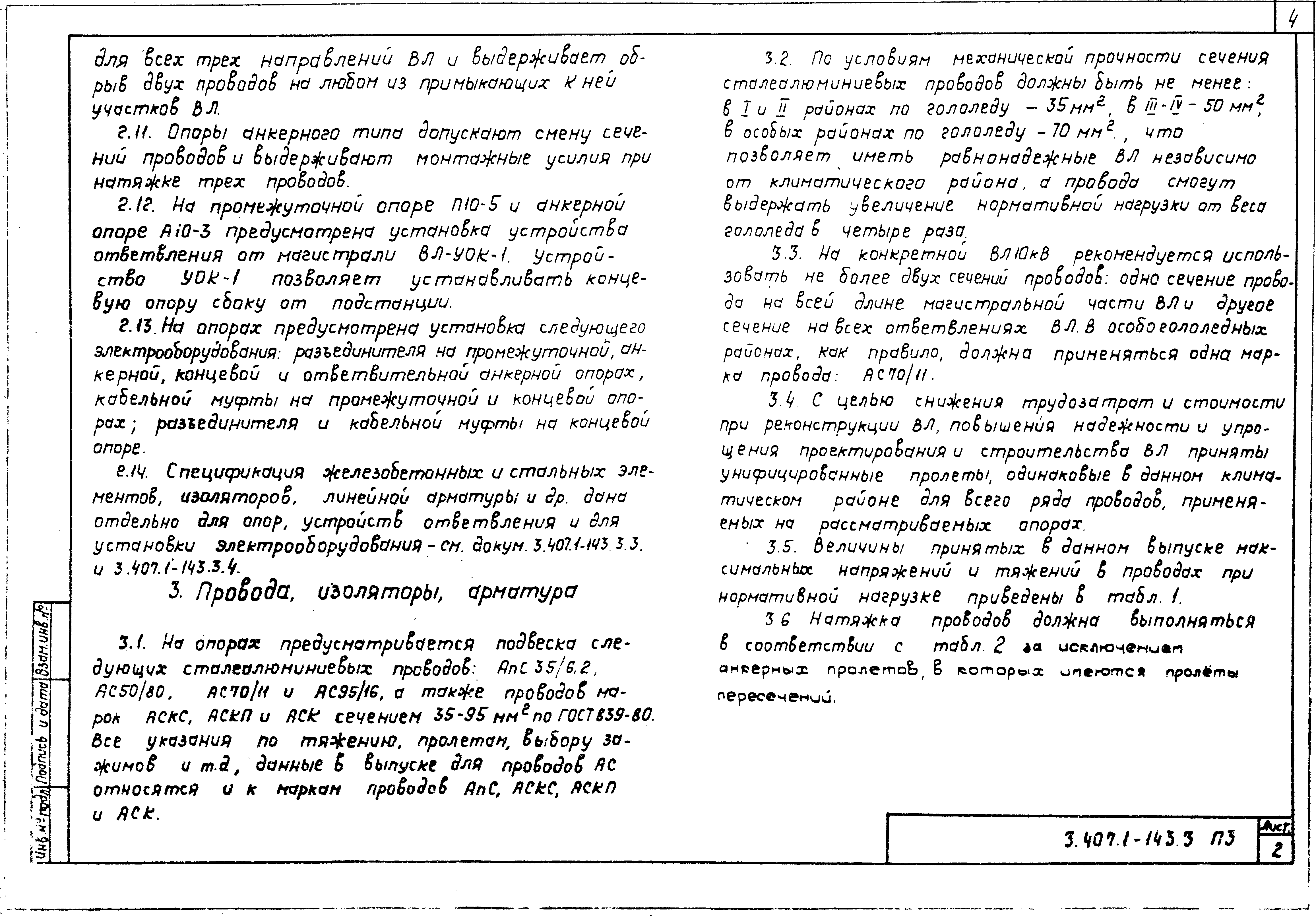

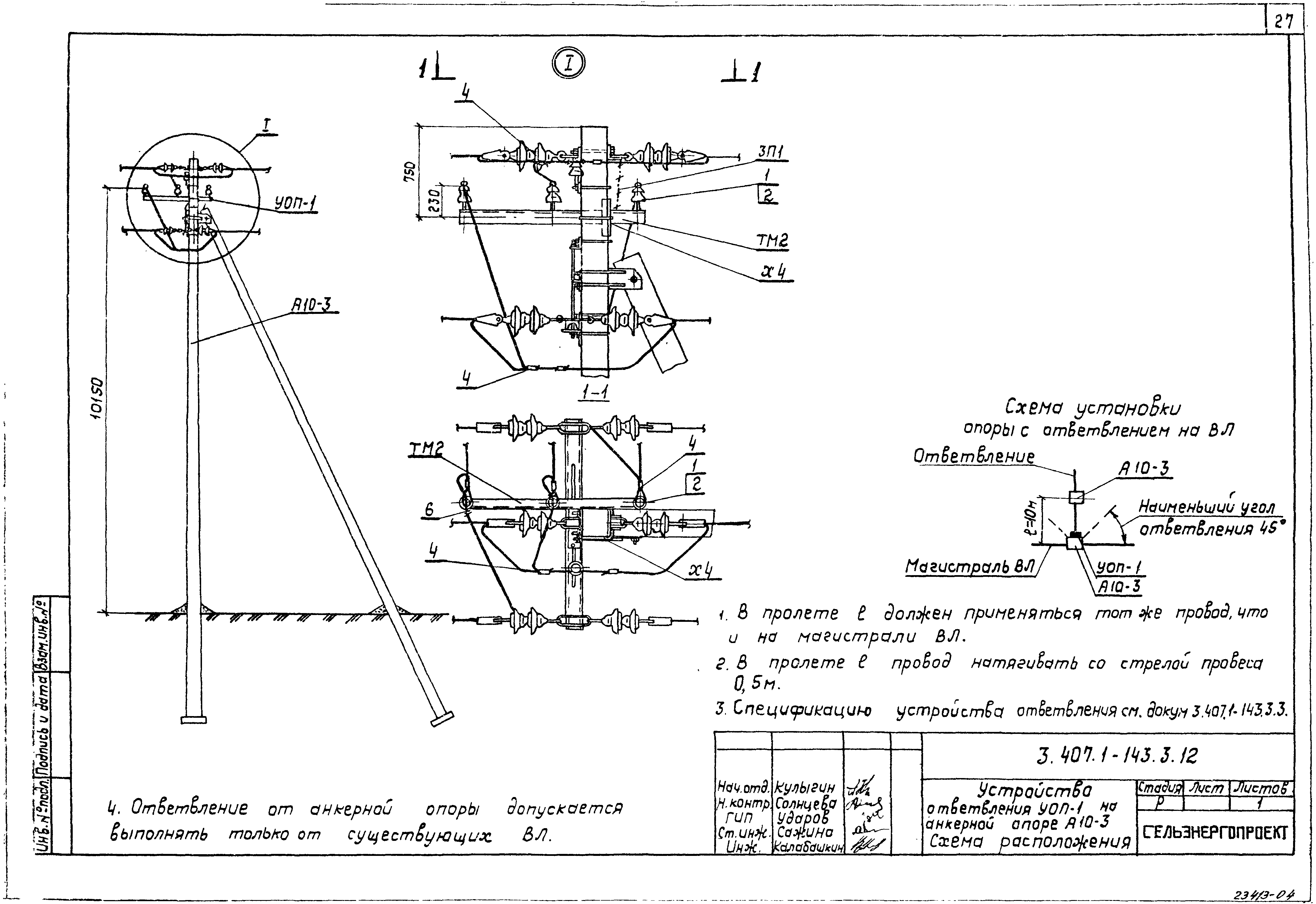

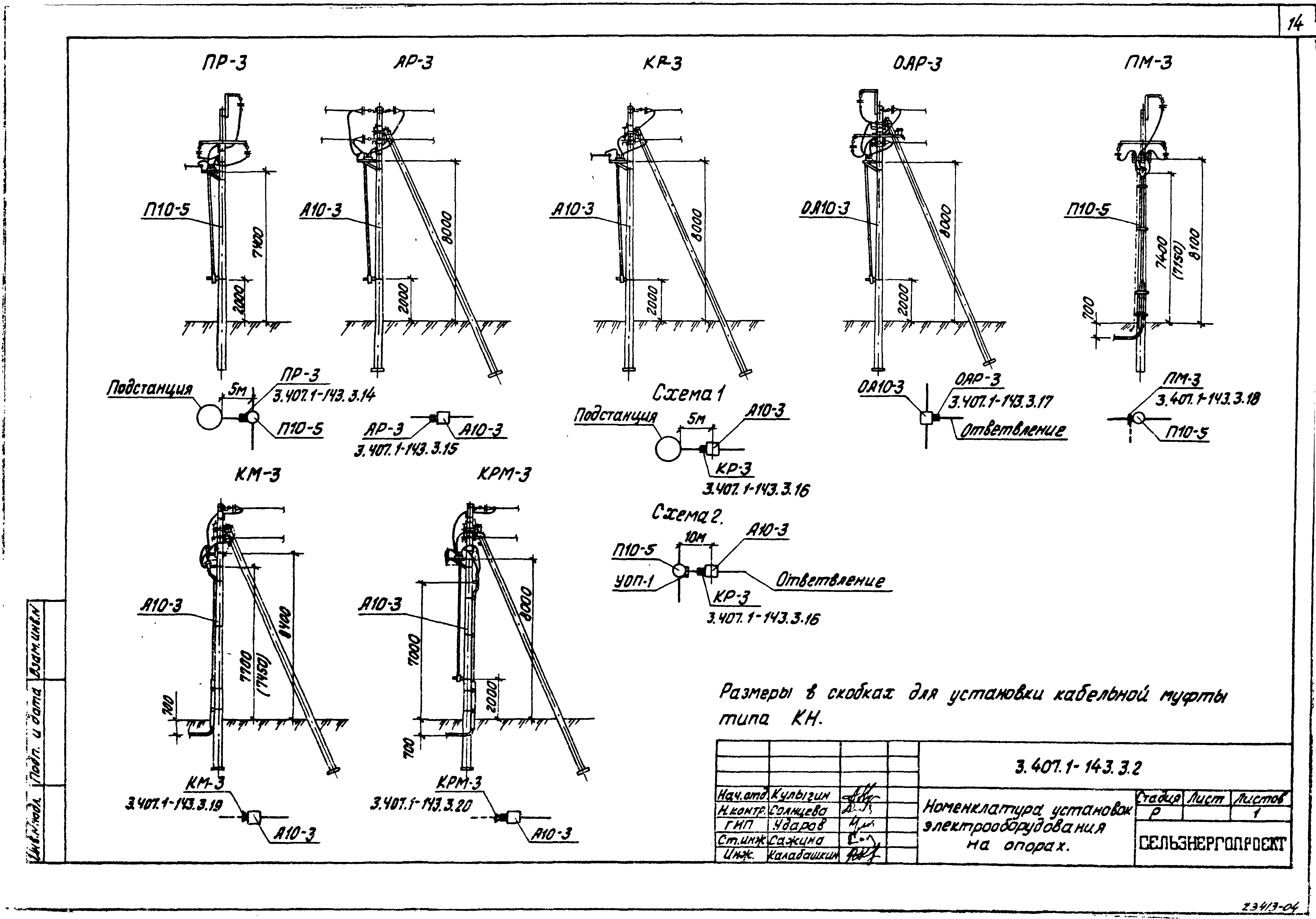

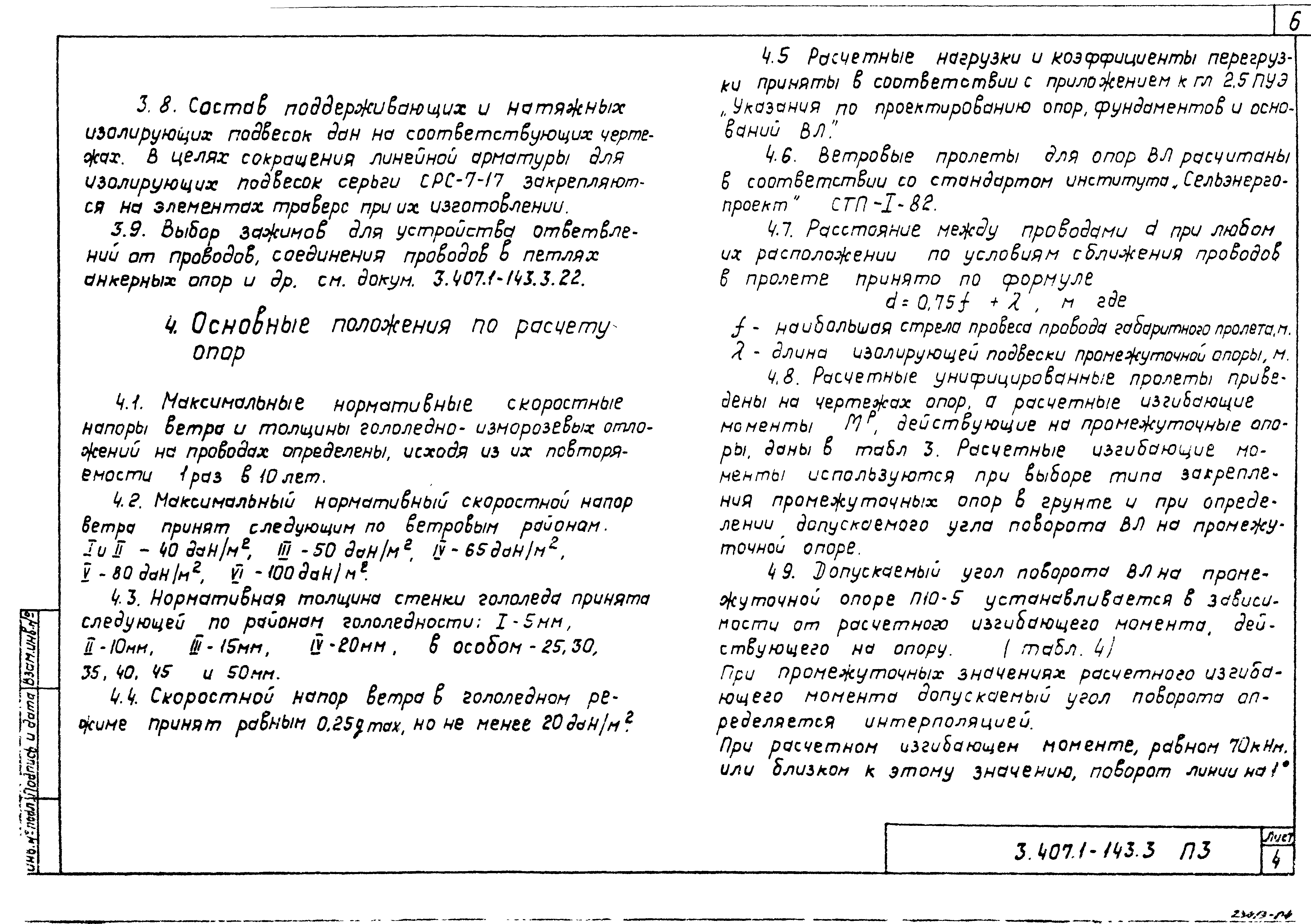

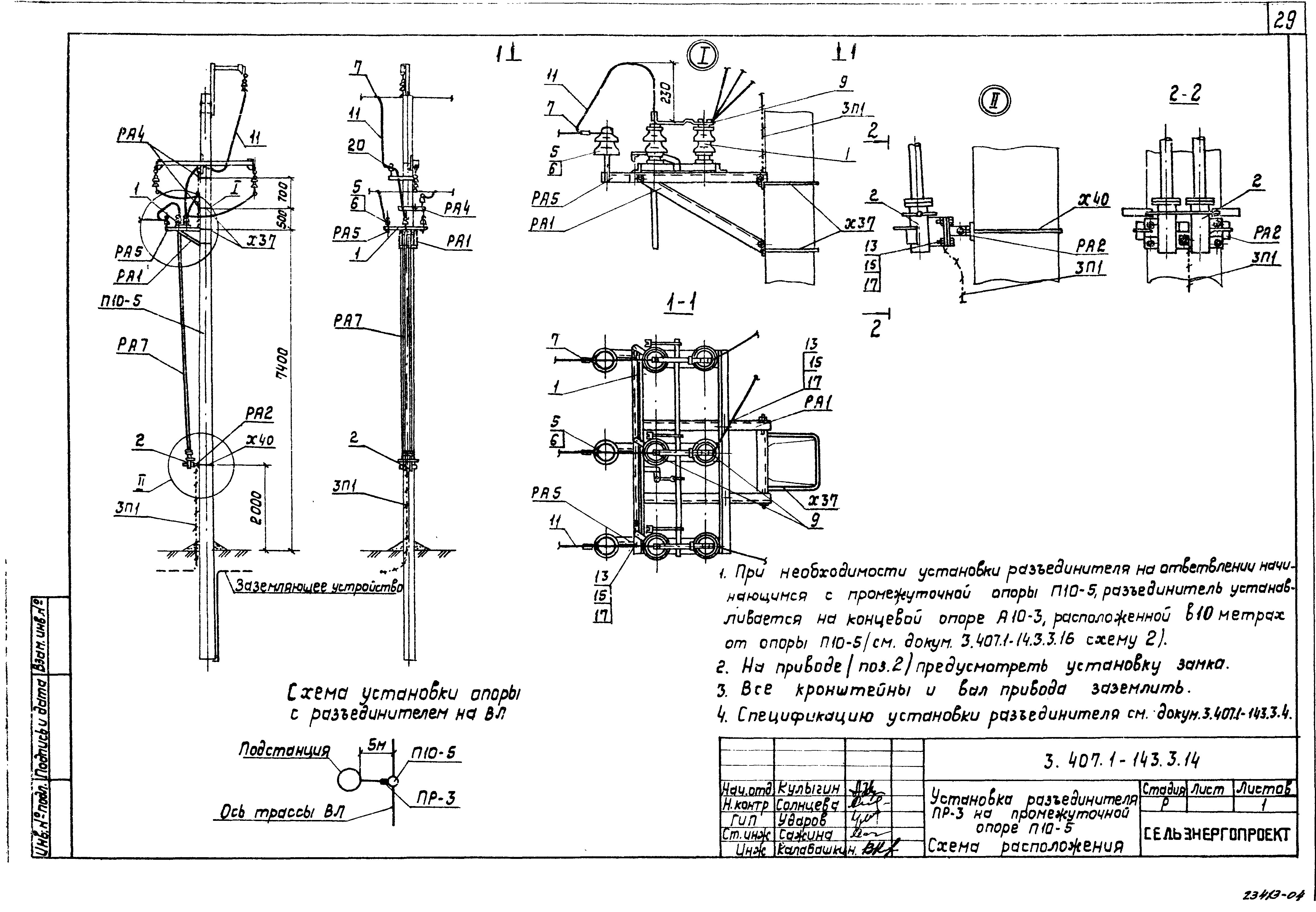

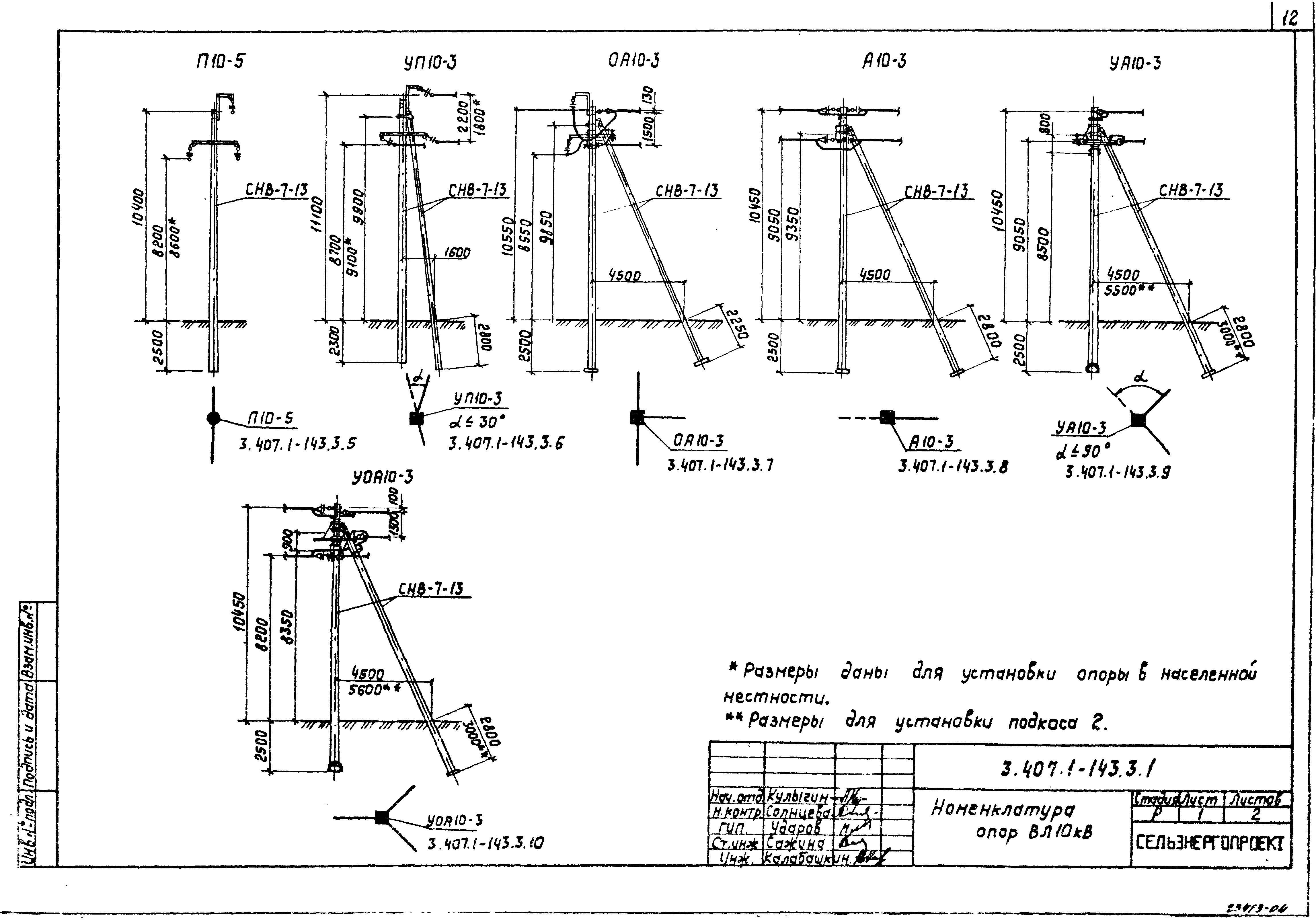

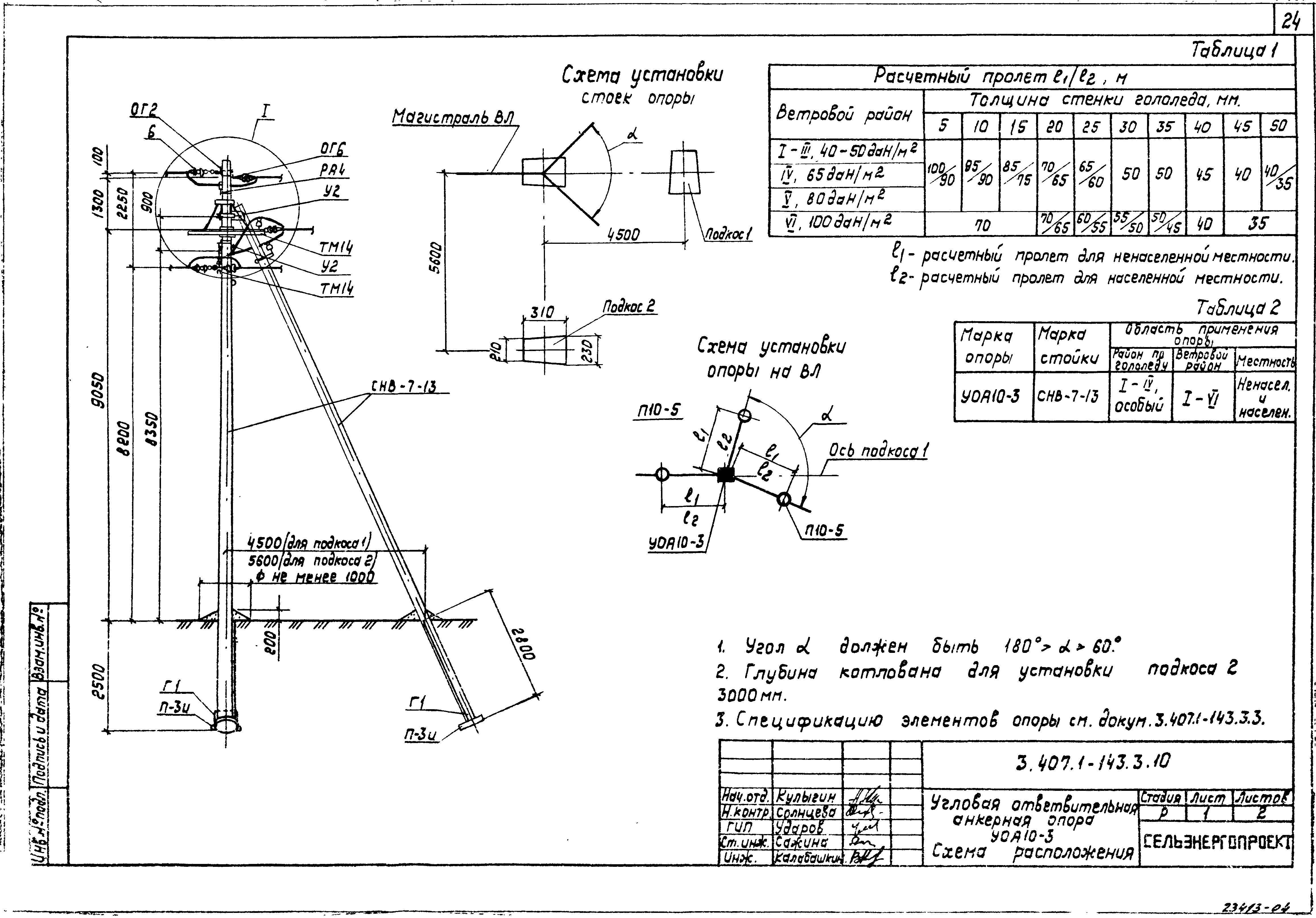

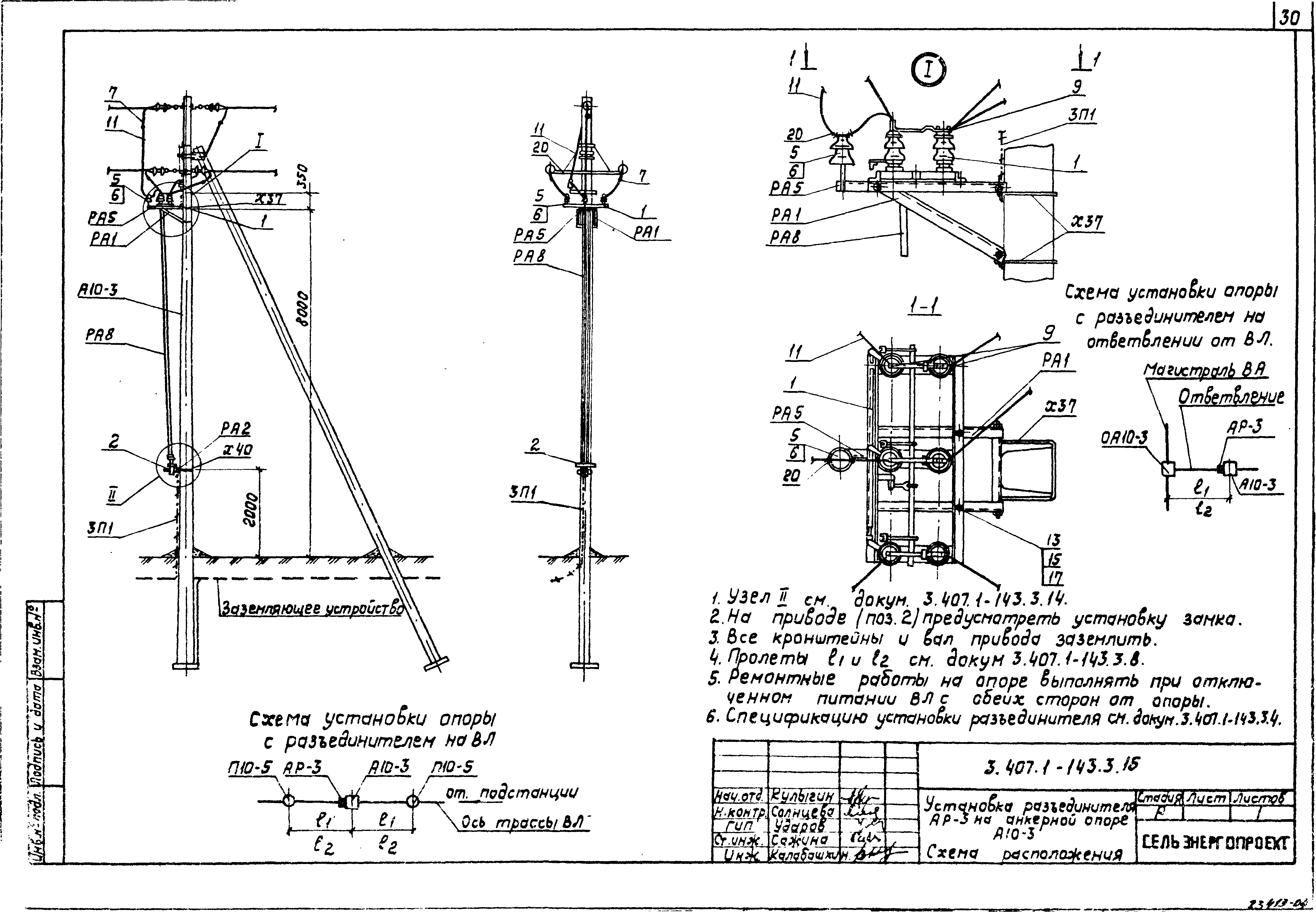

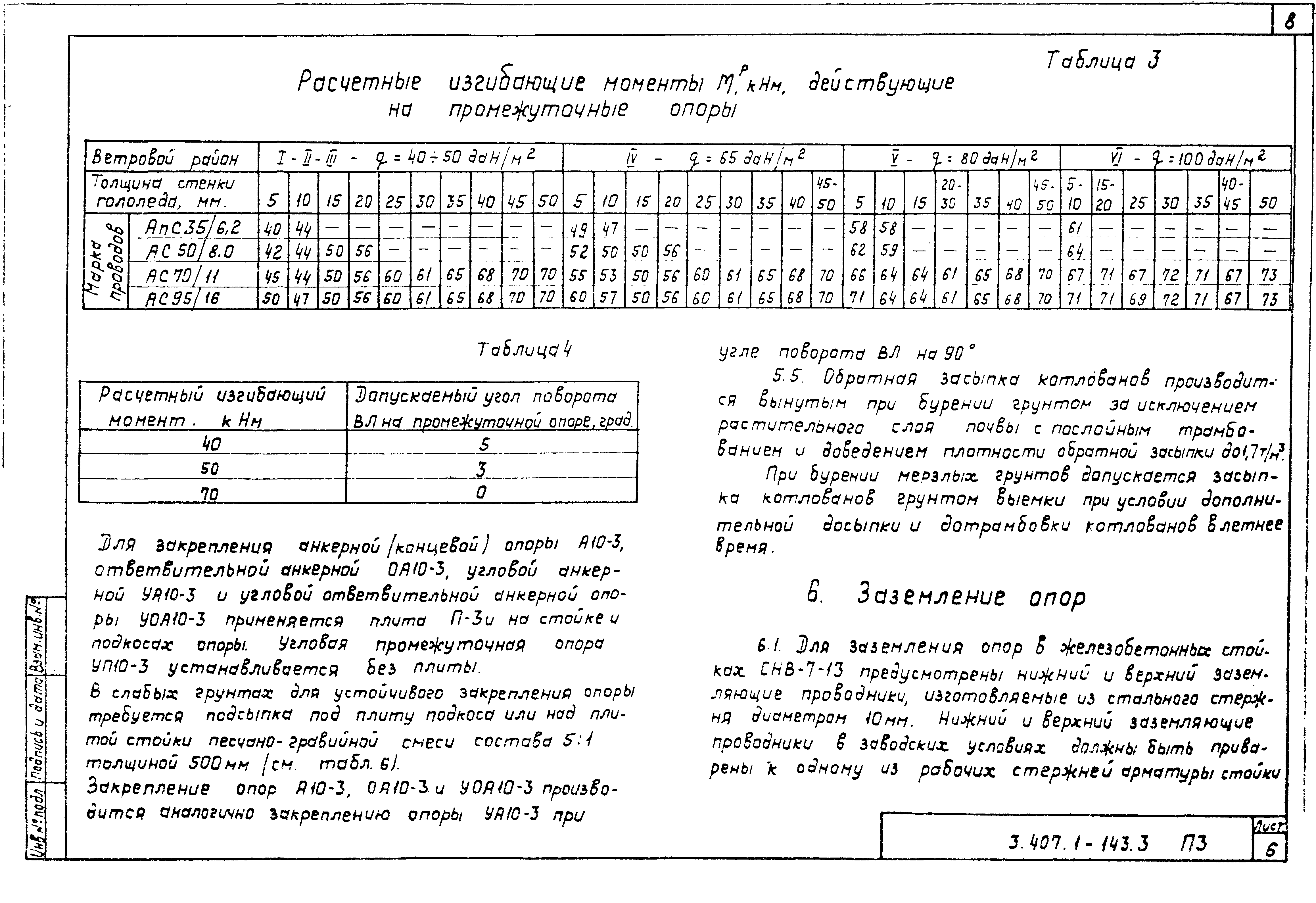

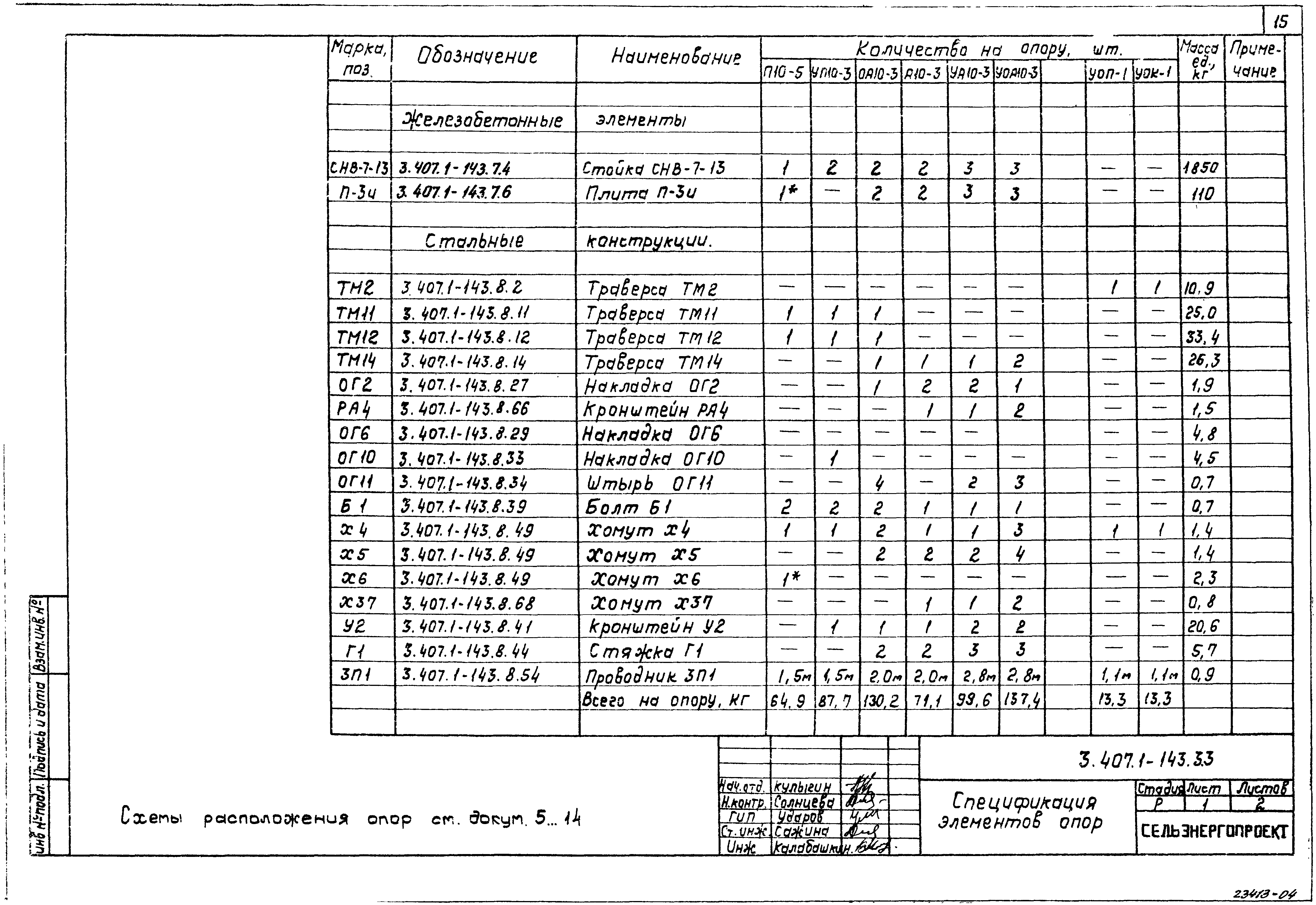

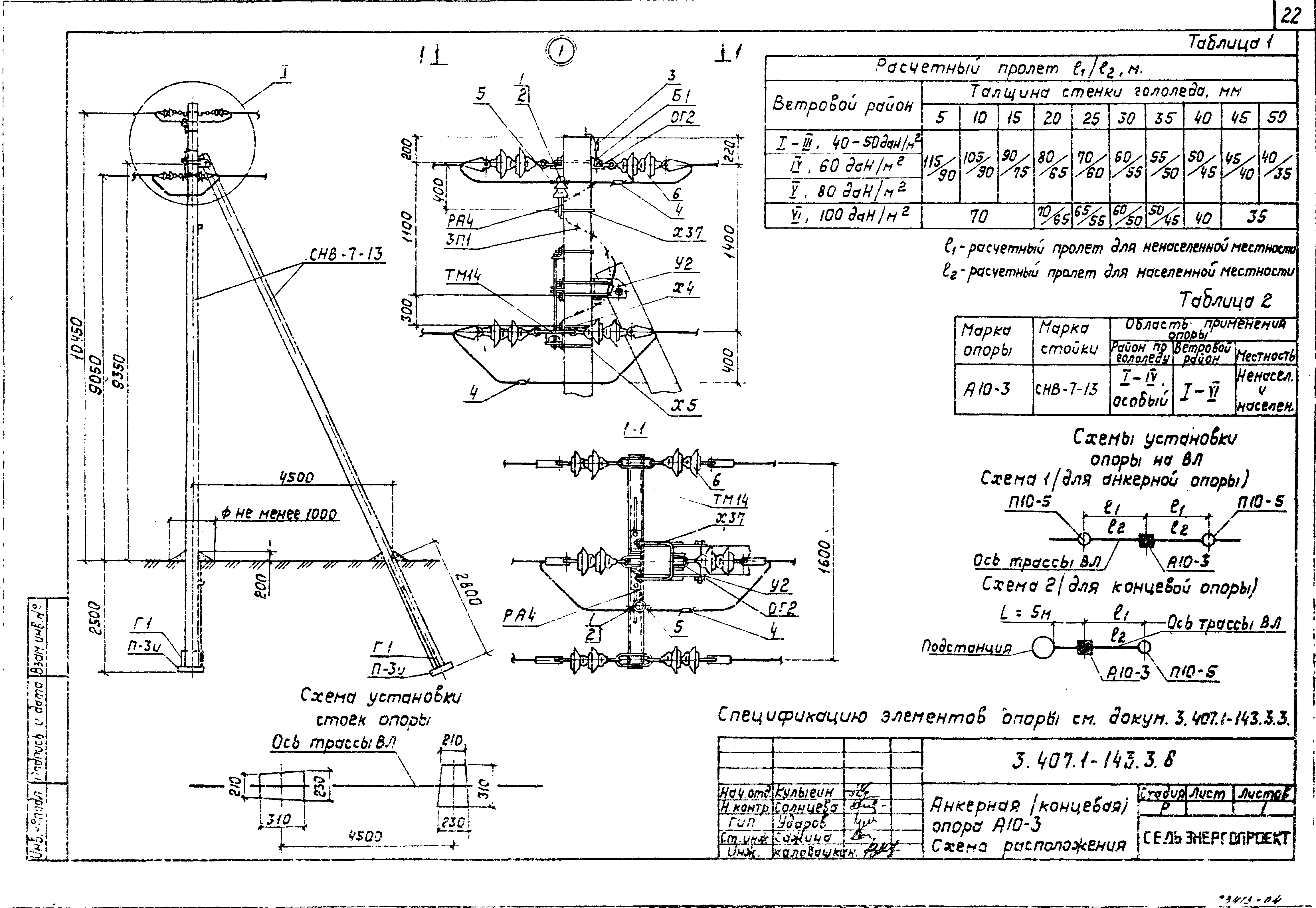

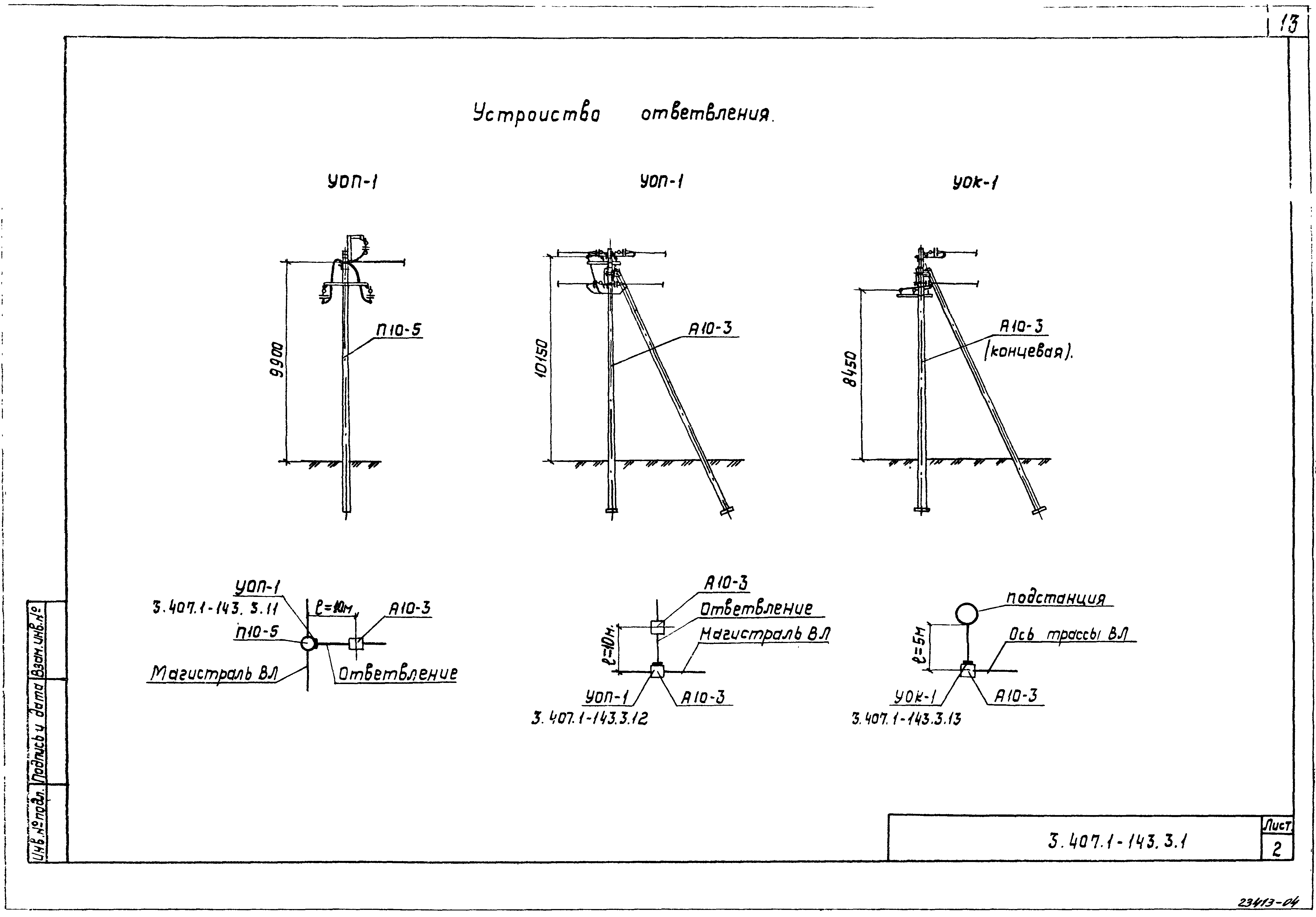

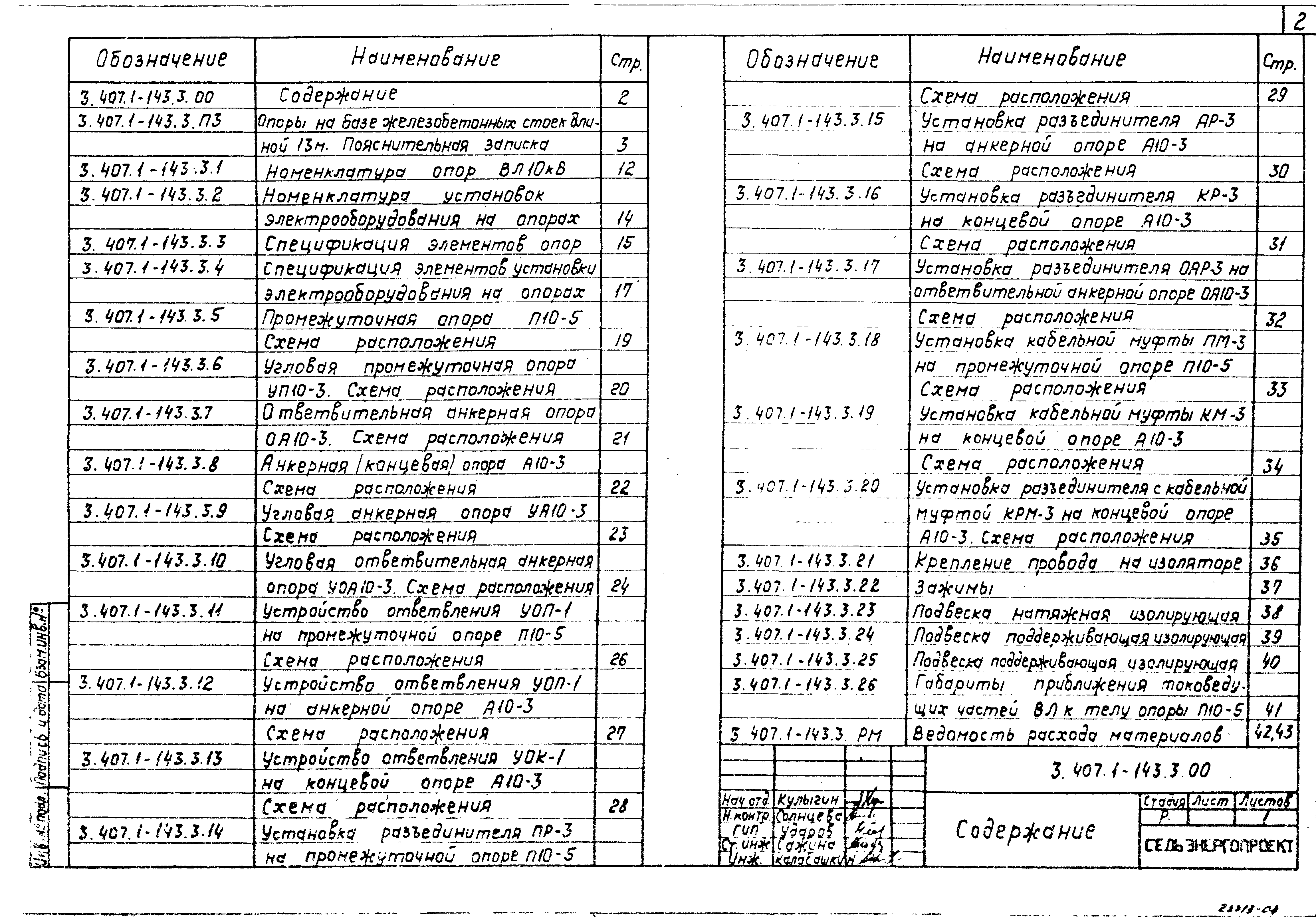

Оглавление:	3.407.1-143.3.ПЗ Опоры на базе железобетонных стоек длиной 13 м. Пояснительная записка 3.407.1-143.3.1 Номенклатура опор ВЛ 10 кВ 3.407.1-143.3.2 Номенклатура установок электрооборудования на опорах 3.407.1-143.3.3 Спецификация элементов опор 3.407.1-143.3.4 Спецификация элементов установки электрооборудования на опорах 3.407.1-143.3.5 Промежуточная опора П10-5. Схема расположения 3.407.1-143.3.6 Угловая промежуточная опора УП10-3. Схема расположения 3.407.1-143.3.7 Ответвительная анкерная опора ОА10-3. Схема расположения 3.407.1-143.3.8 Анкерная (концевая) опора А10-3. Схема расположения 3.407.1-143.3.9 Угловая анкерная опора УА10-3.Схема расположения 3.407.1-143.3.10 Угловая ответвительная анкерная опора УОА10-3. Схема расположения 3.407.1-143.3.11 Устройство ответвления УОП-1 на промежуточной опоре П10-5. Схема расположения 3.407.1-143.3.12 Устройство ответвления УОП-1 на анкерной опоре А10-3. Схема расположения 3.407.1-143.3.13 Устройство ответвления УОК-1 на концевой опоре А10-3. Схема расположения 3.407.1-143.3.14 Установка разъединителя ПР-3 на промежуточной опоре П10-5. Схема расположения 3.407.1-143.3.15 Установка разъединителя АР-3 на анкерной опоре А10-3. Схема расположения 3.407.1-143.3.16 Установка разъединителя КР-3 на концевой опоре А10-3. Схема расположения 3.407.1-143.3.17 Установка разъединителя ОАР-3 на ответвительной анкерной опоре ОА10-3. Схема расположения 3.407.1-143.3.18 Установка кабельной муфты ПМ-3 на промежуточной опоре П10-5. Схема расположения 3.407.1-143.3.19 Установка кабельной муфты КМ-3 на концевой опоре А10-3. Схема расположения 3.407.1-143.3.20 Установка разъединителя с кабельной муфтой КРМ-3 на концевой опоре А10-3. Схема расположения 3.407.1-143.3.21 Крепление провода на изоляторе 3.407.1-143.3.22 Зажимы 3.407.1-143.3.23 Подвеска натяжная изолирующая 3.407.1-143.3.24 Подвеска поддерживающая изолирующая 3.407.1-143.3.25 Подвеска поддерживающая изолирующая 3.407.1-143.3.26 Габариты приближения токоведущих частей ВЛ к телу опоры П10-5 3.407.1-143.3.РМ Ведомость расхода материалов
Разработан:	Сельэнергопроект Минэнерго СССР
Утверждён:	01.06.1988 Минэнерго СССР (USSR Minenergo 16-3/9-33)
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Строительство дорог Строительство дорог, прочие аспекты Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и порталы линий электропередачи, освещения, связи и др. Железобетонные
Заменяет собой:	Серия 3.407-101 «Опоры воздушных линий электропередачи напряжением 6 - 10, 20 кВ из предварительно напряженных железобетонных вибрированных стоек»
