Скачать Серия 3.407.1-136 Выпуск 5. Опоры наружного освещения сельских населенных пунктов. Материалы для проектирования и рабочие чертежи

Дата актуализации: 10.08.2017

Серия 3.407.1-136

Выпуск 5. Опоры наружного освещения сельских населенных пунктов. Материалы для проектирования и рабочие чертежи

Обозначение:	Серия 3.407.1-136
Обозначение англ:	Series 3.407.1-136
Статус:	не определен законодательством
Название рус.:	Выпуск 5. Опоры наружного освещения сельских населенных пунктов. Материалы для проектирования и рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989

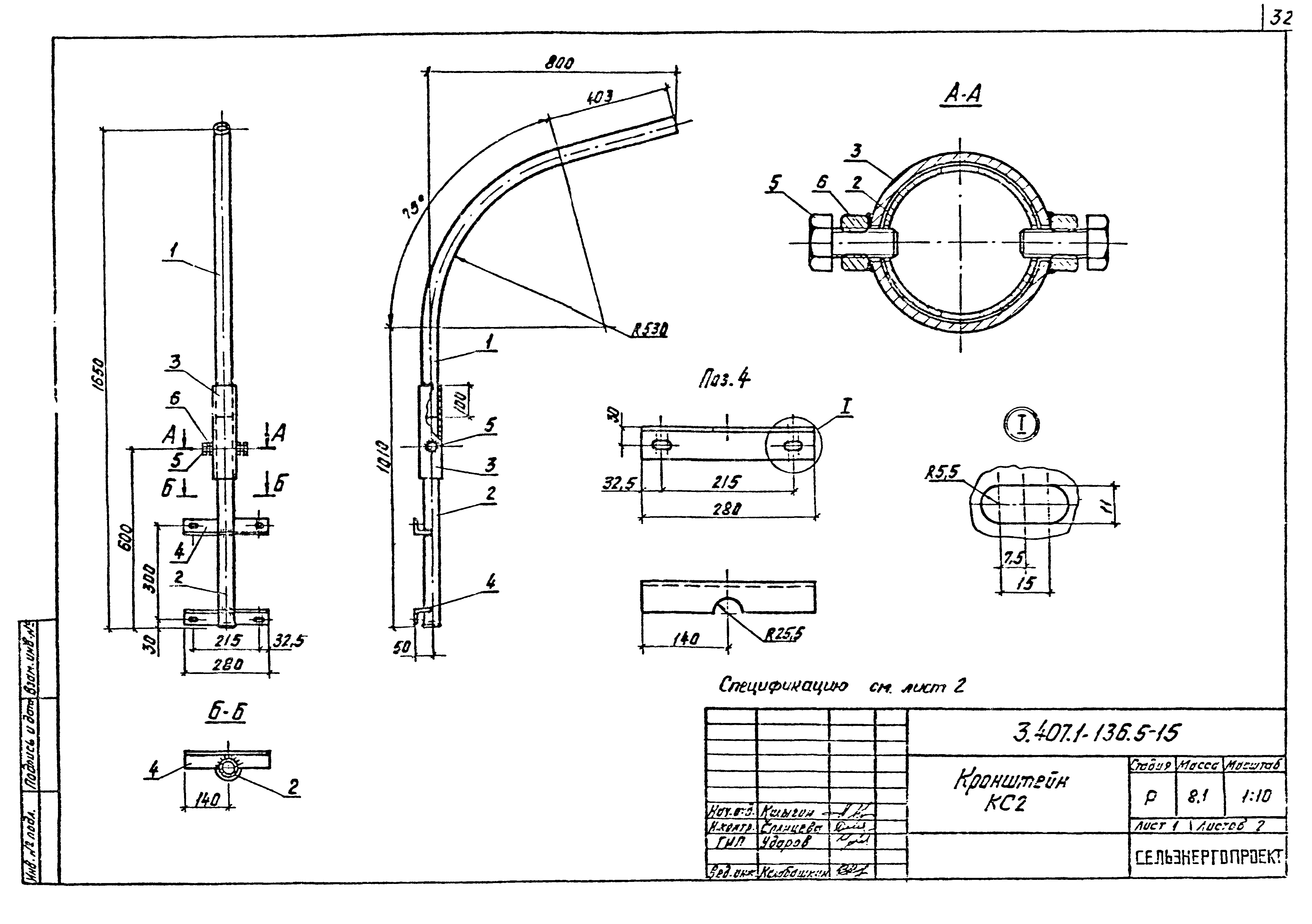

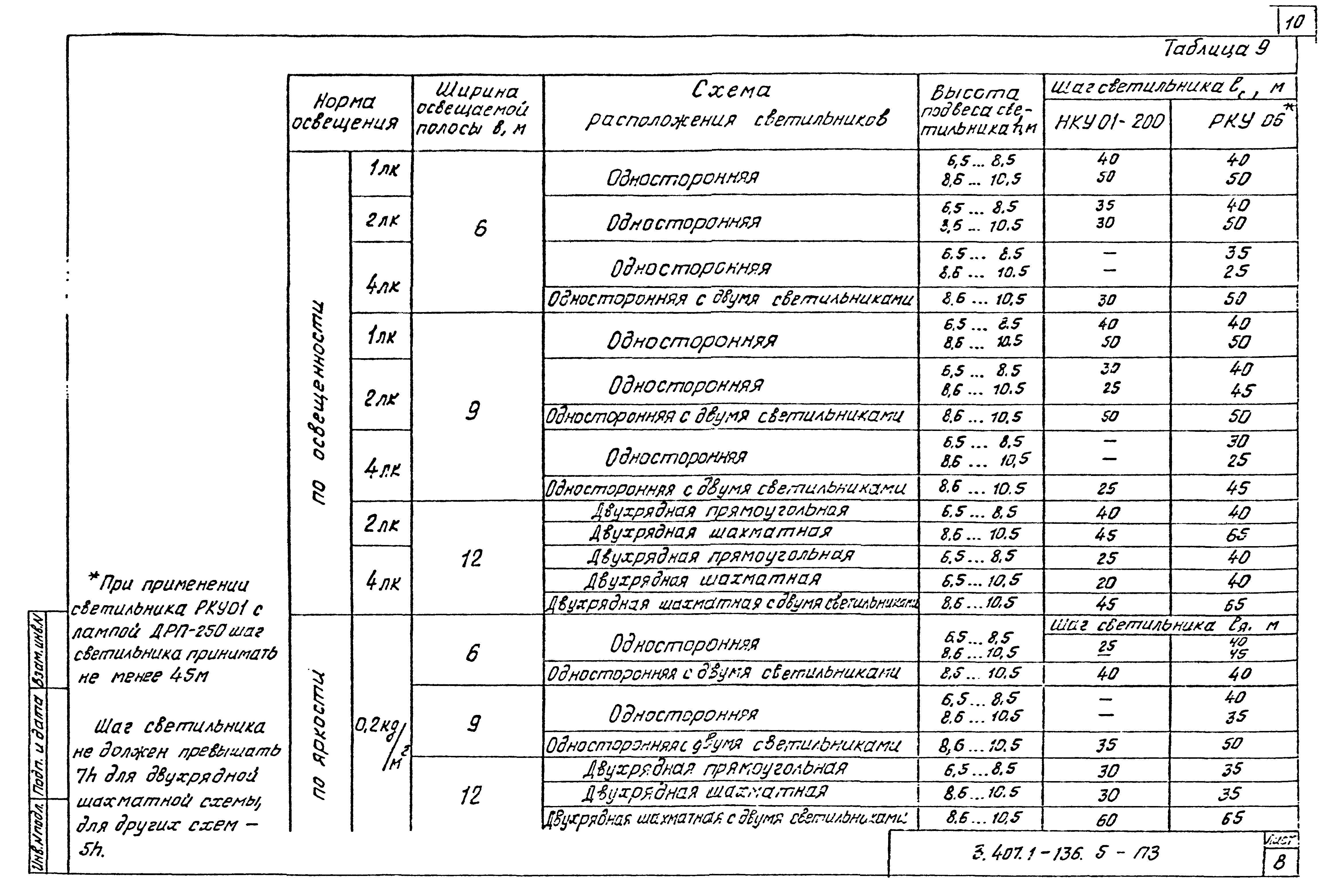

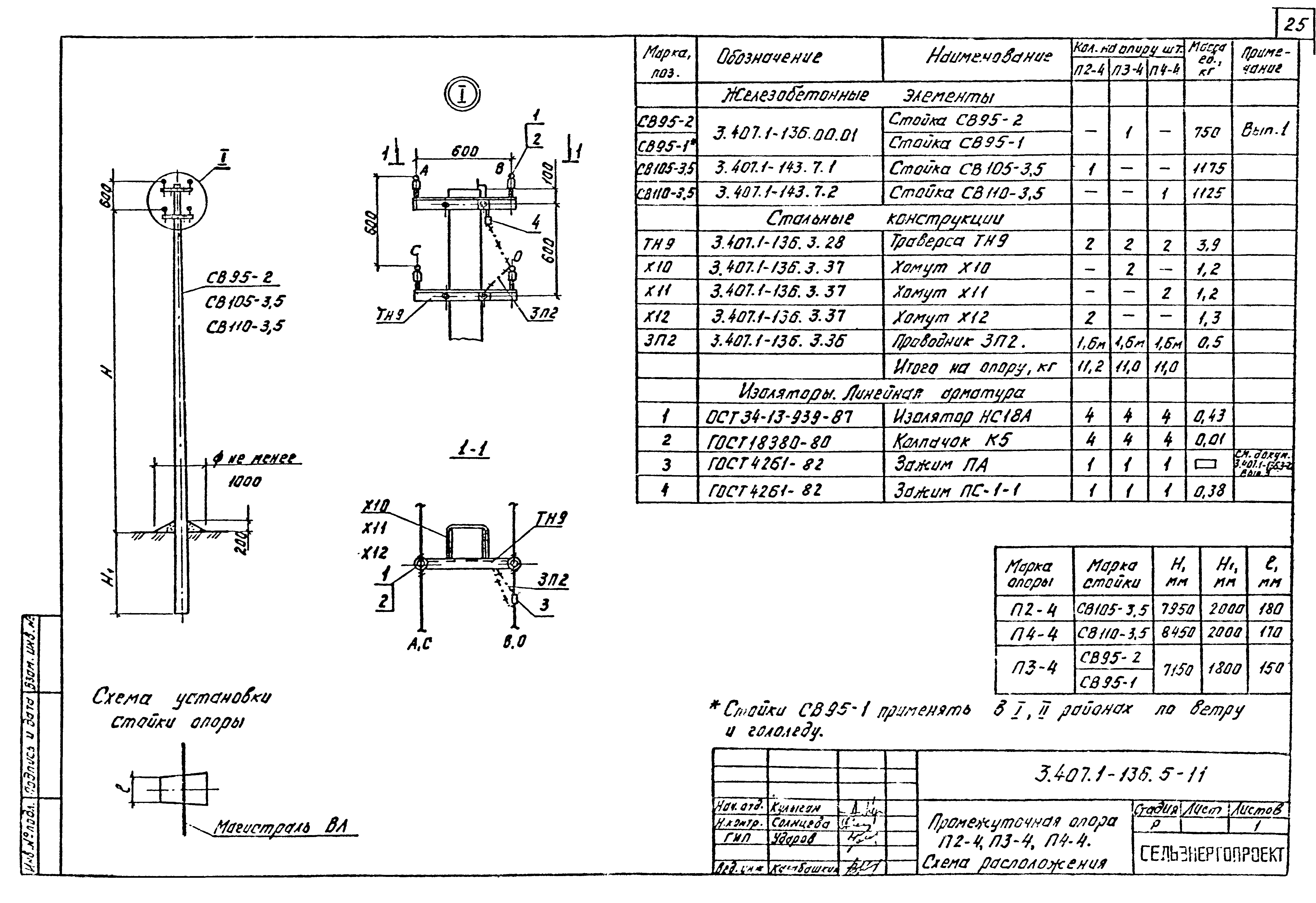

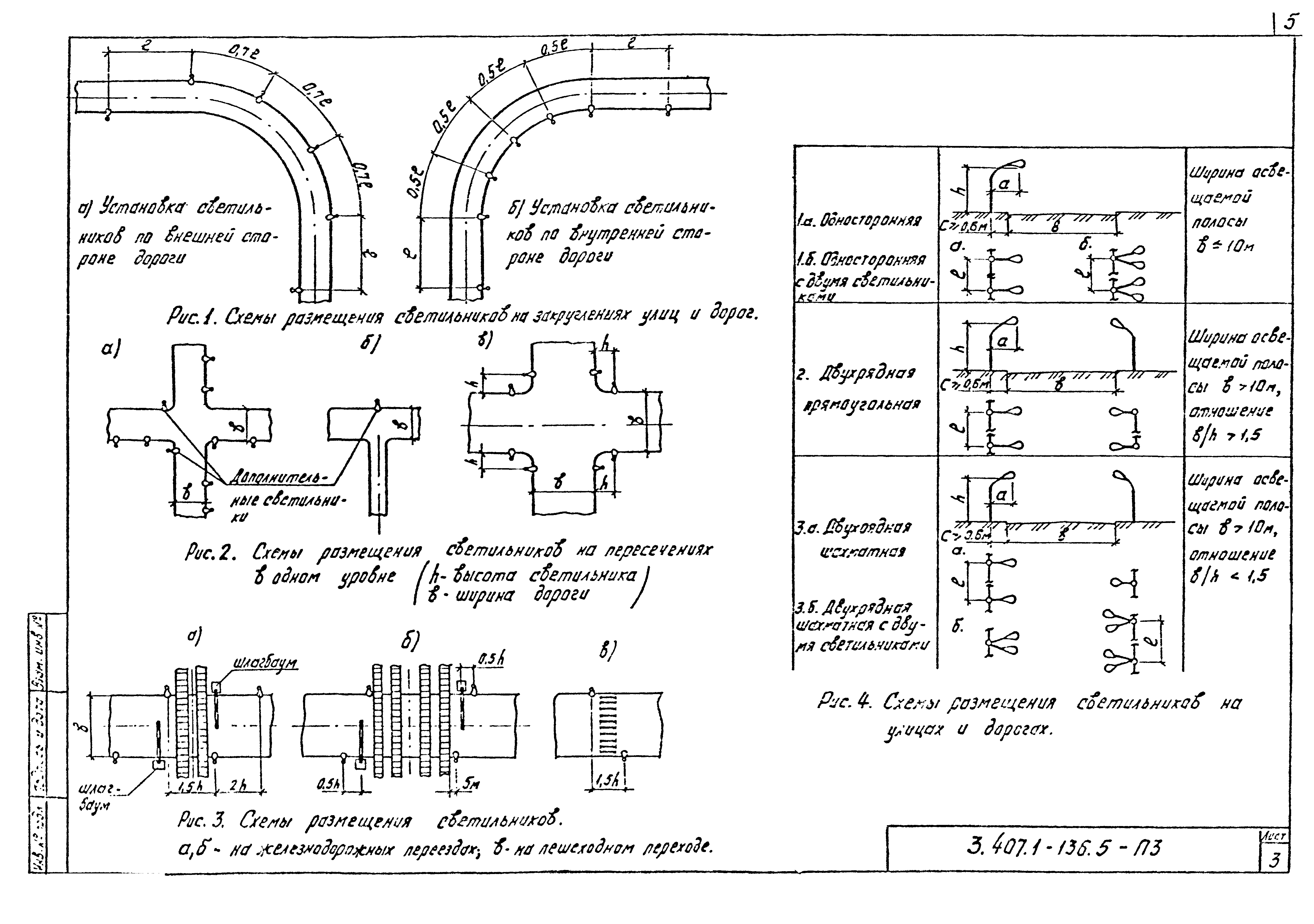

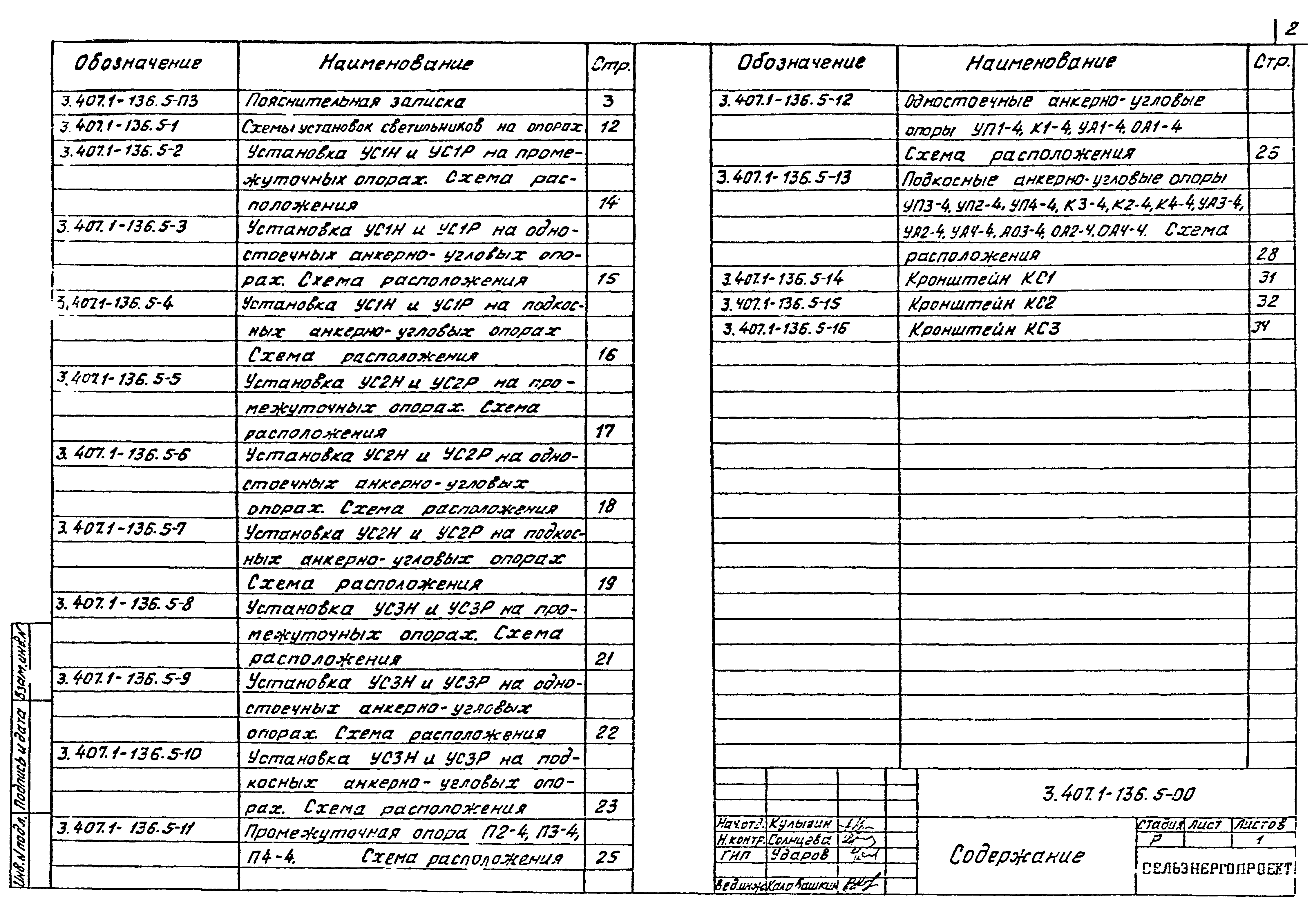

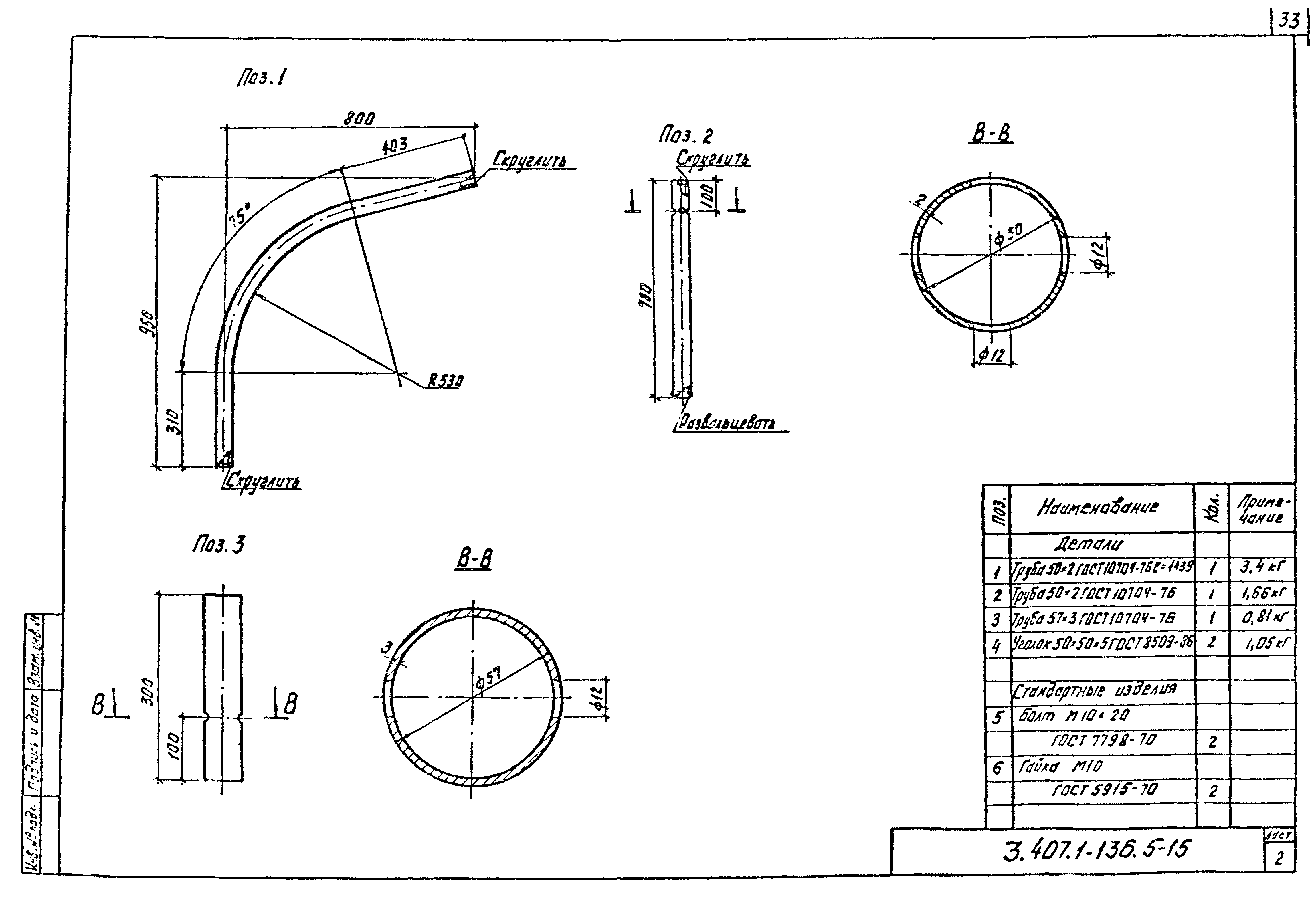

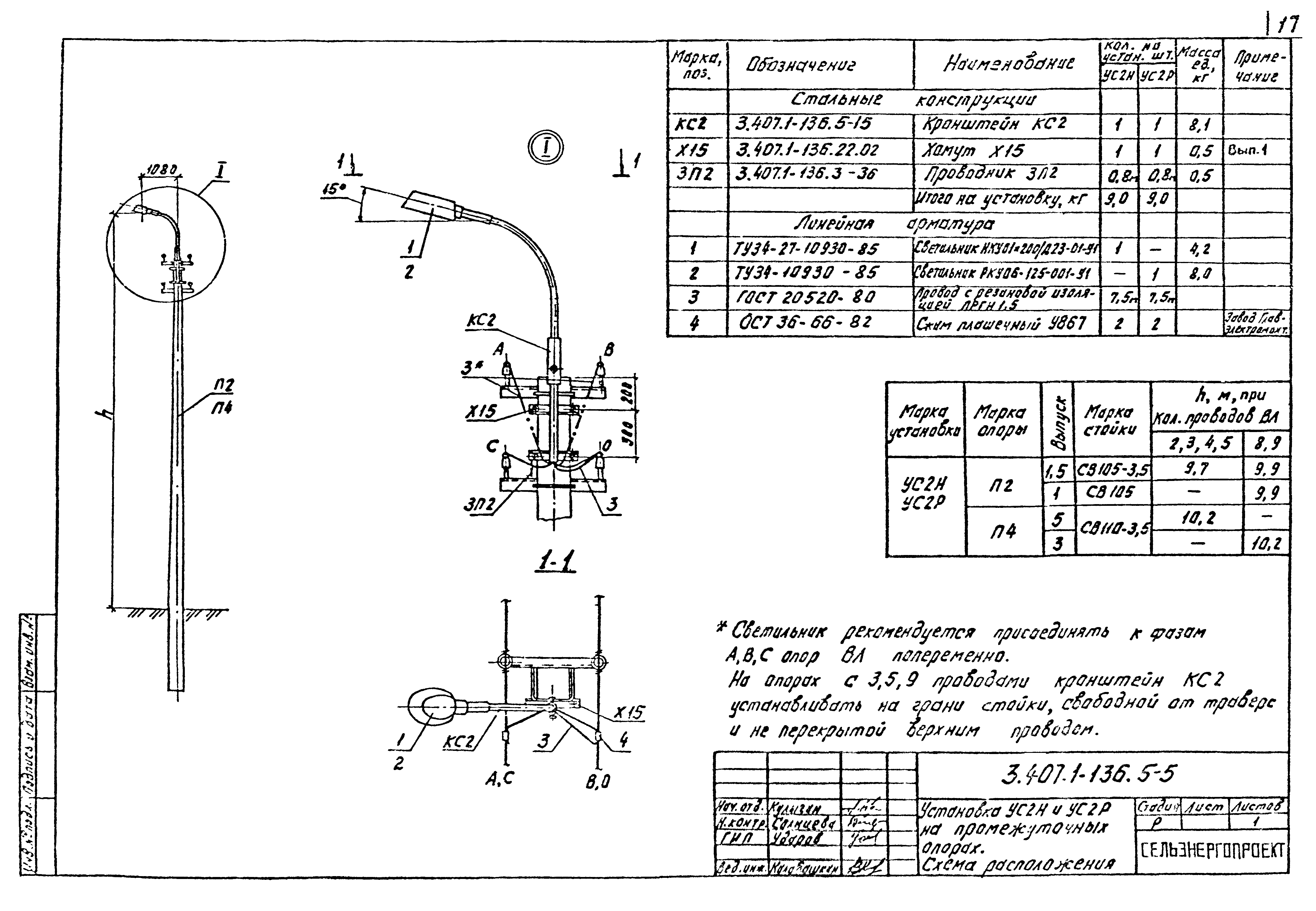

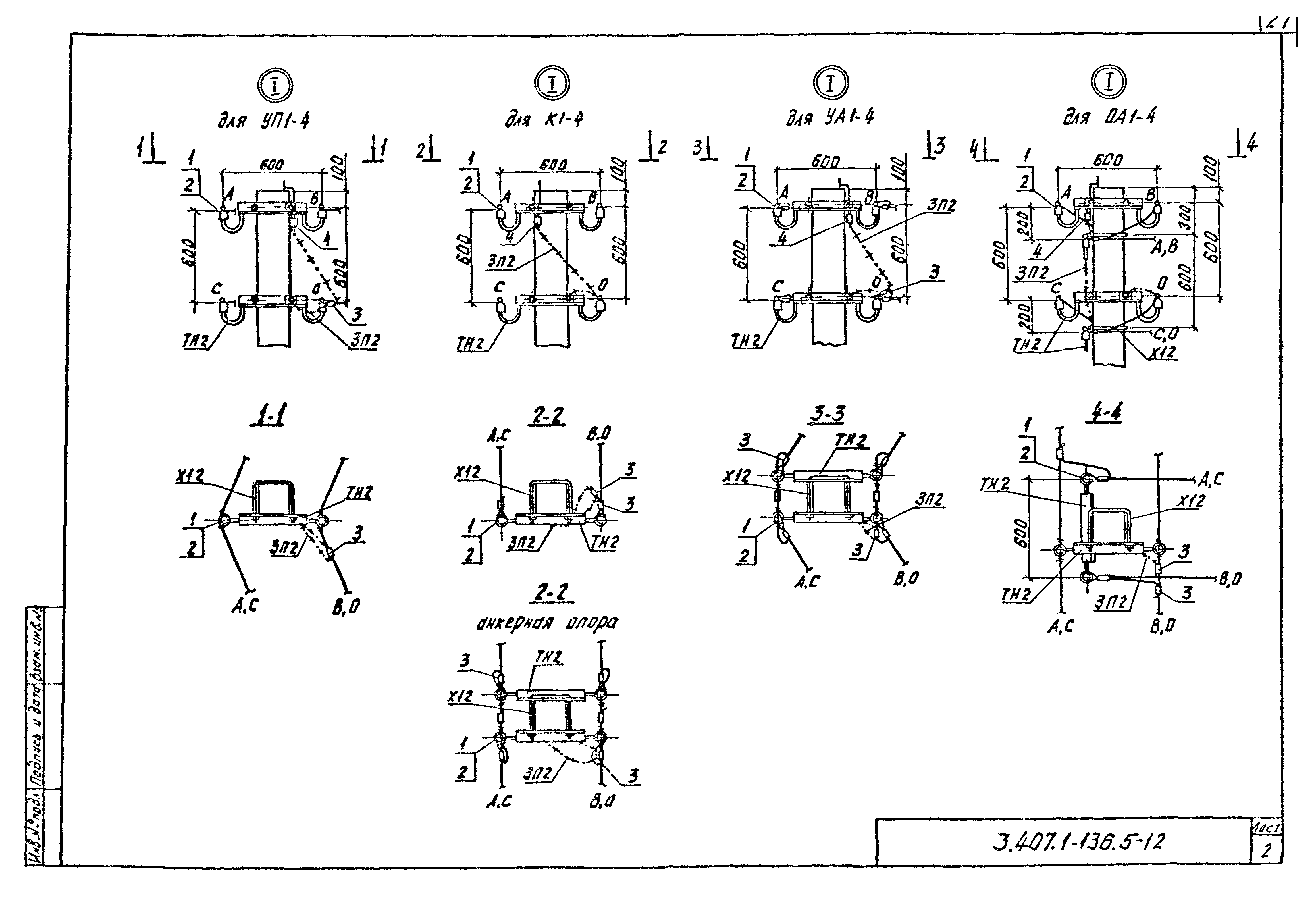

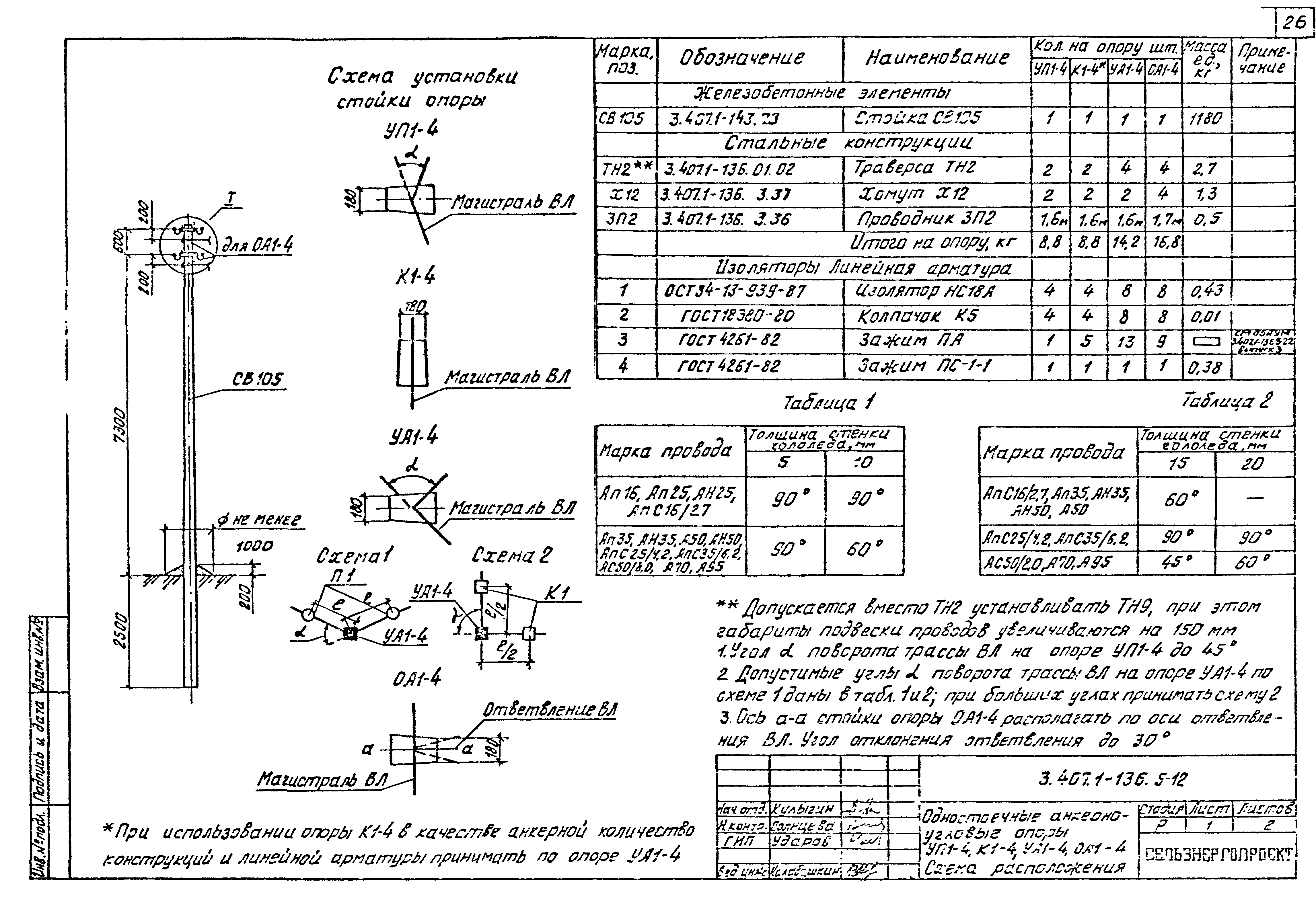

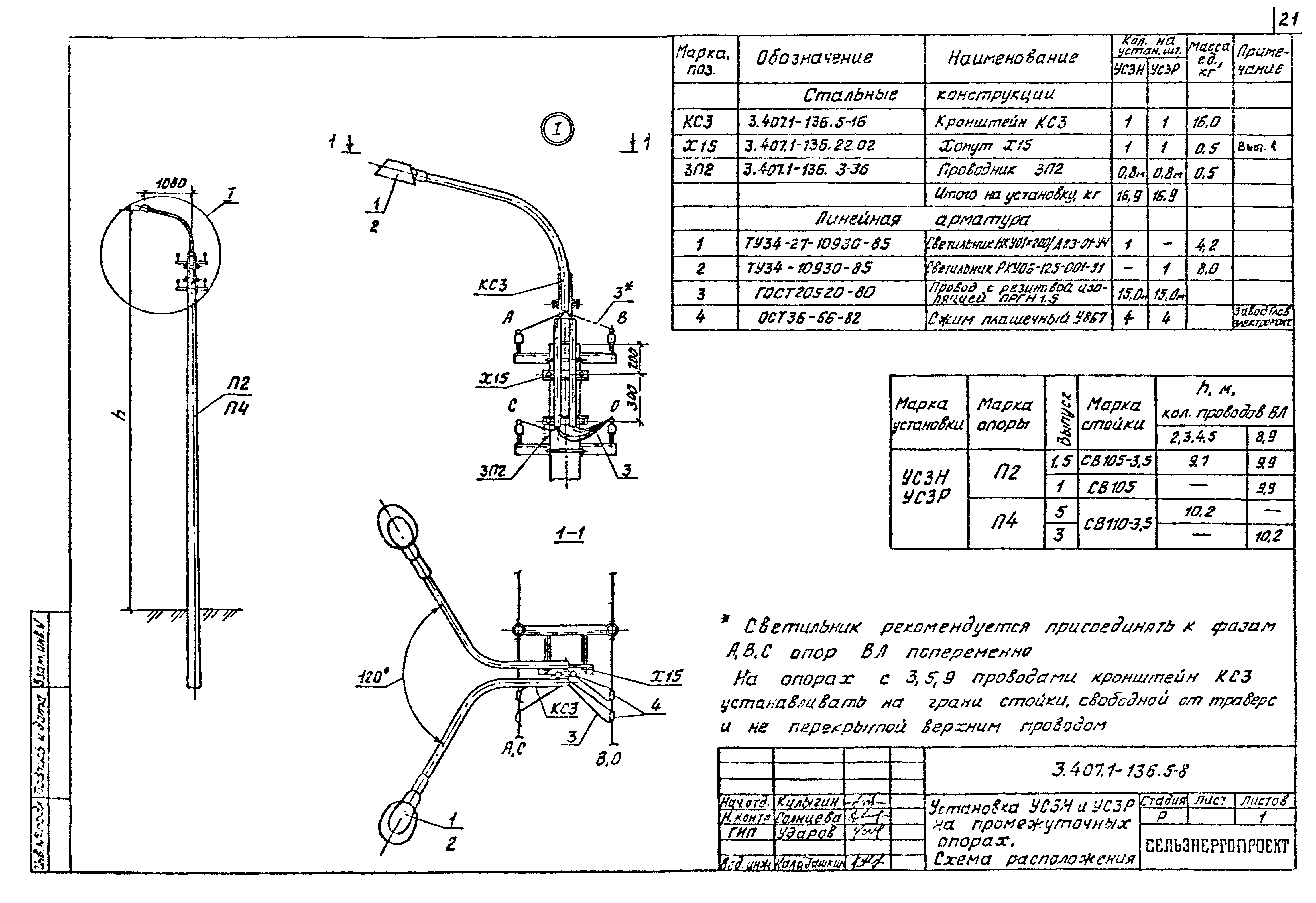

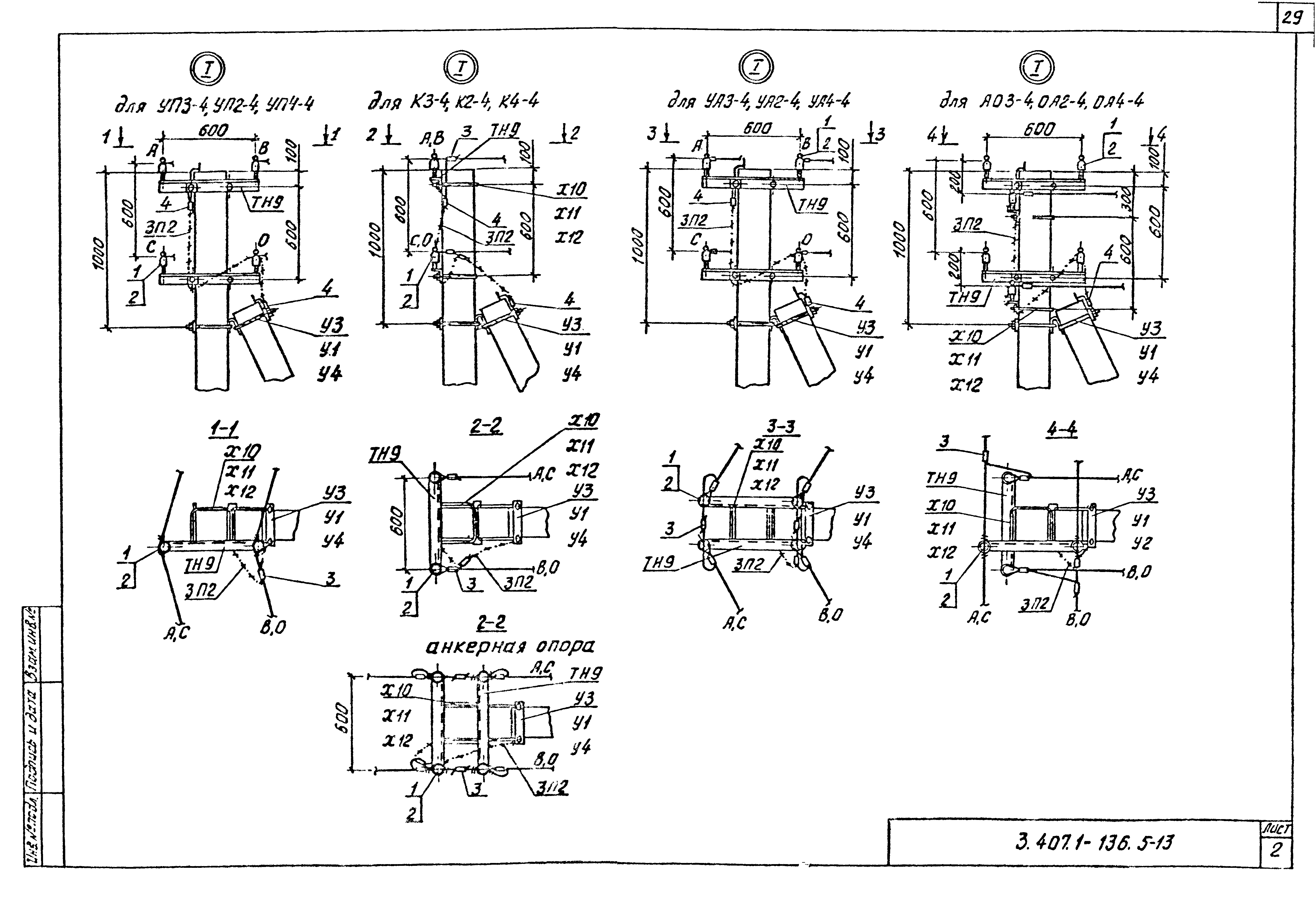

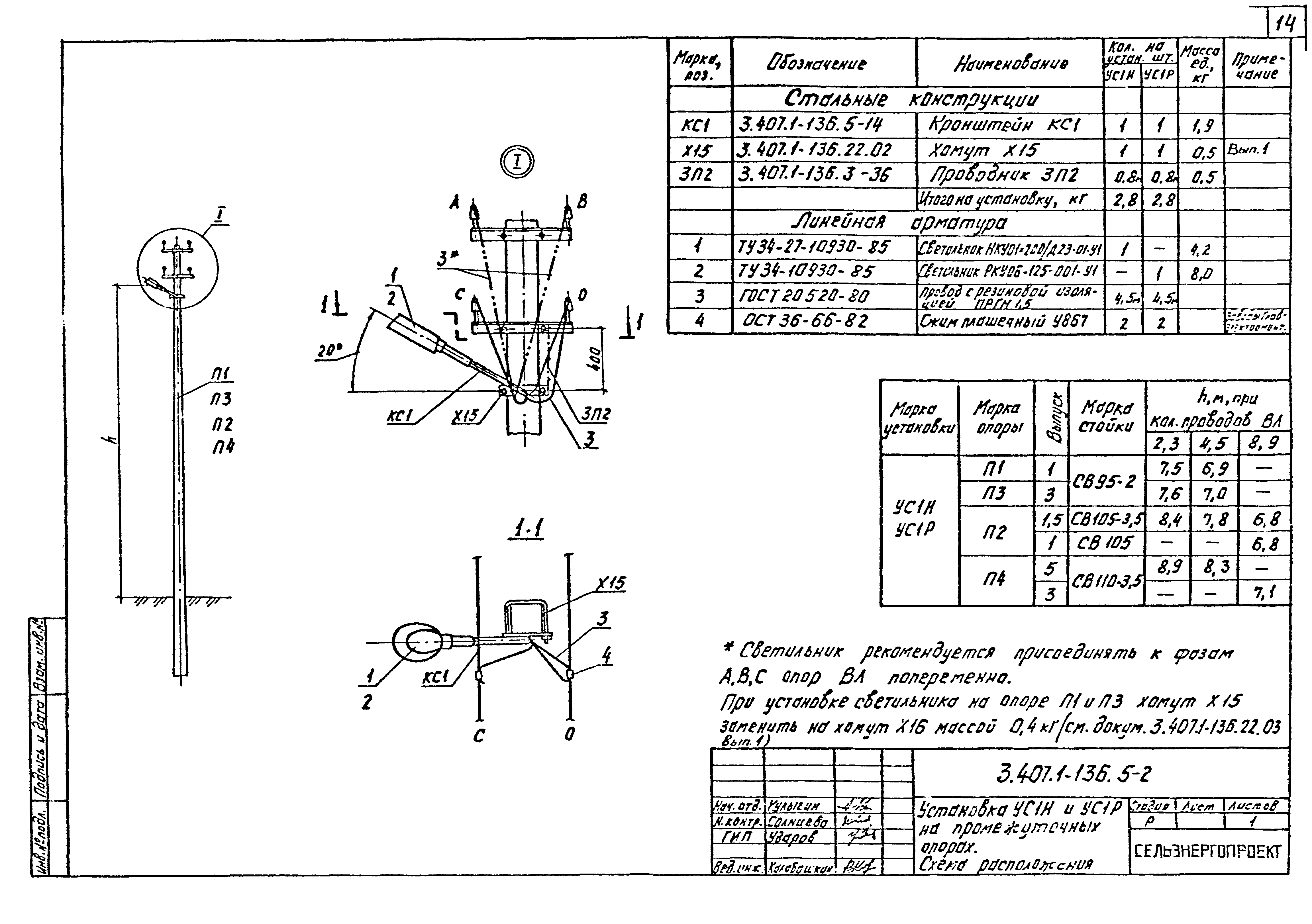

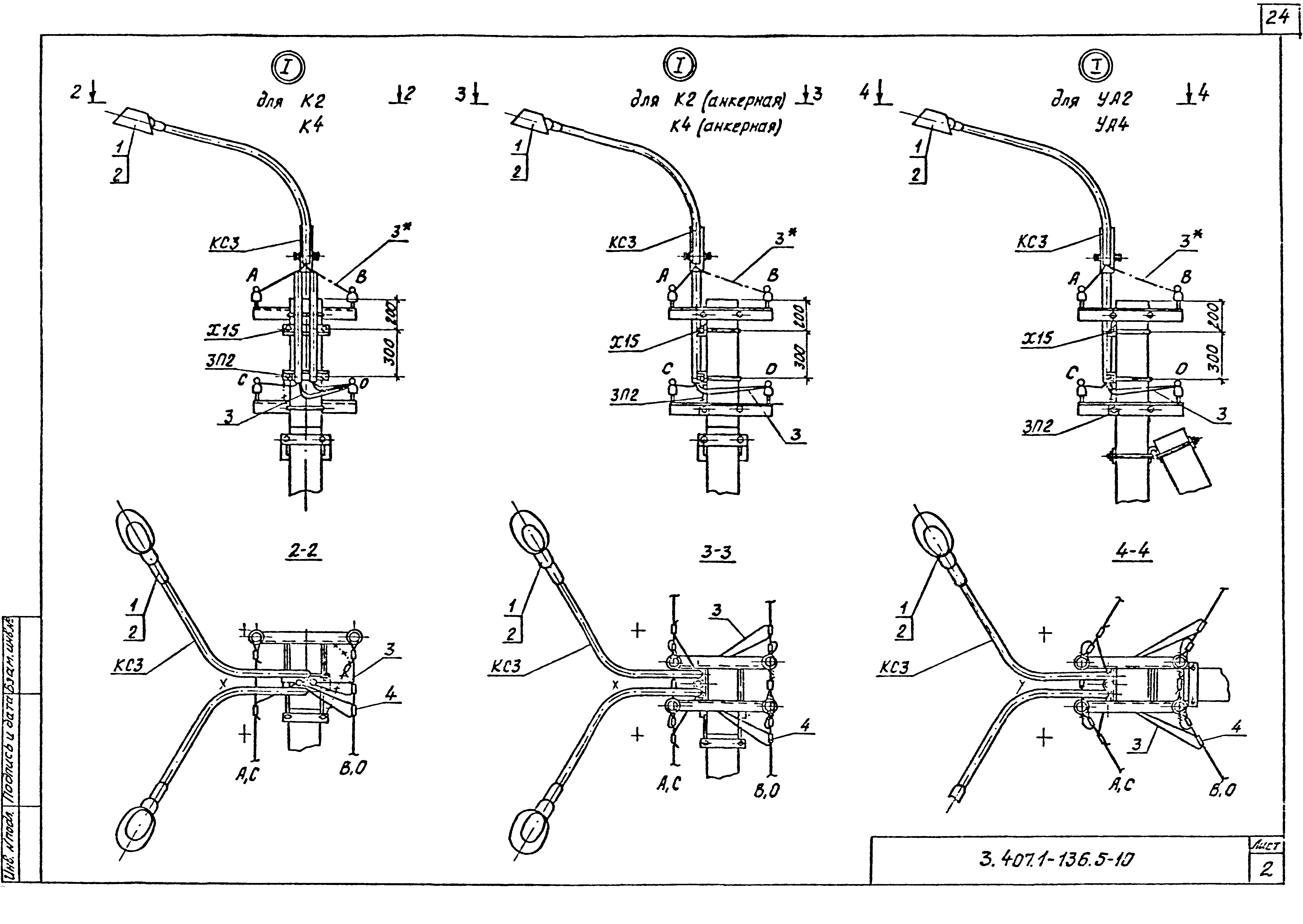

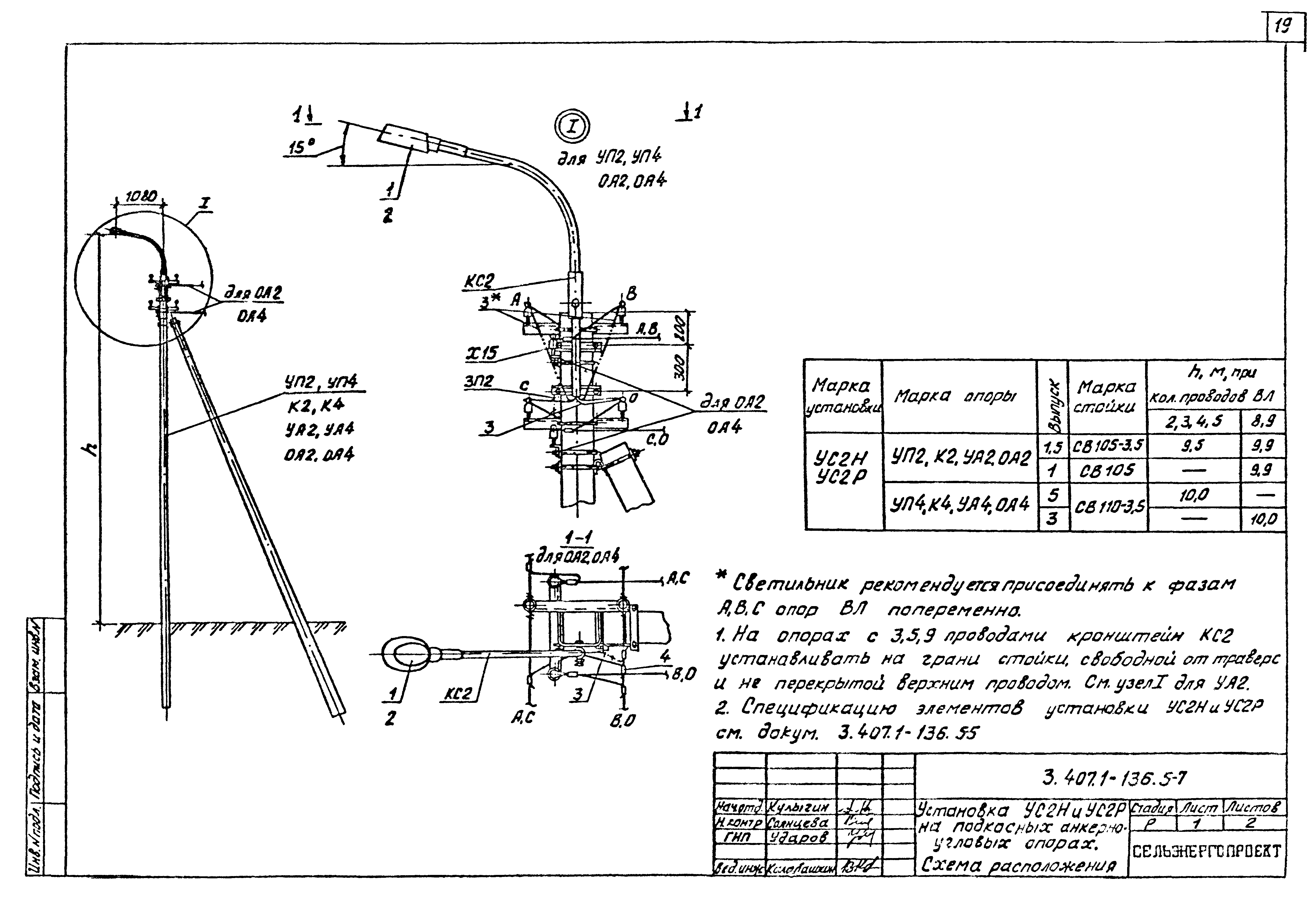

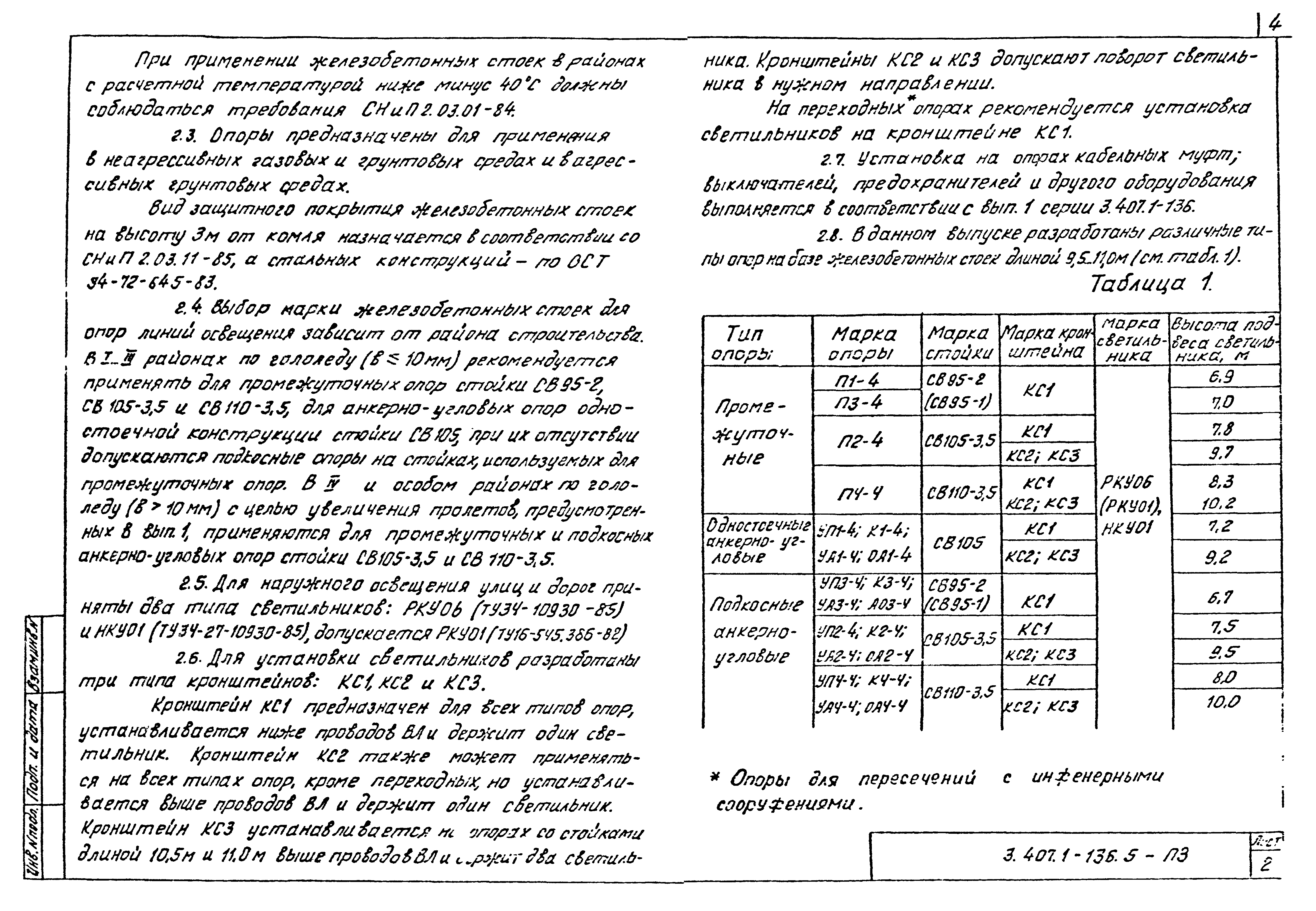

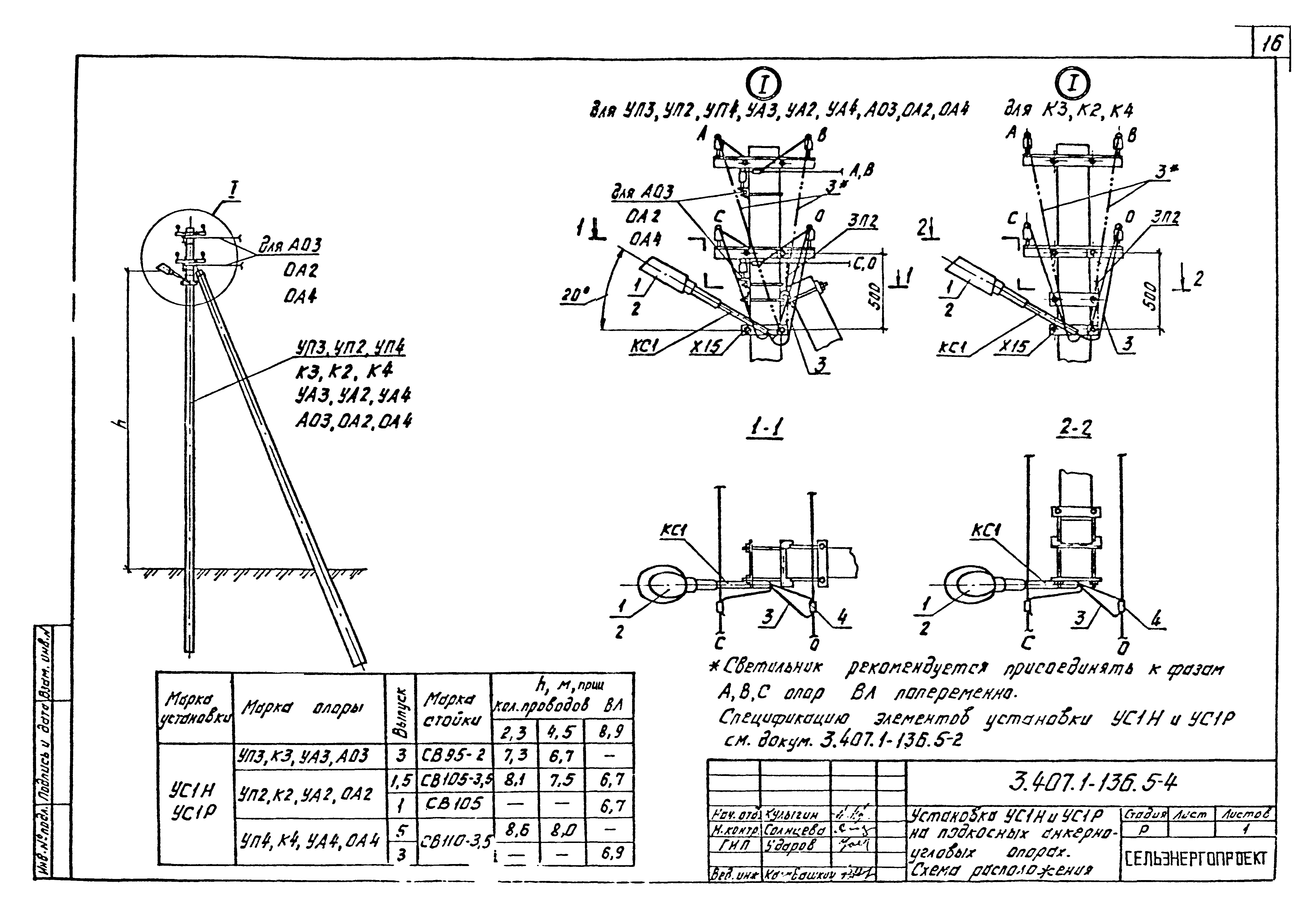

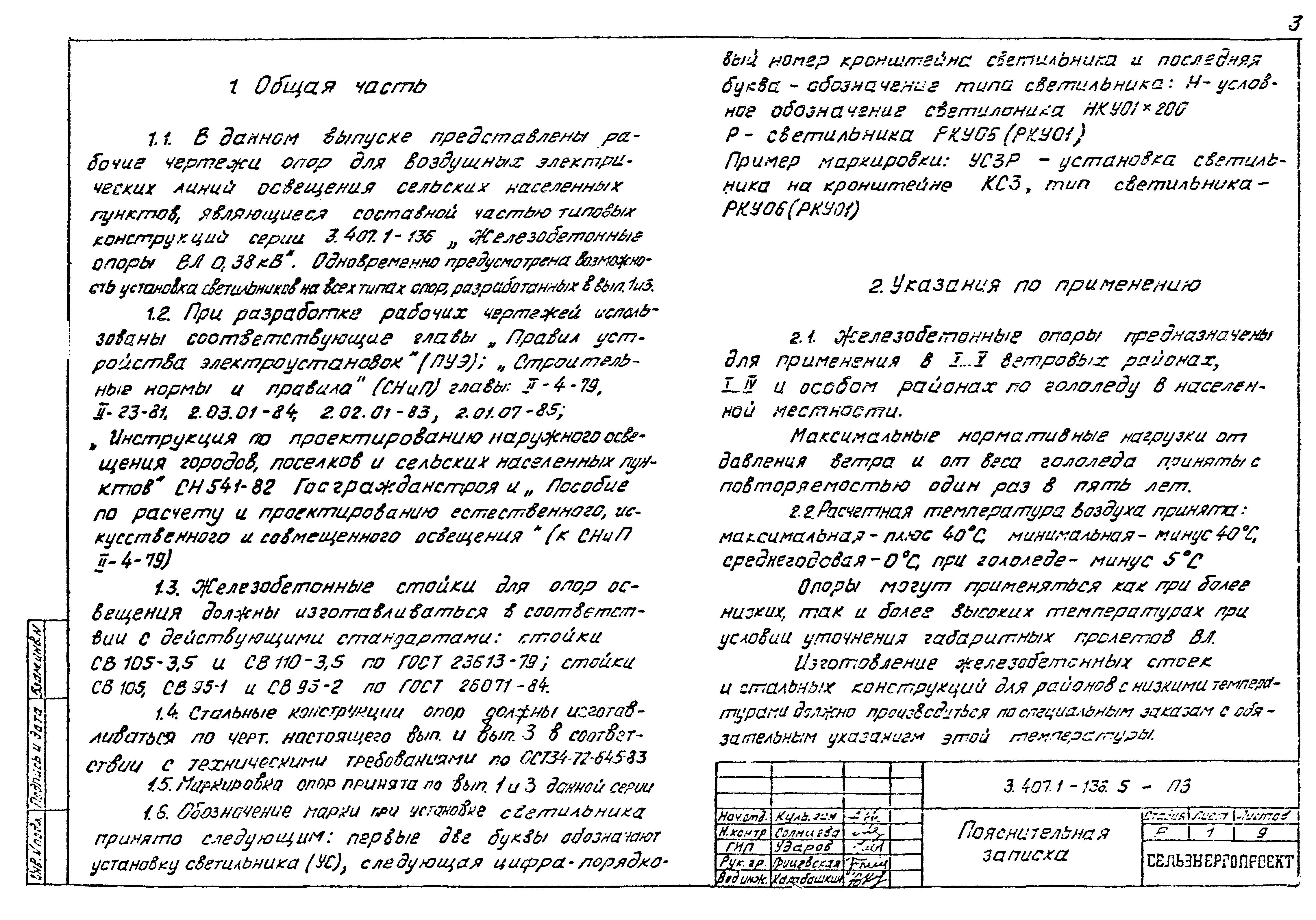

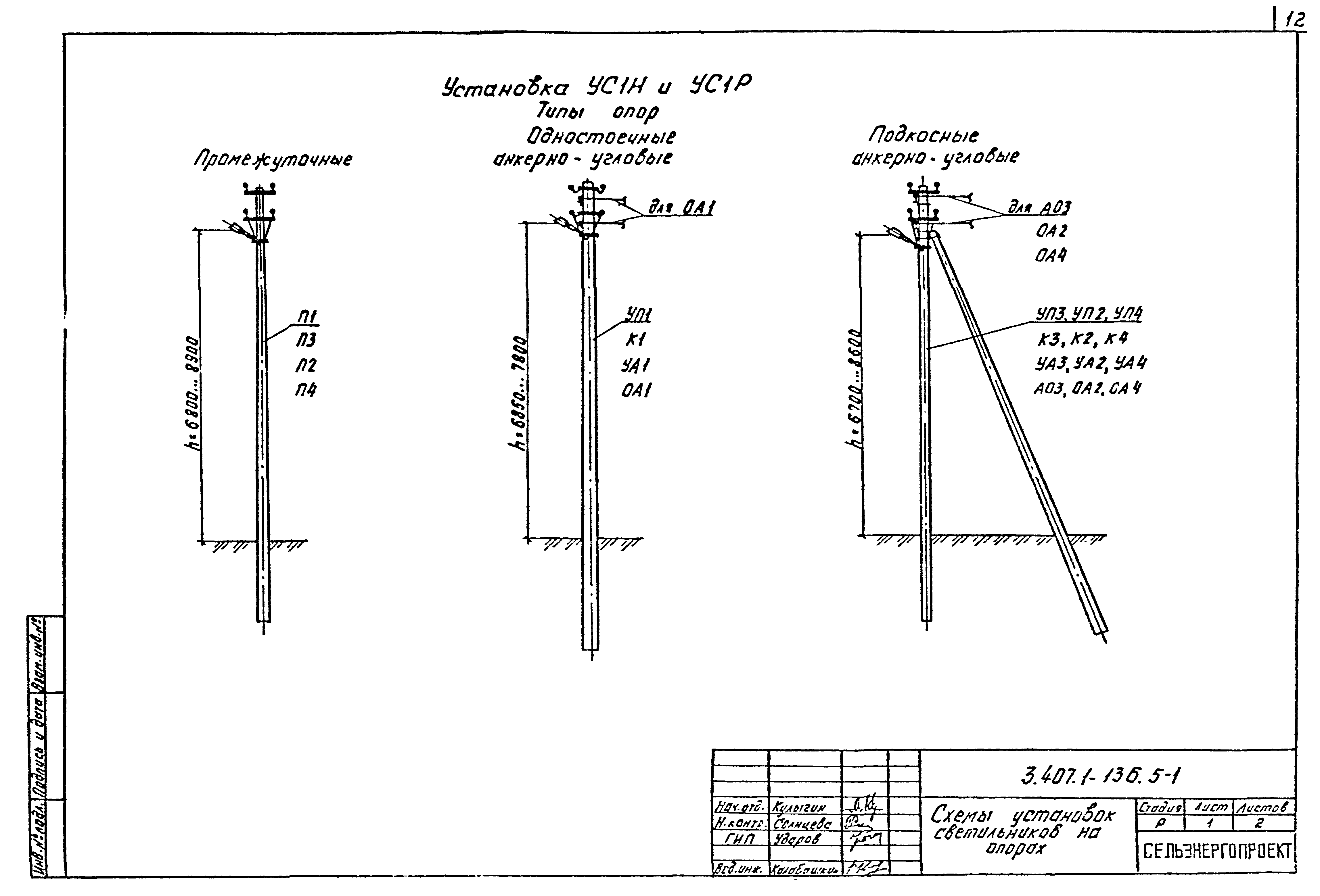

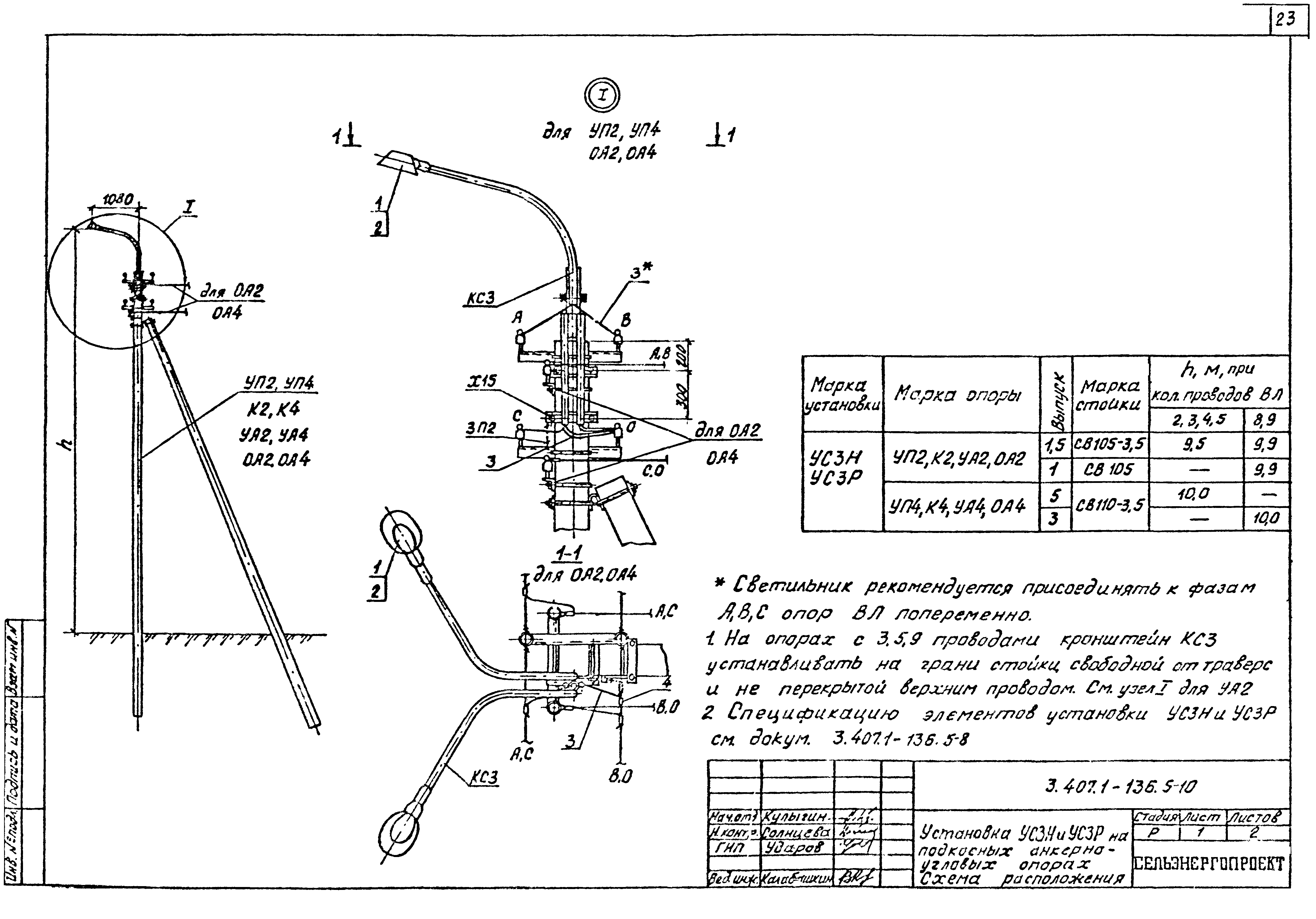

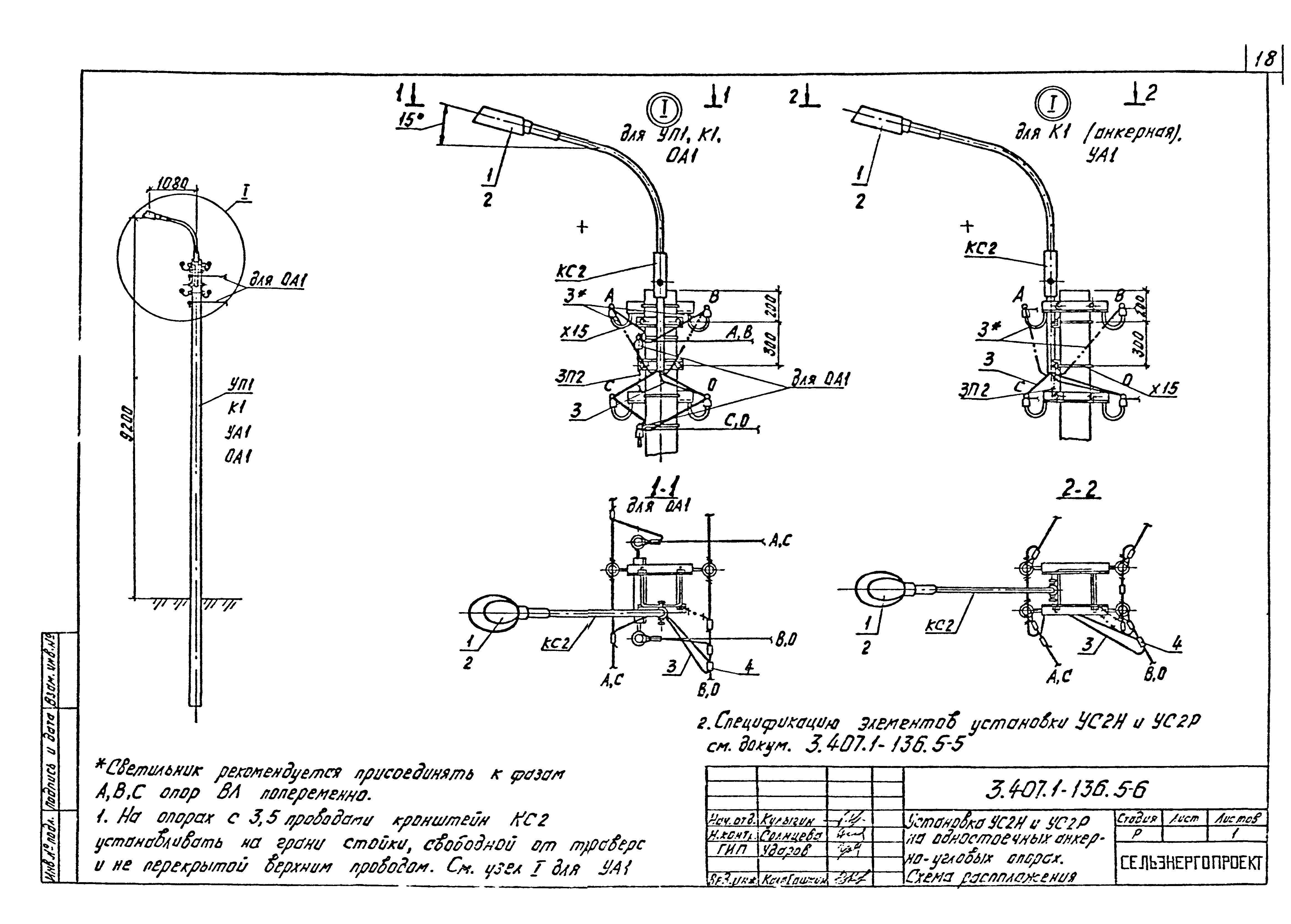

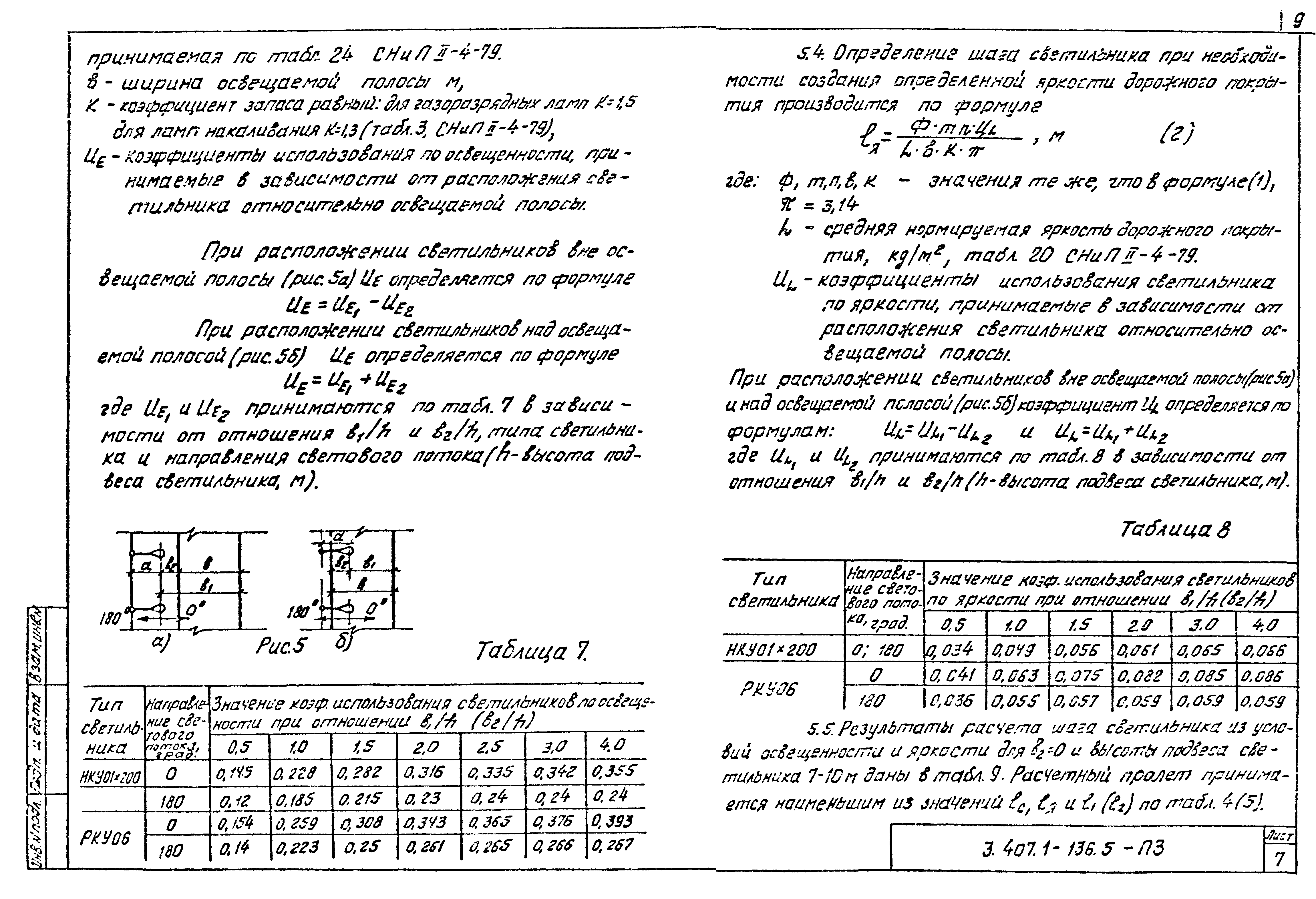

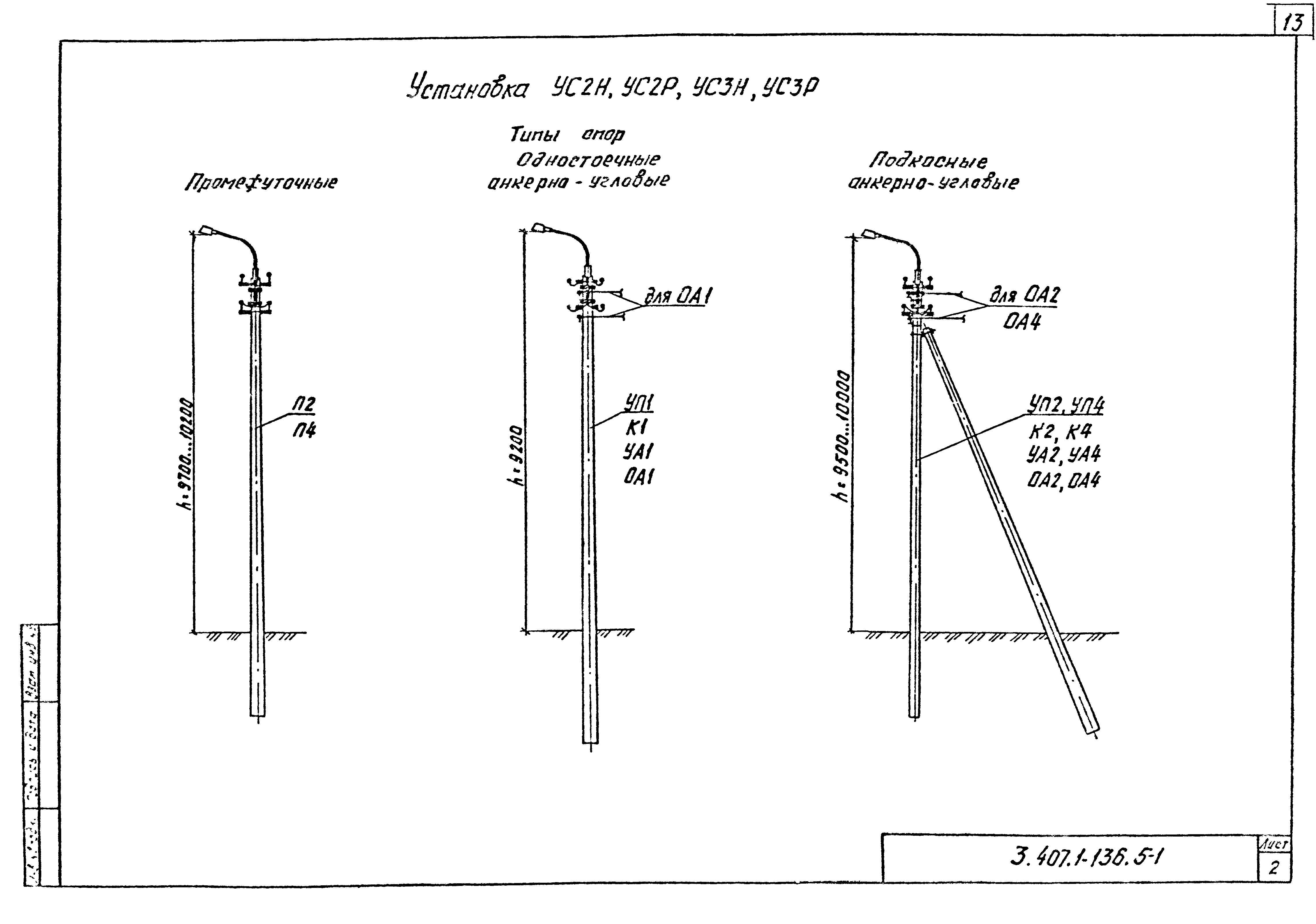

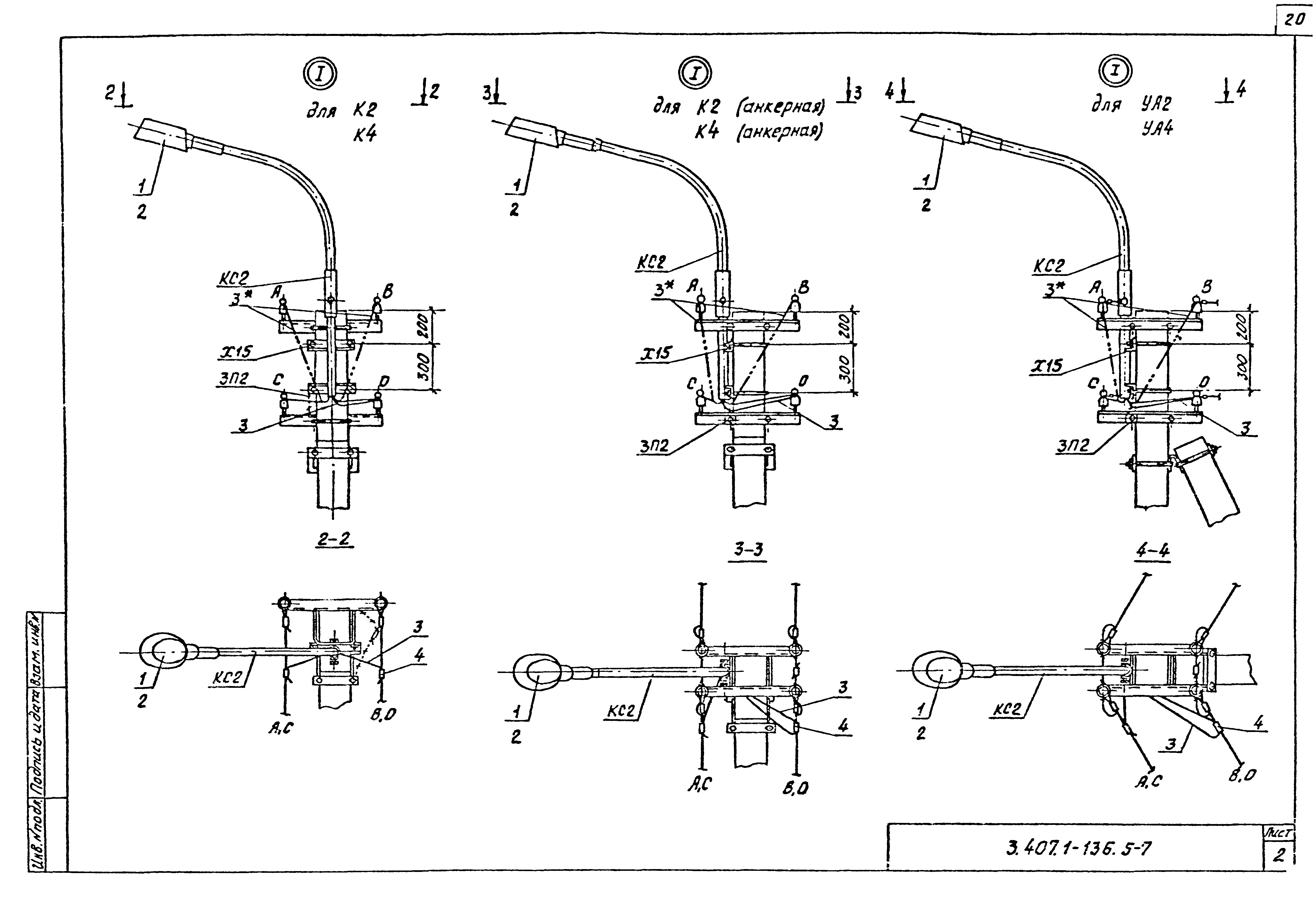

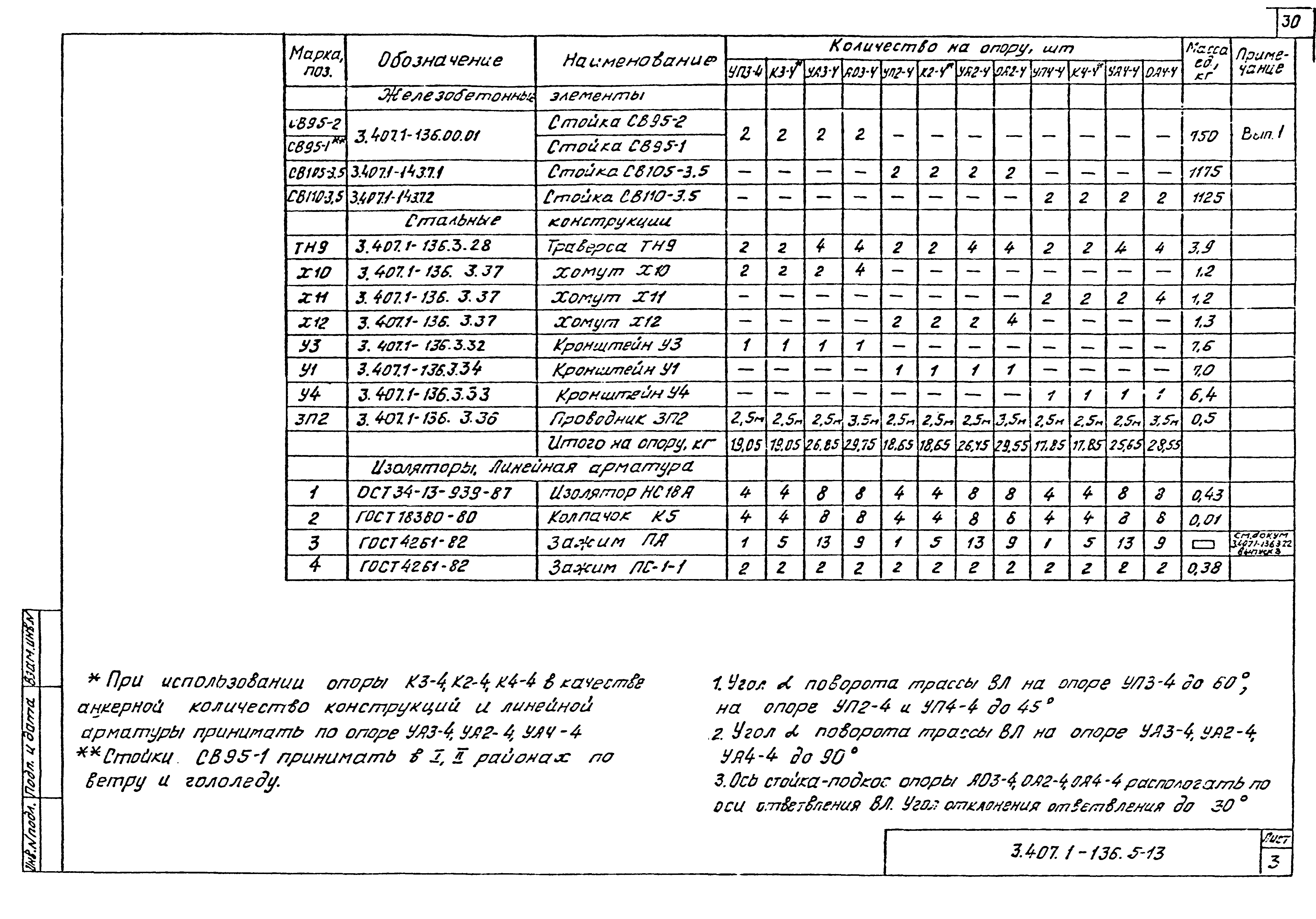

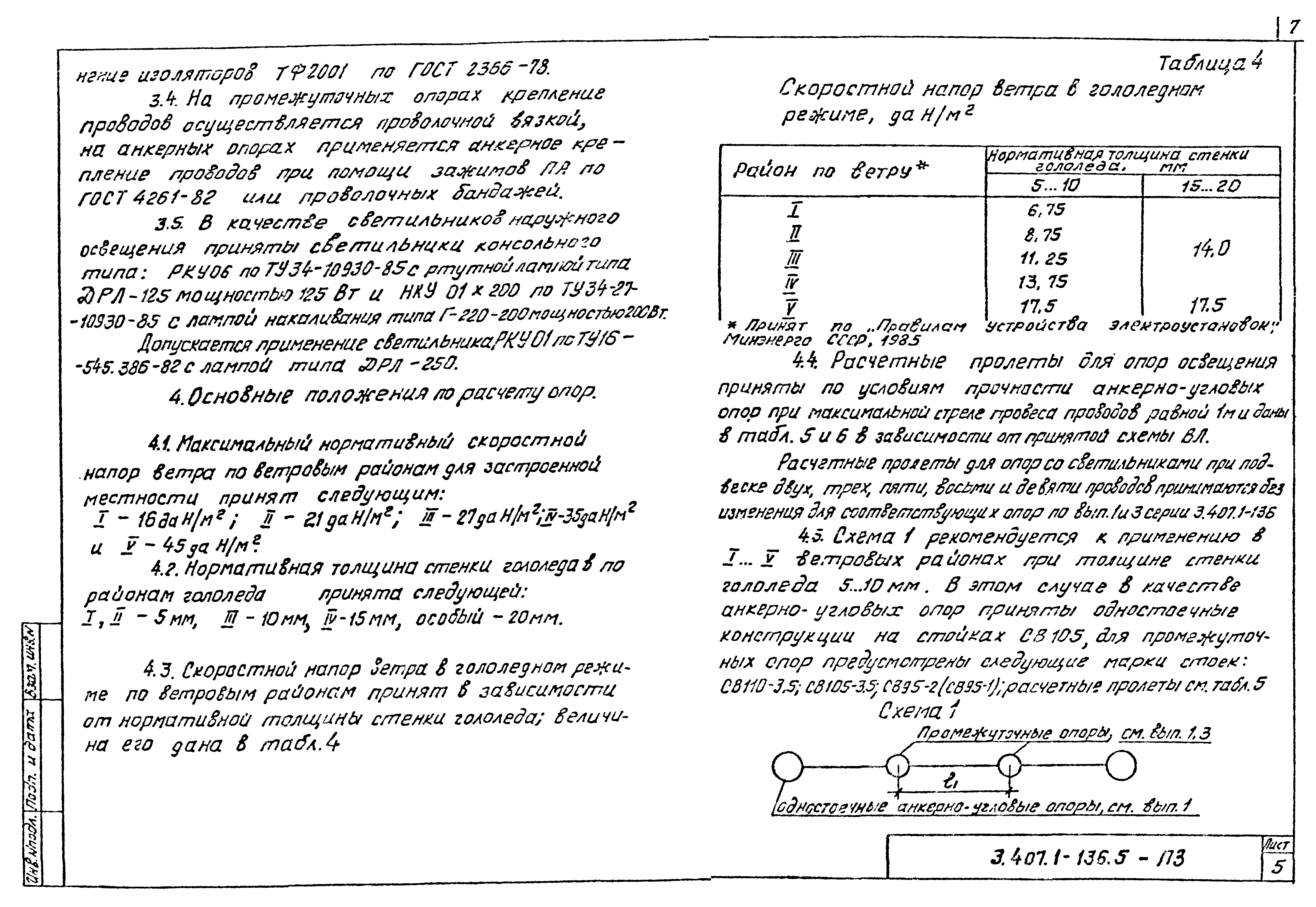

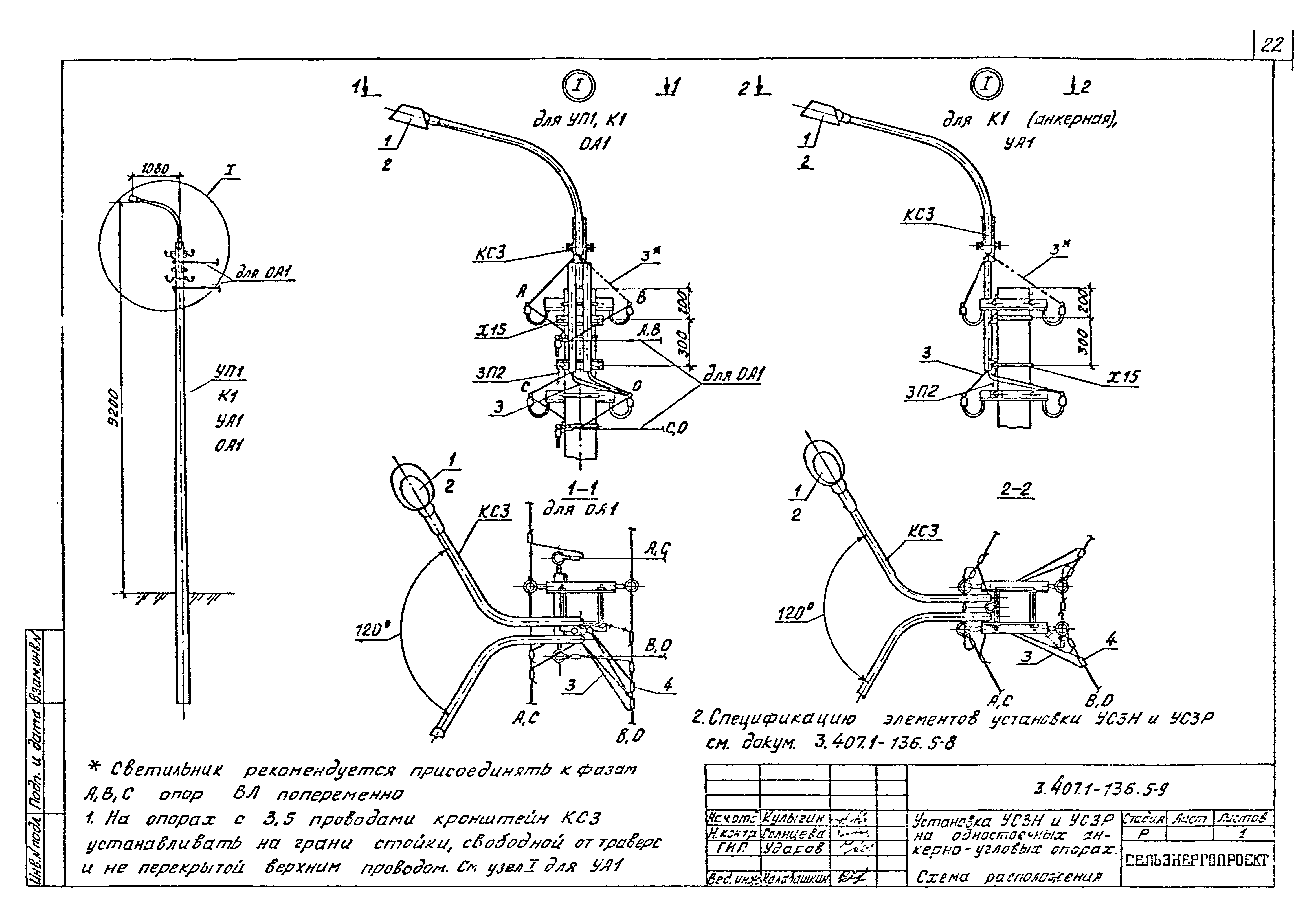

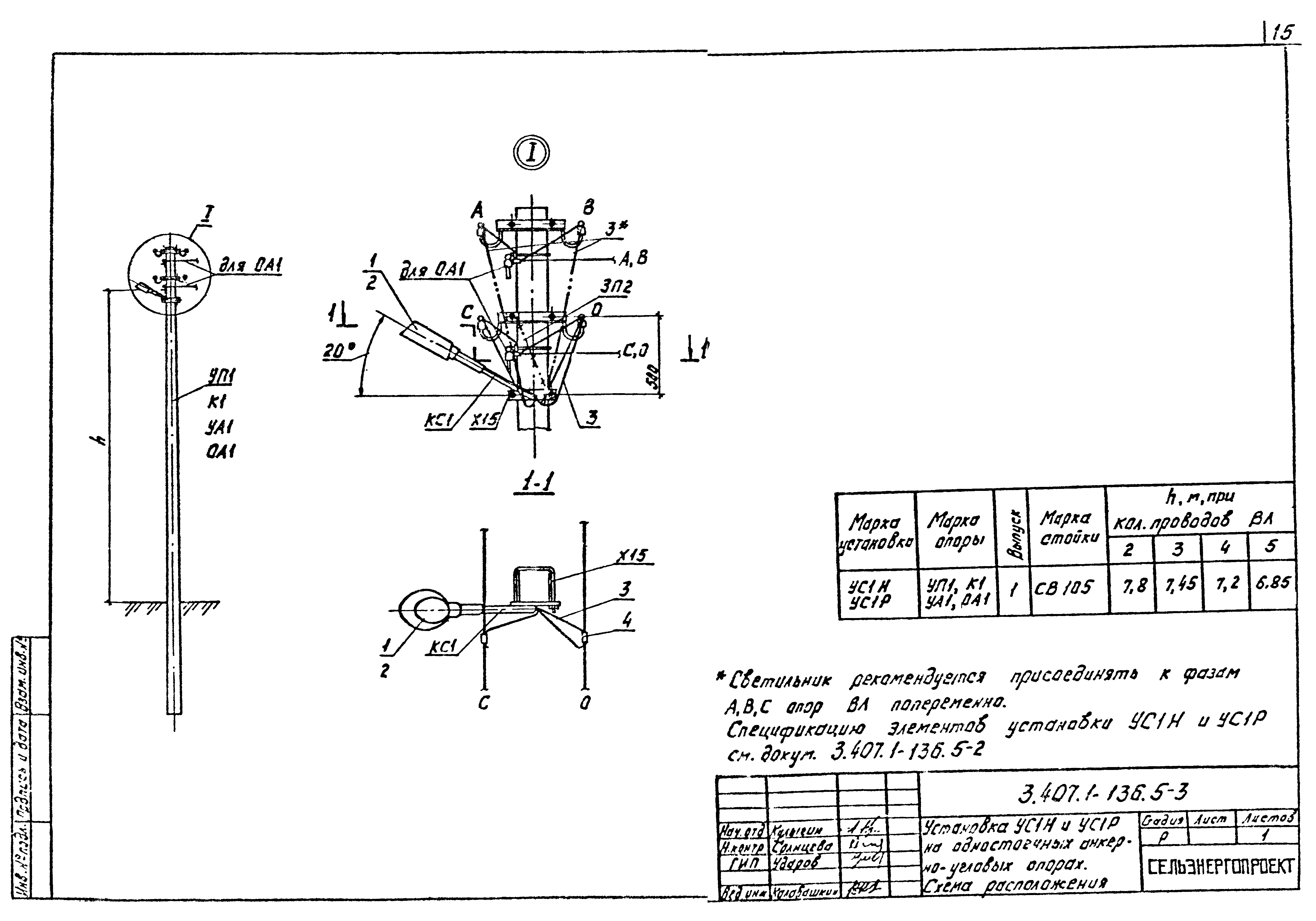

Оглавление:	3.407.1-136.5-ПЗ Пояснительная записка 3.407.1-136.5-1 Схемы установок светильников на опорах 3.407.1-136.5-2 Установка УС1Н и УС1Р на промежуточных опорах. Схема расположения 3.407.1-136.5-3 Установка УС1Н и УС1Р на одностоечных анкерно-угловых опорах. Схема расположения 3.407.1-136.5-4 Установка УС1Н и УС1Р на подкосных анкерно-угловых опорах. Схема расположения 3.407.1-136.5-5 Установка УС2Н и УС2Р на промежуточных опорах. Схема расположения 3.407.1-136.5-6 Установка УС2Н и УС2Р на одностоечных анкерно-угловых опорах. Схема расположения 3.407.1-136.5-7 Установка УС2Н и УС2Р на подкосных анкерно-угловых опорах. Схема расположения 3.407.1-136.5-8 Установка УС3Н и УС3Р на промежуточных опорах. Схема расположения 3.407.1-136.5-Установка УС3Н и УС3Р на одностоечных анкерно-угловых опорах. Схема расположения 3.407.1-136.5-10 Установка УС3Н и УС3Р на подкосных анкерно-угловых опорах. Схема расположения 3.407.1-136.5-11 Промежуточная опора П2-4, П3-4, П4-4. Схема расположения 3.407.1-136.5-12 Одностоечные анкерно-угловые опоры УП1-4, К1-4, УА1-4, ОА1-4. Схема расположения 3.407.1-136.5-13 Подкосные анкерно-угловые опоры УП3-4, УП2-4, УП4-4, К3-4, К2-4, К4-4, УА3-4, УА2-4, УА4-4, АО3-4, ОА2-4, ОА4-4. Схема расположения 3.407.1-136.5-14 Кронштейн КС1 3.407.1-136.5-15 Кронштейн КС2 3.407.1-136.5-16 Кронштейн КС3
Разработан:	Сельэнергопроект Минэнерго СССР
Утверждён:	30.11.1988 Минэнерго СССР (USSR Minenergo 16-3/9)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Опоры и порталы линий электропередачи, освещения, связи и др. Железобетонные
