Скачать Серия 1.273.9-5 Выпуск 6. Облицовки из гипсоволокнистых листов на металлическом каркасе. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.273.9-5

Выпуск 6. Облицовки из гипсоволокнистых листов на металлическом каркасе. Рабочие чертежи

Обозначение:	Серия 1.273.9-5
Обозначение англ:	Series 1.273.9-5
Статус:	не определен законодательством
Название рус.:	Выпуск 6. Облицовки из гипсоволокнистых листов на металлическом каркасе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1987

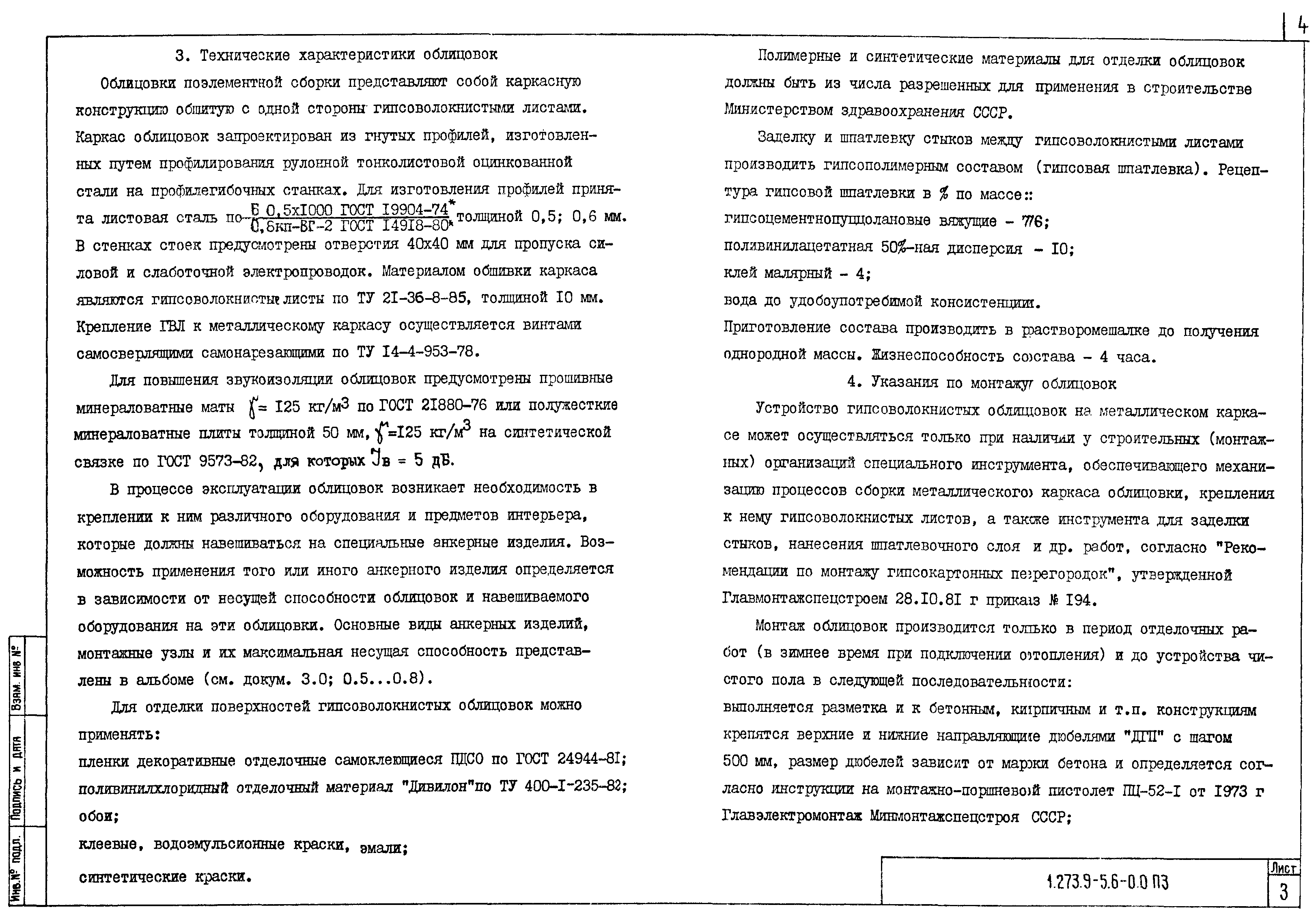

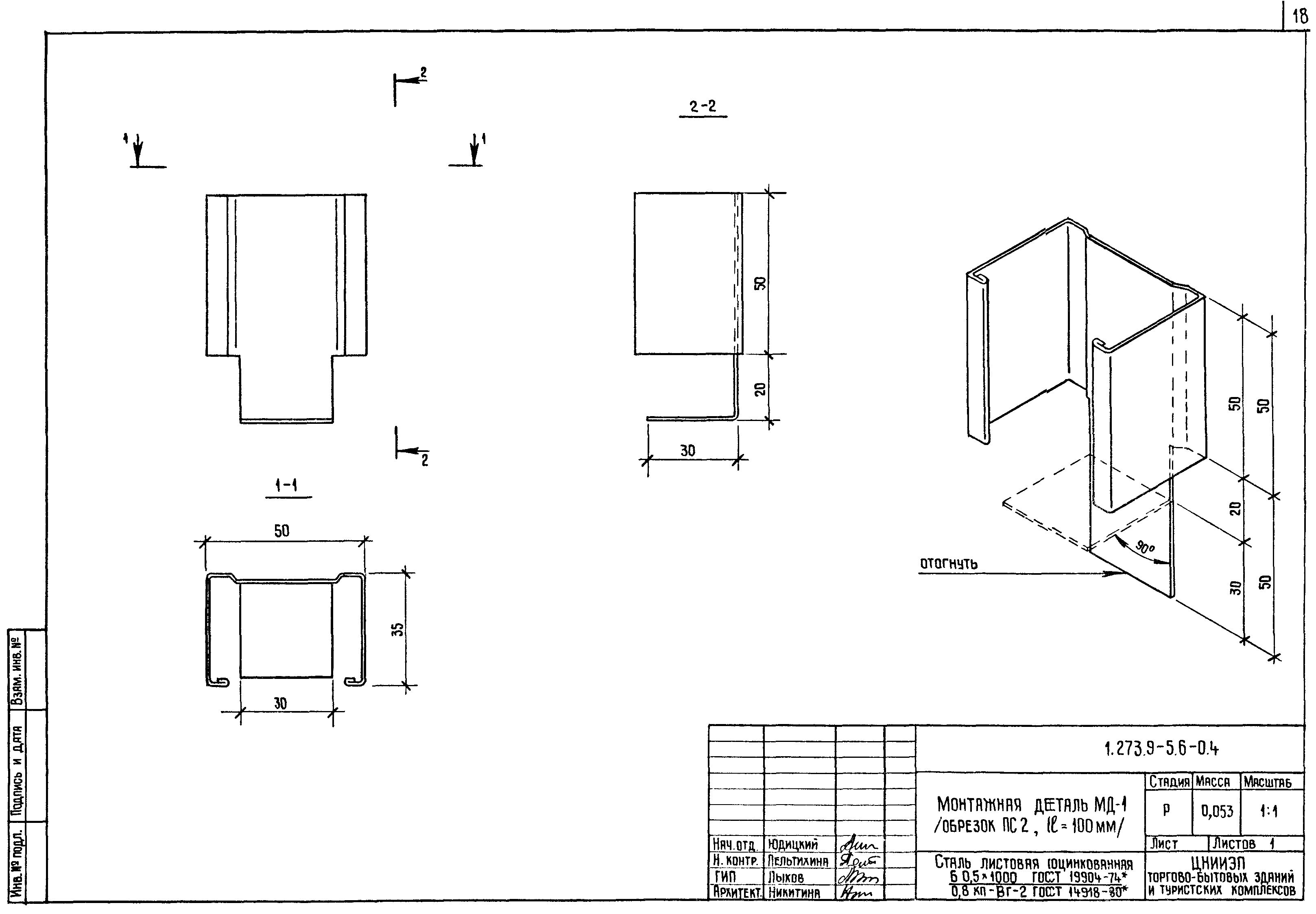

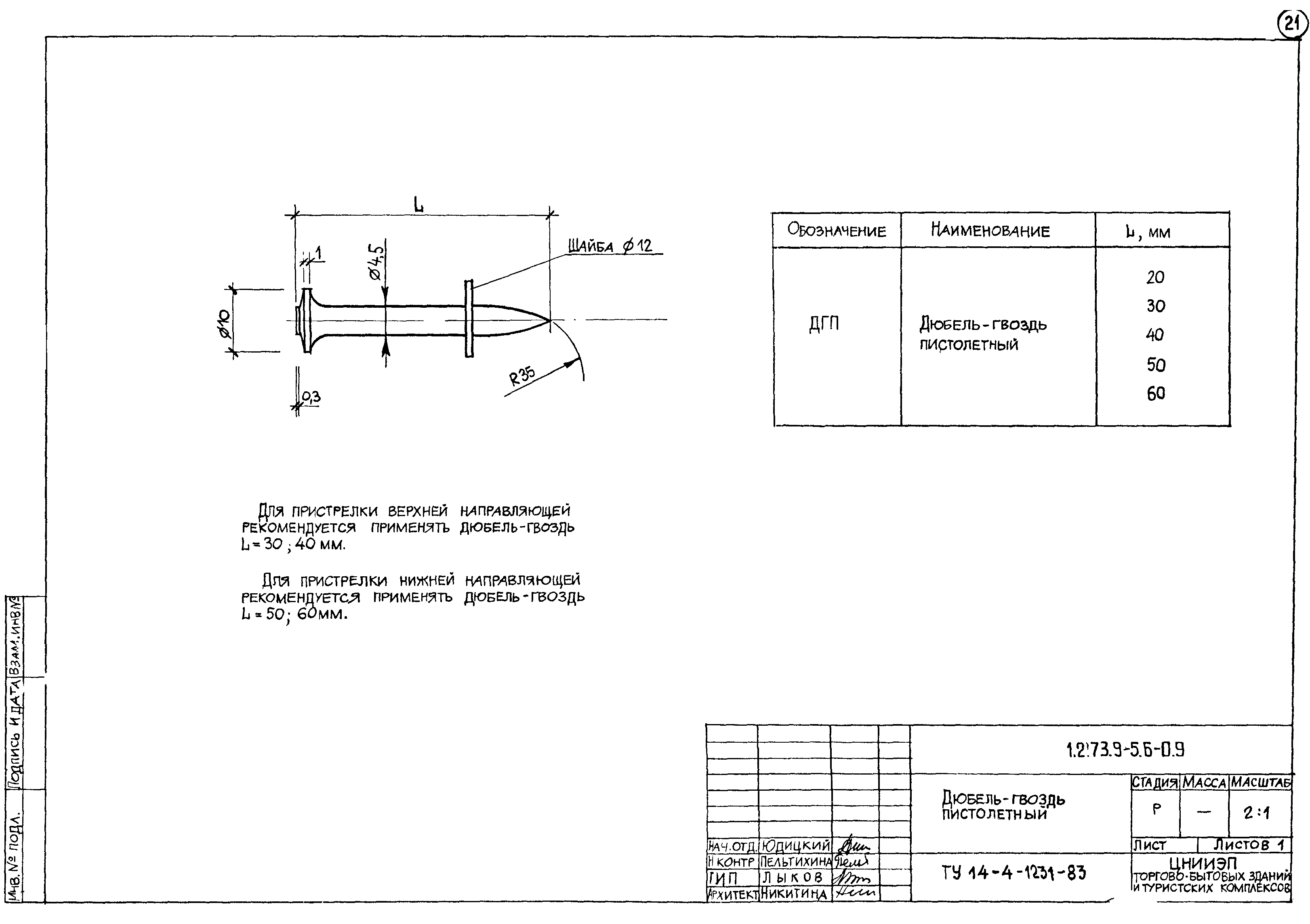

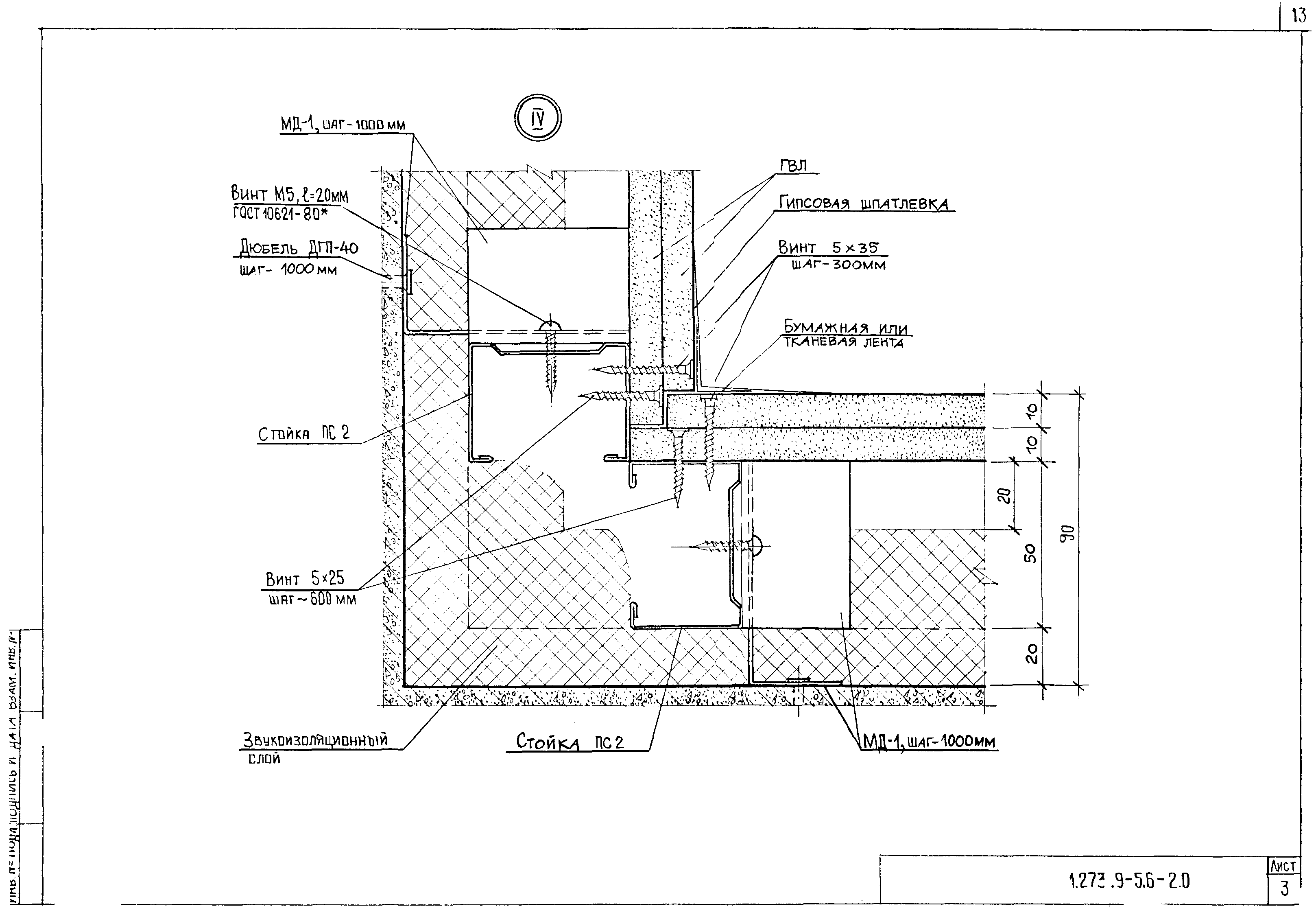

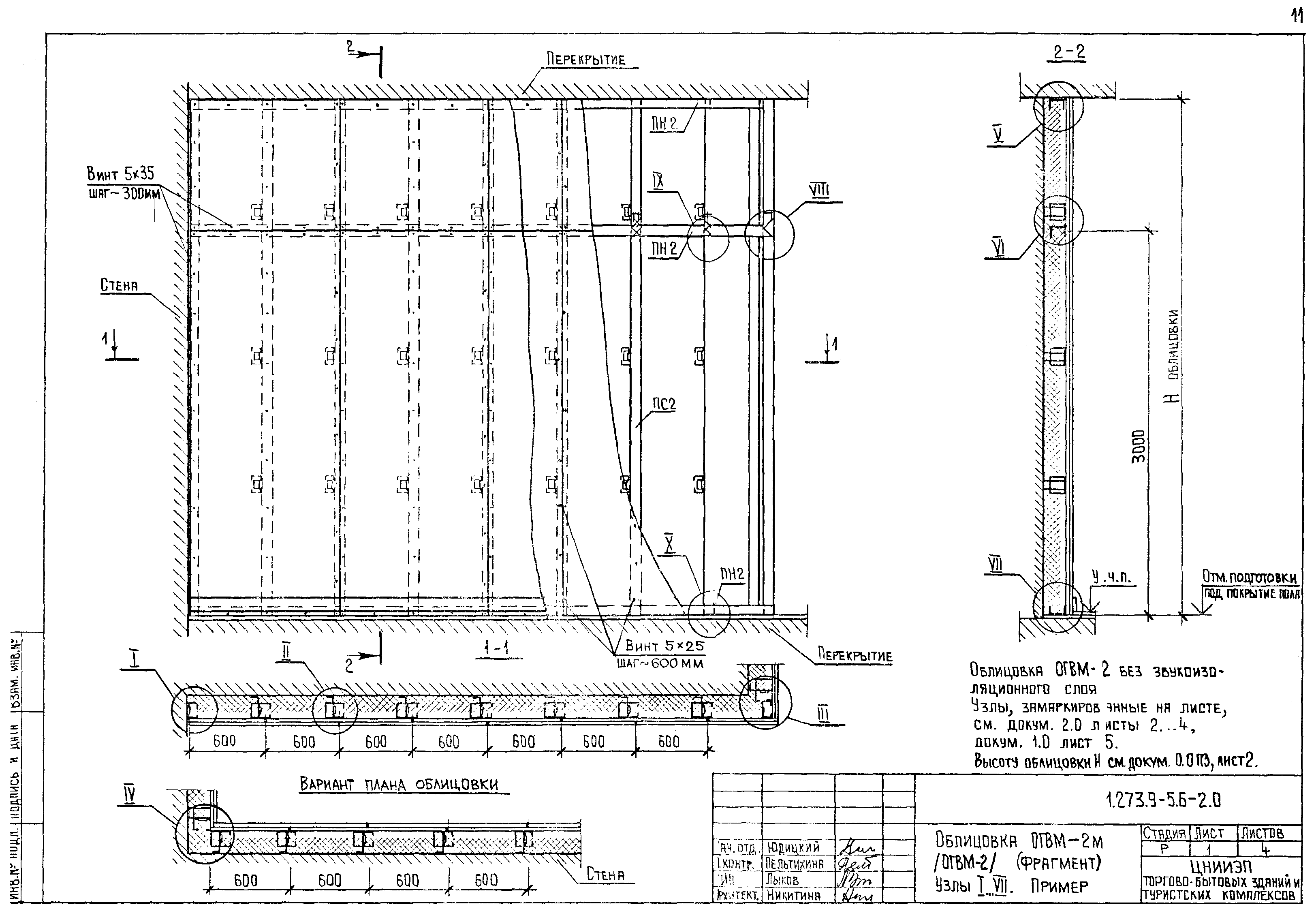

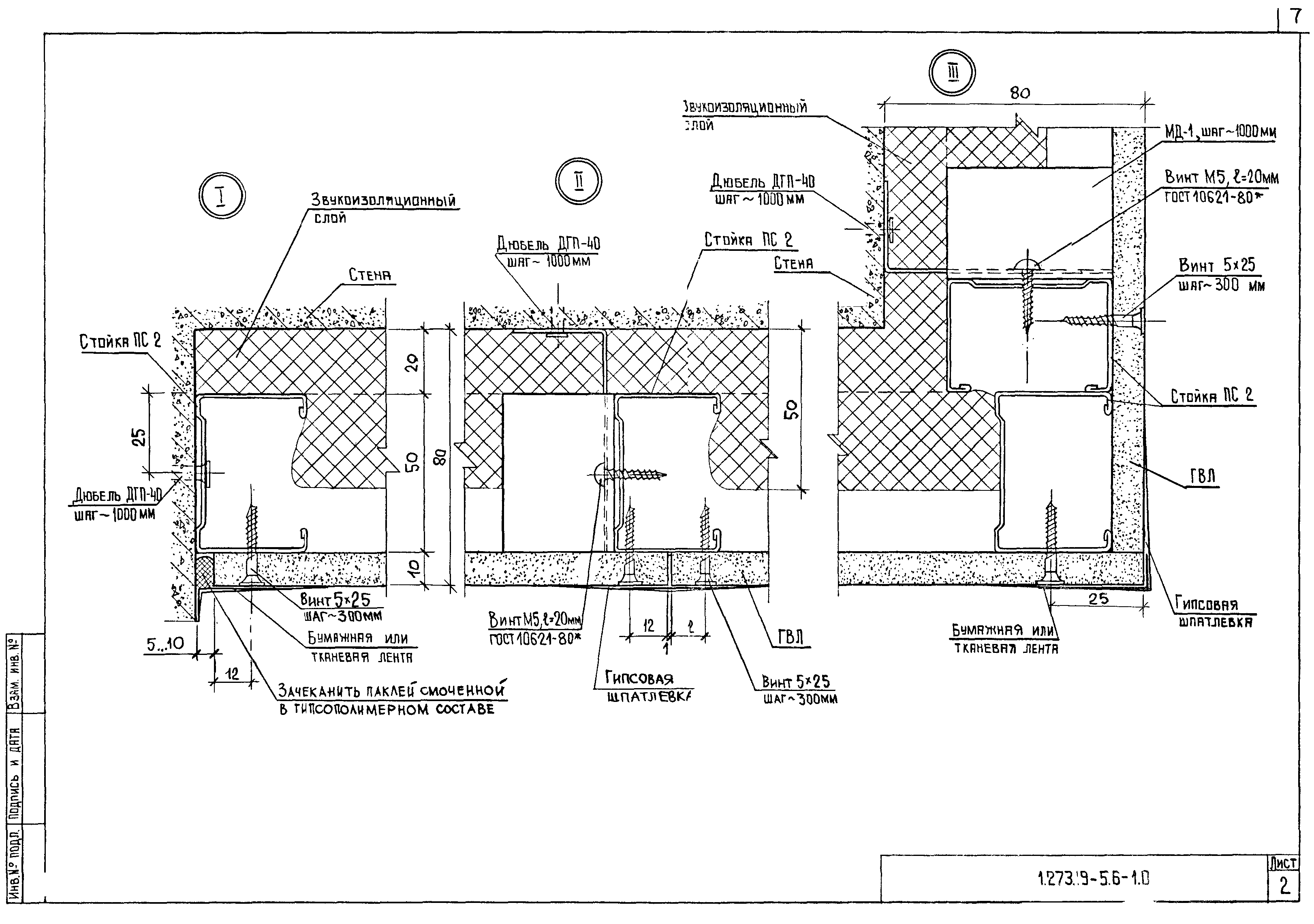

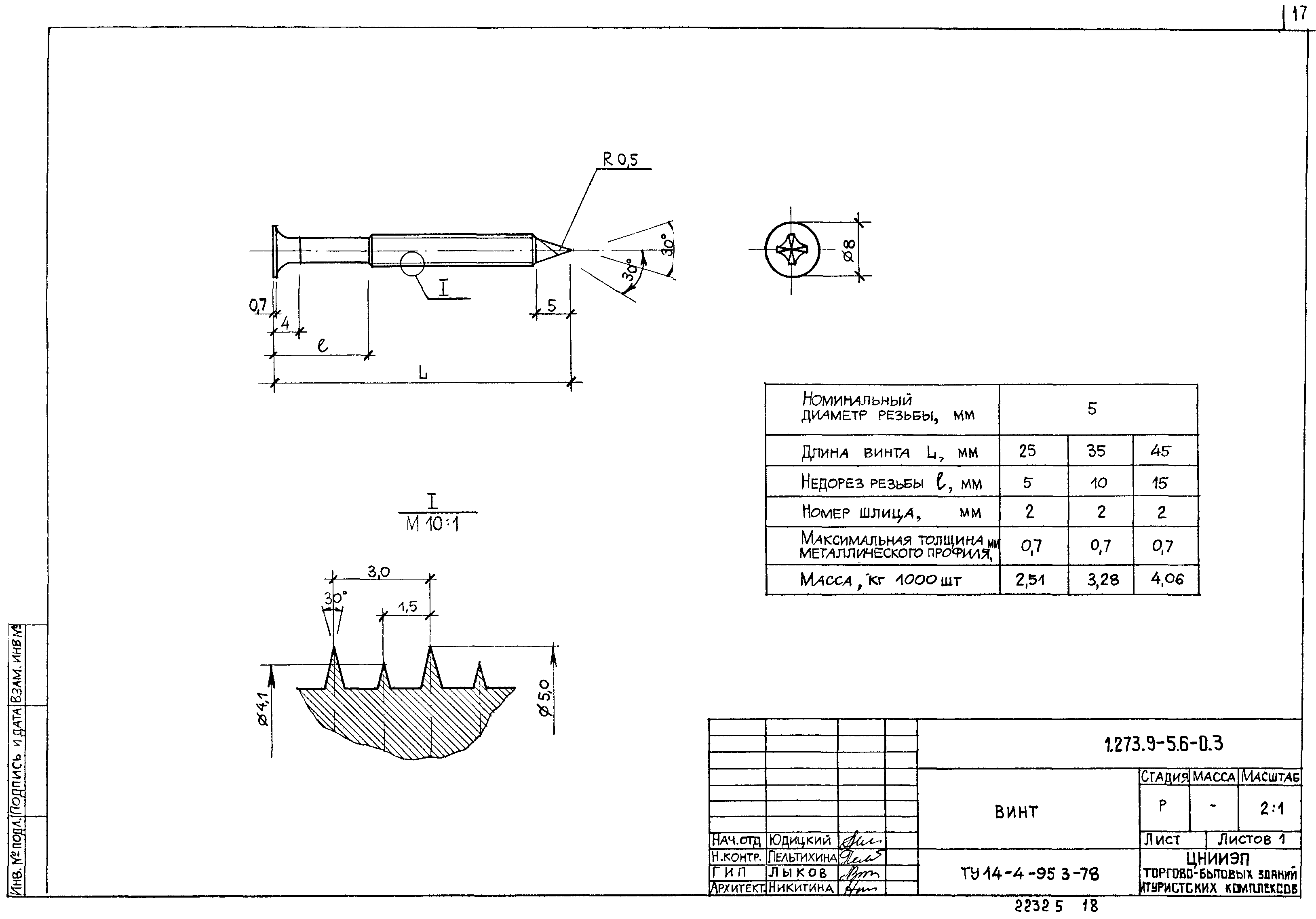

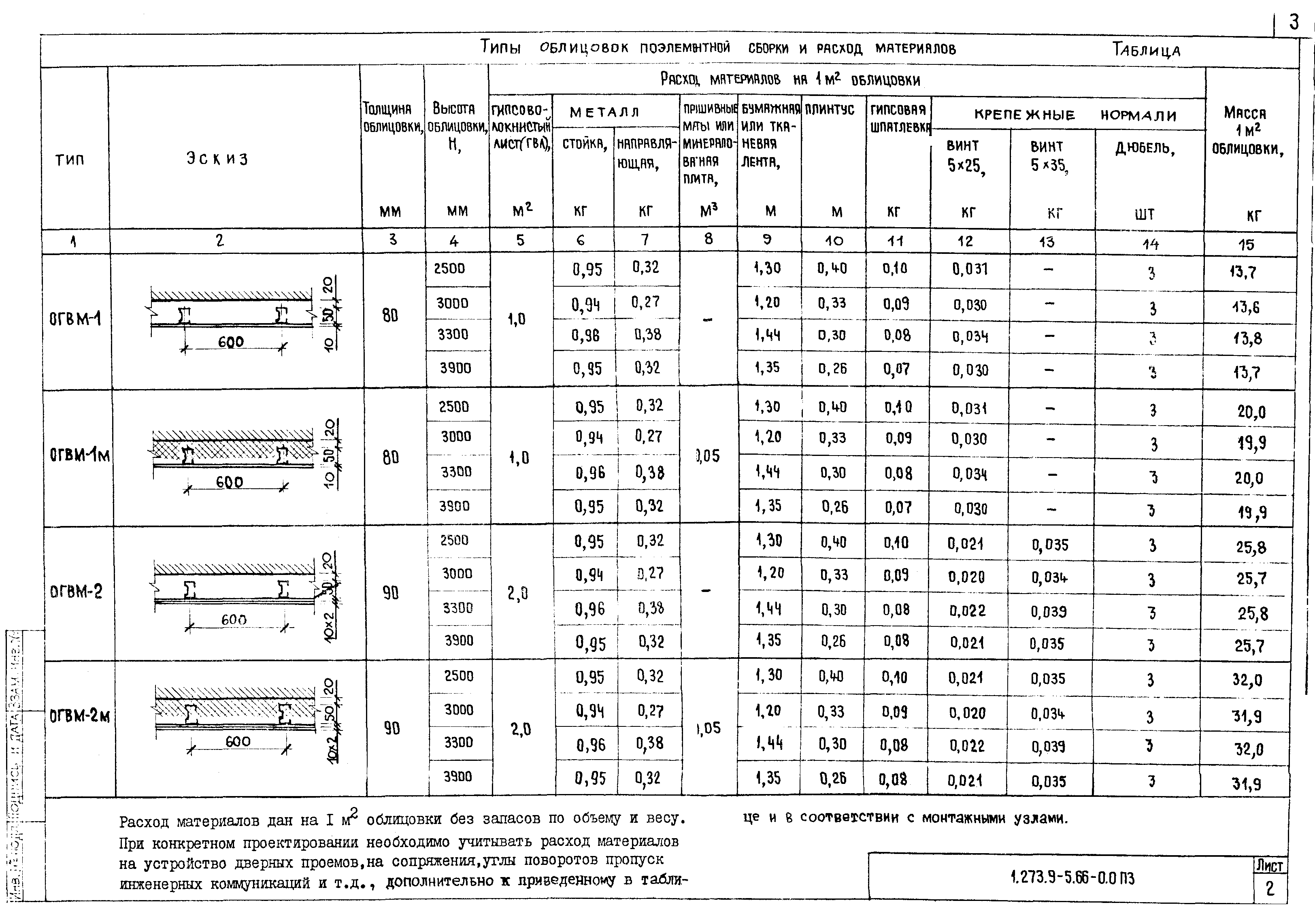

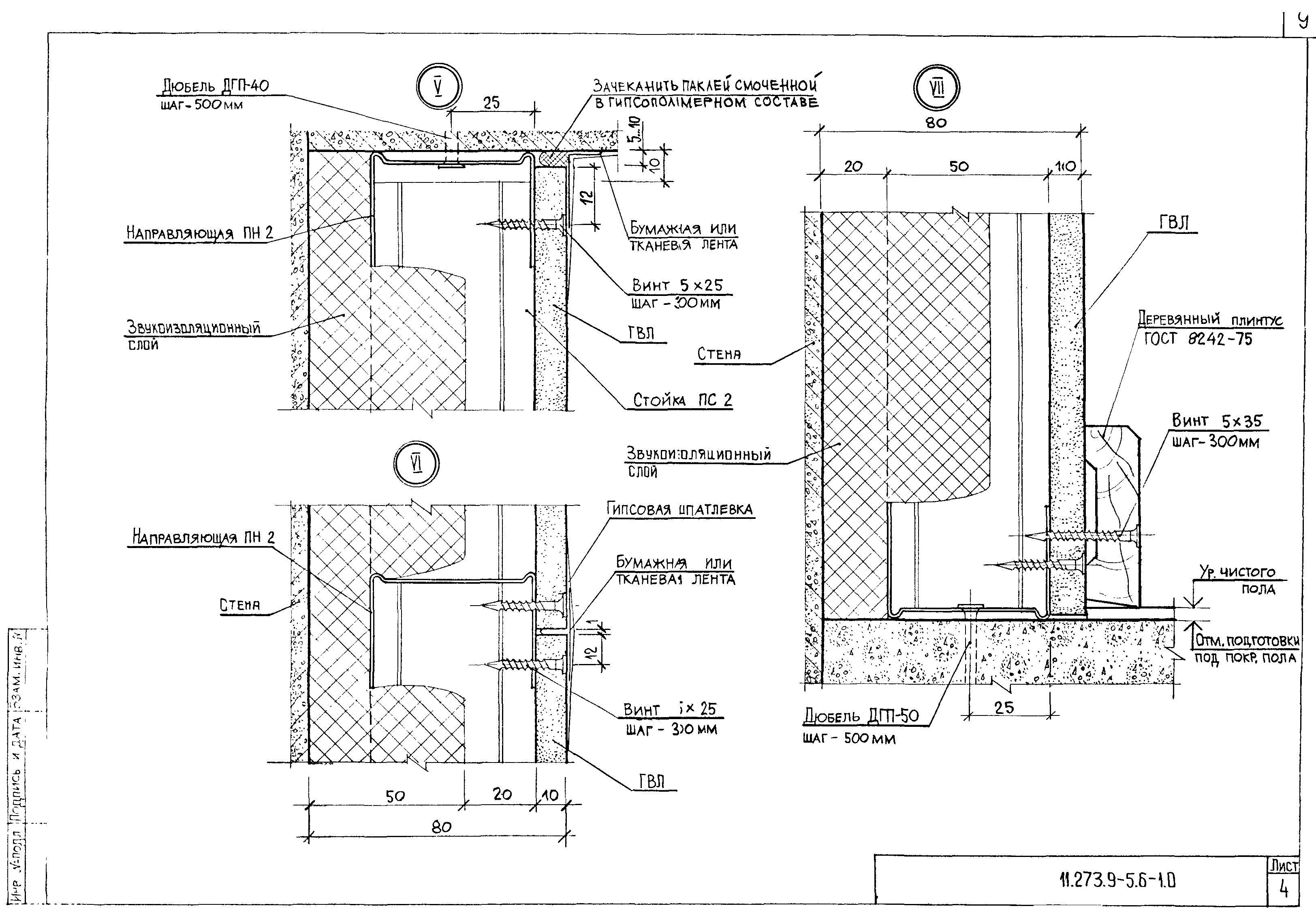

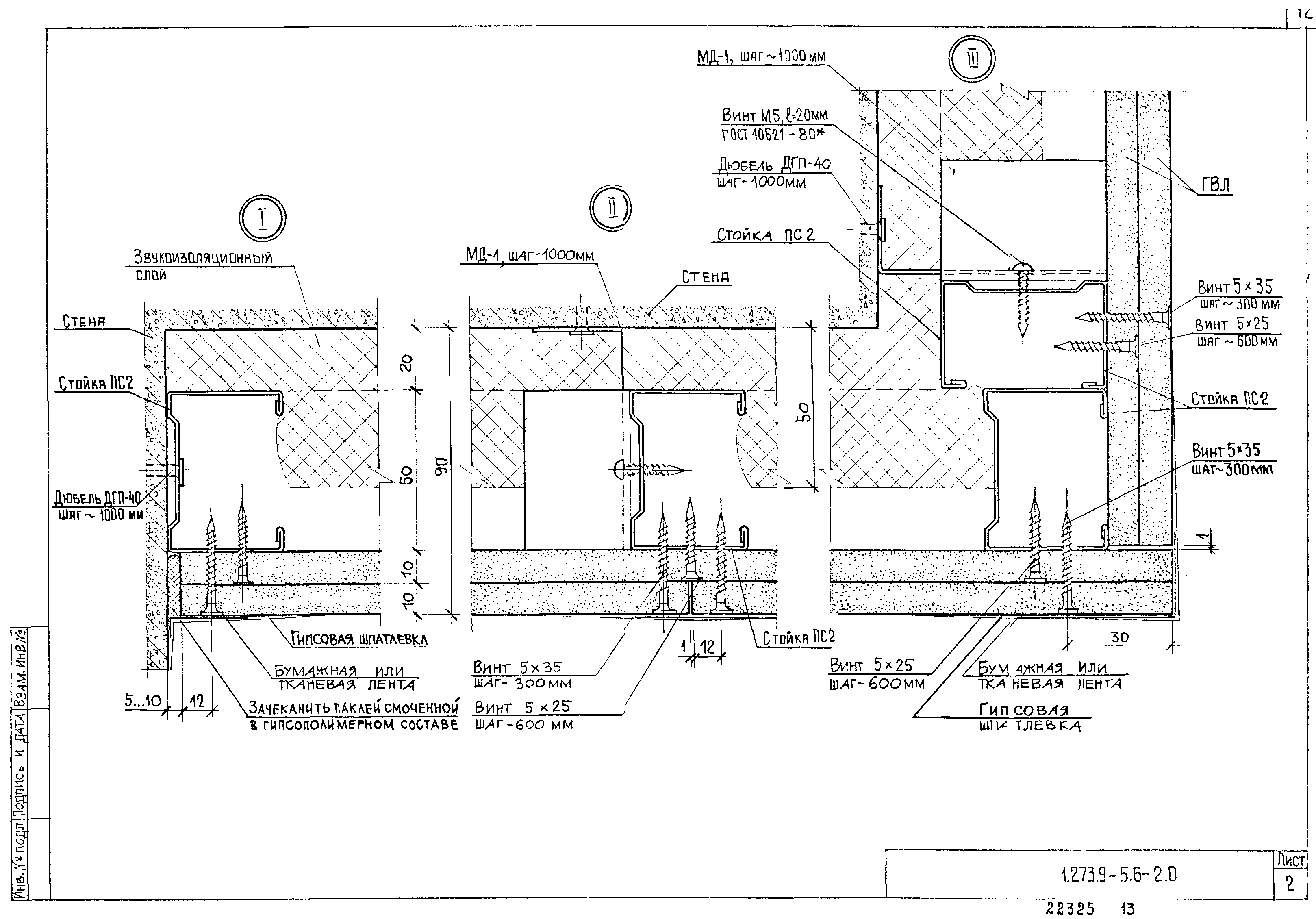

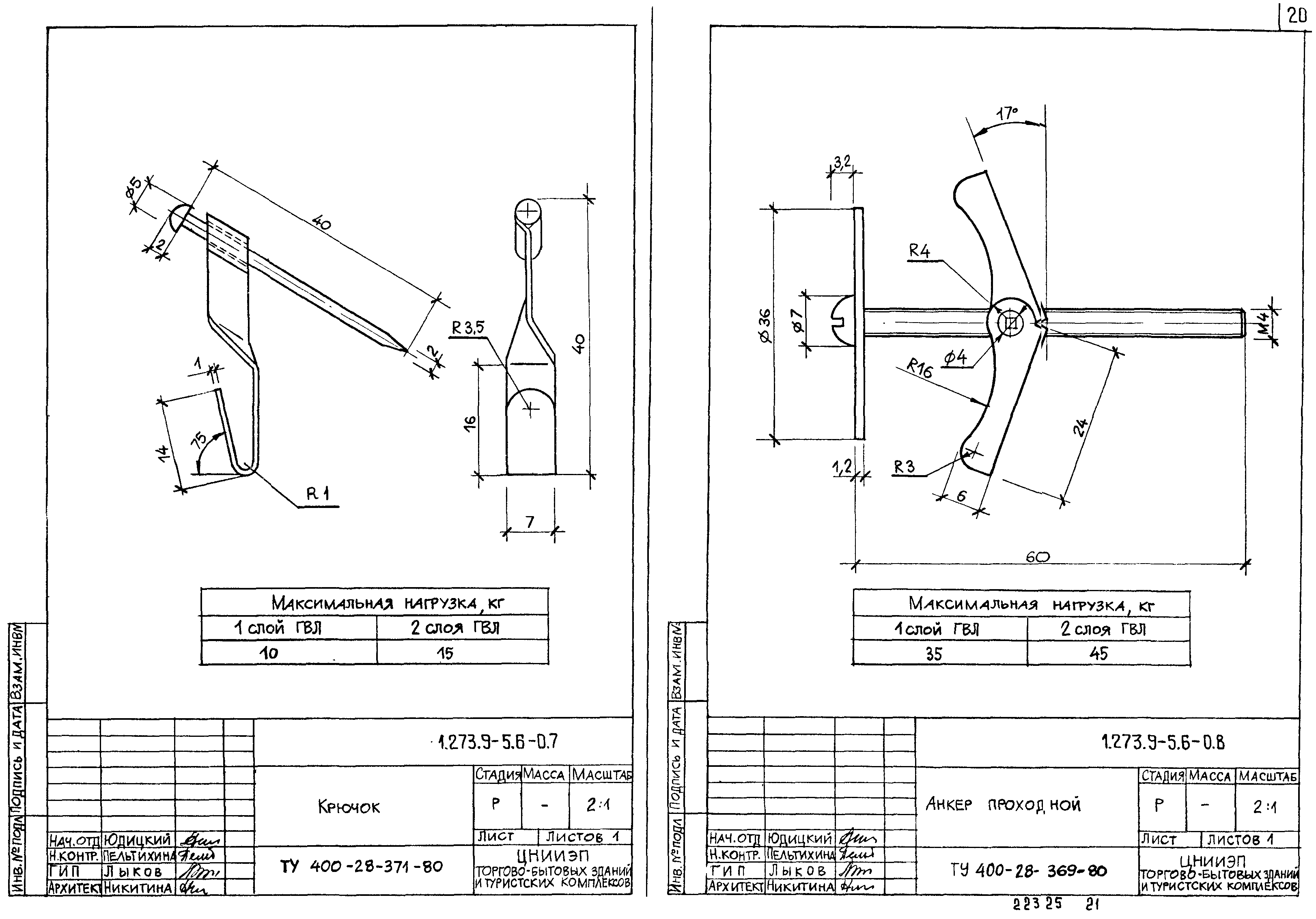

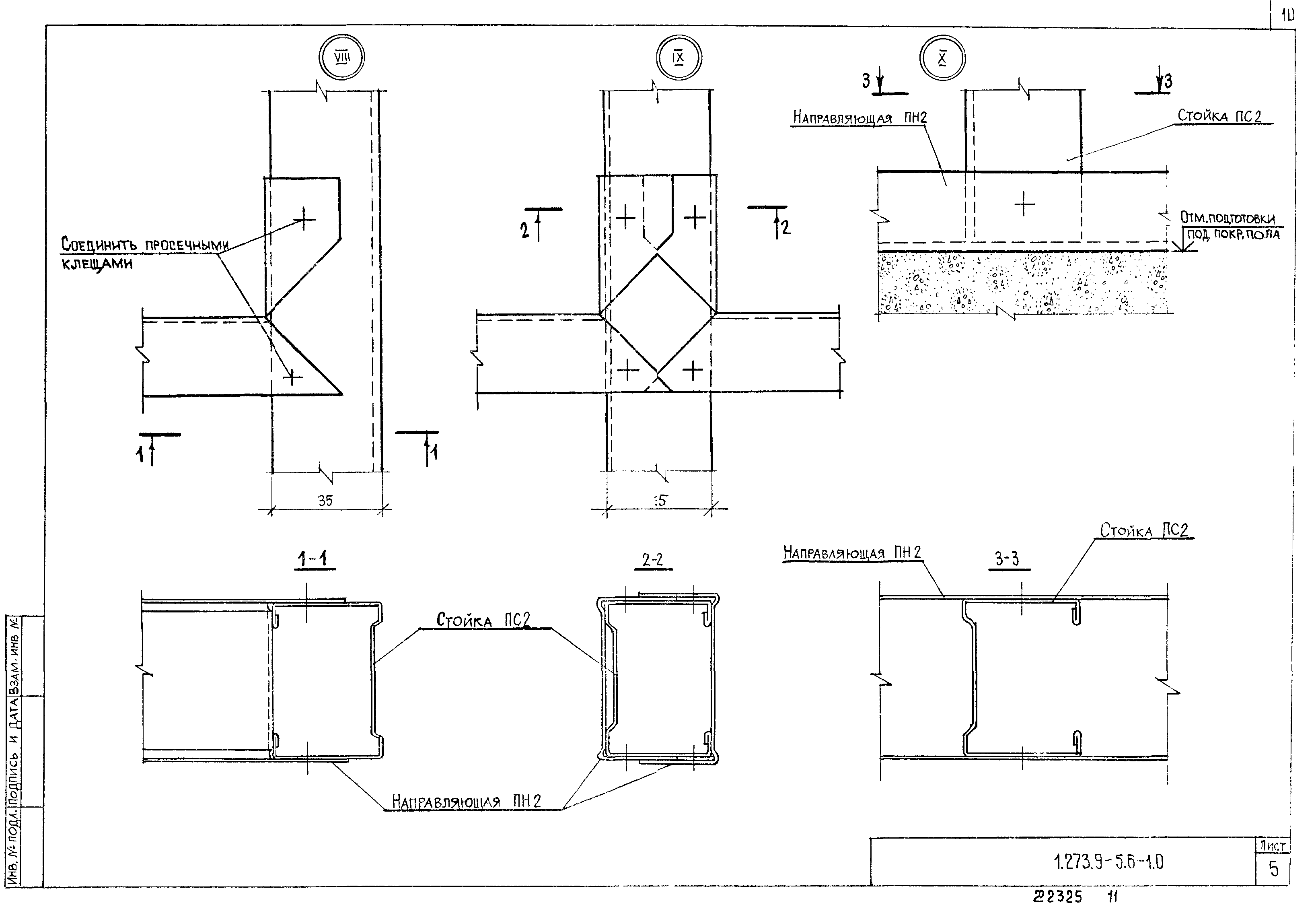

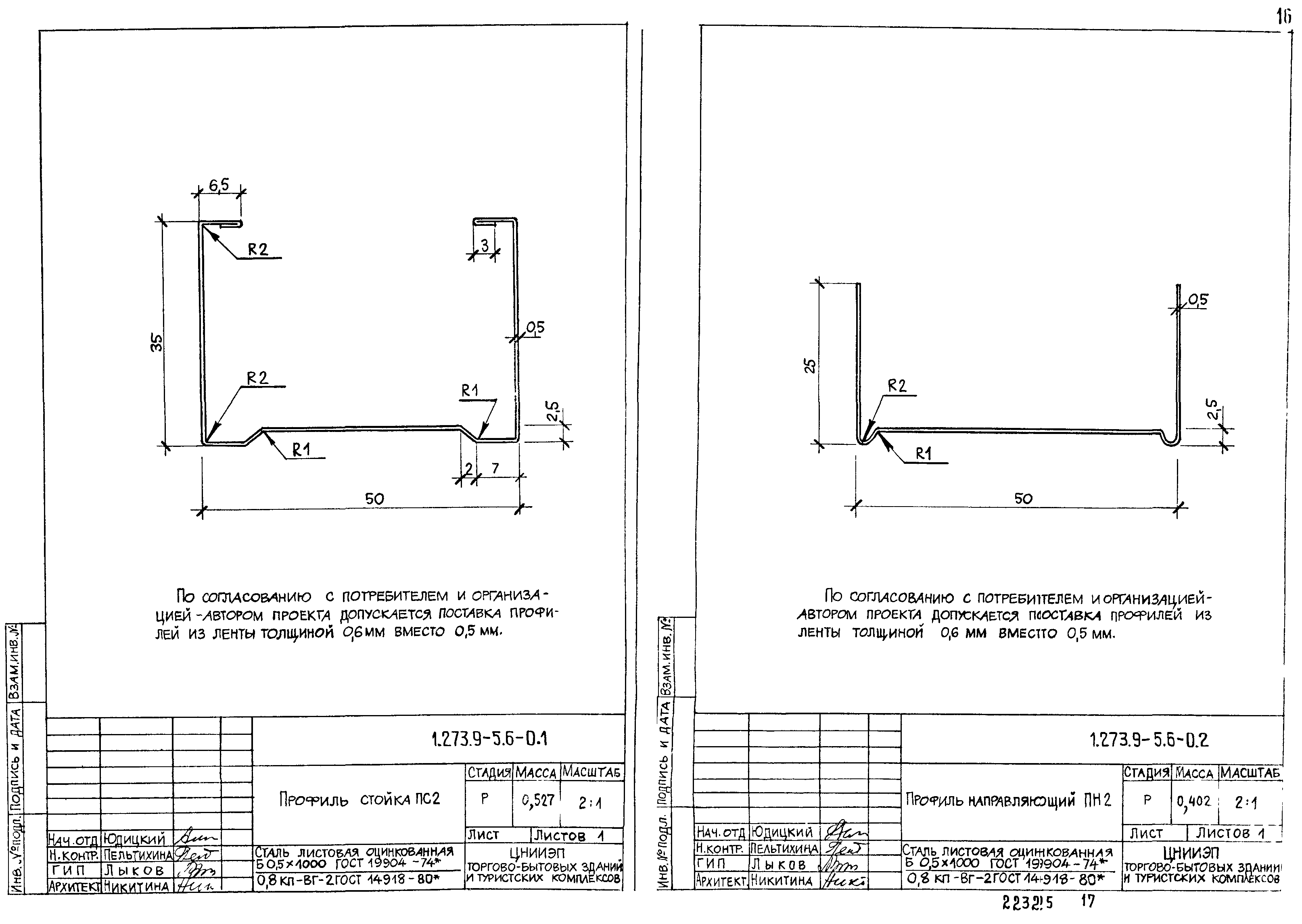

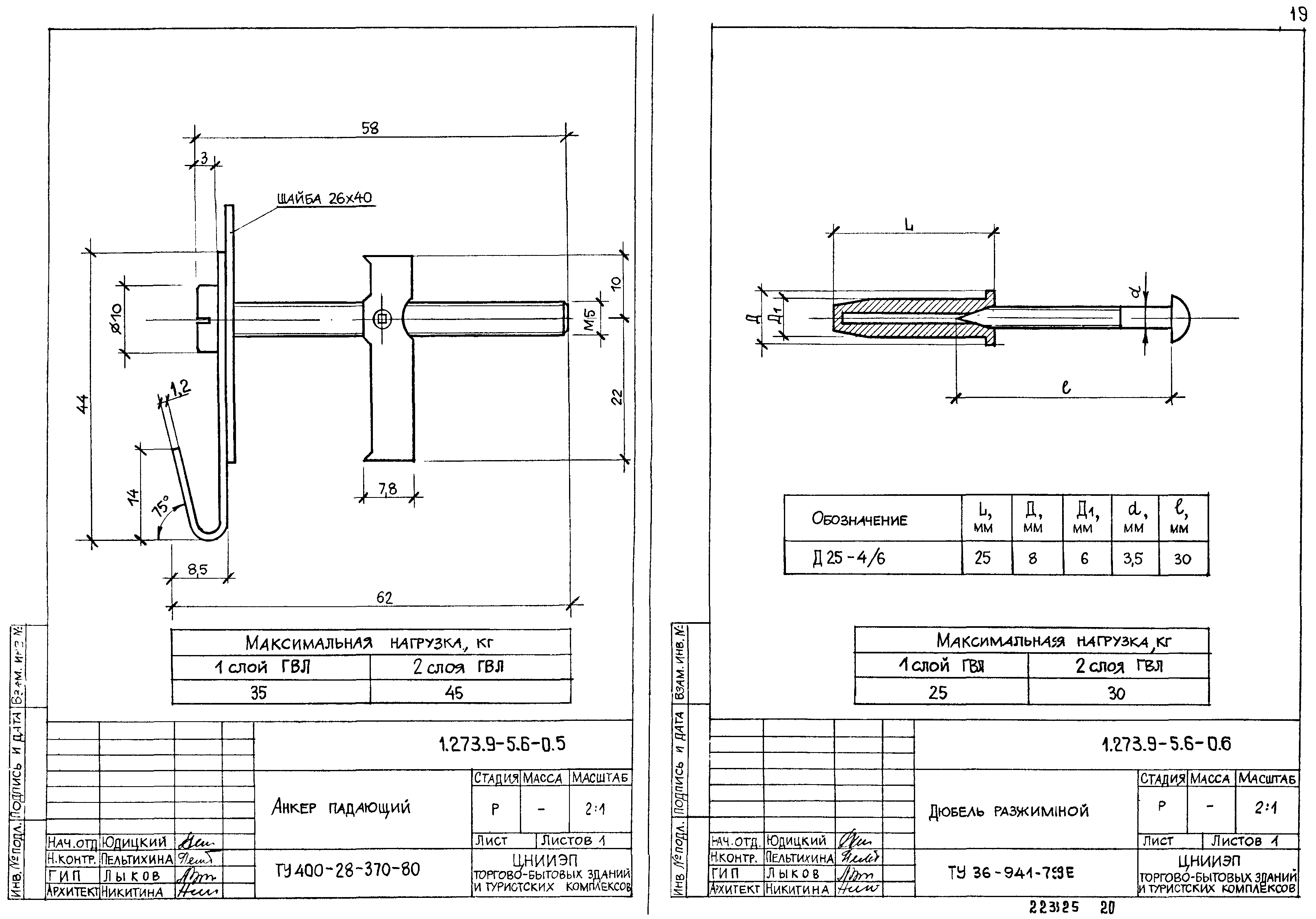

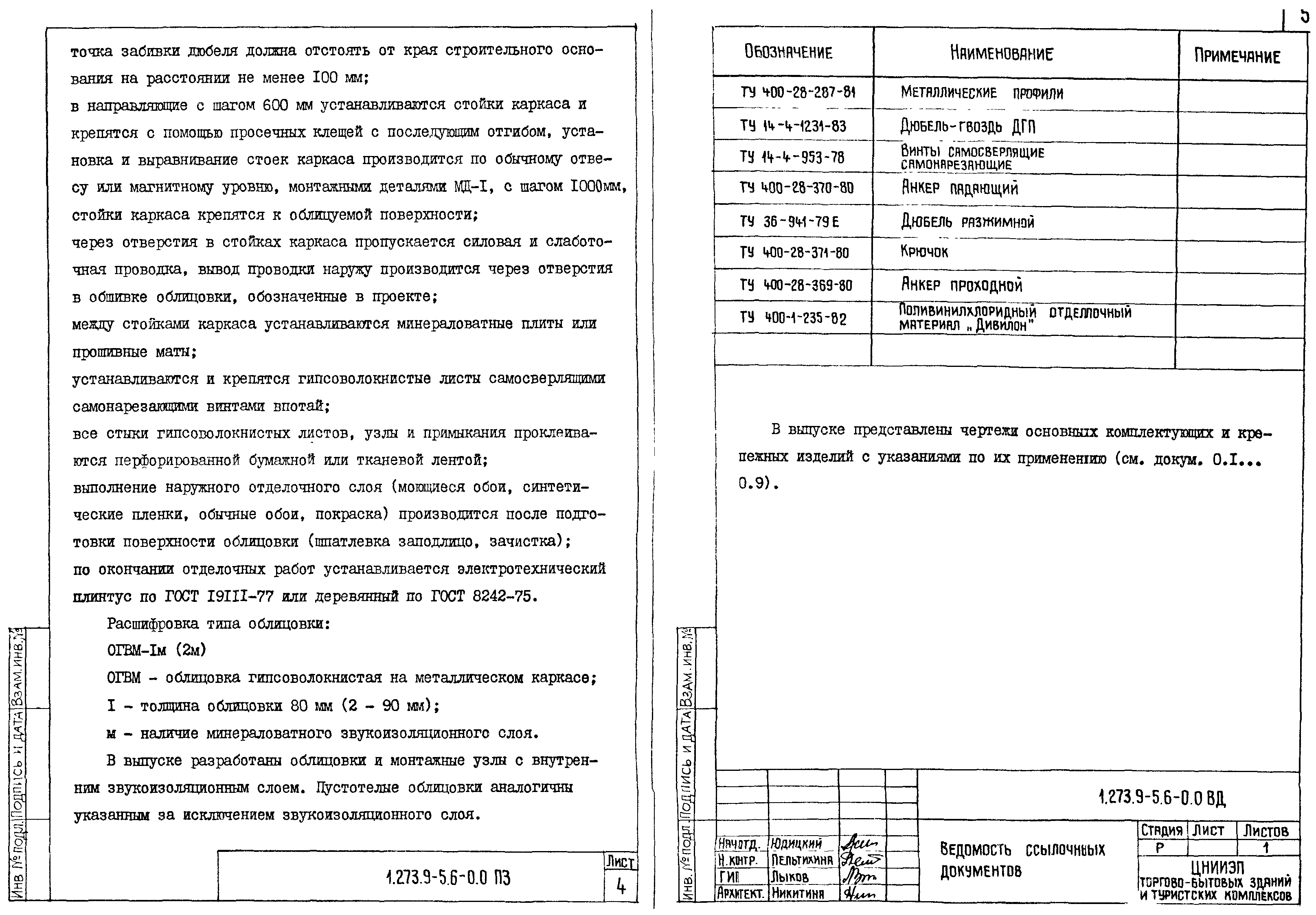

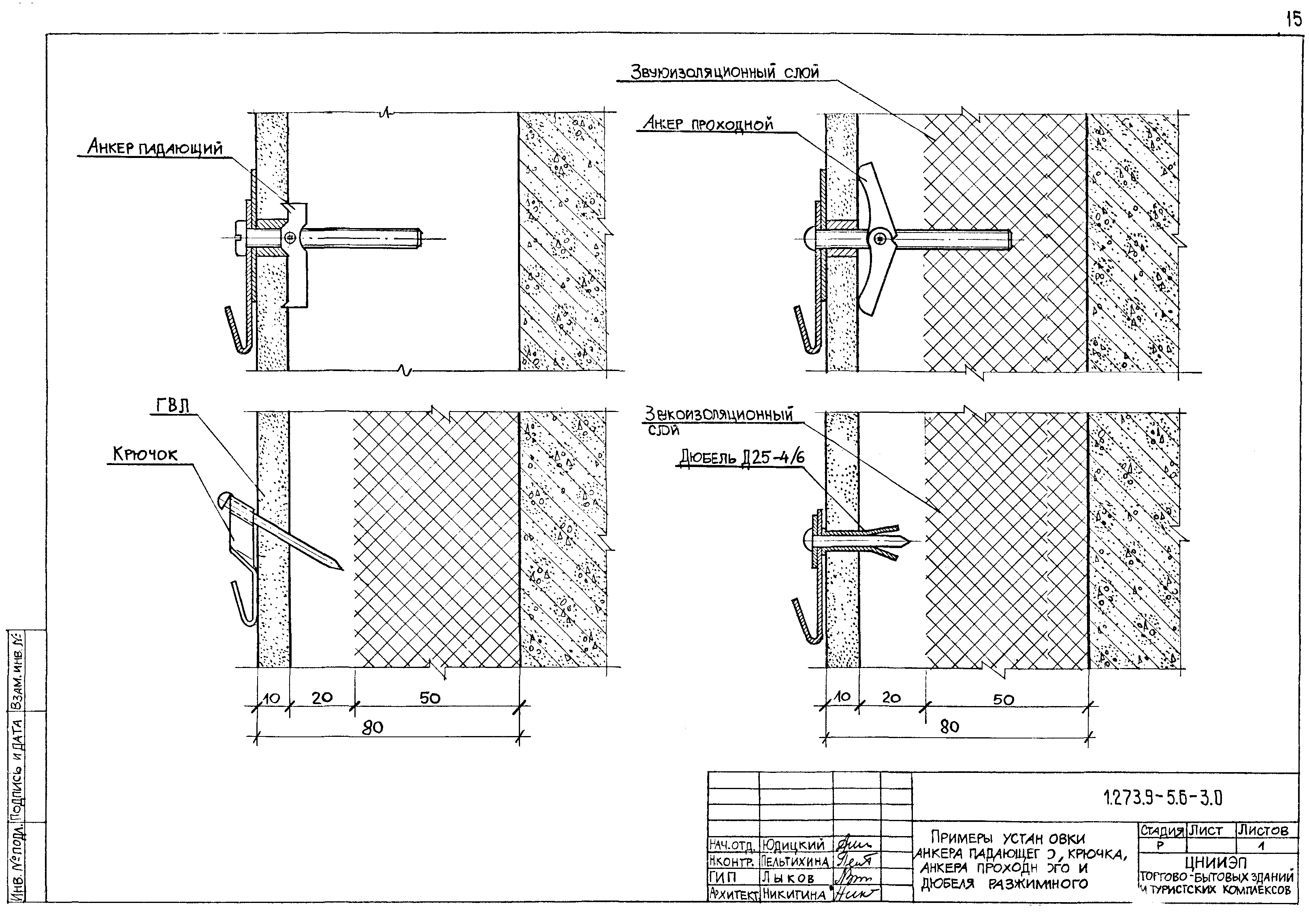

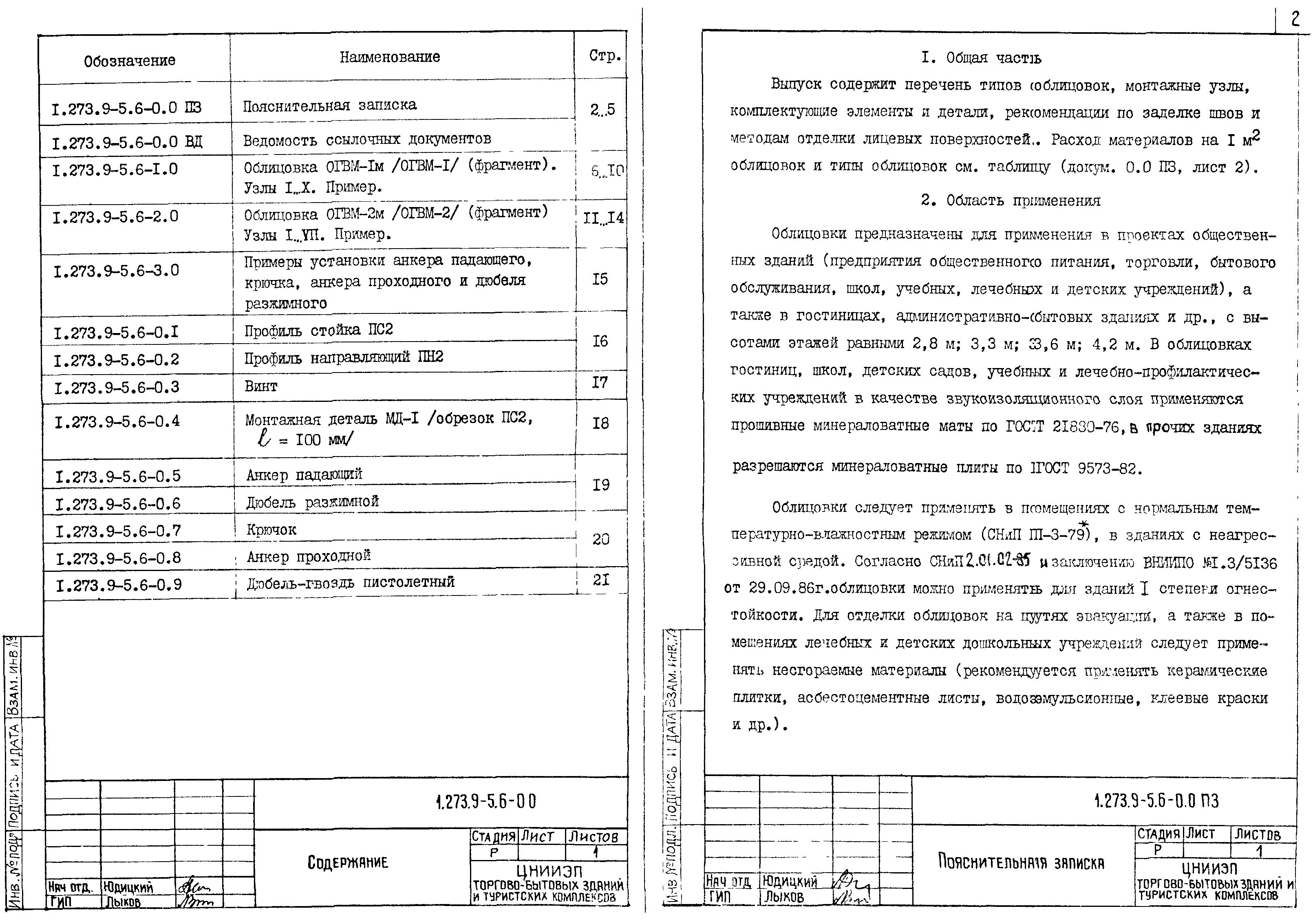

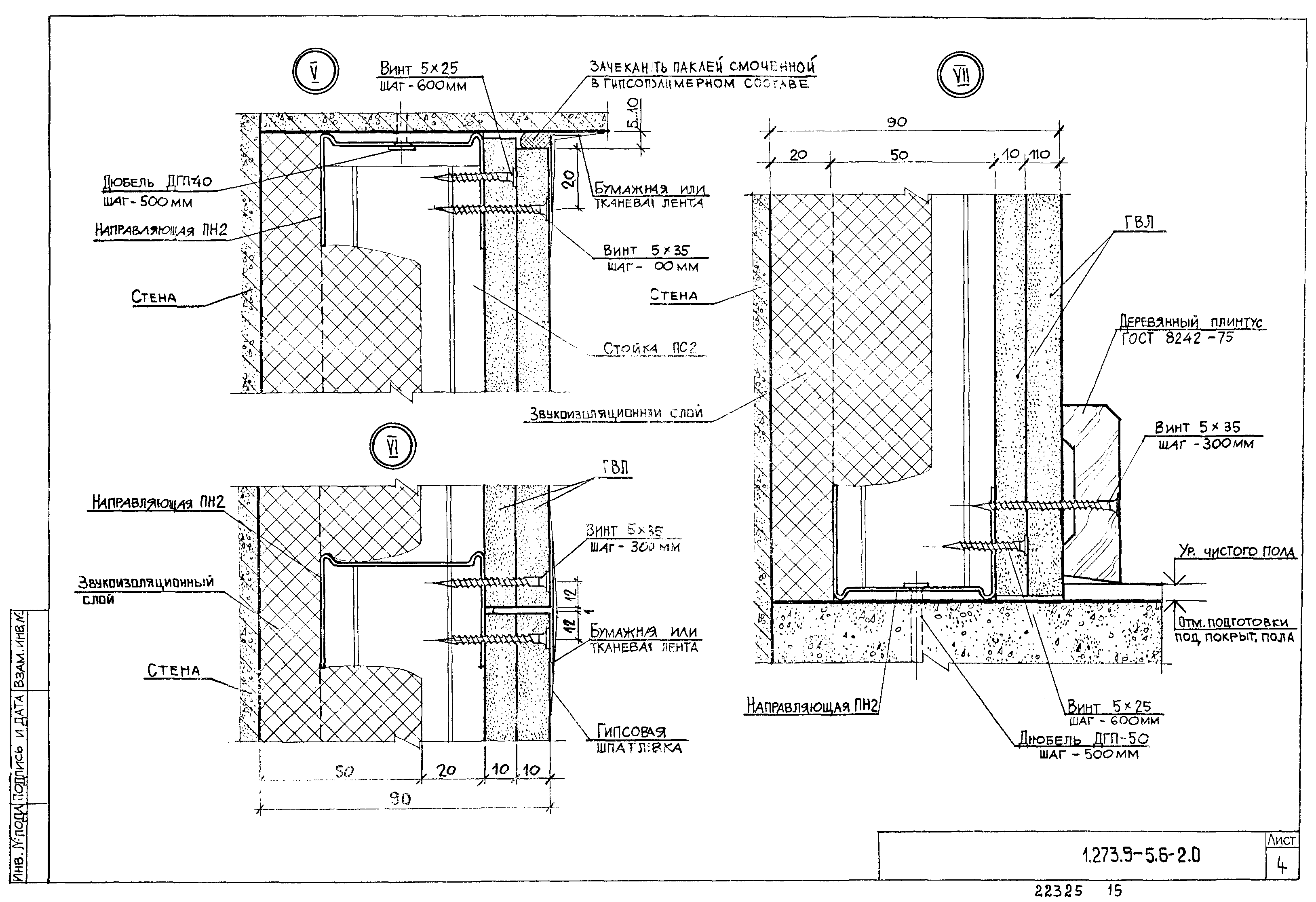

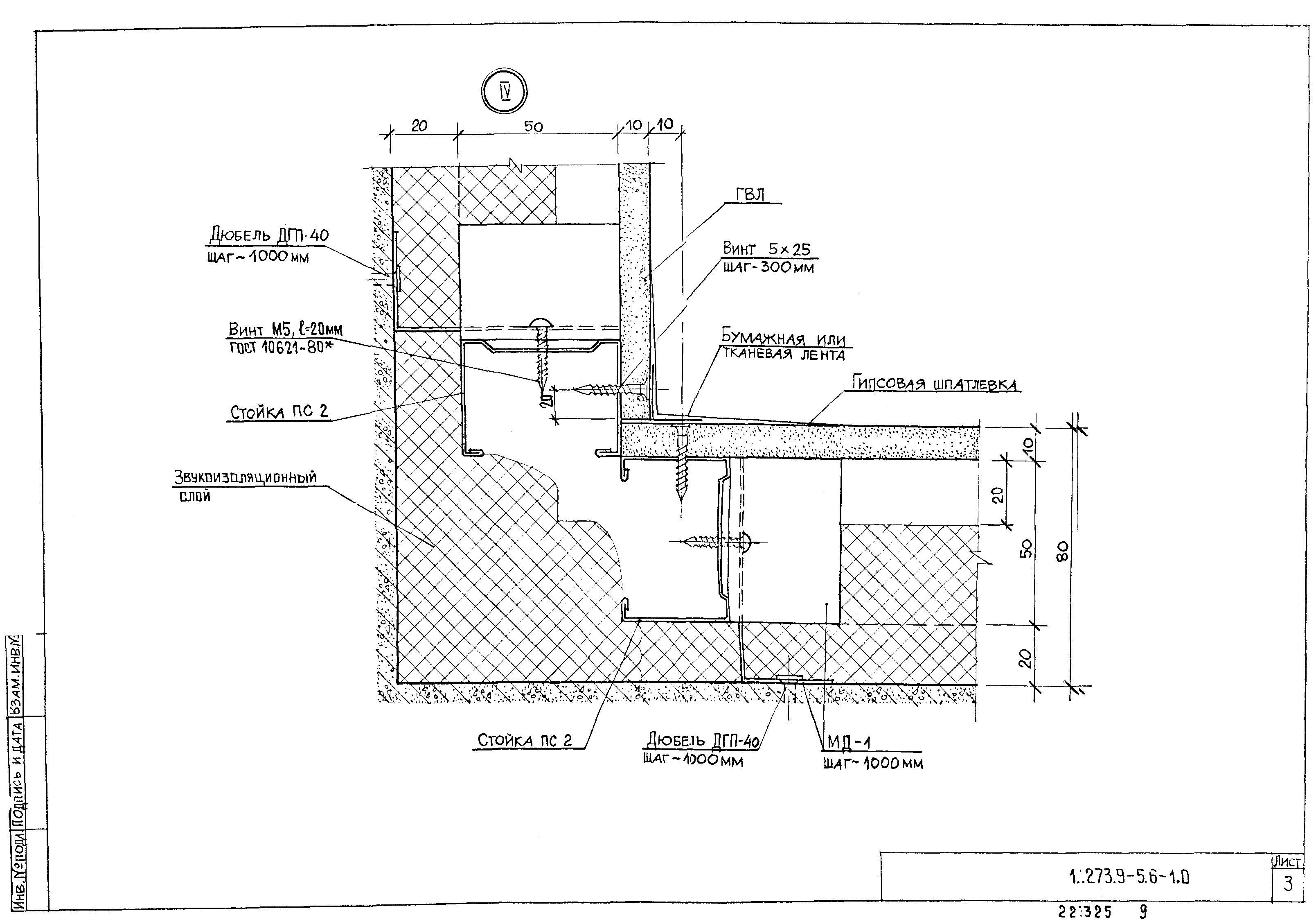

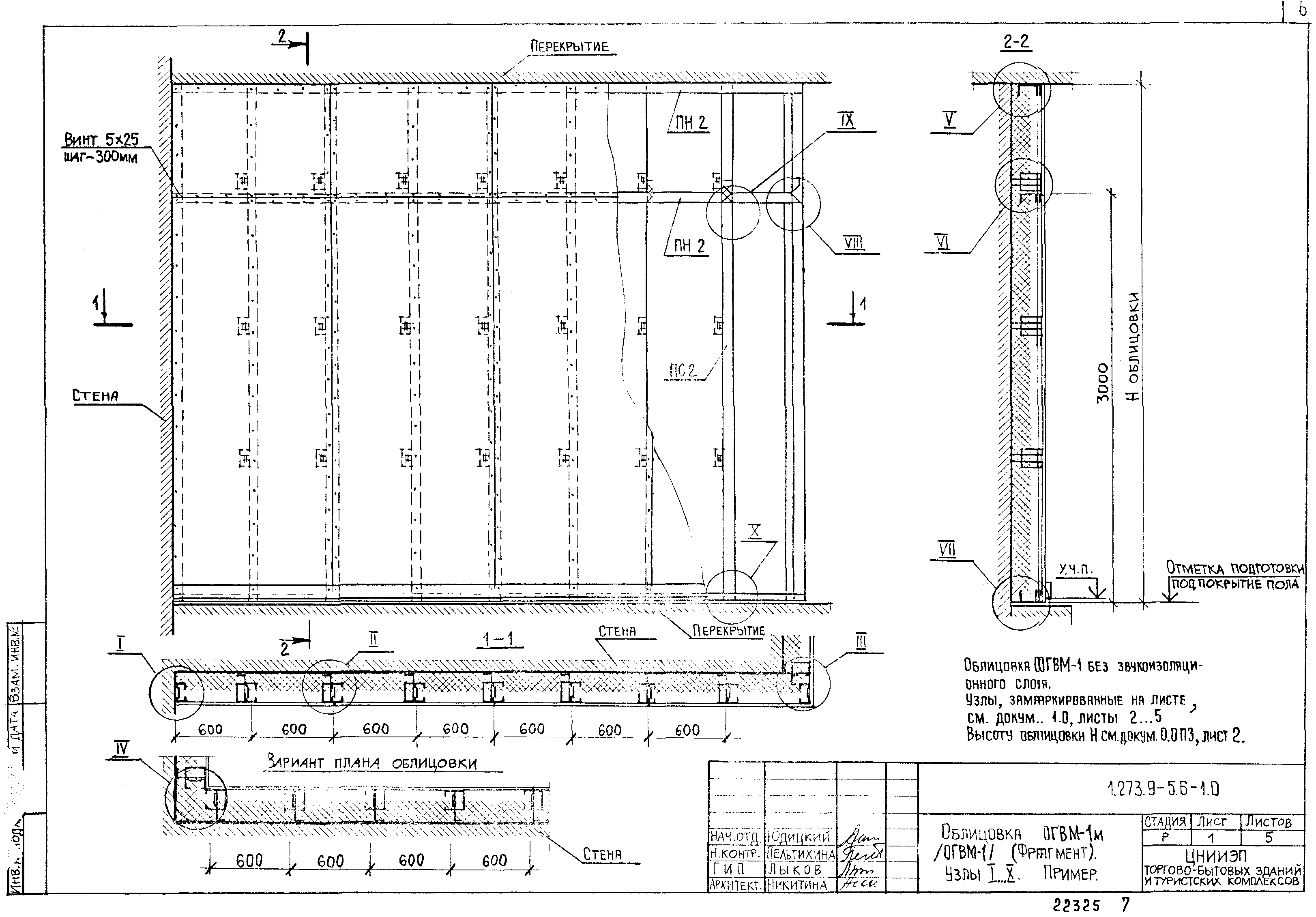

Оглавление:	1.273.9-5.6-0.0ПЗ Пояснительная записка 1.273.9-5.6-0.0ВД Ведомость ссылочных документов 1.273.9-5.6-1.0 Облицовка ОГВМ-1м/ОГВМ-1/ (фрагмент). Узлы I…X. Пример 1.273.9-5.6-2.0 Облицовка ОГВМ-2 /ОГВМ-2/ (фрагмент). Узлы I…VII. Пример 1.273.9-5.6-3.0 Примеры установки анкера падающего, крючка, анкера проходного и дюбеля разжимного 1.273.9-5.6-0.1 Профиль стойки ПС2 1.273.9-5.6-0.2 Профиль направляющий ПН2 1.273.9-5.6-0.3 Винт 1.273.9-5.6-0.4 Монтажная деталь МД-1 (обрезок ПС2, L = 100 мм) 1.273.9-5.6-0.5 Анкер падающий 1.273.9-5.6-0.6 Дюбель разжимной 1.273.9-5.6-0.7 Крючок 1.273.9-5.6-0.8 Анкер проходной 1.273.9-5.6-0.9 Дюбель-гвоздь пистолетный
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	19.05.1987 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (161)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Оснащение зданий. Встроенное оборудование
