Скачать Серия 1.272.5-13 Выпуск 1. Изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.272.5-13

Выпуск 1. Изделия. Рабочие чертежи

Обозначение:	Серия 1.272.5-13
Обозначение англ:	Series 1.272.5-13
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.06.1992

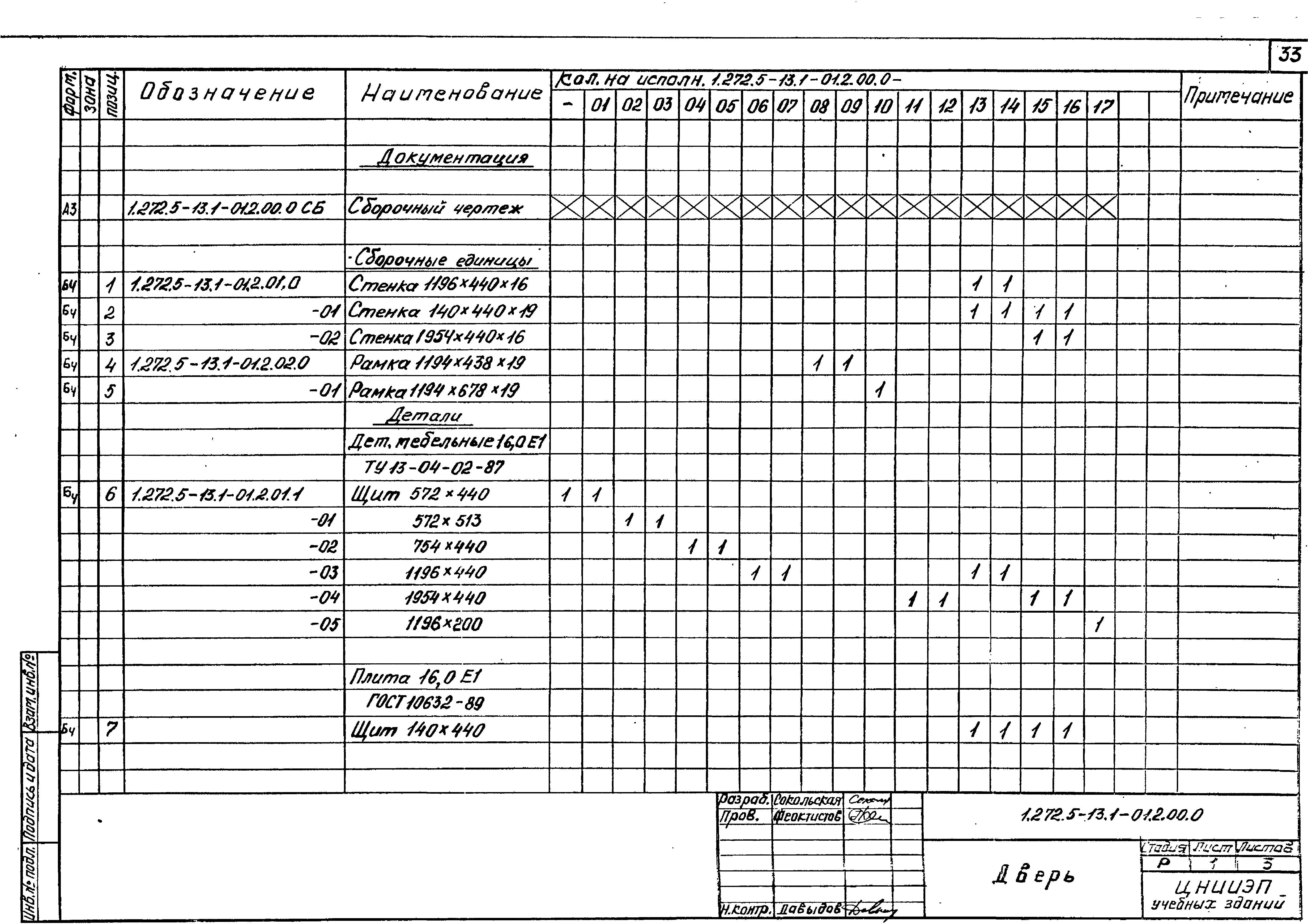

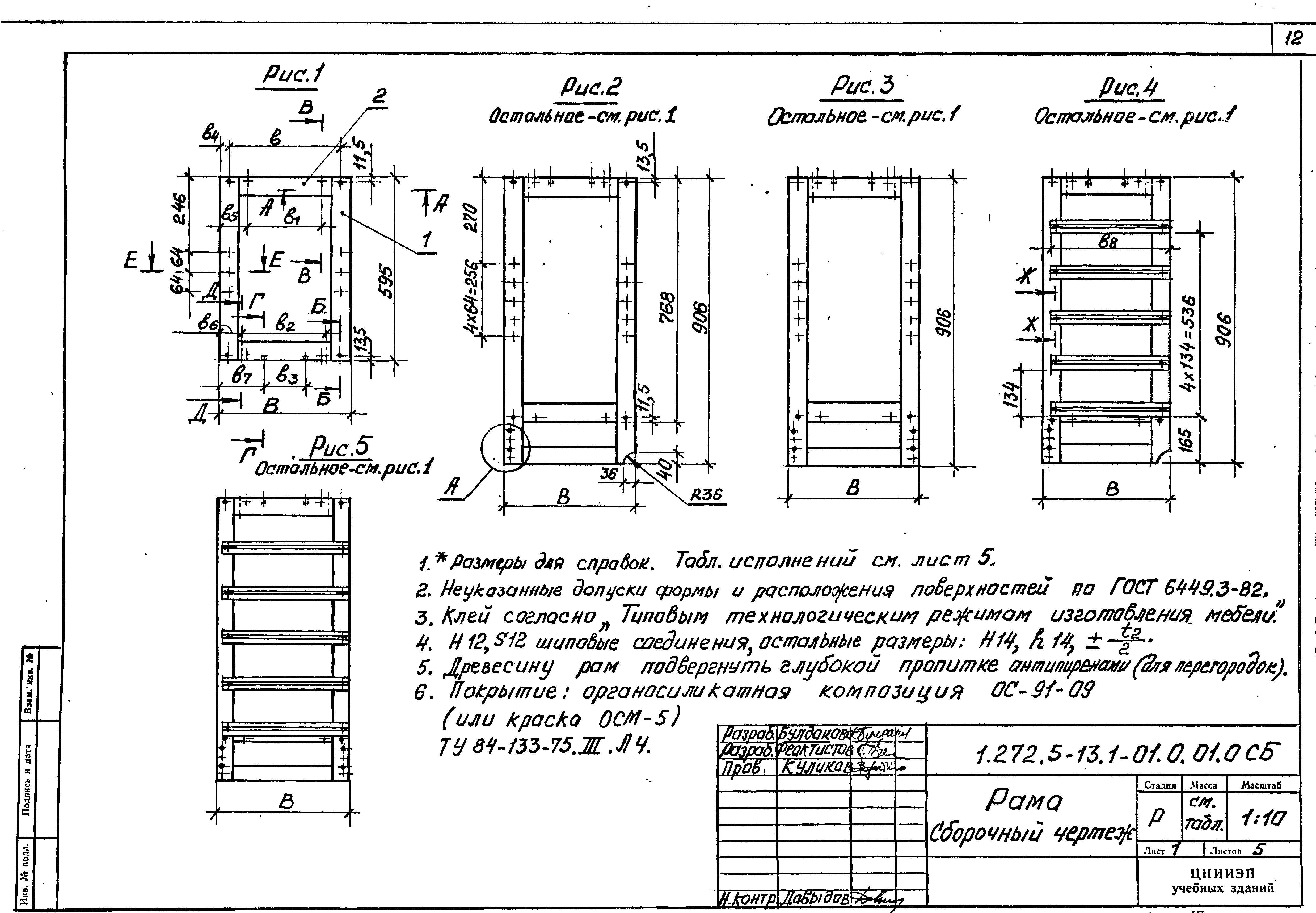

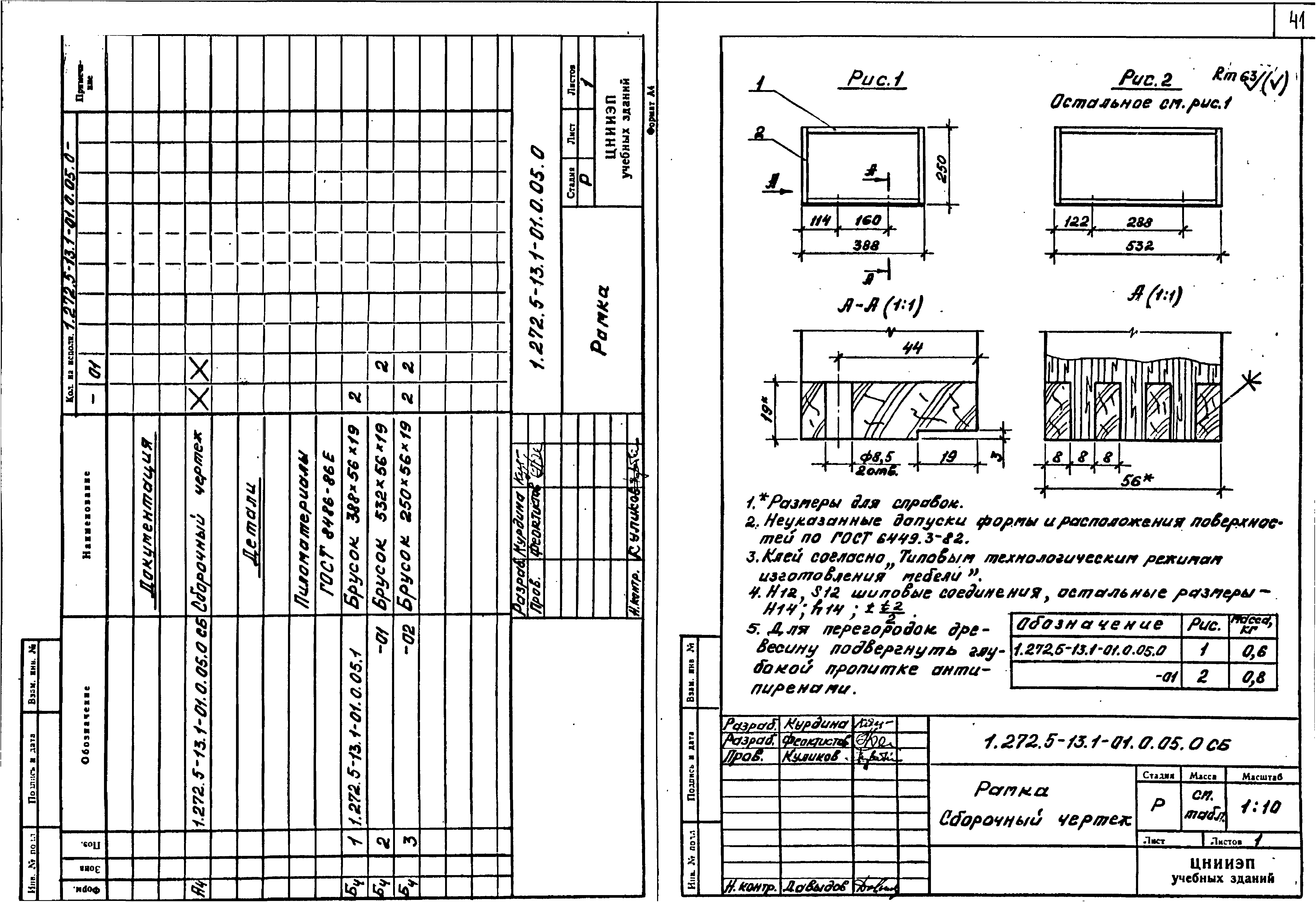

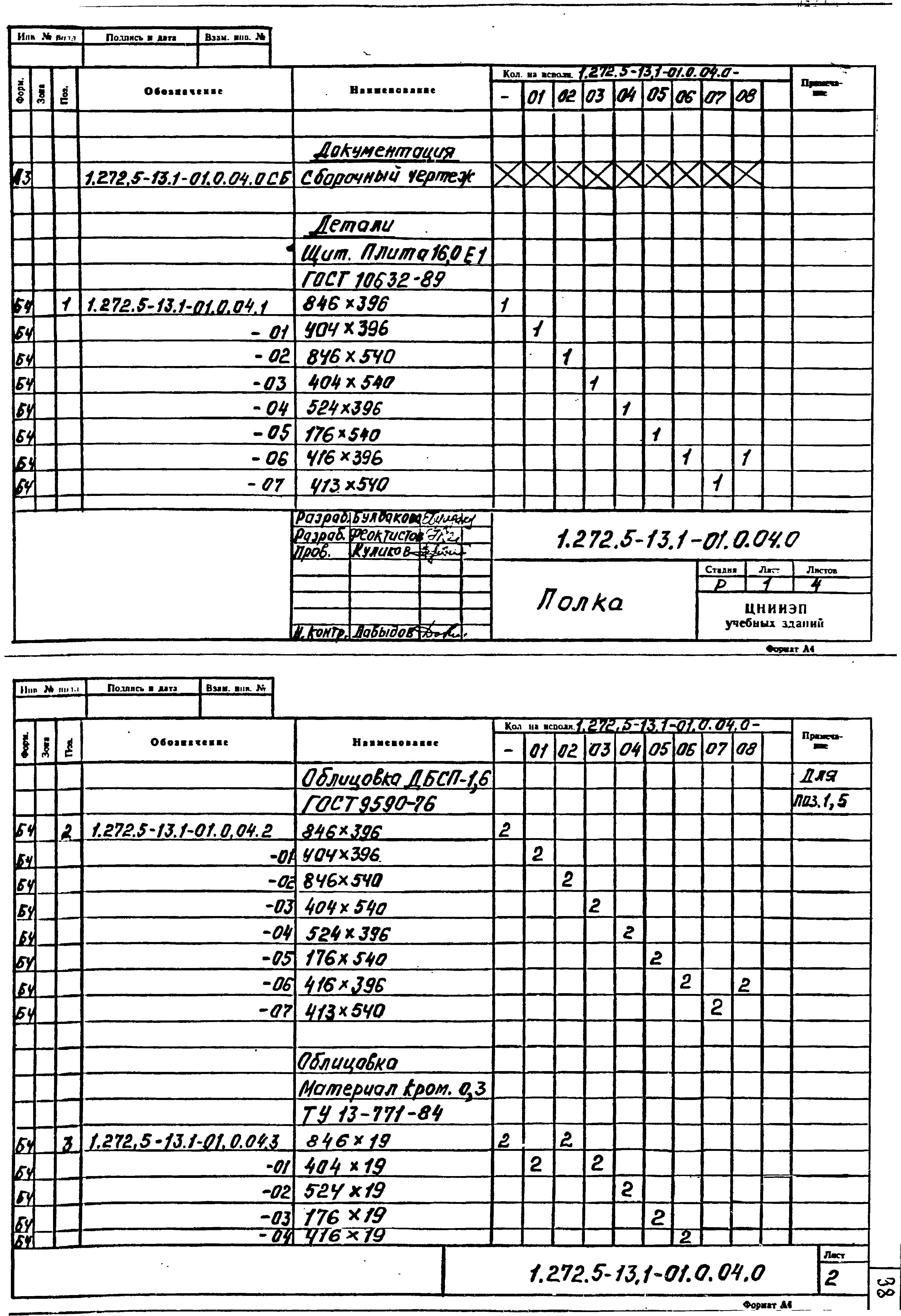

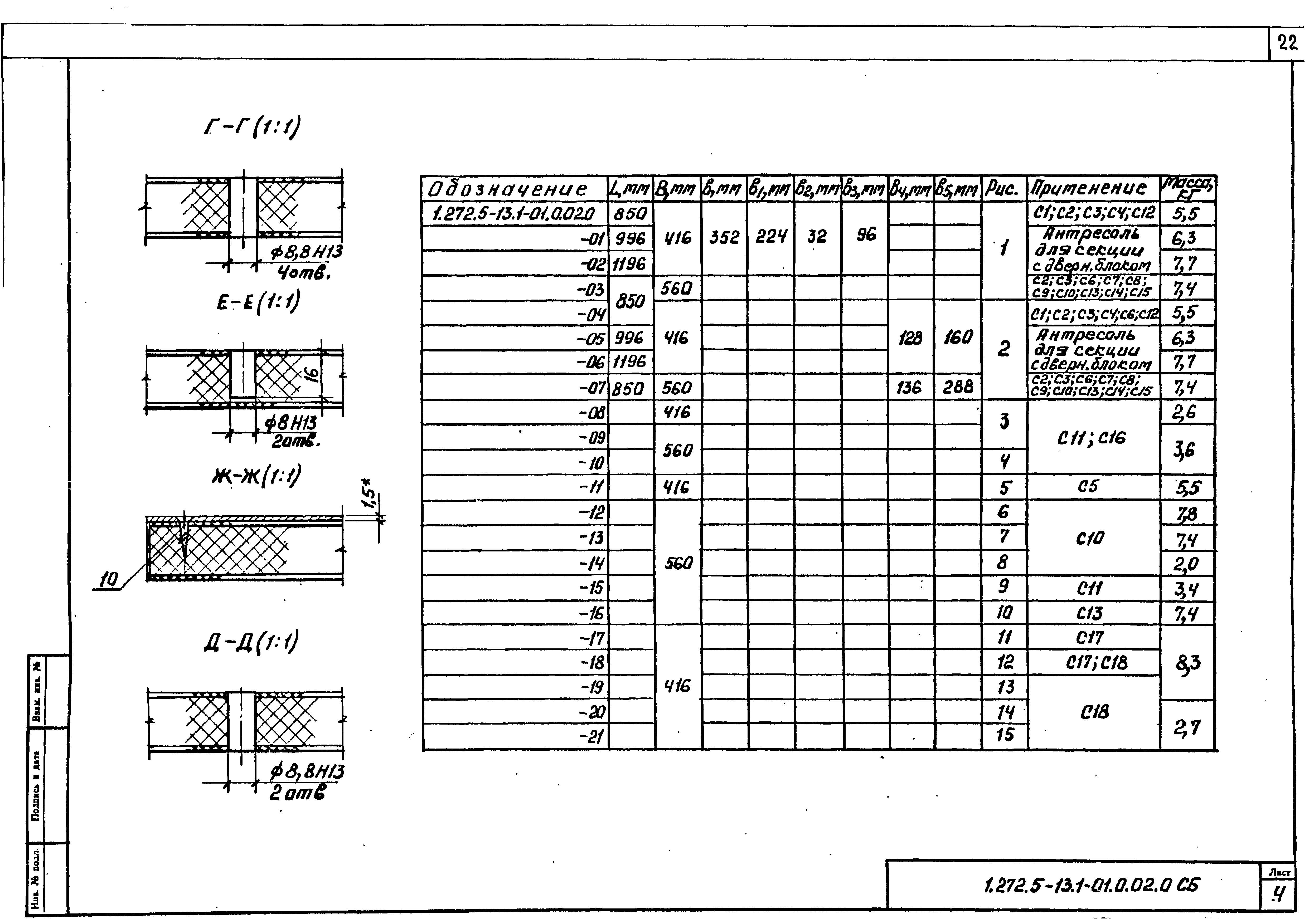

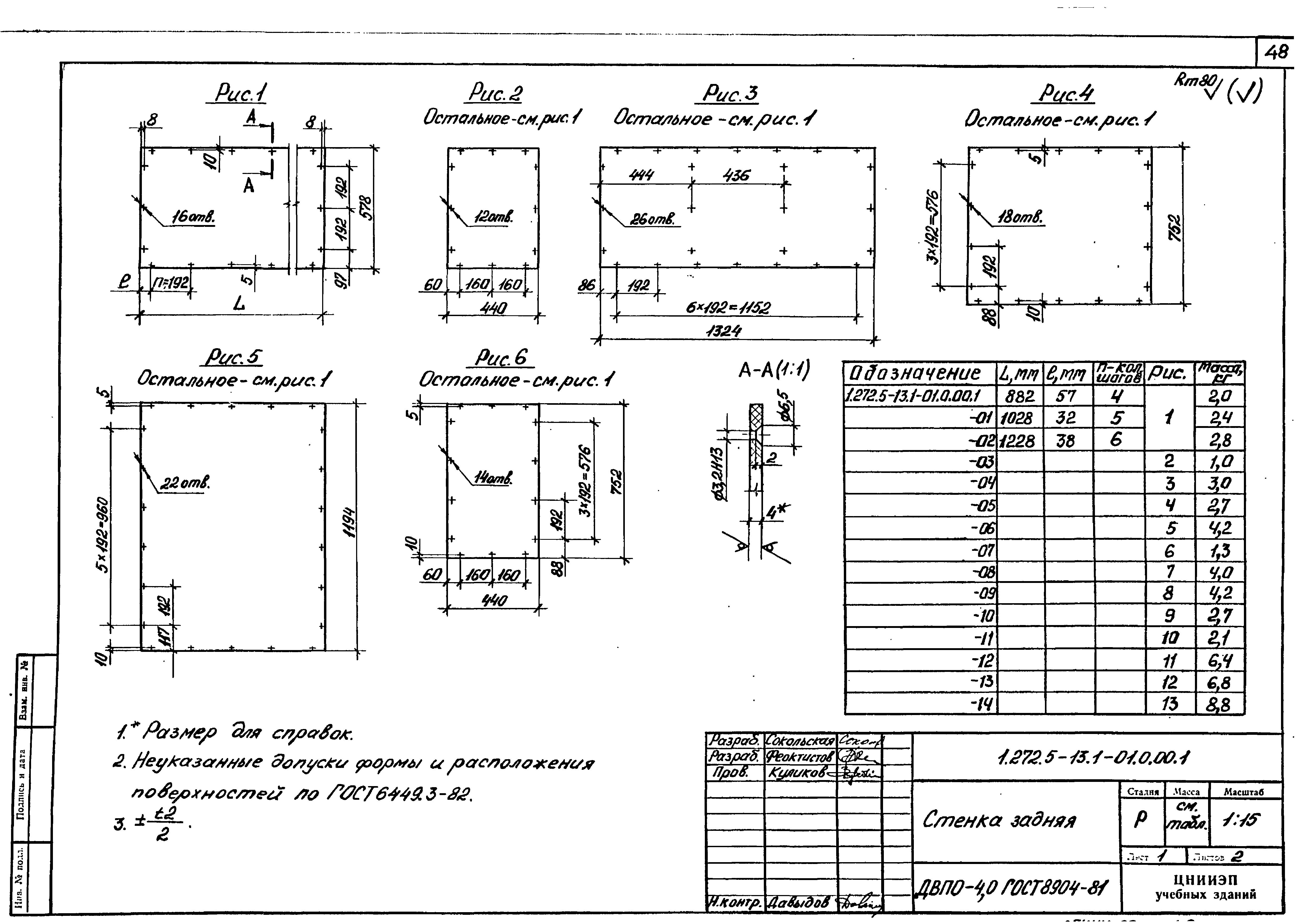

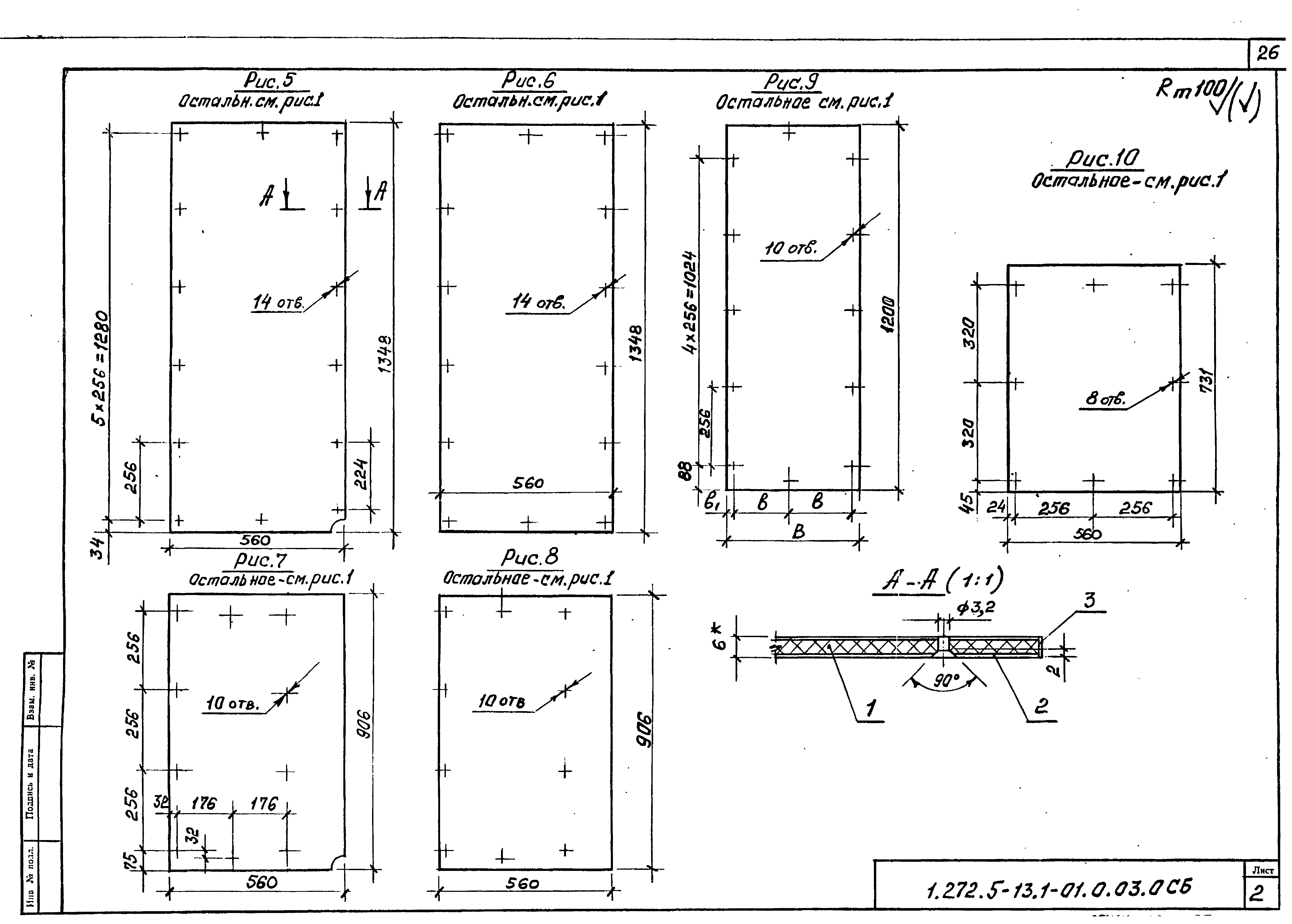

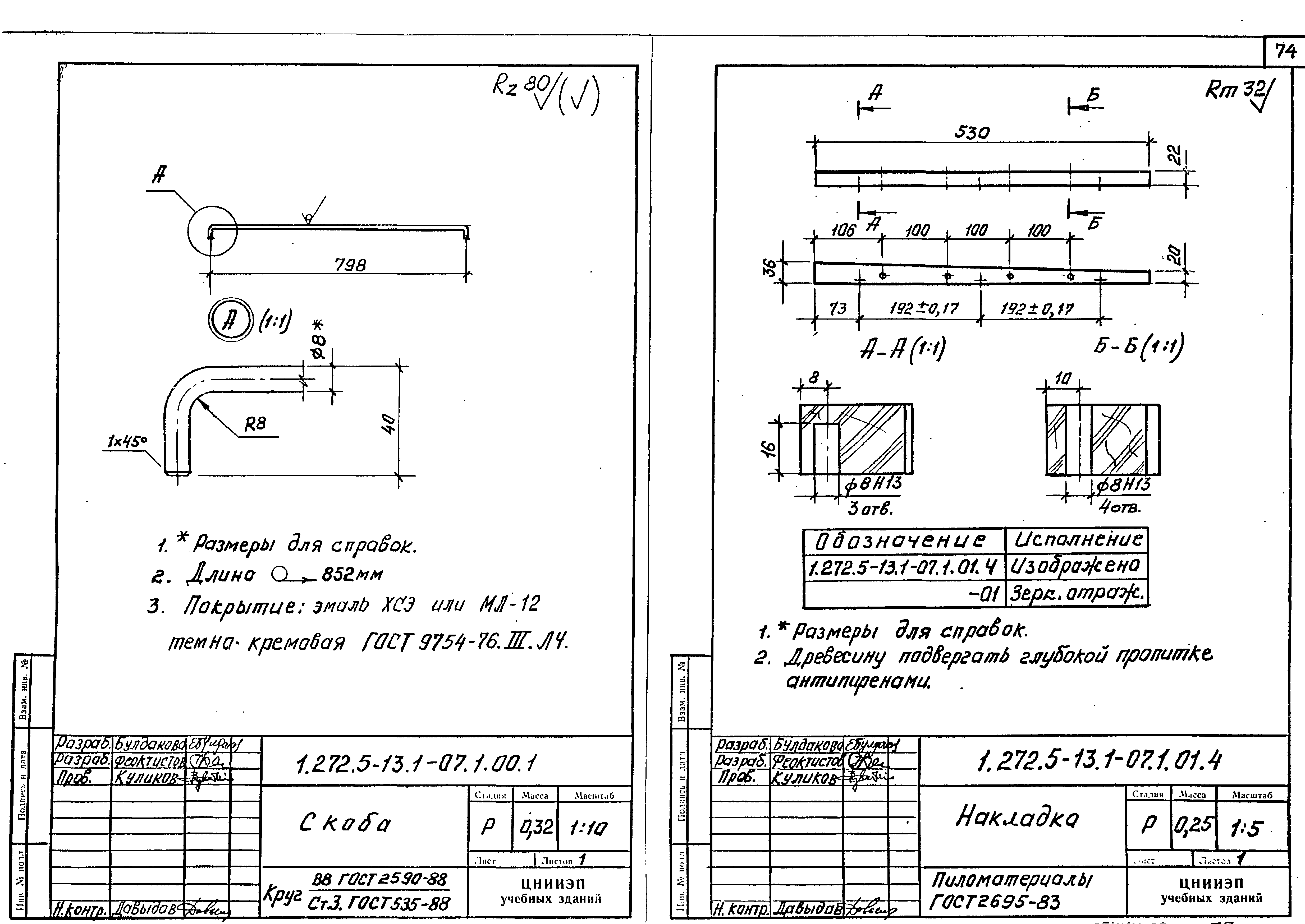

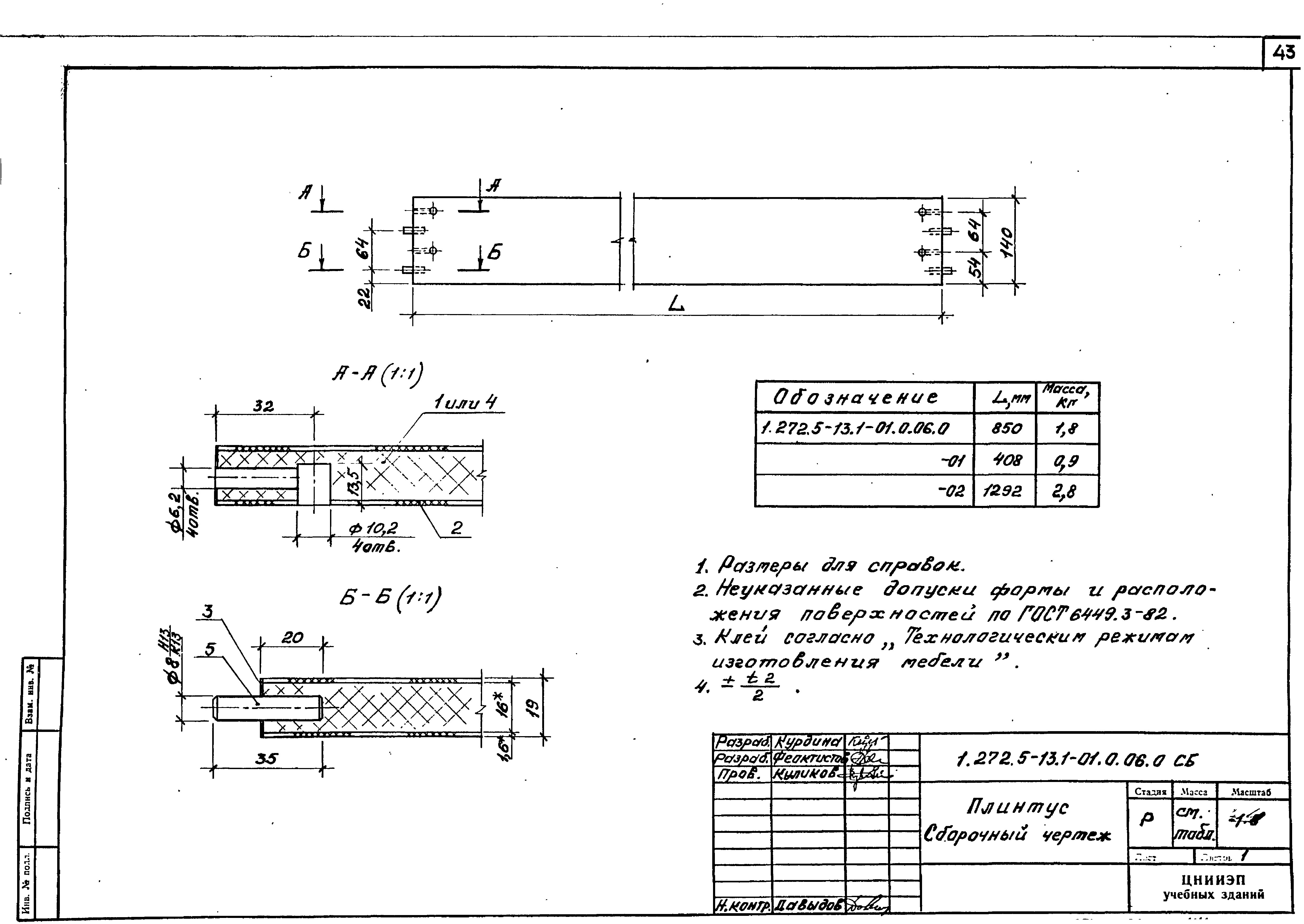

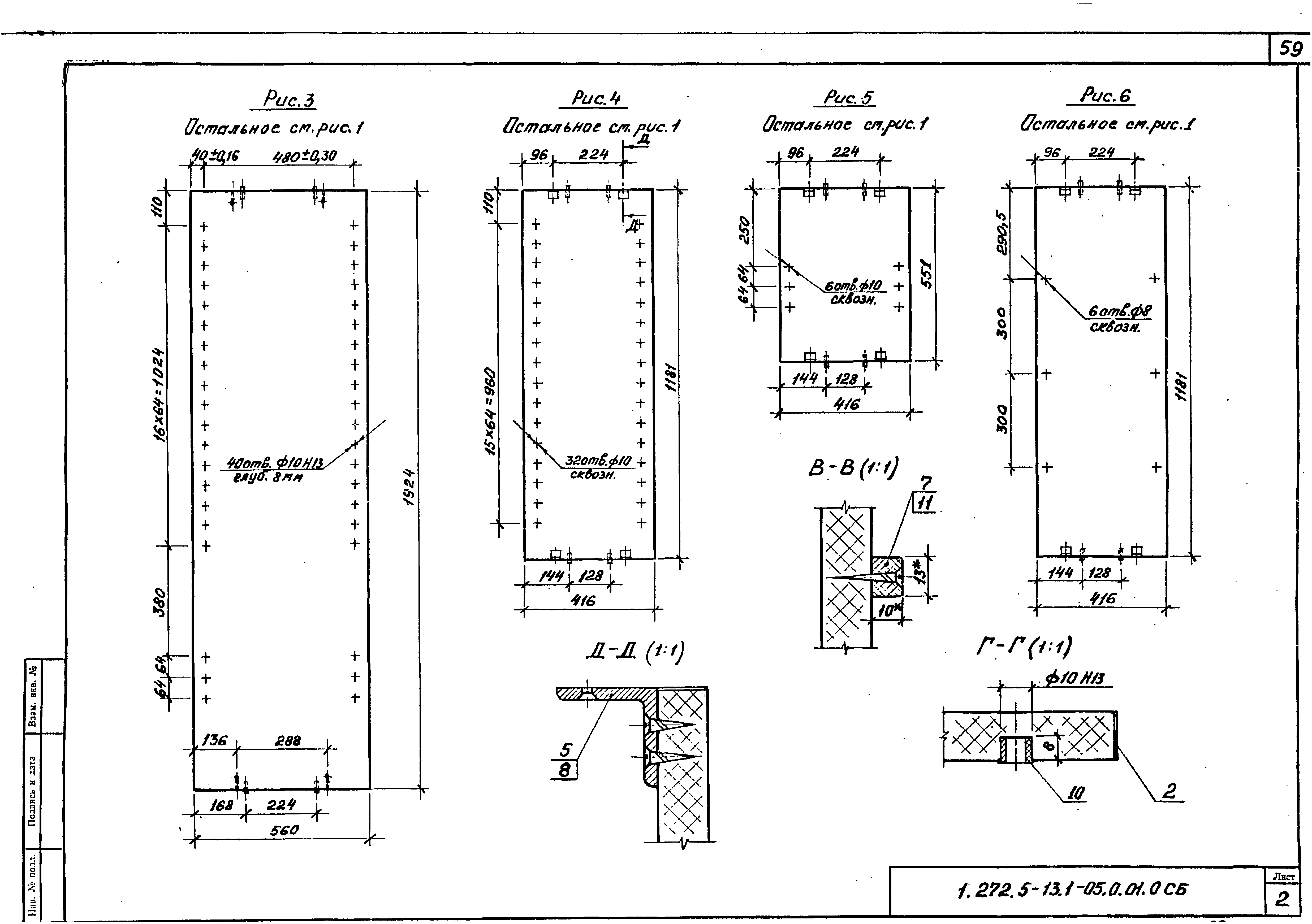

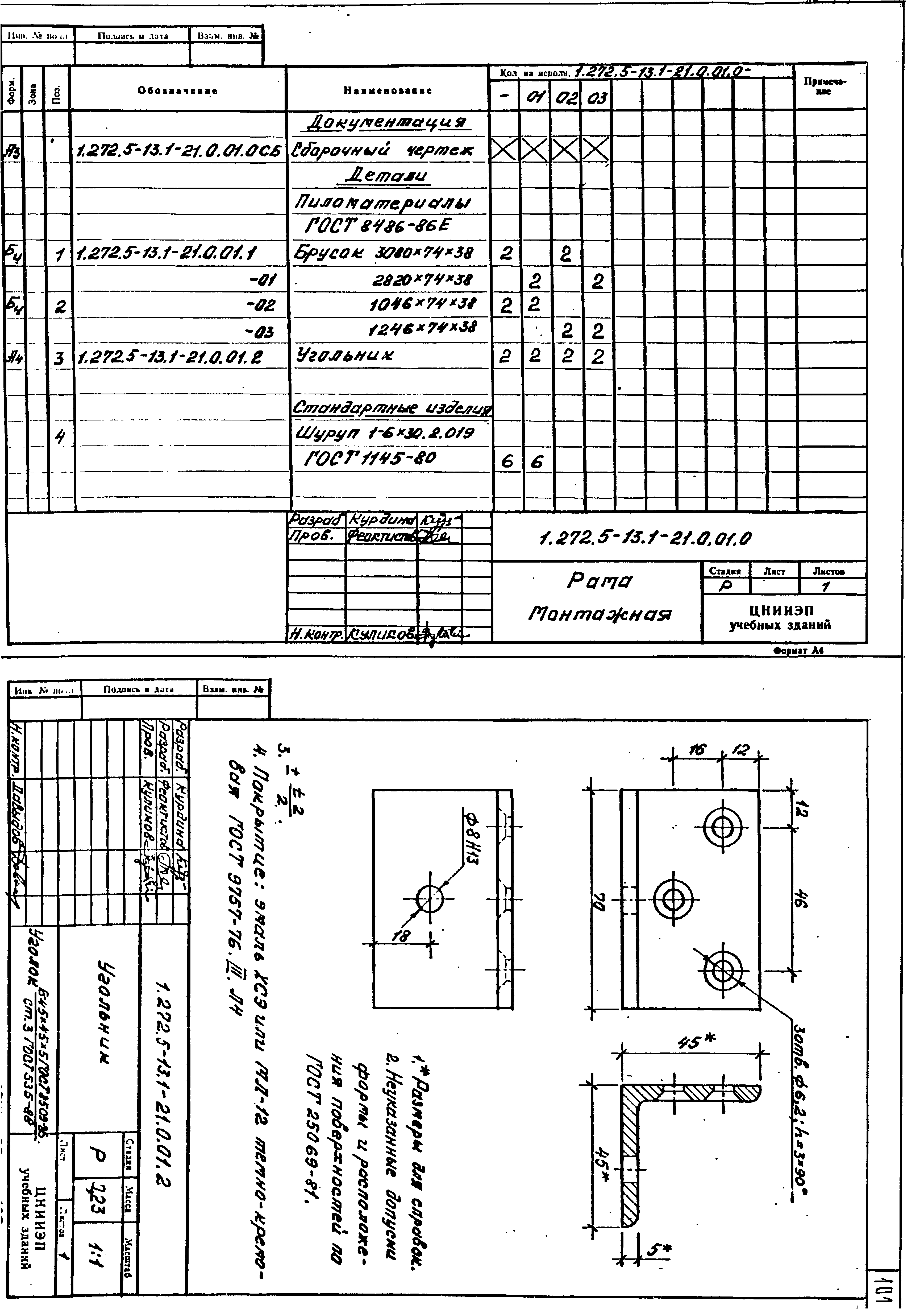

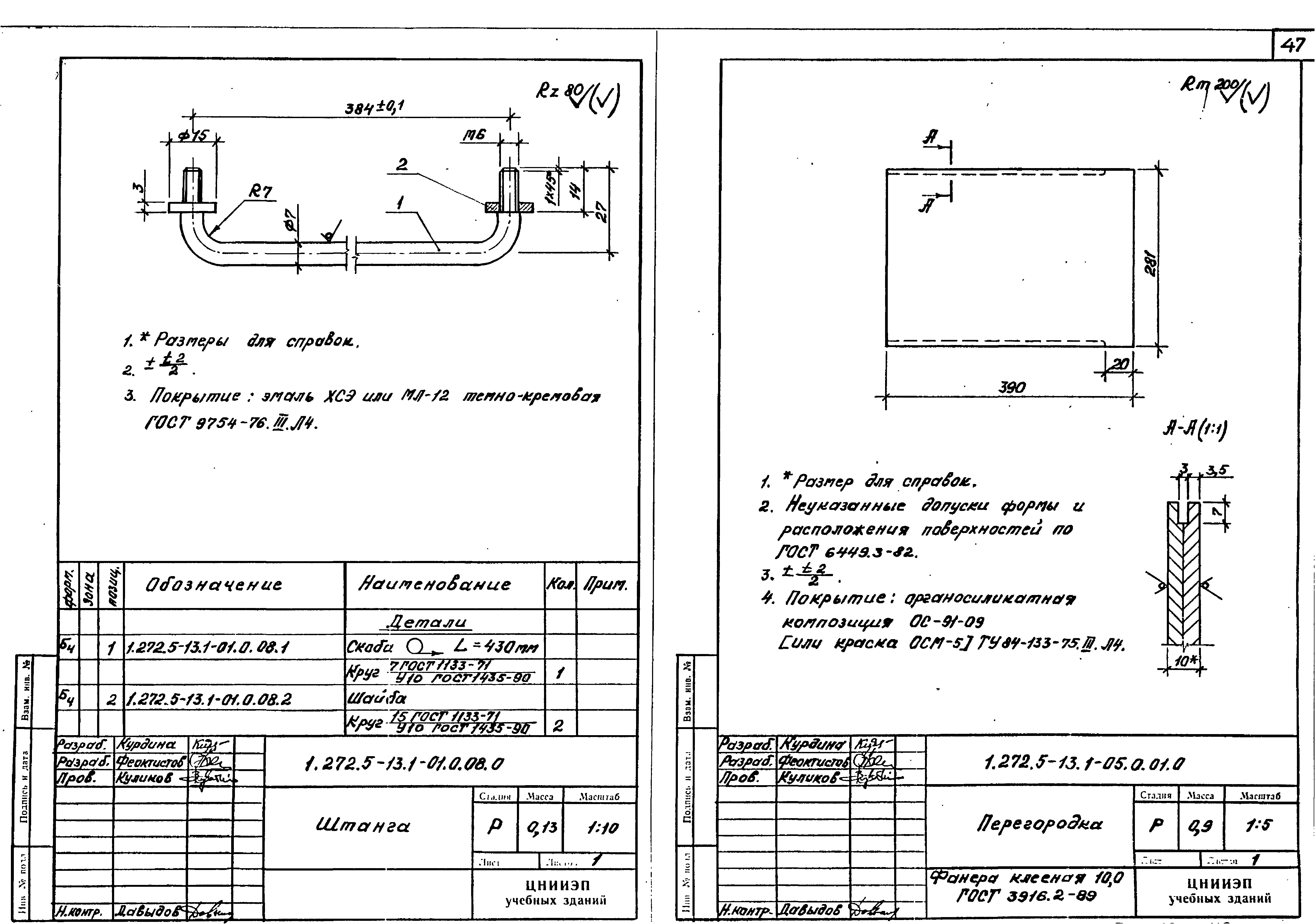

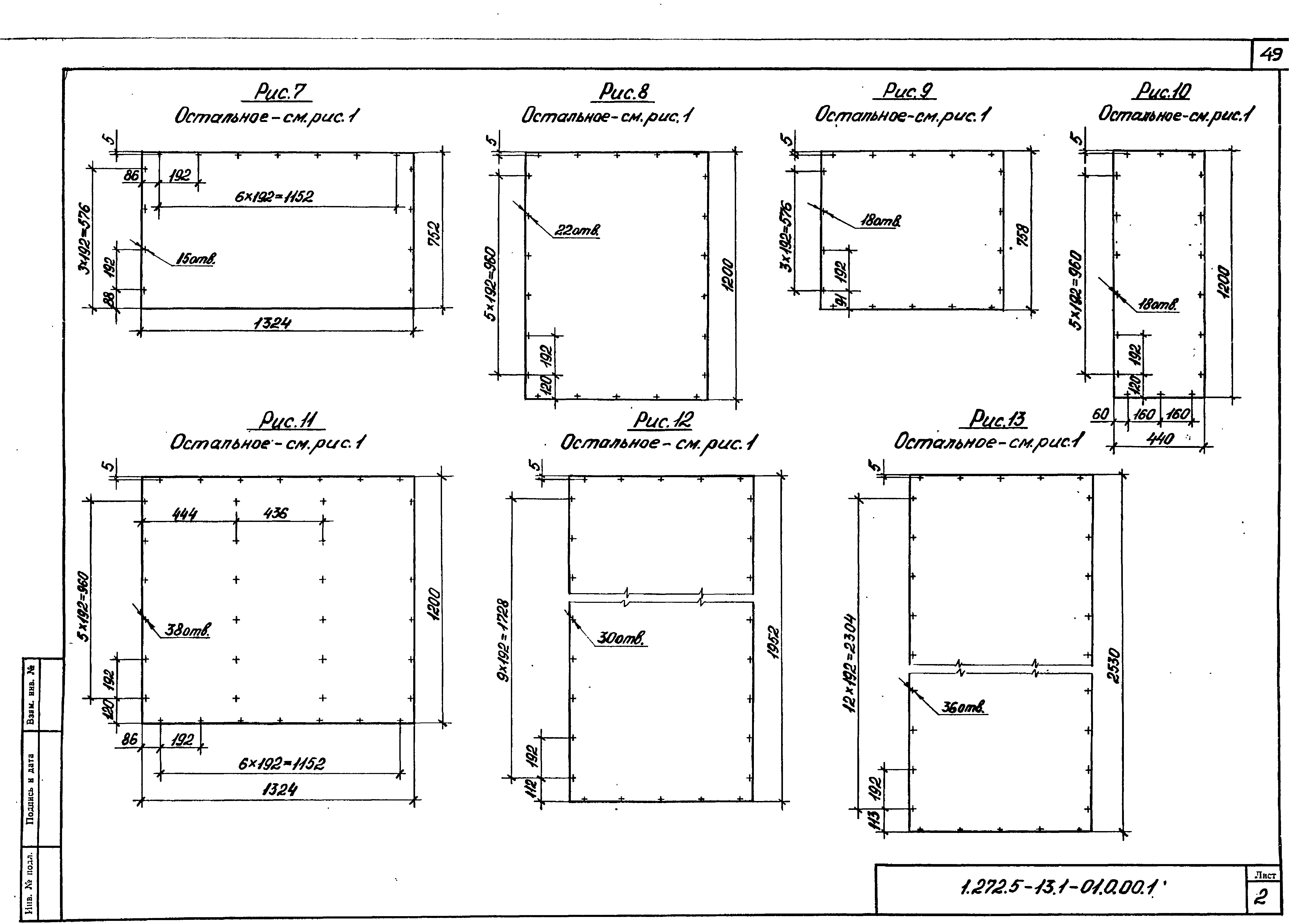

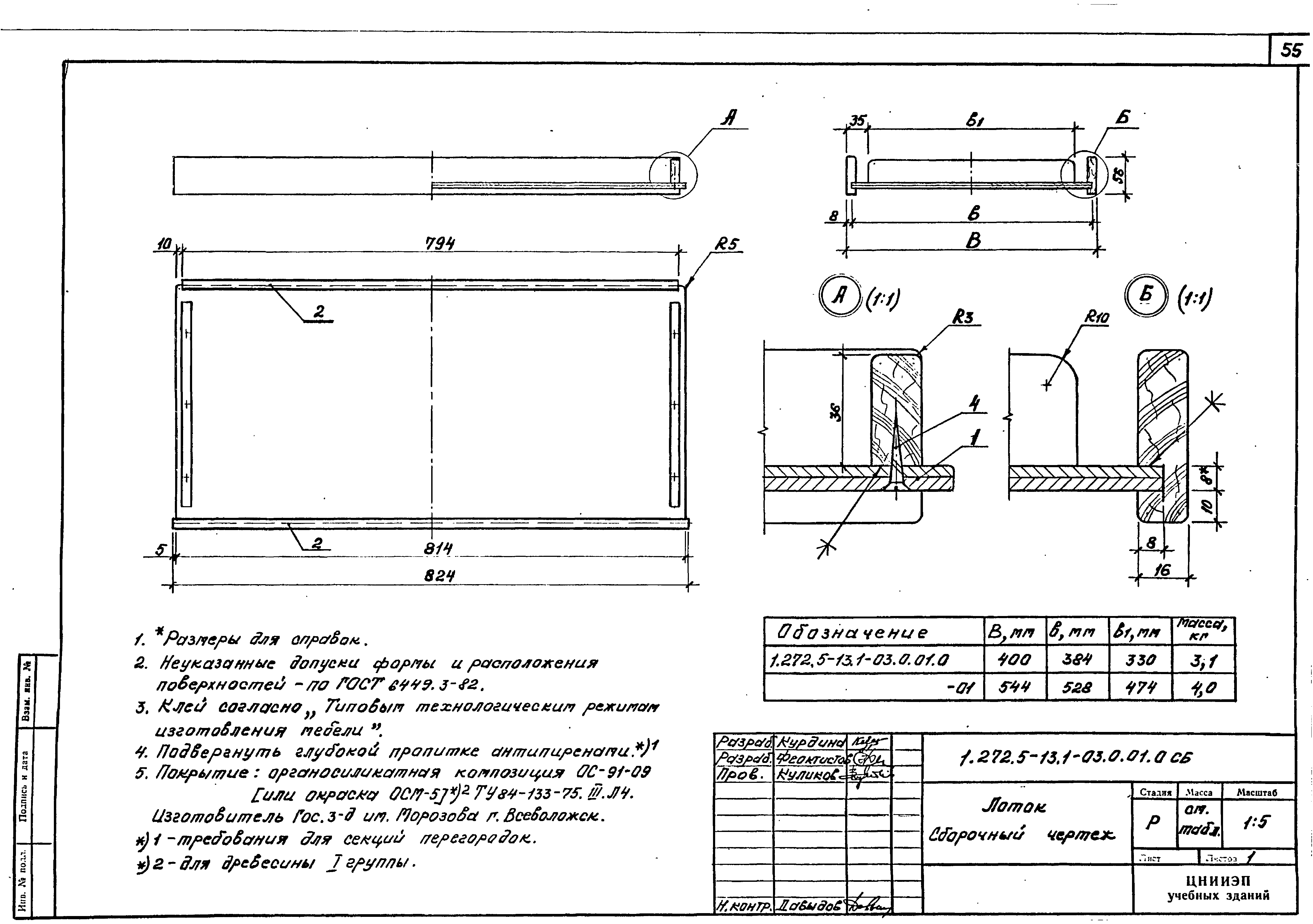

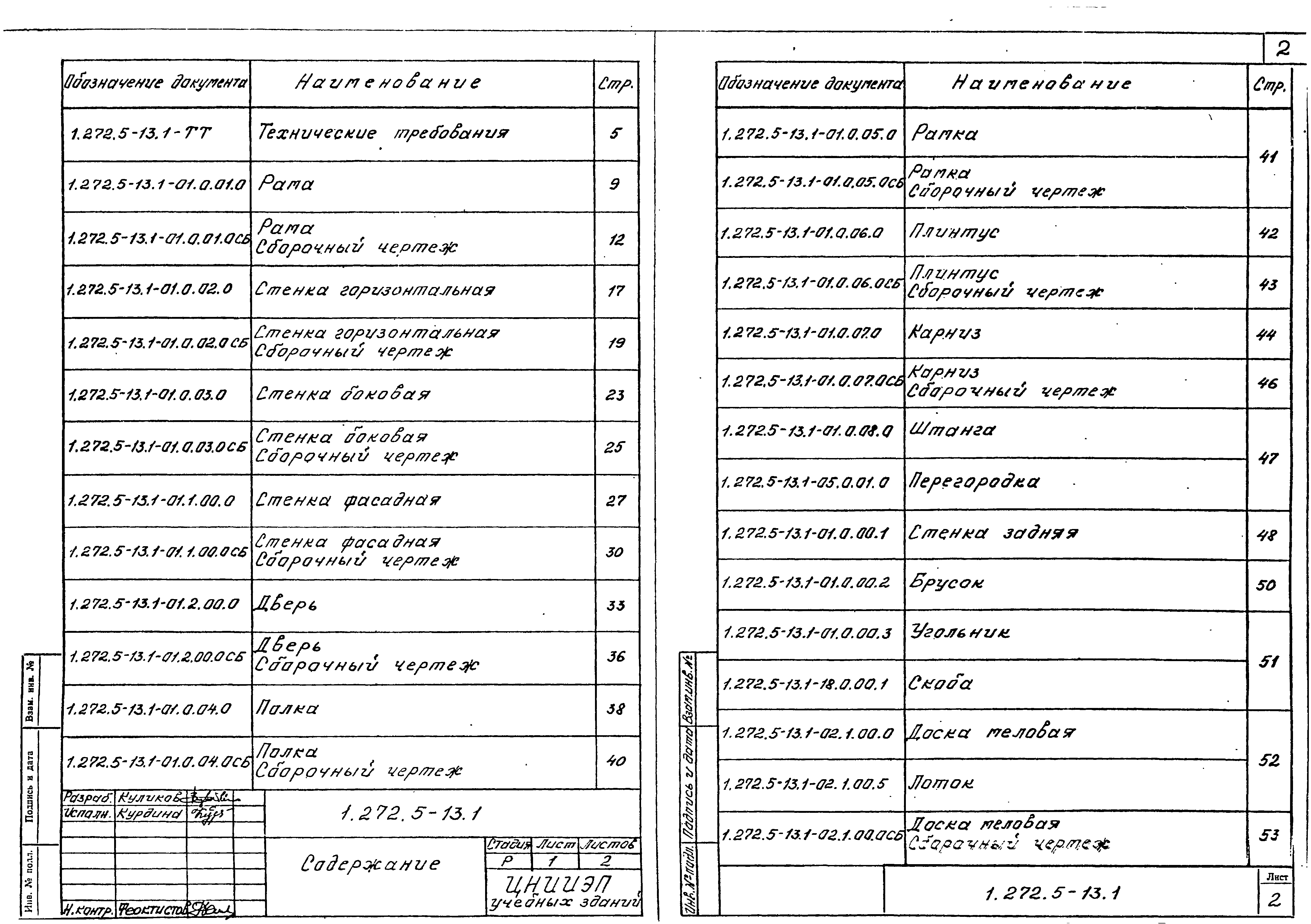

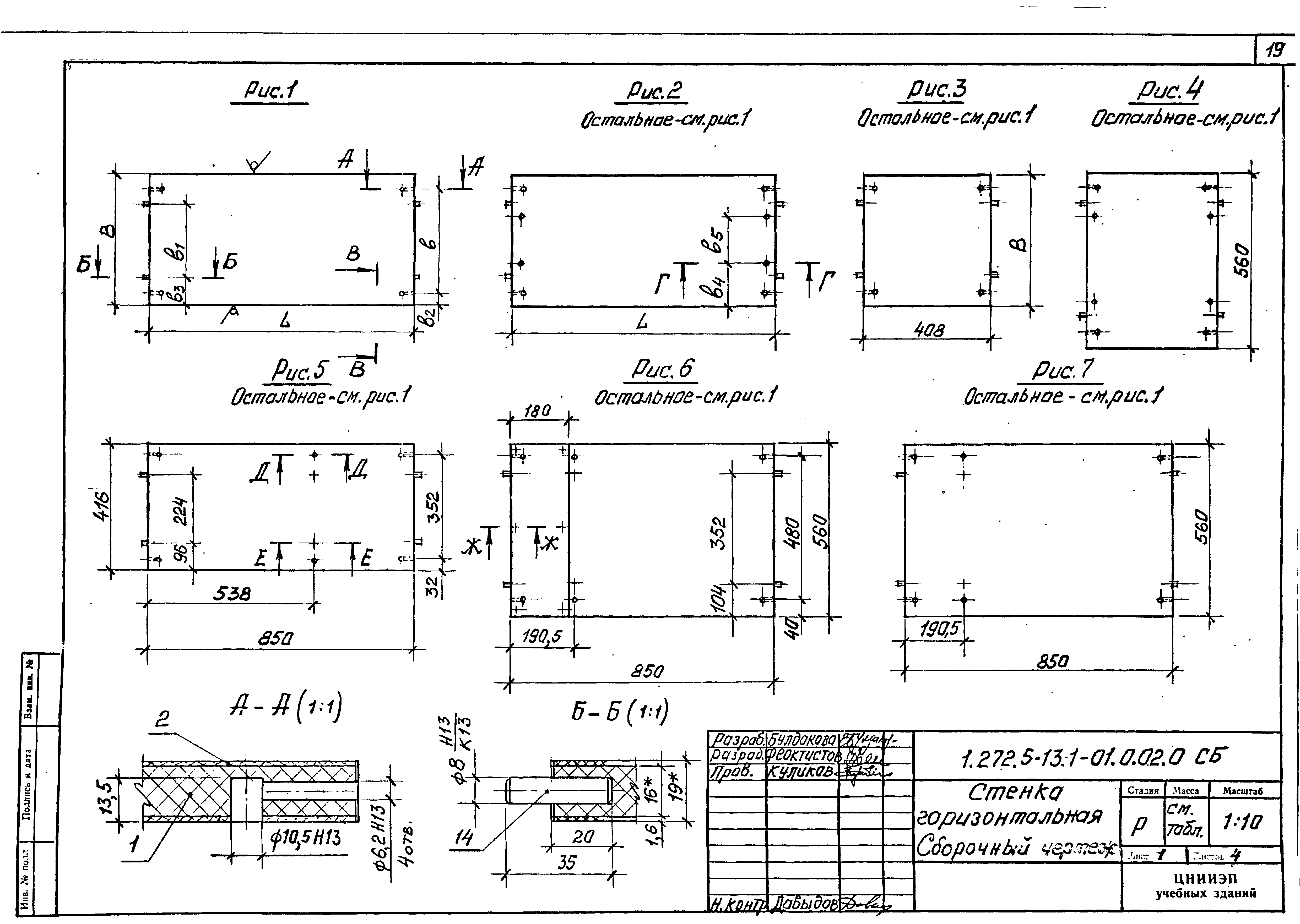

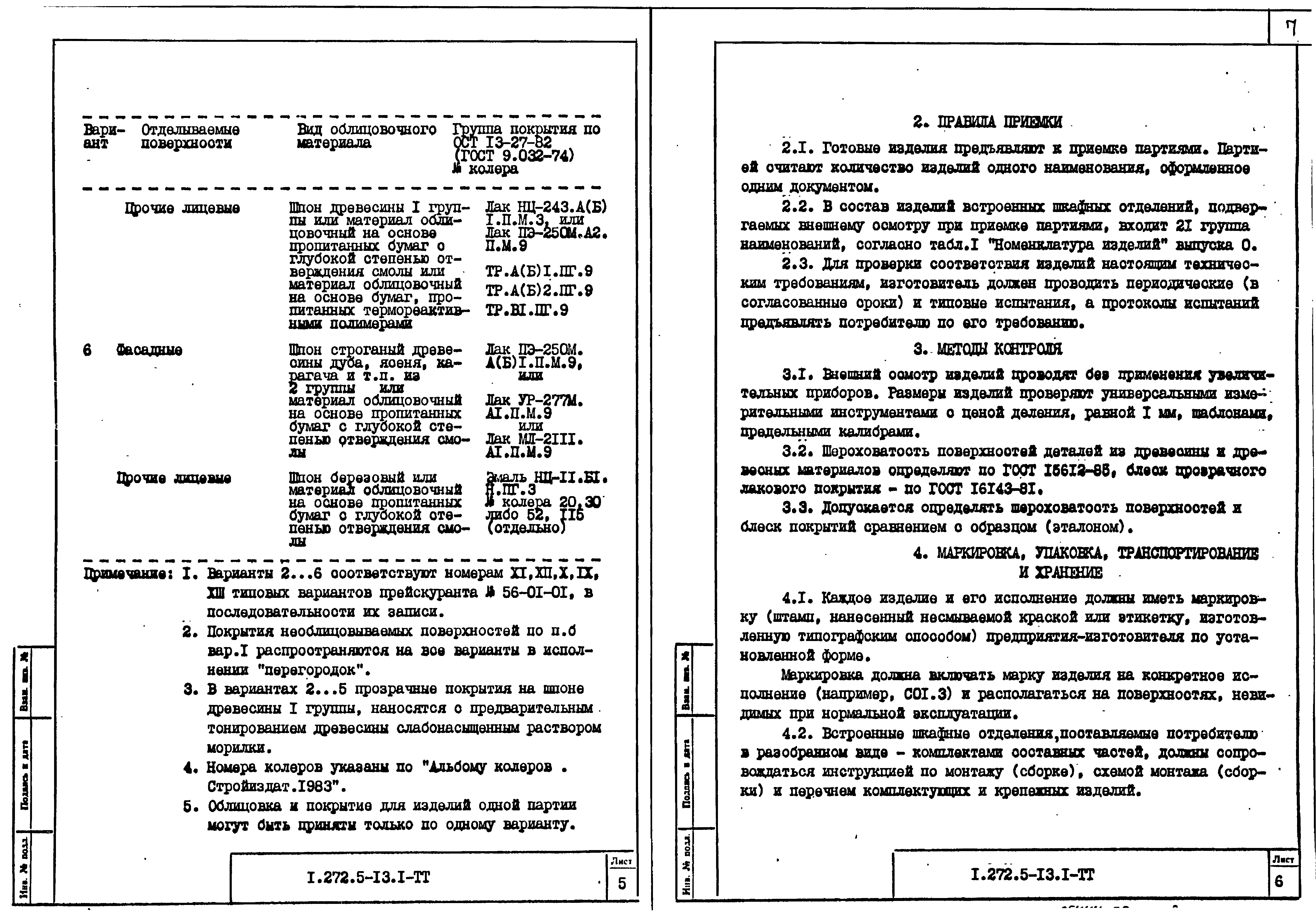

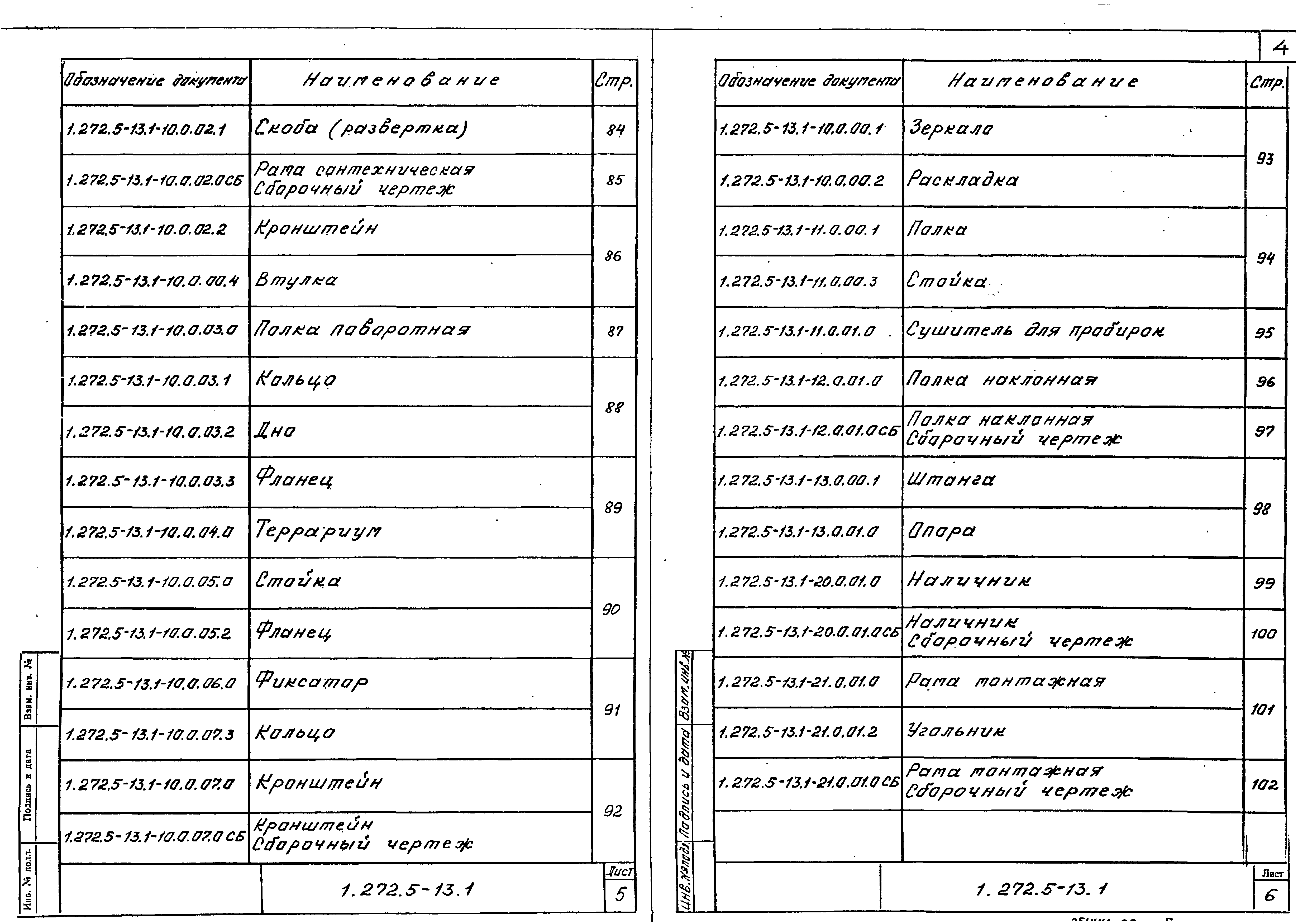

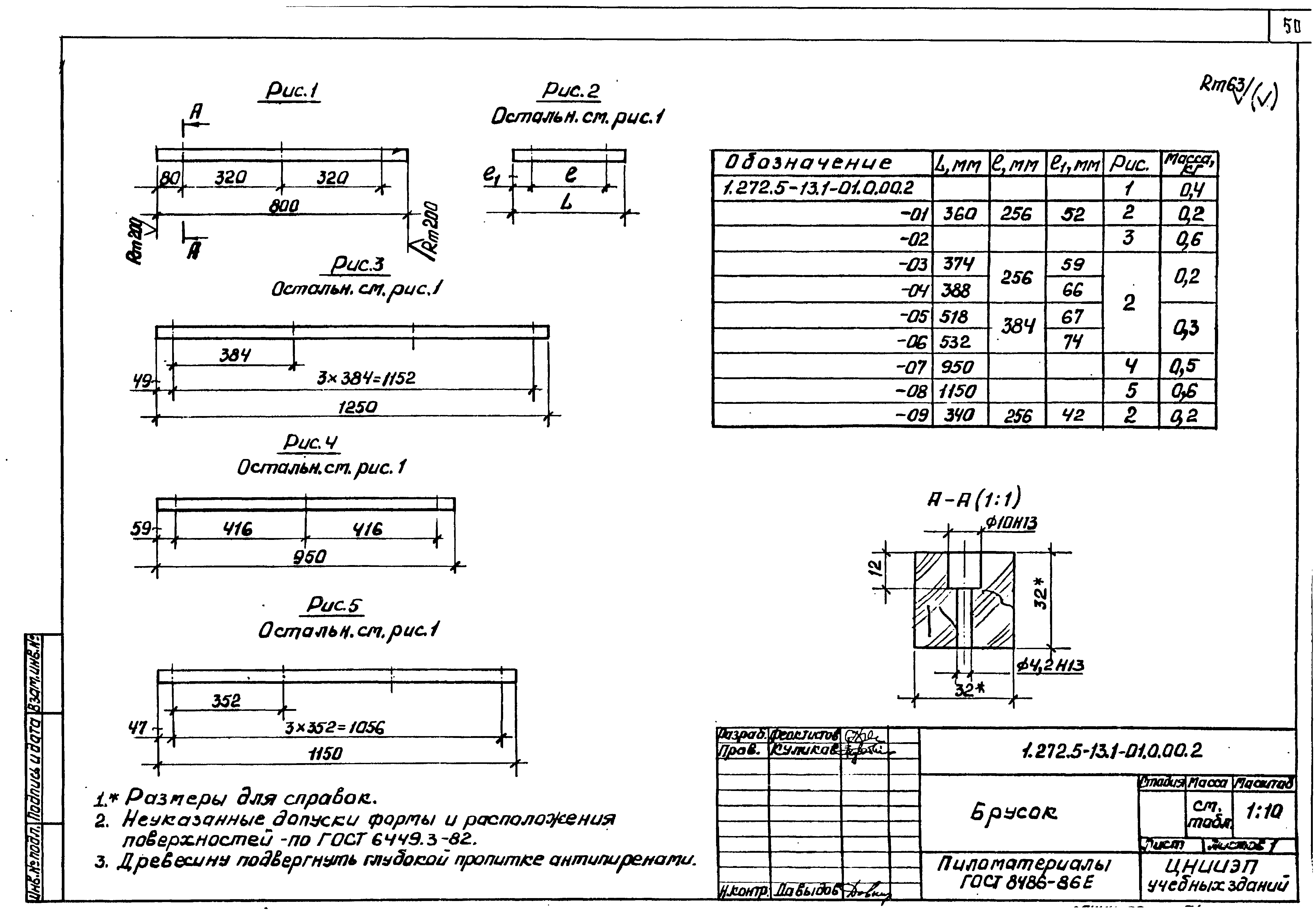

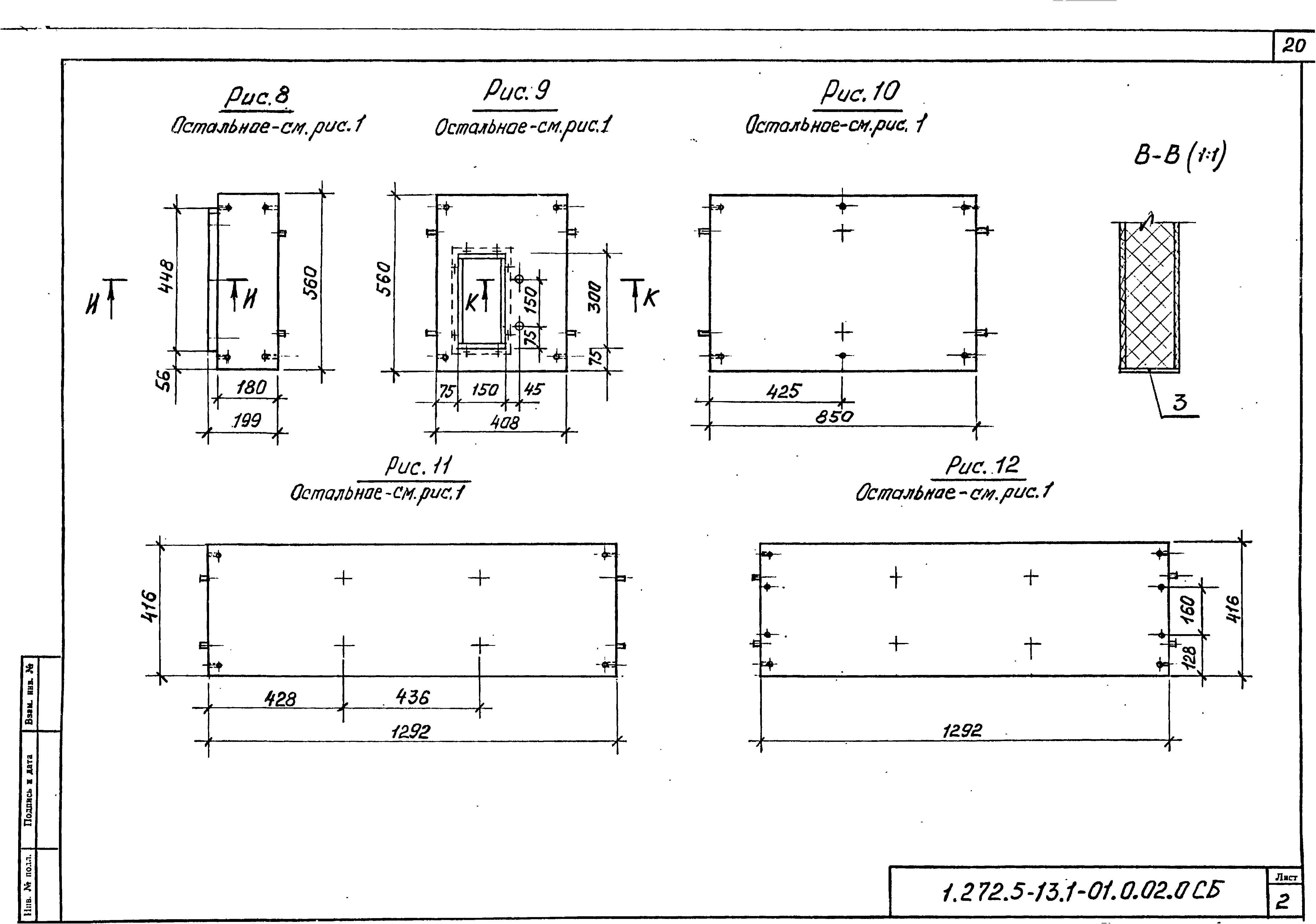

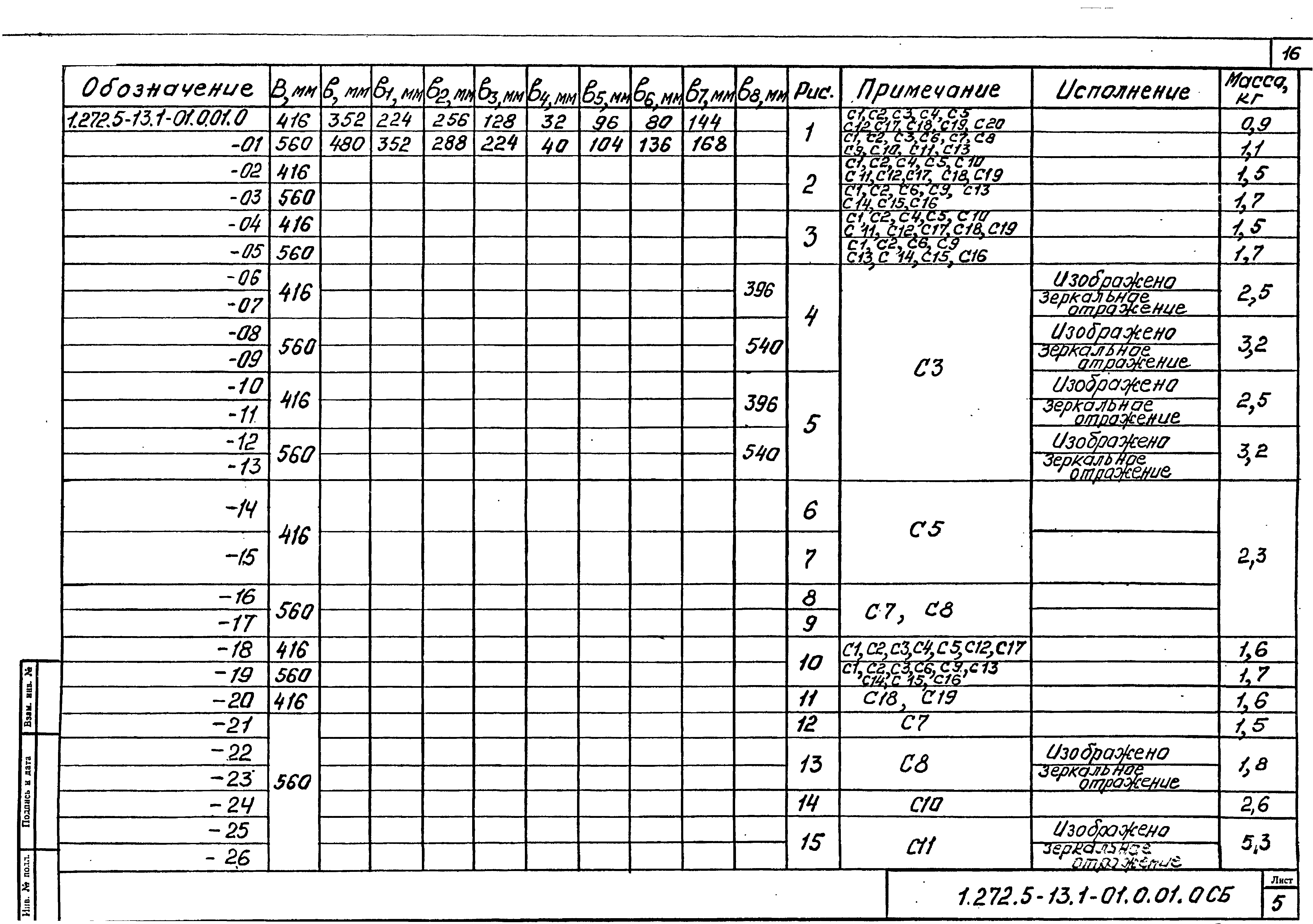

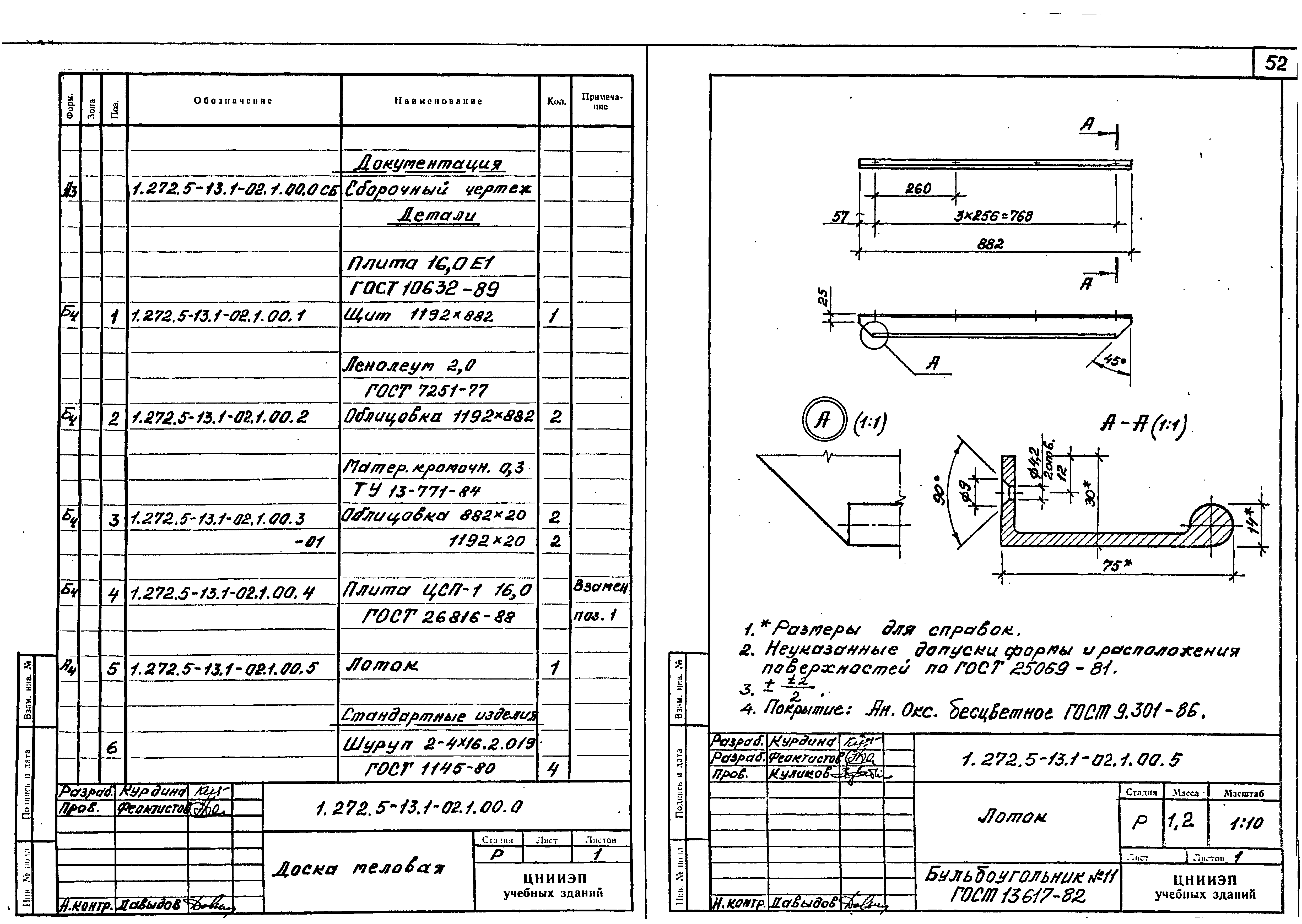

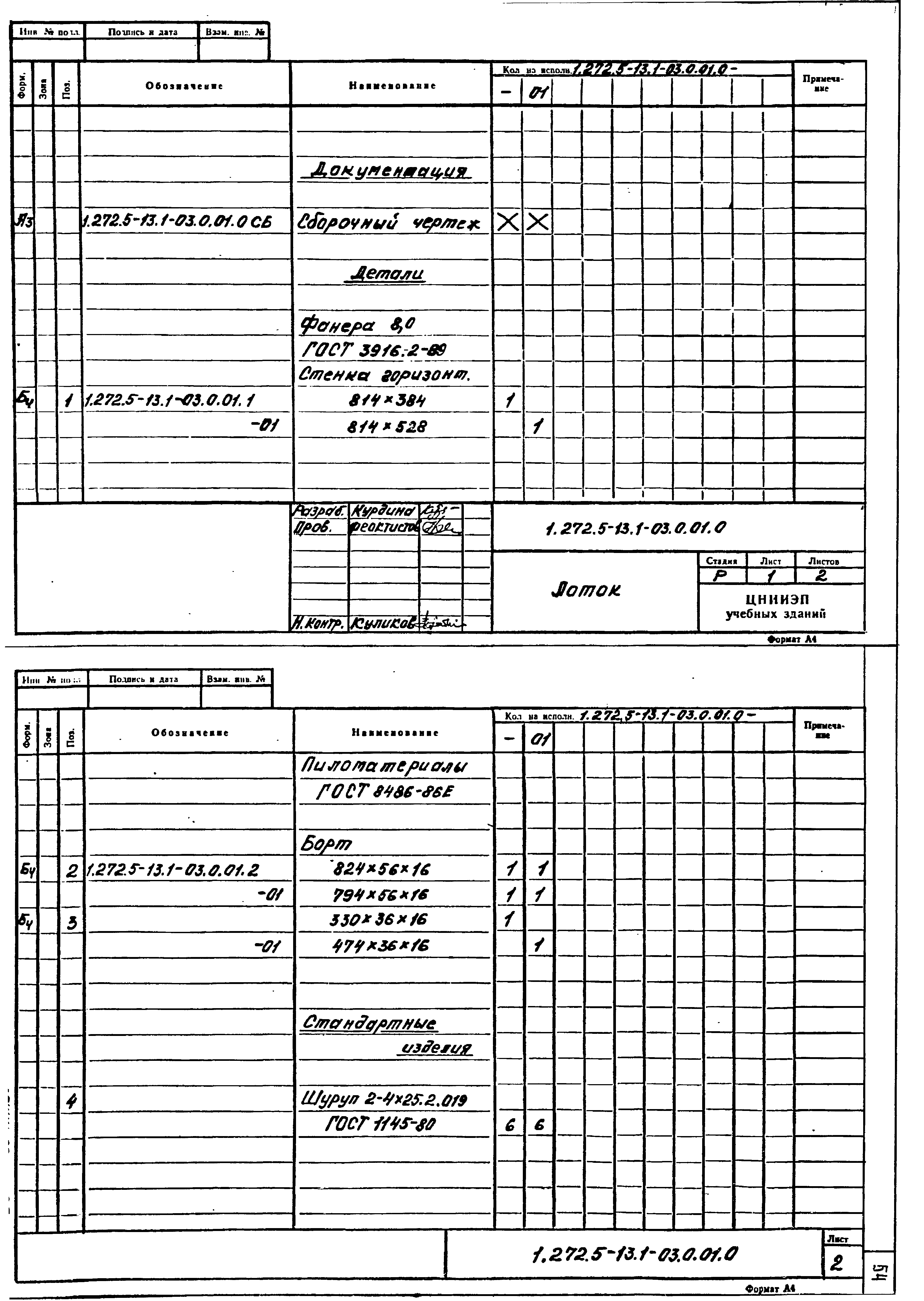

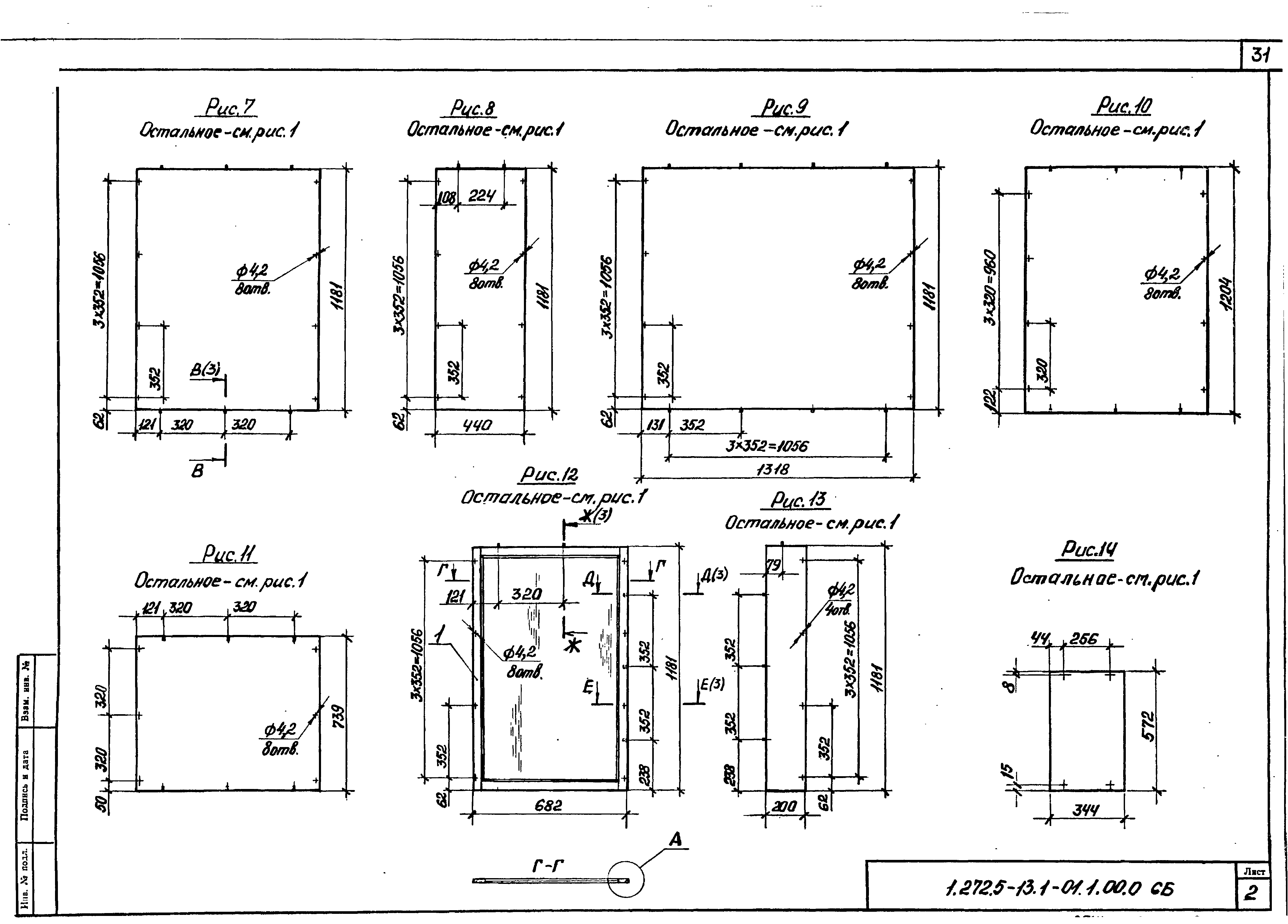

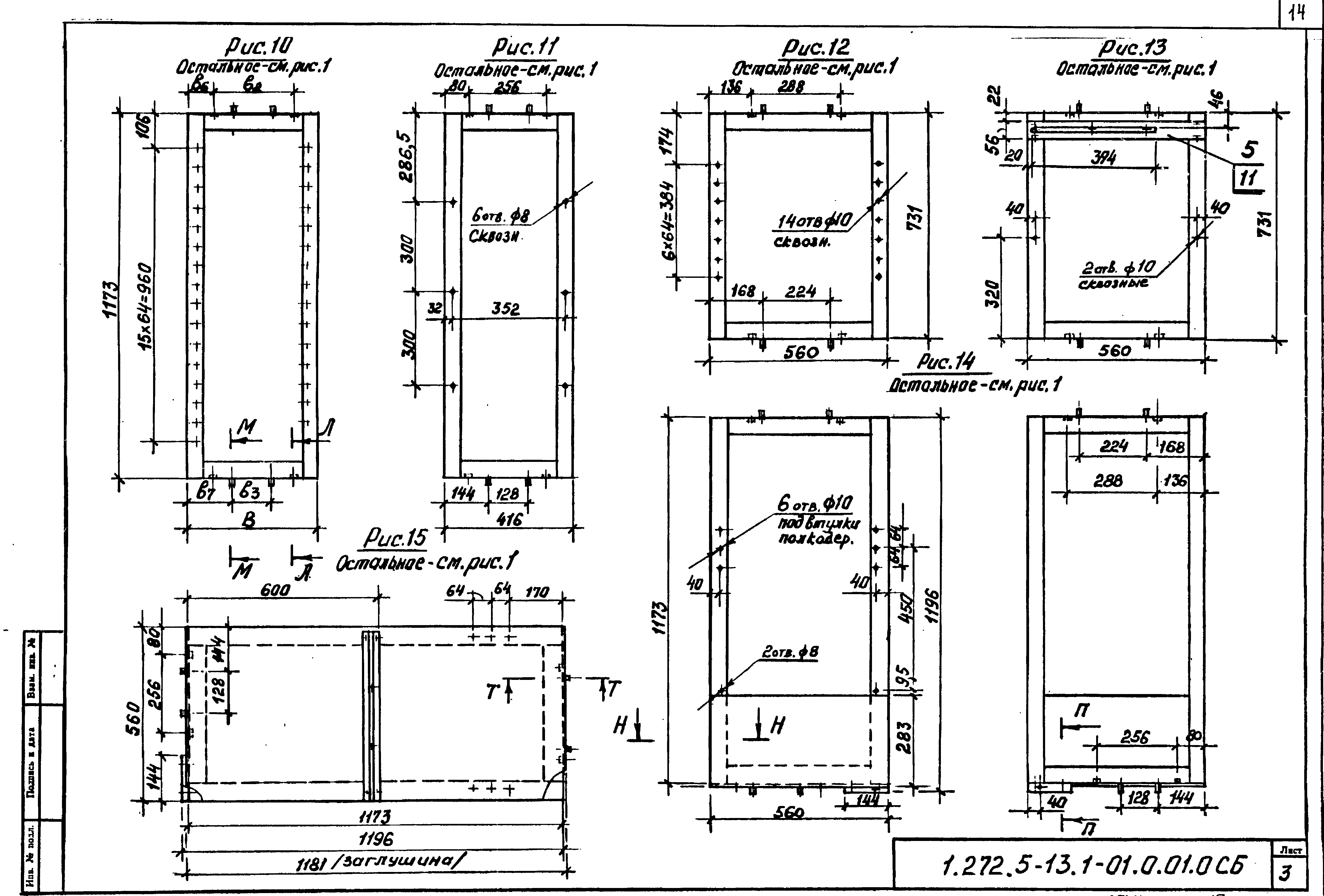

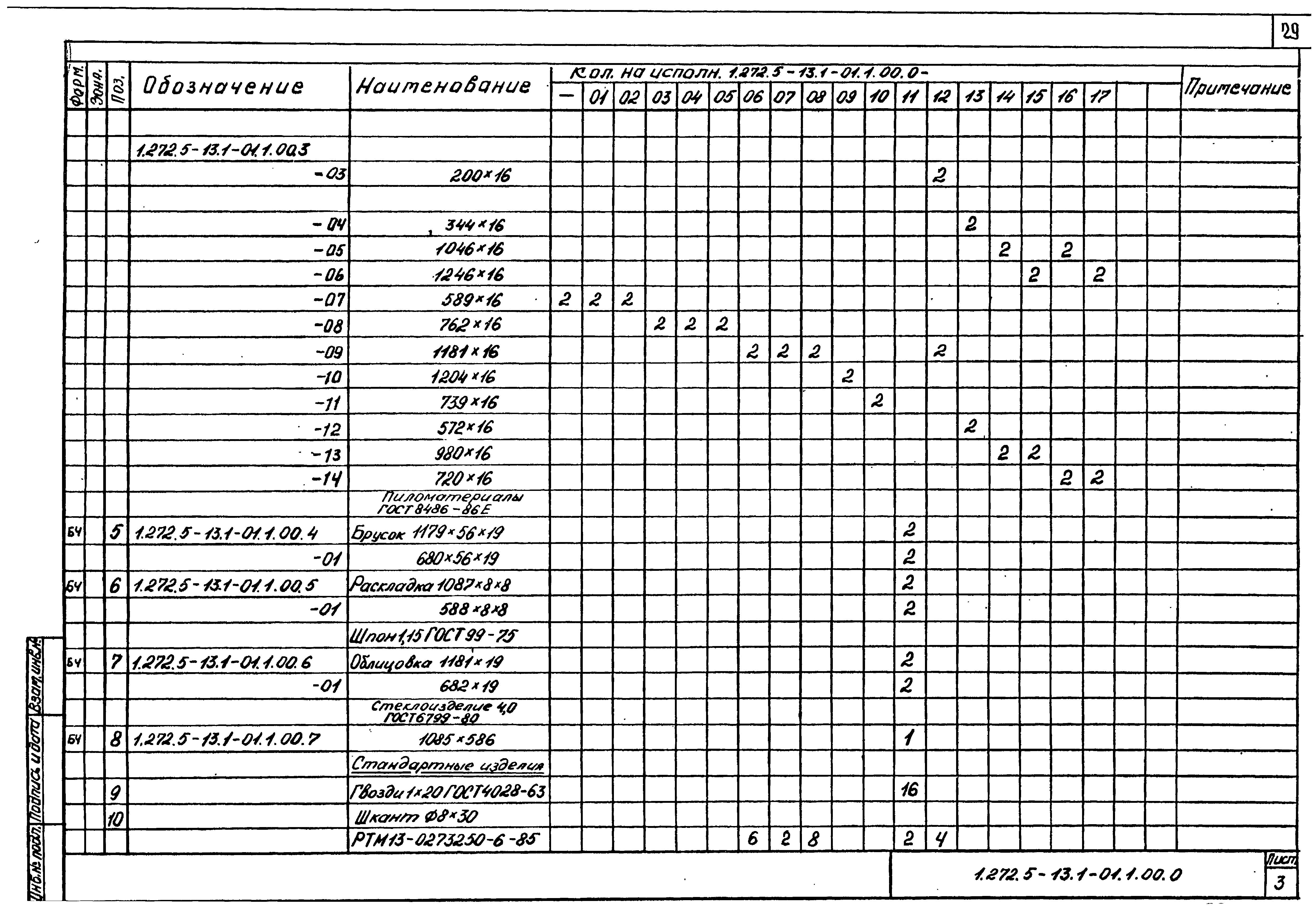

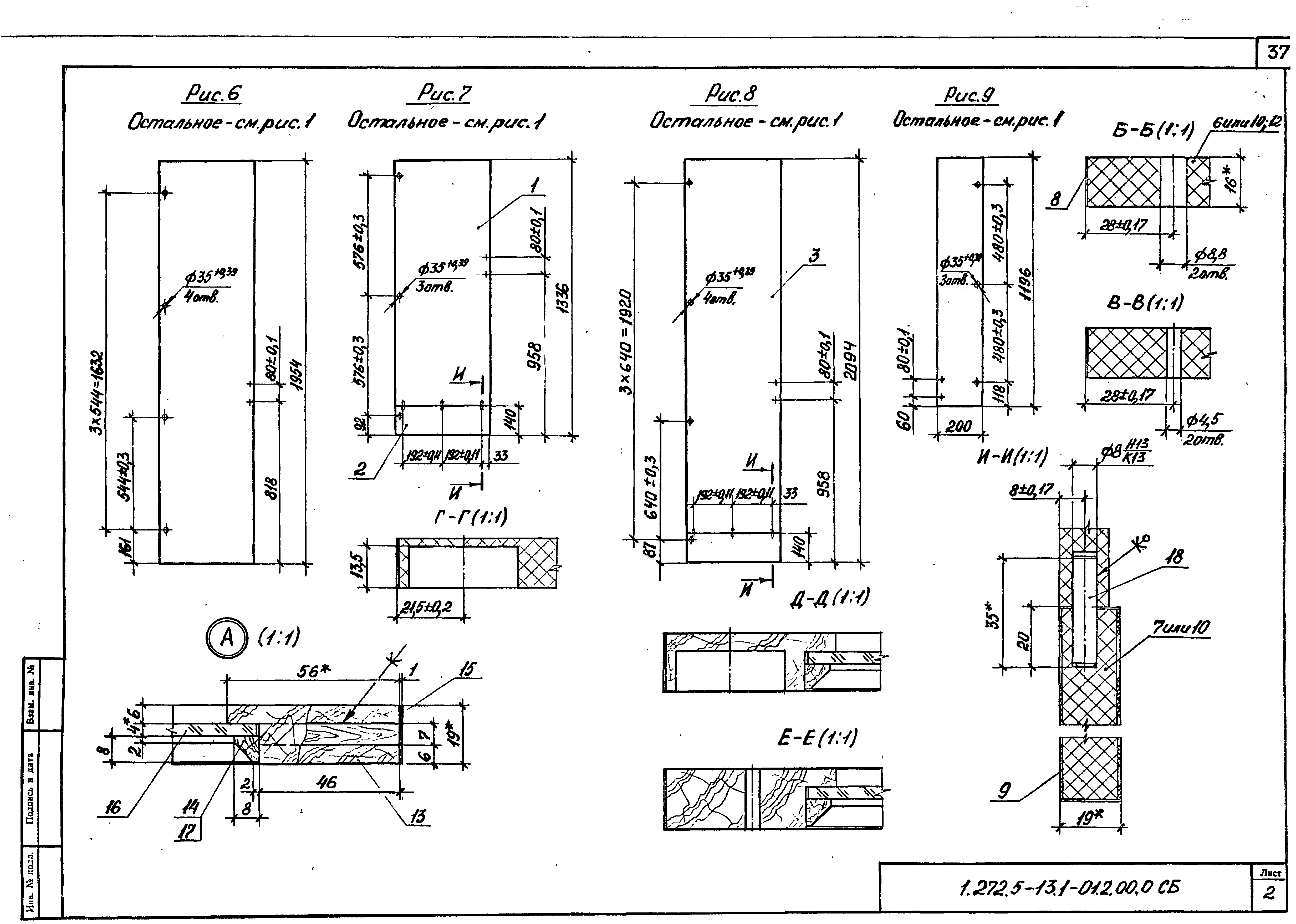

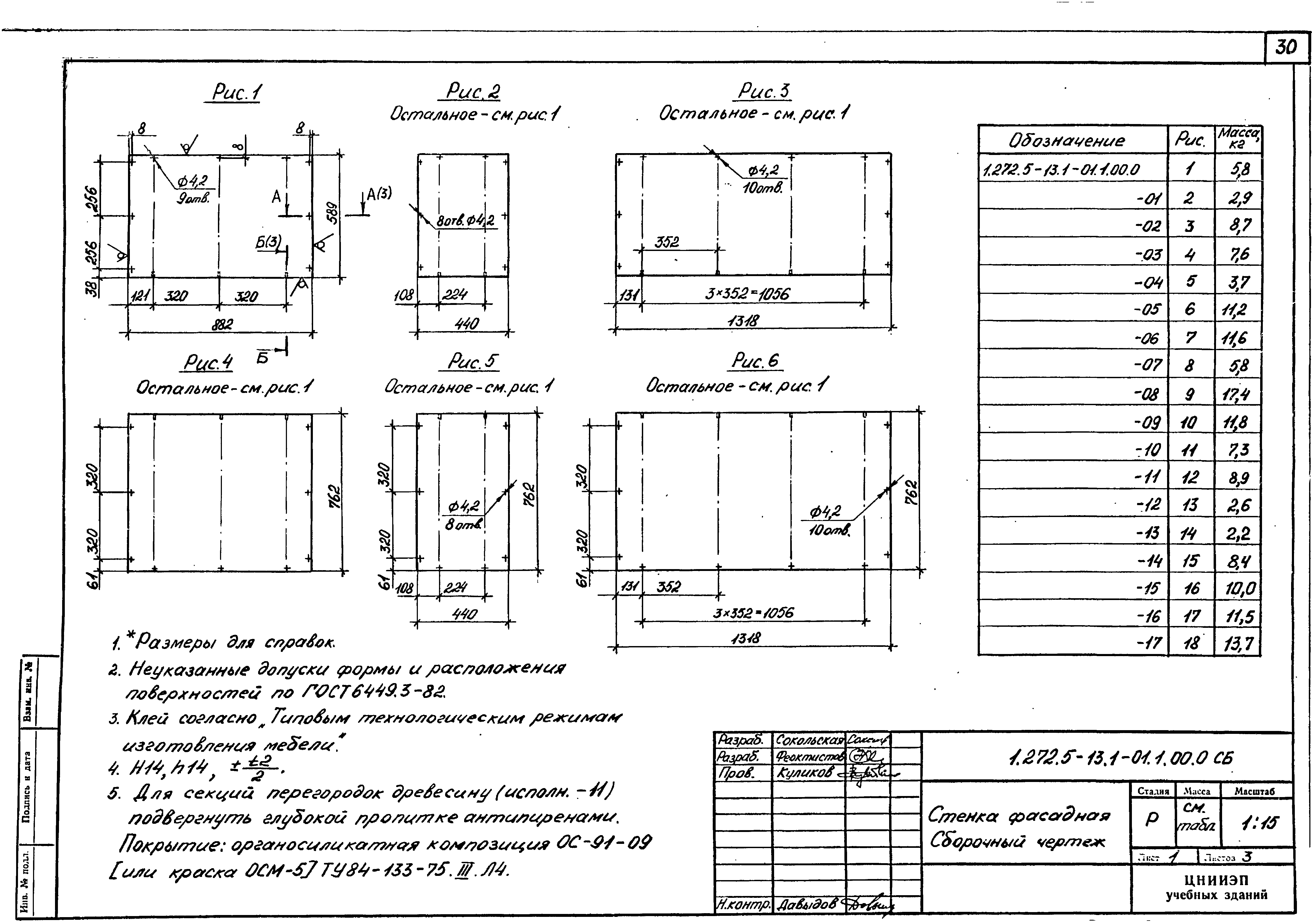

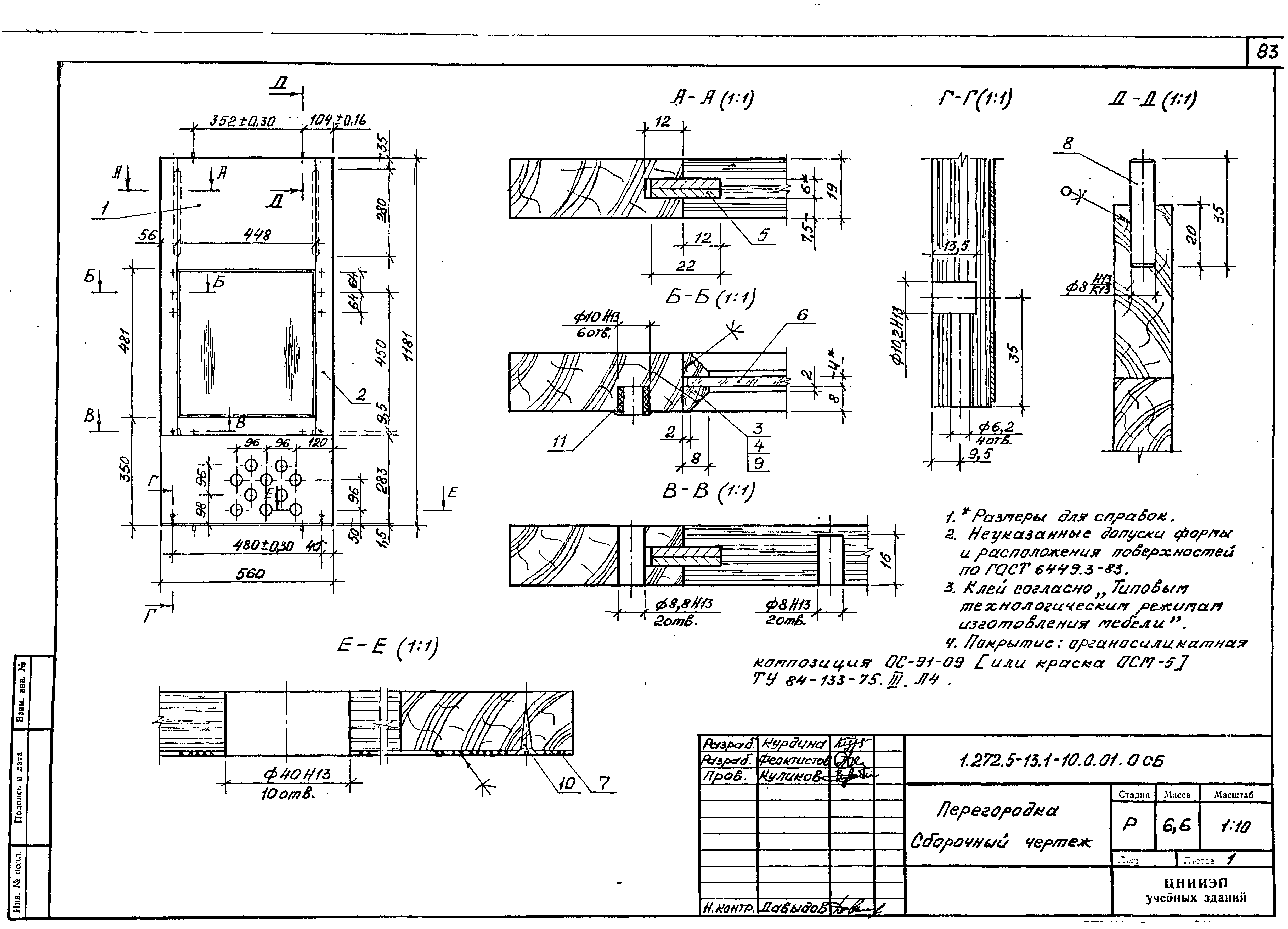

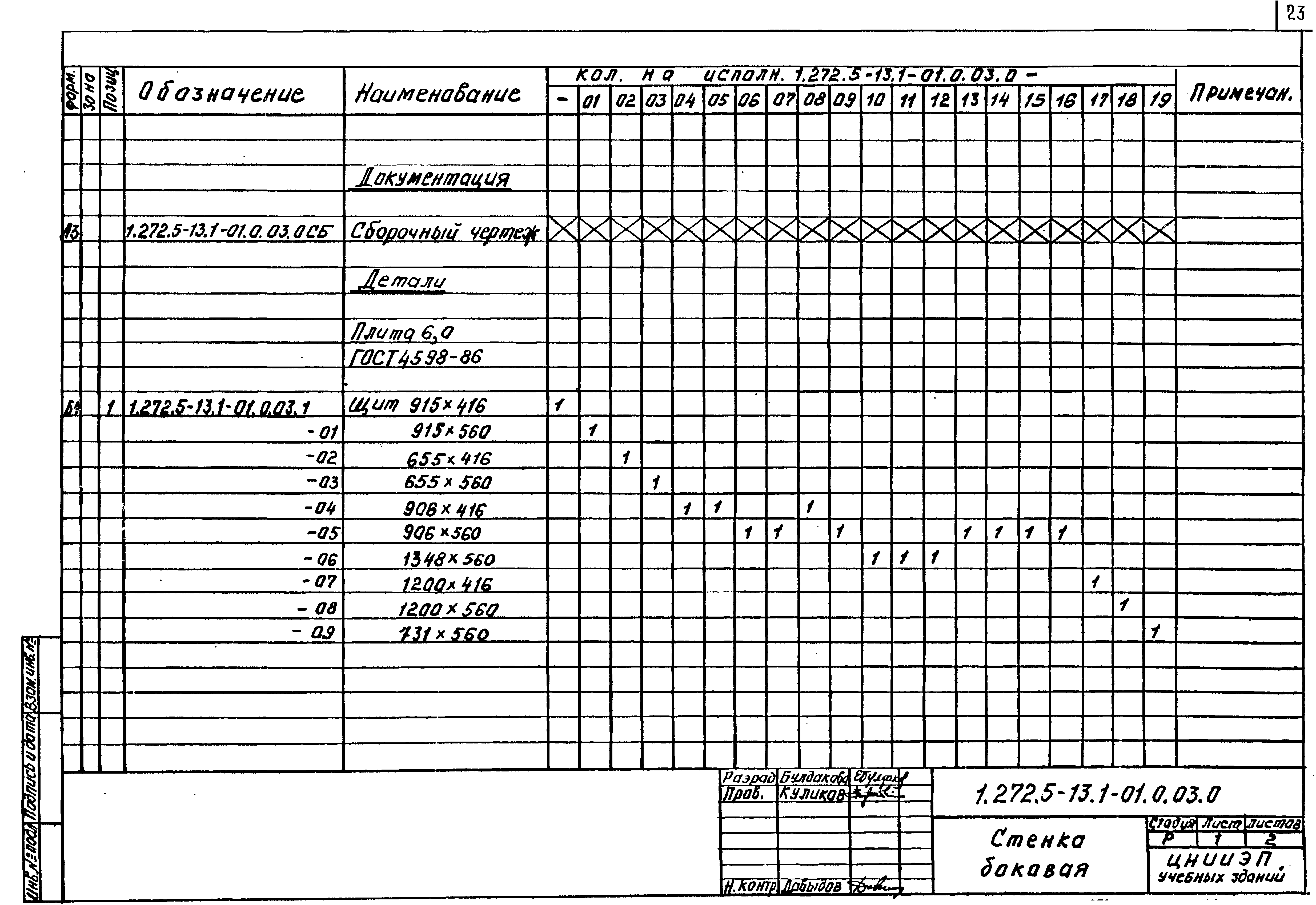

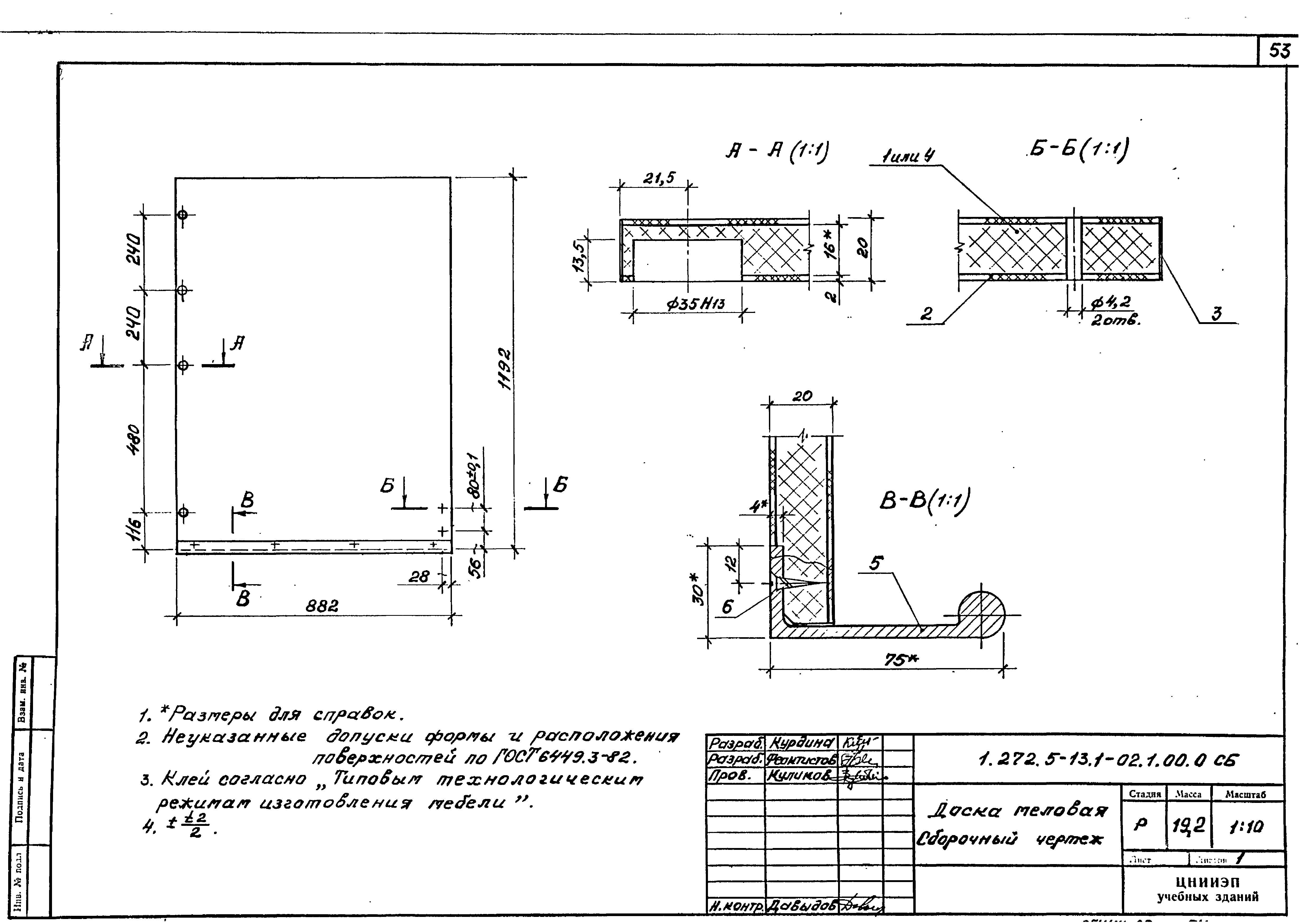

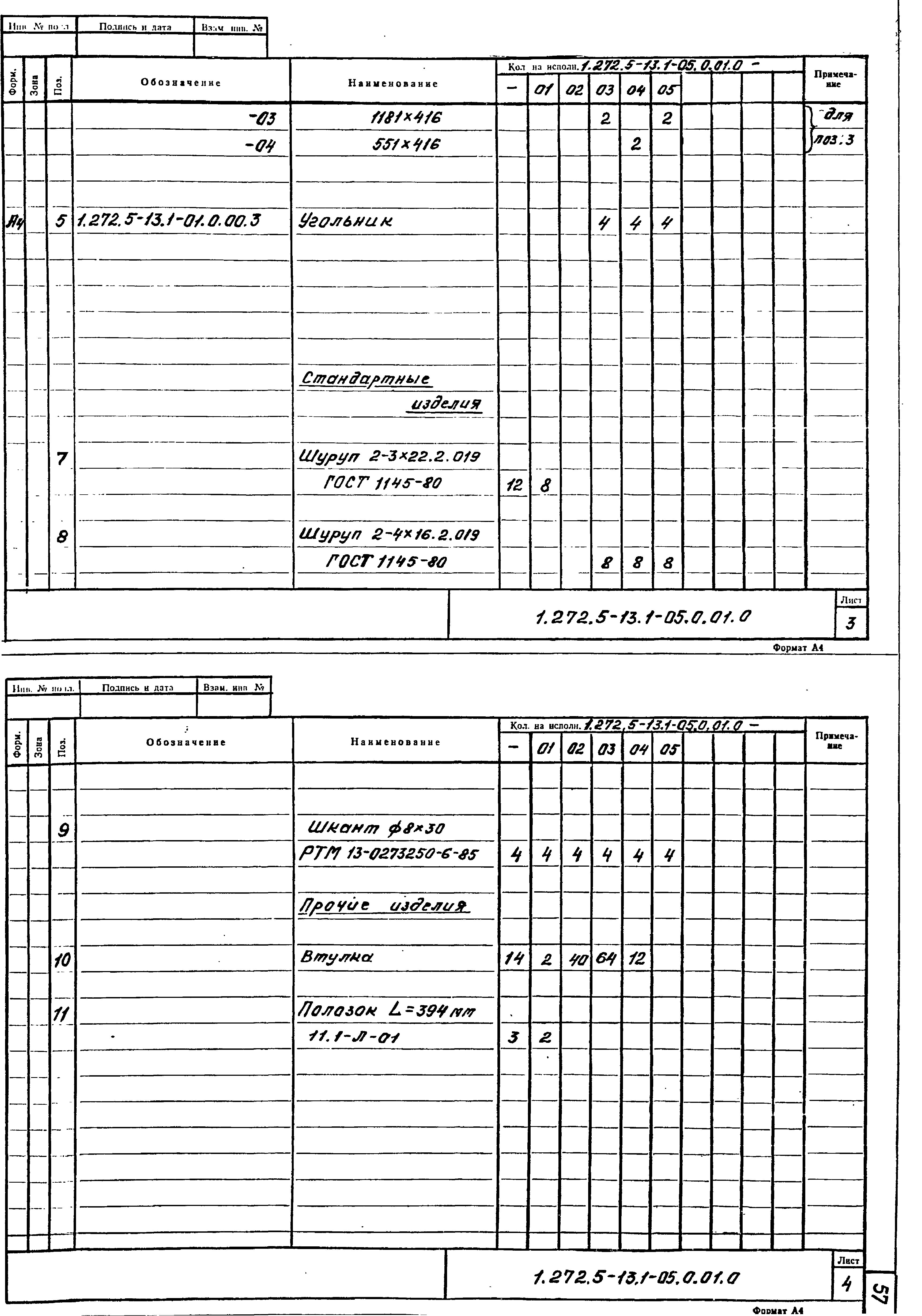

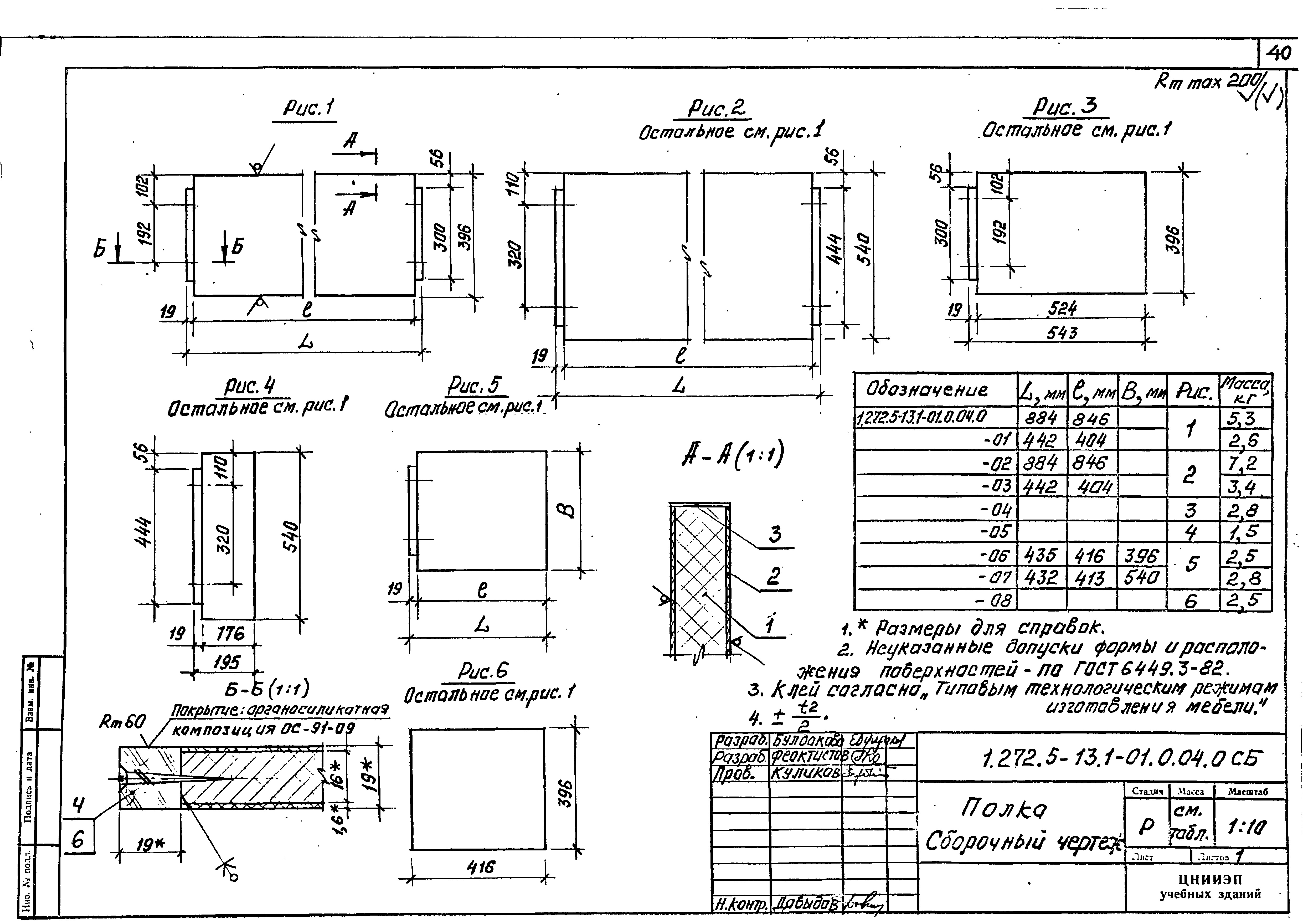

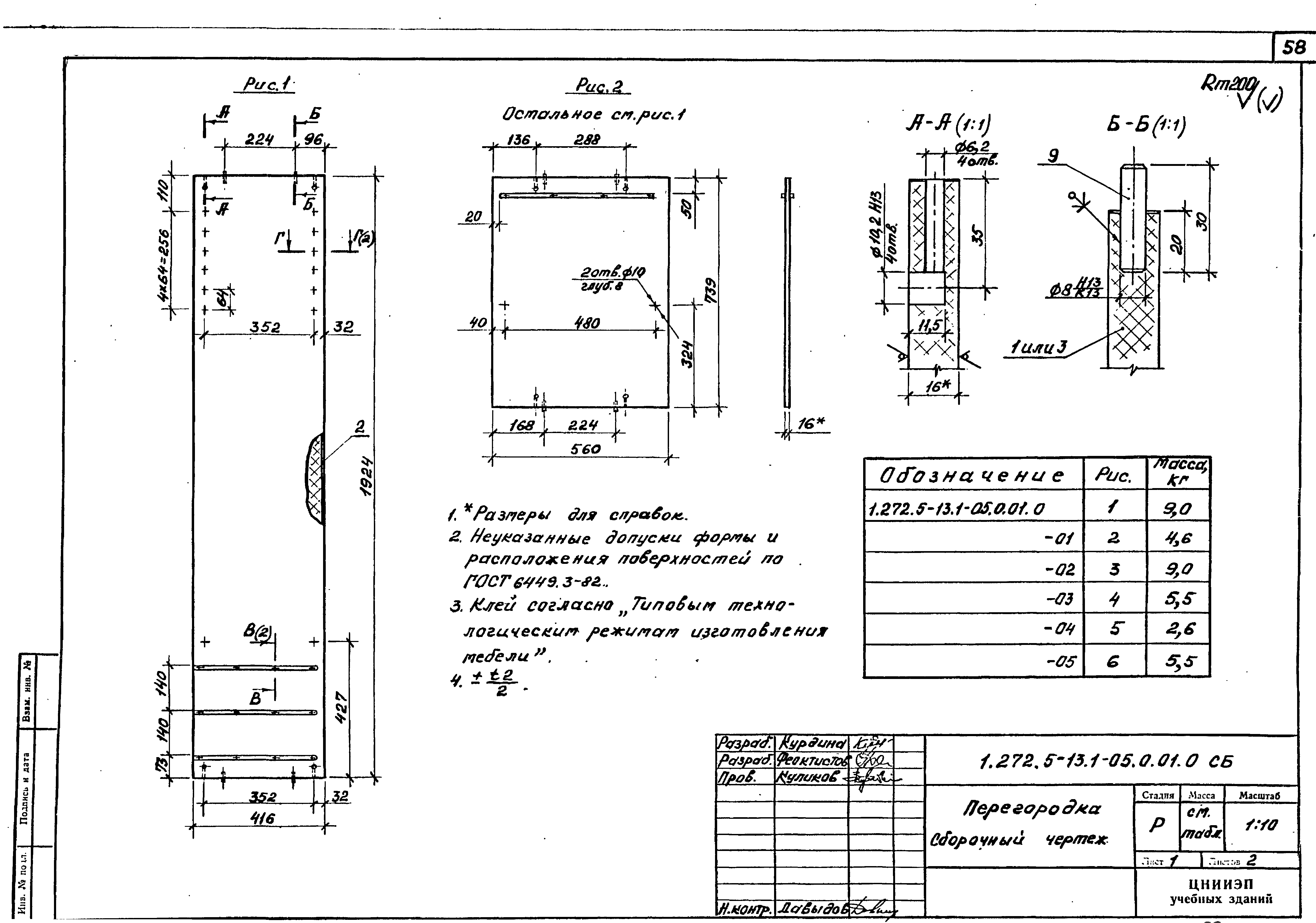

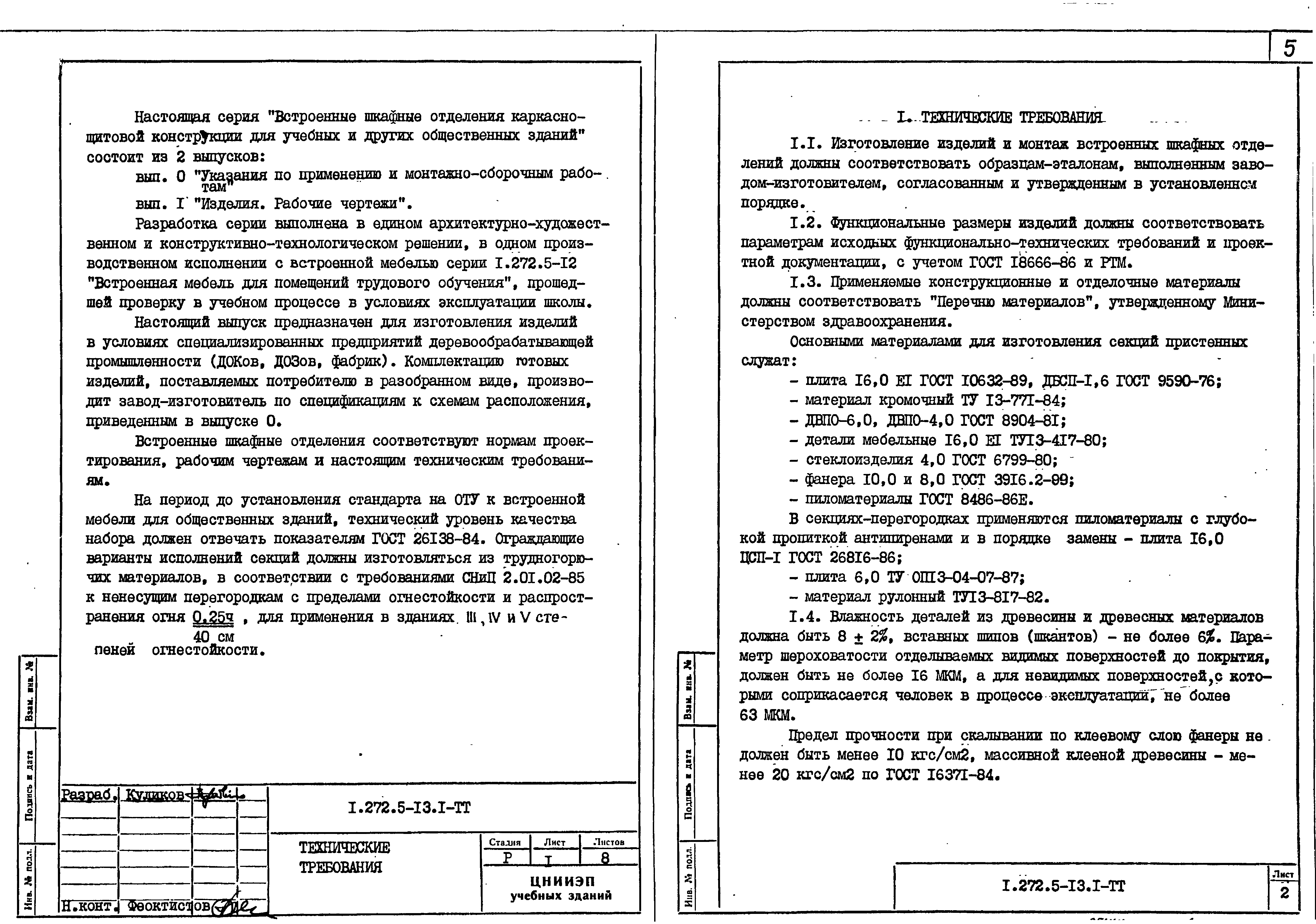

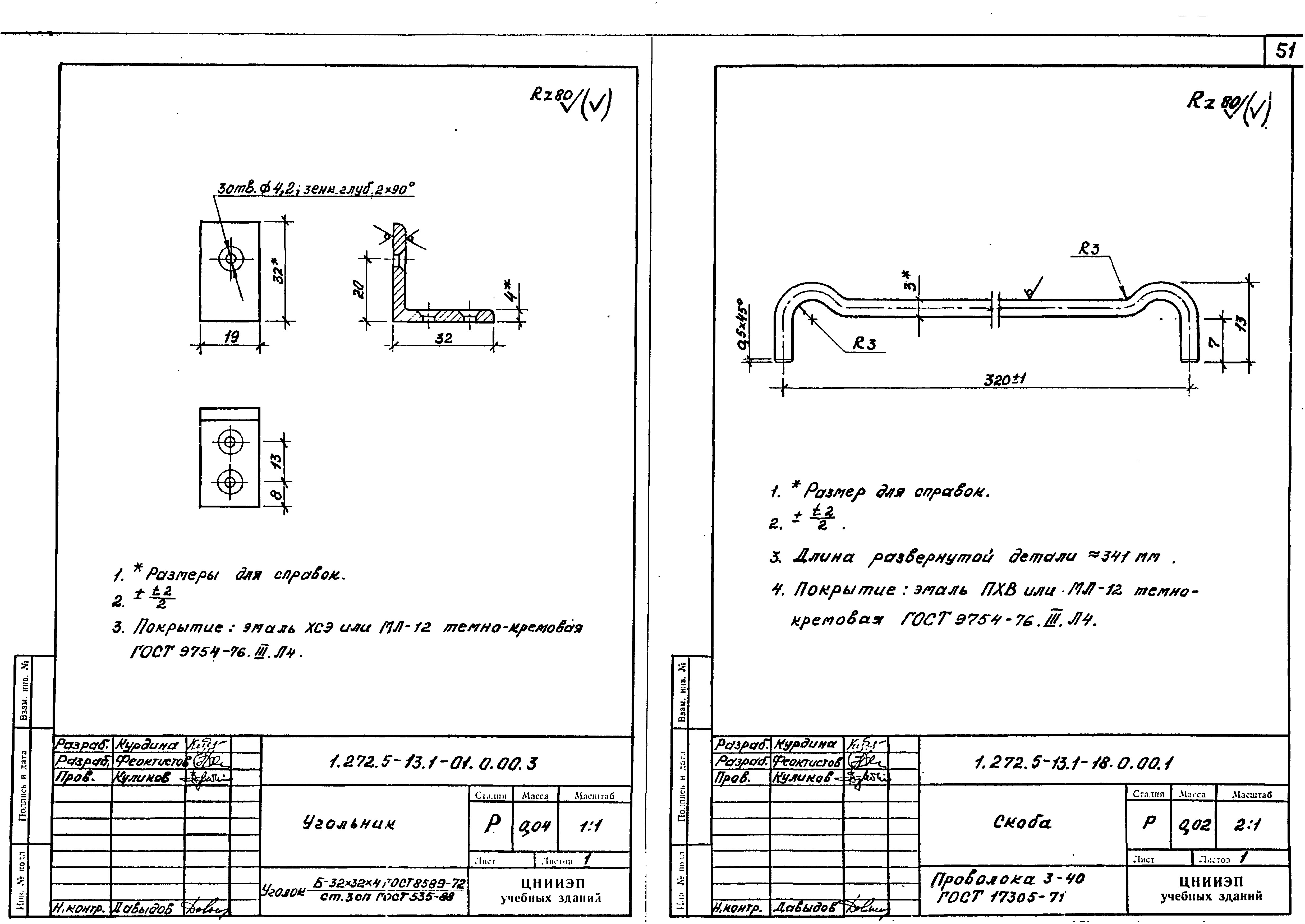

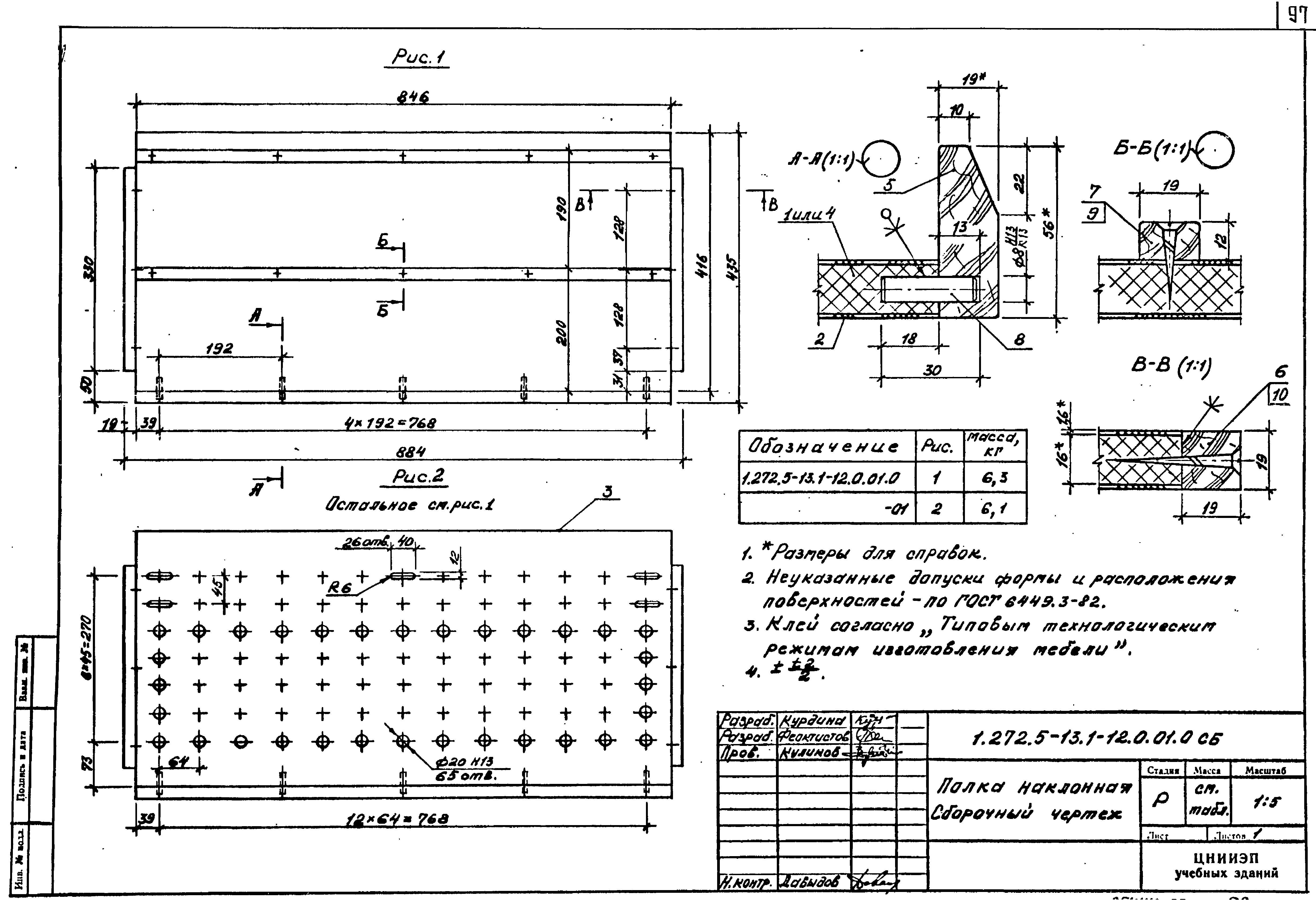

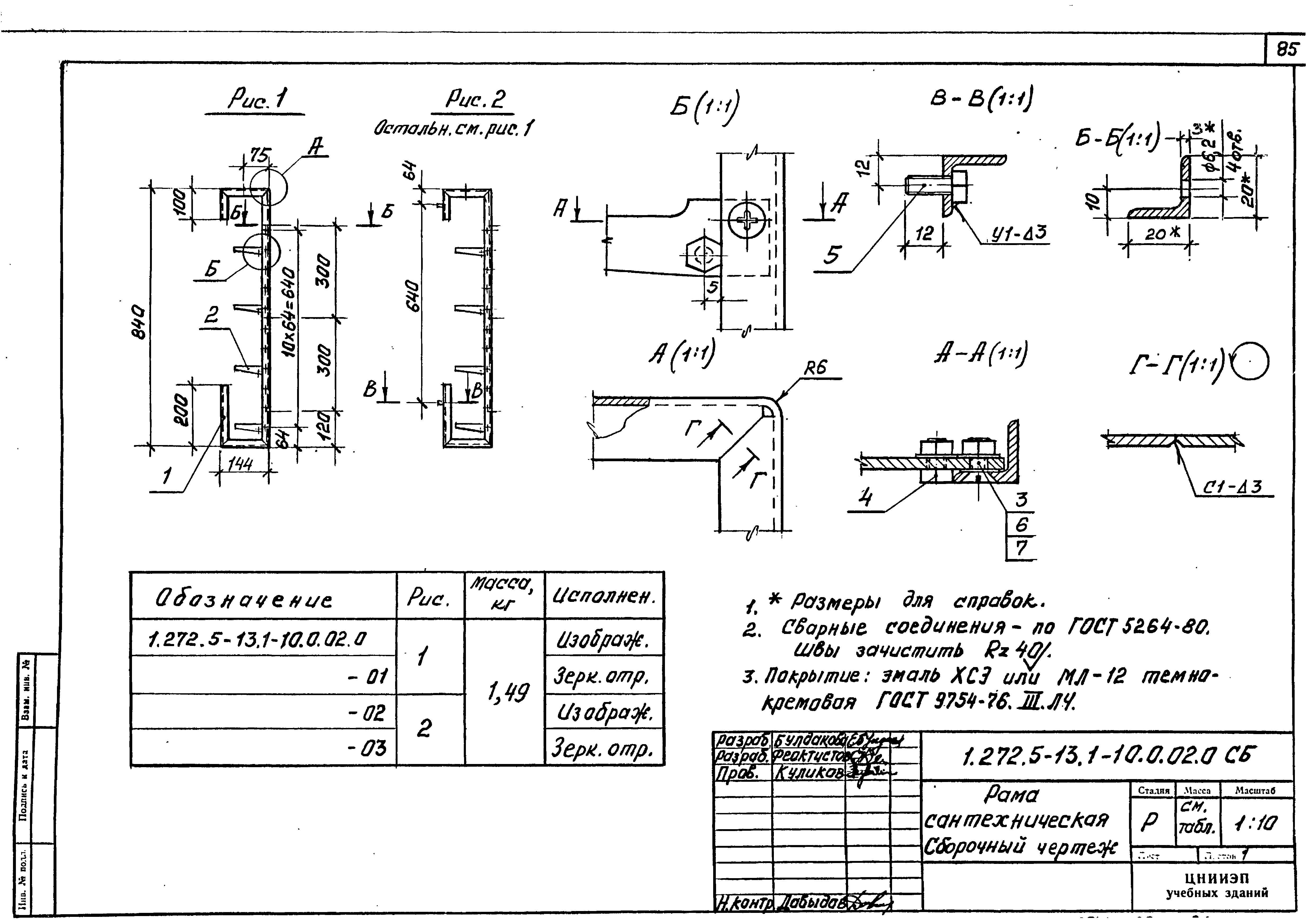

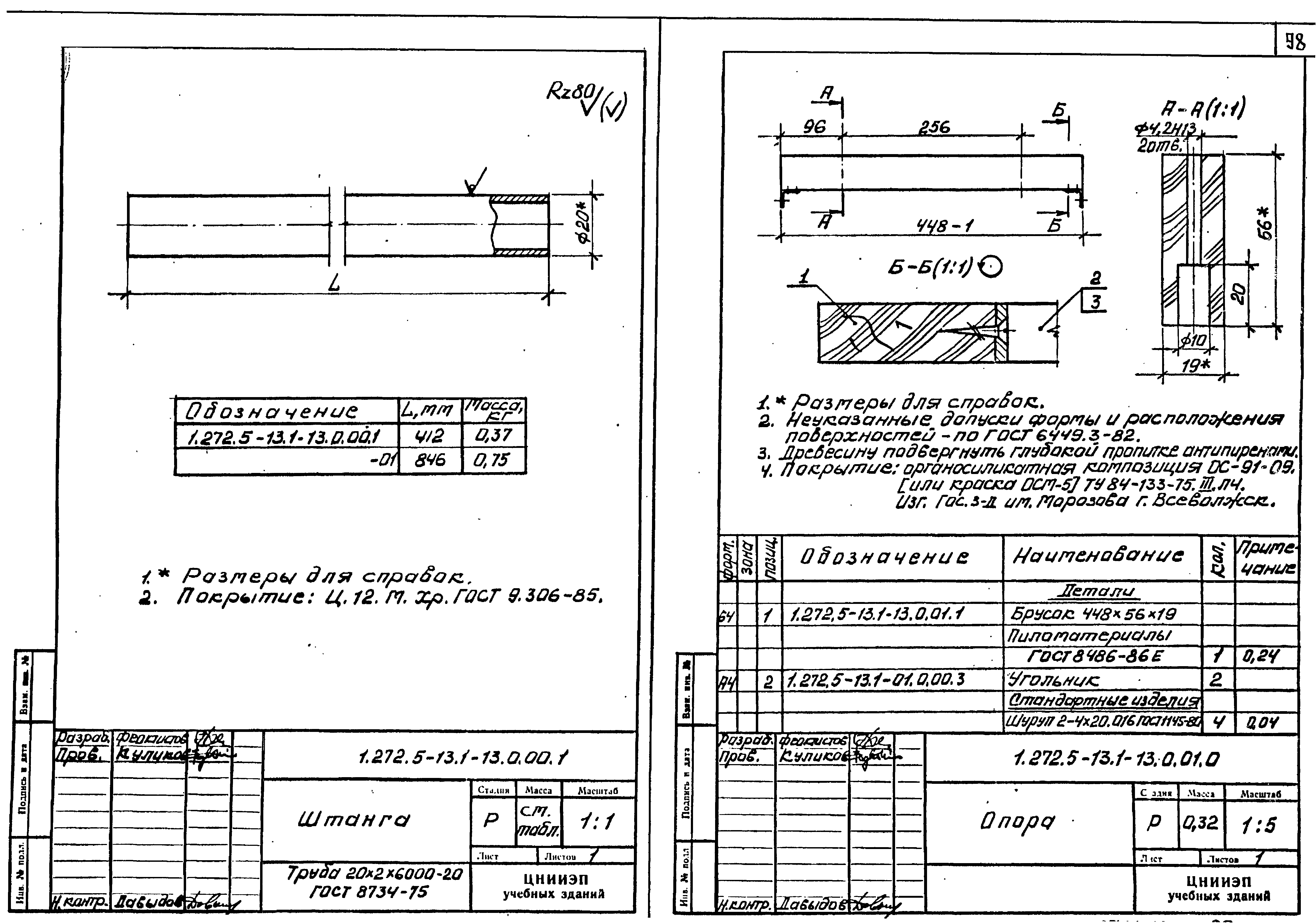

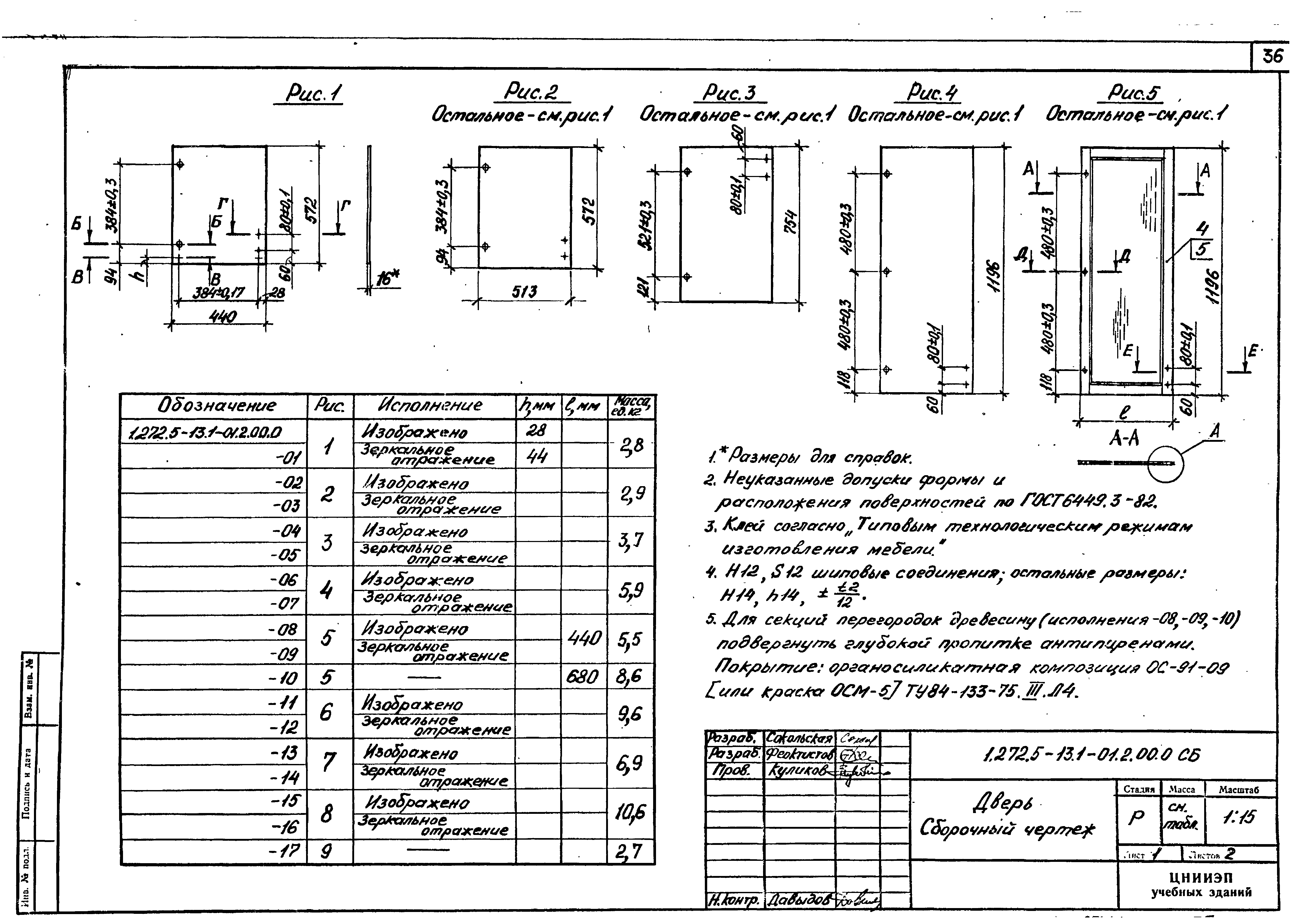

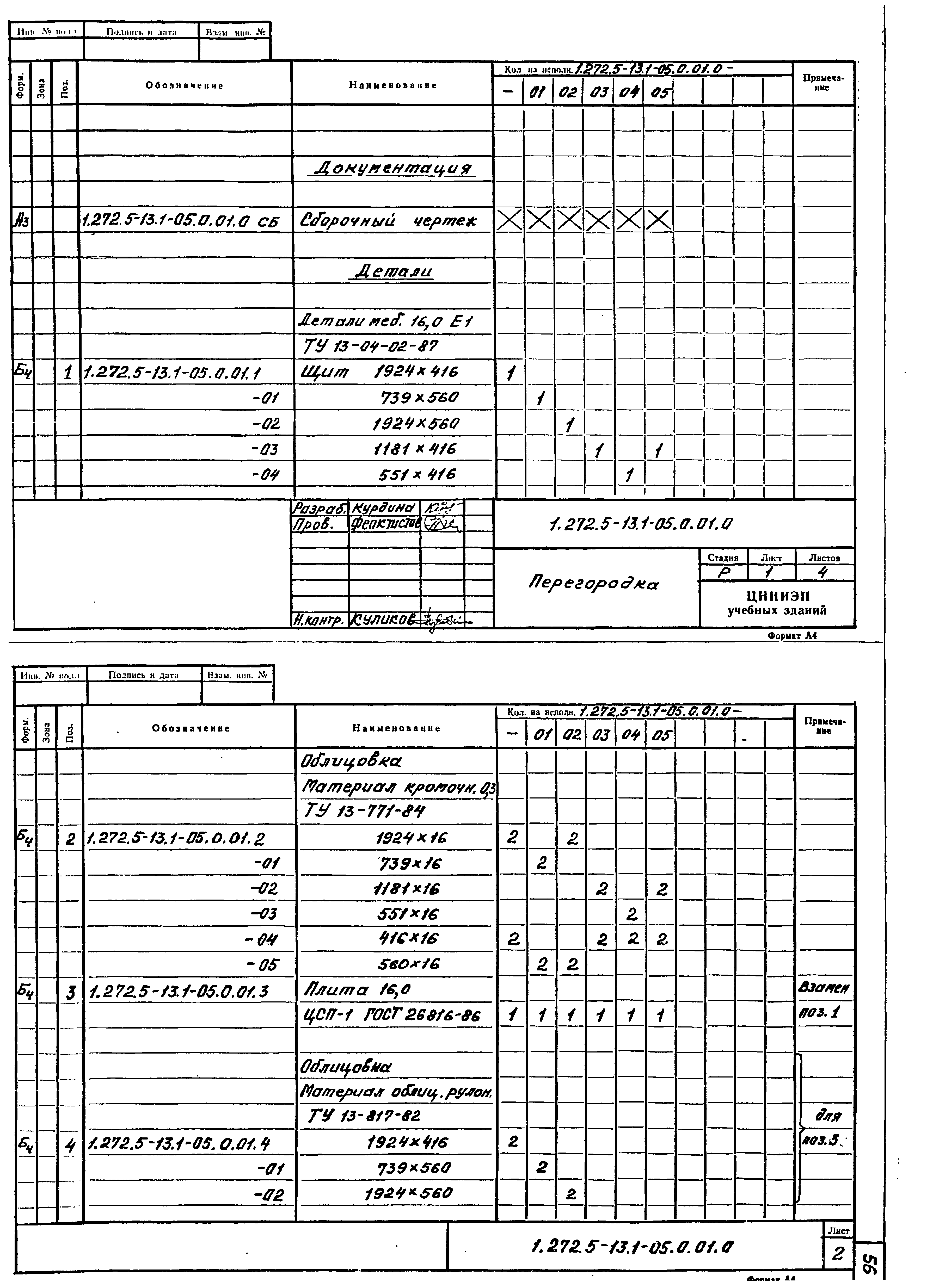

Оглавление:	1.272.5-13.1-ТТ Технические требования 1.272.5-13.1-01.0.01.0 Рама 1.272.5-13.1-01.0.01.0 СБ Рама. Сборочный чертеж 1.272.5-13.1-01.0.02.0 Стенка горизонтальная 1.272.5-13.1-01.0.02.0 СБ Стенка горизонтальная. Сборочный чертеж 1.272.5-13.1-01.0.03.0 Стенка боковая 1.272.5-13.1-01.0.03.0 СБ Стенка боковая. Сборочный чертеж 1.272.5-13.1-01.1.00.0 Стенка фасадная 1.272.5-13.1-01.1.00.0 СБ Стенка фасадная. Сборочный чертеж 1.272.5-13.1-01.2.00.0 Дверь 1.272.5-13.1-01.2.00.0 СБ Дверь. Сборочный чертеж 1.272.5-13.1-01.0.04.0 Полка 1.272.5-13.1-01.0.04.0 СБ Полка. Сборочный чертеж 1.272.5-13.1-01.0.05.0 Рамка 1.272.5-13.1-01.0.05.0 СБ Рамка. Сборочный чертеж 1.272.5-13.1-01.0.06.0 Плинтус 1.272.5-13.1-01.0.06.0 СБ Плинтус. Сборочный чертеж 1.272.5-13.1-01.0.07.0 Карниз 1.272.5-13.1-01.0.07.0 СБ Карниз. Сборочный чертеж 1.272.5-13.1-01.0.08.0 Штанга 1.272.5-13.1-05.0.01.0 Перегородка 1.272.5-13.1-01.0.00.1 Стенка задняя 1.272.5-13.1-01.0.00.2 Брусок 1.272.5-13.1-01.0.00.3 Угольник 1.272.5-13.1-18.0.00.1 Скоба 1.272.5-13.1-02.1.00.0 Доска меловая 1.272.5-13.1-02.1.00.5 Лоток 1.272.5-13.1-02.1.00.0СБ Доска меловая. Сборочный чертеж 1.272.5-13.1-03.0.01.0 Лоток 1.272.5-13.1-03.0.01.0 СБ Лоток. Сборочный чертеж 1.272.5-13.1-05.0.01.0 Перегородка 1.272.5-13.1-05.0.01.0 СБ Перегородка. Сборочный чертеж 1.272.5-13.1-05.1.00.0 Ящик 1.272.5-13.1-05.1.00.0 СБ Ящик. Сборочный чертеж 1.272.5-13.1-06.0.00.1 Планка соединительная 1.272.5-13.1-17.0.00.1 Прокладка 1.272.5-13.1-07.1.00.0 Кассета передвижная 1.272.5-13.1-07.1.00.0 СБ Кассета передвижная. Сборочный чертеж 1.272.5-13.1-07.1.01.0 Стенка 1.272.5-13.1-07.1.01.0 СБ Стенка. Сборочный чертеж 1.272.5-13.1-07.1.02.0 Ручка 1.272.5-13.1-07.1.02.0 СБ Ручка. Сборочный чертеж 1.272.5-13.1-07.1.03.0 Шарнир 1.272.5-13.1-07.1.03.0 СБ Шарнир. Сборочный чертеж 1.272.5-13.1-07.1.00.1 Скоба 1.272.5-13.1-07.1.01.4 Накладка 1.272.5-13.1-08.1.00.0 Полка для кассет 1.272.5-13.1-08.1.00.2 Скоба 1.272.5-13.1-08.1.00.0 СБ Полка для кассет. Сборочный чертеж 1.272.5-13.1-08.1.01.0 Стенка 1.272.5-13.1-08.1.01.0 СБ Стенка. Сборочный чертеж 1.272.5-13.1-10.0.00.0 Электрооборудование 1.272.5-13.1-10.0.00.0 Э7 Электрооборудование. Схема электрическая расположения 1.272.5-13.1-10.1.00.0 Стенка съемная 1.272.5-13.1-10.1.00.0 СБ Стенка съемная. Сборочный чертеж 1.272.5-13.1-10.0.01.0 Перегородка 1.272.5-13.1-10.0.01.0 СБ Перегородка. Сборочный чертеж 1.272.5-13.1-10.0.02.0 Рама сантехническая 1.272.5-13.1-10.0.02.1 Скоба (развертка) 1.272.5-13.1-10.0.02.0 СБ Рама сантехническая. Сборочный чертеж 1.272.5-13.1-10.0.02.2 Кронштейн 1.272.5-13.1-10.0.00.4 Втулка 1.272.5-13.1-10.0.03.0 Полка поворотная 1.272.5-13.1-10.0.03.1 Кольцо 1.272.5-13.1-10.0.03.2 Дно 1.272.5-13.1-10.0.03.3 Фланец 1.272.5-13.1-10.0.04.0 Террариум 1.272.5-13.1-10.0.05.0 Стойка 1.272.5-13.1-10.0.05.2 Фланец 1.272.5-13.1-10.0.06.0 Фиксатор 1.272.5-13.1-10.0.07.3 Кольцо 1.272.5-13.1-10.0.07.0 Кронштейн 1.272.5-13.1-10.0.07.0 СБ Кронштейн. Сборочный чертеж 1.272.5-13.1-10.0.00.1 Зеркало 1.272.5-13.1-10.0.00.2 Раскладка 1.272.5-13.1-11.0.00.1 Полка 1.272.5-13.1-11.0.00.3 Стойка 1.272.5-13.1-11.0.01.0 Сушитель для пробирок 1.272.5-13.1-12.0.01.0 Полка наклонная 1.272.5-13.1-12.0.01.0 СБ Полка наклонная. Сборочный чертеж 1.272.5-13.1-13.0.00.1 Штанга 1.272.5-13.1-13.0.01.0 Опора 1.272.5-13.1-20.0.01.0 Наличник 1.272.5-13.1-20.0.01.0 СБ Наличник. Сборочный чертеж 1.272.5-13.1-21.0.01.0 Рама монтажная 1.272.5-13.1-21.0.01.2 Угольник 1.272.5-13.1-21.0.01.0 СБ Рама монтажная. Сборочный чертеж
Разработан:	ИОЗ (институт общественных зданий)
Утверждён:	21.12.1990 Госкомархитектура (ЮШ-2-1690)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Оснащение зданий. Встроенное оборудование
