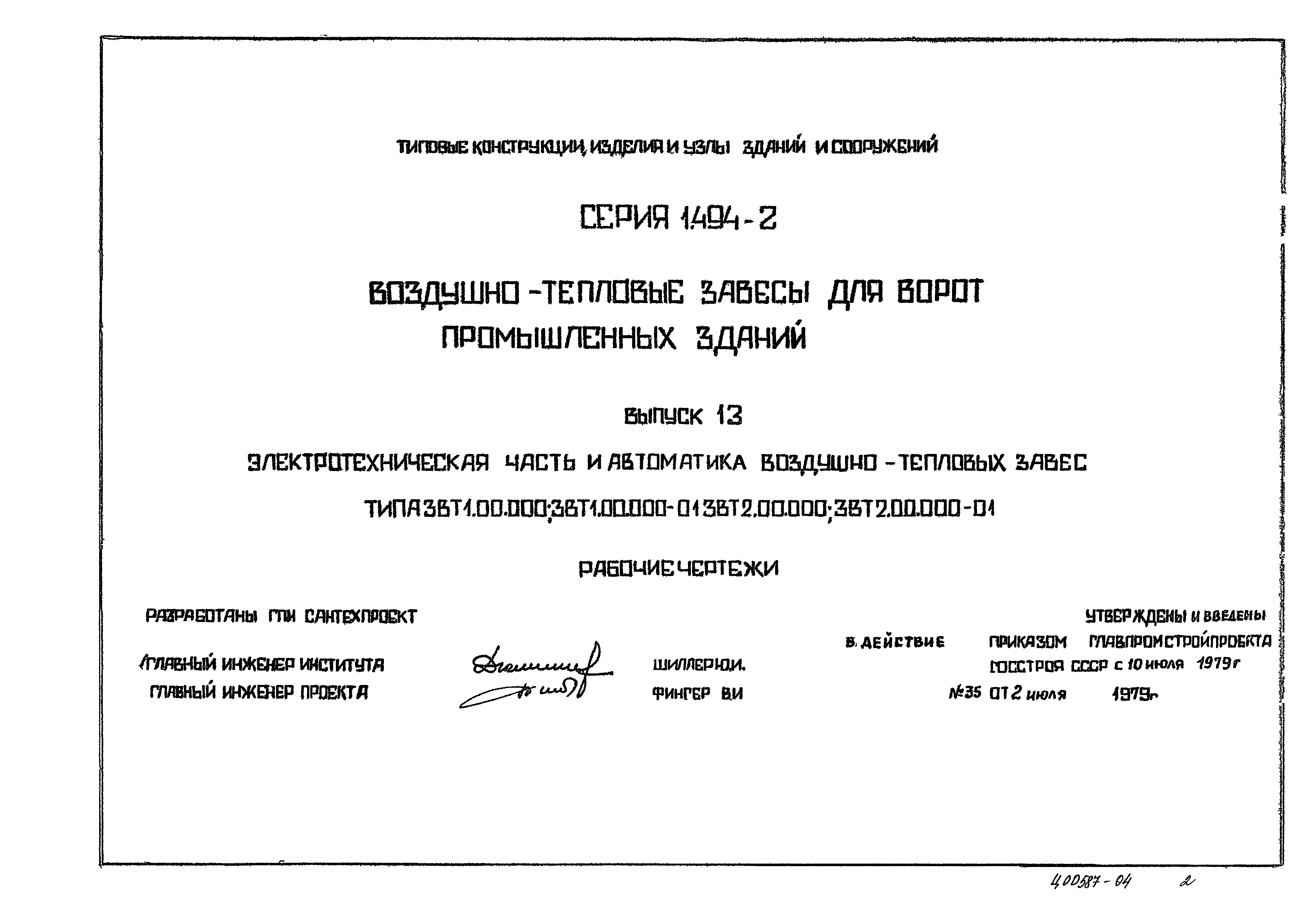

Скачать Серия 1.494-2 Выпуск 13. Электротехническая часть и автоматика воздушно-тепловых завес типа ЗВТ1.00.000; ЗВТ1.00.000-01; ЗВТ2.00.000; ЗВТ2.00.000-01. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.494-2

Выпуск 13. Электротехническая часть и автоматика воздушно-тепловых завес типа ЗВТ1.00.000; ЗВТ1.00.000-01; ЗВТ2.00.000; ЗВТ2.00.000-01. Рабочие чертежи

Обозначение:	Серия 1.494-2
Обозначение англ:	Series 1.494-2
Статус:	не определен законодательством
Название рус.:	Выпуск 13. Электротехническая часть и автоматика воздушно-тепловых завес типа ЗВТ1.00.000; ЗВТ1.00.000-01; ЗВТ2.00.000; ЗВТ2.00.000-01. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	10.07.1979

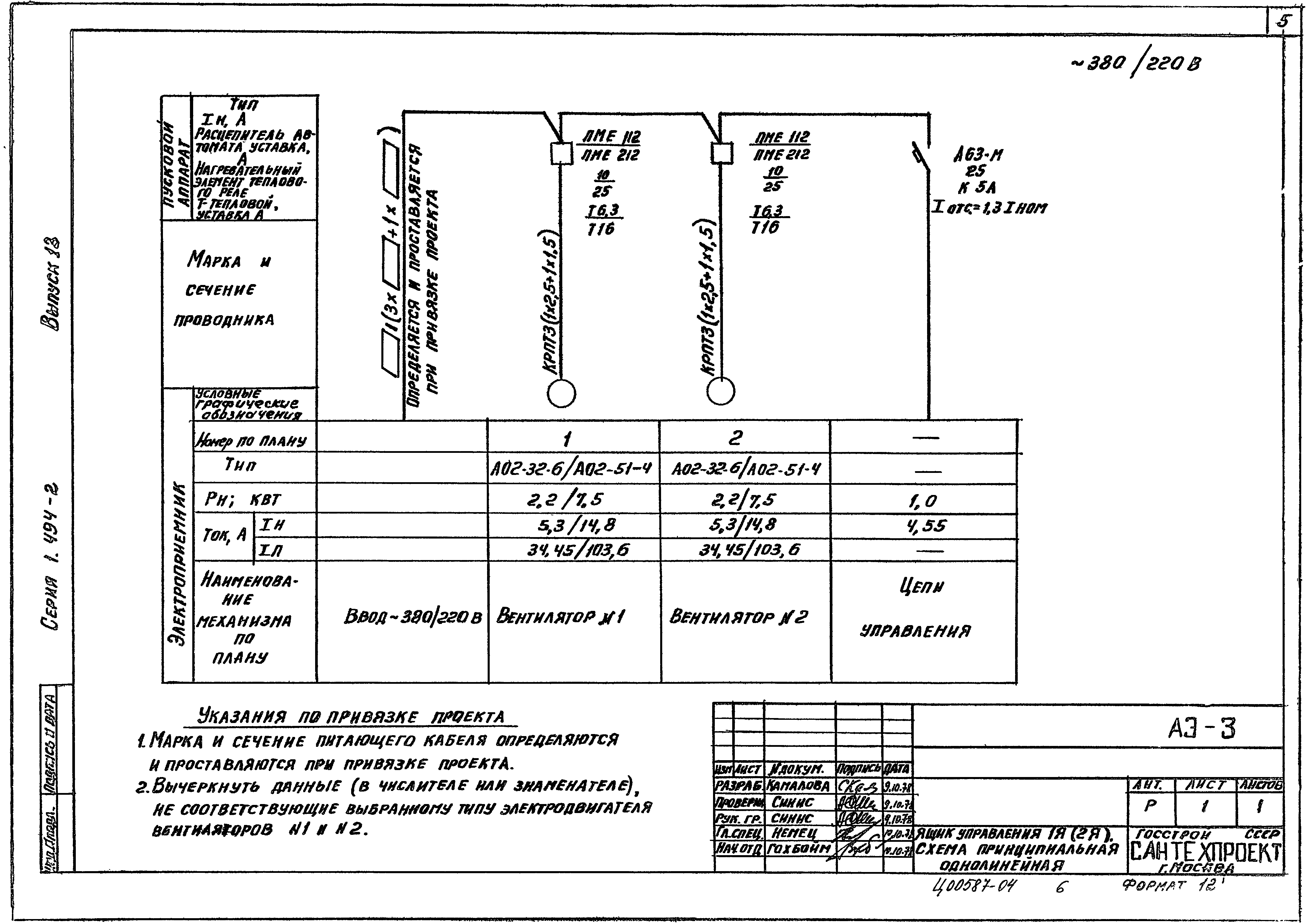

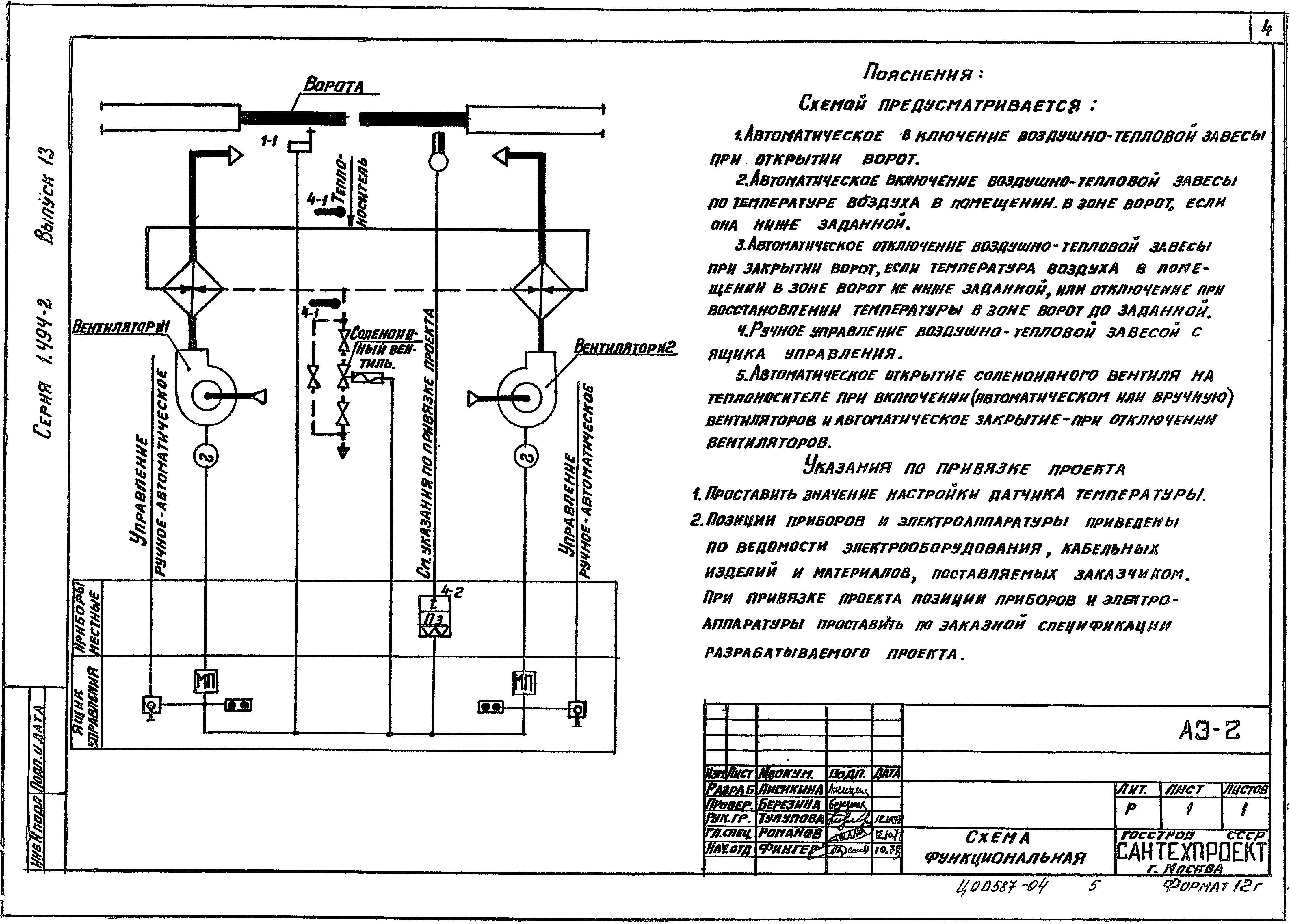

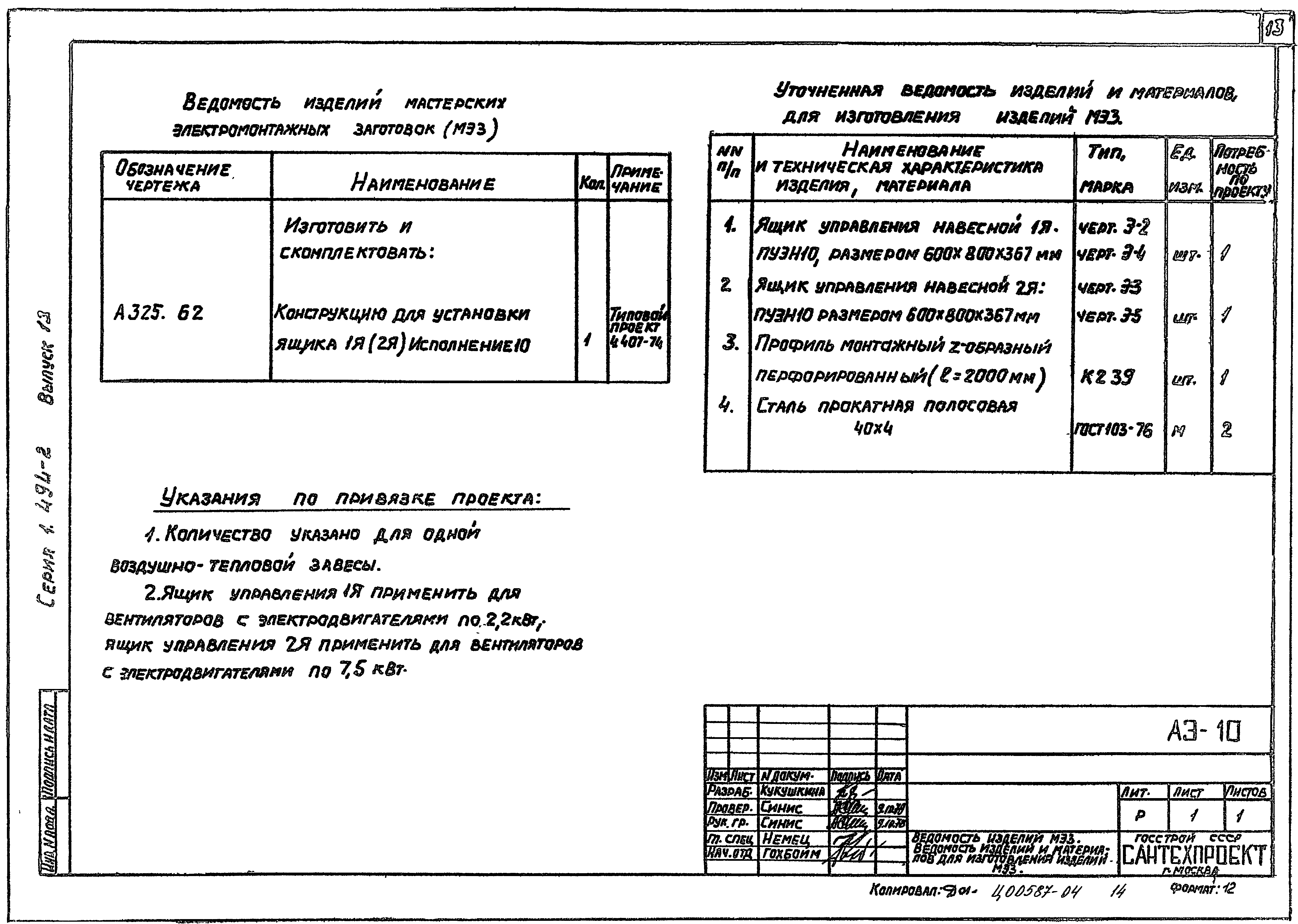

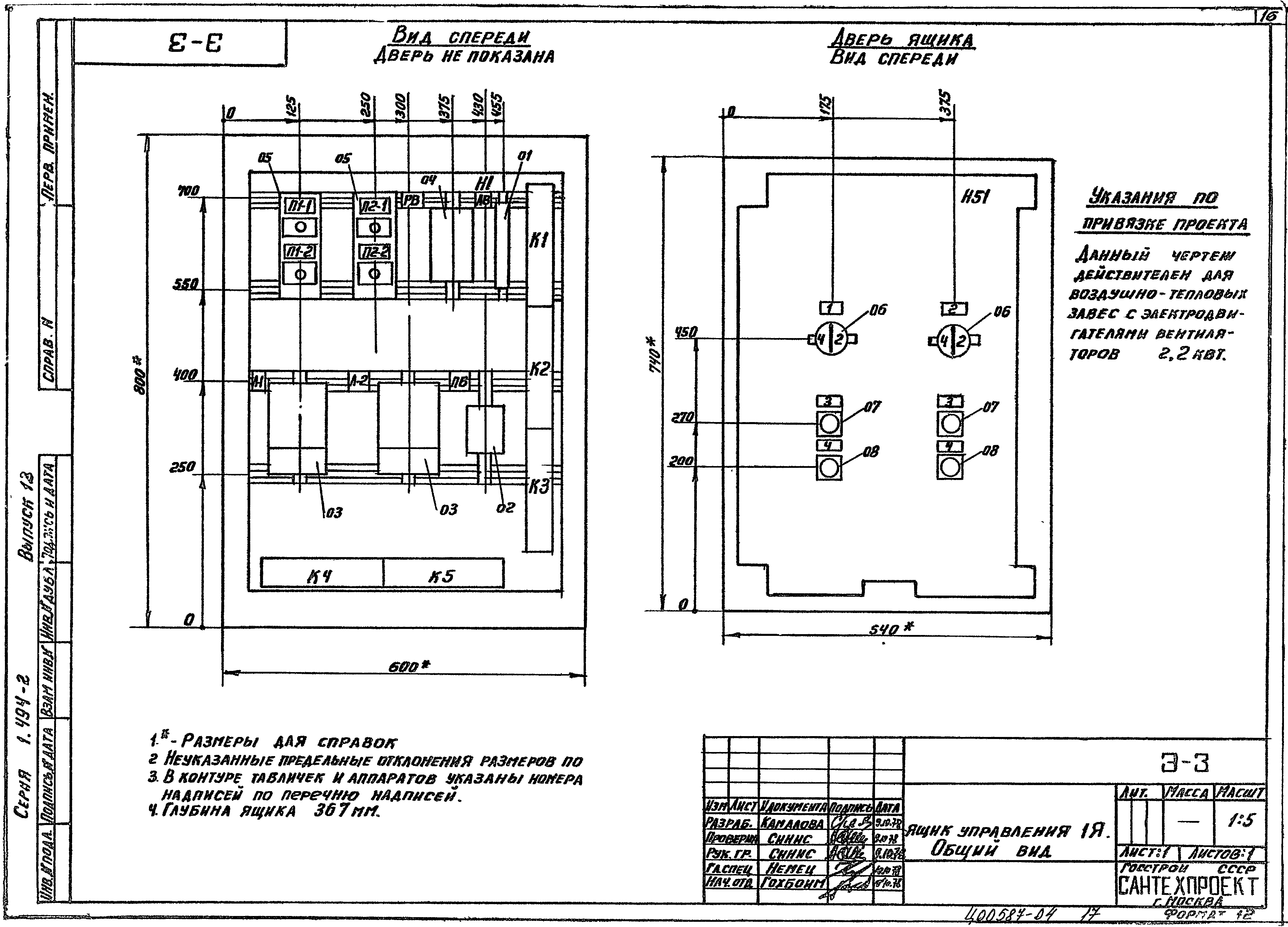

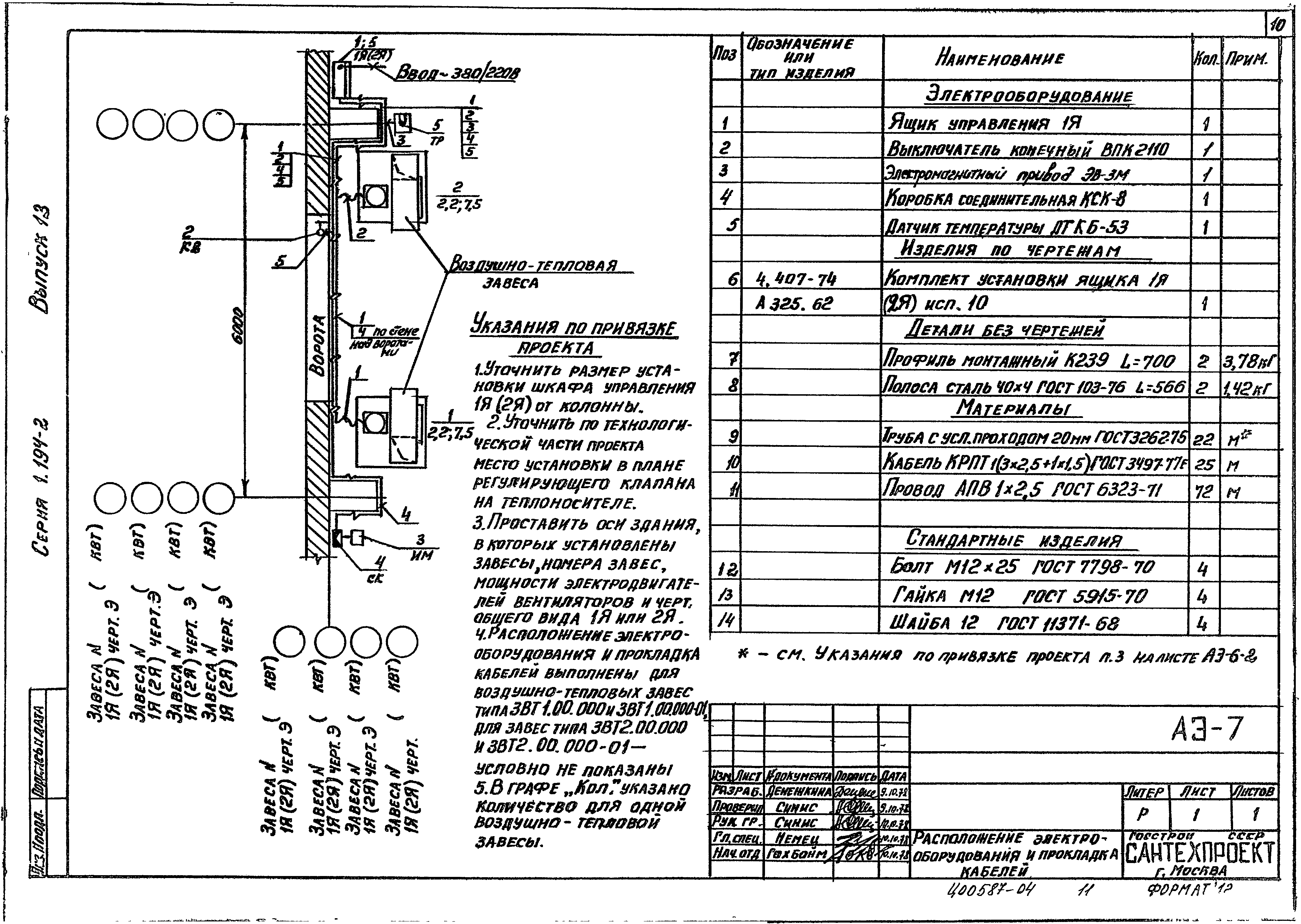

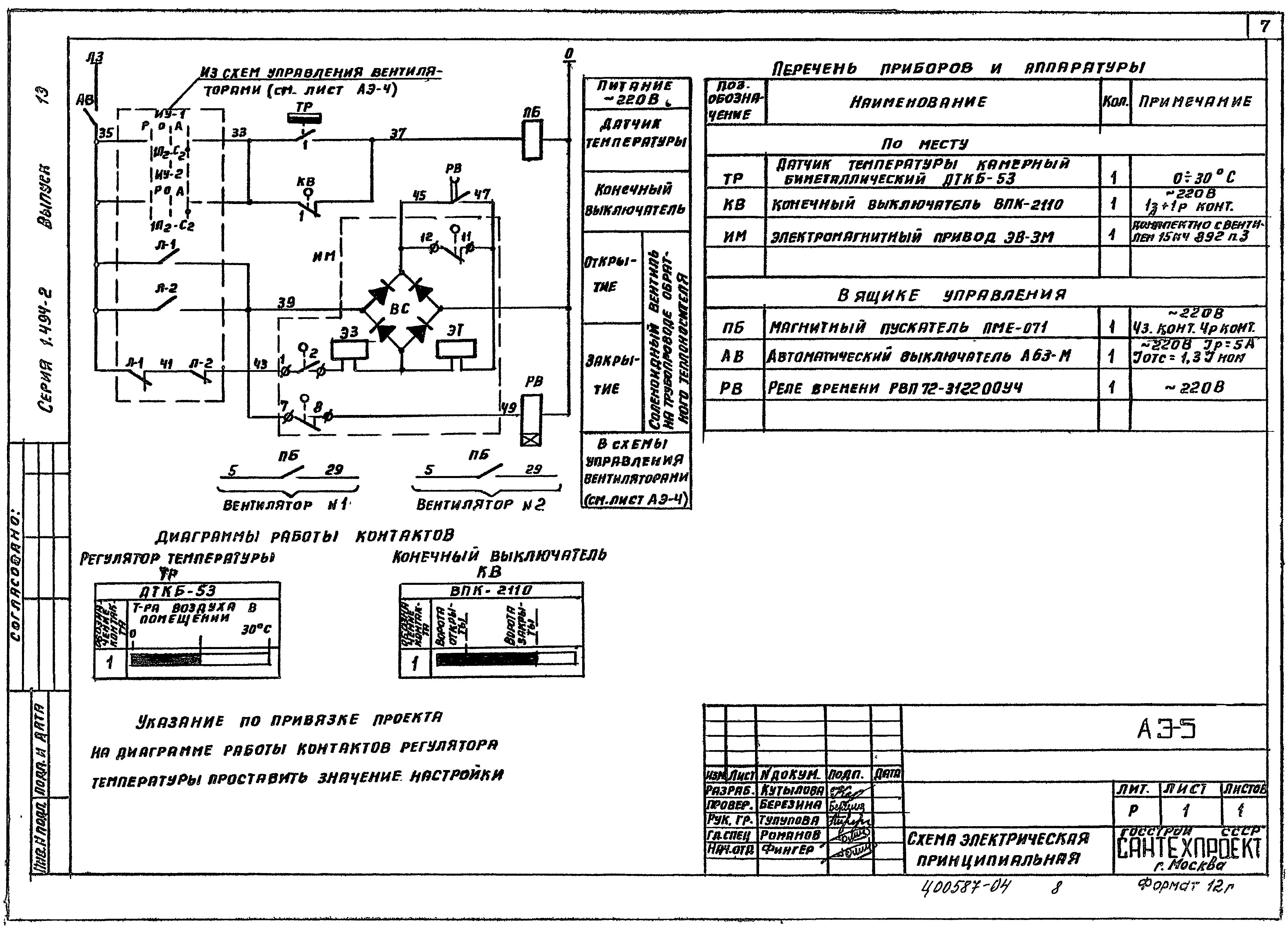

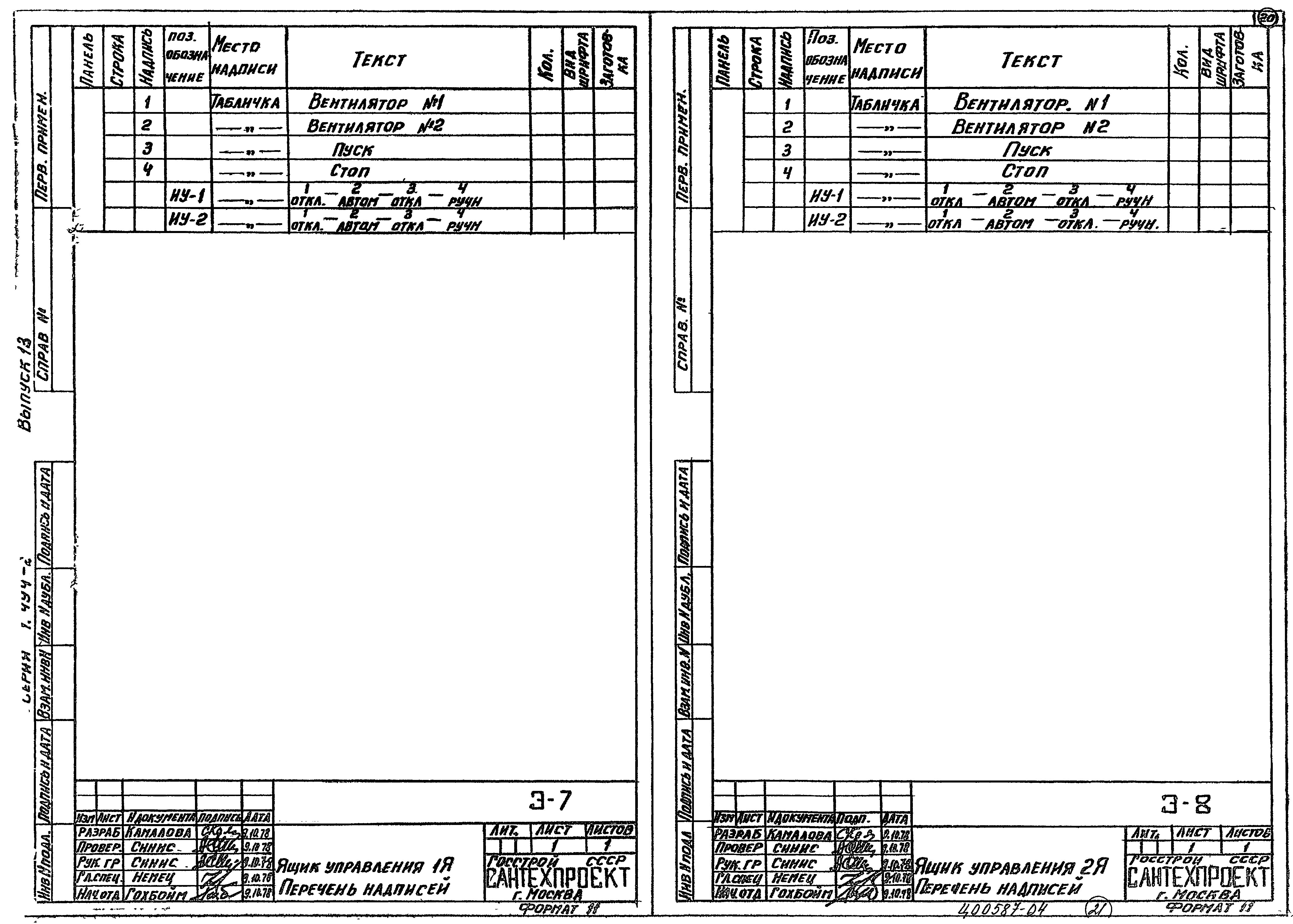

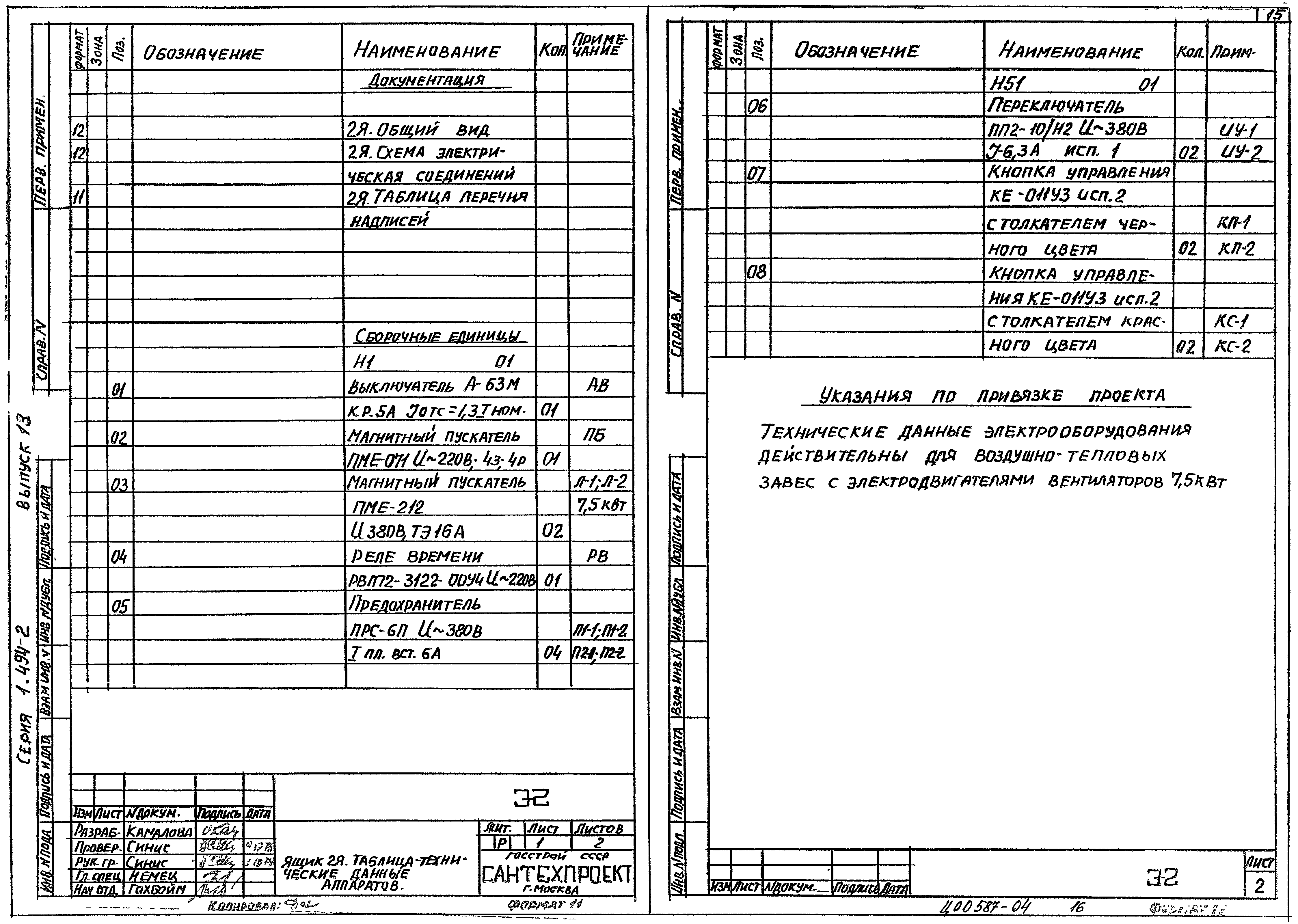

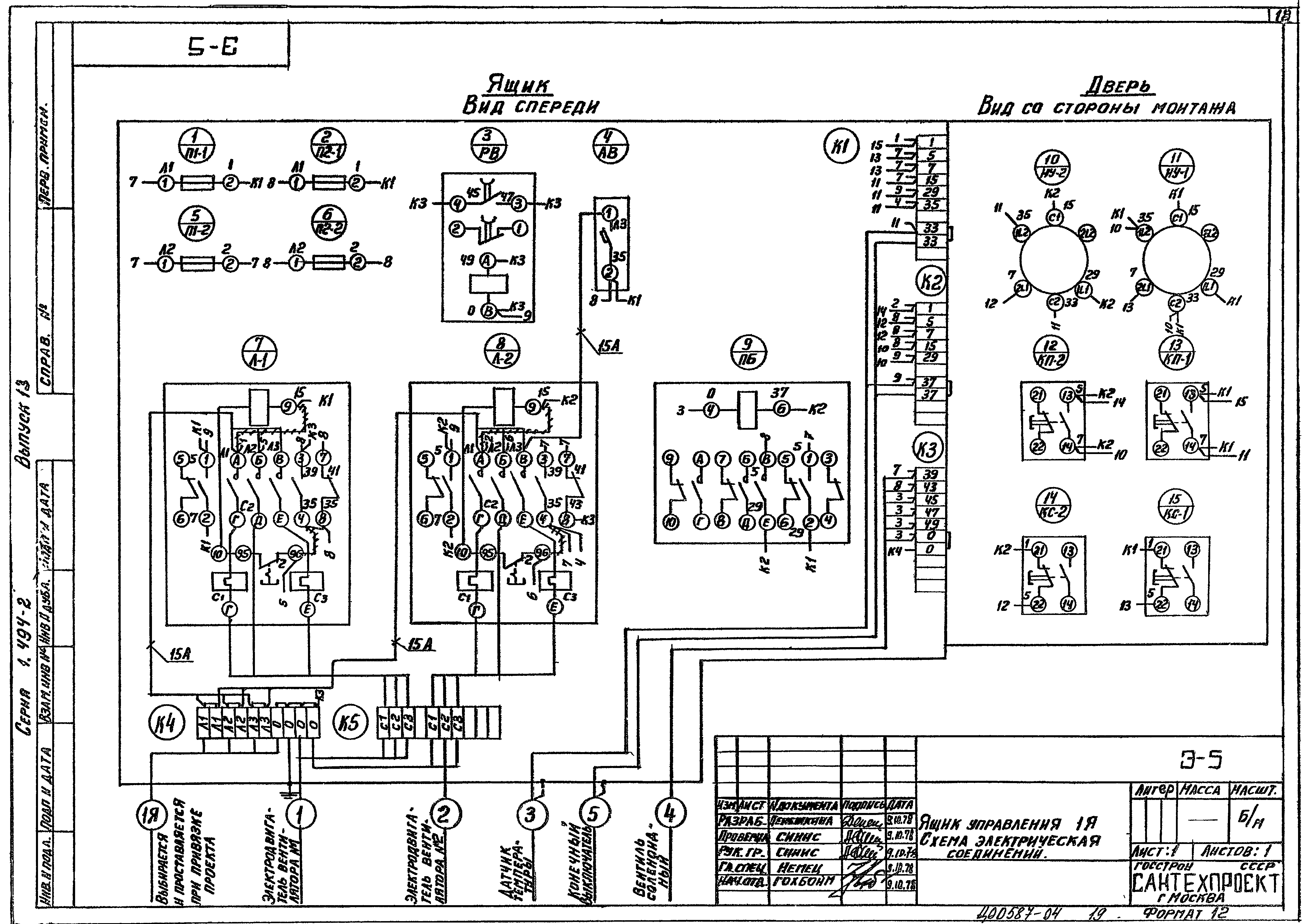

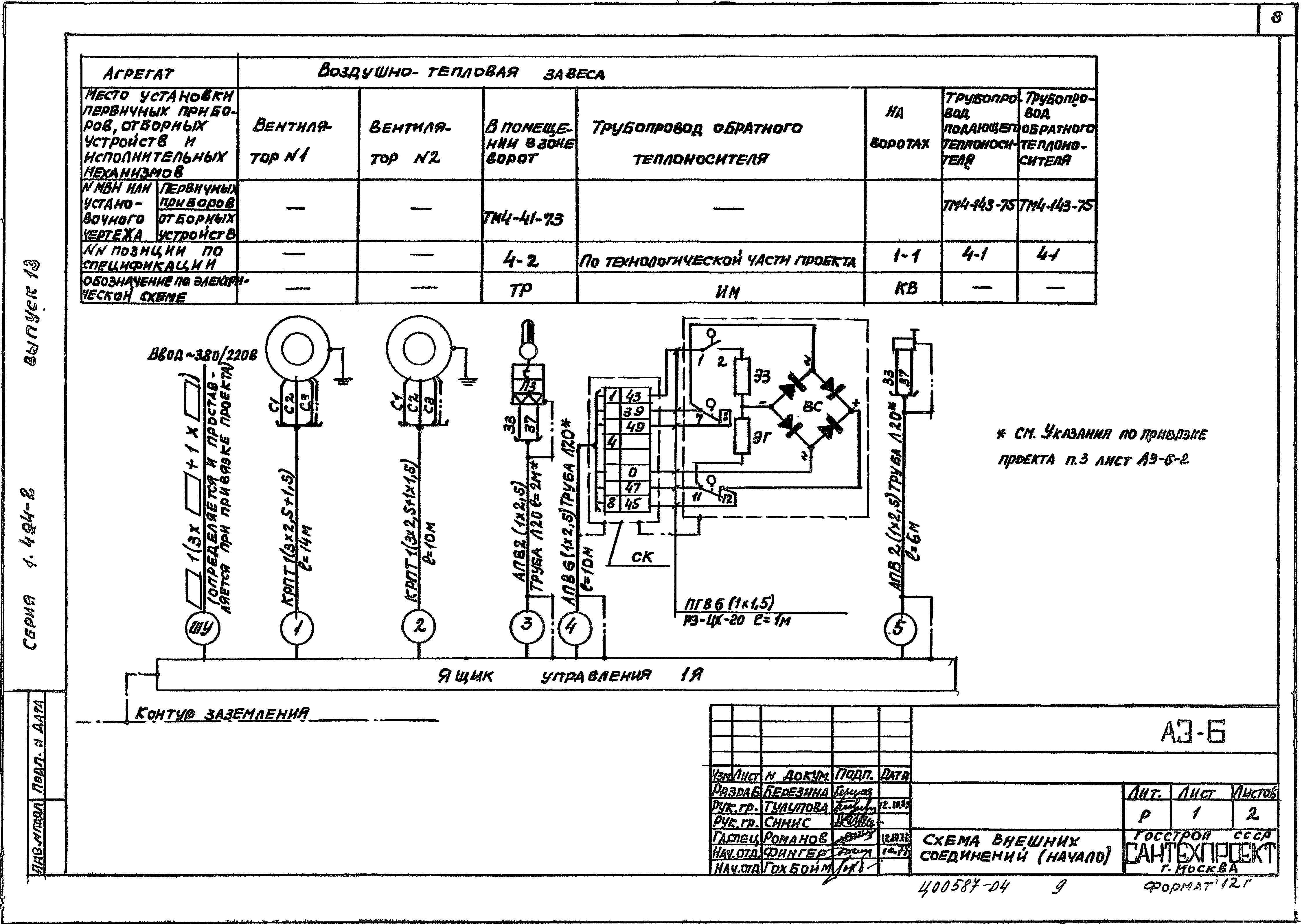

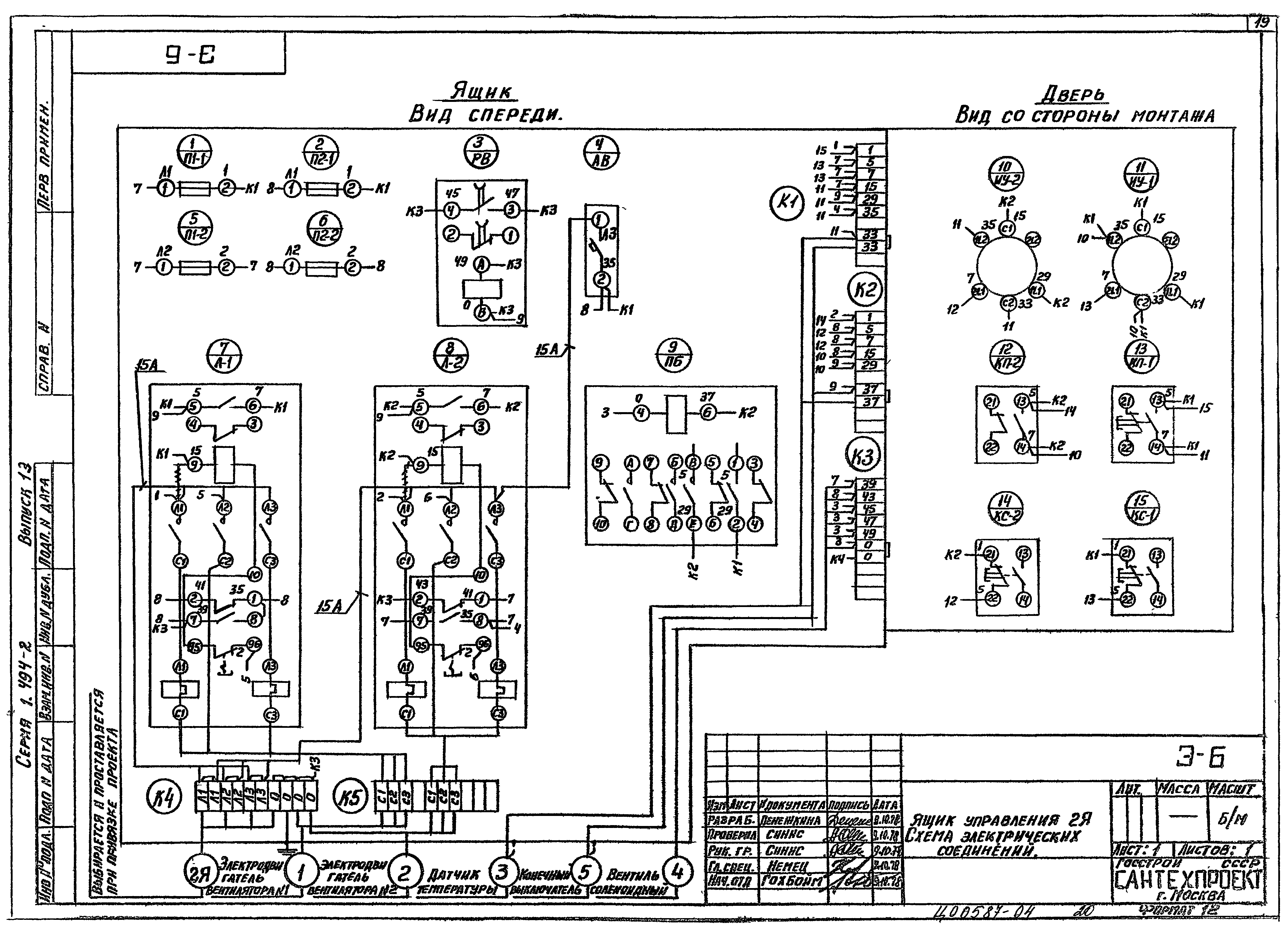

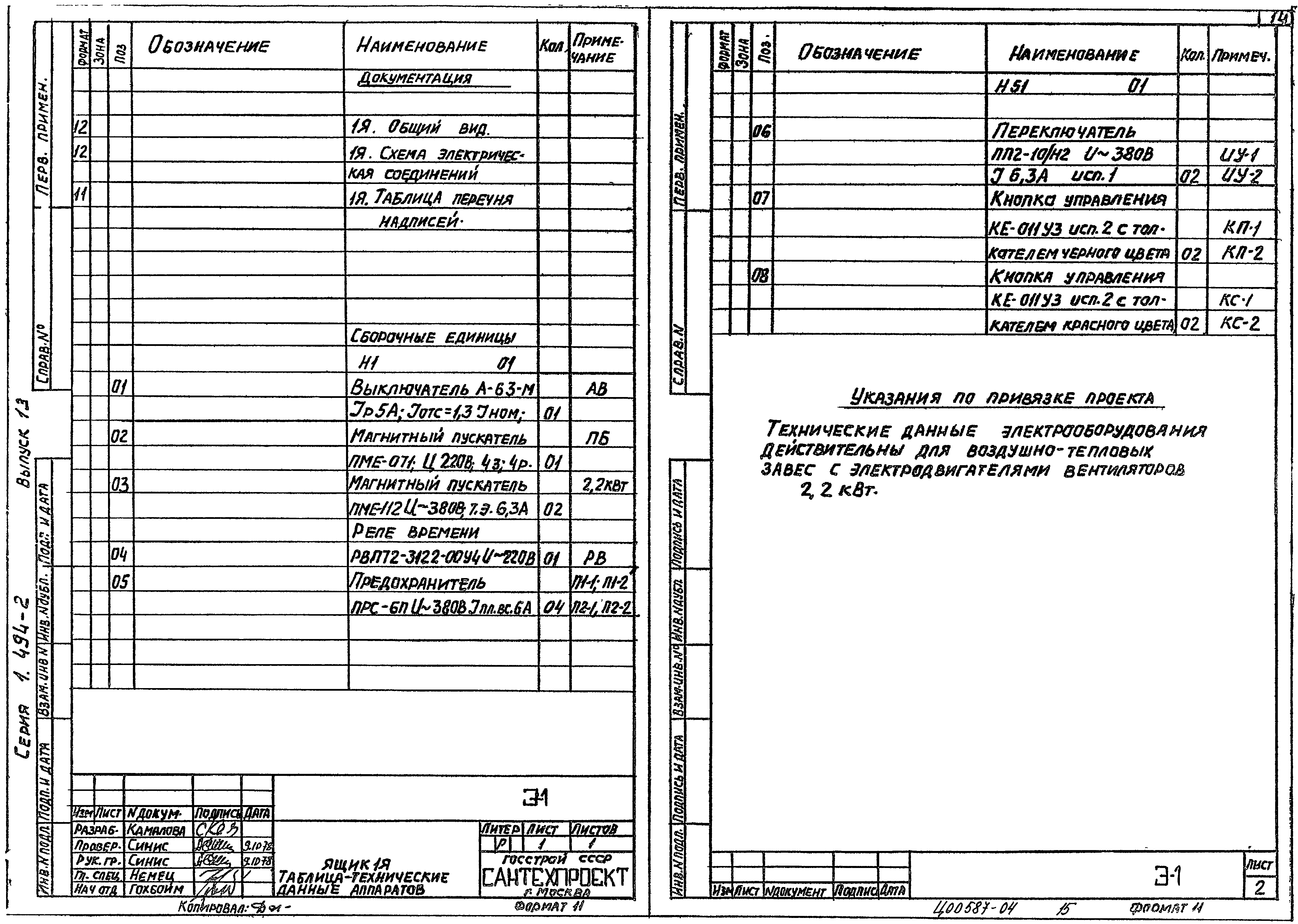

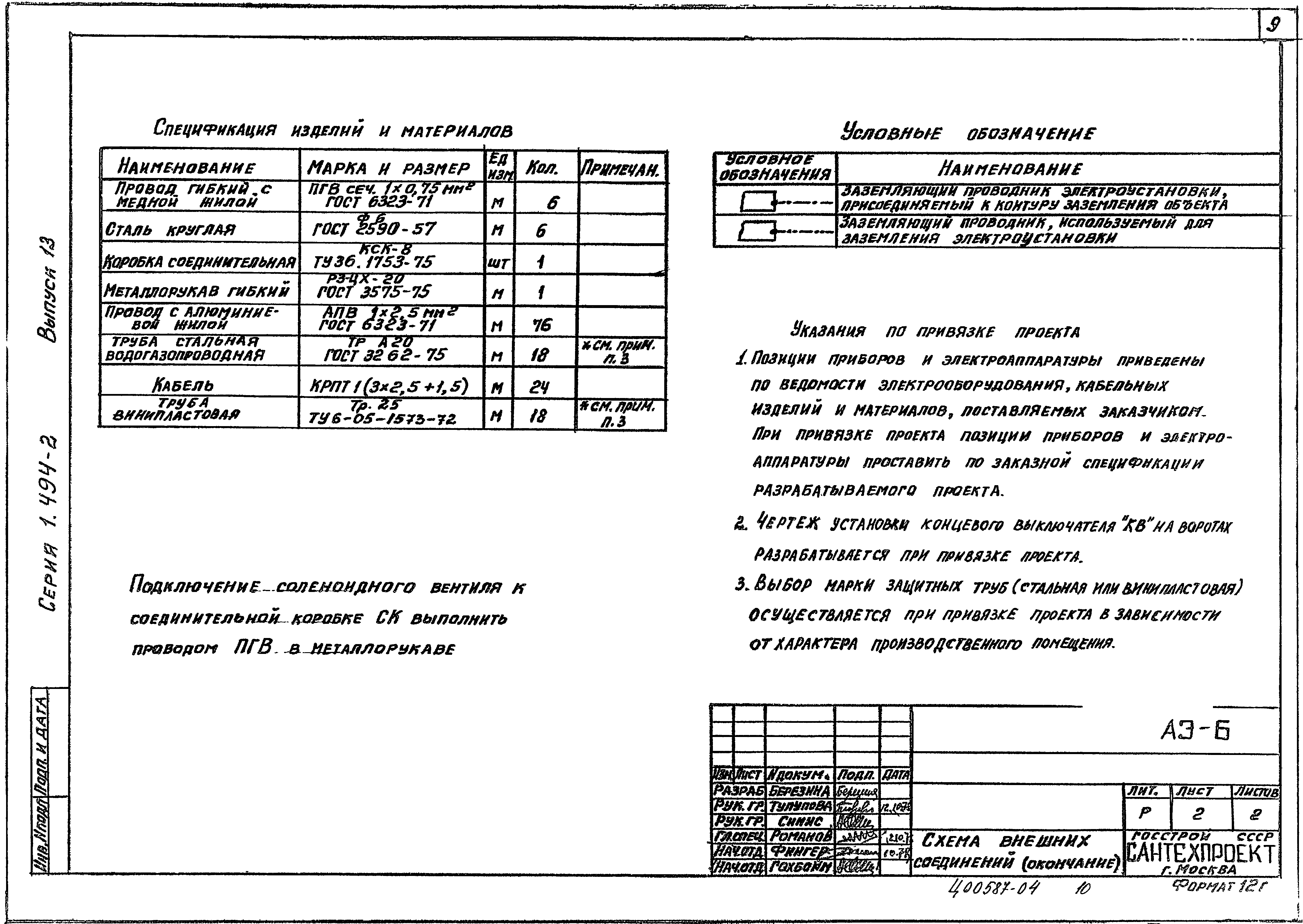

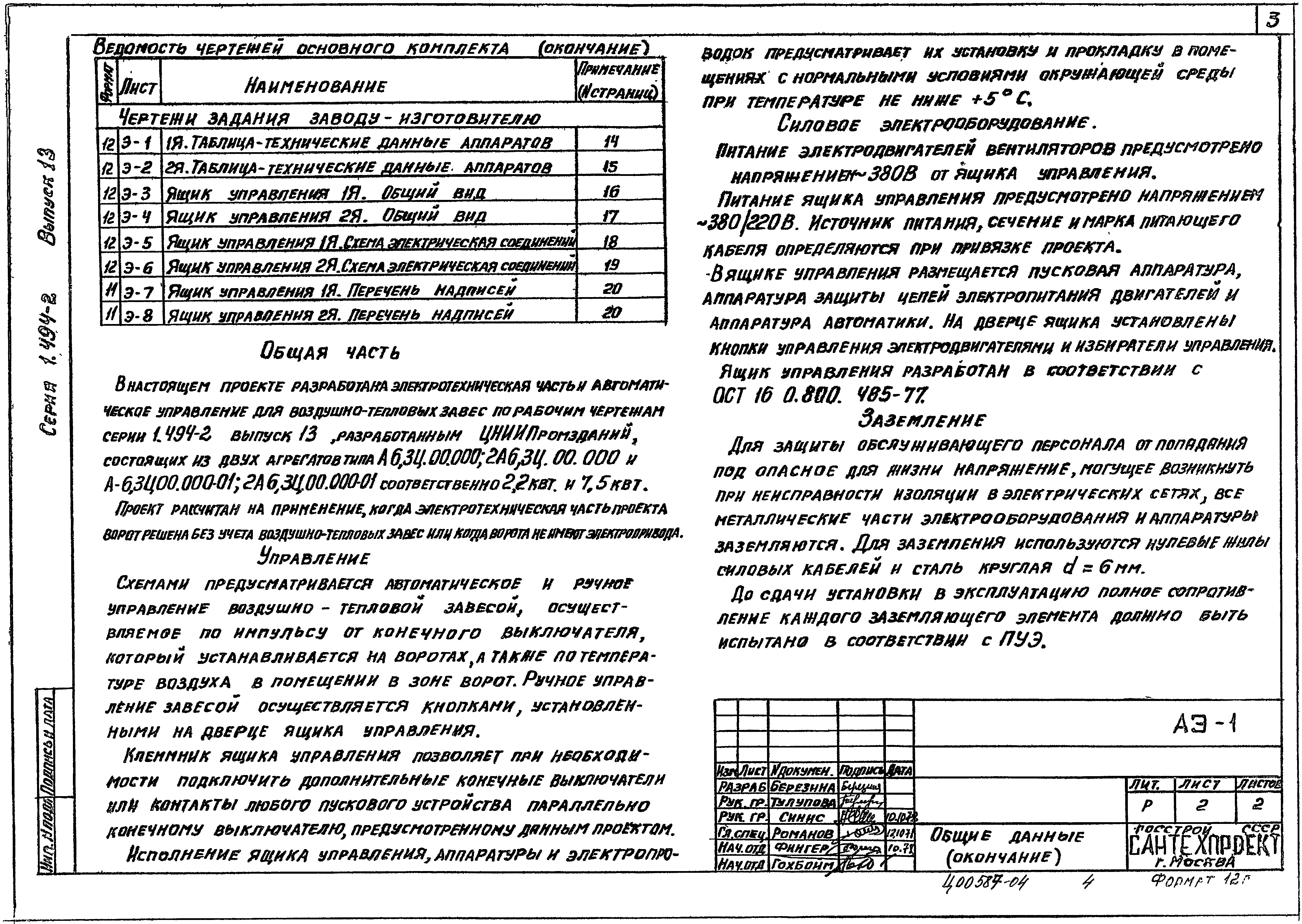

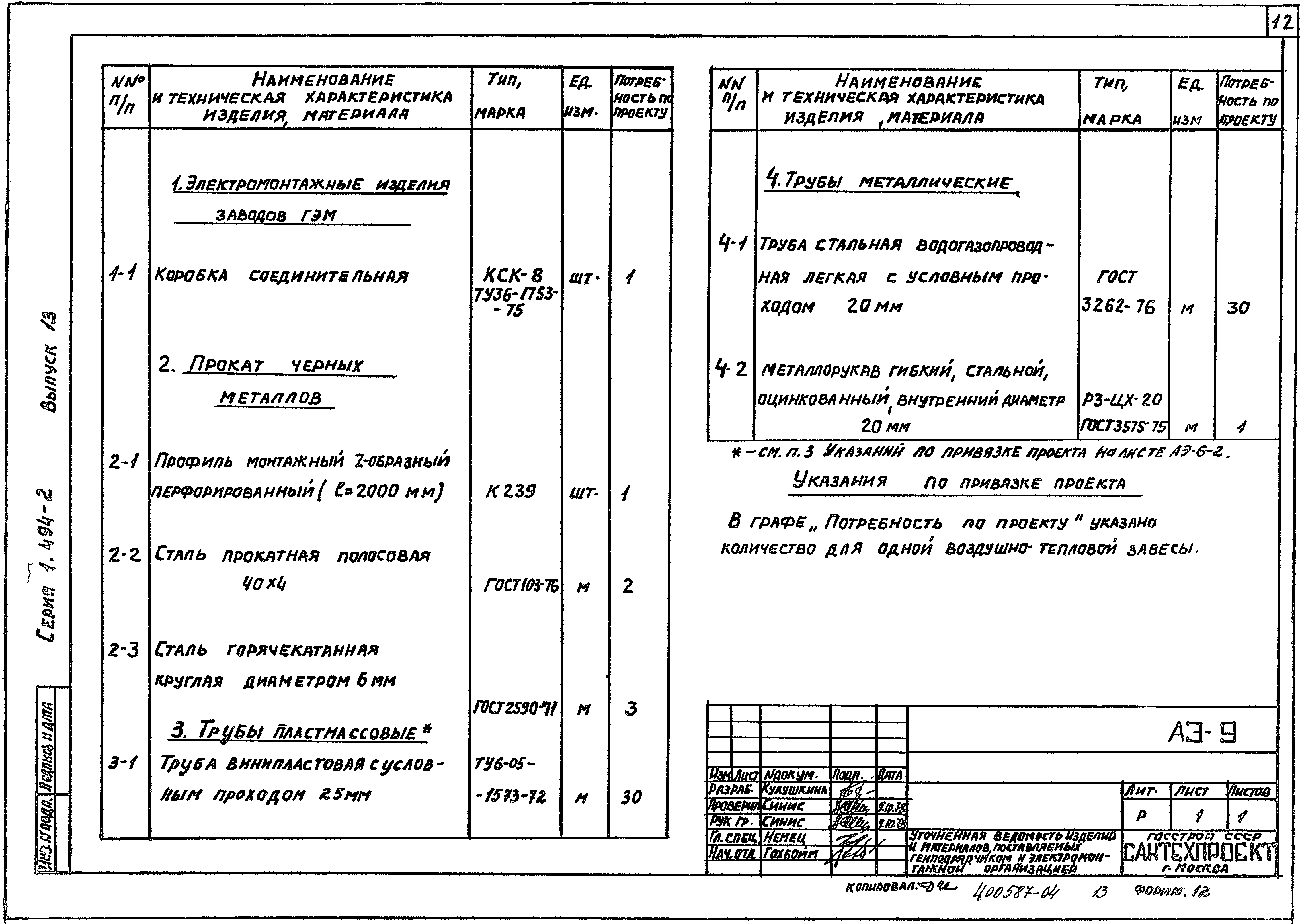

Оглавление:	АЭ-1 Общие данные (начало) АЭ-1 Общие данные (окончание) АЭ-2 Схема функциональная АЭ-3 Ящик управления 1Я(2Я). Схема принципиальная однолинейная АЭ-4 Схема принципиальная управления электродвигателем вентилятора АЭ-5 Схема электрическая принципиальная АЭ-6 Схема внешних соединений (начало) АЭ-6 Схема внешних соединений (окончание) АЭ-7 Расположение электрооборудования и прокладка кабелей АЭ-8 Ведомость электрооборудования, кабельных изделий и материалов, поставляемых заказчиком АЭ-9 Уточненная ведомость изделий и материалов, поставляемых Генподрядчиком и электромонтажной организацией АЭ-10 Ведомость изделий МЭЗ. Ведомость изделий и материалов для изготовления изделий МЭЗ Э-1 1Я. Таблица-технические данные аппаратов Э-2 2Я. Таблица-технические данные аппаратов Э-3 Ящик управления 1Я. Общий вид Э-4 Ящик управления 2Я. Общий вид Э-5 Ящик управления 1Я. Схема электрическая соединений Э-6 Ящик управления 2Я. Схема электрическая соединений Э-7 Ящик управления 1Я. Перечень надписей Э-8 Ящик управления 2Я. Перечень надписей
Разработан:	ГПИ Сантехпроект Госстроя СССР
Утверждён:	02.07.1979 Главпромстройпроект Госстроя СССР (35)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Разные конструктивные элементы, изделия и узлы
Заменяет собой:	Серия 1.494-2 «Выпуск 8. Электрическая часть и автоматика для агрегата А-6,3Ц с центробежным вентилятором. Рабочие чертежи» Серия 1.494-2 «Выпуск 9. Электрическая часть для агрегата А5 с центробежным вентилятором. Рабочие чертежи»
