Скачать Серия 1.469-7 Выпуск 5. Монтажные чертежи вентиляторов, устанавливаемых на стальные стаканы. Материалы для проектирования

Дата актуализации: 10.08.2017

Серия 1.469-7

Выпуск 5. Монтажные чертежи вентиляторов, устанавливаемых на стальные стаканы. Материалы для проектирования

Обозначение:	Серия 1.469-7
Обозначение англ:	Series 1.469-7
Статус:	не определен законодательством
Название рус.:	Выпуск 5. Монтажные чертежи вентиляторов, устанавливаемых на стальные стаканы. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1977

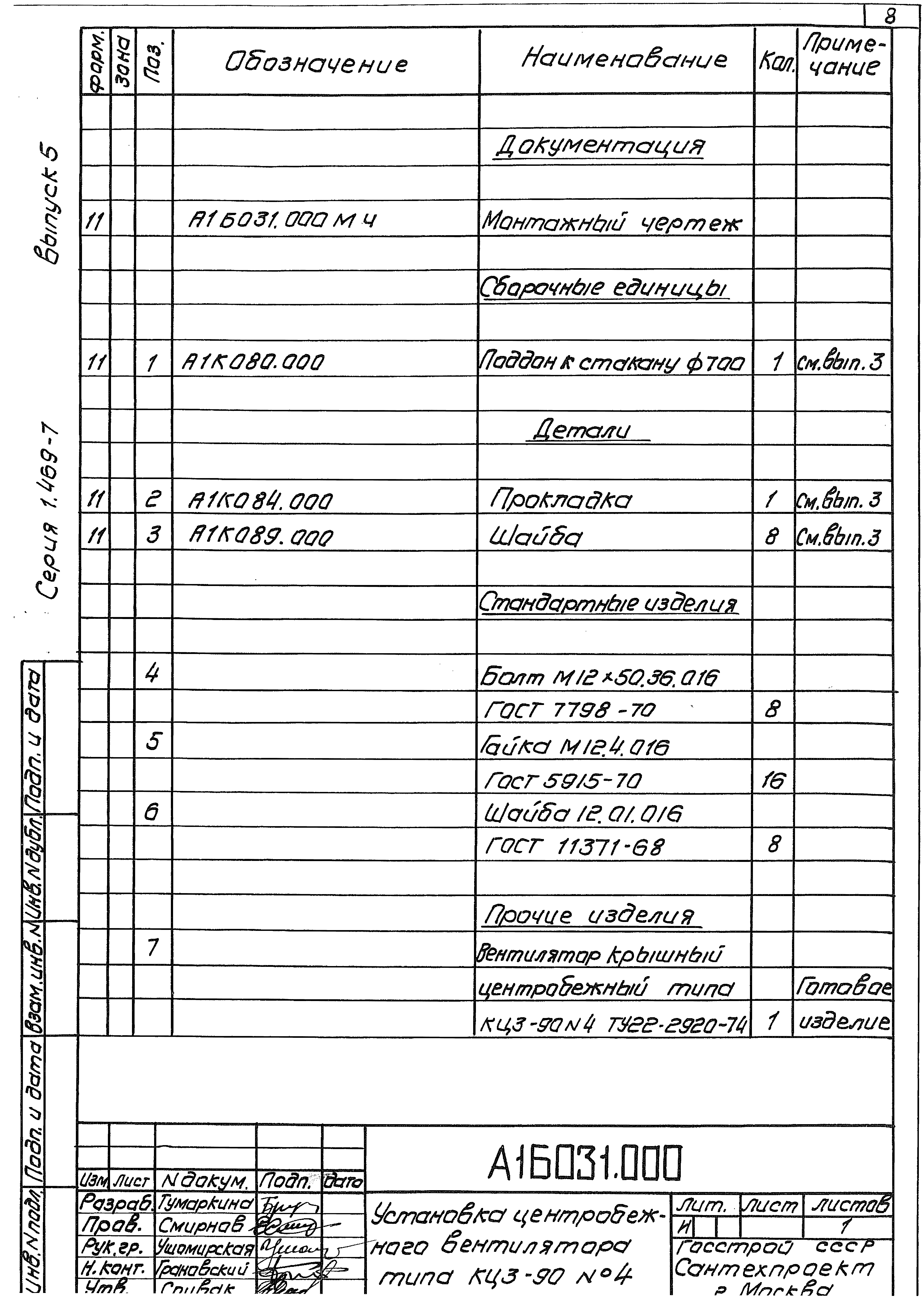

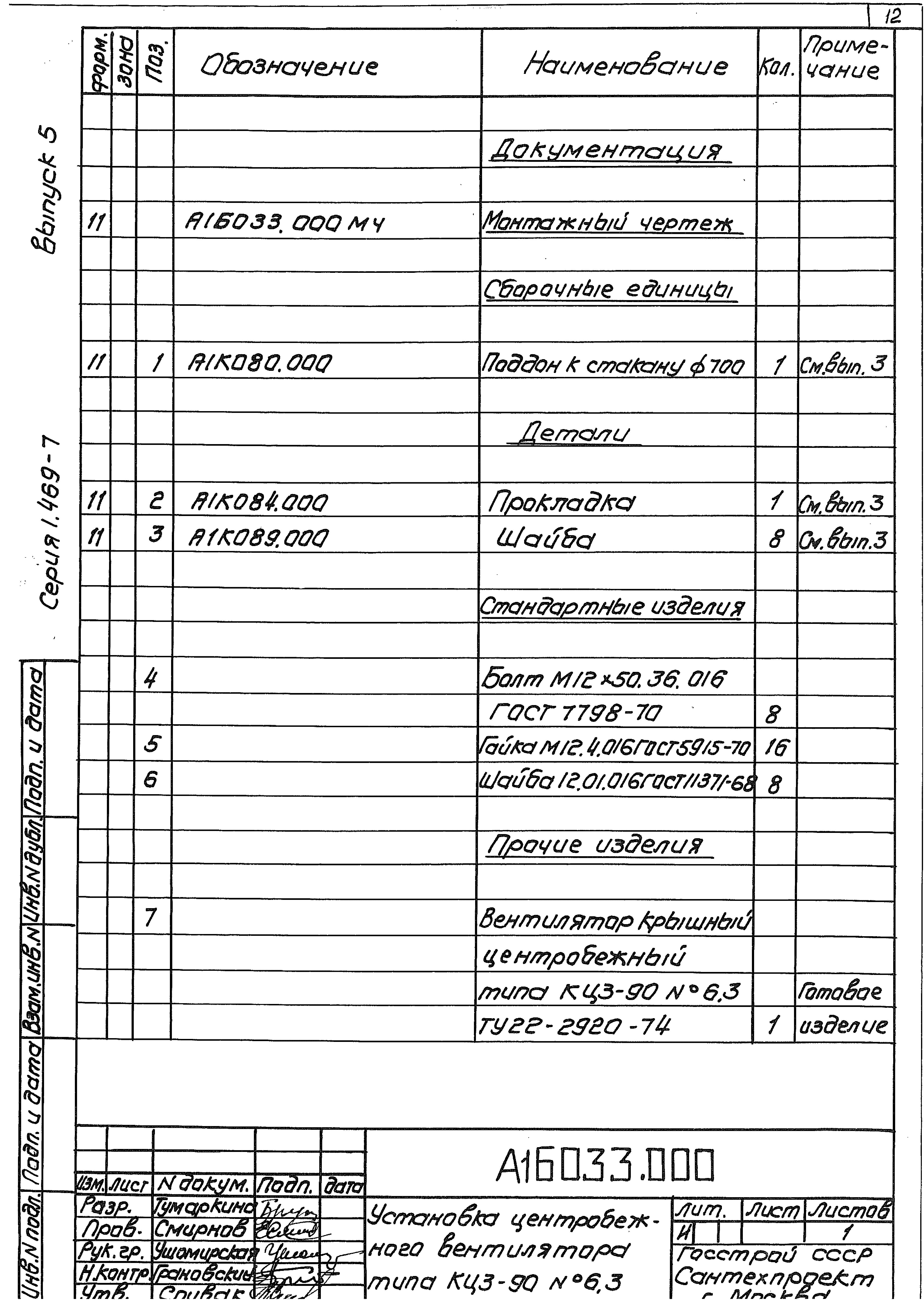

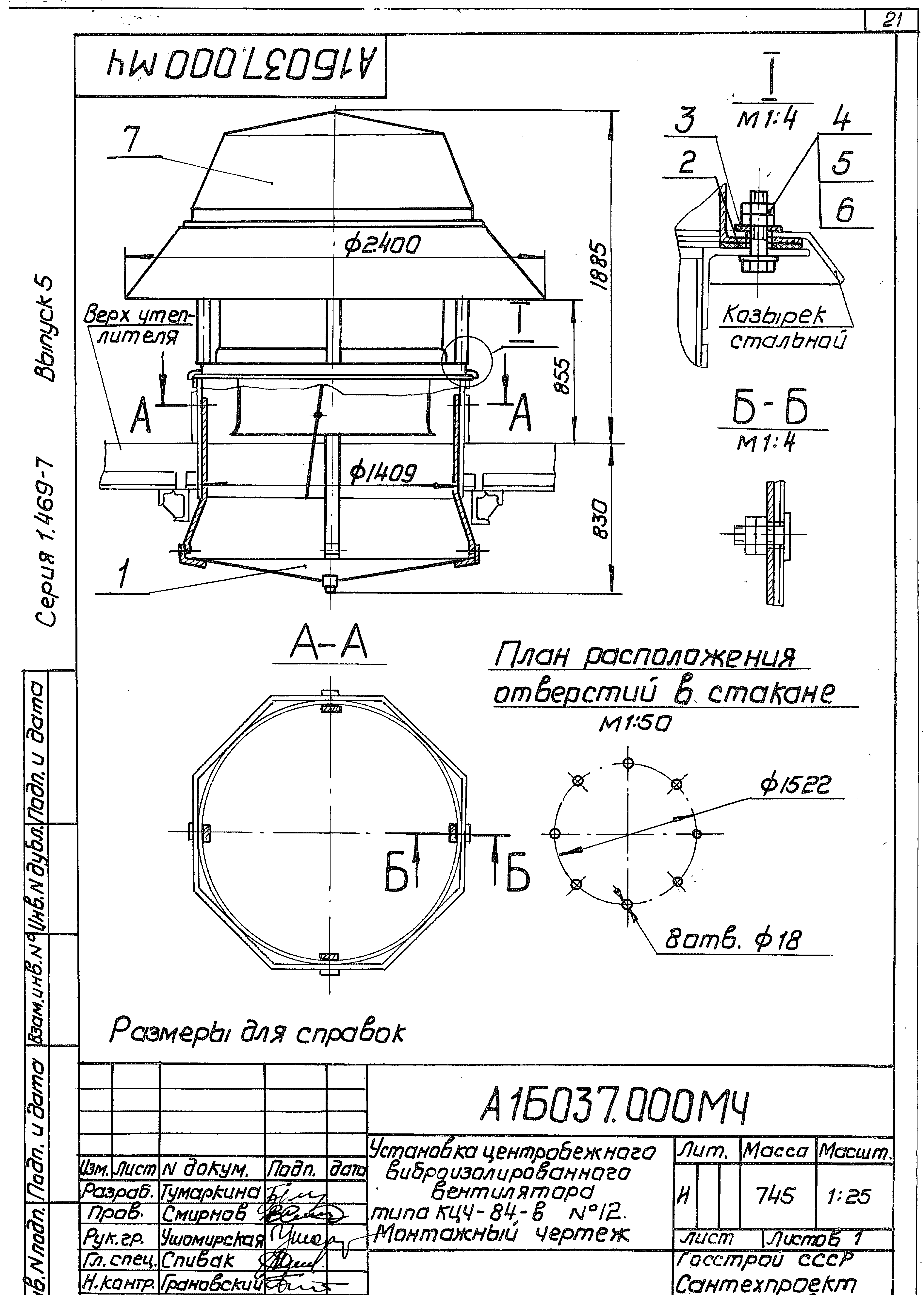

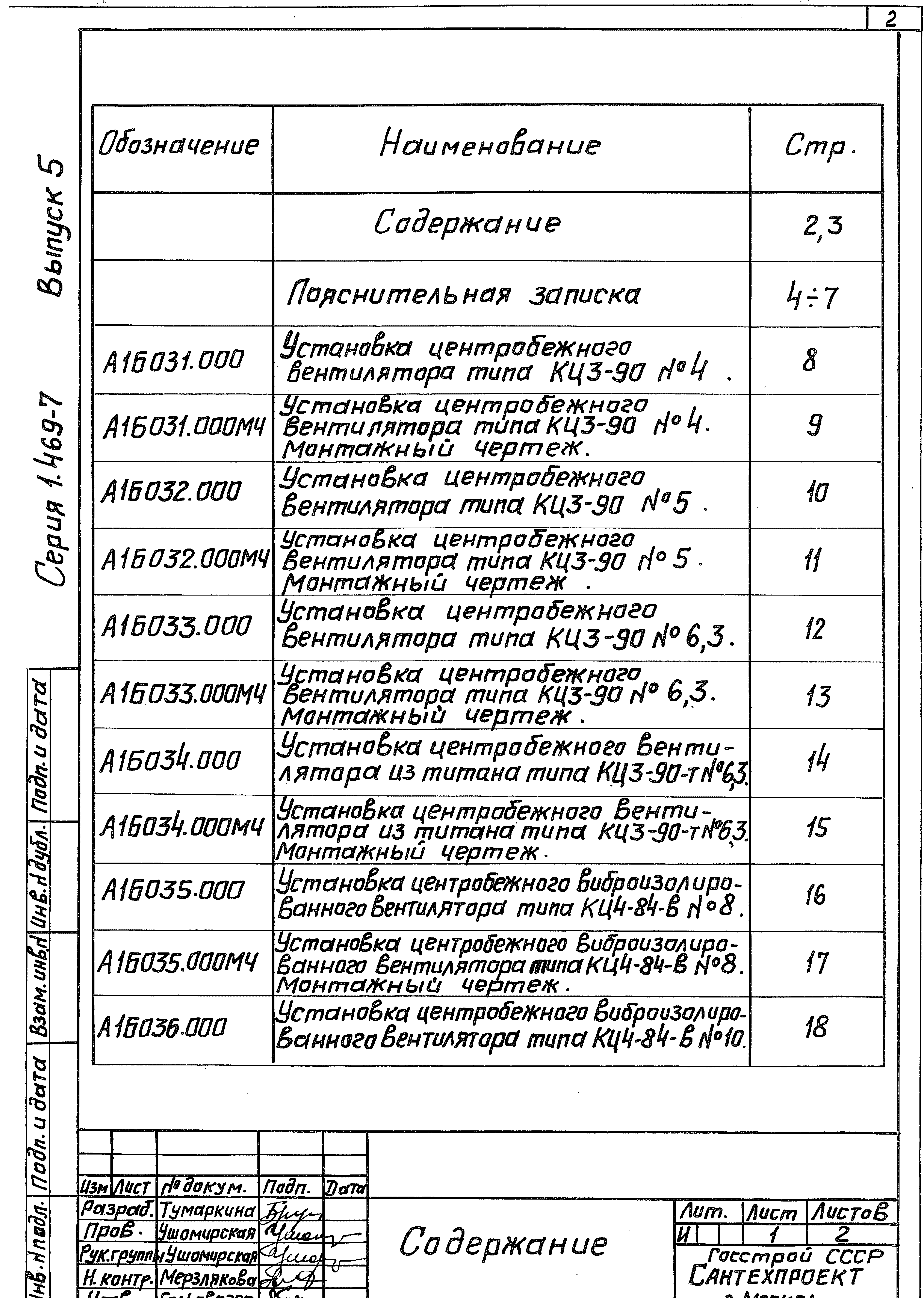

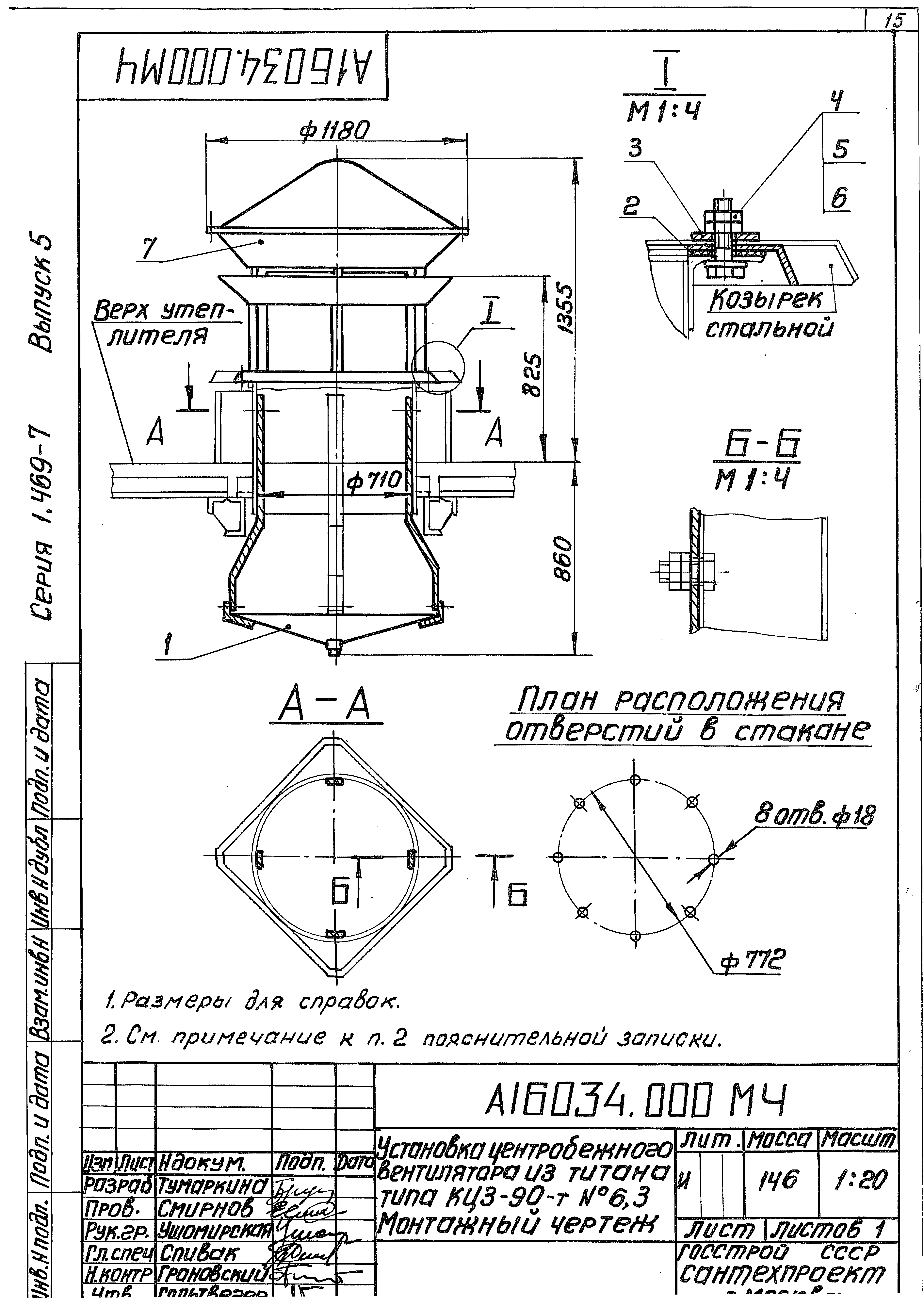

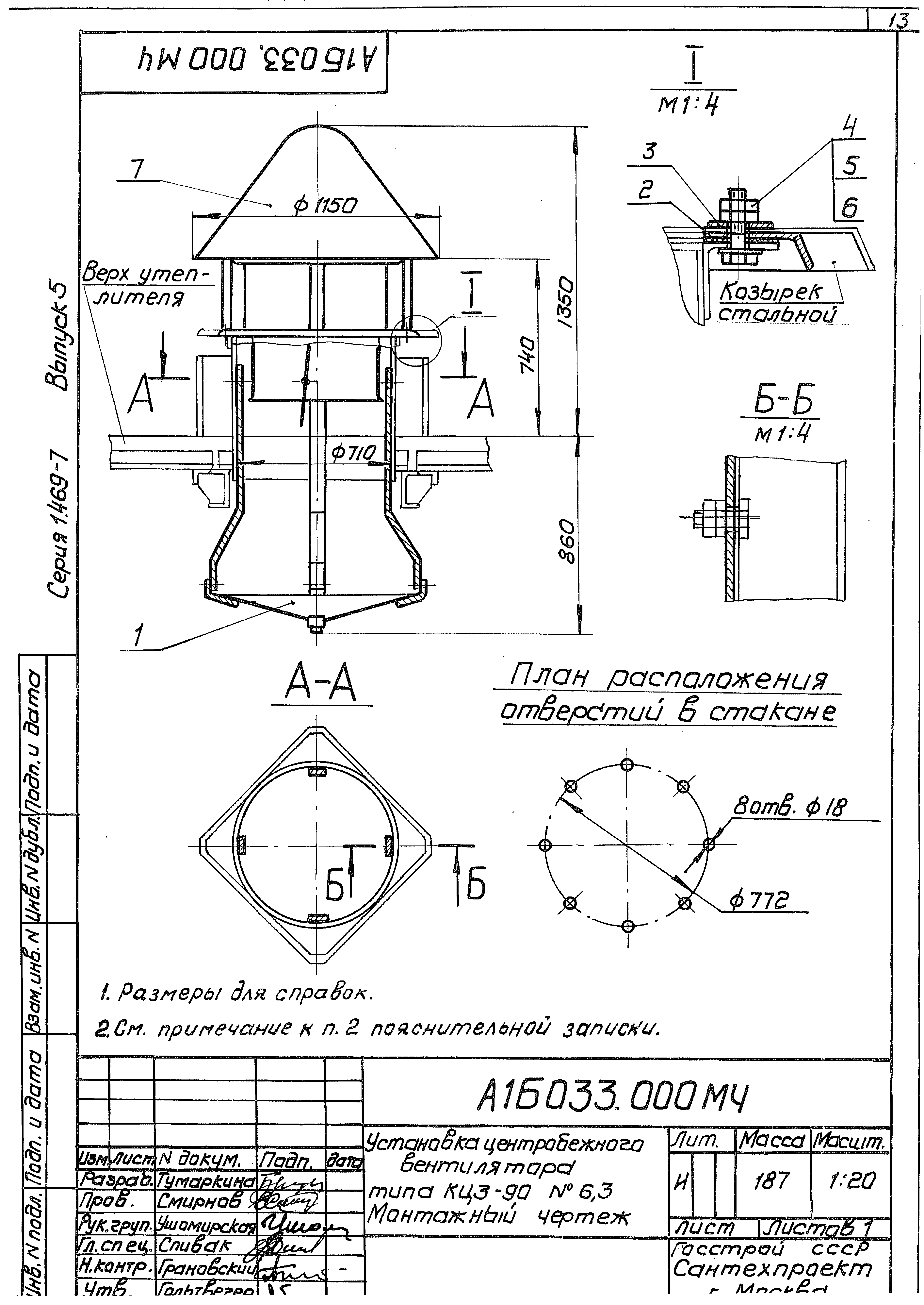

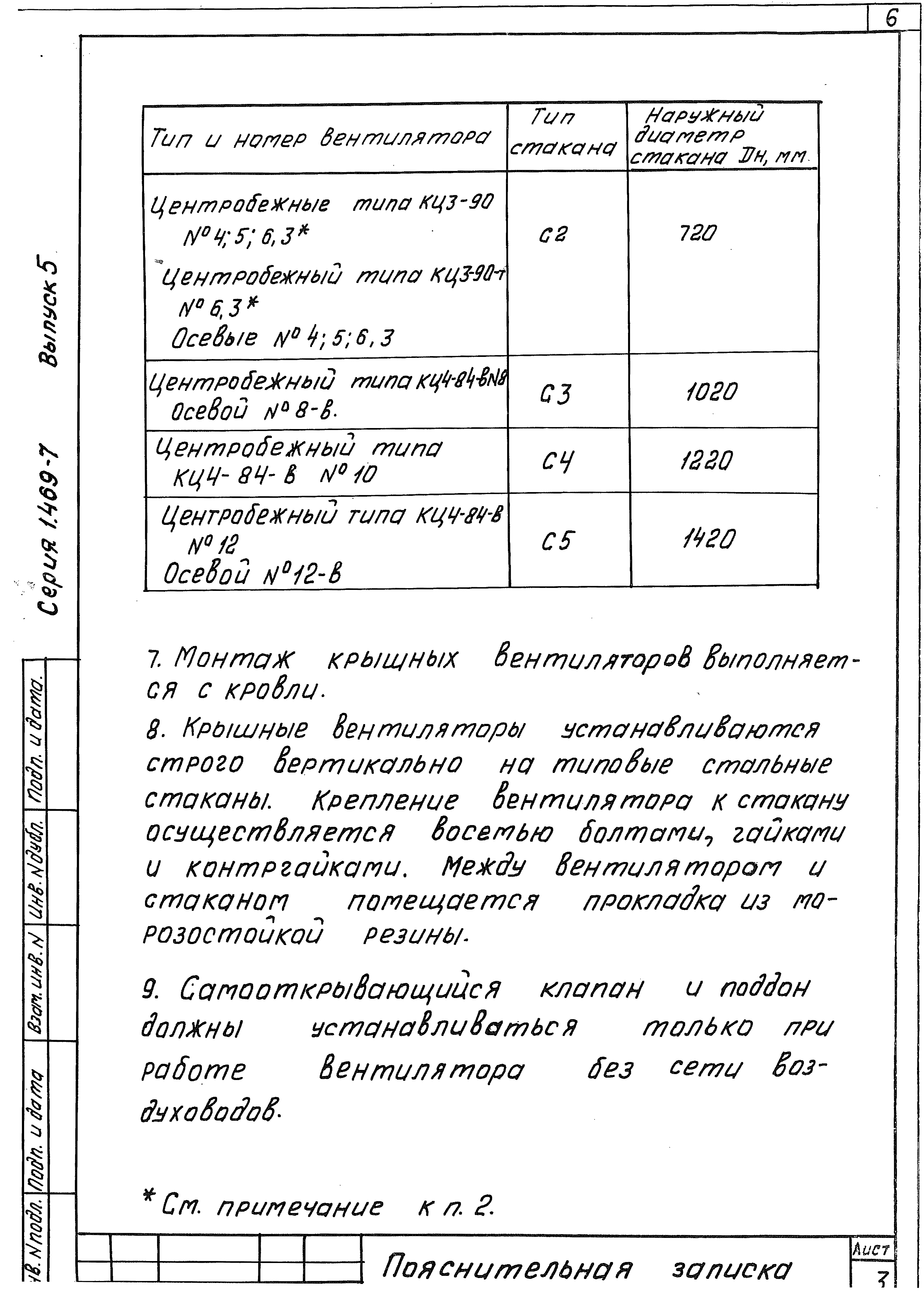

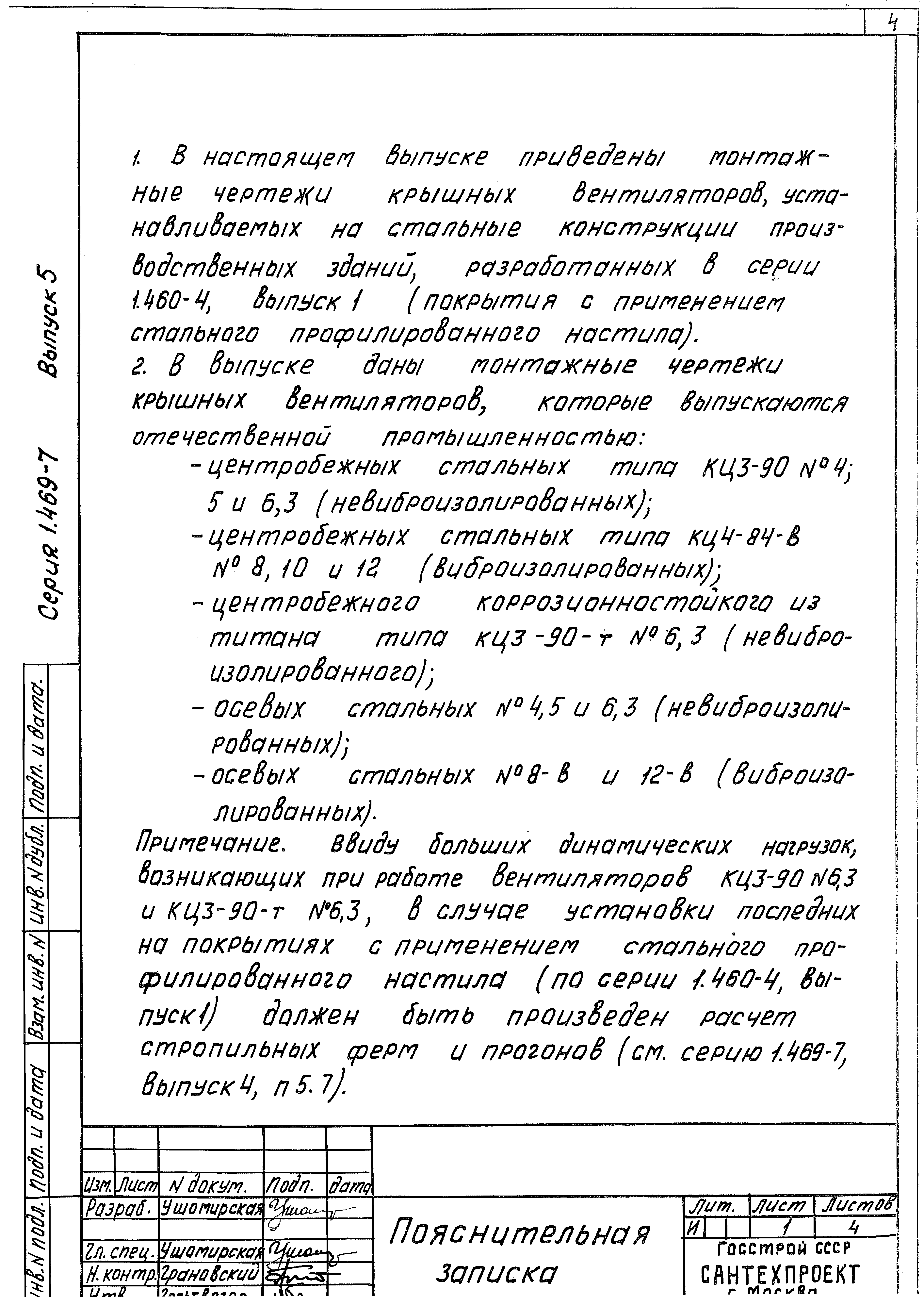

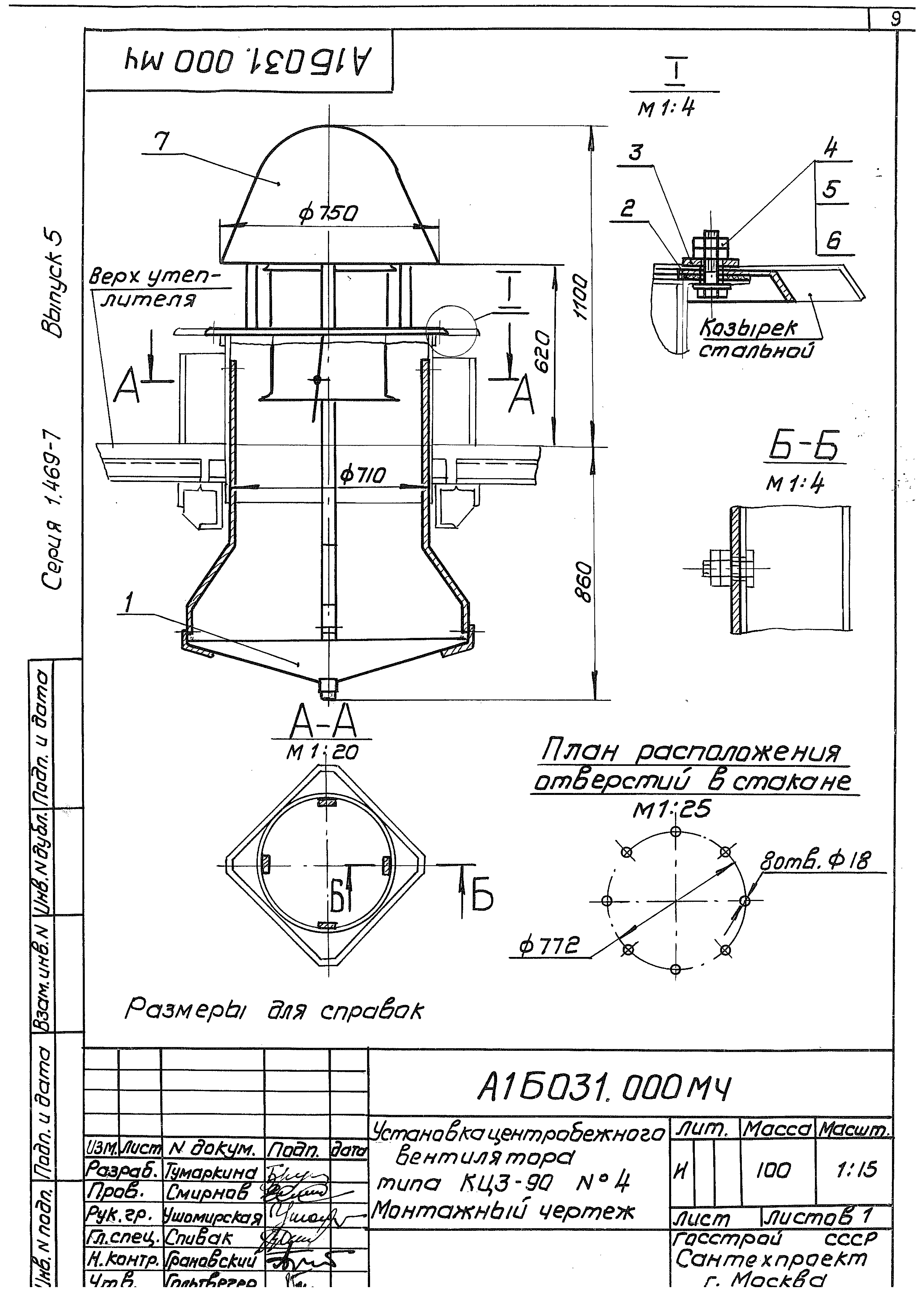

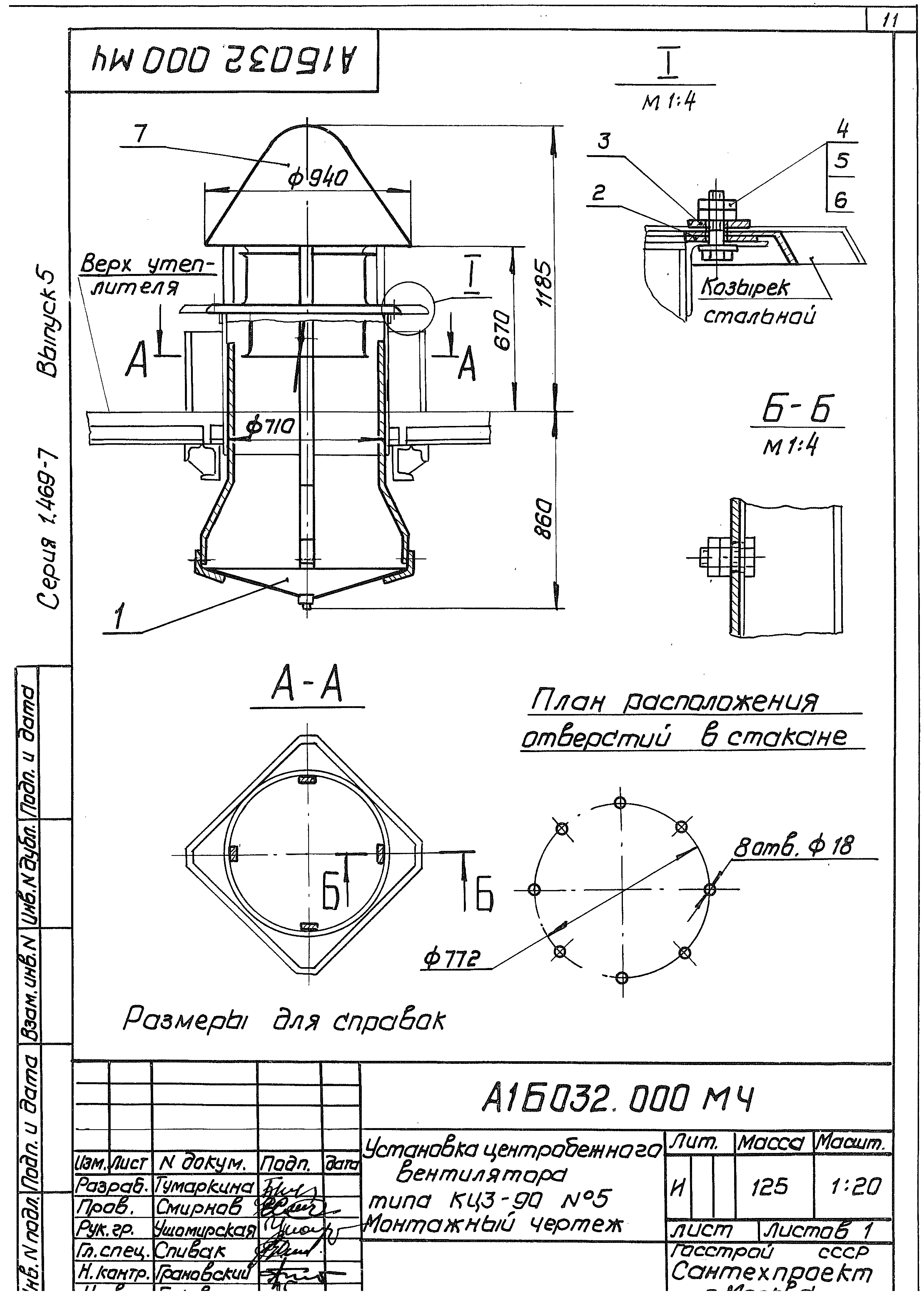

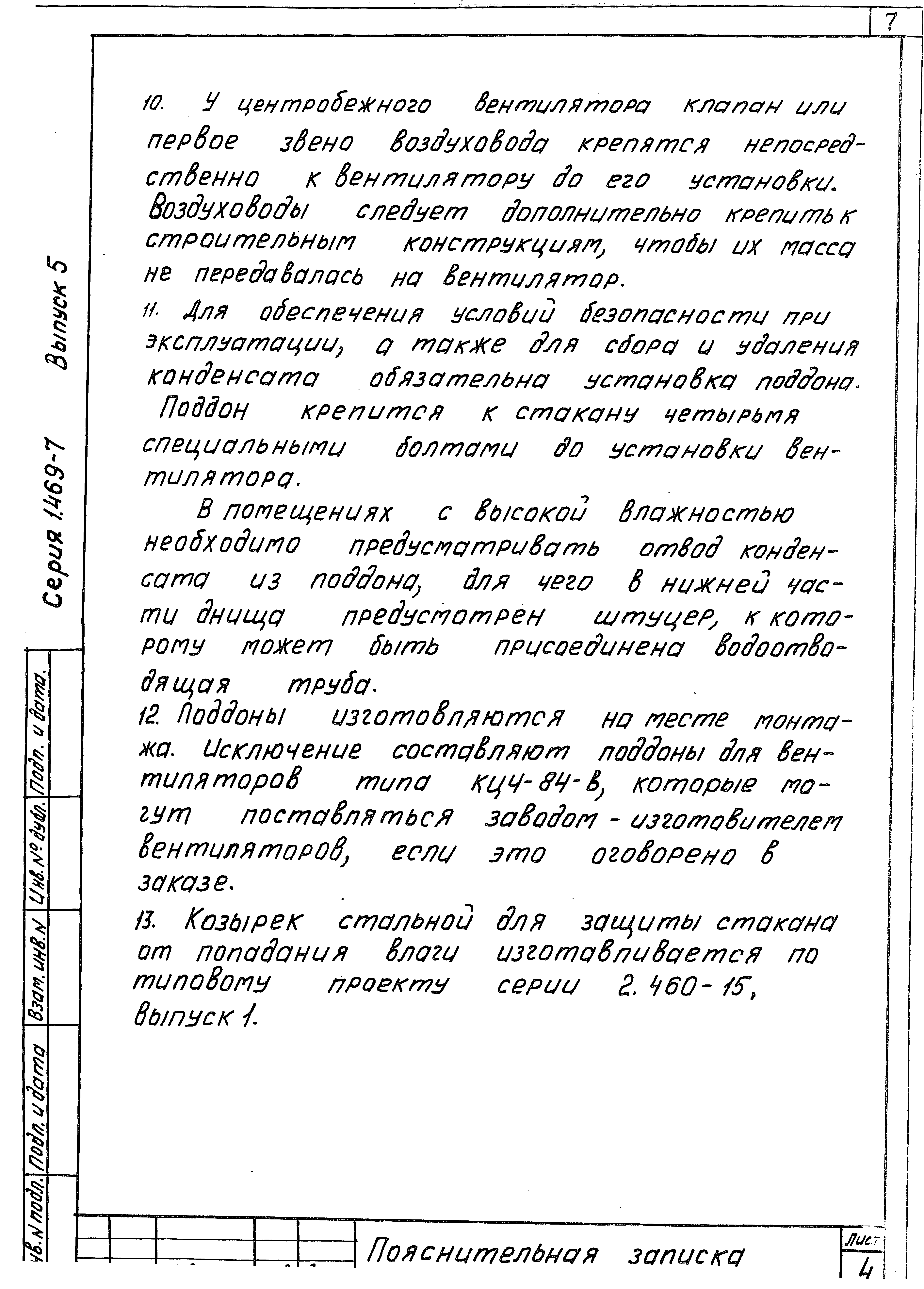

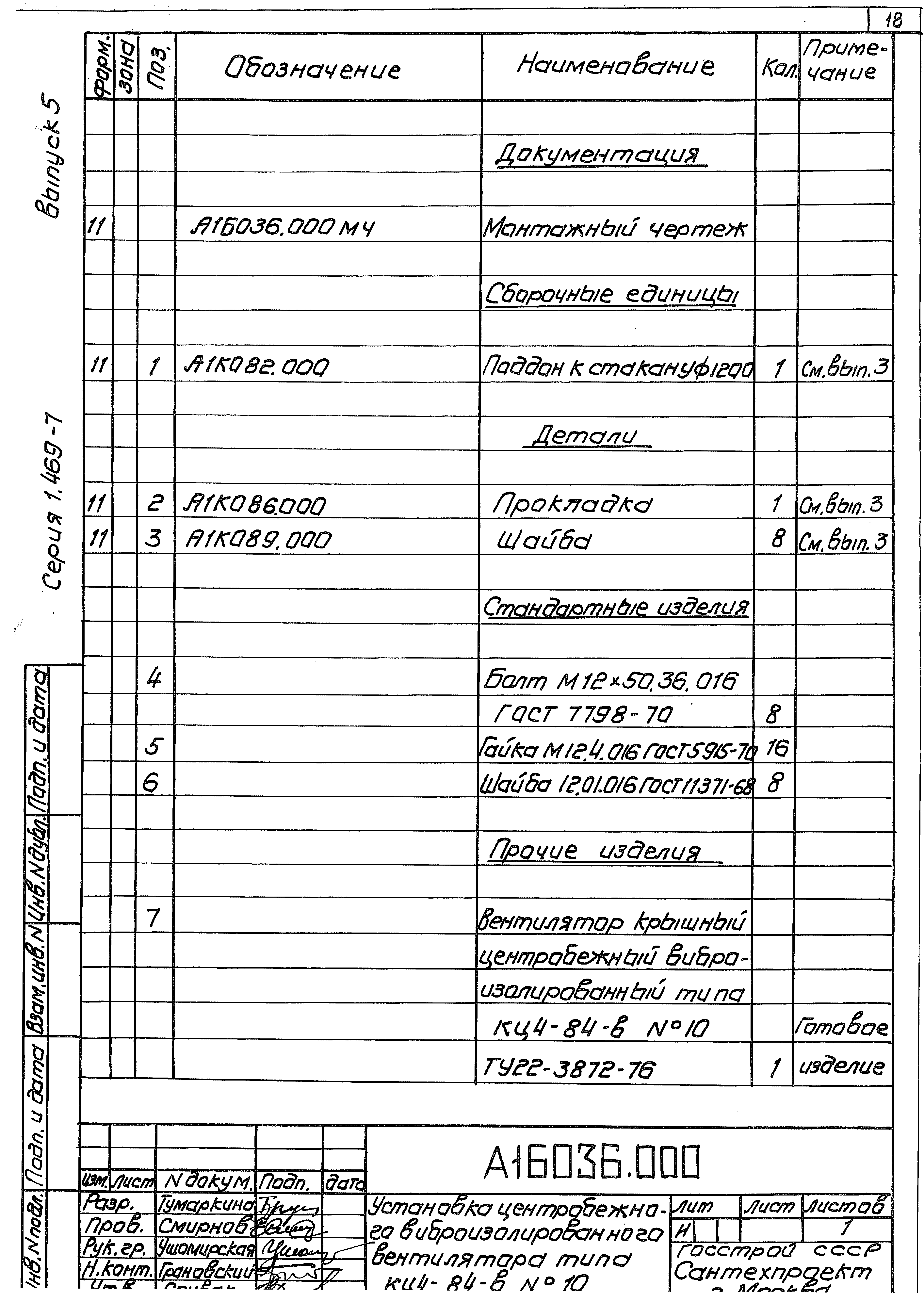

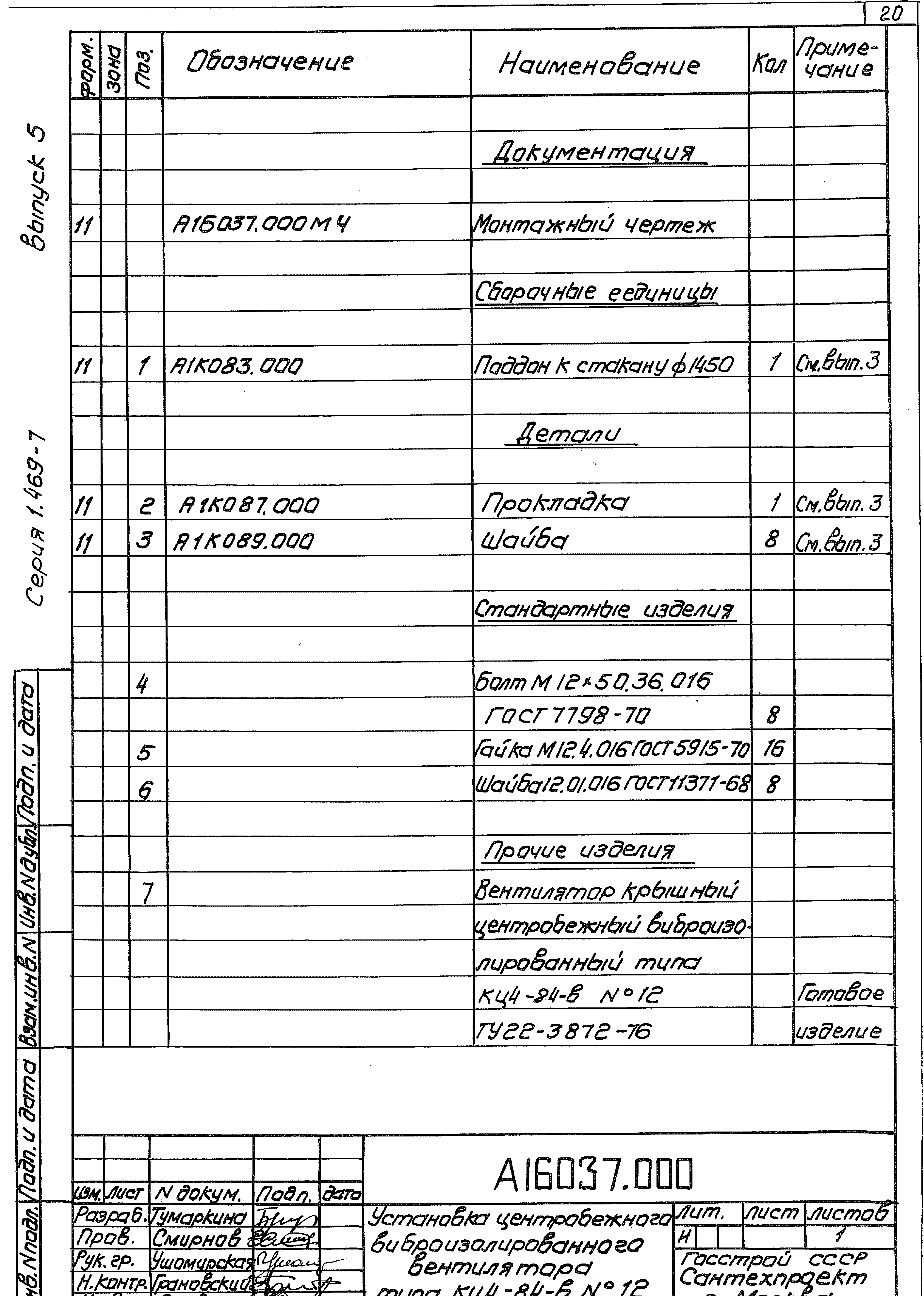

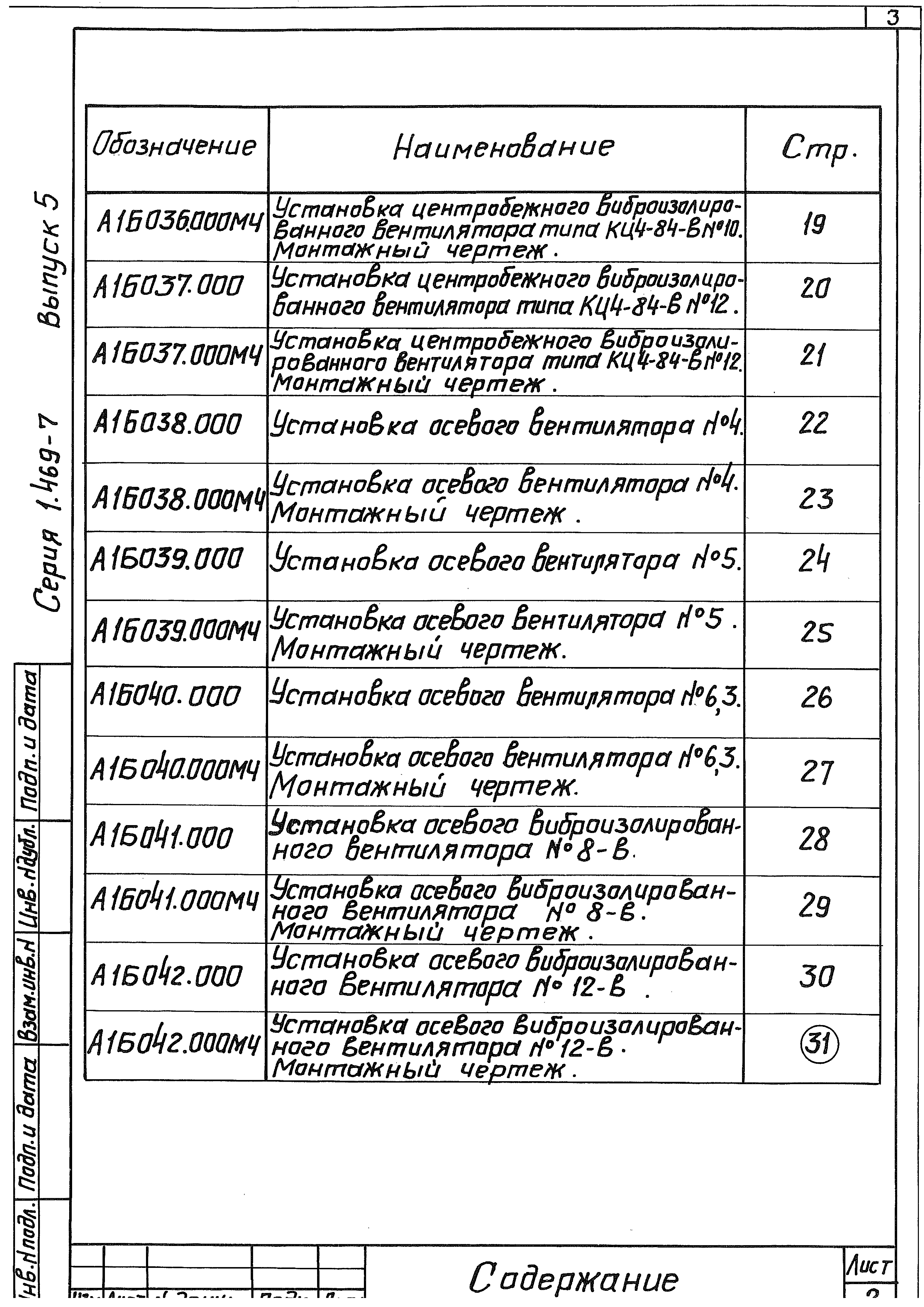

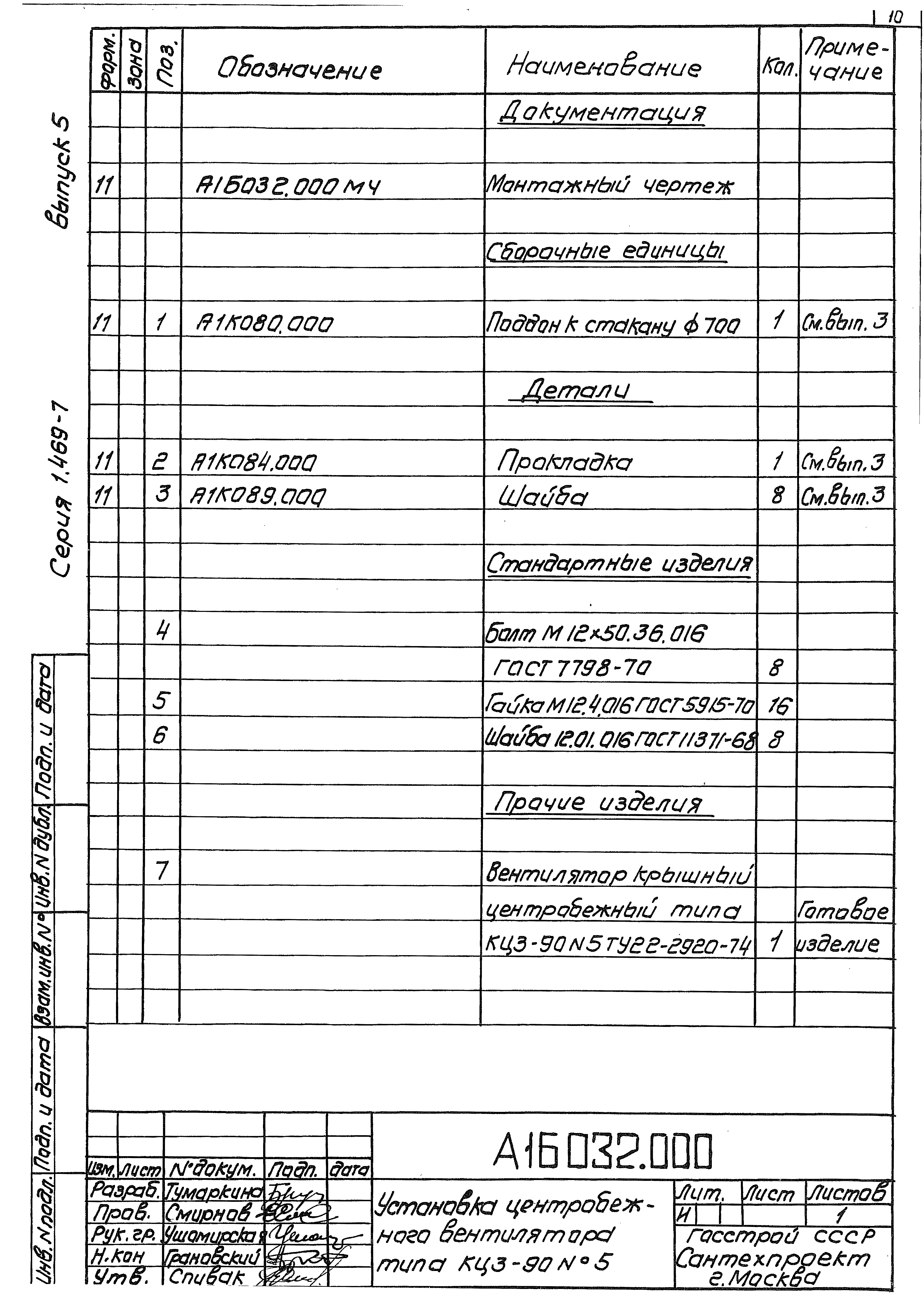

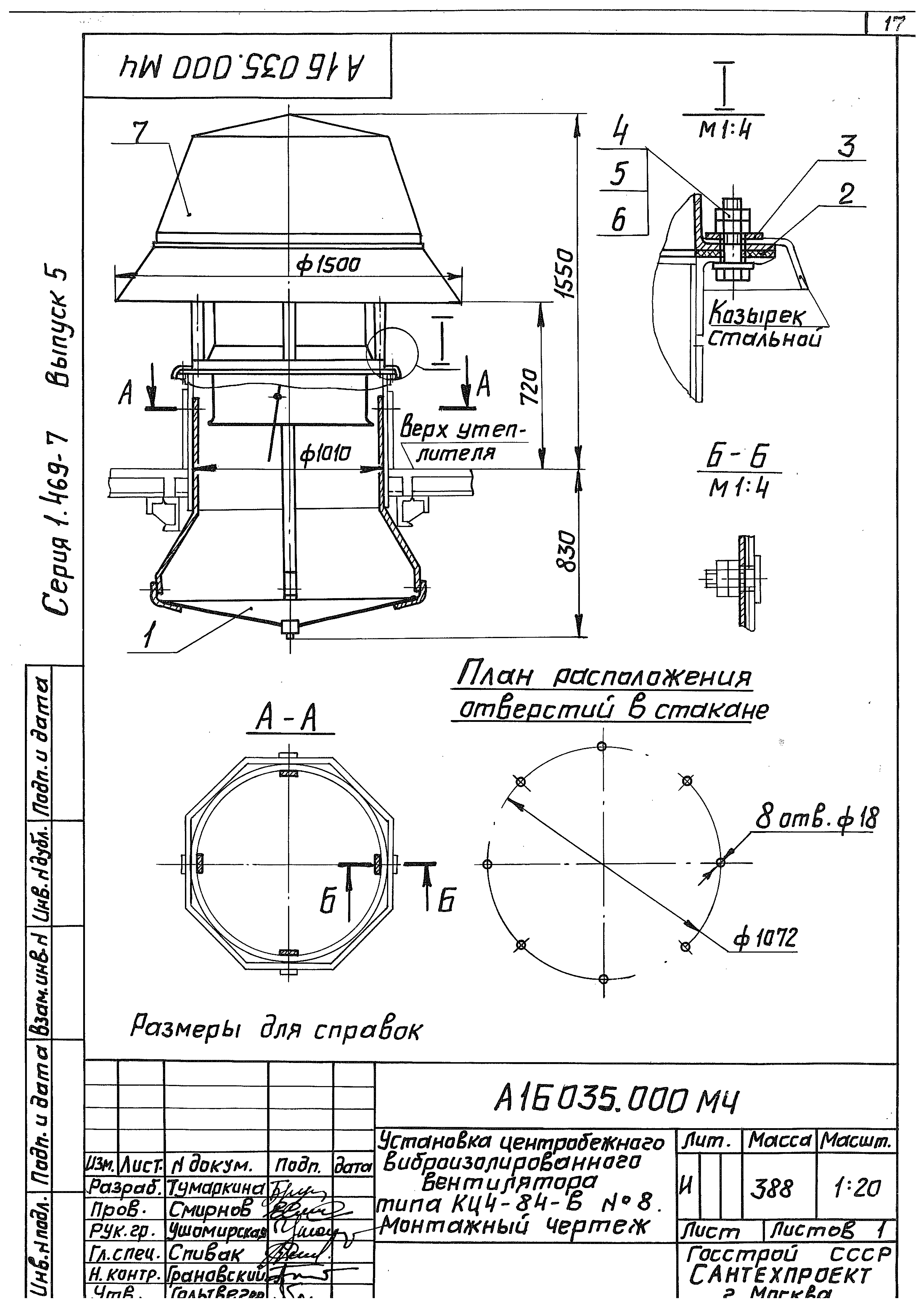

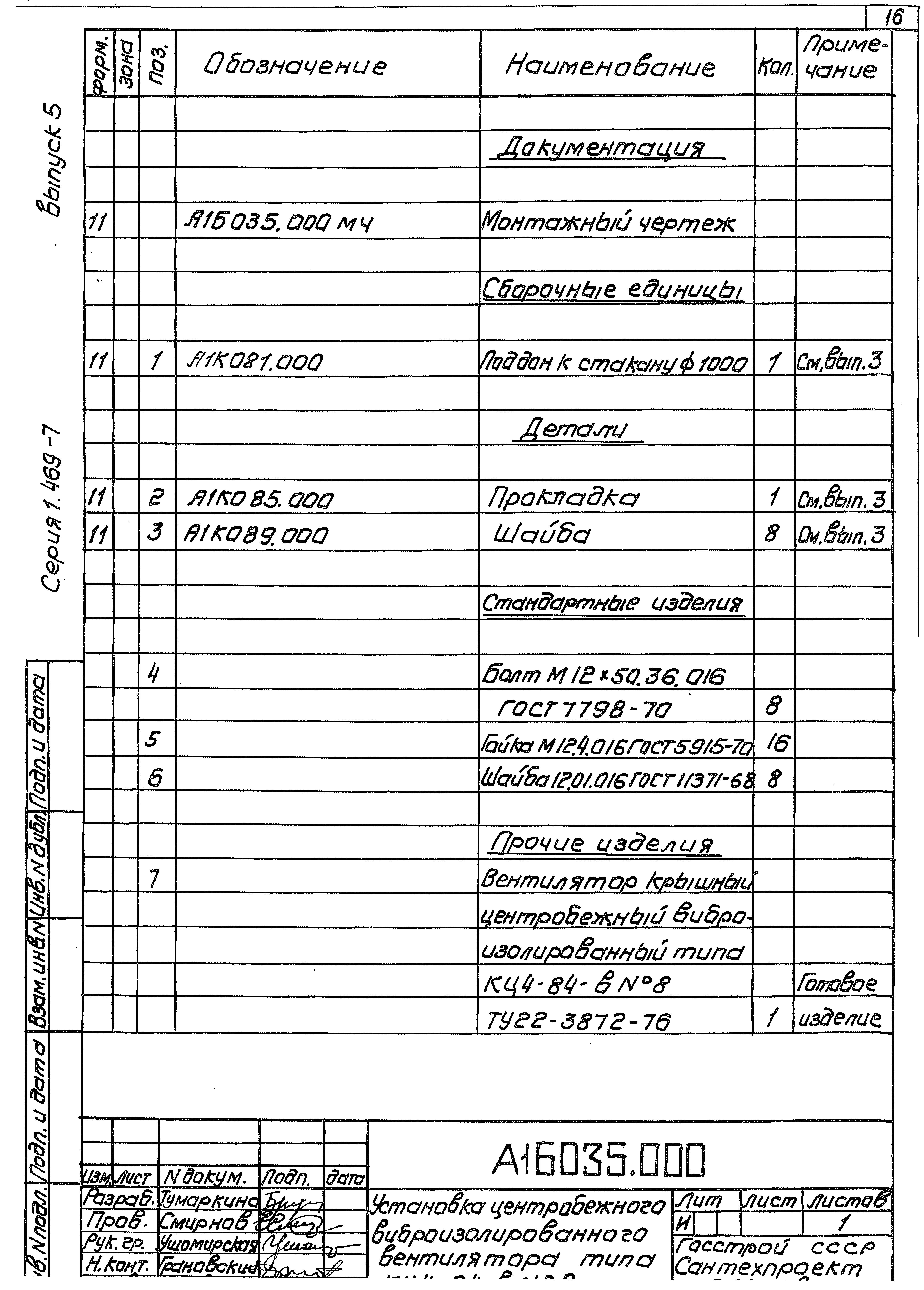

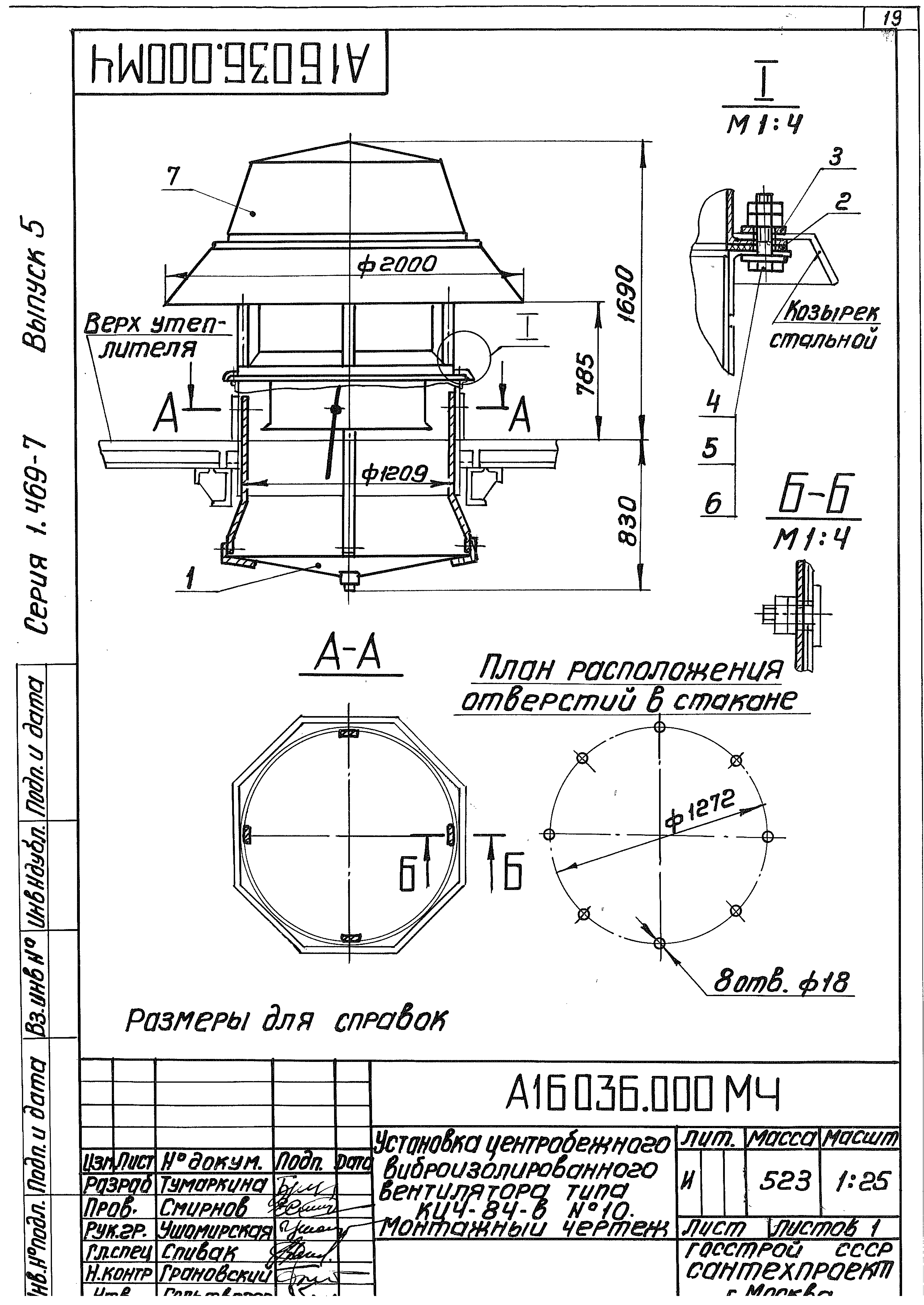

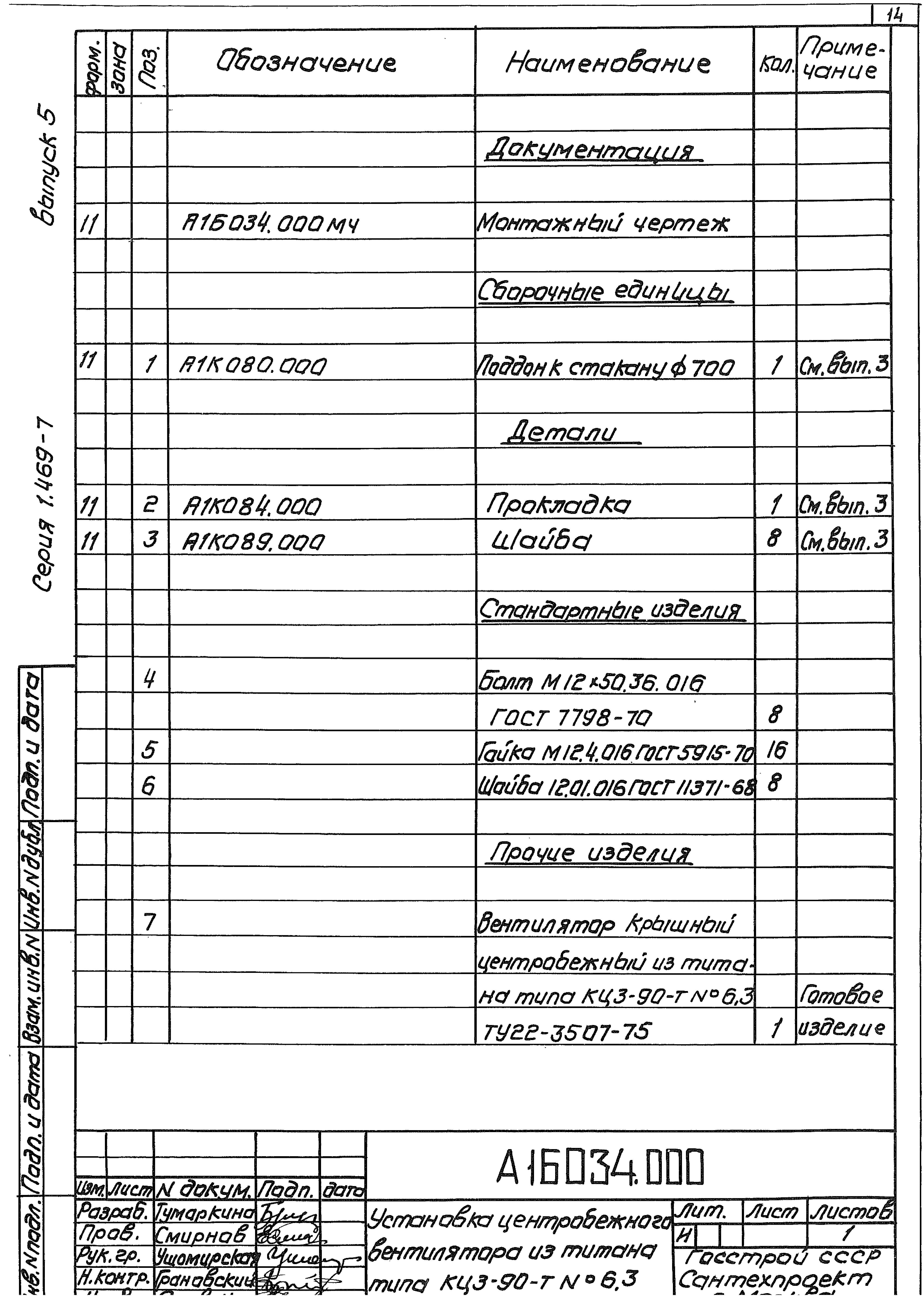

Оглавление:	Содержание Пояснительная записка А1Б031.000 Установка центробежного вентилятора типа КЦ3-90 №4 А1Б031.000МЧ Установка центробежного вентилятора типа КЦ3-90 №4. Монтажный чертеж А1Б032.000 Установка центробежного вентилятора типа КЦ3-90 №5 А1Б032.000МЧ Установка центробежного вентилятора типа КЦ3-90 №5. Монтажный чертеж А1Б033.000 Установка центробежного вентилятора типа КЦ3-90 №6, 3 А1Б033.000МЧ Установка центробежного вентилятора типа КЦ3-90 №6, 3. Монтажный чертеж А1Б034.000 Установка центробежного вентилятора из титана типа КЦ3-90-т №6, 3 А1Б034.000МЧ Установка центробежного вентилятора из титана типа КЦ3-90-т №6, 3. Монтажный чертеж А1Б035.000 Установка центробежного виброизолированного вентилятора типа КЦ4-84-в №8 А1Б035.000МЧ Установка центробежного виброизолированного вентилятора типа КЦ4-84-в №8. Монтажный чертеж А1Б036.000 Установка центробежного виброизолированного вентилятора типа КЦ4-84-в №10 А1Б036.000МЧ Установка центробежного виброизолированного вентилятора типа КЦ4-84-в №10. Монтажный чертеж А1Б037.000 Установка центробежного виброизолированного вентилятора типа КЦ4-84-в №12 А1Б037.000МЧ Установка центробежного виброизолированного вентилятора типа КЦ4-84-в №12. Монтажный чертеж А1Б038.000 Установка осевого вентилятора №4 А1Б038.000МЧ Установка осевого вентилятора №4. Монтажный чертеж А1Б039.000 Установка осевого вентилятора №5 А1Б039.000МЧ Установка осевого вентилятора №5. Монтажный чертеж А1Б040.000 Установка осевого вентилятора №6, 3 А1Б040.000МЧ Установка осевого вентилятора №6, 3. Монтажный чертеж А1Б041.000 Установка осевого виброизолированного вентилятора №8-в А1Б041.000МЧ Установка осевого виброизолированного вентилятора №8-в. Монтажный чертеж А1Б042.000 Установка осевого виброизолированного вентилятора №12-в А1Б042.000МЧ Установка осевого виброизолированного вентилятора №12-в. Монтажный чертеж
Разработан:	ГПИ Сантехпроект Госстроя СССР
Утверждён:	25.01.1977 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-43)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Разные конструктивные элементы, изделия и узлы
