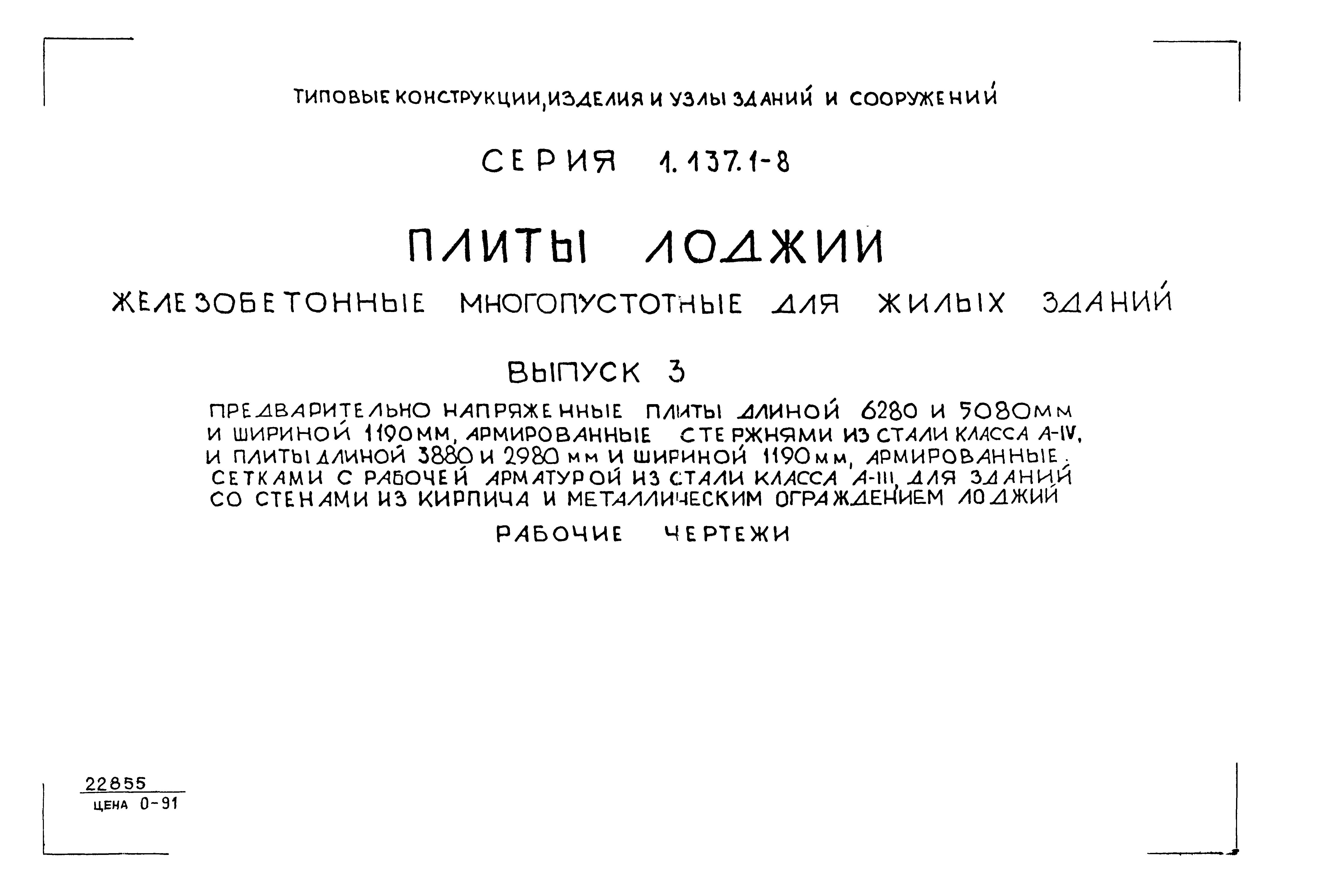

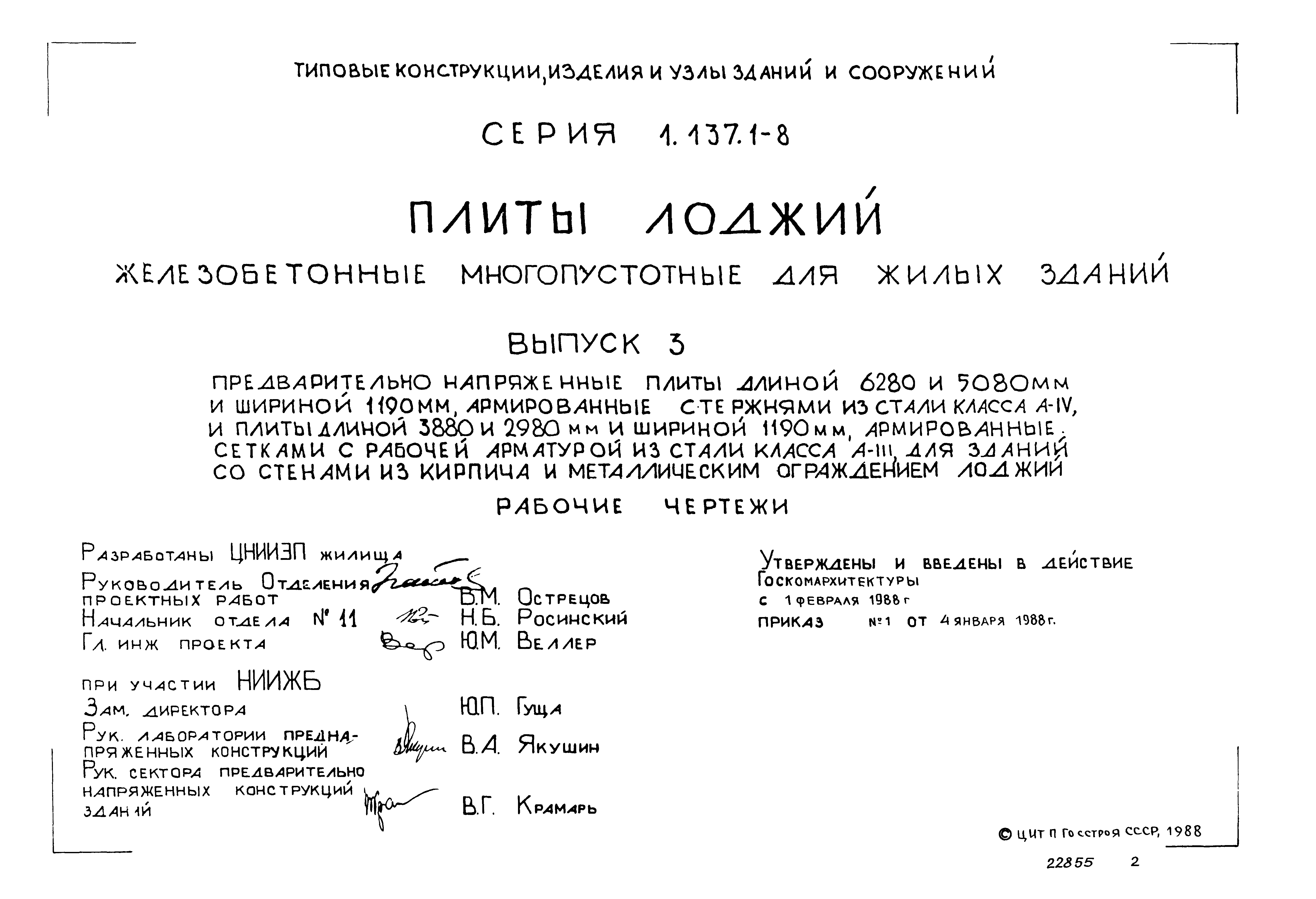

Серия 1.137.1-8

Выпуск 3. Предварительно напряженные плиты длиной 6280 и 5080 мм и шириной 1190 мм, армированные стержнями из стали класса А-IV, и плиты длиной 3880 и 2980 мм и шириной 1190 мм, армированные сетками с рабочей арматурой из стали класса А-III, для зданий со стенами из кирпича и металлическим ограждением лоджий. Рабочие чертежи

Обозначение:	Серия 1.137.1-8
Обозначение англ:	Series 1.137.1-8
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Предварительно напряженные плиты длиной 6280 и 5080 мм и шириной 1190 мм, армированные стержнями из стали класса А-IV, и плиты длиной 3880 и 2980 мм и шириной 1190 мм, армированные сетками с рабочей арматурой из стали класса А-III, для зданий со стенами из кирпича и металлическим ограждением лоджий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1988

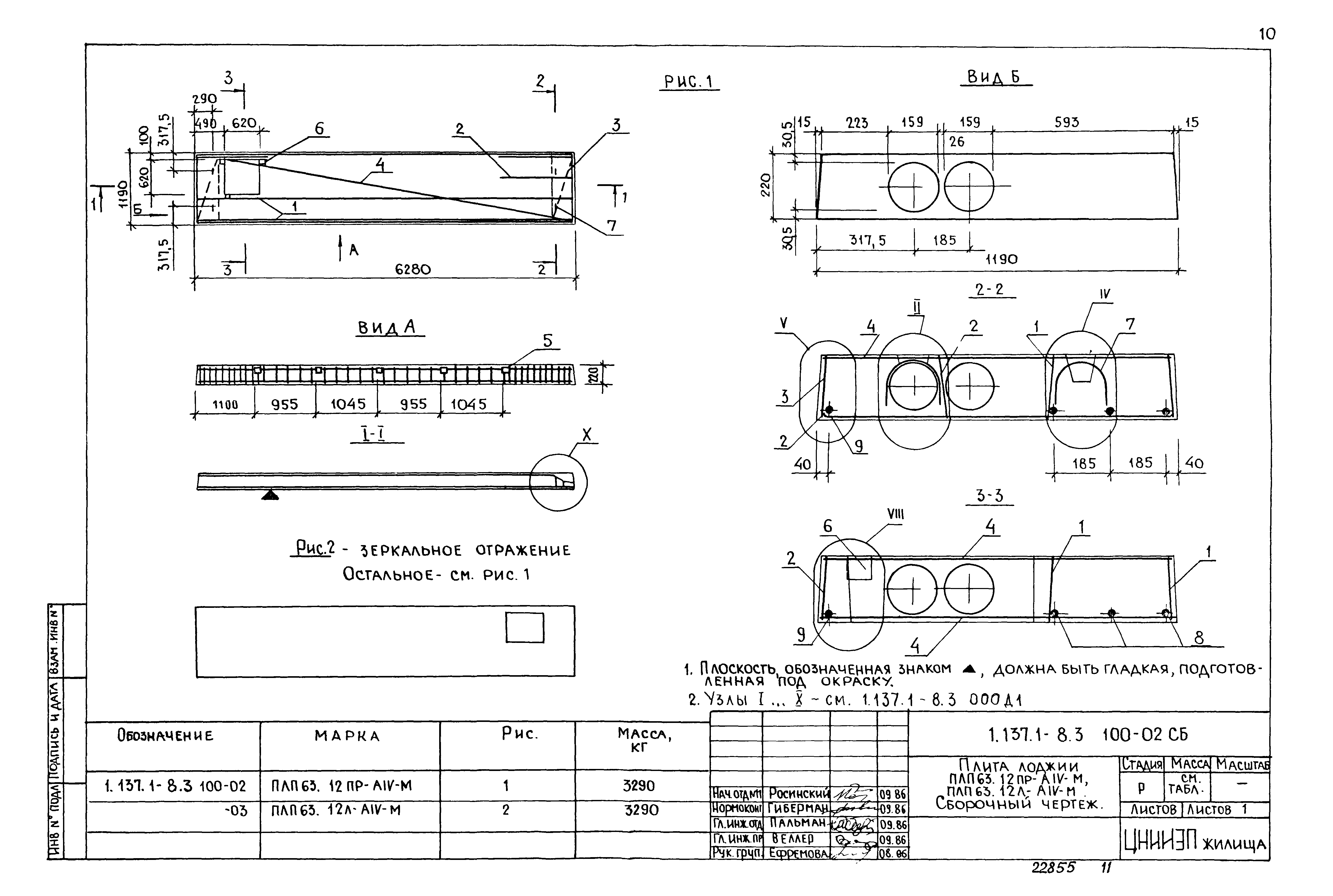

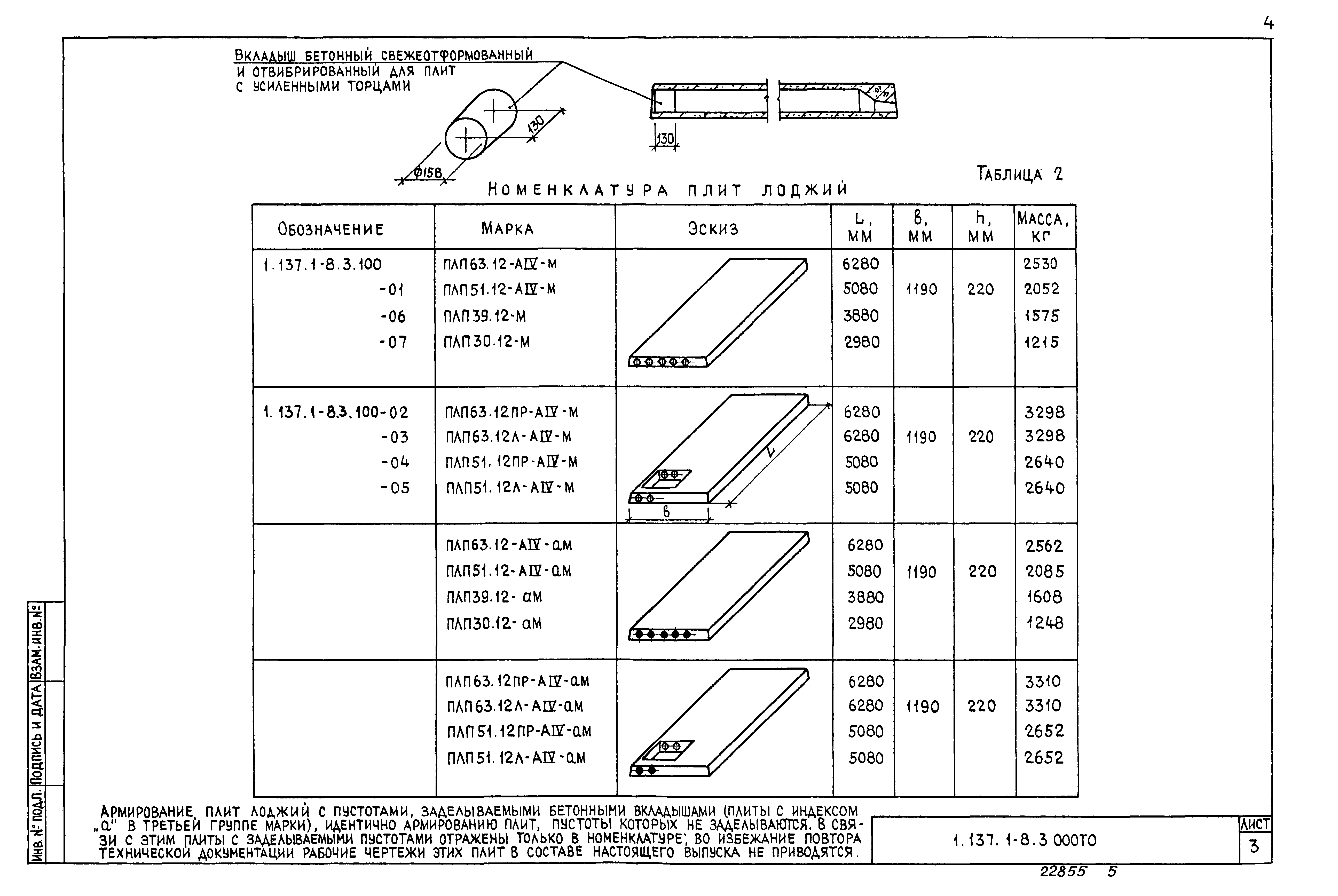

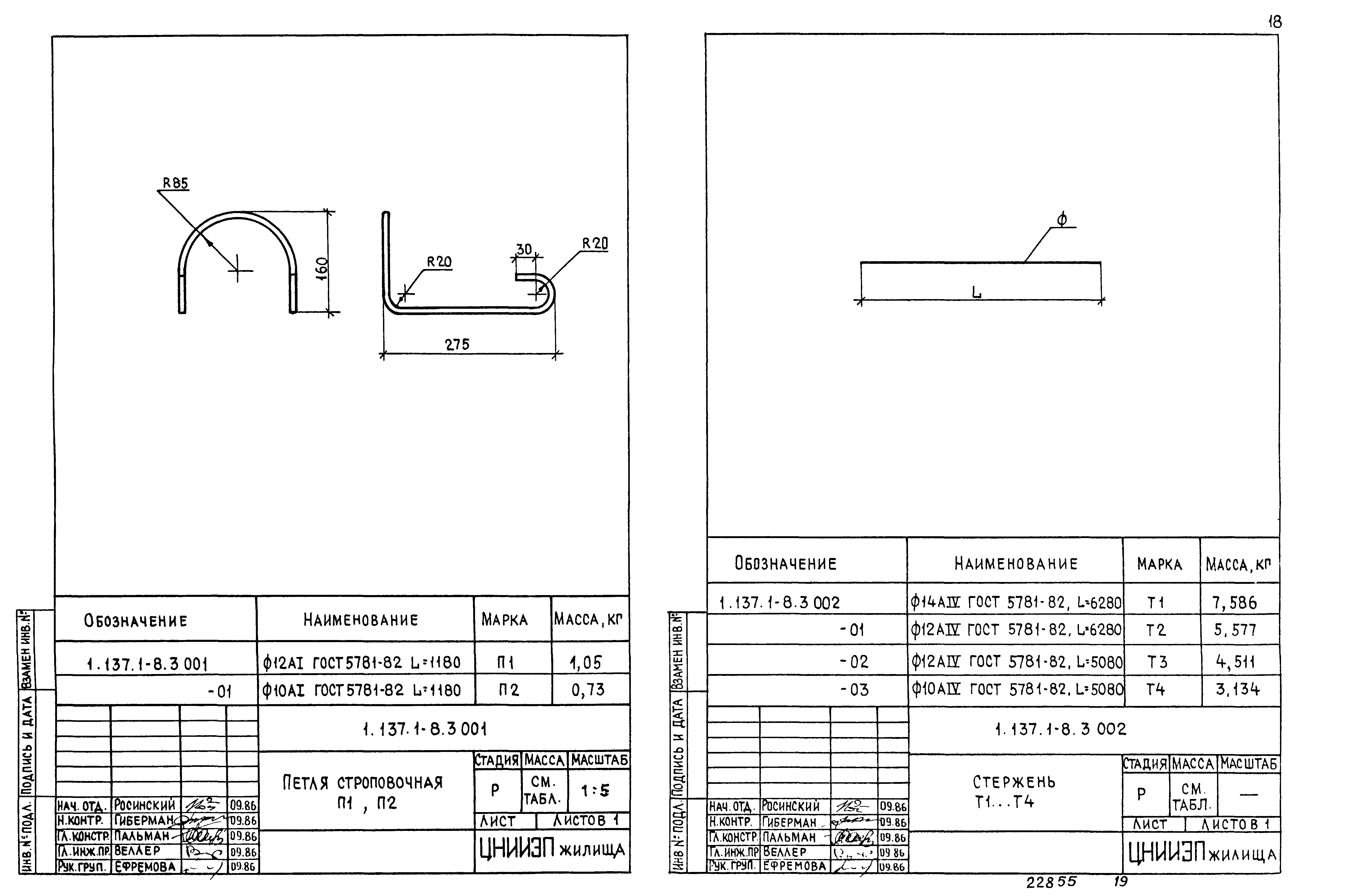

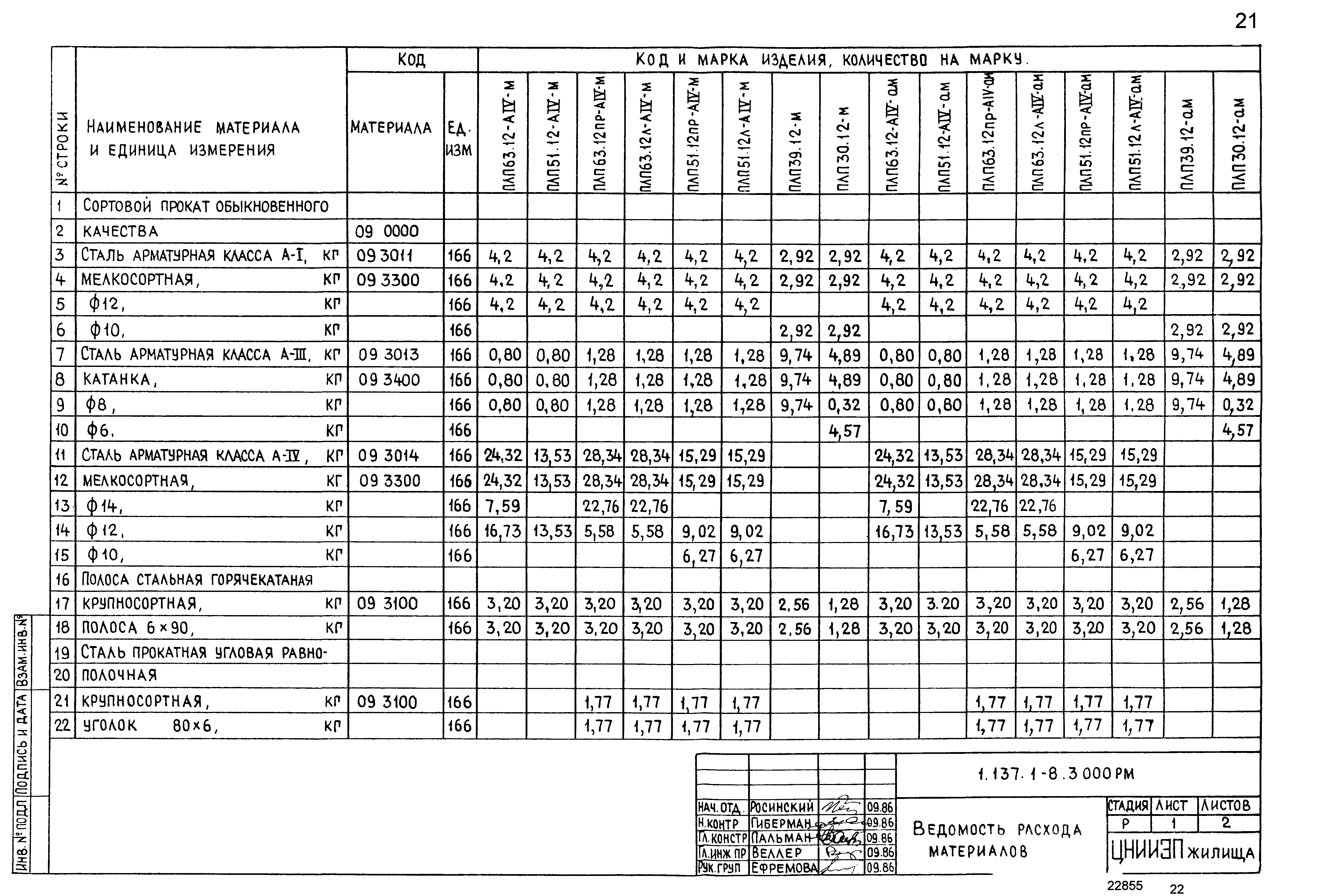

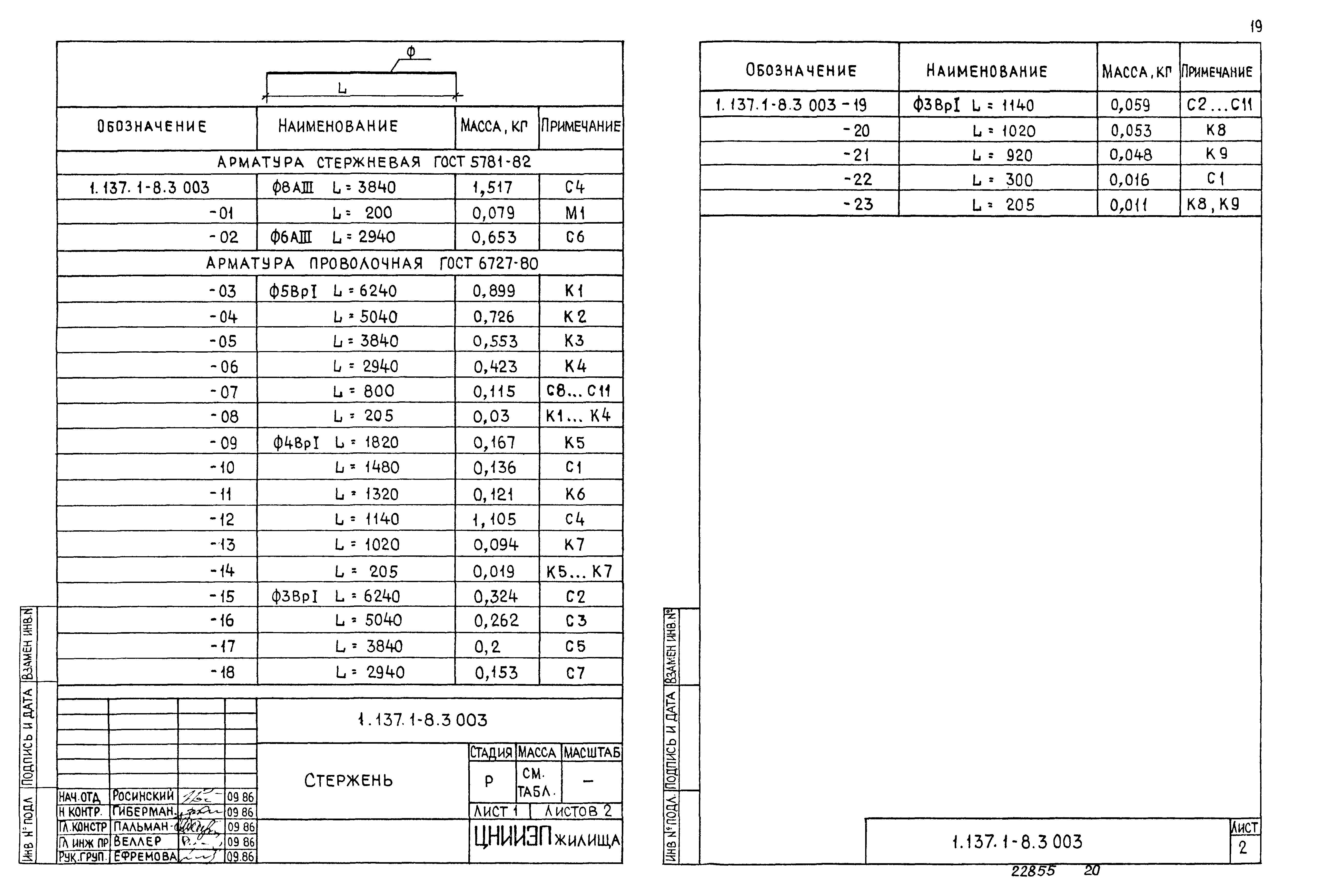

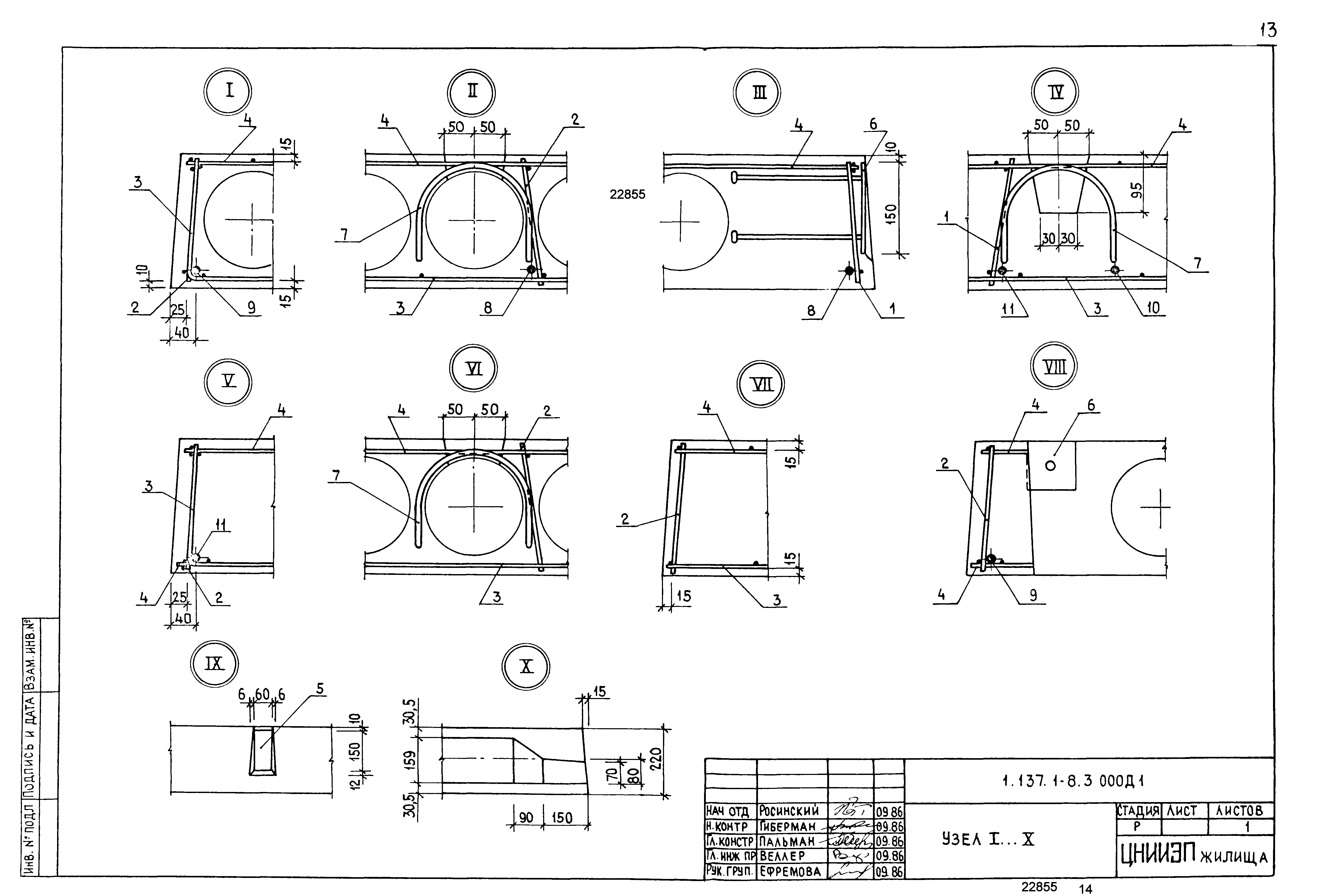

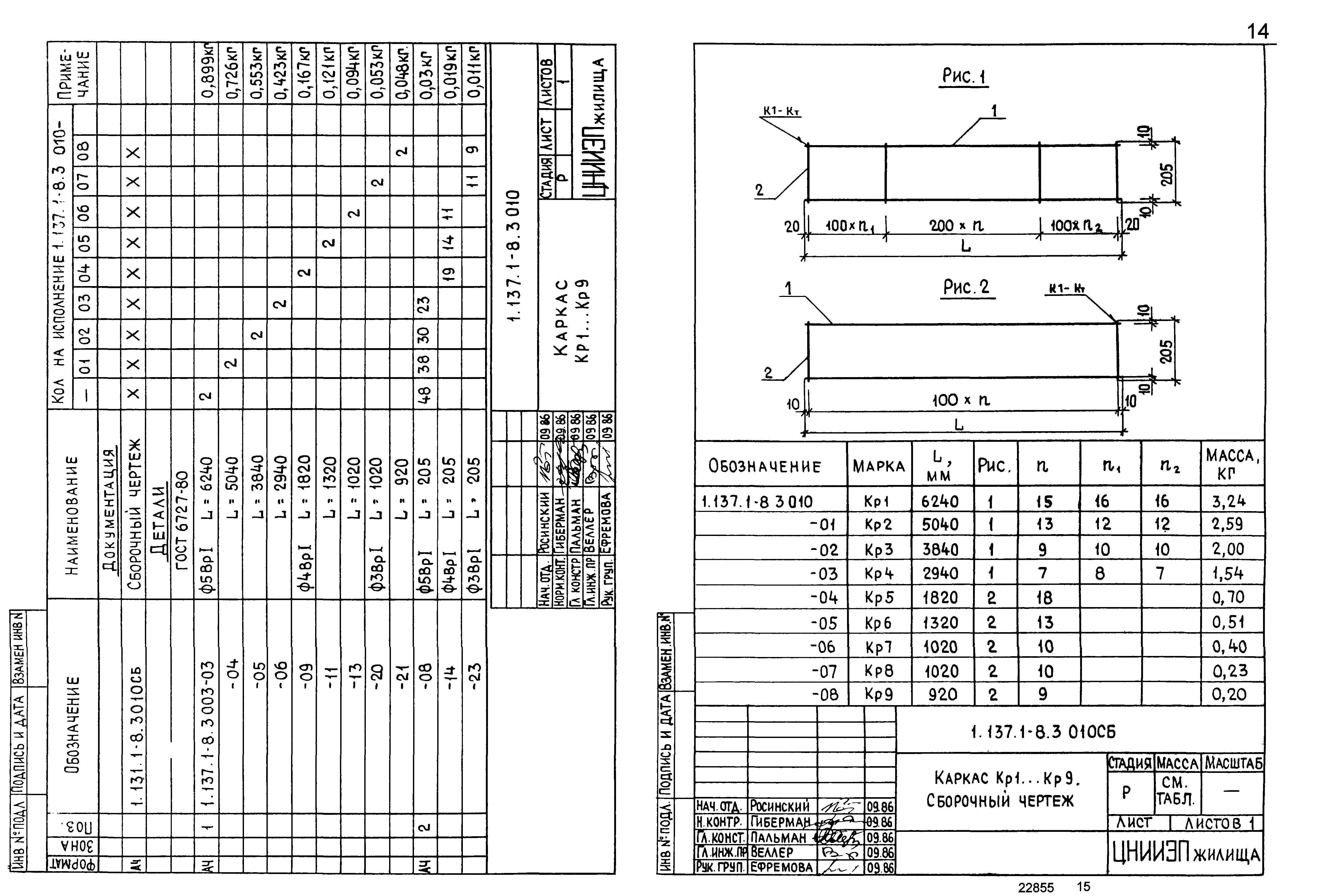

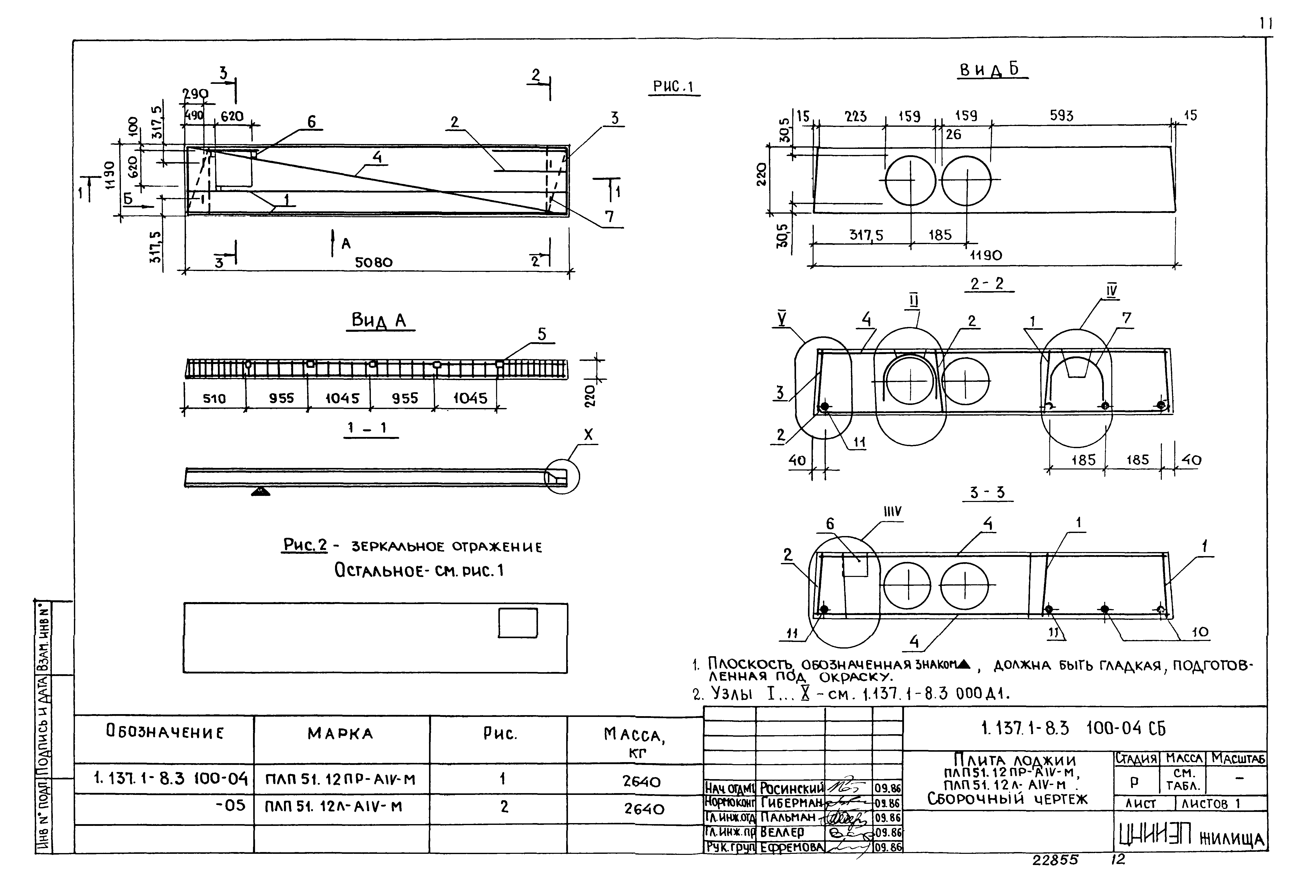

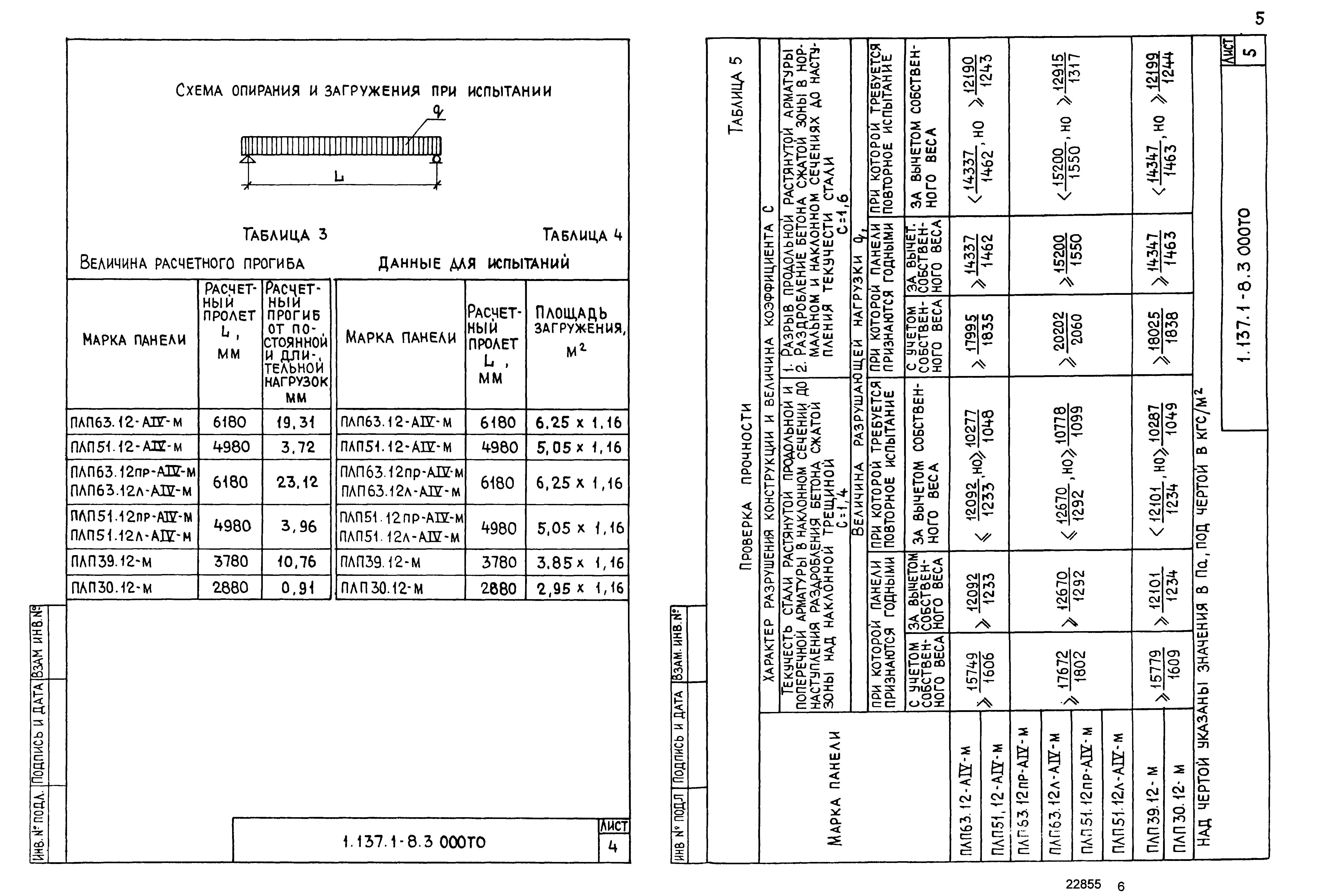

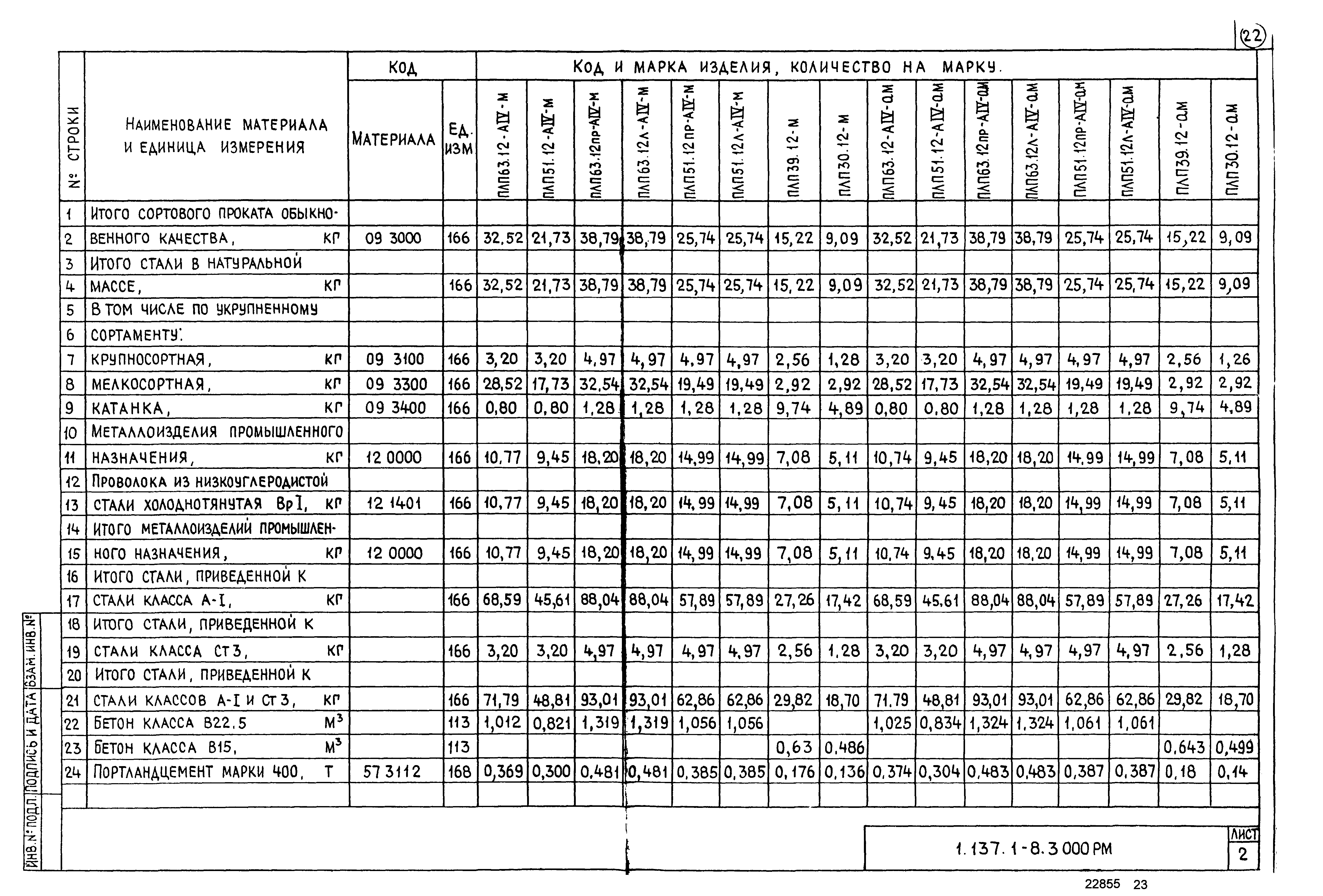

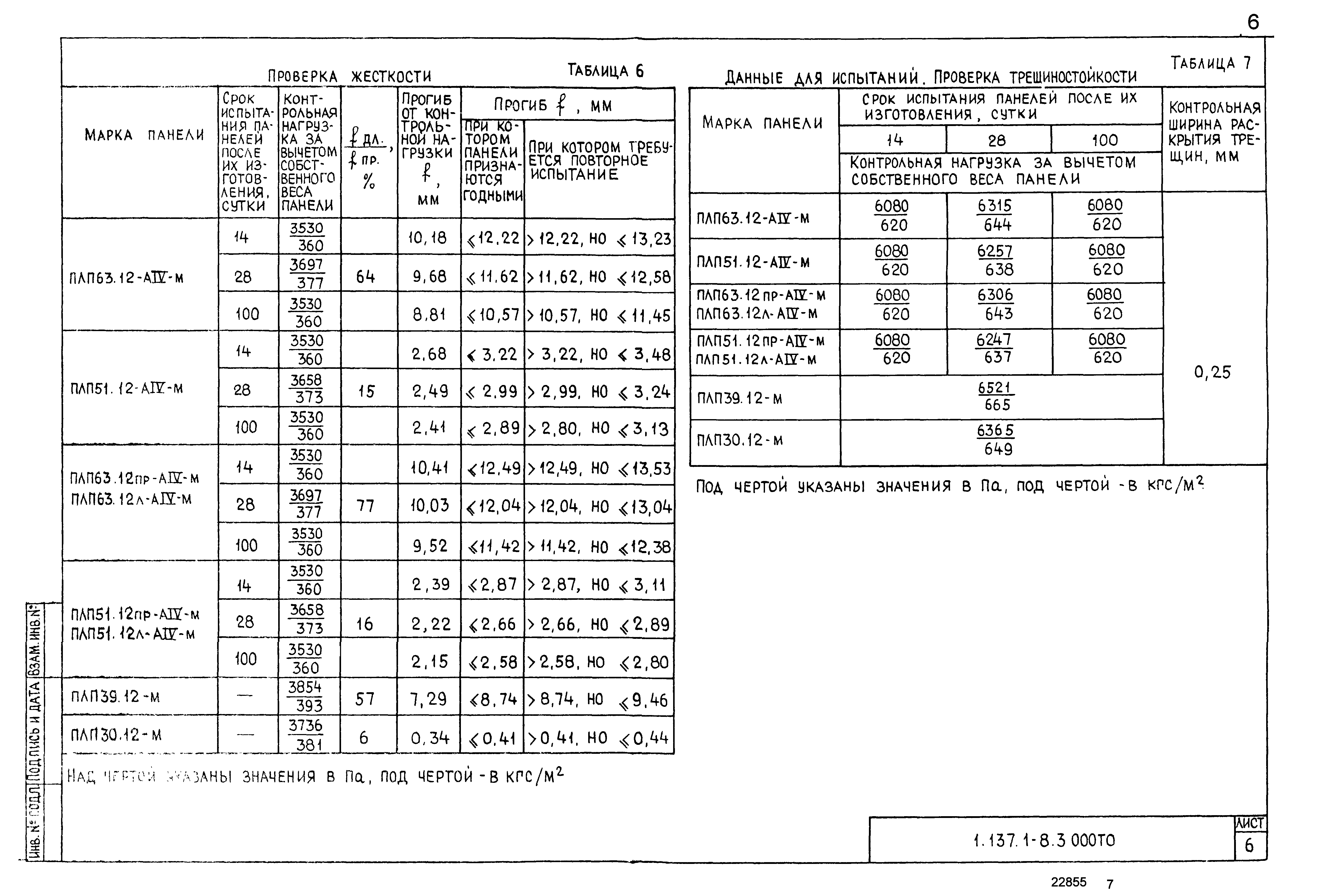

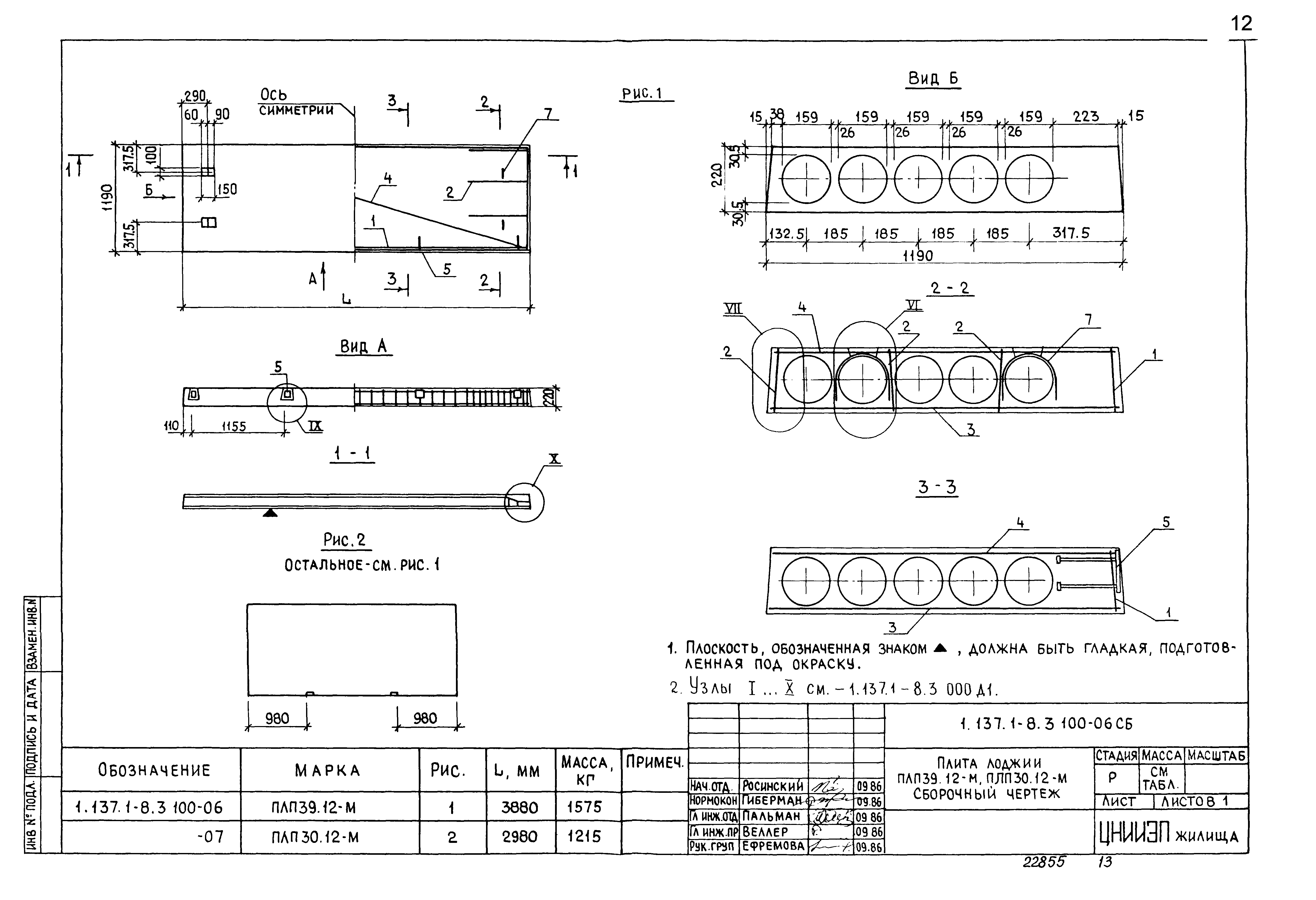

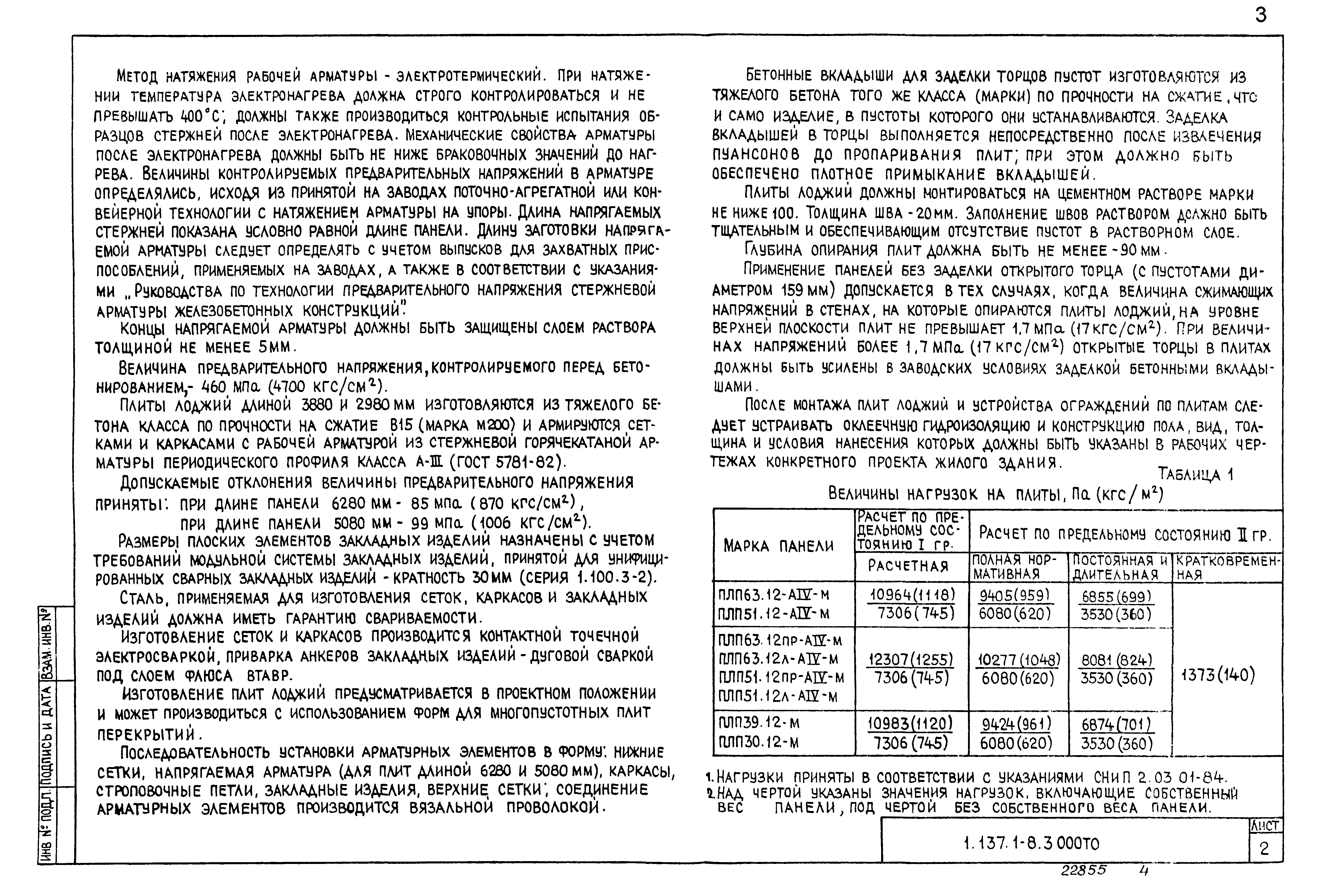

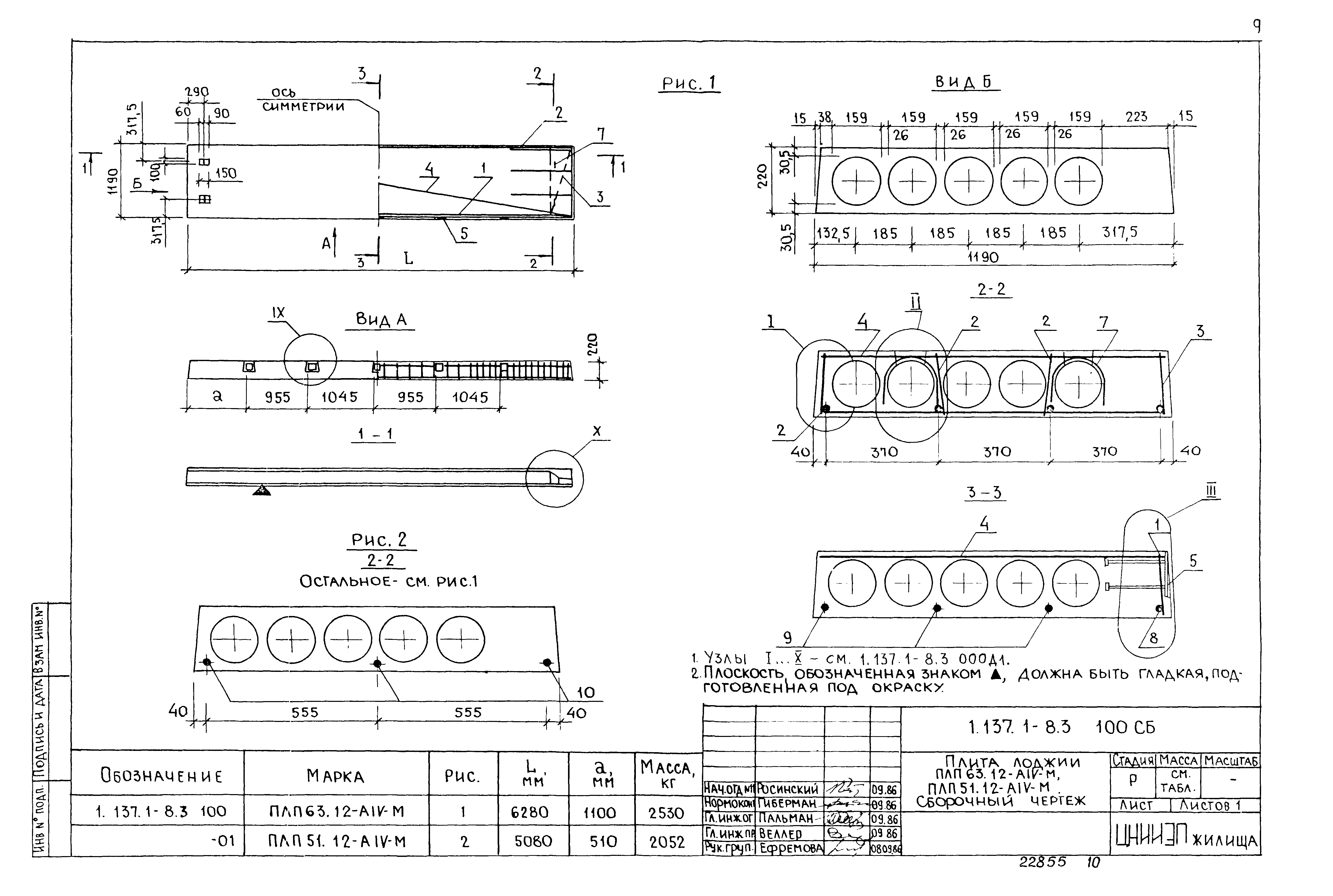

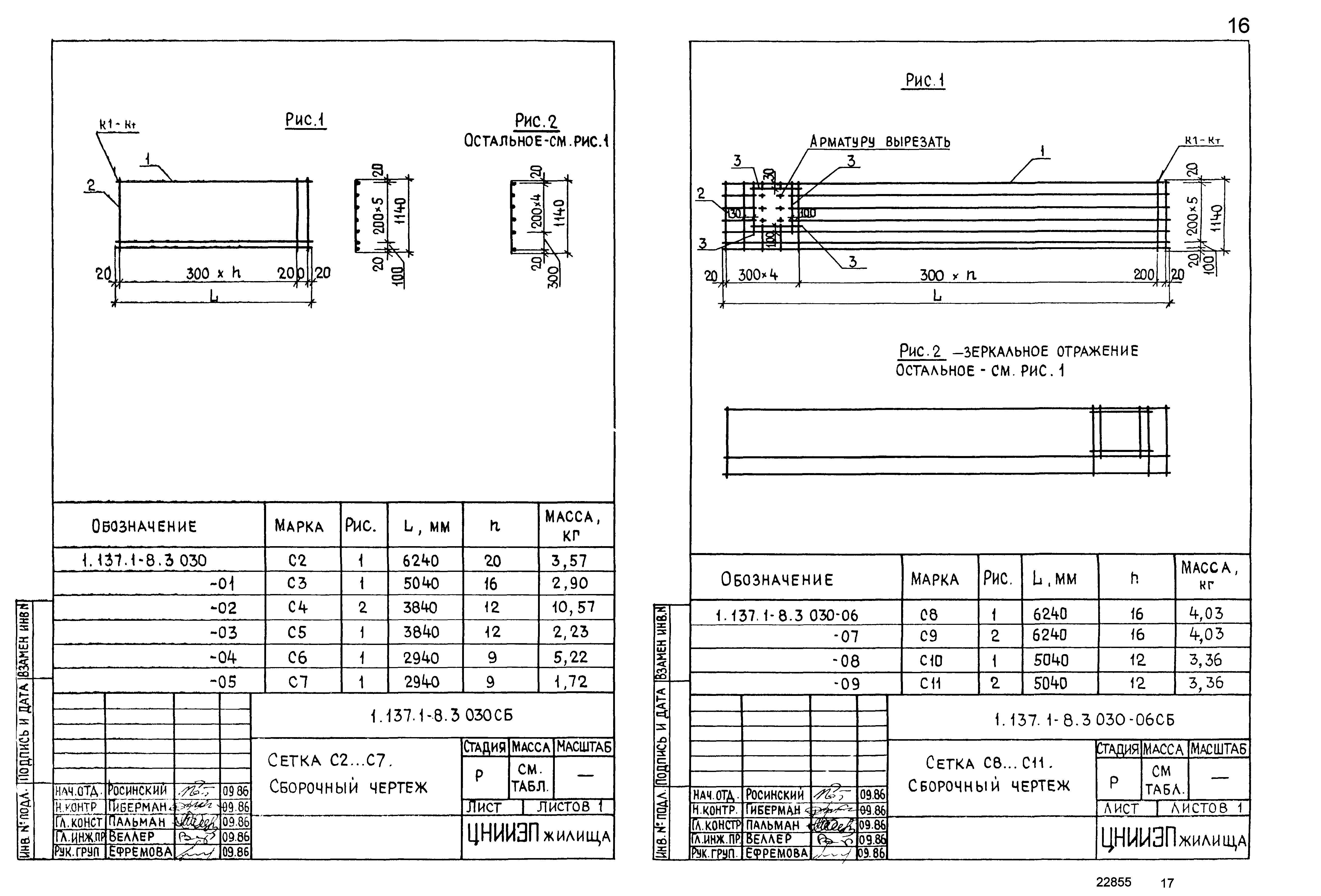

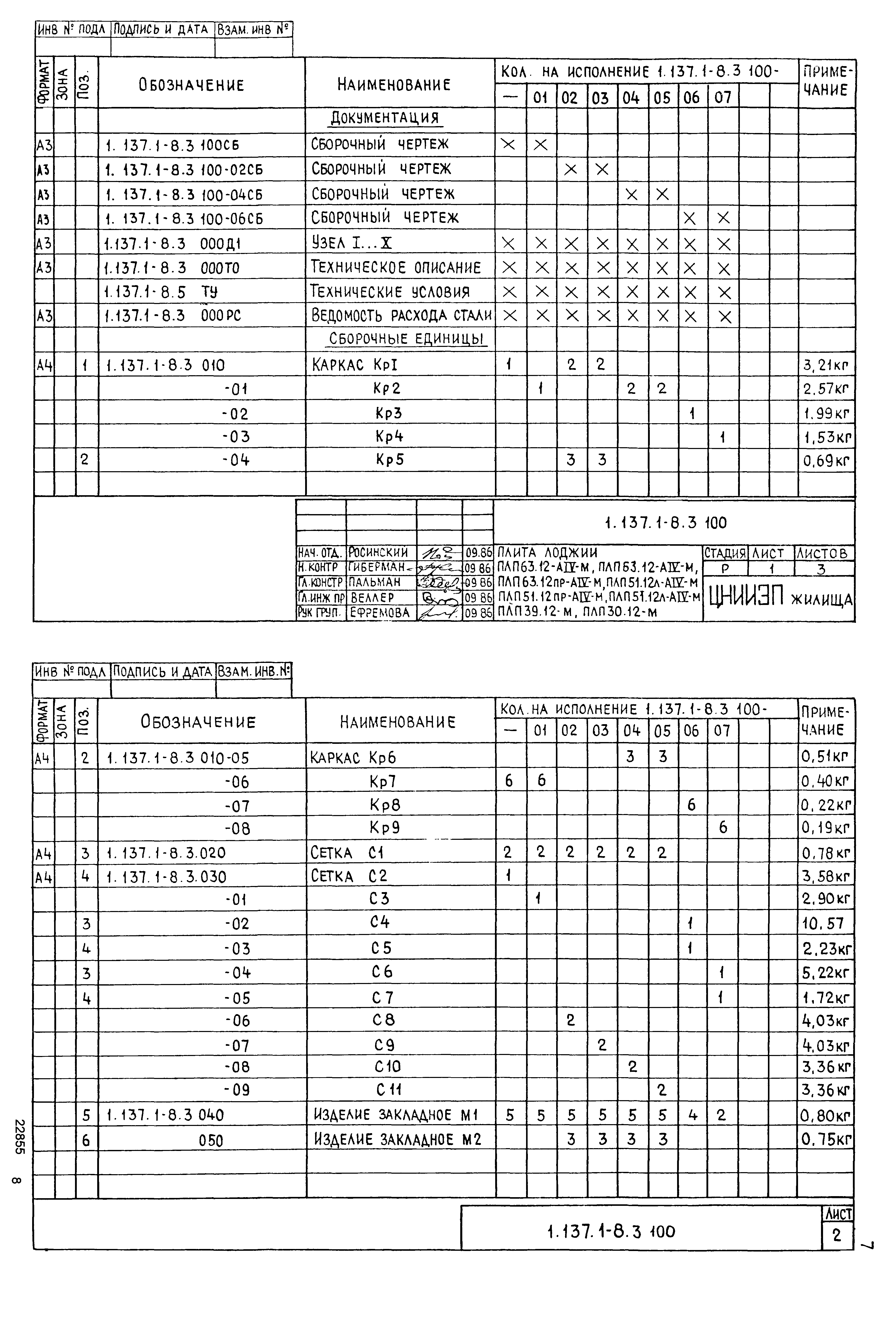

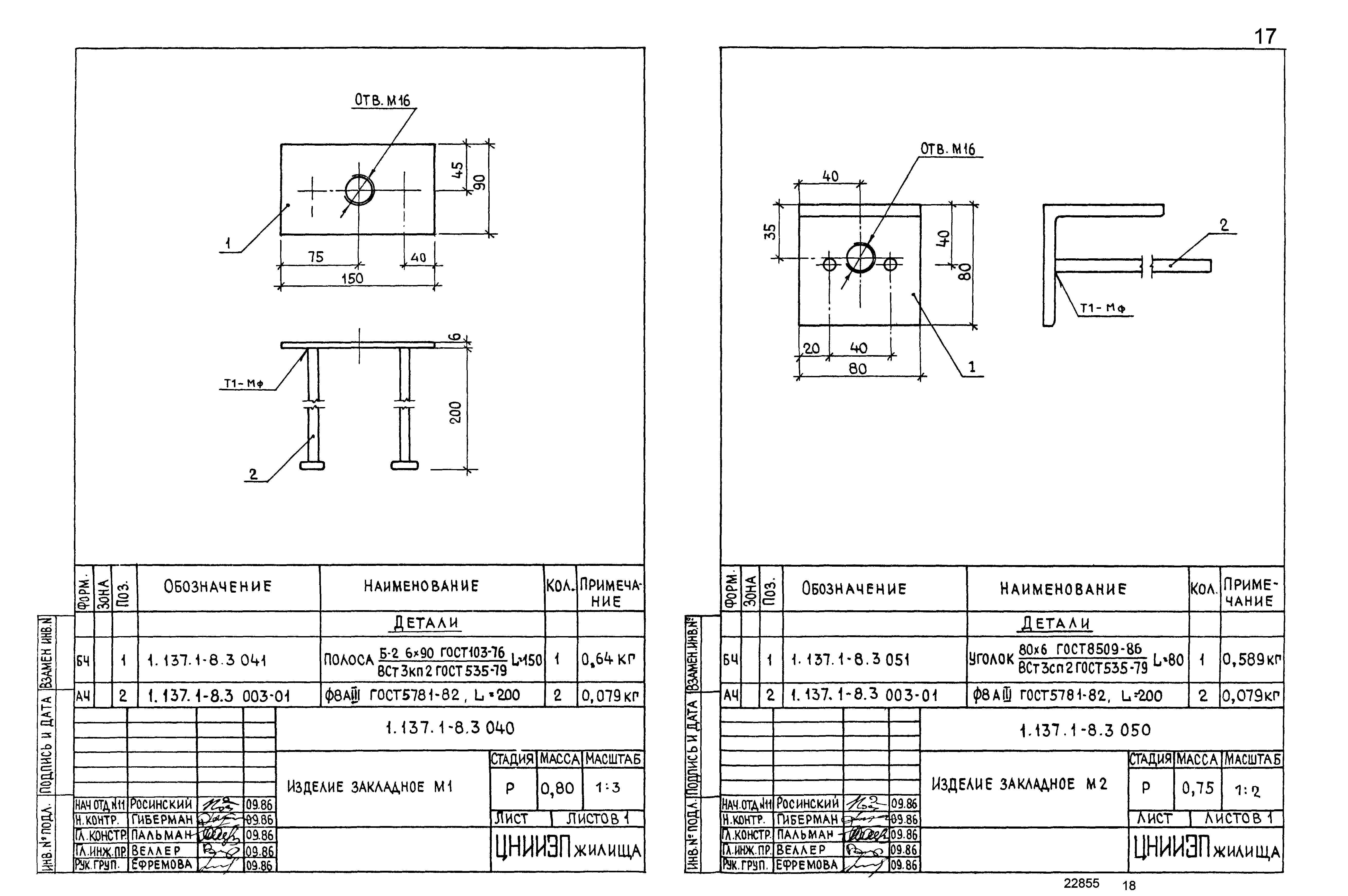

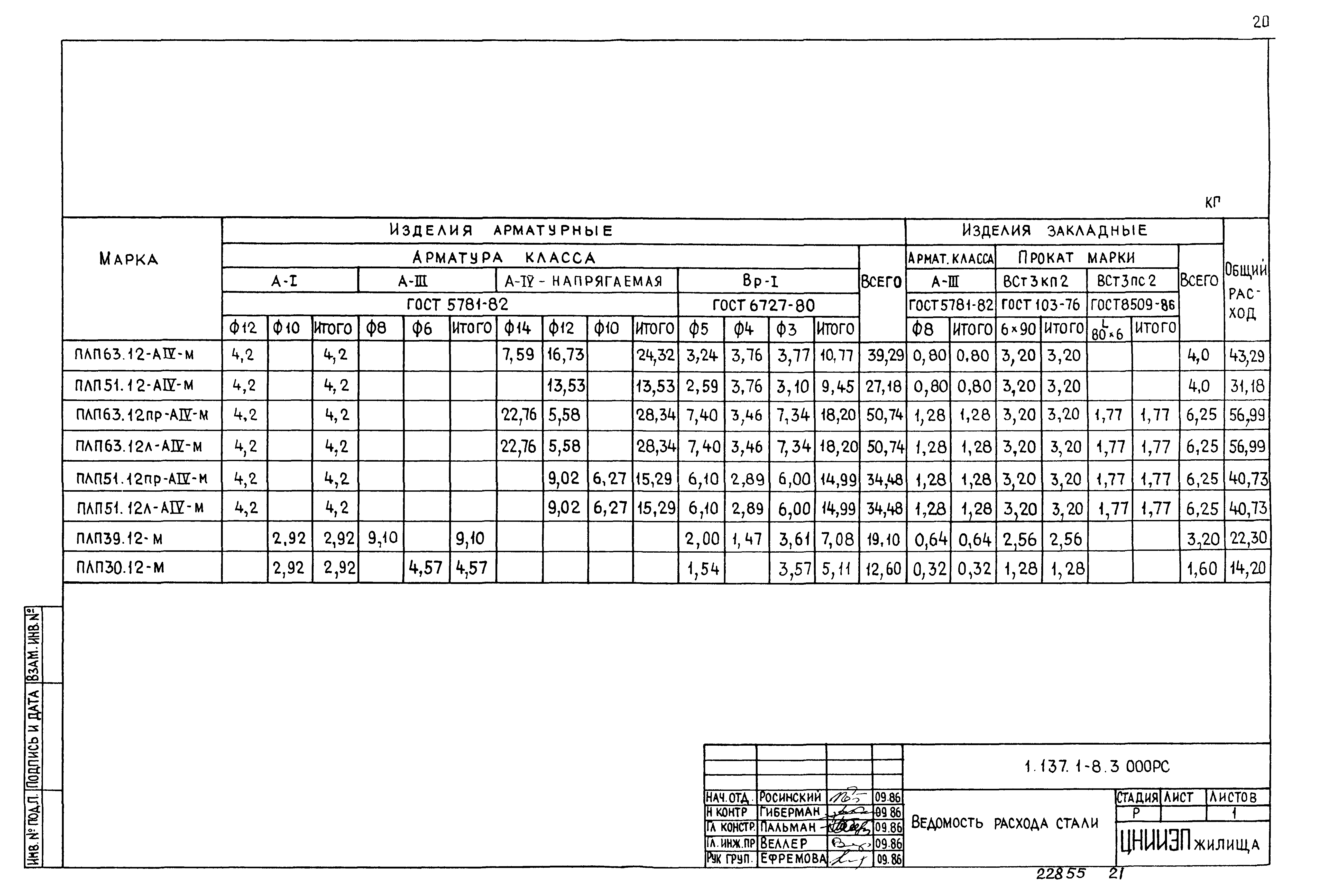

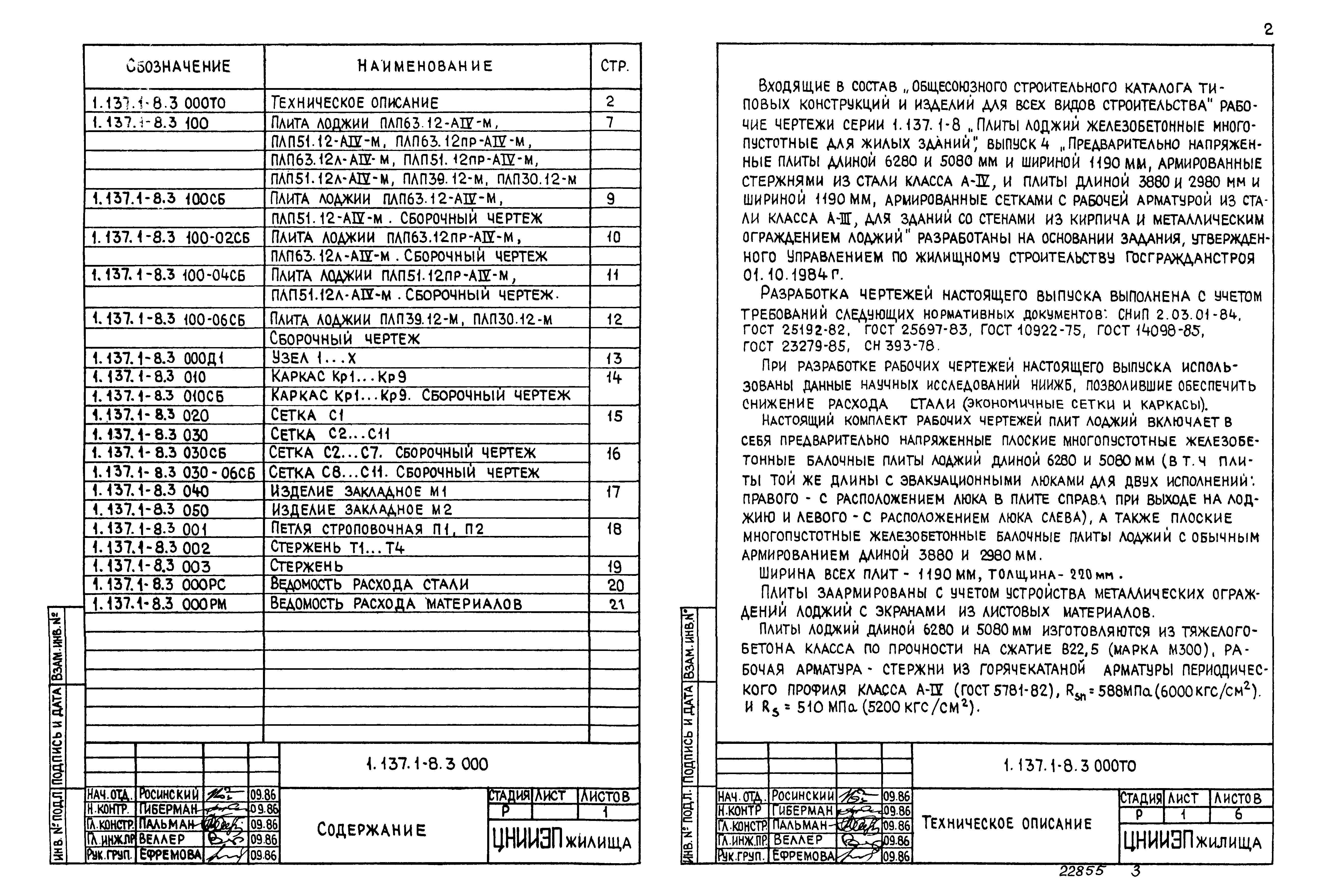

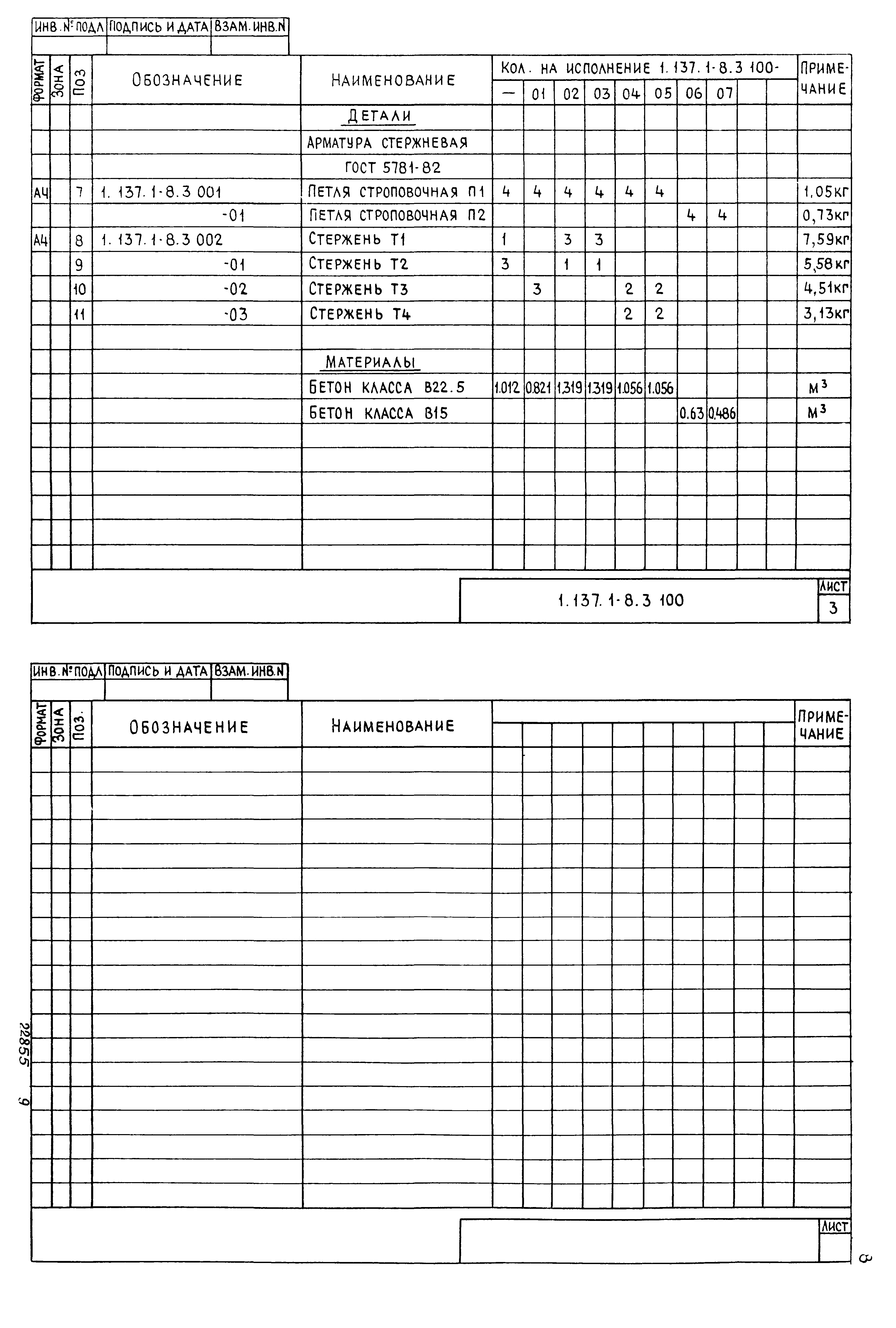

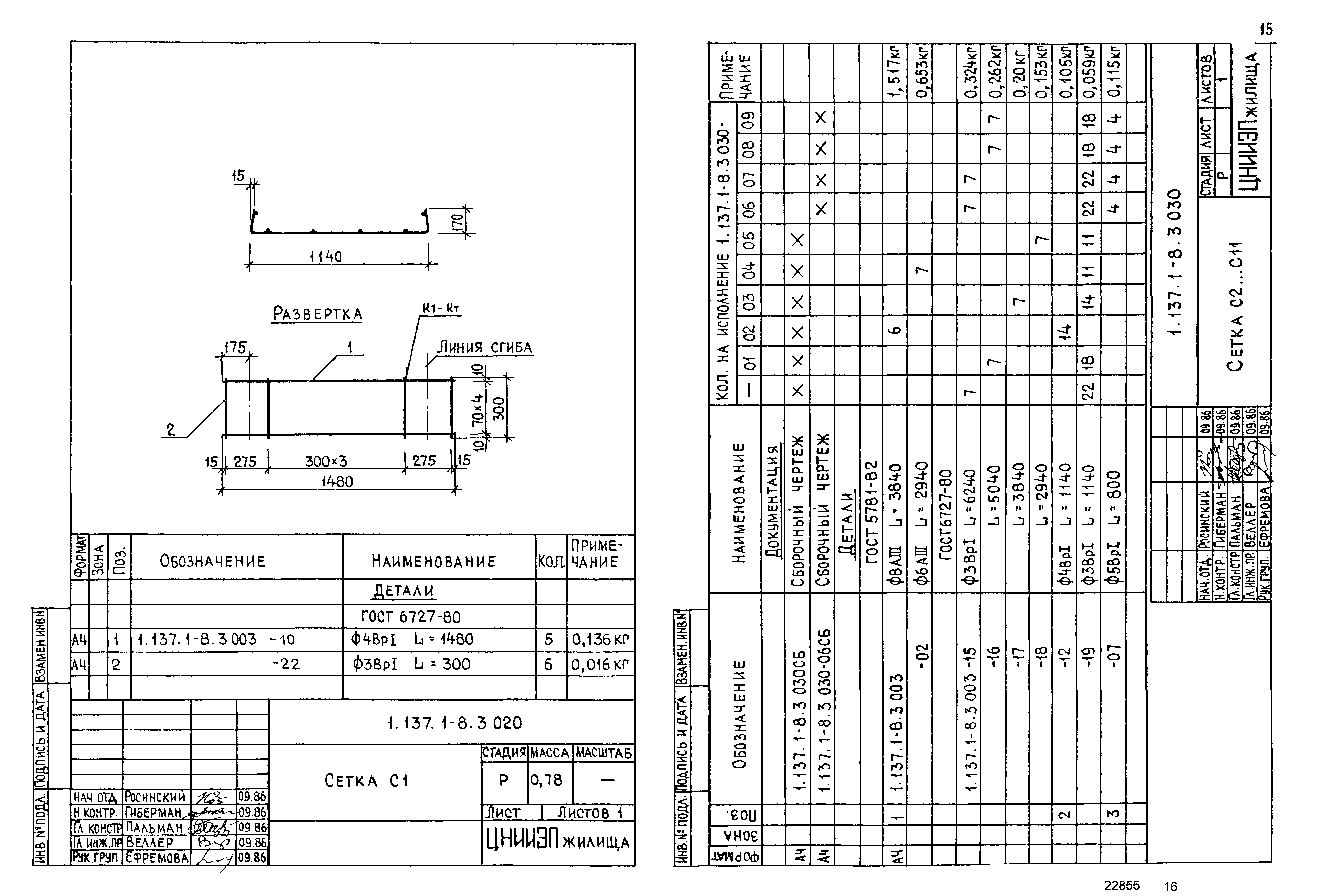

Оглавление:	1.137.1-8.3 000ТО Техническое описание 1.137.1-8.3 100 Плита лоджии ПЛП63.12-АIV-м, ПЛП51.12-АIV-м, ПЛП63.12пр-АIV-м, ПЛП63.12л-АIV-м, ПЛП51.12пр-АIV-м, ПЛП51.12л-АIV-м, ПЛП39.12-м, ПЛП30.12-м 1.137.1-8.3 100СБ Плита лоджии ПЛП63.12-АIV-м, ПЛП51.12-АIV-м. Сборочный чертеж 1.137.1-8.3 100-02СБ Плита лоджии ПЛП63.12пр-АIV-м, ПЛП63.12л-АIV-м. Сборочный чертеж 1.137.1-8.3 100-04СБ Плита лоджии ПЛП51.12пр-АIV-м, ПЛП51.12л-АIV-м. Сборочный чертеж 1.137.1-8.3 100-06СБ Плита лоджии ПЛП39.12-м, ПЛП30.12-м. Сборочный чертеж 1.137.1-8.3 000Д1 Узел 1…10 1.137.1-8.3 010 Каркас Кр1…Кр9 1.137.1-8.3 010СБ Каркас Кр1…Кр9. Сборочный чертеж 1.137.1-8.3 020 Сетка С1 1.137.1-8.3 030 Сетка С2…С11 1.137.1-8.3 030СБ Сетка С2…С7. Сборочный чертеж 1.137.1-8.3 030-06СБ Сетка С8…С11. Сборочный чертеж 1.137.1-8.3 040 Изделие закладное М1 1.137.1-8.3 050 Изделие закладное М2 1.137.1-8.3 001 Петля строповочная П1,П2 1.137.1-8.3 002 Стержень Т1 и Т4 1.137.1-8.3 003 Стержень 1.137.1-8.3 000РС Ведомость расхода стали 1.137.1-8.3 000РМ Ведомость расхода материалов
Разработан:	НИИЖБ ЦНИИЭП жилища
Утверждён:	04.01.1988 Госкомархитектура (1)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Многопустотные
