Скачать Серия КЭ-01-57 Выпуск X. Стальные разрезные подкрановые балки пролетом 12 м под мостовые электрические краны грузоподъемностью 50 и 80 т (для главных корпусов ТЭЦ). Чертежи КМ

Дата актуализации: 10.08.2017

Серия КЭ-01-57

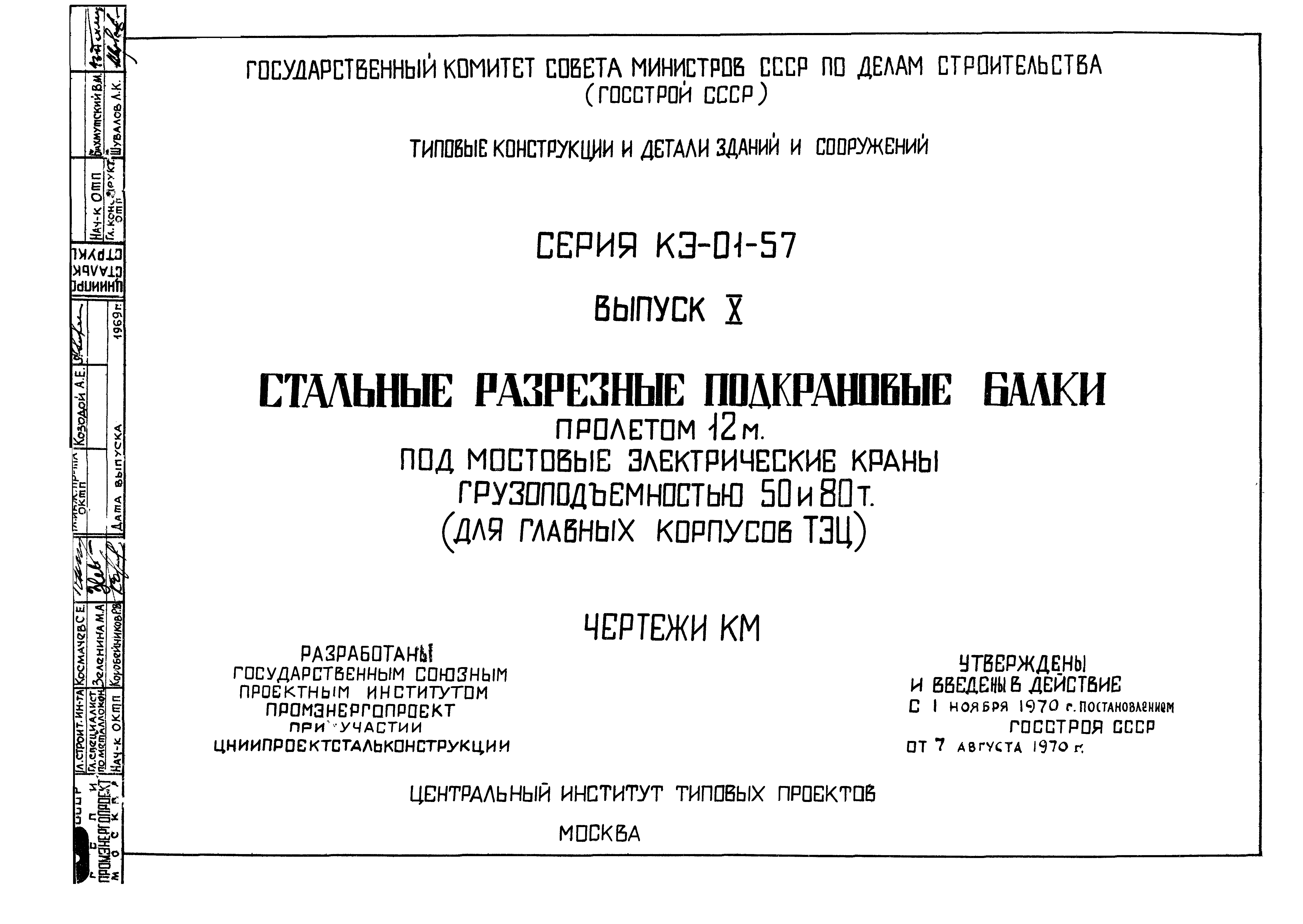

Выпуск X. Стальные разрезные подкрановые балки пролетом 12 м под мостовые электрические краны грузоподъемностью 50 и 80 т (для главных корпусов ТЭЦ). Чертежи КМ

Обозначение: Серия КЭ-01-57
Обозначение англ: Series КЭ-01-57
Статус:не действует
Название рус.:Выпуск X. Стальные разрезные подкрановые балки пролетом 12 м под мостовые электрические краны грузоподъемностью 50 и 80 т (для главных корпусов ТЭЦ). Чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.11.1970
Дата окончания срока действия:01.03.1975

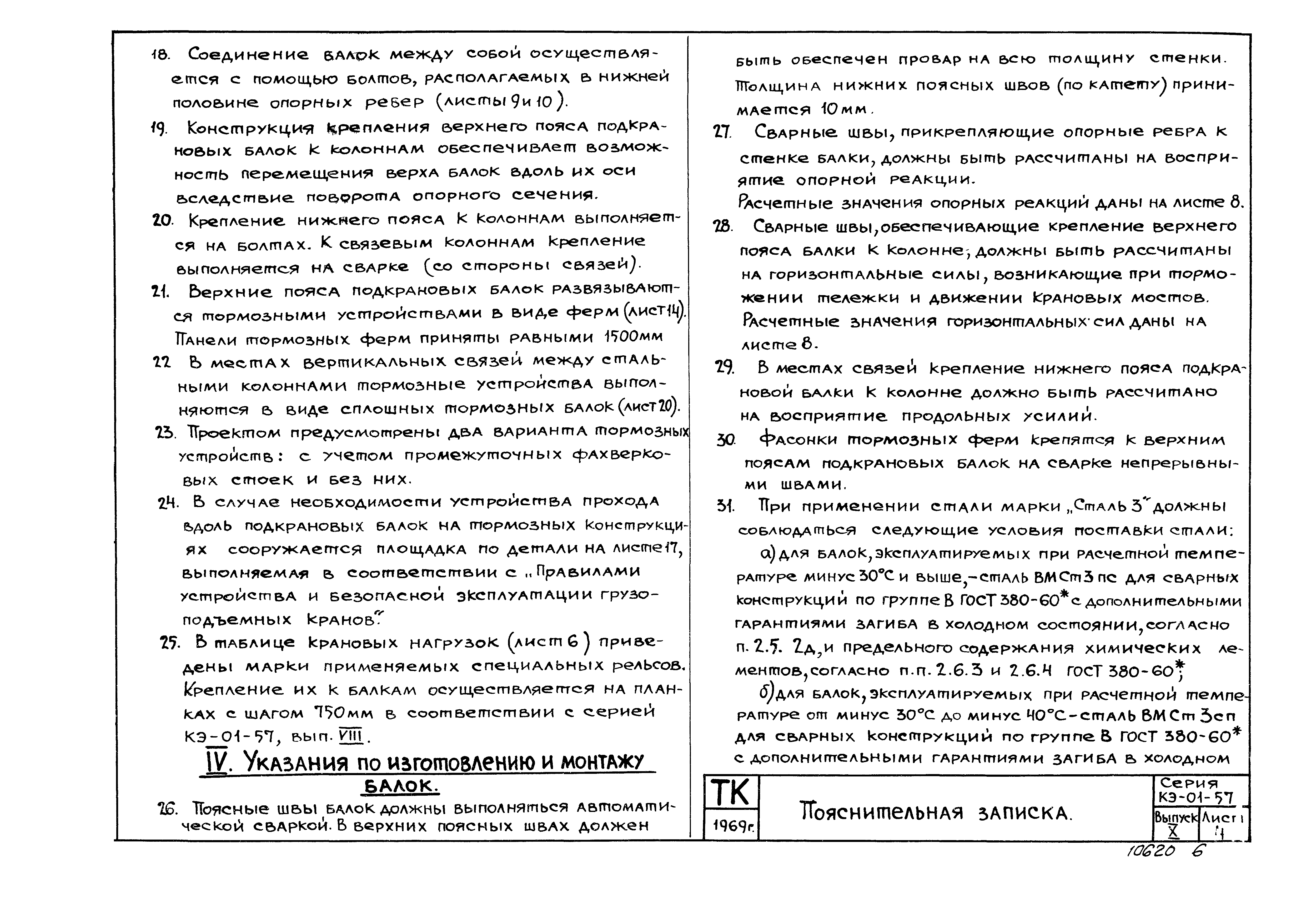

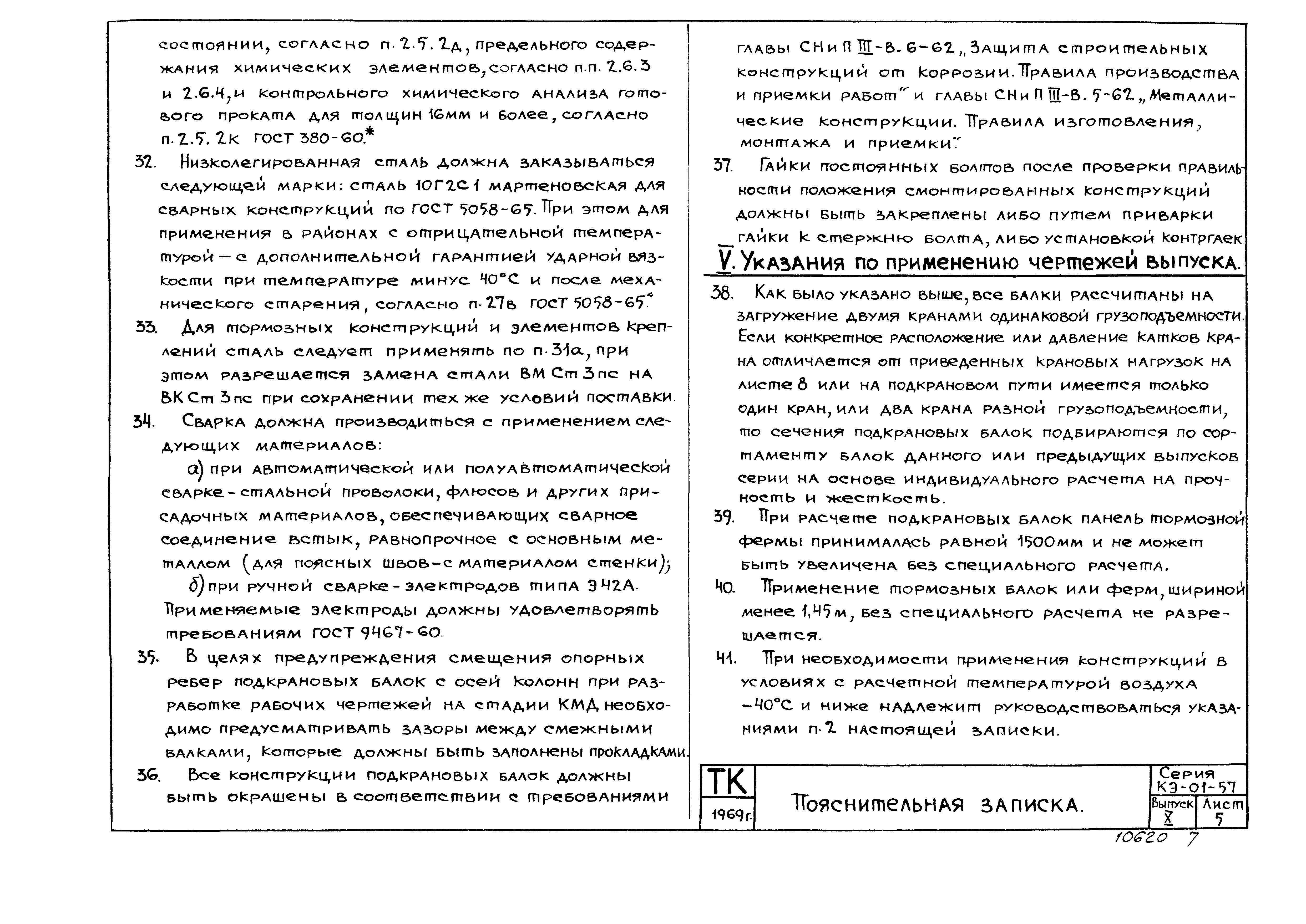

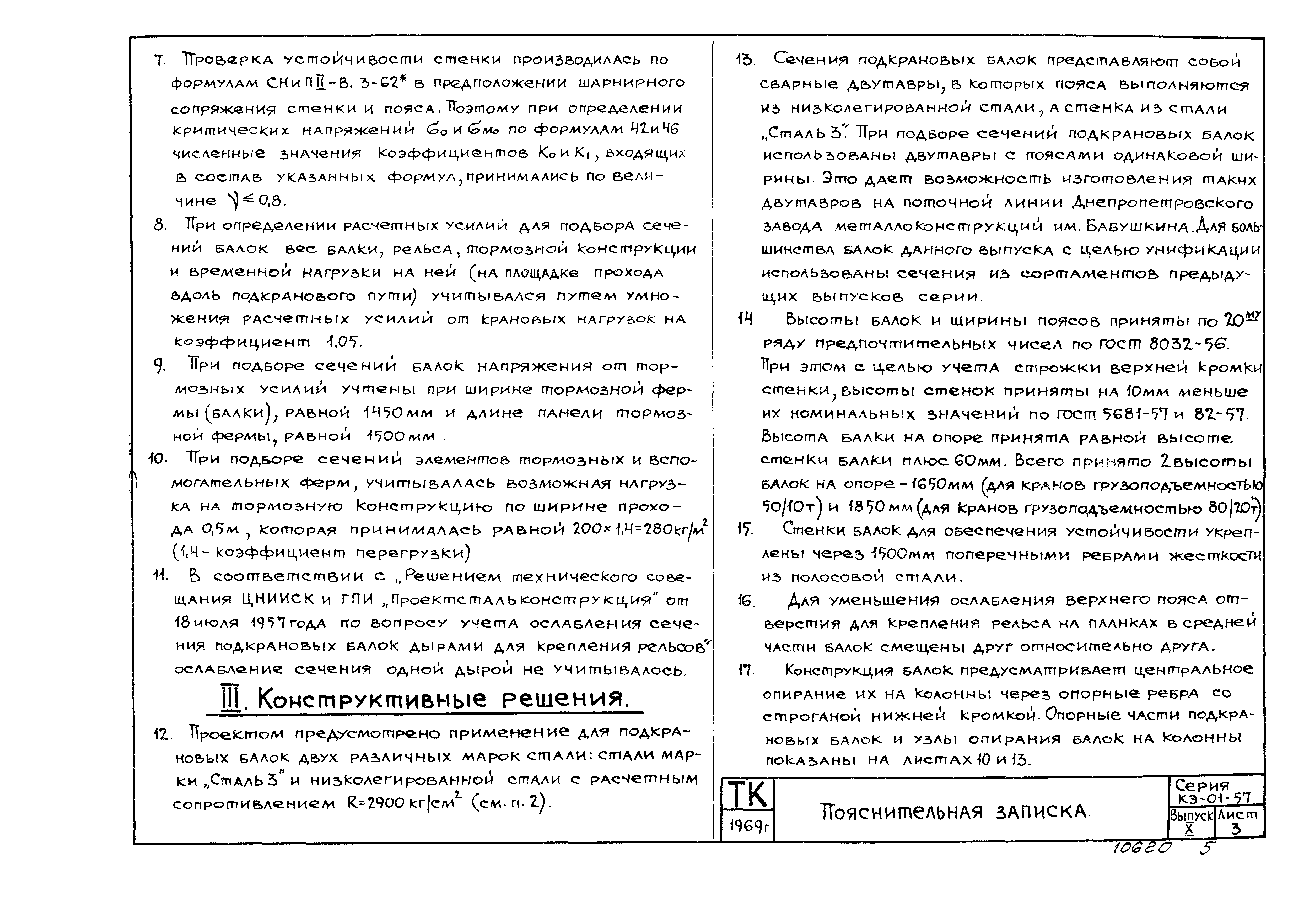

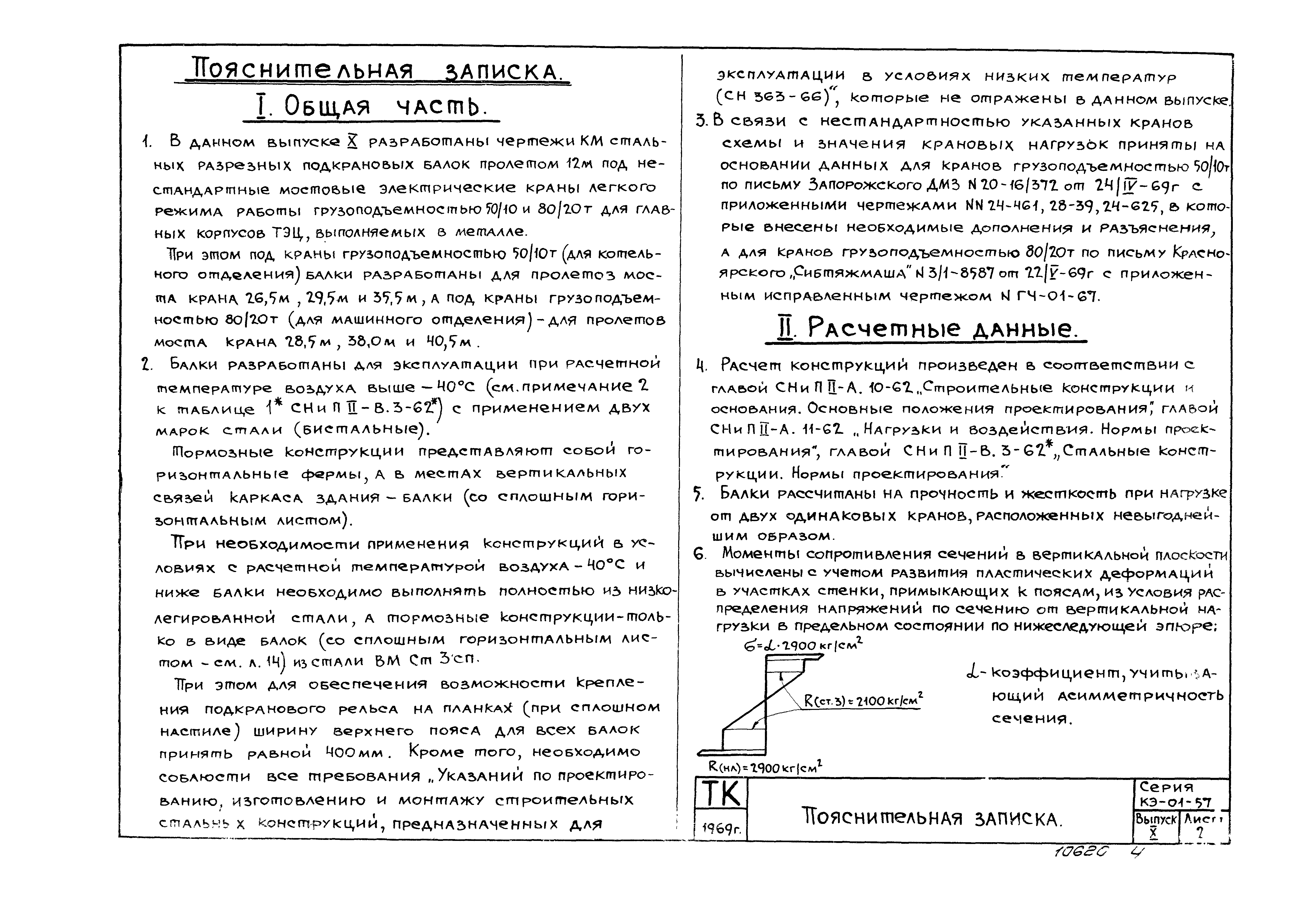

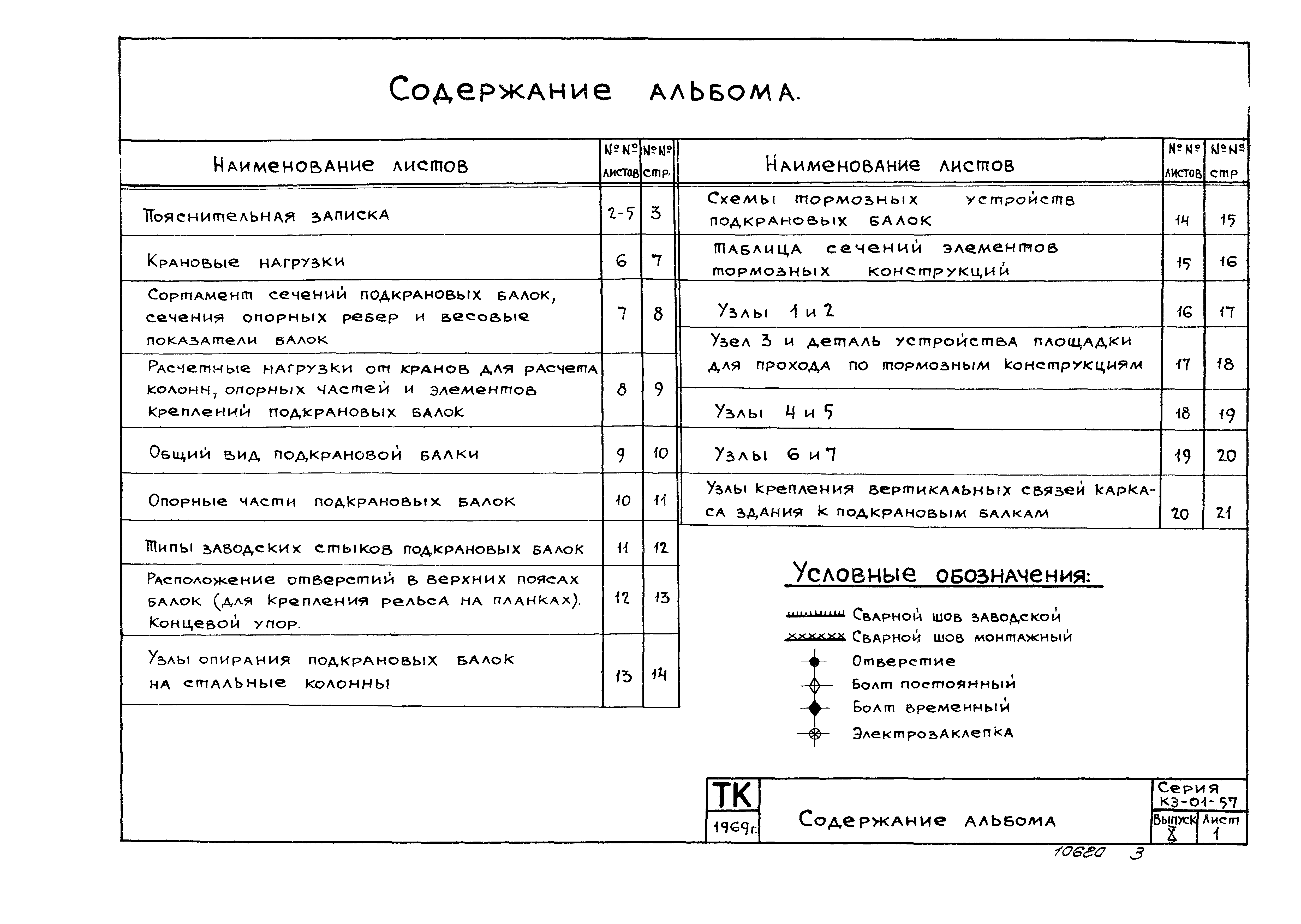

Оглавление:Пояснительная записка

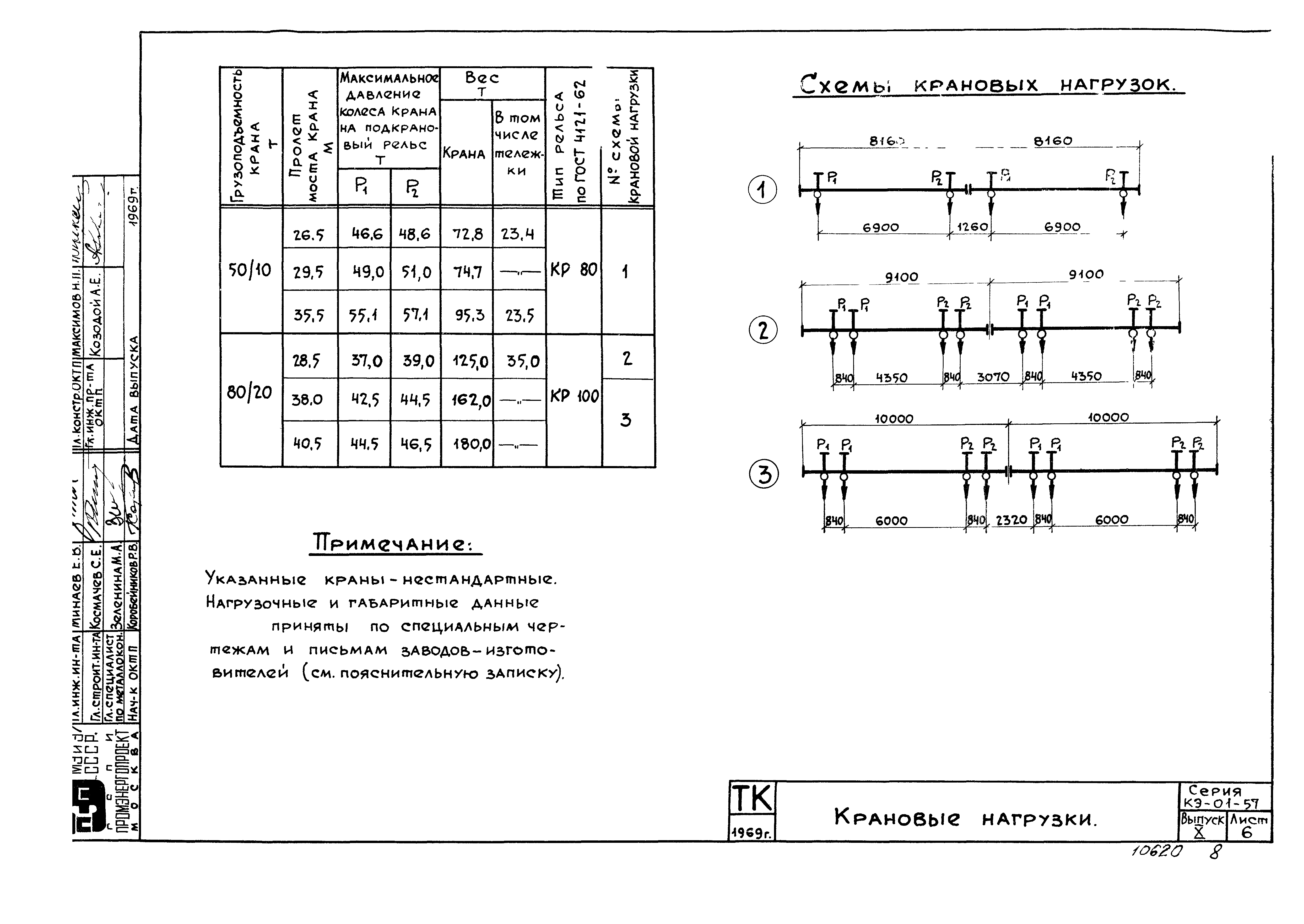

Крановые нагрузки

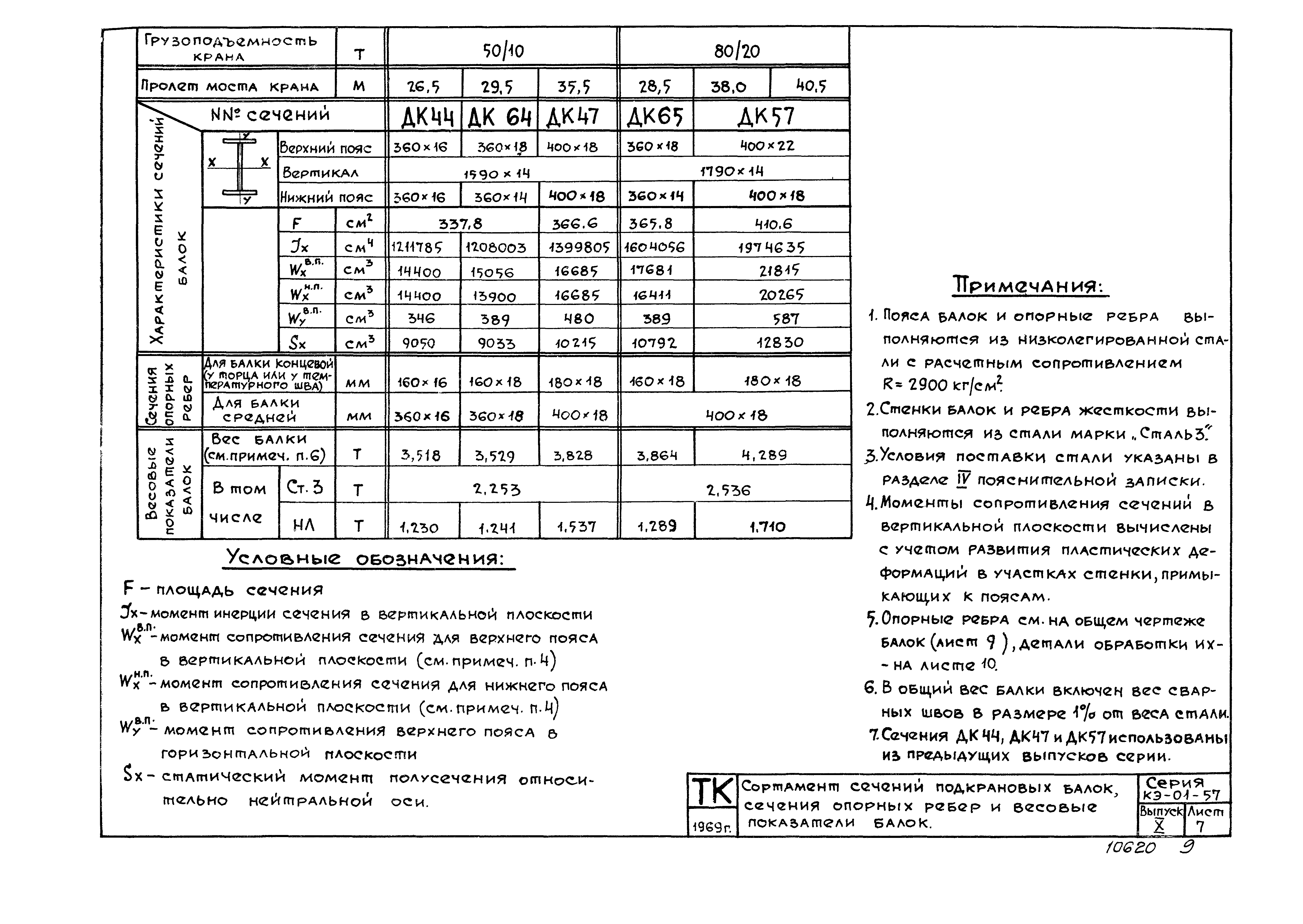

Сортамент сечений подкрановых балок, сечения опорных ребер и весовые показатели балок

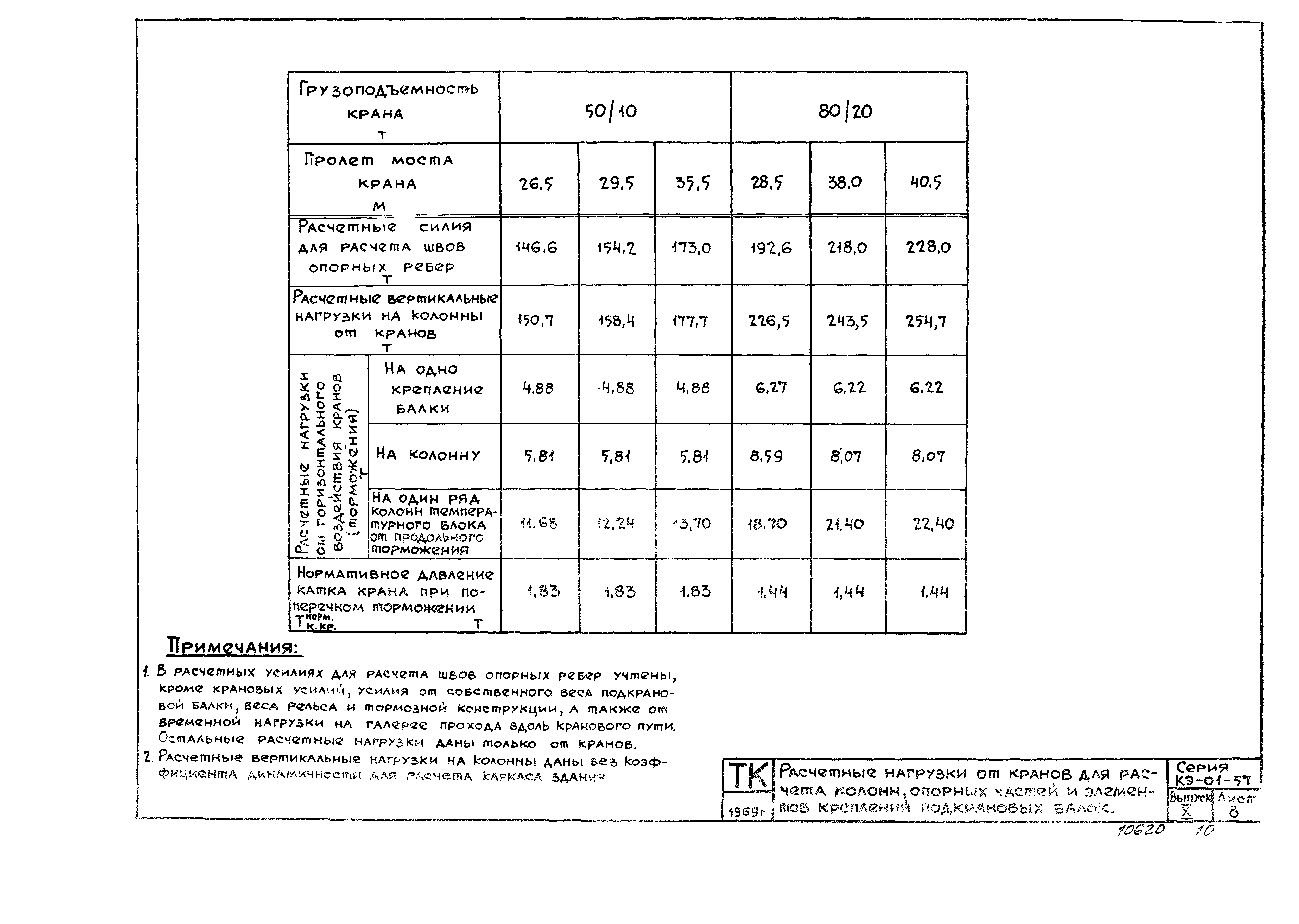

Расчетные нагрузки от кранов для расчета колонн, опорных частей и элементов креплений подкрановых балок

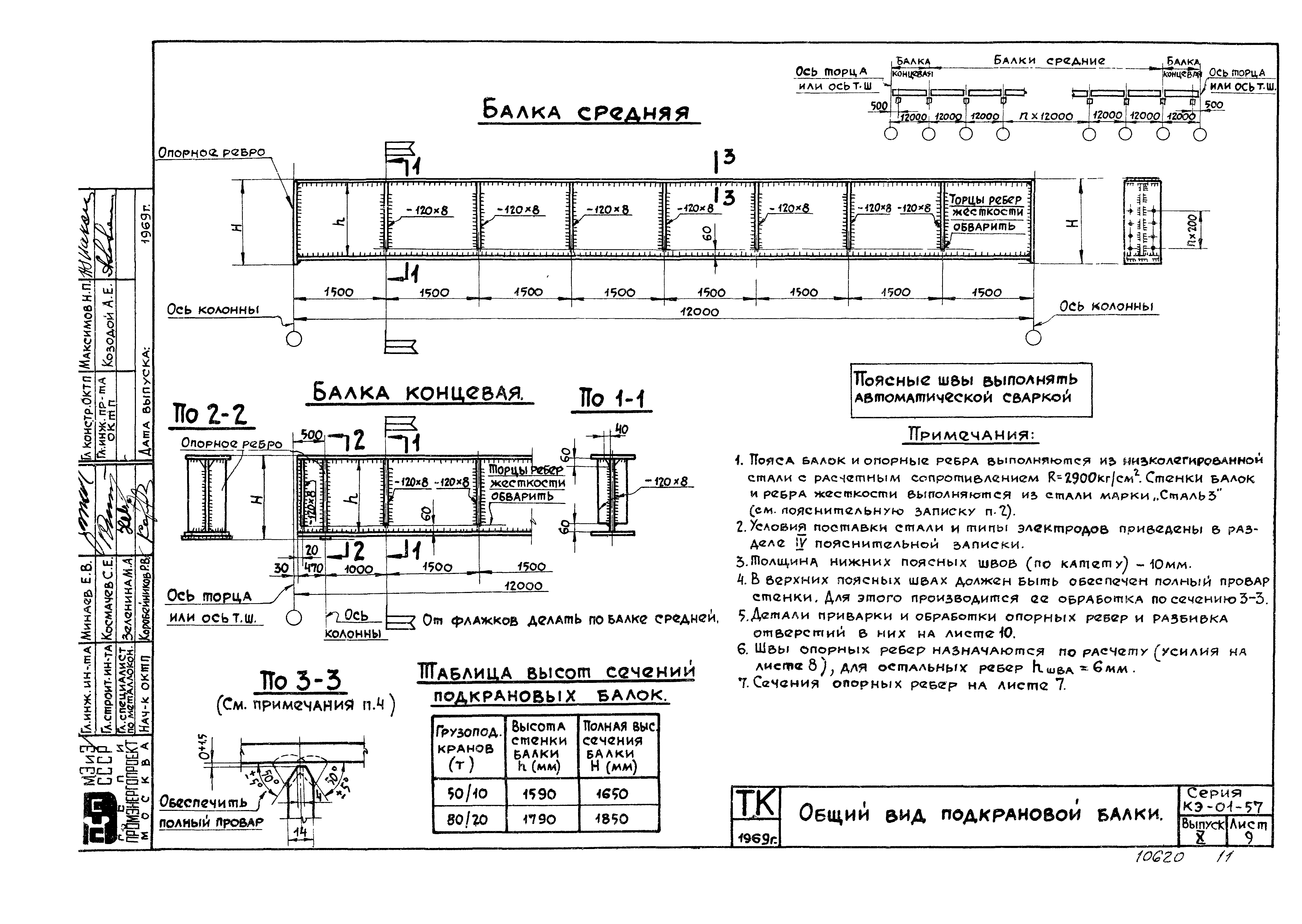

Общий вид подкрановой балки

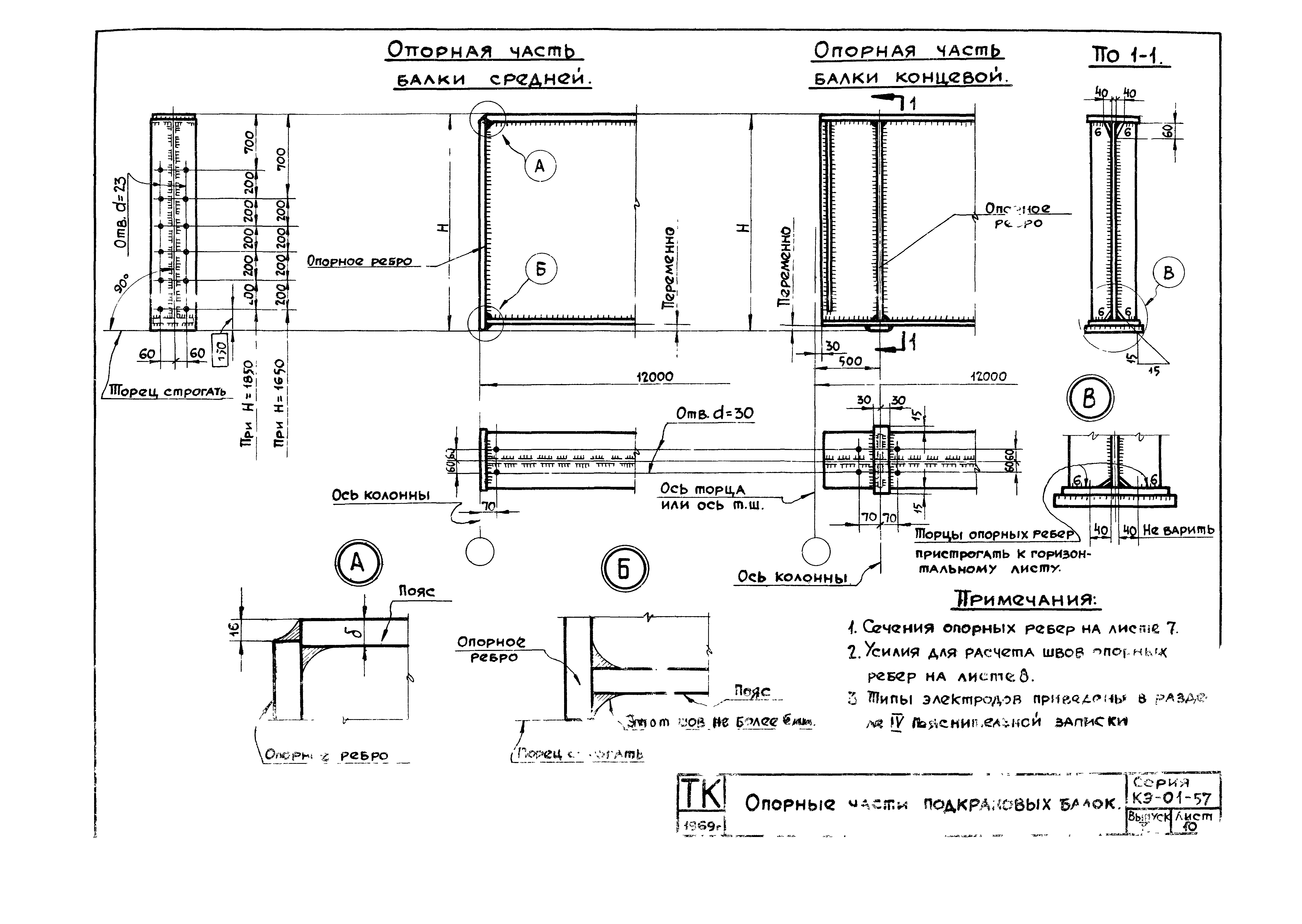

Опорные части подкрановых балок

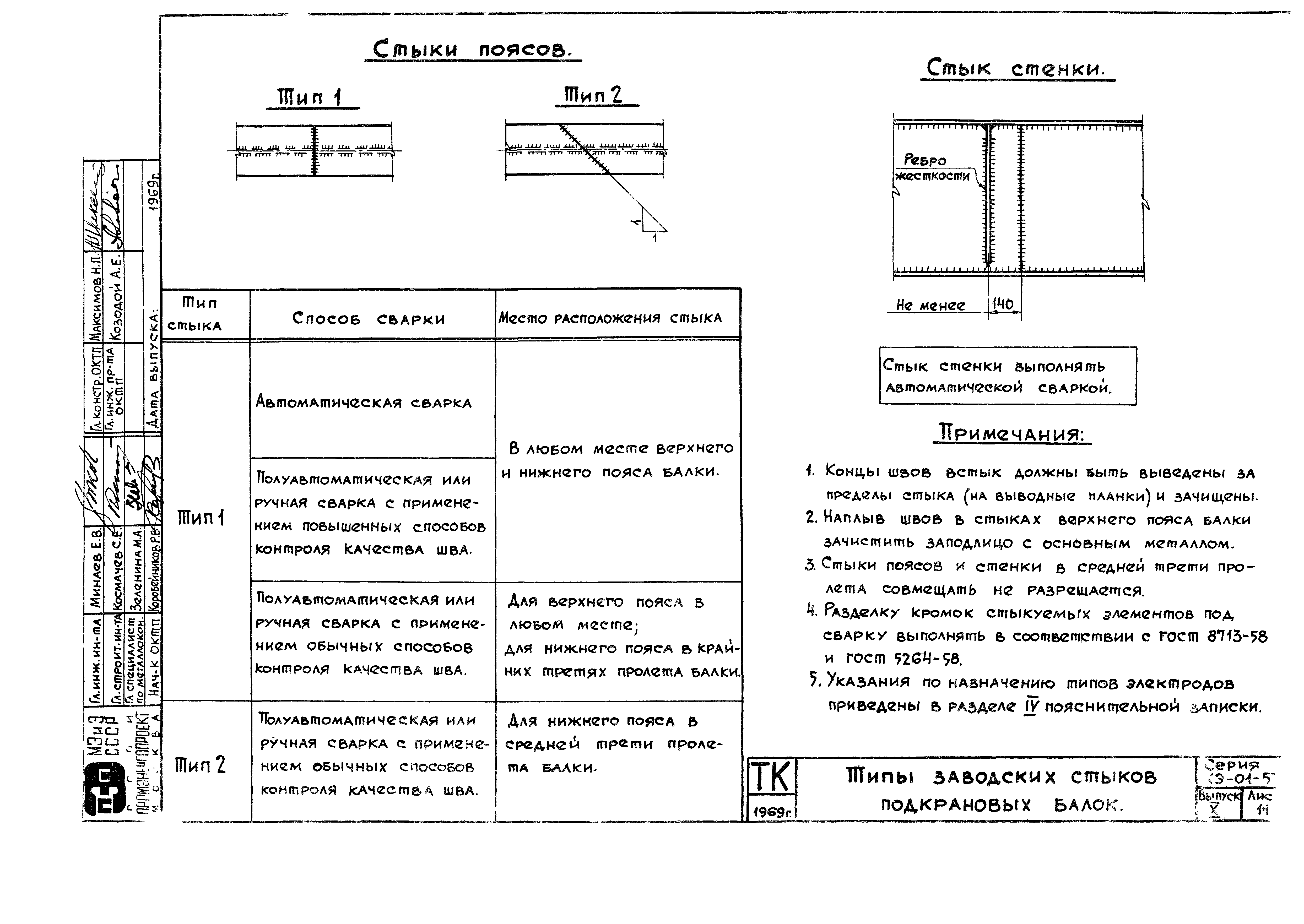

Типы заводских стыков подкрановых балок

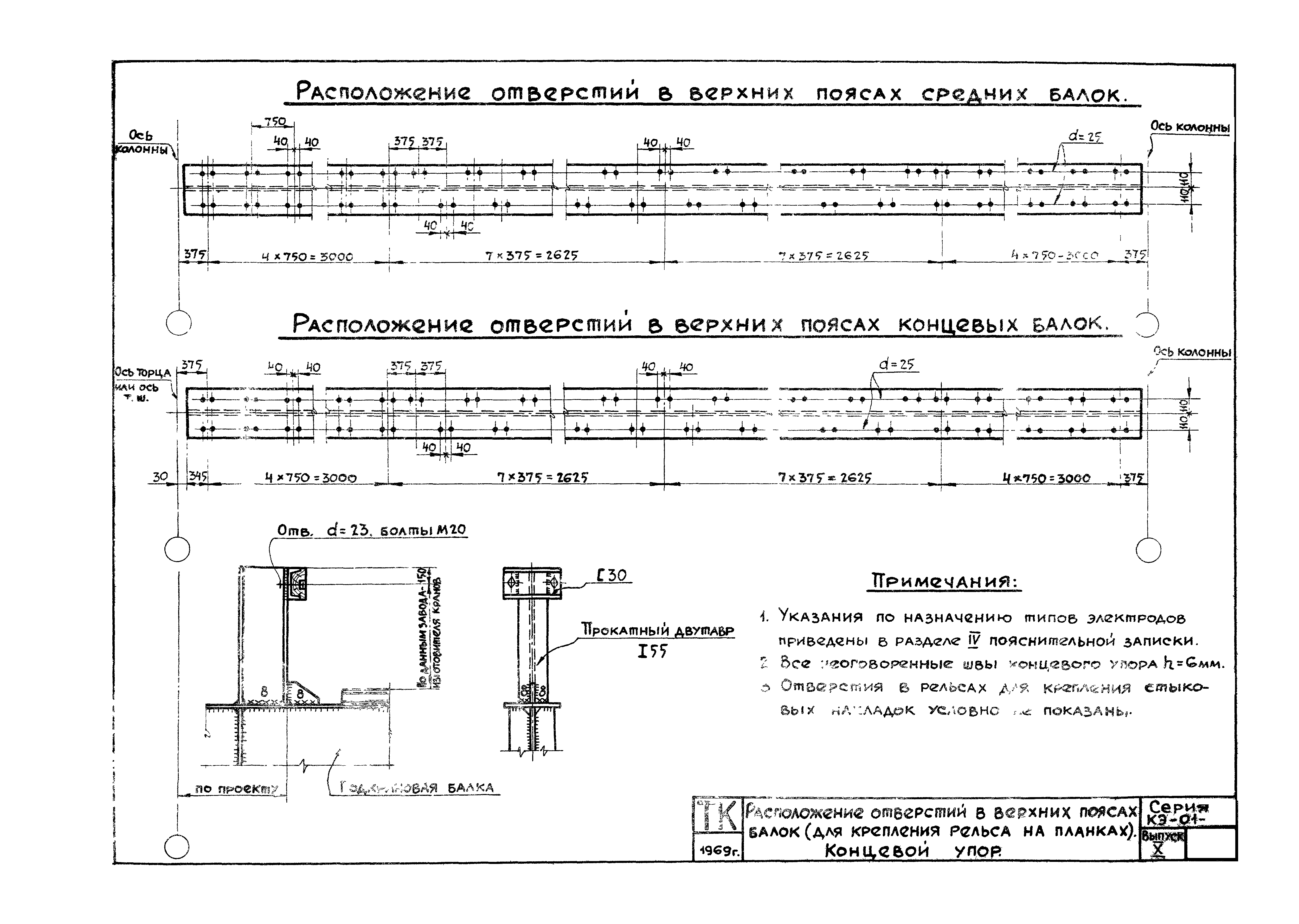

Расположение отверстий в верхних поясах балок (для крепления рельса на планках). Концевой упор

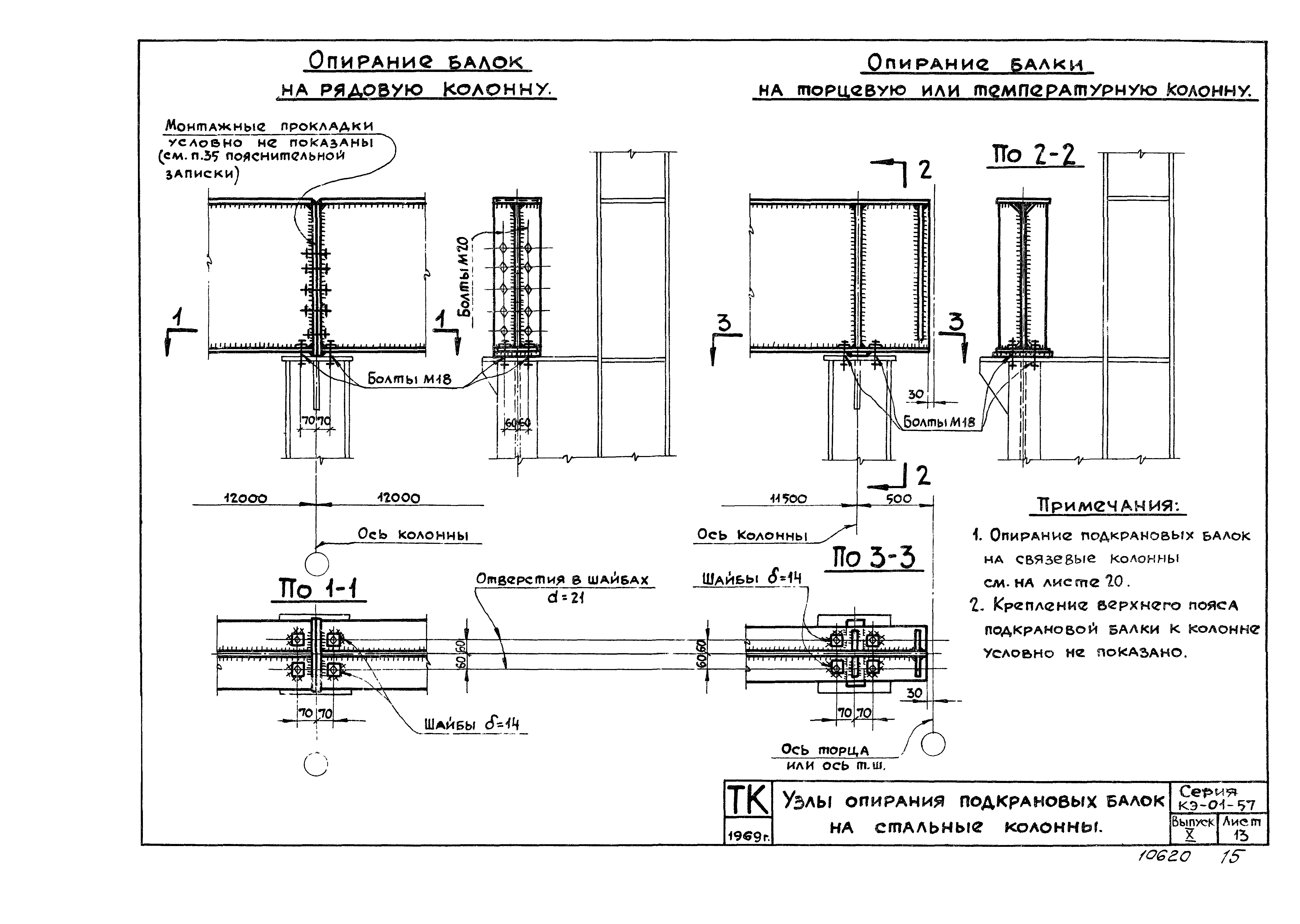

Узлы опирания подкрановых балок на стальные колонны

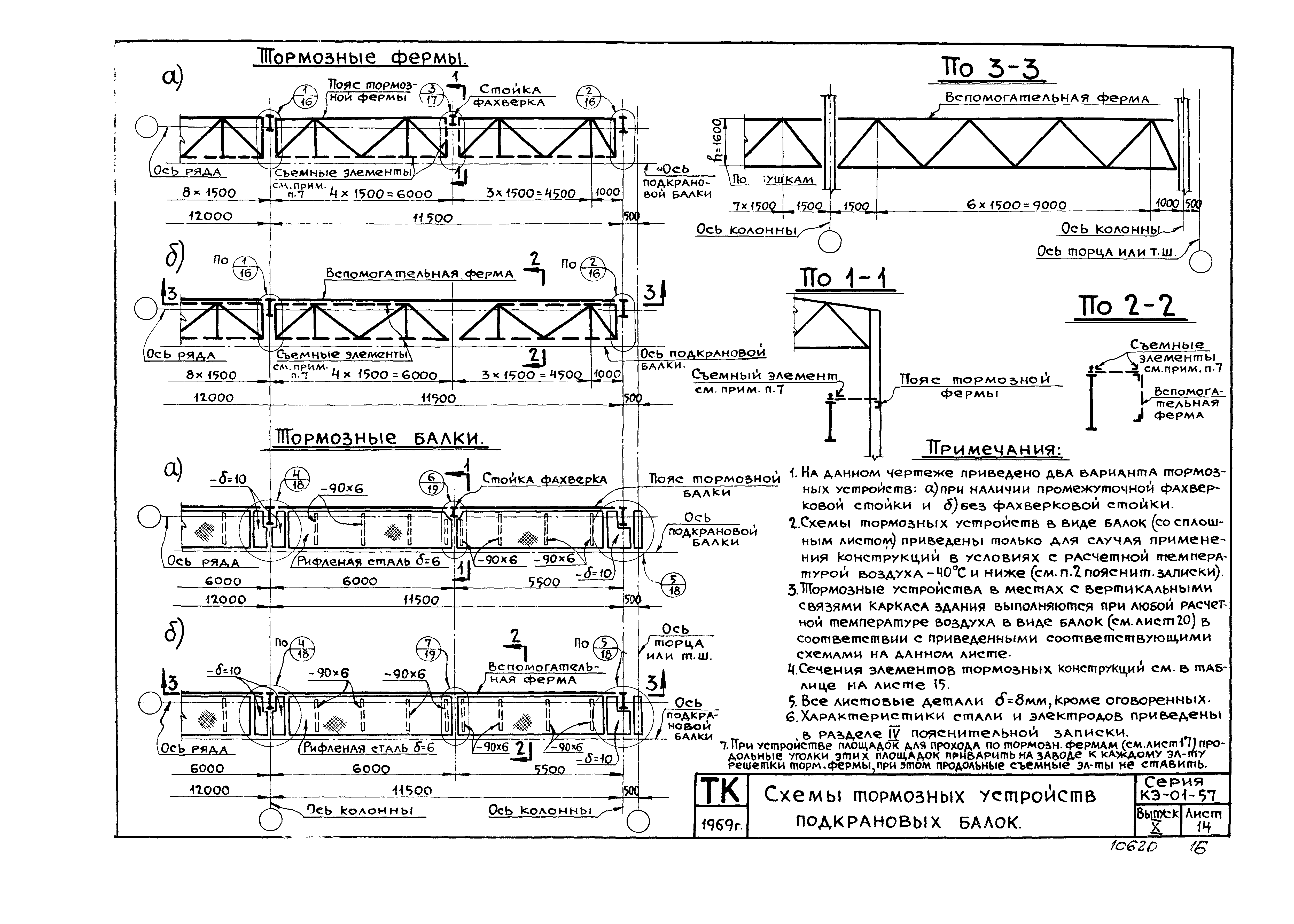

Схемы тормозных устройств подкрановых балок

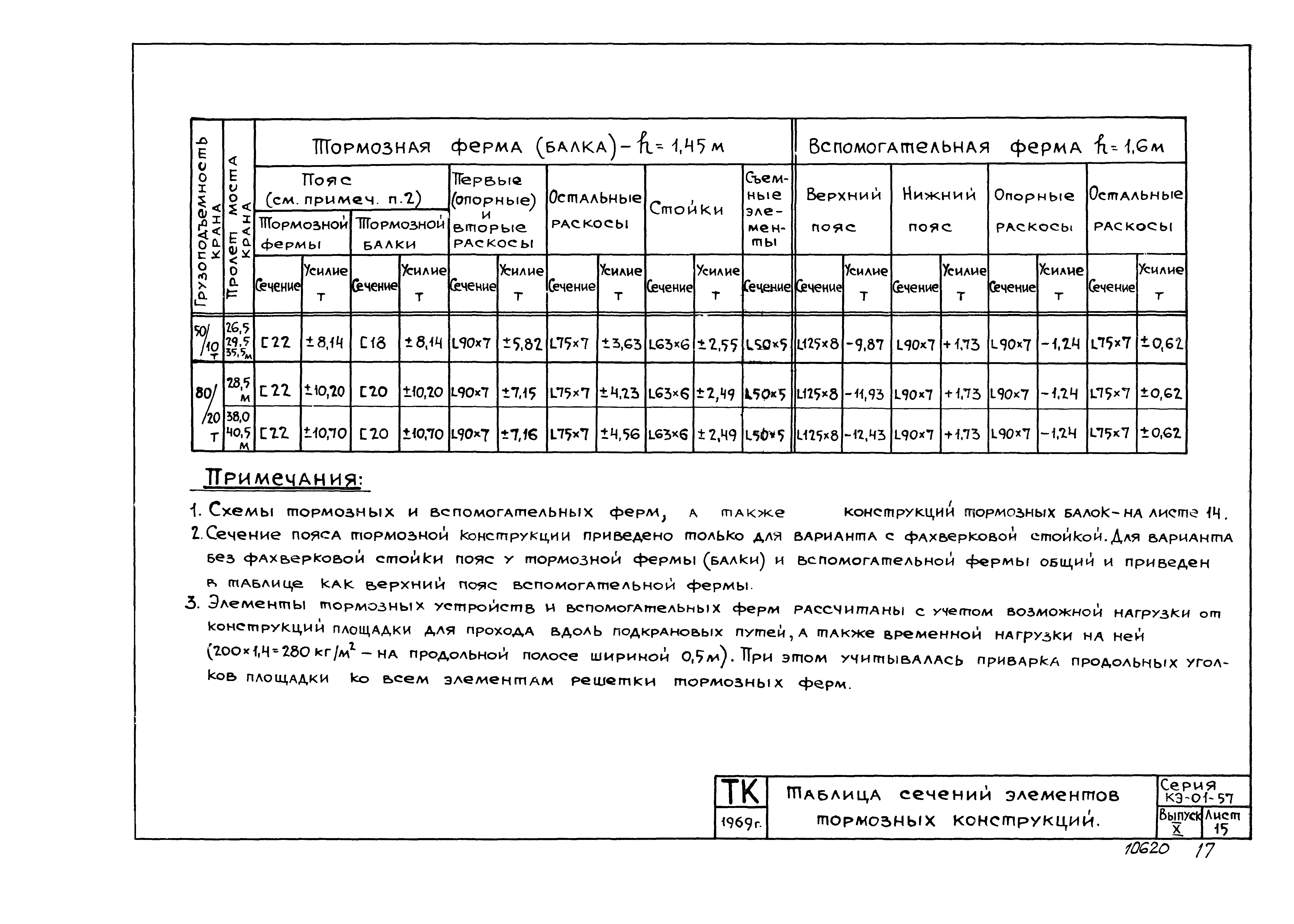

Таблица сечений элементов тормозных конструкций

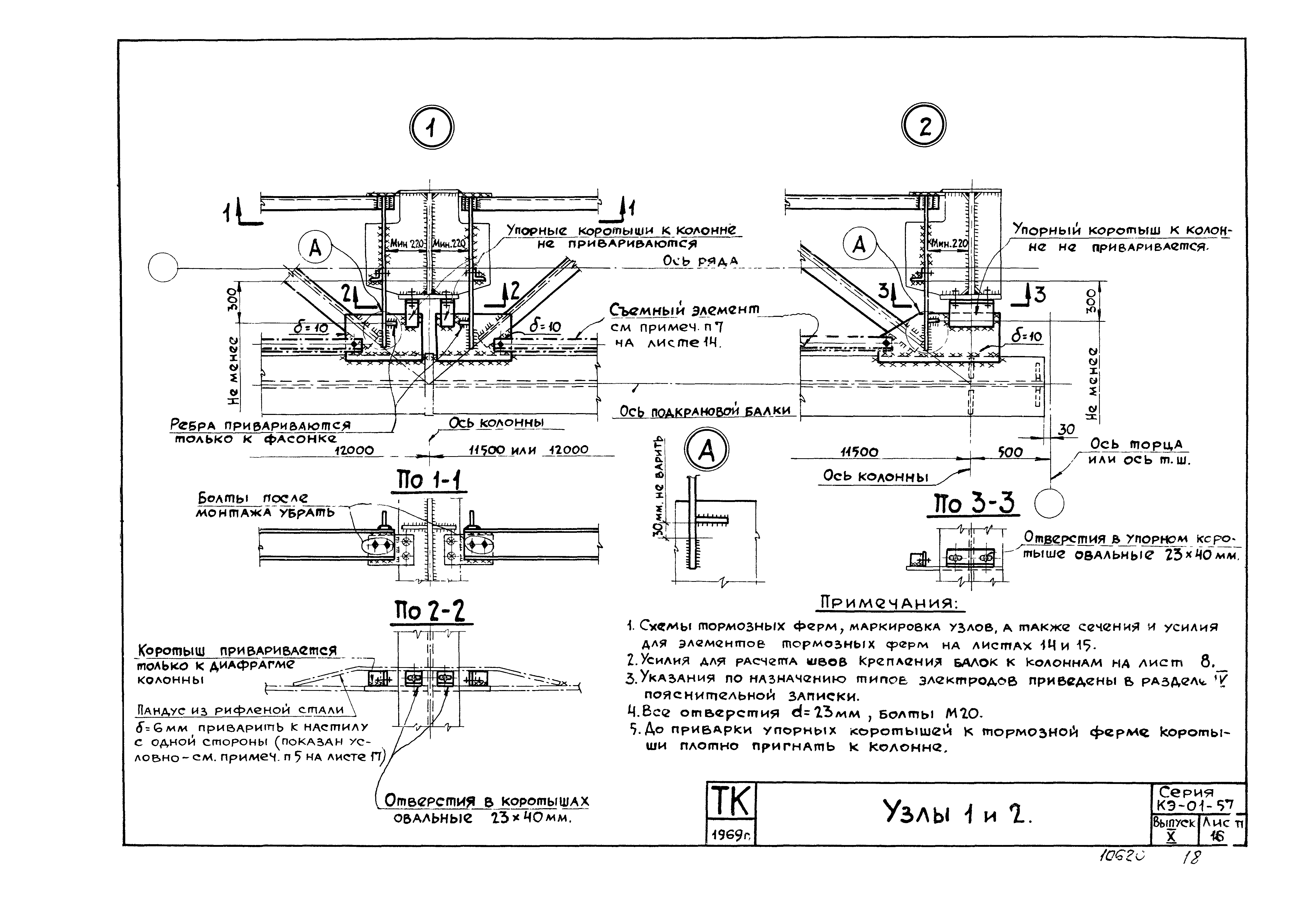

Узлы 1 и 2

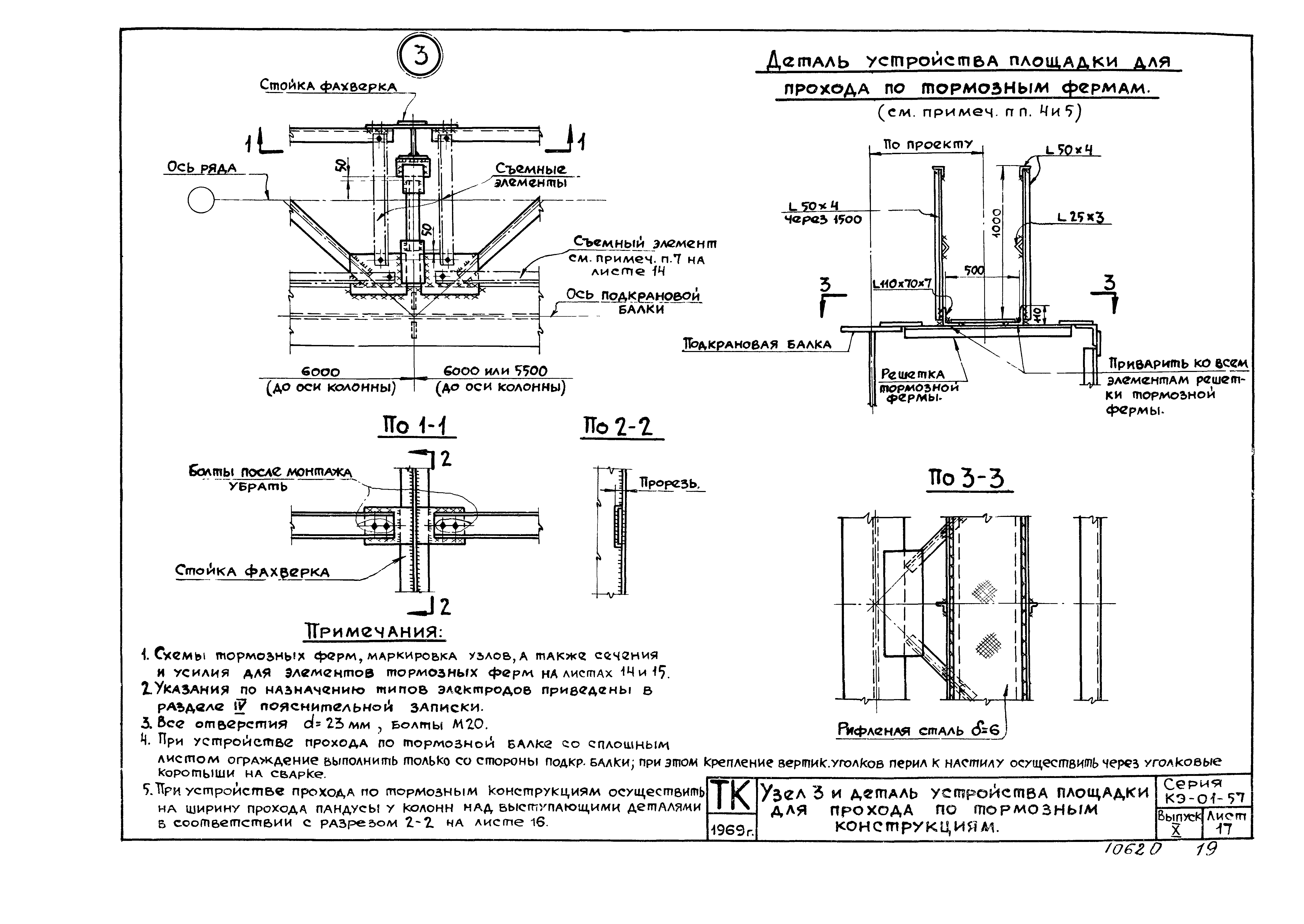

Узел 3 и деталь устройства площадки для прохода по тормозным конструкциям

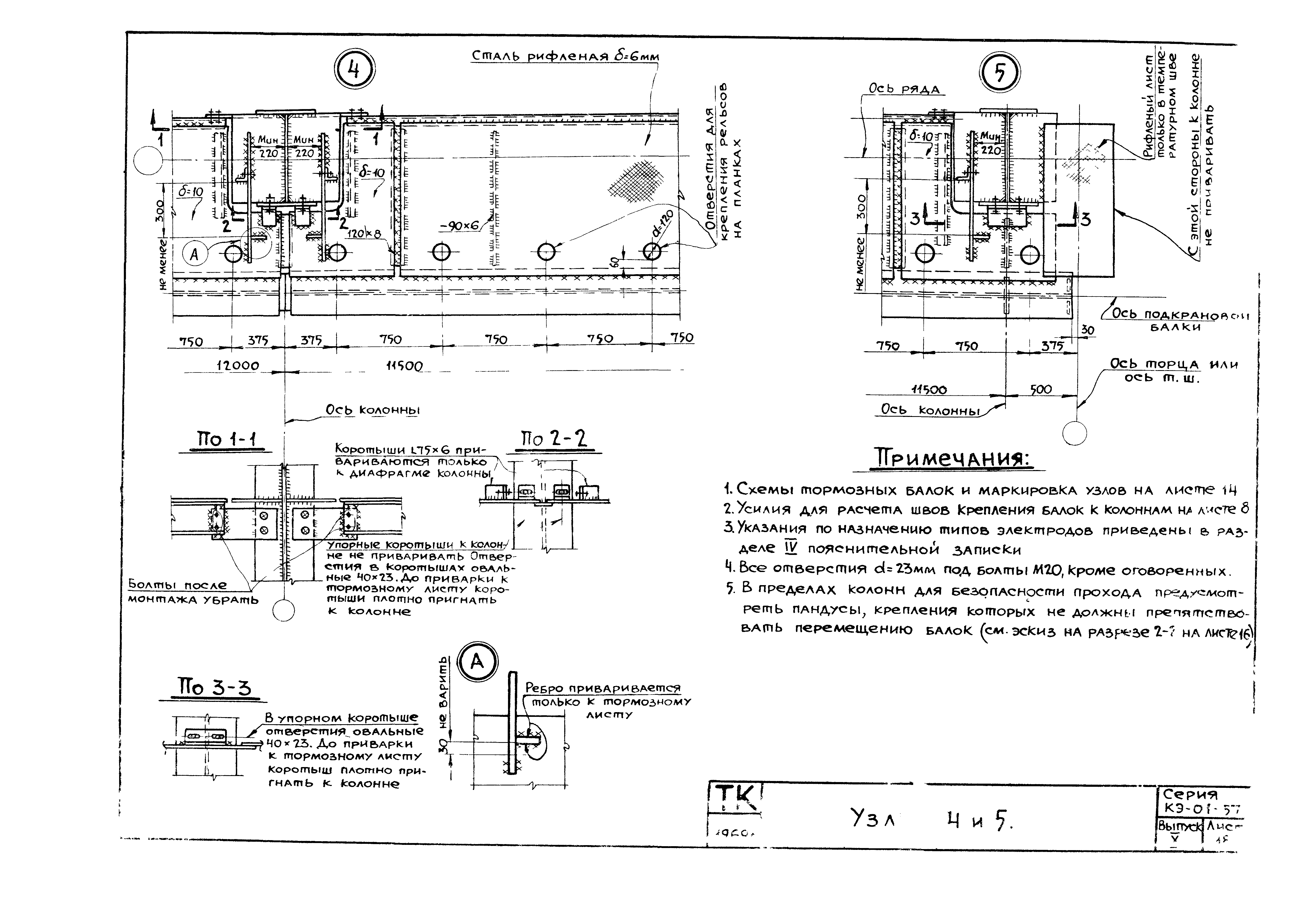

Узлы 4 и 5
Узлы 6 и 7

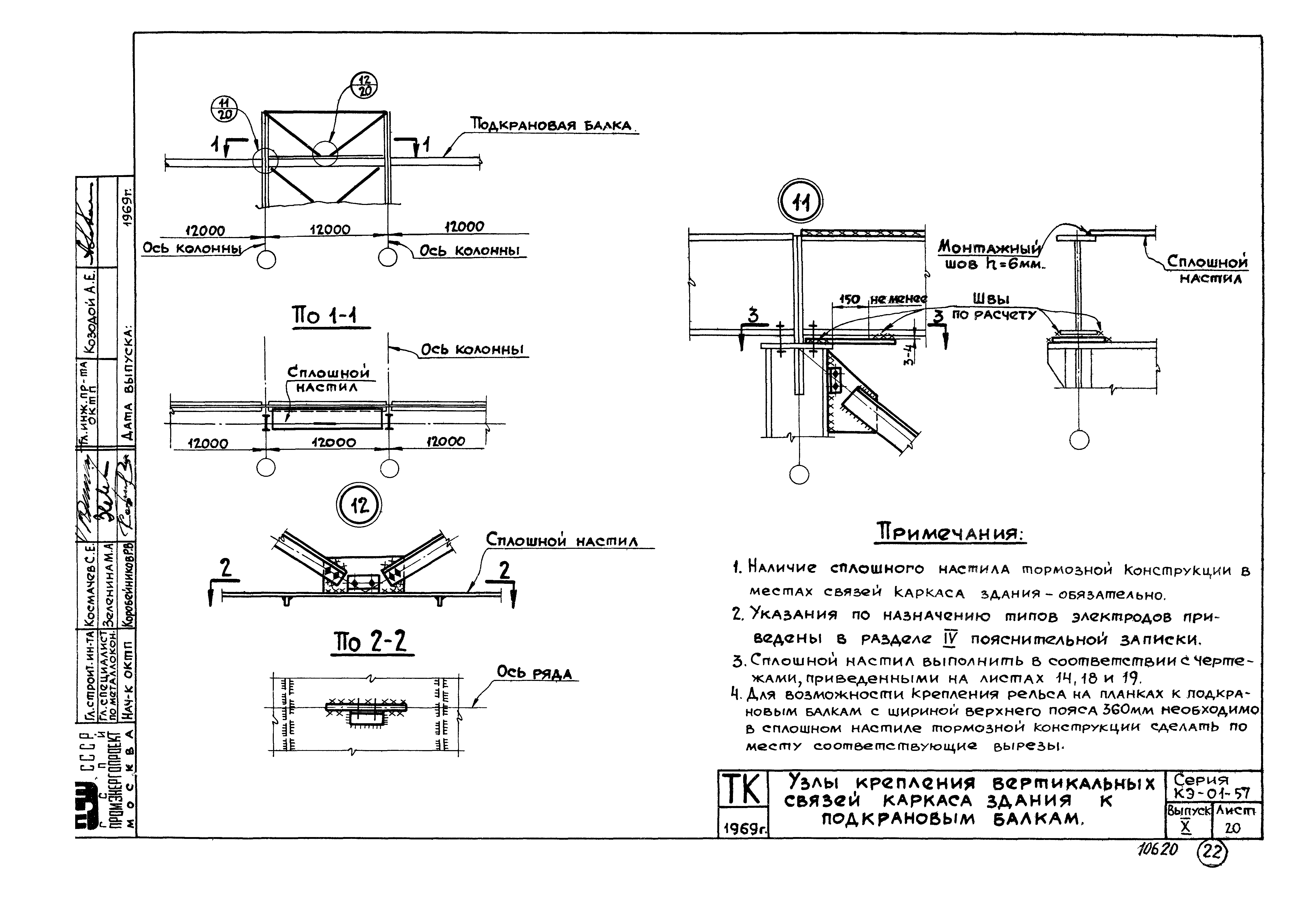

Узлы крепления вертикальных связей каркаса здания к подкрановым балкам
Разработан: ЦНИИпроектстальконструкция
Промэнергопроект
Утверждён:07.08.1970 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Балки подкрановых путей подвесного транспорта
Чем заменён:
