Скачать Серия КЭ-01-57 Выпуск VI. Стальные неразрезные подкрановые балки пролетами 6, 12 и 24 м под мостовые электрические краны общего назначения грузоподъемностью 75 - 200 т. Чертежи КМ

Дата актуализации: 10.08.2017

Серия КЭ-01-57

Выпуск VI. Стальные неразрезные подкрановые балки пролетами 6, 12 и 24 м под мостовые электрические краны общего назначения грузоподъемностью 75 - 200 т. Чертежи КМ

Обозначение: Серия КЭ-01-57
Обозначение англ: Series КЭ-01-57
Статус:заменен
Название рус.:Выпуск VI. Стальные неразрезные подкрановые балки пролетами 6, 12 и 24 м под мостовые электрические краны общего назначения грузоподъемностью 75 - 200 т. Чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1977

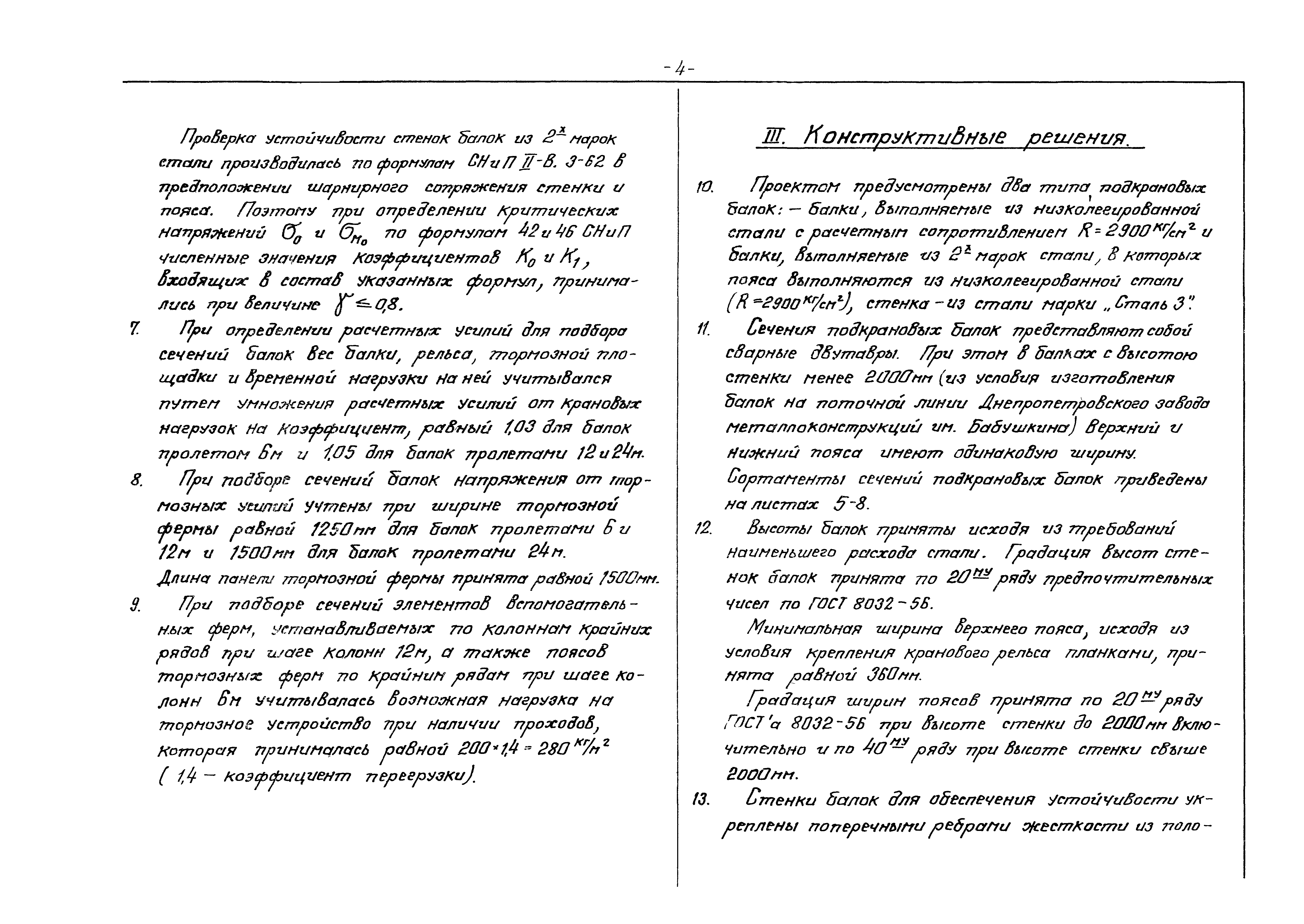

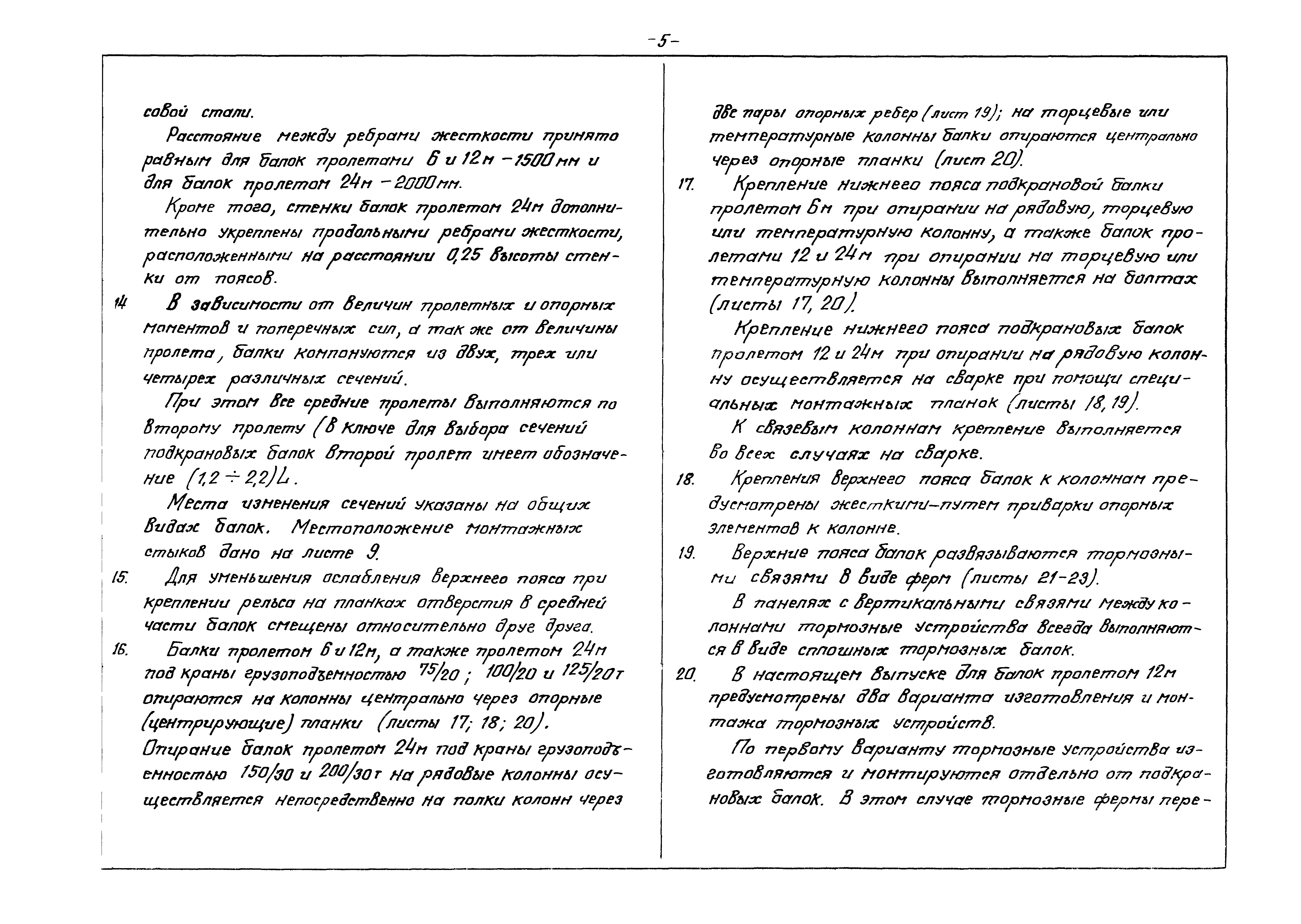

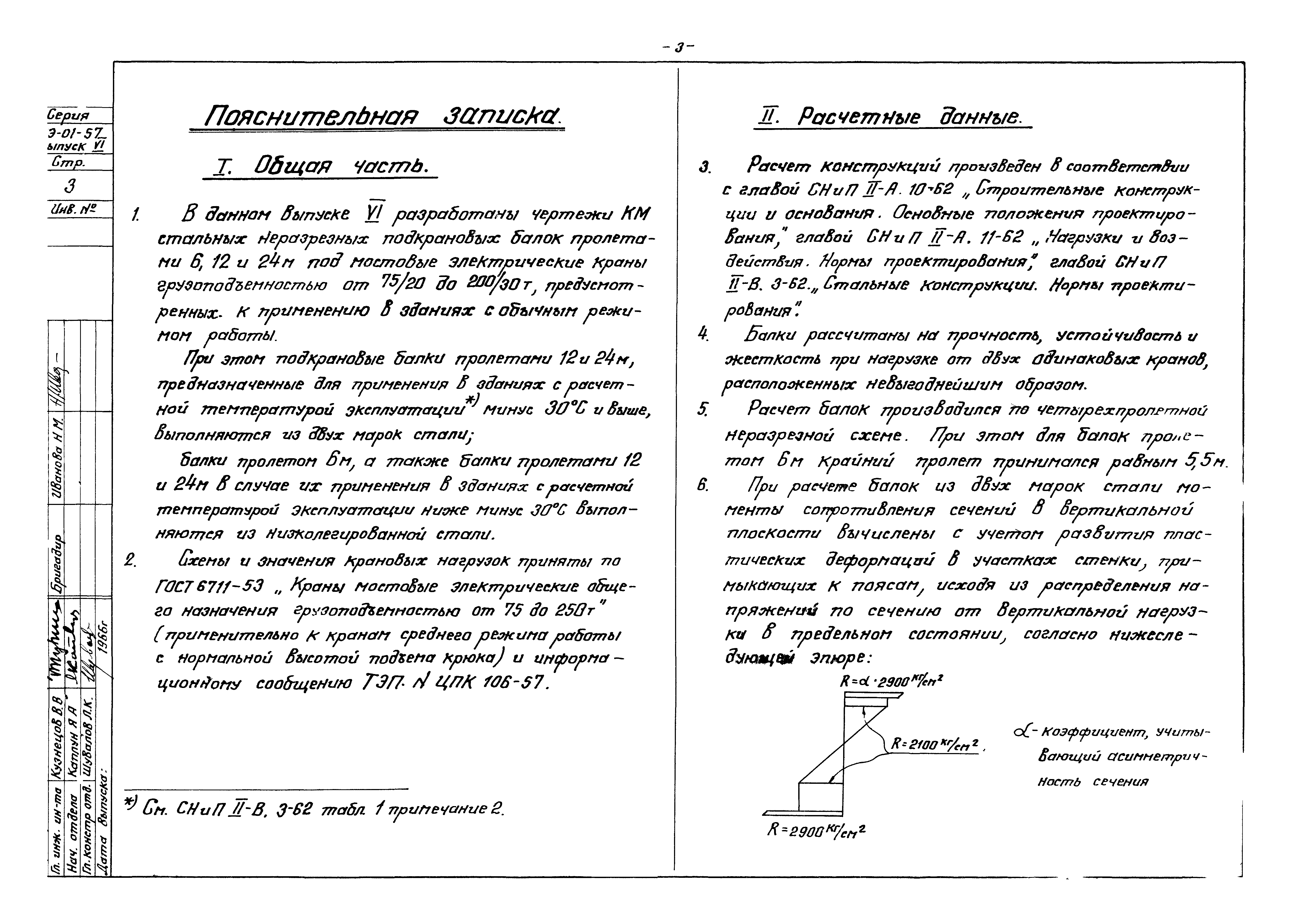

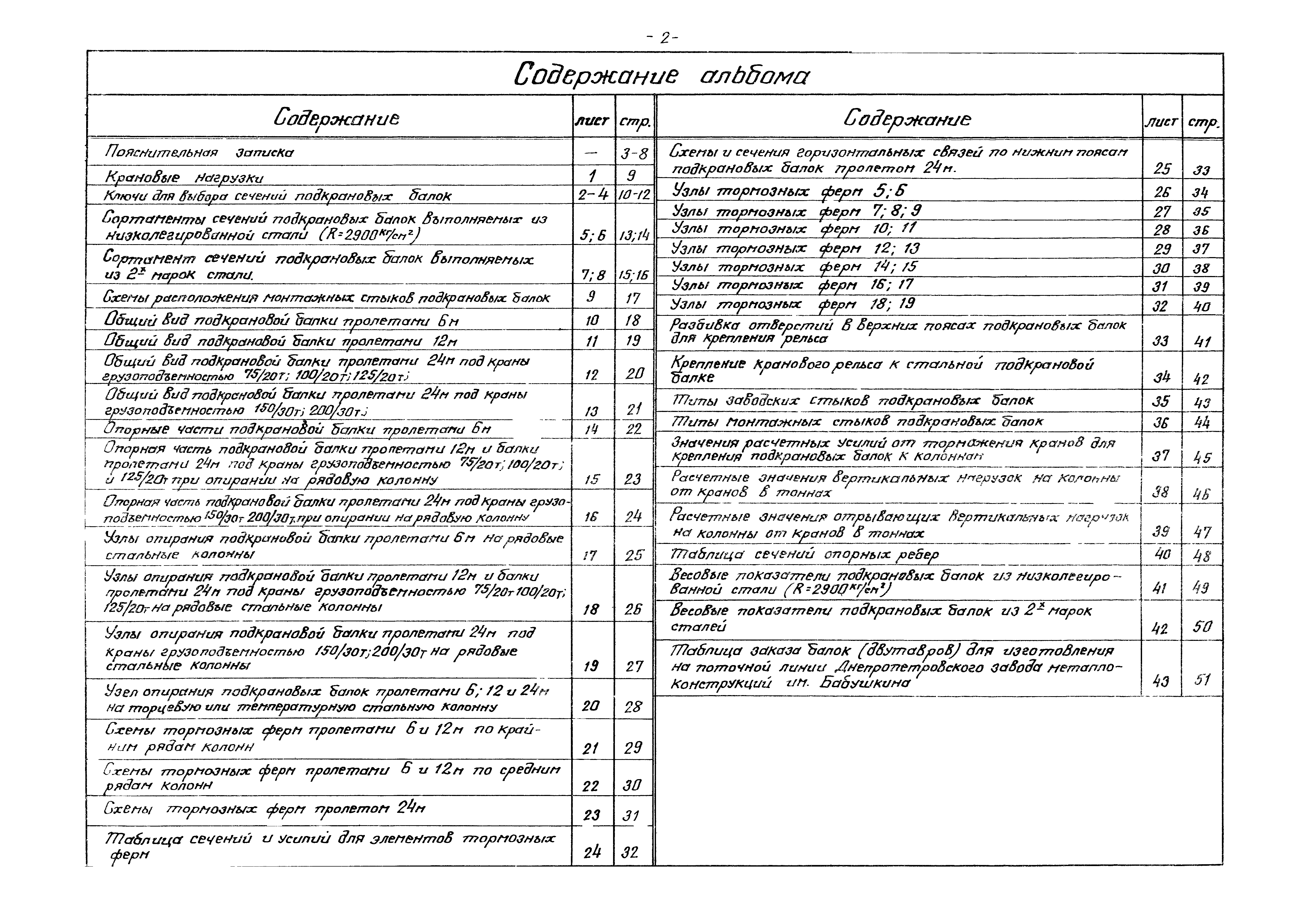

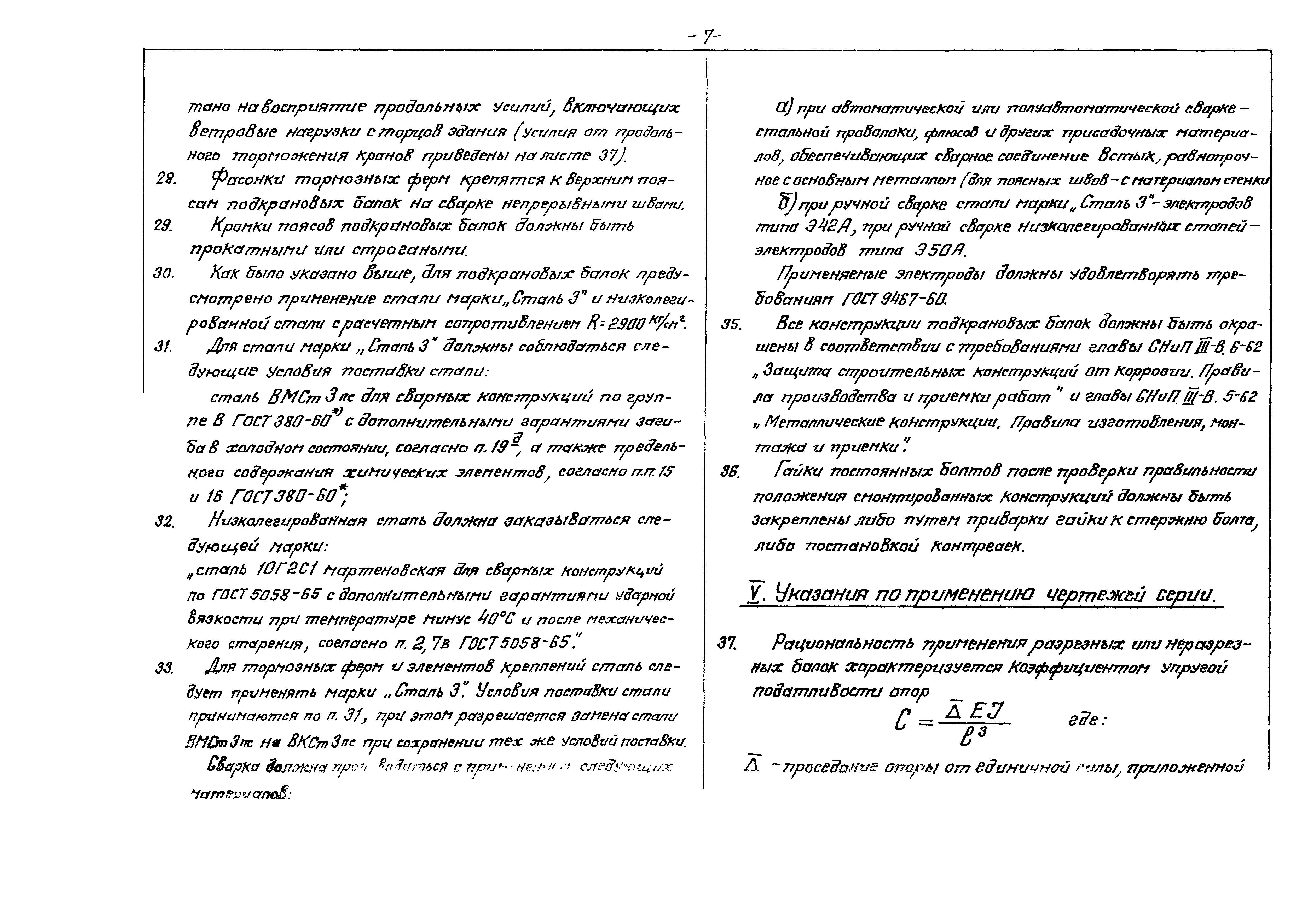

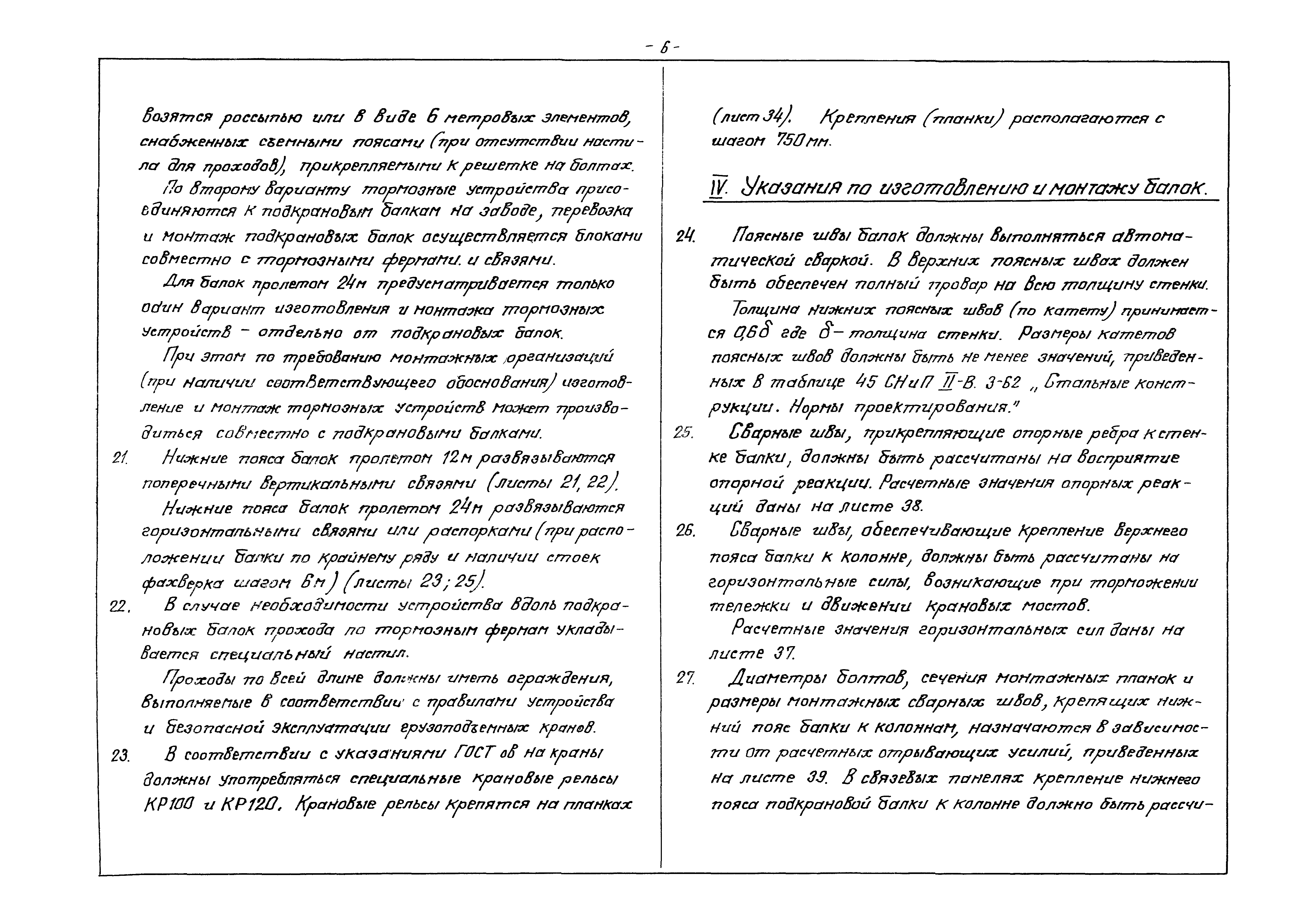

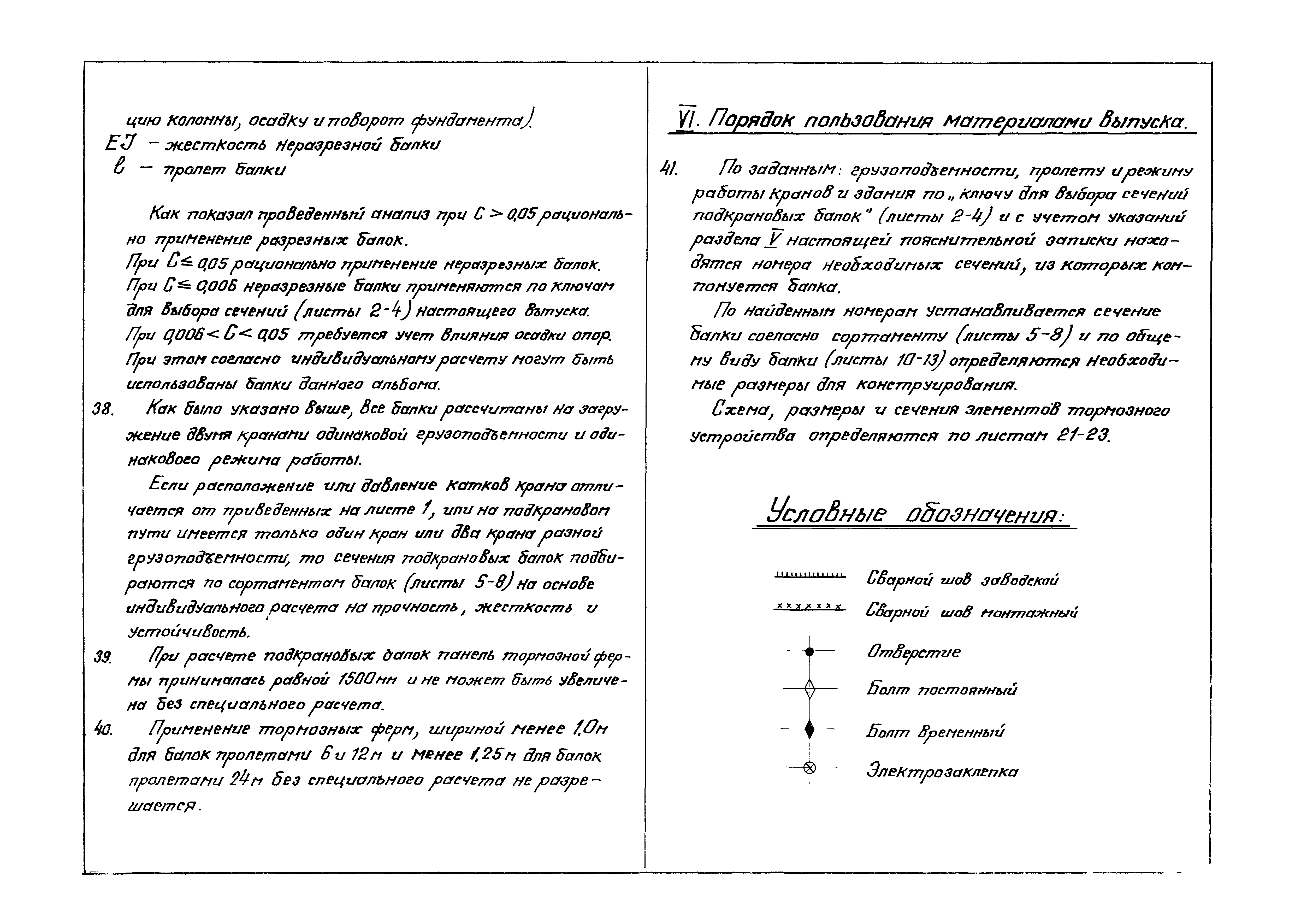

Оглавление:Пояснительная записка

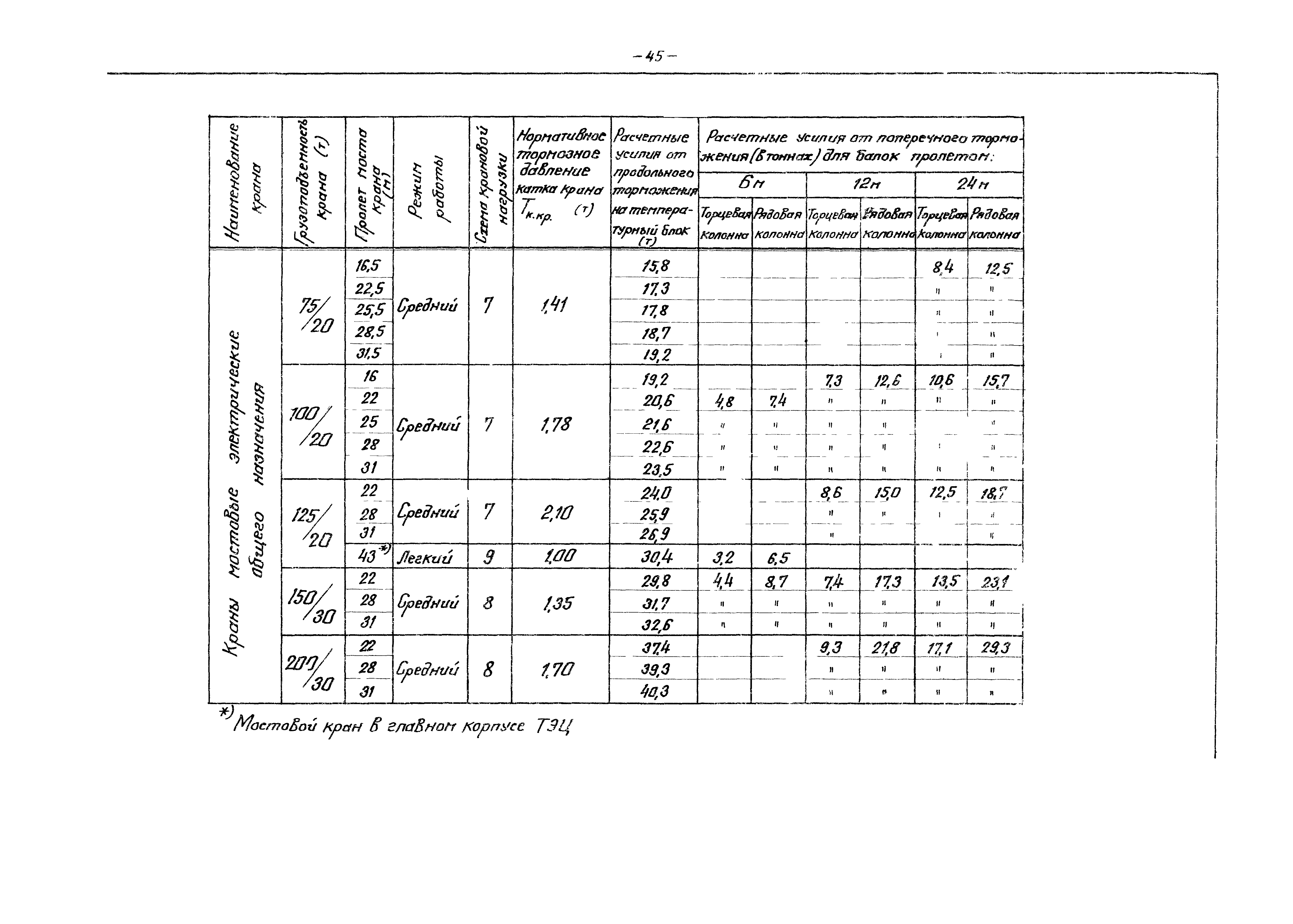

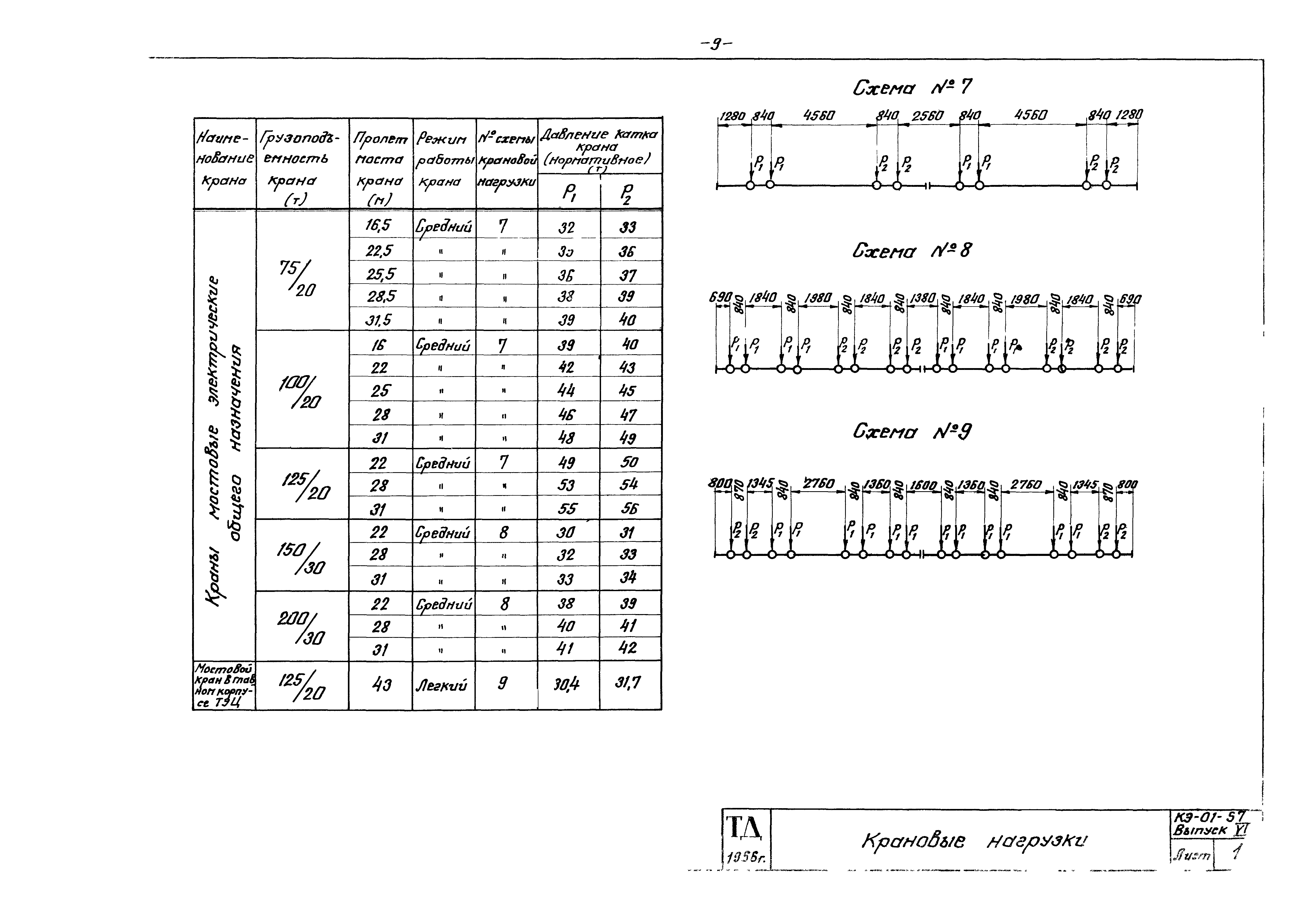

Крановые нагрузки

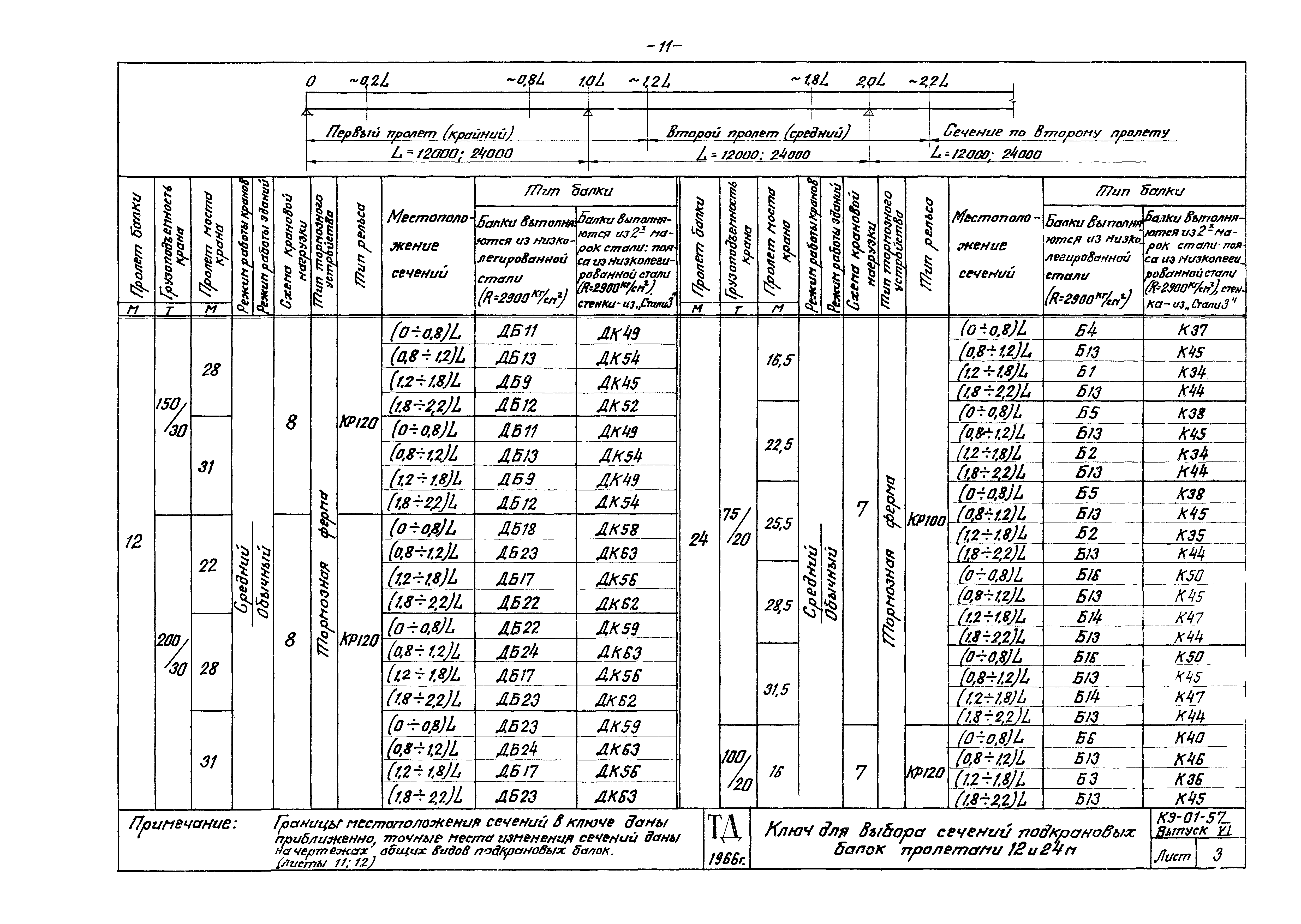

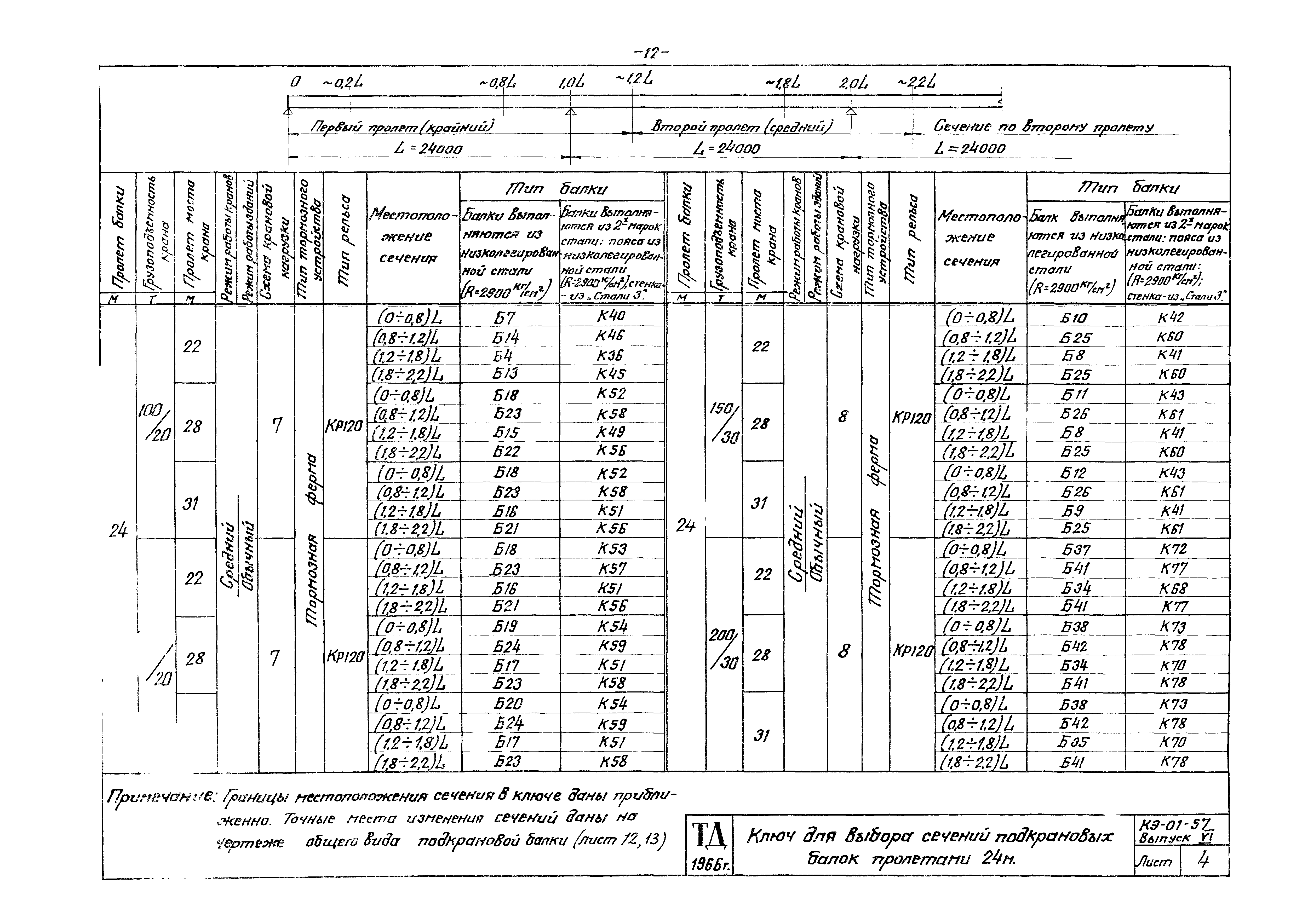

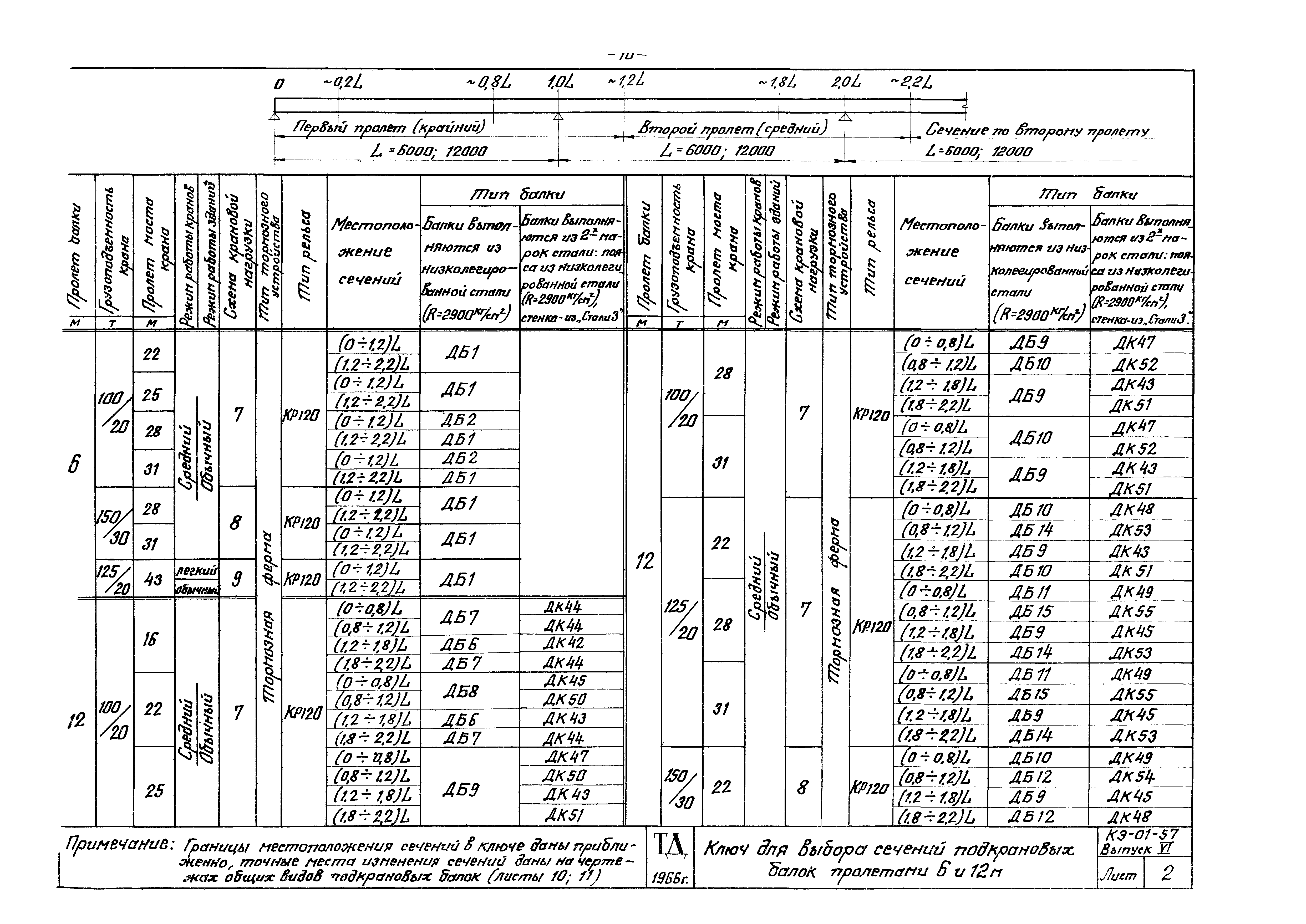

Ключ для выбора сечений подкрановых балок

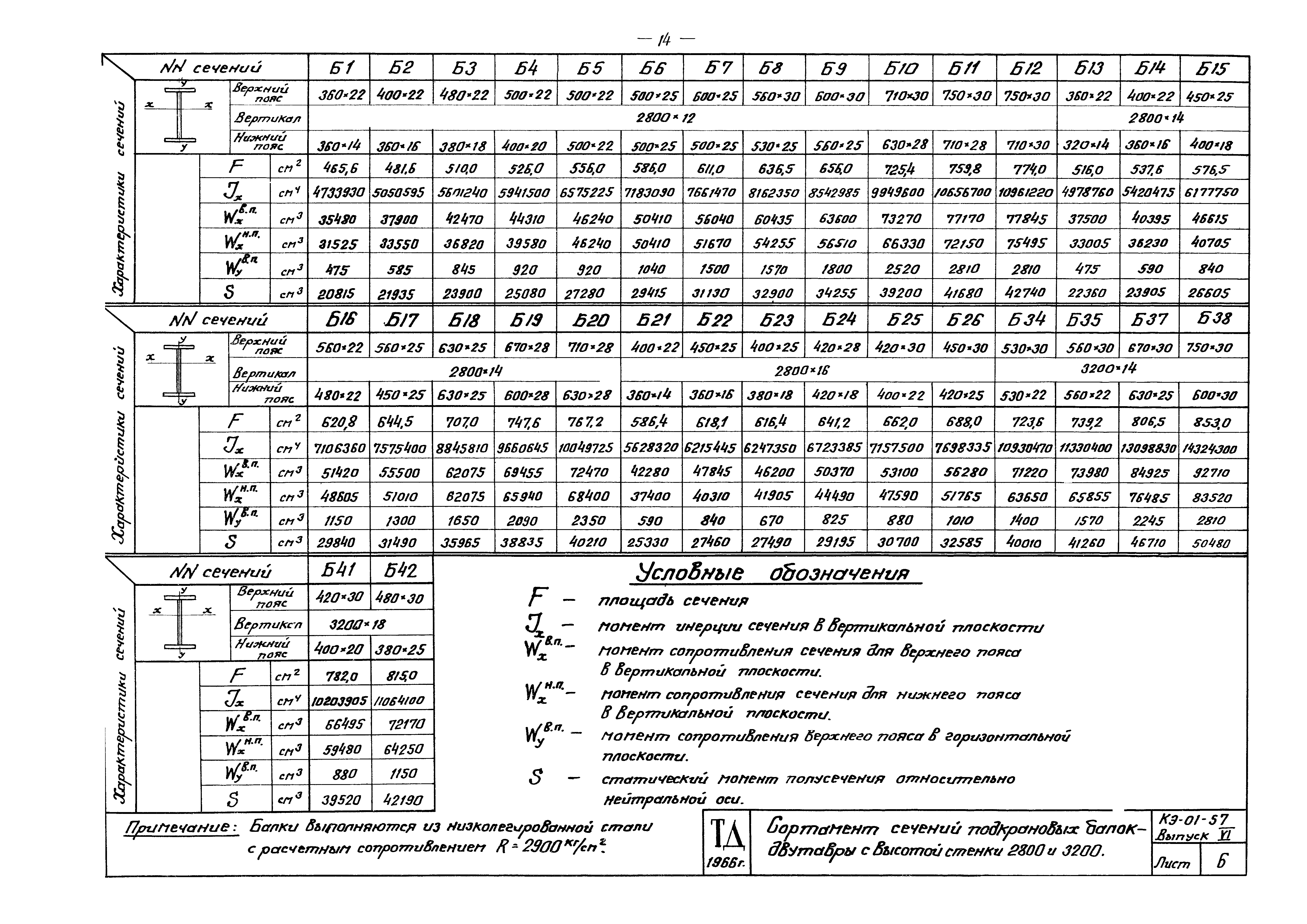

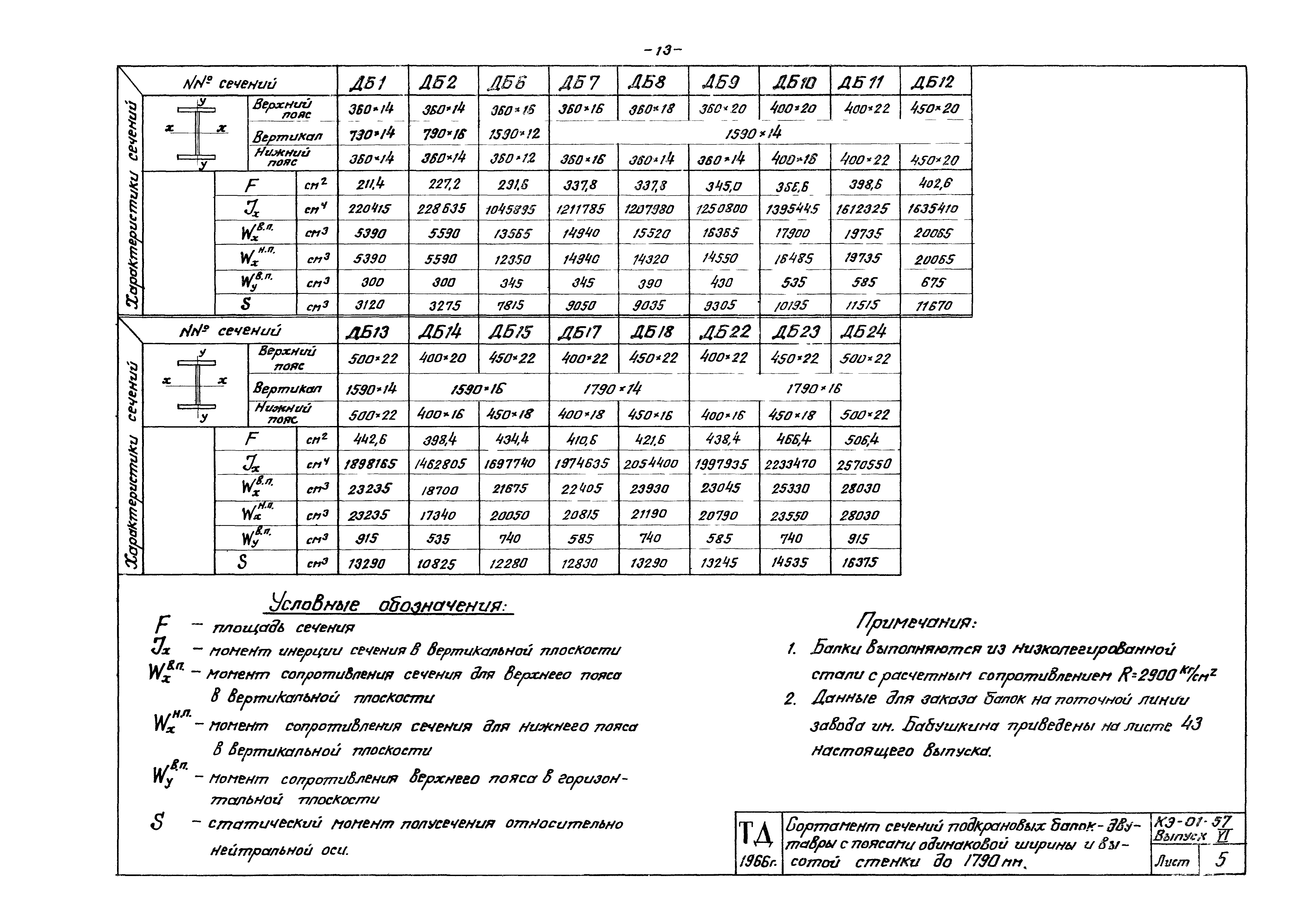

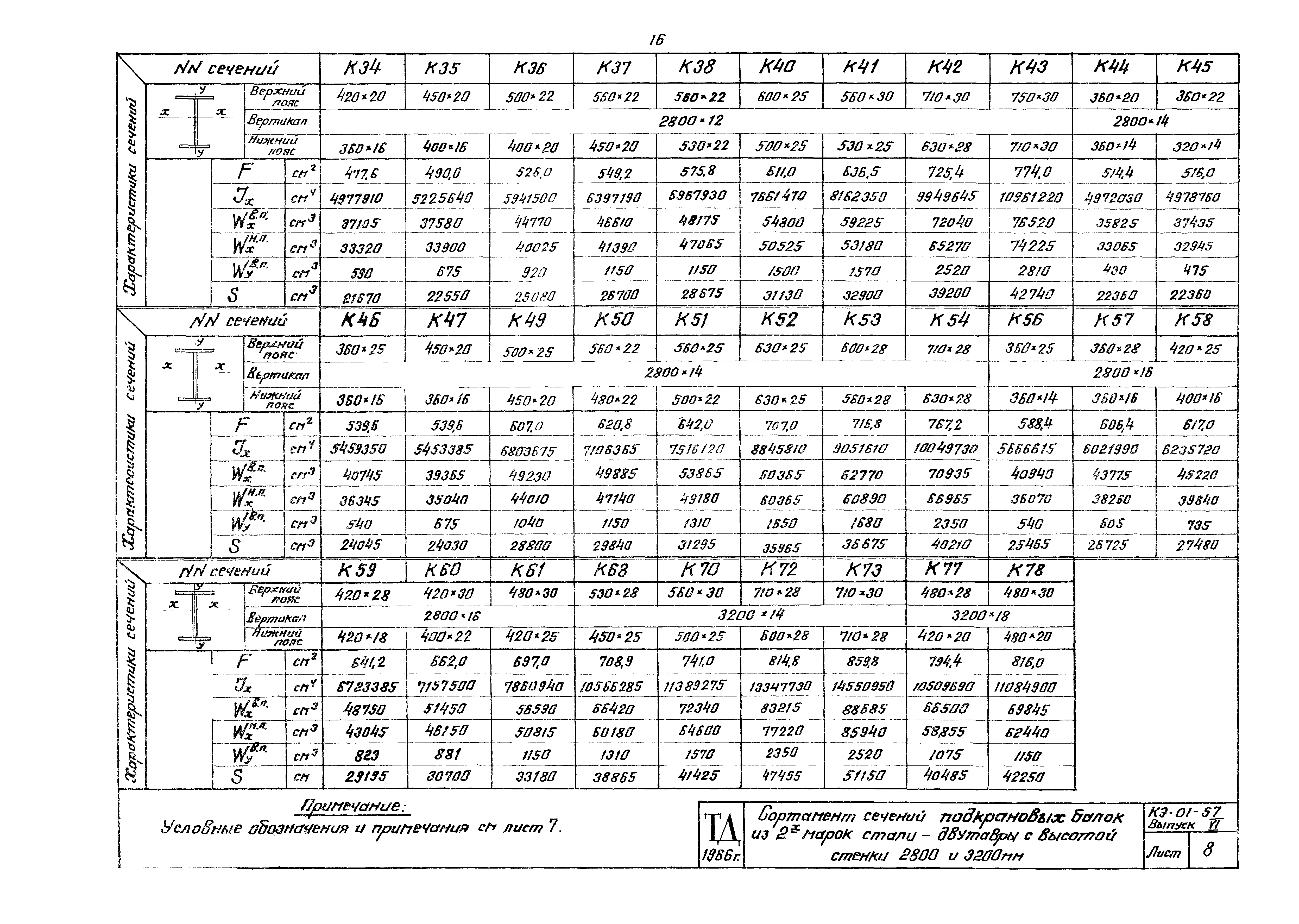

Сортамент сечений подкрановых балок, выполняемых из низколегированной стали (R = 2900кг/кв. см)
Сортамент сечений подкрановых балок, выполняемых из двух марок стали

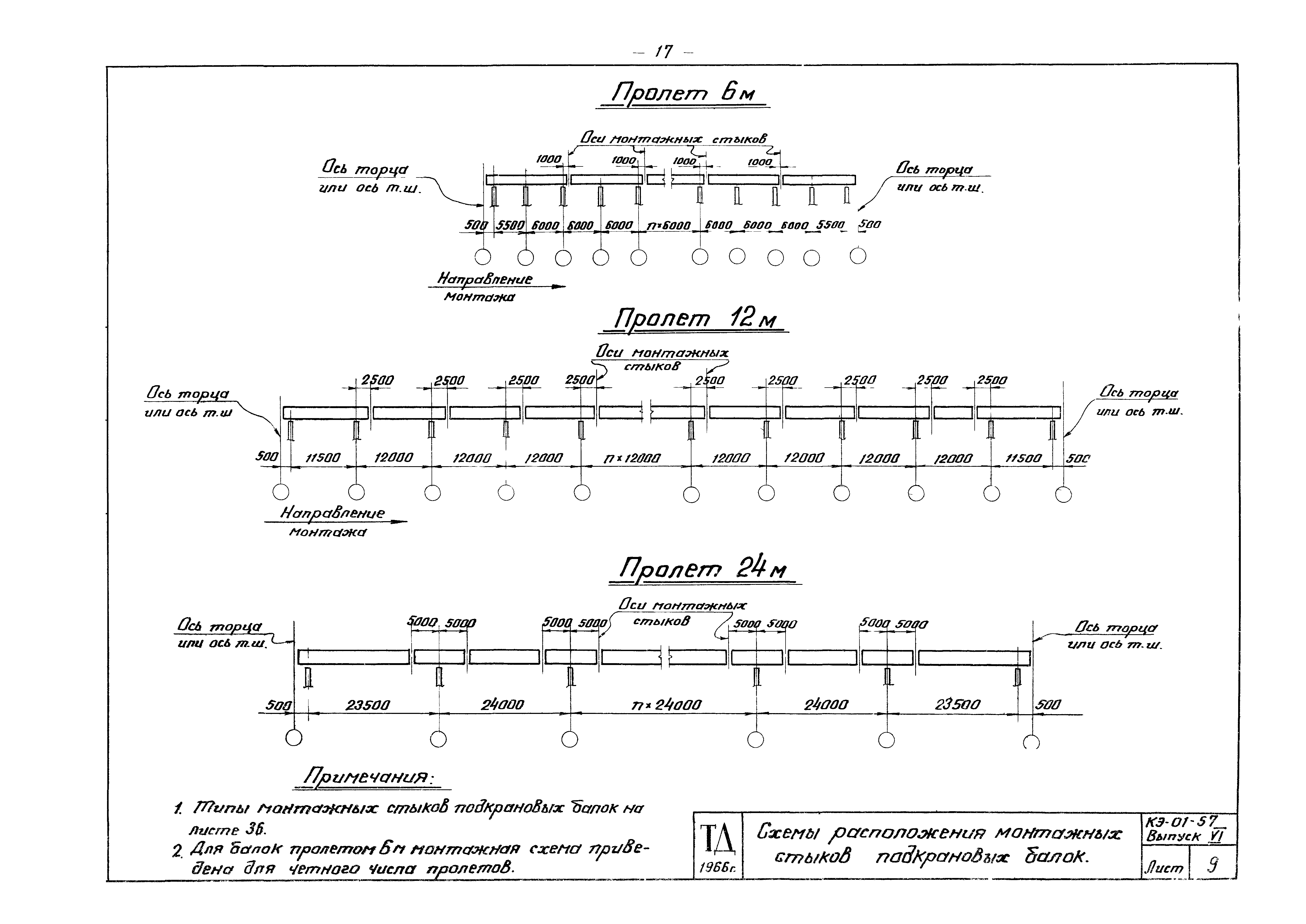

Схемы расположения монтажных стыков подкрановых балок

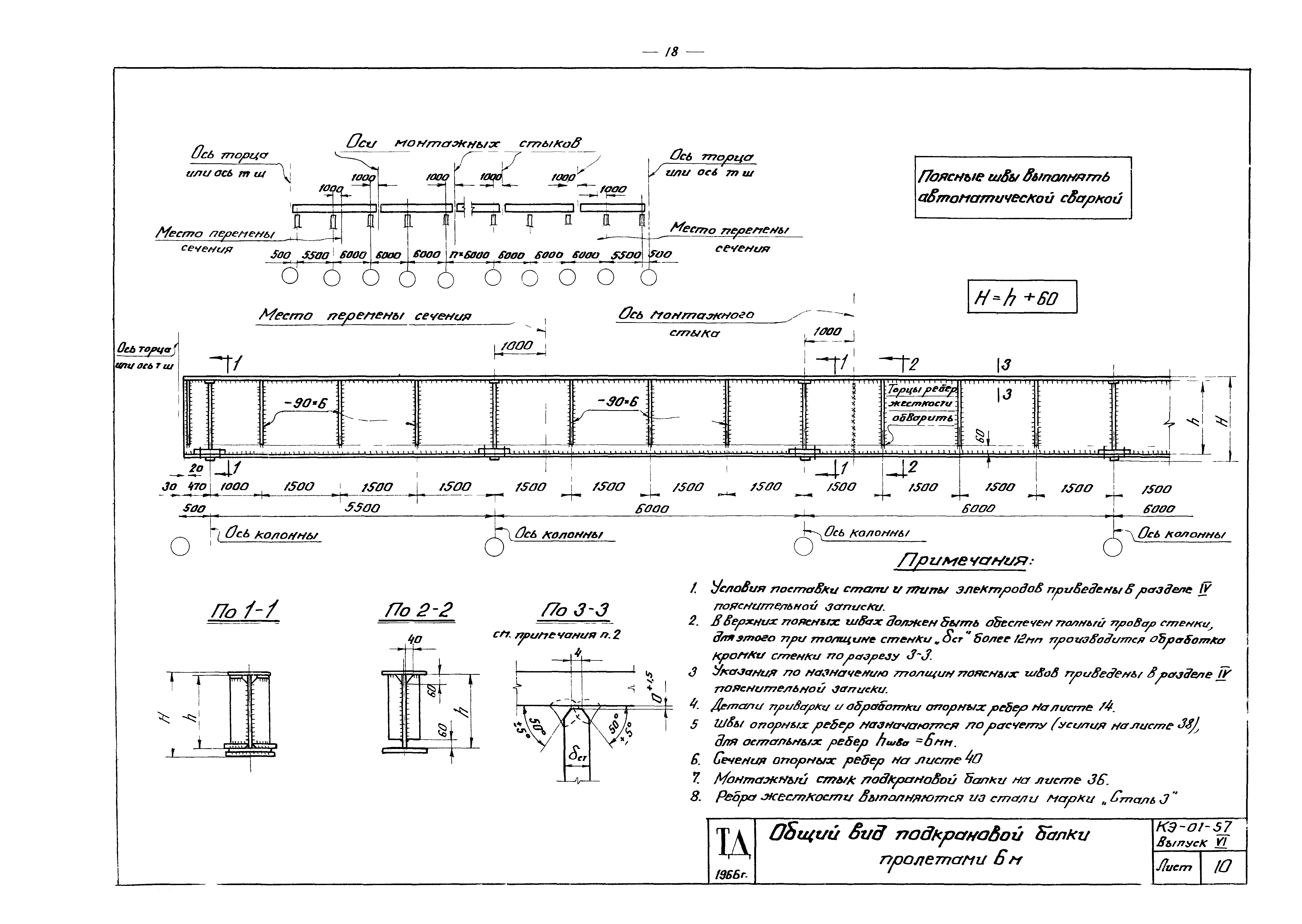

Общий вид подкрановой балки пролетом 6 м

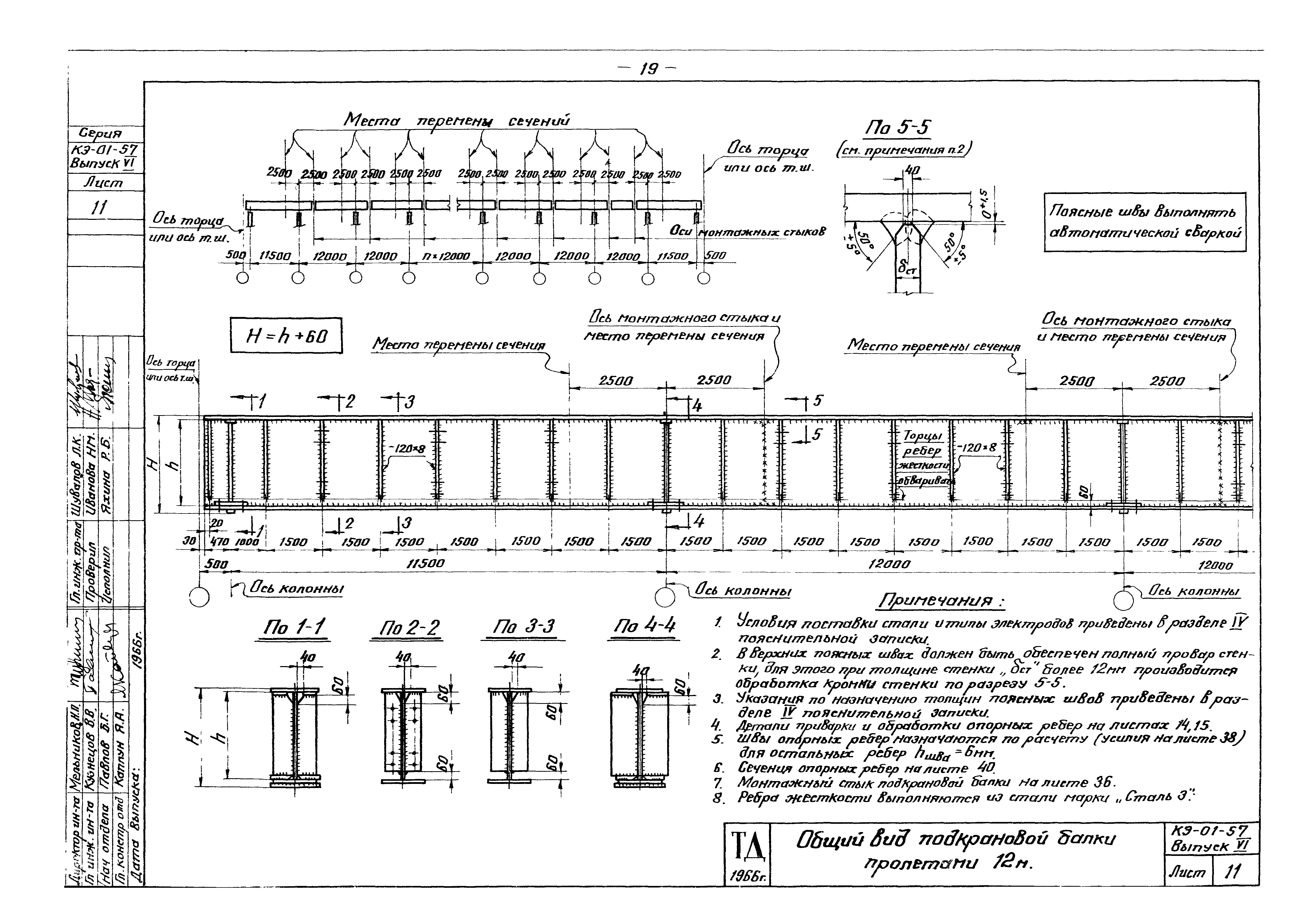

Общий вид подкрановой балки пролетом 12 м

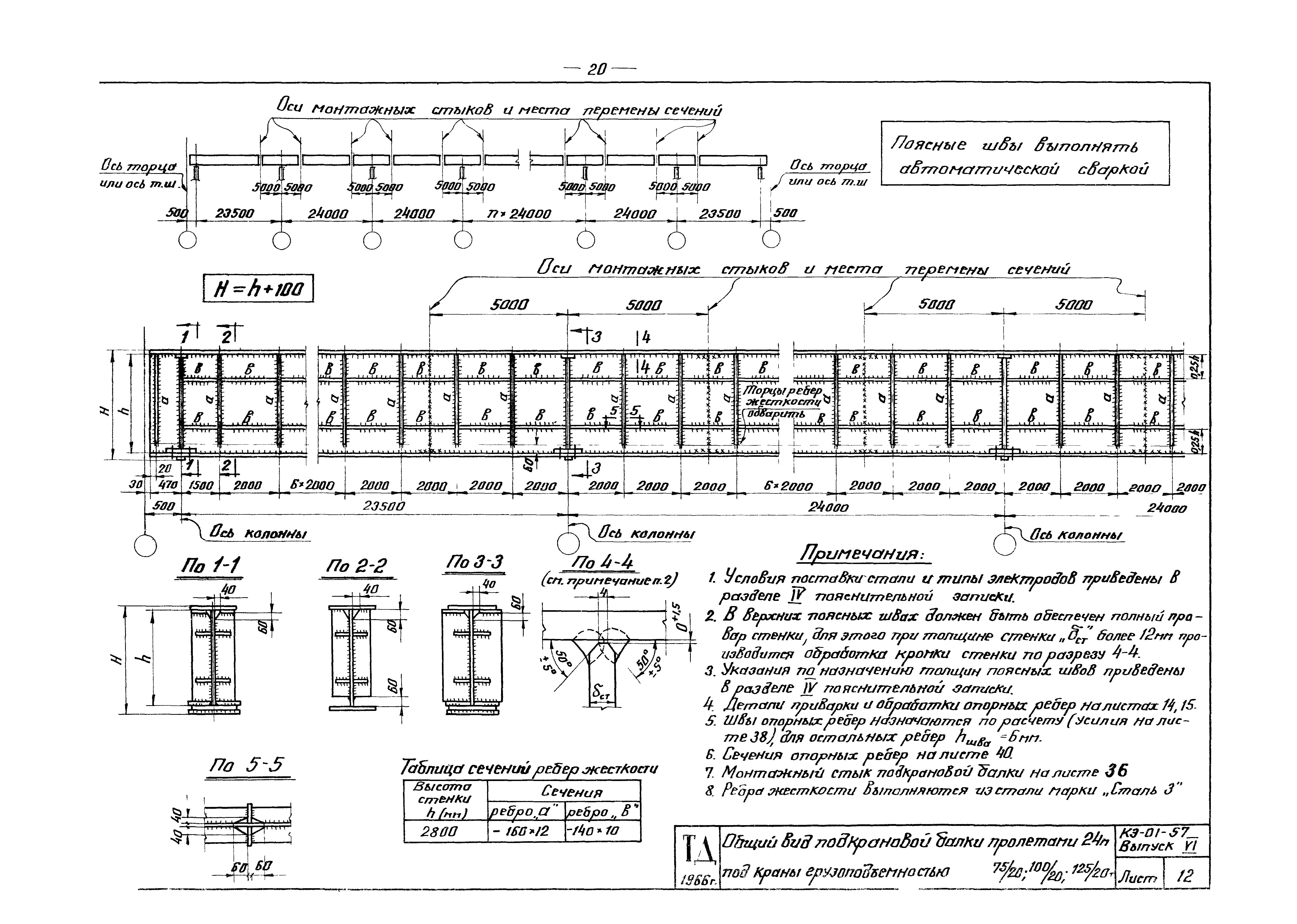

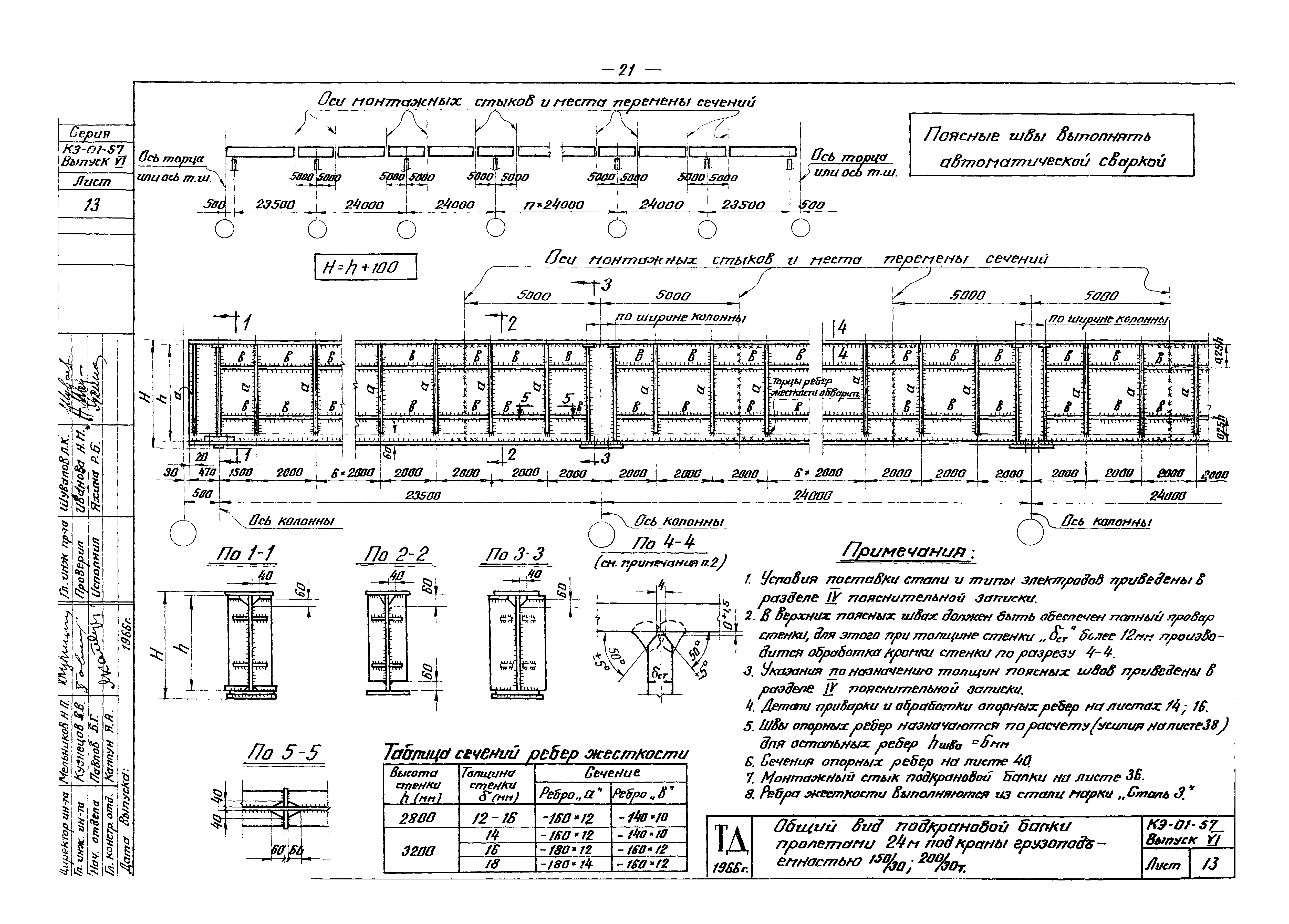

Общий вид подкрановой балки пролетом 24 м под краны грузоподъемностью 75/20 т, 125/20 т
Общий вид подкрановой балки пролетом 24 м под краны грузоподъемностью 150/30 т, 200/30 т

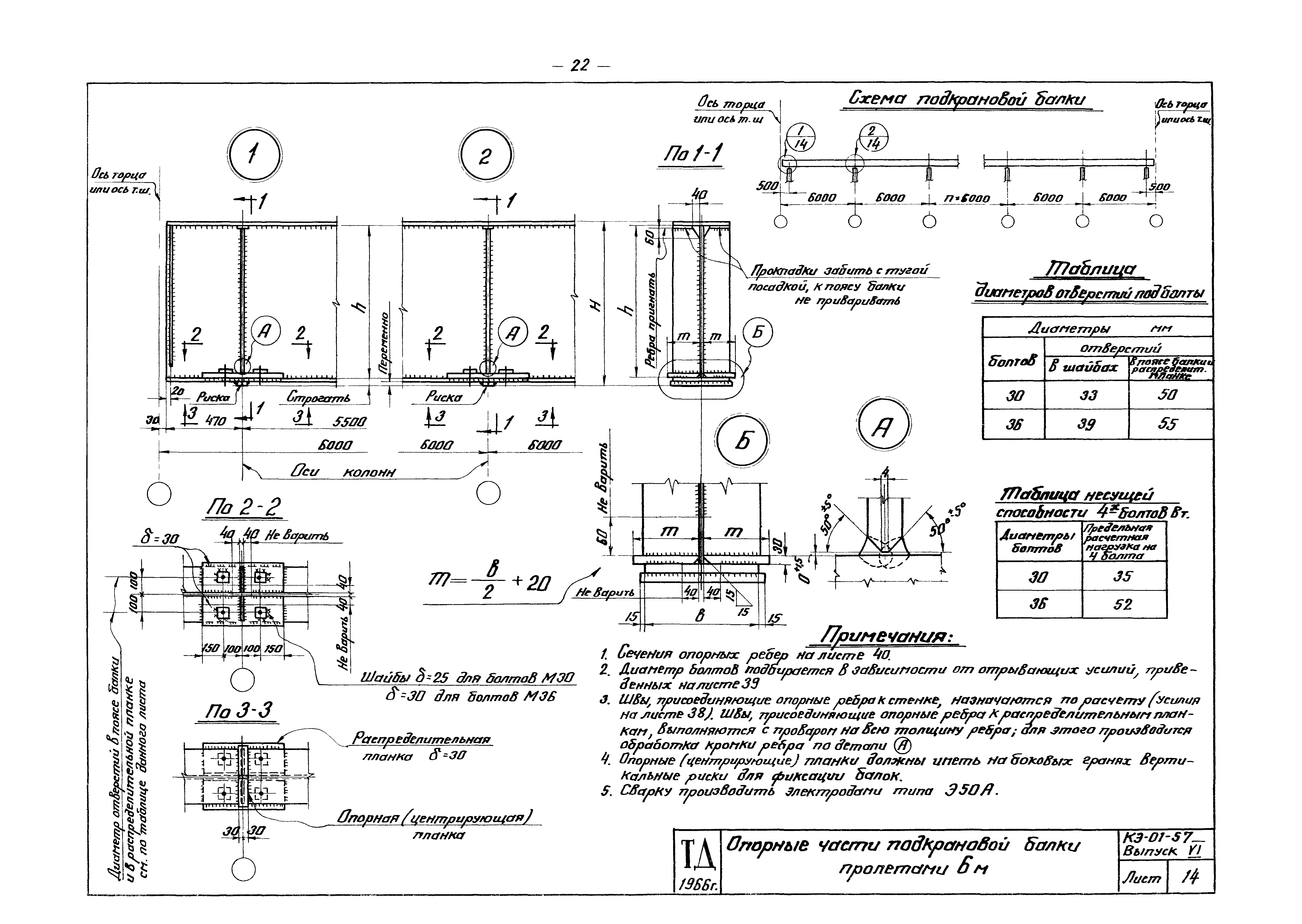

Опорные части подкрановой балки пролетами 6 м

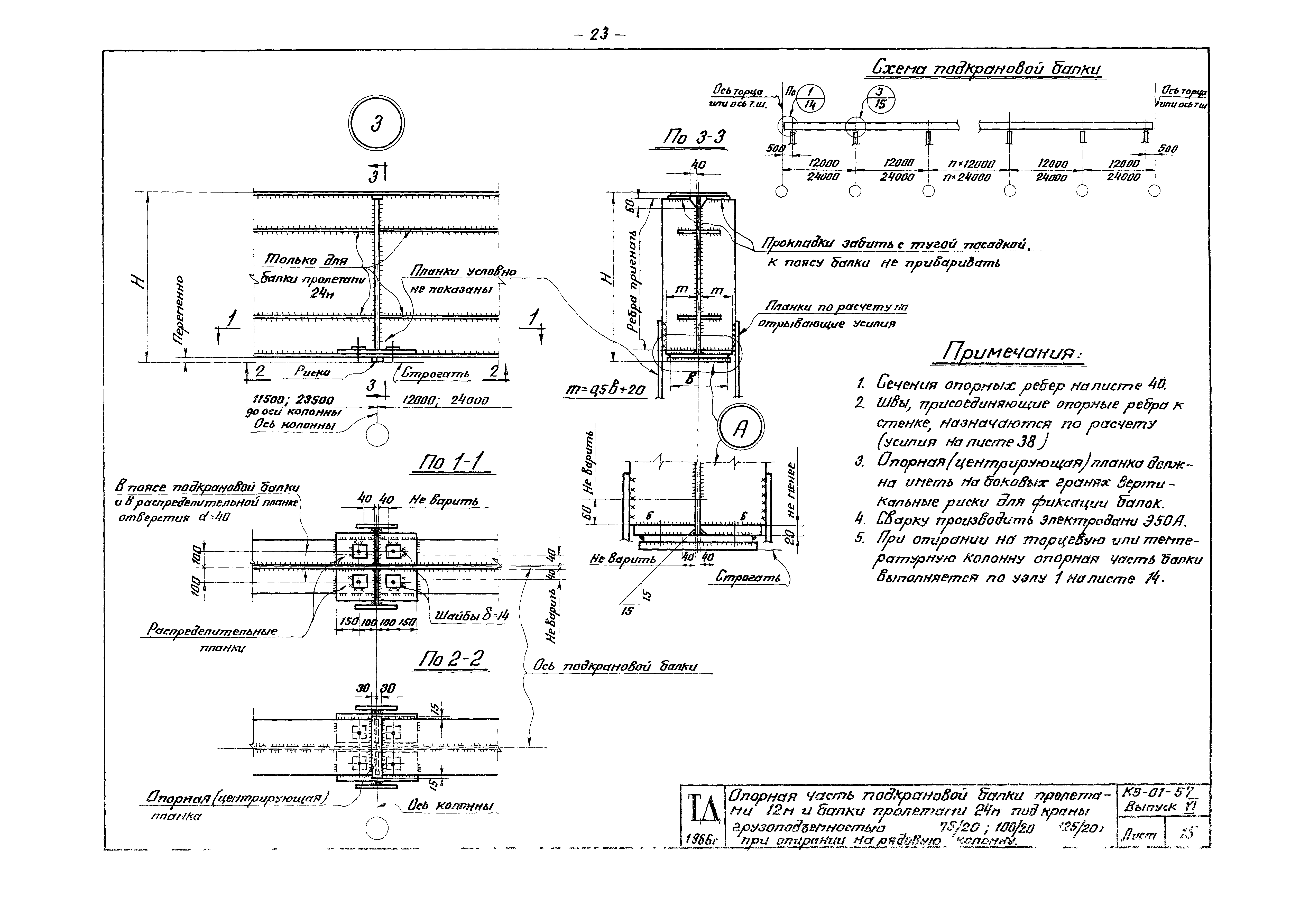

Опорная часть подкрановой балки пролетами 12 м и балки пролетами 24 м под краны грузоподъемностью 75/20 т; 100/20 т и 125/20 т при опирании на рядовую колонну
Опорная часть подкрановой балки пролетами 24 м под краны грузоподъемностью 150/30 т; 200/30 т при опирании на рядовую колонну

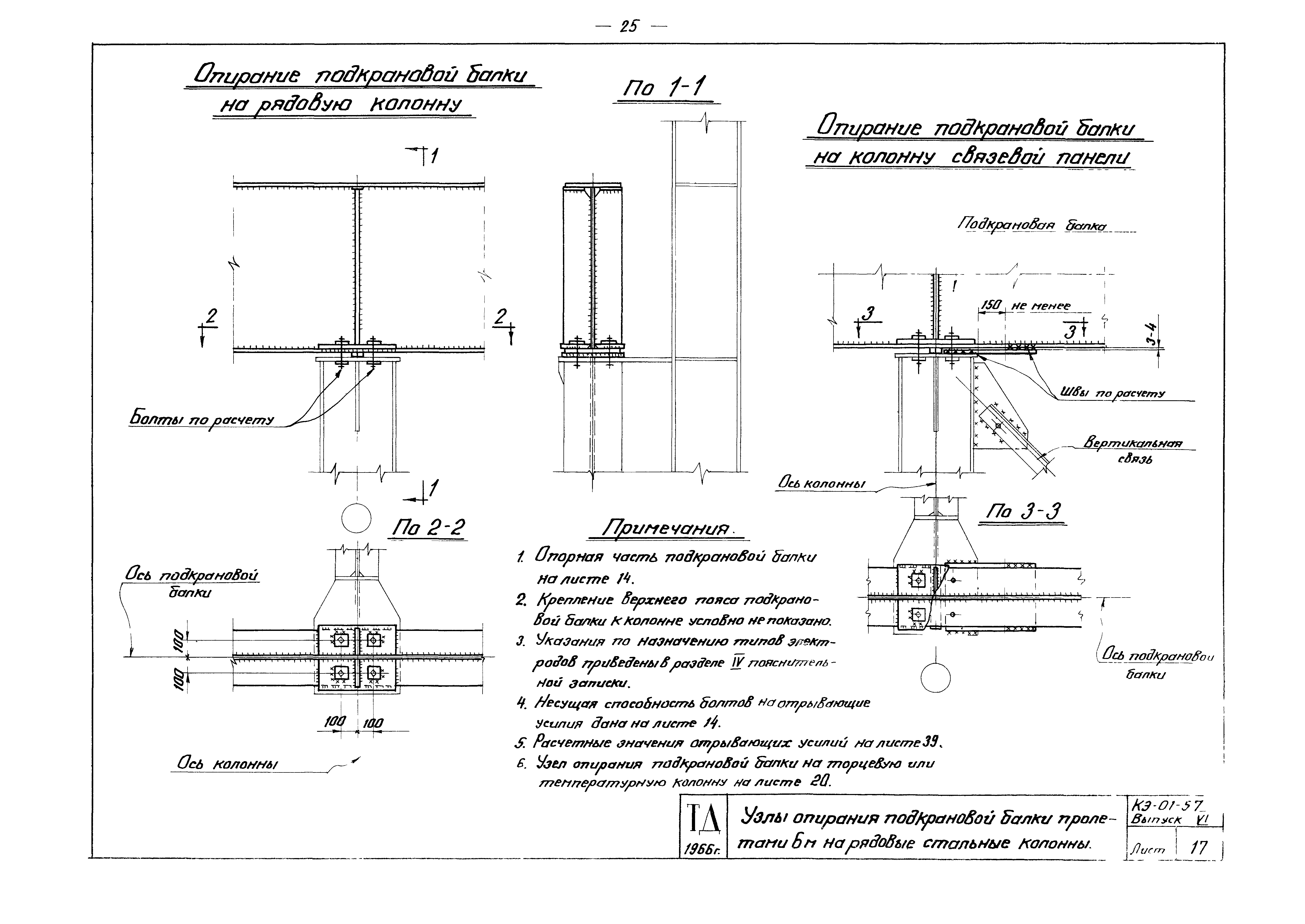

Узлы опирания подкрановой балки пролетами 6 м на рядовые стальные колонны

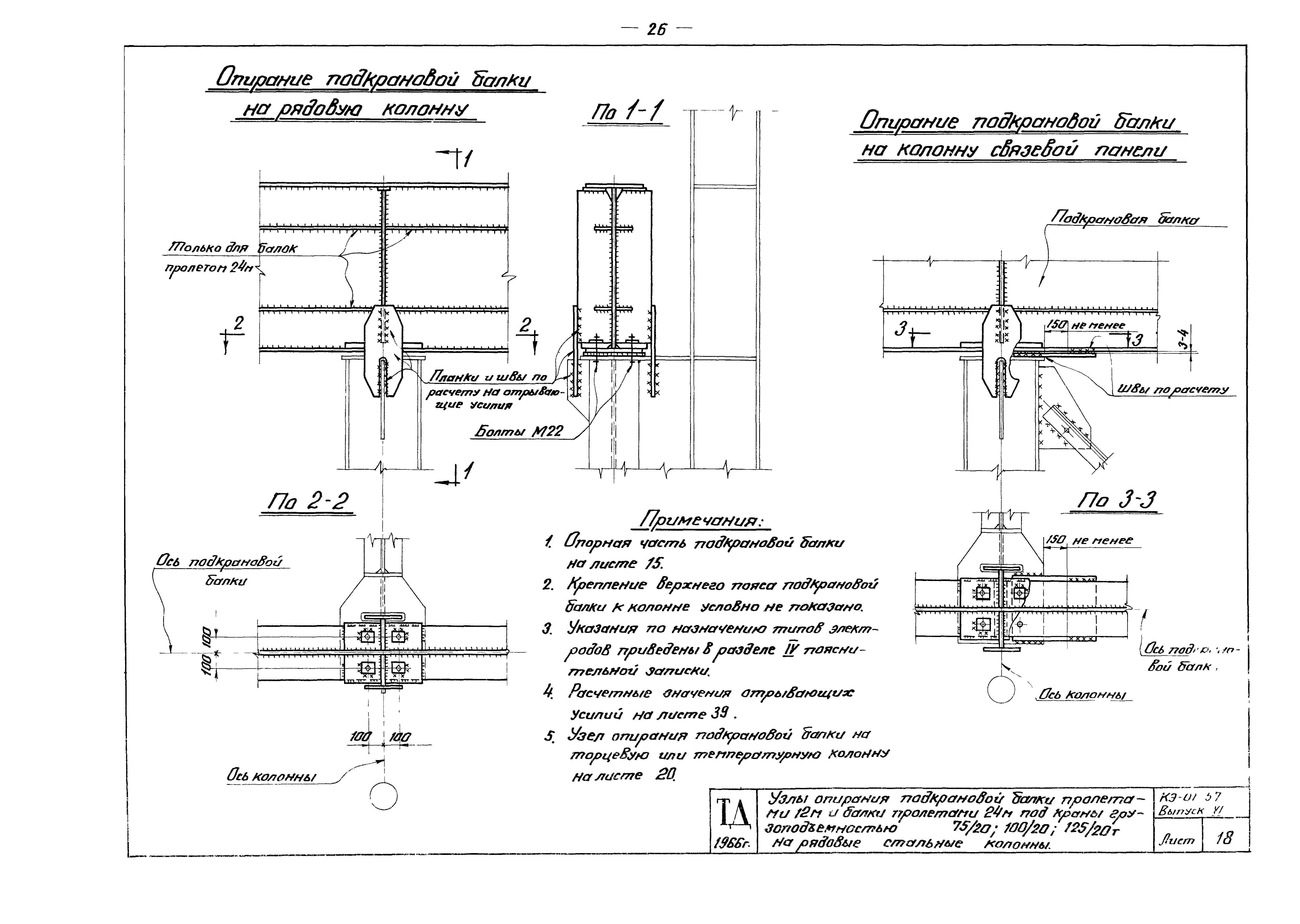

Узлы опирания подкрановой балки пролетами 12 м и балки пролетами 24 м под краны грузоподъемностью 75/20 т; 100/20 т; 125/20 т на рядовые стальные колонны

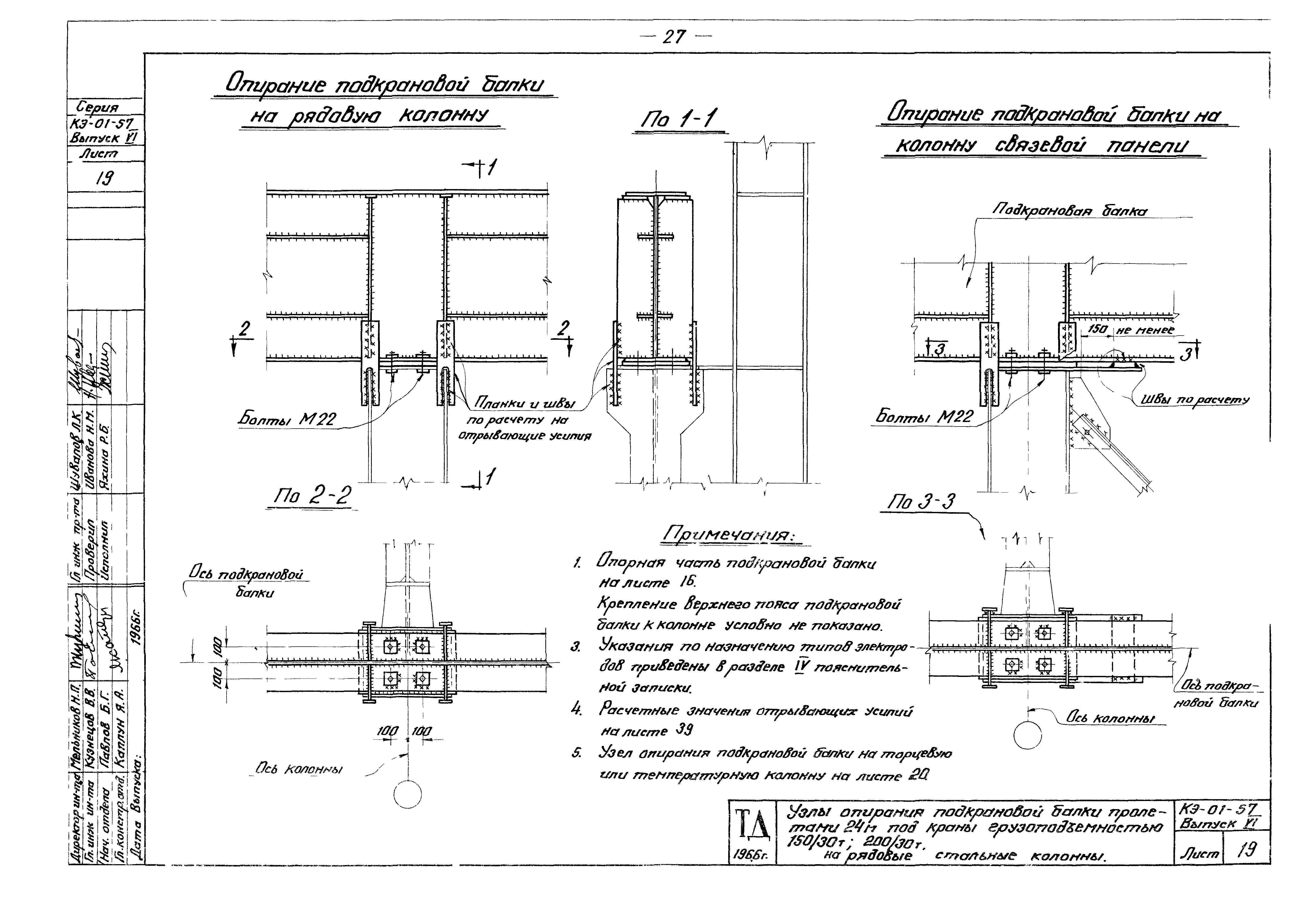

Узлы опирания подкрановой балки пролетами 24 м под краны грузоподъемностью 150/30 т; 200/30 т на рядовые стальные колонны

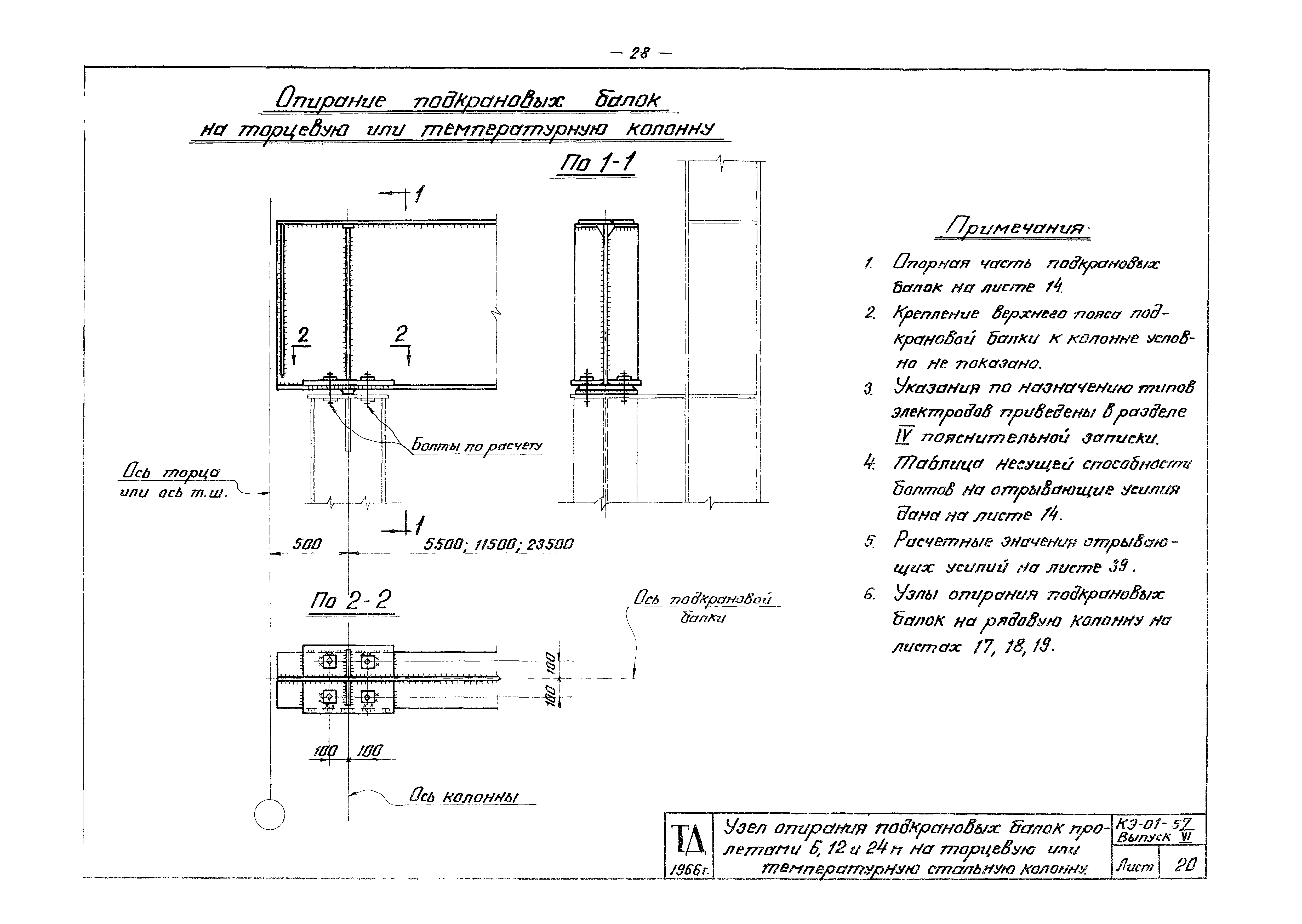

Узел опирания подкрановых балок пролетами 6; 12 и 24 м на торцевую или температурную стальную колонну
Схемы тормозных ферм пролетами 6 и 12 м по крайним рядам колонн

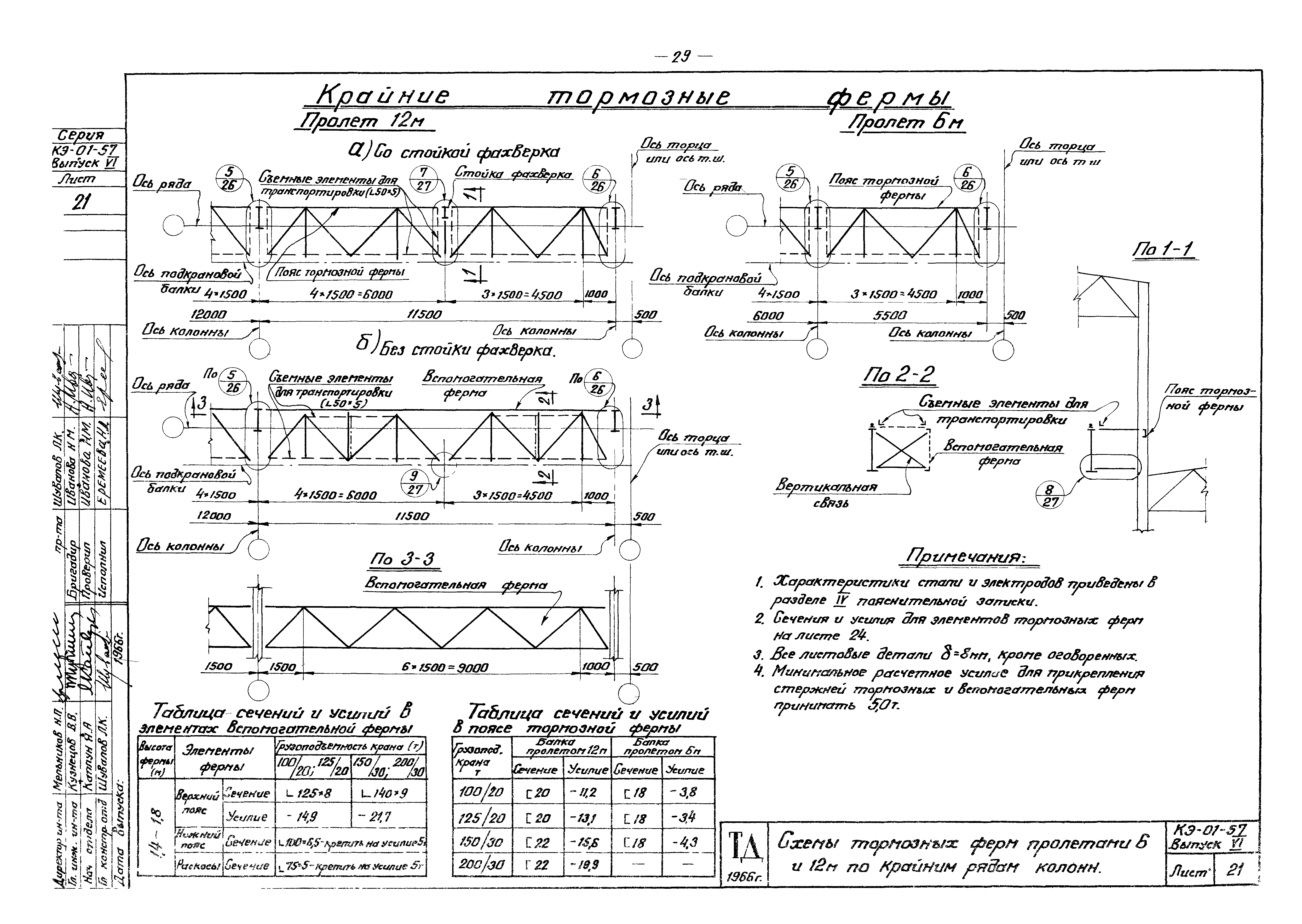

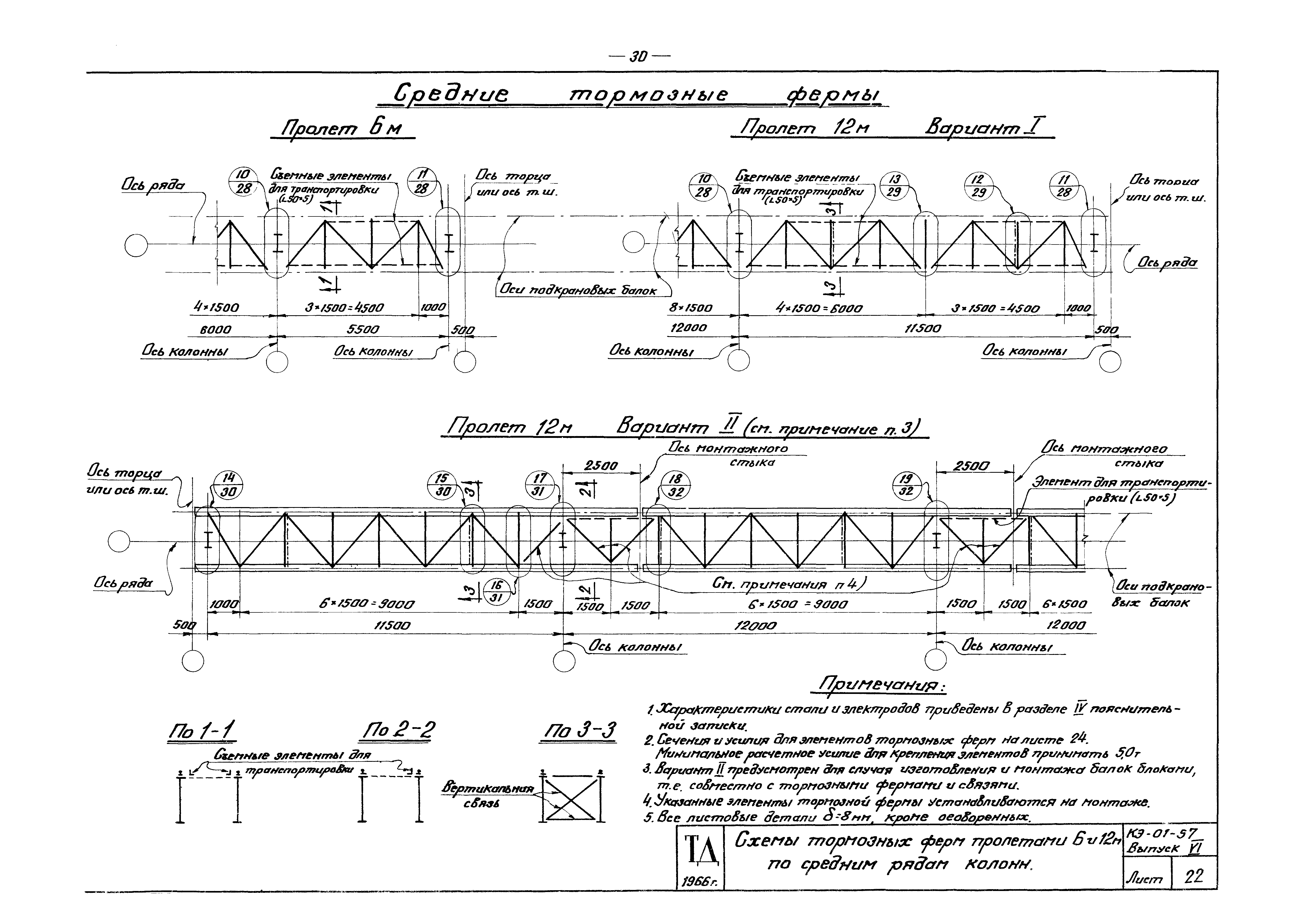

Схемы тормозных ферм пролетами 6 и 12 м по средним рядам колонн

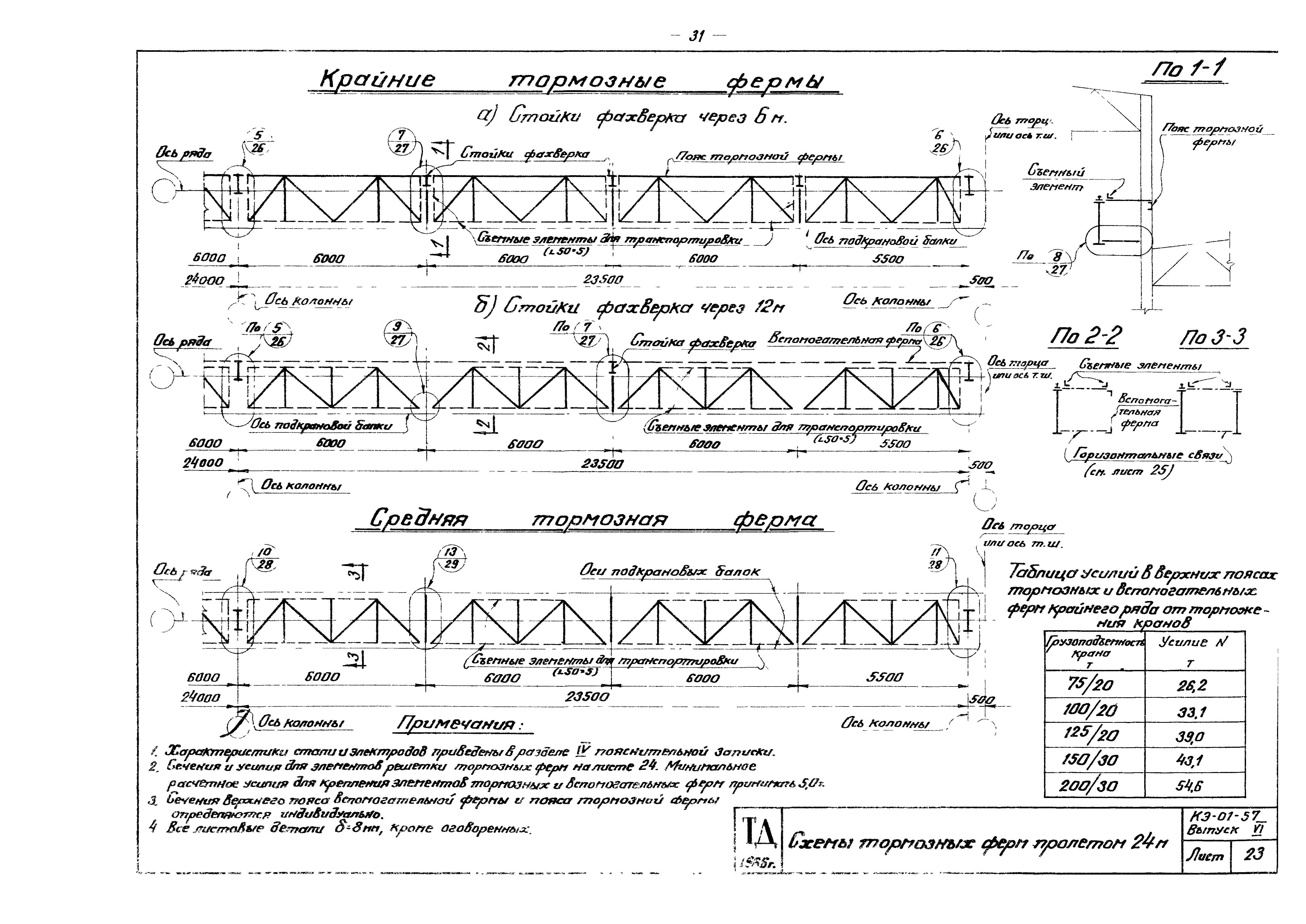

Схемы тормозных ферм пролетом 24 м

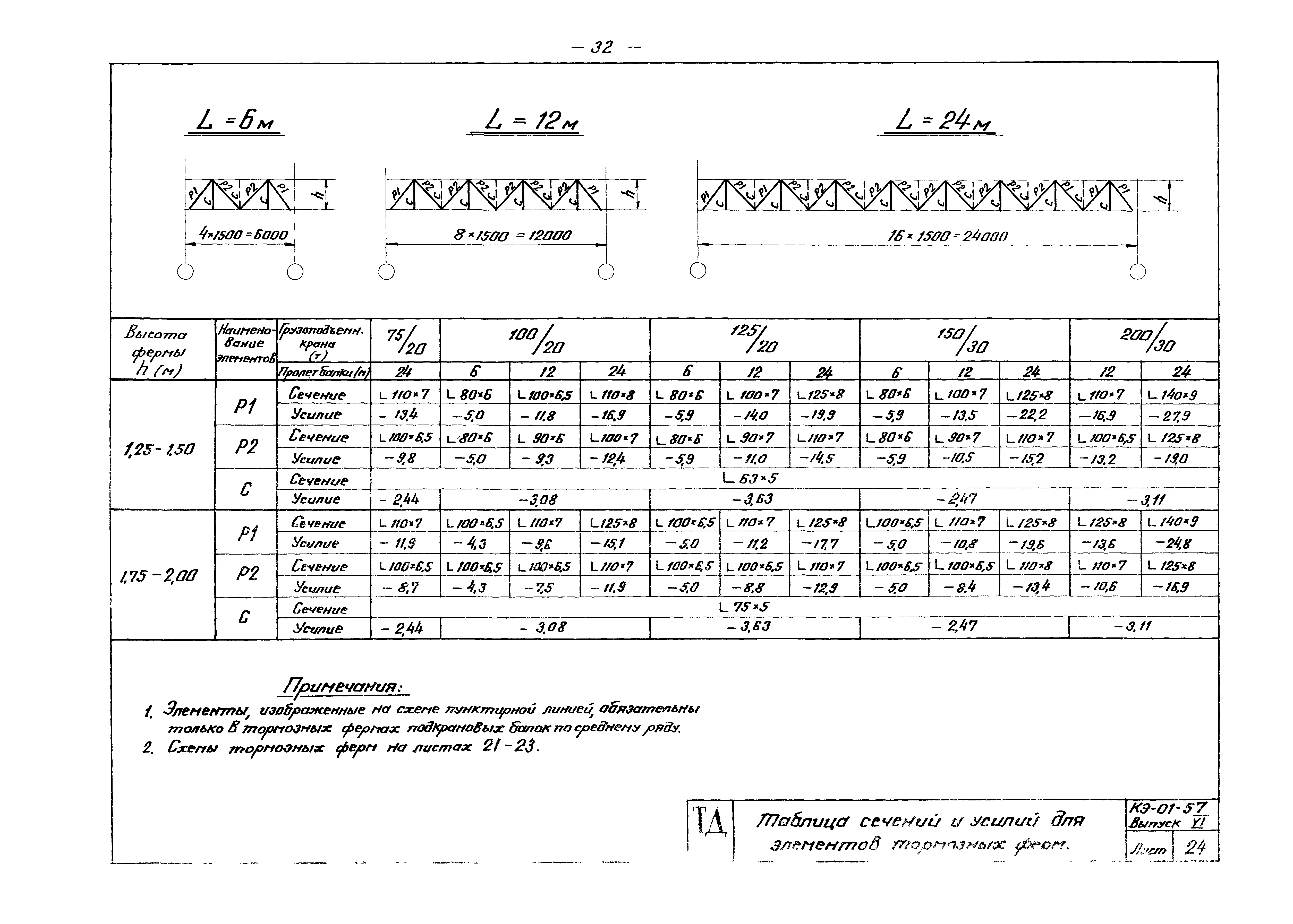

Таблица сечений и усилий для элементов тормозных ферм

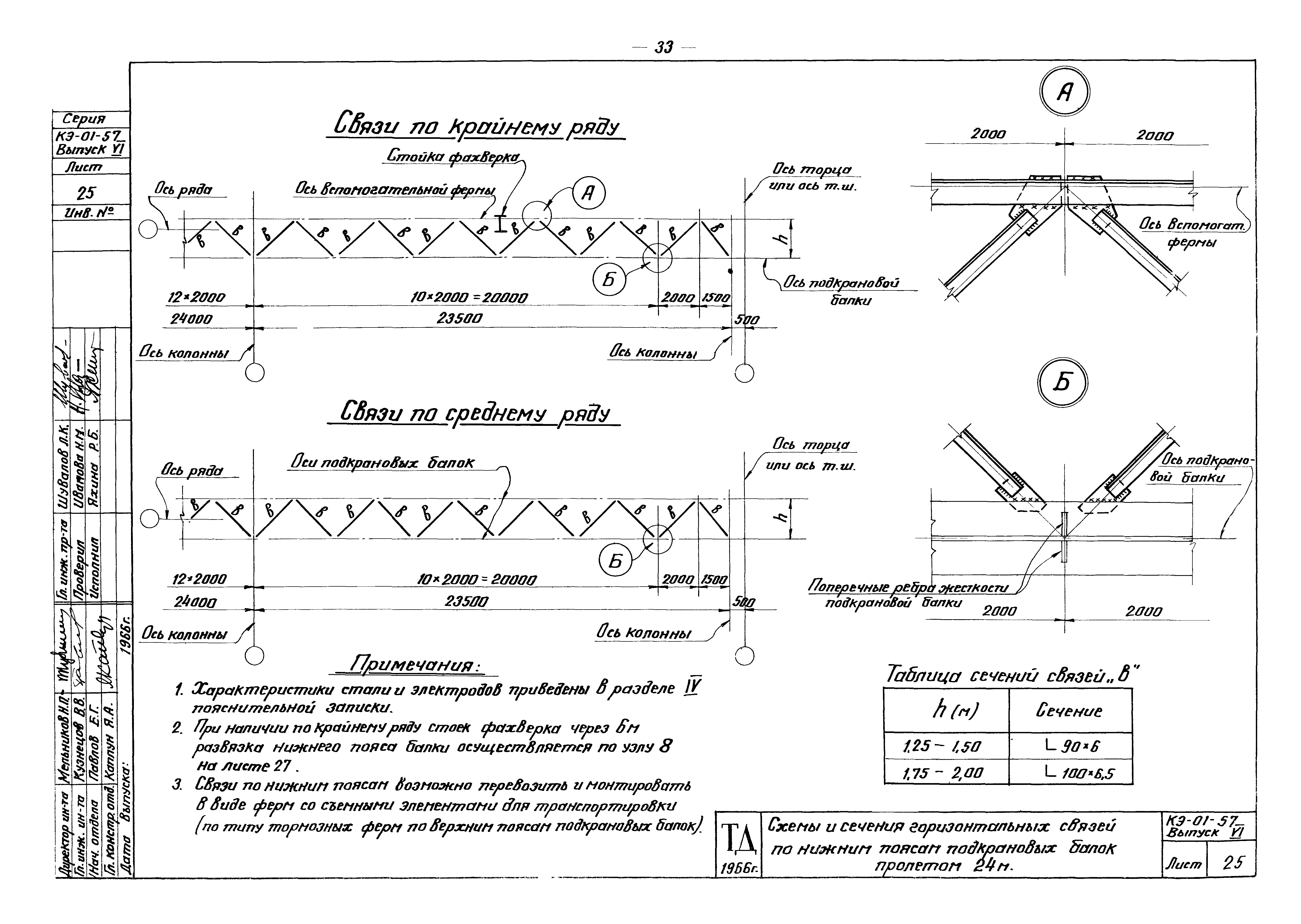

Схемы и сечения горизонтальных связей по нижним поясам подкрановых балок пролетом 24 м

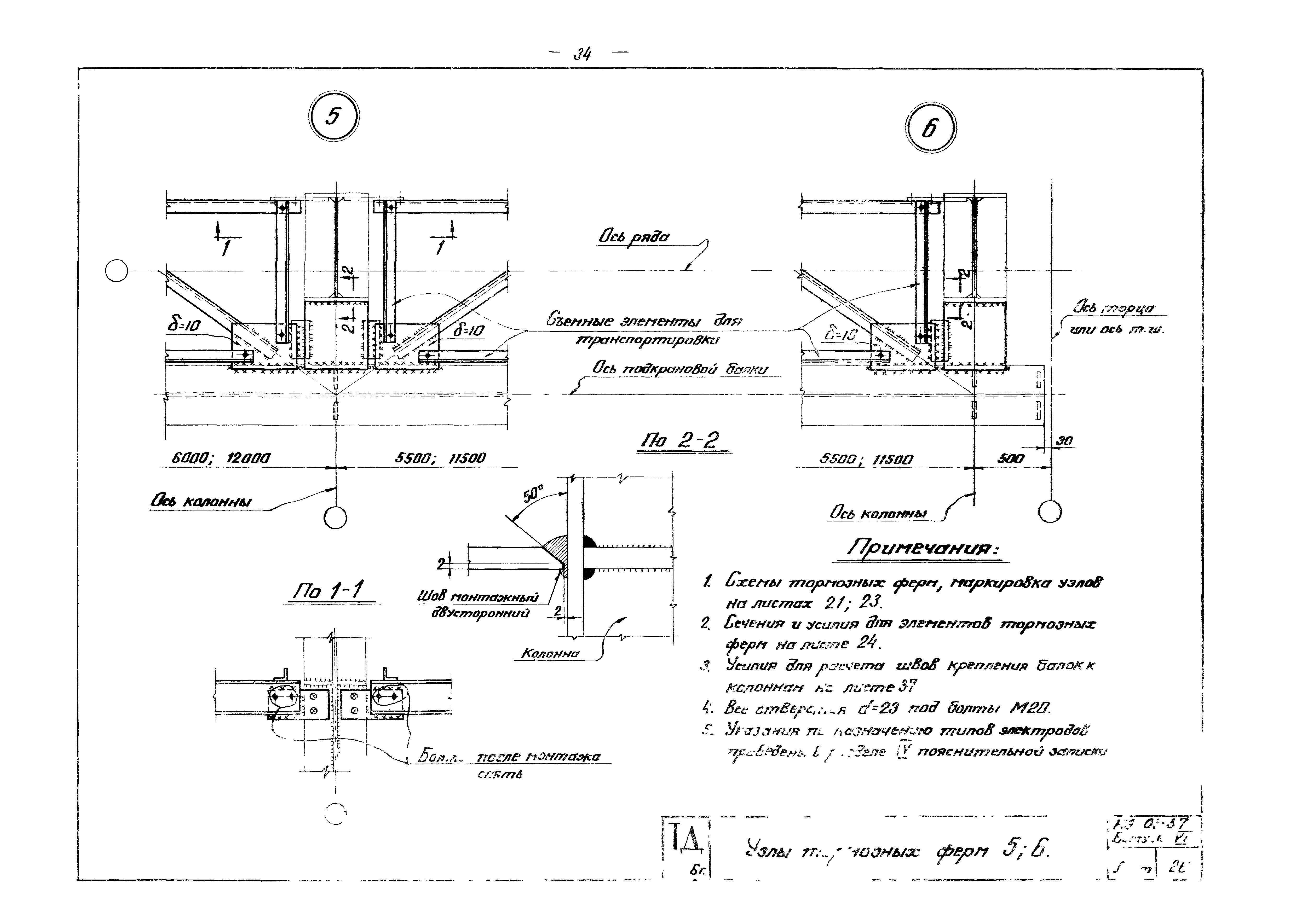

Узлы тормозных ферм 5; 6

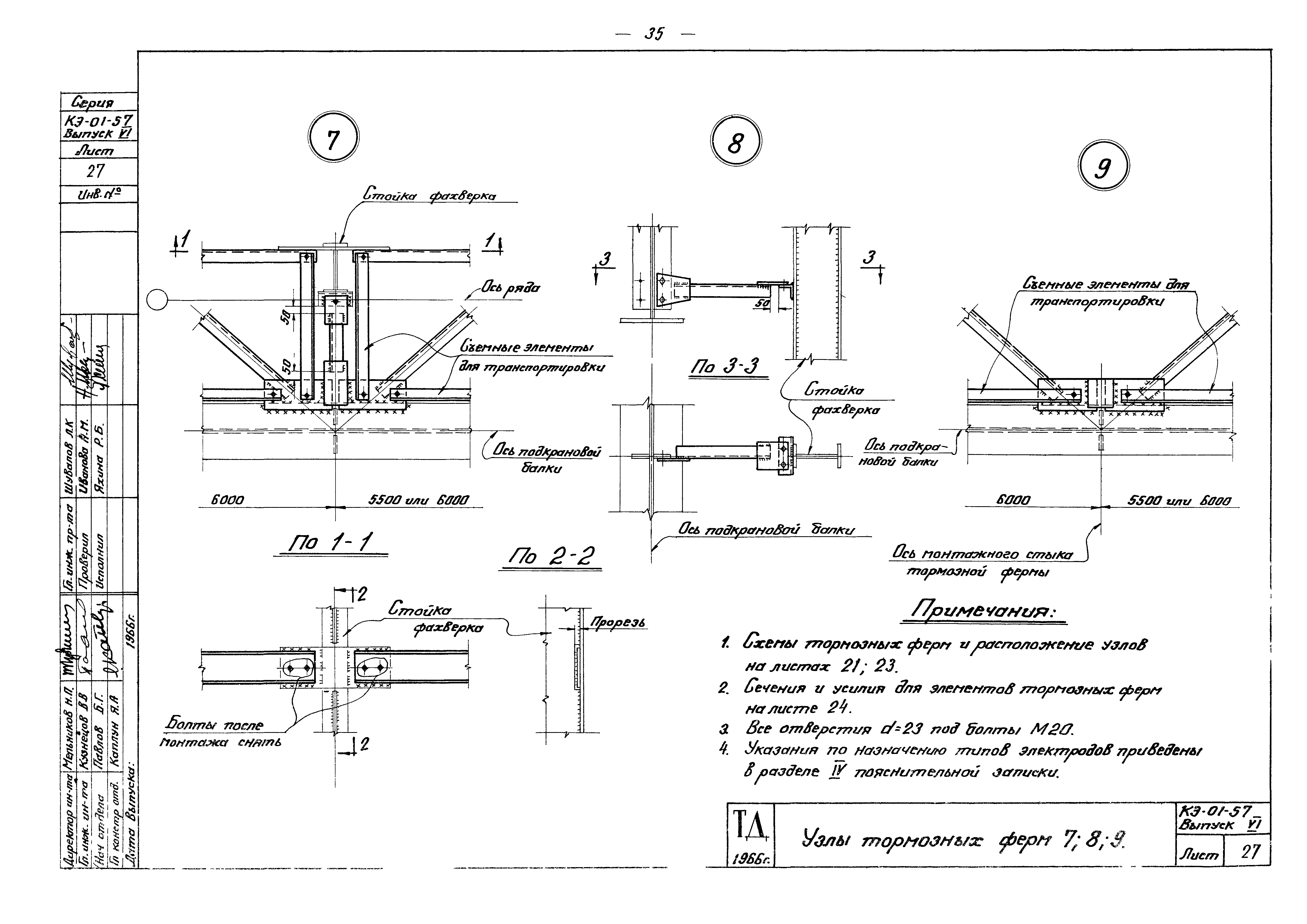

Узлы тормозных ферм 7; 8; 9

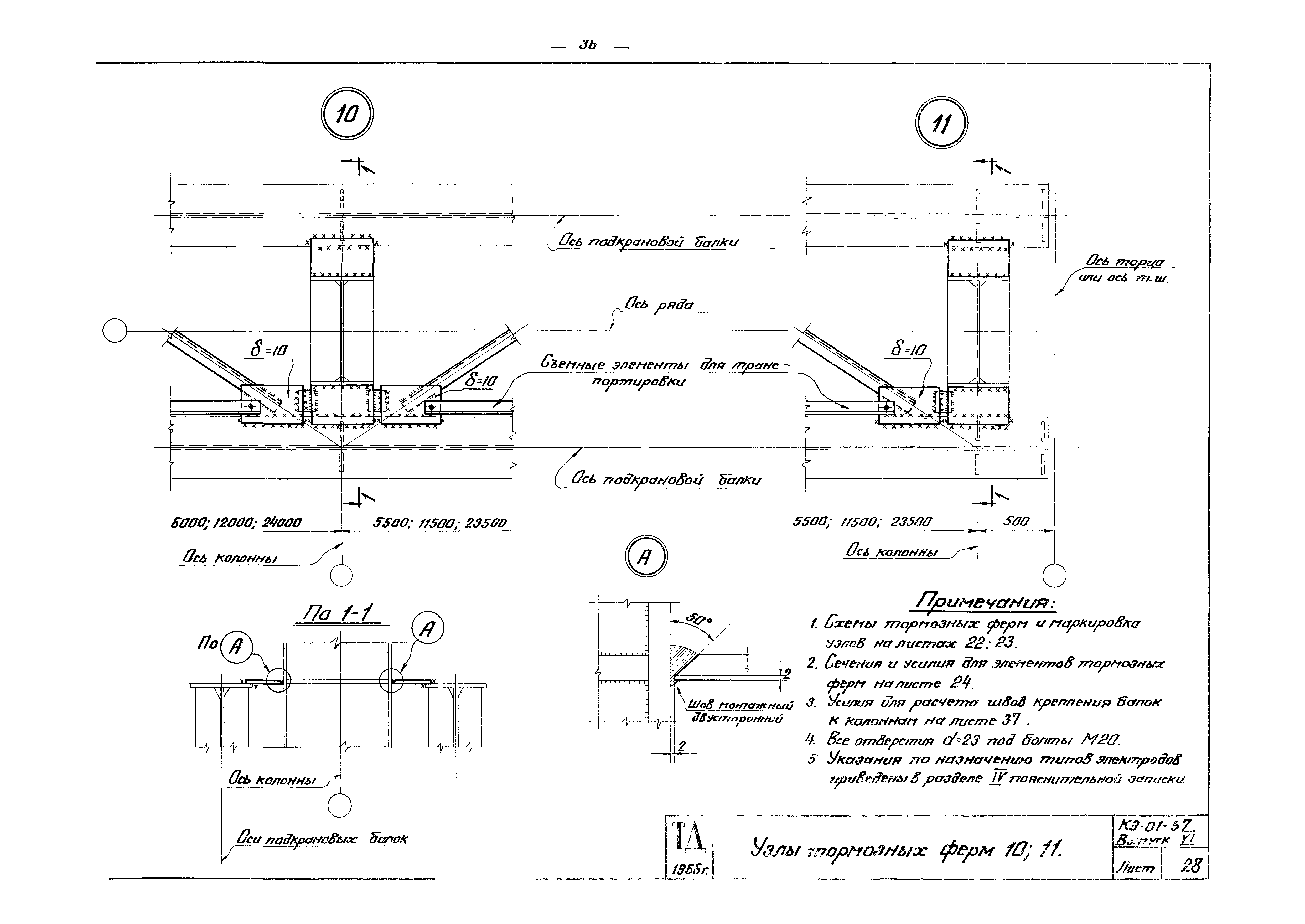

Узлы тормозных ферм 10; 11

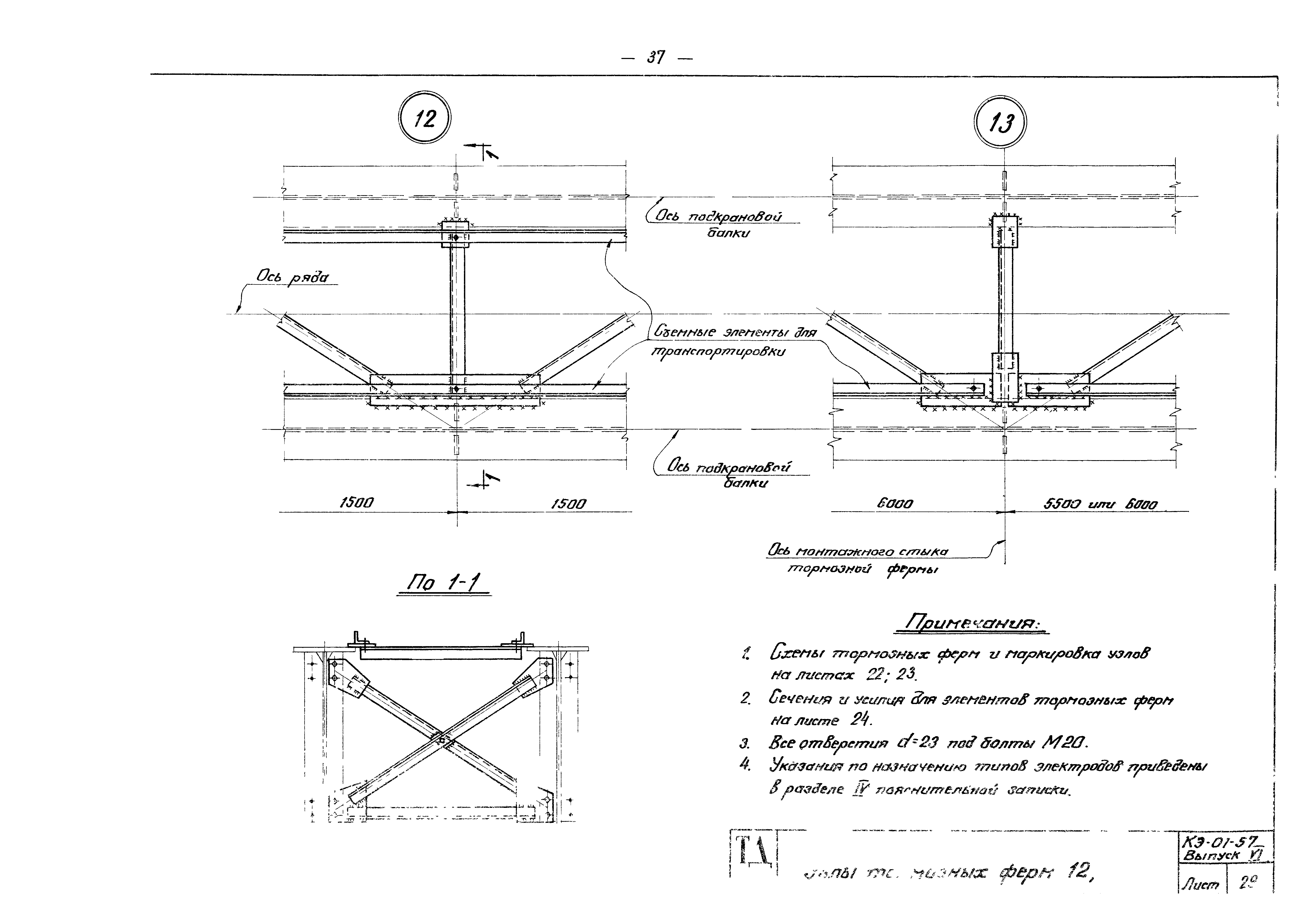

Узлы тормозных ферм 12; 13

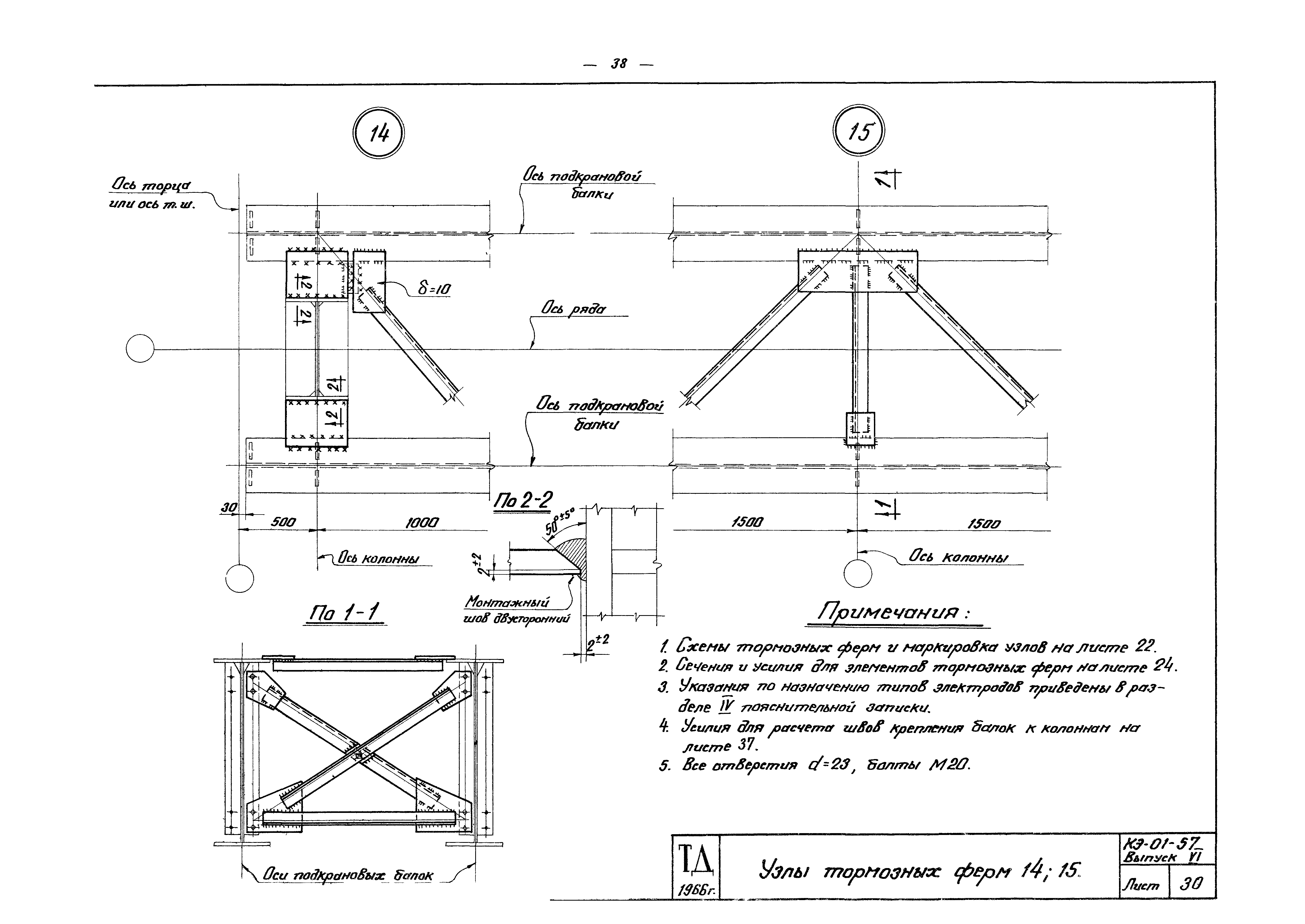

Узлы тормозных ферм 14; 15

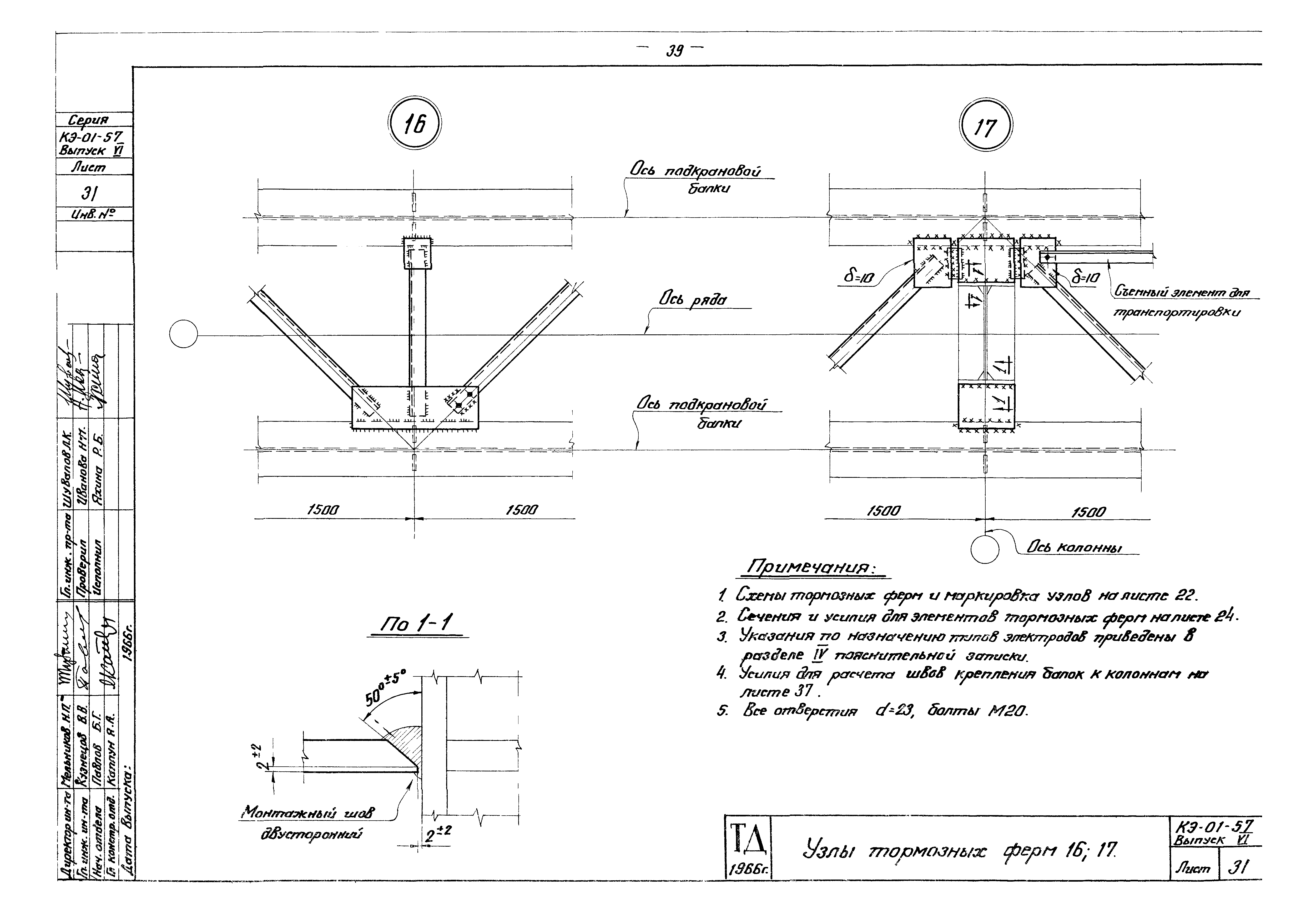

Узлы тормозных ферм 16; 17

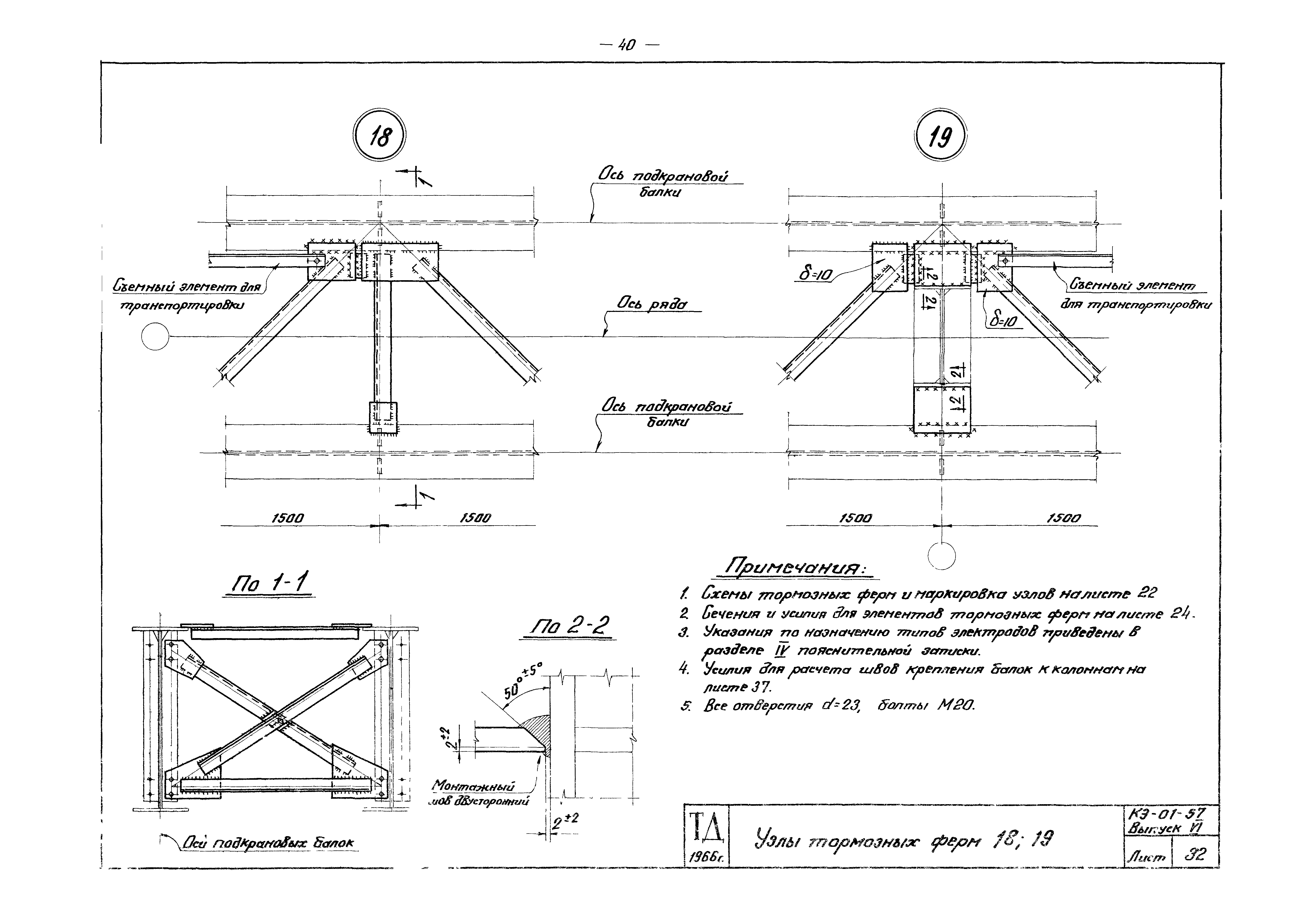

Узлы тормозных ферм 18; 19

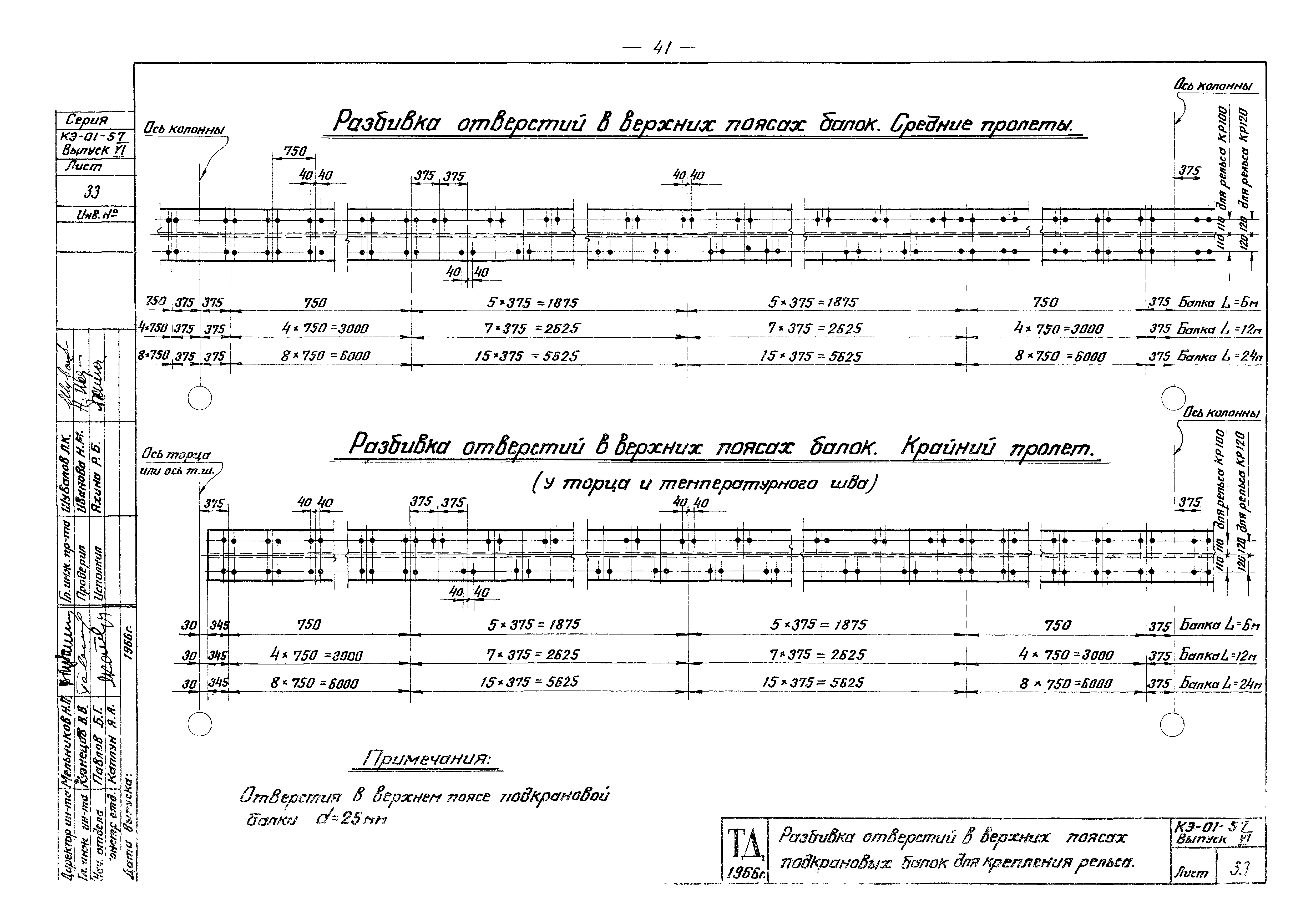

Разбивка отверстий в верхних поясах подкрановых балок для крепления рельса

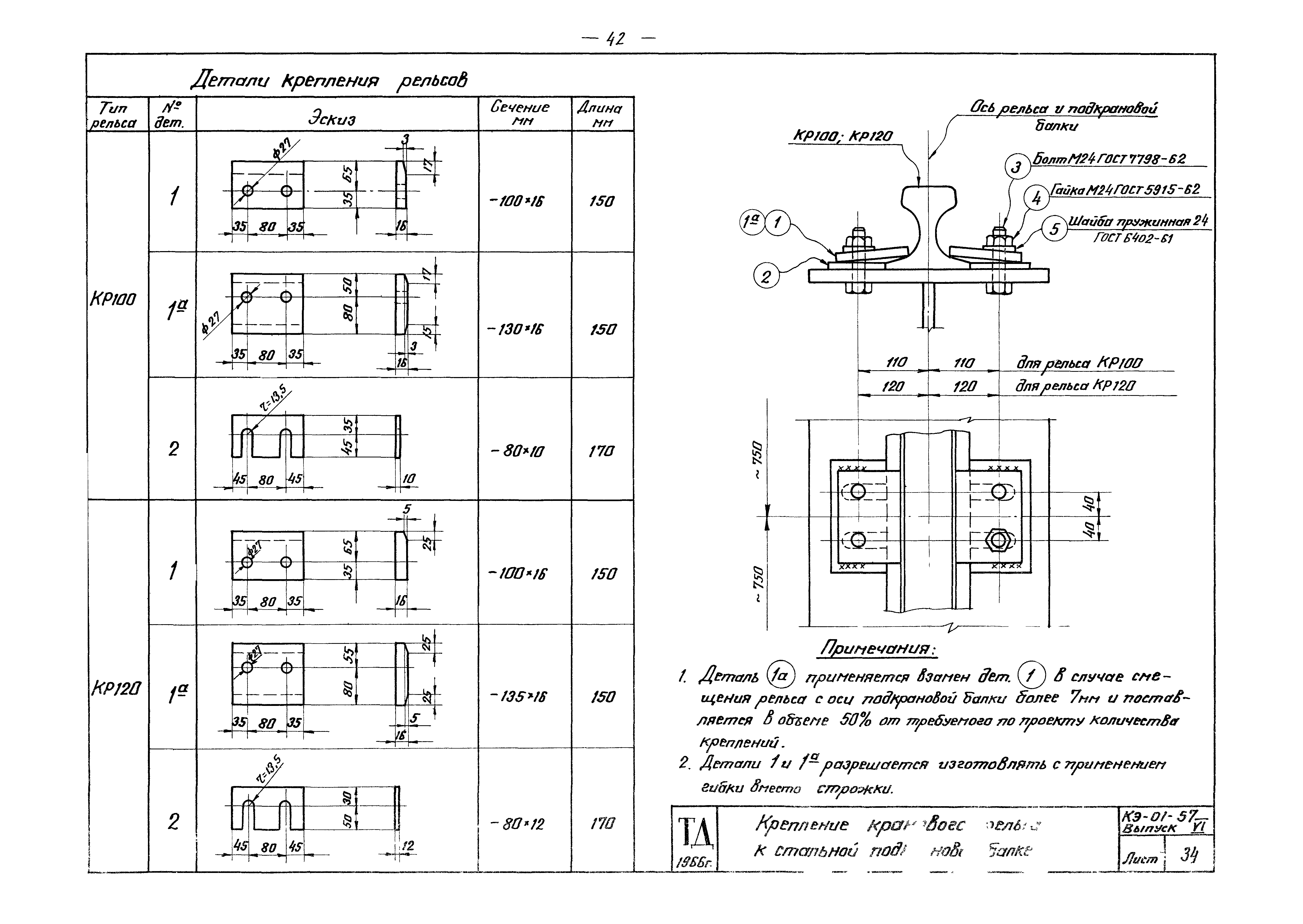

Крепление кранового рельса к стальной подкрановой балке
Типы заводских стыков подкрановых балок

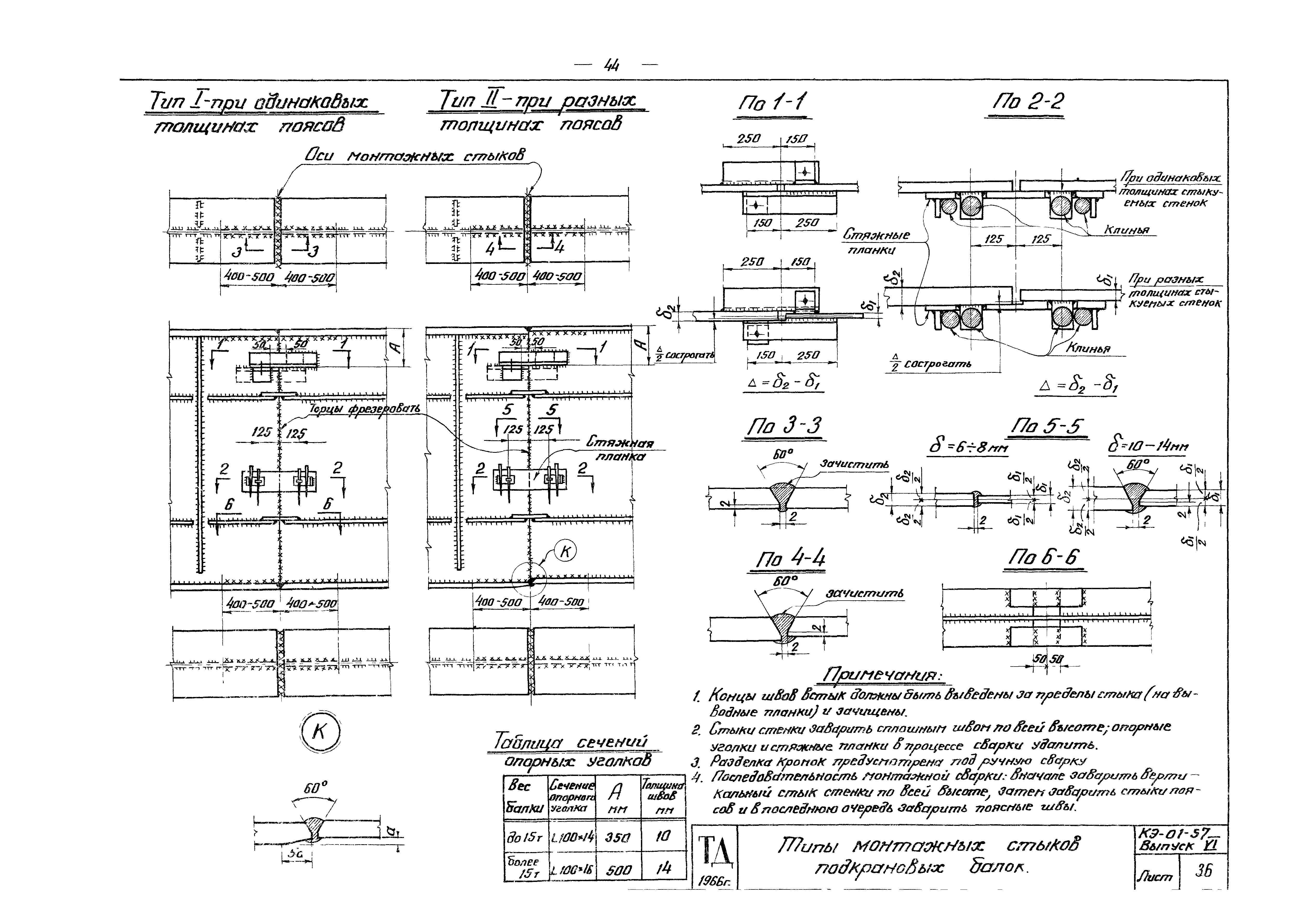

Типы монтажных стыков подкрановых балок
Значения расчетных усилий от торможение кранов для крепления подкрановых балок колонн

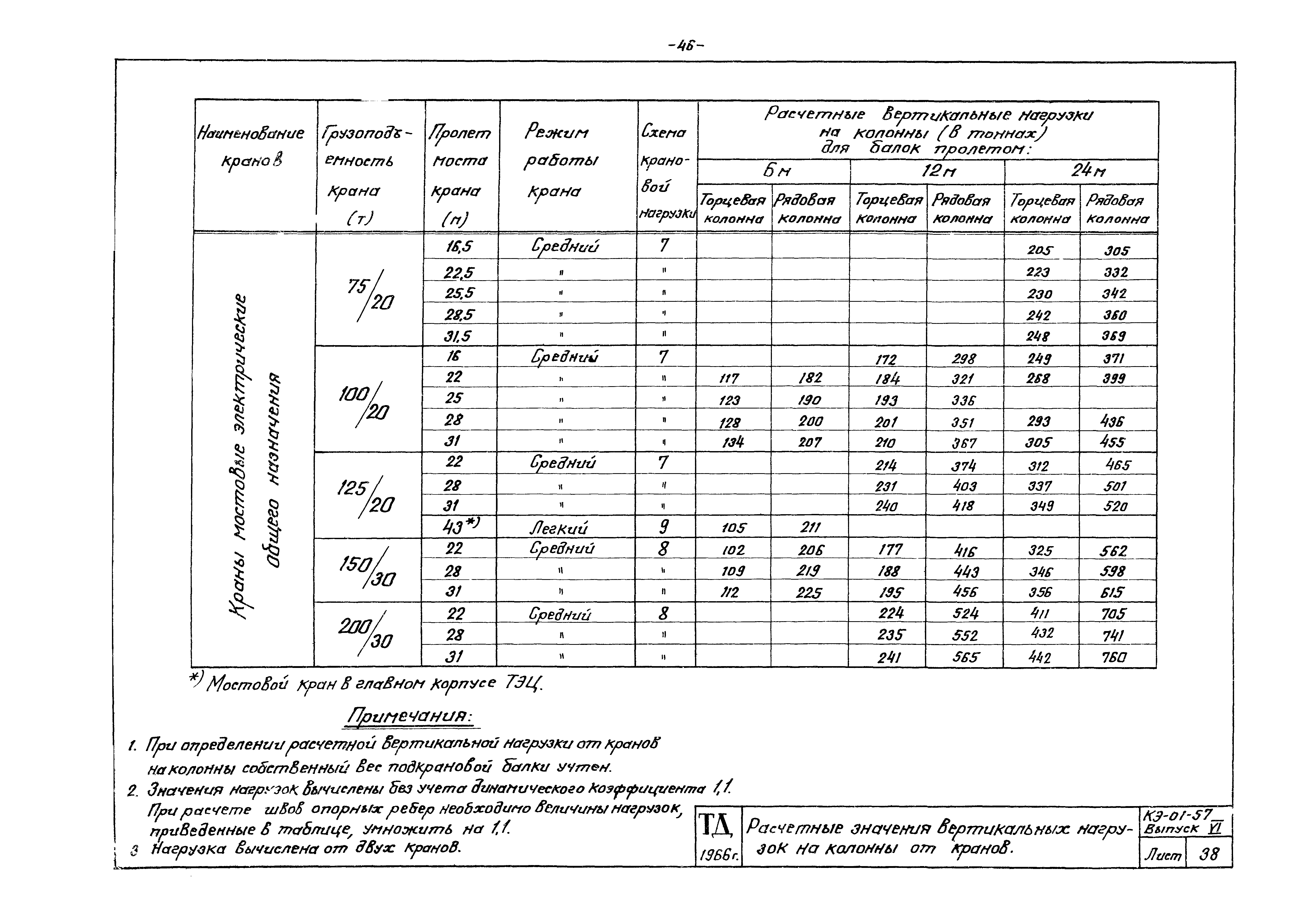

Расчетные значения вертикальных нагрузок на колонны от кранов в тоннах

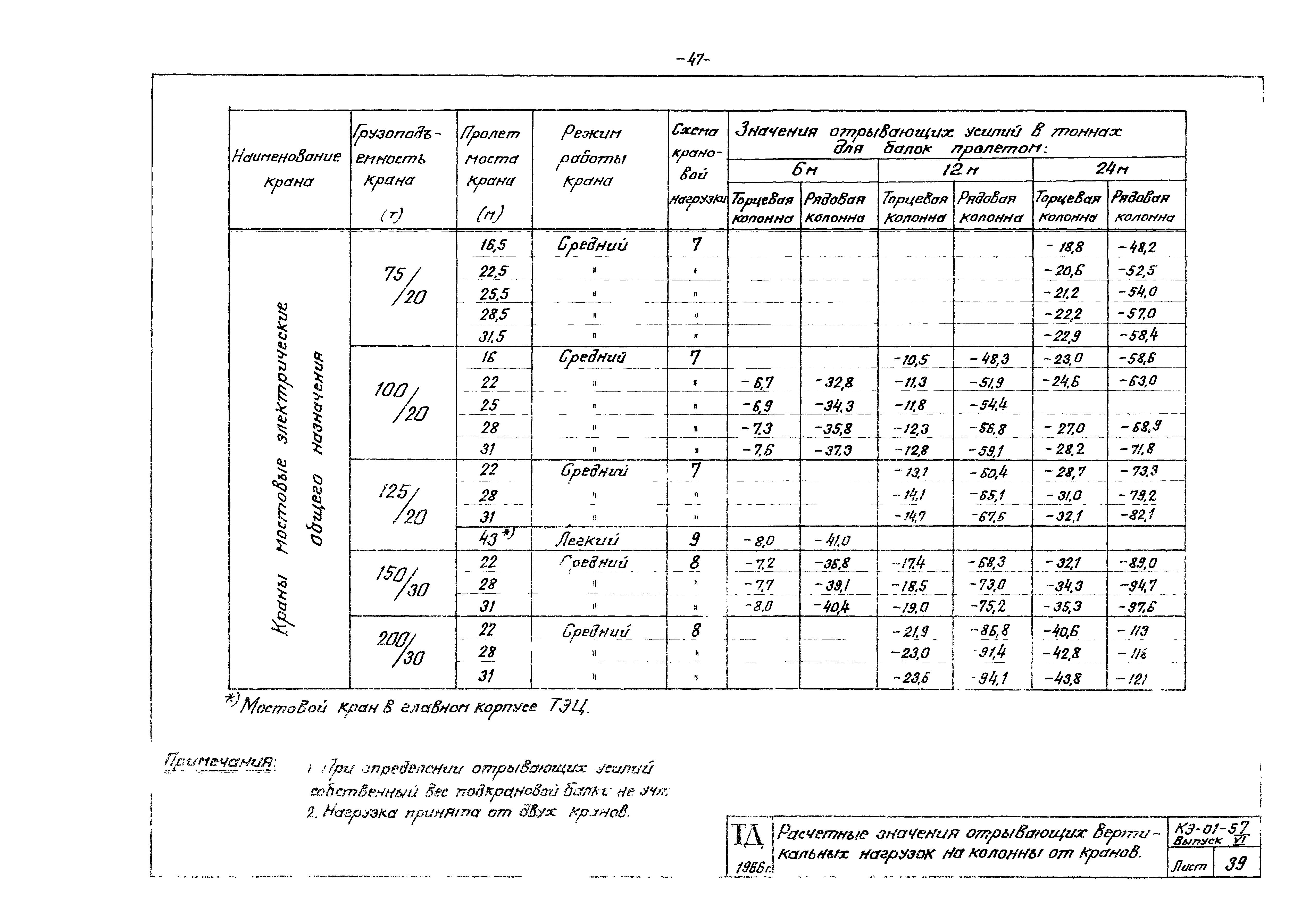

Расчетные значения отрывающих вертикальных нагрузок на колонны от кранов в тоннах

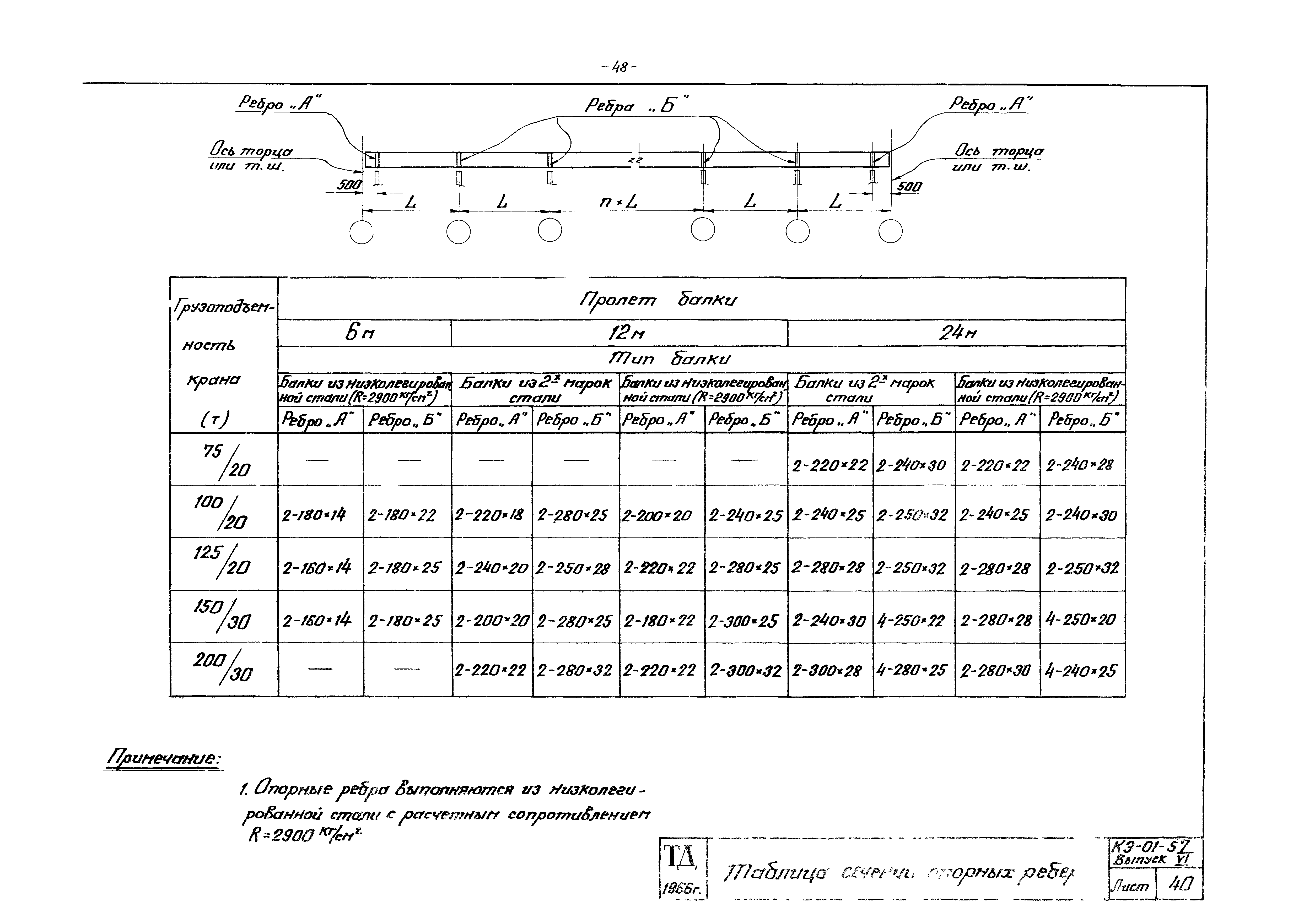

Таблица сечений опорных ребер

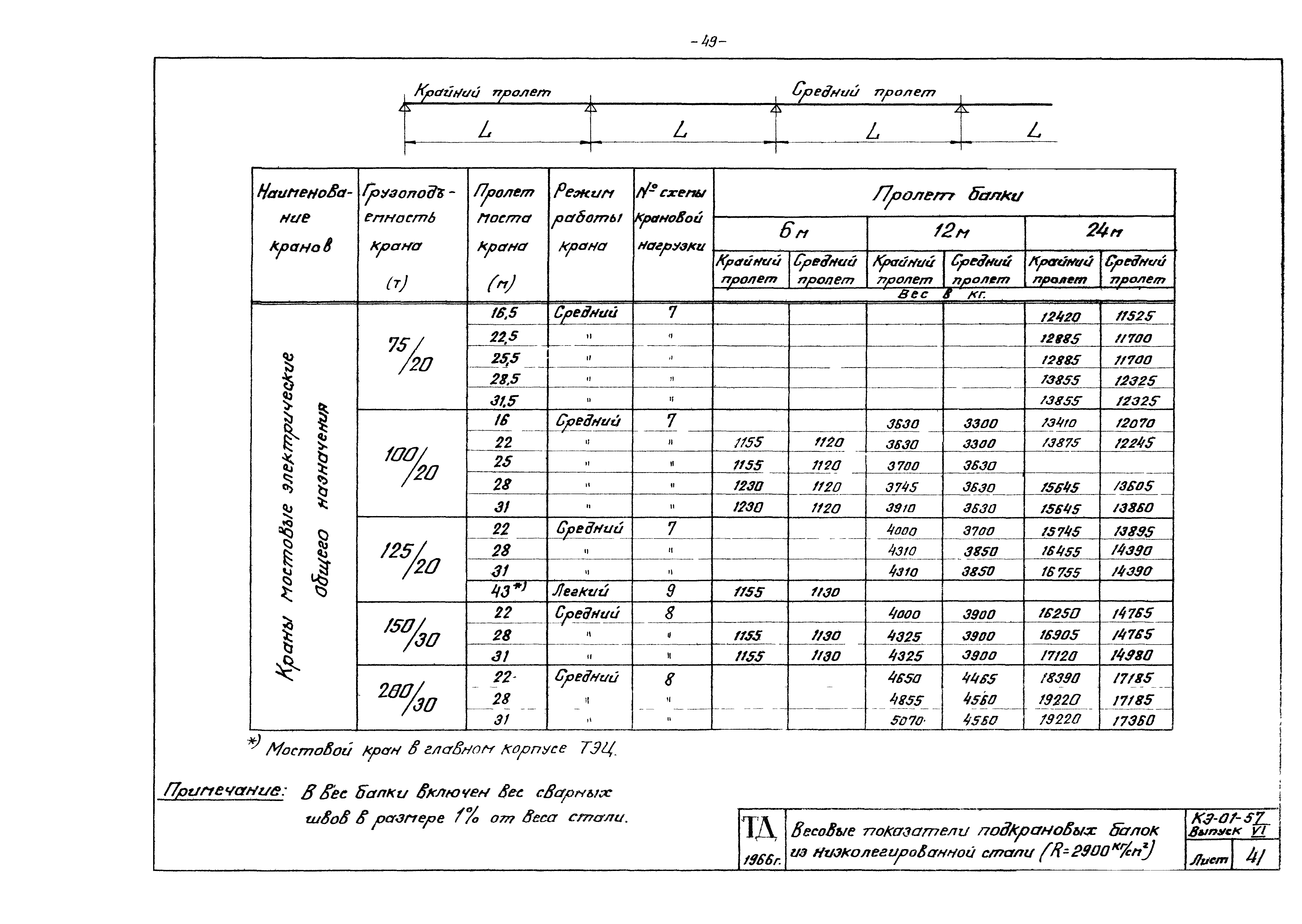

Весовые показатели подкрановых балок из низколегированной стали (R = 2900кг/кв. см)

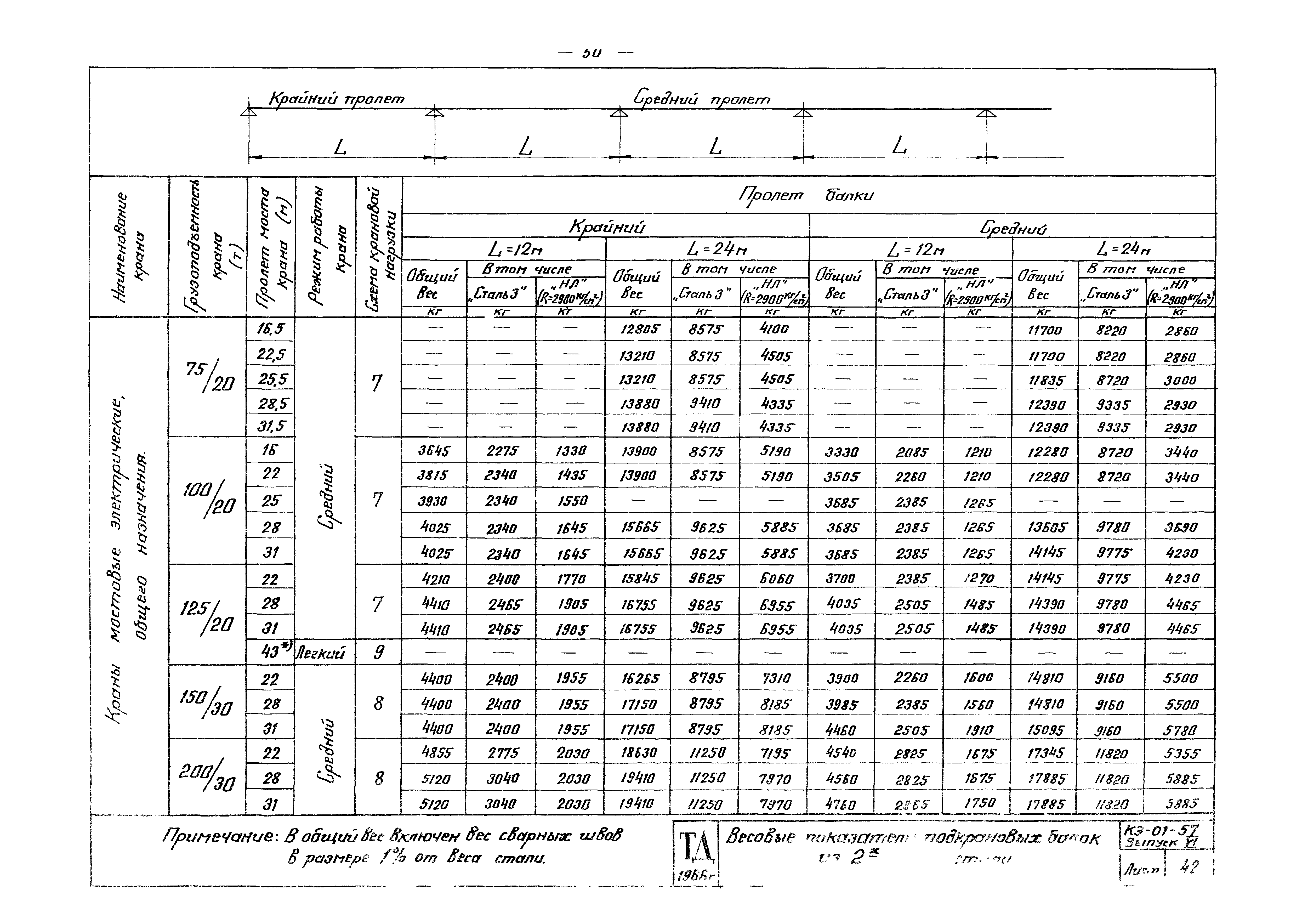

Весовые показатели подкрановых балок из двух марок сталей

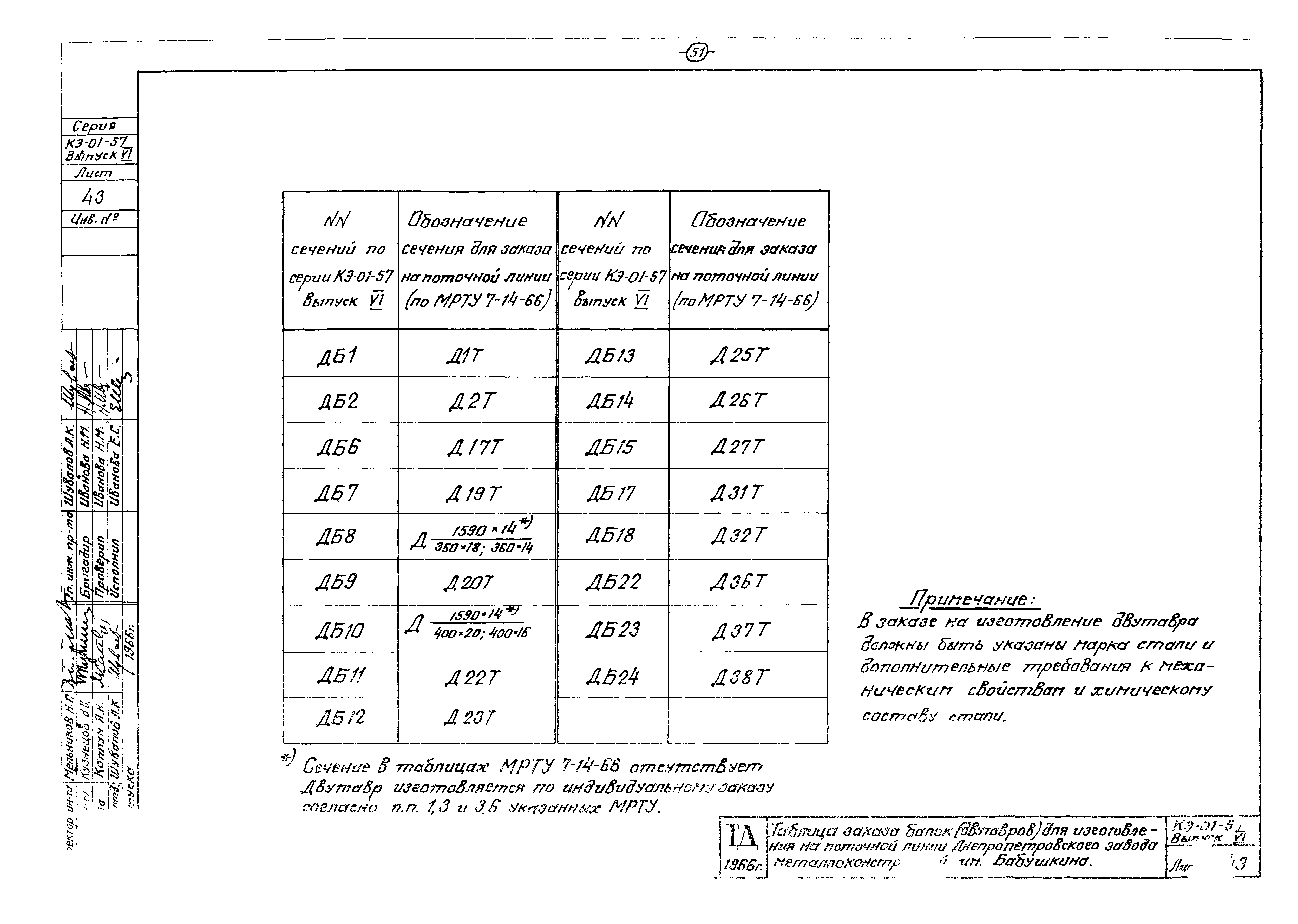

Таблица заказа балок (двутавров) для изготовлен7ия на поточной линии Днепропетровского завода металлоконструкций им. Бабушкина
Разработан: Проектстальконструкция Госстроя СССР
Утверждён:15.09.1966 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 165)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1966 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Балки подкрановых путей подвесного транспорта
Чем заменён:
