Скачать Серия КЭ-01-57 Выпуск V. Стальные разрезные подкрановые балки пролетами 6, 12 и 24 м под мостовые электрические краны общего назначения грузоподъемностью 75-200 т. Чертежи КМ

Дата актуализации: 10.08.2017

Серия КЭ-01-57

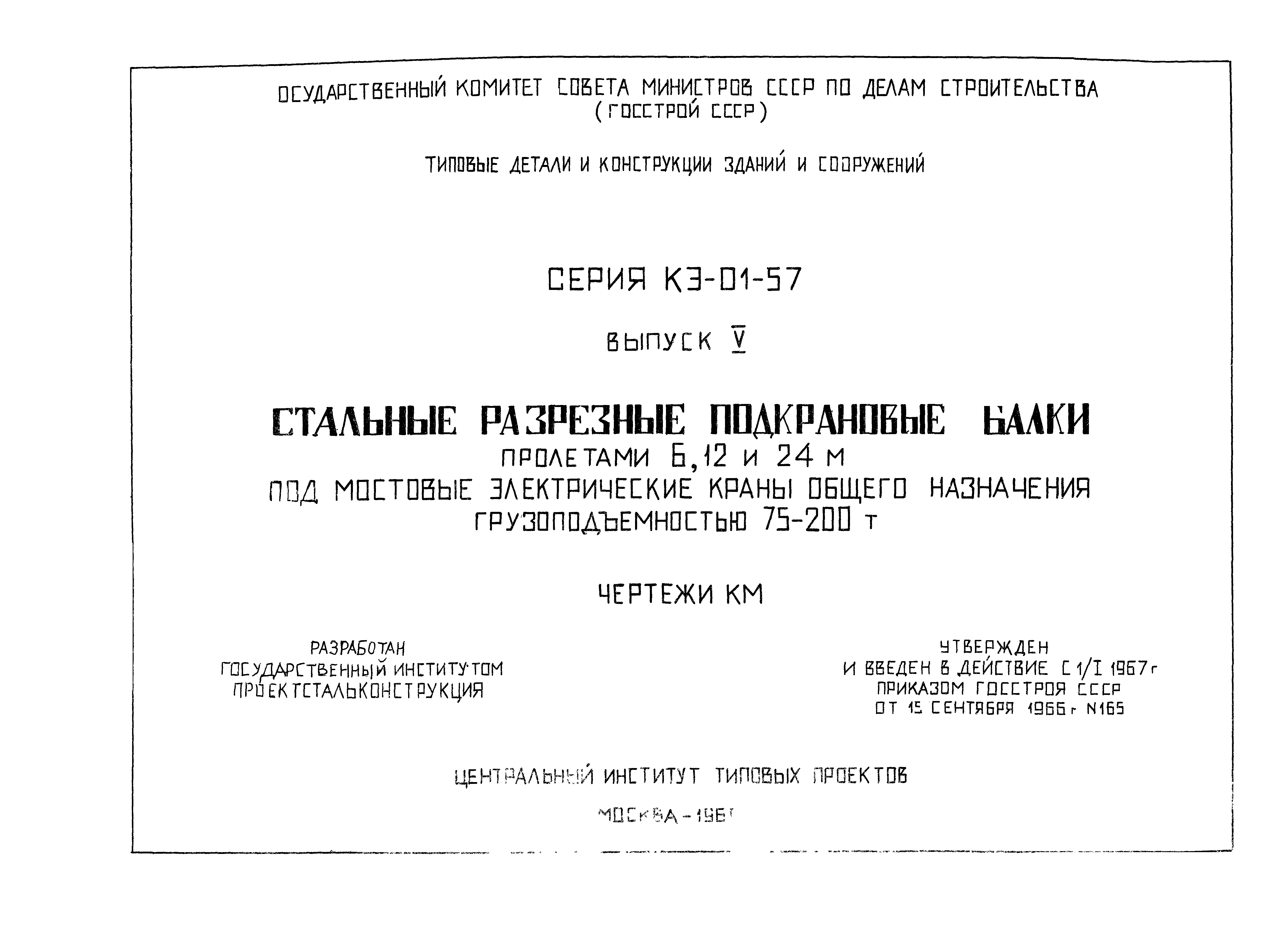

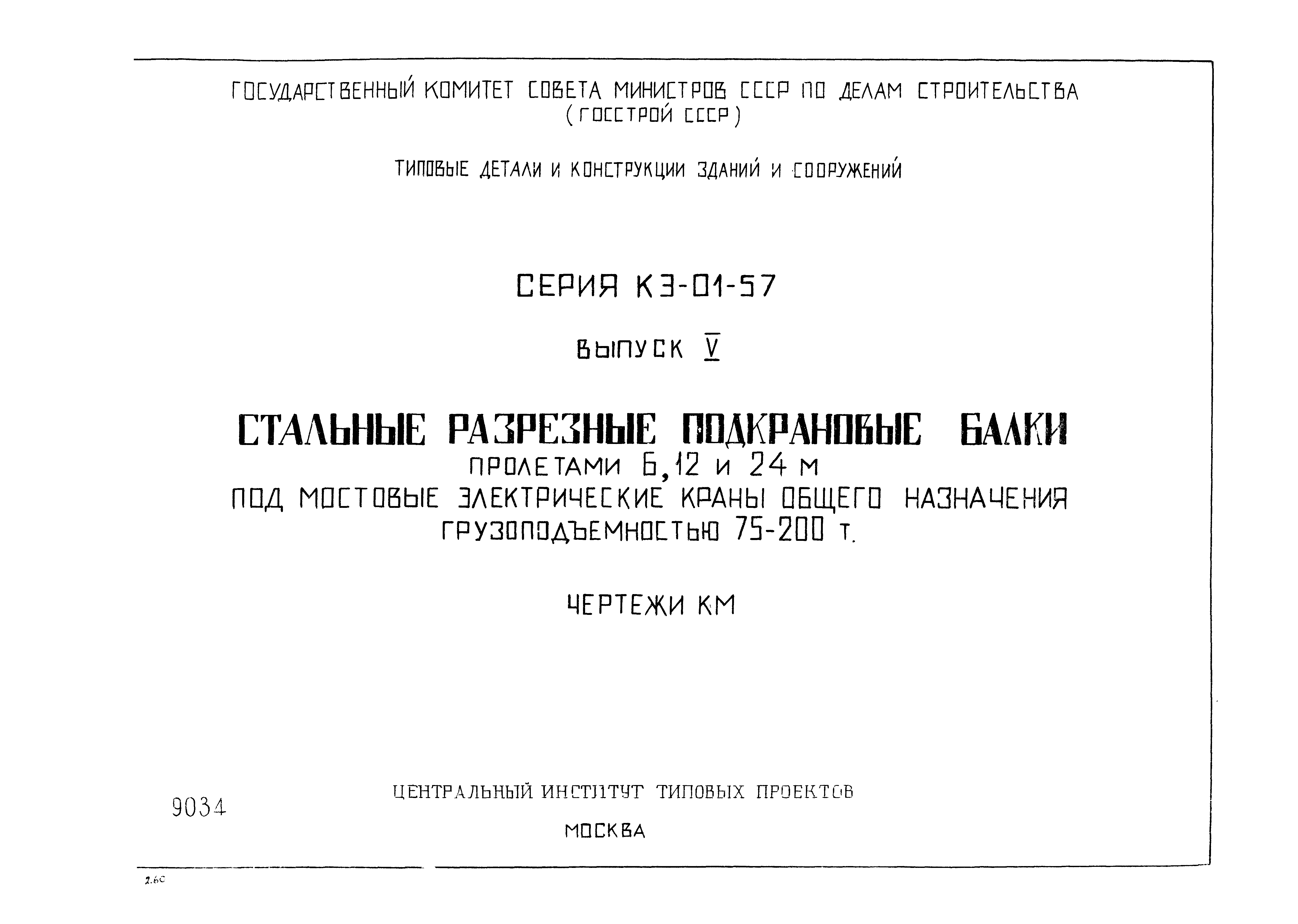

Выпуск V. Стальные разрезные подкрановые балки пролетами 6, 12 и 24 м под мостовые электрические краны общего назначения грузоподъемностью 75-200 т. Чертежи КМ

Обозначение: Серия КЭ-01-57
Обозначение англ: Series КЭ-01-57
Статус:заменен
Название рус.:Выпуск V. Стальные разрезные подкрановые балки пролетами 6, 12 и 24 м под мостовые электрические краны общего назначения грузоподъемностью 75-200 т. Чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1977

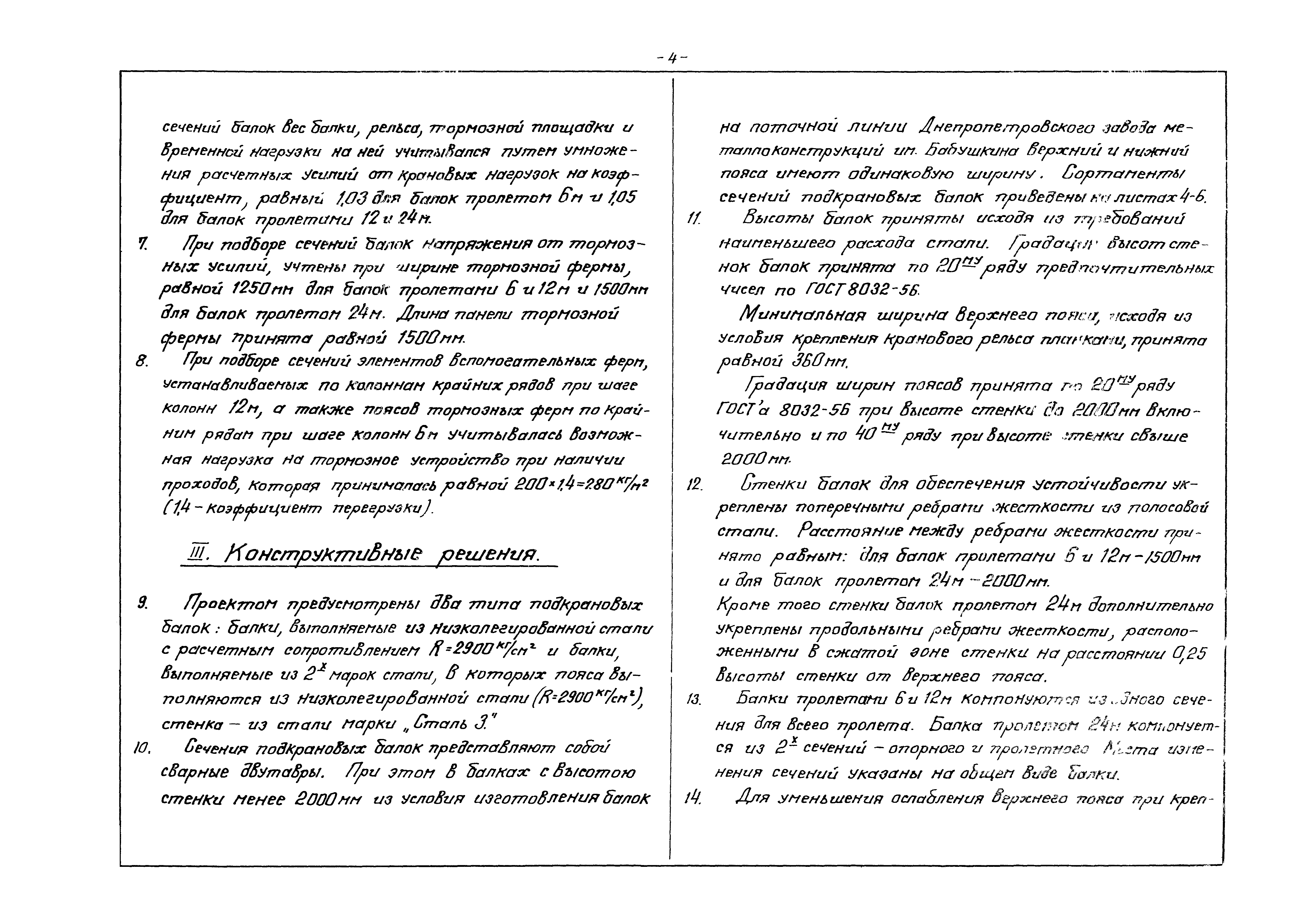

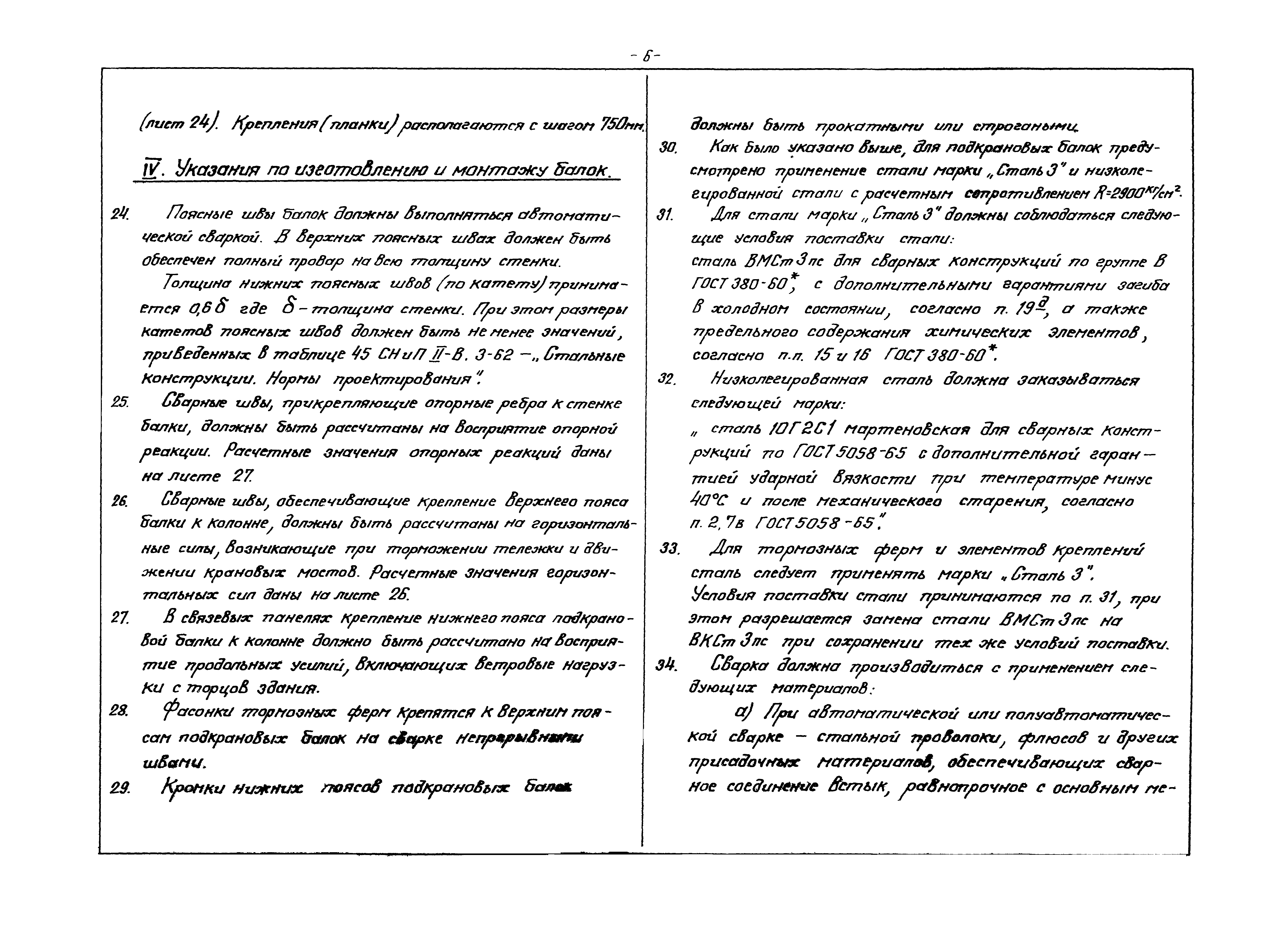

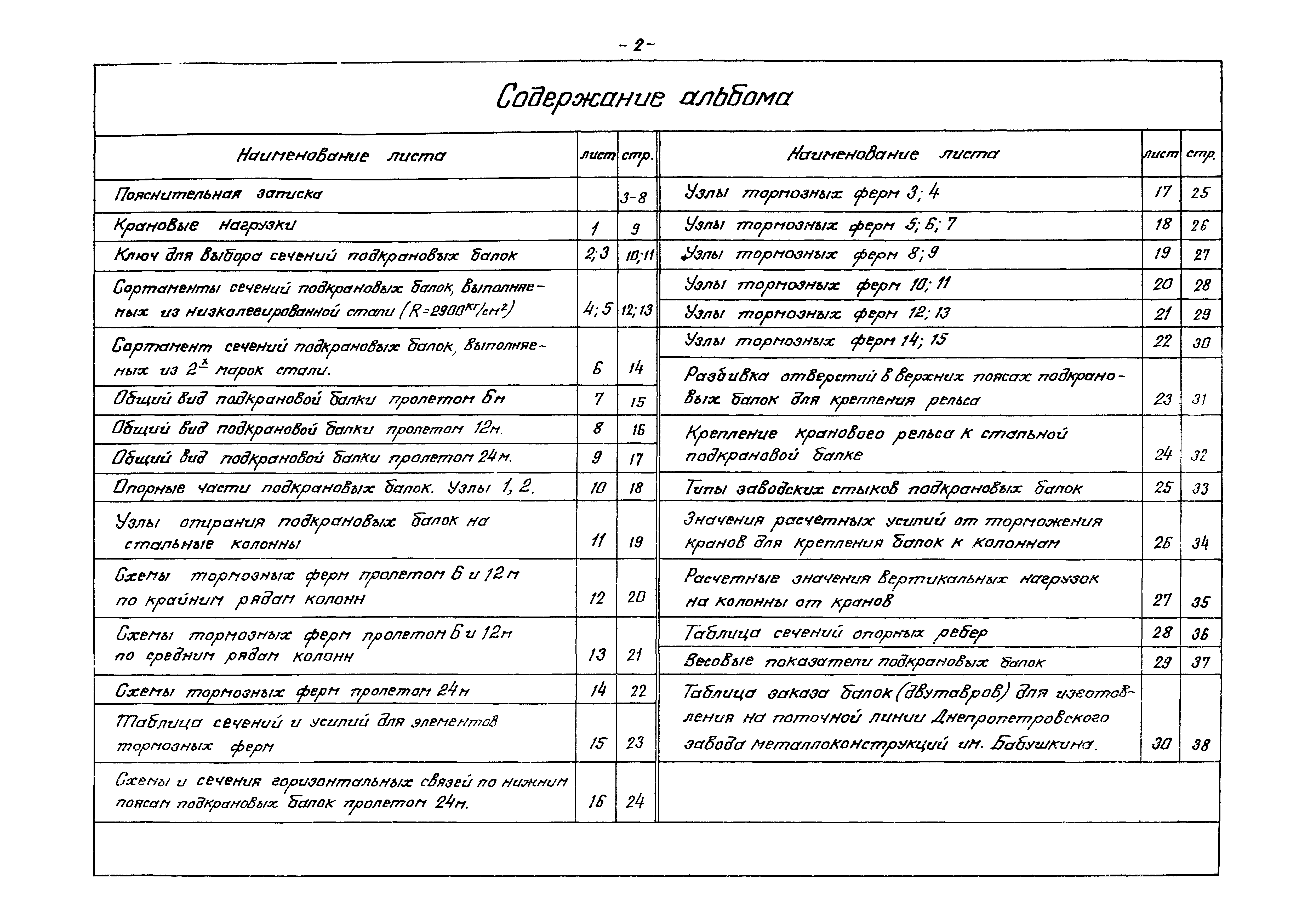

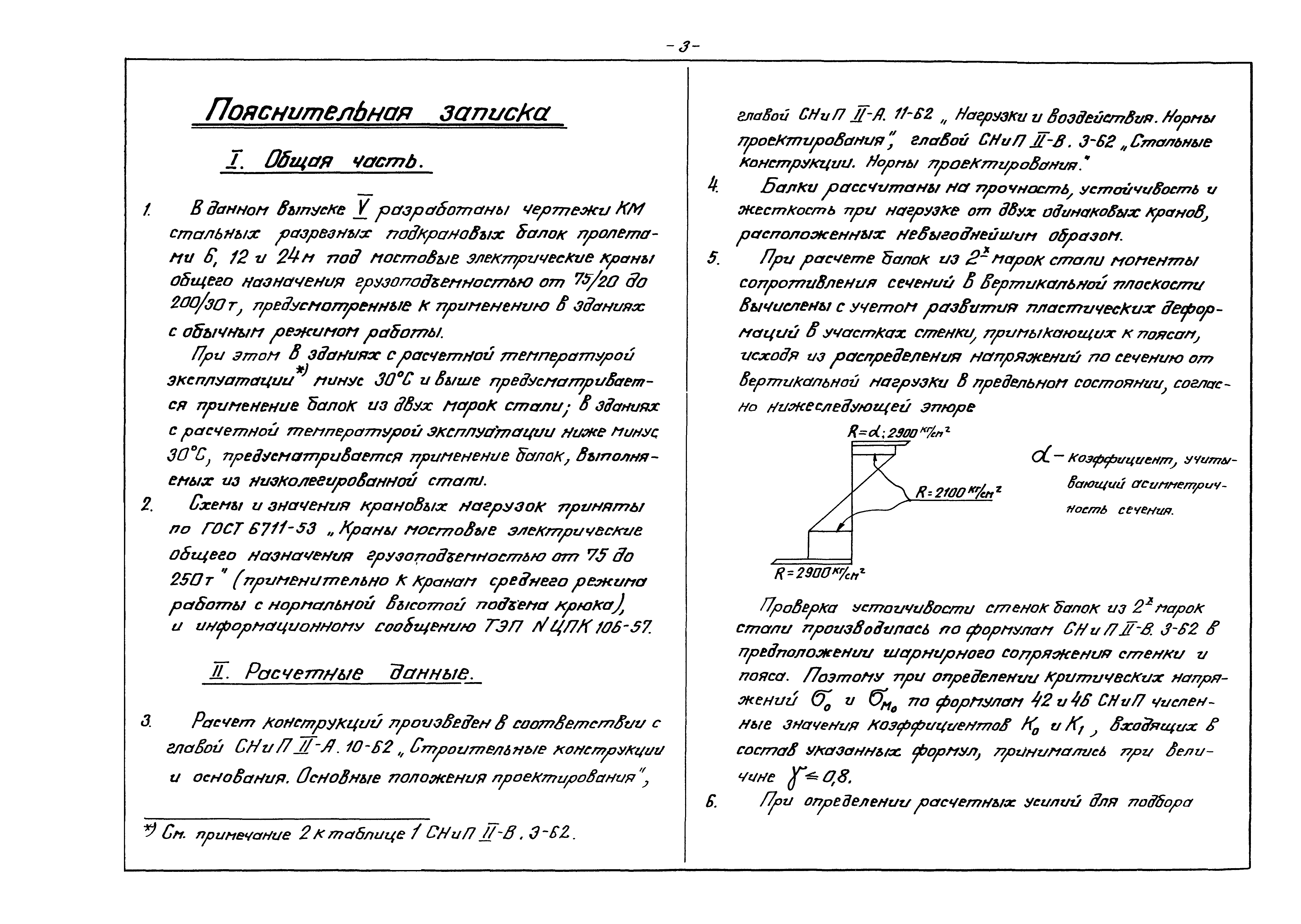

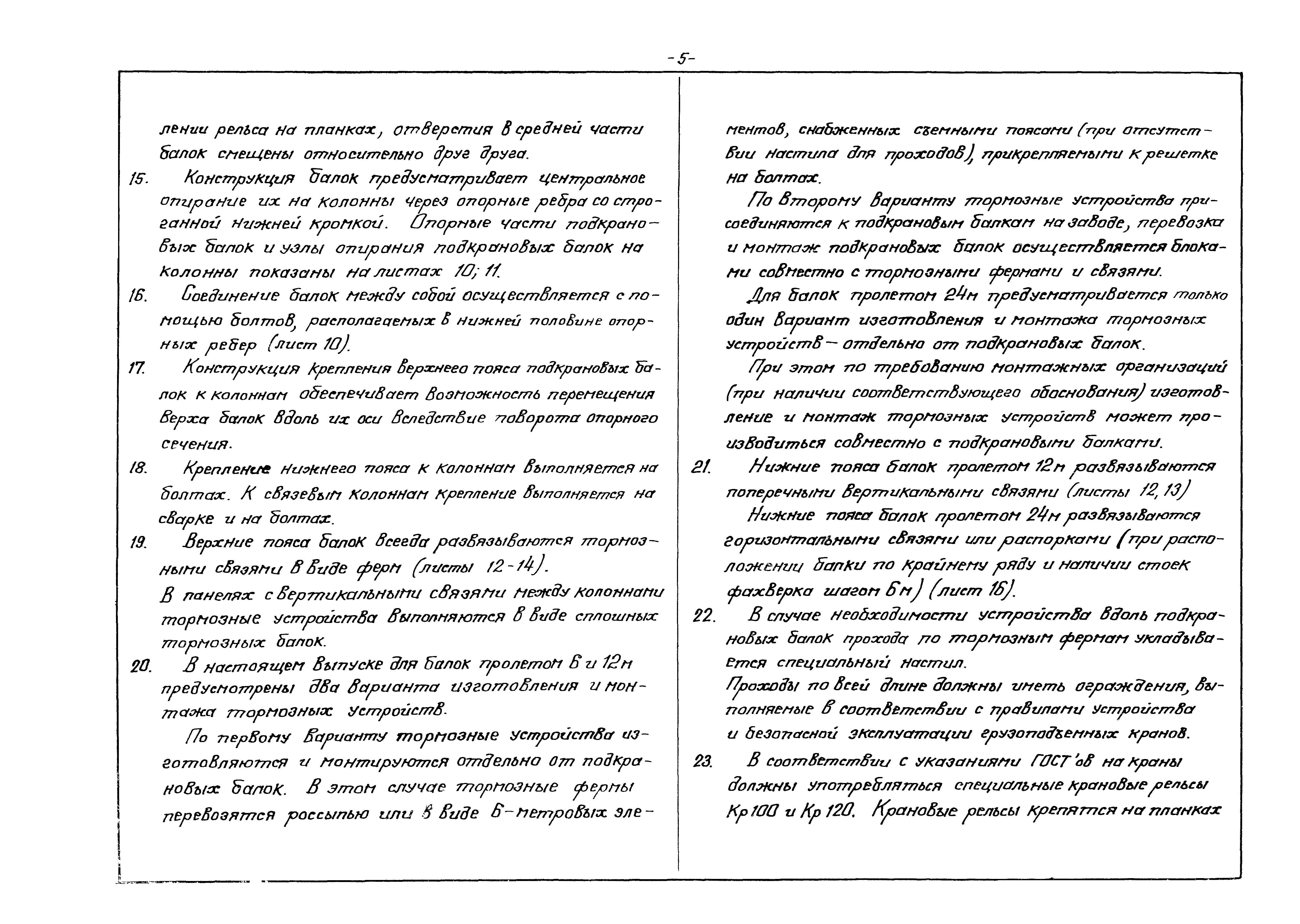

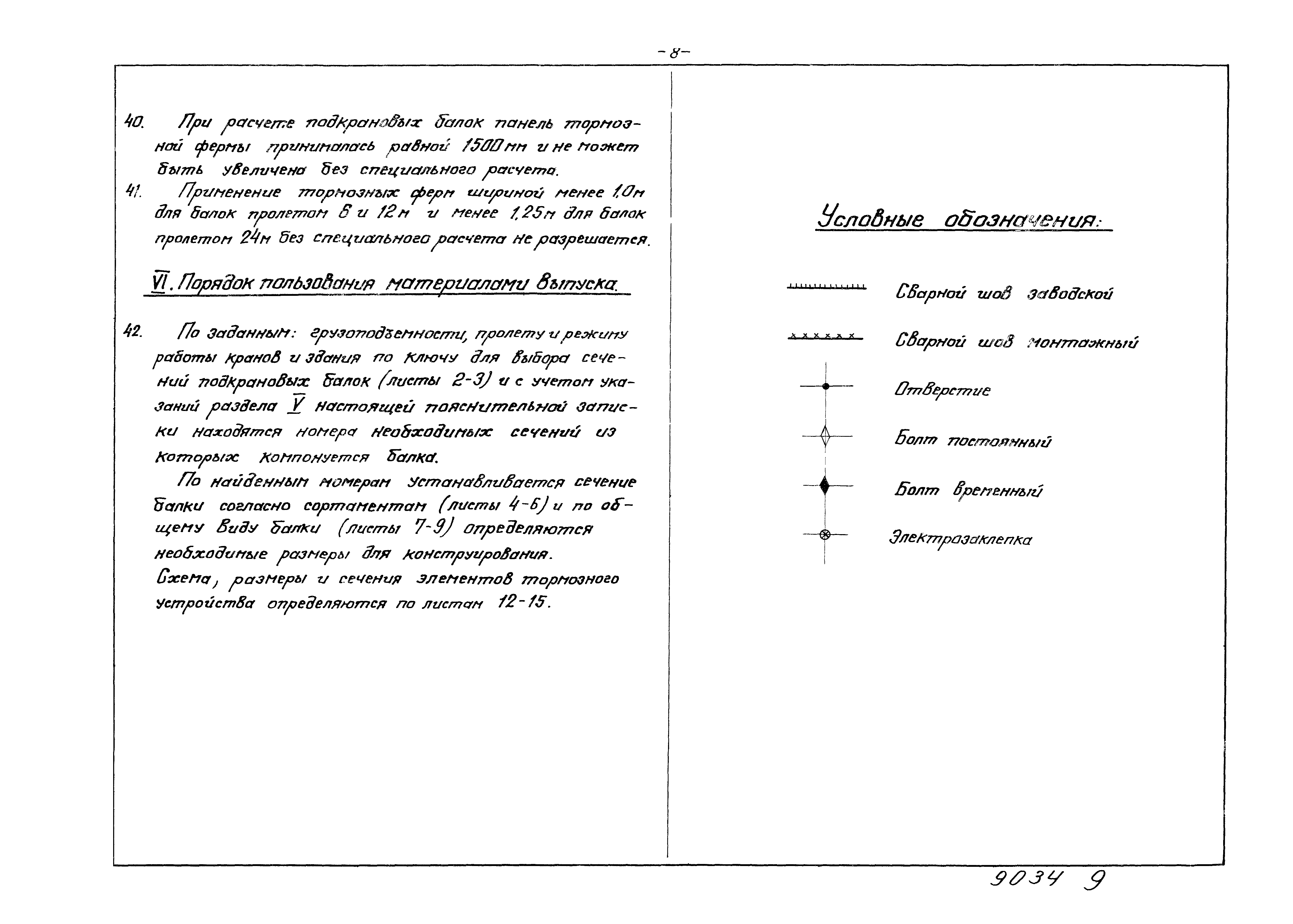

Оглавление:Пояснительная записка

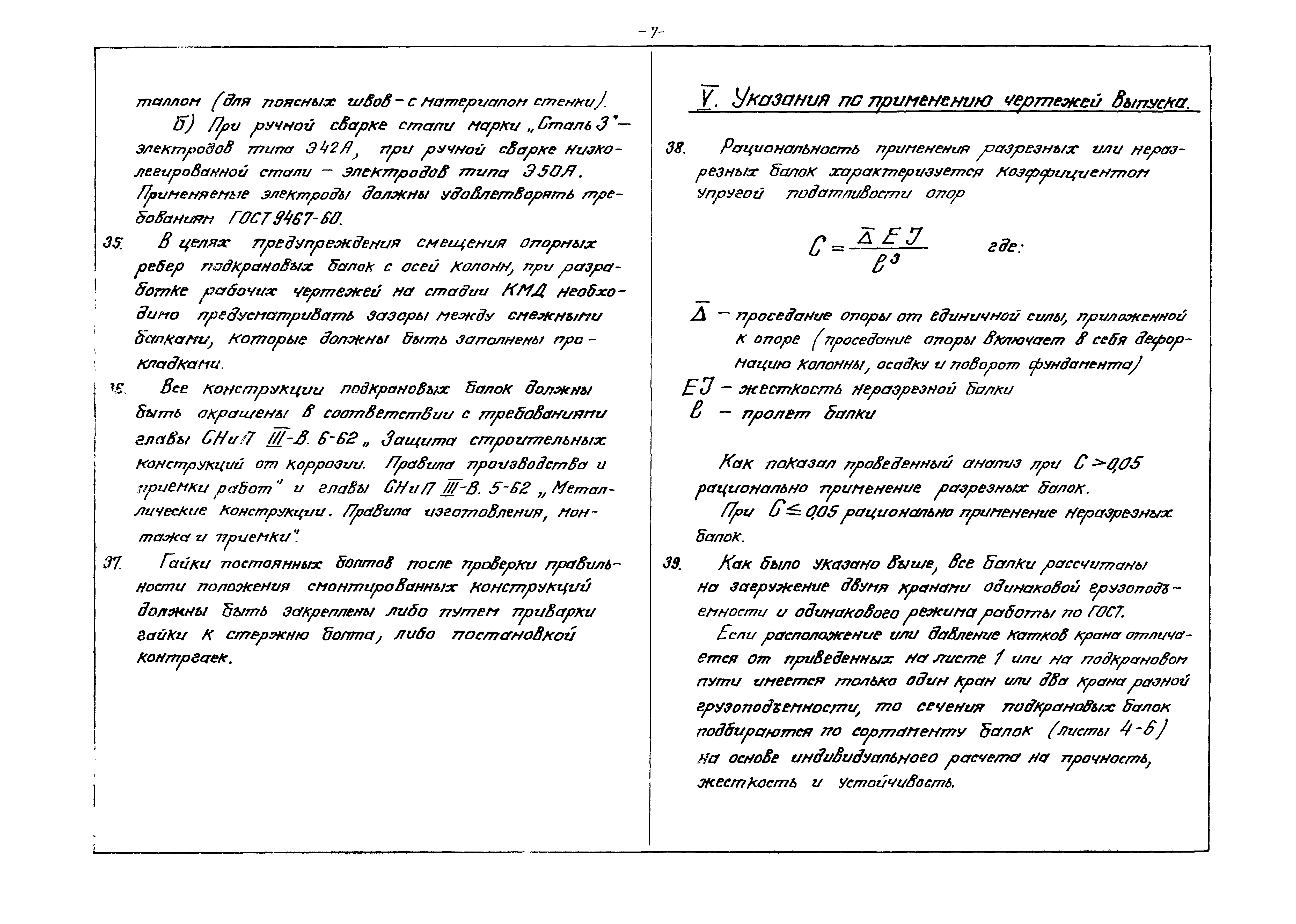

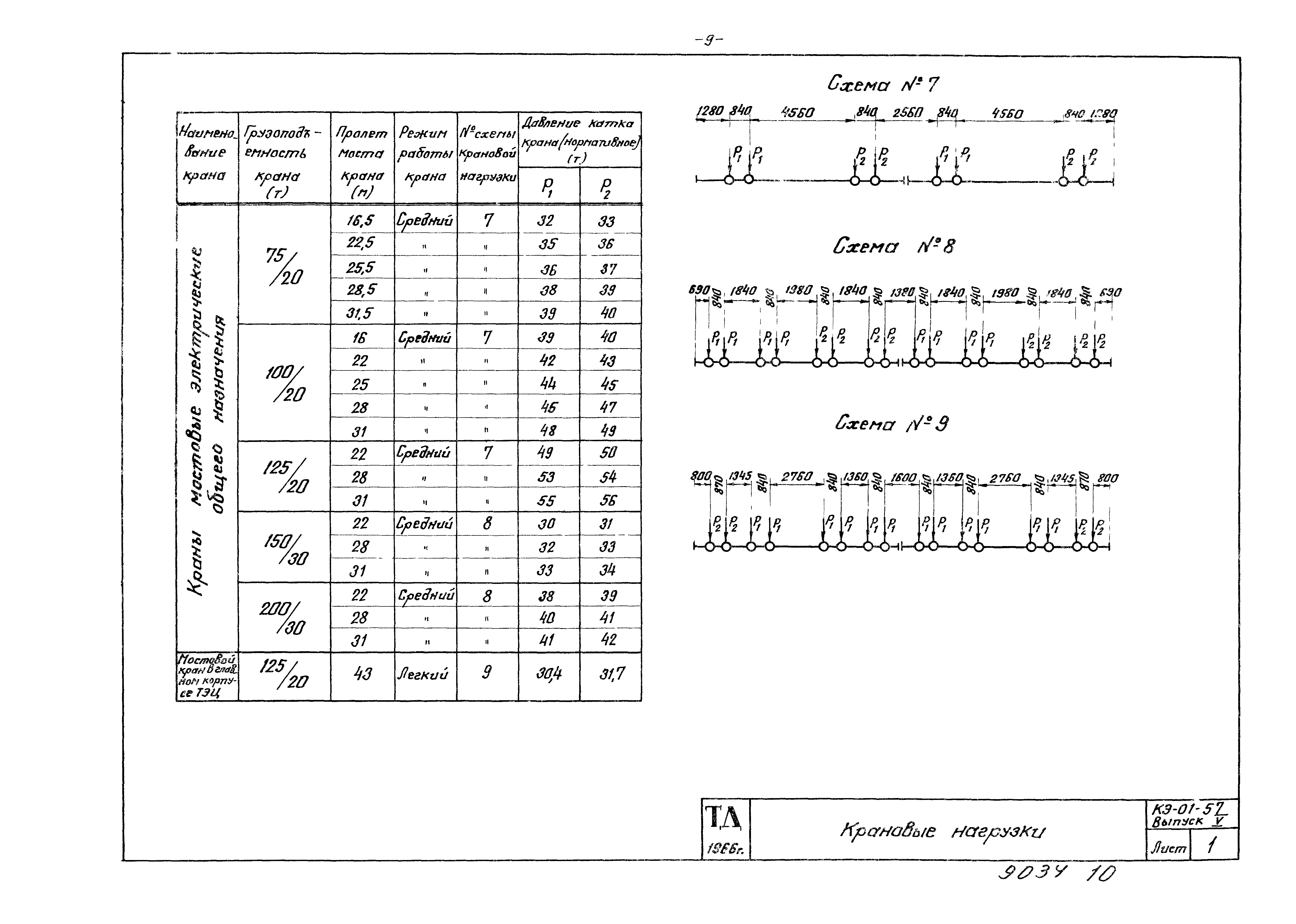

Крановые нагрузки

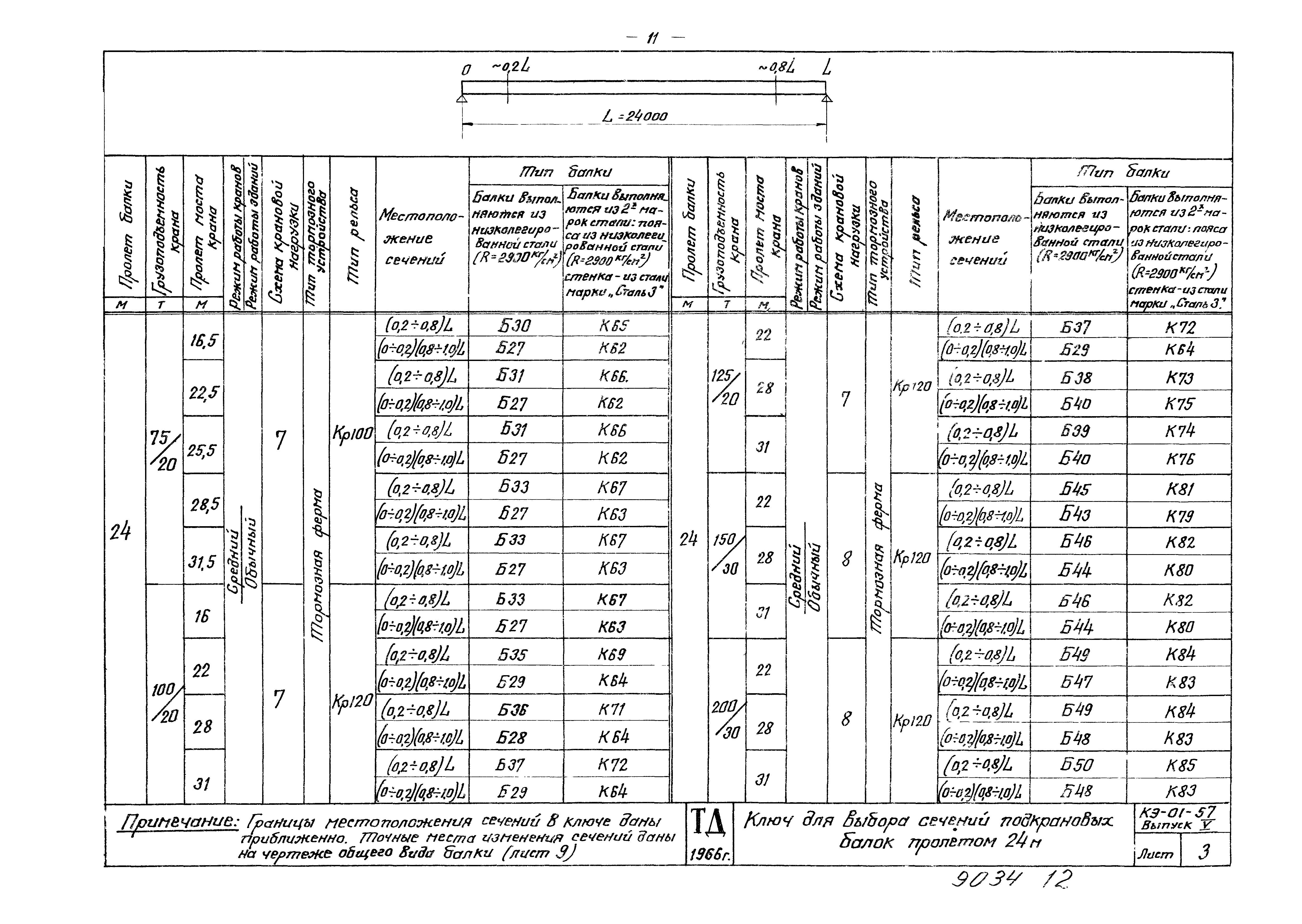

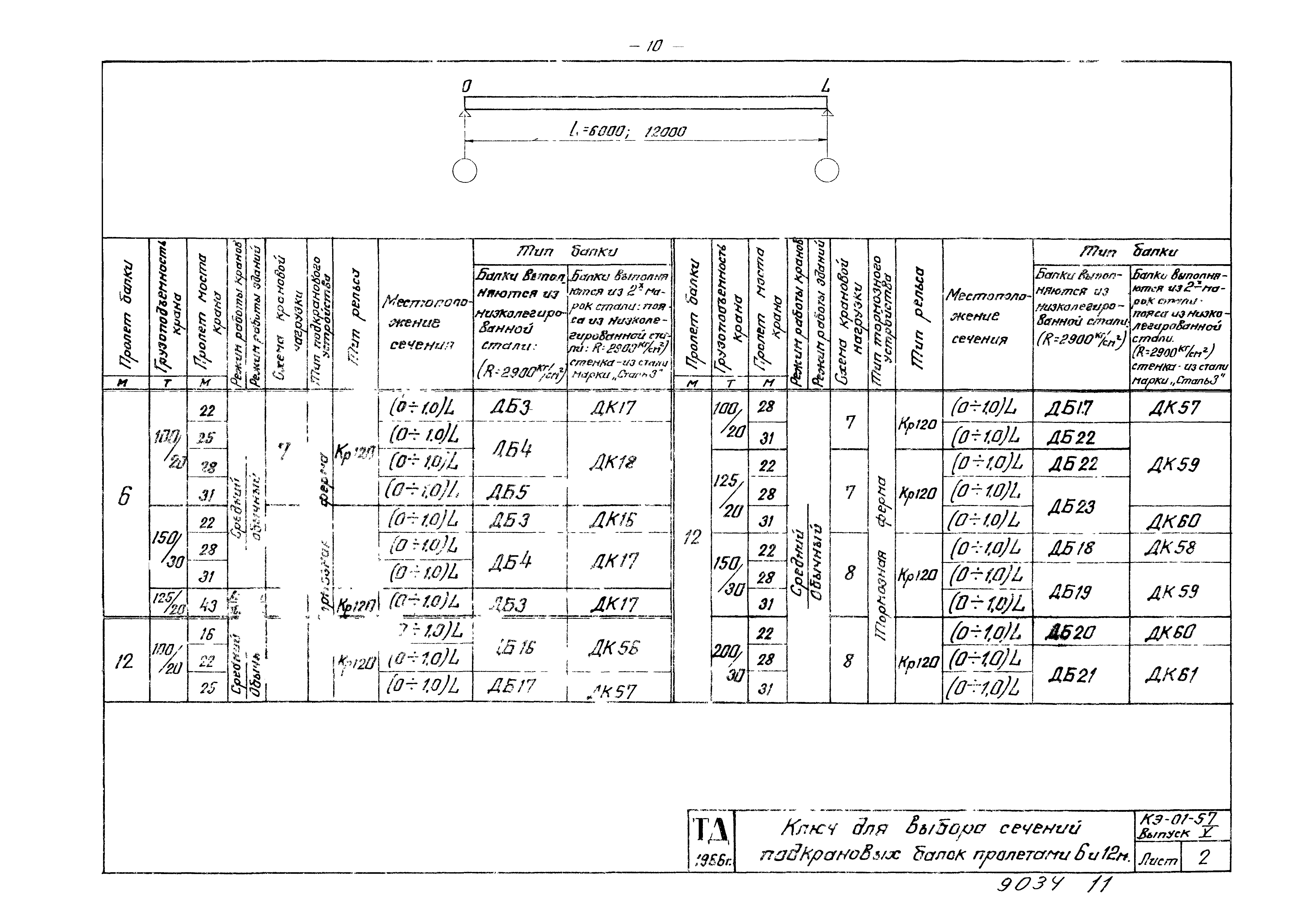

Ключ для выбора сечений подкрановых балок

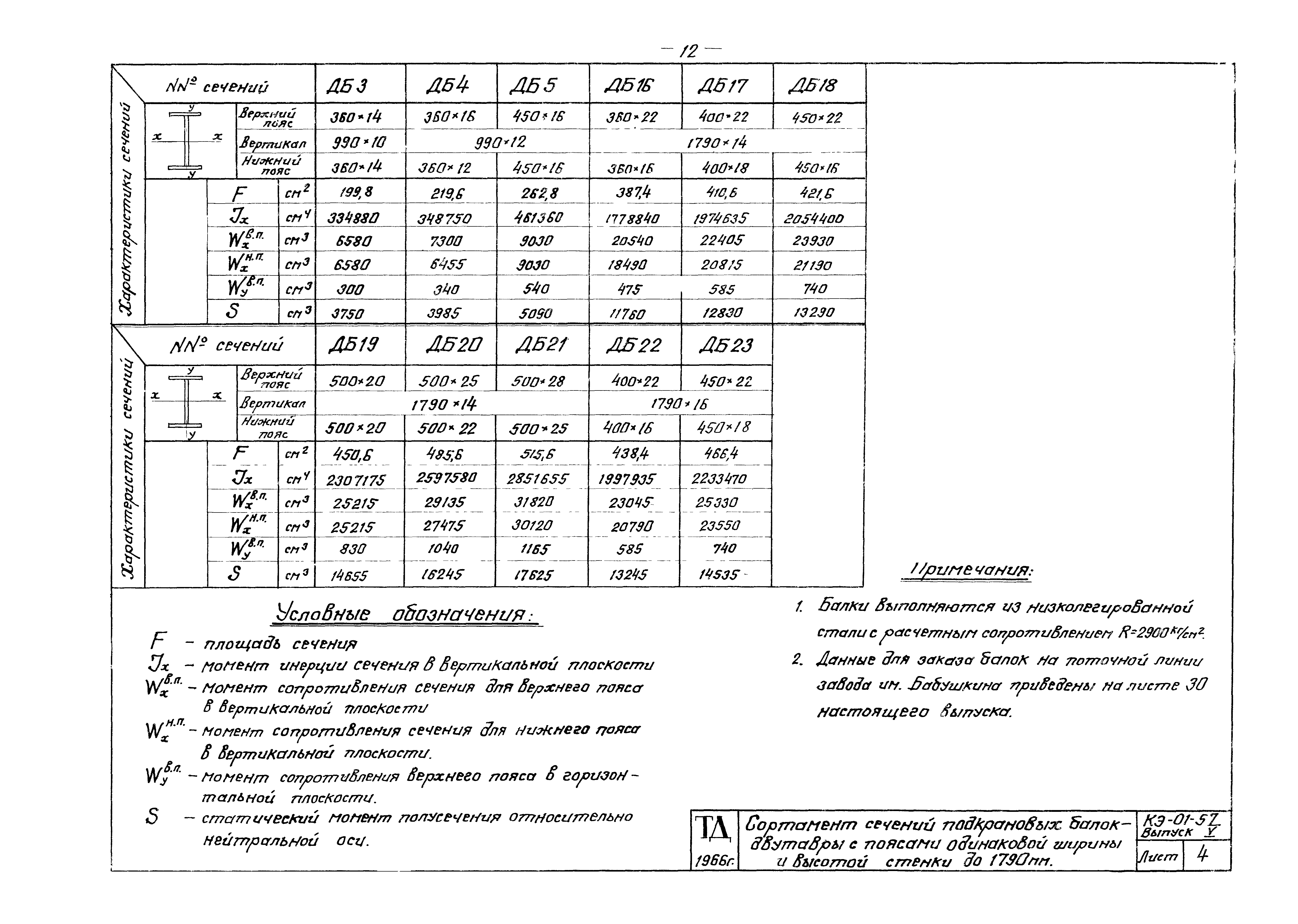

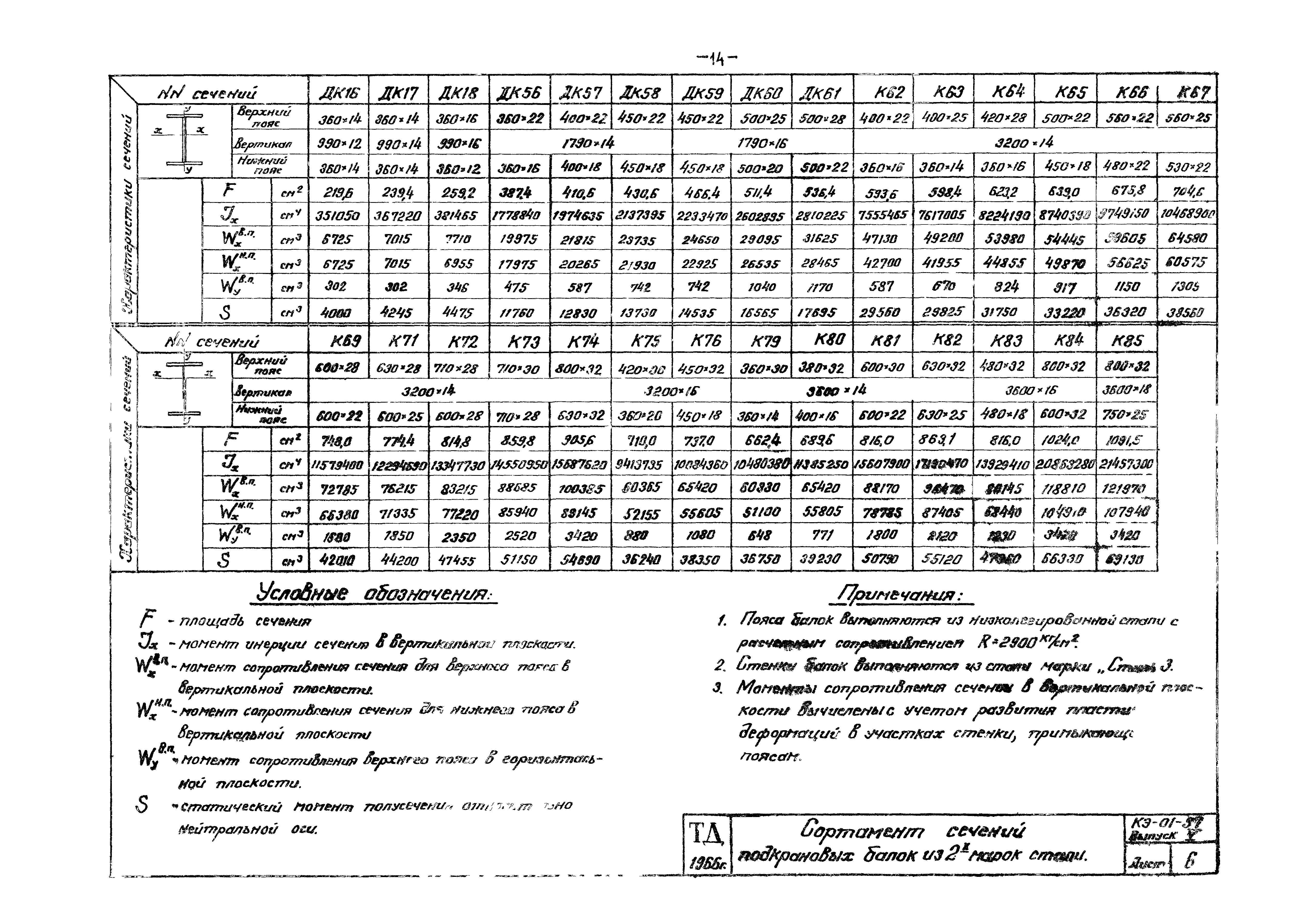

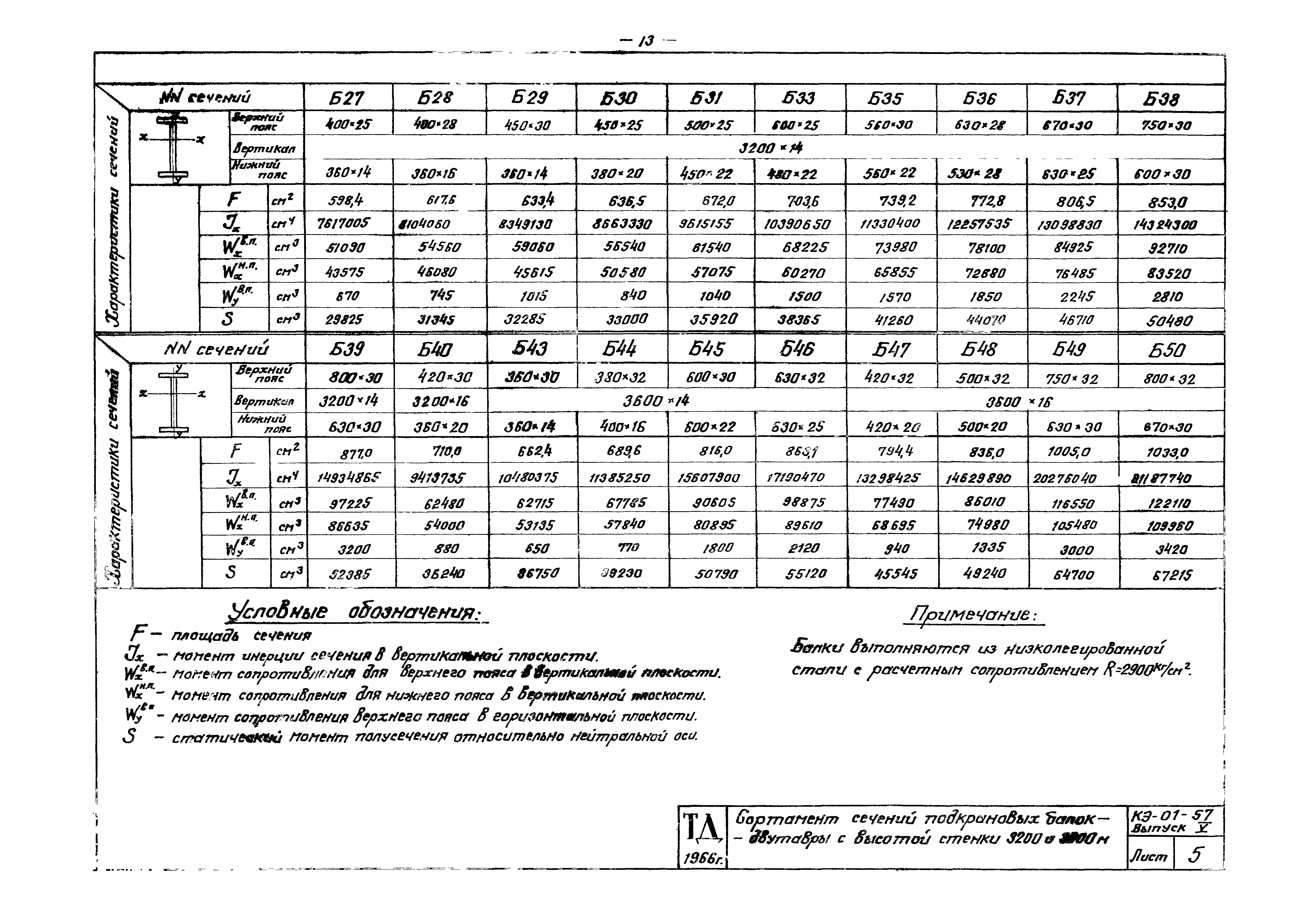

Сортамент сечений подкрановых балок, выполняемых из низколегированной стали (R = 2900кг/кв. см)
Сортамент сечений подкрановых балок, выполняемых из двух марок стали

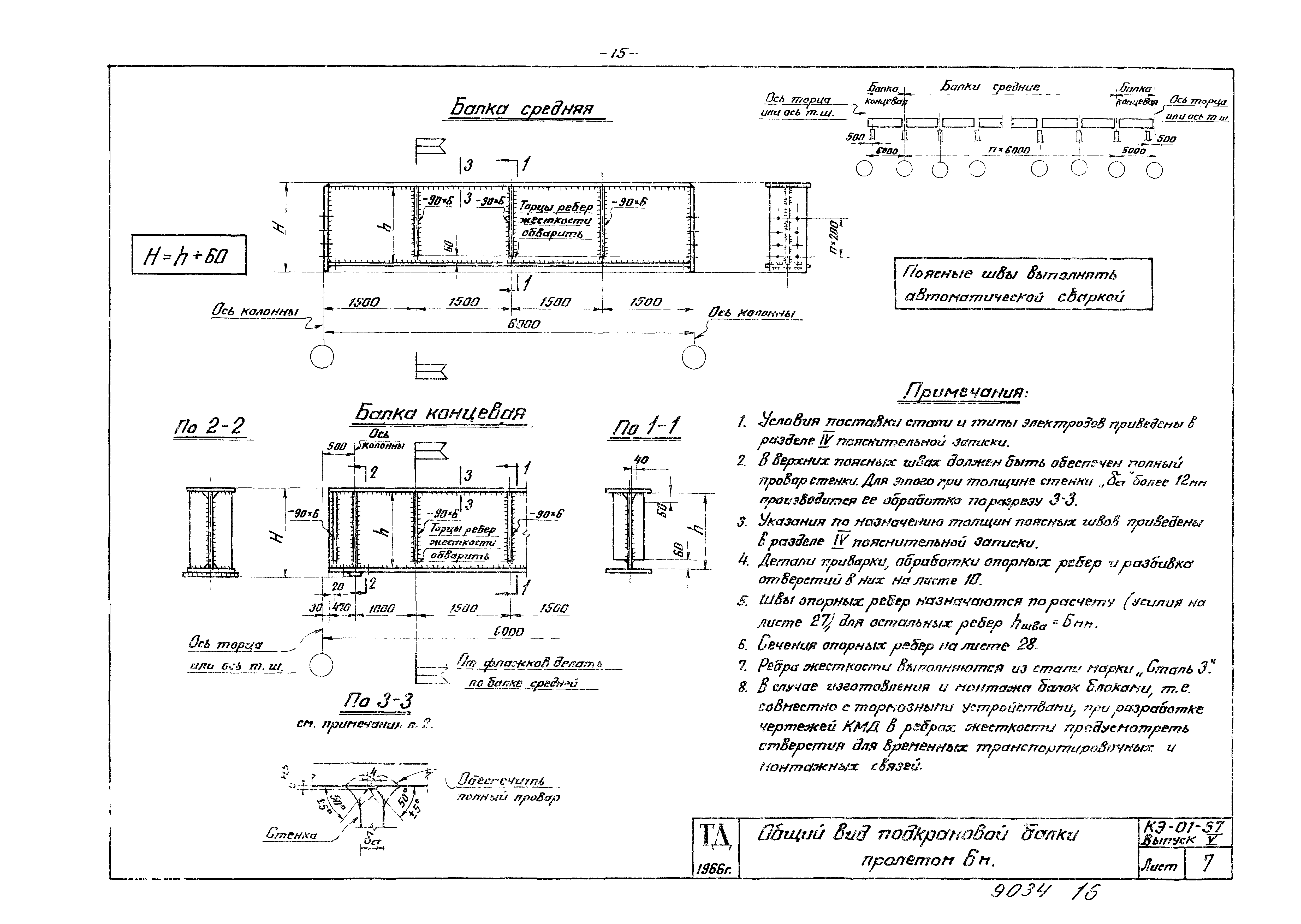

Общий вид подкрановой балки пролетом 6 м

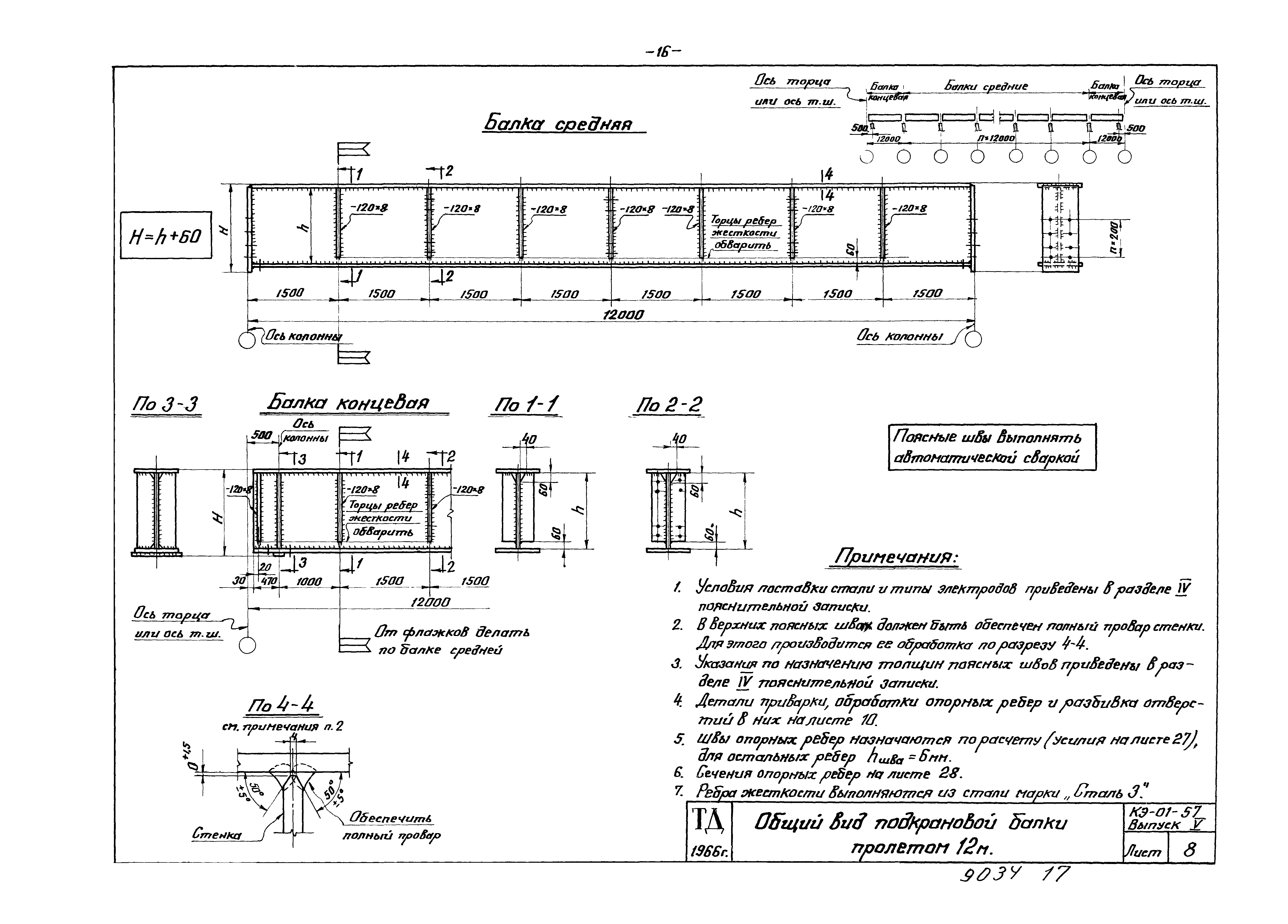

Общий вид подкрановой балки пролетом 12 м

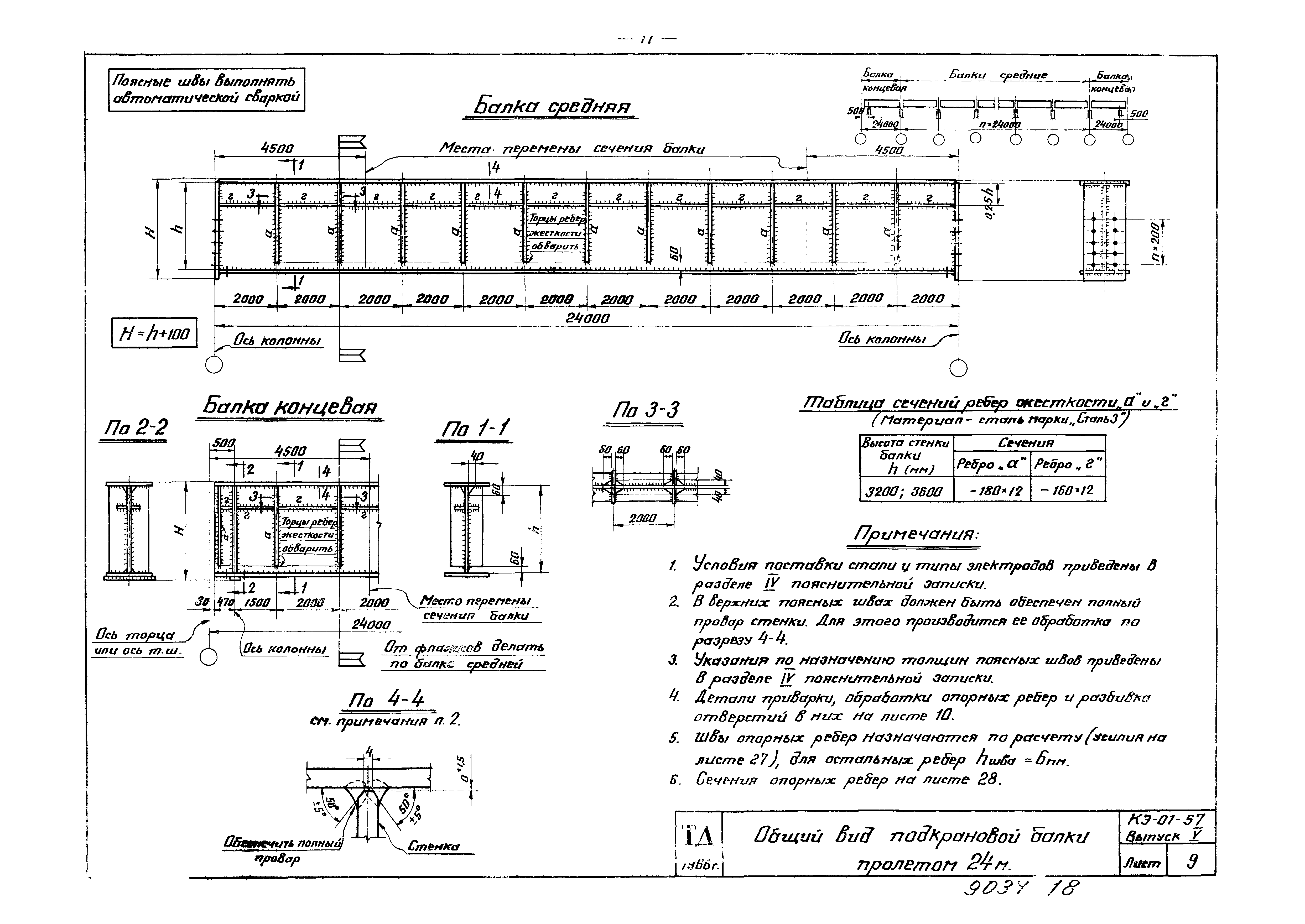

Общий вид подкрановой балки пролетом 24 м

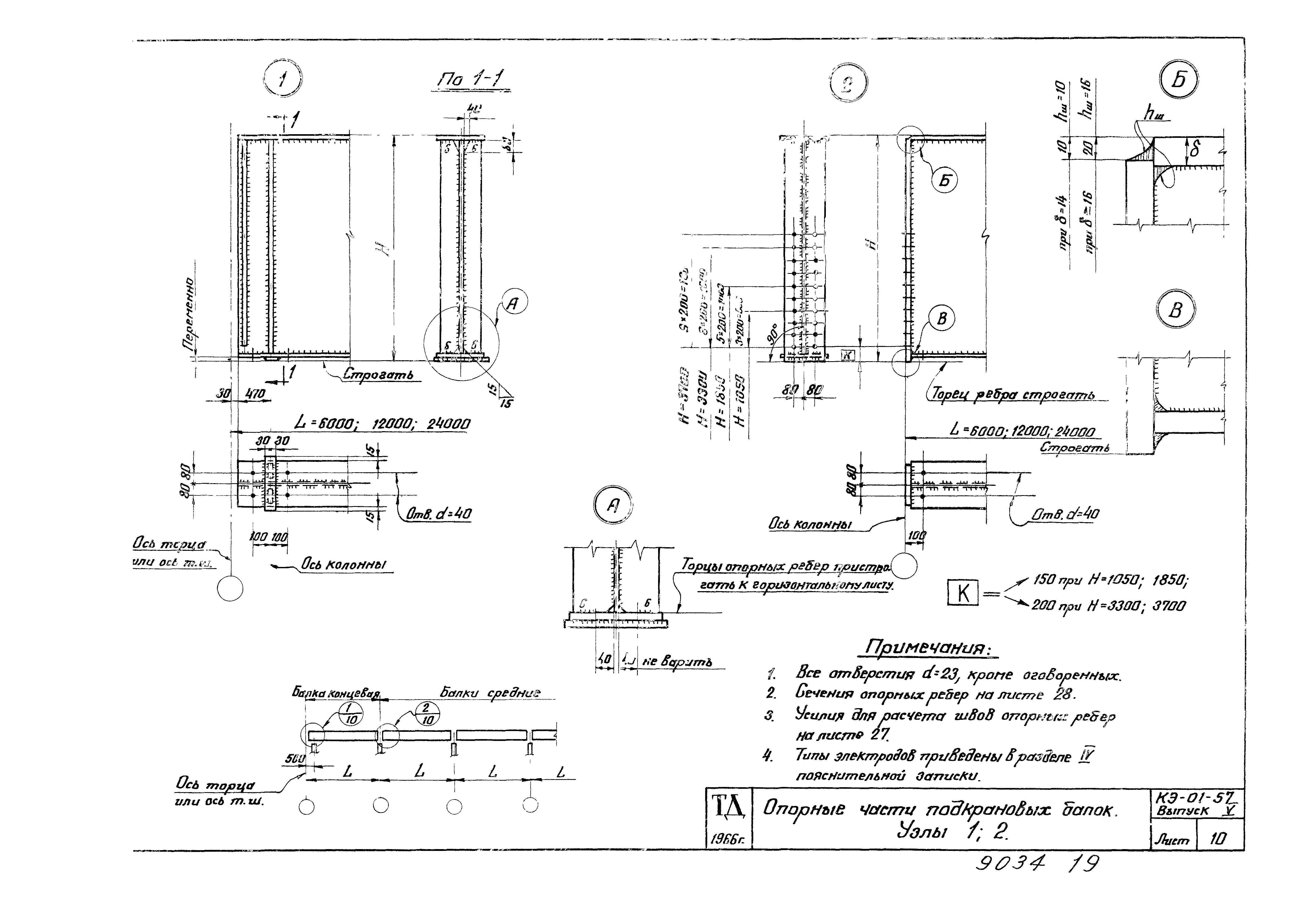

Опорные части подкрановых балок. Узлы 1; 2

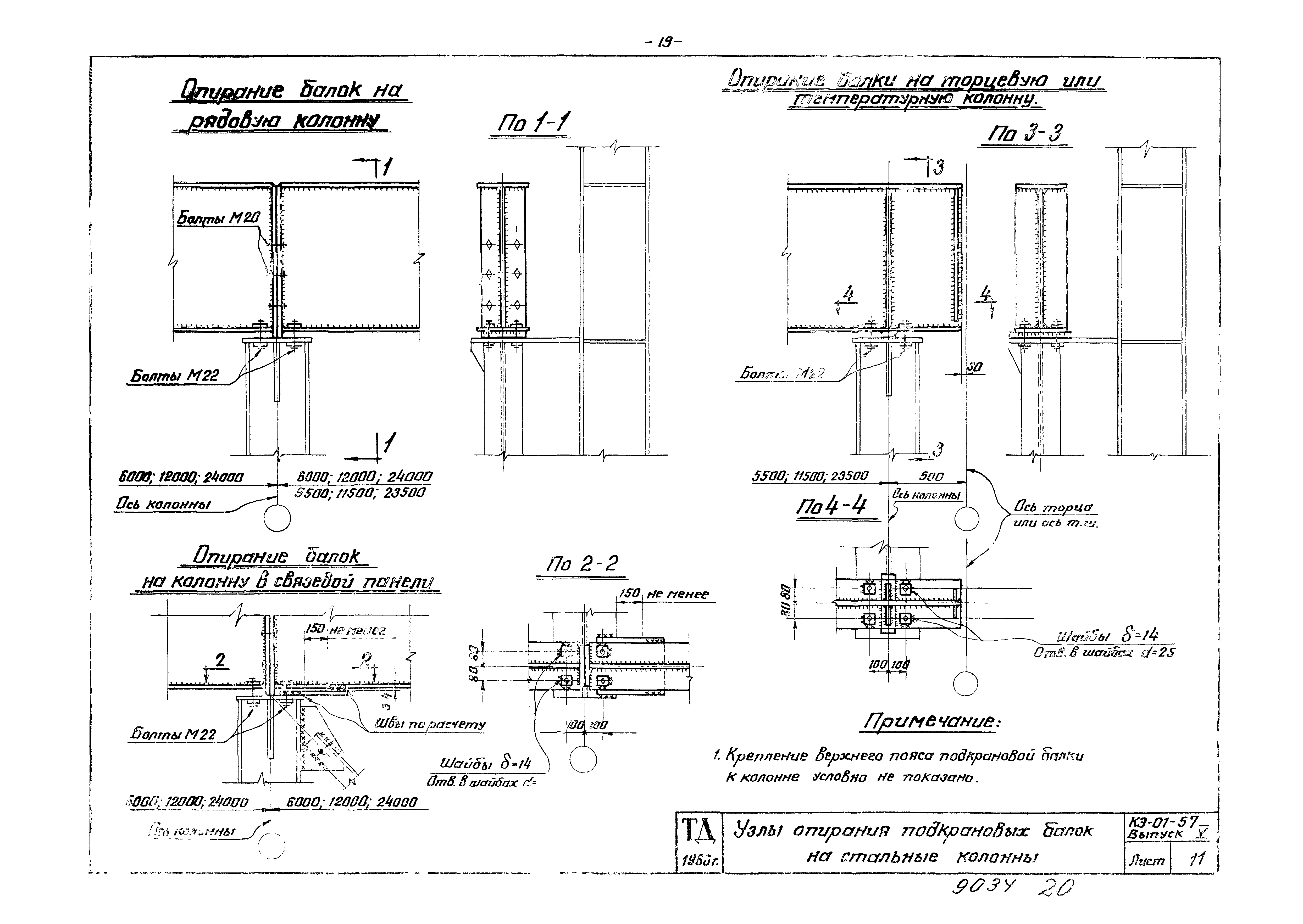

Узлы опирания подкрановых балок на стальные колонны

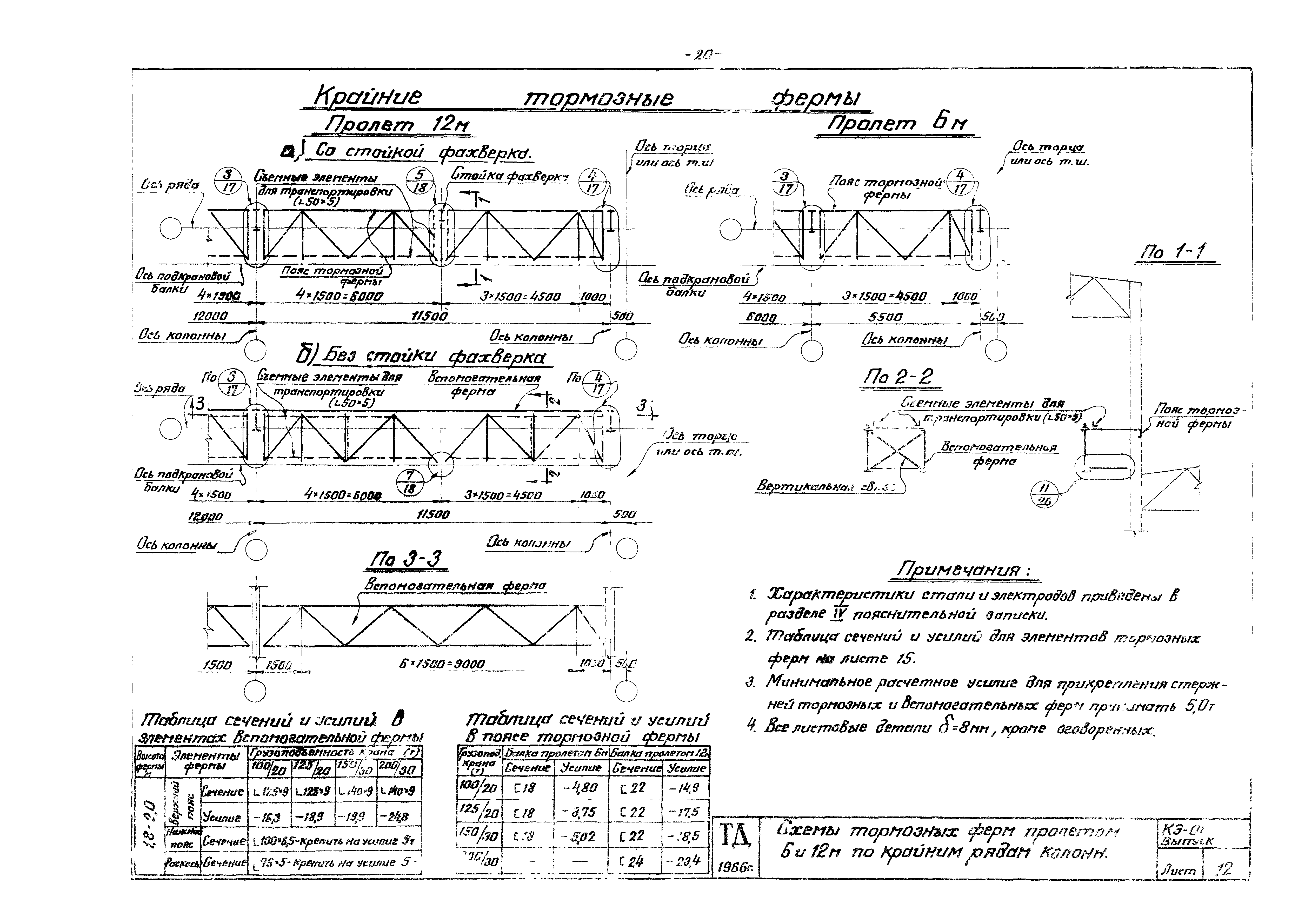

Схемы тормозных ферм пролетом 6 и 12 м по крайним рядам колонн

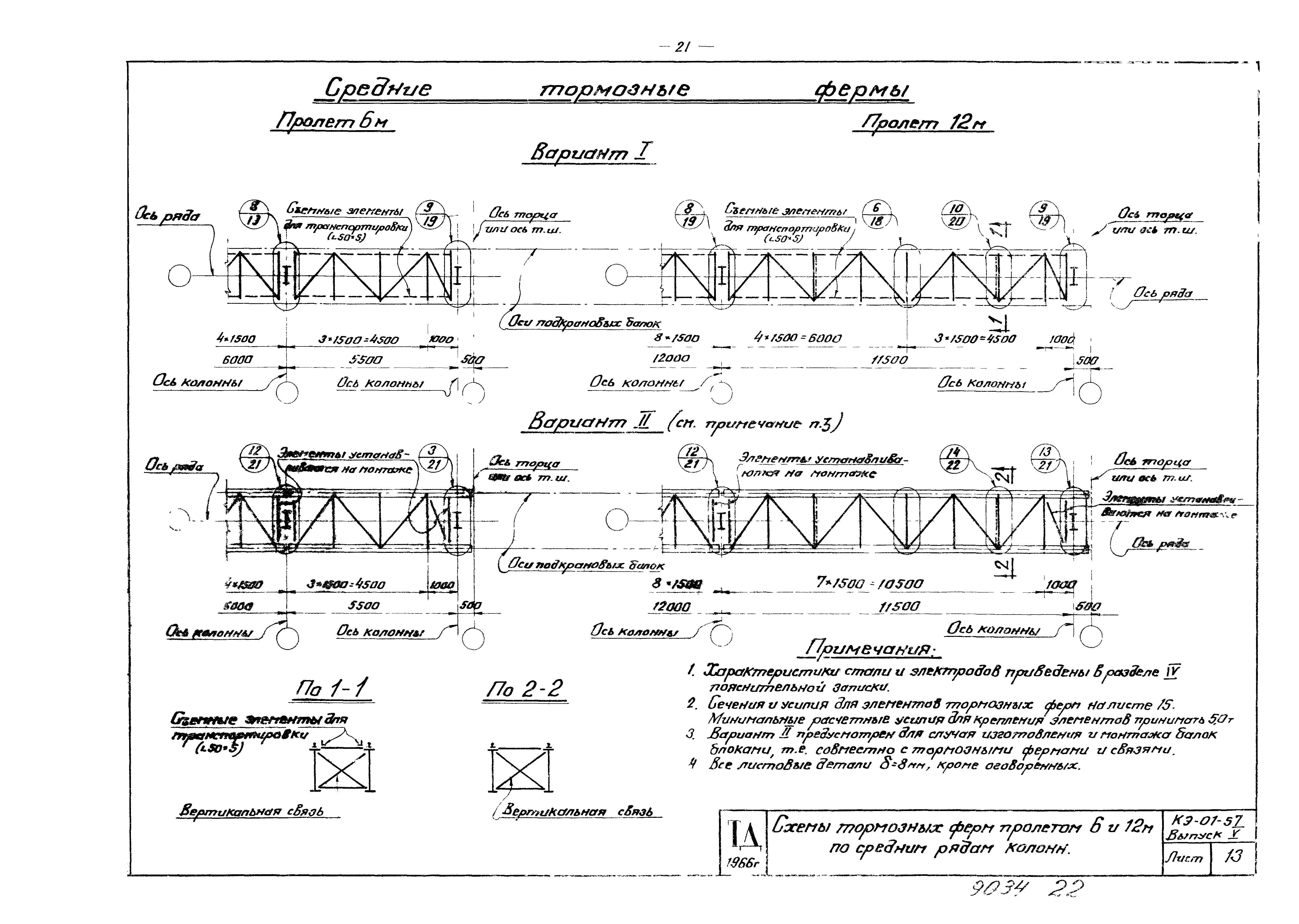

Схемы тормозных ферм пролетом 6 и 12 м по средним рядам колонн

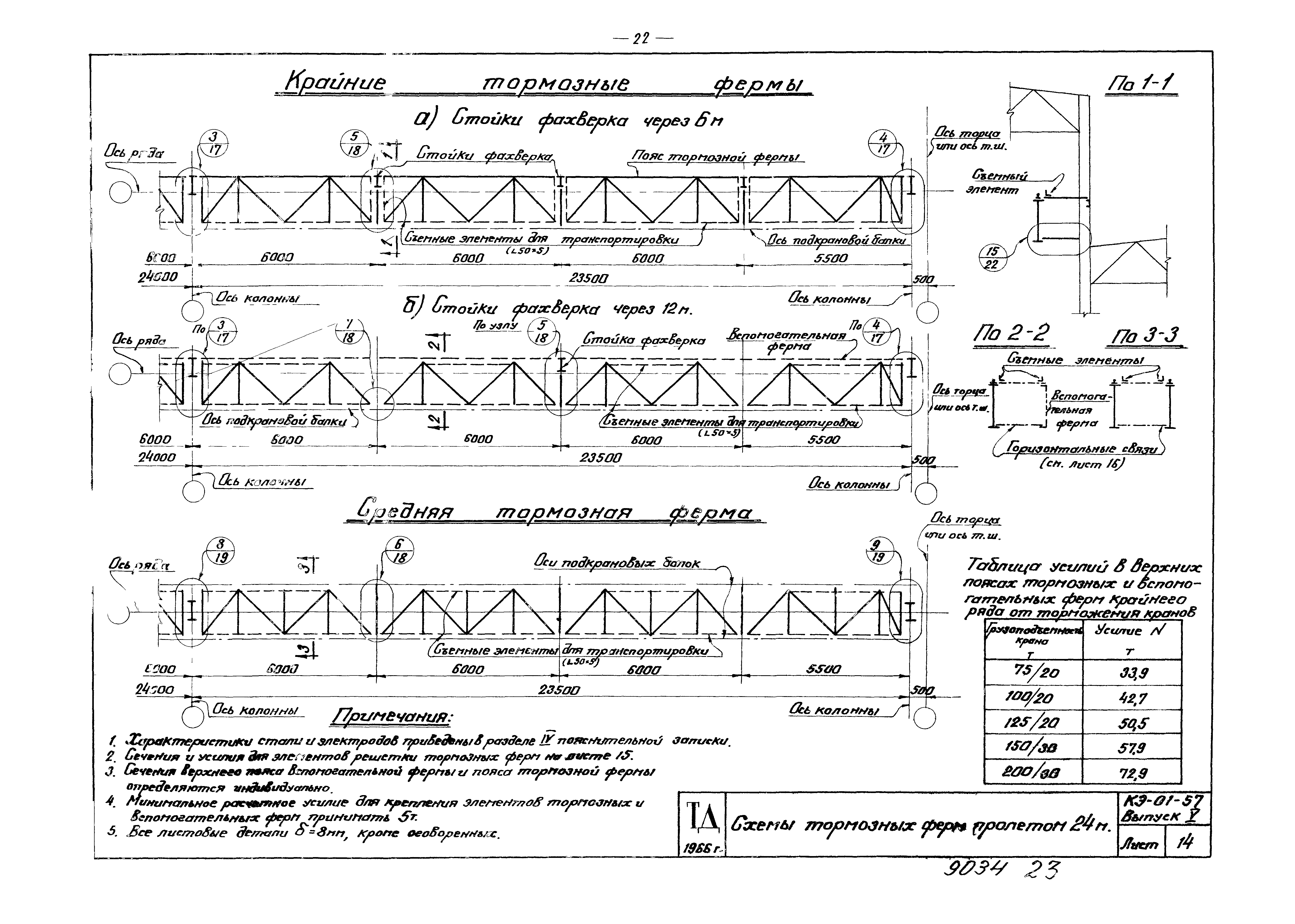

Схемы тормозных ферм пролетом 24 м

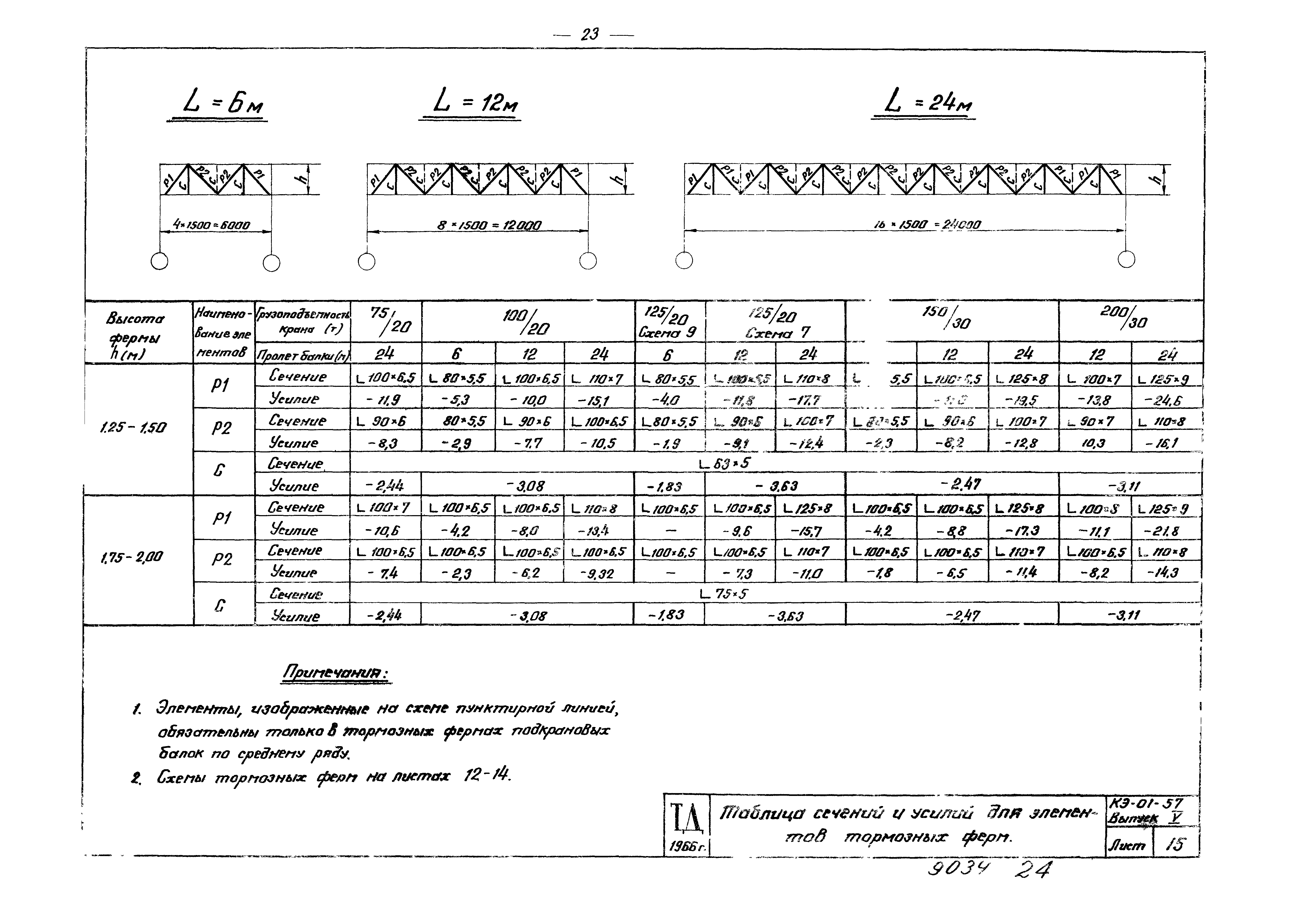

Таблица сечений и усилий для элементов тормозных ферм

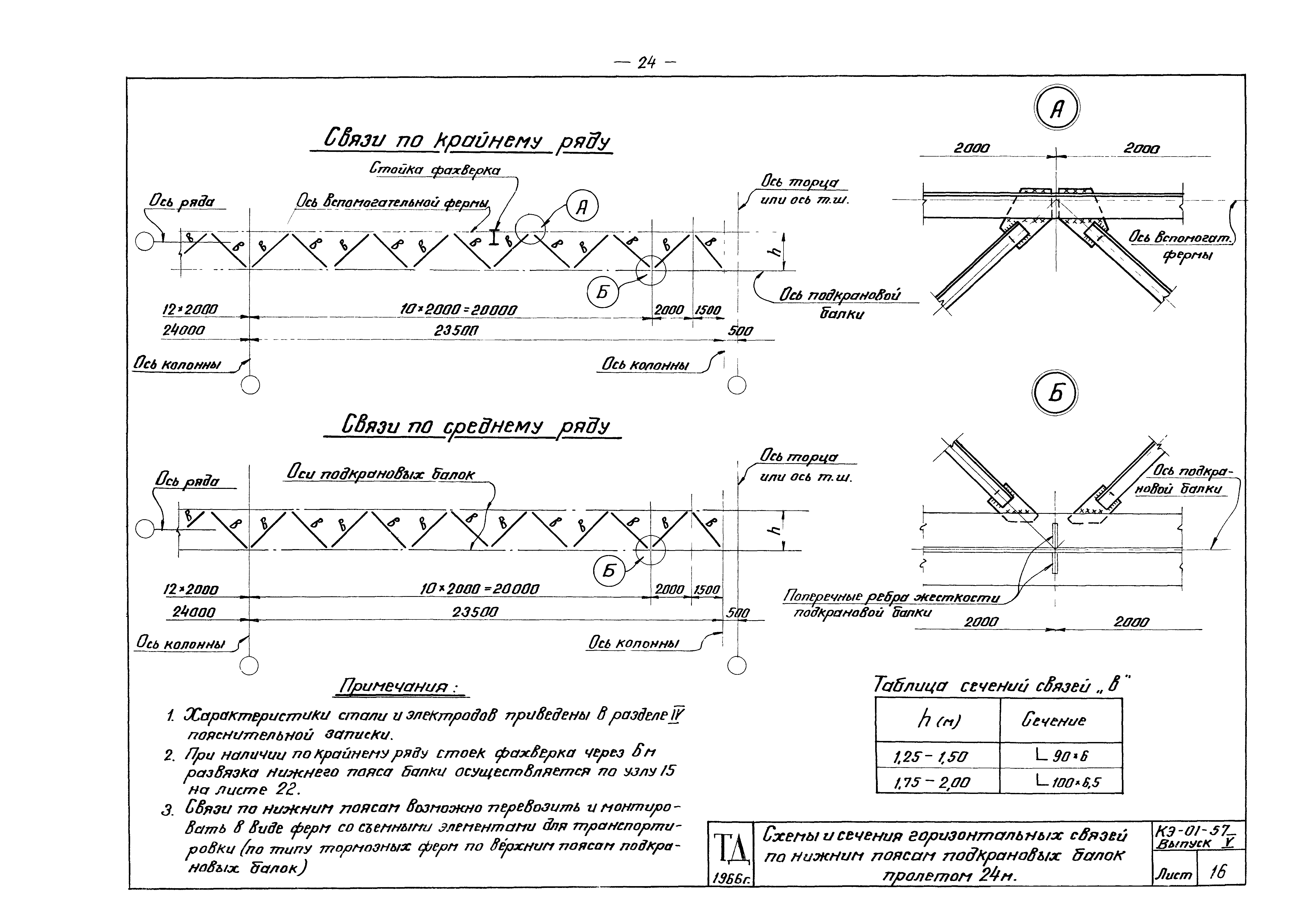

Схемы и сечения горизонтальных связей но нижним поясам подкрановых балок пролетом 24 м

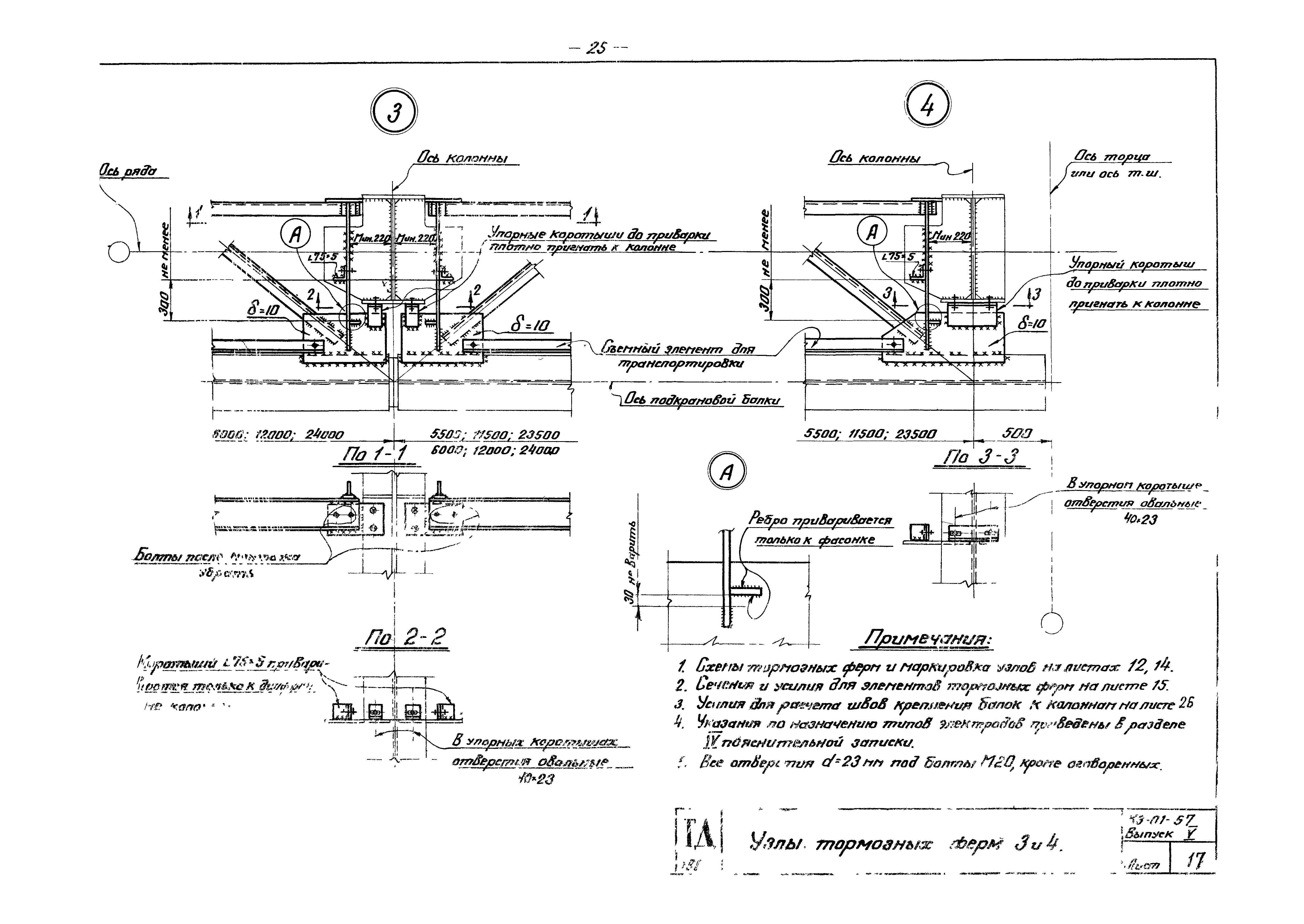

Узлы тормозных ферм 3; 4

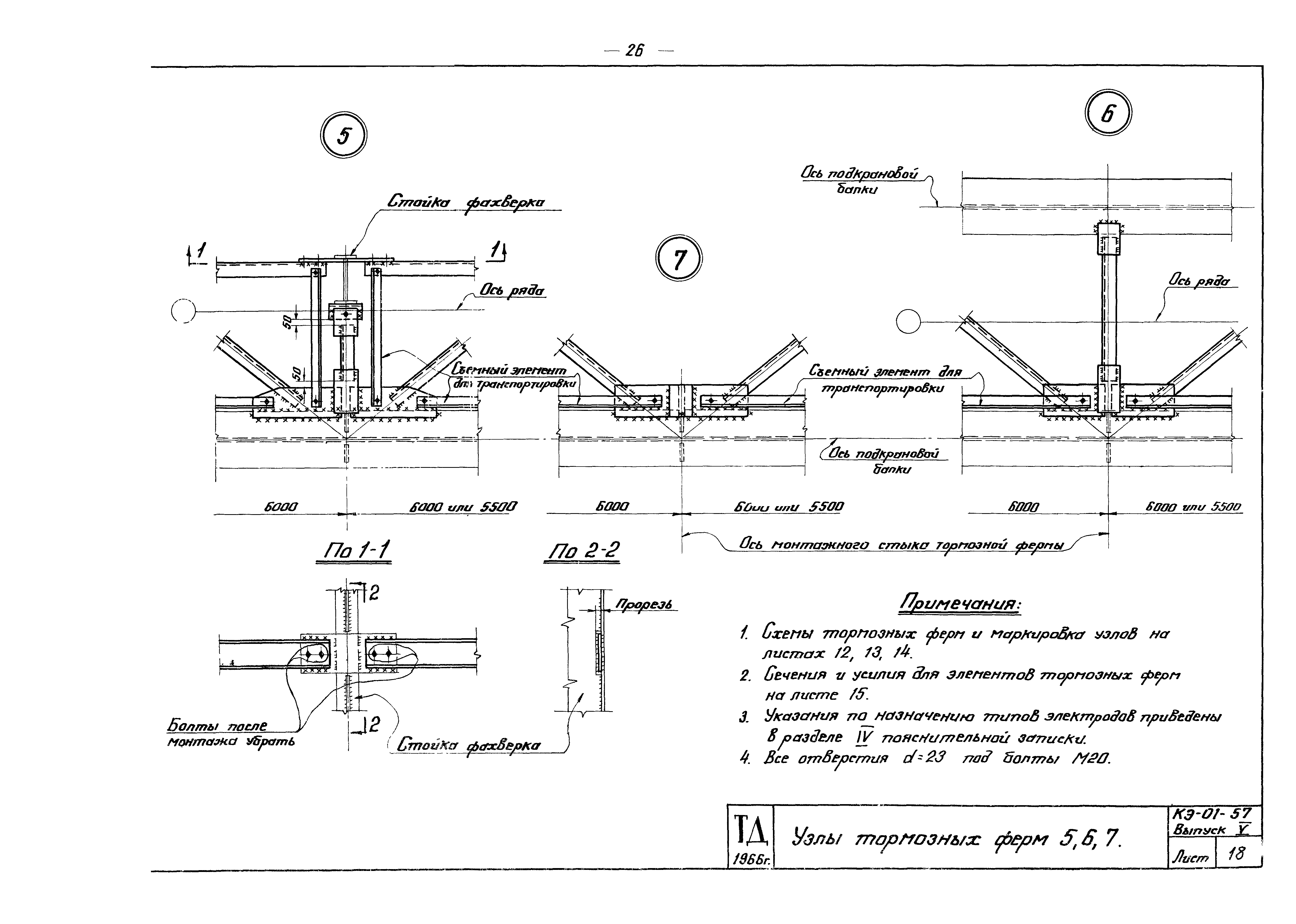

Узлы тормозных ферм 5; 6; 7

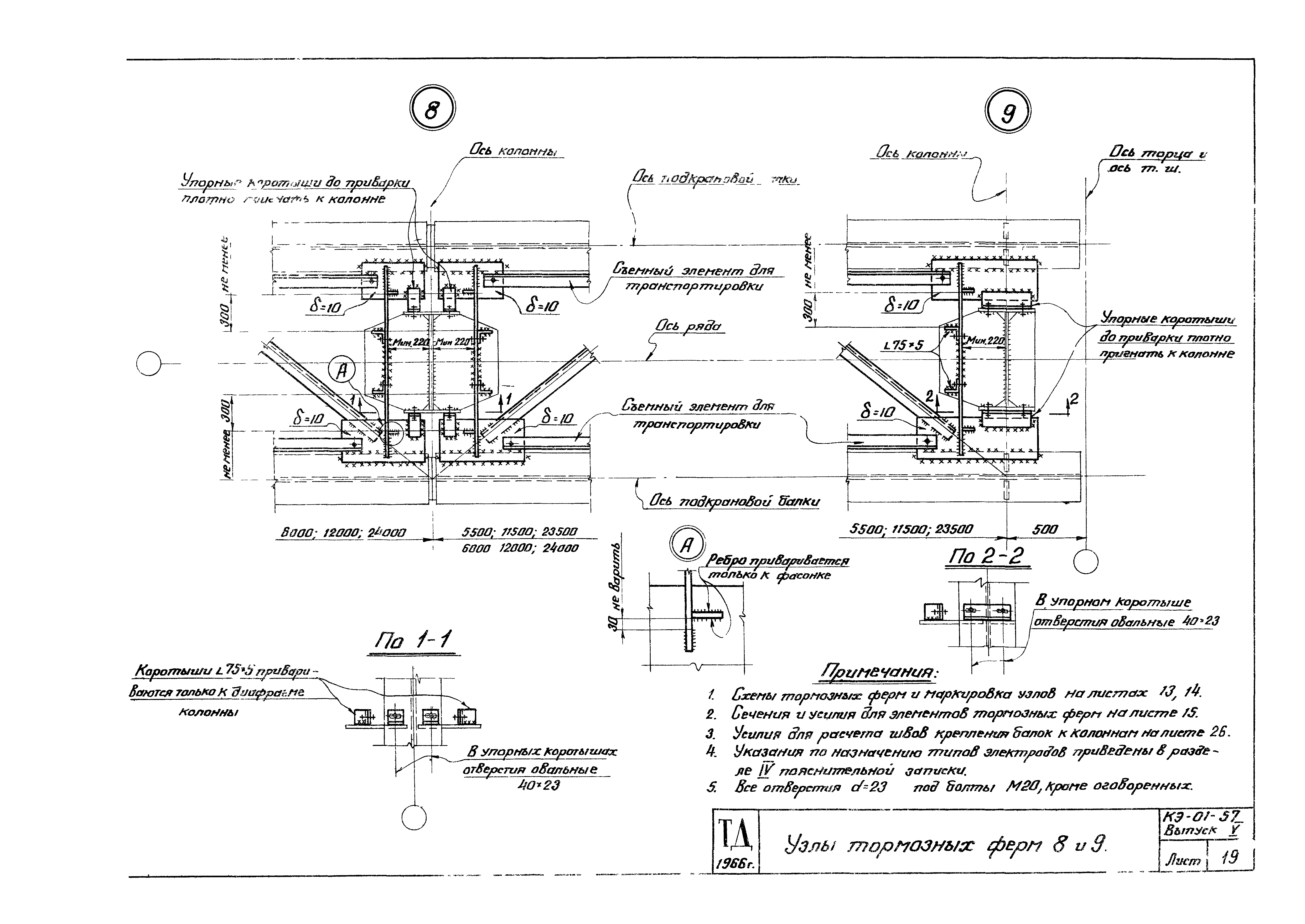

Узлы тормозных ферм 8; 9

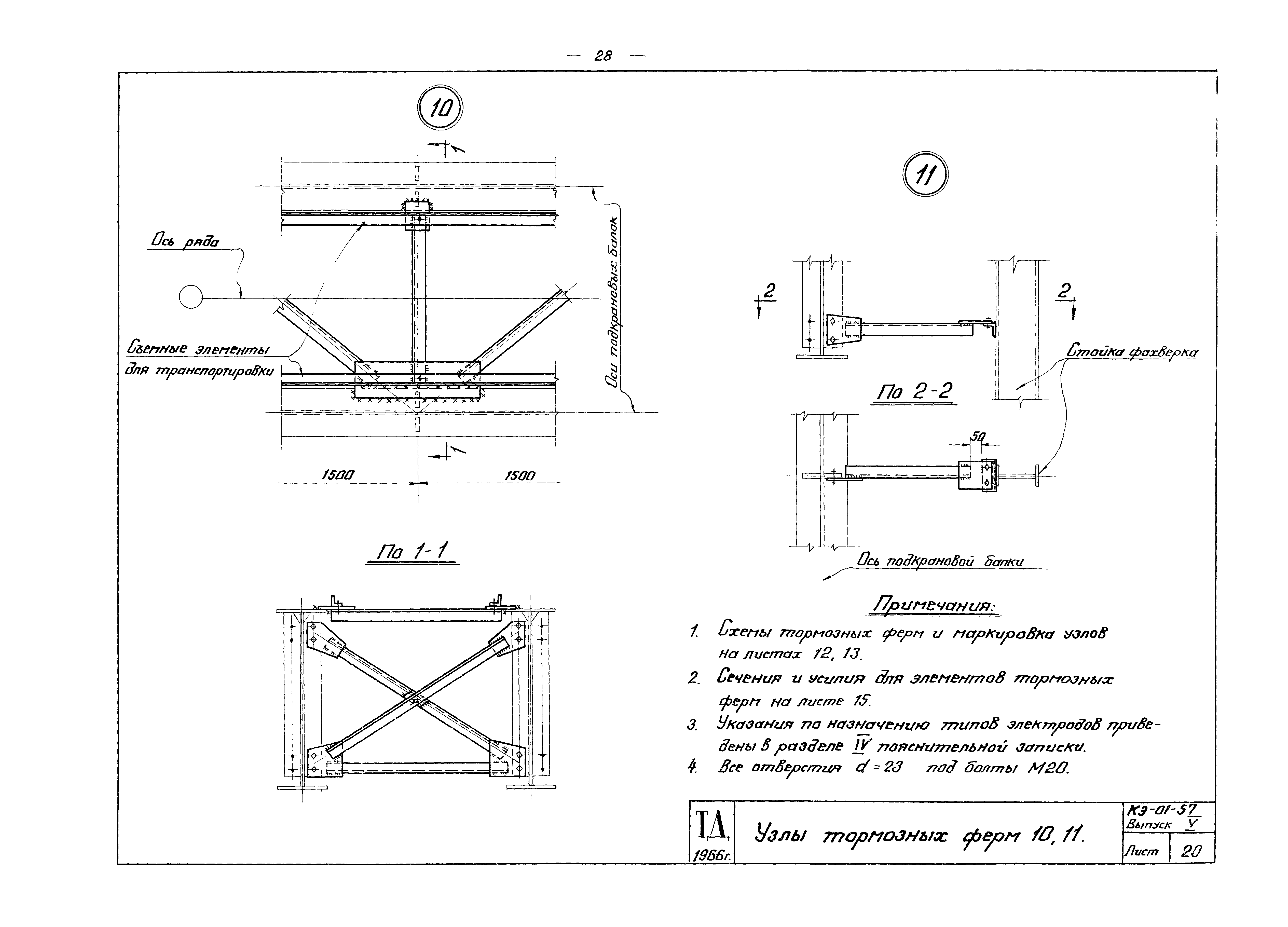

Узлы тормозных ферм 10; 11

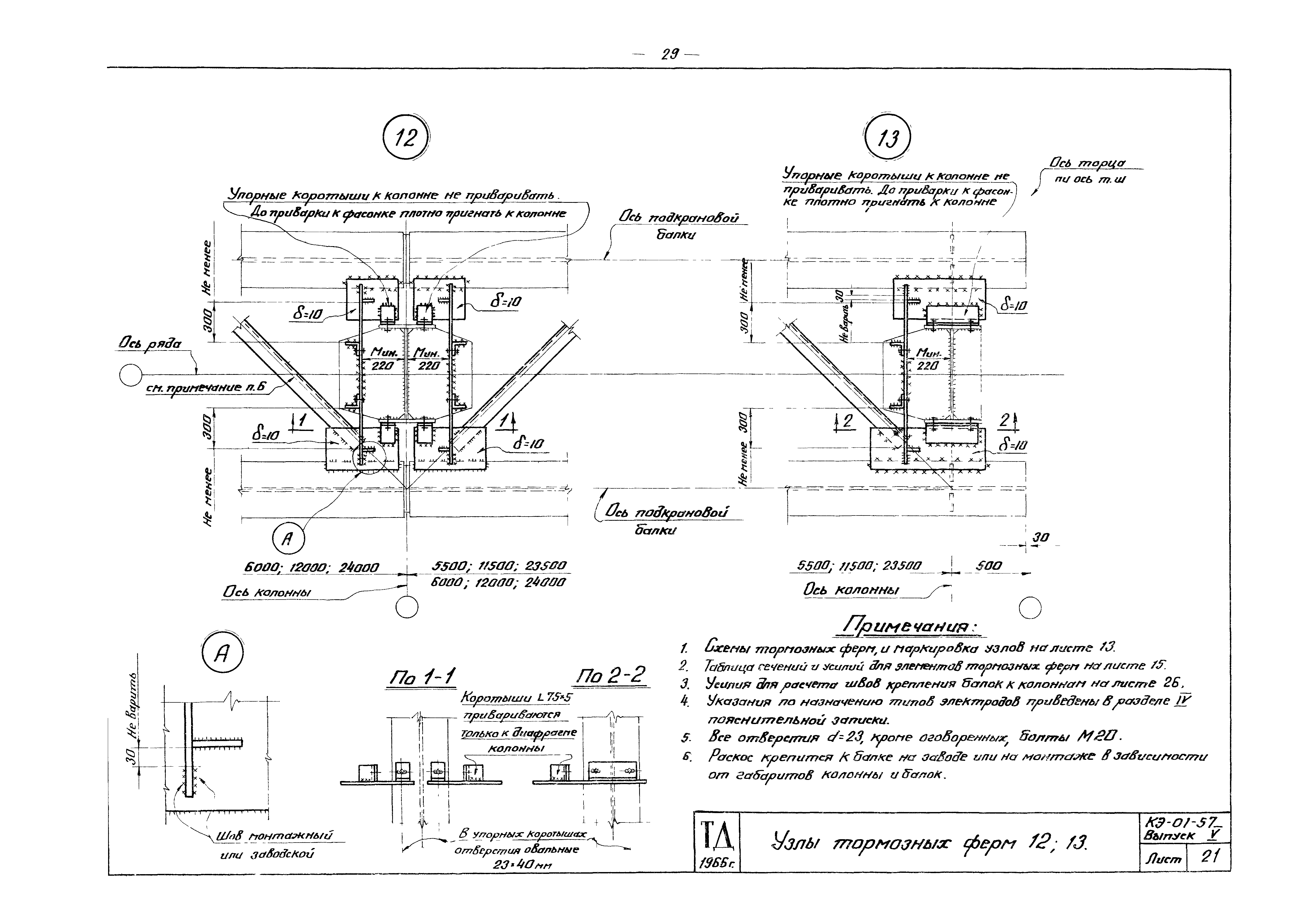

Узлы тормозных ферм 12; 13

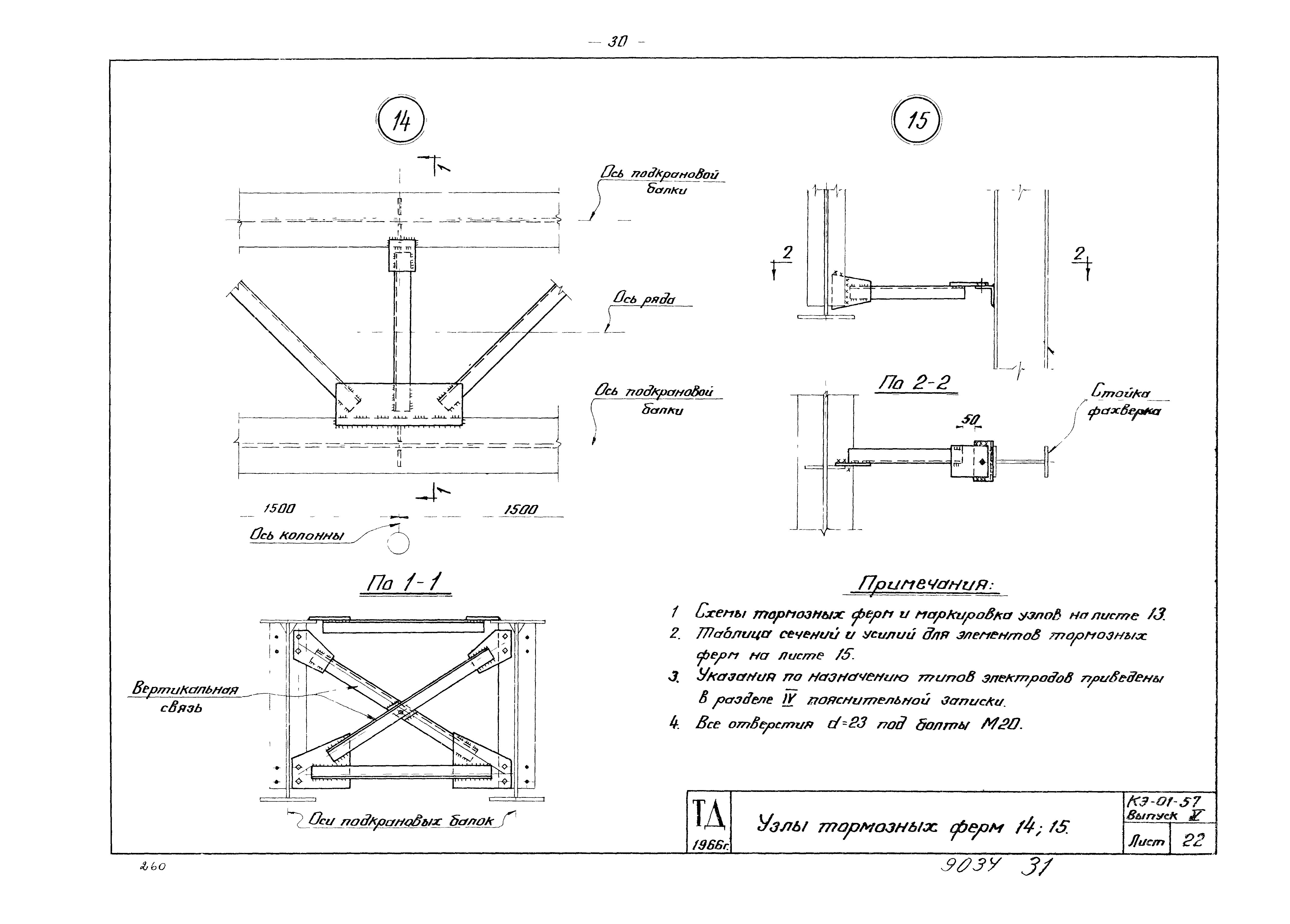

Узлы тормозных ферм 14; 15

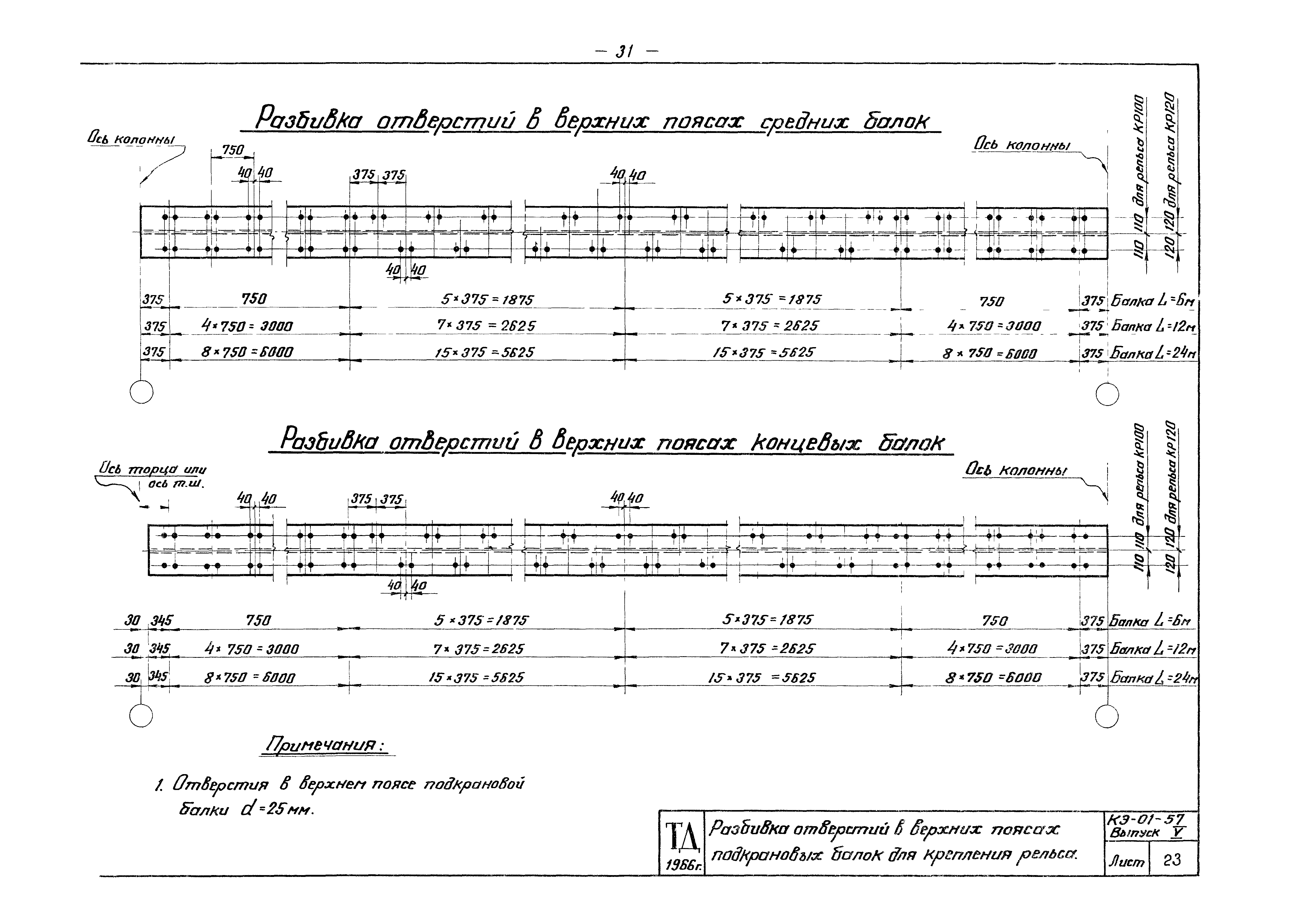

Разбивка отверстий в верхних поясах подкрановых балок для крепления рельса

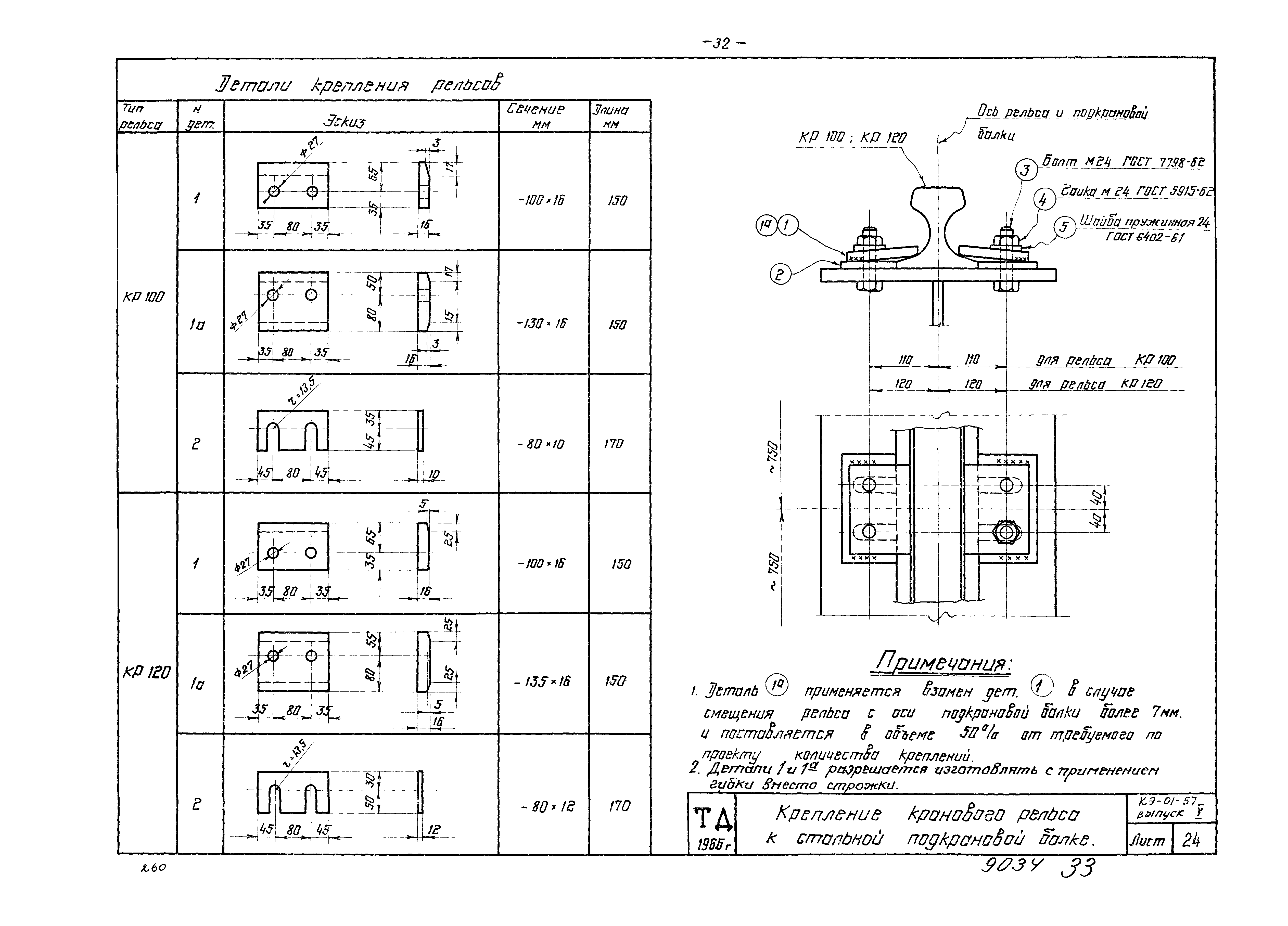

Крепление кранового рельса к стальной подкрановой балке

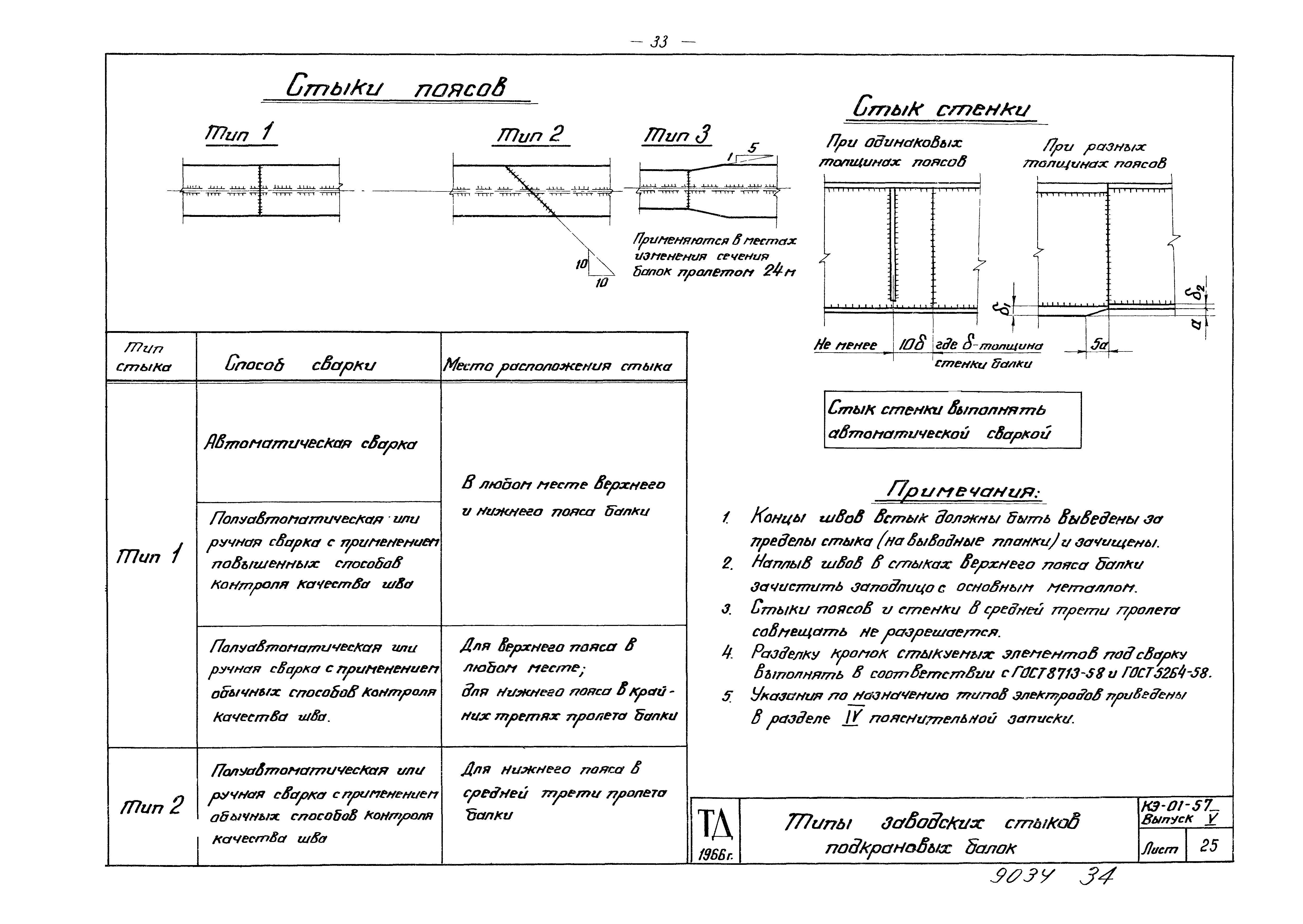

Типы заводских стыков подкрановых балок

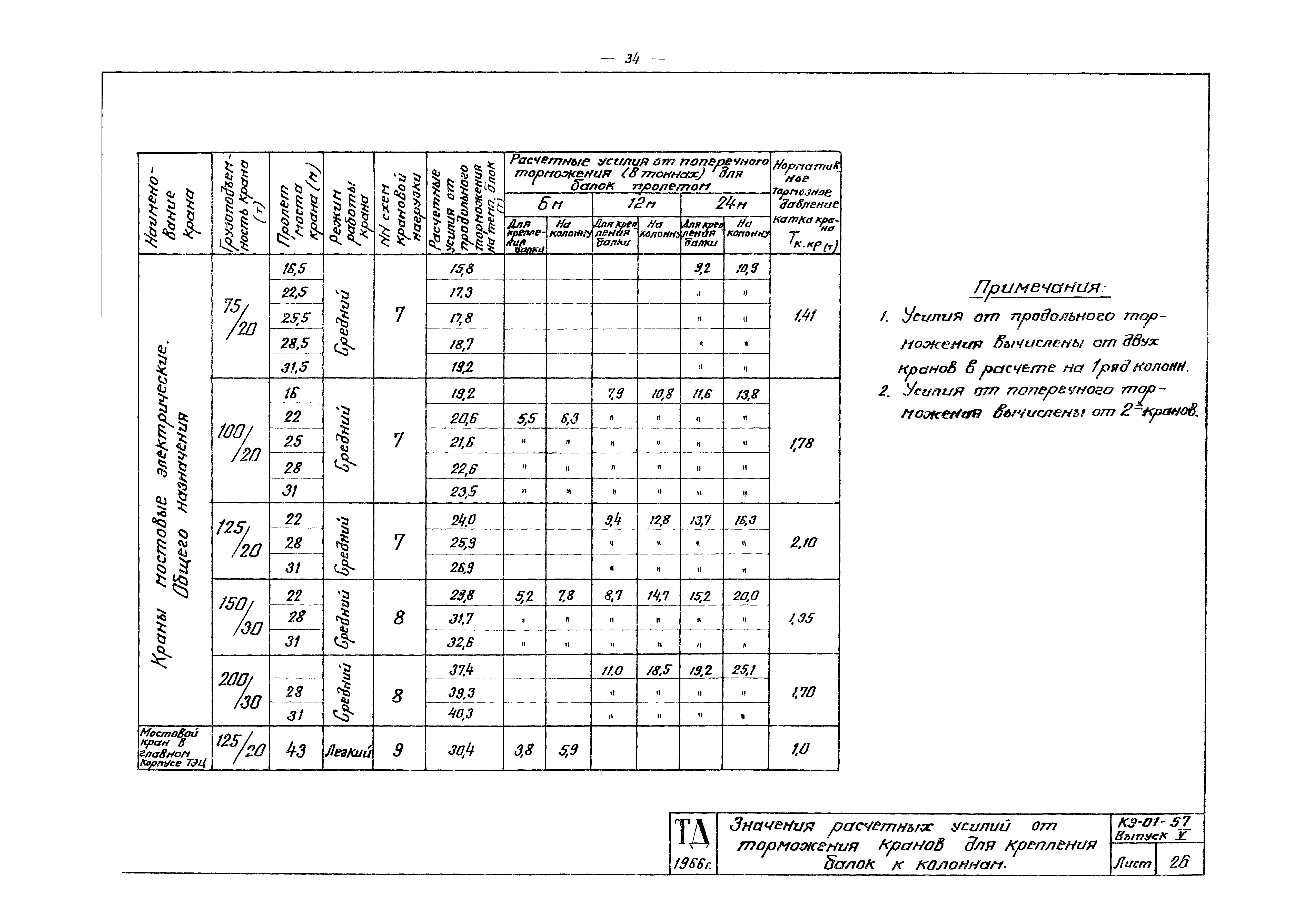

Значения расчетных усилий от торможения кранов для крепления балок к колоннам

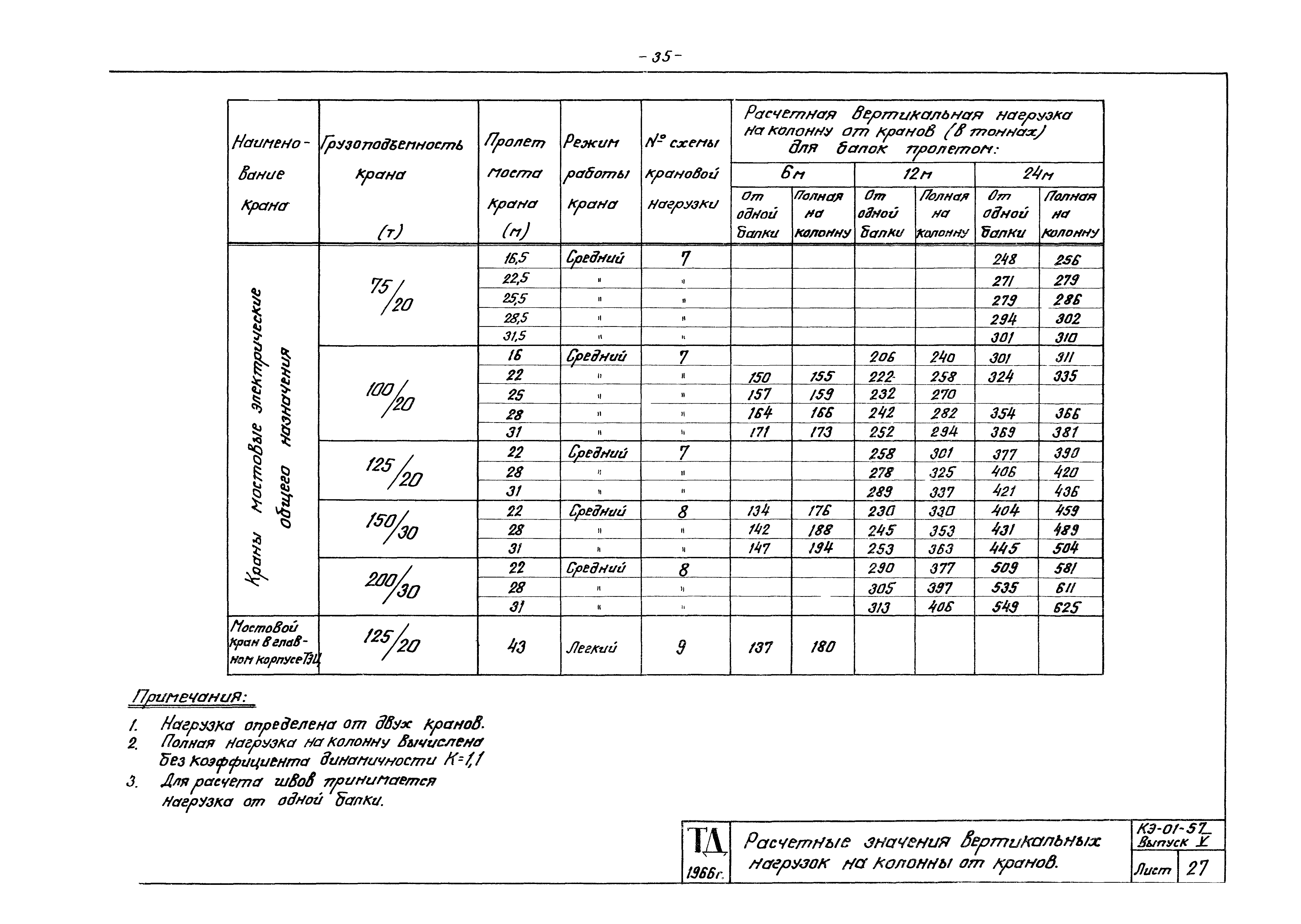

Расчетные значения вертикальных нагрузок на колонны от кранов

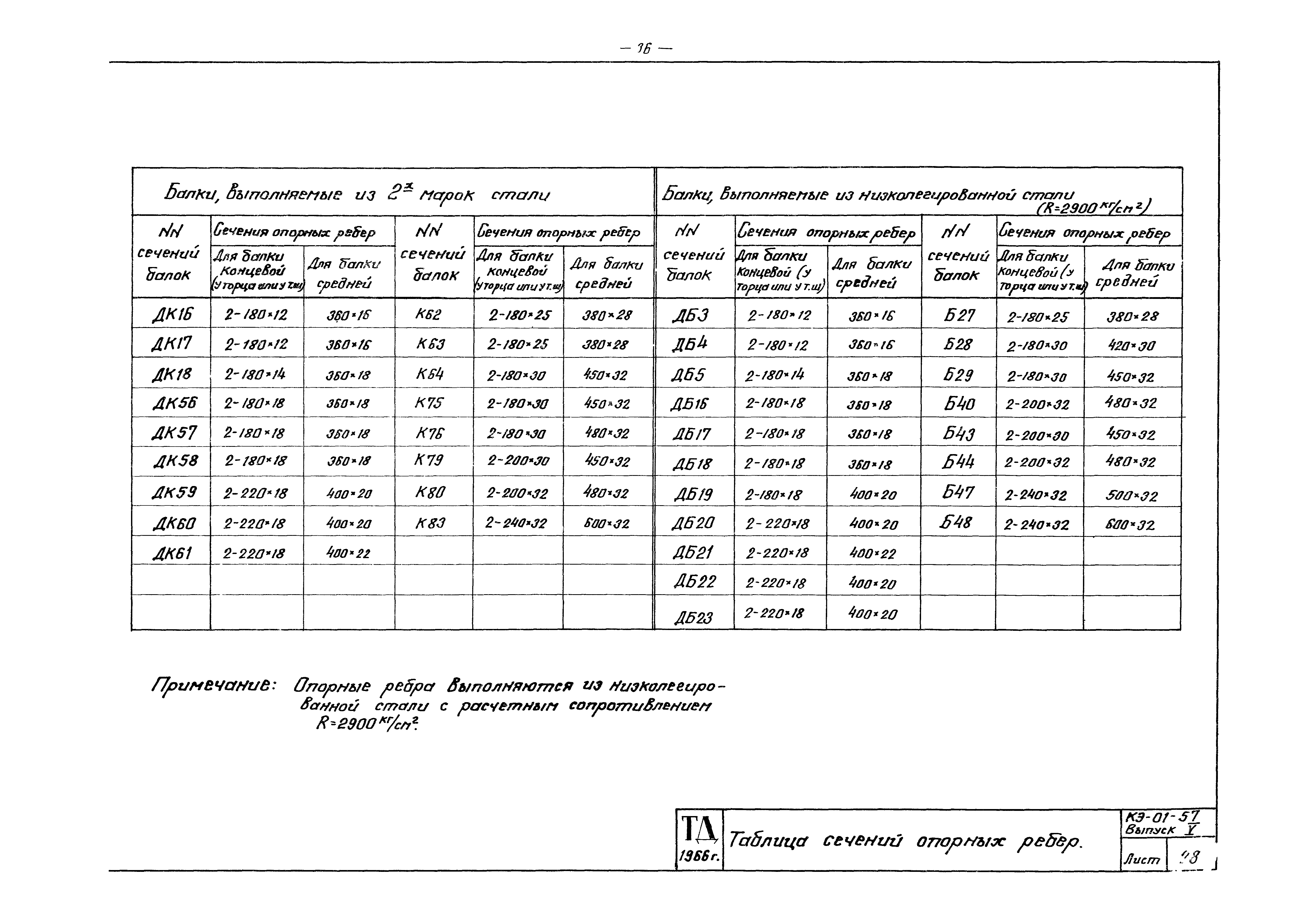

Таблица сечений опорных ребер

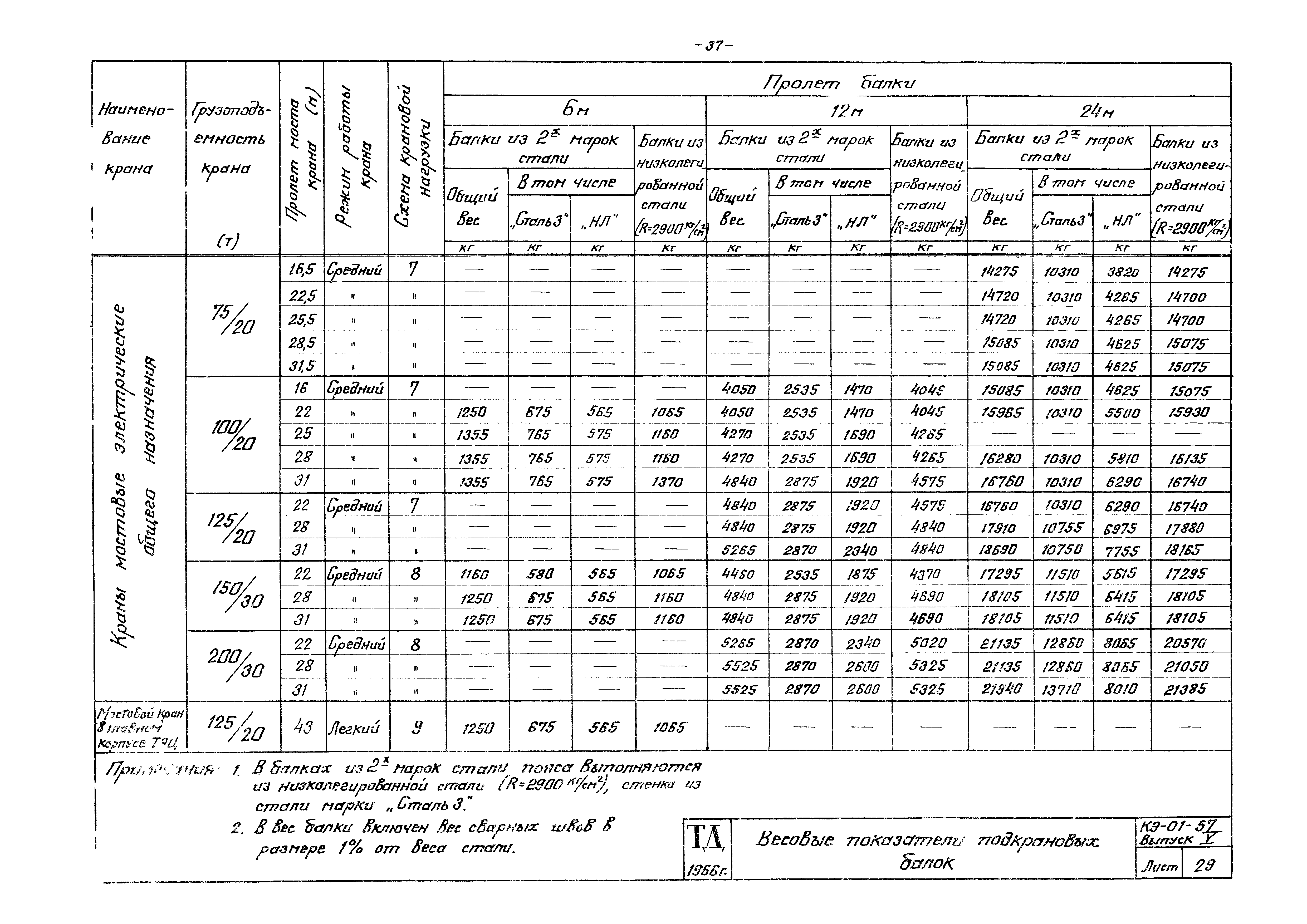

Весовые показателя подкрановых балок

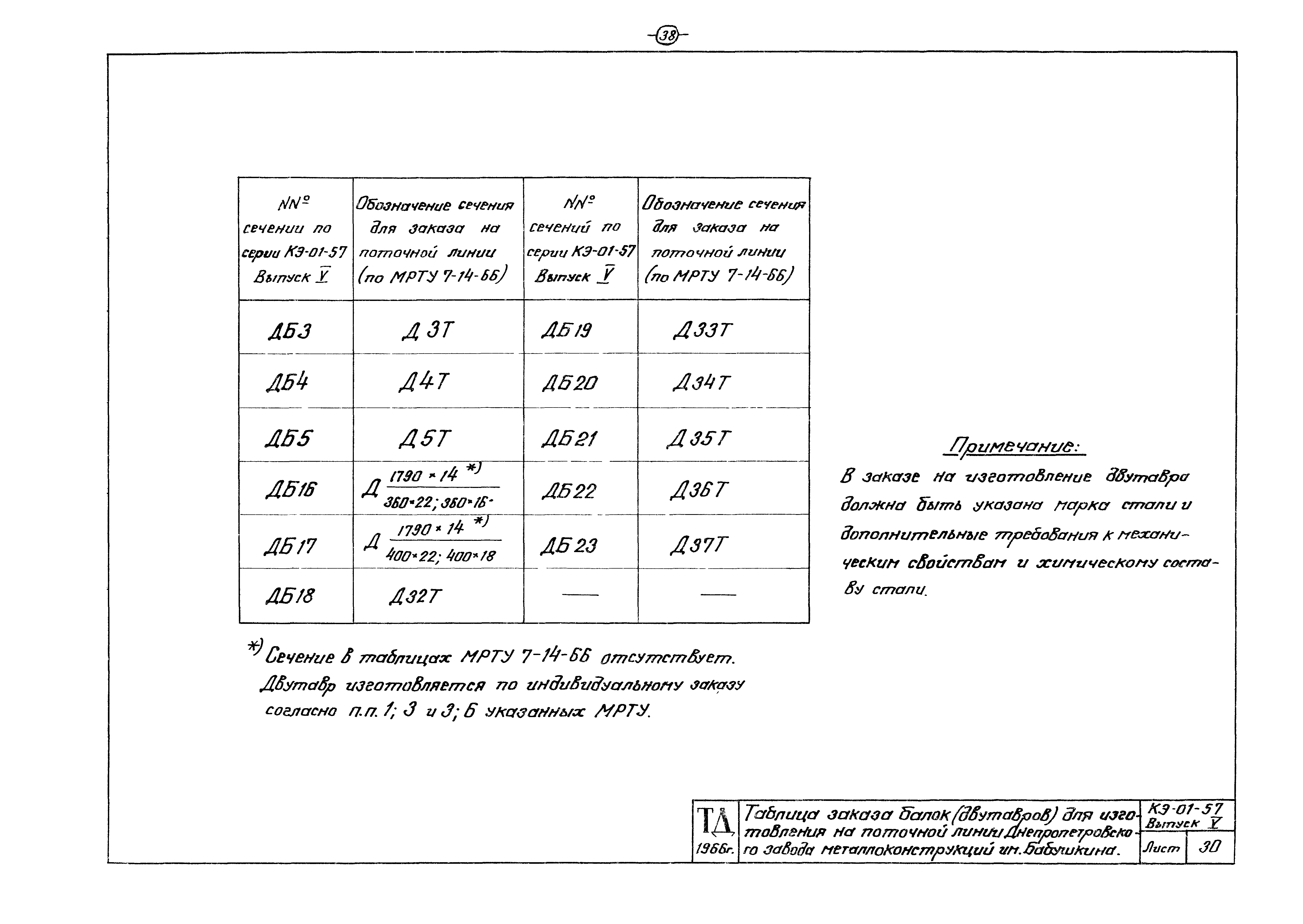

Таблица заказа балок (двутавров) для изготовления на поточной линии Днепропетровского завода металлоконструкций им. Бабушкина
Разработан: Проектстальконструкция Госстроя СССР
Утверждён:15.09.1966 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 165)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1966 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Балки подкрановых путей подвесного транспорта
Чем заменён:
