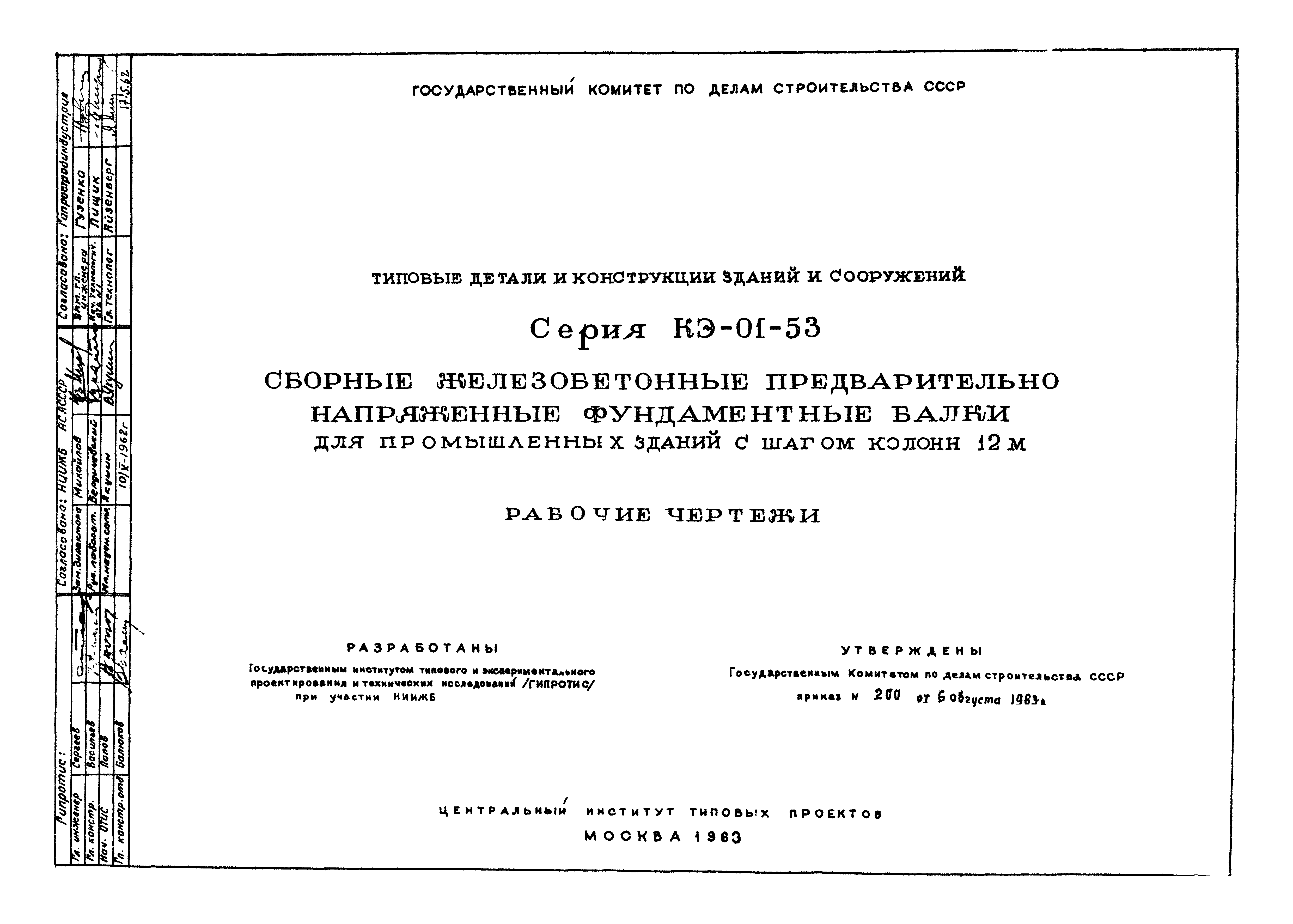

Скачать Серия КЭ-01-53 Сборные железобетонные предварительно напряженные фундаментные балки для промышленных зданий с шагом колонн 12 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия КЭ-01-53

Сборные железобетонные предварительно напряженные фундаментные балки для промышленных зданий с шагом колонн 12 м. Рабочие чертежи

Обозначение:	Серия КЭ-01-53
Обозначение англ:	Series КЭ-01-53
Статус:	заменен
Название рус.:	Сборные железобетонные предварительно напряженные фундаментные балки для промышленных зданий с шагом колонн 12 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1987
Область применения:	В серии КЭ-01-53 даны рабочие чертежи сборных железобетонных предварительно напряженных фундаментных балок, предназначенных для промышленных зданий с панельными стенами при шаге колонн по наружным рядам 12,0 м при ленточном остеклении

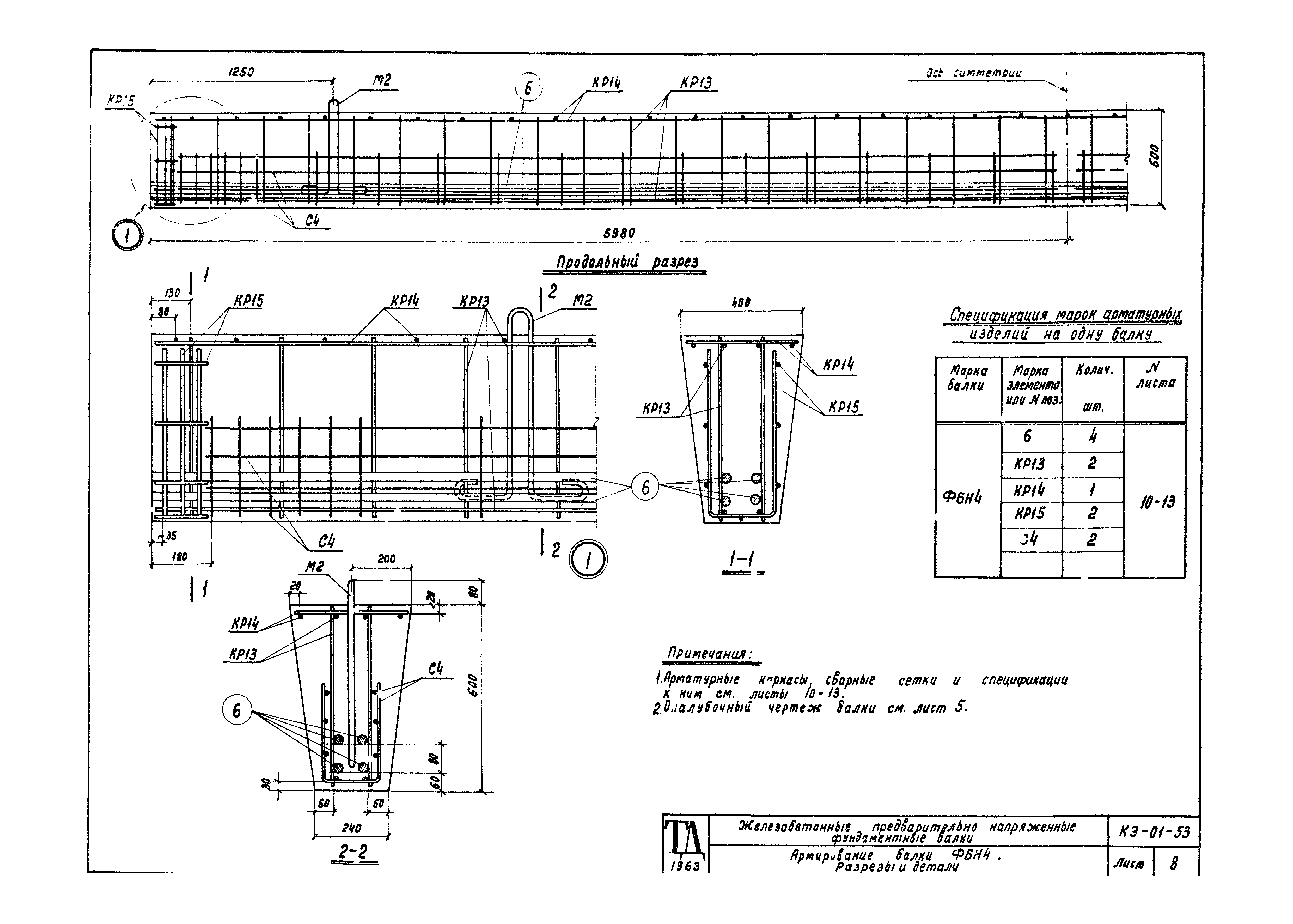

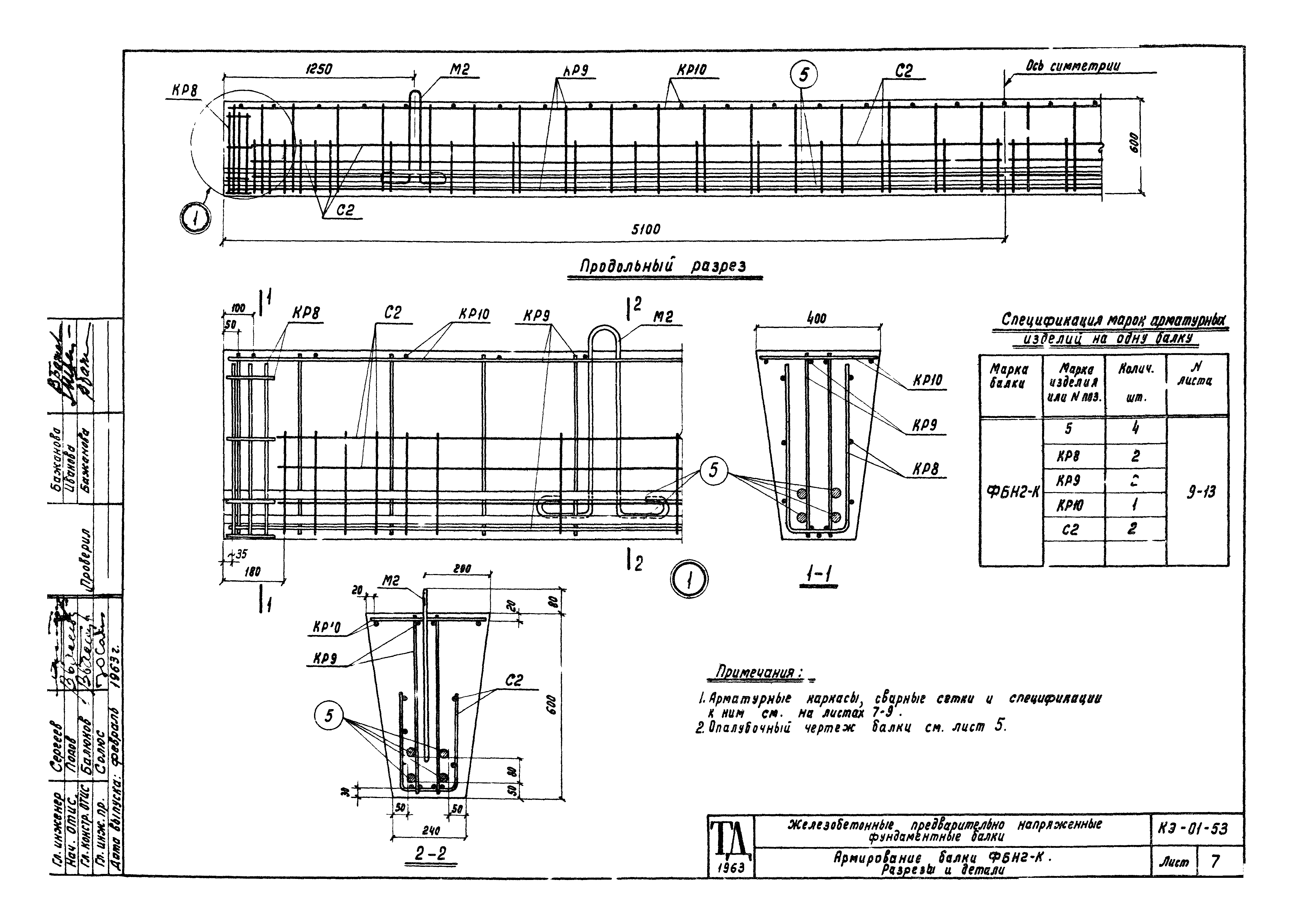

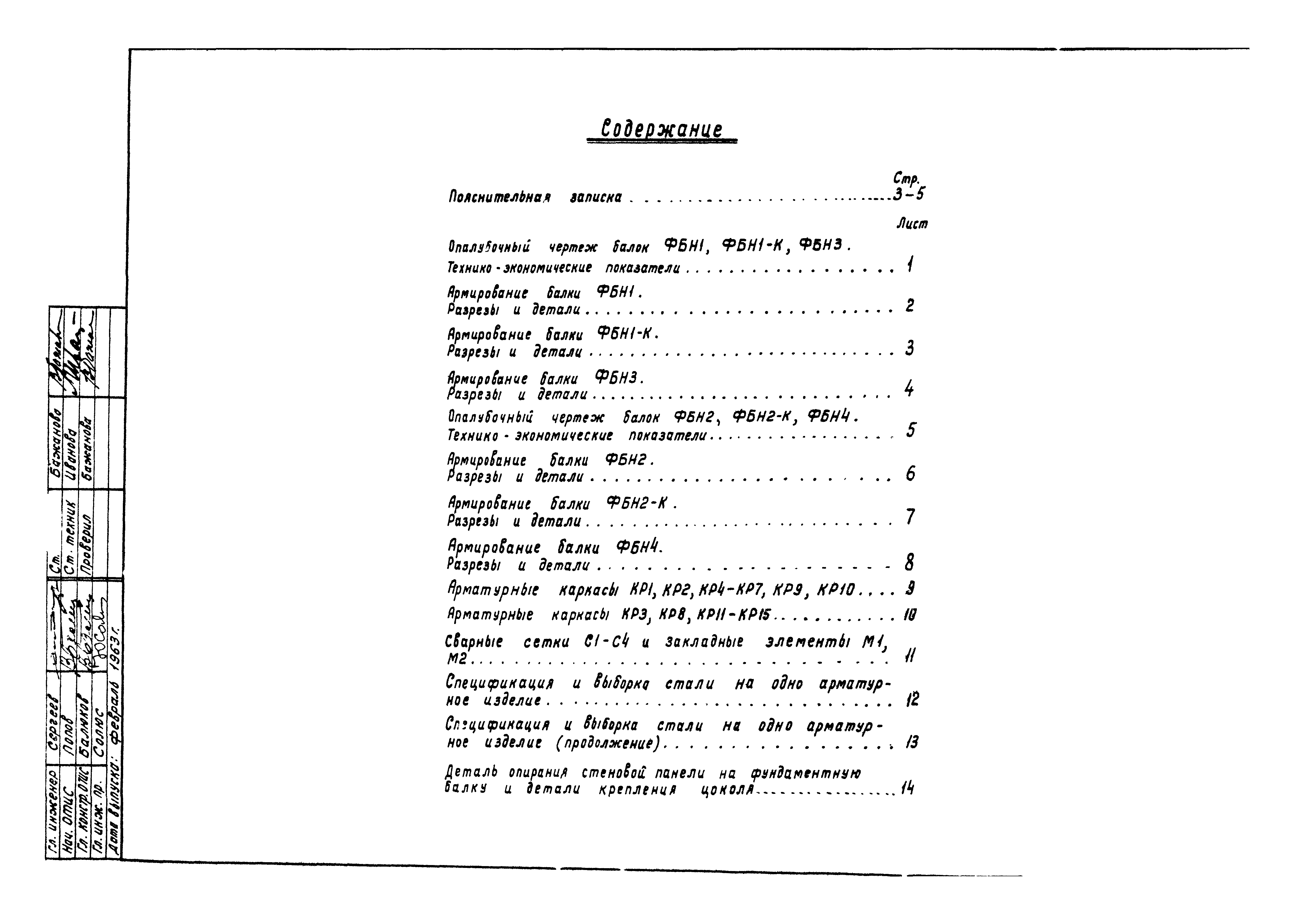

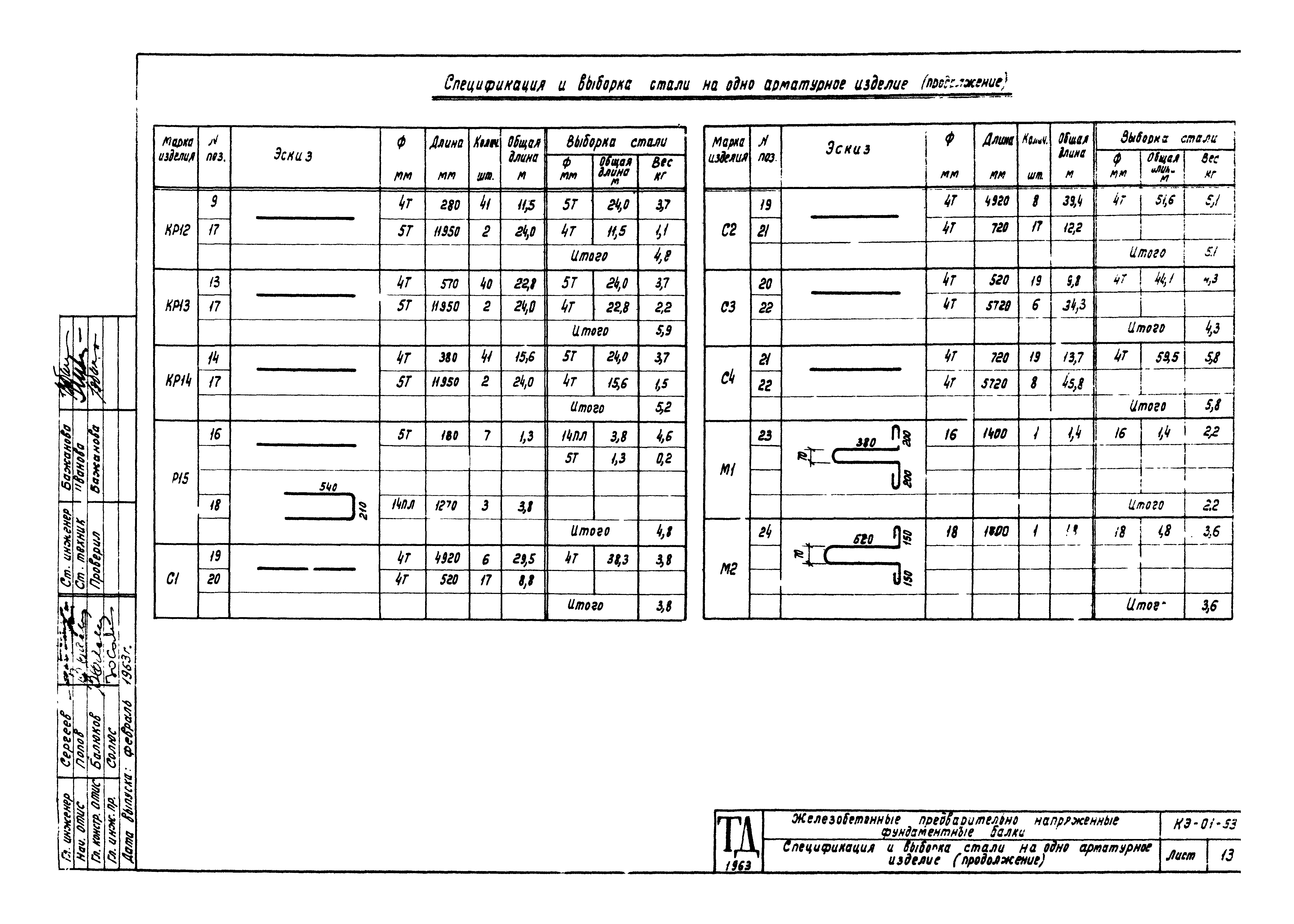

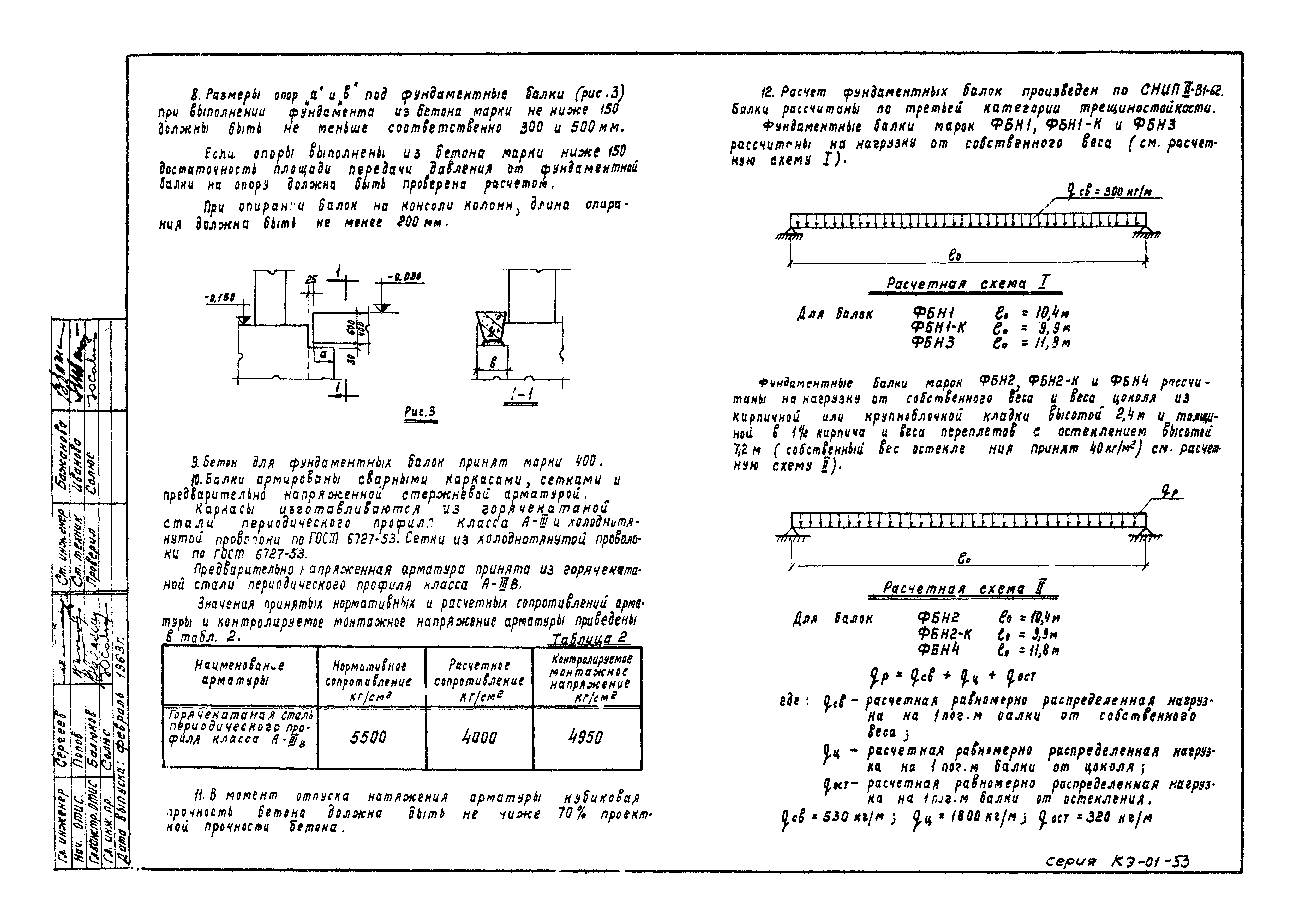

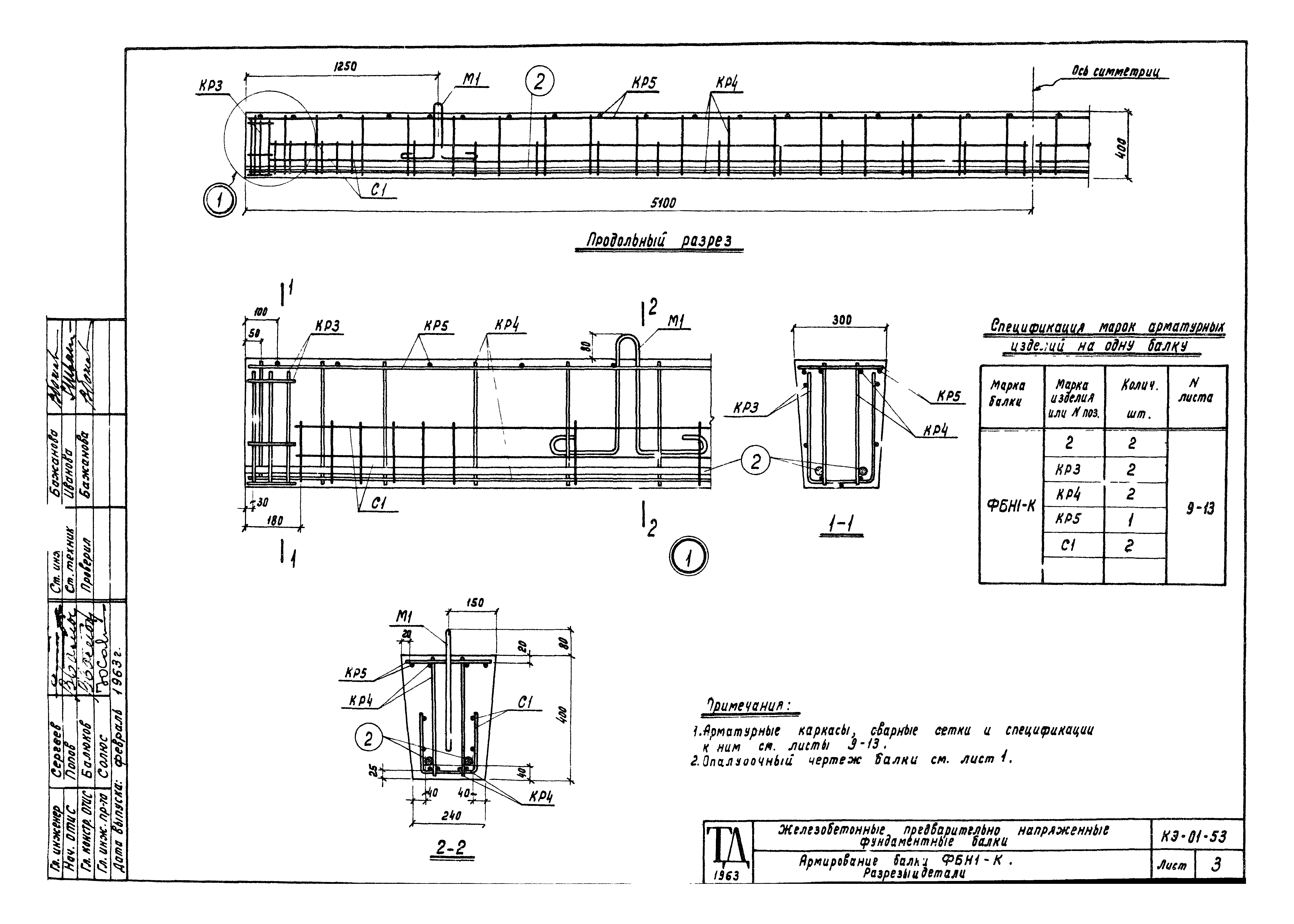

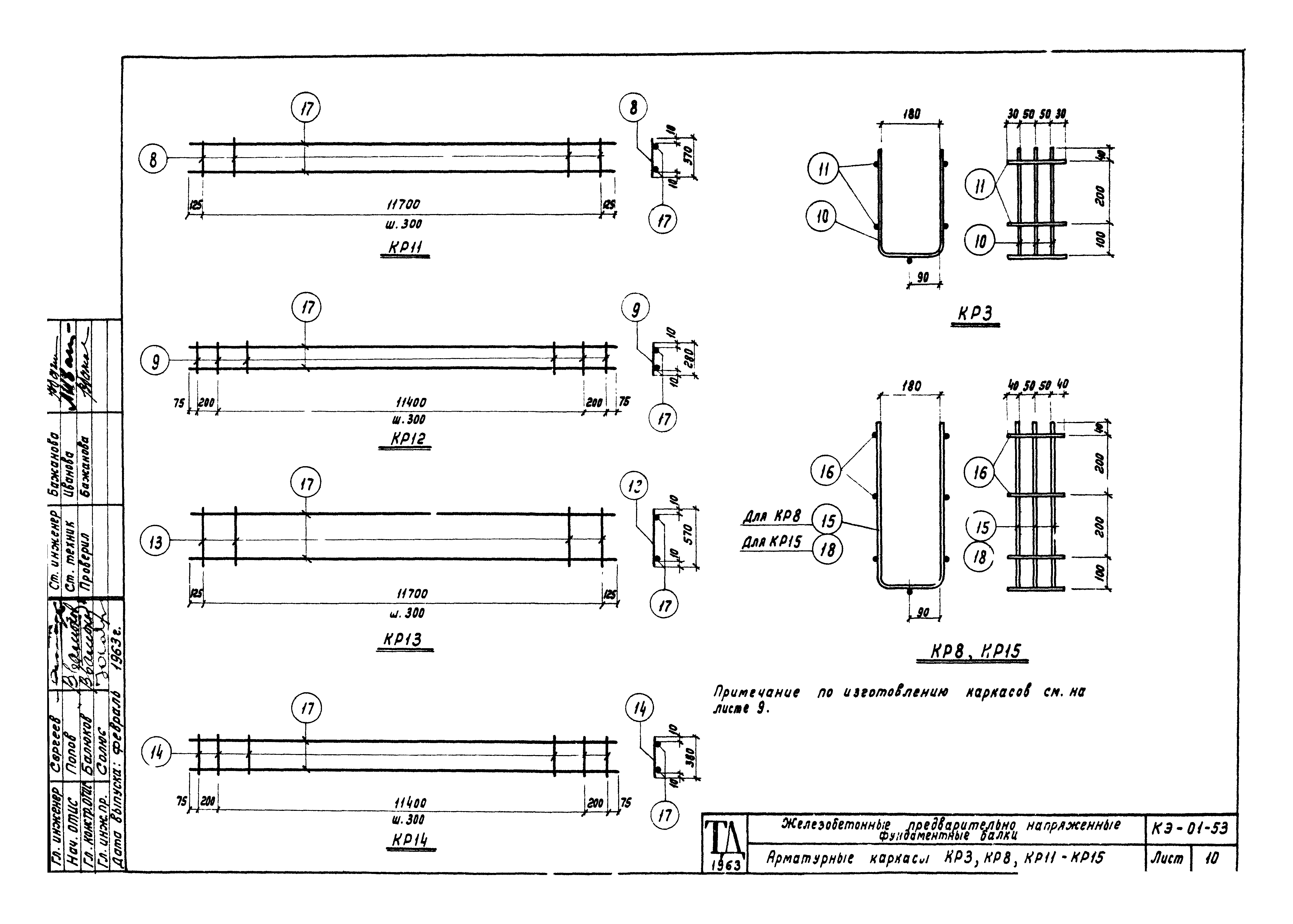

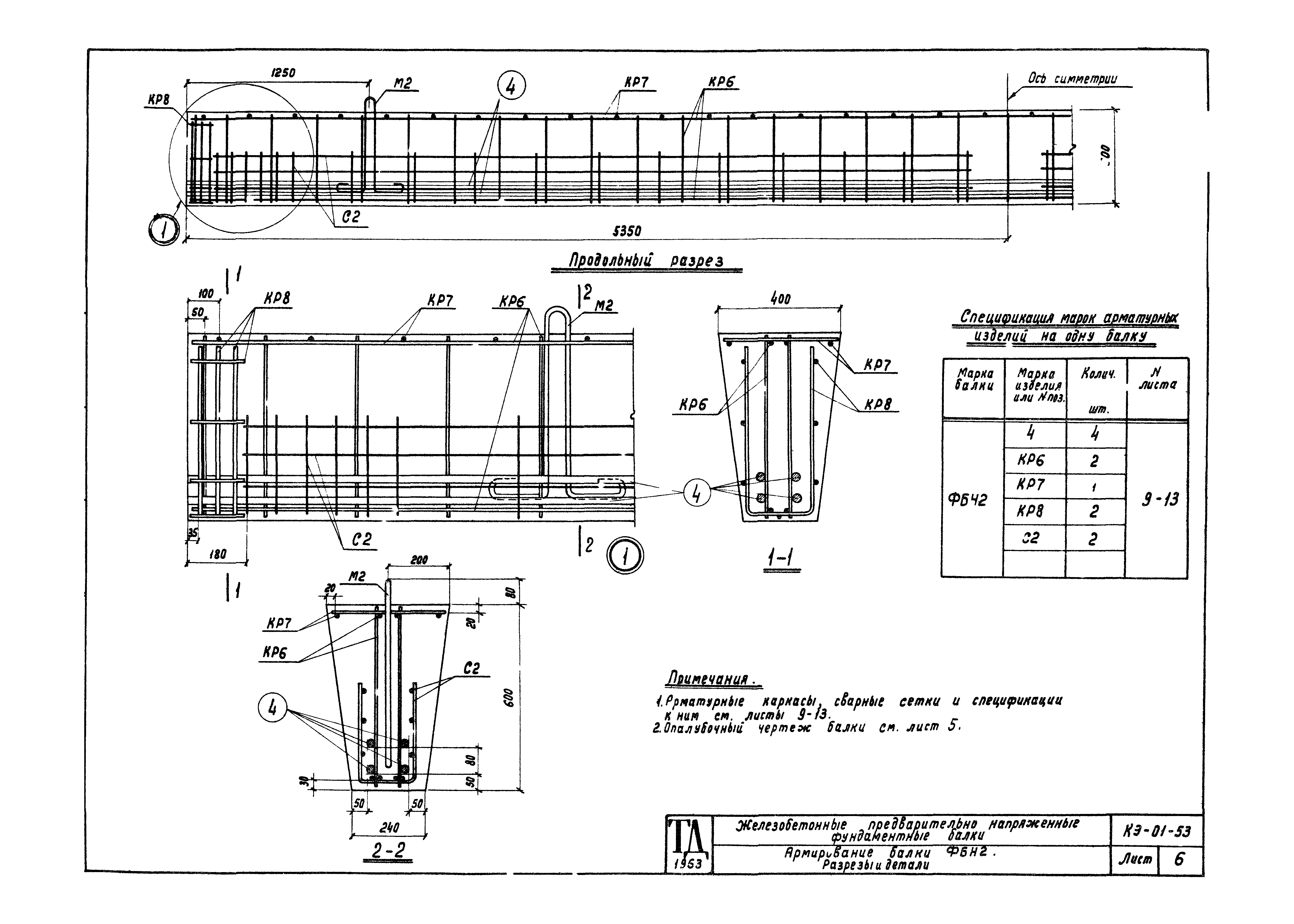

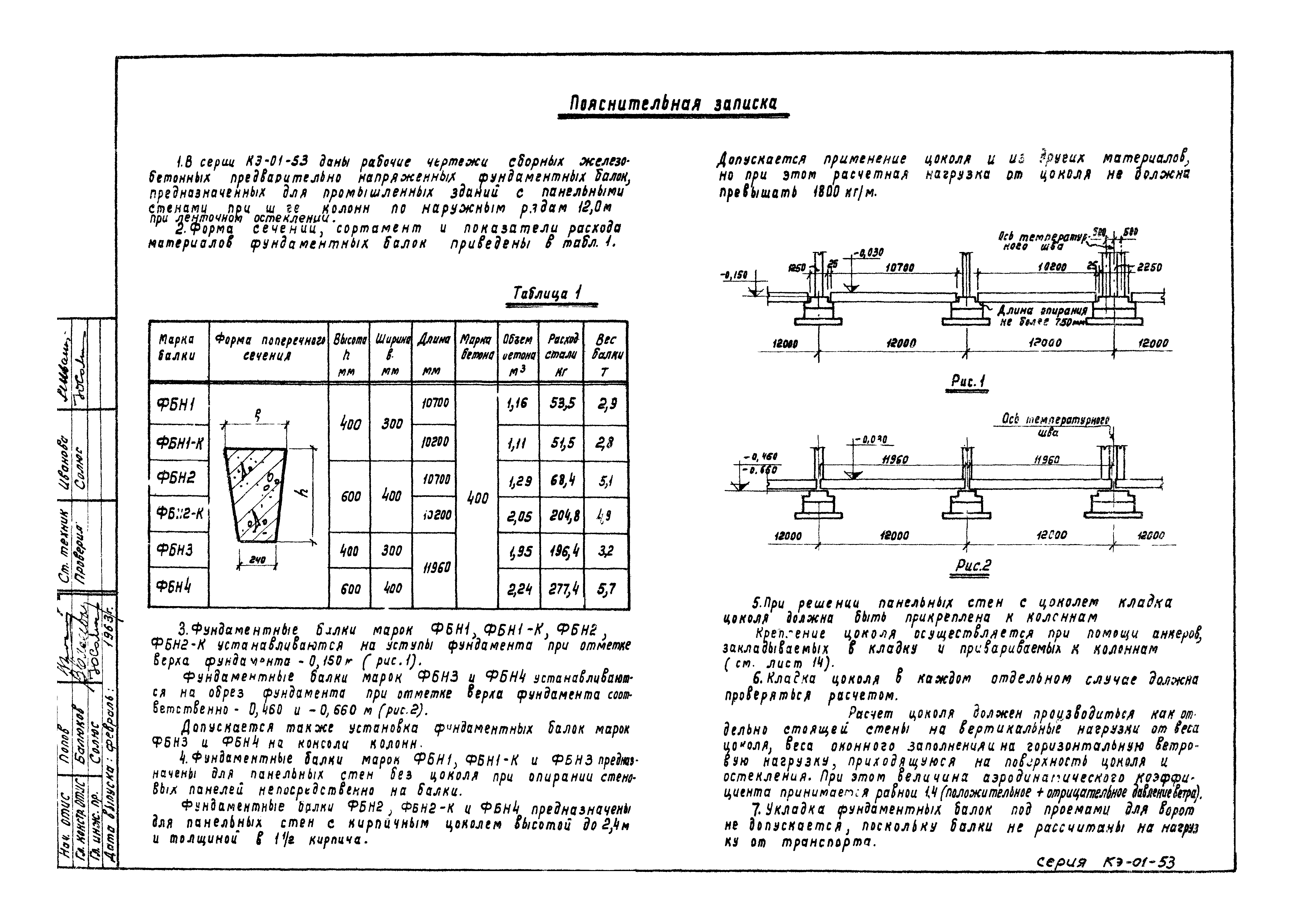

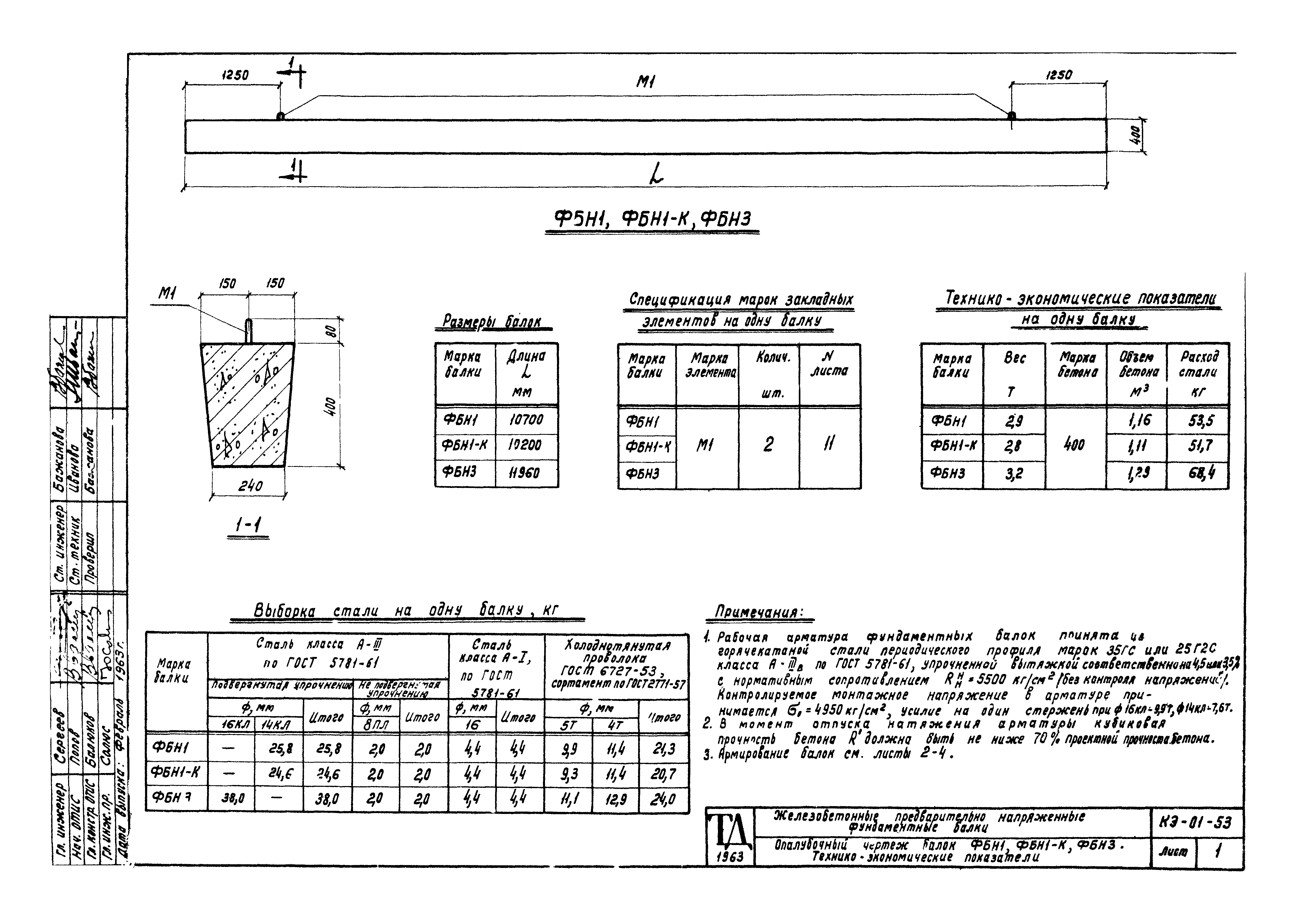

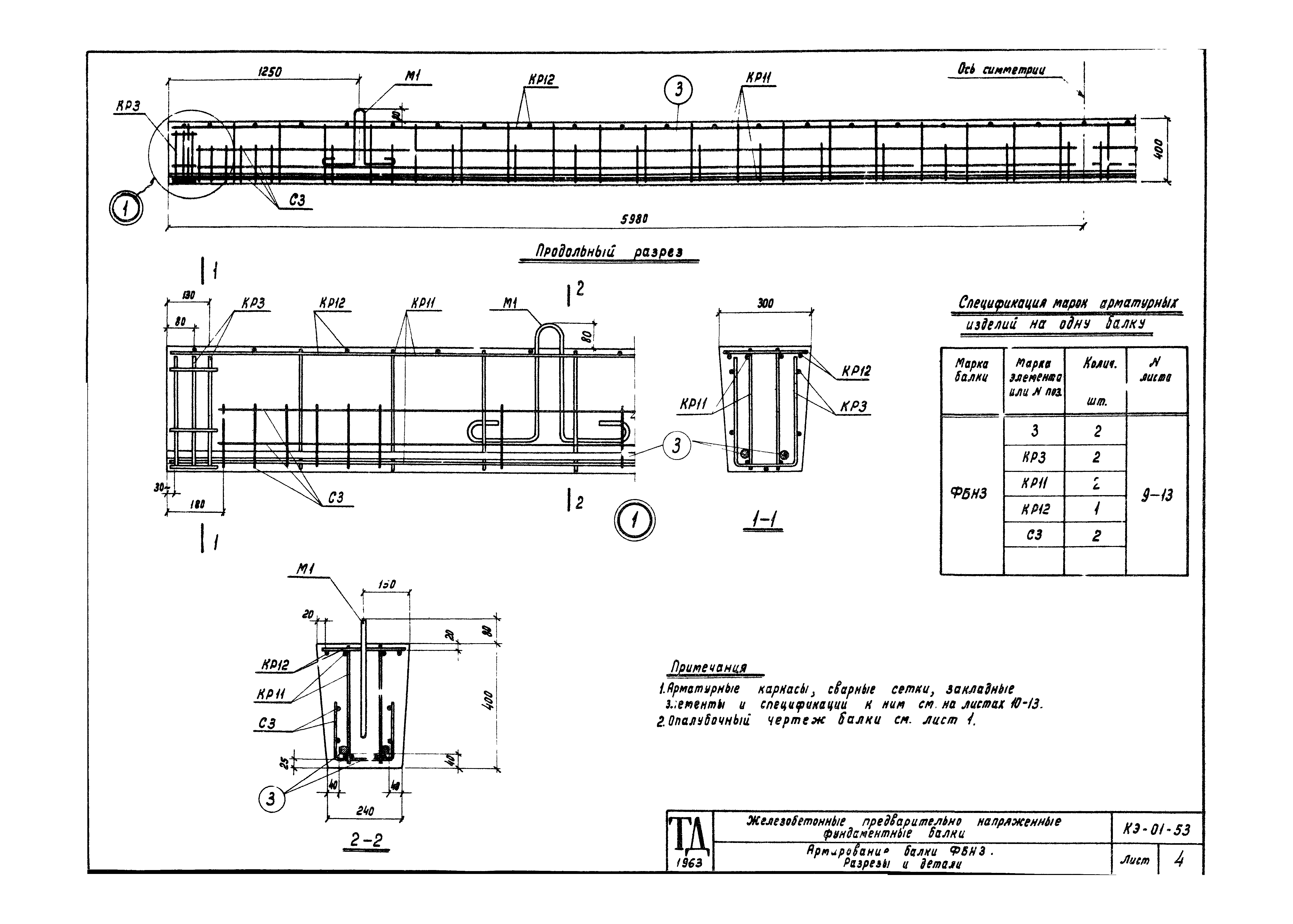

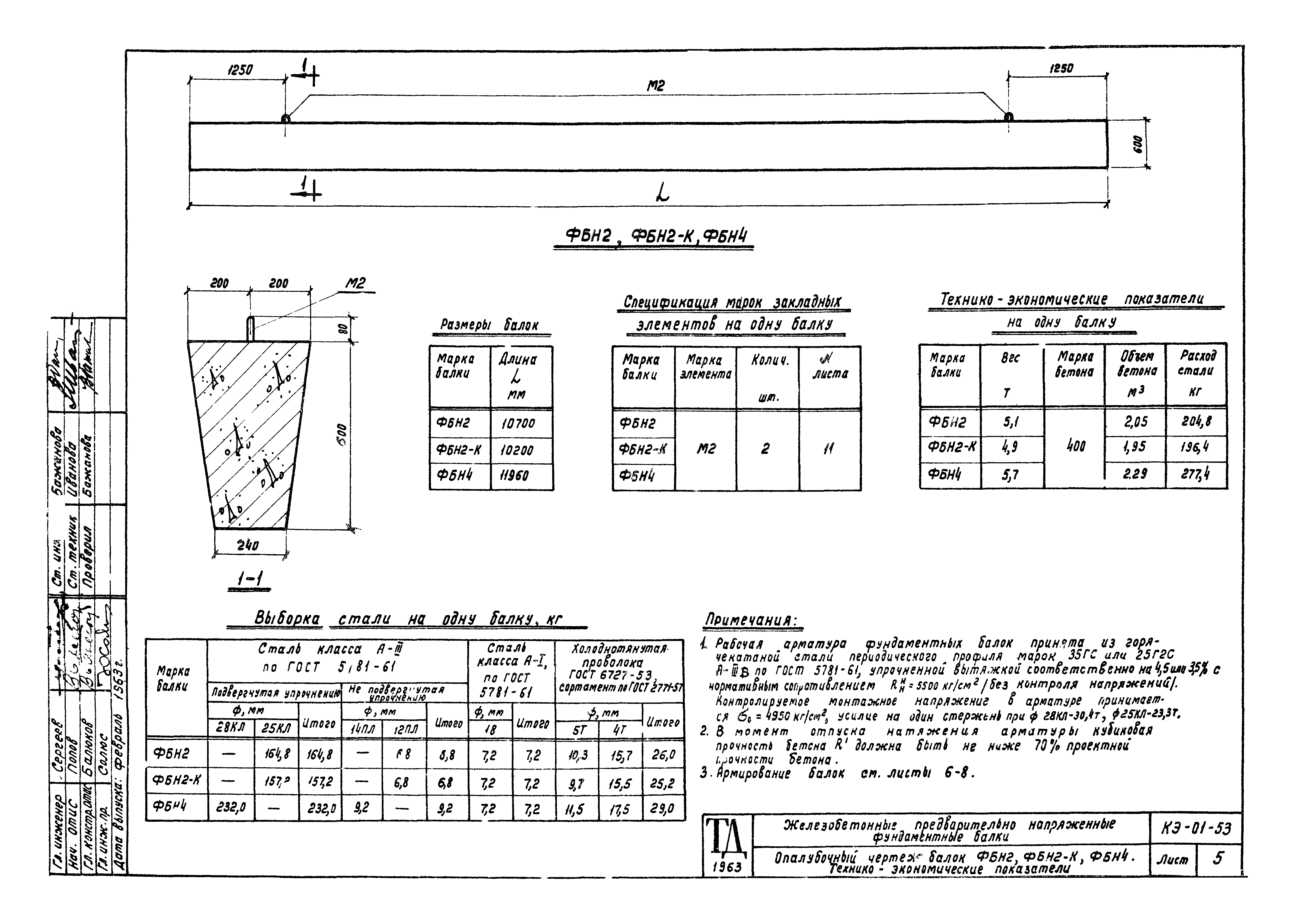

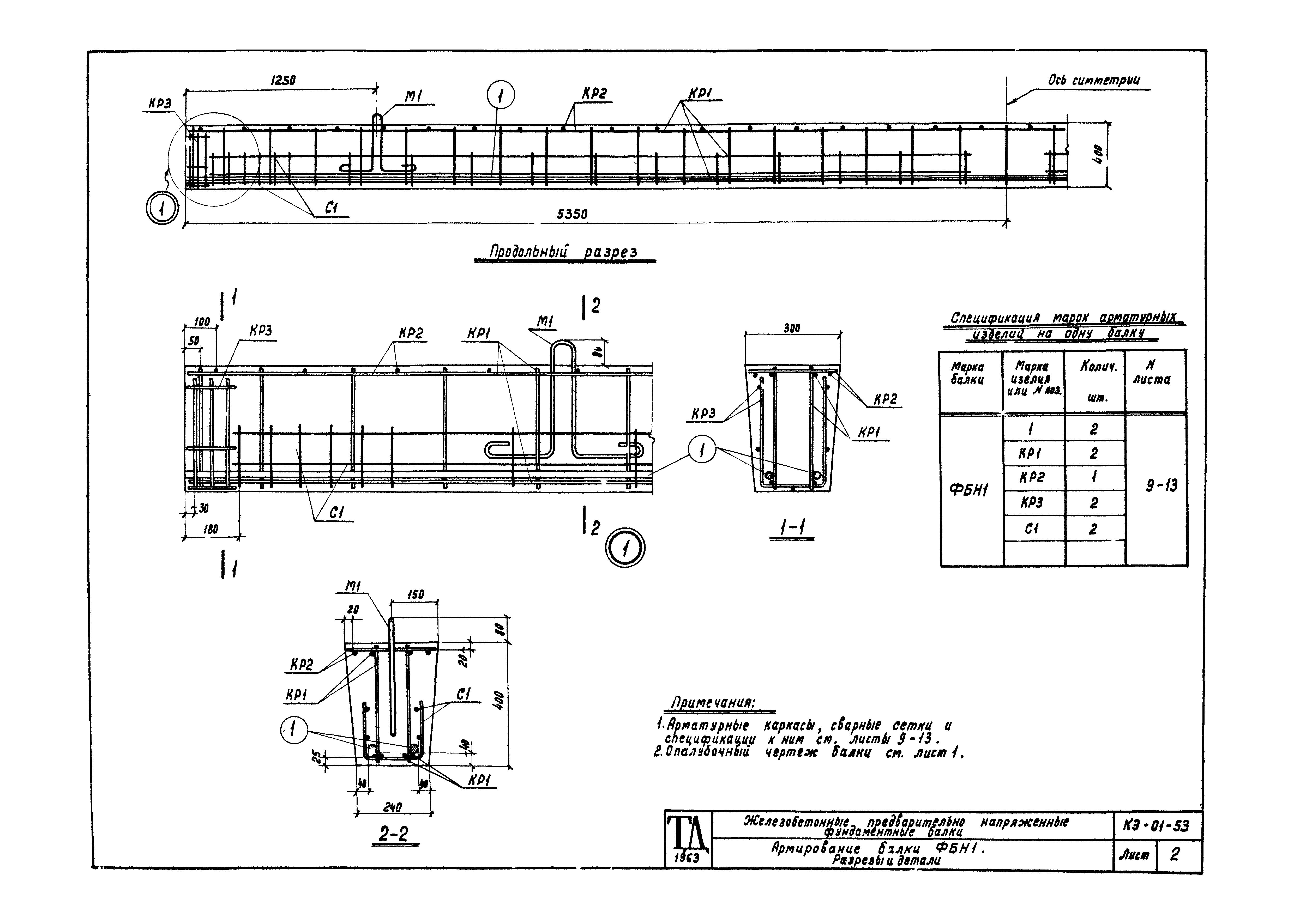

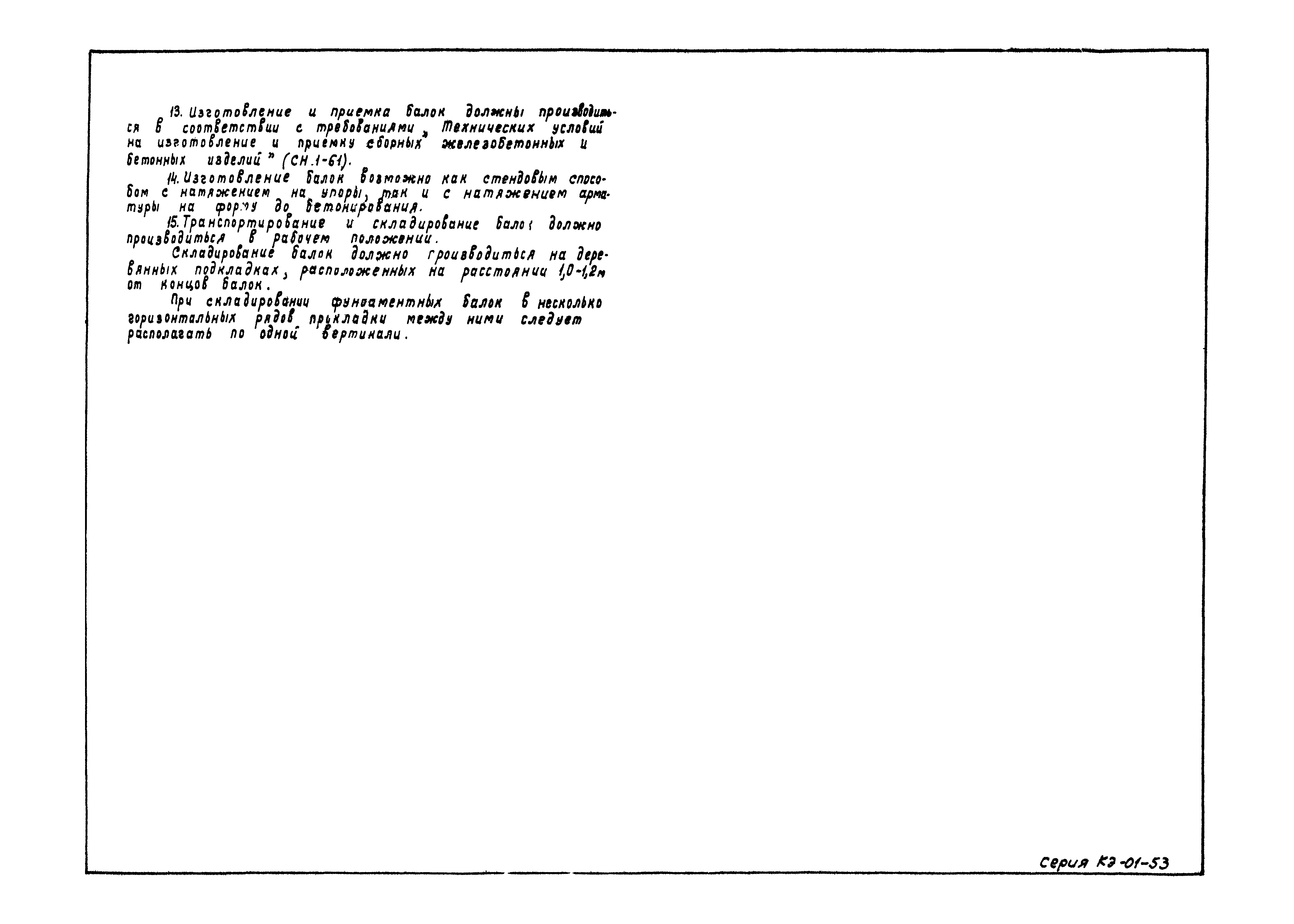

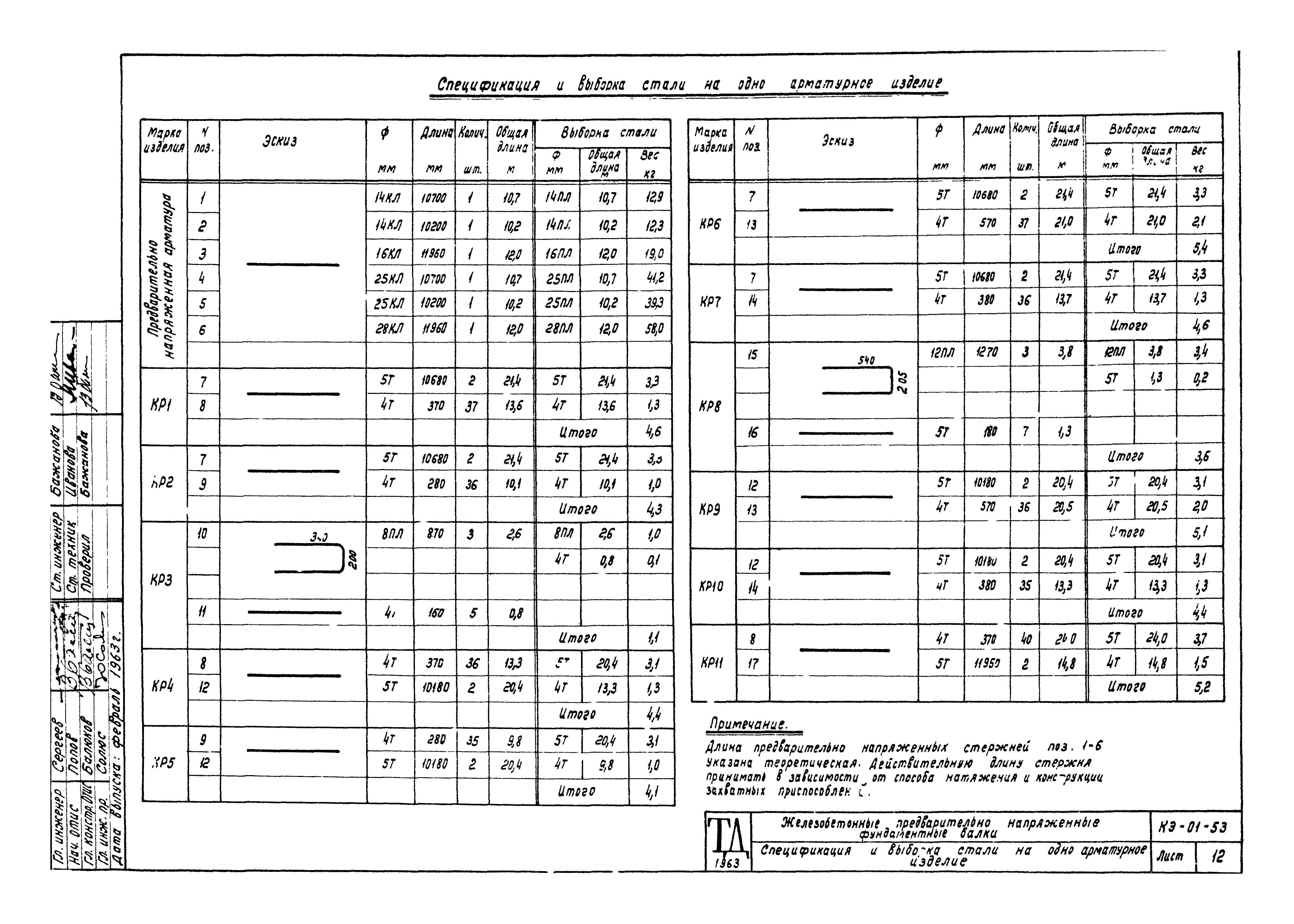

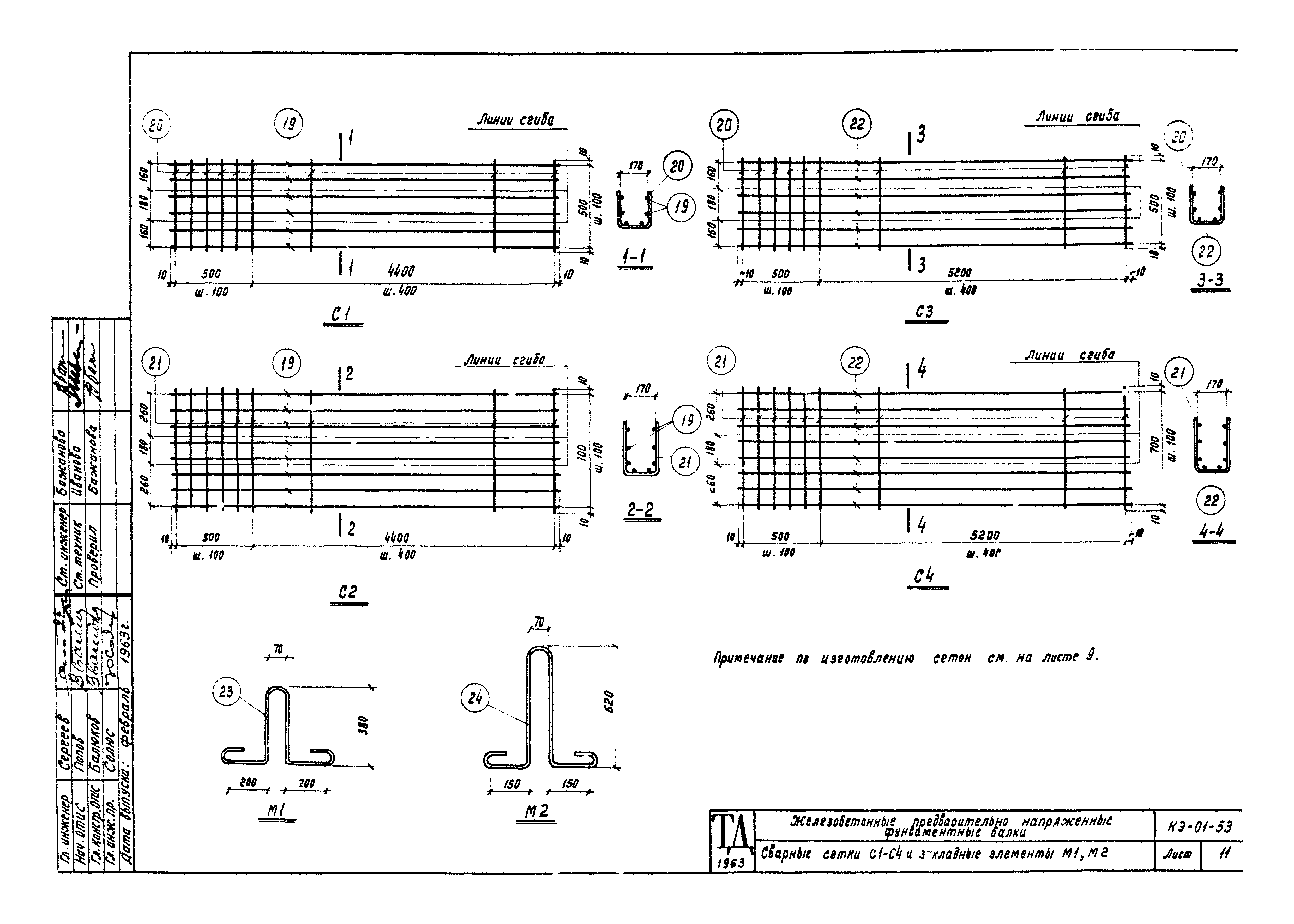

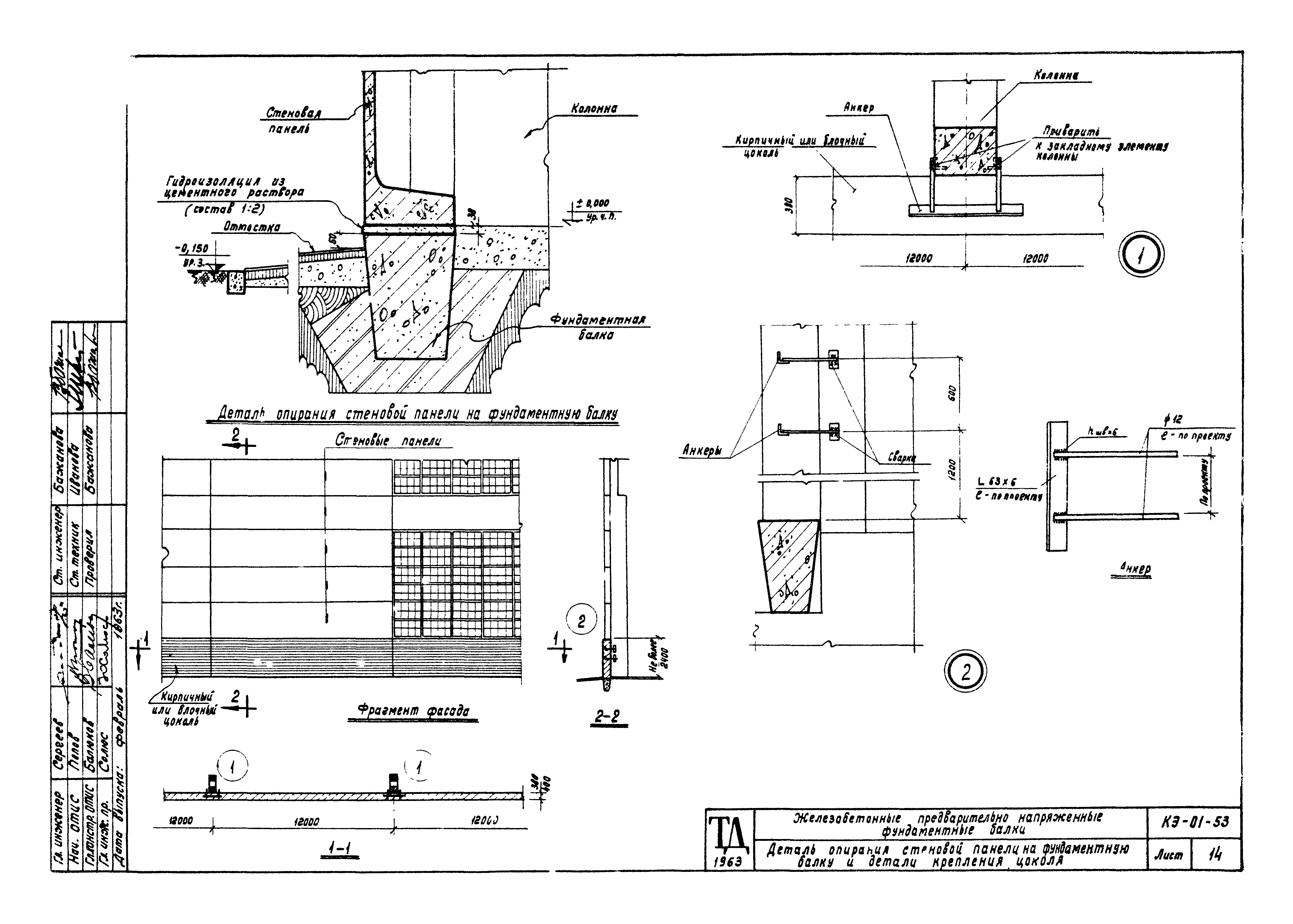

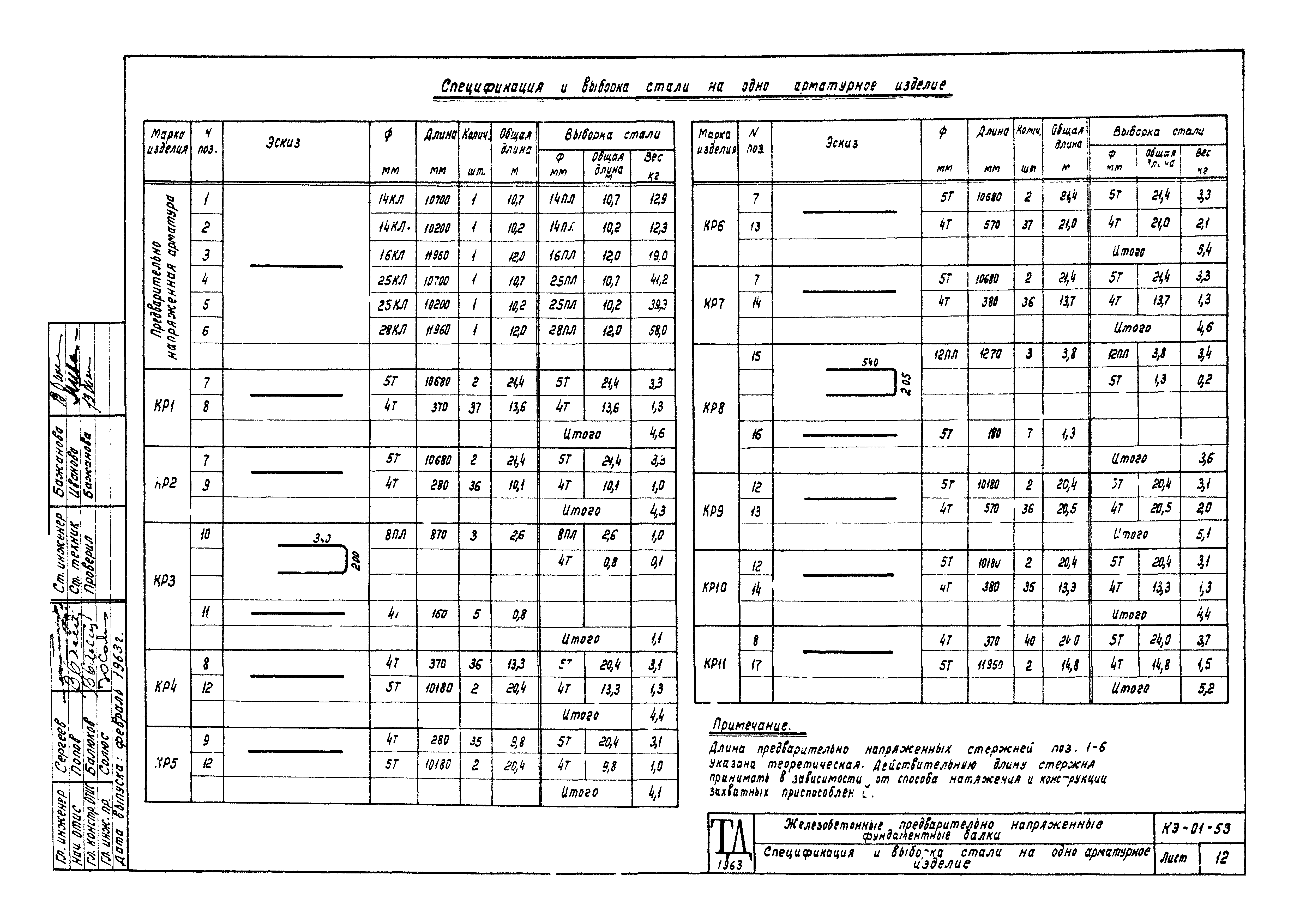

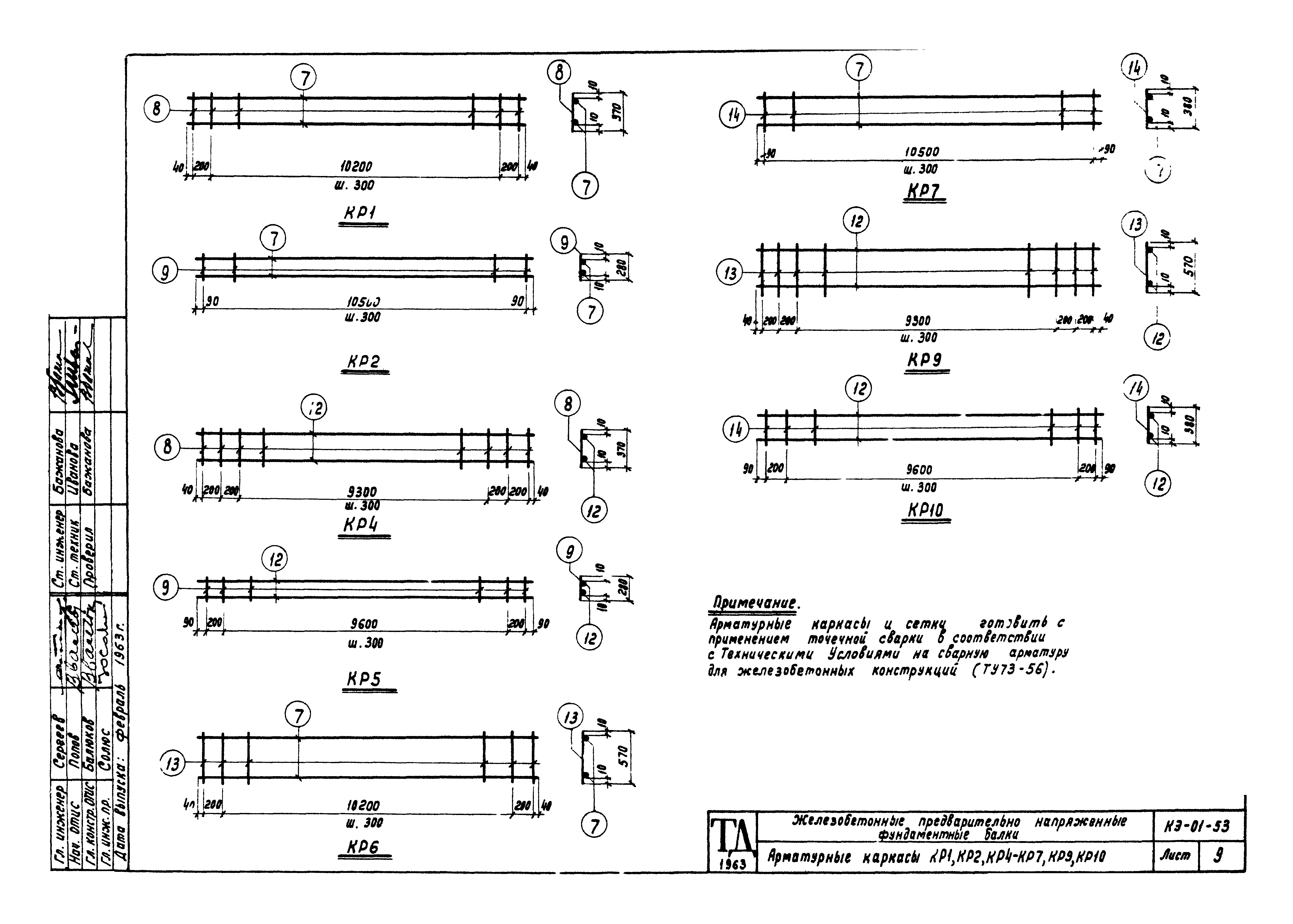

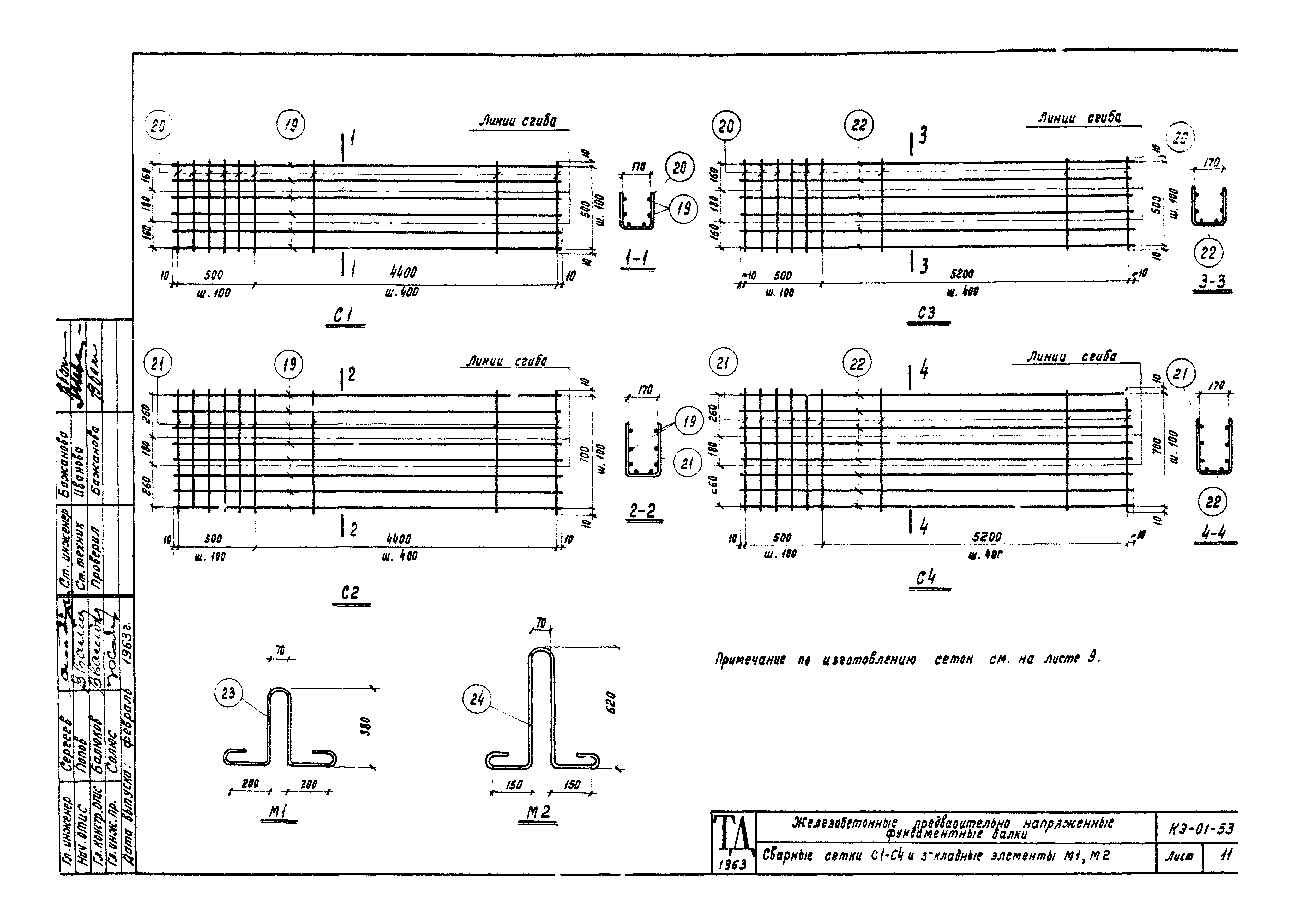

Оглавление:	Пояснительная записка Опалубочный чертеж балок ФБН1, ФБН1-К, ФБН3. Технико-экономические показатели Армирование балки ФБН1. Разрезы и детали Армирование балки ФБН1-К. Разрезы и детали Армирование балки ФБН3. Разрезы и детали Опалубочный чертеж балок ФБН2, ФБН2-К, ФБН4. Технико-экономические показатели Армирование балки ФБН2. Разрезы и детали Армирование балки ФБН2-К. Разрезы и детали Армирование балки ФБН4. Разрезы и детали Арматурные каркасы КР1,КР2,КР4-КР7,КР9,КР10 Арматурные каркасы КР3,КР8,КР11-КР15 Сварные сетки С1-С4 и закладные элементы М1,М2 Спецификация и выборка стали на одно арматурное изделие Спецификация и выборка стали на одно арматурное изделие (продолжение) Деталь опирания стеновой панели на фундаментную балку и детали крепления цоколя
Разработан:	НИИЖБ Гипротис
Утверждён:	06.08.1963 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 200)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1963 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Фундаментные балки
Чем заменён:	Серия 1.415.1-2 «Балки фундаментные железобетонные для наружных и внутренних стен производственных зданий промышленных предприятий»
Нормативные ссылки:	ГОСТ 2771-57 «Проволока круглая холоднотянутая. Сортамент» ГОСТ 5781-61 «Сталь горячекатаная для армирования железобетонных конструкций» СН 1-61 «Технические условия на изготовление и приемку сборных железобетонных и бетонных изделий»
