Серия 1.432.1-25

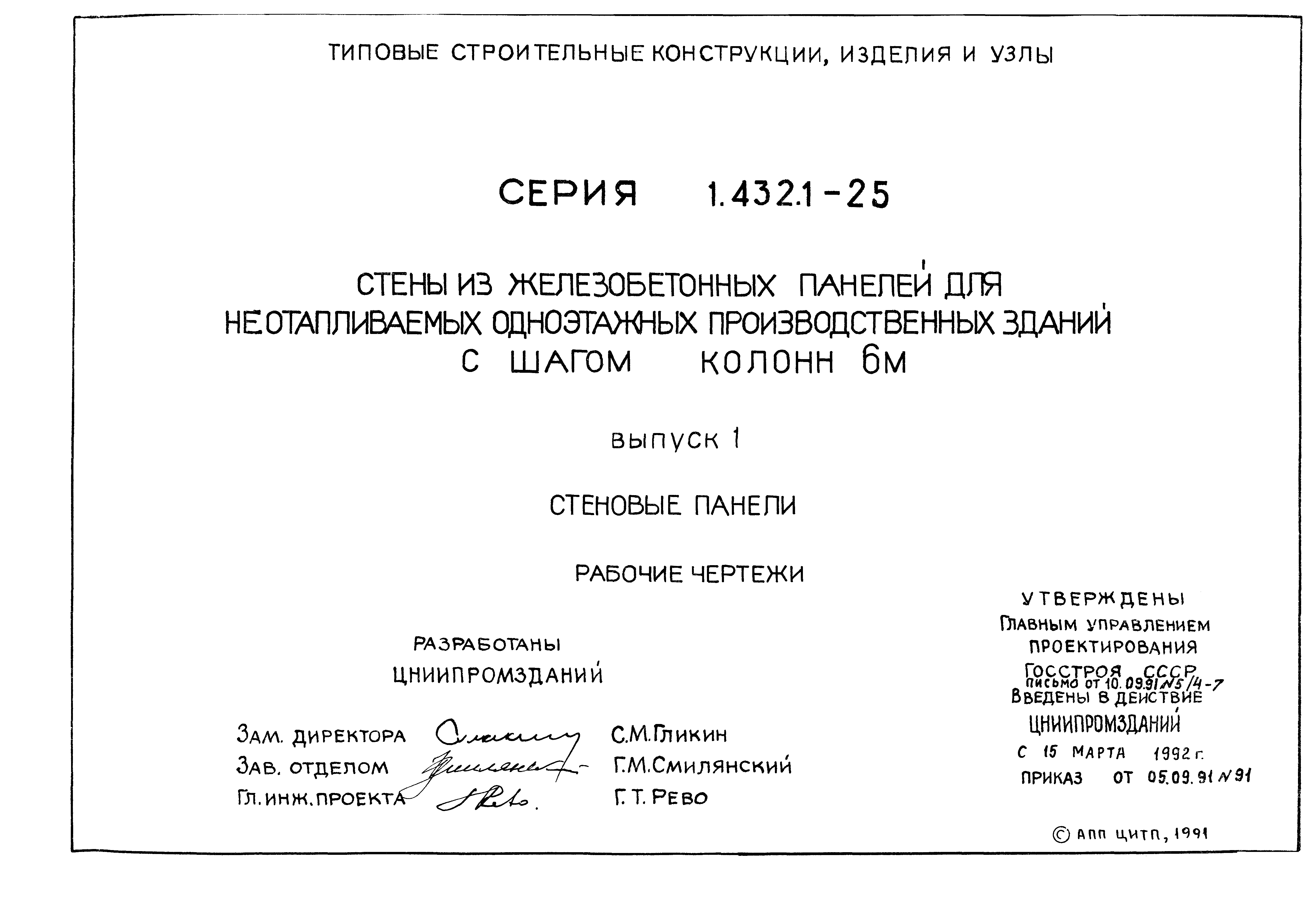

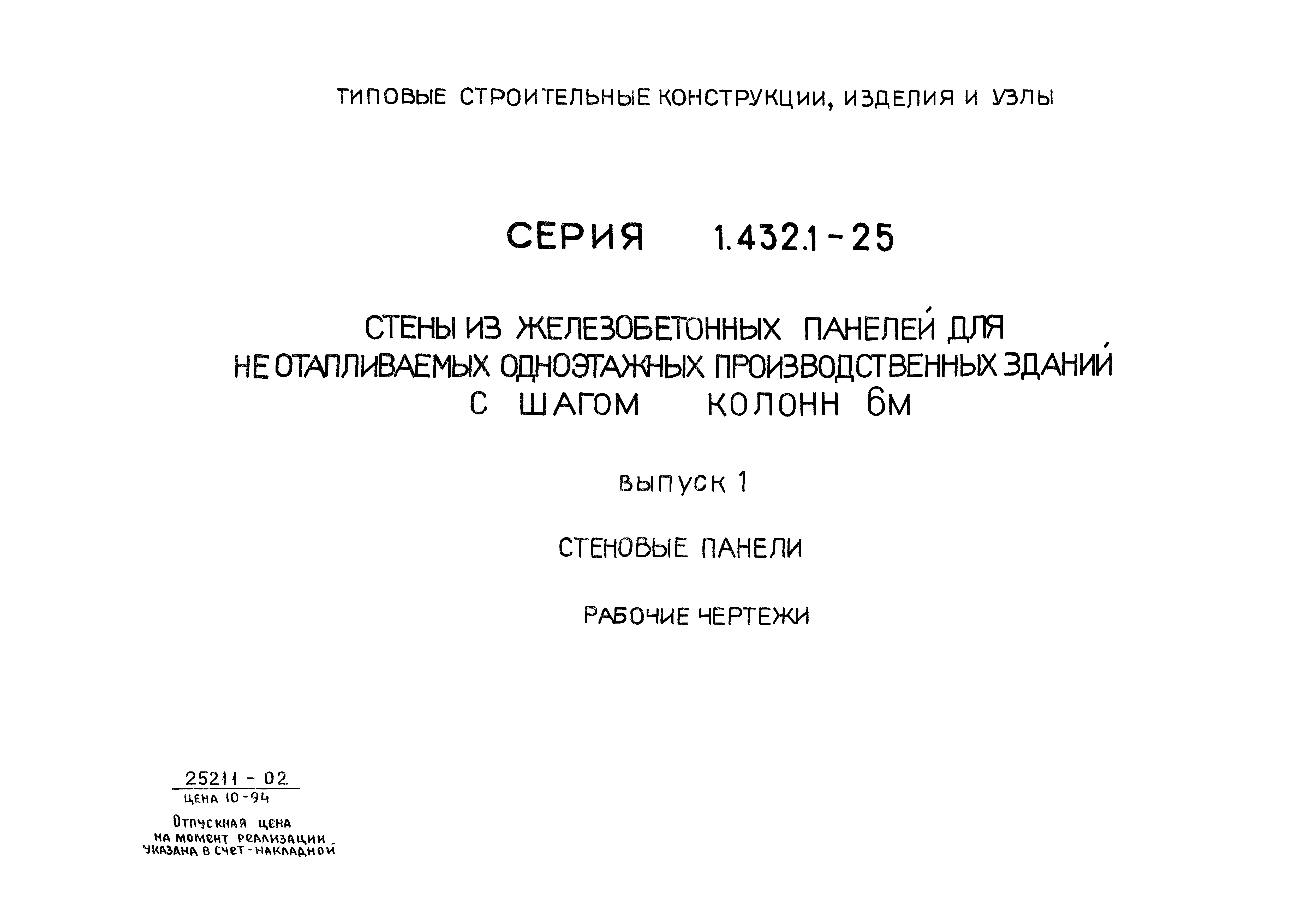

Выпуск 1. Стеновые панели. Рабочие чертежи

Обозначение:	Серия 1.432.1-25
Обозначение англ:	Series 1.432.1-25
Статус:	заменен
Название рус.:	Выпуск 1. Стеновые панели. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995

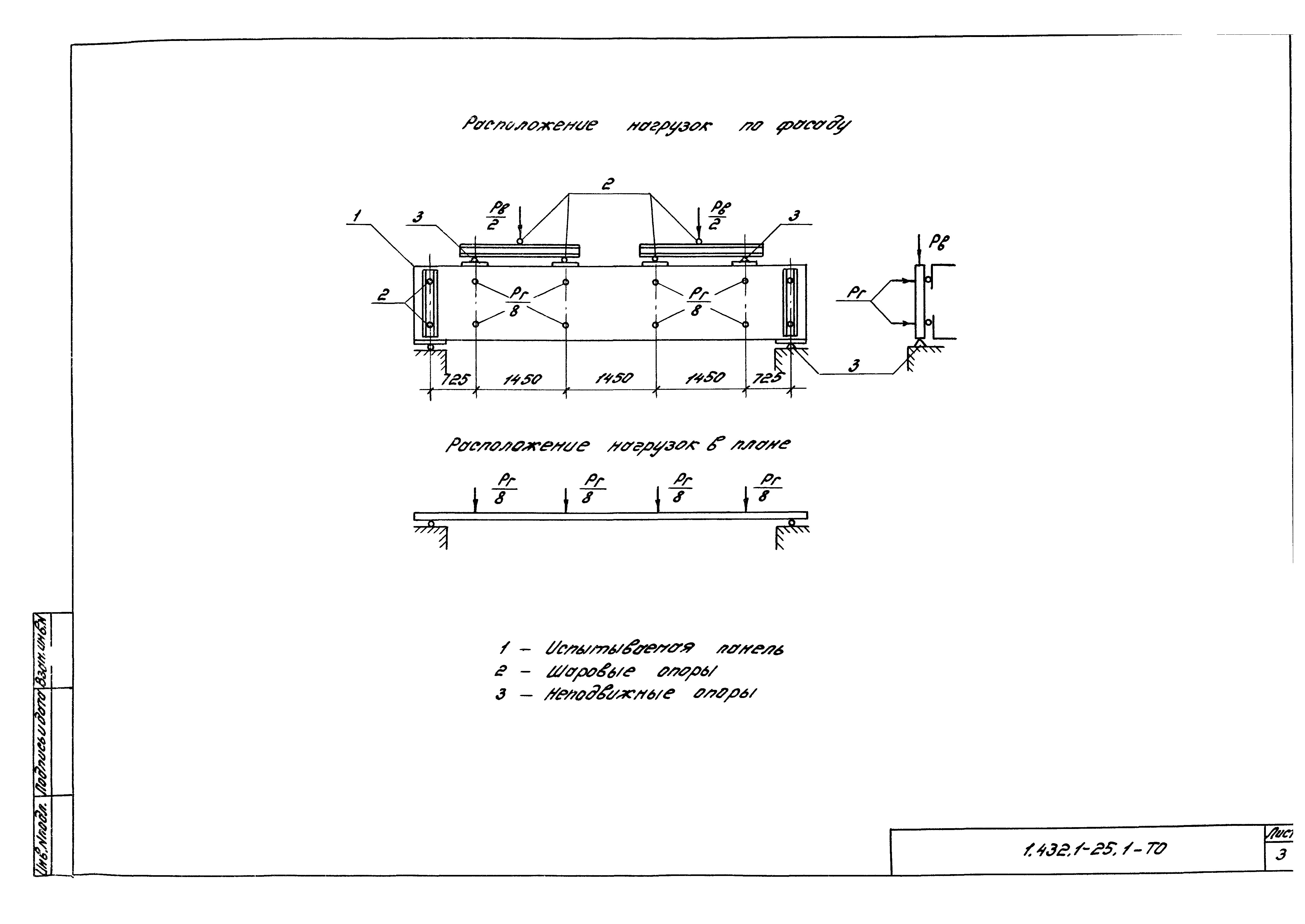

Область применения:	В выпуске приведены рабочие чертежи панелей и рекомендации по их изготовлению, испытанию, транспортированию и складированию

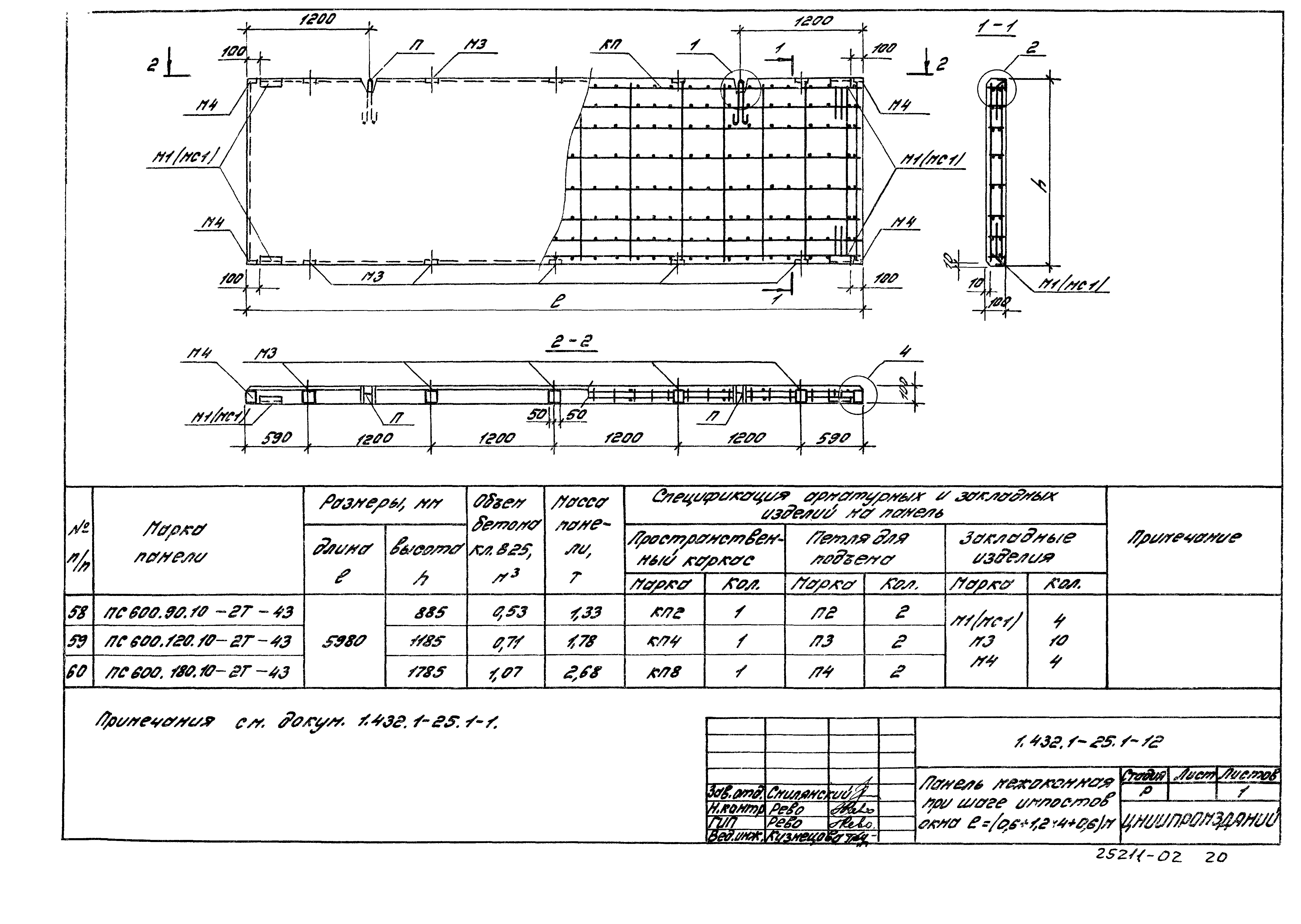

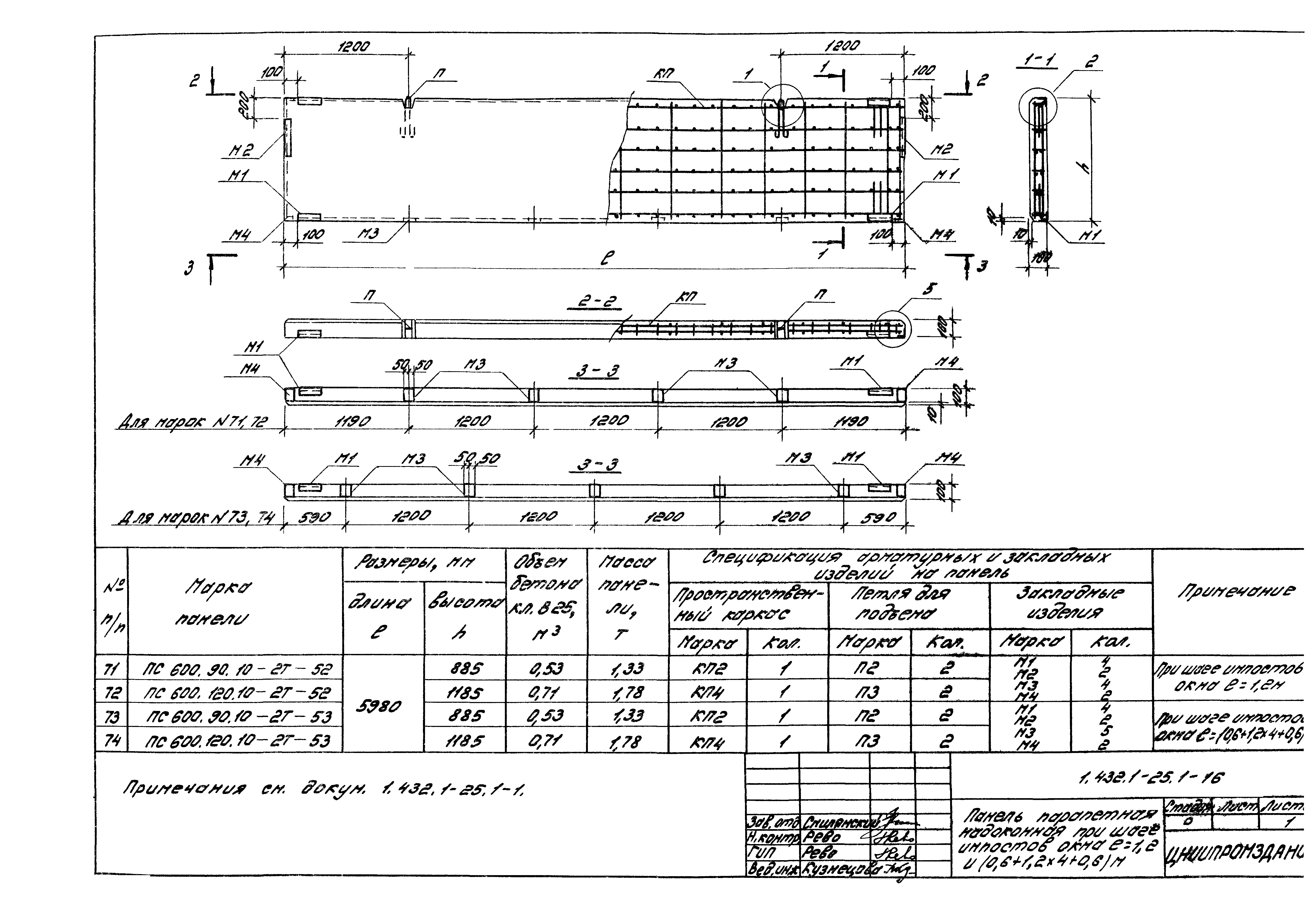

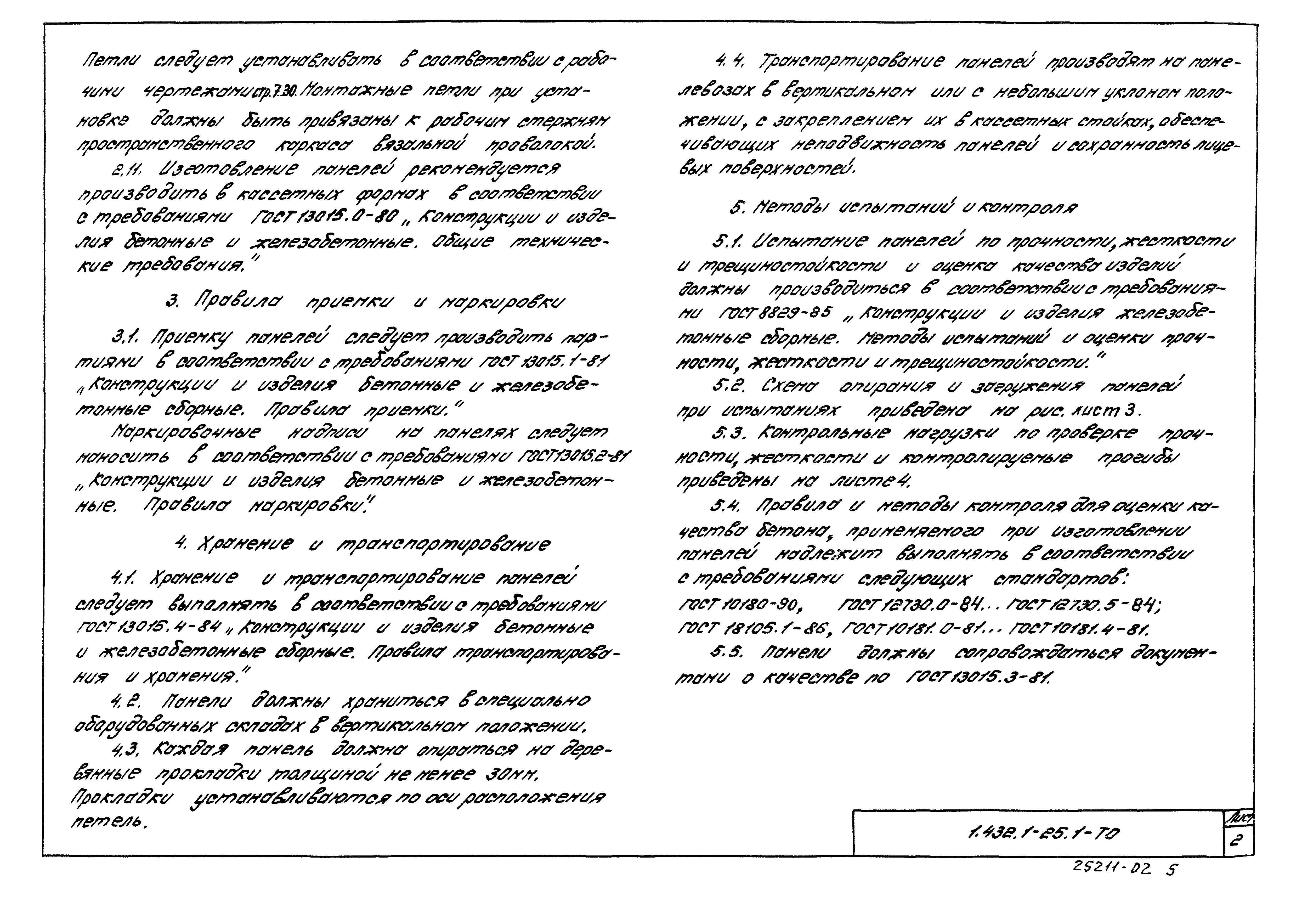

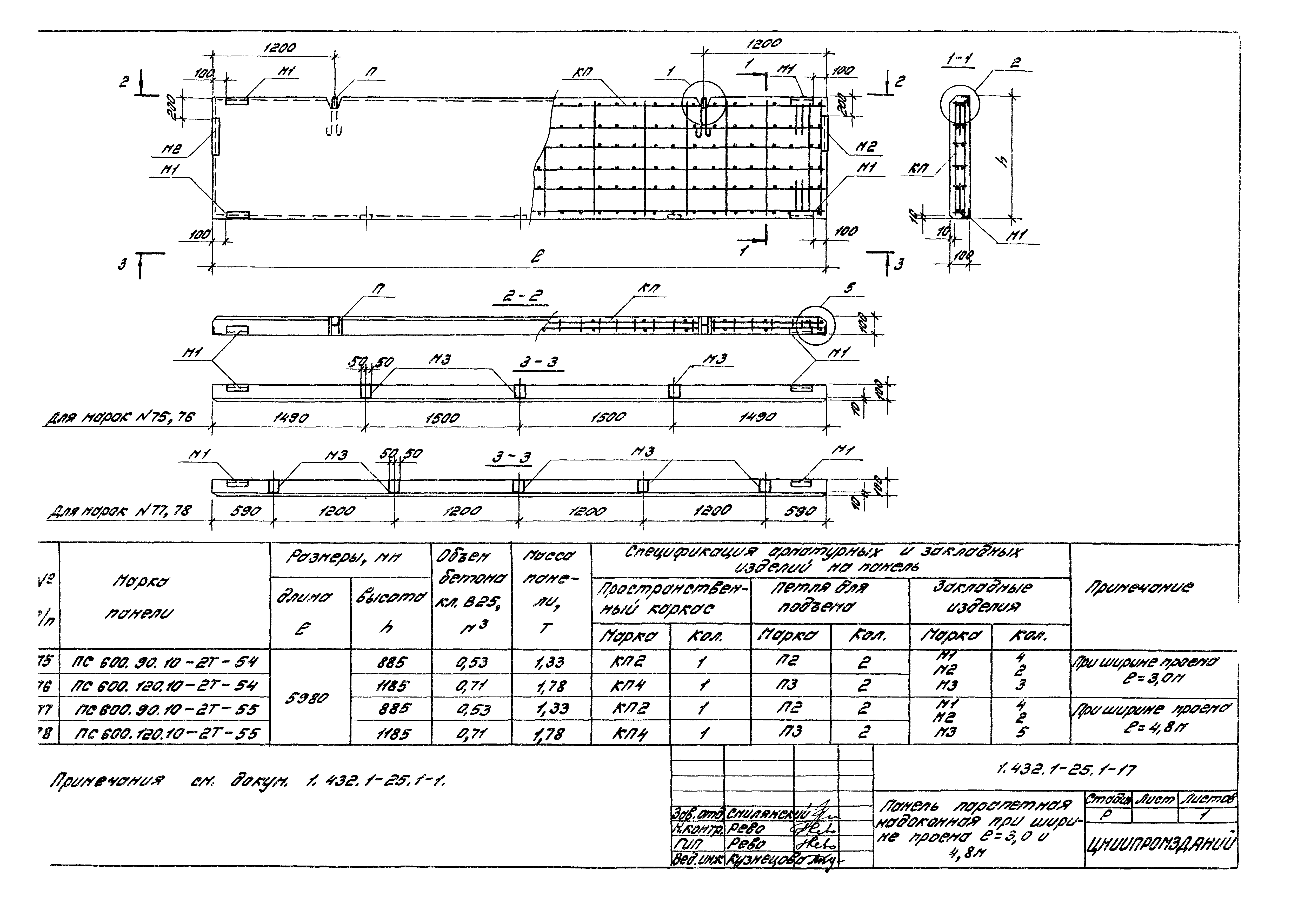

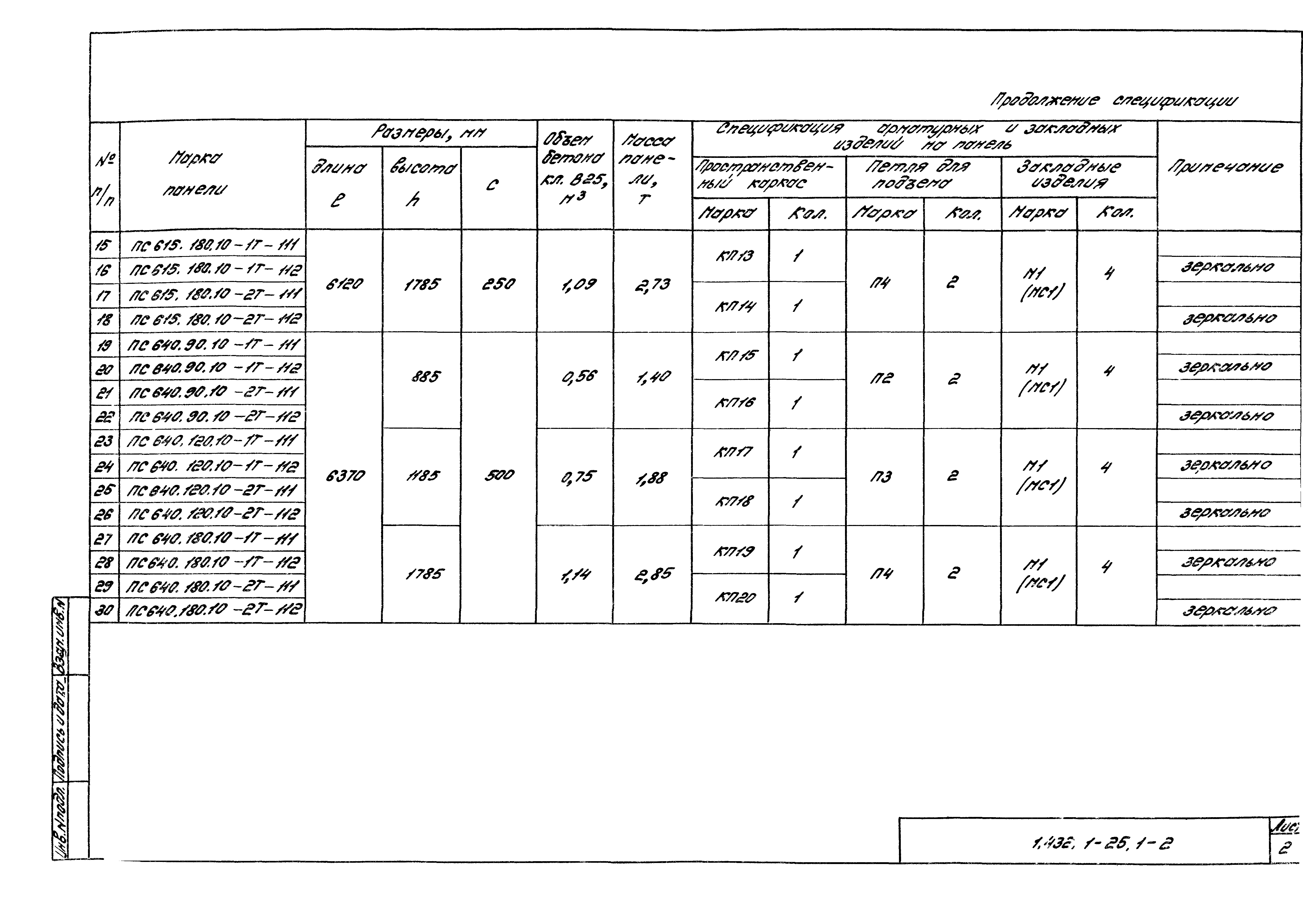

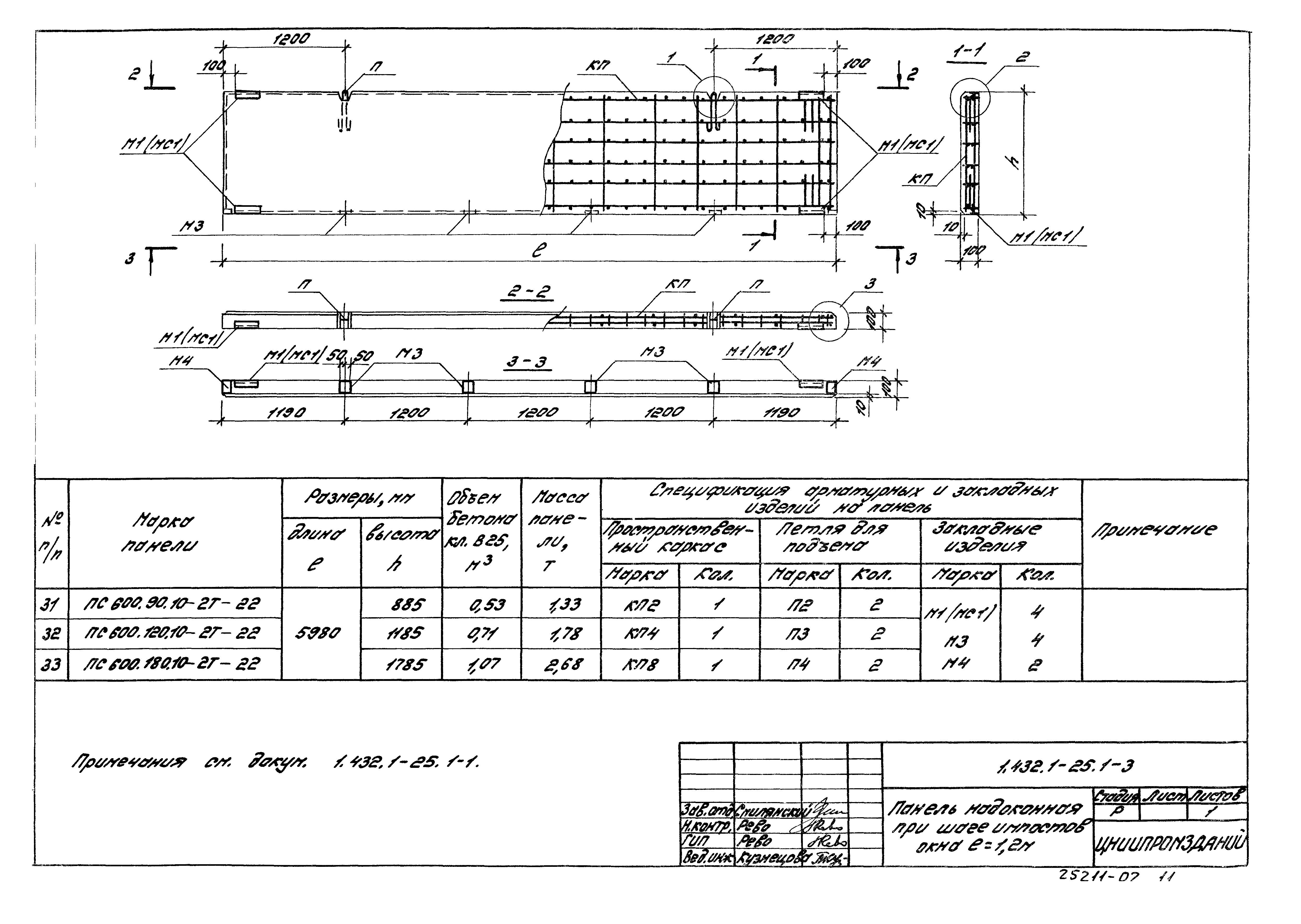

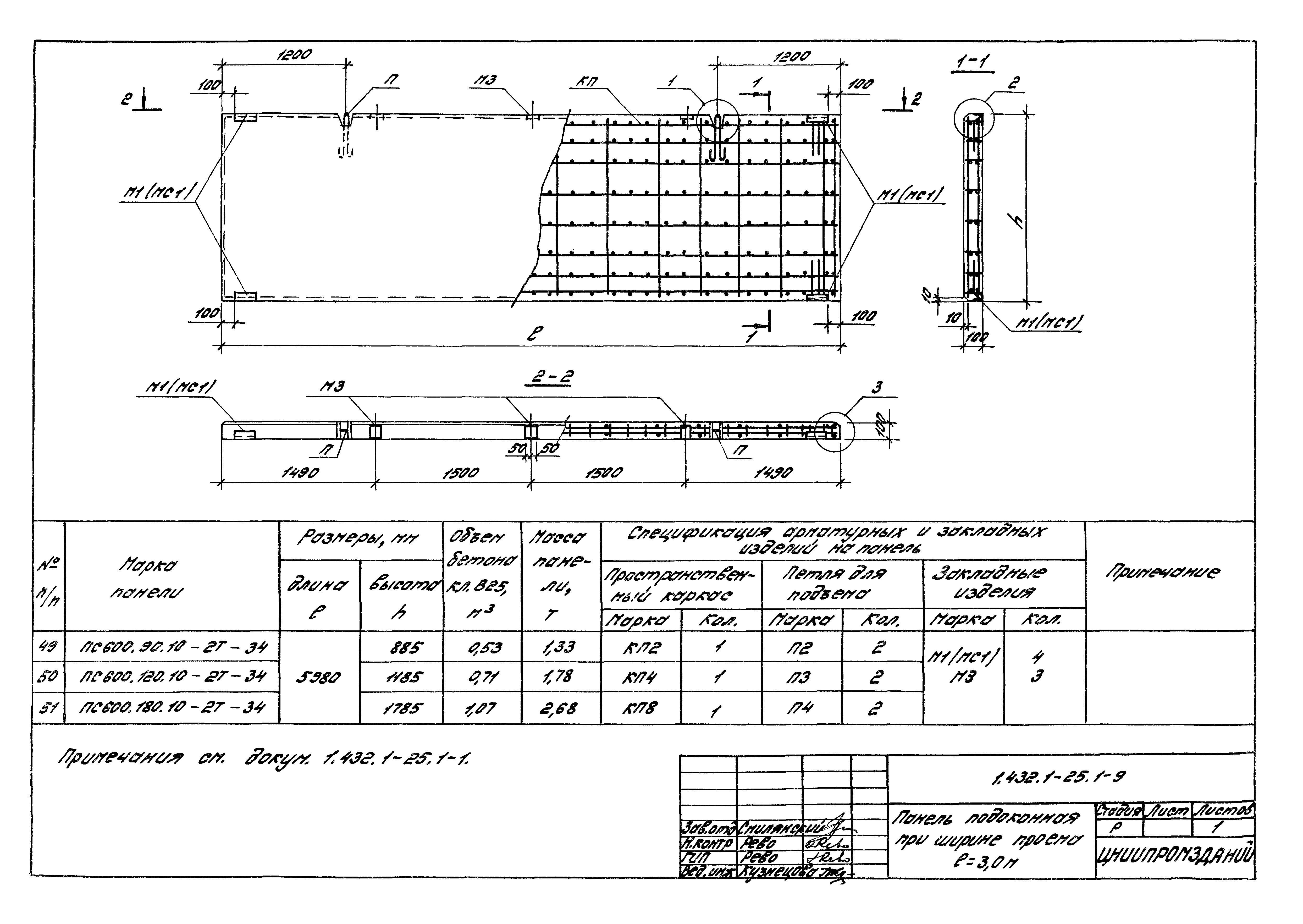

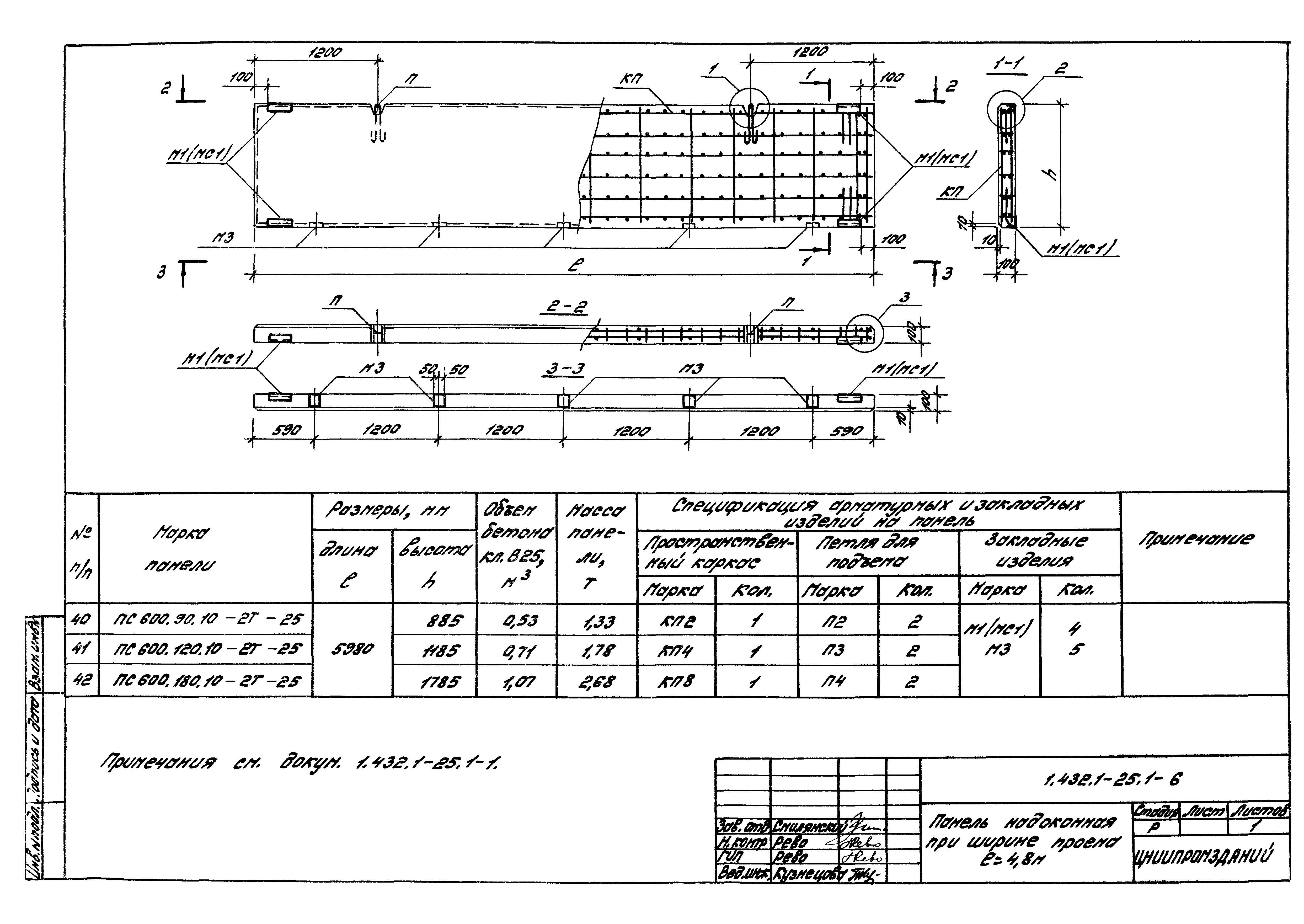

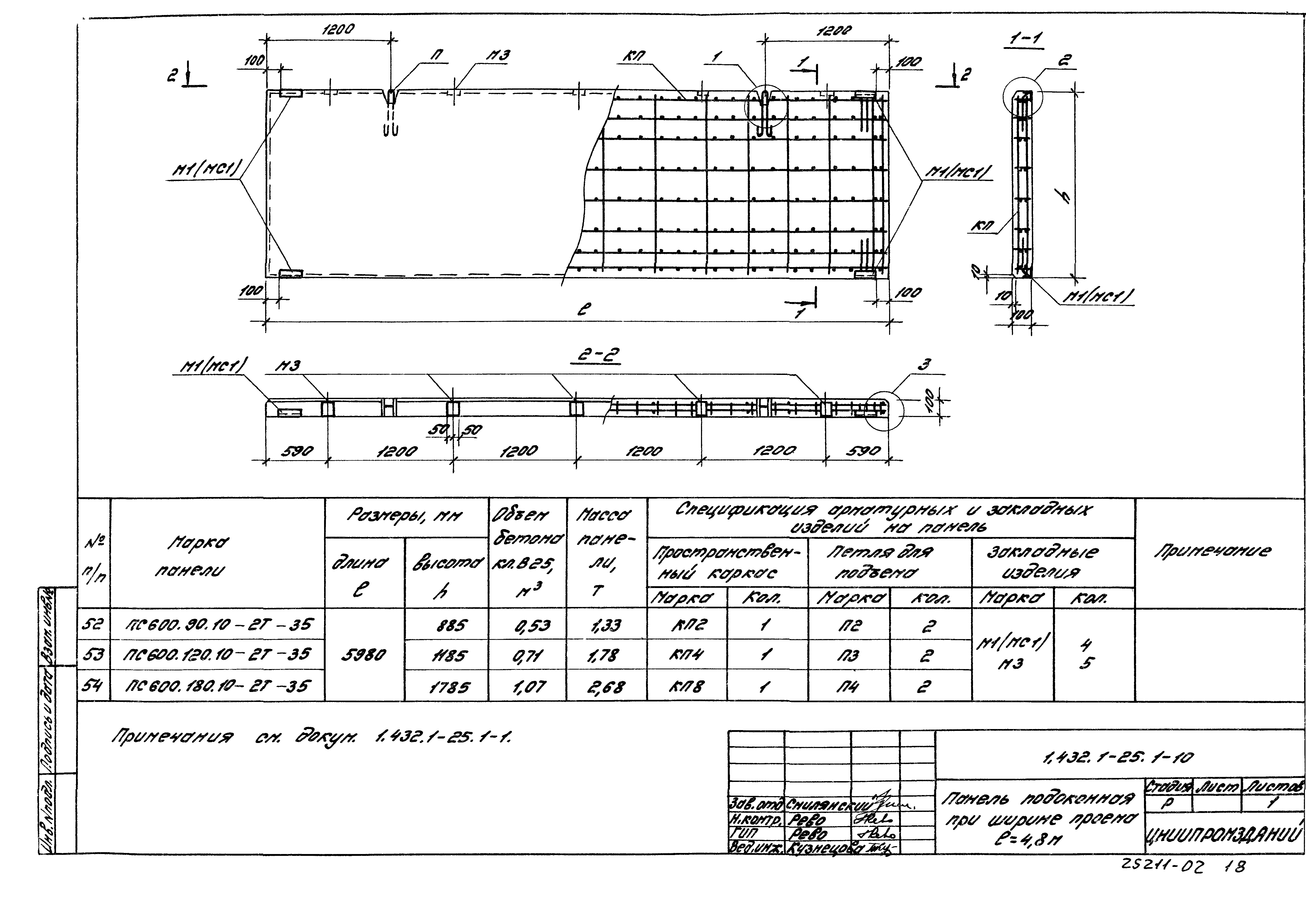

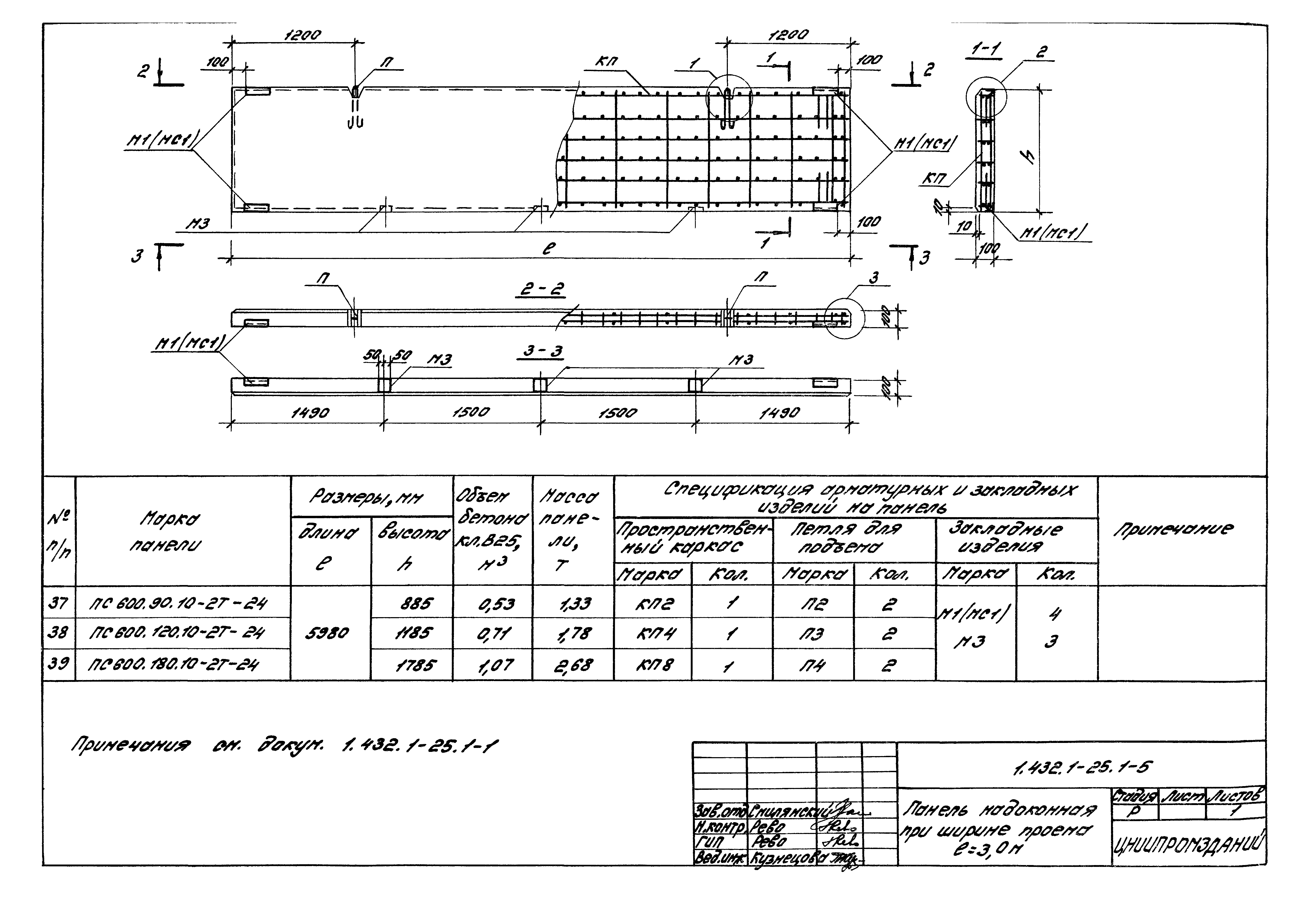

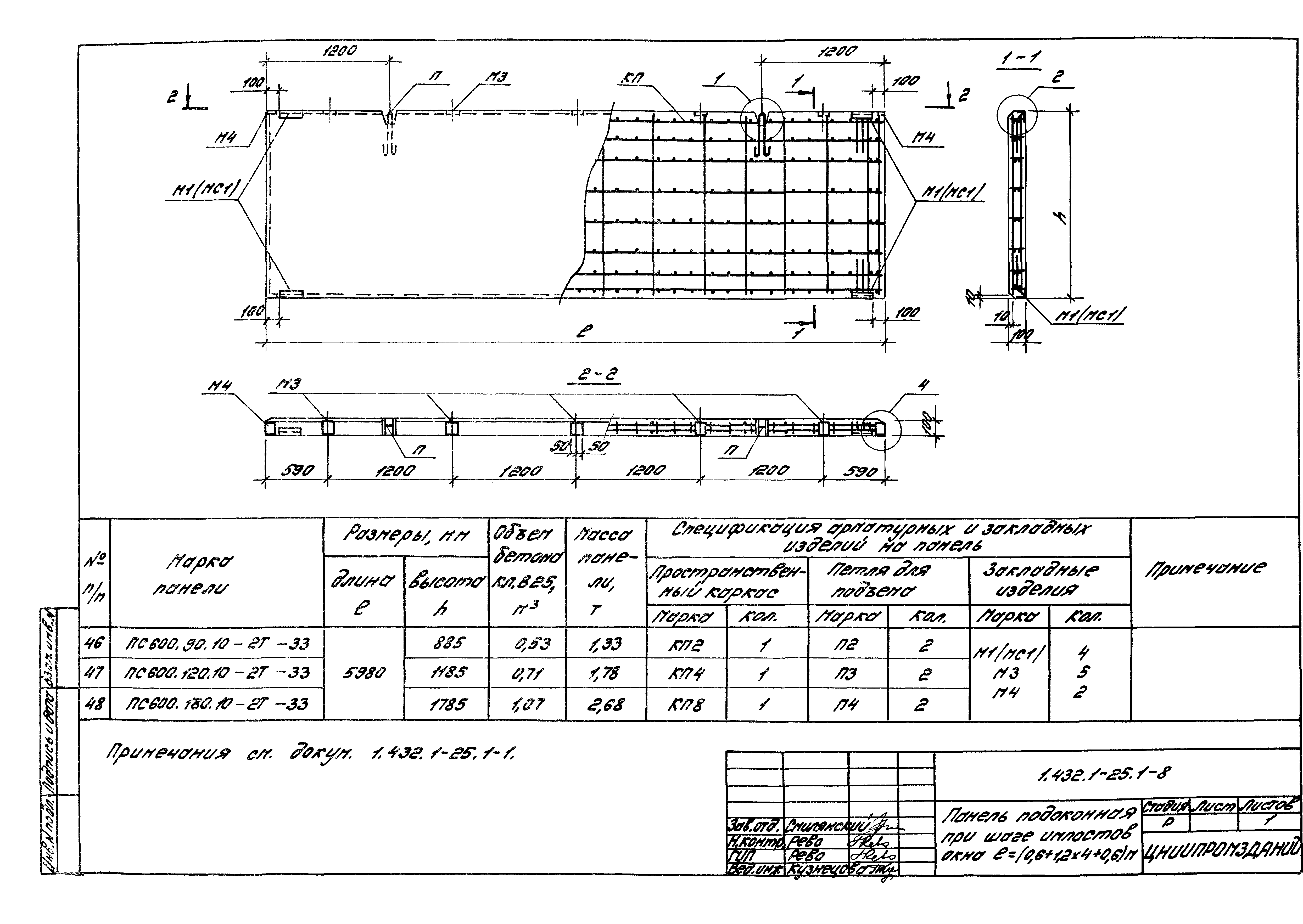

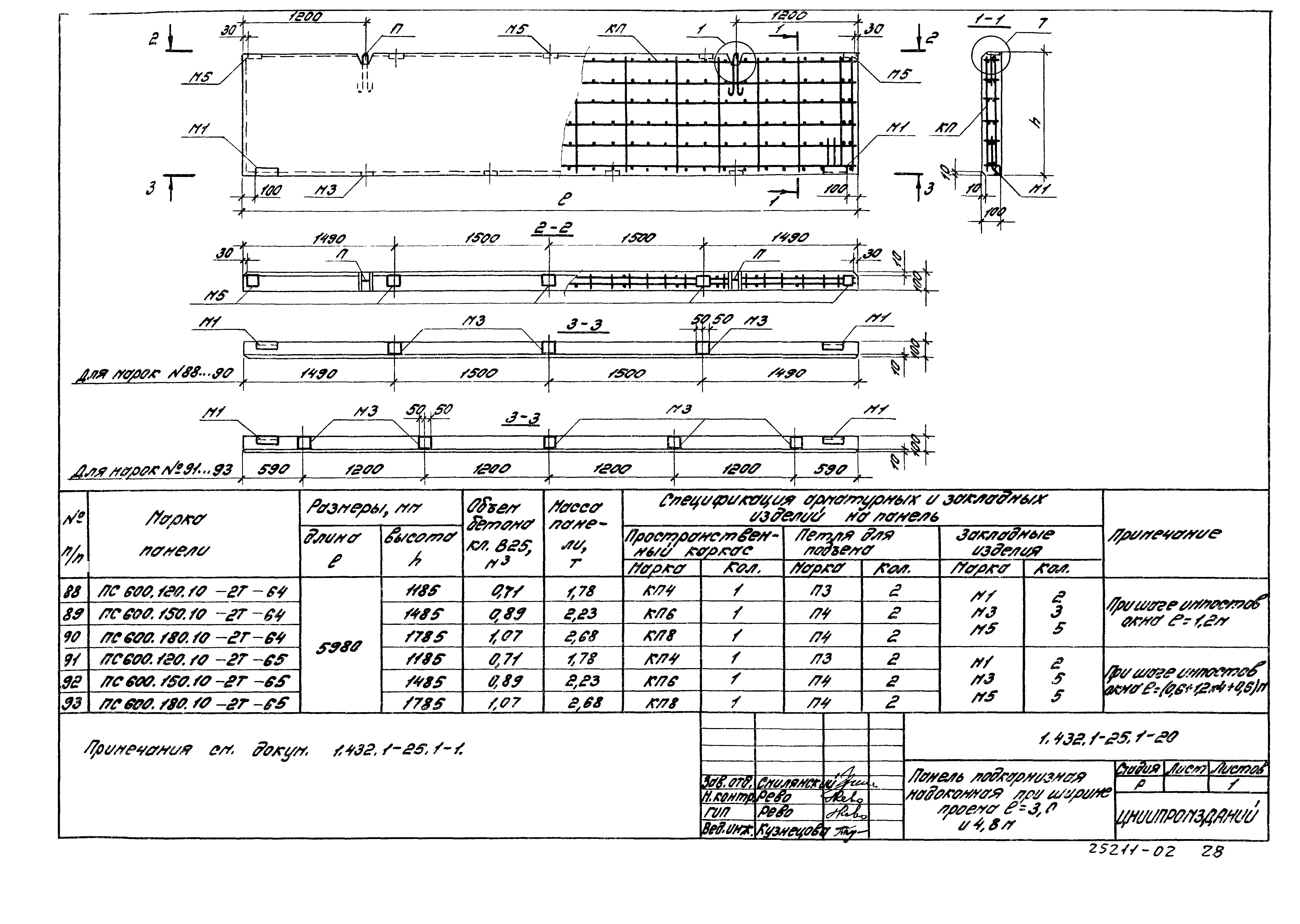

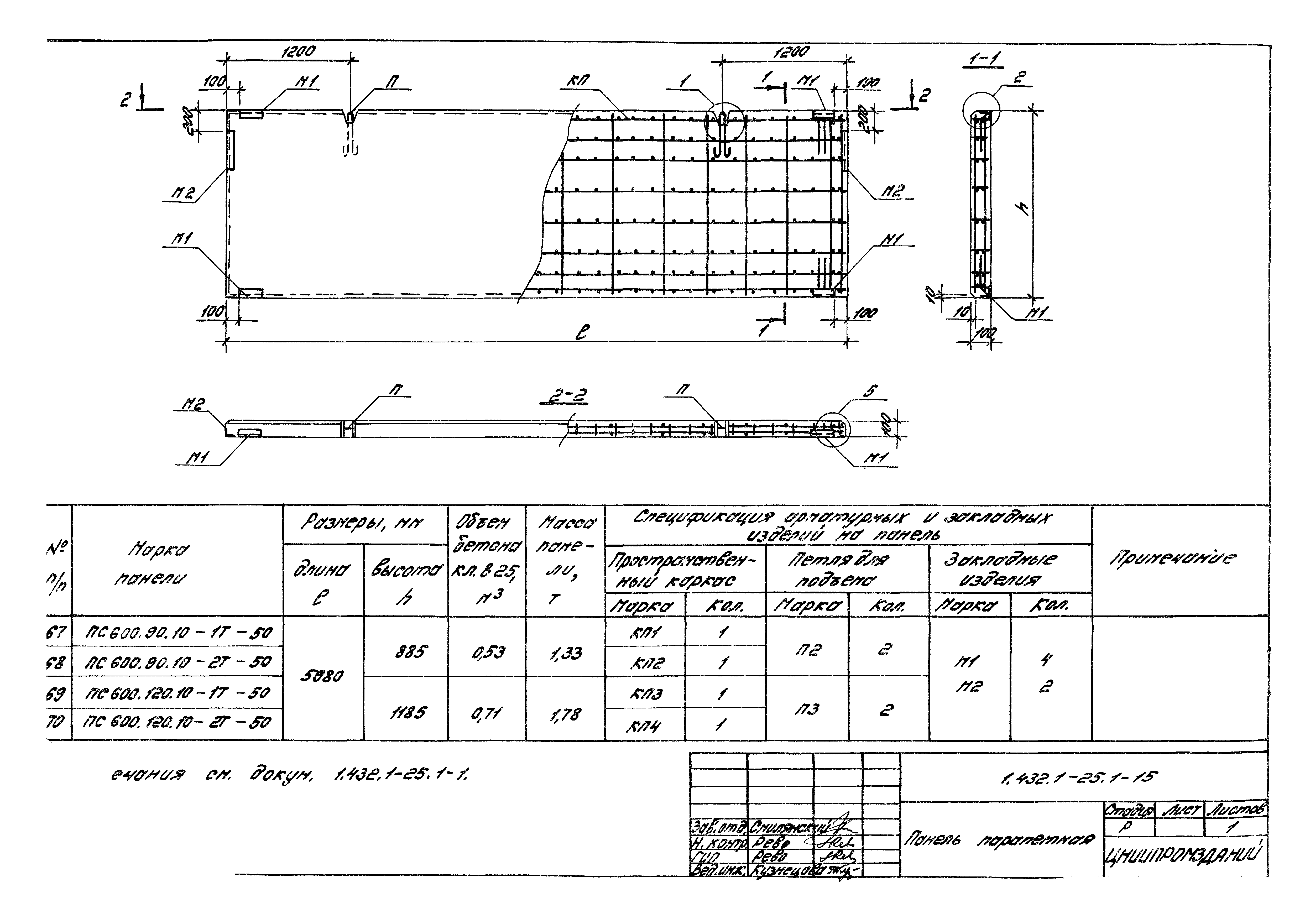

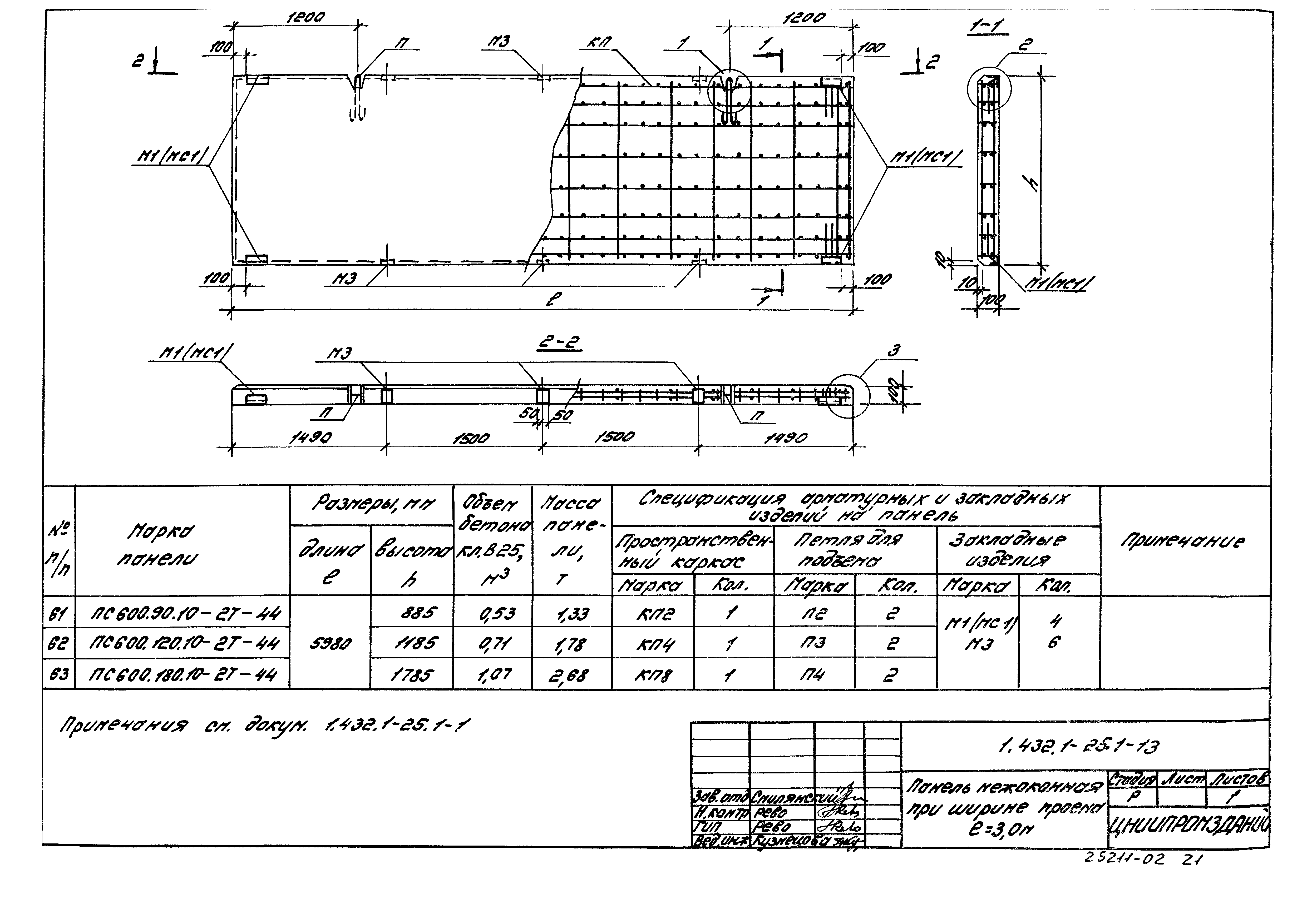

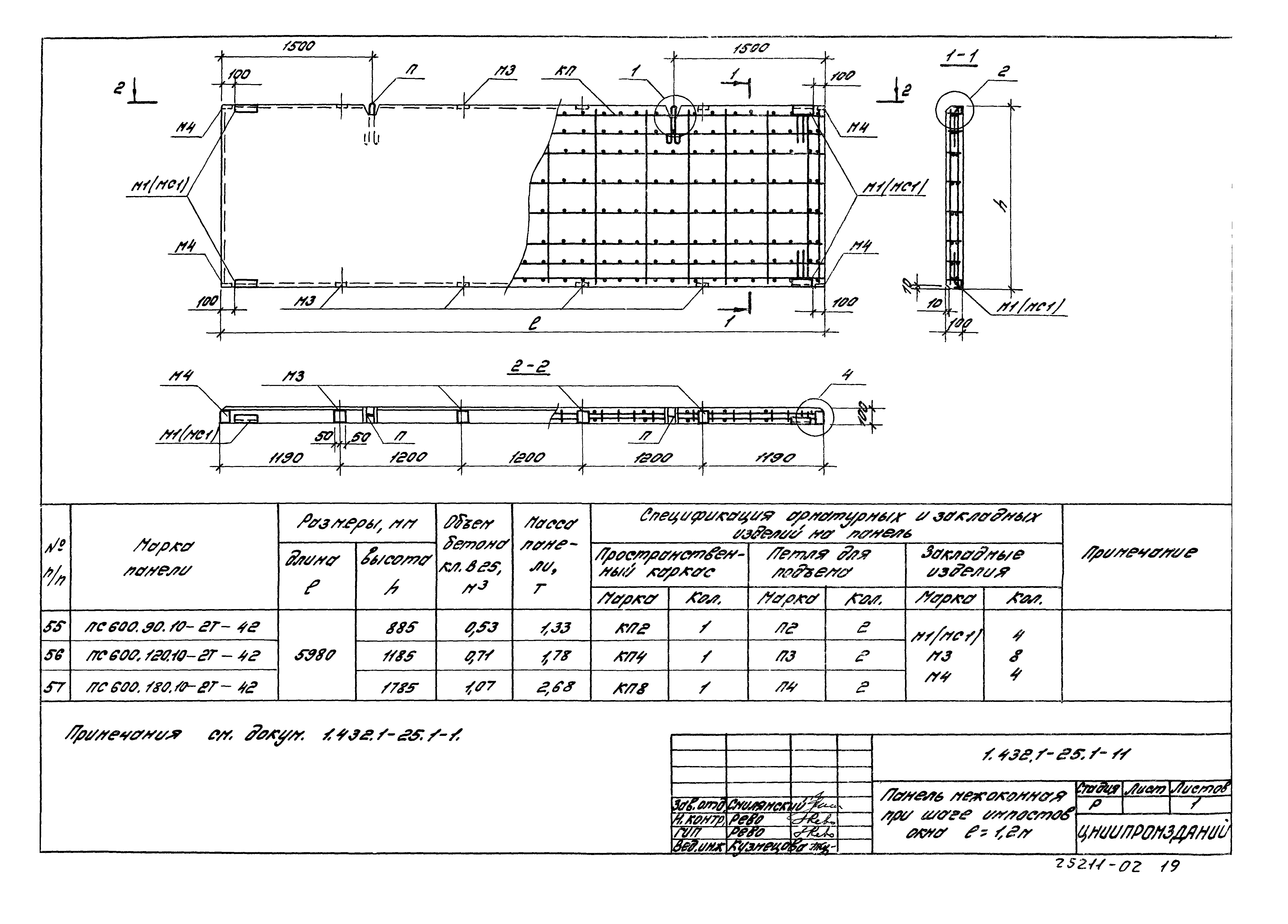

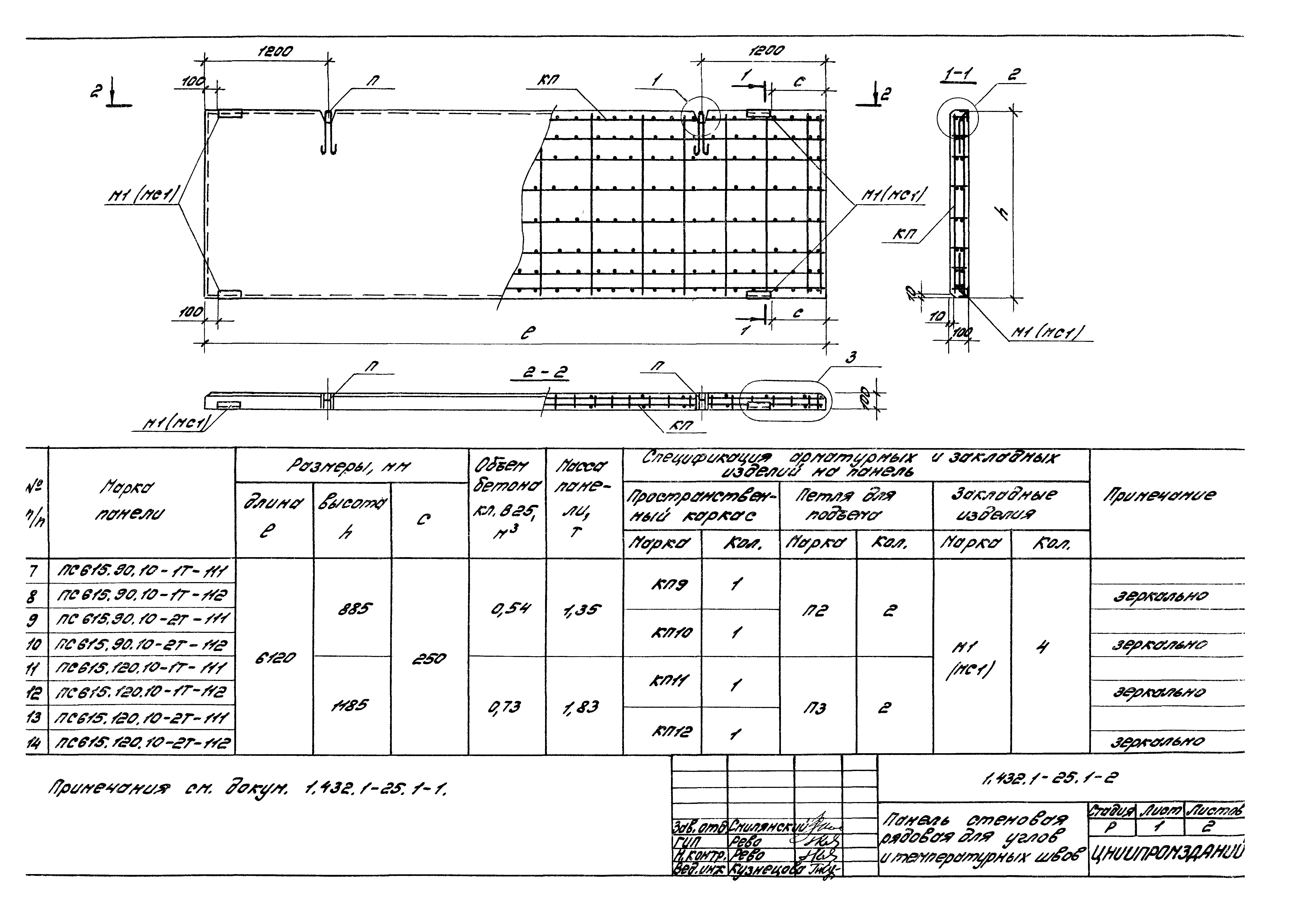

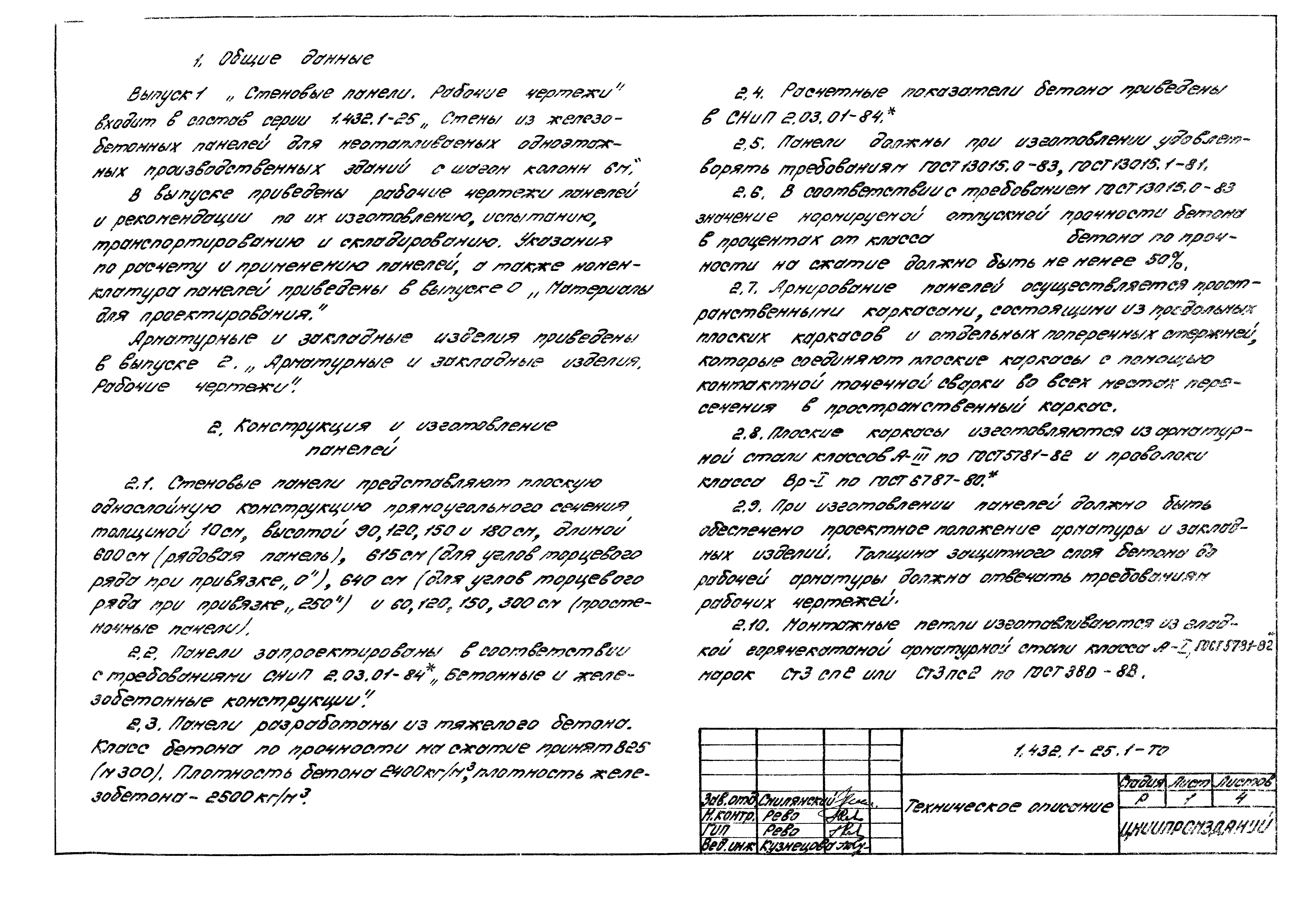

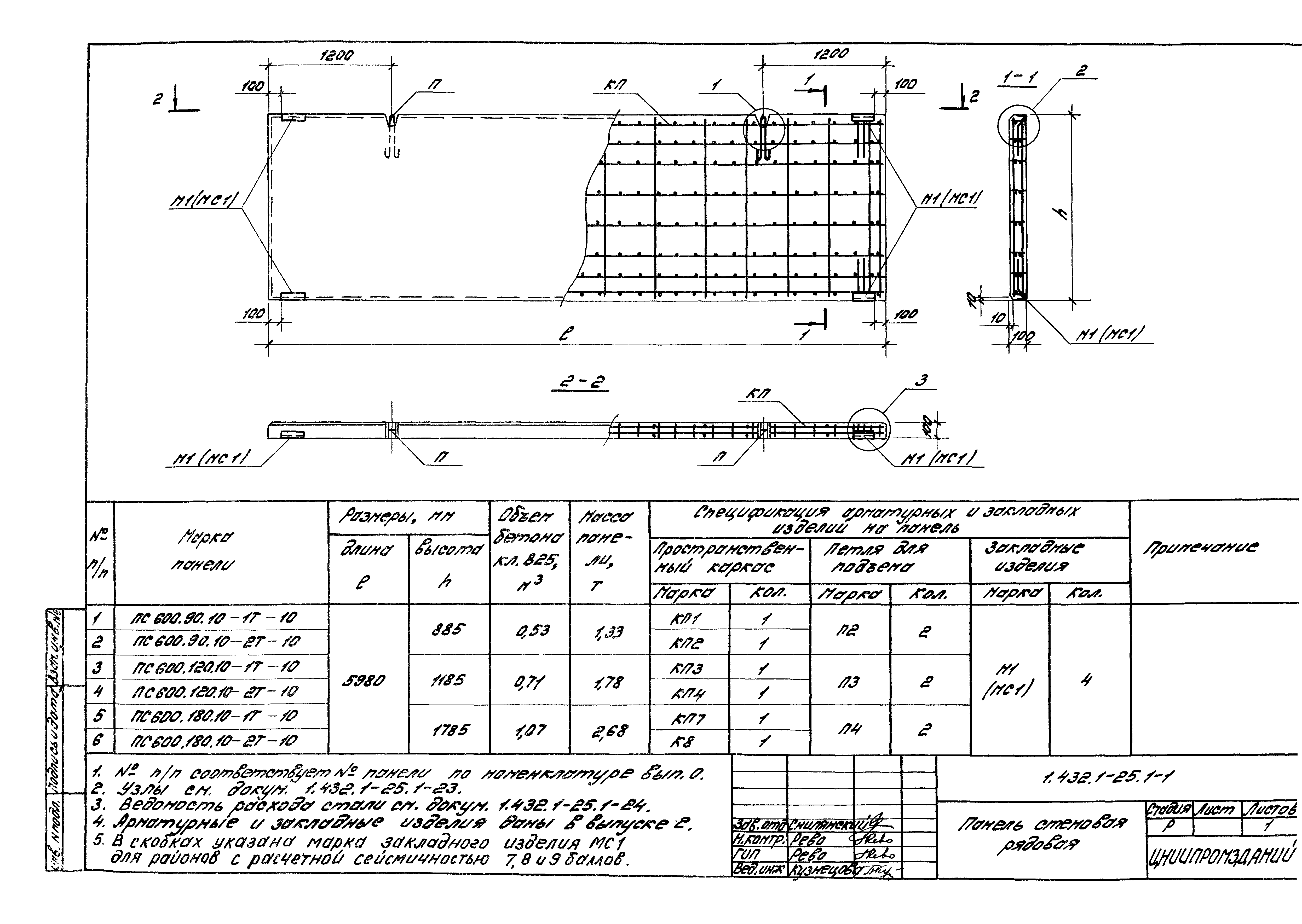

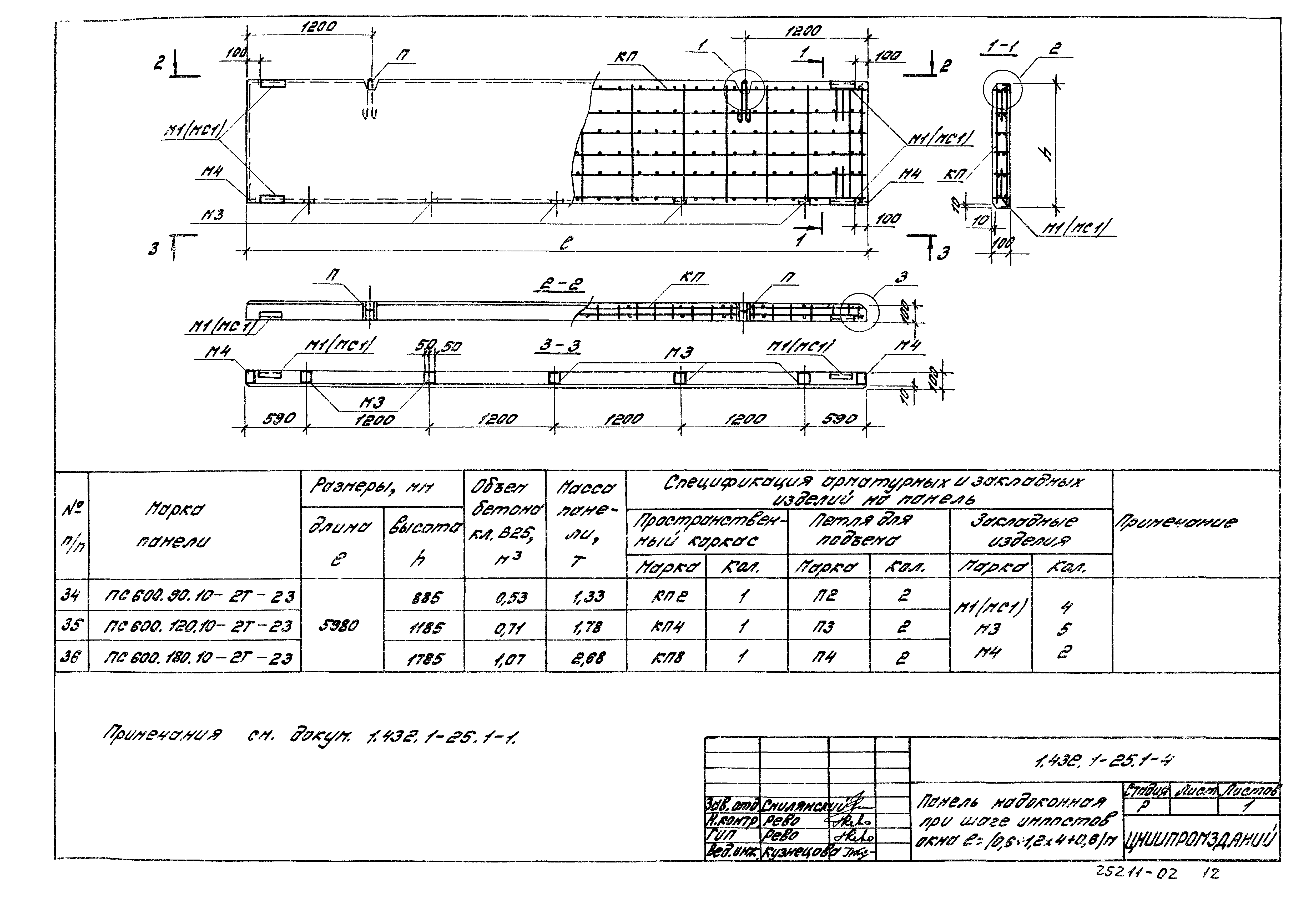

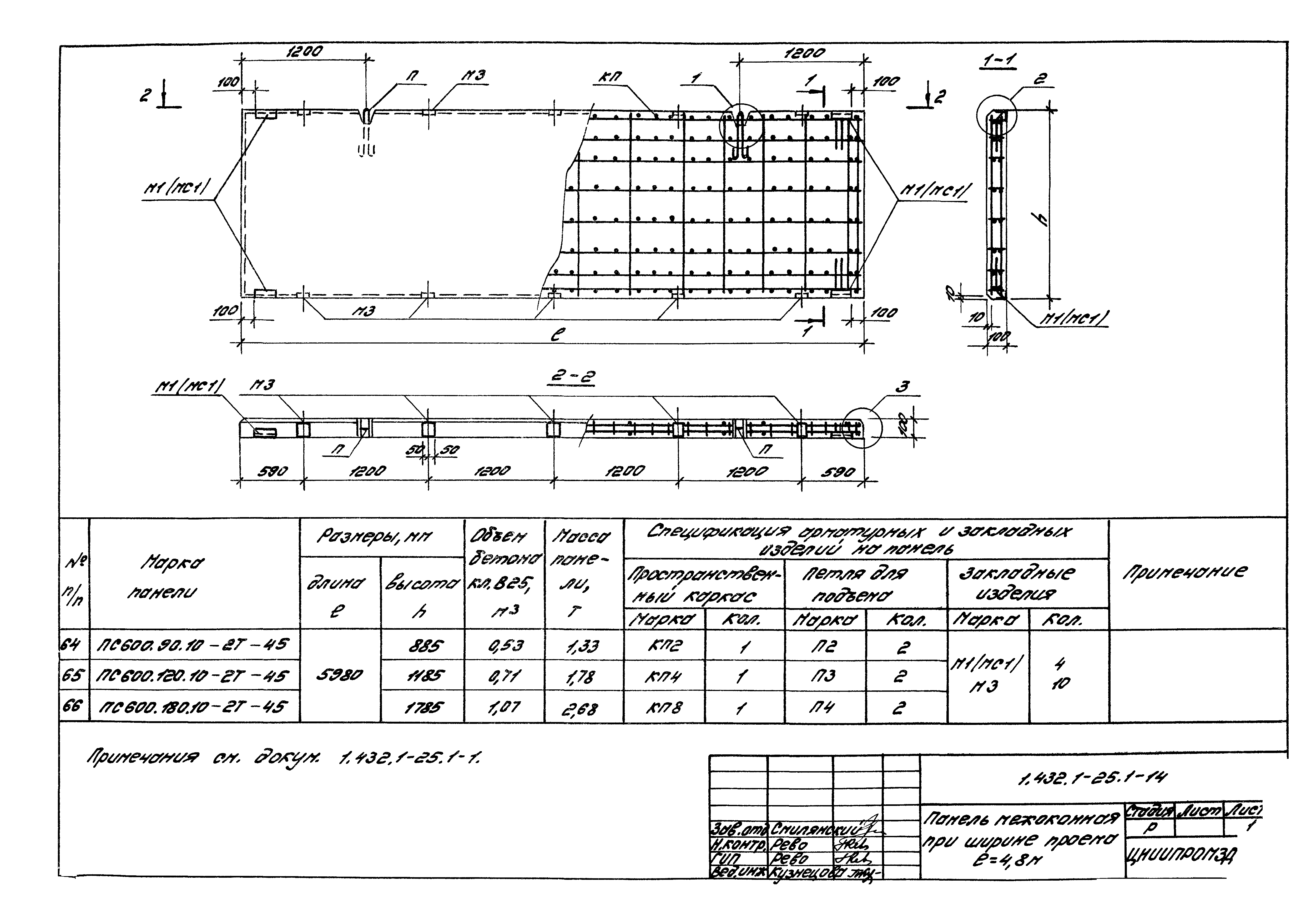

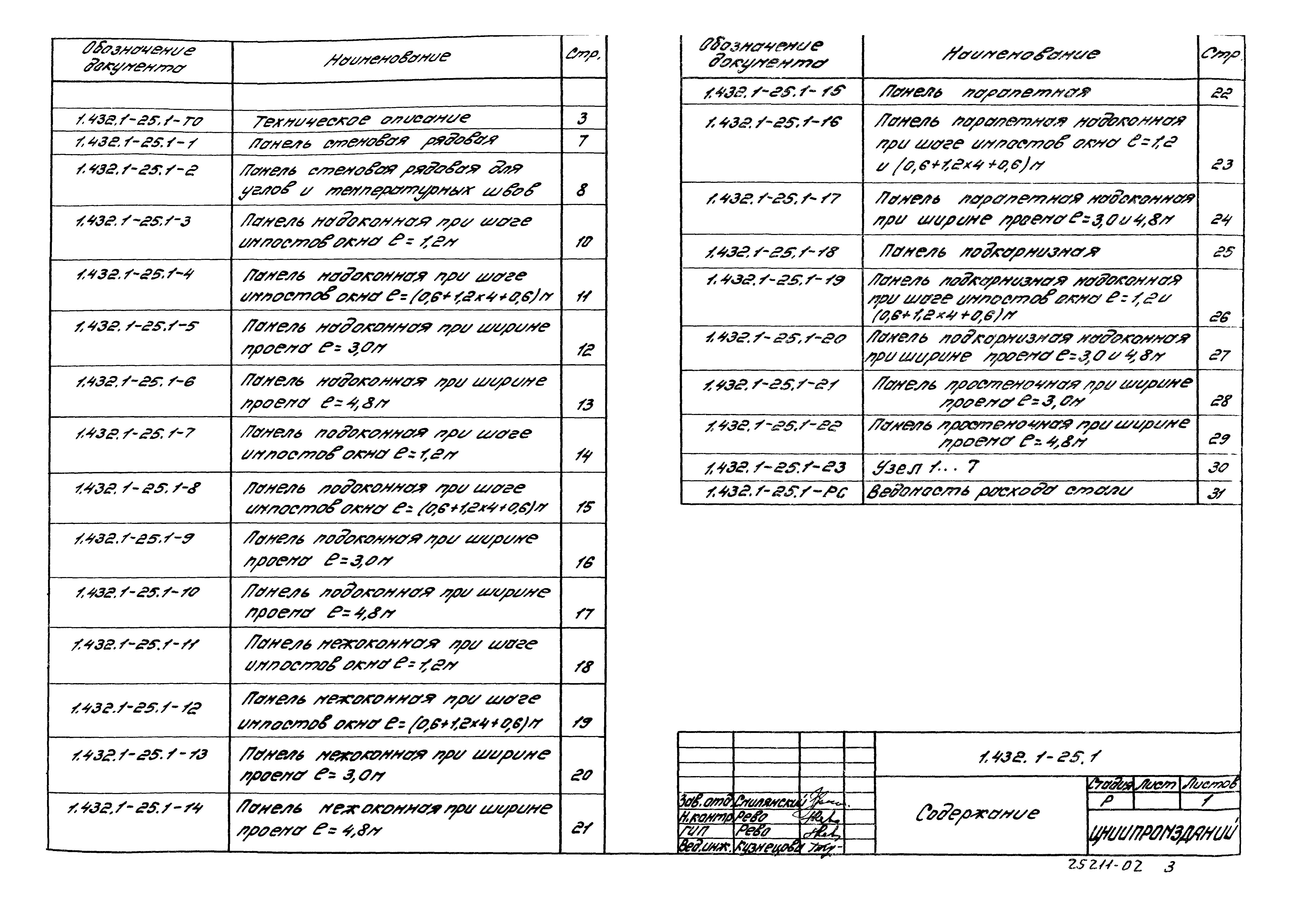

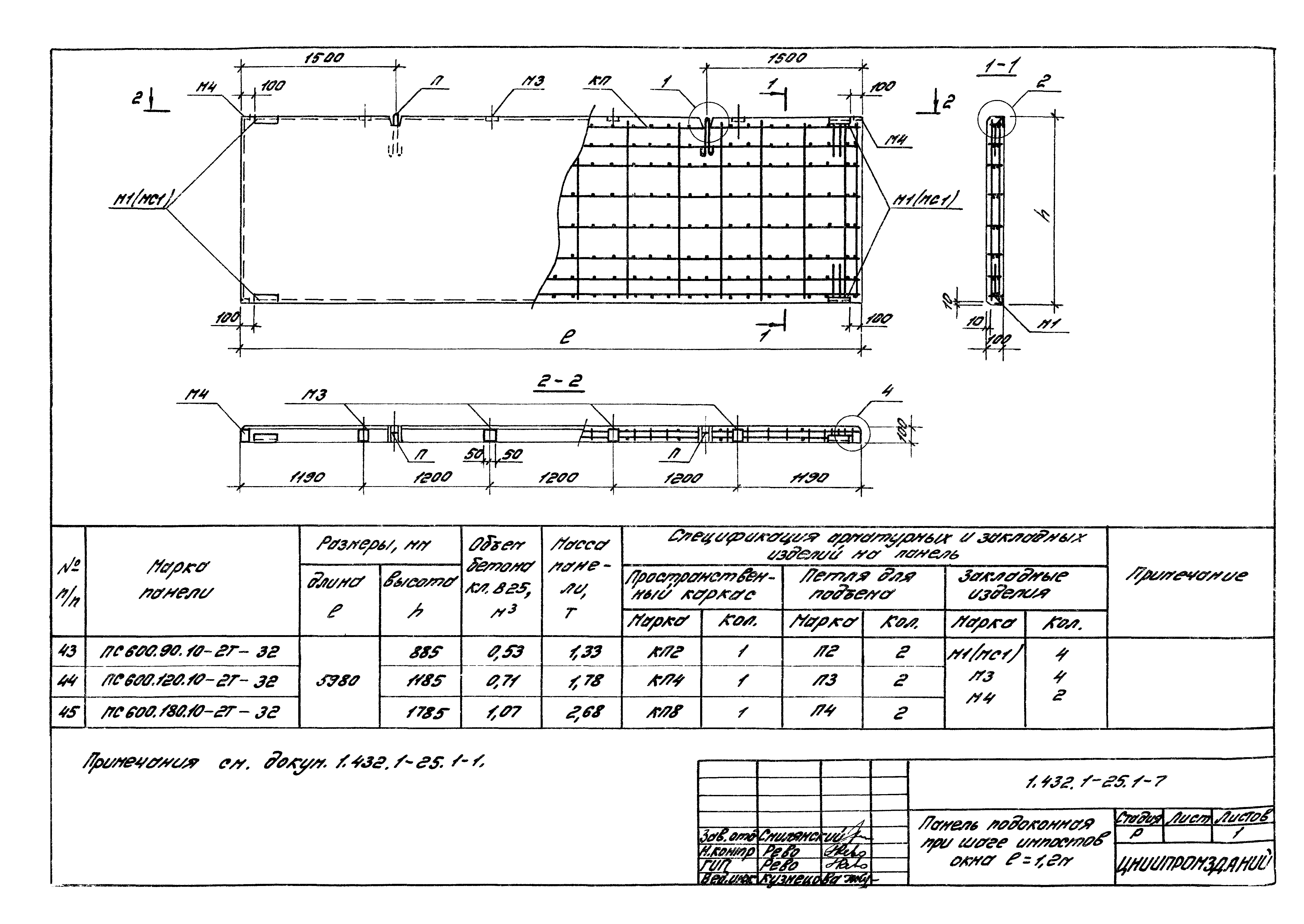

Оглавление:	1.432.1-25.1-ТО Техническое описание 1.432.1-25.1-1 Панель стеновая рядовая 1.432.1-25.1-2 Панель стеновая рядовая для углов и температурных швов 1.432.1-25.1-3 Панель надоконная при шаге импостов окна L = 1,2 м 1.432.1-25.1-4 Панель надоконная при шаге импостов окна L = (0,6 + 1,2х4 + 0,6) м 1.432.1-25.1-5 Панель надоконная при ширине проема L = 3,0 м 1.432.1-25.1-6 Панель надоконная при ширине проема L = 4,8 м 1.432.1-25.1-7 Панель подоконная при шаге импостов окна L = 1,2 м 1.432.1-25.1-8 Панель подоконная при шаге импостов окна L = (0,6 + 1,2х4 + 0,6) м 1.432.1-25.1-9 Панель подоконная при ширине проема L = 3,0 м 1.432.1-25.1-10 Панель подоконная при ширине проема L = 4,8 м 1.432.1-25.1-11 Панель межоконная при шаге импостов окна L = 1,2 м 1.432.1-25.1-12 Панель межоконная при шаге импостов окна L = (0,6 + 1,2х4 + 0,6) м 1.432.1-25.1-13 Панель межоконная при ширине проема L = 3,0 м 1.432.1-25.1-14 Панель межоконная при ширине проема L = 4,8 м 1.432.1-25.1-15 Панель парапетная 1.432.1-25.1-16 Панель парапетная надоконная при шаге импостов окна L = 1,2 и (0,6 + 1,2х4 + 0,6) м 1.432.1-25.1-17 Панель парапетная надоконная при ширине проема L = 3,0 и 4,8 м 1.432.1-25.1-18 Панель подкарнизная 1.432.1-25.1-19 Панель подкарнизная надоконная при шаге импостов окна L = 1,2 и (0,6 + 1,2х4 + 0,6) м 1.432.1-25.1-20 Панель подкарнизная надоконная при ширине проема L = 3,0 и 4,8 м 1.432.1-25.1-21 Панель простеночная при ширине проема L = 3,0 м 1.432.1-25.1-22 Панель простеночная при ширине проема L = 4,8 м 1.432.1-25.1-23 Узел 1… 7 1.432.1-25.1-РС Ведомость расхода стали
Разработан:	ЦНИИпромзданий
Утверждён:	10.09.1991 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/4-7)
Издан:	АПП ЦИТП (1991 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432-15 «Стеновые панели неотапливаемых производственных зданий с шагом колонн 6 м» Серия 1.432-10 «Сборные предварительно напряженные стеновые панели из легких бетонов для неотапливаемых промышленных зданий» Шифр 111-83 «Панели стен из тяжелого бетона без предварительного напряжения длиной 6 м для неотапливаемых зданий промышленных предприятий»
Чем заменён:	Серия 1.432.1-34.94 «Стены из железобетонных панелей длиной до 6 м для одноэтажных неотапливаемых производственных зданий»
Нормативные ссылки:	СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 10180-90 «Бетоны. Методы определения прочности по контрольным образцам» ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний» ГОСТ 10181.4-81 «Смеси бетонные. Методы определения расслаиваемости» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
