Скачать Серия 1.041.1-5 Выпуск 2.2. Плиты длиной 2650 и шириной 1190 мм, рядовые, с арматурой из стали классов А-III и Вр-I, из тяжелого бетона. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.041.1-5

Выпуск 2.2. Плиты длиной 2650 и шириной 1190 мм, рядовые, с арматурой из стали классов А-III и Вр-I, из тяжелого бетона. Рабочие чертежи

Обозначение:	Серия 1.041.1-5
Обозначение англ:	Series 1.041.1-5
Статус:	не определен законодательством
Название рус.:	Выпуск 2.2. Плиты длиной 2650 и шириной 1190 мм, рядовые, с арматурой из стали классов А-III и Вр-I, из тяжелого бетона. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1994
Область применения:	Выпуск содержит рабочие чертежи рядовых плит длиной 2650 мм и шириной 1190 мм, отличающихся по потребительским свойствам - несущей способностью, по изготовлению - видом и классом арматуры, т.е. вариантом используемых основных материалов, который выбирается заводом-изготовителем.

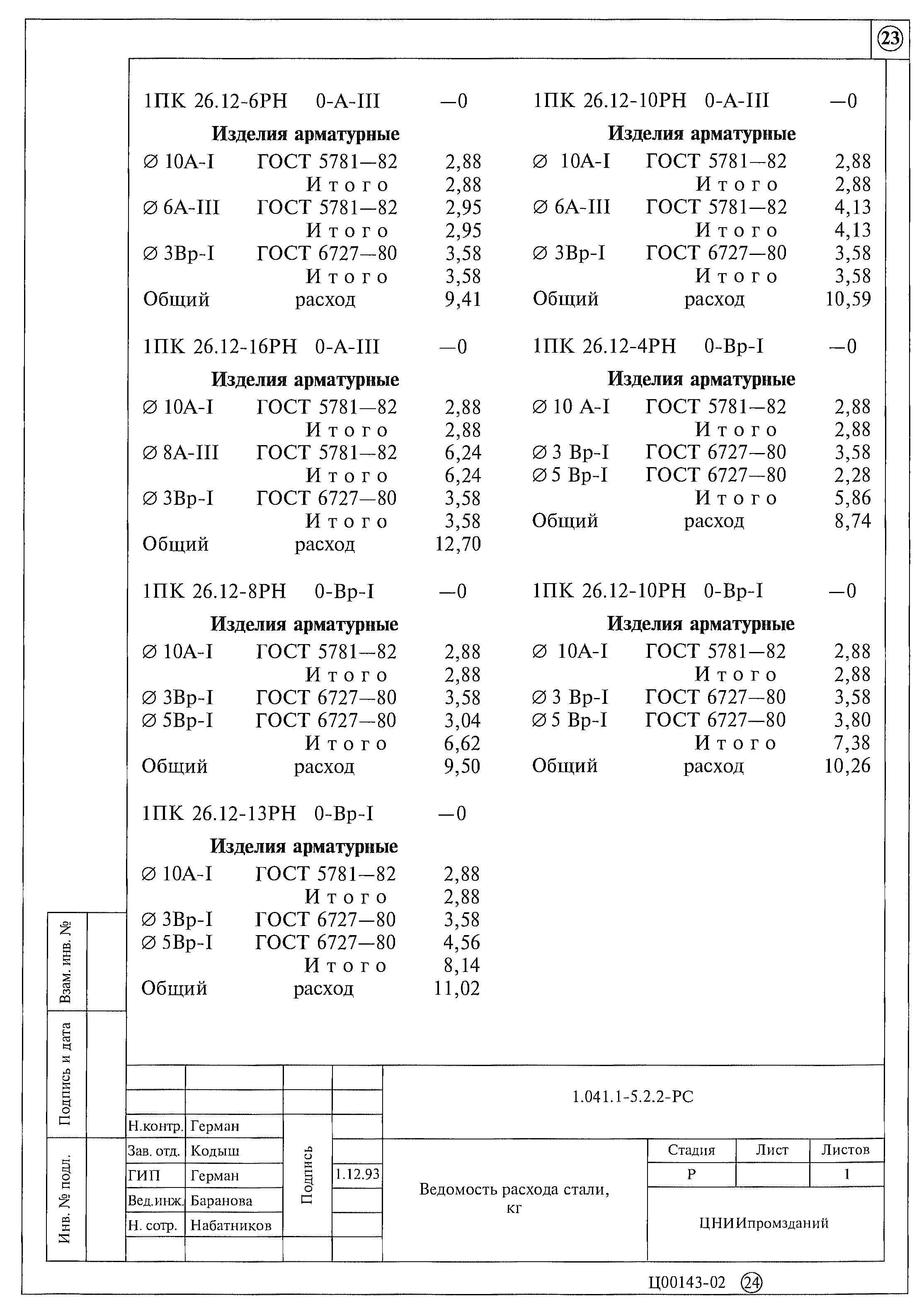

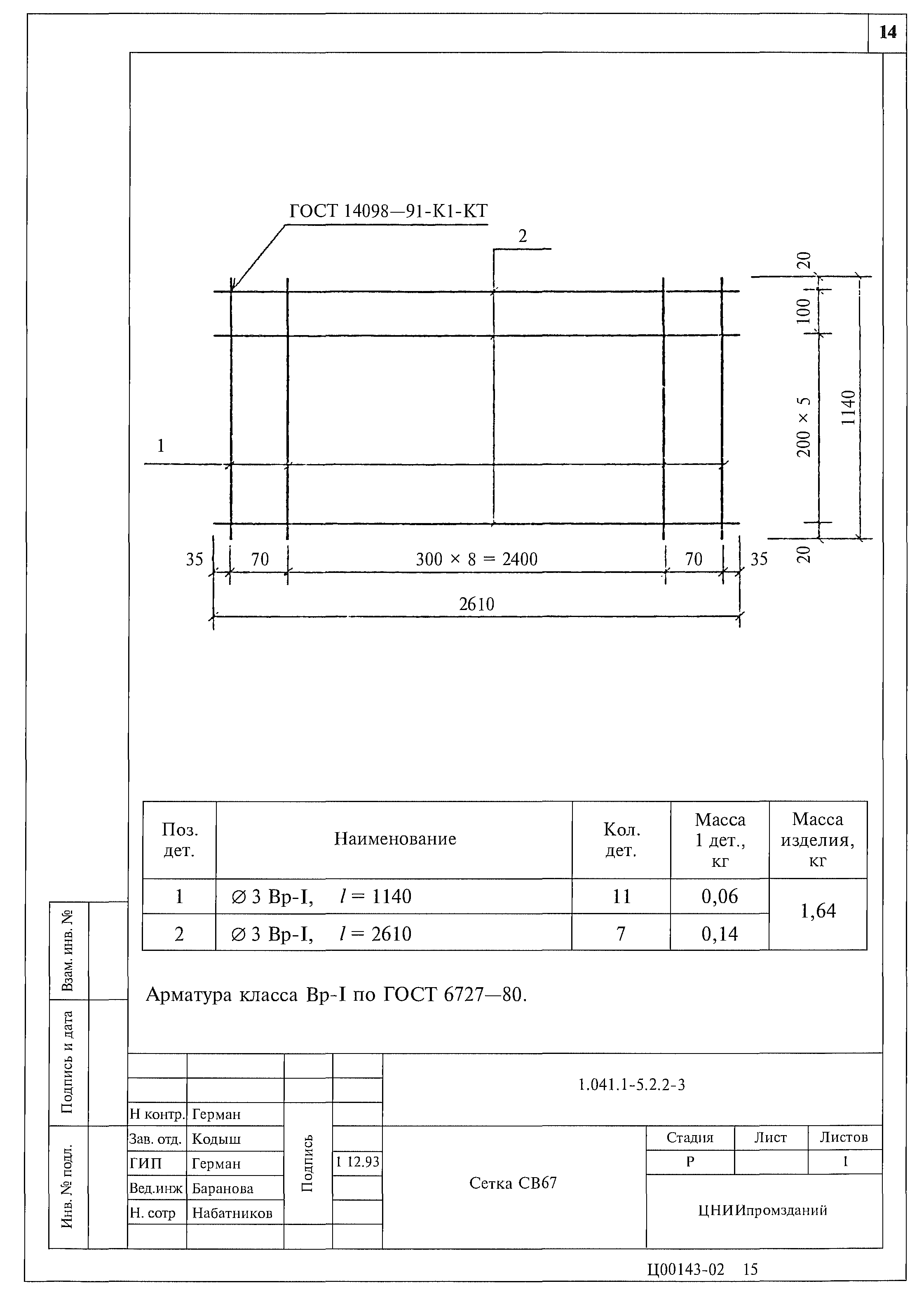

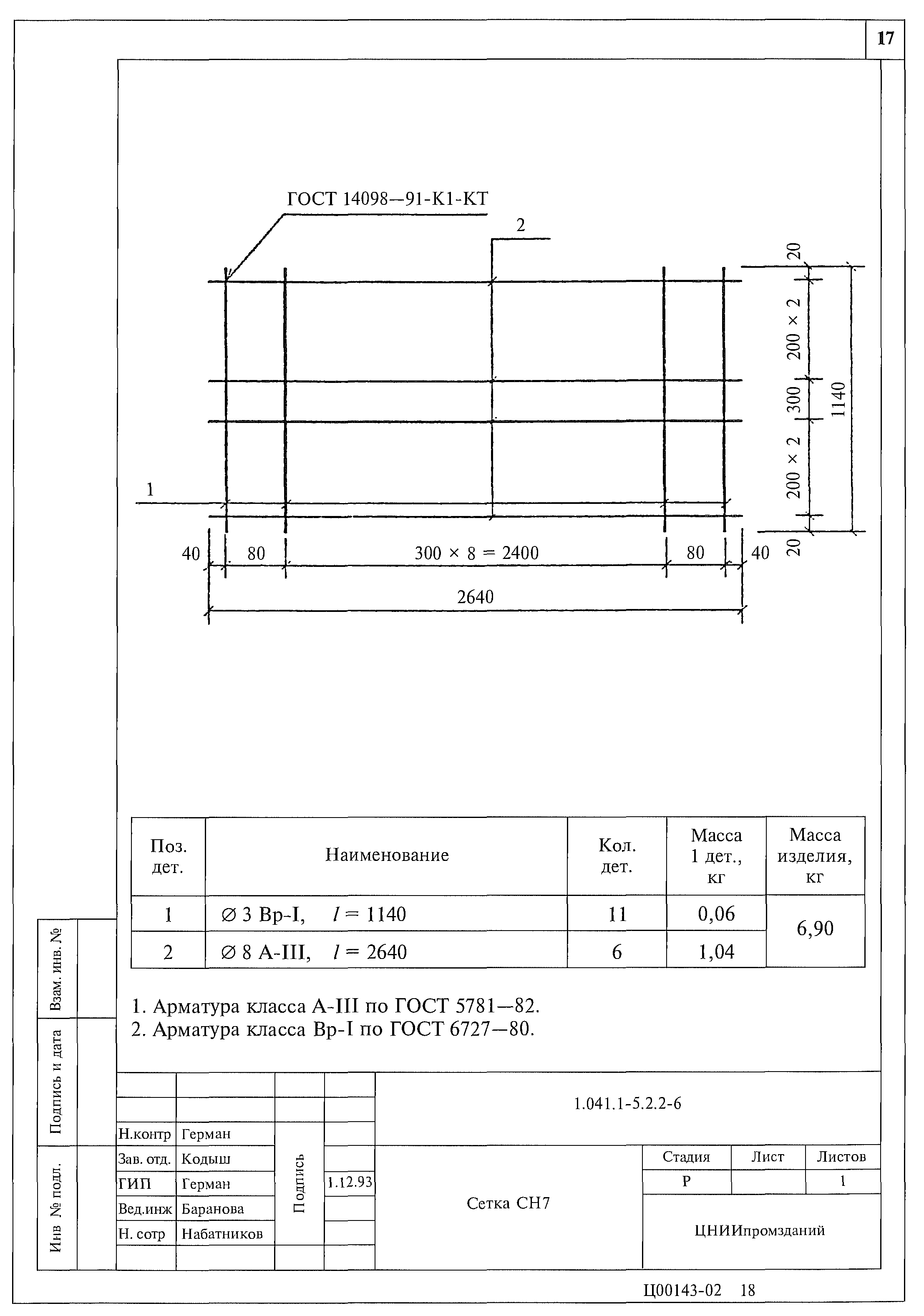

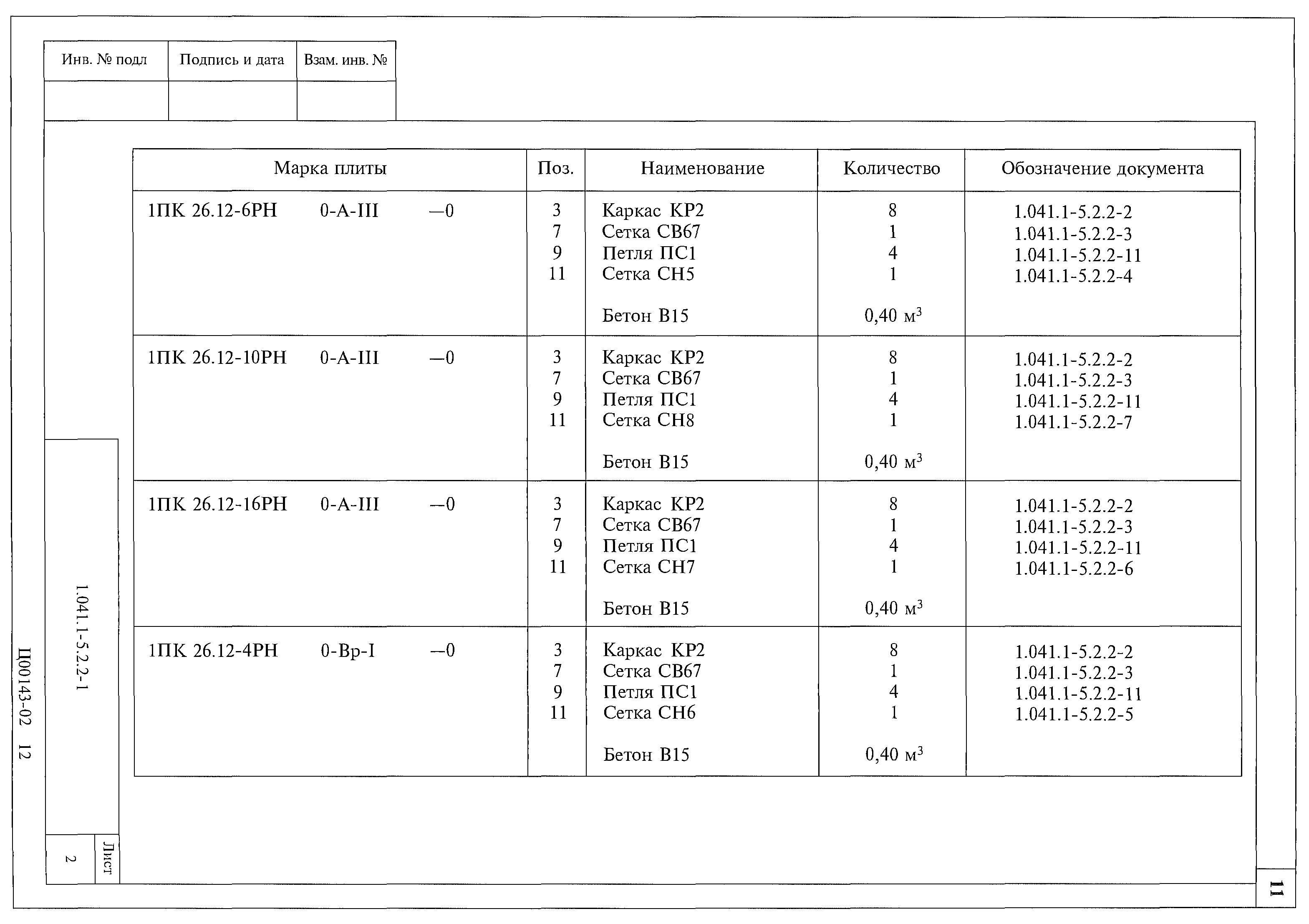

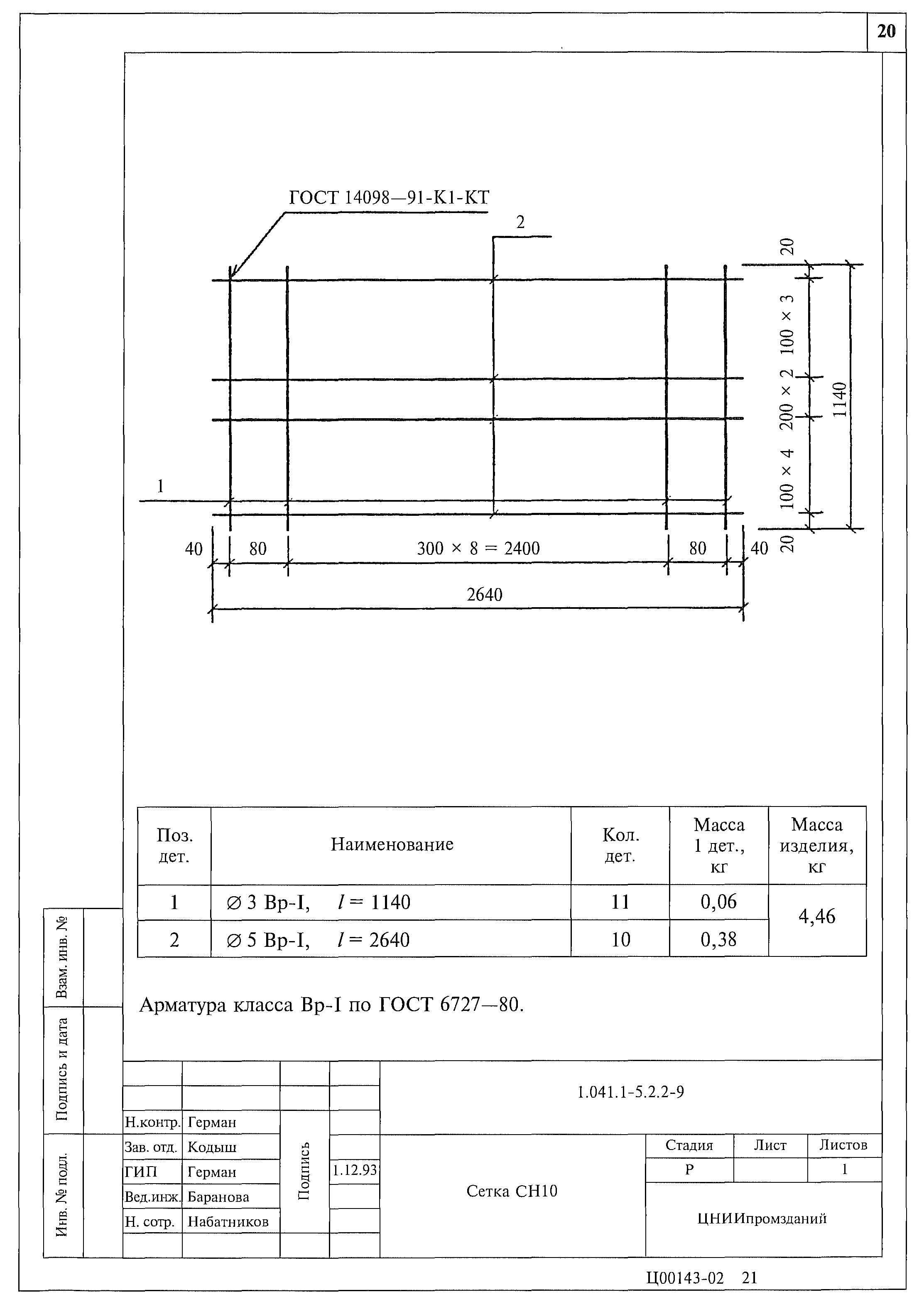

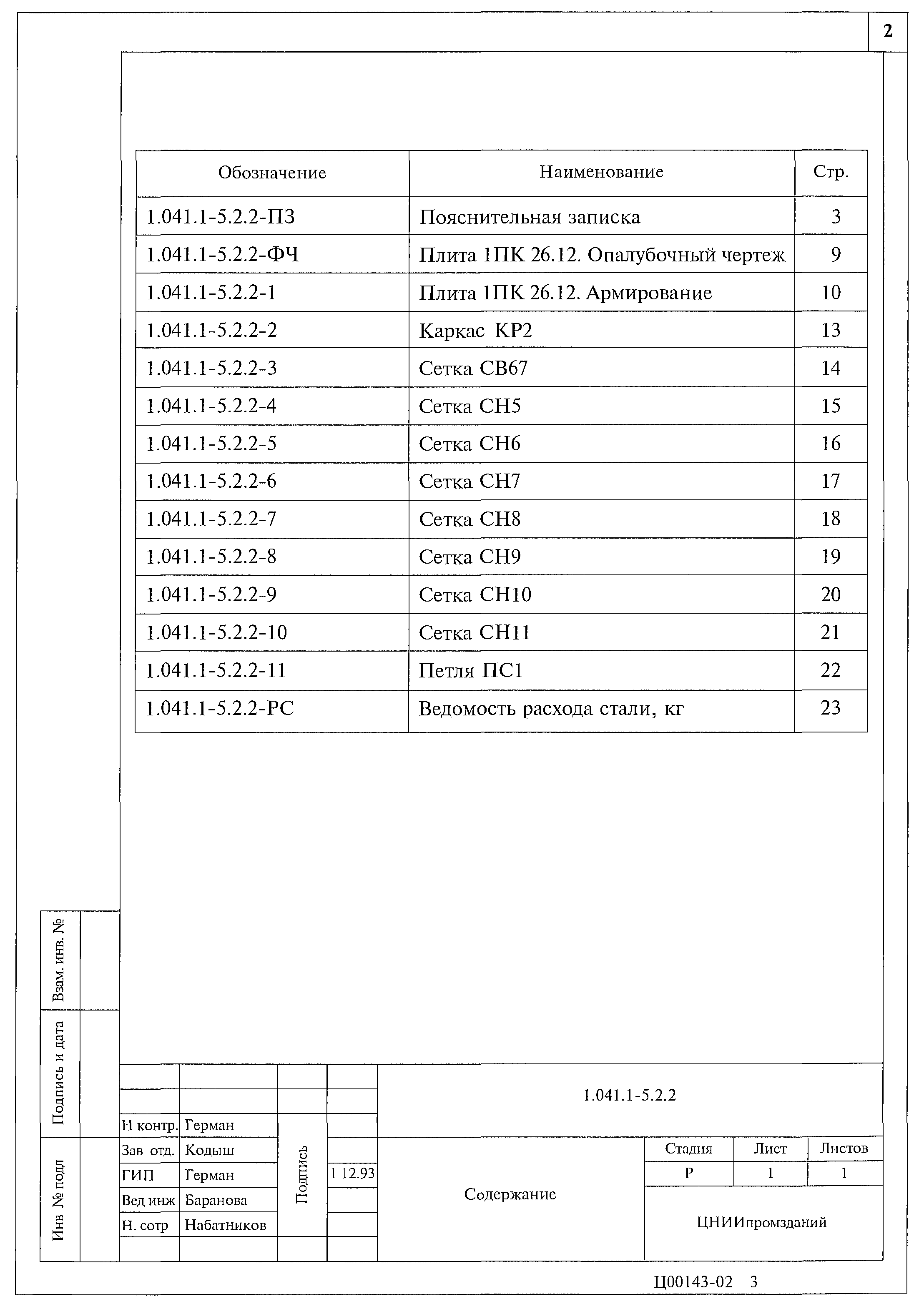

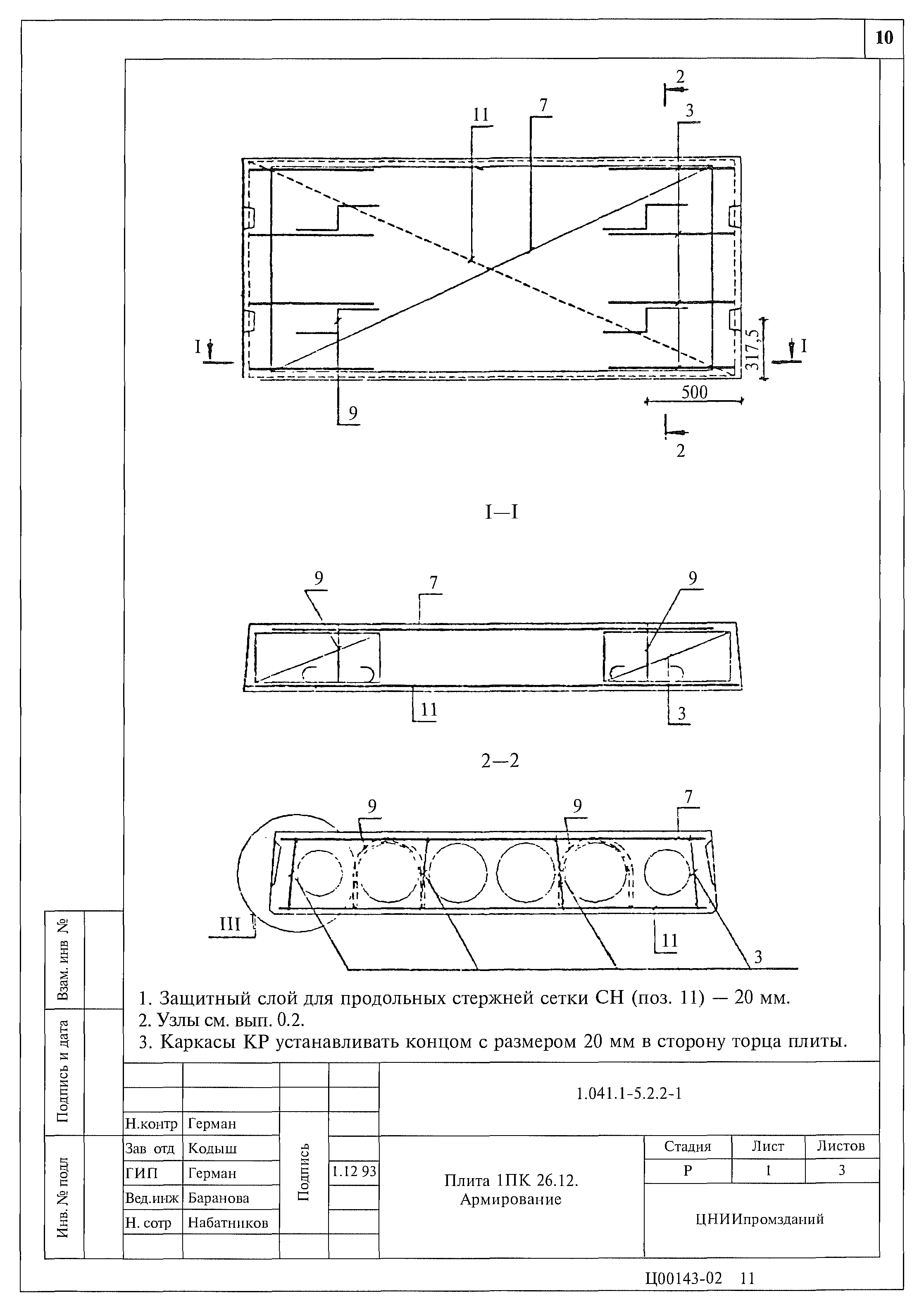

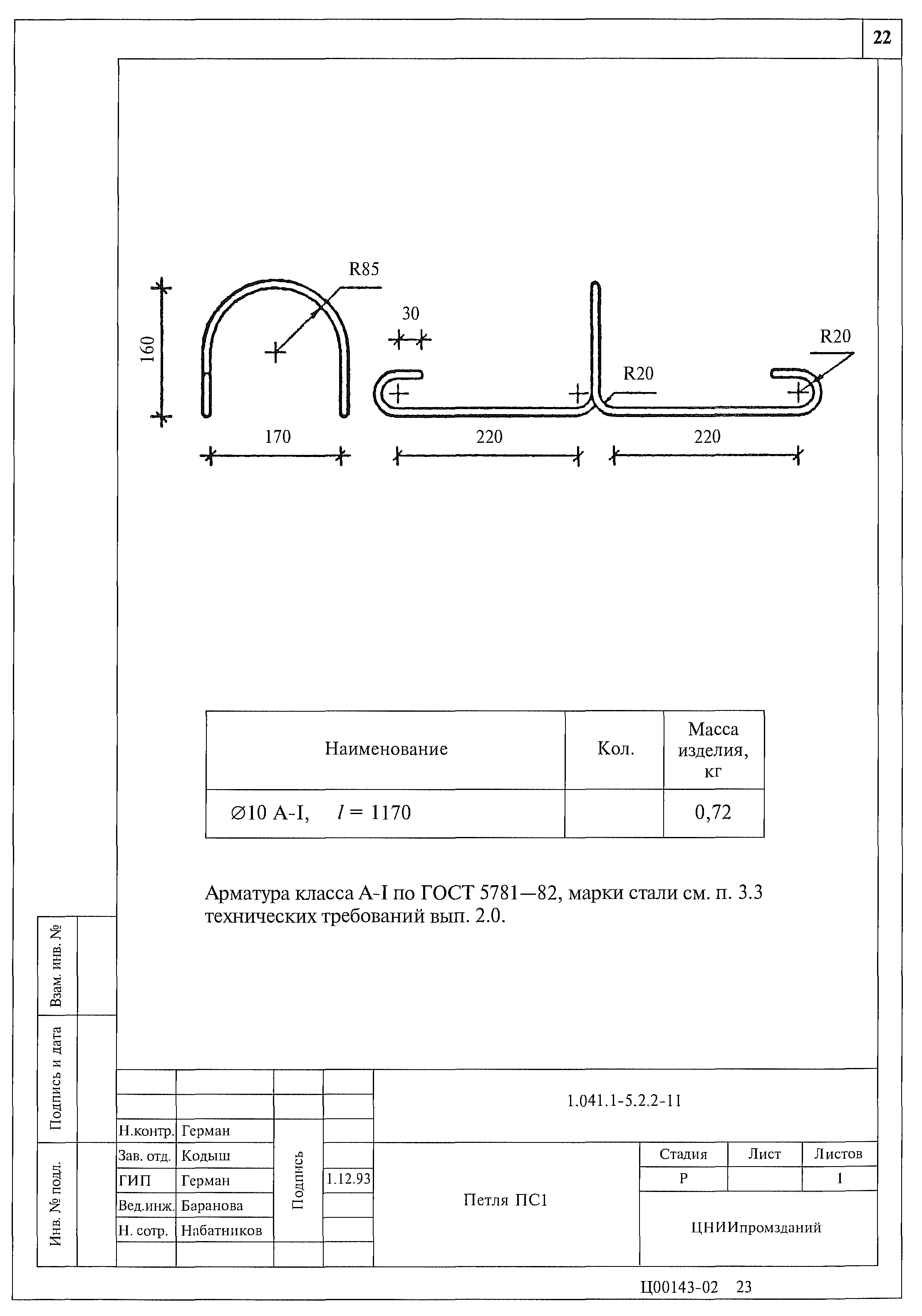

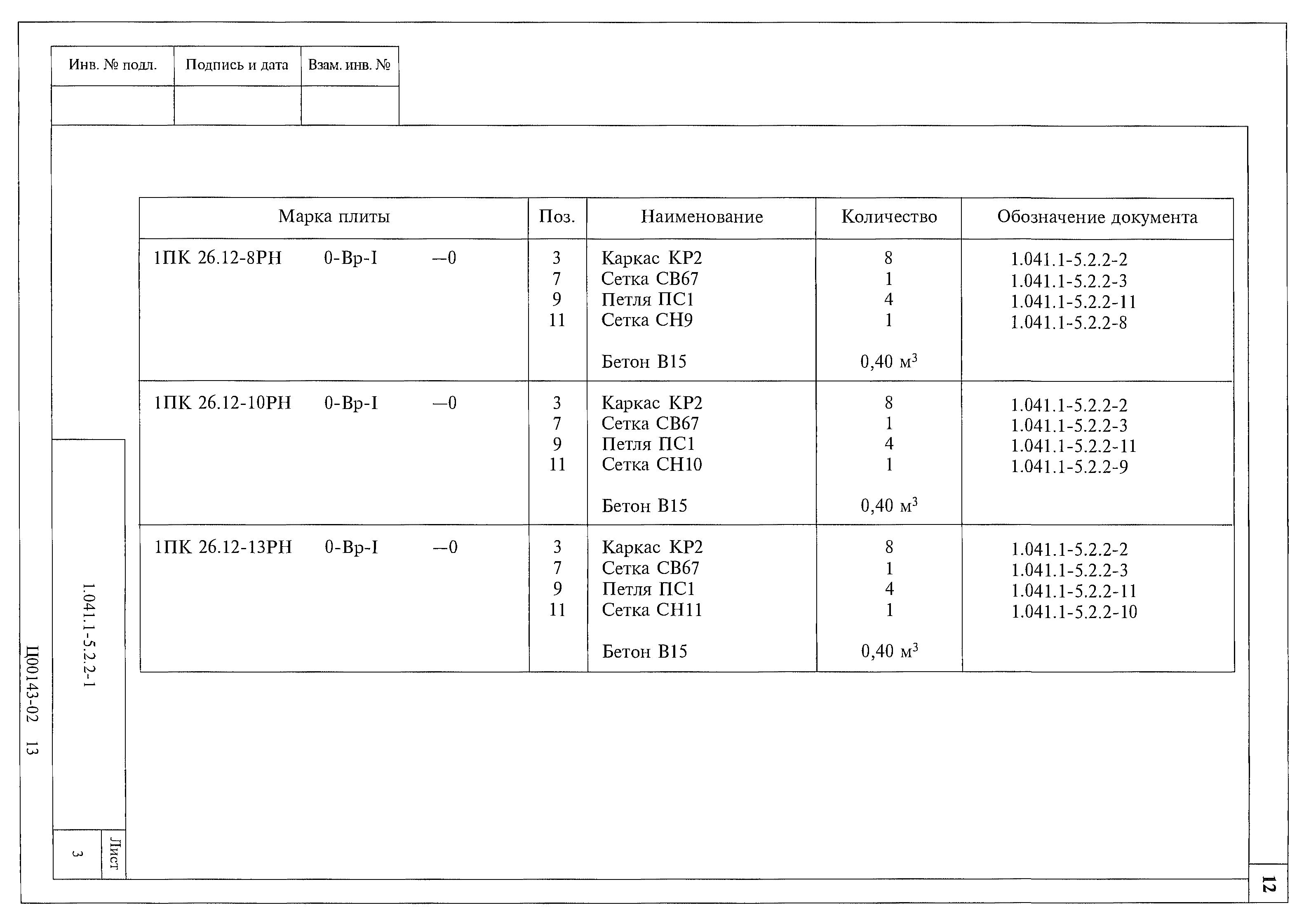

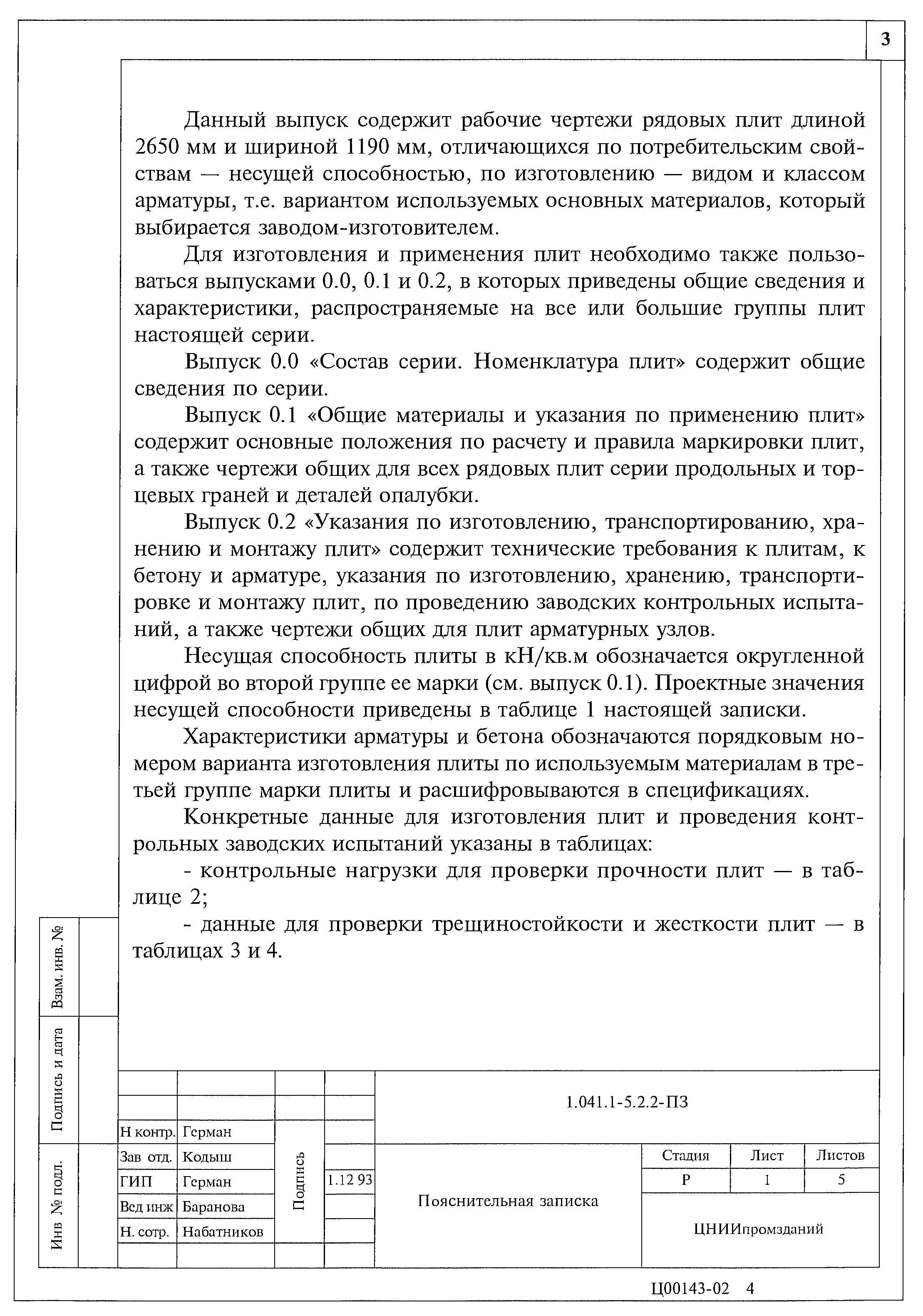

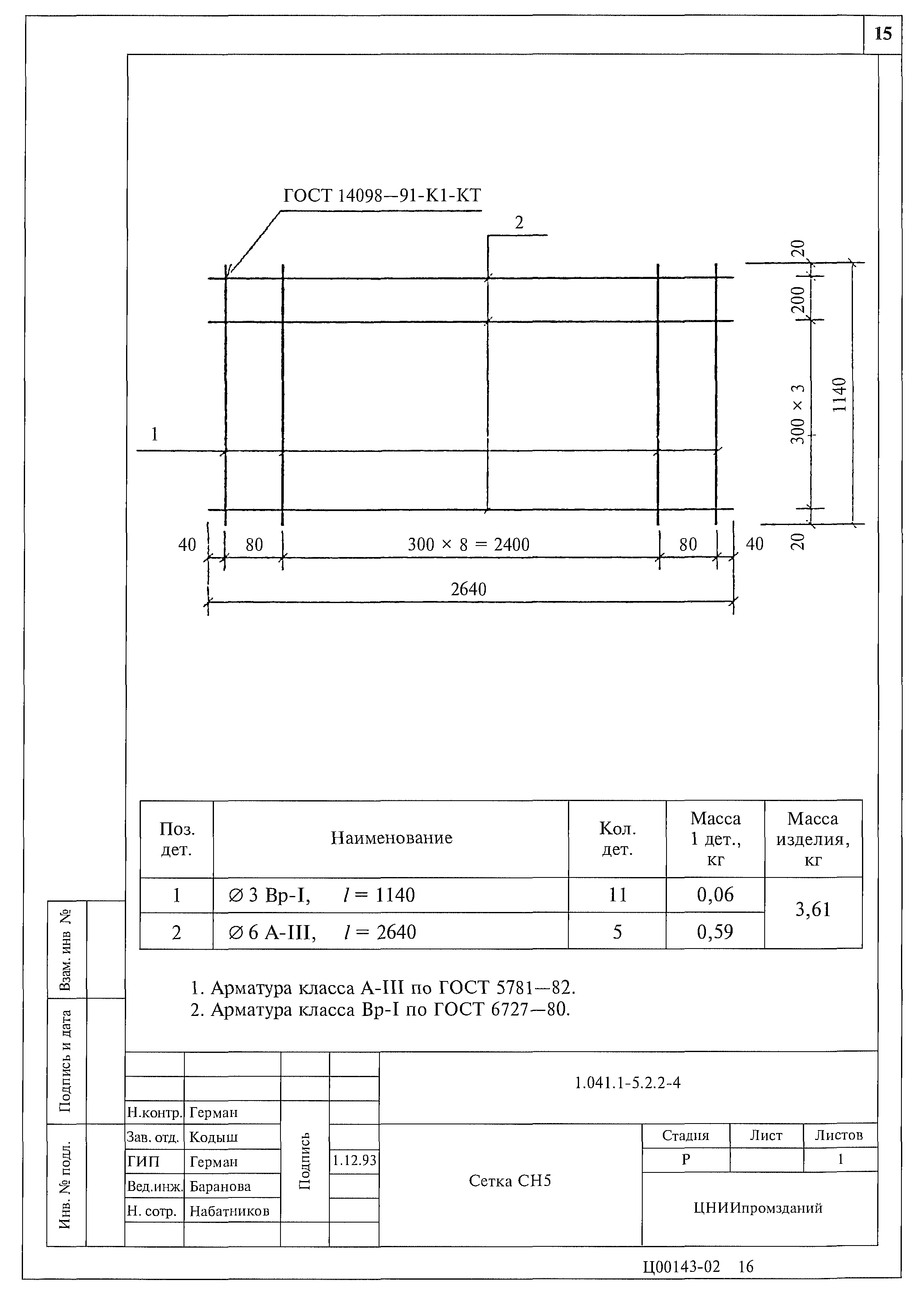

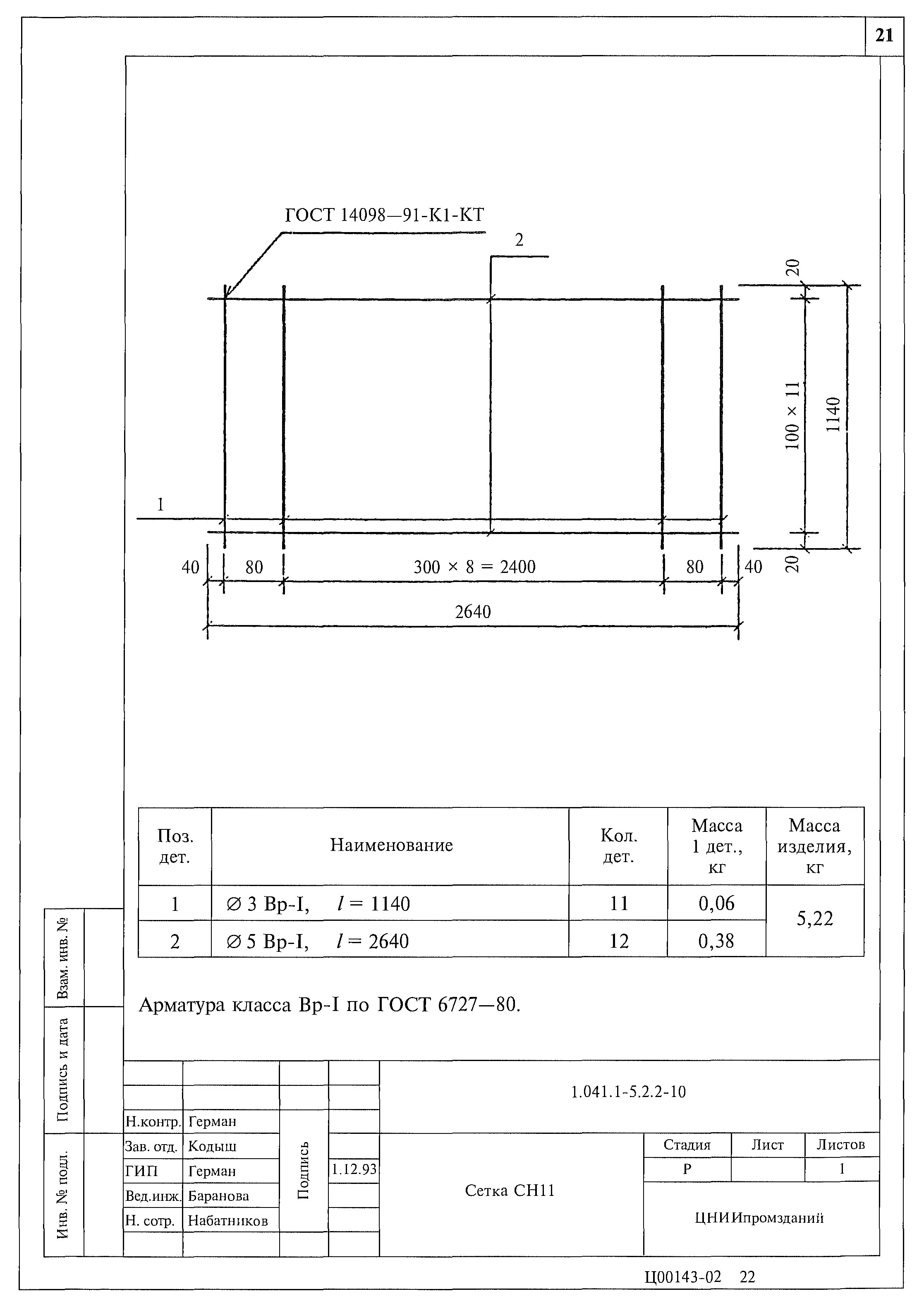

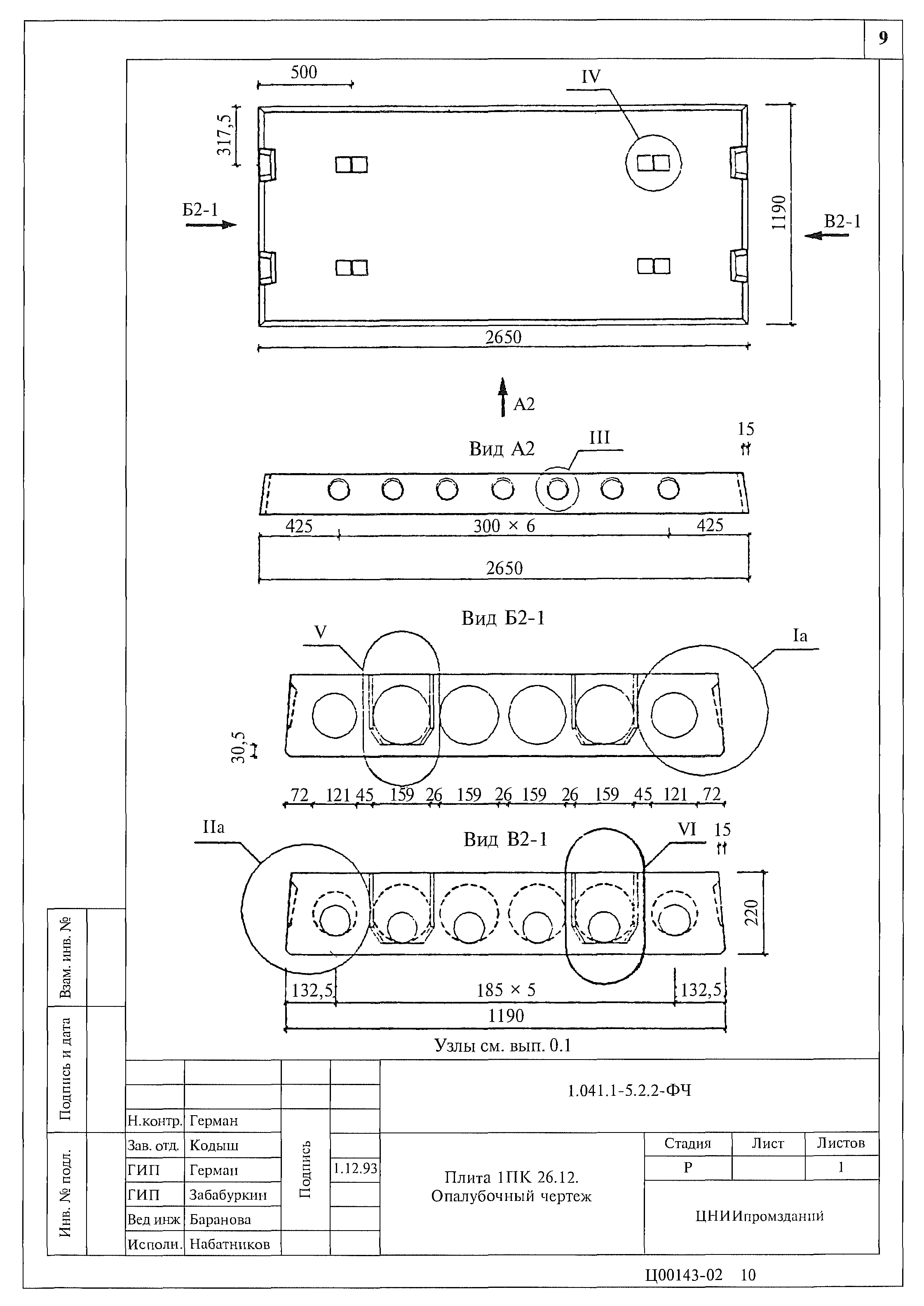

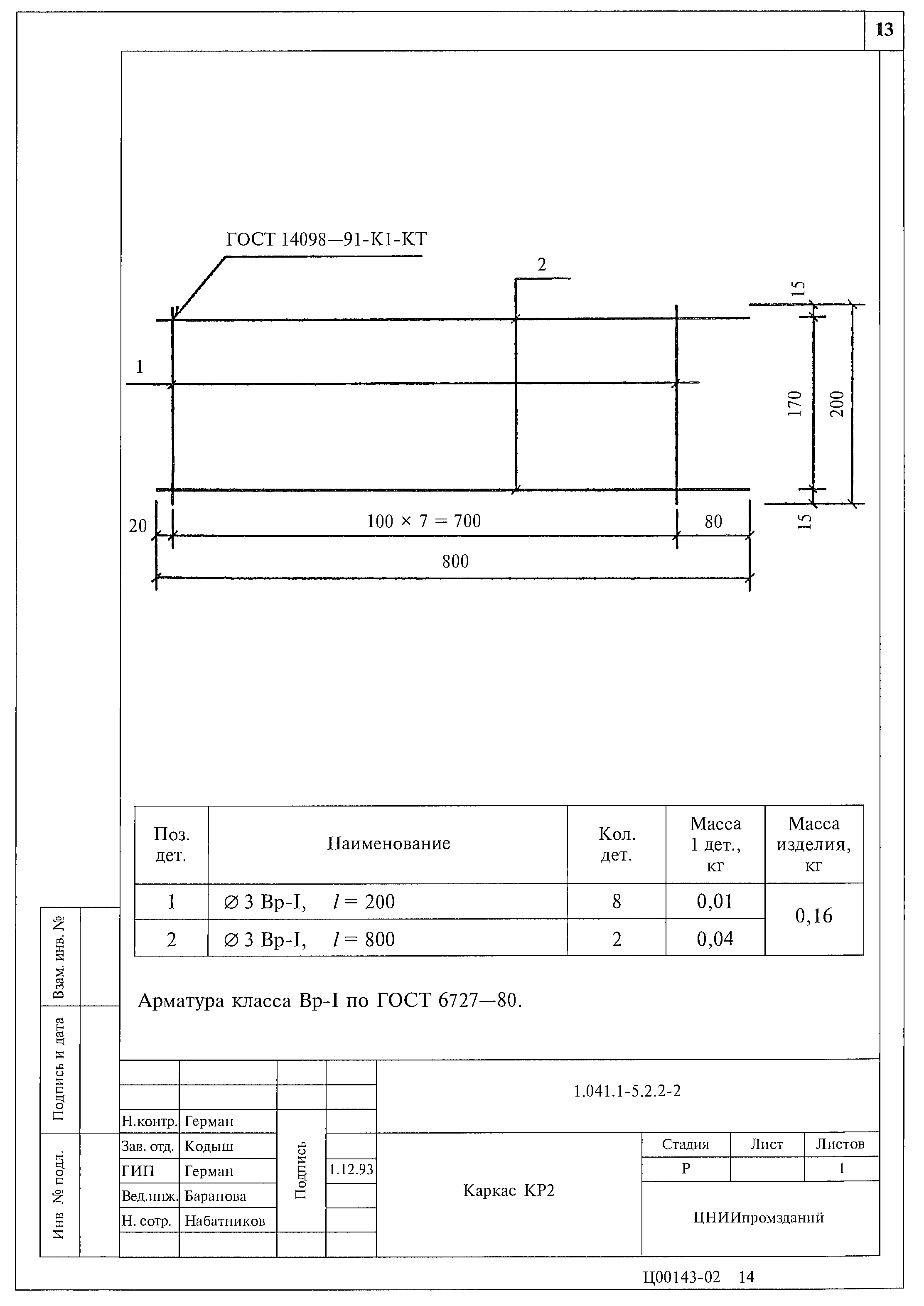

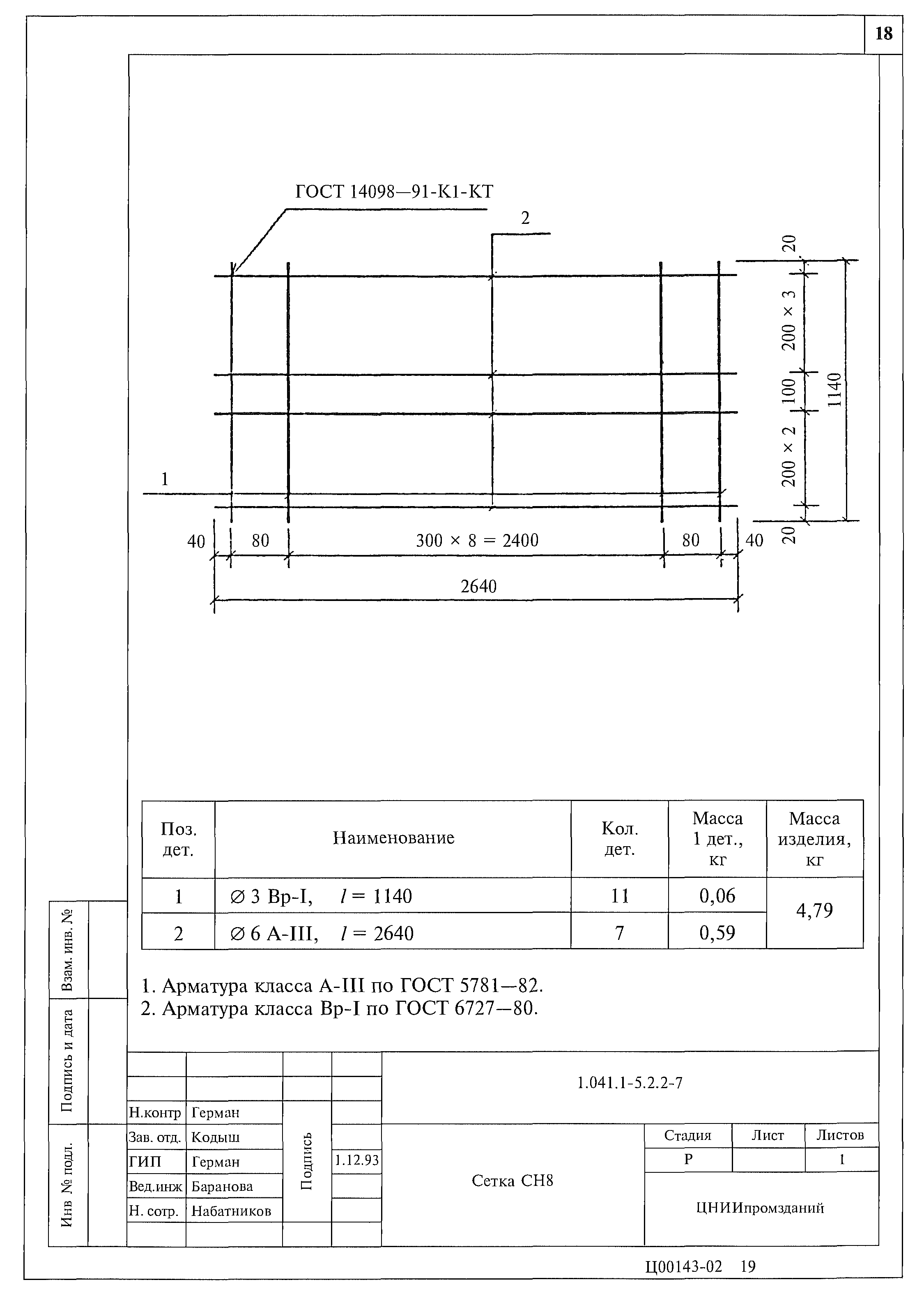

Оглавление:	Пояснительная записка Плита 1ПК 26.12. Опалубочный чертеж Плита 1ПК 26.12. Армирование Каркас КР2 Сетка СВ67 Сетка СН5 Сетка СН6 Сетка СН7 Сетка СН8 Сетка СН10 Сетка СН11 Петля ПС1 Ведомость расхода стали, кг
Разработан:	ЦНИИпромзданий МГСУ Минвуза РФ НИИЖБ ЦНИИпроект Госстроя России
Утверждён:	15.12.1993 Главпроект Госстроя России (9-3-2/284)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Многопустотные
Нормативные ссылки:	ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия»
