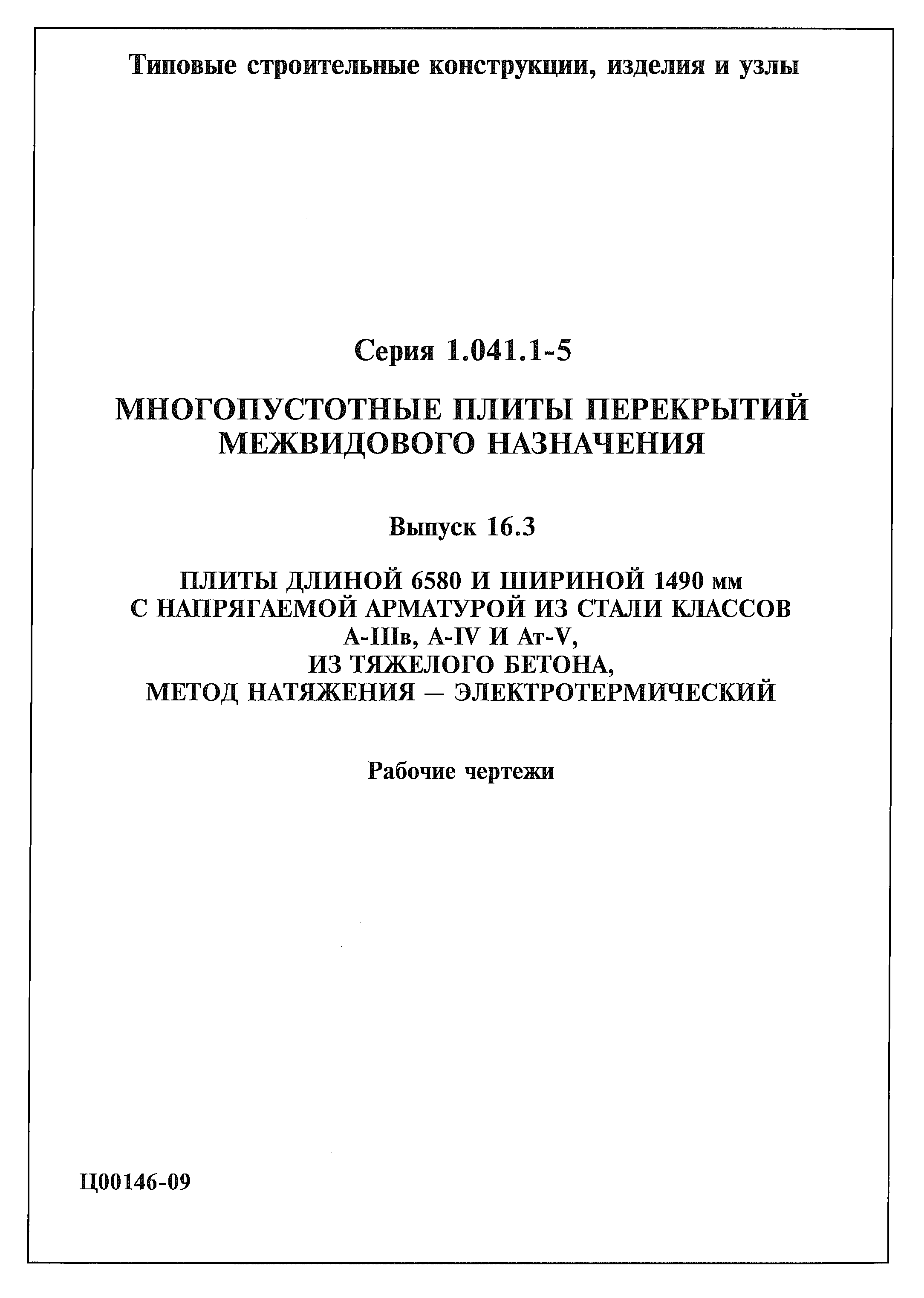

Скачать Серия 1.041.1-5 Выпуск 16.3. Плиты длиной 6580 и шириной 1490 мм с напрягаемой арматурой из стали классов А-IIIв, А-IV и Ат-V, из тяжелого бетона, метод натяжения - электротермический. Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.041.1-5

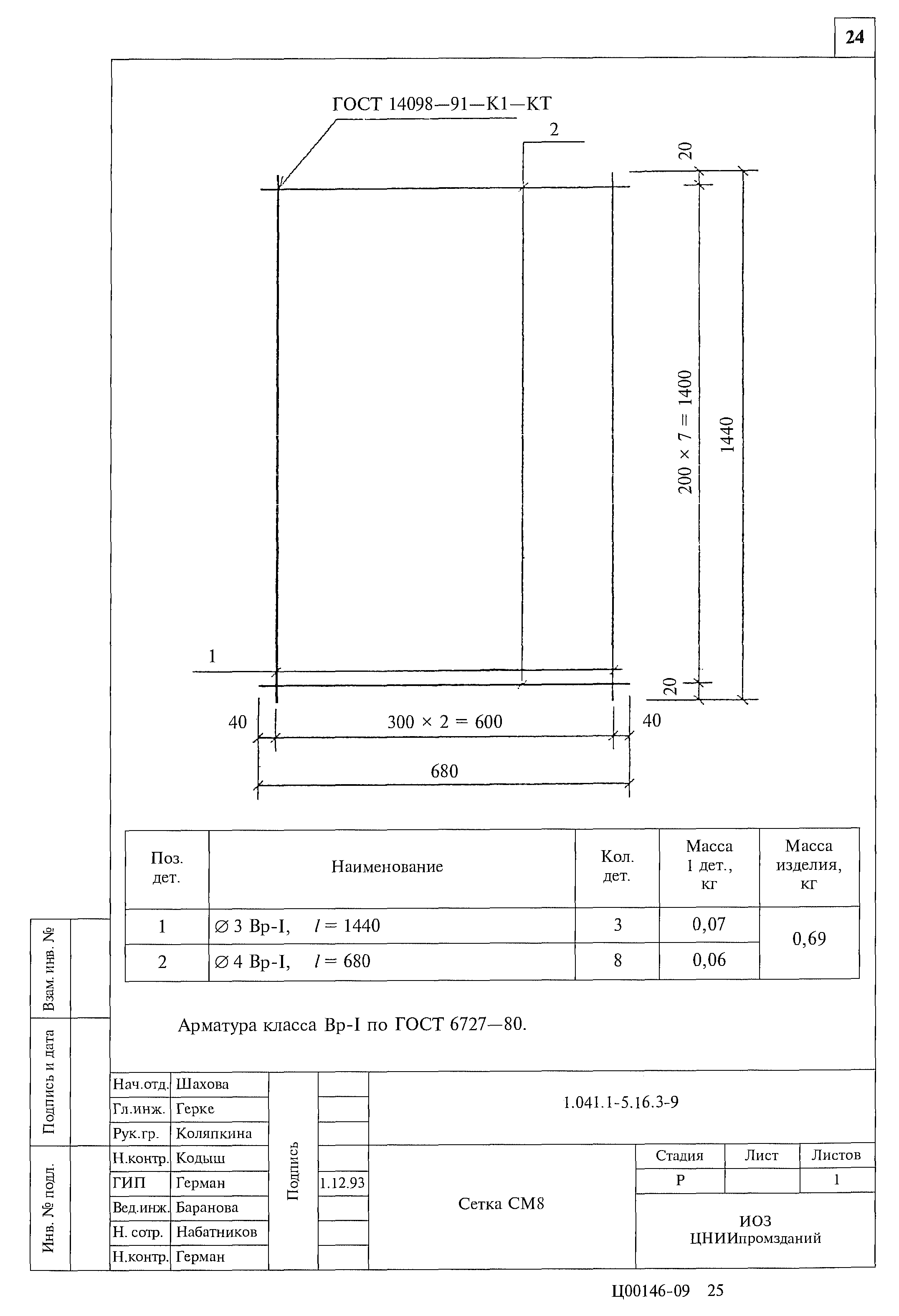

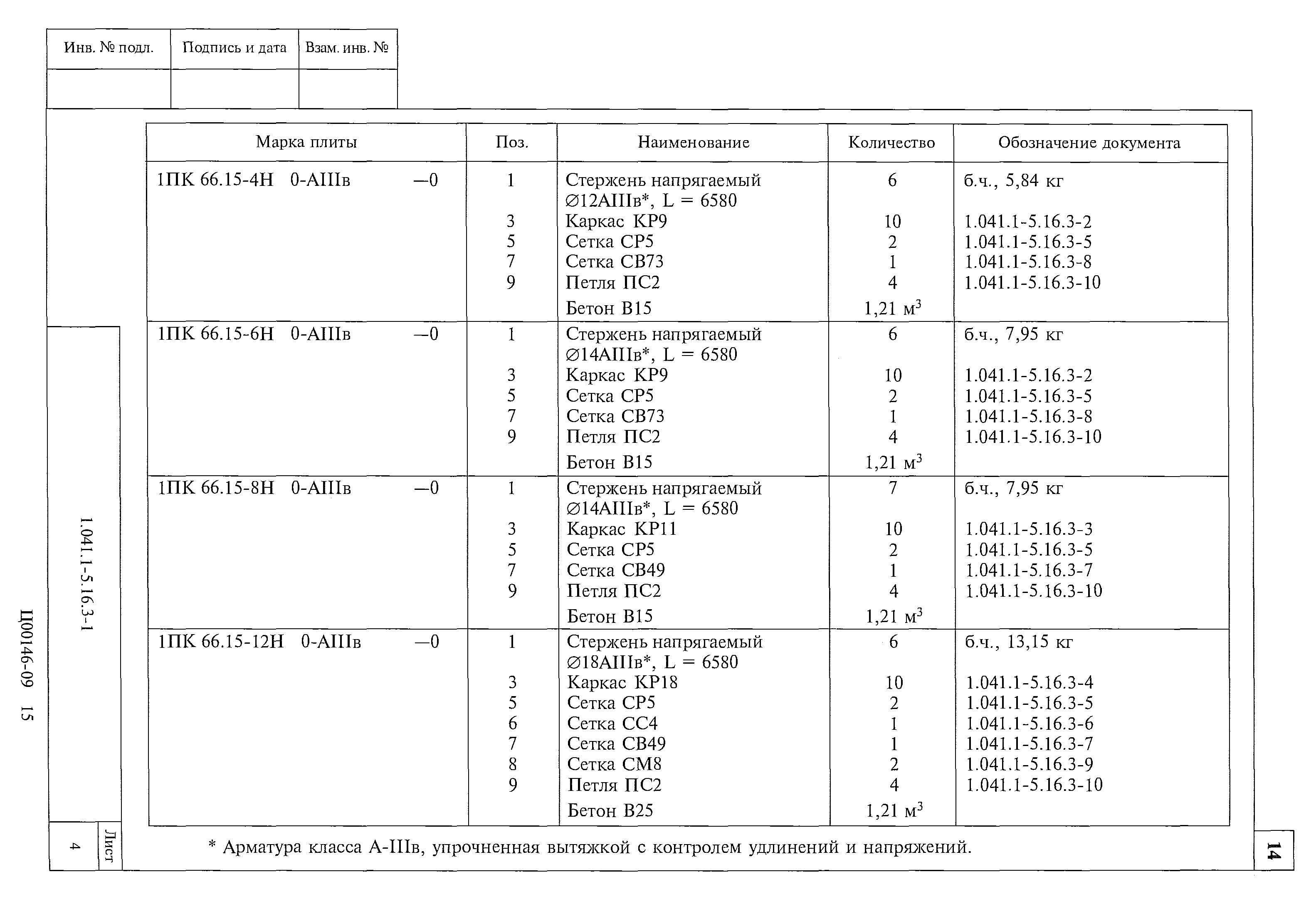

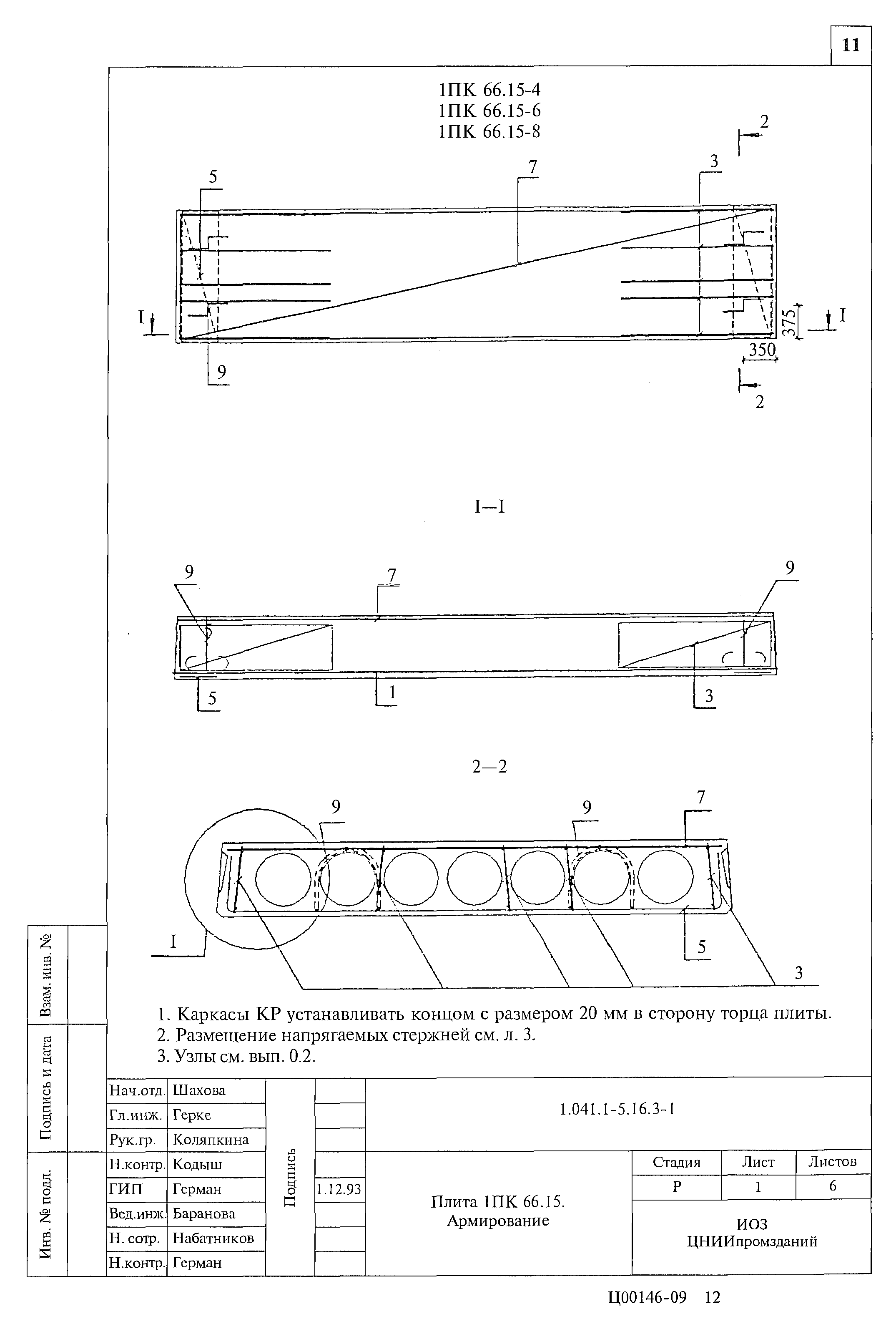

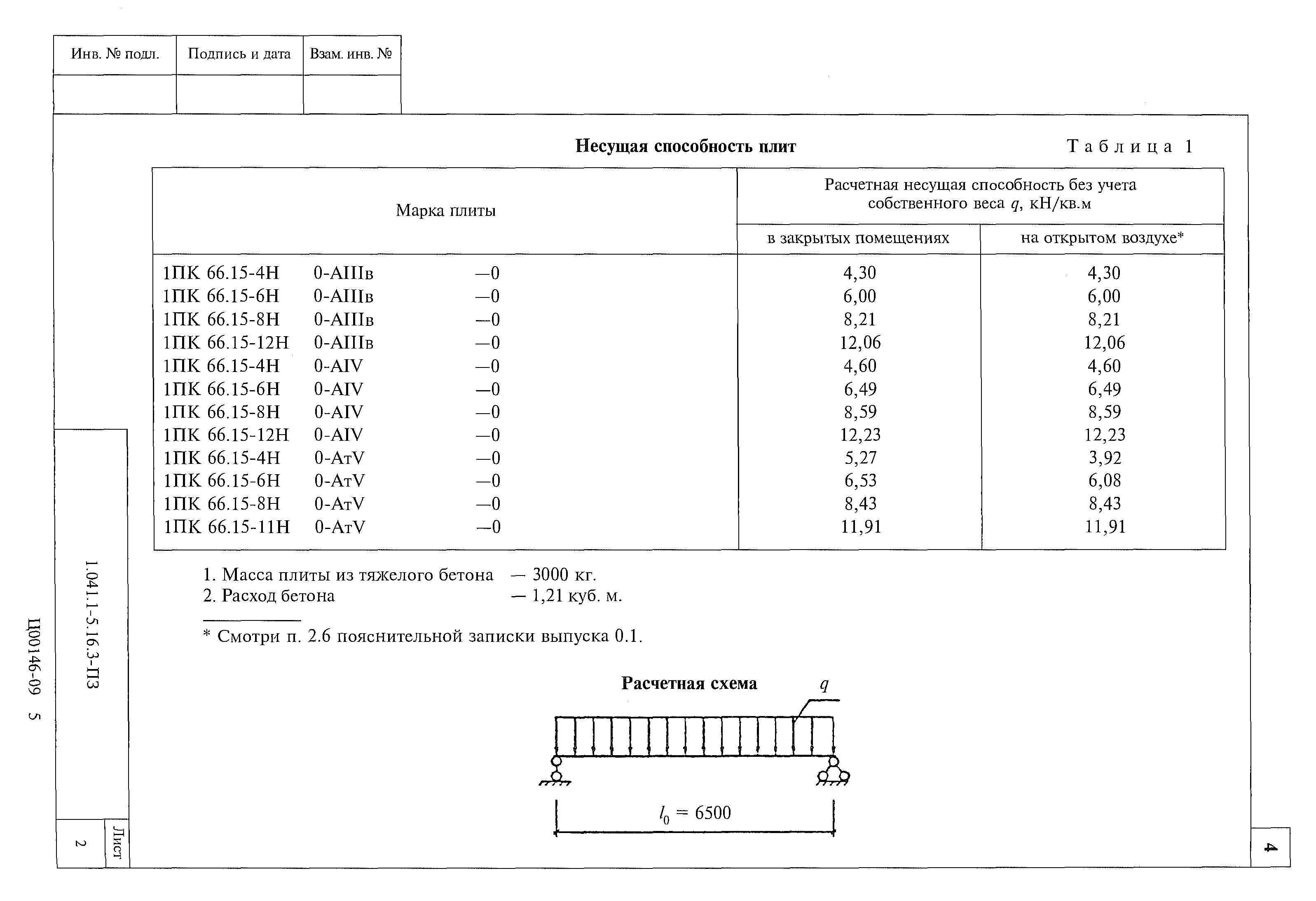

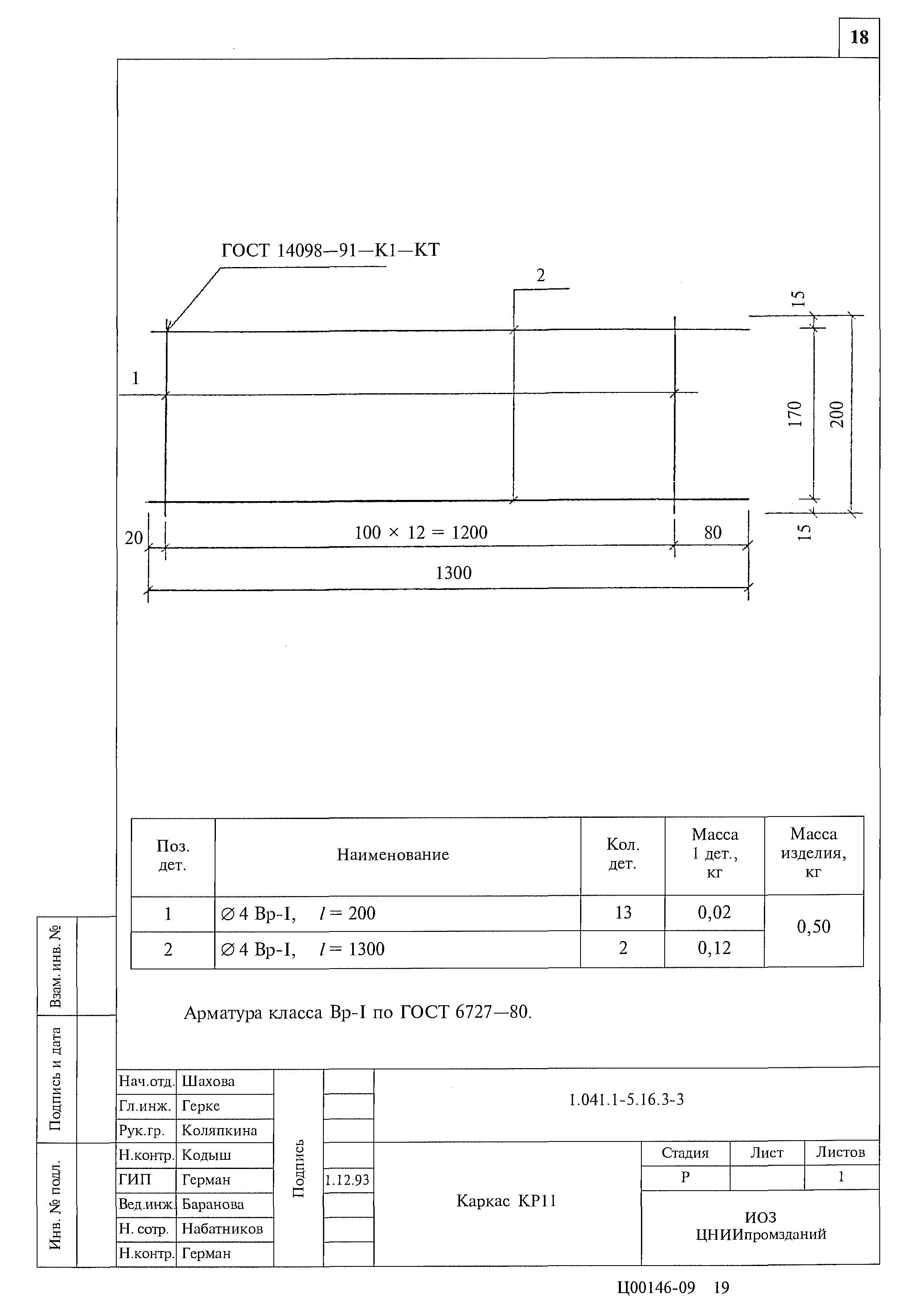

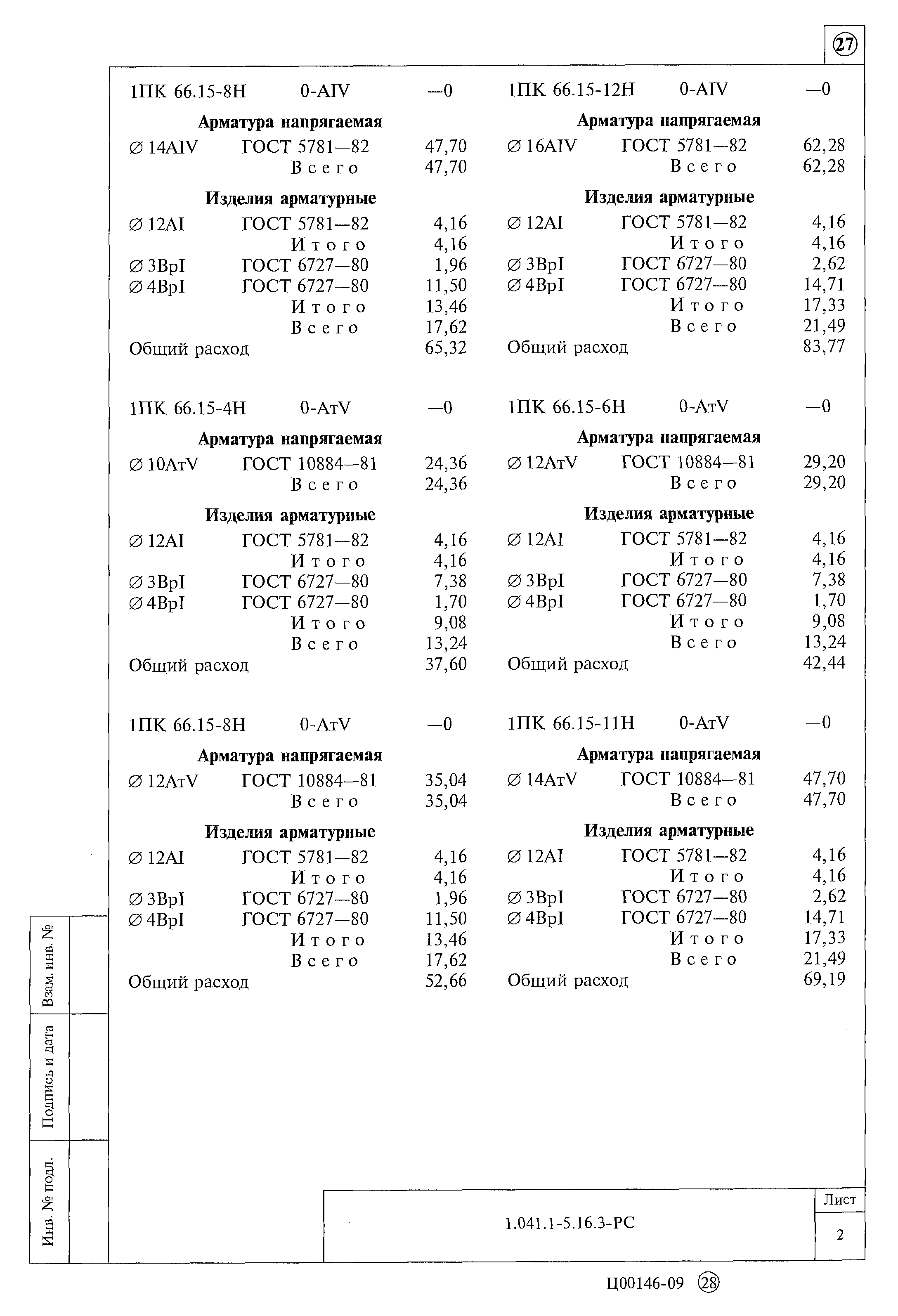

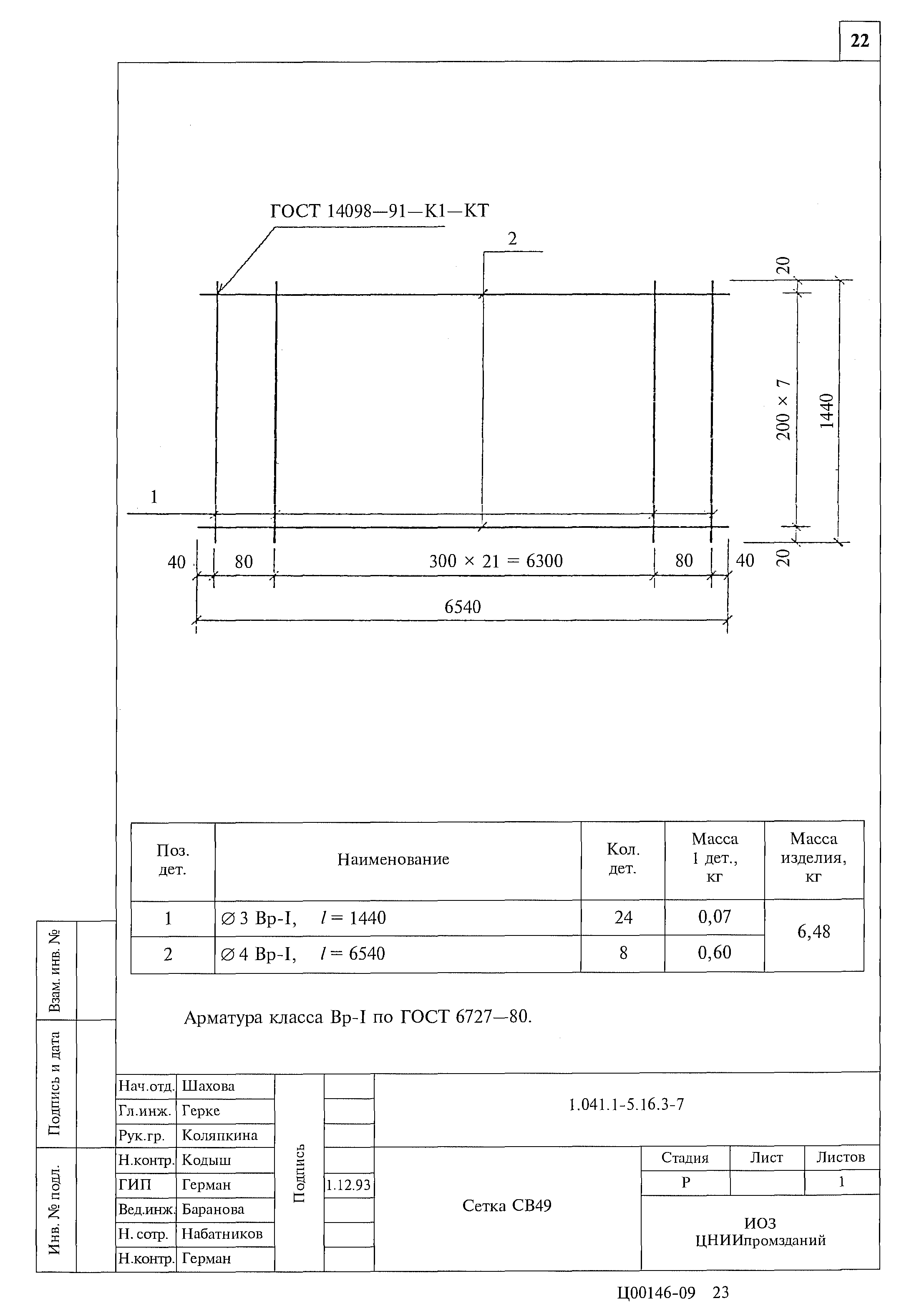

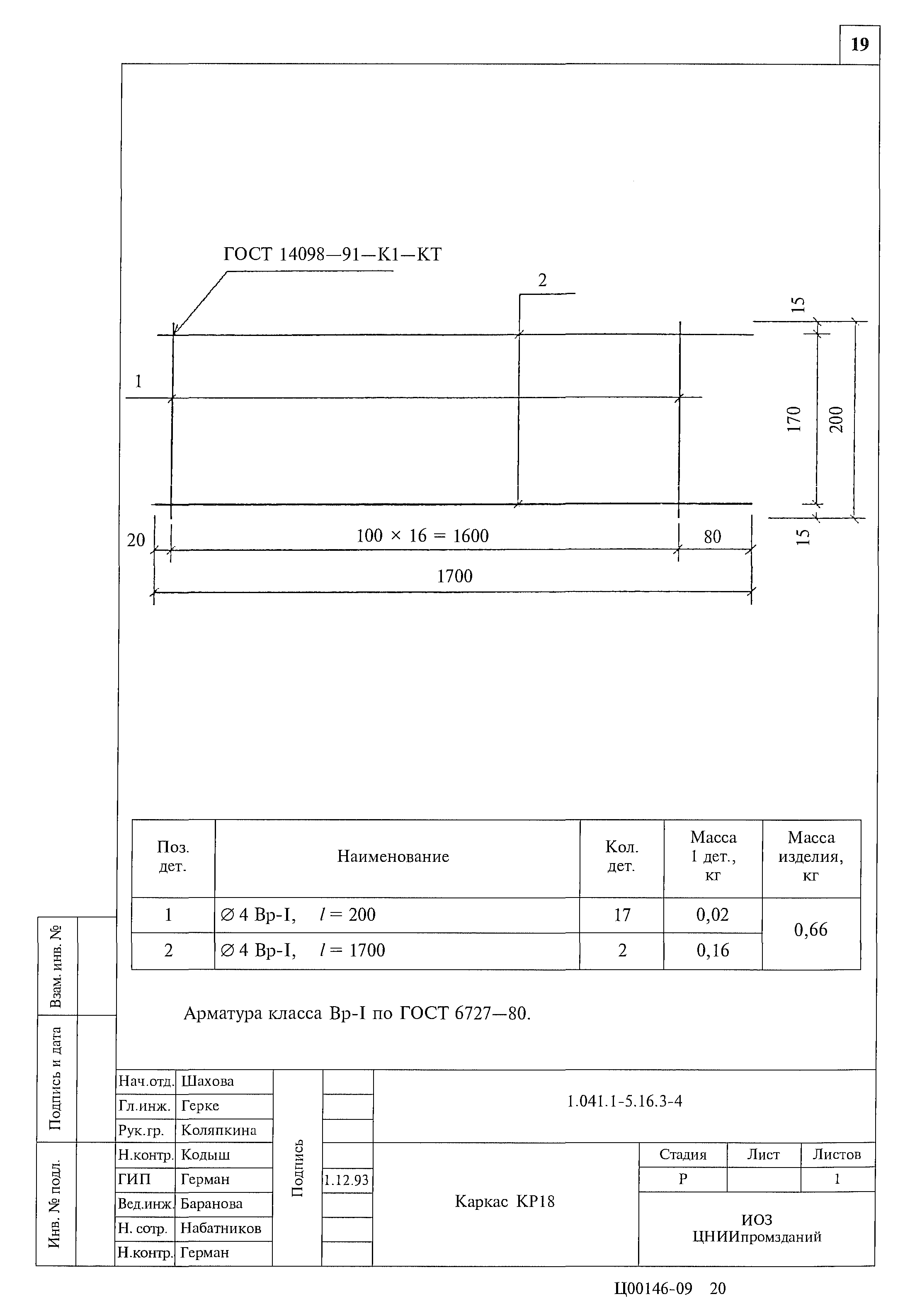

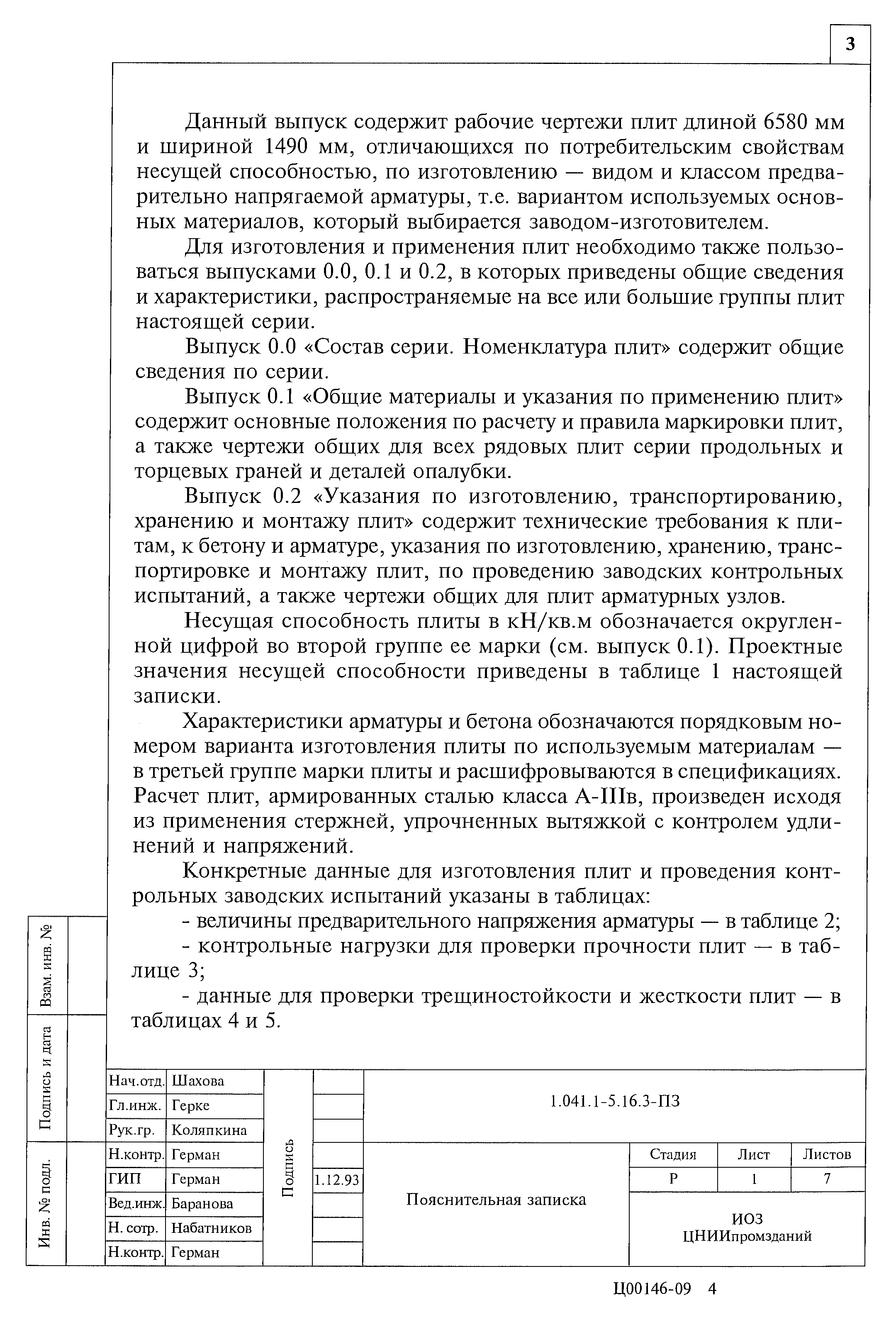

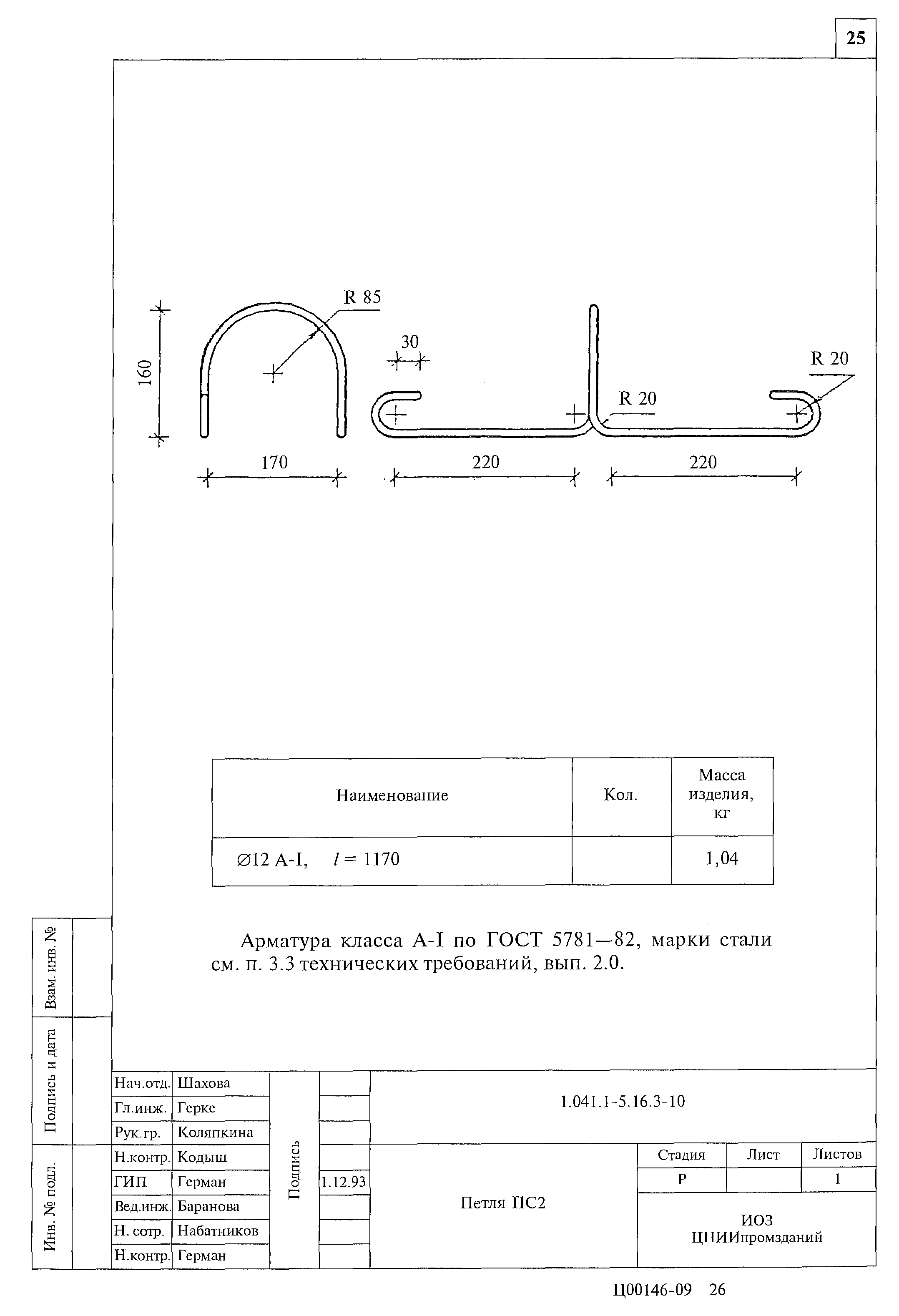

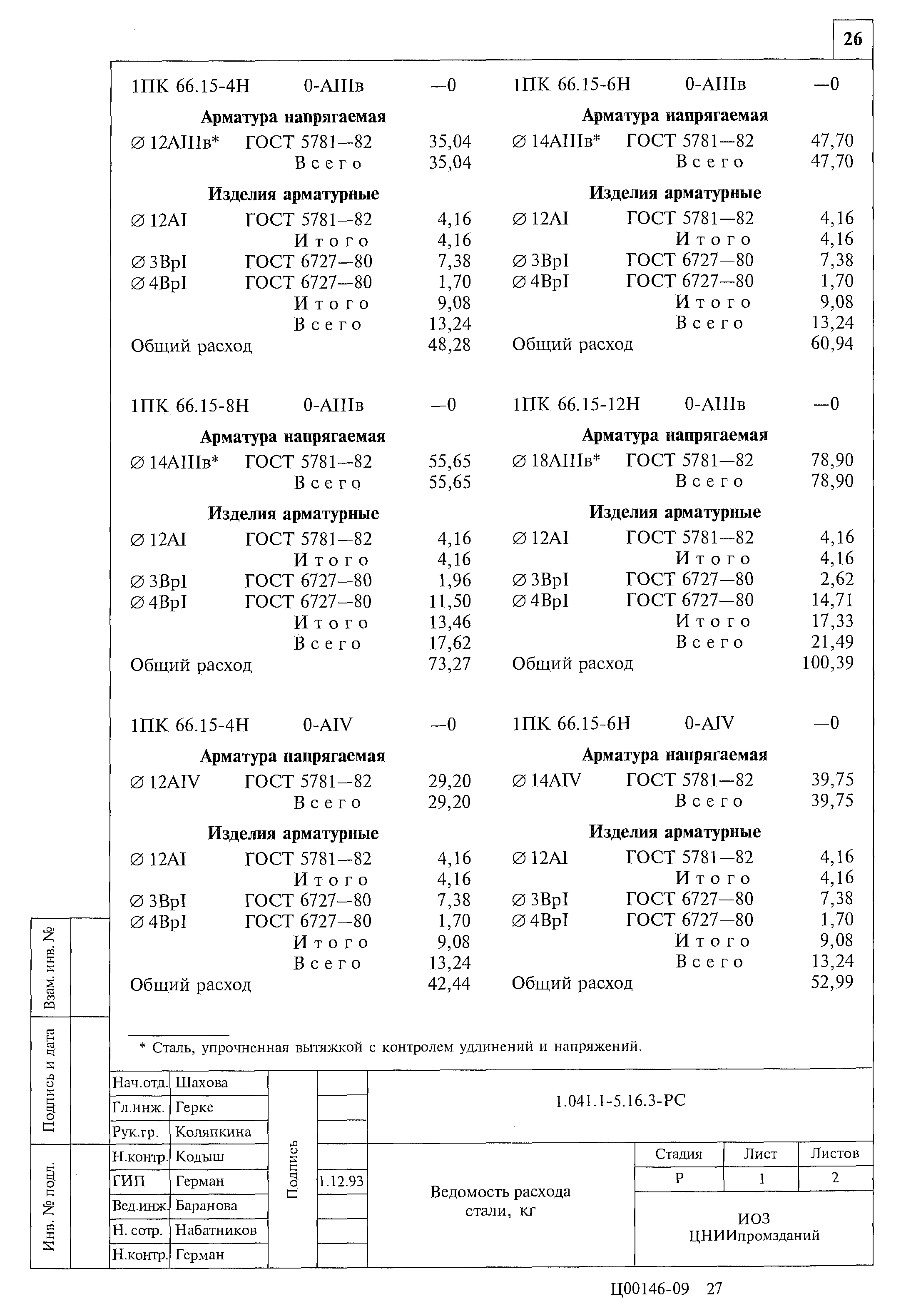

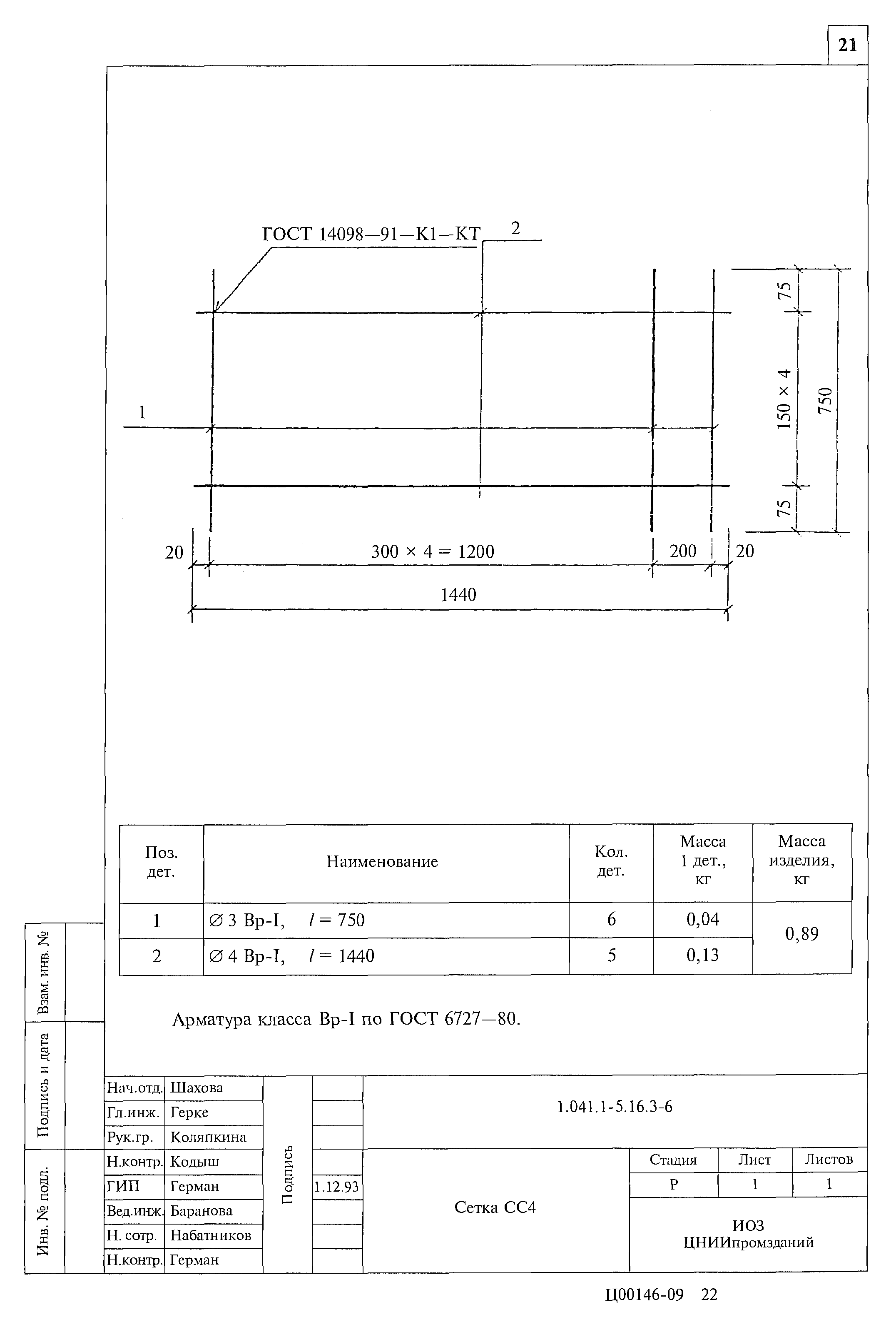

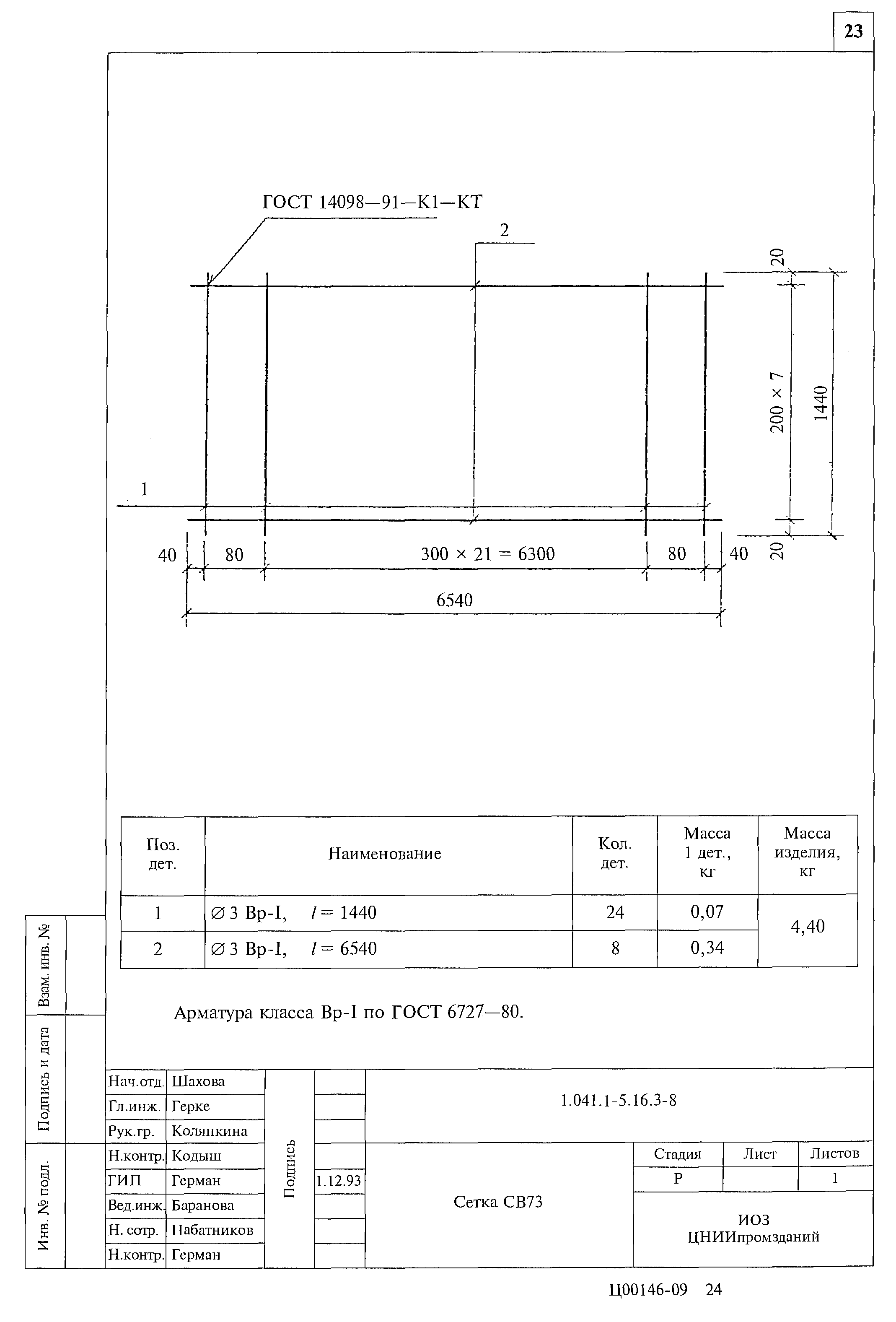

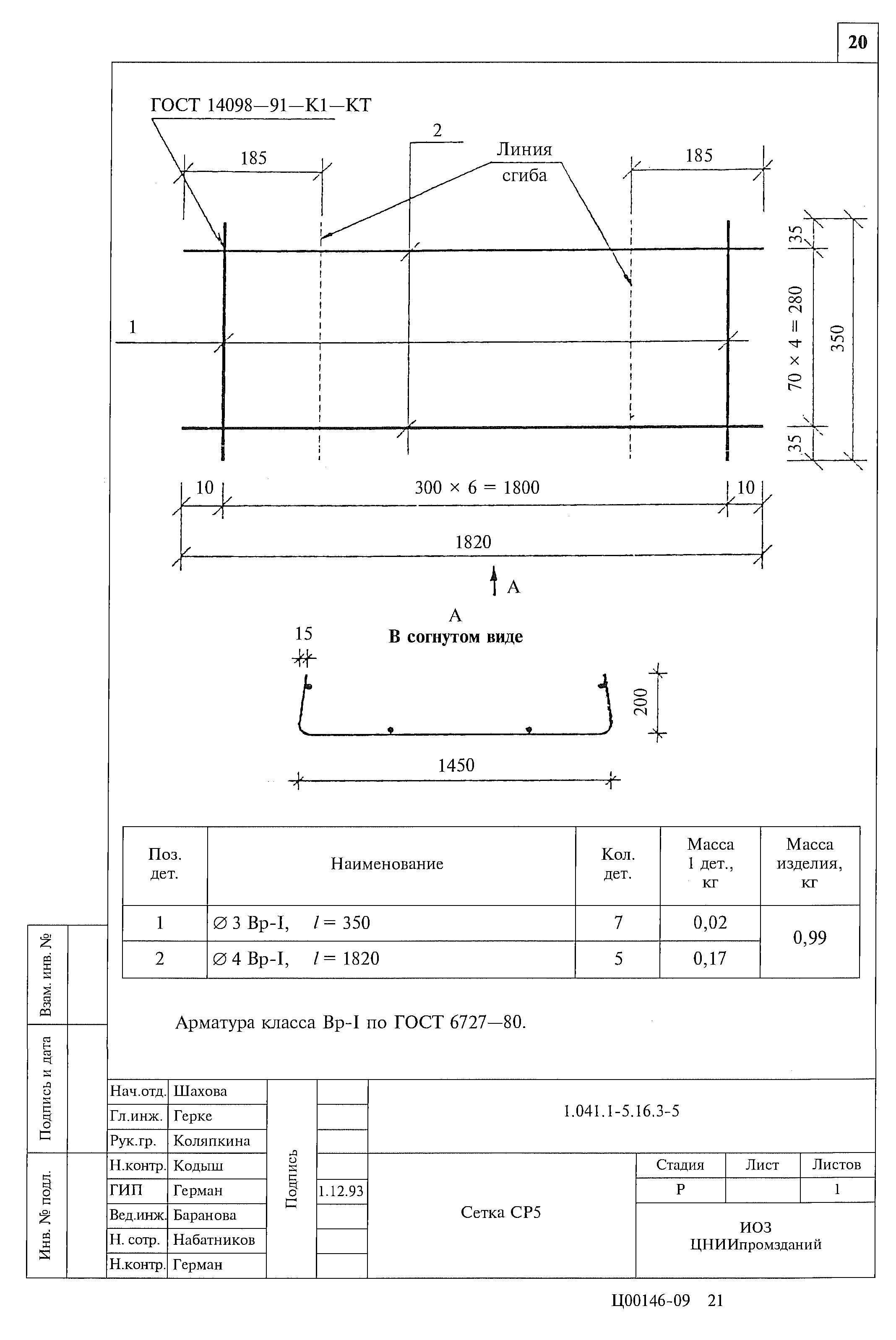

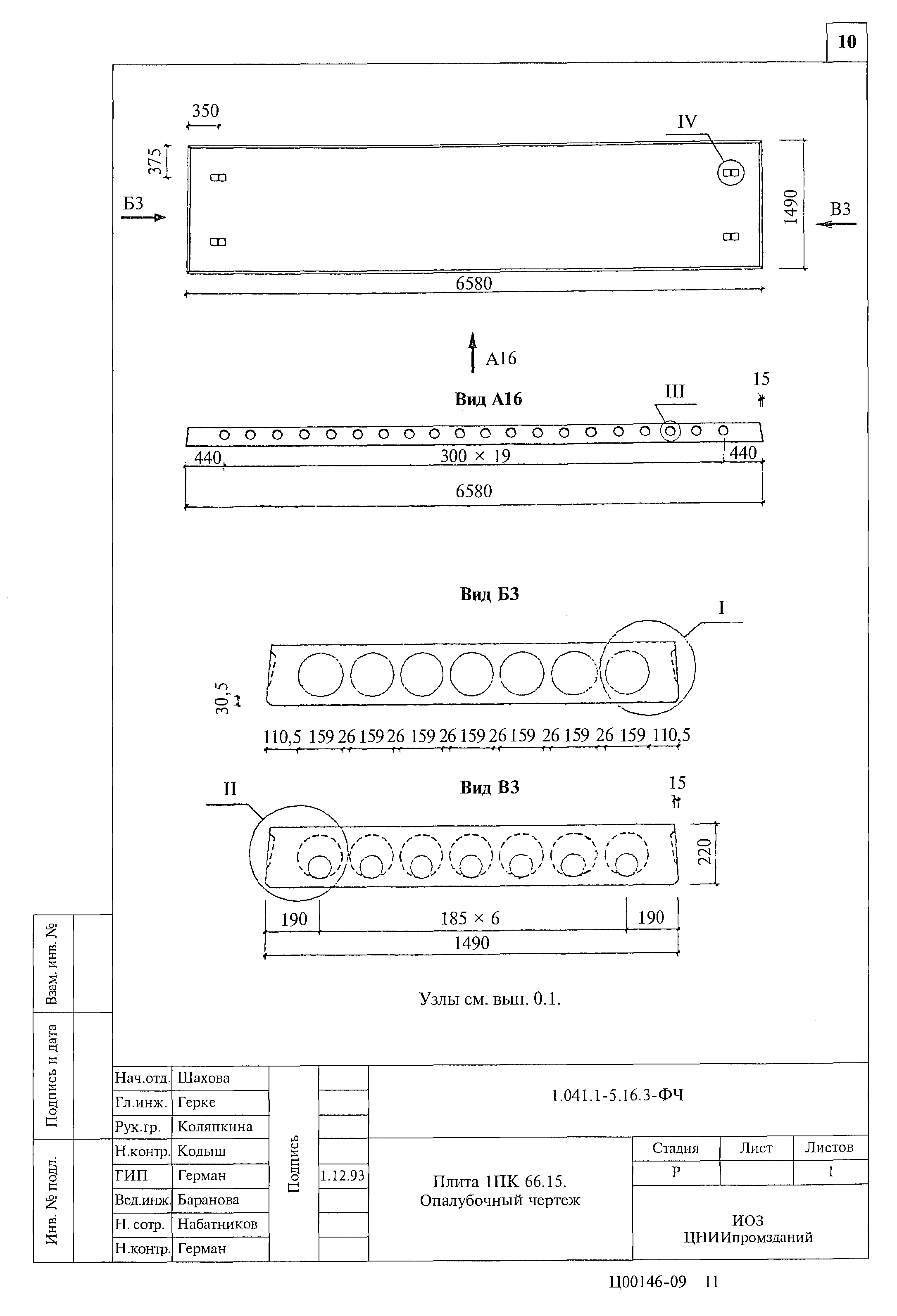

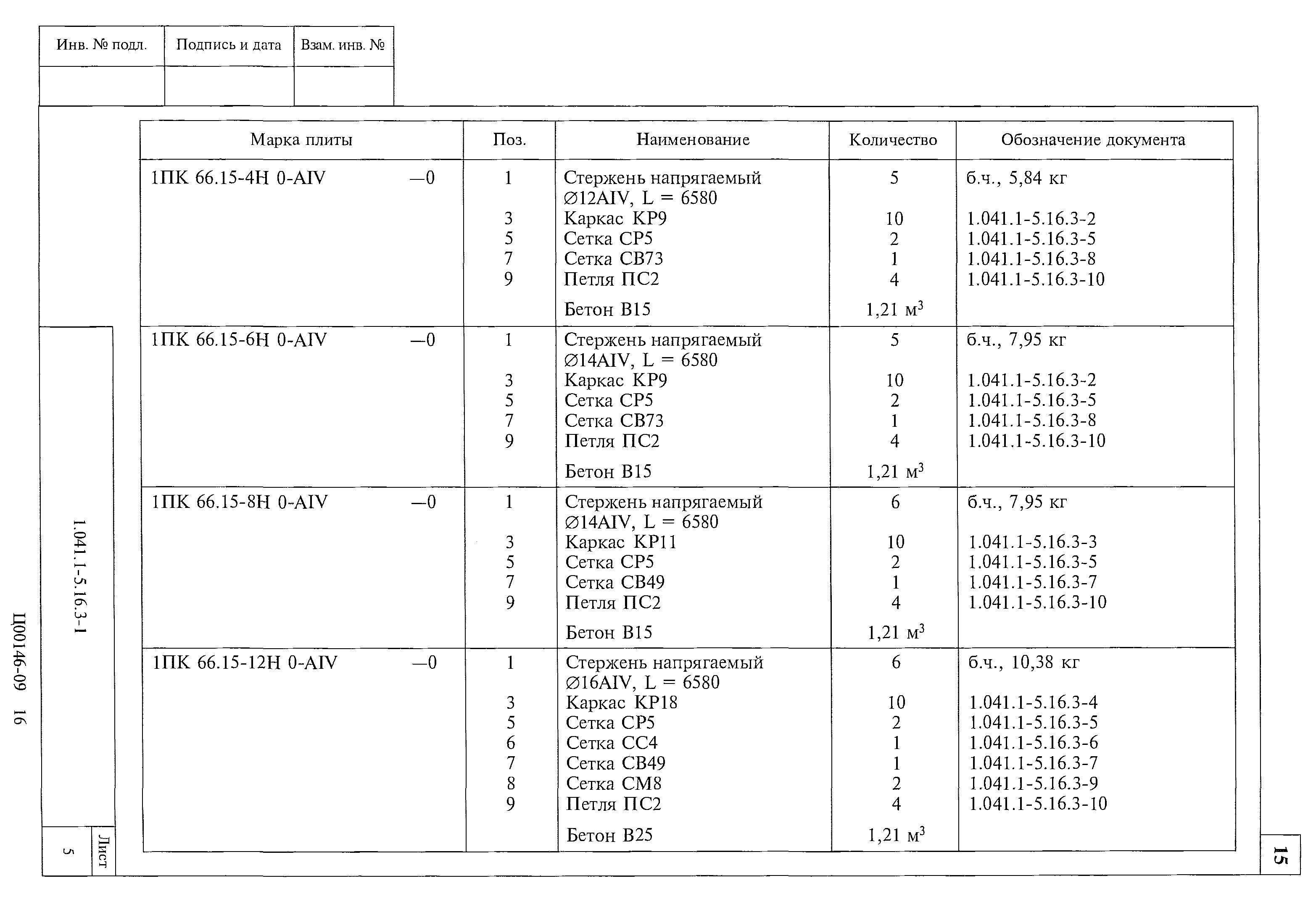

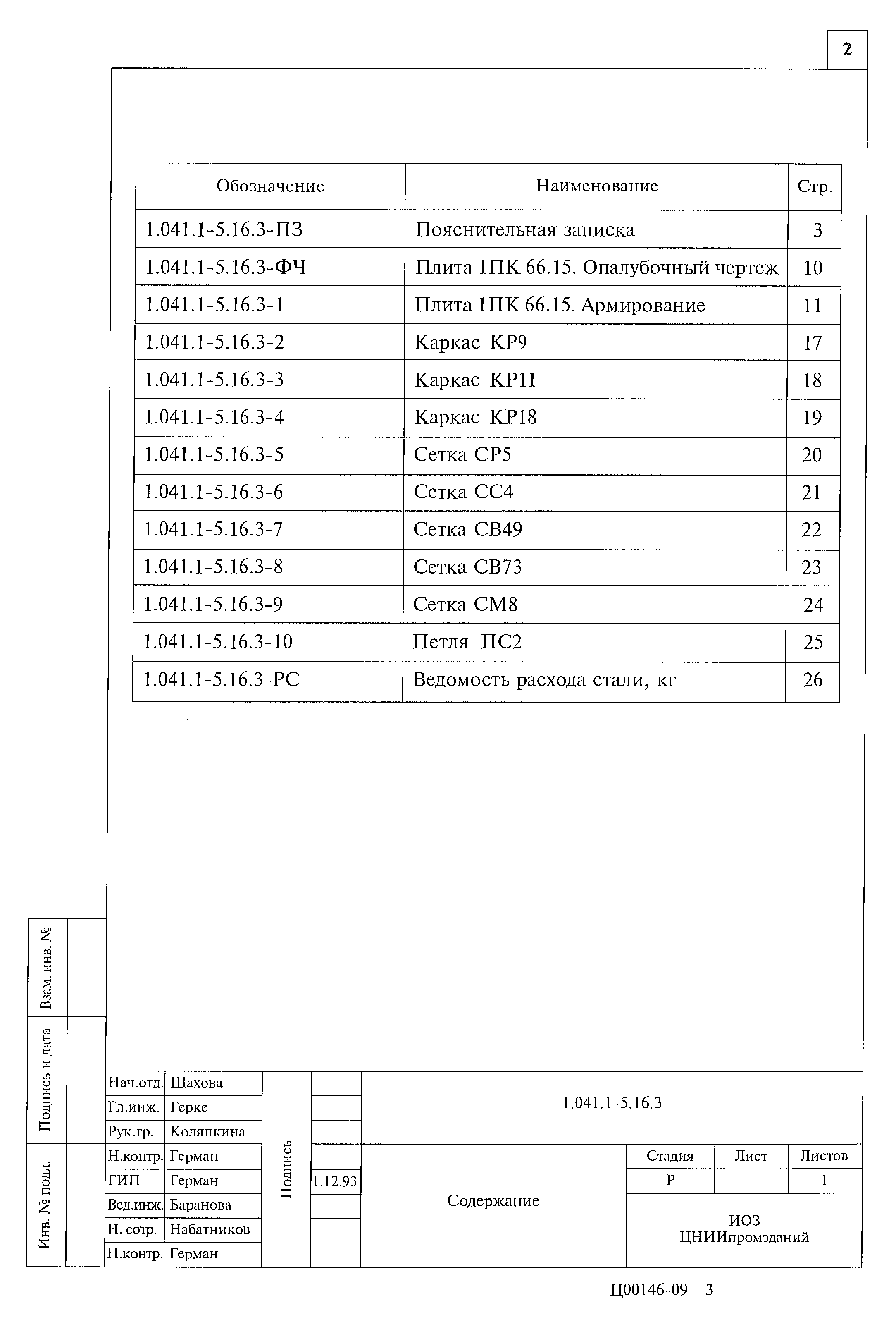

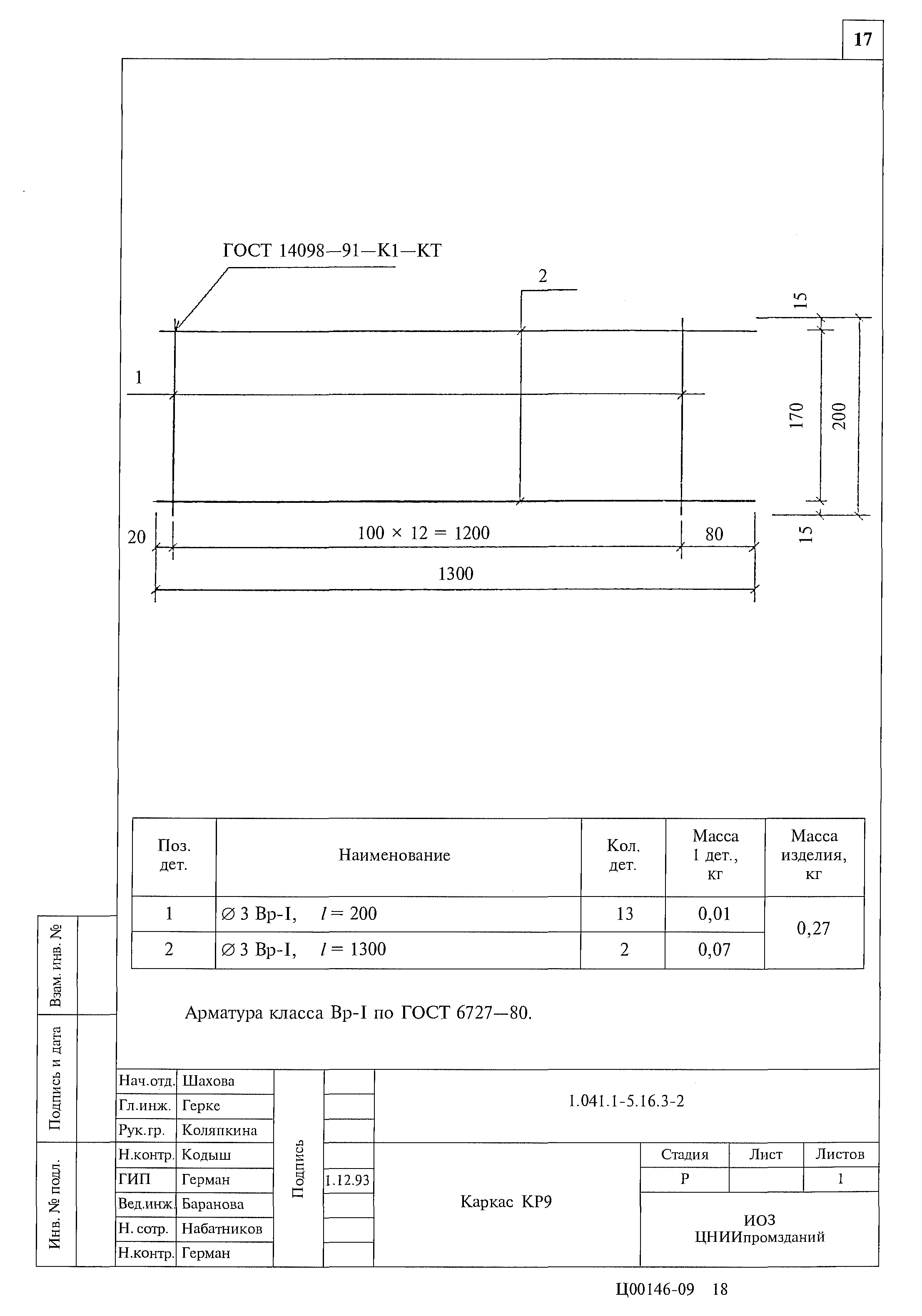

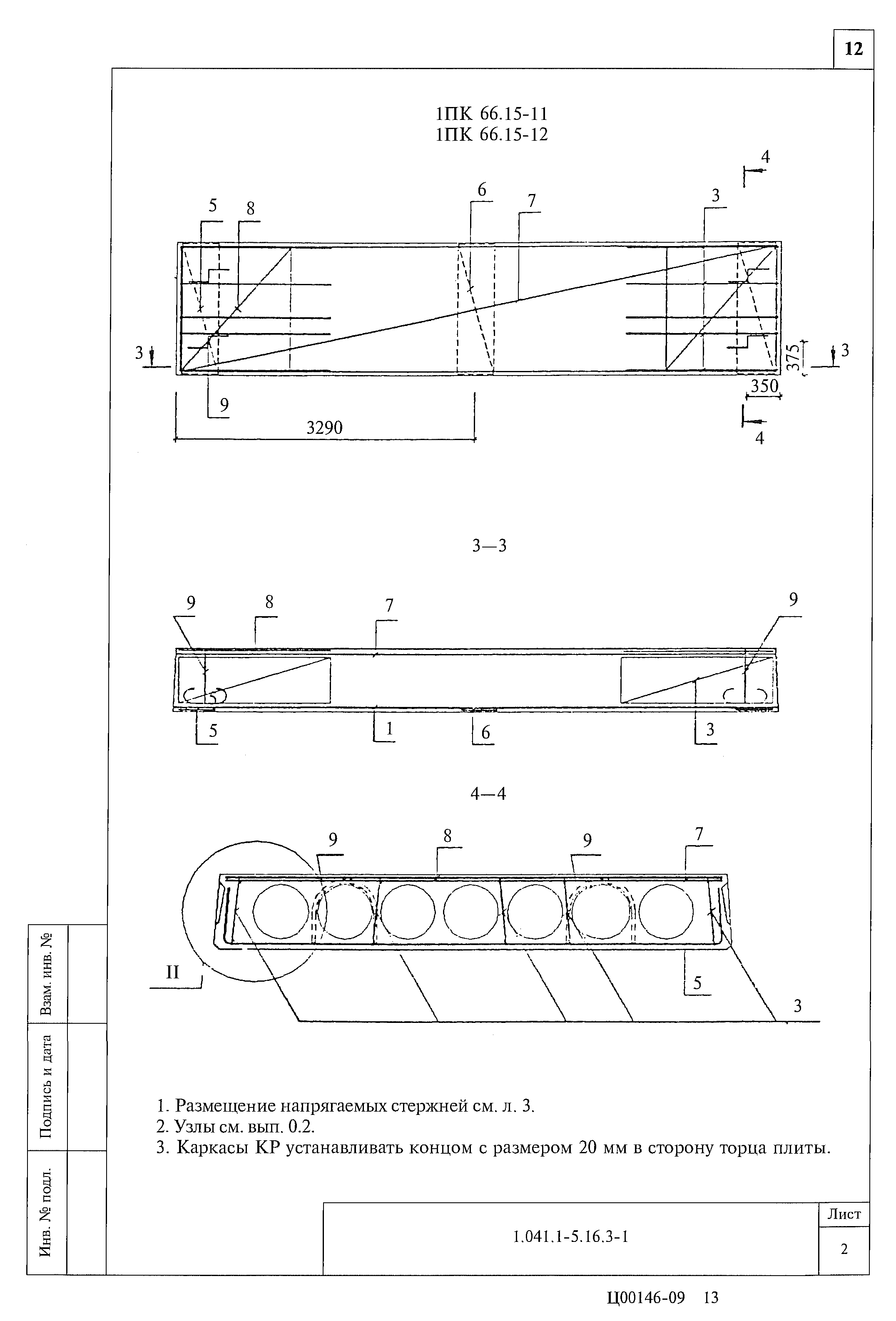

Выпуск 16.3. Плиты длиной 6580 и шириной 1490 мм с напрягаемой арматурой из стали классов А-IIIв, А-IV и Ат-V, из тяжелого бетона, метод натяжения - электротермический. Рабочие чертежиОбозначение: | Серия 1.041.1-5 | Обозначение англ: | Series 1.041.1-5 | Статус: | не определен законодательством | Название рус.: | Выпуск 16.3. Плиты длиной 6580 и шириной 1490 мм с напрягаемой арматурой из стали классов А-IIIв, А-IV и Ат-V, из тяжелого бетона, метод натяжения - электротермический. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.03.1994 | Оглавление: | 1.041.1-5.16.2-ПЗ Пояснительная записка 1.041.1-5.16.2-ФЧ Плита 1ПК 66.15. Опалубочный чертеж 1.041.1-5.16.2-1 Плита 1ПК 66.15. Армирование 1.041.1-5.16.2-2 Каркас КР9 1.041.1-5.16.2-3 Каркас КР11 1.041.1-5.16.2-4 Каркас КР18 1.041.1-5.16.2-5 Сетка СР5 1.041.1-5.16.2-6 Сетка СС4 1.041.1-5.16.2-7 Сетка СВ49 1.041.1-5.16.2-8 Сетка СВ73 1.041.1-5.16.2-9 Сетка СМ8 1.041.1-5.16.2-10 Петля ПС2 1.041.1-5.16.2-РС Ведомость расхода стали, кг | Разработан: | ЦНИИпромзданий МГСУ Минвуза РФ НИИЖБ ЦНИИпроект Госстроя России ИОЗ (институт общественных зданий)
| Утверждён: | 15.12.1993 Главпроект Госстроя России (9-3-2/284)
| Расположен в: |
|
![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/0.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/1.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/2.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/3.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/4.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/5.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/6.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/7.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/8.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/9.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/10.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/11.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/12.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/13.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/14.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/15.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/16.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/17.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/18.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/19.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/20.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/21.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/22.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/23.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/24.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/25.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845757.files/26.gif)
|
