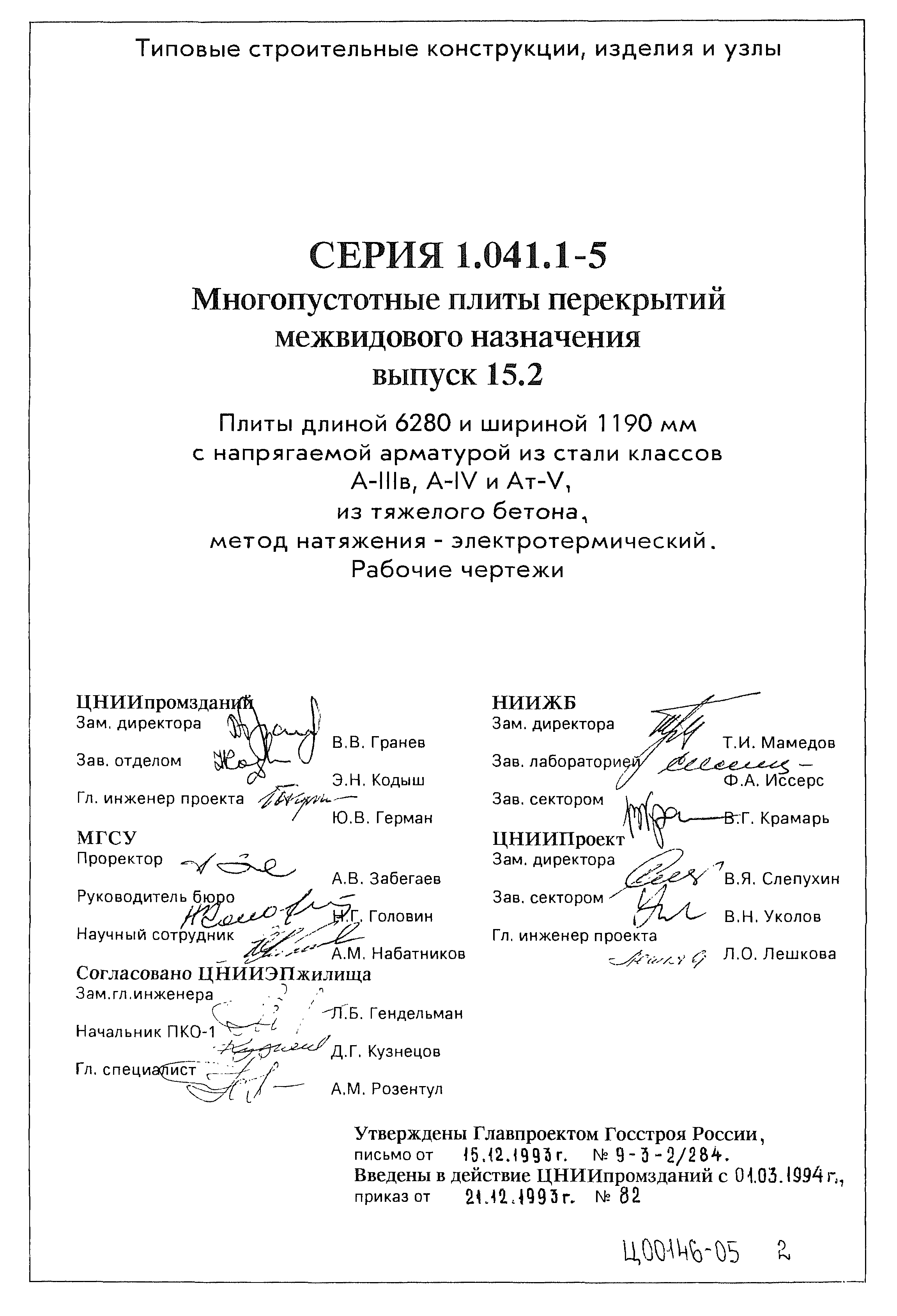

Скачать Серия 1.041.1-5 Выпуск 15.2. Плиты длиной 6280 и шириной 1190 мм с напрягаемой арматурой из стали классов А-IIIв, А-IV и Ат-V, из тяжелого бетона, метод натяжения - электротермический. Рабочие чертежиДата актуализации: 10.08.2017 Серия 1.041.1-5

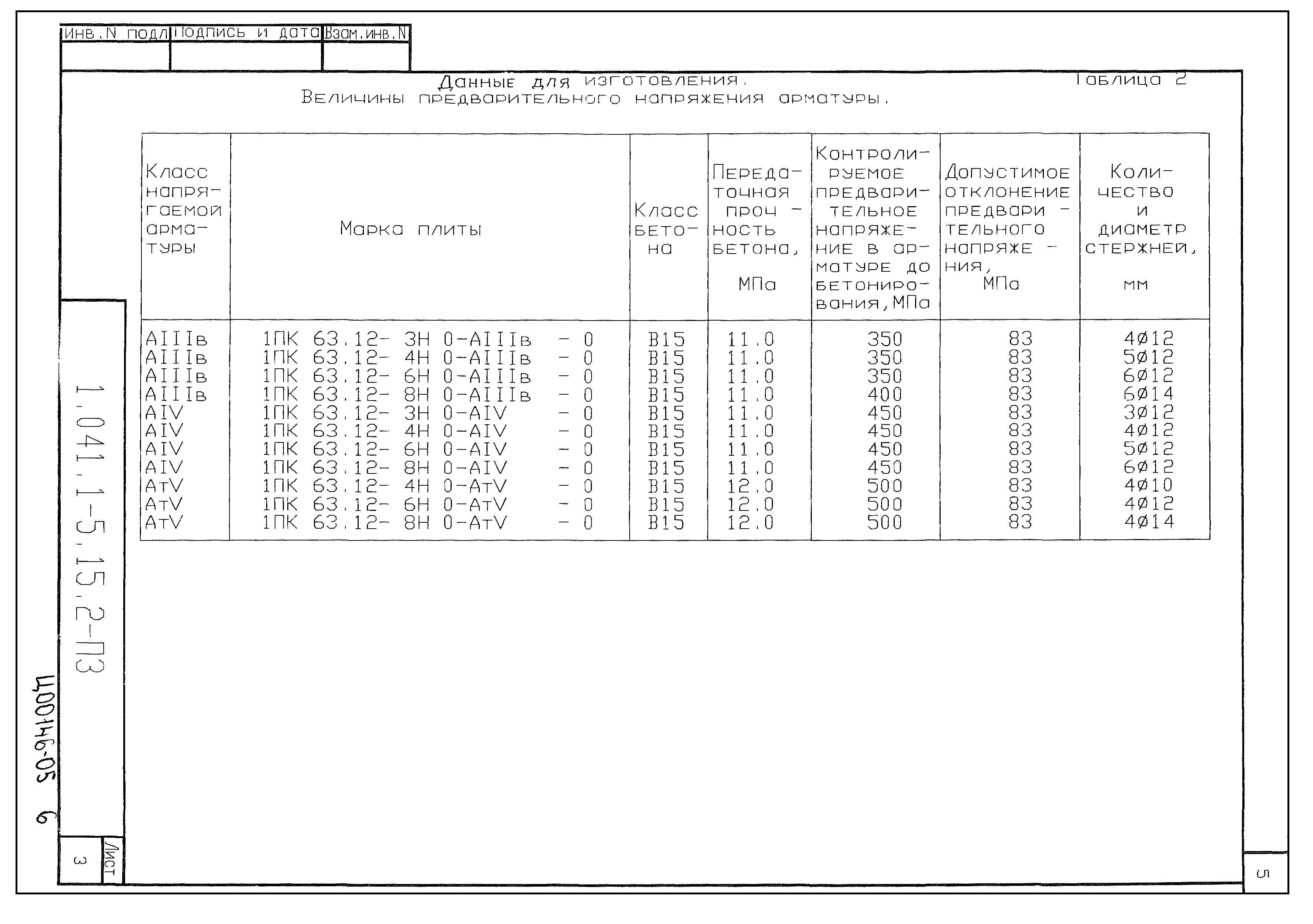

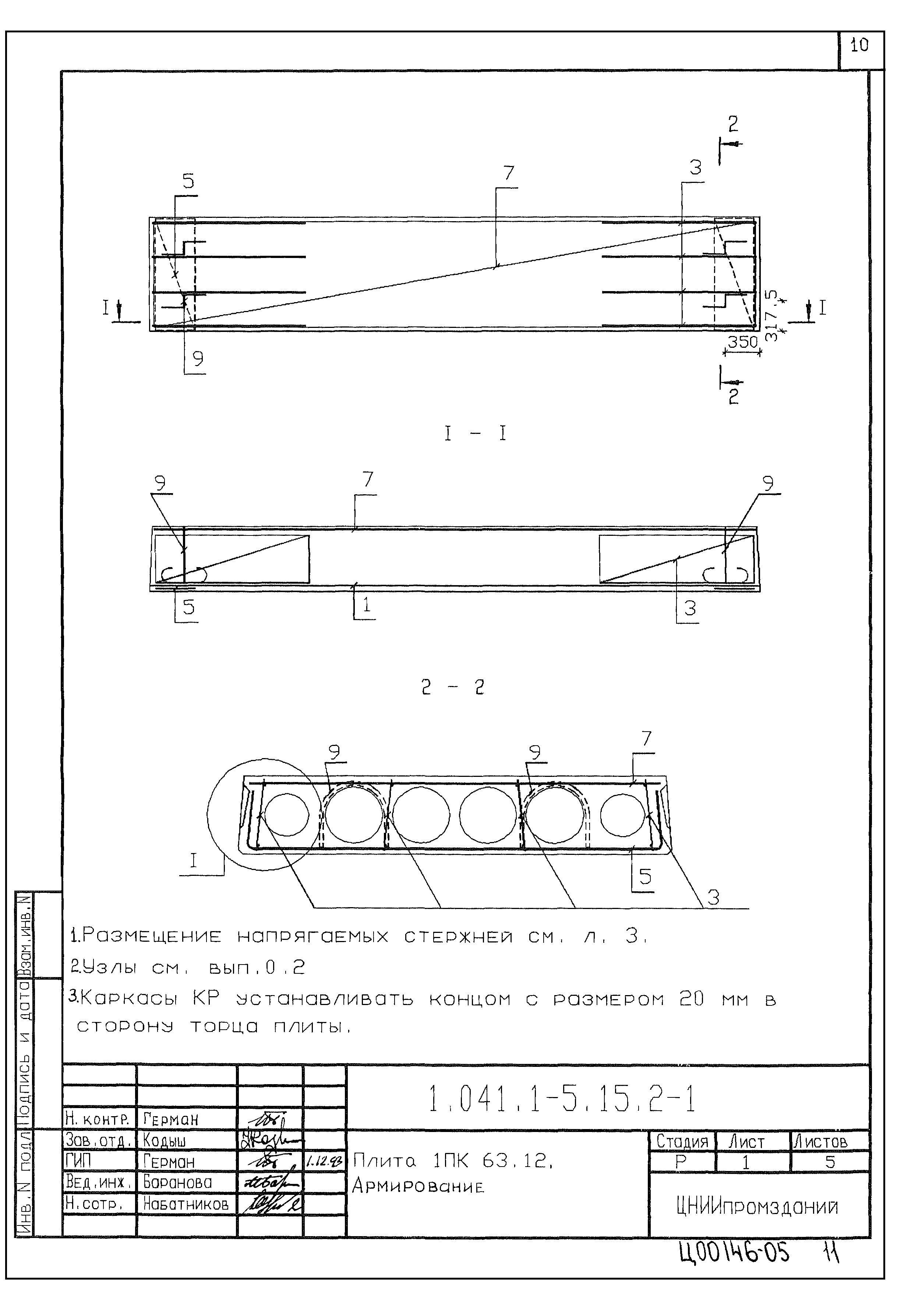

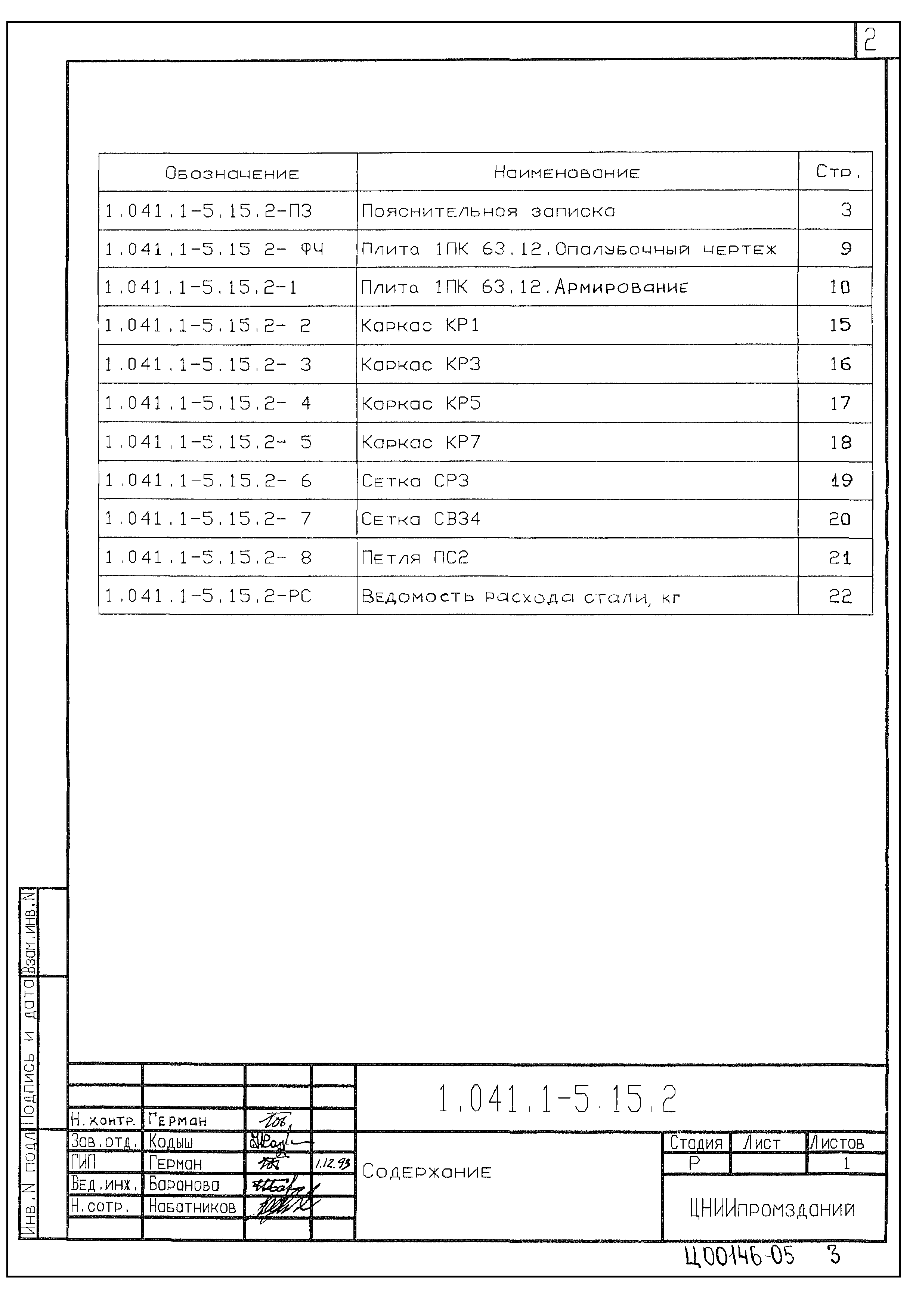

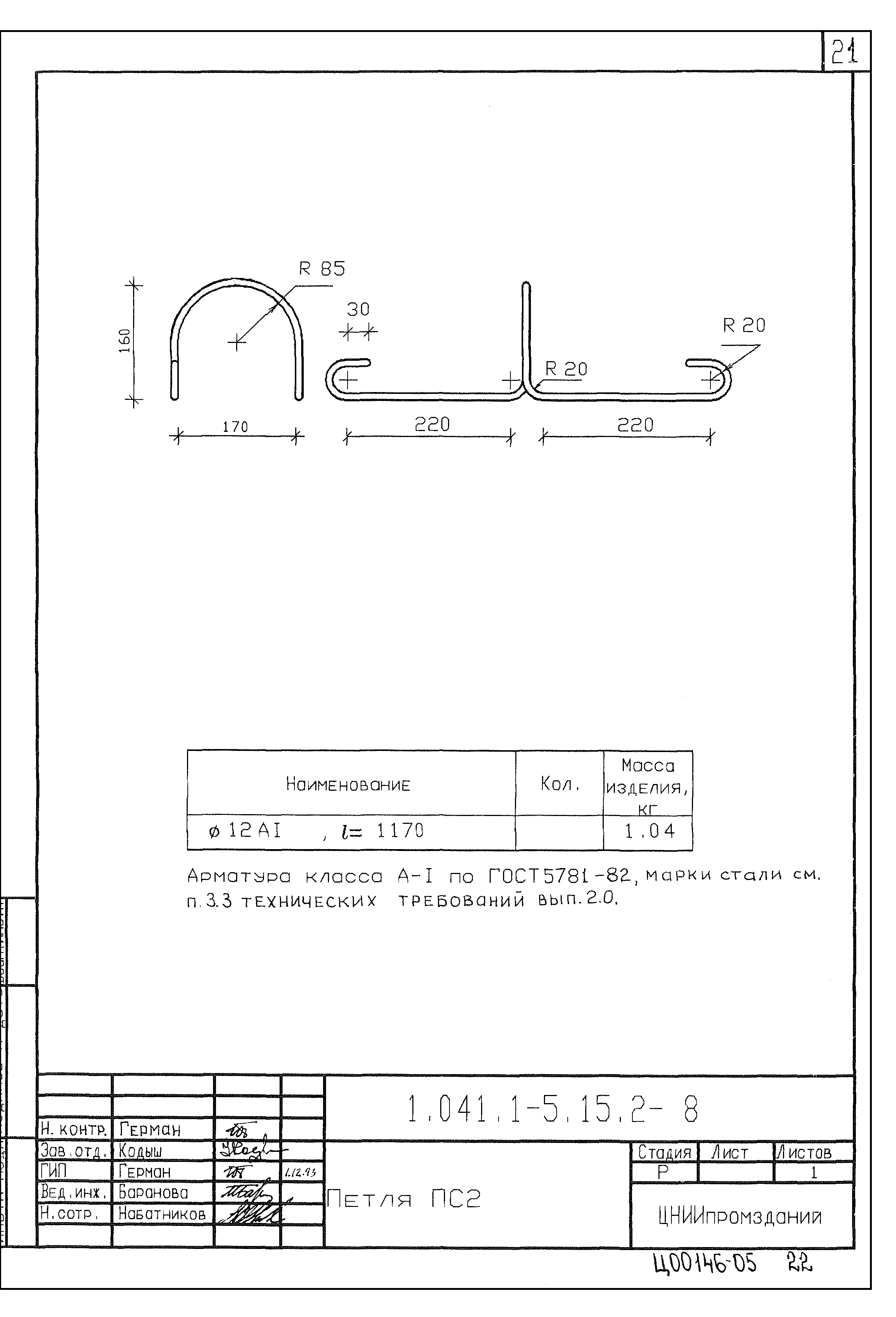

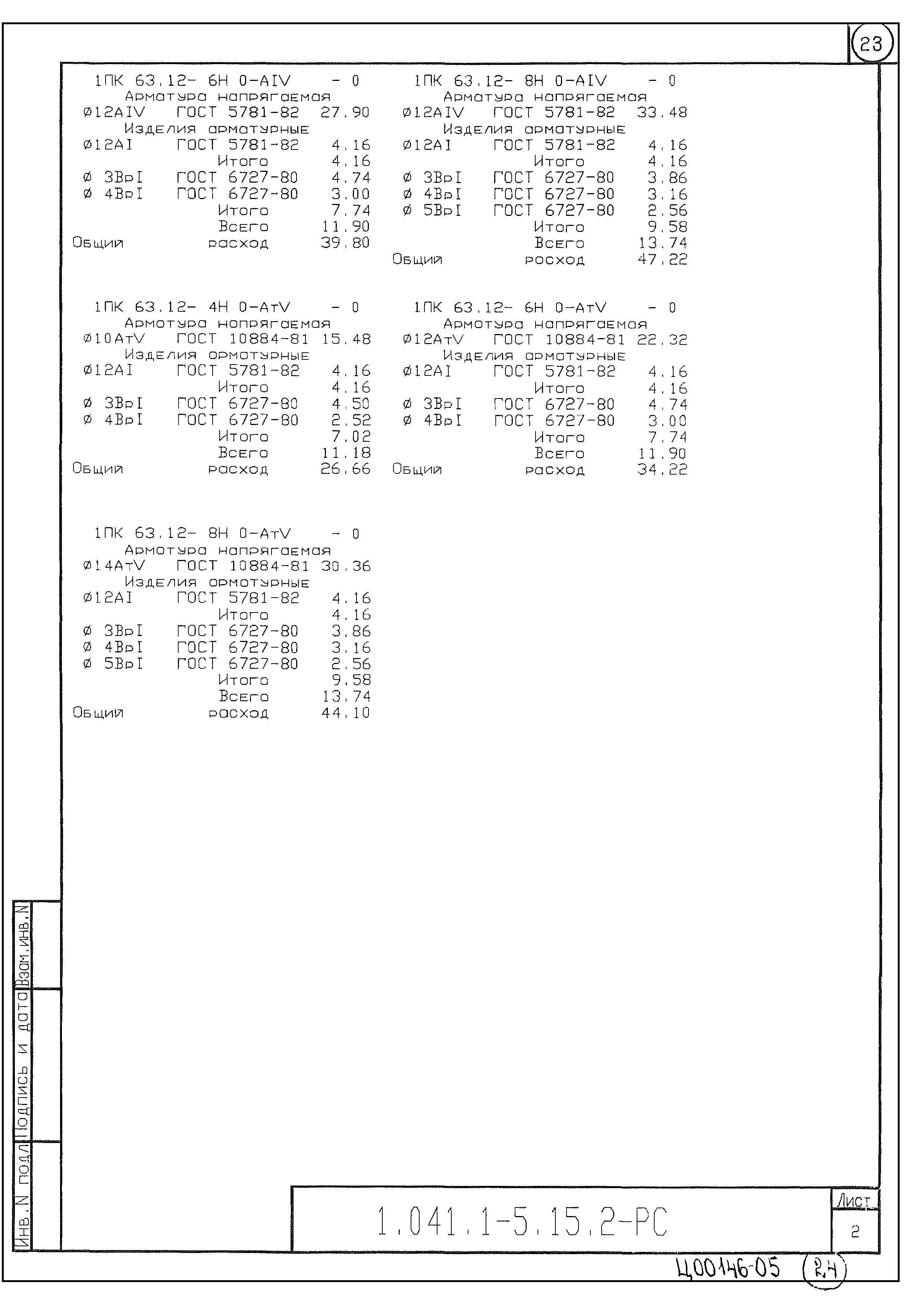

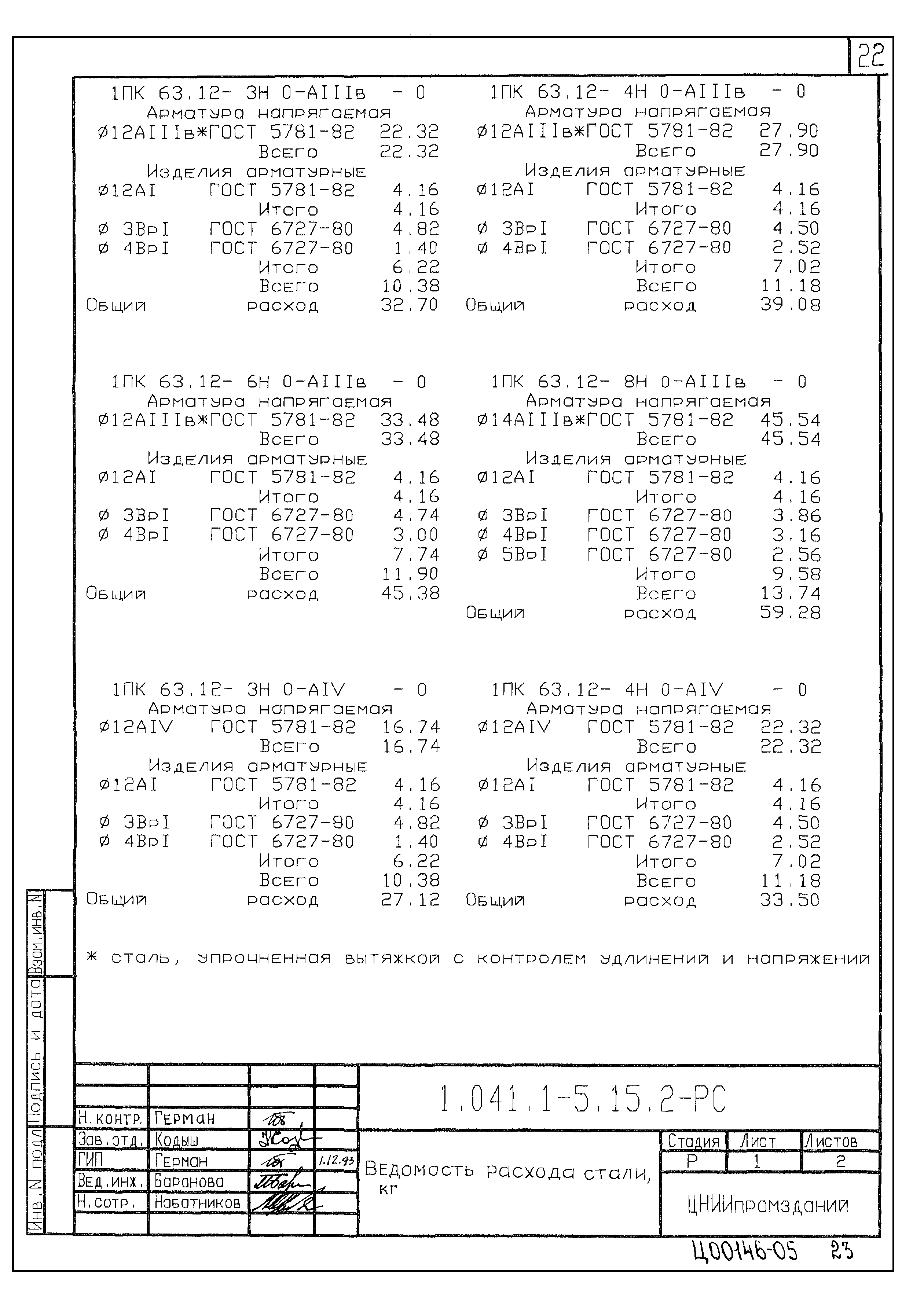

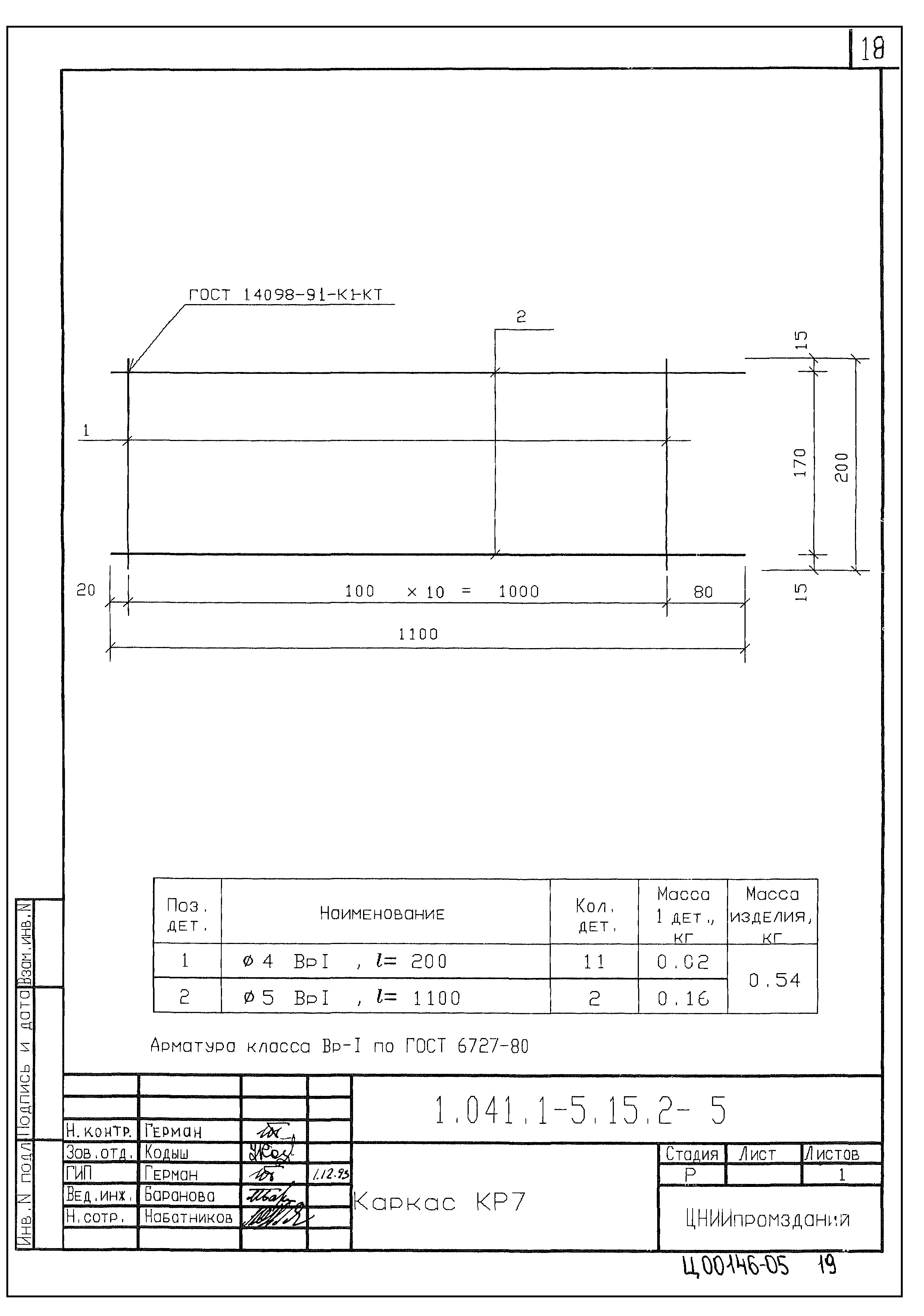

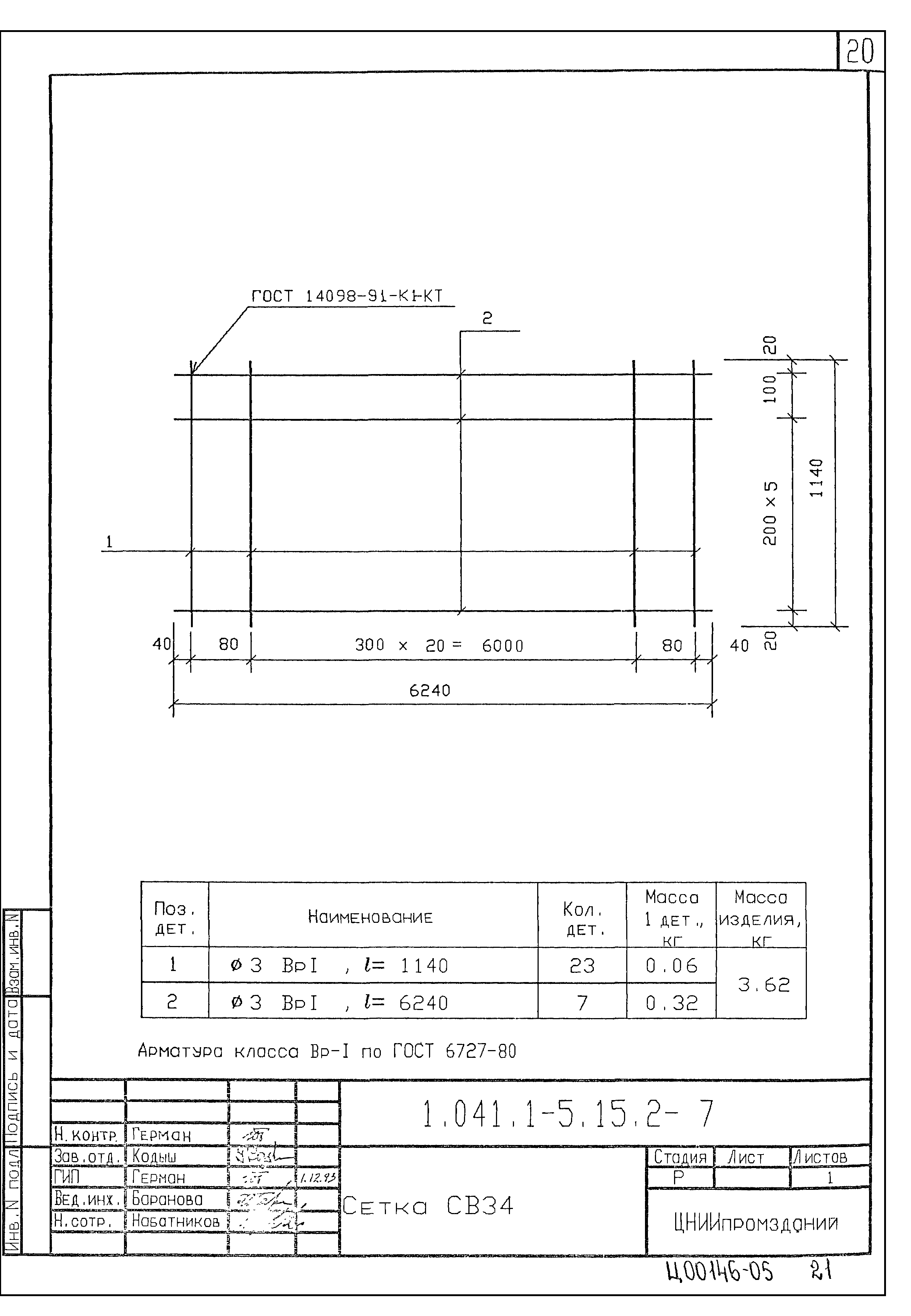

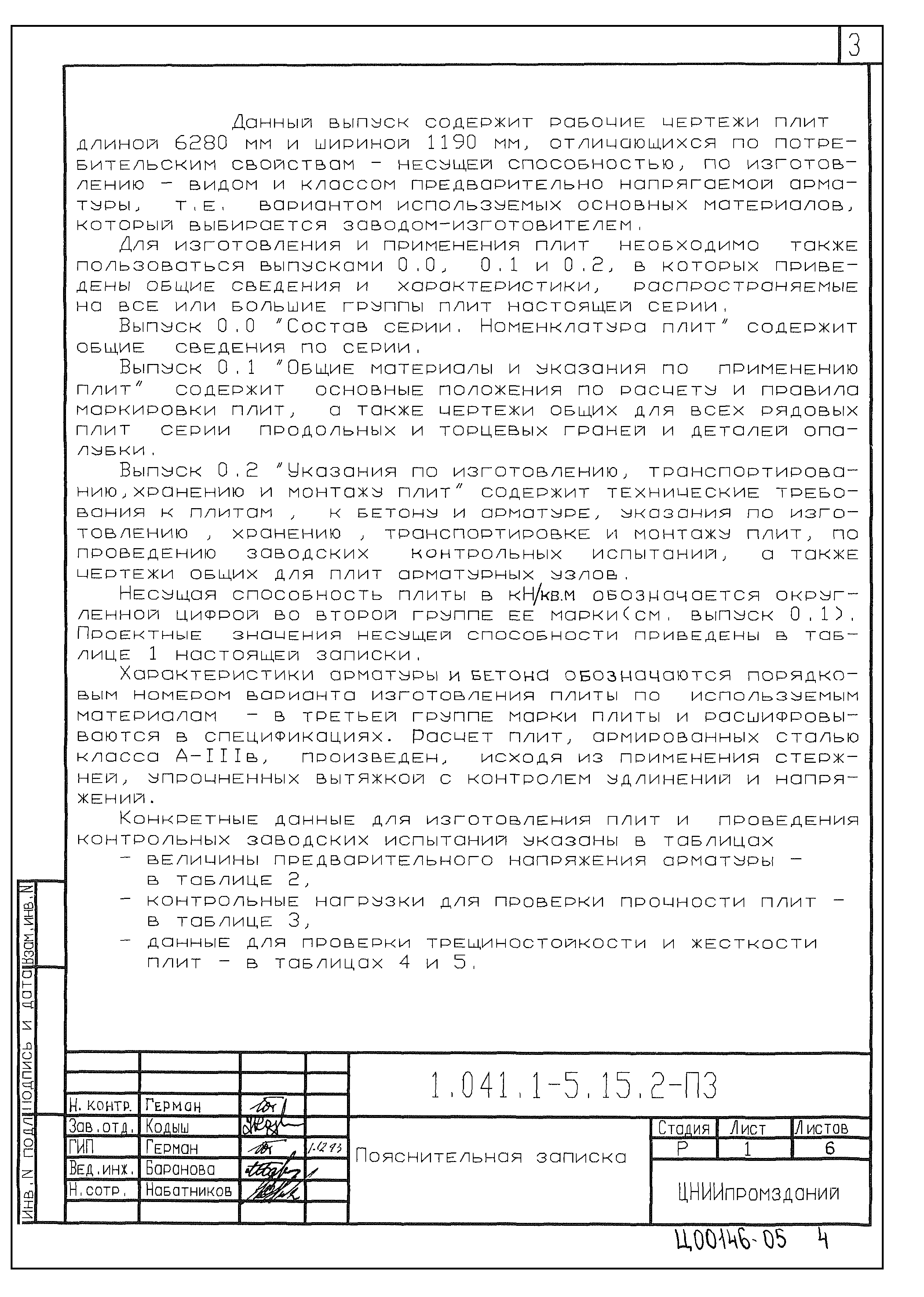

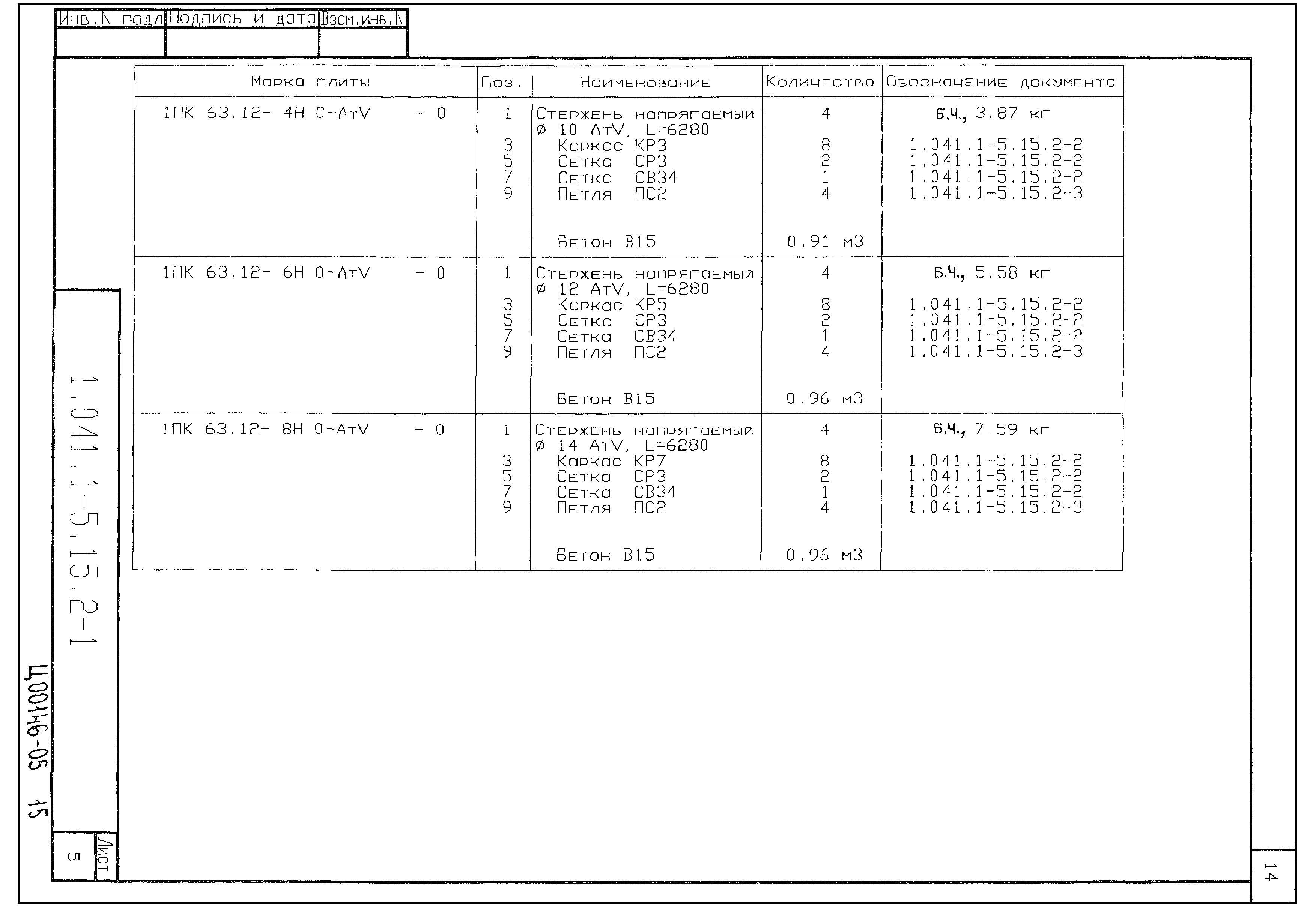

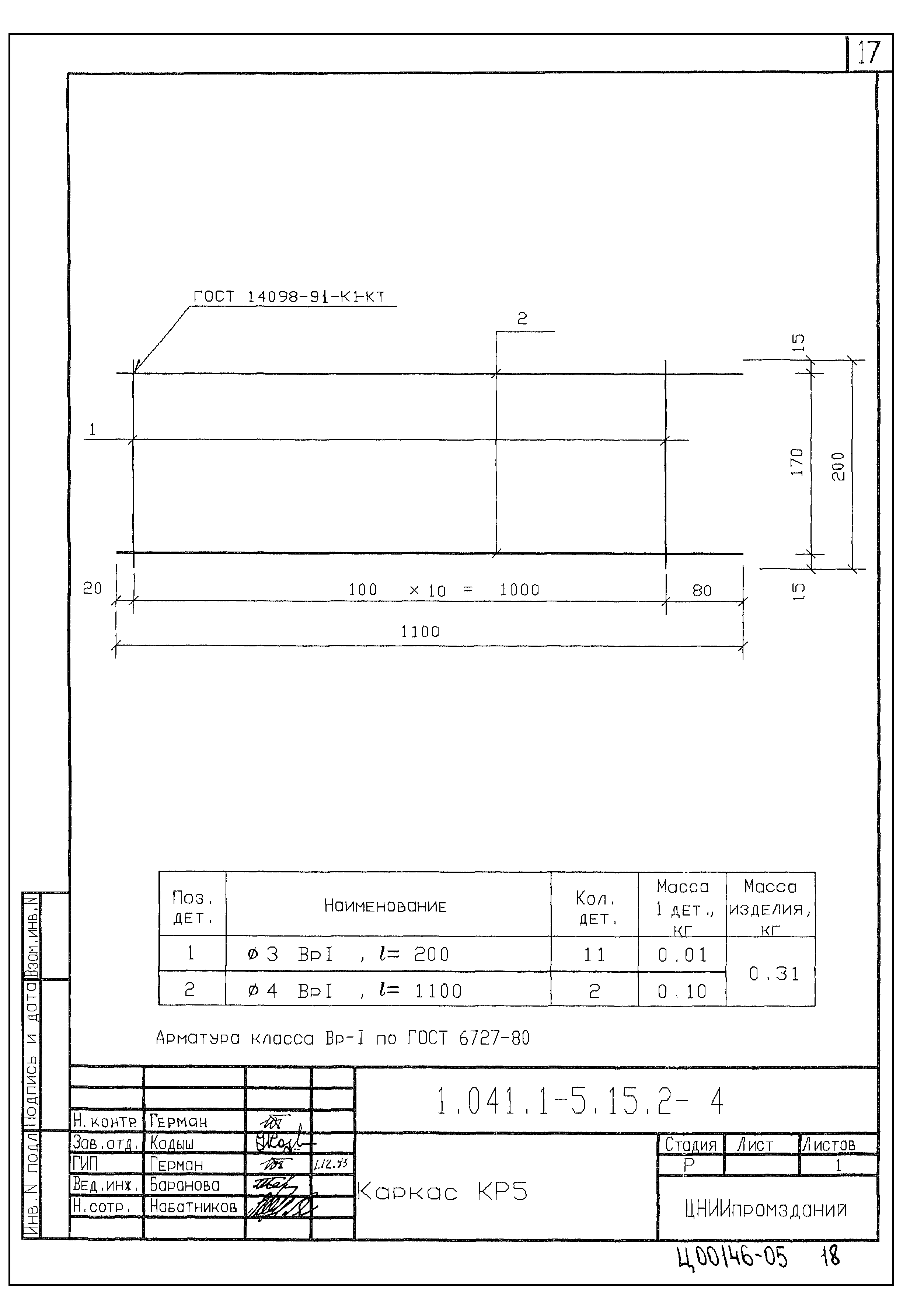

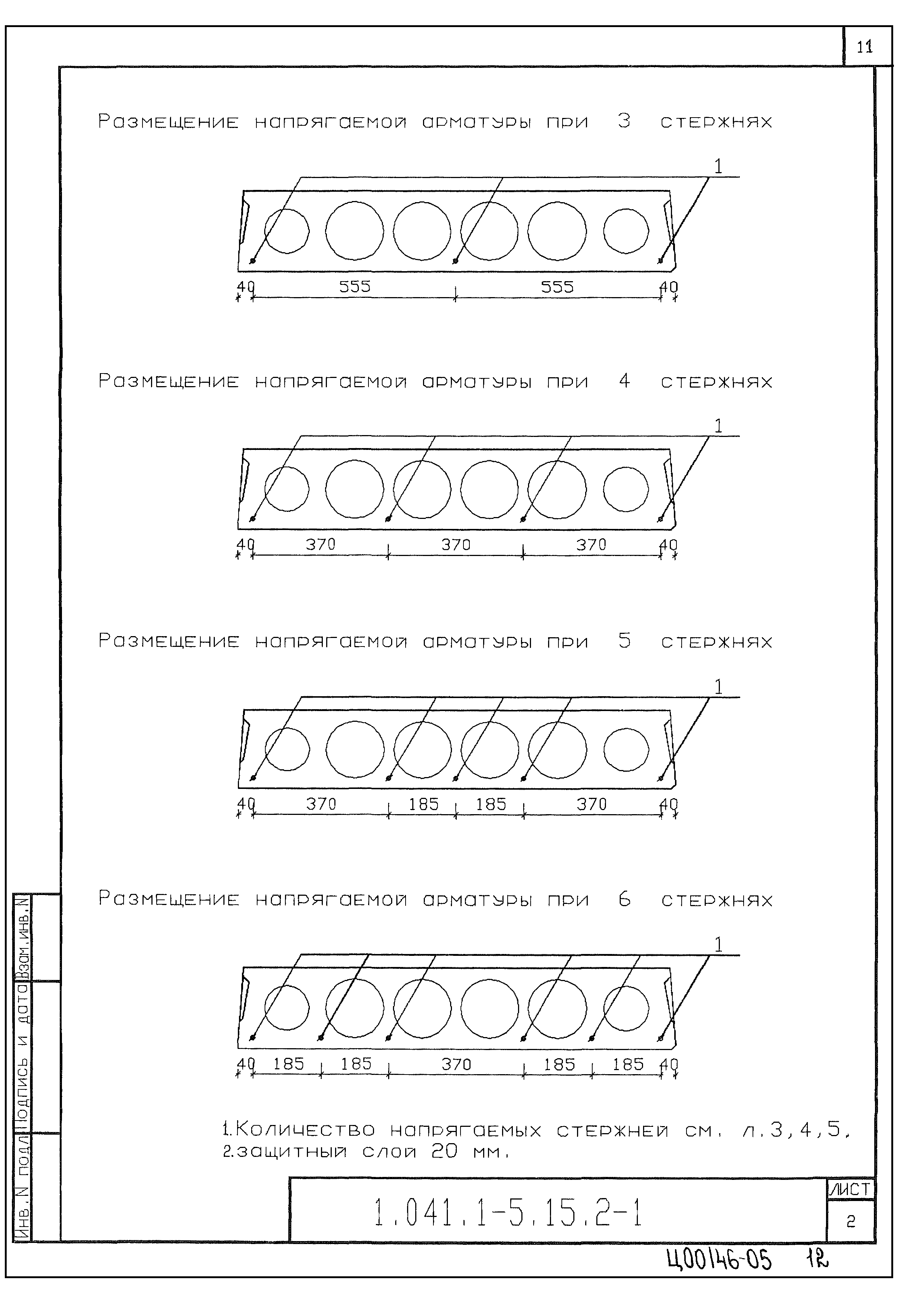

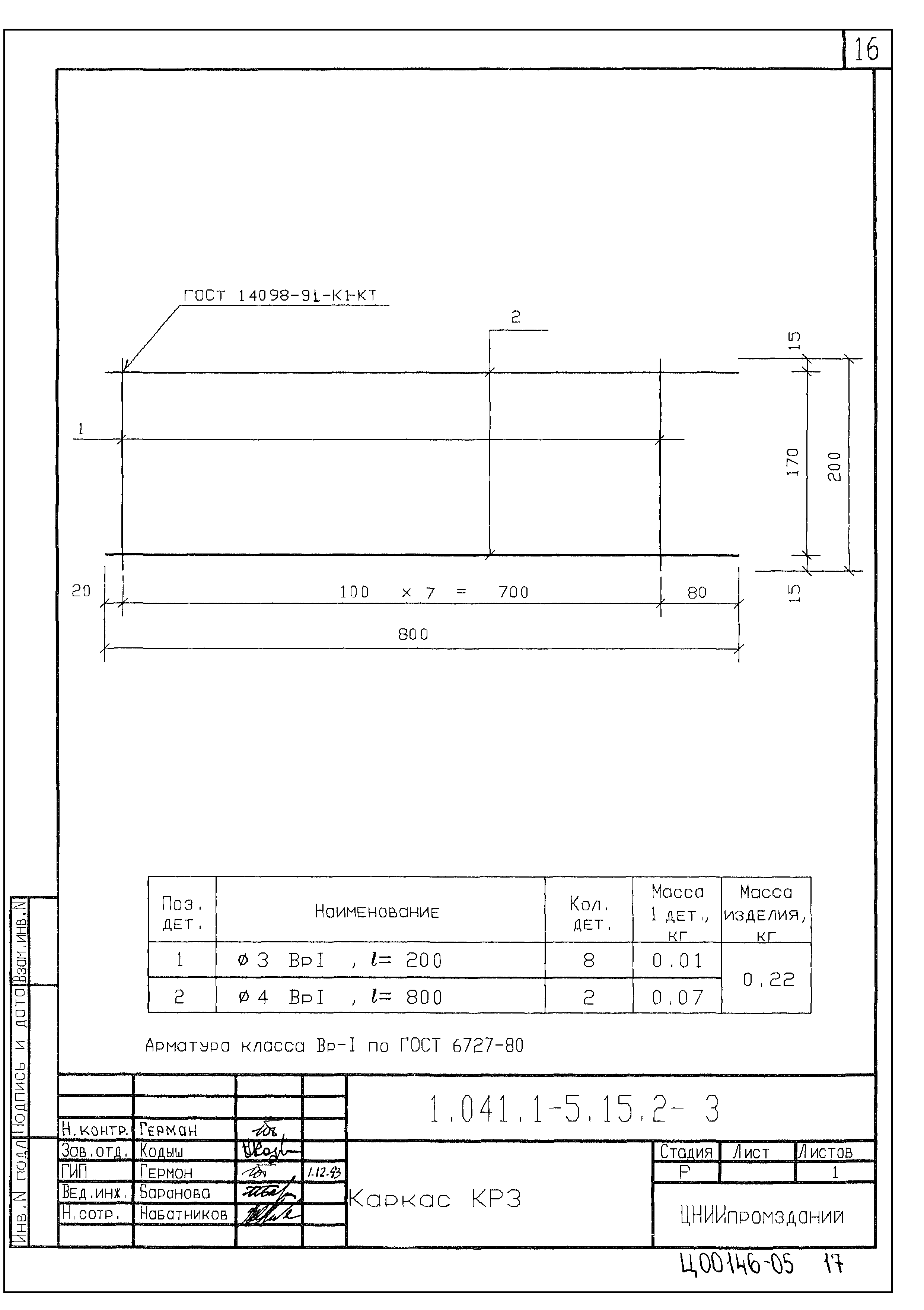

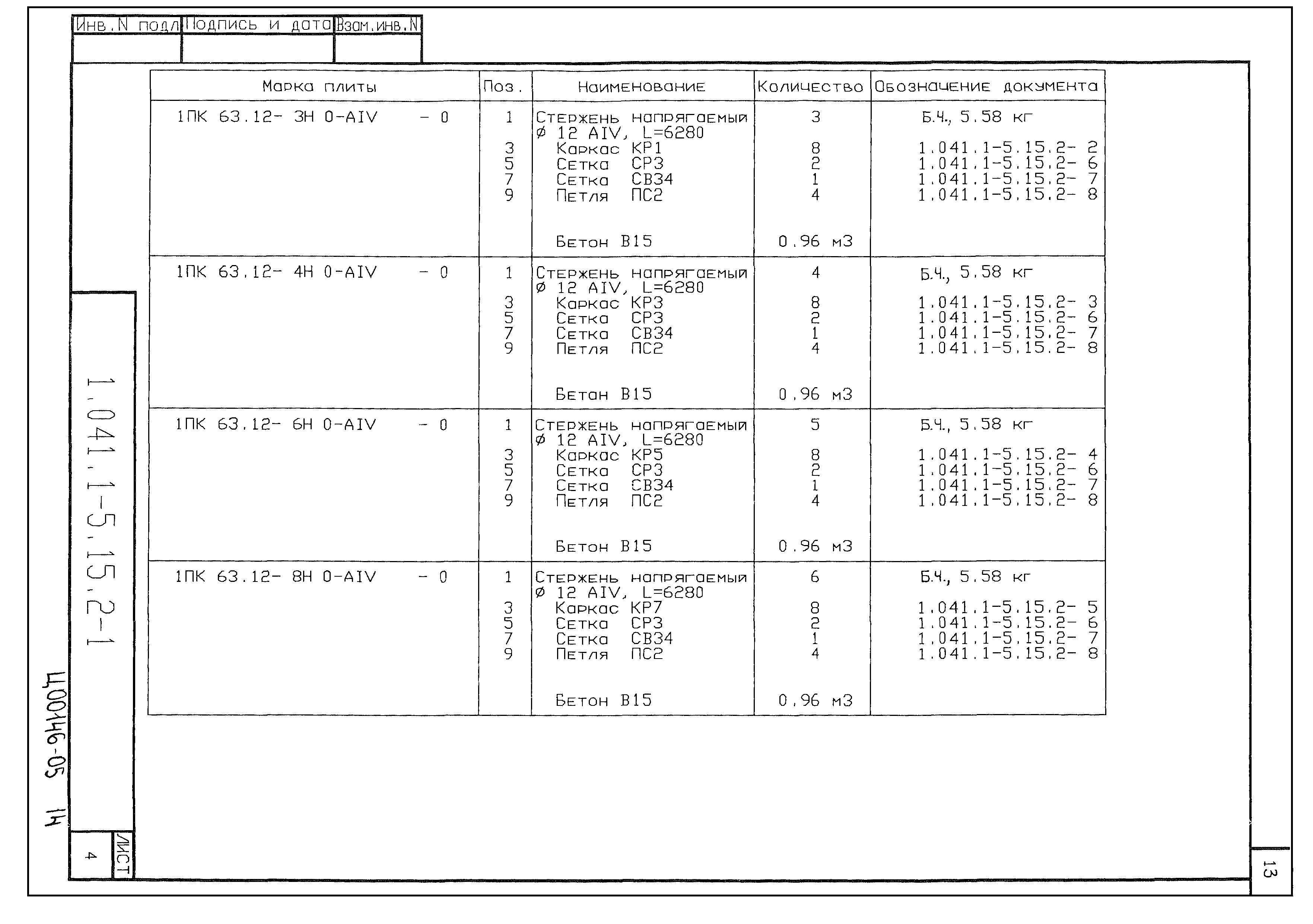

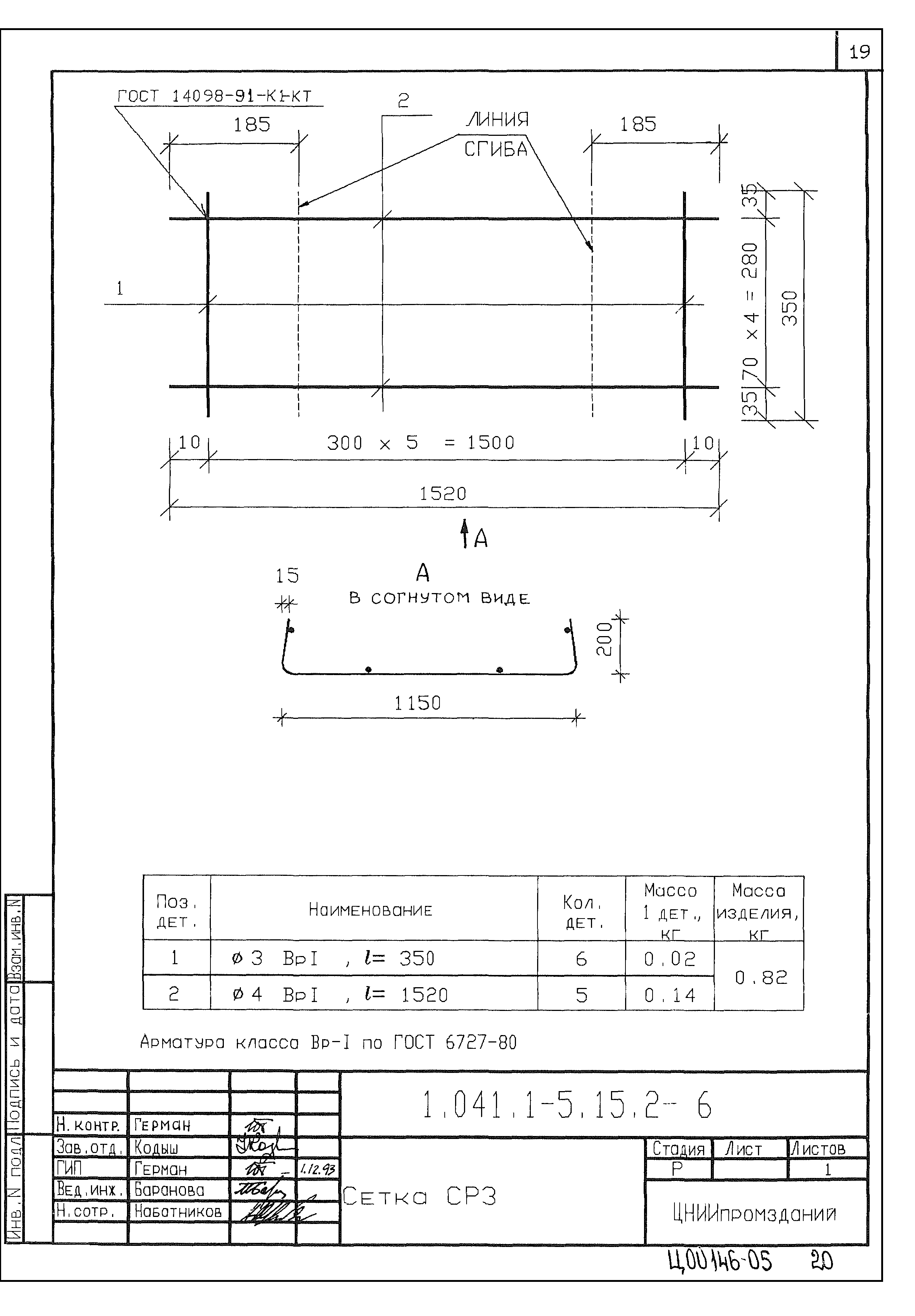

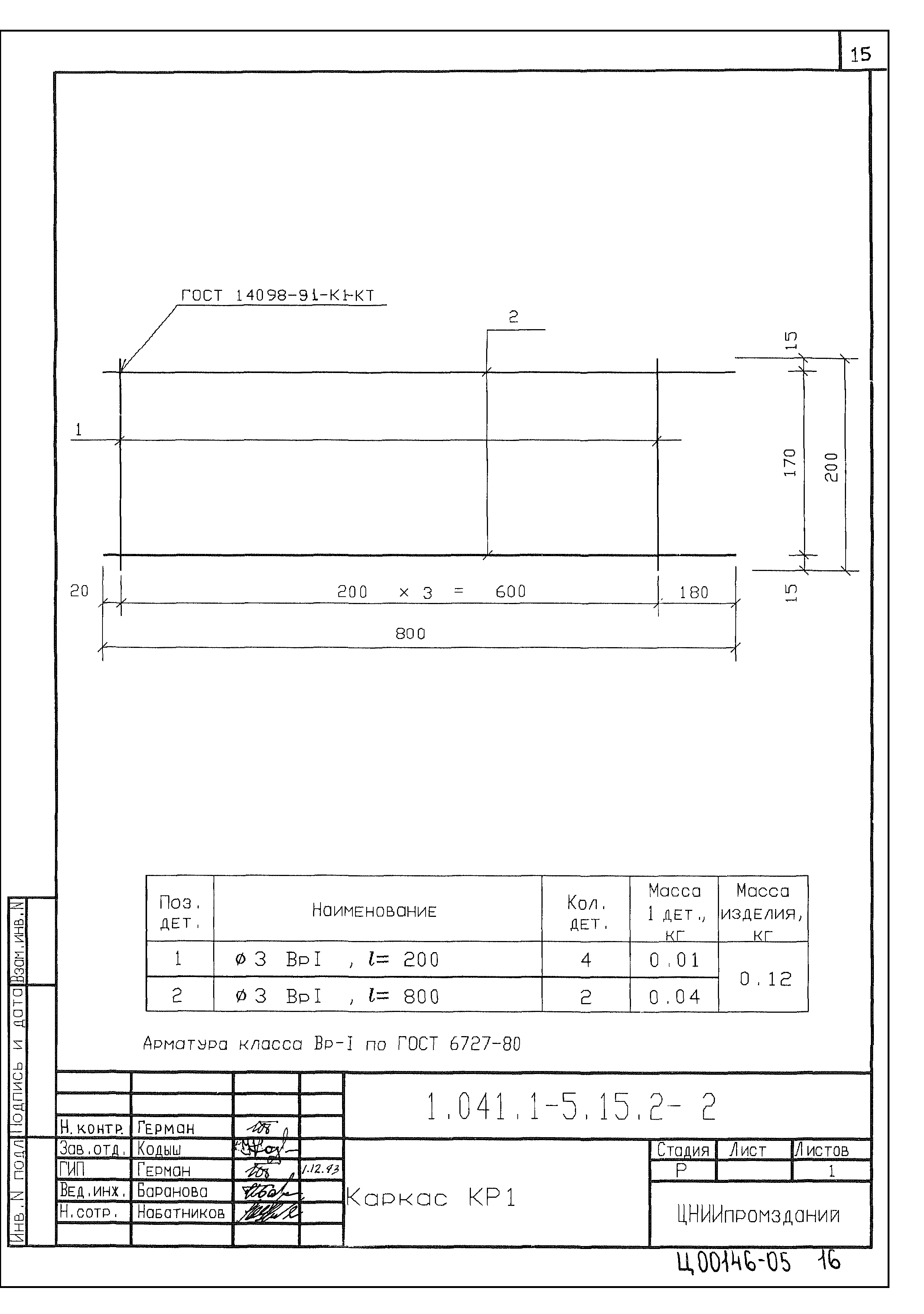

Выпуск 15.2. Плиты длиной 6280 и шириной 1190 мм с напрягаемой арматурой из стали классов А-IIIв, А-IV и Ат-V, из тяжелого бетона, метод натяжения - электротермический. Рабочие чертежиОбозначение: | Серия 1.041.1-5 | Обозначение англ: | Series 1.041.1-5 | Статус: | не определен законодательством | Название рус.: | Выпуск 15.2. Плиты длиной 6280 и шириной 1190 мм с напрягаемой арматурой из стали классов А-IIIв, А-IV и Ат-V, из тяжелого бетона, метод натяжения - электротермический. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.03.1994 | Оглавление: | 1.041.1-5.15.2-ПЗ Пояснительная записка 1.041.1-5.15.2-ФЧ Плита 1ПК 63.12. Опалубочный чертеж 1.041.1-5.15.2-1 Плита 1ПК 63.12. Армирование 1.041.1-5.15.2-2 Каркас КР1 1.041.1-5.15.2-3 Каркас КР3 1.041.1-5.15.2-4 Каркас КР5 1.041.1-5.15.2-5 Каркас КР7 1.041.1-5.15.2-6 Сетка СР3 1.041.1-5.15.2-7 Сетка СВ34 1.041.1-5.15.2-8 Петля ПС2 1.041.1-5.15.2-РС Ведомость расхода стали, кг | Разработан: | ЦНИИпромзданий МГСУ Минвуза РФ НИИЖБ ЦНИИпроект Госстроя России
| Утверждён: | 15.12.1993 Главпроект Госстроя России (9-3-2/284)
| Принят: | ЦНИИЭП жилища (TsNIIEPzhilishcha )
| Расположен в: |
|
![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/0.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/1.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/2.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/3.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/4.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/5.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/6.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/7.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/8.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/9.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/10.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/11.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/12.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/13.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/14.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/15.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/16.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/17.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/18.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/19.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/20.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/21.gif) ![Серия 1.041.1-5](../../../Data2/1/4293845/4293845761.files/22.gif)
|
