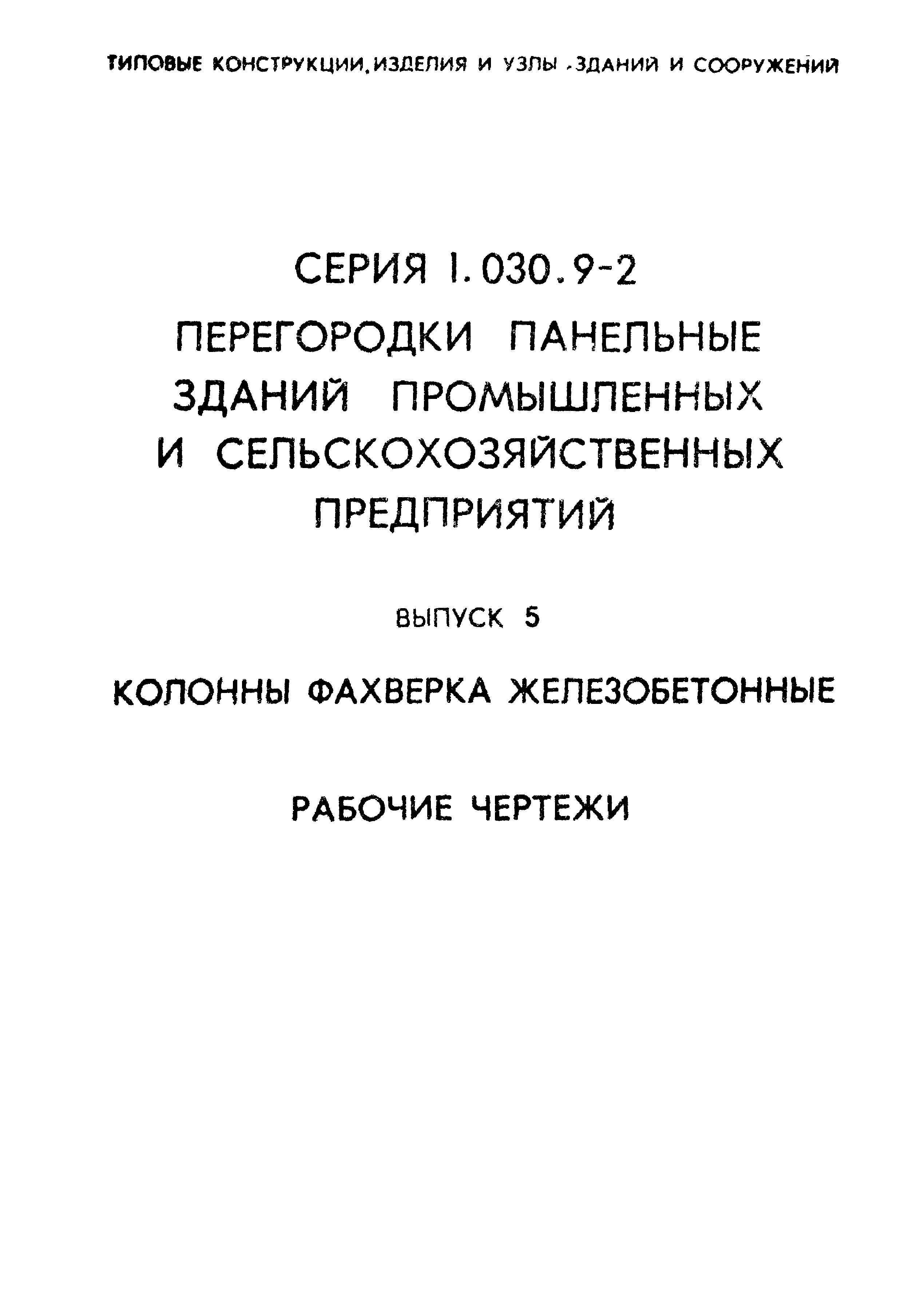

Скачать Серия 1.030.9-2 Выпуск 5. Колонны фахверка железобетонные. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.9-2

Выпуск 5. Колонны фахверка железобетонные. Рабочие чертежи

Обозначение:	Серия 1.030.9-2
Обозначение англ:	Series 1.030.9-2
Статус:	заменен
Название рус.:	Выпуск 5. Колонны фахверка железобетонные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1992
Область применения:	Настоящий выпуск содержит рабочие чертежи железобетонных колонн фахверка

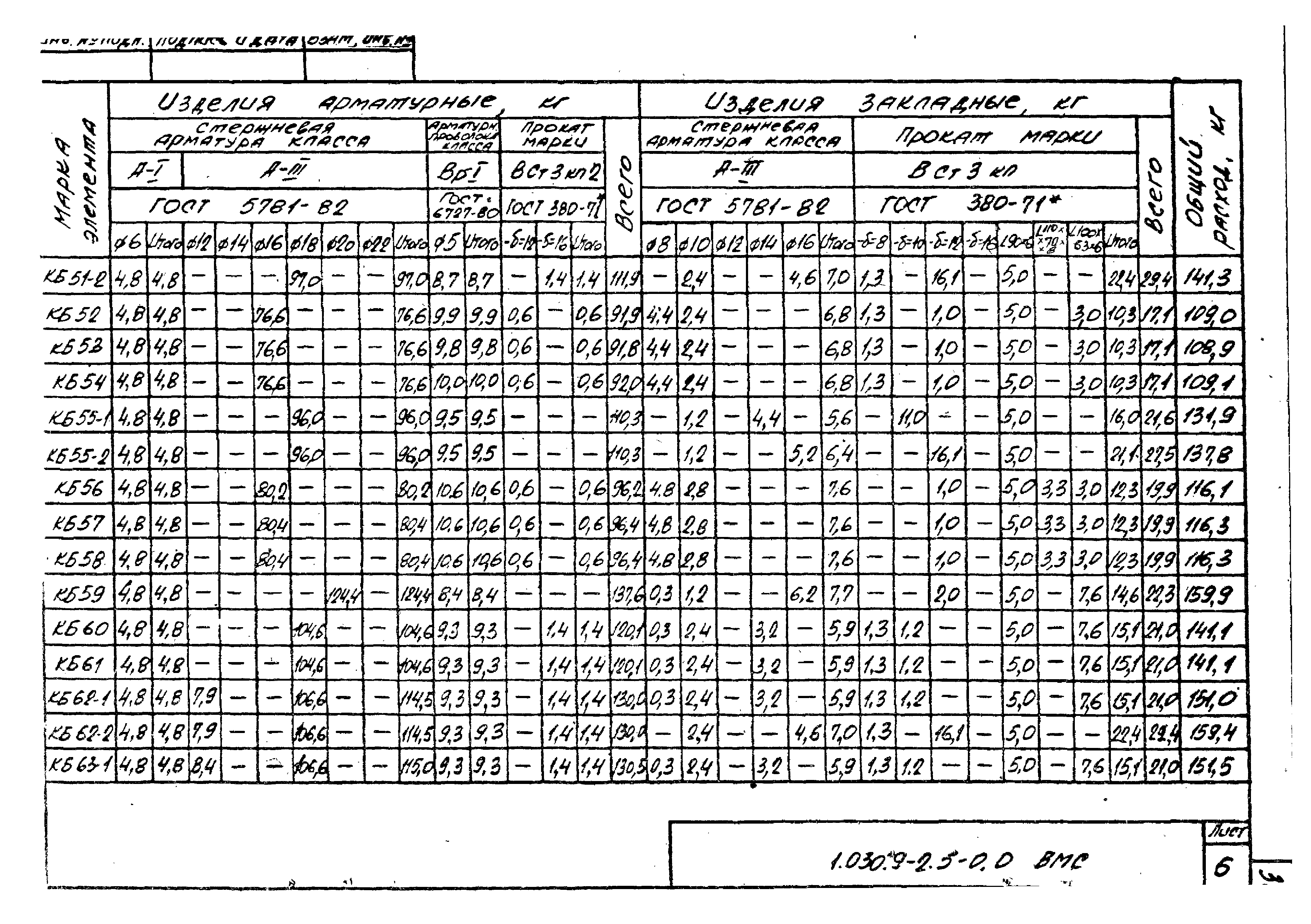

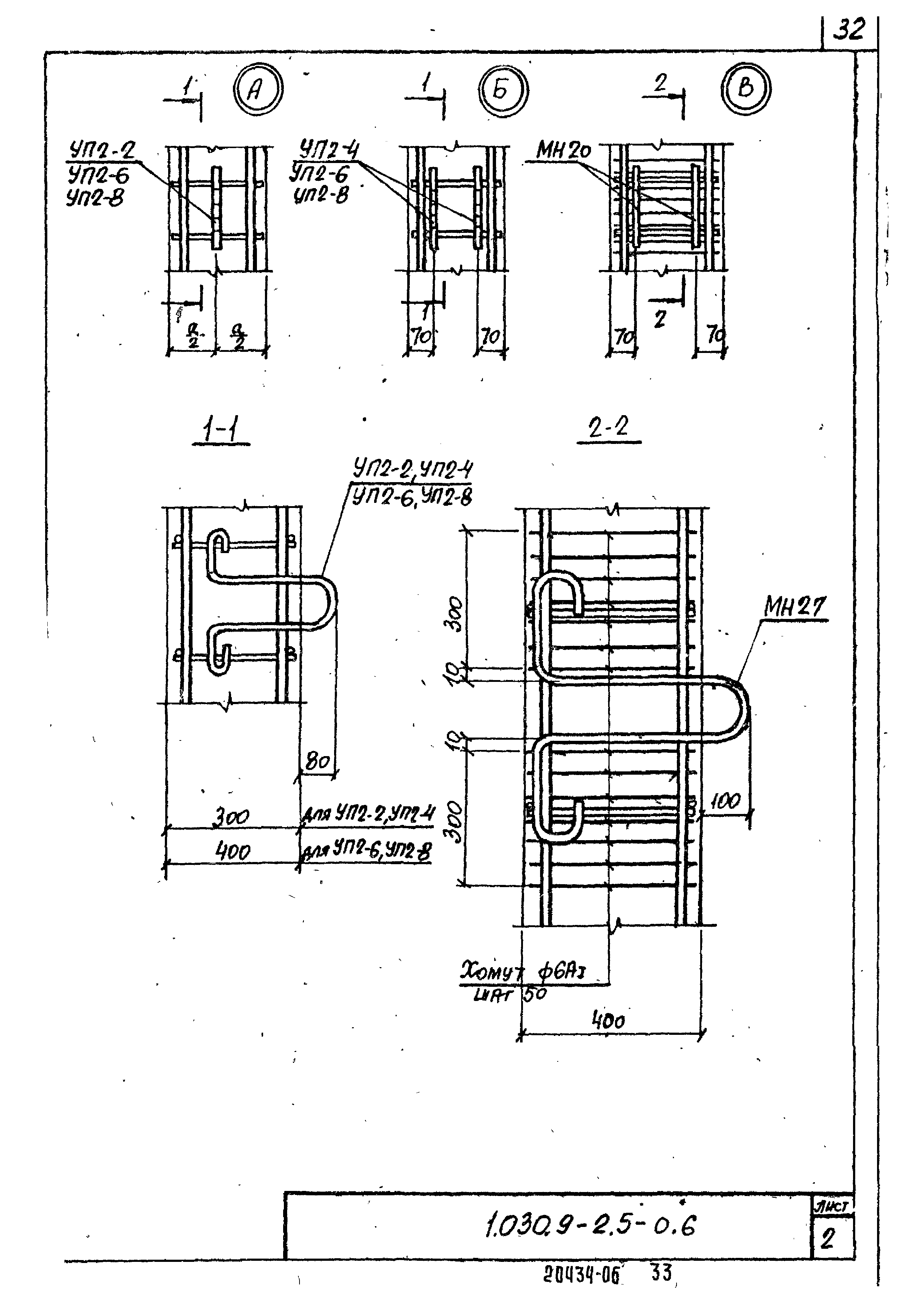

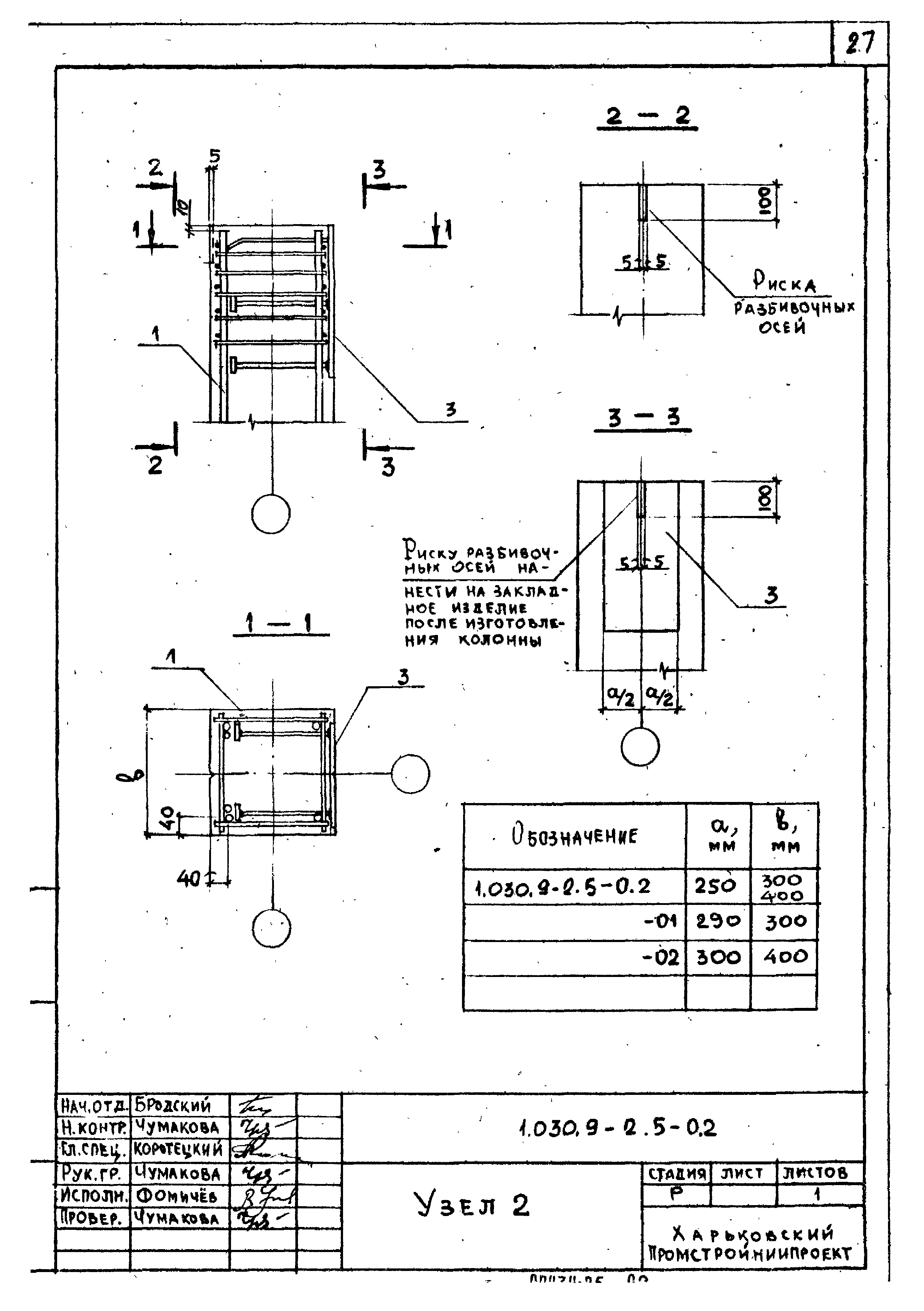

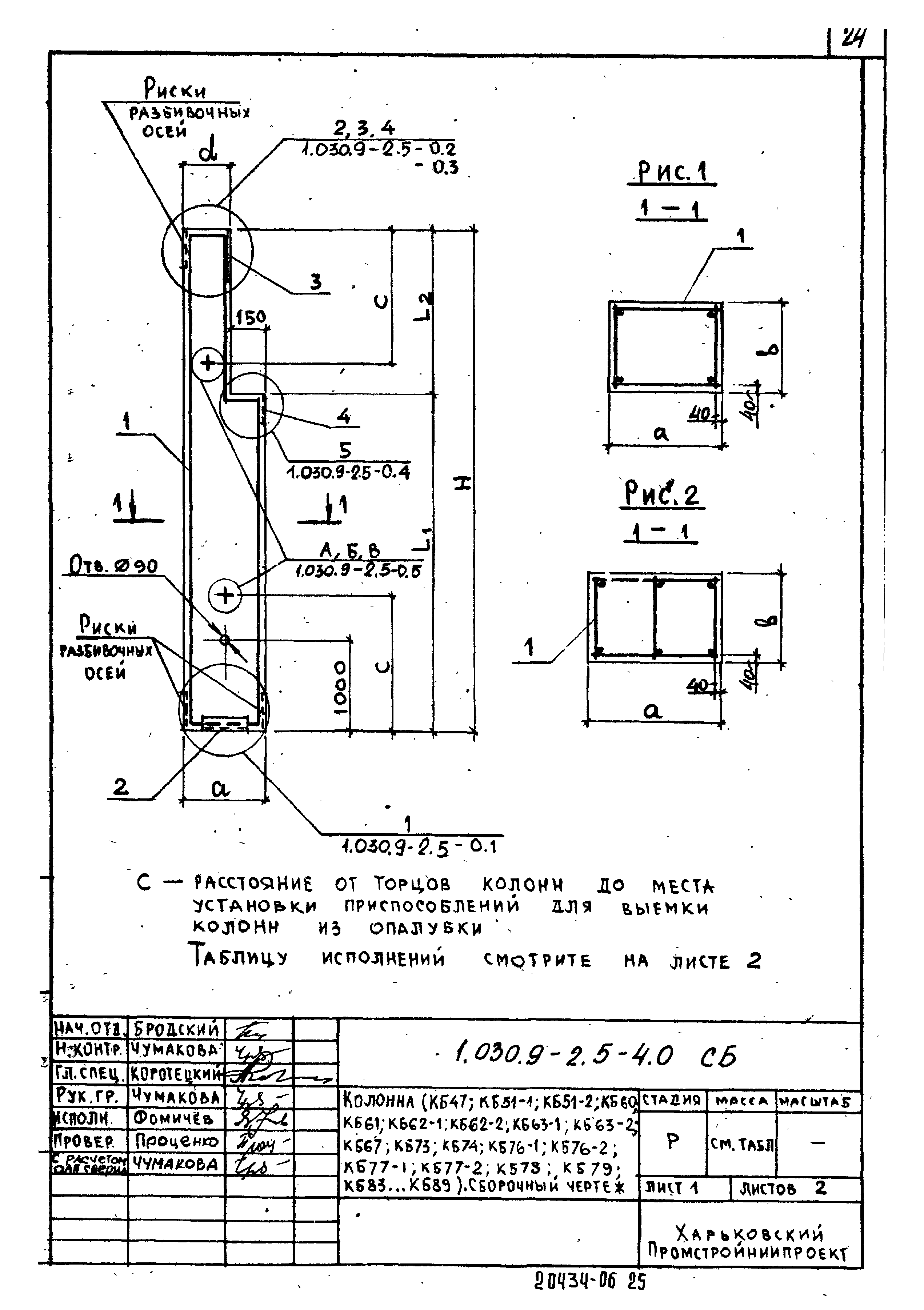

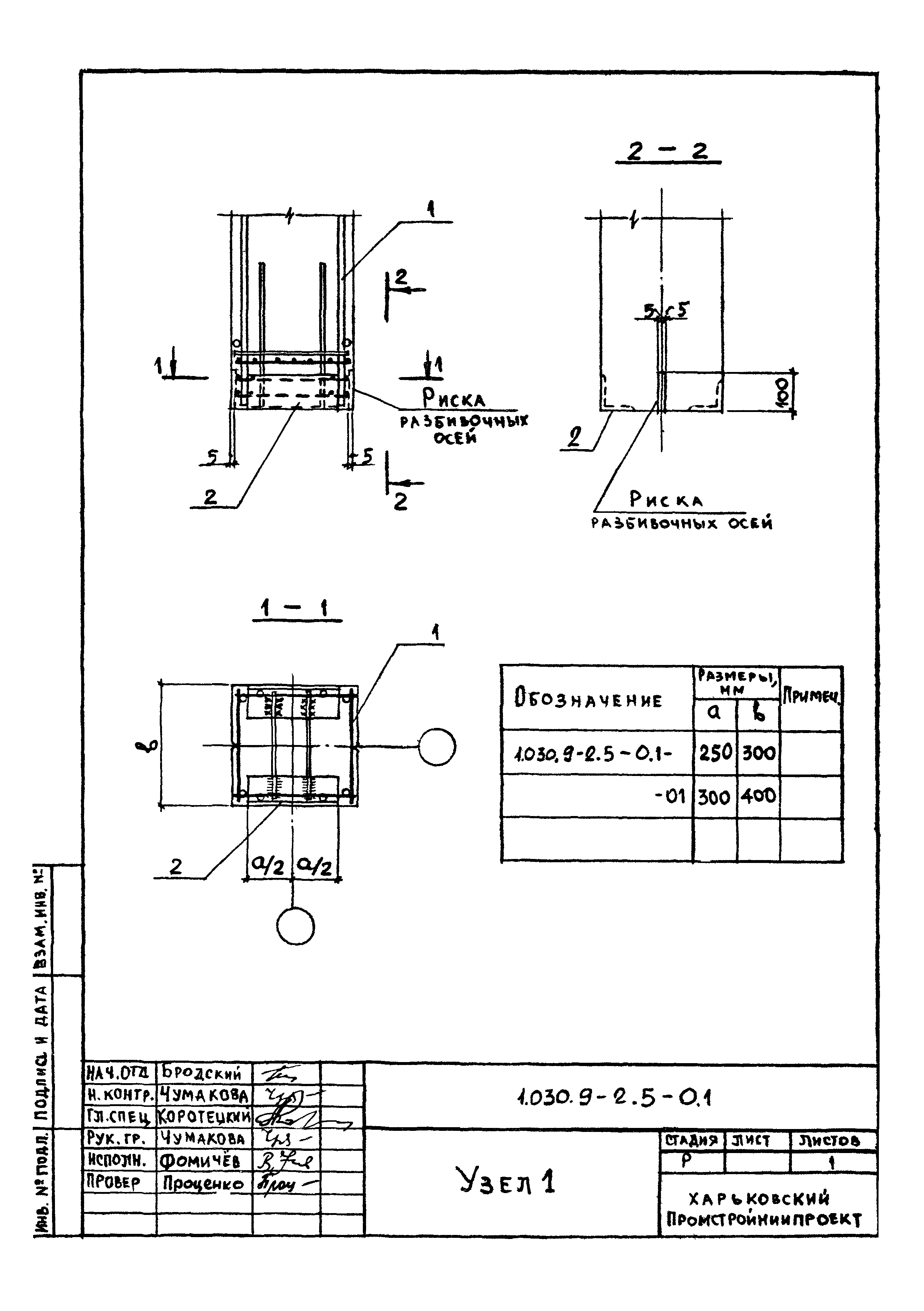

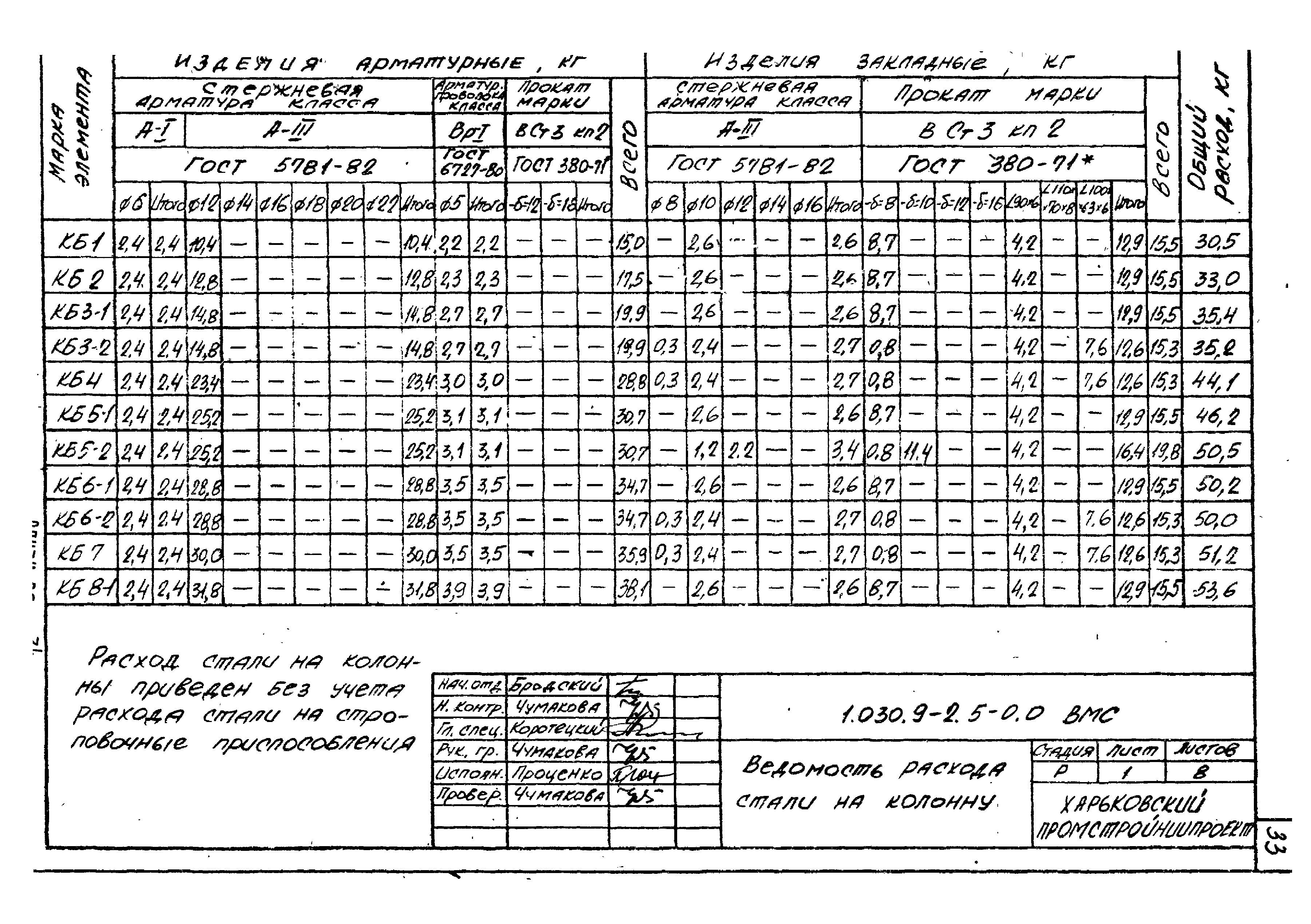

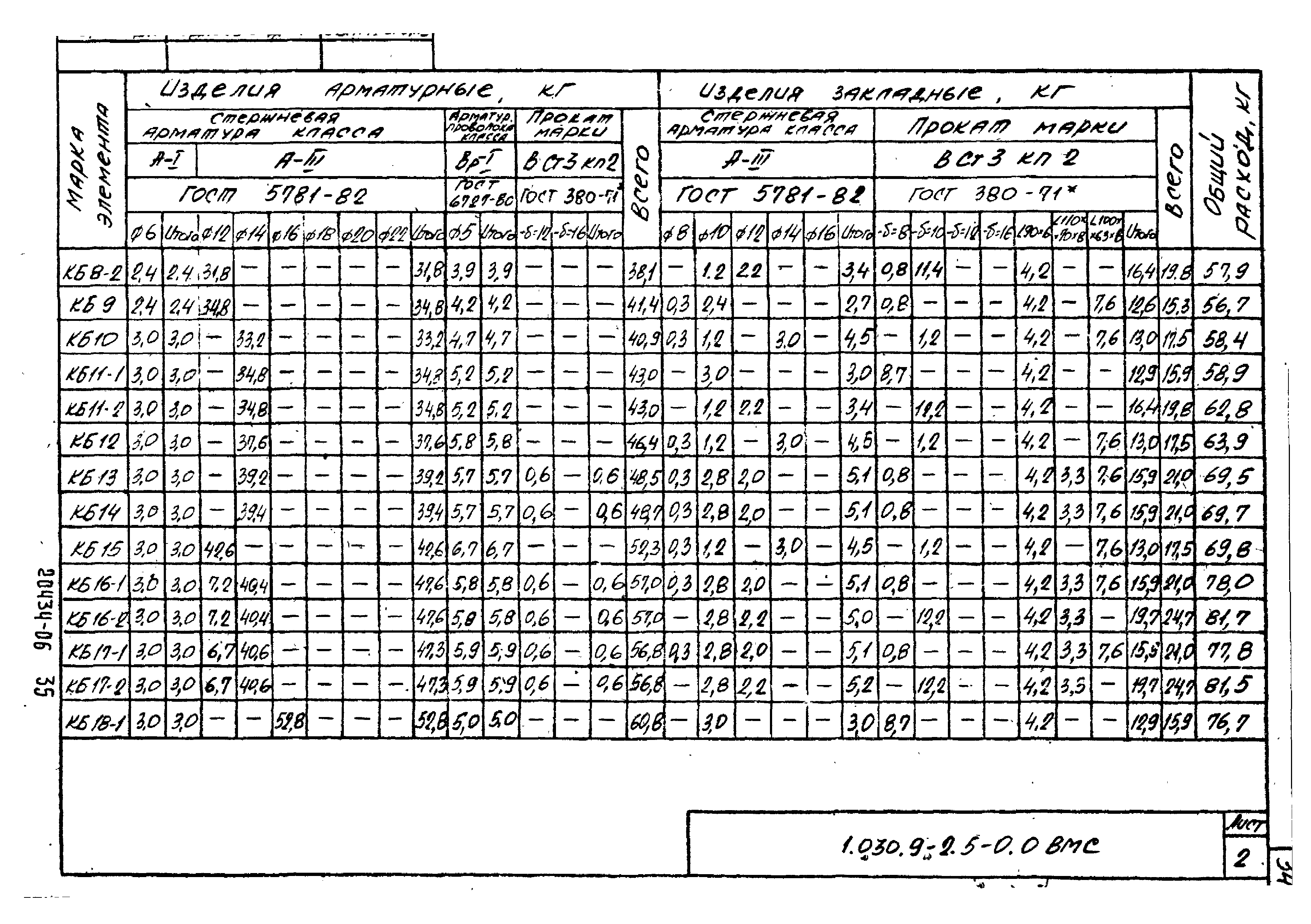

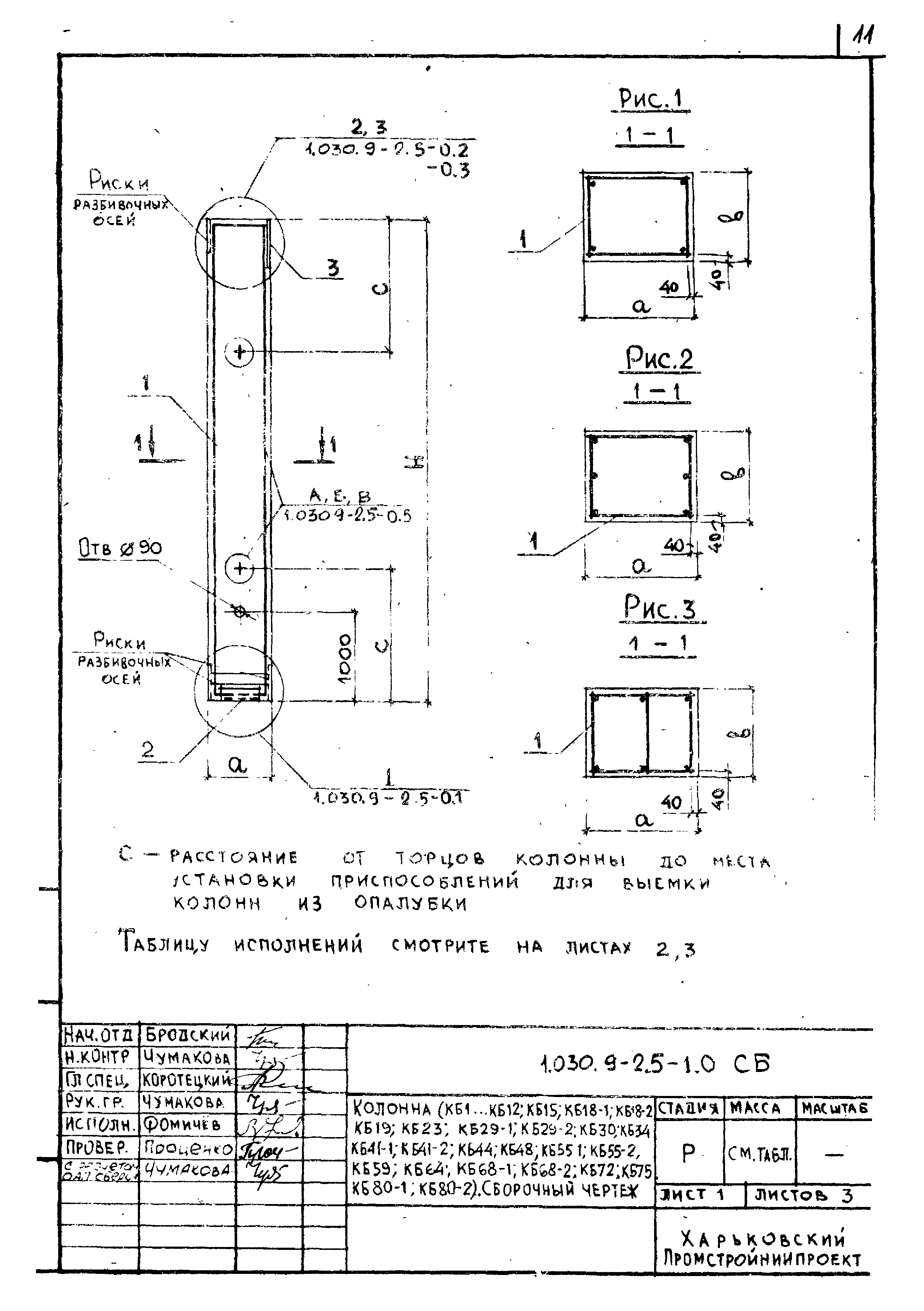

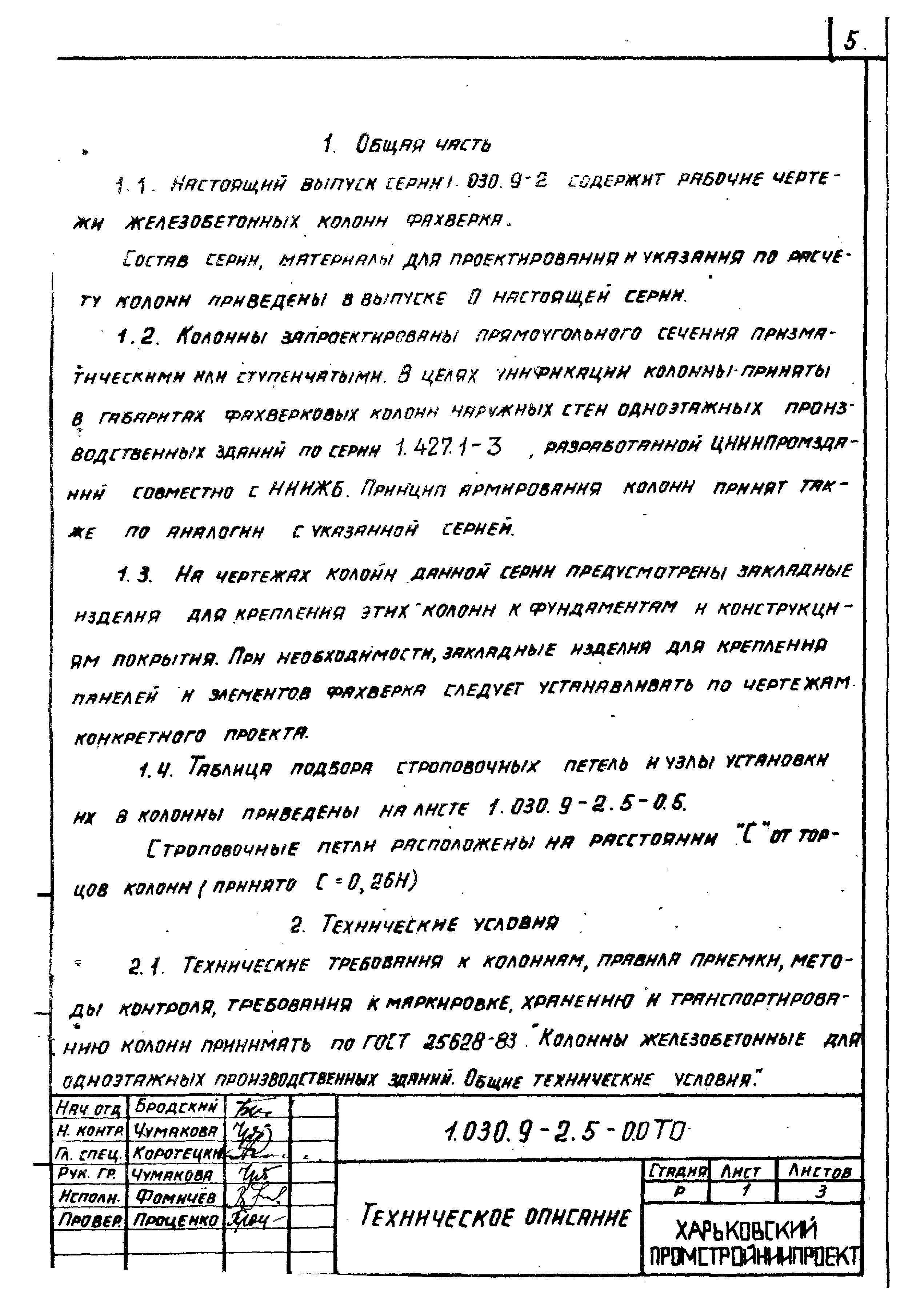

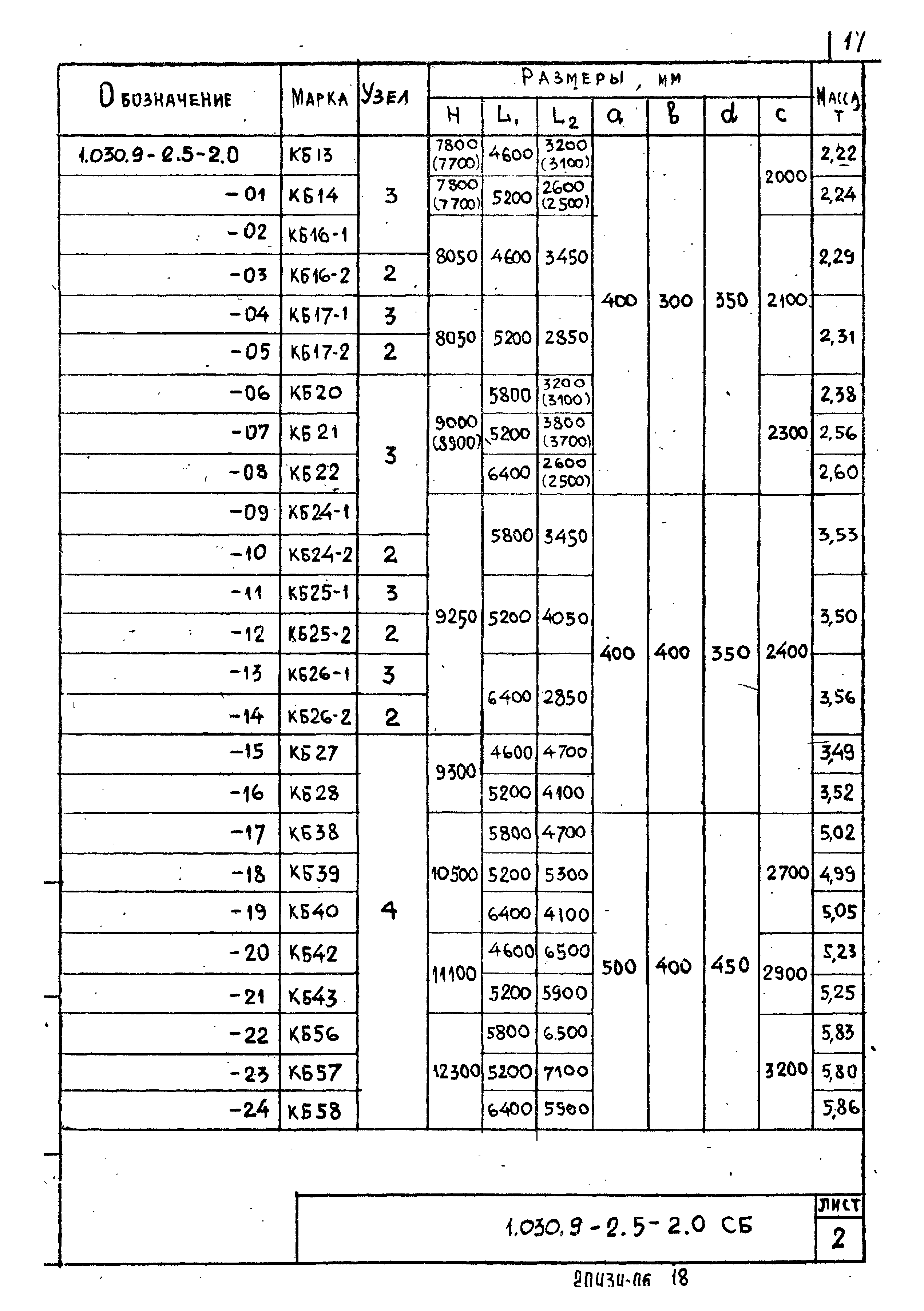

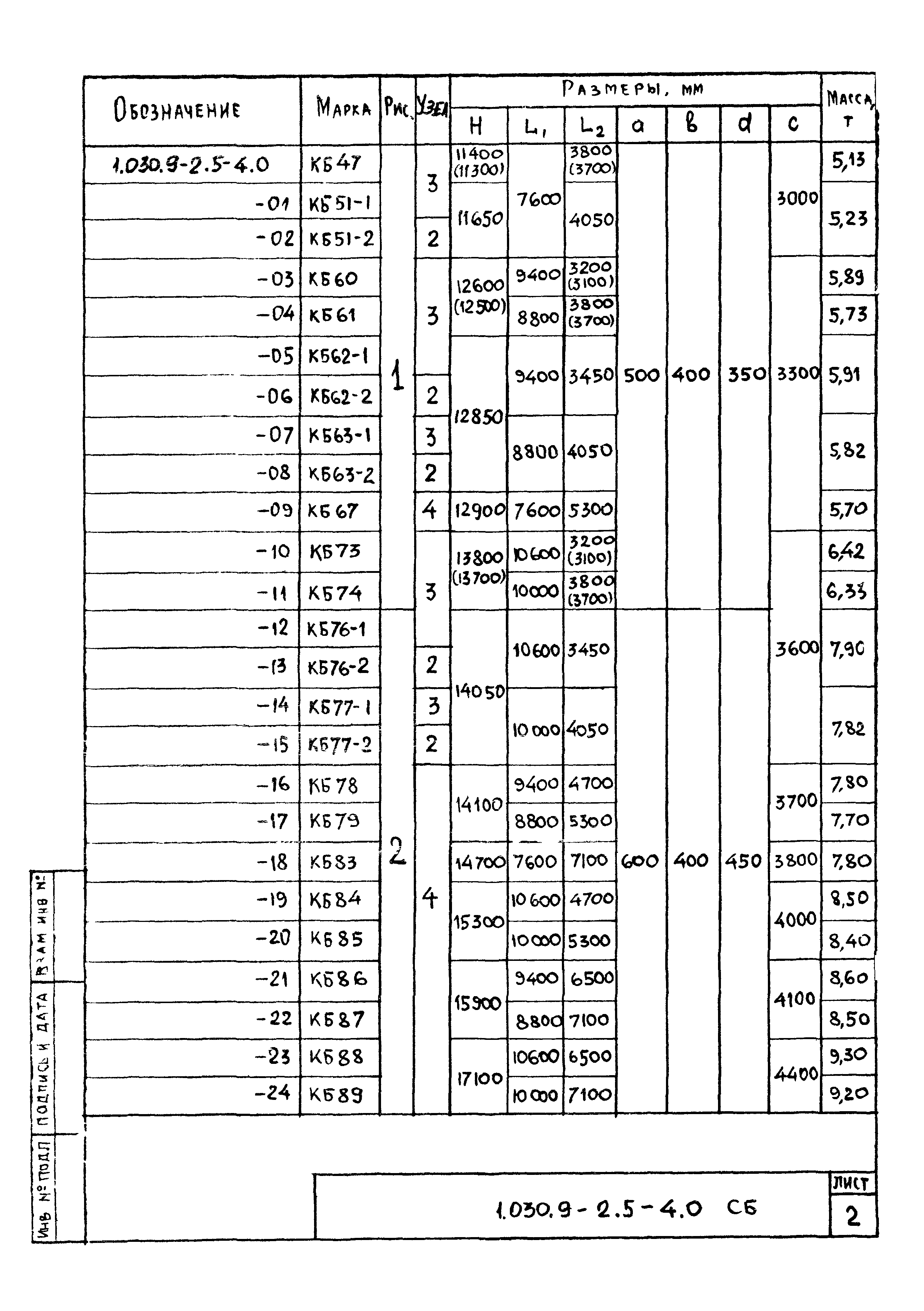

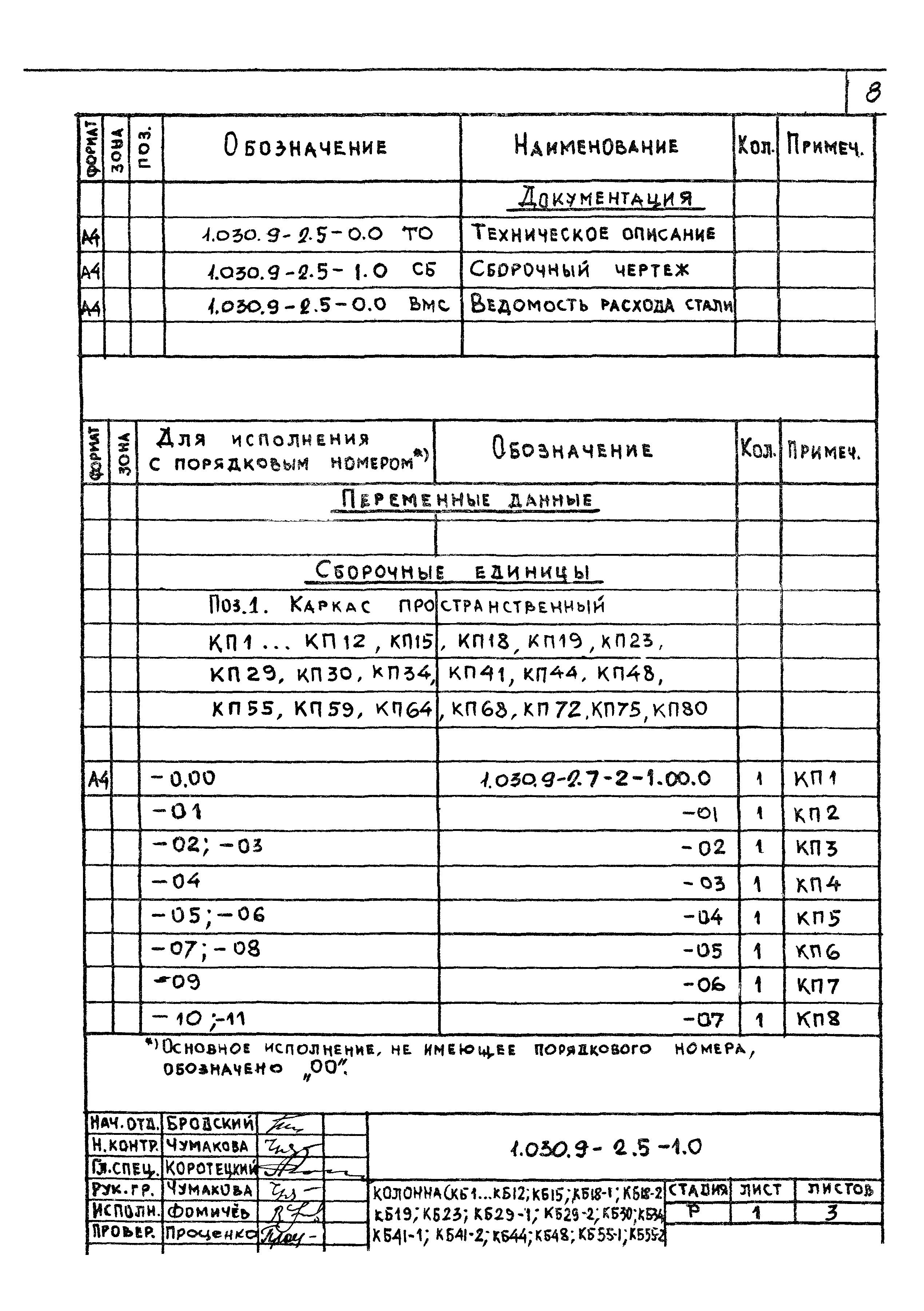

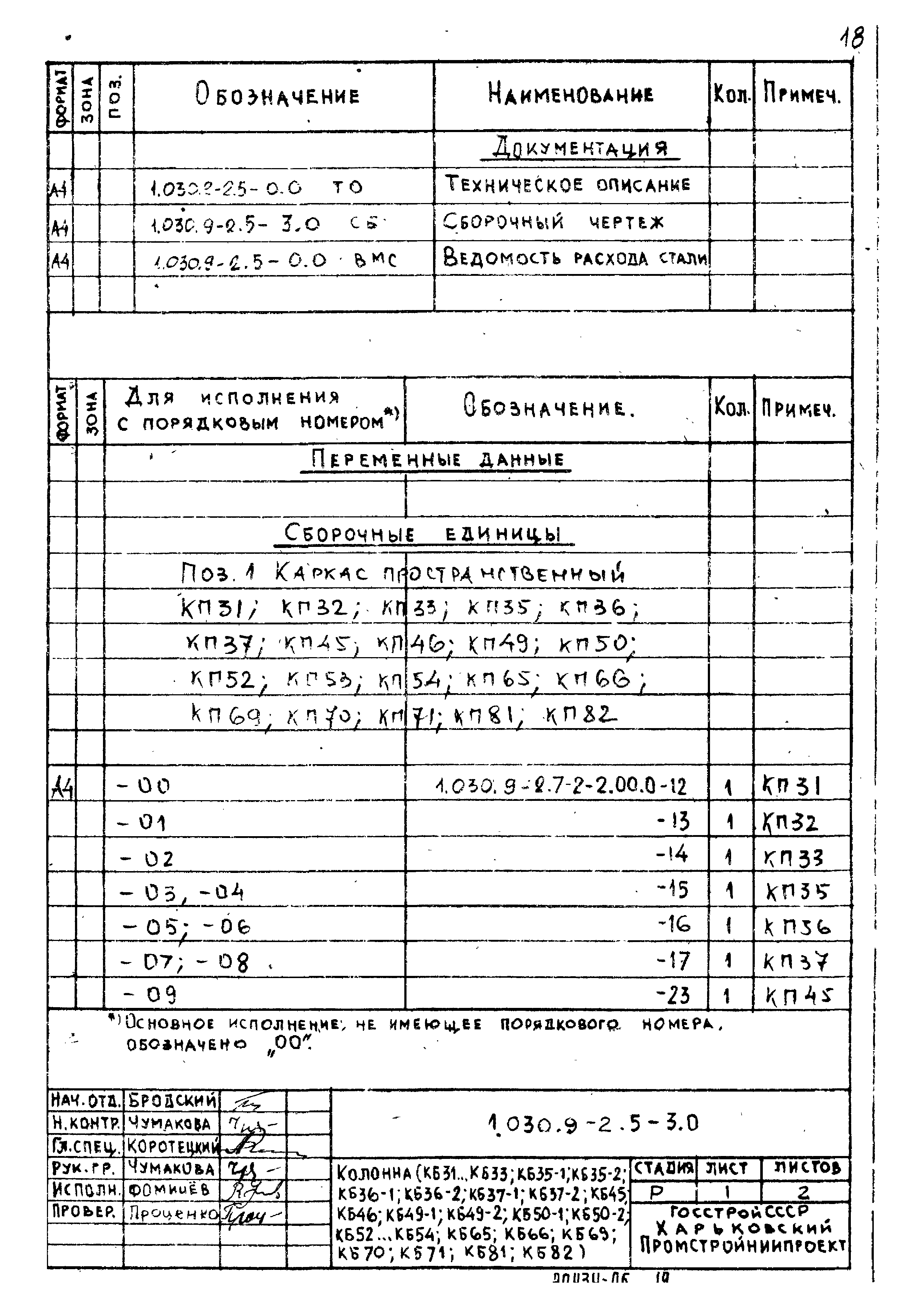

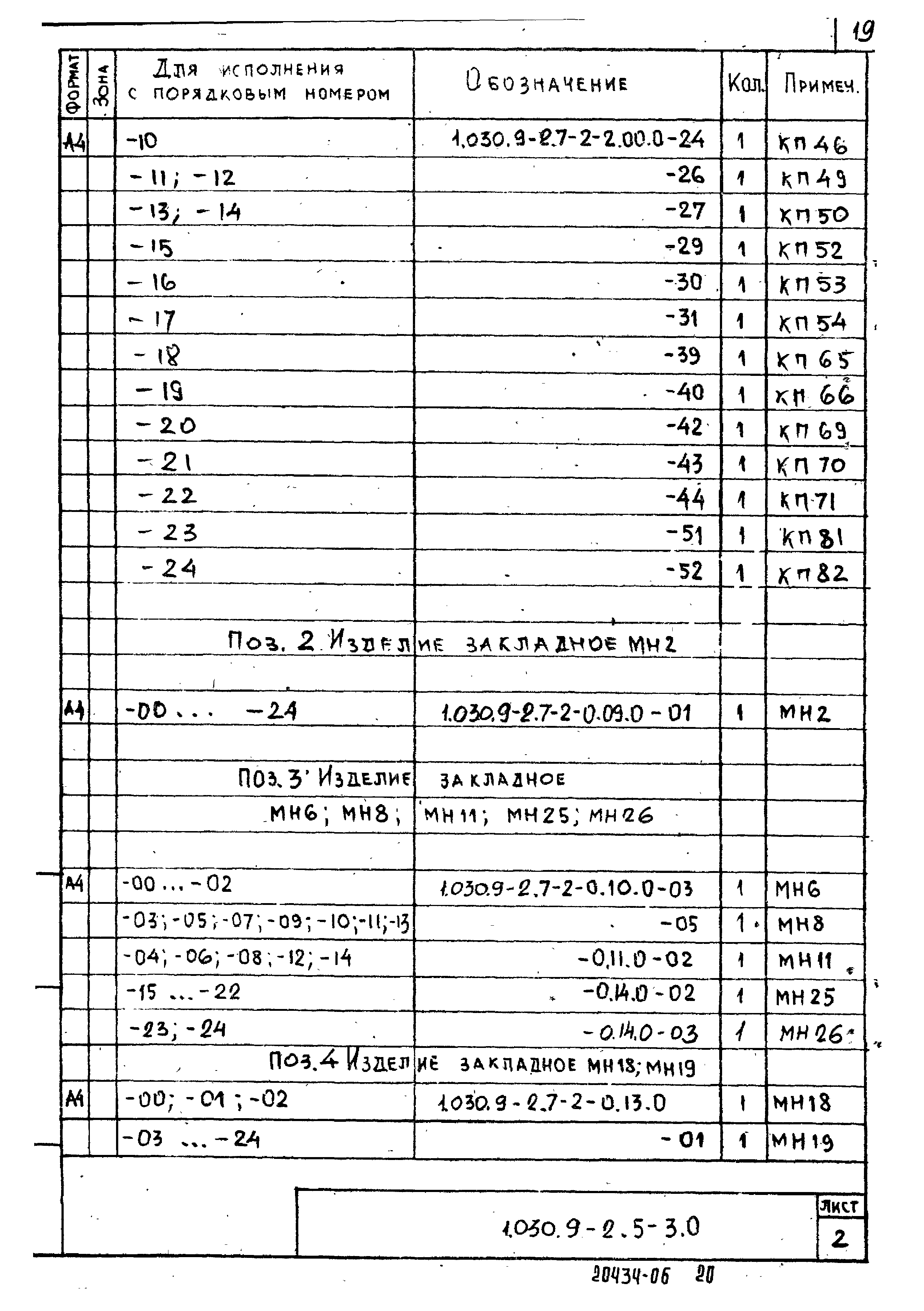

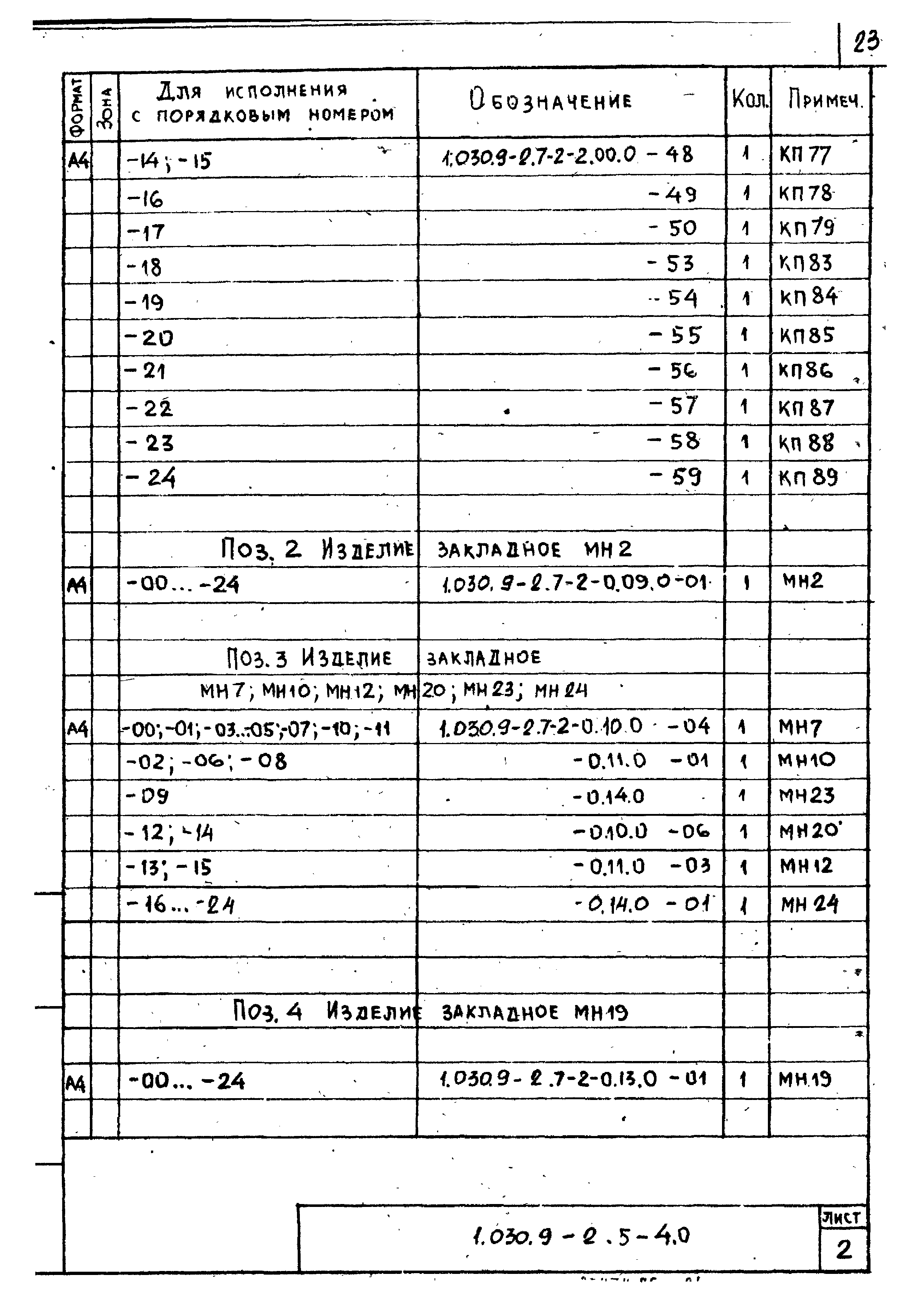

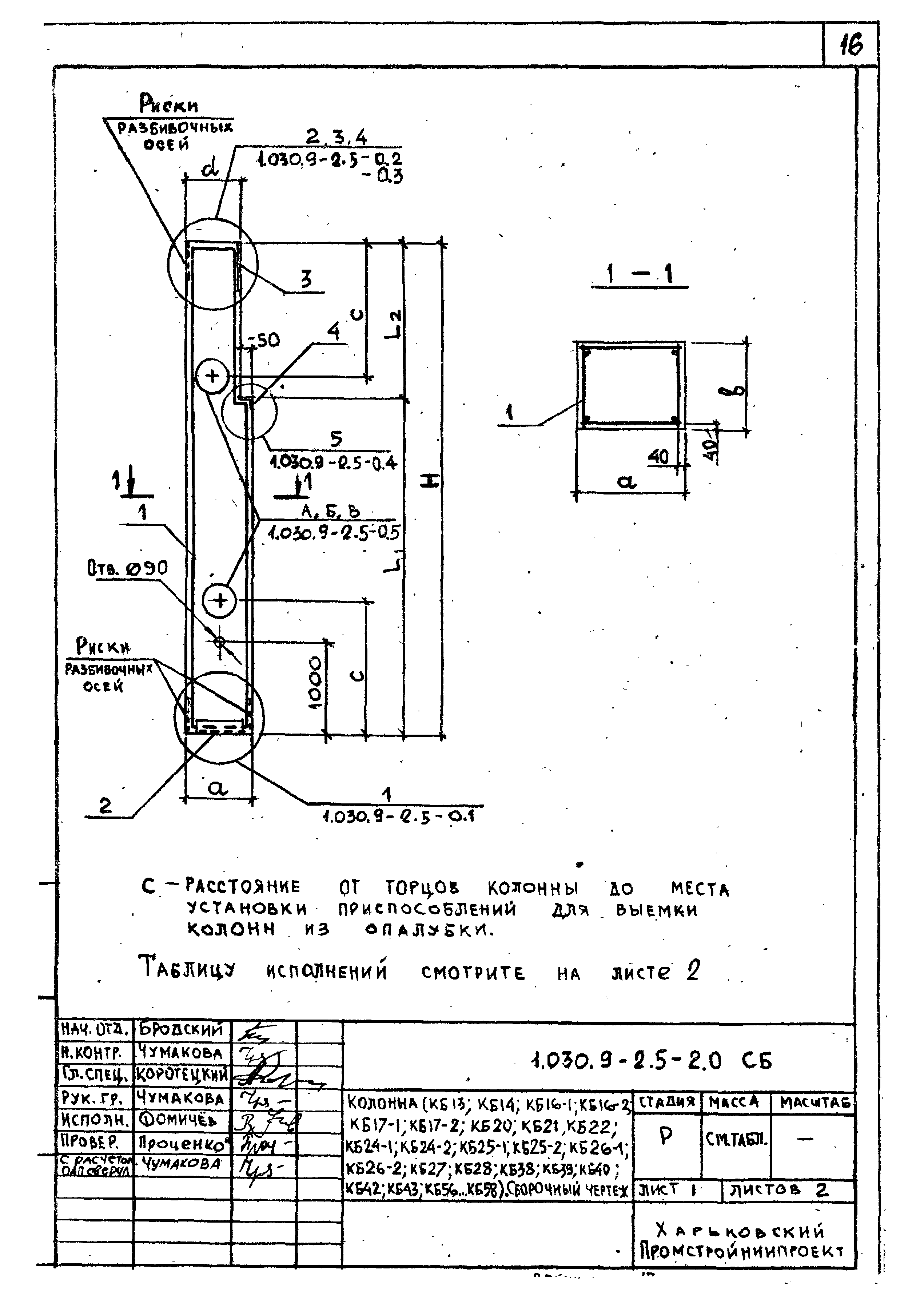

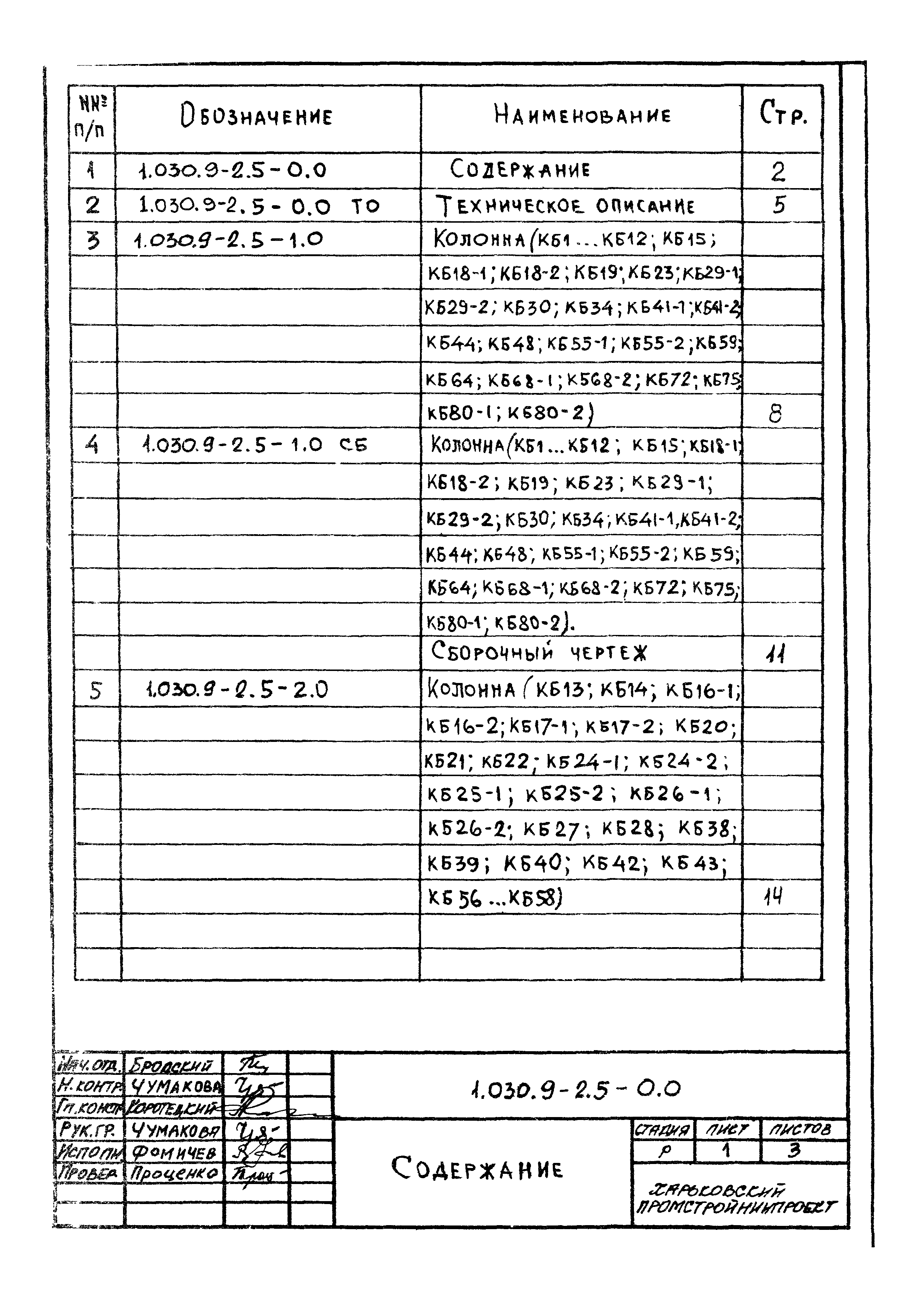

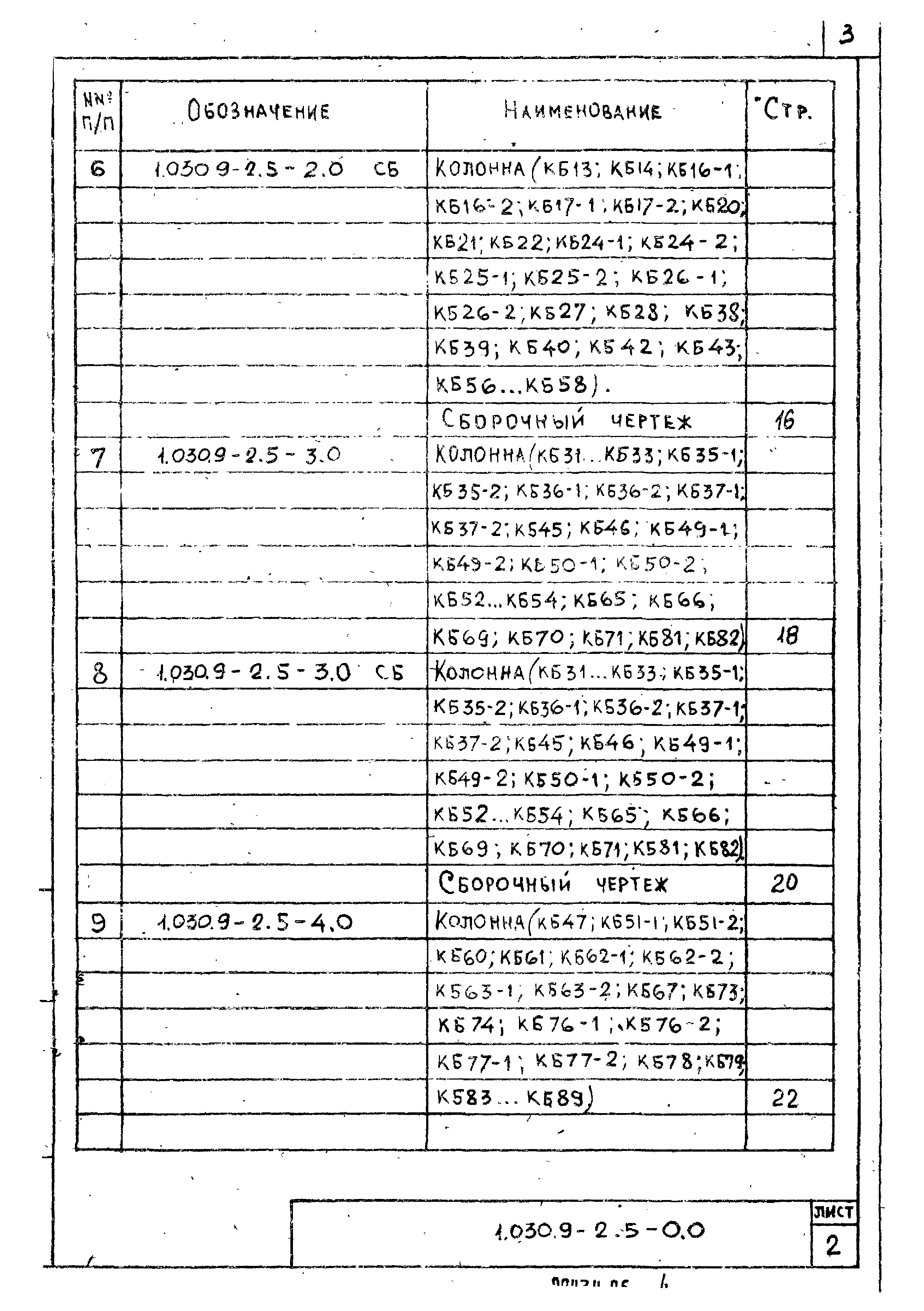

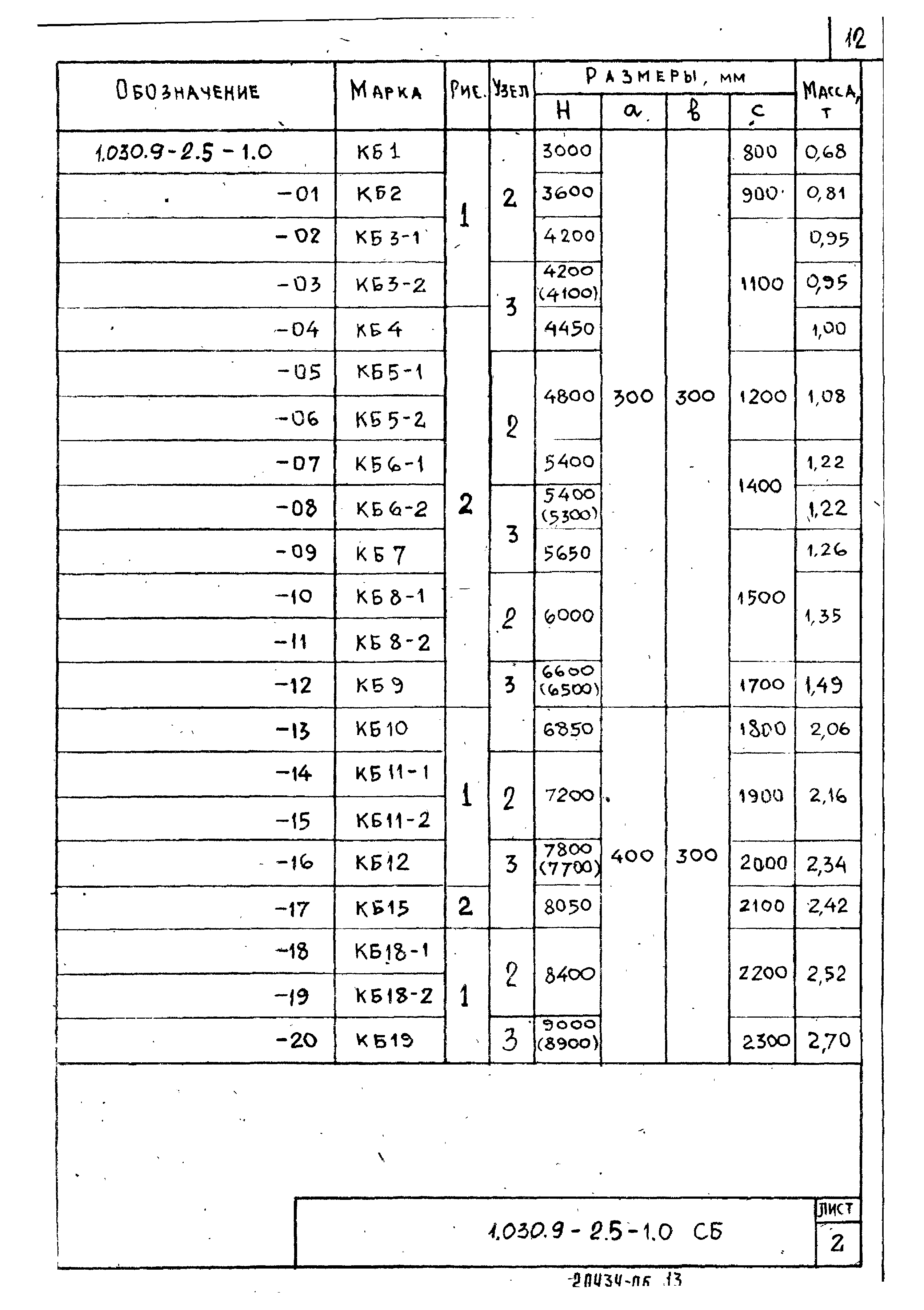

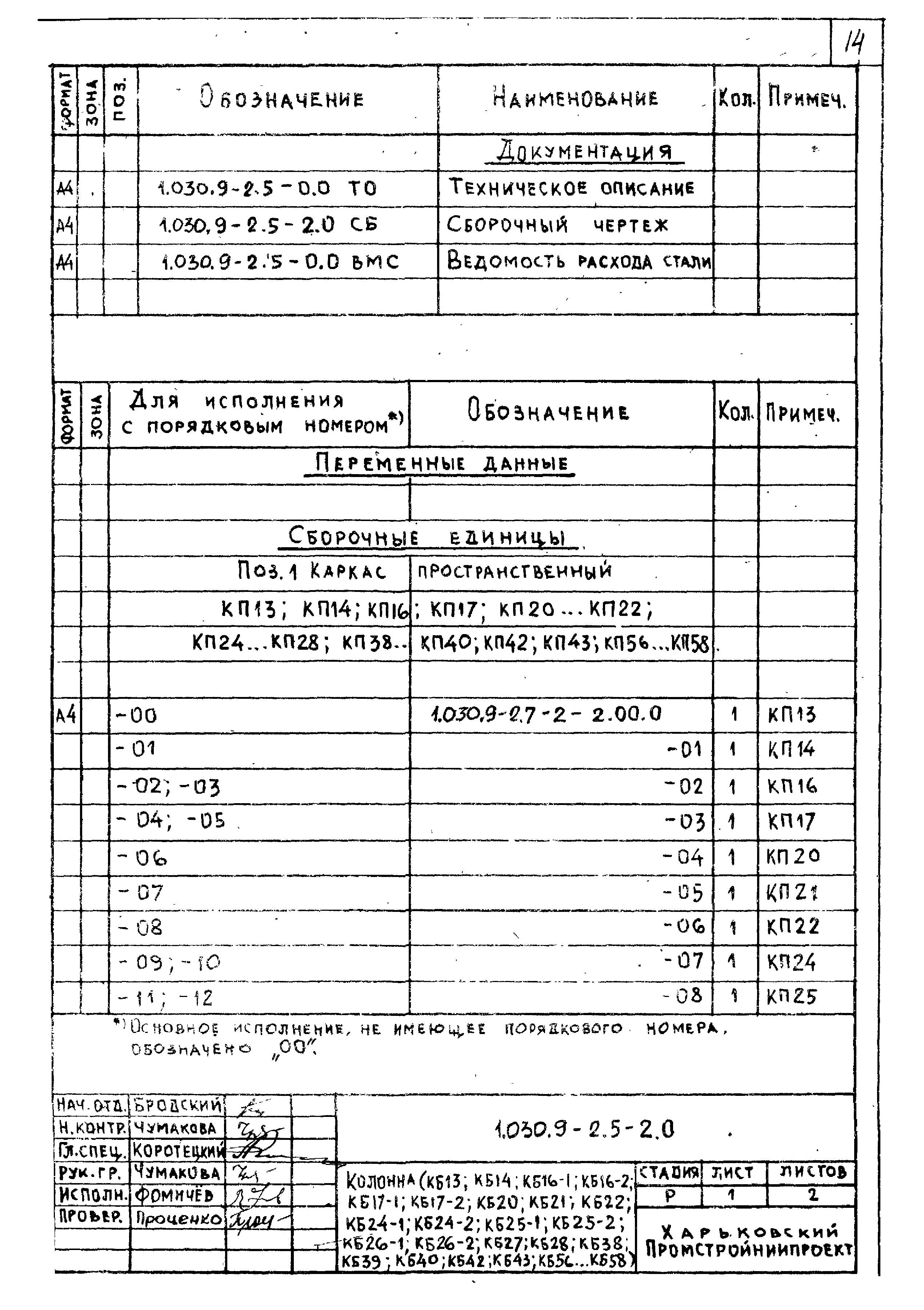

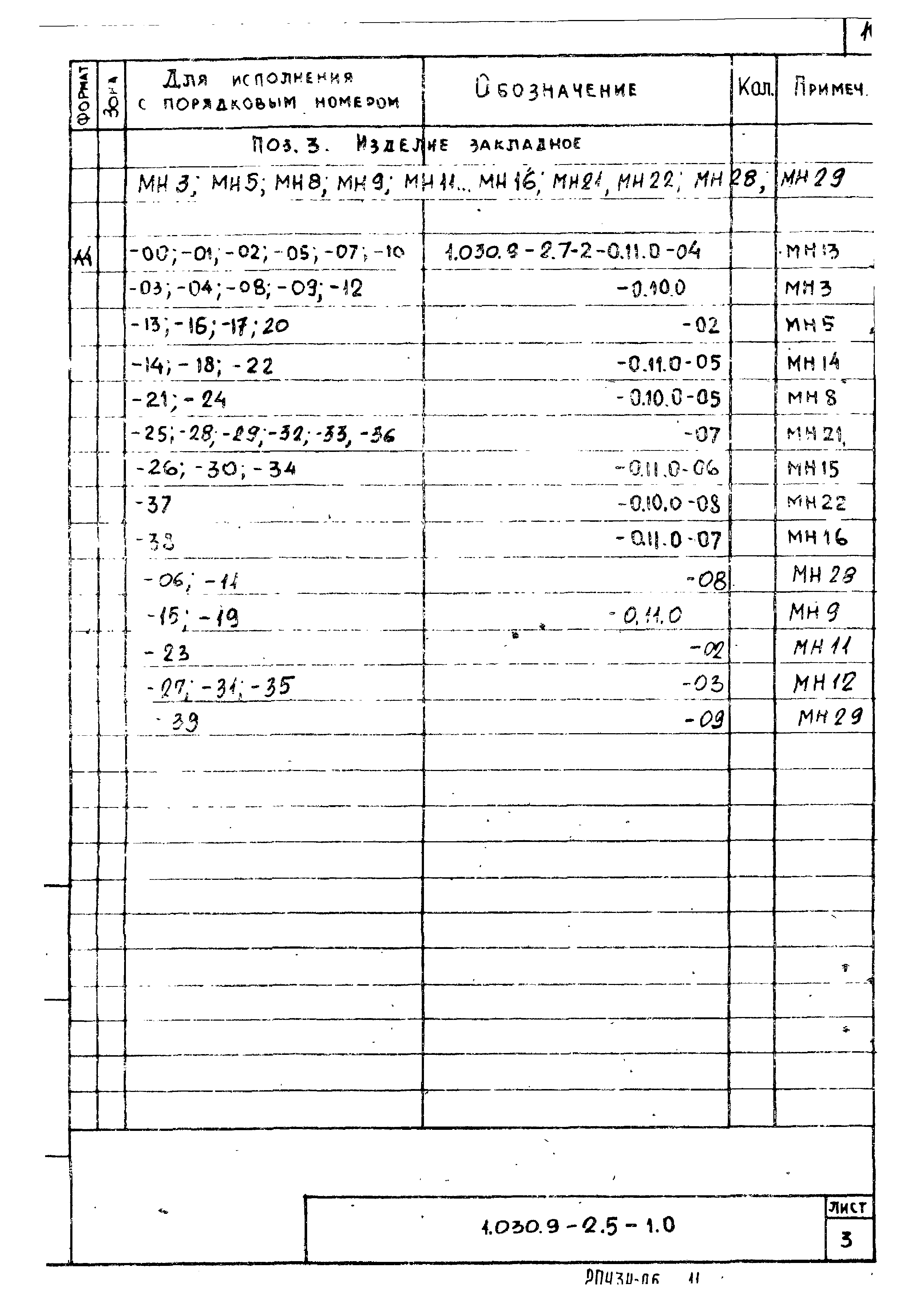

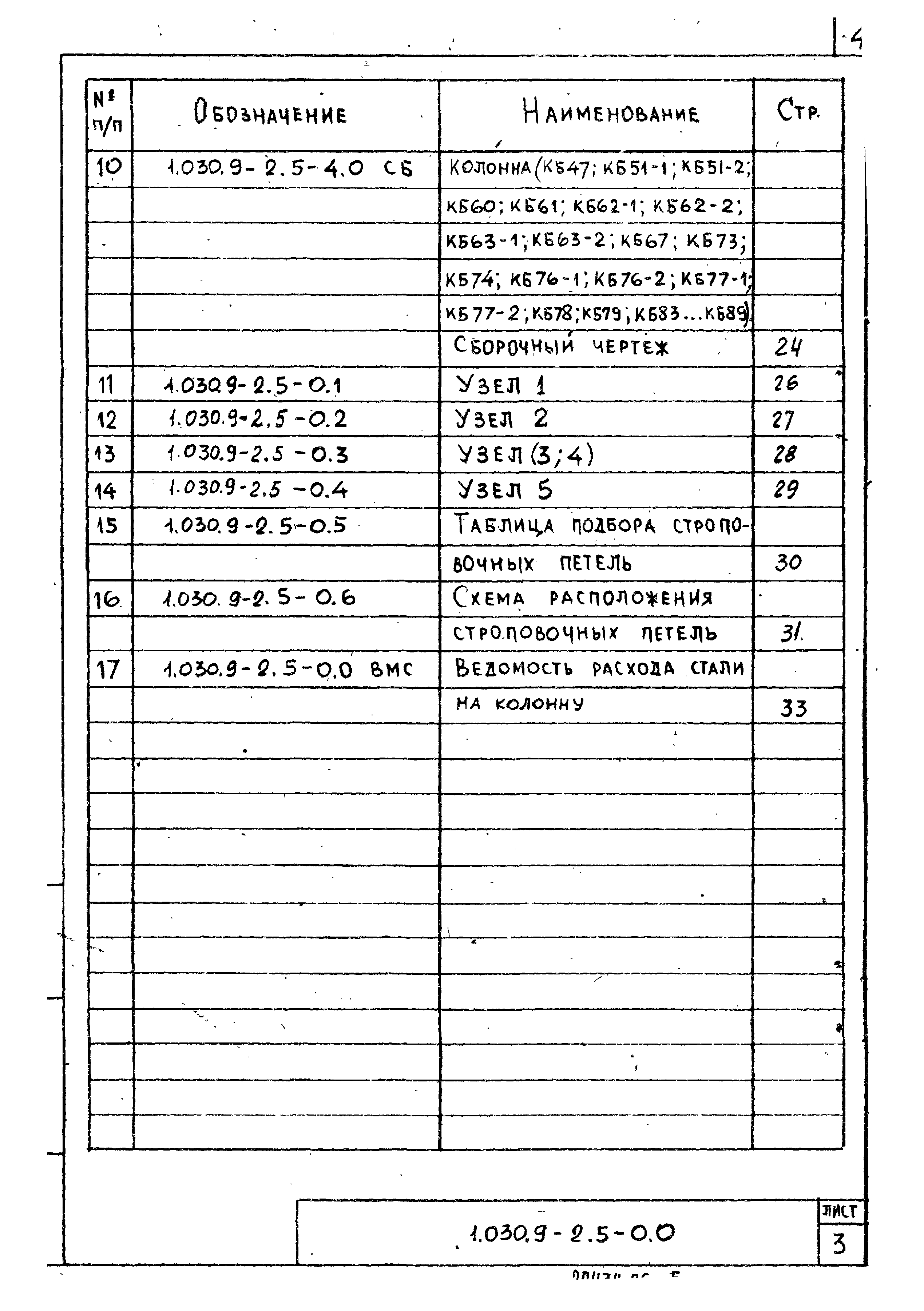

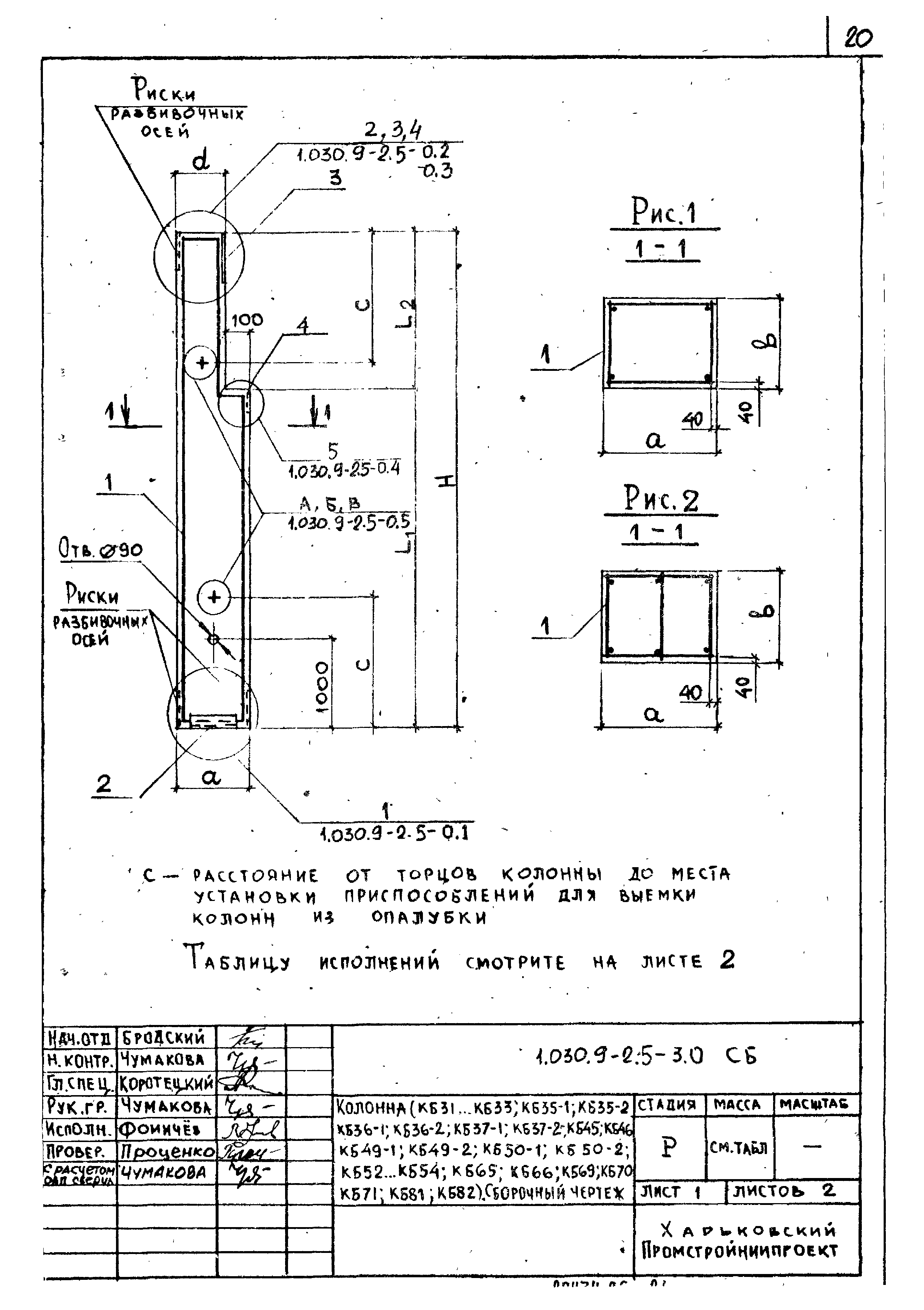

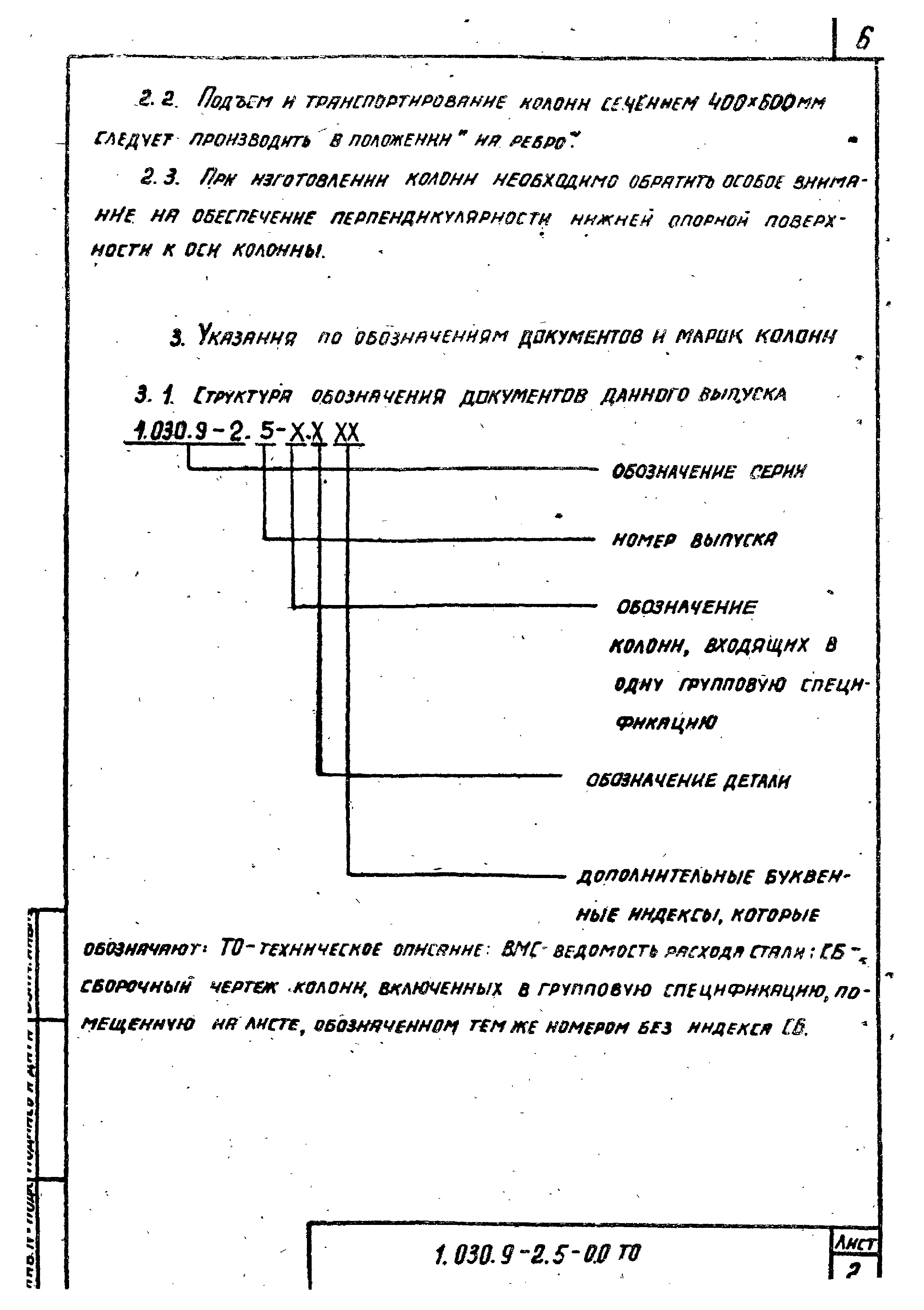

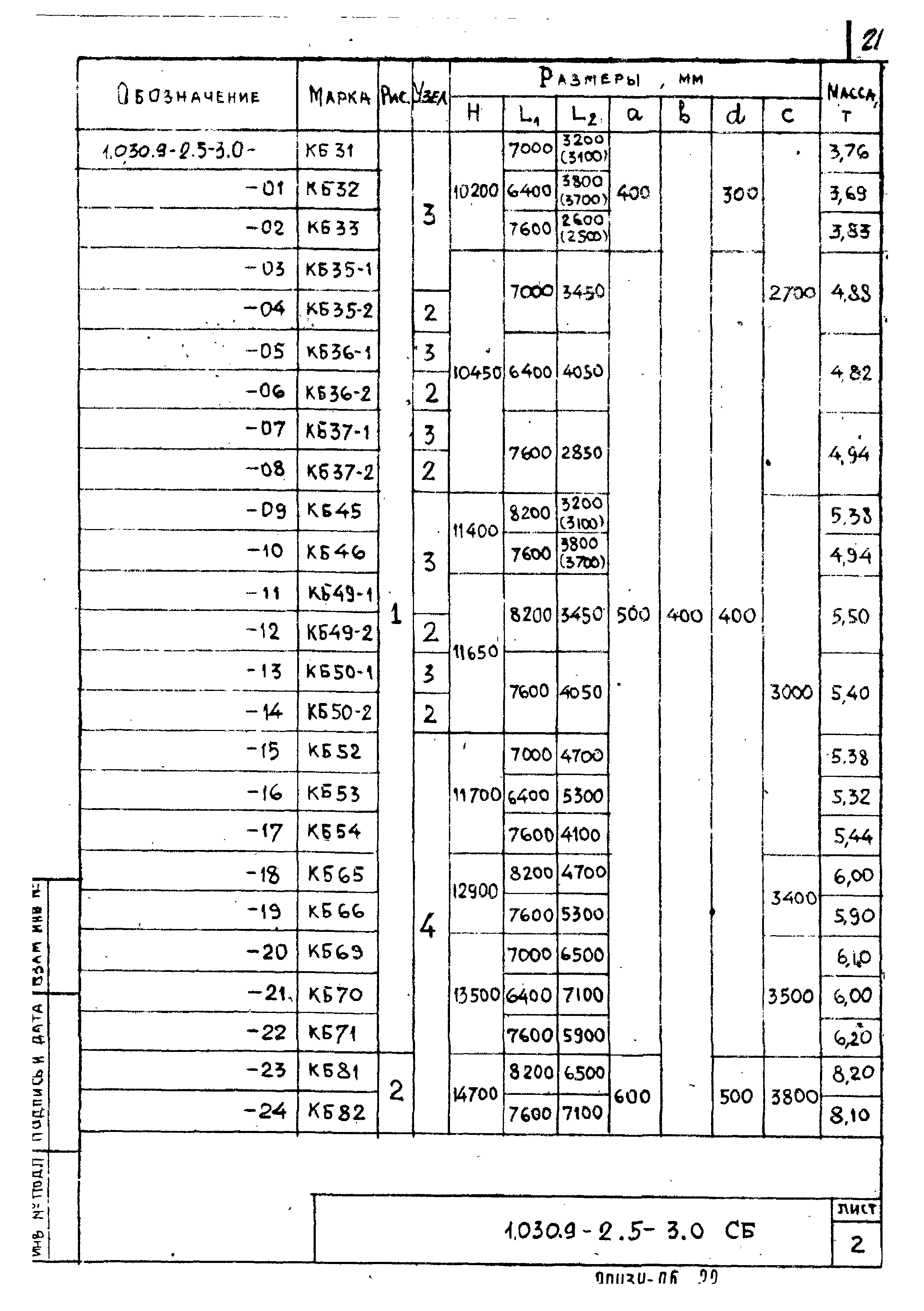

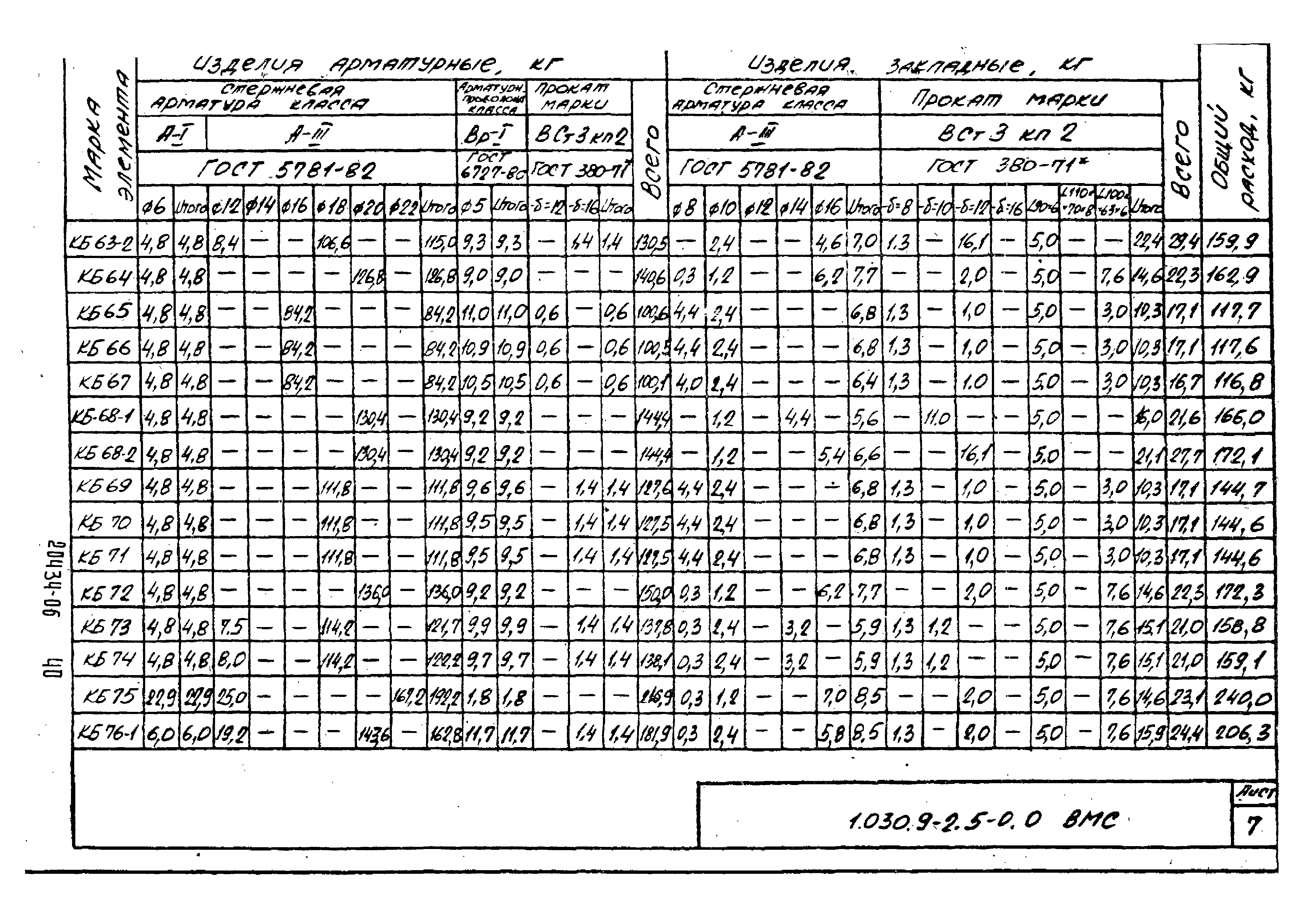

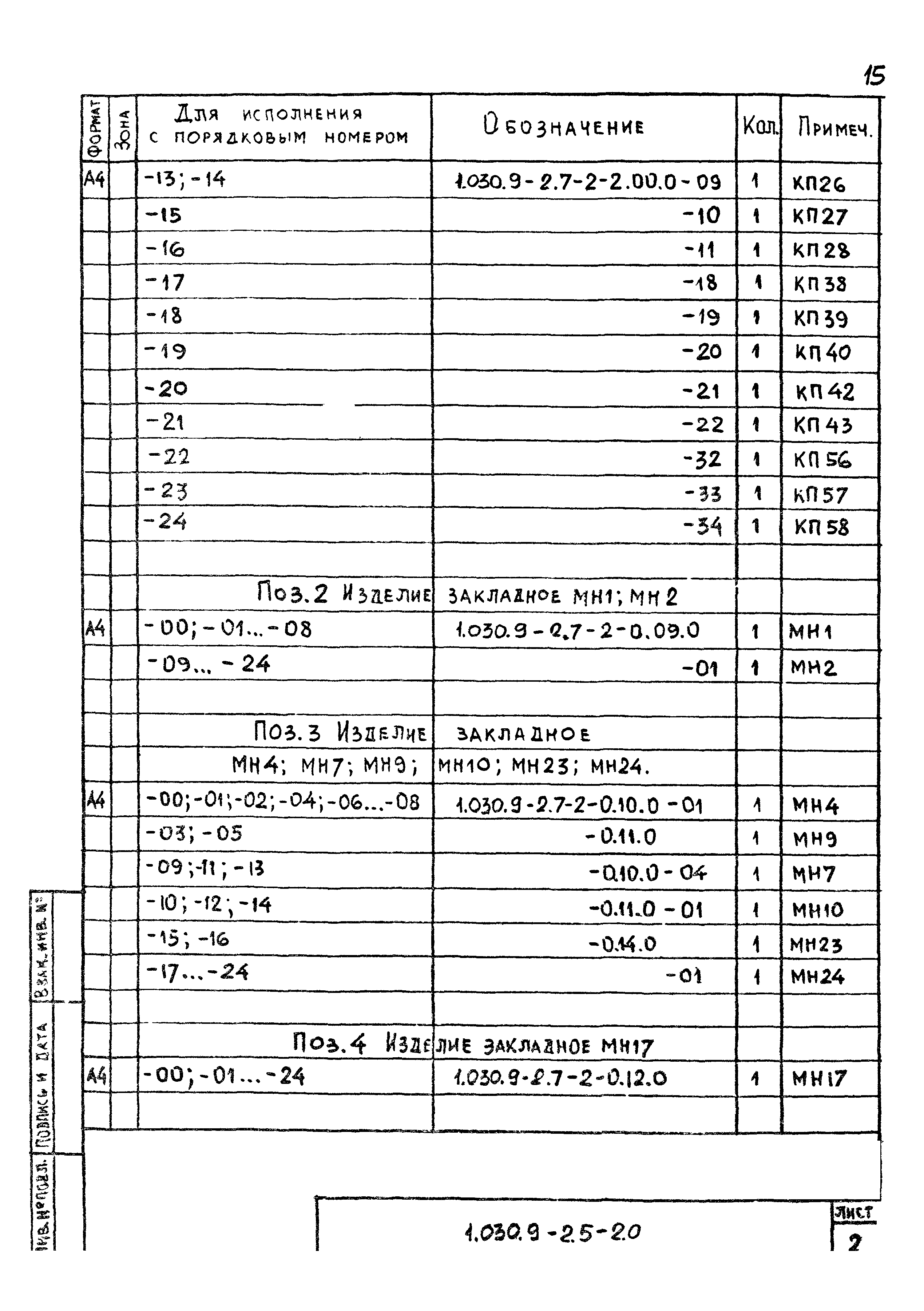

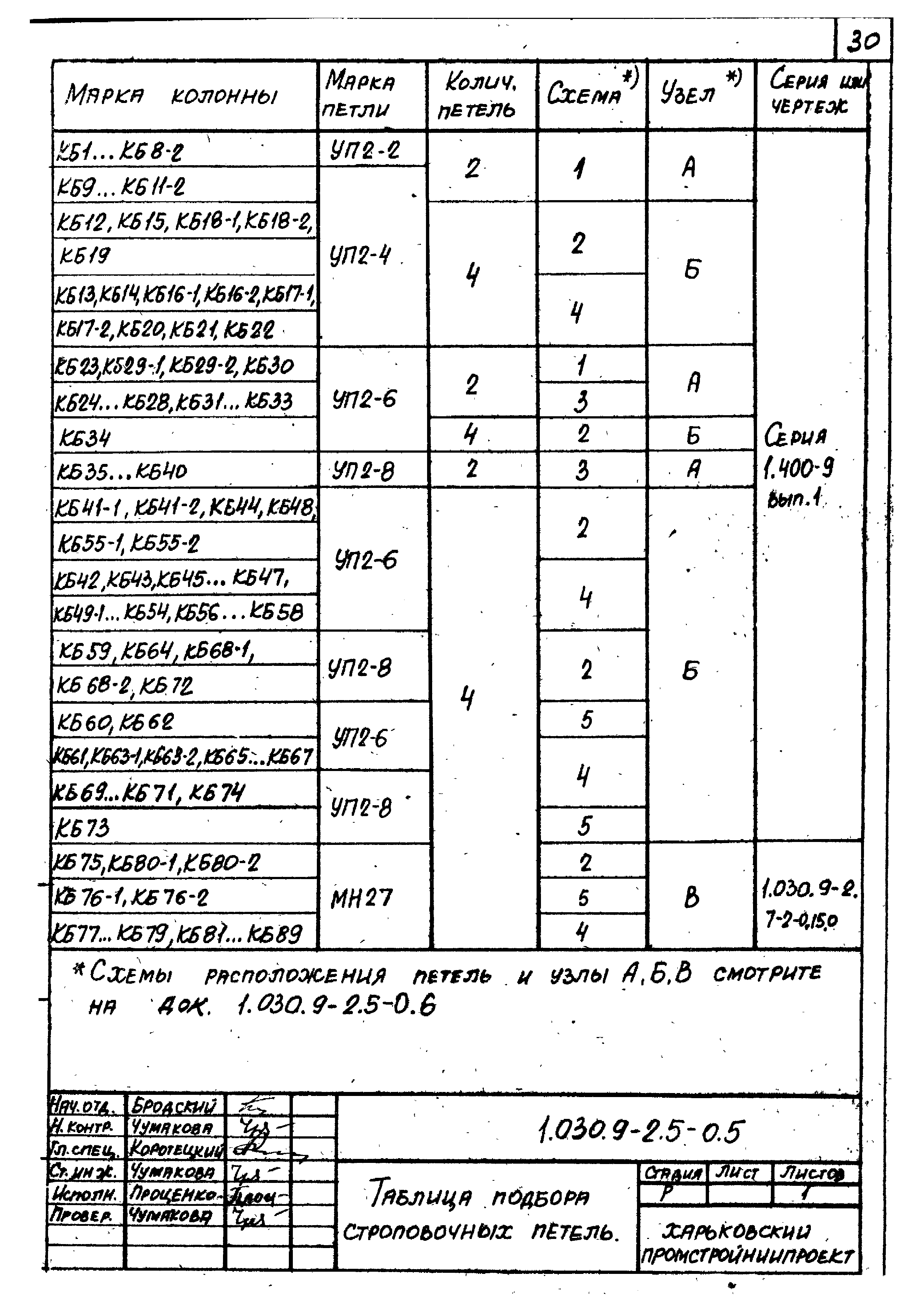

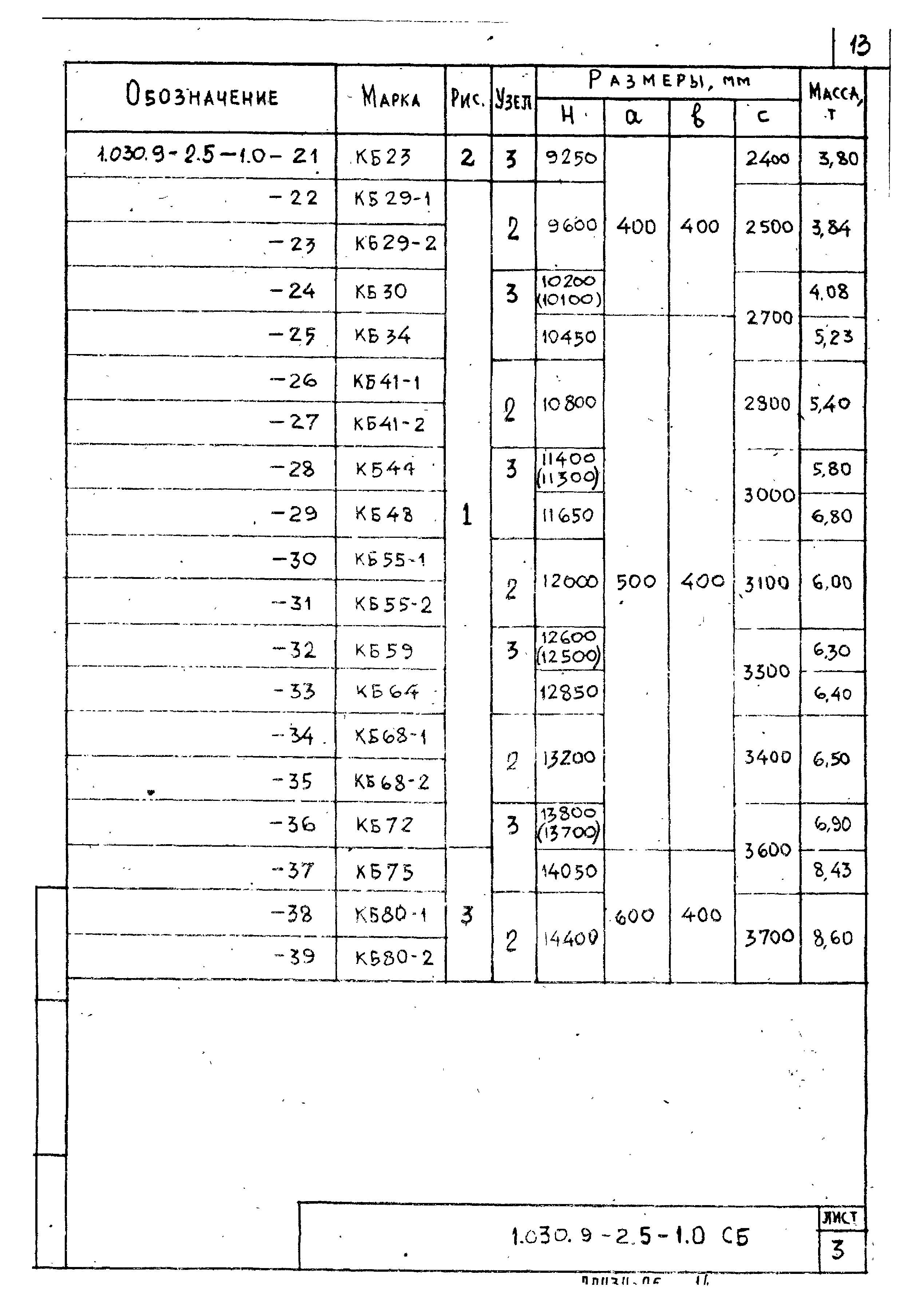

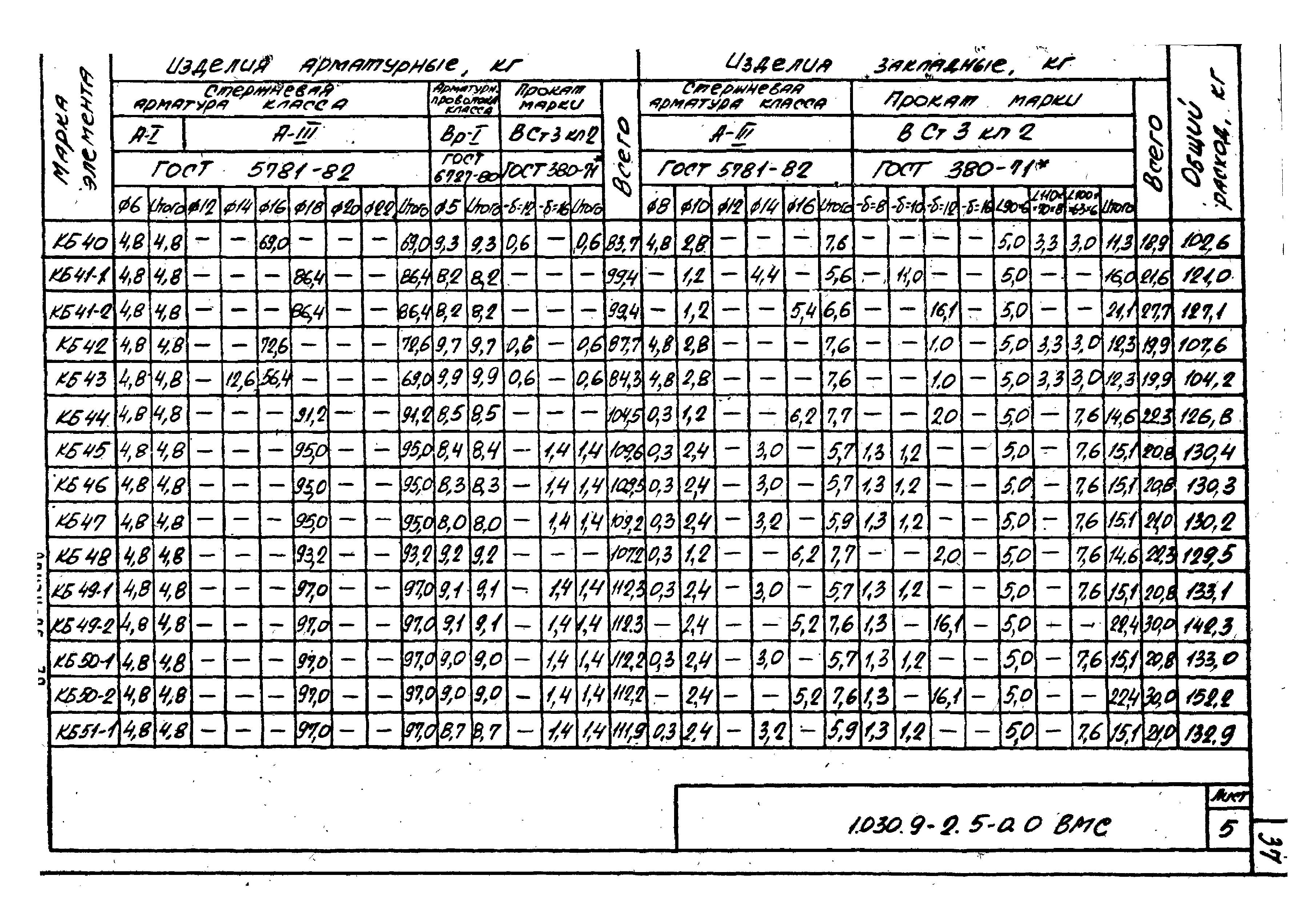

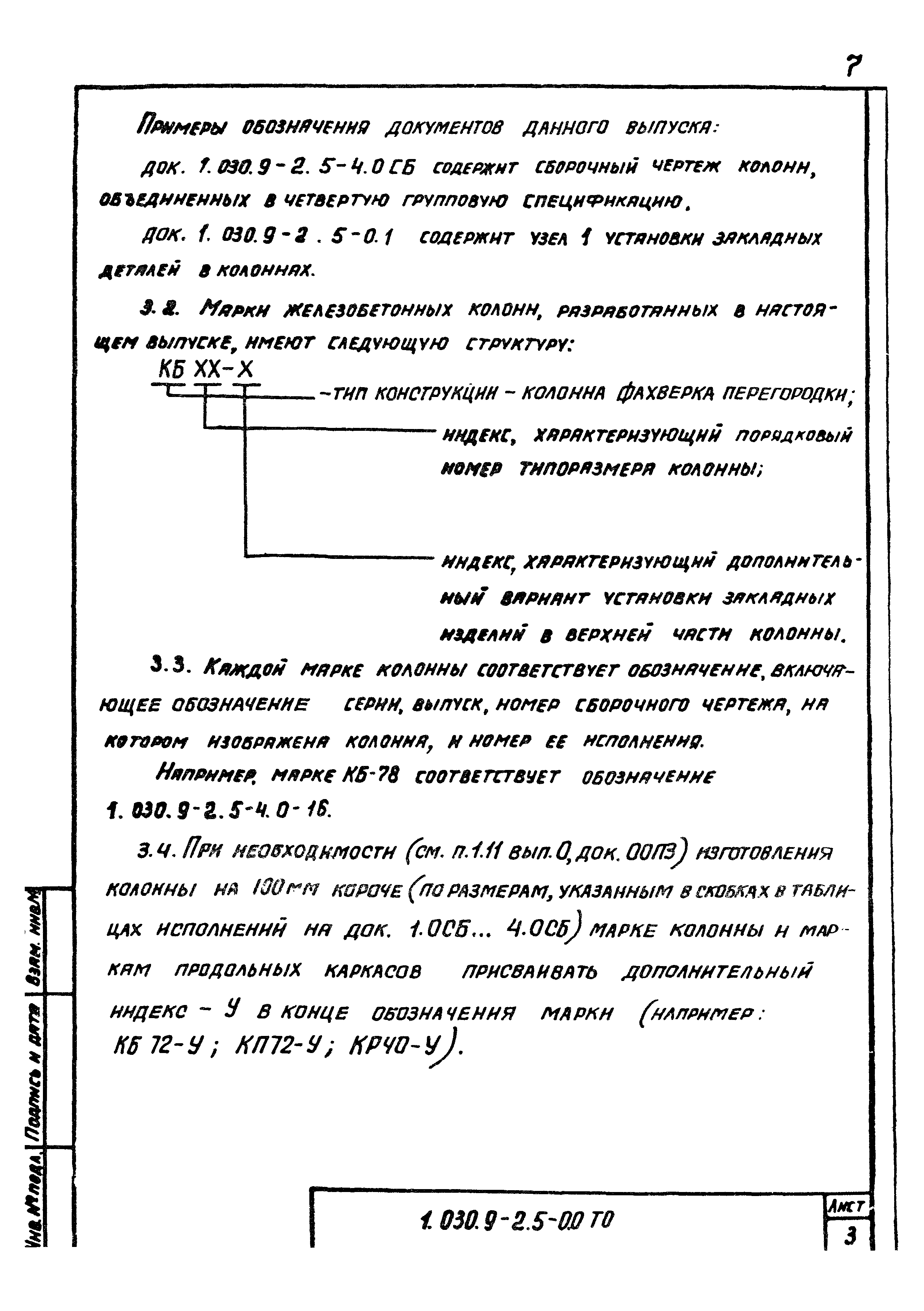

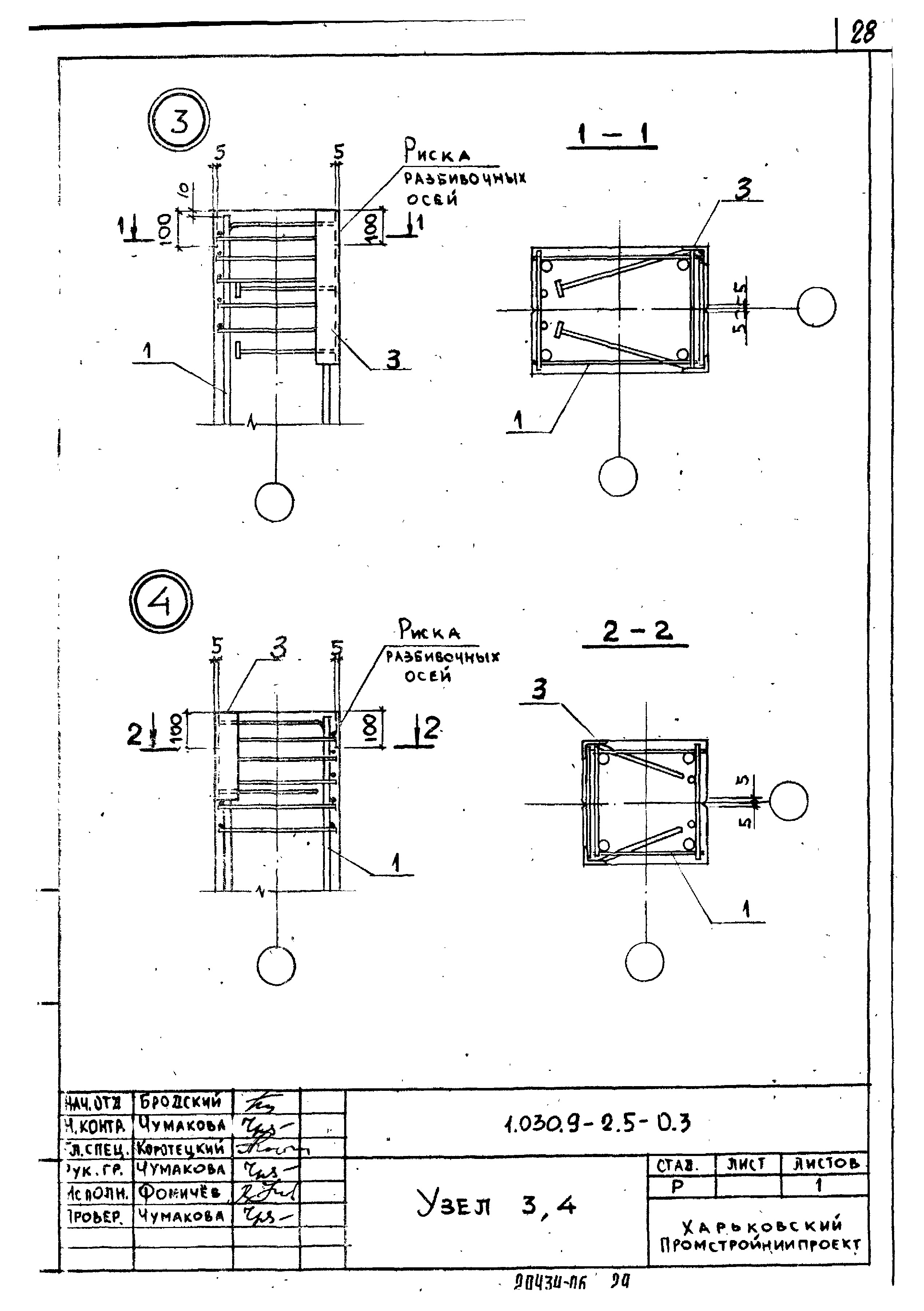

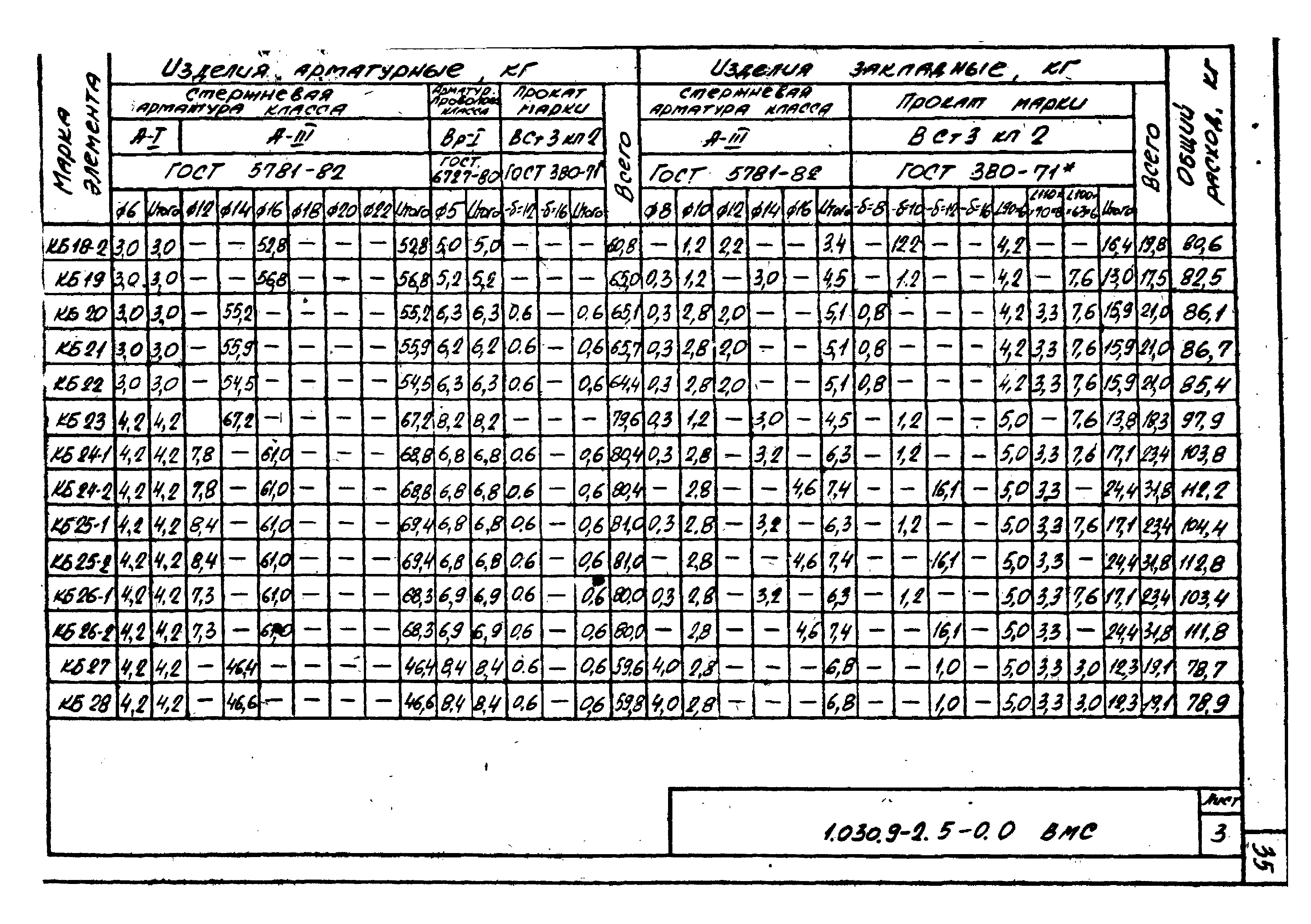

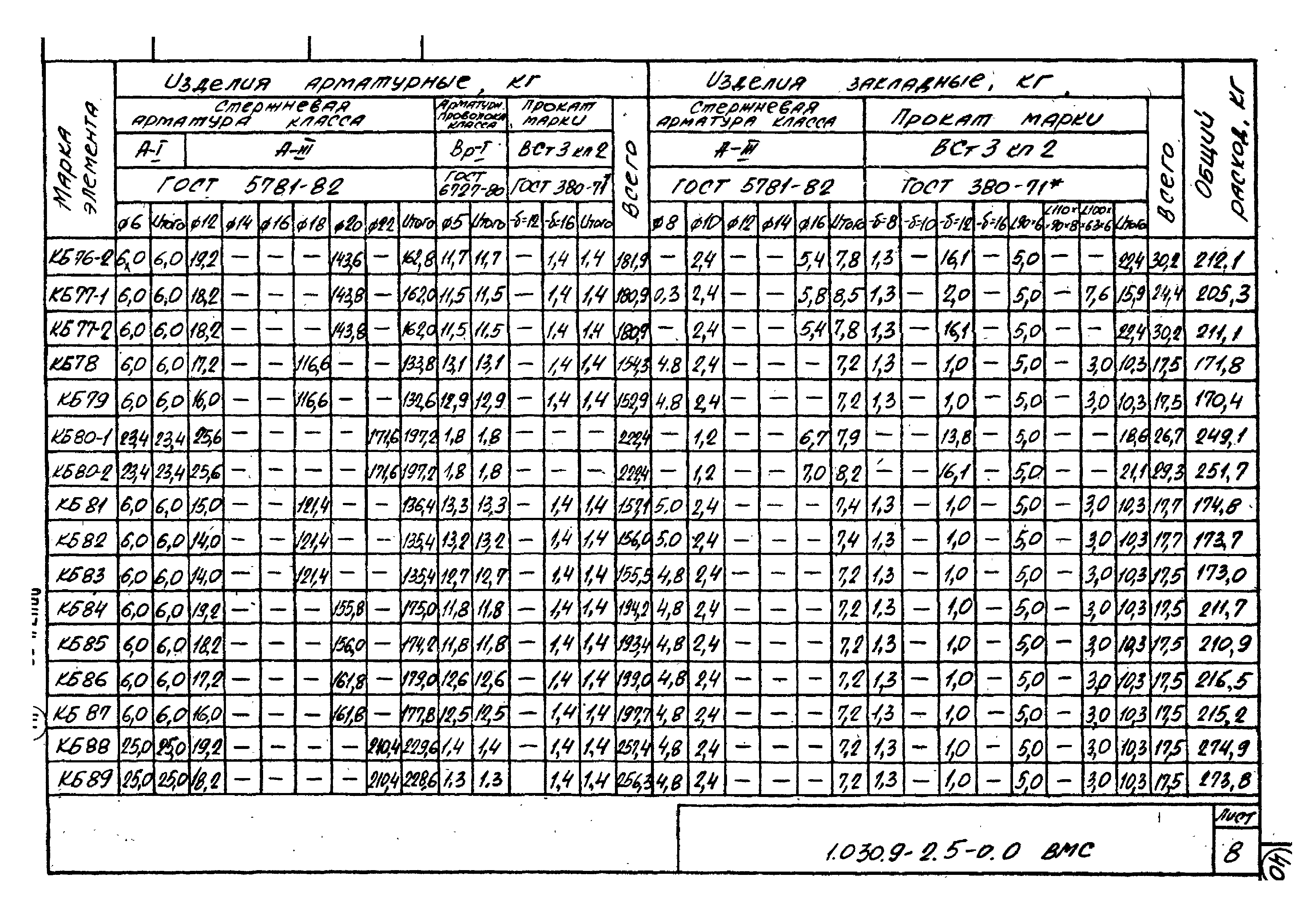

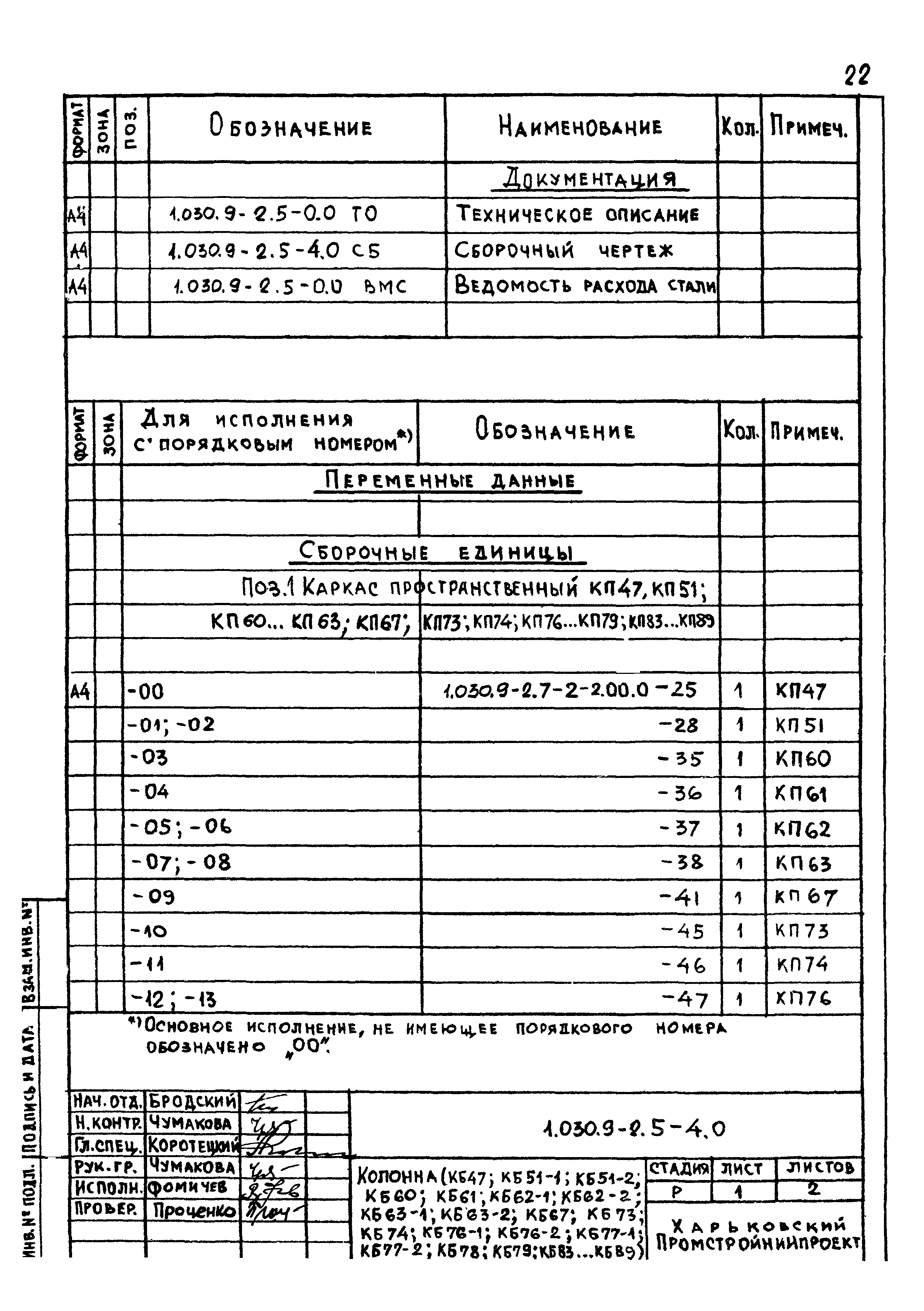

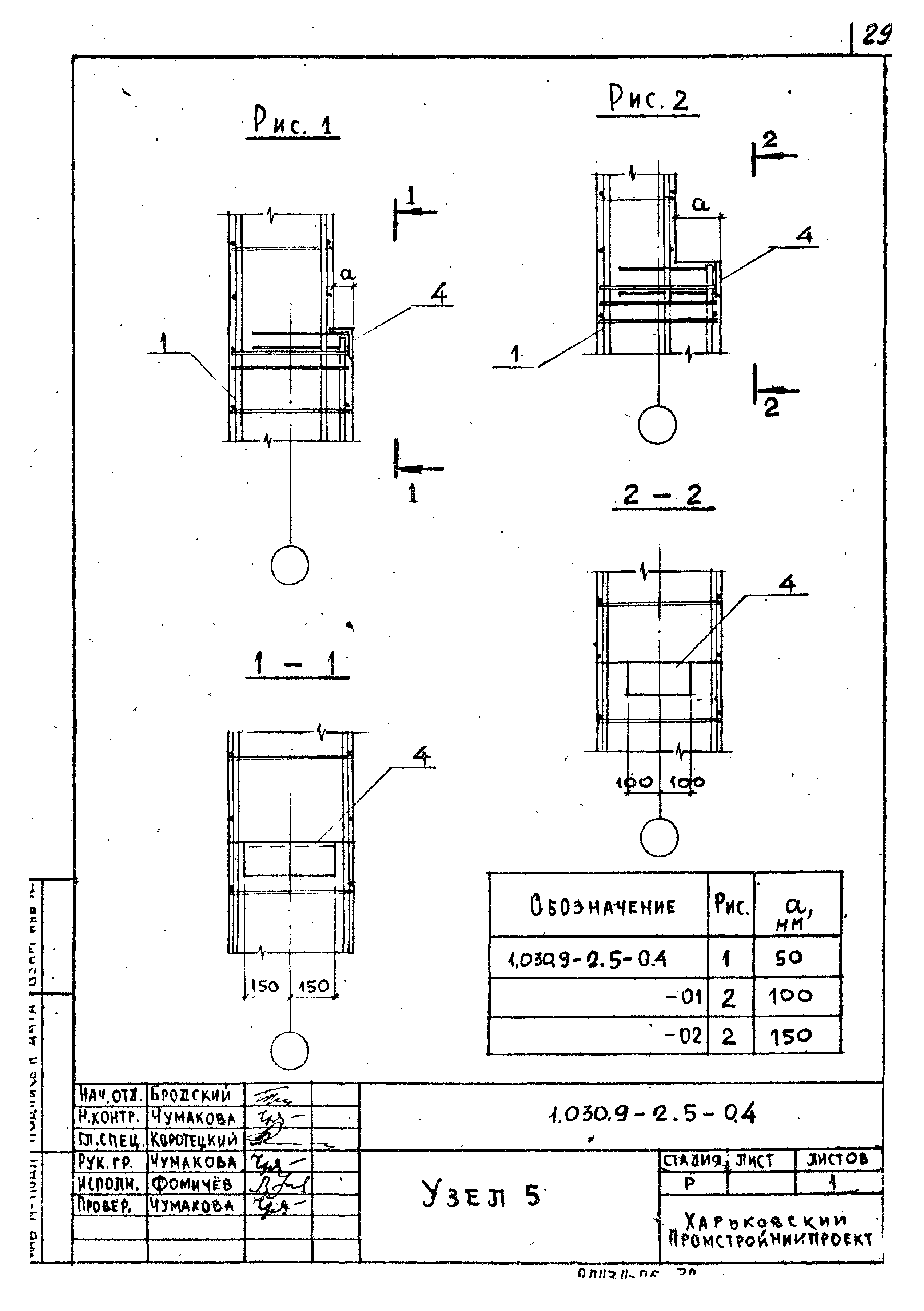

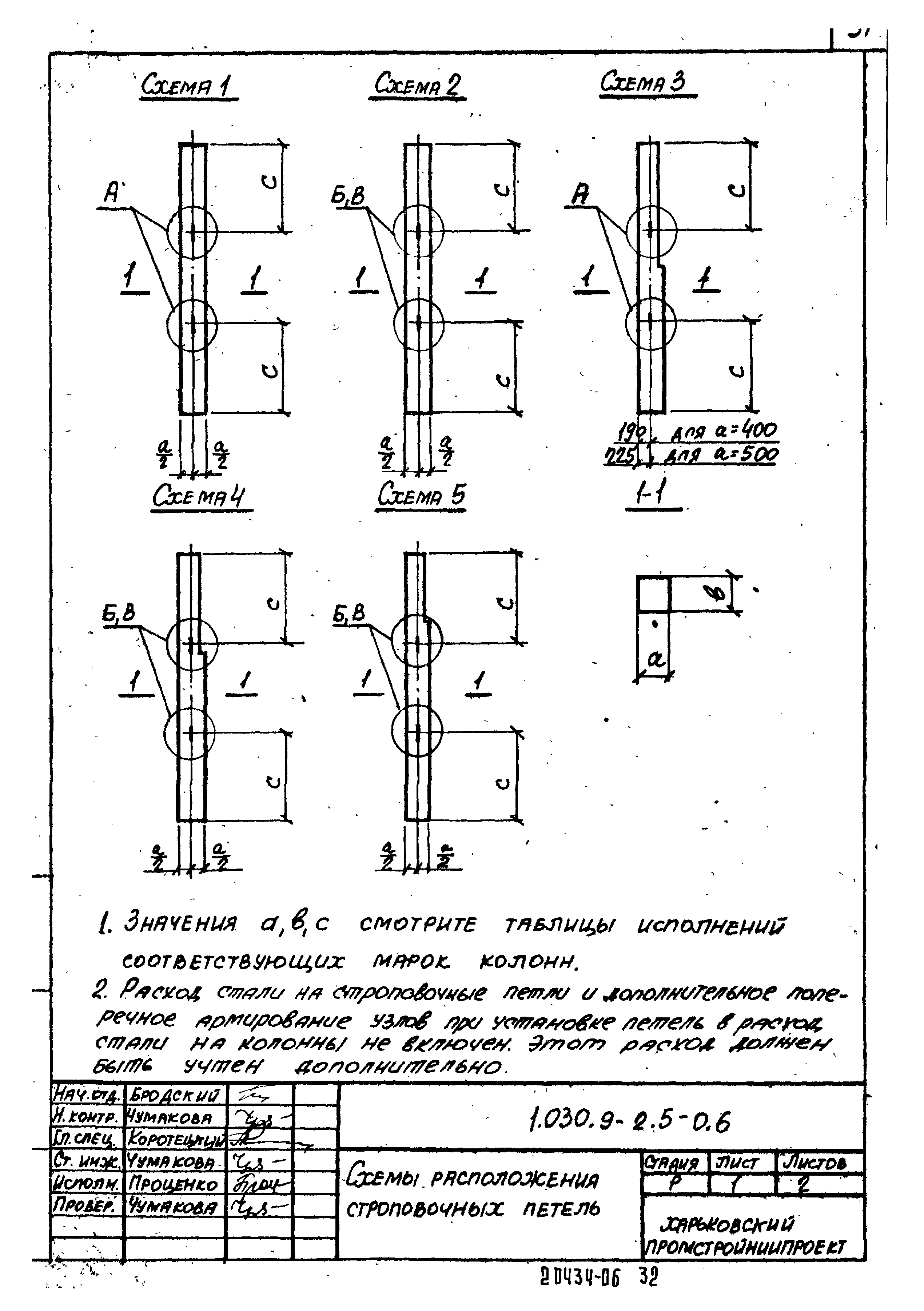

Оглавление:	1.030.9-2.5-0.0 Содержание 1.030.9-2.5-0.0ТО Техническое описание 1.030.9-2.5-1.0 Колонна (КБ1… КБ12; КБ15; КБ18-1; КБ18-2; КБ19; КБ23; КБ29-1; КБ29-2; КБ30; КБ34; КБ41-1; КБ41-2; КБ44; КБ48; КБ55-1; КБ55-2; КБ59; КБ64; КБ68-1; КБ68-2; КБ72; КБ75; КБ80-1; КБ80-2) 1.030.9-2.5-1.0СБ Колонна (КБ1… КБ12; КБ15; КБ18-1; КБ18-2; КБ19; КБ23; КБ29-1; КБ29-2; КБ30; КБ34; КБ41-1; КБ41-2; КБ44; КБ48; КБ55-1; КБ55-2; КБ59; КБ64; КБ68-1; КБ68-2; КБ72; КБ75; КБ80-1; КБ80-2). Сборочный чертеж 1.030.9-2.5-2.0 Колонна (КБ13; КБ14; КБ16-1; КБ16-2; КБ17-1; КБ17-2; КБ20; КБ21; КБ22; КБ24-1; КБ24-2; КБ25-1: КБ25-2; КБ26-1; КБ26-2; КБ27; КБ28; КБ38; КБ39; КБ40; КБ42; КБ43; КБ56… 58) 1.030.9-2.5-2.0СБ Колонна (КБ13; КБ14; КБ16-1; КБ16-2; КБ17-1; КБ17-2; КБ20; КБ21; КБ22; КБ24-1; КБ24-2; КБ25-1: КБ25-2; КБ26-1; КБ26-2; КБ27; КБ28; КБ38; КБ39; КБ40; КБ42; КБ43; КБ56… 58). Сборочный чертеж 1.030.9-2.5-3.0 Колонна (КБ31… КБ33; КБ35-1; КБ35-2; КБ36-1; КБ36-2; КБ37-1; КБ37-2; КБ45; КБ46; КБ49-1; КБ49-2; КБ50-1; КБ50-2; КБ52… КБ54; КБ65; КБ66; КБ69; КБ70; КБ71; КБ81; КБ82) 1.030.9-2.5-3.0СБ Колонна (КБ31… КБ33; КБ35-1; КБ35-2; КБ36-1; КБ36-2; КБ37-1; КБ37-2; КБ45; КБ46; КБ49-1; КБ49-2; КБ50-1; КБ50-2; КБ52… КБ54; КБ65; КБ66; КБ69; КБ70; КБ71; КБ81; КБ82). Сборочный чертеж 1.030.9-2.5-4.0 Колонна (КБ47; КБ51-1; КБ51-2; КБ-60; КБ61; КБ62-1; КБ62-2; КБ63-1; КБ63-2; КБ67; КБ73; КБ74; КБ76-1; КБ76-2; КБ77-1; КБ77-2; КБ78; КБ-79; КБ83…КБ89) 1.030.9-2.5-4.0СБ Колонна (КБ47; КБ51-1; КБ51-2; КБ-60; КБ61; КБ62-1; КБ62-2; КБ63-1; КБ63-2; КБ67; КБ73; КБ74; КБ76-1; КБ76-2; КБ77-1; КБ77-2; КБ78; КБ-79; КБ83…КБ89). Сборочный чертеж 1.030.9-2.5-0.1 Узел 1 1.030.9-2.5-0.2 Узел 2 1.030.9-2.5-0.3 Узел (3, 4) 1.030.9-2.5-0.4 Узел 5 1.030.9-2.5-0.5 Таблица подбора строповочных петель 1.030.9-2.5-0.6 Схема расположения строповочных петель 1.030.9-2.5-0.0ВМС Ведомость расхода стали на колонну
Разработан:	ЦНИИпромзданий Харьковский Промстройниипроект
Утверждён:	20.03.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 37)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.831.9-3 «Перегородки панельных зданий сельскохозяйственных предприятий»

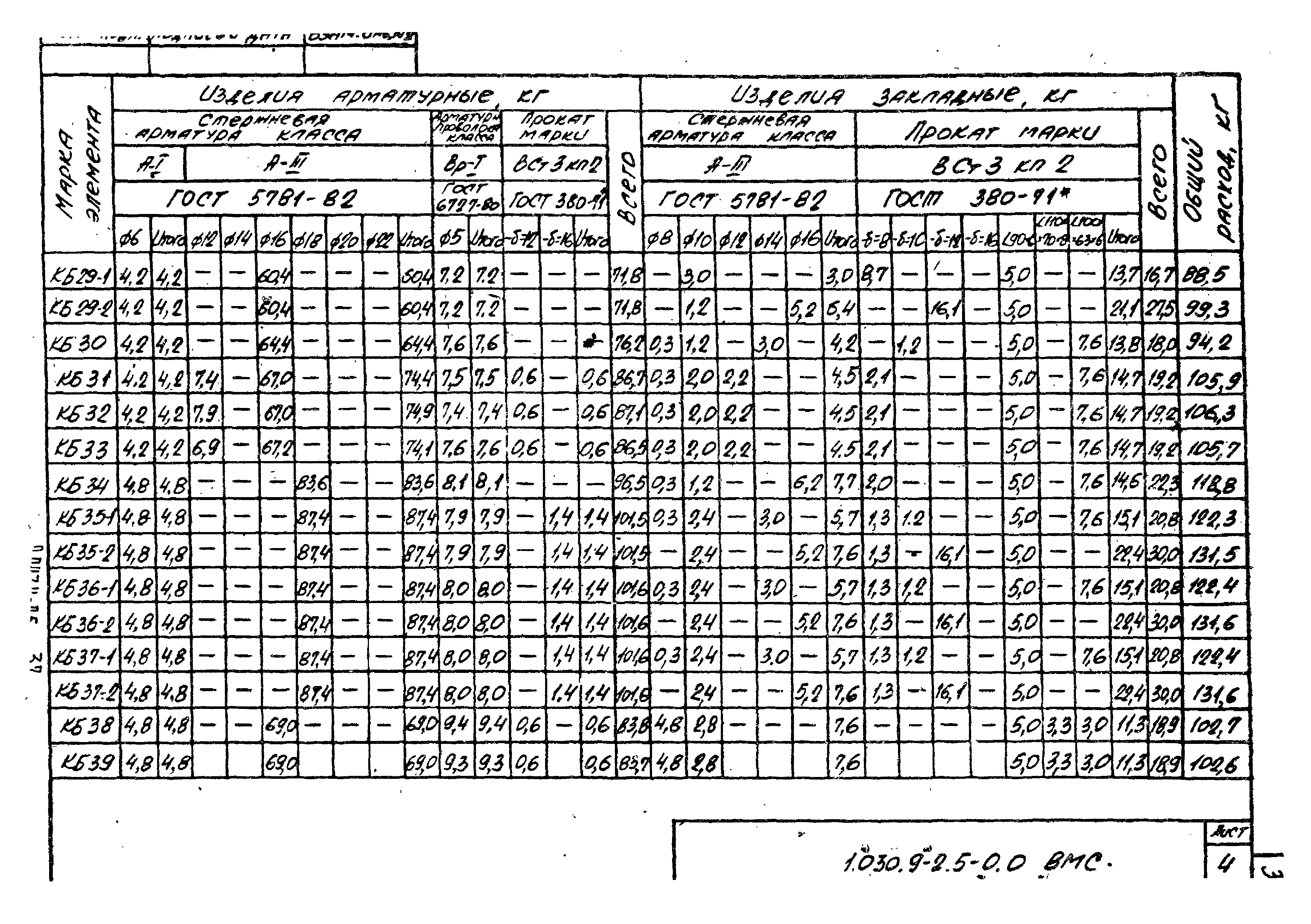

Нормативные ссылки:	ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» Серия 1.427.1-3 «Колонны железобетонные прямоугольного сечения для продольного и торцового фахверка одноэтажных производственных зданий высотой 3,0-14,4 м» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
