Скачать Серия 1.030.9-2 Выпуск 1. Панели железобетонные. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.9-2

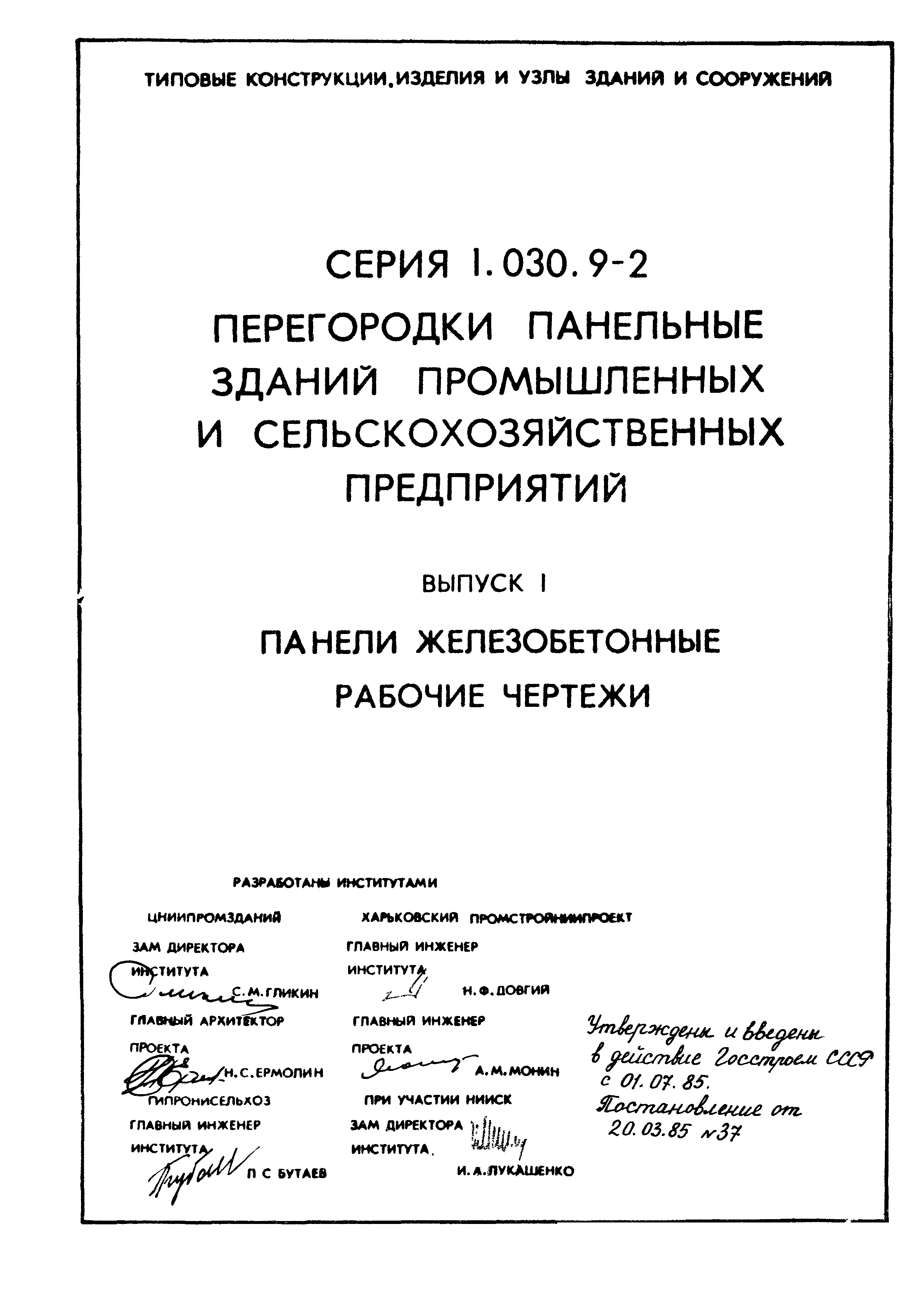

Выпуск 1. Панели железобетонные. Рабочие чертежи

Обозначение:	Серия 1.030.9-2
Обозначение англ:	Series 1.030.9-2
Статус:	заменен
Название рус.:	Выпуск 1. Панели железобетонные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1992
Область применения:	Настоящий выпуск содержит рабочие чертежи железобетонных панелей перегородок

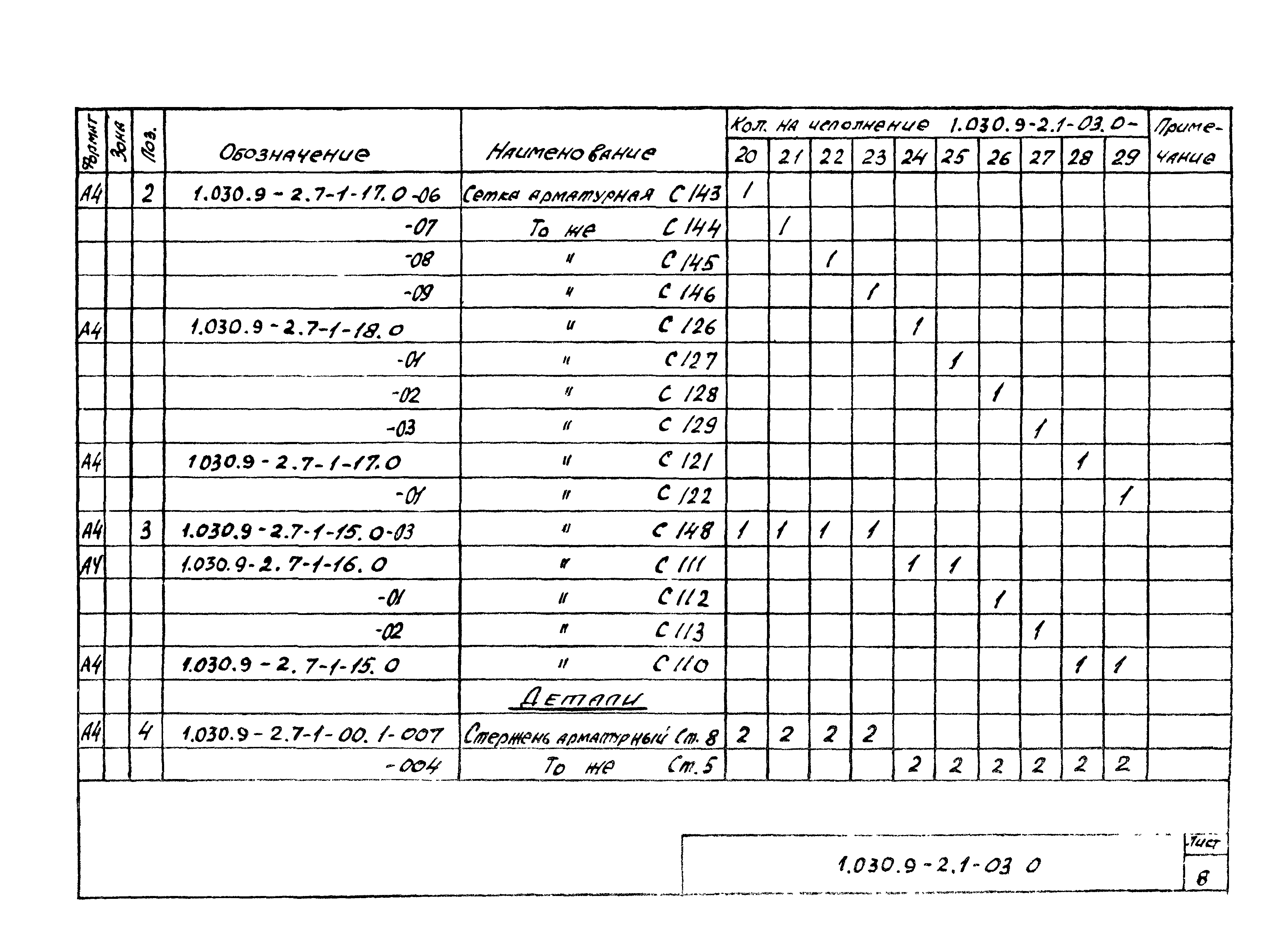

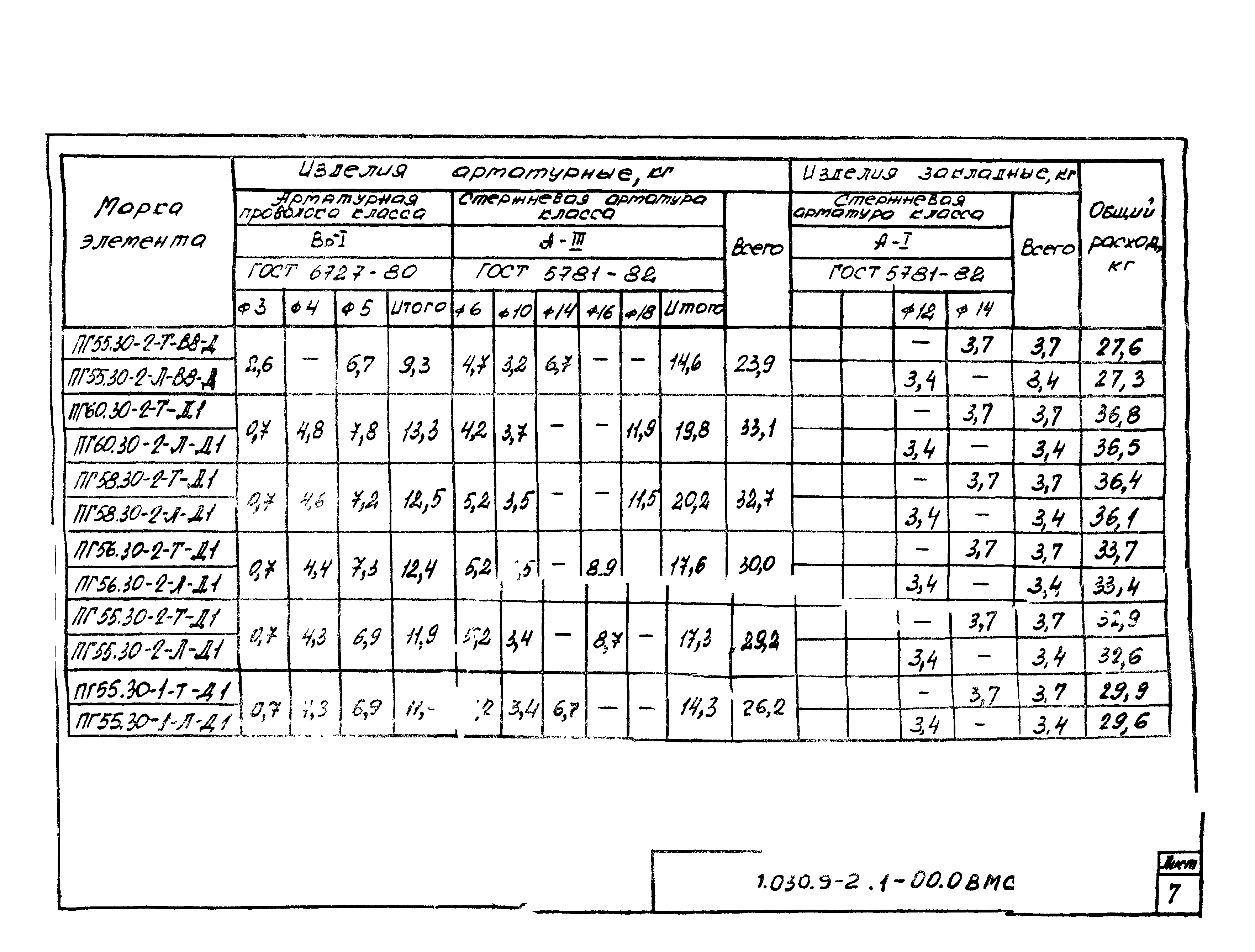

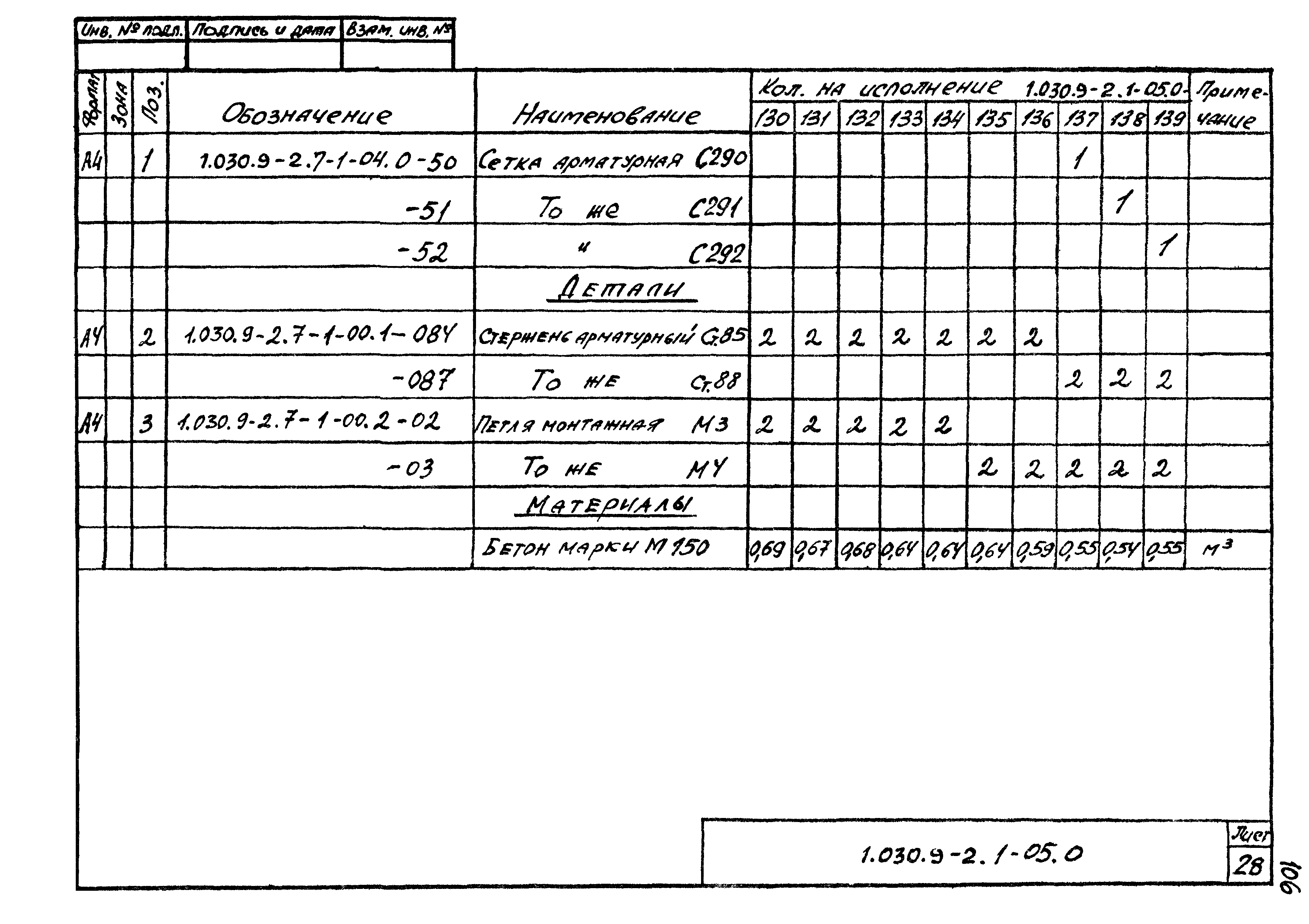

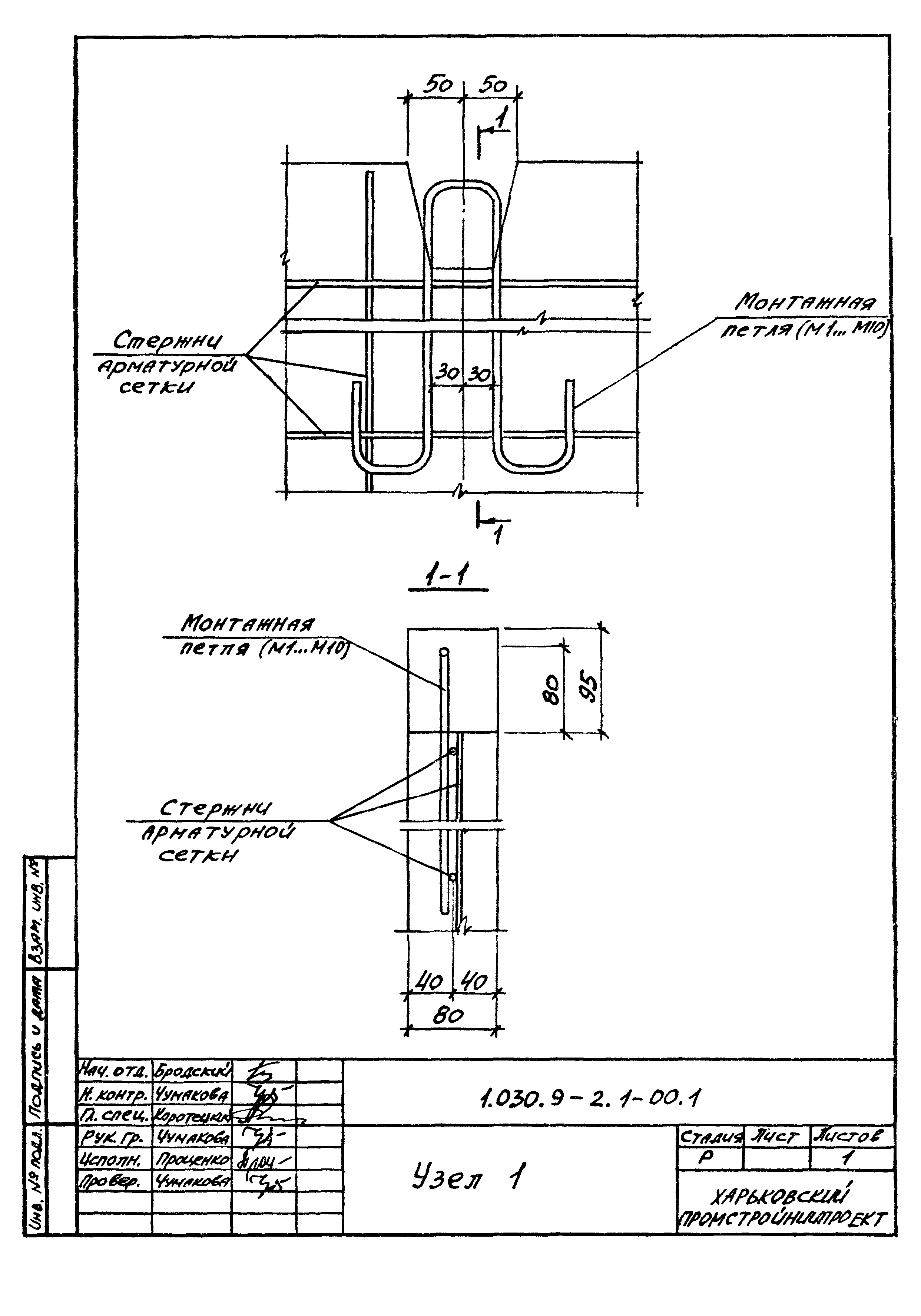

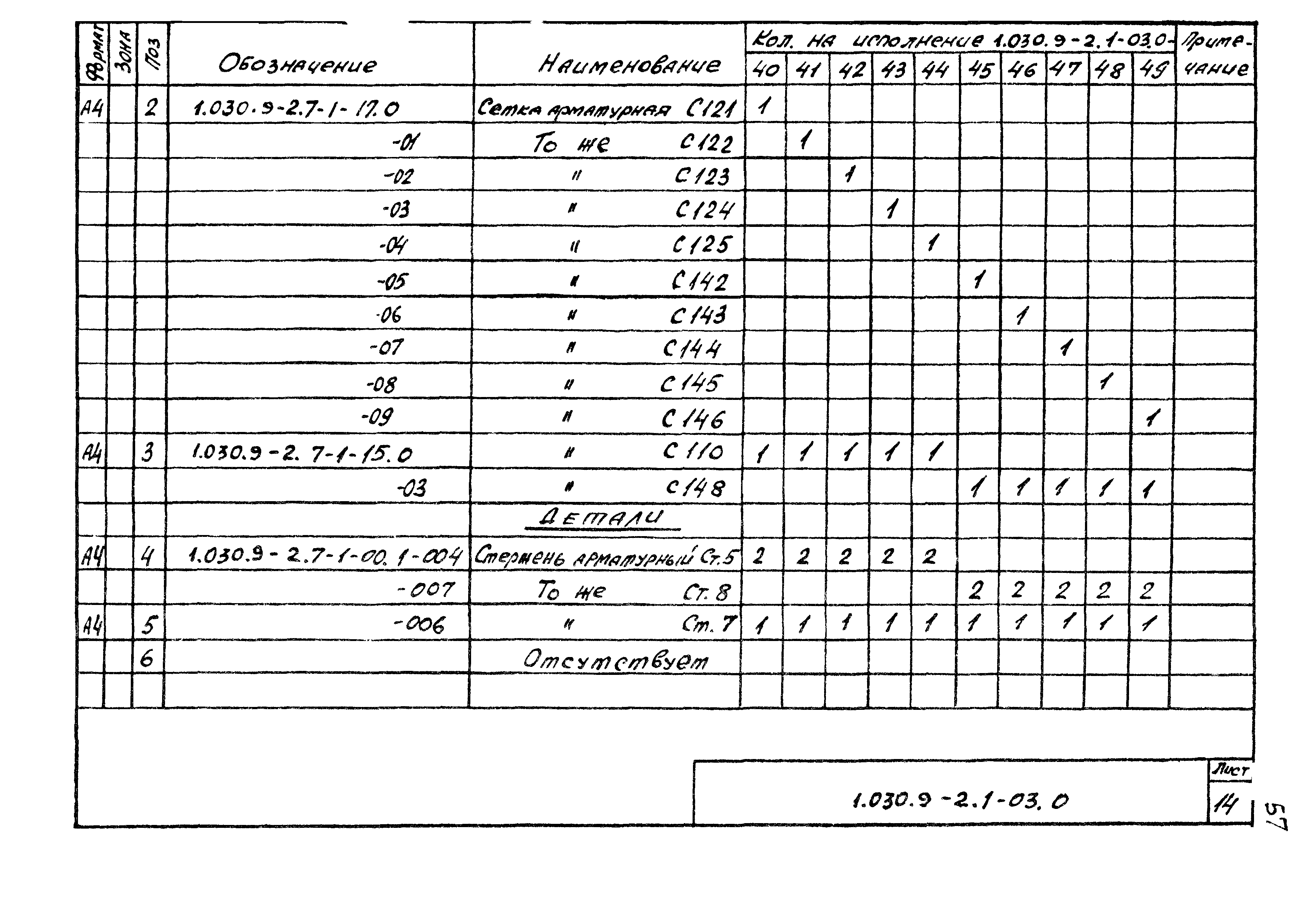

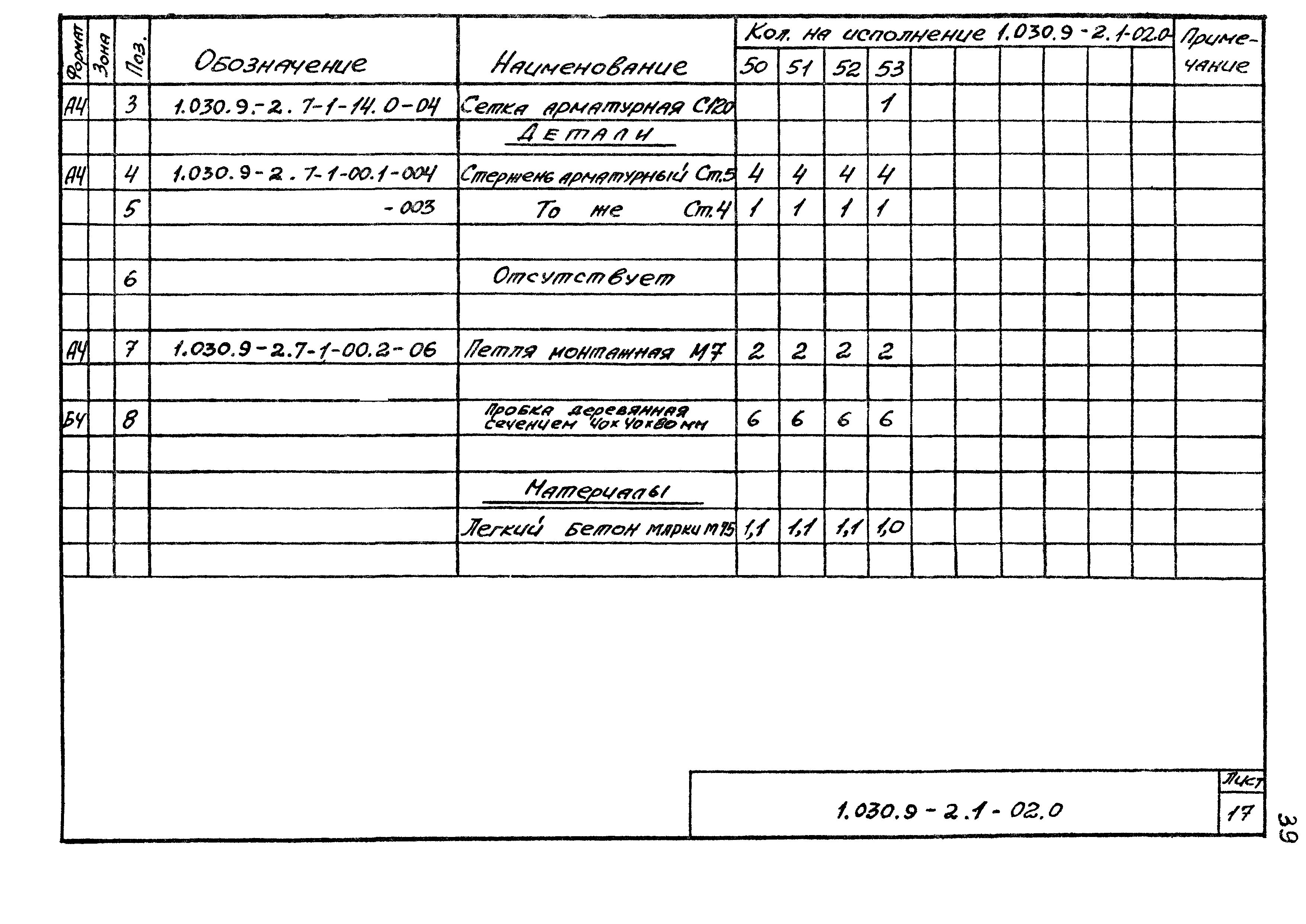

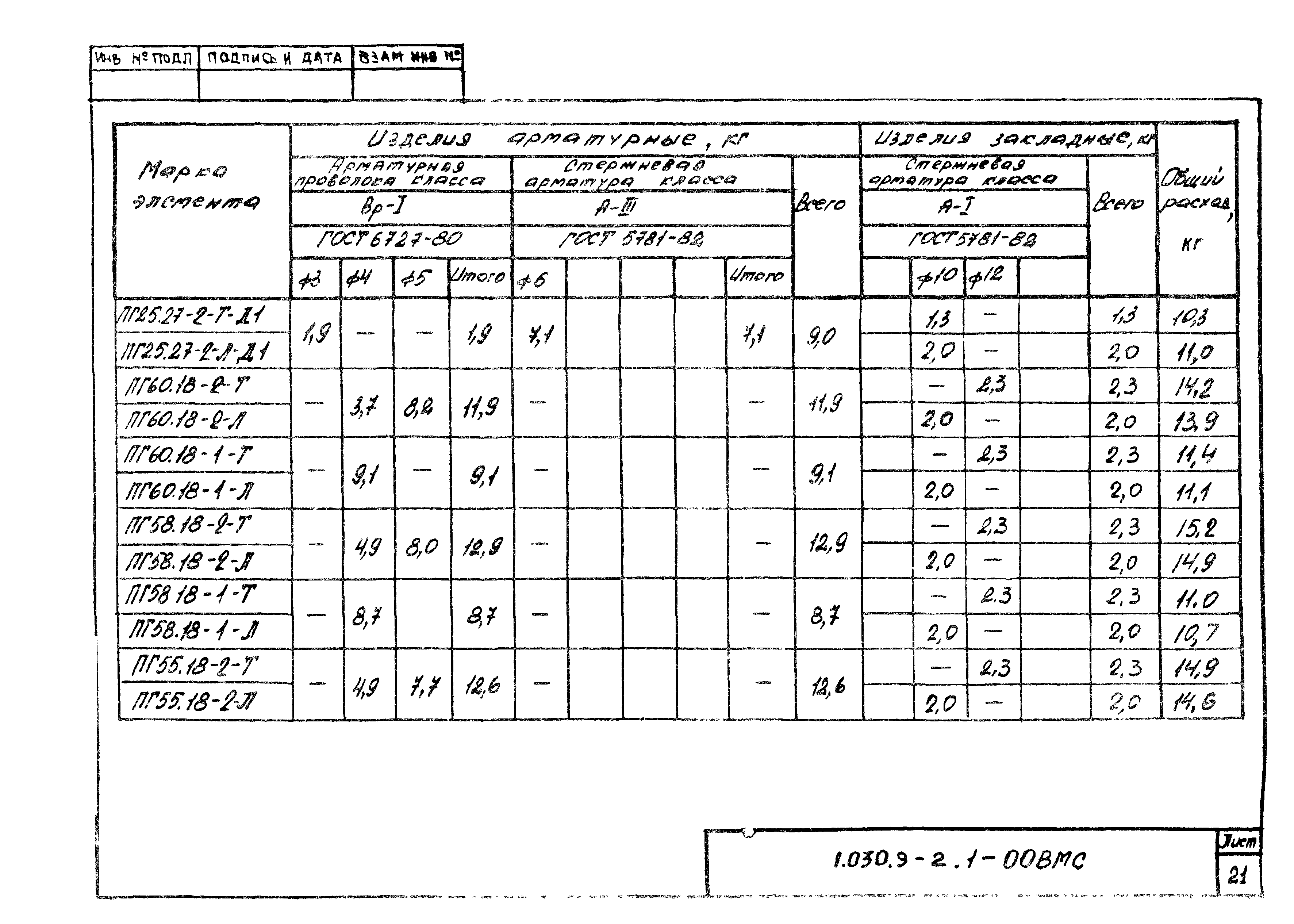

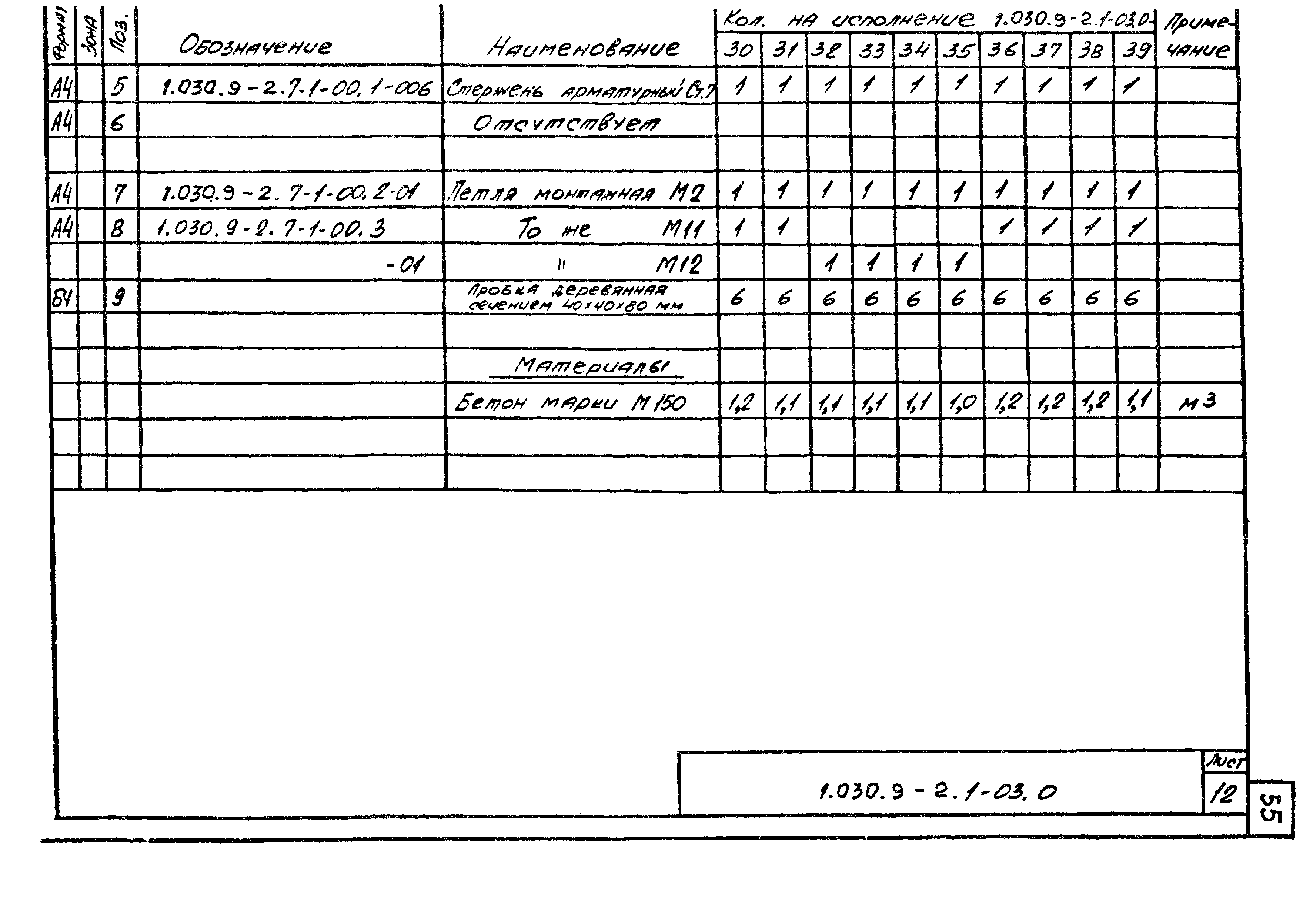

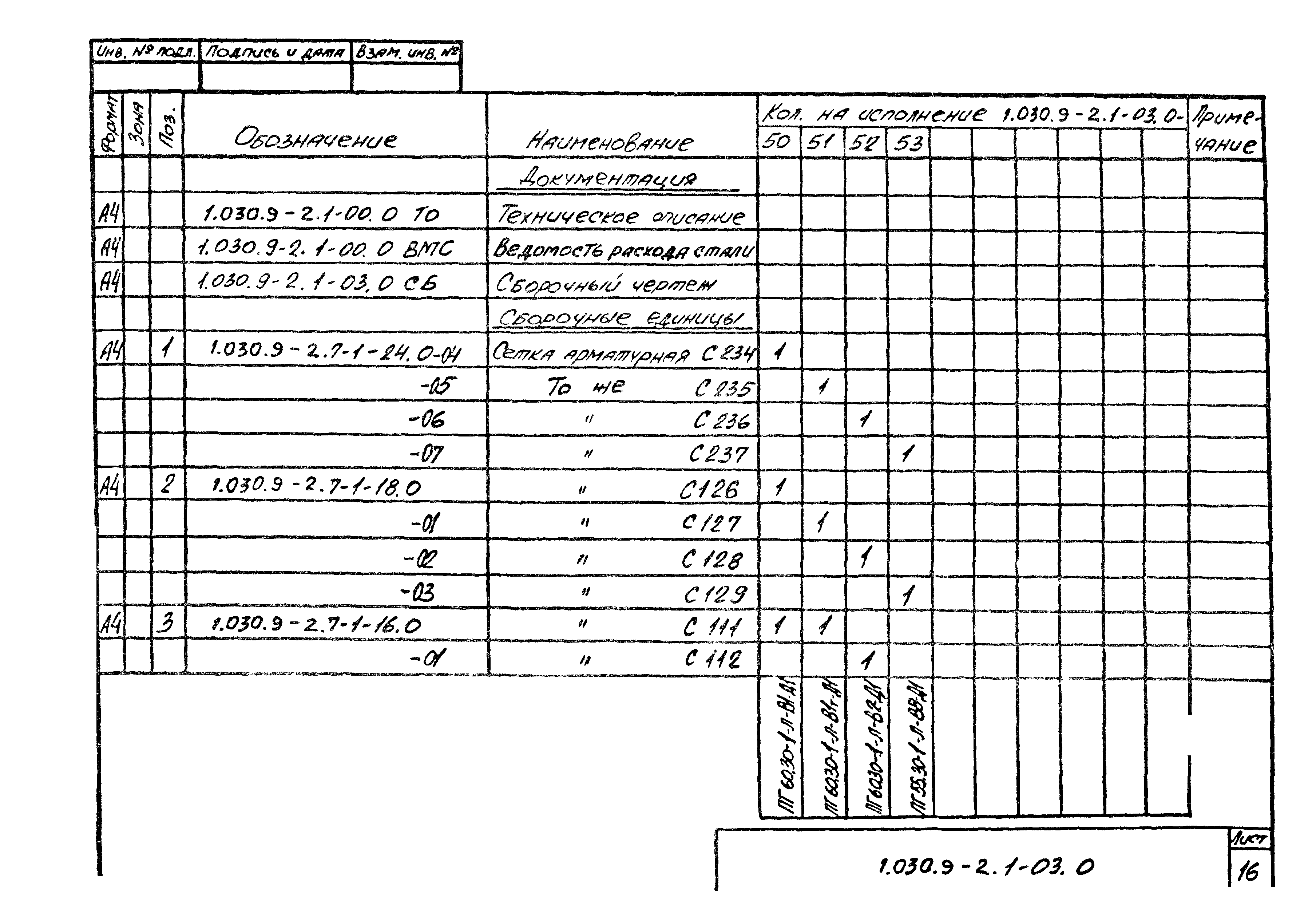

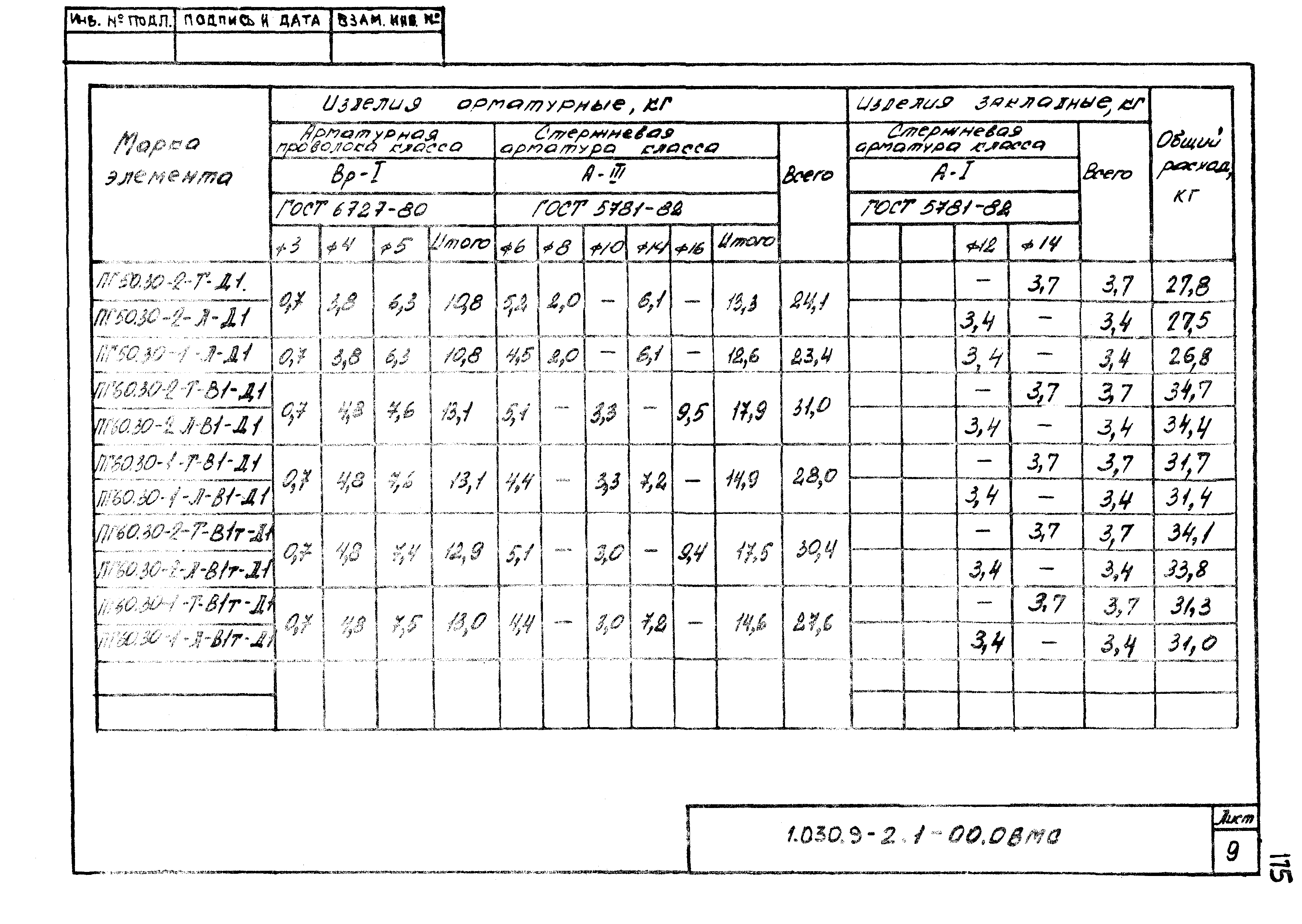

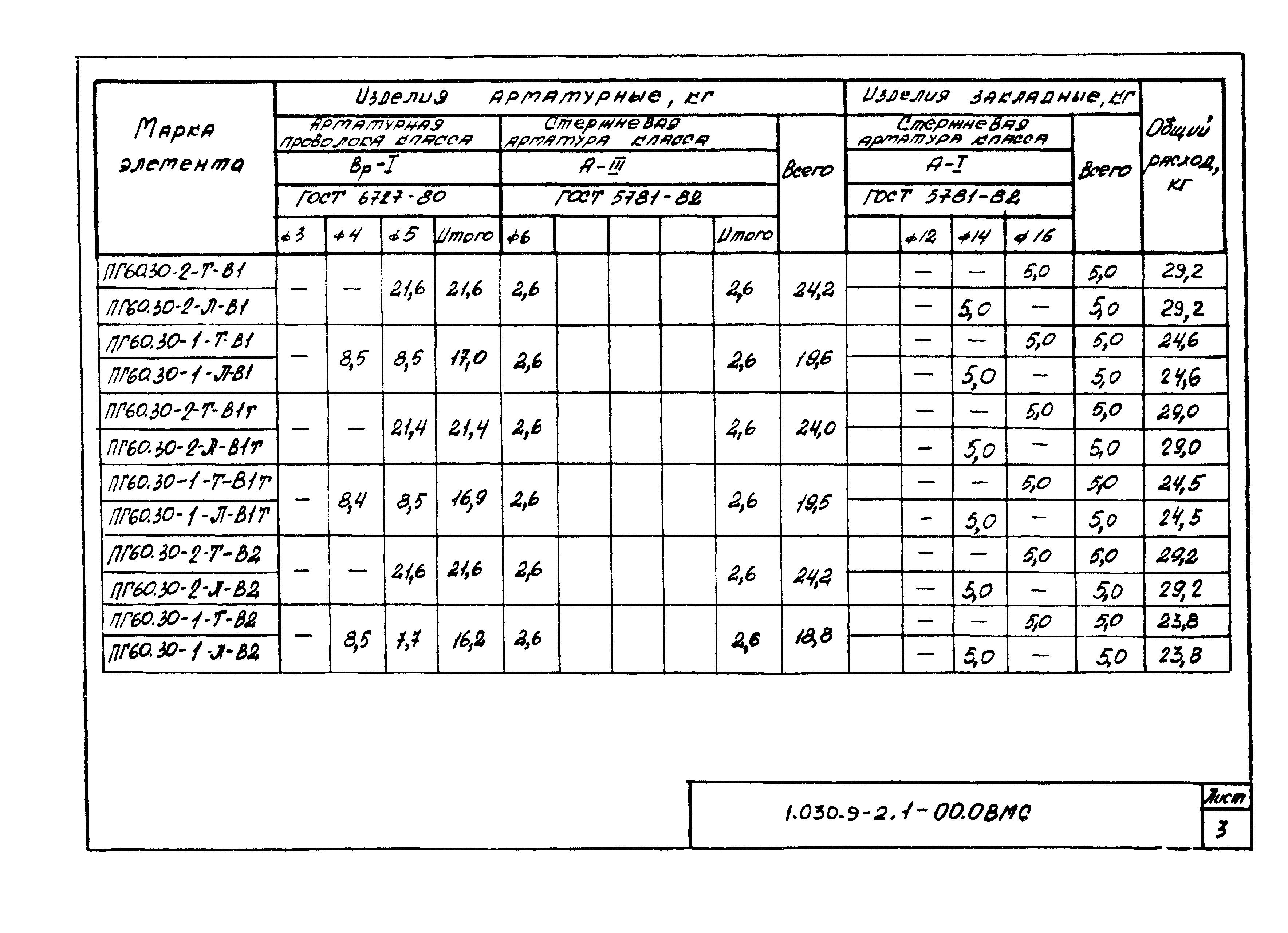

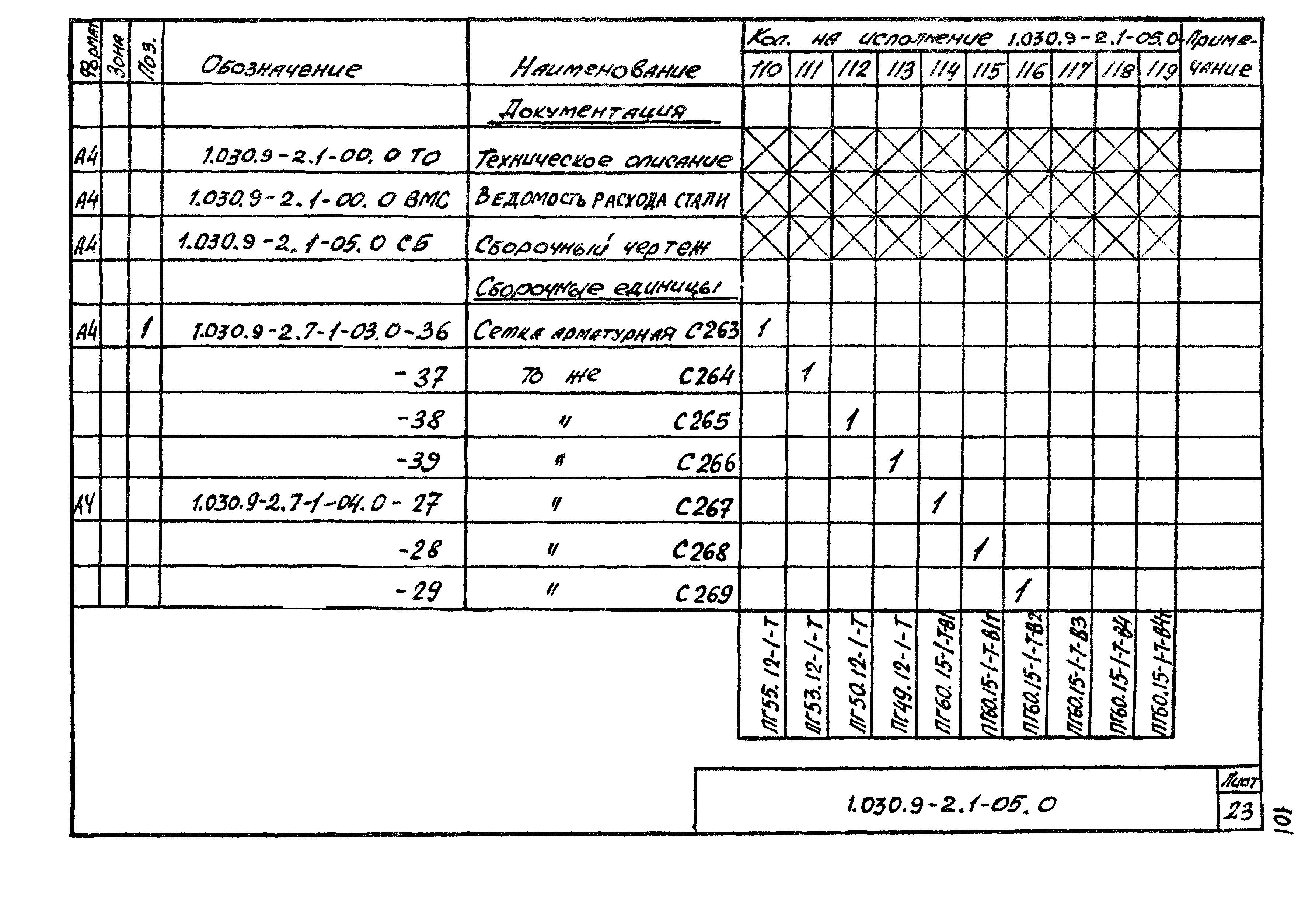

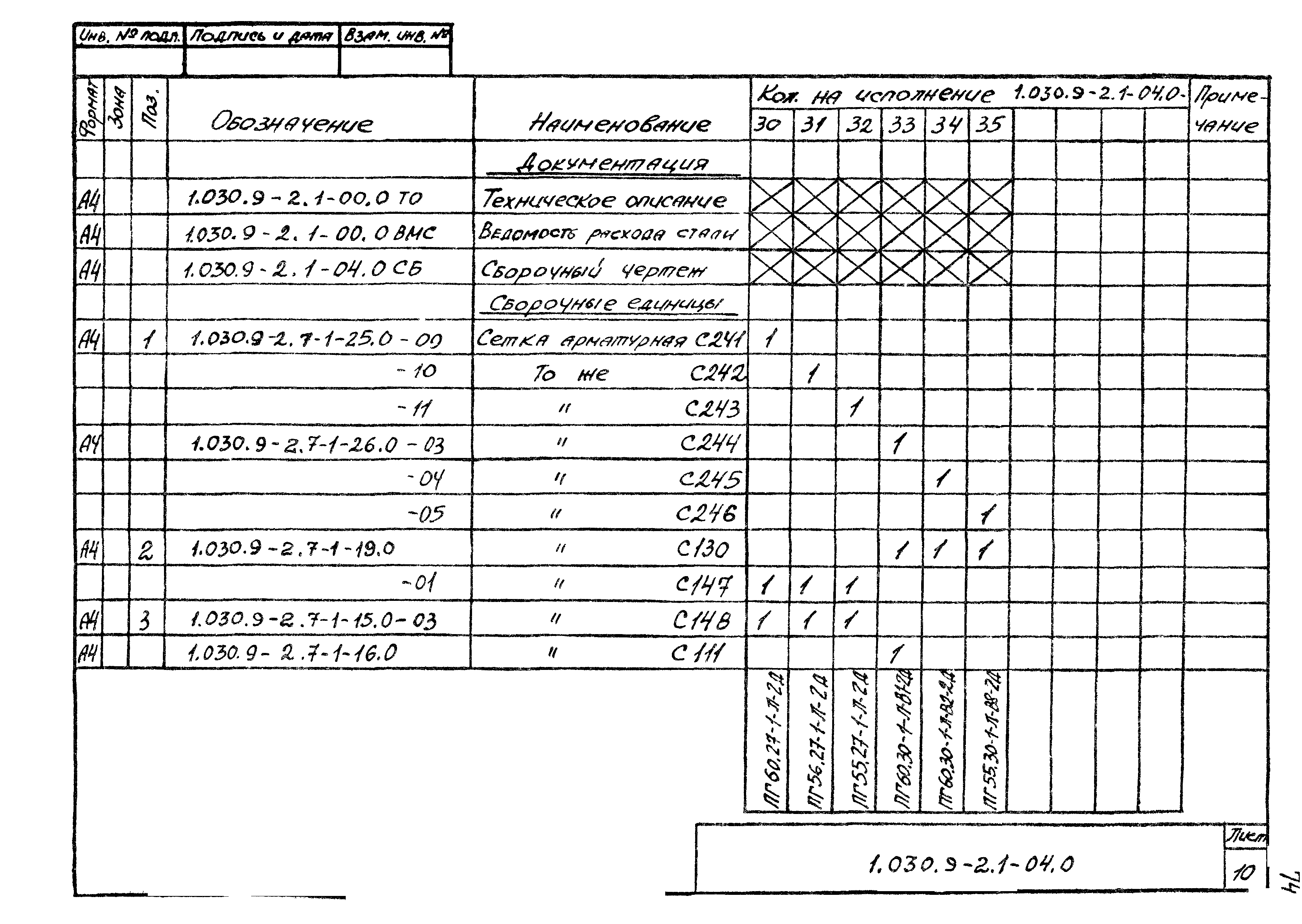

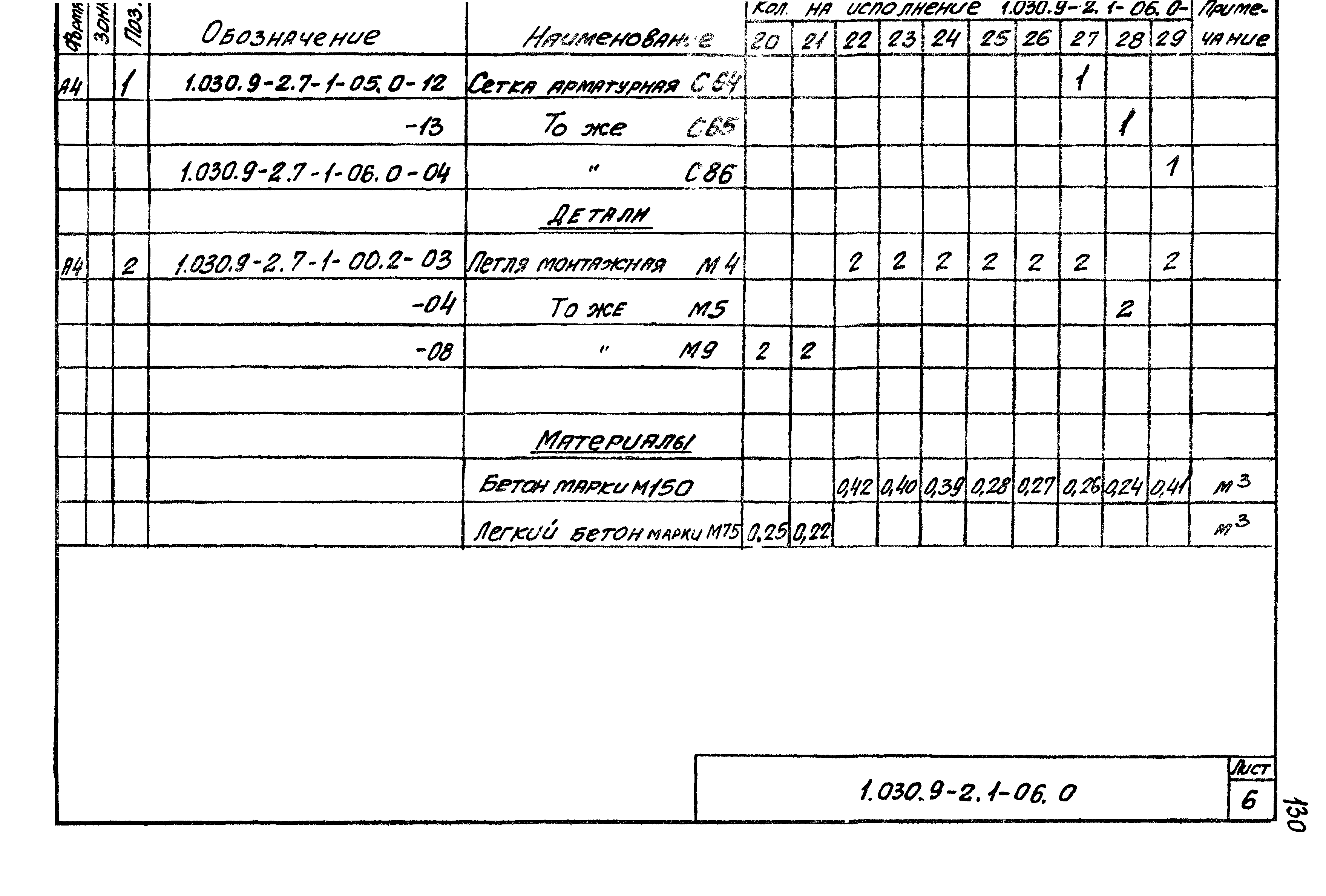

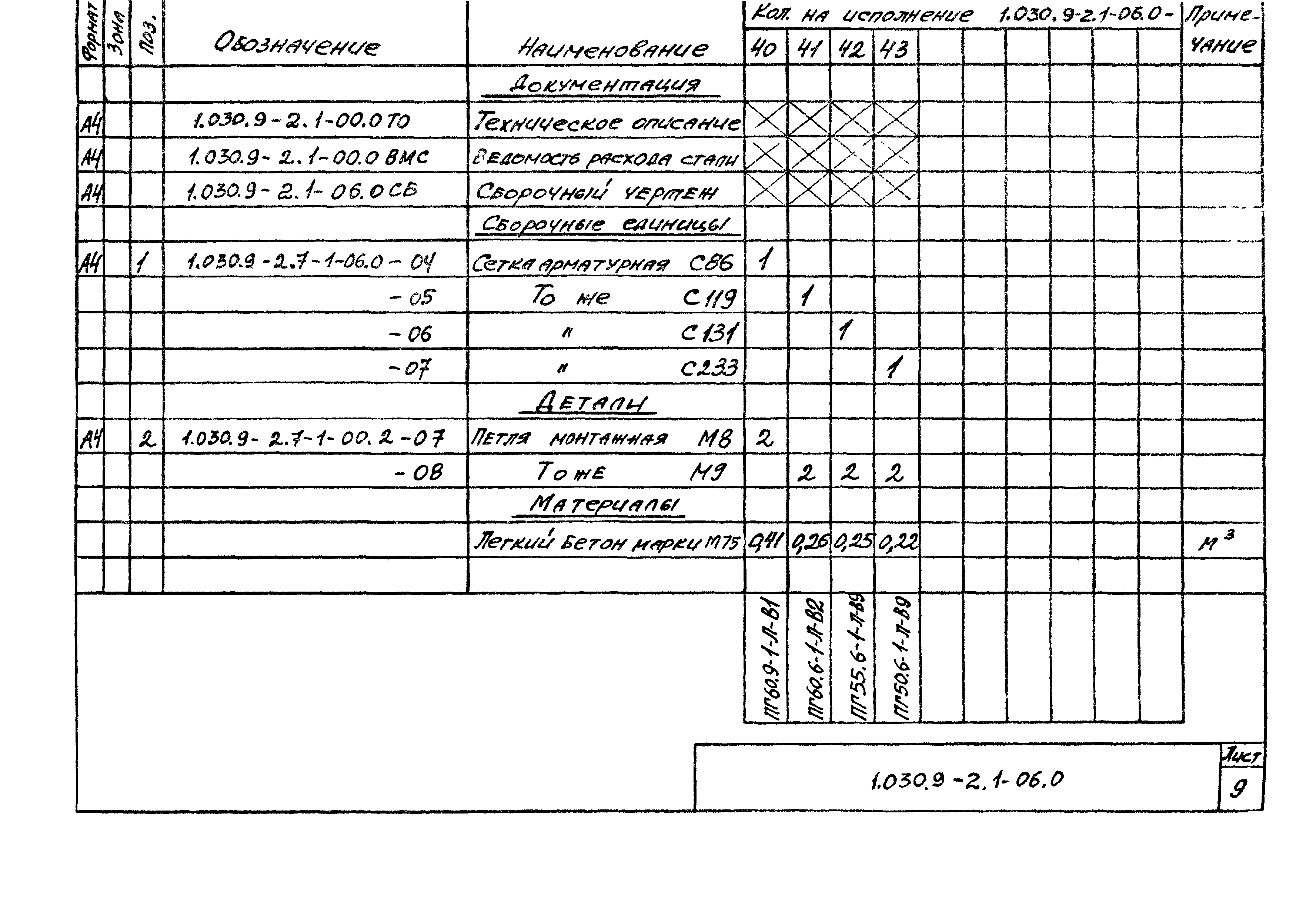

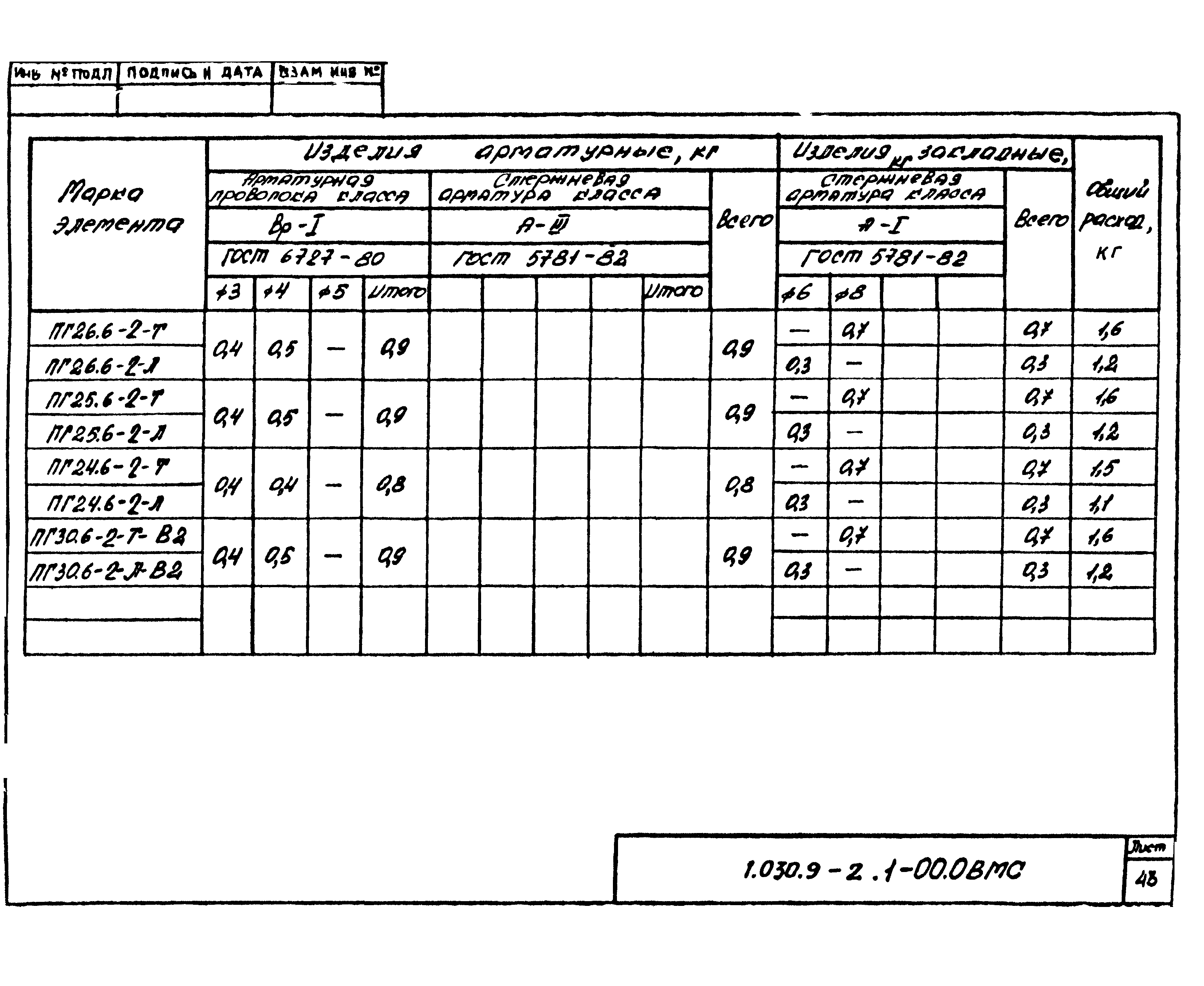

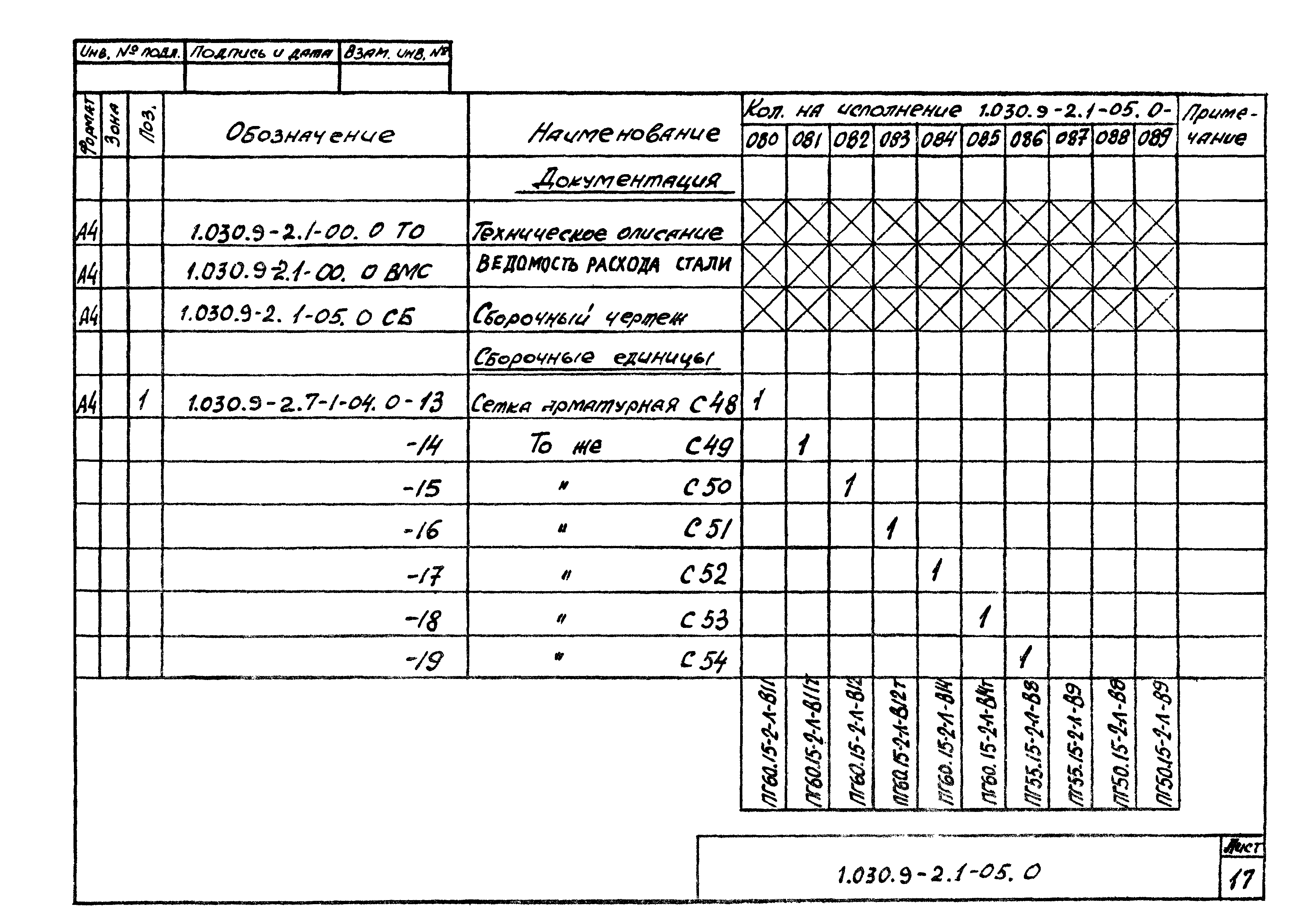

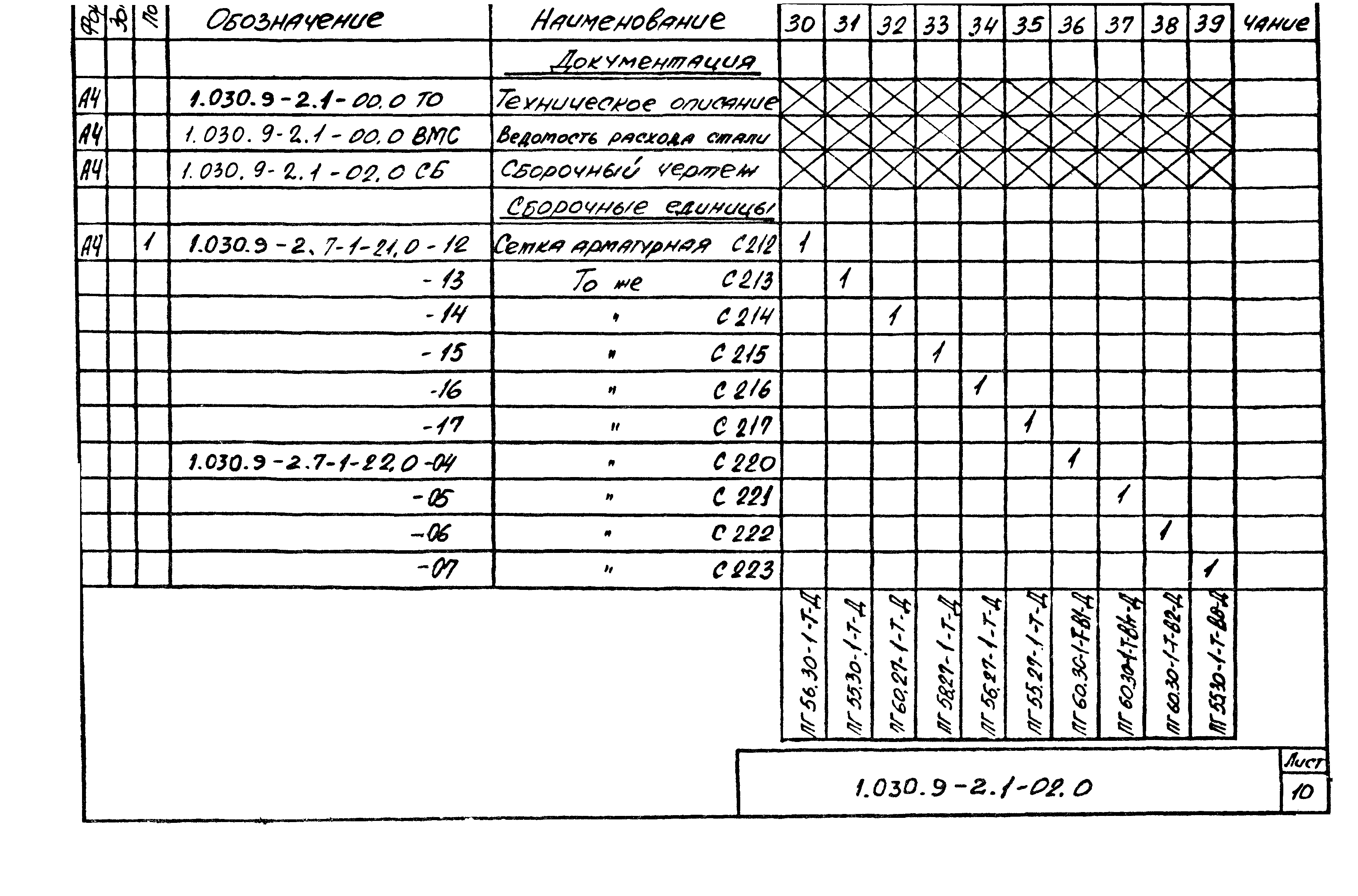

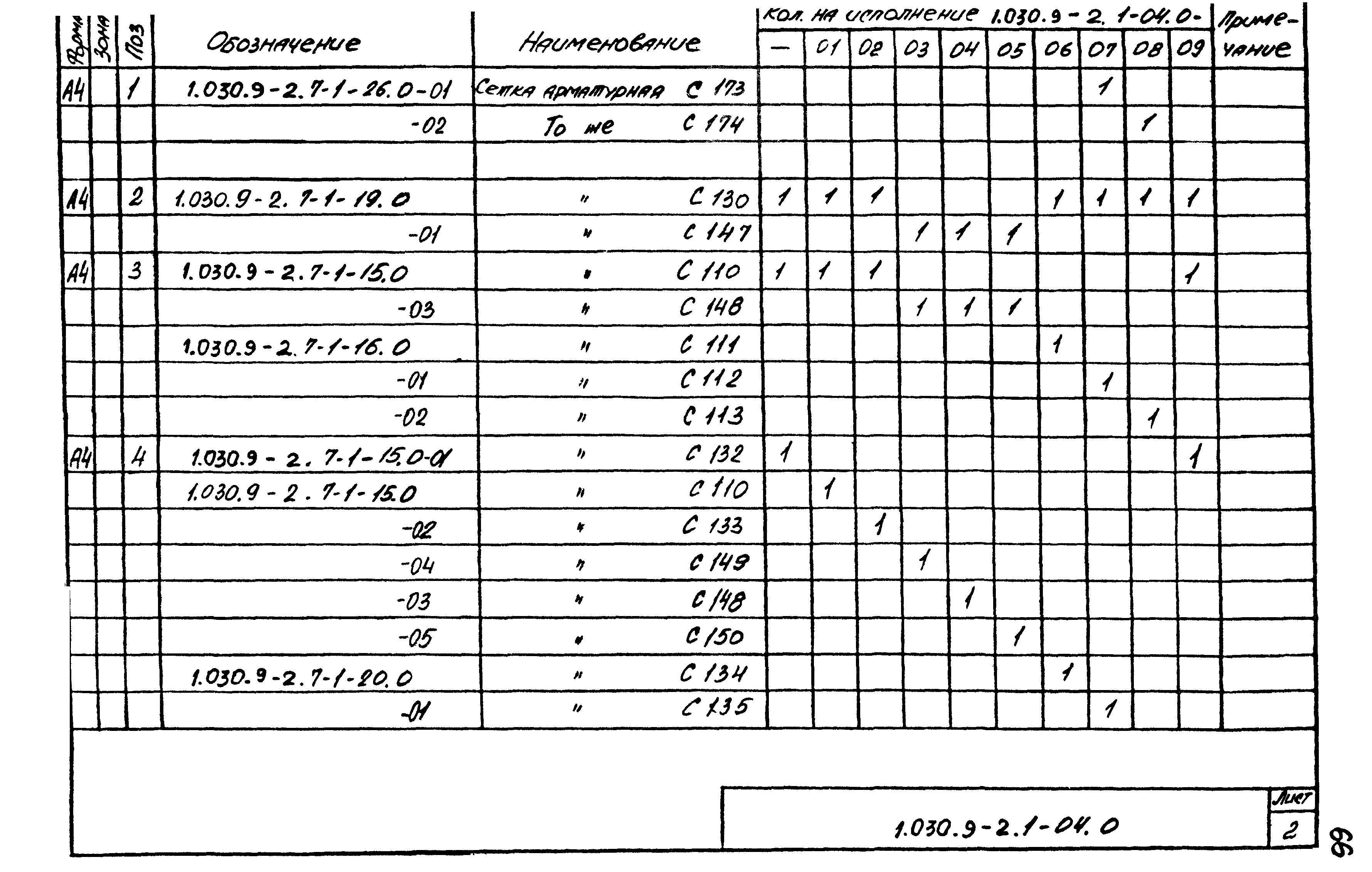

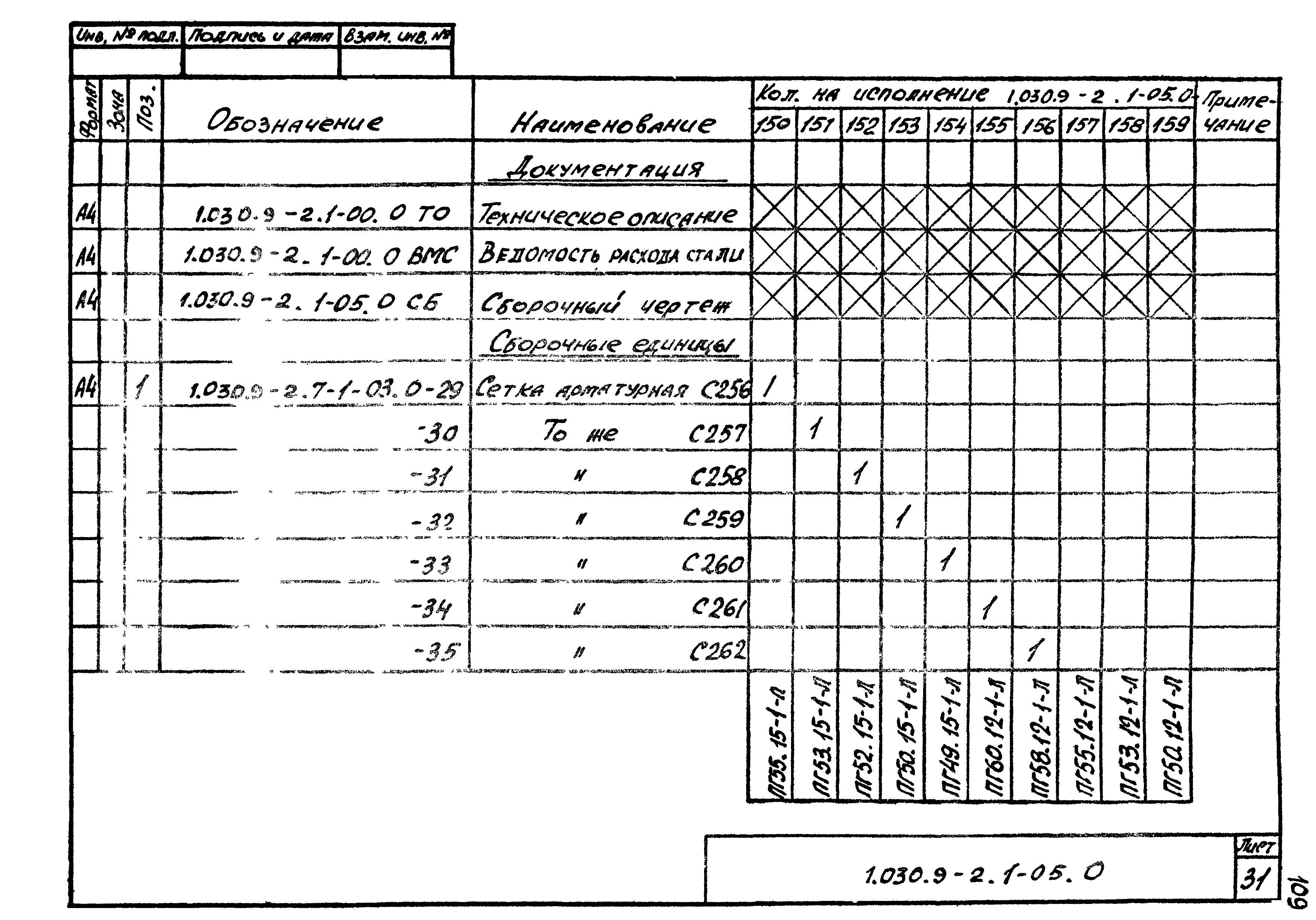

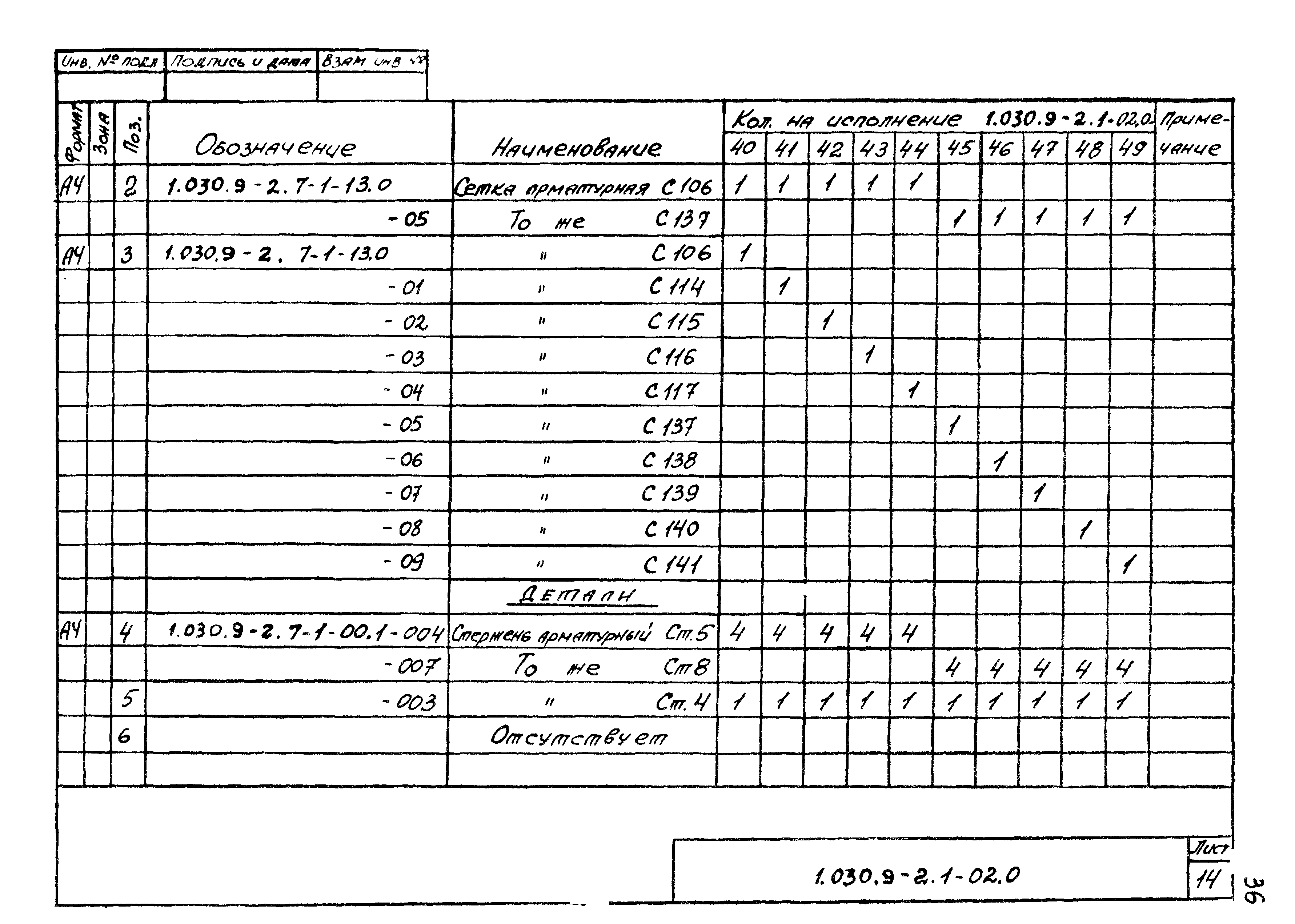

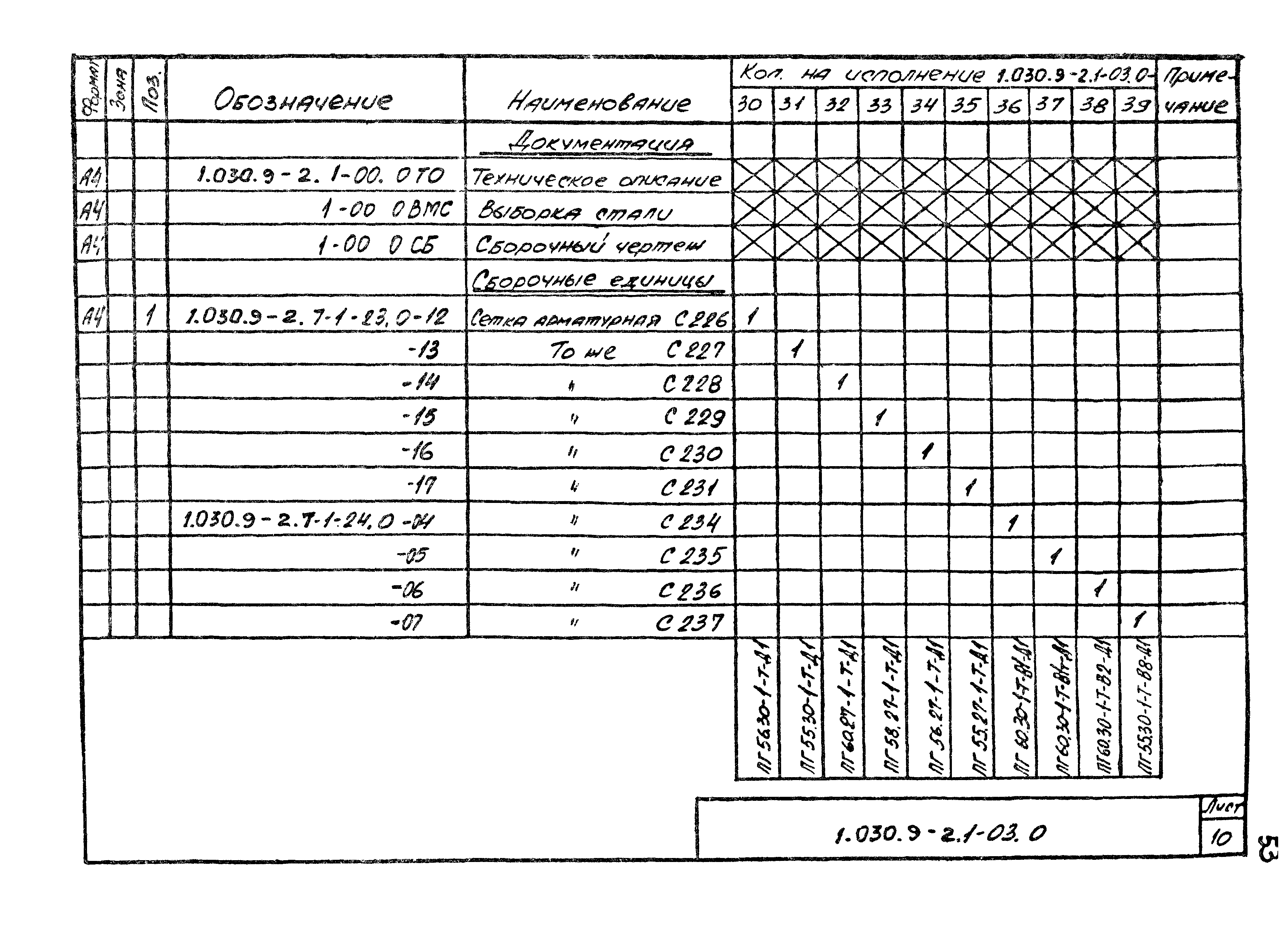

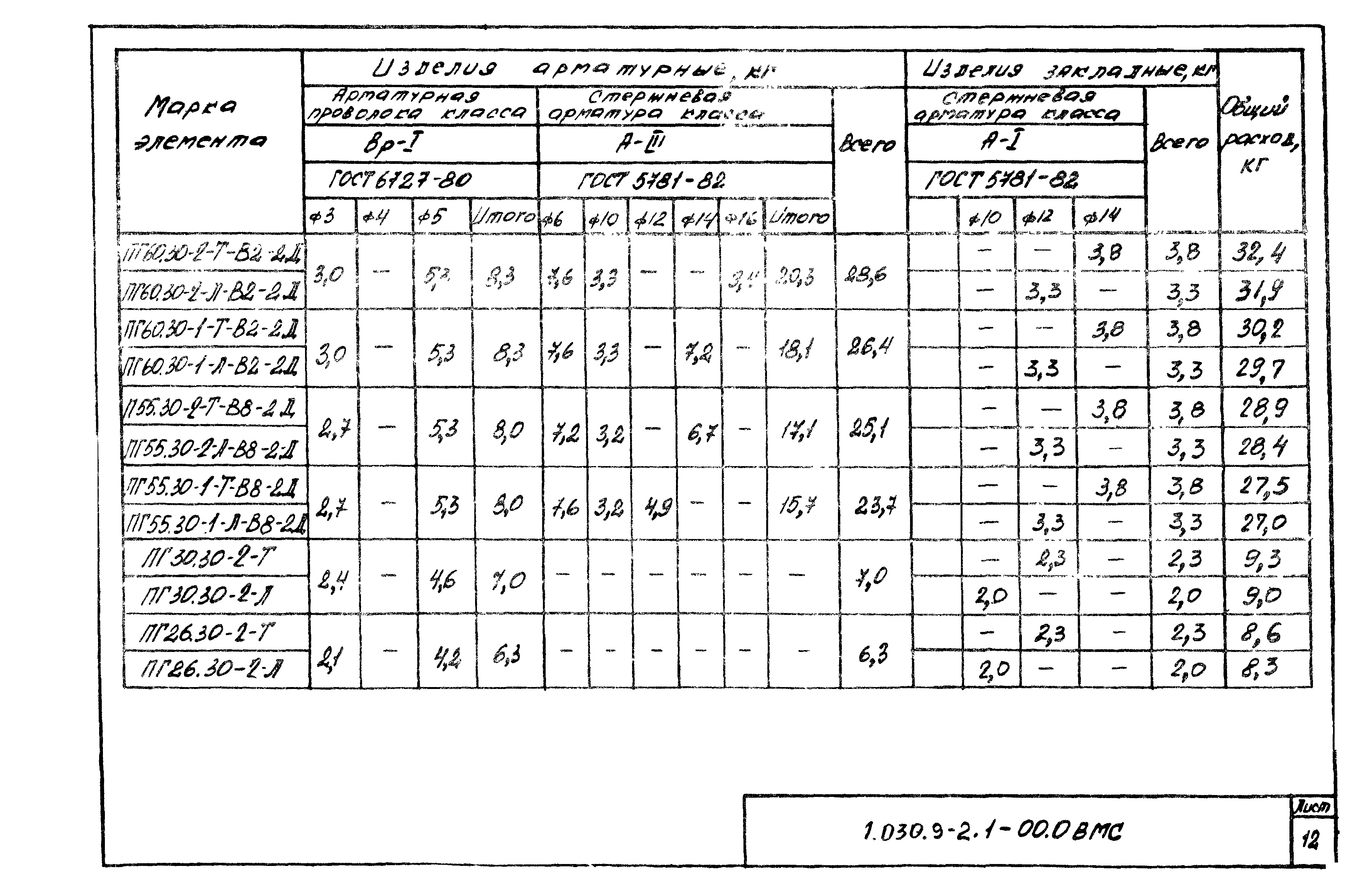

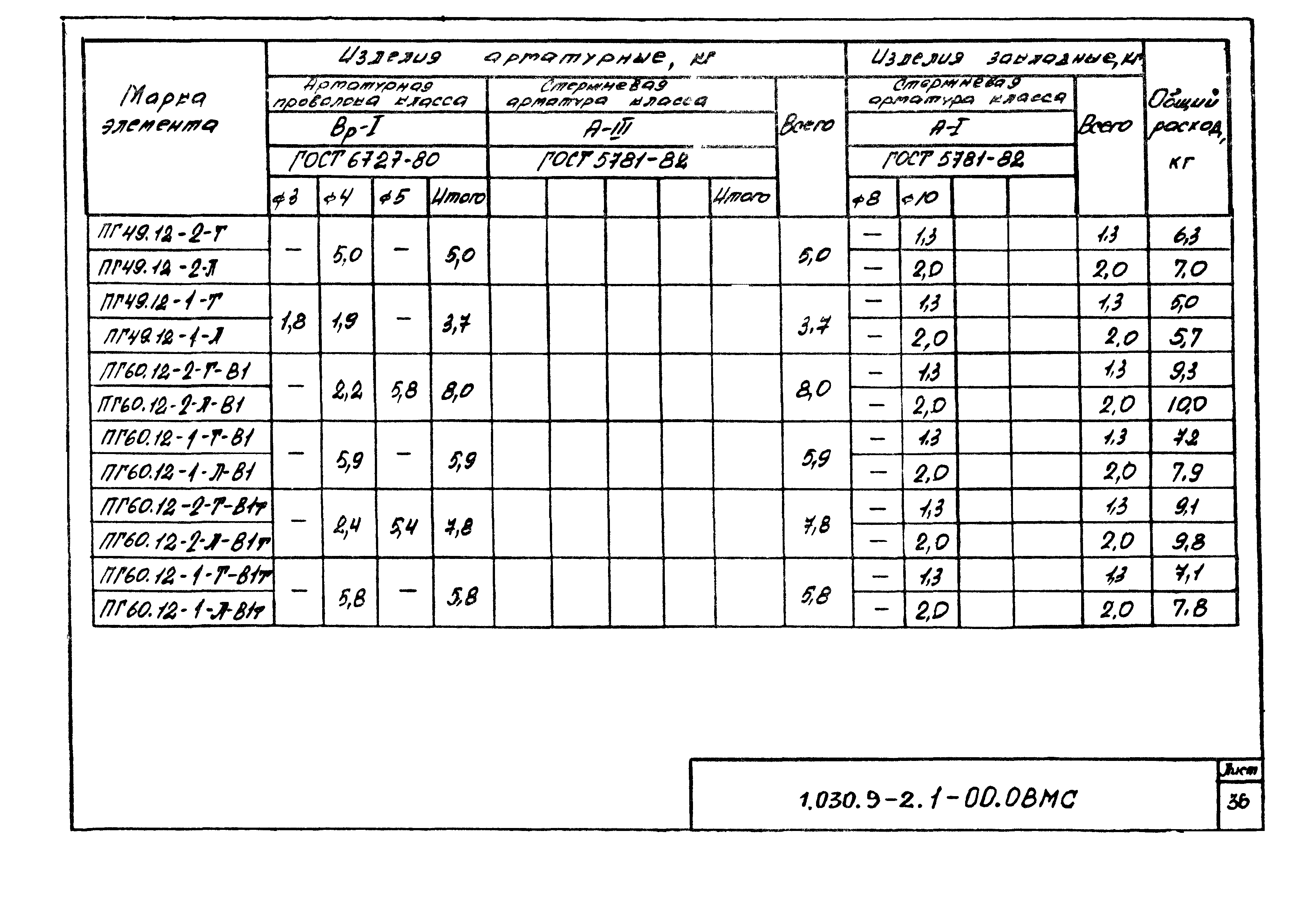

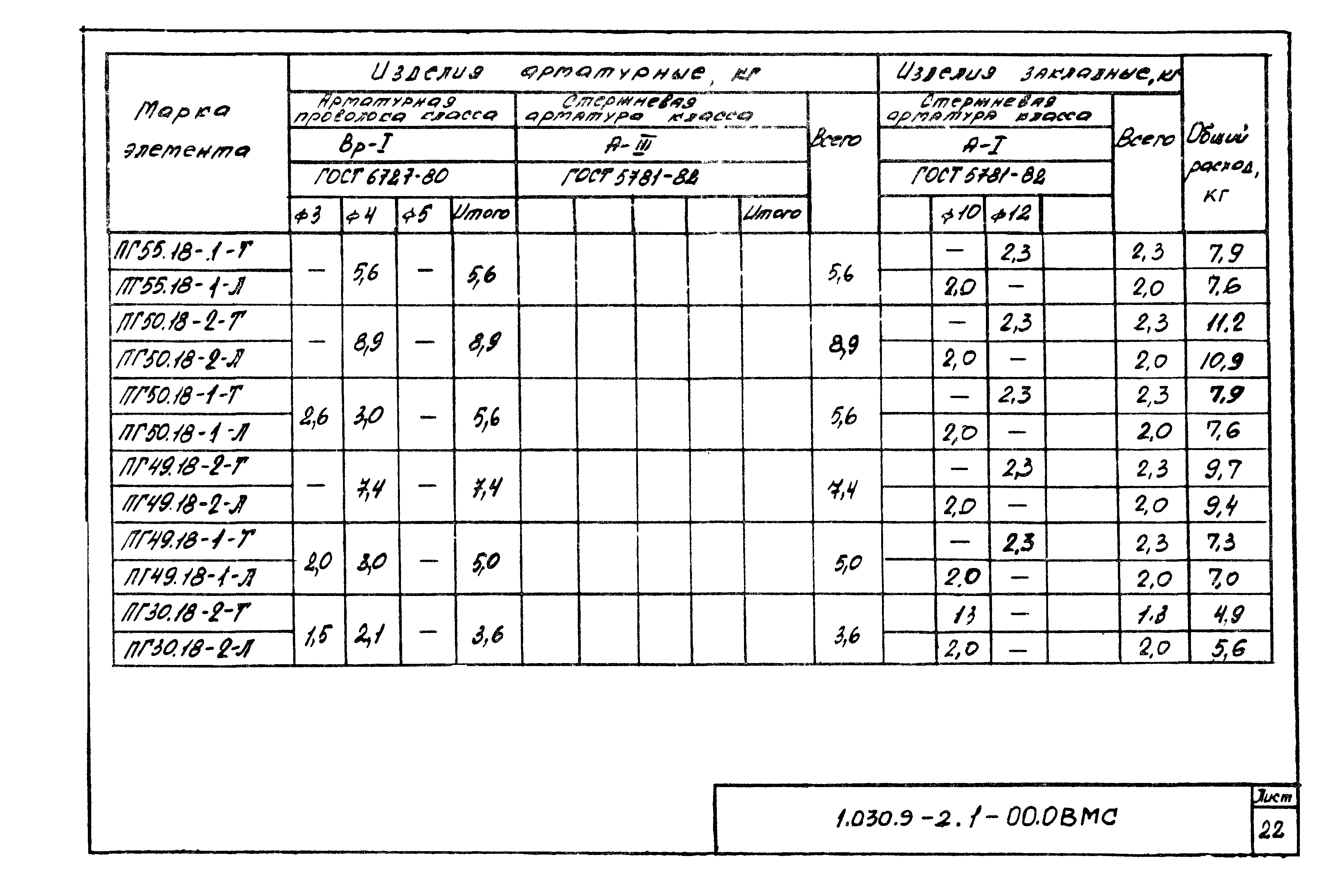

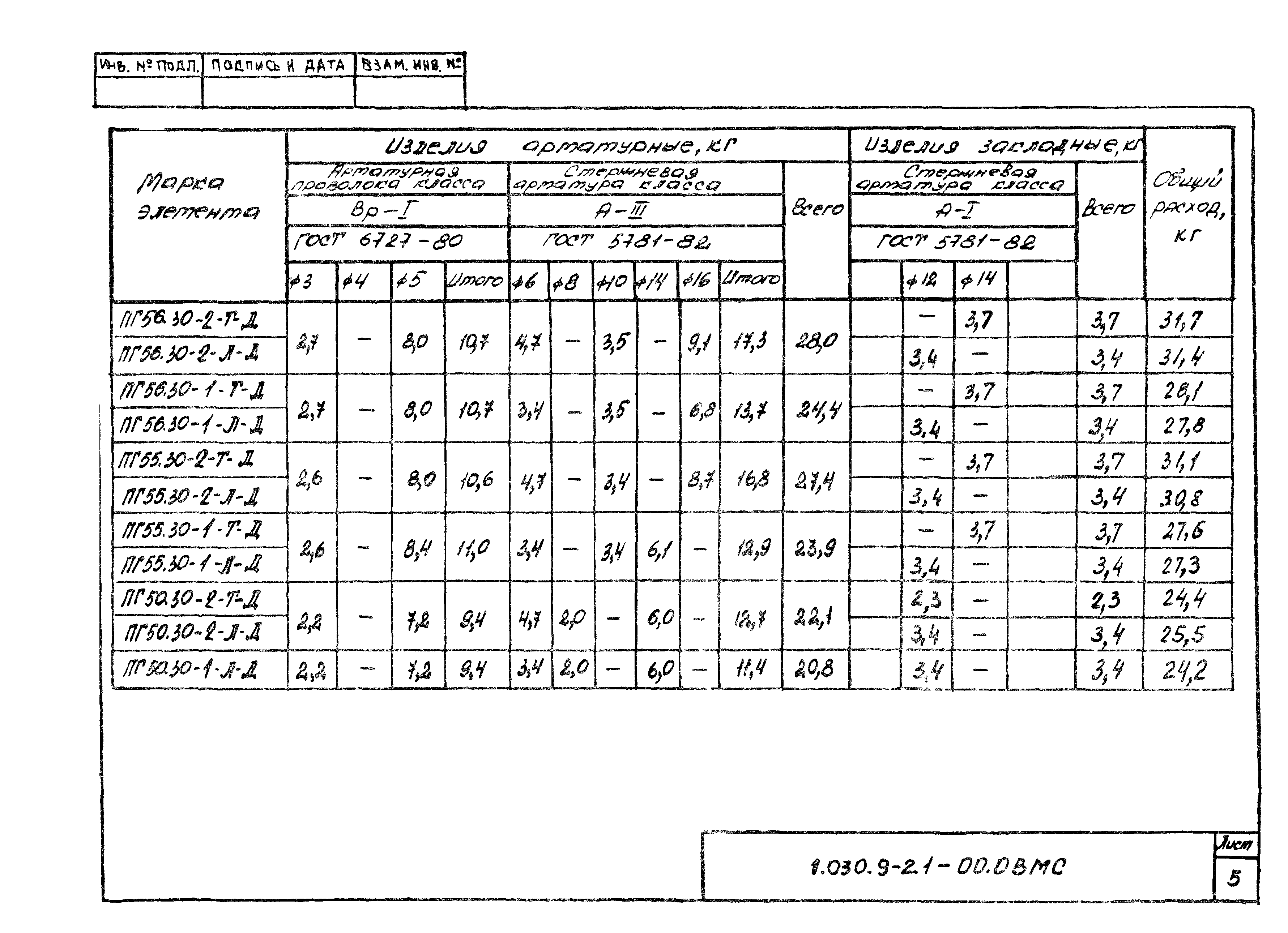

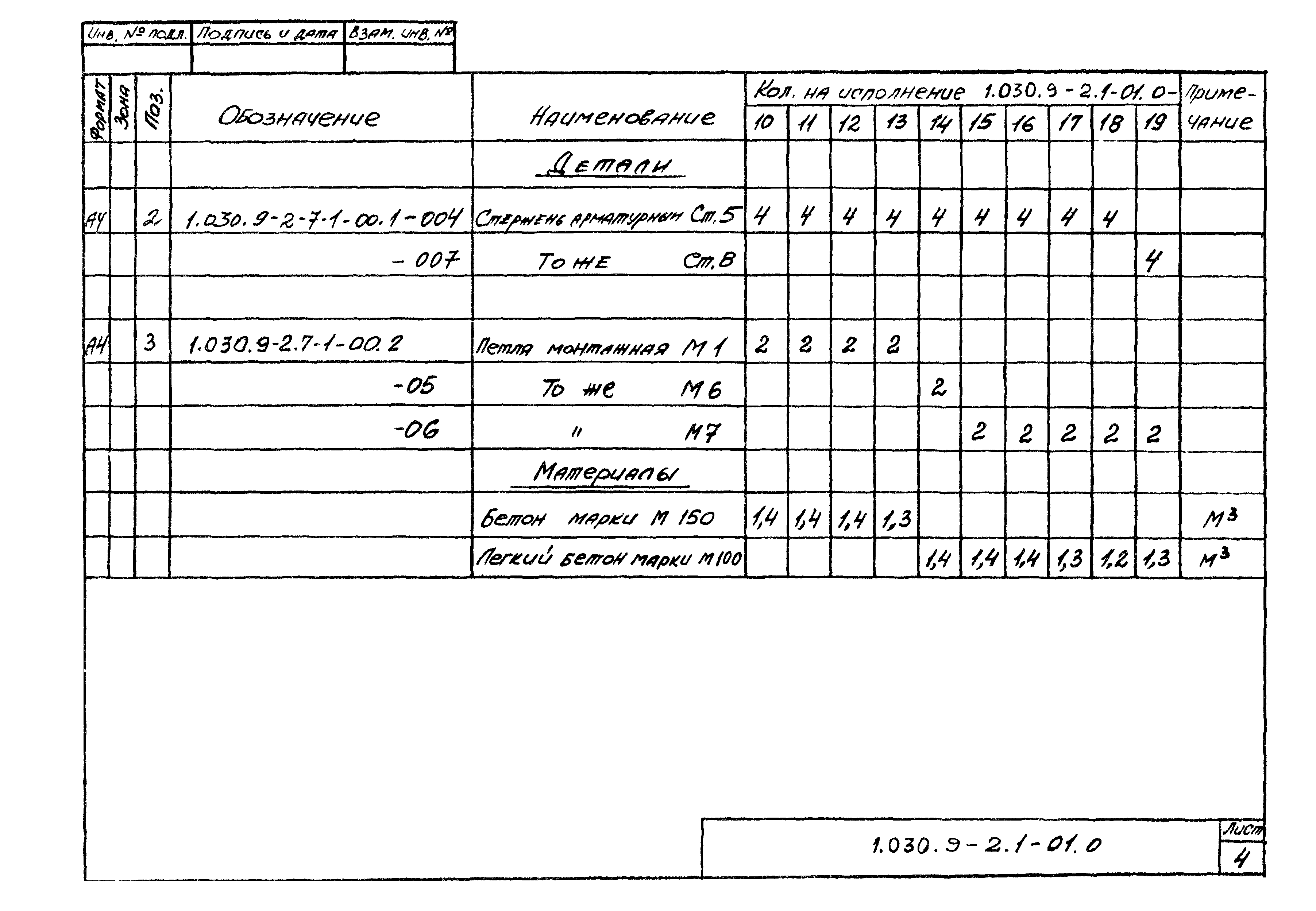

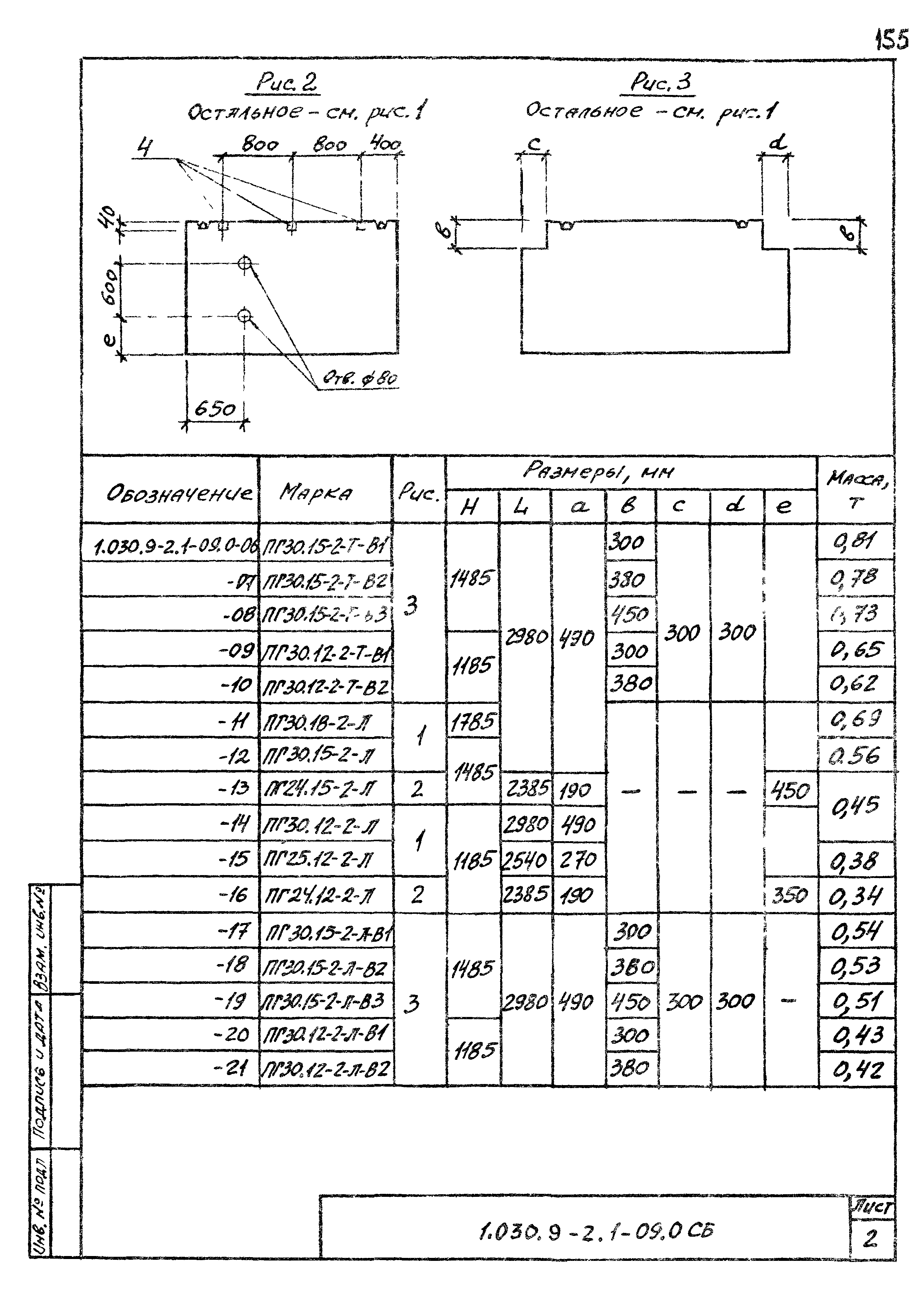

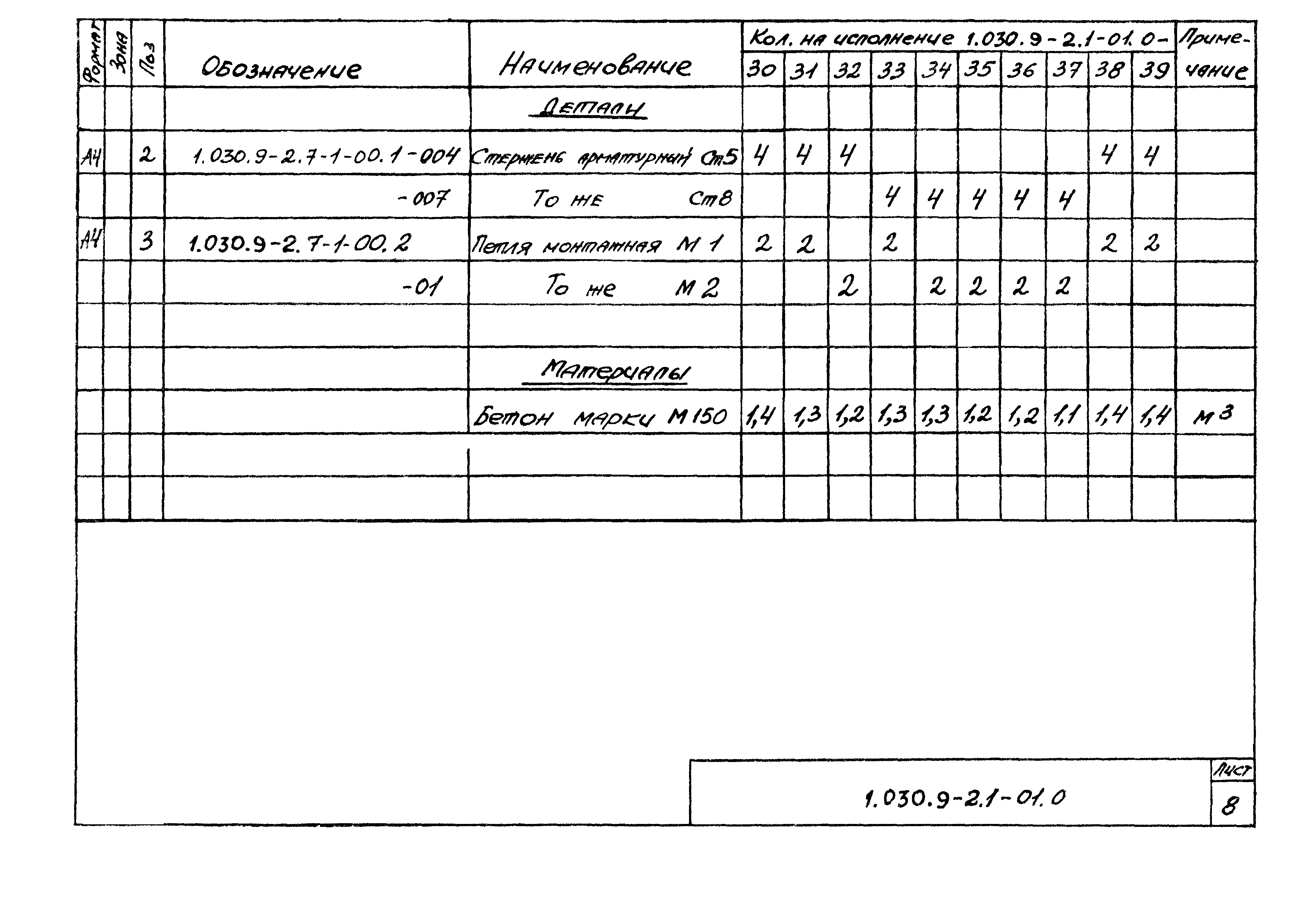

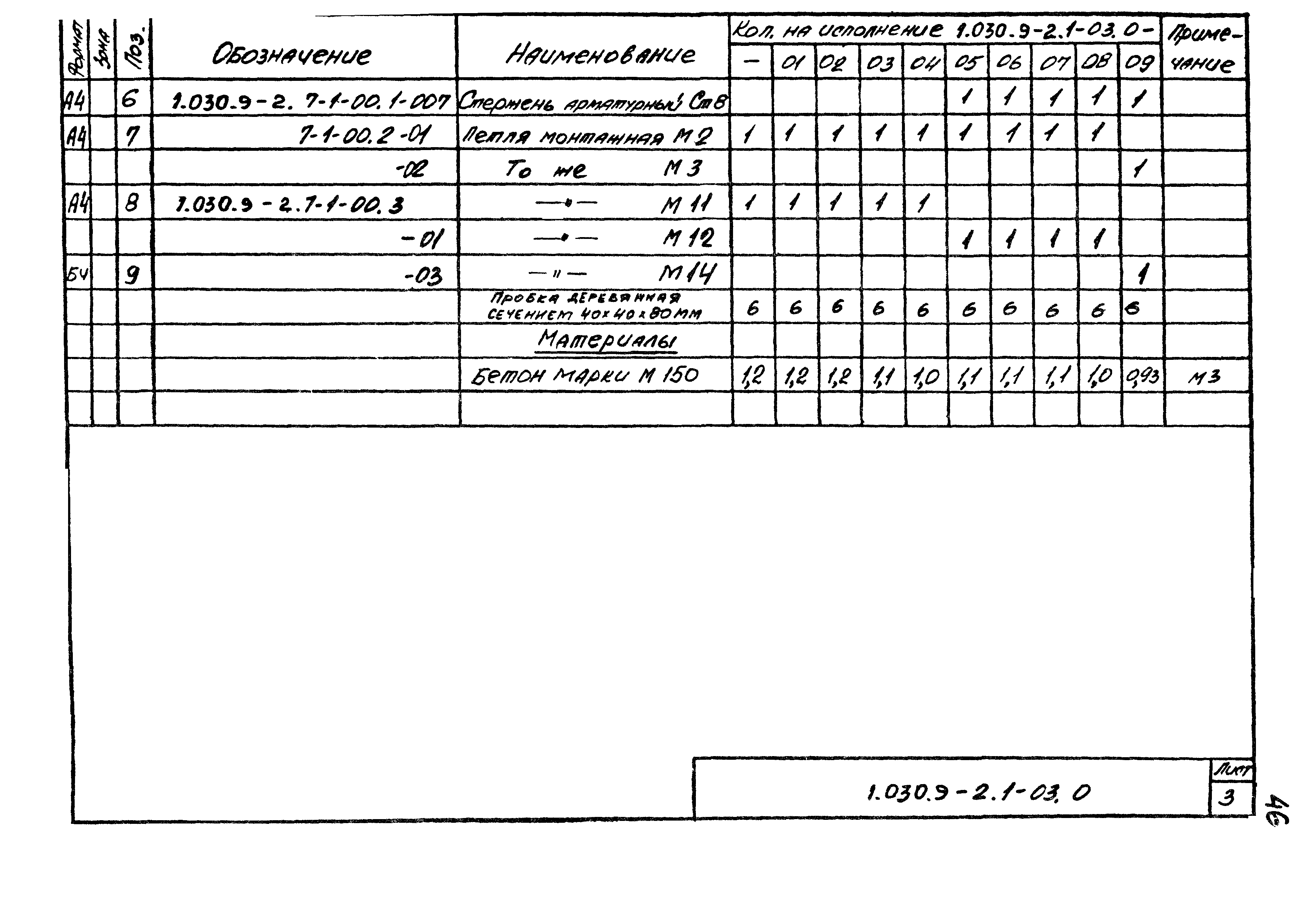

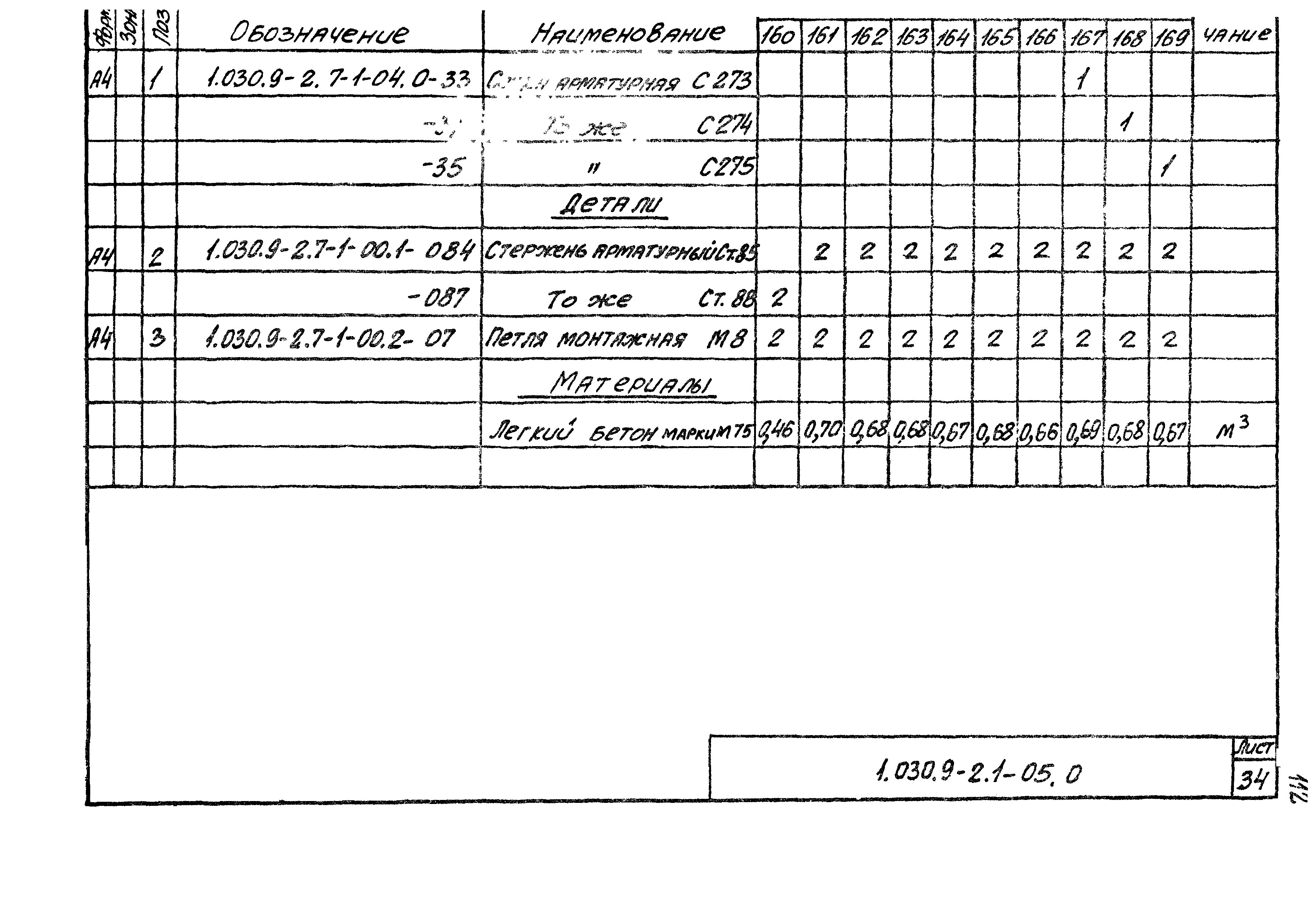

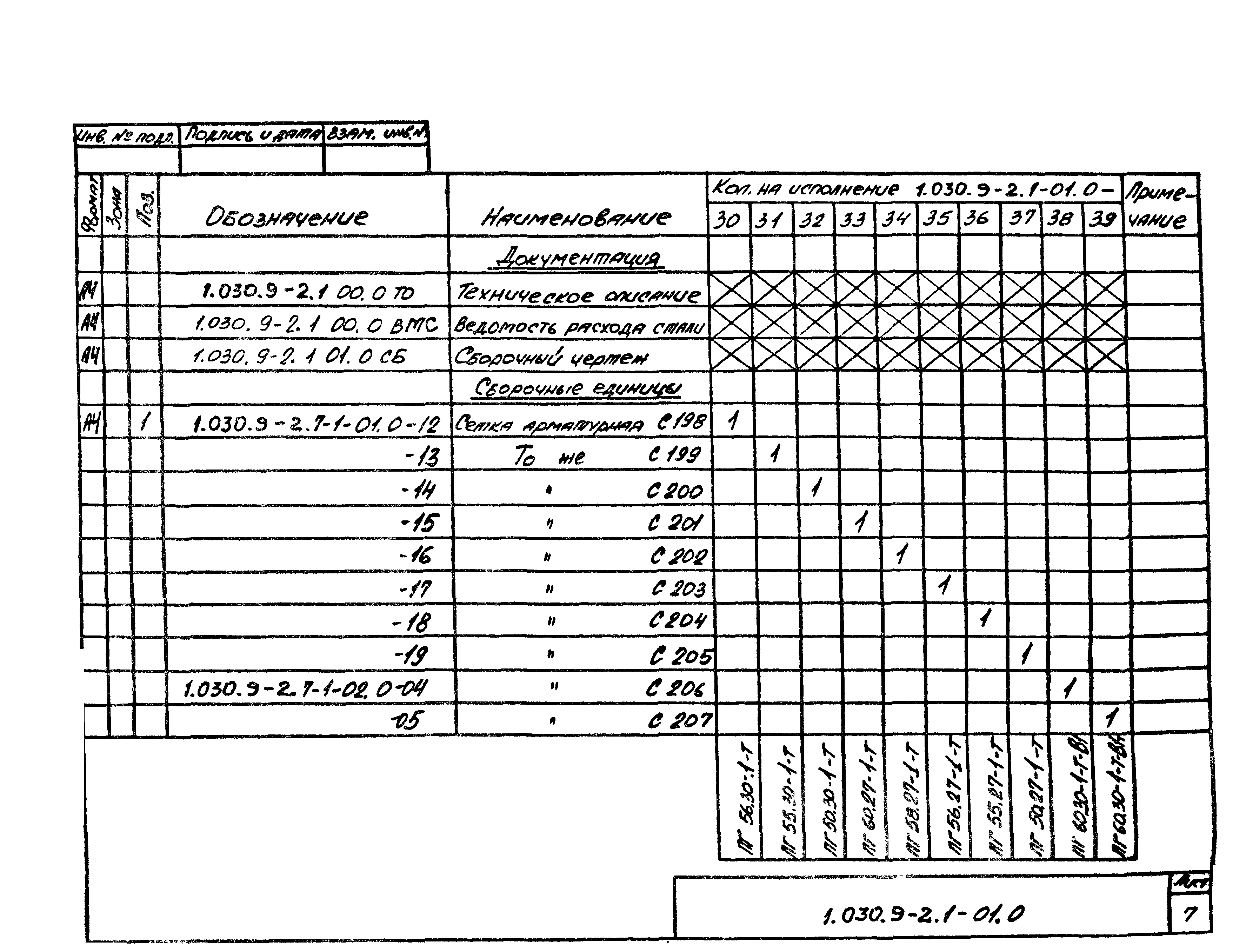

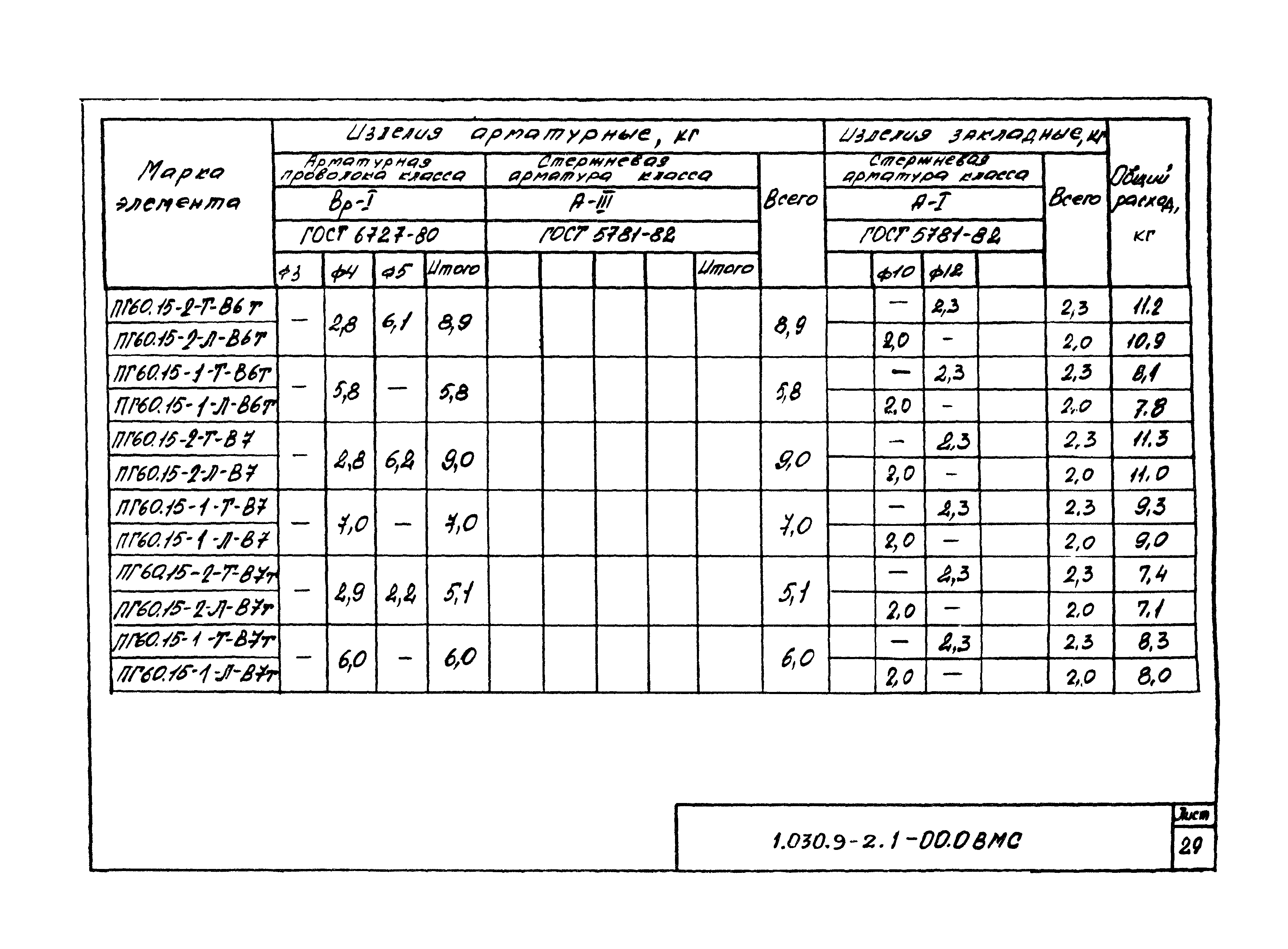

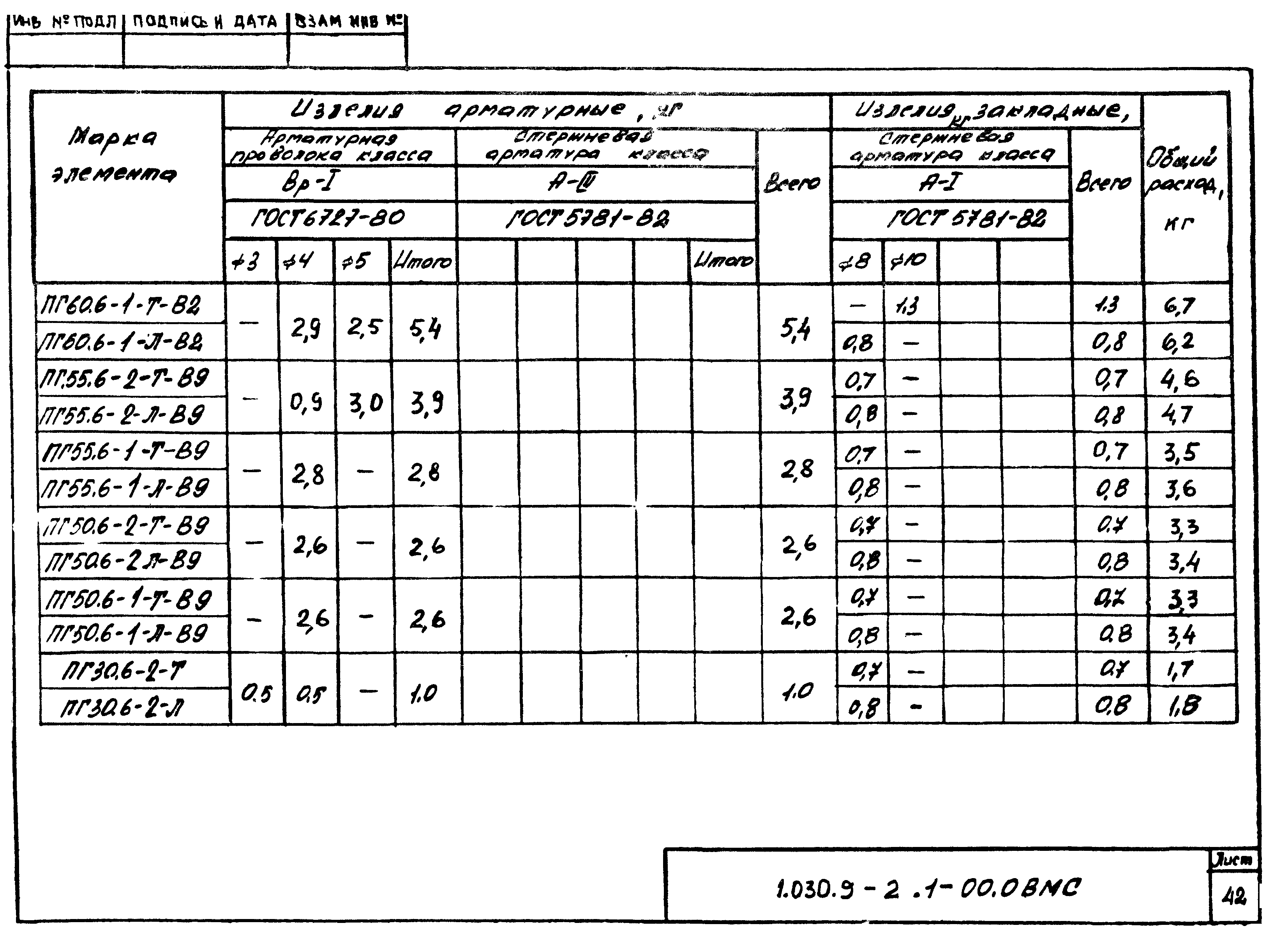

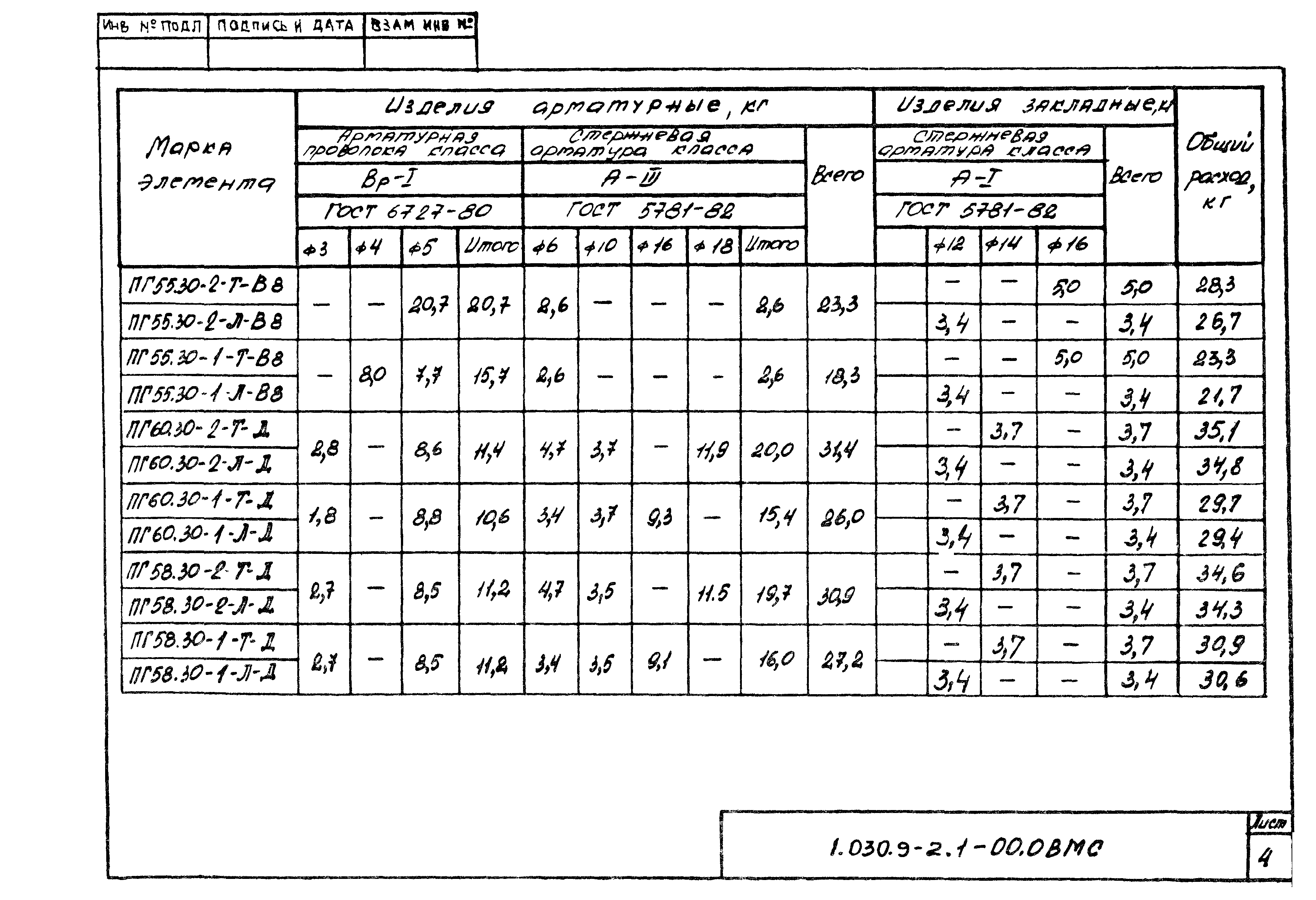

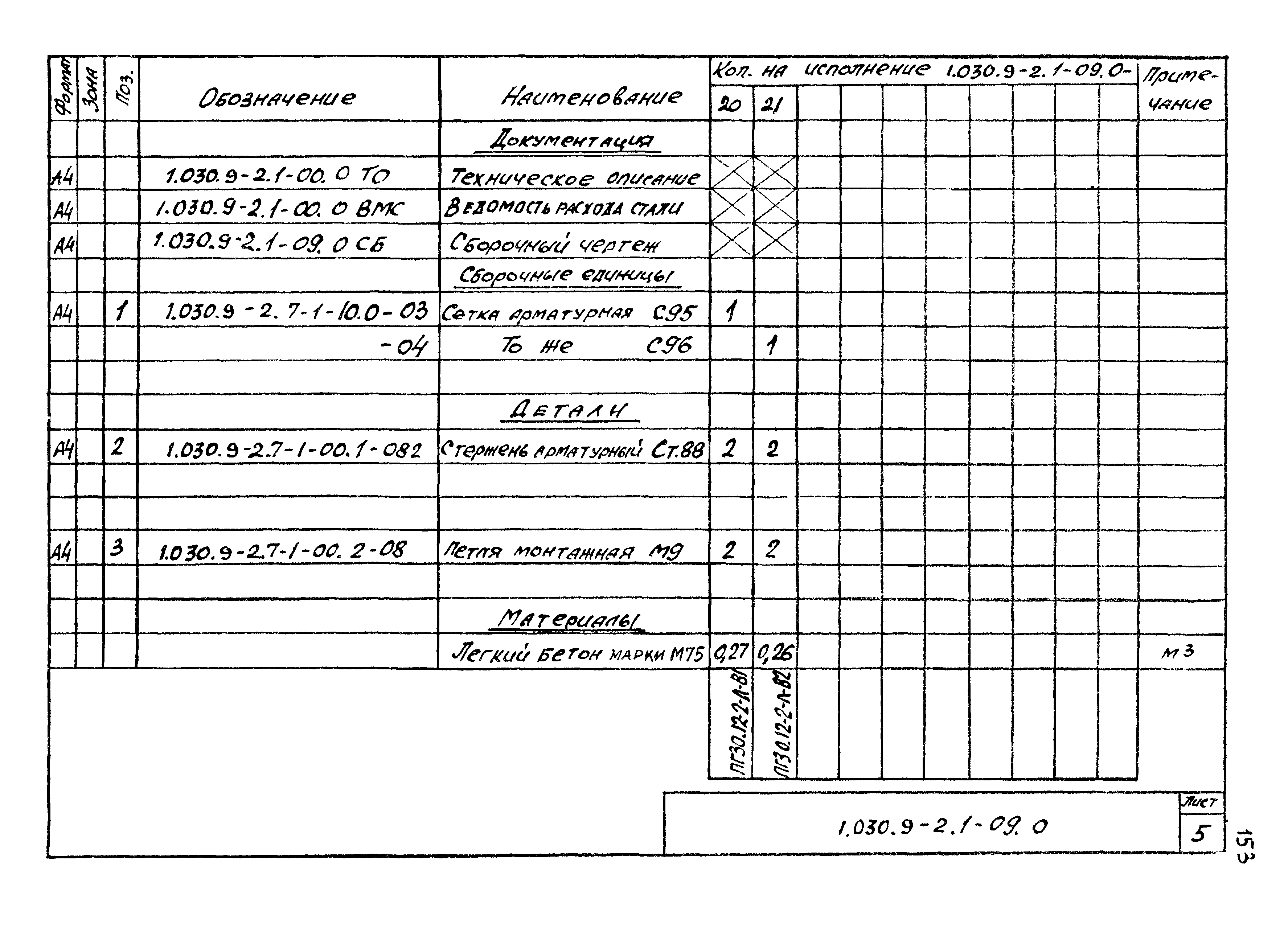

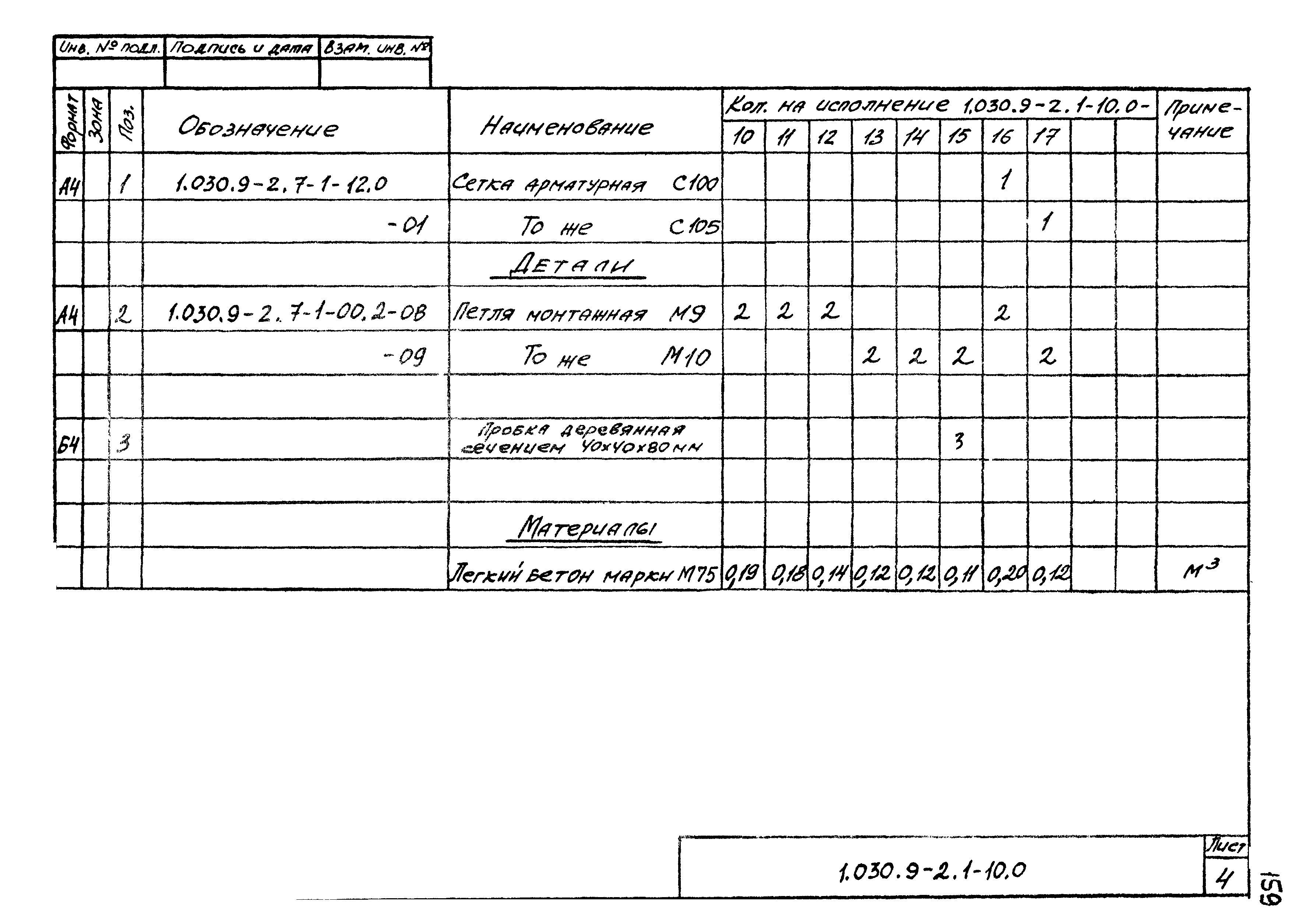

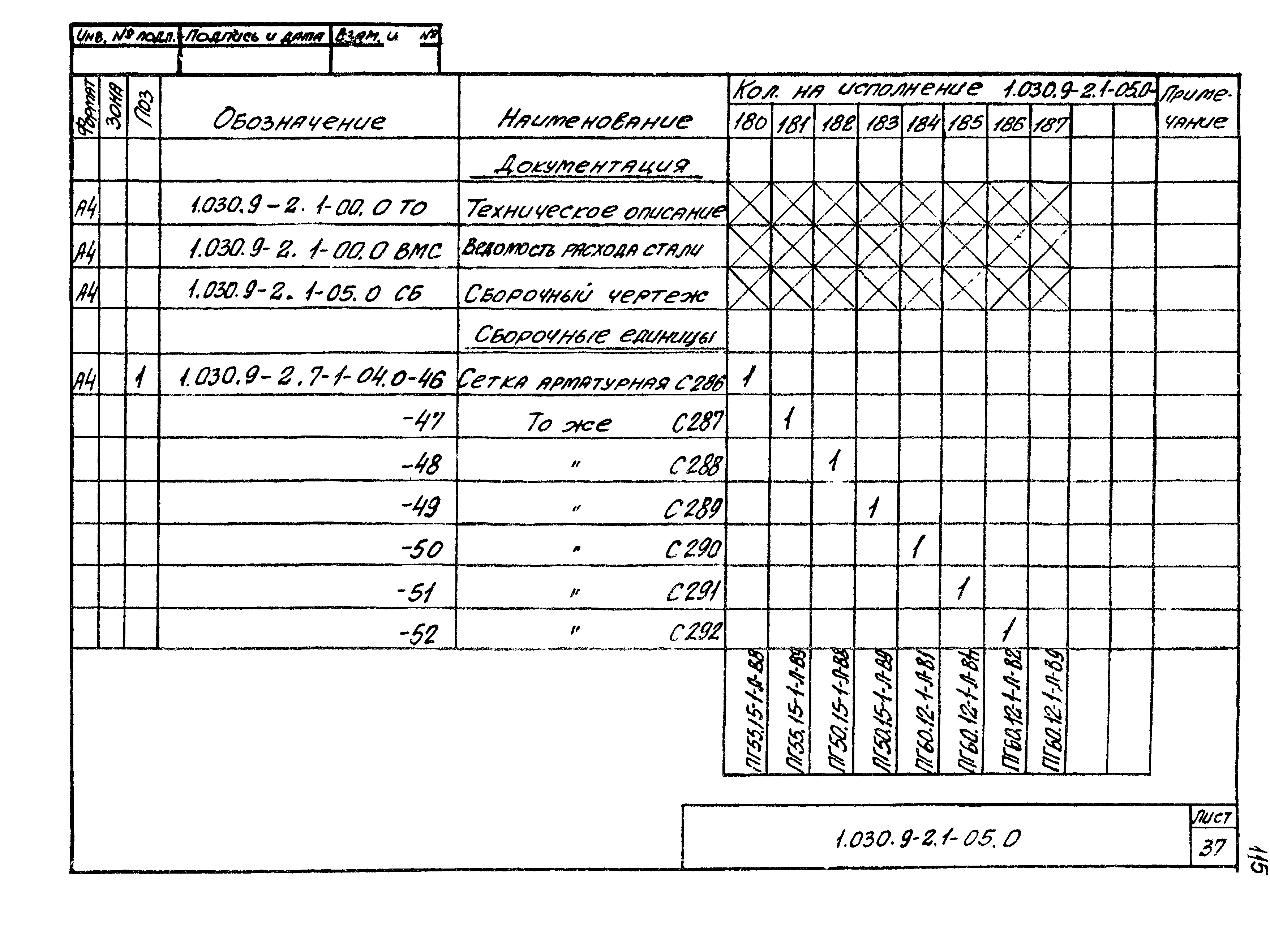

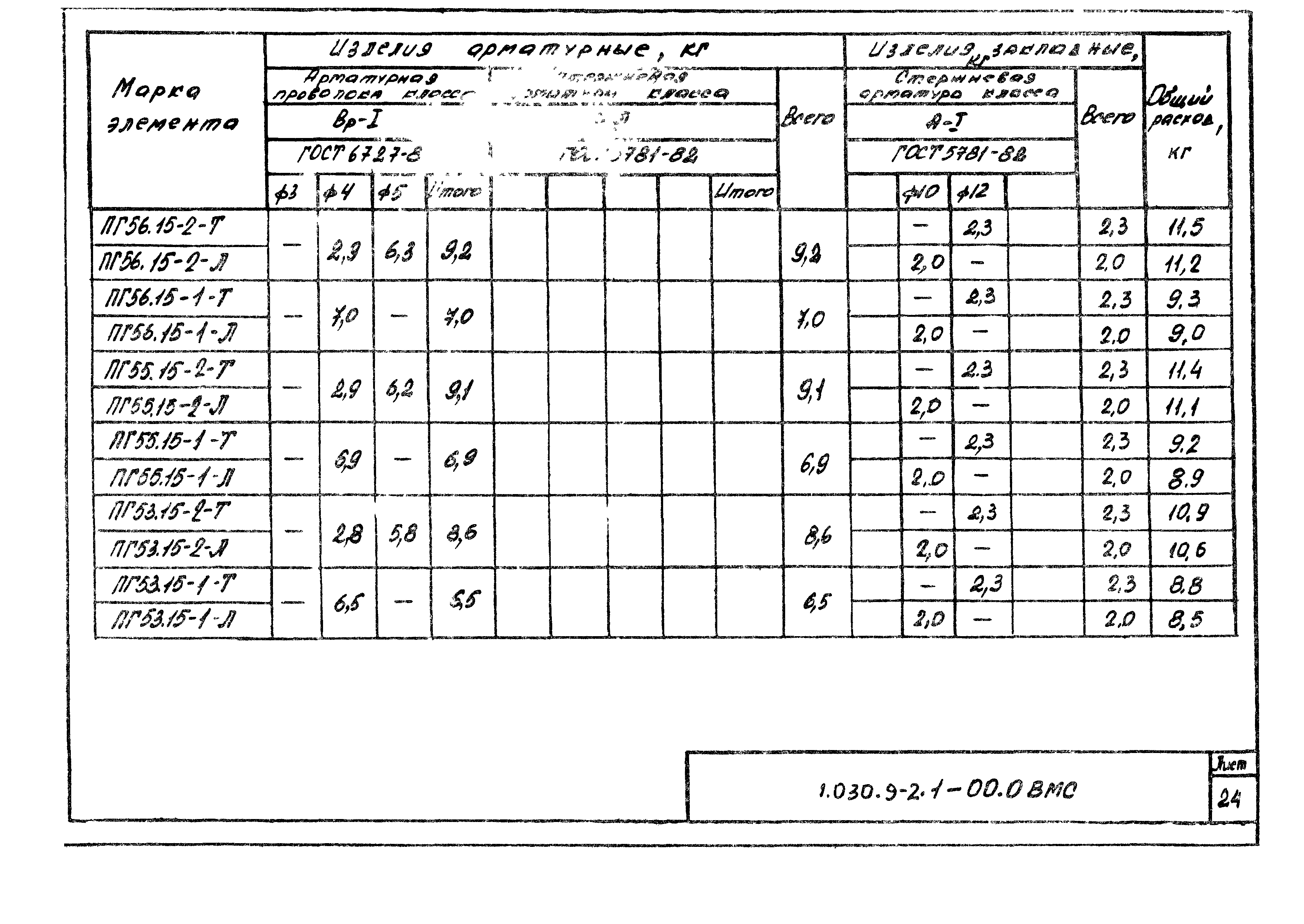

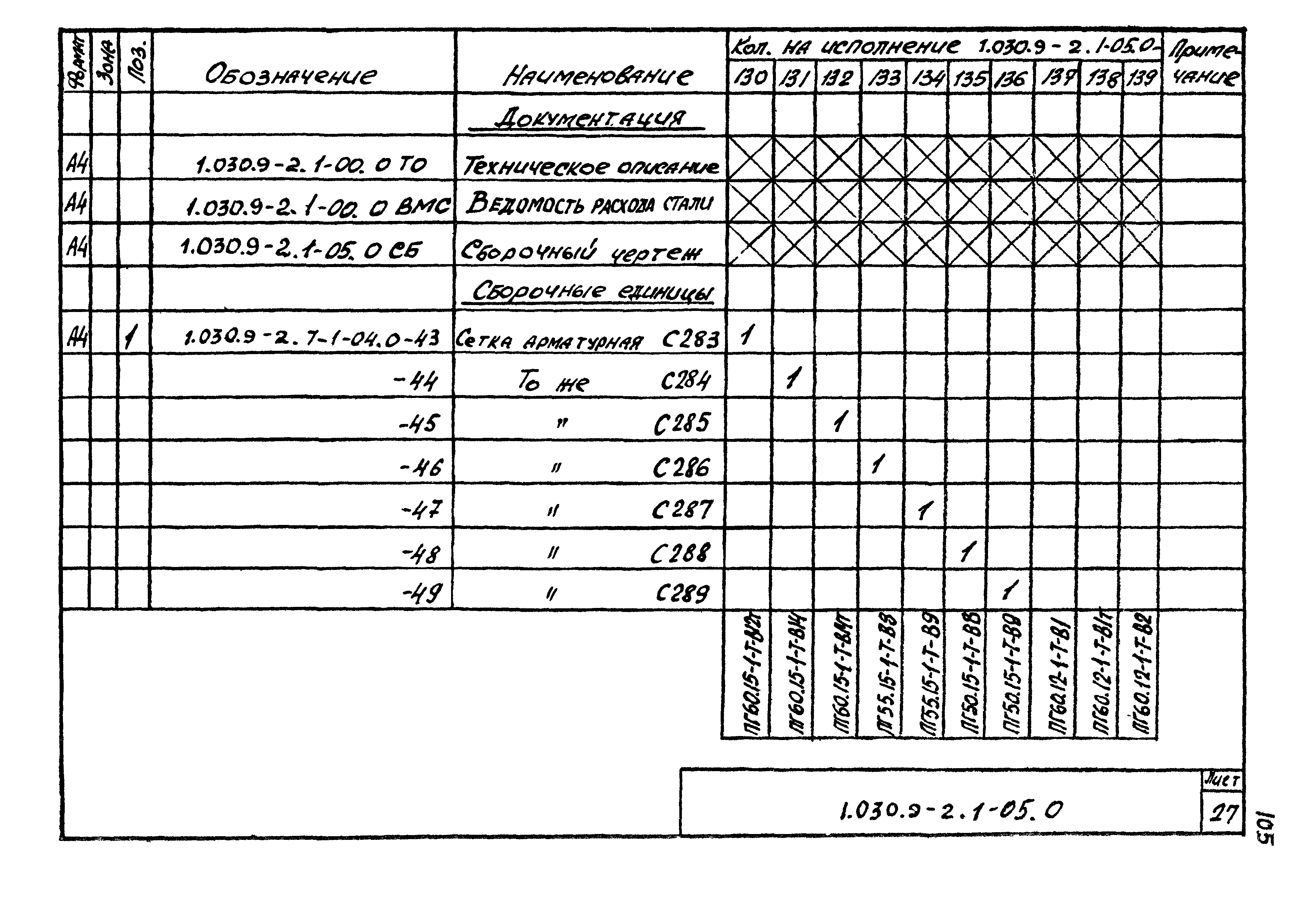

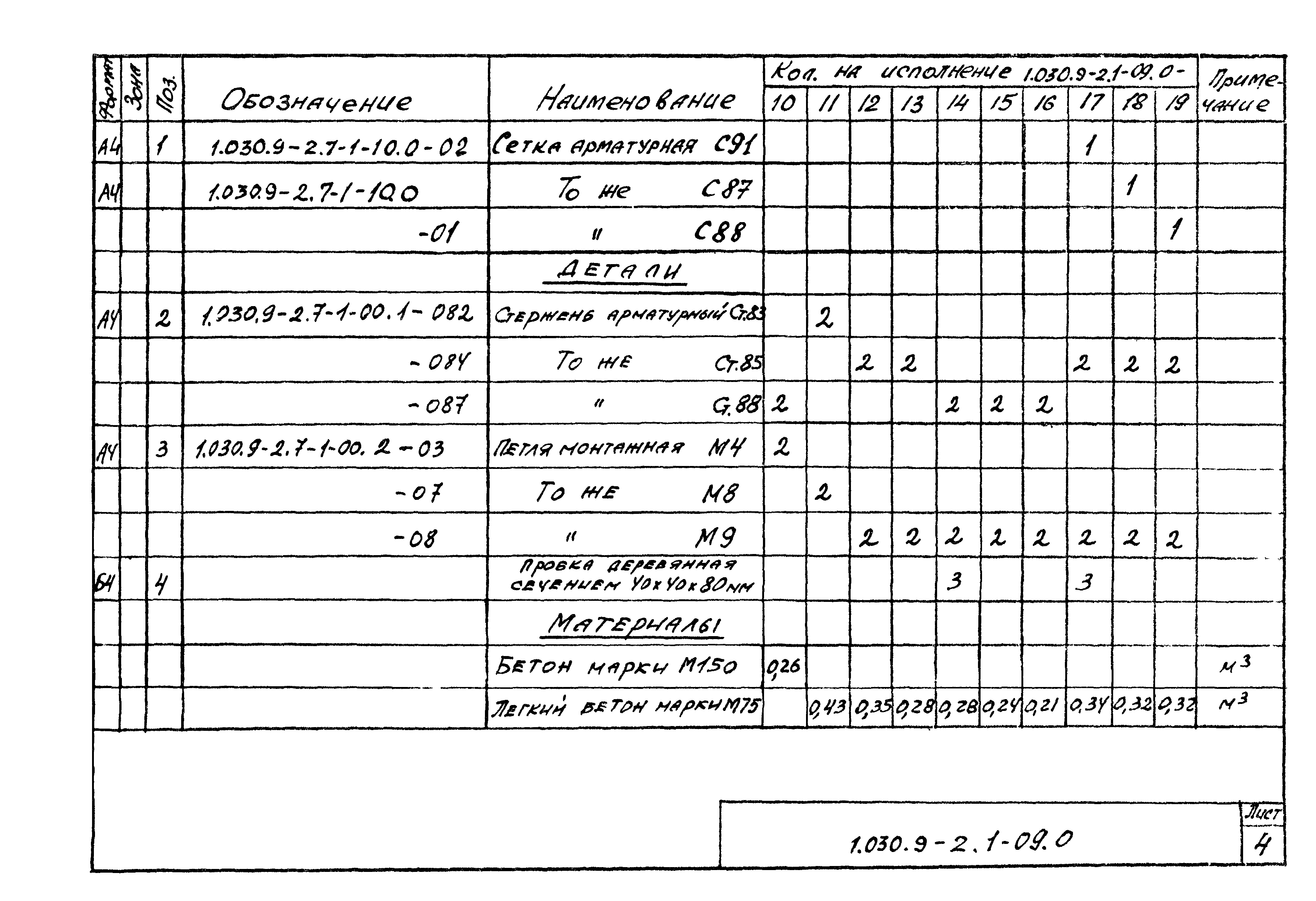

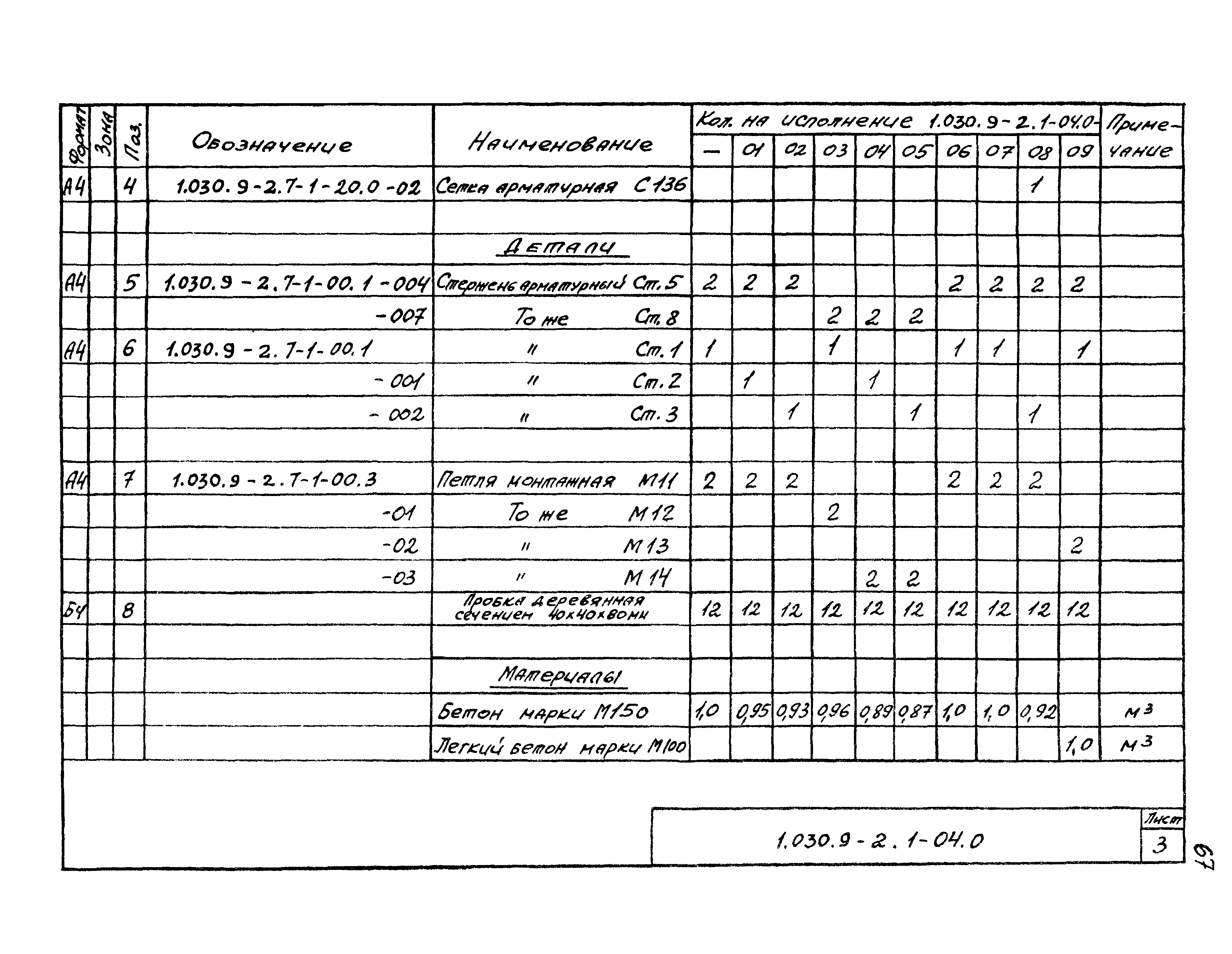

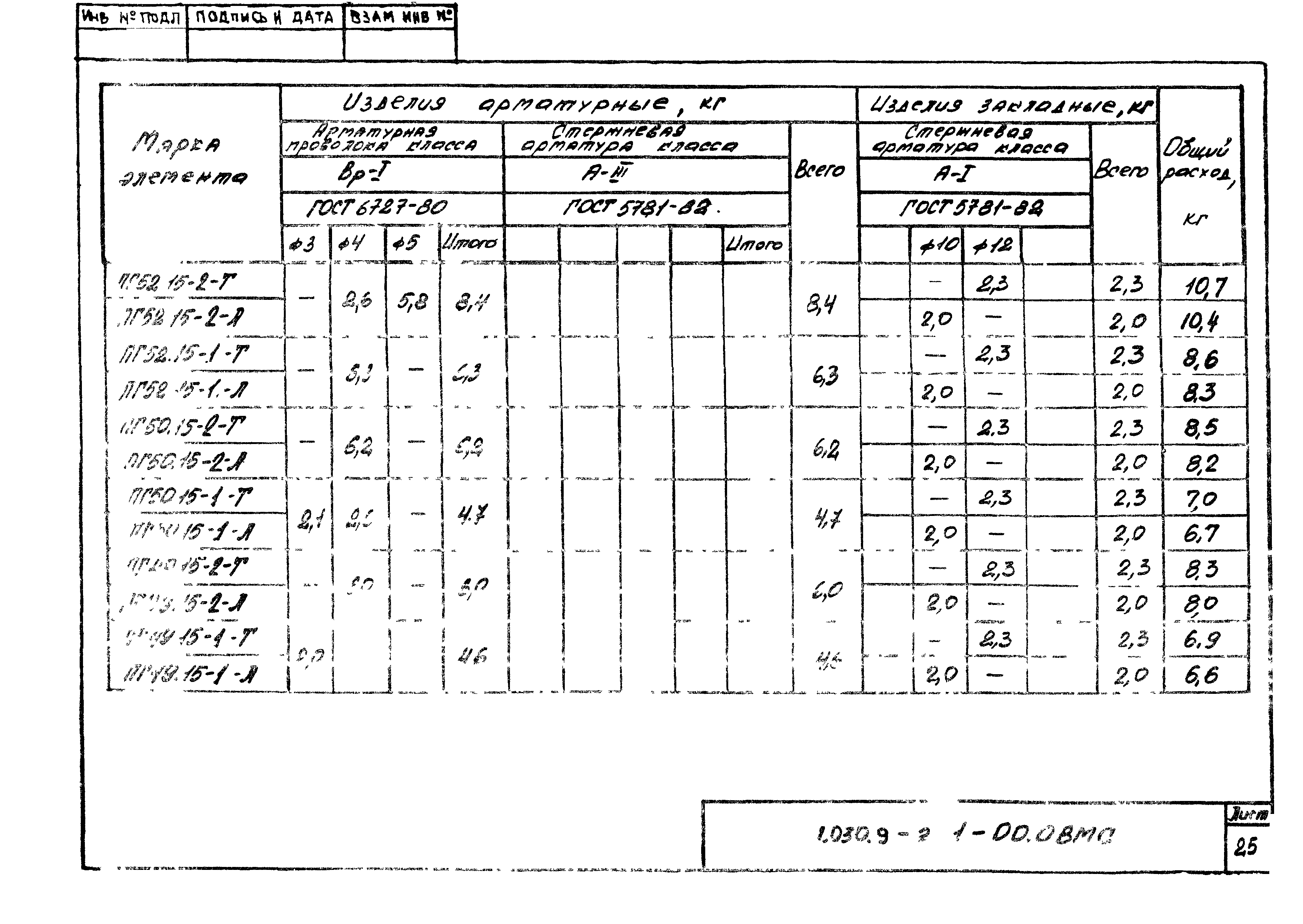

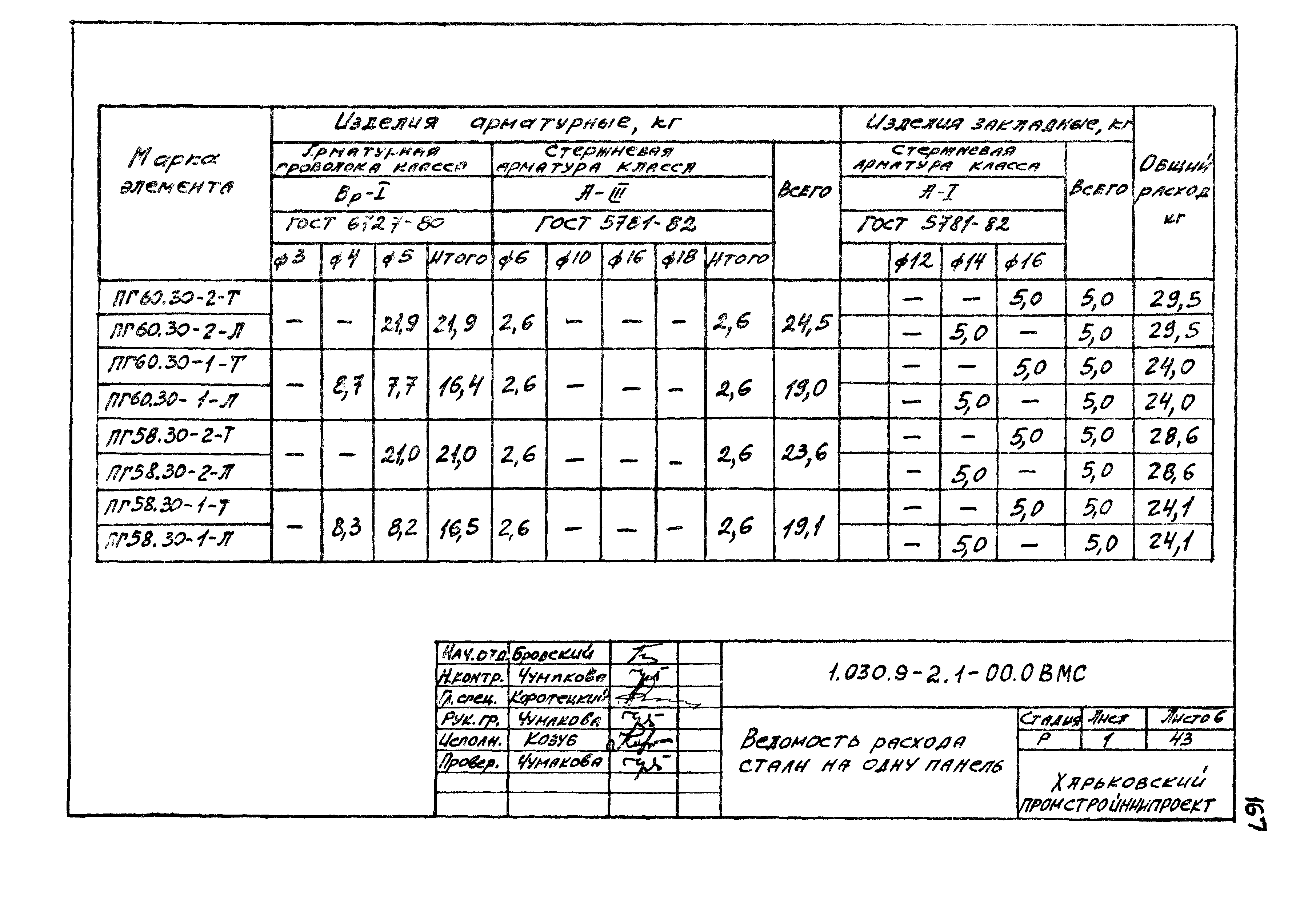

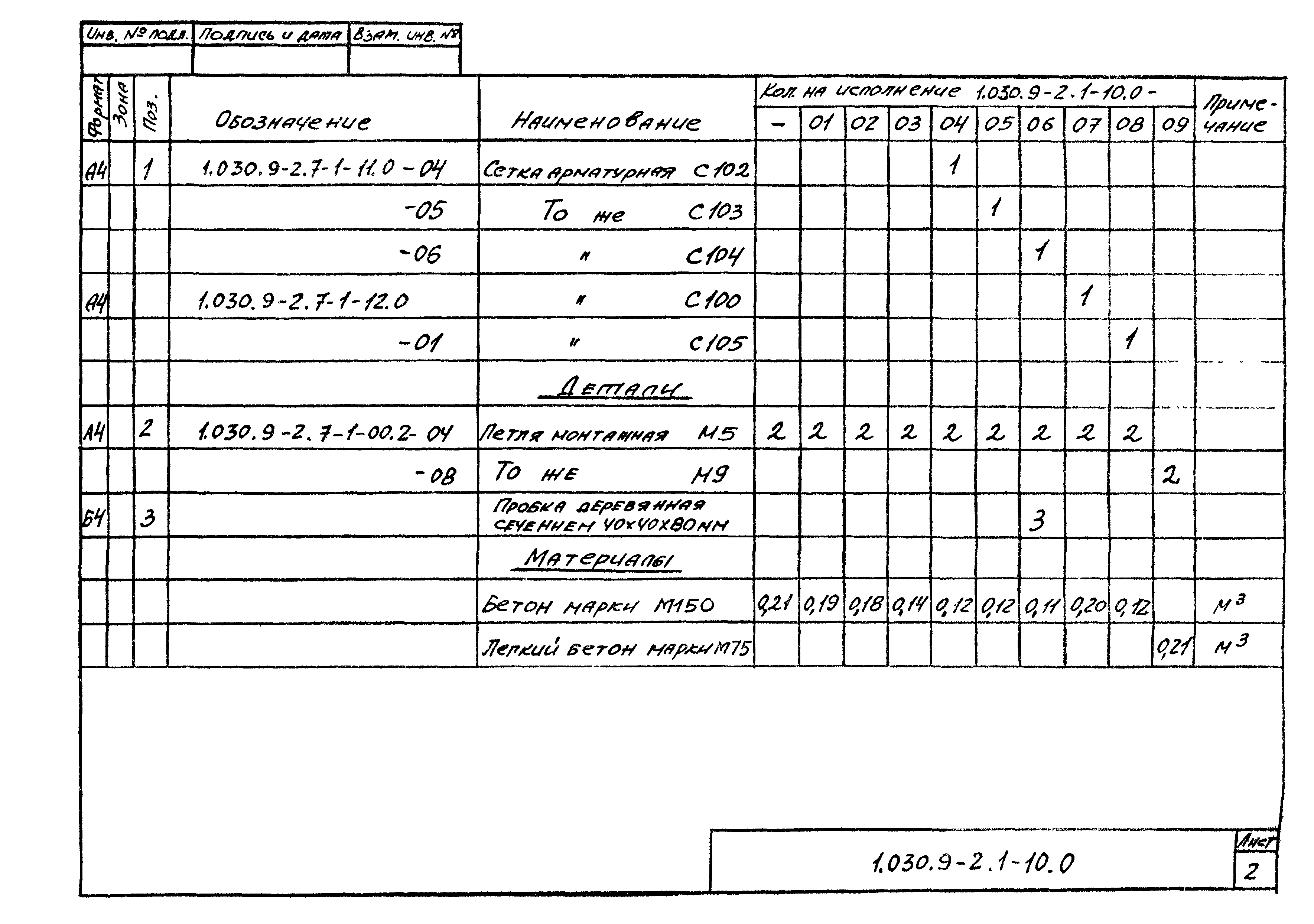

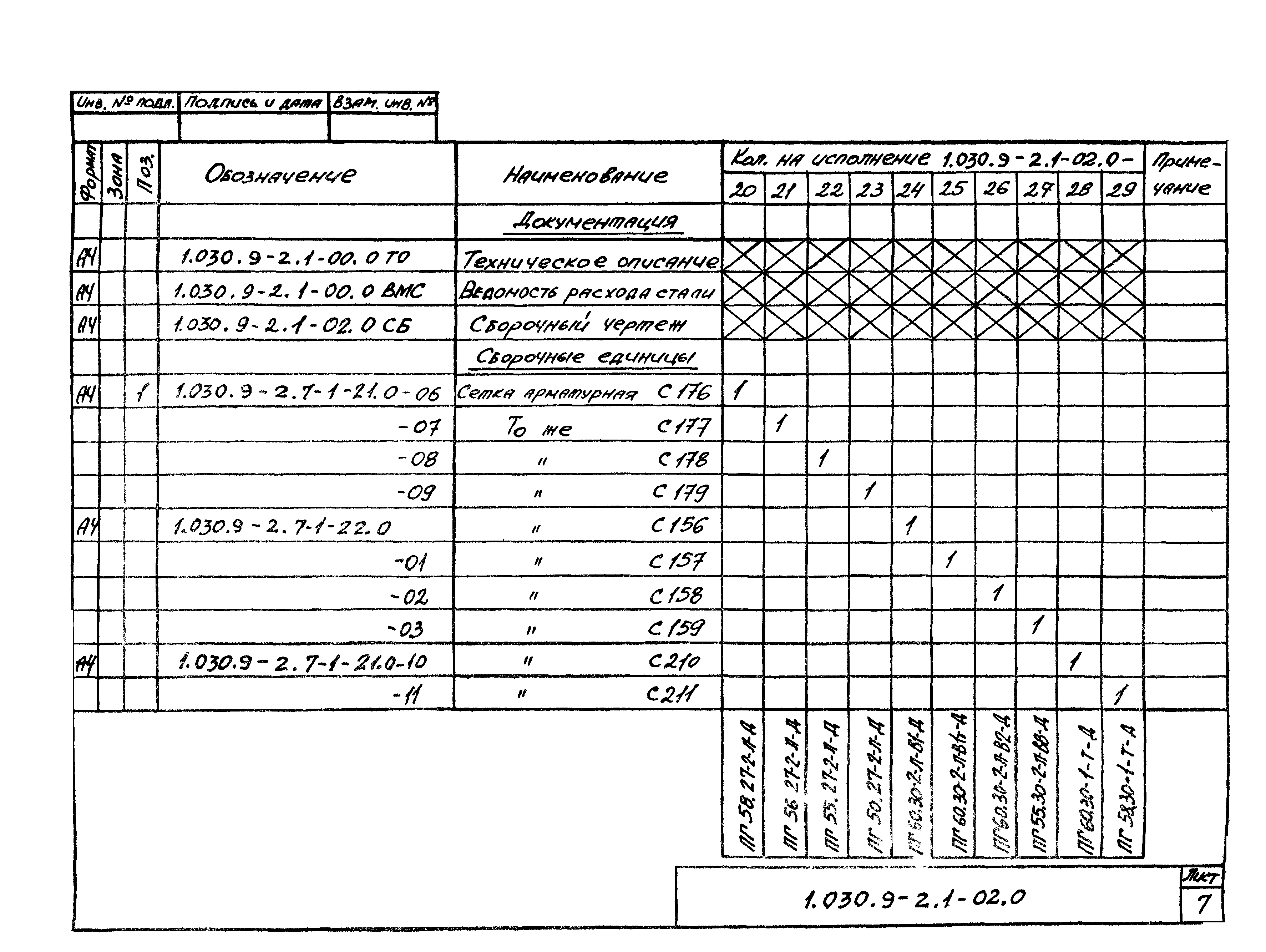

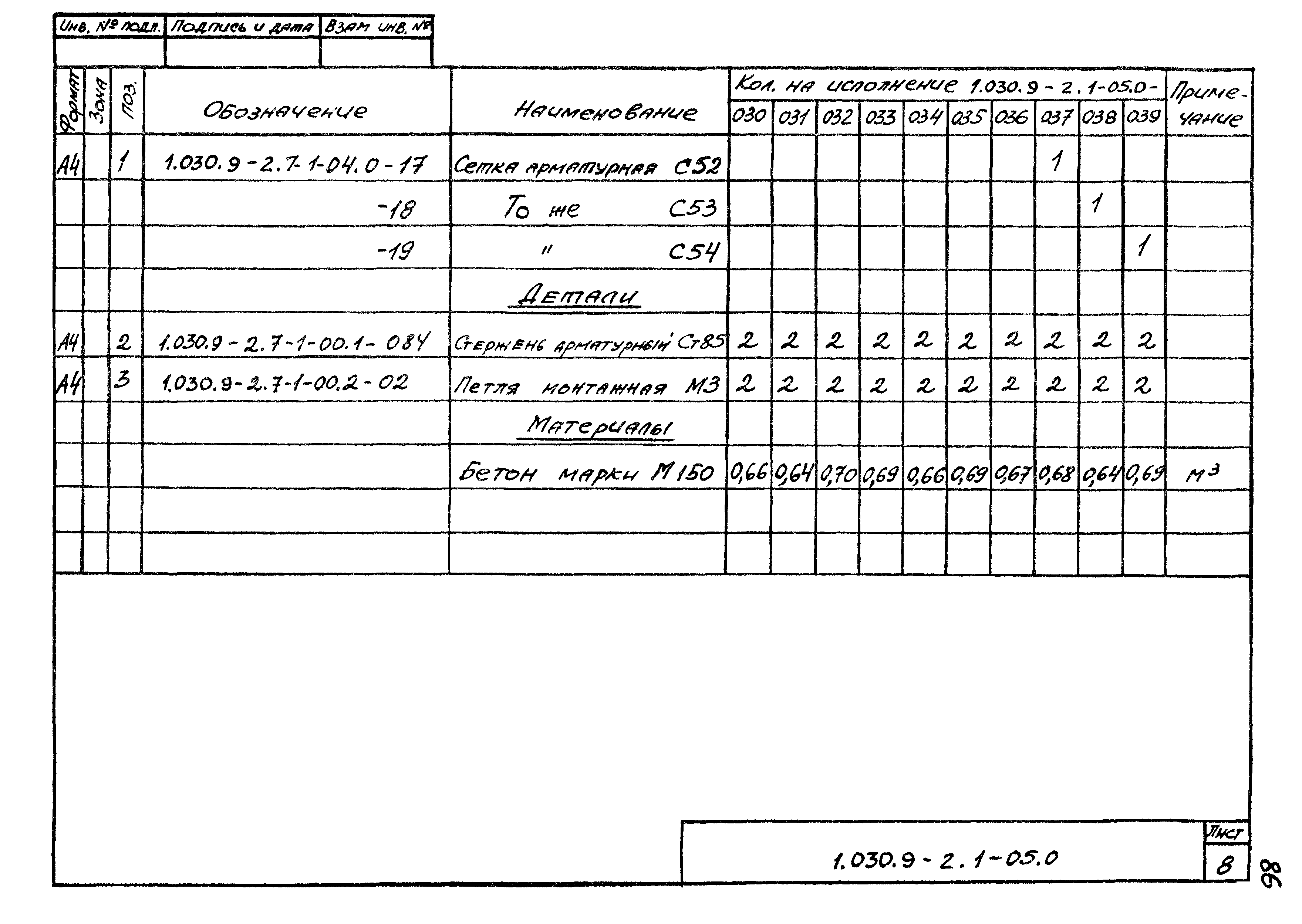

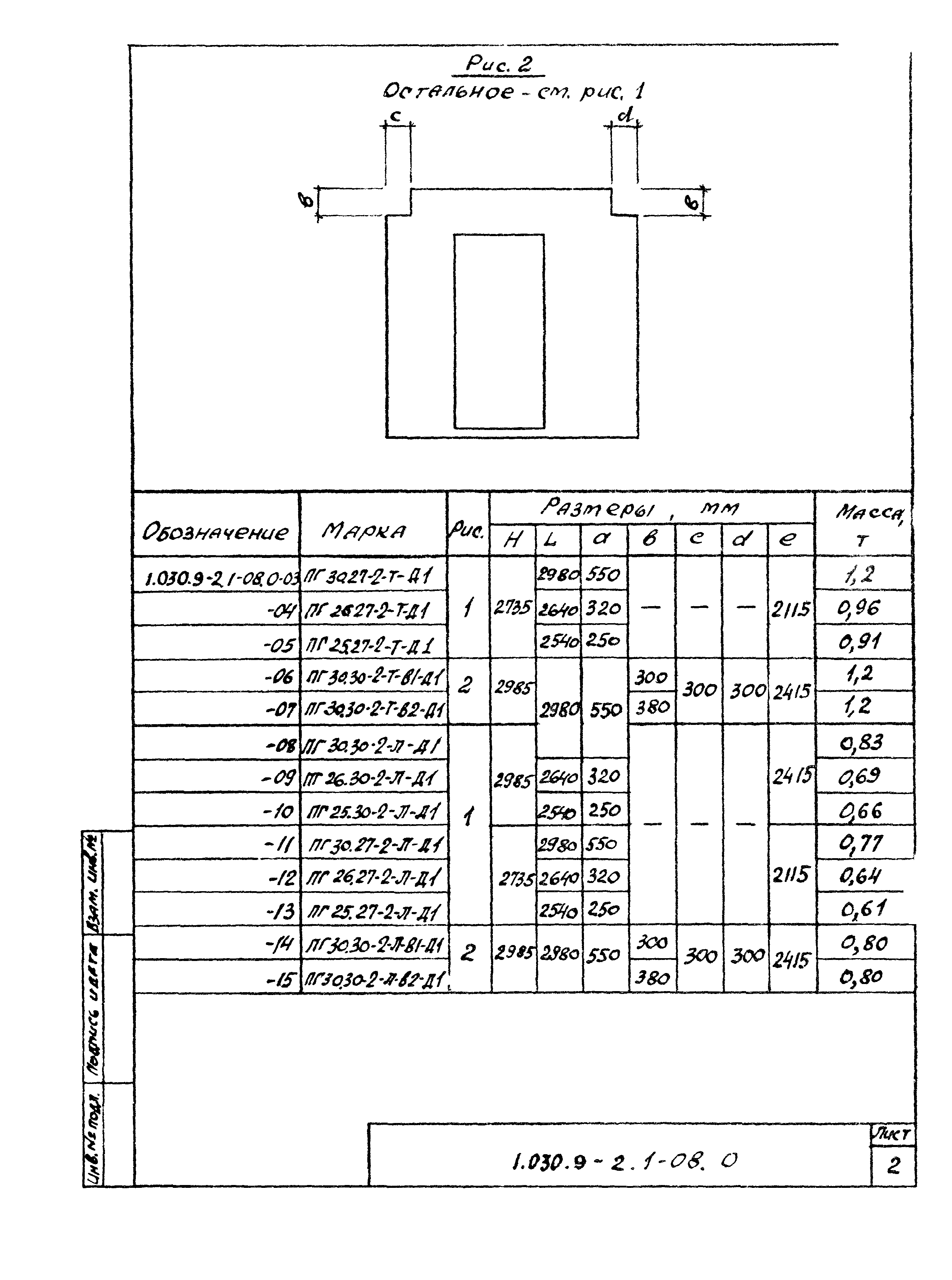

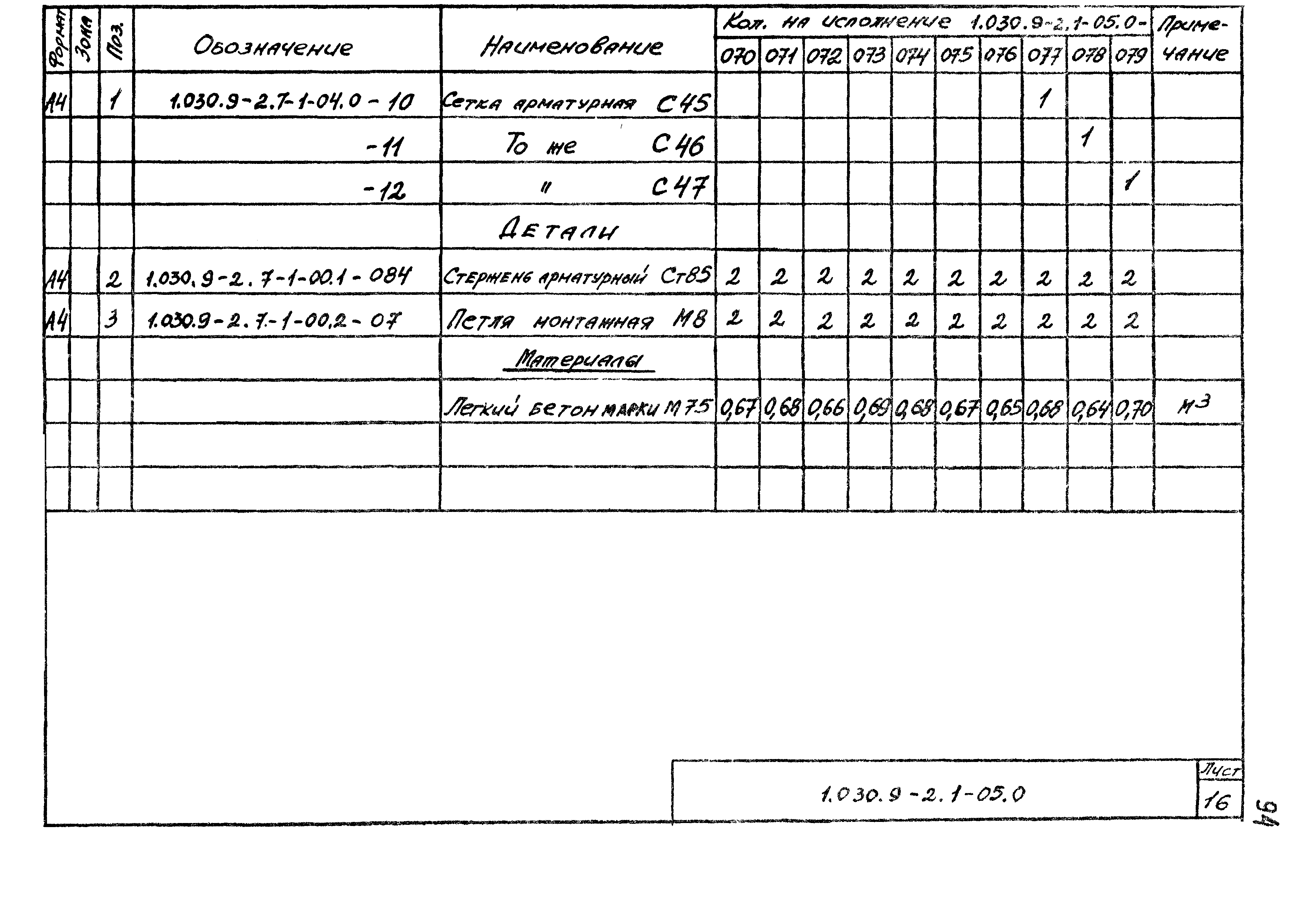

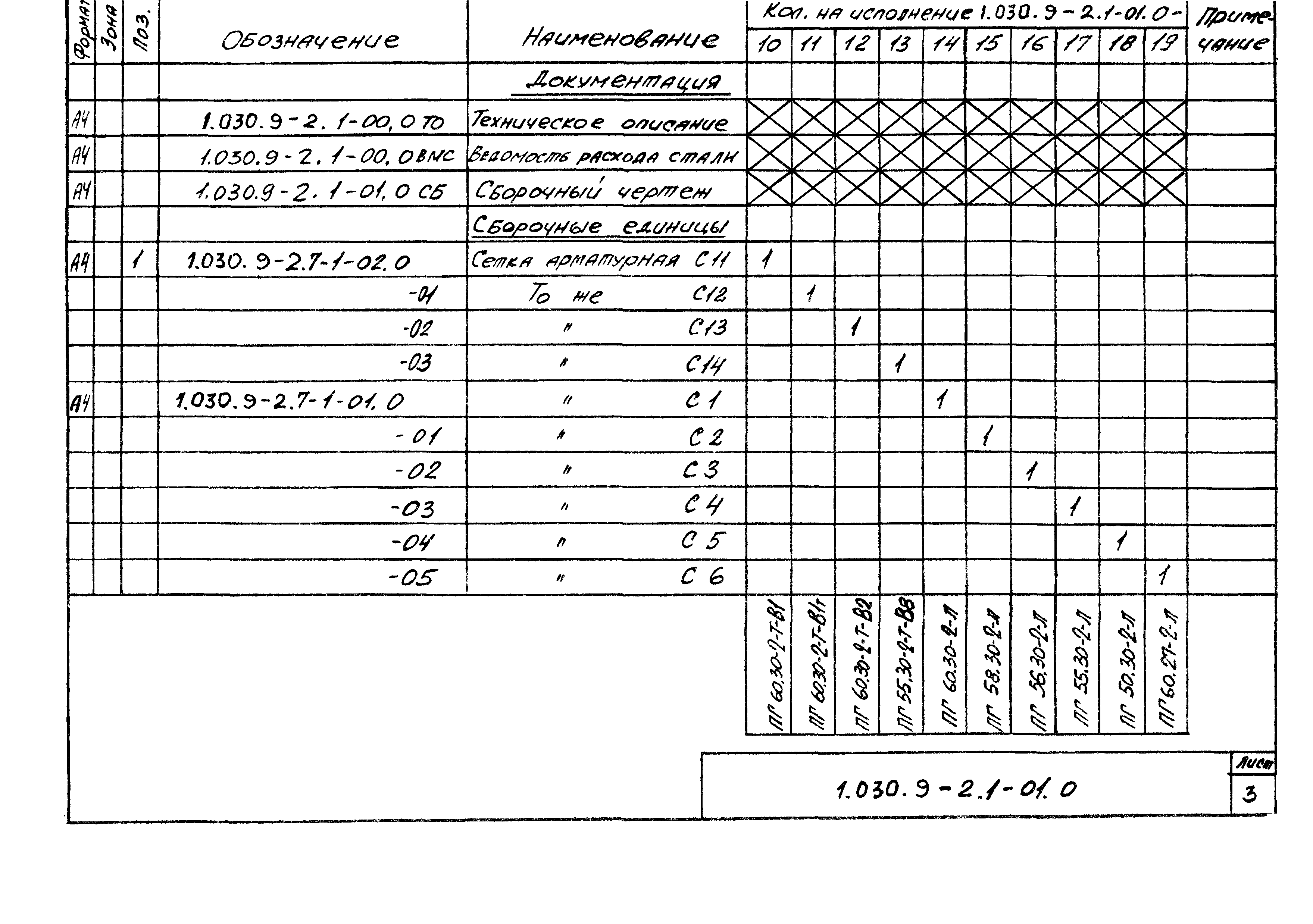

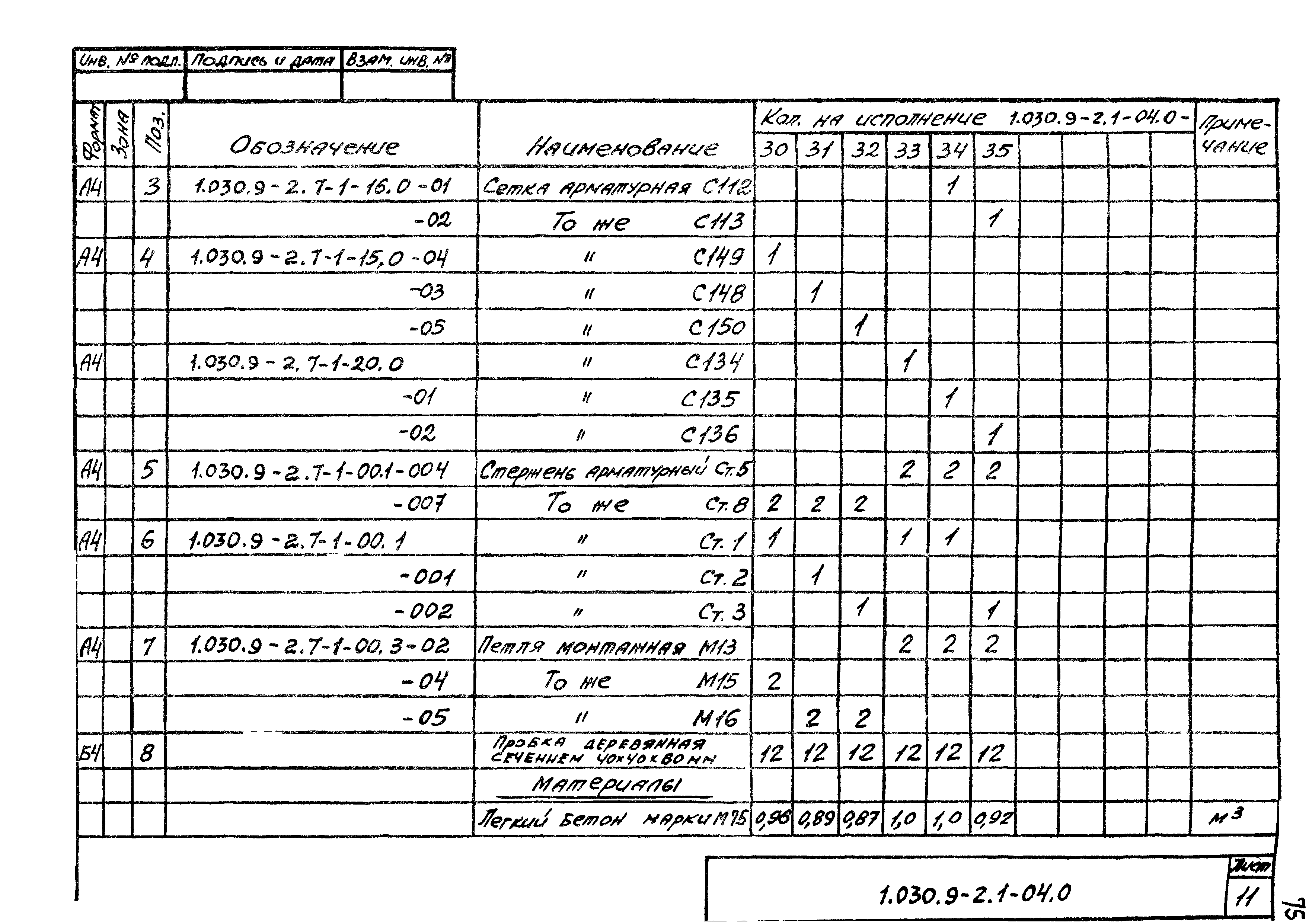

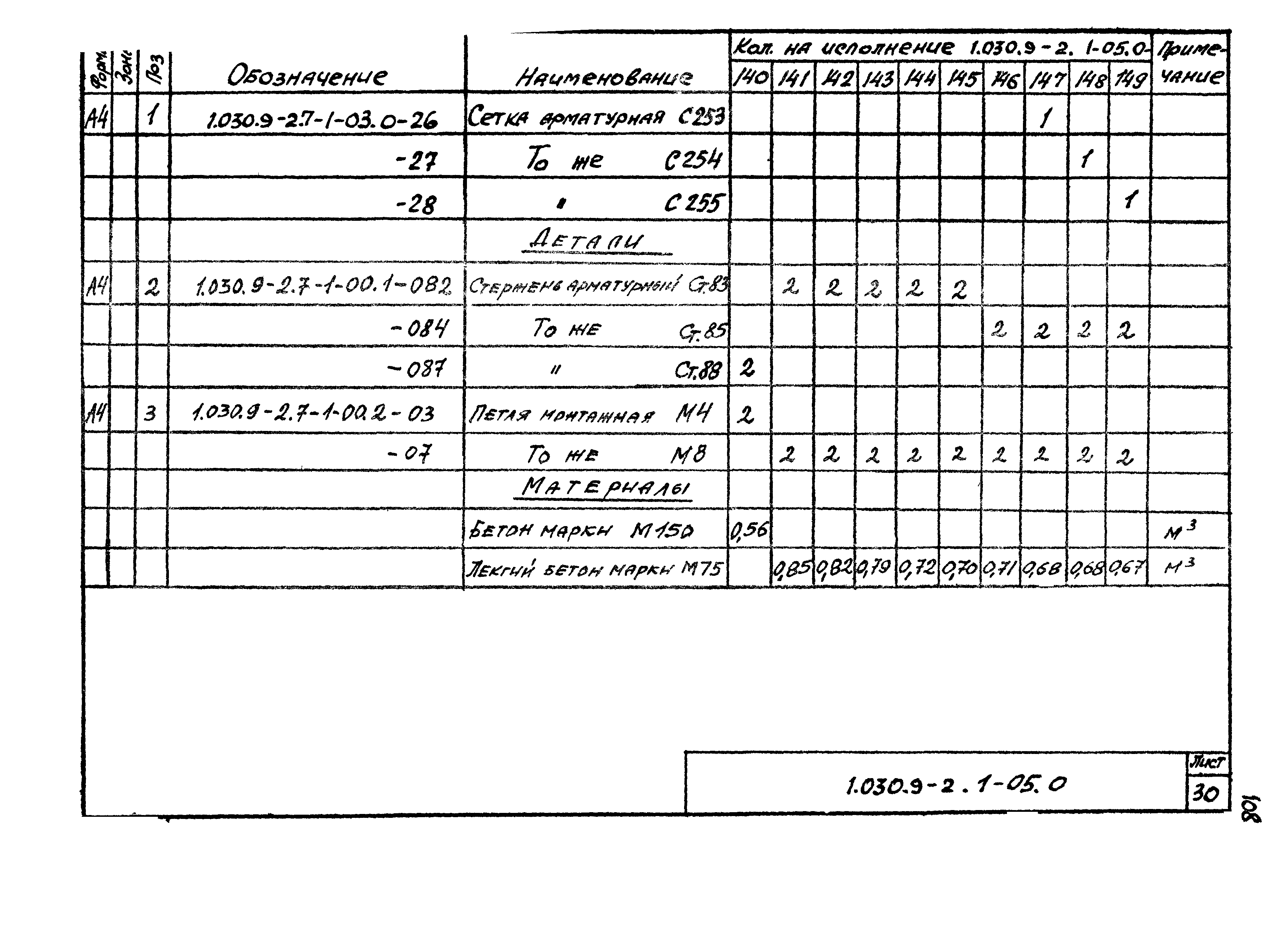

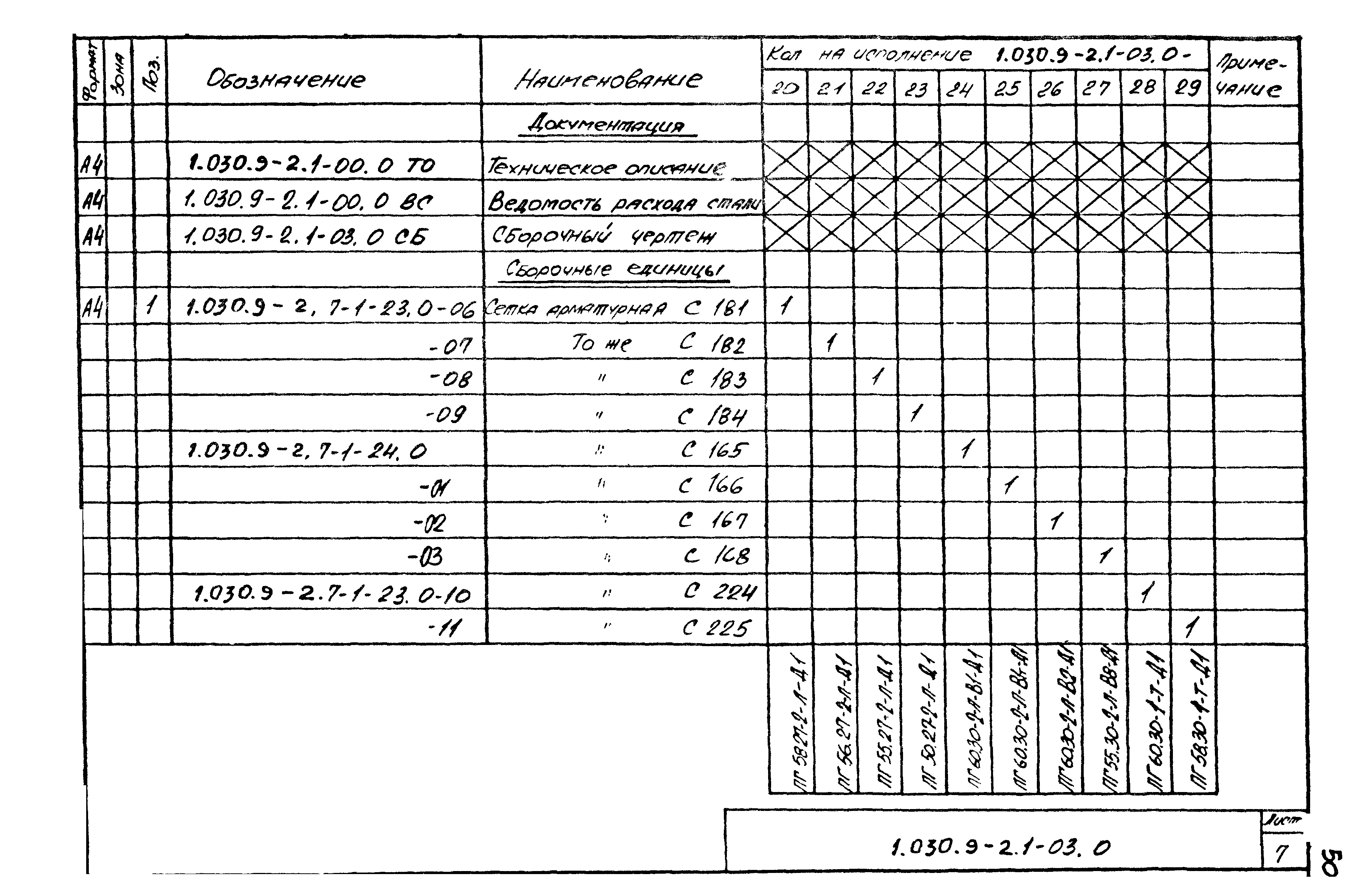

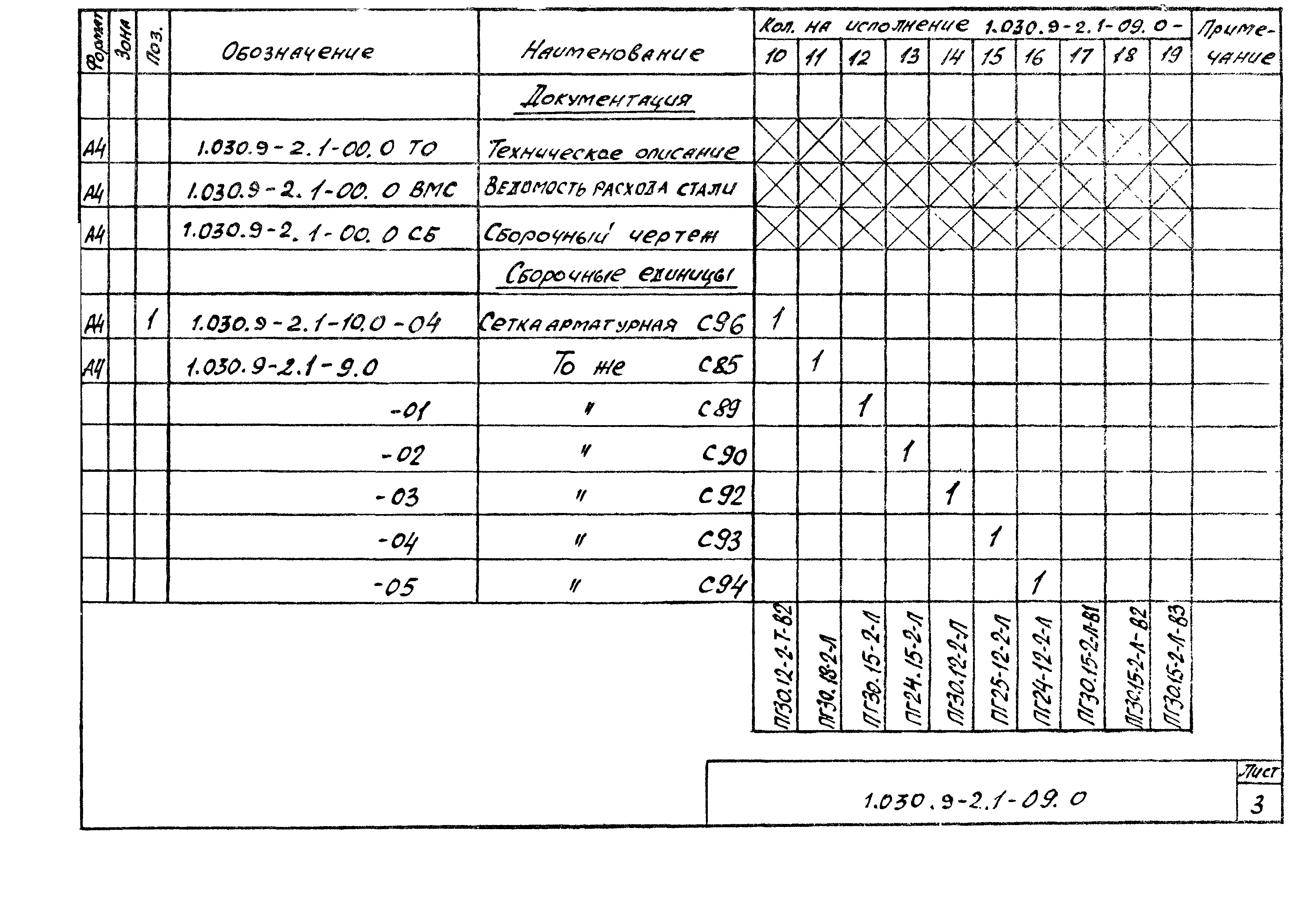

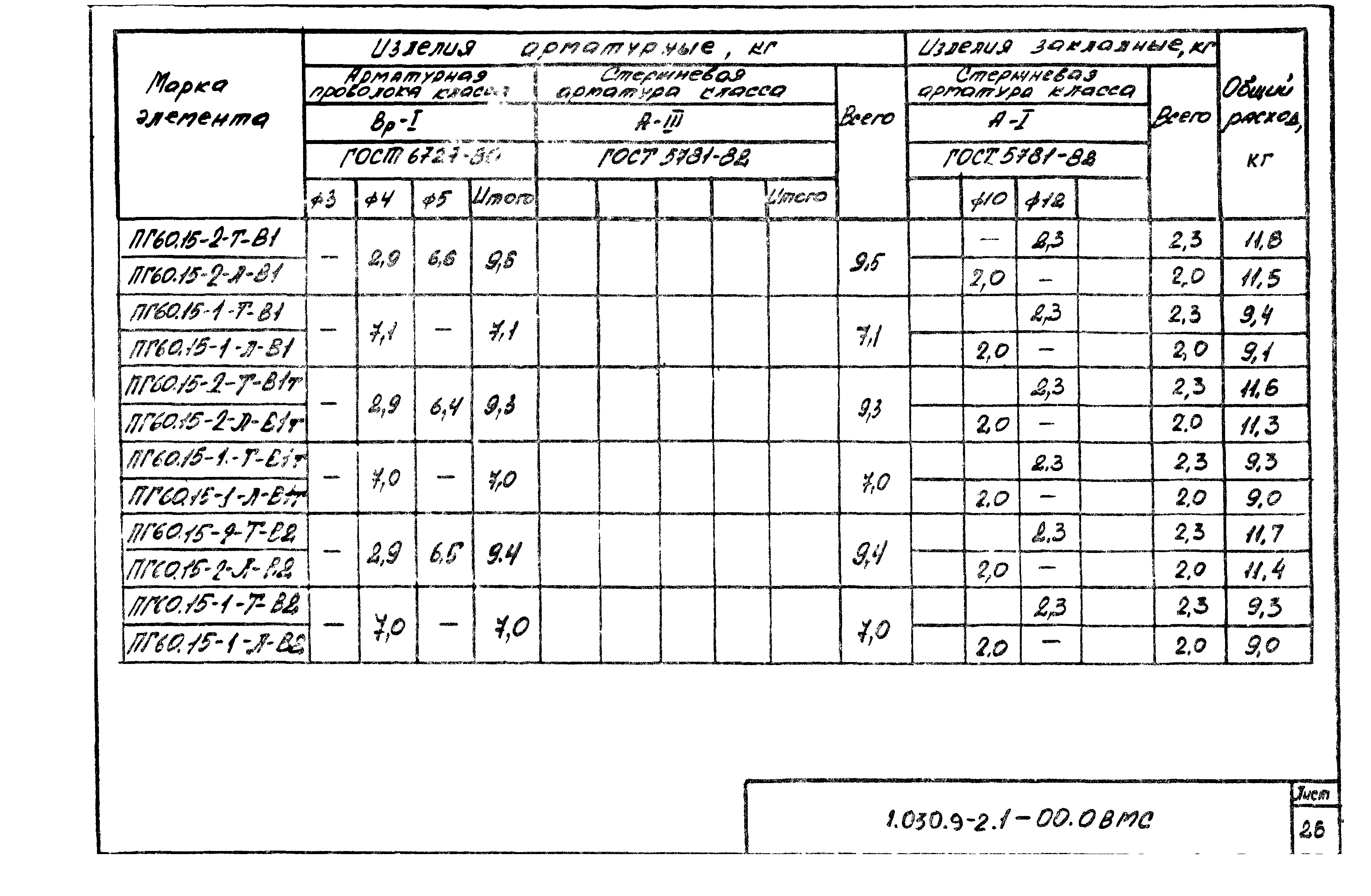

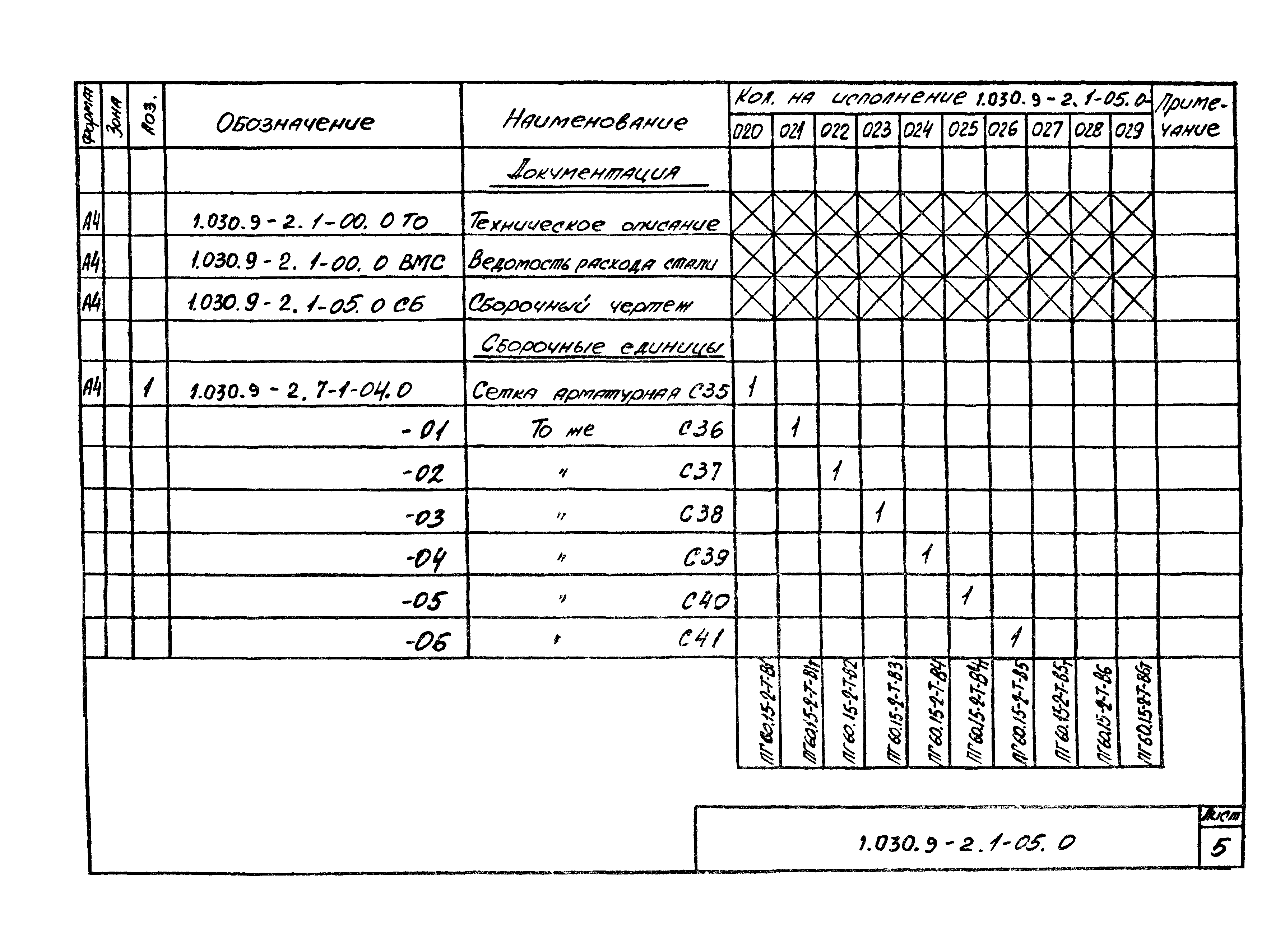

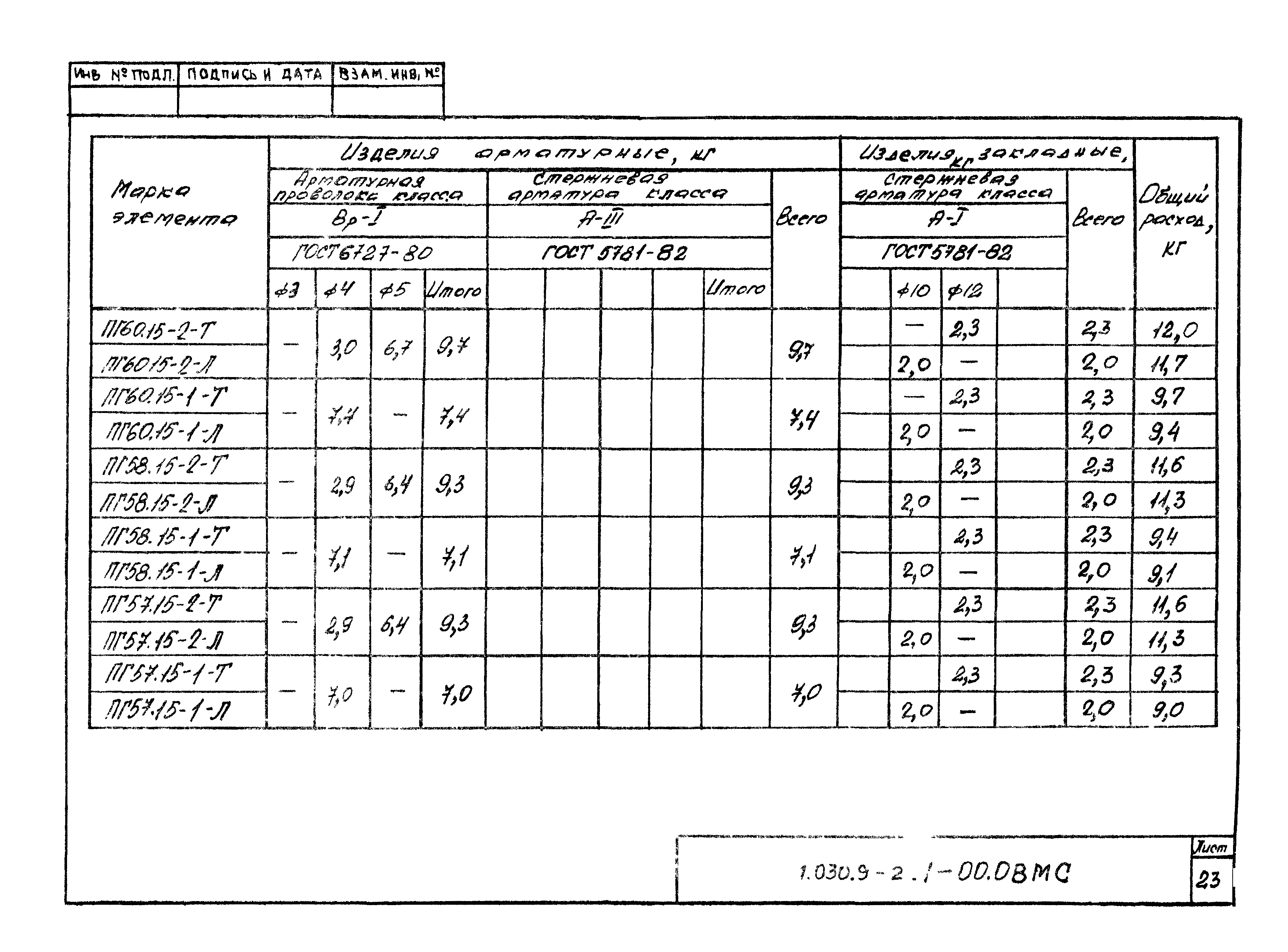

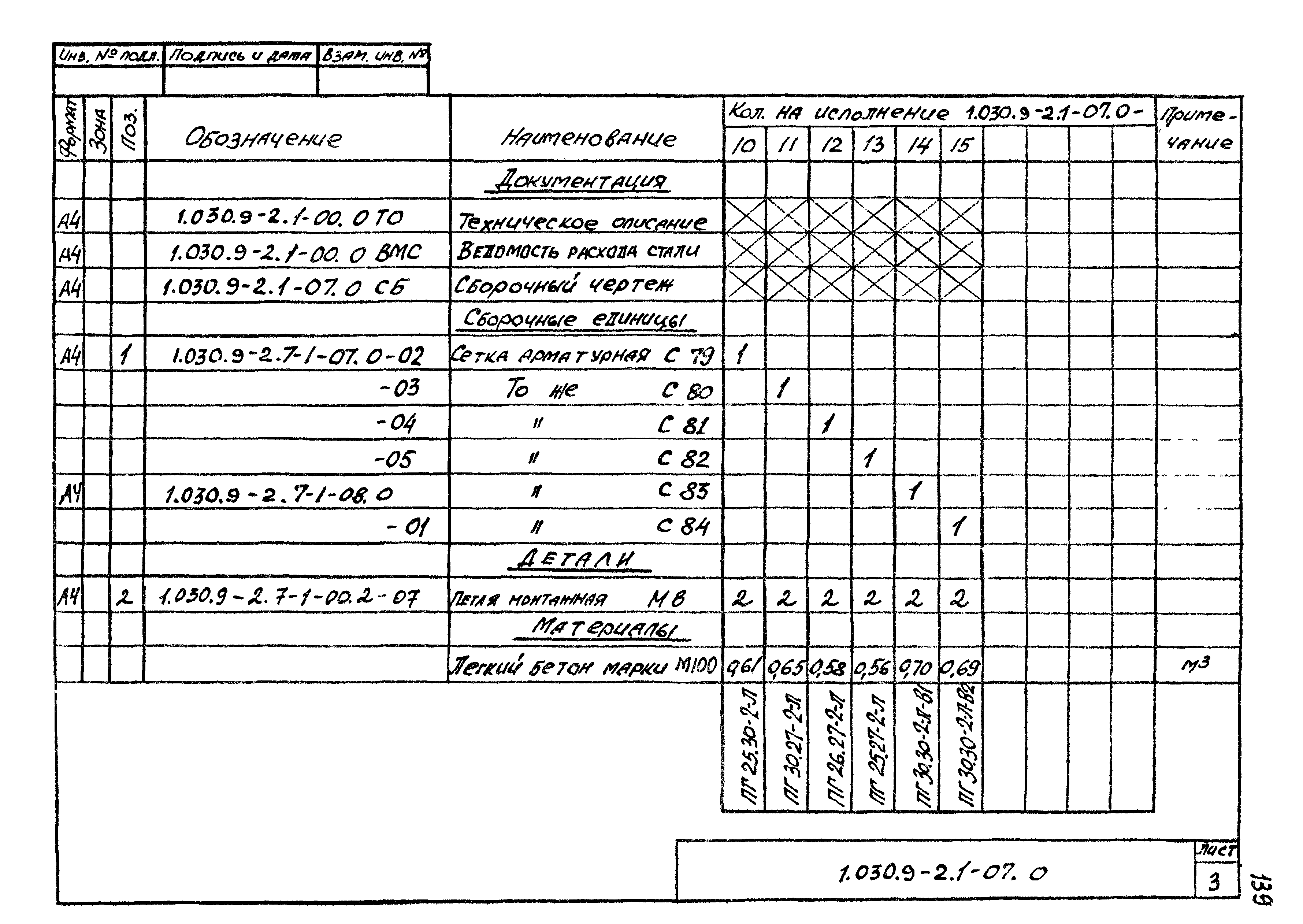

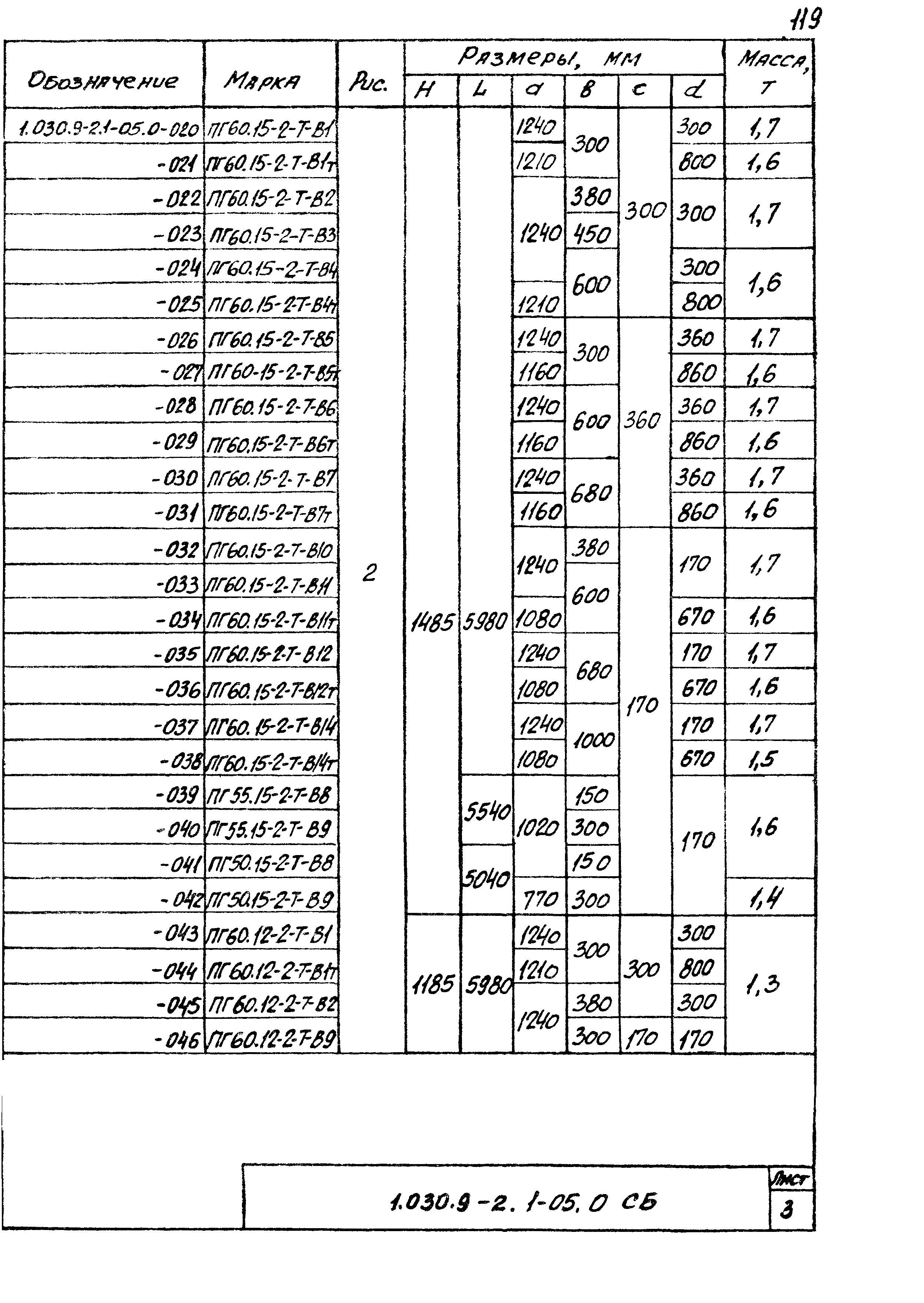

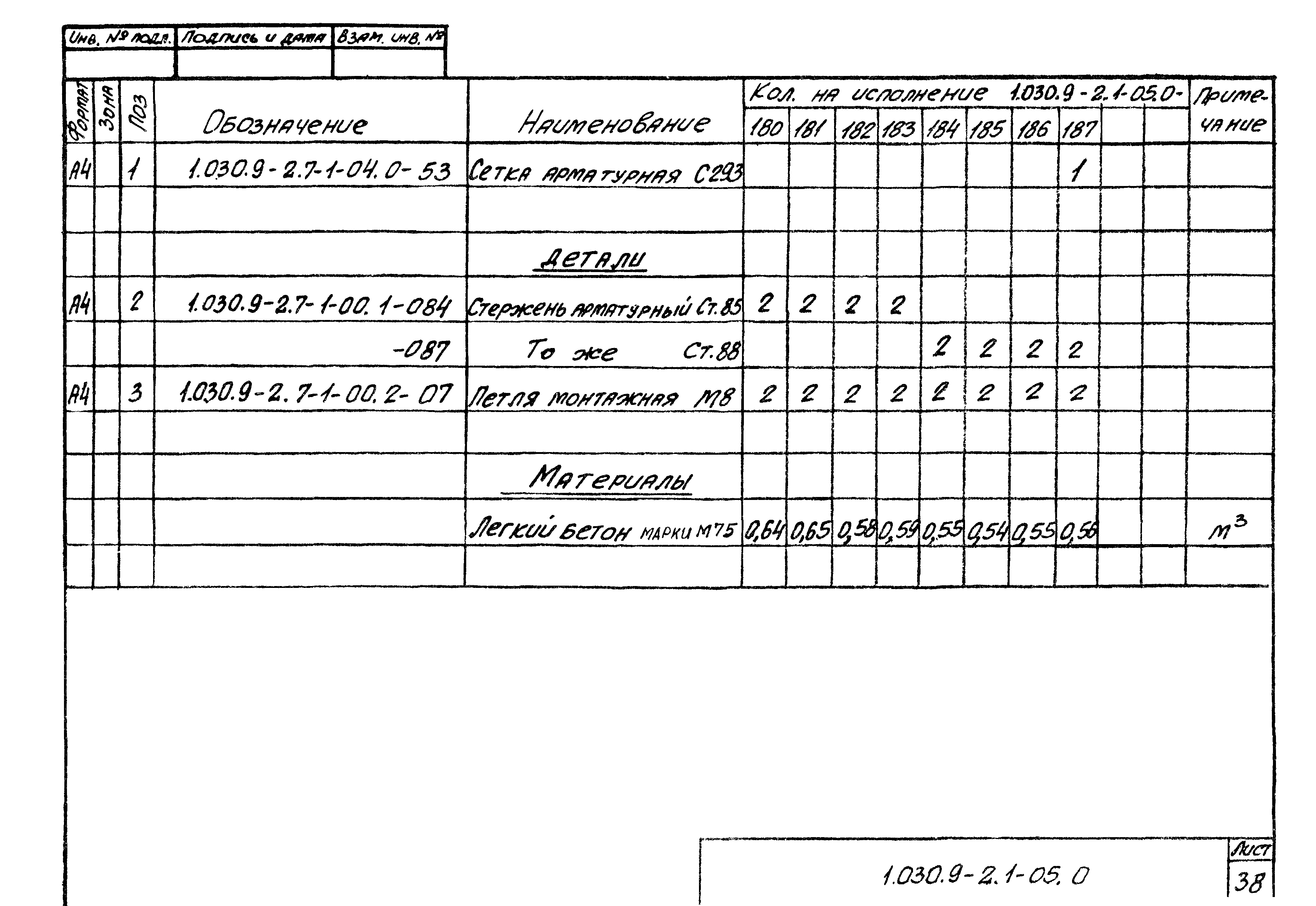

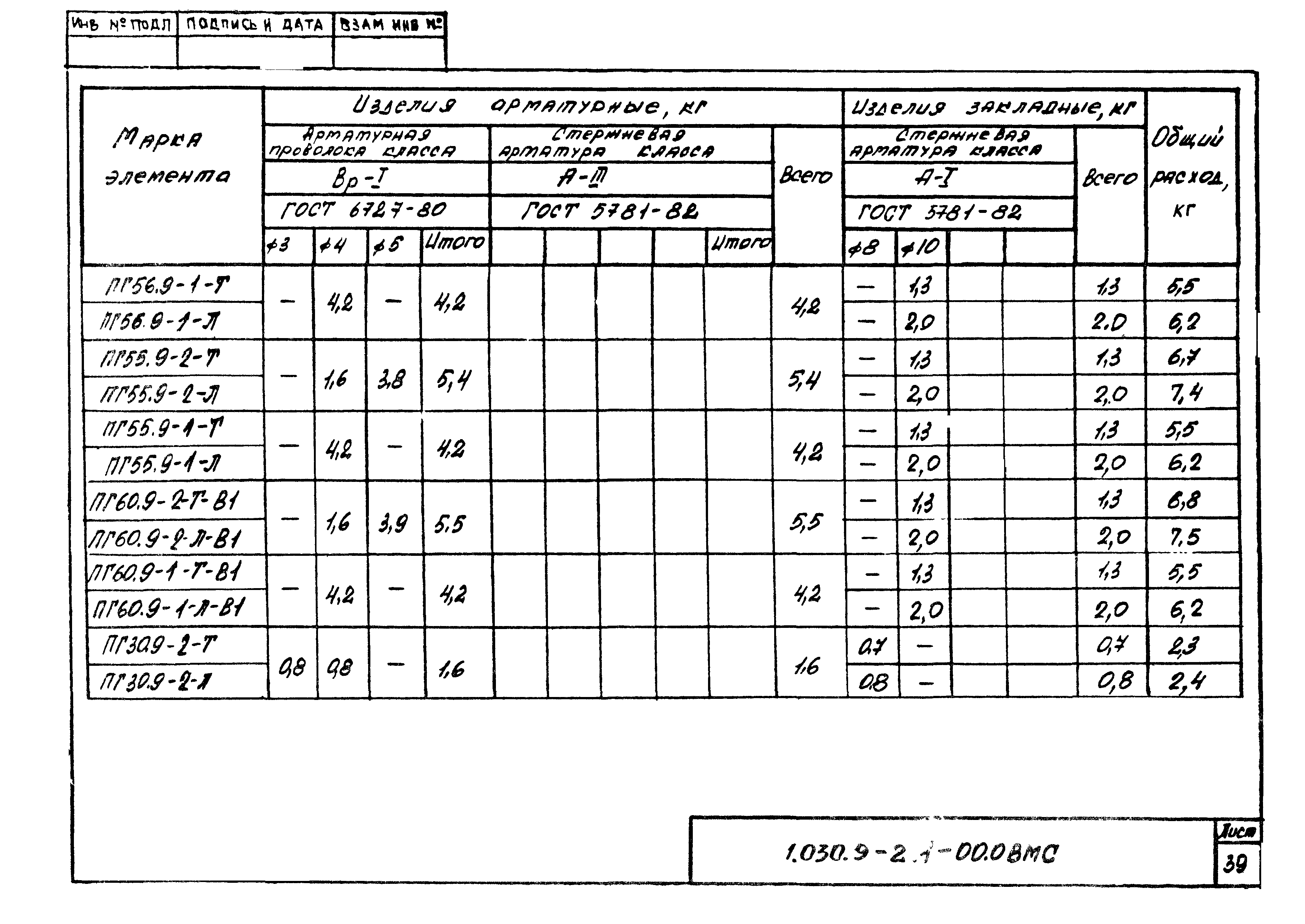

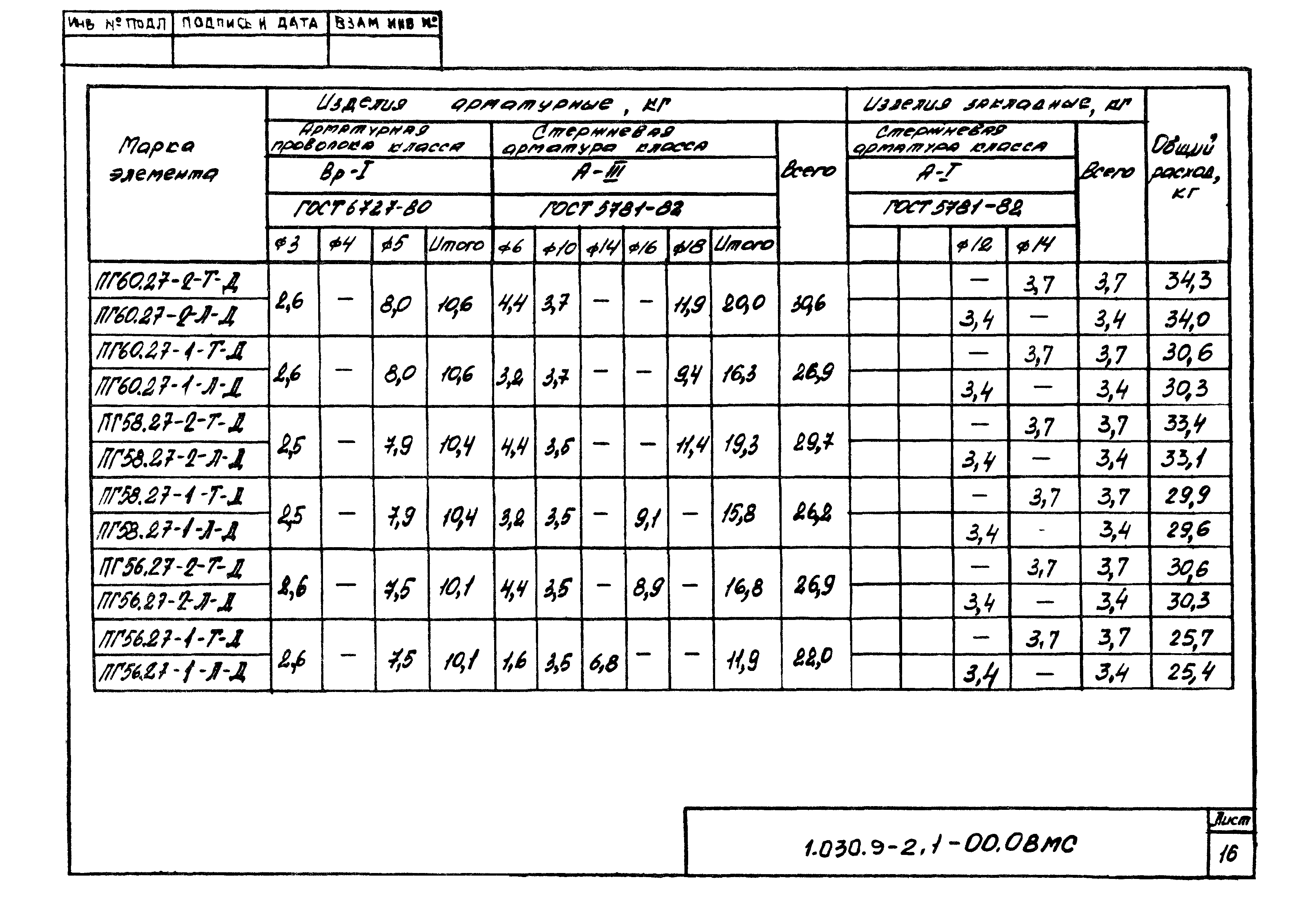

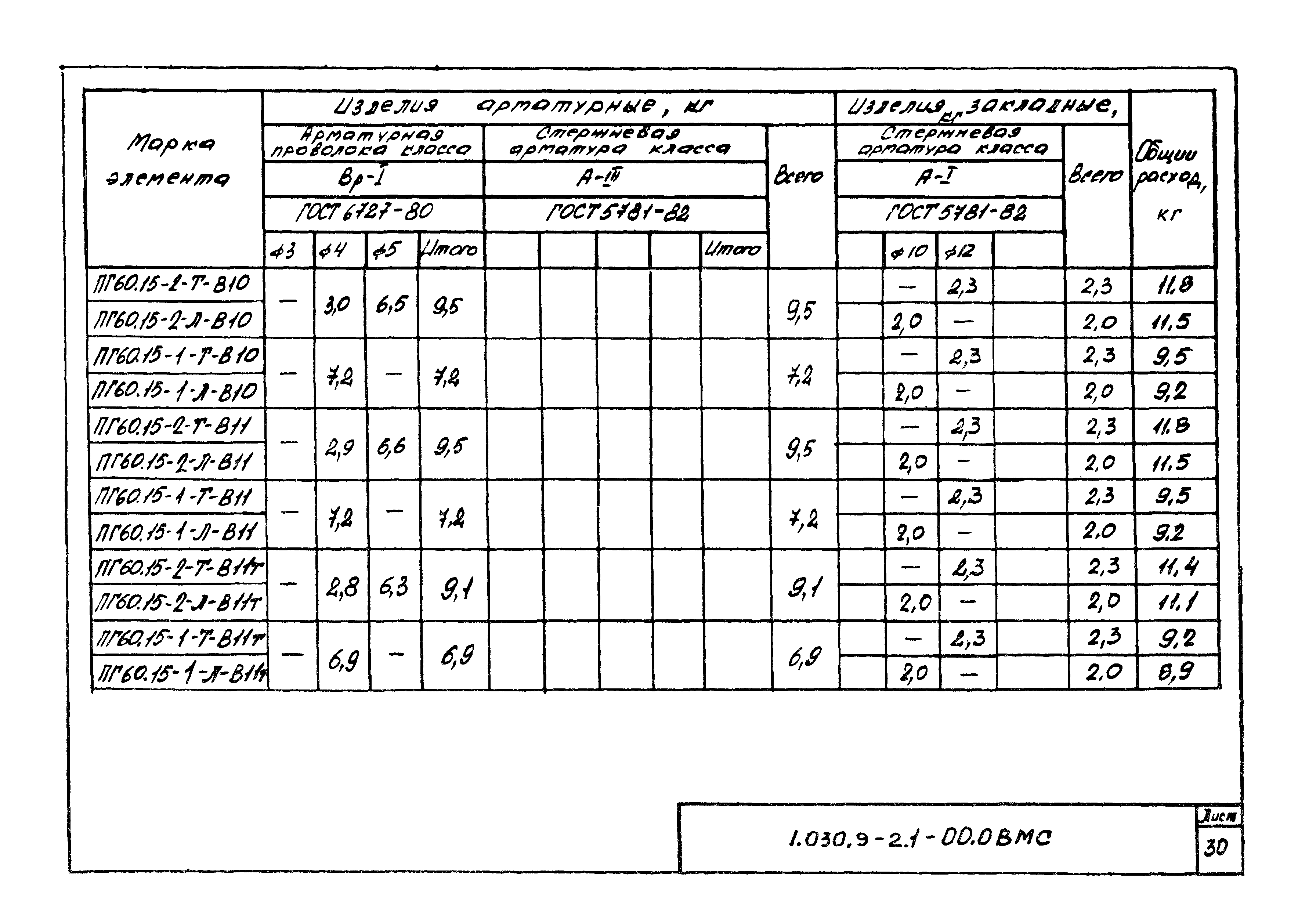

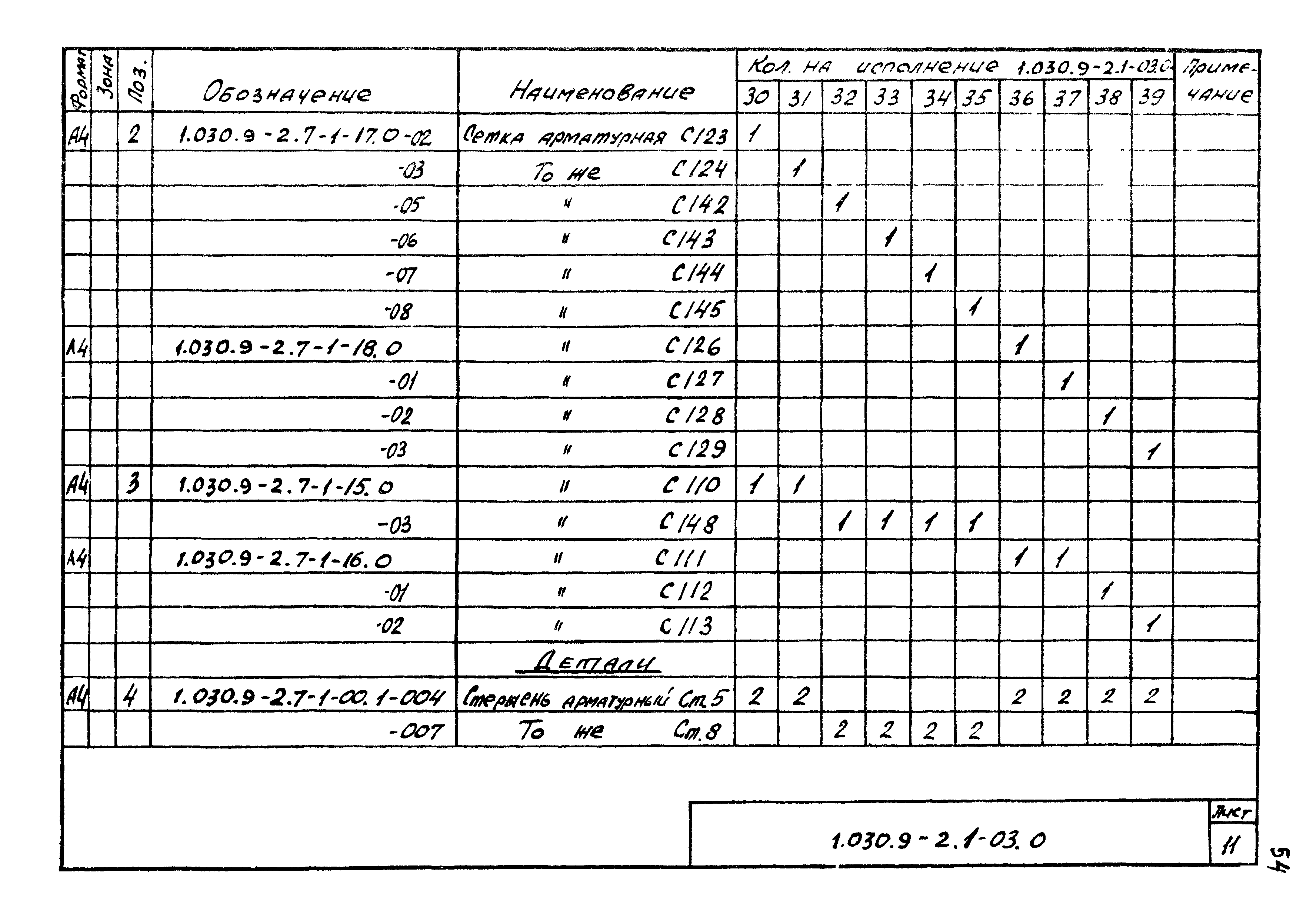

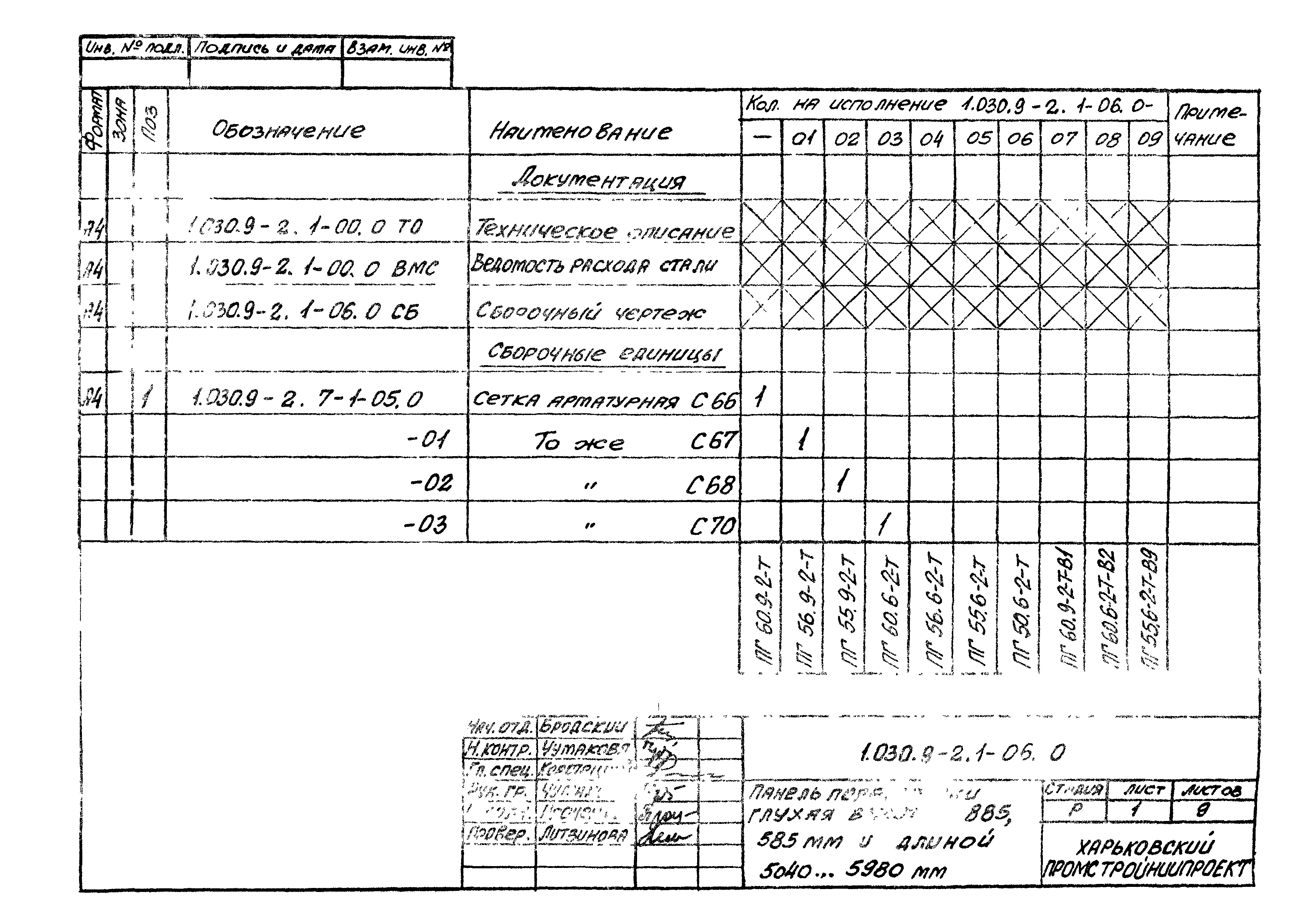

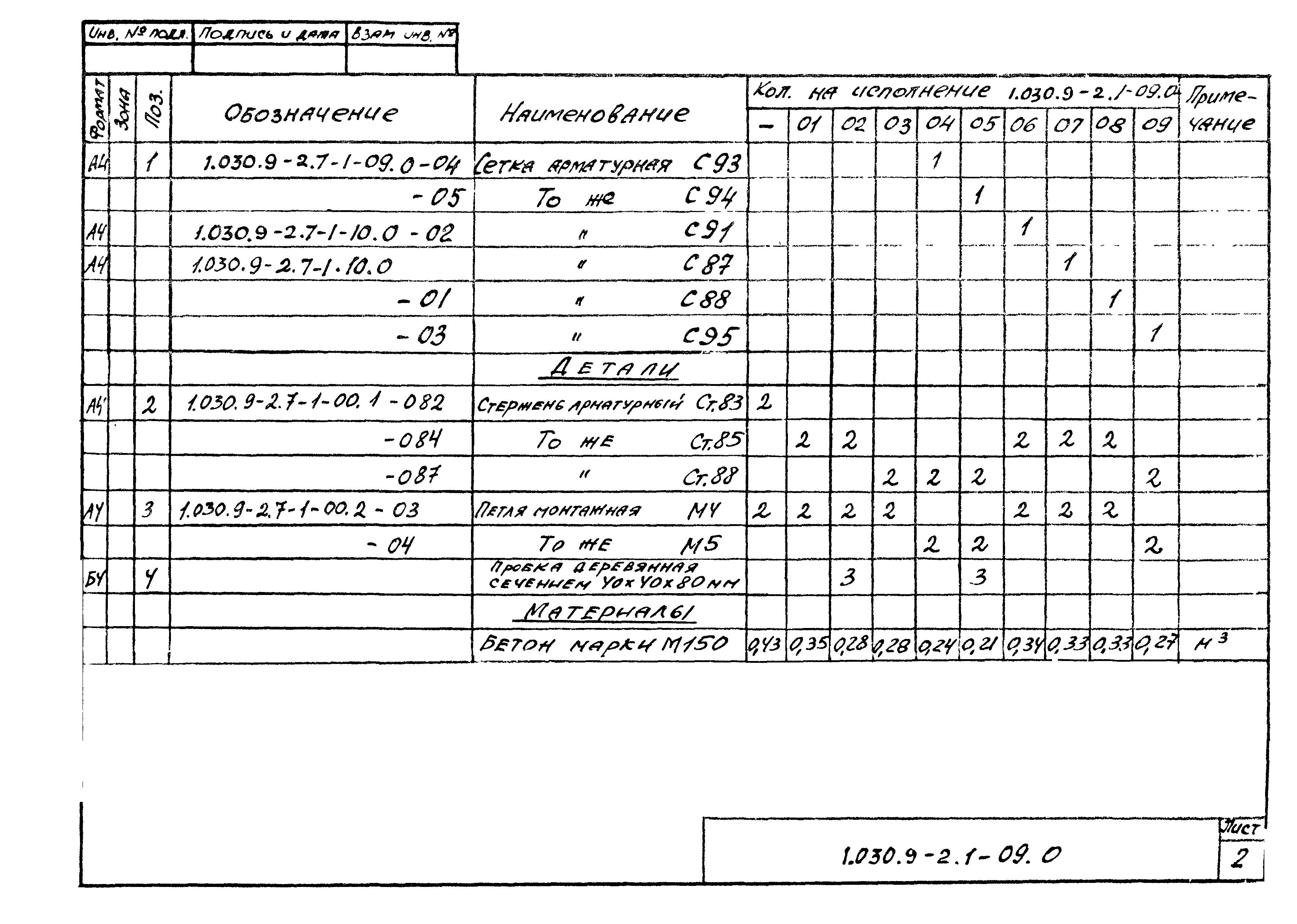

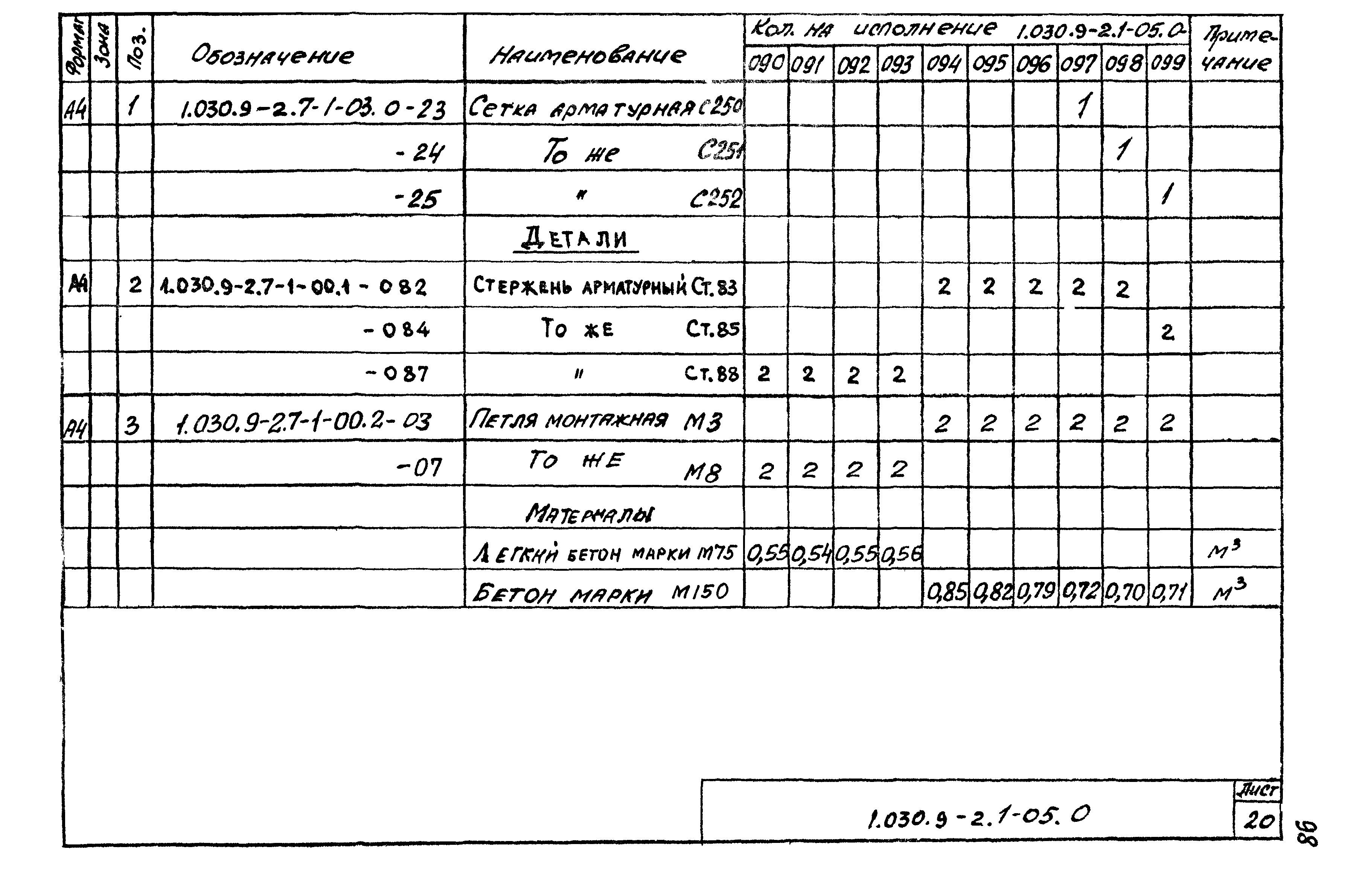

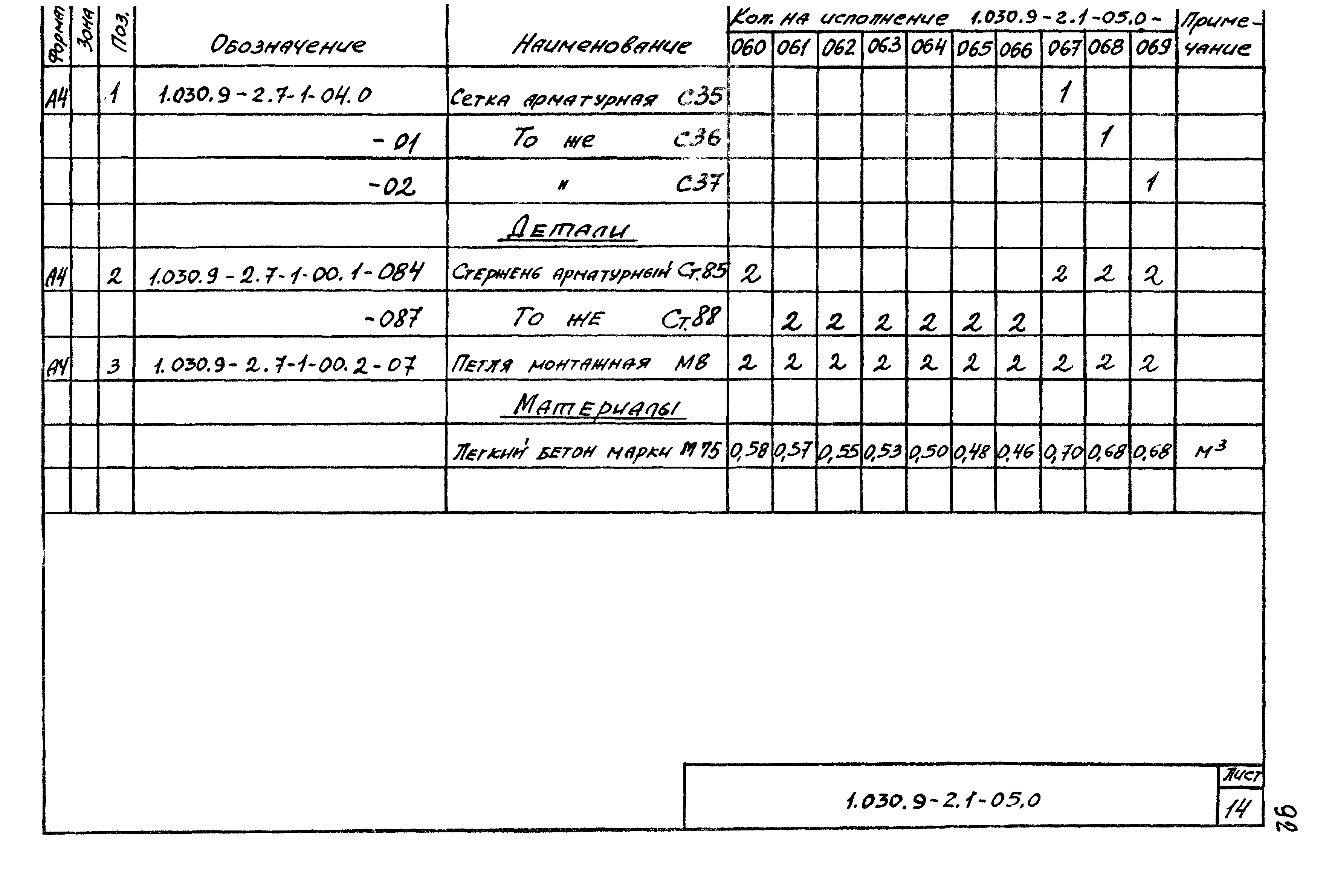

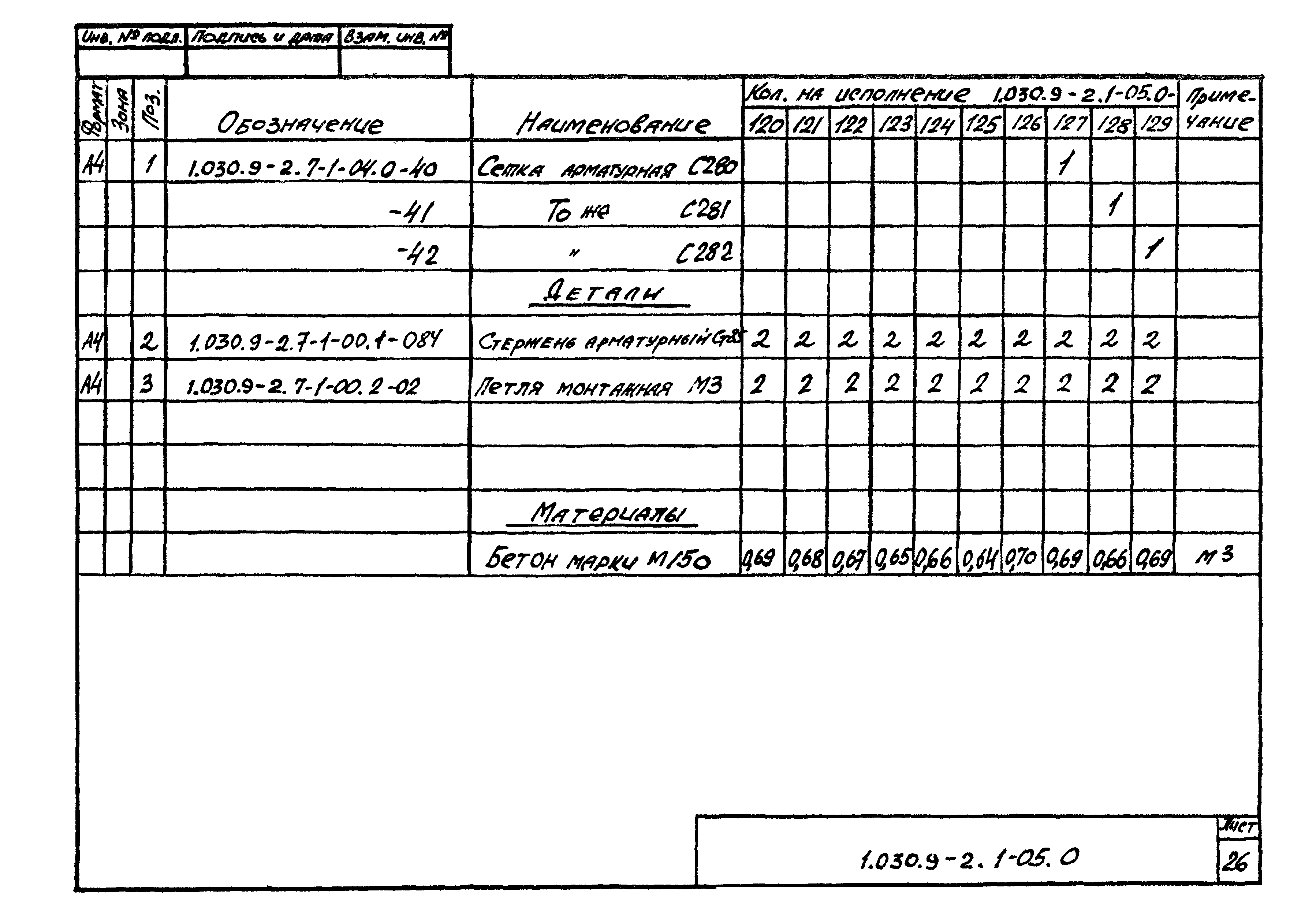

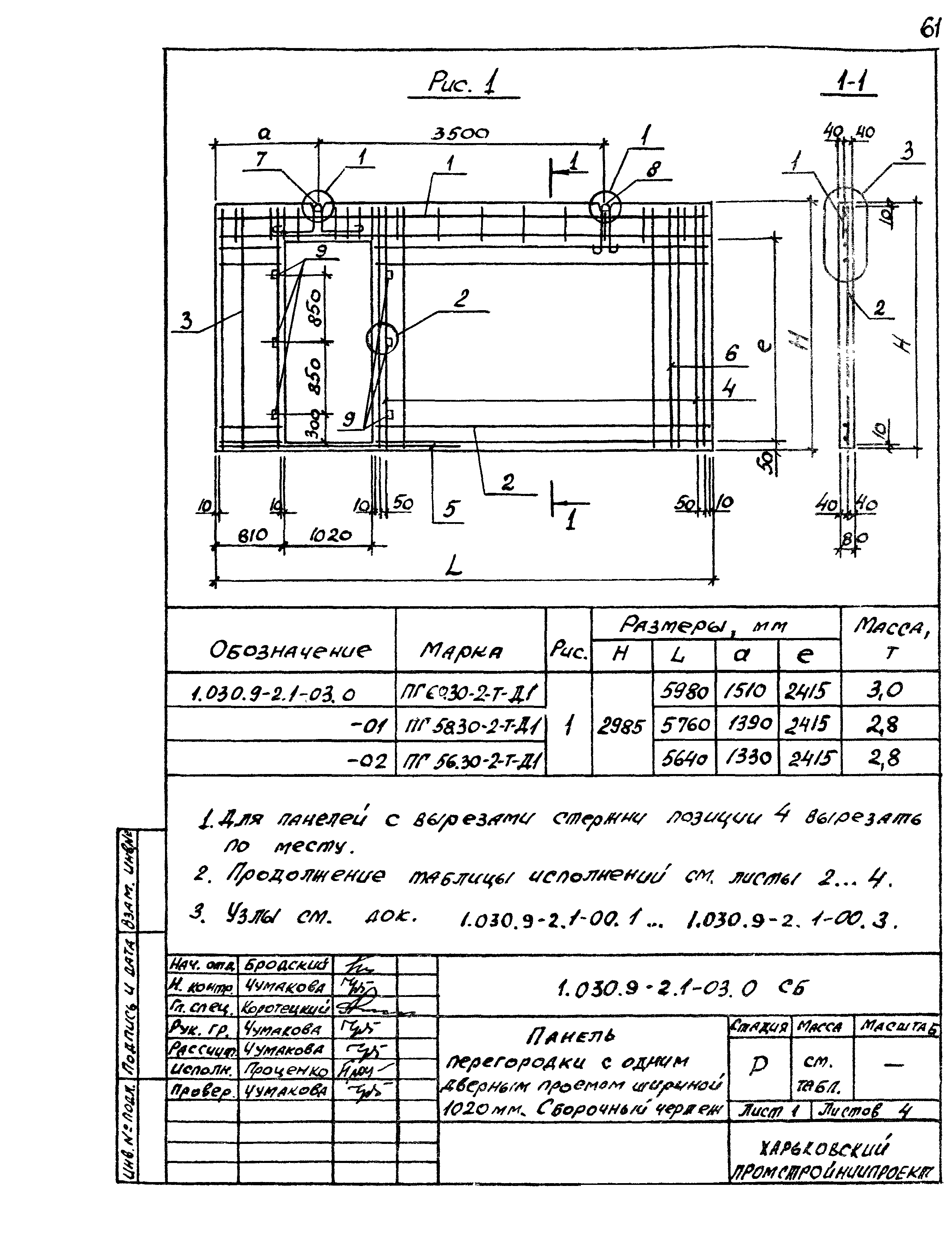

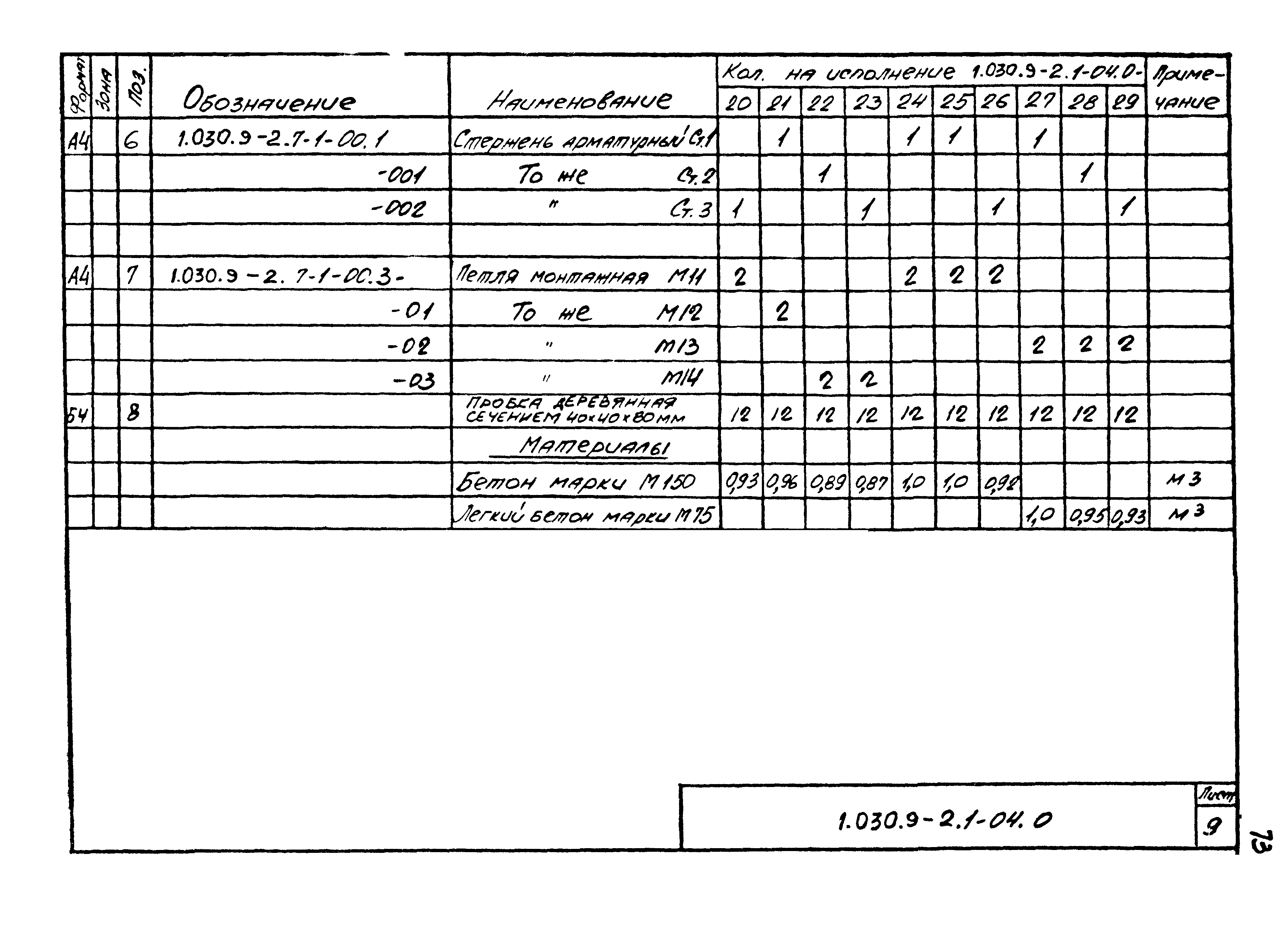

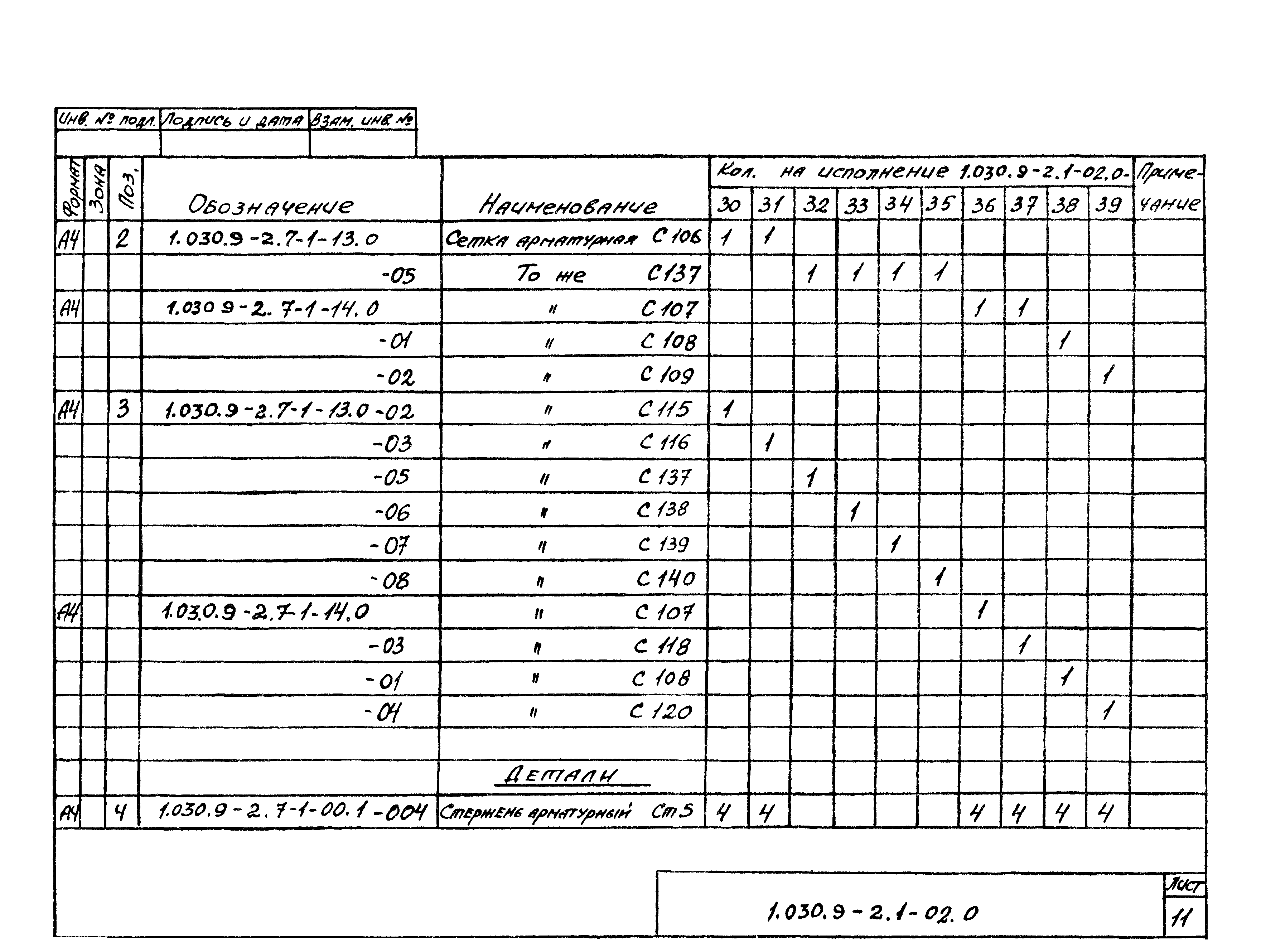

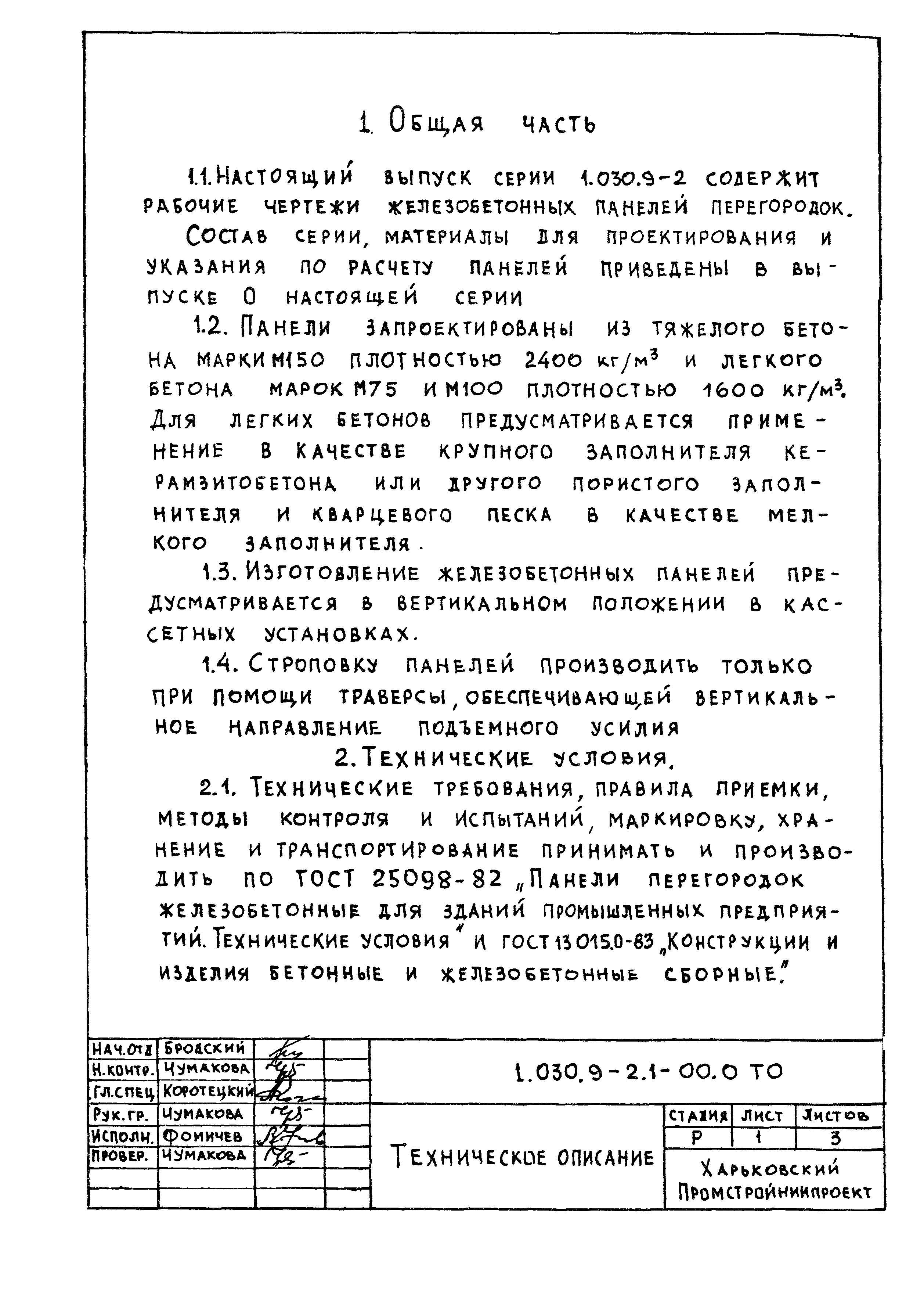

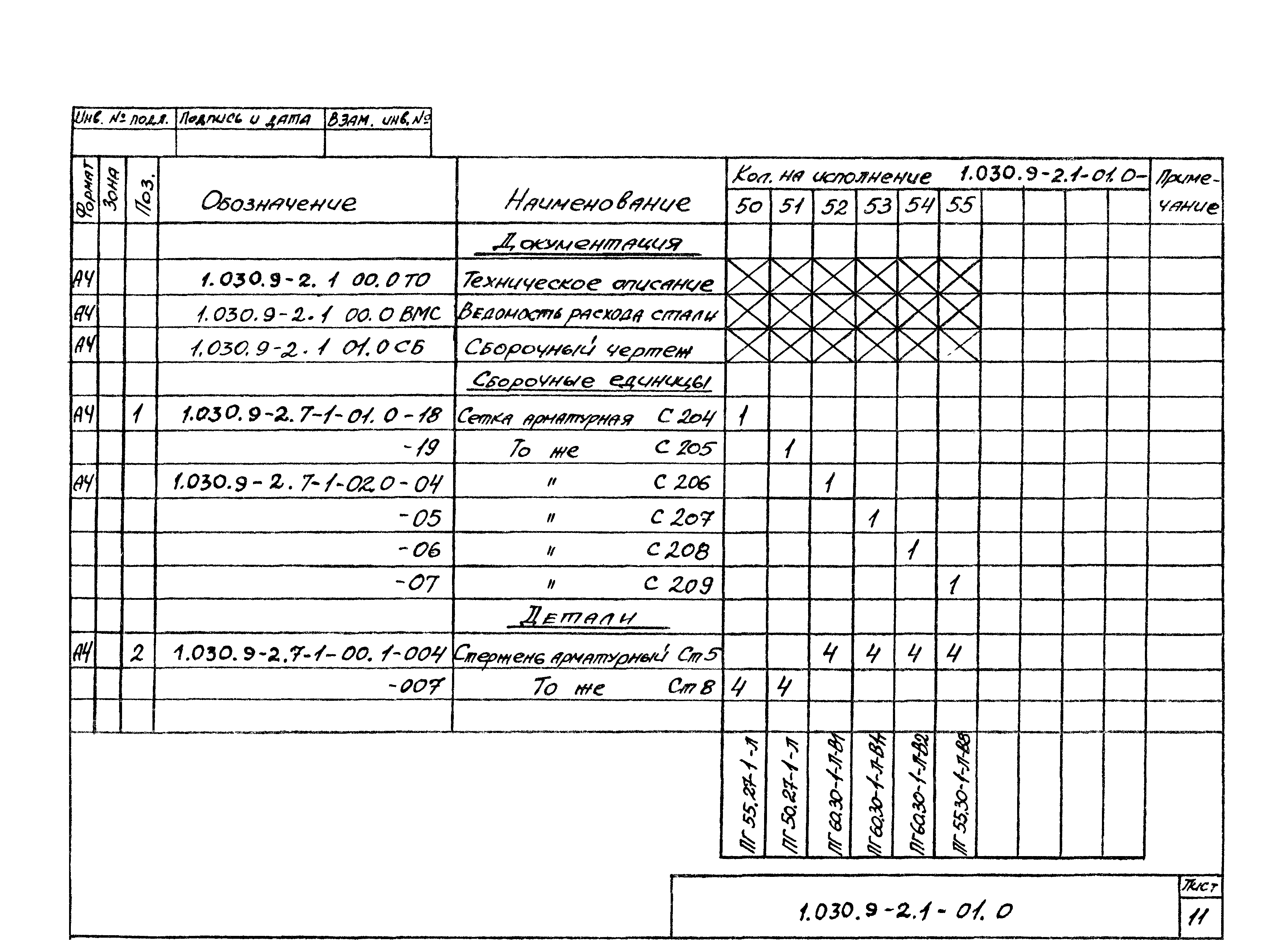

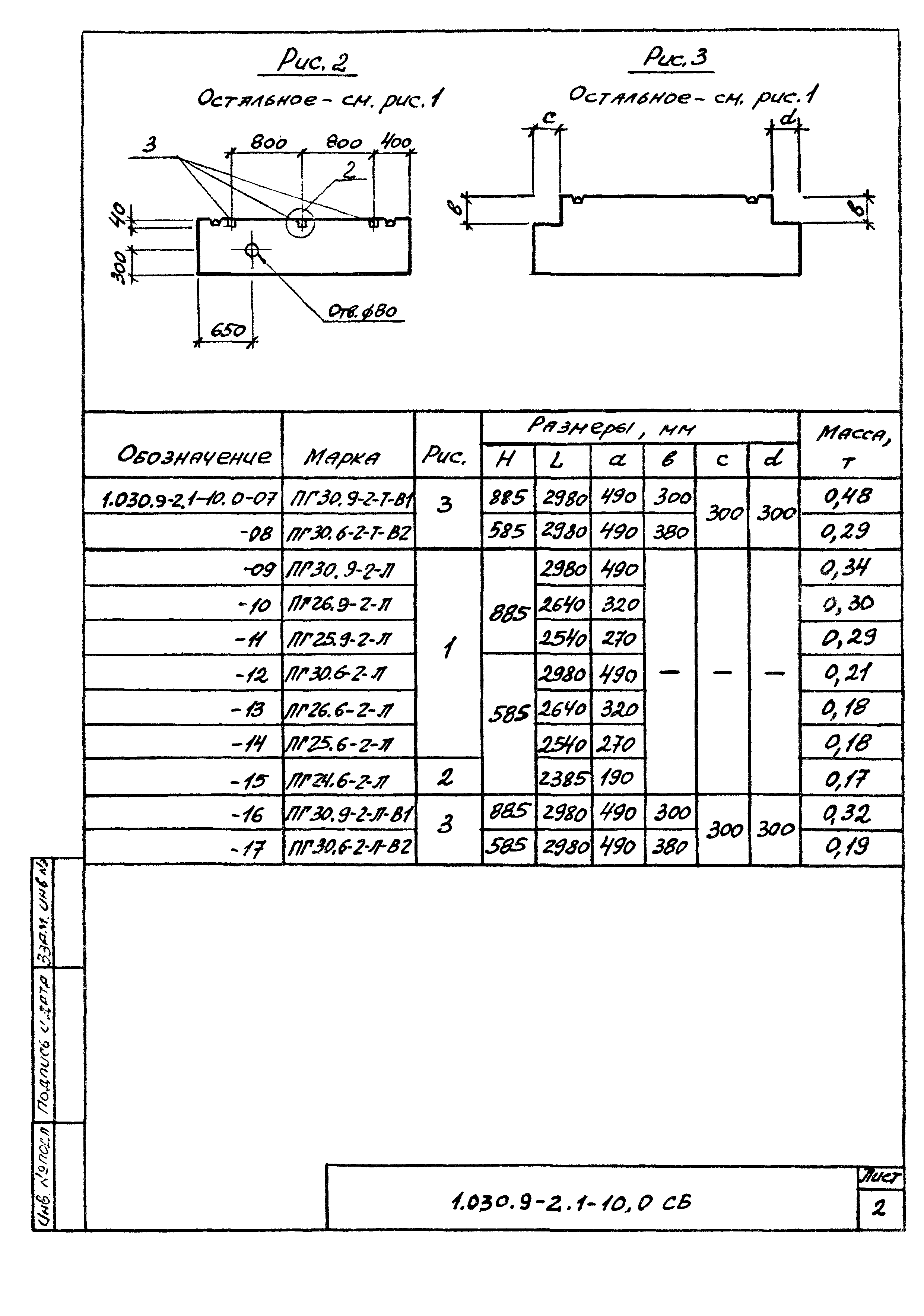

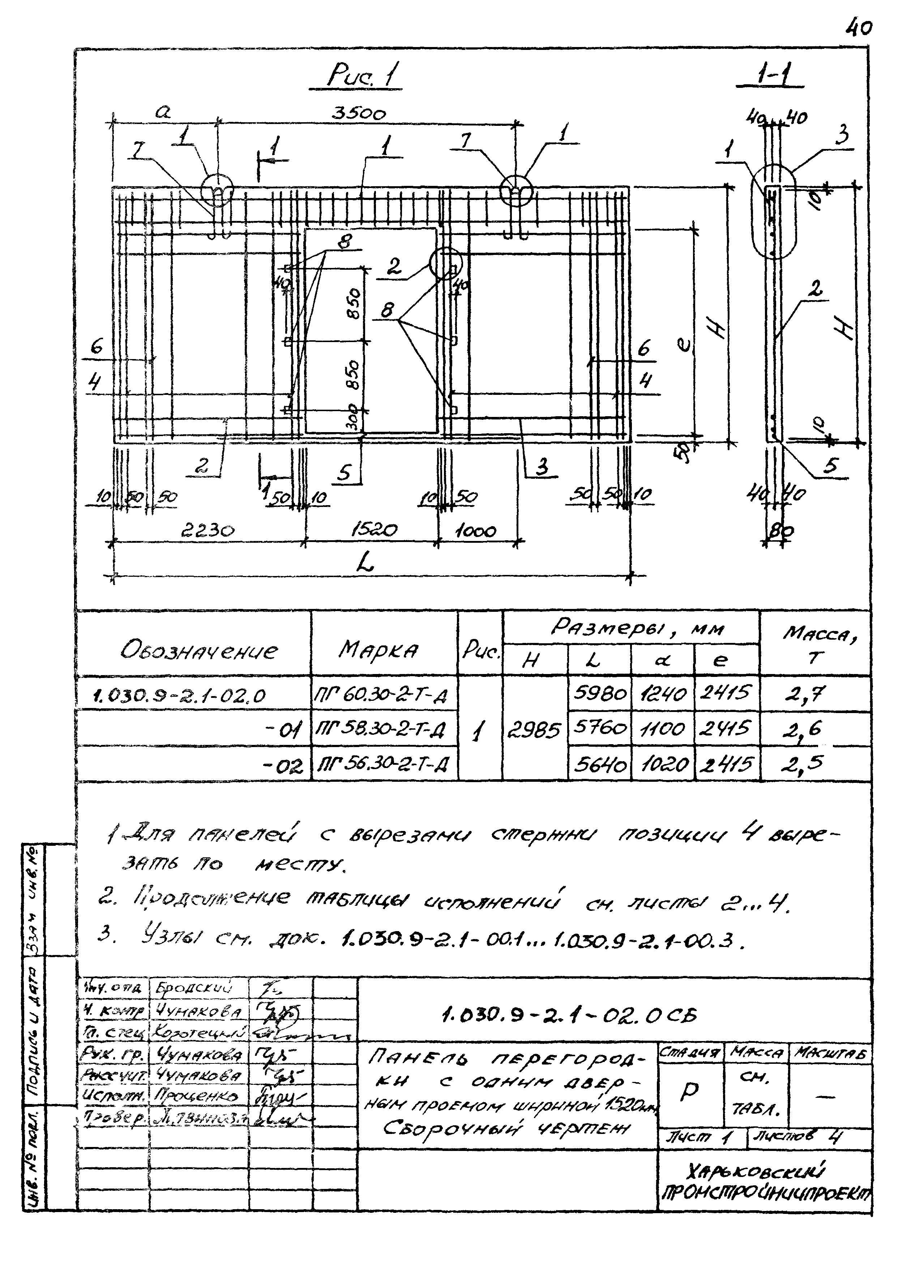

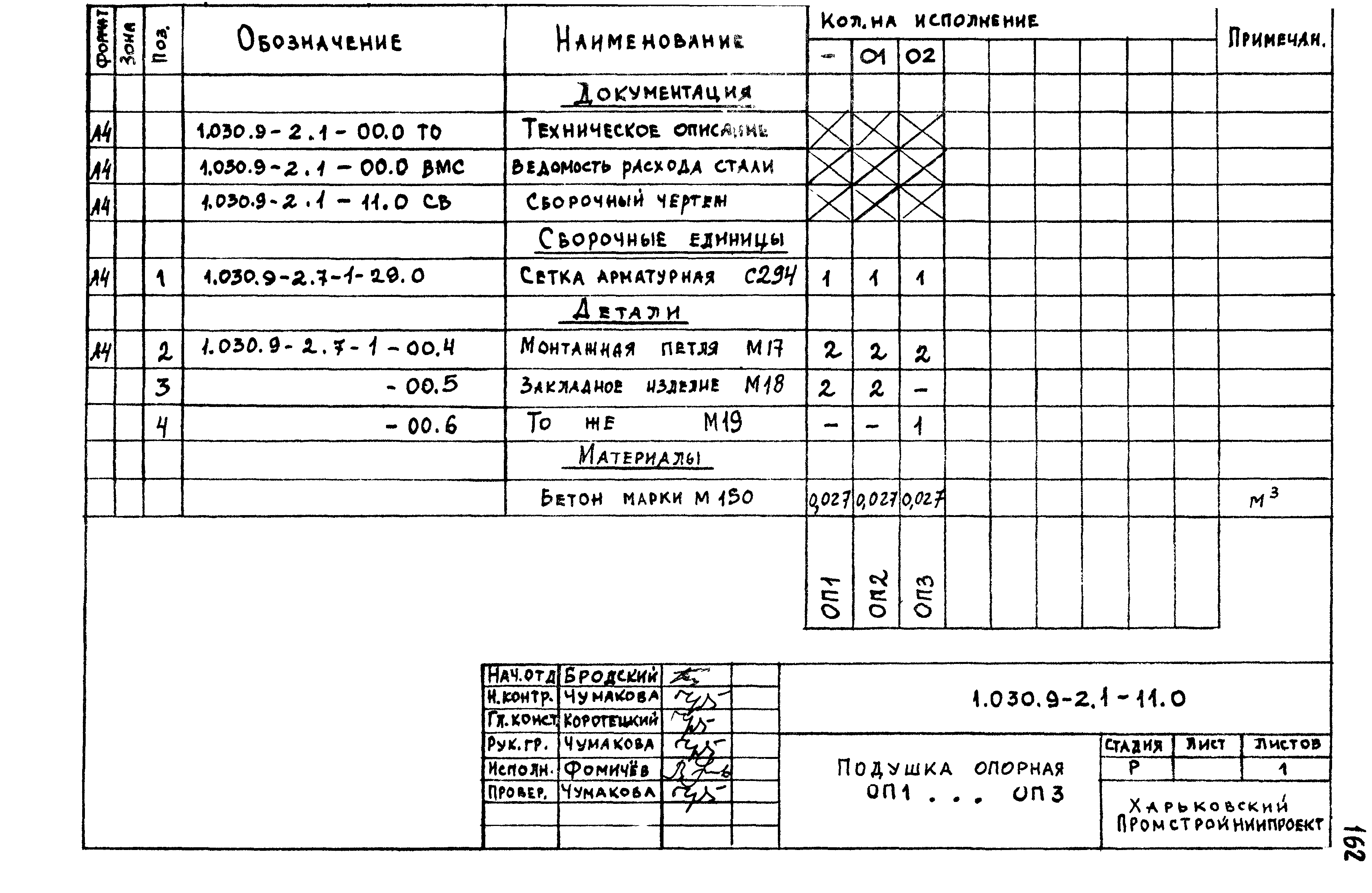

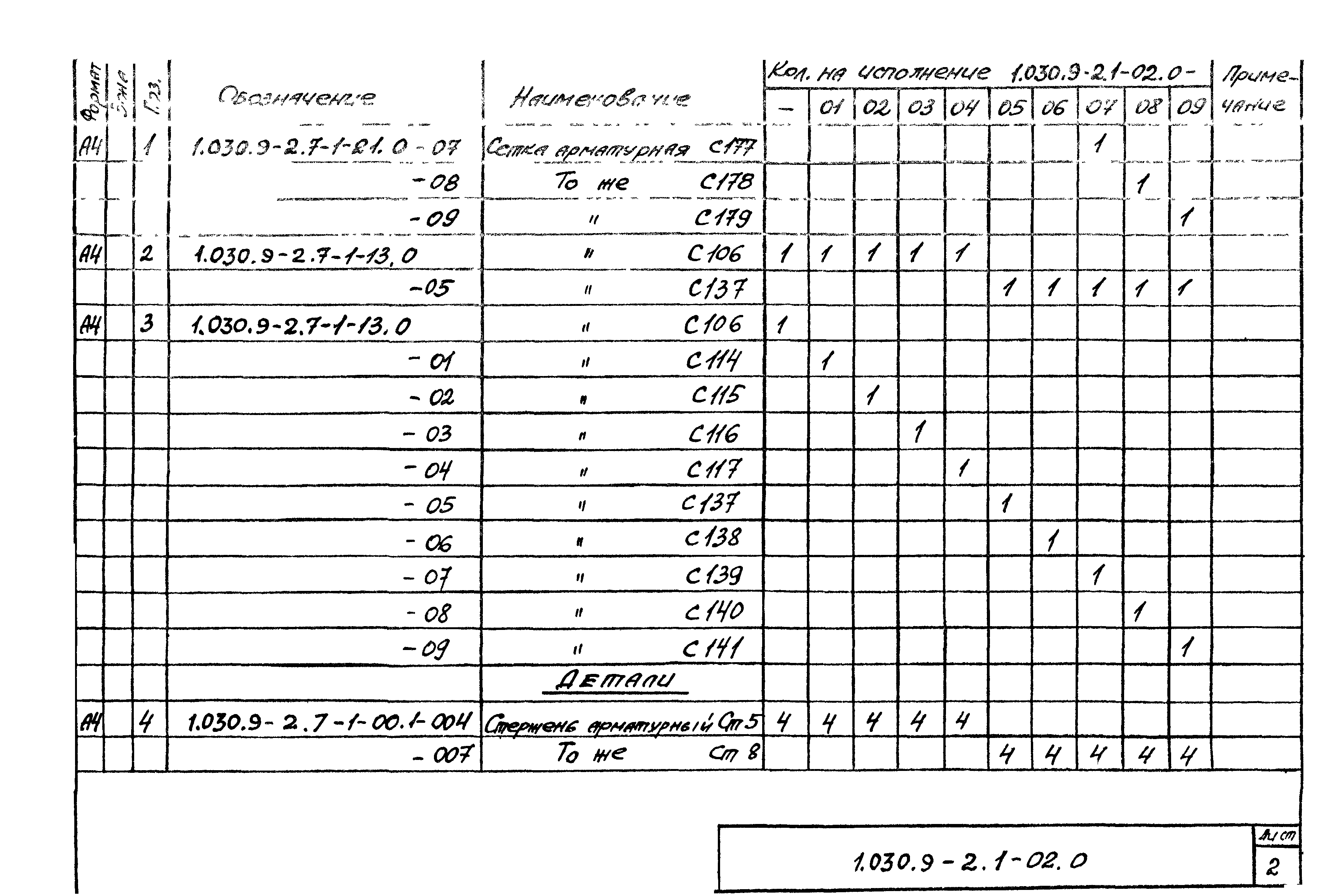

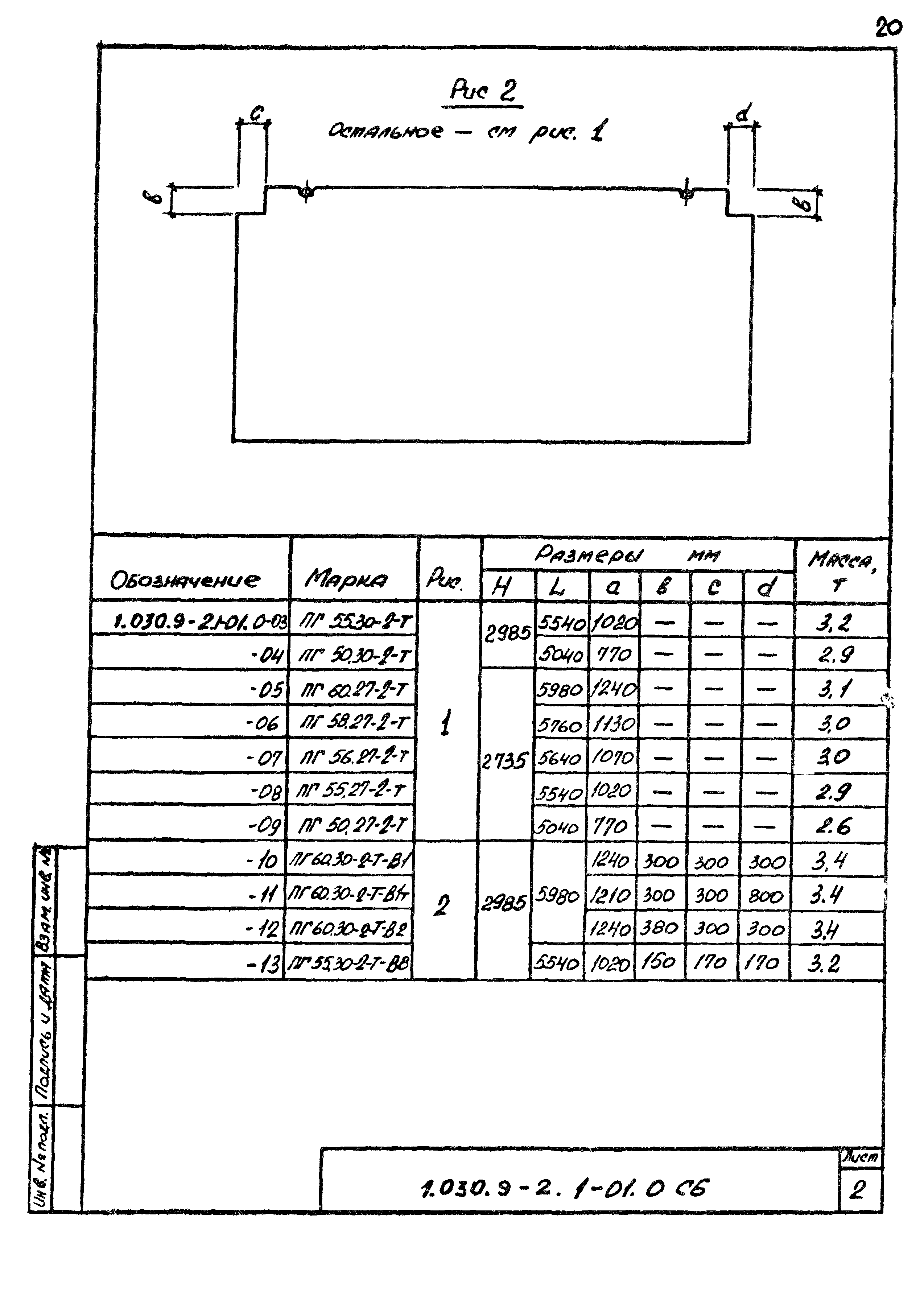

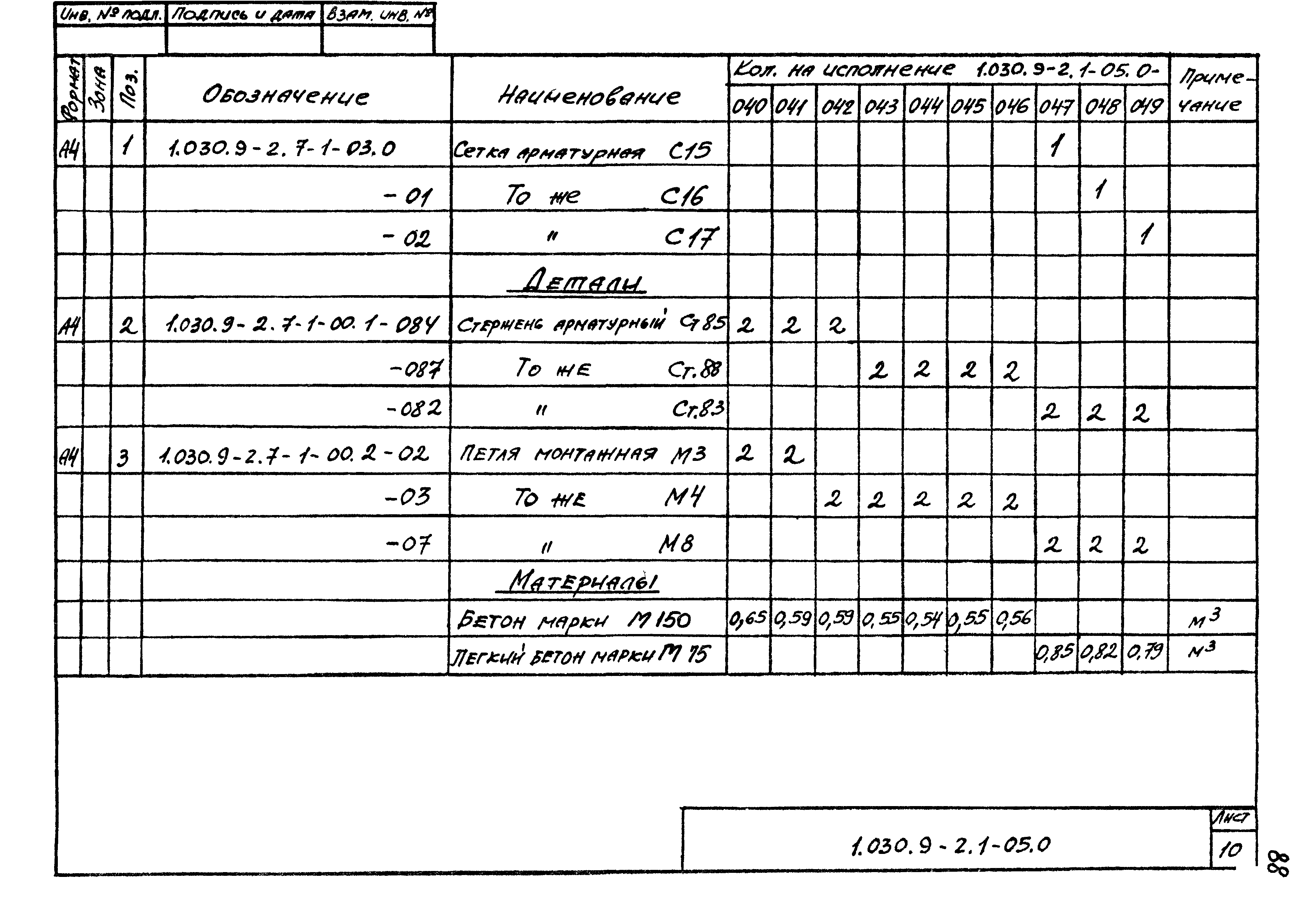

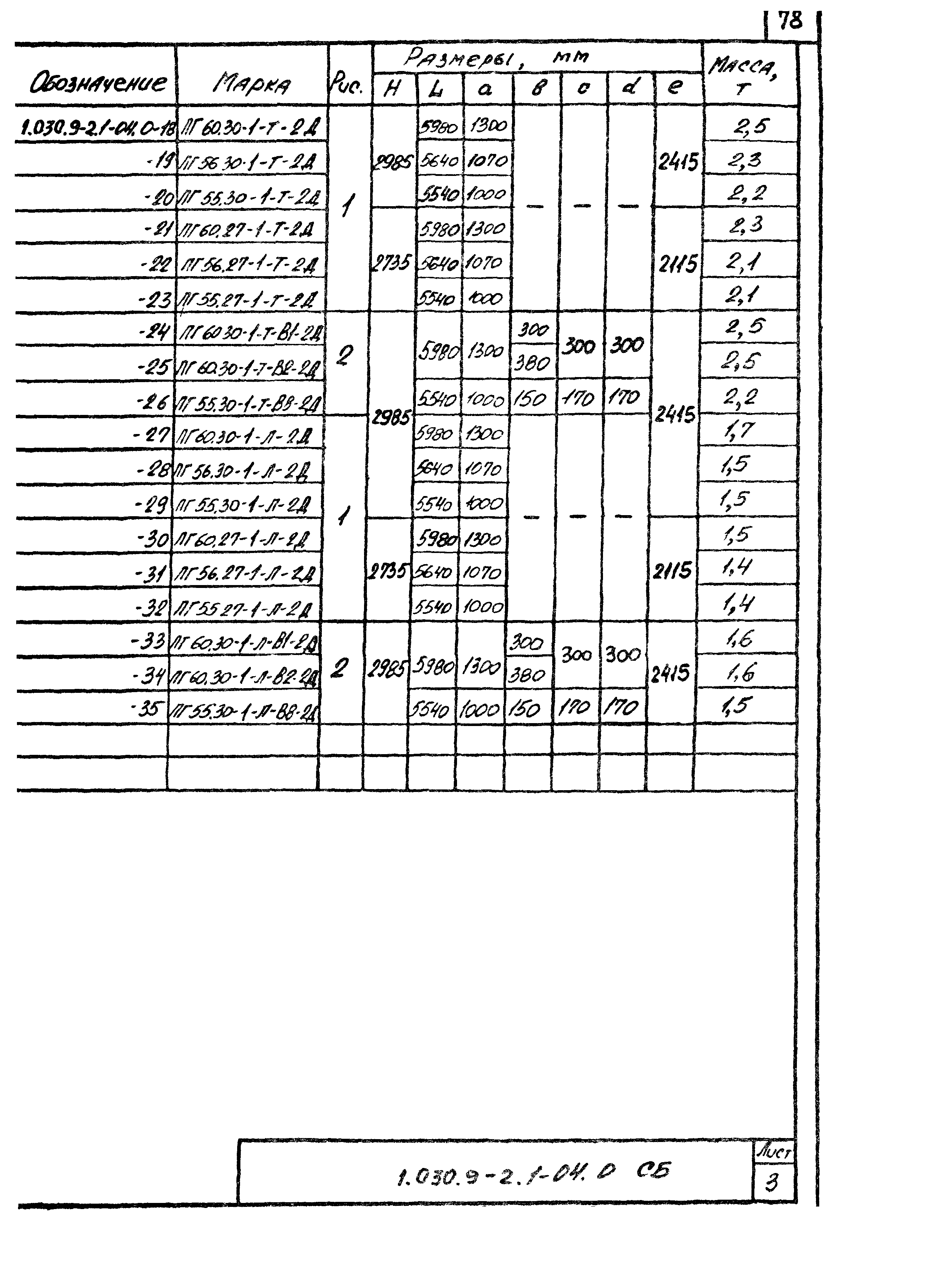

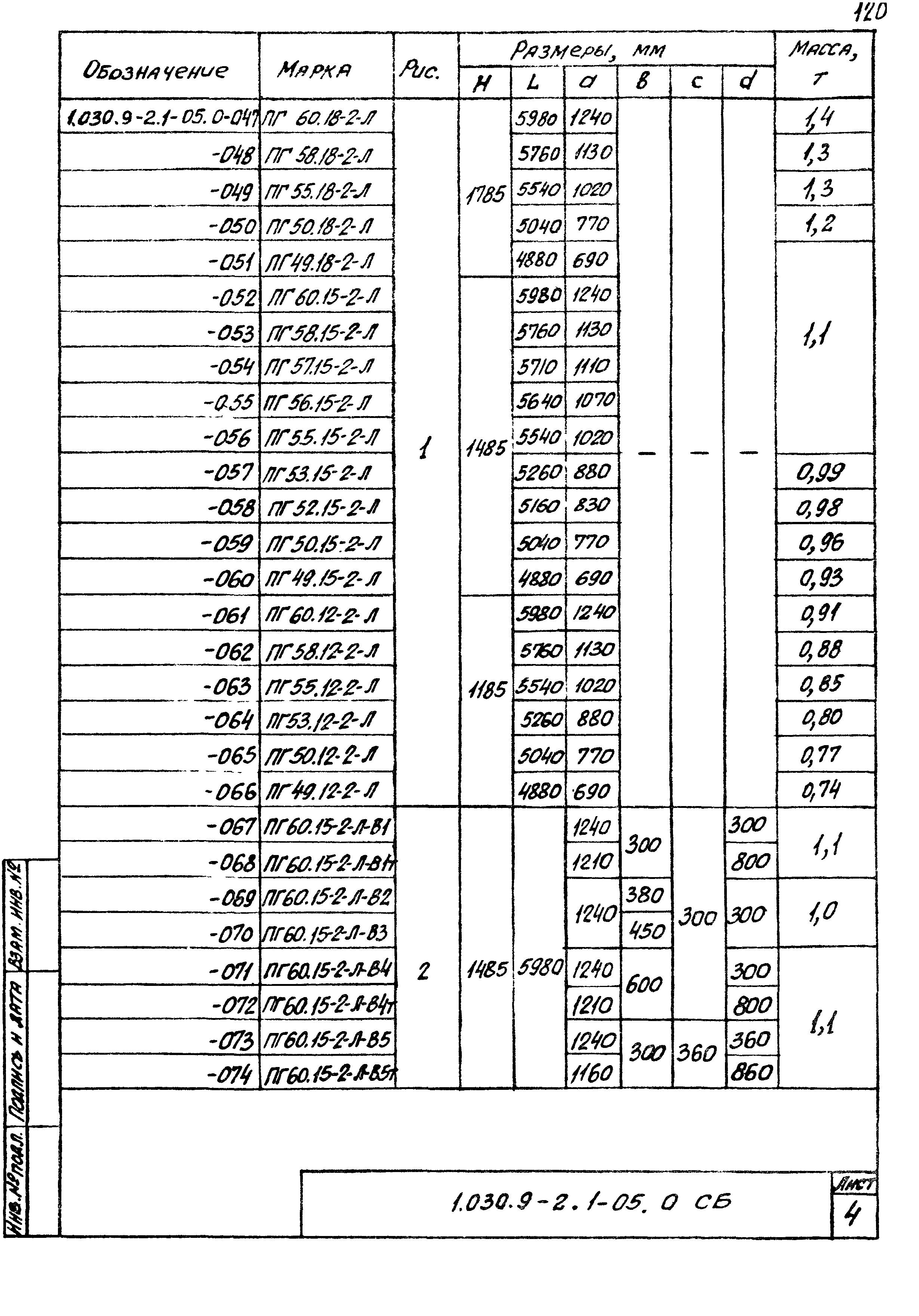

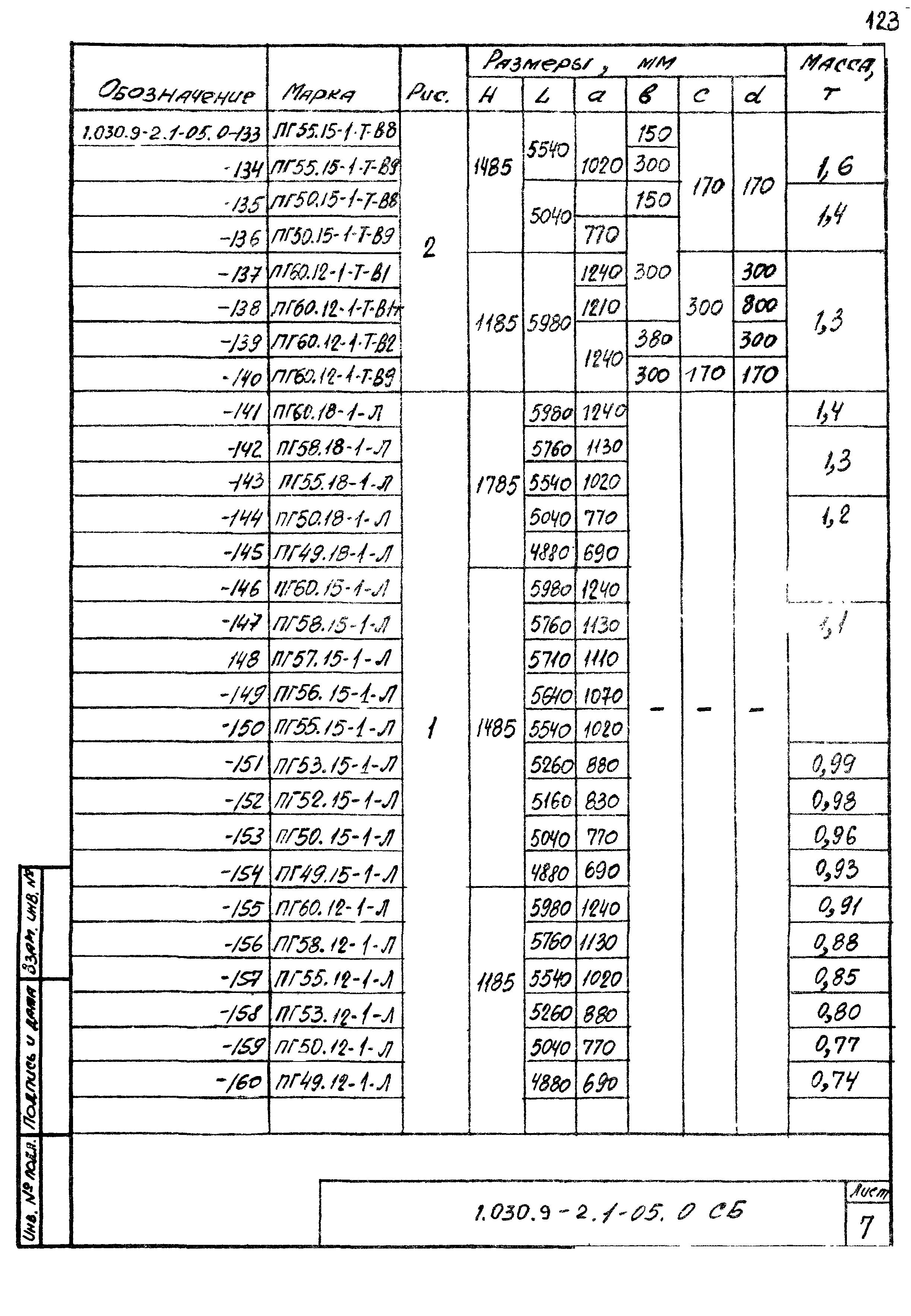

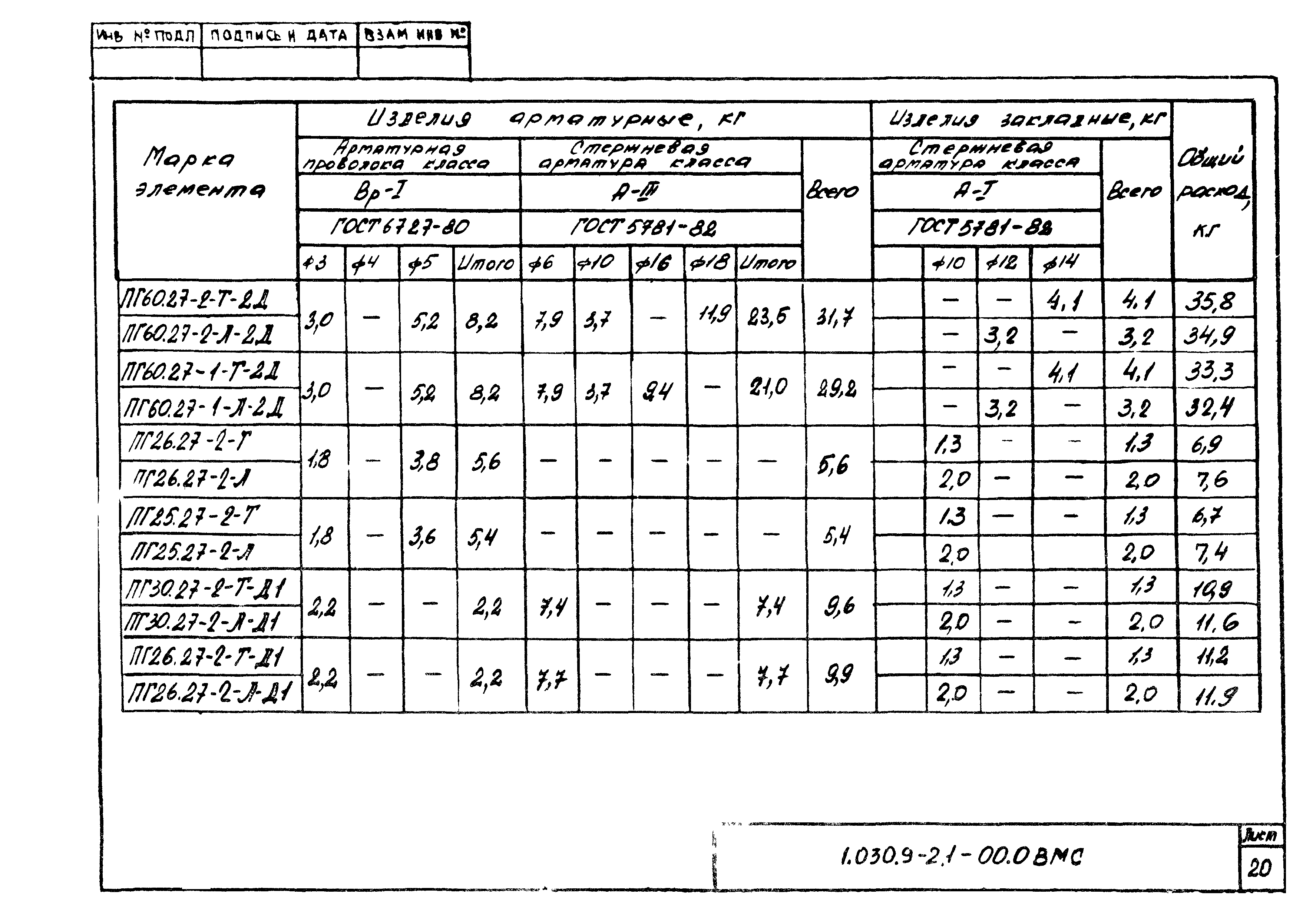

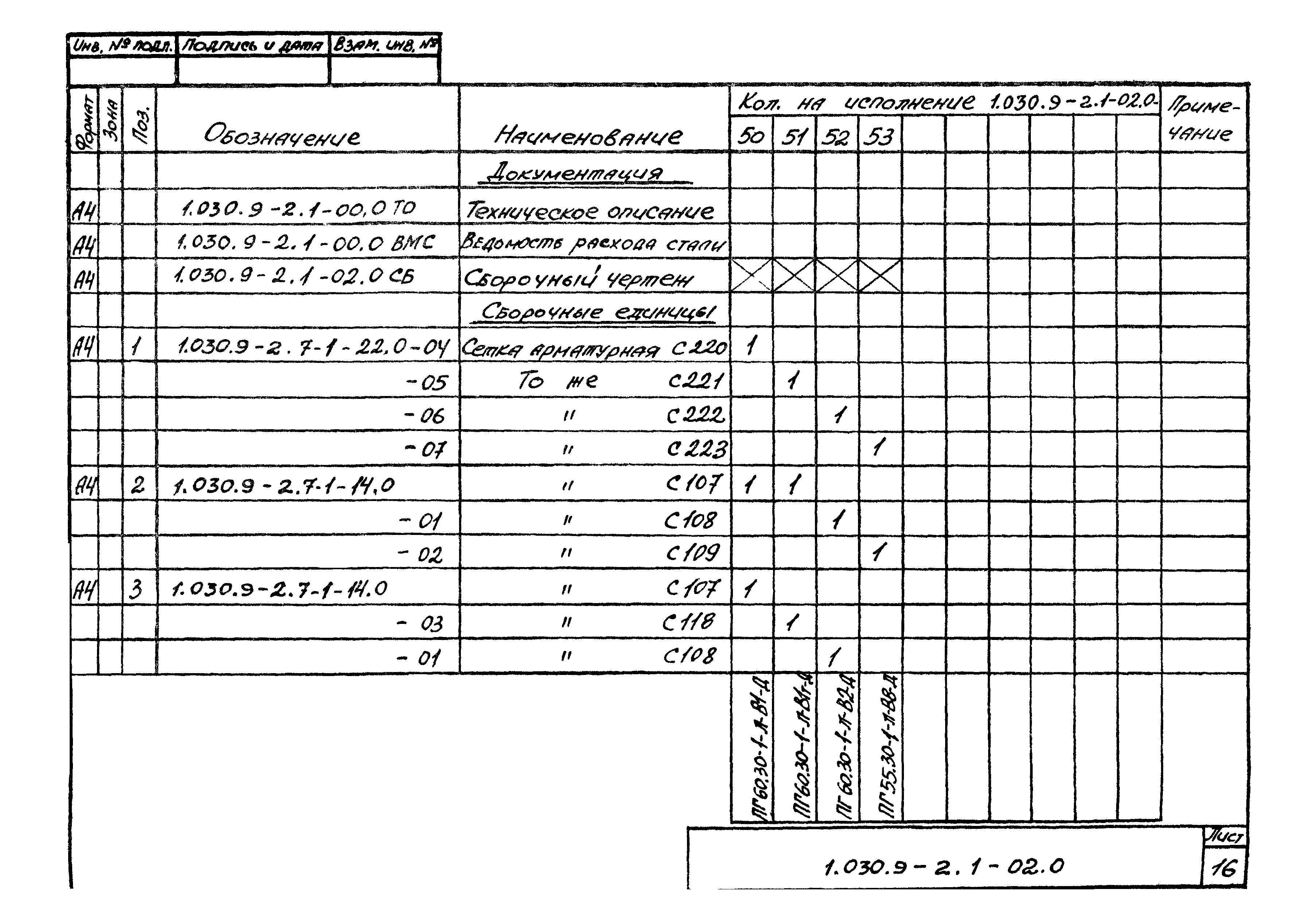

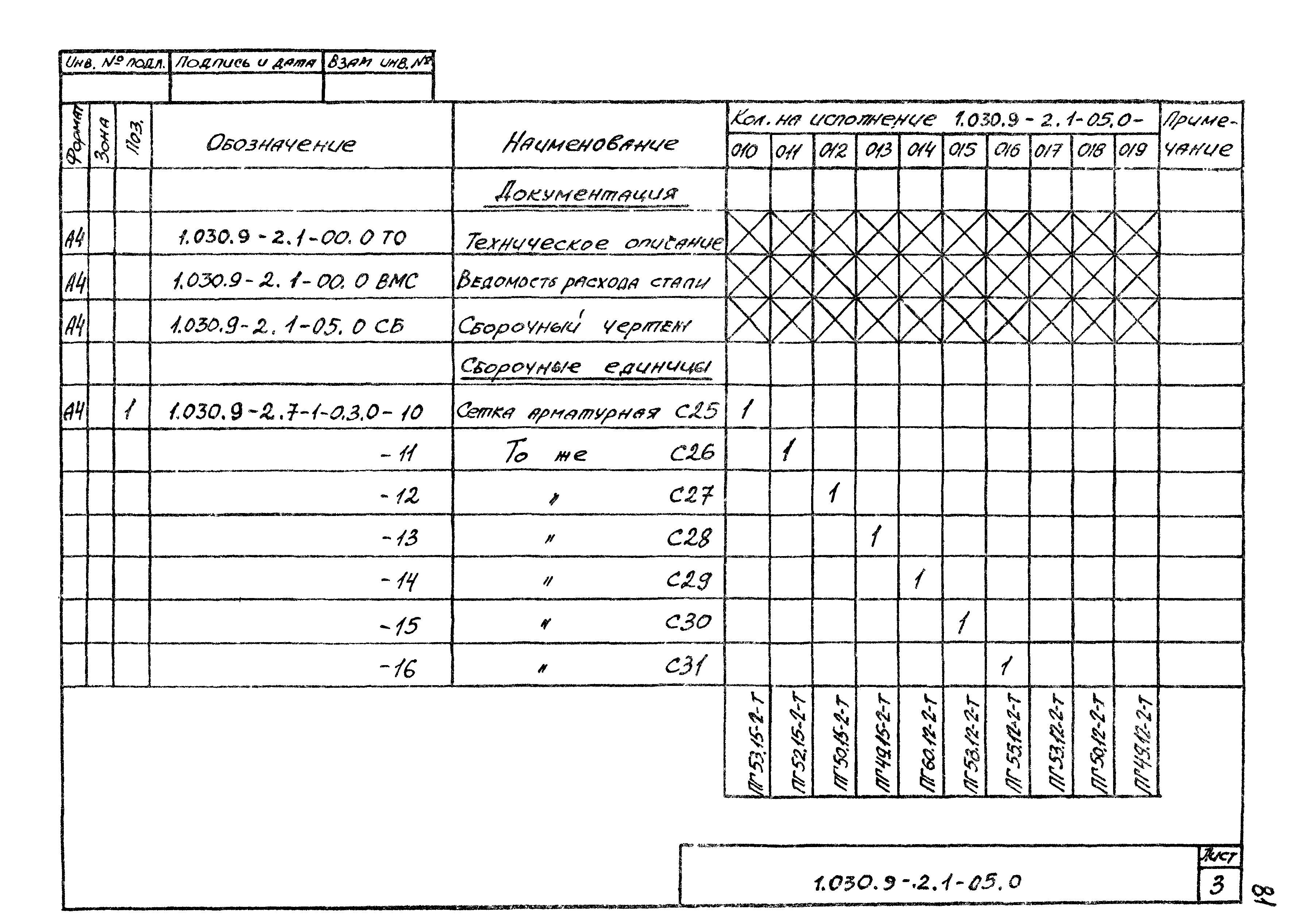

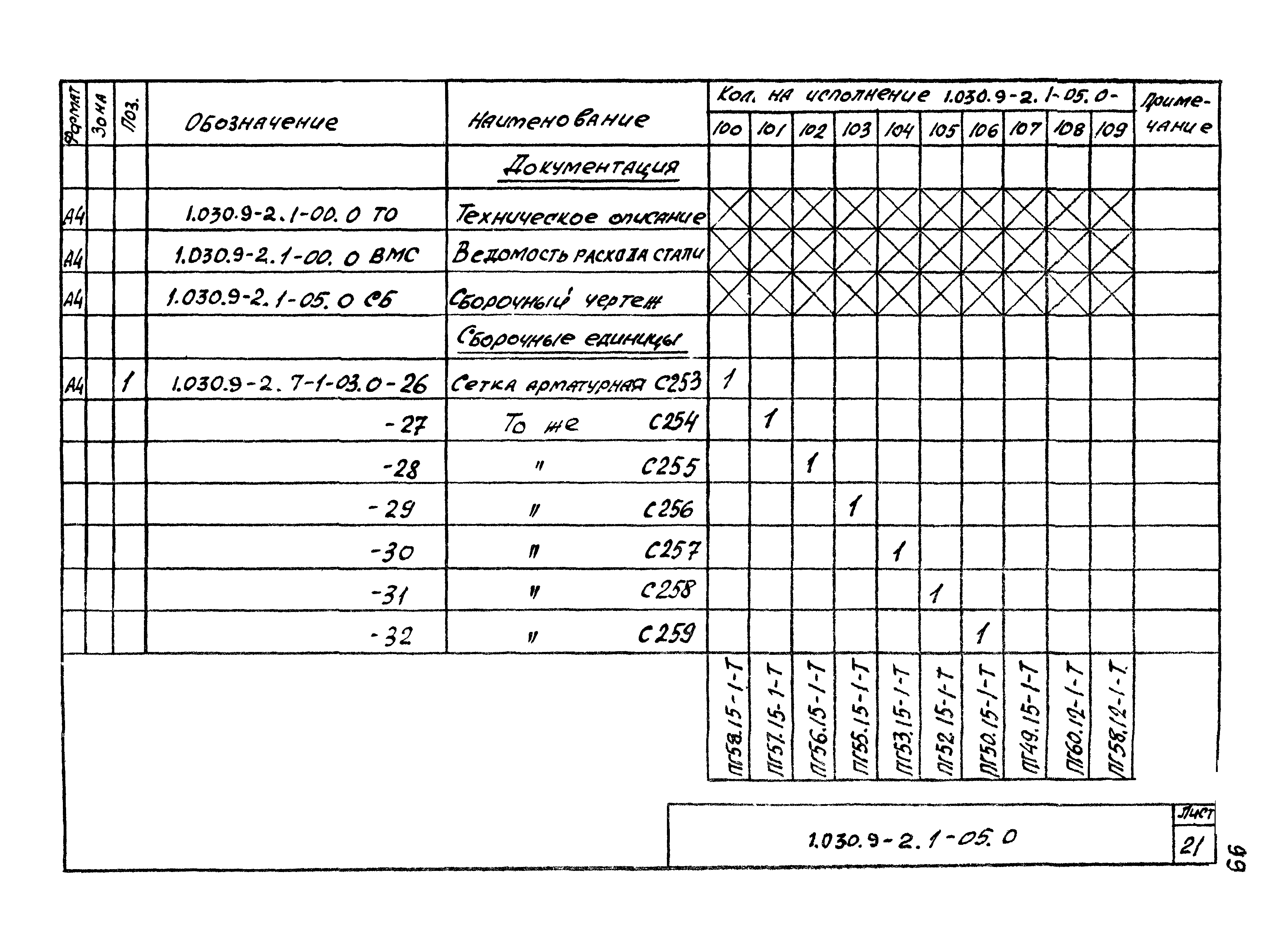

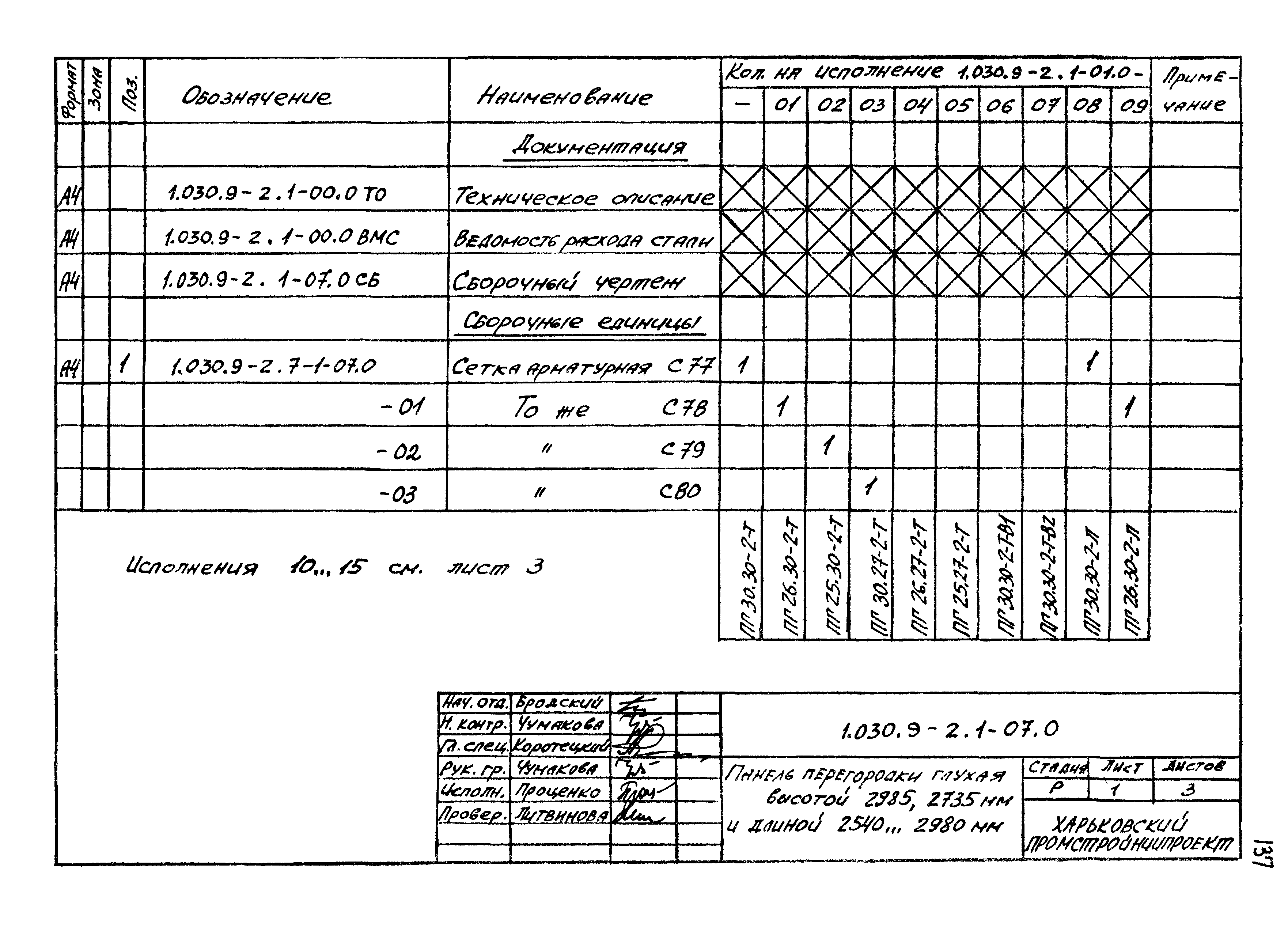

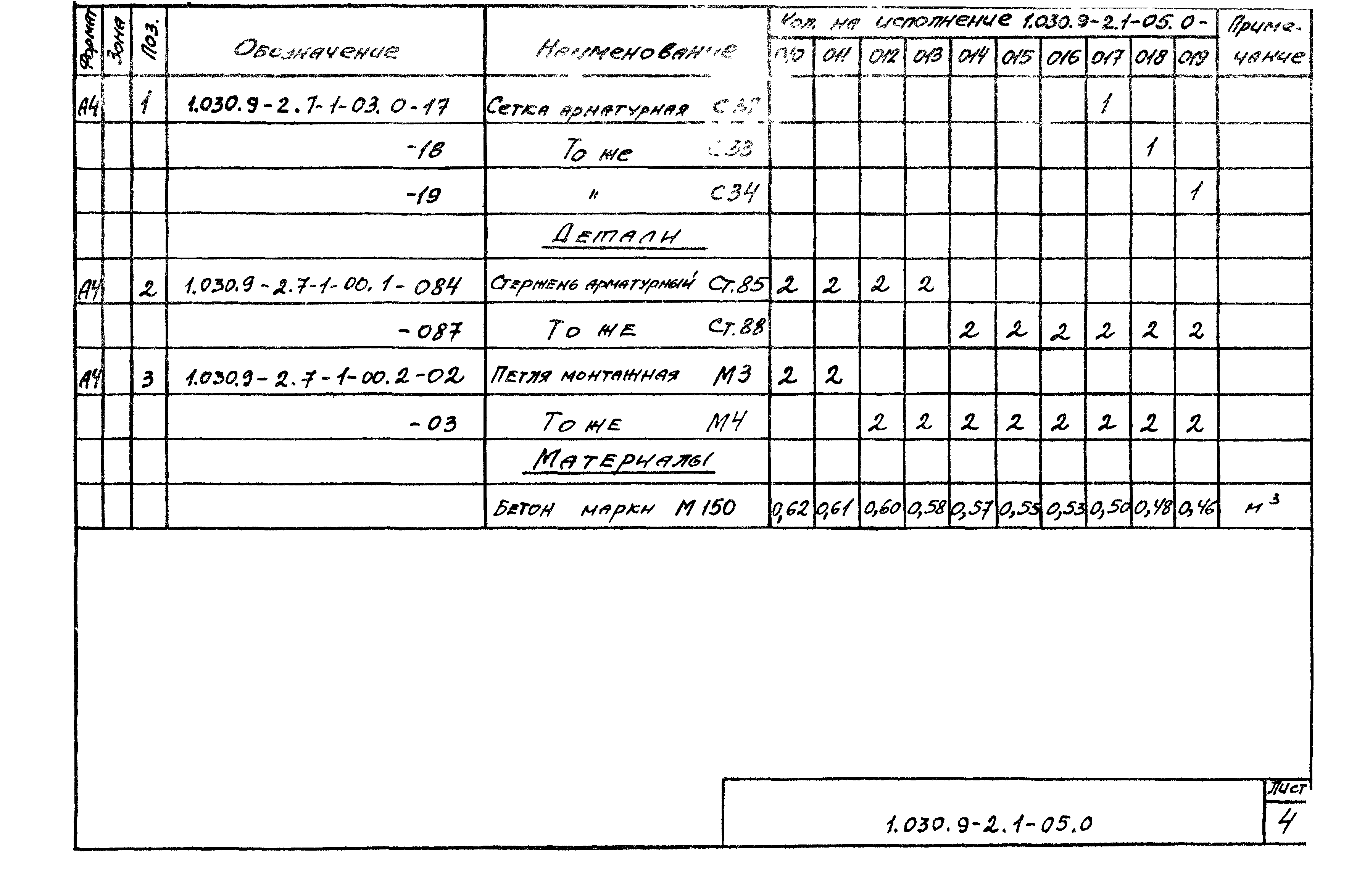

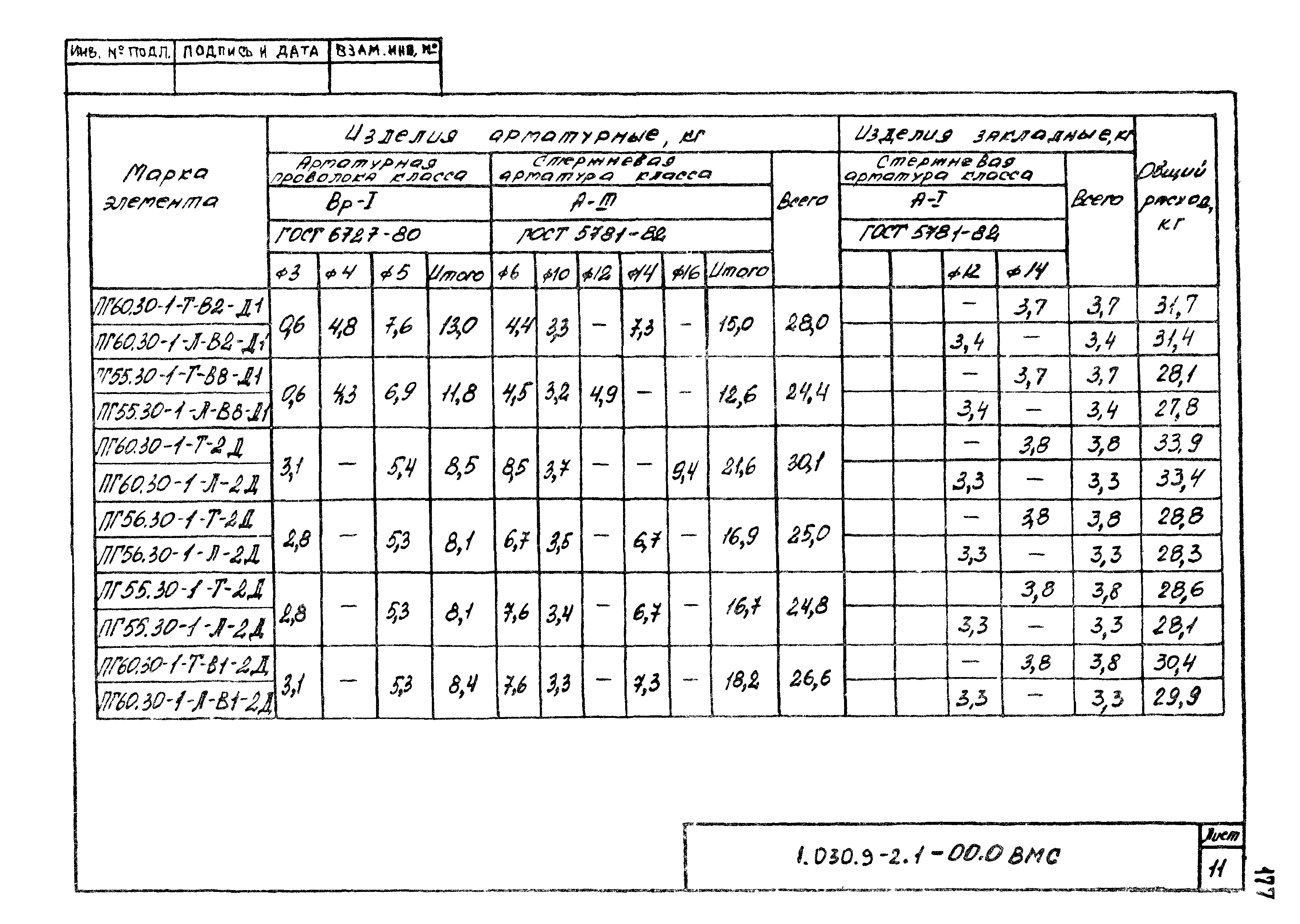

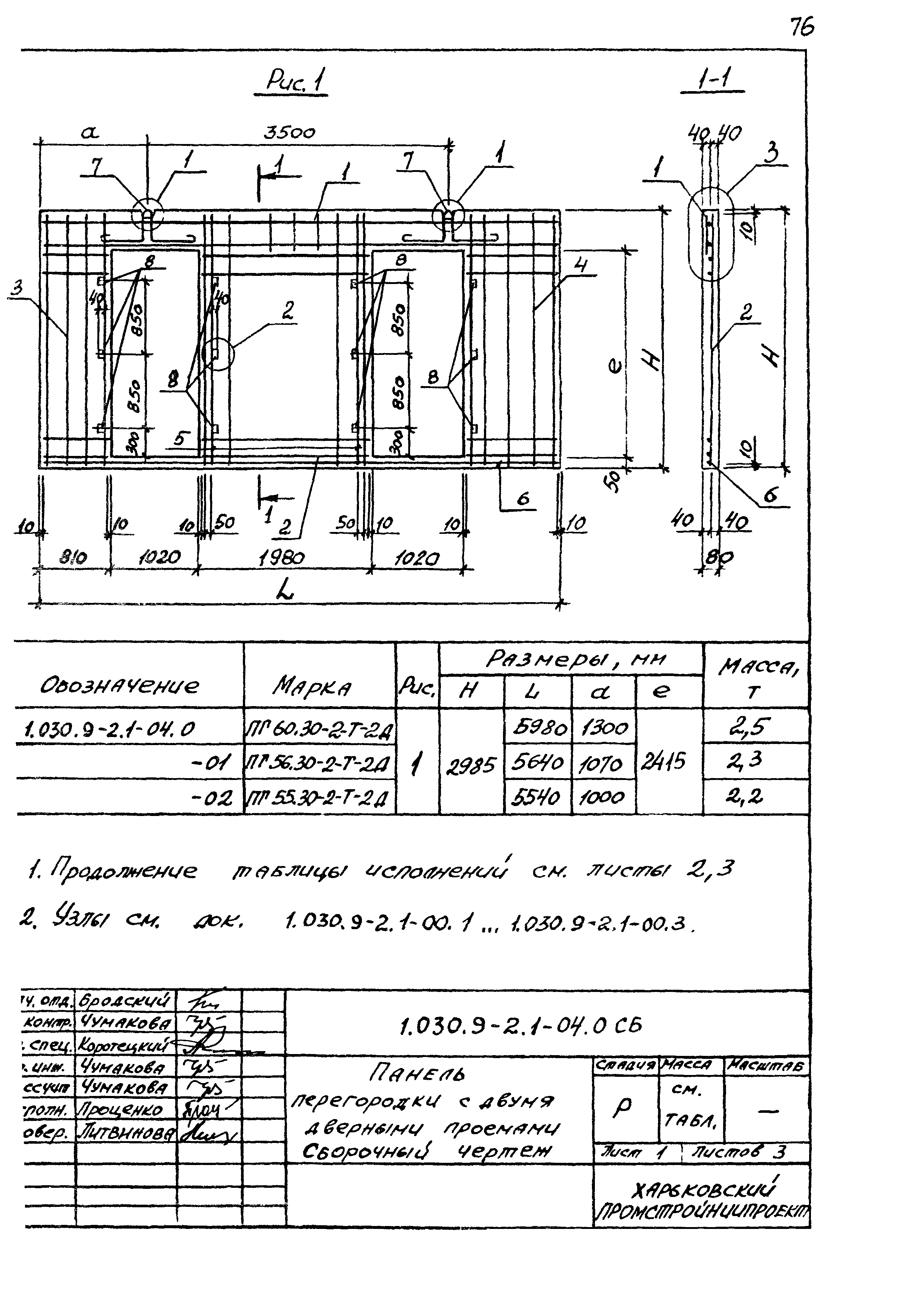

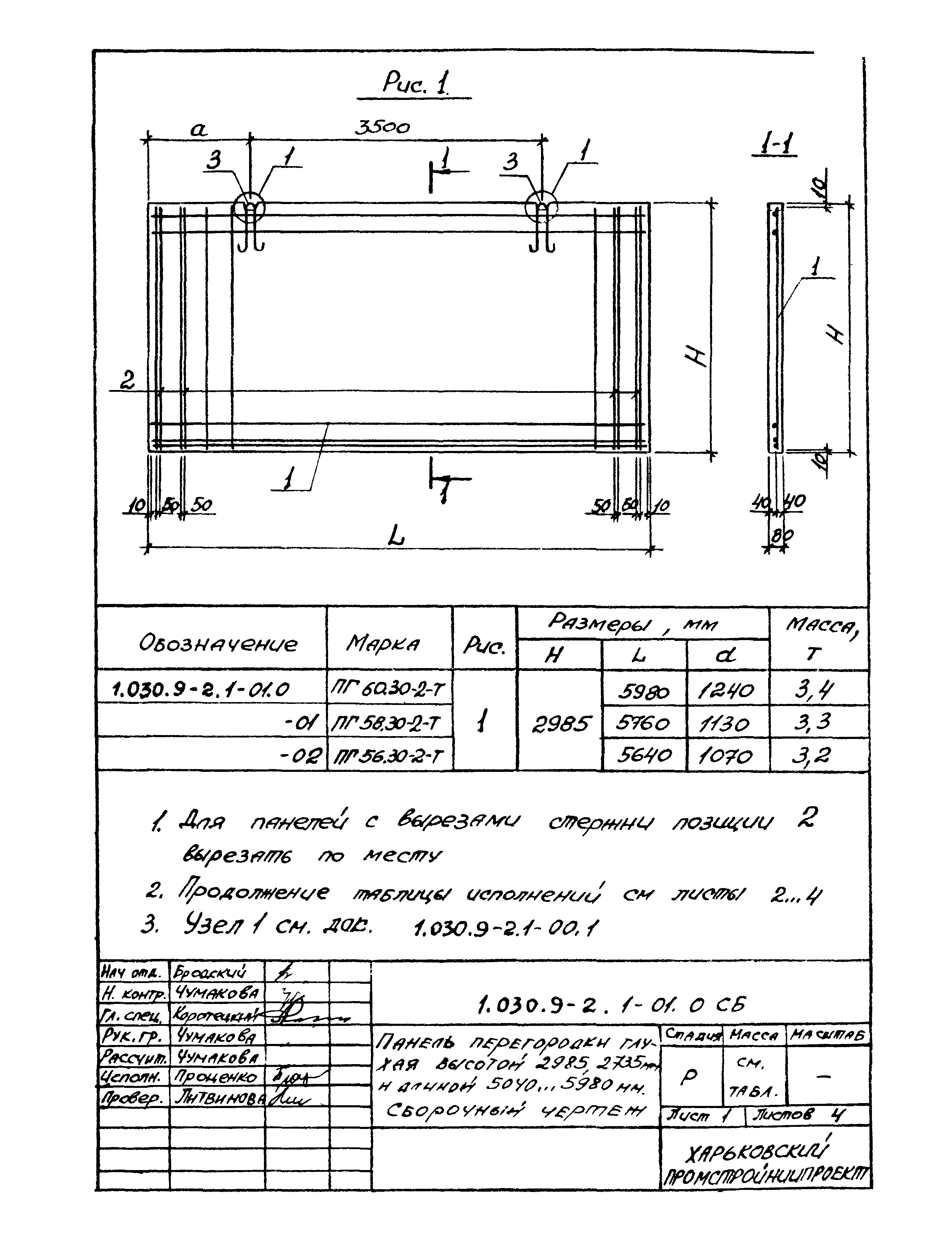

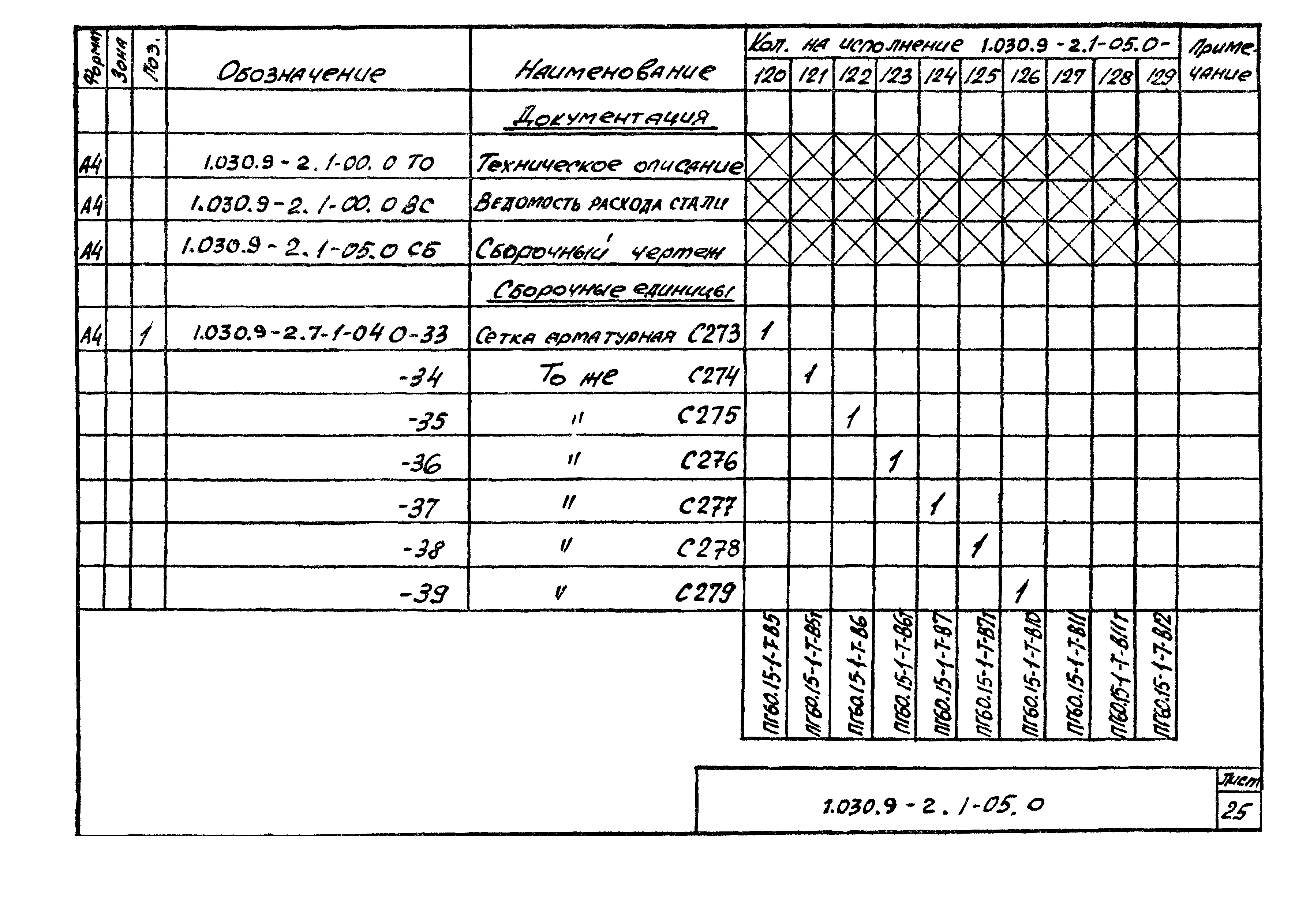

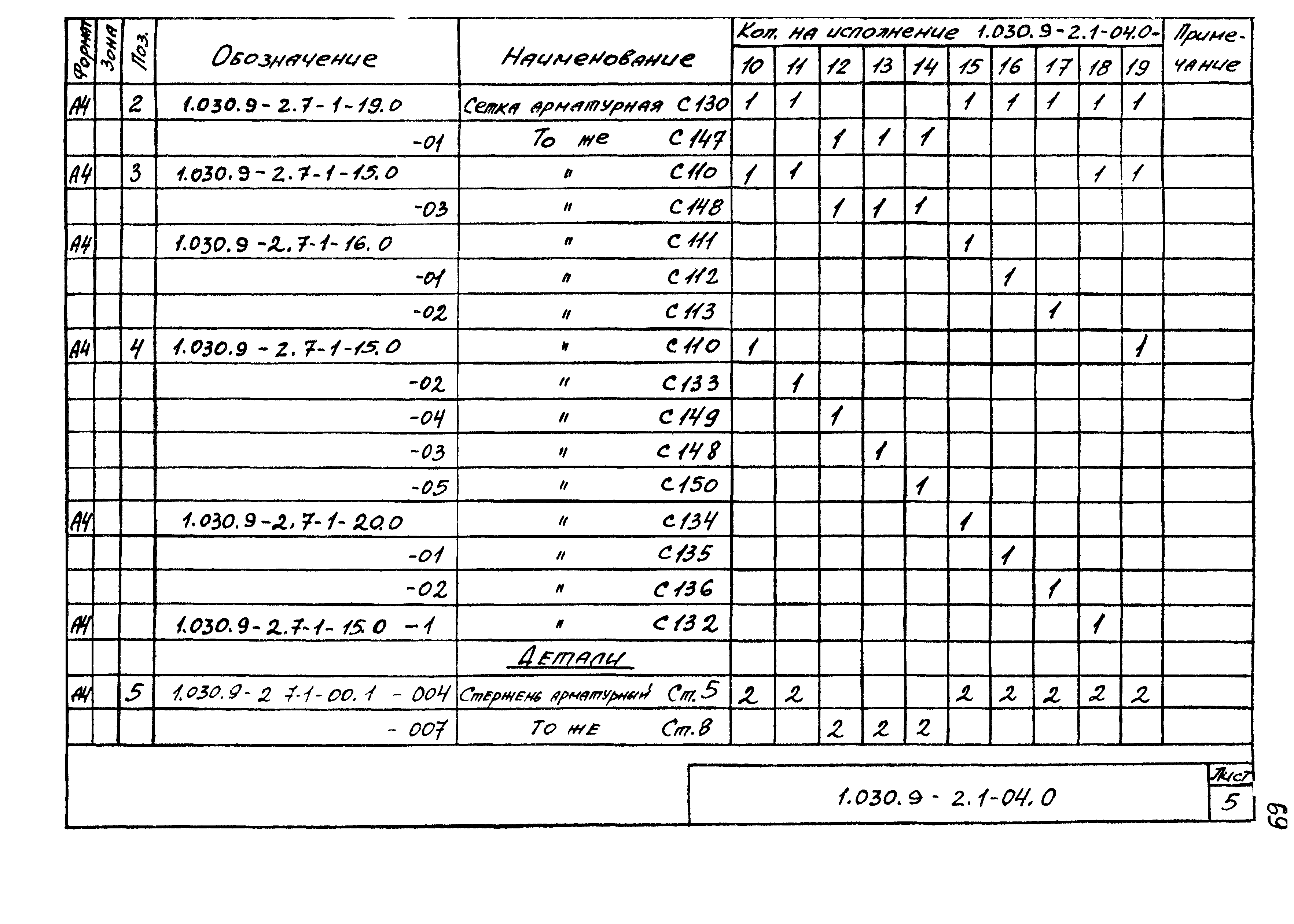

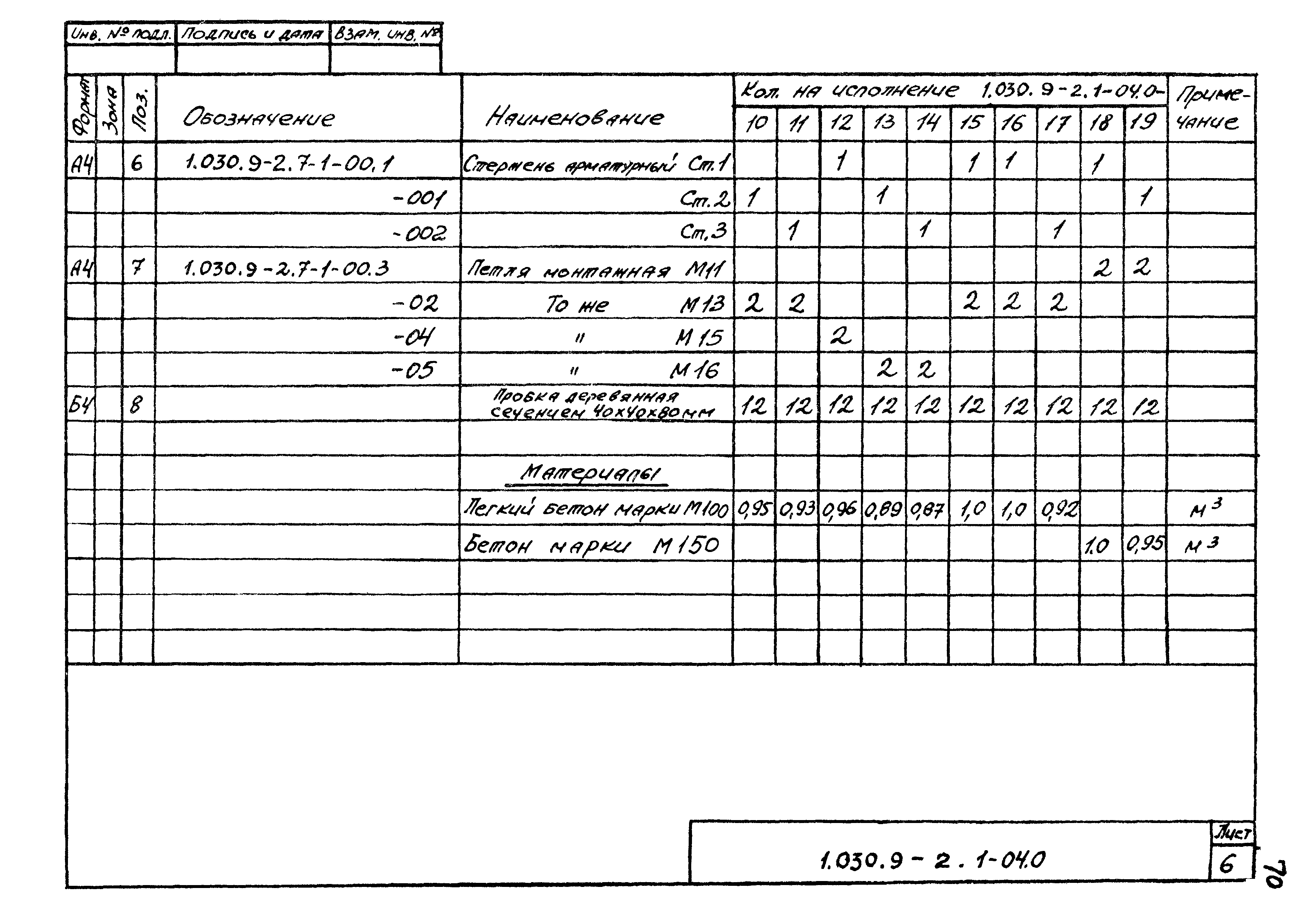

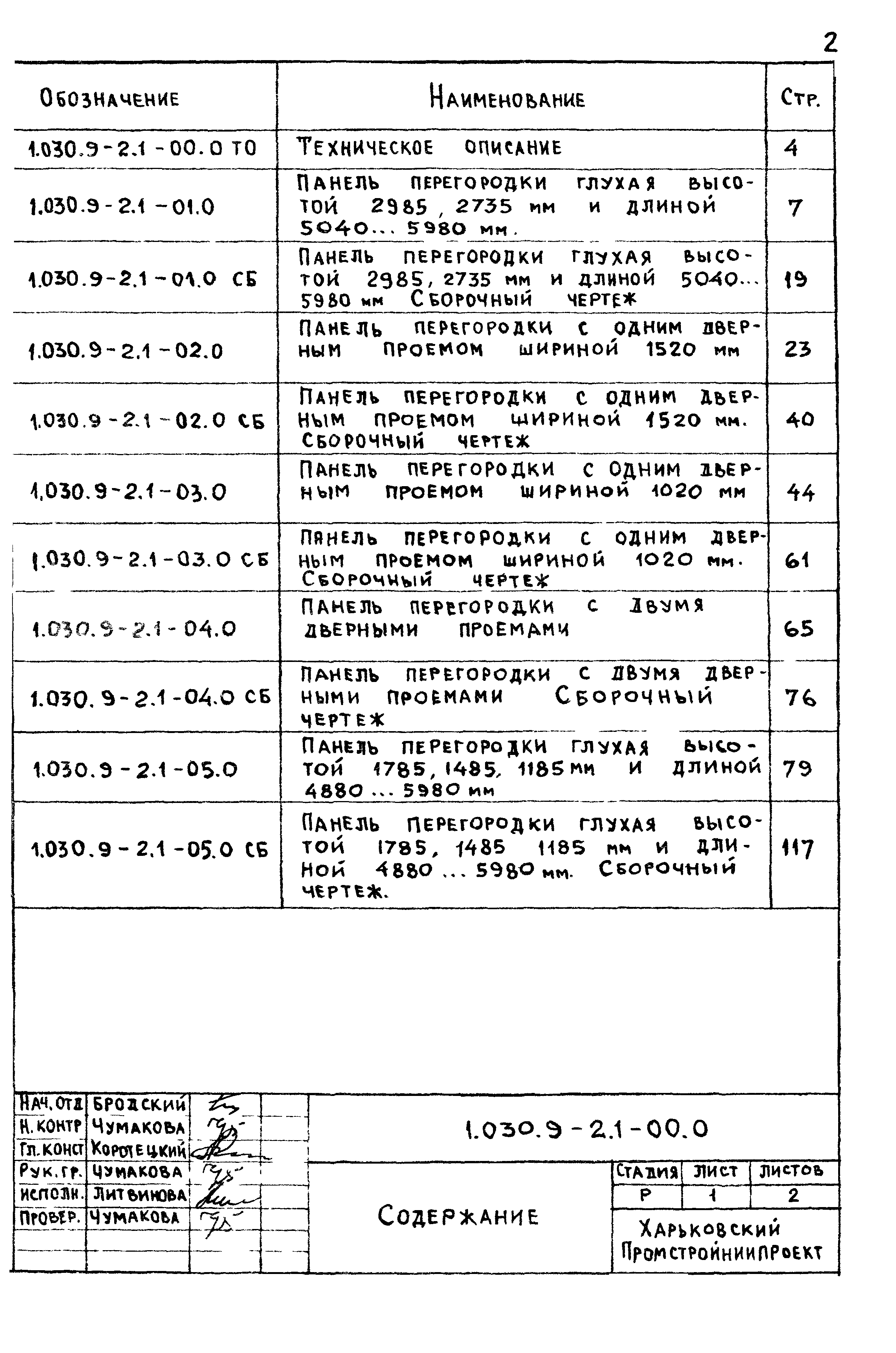

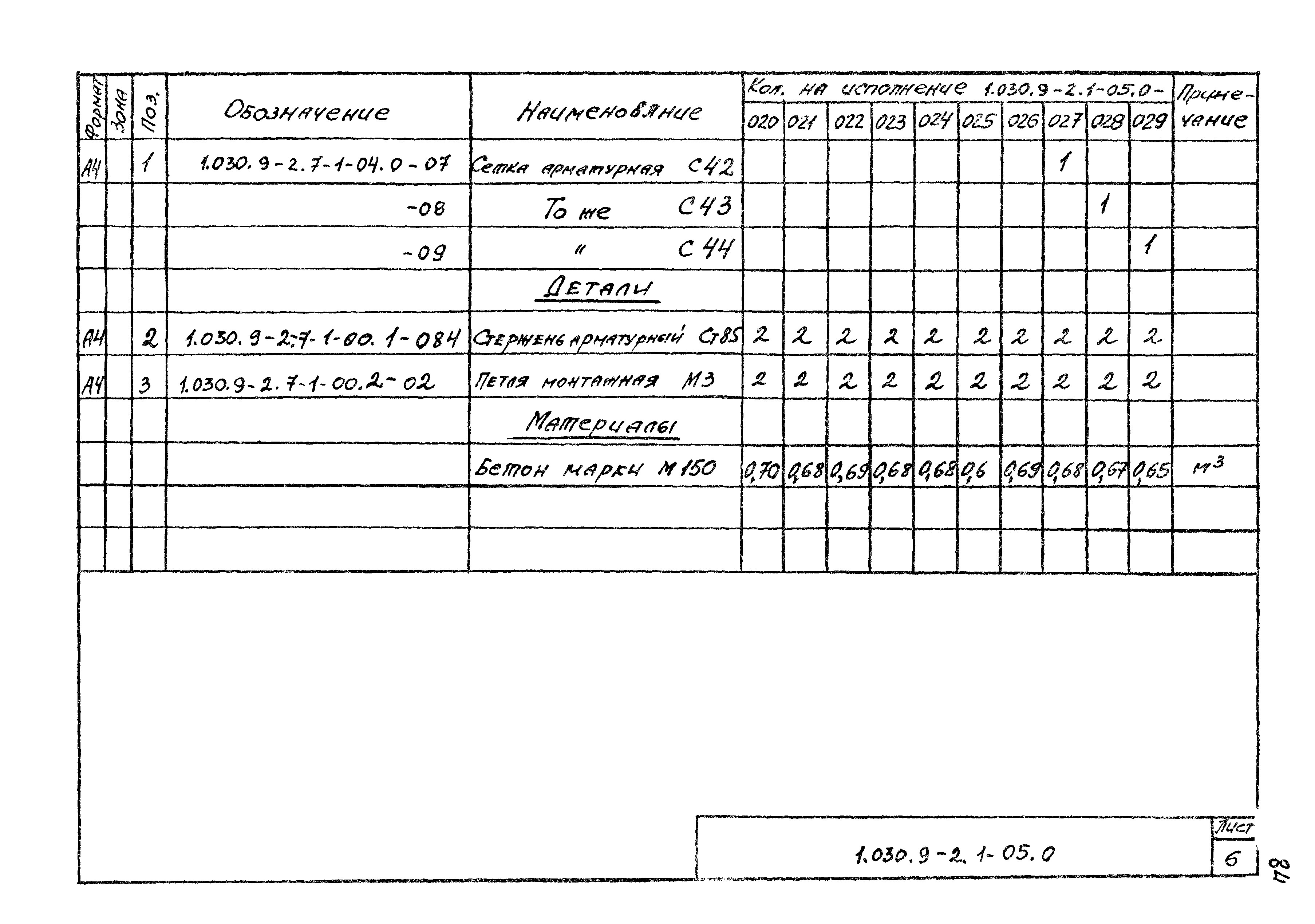

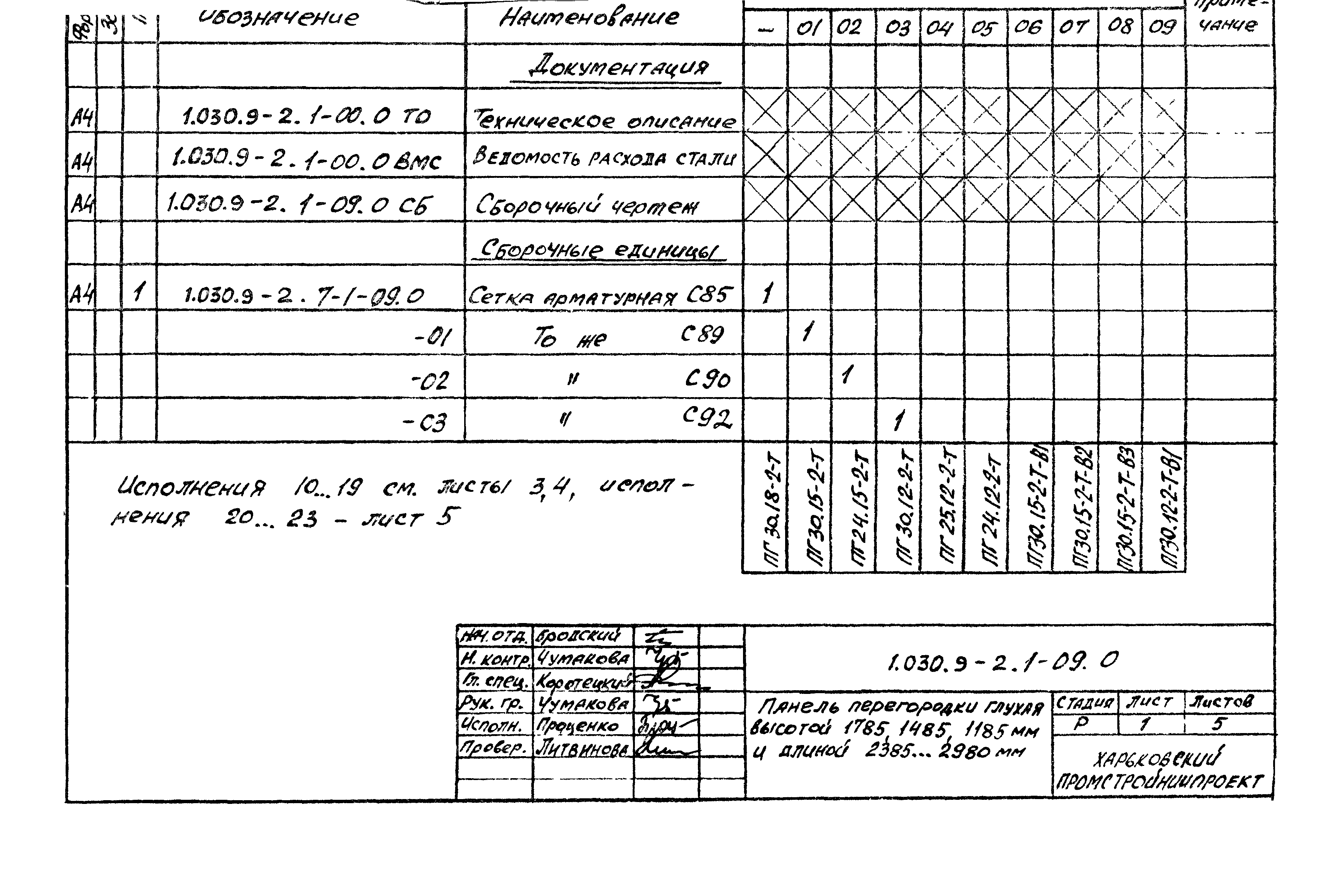

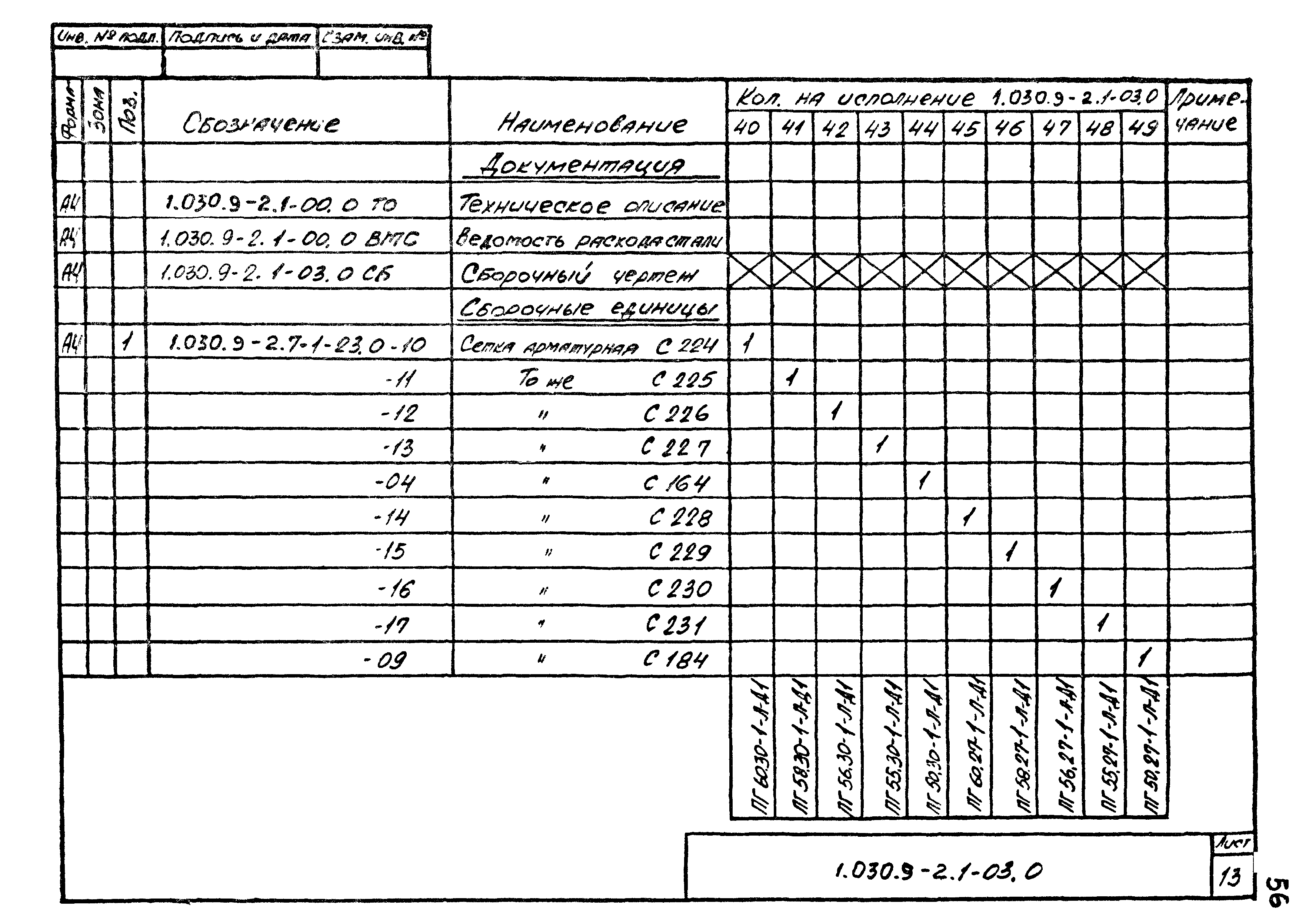

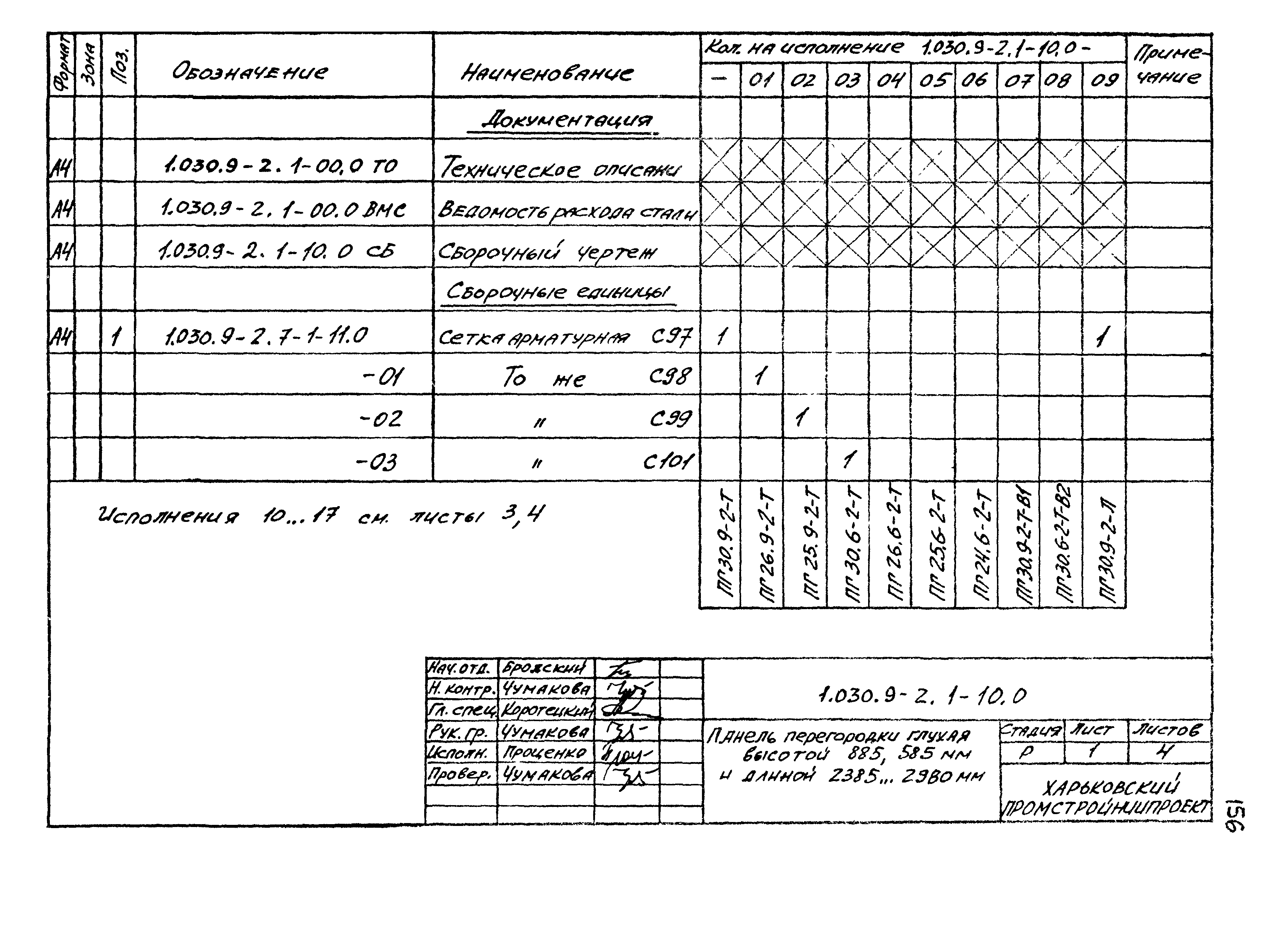

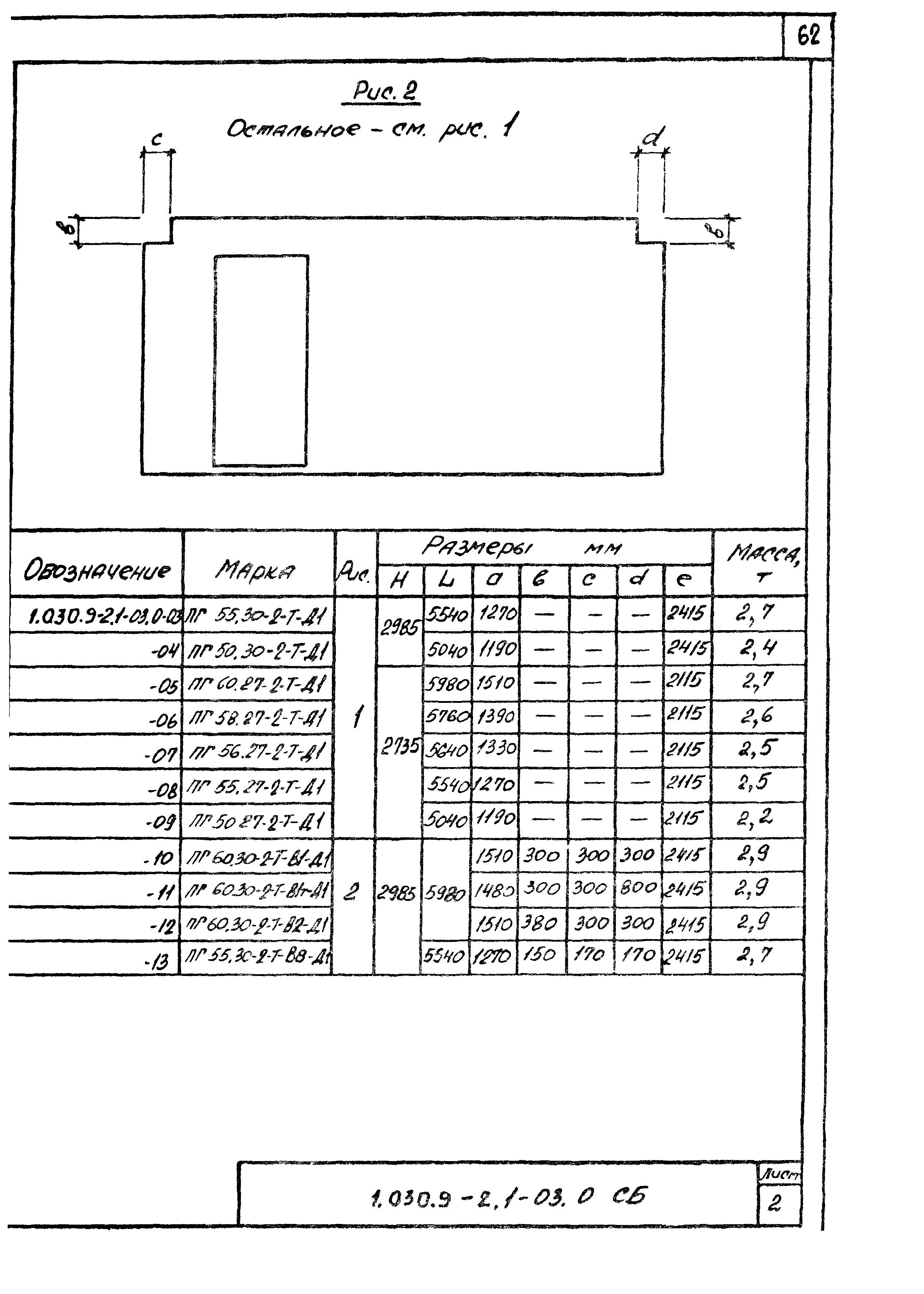

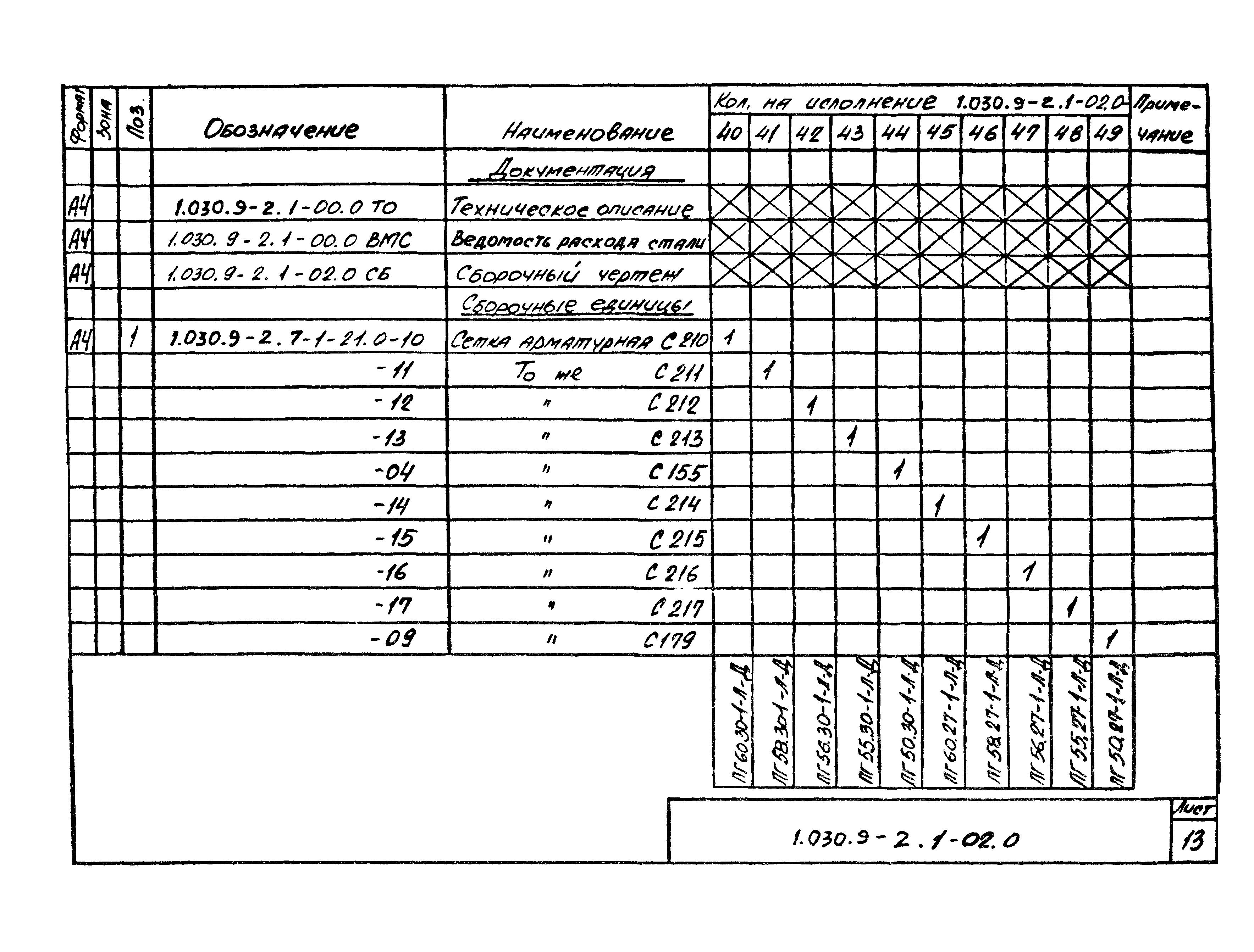

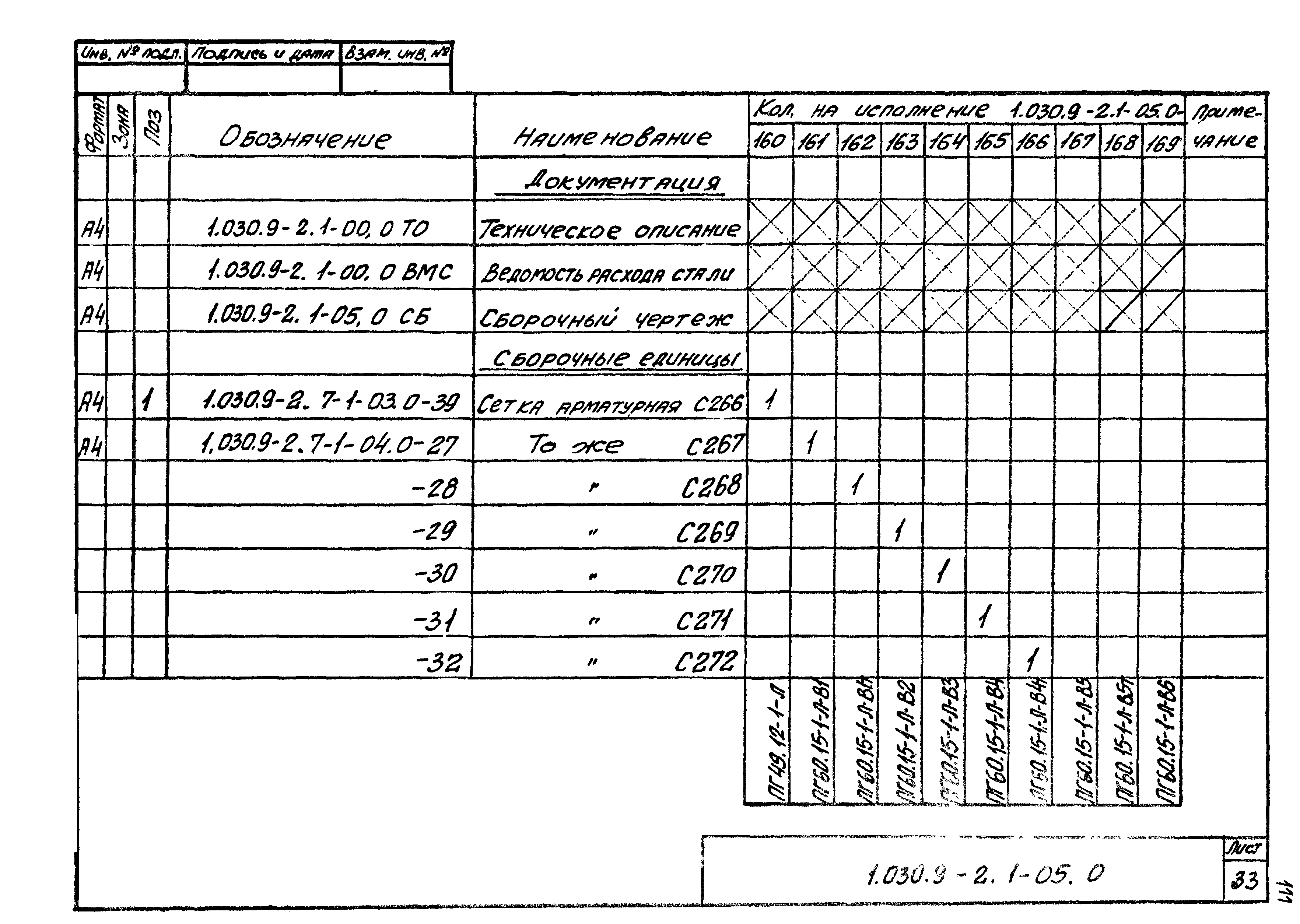

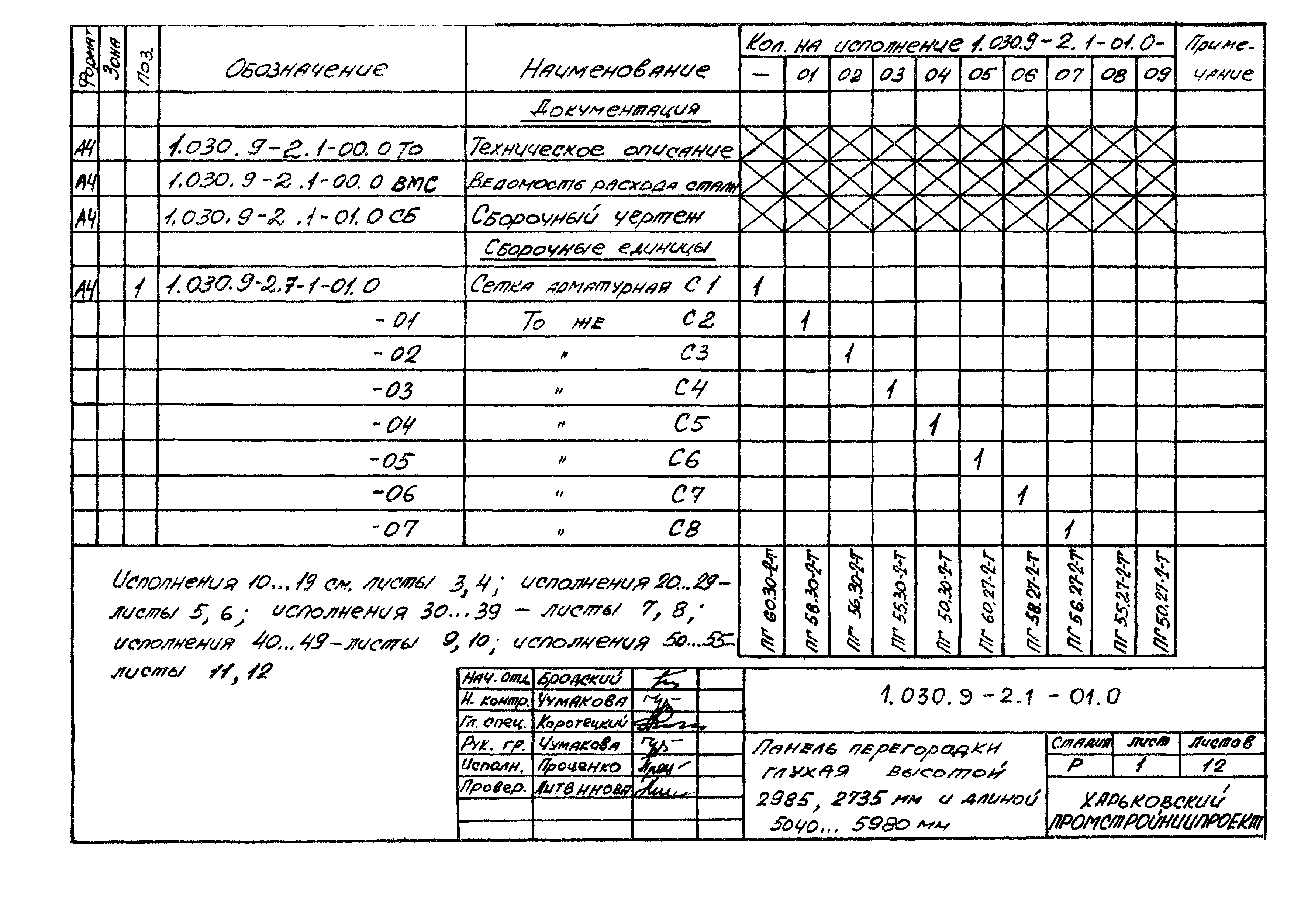

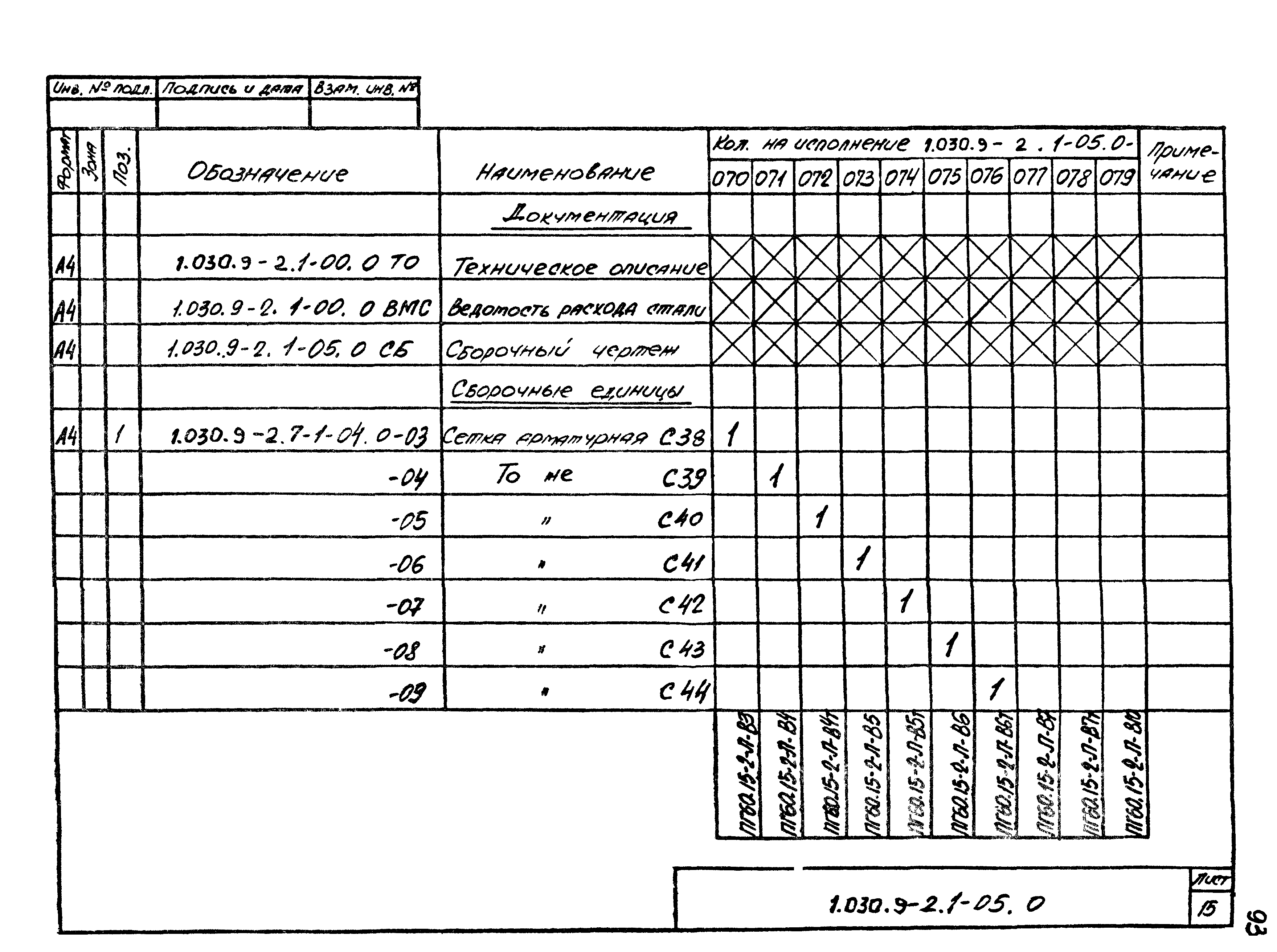

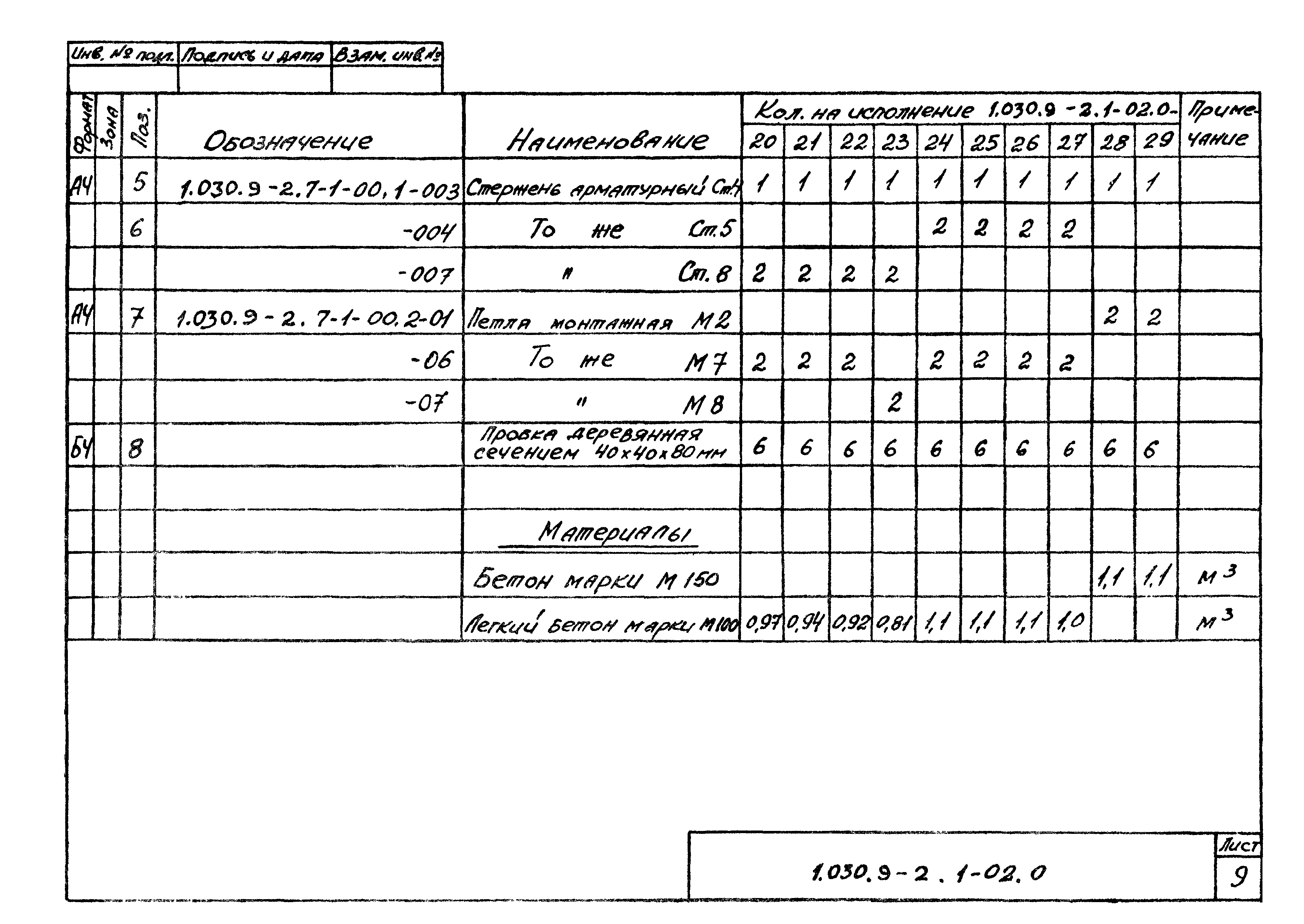

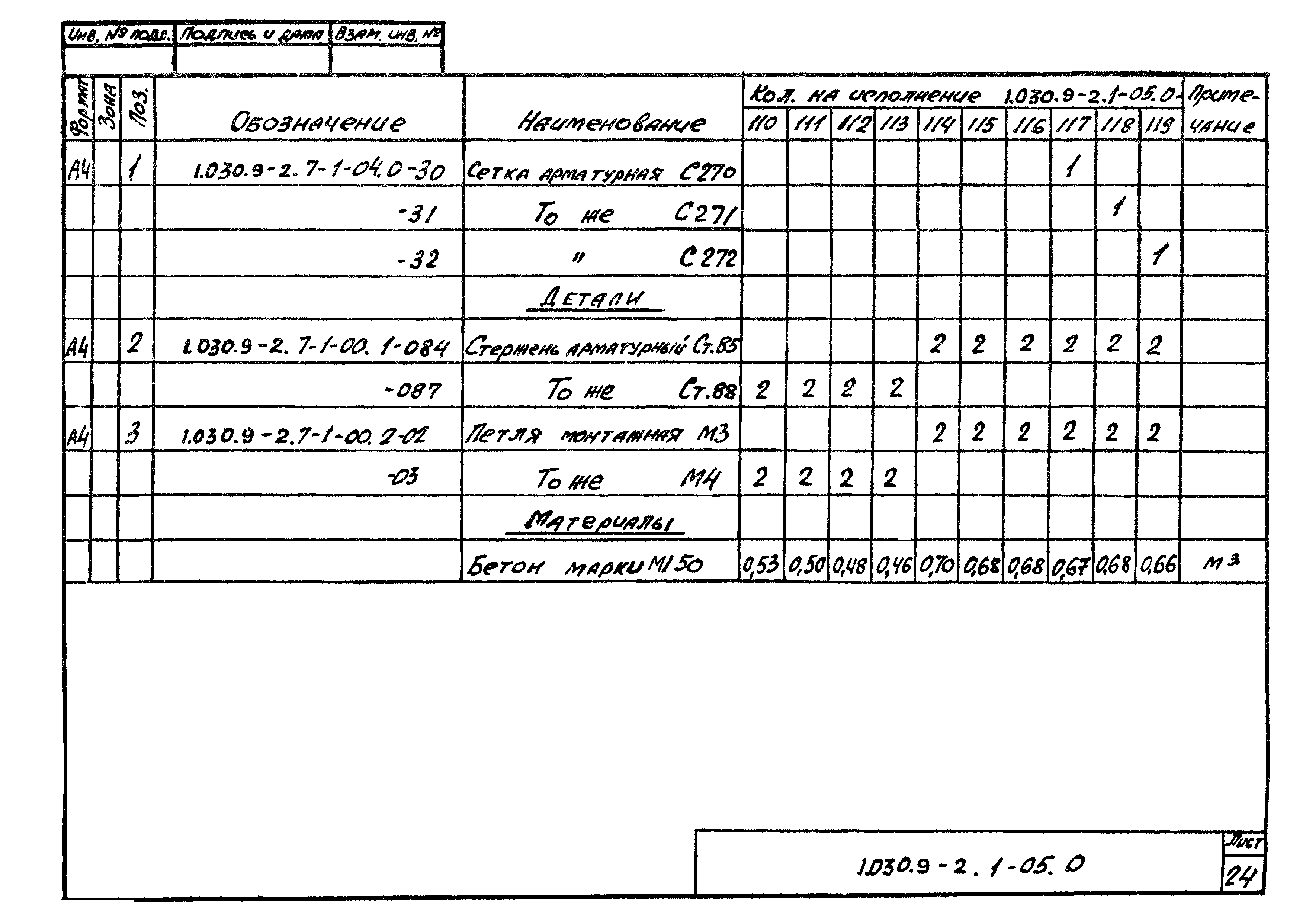

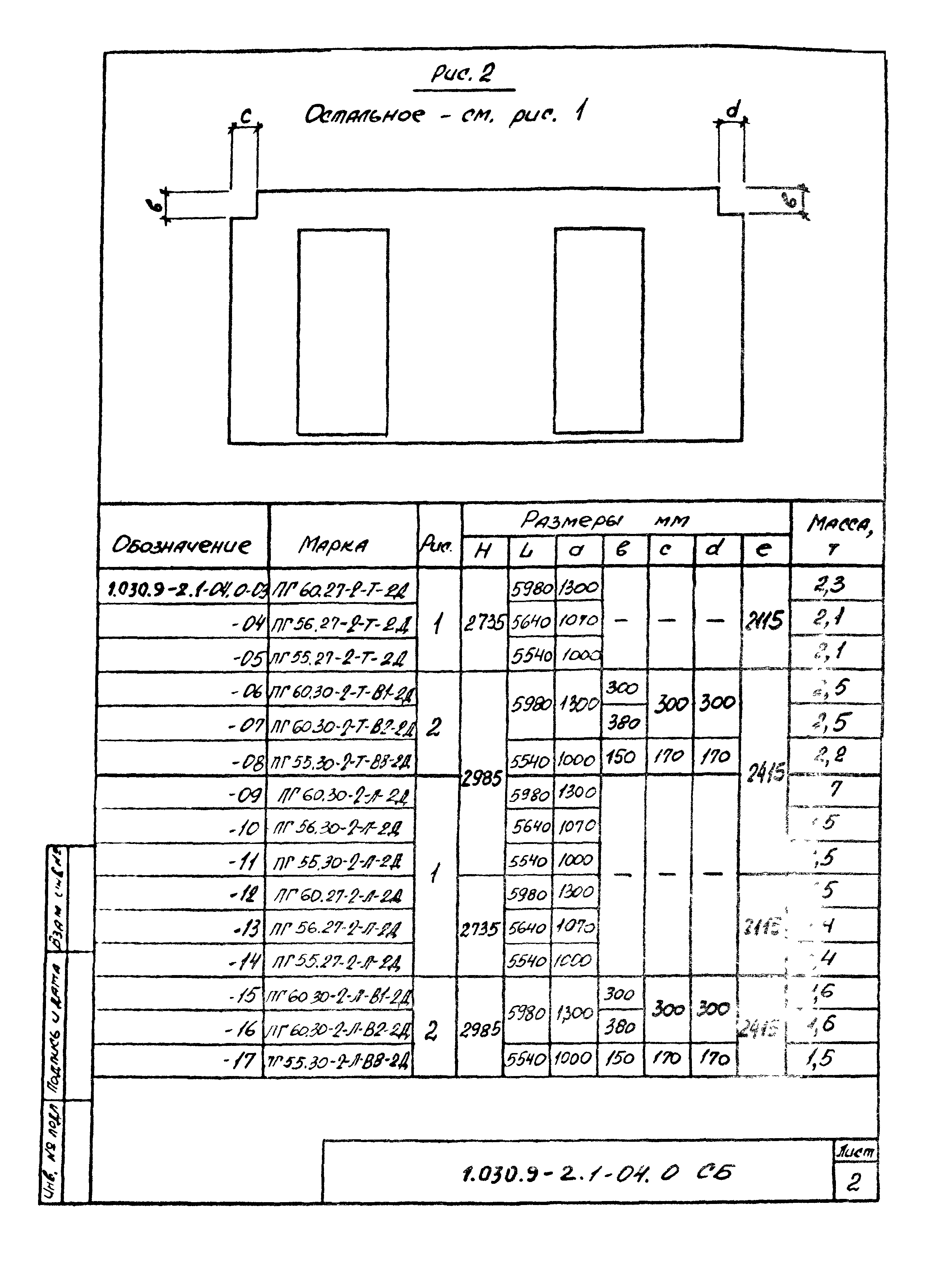

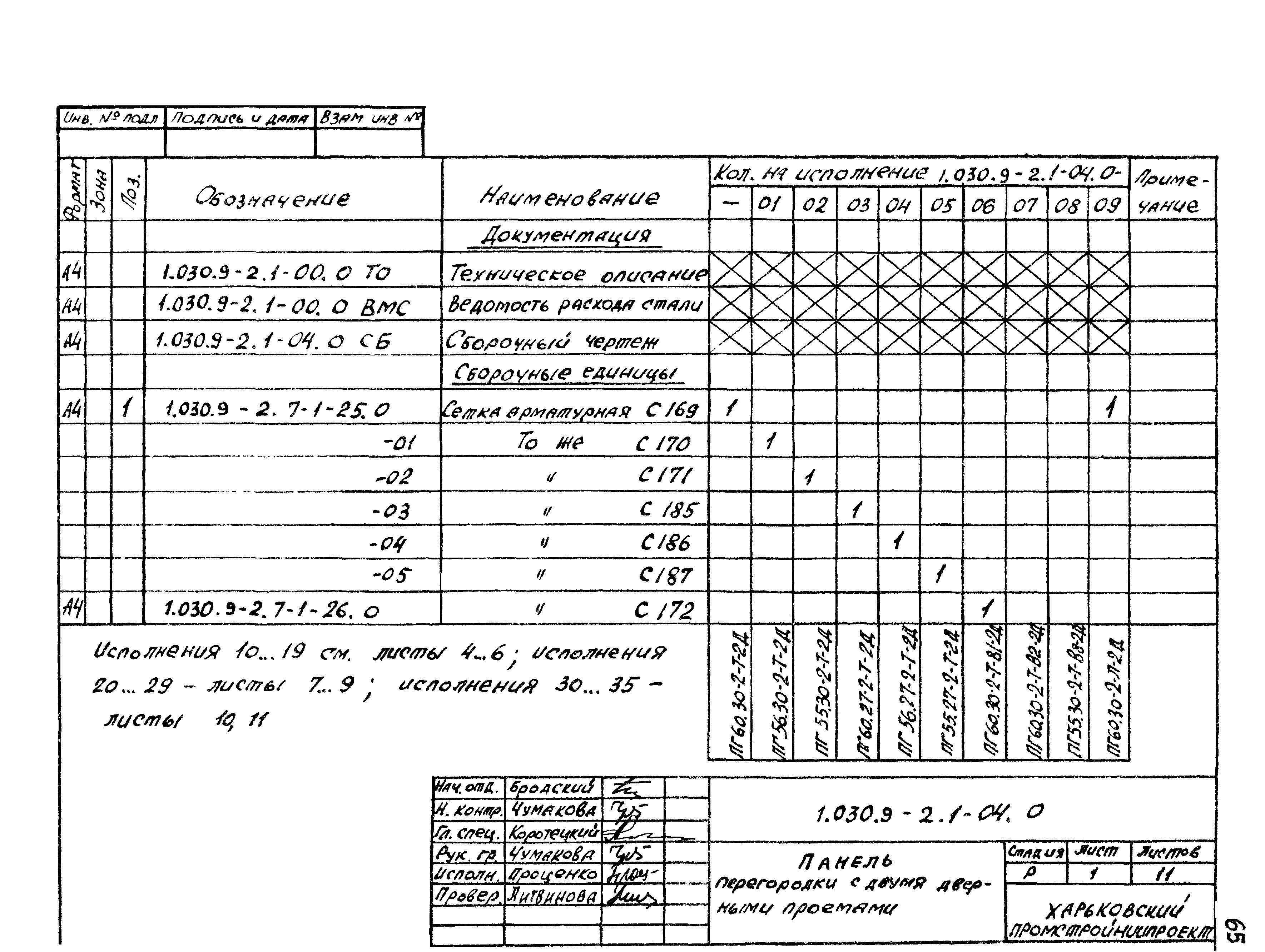

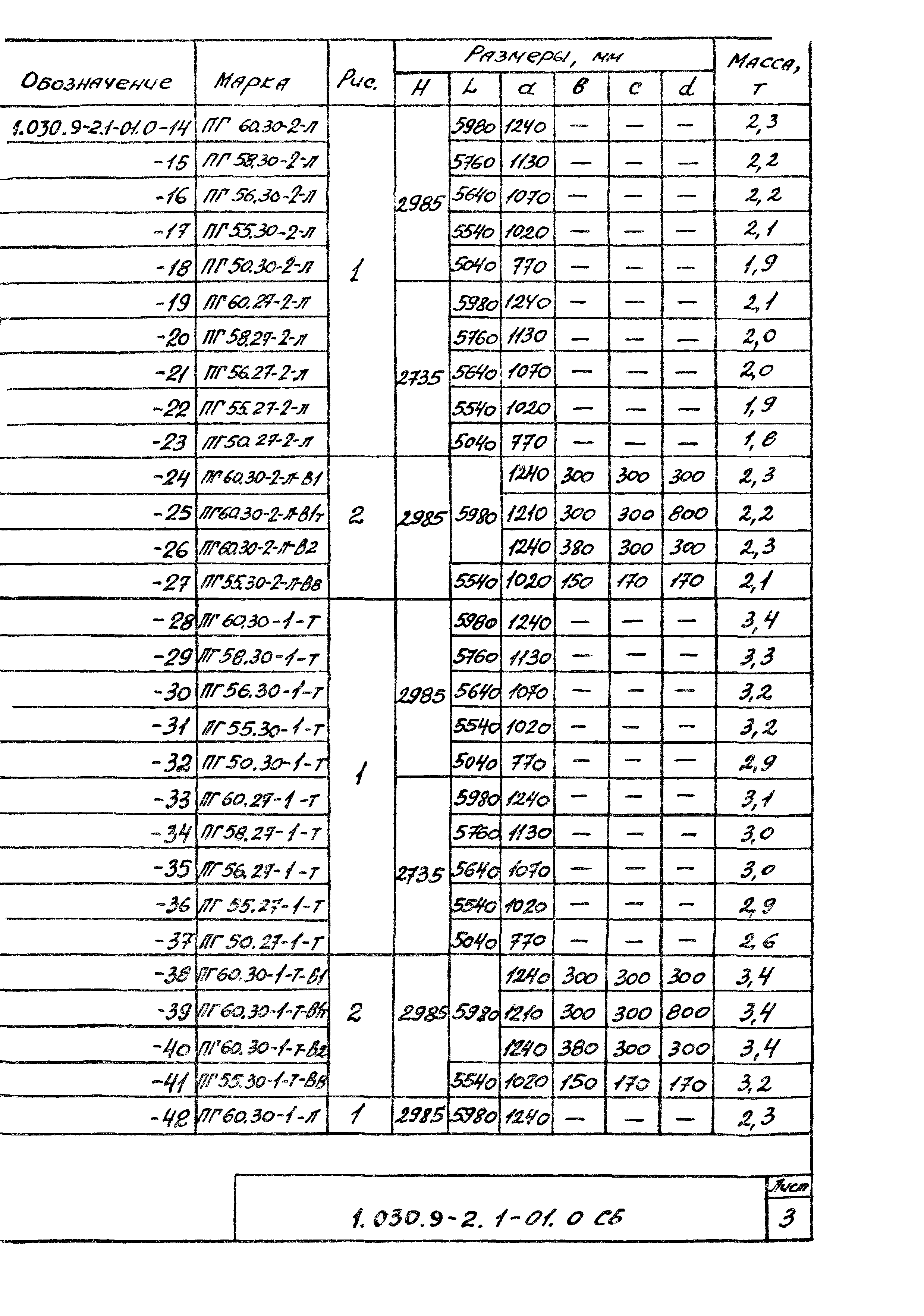

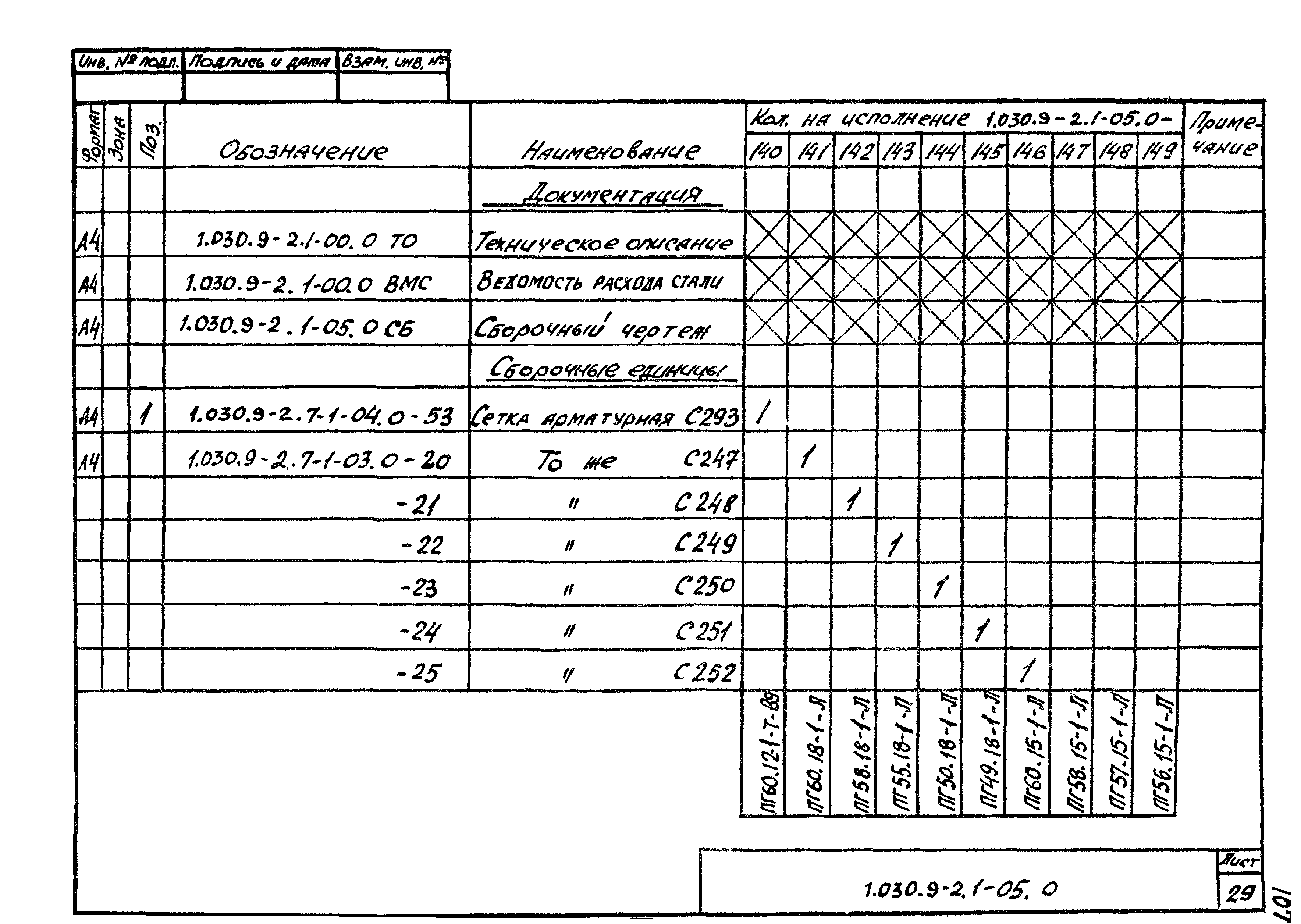

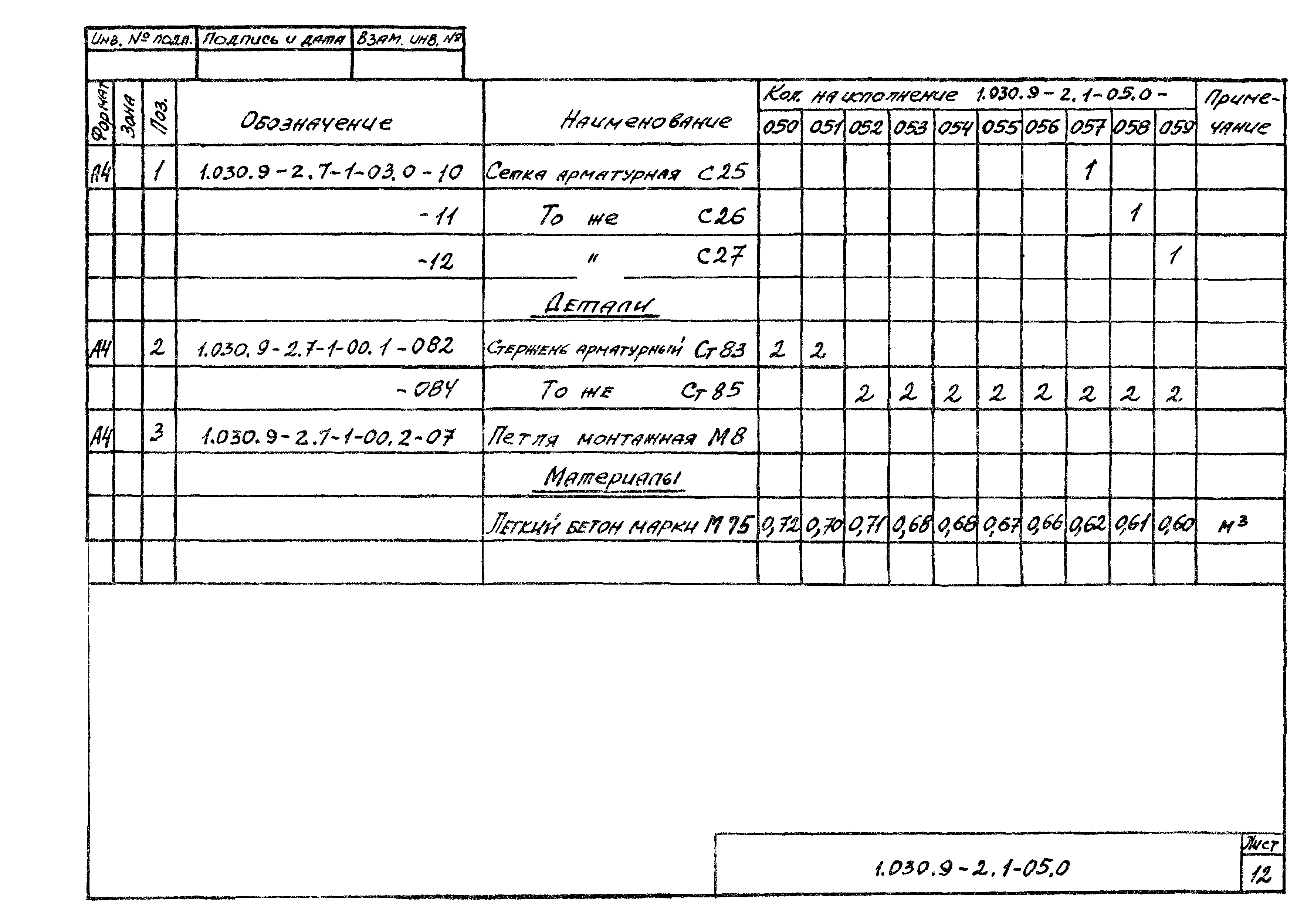

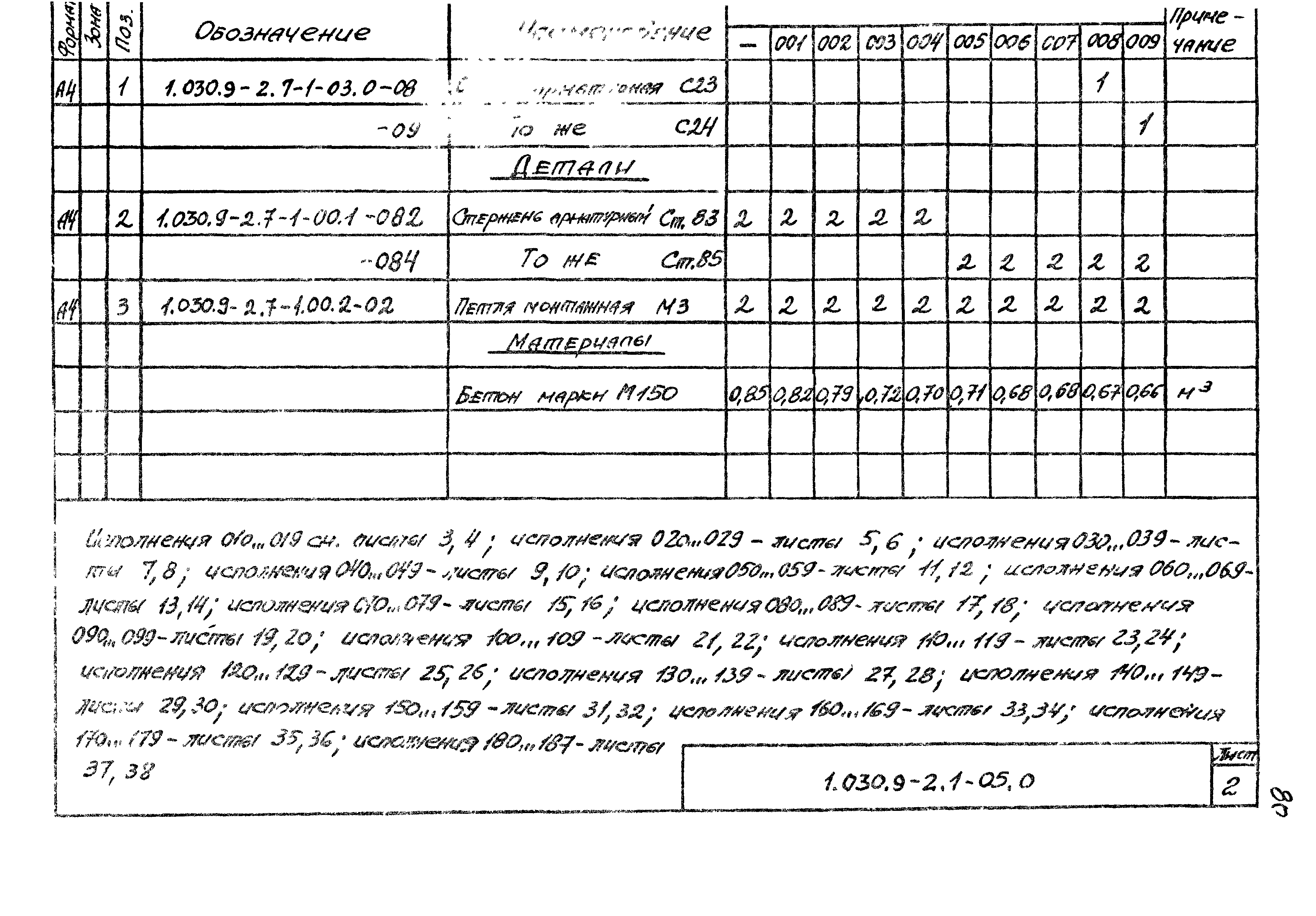

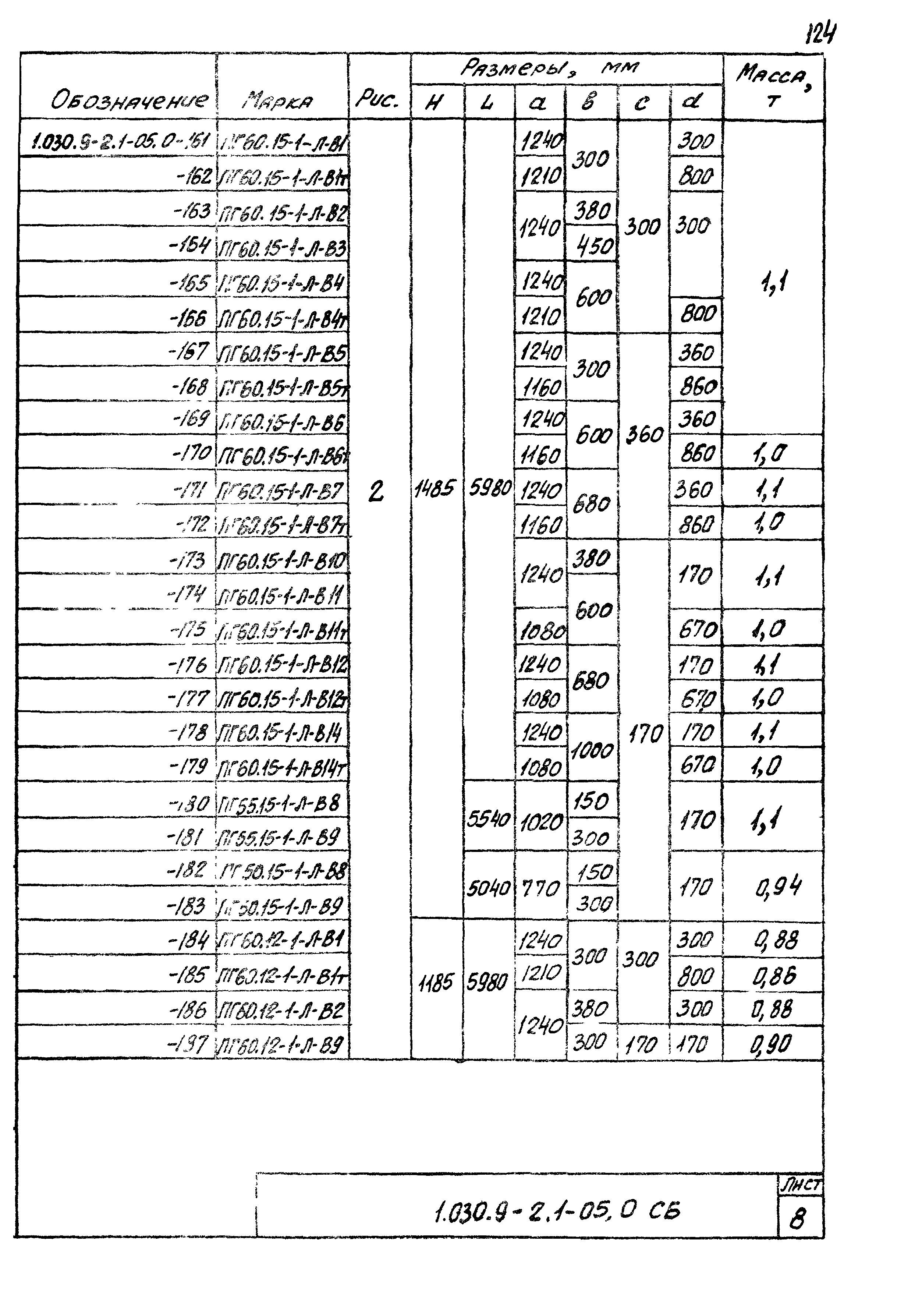

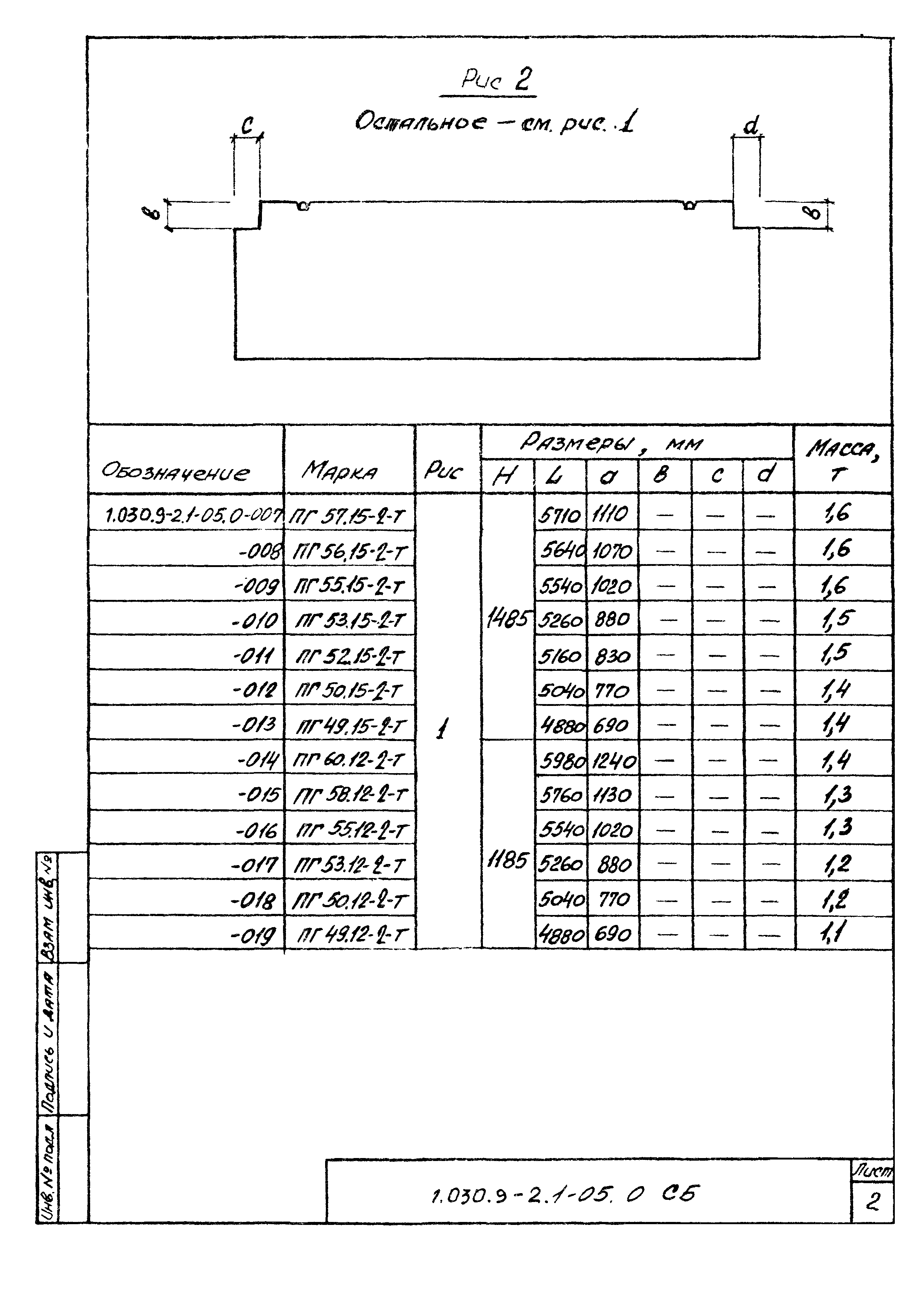

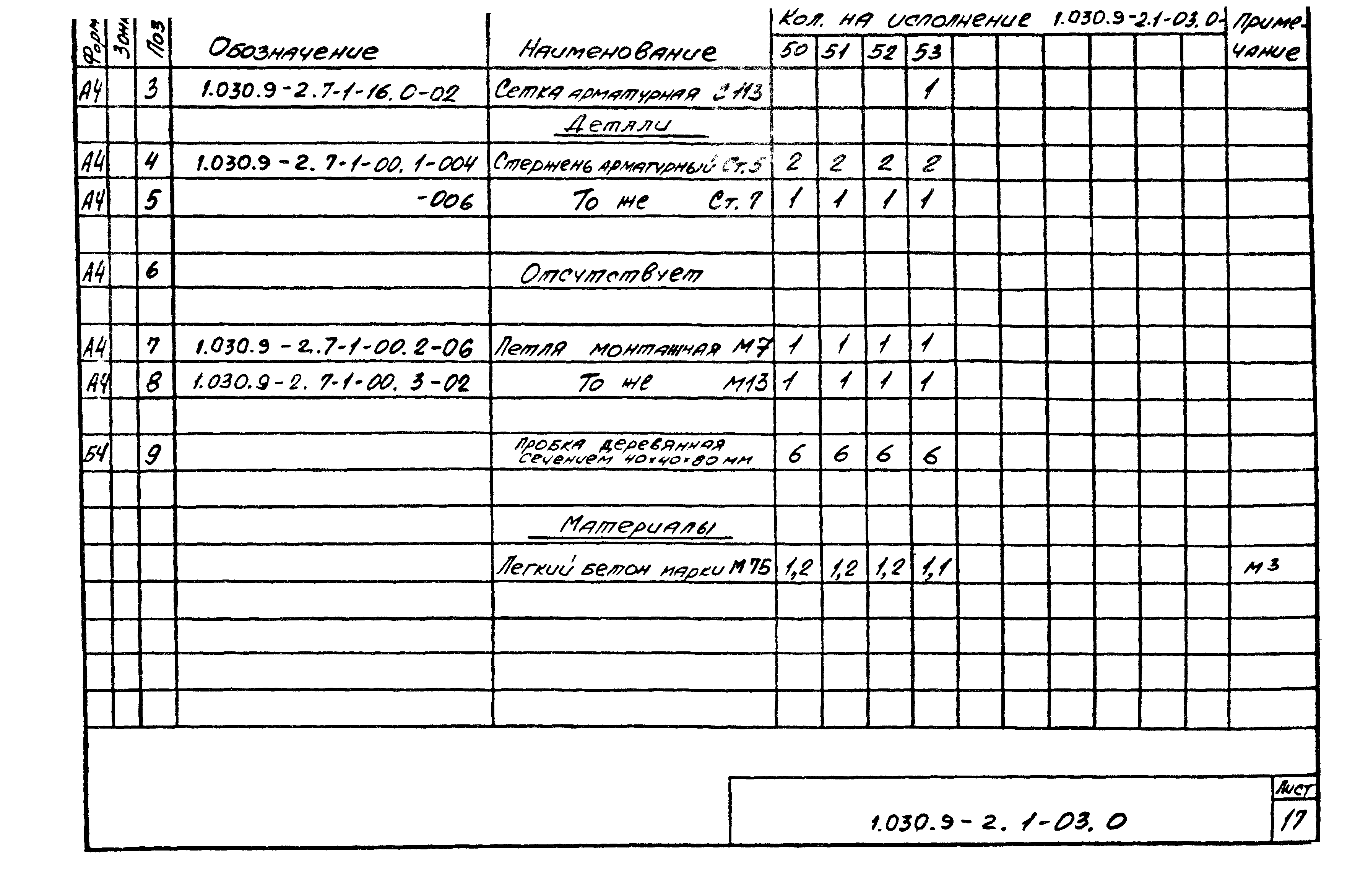

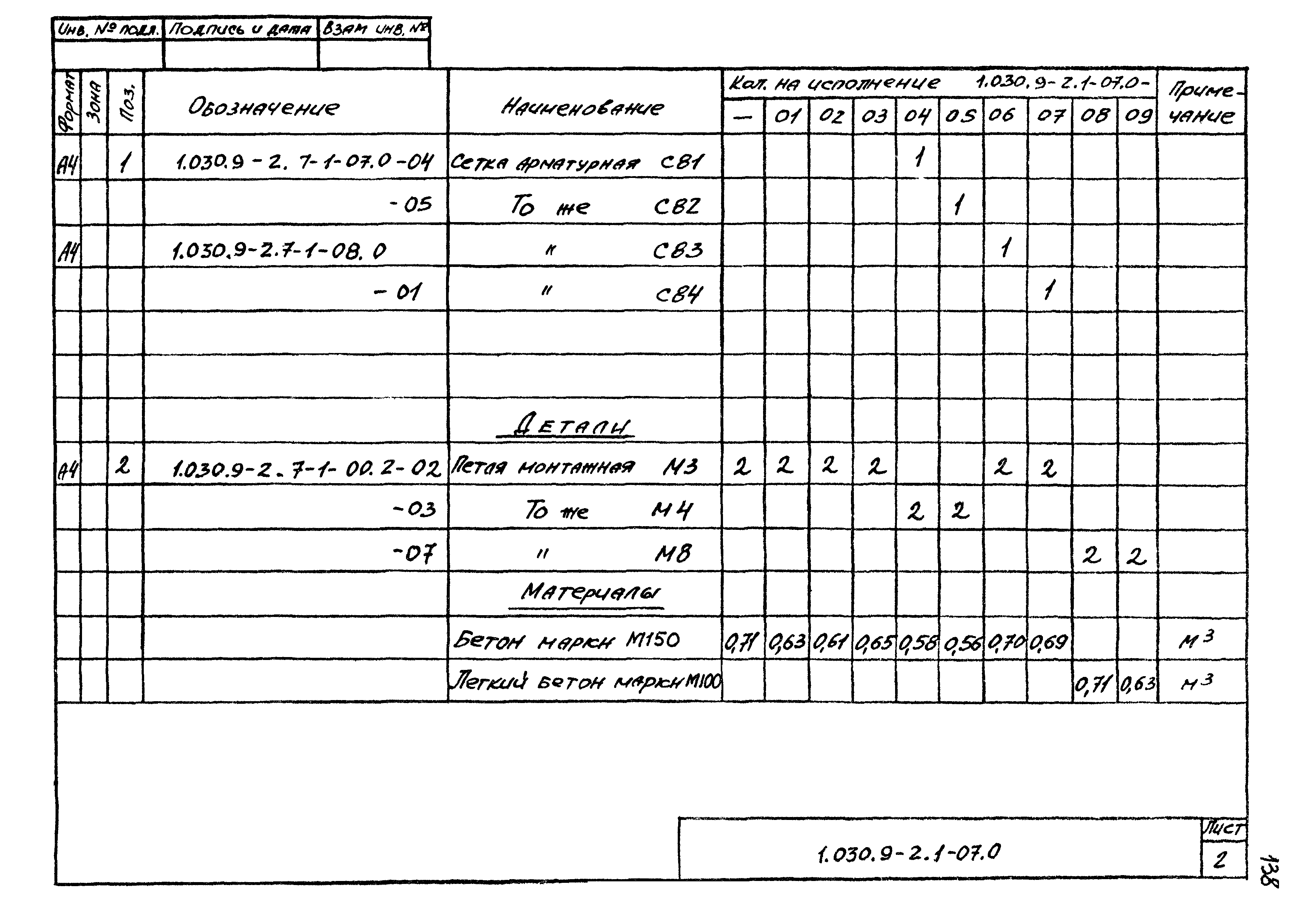

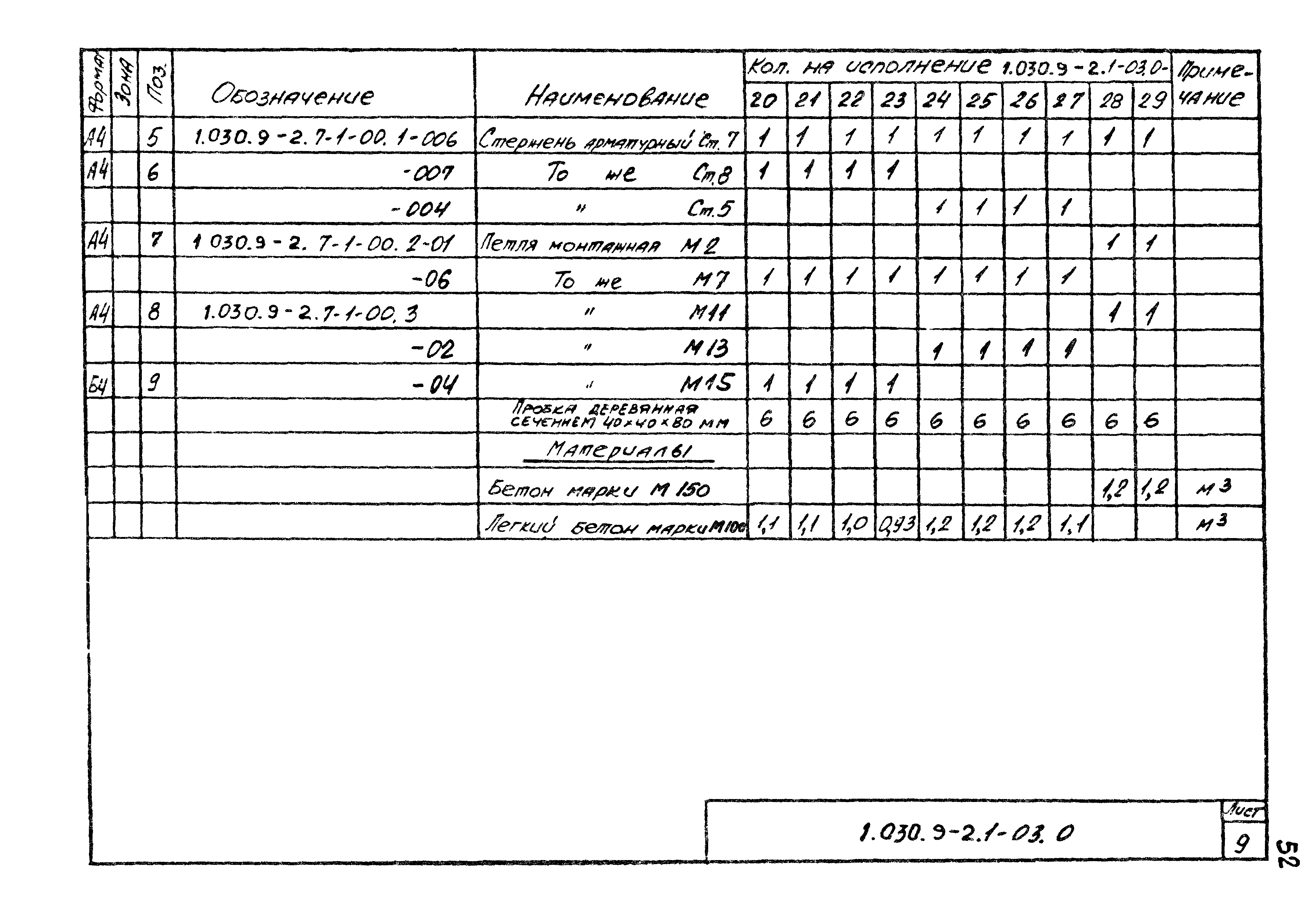

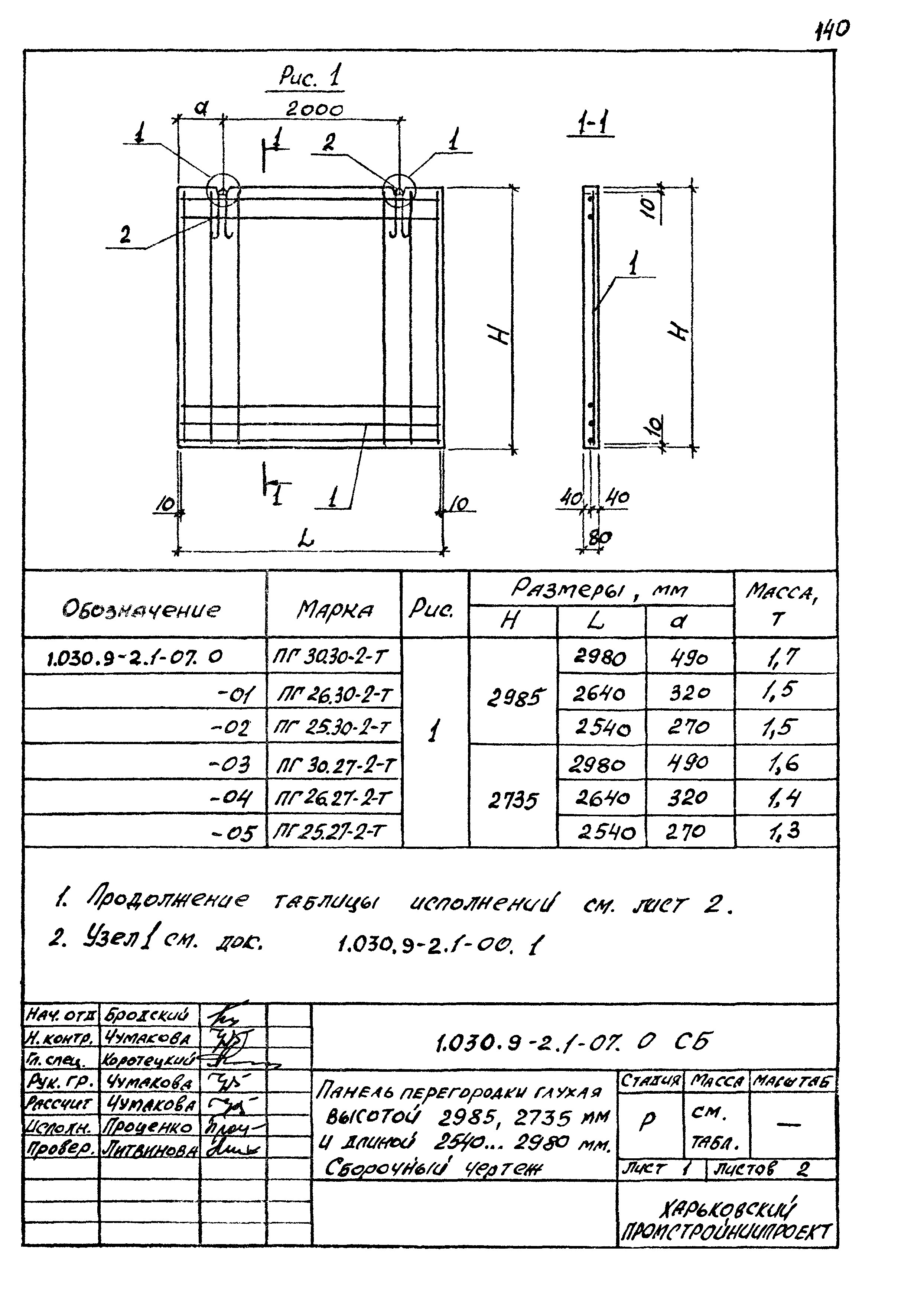

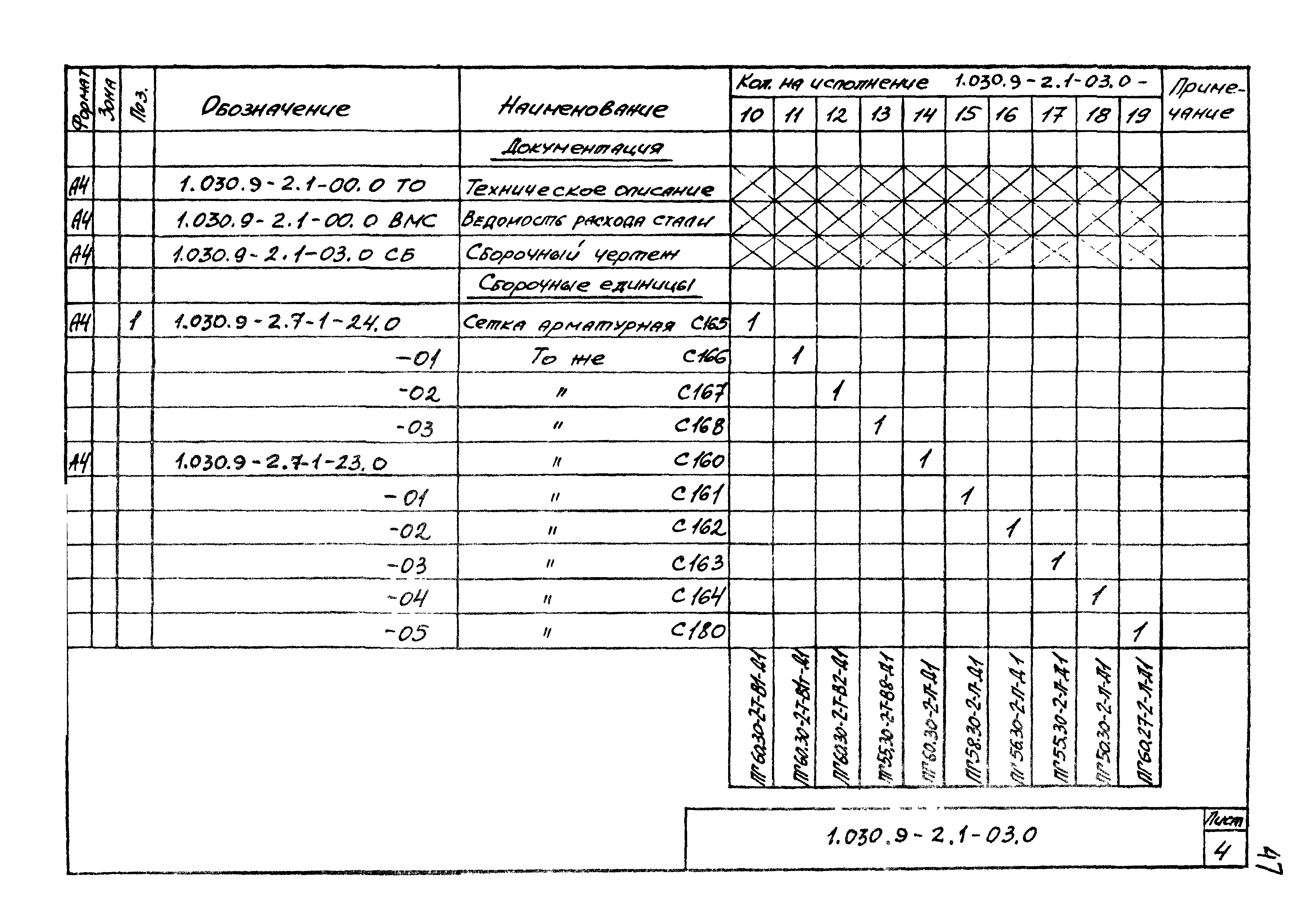

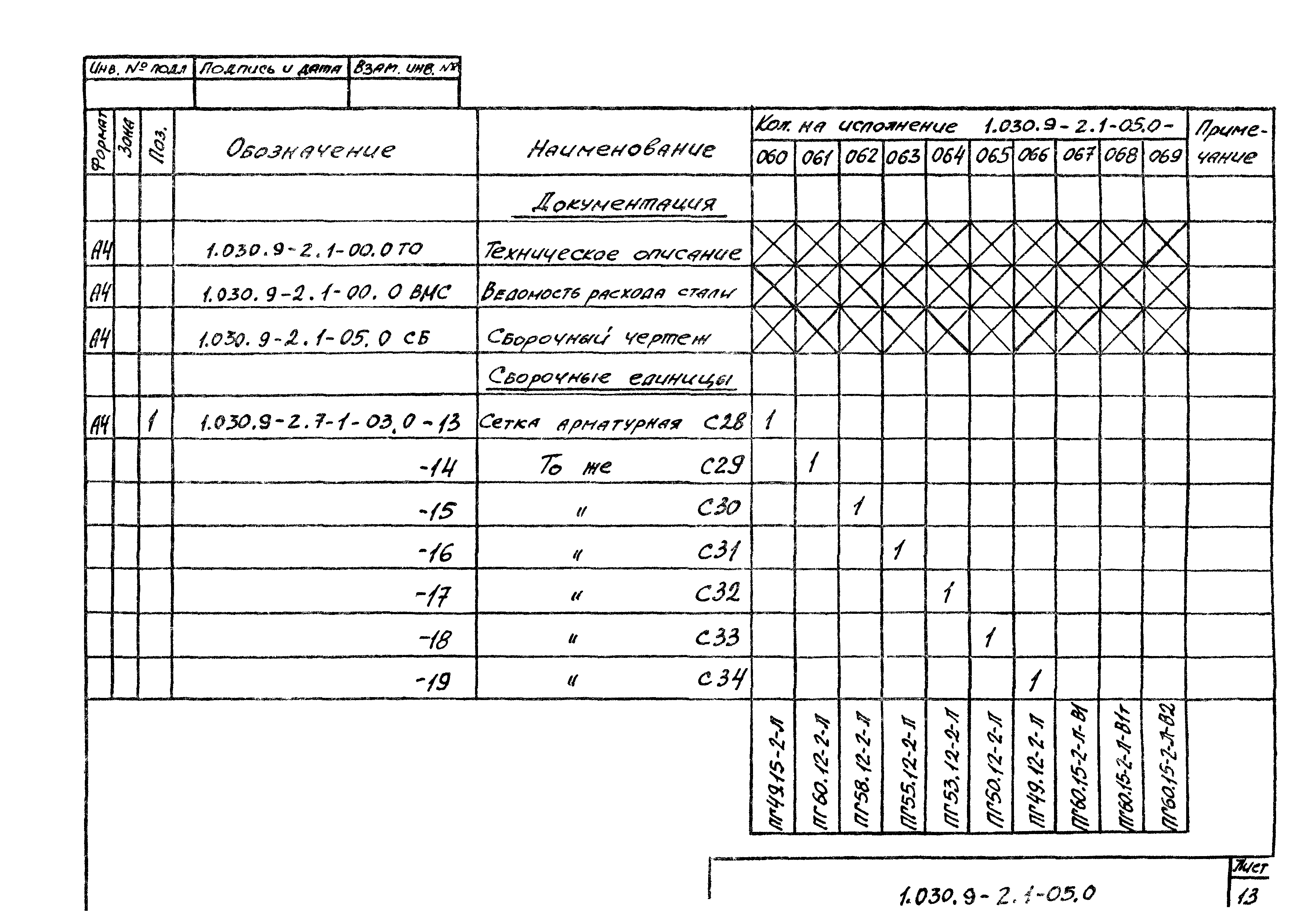

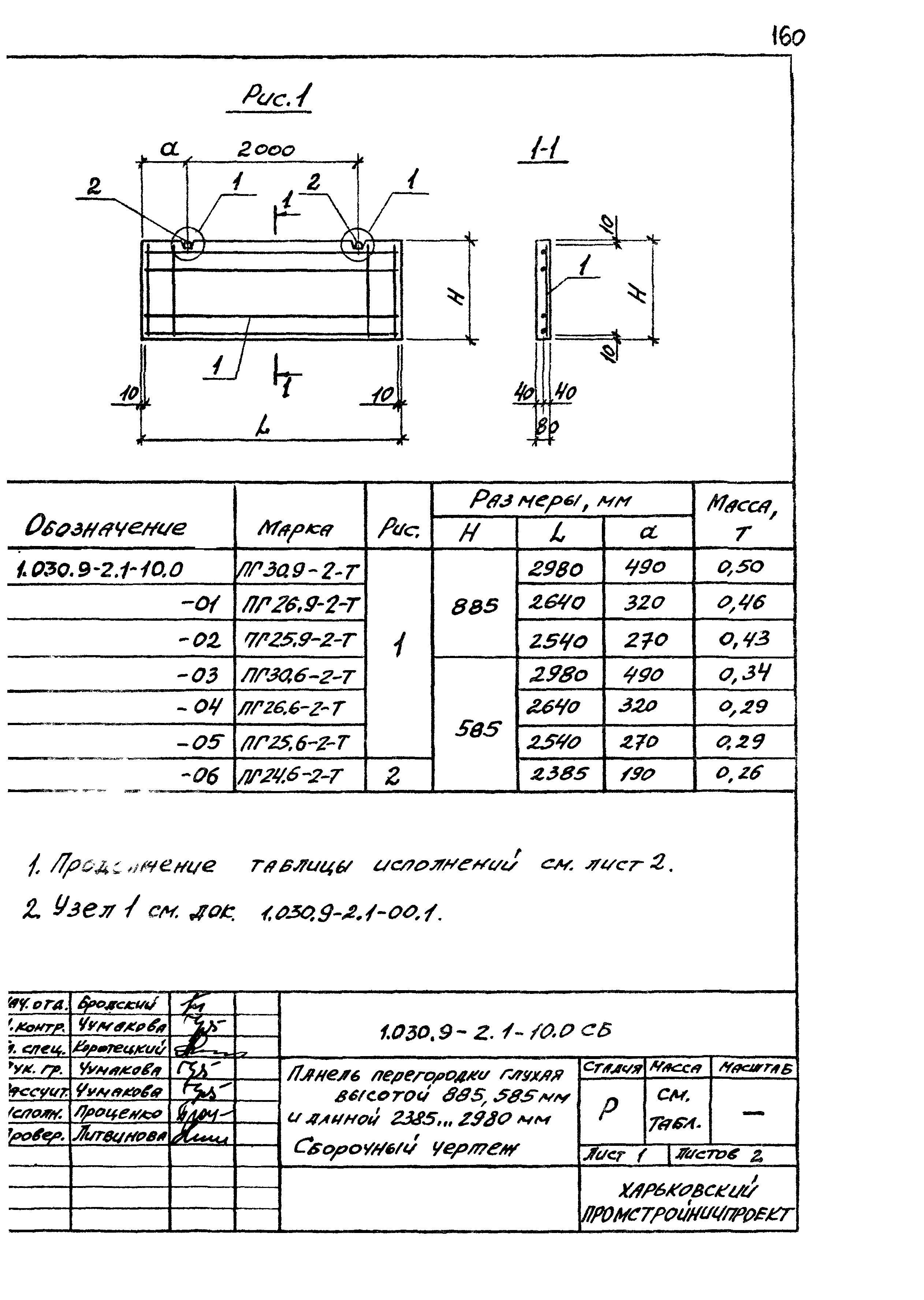

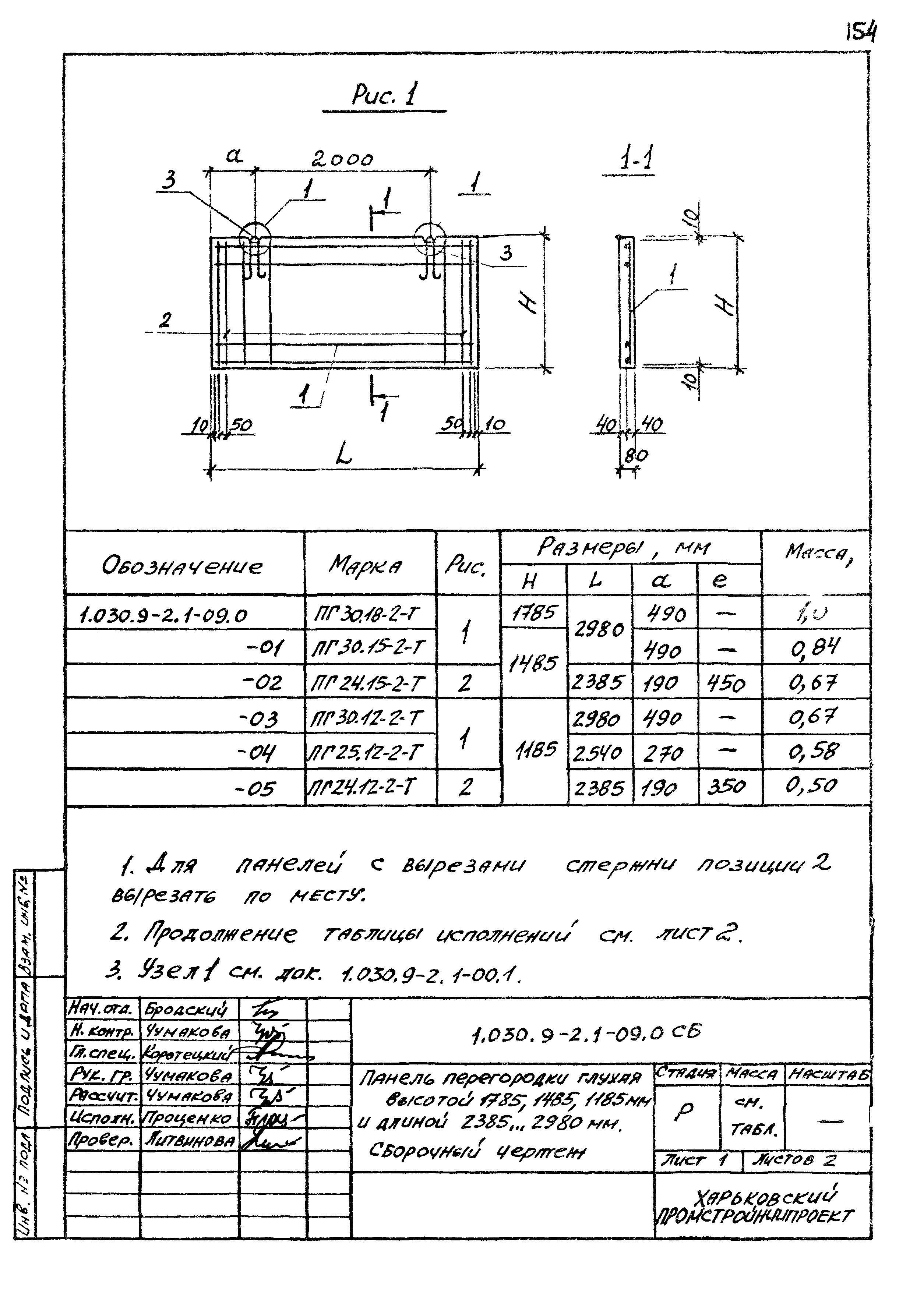

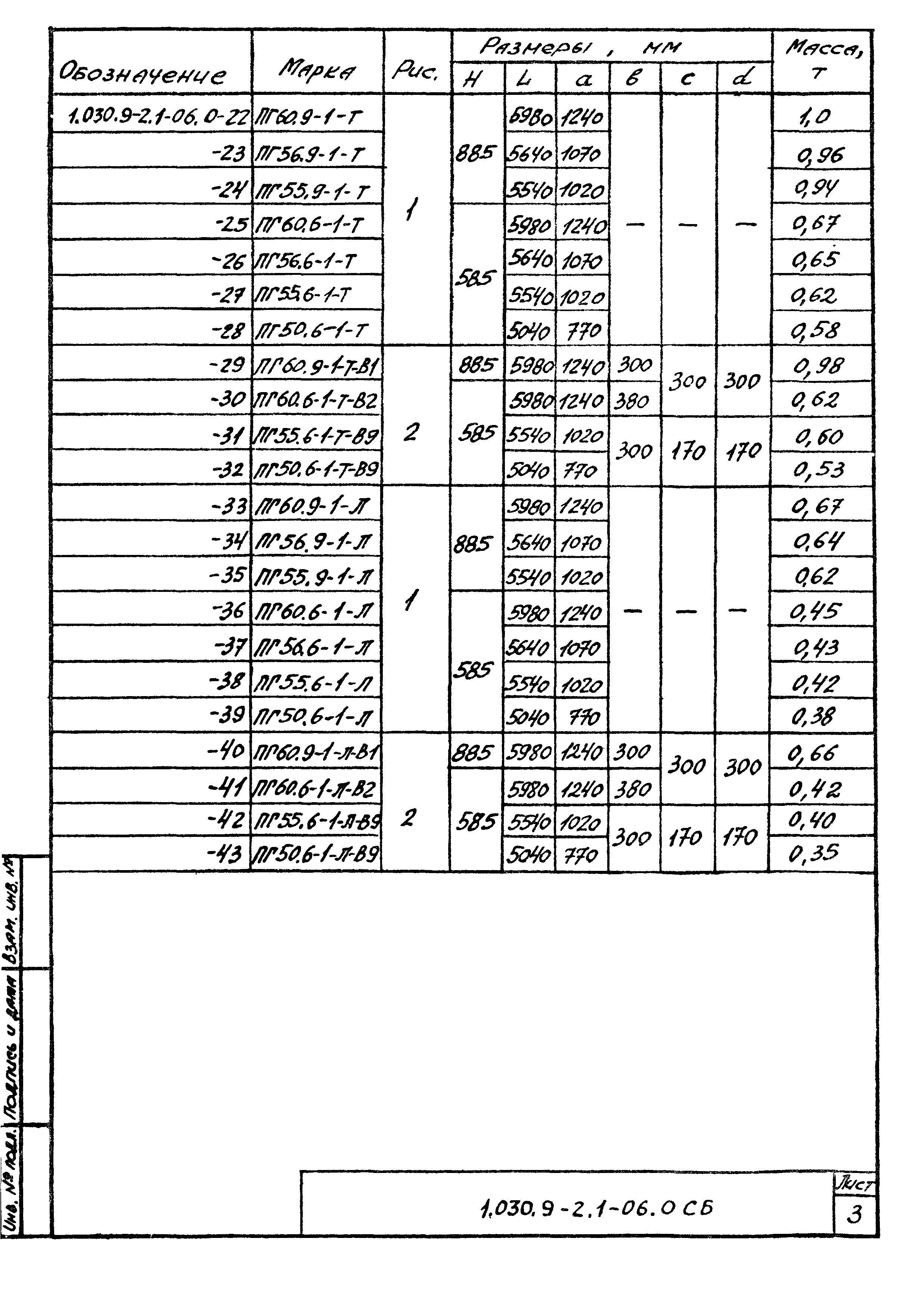

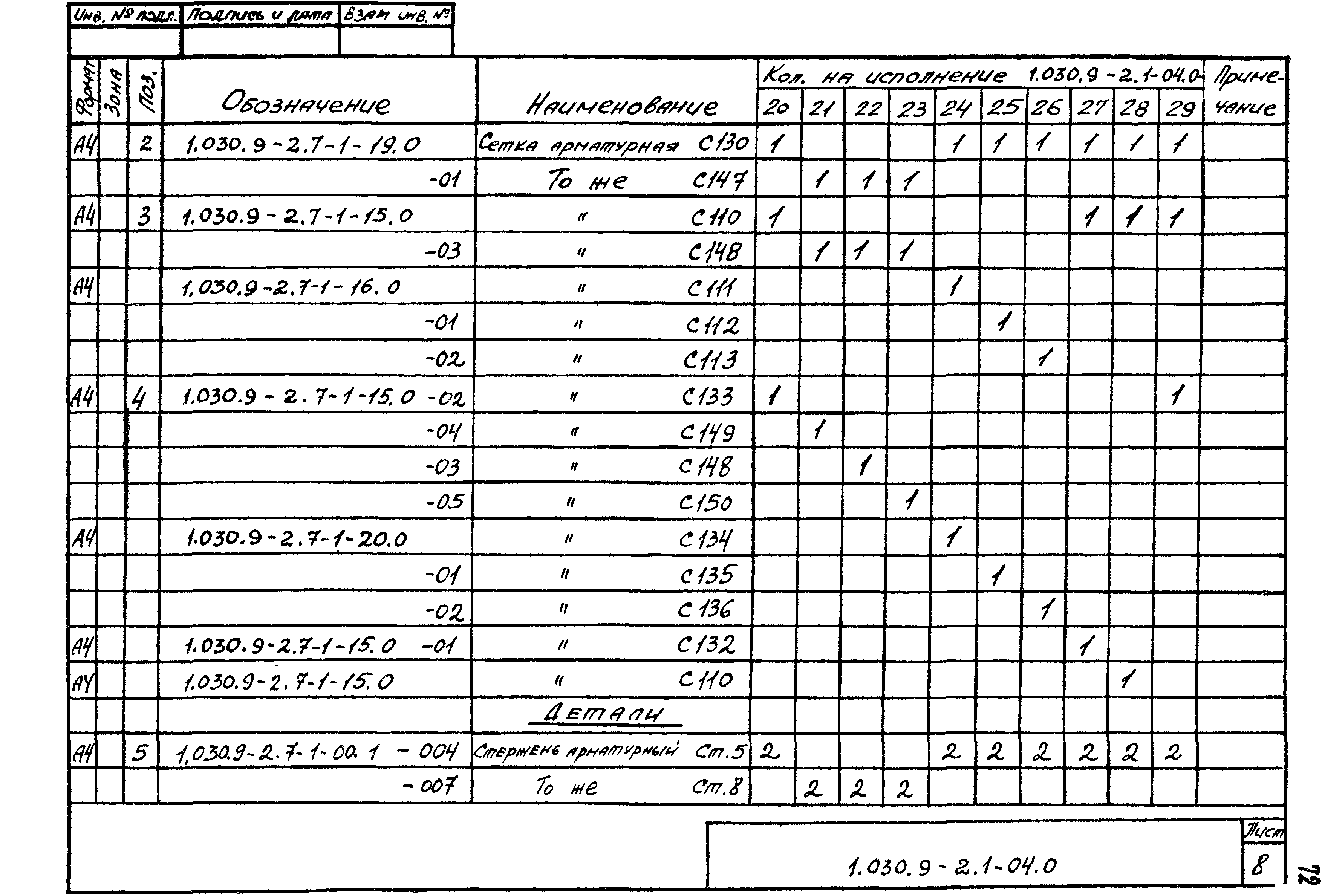

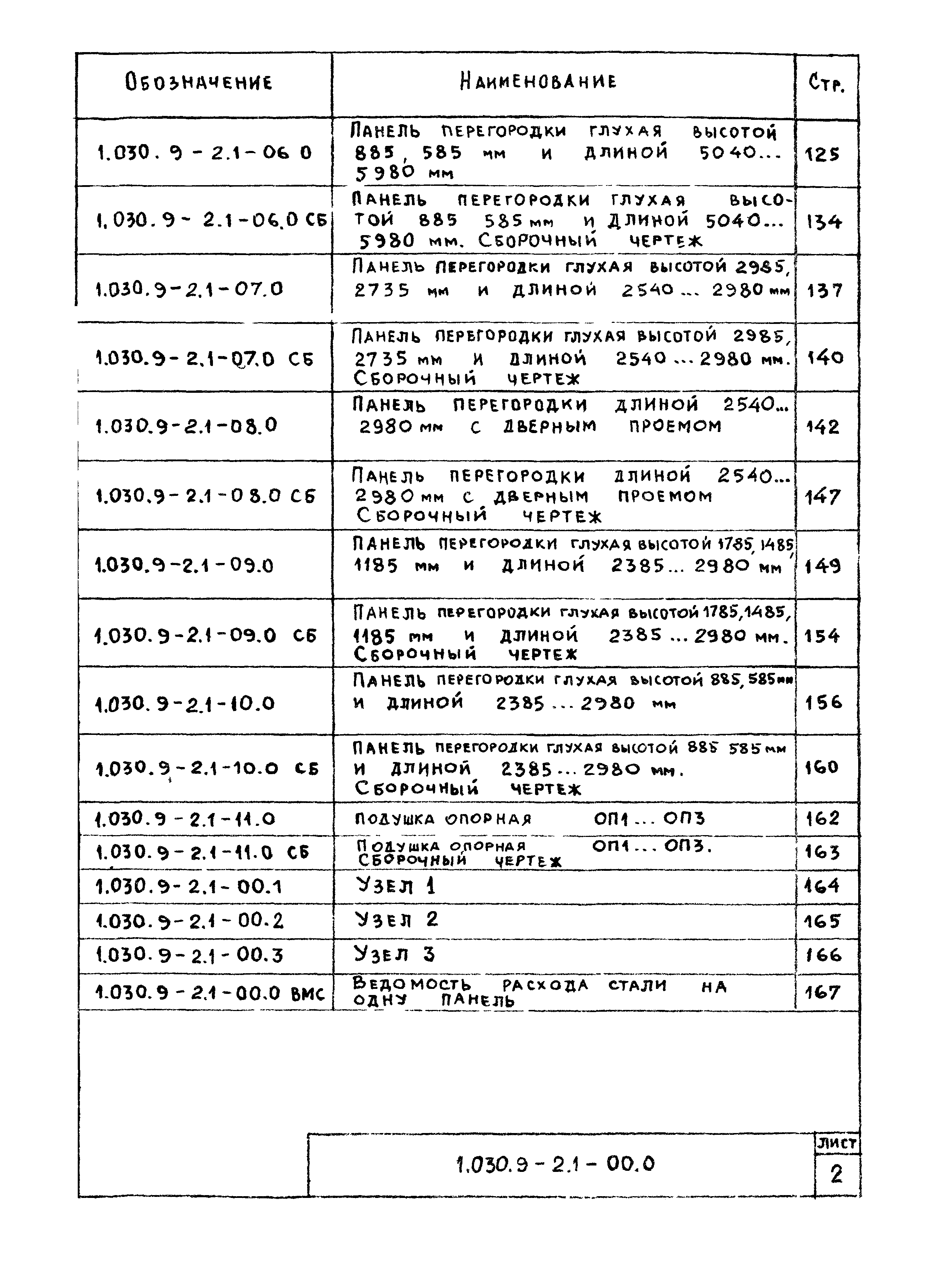

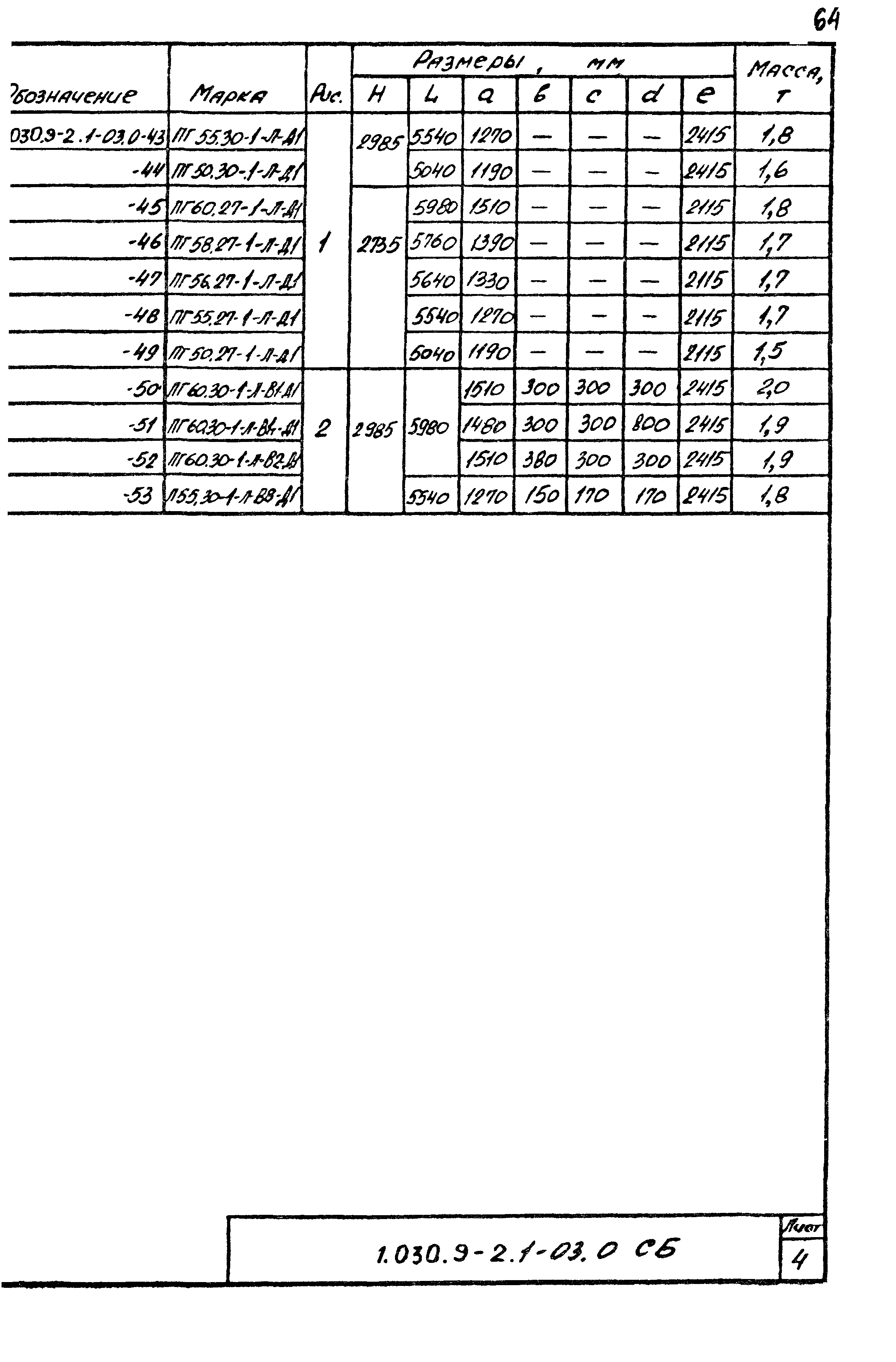

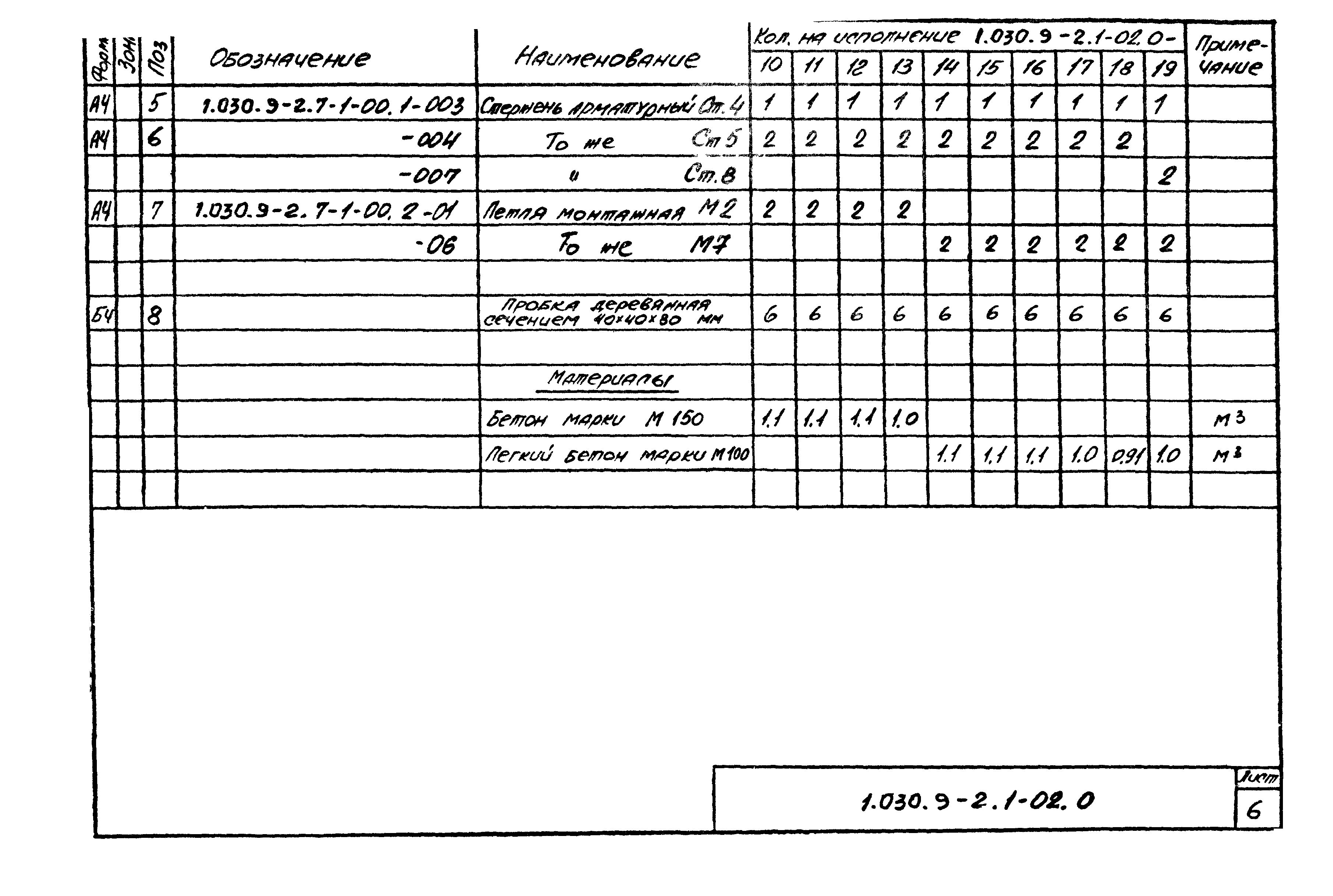

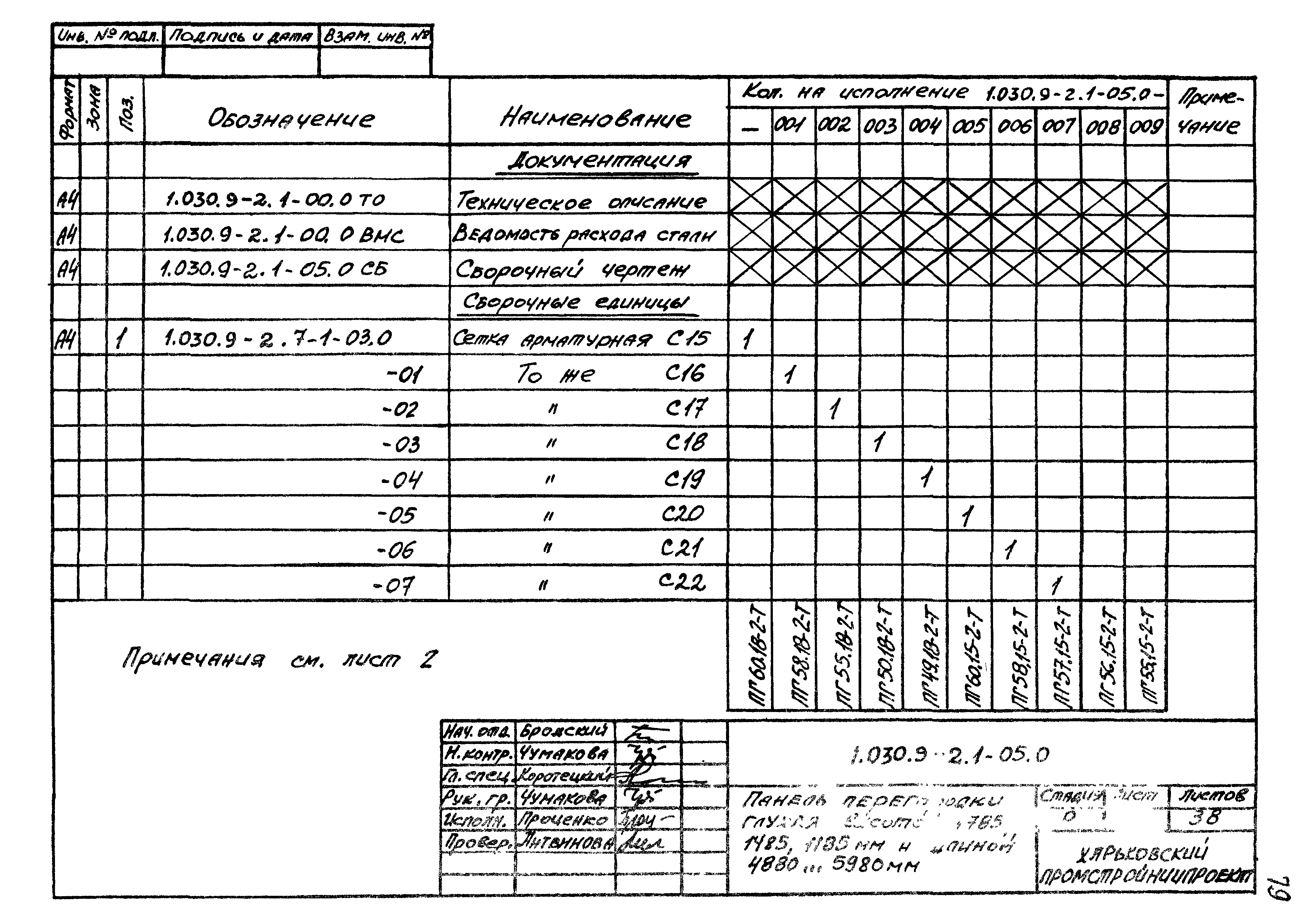

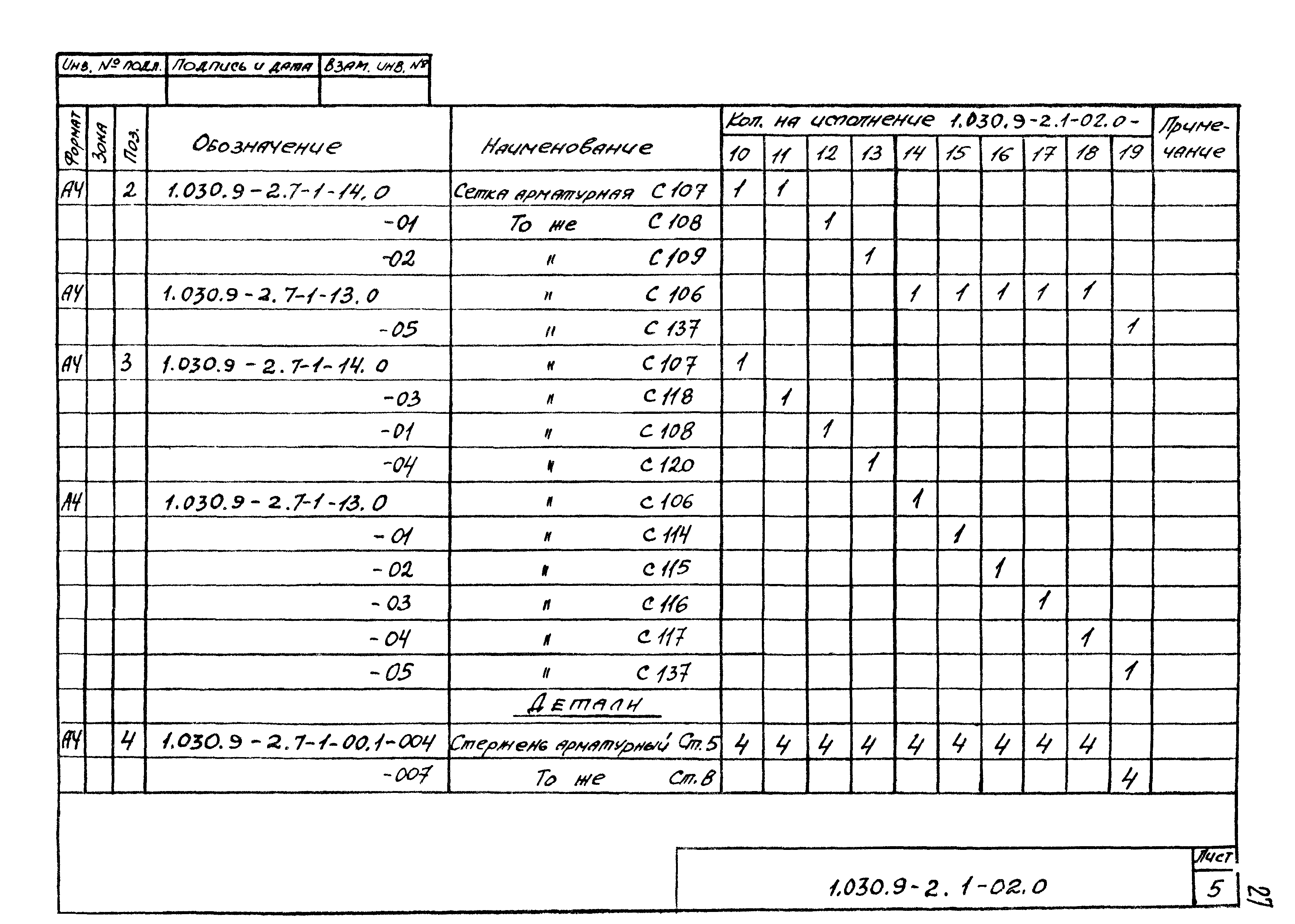

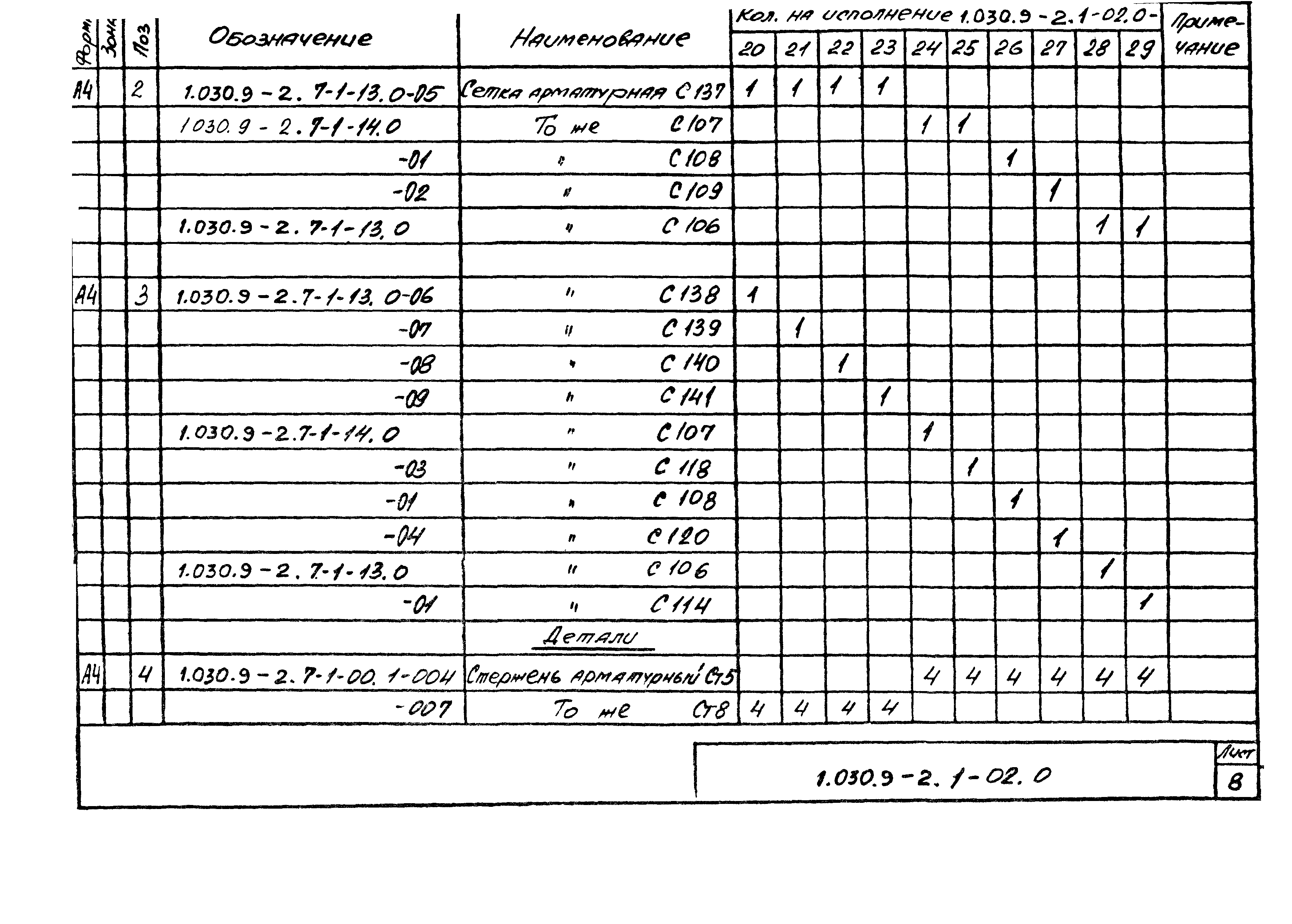

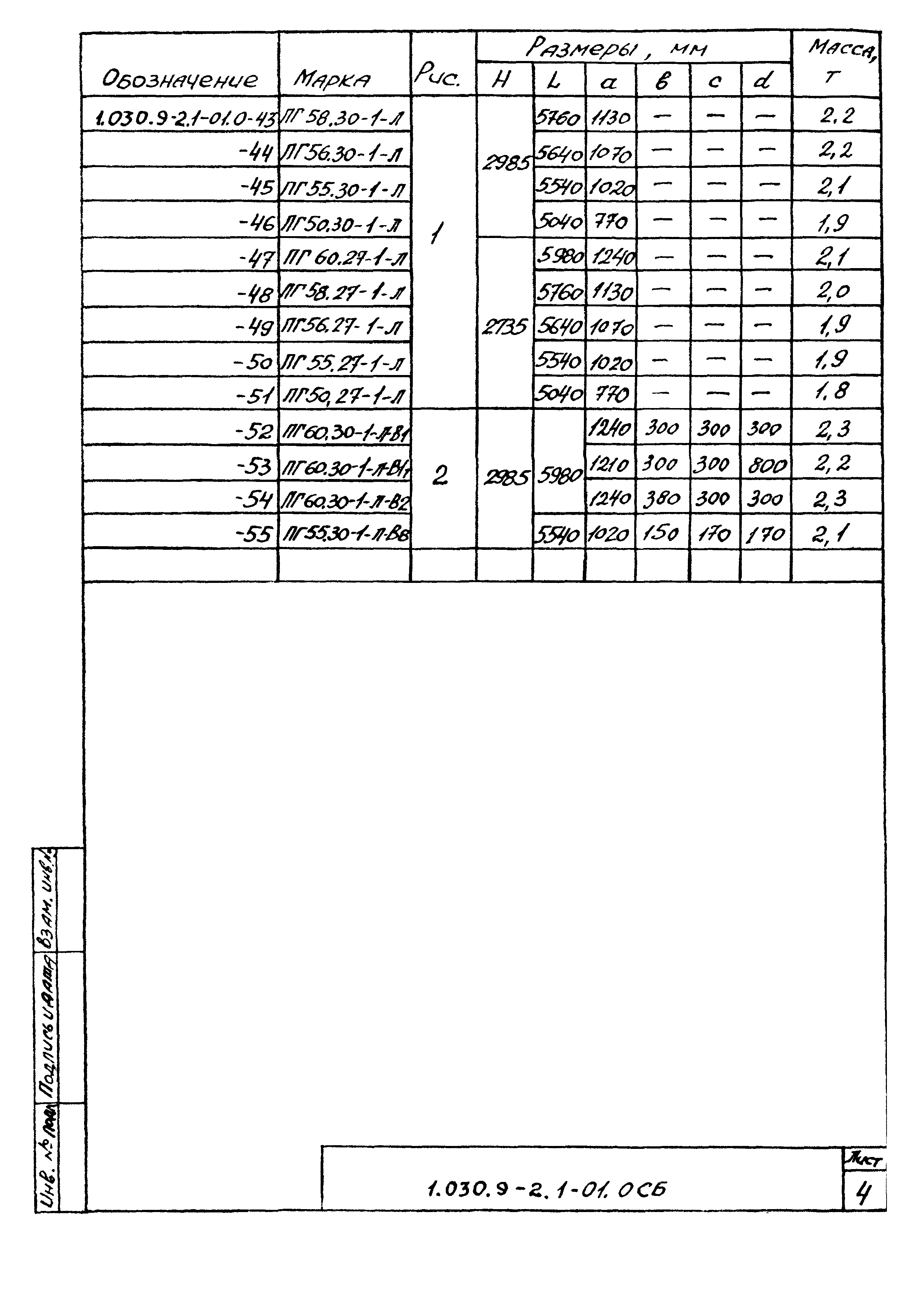

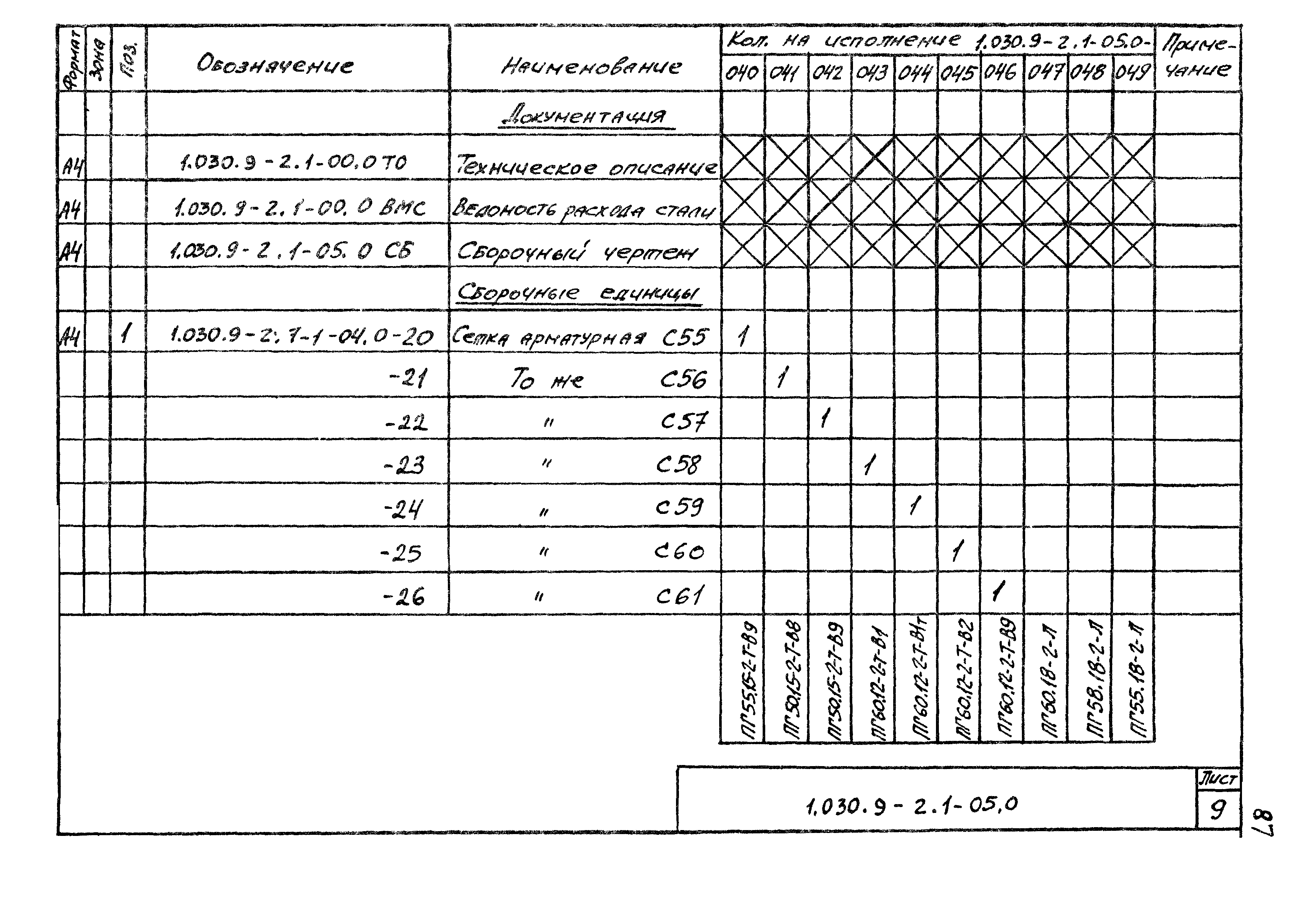

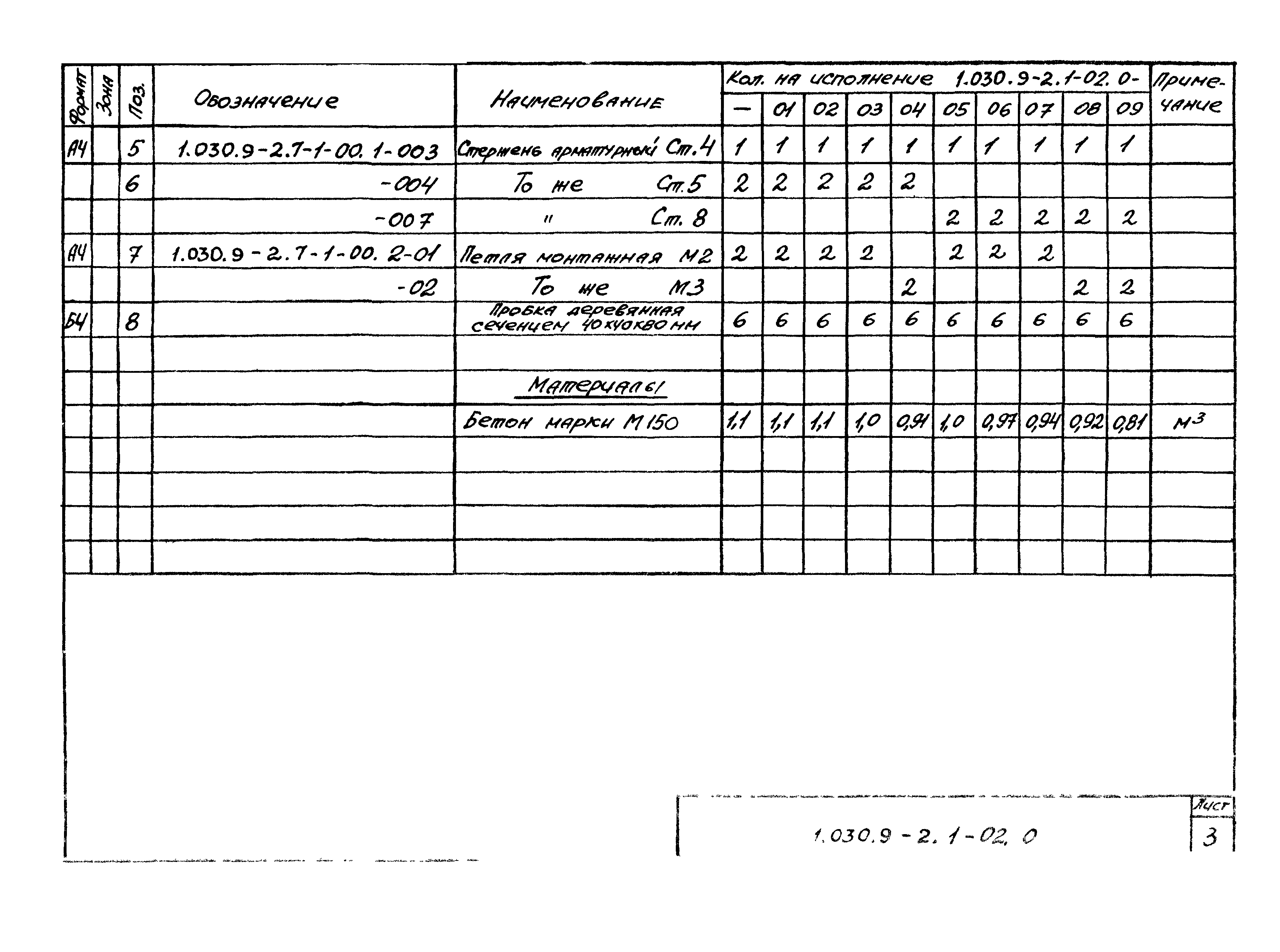

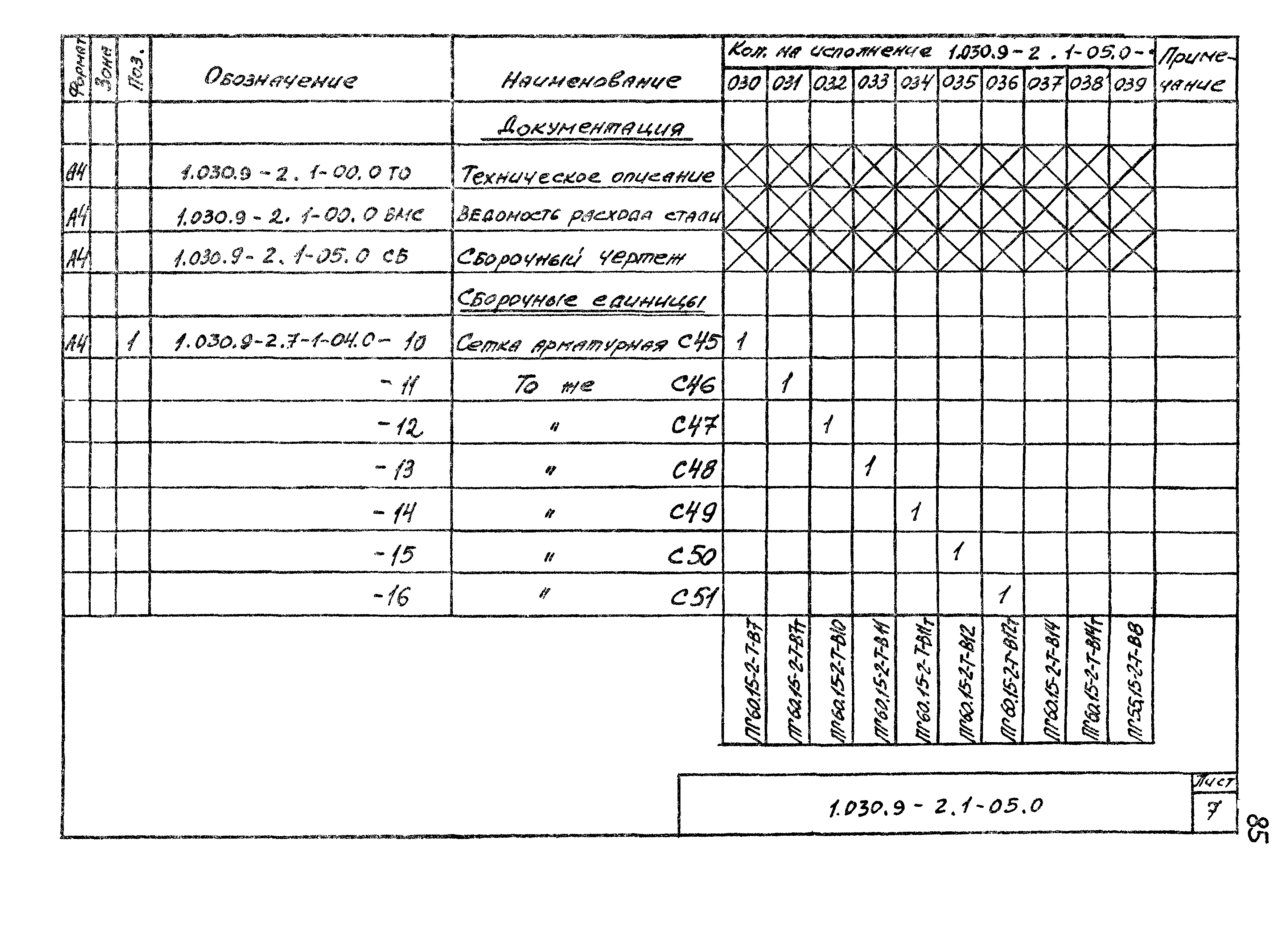

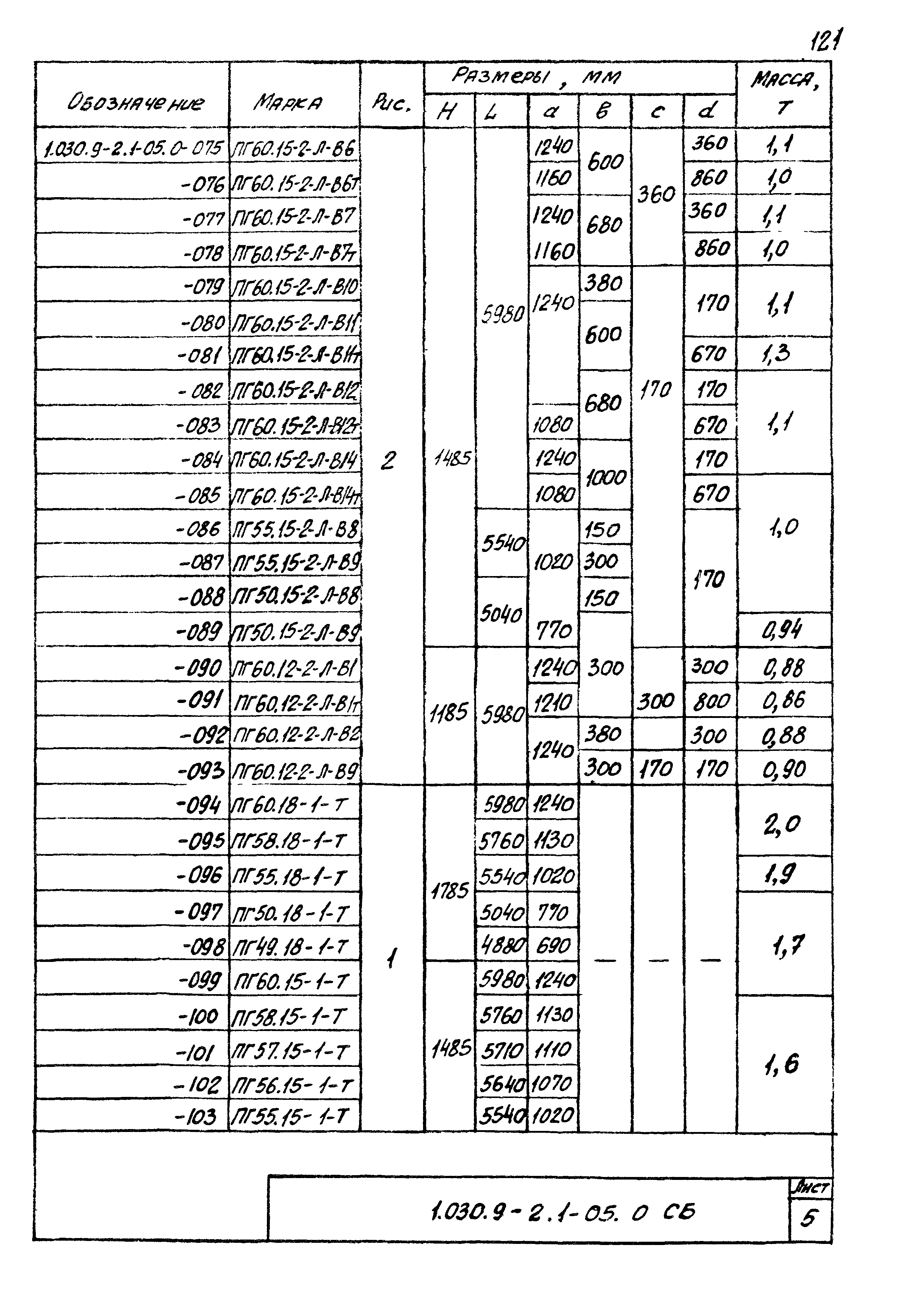

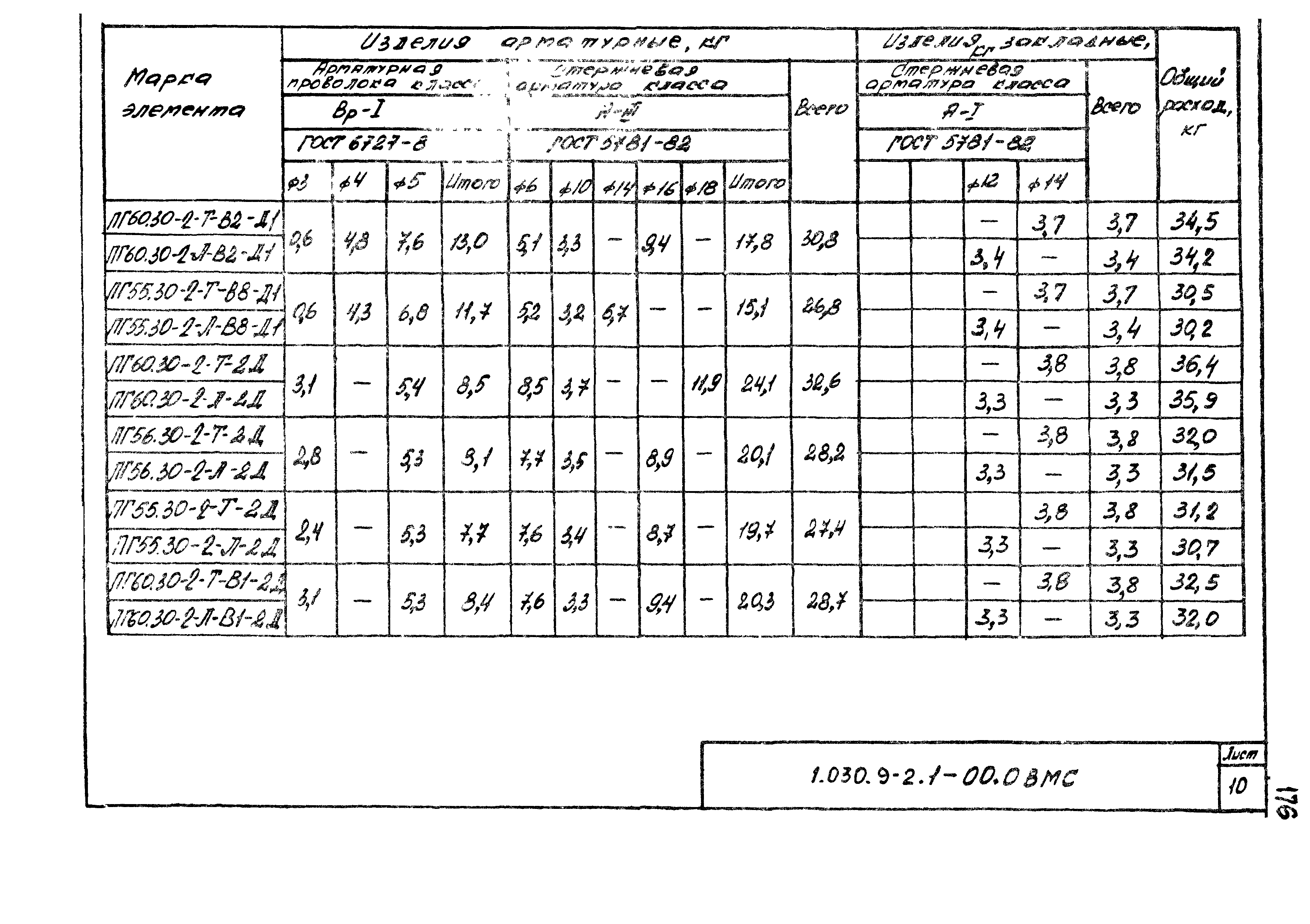

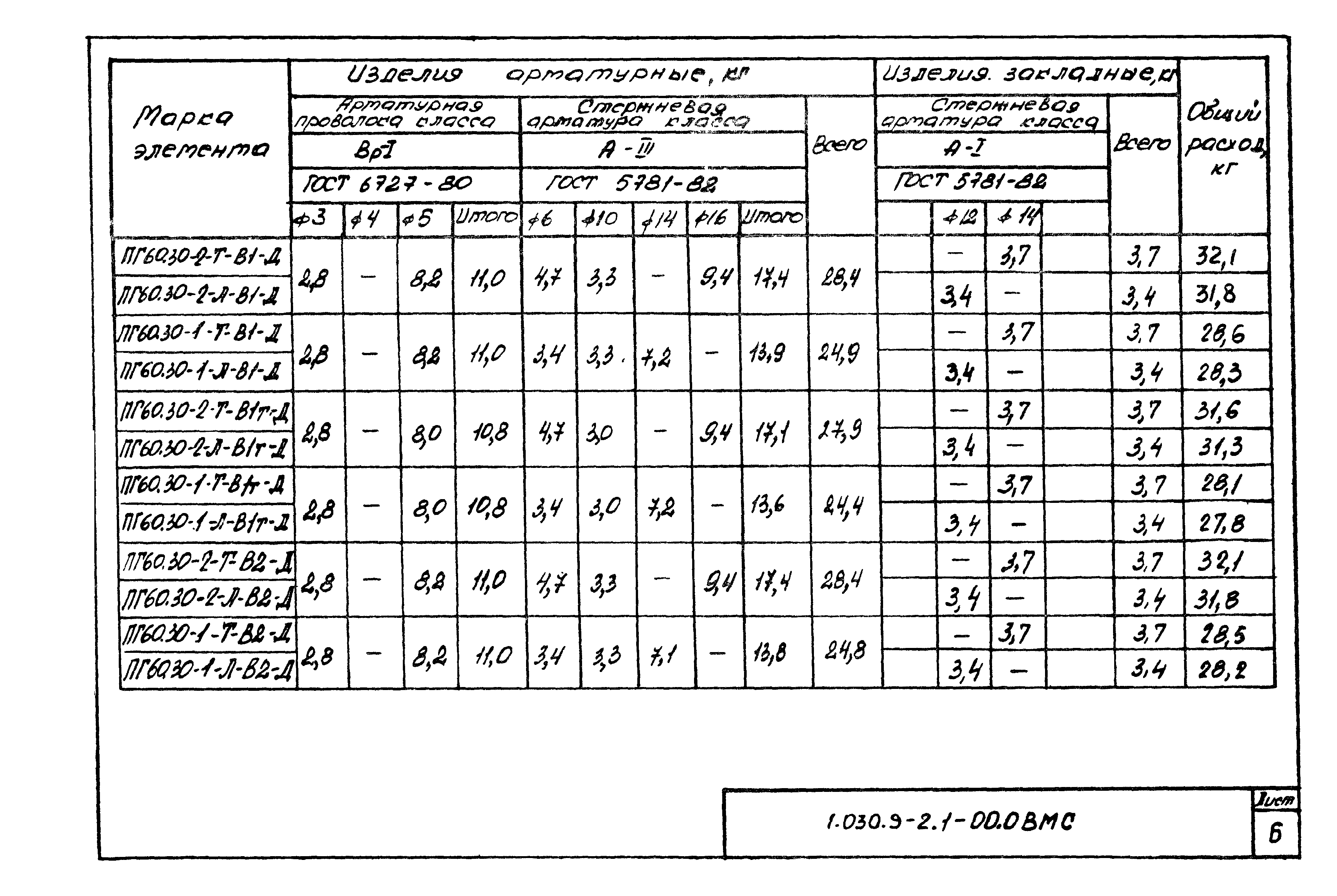

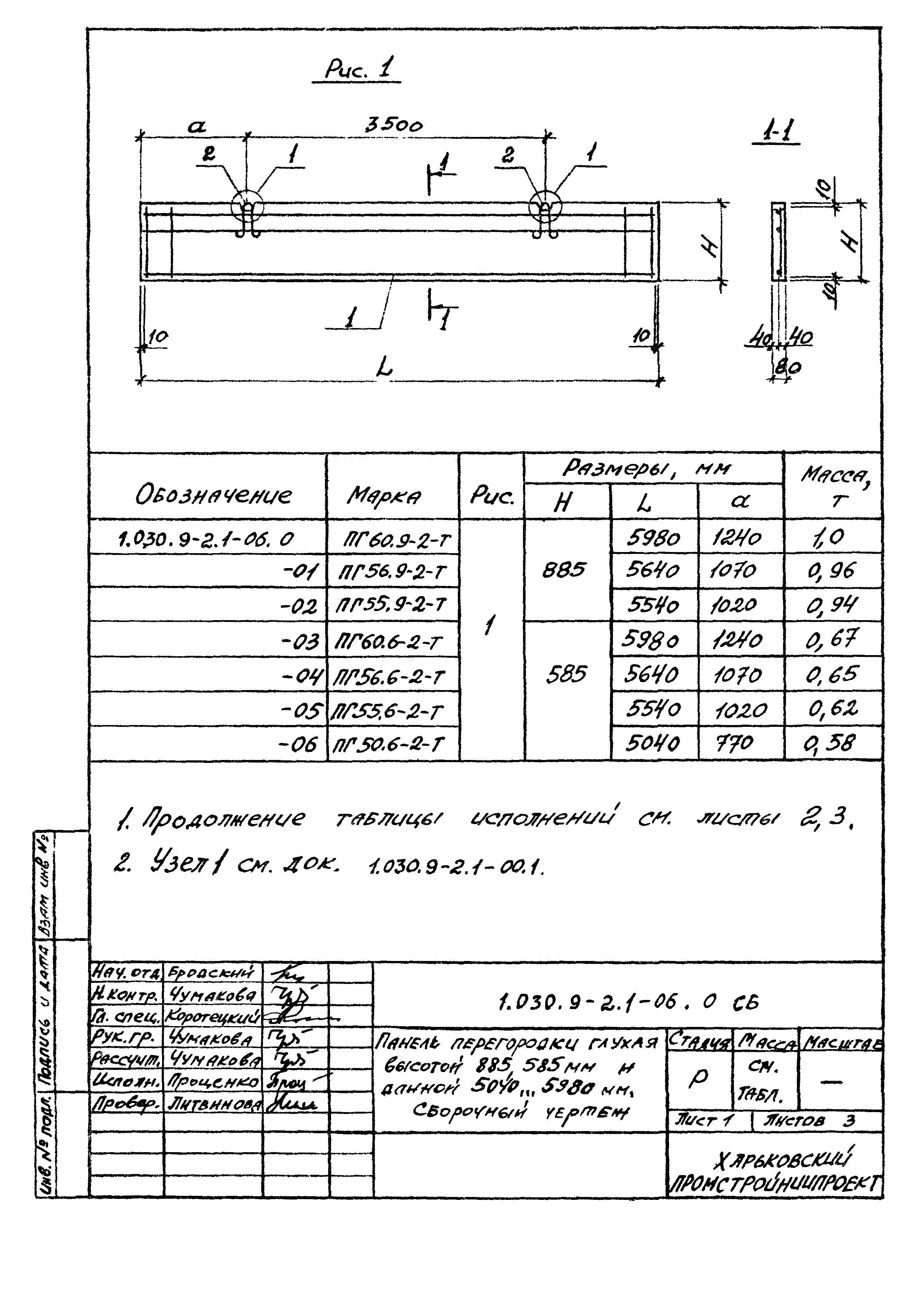

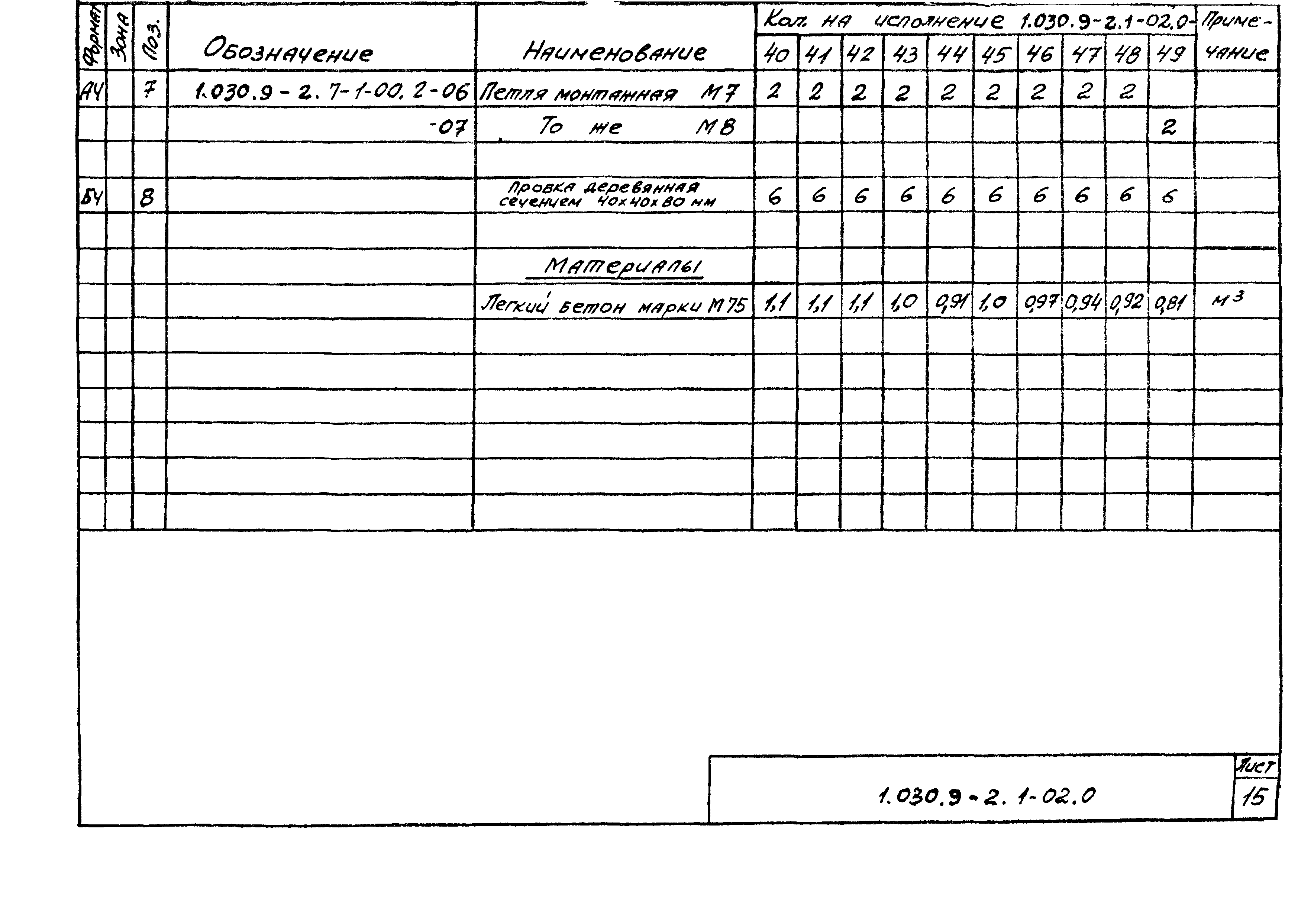

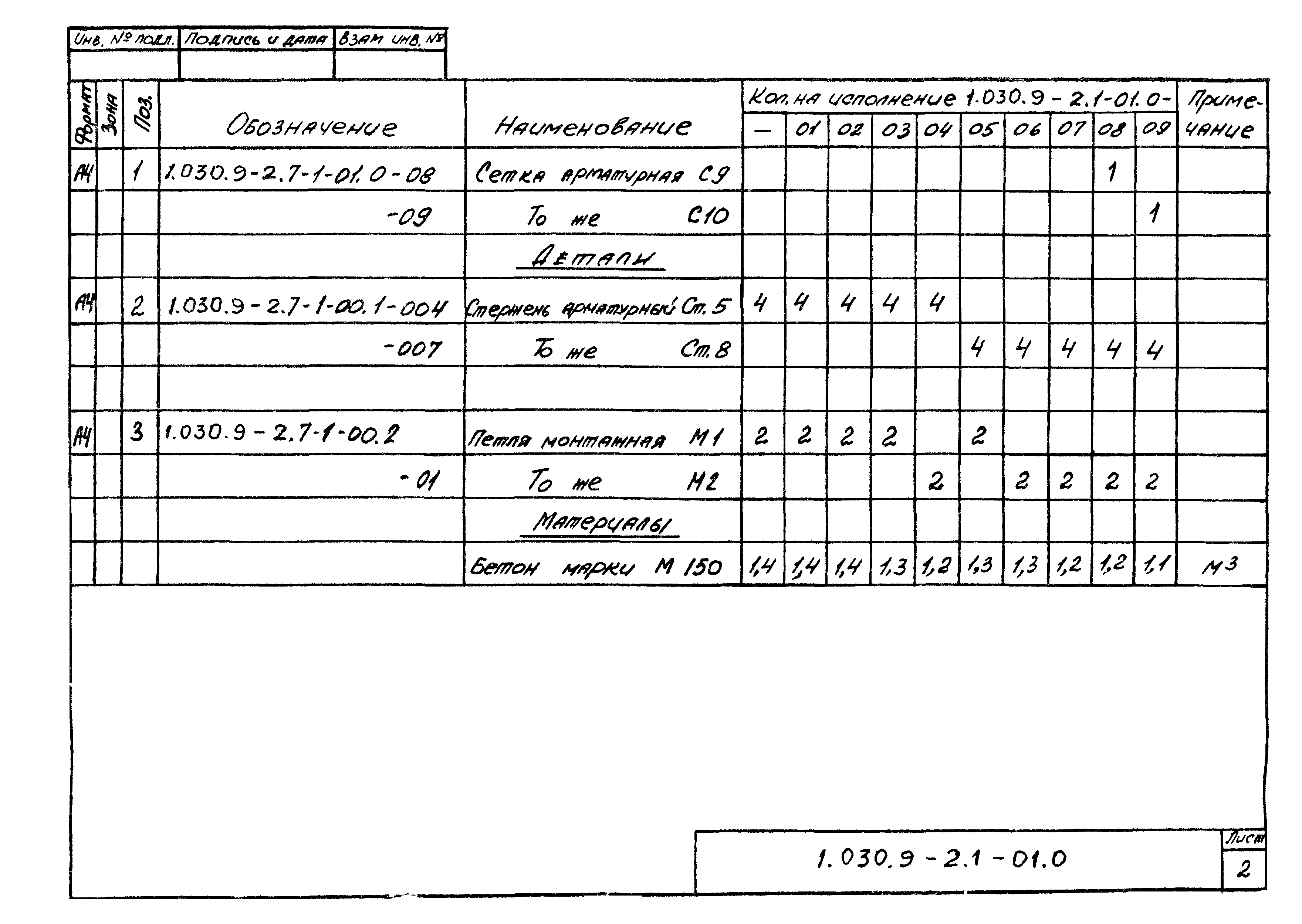

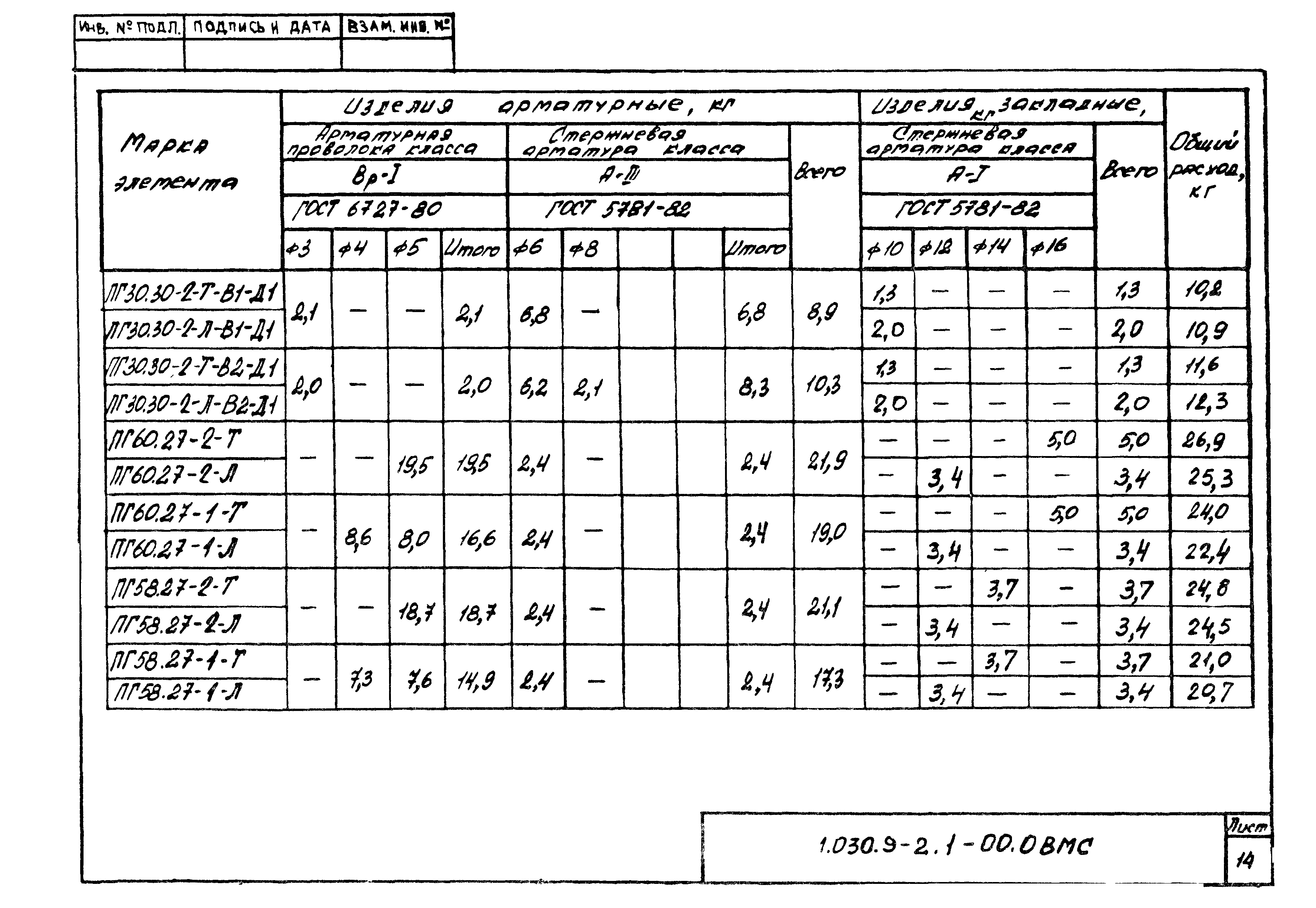

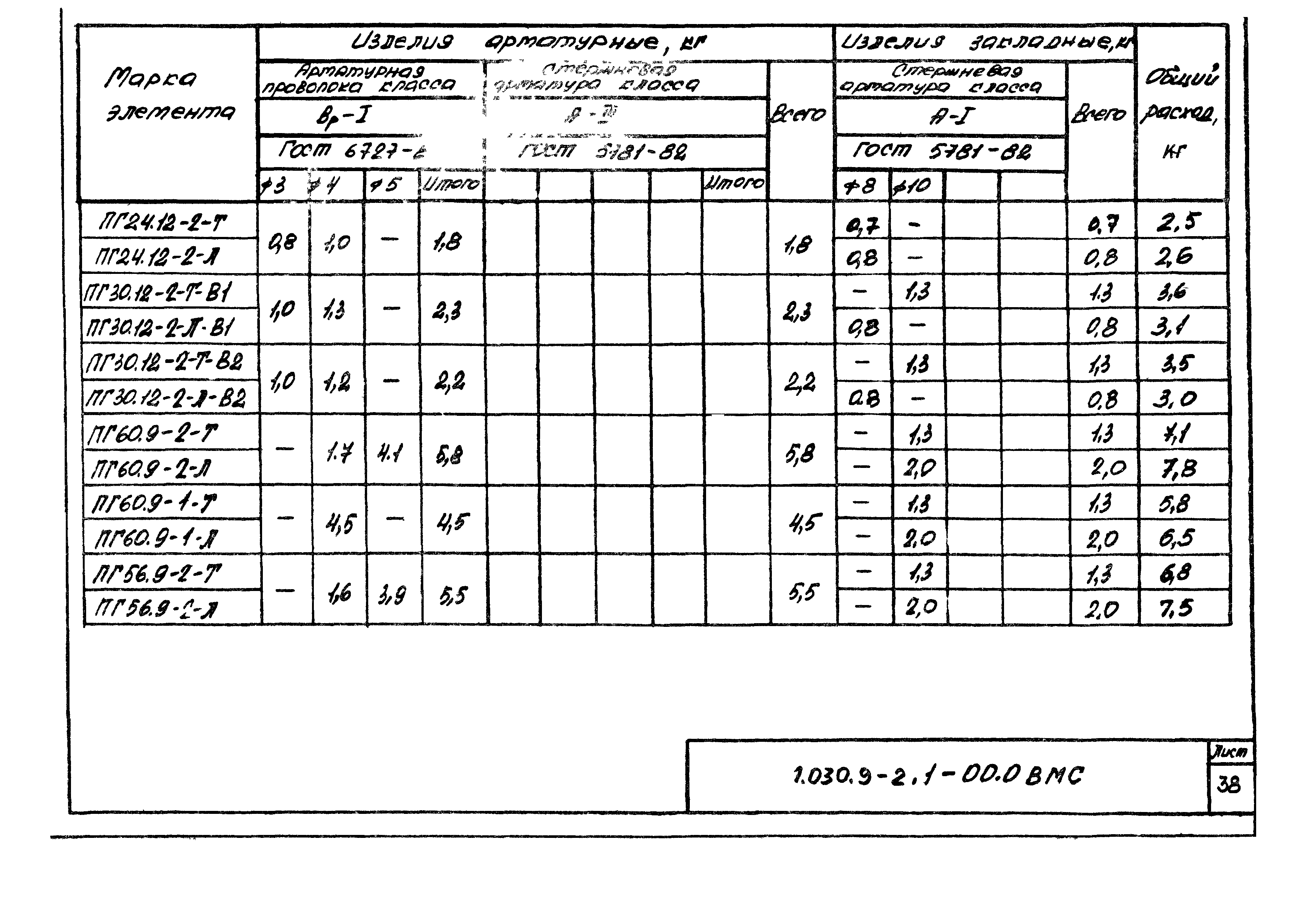

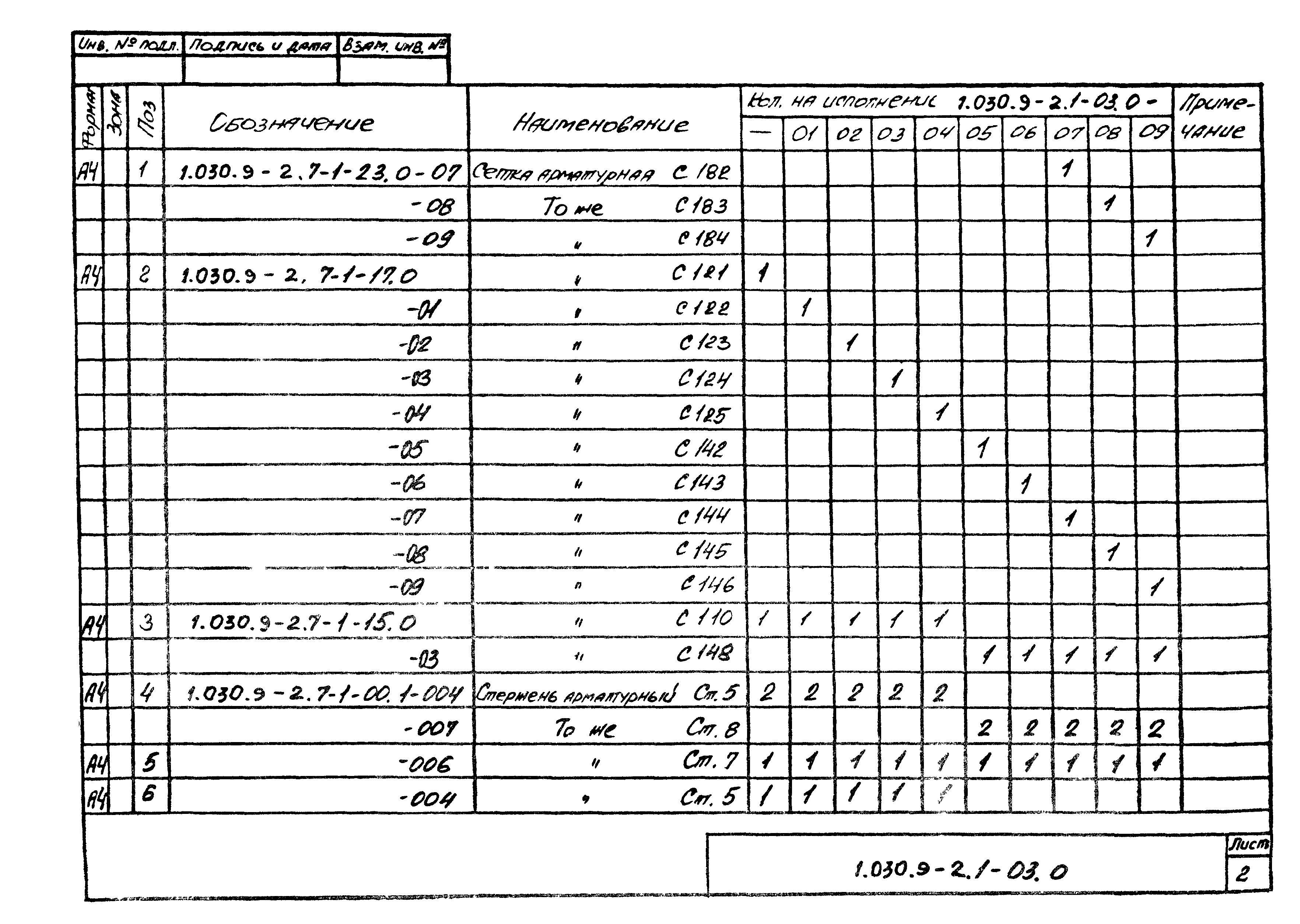

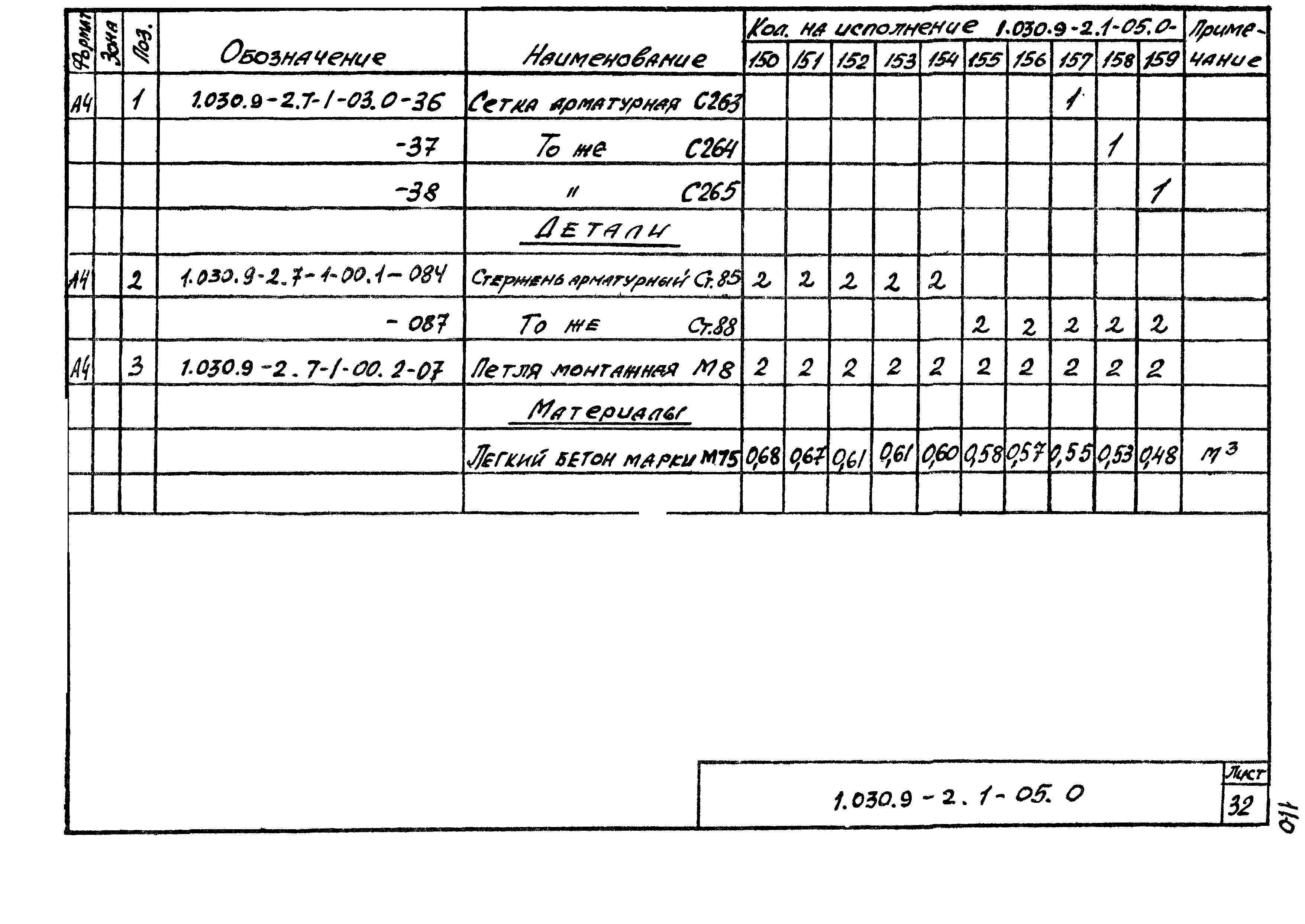

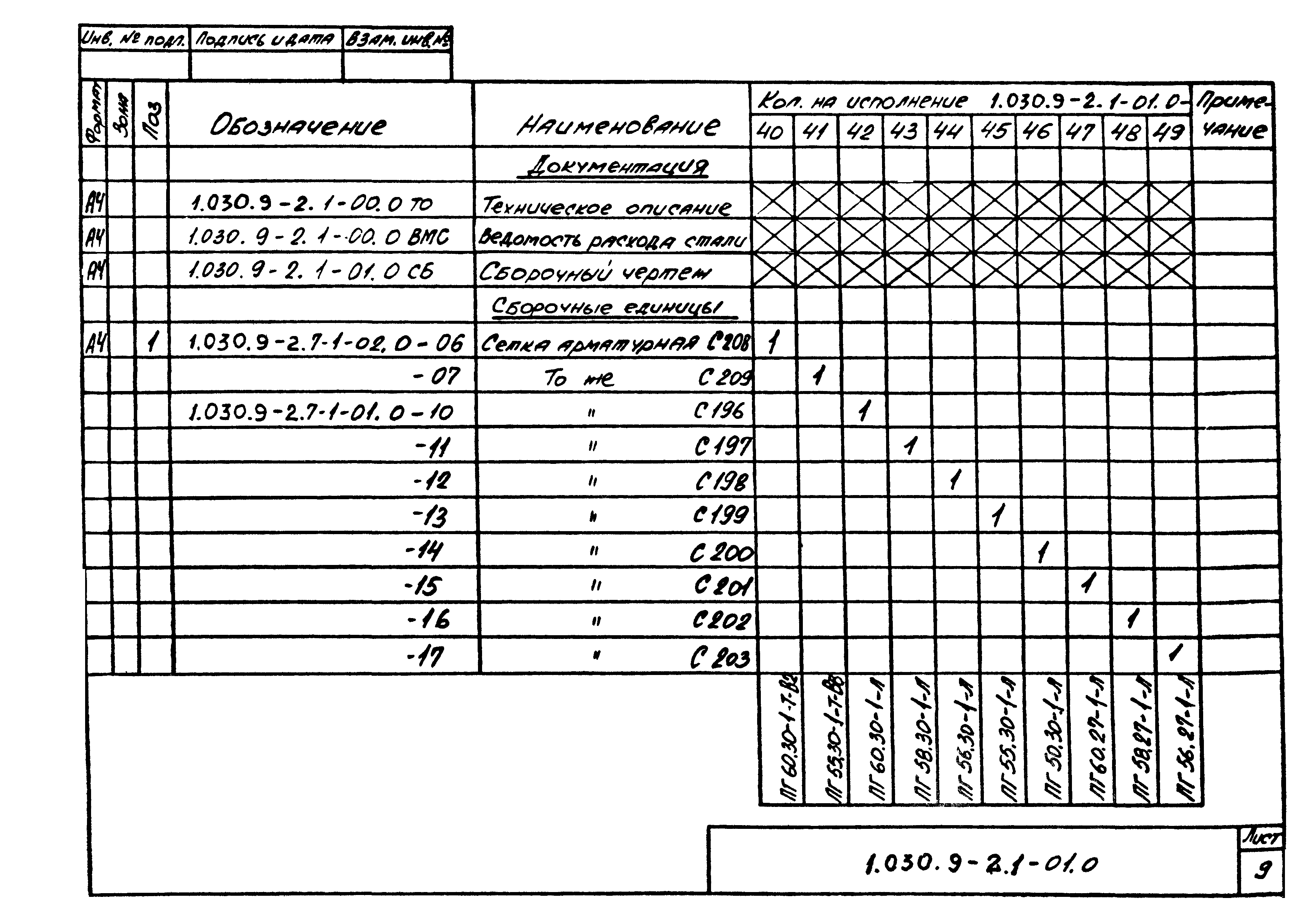

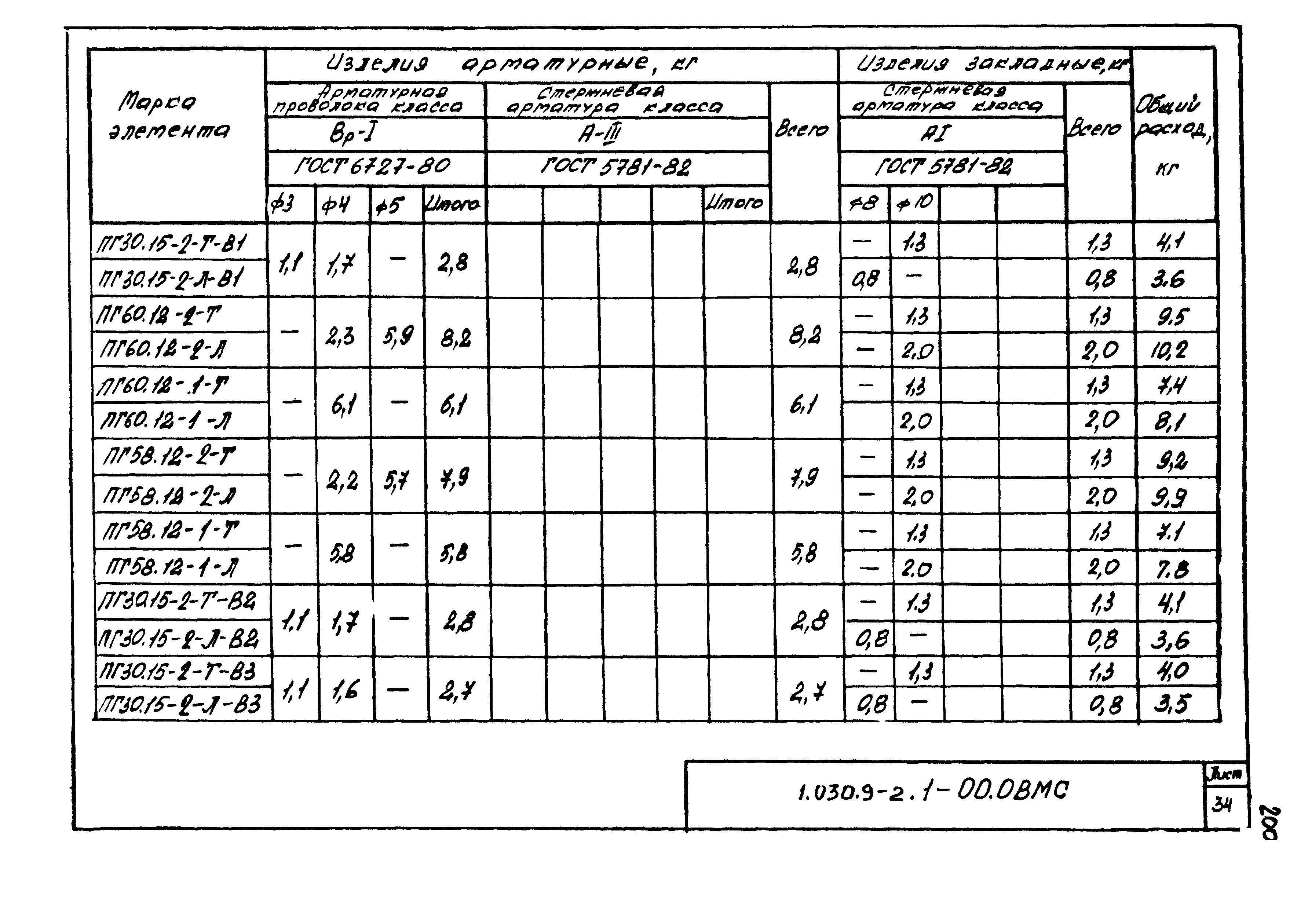

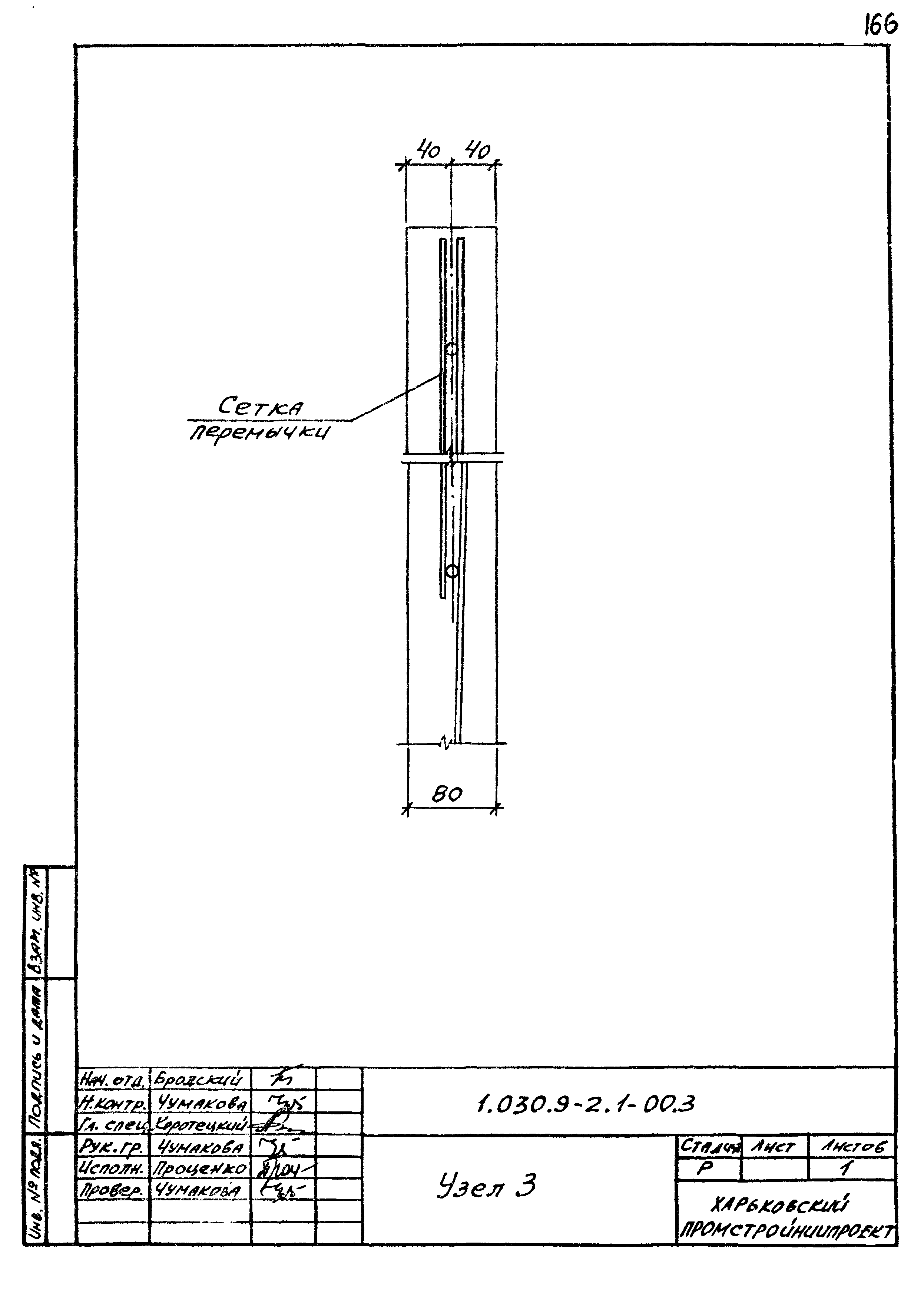

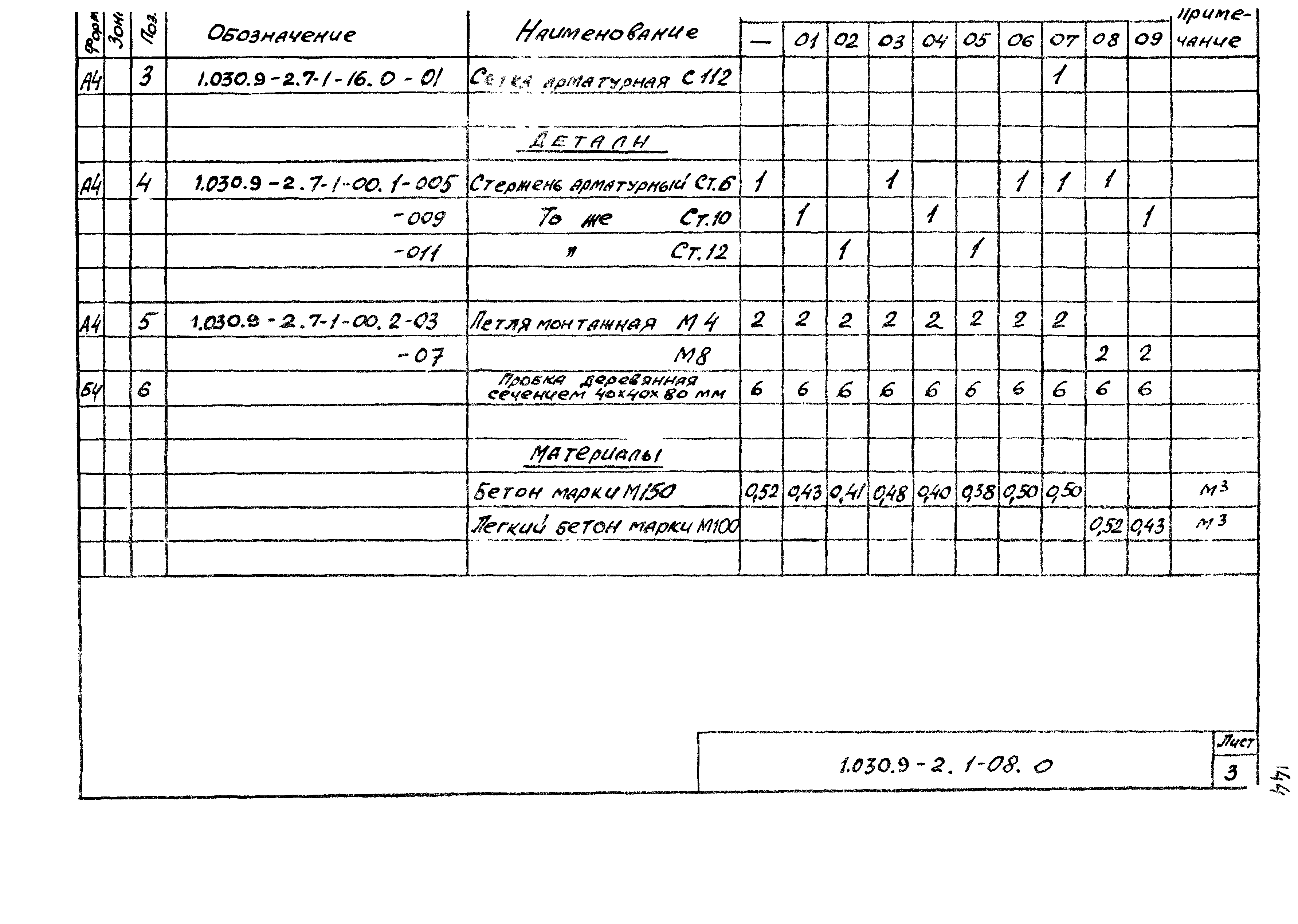

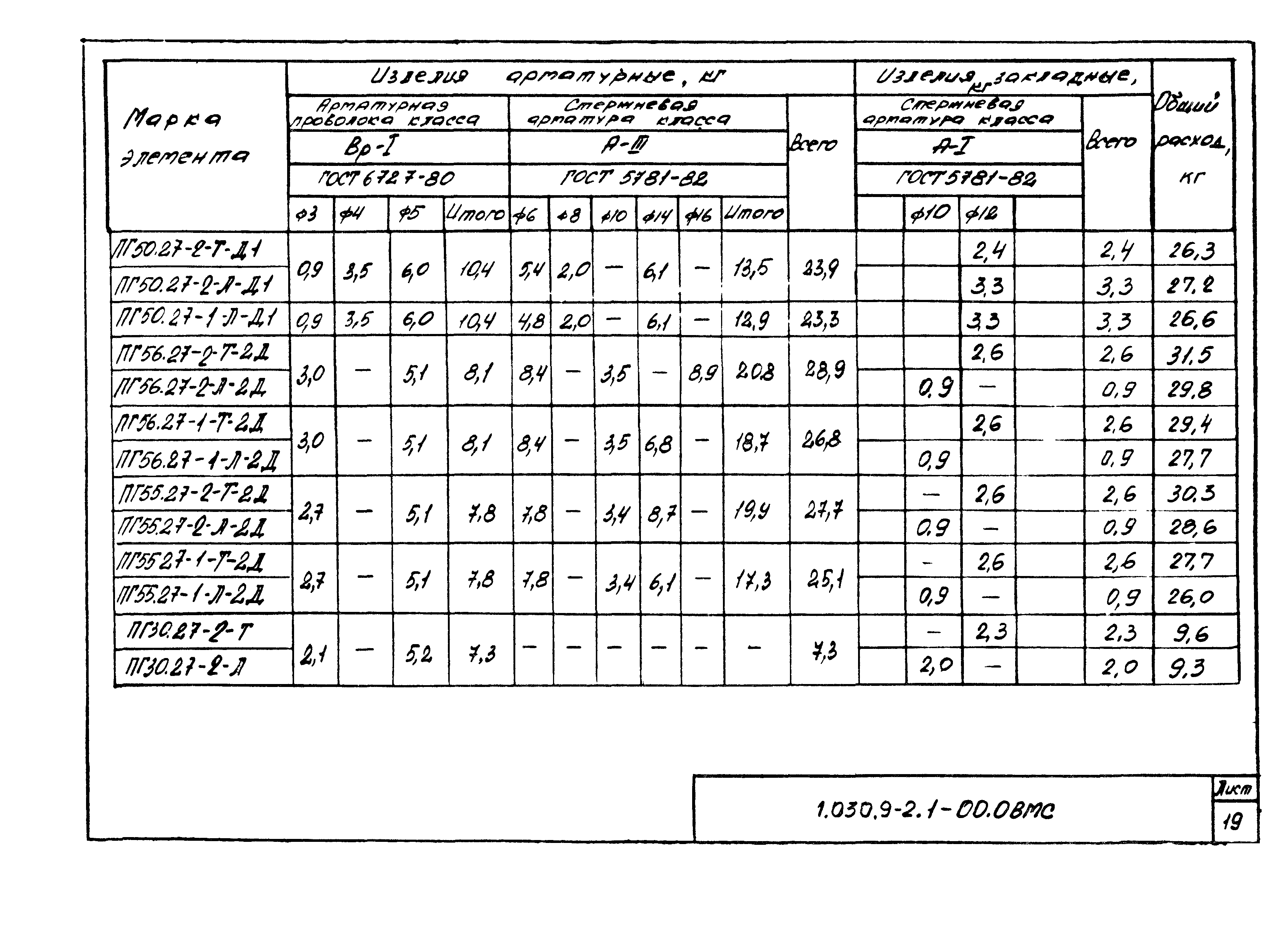

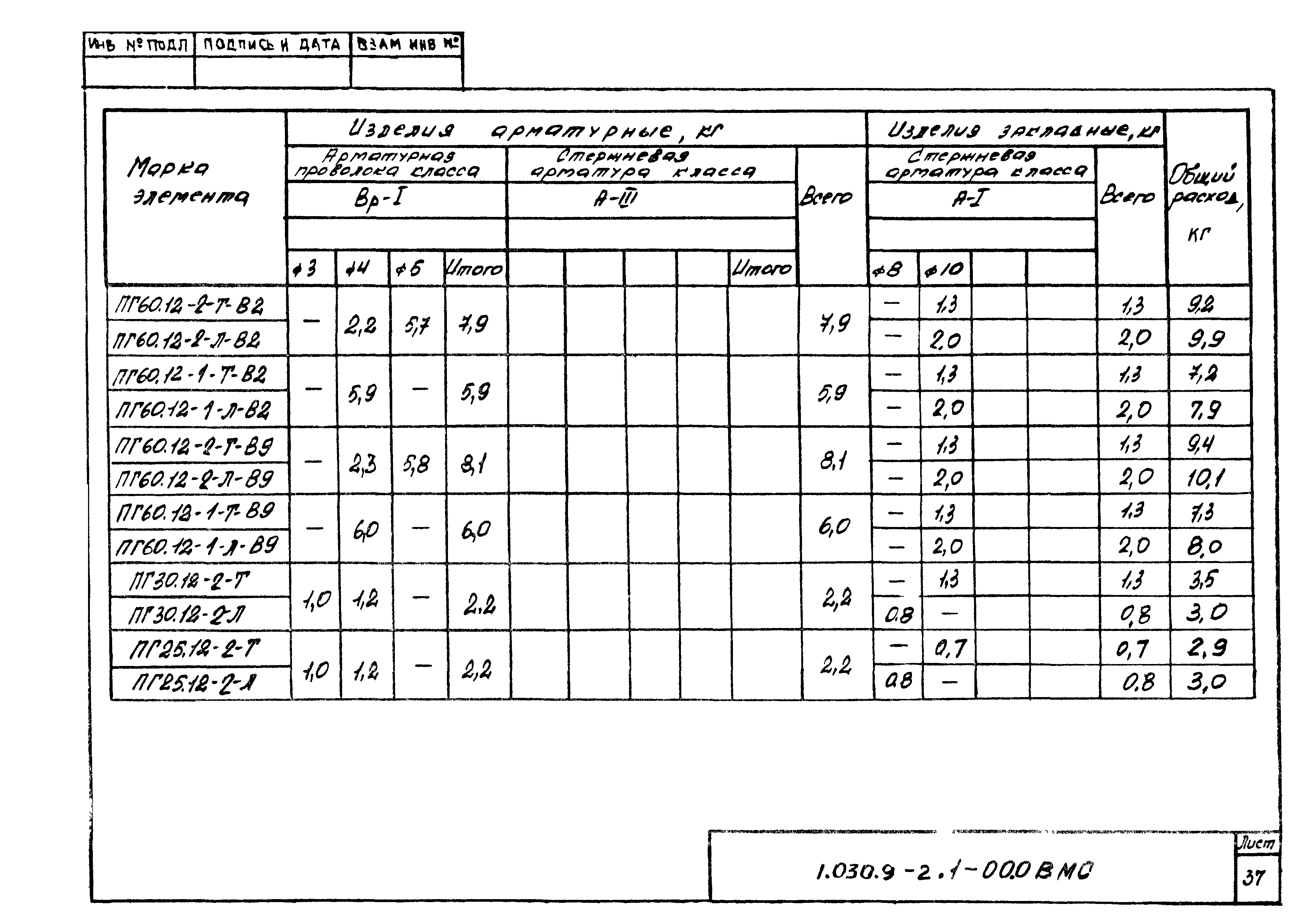

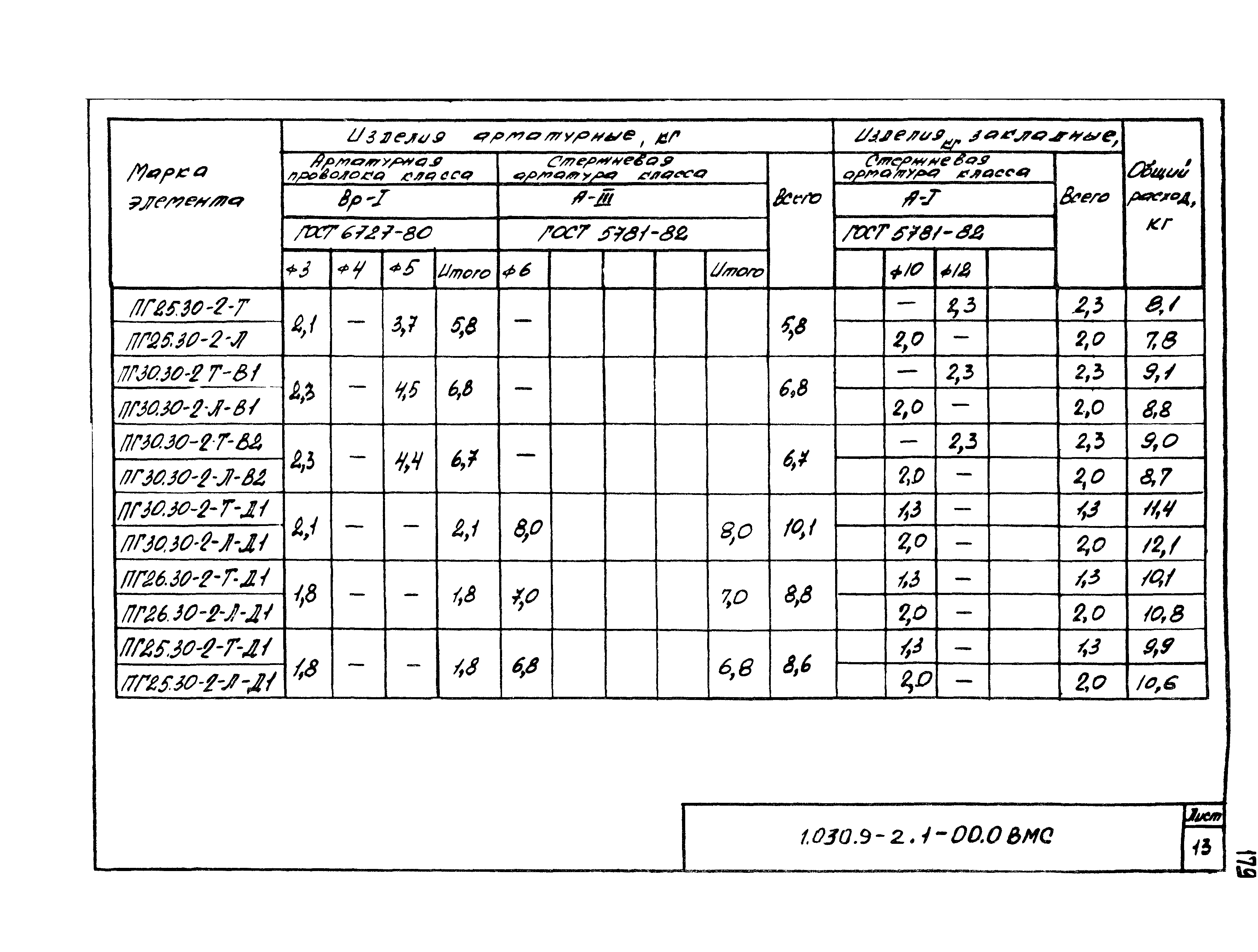

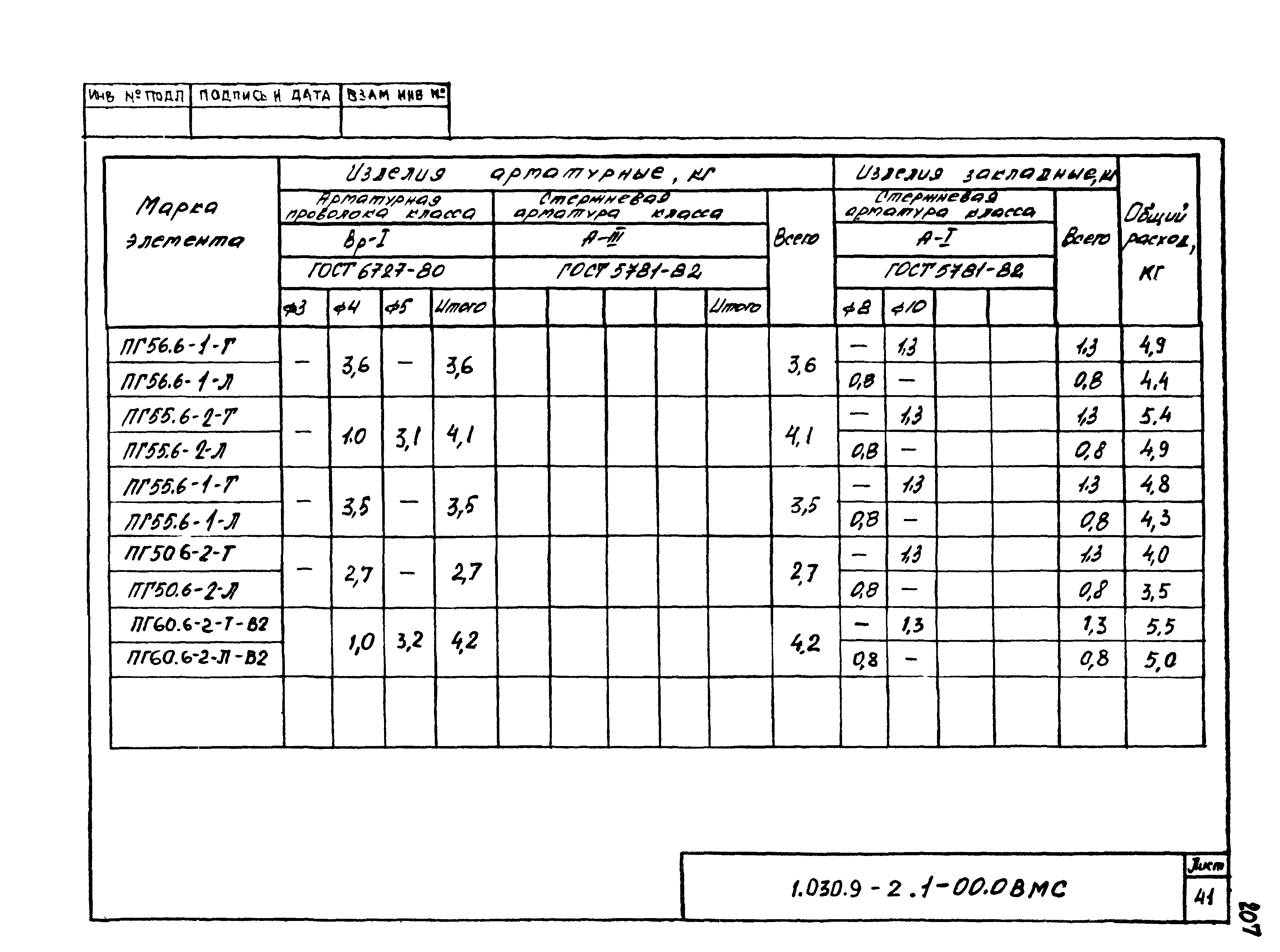

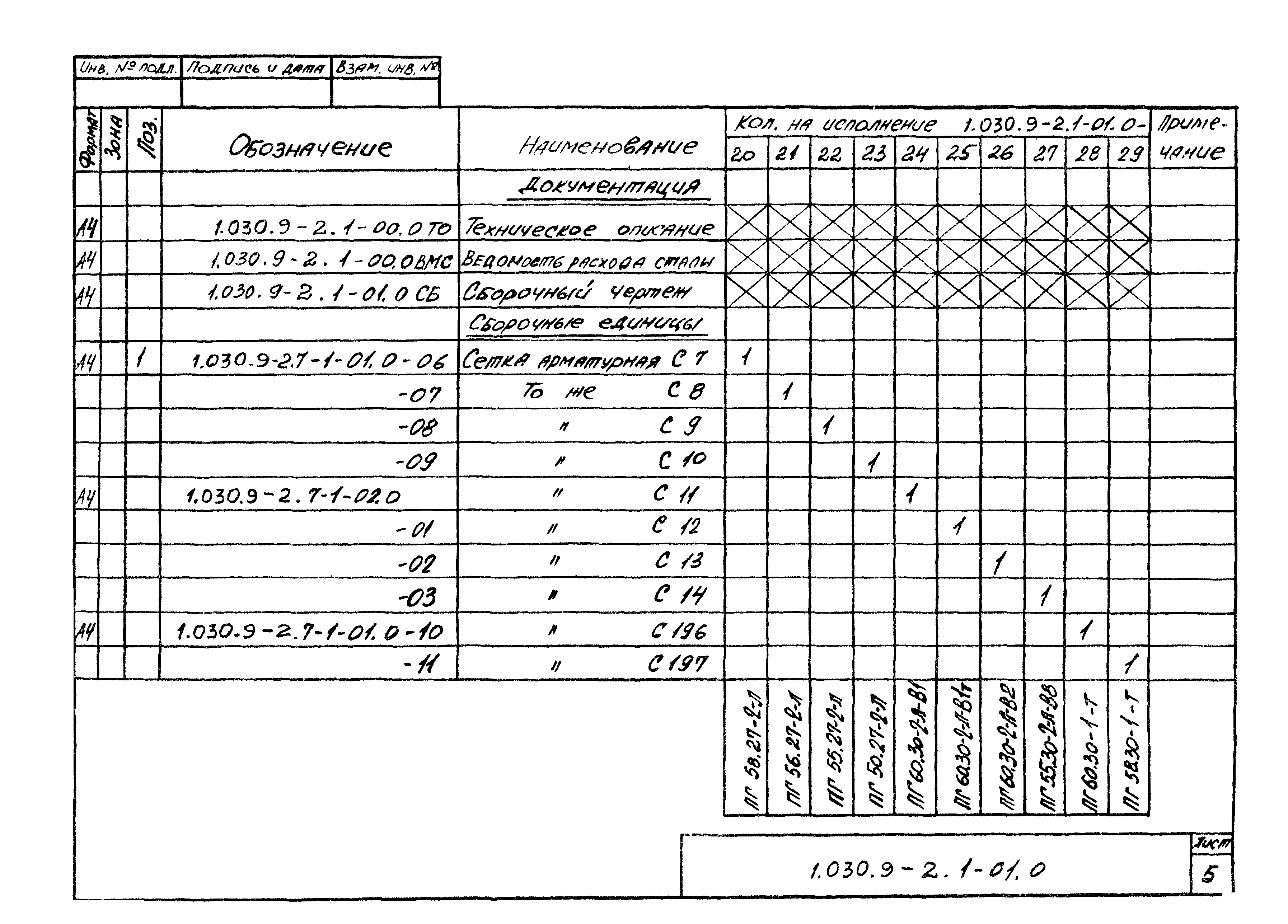

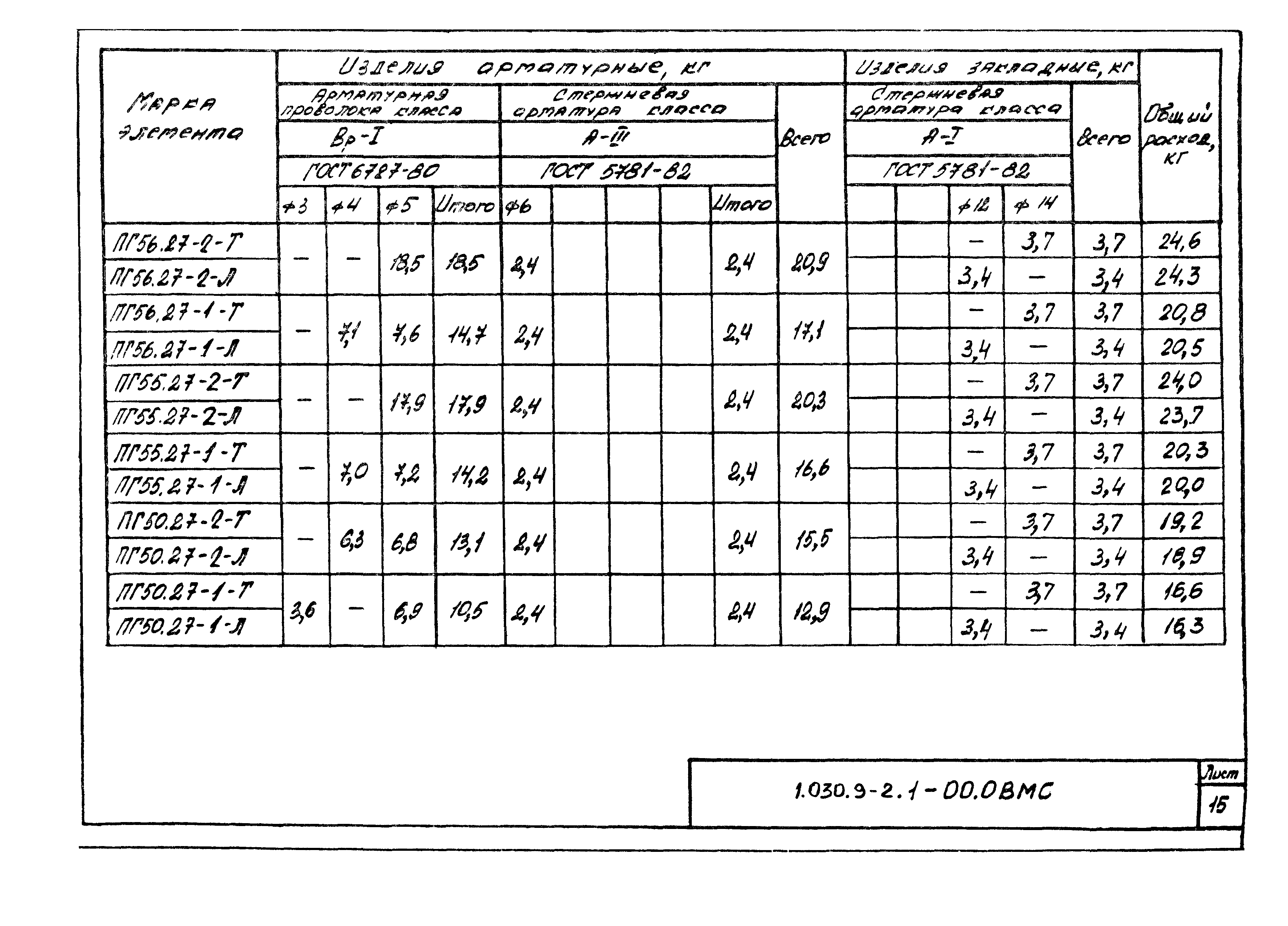

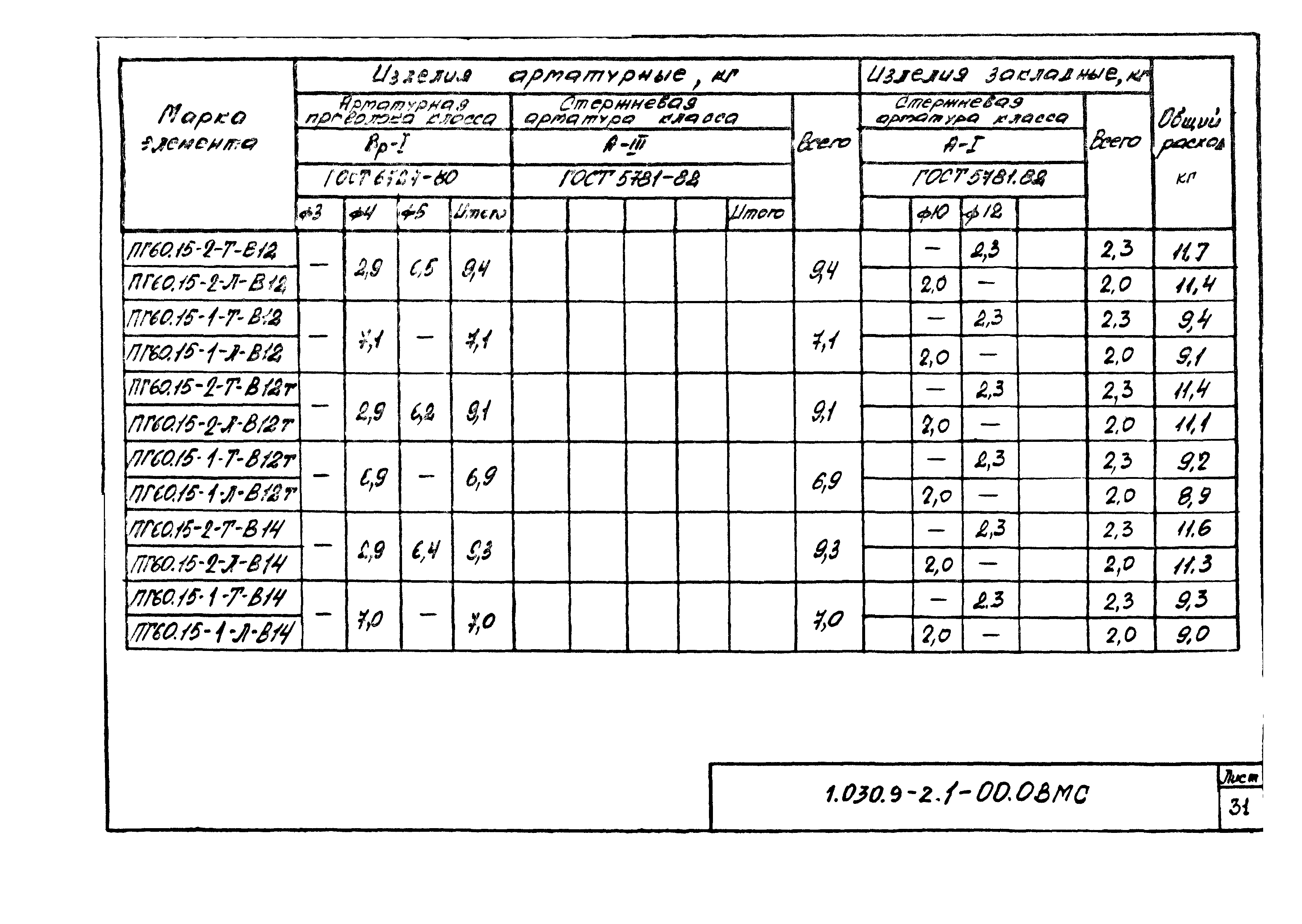

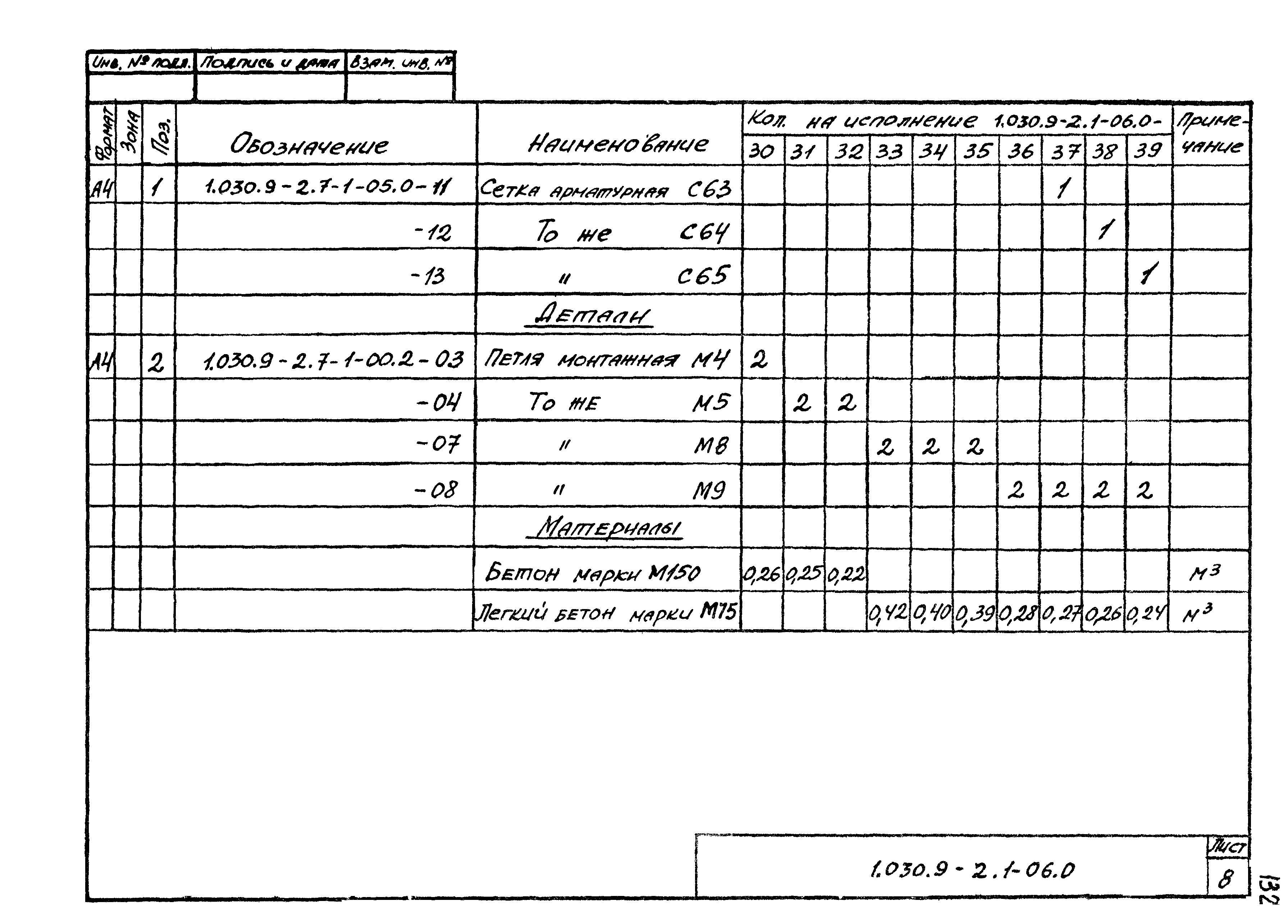

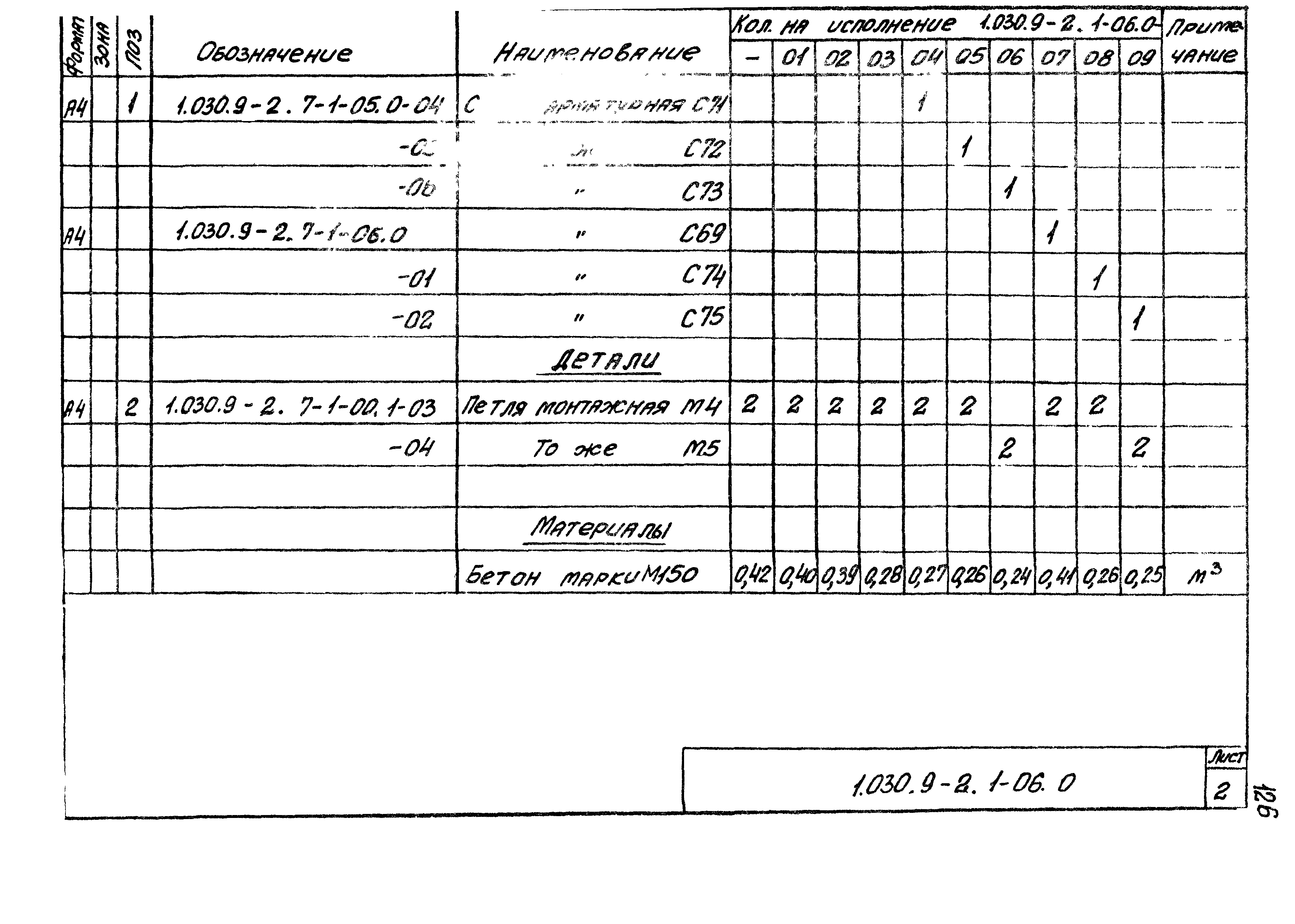

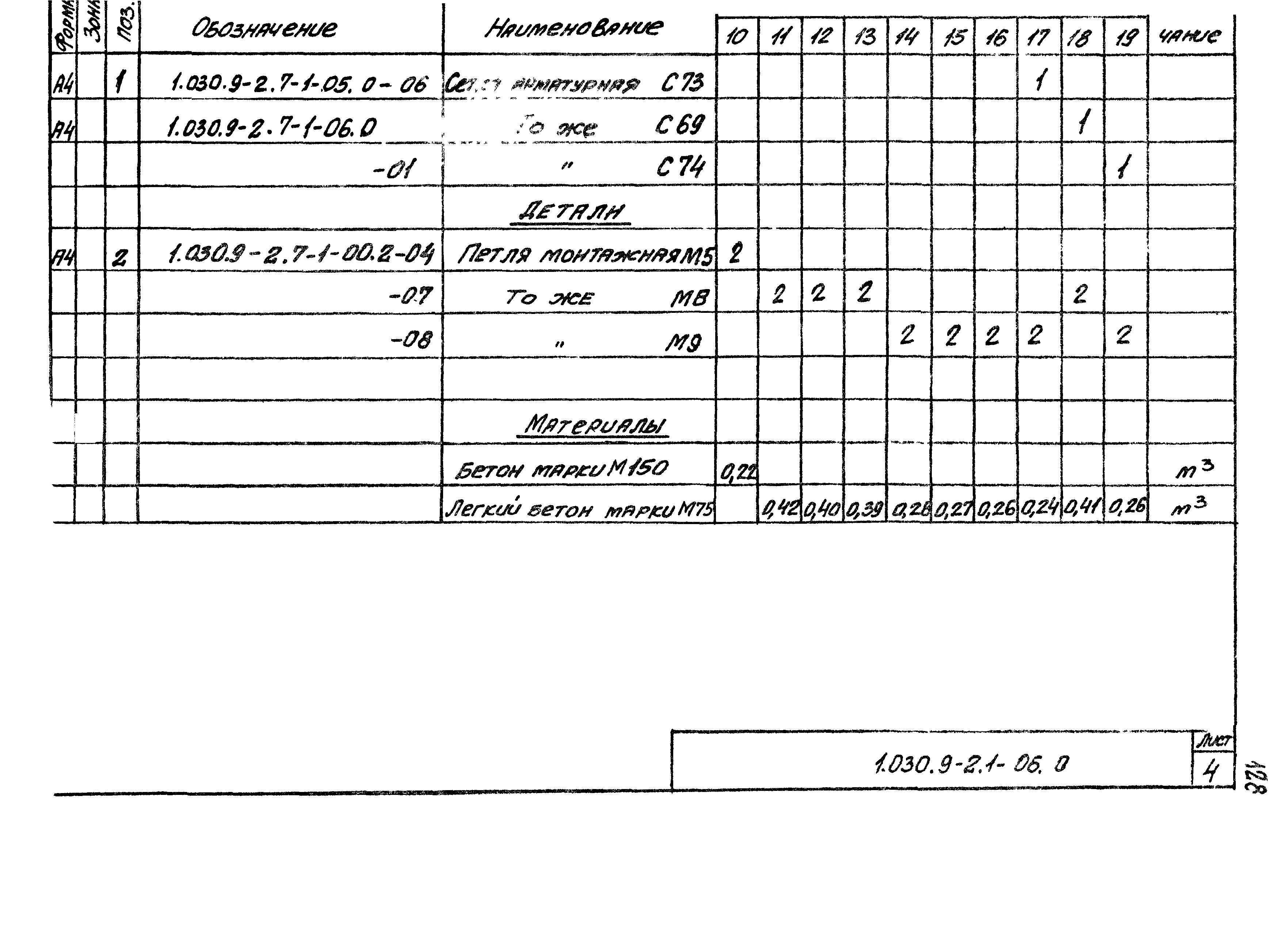

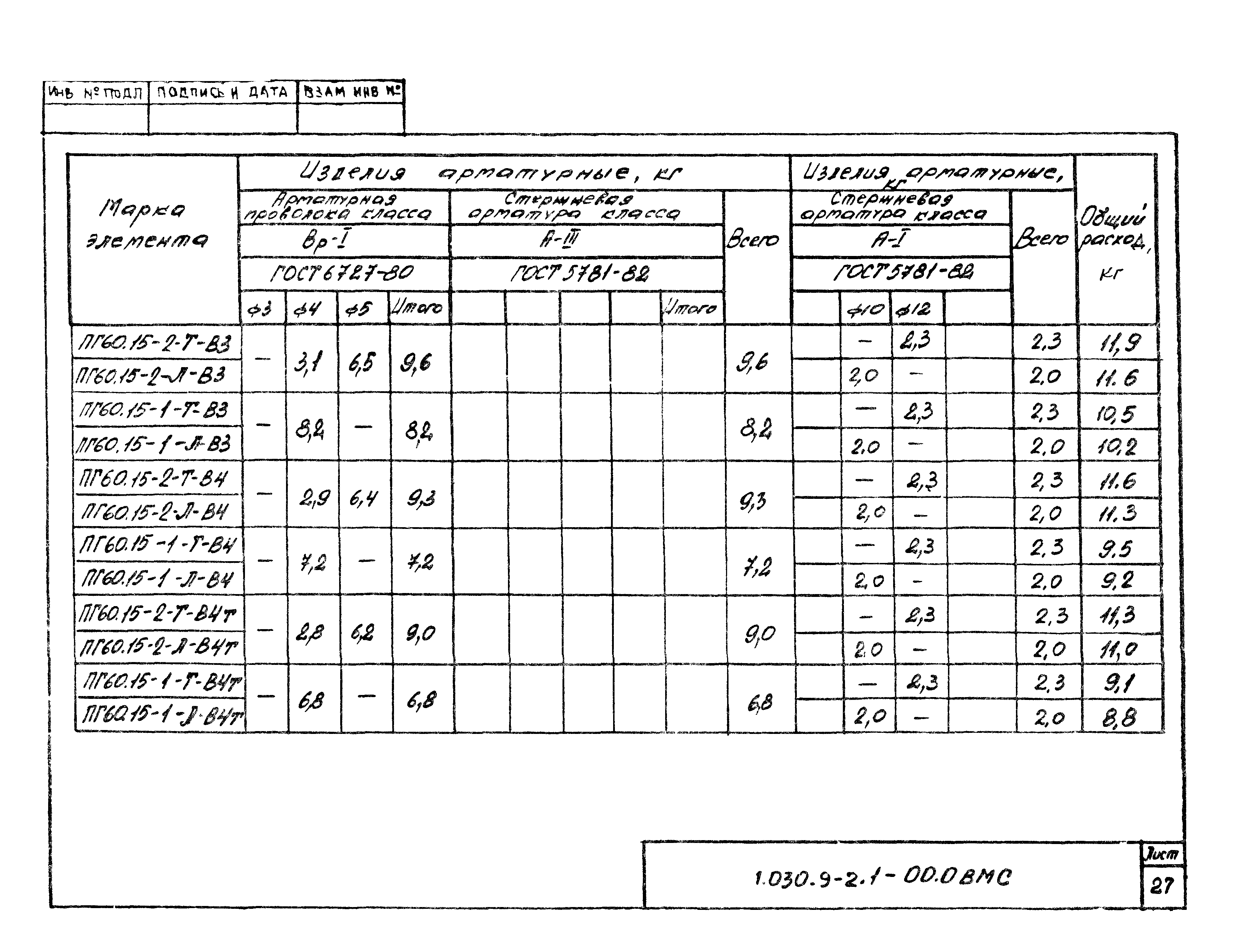

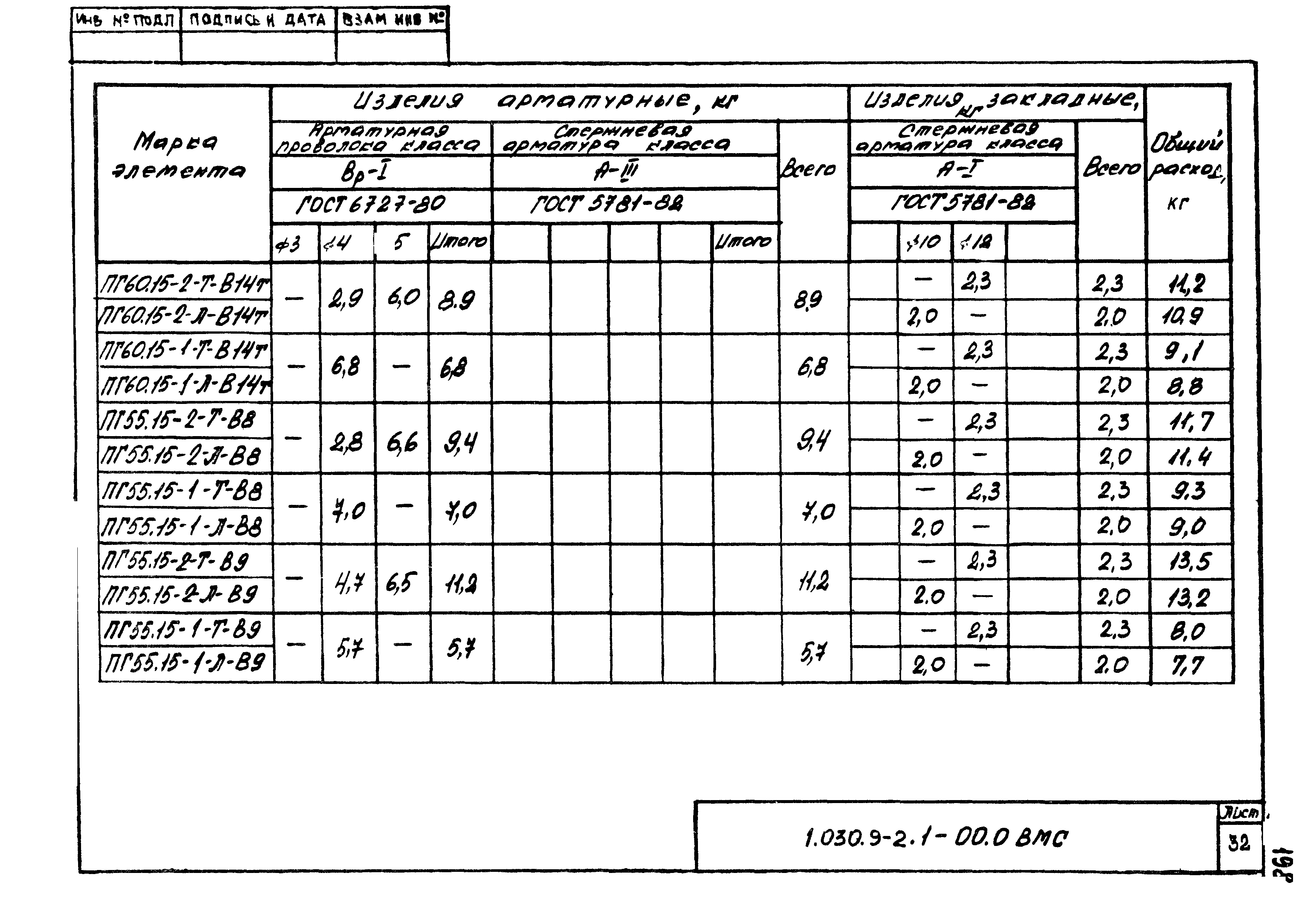

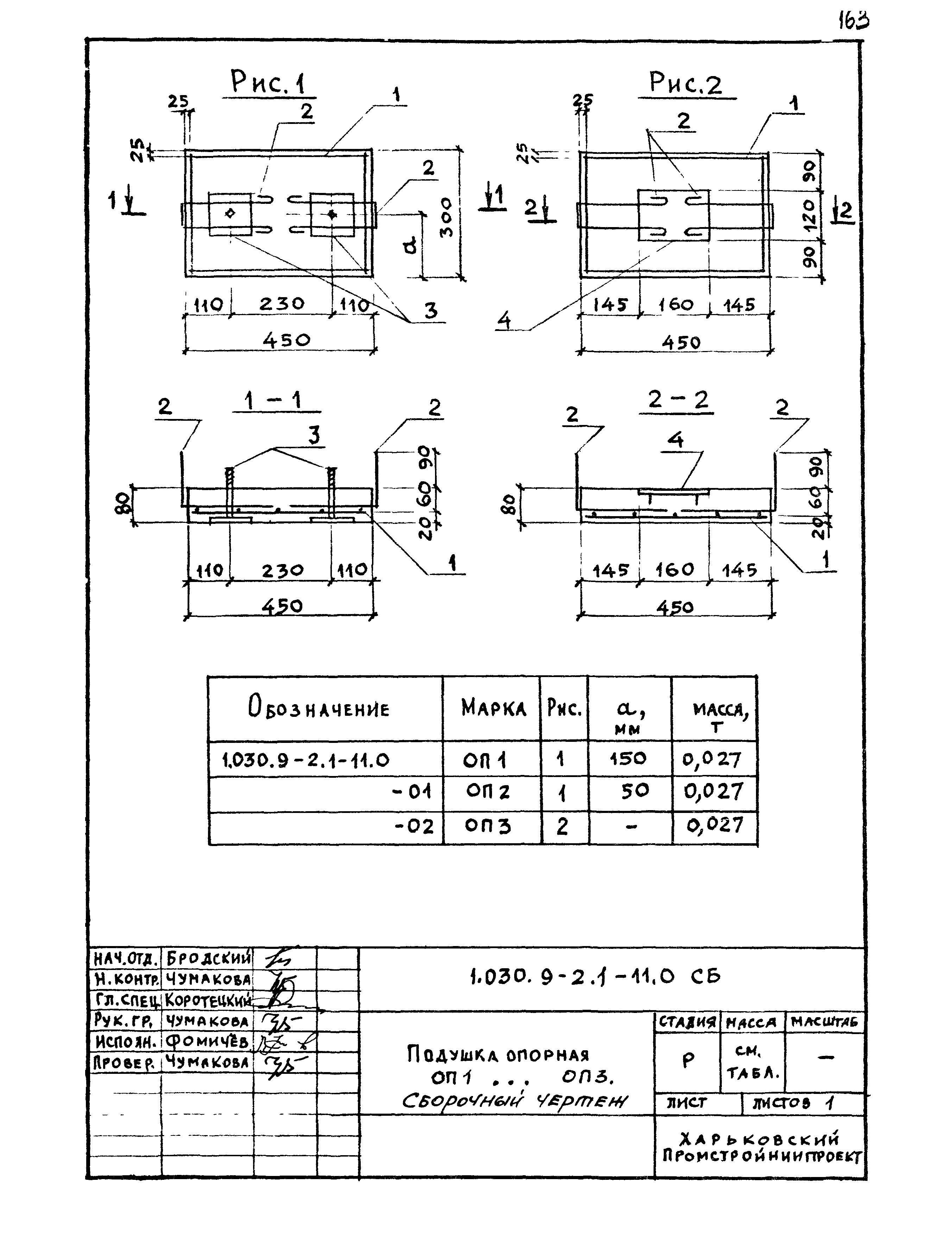

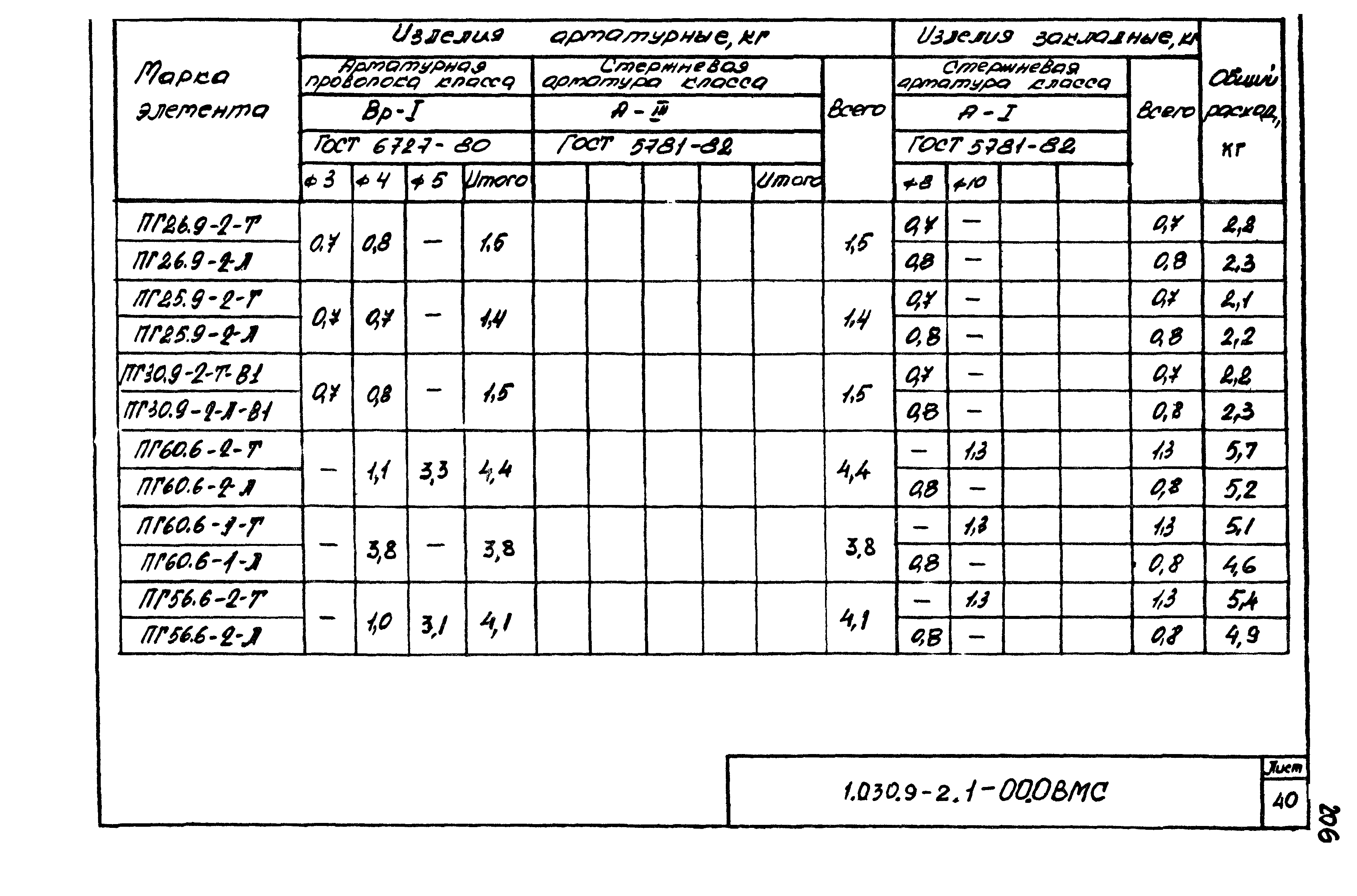

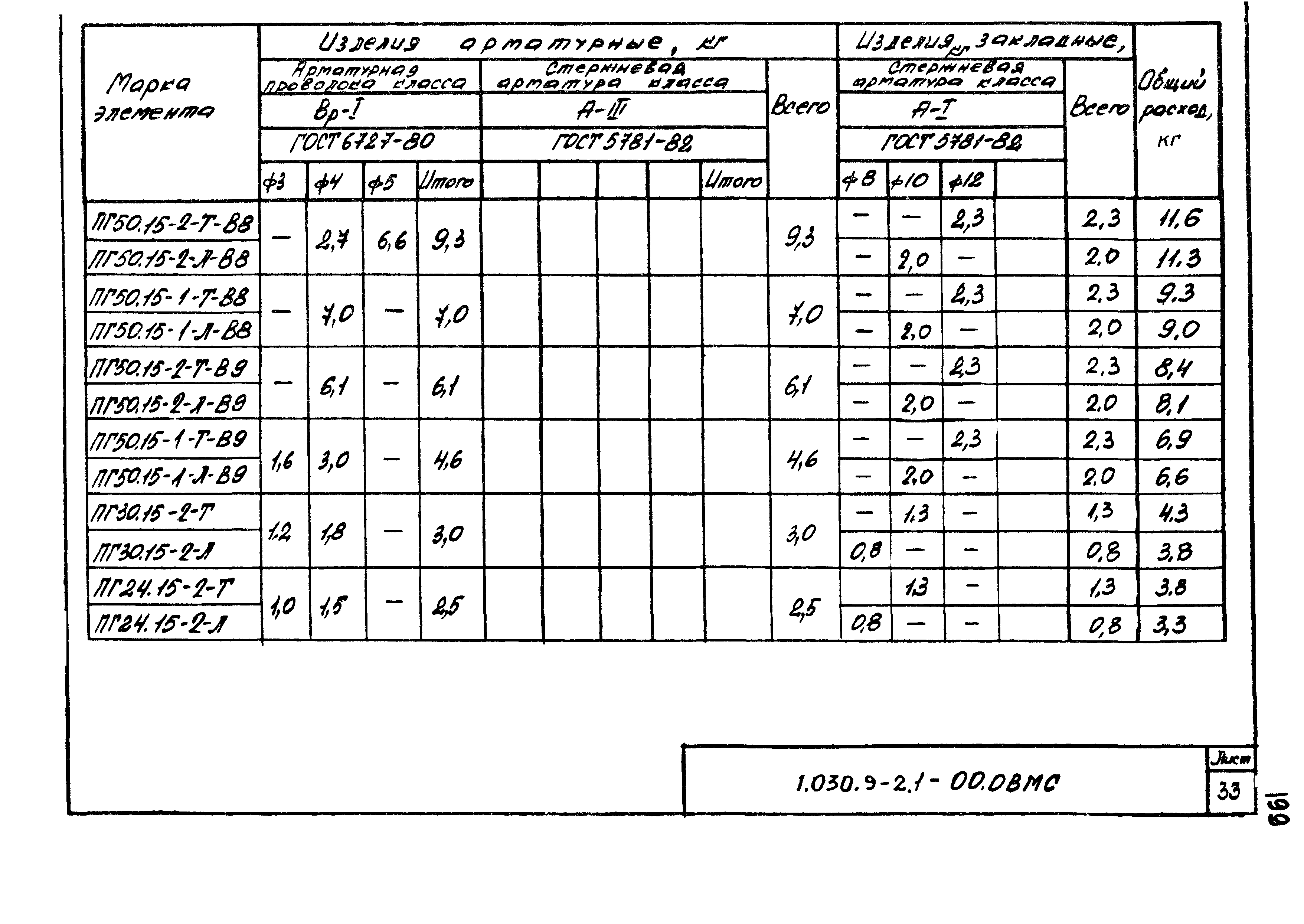

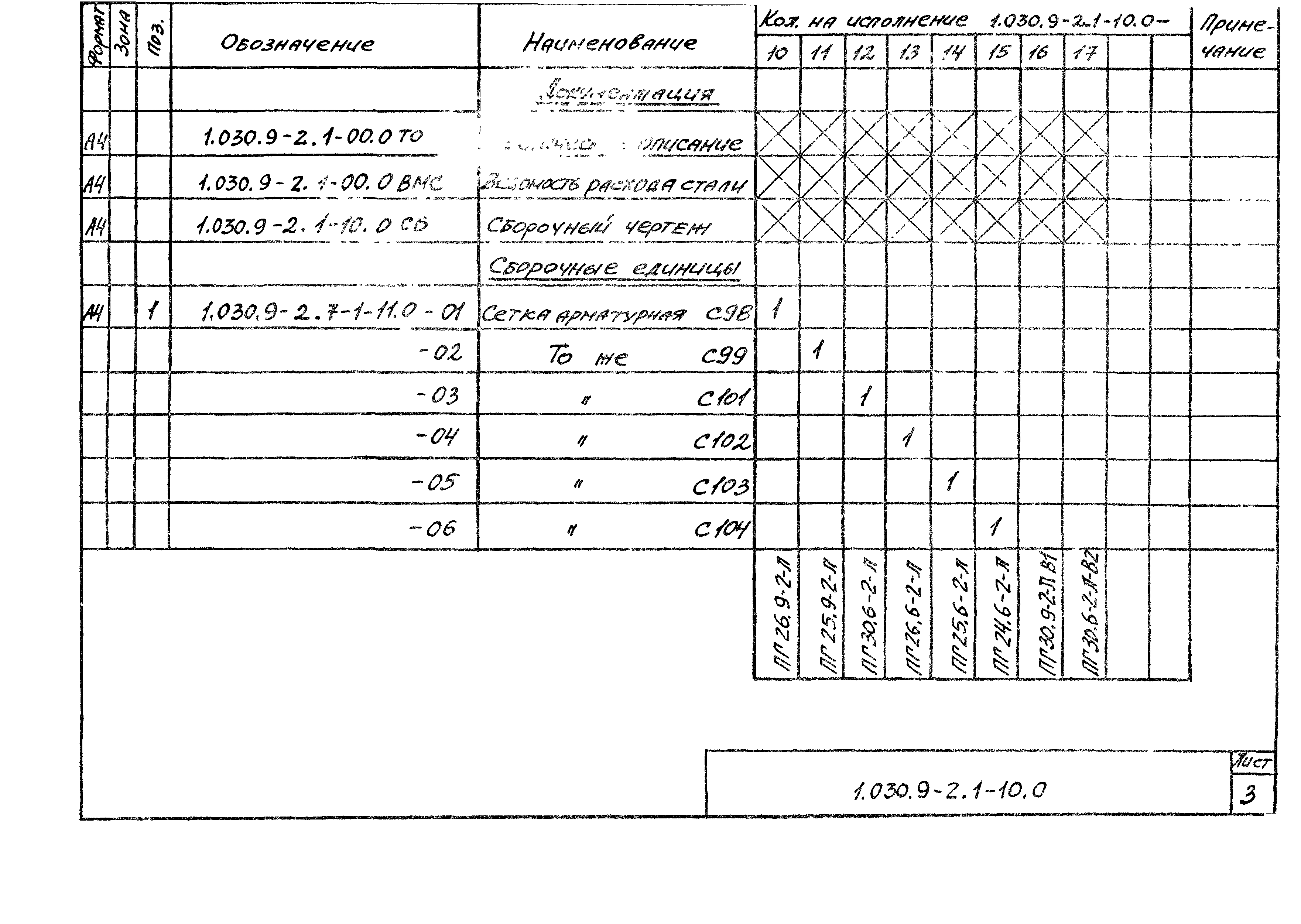

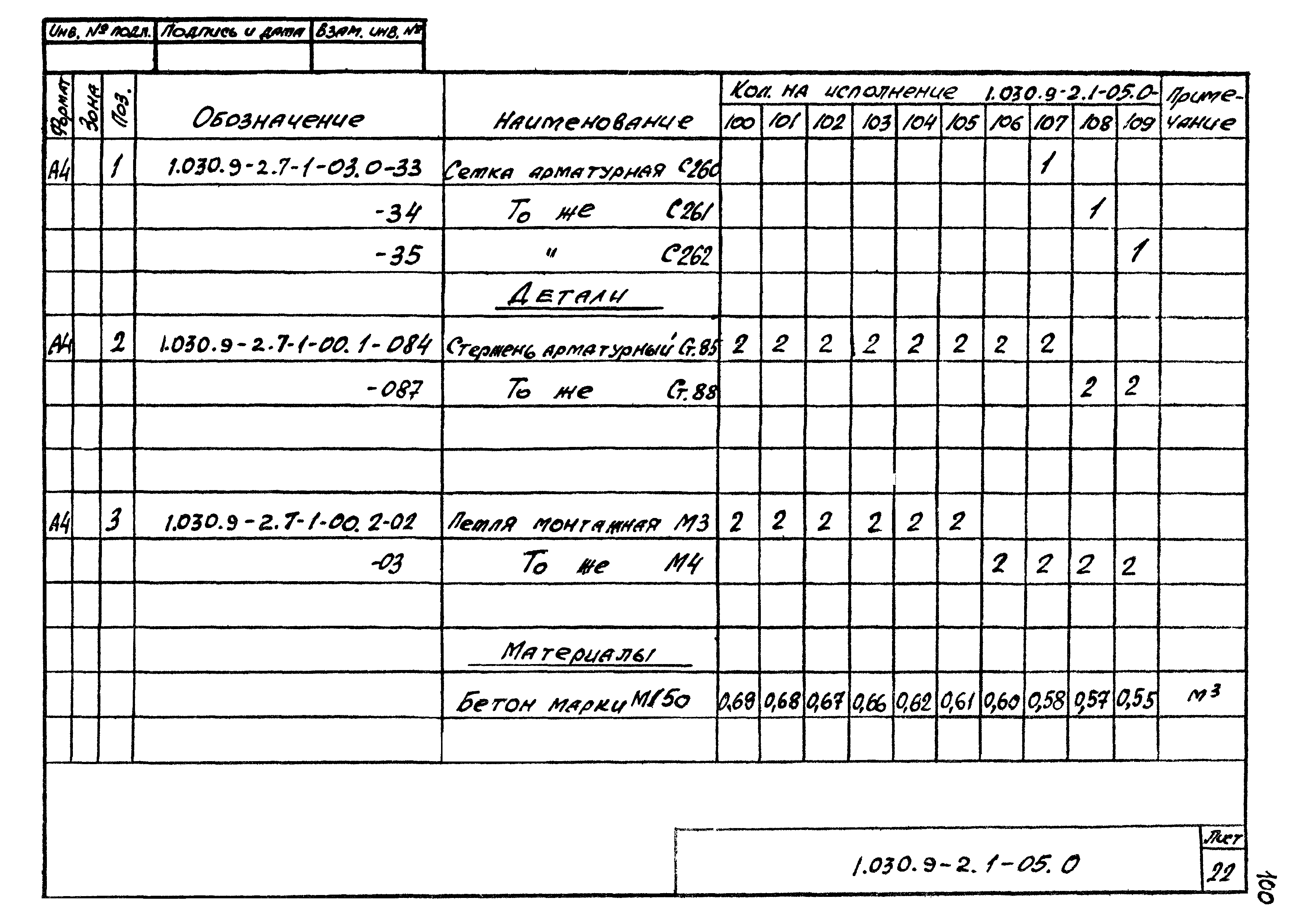

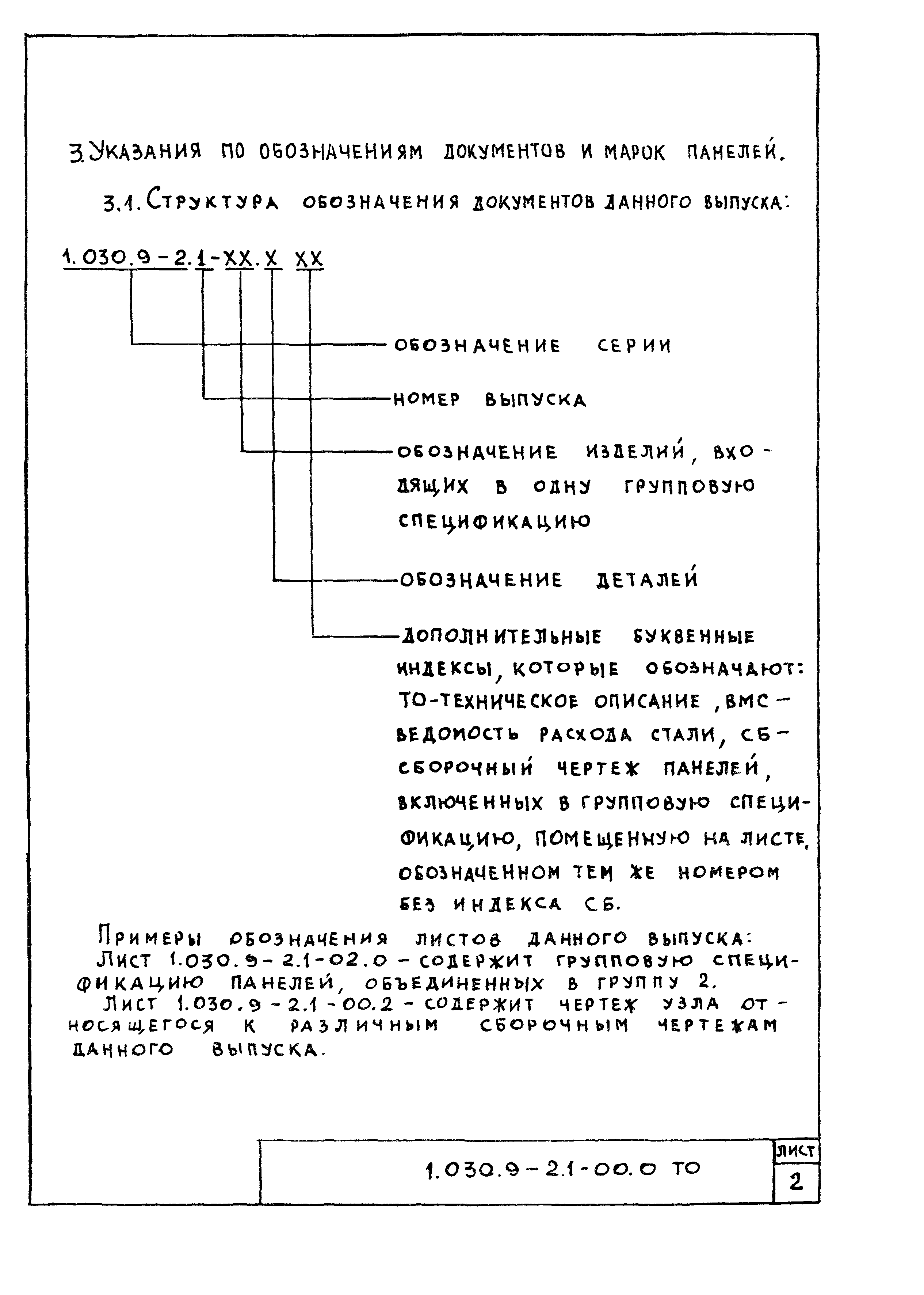

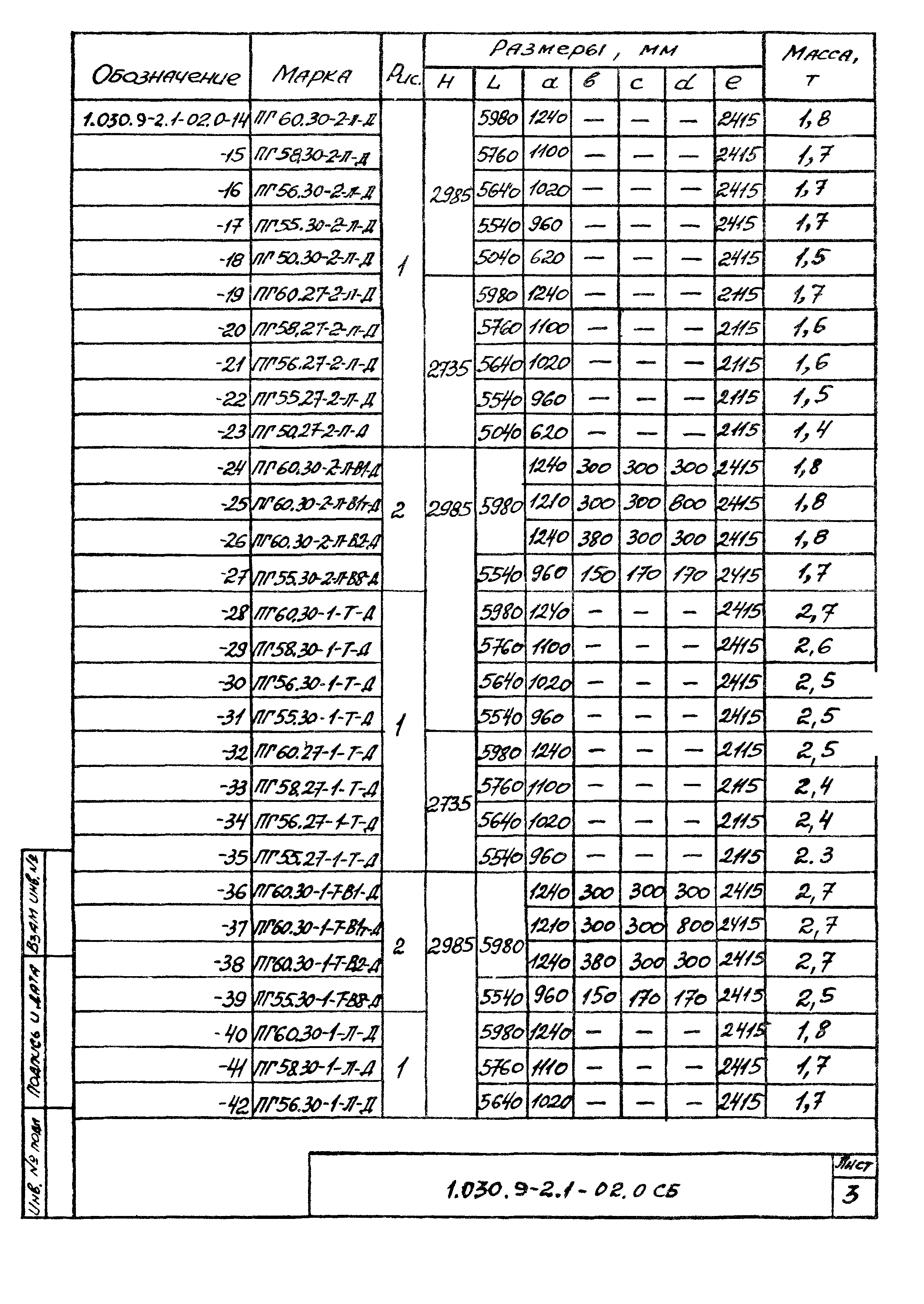

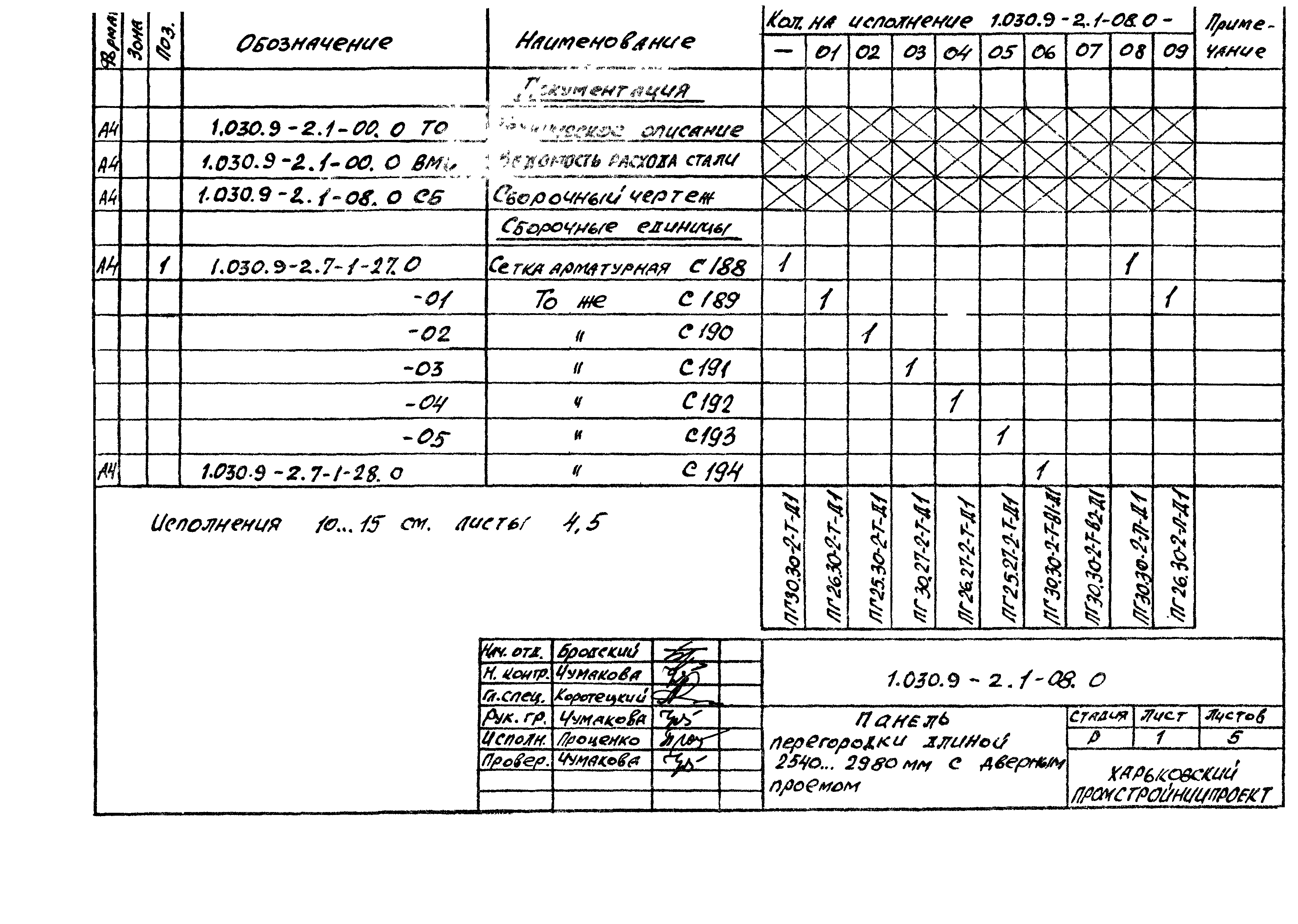

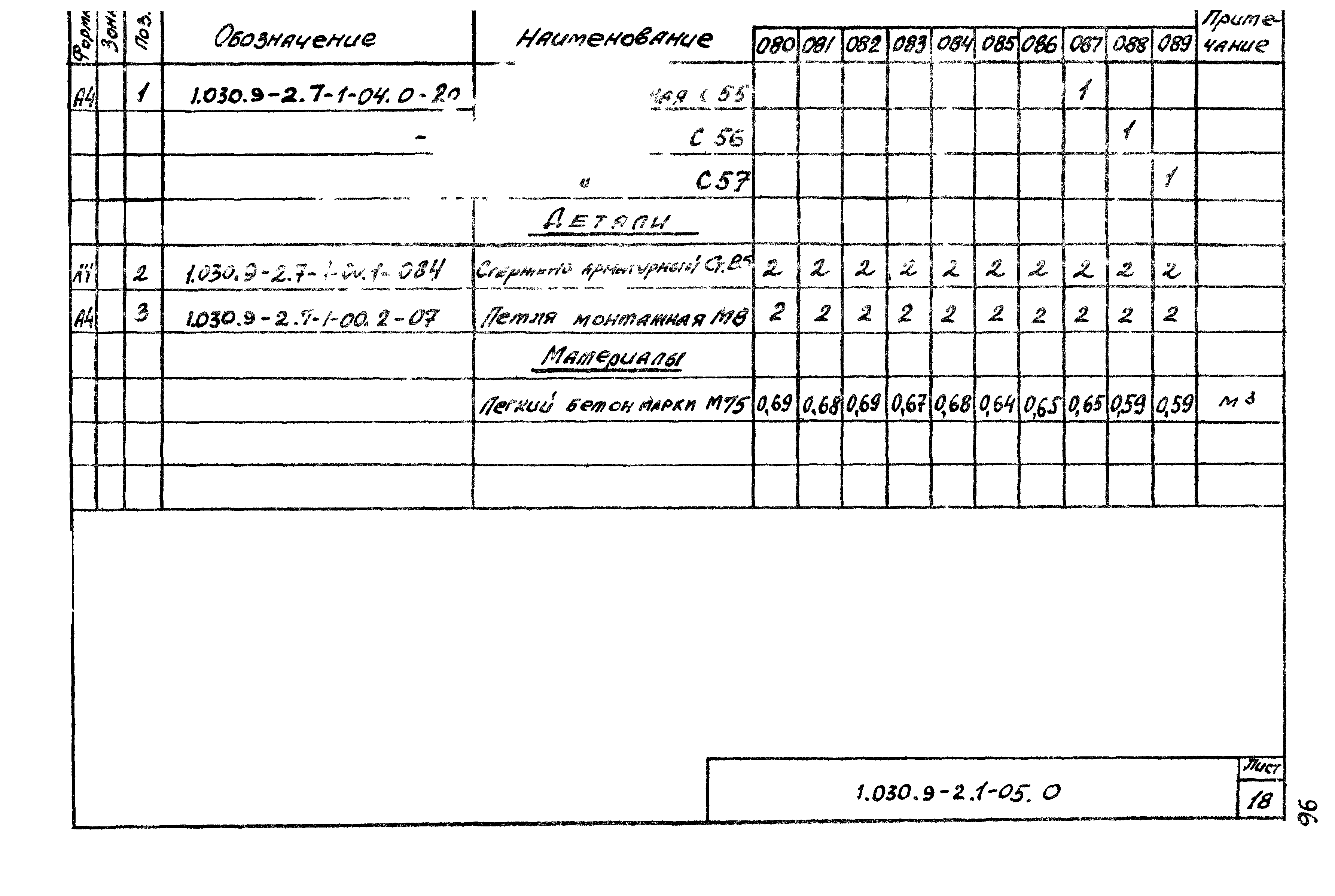

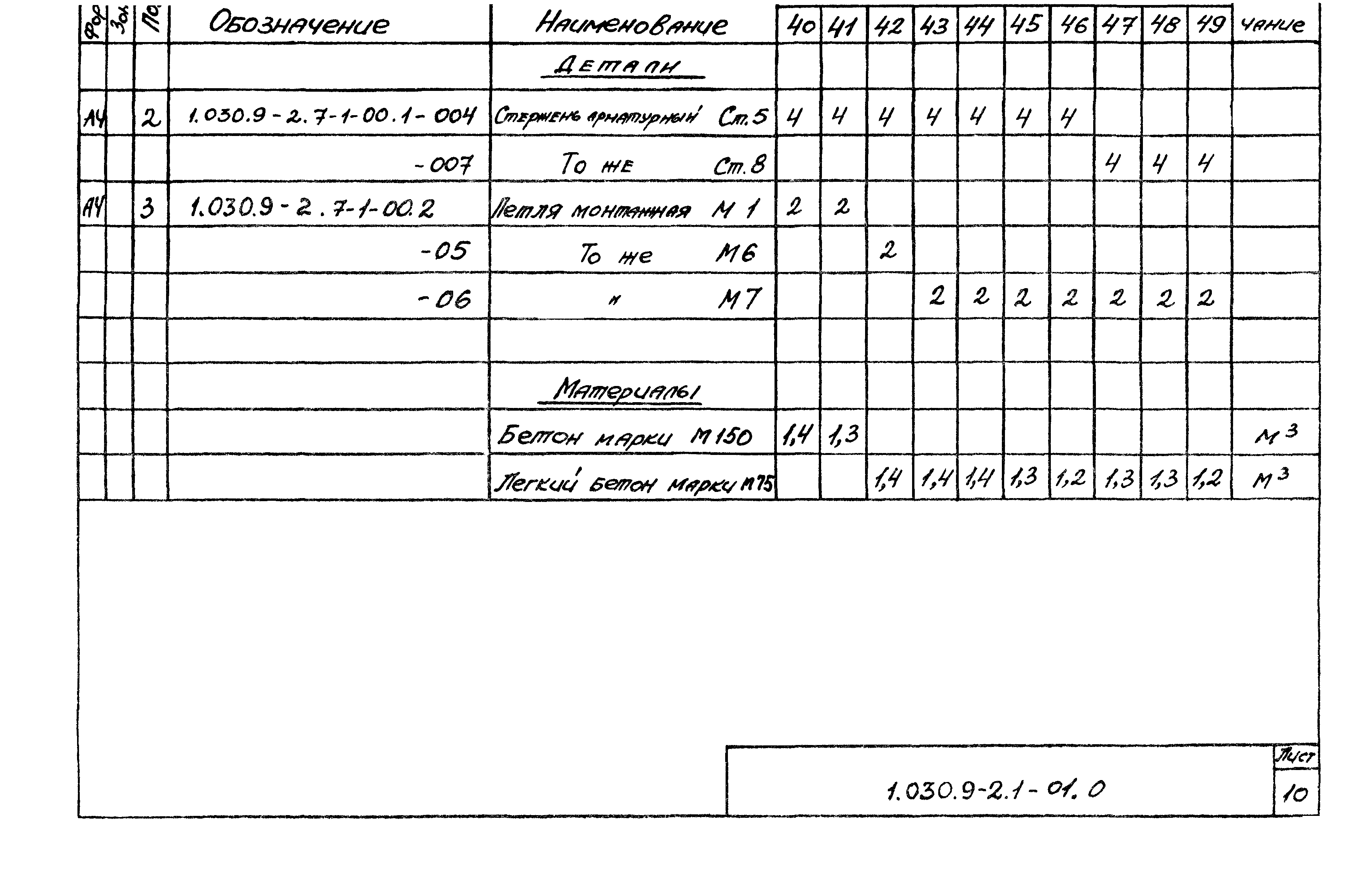

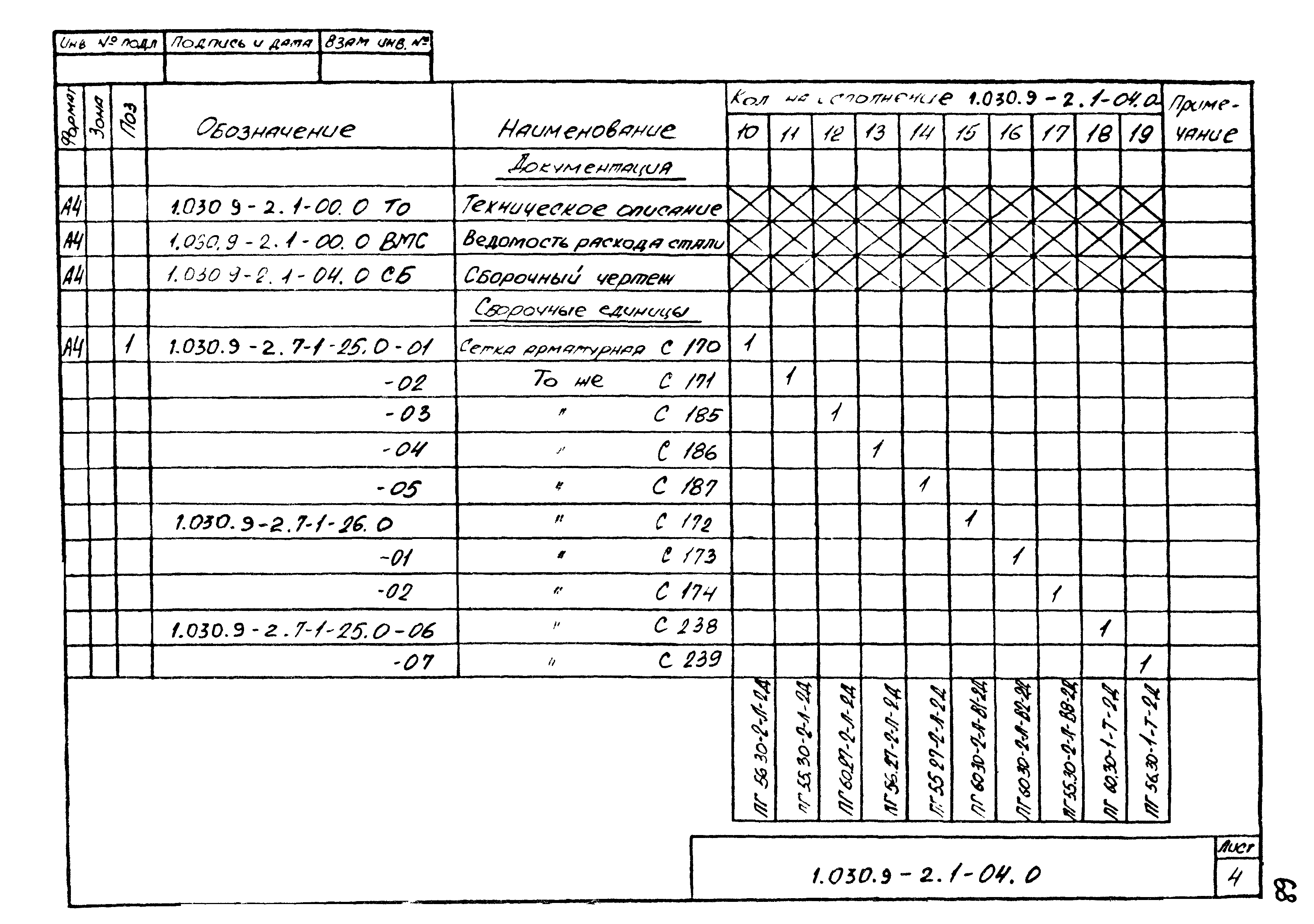

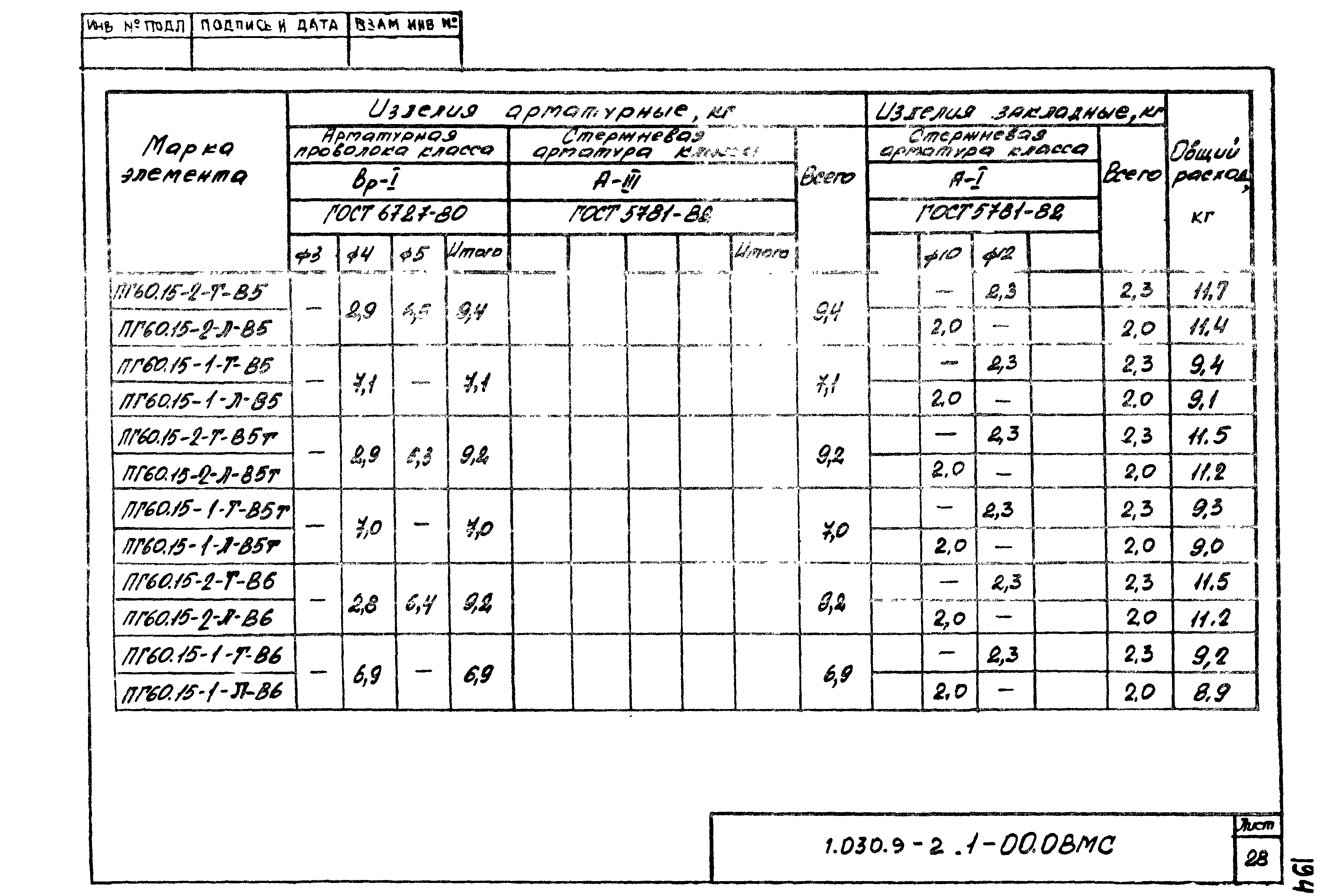

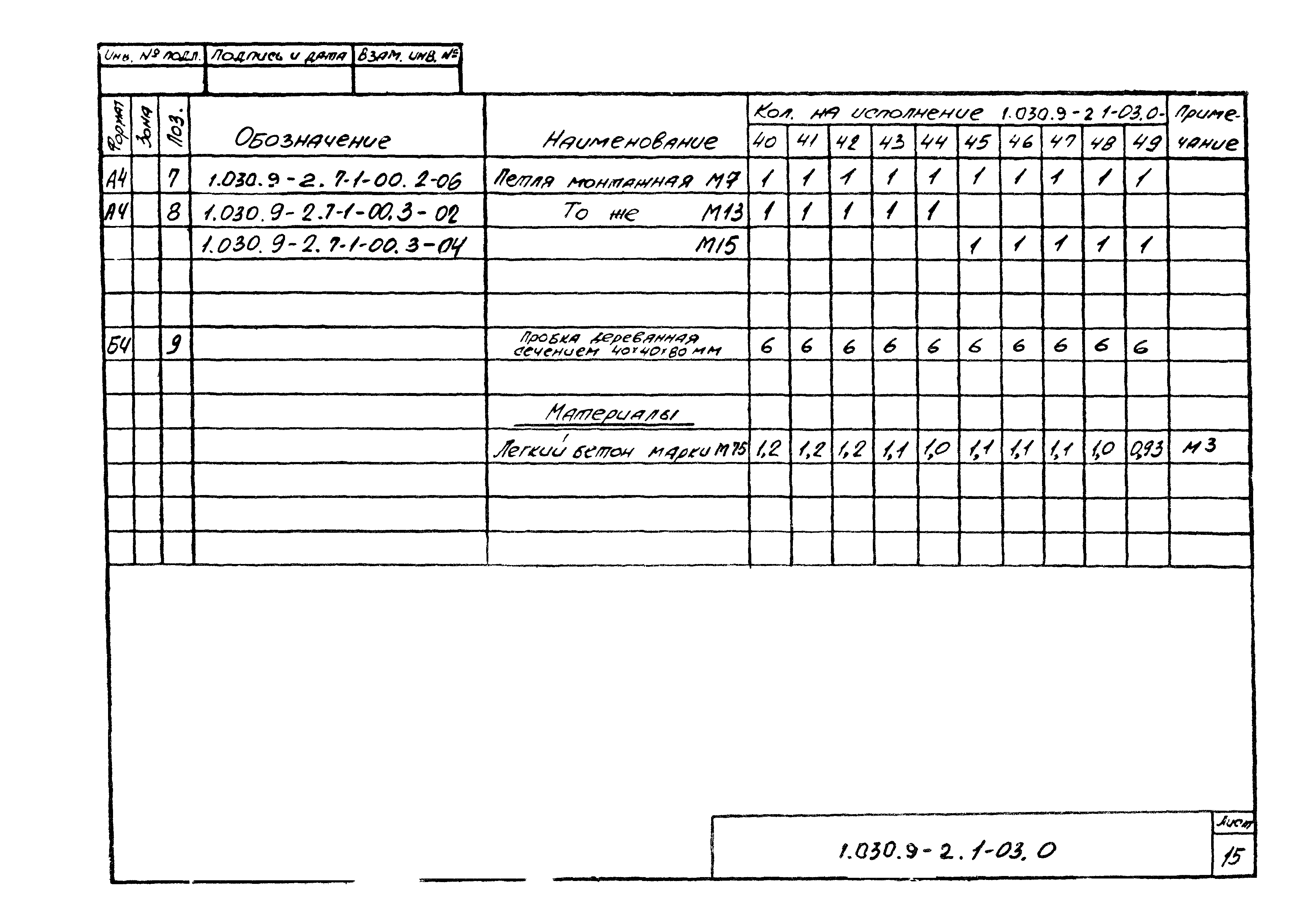

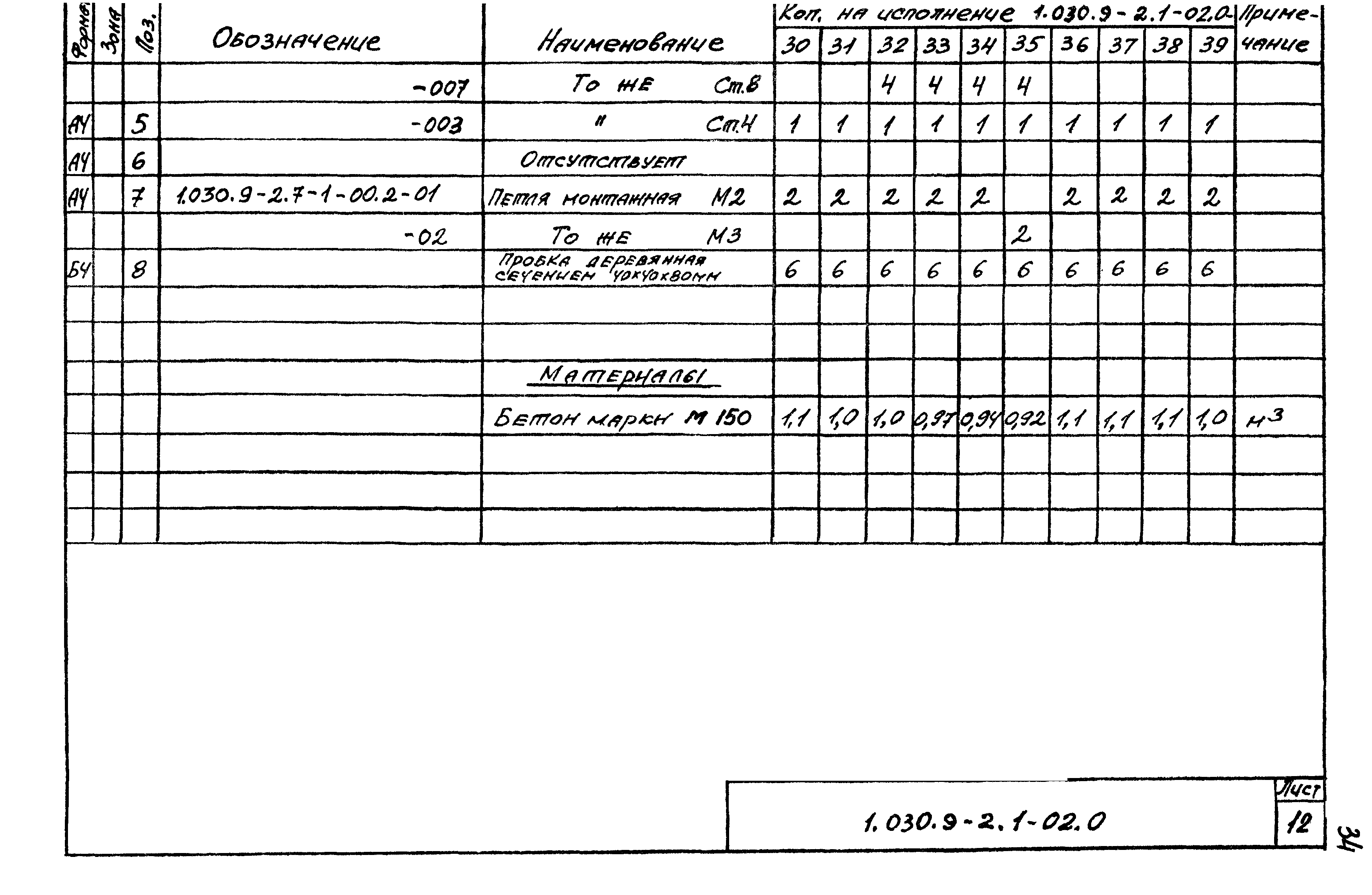

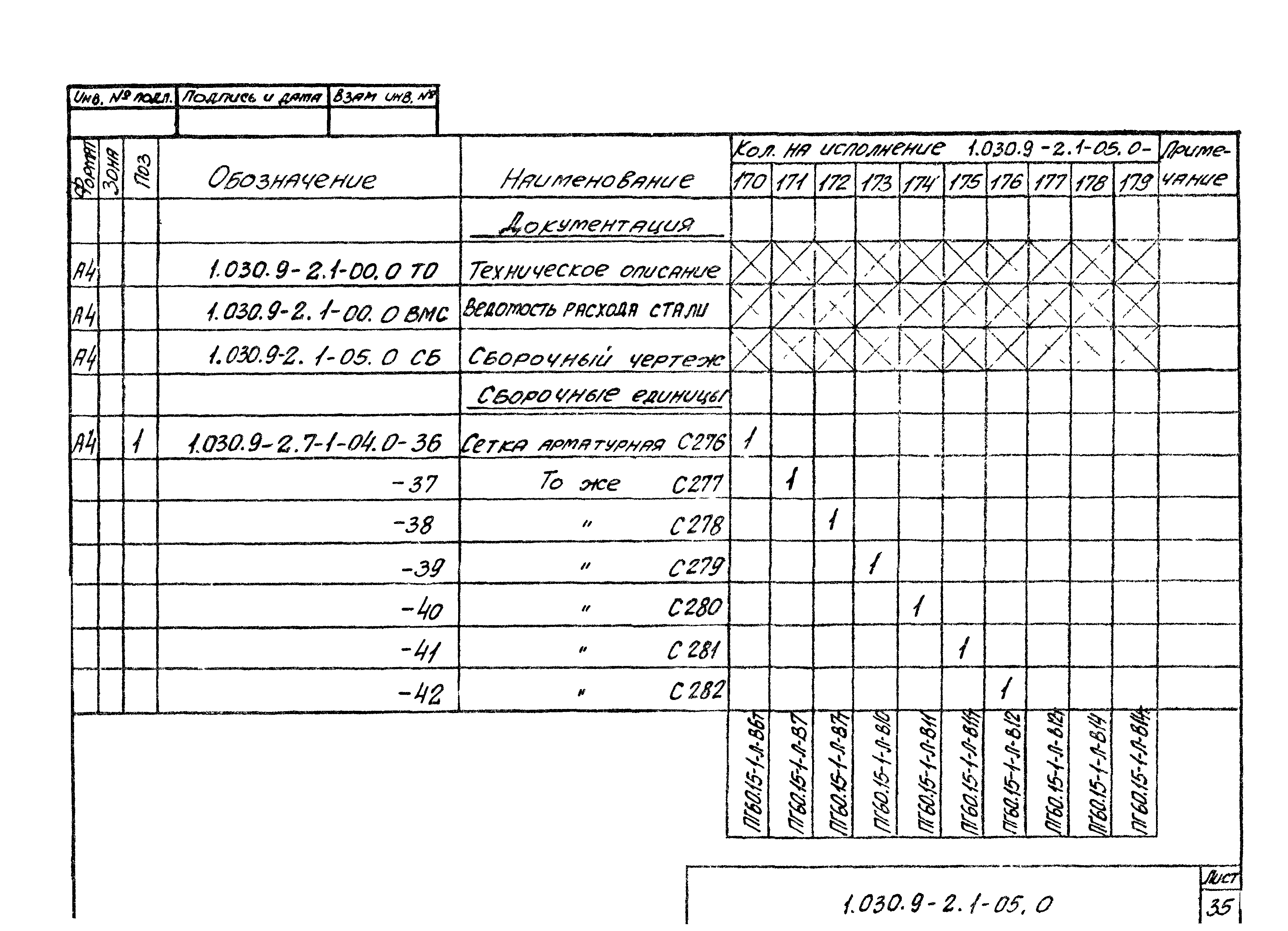

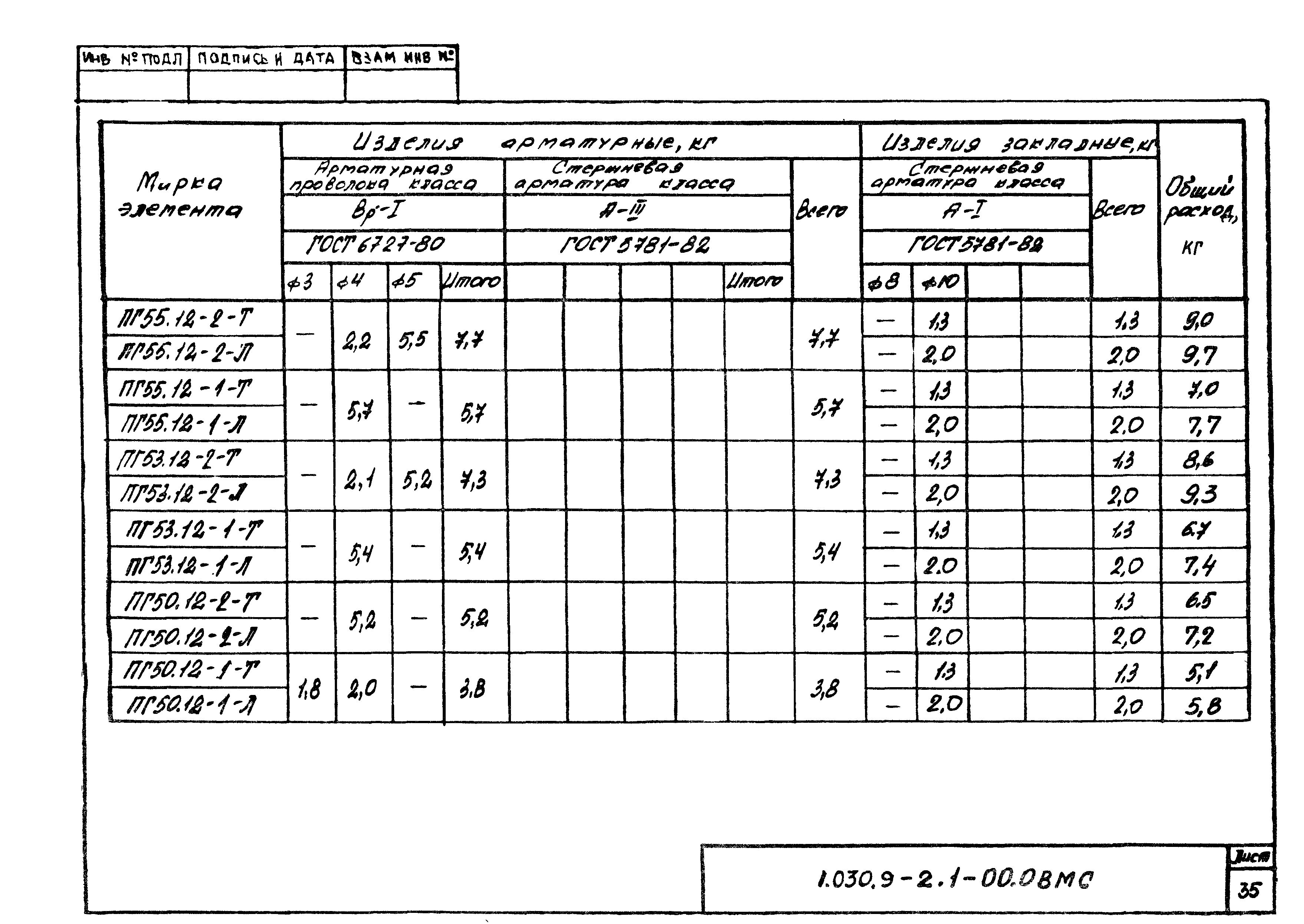

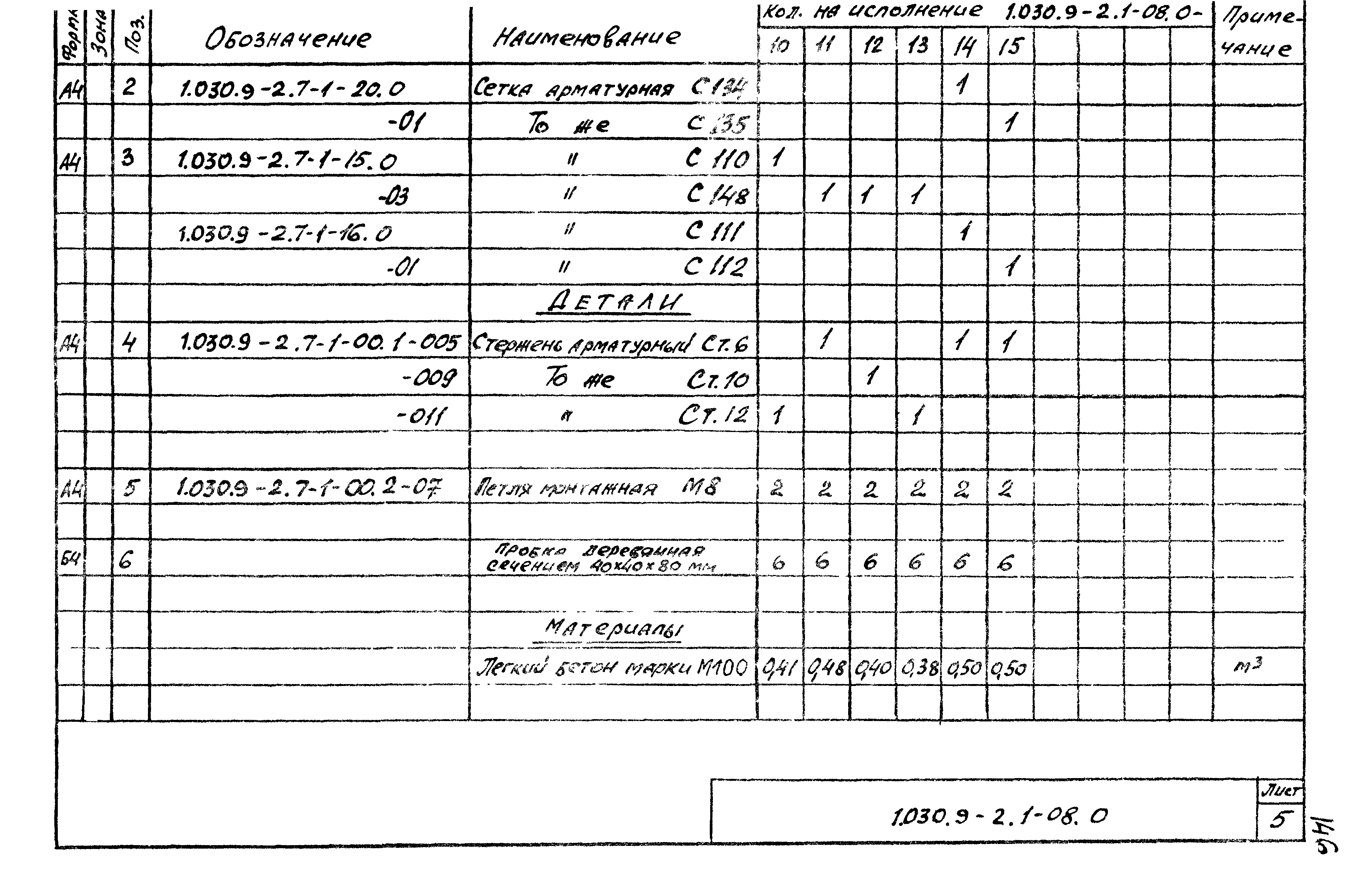

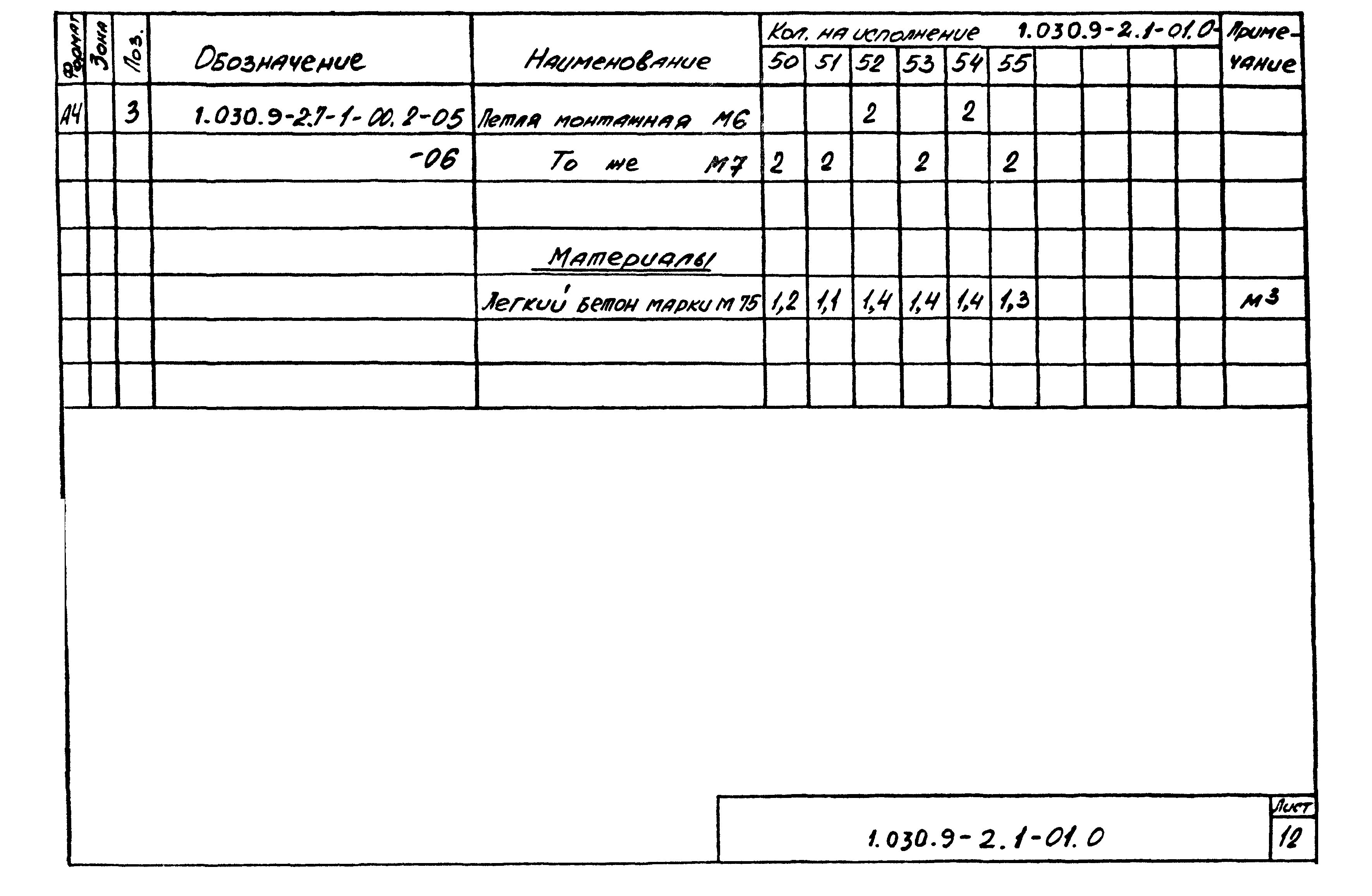

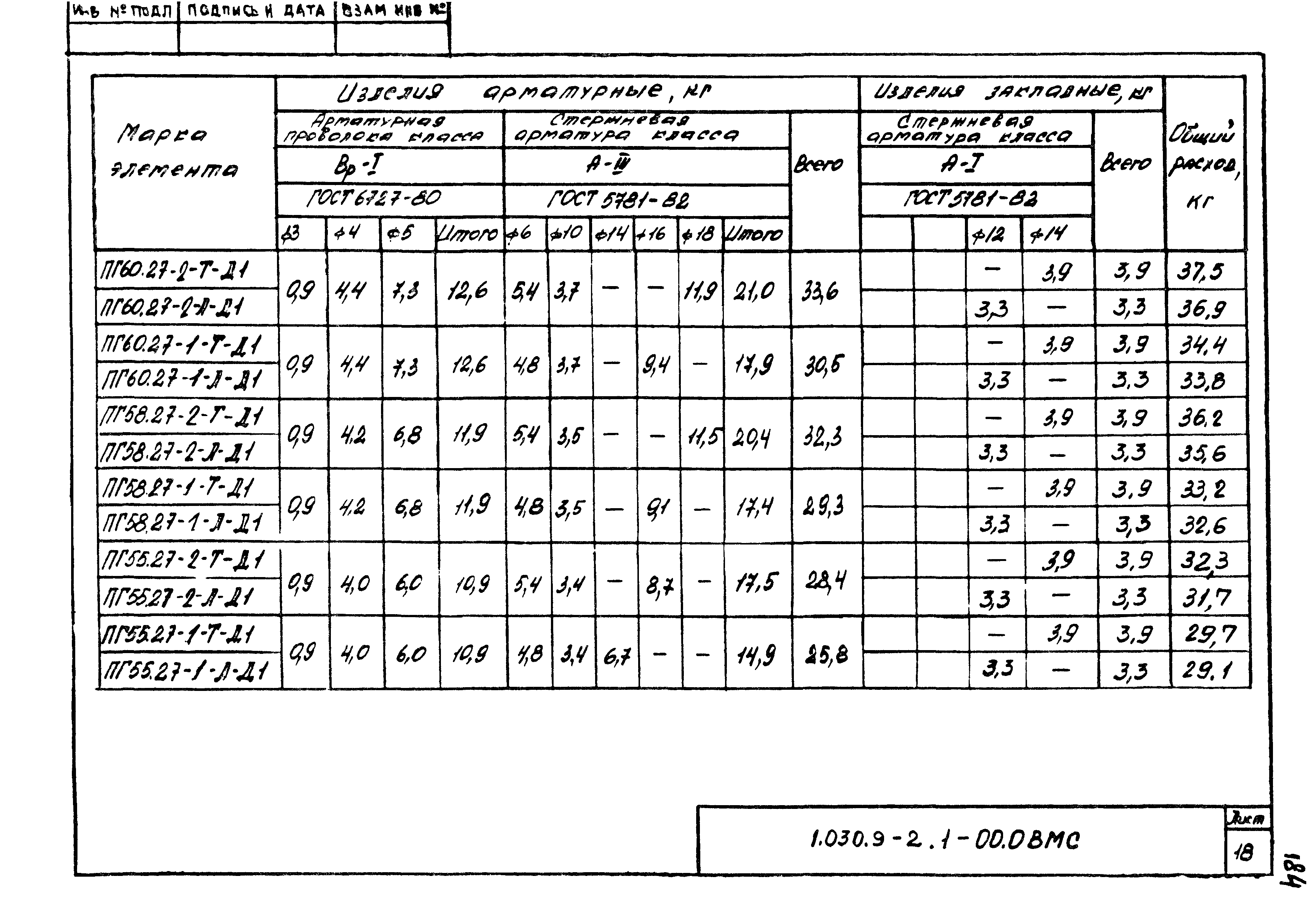

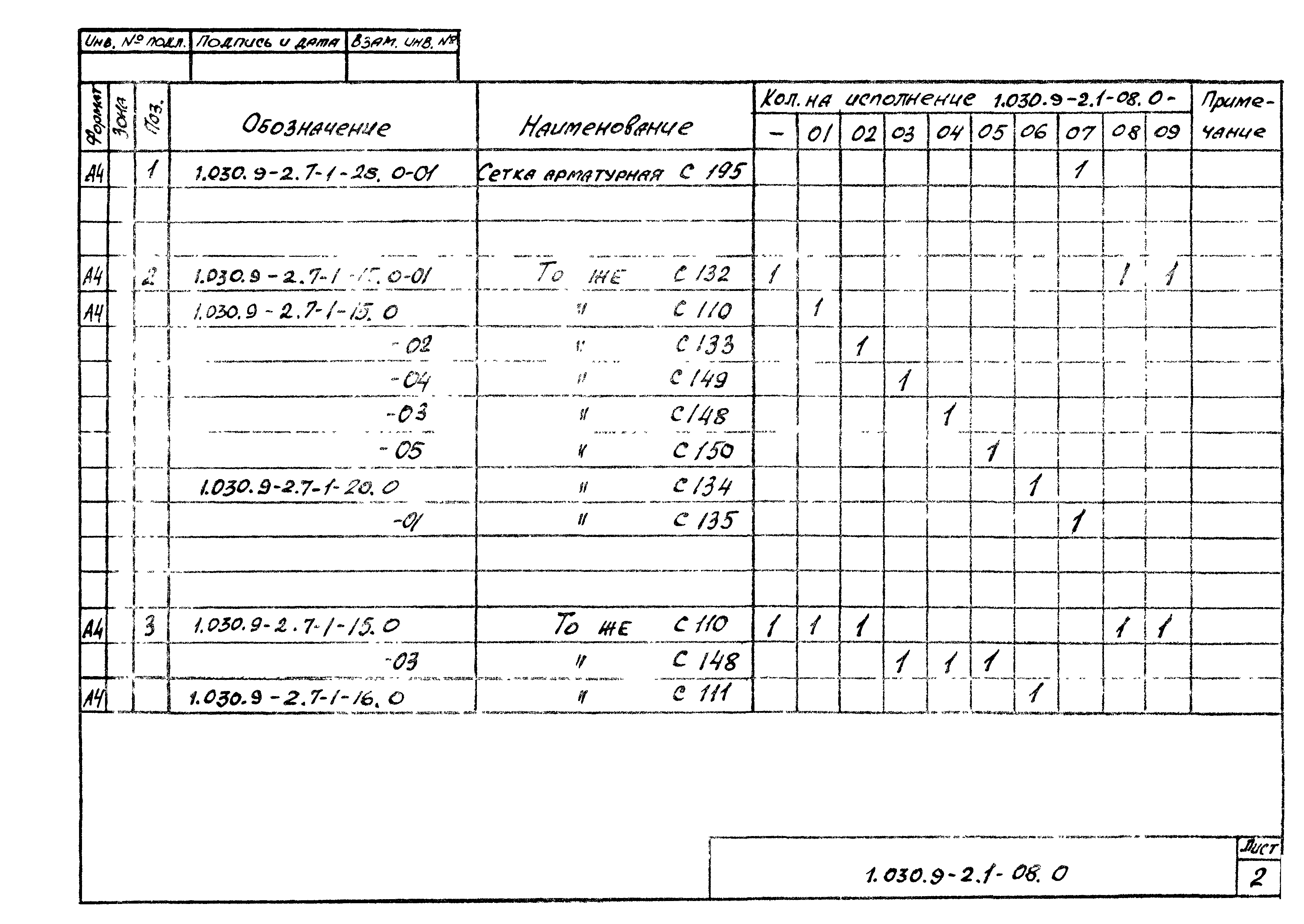

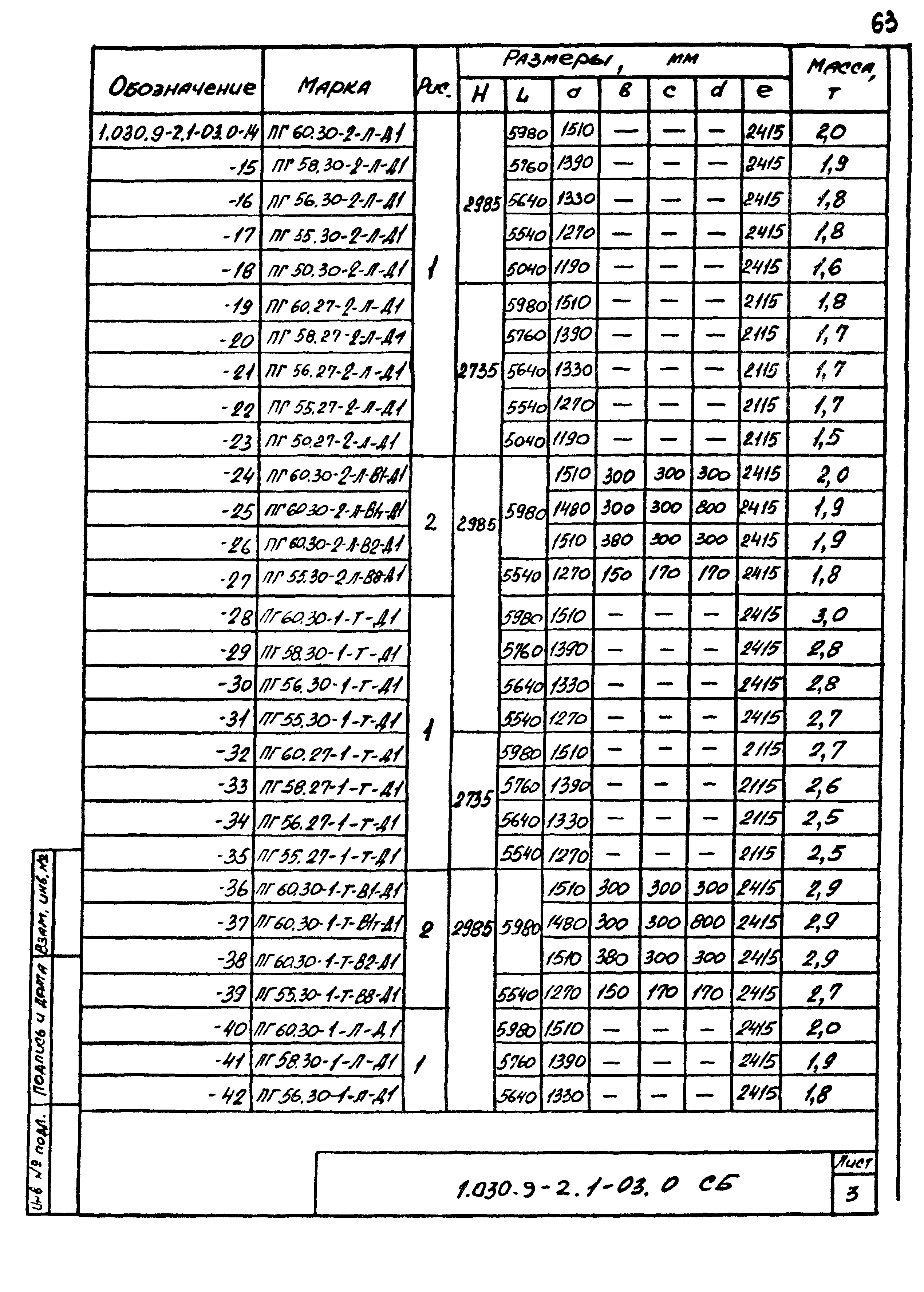

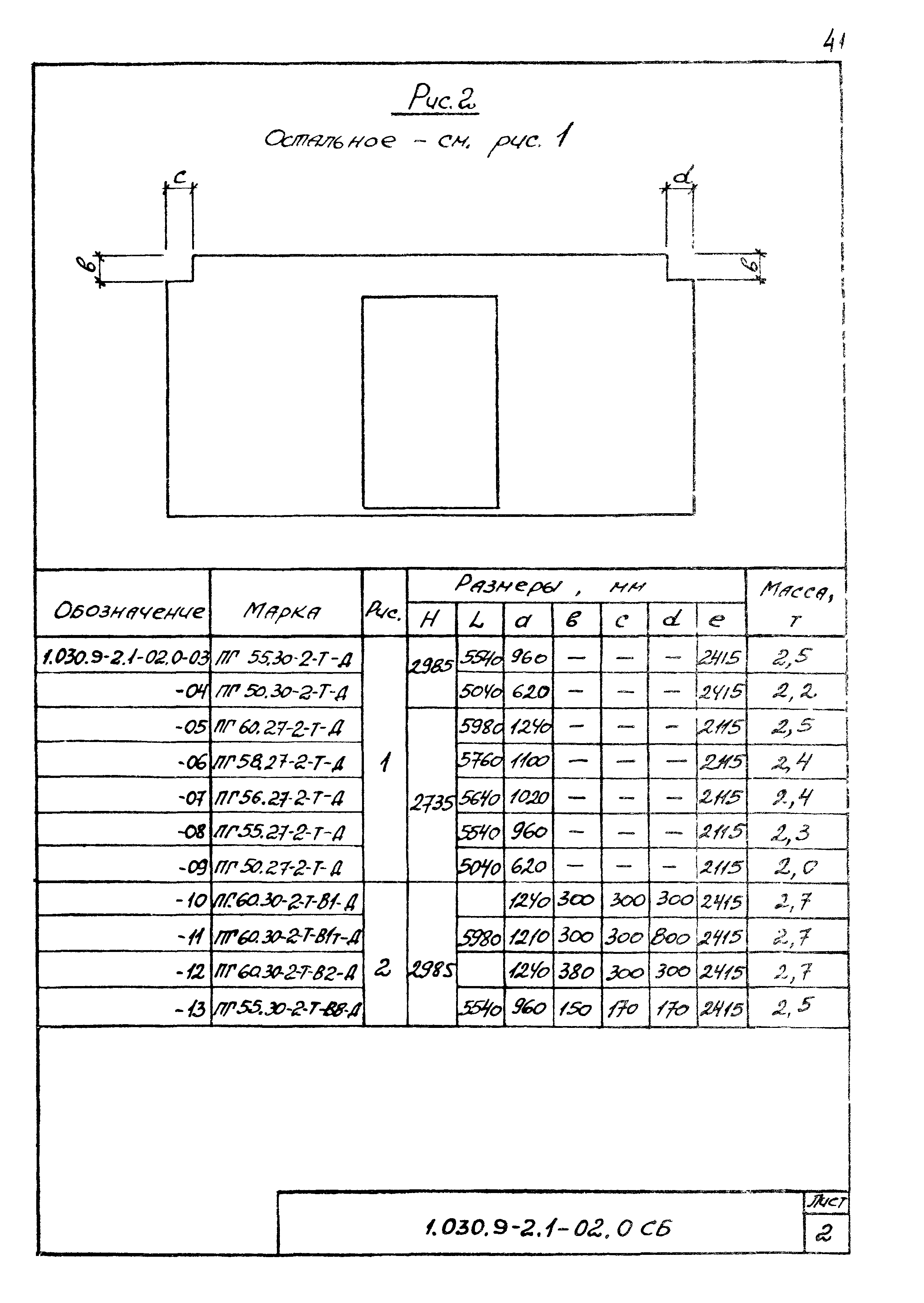

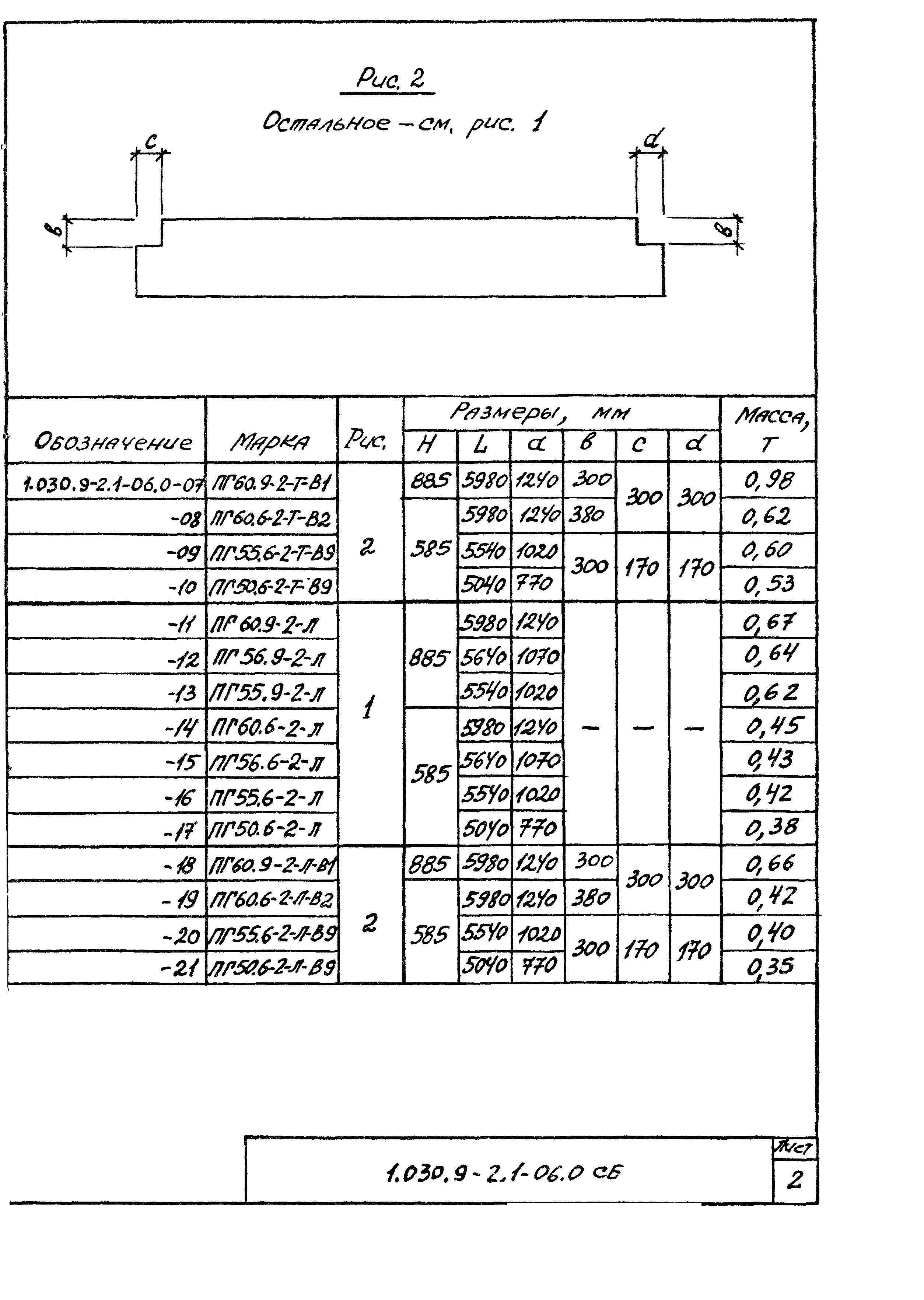

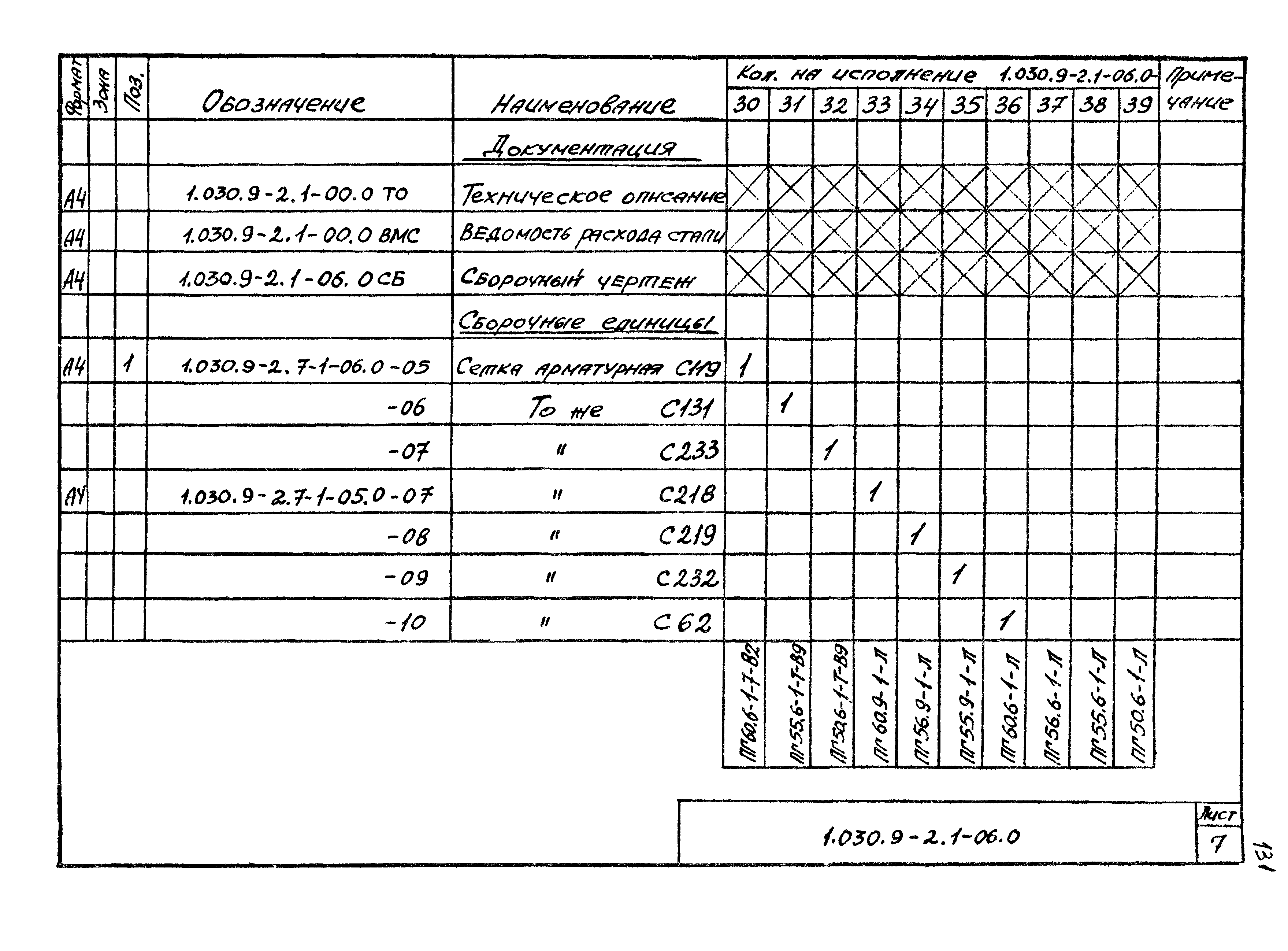

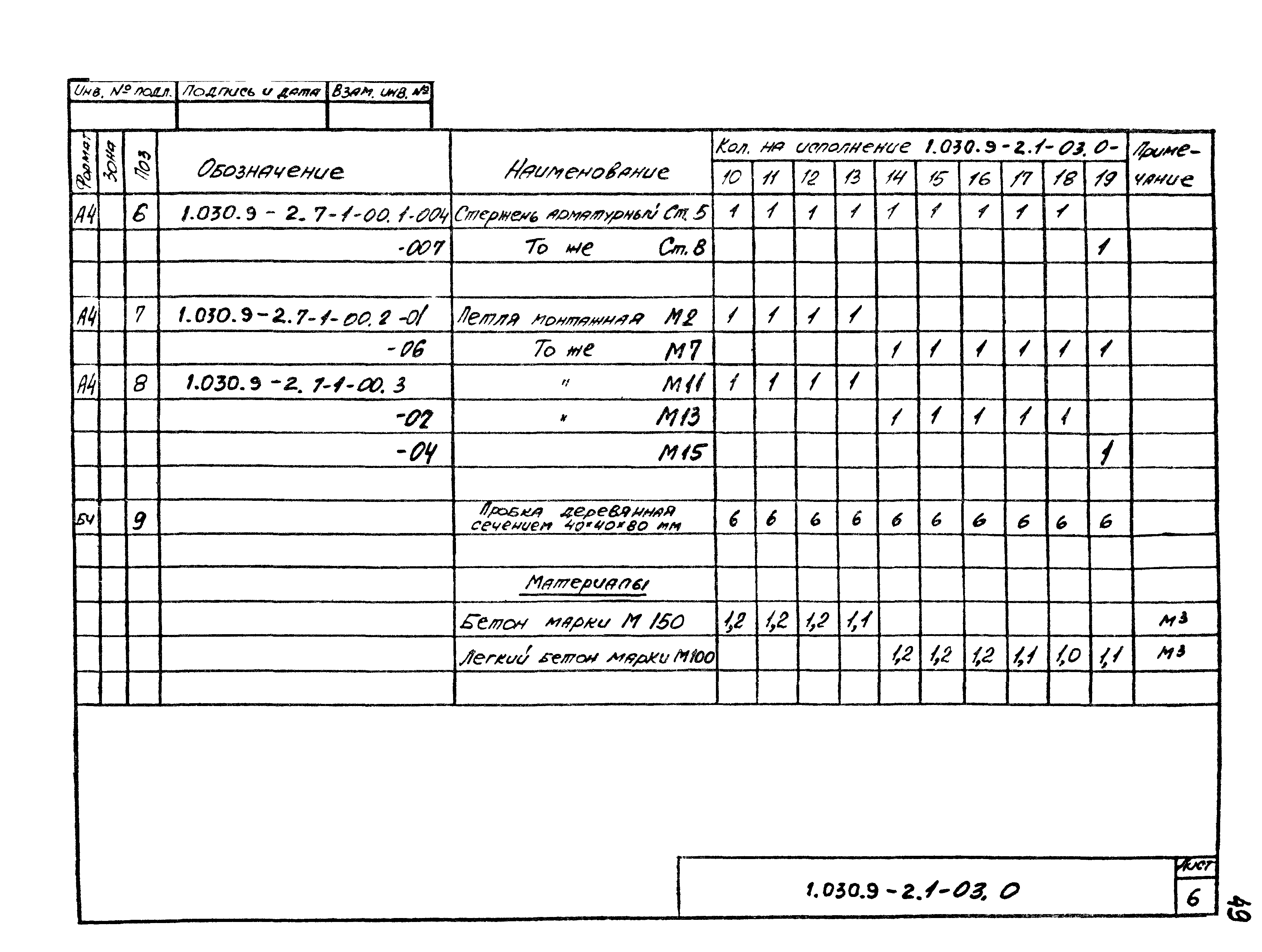

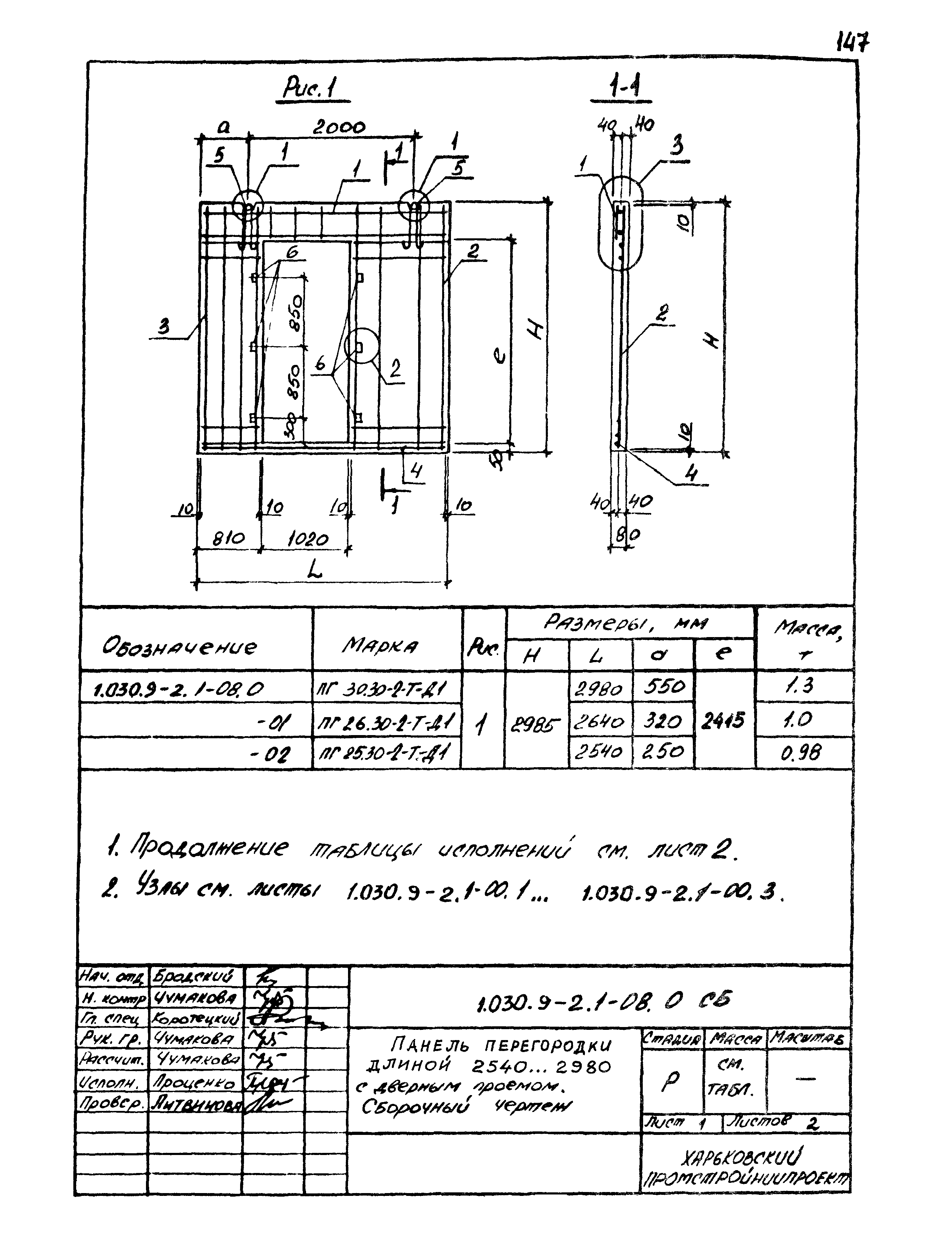

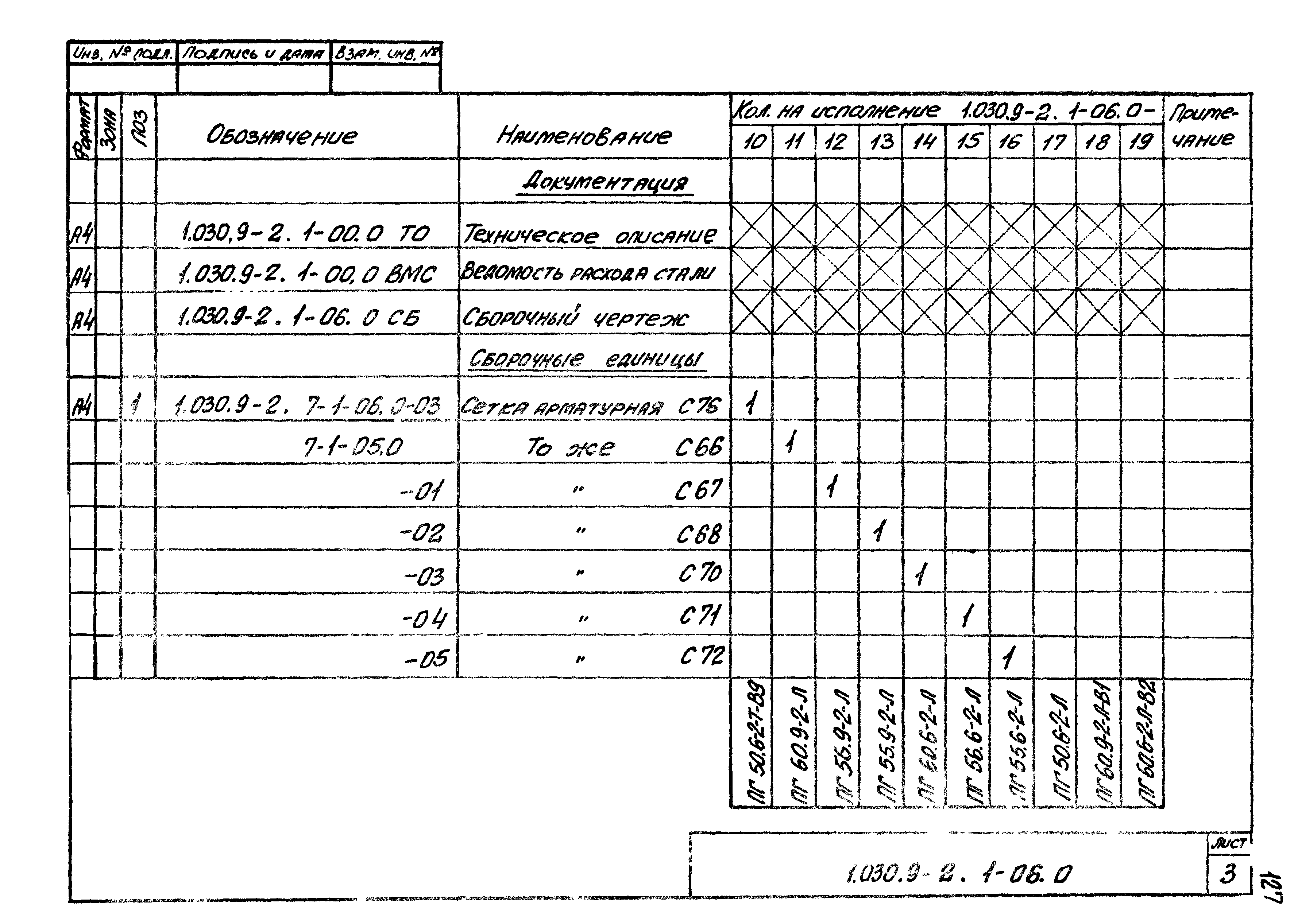

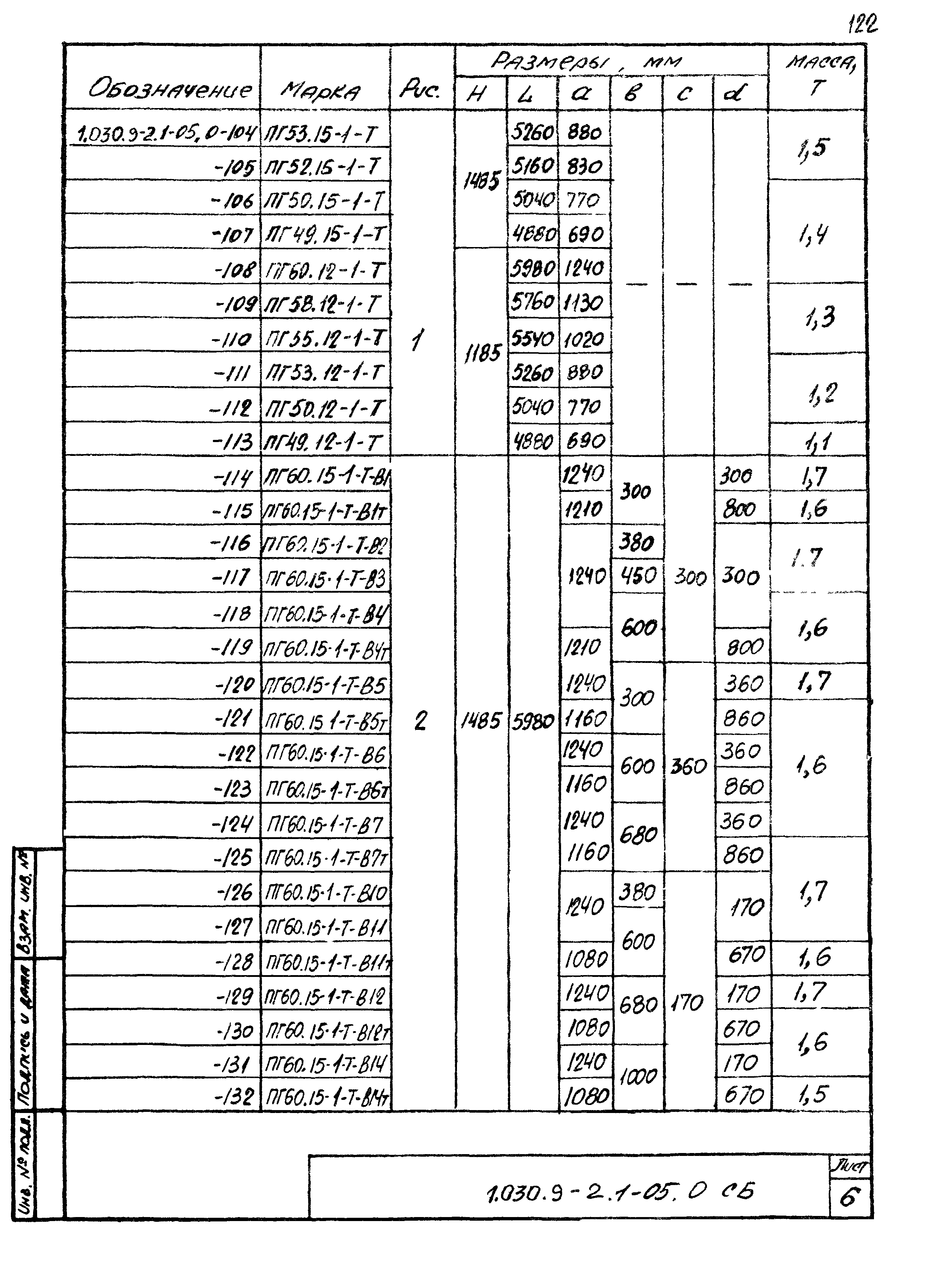

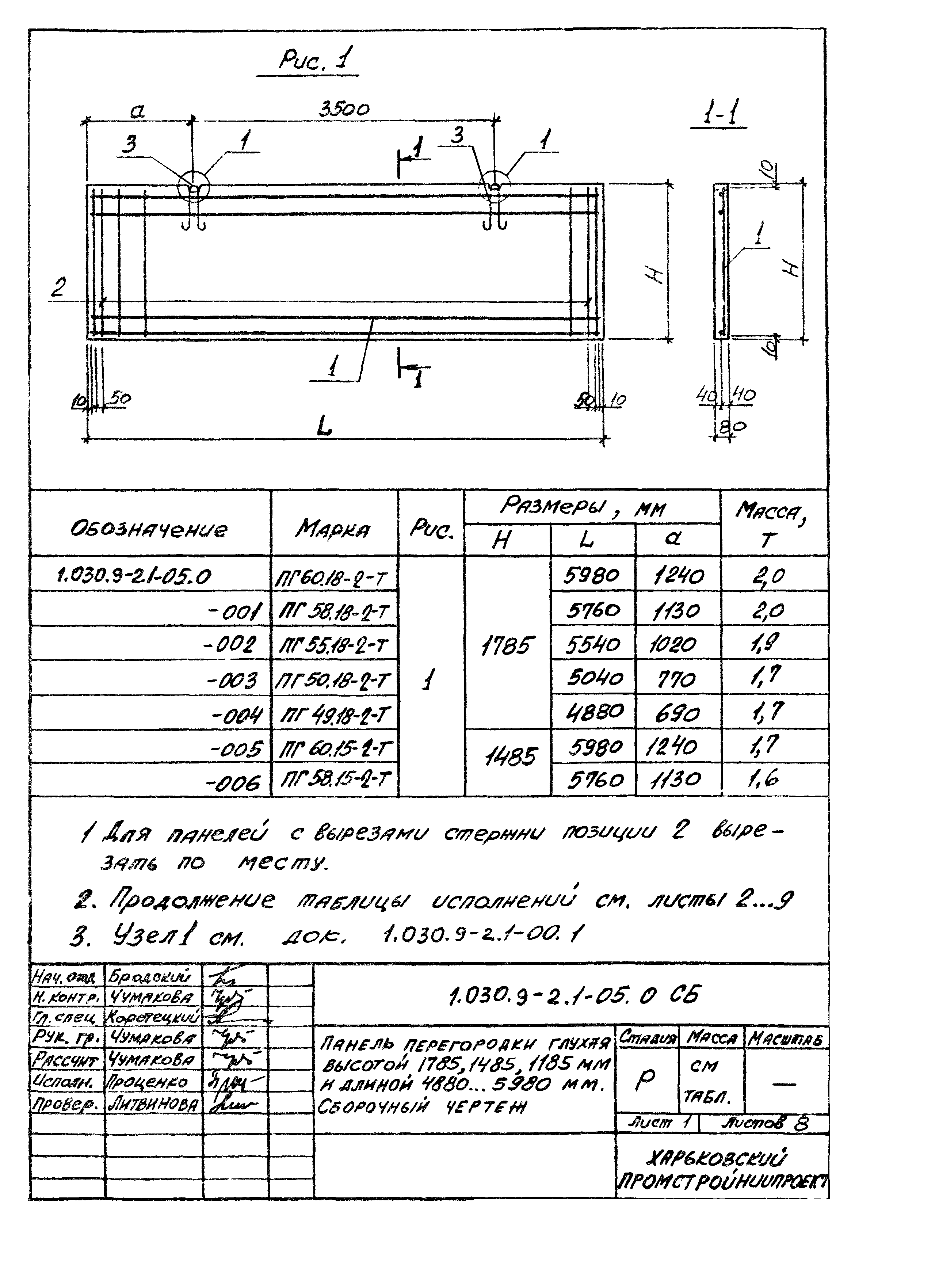

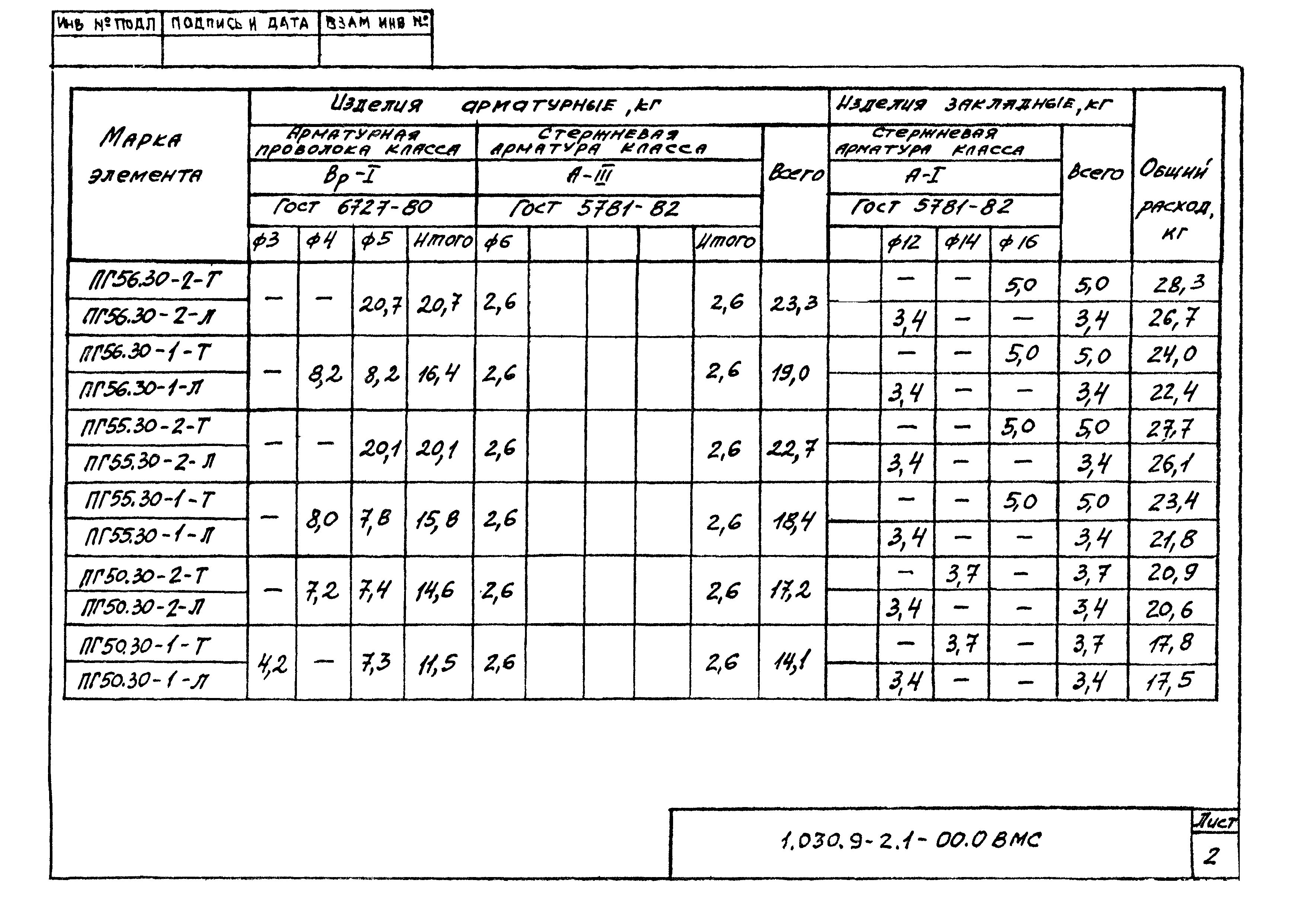

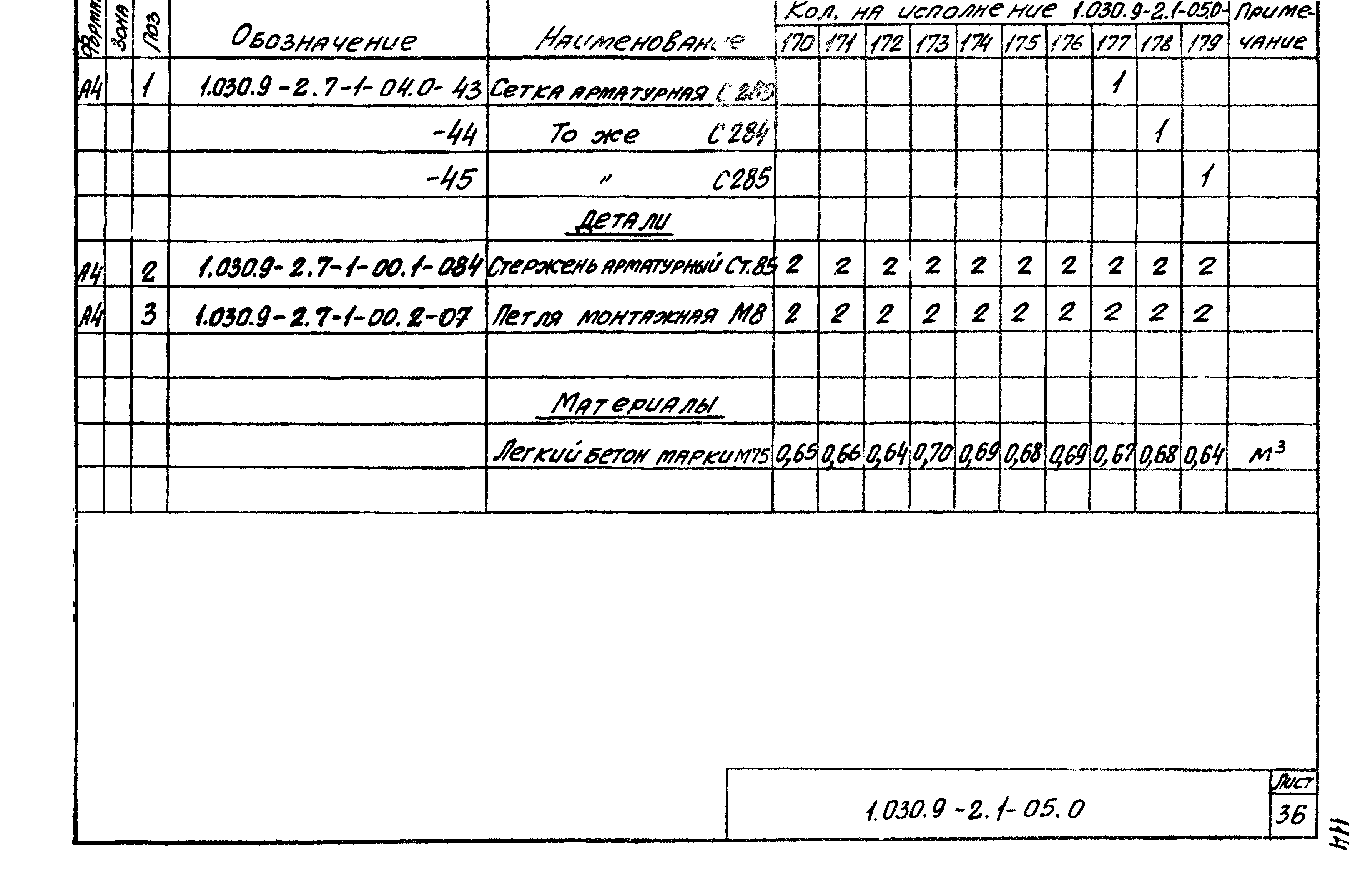

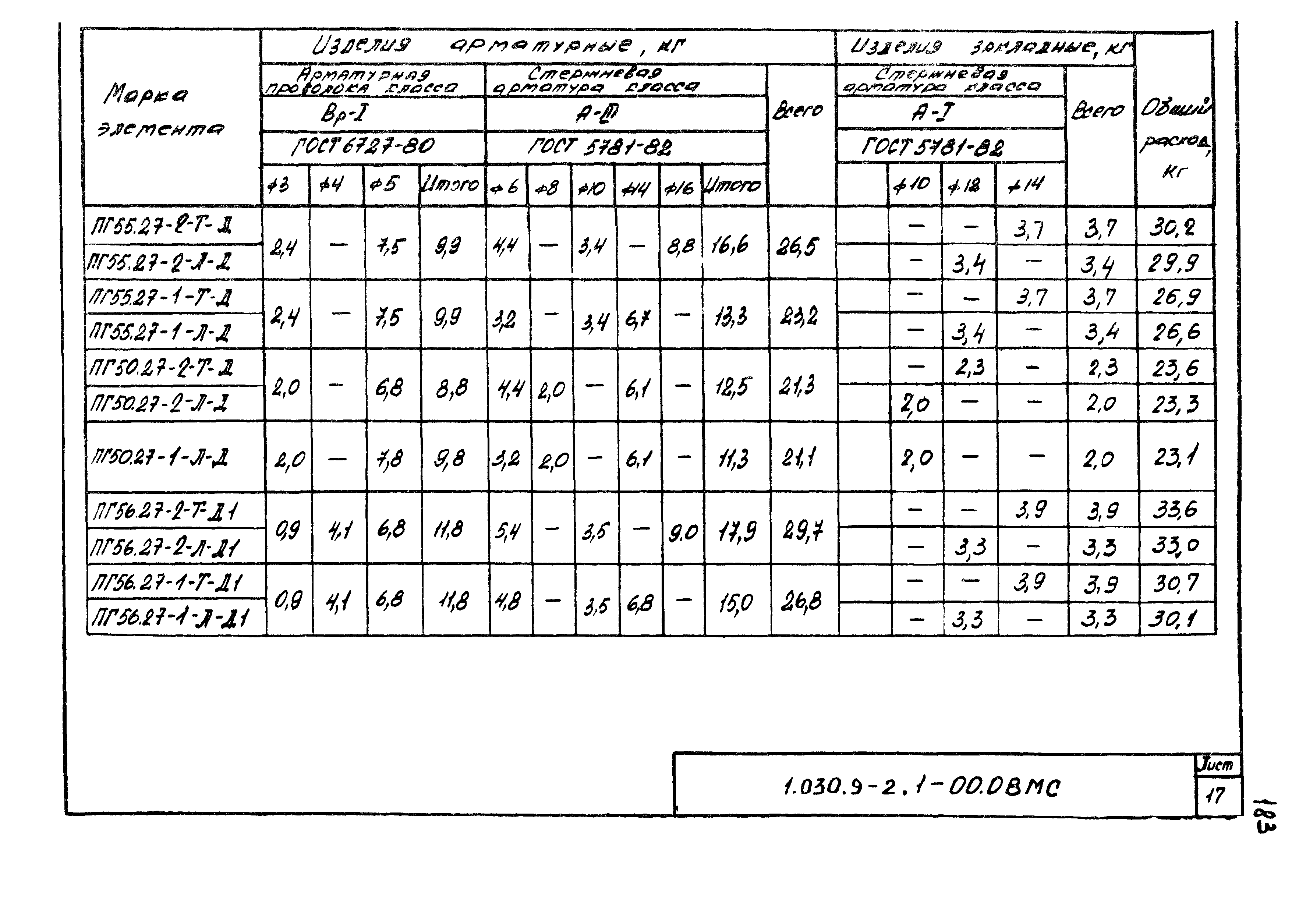

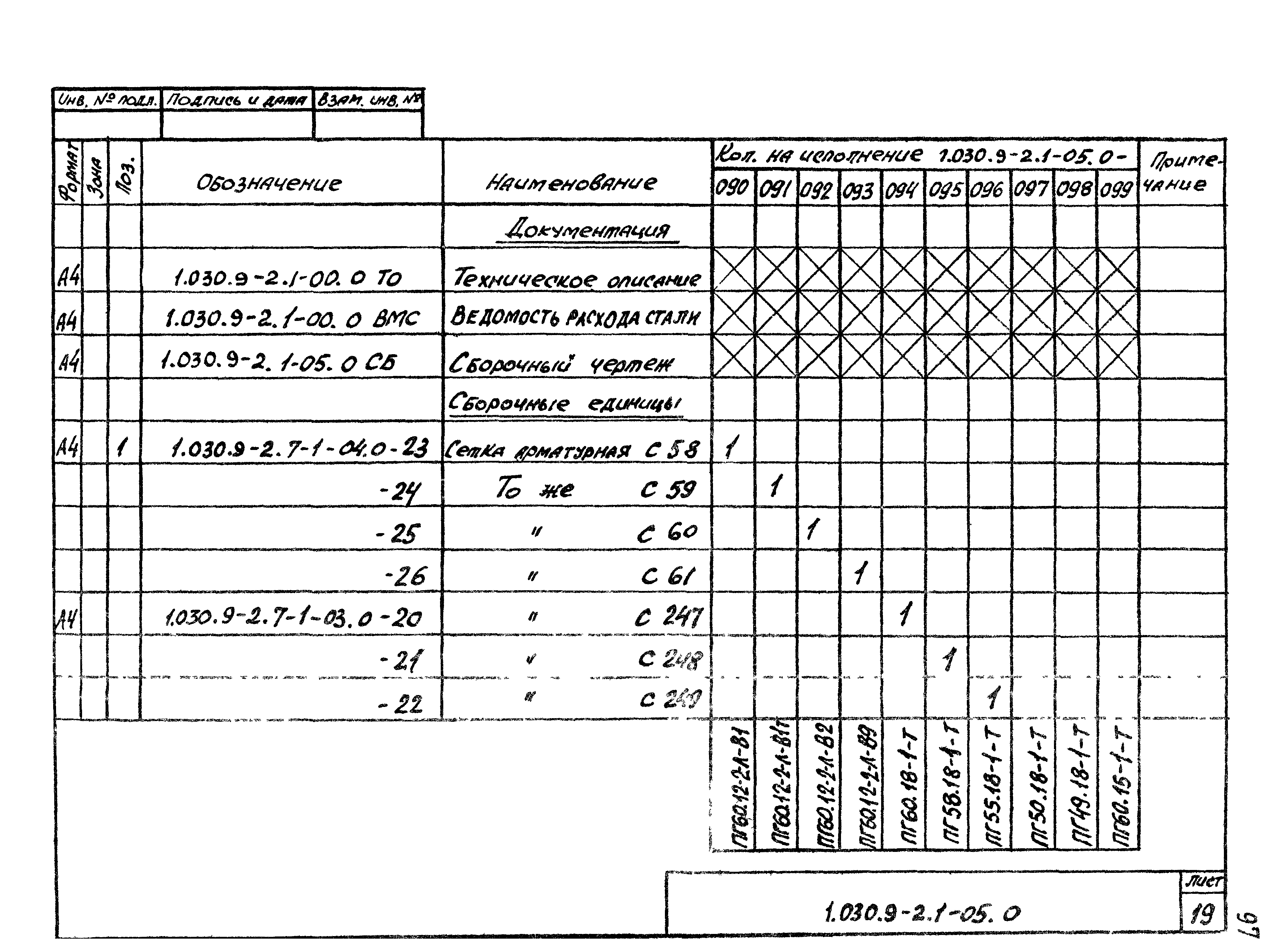

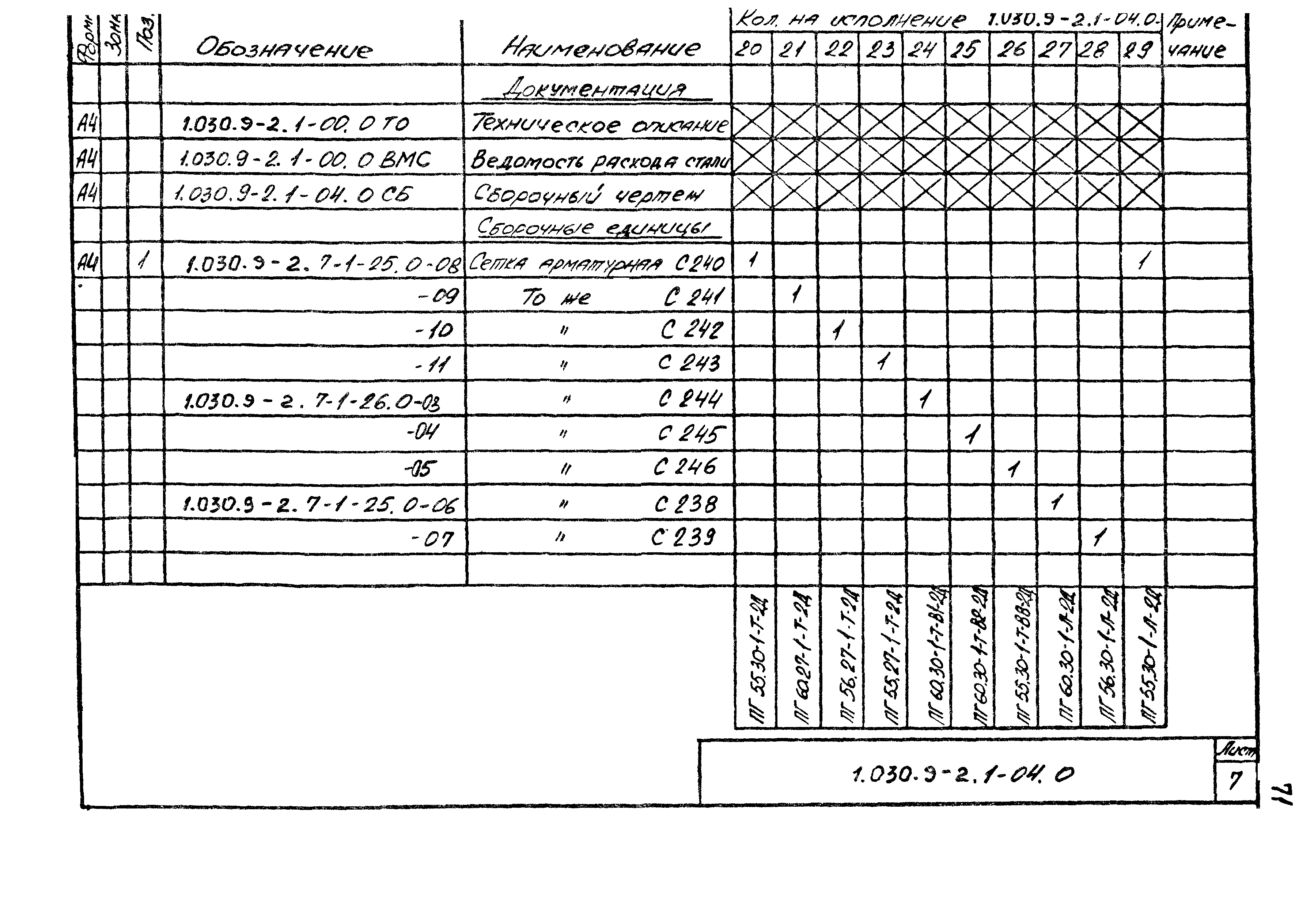

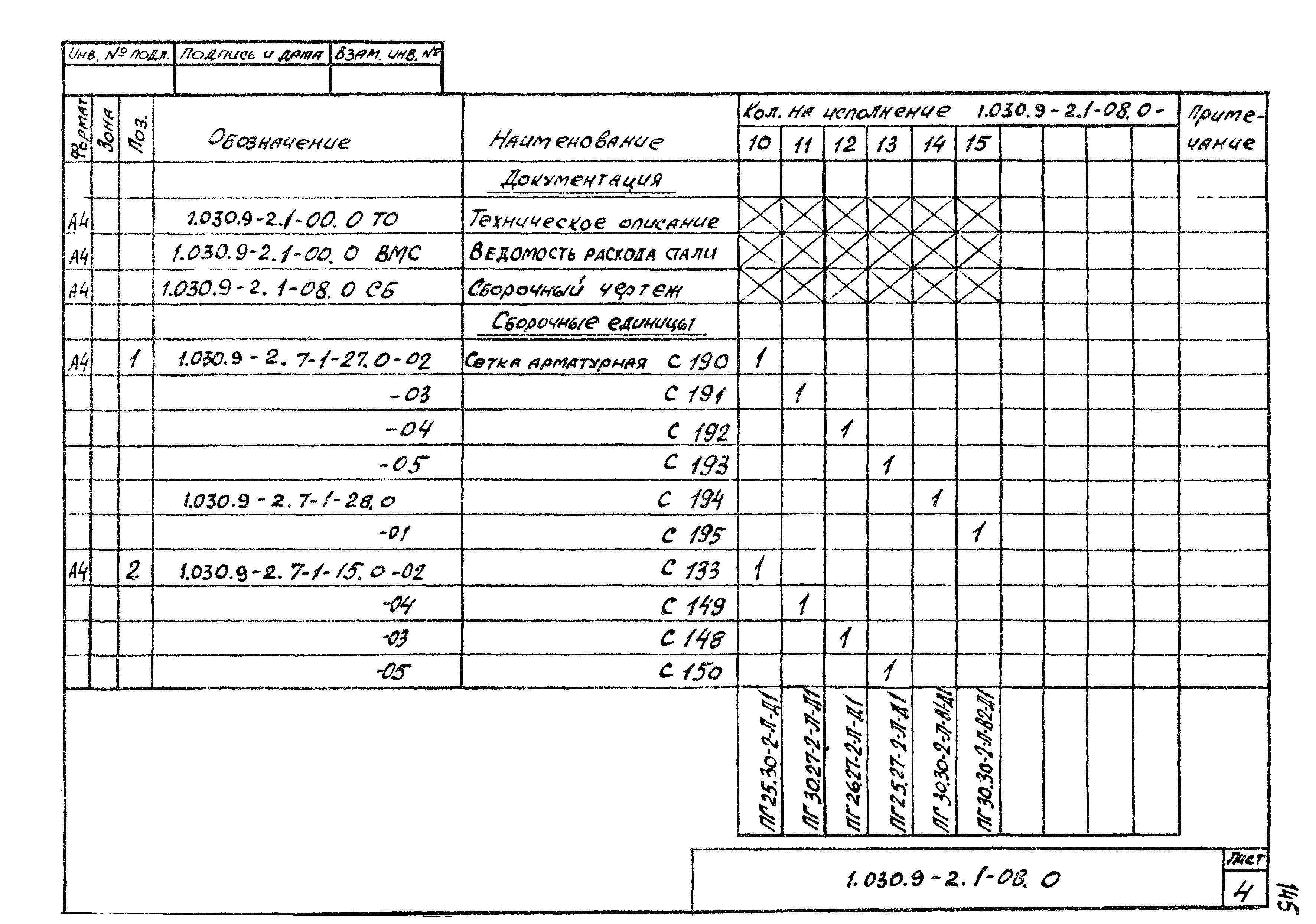

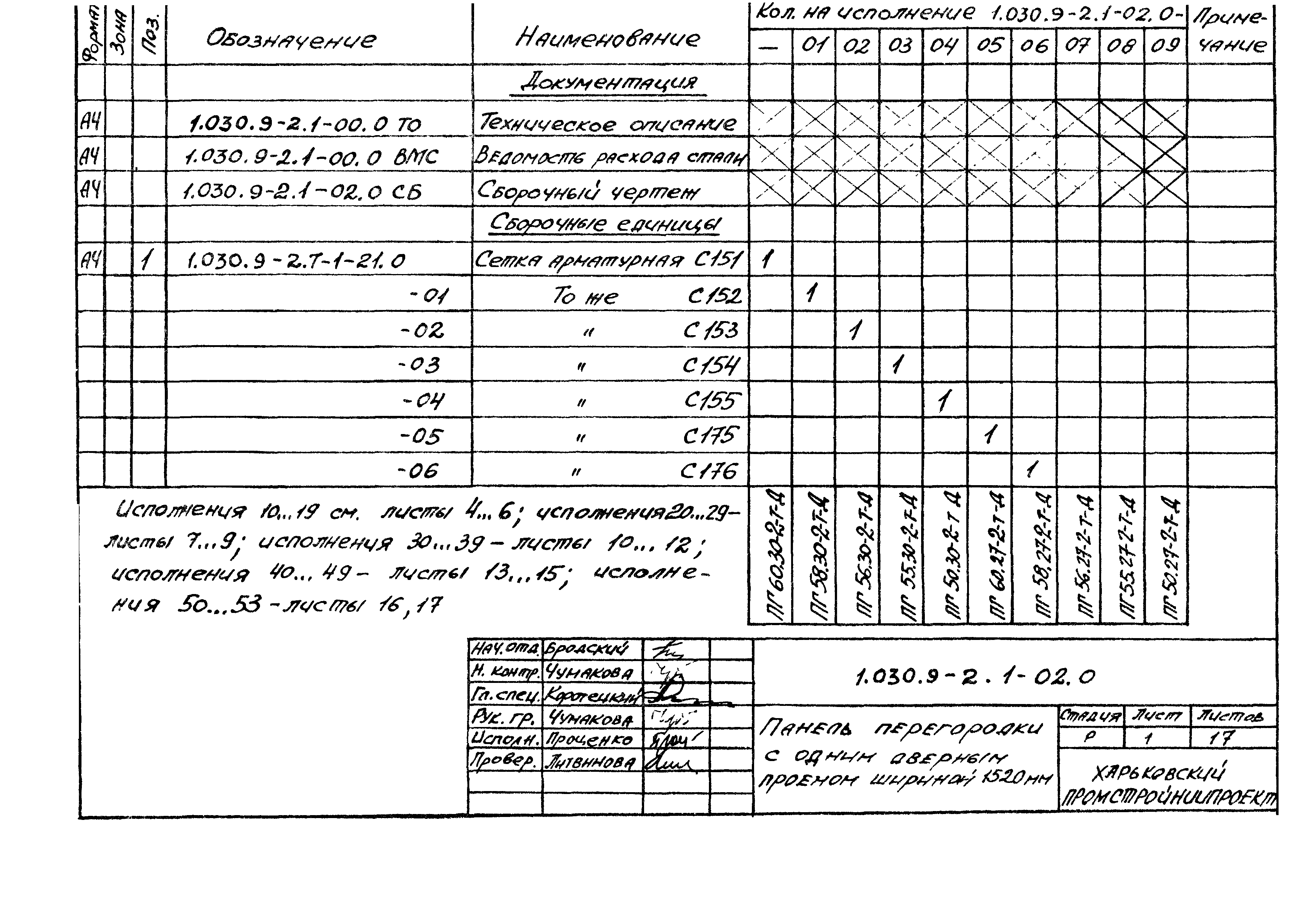

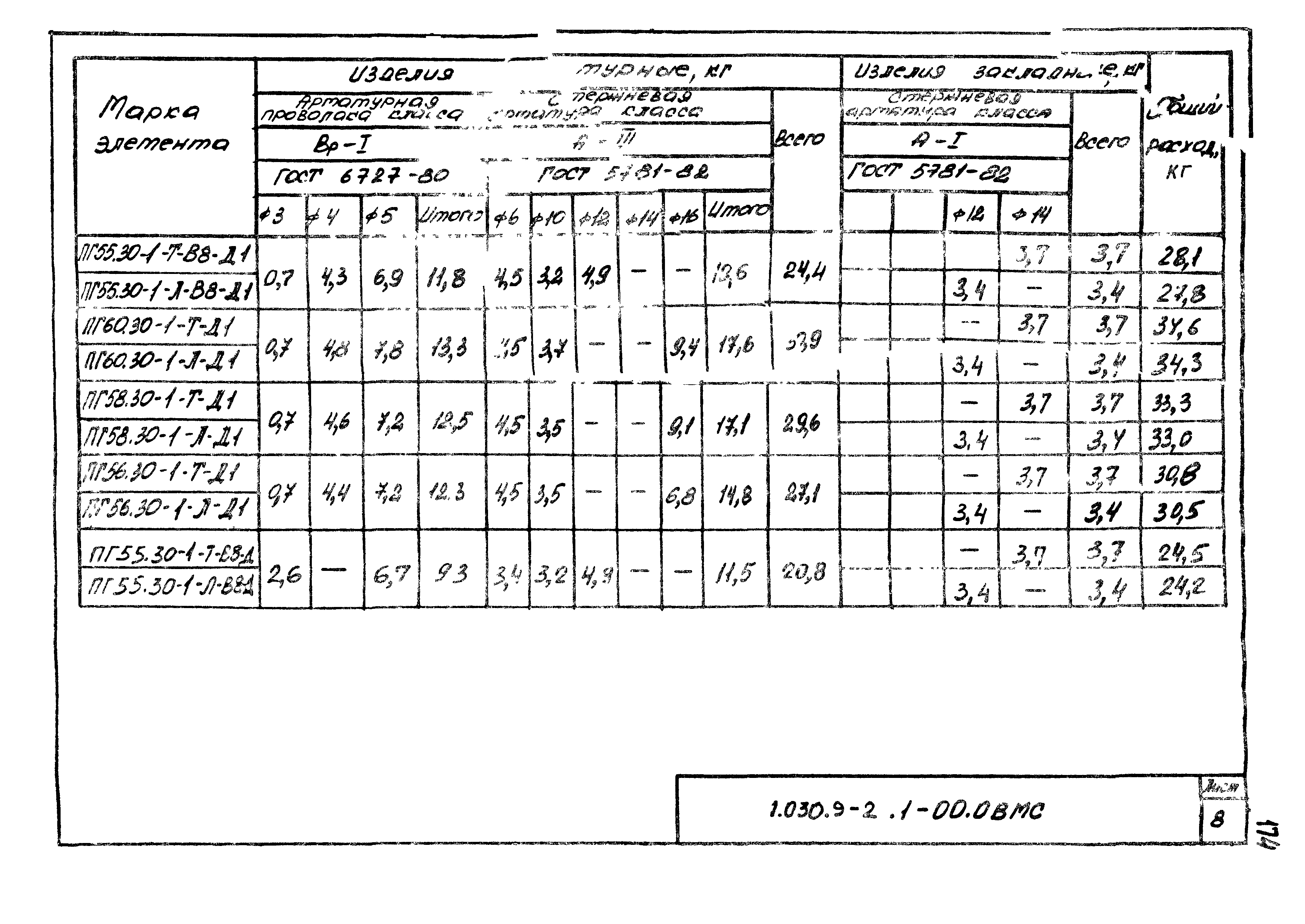

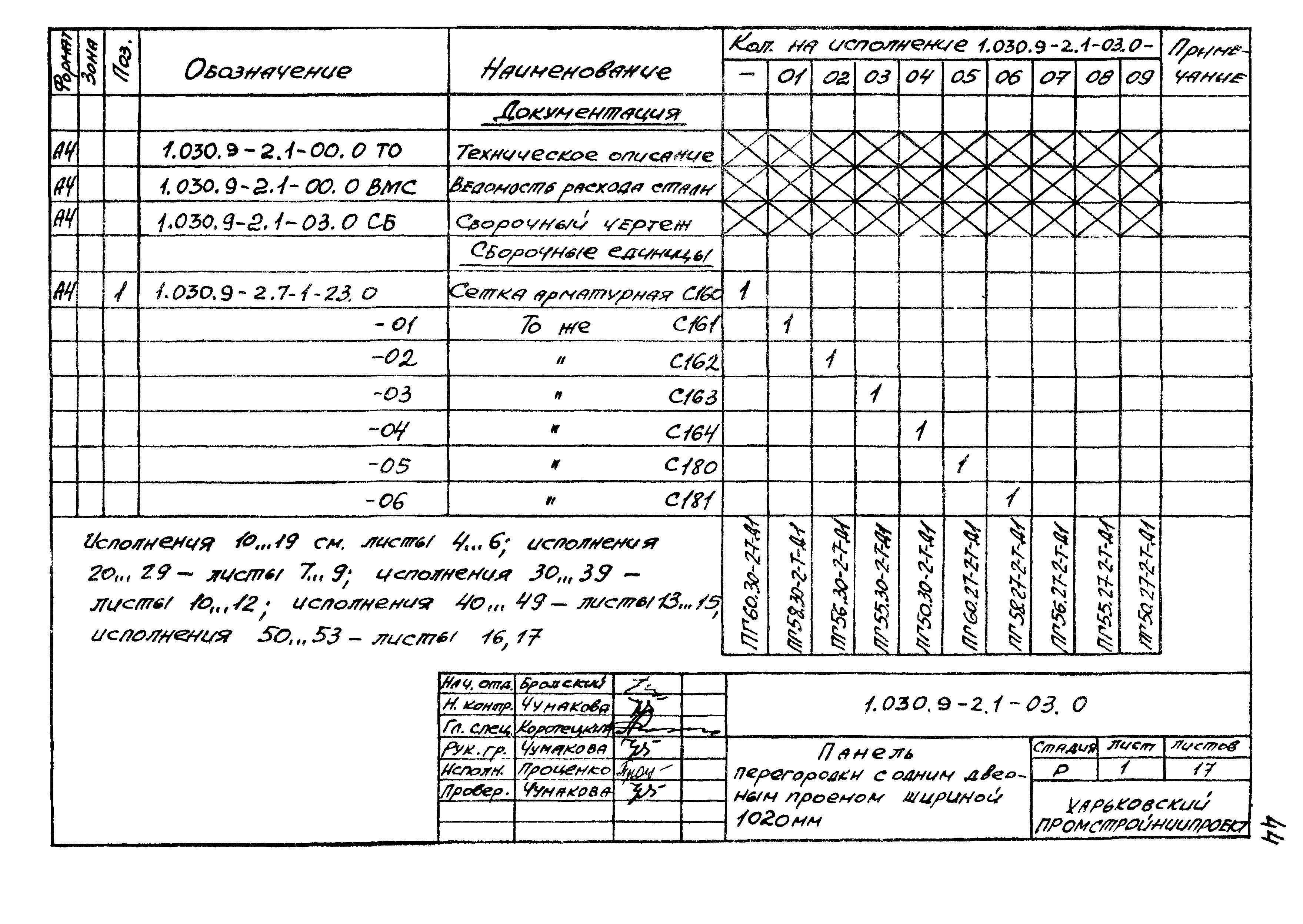

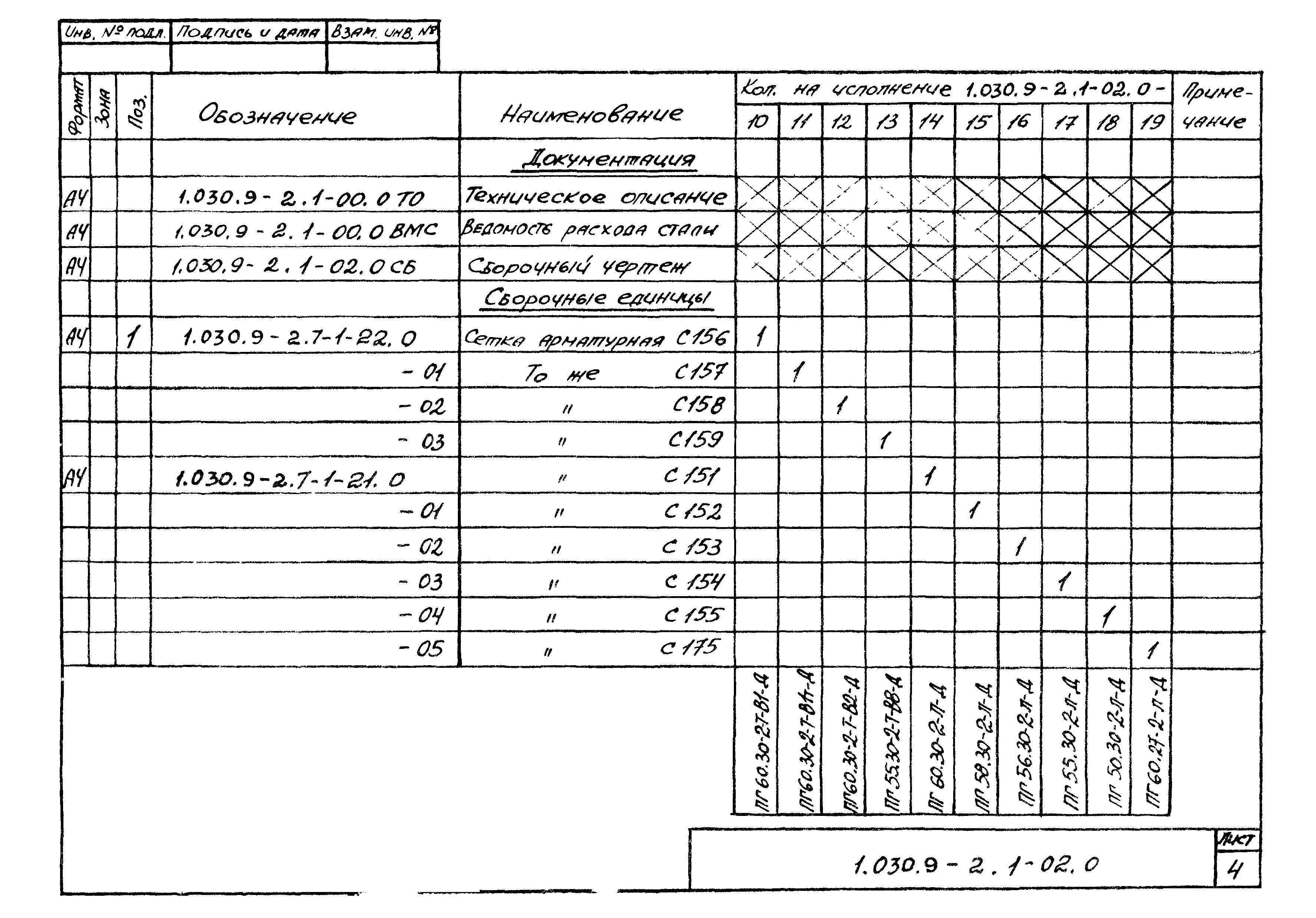

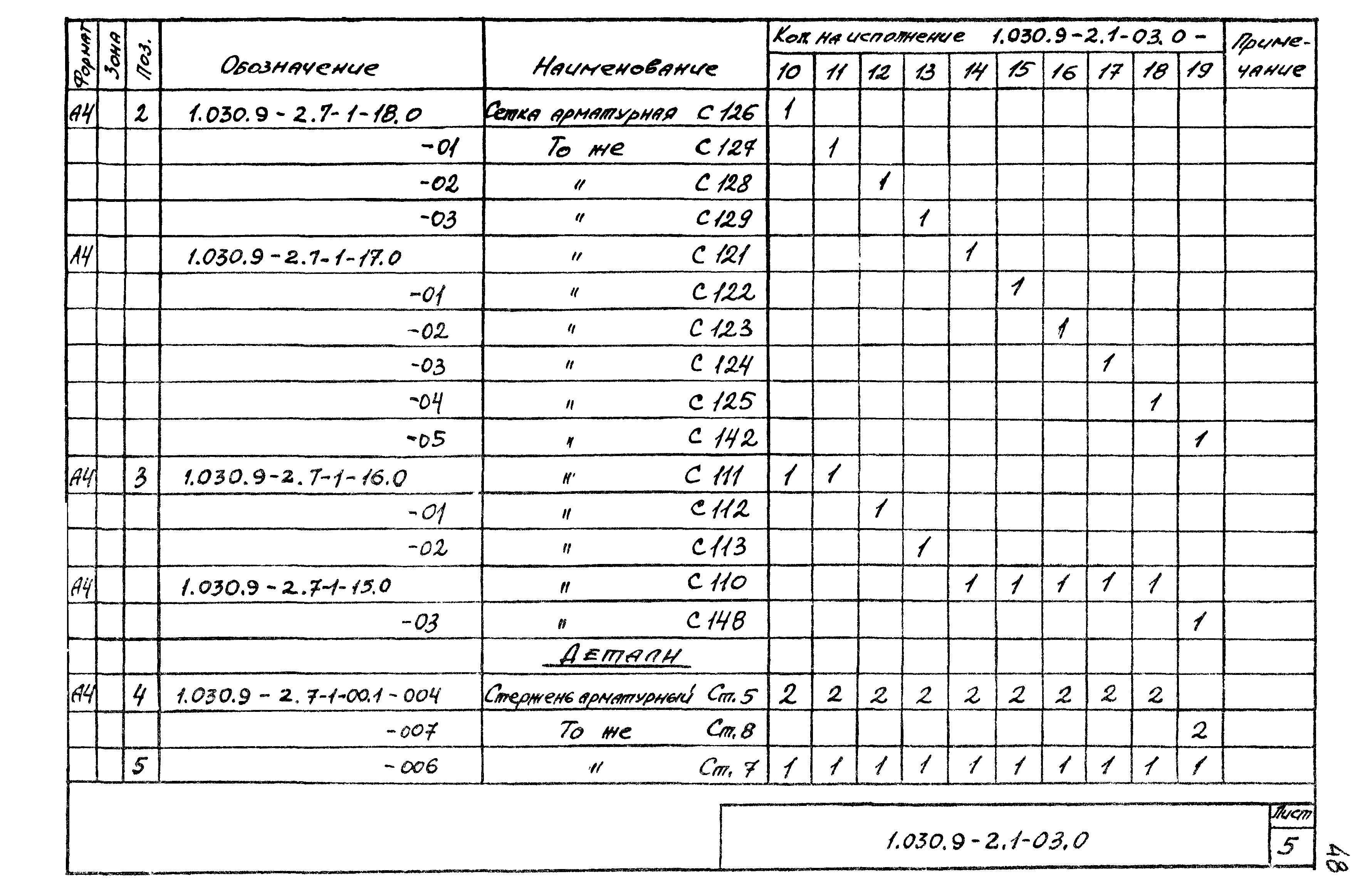

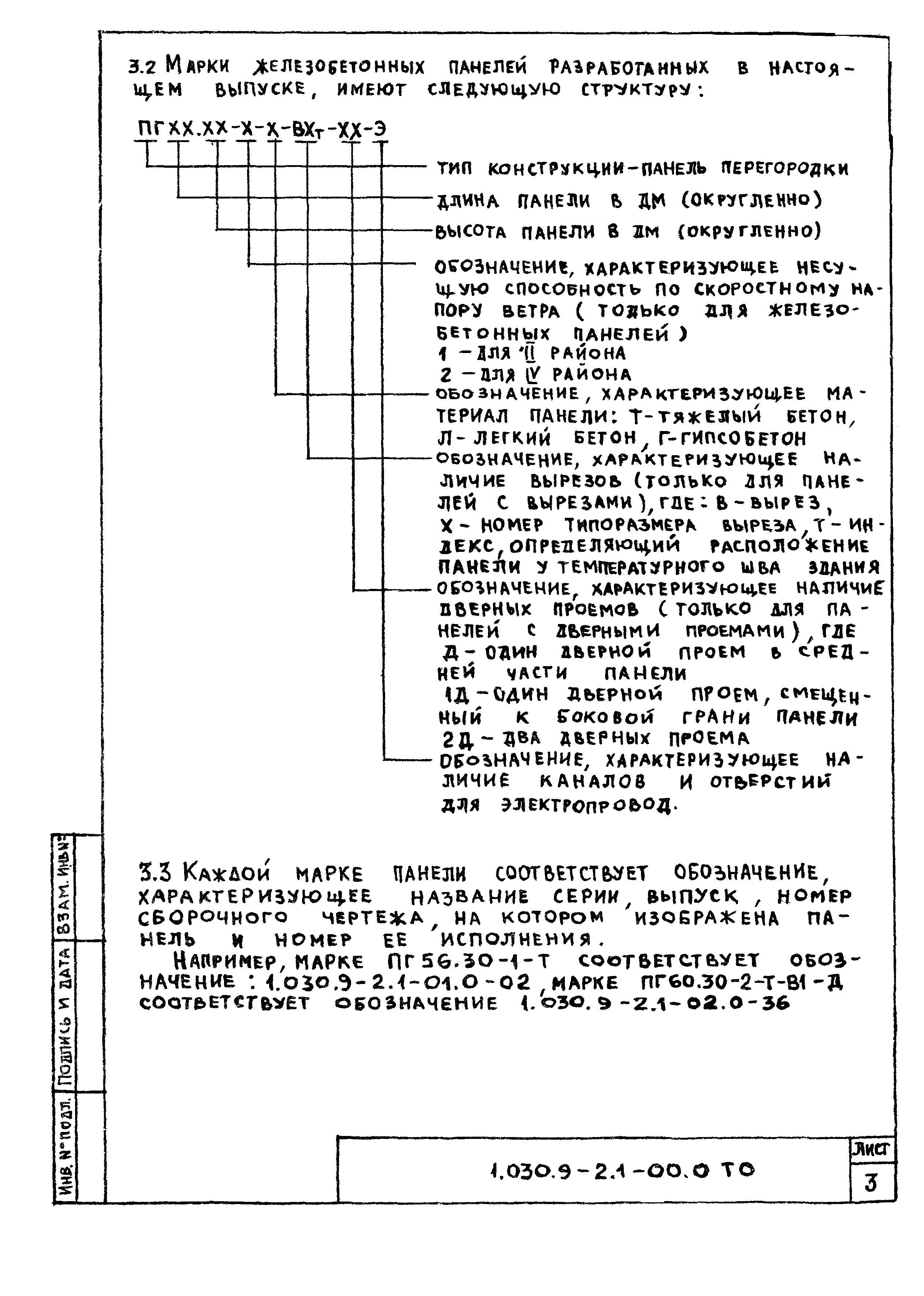

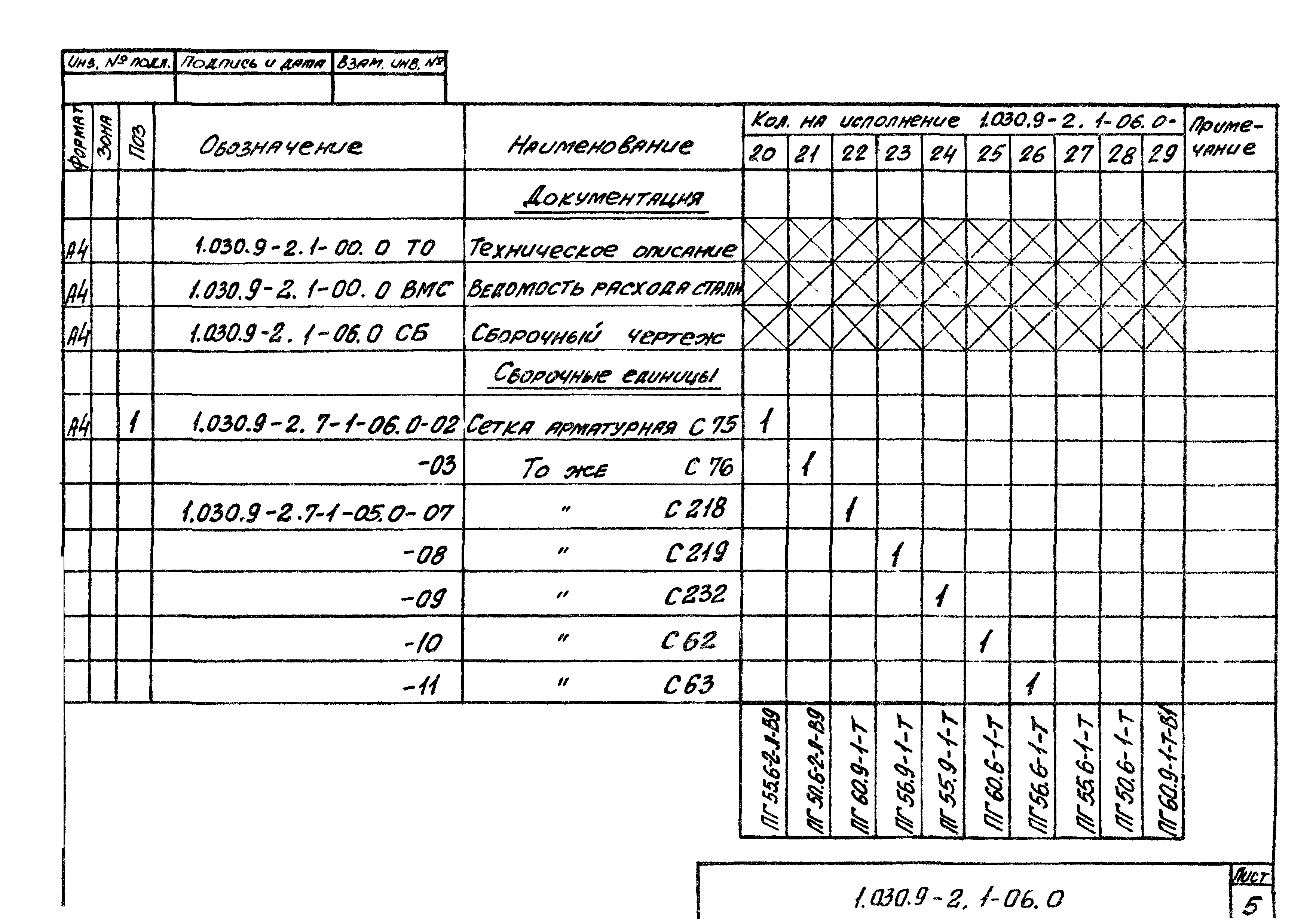

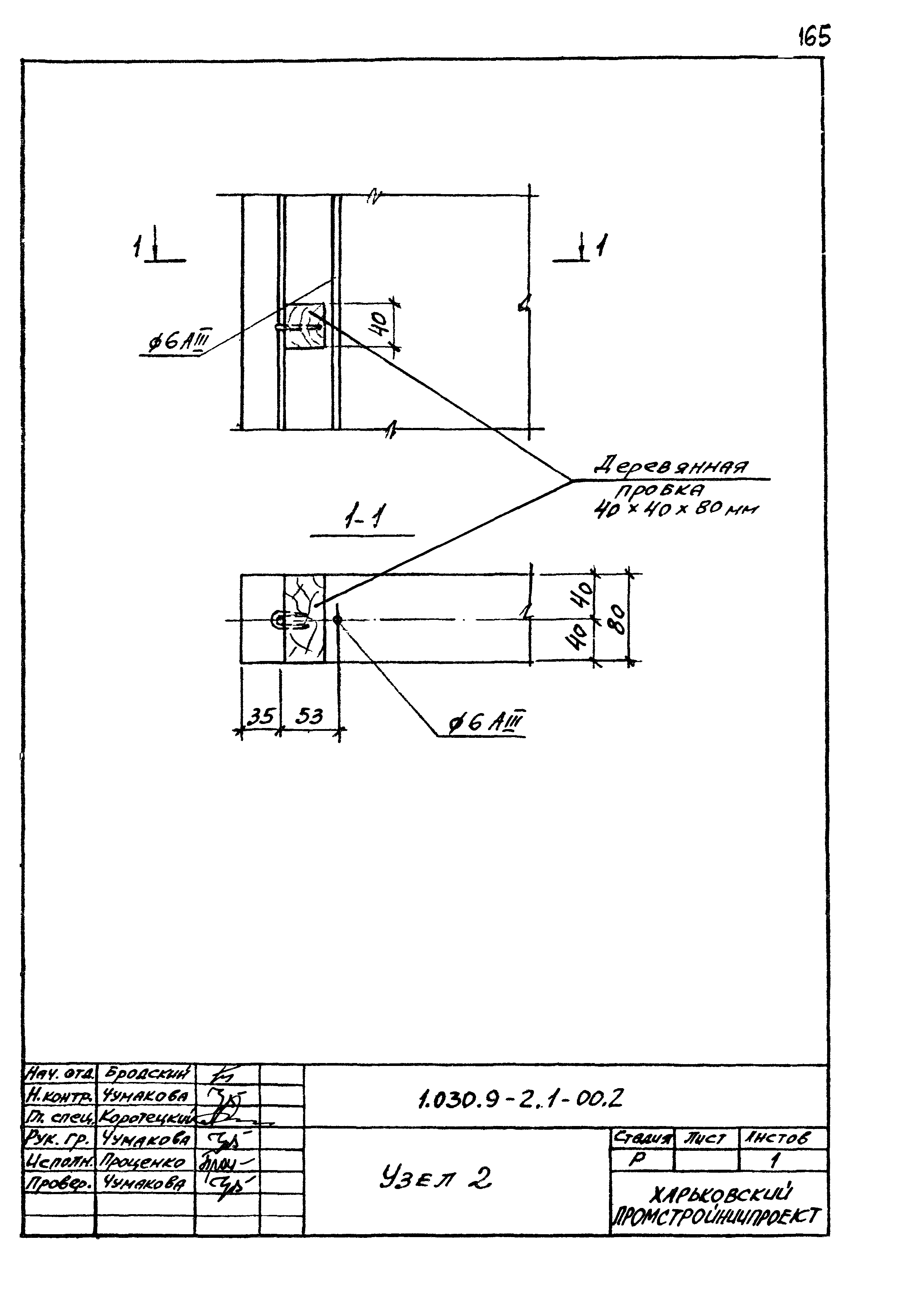

Оглавление:	1.030.9-2.1-00.0 ТО Техническое описание 1.030.9-2.1-01.0 Панель перегородка глухая высотой 2985, 2735 мм и длинной 5040… 5980 мм 1.030.9-2.1-01.0 СБ Панель перегородка глухая высотой 2985, 2735 мм и длинной 5040… 5980 мм. Сборочный чертеж 1.030.9-2.1-02.0 Панель перегородки с одним дверным проемом шириной 1520 мм 1.030.9-2.1-02.0 СБ Панель перегородки с одним дверным проемом шириной 1520 мм. Сборочный чертеж 1.030.9-2.1-03.0 Панель перегородки с одним дверным проемом шириной 1020 мм 1.030.9-2.1-03.0 СБ Панель перегородки с одним дверным проемом шириной 1020 мм. Сборочный чертеж 1.030.9-2.1-04.0 Панель перегородки с двумя дверными проемами 1.030.9-2.1-04.0 СБ Панель перегородки с двумя дверными проемами. Сборочный чертеж 1.030.9-2.1-05.0 Панель перегородки глухая высотой 1785, 1485, 1185 мм и длинной 4880… 5980 мм 1.030.9-2.1-05.0 СБ Панель перегородки глухая высотой 1785, 1485, 1185 мм и длинной 4880… 5980 мм. Сборочный чертеж 1.030.9-2.1-06.0 Панель перегородки глухая высотой 885, 585 мм и длинной 5040… 5980 мм 1.030.9-2.1-06.0 СБ Панель перегородки глухая высотой 885, 585 мм и длинной 5040… 5980 мм. Сборочный чертеж 1.030.9-2.1-07.0 Панель перегородки глухая высотой 2985, 2735 мм и длинной 2540… 2980 мм 1.030.9-2.1-07.0 СБ Панель перегородки глухая высотой 2985, 2735 мм и длинной 2540… 2980 мм. Сборочный чертеж 1.030.9-2.1-08.0 Панель перегородки длинной 2540… 2980 мм с дверным проемом 1.030.9-2.1-08.0 СБ Панель перегородки длинной 2540… 2980 мм с дверным проемом. Сборочный чертеж 1.030.9-2.1-09.0 Панель перегородки глухая высотой 1785, 1485, 1185 мм и длинной 2385… 2980 мм 1.030.9-2.1-09.0 СБ Панель перегородки глухая высотой 1785, 1485, 1185 мм и длинной 2385… 2980 мм. Сборочный чертеж 1.030.9-2.1-10.0 Панель перегородки глухая высотой 885, 585 мм и длинной 2385… 2980 мм 1.030.9-2.1-10.0 СБ Панель перегородки глухая высотой 885, 585 мм и длинной 2385… 2980 мм. Сборочный чертеж 1.030.9-2.1-11.0 Подушка опорная ОП1… ОП3 1.030.9-2.1-11.0 СБ Подушка опорная ОП1… ОП3. Сборочный чертеж 1.030.9-2.1-00.1 Узел 1 1.030.9-2.1-00.2 Узел 2 1.030.9-2.1-00.3 Узел 3 1.030.9-2.1-00.0 ВМС Ведомость расхода стали на одну панель
Разработан:	ЦНИИпромзданий НИИСК Харьковский Промстройниипроект ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	20.03.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 37)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.831.9-3 «Перегородки панельных зданий сельскохозяйственных предприятий»
Нормативные ссылки:	ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 25098-82 «Панели перегородок железобетонные для зданий промышленных предприятий. Технические условия»
