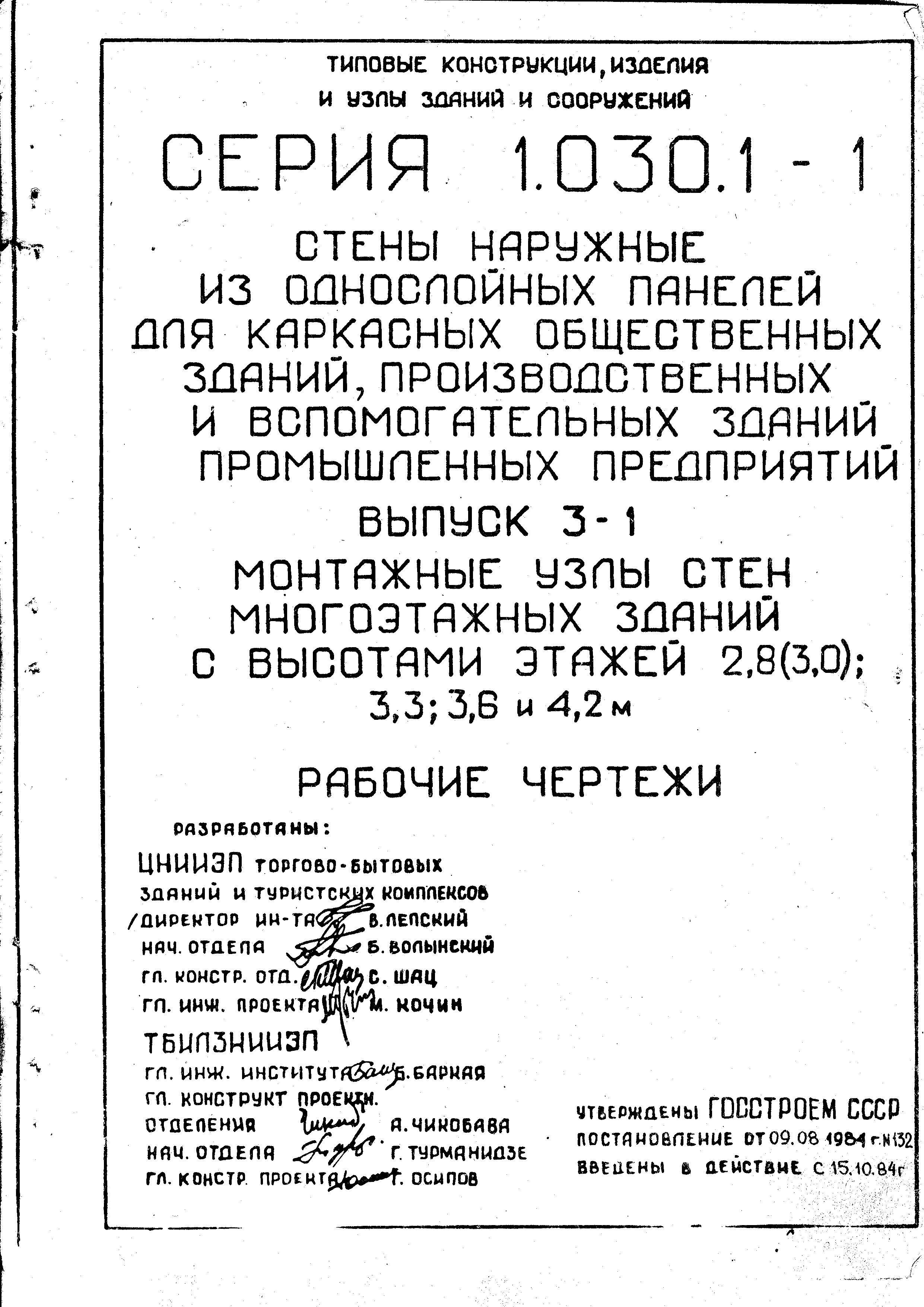

Скачать Серия 1.030.1-1 Выпуск 3-1. Монтажные узлы стен многоэтажных зданий с высотами этажей 2,8 (3,0); 3,3; 3,6 и 4,2 м

Дата актуализации: 10.08.2017

Серия 1.030.1-1

Выпуск 3-1. Монтажные узлы стен многоэтажных зданий с высотами этажей 2,8 (3,0); 3,3; 3,6 и 4,2 м

Обозначение:	Серия 1.030.1-1
Обозначение англ:	Series 1.030.1-1
Статус:	заменен
Название рус.:	Выпуск 3-1. Монтажные узлы стен многоэтажных зданий с высотами этажей 2,8 (3,0); 3,3; 3,6 и 4,2 м
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.03.1989

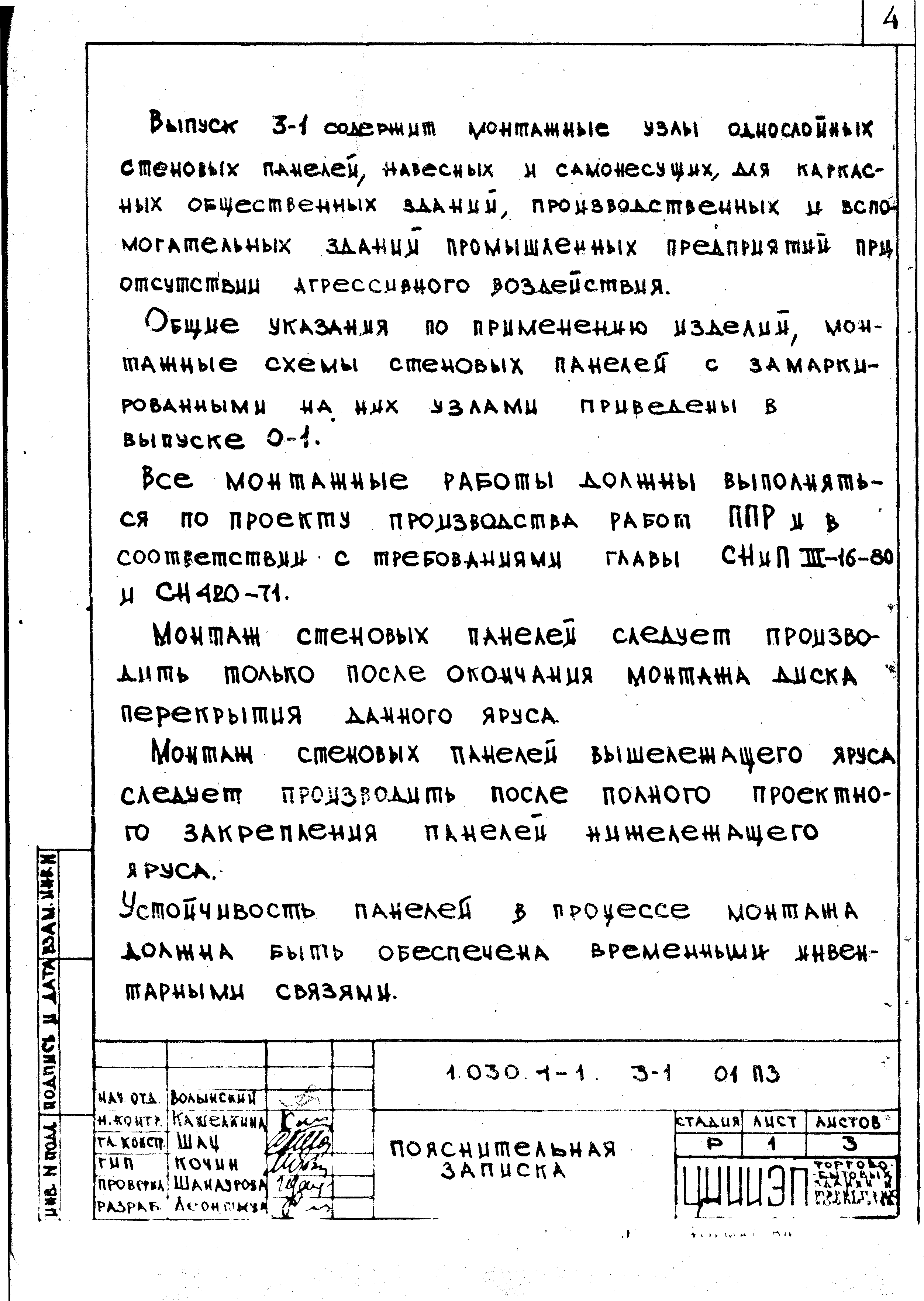

Область применения:	Выпуск 3-1 содержит монтажные узлы однослойных стеновых панелей, навесных и самонесущих, для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий при отсутствии агрессивного воздействия

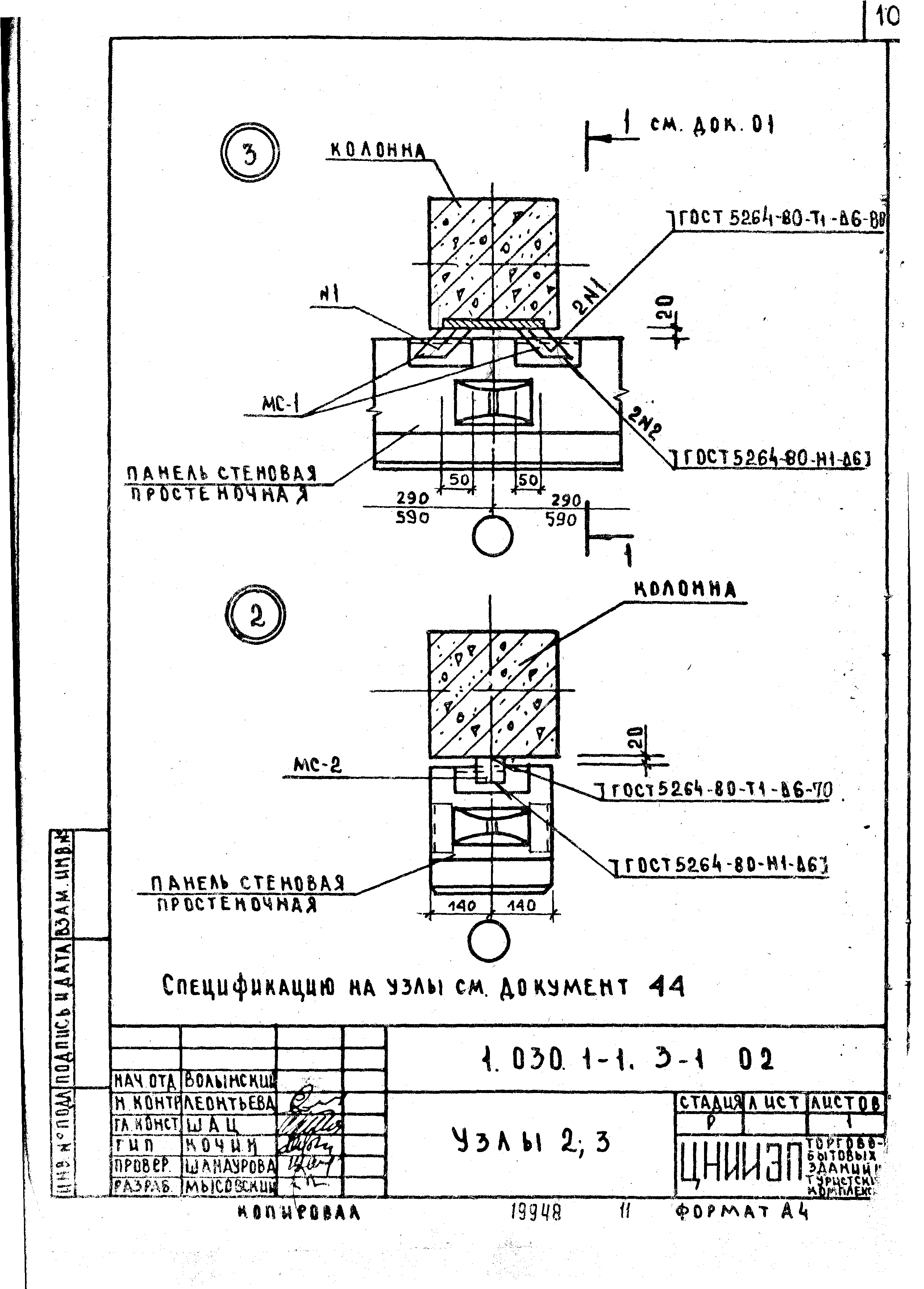

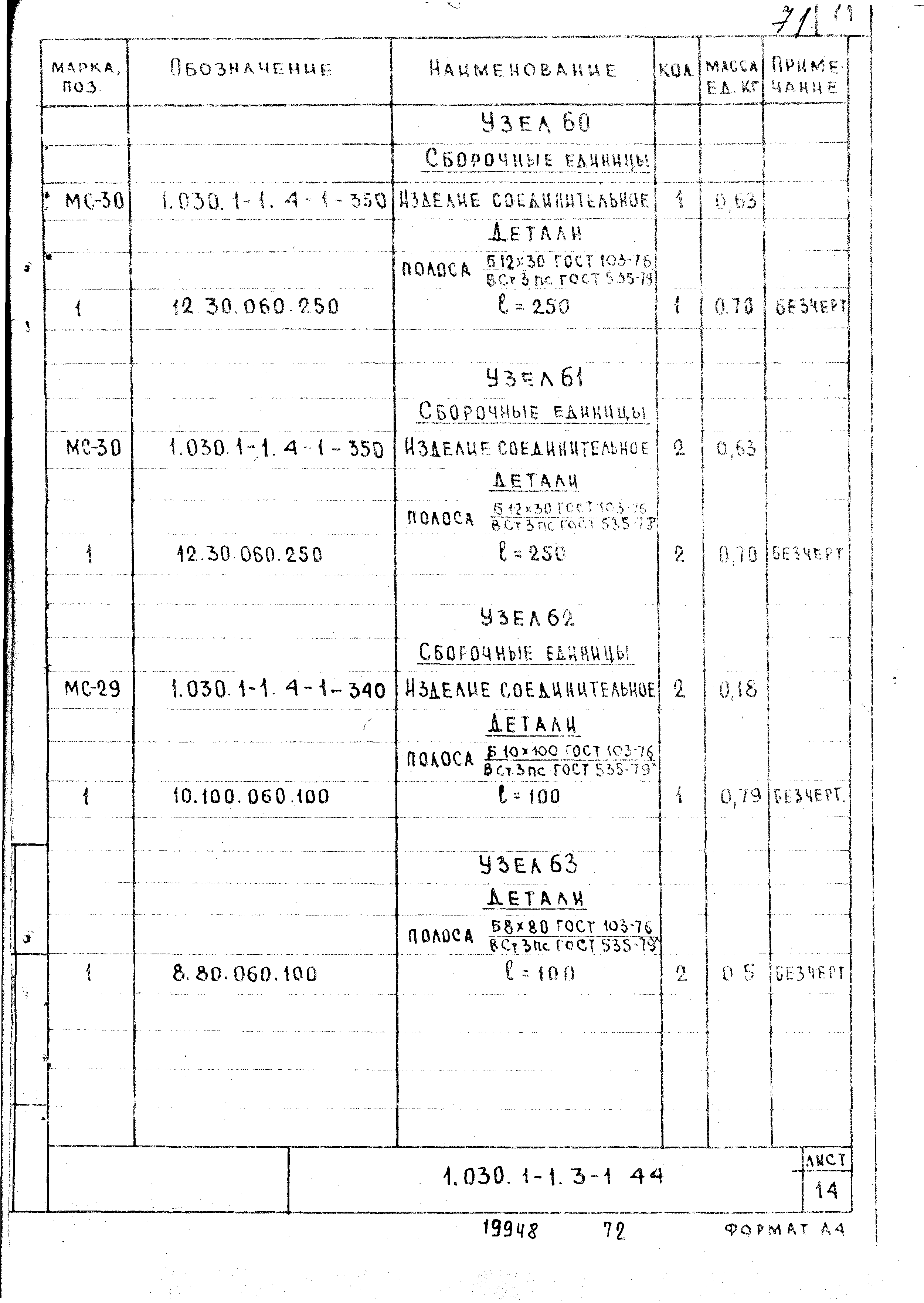

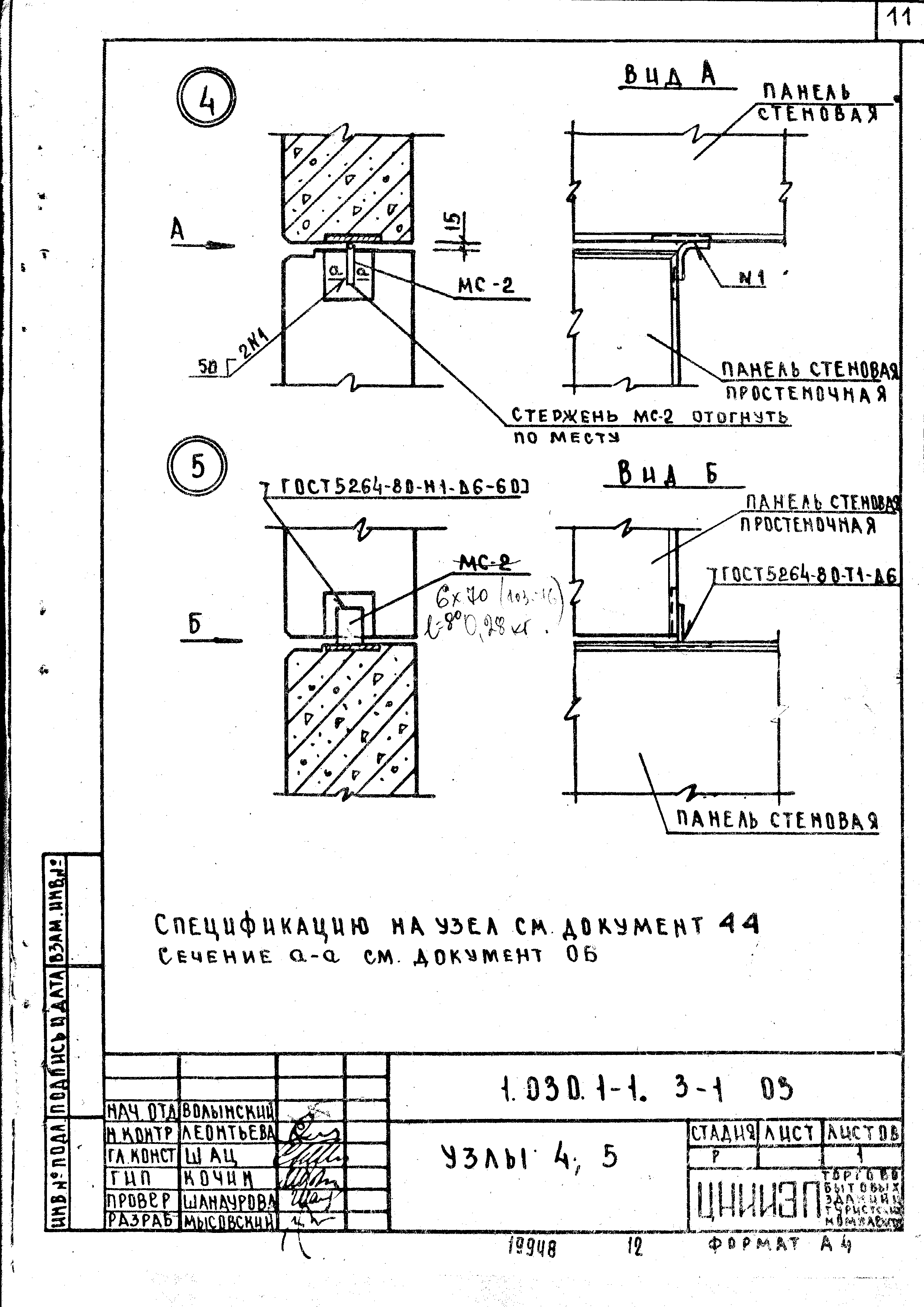

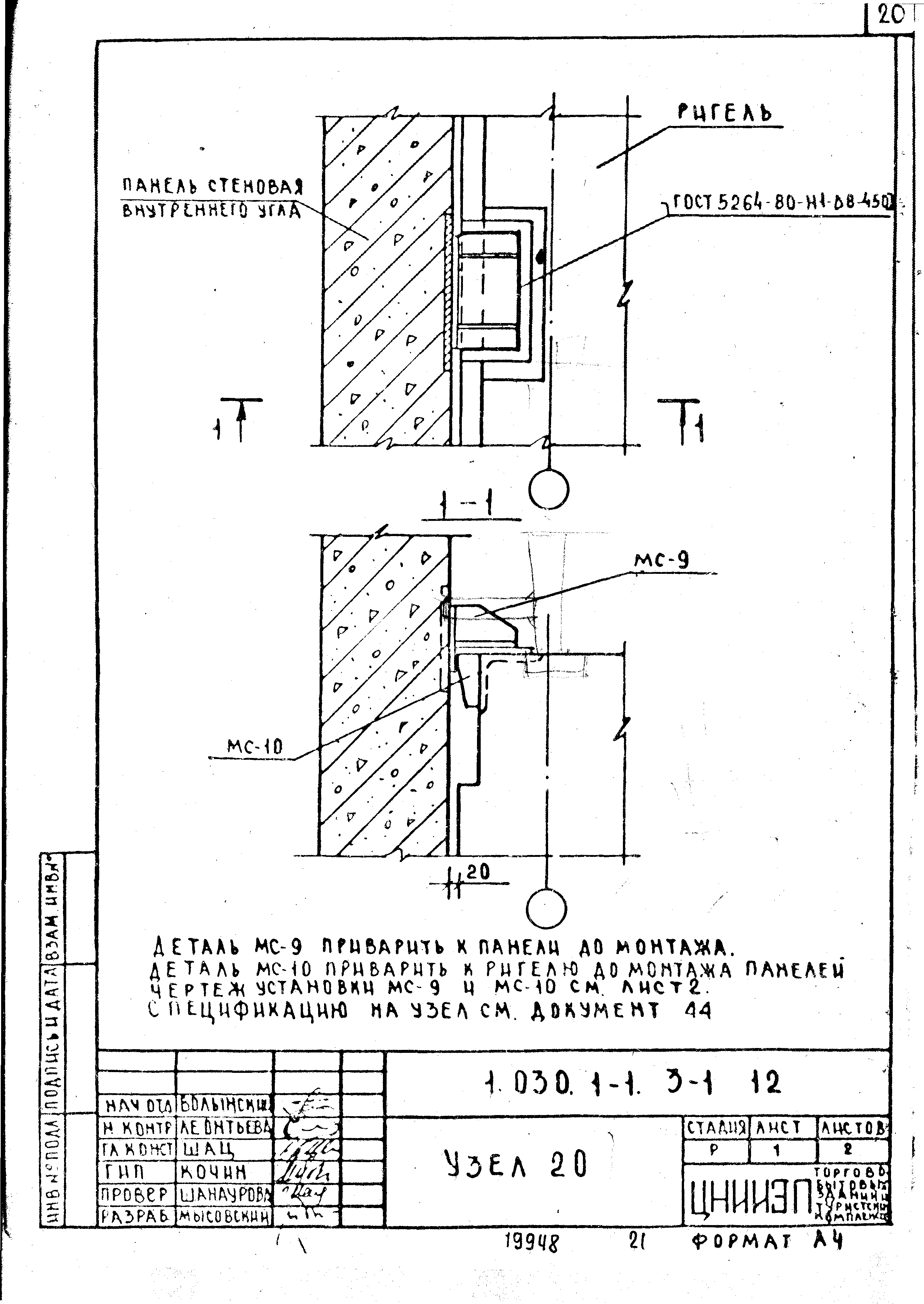

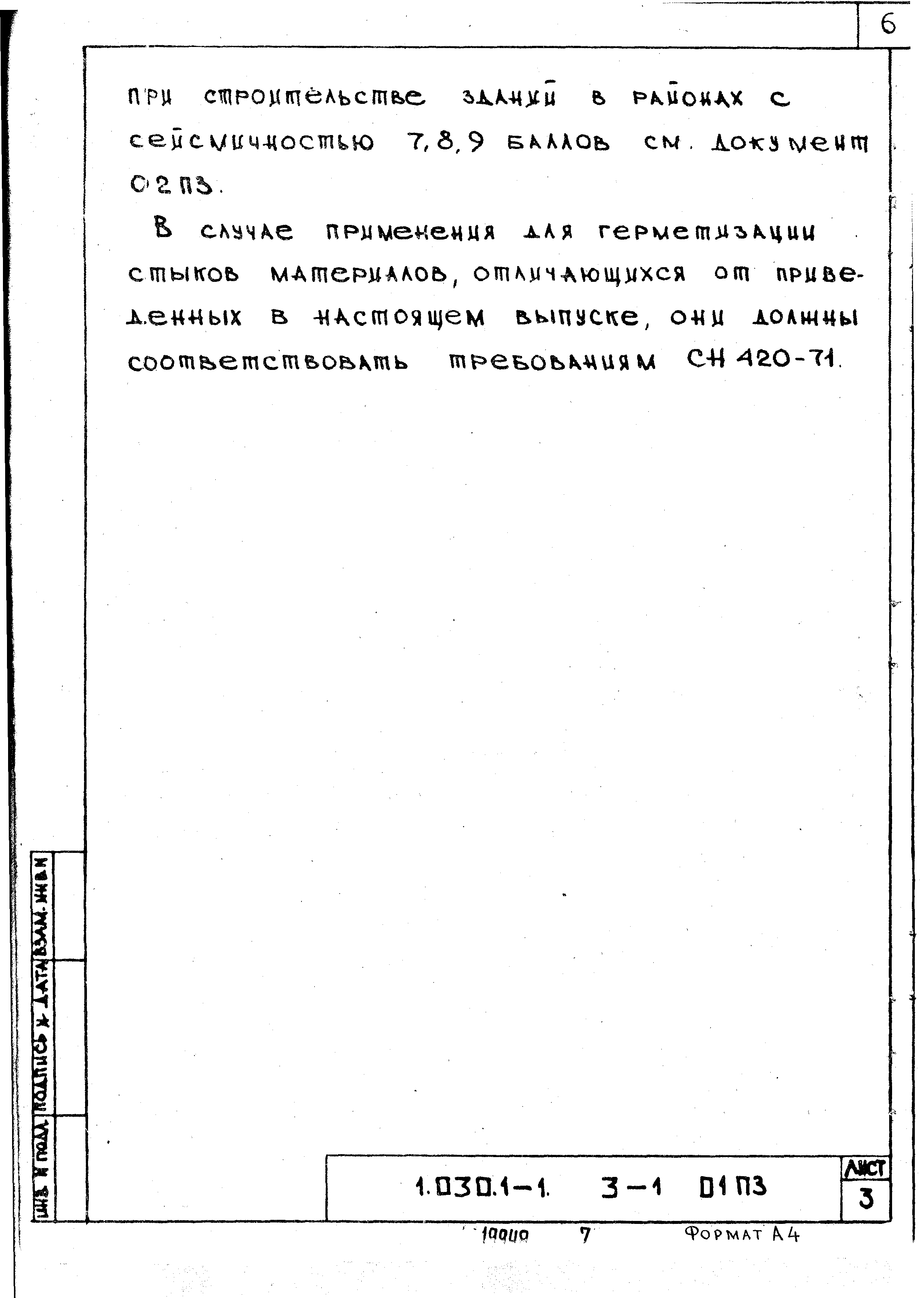

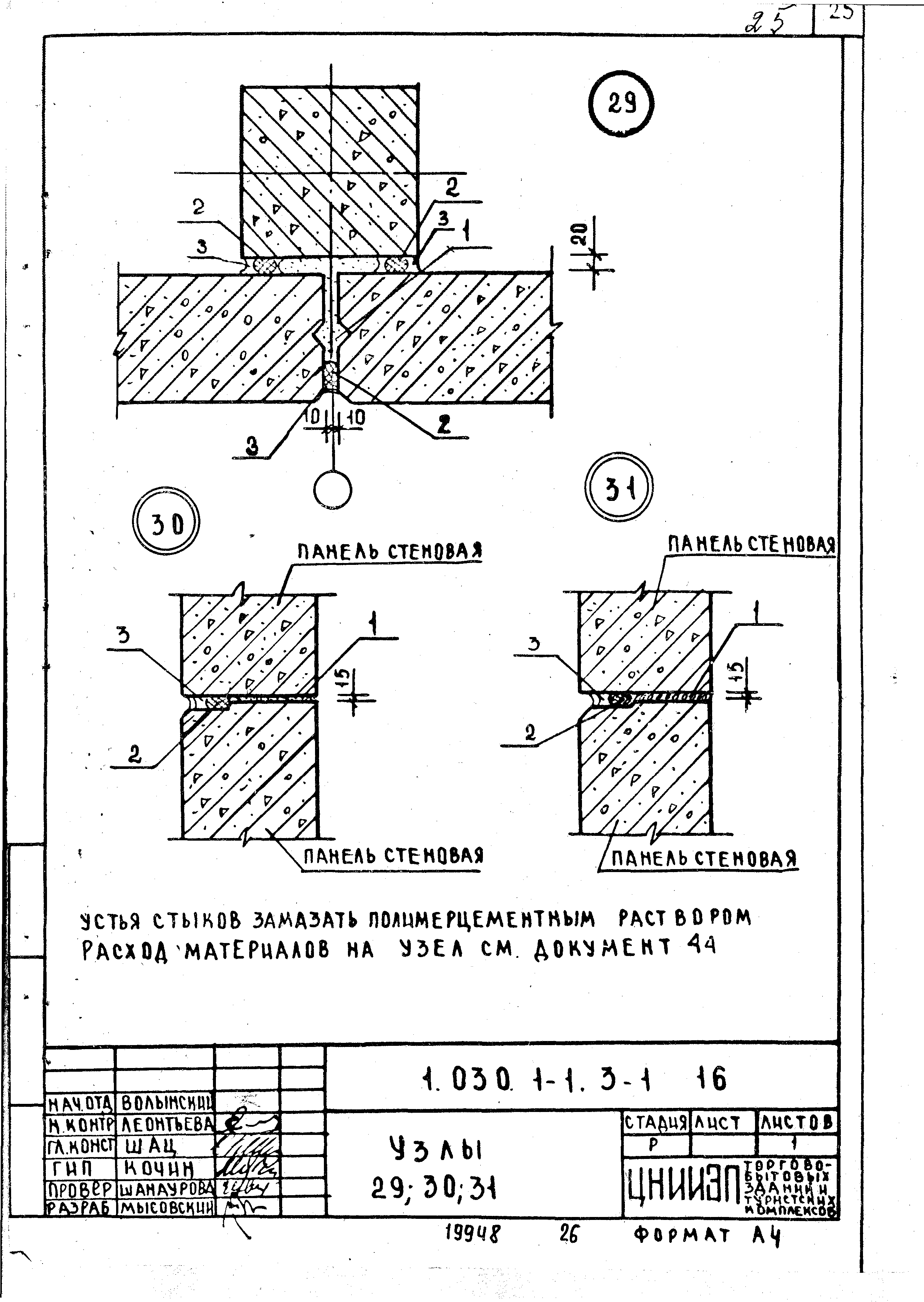

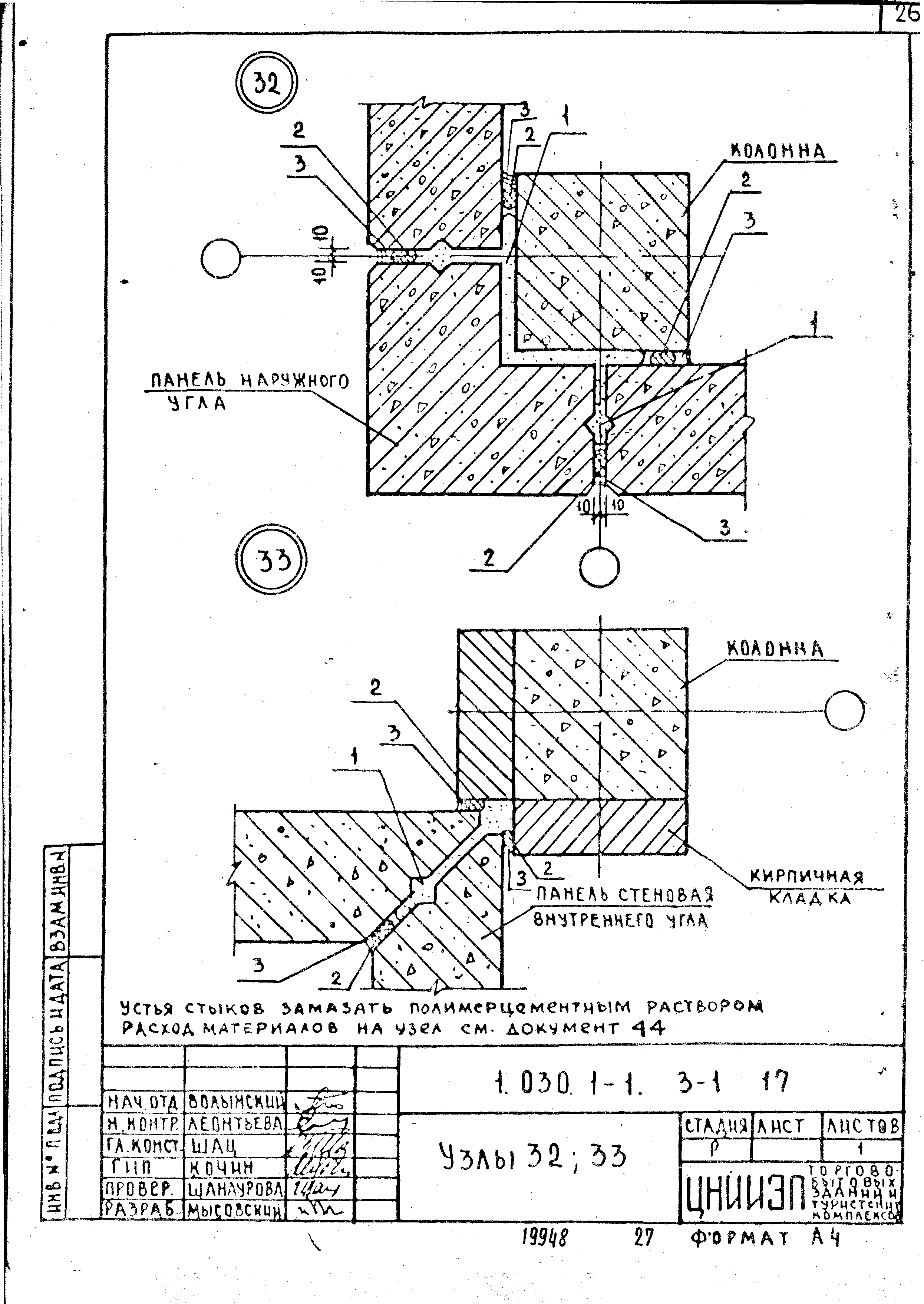

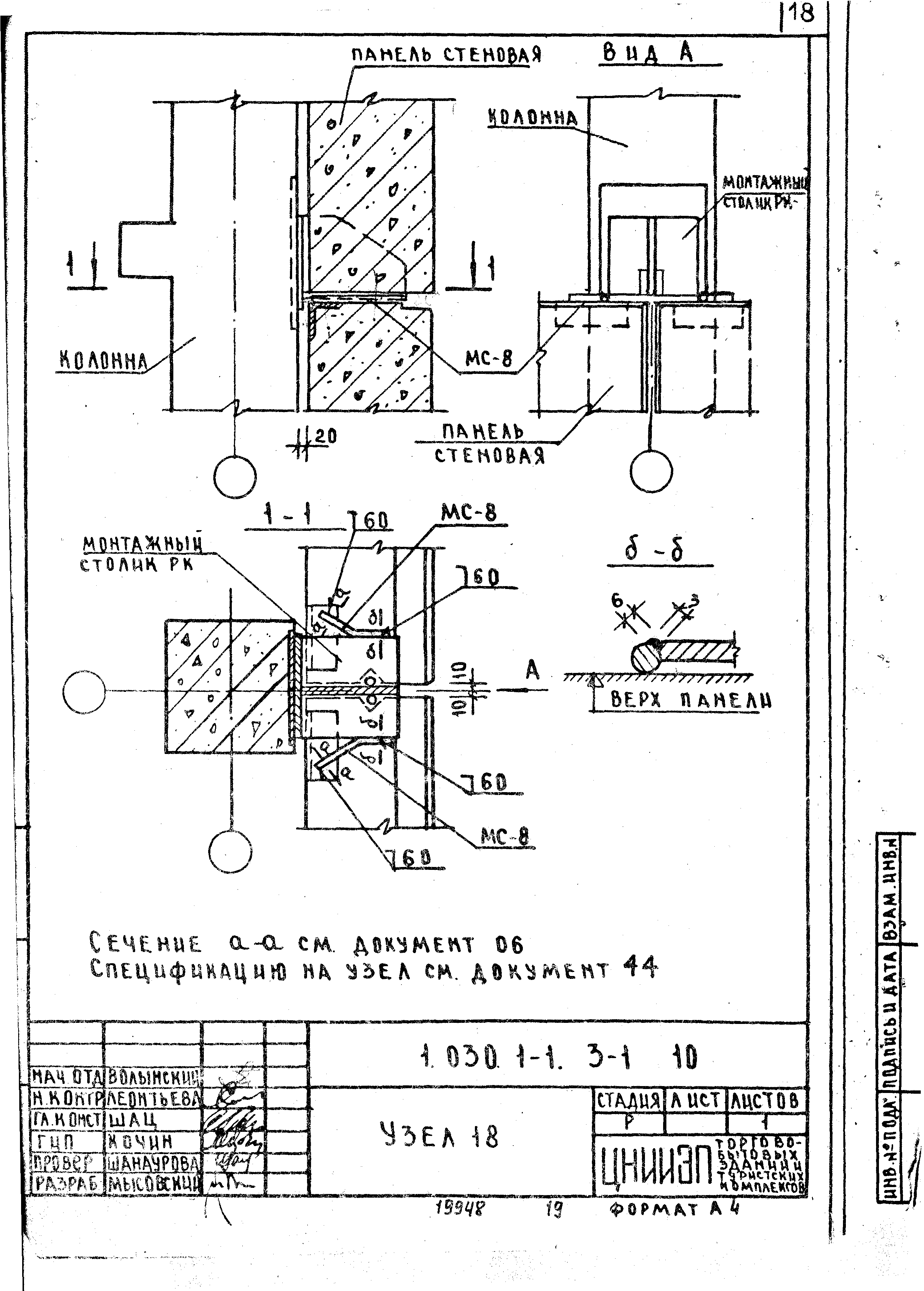

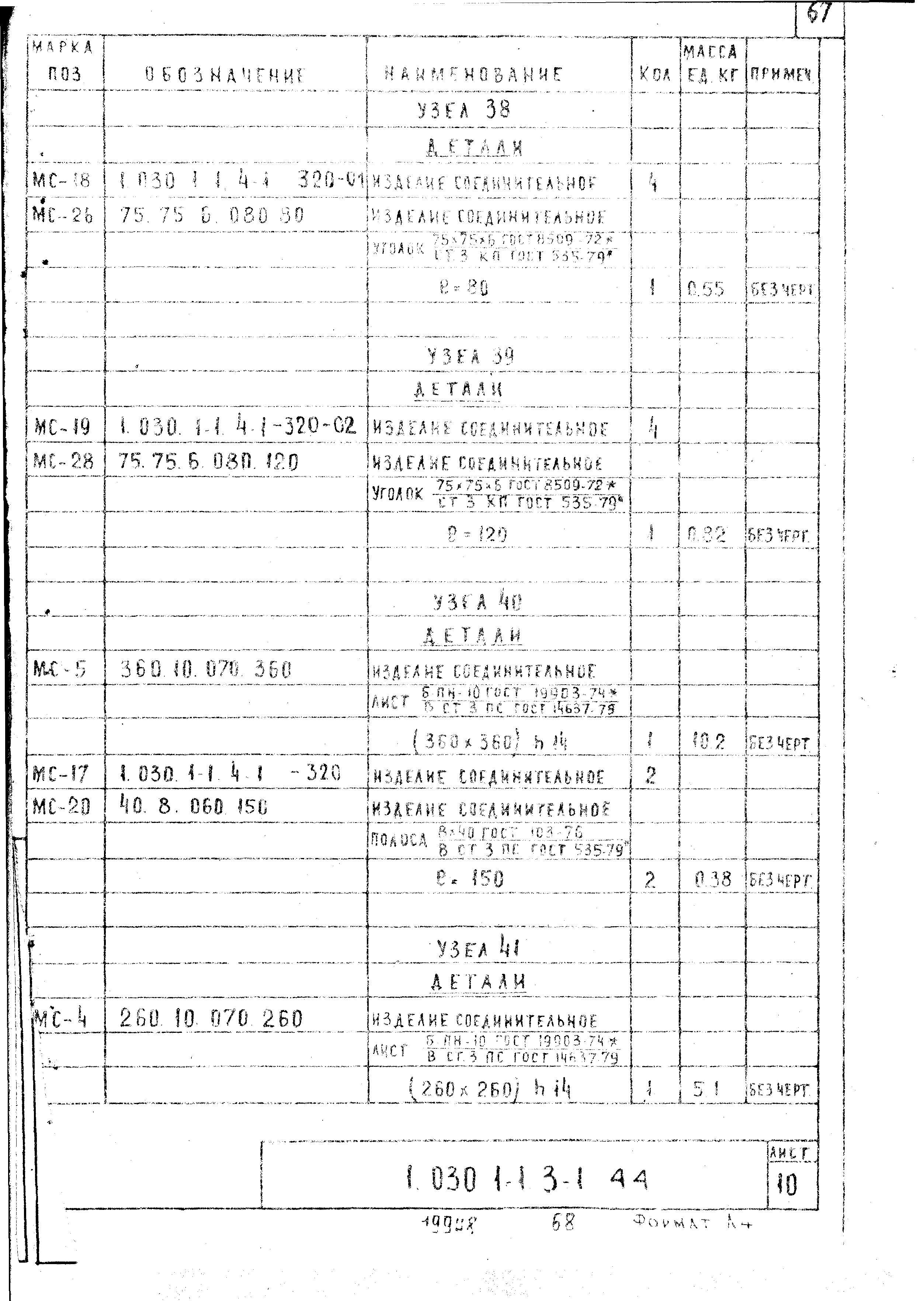

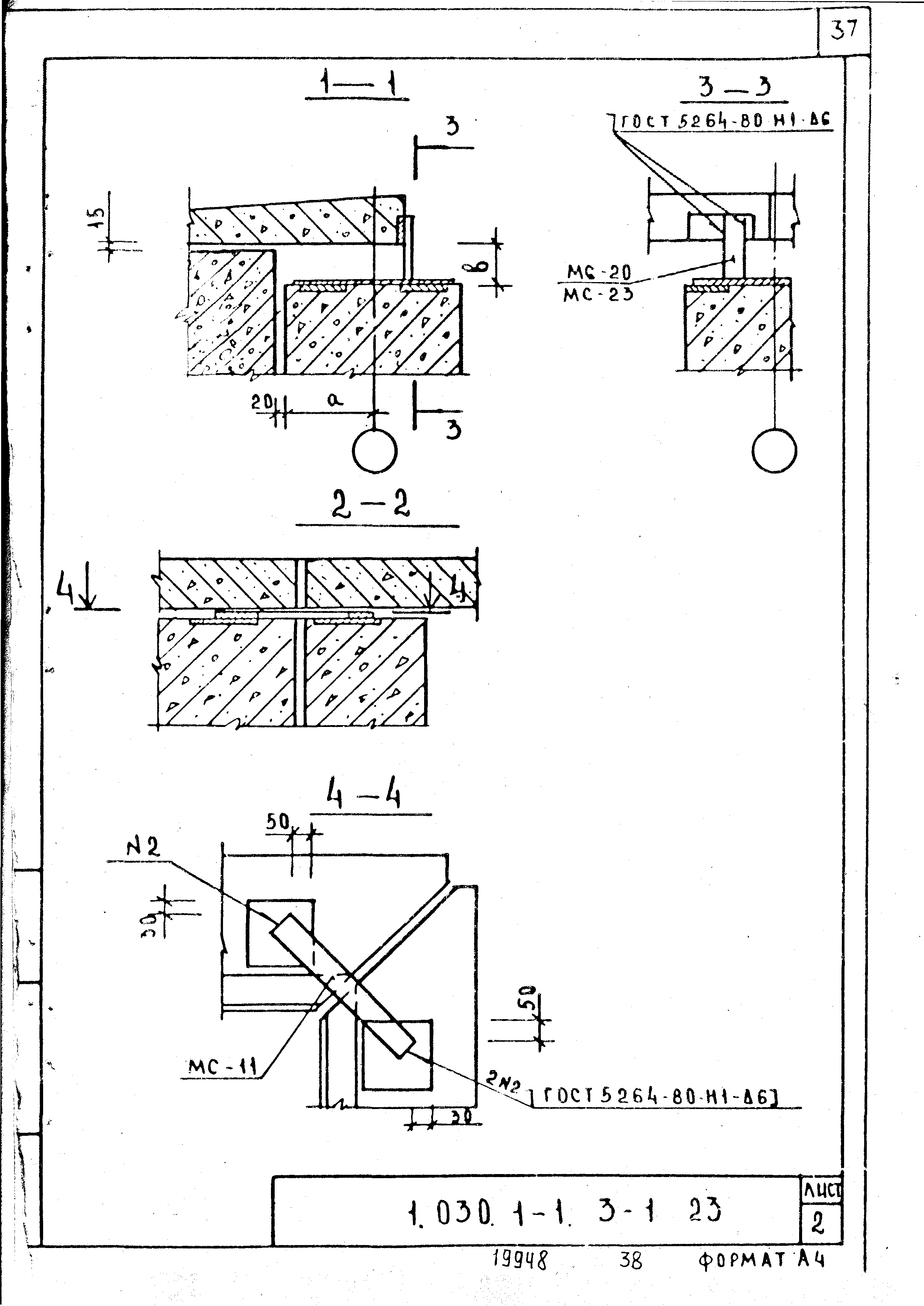

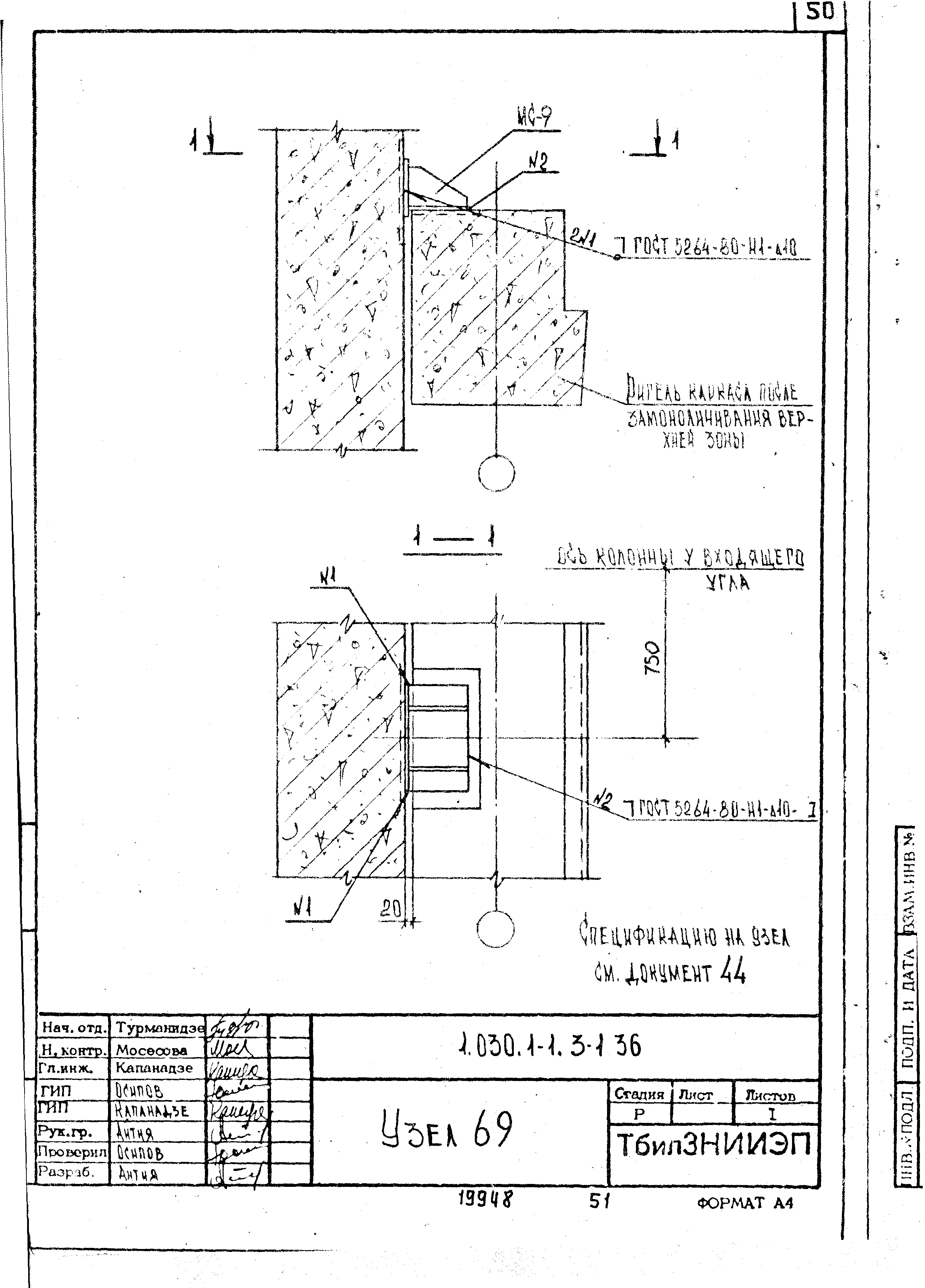

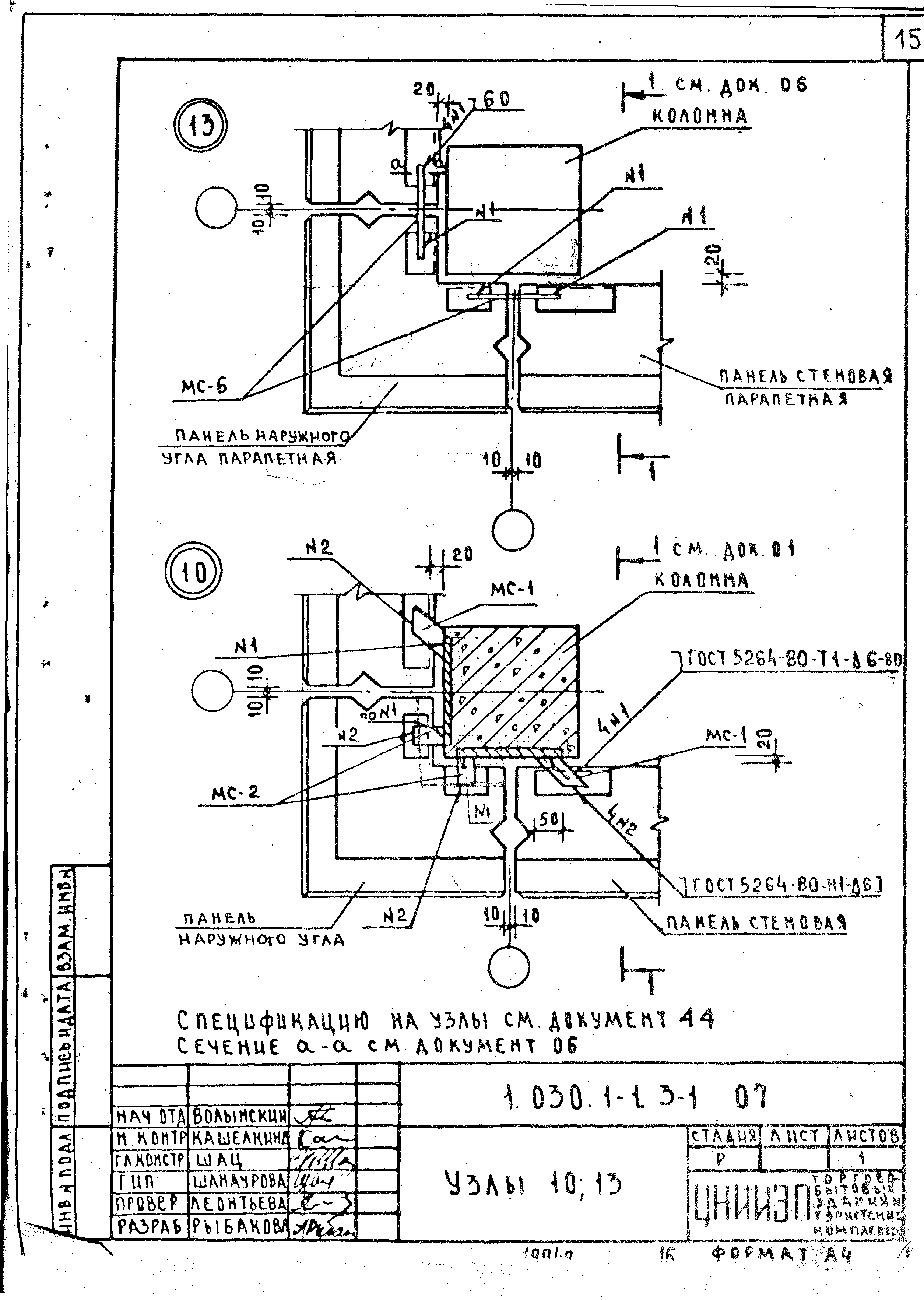

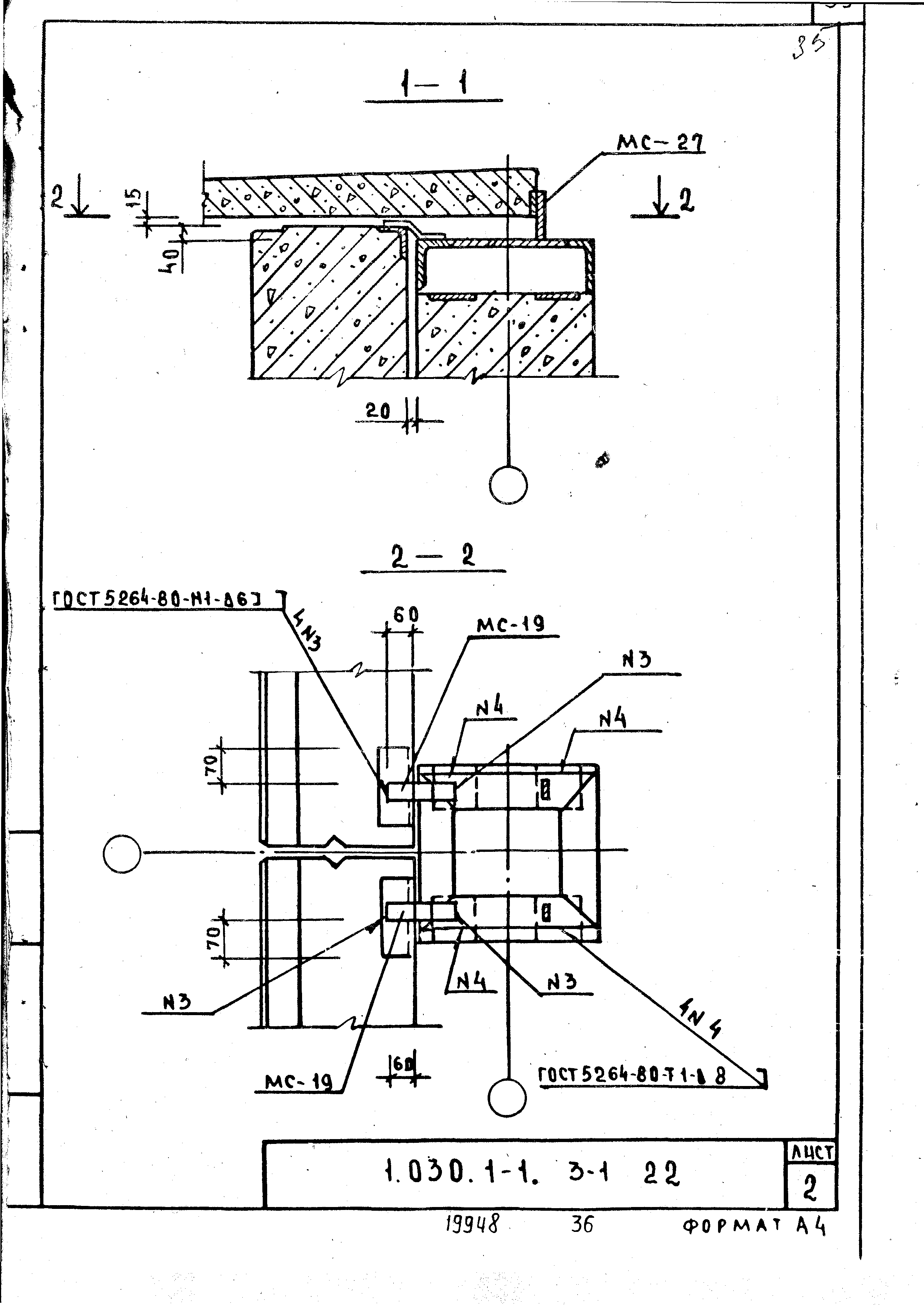

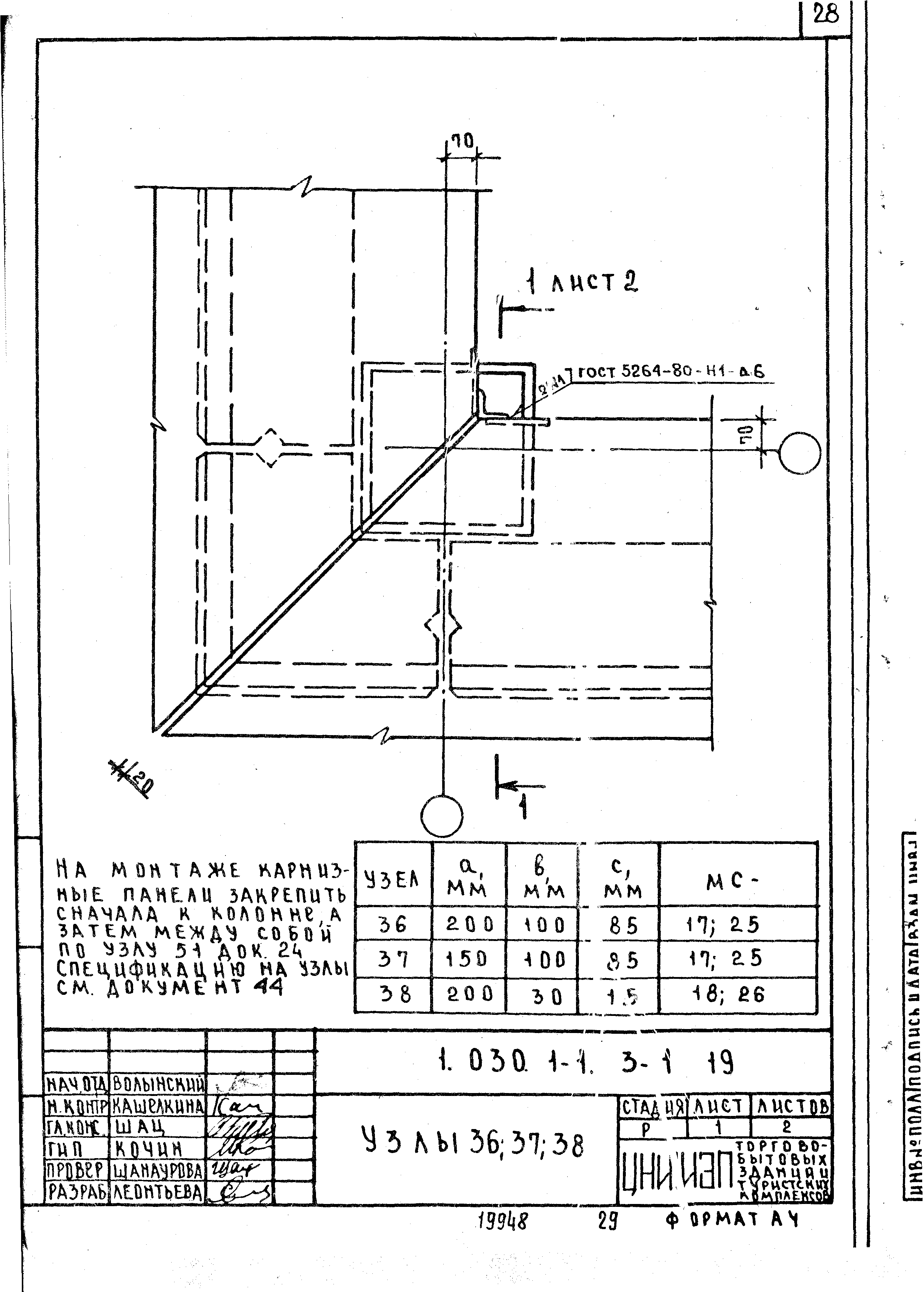

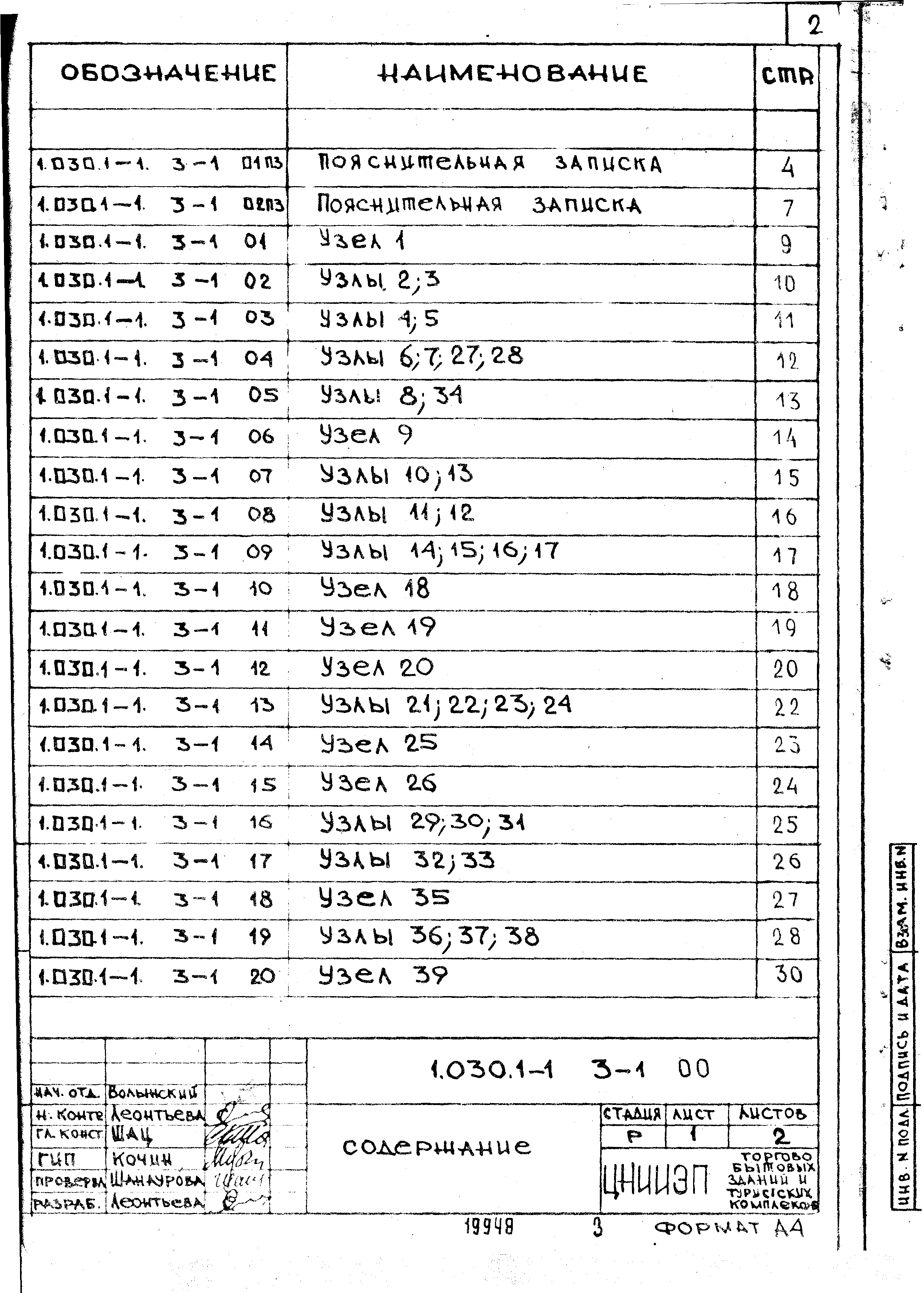

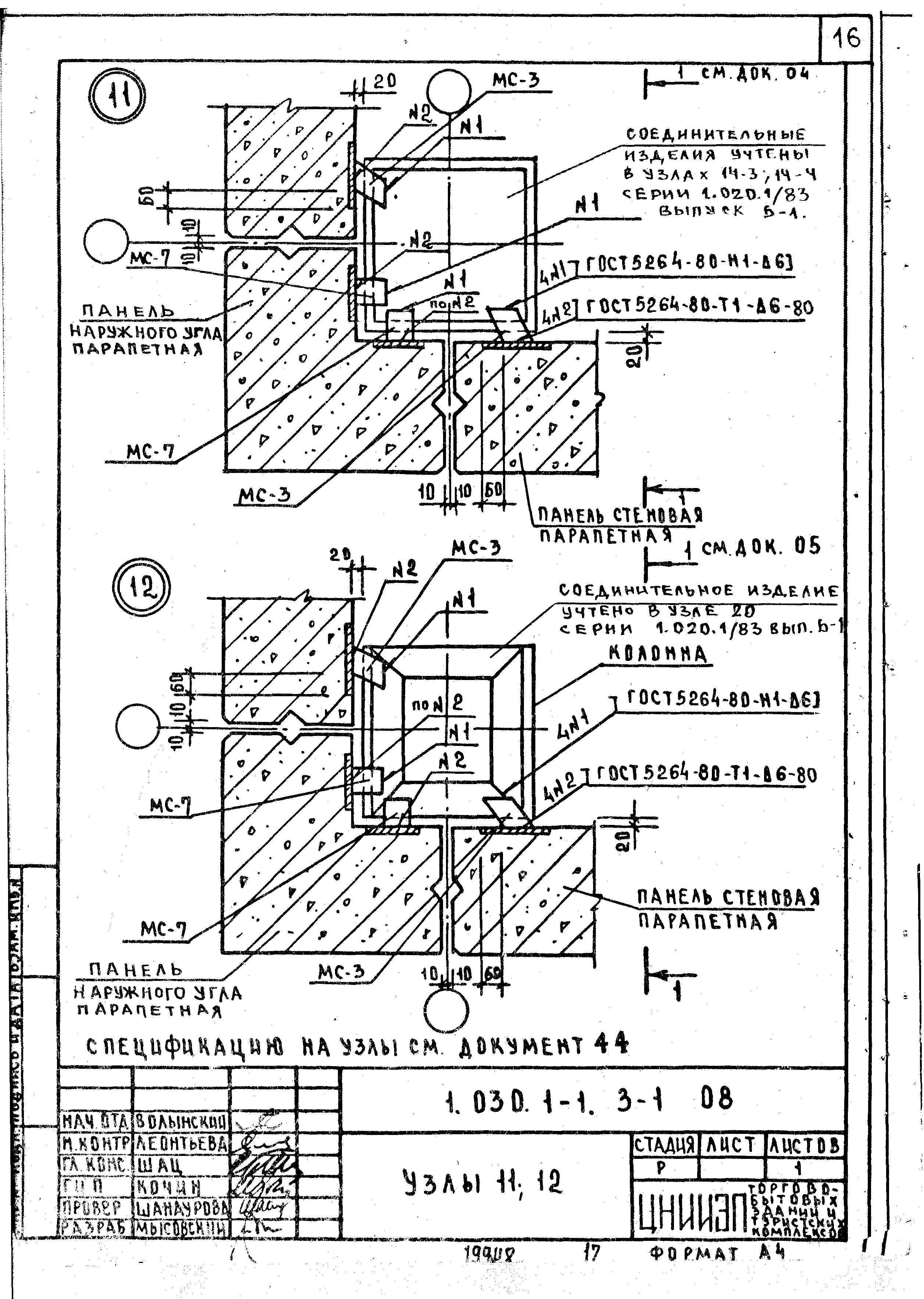

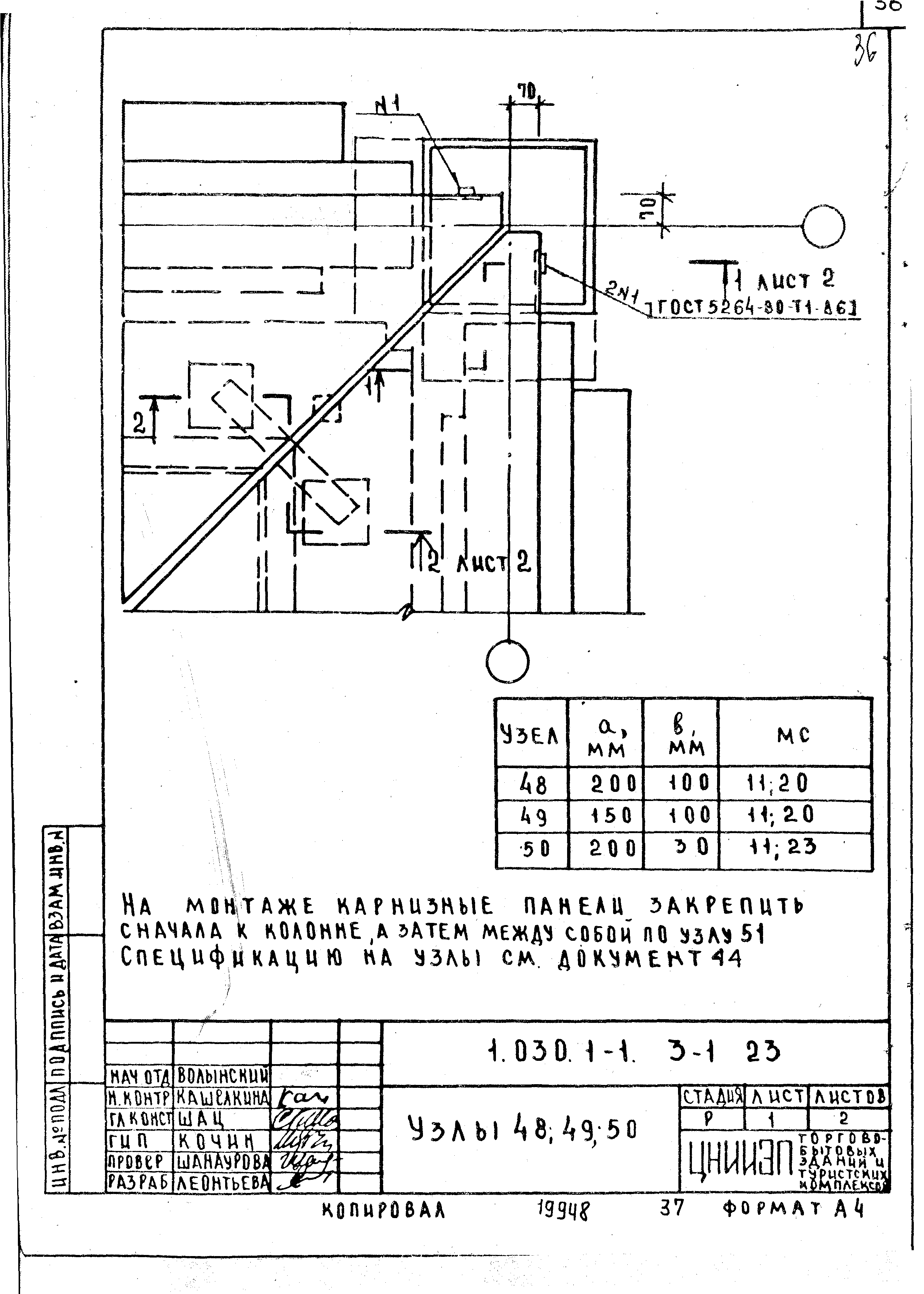

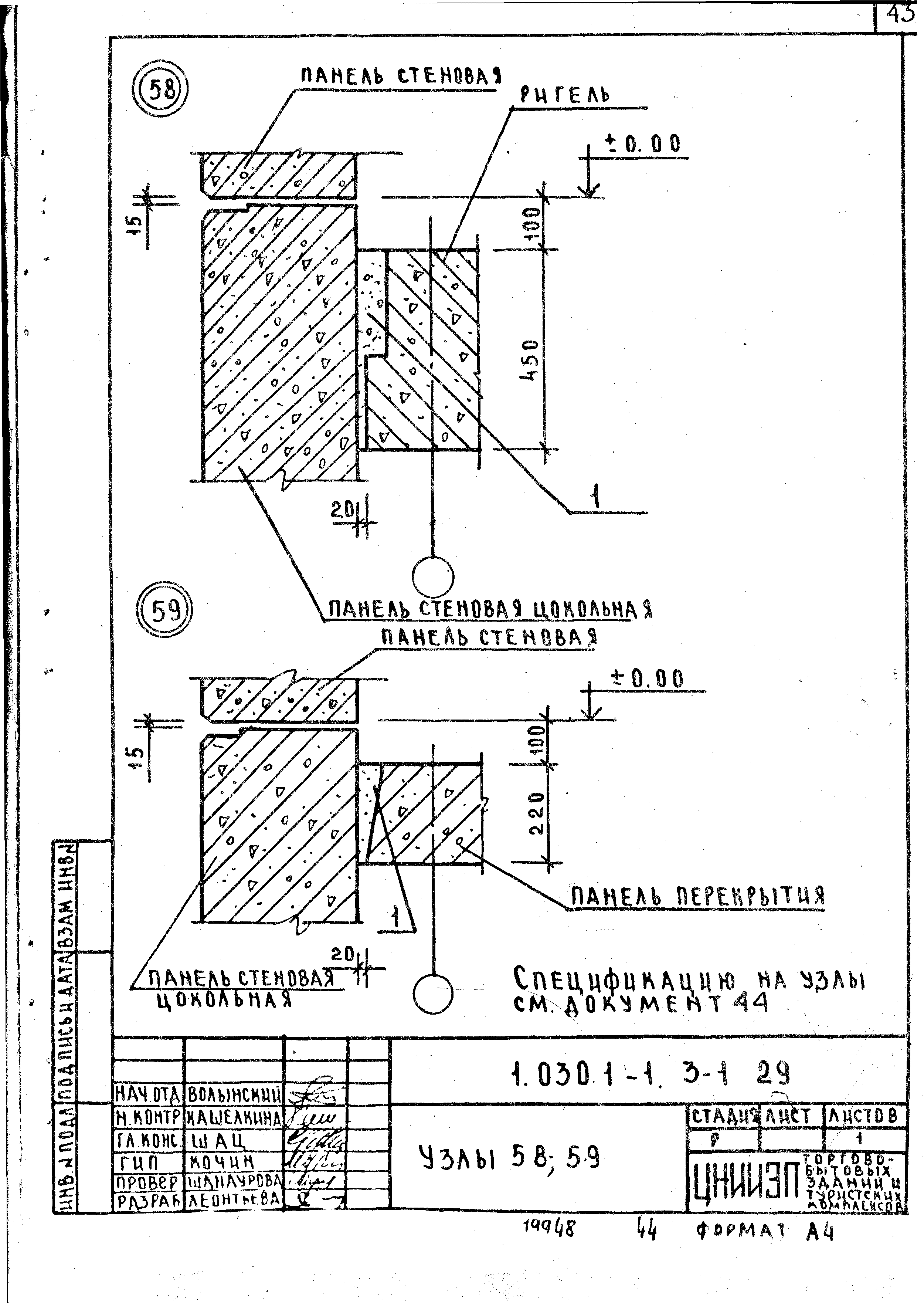

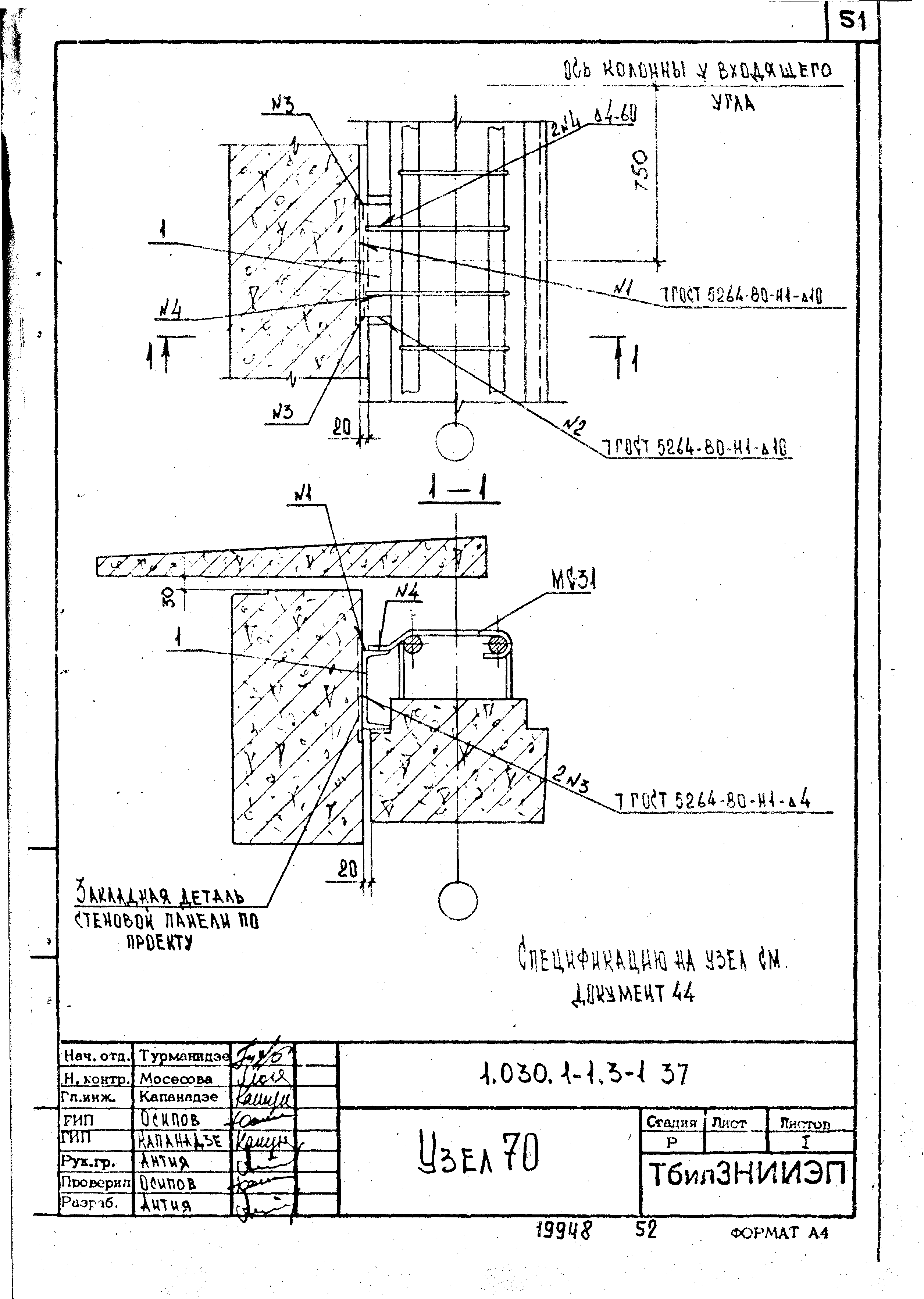

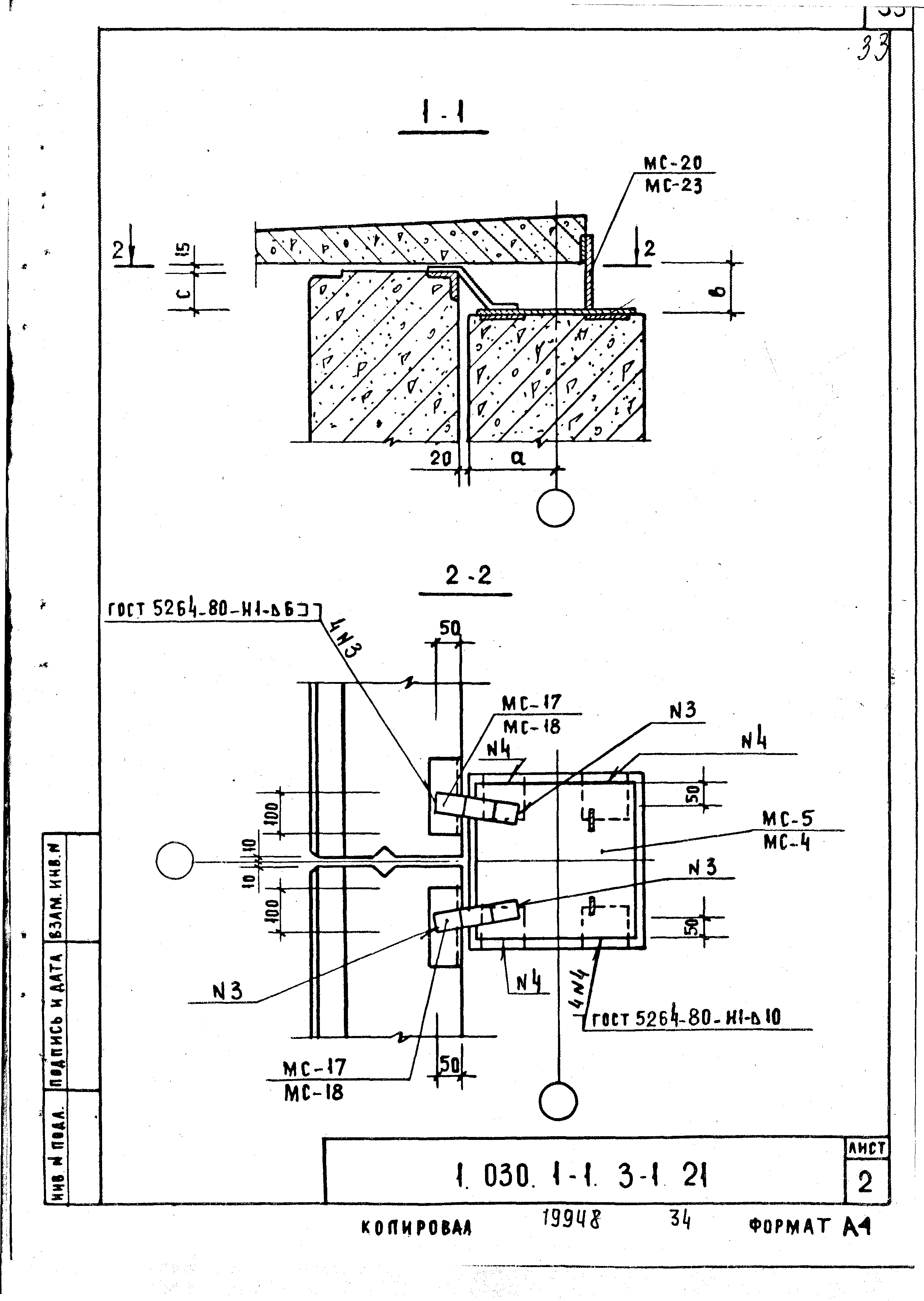

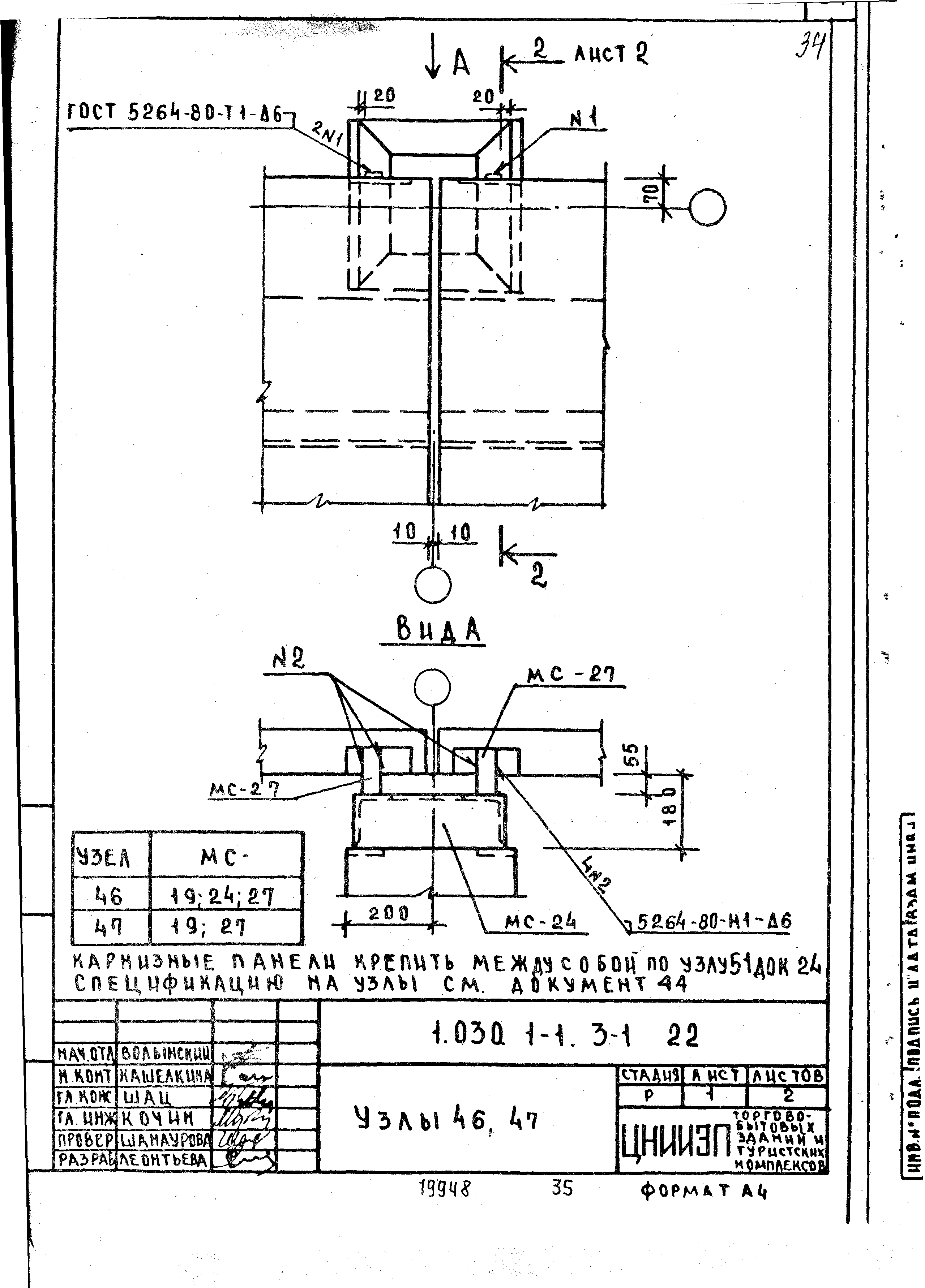

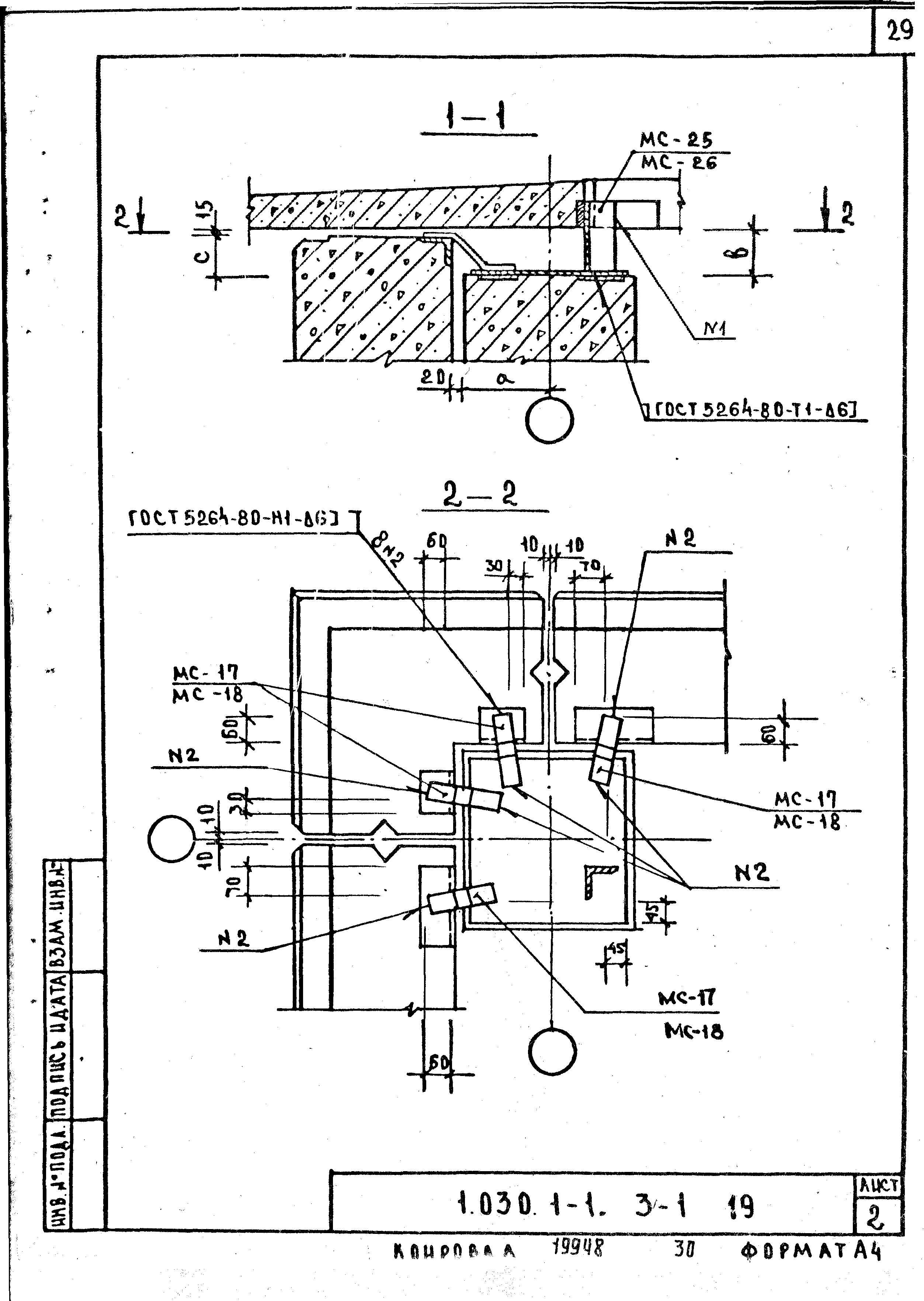

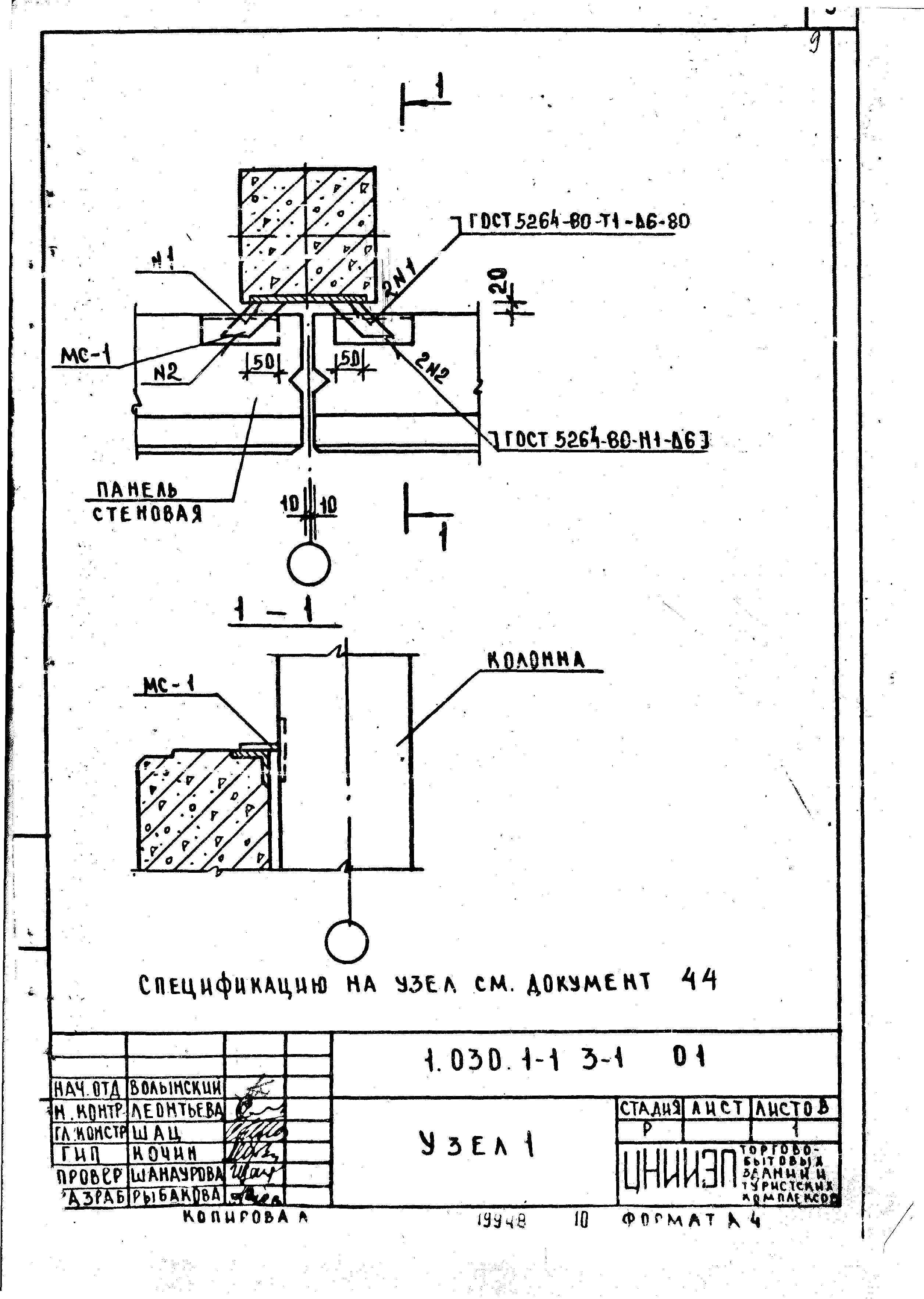

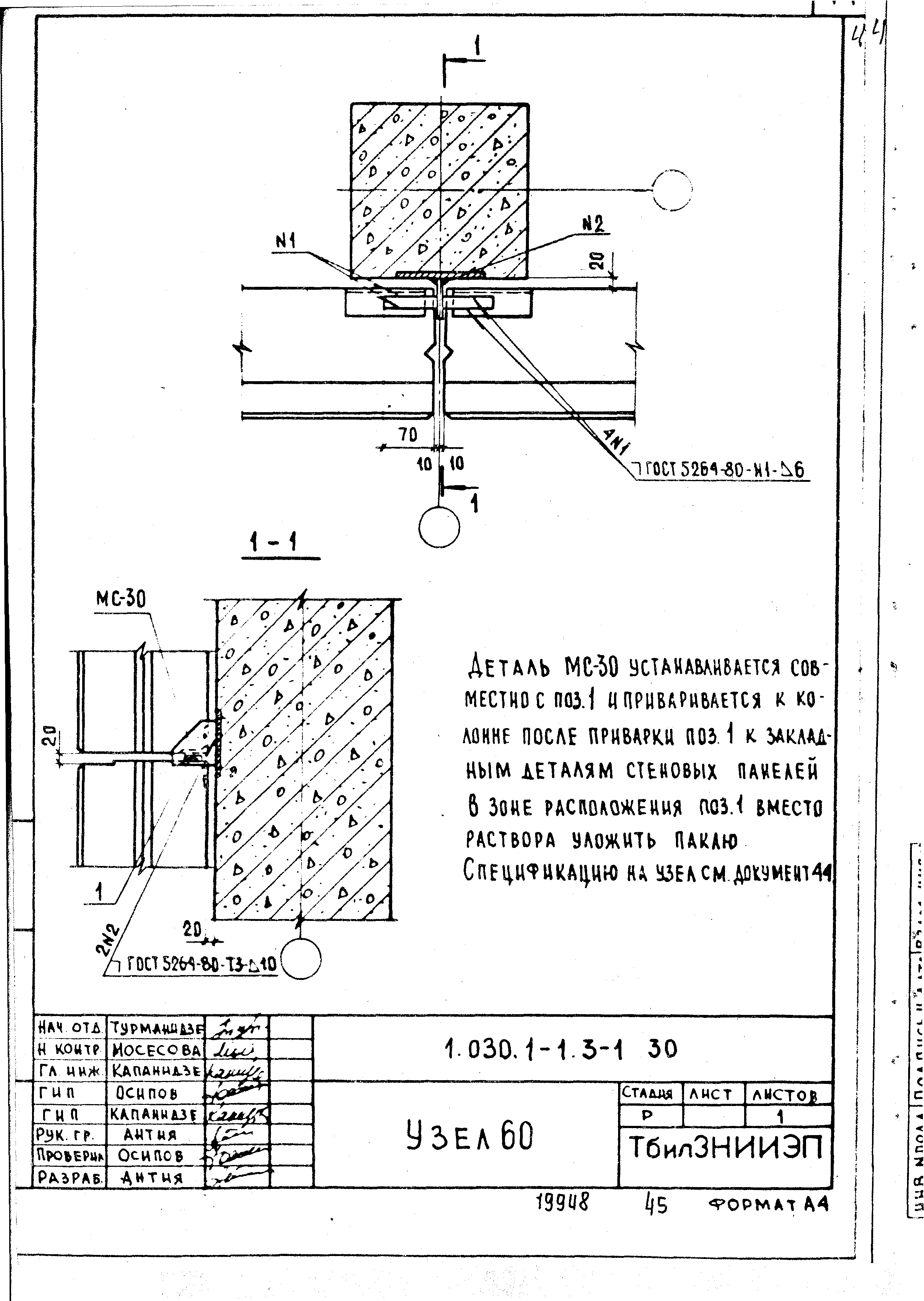

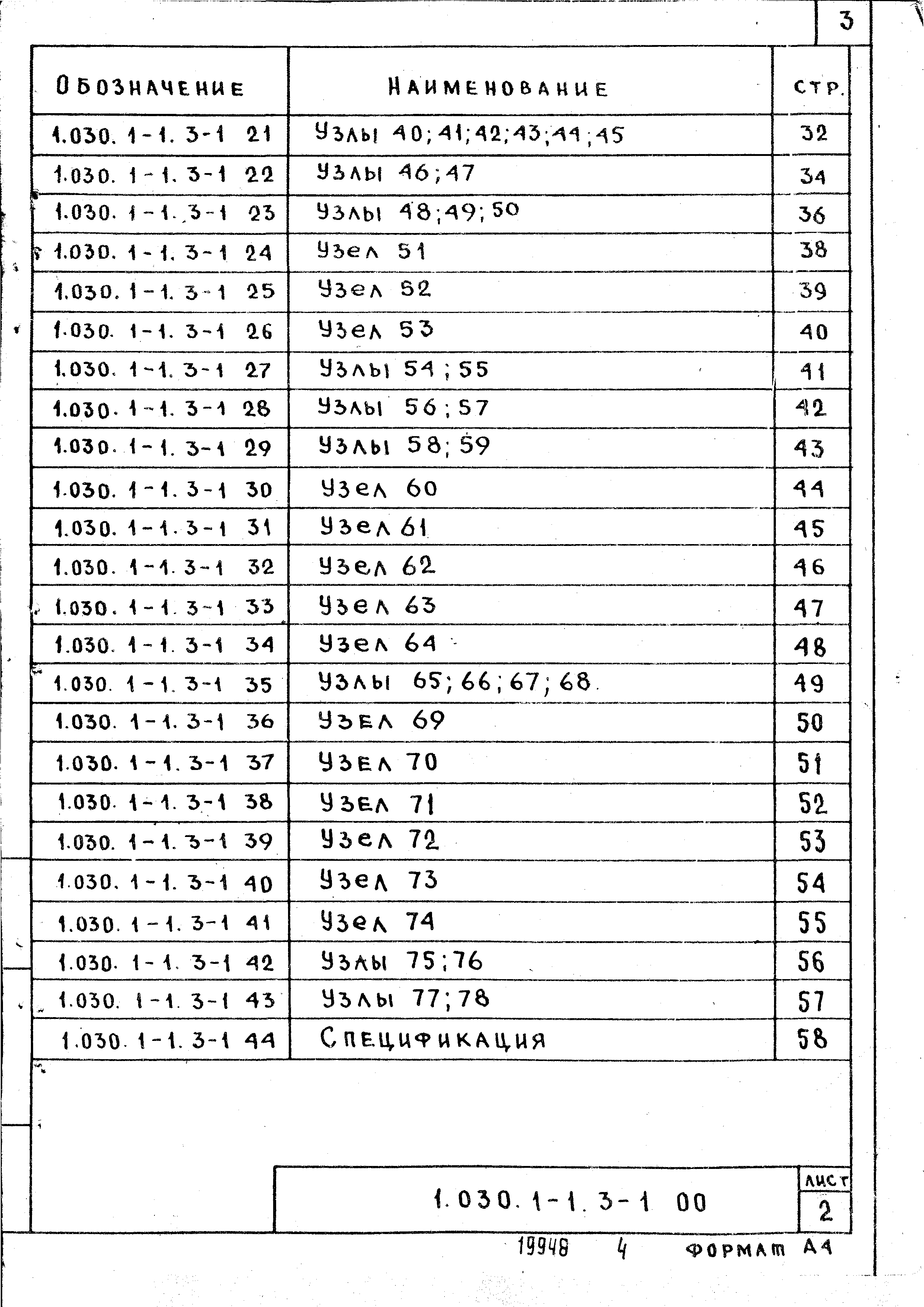

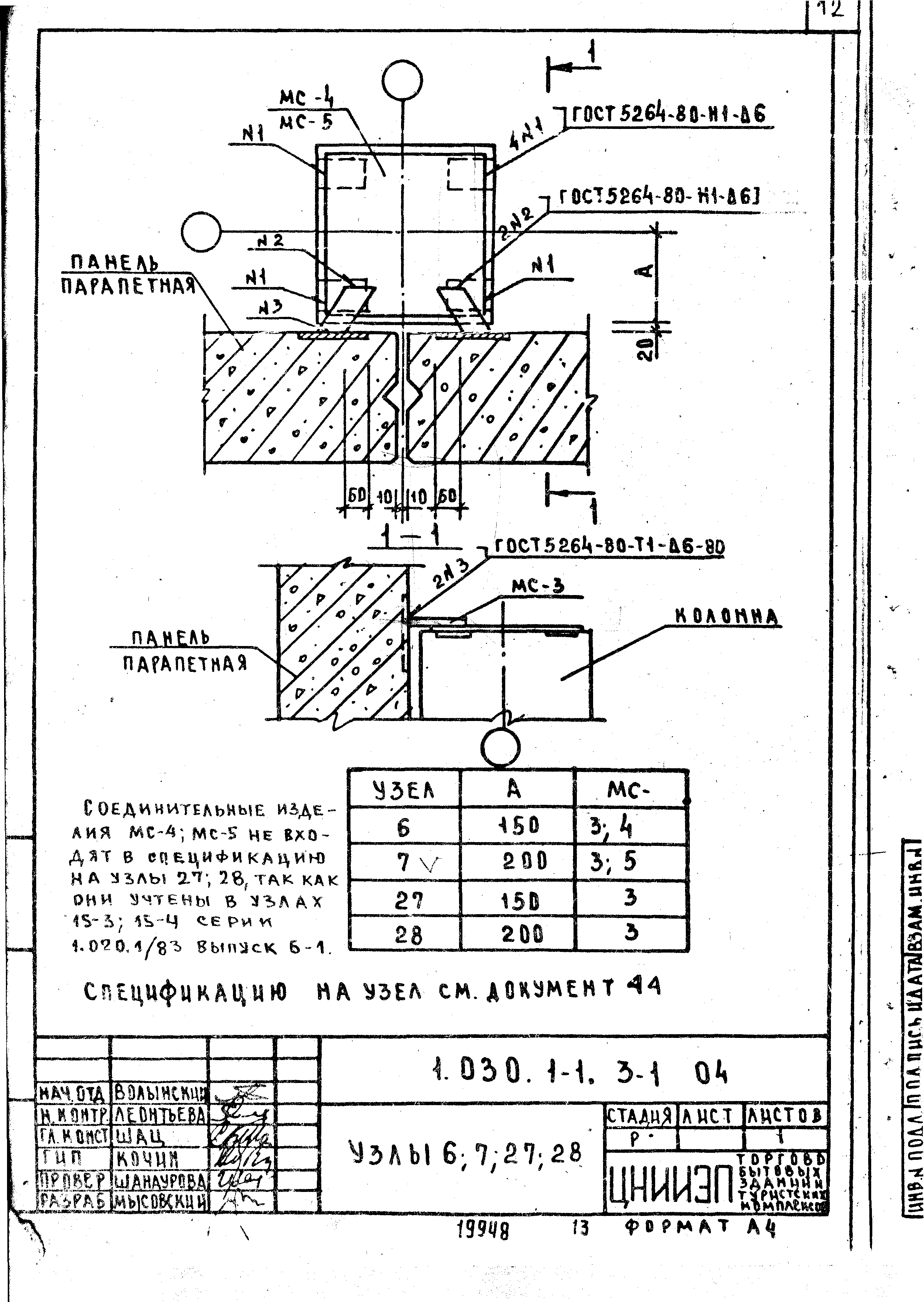

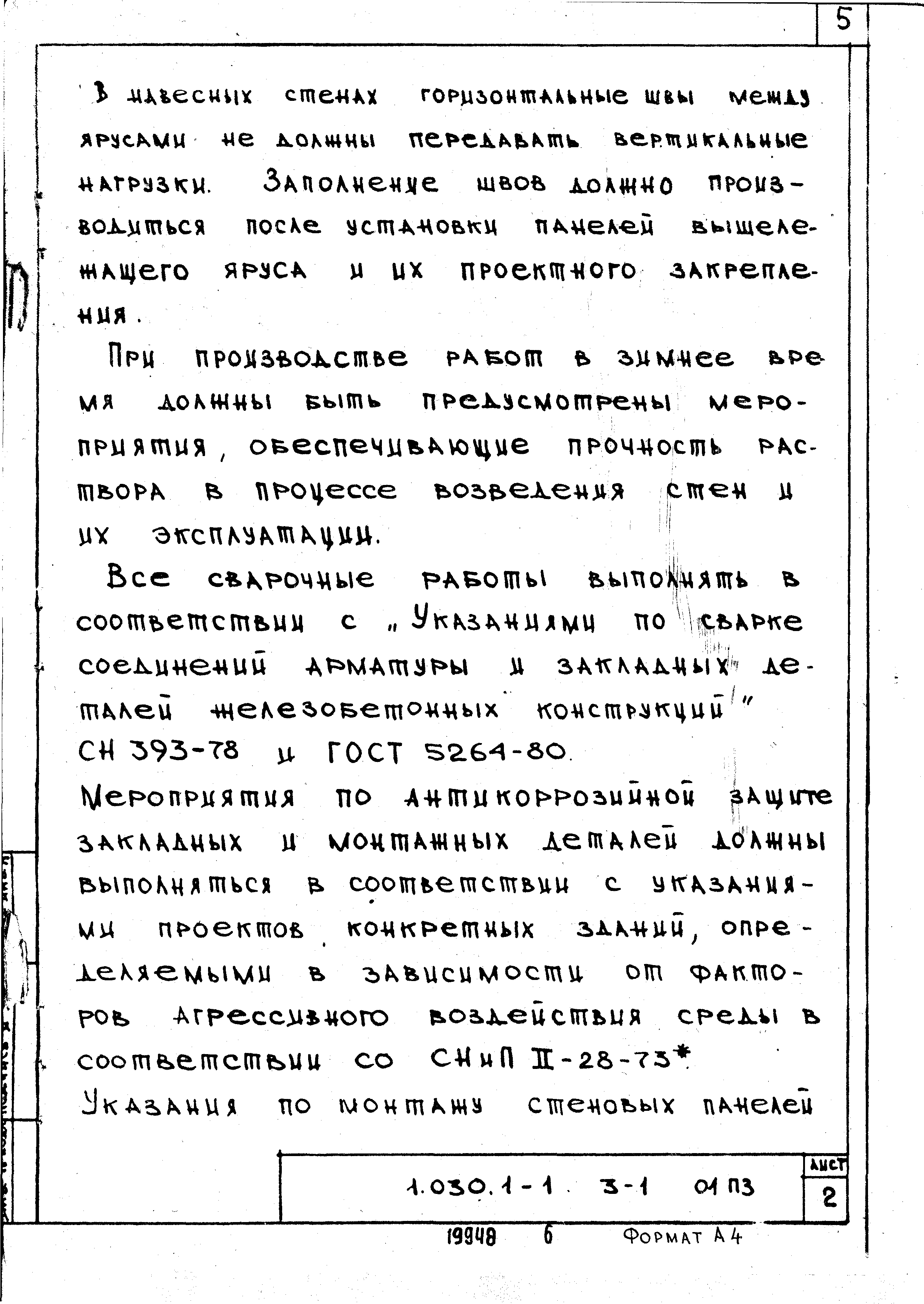

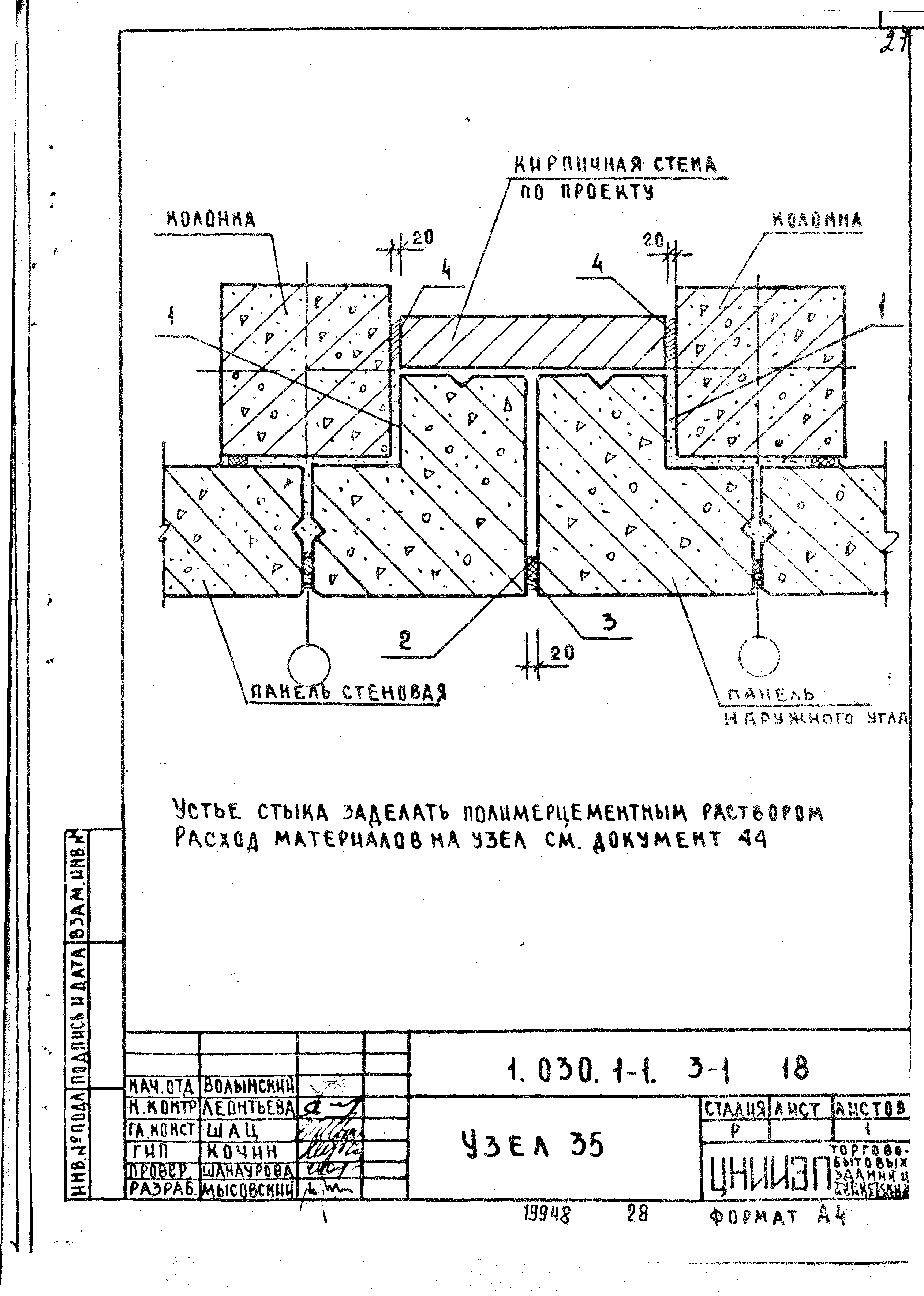

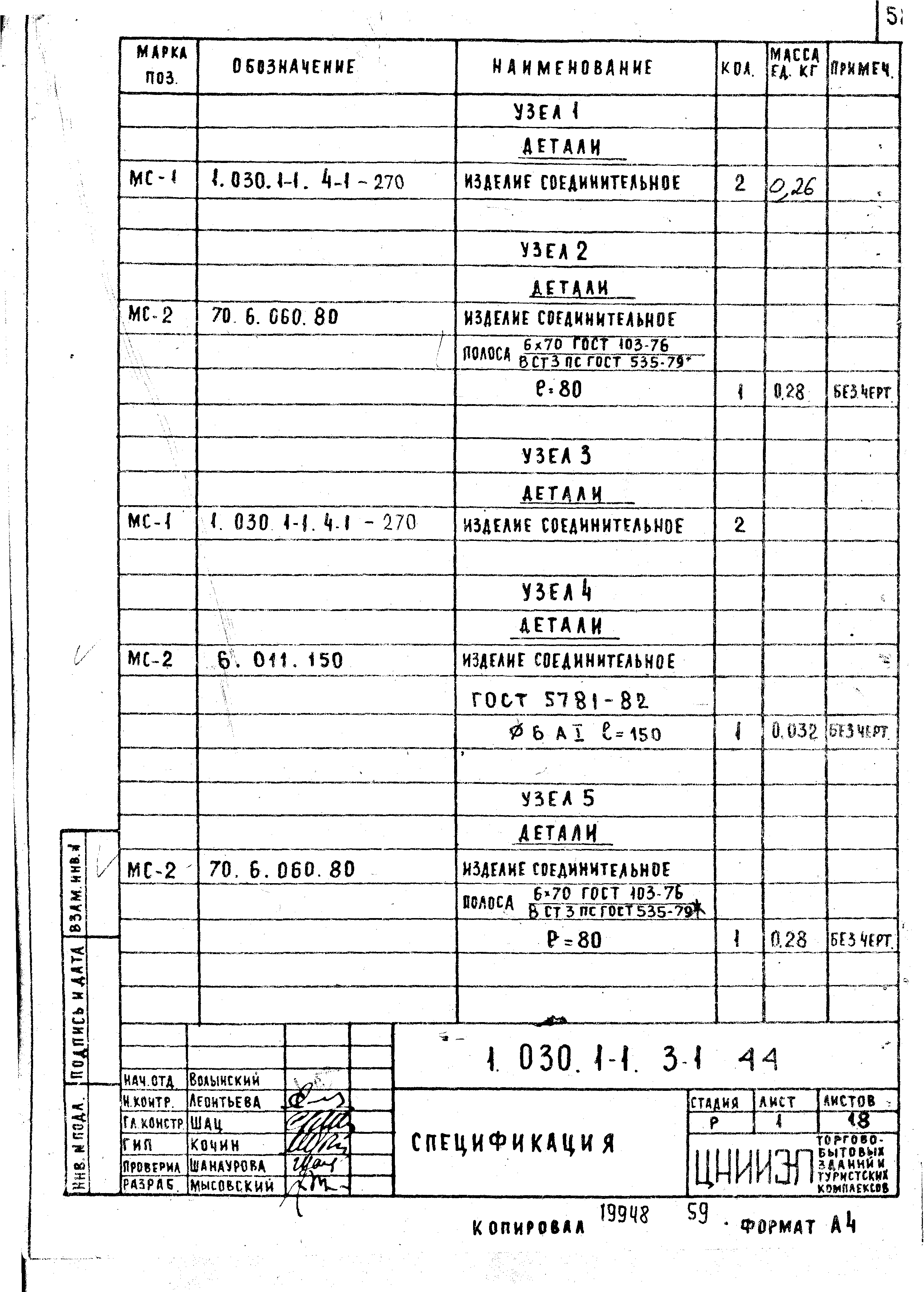

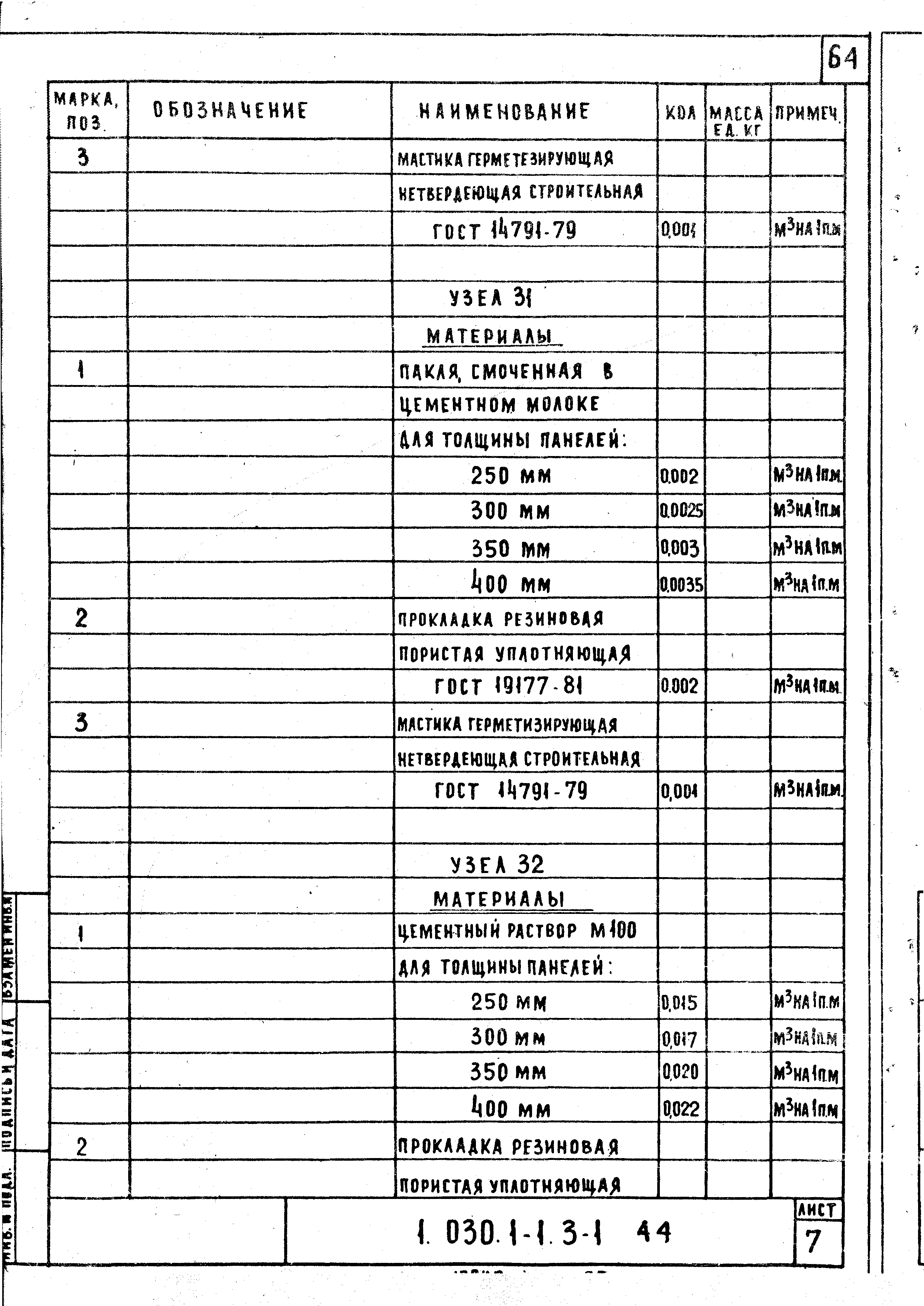

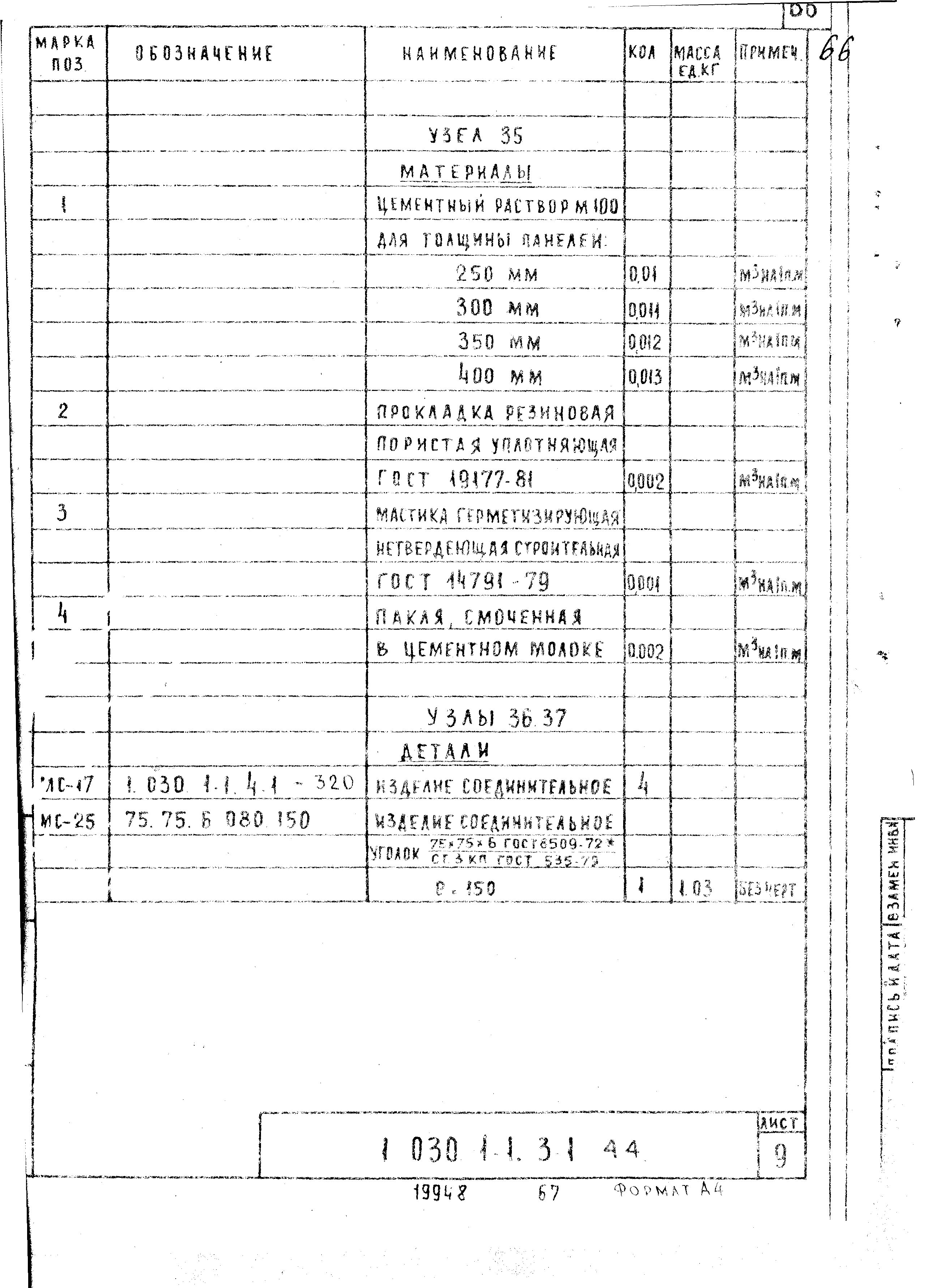

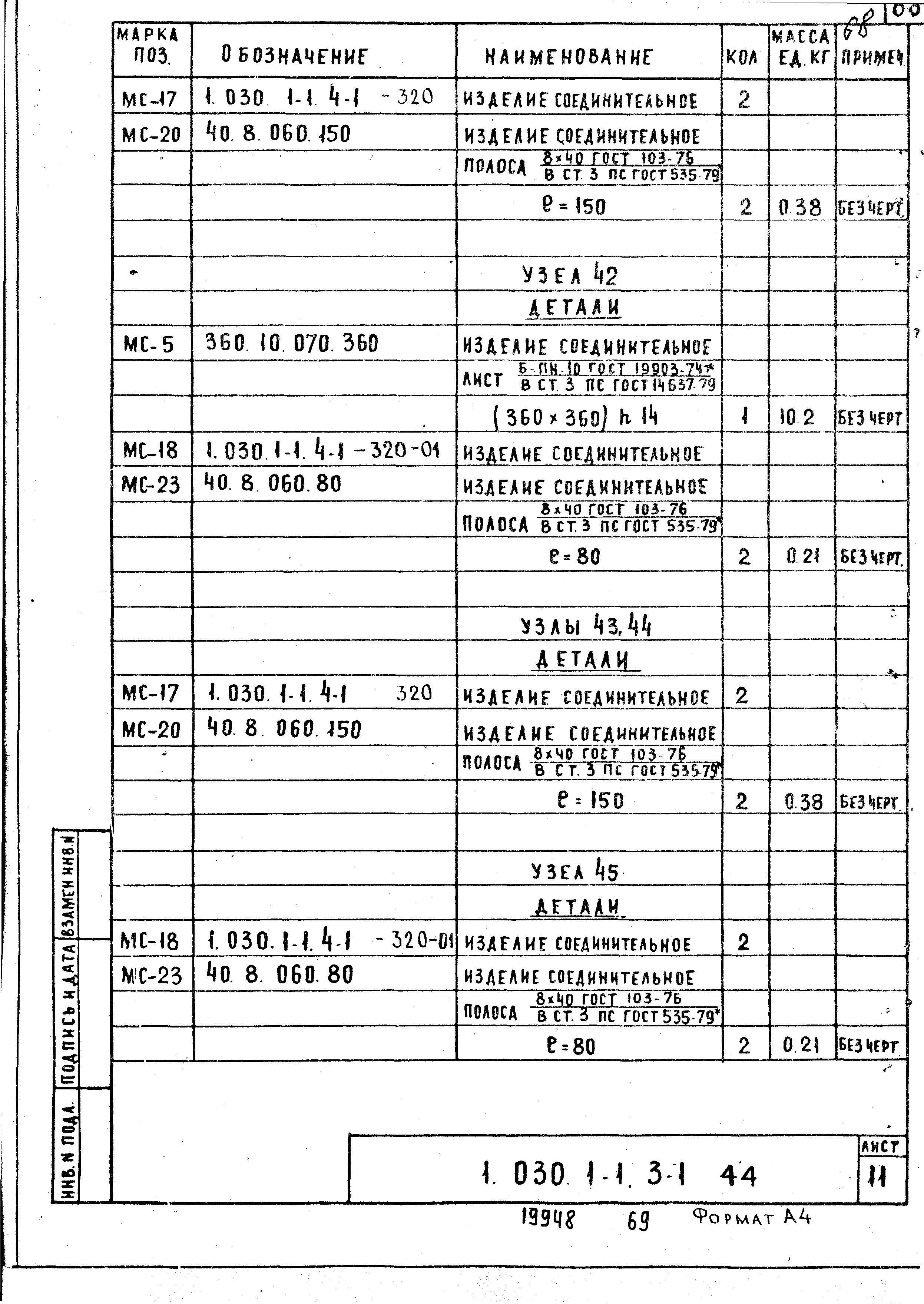

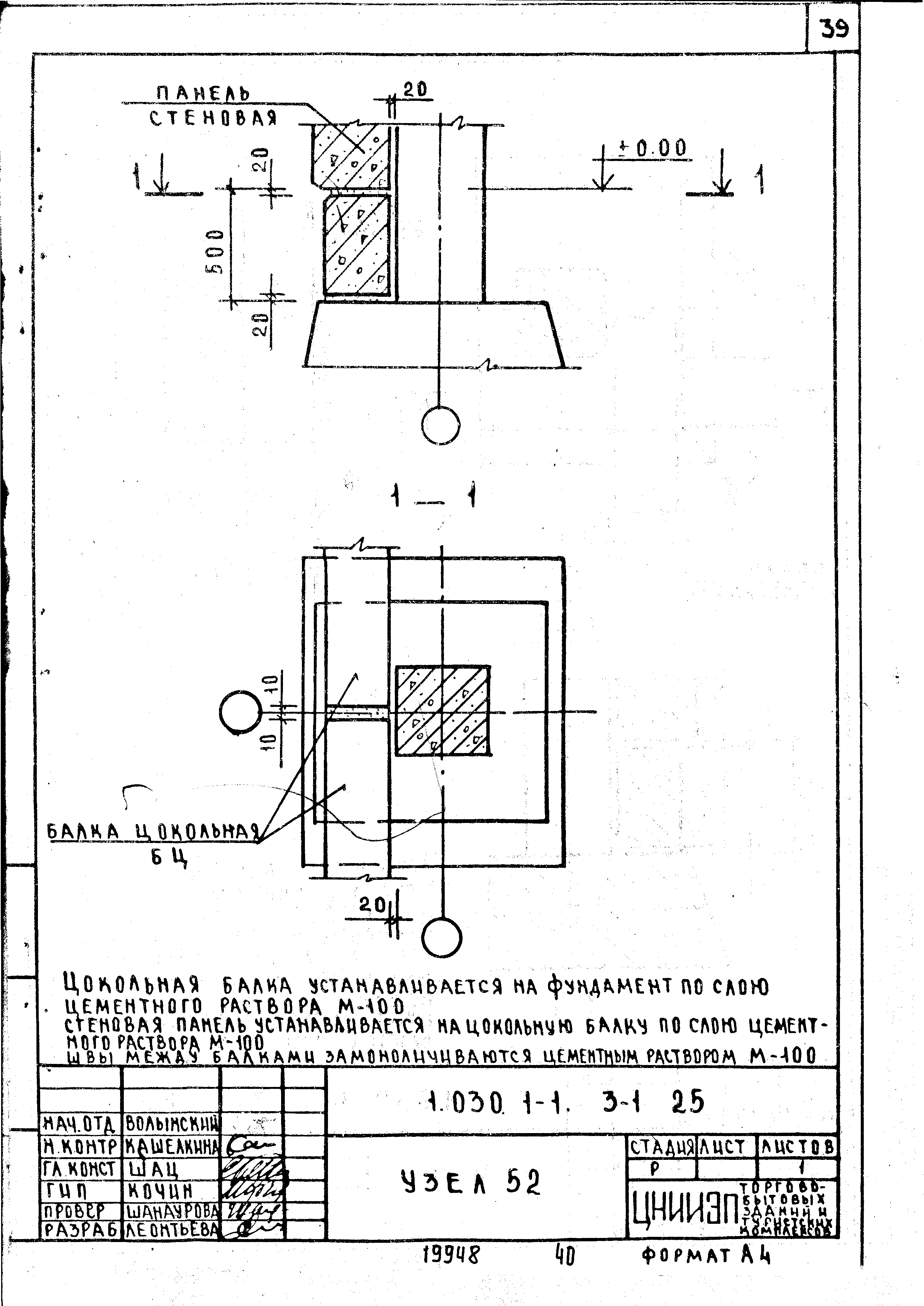

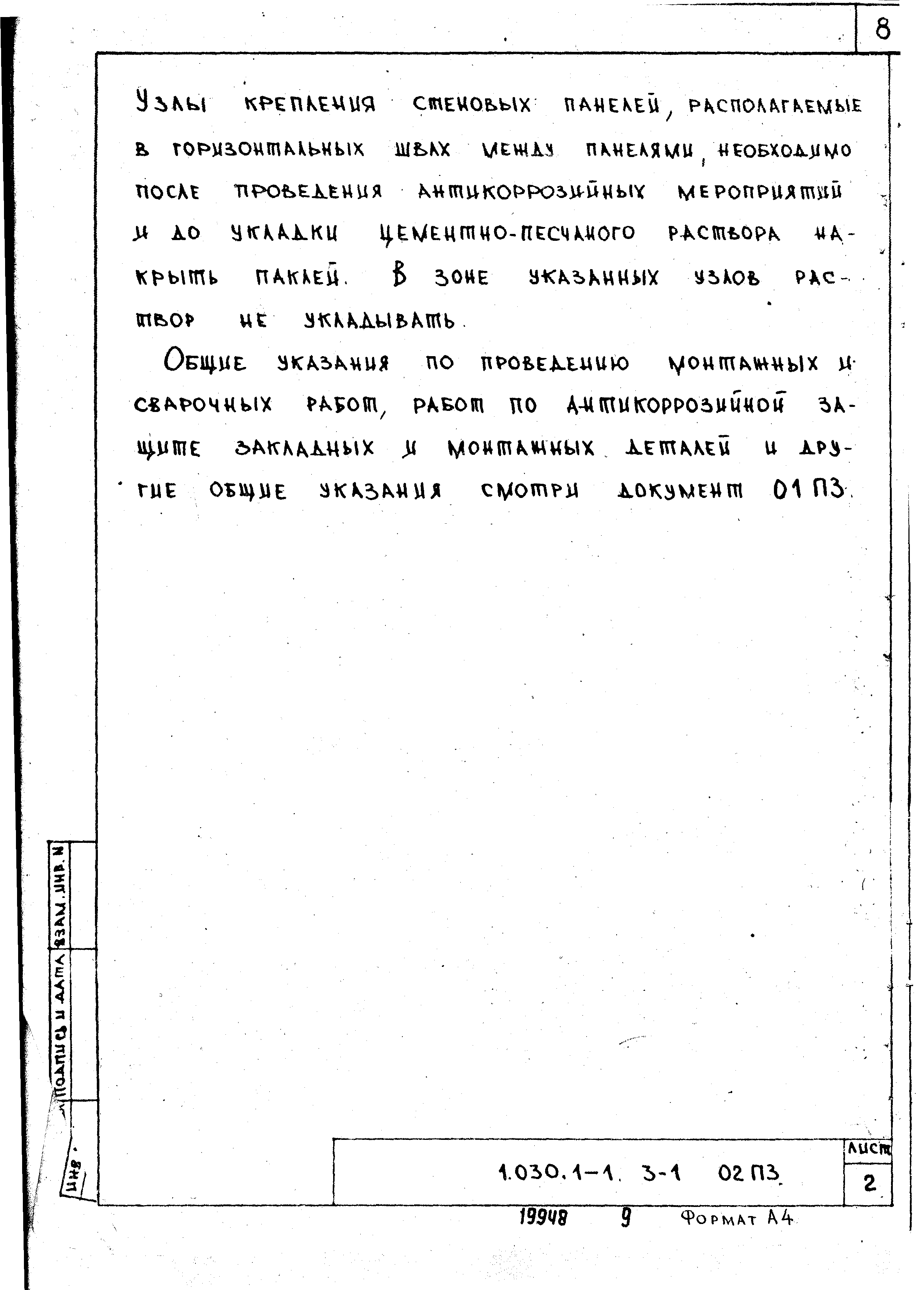

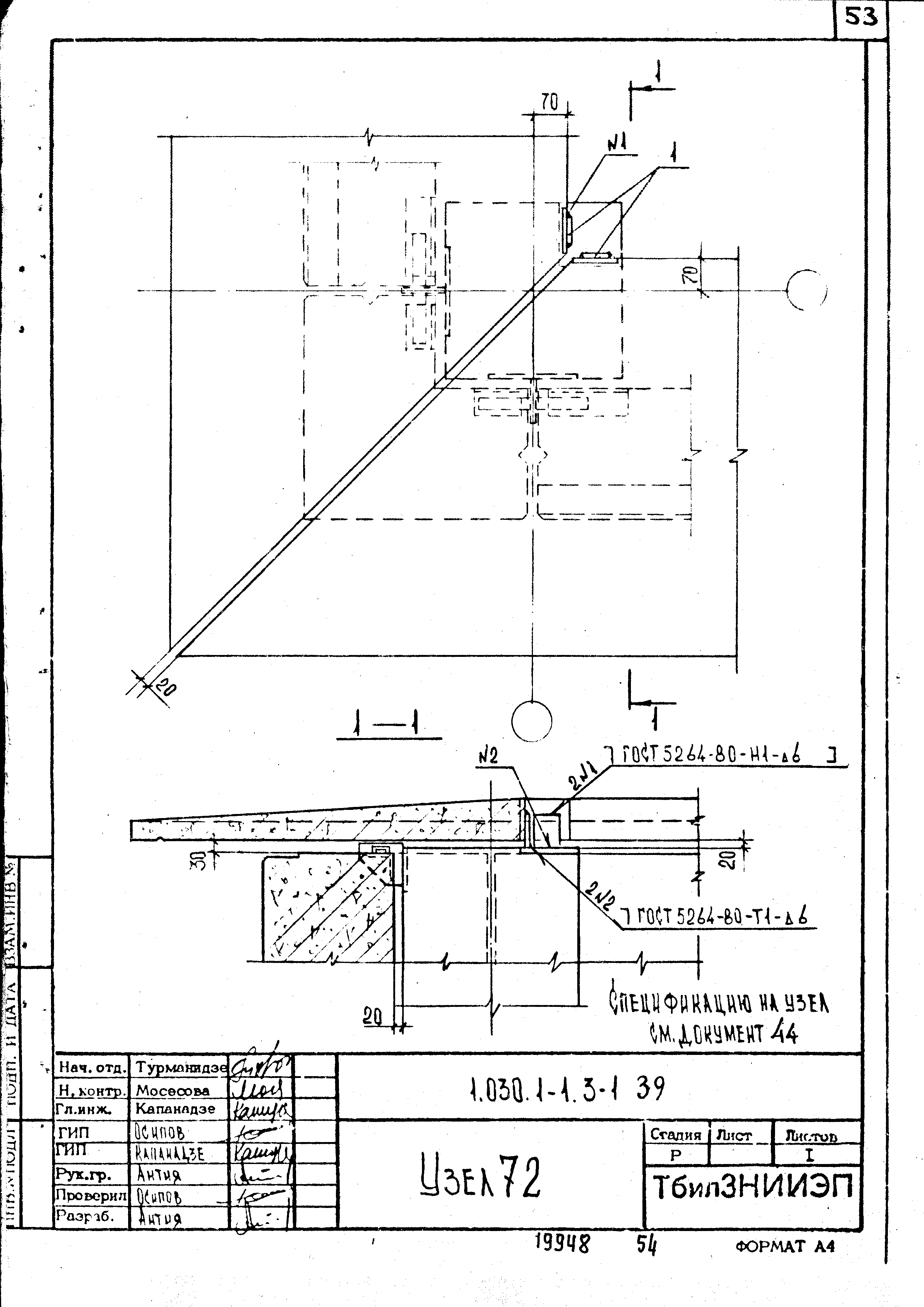

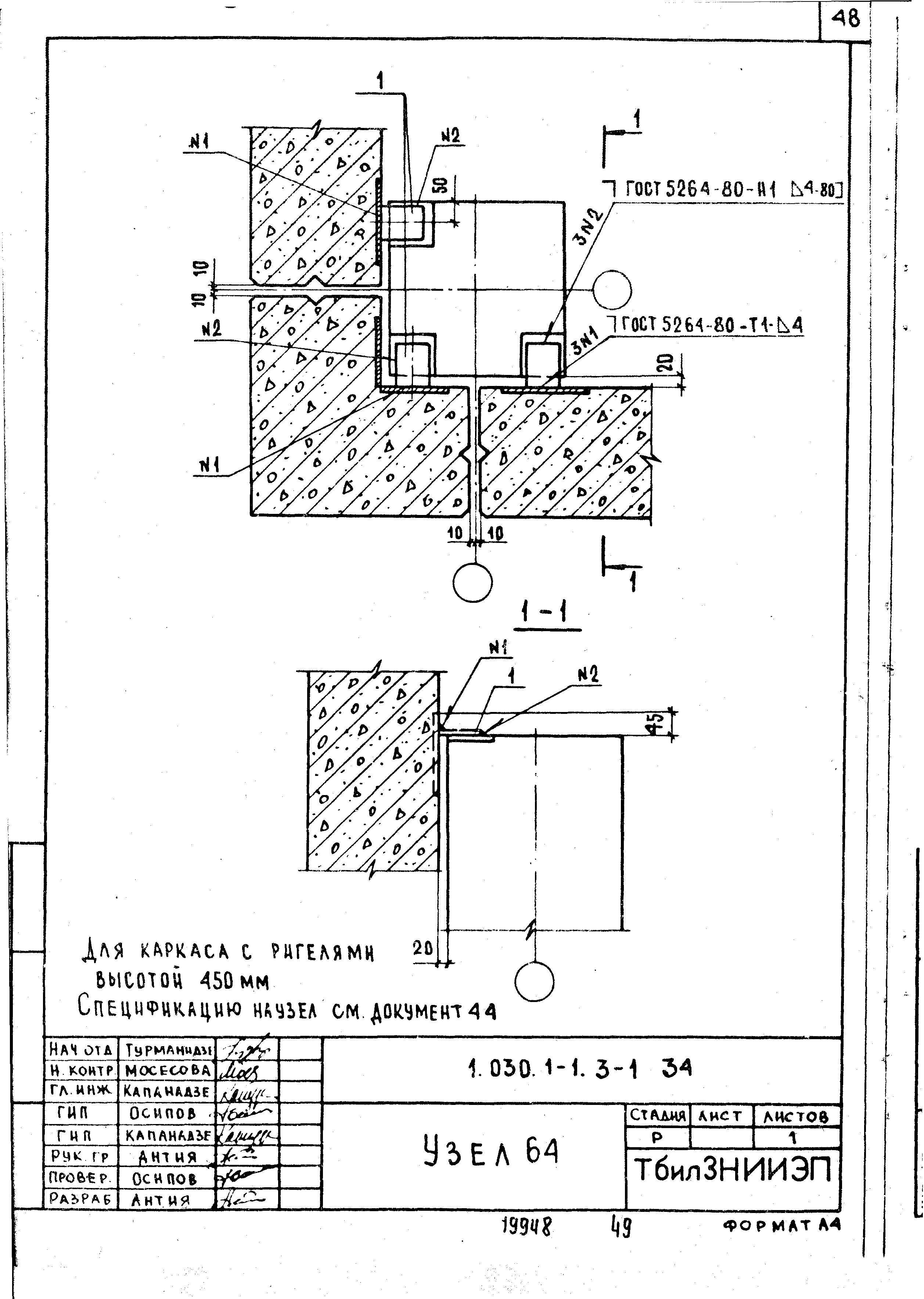

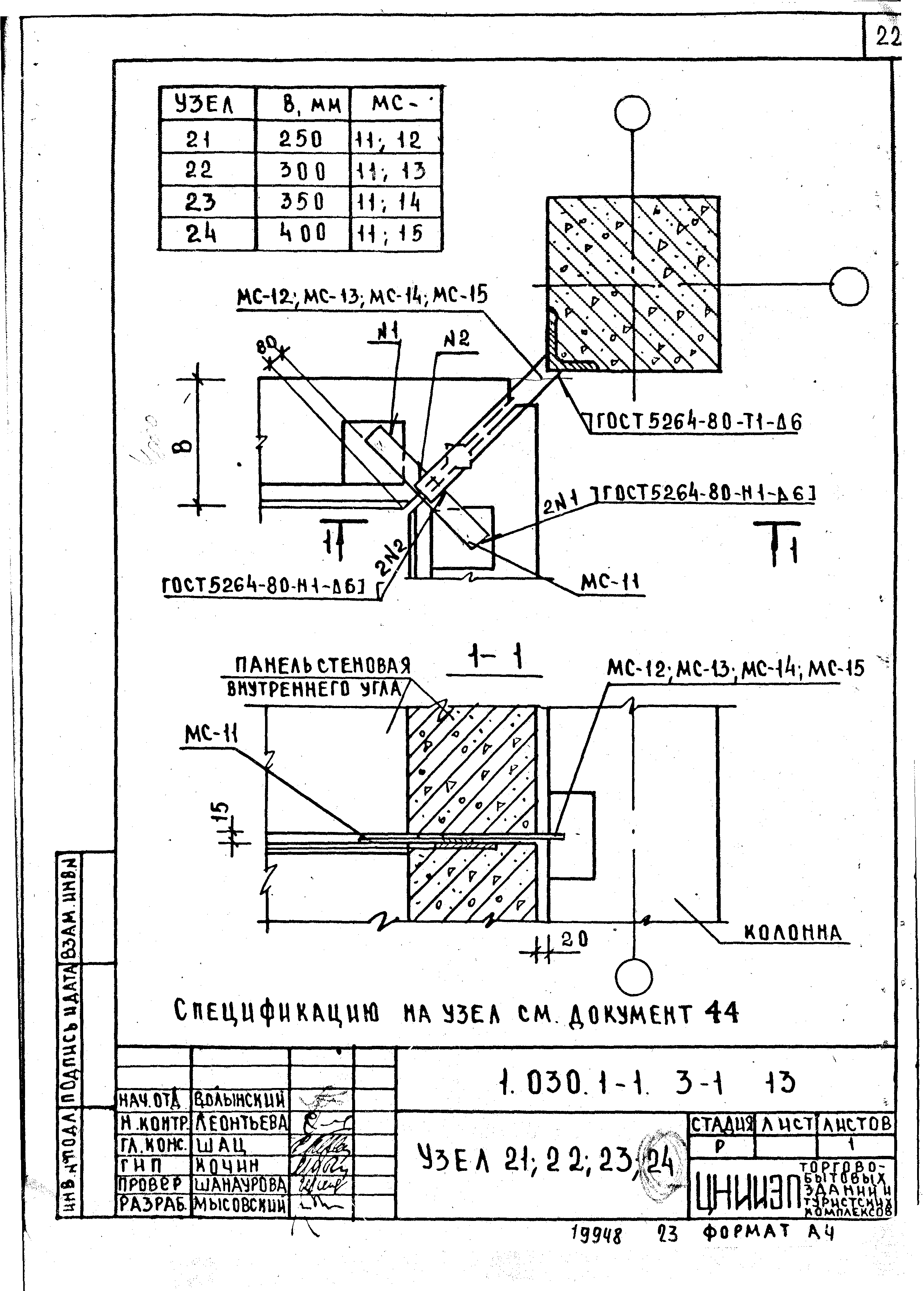

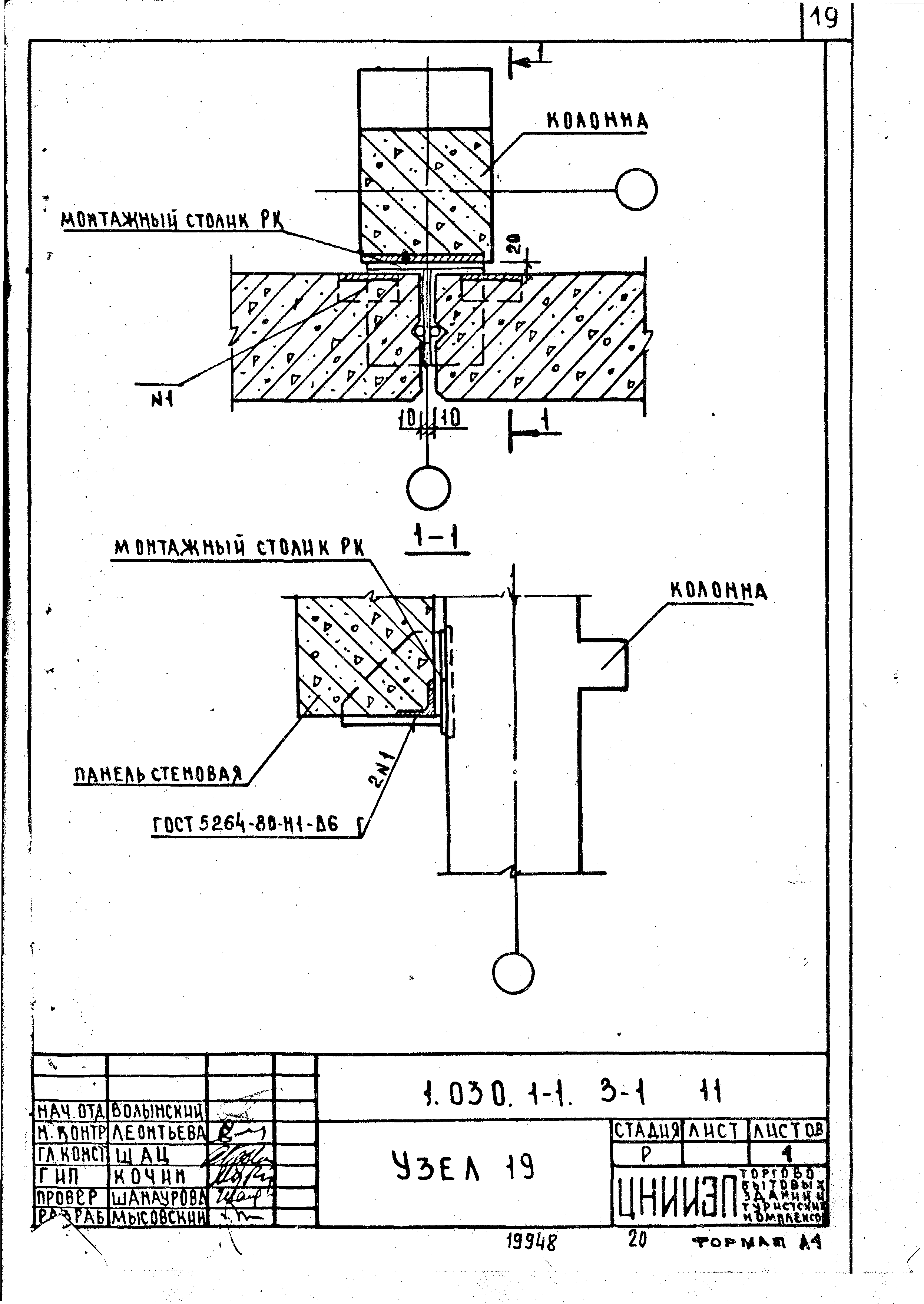

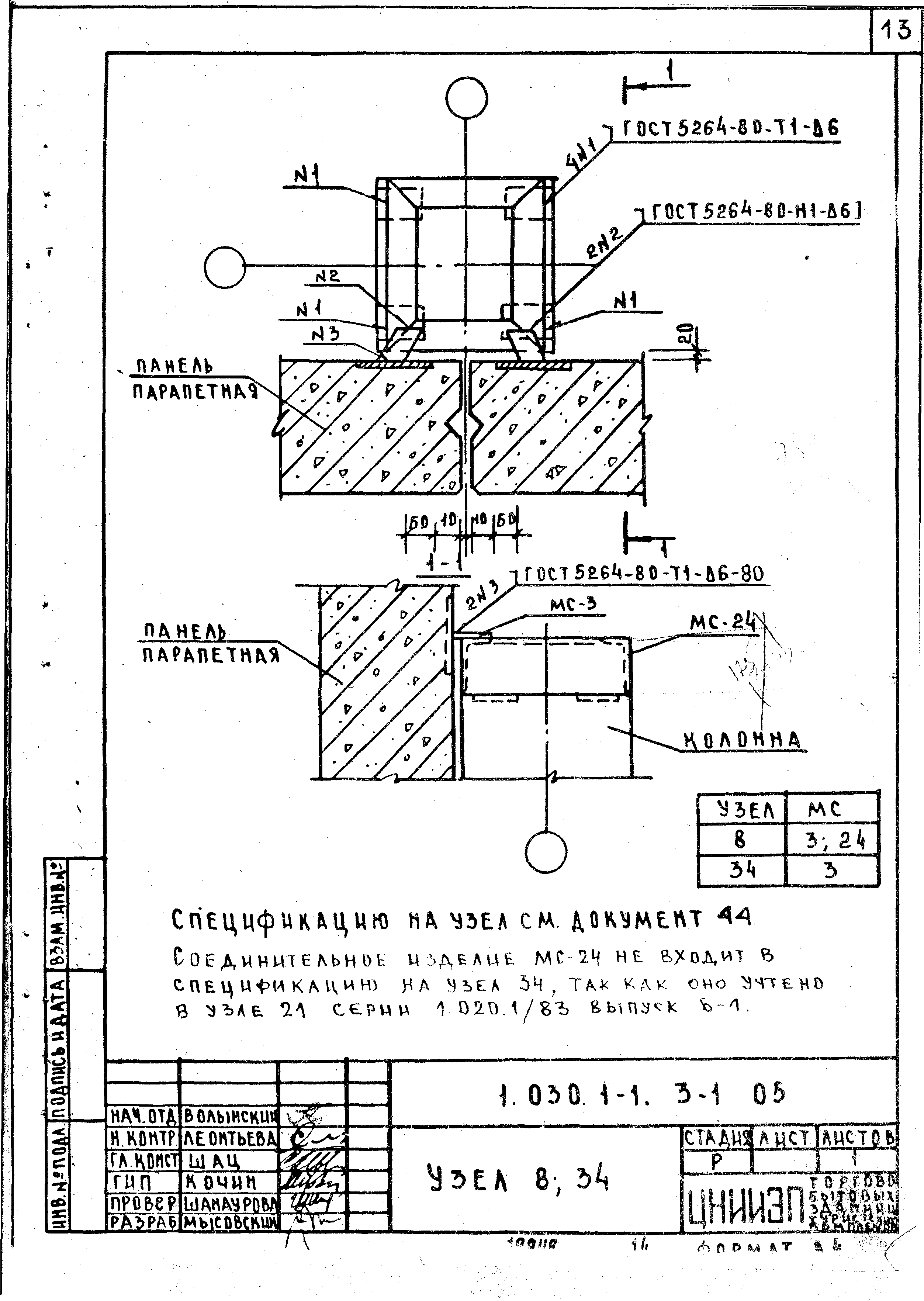

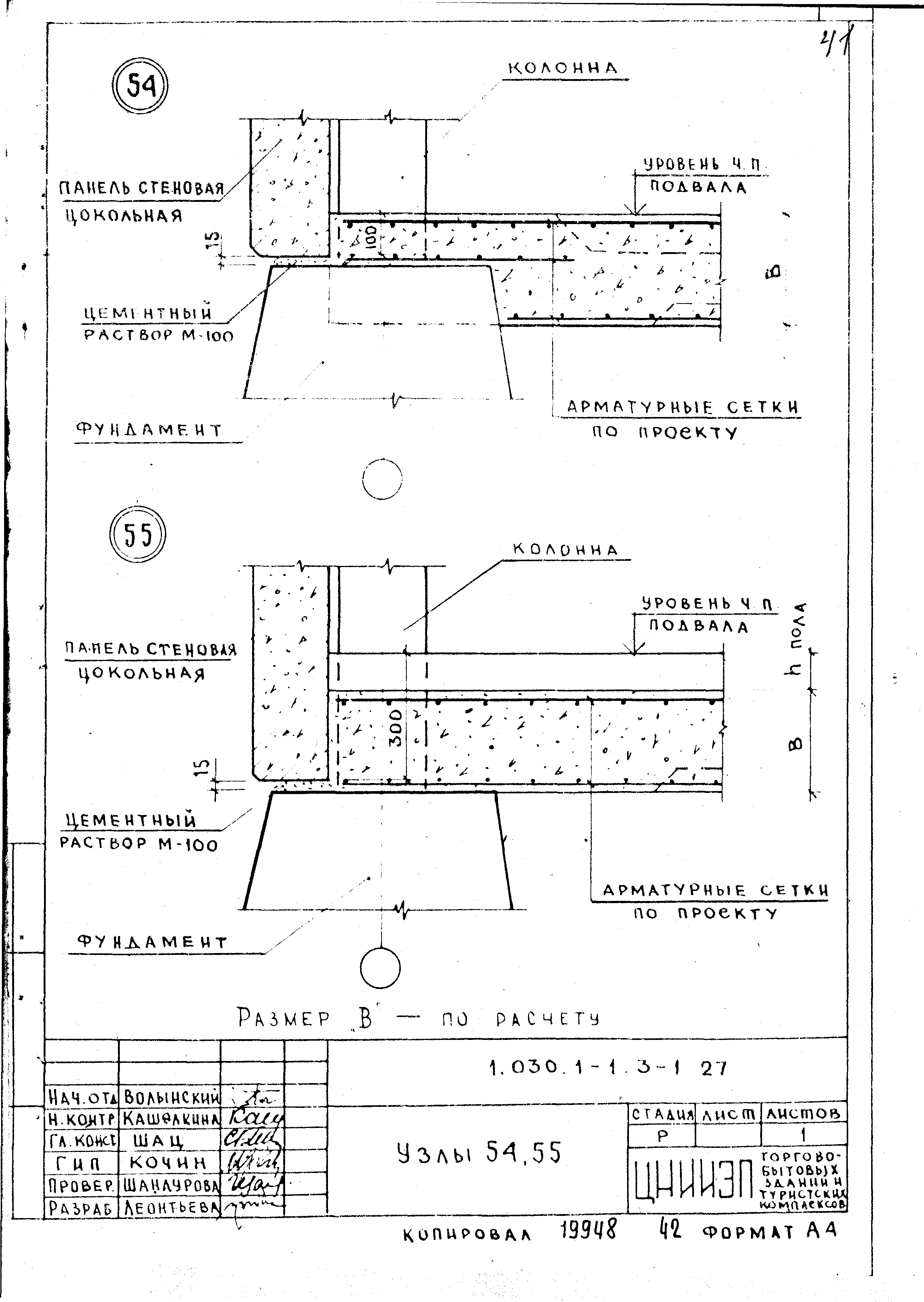

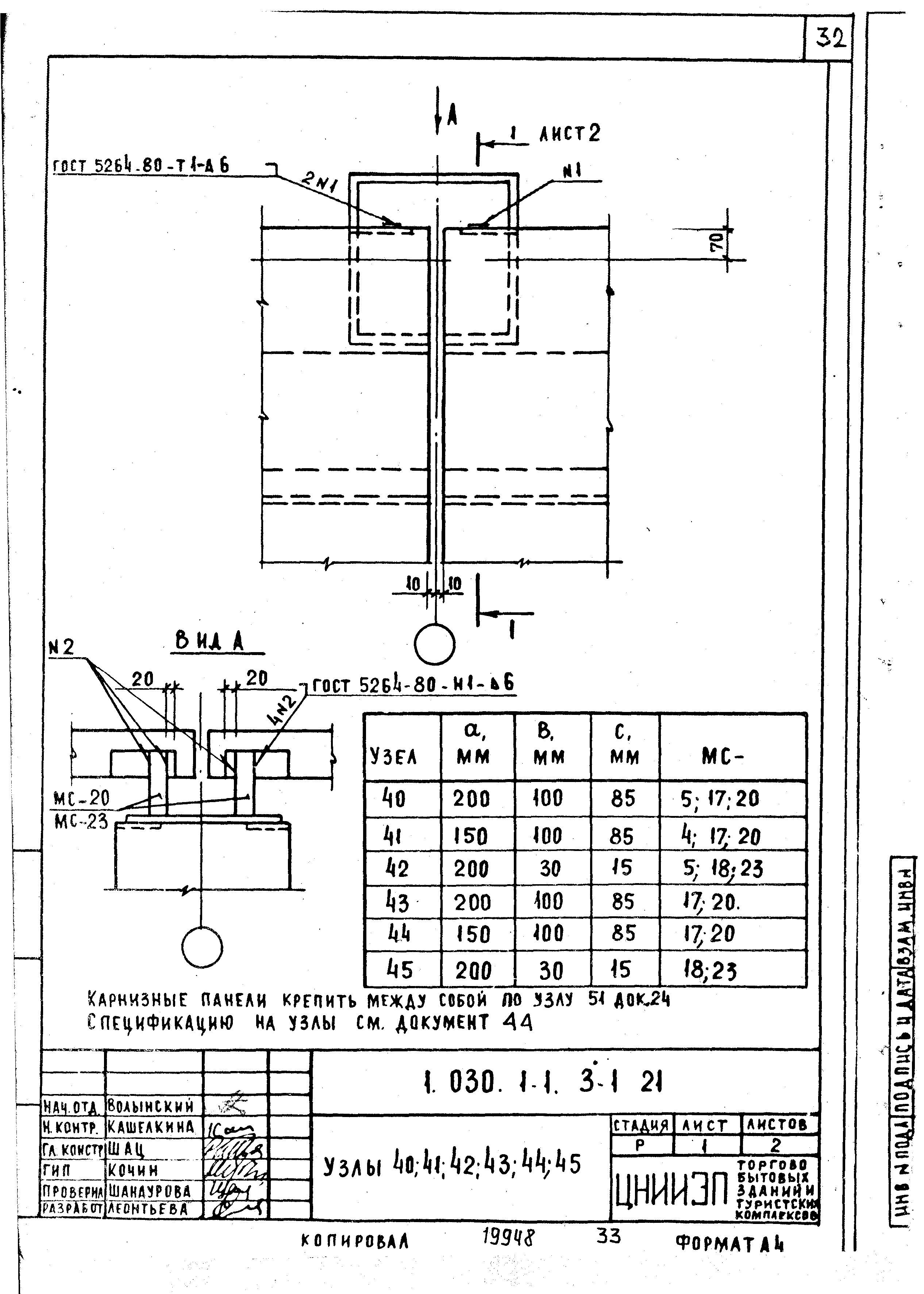

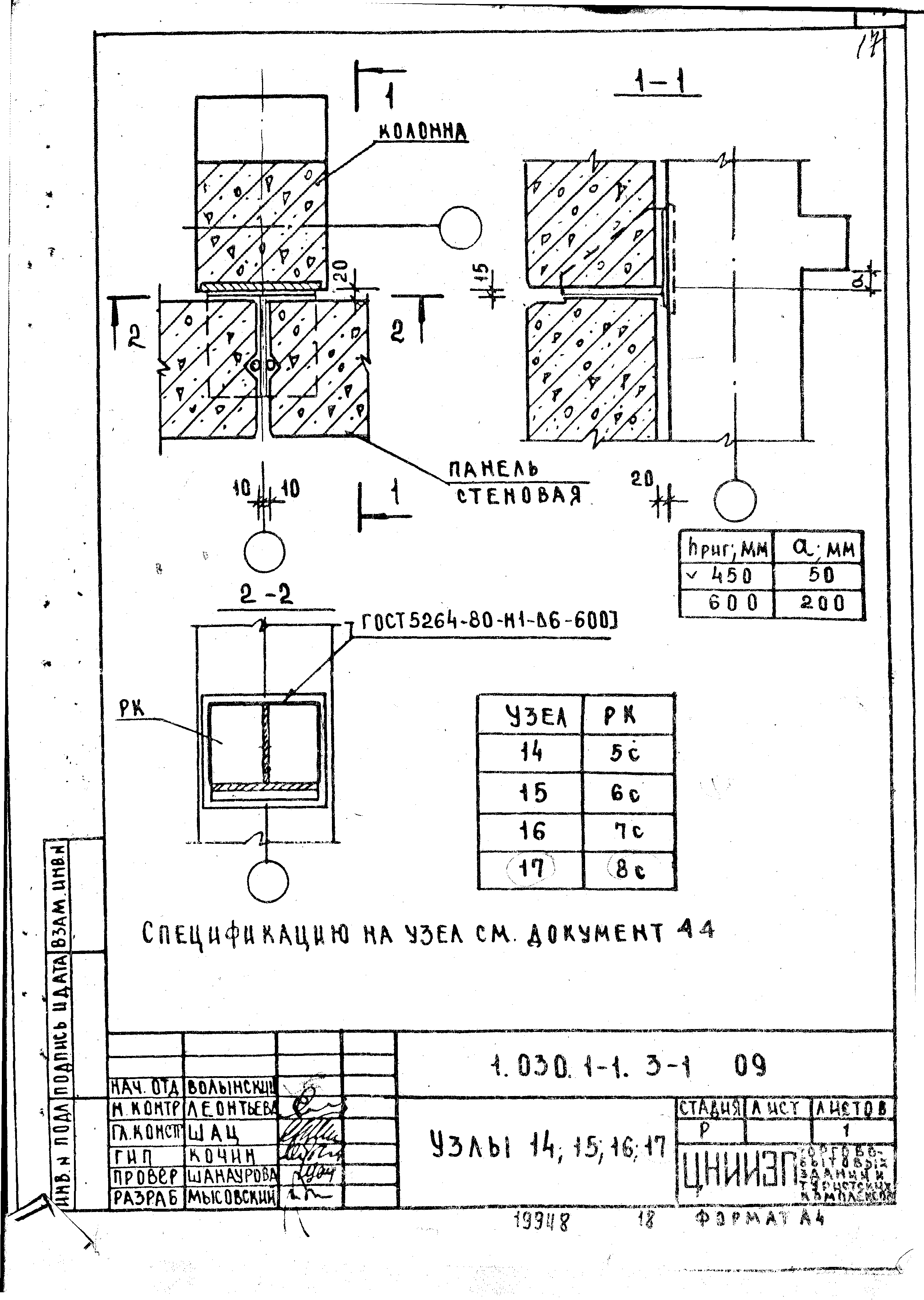

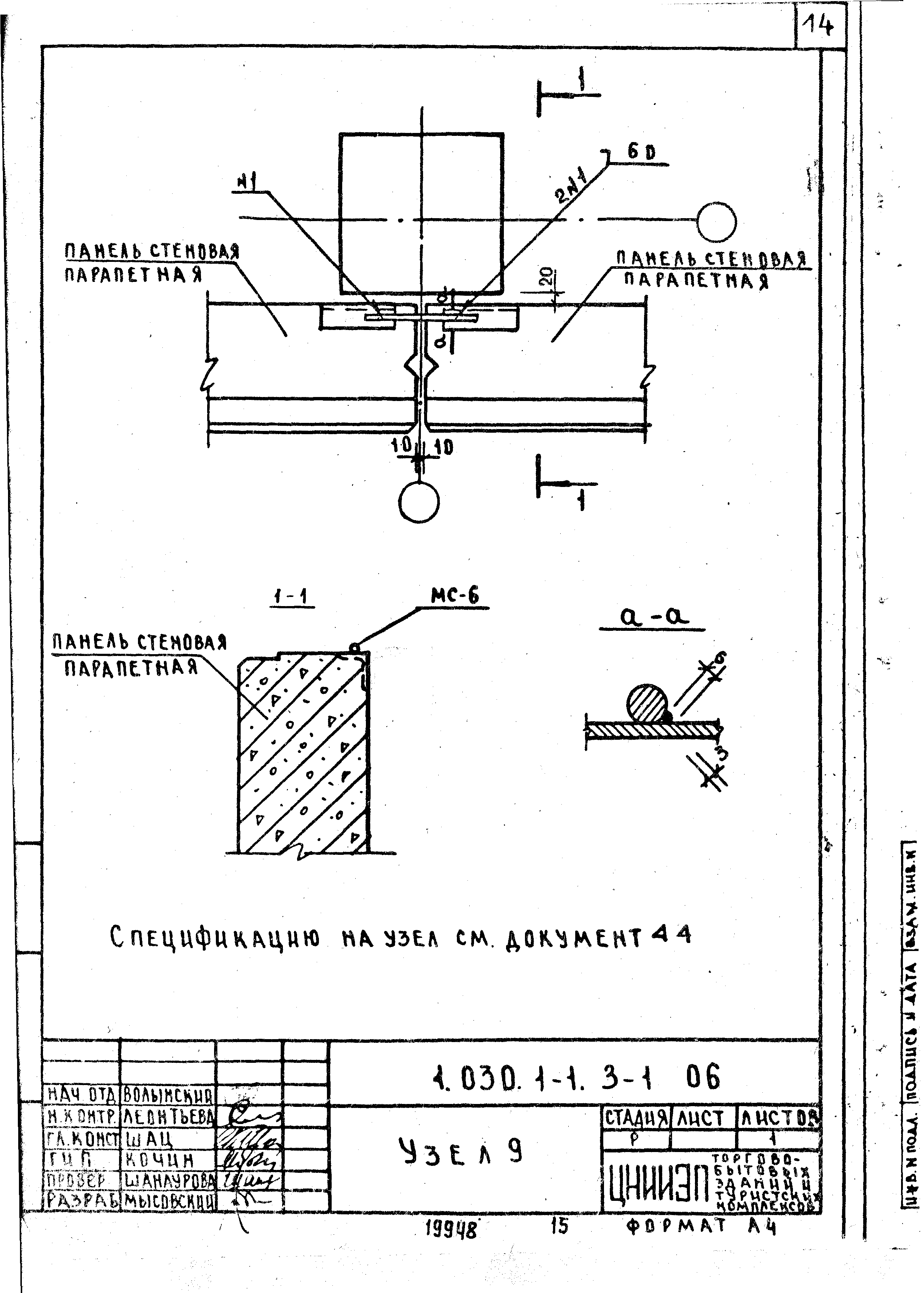

Оглавление:	1.030.1-1.3-1 01 ПЗ Пояснительная записка 1.030.1-1.3-1 02 ПЗ Пояснительная записка 1.030.1-1.3-1 01 Узел 1 1.030.1-1.3-1 02 Узлы 2; 3 1.030.1-1.3-1 03 Узлы 4; 5 1.030.1-1.3-1 04 Узлы 6; 7; 27; 28 1.030.1-1.3-1 05 Узлы 8; 34 1.030.1-1.3-1 06 Узел 9 1.030.1-1.3-1 07 Узлы 10; 13 1.030.1-1.3-1 08 Узлы 11; 12 1.030.1-1.3-1 09 Узлы 14; 15; 16; 17 1.030.1-1.3-1 10 Узел 18 1.030.1-1.3-1 11 Узел 19 1.030.1-1.3-1 12 Узел 20 1.030.1-1.3-1 13 Узел 21; 22; 23; 24; 1.030.1-1.3-1 14 Узел 25 1.030.1-1.3-1 15 Узел 26 1.030.1-1.3-1 16 Узлы 29; 30; 31 1.030.1-1.3-1 17 Узлы 32; 33 1.030.1-1.3-1 18 Узел 35 1.030.1-1.3-1 19 Узлы 36; 37; 38 1.030.1-1.3-1 20 Узел 39 1.030.1-1.3-1 21 Узлы 40; 41; 42; 43; 44; 45 1.030.1-1.3-1 22 Узлы 46; 47 1.030.1-1.3-1 23 Узлы 48; 49; 50 1.030.1-1.3-1 24 Узел 51 1.030.1-1.3-1 25 Узел 52 1.030.1-1.3-1 26 Узел 53 1.030.1-1.3-1 27 Узлы 54; 55 1.030.1-1.3-1 28 Узлы 56; 57 1.030.1-1.3-1 29 Узлы 58; 59 1.030.1-1.3-1 30 Узел 60 1.030.1-1.3-1 31 Узел 61 1.030.1-1.3-1 32 Узел 62 1.030.1-1.3-1 33 Узел 63 1.030.1-1.3-1 34 Узел 64 1.030.1-1.3-1 35 Узел 65; 66; 67; 68 1.030.1-1.3-1 36 Узел 69 1.030.1-1.3-1 37 Узел 70 1.030.1-1.3-1 38 Узел 71 1.030.1-1.3-1 39 Узел 72 1.030.1-1.3-1 40 Узел 73 1.030.1-1.3-1 41 Узел 74 1.030.1-1.3-1 42 Узел 75; 76 1.030.1-1.3-1 43 Узел 77; 78 1.030.1-1.3-1 44 Спецификация
Разработан:	ТбилЗНИИЭП ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	09.08.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 132)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432-14/80 «Стеновые панели отапливаемых производственных зданий с шагом колонн 6 м»
Чем заменён:	Серия 1.030.1-1/88 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий»
Нормативные ссылки:	ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций»
