Серия 1.030.1-1

Выпуск 1-2. Часть 2. Панели из легких и ячеистых бетонов. Пространственные каркасы. Рабочие чертежи

Обозначение:	Серия 1.030.1-1
Обозначение англ:	Series 1.030.1-1
Статус:	заменен
Название рус.:	Выпуск 1-2. Часть 2. Панели из легких и ячеистых бетонов. Пространственные каркасы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.03.1989

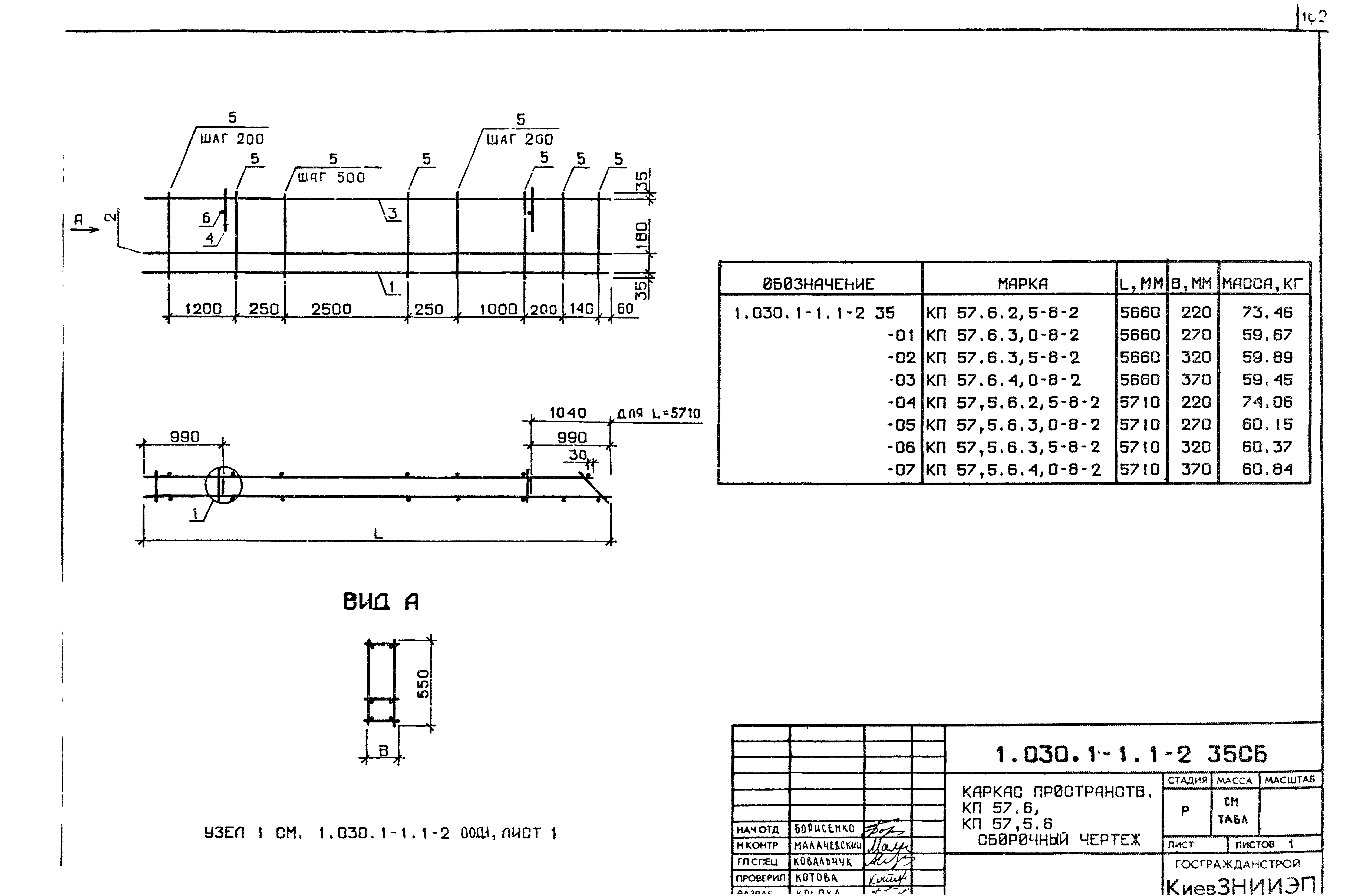

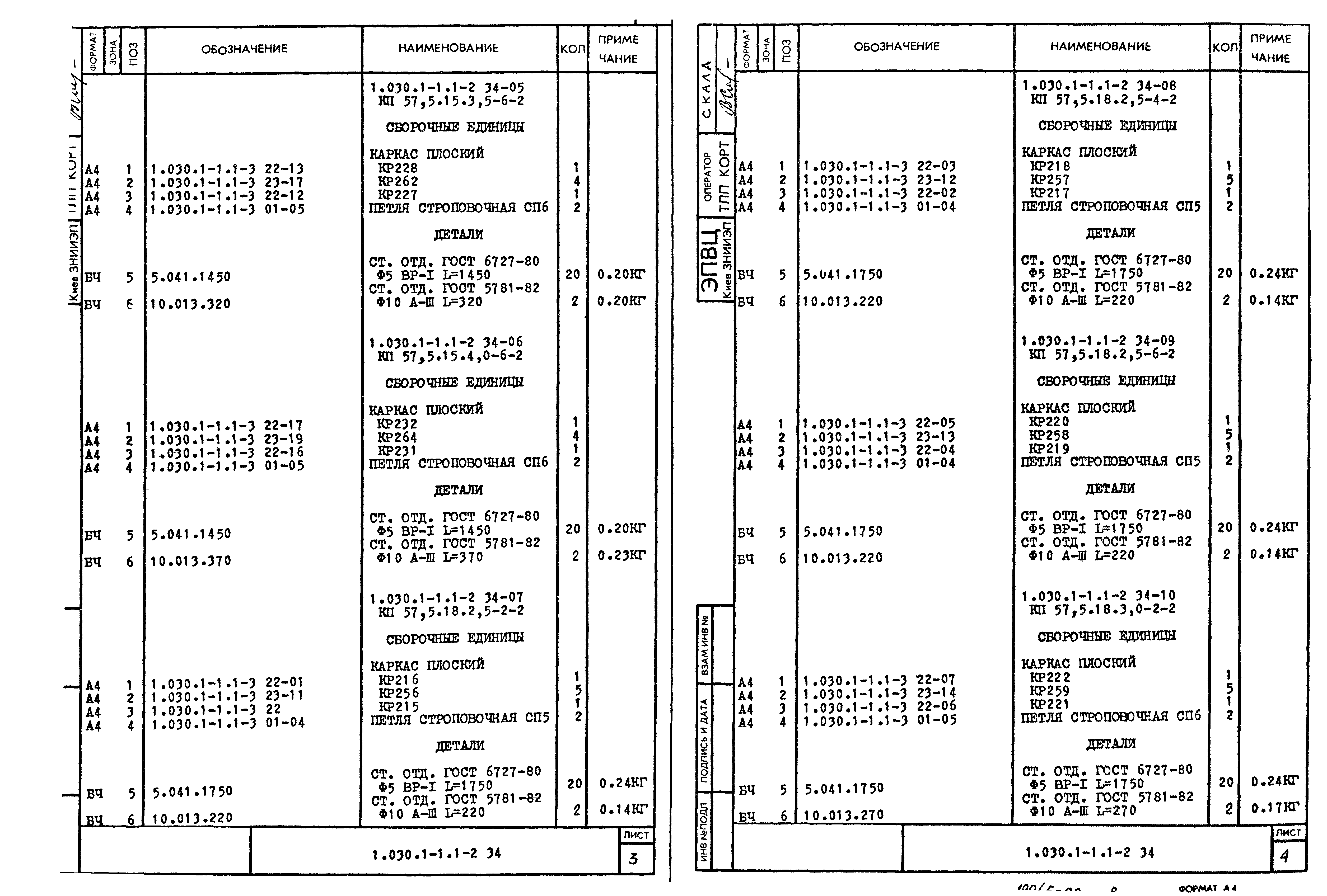

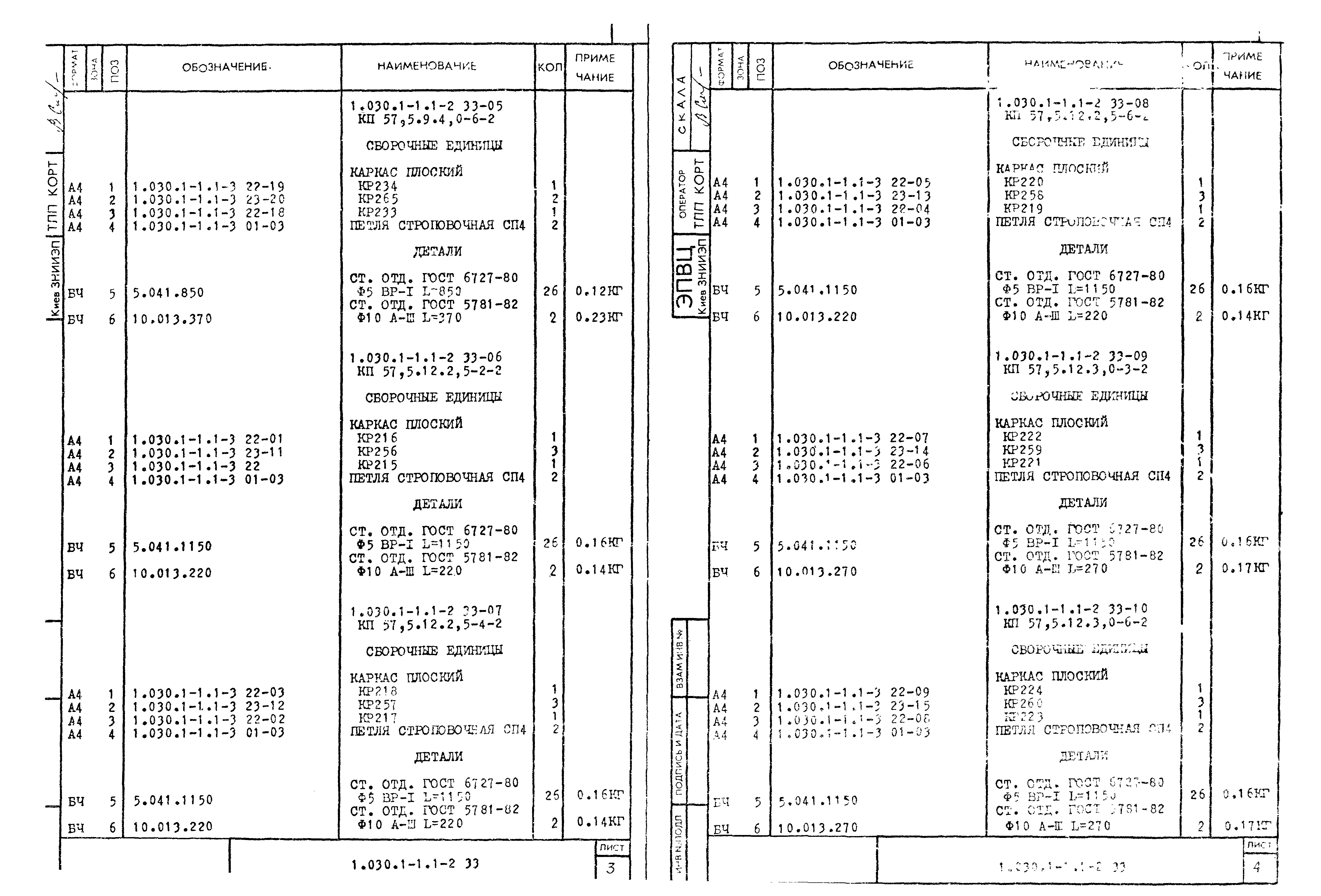

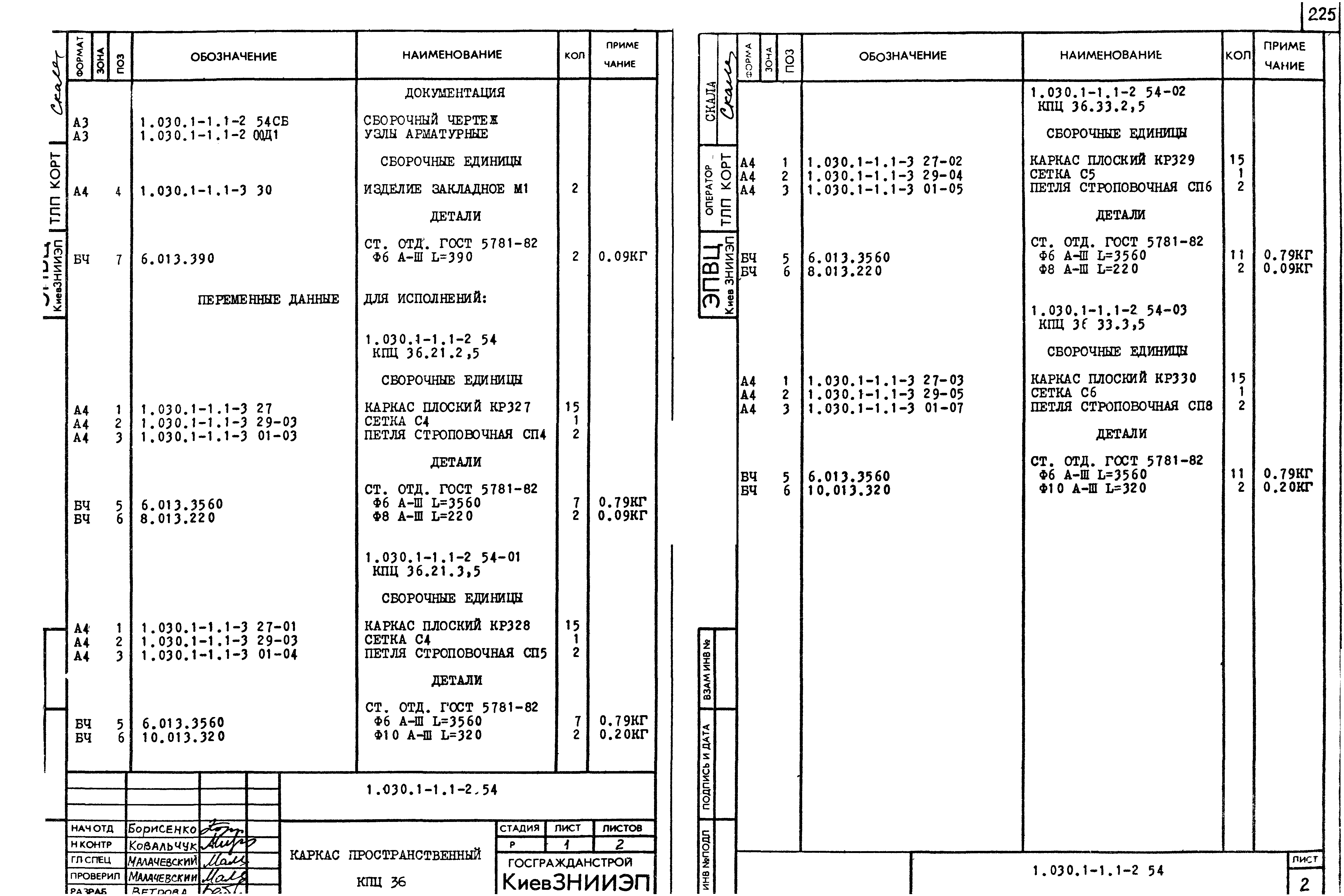

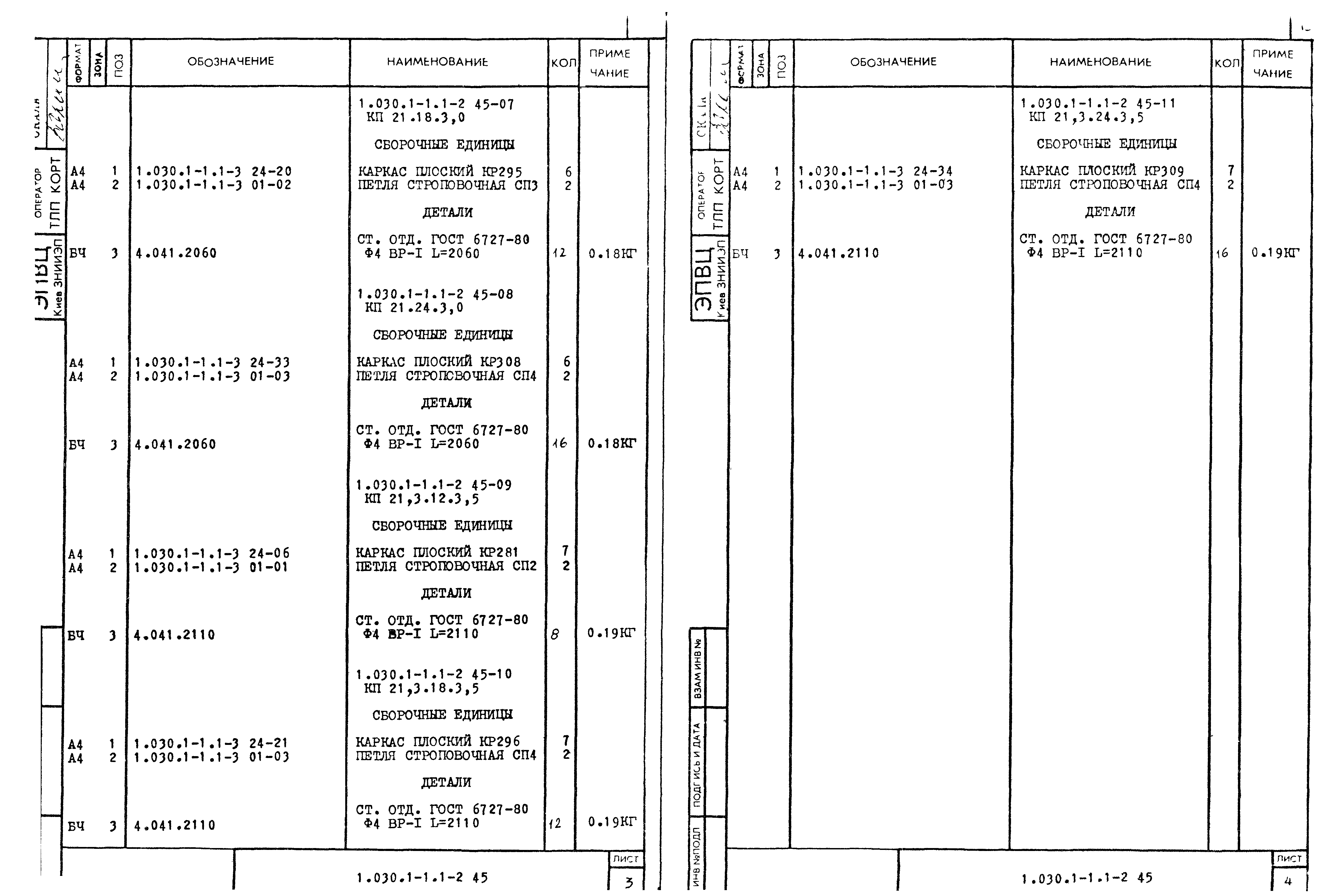

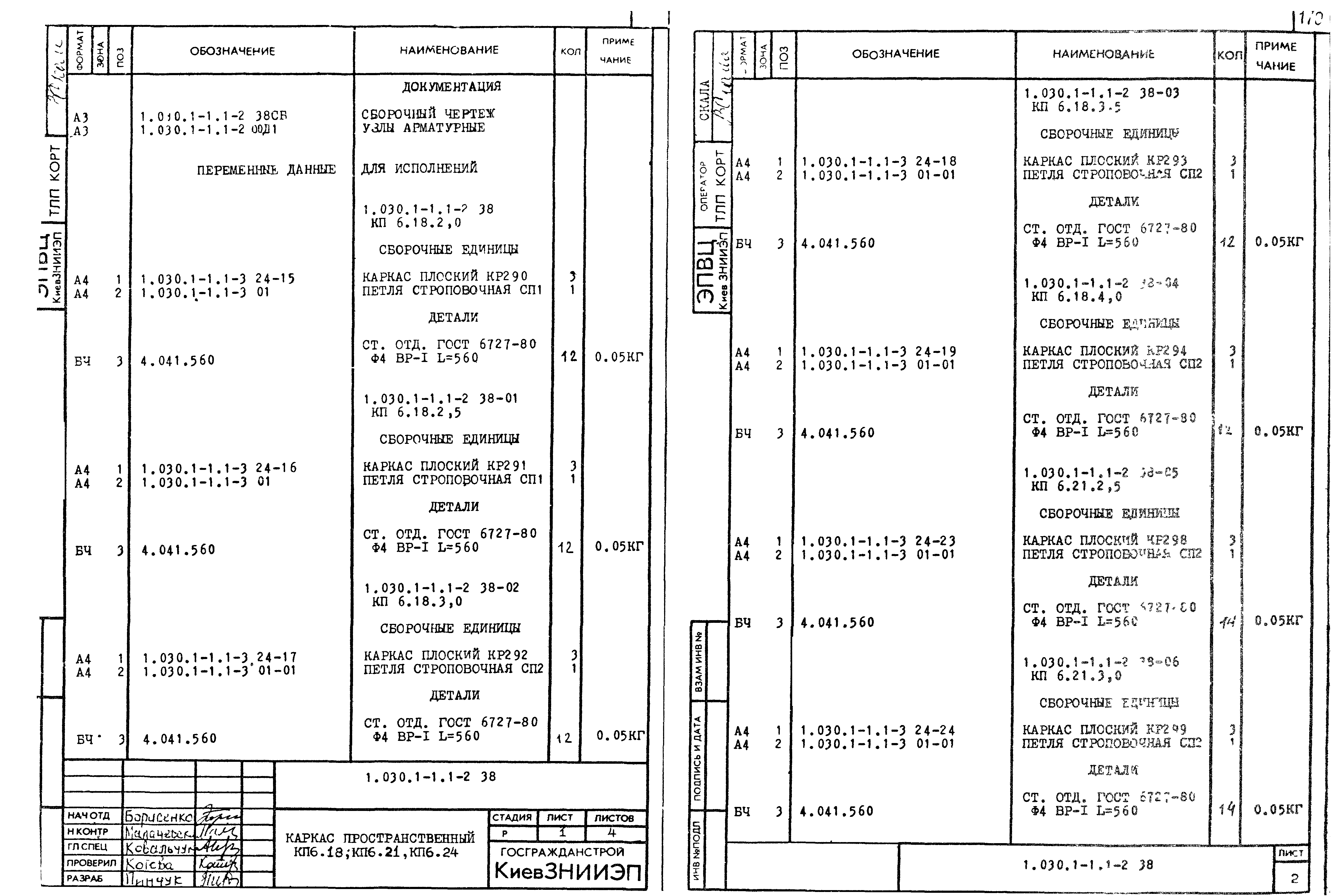

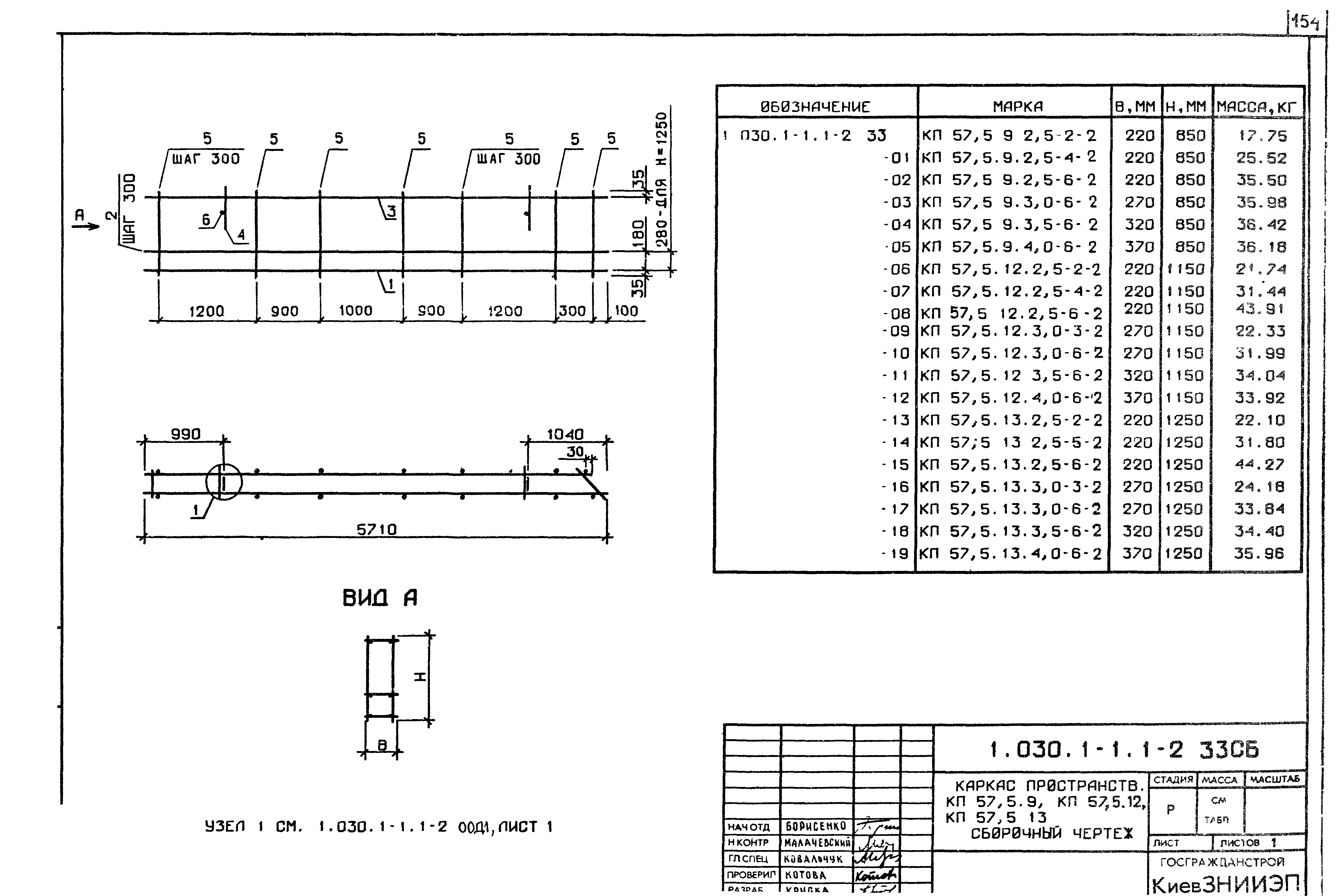

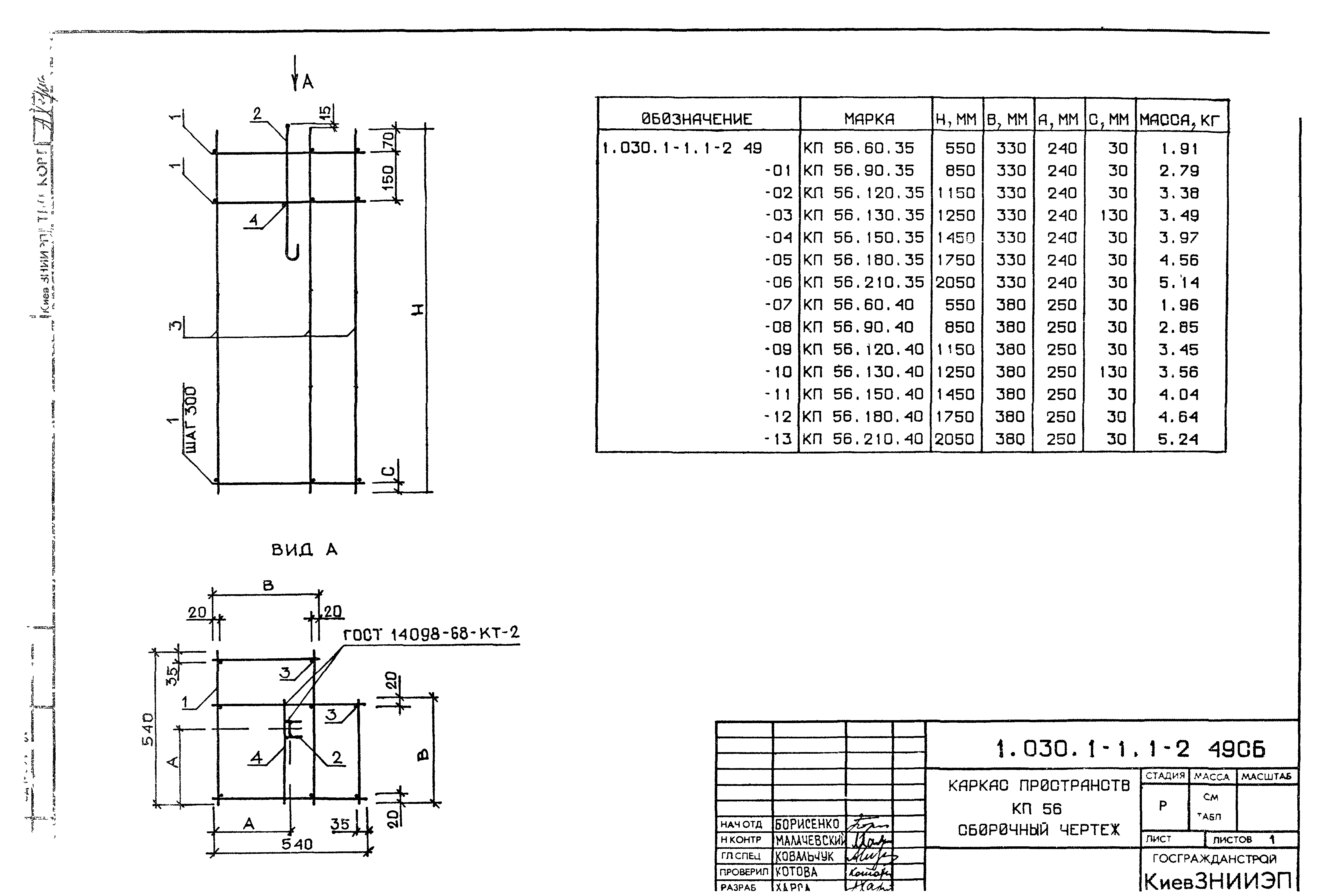

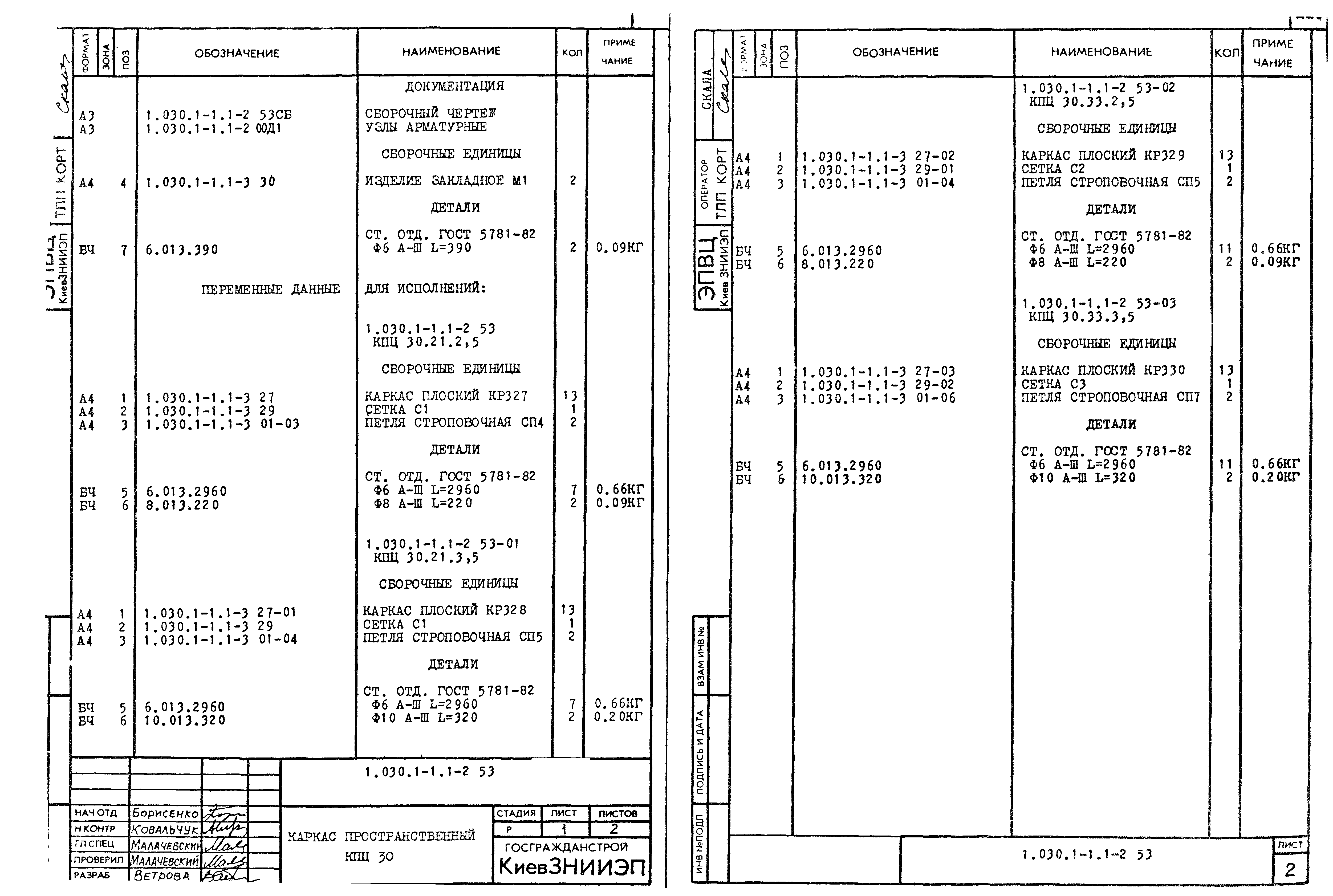

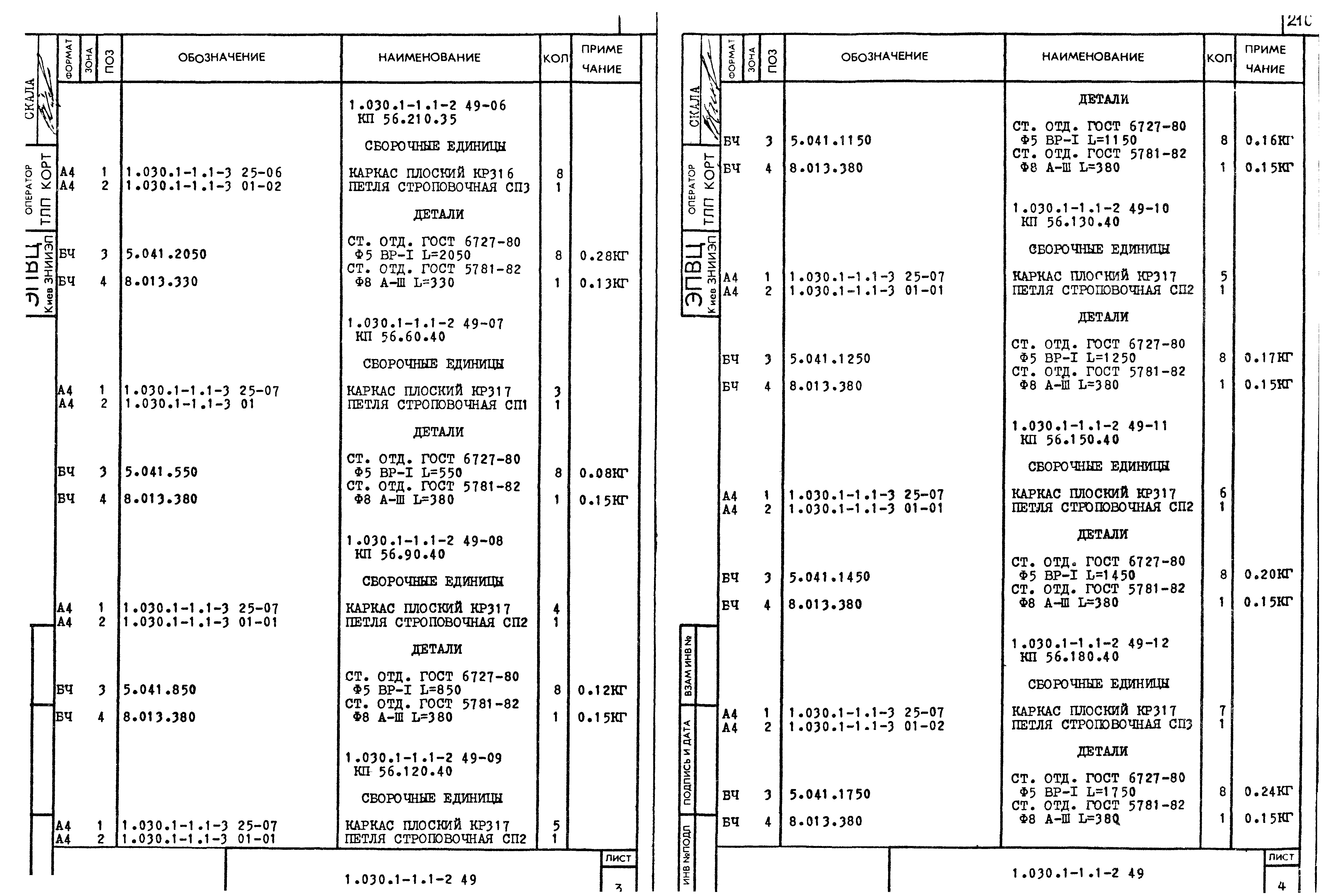

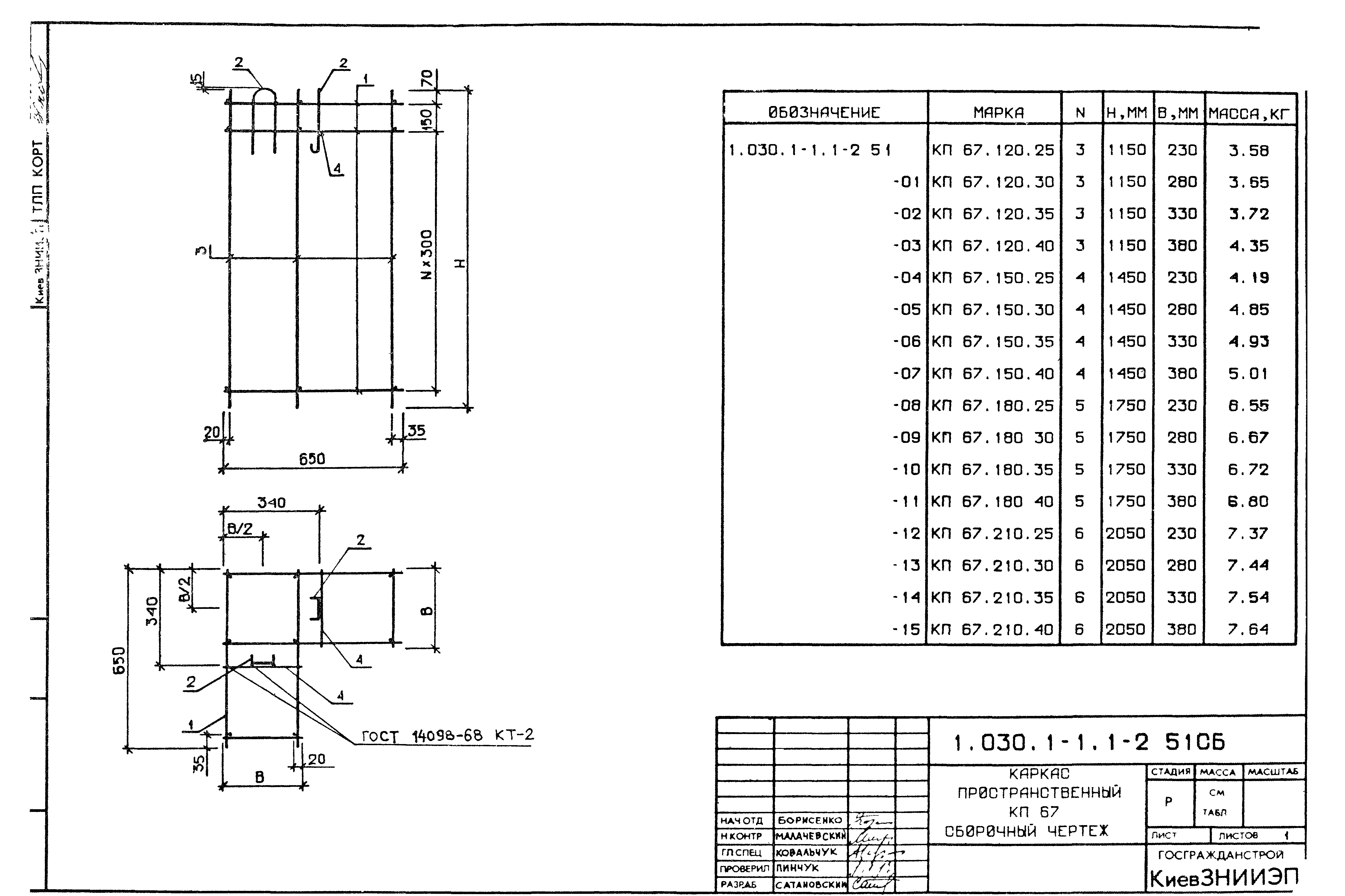

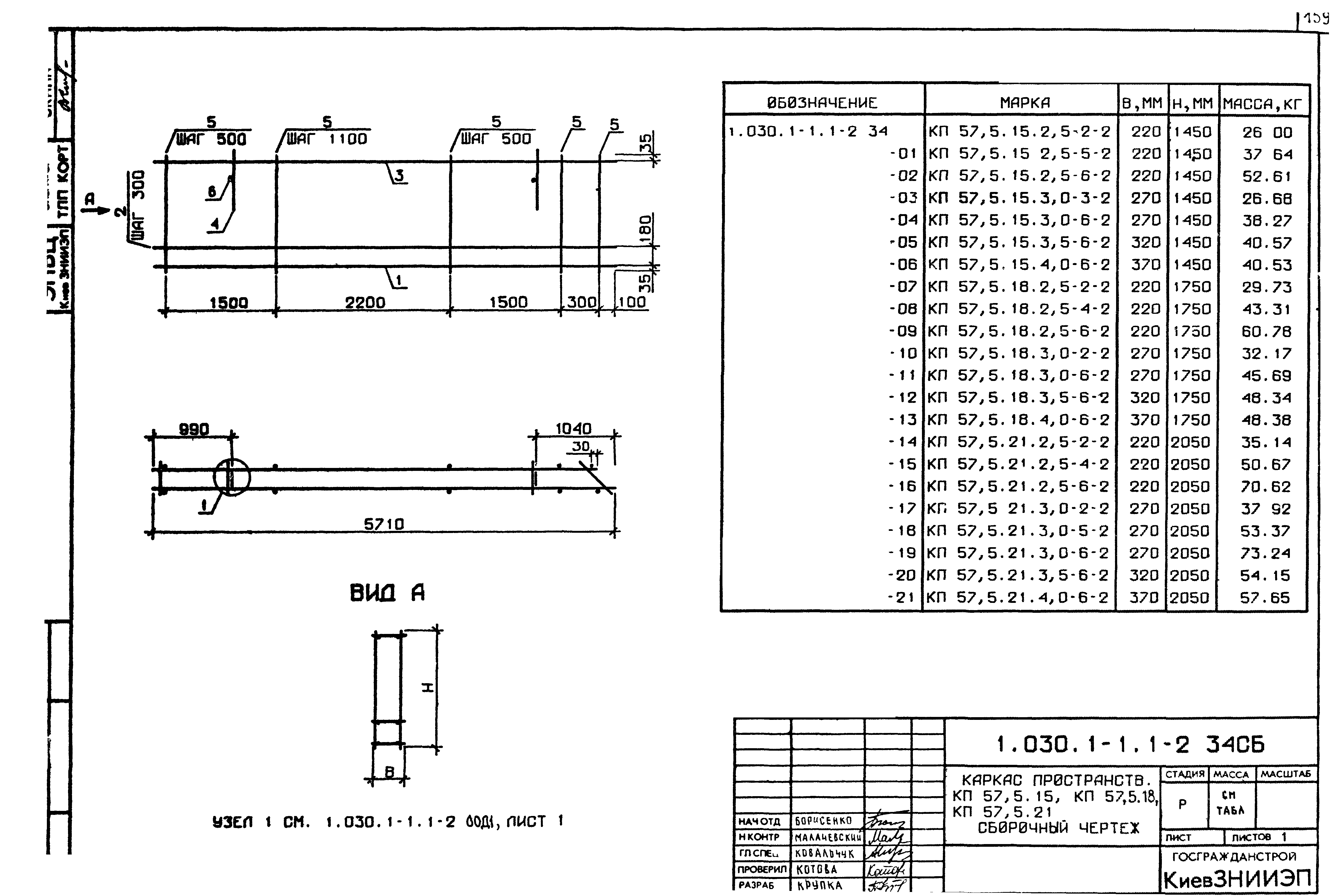

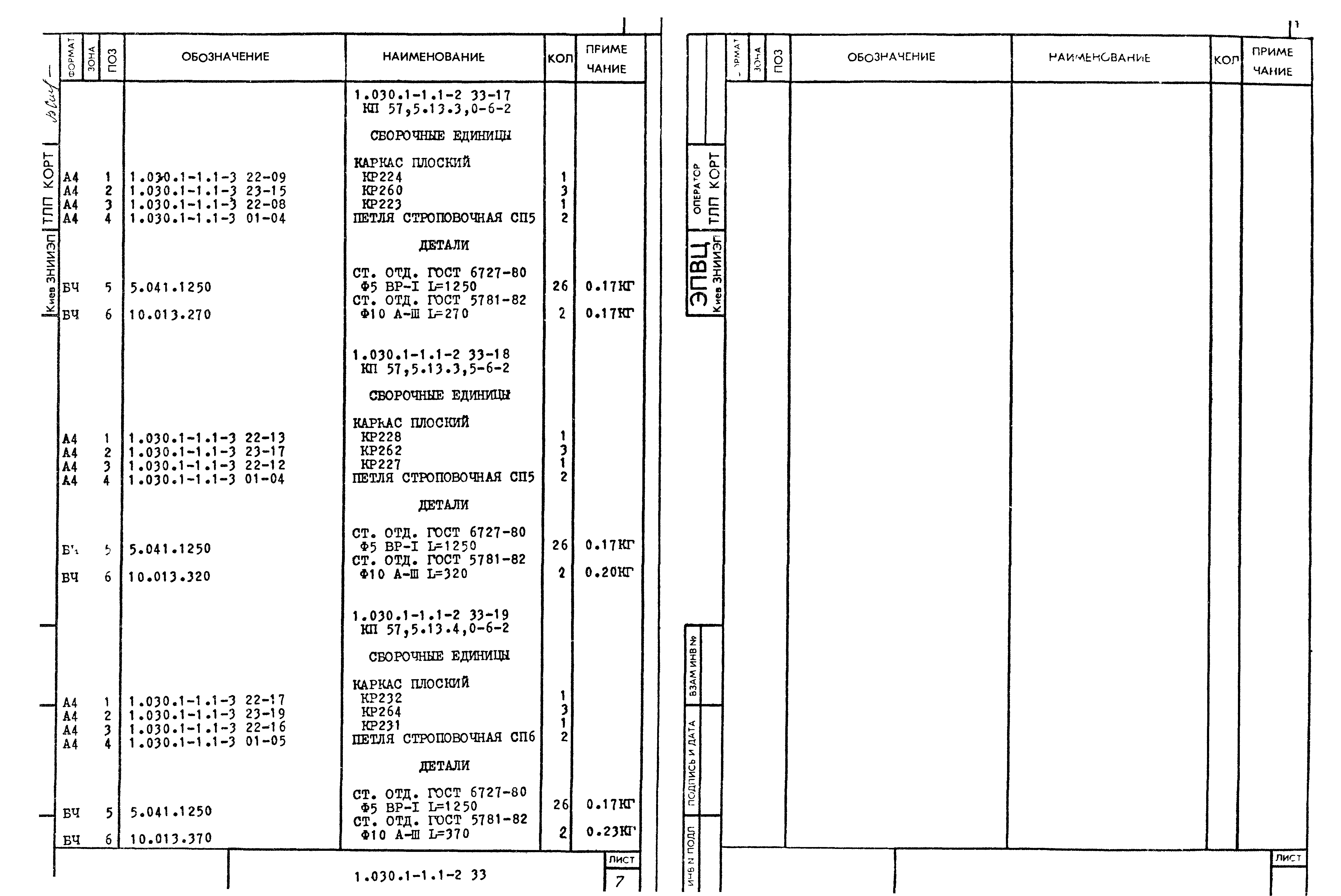

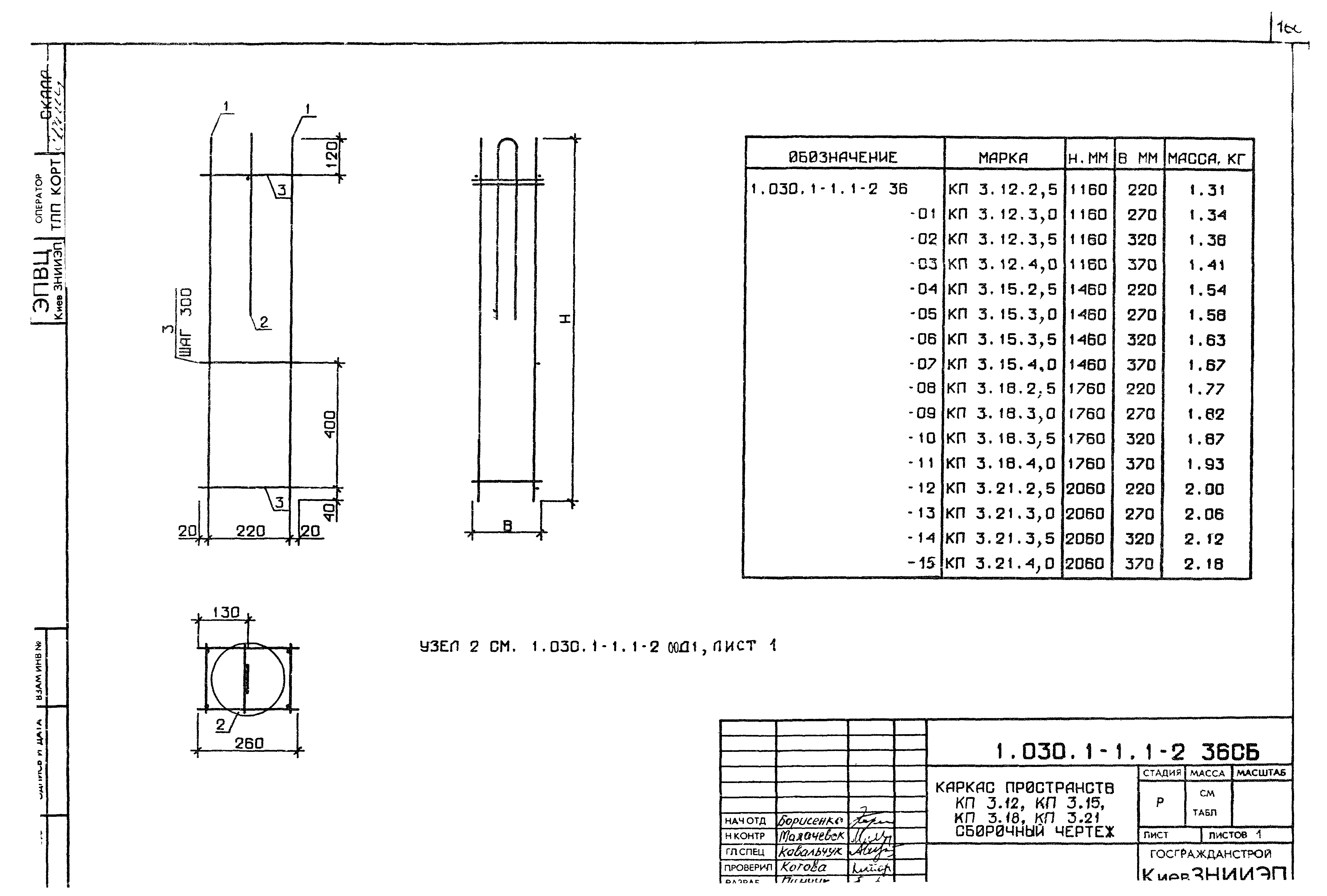

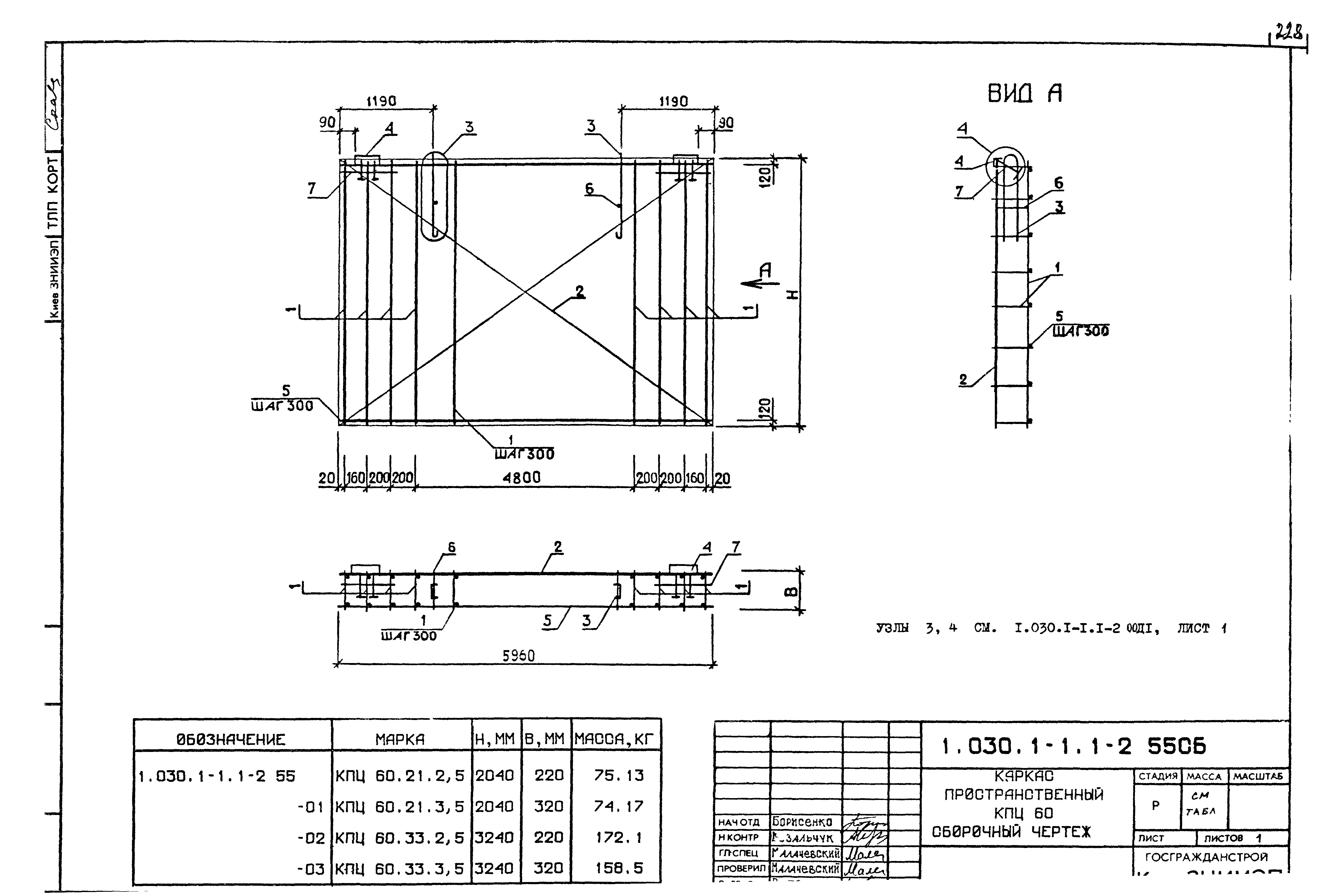

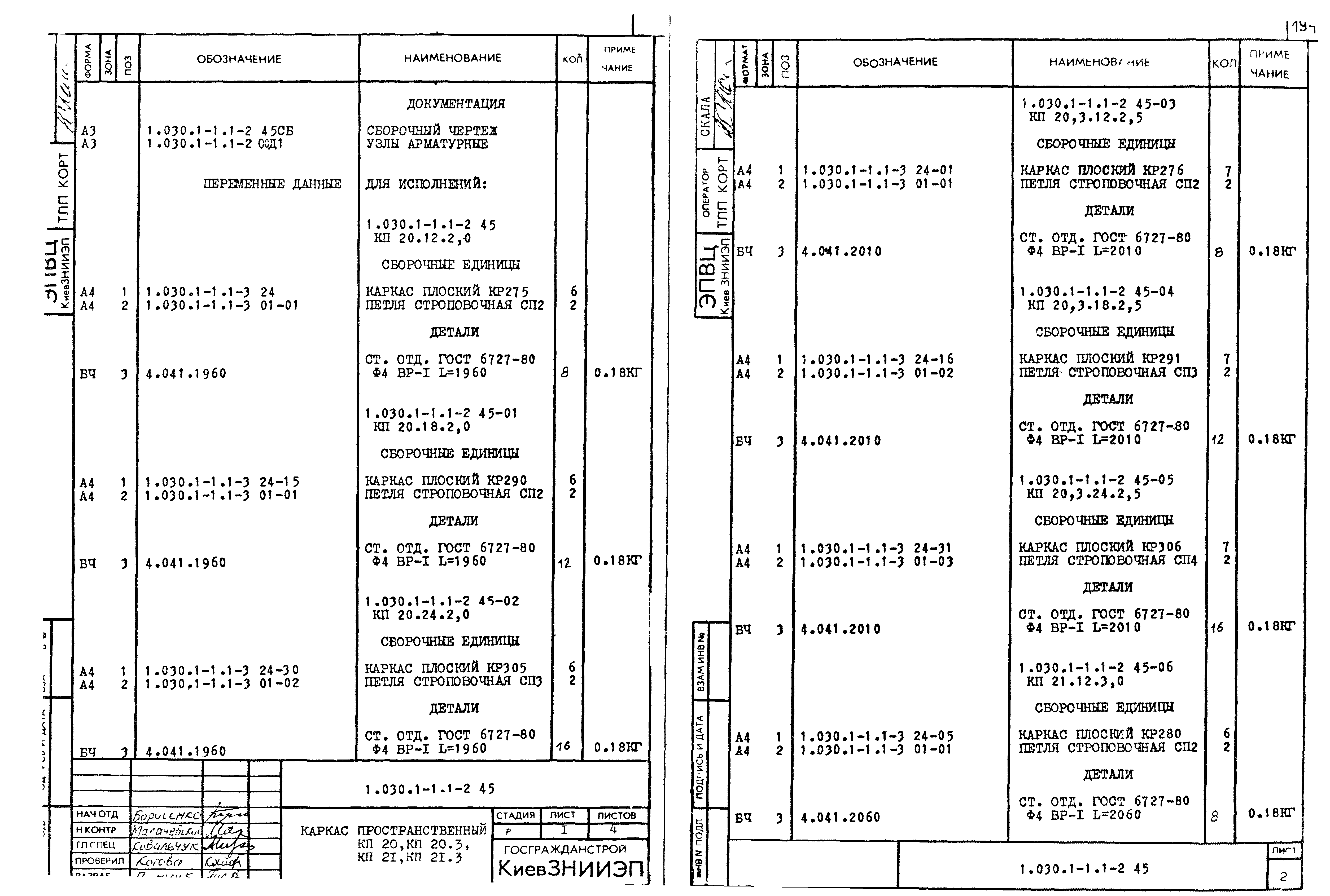

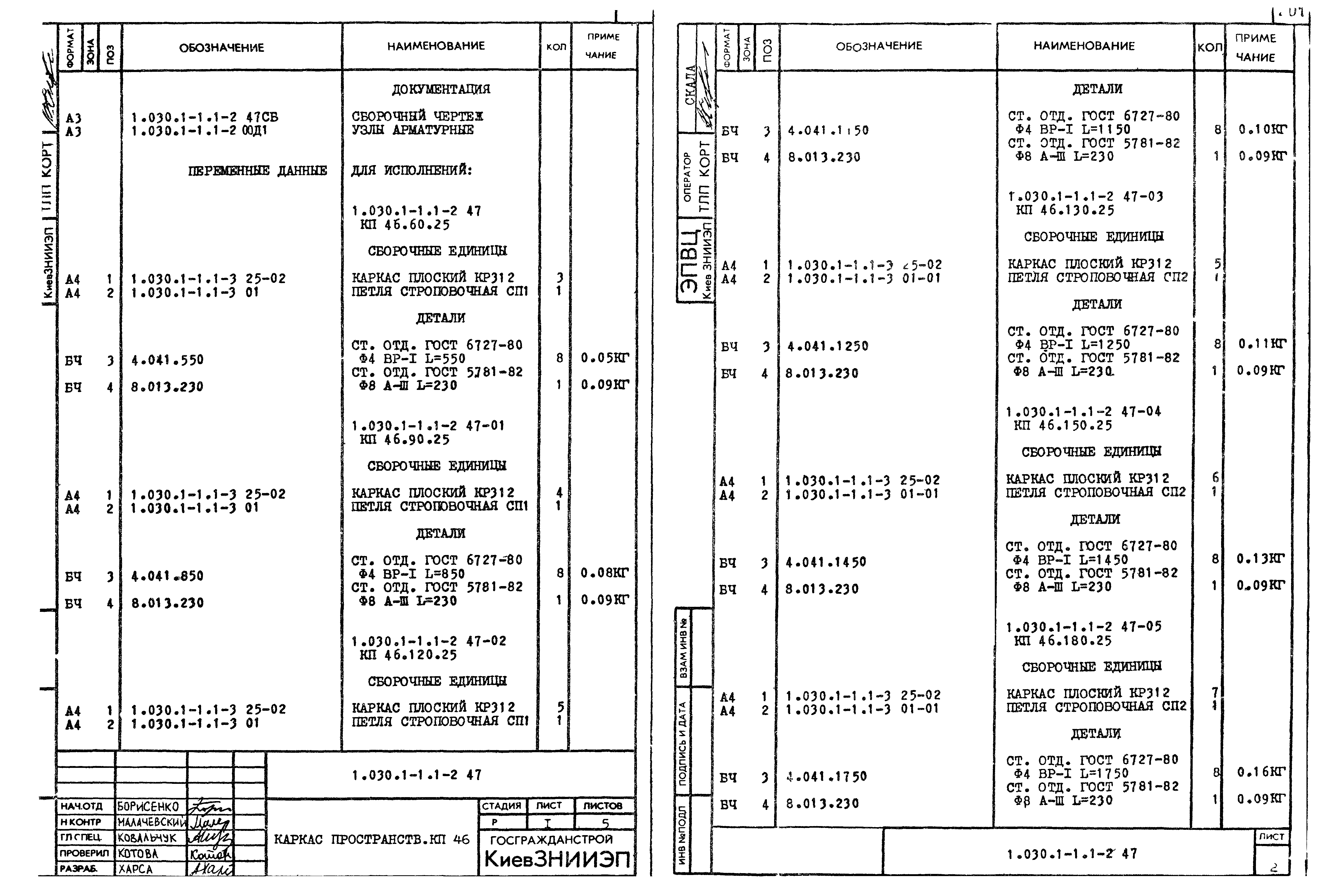

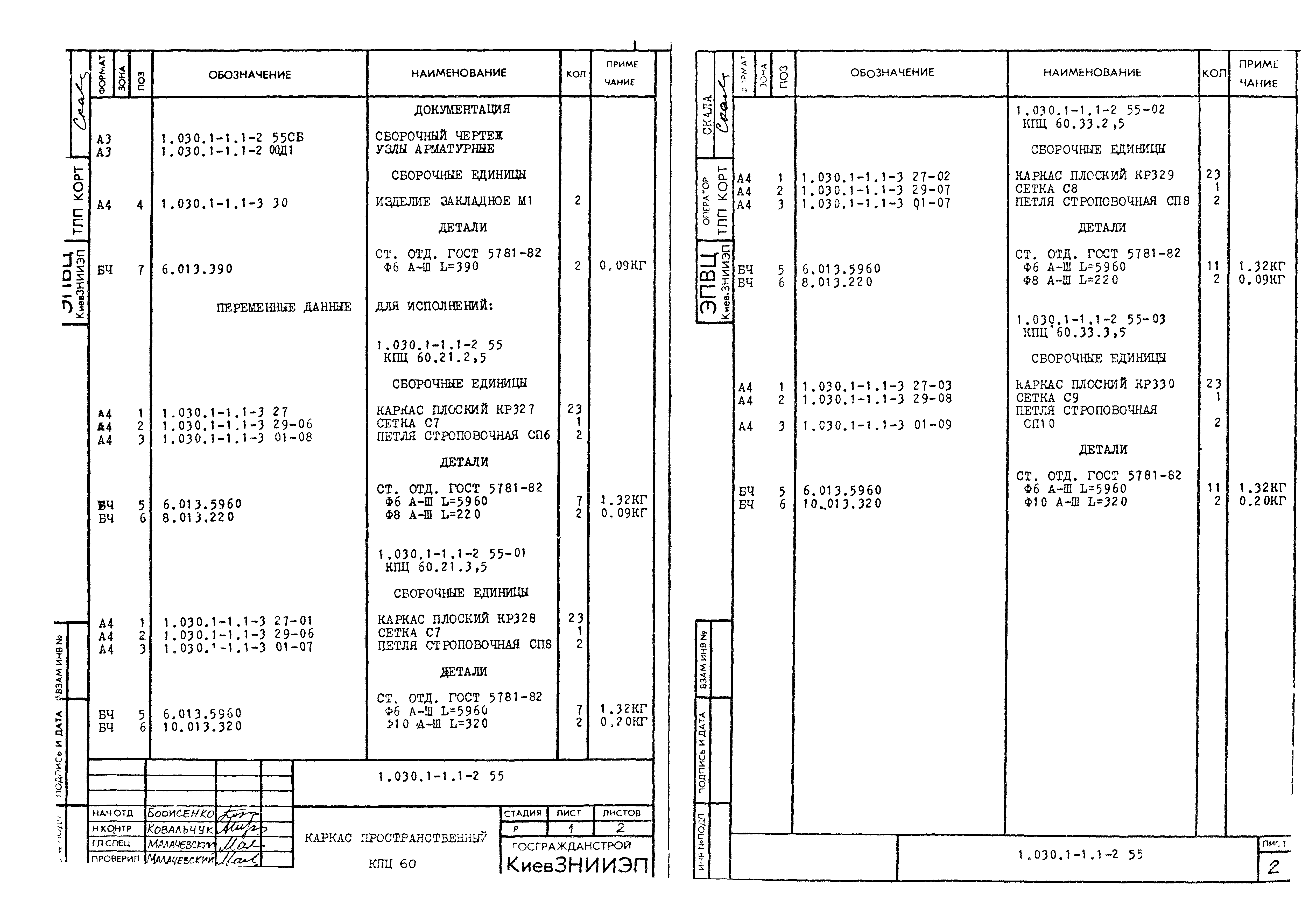

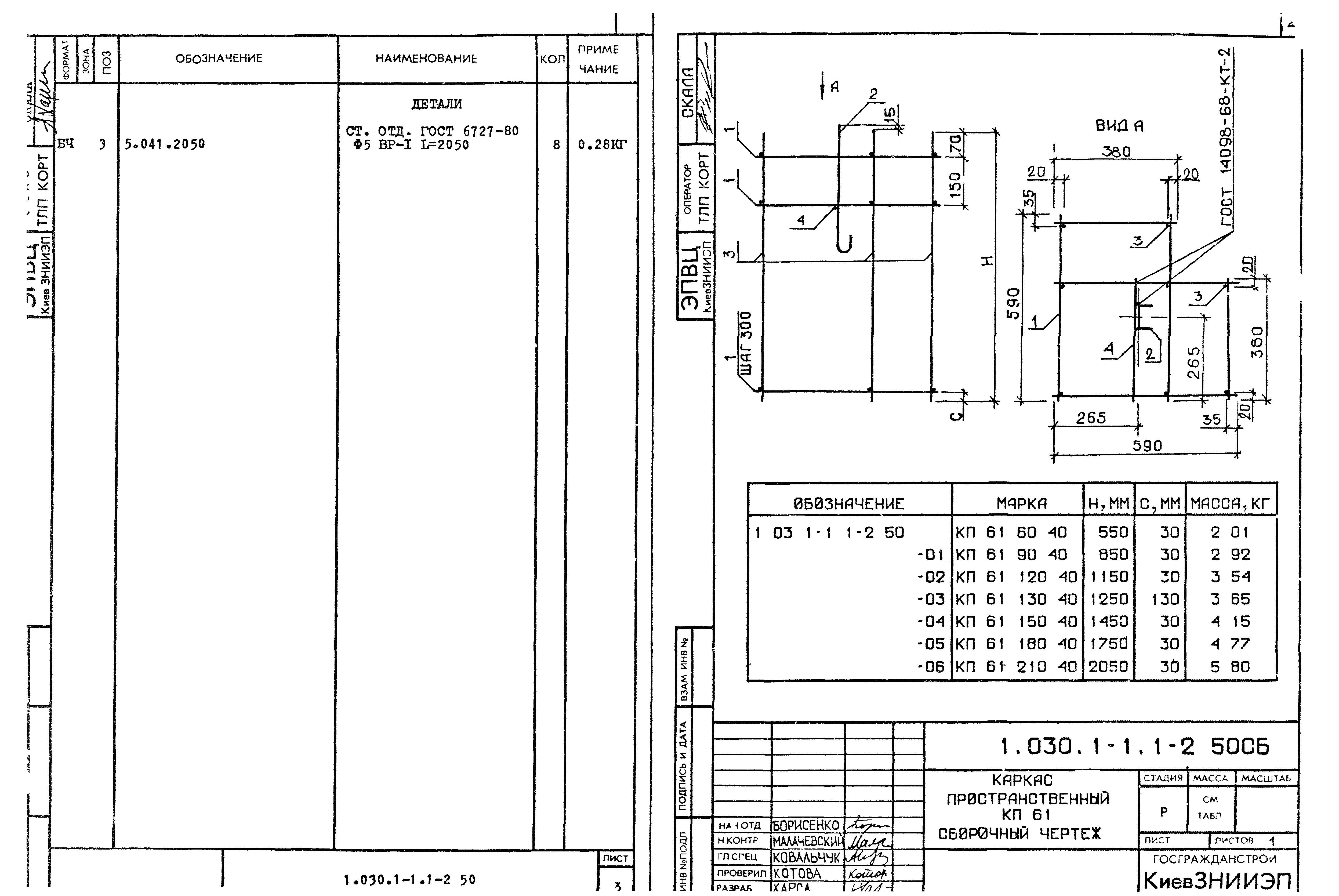

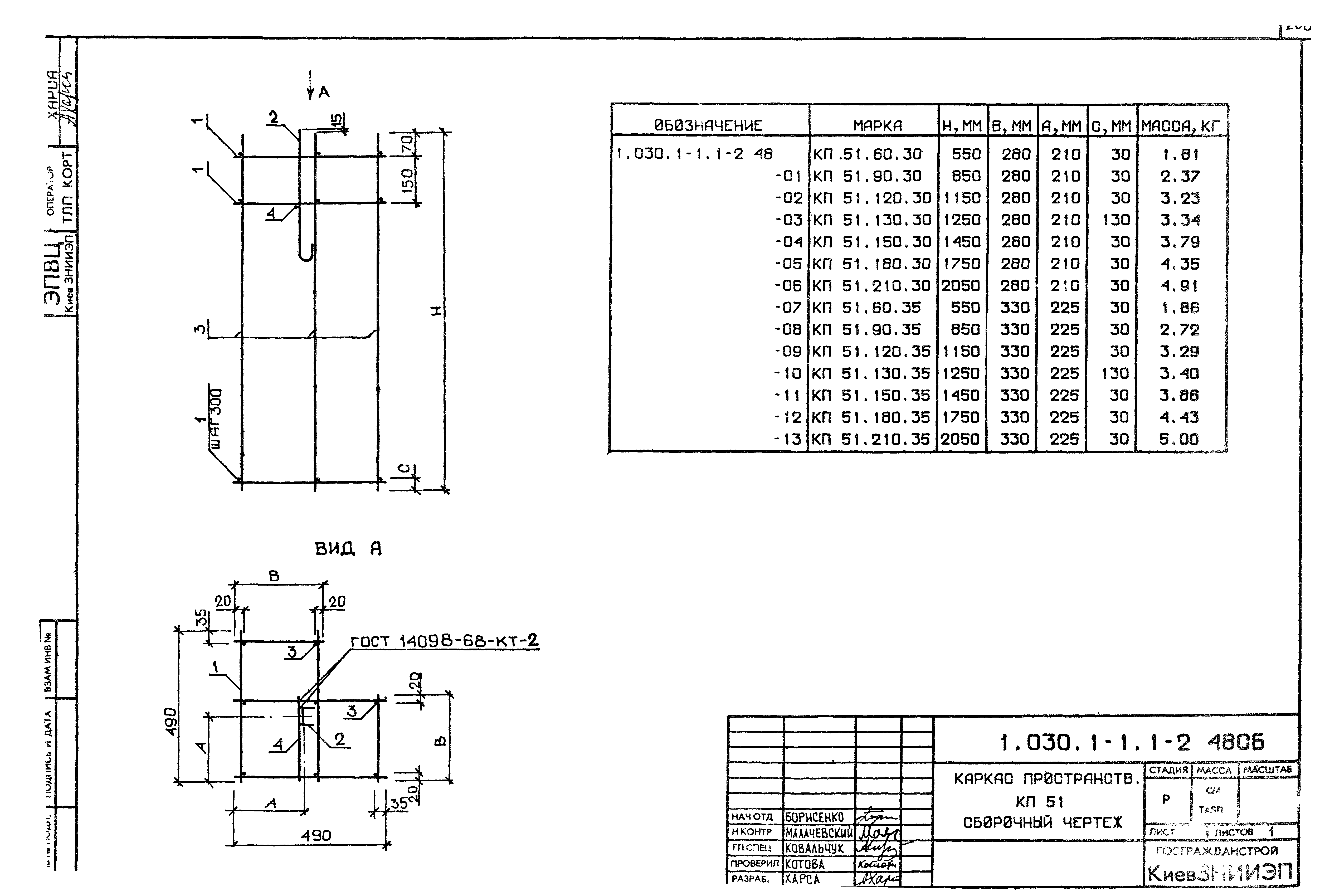

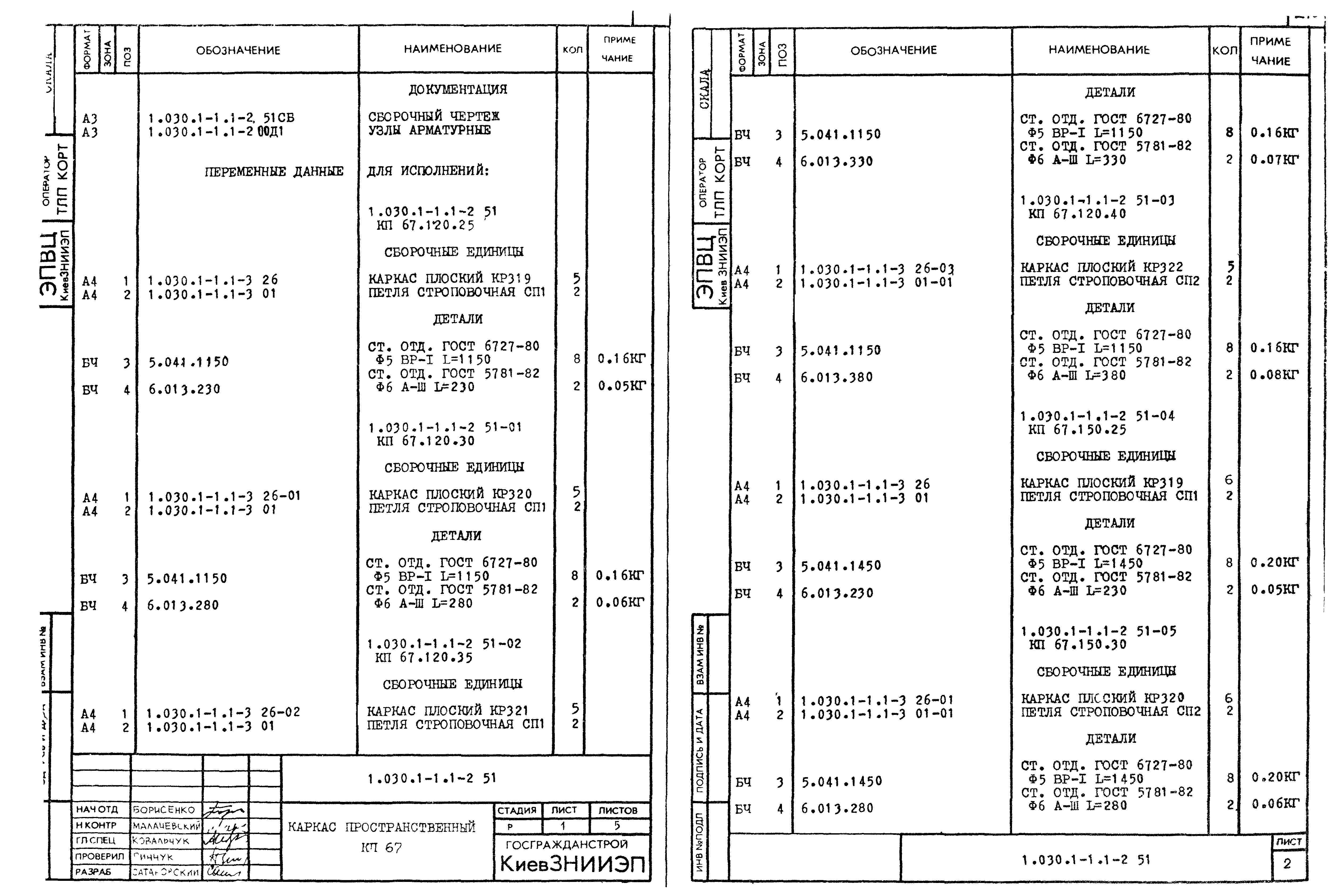

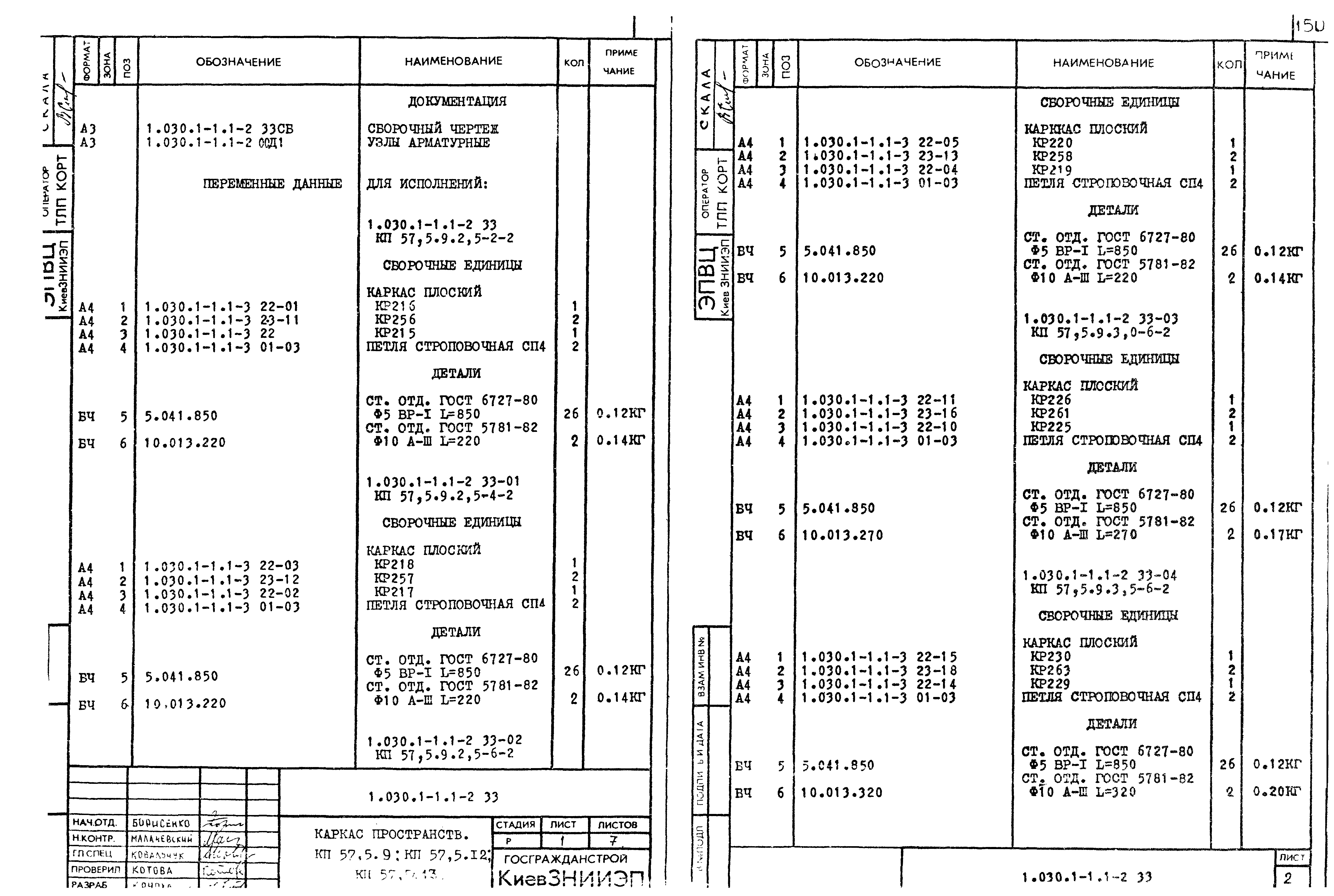

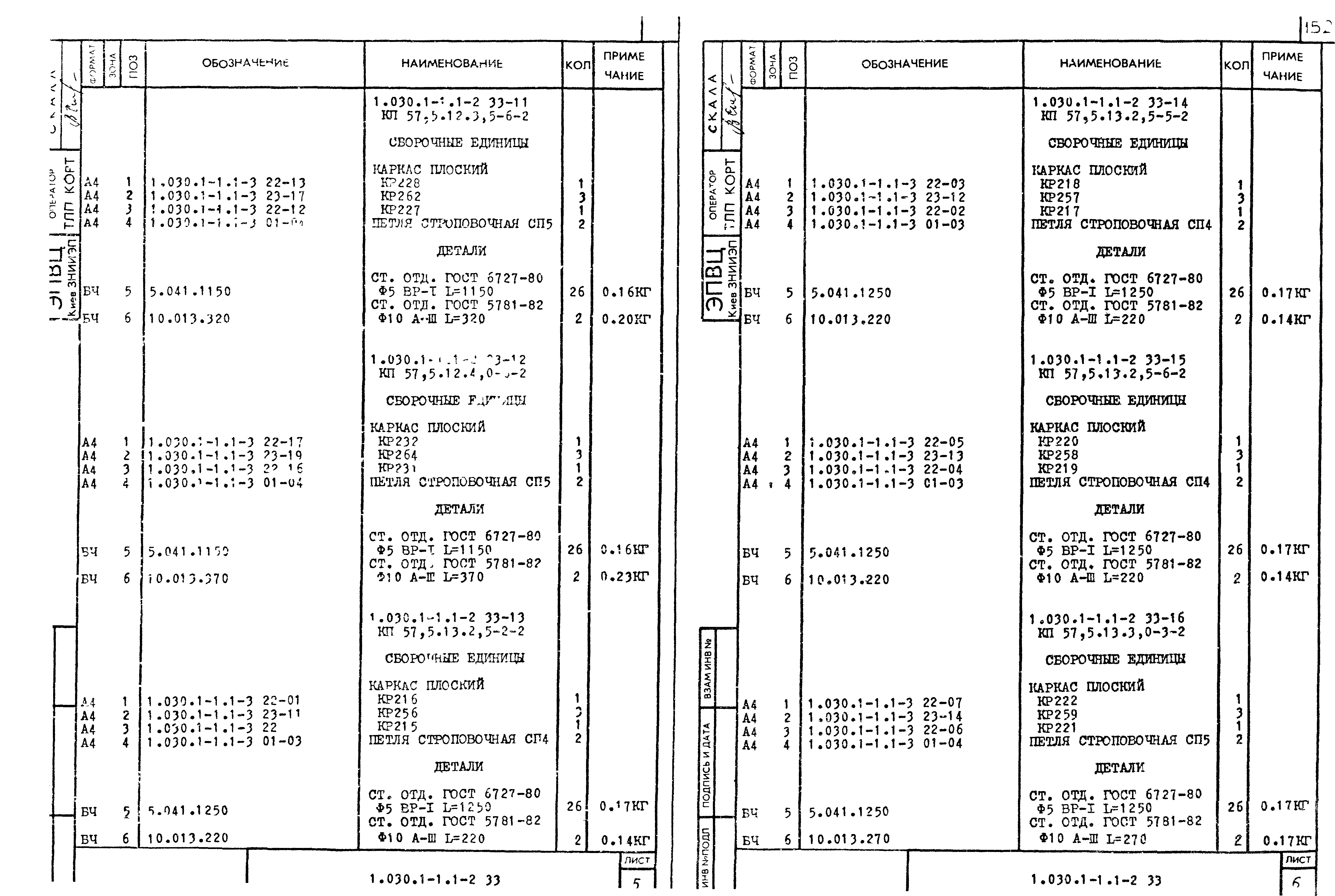

Оглавление:	1.030.1-1.1-2 33 Каркас простр. КП 57.5.9.2,5-2-2; КП 57.5.9.2,5-4-2; КП 57.5.9.2,5-6-2; КП 57.5.9.3,0-6-2; КП 57.5.9.3,5-6-2; КП 57.5.9.4,0-6-2; КП 57.5.12.2,5-2-2; КП 57.5.12.2,5-4-2; КП 57.5.12.2,5-6-2; КП 57.5.12.3,0-3-2; КП 57.5.12.3,0-6-2; КП 57.5.12.3,5-6-2; КП 57.5.12.4,0-6-2; КП 57.5.13.2,5-2-2; КП 57.5.13.2,5-5-2; КП 57.5.13.2,5-6-2; КП 57.5.13.3,0-3-2; КП 57.5.13.3,0-6-2; КП 57.5.13.3,5-6-2; КП 57.5.13.4,0-6-2 1.030.1-1.1-2 34 Каркас простр. КП 57.5.15.2,5-2-2; КП 57.5.15.2,5-5-2; КП 57.5.15.2,5-6-2; КП 57.5.15.3,0-3-2; КП 57.5.15.3,0-6-2; КП 57.5.15.3,5-6-2; КП 57.5.15.4,0-6-2; КП 57.5.18.2,5-2-2; КП 57.5.18.2,5-4-2; КП 57.5.18.2,5-6-2; КП 57.5.18.3,0-2-2; КП 57.5.18.3,0-6-2; КП 57.5.18.3,5-6-2; КП 57.5.18.4,0-6-2; КП 57.5.21.2,5-2-2; КП 57.5.21.2,5-4-2; КП 57.5.21.2,5-6-2; КП 57.5.21.3,0-2-2; КП 57.5.21.3,0-5-2; КП 57.5.21.3,0-6-2; КП 57.5.21.3,5-6-2; КП 57.5.21.4,0-6-2 1.030.1-1.1-2 35 Каркас простр. КП 57.6.2,5-8-2; КП 57.6.3,0-8-2; КП 57.6.3,5-8-2; КП 57.6.4,0-8-2; КП 57.5.6.2,5-8-2; КП 57.5.6.3,0-8-2; КП 57.5.6.3,5-8-2; КП 57.5.6.4,0-8-2 1.030.1-1.1-2 36 Каркас простр. КП 3.12.2,5; КП 3.12.3,0; КП 3.12.3,5; КП 3.12.4,0; КП 3.15.2,5; КП 3.15.3,0; КП 3.15.3,5; КП 3.15.4,0; КП 3.18.2,5; КП 3.18.3,0; КП 3.18.3,5; КП 3.18.4,0; КП 3.21.2,5; КП 3.21.3,0; КП 3.21.3,5; КП 3.21.4,0 1.030.1-1.1-2 37 Каркас простр. КП 6.12.2,0; КП 6.12.2,5; КП 6.12.3,0; КП 6.12.3,5; КП 6.12.4,0; КП 6.15.2,5; КП 6.15.3,0; КП 6.15.3,5; КП 6.15.4,0 1.030.1-1.1-2 38 Каркас простр. КП 6.18.2,0; КП 6.18.2,5; КП 6.18.3,0; КП 6.18.3,5; КП 6.18.4,0; КП 6.21.2,5; КП 6.21.3,0; КП 6.21.3,5; КП 6.21.4,0; КП 6.24.2,0; КП 6.24.2,5; КП 6.24.3,0 1.030.1-1.1-2 39 Каркас простр. КП 12.12.2,0; КП 12.12.2,5; КП 12.12.3,0; КП 12.12.3,5; КП 12.12.4,0; КП 12.15.2,5; КП 12.15.3,0; КП 12,15.3,5; КП 12.15.4,0 1.030.1-1.1-2 40 Каркас простр. КП 12.18.2,0; КП 12.18.2,5; КП 12.18.3,0; КП 12.18.3,5; КП 12.18.4,0; КП 12.21.2,5; КП 12.21.3,0; КП 12,21.3,5; КП 12.21.4,0; КП 12.24.2,0; КП 12.24.2,5; КП 12,24.3,0 1.030.1-1.1-2 41 Каркас простр. КП 15.12.2,0; КП 15.12.2,5; КП 15.12.3,0; КП 15.12.3,5; КП 15.18.2,0; КП 15.18.2,5; КП 15.18.3,0; КП 15,18.3,5; КП 15.24.2,0; КП 15.24.2,5; КП 15.24.3,0; КП 15,24.3,5; КП 30.24.2,0; КП 30.24.2,5; КП 30.24.3,0; КП 30,24.3,5 1.030.1-1.1-2 42 Каркас простр. КП 8.12.2,0; КП 8.18.2,0; КП 8.24.2,0; КП 9.12.2,5; КП 9.18.2,5; КП 9.24.2,5; КП 9.3.12.3,0; КП 9.3.18.3,0; КП 9.3.24.3,0; КП 10.12.3,5; КП 10.18.3,5; КП 10.24.3,5 1.030.1-1.1-2 43 Каркас простр. КП 11.12.2,0; КП 11.18.2,0; КП 11.24.2,0; КП 11.3.12.2,5; КП 11.3.18.2,5; КП 11.3.24.2,5; КП 12.12.3,0; КП 12.18.3,0; КП 12.24.3,0; КП 12.3.12.3,5; КП 12.3.18.3,5; КП 12.3.24.3,5 1.030.1-1.1-2 44 Каркас простр. КП 17.12.2,0; КП 17.18.2,0; КП 17.24.2,0; КП 18.12.2,0; КП 18.18.2,0; КП 18.24.2,0; КП 18.3.12.2,5; КП 18.3.18.2,5; КП 18.3.24.2,5; КП 19.12.3,5; КП 19.18.3,5; КП 19.24.3,5 1.030.1-1.1-2 45 Каркас простр. КП 20.12.2,0; КП 20.18.2,0; КП 20.24.2,0; КП 20.3.12.2,5; КП 20.3.18.2,5; КП 20.3.24.2,5; КП 21.12.3,0; КП 21.18.3,0; КП 21.24.3,0; КП 21.3.12.3,5; КП 21.3.18.3,5; КП 21.3.24.3,5 1.030.1-1.1-2 46 Каркас простр. КП 41.90.20; КП 41.120.20; КП 41.150.20; КП 41.180.20; КП 41.60.25; КП 41.90.25; КП 41.120.25; КП 41.130.25; КП 41.150.25; КП 41.180.25; КП 41.210.25 1.030.1-1.1-2 47 Каркас простр. КП 46.60.25; КП 46.90.25; КП 46.120.25; КП 46.130.25; КП 46.150.25; КП 46.180.25; КП 46.210.25; КП 46.60.30; КП 46.90.30; КП 46.120.30; КП 46.130.30; КП 46.150.30; КП 46.180.30; КП 46.210.30 1.030.1-1.1-2 48 Каркас простр. КП 51.60.30; КП 51.90.30; КП 51.120.30; КП 51.130.30; КП 51.150.30; КП 51.180.30; КП 51.210.30; КП 51.60.35; КП 51.90.35; КП 51.120.35; КП 51.130.35; КП 51.150.35; КП 51.180.35; КП 51.210.35 1.030.1-1.1-2 49 Каркас простр. КП 56.60.35; КП 56.90.35; КП 56.120.35; КП 56.130.35; КП 56.150.35; КП 56.180.35; КП 56.210.35; КП 56.60.40; КП 56.90.40; КП 56.120.40; КП 56.130.40; КП 56.150.40; КП 56.180.40; КП 56.210.40 1.030.1-1.1-2 50 Каркас простр. КП 61.60.40; КП 61.90.40; КП 61.120.40; КП 61.130.40; КП 61.150.40; КП 61.180.40; КП 61.210.40 1.030.1-1.1-2 51 Каркас простр. КП 67.120.25; КП 67.120.30; КП 67.120.35; КП 67.120.40; КП 67.150.25; КП 67.150.30; КП 67.150.35; КП 67.150.40; КП 67.180.25; КП 67.180.30; КП 67.180.35; КП 67.180.40; КП 67.210.25; КП 67.210.30; КП 67.210.35; КП 67.210.40 1.030.1-1.1-2 52 Каркас простр. КП 72.120.25; КП 72.120.30; КП 72.120.35; КП 72.120.40; КП 72.150.25; КП 72.150.30; КП 72.150.35; КП 72.150.40; КП 72.180.25; КП 72.180.30; КП 72.180.35; КП 72.180.40; КП 72.210.25; КП 72.210.30; КП 72.210.35; КП 72.210.40 1.030.1-1.1-2 53 Каркас простр. КПЦ 30.21.2,5; КПЦ 30.21.3,5; КПЦ 30.33.2,5; КПЦ 30.33.3,5 1.030.1-1.1-2 54 Каркас простр. КПЦ 36.21.2,5; КПЦ 36.21.3,5; КПЦ 36.33.2,5; КПЦ 36.33.3,5 1.030.1-1.1-2 55 Каркас простр. КПЦ 60.21.2,5; КПЦ 60.21.3,5; КПЦ 60.33.2,5; КПЦ 60.33.3,5 1.030.1-1.1-2 56 Каркас простр. КПБ 30.5.2,5; КПБ 30.5.3,5; КПБ 36.5.2,5; КПБ 36.5.3,5; КПЦ 60.5.2,5; КПЦ 60.5.3,5 1.030.1-1.1-2 00 Д1 Узлы арматурные
Разработан:	НИИЖБ Госстроя СССР ЦНИИпромзданий КиевЗНИИЭП ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	09.08.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 132)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432-14/80 «Стеновые панели отапливаемых производственных зданий с шагом колонн 6 м»
Чем заменён:	Серия 1.030.1-1/88 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий»
Нормативные ссылки:	ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы»
