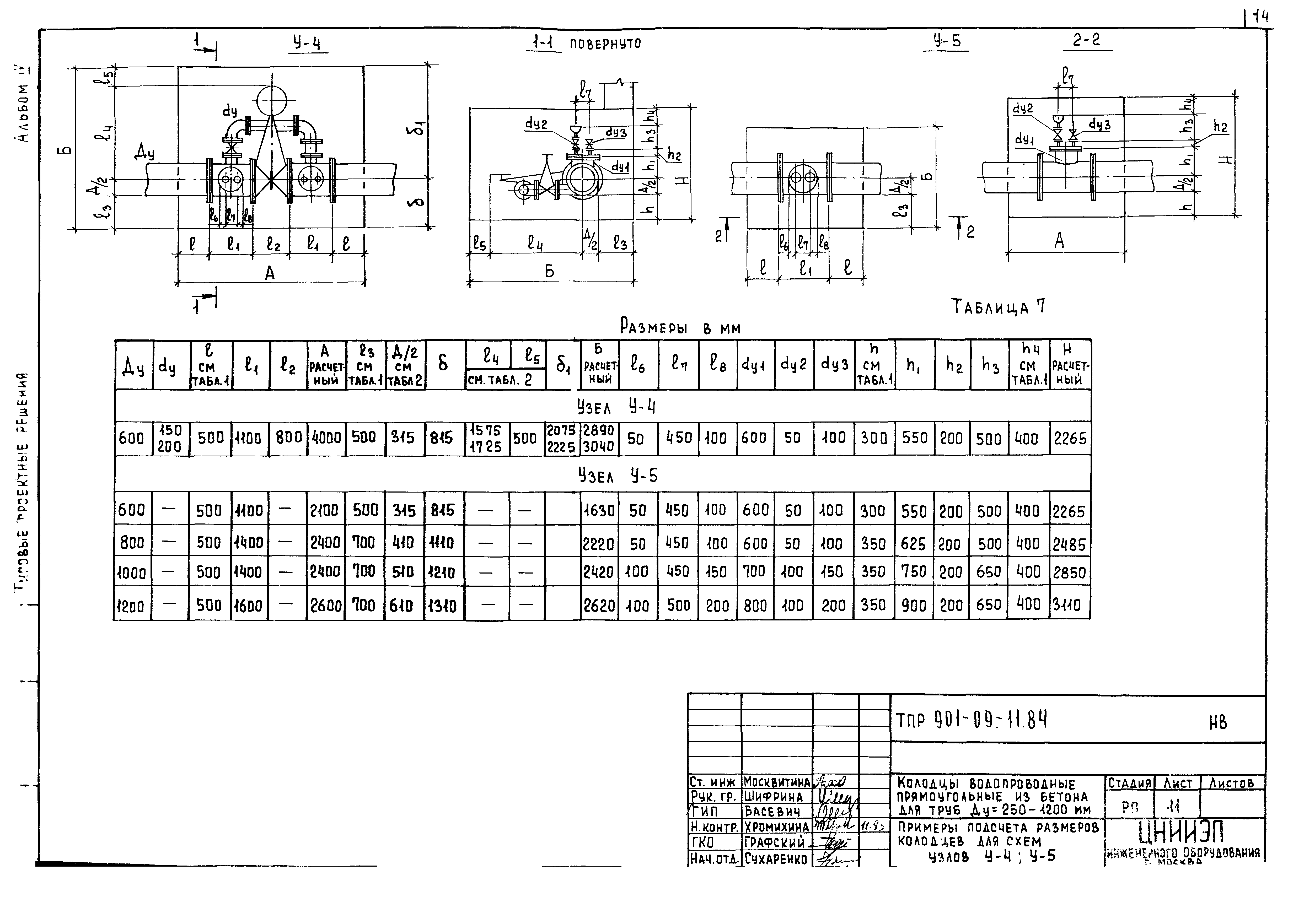

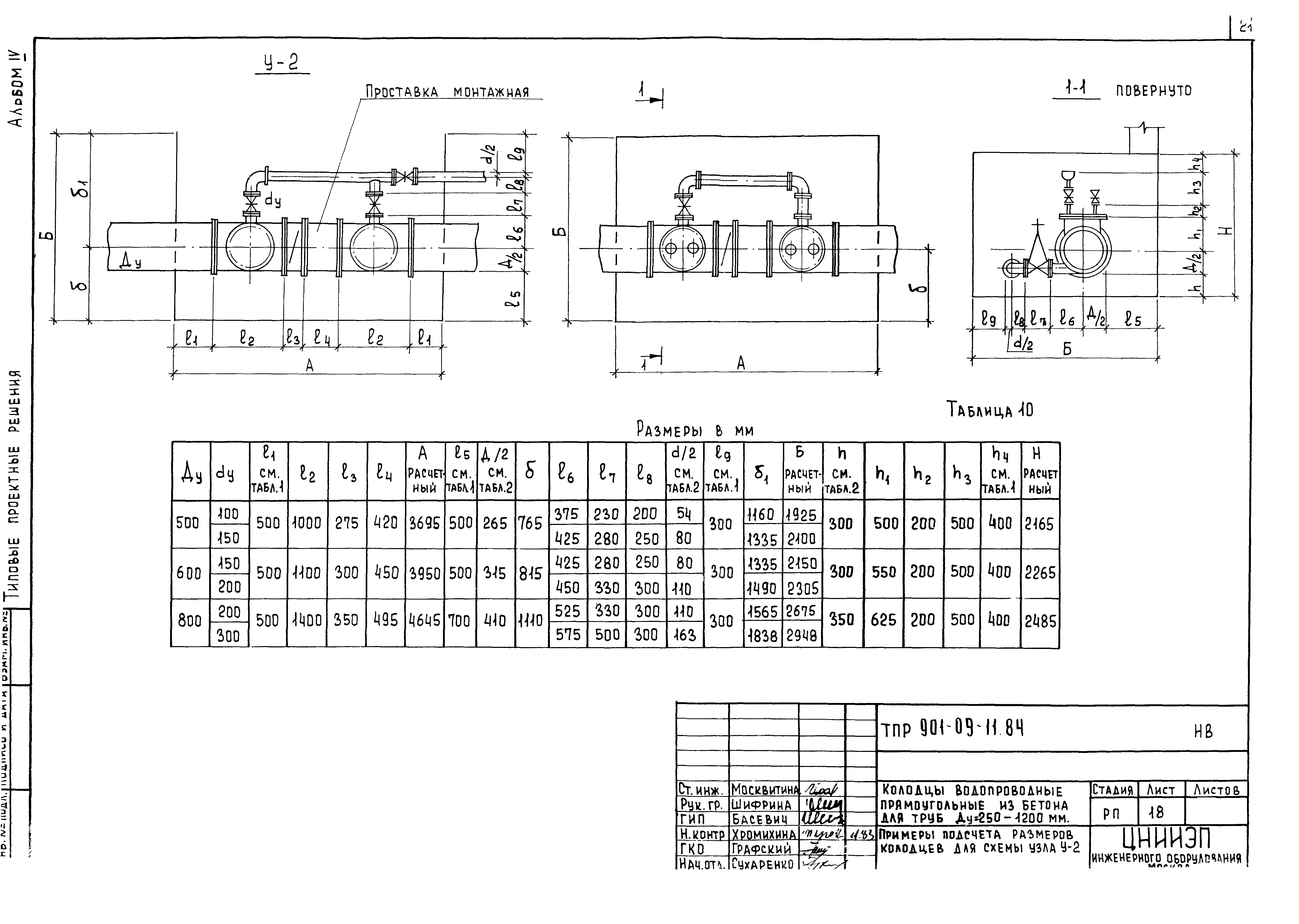

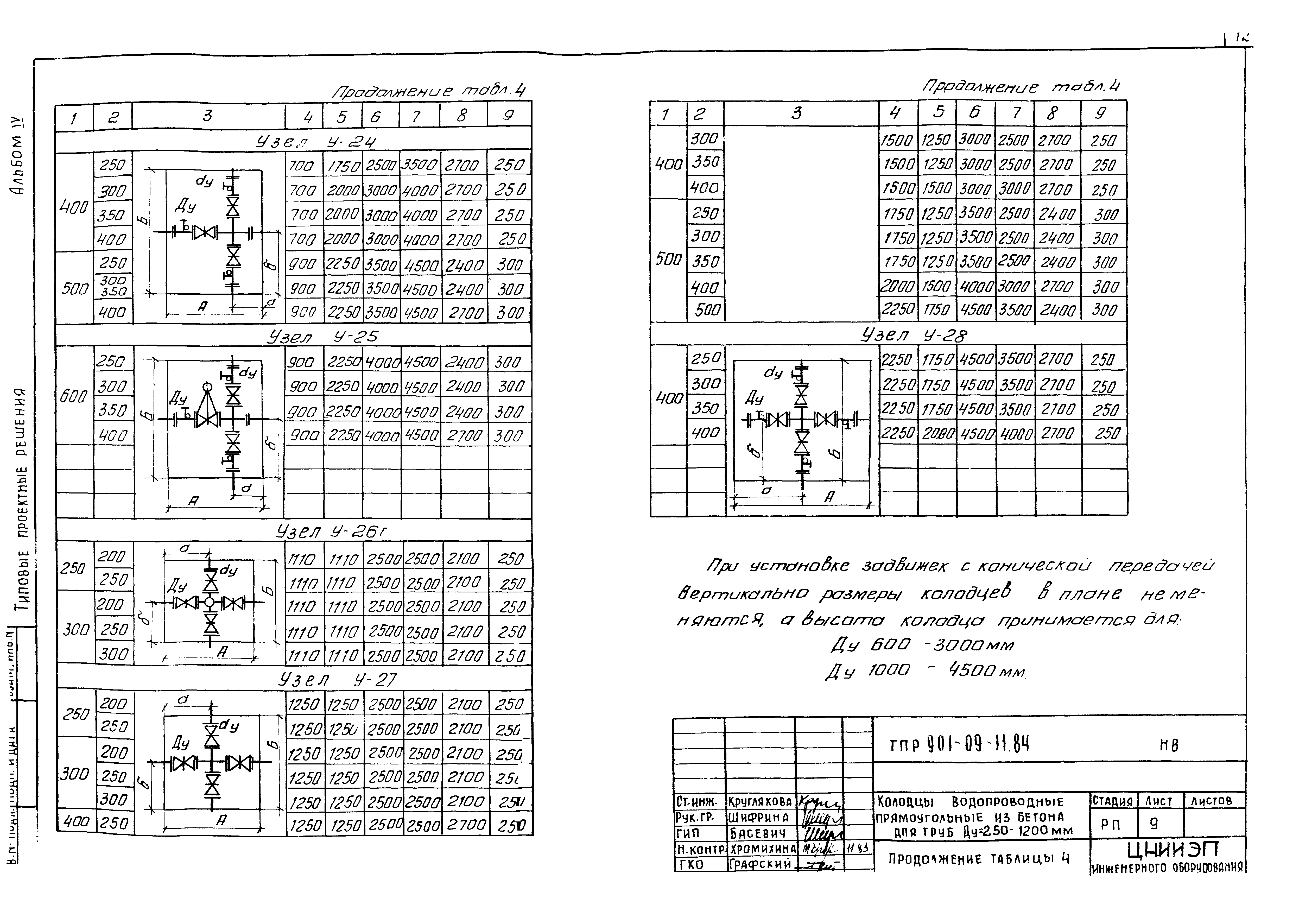

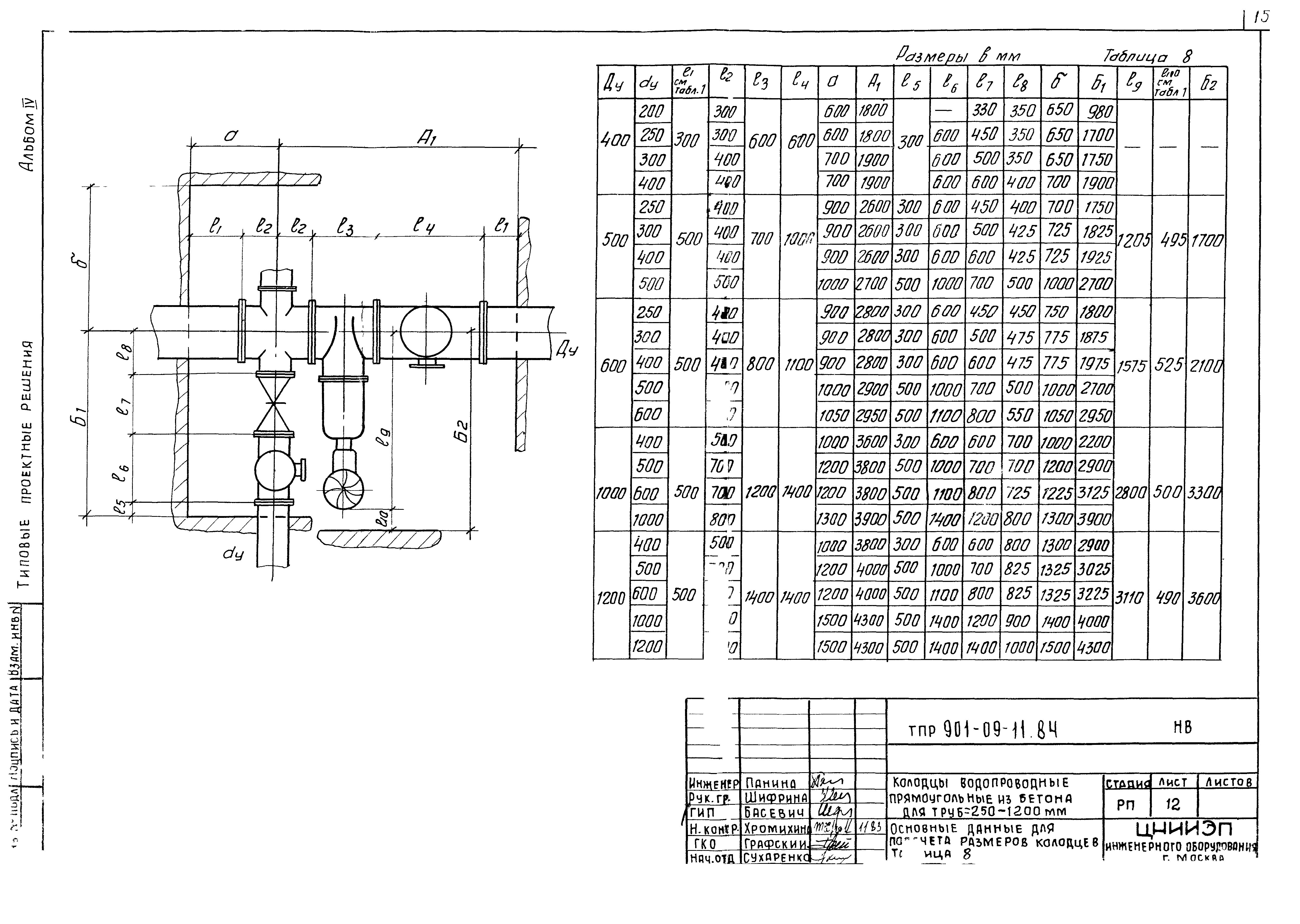

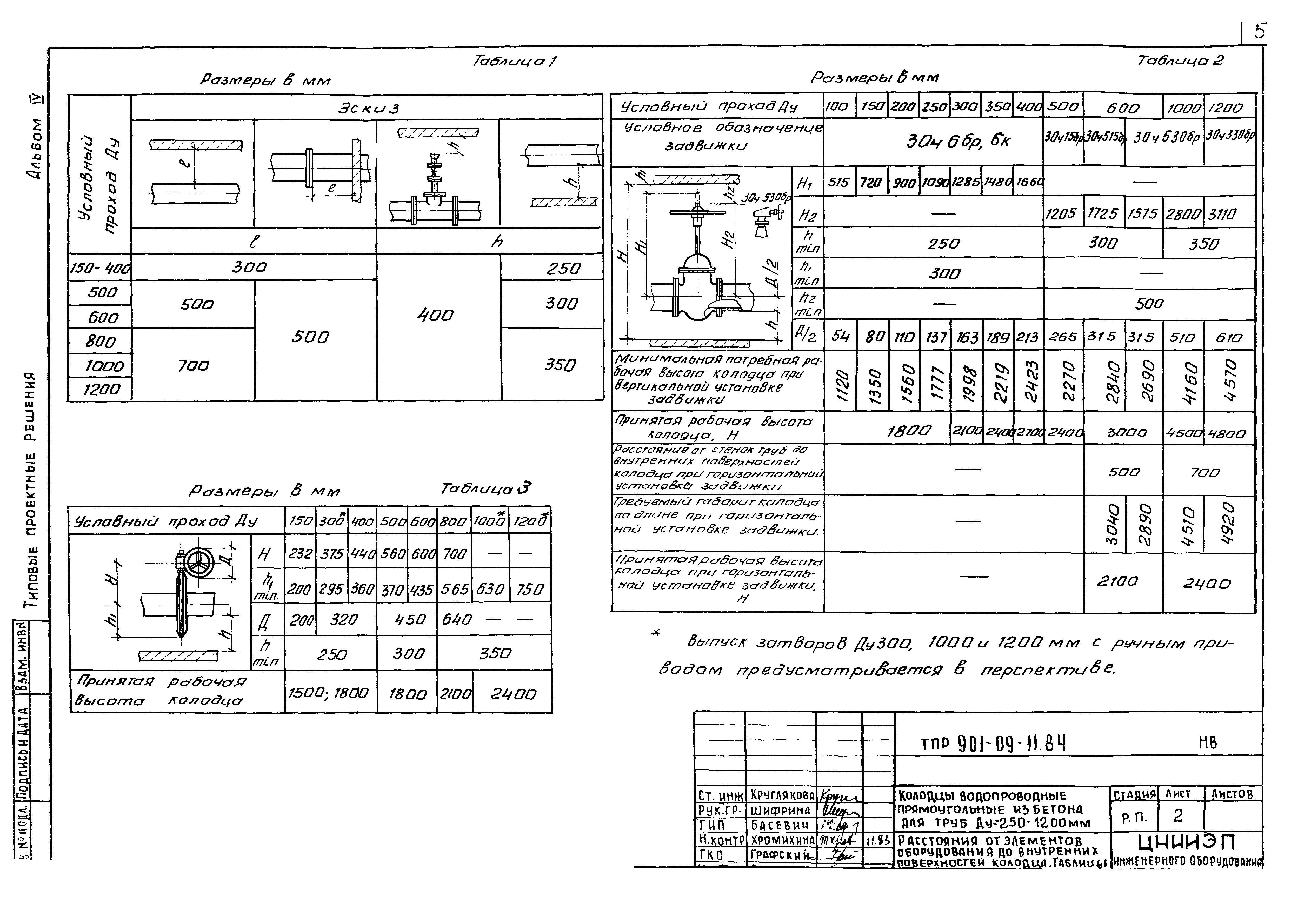

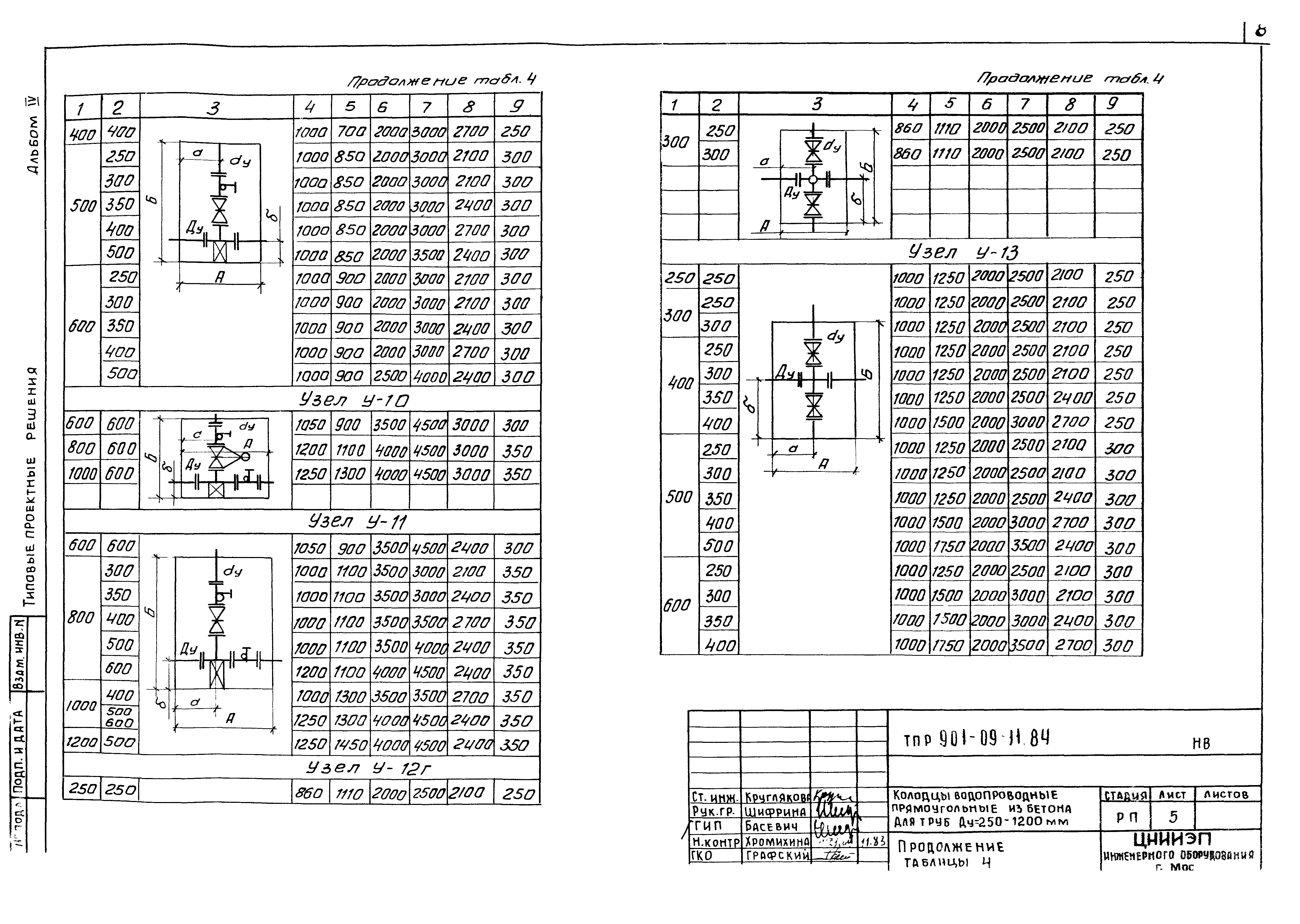

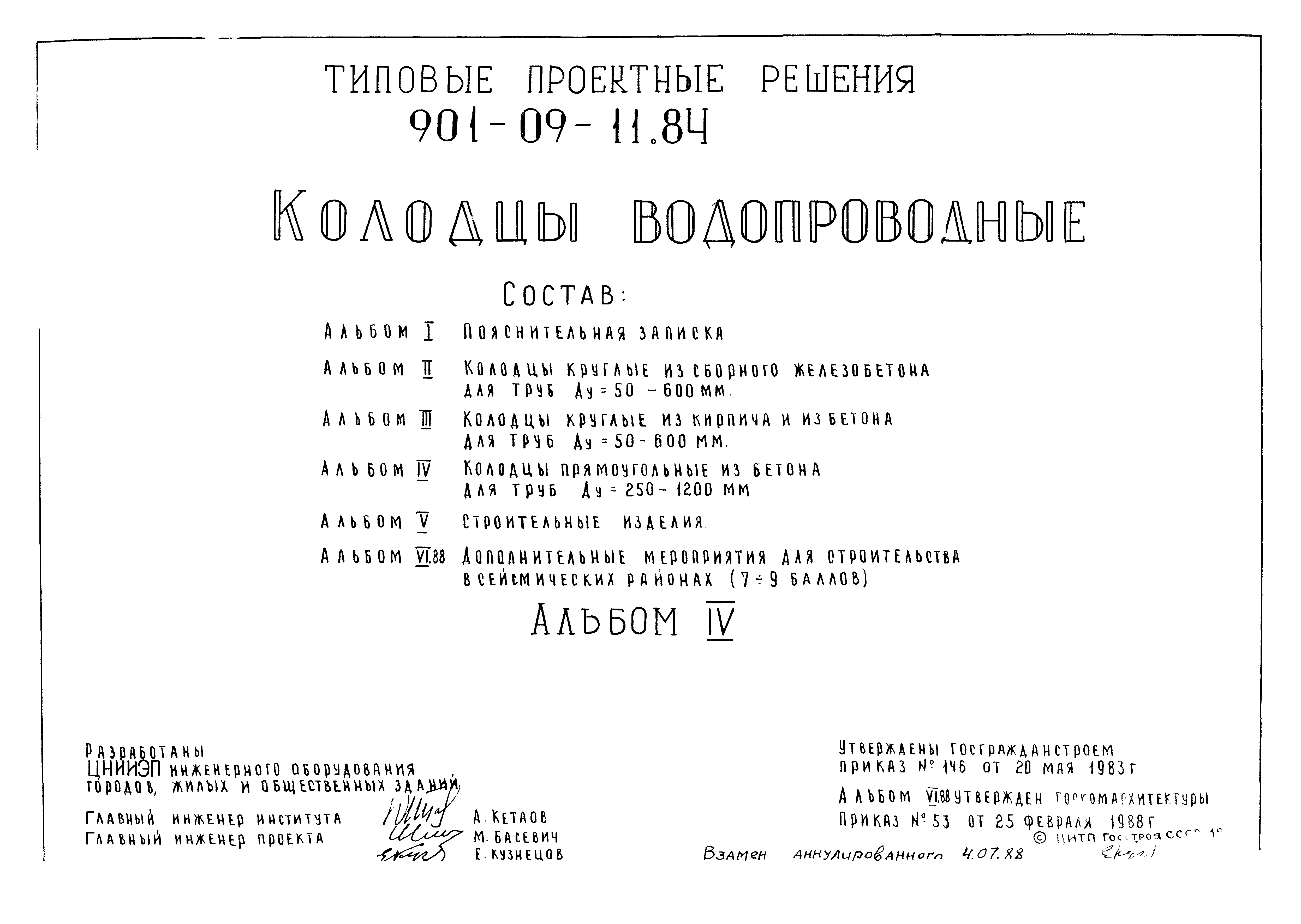

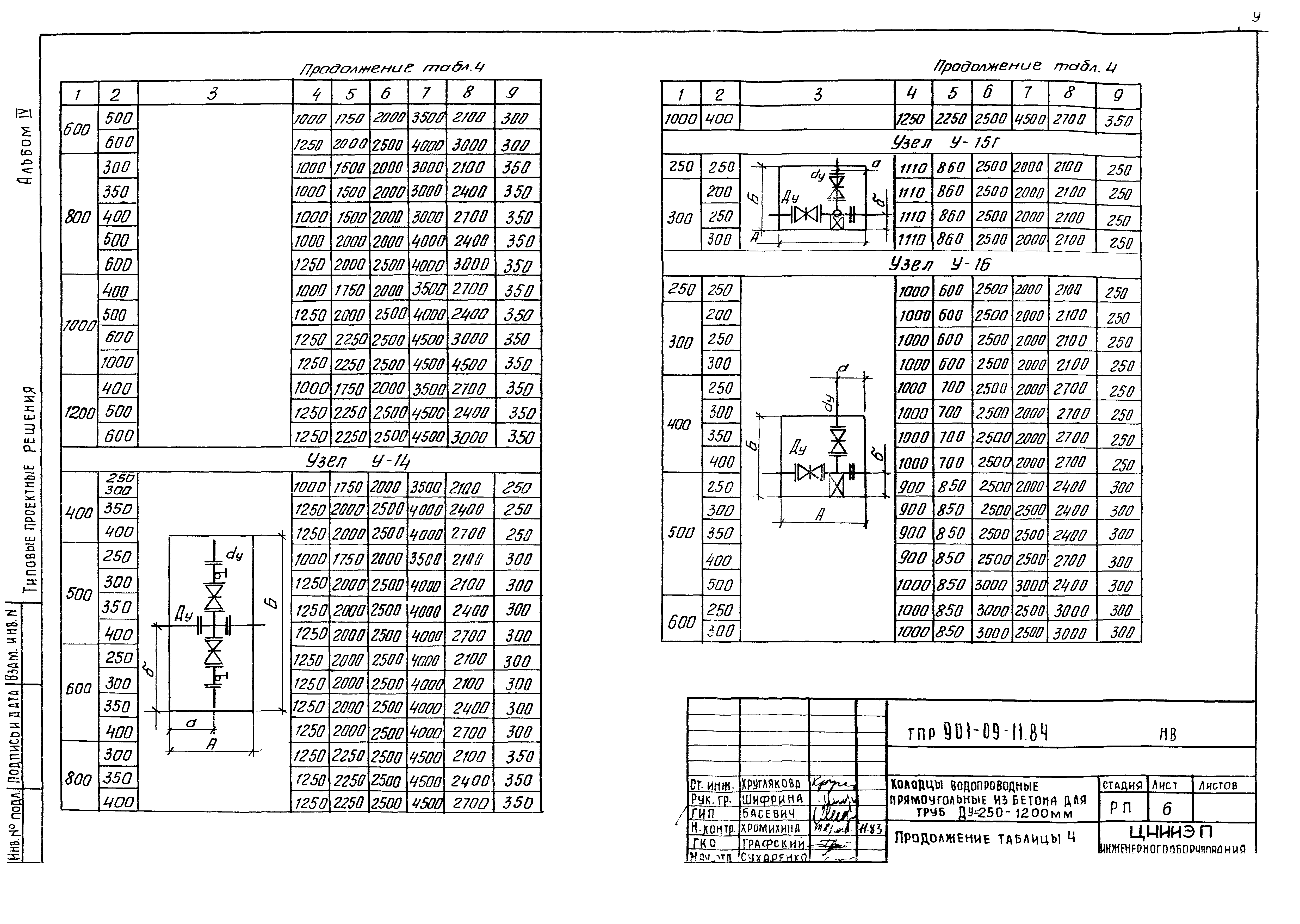

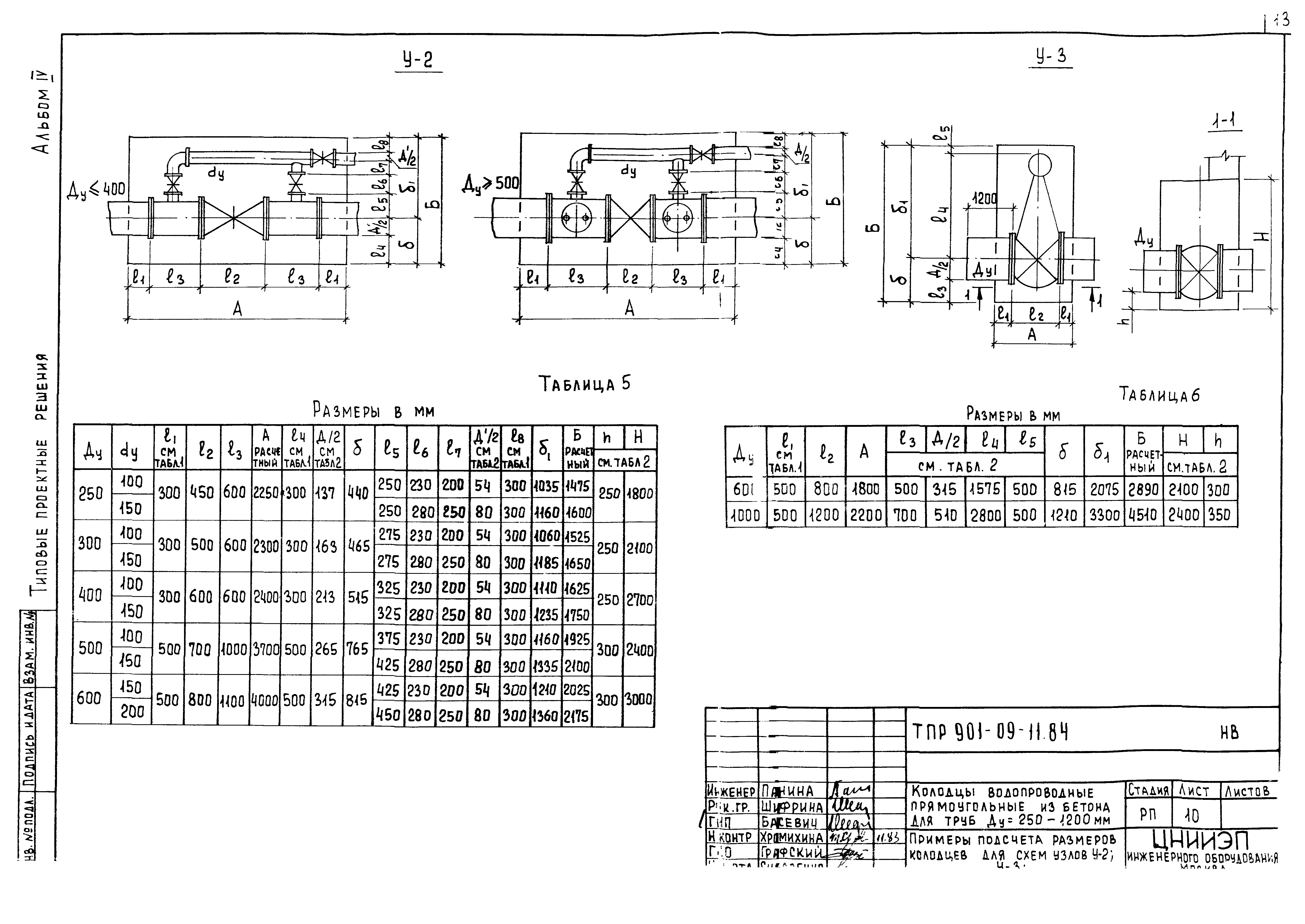

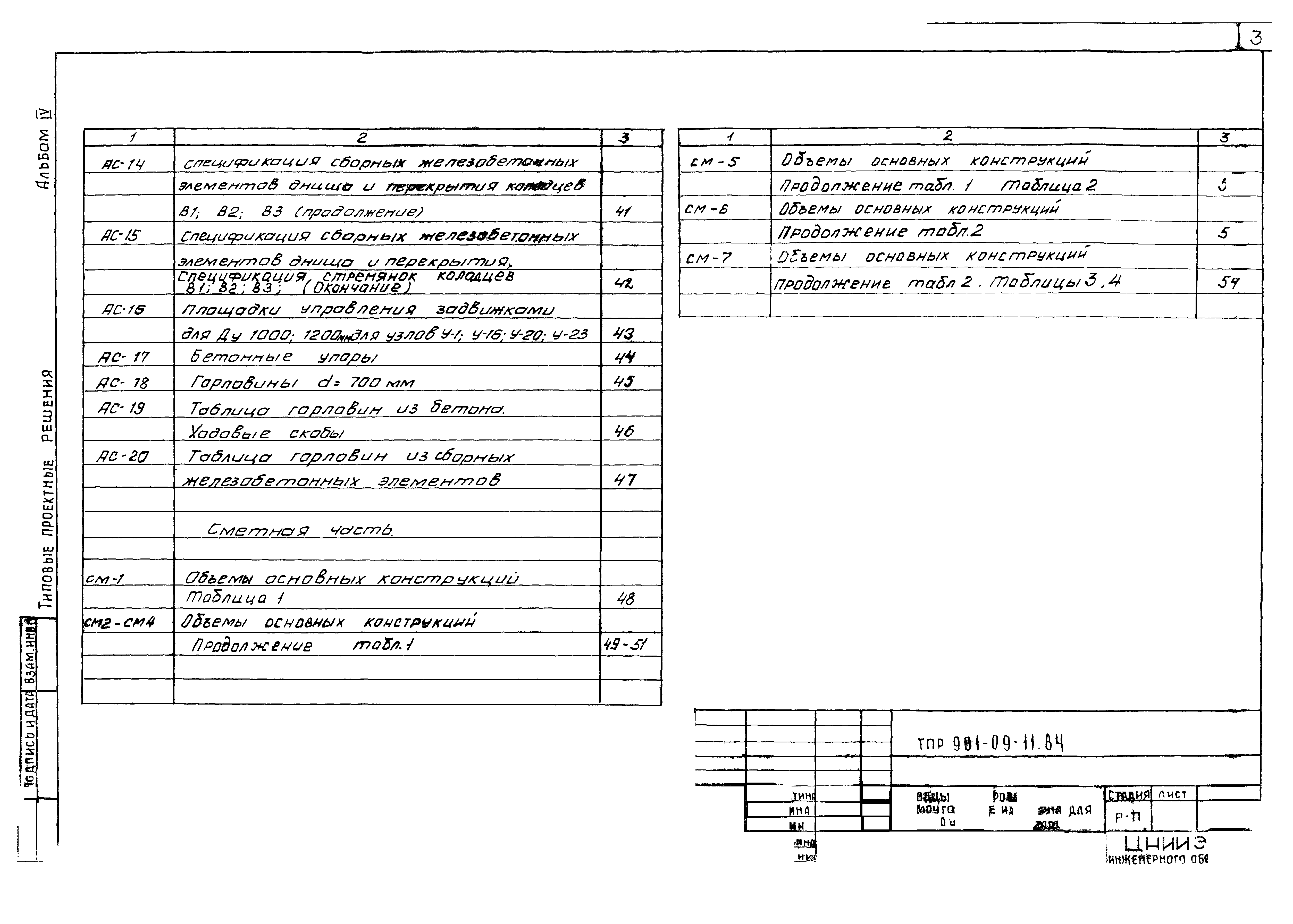

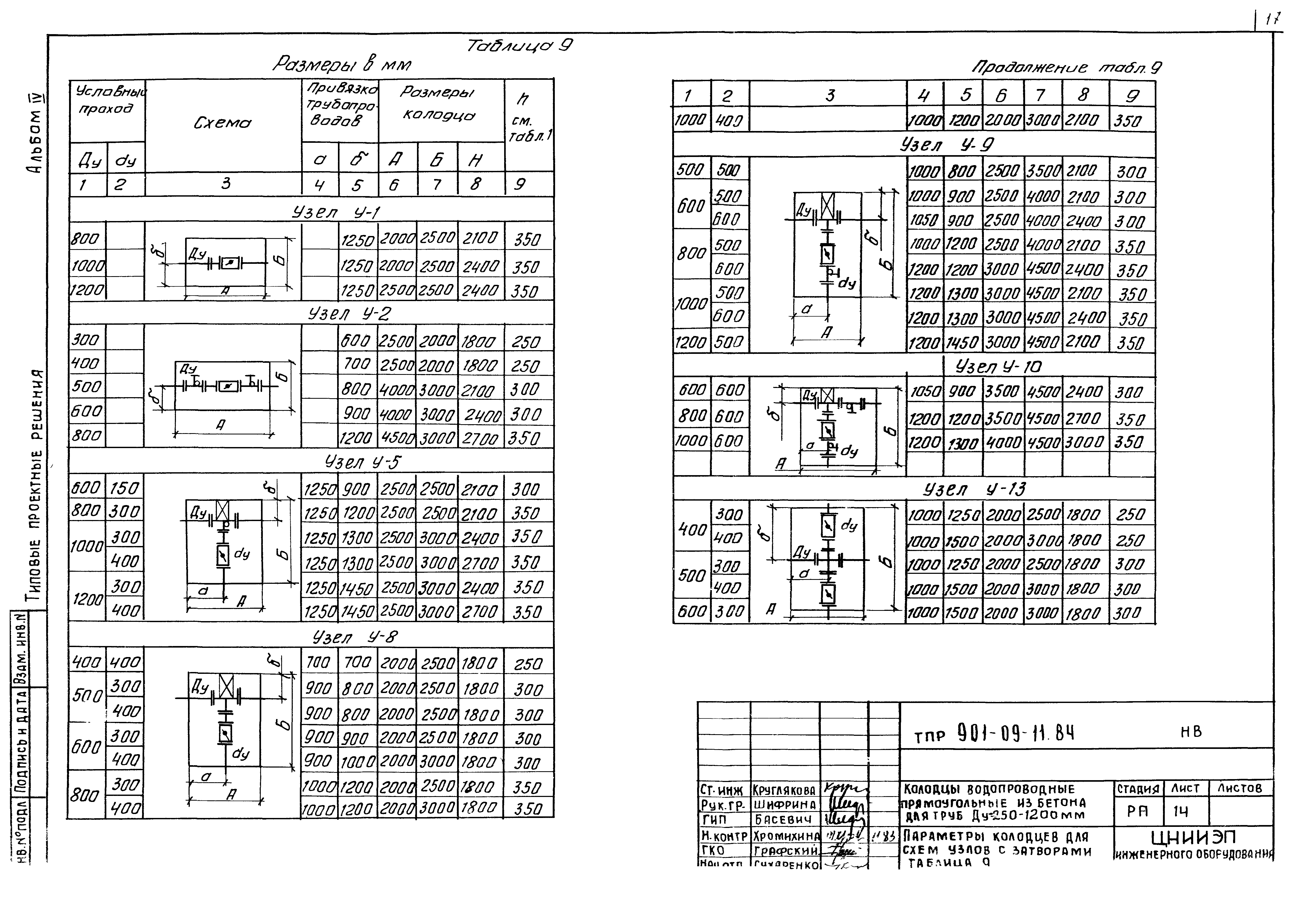

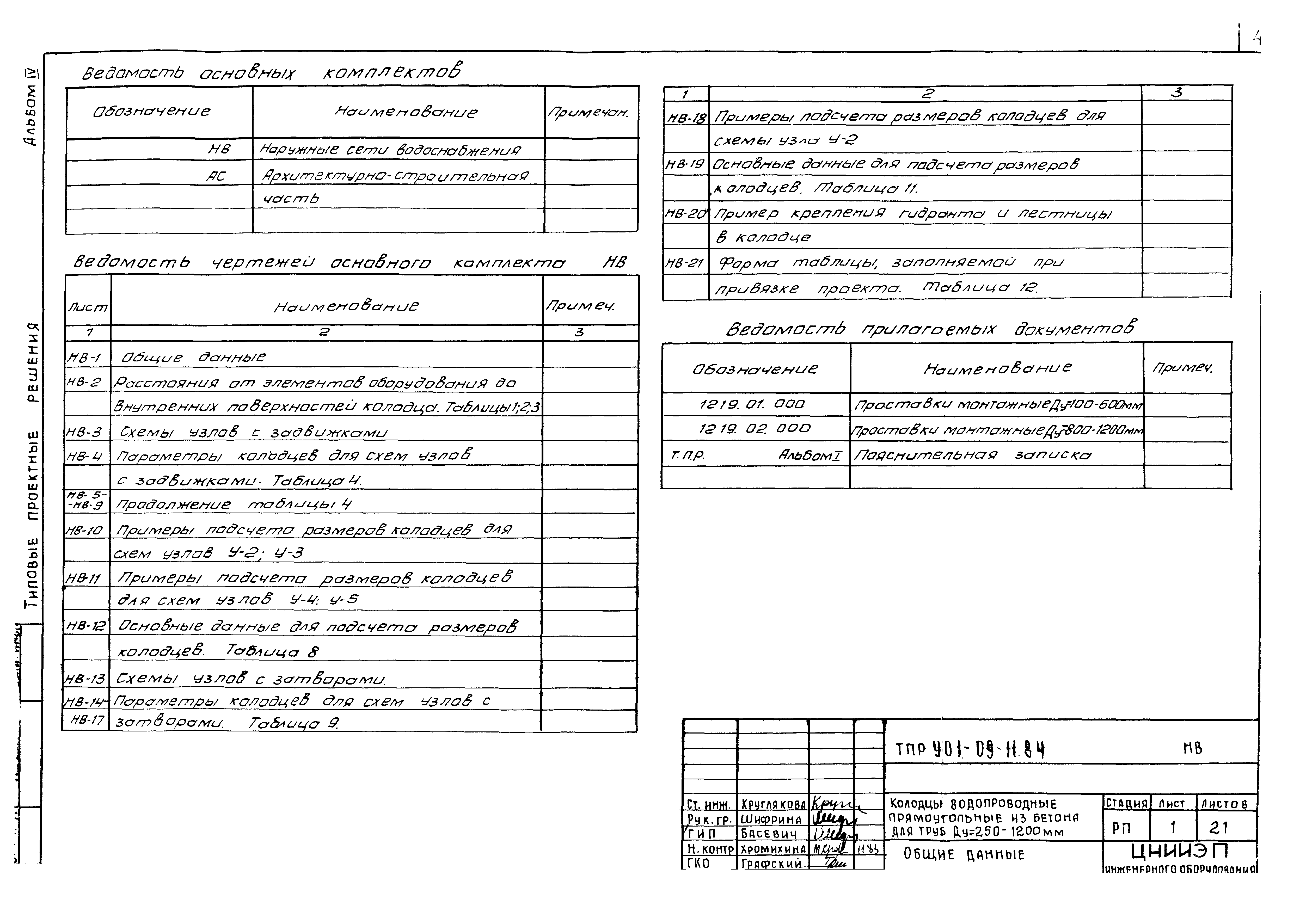

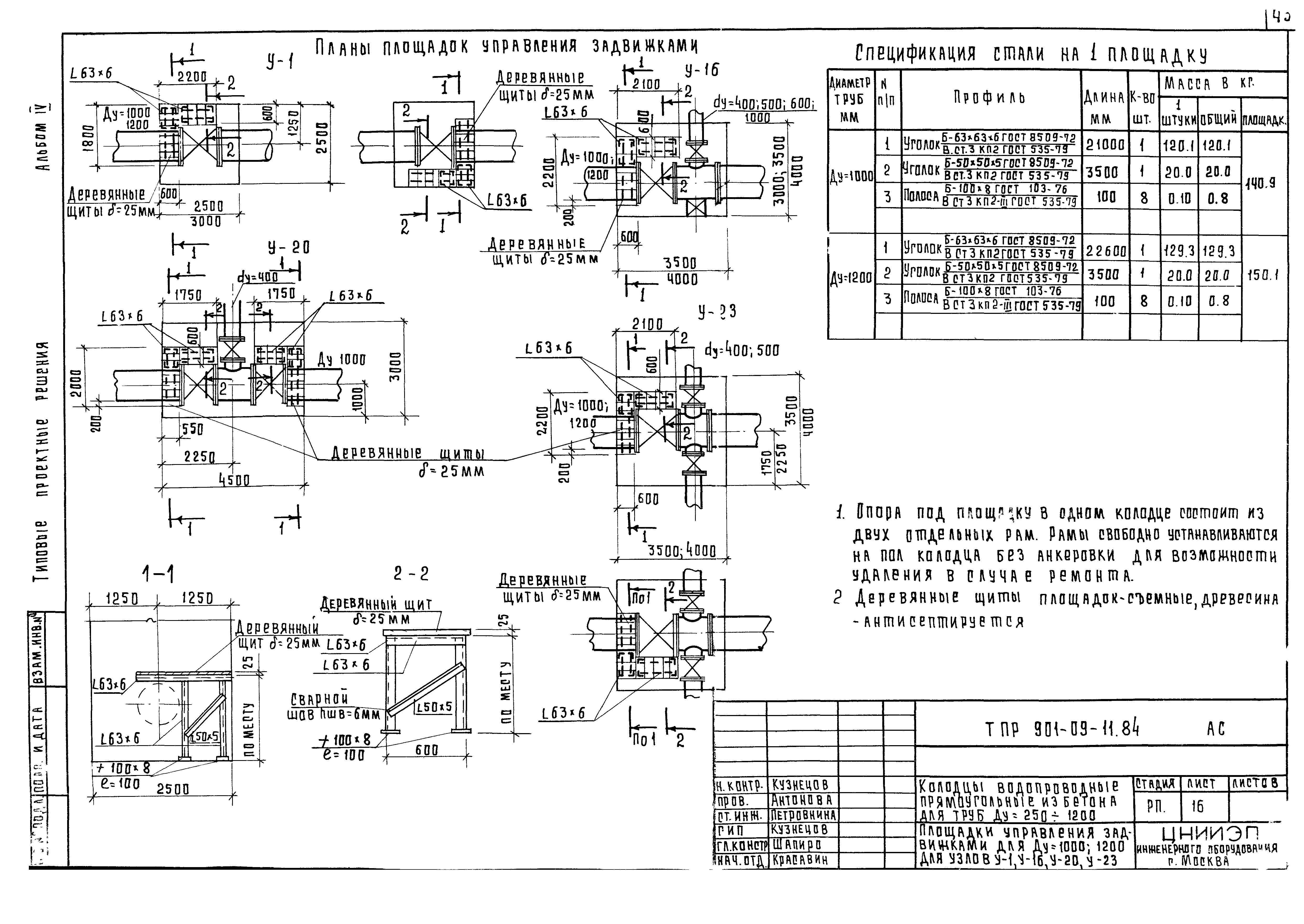

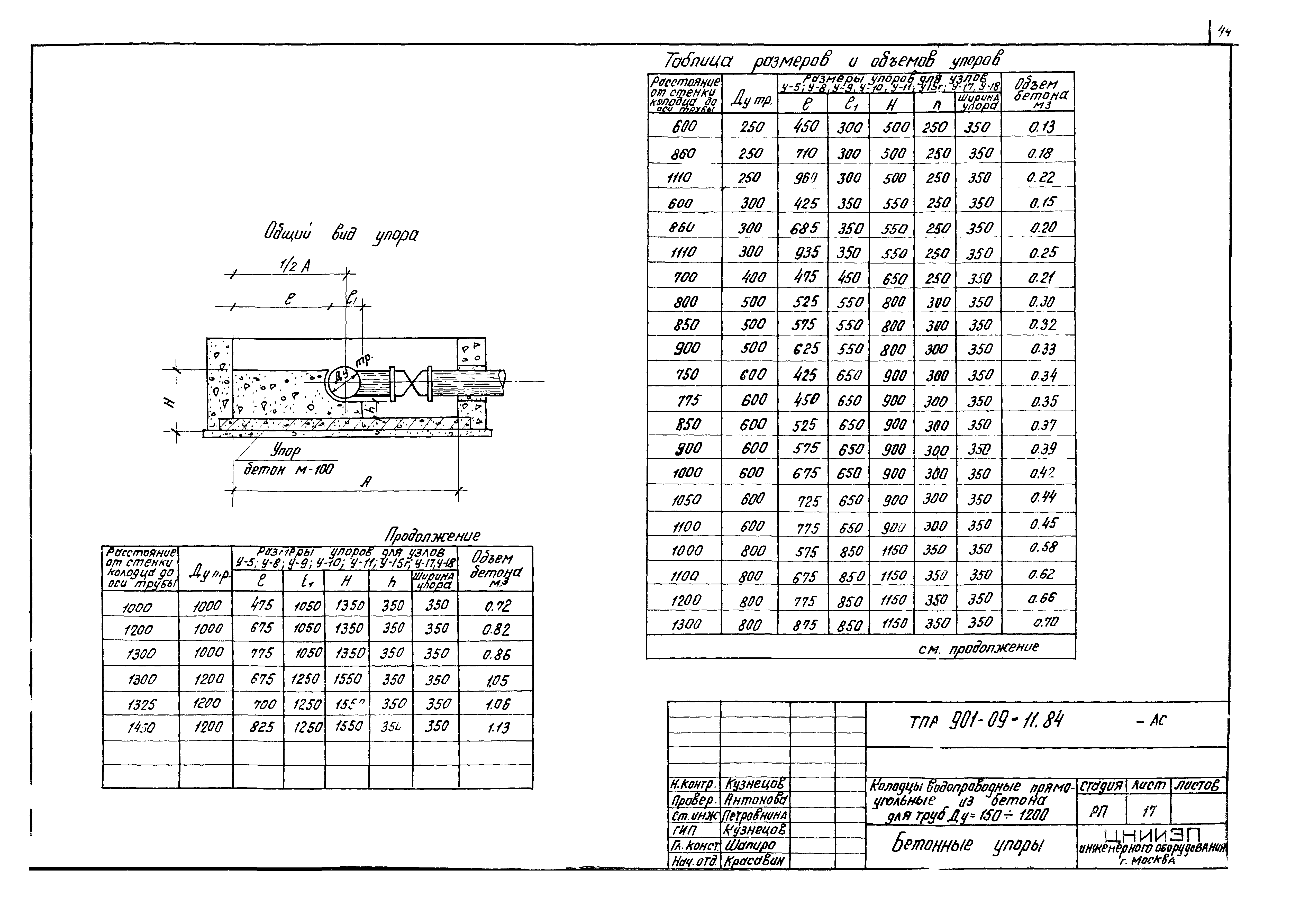

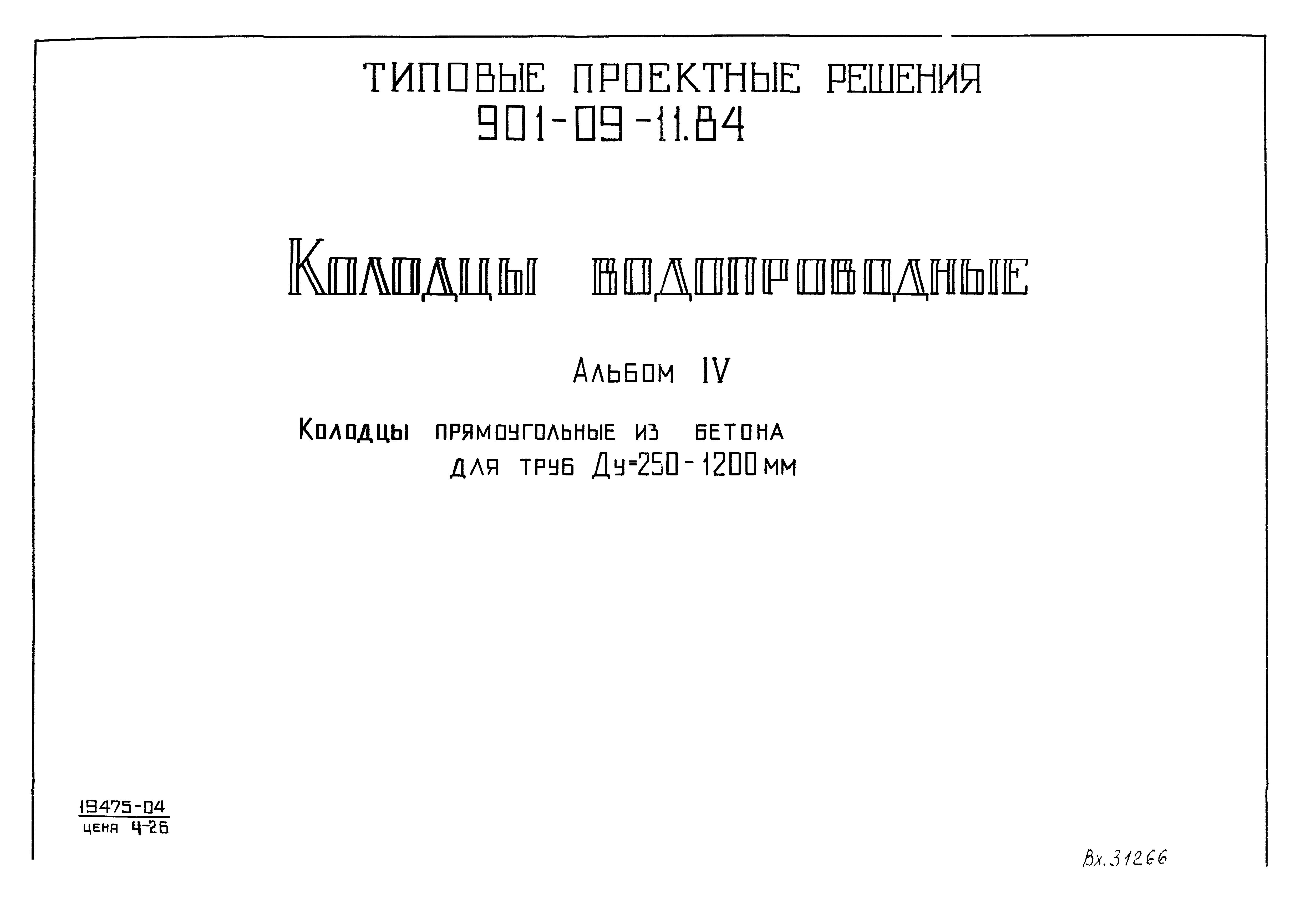

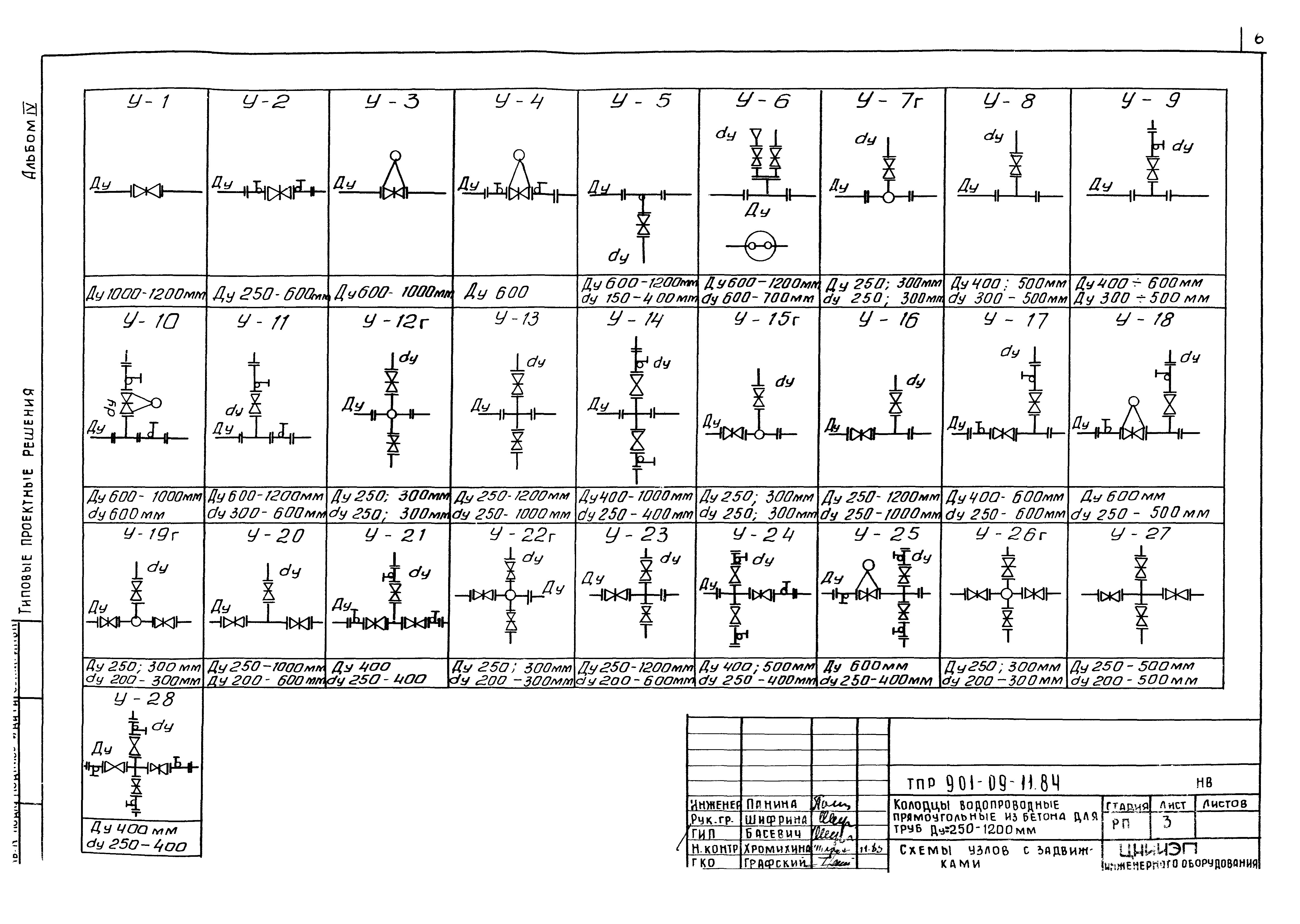

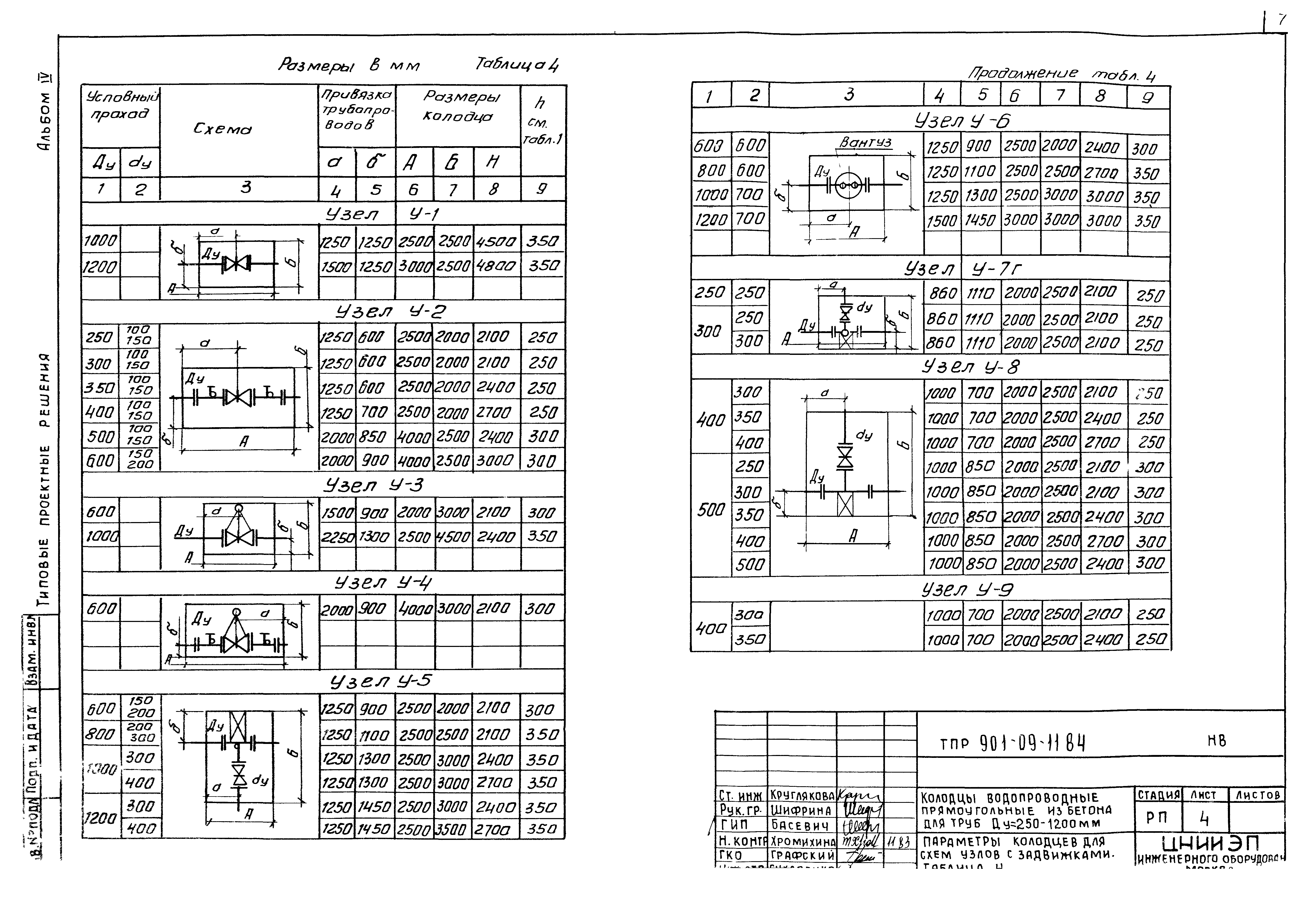

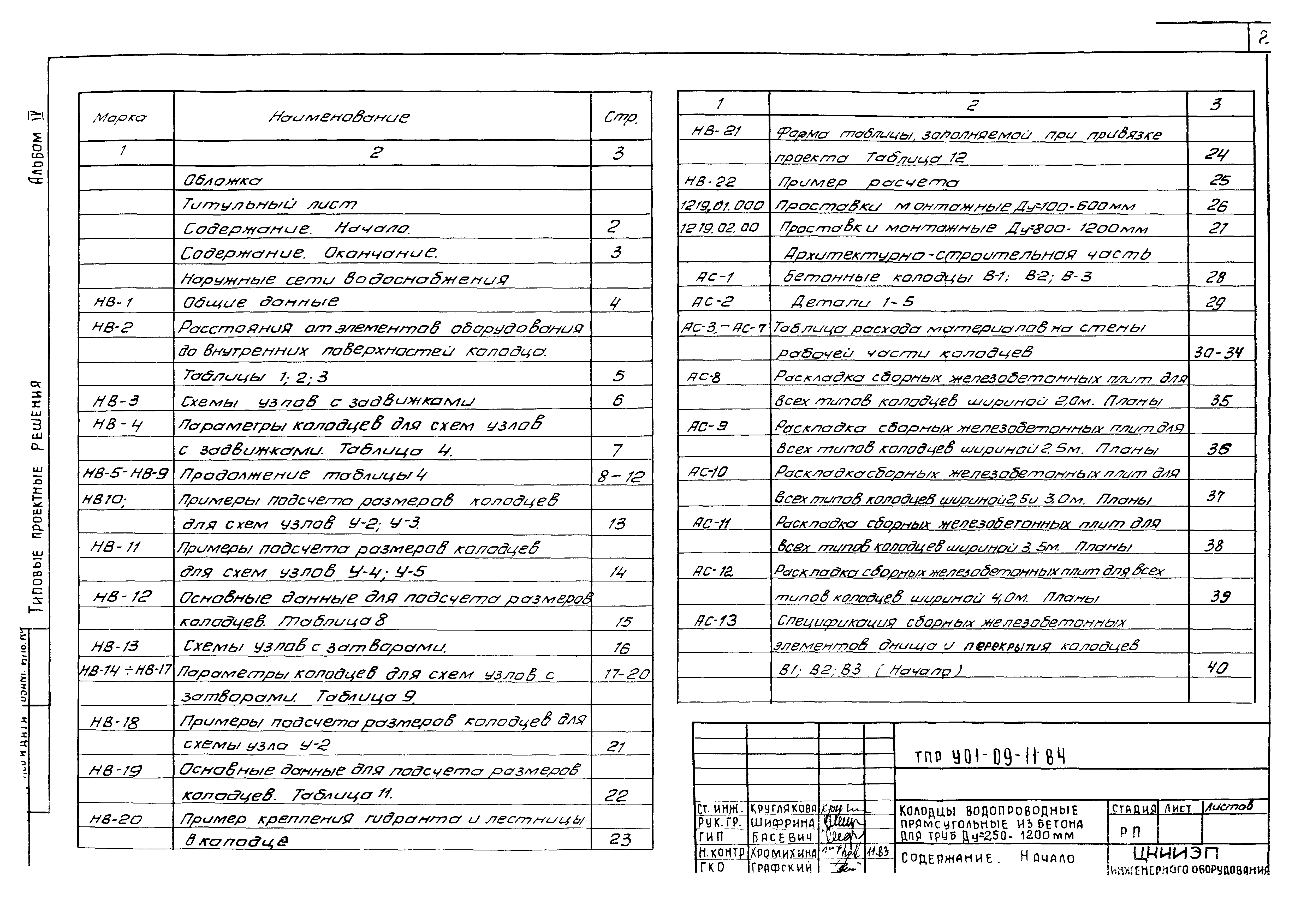

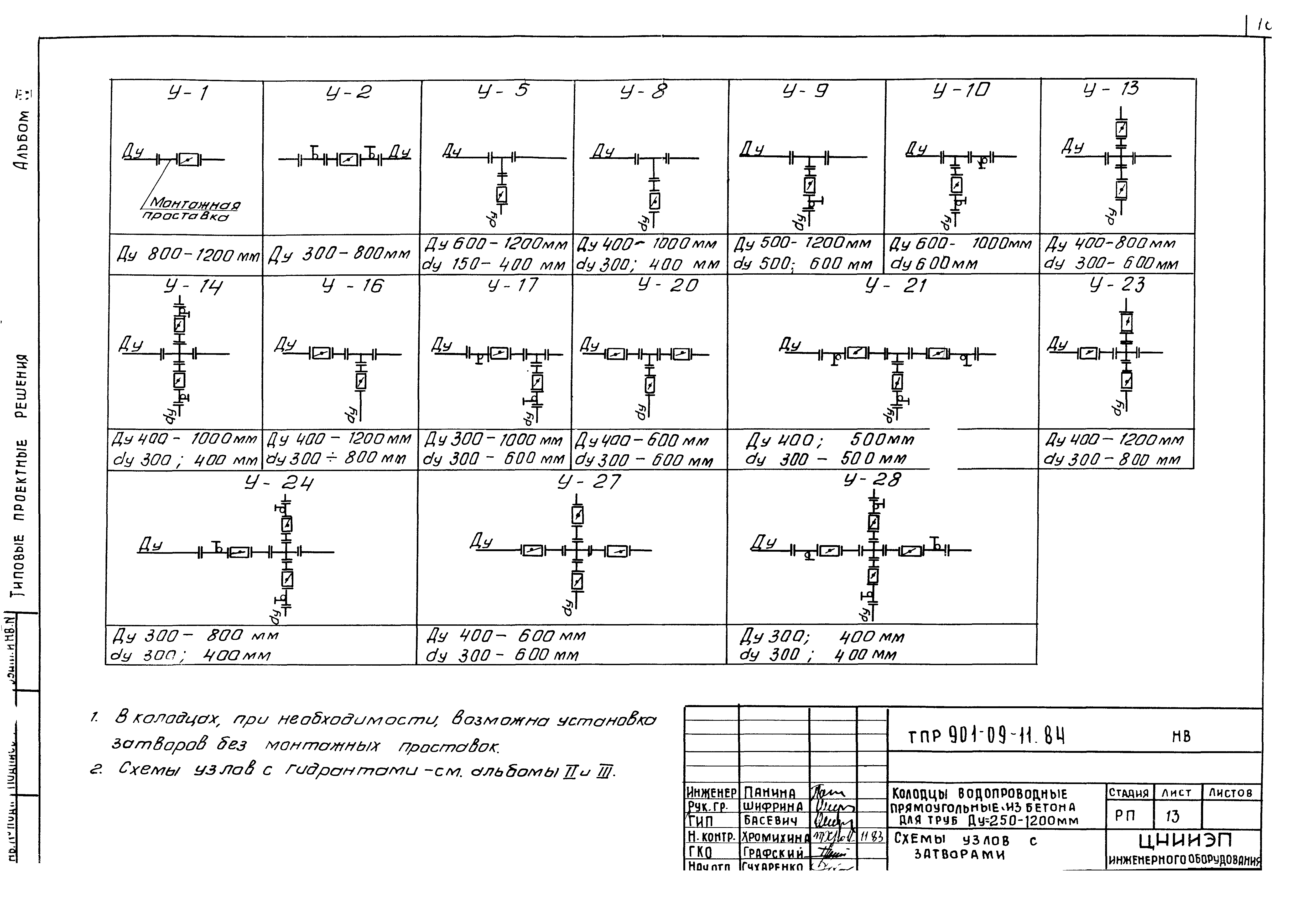

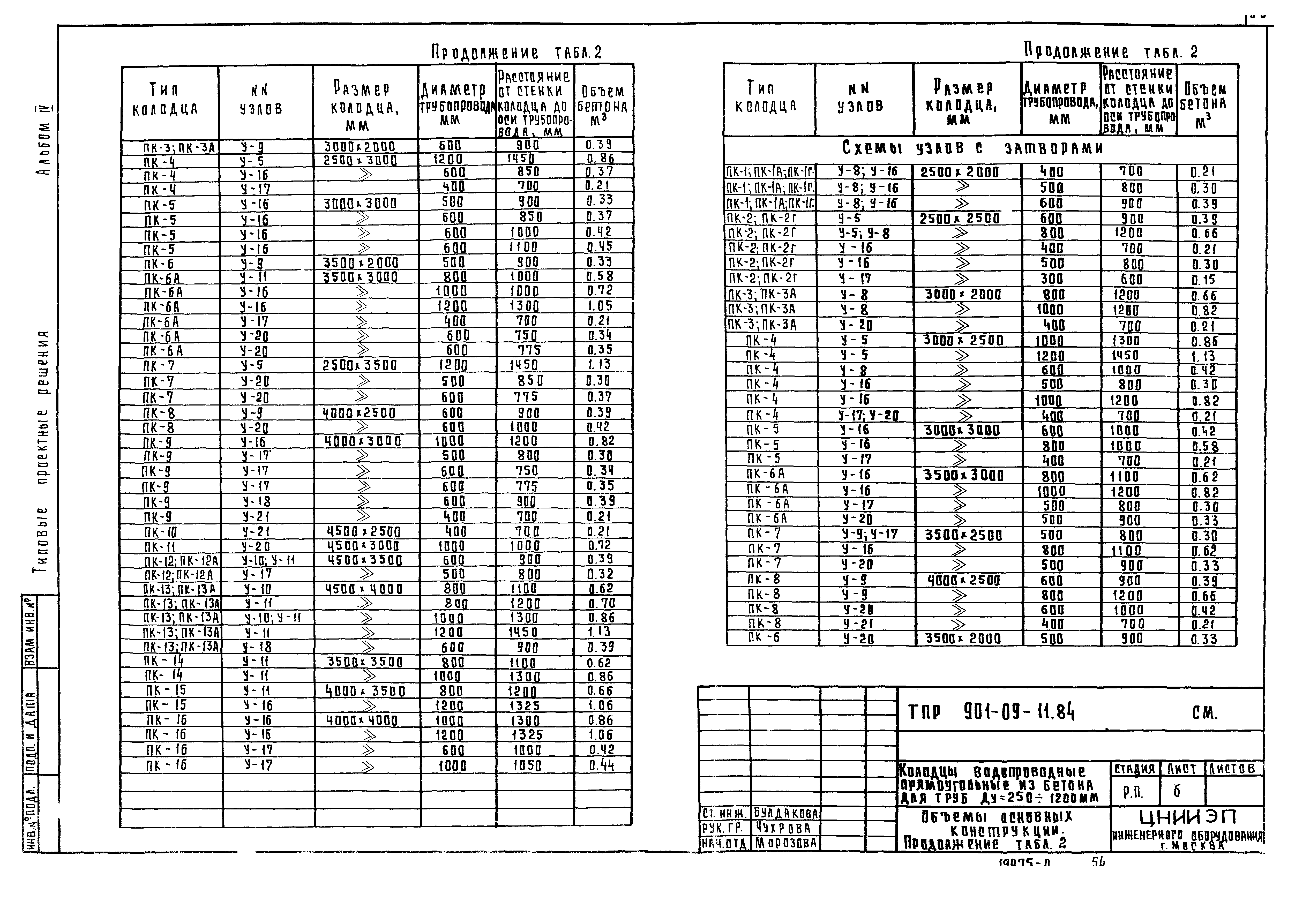

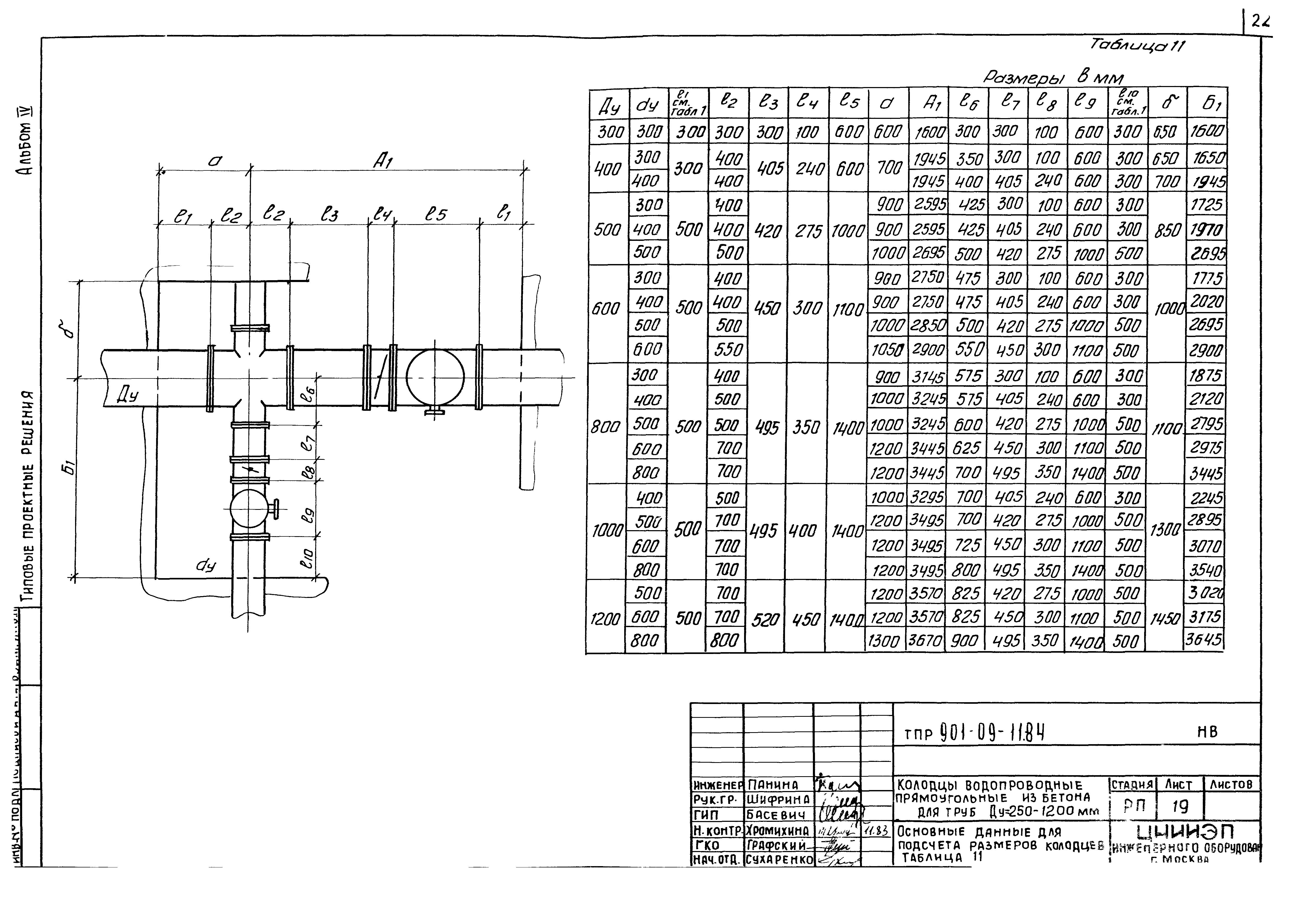

Скачать Типовые проектные решения 901-09-11.84 Альбом IV. Колодцы прямоугольные из бетона для труб Ду=250-1200 ммДата актуализации: 10.08.2017 Типовые проектные решения 901-09-11.84Альбом IV. Колодцы прямоугольные из бетона для труб Ду=250-1200 ммОбозначение: | Типовые проектные решения 901-09-11.84 | Обозначение англ: | 901-09-11.84 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Альбом IV. Колодцы прямоугольные из бетона для труб Ду=250-1200 мм | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 20.05.1983 | Оглавление: | Титульный лист Содержание Наружные сети водоснабжения Общие данные Расстояния от элементов оборудования до внутренних поверхностей колодца. Таблицы 1; 2; 3 Схемы узлов с задвижками Параметры колодцев для схем узлов с задвижками. Таблица 4 Примеры подсчета размеров колодцев для схем узлов У-2; У-3 Примеры подсчета размеров колодцев для схем узлов У-4; У-5 Основные данные для подсчета размеров колодцев. Таблица 8 Схемы узлов с затворами Параметры колодцев для схем узлов с затворами. Таблица 9 Примеры подсчета размеров колодцев для схемы узла У-2 Основные данные для подсчета размеров колодцев. Таблица 11 Пример крепления гидранта и лестницы в колодце Форма таблицы, заполняемой при привязке проекта. Таблица 12 Пример расчета Проставки монтажные ДУ = 100 - 600 мм Проставки монтажные ДУ = 800 - 1200 мм Архитектурно-строительная часть Бетонные колодцы В-1; В-2; В-3 Детали 1 - 5 Таблица расхода материалов на стены рабочей части колодцев Раскладка сборных железобетонных плит для всех типов колодцев шириной 2,0 м. Планы Раскладка сборных железобетонных плит для всех типов колодцев шириной 2,5 м. Планы Раскладка сборных железобетонных плит для всех типов колодцев шириной 2,5 и 3,0 м. Планы Раскладка сборных железобетонных плит для всех типов колодцев шириной 3,5 м. Планы Раскладка сборных железобетонных плит для всех типов колодцев шириной 4,0 м. Планы Спецификация сборных железобетонных элементов днища и перекрытия колодцев В1; В2; В3 Спецификация сборных железобетонных элементов днища и перекрытия. Спецификация стремянок колодцев В1; В2; В3 Площадки управления задвижками для ДУ1000; 1200 мм для узлов У-1; У-16; У-20; У-23 Бетонные упоры Горловины d = 700 мм Таблица горловин из бетона. Ходовые скобы Таблица горловин из сборных железобетонных элементов Сметная часть Объемы основных конструкций. Таблица 1 Объемы основных конструкций. Таблица 2 Объемы основных конструкций. Таблицы 3, 4 | Разработан: | ЦНИИЭП инженерного оборудования Госгражданстроя
| Утверждён: | 20.05.1983 Госгражданстрой (Gosgrazhdanstroy 146)
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
| Расположен в: |
|
|
