Серия 1.020.1-7

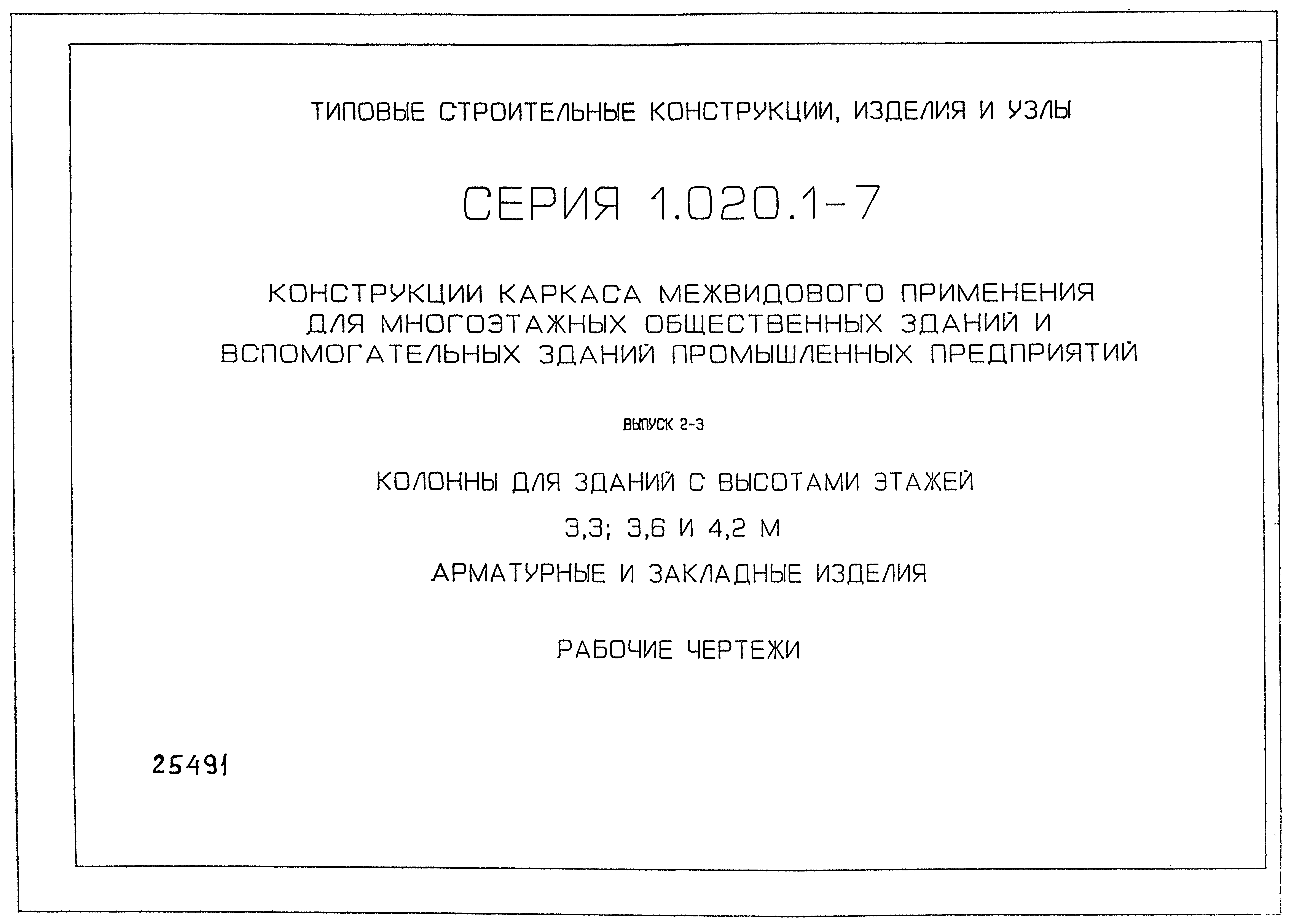

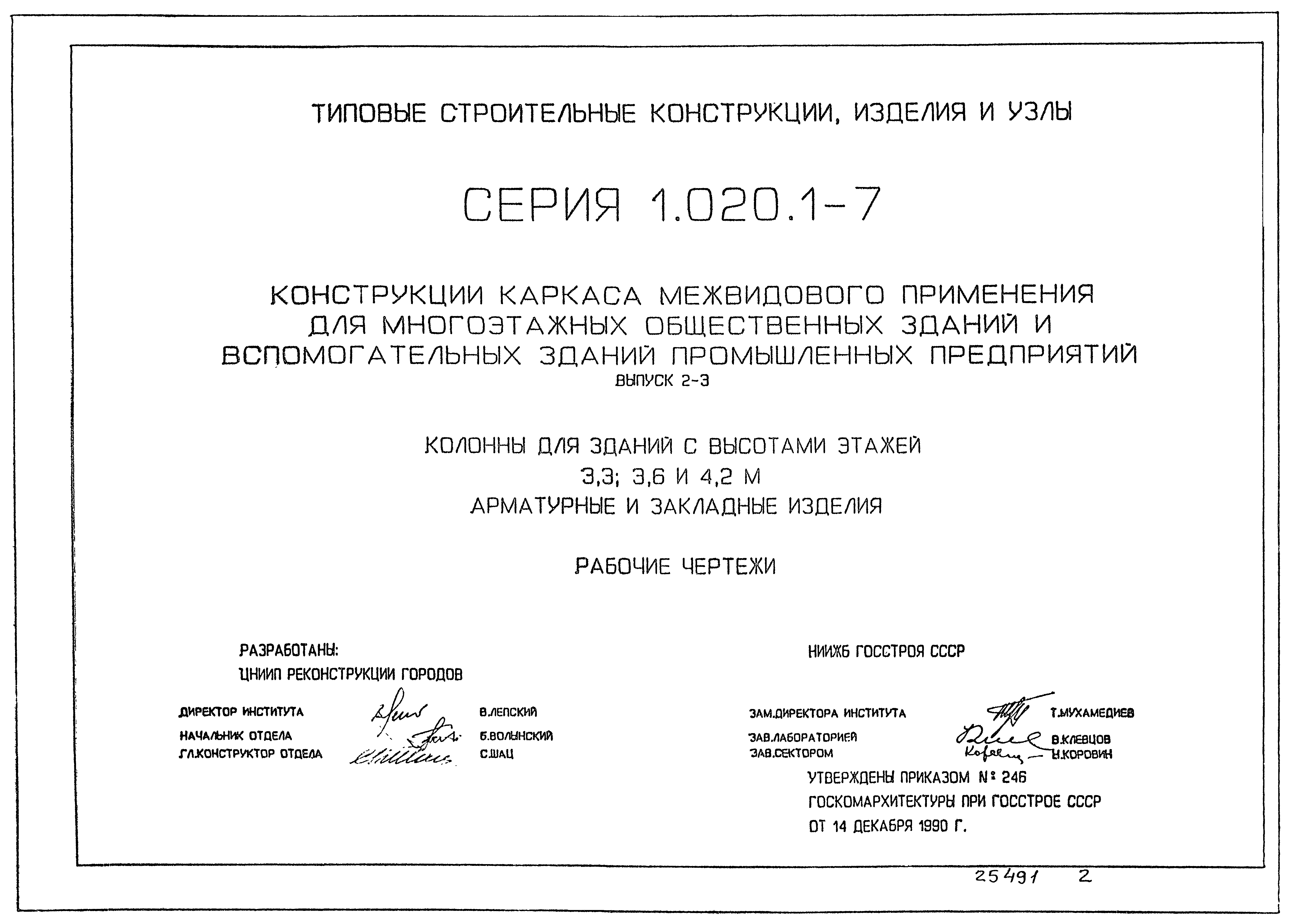

Выпуск 2-3. Колонны для зданий с высотами этажей 3,3; 3,6 и 4,2 м. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.020.1-7
Обозначение англ:	Series 1.020.1-7
Статус:	не определен законодательством
Название рус.:	Выпуск 2-3. Колонны для зданий с высотами этажей 3,3; 3,6 и 4,2 м. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991

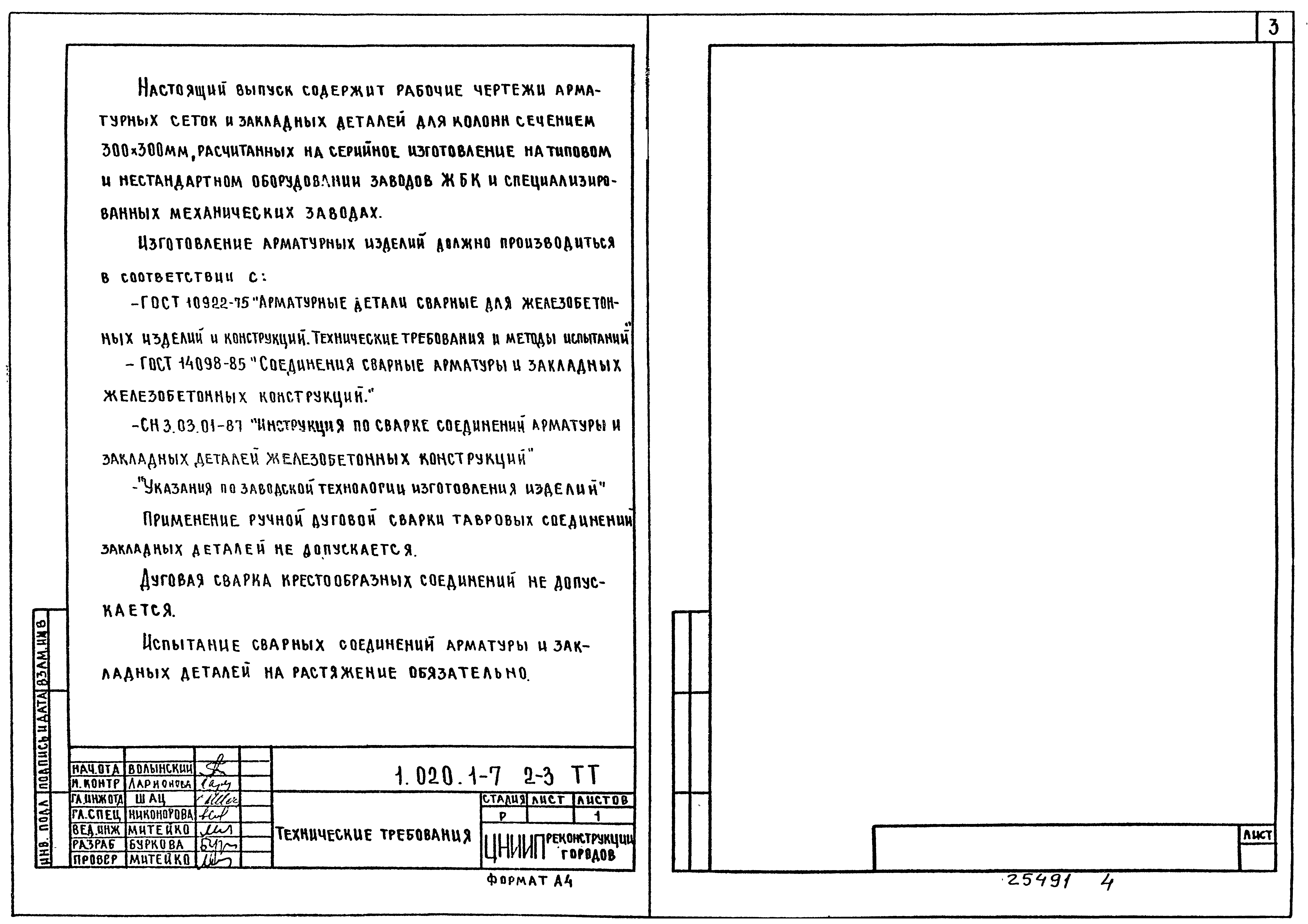

Область применения:	Настоящий выпуск содержит рабочие чертежи арматурных сеток и закладных деталей для колонн сечением 300х300 мм, рассчитанных на серийное изготовление на типовом и нестандартном оборудовании заводов ЖБК и специализированных механических заводах

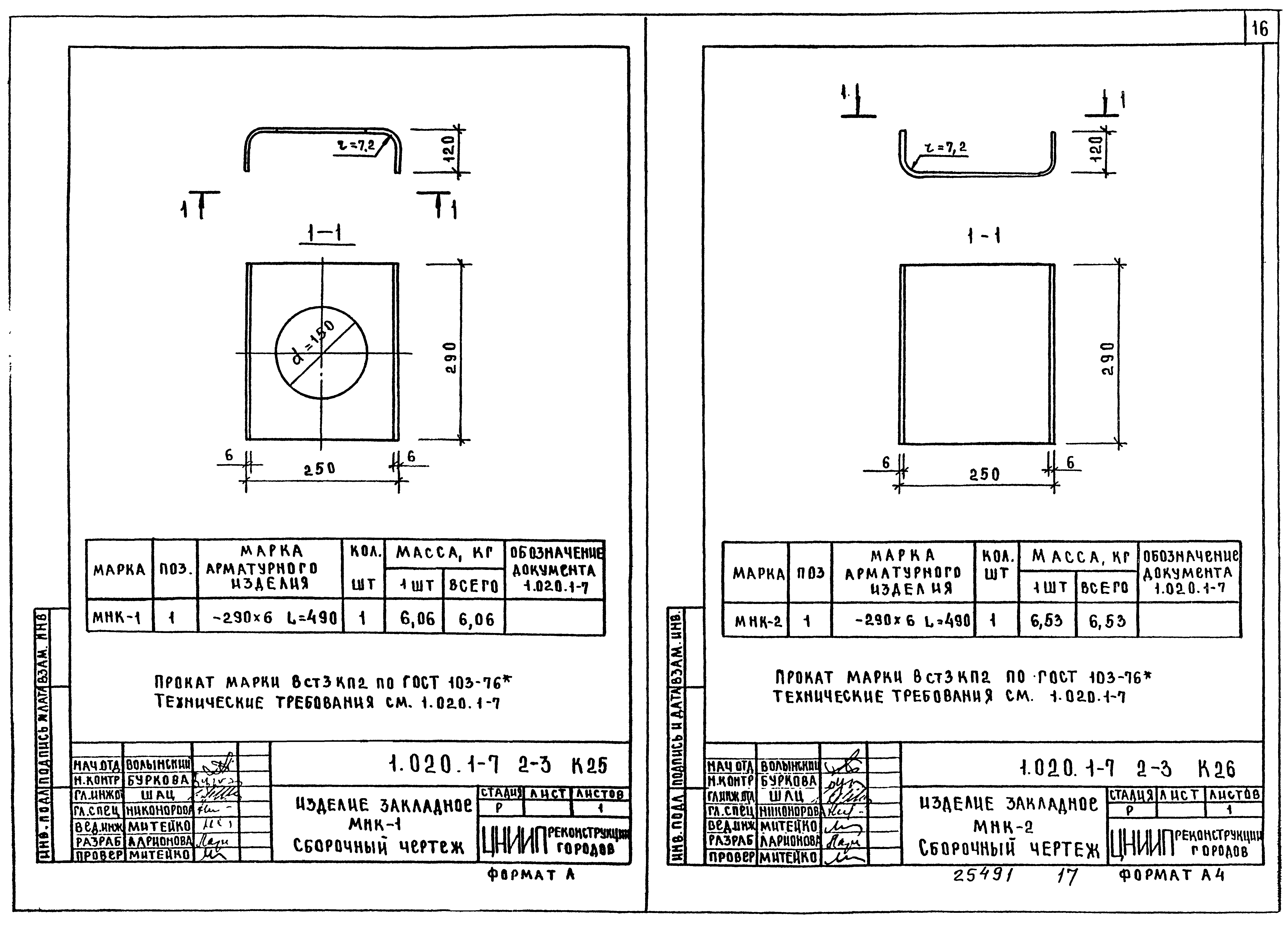

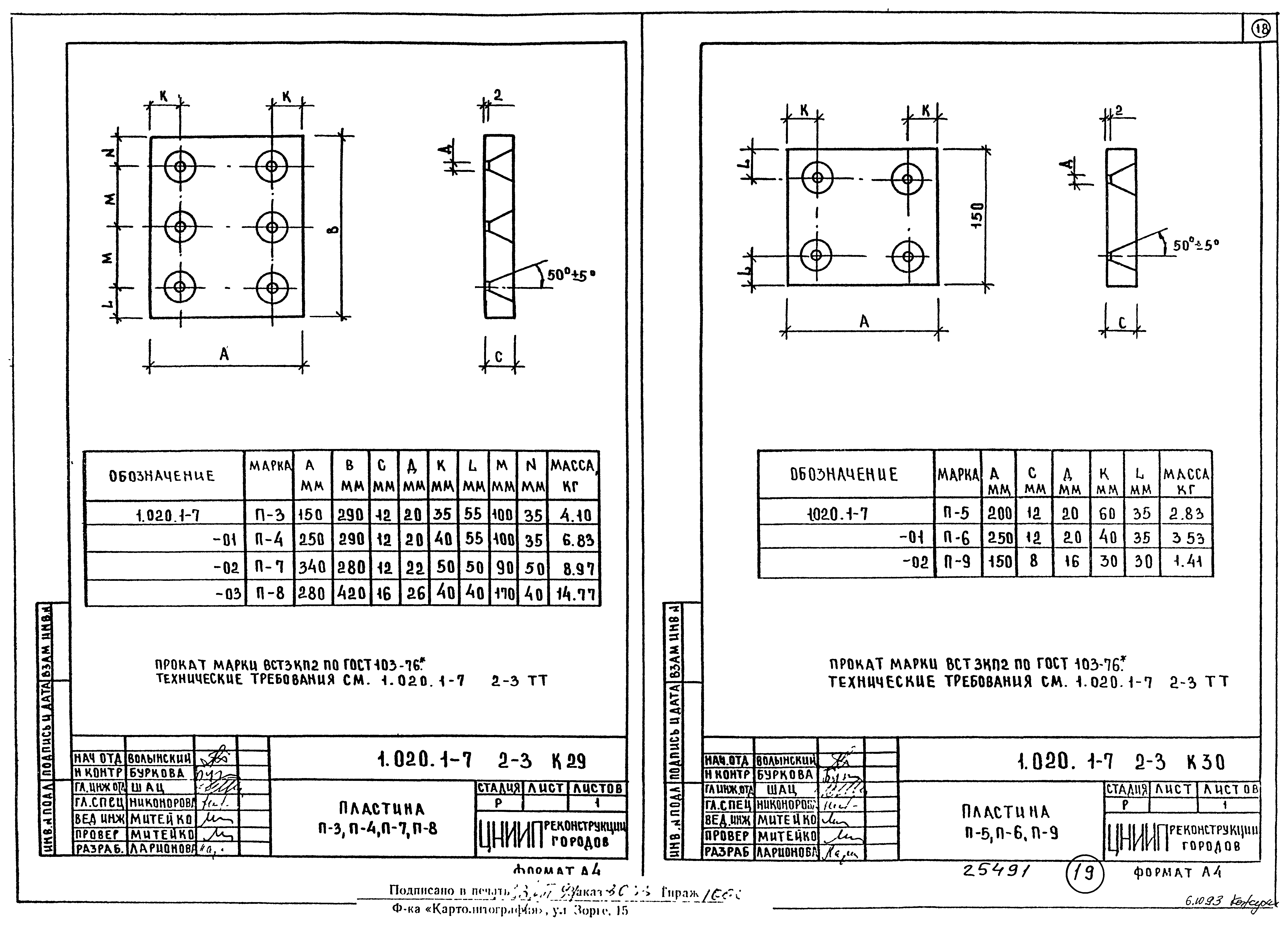

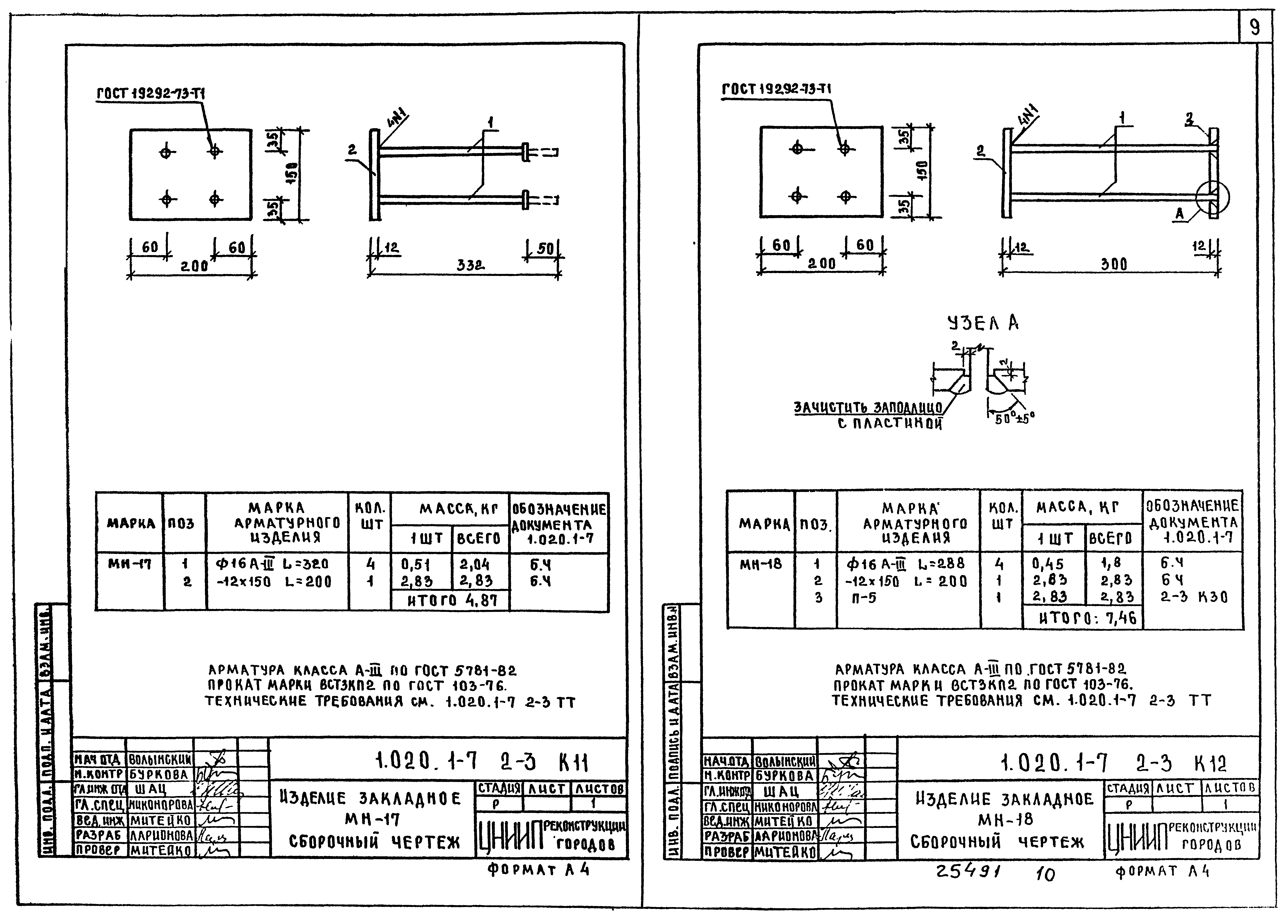

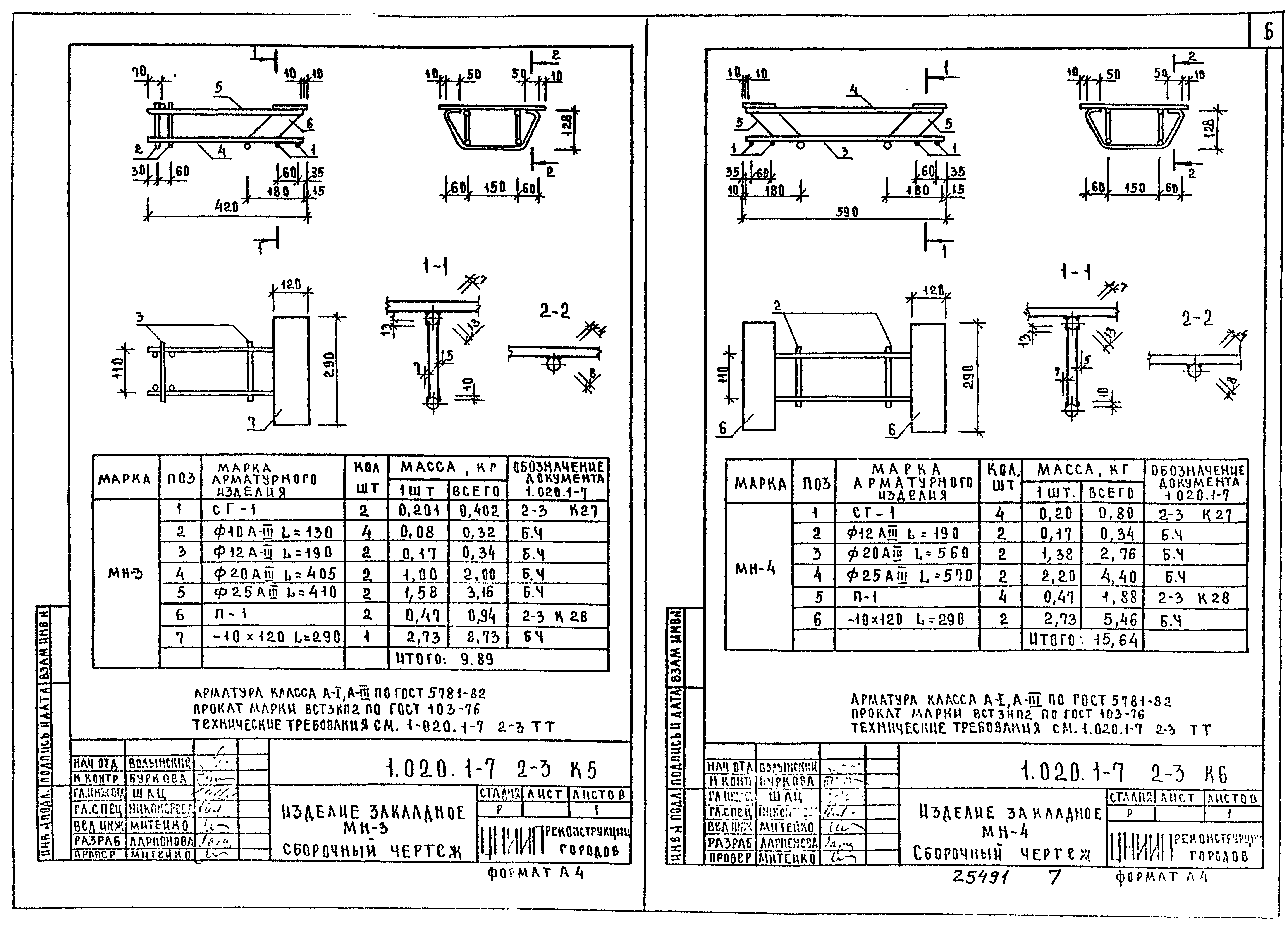

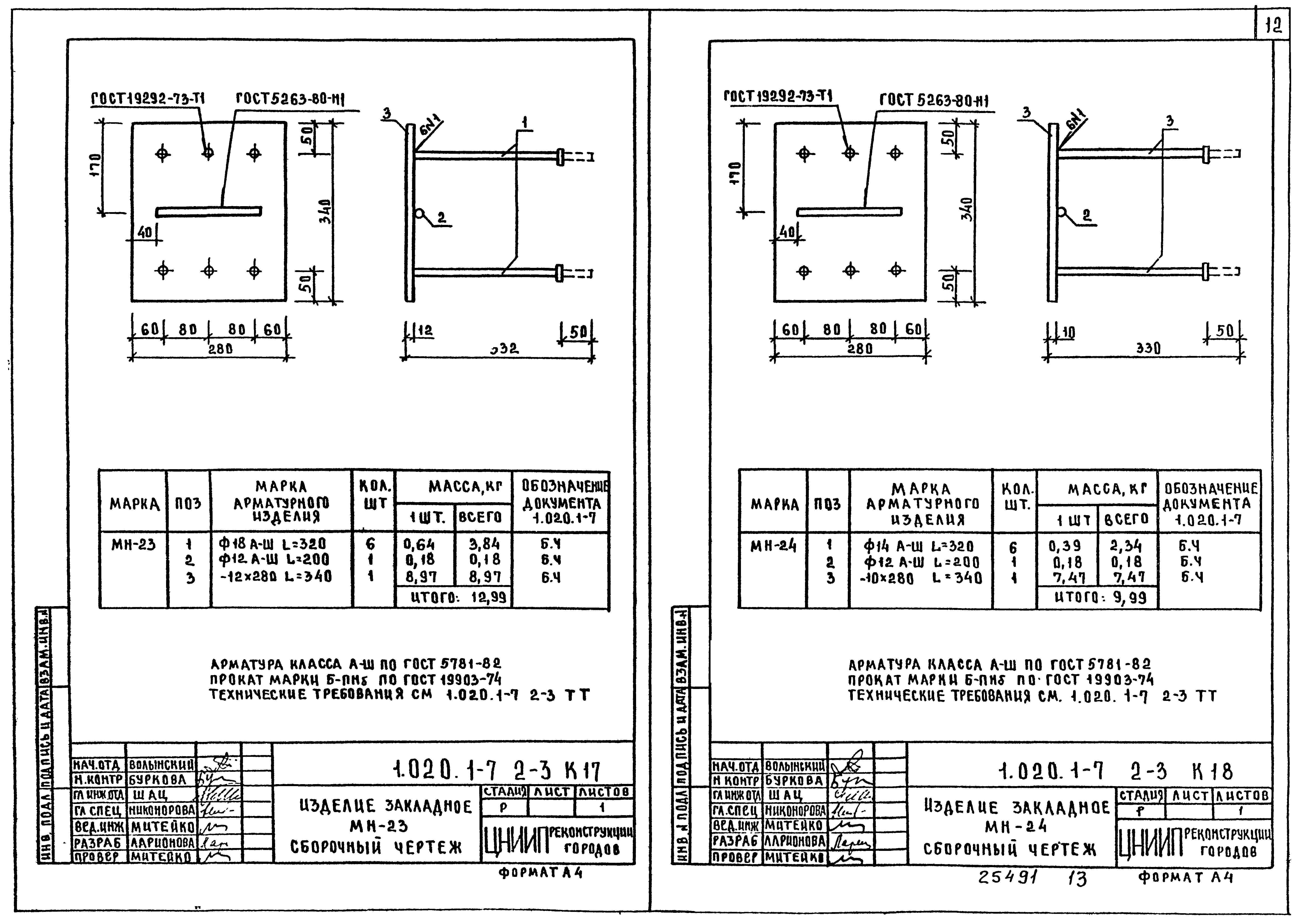

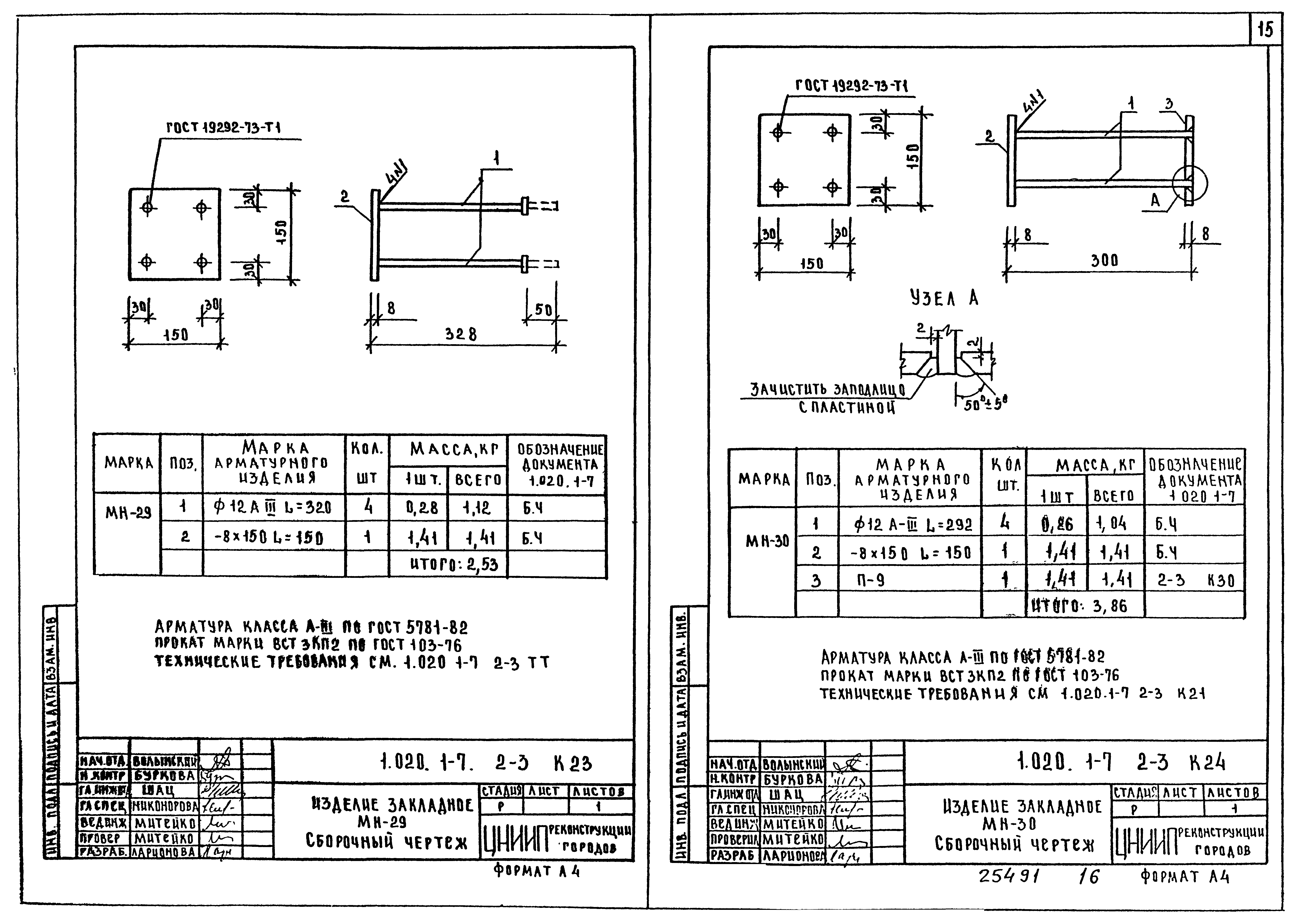

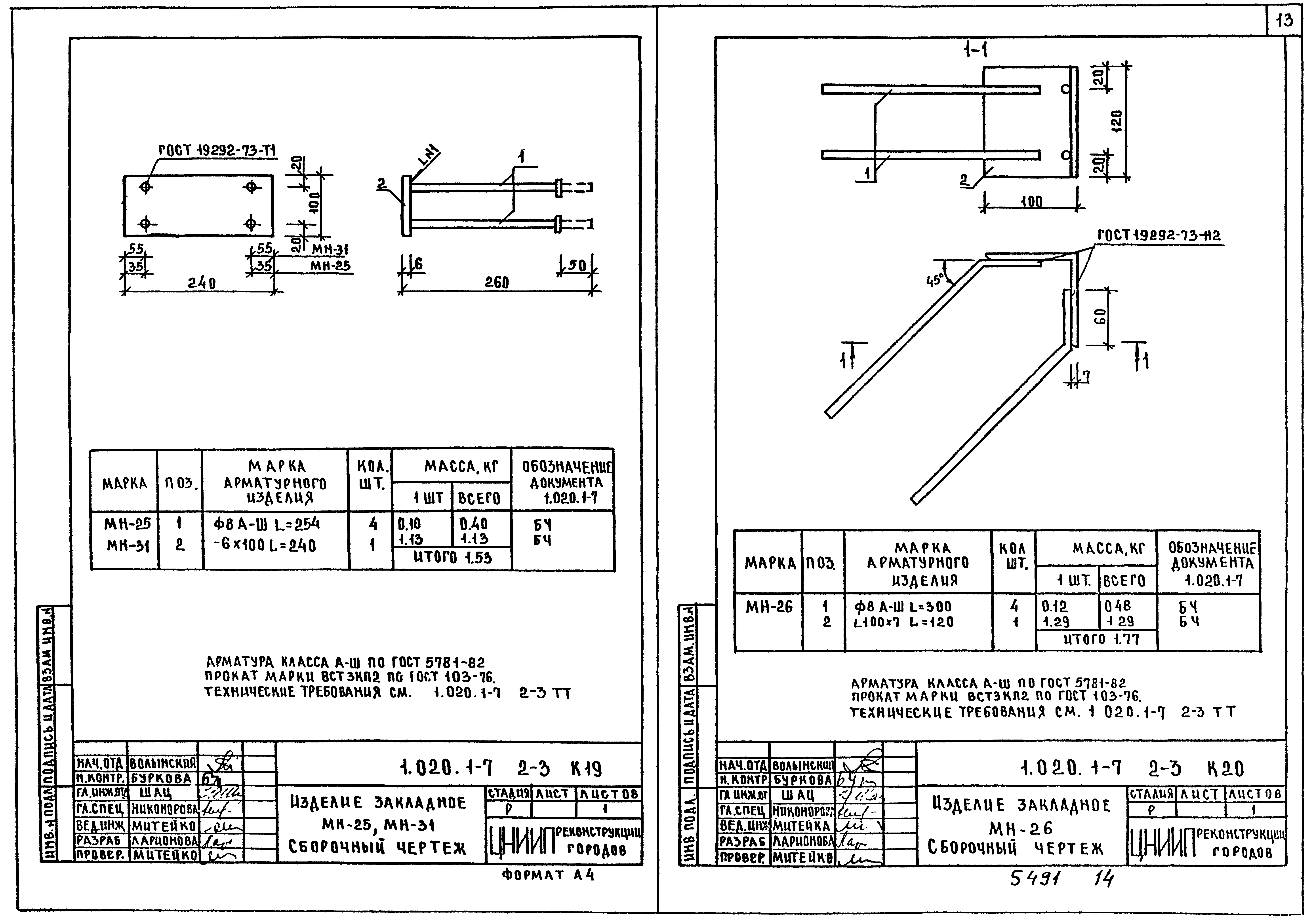

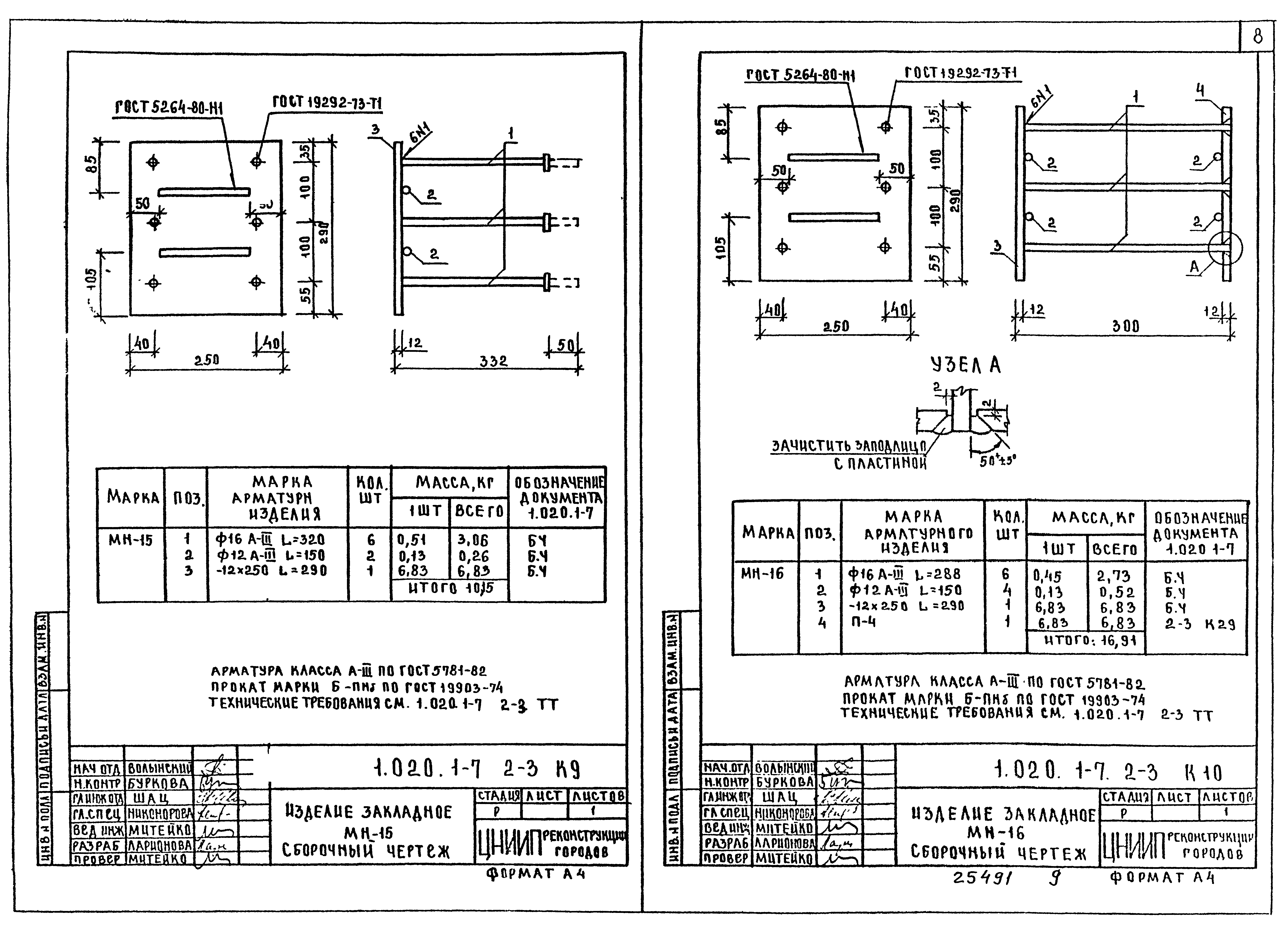

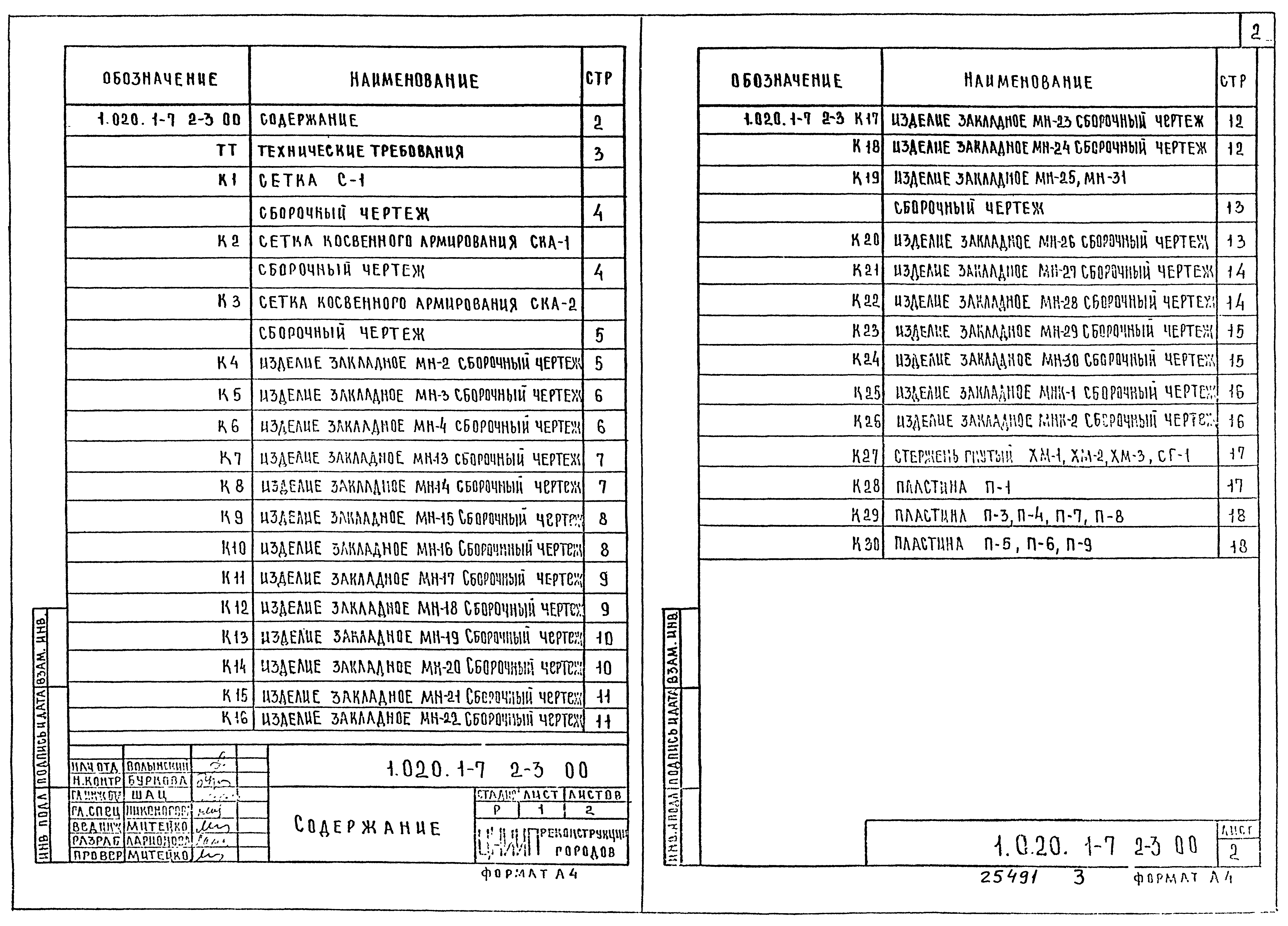

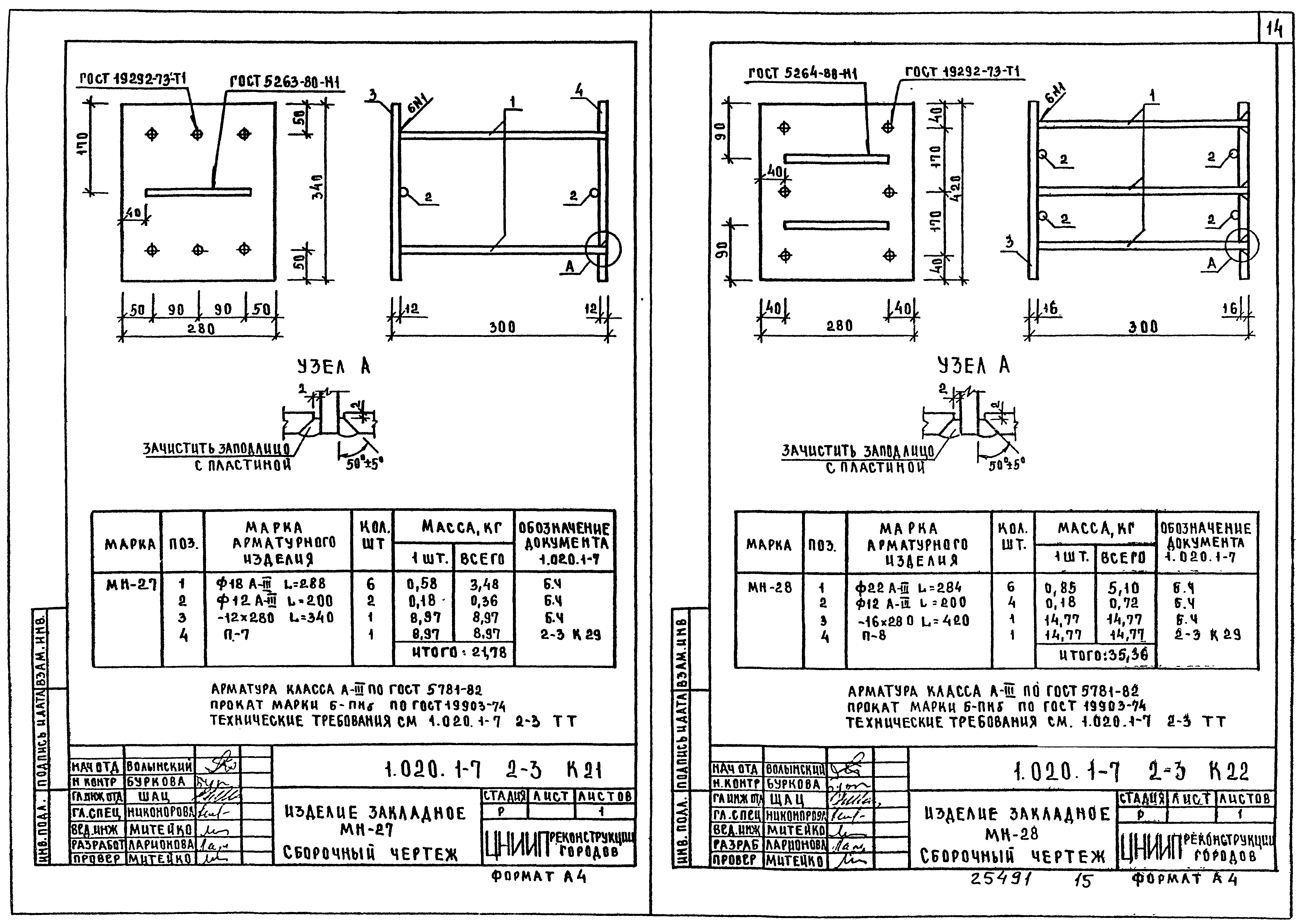

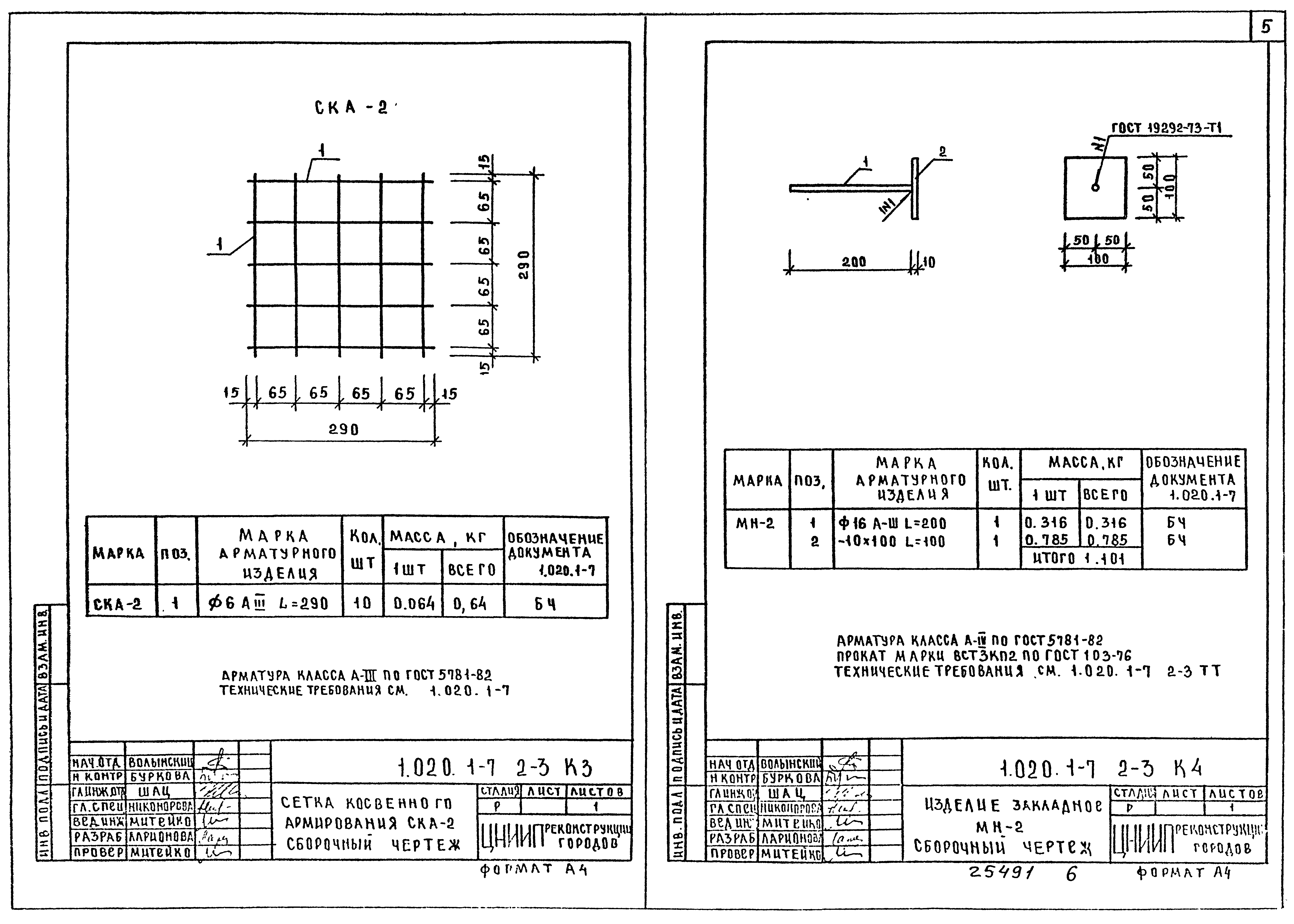

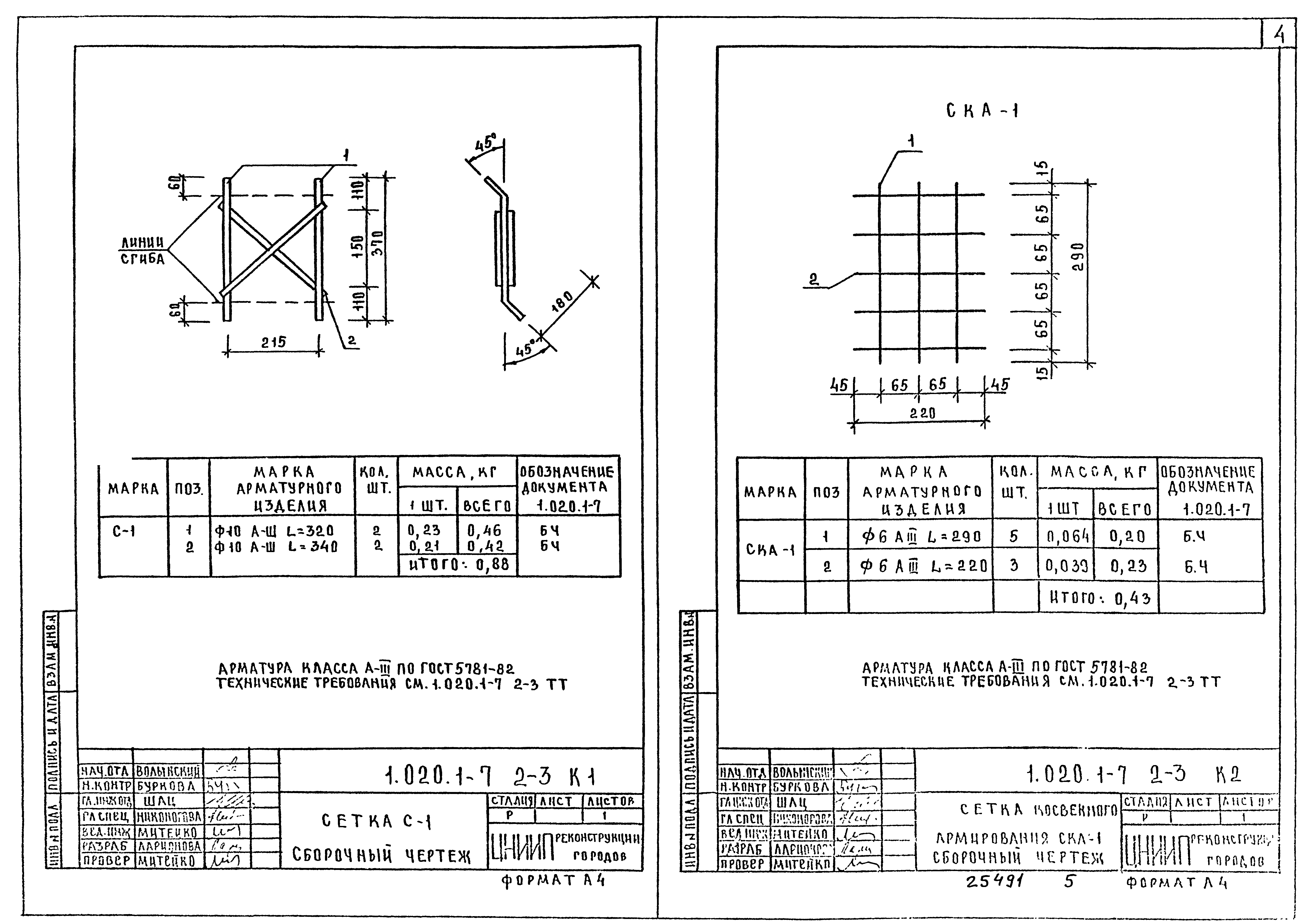

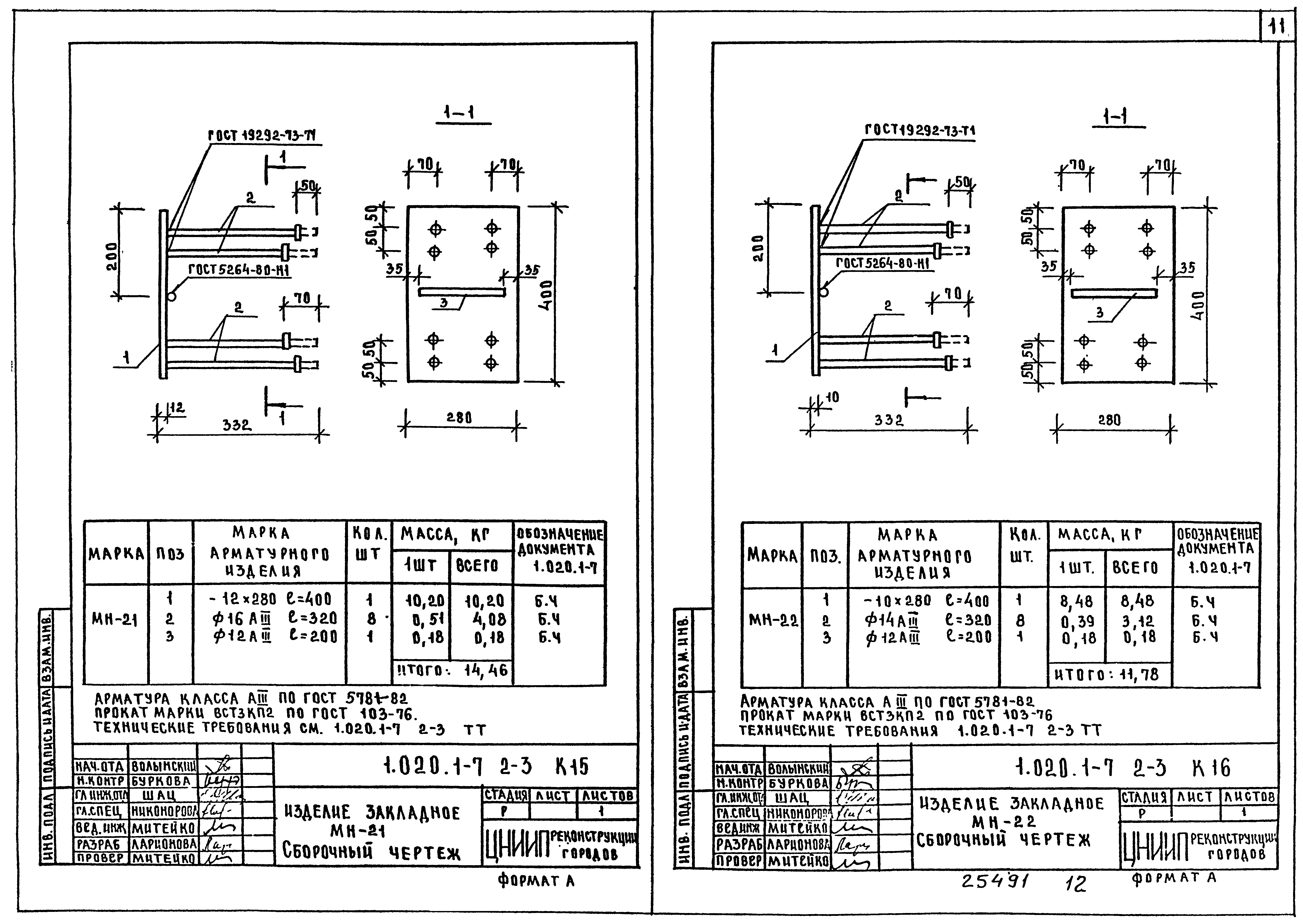

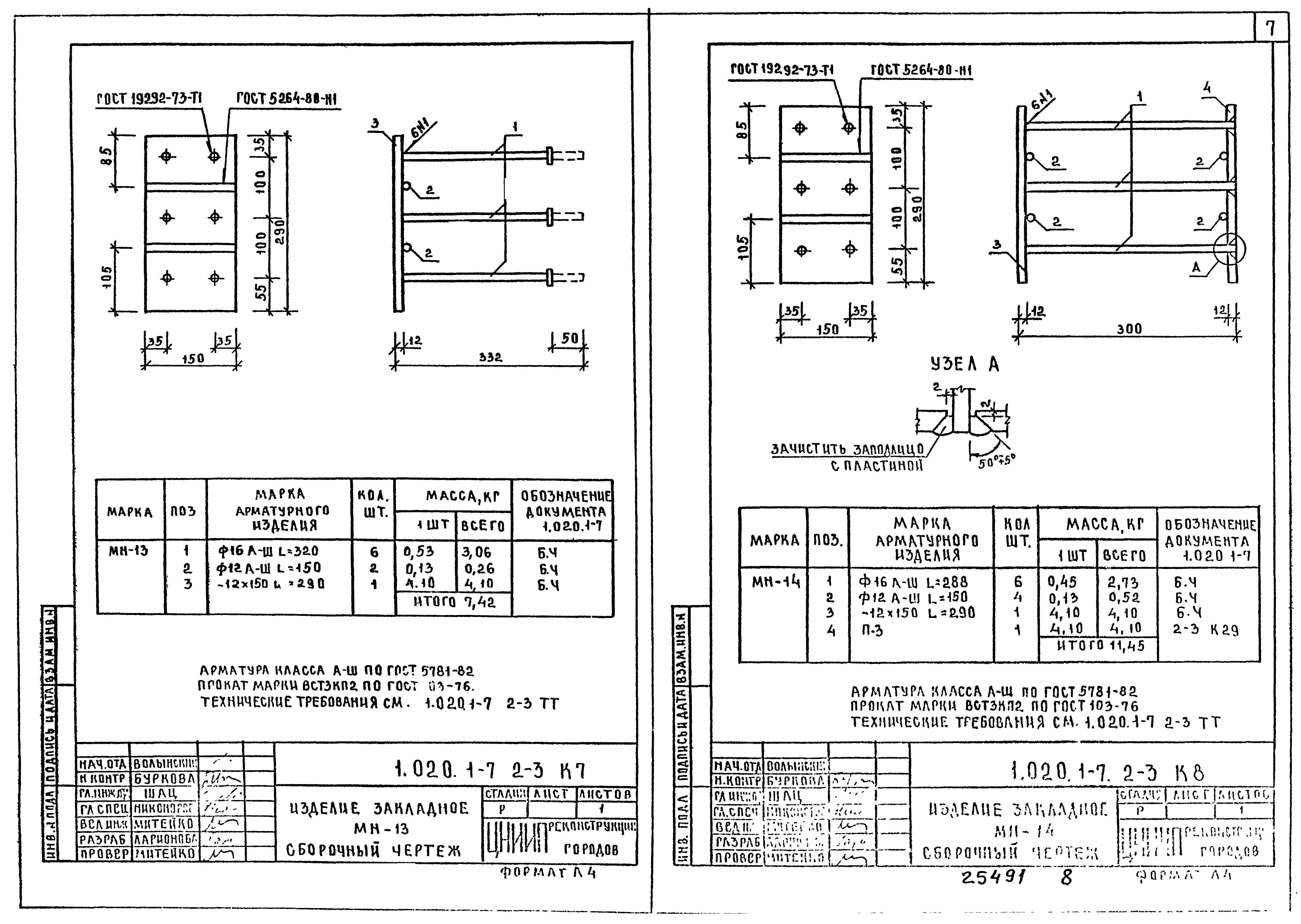

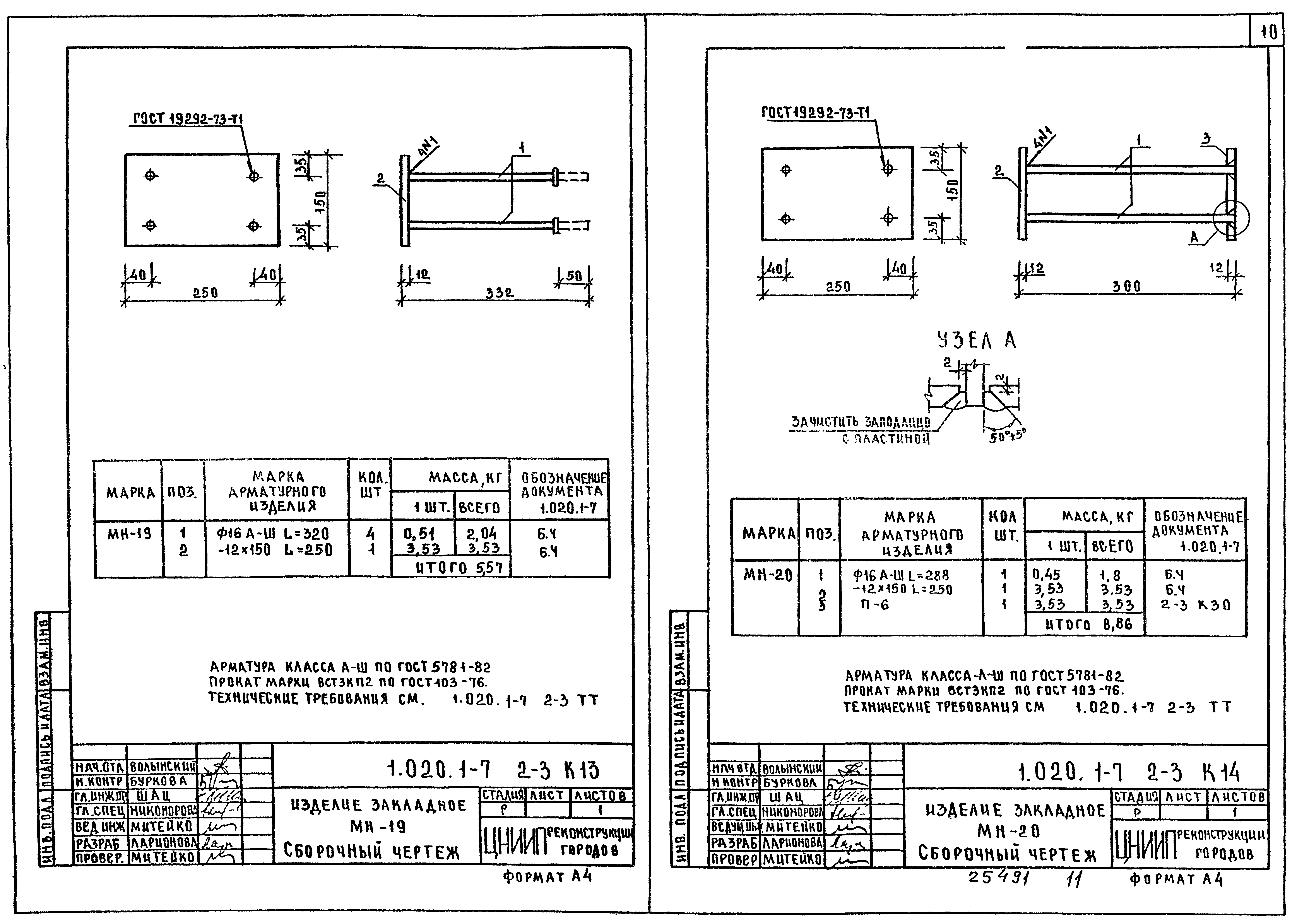

Оглавление:	1.020.1-7 2-3 00 Содержание 1.020.1-7 2-3 ТТ Технические требования 1.020.1-7 2-3 К1 Сетка С-1. Сборочный чертеж 1.020.1-7 2-3 К2 Сетка косвенного армирования СКА-1. Сборочный чертеж 1.020.1-7 2-3 К3 Сетка косвенного армирования СКА-2. Сборочный чертеж 1.020.1-7 2-3 К4 Изделие закладное МН-2. Сборочный чертеж 1.020.1-7 2-3 К5 Изделие закладное МН-3. Сборочный чертеж 1.020.1-7 2-3 К6 Изделие закладное МН-4. Сборочный чертеж 1.020.1-7 2-3 К7 Изделие закладное МН-13. Сборочный чертеж 1.020.1-7 2-3 К8 Изделие закладное МН-14. Сборочный чертеж 1.020.1-7 2-3 К9 Изделие закладное МН-15. Сборочный чертеж 1.020.1-7 2-3 К10 Изделие закладное МН-16. Сборочный чертеж 1.020.1-7 2-3 К11 Изделие закладное МН-17. Сборочный чертеж 1.020.1-7 2-3 К12 Изделие закладное МН-18. Сборочный чертеж 1.020.1-7 2-3 К13 Изделие закладное МН-19. Сборочный чертеж 1.020.1-7 2-3 К14 Изделие закладное МН-20. Сборочный чертеж 1.020.1-7 2-3 К15 Изделие закладное МН-21. Сборочный чертеж 1.020.1-7 2-3 К16 Изделие закладное МН-22. Сборочный чертеж 1.020.1-7 2-3 К17 Изделие закладное МН-23. Сборочный чертеж 1.020.1-7 2-3 К18 Изделие закладное МН-24. Сборочный чертеж 1.020.1-7 2-3 К19 Изделие закладное МН-25, МН-31. Сборочный чертеж 1.020.1-7 2-3 К20 Изделие закладное МН-26. Сборочный чертеж 1.020.1-7 2-3 К21 Изделие закладное МН-27. Сборочный чертеж 1.020.1-7 2-3 К22 Изделие закладное МН-28. Сборочный чертеж 1.020.1-7 2-3 К23 Изделие закладное МН-29. Сборочный чертеж 1.020.1-7 2-3 К24 Изделие закладное МН-30. Сборочный чертеж 1.020.1-7 2-3 К25 Изделие закладное МНК-1. Сборочный чертеж 1.020.1-7 2-3 К26 Изделие закладное МНК-2. Сборочный чертеж 1.020.1-7 2-3 К27 Стержень гнутый ХМ-1, ХМ-2, ХМ-3, СГ-1 1.020.1-7 2-3 К28 Пластина П-1 1.020.1-7 2-3 К29 Пластина П-3, П-4, П-7, П-8 1.020.1-7 2-3 К30 Пластина П-5, П-6, П-9
Разработан:	НИИЖБ Госстроя СССР ЦНИИП реконструкции городов Госкомархитектуры
Утверждён:	14.12.1990 Госкомархитектура Госстроя СССР (Goskomarkhitektura, USSR Gosstroy 246)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Каркасные здания
