Скачать Серия 3.016.5-8 Выпуск 0. Указания по применению

Дата актуализации: 10.08.2017

Серия 3.016.5-8

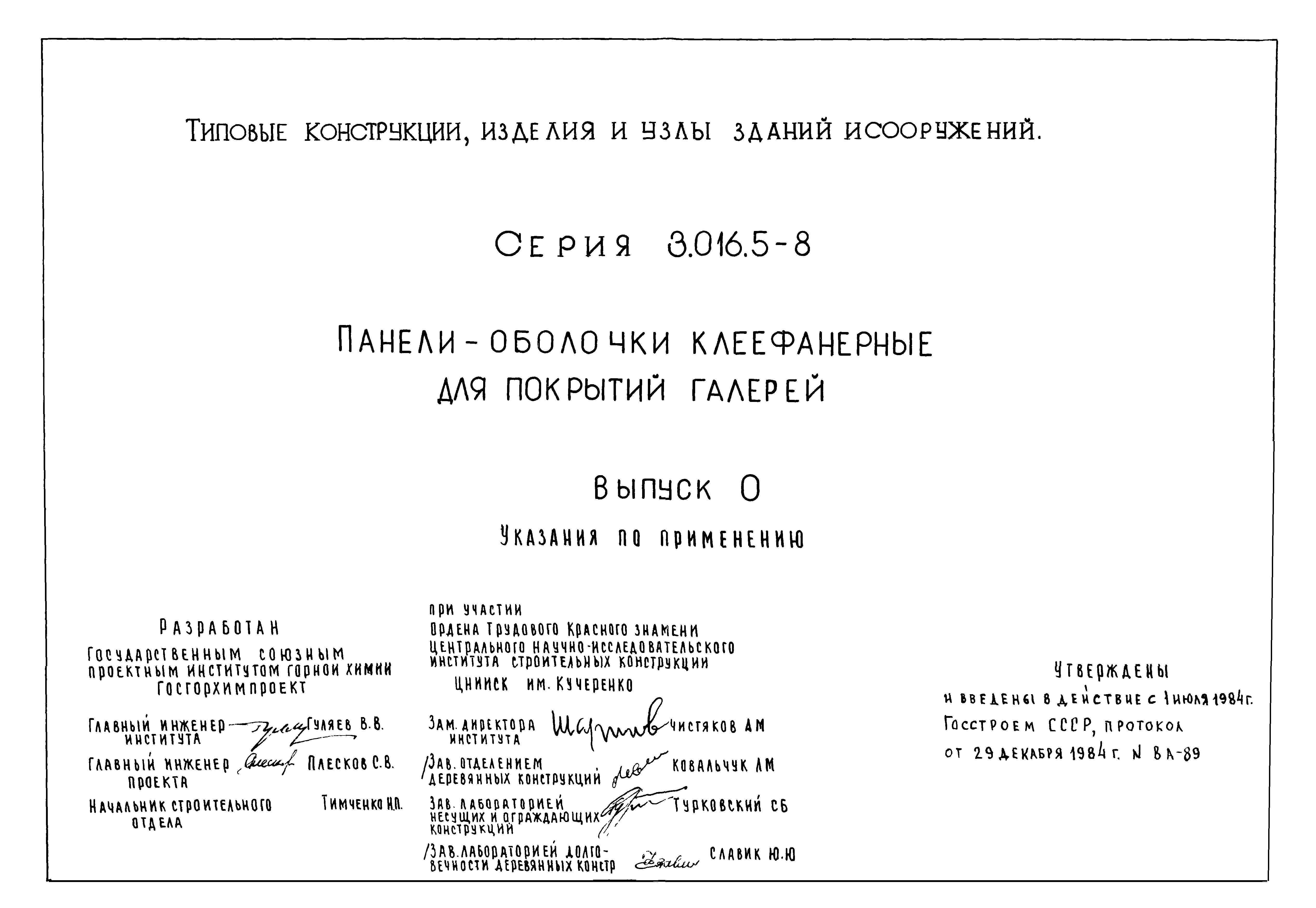

Выпуск 0. Указания по применению

Обозначение: Серия 3.016.5-8
Обозначение англ: Series 3.016.5-8
Статус:не определен законодательством
Название рус.:Выпуск 0. Указания по применению
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1984

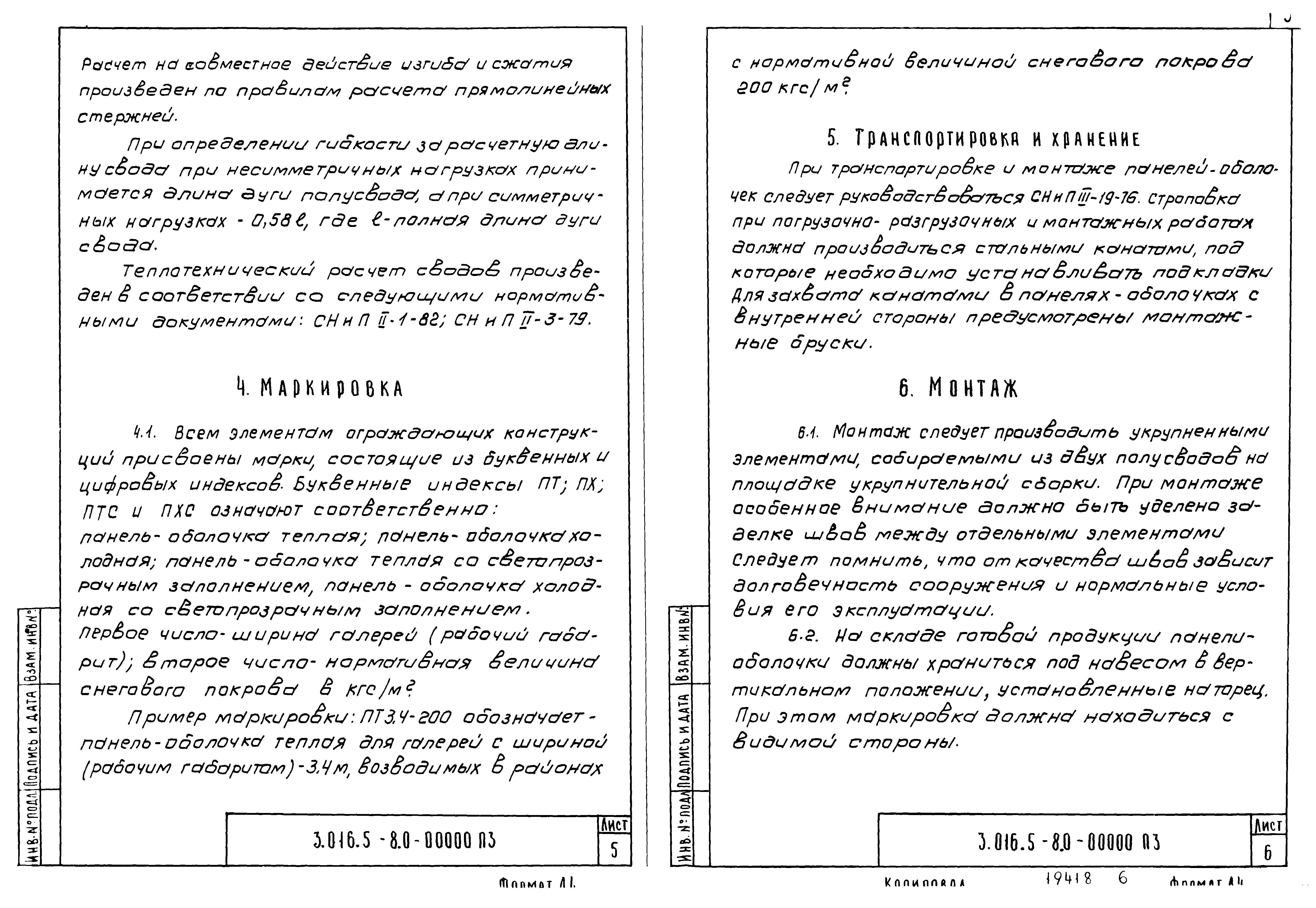

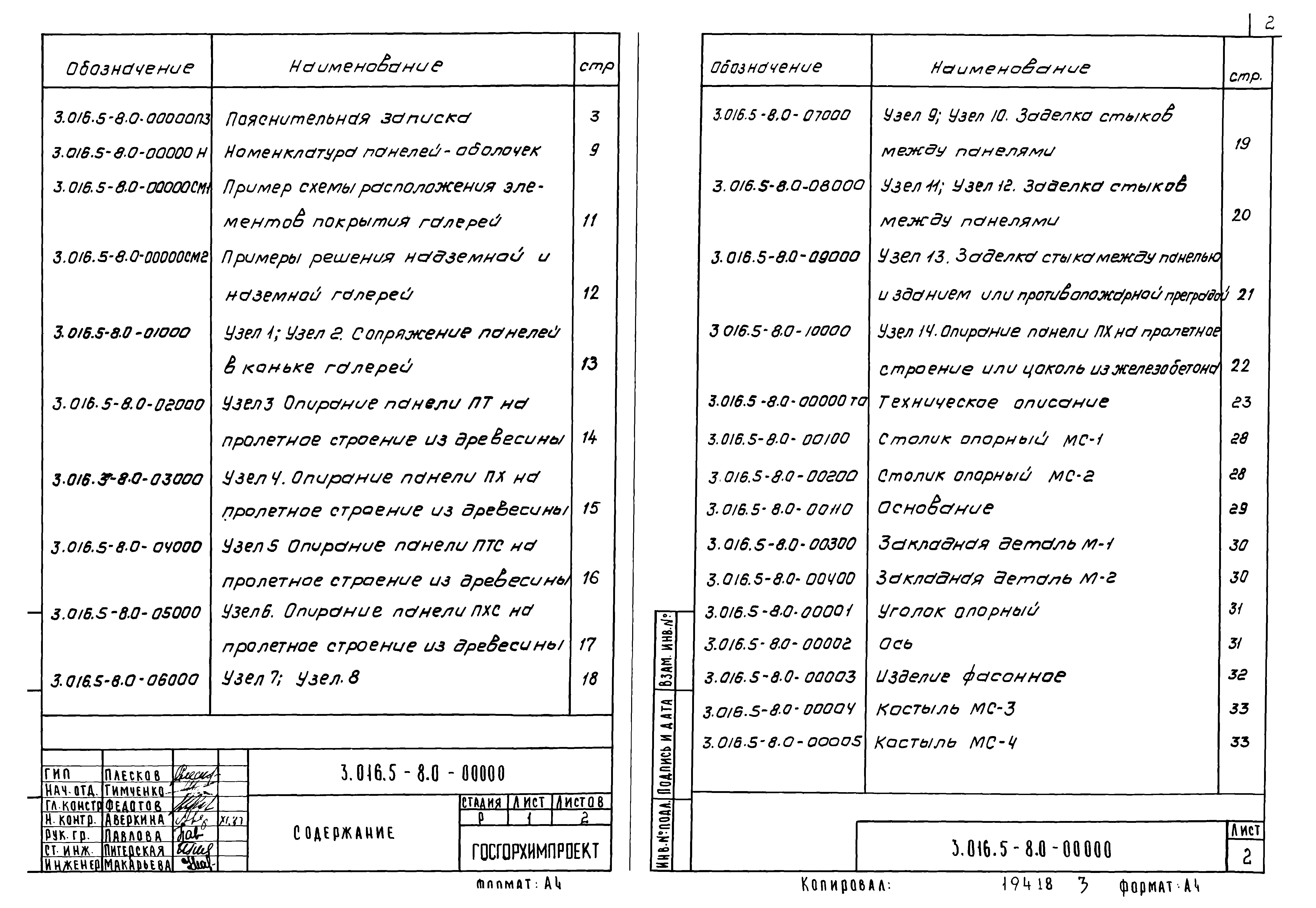

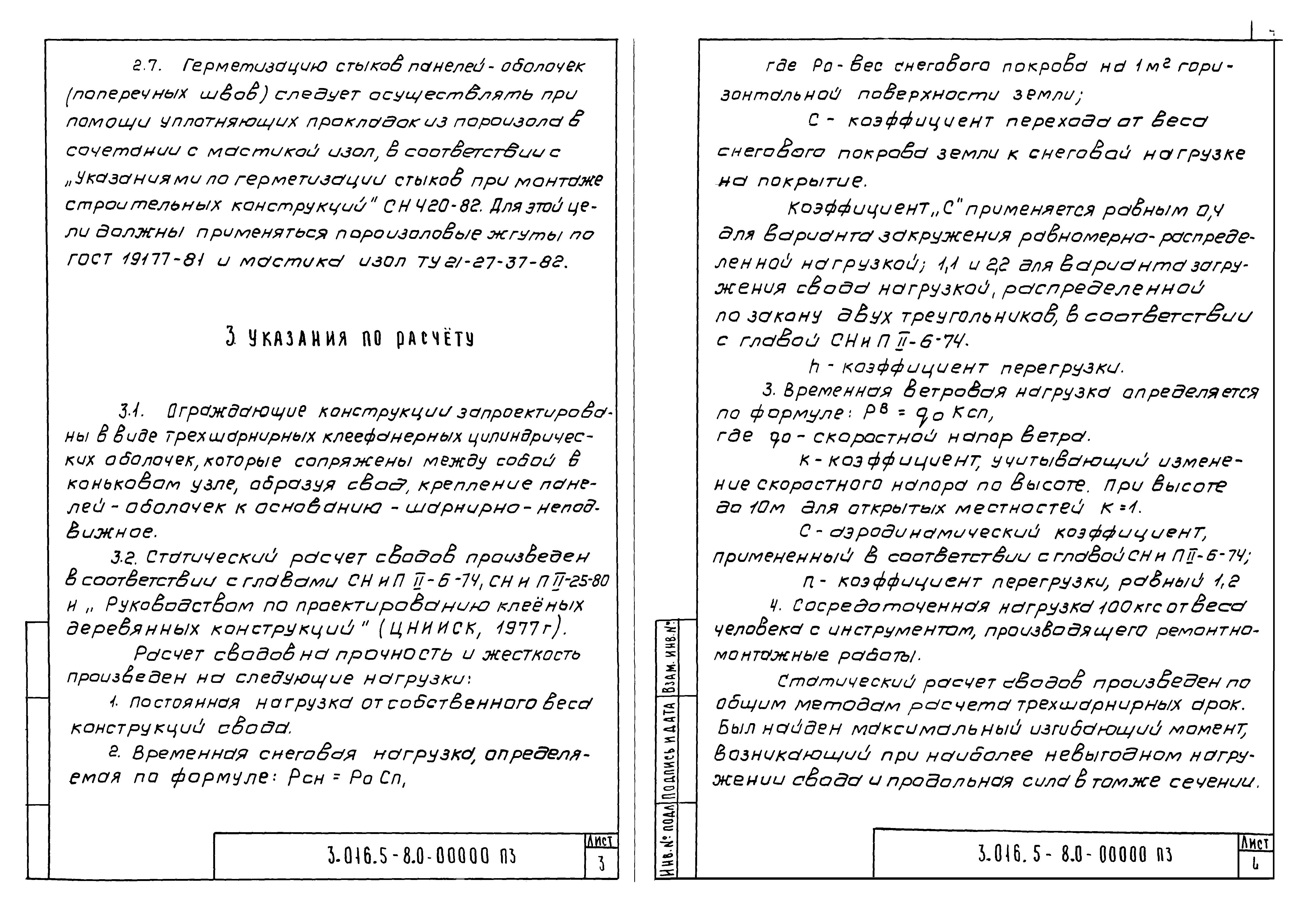

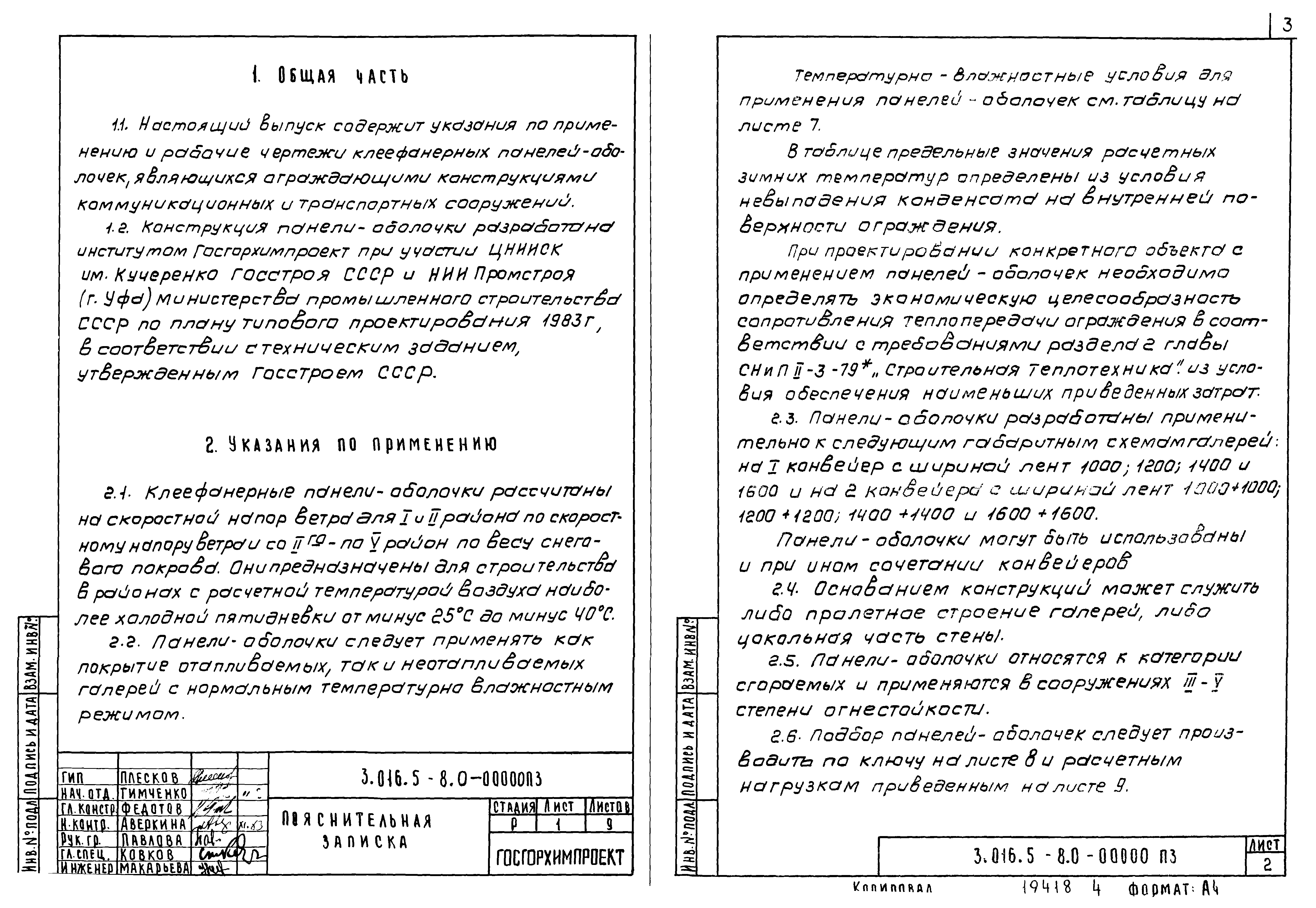

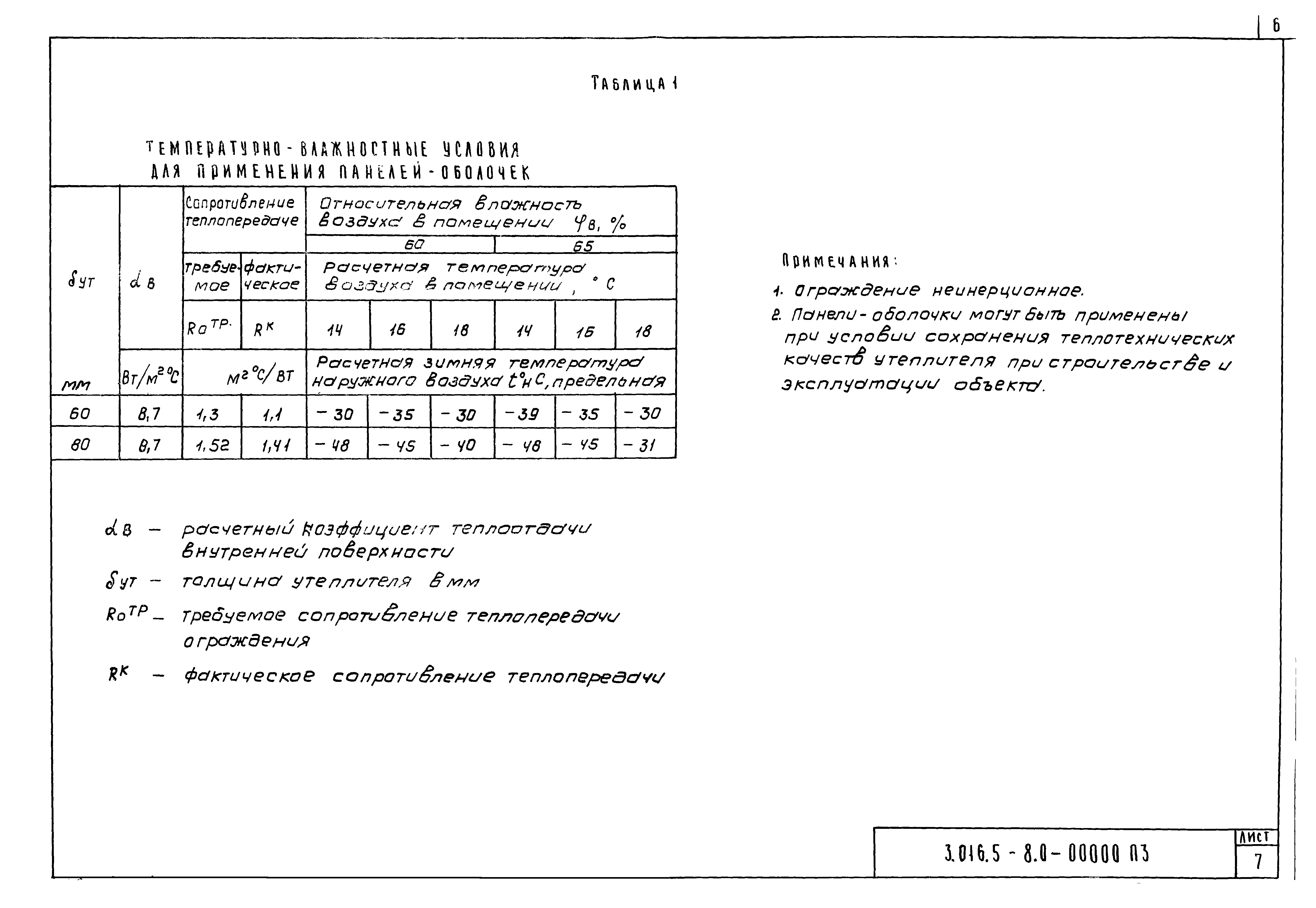

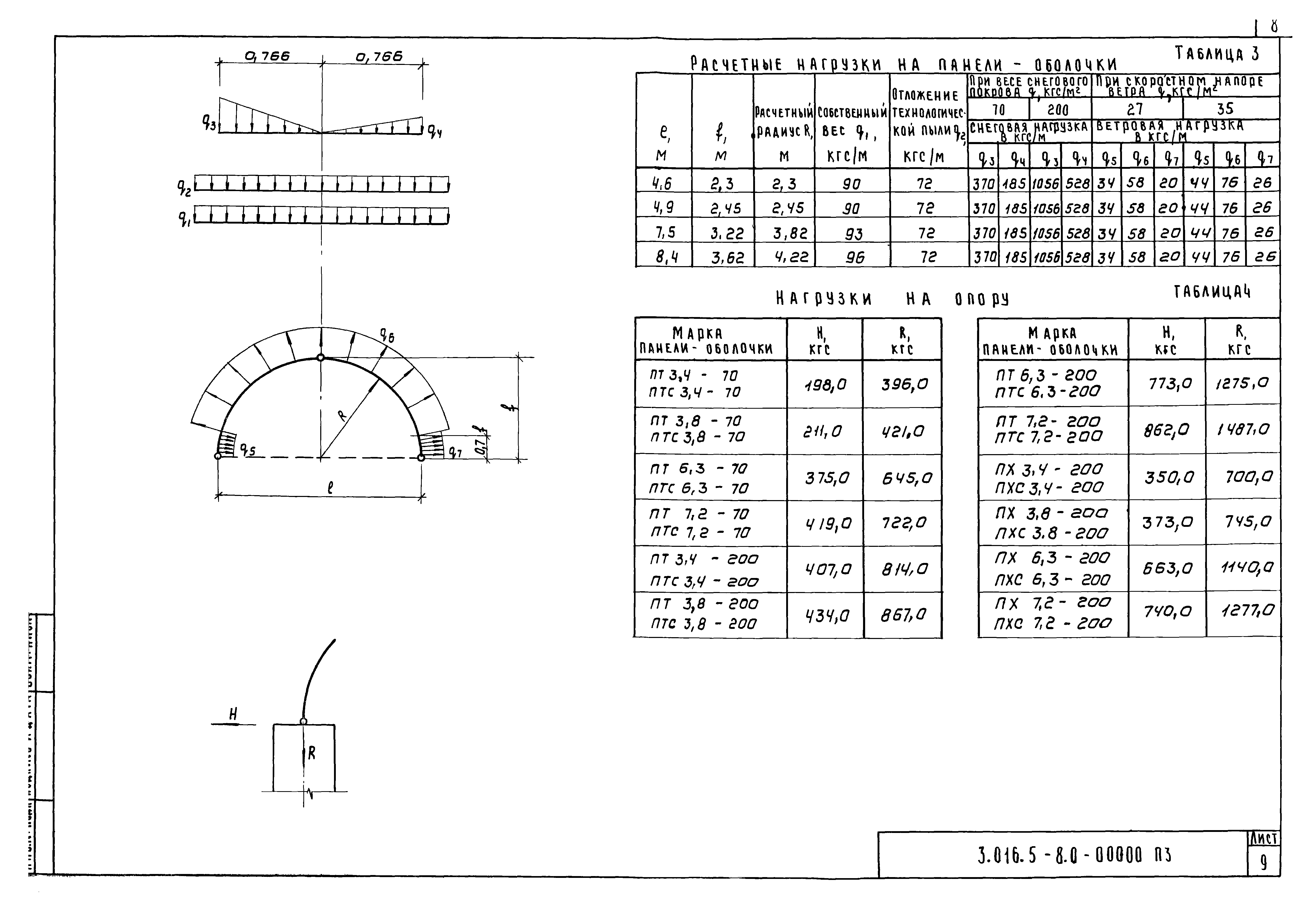

Оглавление:3.016.5-8.0-00000 ПЗ Пояснительная записка

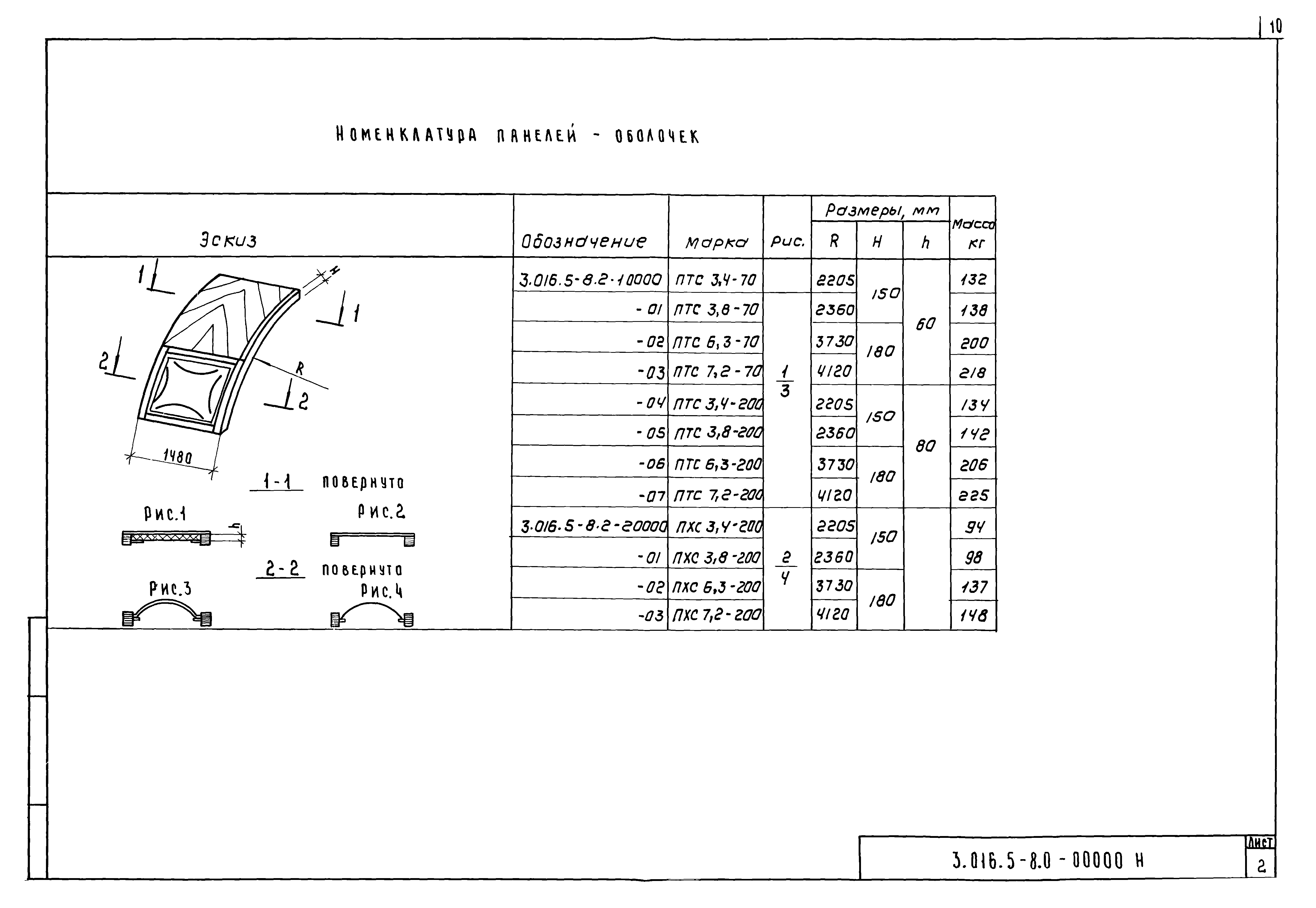

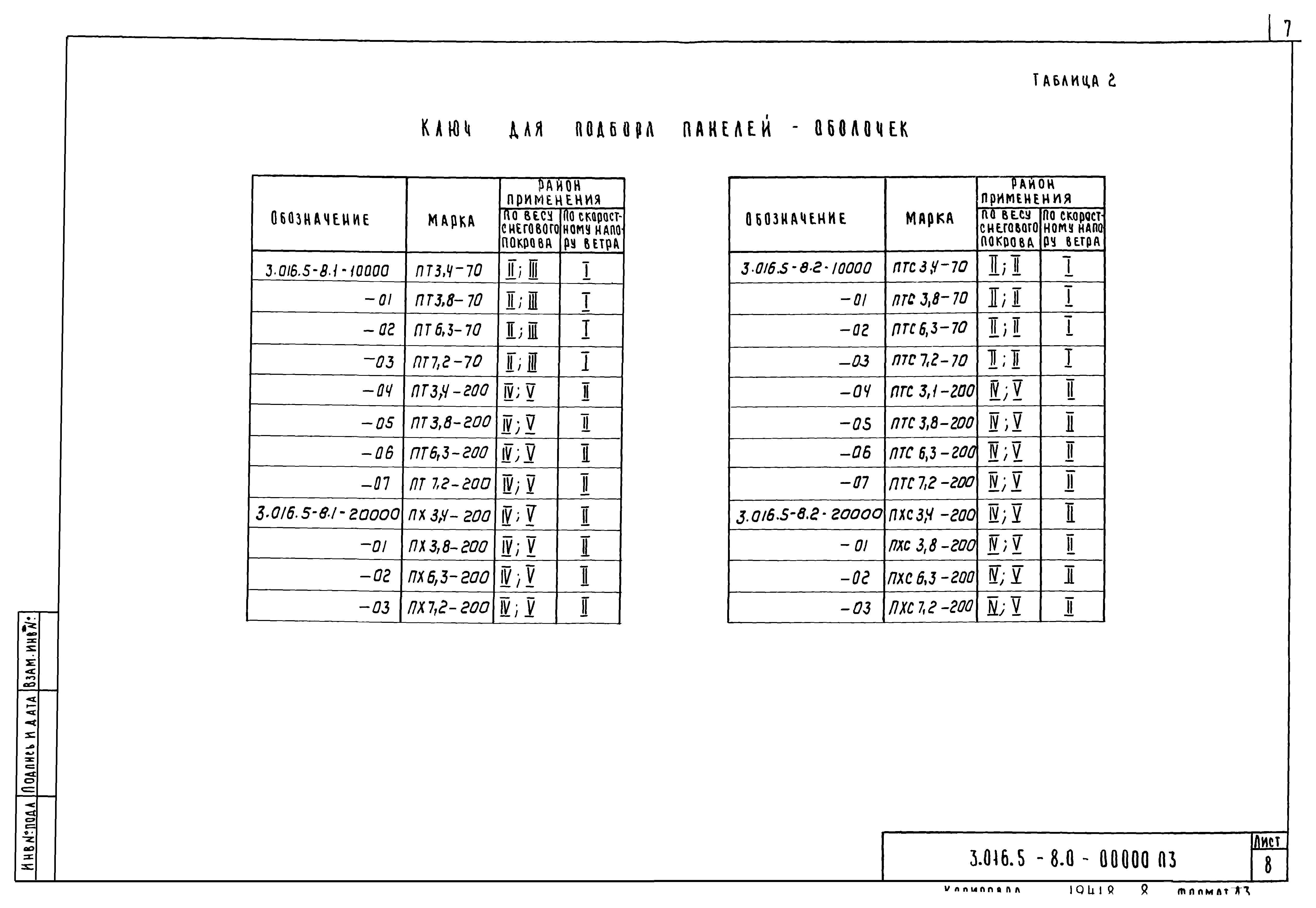

3.016.5-8.0-00000 Н Номенклатура панелей-оболочек

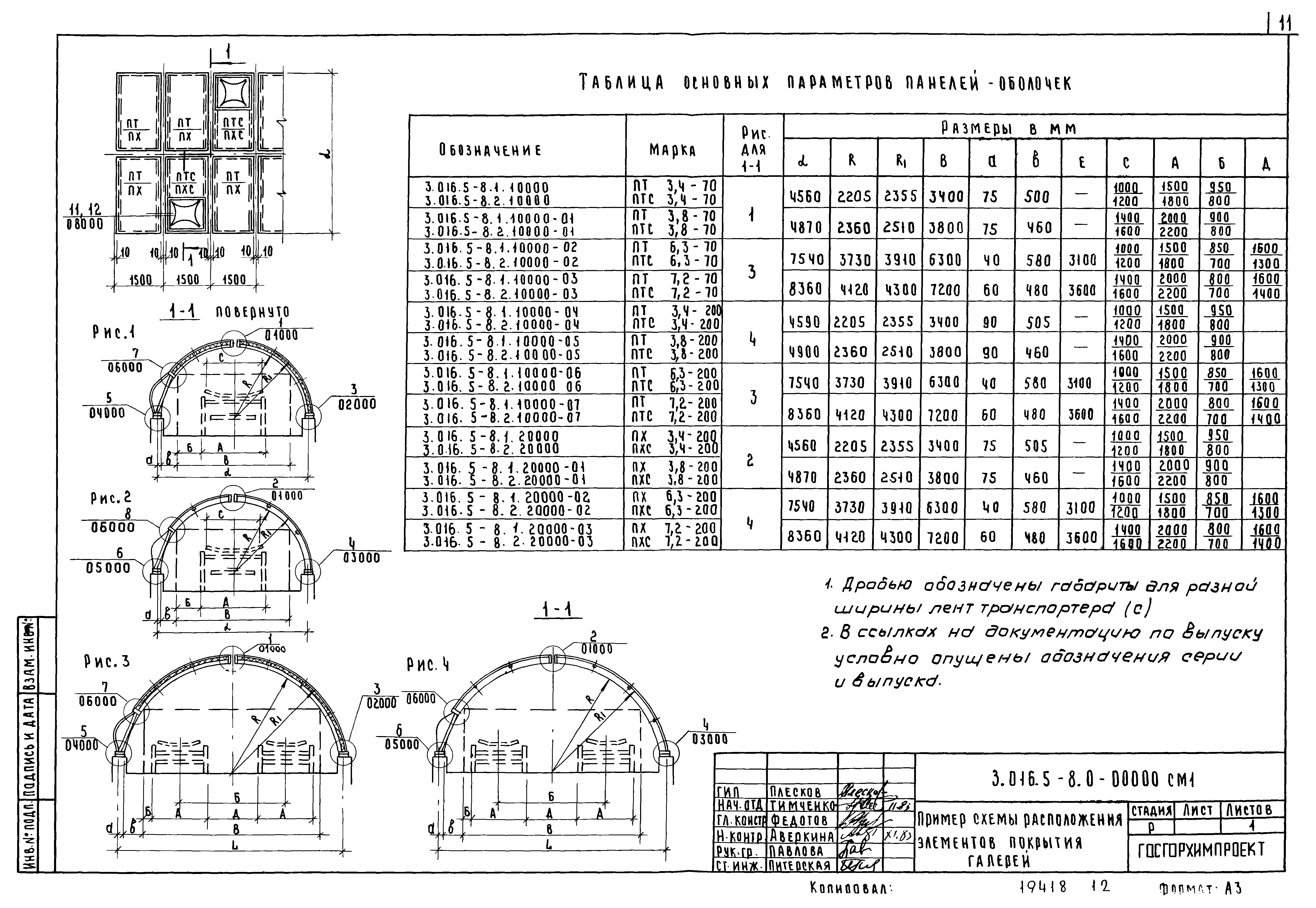

3.016.5-8.0-00000 СМ1 Пример схемы расположения элементов покрытия галерей

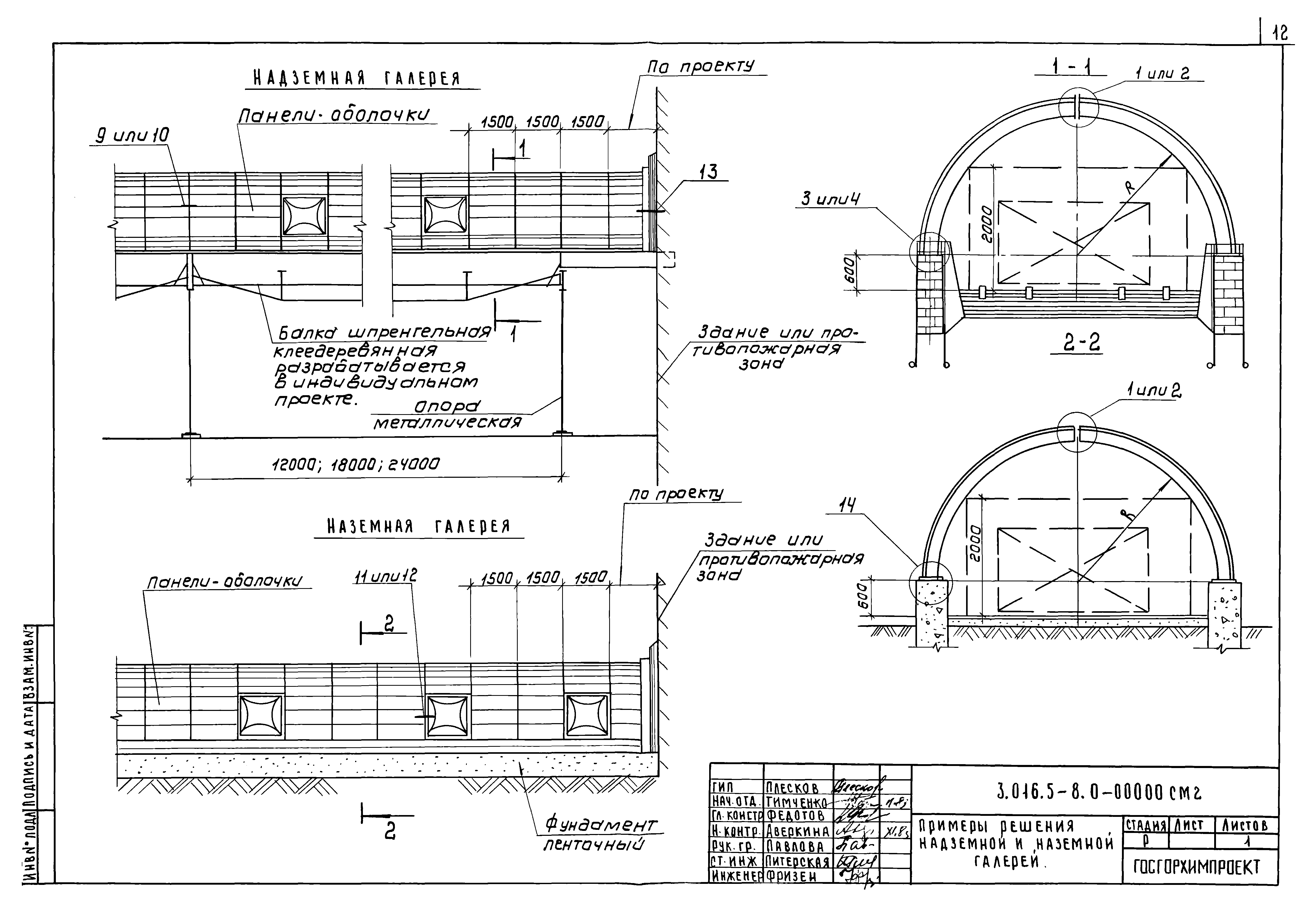

3.016.5-8.0-00000 СМ2 Примеры решения надземной и наземной галерей

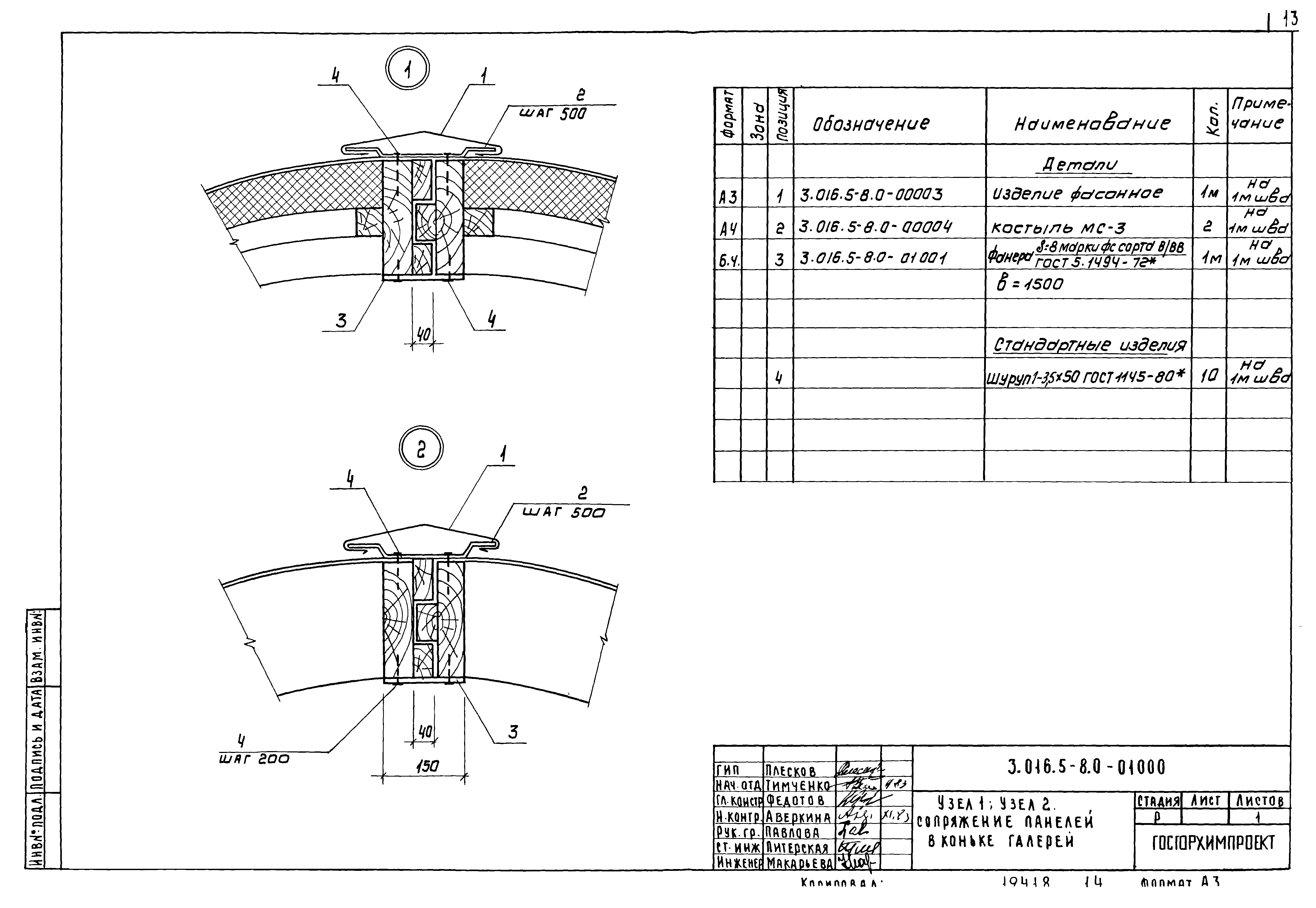

3.016.5-8.0-01000 Узел 1; узел 2. Сопряжение панелей в коньке галерей

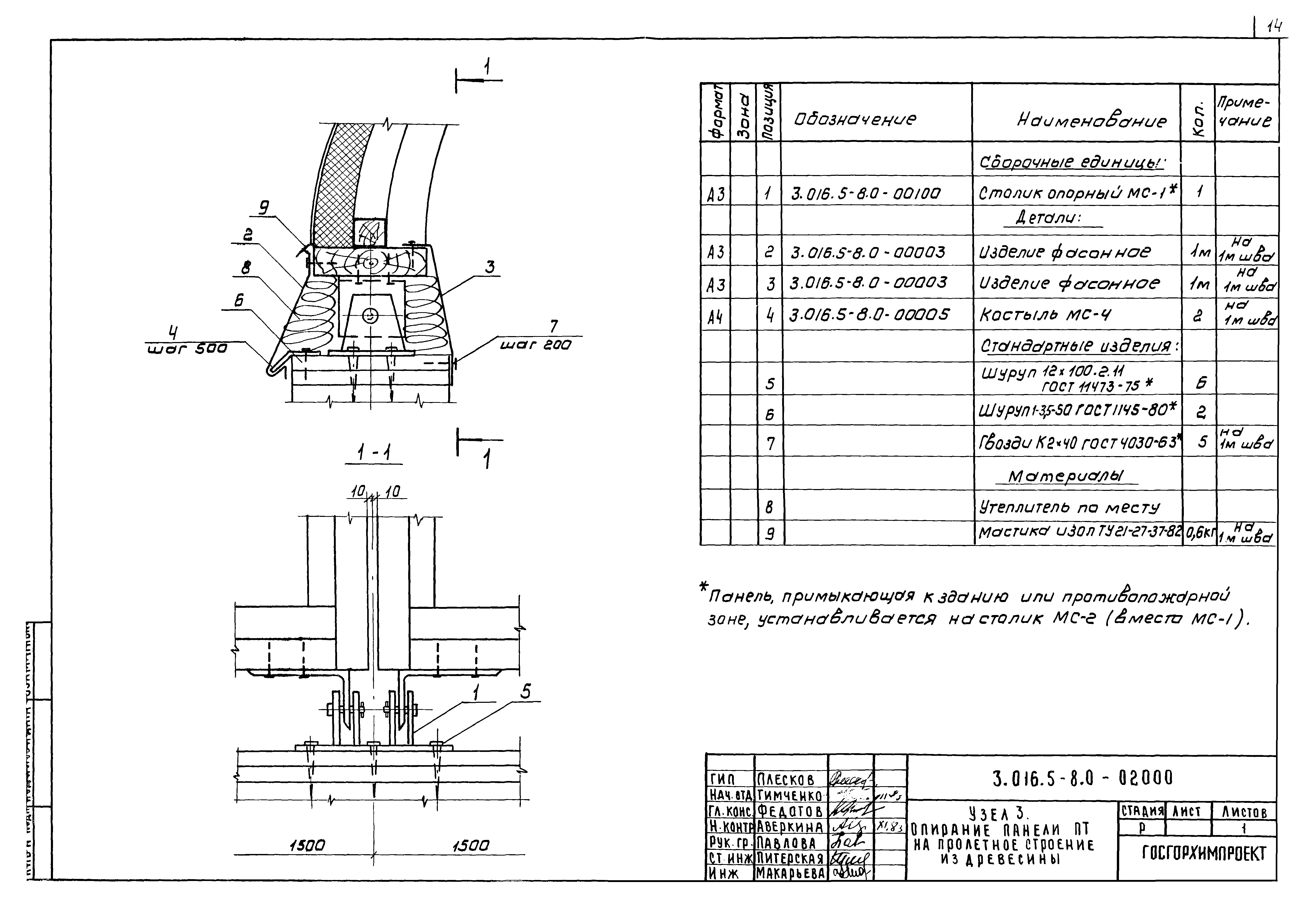

3.016.5-8.0-02000 Узел 3. Опирание панели ПТ на пролетное строение из древесины
3.016.5-8.0-03000 Узел 4. Опирание панели ПХ на пролетное строение из древесины

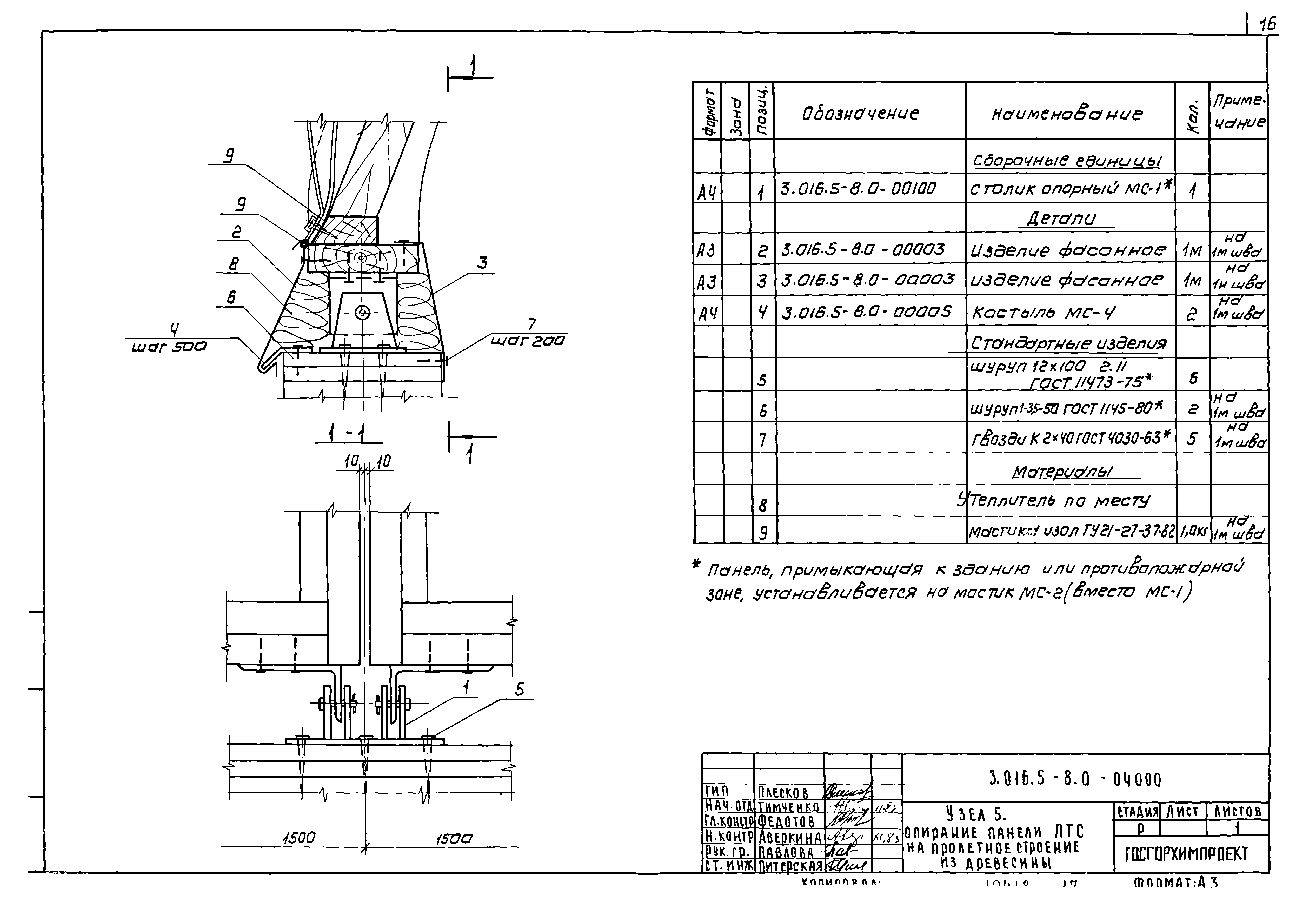

3.016.5-8.0-04000 Узел 5. Опирание панели ПТС на пролетное строение из древесины

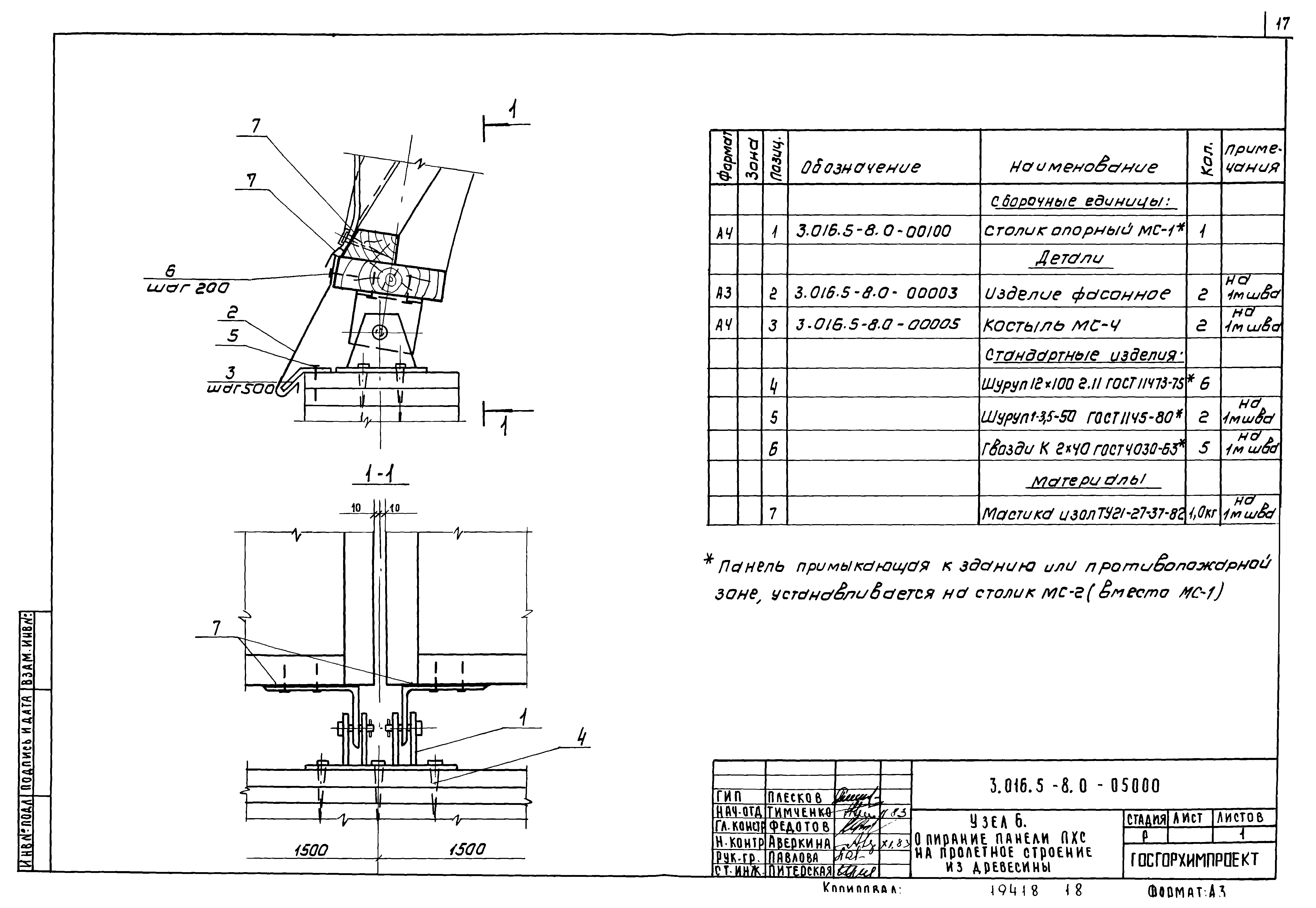

3.016.5-8.0-05000 Узел 6. Опирание панели ПХС на пролетное строение из древесины

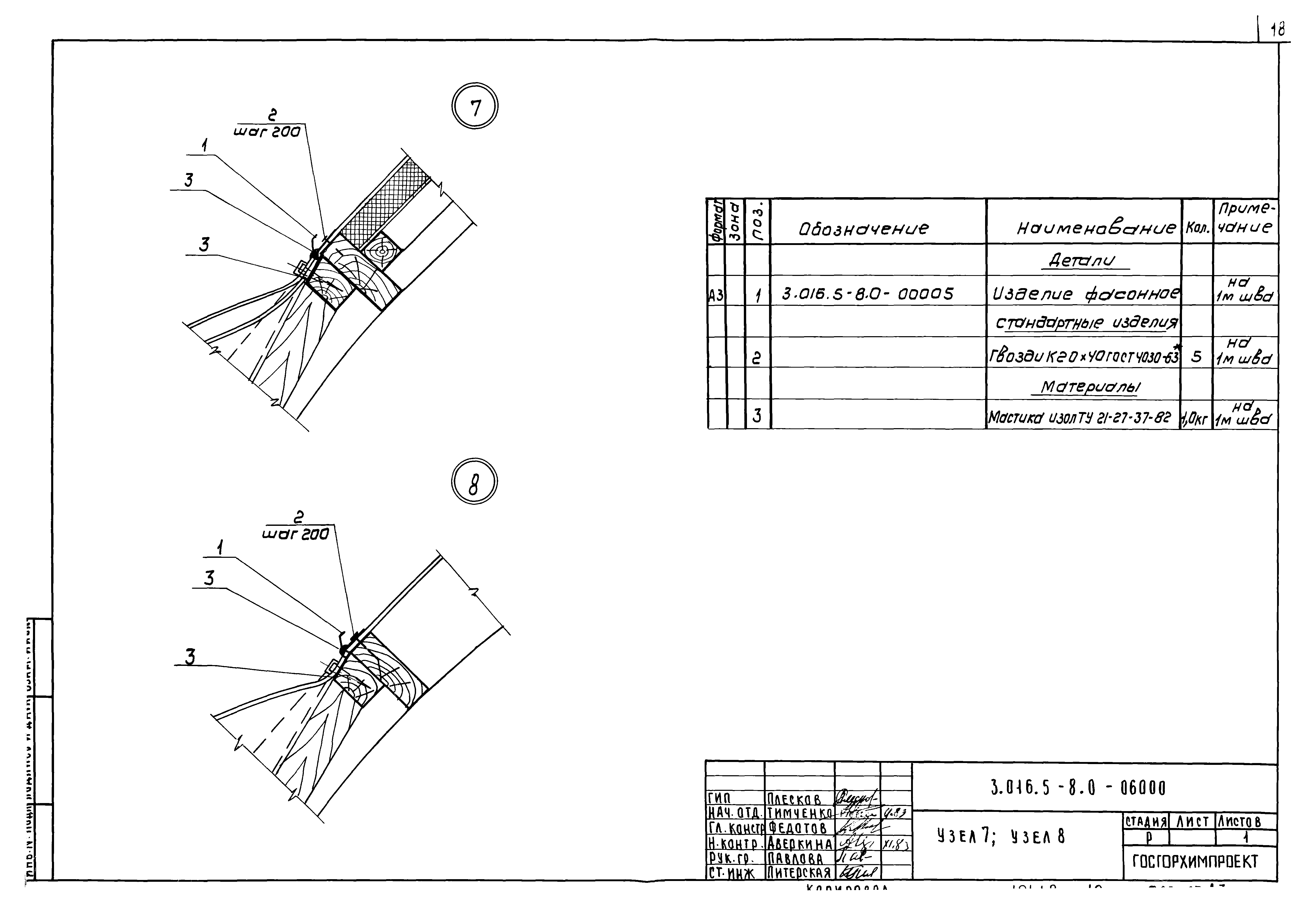

3.016.5-8.0-06000 Узел 7; узел 8

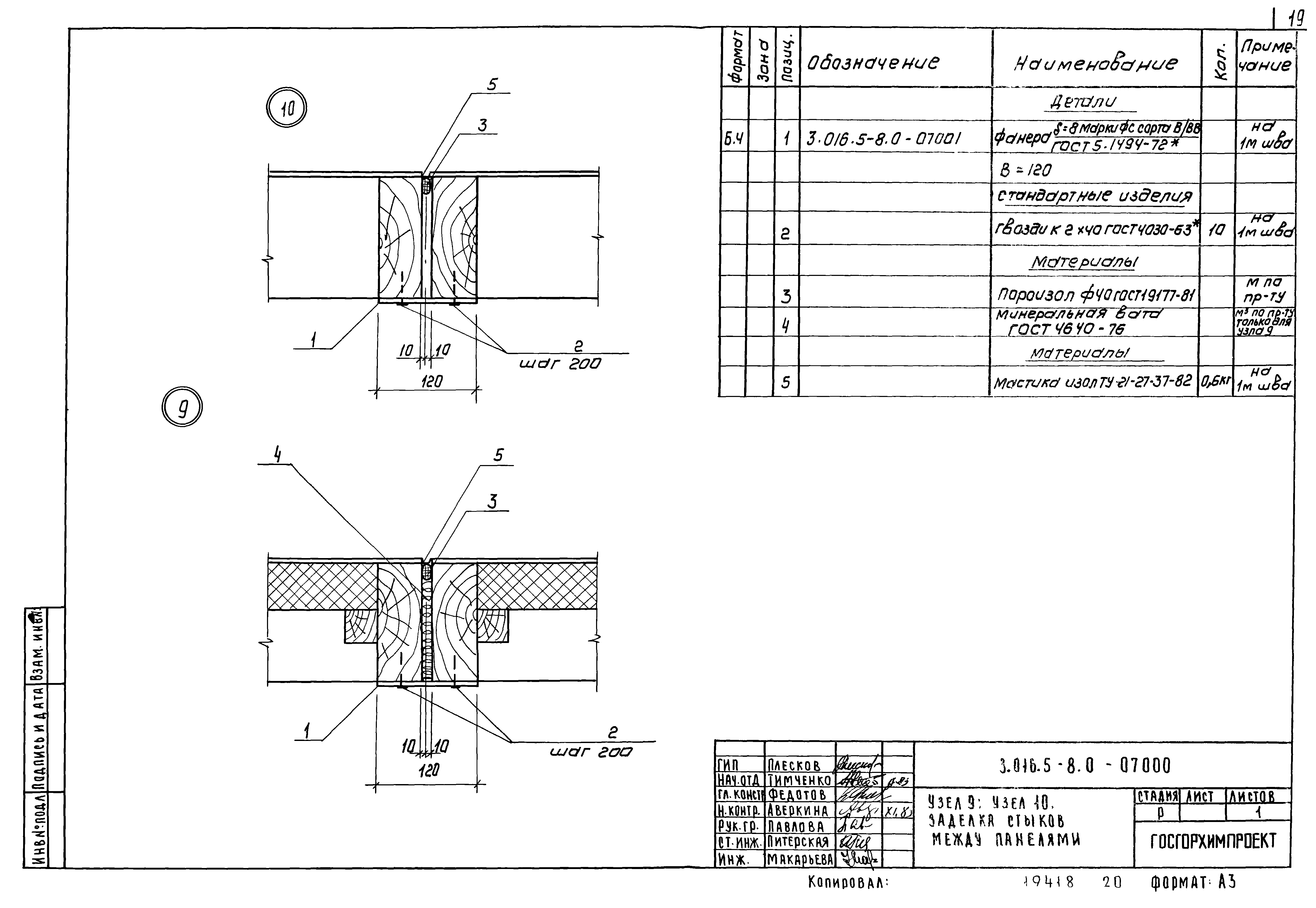

3.016.5-8.0-07000 Узел 9; узел 10. Заделка стыков между панелями

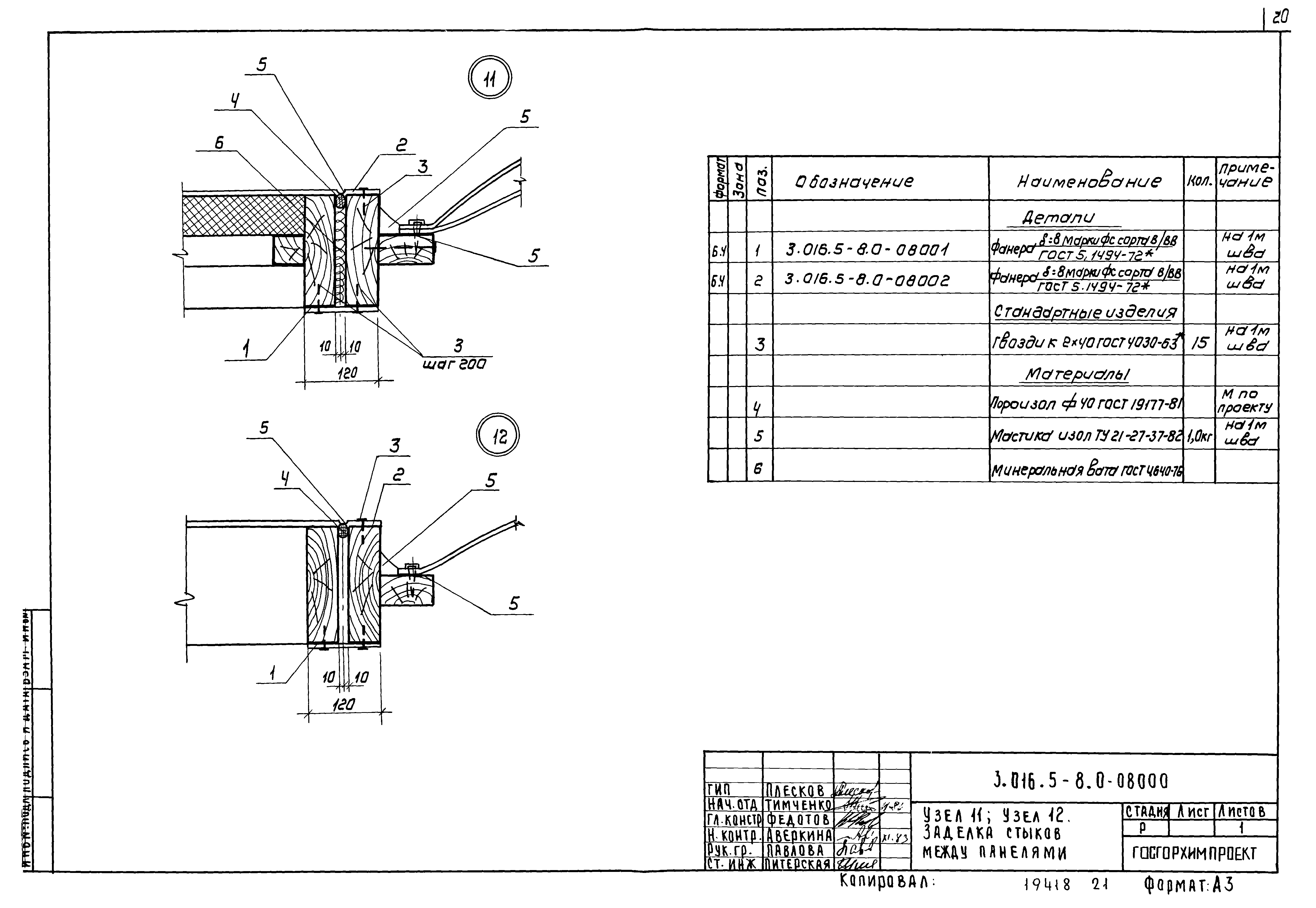

3.016.5-8.0-08000 Узел 11; узел 12. Заделка стыков между панелями

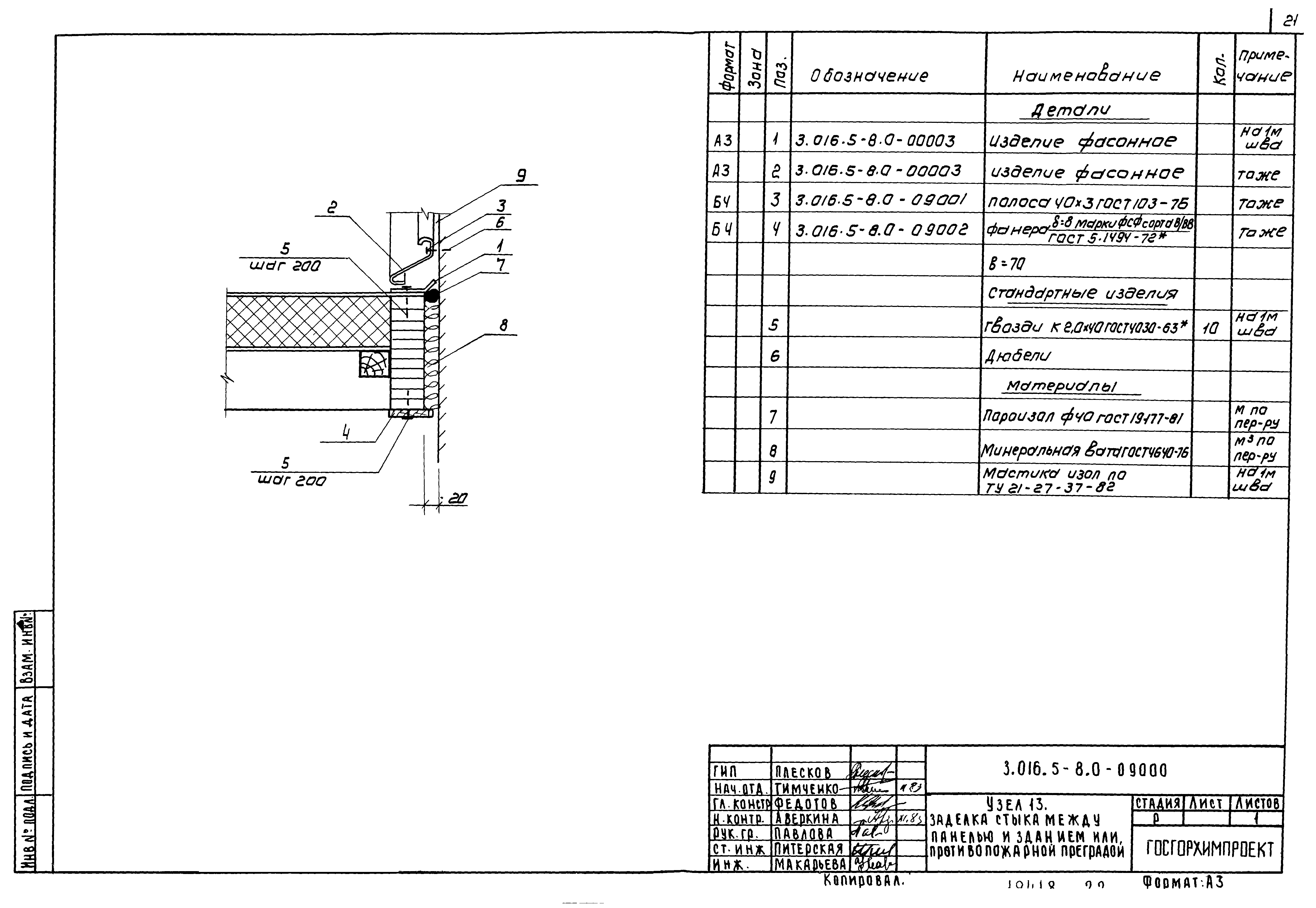

3.016.5-8.0-09000 Узел 13. Заделка стыка между панелью и зданием или противопожарной преградой

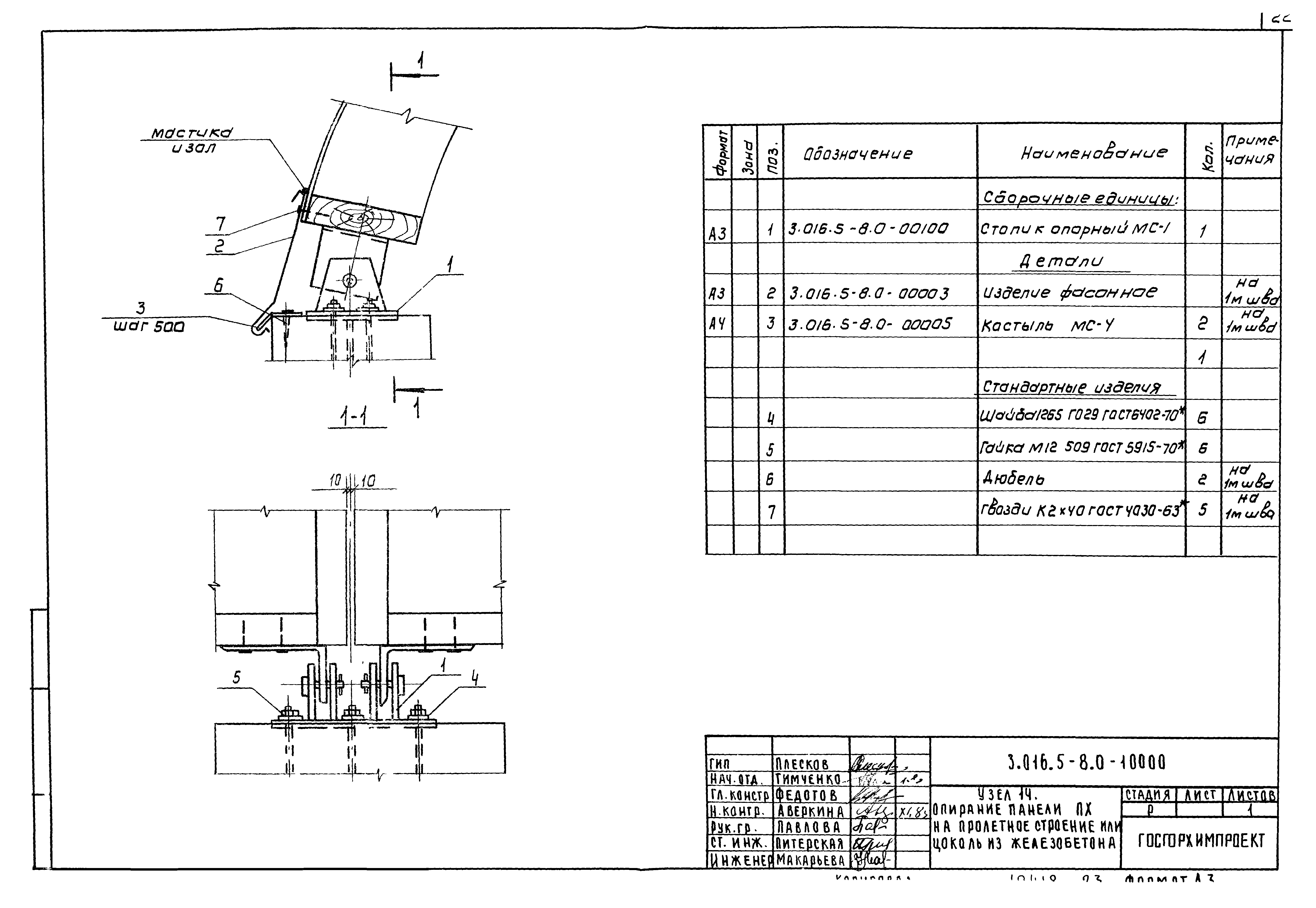

3.016.5-8.0-10000 Узел 14. Опирание панели ПХ на пролетное строение или цоколь из железобетона

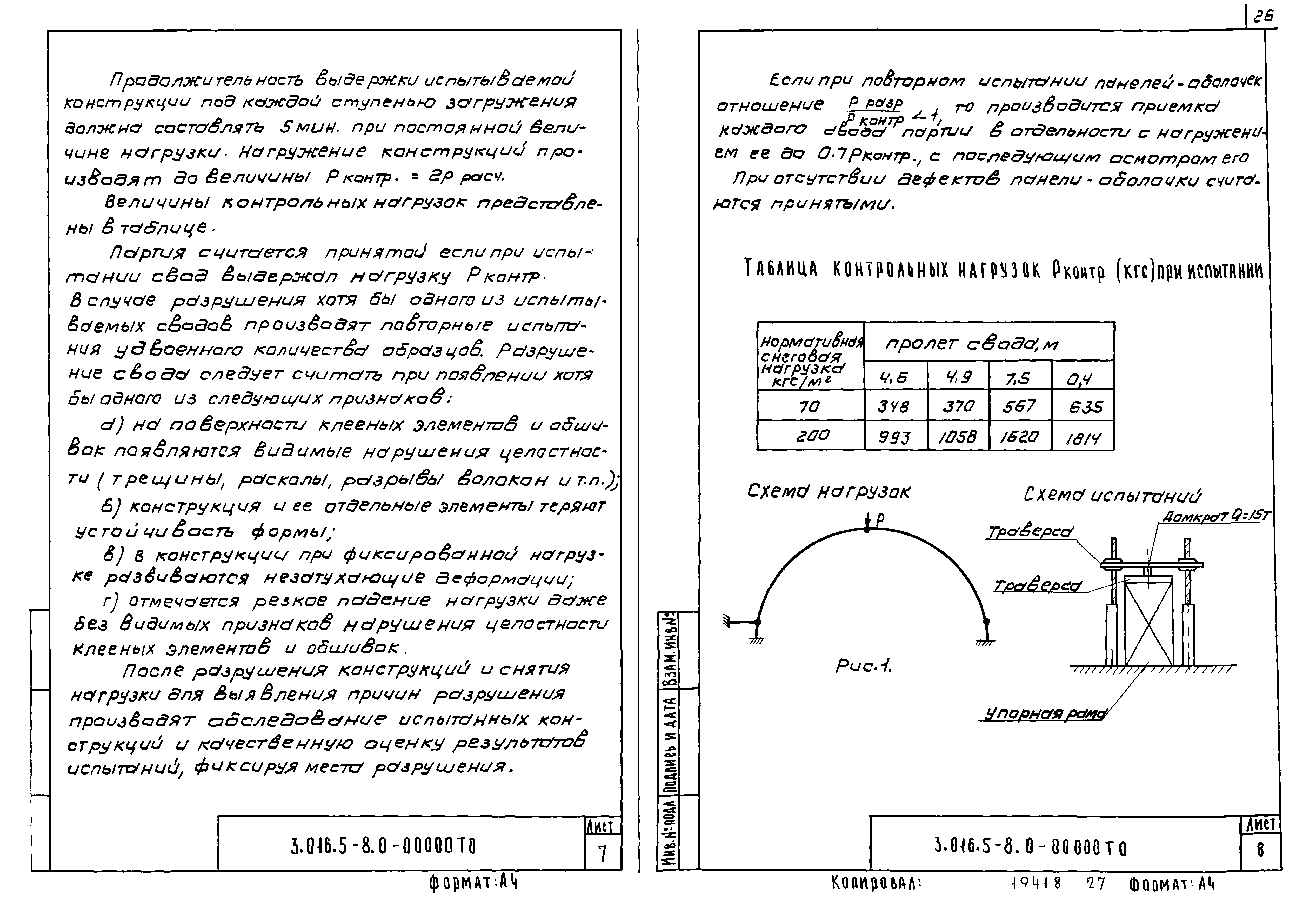

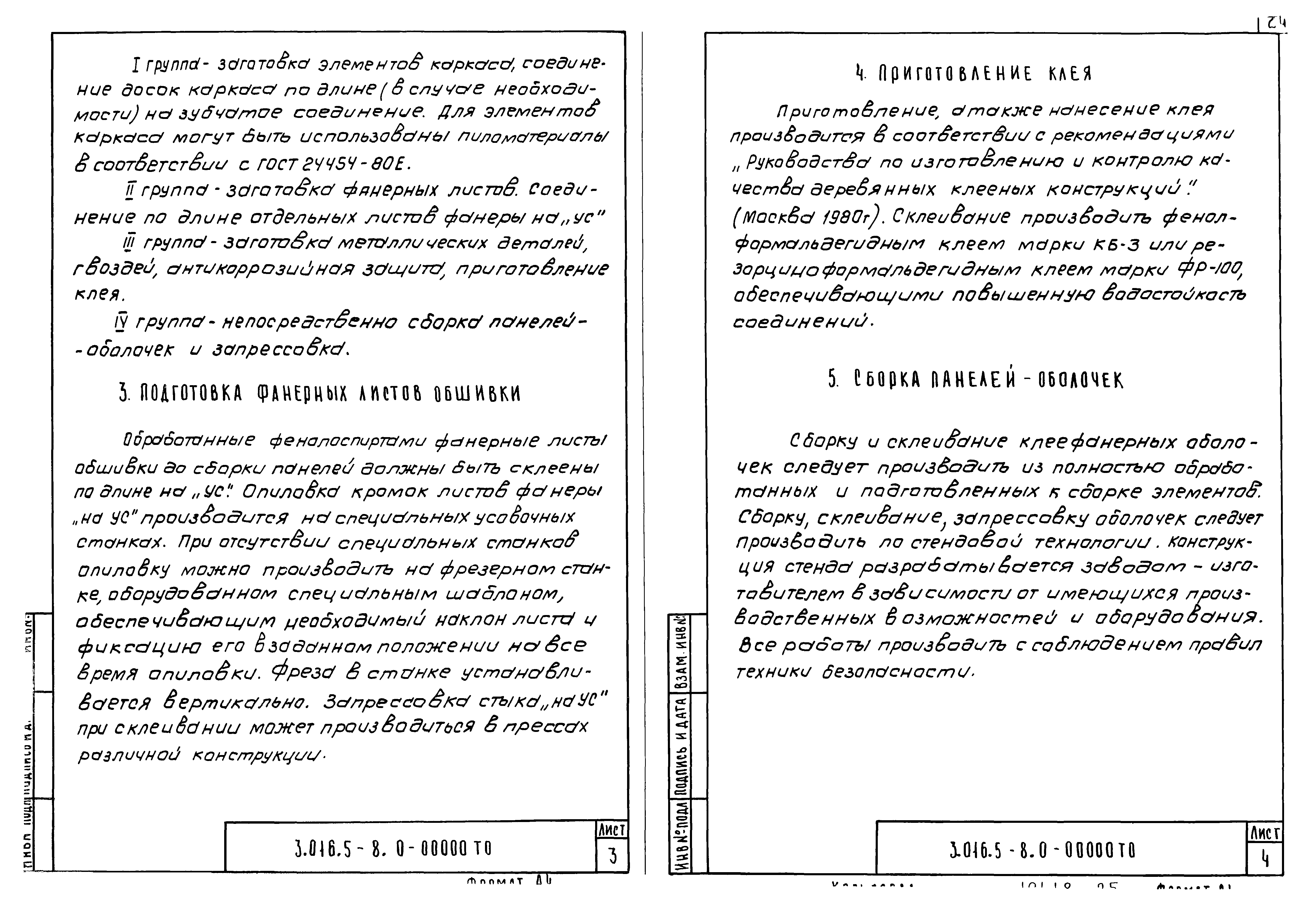

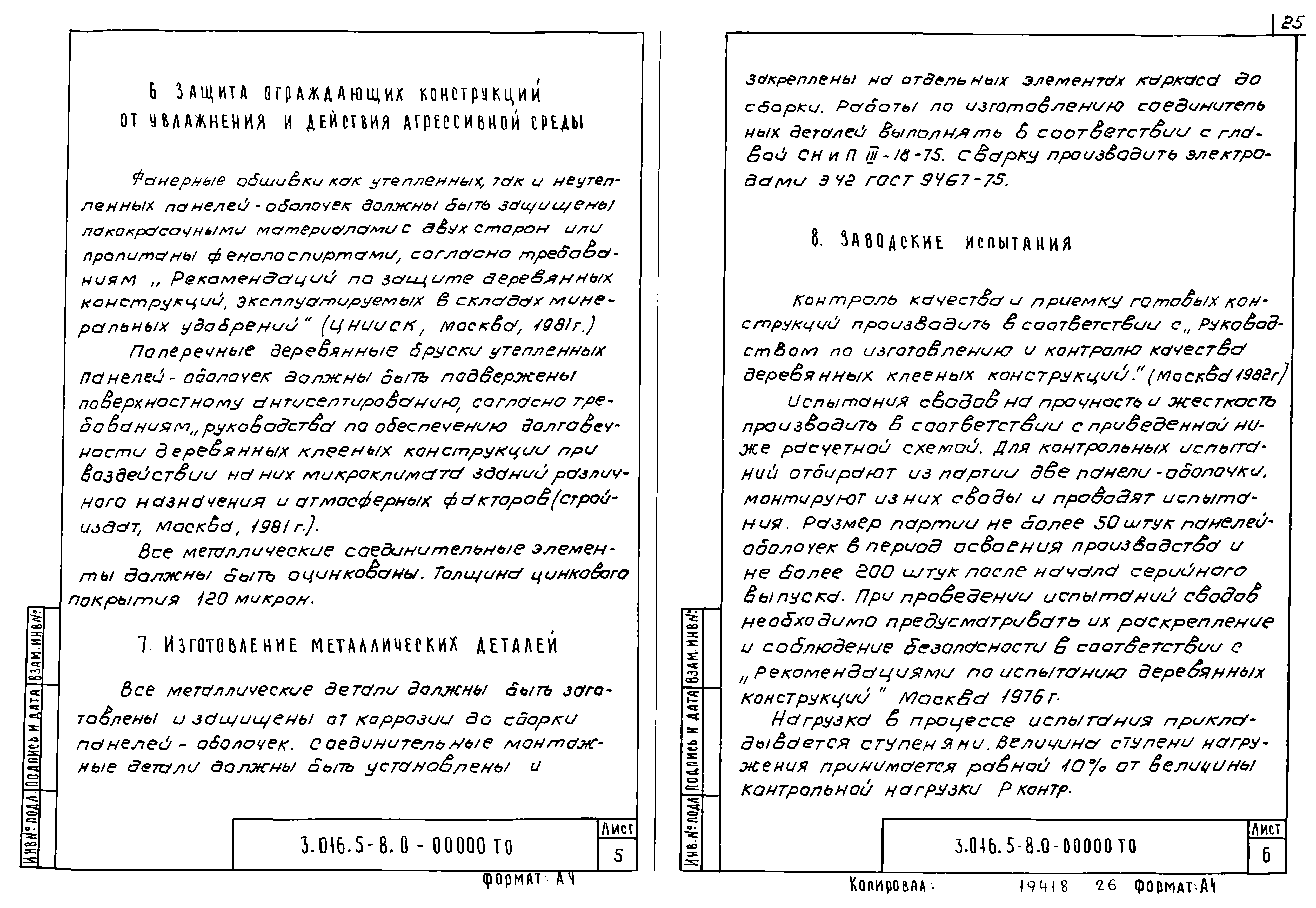

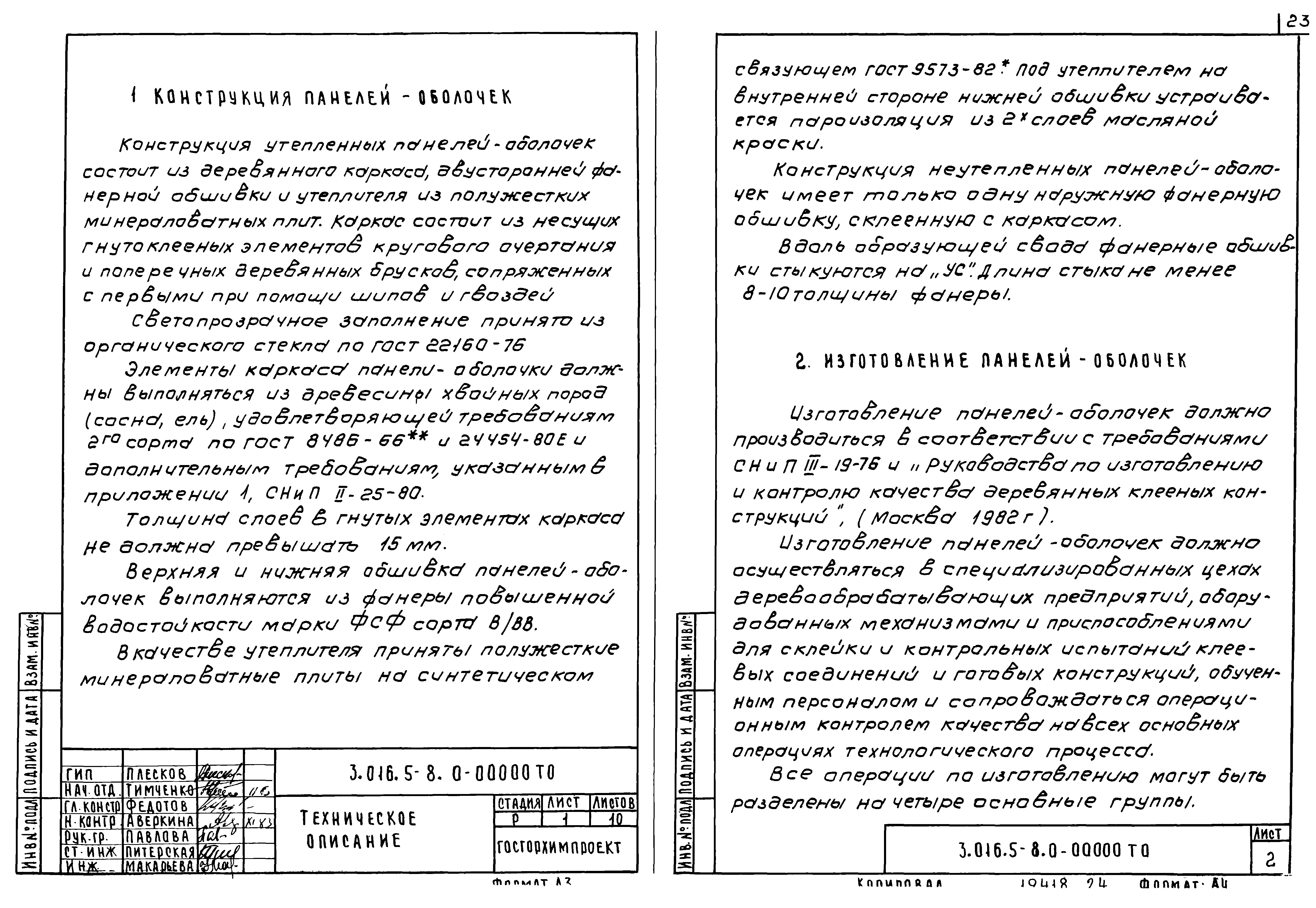

3.016.5-8.0-00000 ТО Техническое описание

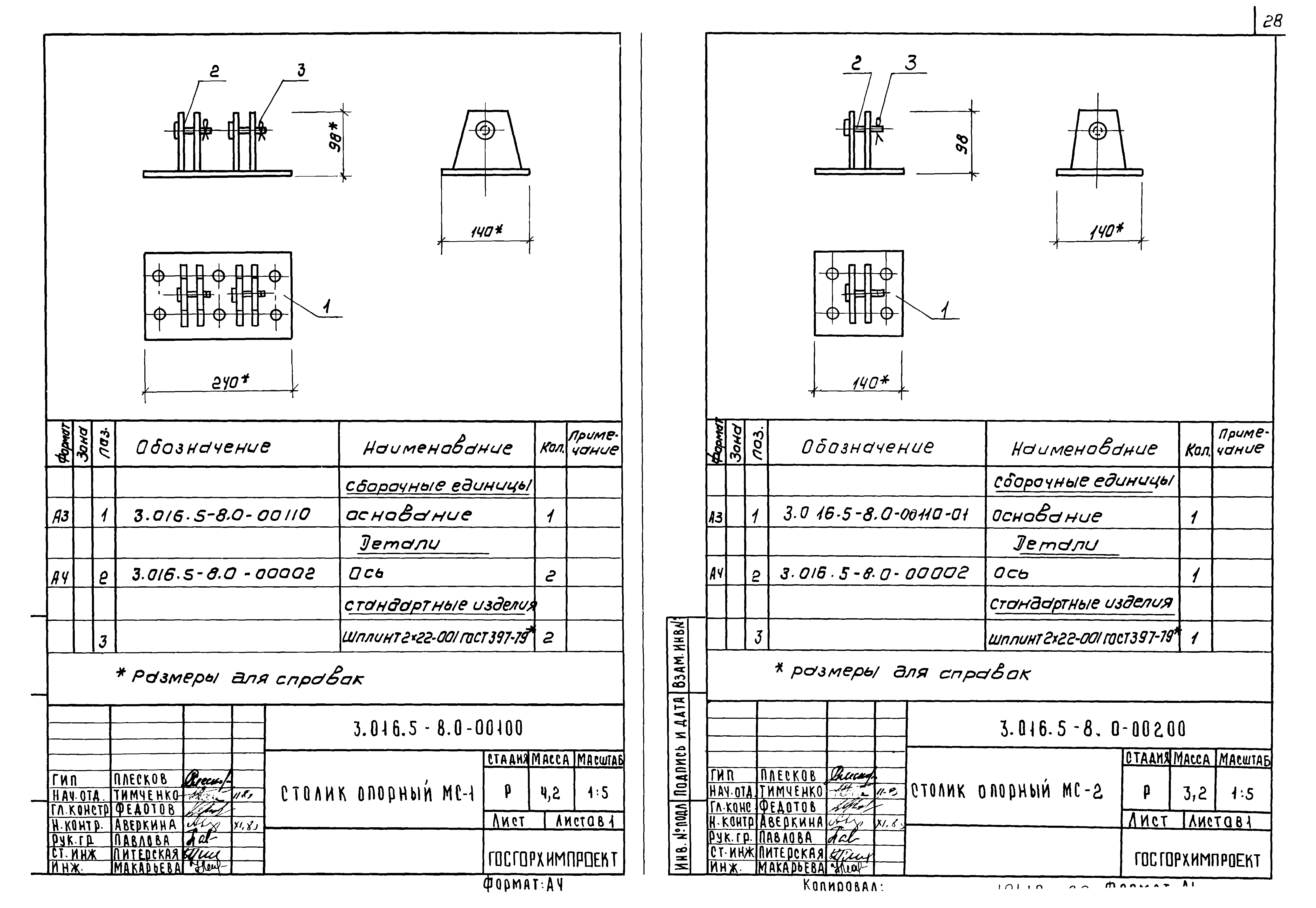

3.016.5-8.0-00100 Столик опорный МС-1
3.016.5-8.0-00200 Столик опорный МС-2

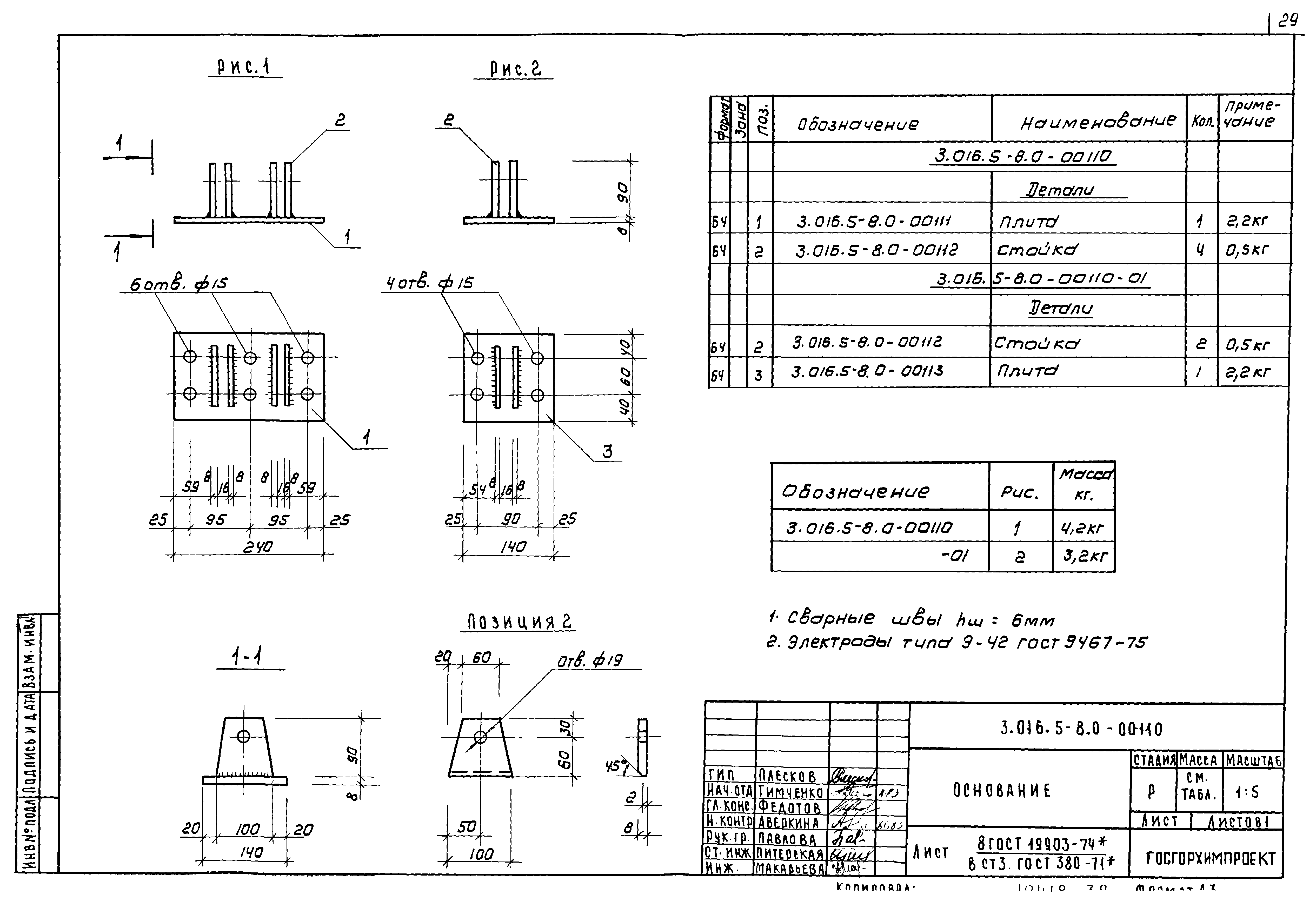

3.016.5-8.0-00110 Основание

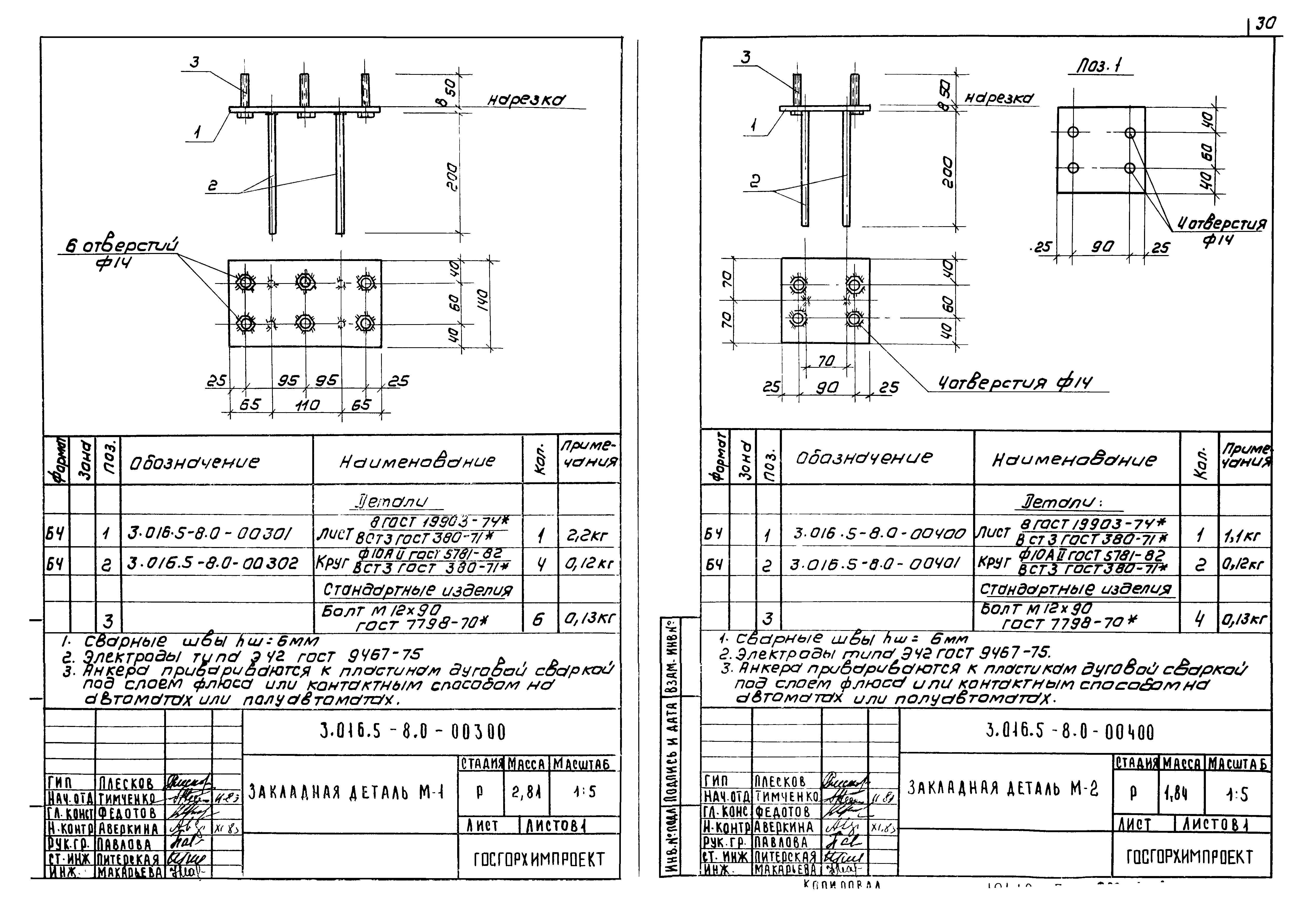

3.016.5-8.0-00300 Закладная деталь М-1
3.016.5-8.0-00400 Закладная деталь М-2

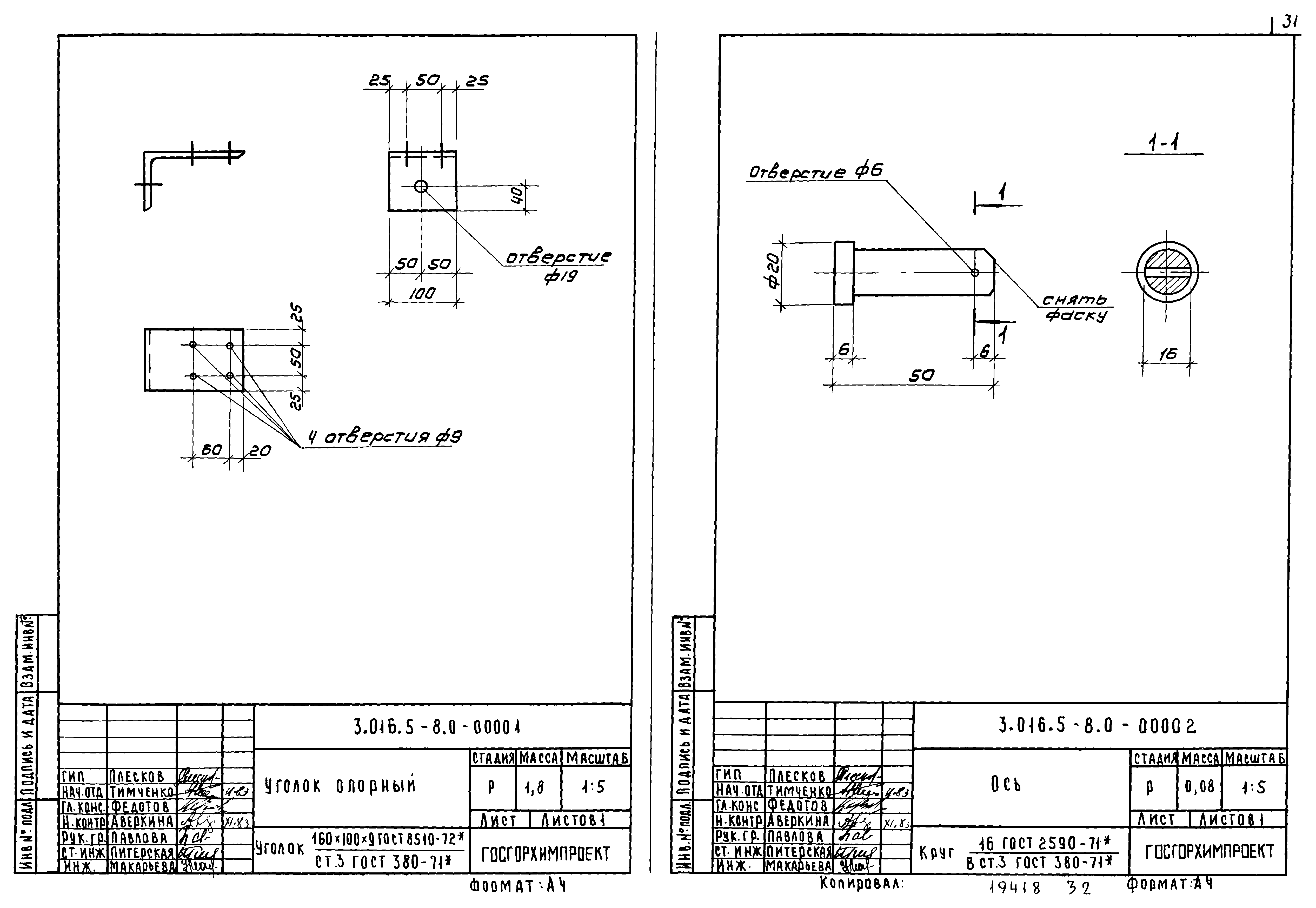

3.016.5-8.0-00001 Уголок опорный
3.016.5-8.0-00002 Ось

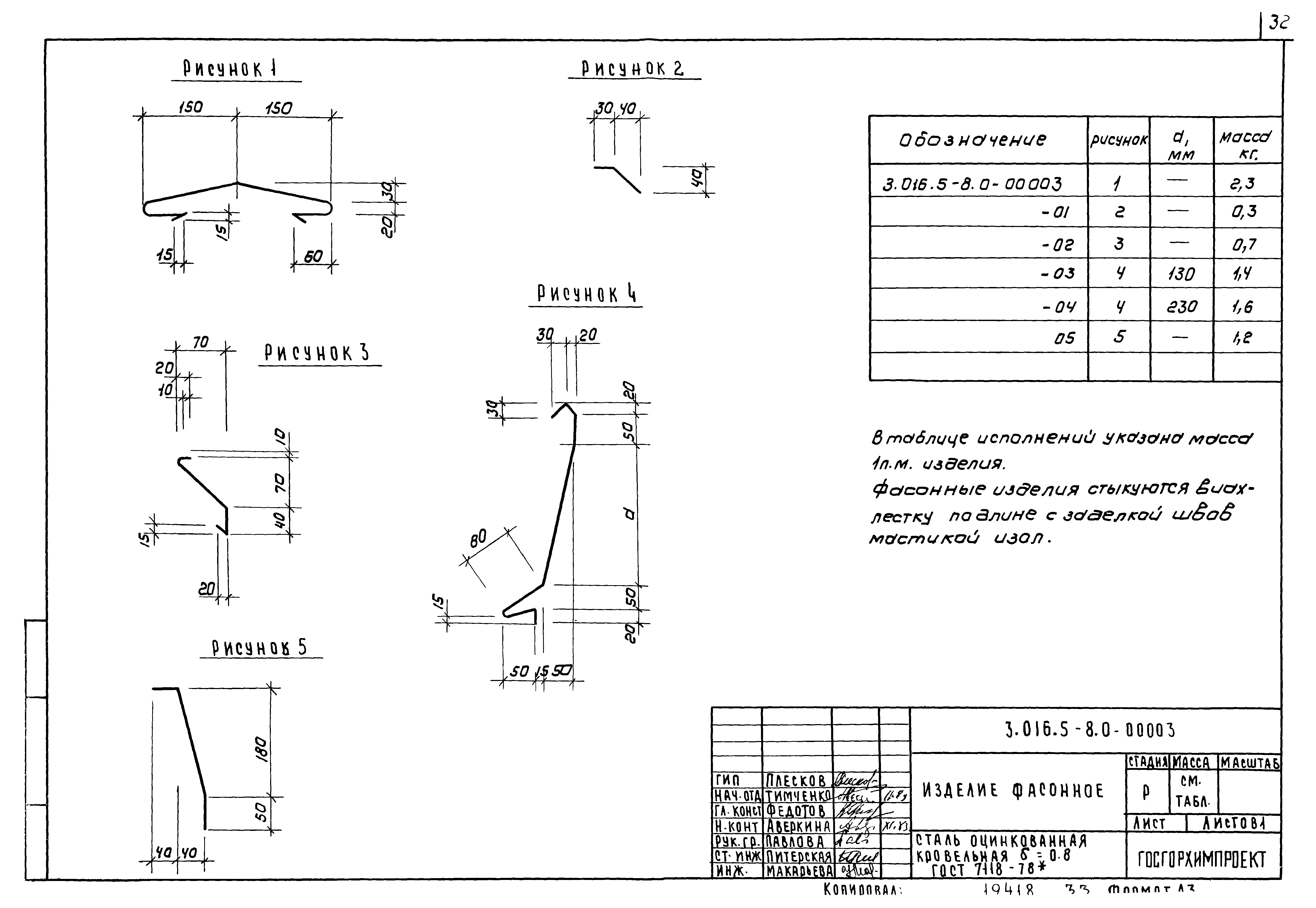

3.016.5-8.0-00003 Изделие фасонное

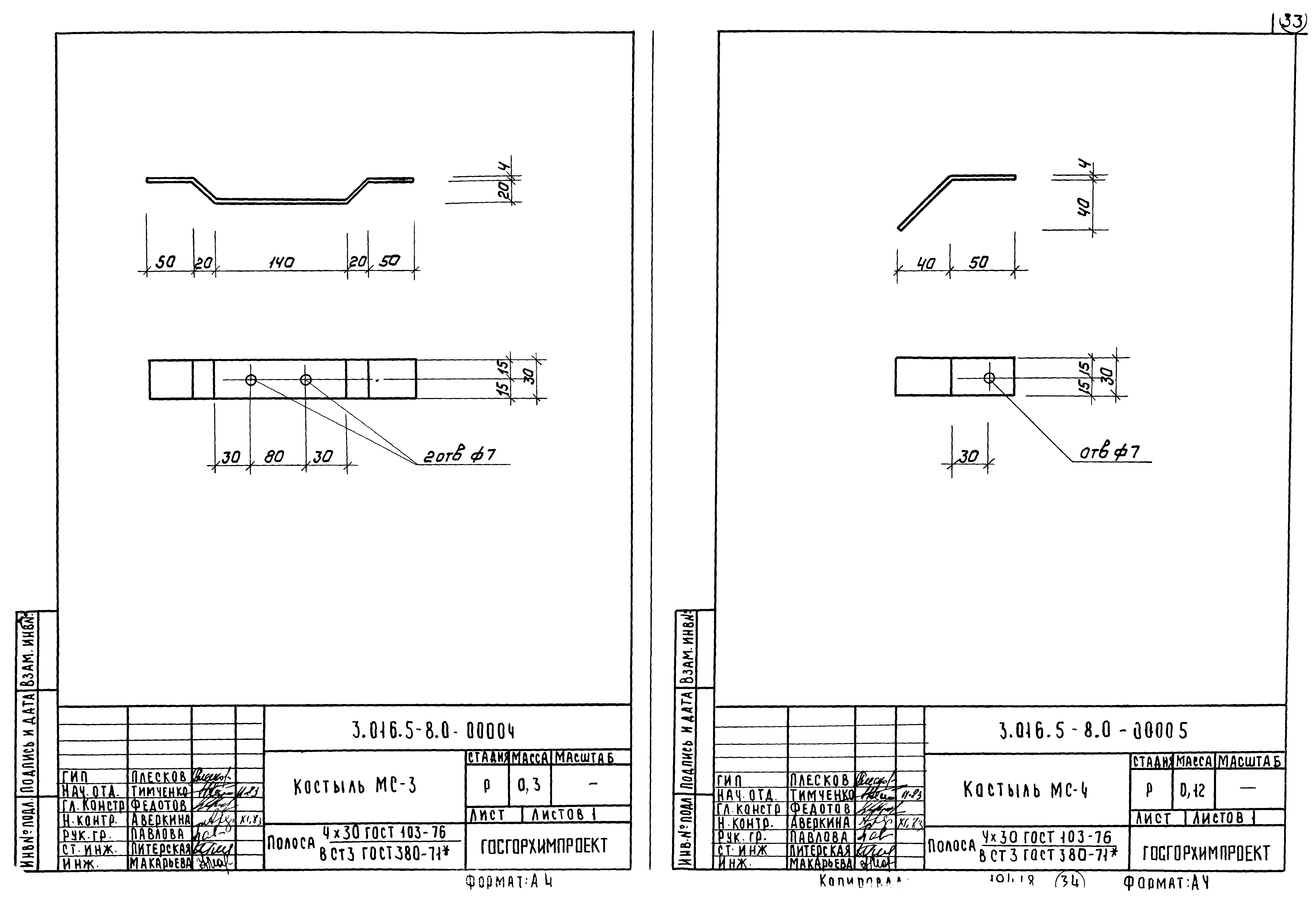

3.016.5-8.0-00004 Костыль МС-3
3.016.5-8.0-00005 Костыль МС-4
Разработан: ЦНИИСК им. В.А. Кучеренко
ГОСГОРХИМПРОЕКТ
Утверждён:29.12.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ВА-89)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Транспортерные галереи, рампы и переходы
