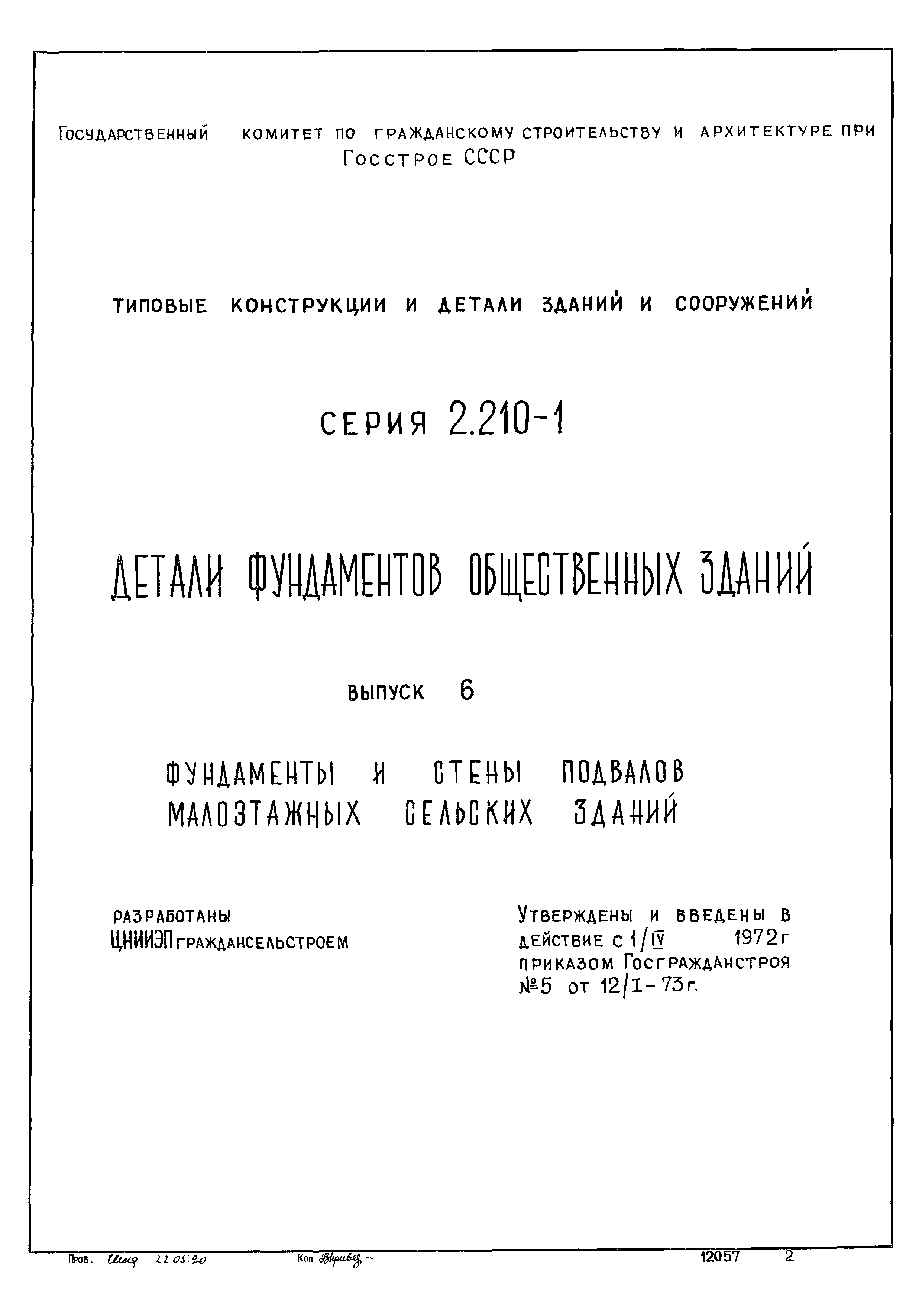

Скачать Серия 2.210-1 Выпуск 6. Фундаменты и стены подвалов малоэтажных сельских зданий

Дата актуализации: 10.08.2017

Серия 2.210-1

Выпуск 6. Фундаменты и стены подвалов малоэтажных сельских зданий

Обозначение:	Серия 2.210-1
Обозначение англ:	Series 2.210-1
Статус:	действует
Название рус.:	Выпуск 6. Фундаменты и стены подвалов малоэтажных сельских зданий
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

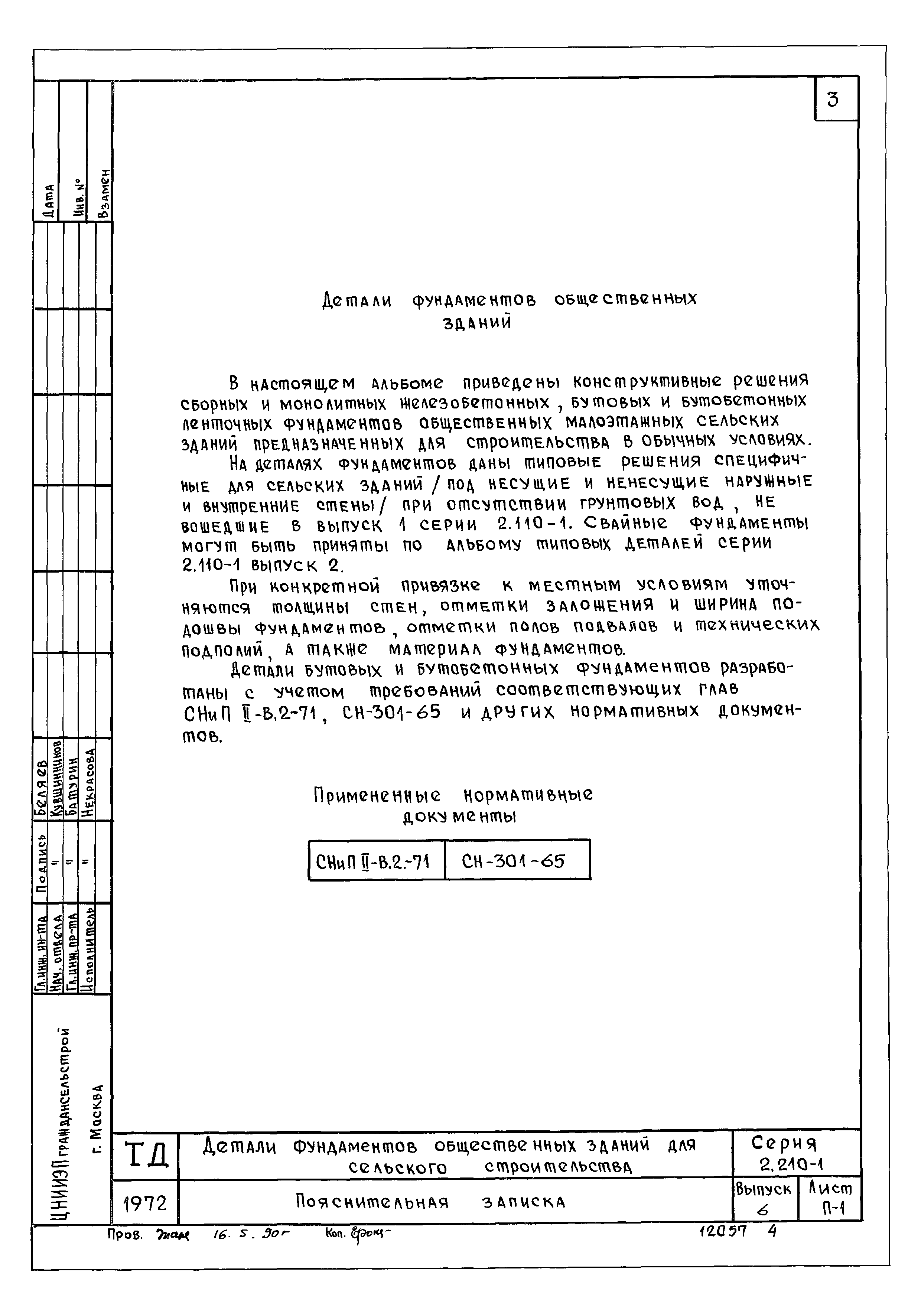

Область применения:	В настоящем альбоме приведены конструктивные решения сборных и монолитных железобетонных, бутовых и бутобетонных ленточных фундаментов общественных малоэтажных сельских зданий предназначенных для строительства в обычных условиях

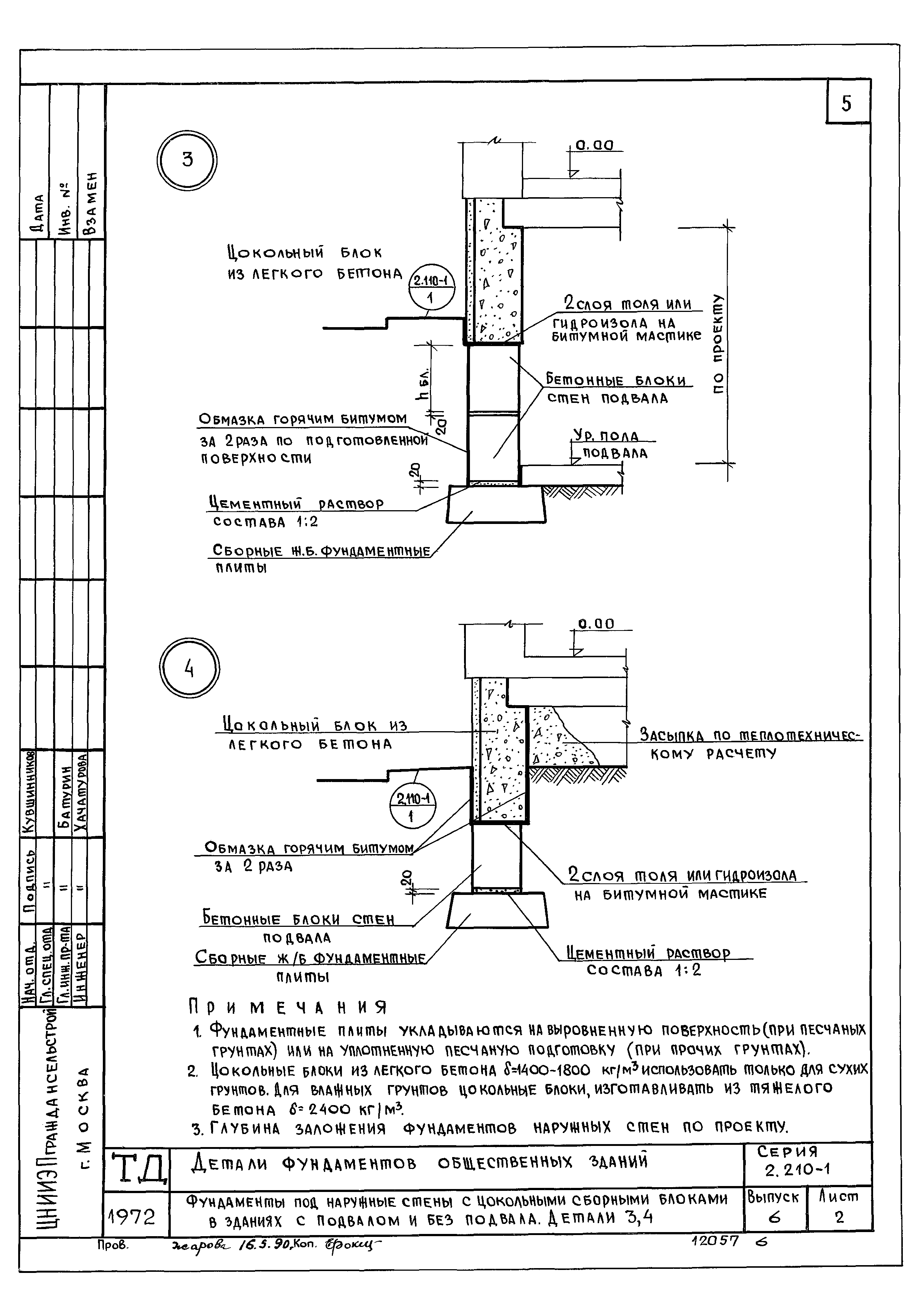

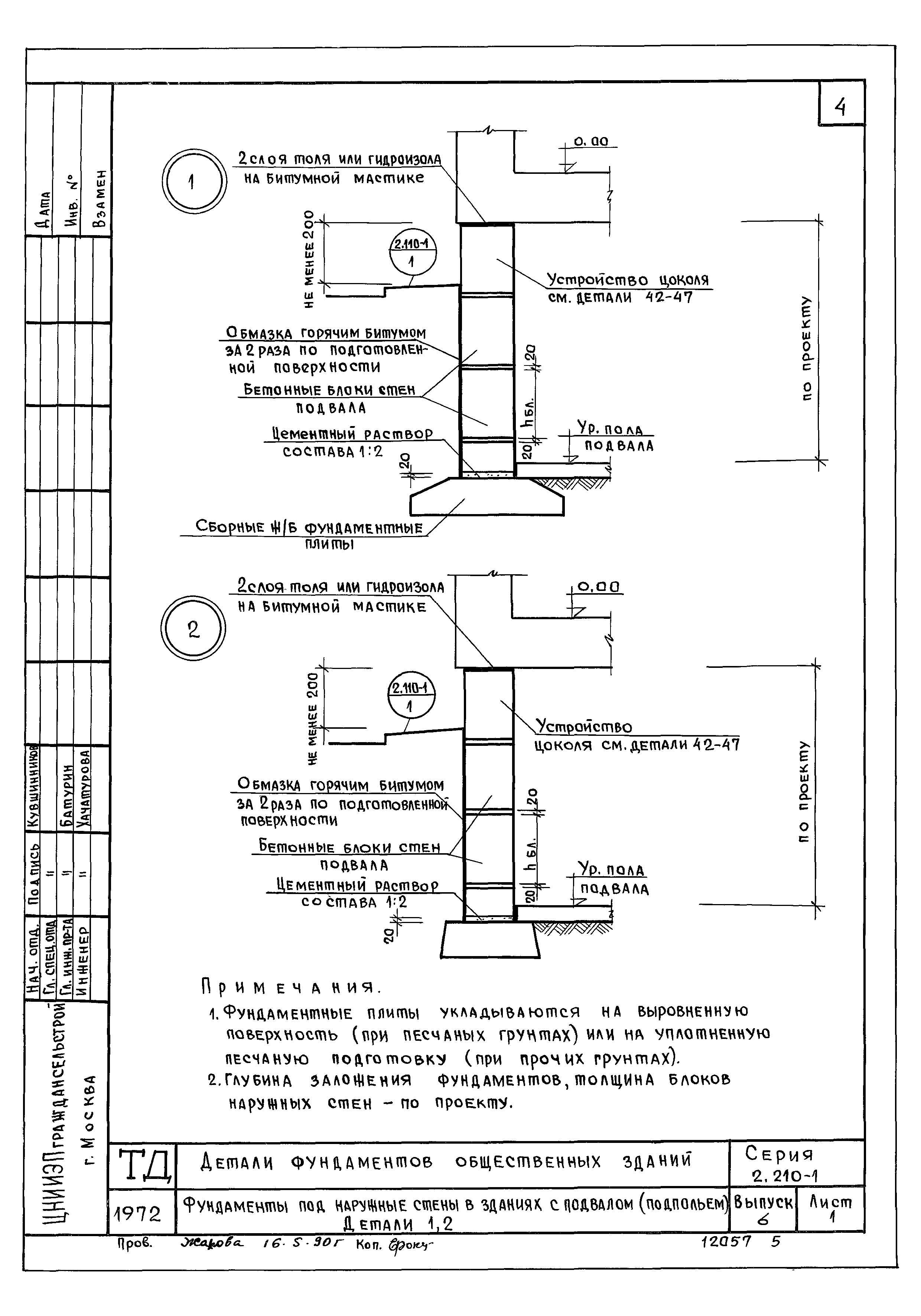

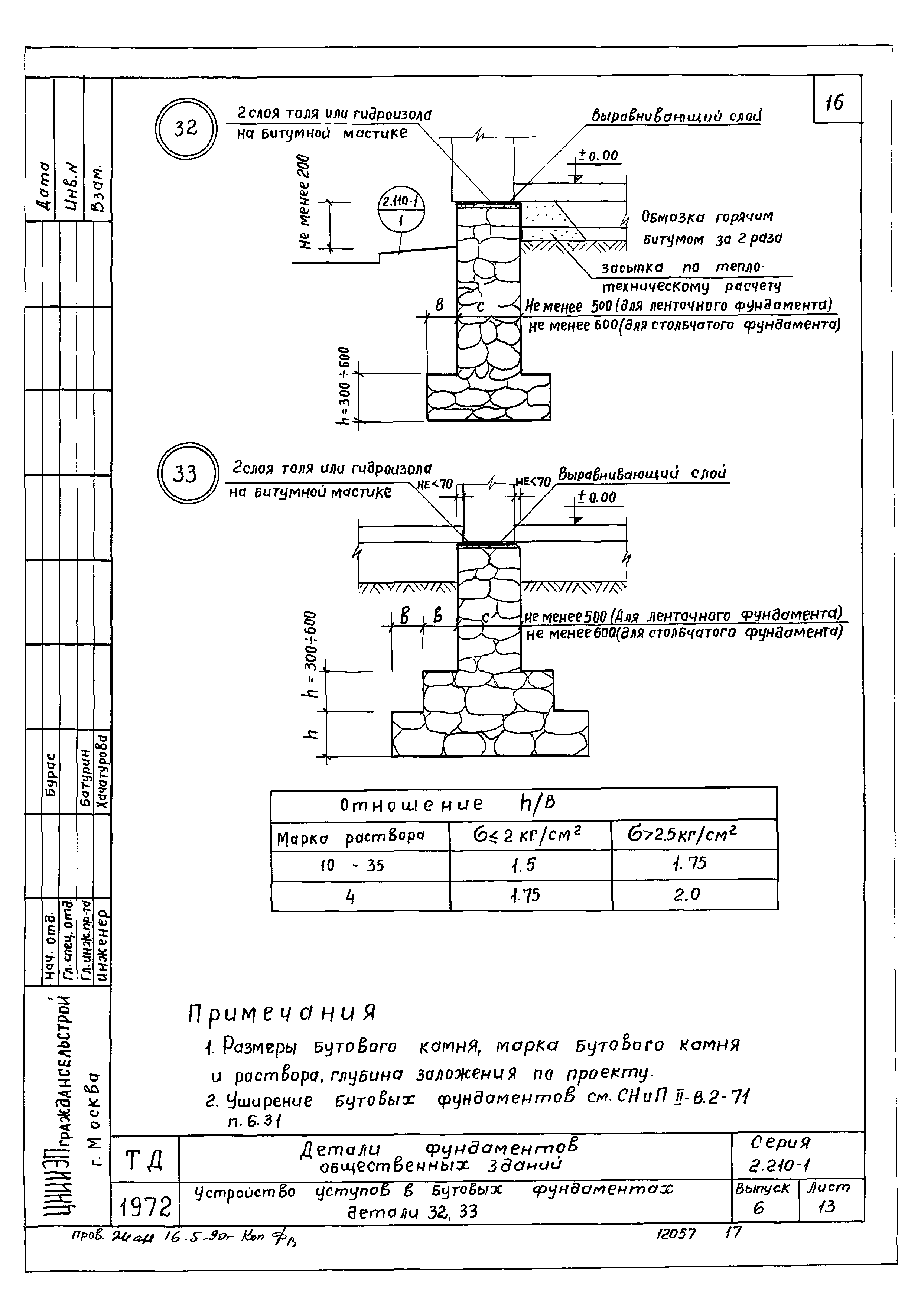

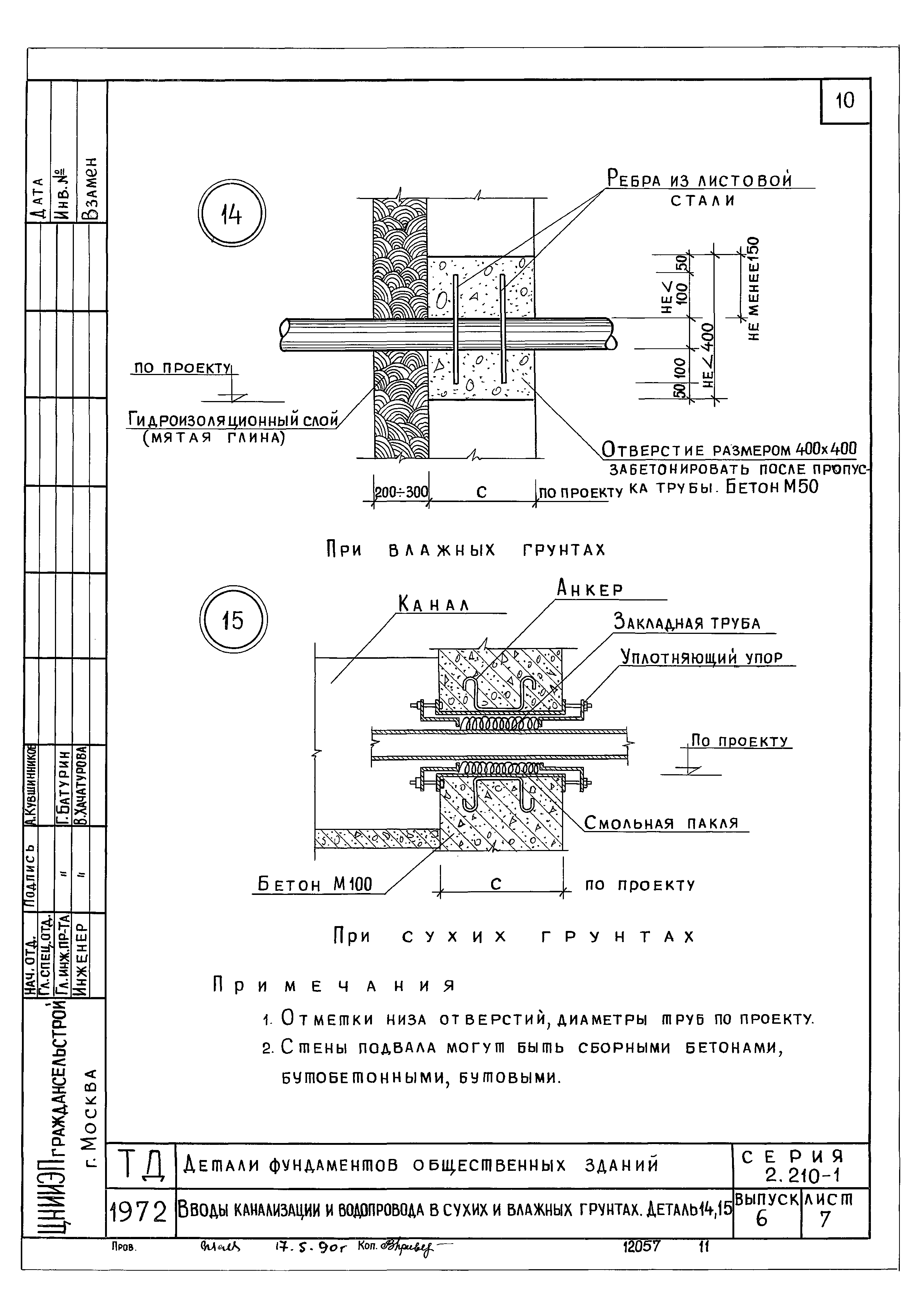

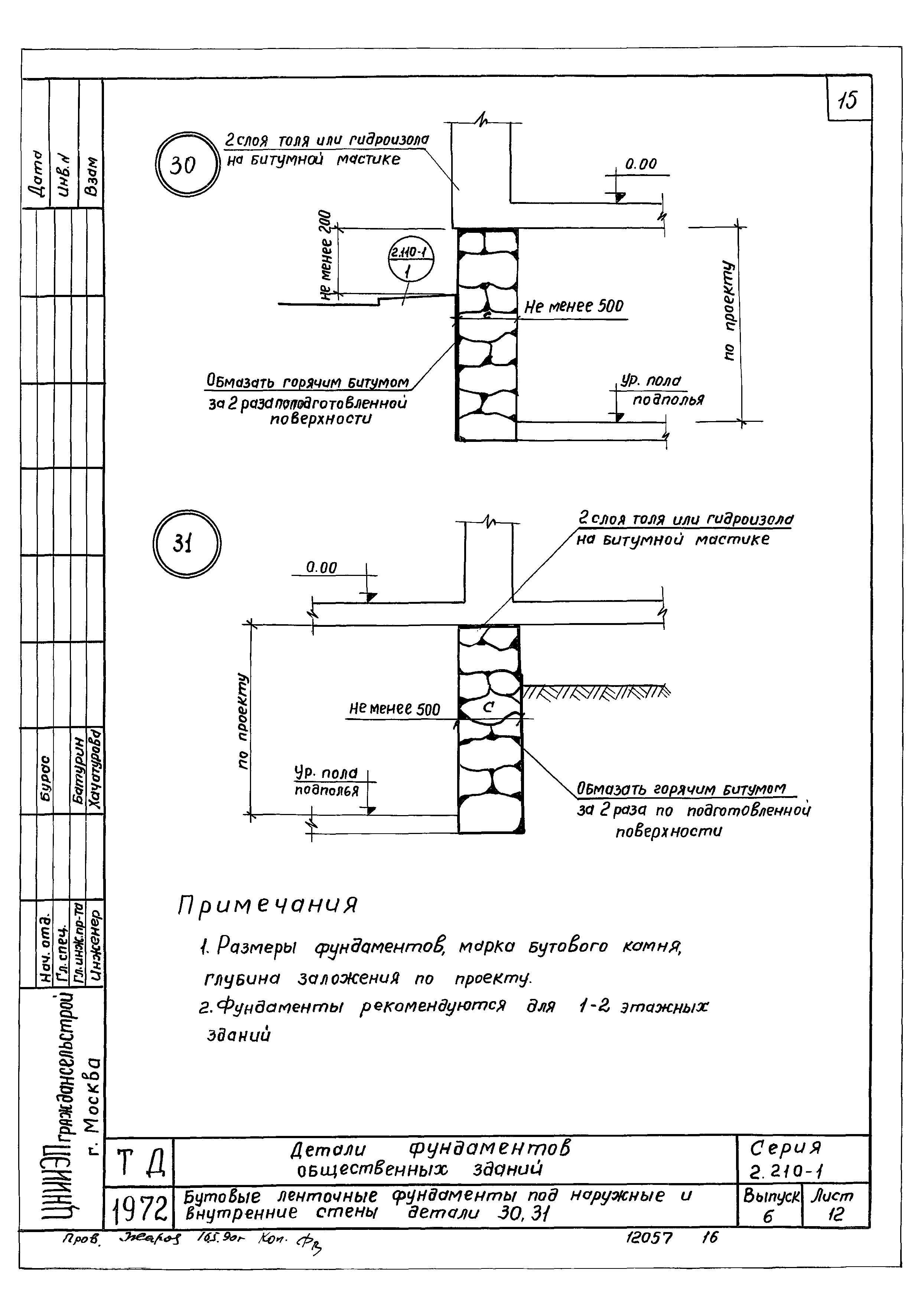

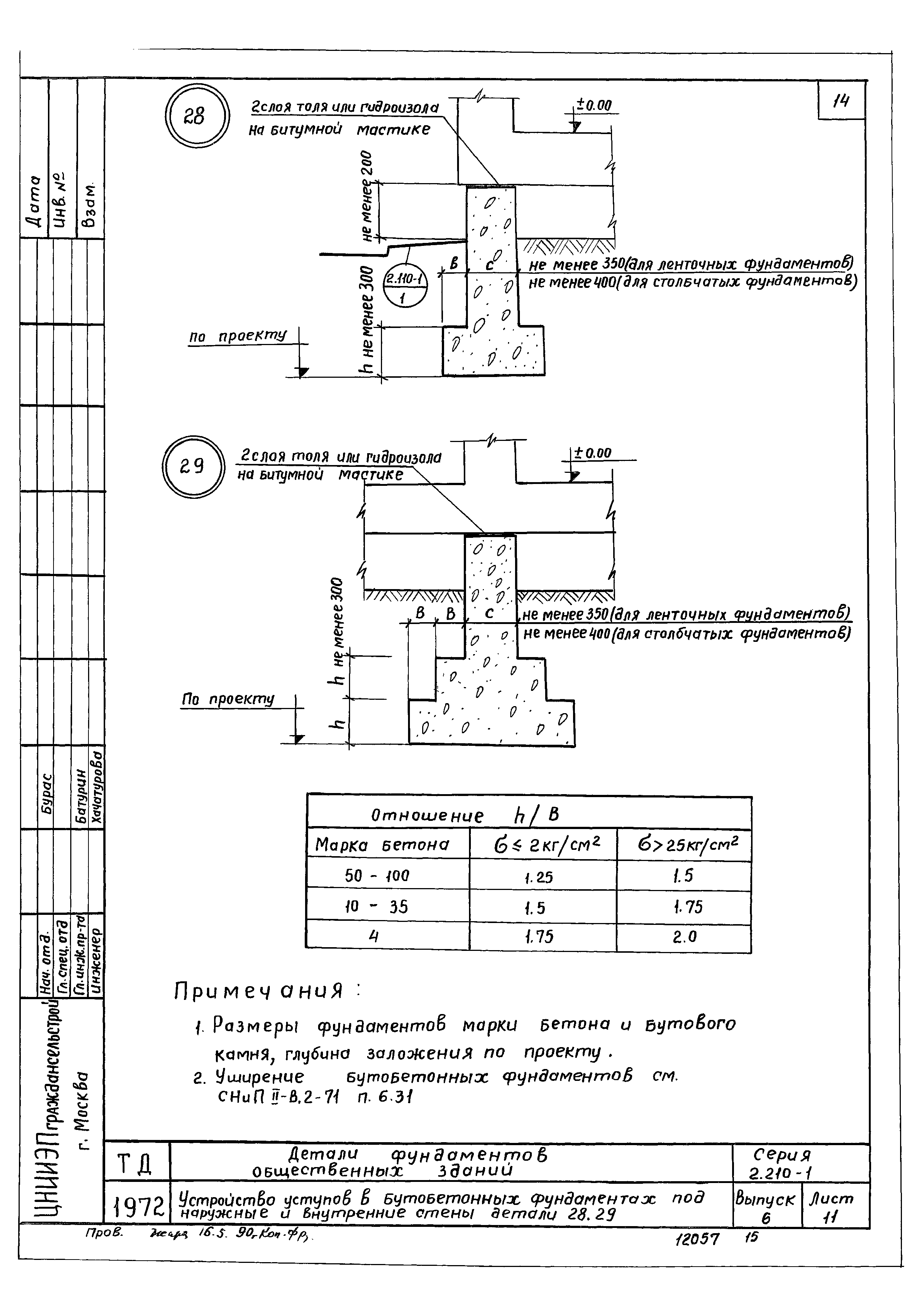

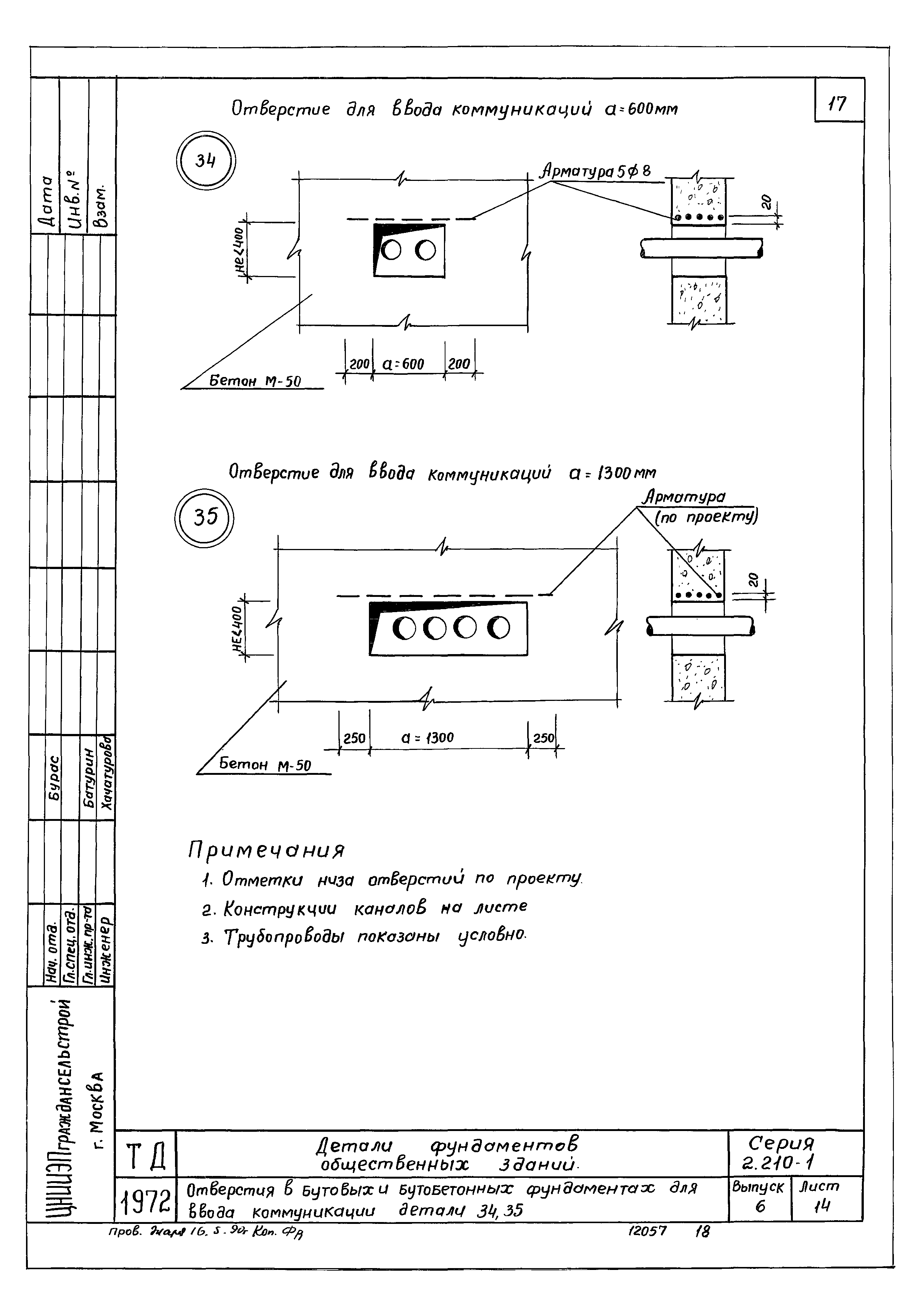

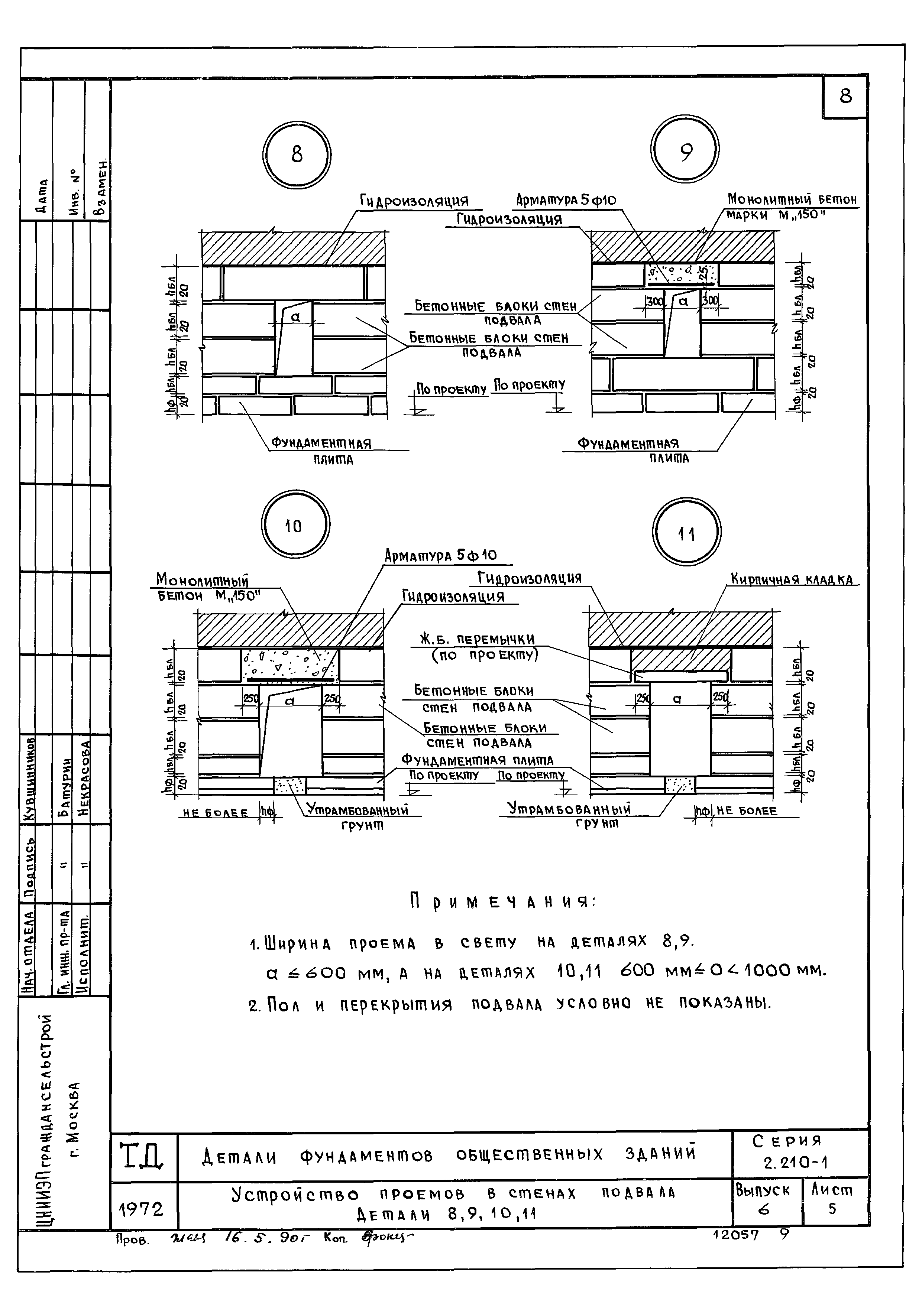

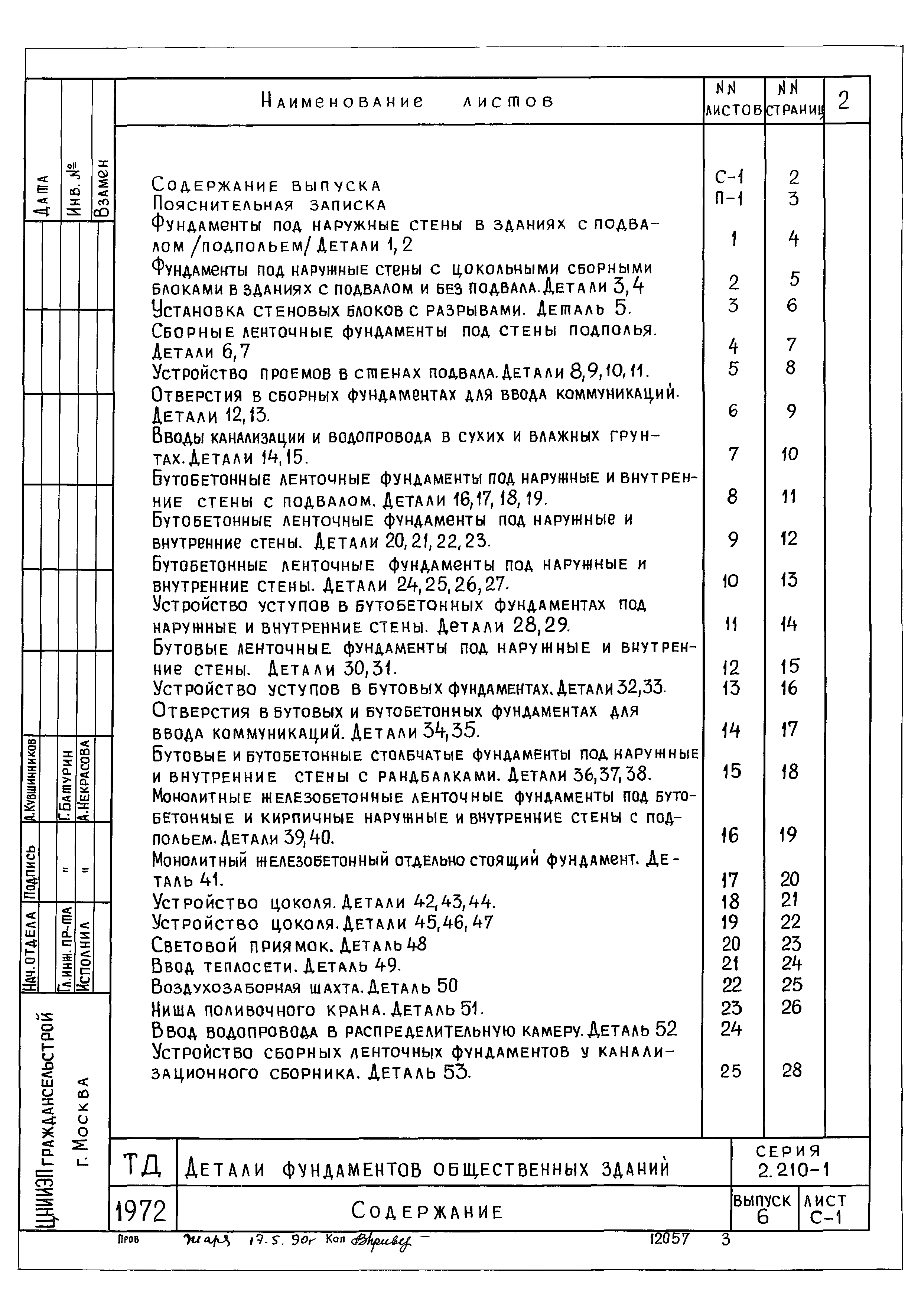

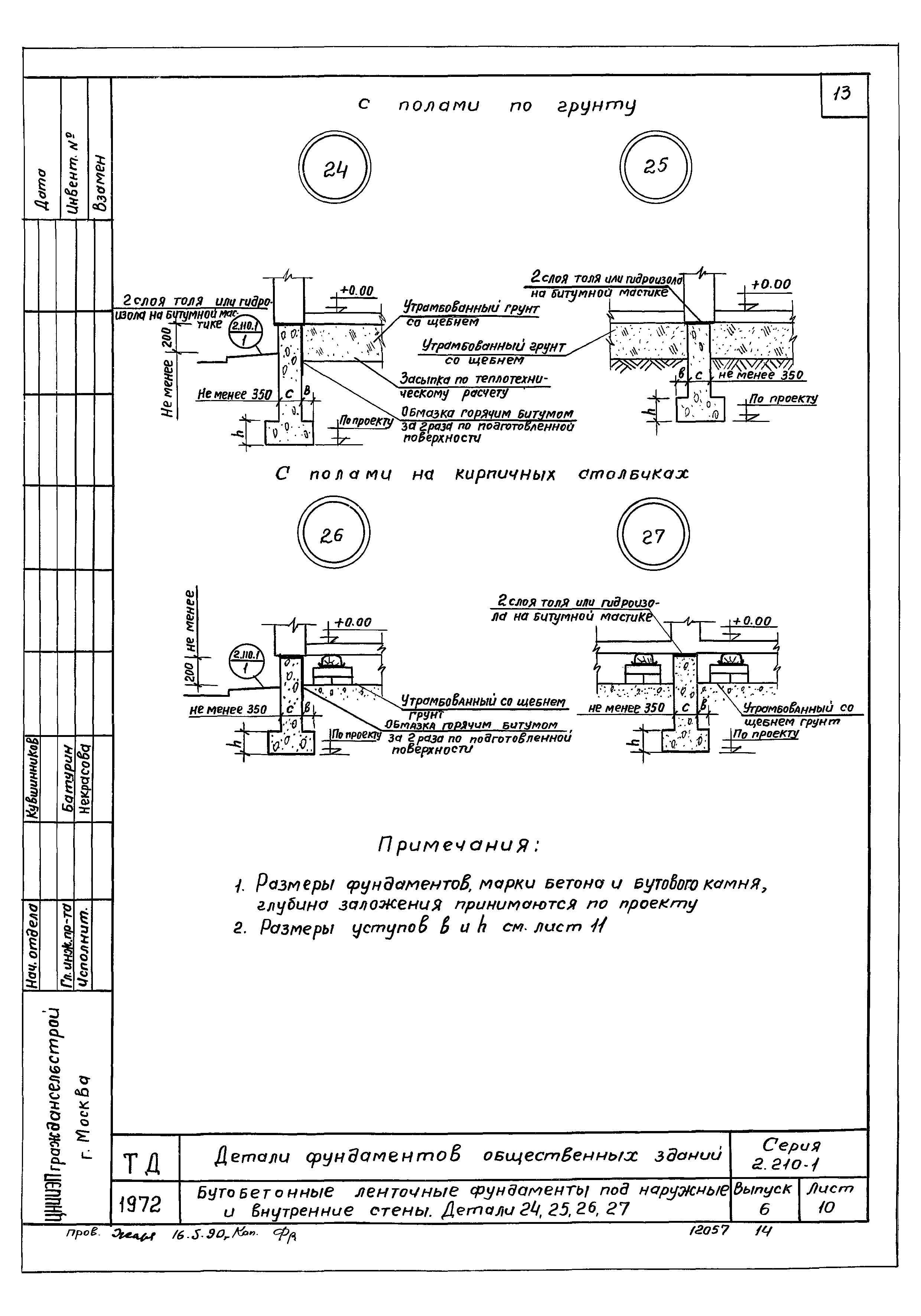

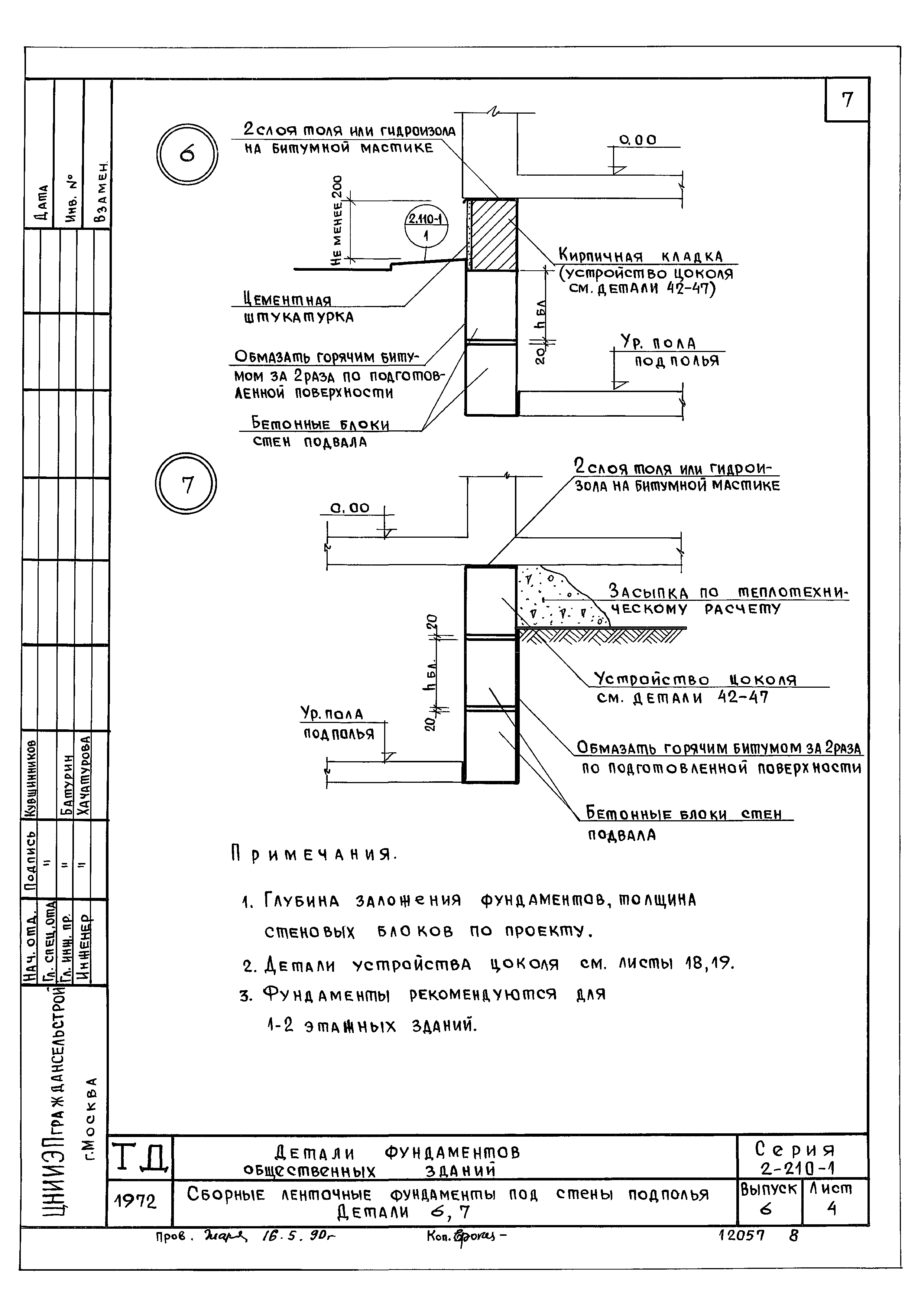

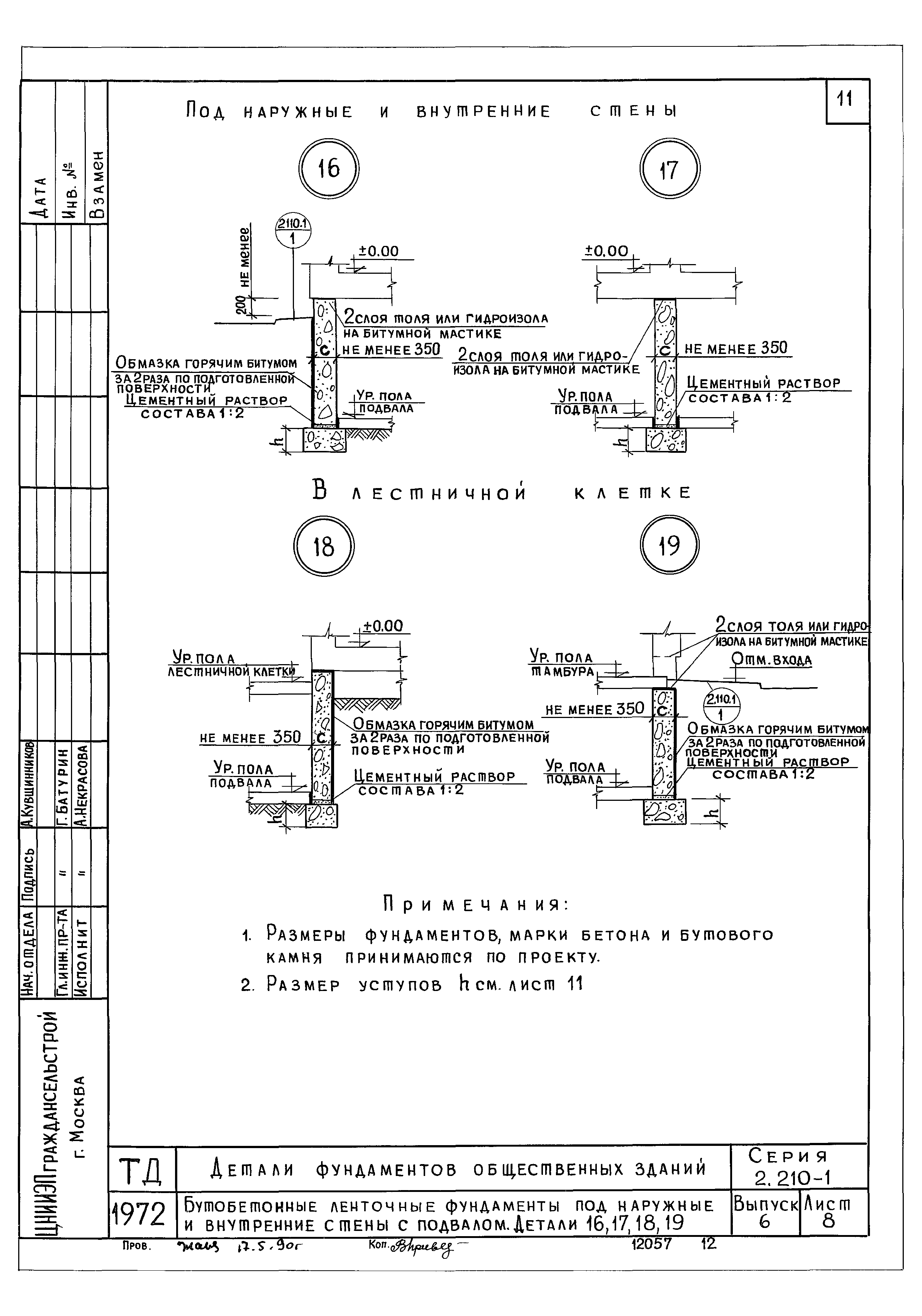

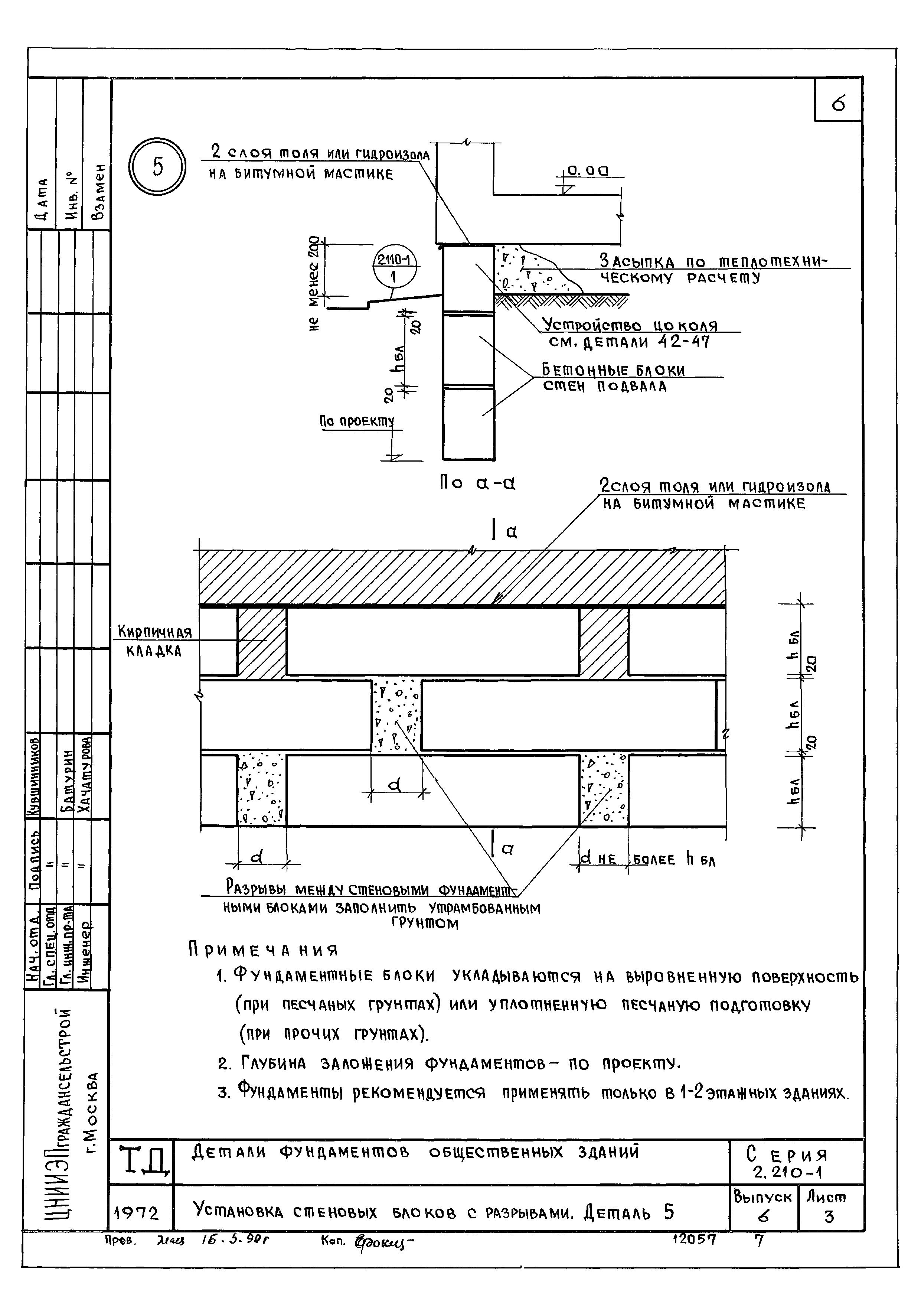

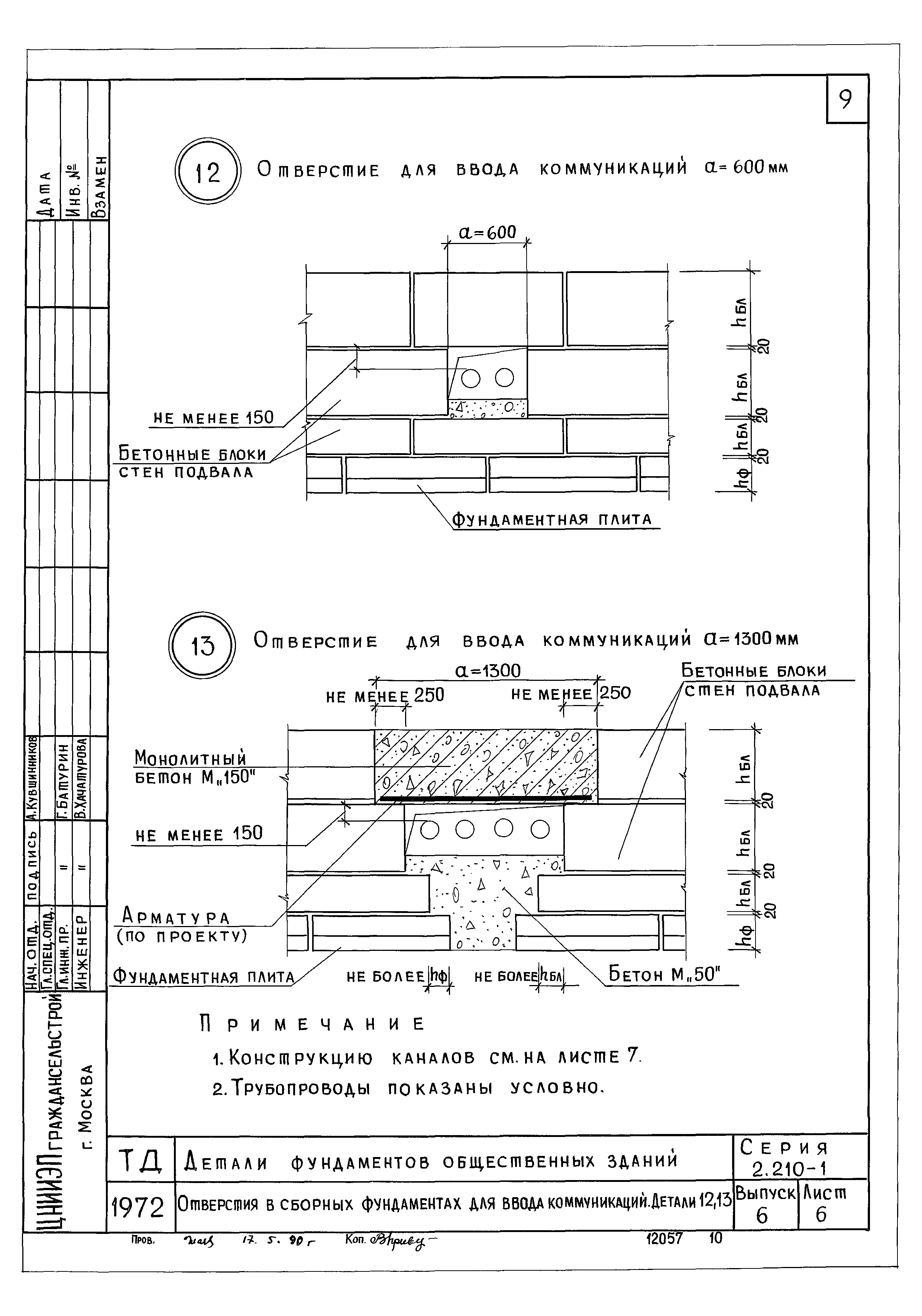

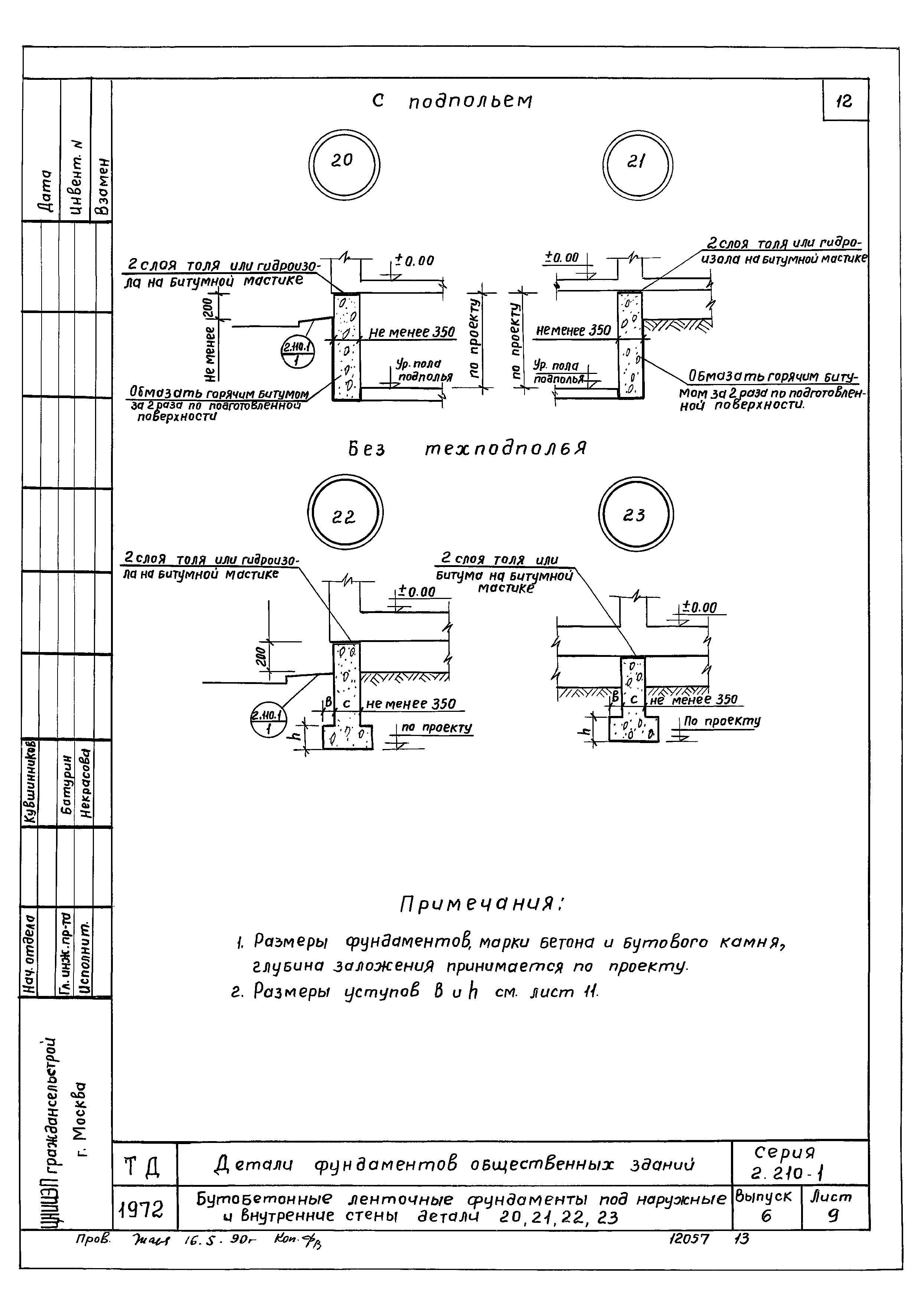

Оглавление:	Содержание выпуска. Пояснительная записка. Фундаменты под наружные стены в зданиях с подвалом/ полпольем/ Детали 1, 2. Фундаменты под наружные стены с цокольными сборными блоками в зданиях с подвалом и без подвала. Деталь 3, 4. Установка стеновых блоков с разрывами. Деталь 5. Сборные ленточные фундаменты под стены подполья. Детали 6, 7. Устройство проемов в стенах подвала. Детали 8, 9, 10, 11. Отверстия в сборных фундаментах для ввода коммуникации. Детали 12, 13. Ввода канализации и водопровода в сухих и влажных грунтах. Детали 14, 15. Бутобетонные ленточные фундаменты под наружные и внутренние стены с подвалом. Детали 16, 17, 18, 19 Бутобетонные ленточные фундаменты под наружные и внутренние стены. Детали 20, 21, 22, 23 Бутобетонные ленточные фундаменты под наружные и внутренние стены. Детали 24, 25, 26, 27 Устройство уступов в бутобетонных фундаментах под наружные и внутренние стены. Детали 28, 29 Бутовые ленточные фундаменты под наружные и внутренние стены. Детали 30, 31 Устройство уступов в бутовых фундаментах. Детали 32, 33 Отверстия в бутовых и бутобетонных фундаментах для ввода коммуникаций. Детали 34, 35 Бутовые и бутобетонные столбчатые фундаменты под наружные и внутренние стены с рандбалками. Детали 36, 37, 38 Монолитные железобетонные ленточные фундаменты под бутобетонные и кирпичные наружные и внутренние стены с подпольем. Детали 39, 40 Монолитный желелезобетонный отдельно стоящий фундамент. Деталь 41 Устройство цоколя. Детали 42, 43, 44 Устройство цоколя. Детали 45, 46, 47 Световой приямок. Деталь 48 Ввод теплосети. Деталь 49 Воздухоборная шахта. Деталь 50 Ниша полнвочного крана. Деталь 51 Ввод водопровода в распределительную камеру. Деталь 52 Устройство сборных ленточных фундаментов у канализационного сборника. Деталь 53
Разработан:	ЦНИИЭП граждансельстрой
Утверждён:	12.01.1973 Госгражданстрой (Gosgrazhdanstroy 5)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Детали фундаментов
Нормативные ссылки:	СН 301-65 «Указания по проектированию гидроизоляции подземных частей зданий и сооружений» СНиП II-В.2-71 «Каменные и армокаменные конструкции. Нормы проектирования»
