Скачать Серия ИИ-04-4 Выпуск 28. Предварительно напряженные многопустотные и ребристые панели под расчетную нагрузку 1600 кгс/м2 длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежиДата актуализации: 10.08.2017 Серия ИИ-04-4

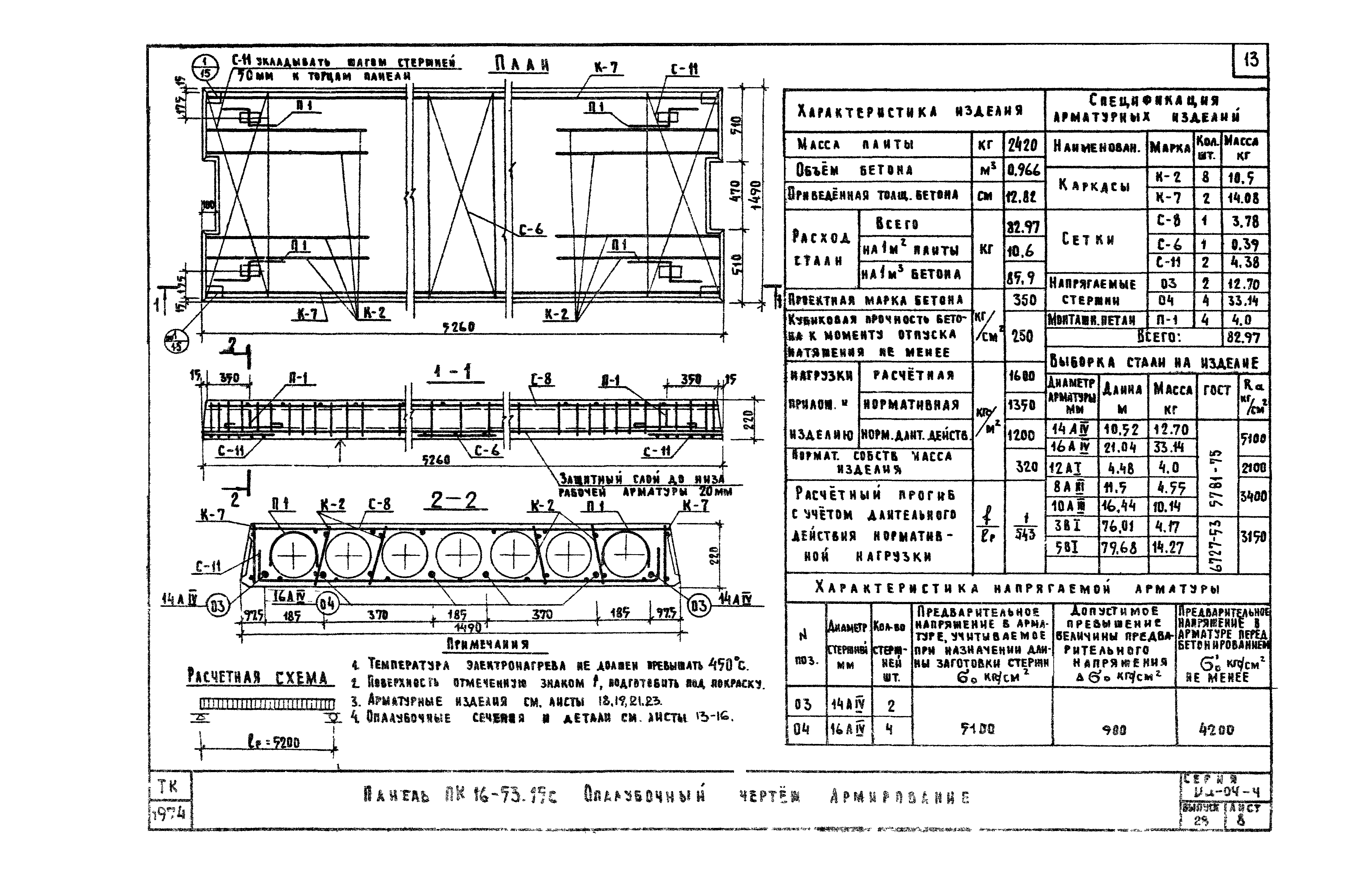

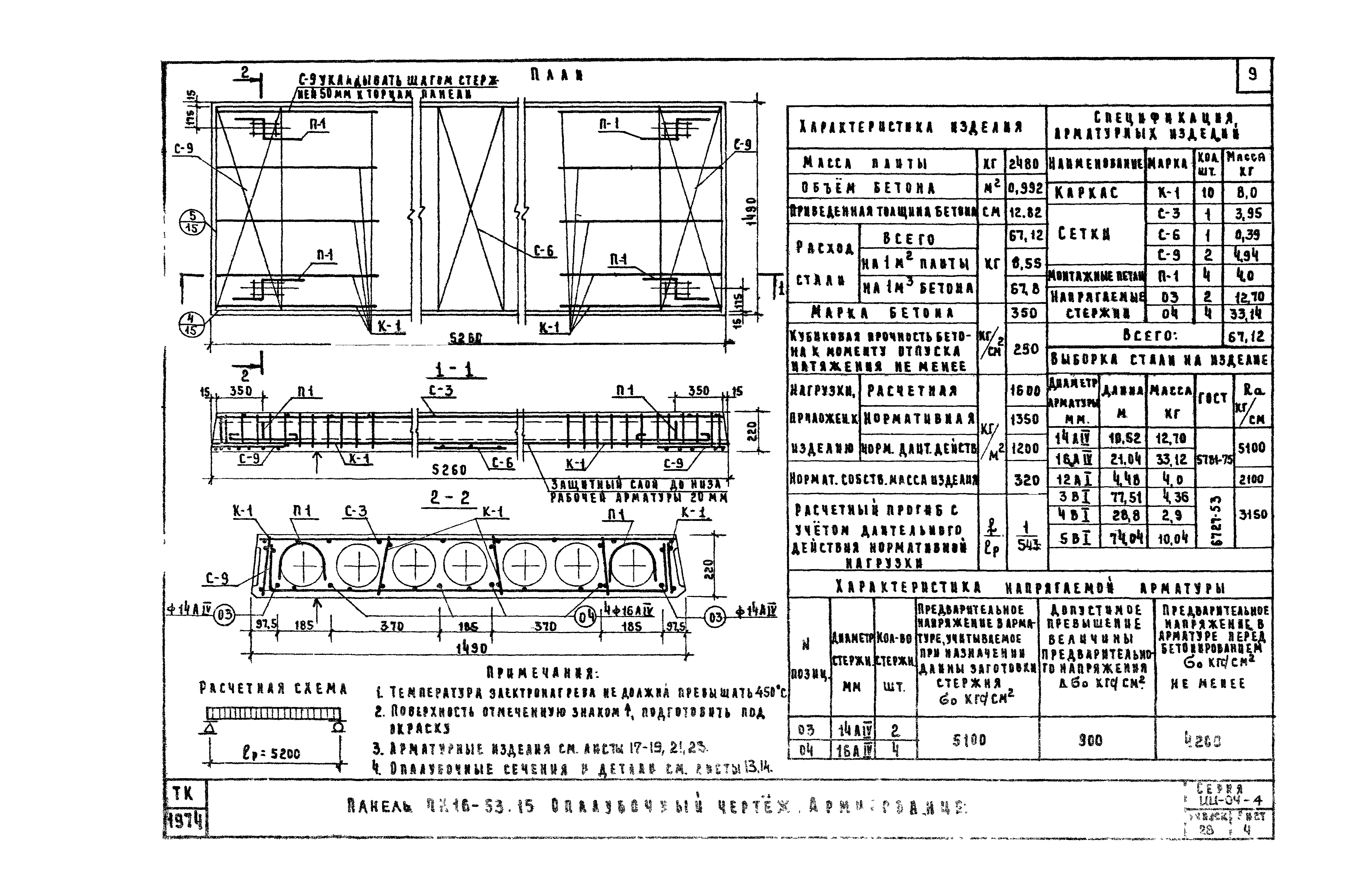

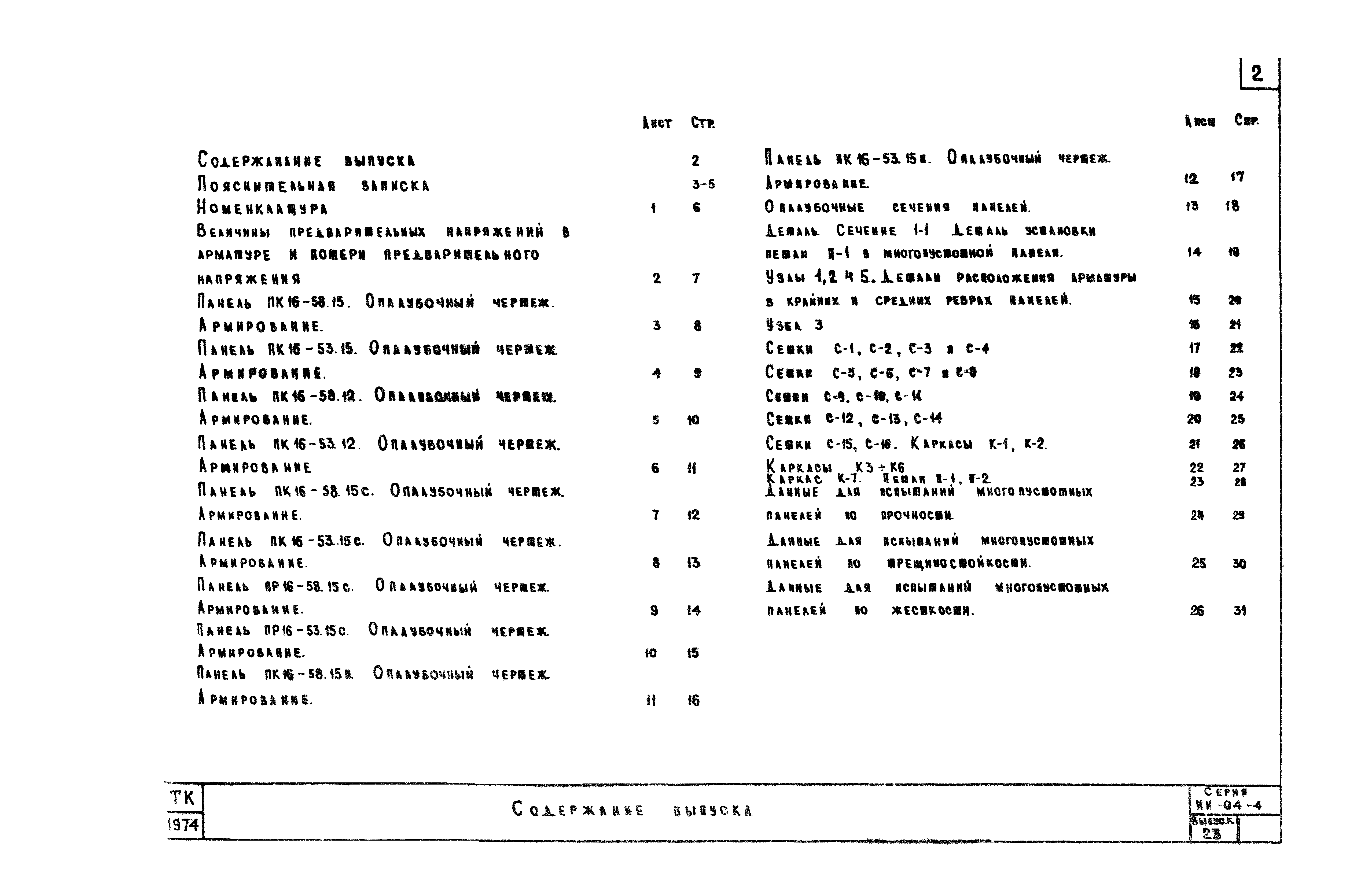

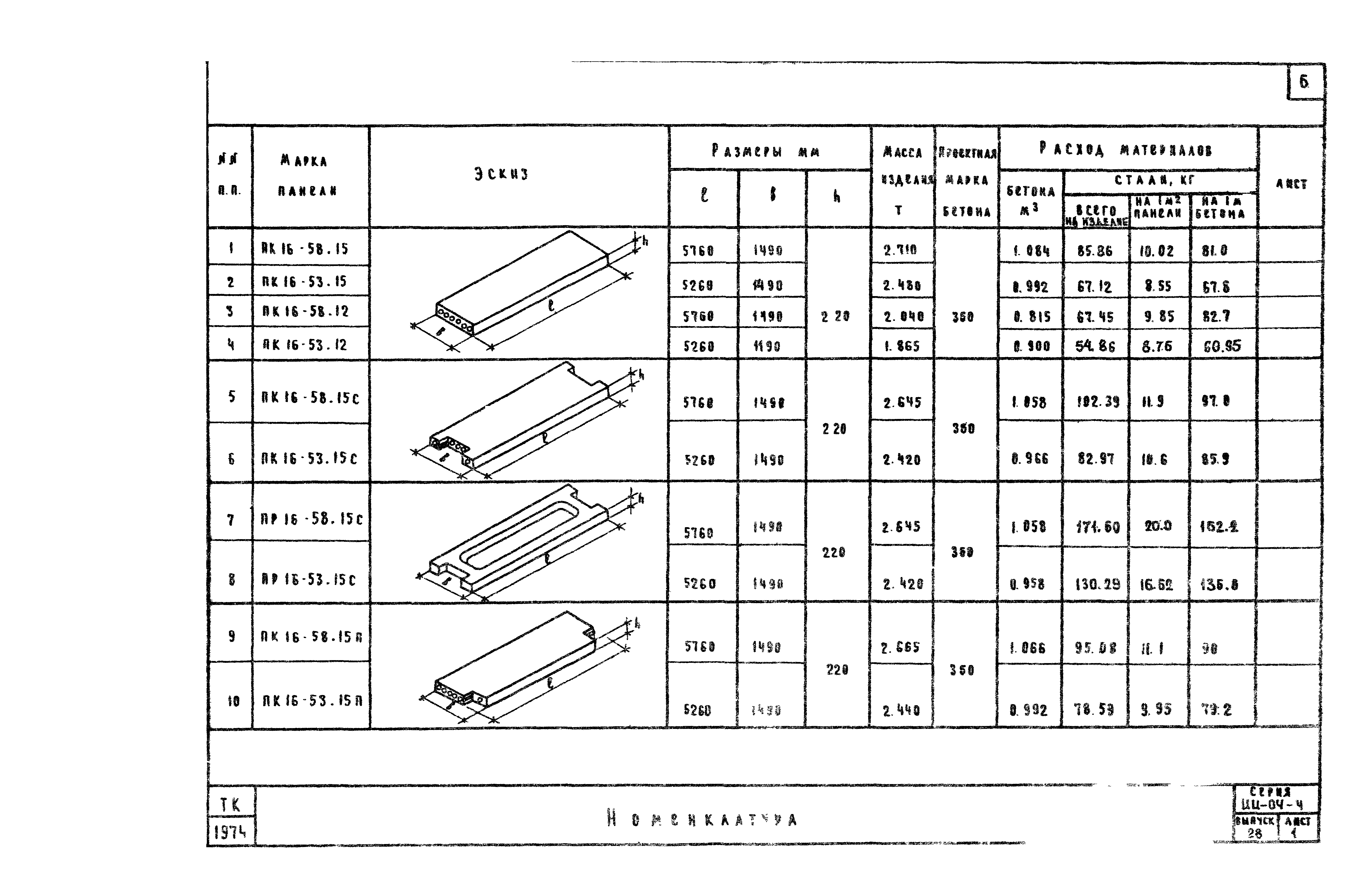

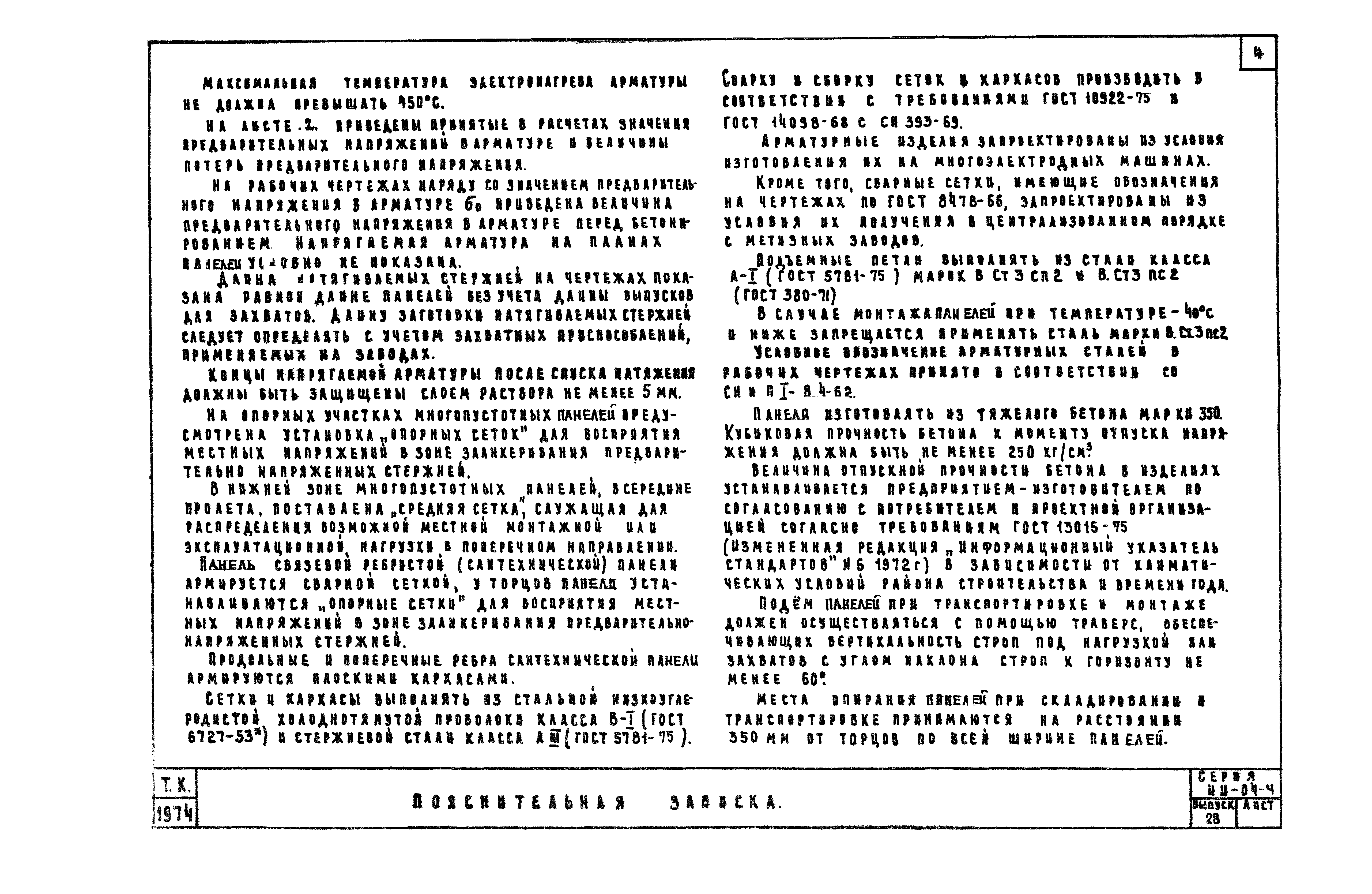

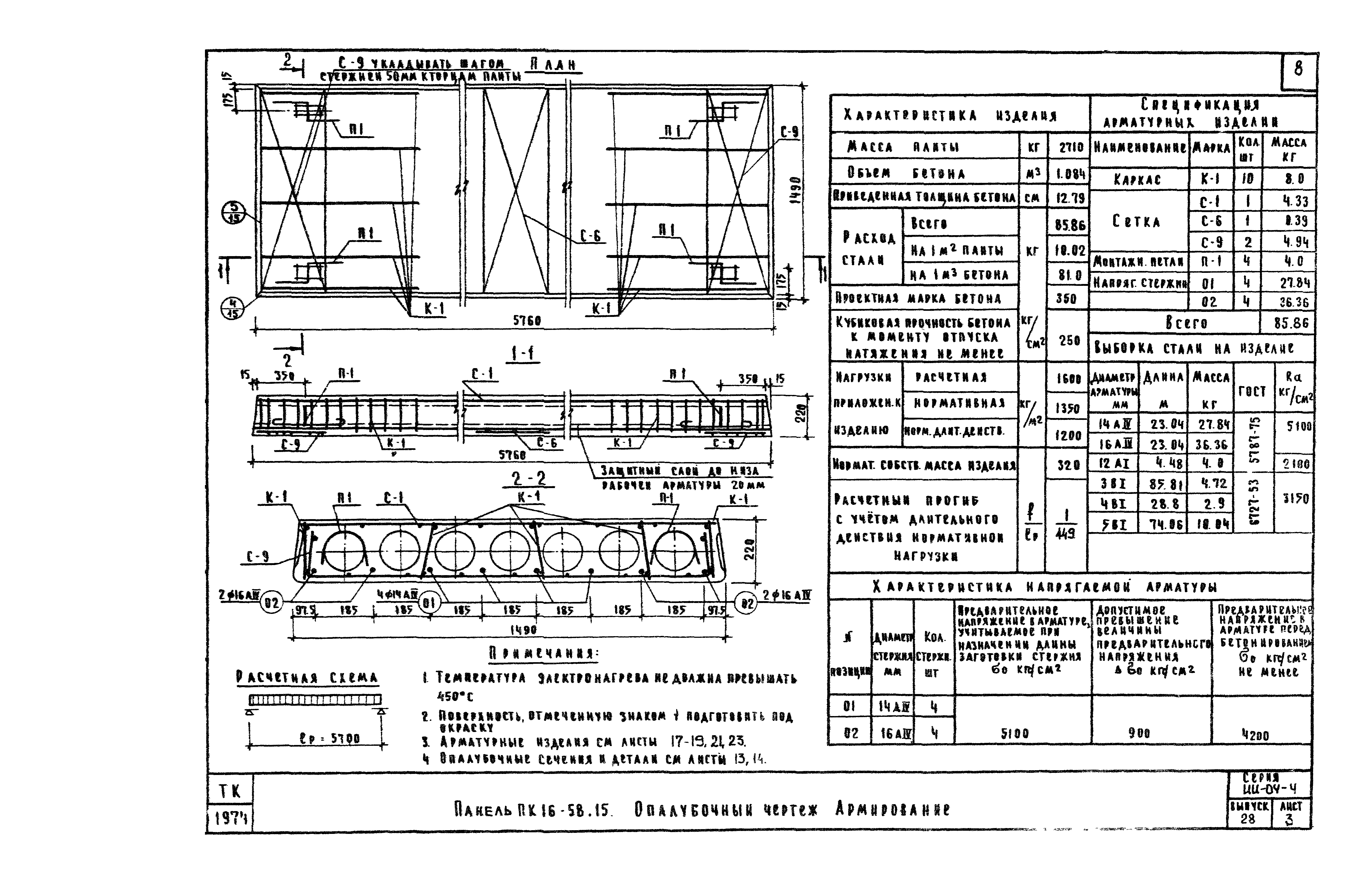

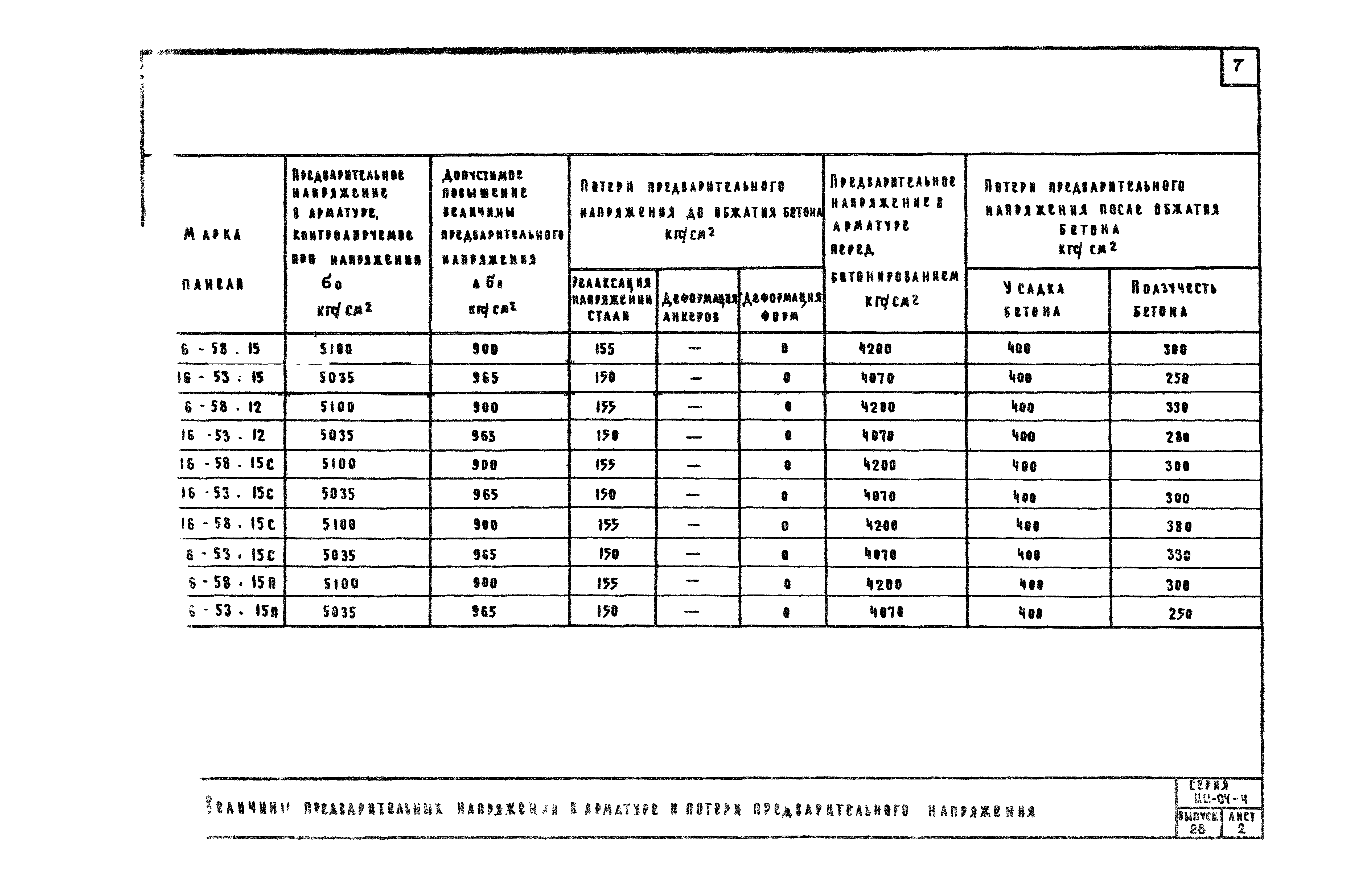

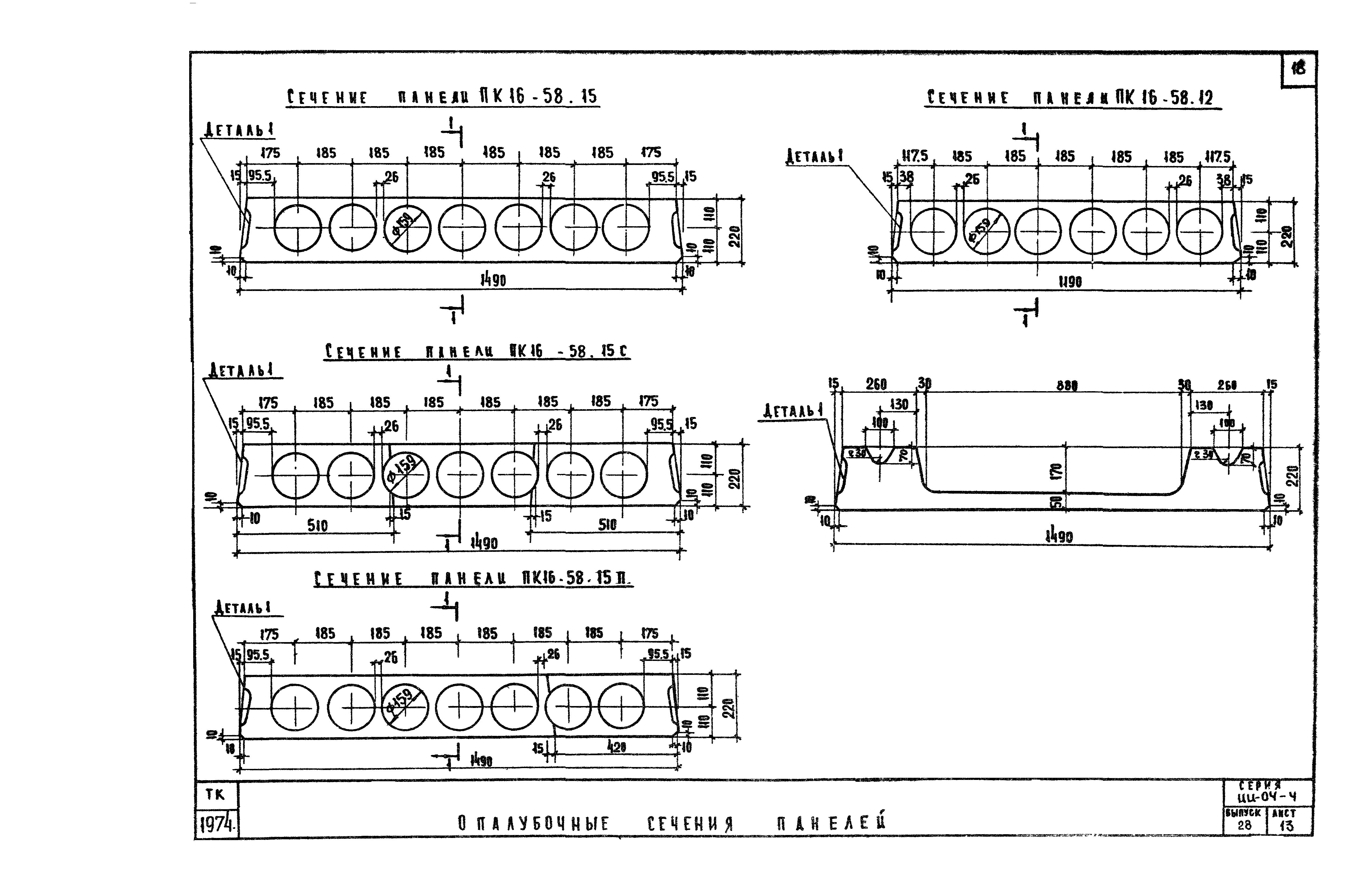

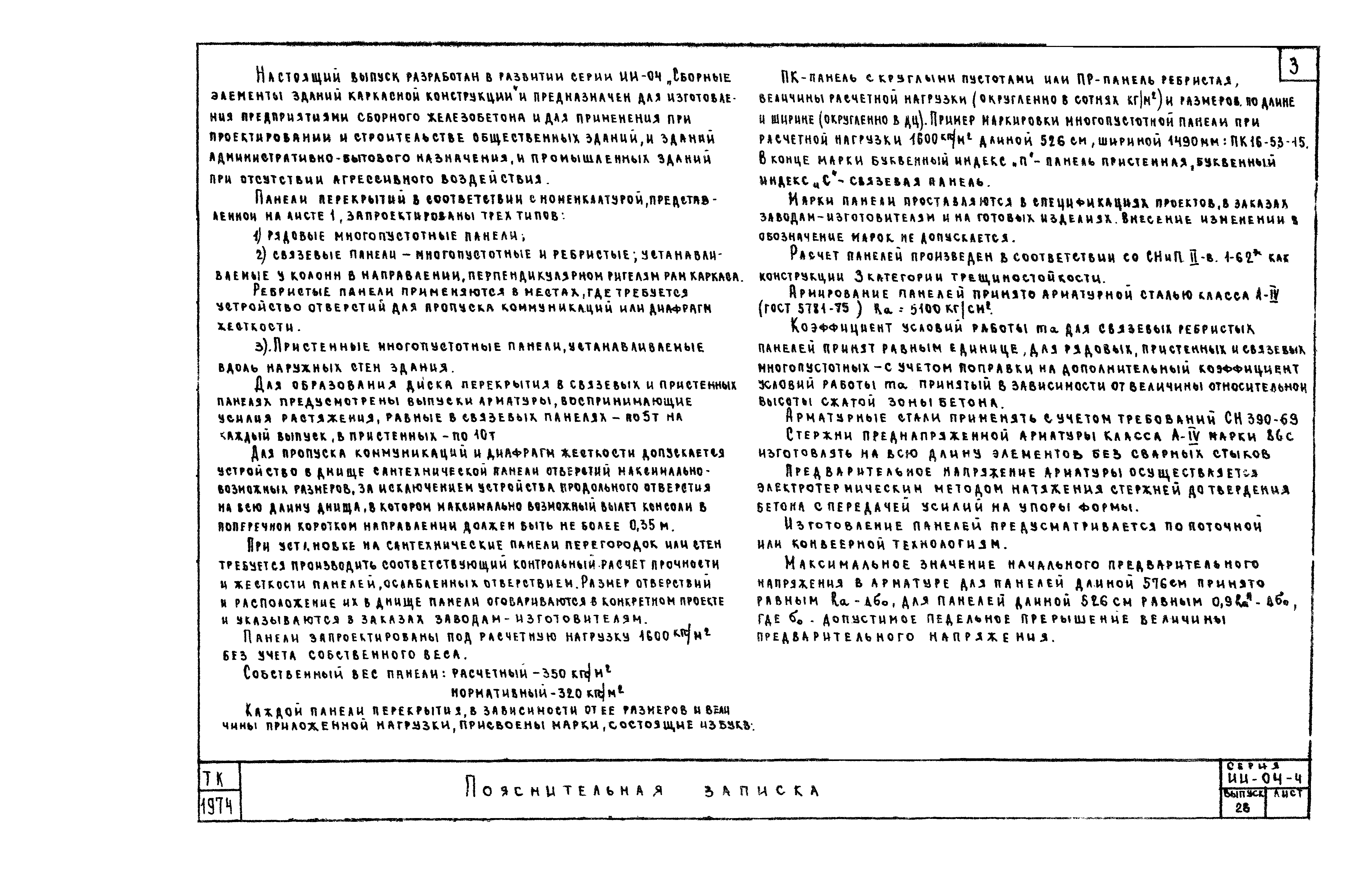

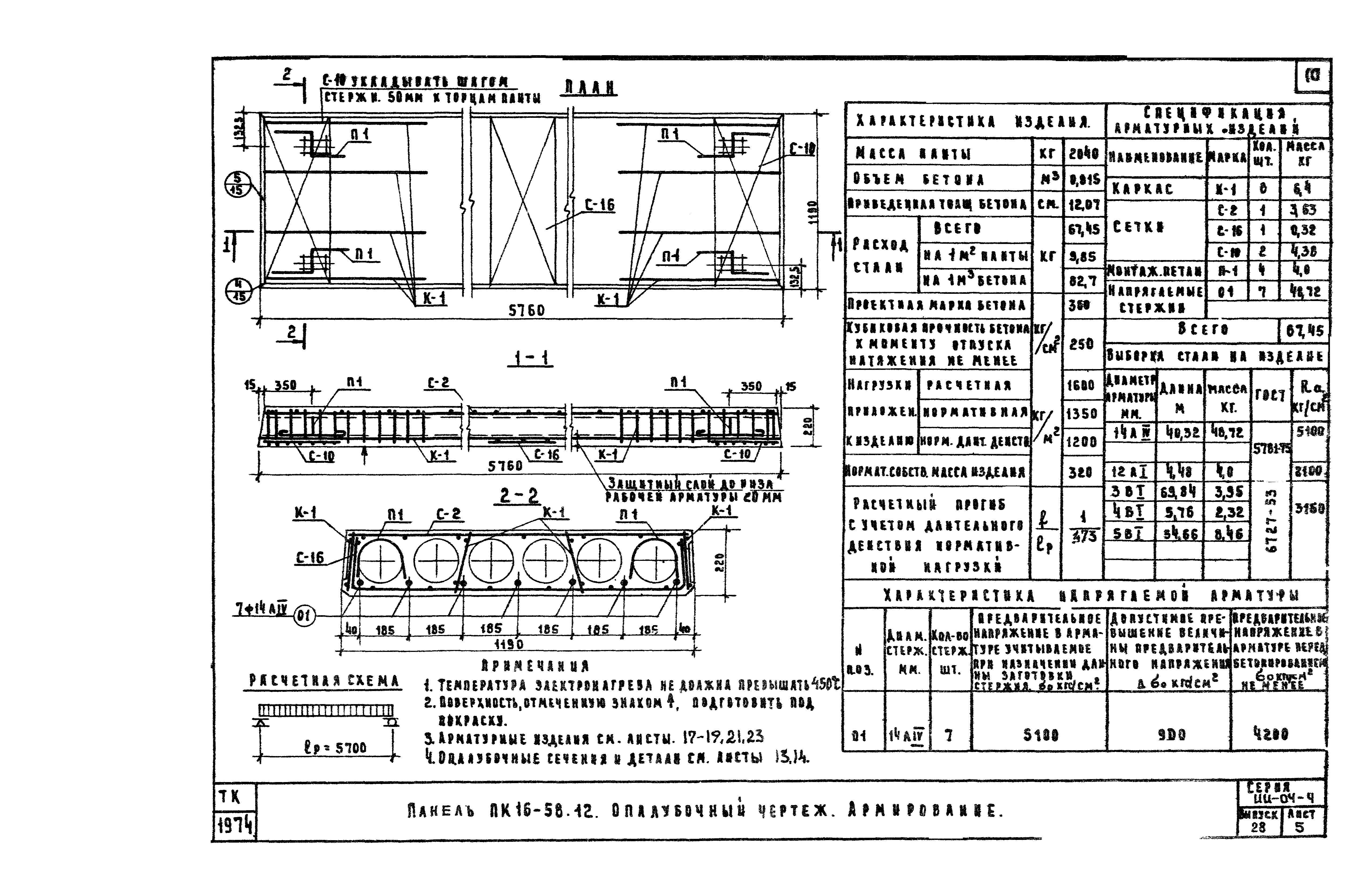

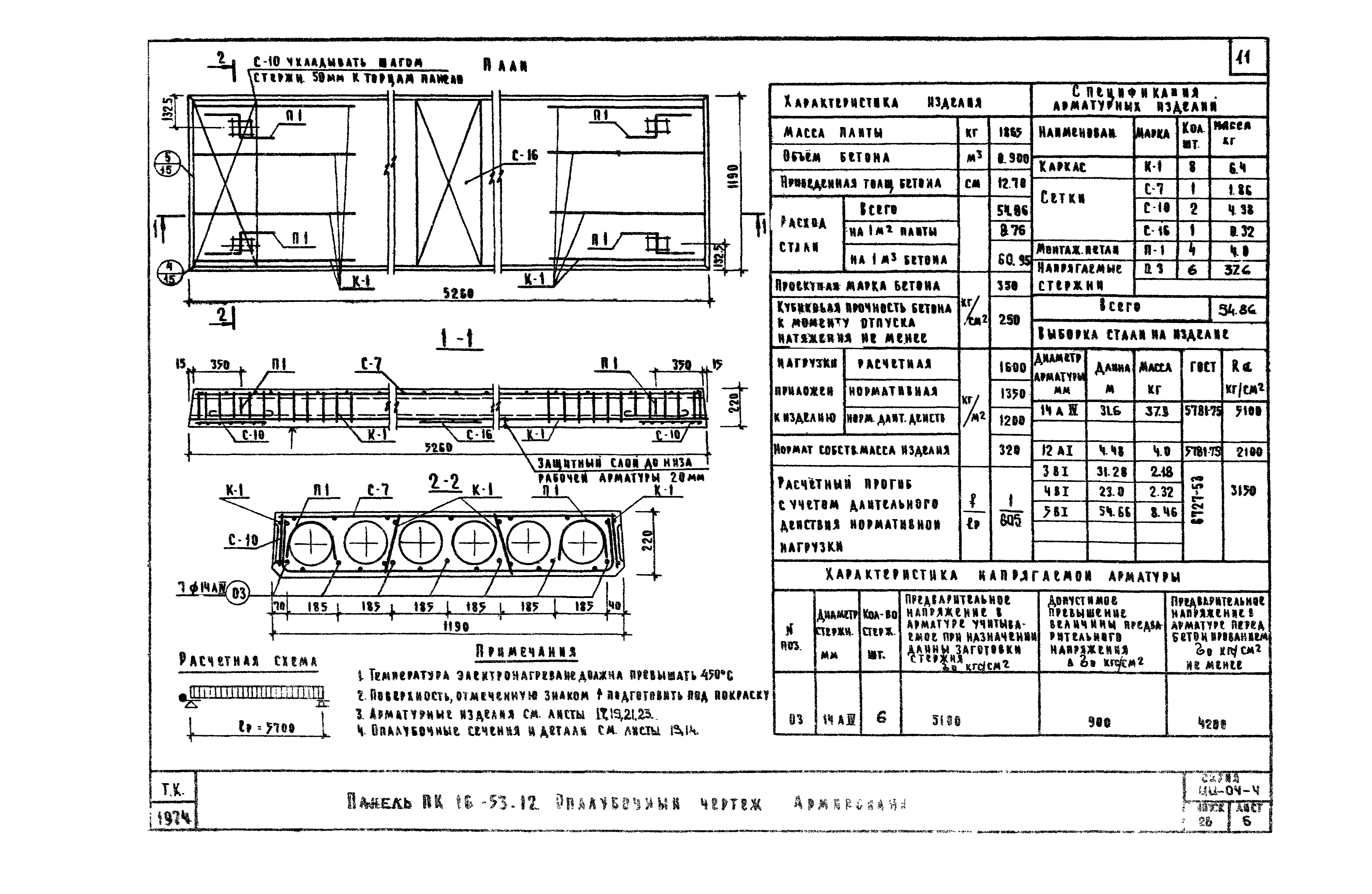

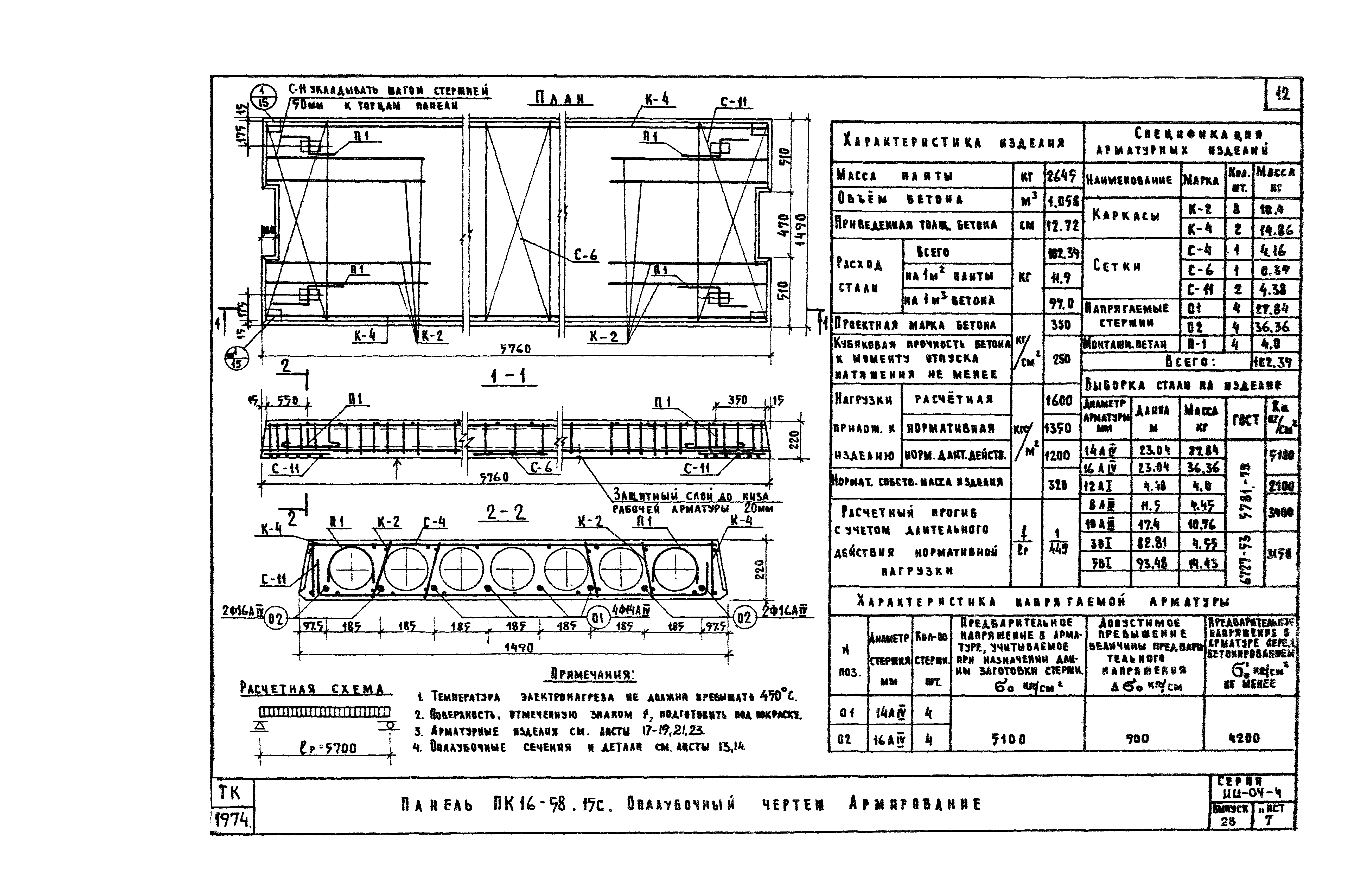

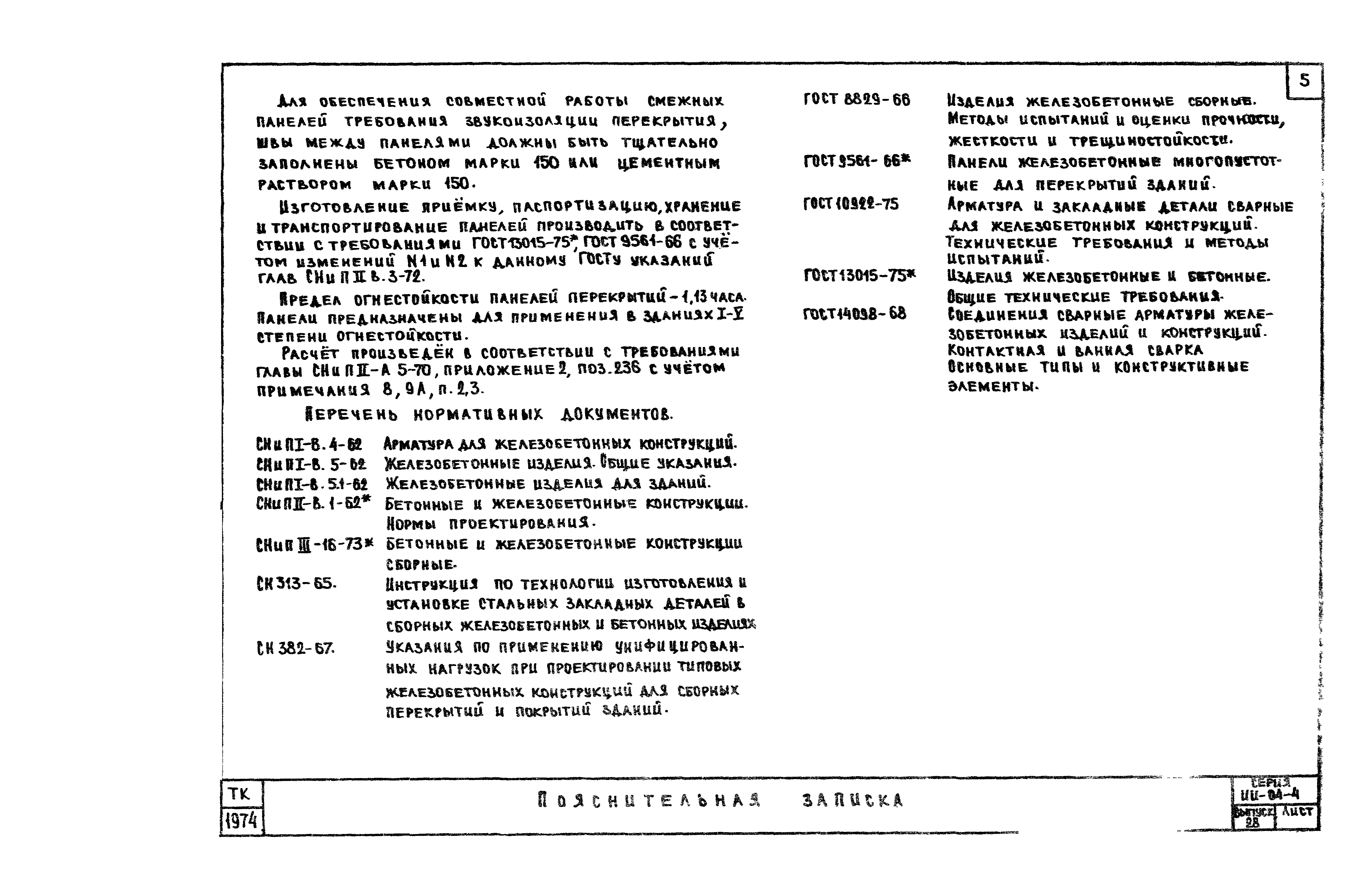

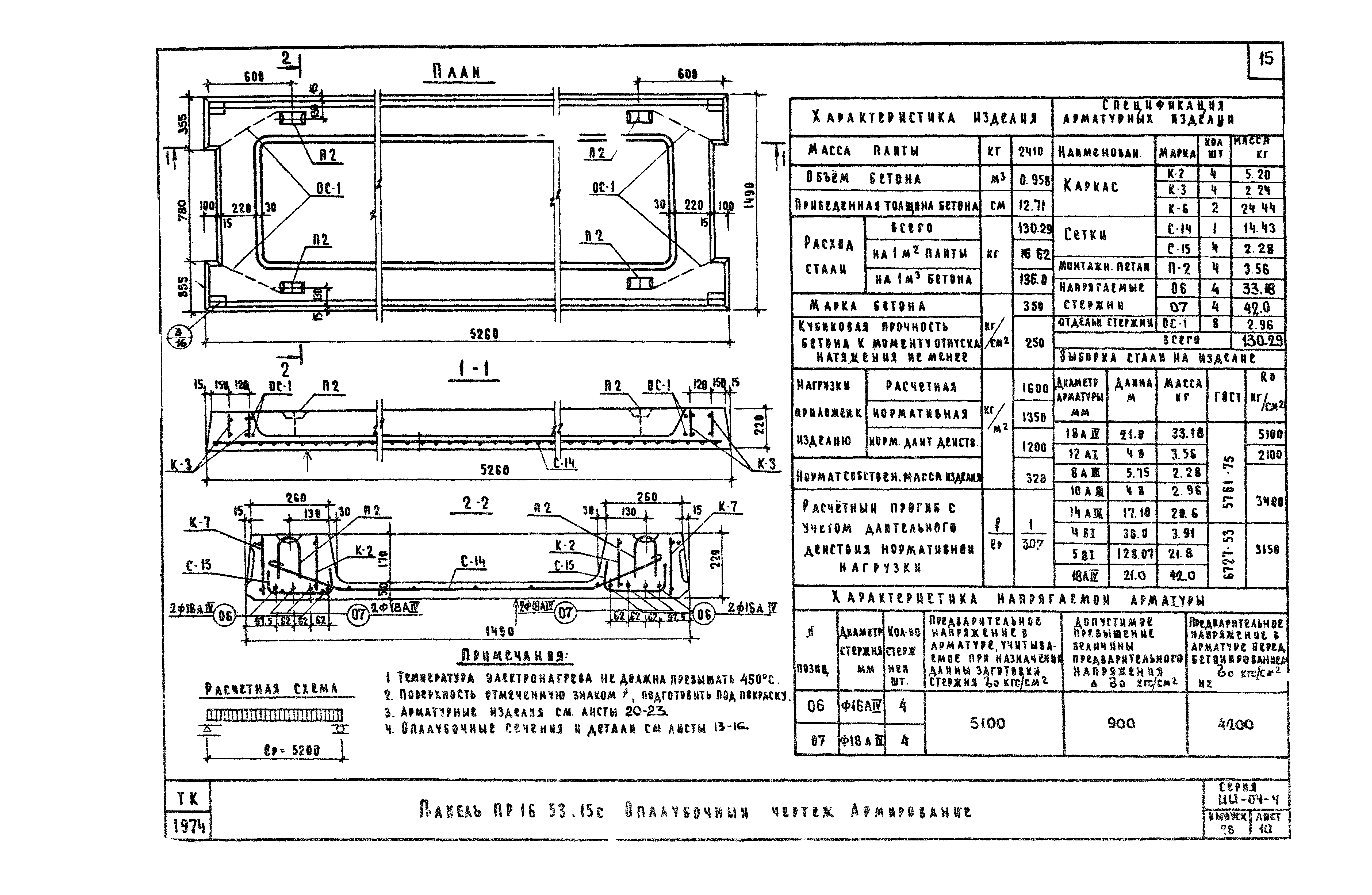

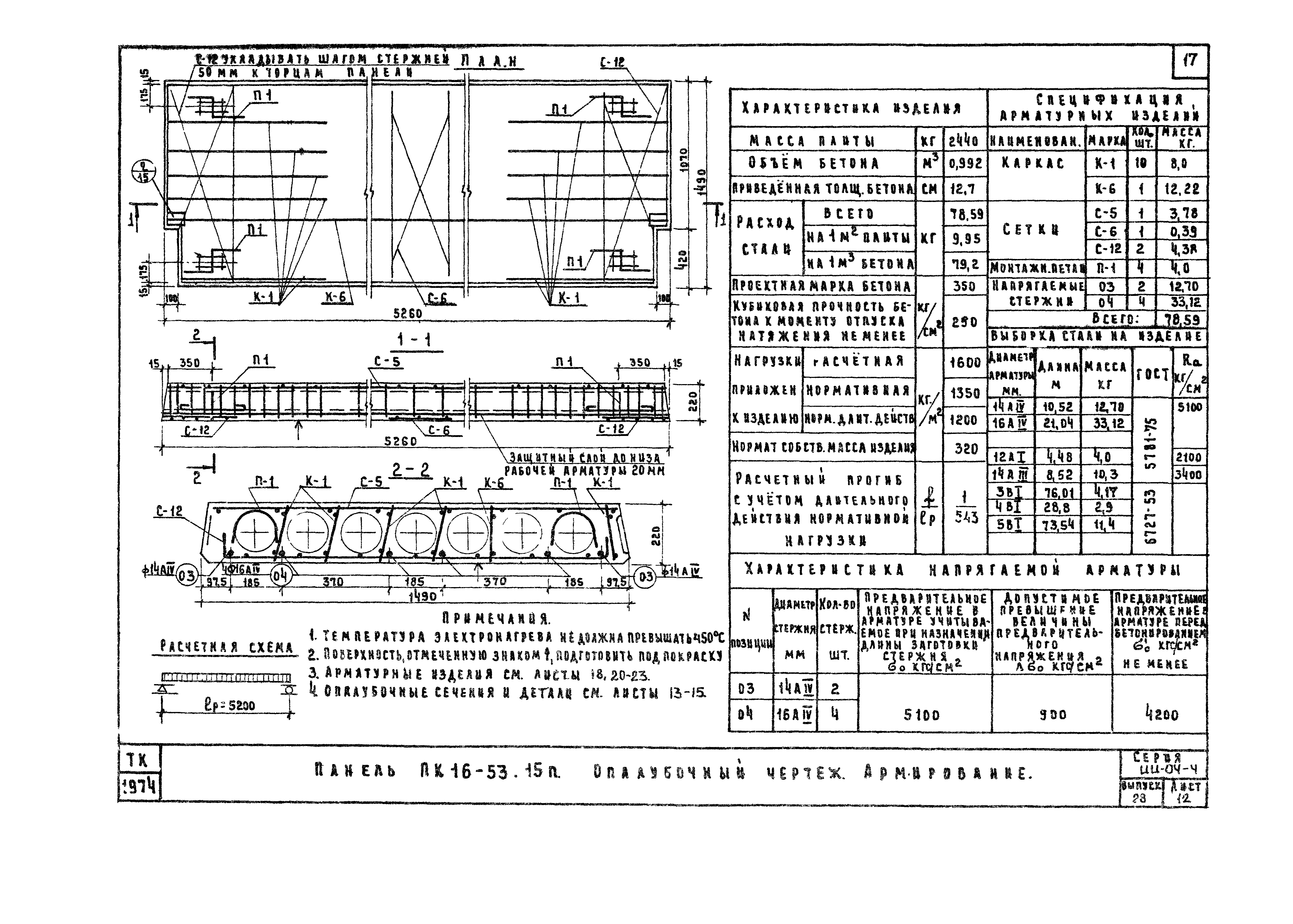

Выпуск 28. Предварительно напряженные многопустотные и ребристые панели под расчетную нагрузку 1600 кгс/м2 длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежиОбозначение: | Серия ИИ-04-4 | Обозначение англ: | Series ИИ-04-4 | Статус: | не действует | Название рус.: | Выпуск 28. Предварительно напряженные многопустотные и ребристые панели под расчетную нагрузку 1600 кгс/м2 длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 31.01.1977 | Дата окончания срока действия: | 01.04.1982 | Оглавление: | ИИ-04-4 Содержание ИИ-04-4 Пояснительная записка ИИ-04-4 Номенклатура ИИ-04-4 Величины предварительных напряжений в арматуре и потери предварительного напряжения ИИ-04-4 Панель ПК16-58.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-53.15. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-58.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-53.12. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-53.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПР16-58.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПР16-53.15с. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-58.15п. Опалубочный чертеж. Армирование ИИ-04-4 Панель ПК16-53.15п. Опалубочный чертеж. Армирование ИИ-04-4 Опалубочные сечения панелей ИИ-04-4 Деталь. Сечение 1-1. Деталь установки петли П-1 в многопустотной панели ИИ-04-4 Узлы 1,2,4,5. Детали расположения арматуры в крайних и средних ребрах панелей ИИ-04-4 Узел 3 ИИ-04-4 Сетки С-1,С-2,С3 и С-4 ИИ-04-4 Сетки С-5,С-6,С-7 и С-8 ИИ-04-4 Сетки С-9,С-10,С-11 ИИ-04-4 Сетки С-12,С-13,С-14 ИИ-04-4 Сетки С-15,С-16. Каркасы К-1,К-2 ИИ-04-4 Каркасы К3-К6 ИИ-04-4 Каркас К-7. Петли П-1,П-2 ИИ-04-4 Данные для испытаний панелей по прочности ИИ-04-4 Данные для испытаний панелей по трещиностойкости ИИ-04-4 Данные для испытаний панелей по жесткости | Разработан: | НИИЖБ Госстроя СССР ЦНИИЭП торгово-бытовых зданий и туристских комплексов
| Утверждён: | 31.01.1977 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (19)
| Расположен в: |
| Чем заменён: | |

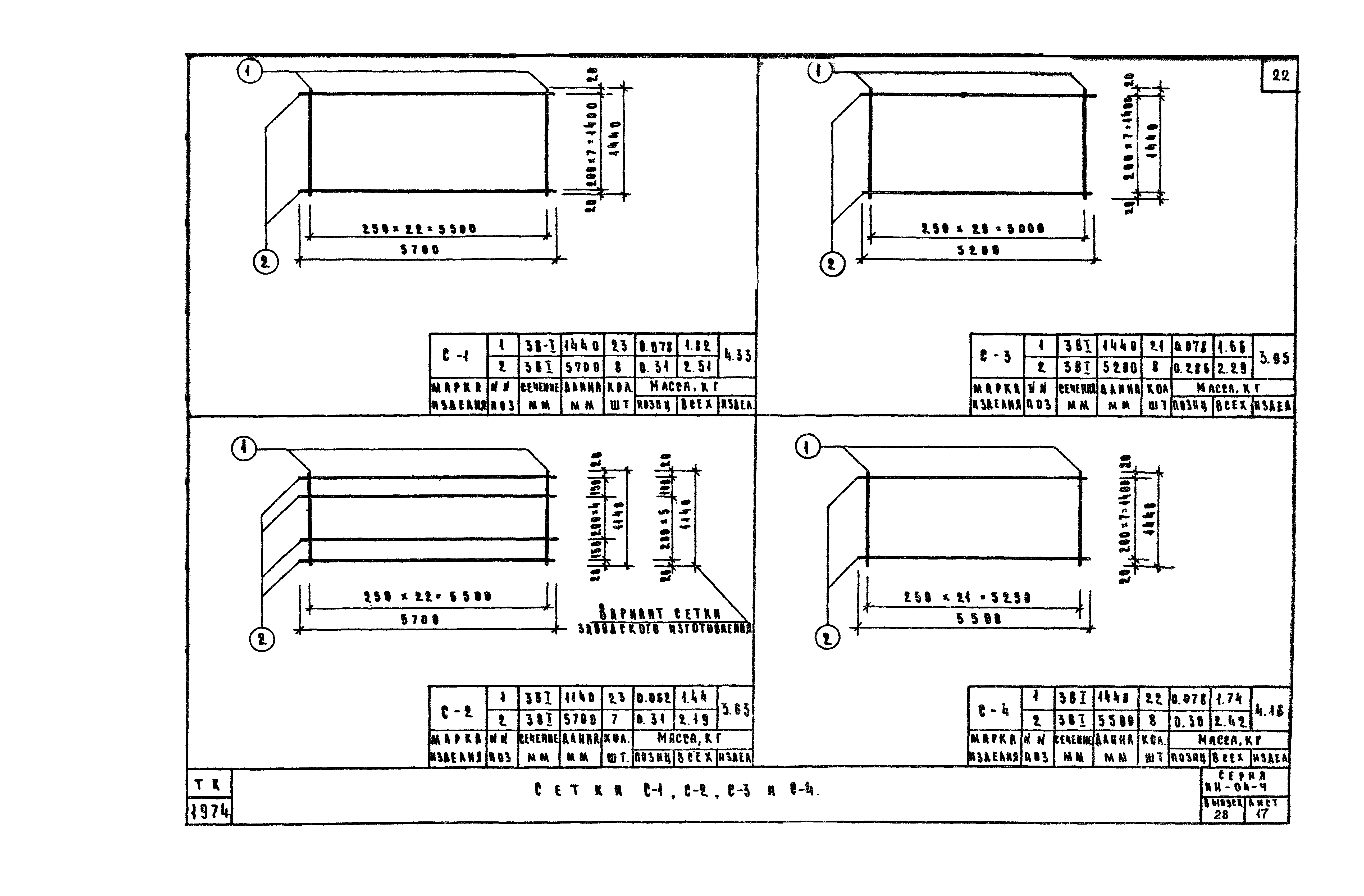

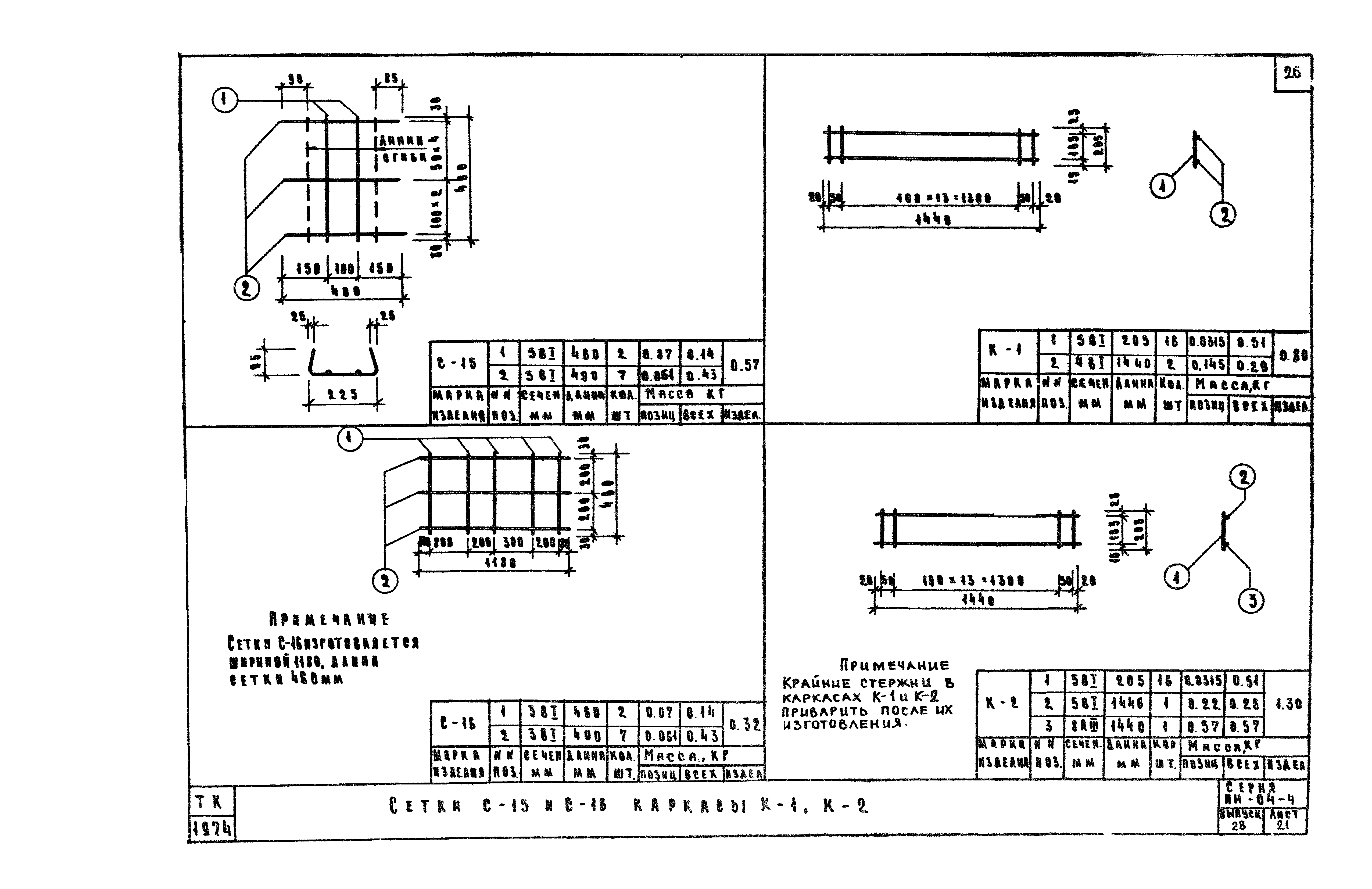

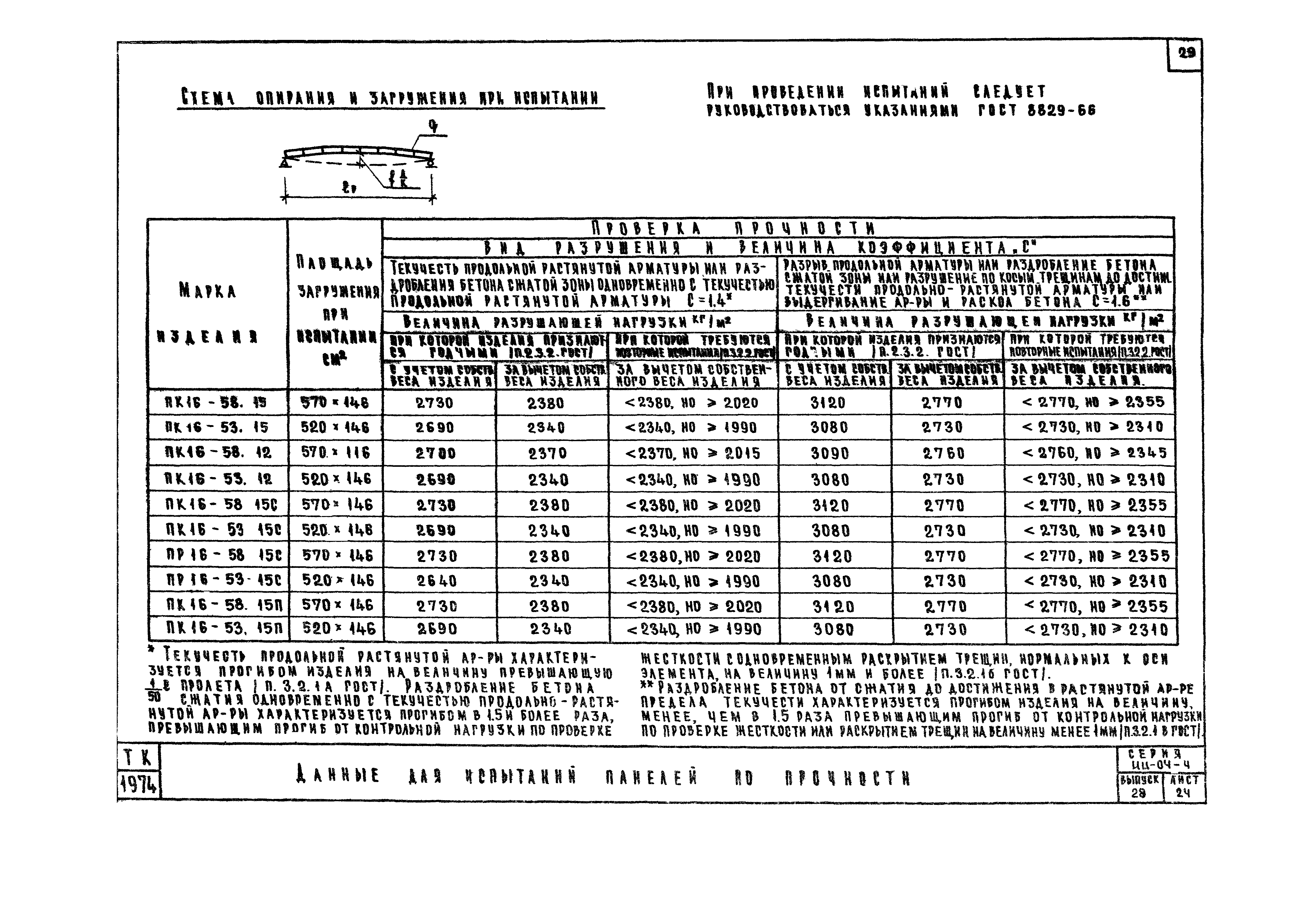

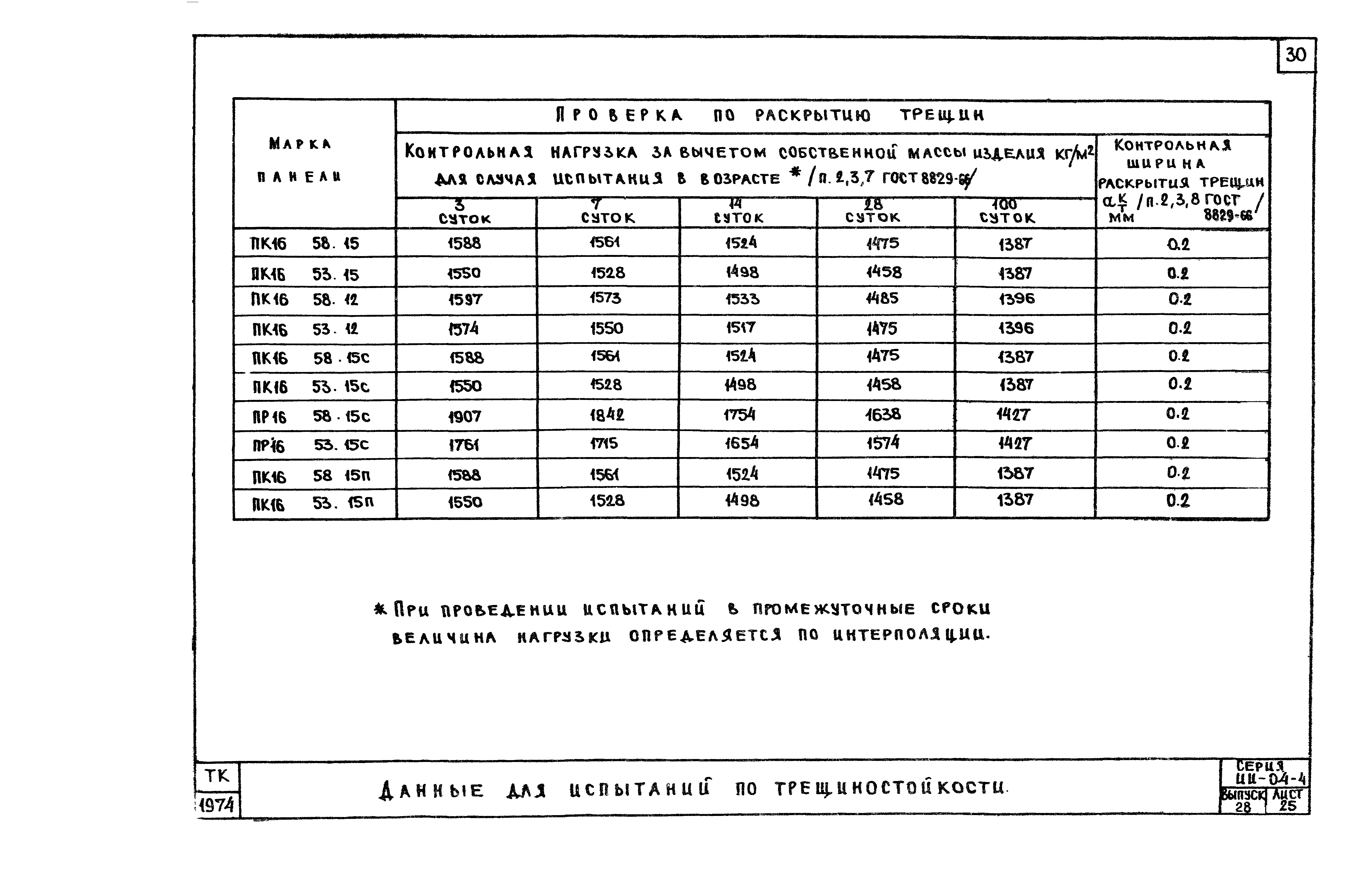

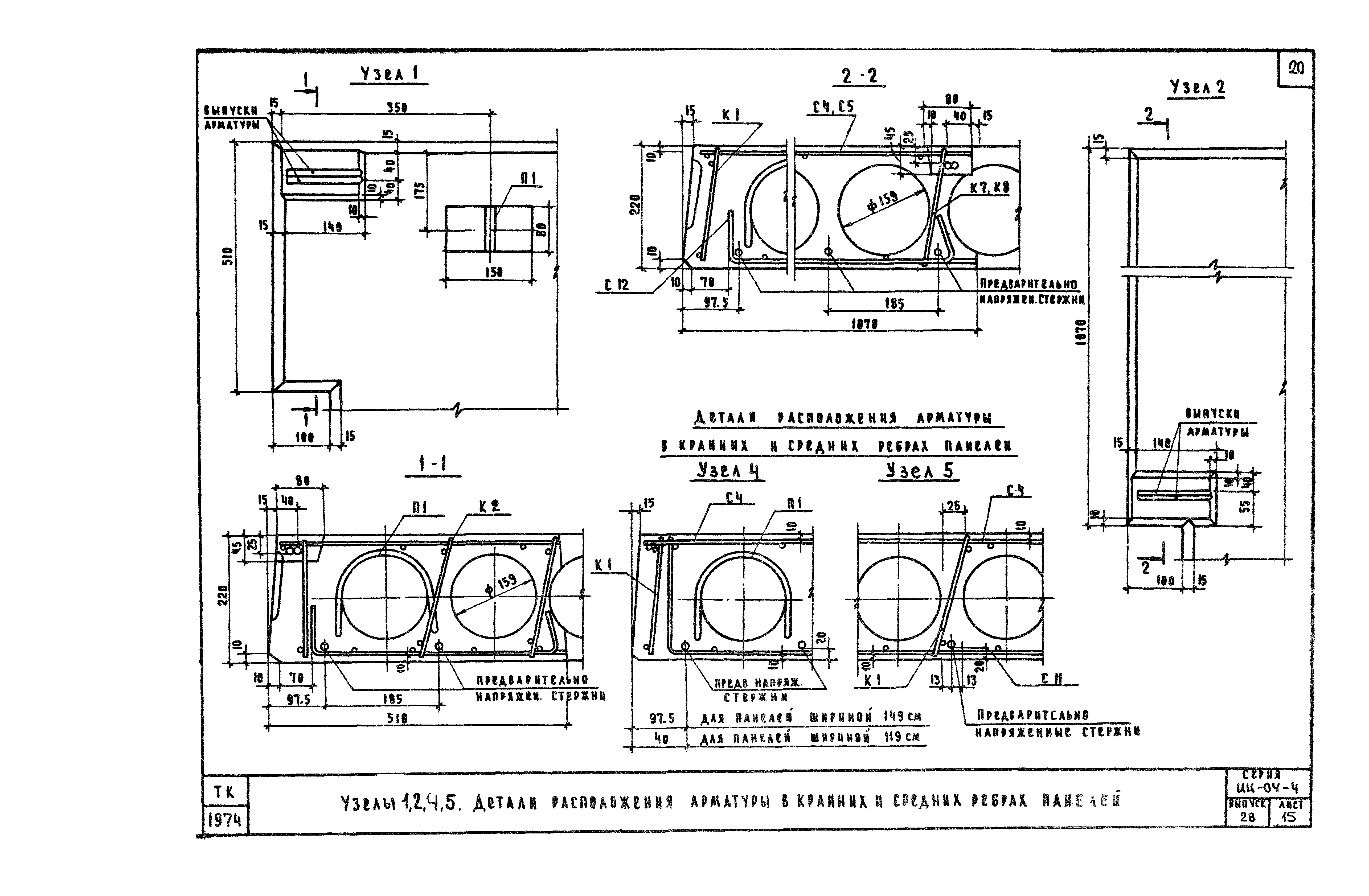

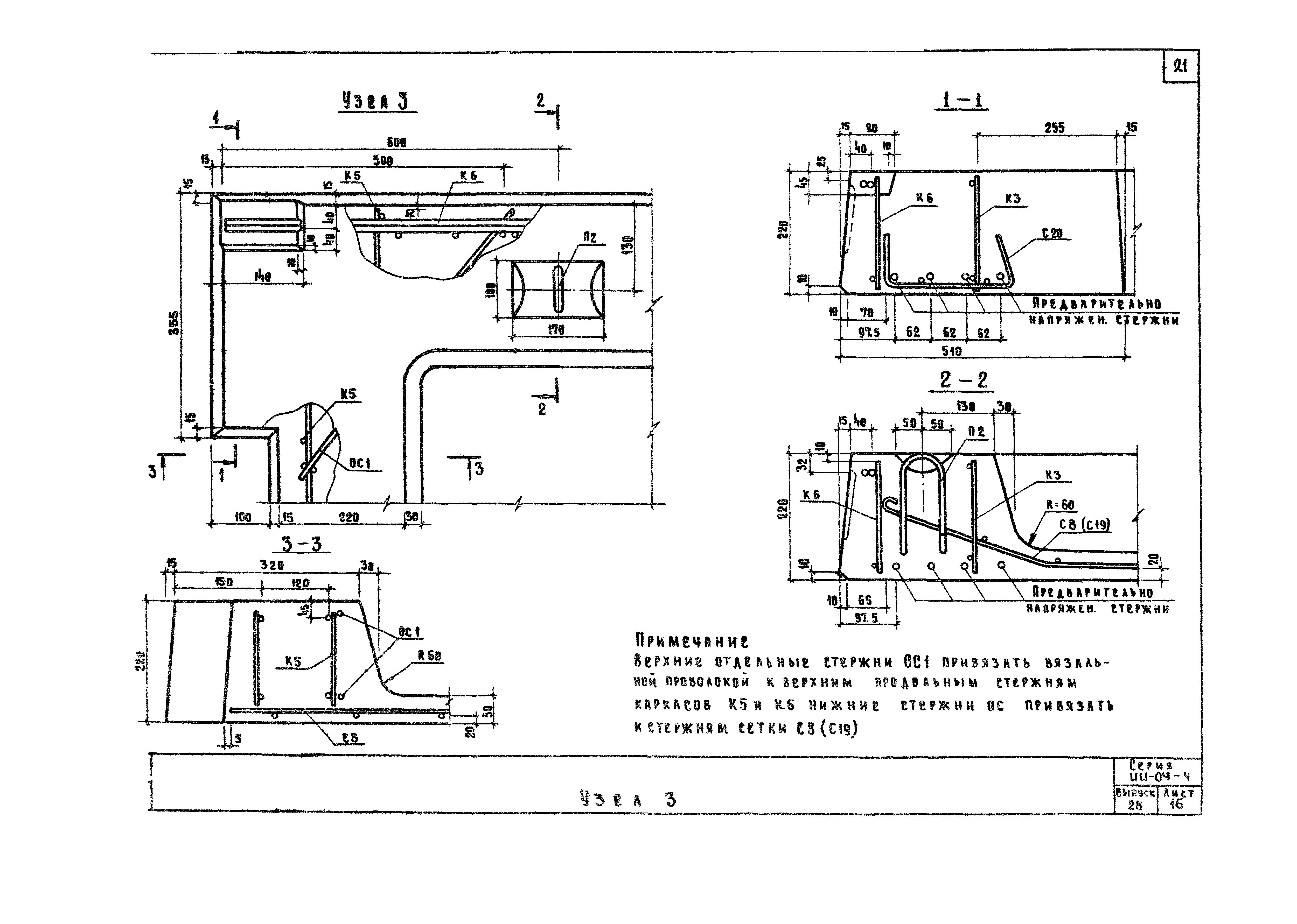

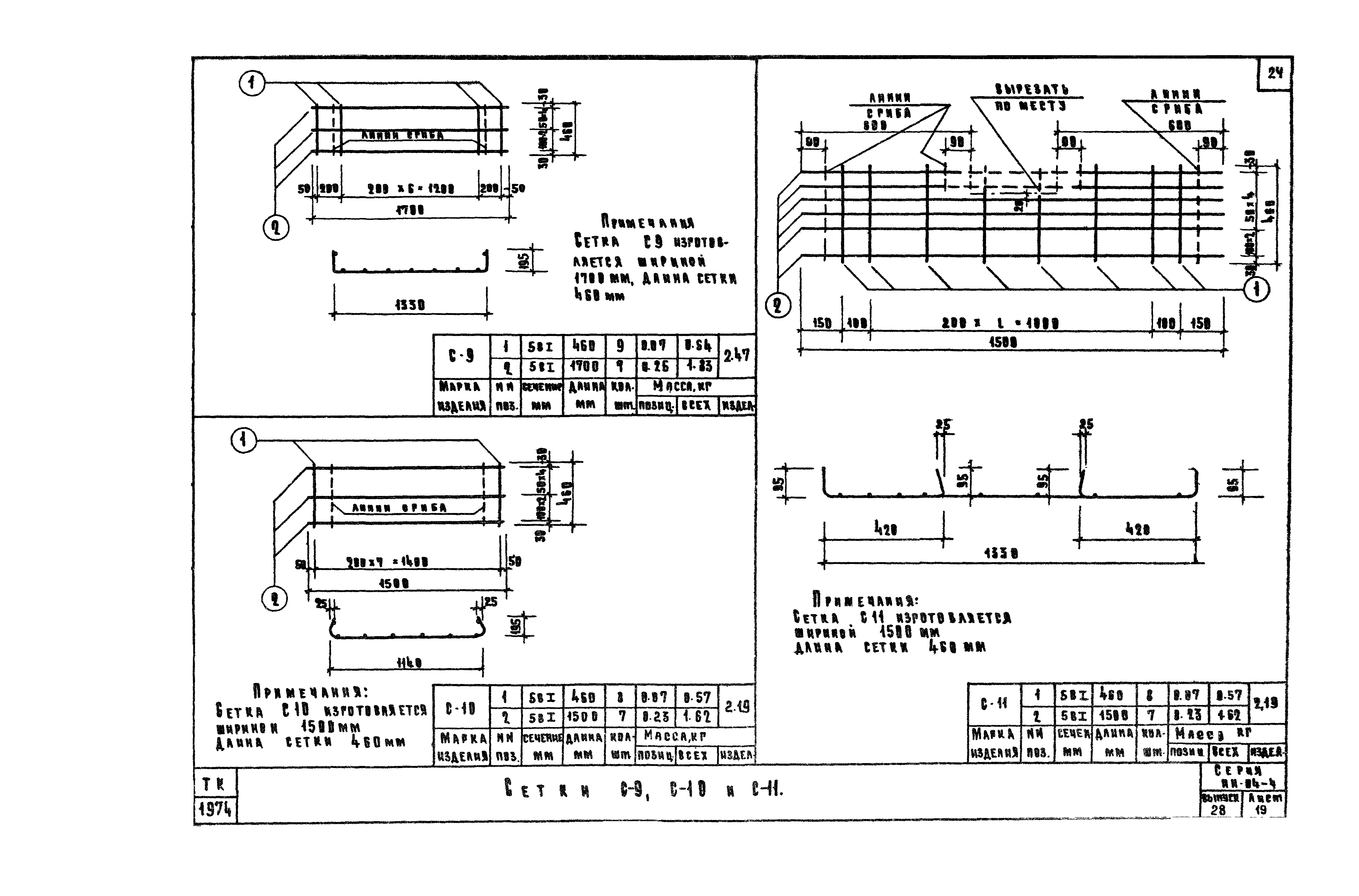

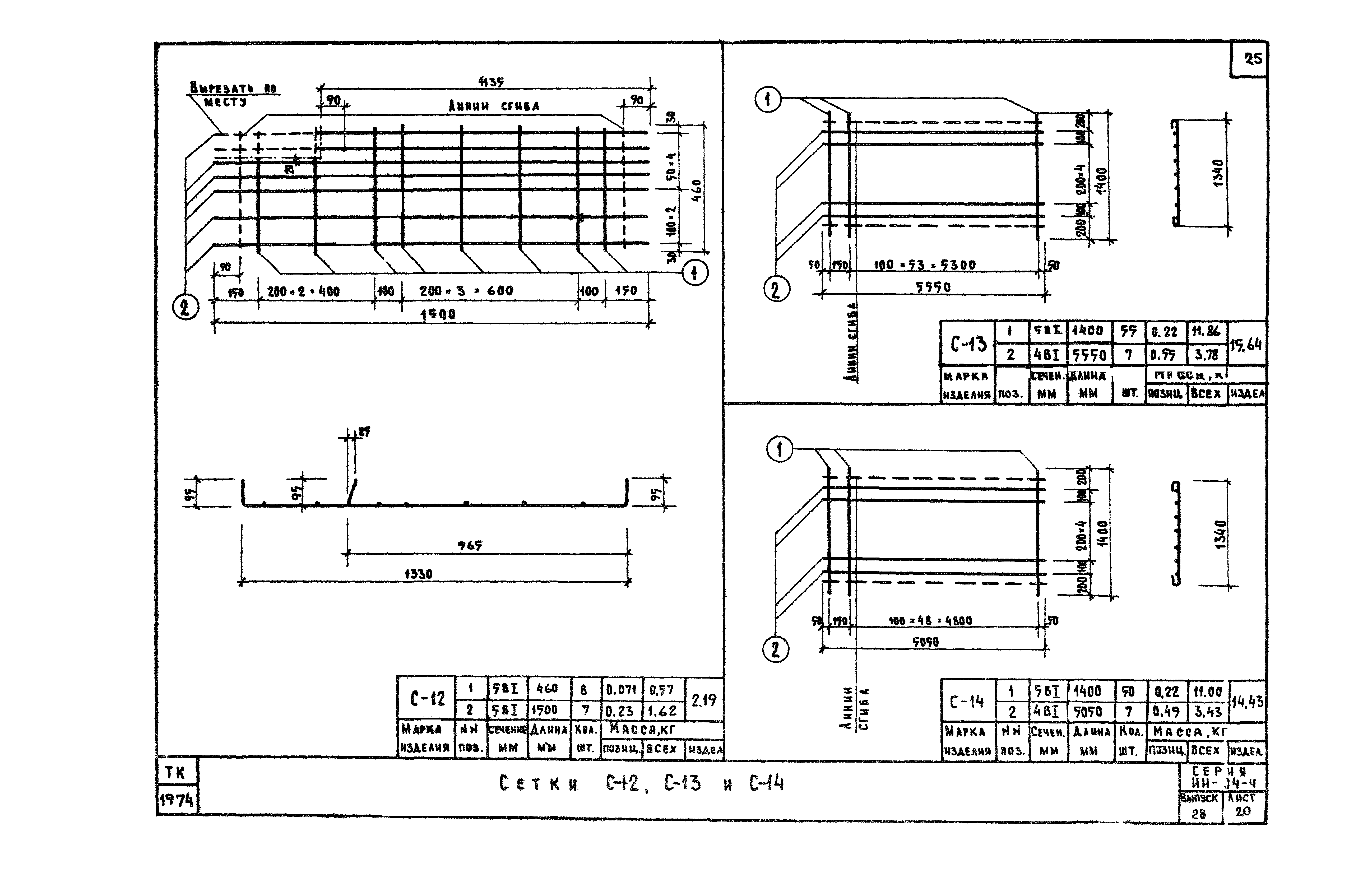

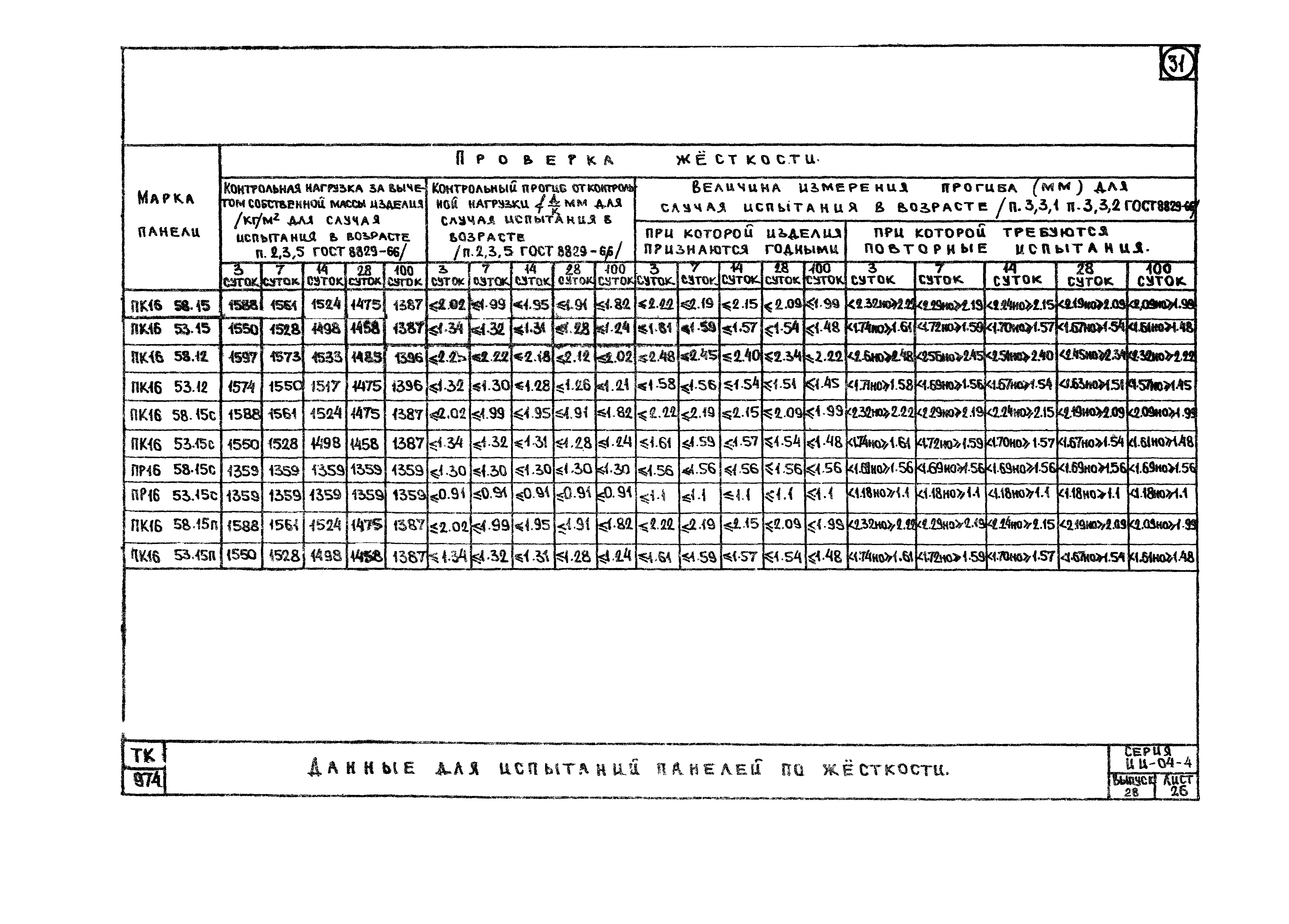

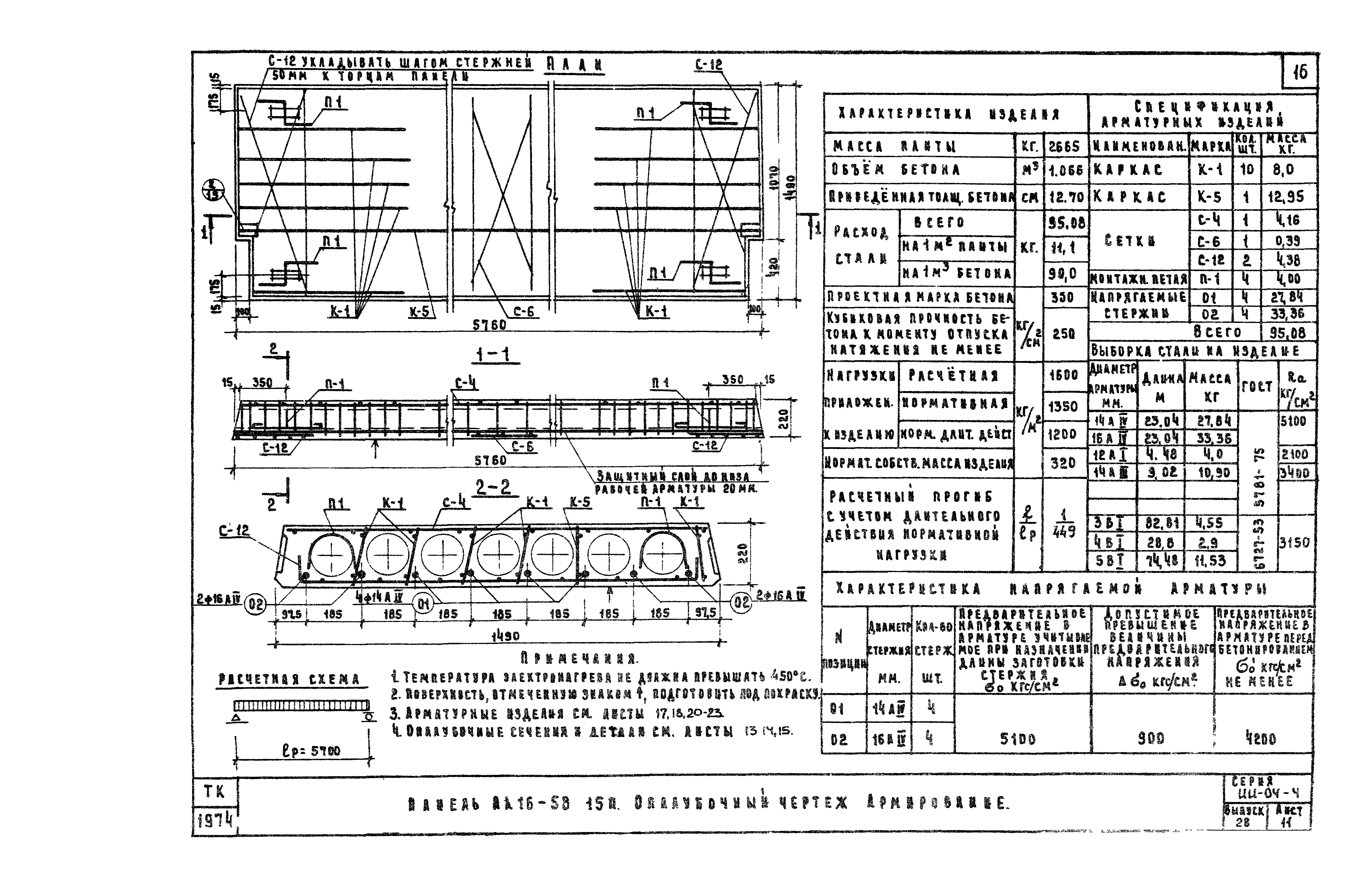

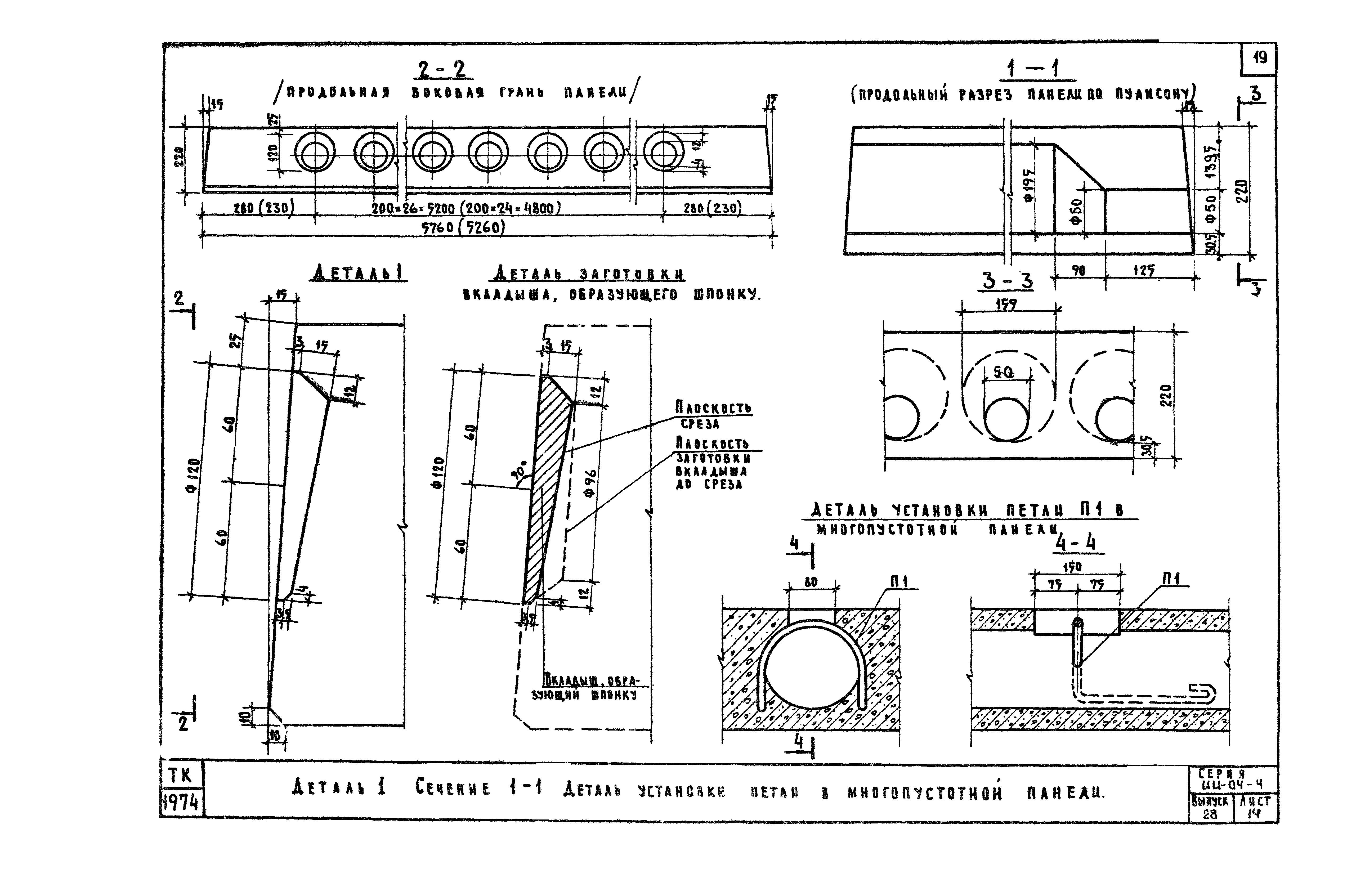

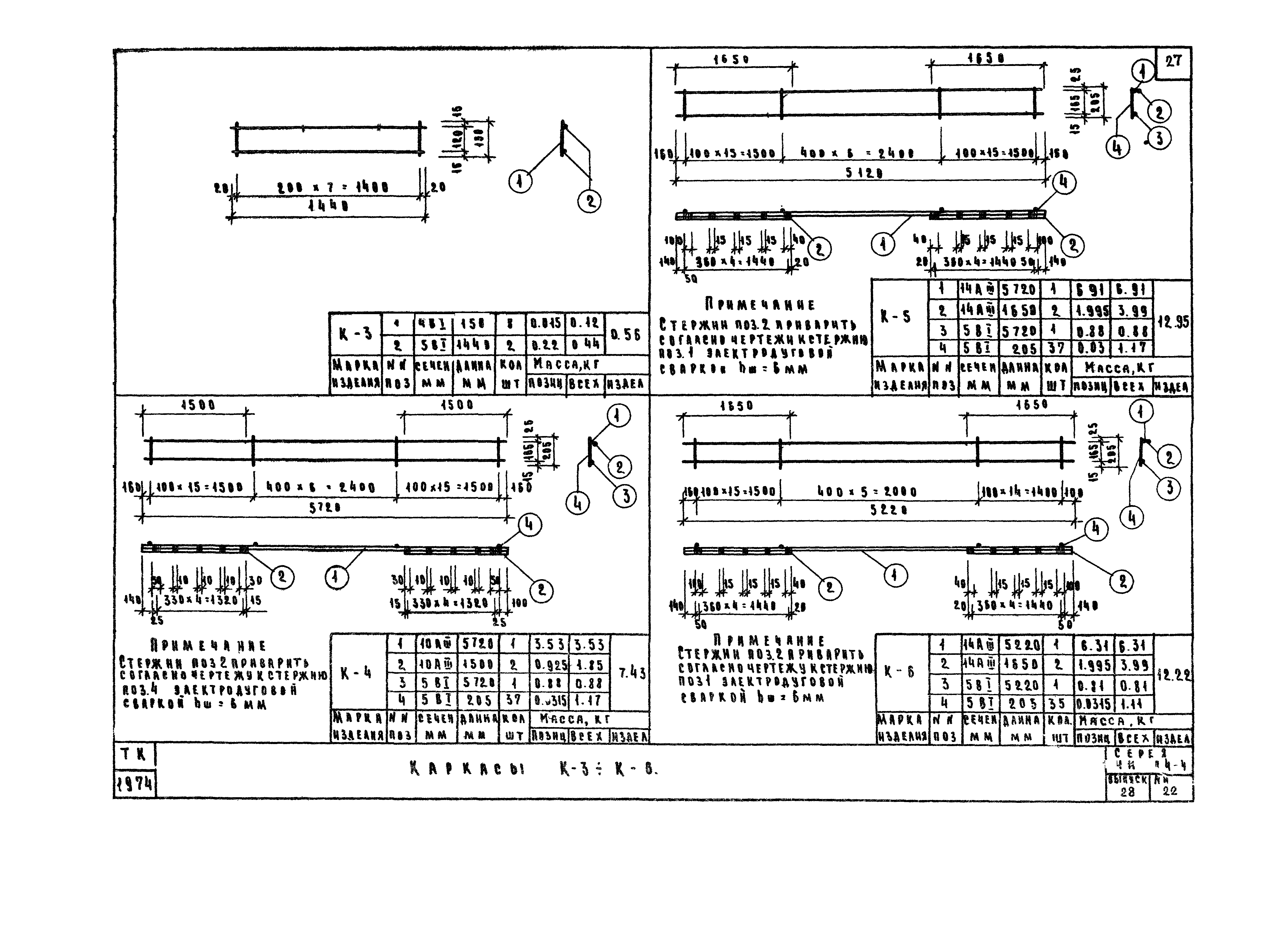

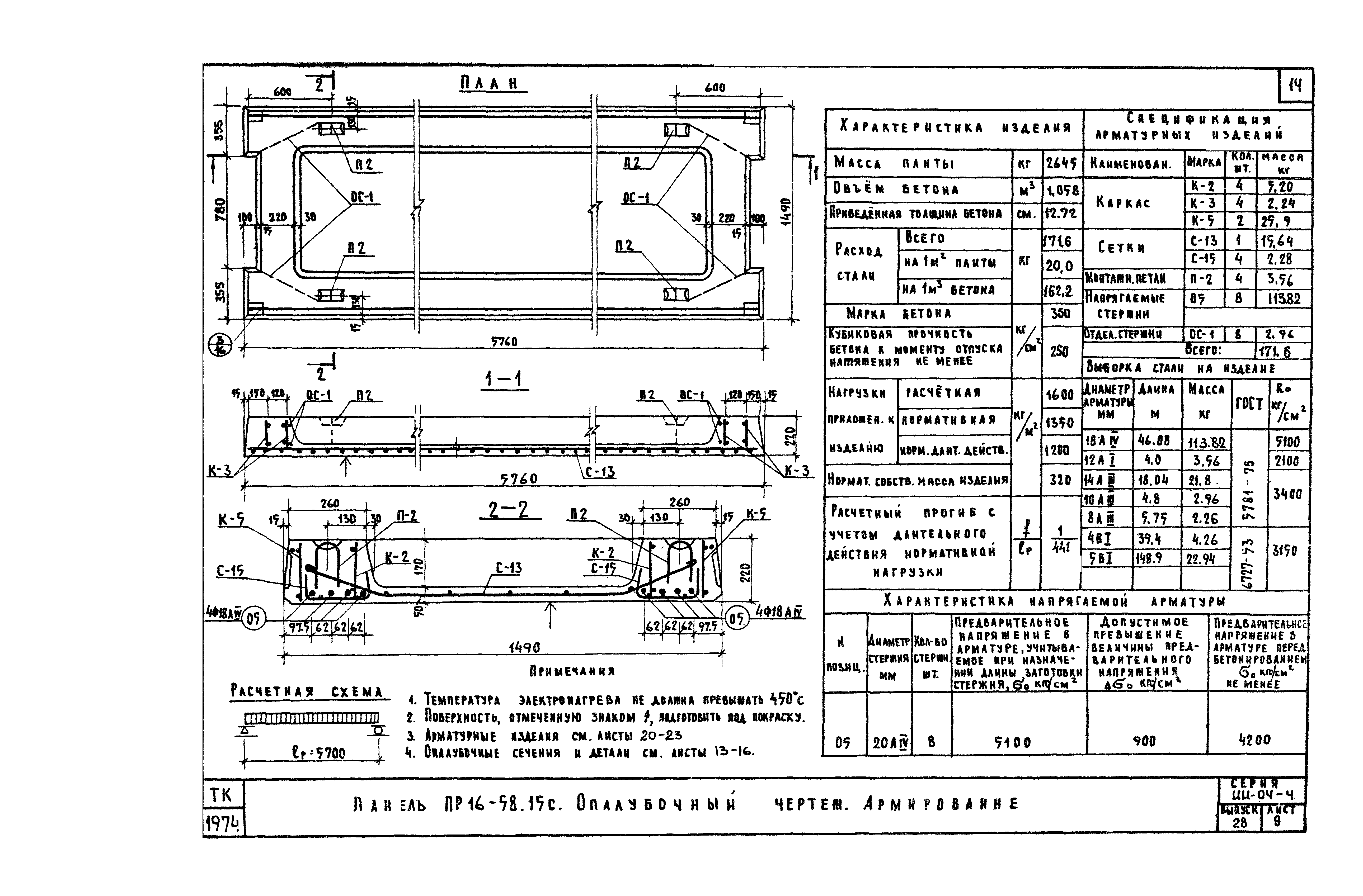

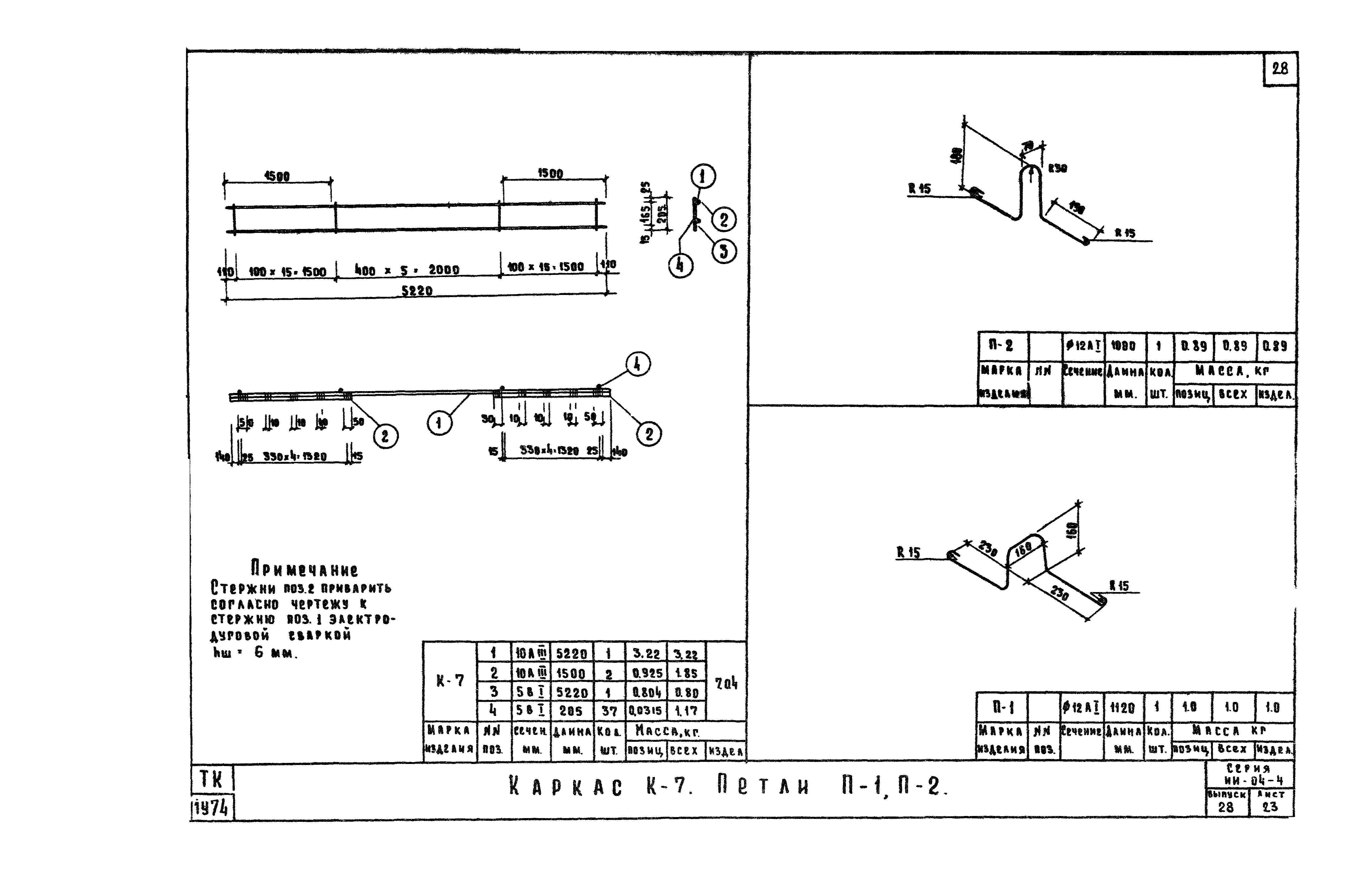

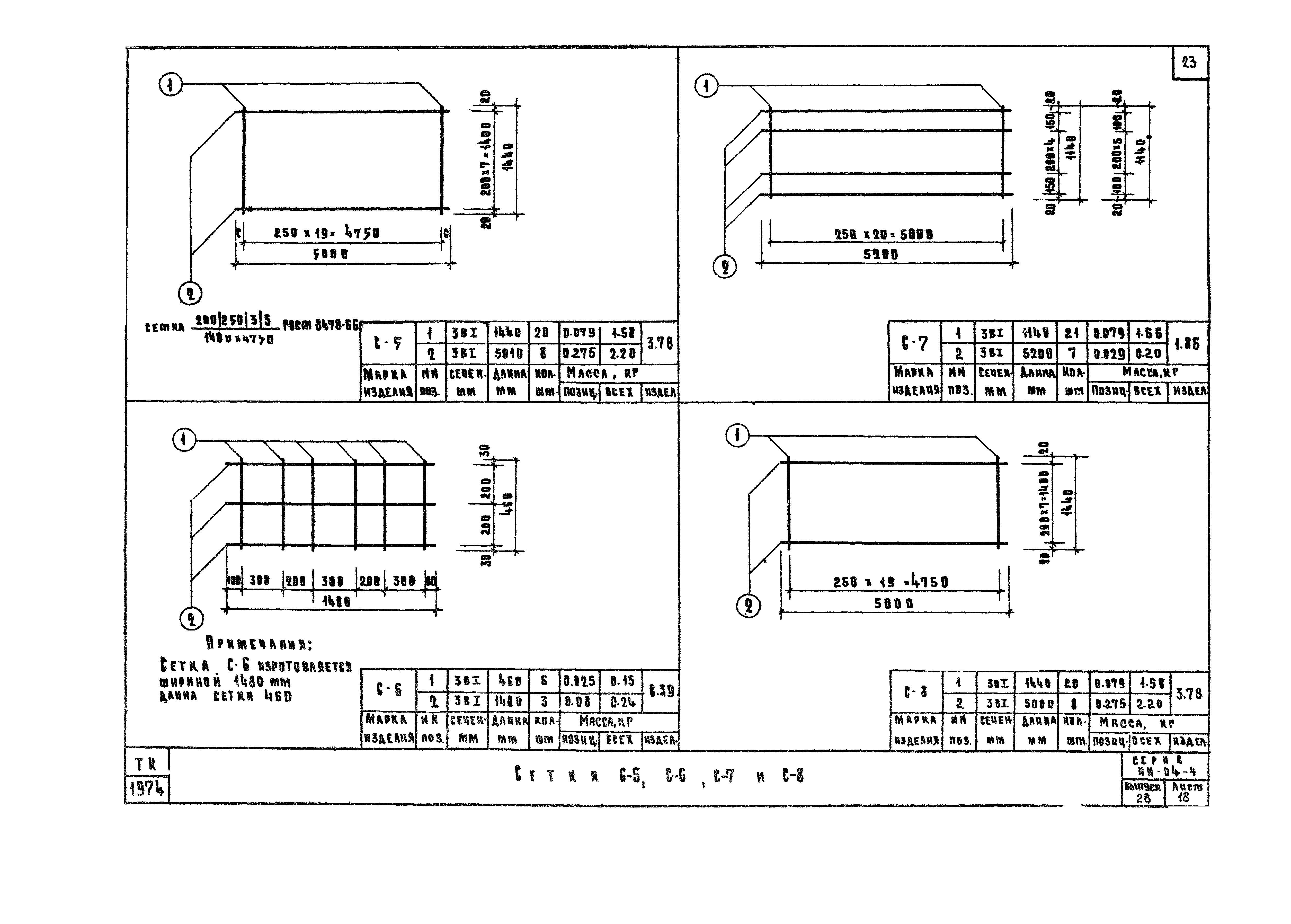

![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/0.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/1.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/2.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/3.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/4.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/5.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/6.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/7.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/8.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/9.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/10.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/11.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/12.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/13.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/14.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/15.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/16.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/17.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/18.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/19.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/20.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/21.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/22.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/23.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/24.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/25.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/26.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/27.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/28.gif) ![Серия ИИ-04-4](../../../Data2/1/4293846/4293846865.files/29.gif)
|
